JP3553692B2 - プラズマ気相成長装置及びそのプラズマ気相成長装置における防着シールドの薄膜除去方法 - Google Patents
プラズマ気相成長装置及びそのプラズマ気相成長装置における防着シールドの薄膜除去方法 Download PDFInfo
- Publication number
- JP3553692B2 JP3553692B2 JP15697295A JP15697295A JP3553692B2 JP 3553692 B2 JP3553692 B2 JP 3553692B2 JP 15697295 A JP15697295 A JP 15697295A JP 15697295 A JP15697295 A JP 15697295A JP 3553692 B2 JP3553692 B2 JP 3553692B2
- Authority
- JP
- Japan
- Prior art keywords
- shield
- plasma
- bias voltage
- substrate
- thin film
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 239000010409 thin film Substances 0.000 title claims description 110
- 230000008021 deposition Effects 0.000 title claims description 69
- 238000007740 vapor deposition Methods 0.000 title claims description 26
- 238000000034 method Methods 0.000 title claims description 13
- 239000000758 substrate Substances 0.000 claims description 138
- 230000007246 mechanism Effects 0.000 claims description 81
- 238000000151 deposition Methods 0.000 claims description 70
- 239000000463 material Substances 0.000 claims description 24
- 239000010408 film Substances 0.000 claims description 18
- 239000002245 particle Substances 0.000 claims description 18
- 238000005530 etching Methods 0.000 claims description 13
- 230000002401 inhibitory effect Effects 0.000 claims description 13
- 230000005684 electric field Effects 0.000 claims description 12
- 230000002265 prevention Effects 0.000 claims description 11
- 230000015572 biosynthetic process Effects 0.000 claims description 9
- 230000003993 interaction Effects 0.000 claims description 8
- 238000007667 floating Methods 0.000 claims description 6
- 238000000427 thin-film deposition Methods 0.000 claims description 4
- 239000012808 vapor phase Substances 0.000 claims 1
- 238000000927 vapour-phase epitaxy Methods 0.000 claims 1
- 239000007789 gas Substances 0.000 description 55
- 238000001020 plasma etching Methods 0.000 description 11
- 230000000694 effects Effects 0.000 description 10
- 150000002500 ions Chemical class 0.000 description 10
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 7
- BSYNRYMUTXBXSQ-UHFFFAOYSA-N Aspirin Chemical compound CC(=O)OC1=CC=CC=C1C(O)=O BSYNRYMUTXBXSQ-UHFFFAOYSA-N 0.000 description 6
- 239000000428 dust Substances 0.000 description 6
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 5
- 229910052814 silicon oxide Inorganic materials 0.000 description 5
- MYMOFIZGZYHOMD-UHFFFAOYSA-N Dioxygen Chemical compound O=O MYMOFIZGZYHOMD-UHFFFAOYSA-N 0.000 description 4
- YCKRFDGAMUMZLT-UHFFFAOYSA-N Fluorine atom Chemical compound [F] YCKRFDGAMUMZLT-UHFFFAOYSA-N 0.000 description 4
- 238000010586 diagram Methods 0.000 description 4
- 229910001882 dioxygen Inorganic materials 0.000 description 4
- 229910052731 fluorine Inorganic materials 0.000 description 4
- 239000011737 fluorine Substances 0.000 description 4
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 3
- 239000003989 dielectric material Substances 0.000 description 3
- 238000002474 experimental method Methods 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 239000002184 metal Substances 0.000 description 3
- 229910052760 oxygen Inorganic materials 0.000 description 3
- 239000001301 oxygen Substances 0.000 description 3
- TXEYQDLBPFQVAA-UHFFFAOYSA-N tetrafluoromethane Chemical compound FC(F)(F)F TXEYQDLBPFQVAA-UHFFFAOYSA-N 0.000 description 3
- 230000001133 acceleration Effects 0.000 description 2
- 230000009471 action Effects 0.000 description 2
- 239000003990 capacitor Substances 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 239000000470 constituent Substances 0.000 description 2
- 238000010574 gas phase reaction Methods 0.000 description 2
- 238000002356 laser light scattering Methods 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 230000008569 process Effects 0.000 description 2
- 238000004544 sputter deposition Methods 0.000 description 2
- 229910000838 Al alloy Inorganic materials 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 238000005452 bending Methods 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 239000004020 conductor Substances 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 238000000354 decomposition reaction Methods 0.000 description 1
- 230000007423 decrease Effects 0.000 description 1
- 230000007547 defect Effects 0.000 description 1
- 238000005516 engineering process Methods 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 239000004973 liquid crystal related substance Substances 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 230000001681 protective effect Effects 0.000 description 1
- 230000009291 secondary effect Effects 0.000 description 1
- 238000004904 shortening Methods 0.000 description 1
- 229910000077 silane Inorganic materials 0.000 description 1
- 238000009751 slip forming Methods 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 238000007738 vacuum evaporation Methods 0.000 description 1
- 230000000007 visual effect Effects 0.000 description 1
Images
Landscapes
- Chemical Vapour Deposition (AREA)
- Physical Or Chemical Processes And Apparatus (AREA)
Description
【０００１】
【産業上の利用分野】
本願の発明は、基板の表面に各種薄膜を作成するに際して使用されるプラズマ気相成長装置に関する。
【０００２】
【従来の技術】
大規模集積回路（ＬＳＩ）や液晶ディスプレイ（ＬＣＤ）等を製作する際には、基板の表面に各種薄膜を作成する工程が必要になる。薄膜作成を行う装置としては、真空蒸着装置やスパッタリング装置等が知られているが、比較的低い温度で化合物や非晶質の薄膜を作成できるところから、プラズマ気相成長装置が多用されている。
【０００３】
図３は、従来のプラズマ気相成長装置の一例の概略図である。図３に示すプラズマ気相成長装置は、排気系１１を備えた真空容器１と、真空容器１内に所定のガスを導入するガス導入機構２と、導入されたガスにエネルギーを与えてプラズマを形成するための電力供給機構３と、薄膜作成を行う基板４０を載置するための基板ホルダー４などから主に構成されている。
図３の装置では、不図示のゲートバルブを通して基板４０を真空容器１内に搬入して基板ホルダー４上に載置する。排気系１１によって真空容器１内を排気した後、ガス導入機構２によって所定のガスを導入する。次に、電力供給機構３によって高周波電力等のエネルギーを真空容器１内のガスに印加し、プラズマを形成する。そして、プラズマによって生ずる気相反応によって基板の表面に所定の薄膜が堆積する。例えば、ガス導入機構２によってシランガスと酸素ガスを導入すれば、プラズマによって分解反応等を生じ、酸化硅素の薄膜を基板４０の表面に作成される。
【０００４】
上記プラズマ気相成長装置において、プラズマと基板４０の表面との間に電界を設定し、プラズマ中の荷電粒子を基板４０の表面に衝突させるよう構成することがあった。例えば、イオンアシスト法と呼ばれる成膜技術では、成膜中に基板４０の表面に比較的弱い加速エネルギーでイオンを衝突させ、このイオンのエネルギーを利用して効率的に薄膜が成長するようにする。
【０００５】
プラズマと基板４０との間に電界を設定するには、プラズマ電位（≒０）に対して基板４０の表面が所定の電位になるようバイアス電圧（以下、基板バイアス電圧）を印加する。この基板バイアス電圧は、通常、プラズマと高周波との相互作用によって印加される。即ち、図３に示すように、基板ホルダー４に基板用高周波電源４２２を接続し、基板ホルダー４を通して基板４０に高周波電力を印加する。印加された高周波の正の半周期においてはプラズマ中の電子が基板４０の表面に素早く捕集されるが、負の半周期においては、モビリティの小さいイオンはゆっくりと捕集される。このようなモビリティの差によって基板４０の表面には電子が集まり負のバイアス電圧が印加されたのと同じ状態になる。この結果、プラズマとの間に電界が設定されるのである。
【０００６】
【発明が解決しようとする課題】
上記のような基板バイアス電圧の印加は、最近では、基板４０の表面に形成された孔又は溝を薄膜で塞ぐようにする薄膜作成の場合にも行われている。図４は、基板の表面に形成された孔又は溝を薄膜で塞ぐようにする薄膜作成の例の説明図である。

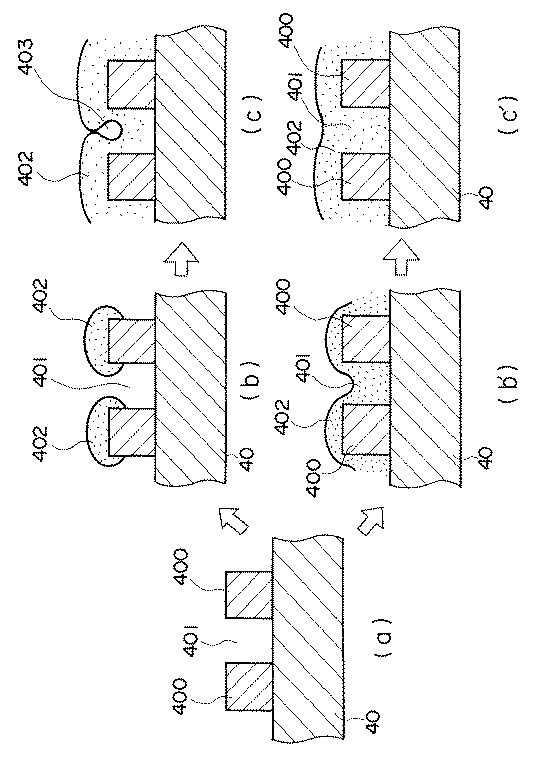

図４（ａ）に示すように、基板４０の表面には例えば金属からなる薄膜のパターン４００が配線として形成されており、このパターン４００の形状にしたがって孔又は溝４０１が存在している。このパターン４００の上層にさらに別のパターンを形成する場合には、パターン４００を絶縁膜４０２で覆って層間を絶縁する。
【０００７】
この場合、上記基板バイアス電圧を印加しないで通常の薄膜作成を行うと、薄膜の材料となる粒子は孔又は溝４０１の底に達しづらくパターン４００の上面に集まり易いので、図４（ｂ）のようにパターン４００の上面から孔又は満４０１の上縁にかけて丸く膨らむようにして薄膜が成長する。この結果、図４（ｃ）のように、孔又は溝４０１が薄膜で塞がれたとしても、薄膜中にポイドと呼ばれる空洞４０３が形成されてしまう。このような空洞４０３が形成されると、空洞４０３中に侵入するかもしくは存在する水分などによって金属配線であるパターン４００間の絶縁耐圧が著しく劣化し、集積回路を短絡させる重大な故障の原因となる。
【０００８】
そこで、基板バイアス電圧を印加してプラズマと基板４０の表面との間に電界を設定し、この電界によってプラズマ中のイオンを取り出して衝突させるようにする。図４（ａ）に示すような場合、電界は孔又は溝４０１の上縁の角の部分において最も急峻となるから、この部分に最もよくイオンが衝突する。この結果、この部分に堆積する薄膜がエッチングされ、エッチングされた材料の一部は孔又は溝４０１の内部に達することになる。このため、孔又は溝４０１の内部とパターン４００の上面との成膜速度の差が改善され、図４（ｂ’）（ｃ’）に示すように、空洞４０３が形成されることなく孔又は溝４０１を薄膜で塞ぐことができる。尚、この場合は、薄膜をエッチングすることが必要になるため、上述したイオンアシスト法に比べ、一般的により高い加速電界が設定される。
【０００９】
上記プラズマ気相成長装置において、薄膜作成を続けていくうちに、真空容器の内面に薄膜が堆積してしまうことが避けられない。この薄膜堆積は、真空容器内で浮遊する粒子が真空容器の内面に付着するために生ずるものである。内面に堆積した薄膜は、ある程度の膜厚に達すると剥離して塵埃となる。この塵埃が基板に付着すると、配線パターンの断線やショートを起こしたりして重大な回路欠陥を生ずる場合がある。
本願の発明は、上記課題を解決するためになされたものであり、真空容器の内面への材料の付着を防止し、薄膜剥離によって生ずる塵埃の発生を効果的に抑制することが可能なプラズマ気相成長装置を提供することを目的としている。
【００１０】
【課題を解決するための手段】
上記目的を達成するため、本願の請求項１記載の発明は、排気系を備えた真空容器と、真空容器内に所定のガスを導入するガス導入機構と、導入されたガスにエネルギーを与えてプラズマを形成するための電力供給機構とを具備し、プラズマによって生じる気相反応を利用して基板の表面に所定の薄膜を作成するプラズマ気相成長装置において、
真空容器の内面を覆うようにして真空容器に対して絶縁された状態で配置され、真空容器内に浮遊する材料の真空容器の内面への付着を防止して当該内面への薄膜の堆積を防止する防着シールドと、この防着シールドとプラズマとの間に電界を設定して防着シールドにプラズマ中の荷電粒子を衝突させるためのシールドバイアス電圧を印加するシールドバイアス電圧印加機構とを有し、
前記防着シールドは、成膜中の基板を取り囲むものであり、
前記シールドバイアス印加機構は、成膜中に、負の電圧であるシールドバイアス電圧を前記防着シールドに印加するものであるという構成である。
同様に上記目的を達成するため、請求項２記載の発明は、上記請求項１の構成において、シールドバイアス電圧印加機構は、プラズマとの相互作用によりシールドバイアス電圧が印加されるようにする高周波電源を含んでいる。
同様に上記目的を達成するため、請求項３記載の発明は、上記請求項１又は２の構成において、基板に所定の電圧を印加してプラズマ中の荷電粒子を基板の表面に衝突させるための基板バイアス電圧を印加する基板バイアス電圧印加機構を有している。
同様に上記目的を達成するため、請求項４記載の発明は、上記請求項２又は３の構成において、基板バイアス電圧印加機構は、基板の表面に形成された孔又は溝の角部をエッチングしながら当該孔又溝が薄膜堆積によって塞がれるよう基板バイアス電圧を印加するものである。
同様に上記目的を達成するため、請求項５記載の発明は、上記請求項１，２，３又は４の構成において、防着シールドは、交換可能に設けられている。
同様に上記目的を達成するため、請求項６記載の発明は、上記請求項１，２，３，４又は５の構成において、防着シールドの温度を制御する温度調節機構が設けられている。
同様に上記目的を達成するため、請求項７記載の発明は、上記請求項１，２，３，４，５又は６の構成において、防着シールドと真空容器の内面との間の空間には、当該空間での放電を防止する放電防止部材が配設されている。
同様に上記目的を達成するため、請求項８記載の発明は、請求項１，２，３，４，５，６又は７記載のプラズマ気相成長装置の前記防着シールドに堆積した薄膜を除去する薄膜除去方法において、ガス導入機構によって所定のガスを導入し、導入されたガスに電力供給機構によってエネルギーを与えてプラズマを形成し、そのプラズマ中で生成された材料によって防着シールドに堆積した薄膜をエッチングして除去するとともに、このエッチング除去の際に、シールドバイアス電圧印加機構によって防着シールドに所定のシールドバイアス電圧を印加するという構成を有する。
同様に上記目的を達成するため、請求項９記載の発明は、請求項３又は４記載のプラズマ気相成長装置の前記防着シールドに堆積した薄膜を除去する薄膜除去方法において、前記ガス導入機構によって所定のガスを導入し、導入されたガスに前記電力供給機構によってエネルギーを与えてプラズマを形成し、そのプラズマ中で生成された材料によって前記防着シールドに堆積した薄膜をエッチングして除去するとともに、このエッチング除去の際に、前記シールドバイアス電圧印加機構によって防着シールドに所定のシールドバイアス電圧を印加し、さらに、前記基板バイアス電圧印加機構は、基板が載置された基板ホルダーに基板バイアス電圧を印加するものであり、前記シールドバイアス電圧印加機構とともにこの基板バイアス電圧印加機構を動作させ、基板ホルダーに基板バイアス電圧を印加させながら行うという構成を有する。
【００１１】
【実施例】
以下、本願発明の実施例を説明する。
図１は、本願発明の実施例のプラズマ気相成長装置の概略図である。図１に示すプラズマ気相成長装置は、図３の装置と同様、排気系１１を備えた真空容器１と、真空容器１内に所定のガスを導入するガス導入機構２と、導入されたガスにエネルギーを与えてプラズマを形成するための電力供給機構３と、薄膜作成を行う基板を載置するための基板ホルダー４とを有している。
【００１２】
さらに図１の装置は、真空容器１の内面を覆うようにして真空容器１に対して絶縁された状態で配置され、真空容器１内に浮遊する材料の真空容器１の内面への付着を防止して当該内面への薄膜の堆積を防止する防着シールド５と、この防着シールド５とプラズマとの間に電界を設定して防着シールド５にプラズマ中の荷電粒子を衝突させるためのシールドバイアス電圧を印加するシールドバイアス電圧印加機構５１とを有している。
【００１３】
まず、真空容器１は、成膜室１０１と、成膜室１０１の下側に位置した少し大きな空間の真空排気室１０２を構成している。そして、成膜室１０１を構成する部分と真空排気室１０２を構成する部分とが分離可能に構成されている。これは後述する防着シールド５の交換のためである。
また、成膜室１０１の部分の真空容器１の器壁には不図示のゲートバルブが設けられ、真空排気室１０２の部分の器壁には、排気系１１がつながる排気管１３が設けられている。排気系１１は、粗引きポンプ１１１と、粗引きポンプ１１１の前段に配置された主ポンプ１１２と、これらのポンプ１１１，１１２によって排気する排気経路上に配置された主バルブ１１３及び可変コンダクタンスバルブ１１４とから主に構成されている。
上記真空容器１は、上側にベルジャー１２を有している。真空容器１の上部器壁には中央に円形の開口が設けられ、ベルジャー１２はこの開口に気密に接続されている。ベルジャー１２は、先端が半球状で下端が開口になっている直径１００ｍｍ程度の円筒状の形状を有するものであり、石英ガラス等の誘電体で形成されている。
【００１４】
ガス導入機構２は、図１に示す例では、二つのガス導入系２１，２２から構成されており、二種の異なるガスを同時に導入できるようになっている。各々のガス導入系２１，２２は、不図示のガスボンベに接続された配管２１１，２２１と、配管２１１，２２１の終端に接続されたガス導入体２１２，２２２とから主に構成されている。
図２は、上記ガス導入体の構成を説明する図である。図２に示すように、ガス導入体２１２，２２２は、断面円形の円環状のパイプから構成されている。このガス導入体２１２，２２２は、真空容器１に設けられた支持棒２３によって支持され、真空容器１の内面に沿う形で水平に配置されている。尚、真空容器１は、円筒形の場合もあるし、角筒形の場合もある。
【００１５】
また、真空容器１の壁を気密に貫通する状態で輸送管２４が設けられており、この輸送管２４の一端はガス導入体２１２，２２２に接続されている。ガス導入体２１２，２２２の他端は図１の配管２１１，２２１に接続されている。
そして、ガス導入体２１２，２２２は、図２に示すように、その内側面にガス吹き出し口２５を有している。このガス吹き出し口２５は、直径０．５ｍｍ程度の開口であり、２５ｍｍ程度の間隔をおいて周上に設けられている。
【００１６】
一方、図１に戻り、電力供給機構３は、ベルジャー１２の周囲を取り囲んで配置された高周波コイル３１と、この高周波コイル３１に整合器３２を介して高周波電力を供給する高周波電源３３とから主に構成されている。高周波電源３３には、例えば１３．５６ＭＨｚの高周波電力を発生させるものが採用され、高周波コイル３１からベルジャー１２内にこの高周波電力が供給される。
【００１７】
また、真空容器１内のベルジャー１２の下方位置には、基板ホルダー４が設けられている。この基板ホルダー４は、薄膜作成を行う基板４０を上面に載置させるものであり、必要に応じて基板４０を加熱又は冷却する温度調節機構４１を内蔵している。
この基板ホルダー４には、生成されるプラズマと高周波との相互作用によって基板４０に所定の基板バイアス電圧を印加するための基板バイアス電圧印加機構４２が付設されている。基板バイアス電圧印加機構４２は、基板用整合器４２１と、基板用整合器４２１を介して印加する所定の高周波電力を発生させる基板用高周波電源４２２とから構成されている。尚、「プラズマと高周波との相互作用によるバイアス電圧」には、基板用高周波電源４２２とプラズマとの間に相当のキャパシタンスが存在していることが必要である。従って、基板ホルダー４や基板４０がすべて金属で形成されている場合には、基板ホルダー４０への給電回路上に所定のコンデンサを接続するようにする。
【００１８】
本実施例の装置の大きな特徴点の一つである防着シールド５は、真空容器１に対して絶縁された状態で取り付けられたシート保持体５２と、シート保持体５２の前面に保持されたシールドシート５３とから主に構成されている。
シート保持体５２は、ほぼ円筒状の部材であり、図１に示すように上にいくに従って徐々に内径が小さくなる形状になっている。シート保持体５２の内面の曲面となっている部分は、基板ホルダー４上の基板４０の中心点に対してほぼ球面を形成するよう構成されている。
【００１９】
シート保持体５２の上端部分は、真空容器１１の上壁部分の付近にまで達しており、図からは明かでないが、その上縁はベルジャー１２の下端に対して接触した状態となっている。また、シート保持体５２の下端部分は、基板ホルダー４の外側を取り囲むように位置し、その下縁は基板ホルダー４の上面よりも僅かに低い位置になっている。
シート保持体５２は、上端部分と下端部分がそれぞれ内側に折れ曲がっており、この折れ曲がった部分に挟み込まれるようにしてシールドシート５３が配置されている。シールドシート５３は、純アルニミウム等の材質で形成された厚さ３ｍｍ程度の薄いシートである。
【００２０】
上記構成の防着シールド５には、温度調節機構５４が設けられている。この温度調節機構５４は、シート保持体５２の背後に配設された温調ブロック５４１と、温調ブロック５４１内に貫通して設けた媒体通路につながる配管５４２と、配管５４２を通して温調ブロック５４１に温度調節用の媒体を送る温調ユニット５４３とから主に構成されている。
温調ブロック５４１は、アルミニウム合金等の熱伝導性の良い材料から構成されており、シート保持体５２に対して熱伝導性よく接触して配置されている。温調ユニット５４３は、液体又は気体を温調ブロック５４１内に送って温度調節する。例えば、防着シールド５を所定の高温に維持することで防着シールド５への薄膜堆積が防止される場合があり、このような場合に上記温度調節機構５４が動作して防着シールド５の所定の温度に調節する。また、ある温度では、堆積した薄膜の剥離が抑制される場合があり、この温度に防着シールド５を維持することで、薄膜が堆積したとしても剥離して塵埃を発生させるのを抑制することができる。
【００２１】
上記温調ブロック５４１と真空容器１の間には、放電防止部材５５が配置されている。放電防止部材５５は、温調ブロック５４１と真空容器１とが形成する空間の形状に合わせ、当該空間を埋めるような形状で構成されたものである。本実施例の放電防止部材５５は、断面Ｌ字状の板を丸めて周状にしたような形状のものであり、石英ガラス等の誘電体で形成されている。
このように防着シールド５と真空容器１との間に形成される空間を誘電体よりなる放電防止部材５５で埋めることによって、当該空間にプラズマが入り込んで放電が生ずることが防止される。このような部分に放電が生ずると、放電によって構成部材が損傷するほか、構成部材がスパッタされて異物が放出される元になる。
【００２２】
次に、本実施例の装置の別の特徴点の一つであるシールドバイアス電圧印加機構５１について説明する。
本実施例のシールドバイアス電圧印加機構５１は、シールド用整合器５１１と、シールド用整合器５１１を介して防着シールド５に印加する所定の高周波電力を発生させるシールド用高周波電源５１２とから主に構成されている。即ち、本実施例のシールドバイアス電圧印加機構５１は、基板バイアス電圧印加機構４２と同様に、「プラズマと高周波との相互作用によるバイアス電圧」を発生させる機構が採用されている。
尚、シールド用整合器５１１からの給電ラインは、シート保持体５２に対して接続されている。シールドシート５３は、シート保持体５２に対して上述の通り保持されており、両者は良好な電気的接触を保つようになっている。また、基板バイアス電圧印加機構４２と同様、給電ライン上には必要に応じてコンデンサが配置される。
【００２３】
次に、上記構成に係る本実施例のプラズマ気相成長装置の動作について説明する。
まず、真空容器１に設けられた不図示のゲートバルブを通して基板４０を真空容器１内に搬入し、基板ホルダー４上に載置する。ゲートバルブを閉じて排気系１１を作動させ、真空容器１内を例えば５ｍＴｏｒｒ程度まで排気する。
次に、ガス導入機構２を動作させ、所定のガスを所定の流量で真空容器１内に導入する。この際、ガスは、配管２１１，２２１から輸送管２４を経由してガス導入体２１２，２２２に供給され、ガス導入体２１２，２２２のガス吹き出し口２５から内側に吹き出すようにして真空容器１内に導入される。導入されたガスは真空容器１内を拡散してベルジャー１２内に達する。
【００２４】
この状態で、電力供給機構３を作動させ、高周波電源３３から整合器３２を介して高周波コイル３１に１３．５６ＭＨｚ２５００Ｗ程度の高周波電力を印加する。同時に、基板バイアス電圧印加機構４２４２及びシールドバイアス電圧印加機構５１も動作し、基板４０及び防着シールド５に所定のバイアス電圧がそれぞれ印加される。
電力供給機構３が供給した高周波電力は、高周波コイル３１を介してベルジャー１２内に導入され、ベルジャー１２内に存在するガスにエネルギーを与えてプラズマを生成する。生成されたプラズマは、ベルジャー１２から下方の基板４０に向けて拡散する。プラズマ中では、所定の生成物が生じ、この生成物が基板４０に到達することにより所定の薄膜が作成される。
例えば酸化硅素薄膜を作成する場合、第一のガス導入系２１によってモノシランガスを導入し、第二のガス導入系２２によって酸素ガスを導入する。モノシラン／酸素のプラズマによってモノシランが分解し、酸素と反応することによって酸化硅素薄膜が作成される。
【００２５】
この際、基板バイアス電圧印加機構４２が与える基板バイアス電圧によって、基板４０の表面にはプラズマ中の荷電粒子が衝突するようになっている。例えば、前述したような孔又は溝への薄膜の作成を行う場合には、基板用高周波電源４２２から１３．５６ＭＨｚ２４００Ｗ程度の高周波電力を基板に印加するようにする。これによって、図４（ｂ’）及び（ｃ’）に示した通り、空洞を形成することなく孔又は溝を薄膜で塞ぐことが可能となる。
【００２６】
また一方、上述のように本実施例のプラズマ気相成長装置が動作している際、真空容器１内には防着シールド５に対して薄膜堆積作用のある材料が浮遊している。即ち、基板４０の表面に付着して薄膜を形成する材料は同時に防着シールド５に付着して薄膜を堆積する可能性がある。また特に、上述のような基板バイアス電圧印加機構４２を動作させながら孔又は溝への薄膜作成を行っている場合、孔又は溝の上縁に積もった膜がイオンによってスパッタされて真空容器１中に再放出されて浮遊している。この浮遊する材料がシールドシート５３の表面に付着して滞留し、その付着滞留が相当程度の量及び時間に達すると、付着した材料はシールドシート５３の表面上で薄膜に成長する。
しかしながら、上述のようにシールドバイアス電圧印加機構５１が動作して防着シールド５に所定のシールドバイアス電圧が印加されているため、上記シールドシート５３の表面での薄膜の成長が抑制される。即ち、シールドバイアス電圧機構４２が印加する負の電圧であるシールドバイアス電圧により防着シールド５とプラズマとの間に所定の電界が形成され、シールドシート５３の表面に堆積しつつある薄膜を、この電界により加速されたプラズマ中のイオンがスパッタする。この結果、薄膜の堆積が抑制される。
【００２７】
さらに特筆すべきことは、上述のようにシールドバイアス電圧印加機構５１を動作させると、シールドシート５３に堆積する薄膜は、プラズマ中のイオンによってスパッタされ、再び真空容器１中に放出される。この再放出された材料の一部は、基板４０の表面に達して上記基板の表面への薄膜作成に寄与する。このため、シールドバイアス電圧印加機構５１を動作させると、シールドシート５３への薄膜堆積が抑制される他、基板４０の表面の成膜速度が向上するという重要な副次的効果が得られる。
【００２８】
尚、基板バイアス電圧印加機構４２が基板４０に与える基板バイアス電圧は、シールドバイアス電圧印加機構５１が防着シールド５に与えるシールドバイアス電圧よりも小さい。これは、シールドバイアス電圧５が薄膜堆積を完全に抑制するものであるのに対し、基板バイアス電圧は、図４（ｂ）に示すような孔又は溝４０１の上縁の角の部分に堆積する薄膜をスパッタして孔又は溝４０１中への薄膜堆積を促進させるものであり、基板４への薄膜堆積を完全に抑制するものではないからである。
【００２９】
また、上記のようにシールドバイアス電圧印加機構５１を動作させても、非常に長い時間薄膜作成処理を続けると、シールドシート５３の表面にある程度の薄膜が堆積するのが避けられない。この場合は、プラズマエッチングを行って薄膜を除去するか、シールドシート５３を別のものに交換するようにする。
【００３０】
プラズマエッチングを行う場合、ガス導入機構２によって四フッ化炭素などのフッ素系のガスを真空容器１内に導入し、前述と同様にプラズマを形成する。プラズマ中ではフッ素活性種が生成され、このフッ素活性種がシールドシート５３の表面に達して薄膜と反応することによって薄膜がエッチング除去される。即ち、フッ素活性種は、薄膜と反応して蒸気圧の高い化合物を形成し、それが排気系によって排出されることで除去される。
尚、このプラズマエッチングの際、基板バイアス電圧印加機構４２を動作させて基板バイアス電圧を印加するようにしておくとさらに好適である。即ち、防着シールド５から放出された材料が基板ホルダー４に付着したとしても、基板バイアス電圧によって加速された荷電粒子がこの付着物を弾き出し、基板ホルダー４上で薄膜に成長するのを抑制する。
【００３１】
また、シールドシート５３を交換する場合には、真空容器１の上側の部分を持ち上げて下側の部分から分離し、古いシールドシート５３をシート保持体５２から取り外す。そして、新しいシールドシート５３を同様にシート保持体５２にセットして保持させ、その後真空容器１の上側部分を下側部分に気密に連結させるようにする。
【００３２】
次に、本実施例のプラズマ気相成長装置の効果を確認した実験の結果について説明する。
表１及び表２は、本実施例のプラズマ気相成長装置の効果を確認した実験の結果を示したものである。この実験の条件について説明すると、導入したガスはモノシラン１００ｓｃｃｍで酸素３００ｓｃｃｍである。尚、ｓｃｃｍとは、ｓｔａｎｄａｒｄ ｃｕｂｉｃ ｃｅｎｔｉｍｅｔｅｒ ｐｅｒ ｍｉｎｕｔｅの略であり、０℃一気圧で毎分に流れるガスの量（体積）で表したものである。また、電力供給機構３が与える高周波は１３．５６ＭＨｚ２．５ｋＷ、基板バイアス電圧印加機構４２が与える高周波は１３．５６Ｈｚ２．５ｋＷ、シールドバイアス電圧印加機構５１が与える高周波は４００ｋＨｚ２ｋＷとした。
【００３３】
また、この条件で２５枚の基板を連続処理した後、防着シールド５に堆積した薄膜を除去するため、ガス導入機構２によって四フッ化炭素ガスを２００ｓｃｃｍ、酸素ガスを１００ｓｃｃｍ導入し、電力供給機構３によって２ｋＷの高周波を供給してプラズマエッチングを行った。尚、この際、防着シールド５には２．５ｋＷの高周波を印加した。また、プラズマエッチングが終了する時点が、防着シールド５のインピーダンスの変化などを検出することにより測定された。即ち、防着シールド５に堆積した薄膜が完全に除去されると、高周波回路の負荷としての防着シールド５のインピーダンスなどが処理開始前の元の状態に戻るので、この時点を検出して薄膜除去終了とすることができる。
【００３４】
【表１】
まず、表１に示す通り、上記条件による酸化硅素薄膜の作成において、防着シールド５にシールドバイアス電圧を印加した場合の基板上の成膜速度は５２５ｎｍ／分であり、印加しない場合の４８０ｎｍ／分に比べると、成膜速度が約１０％向上していた。また、プラズマエッチングが終了するまでの時間は、基板上への薄膜作成時にシールドバイアス電圧を印加していた場合には３０分で済むが、印加していなかった場合には４５分の時間を要した。このことは、上記シールドバイアス電圧の印加によって防着シールド５への薄膜堆積を２／３に抑制できることを意味している。
【００３５】
また、基板を２５枚処理するごとに上記プラズマエッチングによる薄膜除去を行い、計１８５０枚の基板を処理した後の基板へのパーティクルの付着状況を測定した。即ち、１８５０枚めの基板の処理の後、上述のようなプラズマエッチングによる薄膜除去を行い、その後新たな基板を真空容器１に搬入して処理を行った。そして、その処理の後、その基板の表面に付着していたパーティクルの数をレーザー光散乱法で測定した。表２にレーザー光散乱法による散乱断面積０．２８μｍ２ 以上のパーティクルの測定結果を示す。
【００３６】
【表２】
表２に示す通り、シールドバイアス電圧を印加しないで薄膜作成を行った場合には、目視観察でも防着シールド５に堆積した酸化硅素薄膜が剥離していることがわかり、パーティクルの数も１０００個以上と多いことがわかった。一方、シールドバイアス電圧を印加して薄膜作成を行った場合には、パーティクルが２０個以下に激減していた。
尚、基板バイアス電圧を印加した場合には、同様に２０個以下であった。これは、プラズマエッチングによる薄膜除去の際に、防着シールド５から飛来して基板ホルダー４に付着する材料も同時に除去することで、パーティクルの原因となる薄膜堆積を基板ホルダー４も含めて完全に除去できた効果である。
【００３７】
また、基板ホルダー４に基板バイアス電圧を印加した場合としない場合では、基板ホルダー４に付着した酸化膜の表面状態が異なることが観察できた。印加しない場合、表面は白濁して粉状の様子を呈すのに対し、印加した場合には無色透明で、その後も継続してパーティクル発生の心配なく基板を処理できることが推定された。
また、プラズマエッチングによる薄膜除去の際に防着シールド５にシールドバイアス電圧を印加しない場合には、四フッ化炭素ガス／酸素ガスの流量を４００ｓｃｃｍ／２００ｓｃｃｍと増加させても、２４時間プラズマエッチングによる薄膜除去を継続しても、防着シールド５上の薄膜は除去できず、極めてエッチング速度が小さいことがわかった。このことから、薄膜の堆積した部分にバイアス電圧を印加することが、堆積薄膜のエッチング除去に要する時間の短縮に非常に有効であることが確認された。
【００３８】
上記実施例の説明において、基板バイアス電圧及びシールドバイアス電圧は、「プラズマと高周波との相互作用」により印加されるとして説明したが、堆積又は作成する薄膜が導電体である場合には、直流電源によってもこれらを印加することが可能である。但し、高周波電源によってこれらを印加する方が、薄膜材料等の点で受ける制約が少なくなるので、汎用性の意味から好適である。
【００３９】
また上述した実施例のプラズマ気相成長装置は、ヘリコン波プラズマを利用するように構成を変更することができる。ヘリコン波プラズマは、強い磁場を加えるとプラズマ振動数より低い周波数の電磁波が減衰せずにプラズマ中を伝搬することを利用するものであり、高密度プラズマを低圧で生成できる技術として最近注目されているものである。プラズマ中の電磁波の伝搬方向と磁場の方向とが平行のとき、電磁波はある定まった方向の円偏光となり螺旋状に進行する。このことからヘリコン波プラズマと呼ばれている。
ヘリコン波プラズマを形成する場合には、一本の棒状の部材を曲げて上下二段の丸いループ状に形成したループ状アンテナを図１の高周波コイル３１に代えてベルジャー１１の外側を取り囲むようにして配置し、その外側にヘリコン波用磁場設定手段としての直流の電磁石をベルジャー１２と同心上に配置する。整合器２２を介して高周波電源２３から１３．５６ＭＨｚの高周波をベルジャー１２内に供給すると、磁場の作用によって上記ヘリコン波プラズマが形成される。
【００４０】
【発明の効果】
以上説明したように、本願の請求項１の発明によれば、真空容器の内面への材料の付着が防止され、薄膜剥離によって生ずる塵埃の発生を効果的に抑制することが可能となる。また、成膜中に防着シールドに負の電圧であるシールドバイアス電圧が印加されるため、防着シールドに付着した材料が再放出されて基板上の薄膜作成に寄与する結果、基板への成膜速度も向上する。また尚、防着シールドが真空容器に対して絶縁されている結果、真空容器にシールドバイアス電圧が印加されることがなく、この点で安全である。
また、請求項２の発明によれば、上記請求項１の効果に加え、プラズマと高周波との相互作用によりシールドバイアス電圧が印加されるので、薄膜材料の点で制約が少なく、汎用性が高いというメリットがある。
また、請求項３の発明によれば、基板バイアス電圧印加機構を有するので、基板の表面に荷電粒子を衝突させながら薄膜作成等を行うことができる。
また、請求項４の発明によれば、上記請求項２又は３の効果に加え、基板表面に形成された孔又は溝を薄膜堆積によって塞ぐ際に、薄膜中に空洞が形成されることがないという効果が得られる。
また、請求項５の発明によれば、上記請求項１，２，３又は４の効果に加え、防着シールドの交換によって塵埃の発生を未然に防止することができ、この点でさらに好適である。
また、請求項６の発明によれば、上記請求項１，２，３，４又は５の効果に加え、防着シールドの温度が最適な値に調節されるので、防着シールドを薄膜堆積しない温度にしたり、また逆に薄膜堆積したとしても剥離しない温度にしたりすることが可能となる。
また、請求項７の発明によれば、上記請求項１，２，３，４，５又は６の効果に加え、防着シールドと真空容器との間の空間での放電が抑制されるので、放電による部材の損傷やスパッタによる異物の放出等を防ぐことができる。
またさらに、請求項８の発明によれば、防着シールドのエッチングによる薄膜除去の際にシールドバイアス電圧が印加されるので、エッチングの効率が向上し、薄膜除去完了までの時間を短縮することができる。
さらに、請求項９の発明によれば、請求項８と同様、防着シールドのエッチングによる薄膜除去の際にシールドバイアス電圧が印加されるので、エッチングの効率が向上し、薄膜除去完了までの時間を短縮することができる。またこの際、エッチングされて防着シールドから放出された材料が基板ホルダーに再付着して薄膜堆積するのが抑制されるため、さらに好適な良質な薄膜作成に寄与することができる。
【図面の簡単な説明】
【図１】本願発明の実施例のプラズマ気相成長装置の概略図である。
【図２】図１のガス導入体２１２，２２２の構成を説明する図である。
【図３】従来のプラズマ気相成長装置の一例の概略図である。
【図４】基板の表面に形成された孔又は溝を薄膜で塞ぐようにする薄膜作成の例の説明図である。
【符号の説明】
１ 真空容器
１１ 排気系
２ ガス導入機構
３ 電力供給機構
４ 基板ホルダー
４２ 基板バイアス電圧印加機構
５ 防着シールド
５１ シールドバイアス電圧印加機構
５２ シート保持体
５３ シールドシート
５４ 温度調節機構
５５ 放電防止部材
【産業上の利用分野】
本願の発明は、基板の表面に各種薄膜を作成するに際して使用されるプラズマ気相成長装置に関する。
【０００２】
【従来の技術】
大規模集積回路（ＬＳＩ）や液晶ディスプレイ（ＬＣＤ）等を製作する際には、基板の表面に各種薄膜を作成する工程が必要になる。薄膜作成を行う装置としては、真空蒸着装置やスパッタリング装置等が知られているが、比較的低い温度で化合物や非晶質の薄膜を作成できるところから、プラズマ気相成長装置が多用されている。
【０００３】
図３は、従来のプラズマ気相成長装置の一例の概略図である。図３に示すプラズマ気相成長装置は、排気系１１を備えた真空容器１と、真空容器１内に所定のガスを導入するガス導入機構２と、導入されたガスにエネルギーを与えてプラズマを形成するための電力供給機構３と、薄膜作成を行う基板４０を載置するための基板ホルダー４などから主に構成されている。
図３の装置では、不図示のゲートバルブを通して基板４０を真空容器１内に搬入して基板ホルダー４上に載置する。排気系１１によって真空容器１内を排気した後、ガス導入機構２によって所定のガスを導入する。次に、電力供給機構３によって高周波電力等のエネルギーを真空容器１内のガスに印加し、プラズマを形成する。そして、プラズマによって生ずる気相反応によって基板の表面に所定の薄膜が堆積する。例えば、ガス導入機構２によってシランガスと酸素ガスを導入すれば、プラズマによって分解反応等を生じ、酸化硅素の薄膜を基板４０の表面に作成される。
【０００４】
上記プラズマ気相成長装置において、プラズマと基板４０の表面との間に電界を設定し、プラズマ中の荷電粒子を基板４０の表面に衝突させるよう構成することがあった。例えば、イオンアシスト法と呼ばれる成膜技術では、成膜中に基板４０の表面に比較的弱い加速エネルギーでイオンを衝突させ、このイオンのエネルギーを利用して効率的に薄膜が成長するようにする。
【０００５】
プラズマと基板４０との間に電界を設定するには、プラズマ電位（≒０）に対して基板４０の表面が所定の電位になるようバイアス電圧（以下、基板バイアス電圧）を印加する。この基板バイアス電圧は、通常、プラズマと高周波との相互作用によって印加される。即ち、図３に示すように、基板ホルダー４に基板用高周波電源４２２を接続し、基板ホルダー４を通して基板４０に高周波電力を印加する。印加された高周波の正の半周期においてはプラズマ中の電子が基板４０の表面に素早く捕集されるが、負の半周期においては、モビリティの小さいイオンはゆっくりと捕集される。このようなモビリティの差によって基板４０の表面には電子が集まり負のバイアス電圧が印加されたのと同じ状態になる。この結果、プラズマとの間に電界が設定されるのである。
【０００６】
【発明が解決しようとする課題】
上記のような基板バイアス電圧の印加は、最近では、基板４０の表面に形成された孔又は溝を薄膜で塞ぐようにする薄膜作成の場合にも行われている。図４は、基板の表面に形成された孔又は溝を薄膜で塞ぐようにする薄膜作成の例の説明図である。
図４（ａ）に示すように、基板４０の表面には例えば金属からなる薄膜のパターン４００が配線として形成されており、このパターン４００の形状にしたがって孔又は溝４０１が存在している。このパターン４００の上層にさらに別のパターンを形成する場合には、パターン４００を絶縁膜４０２で覆って層間を絶縁する。
【０００７】
この場合、上記基板バイアス電圧を印加しないで通常の薄膜作成を行うと、薄膜の材料となる粒子は孔又は溝４０１の底に達しづらくパターン４００の上面に集まり易いので、図４（ｂ）のようにパターン４００の上面から孔又は満４０１の上縁にかけて丸く膨らむようにして薄膜が成長する。この結果、図４（ｃ）のように、孔又は溝４０１が薄膜で塞がれたとしても、薄膜中にポイドと呼ばれる空洞４０３が形成されてしまう。このような空洞４０３が形成されると、空洞４０３中に侵入するかもしくは存在する水分などによって金属配線であるパターン４００間の絶縁耐圧が著しく劣化し、集積回路を短絡させる重大な故障の原因となる。
【０００８】
そこで、基板バイアス電圧を印加してプラズマと基板４０の表面との間に電界を設定し、この電界によってプラズマ中のイオンを取り出して衝突させるようにする。図４（ａ）に示すような場合、電界は孔又は溝４０１の上縁の角の部分において最も急峻となるから、この部分に最もよくイオンが衝突する。この結果、この部分に堆積する薄膜がエッチングされ、エッチングされた材料の一部は孔又は溝４０１の内部に達することになる。このため、孔又は溝４０１の内部とパターン４００の上面との成膜速度の差が改善され、図４（ｂ’）（ｃ’）に示すように、空洞４０３が形成されることなく孔又は溝４０１を薄膜で塞ぐことができる。尚、この場合は、薄膜をエッチングすることが必要になるため、上述したイオンアシスト法に比べ、一般的により高い加速電界が設定される。
【０００９】
上記プラズマ気相成長装置において、薄膜作成を続けていくうちに、真空容器の内面に薄膜が堆積してしまうことが避けられない。この薄膜堆積は、真空容器内で浮遊する粒子が真空容器の内面に付着するために生ずるものである。内面に堆積した薄膜は、ある程度の膜厚に達すると剥離して塵埃となる。この塵埃が基板に付着すると、配線パターンの断線やショートを起こしたりして重大な回路欠陥を生ずる場合がある。
本願の発明は、上記課題を解決するためになされたものであり、真空容器の内面への材料の付着を防止し、薄膜剥離によって生ずる塵埃の発生を効果的に抑制することが可能なプラズマ気相成長装置を提供することを目的としている。
【００１０】
【課題を解決するための手段】
上記目的を達成するため、本願の請求項１記載の発明は、排気系を備えた真空容器と、真空容器内に所定のガスを導入するガス導入機構と、導入されたガスにエネルギーを与えてプラズマを形成するための電力供給機構とを具備し、プラズマによって生じる気相反応を利用して基板の表面に所定の薄膜を作成するプラズマ気相成長装置において、
真空容器の内面を覆うようにして真空容器に対して絶縁された状態で配置され、真空容器内に浮遊する材料の真空容器の内面への付着を防止して当該内面への薄膜の堆積を防止する防着シールドと、この防着シールドとプラズマとの間に電界を設定して防着シールドにプラズマ中の荷電粒子を衝突させるためのシールドバイアス電圧を印加するシールドバイアス電圧印加機構とを有し、
前記防着シールドは、成膜中の基板を取り囲むものであり、
前記シールドバイアス印加機構は、成膜中に、負の電圧であるシールドバイアス電圧を前記防着シールドに印加するものであるという構成である。
同様に上記目的を達成するため、請求項２記載の発明は、上記請求項１の構成において、シールドバイアス電圧印加機構は、プラズマとの相互作用によりシールドバイアス電圧が印加されるようにする高周波電源を含んでいる。
同様に上記目的を達成するため、請求項３記載の発明は、上記請求項１又は２の構成において、基板に所定の電圧を印加してプラズマ中の荷電粒子を基板の表面に衝突させるための基板バイアス電圧を印加する基板バイアス電圧印加機構を有している。
同様に上記目的を達成するため、請求項４記載の発明は、上記請求項２又は３の構成において、基板バイアス電圧印加機構は、基板の表面に形成された孔又は溝の角部をエッチングしながら当該孔又溝が薄膜堆積によって塞がれるよう基板バイアス電圧を印加するものである。
同様に上記目的を達成するため、請求項５記載の発明は、上記請求項１，２，３又は４の構成において、防着シールドは、交換可能に設けられている。
同様に上記目的を達成するため、請求項６記載の発明は、上記請求項１，２，３，４又は５の構成において、防着シールドの温度を制御する温度調節機構が設けられている。
同様に上記目的を達成するため、請求項７記載の発明は、上記請求項１，２，３，４，５又は６の構成において、防着シールドと真空容器の内面との間の空間には、当該空間での放電を防止する放電防止部材が配設されている。
同様に上記目的を達成するため、請求項８記載の発明は、請求項１，２，３，４，５，６又は７記載のプラズマ気相成長装置の前記防着シールドに堆積した薄膜を除去する薄膜除去方法において、ガス導入機構によって所定のガスを導入し、導入されたガスに電力供給機構によってエネルギーを与えてプラズマを形成し、そのプラズマ中で生成された材料によって防着シールドに堆積した薄膜をエッチングして除去するとともに、このエッチング除去の際に、シールドバイアス電圧印加機構によって防着シールドに所定のシールドバイアス電圧を印加するという構成を有する。
同様に上記目的を達成するため、請求項９記載の発明は、請求項３又は４記載のプラズマ気相成長装置の前記防着シールドに堆積した薄膜を除去する薄膜除去方法において、前記ガス導入機構によって所定のガスを導入し、導入されたガスに前記電力供給機構によってエネルギーを与えてプラズマを形成し、そのプラズマ中で生成された材料によって前記防着シールドに堆積した薄膜をエッチングして除去するとともに、このエッチング除去の際に、前記シールドバイアス電圧印加機構によって防着シールドに所定のシールドバイアス電圧を印加し、さらに、前記基板バイアス電圧印加機構は、基板が載置された基板ホルダーに基板バイアス電圧を印加するものであり、前記シールドバイアス電圧印加機構とともにこの基板バイアス電圧印加機構を動作させ、基板ホルダーに基板バイアス電圧を印加させながら行うという構成を有する。
【００１１】
【実施例】
以下、本願発明の実施例を説明する。
図１は、本願発明の実施例のプラズマ気相成長装置の概略図である。図１に示すプラズマ気相成長装置は、図３の装置と同様、排気系１１を備えた真空容器１と、真空容器１内に所定のガスを導入するガス導入機構２と、導入されたガスにエネルギーを与えてプラズマを形成するための電力供給機構３と、薄膜作成を行う基板を載置するための基板ホルダー４とを有している。
【００１２】
さらに図１の装置は、真空容器１の内面を覆うようにして真空容器１に対して絶縁された状態で配置され、真空容器１内に浮遊する材料の真空容器１の内面への付着を防止して当該内面への薄膜の堆積を防止する防着シールド５と、この防着シールド５とプラズマとの間に電界を設定して防着シールド５にプラズマ中の荷電粒子を衝突させるためのシールドバイアス電圧を印加するシールドバイアス電圧印加機構５１とを有している。
【００１３】
まず、真空容器１は、成膜室１０１と、成膜室１０１の下側に位置した少し大きな空間の真空排気室１０２を構成している。そして、成膜室１０１を構成する部分と真空排気室１０２を構成する部分とが分離可能に構成されている。これは後述する防着シールド５の交換のためである。
また、成膜室１０１の部分の真空容器１の器壁には不図示のゲートバルブが設けられ、真空排気室１０２の部分の器壁には、排気系１１がつながる排気管１３が設けられている。排気系１１は、粗引きポンプ１１１と、粗引きポンプ１１１の前段に配置された主ポンプ１１２と、これらのポンプ１１１，１１２によって排気する排気経路上に配置された主バルブ１１３及び可変コンダクタンスバルブ１１４とから主に構成されている。
上記真空容器１は、上側にベルジャー１２を有している。真空容器１の上部器壁には中央に円形の開口が設けられ、ベルジャー１２はこの開口に気密に接続されている。ベルジャー１２は、先端が半球状で下端が開口になっている直径１００ｍｍ程度の円筒状の形状を有するものであり、石英ガラス等の誘電体で形成されている。
【００１４】
ガス導入機構２は、図１に示す例では、二つのガス導入系２１，２２から構成されており、二種の異なるガスを同時に導入できるようになっている。各々のガス導入系２１，２２は、不図示のガスボンベに接続された配管２１１，２２１と、配管２１１，２２１の終端に接続されたガス導入体２１２，２２２とから主に構成されている。
図２は、上記ガス導入体の構成を説明する図である。図２に示すように、ガス導入体２１２，２２２は、断面円形の円環状のパイプから構成されている。このガス導入体２１２，２２２は、真空容器１に設けられた支持棒２３によって支持され、真空容器１の内面に沿う形で水平に配置されている。尚、真空容器１は、円筒形の場合もあるし、角筒形の場合もある。
【００１５】
また、真空容器１の壁を気密に貫通する状態で輸送管２４が設けられており、この輸送管２４の一端はガス導入体２１２，２２２に接続されている。ガス導入体２１２，２２２の他端は図１の配管２１１，２２１に接続されている。
そして、ガス導入体２１２，２２２は、図２に示すように、その内側面にガス吹き出し口２５を有している。このガス吹き出し口２５は、直径０．５ｍｍ程度の開口であり、２５ｍｍ程度の間隔をおいて周上に設けられている。
【００１６】
一方、図１に戻り、電力供給機構３は、ベルジャー１２の周囲を取り囲んで配置された高周波コイル３１と、この高周波コイル３１に整合器３２を介して高周波電力を供給する高周波電源３３とから主に構成されている。高周波電源３３には、例えば１３．５６ＭＨｚの高周波電力を発生させるものが採用され、高周波コイル３１からベルジャー１２内にこの高周波電力が供給される。
【００１７】
また、真空容器１内のベルジャー１２の下方位置には、基板ホルダー４が設けられている。この基板ホルダー４は、薄膜作成を行う基板４０を上面に載置させるものであり、必要に応じて基板４０を加熱又は冷却する温度調節機構４１を内蔵している。
この基板ホルダー４には、生成されるプラズマと高周波との相互作用によって基板４０に所定の基板バイアス電圧を印加するための基板バイアス電圧印加機構４２が付設されている。基板バイアス電圧印加機構４２は、基板用整合器４２１と、基板用整合器４２１を介して印加する所定の高周波電力を発生させる基板用高周波電源４２２とから構成されている。尚、「プラズマと高周波との相互作用によるバイアス電圧」には、基板用高周波電源４２２とプラズマとの間に相当のキャパシタンスが存在していることが必要である。従って、基板ホルダー４や基板４０がすべて金属で形成されている場合には、基板ホルダー４０への給電回路上に所定のコンデンサを接続するようにする。
【００１８】
本実施例の装置の大きな特徴点の一つである防着シールド５は、真空容器１に対して絶縁された状態で取り付けられたシート保持体５２と、シート保持体５２の前面に保持されたシールドシート５３とから主に構成されている。
シート保持体５２は、ほぼ円筒状の部材であり、図１に示すように上にいくに従って徐々に内径が小さくなる形状になっている。シート保持体５２の内面の曲面となっている部分は、基板ホルダー４上の基板４０の中心点に対してほぼ球面を形成するよう構成されている。
【００１９】
シート保持体５２の上端部分は、真空容器１１の上壁部分の付近にまで達しており、図からは明かでないが、その上縁はベルジャー１２の下端に対して接触した状態となっている。また、シート保持体５２の下端部分は、基板ホルダー４の外側を取り囲むように位置し、その下縁は基板ホルダー４の上面よりも僅かに低い位置になっている。
シート保持体５２は、上端部分と下端部分がそれぞれ内側に折れ曲がっており、この折れ曲がった部分に挟み込まれるようにしてシールドシート５３が配置されている。シールドシート５３は、純アルニミウム等の材質で形成された厚さ３ｍｍ程度の薄いシートである。
【００２０】
上記構成の防着シールド５には、温度調節機構５４が設けられている。この温度調節機構５４は、シート保持体５２の背後に配設された温調ブロック５４１と、温調ブロック５４１内に貫通して設けた媒体通路につながる配管５４２と、配管５４２を通して温調ブロック５４１に温度調節用の媒体を送る温調ユニット５４３とから主に構成されている。
温調ブロック５４１は、アルミニウム合金等の熱伝導性の良い材料から構成されており、シート保持体５２に対して熱伝導性よく接触して配置されている。温調ユニット５４３は、液体又は気体を温調ブロック５４１内に送って温度調節する。例えば、防着シールド５を所定の高温に維持することで防着シールド５への薄膜堆積が防止される場合があり、このような場合に上記温度調節機構５４が動作して防着シールド５の所定の温度に調節する。また、ある温度では、堆積した薄膜の剥離が抑制される場合があり、この温度に防着シールド５を維持することで、薄膜が堆積したとしても剥離して塵埃を発生させるのを抑制することができる。
【００２１】
上記温調ブロック５４１と真空容器１の間には、放電防止部材５５が配置されている。放電防止部材５５は、温調ブロック５４１と真空容器１とが形成する空間の形状に合わせ、当該空間を埋めるような形状で構成されたものである。本実施例の放電防止部材５５は、断面Ｌ字状の板を丸めて周状にしたような形状のものであり、石英ガラス等の誘電体で形成されている。
このように防着シールド５と真空容器１との間に形成される空間を誘電体よりなる放電防止部材５５で埋めることによって、当該空間にプラズマが入り込んで放電が生ずることが防止される。このような部分に放電が生ずると、放電によって構成部材が損傷するほか、構成部材がスパッタされて異物が放出される元になる。
【００２２】
次に、本実施例の装置の別の特徴点の一つであるシールドバイアス電圧印加機構５１について説明する。
本実施例のシールドバイアス電圧印加機構５１は、シールド用整合器５１１と、シールド用整合器５１１を介して防着シールド５に印加する所定の高周波電力を発生させるシールド用高周波電源５１２とから主に構成されている。即ち、本実施例のシールドバイアス電圧印加機構５１は、基板バイアス電圧印加機構４２と同様に、「プラズマと高周波との相互作用によるバイアス電圧」を発生させる機構が採用されている。
尚、シールド用整合器５１１からの給電ラインは、シート保持体５２に対して接続されている。シールドシート５３は、シート保持体５２に対して上述の通り保持されており、両者は良好な電気的接触を保つようになっている。また、基板バイアス電圧印加機構４２と同様、給電ライン上には必要に応じてコンデンサが配置される。
【００２３】
次に、上記構成に係る本実施例のプラズマ気相成長装置の動作について説明する。
まず、真空容器１に設けられた不図示のゲートバルブを通して基板４０を真空容器１内に搬入し、基板ホルダー４上に載置する。ゲートバルブを閉じて排気系１１を作動させ、真空容器１内を例えば５ｍＴｏｒｒ程度まで排気する。
次に、ガス導入機構２を動作させ、所定のガスを所定の流量で真空容器１内に導入する。この際、ガスは、配管２１１，２２１から輸送管２４を経由してガス導入体２１２，２２２に供給され、ガス導入体２１２，２２２のガス吹き出し口２５から内側に吹き出すようにして真空容器１内に導入される。導入されたガスは真空容器１内を拡散してベルジャー１２内に達する。
【００２４】
この状態で、電力供給機構３を作動させ、高周波電源３３から整合器３２を介して高周波コイル３１に１３．５６ＭＨｚ２５００Ｗ程度の高周波電力を印加する。同時に、基板バイアス電圧印加機構４２４２及びシールドバイアス電圧印加機構５１も動作し、基板４０及び防着シールド５に所定のバイアス電圧がそれぞれ印加される。
電力供給機構３が供給した高周波電力は、高周波コイル３１を介してベルジャー１２内に導入され、ベルジャー１２内に存在するガスにエネルギーを与えてプラズマを生成する。生成されたプラズマは、ベルジャー１２から下方の基板４０に向けて拡散する。プラズマ中では、所定の生成物が生じ、この生成物が基板４０に到達することにより所定の薄膜が作成される。
例えば酸化硅素薄膜を作成する場合、第一のガス導入系２１によってモノシランガスを導入し、第二のガス導入系２２によって酸素ガスを導入する。モノシラン／酸素のプラズマによってモノシランが分解し、酸素と反応することによって酸化硅素薄膜が作成される。
【００２５】
この際、基板バイアス電圧印加機構４２が与える基板バイアス電圧によって、基板４０の表面にはプラズマ中の荷電粒子が衝突するようになっている。例えば、前述したような孔又は溝への薄膜の作成を行う場合には、基板用高周波電源４２２から１３．５６ＭＨｚ２４００Ｗ程度の高周波電力を基板に印加するようにする。これによって、図４（ｂ’）及び（ｃ’）に示した通り、空洞を形成することなく孔又は溝を薄膜で塞ぐことが可能となる。
【００２６】
また一方、上述のように本実施例のプラズマ気相成長装置が動作している際、真空容器１内には防着シールド５に対して薄膜堆積作用のある材料が浮遊している。即ち、基板４０の表面に付着して薄膜を形成する材料は同時に防着シールド５に付着して薄膜を堆積する可能性がある。また特に、上述のような基板バイアス電圧印加機構４２を動作させながら孔又は溝への薄膜作成を行っている場合、孔又は溝の上縁に積もった膜がイオンによってスパッタされて真空容器１中に再放出されて浮遊している。この浮遊する材料がシールドシート５３の表面に付着して滞留し、その付着滞留が相当程度の量及び時間に達すると、付着した材料はシールドシート５３の表面上で薄膜に成長する。
しかしながら、上述のようにシールドバイアス電圧印加機構５１が動作して防着シールド５に所定のシールドバイアス電圧が印加されているため、上記シールドシート５３の表面での薄膜の成長が抑制される。即ち、シールドバイアス電圧機構４２が印加する負の電圧であるシールドバイアス電圧により防着シールド５とプラズマとの間に所定の電界が形成され、シールドシート５３の表面に堆積しつつある薄膜を、この電界により加速されたプラズマ中のイオンがスパッタする。この結果、薄膜の堆積が抑制される。
【００２７】
さらに特筆すべきことは、上述のようにシールドバイアス電圧印加機構５１を動作させると、シールドシート５３に堆積する薄膜は、プラズマ中のイオンによってスパッタされ、再び真空容器１中に放出される。この再放出された材料の一部は、基板４０の表面に達して上記基板の表面への薄膜作成に寄与する。このため、シールドバイアス電圧印加機構５１を動作させると、シールドシート５３への薄膜堆積が抑制される他、基板４０の表面の成膜速度が向上するという重要な副次的効果が得られる。
【００２８】
尚、基板バイアス電圧印加機構４２が基板４０に与える基板バイアス電圧は、シールドバイアス電圧印加機構５１が防着シールド５に与えるシールドバイアス電圧よりも小さい。これは、シールドバイアス電圧５が薄膜堆積を完全に抑制するものであるのに対し、基板バイアス電圧は、図４（ｂ）に示すような孔又は溝４０１の上縁の角の部分に堆積する薄膜をスパッタして孔又は溝４０１中への薄膜堆積を促進させるものであり、基板４への薄膜堆積を完全に抑制するものではないからである。
【００２９】
また、上記のようにシールドバイアス電圧印加機構５１を動作させても、非常に長い時間薄膜作成処理を続けると、シールドシート５３の表面にある程度の薄膜が堆積するのが避けられない。この場合は、プラズマエッチングを行って薄膜を除去するか、シールドシート５３を別のものに交換するようにする。
【００３０】
プラズマエッチングを行う場合、ガス導入機構２によって四フッ化炭素などのフッ素系のガスを真空容器１内に導入し、前述と同様にプラズマを形成する。プラズマ中ではフッ素活性種が生成され、このフッ素活性種がシールドシート５３の表面に達して薄膜と反応することによって薄膜がエッチング除去される。即ち、フッ素活性種は、薄膜と反応して蒸気圧の高い化合物を形成し、それが排気系によって排出されることで除去される。
尚、このプラズマエッチングの際、基板バイアス電圧印加機構４２を動作させて基板バイアス電圧を印加するようにしておくとさらに好適である。即ち、防着シールド５から放出された材料が基板ホルダー４に付着したとしても、基板バイアス電圧によって加速された荷電粒子がこの付着物を弾き出し、基板ホルダー４上で薄膜に成長するのを抑制する。
【００３１】
また、シールドシート５３を交換する場合には、真空容器１の上側の部分を持ち上げて下側の部分から分離し、古いシールドシート５３をシート保持体５２から取り外す。そして、新しいシールドシート５３を同様にシート保持体５２にセットして保持させ、その後真空容器１の上側部分を下側部分に気密に連結させるようにする。
【００３２】
次に、本実施例のプラズマ気相成長装置の効果を確認した実験の結果について説明する。
表１及び表２は、本実施例のプラズマ気相成長装置の効果を確認した実験の結果を示したものである。この実験の条件について説明すると、導入したガスはモノシラン１００ｓｃｃｍで酸素３００ｓｃｃｍである。尚、ｓｃｃｍとは、ｓｔａｎｄａｒｄ ｃｕｂｉｃ ｃｅｎｔｉｍｅｔｅｒ ｐｅｒ ｍｉｎｕｔｅの略であり、０℃一気圧で毎分に流れるガスの量（体積）で表したものである。また、電力供給機構３が与える高周波は１３．５６ＭＨｚ２．５ｋＷ、基板バイアス電圧印加機構４２が与える高周波は１３．５６Ｈｚ２．５ｋＷ、シールドバイアス電圧印加機構５１が与える高周波は４００ｋＨｚ２ｋＷとした。
【００３３】
また、この条件で２５枚の基板を連続処理した後、防着シールド５に堆積した薄膜を除去するため、ガス導入機構２によって四フッ化炭素ガスを２００ｓｃｃｍ、酸素ガスを１００ｓｃｃｍ導入し、電力供給機構３によって２ｋＷの高周波を供給してプラズマエッチングを行った。尚、この際、防着シールド５には２．５ｋＷの高周波を印加した。また、プラズマエッチングが終了する時点が、防着シールド５のインピーダンスの変化などを検出することにより測定された。即ち、防着シールド５に堆積した薄膜が完全に除去されると、高周波回路の負荷としての防着シールド５のインピーダンスなどが処理開始前の元の状態に戻るので、この時点を検出して薄膜除去終了とすることができる。
【００３４】
【表１】
【００３５】
また、基板を２５枚処理するごとに上記プラズマエッチングによる薄膜除去を行い、計１８５０枚の基板を処理した後の基板へのパーティクルの付着状況を測定した。即ち、１８５０枚めの基板の処理の後、上述のようなプラズマエッチングによる薄膜除去を行い、その後新たな基板を真空容器１に搬入して処理を行った。そして、その処理の後、その基板の表面に付着していたパーティクルの数をレーザー光散乱法で測定した。表２にレーザー光散乱法による散乱断面積０．２８μｍ２ 以上のパーティクルの測定結果を示す。
【００３６】
【表２】
尚、基板バイアス電圧を印加した場合には、同様に２０個以下であった。これは、プラズマエッチングによる薄膜除去の際に、防着シールド５から飛来して基板ホルダー４に付着する材料も同時に除去することで、パーティクルの原因となる薄膜堆積を基板ホルダー４も含めて完全に除去できた効果である。
【００３７】
また、基板ホルダー４に基板バイアス電圧を印加した場合としない場合では、基板ホルダー４に付着した酸化膜の表面状態が異なることが観察できた。印加しない場合、表面は白濁して粉状の様子を呈すのに対し、印加した場合には無色透明で、その後も継続してパーティクル発生の心配なく基板を処理できることが推定された。
また、プラズマエッチングによる薄膜除去の際に防着シールド５にシールドバイアス電圧を印加しない場合には、四フッ化炭素ガス／酸素ガスの流量を４００ｓｃｃｍ／２００ｓｃｃｍと増加させても、２４時間プラズマエッチングによる薄膜除去を継続しても、防着シールド５上の薄膜は除去できず、極めてエッチング速度が小さいことがわかった。このことから、薄膜の堆積した部分にバイアス電圧を印加することが、堆積薄膜のエッチング除去に要する時間の短縮に非常に有効であることが確認された。
【００３８】
上記実施例の説明において、基板バイアス電圧及びシールドバイアス電圧は、「プラズマと高周波との相互作用」により印加されるとして説明したが、堆積又は作成する薄膜が導電体である場合には、直流電源によってもこれらを印加することが可能である。但し、高周波電源によってこれらを印加する方が、薄膜材料等の点で受ける制約が少なくなるので、汎用性の意味から好適である。
【００３９】
また上述した実施例のプラズマ気相成長装置は、ヘリコン波プラズマを利用するように構成を変更することができる。ヘリコン波プラズマは、強い磁場を加えるとプラズマ振動数より低い周波数の電磁波が減衰せずにプラズマ中を伝搬することを利用するものであり、高密度プラズマを低圧で生成できる技術として最近注目されているものである。プラズマ中の電磁波の伝搬方向と磁場の方向とが平行のとき、電磁波はある定まった方向の円偏光となり螺旋状に進行する。このことからヘリコン波プラズマと呼ばれている。
ヘリコン波プラズマを形成する場合には、一本の棒状の部材を曲げて上下二段の丸いループ状に形成したループ状アンテナを図１の高周波コイル３１に代えてベルジャー１１の外側を取り囲むようにして配置し、その外側にヘリコン波用磁場設定手段としての直流の電磁石をベルジャー１２と同心上に配置する。整合器２２を介して高周波電源２３から１３．５６ＭＨｚの高周波をベルジャー１２内に供給すると、磁場の作用によって上記ヘリコン波プラズマが形成される。
【００４０】
【発明の効果】
以上説明したように、本願の請求項１の発明によれば、真空容器の内面への材料の付着が防止され、薄膜剥離によって生ずる塵埃の発生を効果的に抑制することが可能となる。また、成膜中に防着シールドに負の電圧であるシールドバイアス電圧が印加されるため、防着シールドに付着した材料が再放出されて基板上の薄膜作成に寄与する結果、基板への成膜速度も向上する。また尚、防着シールドが真空容器に対して絶縁されている結果、真空容器にシールドバイアス電圧が印加されることがなく、この点で安全である。
また、請求項２の発明によれば、上記請求項１の効果に加え、プラズマと高周波との相互作用によりシールドバイアス電圧が印加されるので、薄膜材料の点で制約が少なく、汎用性が高いというメリットがある。
また、請求項３の発明によれば、基板バイアス電圧印加機構を有するので、基板の表面に荷電粒子を衝突させながら薄膜作成等を行うことができる。
また、請求項４の発明によれば、上記請求項２又は３の効果に加え、基板表面に形成された孔又は溝を薄膜堆積によって塞ぐ際に、薄膜中に空洞が形成されることがないという効果が得られる。
また、請求項５の発明によれば、上記請求項１，２，３又は４の効果に加え、防着シールドの交換によって塵埃の発生を未然に防止することができ、この点でさらに好適である。
また、請求項６の発明によれば、上記請求項１，２，３，４又は５の効果に加え、防着シールドの温度が最適な値に調節されるので、防着シールドを薄膜堆積しない温度にしたり、また逆に薄膜堆積したとしても剥離しない温度にしたりすることが可能となる。
また、請求項７の発明によれば、上記請求項１，２，３，４，５又は６の効果に加え、防着シールドと真空容器との間の空間での放電が抑制されるので、放電による部材の損傷やスパッタによる異物の放出等を防ぐことができる。
またさらに、請求項８の発明によれば、防着シールドのエッチングによる薄膜除去の際にシールドバイアス電圧が印加されるので、エッチングの効率が向上し、薄膜除去完了までの時間を短縮することができる。
さらに、請求項９の発明によれば、請求項８と同様、防着シールドのエッチングによる薄膜除去の際にシールドバイアス電圧が印加されるので、エッチングの効率が向上し、薄膜除去完了までの時間を短縮することができる。またこの際、エッチングされて防着シールドから放出された材料が基板ホルダーに再付着して薄膜堆積するのが抑制されるため、さらに好適な良質な薄膜作成に寄与することができる。
【図面の簡単な説明】
【図１】本願発明の実施例のプラズマ気相成長装置の概略図である。
【図２】図１のガス導入体２１２，２２２の構成を説明する図である。
【図３】従来のプラズマ気相成長装置の一例の概略図である。
【図４】基板の表面に形成された孔又は溝を薄膜で塞ぐようにする薄膜作成の例の説明図である。
【符号の説明】
１ 真空容器
１１ 排気系
２ ガス導入機構
３ 電力供給機構
４ 基板ホルダー
４２ 基板バイアス電圧印加機構
５ 防着シールド
５１ シールドバイアス電圧印加機構
５２ シート保持体
５３ シールドシート
５４ 温度調節機構
５５ 放電防止部材
Claims (9)
- 排気系を備えた真空容器と、真空容器内に所定のガスを導入するガス導入機構と、導入されたガスにエネルギーを与えてプラズマを形成するための電力供給機構とを具備し、プラズマによって生じる気相反応を利用して基板の表面に所定の薄膜を作成するプラズマ気相成長装置において、
真空容器の内面を覆うようにして真空容器に対して絶縁された状態で配置され、真空容器内に浮遊する材料の真空容器の内面への付着を防止して当該内面への薄膜の堆積を防止する防着シールドと、この防着シールドとプラズマとの間に電界を設定して防着シールドにプラズマ中の荷電粒子を衝突させるためのシールドバイアス電圧を印加するシールドバイアス電圧印加機構とを有し、
前記防着シールドは、成膜中の基板を取り囲むものであり、
前記シールドバイアス印加機構は、成膜中に、負の電圧であるシールドバイアス電圧を前記防着シールドに印加するものであることを特徴とするプラズマ気相成長装置。 - 前記シールドバイアス電圧印加機構は、プラズマとの相互作用によりシールドバイアス電圧が印加されるようにする高周波電源を含んでいることを特徴とする請求項１記載のプラズマ気相成長装置。
- 前記基板に所定の電圧を印加してプラズマ中の荷電粒子を基板の表面に衝突させるための基板バイアス電圧を印加する基板バイアス電圧印加機構を有することを特徴とする請求項１又は２記載のプラズマ気相成長装置。
- 前記基板バイアス電圧印加機構は、基板の表面に形成された孔又は溝の角部をエッチングしながら当該孔又溝が薄膜堆積によって塞がれるよう基板バイアス電圧を印加するものであることを特徴とする請求項２又は３記載のプラズマ気相成長装置。
- 前記防着シールドは、交換可能に設けられていることを特徴とする請求項１，２，３又は４記載のプラズマ気相成長装置。
- 前記防着シールドの温度を制御する温度調節機構が設けられていることを特徴とする請求項１，２，３，４又は５記載のプラズマ気相成長装置。
- 前記防着シールドと前記真空容器の内面との間の空間には、当該空間での放電を防止する放電防止部材が配設されていることを特徴とする請求項１，２，３，４，５又は６記載のプラズマ気相成長装置。
- 請求項１，２，３，４，５，６又は７記載のプラズマ気相成長装置の前記防着シールドに堆積した薄膜を除去する薄膜除去方法において、前記ガス導入機構によって所定のガスを導入し、導入されたガスに前記電力供給機構によってエネルギーを与えてプラズマを形成し、そのプラズマ中で生成された材料によって前記防着シールドに堆積した薄膜をエッチングして除去するとともに、このエッチング除去の際に、前記シールドバイアス電圧印加機構によって防着シールドに所定のシールドバイアス電圧を印加することを特徴とする防着シールドの薄膜除去方法。
- 請求項３又は４記載のプラズマ気相成長装置の前記防着シールドに堆積した薄膜を除去する薄膜除去方法において、前記ガス導入機構によって所定のガスを導入し、導入されたガスに前記電力供給機構によってエネルギーを与えてプラズマを形成し、そのプラズマ中で生成された材料によって前記防着シールドに堆積した薄膜をエッチングして除去するとともに、このエッチング除去の際に、前記シールドバイアス電圧印加機構によって防着シールドに所定のシールドバイアス電圧を印加し、さらに、前記基板バイアス電圧印加機構は、基板が載置された基板ホルダーに基板バイアス電圧を印加するものであり、前記シールドバイアス電圧印加機構とともにこの基板バイアス電圧印加機構を動作させ、基板ホルダーに基板バイアス電圧を印加させながら行うことを特徴とする防着シールドの薄膜除去方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP15697295A JP3553692B2 (ja) | 1995-05-30 | 1995-05-30 | プラズマ気相成長装置及びそのプラズマ気相成長装置における防着シールドの薄膜除去方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP15697295A JP3553692B2 (ja) | 1995-05-30 | 1995-05-30 | プラズマ気相成長装置及びそのプラズマ気相成長装置における防着シールドの薄膜除去方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JPH08330242A JPH08330242A (ja) | 1996-12-13 |
| JP3553692B2 true JP3553692B2 (ja) | 2004-08-11 |
Family
ID=15639360
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP15697295A Expired - Fee Related JP3553692B2 (ja) | 1995-05-30 | 1995-05-30 | プラズマ気相成長装置及びそのプラズマ気相成長装置における防着シールドの薄膜除去方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP3553692B2 (ja) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP4827639B2 (ja) * | 2006-07-12 | 2011-11-30 | ルネサスエレクトロニクス株式会社 | 半導体装置およびその製造方法 |
-
1995
- 1995-05-30 JP JP15697295A patent/JP3553692B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JPH08330242A (ja) | 1996-12-13 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP4344019B2 (ja) | イオン化スパッタ方法 | |
| JP3706027B2 (ja) | プラズマ処理方法 | |
| JP3429391B2 (ja) | プラズマ処理方法及び装置 | |
| US20060196766A1 (en) | Plasma deposition apparatus and method | |
| JPH10212576A (ja) | スパッタリングチャンバにおける粒状物質の発生を抑制する方法 | |
| JP2008526026A (ja) | プラズマ処理システムにおける副生成物堆積減少方法並びに構造 | |
| JP2016103638A (ja) | プラズマエッチング装置 | |
| JPH10330932A (ja) | スパッタリング装置 | |
| US5304405A (en) | Thin film deposition method and apparatus | |
| JP3516523B2 (ja) | プラズマ処理装置 | |
| WO2000016385A1 (en) | Plasma reactor | |
| US11898236B2 (en) | Methods and apparatus for processing a substrate | |
| KR100262883B1 (ko) | 플라즈마 크리닝 방법 및 플라즈마 처리장치 | |
| JPH11121436A (ja) | 反応性イオンエッチング装置 | |
| JP2007197840A (ja) | イオン化スパッタ装置 | |
| JP2001140066A (ja) | 薄膜形成方法及び形成装置 | |
| JPH07273092A (ja) | プラズマ処理装置及びそのクリーニング方法 | |
| JP2797307B2 (ja) | プラズマプロセス装置 | |
| JP3599834B2 (ja) | プラズマ処理装置 | |
| KR100272143B1 (ko) | 반도체 제조장치 및 그 드라이클리닝 방법 | |
| JP3699504B2 (ja) | 真空処理装置 | |
| JP4526139B2 (ja) | 基板処理装置及びスパッタリング装置 | |
| JPH08330242A (ja) | プラズマ気相成長装置及びそのプラズマ気相成長装置における防着シールドの薄膜除去方法 | |
| JP4364335B2 (ja) | スパッタリング装置 | |
| JP4902054B2 (ja) | スパッタリング装置 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20040406 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20040430 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20090514 Year of fee payment: 5 |
|
| S531 | Written request for registration of change of domicile |
Free format text: JAPANESE INTERMEDIATE CODE: R313531 |
|
| S533 | Written request for registration of change of name |
Free format text: JAPANESE INTERMEDIATE CODE: R313533 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20090514 Year of fee payment: 5 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20100514 Year of fee payment: 6 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20110514 Year of fee payment: 7 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120514 Year of fee payment: 8 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130514 Year of fee payment: 9 |
|
| LAPS | Cancellation because of no payment of annual fees |
