JP3664720B2

JP3664720B2 - 半導体装置用多層回路基板の製造方法

Info

Publication number: JP3664720B2
Application number: JP2003541328A
Authority: JP
Inventors: 順一中村; 俊一郎松元; 正司小平; 大也荒谷; 孝則田渕; 武志千野; 清貴島田
Original assignee: Shinko Electric Industries Co Ltd
Current assignee: Shinko Electric Industries Co Ltd
Priority date: 2001-10-31
Filing date: 2002-10-29
Publication date: 2005-06-29
Anticipated expiration: 2022-10-29
Also published as: JP2005005743A; KR20040030478A; JP3637969B2; CN1481658A; TWI222201B; JPWO2003039219A1; US20040074088A1; TW200301554A; CN1224305C; WO2003039219A1; JP3664725B2; JP2005005742A; US6988312B2; KR100516795B1

Description

【技術分野】
【０００１】
本発明は、半導体装置用多層回路基板の製造方法に関し、更に詳細には、複数組の配線層と絶縁層、すなわち交互に形成した配線層と絶縁層の積層体、から形成した多層回路基板本体であって、半導体素子を搭載するための面と外部接続端子用のもう一方の面とを有し、半導体素子を搭載するための面には搭載しようとする半導体素子にそれを通して多層回路基板が接続するパッドが設けられ、外部接続端子用の面には外部の電気回路にそれを通して多層回路基板が接続するパッドが設けられた多層回路基板本体を有する半導体装置用多層回路基板の製造方法に関する。
【背景技術】
【０００２】
特開２０００−３２３６１３（米国特許第６４１８６１５号に対応）には、図１３に示す半導体装置用多層回路基板が提案されている。図１３に示す半導体装置用多層回路基板１００には、導体配線１０２がポリイミド又はボリフェニレンエーテル等の樹脂からなる絶縁層１０４を介して積層されてなる多層回路基板本体１０５が含まれている。かかる多層回路基板本体１０５の一面側は、搭載する半導体素子１０６の電極端子１０８を接続する半導体素子接続用パッド１２０ａが形成された半導体素子搭載面であり、多層回路基板本体１０５の他面側は、外部接続端子としてのはんだボール１２２を装着する外部接続端子用パッド１２４が形成された外部接続端子装着面である。この多層回路基板本体１０５の半導体素子搭載面及び外部接続端子装着面は、半導体素子接続用パッド１２０ａ及び外部接続端子用パッド１２４を除き、ソルダレジスト１２６によって覆われている。
【０００３】
このような多層回路基板本体１０５において、各絶縁層１０４の両面に形成された導体配線１０２及び／又はパッド（配線層どうしを接続するためのパッド１２０、外部接続端子用パッド１２４、あるいは半導体素子接続用パッド１２０ａ）は、絶縁層１０４を貫通して形成されたヴィア１２８によって電気的に接続されている。ヴィア１２８は、絶縁層１０４の外部接続端子装着面側に開口されているとともに、同じ絶縁層１０４の半導体素子搭載面側に形成された導体配線１０２又はパッド１２０、１２０ａの面によって底面が形成された開口部１３０内に形成されている。更に、半導体装置用多層回路基板１００の搬送等の取扱性等を向上すべく、多層回路基板本体１０５の周縁部に、所定の強度を有する金属製の枠体１１７を接合することができる。
【０００４】
図１３に示すような半導体装置用多層回路基板１００は、図１４〜１６を参照して以下に説明するように、半導体素子搭載面を有する半導体素子搭載層から外部接続端子装着面を有する外部接続端子装着層の方向に導体配線層及び絶縁層を交互に形成して製造できる。
【０００５】
まず、金属板としての銅板１４０の一面側にシードレイヤ１４２を形成する（図１４Ａ）。このシードレイヤ１４２は、図１４ＡにＡで示した円の部分の拡大図である図１５に示したように、銅板１４０の面に直接接触するクロム（Ｃｒ）層１４１ａと、クロム層１４１ａ上に形成した銅（Ｃｕ）層１４１ｂとからなる。
【０００６】
銅板１４０の一面側に形成したシードレイヤ１４２上にフォトレジストパターン（図示せず）を形成して、半導体素子接続用パッド１２０ａを形成する部分のシードレイヤ１４２を露出させ、次いでシードレイヤ１４２、特に銅層１４１ｂを給電層とする電解めっきによって、半導体素子１０６（図１３）の電極端子１０８が後に接続される、銅からなる半導体素子接続用パッド１２０ａを形成する（図１４Ｂ）。
【０００７】
こうして形成した半導体素子接続用パッド１２０ａを覆うように、熱硬化性樹脂であるボリイミド樹脂を印刷等によって塗布し、硬化させて絶縁層１０４を形成する（図１４Ｃ）。続いて、絶縁層１０４にＹＡＧレーザ光や炭酸ガスレーザ光等のレーザ光によってヴィア形成用の開口部１３０を形成する（図１４Ｄ）。
【０００８】
形成された開口部１３０の内壁面を含む絶縁層１０４の全表面に、クロム層と銅層とからなるシードレイヤ１４２’を形成し（図１４Ｅ）、次にシードレイヤ１４２’上に形成したレジストパターン（図示せず）をマスクとして使用し、且つシードレイヤ１４２’を給電層として使用する電解銅めっきにより、ヴィア１２８と導体配線１０２（図１３）とに相当する部分を形成する。
次いで、ヴィア１２８と導体配線１０２とに相当する部分以外のシードレイヤ１４２’をエッチングして除去することにより、図１４Ｆに示ように、絶縁層１０４の表面にヴィア１２８及び導体配線１０２を形成する。
【０００９】
続いて、図１４Ｃ〜１４Ｆの工程を繰り返すことによって、半導体素子搭載面を有する半導体素子搭載層側から外部接続端子装着面を有する外部接続端子装着層の方向に順次導体配線及び絶縁層を交互に形成し、図１６に示す中間体１００ａを得ることができる。得られた中間体１００ａの多層回路基板本体１０５の一面側には、半導体素子接続用パッド１２０ａが形成された半導体素子搭載面に、シードレイヤ１４２を介して銅板１４０が接合され、中間体１００ａの他面側には、外部接続端子用パッド１２４が形成されている。銅板１４０は、中間体１００ａの補強板としての役割を果たし、中間体１００ａの搬送等の取扱を容易にできる。
【００１０】
最終的に図１３に示す半導体装置用多層回路基板１００を得るためには、中間体１００ａから銅板１４０をエッチングによって除去することが必要である。シードレイヤ１４２の一部として銅板１４０のエッチング液にエッチングされないクロム層１４１ａを形成しておくことによって、銅板１４０のエッチングの際に、エッチングがシードレイヤ１４２のクロム層１４１ａに到達したとき、エッチングの進行を阻止でき、シードレイヤ１４２のクロム層１４１ａの全面が露出した時点で銅板１４０のエッチングが終了する。次いで、クロム層１４１ａと銅層１４１ｂをエッチングで除去することによって、半導体素子接続用パッド１２０ａの表面を露出させ、図１３に示す半導体装置用多層回路基板１００を得ることができる。
【００１１】
図１４〜１６を参照して説明した半導体装置用多層回路基板の製造方法によれば、半導体素子が搭載される面が可及的に平坦で、旦つ厚さも可及的に薄い半導体装置用多層回路基板を得ることができる。しかしながら、銅板１４０と樹脂からなる絶縁層１０４との熱膨張率差等により、図１６に示す中問体１１０ａが反ってしまうことのあるのが判明した。反った中間体１１０ａにその後の加工を施すことは、信頼性の高い半導体装置を得る観点からは許されない。
【００１２】
一方、反りを防止すべく、厚い銅板１４０を用いることは、実質的に銅板１４０の全体をエッチングによって除去して多層回路基板本体１０５の半導体素子接続用パッド１２０ａの表面を露出させる工程での処理時問が極めて長時間となり、工業的に採用できない。
【００１３】
銅板の片面側に製造しようとする多層回路基板に必要とされる絶縁層を形成し、他面側にそれと同数の絶縁層をダミー層として形成することにより、銅板の両面側に同数の絶縁層を形成すると、製造工程での反りを防止できる。ところが、銅板の一方の側に形成する絶縁層は、それらの間に導体配線を形成しないダミー層であり、本来不要なものである上に、製造工程を煩雑にする。
【００１４】
【特許文献１】
特開２０００−３２３６１３
【発明の開示】
【発明が解決しようとする課題】
【００１５】
そこで、本発明の目的は、半導体素子が搭載される搭載面が可及的に平坦で且つ厚さも可及的に薄い半導体装置用多層回路基板を、その製造工程での反りの発生を防止して容易に得ることのできる半導体装置用多層回路基板の製造方法を提供することにある。
【課題を解決するための手段】
【００１６】
本発明者らは、２枚の金属板を貼り合せた複合金属板の両面に多層回路基板本体を形成した後、複合金属板を分離することによって、１枚の金属板の一面側に多層回路基板本体が形成された２個の中間体を実質的に反りを発生させるこなく得ることができるのを見いだし、本発明に到達した。
【００１７】
すなわち、本発明は、複数組の配線層と絶縁層、すなわち交互に形成した配線層と絶縁層の積層体、から形成した多層回路基板本体であって、半導体素子を搭載するための面と外部接続端子用のもう一方の面とを有し、半導体素子を搭載するための面には搭載しようとする半導体素子にそれを通して多層回路基板が接続するパッドが設けられ、外部接続端子用の面には外部の電気回路にそれを通して基板が接続するパッドが設けられた多層回路基板本体を有し、多層回路基板本体の半導体素子搭載面にその搭載領域を取り囲む枠体を備えた半導体装置用多層回路基板の製造方法であって、
２枚の金属板を向き合わせて一体化して複合金属板を作製し、
この複合金属板の両面に、金属板のためのエッチング液に実質的にエッチングされない金属材料製の半導体素子接続用パッドと、当該パッドを露出させる開口部を持つ絶縁層の形成に続き、配線層と絶縁層を交互に形成する工程を必要な回数実施して、所定数の配線層と絶縁層を有する多層回路基板本体を作製し、
上記複合金属板を分離して、上記金属板の片面に上記多層回路基板本体を備えた中間体を得、
この中間体から上記金属板をエッチングにより除去して半導体素子接続用パッドを含む半導体素子搭載面を露出させ、
そして露出した半導体素子搭載面に枠体を接合することを含む、半導体装置用多層回路基板の製造方法にある。
【００１８】
複合金属板を分離する前に、多層回路基板本体の最外層の絶縁層上に、その上に位置する外部接続端子用パッドを露出させる貫通孔を備えた絶縁層を、貫通孔の内壁面を含めて全面を絶縁処理した金属板を前記多層回路基板本体の最外層の絶縁層に接合することにより形成することができる。多層回路基板の外部接続端子装着面に位置するこの絶縁処理した金属板は、半導体素子搭載面の枠体とともに多層回路基板本体を挟み込み、それにより製造工程で多層回路基板本体に生じがちな反りを防止でき、そしてまた最終的に得られる多層回路基板の強度の向上にも寄与する。
多層回路基板本体の最外層の絶縁層への絶縁処理した金属板の接合は、接着剤を使って行うことができる。好ましくは、この接着剤は、接合後に多層回路基板本体の最外層の絶縁層と絶縁処理した金属板との間に、当該接着剤が絶縁処理金属板の貫通孔内にはみ出すのを防止できる間隙を形成し得る径の絶縁性微粒子を含有する。
外部接続端子装着面に絶縁処理した金属板（補強板）を接合する代わりに、半導体素子搭載面の枠体（補強板）と強度や熱膨張係数を合わせたセラミック板や樹脂板を接合してもよい。
本発明では、半導体素子接続用パッドと当該パッドを露出させる開口部を持つ絶縁層を形成する際に、まず複合金属板の両面に当該開口部を持つ絶縁層を形成し、当該開口部底面に露出した金属板の部分に凹部を形成し、次いで当該凹部又は当該凹部と当該開口部内にはんだを充填することにより、半導体素子接続用パッドを半導体素子搭載面から突出したバンプ状に形成することもできる。
あるいは、複合金属板の両面に形成した絶縁層にレーザー光を照射して、絶縁層表面の径に比べ底部の径が小さい開口部を当該絶縁層に形成し、当該開口部の底部に露出した金属板をエッチングして、上記開口部に通じる箇所の径が当該開口部の底面の径と等しいかそれより大きい空洞を、上記凹部として当該金属板に形成し、そして当該空洞及び開口部内にはんだを充填することにより、半導体素子接続用パッドを半導体素子搭載面から突出したバンプ状に形成することもできる。
上記のはんだの充填は、凹部あるいは空洞を形成した金属板を給電層として使用する電解めっきにより、あるいははんだペーストを用いて、行うことができる。
多層回路基板本体の外部接続端子装着面側の最外層の絶縁層は、ガラスクロスプリプレグにより形成してもよい。
本発明においては、複合金属板の両面に多層回路基板本体を作製後、その最外層の絶縁層上に、その上に位置する外部接続端子用パッドを露出させる貫通孔を備えた絶縁層を、貫通孔の内壁面を含めて全面を絶縁処理した金属板を当該多層回路基板本体の最外層の絶縁層に接合して形成し、そして複合金属板を分離して、上記金属板の片面に上記多層回路基板本体を備えた中間体を得、この中間体から金属板をエッチングにより除去して半導体素子接続用パッドを含む半導体素子搭載面を露出させて、半導体素子接続用パッドを含む半導体素子搭載面を露出した半導体装置用多層回路基板を製造することもできる。この露出した半導体素子搭載面に枠体を接合することにより、多層回路基板本体の半導体素子搭載面にその搭載領域を取り囲む枠体を備えた半導体装置用多層回路基板を製造することもできる。あるいはまた、金属板の除去を部分的に行い、半導体素子搭載面の半導体素子搭載領域の周囲に金属板の一部を枠体として残すこともできる。
【発明を実施するための最良の形態】
【００１９】
本発明の半導体装置用多層回路基板の製造方法の一例を図１Ａ〜１Ｇに示す。図１Ａ〜１Ｇに示す製造方法では、２枚の金属板として、厚さＯ．３ｍｍ程度の銅板１１を用い、その片側面にニッケル膜１２を形成する。このニッケル膜１２は、銅板１１のためのエッチング液にエッチングされ難い金属膜である。ニッケル膜１２は、めっきやスパッタリング等によって形成できる。
【００２０】
このように片面にニッケル膜１２が形成された２枚の銅板１１を、ニッケル膜１２が内側となるように貼り合わせて一体化して複合金属板１４を形成する（図１Ａ）。複合金属板１４は、図２に示す様に、銅板１１の周縁近傍（端縁から破線１６までの領域）を接着剤で接着し一体化して形成される。この複合金属板１４は、接着剤で接着した領域の内側近傍の破線１８に沿って切断することにより、後に説明するように個々の銅板１１に容易に分離できる。
【００２１】
図１Ｂに示したように、複合金属板１４の両面側に、ポリイミド樹脂やエポキシ樹脂等の熱硬化性樹脂又は感光性樹脂を印刷等によって塗布し硬化して、絶縁性樹脂層２０ａを形成する。ＹＡＧレーザ光や炭酸ガスレーザ光等のレーザ光により、又はフォトリソグラフィー法により、絶縁性樹脂層２０ａにヴィア形成用の開口部２２を形成する。各開口部２２の底面に一部が露出した銅板１１を給電層とする電解めっきによって、開口部２２の底面にはんだ層２４を形成する。あるいは、銅板１１の半導体素子接続用パッドを形成する部分にはんだ層２４を形成した後、はんだ層２４を覆う絶縁性樹脂層２０ａを形成し、次いで絶縁性樹脂層２Ｏａにレーザ光又はフォトリソグラフィー法によってはんだ層２４が底面に露出する開口部２２を形成してもよい。はんだ層２４は、銅板１１のためのエッチング液に実質的にエッチングされない金属からなる層であって、半導体素子接続用パッドを構成する。絶縁性樹脂層２０ａは、ポリイミド樹脂やエポキシ樹脂等の樹脂からなるフィルムを接着して形成してもよい。
【００２２】
次に、複合金属板１４の両面側に、公知の方法で導体配線層２６と絶縁性樹脂層２０ａを交互に形成して、所定の数の配線層を有する多層回路基板本体２０を作製する（図１Ｃ）。
【００２３】
導体配線層２６の形成は、例えば次のように行うことができる。既に形成されている絶縁層２０ａの上に、この絶縁層２０ａに形成された開口部２２を通してその下のはんだ層２４又は配線層２６に通じる銅層を、例えばめっきあるいはスパッタリング法により形成する。この銅層上にレジストパターンを形成し、このレジストパターンをマスクとしそして銅層を給電層として電解銅めっきを行って、ヴィアを含む導体配線層２６を形成する。その後、レジストパターンを除去し、ヴィアを含む導体配線層２６に相当する部分以外の銅層（電解銅めっきの前にめっきあるいはスパッタリングによって形成した銅層）をエッチングして除去する。
【００２４】
絶縁性樹脂層２０ａの形成は、例えば、形成した導体配線層２６上にボリイミド樹脂やエポキシ樹脂等の熱硬化性樹脂からなる絶縁性樹脂膜を形成し、この絶縁性樹脂膜にＹＡＧレーザ光等によりヴィア形成用の開口部２２を形成することにより行うことができる。
【００２５】
複合金属板１４の両面側に形成したおのおのの多層回路基板本体２０の最外層の、外部接続端子用パッド３３を含む配線層２６の上に、絶縁処理金属板３０を、接着剤（図示せず）を用いて接着する（図１Ｄ）。この絶縁処理金属板３０は、完成した多層回路基板において外部接続端子装着面側の最外層の絶縁層を構成する。絶縁処理金属板３０は、図３Ａに示すように、外部接続端子用パッド３３に対応する箇所に貫通孔２８を有し、貫通孔２８の内壁面を含めて全面を絶縁性皮膜（図示せず）で被覆されている。更に、絶縁処理金属板３０の多層回路基板本体２０に接合する側には、図３Ｂに示すように、予め接着剤３２が塗布されている。
【００２６】
図４に、絶縁処理金属板３０の貫通孔２８の近傍の拡大部分断面図を示す。この絶縁処理金属板３０の全面は、貫通孔２８の内壁面を含めて、絶縁層３６が形成されている。金属板３０がアルミニウム製の場合、絶縁層３６は陽極酸化により得られるアルマイト（Ａｌ2Ｏ3）の層でよい。あるいは、絶縁層３６は絶縁性樹脂の層であってもよい。
【００２７】
絶縁処理金属板３０の片面には、図４に示すように、所定径の絶縁性微粒子３７が配合された接着剤３２が塗布されている。絶縁性微粒子３７は、絶縁処理金属板３０を最外層の絶縁性樹脂層２０ａに接着した際に、図５に示す様に、絶縁処理金属板３０を押圧しても絶縁処理金属板３０と絶縁性樹脂層２０ａとの間に間隙を形成し、接着剤３２が貫通孔２８内にはみ出すことを防止している。従って、絶縁性微粒子３７の径は、接着剤３２が貫通孔２８内にはみ出すことを防止し得る間隙を、絶縁処理金属板３０と絶縁性樹脂層２０ａとの間に形成し得る径とすることが必要である。予め接着剤３２が貫通孔２８内にはみ出すことを防止し得る間隙を実験的に確認し、絶縁処理金属板３０を絶縁性樹脂層２０ａに接着する場合は、必ずしも接着剤３２に絶縁性微粒子３７を配合することを要しない。
【００２８】
このように複合金属板１４の両面側に多層回路基板本体２０を形成すると、多層回路基板本体２０の形成に単一の銅板１１を用いた場合に比べて、複合金属板１４の強度が向上しており、更に、銅板１１と主として樹脂からなる多層回路基板本体２０との間に熱膨張率差があっても、銅板１１と多層回路基板本体２０との熱膨張率差による反り方向は複合金属板１４の両面側で互いに反対となるため、複合金属板１４のおのおのの側で発生する反りを相殺することができる。従って、図１Ａ〜１Ｄを参照して説明した工程において、複合金属板１４及び多層回路基板２０には実質的に反りが発生せず、絶縁性樹脂層２０ａにＹＡＧレーザ光等によりヴィア形成用の開口部２２を形成する際や絶縁処理金属板３０を接着する際、位置決めを確実に且つ容易に行うことができる。
【００２９】
絶縁処理金属板３０の接着に続き、図１Ｅに示すように、両面側に多層回路基板本体２０が形成された複合金属板１４を構成する２枚の銅板１１を分離することにより、１枚の銅板１１の一面側に多層回路基板本体２０が形成された中間体３４を得ることができる。２枚の銅板１１の分離は、図２に示すように、接着剤で貼り合わされたそれらの周縁領域（銅板１１の端縁から破線１６までの領域）の内側の線（例えば図中の破線１９）に沿って複合金属板１４を切断することにより容易に行うことができる。
【００３０】
こうして得られた中間体３４（図１Ｅ）は、主として樹脂製の多層回路基板本体２０が銅板１１と絶縁処理金属板３０とによって挟まれているため、熱が加えられたとしても反りの発生を防止できる。
【００３１】
中間体３４の銅板１１の表面に位置するニッケル膜１２をパターニングして、図１Ｆに示すように、半導体素子を配置するための領域に対応する部分を除去して銅板１１の中央部分を露出させる。続いて、残っているニッケル膜１２をマスクに使用し、銅板１１の露出している部分をエッチングにより除去して、図１Ｇに示すように多層回路基板本体２０の半導体素子搭載面に銅製の枠体１０が接合された半導体装置用多層回路基板５０を得ることができる。この銅板１１のエッチングの際、多層回路基板本体２０の外部接続端子用パッド３３を形成した外部接続端子装着面にはマスク板を装着する。銅板１１のためのエッチング液には、銅板１１をエッチングするものの、はんだ層２４をエッチングしないエッチング液を用いる。
【００３２】
こうして作製された半導体装置用多層回路基板５０では、図６に示すように、上面にニッケル膜１２を備えた銅製の枠体１０が、半導体素子３９を搭載する領域１８を囲んで残留していて、多層回路基板５０の補強板として作用し、その強度を向上させることができる。
【００３３】
特に、図１Ａ〜１Ｇに示す製造方法で得られた半導体装置用多層回路基板５０は、主として樹脂からなる多層回路基板２０が銅製の枠体１０と絶縁処理金属板３０とによって挟まれているため、更に一層強度を向上できる。
【００３４】
本発明の方法により得られた半導体装置用多層回路基板５０には、多層回路基板本体２０の導体配線２６を銅板１１の片面から絶縁性樹脂層２０ａを間に挟んで多層に形成する方法で作製されているため、半導体素子３９が搭載される面を可及的に平坦に形成でき、且つ、コア基板を使ってその両側に多層導体配線層を形成する方法で作製した多層回路基板と比べて多層回路基板５０の厚さも可及的に薄くできる。
【００３５】
図７に示したように、本発明の方法により製造した半導体装置用多層回路基板５０は、外部接続端子用パッド３３に絶縁処理金属板３０の貫通孔２８を介して外部接続端子としてのはんだボール３８を装着し、また半導体素子接続用パッド用として形成したはんだ層２４に半導体素子３９の電極端子４０を当接し、それらをリフローすることによって、パッケージされた半導体装置を提供することができる。
【００３６】
先に説明した半導体装置用多層回路基板の製造方法では、片側面に金属膜としてのニッケル膜１２が形成された２枚の銅板１１を、ニッケル膜１２が内側となるように貼り合わせて一体化して複合金属板１４を使用していたが、ニッケル膜を形成することなく２枚の銅板を一体化した複合金属板を使用してもよい。この場合、中間体を構成する銅板の半導体素子を配置するための開口部１８（図６）に対応する部分を除去する際に、銅板１１のエッチングしない部分（枠体１０となる部分）にはエッチングレジスト膜を形成し又はマスク板を当てて、エッチングを行うことが必要となる。
【００３７】
また、先に説明した半導体装置用多層回路基板の製造方法では、多層回路基板本体２０を構成する最上層の絶縁性樹脂層２０ａの上面に絶縁処理金属板３０を接着していたが、銅板１１のみで多層回路基板本体２０の反りを防止できる場合は、図８に示すように、絶縁処理金属板に代えてソルダレジスト４０を塗布してもよい。
【００３８】
本発明では、図９Ａの部分拡大図に示すように、複合金属板の銅板１１上の絶縁性樹脂層２０ａにヴィア形成用の開口部を形成後に、この開口部の底面に露出する銅板１１の部分にエッチング又はレーザ加工を施し、絶縁性樹脂層２０ａを貫通して銅板１１内に底部が形成された凹部２２’を設けてもよい。この凹部２２’の底部に、図９Ｂに示すように、銅板１１を給電層とする電解めっきによって半導体素子搭載用パッド用のはんだ層２４を形成（図９Ｂ）した後、公知の方法で導体配線２６を形成することができる（図９Ｃ）。
【００３９】
このような方法で作製した半導体装置用多層回路基板５０’では、図９Ｄに示すように一番外側の絶縁性樹脂層２０ａの表面から突出したバンプ状の半導体素子接続用パッド２４’を形成できる。このようなバンプ状の半導体素子用パッド２４’が形成された半導体装置用多層回路基板を用いれば、先端が平坦になった電極端子４０’を備えた半導体素子３９’でも、このバンプ状パッド２４’を介して半導体装置用多層回路基板に容易に且つ直接接合することができる。
【００４０】
半導体装置用多層回路基板５０（図７）のヴィアを、絶縁性樹脂層２０ａの開口部２２（図１Ｂ）内にめっきにより金属を充填して形成してもよい。また、複合金属板を構成する１枚の銅板１１に複数個の多層回路基板本体２０を形成し、多数個の半導体装置用多層回路基板を一度に製造してもよい。
【００４１】
本発明では、以下で説明するように、更にほかの態様も可能である。
一つの態様として、多層回路基板本体を作製するのに使用した金属板としての銅板を、上述のように部分的に除去するのでなく、その全てを除去することができる。
【００４２】
この場合には、図１０Ａ示したように片面に多層回路基板本体２０を形成した銅板１１（ここでは、そのエッチングの際のマスクとして働くニッケル膜などの金属膜を備える必要はない）の全体をエッチングにより除去して、図１０Ｂに示したように半導体素子接続用パッド２４を備えた半導体素子搭載面の全面を露出させる。この全面を露出した半導体素子搭載面には、図１０Ｃに示したように、別個の枠体１０’を貼付してもよい。枠体１０’の貼付には、接着剤（図示せず）を使用することができる。このように銅板１１を完全に除去してから枠体１０’を接合する場合、銅板１１の除去により、熱膨張率の違いにより生じている銅板１１と多層回路基板本体２０との間の応力が完全に解放され、その後枠体１０’が接合されるため、得られる半導体装置用多層回路基板に反りが生じることを好適に防止できる。
【００４３】
枠体１０’の材料として最良の材料は、熱硬化性又は熱可塑性の樹脂系材料であり、代表的な樹脂材料の例として、ポリイミド樹脂、エポキシ樹脂、ＦＲ４として知られるガラスクロス入りのエポキシ樹脂やアラミドを含有したエポキシ樹脂などを挙げることができる。このような樹脂系材料の板から形成した枠体は、多層回路基板本体２０に貼付した状態で収縮する際に多層回路基板本体２０の応力を開放するように作用し、その反りを解消することができる。応力があまり問題にならない場合は、枠体１０’として、金属又はセラミック板を用いてもよい。
【００４４】
もう一つの態様として、テーパー状にくびれた下部を有する半導体素子接続用のバンプ状パッドを形成することができる。このバンプ状パッドの形成を、簡単のために銅板１１とその片面に形成した１層目の絶縁性樹脂層２０ａを示す図１１Ａ〜１１Ｄを参照して説明する。
【００４５】
図１１Ａに示したように、銅板１１上の樹脂層２０ａにレーザー光により、銅板１１に達する開口部２２”を形成する。レーザー光のエネルギーは、光源に近い樹脂層２０ａの表面で高く、光源から遠い銅板１１の面で低くなるため、形成した開口部２２”の径は、図示のように樹脂層２０ａの表面で大きく、銅板１１との界面で小さくなる。一例として、レーザー光の照射により、厚さ３０μｍの樹脂層２０ａにその表面で７０μｍ、銅板１１との界面で６０〜６５μｍ程度の径を持つ開口部を形成することができる。次に、開口部２２”の底部に露出した銅板１１の部分をエッチング（等方性エッチング）することにより、図１１Ｂに示したように、銅板１１に開口部２２”に通じる箇所の径が開口部２２”の底部の径に等しいかそれより大きい空洞２３を形成する。例えば、空洞２３の開口部２２”に通じる部分の径は７５μｍ程度とすることができる。続いて、図１１Ｃに示すように銅板１１を給電層として使用する電解めっきにより、空洞２３及び開口部２２”内にはんだ２５を充填し、そして後にエッチングで銅板１１を除去することにより、図１１Ｄに示すようにテーパー状にくびれた下部を有する半導体素子接続用のバンプ状パッド２４”を得ることができる。図１１Ｄにおいて、２６はパッド２４”に接続する配線層を示している。
【００４６】
層２０ａを感光性樹脂で形成した場合、露光により層２０ａにテーパー状の開口が形成され、それによりテーパー状に下部のくびれたバンプ状パッド２４”を得ることができる。
【００４７】
バンプ状のパッド２４”は、はんだの電解めっきに代えて、空洞２３及び開口部２２”内にはんだペーストを充填し、その後リフローさせることで形成することも可能である。はんだペーストの充填には、例えばスクリーン印刷などの手法を利用することができる。はんだペーストに含まれるフラックス成分ははんだ材料より軽く、リフロー時に浮いて外に出てくるので、それを除去することができる。
【００４８】
このように形成されたバンプ状パッド２４”は、多層回路基板本体から外れにくく、そのため多層回路基板とそれに搭載される半導体素子との接合を強固にして、半導体素子を搭載したパッケージの信頼性を向上させることができる。
【００４９】
別の態様として、半導体装置用多層回路基板の外部接続端子装着面側の最外層の絶縁層を、ガラスクロス入り絶縁性樹脂（ガラスクロスプリプレグ）やアラミドを含有する絶縁性樹脂を使って形成することができる。この場合、多層回路基板の外部接続端子装着面側はガラスクロスプリプレグにより補強されるため、先に説明した態様におけるように外部接続端子装着面側で貫通孔を持つ絶縁処理金属板を使用する必要はなく、外部接続端子用パッドが露出するようにソルダレジスト層を形成することができる。
【００５０】
プリプレグを使っての絶縁層の形成は、プリプレグを貼付し、加熱により樹脂を硬化させ、下層のパッドに対応した位置に、例えばレーザー光により開口部をあけることで、容易に行うことができる。
【００５１】
図１２に、この態様による半導体装置用多層回路基板６０を示す。この多層回路基板６０は、外部接続端子装着面側の最外層にガラスクロスプリプレグから形成した絶縁層６２を有する多層回路基板本体６１と、先に説明した態様におけるのと同様の、半導体素子搭載面側の枠体１０とを有し、そして外部接続端子装着面側にソルダレジストから形成した保護層６４を備えている。
【００５２】
この態様による半導体装置用多層回路基板６０は、外部接続端子の少なくとも一部に、はんだボールのリフローにより得られるバンプ状の端子でなく、ピン状の端子を使用する場合に、特に有利である。図１２に示したように、ピン状の端子６６ははんだ６８を使って多層回路基板６０のパッド３３に装着される。はんだ６６は、一般にスクリーン印刷によりパッド３３に塗布される。アルミニウム板の表面を陽極酸化して得られるような絶縁処理金属板の厚さが通常１００〜２００μｍ程度であるのに対して、ソルダレジスト層は１０〜２０μｍ程度の厚さで形成することができる。スクリーン印刷の際に印刷面に大きな段差のあることは好ましくなく、ソルダレジスト層を用いることによって、印刷面における段差をずっと小さくすることができる。
【００５３】
更に、絶縁処理金属板に代えてソルダレジスト層を用いるのには、もう一つの利点がある。絶縁処理金属板を使用する場合には、金属板を所定の寸法に加工し、表面に絶縁性皮膜を形成し、接着剤を用いて多層回路基板の措定の箇所に貼付するという煩雑な作業が必要となる。それに対し、ソルダレジスト層の場合は、ソルダレジスト材料の塗布とパターニングにより容易に層の形成が可能である。
【産業上の利用可能性】
【００５４】
以上説明したように、本発明によれば、金属板を使用する半導体装置用多層回路基板の製造工程での金属板と多層回路基板本体との熱膨張率差に起因する多層回路基板本体の反りを防止でき、信頼性の高い半導体装置用多層回路基板を提供することが可能になる。
更に、本発明では、両面に多層回路基板本体を形成した複合金属板を分離することにより、１枚の金属板の一面側に多層回路基板本体を形成した２個の中間体を同時に得ることができ、単一の金属板を使用して多層回路基板本体を形成する場合に比較して生産効率にも優れている。
【図面の簡単な説明】
【００５５】
【図１Ａ】本発明の半導体装置用多層回路基板の製造方法の一例を説明する図である。
【図１Ｂ】本発明の半導体装置用多層回路基板の製造方法の一例を説明する図である。
【図１Ｃ】本発明の半導体装置用多層回路基板の製造方法の一例を説明する図である。
【図１Ｄ】本発明の半導体装置用多層回路基板の製造方法の一例を説明する図である。
【図１Ｅ】本発明の半導体装置用多層回路基板の製造方法の一例を説明する図である。
【図１Ｆ】本発明の半導体装置用多層回路基板の製造方法の一例を説明する図である。

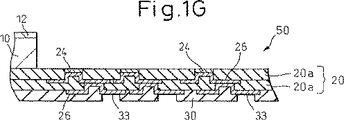

【図１Ｇ】本発明の半導体装置用多層回路基板の製造方法の一例を説明する図である。
【図２】図１Ａ〜１Ｇに示した製造方法で使用される金属板を説明する図である。
【図３Ａ】図１Ａ〜１Ｇに示した製造方法で使用される絶縁処理金属板の上面図である。
【図３Ｂ】図３ＡのＢ−Ｂ線断面図である。
【図４】図３Ａと図３Ｂに示した絶縁処理金属板の貫通孔近傍の拡大部分断面図である。
【図５】は、絶縁処理金属板の多層回路基板本体への接着を説明する図である。
【図６】は、本発明で使用する枠体の上面図である。
【図７】は、本発明の方法により得られる半導体装置用多層回路基板を説明する図である。
【図８】は、絶縁処理金属板に代えてソルダレジストで形成した最外層絶縁層を備えた多層回路基板本体を示す図である。
【図９Ａ】本発明の半導体装置用多層回路基板の製造方法のもう一つの例を説明する図である。
【図９Ｂ】本発明の半導体装置用多層回路基板の製造方法のもう一つの例を説明する図である。
【図９Ｃ】本発明の半導体装置用多層回路基板の製造方法のもう一つの例を説明する図である。
【図９Ｄ】本発明の半導体装置用多層回路基板の製造方法のもう一つの例を説明する図である。
【図１０Ａ】本発明の半導体装置用多層回路基板の製造方法の別の例を説明する図である。

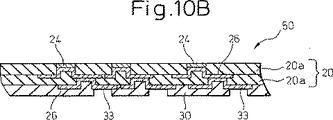

【図１０Ｂ】本発明の半導体装置用多層回路基板の製造方法の別の例を説明する図である。
【図１０Ｃ】本発明の半導体装置用多層回路基板の製造方法の別の例を説明する図である。
【図１１Ａ】本発明の半導体装置用多層回路基板の製造方法の更に別の例を説明する図である。
【図１１Ｂ】本発明の半導体装置用多層回路基板の製造方法の更に別の例を説明する図である。
【図１１Ｃ】本発明の半導体装置用多層回路基板の製造方法の更に別の例を説明する図である。
【図１１Ｄ】本発明の半導体装置用多層回路基板の製造方法の更に別の例を説明する図である。
【図１２】本発明の方法により製造された、外部接続端子装着面側の最外層にガラスクロスプリプレグから形成した絶縁層を備えた半導体装置用多層回路基板を説明する図である。
【図１３】従来の半導体装置用多層回路基板製造方法で得られた多層回路基板を説明する図である。
【図１４Ａ】従来の半導体装置用多層回路基板の製造方法を説明する図である。
【図１４Ｂ】従来の半導体装置用多層回路基板の製造方法を説明する図である。
【図１４Ｃ】従来の半導体装置用多層回路基板の製造方法を説明する図である。
【図１４Ｄ】従来の半導体装置用多層回路基板の製造方法を説明する図である。
【図１４Ｅ】従来の半導体装置用多層回路基板の製造方法を説明する図である。
【図１４Ｆ】従来の半導体装置用多層回路基板の製造方法を説明する図である。
【図１５】従来の半導体装置用多層回路基板の製造で用いられる金属板上のシードレイヤの構成を示す、図１４Ａの円Ａで示した部分の拡大断面図である。
【図１６】従来の半導体装置用多層回路基板の製造方法で得られた中間体を説明する図である。

Claims

複数組の配線層と絶縁層とから形成した多層回路基板本体であって、半導体素子を搭載するための面と外部接続端子用のもう一方の面とを有し、半導体素子搭載面には搭載しようとする半導体素子にそれを通して多層回路基板が接続するパッドが設けられ、外部接続端子用の面には外部の電気回路にそれを通して多層回路基板が接続するパッドが設けられた多層回路基板本体を有する半導体装置用多層回路基板の製造方法であって、
２枚の金属板を向き合わせて一体化して複合金属板を作製し、
この複合金属板の両面に、金属板のためのエッチング液に実質的にエッチングされない金属材料製の半導体素子接続用パッドと、当該パッドを露出させる開口部を持つ絶縁層の形成に続き、配線層と絶縁層を交互に形成する工程を必要な回数実施して、所定数の配線層と絶縁層を有する多層回路基板本体を作製し、
上記複合金属板を分離して、上記金属板の片面に上記多層回路基板本体を備えた中間体を得、
この中間体から上記金属板をエッチングにより除去して半導体素子接続用パッドを含む半導体素子搭載面を露出させ、
そして露出した半導体素子搭載面に枠体を接合することを含む、半導体装置用多層回路基板の製造方法。
前記半導体素子接続用パッドと当該パッドを露出させる開口部を持つ前記絶縁層を形成する際に、まず前記複合金属板の両面に当該開口部を有する絶縁層を形成し、当該開口部の底面に露出した当該金属板の部分に凹部を形成し、次いで当該凹部又は当該凹部と当該開口部内にはんだを充填することにより、前記半導体素子接続用パッドを半導体素子搭載面から突出したバンプ状に形成する、請求項１記載の方法。
前記複合金属板の両面に形成した絶縁層に、絶縁層表面の径に比べ底部の径が小さい開口部を形成し、当該開口部の底部に露出した金属板をエッチングして、上記開口部に通じる箇所の径が当該開口部の底面の径と等しいかそれより大きい空洞を、前記凹部として当該金属板に形成し、そして当該空洞及び開口部内にはんだを充填することにより、前記半導体素子接続用パッドを半導体素子搭載面から突出したバンプ状に形成する、請求項２記載の方法。
前記はんだの充填を、前記金属板を給電層として使用する電解めっきにより行う、請求項２又は３記載の方法。
前記はんだの充填をはんだペーストを用いて行う、請求項２又は３記載の方法。
前記複合金属板を分離する前に、前記多層回路基板本体の最外層の絶縁層上に、その上に位置する外部接続端子用パッドを露出させる貫通孔を備えた絶縁層を、貫通孔の内壁面を含めて全面を絶縁処理した金属板を前記多層回路基板本体の最外層の絶縁層に接合することにより形成する、請求項１記載の方法。
前記全面を絶縁処理した金属板として、陽極酸化により表面に絶縁処理を施したアルミニウム製の板を使用する、請求項６記載の方法。
前記接合を接着剤を使用して行う、請求項６記載の方法。
前記接着剤が、接合後に前記多層回路基板本体の最外層の絶縁層と前記絶縁処理した金属板との間に、当該接着剤が前記貫通孔内にはみ出すのを防止できる間隙を形成し得る径の絶縁性微粒子を含有している、請求項８記載の方法。
前記多層回路基板本体の最外層の絶縁層をガラスクロスプリプレグ又はアラミドを含有したプリプレグにより形成する、請求項１記載の方法。
前記複合金属板を分離する前に、前記多層回路基板本体の最外層の絶縁層上に、その上に位置する外部接続端子用パッドを露出させる貫通孔を備えた絶縁層をソルダレジストにより形成する、請求項１記載の方法。
複数組の配線層と絶縁層とから形成した多層回路基板本体であって、半導体素子を搭載するための面と外部接続端子用のもう一方の面とを有し、半導体素子搭載面には搭載しようとする半導体素子にそれを通して多層回路基板が接続するパッドが設けられ、外部接続端子用の面には外部の電気回路にそれを通して多層回路基板が接続するパッドが設けられた多層回路基板本体を有する半導体装置用多層回路基板の製造方法であって、
２枚の金属板を向き合わせて一体化して複合金属板を作製し、
この複合金属板の両面に、金属板のためのエッチング液に実質的にエッチングされない金属材料製の半導体素子接続用パッドと、当該パッドを露出させる開口部を持つ絶縁層の形成に続き、配線層と絶縁層を交互に形成する工程を必要な回数実施して、所定数の配線層と絶縁層を有する多層回路基板本体を作製し、
多層回路基板本体の最外層の絶縁層上に、その上に位置する外部接続端子用パッドを露出させる貫通孔を備えた絶縁層を、貫通孔の内壁面を含めて全面を絶縁処理した金属板を当該多層回路基板本体の最外層の絶縁層に接合して形成し、
上記複合金属板を分離して、上記金属板の片面に上記多層回路基板本体を備えた中間体を得、
そしてこの中間体から上記金属板をエッチングにより除去して半導体素子接続用パッドを含む半導体素子搭載面を露出させることを含む、半導体装置用多層回路基板の製造方法。
前記半導体素子接続用パッドと当該パッドを露出させる開口部を持つ前記絶縁層を形成する際に、まず前記複合金属板の両面に当該開口部を有する絶縁層を形成し、当該開口部の底面に露出した当該金属板の部分に凹部を形成し、次いで当該凹部又は当該凹部と当該開口部内にはんだを充填することにより、前記半導体素子接続用パッドを半導体素子搭載面から突出したバンプ状に形成する、請求項１２記載の方法。
前記複合金属板の両面に形成した絶縁層に、絶縁層表面の径に比べ底部の径が小さい開口部を形成し、当該開口部の底部に露出した金属板をエッチングして、上記開口部に通じる箇所の径が当該開口部の底面の径と等しいかそれより大きい空洞を、前記凹部として当該金属板に形成し、そして当該空洞及び開口部内にはんだを充填することにより、前記半導体素子接続用パッドを半導体素子搭載面から突出したバンプ状に形成する、請求項１３記載の方法。
前記はんだの充填を、前記金属板を給電層として使用する電解めっきにより行う、請求項１３又は１４記載の方法。
前記はんだの充填をはんだペーストを用いて行う、請求項１３又は１４記載の方法。
前記全面を絶縁処理した金属板として、陽極酸化により表面に絶縁処理を施したアルミニウム製の板を使用する、請求項１２記載の方法。
前記接合を接着剤を使用して行う、請求項１２記載の方法。
前記接着剤が、接合後に前記多層回路基板本体の最外層の絶縁層と前記絶縁処理した金属板との間に、当該接着剤が前記貫通孔内にはみ出すのを防止できる間隙を形成し得る径の絶縁性微粒子を含有している、請求項１８記載の方法。
前記露出した半導体素子搭載面に枠体を接合することを更に含む、請求項１２記載の方法。
前記金属板の除去を部分的に行い、半導体素子搭載面の半導体素子搭載領域の周囲に前記金属板の一部を枠体として残す、請求項１２記載の方法。
