JP3729558B2 - ポリ−１，４−フェニレンエーテルの製造方法 - Google Patents
ポリ−１，４−フェニレンエーテルの製造方法 Download PDFInfo
- Publication number
- JP3729558B2 JP3729558B2 JP14445596A JP14445596A JP3729558B2 JP 3729558 B2 JP3729558 B2 JP 3729558B2 JP 14445596 A JP14445596 A JP 14445596A JP 14445596 A JP14445596 A JP 14445596A JP 3729558 B2 JP3729558 B2 JP 3729558B2
- Authority
- JP
- Japan
- Prior art keywords
- group
- phenylene ether
- atom
- formula
- polymer
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Landscapes
- Polyethers (AREA)
Description
【０００１】
【発明の属する技術分野】
本発明はポリ−１，４−フェニレンエーテルの製造方法に関する。
【０００２】
【従来の技術】
２，６−ジメチルフェノールの遷移金属錯体触媒を用いた酸化重合（例として、特公昭６３−６０９１号公報、特開昭５９−１３１６２７号公報等、多数を挙げることができる。）によって得られるポリ−（２，６−ジメチルフェニレンエーテル）（以下、ＰＰＥと略すことがある。）は有用な樹脂であることが知られている。しかし、ＰＰＥは、芳香環に置換されたメチル基が酸化劣化を受けやすいため、ＰＰＥ単独で溶融成形することが難しいという欠点があり、一般にはポリスチレンとのポリマーアロイとして汎用エンプラに位置づけられている。
【０００３】
一方、ポリ−１，４−フェニレンエーテル（以下、ＰＡＯと略すことがある。）は、Europ.Polym.J.,4,275 (1968).に記載されているように融点が２９８℃（ガラス転移温度は８３℃）であり、一般にスーパーエンプラと呼ばれるポリフェニレンサルファイドの融点（２８５℃）を凌ぎ、ポリエーテルエーテルケトンの融点（３３４℃）に次ぐ高い融点を有しており、超高耐熱性の樹脂としてその有用性は極めて大である。
【０００４】
ＰＡＯの製造方法としては、Europ.Polym.J.,4,275 (1968).にｐ−ブロモフェノールのナトリウム塩を銅触媒存在下で重合することが記載されているが、反応温度が２００℃と高温が必要であり、また反応量と当量の塩が生成するという問題があった。
特開昭５９−５６４２６号公報には、フェノールの電解酸化重合によりＰＡＯを製造する方法が記載されているが、単位時間あたりのポリマー生産量が電極表面積に支配されるため、大量生産が困難であった。
また、特公昭４４−２８９１８号公報には、４−フェノキシフェノールを光増感剤存在下、特定波長の光を照射する方法が提案されているが、重合の進行とともにフェノールが副生すること、及び光照射による方法のため大量生産が困難である等が問題であった。
さらに、特公昭４４−２８９１７号公報には、４−フェノキシフェノールをフェノールが蒸留される温度に加熱する方法も提案されているが、高温が必要であり、フェノールが副生するという問題点があった。
【０００５】
これらの問題点を解決する方法として、反応温度が比較的低く、脱離する副生成物質が水である等の理由から、遷移金属錯体触媒による酸化重合法は優れた方法である。フェノールの遷移金属錯体触媒による酸化重合方法の例として、特公昭３６−１８６９２号公報、工業化学雑誌,72 巻,10 号,106 (1969) 、特公昭４８−１７３９５号公報等が挙げられるが、これらの方法ではオルト位分岐またはＣ−Ｃ結合構造が生じるという問題があった。
【０００６】
ここでオルト位分岐とは、フェノール重合体中のベンゼン環が１，２，４−三置換ベンゼン構造をとることを指し、本来望まれる１，４−二置換ベンゼン構造の連鎖を乱す構造である。
またＣ−Ｃ結合構造とは、フェノールの重合が、酸素原子とベンゼン環との反応で起こらずに、ベンゼン環同士の反応で起こり、結果的にビフェニル構造が生じることを指す。
オルト位分岐やＣ−Ｃ結合構造が多くなると融点が低くなり、ついにはＰＡＯは融点を示さない非晶性樹脂となって、高融点による超高耐熱性樹脂としての有用性を失う。
【０００７】
特公昭３６−１８６９２号公報および工業化学雑誌,72 巻,10 号,106 (1969).では、３級アミンと第一銅塩の触媒による酸化重合において、フェノールのオルト位での反応を妨害するために嵩高い置換基を有する３級アミン（２，６−ジメチルピリジン等が示されている。）を用いることが提案されている。しかし、この方法で得られた重合体でも、Ｃ−Ｃ結合構造を含む上に、オルト位分岐の抑制も十分ではなく、融点が観測されない非晶性樹脂であるなど、ＰＡＯと呼べるものではなかった。
【０００８】
一方、Tetrahedron,23,2253 (1967). に４−フェノキシフェノールを第一銅塩とＮ，Ｎ，Ｎ’，Ｎ’−テトラエチルエチレンジアミン触媒により酸化重合する例が示されているが、この方法で得られる重合体も、オルト位分岐が多く、融点は観測されなかった。
【０００９】
【発明が解決しようとする課題】
以上述べたように、現状の遷移金属錯体触媒を用いる酸化重合法ではオルト位分岐やＣ−Ｃ結合構造が多く生成し、有用なポリマーは得られていない。そこで現状の課題としては、融点を示すことのできるＰＡＯを製造することにある。即ち本発明の目的は、Ｃ−Ｃ結合構造が生成せず、かつオルト位の分岐も少ないという構造の制御された、融点を示す、ポリ−１，４−フェニレンエーテルを製造する方法を提供することにある。
【００１０】
【課題を解決するための手段】
このような状況下にあって、本研究者らは上記目的を達成すべく鋭意研究を行った結果、特定の遷移金属錯体触媒の存在下に特定の原料を用いる酸化重合法を見出し、本発明を完成するに至った。
【００１１】
即ち本発明は、下記一般式（Ｉ）で表されるメタロセン錯体を触媒として、下記構造式で表される原料を酸化剤存在下で重合するポリ−１，４−フェニレンエーテルの製造方法にかかるものである。
（式中、Ｍは第４〜１１族の第一遷移元素系列の遷移金属原子である。Ｒ 1 〜Ｒ 5 はそれぞれ独立に水素原子、炭化水素基、置換炭化水素基またはハロゲン原子であり、隣接するものどうしが環を形成してもよい。ｎは１または２である。ｎが２の場合、それぞれ２つのＲ 1 〜Ｒ 5 は同一でも異なっていてもよく、Ｒ 1 〜Ｒ 5 のかわりに２価の共有架橋基を介して２つのシクロペンタジエニル環を結合していてもよい。Ｘはカウンターイオンである。ｘはＸの個数であり、Ｍの価数に応じて、０〜３の整数である。）
（式中、ｍは数平均ユニット数を表し、１＜ｍである。）
次に本発明を詳細に説明する。
【００１２】
【発明の実施の形態】
（１）遷移金属錯体触媒
本発明で使用する触媒は、下記一般式（Ｉ）で表されるメタロセン錯体である。
（式中、Ｍは第４〜１１族の第一遷移元素系列の遷移金属原子である。Ｒ 1 〜Ｒ 5 はそれぞれ独立に水素原子、炭化水素基、置換炭化水素基またはハロゲン原子であり、隣接するものどうしが環を形成してもよい。ｎは１または２である。ｎが２の場合、それぞれ２つのＲ 1 〜Ｒ 5 は同一でも異なっていてもよく、Ｒ 1 〜Ｒ 5 のかわりに２価の共有架橋基を介して２つのシクロペンタジエニル環を結合していてもよい。Ｘはカウンターイオンである。ｘはＸの個数であり、Ｍの価数に応じて、０〜３の整数である。）
【００１３】
本発明の遷移金属錯体触媒における遷移金属原子は、元素の周期律表（ＩＵＰＡＣ無機化学命名法改訂版１９８９）の第４〜１１族の遷移金属原子である。好ましくは、第一遷移元素系列の遷移金属原子であり、特に好ましくはＦｅである。
該遷移金属原子の価数は、自然界に通常存するものを適宜選択して使用することができ、例えばＦｅの場合は２〜５価を用いることができる。
【００１４】
本発明のメタロセン錯体としては、η5 配位結合により遷移金属原子と結合するシクロペンタジエニル骨格を有する配位子を有する錯体を挙げることができる。
本発明において配位子とは、化学大辞典（第１版、東京化学同人、１９８９年）に記載の通り、ある原子に配位結合で結合している分子またはイオンを指す。結合に直接かかわっている原子を配位原子という。
【００１６】
上記一般式（Ｉ）において、Ｒ1 〜Ｒ5 はそれぞれ独立に水素原子、炭化水素基、置換炭化水素基またはハロゲン原子であり、隣接するものどうしが環を形成してもよい。
【００１７】
Ｒ1 〜Ｒ5 における炭化水素基としては、炭素原子数１〜２０のアルキル基、アラルキル基及びアリール基が好ましく、具体的にはメチル基、エチル基、ｎ−プロピル基、ｉｓｏ−プロピル基、ｎ−ブチル基、ｉｓｏ−ブチル基、ｔ−ブチル基、ペンチル基、シクロペンチル基、ヘキシル基、シクロヘキシル基、オクチル基、デシル基、ベンジル基、フェニル基、ナフチル基等が挙げられる。
【００１８】
Ｒ1 〜Ｒ5 における置換炭化水素基は、ハロゲン原子、アルコキシ基、アミノ基、二置換アミノ基、ニトロ基等で置換された炭化水素基であり、具体例としては、トリフルオロメチル基、２−ｔ−ブチルオキシエチル基、３−ジフェニルアミノプロピル基等が挙げられる。
【００１９】
Ｒ1 〜Ｒ5 におけるハロゲン原子として好ましくは、フッ素原子、塩素原子、臭素原子、ヨウ素原子であり、さらに好ましくは塩素原子、臭素原子である。
【００２０】
Ｒ1 〜Ｒ5 は隣接するものどうしが環を形成してもよいが、そのようなシクロペンタジエニル骨格を有する配位子の例としては、インデニル基、フルオレニル基等が挙げられる。
【００２１】
上記一般式（Ｉ）において、ｎは１または２である。ｎが２の場合、２つのＲ1 〜Ｒ5 はそれぞれ同一でも異なっていてもよく、Ｒ1 〜Ｒ5 のかわりに２価の共有架橋基を介して２つのシクロペンタジエニル環を結合していてもよい。
【００２２】
２価の共有架橋基の例としては、二官能性の炭化水素基、置換炭化水素基、ケイ素含有基、窒素含有基、リン含有基、及びオキソ基、チオ基等が挙げられ、具体例としては、炭化水素基としてメチレン基、１，２−エチレン基、ジメチルメチレン基、ジフェニルメチレン基等のアルキレン基、１，２−シクロペンチレン基、１，２−シクロヘキシレン基等のシクロアルキレン基、フェニレン基、ナフチレン基等のアリーレン基等を挙げることができ、ケイ素含有基としてはジメチルシリレン基、ジエチルシリレン基、ジフェニルシリレン基等を挙げることができ、窒素含有基として、Ｎ（メチル）、Ｎ（ｉｓｏ−プロピル）、Ｎ（フェニル）等を挙げることができ、リン含有基として、Ｐ（メチル）、Ｐ（ｉｓｏ−プロピル）、Ｐ（フェニル）等を挙げることができる。好ましくは、メチレン基、ジメチルメチレン基、ジフェニルメチレン基、ジメチルシリレン基、ジフェニルシリレン基、オキソ基である。
【００２３】
上記一般式（Ｉ）において、Ｘはカウンターイオンである。カウンターイオンの例としてはブレンステッド酸の共役塩基が挙げられ、具体例としては、フッ化物イオン、塩化物イオン、臭化物イオン、ヨウ化物イオン、硫酸イオン、硝酸イオン、炭酸イオン、過塩素酸イオン、テトラフルオロボーレートイオン、ヘキサフルオロホスフェイトイオン、メタンスルホン酸イオン、トリフルオロメタンスルホン酸イオン、トルエンスルホン酸イオン、酢酸イオン、トリフルオロ酢酸イオン、プロピオン酸イオン、安息香酸イオン、水酸化物イオン、酸化物イオン、メトキサイドイオン、エトキサイドイオン等が挙げられる。
ｘはＸの個数であり、Ｍの価数に応じて、０〜３の整数である。
【００２４】
好ましくは、上記一般式（Ｉ）においてＲ1 〜Ｒ5 がそれぞれ独立に水素原子または炭化水素基であり、ｎが２でｘが０である、ビス（置換）シクロペンタジエニル錯体である。
【００２５】
本発明の遷移金属錯体の合成法は、例えば「Ｔｈｅ Ｍｅｒｋ Ｉｎｄｅｘ（１１ｔｈ ｅｄｉｔｉｏｎ）」Ｎｏ．３９８５，Ｍｅｒｋ＆Ｃｏ．，Ｉｎｃ．に記載の方法等により得ることができる。
該遷移金属錯体は、あらかじめ合成された錯体を用いることができるが、反応系中で錯体を形成させてもよい。
【００２６】
また本発明の遷移金属錯体触媒には、錯体の原料、合成過程および／または酸化重合過程で、溶媒などが配位していても良い。
【００２７】
本発明においては、該触媒を単独でまたは混合して使用することができる。
本発明においては、該触媒は任意の量で用いることができるが、一般的にはフェノール性出発原料に対する遷移金属化合物の量として０．０１〜５０モル％が好ましく、０．０２〜１０モル％がより好ましい。
【００２８】
（２）フェノール性出発原料
本発明においては、フェノール性出発原料として、下記構造式で表される原料を用いる。
（式中、ｍは数平均ユニット数を表し、１＜ｍである。）
【００２９】
数平均ユニット数ｍ＝１の場合、つまりフェノールのみから重合する場合には、たとえ特公昭３６−１８６９２号公報および工業化学雑誌,72 巻,10 号,106 (1969) で提案されているようなフェノールのオルト位での反応を妨害する触媒を用いても、得られる重合体はＣ−Ｃ結合構造を含み、オルト位の分岐が多く、融点が観測されないものとなり、有用なポリ−１，４−フェニレンエーテルを製造することが不可能となる。
【００３０】
数平均ユニット数ｍが１より大きい場合の具体例を挙げると、４−フェノキシフェノール、４−（４−フェノキシフェノキシ）フェノール、４−｛４−（４−フェノキシフェノキシ）フェノキシ｝フェノール等の１，４−フェニレンエーテル構造ユニットを２以上の整数個もつフェノール性化合物、及びこれらの化合物とフェノールから選ばれる少なくとも２種以上の混合物である。４−フェノキシフェノールは市販のものを入手することができ、他の化合物は公知の方法により得ることができる。例えばTetrahedron, 23, 2253 (1967). に記載の方法を例示することができる。
【００３１】
数平均ユニット数ｍは、１．０１≦ｍ≦６であることが好ましく、１．０５≦ｍ≦２であることがより好ましい。フェノール性出発原料として、４−フェノキシフェノールを用いることがさらに好ましい。
【００３２】
（３）酸化重合
本発明において、酸化剤は任意のものが使用されるが、好ましくは酸素またはパーオキサイドが使用できる。酸素は不活性ガスとの混合物であってもよく、空気でもよい。またパーオキサイドの例としては、過酸化水素、ｔ−ブチルハイドロパーオキサイド、ジ−ｔ−ブチルパーオキサイド、クメンハイドロパーオキサイド、ジクミルパーオキサイド、過酢酸、過安息香酸等を示すことができる。酸化剤としてさらに好ましくはハイドロパーオキサイドである。
【００３３】
本発明において、酸化剤の使用量に特に限定はなく、酸素を用いる場合は、フェノール性出発原料に対して通常、当量以上大過剰に使用する。パーオキサイドを用いる場合は、フェノール性出発原料に対して通常、当量以上３当量以下を使用するが、当量以上２当量以下を使用するのが好ましい。
【００３４】
本発明の反応は、反応溶媒の不在下でも実施することは可能であるが、一般には溶媒を用いることが望ましい。溶媒はフェノール性出発原料に対し不活性でかつ反応温度において液体であれば、特に限定されるものではない。好ましい溶媒の例を示すならば、ベンゼン、トルエン、キシレン等の芳香族炭化水素；ヘプタン、シクロヘキサン等の鎖状及び環状の脂肪族炭化水素；クロロベンゼン、ジクロロベンゼン、ジクロロメタン等のハロゲン化炭化水素；アセトニトリル、ベンゾニトリル等のニトリル類；メタノール、エタノール、ｎ−プロピルアルコール、ｉｓｏ−プロピルアルコール等のアルコール類；ジオキサン、テトラヒドロフラン、エチレングリコールジメチルエーテル等のエーテル類；Ｎ，Ｎ−ジメチルホルムアミド、Ｎ−メチルピロリドン等のアミド類；ニトロメタン、ニトロベンゼン等のニトロ化合物類；水等が挙げられる。これらは単独あるいは混合物として使用される。
【００３５】
該溶媒を用いる場合は、フェノール性出発原料の濃度が好ましくは０．５〜５０重量％、より好ましくは１〜３０重量％になるような割合で使用される。
本発明を実施する反応温度は、反応媒体が液状を保つ範囲であれば特に制限はない。溶媒を用いない場合はフェノール性出発原料の融点以上の温度が必要である。好ましい温度範囲は０℃〜１８０℃であり、より好ましくは０℃〜１５０℃である。
【００３６】
【実施例】
以下に、実施例を挙げて本発明を更に詳細に説明するが、本発明はこれらの実施例によりその範囲を限定されるものではない。
【００３７】
フェノール性出発原料の転化率（Conv. ）：
内部標準物質としてジフェニルエーテルを含む反応混合物１５ｍｇをサンプリングし、濃塩酸を若干量加えて酸性とし、メタノール２ｇを加え、測定サンプルとした。このサンプルを、高速液体クロマトグラフィー（ポンプ：ウォーターズ社製６００Ｅシステム、検出器：ウォーターズ社製ＵＶ／ＶＩＳ−４８６、検出波長：２７８ｎｍ、カラム：ＹＭＣ社製ＯＤＳ−ＡＭ、展開溶媒：メタノール／水＝５０：５０よりスタートして２５分後に１００／０となるよう変化させ、その後４５分まで保持）により分析し、ジフェニルエーテルを内部標準物質として定量した。
【００３８】
重合体の赤外吸収スペクトル分析およびピーク面積定量：
パーキンエルマー社製１６００赤外分光光度計（ＫＢｒ法）を用いて測定した。ピーク面積の定量は解析ソフト（パーキンエルマー社製ＧＲＡＭＳ Ａｎａｌｙｓｔ １６００）を用いて行った。
【００３９】
重合体のＣ−Ｃ結合構造量（C-C/C-O ）：
赤外吸収スペクトルについて、Ｃ−Ｃ結合構造ピーク面積を９９６〜１００４ｃｍ-1の面積とし、Ｃ−Ｏ結合構造ピーク面積を９９６〜１０１８ｃｍ-1の面積からＣ−Ｃ結合構造ピーク面積を差し引いた値とした。重合体のＣ−Ｃ結合量の目安として、Ｃ−Ｃ結合構造ピーク面積／Ｃ−Ｏ結合構造ピーク面積により求めた値（C-C/C-O ）を用いた。なお、Ｃ−Ｃ結合構造ピークが観測されない場合は、N.D.と記した。
【００４０】
重合体のオルト位分岐量（o/p ）：
赤外吸収スペクトルについて、オルト位分岐ピーク面積を９６０〜９８６ｃｍ-1の面積とした。重合体のオルト位分岐量の目安として、オルト位分岐ピーク面積／パラ位連結Ｃ−Ｏ結合構造ピーク面積により求めた値（o/p ）を用いた。
【００４１】
重合体の数平均分子量（Mn）、重量平均分子量（Mw）：
ゲルパーミエーションクロマトグラフィー（ポンプ：ウォーターズ社製６００Ｅシステム、検出器：ウォーターズ社製ＵＶ／ＶＩＳ−４８４、検出波長：２５４ｎｍ、カラム：ウォーターズ社製Ultrastyragel Linear＝２本＋１０００Ａ＝１本＋１００Ａ＝１本、展開溶媒：クロロホルム）により分析し、標準ポリスチレン換算値として重量平均分子量（Ｍｗ）と数平均分子量（Ｍｎ）を測定した。
【００４２】
重合体の融点：
窒素雰囲気下の熱分析（島津社製ＤＳＣ−５０）で、まず１０℃/minで室温から３００℃まで昇温し（1st scan）、次に−１０℃/minで３００℃から室温まで降温し、再び１０℃/minで室温から３５０℃まで昇温した（2nd scan）。2nd scanにおいて、１００℃以上で１０Ｊ／ｇ以上の吸熱ピークについて、最高温のピーク温度を融点とした。
【００４３】
実施例１
電磁撹拌機を備えた２５ｍｌ二つ口丸底フラスコに、窒素を充填したゴム風船を取付け、フラスコ内を窒素に置換した。これに、フェロセン（Fe(Cp)2 と記す。）０．０３０ｍｍｏｌを入れ、４−フェノキシフェノール（4-PhOPhOH ）１．２ｍｍｏｌをｏ−ジクロロベンゼン（o-DCB ）３ｇに溶解したものを加え、さらにｔ−ブチルハイドロパーオキサイド（tBuOOH）１．８ｍｍｏｌを加えた。内容物を攪拌しながら、フラスコを５０℃のウォーターバスで２．５時間保温した。反応終了後、２ｍｍｏｌのNa2SO3を溶解した水溶液を加えた後、メタノール６０を加え、沈殿した重合体を濾取した。メタノール１０で３回、イオン交換水１０で３回、さらにメタノール１０ｍｌで３回洗浄し、１００℃で５時間減圧乾燥した後、重合体を得た。この重合体の分析結果を表１に示し、赤外吸収スペクトルを図１に示す。
【００４４】
比較例１
電磁撹拌機を備えた２５ｍｌ二つ口丸底フラスコに、酸素を充填したゴム風船を取付け、フラスコ内を酸素に置換した。これに、塩化第一銅（CuCl）０．０３０ｍｍｏｌを入れ、フェノール（PhOH）０．６ｍｍｏｌと２，６−ジメチルピリジン（Me2Py ）０．０３０ｍｍｏｌをニトロベンゼン（PhNO2 ）１．２ｇに溶解したものを加えた。内容物を攪拌しながら、フラスコを６０℃のウォーターバスで８時間保温した。反応終了後、濃塩酸数滴を加えて酸性にした後、メタノール２０ｍｌを加え、沈殿した重合体を濾取した。メタノール１０ｍｌで３回洗浄し、１００℃で５時間減圧乾燥した後、重合体を得た。この重合体の分析結果を表１に示し、赤外吸収スペクトルを図２に示す。
【００４５】
比較例２および３
フェノール性出発原料、触媒、溶媒、反応温度、反応時間を表１に示すように変えた以外は、比較例１と同様にして重合体を得た。表１に結果を示す。なお、teedはＮ，Ｎ，Ｎ’，Ｎ’−テトラエチルエチレンジアミン、PhMeはトルエンを表す。
【００４６】
重合体の融点は、実施例１の重合体は１８７℃に融点を有していたが、比較例１〜３の重合体は融点が観測されなかった。
【００４７】
【表１】
【００４８】
【発明の効果】
以上説明したように、本発明の特定のフェノール性出発原料を使用し、かつ本発明の触媒を用いた酸化重合方法によって、Ｃ−Ｃ結合構造がなく、オルト位の分岐も少なく、融点を有し、着色の少ないポリ−１，４−フェニレンエーテルを経済的に製造でき、本発明の工業的価値はすこぶる大である。また、本法で得られる重合体は、Ｃ−Ｃ結合構造が生成していないことから、架橋構造がないと考えられ、機械特性等の改善も期待できる。
【図面の簡単な説明】

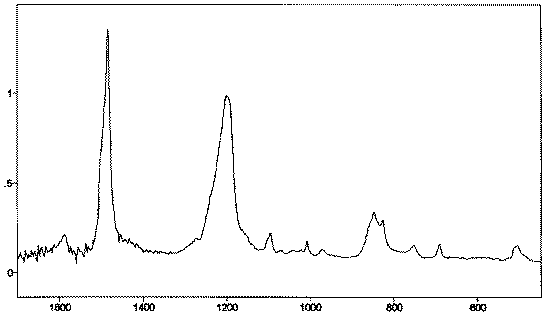

【図１】実施例１の重合体の赤外吸収スペクトル。
【図２】比較例１の重合体の赤外吸収スペクトル。
【発明の属する技術分野】
本発明はポリ−１，４−フェニレンエーテルの製造方法に関する。
【０００２】
【従来の技術】
２，６−ジメチルフェノールの遷移金属錯体触媒を用いた酸化重合（例として、特公昭６３−６０９１号公報、特開昭５９−１３１６２７号公報等、多数を挙げることができる。）によって得られるポリ−（２，６−ジメチルフェニレンエーテル）（以下、ＰＰＥと略すことがある。）は有用な樹脂であることが知られている。しかし、ＰＰＥは、芳香環に置換されたメチル基が酸化劣化を受けやすいため、ＰＰＥ単独で溶融成形することが難しいという欠点があり、一般にはポリスチレンとのポリマーアロイとして汎用エンプラに位置づけられている。
【０００３】
一方、ポリ−１，４−フェニレンエーテル（以下、ＰＡＯと略すことがある。）は、Europ.Polym.J.,4,275 (1968).に記載されているように融点が２９８℃（ガラス転移温度は８３℃）であり、一般にスーパーエンプラと呼ばれるポリフェニレンサルファイドの融点（２８５℃）を凌ぎ、ポリエーテルエーテルケトンの融点（３３４℃）に次ぐ高い融点を有しており、超高耐熱性の樹脂としてその有用性は極めて大である。
【０００４】
ＰＡＯの製造方法としては、Europ.Polym.J.,4,275 (1968).にｐ−ブロモフェノールのナトリウム塩を銅触媒存在下で重合することが記載されているが、反応温度が２００℃と高温が必要であり、また反応量と当量の塩が生成するという問題があった。
特開昭５９−５６４２６号公報には、フェノールの電解酸化重合によりＰＡＯを製造する方法が記載されているが、単位時間あたりのポリマー生産量が電極表面積に支配されるため、大量生産が困難であった。
また、特公昭４４−２８９１８号公報には、４−フェノキシフェノールを光増感剤存在下、特定波長の光を照射する方法が提案されているが、重合の進行とともにフェノールが副生すること、及び光照射による方法のため大量生産が困難である等が問題であった。
さらに、特公昭４４−２８９１７号公報には、４−フェノキシフェノールをフェノールが蒸留される温度に加熱する方法も提案されているが、高温が必要であり、フェノールが副生するという問題点があった。
【０００５】
これらの問題点を解決する方法として、反応温度が比較的低く、脱離する副生成物質が水である等の理由から、遷移金属錯体触媒による酸化重合法は優れた方法である。フェノールの遷移金属錯体触媒による酸化重合方法の例として、特公昭３６−１８６９２号公報、工業化学雑誌,72 巻,10 号,106 (1969) 、特公昭４８−１７３９５号公報等が挙げられるが、これらの方法ではオルト位分岐またはＣ−Ｃ結合構造が生じるという問題があった。
【０００６】
ここでオルト位分岐とは、フェノール重合体中のベンゼン環が１，２，４−三置換ベンゼン構造をとることを指し、本来望まれる１，４−二置換ベンゼン構造の連鎖を乱す構造である。
またＣ−Ｃ結合構造とは、フェノールの重合が、酸素原子とベンゼン環との反応で起こらずに、ベンゼン環同士の反応で起こり、結果的にビフェニル構造が生じることを指す。
オルト位分岐やＣ−Ｃ結合構造が多くなると融点が低くなり、ついにはＰＡＯは融点を示さない非晶性樹脂となって、高融点による超高耐熱性樹脂としての有用性を失う。
【０００７】
特公昭３６−１８６９２号公報および工業化学雑誌,72 巻,10 号,106 (1969).では、３級アミンと第一銅塩の触媒による酸化重合において、フェノールのオルト位での反応を妨害するために嵩高い置換基を有する３級アミン（２，６−ジメチルピリジン等が示されている。）を用いることが提案されている。しかし、この方法で得られた重合体でも、Ｃ−Ｃ結合構造を含む上に、オルト位分岐の抑制も十分ではなく、融点が観測されない非晶性樹脂であるなど、ＰＡＯと呼べるものではなかった。
【０００８】
一方、Tetrahedron,23,2253 (1967). に４−フェノキシフェノールを第一銅塩とＮ，Ｎ，Ｎ’，Ｎ’−テトラエチルエチレンジアミン触媒により酸化重合する例が示されているが、この方法で得られる重合体も、オルト位分岐が多く、融点は観測されなかった。
【０００９】
【発明が解決しようとする課題】
以上述べたように、現状の遷移金属錯体触媒を用いる酸化重合法ではオルト位分岐やＣ−Ｃ結合構造が多く生成し、有用なポリマーは得られていない。そこで現状の課題としては、融点を示すことのできるＰＡＯを製造することにある。即ち本発明の目的は、Ｃ−Ｃ結合構造が生成せず、かつオルト位の分岐も少ないという構造の制御された、融点を示す、ポリ−１，４−フェニレンエーテルを製造する方法を提供することにある。
【００１０】
【課題を解決するための手段】
このような状況下にあって、本研究者らは上記目的を達成すべく鋭意研究を行った結果、特定の遷移金属錯体触媒の存在下に特定の原料を用いる酸化重合法を見出し、本発明を完成するに至った。
【００１１】
即ち本発明は、下記一般式（Ｉ）で表されるメタロセン錯体を触媒として、下記構造式で表される原料を酸化剤存在下で重合するポリ−１，４−フェニレンエーテルの製造方法にかかるものである。
次に本発明を詳細に説明する。
【００１２】
【発明の実施の形態】
（１）遷移金属錯体触媒
本発明で使用する触媒は、下記一般式（Ｉ）で表されるメタロセン錯体である。
【００１３】
本発明の遷移金属錯体触媒における遷移金属原子は、元素の周期律表（ＩＵＰＡＣ無機化学命名法改訂版１９８９）の第４〜１１族の遷移金属原子である。好ましくは、第一遷移元素系列の遷移金属原子であり、特に好ましくはＦｅである。
該遷移金属原子の価数は、自然界に通常存するものを適宜選択して使用することができ、例えばＦｅの場合は２〜５価を用いることができる。
【００１４】
本発明のメタロセン錯体としては、η5 配位結合により遷移金属原子と結合するシクロペンタジエニル骨格を有する配位子を有する錯体を挙げることができる。
本発明において配位子とは、化学大辞典（第１版、東京化学同人、１９８９年）に記載の通り、ある原子に配位結合で結合している分子またはイオンを指す。結合に直接かかわっている原子を配位原子という。
【００１６】
上記一般式（Ｉ）において、Ｒ1 〜Ｒ5 はそれぞれ独立に水素原子、炭化水素基、置換炭化水素基またはハロゲン原子であり、隣接するものどうしが環を形成してもよい。
【００１７】
Ｒ1 〜Ｒ5 における炭化水素基としては、炭素原子数１〜２０のアルキル基、アラルキル基及びアリール基が好ましく、具体的にはメチル基、エチル基、ｎ−プロピル基、ｉｓｏ−プロピル基、ｎ−ブチル基、ｉｓｏ−ブチル基、ｔ−ブチル基、ペンチル基、シクロペンチル基、ヘキシル基、シクロヘキシル基、オクチル基、デシル基、ベンジル基、フェニル基、ナフチル基等が挙げられる。
【００１８】
Ｒ1 〜Ｒ5 における置換炭化水素基は、ハロゲン原子、アルコキシ基、アミノ基、二置換アミノ基、ニトロ基等で置換された炭化水素基であり、具体例としては、トリフルオロメチル基、２−ｔ−ブチルオキシエチル基、３−ジフェニルアミノプロピル基等が挙げられる。
【００１９】
Ｒ1 〜Ｒ5 におけるハロゲン原子として好ましくは、フッ素原子、塩素原子、臭素原子、ヨウ素原子であり、さらに好ましくは塩素原子、臭素原子である。
【００２０】
Ｒ1 〜Ｒ5 は隣接するものどうしが環を形成してもよいが、そのようなシクロペンタジエニル骨格を有する配位子の例としては、インデニル基、フルオレニル基等が挙げられる。
【００２１】
上記一般式（Ｉ）において、ｎは１または２である。ｎが２の場合、２つのＲ1 〜Ｒ5 はそれぞれ同一でも異なっていてもよく、Ｒ1 〜Ｒ5 のかわりに２価の共有架橋基を介して２つのシクロペンタジエニル環を結合していてもよい。
【００２２】
２価の共有架橋基の例としては、二官能性の炭化水素基、置換炭化水素基、ケイ素含有基、窒素含有基、リン含有基、及びオキソ基、チオ基等が挙げられ、具体例としては、炭化水素基としてメチレン基、１，２−エチレン基、ジメチルメチレン基、ジフェニルメチレン基等のアルキレン基、１，２−シクロペンチレン基、１，２−シクロヘキシレン基等のシクロアルキレン基、フェニレン基、ナフチレン基等のアリーレン基等を挙げることができ、ケイ素含有基としてはジメチルシリレン基、ジエチルシリレン基、ジフェニルシリレン基等を挙げることができ、窒素含有基として、Ｎ（メチル）、Ｎ（ｉｓｏ−プロピル）、Ｎ（フェニル）等を挙げることができ、リン含有基として、Ｐ（メチル）、Ｐ（ｉｓｏ−プロピル）、Ｐ（フェニル）等を挙げることができる。好ましくは、メチレン基、ジメチルメチレン基、ジフェニルメチレン基、ジメチルシリレン基、ジフェニルシリレン基、オキソ基である。
【００２３】
上記一般式（Ｉ）において、Ｘはカウンターイオンである。カウンターイオンの例としてはブレンステッド酸の共役塩基が挙げられ、具体例としては、フッ化物イオン、塩化物イオン、臭化物イオン、ヨウ化物イオン、硫酸イオン、硝酸イオン、炭酸イオン、過塩素酸イオン、テトラフルオロボーレートイオン、ヘキサフルオロホスフェイトイオン、メタンスルホン酸イオン、トリフルオロメタンスルホン酸イオン、トルエンスルホン酸イオン、酢酸イオン、トリフルオロ酢酸イオン、プロピオン酸イオン、安息香酸イオン、水酸化物イオン、酸化物イオン、メトキサイドイオン、エトキサイドイオン等が挙げられる。
ｘはＸの個数であり、Ｍの価数に応じて、０〜３の整数である。
【００２４】
好ましくは、上記一般式（Ｉ）においてＲ1 〜Ｒ5 がそれぞれ独立に水素原子または炭化水素基であり、ｎが２でｘが０である、ビス（置換）シクロペンタジエニル錯体である。
【００２５】
本発明の遷移金属錯体の合成法は、例えば「Ｔｈｅ Ｍｅｒｋ Ｉｎｄｅｘ（１１ｔｈ ｅｄｉｔｉｏｎ）」Ｎｏ．３９８５，Ｍｅｒｋ＆Ｃｏ．，Ｉｎｃ．に記載の方法等により得ることができる。
該遷移金属錯体は、あらかじめ合成された錯体を用いることができるが、反応系中で錯体を形成させてもよい。
【００２６】
また本発明の遷移金属錯体触媒には、錯体の原料、合成過程および／または酸化重合過程で、溶媒などが配位していても良い。
【００２７】
本発明においては、該触媒を単独でまたは混合して使用することができる。
本発明においては、該触媒は任意の量で用いることができるが、一般的にはフェノール性出発原料に対する遷移金属化合物の量として０．０１〜５０モル％が好ましく、０．０２〜１０モル％がより好ましい。
【００２８】
（２）フェノール性出発原料
本発明においては、フェノール性出発原料として、下記構造式で表される原料を用いる。
【００２９】
数平均ユニット数ｍ＝１の場合、つまりフェノールのみから重合する場合には、たとえ特公昭３６−１８６９２号公報および工業化学雑誌,72 巻,10 号,106 (1969) で提案されているようなフェノールのオルト位での反応を妨害する触媒を用いても、得られる重合体はＣ−Ｃ結合構造を含み、オルト位の分岐が多く、融点が観測されないものとなり、有用なポリ−１，４−フェニレンエーテルを製造することが不可能となる。
【００３０】
数平均ユニット数ｍが１より大きい場合の具体例を挙げると、４−フェノキシフェノール、４−（４−フェノキシフェノキシ）フェノール、４−｛４−（４−フェノキシフェノキシ）フェノキシ｝フェノール等の１，４−フェニレンエーテル構造ユニットを２以上の整数個もつフェノール性化合物、及びこれらの化合物とフェノールから選ばれる少なくとも２種以上の混合物である。４−フェノキシフェノールは市販のものを入手することができ、他の化合物は公知の方法により得ることができる。例えばTetrahedron, 23, 2253 (1967). に記載の方法を例示することができる。
【００３１】
数平均ユニット数ｍは、１．０１≦ｍ≦６であることが好ましく、１．０５≦ｍ≦２であることがより好ましい。フェノール性出発原料として、４−フェノキシフェノールを用いることがさらに好ましい。
【００３２】
（３）酸化重合
本発明において、酸化剤は任意のものが使用されるが、好ましくは酸素またはパーオキサイドが使用できる。酸素は不活性ガスとの混合物であってもよく、空気でもよい。またパーオキサイドの例としては、過酸化水素、ｔ−ブチルハイドロパーオキサイド、ジ−ｔ−ブチルパーオキサイド、クメンハイドロパーオキサイド、ジクミルパーオキサイド、過酢酸、過安息香酸等を示すことができる。酸化剤としてさらに好ましくはハイドロパーオキサイドである。
【００３３】
本発明において、酸化剤の使用量に特に限定はなく、酸素を用いる場合は、フェノール性出発原料に対して通常、当量以上大過剰に使用する。パーオキサイドを用いる場合は、フェノール性出発原料に対して通常、当量以上３当量以下を使用するが、当量以上２当量以下を使用するのが好ましい。
【００３４】
本発明の反応は、反応溶媒の不在下でも実施することは可能であるが、一般には溶媒を用いることが望ましい。溶媒はフェノール性出発原料に対し不活性でかつ反応温度において液体であれば、特に限定されるものではない。好ましい溶媒の例を示すならば、ベンゼン、トルエン、キシレン等の芳香族炭化水素；ヘプタン、シクロヘキサン等の鎖状及び環状の脂肪族炭化水素；クロロベンゼン、ジクロロベンゼン、ジクロロメタン等のハロゲン化炭化水素；アセトニトリル、ベンゾニトリル等のニトリル類；メタノール、エタノール、ｎ−プロピルアルコール、ｉｓｏ−プロピルアルコール等のアルコール類；ジオキサン、テトラヒドロフラン、エチレングリコールジメチルエーテル等のエーテル類；Ｎ，Ｎ−ジメチルホルムアミド、Ｎ−メチルピロリドン等のアミド類；ニトロメタン、ニトロベンゼン等のニトロ化合物類；水等が挙げられる。これらは単独あるいは混合物として使用される。
【００３５】
該溶媒を用いる場合は、フェノール性出発原料の濃度が好ましくは０．５〜５０重量％、より好ましくは１〜３０重量％になるような割合で使用される。
本発明を実施する反応温度は、反応媒体が液状を保つ範囲であれば特に制限はない。溶媒を用いない場合はフェノール性出発原料の融点以上の温度が必要である。好ましい温度範囲は０℃〜１８０℃であり、より好ましくは０℃〜１５０℃である。
【００３６】
【実施例】
以下に、実施例を挙げて本発明を更に詳細に説明するが、本発明はこれらの実施例によりその範囲を限定されるものではない。
【００３７】
フェノール性出発原料の転化率（Conv. ）：
内部標準物質としてジフェニルエーテルを含む反応混合物１５ｍｇをサンプリングし、濃塩酸を若干量加えて酸性とし、メタノール２ｇを加え、測定サンプルとした。このサンプルを、高速液体クロマトグラフィー（ポンプ：ウォーターズ社製６００Ｅシステム、検出器：ウォーターズ社製ＵＶ／ＶＩＳ−４８６、検出波長：２７８ｎｍ、カラム：ＹＭＣ社製ＯＤＳ−ＡＭ、展開溶媒：メタノール／水＝５０：５０よりスタートして２５分後に１００／０となるよう変化させ、その後４５分まで保持）により分析し、ジフェニルエーテルを内部標準物質として定量した。
【００３８】
重合体の赤外吸収スペクトル分析およびピーク面積定量：
パーキンエルマー社製１６００赤外分光光度計（ＫＢｒ法）を用いて測定した。ピーク面積の定量は解析ソフト（パーキンエルマー社製ＧＲＡＭＳ Ａｎａｌｙｓｔ １６００）を用いて行った。
【００３９】
重合体のＣ−Ｃ結合構造量（C-C/C-O ）：
赤外吸収スペクトルについて、Ｃ−Ｃ結合構造ピーク面積を９９６〜１００４ｃｍ-1の面積とし、Ｃ−Ｏ結合構造ピーク面積を９９６〜１０１８ｃｍ-1の面積からＣ−Ｃ結合構造ピーク面積を差し引いた値とした。重合体のＣ−Ｃ結合量の目安として、Ｃ−Ｃ結合構造ピーク面積／Ｃ−Ｏ結合構造ピーク面積により求めた値（C-C/C-O ）を用いた。なお、Ｃ−Ｃ結合構造ピークが観測されない場合は、N.D.と記した。
【００４０】
重合体のオルト位分岐量（o/p ）：
赤外吸収スペクトルについて、オルト位分岐ピーク面積を９６０〜９８６ｃｍ-1の面積とした。重合体のオルト位分岐量の目安として、オルト位分岐ピーク面積／パラ位連結Ｃ−Ｏ結合構造ピーク面積により求めた値（o/p ）を用いた。
【００４１】
重合体の数平均分子量（Mn）、重量平均分子量（Mw）：
ゲルパーミエーションクロマトグラフィー（ポンプ：ウォーターズ社製６００Ｅシステム、検出器：ウォーターズ社製ＵＶ／ＶＩＳ−４８４、検出波長：２５４ｎｍ、カラム：ウォーターズ社製Ultrastyragel Linear＝２本＋１０００Ａ＝１本＋１００Ａ＝１本、展開溶媒：クロロホルム）により分析し、標準ポリスチレン換算値として重量平均分子量（Ｍｗ）と数平均分子量（Ｍｎ）を測定した。
【００４２】
重合体の融点：
窒素雰囲気下の熱分析（島津社製ＤＳＣ−５０）で、まず１０℃/minで室温から３００℃まで昇温し（1st scan）、次に−１０℃/minで３００℃から室温まで降温し、再び１０℃/minで室温から３５０℃まで昇温した（2nd scan）。2nd scanにおいて、１００℃以上で１０Ｊ／ｇ以上の吸熱ピークについて、最高温のピーク温度を融点とした。
【００４３】
実施例１
電磁撹拌機を備えた２５ｍｌ二つ口丸底フラスコに、窒素を充填したゴム風船を取付け、フラスコ内を窒素に置換した。これに、フェロセン（Fe(Cp)2 と記す。）０．０３０ｍｍｏｌを入れ、４−フェノキシフェノール（4-PhOPhOH ）１．２ｍｍｏｌをｏ−ジクロロベンゼン（o-DCB ）３ｇに溶解したものを加え、さらにｔ−ブチルハイドロパーオキサイド（tBuOOH）１．８ｍｍｏｌを加えた。内容物を攪拌しながら、フラスコを５０℃のウォーターバスで２．５時間保温した。反応終了後、２ｍｍｏｌのNa2SO3を溶解した水溶液を加えた後、メタノール６０を加え、沈殿した重合体を濾取した。メタノール１０で３回、イオン交換水１０で３回、さらにメタノール１０ｍｌで３回洗浄し、１００℃で５時間減圧乾燥した後、重合体を得た。この重合体の分析結果を表１に示し、赤外吸収スペクトルを図１に示す。
【００４４】
比較例１
電磁撹拌機を備えた２５ｍｌ二つ口丸底フラスコに、酸素を充填したゴム風船を取付け、フラスコ内を酸素に置換した。これに、塩化第一銅（CuCl）０．０３０ｍｍｏｌを入れ、フェノール（PhOH）０．６ｍｍｏｌと２，６−ジメチルピリジン（Me2Py ）０．０３０ｍｍｏｌをニトロベンゼン（PhNO2 ）１．２ｇに溶解したものを加えた。内容物を攪拌しながら、フラスコを６０℃のウォーターバスで８時間保温した。反応終了後、濃塩酸数滴を加えて酸性にした後、メタノール２０ｍｌを加え、沈殿した重合体を濾取した。メタノール１０ｍｌで３回洗浄し、１００℃で５時間減圧乾燥した後、重合体を得た。この重合体の分析結果を表１に示し、赤外吸収スペクトルを図２に示す。
【００４５】
比較例２および３
フェノール性出発原料、触媒、溶媒、反応温度、反応時間を表１に示すように変えた以外は、比較例１と同様にして重合体を得た。表１に結果を示す。なお、teedはＮ，Ｎ，Ｎ’，Ｎ’−テトラエチルエチレンジアミン、PhMeはトルエンを表す。
【００４６】
重合体の融点は、実施例１の重合体は１８７℃に融点を有していたが、比較例１〜３の重合体は融点が観測されなかった。
【００４７】
【表１】
【発明の効果】
以上説明したように、本発明の特定のフェノール性出発原料を使用し、かつ本発明の触媒を用いた酸化重合方法によって、Ｃ−Ｃ結合構造がなく、オルト位の分岐も少なく、融点を有し、着色の少ないポリ−１，４−フェニレンエーテルを経済的に製造でき、本発明の工業的価値はすこぶる大である。また、本法で得られる重合体は、Ｃ−Ｃ結合構造が生成していないことから、架橋構造がないと考えられ、機械特性等の改善も期待できる。
【図面の簡単な説明】
【図１】実施例１の重合体の赤外吸収スペクトル。
【図２】比較例１の重合体の赤外吸収スペクトル。
Claims (4)
- 下記一般式（Ｉ）で表されるメタロセン錯体を触媒として、下記構造式で表される原料を酸化剤存在下で重合することを特徴とするポリ−１，４−フェニレンエーテルの製造方法。
（式中、Ｍは第４〜１１族の第一遷移元素系列の遷移金属原子である。Ｒ 1 〜Ｒ 5 はそれぞれ独立に水素原子、炭化水素基、置換炭化水素基またはハロゲン原子であり、隣接するものどうしが環を形成してもよい。ｎは１または２である。ｎが２の場合、それぞれ２つのＲ 1 〜Ｒ 5 は同一でも異なっていてもよく、Ｒ 1 〜Ｒ 5 のかわりに２価の共有架橋基を介して２つのシクロペンタジエニル環を結合していてもよい。Ｘはカウンターイオンである。ｘはＸの個数であり、Ｍの価数に応じて、０〜３の整数である。）
（式中、ｍは数平均ユニット数を表し、１＜ｍである。） - 数平均ユニット数ｍが、１．０１≦ｍ≦６であることを特徴とする請求項１記載のポリ−１，４−フェニレンエーテルの製造方法。
- 酸化剤が、酸素又はパーオキサイドであることを特徴とする請求項１又は２記載のポリ−１，４−フェニレンエーテルの製造方法。
- 前記一般式（Ｉ）におけるＭが鉄原子であることを特徴とする請求項１〜３のいずれかに記載のポリ−１，４−フェニレンエーテルの製造方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP14445596A JP3729558B2 (ja) | 1996-06-06 | 1996-06-06 | ポリ−１，４−フェニレンエーテルの製造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP14445596A JP3729558B2 (ja) | 1996-06-06 | 1996-06-06 | ポリ−１，４−フェニレンエーテルの製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JPH09324045A JPH09324045A (ja) | 1997-12-16 |
| JP3729558B2 true JP3729558B2 (ja) | 2005-12-21 |
Family
ID=15362657
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP14445596A Expired - Fee Related JP3729558B2 (ja) | 1996-06-06 | 1996-06-06 | ポリ−１，４−フェニレンエーテルの製造方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP3729558B2 (ja) |
-
1996
- 1996-06-06 JP JP14445596A patent/JP3729558B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JPH09324045A (ja) | 1997-12-16 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP3787902B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP2015168790A (ja) | 成形材料及びそれを用いた光学部材 | |
| JP6052630B2 (ja) | ポリアリーレンスルフィドの製造方法 | |
| JP3862318B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP3758234B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP3990470B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| Kricheldorf | Aromatic polyethers | |
| JP3830205B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JPH09324045A (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP4042171B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP6286773B2 (ja) | ポリアリーレンスルフィドの製造方法 | |
| JP3876465B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP3796817B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP3798848B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP3862317B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 | |
| JP4377026B2 (ja) | 結晶性ポリ（２，５−ジ置換−１，４−フェニレンオキサイド）の製造方法とそれに用いる触媒 | |
| JP3941158B2 (ja) | 両末端に水酸基を有するポリ−（１，４−フェニレンエーテル）の製造方法 | |
| JP5086654B2 (ja) | ポリ（２−フェニル−１，４−フェニレンエーテル） | |
| JP6179945B2 (ja) | ポリアリーレンスルフィドの製造方法 | |
| JPH10176051A (ja) | １−ナフトール重合体の製造方法 | |
| JP3796865B2 (ja) | ポリ（２−フェニル−１，４−フェニレンエーテル）の製造方法 | |
| JP4112035B2 (ja) | ポリ（２−フェニル−１，４−フェニレンエーテル）の製造方法 | |
| JP3178667B2 (ja) | 遷移金属錯体及び該遷移金属錯体を触媒として用いるポリ−１，４−フェニレンエーテルの製造方法 | |
| JP3950192B2 (ja) | ポリ（２−フェニル−１，４−フェニレンエーテル）の製造方法 | |
| JP3744064B2 (ja) | ポリ−１，４−フェニレンエーテルの製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20040805 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20050419 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20050620 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20050620 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20050620 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20050913 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20051004 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20081014 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20091014 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20101014 Year of fee payment: 5 |
|
| LAPS | Cancellation because of no payment of annual fees |
