JP4089342B2

JP4089342B2 - 熱現像感光材料及び画像形成方法

Info

Publication number: JP4089342B2
Application number: JP2002231174A
Authority: JP
Inventors: 成人後藤
Original assignee: Konica Minolta Inc
Current assignee: Konica Minolta Inc
Priority date: 2002-08-08
Filing date: 2002-08-08
Publication date: 2008-05-28
Anticipated expiration: 2022-08-08
Also published as: JP2004070125A

Description

【０００１】
【発明の属する技術分野】
本発明は熱現像感光材料、および該熱現像感光材料を用いた画像形成方法に関し、詳しくは高濃度であり、光照射画像保存性、高温保存時の画像保存性に優れ、銀色調、経時でのカブリ上昇が小さく、フィルムの搬送性、環境適性に優れた熱現像感光材料、および該熱現像感光材料を用いた画像形成方法に関する。
【０００２】
【従来の技術】
従来、医療や印刷製版の分野では、画像形成材料の湿式処理に伴う廃液が作業性の上で問題となっており、近年では、環境保全、省スペースの観点からも処理廃液の減量が強く望まれている。そこで、熱を加えるだけで画像形成ができる熱現像感光材料が実用化され、上記分野で急速に普及してきている。
【０００３】
熱現像感光材料（以後、単に熱現像材料又は感光材料ともいう）自体は既に古くから提案されており、例えば、米国特許第３，１５２，９０４号、同３，４５７，０７５号、Ｄ．モーガン（Ｍｏｒｇａｎ）による「ドライシルバー写真材料（ＤｒｙＳｉｌｖｅｒＰｈｏｔｏｇｒａｐｈｉｃＭａｔｅｒｉａｌ）」、又はＤ．Ｈ．クロスタベール（Ｋｌｏｓｔｅｒｂｏｅｒ）による「熱によって処理される銀システム（ＴｈｅｒｍａｌｌｙＰｒｏｃｅｓｓｅｄＳｉｌｖｅｒＳｙｓｔｅｍｓ）」（イメージング・プロセッシーズ・アンド・マテリアルズ（ＩｍａｇｉｎｇＰｒｏｃｅｓｓｅｓａｎｄＭａｔｅｒｉａｌｓ）Ｎｅｂｌｅｔｔｅ第８版、スタージ（Ｓｔｕｒｇｅ）、Ｖ．ウォールワース（Ｗａｌｗｏｒｔｈ）、Ａ．シェップ（Ｓｈｅｐｐ）編集、第２７９頁、１９８９年）に記載されている。
【０００４】
この熱現像材料は、通常熱現像処理機とよばれる熱現像材料に安定した熱を加えて画像を形成する熱現像処理装置により処理される。上述したように近年の急速な普及に伴い、この熱現像処理装置も、多量に市場に供給されてきた。ところで熱現像処理時の温湿度条件によっては、感光材料と熱現像処理装置の搬送ローラーや処理部材との間の滑り性が変化し、搬送不良や濃度むらが発生してしまうという問題点があった。また熱現像感光材料の濃度が経時により変動してしまうという問題点もあった。これらの現象は、レーザ光により画像露光したのち熱現像により画像形成する熱現像感光材料で顕著に発生することがわかった。また近年レーザイメージャーのコンパクト化や処理の迅速化が要望されている。
【０００５】
そのためには熱現像感光材料の特性向上が必須となる。熱現像処理装置のコンパクト化のためには水平搬送方式よりもヒートドラム方式を使用する方が有利であるが、熱現像処理時に粉落ち、濃度むら、ローラーマークが発生しやすい問題点があった。また迅速処理を行っても十分な熱現像感光材料の濃度を得るためには特開平１１−２９５８４４号、同１１−３５２６２７号に示されるようにハロゲン化銀として平均粒子サイズの小さいものを用いてカバリングパワーをあげたり、ヒドラジン化合物やビニル化合物などの硬調化剤を用いることが有効である。しかしながらこれらの技術を用いると熱現像処理後の経時での濃度変化（プリントアウト特性）が大きくなったり、熱現像時の濃度むらが悪化したりするという問題点が発生した。また還元剤の量を減らしたり、塗布銀量を下げることでプリントアウト特性の向上が可能だが、経時で画像濃度が低下する問題が発生した。またハロゲン化銀の微粒子化により、従来の湿式のＸ線フィルムと比べて銀色調が大きく異なってしまうという問題が発生した。
【０００６】
【発明が解決しようとする課題】
本発明は上記の課題に鑑みてなされたものであり、本発明の目的は高濃度であり、光照射画像保存性、高温保存時の画像保存性に優れ、銀色調、経時でのカブリ上昇が小さく、フィルムの搬送性、環境適性に優れた熱現像感光材料を、その画像形成方法を含めて提供することにある。
【０００７】
【課題を解決するための手段】
本発明の上記目的は、以下の構成によって達成された。
【０００８】
１．支持体上に、有機銀、ハロゲン化銀、バインダー、還元剤を含有する画像形成層を有する熱現像感光材料において、前記一般式（Ａ−４）で表される化合物を含有し、かつ該還元剤が前記一般式（Ａ−１）で表されることを特徴とする熱現像感光材料。
【０００９】
２．一般式（Ａ−４）のＲ₄₁、Ｒ₄₂の少なくとも一方が２級または３級のアルキル基であることを特徴とする前記１に記載の熱現像感光材料。
【００１０】
３．画像形成層を有する側の層がビニルスルホン化合物及びベータハロスルホン化合物から選ばれる少なくとも１種のかぶり防止剤を含有することを特徴とする前記１又は２に記載の熱現像感光材料。
【００１１】
４．前記バインダーのガラス転移温度Ｔｇが７０〜１５０℃であることを特徴とする前記１〜３のいずれか１項に記載の熱現像感光材料。
【００１２】
５．前記一般式（Ａ−１）で表される還元剤が前記一般式（Ａ−２）で表される還元剤であることを特徴とする前記１〜４のいずれか１項に記載の熱現像感光材料。
【００１３】
６．一般式（Ａ−２）におけるＺ₂が表す非芳香環が６員であることを特徴とする前記１〜５のいずれか１項に記載の熱現像感光材料。
【００１４】
７．前記一般式（Ａ−１３）から選ばれる少なくとも１種の化合物を含有することを特徴とする前記１〜６のいずれか１項記載の熱現像感光材料。
【００１５】
８．前記熱現像感光材料の画像形成層を有する側の層が、ビニル化合物、ヒドラジン誘導体、シラン化合物および４級オニウム塩から選ばれる少なくとも１種の省銀化剤を含有することを特徴とする前記１〜７のいずれか１項記載の熱現像感光材料。
【００１６】
９．前記ハロゲン化銀として平均粒子サイズが１０ｎｍ〜４０ｎｍであるハロゲン化銀を含有することを特徴とする前記１〜８のいずれか１項記載の熱現像感光材料。
【００１７】
１０．前記ハロゲン化銀として平均粒子サイズが１０ｎｍ〜４０ｎｍであるハロゲン化銀と平均粒子サイズが４５ｎｍ〜１００ｎｍであるハロゲン化銀を含有することを特徴とする前記１〜９のいずれか１項記載の熱現像感光材料。
【００１８】
１１．前記ハロゲン化銀としてカルコゲン化合物により化学増感されたハロゲン化銀を含有することを特徴とする前記１〜１０のいずれか１項記載の熱現像感光材料。
【００１９】
１２．前記画像形成層に含有される銀の量が０．３〜１．５ｇ／ｍ²であることを特徴とする前記１〜１１のいずれか１項記載の熱現像感光材料。
【００２０】
１３．前記１〜１２のいずれか１項記載の熱現像感光材料をヒートドラムを用いた熱現像処理装置を使用して熱現像部の搬送速度を１０〜２００ｍｍ／ｓｅｃで熱現像することを特徴とする画像形成方法。
【００２１】
１４．前記１〜１２のいずれか１項記載の熱現像感光材料を熱現像処理装置における感光材料供給部から画像露光部の間の搬送速度を１０〜２００ｍｍ／ｓｅｃとすることを特徴とする画像形成方法。
【００２２】
１５．前記１〜１２のいずれか１項記載の熱現像感光材料を熱現像処理装置における画像露光部での搬送速度を１０〜２００ｍｍ／ｓｅｃとすることを特徴とする画像形成方法。
【００２３】
本発明を更に詳しく説明する。請求項１〜３の構成とすることで高濃度であり、光照射画像保存性に優れることに加えて銀色調、経時でのカブリ上昇を小さくすることができる。
【００２４】
請求項４の構成とすることでさらに高温保存時の画像保存性を向上することができる。
【００２５】
請求項７の構成とすることでさらにフィルムの搬送性、環境適性（生体内での蓄積性）を向上することができる。
【００２６】
請求項９において、ハロゲン化銀の平均粒子サイズは好ましくは１０〜３５ｎｍであり、ハロゲン化銀の平均粒子サイズが１０ｎｍより小さいと画像濃度が低下したり、光照射画像保存性が劣化したりすることがある。また４０ｎｍを超えると画像濃度が低下してしまうことがある。ここでいう平均粒子サイズとは、ハロゲン化銀粒子が立方体或いは八面体のいわゆる正常晶である場合には、ハロゲン化銀粒子の稜の長さをいう。また、ハロゲン化銀粒子が平板状粒子である場合には主表面の投影面積と同面積の円像に換算したときの直径をいう。その他正常晶でない場合、例えば、球状粒子、棒状粒子等の場合には、ハロゲン化銀粒子の体積と同等な球を考えたときの直径を粒子サイズとして算出する。測定は電子顕微鏡を用いて行い、３００個の粒子サイズの測定値を平均することで平均粒子サイズを求めた。
【００２７】
請求項１０において、平均粒子サイズが４５〜１００ｎｍであるハロゲン化銀を平均粒子サイズが１０〜４０ｎｍであるハロゲン化銀と併用することで画像濃度を向上させたり、経時での画像濃度低下を改善（小さく）することができる。平均粒子サイズが１０〜４０ｎｍであるハロゲン化銀と平均粒子サイズが４５〜１００ｎｍであるハロゲン化銀との質量比は、好ましくは９５：５〜５０：５０であり、より好ましくは９０：１０〜６０：４０である
請求項１３において、ヒートドラムを用いた熱現像処理装置を使用しての熱現像部の搬送速度は好ましくは１０〜１５０ｍｍ／ｓｅｃ、より好ましくは１５〜１００ｍｍ／ｓｅｃである。
【００２８】
請求項１４において、感光材料供給部から画像露光部の間の搬送速度は好ましくは１０〜１５０ｍｍ／ｓｅｃ、より好ましくは１５〜１００ｍｍ／ｓｅｃである。
【００２９】
請求項１５において、画像露光部での搬送速度は好ましくは１０〜１５０ｍｍ／ｓｅｃ、より好ましくは１５〜１００ｍｍ／ｓｅｃである。
【００３０】
以下に、本発明の構成要素について説明する。本発明において、銀画像形成のための銀イオン供給源としての有機銀塩としては、有機酸及びヘテロ有機酸の銀塩、特にこの中でも長鎖の（炭素数１０〜３０、好ましくは１５〜２５）脂肪族カルボン酸の銀塩、及び含窒素複素環化合物の銀塩が好ましい。配位子が銀イオンに対する総安定度常数として４．０〜１０．０の値を持つようなリサーチ・ディスクロージャー（以下、単にＲＤともいう）１７０２９及び２９９６３に記載された有機又は無機の錯体も好ましい。これら好適な銀塩の例としては、以下のものが挙げられる。
【００３１】
有機酸の銀塩、例えば、没食子酸、蓚酸、ベヘン酸、ステアリン酸、アラキジン酸、パルミチン酸、ラウリン酸等の銀塩；銀のカルボキシアルキルチオ尿素塩、例えば、１−（３−カルボキシプロピル）チオ尿素、１−（３−カルボキシプロピル）−３，３−ジメチルチオ尿素等の銀塩；アルデヒドとヒドロキシ置換芳香族カルボン酸とのポリマー反応生成物の銀塩乃至錯体、例えば、アルデヒド類（ホルムアルデヒド、アセトアルデヒド、ブチルアルデヒド等）とヒドロキシ置換酸類（例えば、サリチル酸、安息香酸、３，５−ジヒドロキシ安息香酸）の反応生成物の銀塩乃至錯体；チオン類の銀塩又は錯体、例えば、３−（２−カルボキシエチル）−４−ヒドロキシメチル−４−チアゾリン−２−チオン、及び３−カルボキシメチル−４−チアゾリン−２−チオン等の銀塩乃至錯体；イミダゾール、ピラゾール、ウラゾール、１，２，４−チアゾール及び１Ｈ−テトラゾール、３−アミノ−５−ベンジルチオ−１，２，４−トリアゾール及びベンズトリアゾールから選択される窒素酸と銀との錯体または塩；サッカリン、５−クロロサリチルアルドキシム等の銀塩；銀メルカプチド類等を挙げることができる。これらの中、特に好ましい銀塩としては、ベヘン酸銀、アラキジン酸銀及びステアリン酸銀などの長鎖の（炭素数１０〜３０、好ましくは１５〜２５）脂肪族カルボン酸の銀塩が挙げられる。
【００３２】
又、本発明においては有機銀塩が２種以上混合されていることが現像性を上げ高濃度、高コントラストの銀画像を形成する上で好ましく、例えば２種以上の有機酸混合物に銀イオン溶液を混合して調製することが好ましい。
【００３３】
有機銀塩化合物は、水溶性銀化合物と銀と錯形成する化合物を混合することにより得られるが、正混合法、逆混合法、同時混合法、特開平９−１２７６４３号に記載されている様なコントロールドダブルジェット法等が好ましく用いられる。例えば、有機酸にアルカリ金属塩（例えば、水酸化ナトリウム、水酸化カリウムなど）を加えて有機酸アルカリ金属塩ソープ（例えば、ベヘン酸ナトリウム、アラキジン酸ナトリウムなど）を作製した後に、コントロールドダブルジェット法により、前記ソープと硝酸銀などを混合して有機銀塩の結晶を作製する。その際にハロゲン化銀粒子を混在させてもよい。
【００３４】
本発明に係る上記の有機銀塩は種々の形状のものを使用できるが、平板状の粒子が好ましい。特に、アスペクト比３以上の平板状有機銀塩粒子であり、且つ、最大面積を有する２枚のほぼ平行に相対する面（主平面）の形状異方性を小さくして感光層中での充填率をあげるため、主平面方向から計測される該平板状有機銀塩粒子の針状比率の平均値が１．１以上、１０．０未満である粒子が好ましい。なお、更に好ましい針状比率は１．１以上５．０未満である。
【００３５】
また、アスペクト比３以上の平板状有機銀塩粒子であるとは、前記平板状有機銀塩粒子が全有機銀塩粒子の個数の５０％以上を占めることを表す。更に、本発明に係る有機銀塩は、アスペクト比３以上の平板状有機銀塩粒子が全有機銀塩粒子の個数の６０％以上を占めることが好ましく、更に好ましくは７０％以上（個数）であり、特に好ましくは８０％以上（個数）である。
【００３６】
アスペクト比３以上の平板状粒子とは粒径と厚さの比、下記式で表されるいわゆるアスペクト比（ＡＲと略す）が３以上の粒子である。
【００３７】
ＡＲ＝粒径（μｍ）／厚さ（μｍ）
平板状有機銀塩粒子のアスペクト比は、好ましくは、３〜２０であり、更に好ましくは３〜１０である。その理由としては、アスペクト比が低すぎると、有機銀塩粒子が最密されやすくなり、また、アスペクト比があまりに高い場合には、有機銀塩粒子同士が重なりやすく、また、くっついた状態で分散されやすくなるので光散乱等が起きやすくなり、その結果として感光材料の透明感の低下をもたらすので、上記記載の範囲が好ましい。
【００３８】
上記記載の有機銀塩粒子の粒径を測定するには、分散後の有機銀塩を希釈してカーボン支持膜付きグリッド上に分散し、透過型電子顕微鏡（例えば、日本電子製、２０００ＦＸ型、直接倍率５０００倍）により、写真撮影を行い、粒径を測定する。なお、平均粒径を求める場合は、スキャナにてネガ画像をデジタル画像として取り込み、適当な画像処理ソフトを用いて粒径（円相当径）を３００個以上測定し、平均粒径を算出する。
【００３９】
上記記載の有機銀塩粒子の厚さを求めるには、下記に示すようなＴＥＭ（透過型電子顕微鏡）を用いた方法により算出する。
【００４０】
まず、支持体上に塗布された画像形成層を接着剤により適当なホルダーに貼り付け、支持体面と垂直な方向にダイヤモンドナイフを用いて厚さ０．１〜０．２μｍの超薄切片を作製する。作製された超薄切片を、銅メッシュに支持させ、グロー放電により親水化されたカーボン膜上に移し液体窒素により−１３０℃以下に冷却しながら透過型電子顕微鏡（以下ＴＥＭと称す）を用いて、倍率５，０００倍乃至４０，０００倍にて明視野像を観察し、画像はフィルム、イメージングプレート、ＣＣＤカメラなどに素早く記録する。この際、観察される視野としては切片に破れや弛みがない部分を適宜選択することが好ましい。
【００４１】
カーボン膜としては極薄いコロジオン、ホルムバールなど有機膜に支持されたものを使用することが好ましく、更に好ましくは岩塩基板上に形成し基板を溶解除去して得るか、または、上記有機膜を有機溶媒、イオンエッチングにより除去して得られたカーボン単独の膜である。ＴＥＭの加速電圧としては８０〜４００ｋＶが好ましく、特に好ましくは８０〜２００ｋＶである。
【００４２】
適当な媒体に記録されたＴＥＭ画像は、画像１枚を少なくとも１０２４画素×１０２４画素、好ましくは２０４８画素×２０４８画素以上に分解し、コンピュータによる画像処理をおこなうことが好ましい。画像処理をおこなうためには、フィルムに記録されたアナログ画像はスキャナなどでデジタル画像に変換し、シェーディング補正、コントラスト・エッジ強調などを必要に応じて施すことが好ましい。その後、ヒストグラムを作製し２値化処理によって有機銀塩粒子に相当する箇所を抽出する。
【００４３】
平均厚さを求めるには、上記抽出した有機銀塩粒子の厚さを３００個以上適当なソフトでマニュアル測定し、平均値を求める。
【００４４】
又、平板状有機銀塩粒子の針状比率の平均値は下記の方法により求められる。まず、平板状有機銀塩粒子を含む感光層を光感光層バインダーを溶解可能な有機溶媒にて膨潤させて支持体上から剥離し、上記溶媒を用いた超音波洗浄、遠心分離、上澄み除去を５回繰り返す。尚、上記工程はセーフライト下に実施する。続いて、有機銀固形分濃度が０．０１％になるようにＭＥＫ（メチルエチルケトン）にて希釈し、超音波分散した後、グロー放電により親水化されたポリエチレンテレフタレートフィルム上に滴下し乾燥させる。粒子が搭載されたフィルムは真空蒸着装置にてフィルム面に対して３０°の角度から厚さとして３ｎｍのＰｔ−Ｃを電子ビームにより斜め蒸着した後、観察に使用することが好ましい。
【００４５】
その他、電子顕微鏡観察技法、および試料作製技法の詳細については「日本電子顕微鏡学会関東支部編／医学・生物学電子顕微鏡観察法」（丸善）、「日本電子顕微鏡学会関東支部編／電子顕微鏡生物試料作製法」（丸善）をそれぞれ参考にすることができる。
【００４６】
作製された試料は電界放射型走査電子顕微鏡（以下ＦＥ−ＳＥＭと称す）を用いて加速電圧２ｋＶないし４ｋＶにて倍率として５０００〜２００００倍にて二次電子像を観察し、適当な記録媒体への画像保存をおこなう。
【００４７】
上記処理のためには電子顕微鏡本体からの画像信号をＡＤ変換し直接メモリ上にデジタル情報として記録可能な装置を用いるのが便利であるが、ポラロイドフィルムなどに記録されたアナログ画像もスキャナなどでデジタル画像に変換し、シェーディング補正、コントラスト・エッジ強調などを必要に応じ施すことにより使用することができる。
【００４８】
適当な媒体に記録された画像は、画像１枚を少なくとも１０２４画素×１０２４画素、好ましくは２０４８画素×２０４８画素以上に分解し、コンピュータによる画像処理を行うことが好ましい。
【００４９】
上記記載の画像処理の手順としては、まず、ヒストグラムを作製し２値化処理によって、アスペクト比３以上の有機銀塩粒子に相当する箇所を抽出する。やむを得ず凝集した粒子は適当なアルゴリズムまたはマニュアル操作にて切断し輪郭抽出をおこなう。その後、各粒子の最大長（ＭＸＬＮＧ）および粒子の最小幅（ＷＩＤＴＨ）を少なくとも１０００個の粒子に関して各々測定し、各粒子ごとに下記式にて針状比率を求める。ここで、粒子の最大長とは粒子内の２点を直線で結んだ時の最大値をいう。粒子の最小幅とは粒子に外接する２本の平行線を引いた時、平行線の距離が最小値になる時の値をいう。
【００５０】
針状比率＝（ＭＸＬＮＧ）÷（ＷＩＤＴＨ）
その後、計測された全粒子に関する針状比率の平均値を算出する。上記手順で計測をおこなう際にはあらかじめ、標準試料を用いて、１画素あたりの長さ補正（スケール補正）および計測系の２次元ひずみの補正を十分におこなうことが好ましい。標準試料としては米国ダウケミカル社より市販されるユニフォーム・ラテックス・パーティクルス（ＤＵＬＰ）が適当であり、０．１ないし０．３μｍの粒径に対して１０％未満の変動係数を有するポリスチレン粒子が好ましく、具体的には粒径０．２１２μｍ、標準偏差０．００２９μｍというロットが入手可能である。
【００５１】
画像処理技術の詳細は「田中弘編画像処理応用技術（工業調査会）」を参考にすることができ、画像処理プログラムまたは装置としては上記操作が可能なものであれば特に限定はされないが、一例としてニレコ社製Ｌｕｚｅｘ−IIIが挙げられる。
【００５２】
前記の形状を有する有機銀塩粒子を得る方法としては、特に限定されないが、有機酸アルカリ金属塩ソープ形成時の混合状態および／または前記ソープに硝酸銀を添加する際の混合状態などを良好に保つことや、ソープと反応する硝酸銀の割合を最適にすることなどが有効である。
【００５３】
本発明に係る平板状有機銀塩粒子は必要に応じバインダーや界面活性剤などと共に予備分散した後、メディア分散機または高圧ホモジナイザなどで分散粉砕することが好ましい。上記予備分散にはアンカー型、プロペラ型等の一般的攪拌機や高速回転遠心放射型攪拌機（ディゾルバ）、高速回転剪断型撹拌機（ホモミキサ）を使用することができる。
【００５４】
また、上記メディア分散機としては、ボールミル、遊星ボールミル、振動ボールミルなどの転動ミルや、媒体攪拌ミルであるビーズミル、アトライター、その他バスケットミルなどを用いることが可能であり、高圧ホモジナイザとしては壁、プラグなどに衝突するタイプ、液を複数に分けてから高速で液同士を衝突させるタイプ、細いオリフィスを通過させるタイプなど様々なタイプを用いることができる。
【００５５】
メディア分散時に使用されるセラミックスビーズに用いられるセラミックスとしては、例えば、Ａｌ₂Ｏ₃、ＢａＴｉＯ₃、ＳｒＴｉＯ₃、ＭｇＯ、ＺｒＯ、ＢｅＯ、Ｃｒ₂Ｏ₃、ＳｉＯ₂、ＳｉＯ₂−Ａｌ₂Ｏ₃、Ｃｒ₂Ｏ₃−ＭｇＯ、ＭｇＯ−ＣａＯ、ＭｇＯ−Ｃ、ＭｇＯ−Ａｌ₂Ｏ₃（スピネル）、ＳｉＣ、ＴｉＯ₂、Ｋ₂Ｏ、Ｎａ₂Ｏ、ＢａＯ、ＰｂＯ、Ｂ₂Ｏ₃、ＳｒＴｉＯ₃（チタン酸ストロンチウム）、ＢｅＡｌ₂Ｏ₄、Ｙ₃Ａｌ₅Ｏ₁₂、ＺｒＯ₂−Ｙ₂Ｏ₃（立方晶ジルコニア）、３ＢｅＯ−Ａｌ₂Ｏ₃−６ＳｉＯ₂（合成エメラルド）、Ｃ（合成ダイヤモンド）、Ｓｉ₂Ｏ−ｎＨ₂Ｏ、チッカ珪素、イットリウム安定化ジルコニア、ジルコニア強化アルミナ等が好ましい。分散時におけるビーズや分散機との摩擦による不純物生成が少ない等の理由から、イットリウム安定化ジルコニア、ジルコニア強化アルミナ（これらジルコニアを含有するセラミックスを以下においてジルコニアと略す）が特に好ましく用いられる。
【００５６】
平板状有機銀塩粒子を分散する際に用いられる装置類において、該有機銀塩粒子が接触する部材の材質としてジルコニア、アルミナ、窒化珪素、窒化ホウ素などのセラミックス類またはダイヤモンドを用いることが好ましく、中でも、ジルコニアを用いることが好ましい。
【００５７】
上記分散をおこなう際、バインダー濃度は有機銀塩質量の０．１〜１０％添加することが好ましく、予備分散から本分散を通して液温が４５℃を上回らないことが好ましい。また、本分散の好ましい運転条件としては、例えば高圧ホモジナイザを分散手段として用いる場合には、２９．４２ＭＰａ〜９８．０６ＭＰａ、運転回数は２回以上が好ましい運転条件として挙げられる。又、メディア分散機を分散手段として用いる場合には、周速が６ｍ／秒〜１３ｍ／秒が好ましい条件として挙げられる。
【００５８】
又、本発明に係る熱現像感光材料において好ましい態様は、当該材料の支持体面と垂直な断面を電子顕微鏡観察した時、０．０２５μｍ²未満の投影面積を示す有機銀塩粒子の割合が有機銀塩粒子の全投影面積の７０％以上を示し、且つ、０．２μｍ²以上の投影面積を示す粒子の割合が有機銀塩粒子の全投影面積の１０％以下である特徴を有する有機銀塩、更には感光性ハロゲン化銀を含有する感光性乳剤を塗布してなるものである。このような場合、感光性乳剤中において有機銀塩粒子の凝集が少なく、且つ、均一に分布した状態を得ることができる。
【００５９】
このような特徴を有する感光性乳剤を作製する条件としては、特に限定されないが、有機酸アルカリ金属塩ソープ形成時の混合状態および／または前記ソープに硝酸銀を添加する際の混合状態などを良好に保つことや、ソープと反応する硝酸銀の割合を最適にすること、分散粉砕にはメディア分散機または高圧ホモジナイザなどで分散すること、その際バインダーの使用量（濃度）としては有機銀塩質量の０．１〜１０％とすること、乾燥から本分散終了までの温度が４５℃を上回らないことなどに加えて、調液時にはディゾルバを使用し周速２．０ｍ／秒以上で攪拌することなどが好ましい条件として挙げられる。
【００６０】
上記記載のような特定の投影面積値を有する有機銀塩粒子の投影面積や全投影面積にしめる割合などは、上記記載の平板状粒子の平均厚さを求める個所で記載したと同様に、ＴＥＭ（透過型電子顕微鏡）を用いた方法により、有機銀塩粒子に相当する個所を抽出する。
【００６１】
この際に凝集した有機銀塩粒子はひとつの粒子と見なして処理し各粒子の面積（ＡＲＥＡ）を求める。同様にして少なくとも１，０００個、好ましくは２，０００個の粒子について面積を求め、それぞれについて、Ａ：０．０２５μｍ²未満、Ｂ：０．０２５μｍ²以上、０．２μｍ²未満、Ｃ：０．２μｍ²以上の３つの群に分類する。本発明の感光材料は、Ａ群に属する粒子の面積の合計が測定された全粒子の面積の７０％以上であり、かつＣ群に属する粒子の面積の合計が測定された全粒子の面積の１０％以下を満たすものであることが好ましい。
【００６２】
上記手順で計測をおこなう際にはあらかじめ、標準試料を用いて、１画素あたりの長さ補正（スケール補正）および計測系の２次元ひずみの補正を上述した針状比率の平均値を算出する際に行った方法を用いることが好ましい。
【００６３】
画像処理技術の詳細は前記と同様「田中弘編画像処理応用技術（工業調査会）」を参考にすることができ、画像処理プログラムまたは装置としては上記操作が可能なのであれば特に限定はされないが、やはり一例として前記と同様ニレコ社製Ｌｕｚｅｘ−IIIが挙げられる。
【００６４】
本発明に係る有機銀塩粒子は、単分散粒子であることが好ましく、好ましい単分散度としては１〜３０％であり、この範囲の単分散粒子にすることにより、濃度の高い画像が得られる。ここでいう単分散度とは、下記式で定義される。
【００６５】
単分散度＝｛（粒径の標準偏差）／（粒径の平均値）｝×１００
上記記載の有機銀塩の平均粒径（円相当径）は０．０１〜０．３μｍが好ましく、更に好ましくは、０．０２〜０．２μｍである。なお、平均粒径（円相当径）とは、電子顕微鏡で観察される個々の粒子像と等しい面積を有する円の直径を表す。
【００６６】
本発明においては感光材料の失透を防ぐためには、ハロゲン化銀及び有機銀塩の総量は、銀量に換算して１ｍ²当たり０．３ｇ以上、１．５ｇ以下であることが好ましい。この範囲にすることで医用画像として用いる場合は、好ましい画像が得られる。１ｍ²当たり０．３ｇ未満では画像濃度が低下してしまうことがある。また、１ｍ²当たり１．５ｇを越えるとかぶりが増加したり、ＰＳ版への焼き付け時に感度低下をおこしてしまうことがある。
【００６７】
本発明に係るハロゲン化銀（以下、感光性ハロゲン化銀粒子またはハロゲン化銀粒子ともいう）について説明する。なお、本発明に係るハロゲン化銀とは、ハロゲン化銀結晶の固有の性質として本来的に光吸収し得て、又は、人為的に物理化学的な方法により可視光ないし赤外光を吸収し得て、かつ紫外光領域から赤外光領域の光波長範囲内のいずれかの領域の光を吸収したときに当該ハロゲン化銀結晶内及び／又は結晶表面において物理化学的変化が起こり得るように処理製造されたハロゲン化銀結晶粒子をいう。
【００６８】
本発明に用いられるハロゲン化銀粒子自体は、Ｐ．Ｇｌａｆｋｉｄｅｓ著ＣｈｉｍｉｅｅｔＰｈｙｓｉｑｕｅＰｈｏｔｏｇｒａｐｈｉｑｕｅ（ＰａｕｌＭｏｎｔｅｌ社刊、１９６７年）、Ｇ．Ｆ．Ｄｕｆｆｉｎ著ＰｈｏｔｏｇｒａｐｈｉｃＥｍｕｌｓｉｏｎＣｈｅｍｉｓｔｒｙ（ＴｈｅＦｏｃａｌＰｒｅｓｓ刊、１９６６年）、Ｖ．Ｌ．Ｚｅｌｉｋｍａｎｅｔａｌ著ＭａｋｉｎｇａｎｄＣｏａｔｉｎｇＰｈｏｔｏｇｒａｐｈｉｃＥｍｕｌｓｉｏｎ（ＴｈｅＦｏｃａｌＰｒｅｓｓ刊、１９６４年）等に記載された方法を用いてハロゲン化銀粒子乳剤（ハロゲン化銀乳剤ともいう）として調製することができる。即ち、酸性法、中性法、アンモニア法等のいずれでもよく、又可溶性銀塩と可溶性ハロゲン塩を反応させる方法としては、片側混合法、同時混合法、それらの組合せ等のいずれを用いてもよいが、上記方法の中でも形成条件をコントロールしつつハロゲン化銀粒子を調製する所謂コントロールドダブルジェット法が好ましい。ハロゲン組成としては特に制限はなく、塩化銀、塩臭化銀、塩沃臭化銀、臭化銀、沃臭化銀、沃化銀のいずれであってもよい。
【００６９】
粒子形成は通常、ハロゲン化銀種粒子（核）生成と粒子成長の２段階に分けられ、一度にこれらを連続的に行う方法でもよく、又核（種粒子）形成と粒子成長を分離して行う方法でもよい。粒子形成条件であるｐＡｇ、ｐＨ等をコントロールして粒子形成を行うコントロールドダブルジェット法が粒子形状やサイズのコントロールができるので好ましい。例えば、核生成と粒子成長を分離して行う方法を行う場合には、先ず銀塩水溶液とハライド水溶液をゼラチン水溶液中で均一、急速に混合させ核（種粒子）生成（核生成工程）した後、コントロールされたｐＡｇ、ｐＨ等のもとで銀塩水溶液とハライド水溶液を供給しつつ粒子成長させる粒子成長工程によりハロゲン化銀粒子を調製する。粒子形成後、脱塩工程により不要な塩類等をヌードル法、フロキュレーション法、限外濾過法、電気透析法等公知の脱塩法により除くことで所望のハロゲン化銀乳剤を得ることができる。
【００７０】
本発明において、ハロゲン化銀粒子の粒子サイズは単分散であることが好ましい。ここでいう単分散とは、下記式で求められる粒子サイズの変動係数が３０％以下をいう。好ましくは２０％以下であり、更に好ましくは１５％以下である。
【００７１】
粒子サイズの変動係数％＝（粒径の標準偏差／粒径の平均値）×１００
ハロゲン化銀粒子の形状としては立方体、八面体、１４面体粒子、平板状粒子、球状粒子、棒状粒子、ジャガイモ状粒子などを挙げることができるが、これらの中、特に、立方体、八面体、１４面体、平板状ハロゲン化銀粒子が好ましい。
【００７２】
平板状ハロゲン化銀粒子を用いる場合の平均アスペクト比は、好ましくは１．５以上、１００以下、より好ましくは２以上、５０以下である。これらについては米国特許第５，２６４，３３７号、同５，３１４，７９８号、同５，３２０，９５８号等に記載されており、容易に目的の平板状粒子を得ることができる。更に、ハロゲン化銀粒子のコーナーが丸まった粒子も好ましく用いることができる。
【００７３】
ハロゲン化銀粒子外表面の晶癖については特に制限はないが、ハロゲン化銀粒子表面への増感色素の吸着反応において、晶癖（面）選択性を有する増感色素を使用する場合には、その選択性に適応する晶癖を相対的に高い割合で有するハロゲン化銀粒子を使用することが好ましい。例えば、ミラー指数〔１００〕の結晶面に選択的に吸着する増感色素を使用する場合には、ハロゲン化銀粒子外表面において〔１００〕面の占める割合が高いことが好ましく、この割合が５０％以上であることが好ましく、７０％以上であることがより好まし、８０％以上であることが特に好ましい。なお、ミラー指数〔１００〕面の比率は増感色素の吸着における〔１１１〕面と〔１００〕面との吸着依存性を利用したＴ．Ｔａｎｉ，Ｊ．ＩｍａｇｉｎｇＳｃｉ．，２９，１６５（１９８５年）により求めることができる。
【００７４】
本発明に用いられるハロゲン化銀粒子は、該粒子形成時に平均分子量５万以下の低分子量ゼラチンを用いて調製することが好ましいが、特にハロゲン化銀粒子の核形成時に用いることが好ましい。
【００７５】
本発明において低分子量ゼラチンは、平均分子量５万以下のものが好ましく、より好ましくは２０００〜４００００であり、特に好ましくは５０００〜２５０００である。ゼラチンの平均分子量はゲル濾過クロマトグラフィーで測定することができる。低分子量ゼラチンは、通常用いられる平均分子量１０万程度のゼラチン水溶液にゼラチン分解酵素を加えて酵素分解したり、酸又はアルカリを加えて加熱し加水分解したり、大気圧下又は加圧下での加熱により熱分解したり、超音波照射して分解したり、それらの方法を併用したりして得ることができる。
【００７６】
核形成時の分散媒の濃度は５質量％以下が好ましく、０．０５〜３．０質量％の低濃度で行うのがより好ましい。
【００７７】
本発明に用いられるハロゲン化銀粒子は、該粒子形成時に下記の一般式で表される化合物を用いることが好ましい。
【００７８】
一般式
ＹＯ（ＣＨ₂ＣＨ₂Ｏ）_m（ＣＨ（ＣＨ₃）ＣＨ₂Ｏ）_p（ＣＨ₂ＣＨ₂Ｏ）_nＹ
式中、Ｙは水素原子、−ＳＯ₃Ｍ、又は−ＣＯ−Ｂ−ＣＯＯＭを表し、Ｍは水素原子、アルカリ金属原子、アンモニウム基又は炭素原子数５以下のアルキル基にて置換されたアンモニウム基を表し、Ｂは有機２塩基性酸を形成する鎖状又は環状の基を表す。ｍ及びｎは各々０〜５０を表し、ｐは１〜１００を表す。
【００７９】
上記の一般式で表されるポリエチレンオキシド化合物は、ハロゲン化銀写真感光材料を製造するに際し、ゼラチン水溶液を製造する工程、ゼラチン溶液に水溶性ハロゲン化物及び水溶性銀塩を添加する工程、乳剤を支持体上に塗布する工程等、乳剤原料を撹拌したり、移動したりする場合の著しい発泡に対する消泡剤として好ましく用いられてきたものであり、消泡剤として用いる技術は例えば特開昭４４−９４９７号に記載されている。上記一般式で表されるポリエチレンオキシド化合物は核形成時の消泡剤としても機能する。
【００８０】
上記一般式で表される化合物は銀に対して１質量％以下で用いるのが好ましく、より好ましくは０．０１〜０．１質量％で用いる。
【００８１】
上記一般式で表されるポリエチレンオキシド化合物は核形成時に存在していればよく、核形成前の分散媒中に予め加えておくのが好ましいが、核形成中に添加してもよいし、核形成時に使用する銀塩水溶液やハライド水溶液に添加して用いてもよい。好ましくはハライド水溶液若しくは両方の水溶液に０．０１〜２．０質量％で添加して用いることである。又、上記一般式で表される化合物は核形成工程の少なくとも５０％に亘る時間で存在せしめるのが好ましく、更に好ましくは７０％以上に亘る時間で存在せしめる。上記一般式で表される化合物は粉末で添加しても、メタノール等の溶媒に溶かして添加してもよい。
【００８２】
なお、核形成時の温度は通常５〜６０℃、好ましくは１５〜５０℃であり、一定の温度であっても、昇温パターン（例えば、核形成開始時の温度が２５℃で、核形成中徐々に温度を挙げ、核形成終了時の温度が４０℃の様な場合）やその逆のパターンであっても前記温度範囲内で制御するのが好ましい。
【００８３】
核形成に用いる銀塩水溶液及びハライド水溶液の濃度は３．５モル／Ｌ以下が好ましく、更には０．０１〜２．５モル／Ｌの低濃度域で使用されるのが好ましい。核形成時の銀イオンの添加速度は、反応液１Ｌ当たり１．５×１０^-3モル／分〜３．０×１０^-1モル／分が好ましく、更に好ましくは３．０×１０^-3モル／分〜８．０×１０^-2モル／分である。
【００８４】
核形成時のｐＨは通常１．７〜１０の範囲に設定できるが、アルカリ側のｐＨでは形成する核の粒径分布を広げてしまうので好ましくはｐＨ２〜６である。又、核形成時のｐＢｒは通常０．０５〜３．０であり、好ましくは１．０〜２．５、より好ましくは１．５〜２．０である。
【００８５】
本発明に用いられるハロゲン化銀粒子はいかなる方法で画像形成層に添加されてもよく、このときハロゲン化銀粒子は還元可能な銀源（有機銀塩）に近接するように配置するのが好ましい。
【００８６】
本発明に用いられるハロゲン化銀粒子は予め調製しておき、これを有機銀塩粒子を調製するための溶液に添加するのが、ハロゲン化銀調製工程と有機銀塩粒子調製工程を分離して扱えるので製造コントロール上も好ましいが、英国特許第１，４４７，４５４号に記載されている様に、有機銀塩粒子を調製する際にハライドイオン等のハロゲン成分を有機銀塩形成成分と共存させこれに銀イオンを注入することで有機銀塩粒子の生成とほぼ同時に生成させることもできる。
【００８７】
又、有機銀塩にハロゲン含有化合物を作用させ、有機銀塩のコンバージョンによりハロゲン化銀粒子を調製することも可能である。即ち、予め調製された有機銀塩の溶液もしくは分散液、又は有機銀塩を含むシート材料にハロゲン化銀形成成分を作用させて、有機銀塩の一部を感光性ハロゲン化銀に変換することもできる。
【００８８】
ハロゲン化銀形成成分としては、無機ハロゲン化合物、オニウムハライド類、ハロゲン化炭化水素類、Ｎ−ハロゲン化合物、その他の含ハロゲン化合物があり、その具体例については米国特許第４，００９，０３９号、同３，４５７，０７５号、同４，００３，７４９号、英国特許第１，４９８，９５６号及び特開昭５３−２７０２７号、同５３−２５４２０号に詳説される金属ハロゲン化物、ハロゲン化アンモニウム等の無機ハロゲン化物、例えばトリメチルフェニルアンモニウムブロマイド、セチルエチルジメチルアンモニウムブロマイド、トリメチルベンジルアンモニウムブロマイドの様なオニウムハライド類、例えば、ヨードフォルム、ブロモフォルム、四塩化炭素、２−ブロム−２−メチルプロパン等のハロゲン化炭化水素類、Ｎ−ブロム琥珀酸イミド、Ｎ−ブロムフタルイミド、Ｎ−ブロムアセトアミド等のＮ−ハロゲン化合物、その他例えば、塩化トリフェニルメチル、臭化トリフェニルメチル、２−ブロム酢酸、２−ブロムエタノール、ジクロロベンゾフェノン等がある。この様にハロゲン化銀を有機酸銀塩とハロゲンイオンとの反応により有機酸銀塩中の銀の一部又は全部をハロゲン化銀に変換することによって調製することもできる。また、別途調製したハロゲン化銀にこれらの有機銀塩の一部をコンバージョンすることで製造したハロゲン化銀粒子を併用してもよい。
【００８９】
これらのハロゲン化銀粒子は、別途調製したハロゲン化銀粒子、有機銀塩のコンバージョンによるハロゲン化銀粒子とも、有機銀塩１モルに対し０．００１〜０．７モル使用するのが好ましく、０．０３〜０．５モル使用するのがより好ましい。
【００９０】
本発明に用いられるハロゲン化銀には、元素周期律表の６族〜１１族に属する遷移金属のイオンを含有することが好ましい。上記の金属としては、Ｗ、Ｆｅ、Ｃｏ、Ｎｉ、Ｃｕ、Ｒｕ、Ｒｈ、Ｐｄ、Ｒｅ、Ｏｓ、Ｉｒ、Ｐｔ、Ａｕが好ましい。これらは１種類でも同種或いは異種の金属錯体を２種以上併用してもよい。これらの金属イオンは金属塩をそのままハロゲン化銀に導入してもよいが、金属錯体又は錯体イオンの形でハロゲン化銀に導入できる。含有率は銀１モルに対し１×１０^-9モル〜１×１０^-2モルの範囲が好ましく、１×１０^-8〜１×１０^-4の範囲がより好ましい。本発明においては、遷移金属錯体又は錯体イオンは下記一般式で表されるものが好ましい。
【００９１】
一般式〔ＭＬ₆〕^m
式中、Ｍは元素周期表の６〜１１族の元素から選ばれる遷移金属、Ｌは配位子を表し、ｍは０、−、２−、３−又は４−を表す。Ｌで表される配位子の具体例としては、ハロゲンイオン（弗素イオン、塩素イオン、臭素イオン、沃素イオン）、シアナイド、シアナート、チオシアナート、セレノシアナート、テルロシアナート、アジド及びアコの各配位子、ニトロシル、チオニトロシル等が挙げられ、好ましくはアコ、ニトロシル及びチオニトロシル等である。アコ配位子が存在する場合には、配位子の一つ又は二つを占めることが好ましい。Ｌは同一でもよく、また異なっていてもよい。
【００９２】
これらの金属のイオン又は錯体イオンを提供する化合物は、ハロゲン化銀粒子形成時に添加し、ハロゲン化銀粒子中に組み込まれることが好ましく、ハロゲン化銀粒子の調製、つまり核形成、成長、物理熟成、化学増感の前後のどの段階で添加してもよいが、核形成、成長、物理熟成の段階で添加するのが好ましく、核形成、成長の段階で添加するのがより好ましく、特に好ましくは核形成の段階で添加する。添加に際しては、数回にわたって分割して添加してもよく、ハロゲン化銀粒子中に均一に含有させることもできるし、特開昭６３−２９６０３号、特開平２−３０６２３６号、同３−１６７５４５号、同４−７６５３４号、同６−１１０１４６号、同５−２７３６８３号等に記載されている様に粒子内に分布をもたせて含有させることもできる。
【００９３】
これらの金属化合物は、水或いは適当な有機溶媒（例えば、アルコール類、エーテル類、グリコール類、ケトン類、エステル類、アミド類）に溶解して添加することができるが、例えば金属化合物の粉末の水溶液もしくは金属化合物とＮａＣｌ、ＫＣｌとを一緒に溶解した水溶液を、粒子形成中の水溶性銀塩溶液又は水溶性ハライド溶液中に添加しておく方法、或いは銀塩水溶液とハライド水溶液が同時に混合されるとき第３の水溶液として添加し、３液同時混合の方法でハロゲン化銀粒子を調製する方法、粒子形成中に必要量の金属化合物の水溶液を反応容器に投入する方法、或いはハロゲン化銀調製時に予め金属のイオン又は錯体イオンをドープしてある別のハロゲン化銀粒子を添加して溶解させる方法等がある。特に、金属化合物の粉末の水溶液もしくは金属化合物とＮａＣｌ、ＫＣｌとを一緒に溶解した水溶液をハライド水溶液に添加する方法が好ましい。粒子表面に添加する時には、粒子形成直後又は物理熟成時途中もしくは終了時又は化学熟成時に必要量の金属化合物の水溶液を反応容器に投入することもできる。
【００９４】
別途調製した感光性ハロゲン化銀粒子はヌードル法、フロキュレーション法、限外濾過法、電気透析法等の公知の脱塩法により脱塩することができるが、熱現像感光材料においては脱塩しないで用いることもできる。
【００９５】
本発明に用いられるハロゲン化銀粒子には化学増感を施すことができる。例えば、特開２００１−２４９４２８、同２００１−２４９４２６に開示されている方法等により、硫黄などのカルコゲン原子を有する化合物や金イオンなどの貴金属イオンを放出する貴金属化合物を用いて化学増感中心（化学増感核）を形成付与できる。本発明においては上記のカルコゲン原子を有する化合物による化学増感と貴金属化合物を用いる化学増感を併用することが特に好ましい。
【００９６】
本発明においては、以下に示すカルコゲン原子を含有する化合物により化学増感されているのが好ましい。
【００９７】
これら有機増感剤として有用なカルコゲン原子を含有する化合物はハロゲン化銀へ吸着可能な基と不安定カルコゲン原子部位を有する化合物であることが好ましい。
【００９８】
これらの有機増感剤としては、特開昭６０−１５００４６号、特開平４−１０９２４０号、同１１−２１８８７４号等に開示されている種々の構造を有する有機増感剤を用いることができるが、それらのうちカルコゲン原子が炭素原子又はリン原子と二重結合で結ばれている構造を有する化合物の少なくとも１種であることが好ましい。
【００９９】
有機増感剤としてのカルコゲン原子を含有する化合物の使用量は、使用するカルコゲン化合物、ハロゲン化銀粒子、化学増感を施す際の反応環境などにより変わるが、ハロゲン化銀１モル当たり、１０^-8〜１０^-2モルが好ましく、より好ましくは１０^-7〜１０^-3モルである。本発明における化学増感環境としては特に制限はないが、感光性ハロゲン化銀粒子上のカルコゲン化銀又は銀核を消滅或いはそれらの大きさを減少させ得る化合物の存在下において、又特に銀核を酸化しうる酸化剤の共存下においてカルコゲン原子を含有する有機増感剤を用いてカルコゲン増感を施すことが好ましく、該増感条件として、ｐＡｇとしては６〜１１が好ましく、より好ましくは７〜１０であり、ｐＨは４〜１０が好ましく、より好ましくは５〜８、又、温度としては３０℃以下で増感を施すことが好ましい。
【０１００】
従って、本発明の熱現像感光材料においては、前記感光性ハロゲン化銀が、該粒子上の銀核を酸化しうる酸化剤の共存下においてカルコゲン原子を含有する有機増感剤を用いて温度３０℃以下において化学増感を施され、かつ、有機銀塩と混合して分散され脱水及び乾燥された感光性ハロゲン化銀乳剤を用いることが好ましい。
【０１０１】
また、これらの有機増感剤を用いた化学増感は分光増感色素またはハロゲン化銀粒子に対して吸着性を有するヘテロ原子含有化合物の存在下で行われることが好ましい。ハロゲン化銀に吸着性を有する化合物の存在下化学増感を行うことで、化学増感中心核の分散化を防ぐことができ高感度、低かぶりを達成できる。本発明において用いられる分光増感色素については後述するが、ハロゲン化銀に吸着性を有するヘテロ原子含有化合物とは、特開平３−２４５３７号に記載されている含窒素複素環化合物が好ましい例として挙げられる。本発明に用いられる含窒素複素環化合物において、複素環としてはピラゾール環、ピリミジン環、１，２，４−トリアゾール環、１，２，３−トリアゾール環、１，３，４−チアジアゾール環、１，２，３−チアジアゾール環、１，２，４−チアジアゾール環、１，２，５−チアジアゾール環、１，２，３，４−テトラゾール環、ピリダジン環、１，２，３−トリアジン環、これらの環が２〜３個結合した環、例えばトリアゾロトリアゾール環、ジアザインデン環、トリアザインデン環、ペンタアザインデン環などを挙げることができる。単環の複素環と芳香族環の縮合した複素環、例えばフタラジン環、ベンズイミダゾール環、インダゾール環、ベンズチアゾール環なども適用できる。
【０１０２】
これらの中で好ましいのはアザインデン環であり、かつ置換基としてヒドロキシル基を有するアザインデン化合物、例えばヒドロキシトリアザインデン、ヒドロキシテトラアザインデン、ヒドロキシペンタアザインデン化合物等が更に好ましい。
【０１０３】
複素環にはヒドロキシル基以外の置換基を有してもよい。置換基としては例えばアルキル基、置換アルキル基、アルキルチオ基、アミノ基、ヒドロキシアミノ基、アルキルアミノ基、ジアルキルアミノ基、アリールアミノ基、カルボキシル基、アルコキシカルボニル基、ハロゲン原子、シアノ基などを有してもよい。
【０１０４】
これら含複素環化合物の添加量はハロゲン化銀粒子の大きさや組成その他の条件等に応じて広い範囲に亘って変化するが、おおよその量はハロゲン化銀１モルあたりの量で１０^-6モル〜１モルの範囲であり、好ましくは１０^-4モル〜１０^-1モルの範囲である。
【０１０５】
本発明に係るハロゲン化銀粒子には、前述のように、金イオンなどの貴金属イオンを放出する化合物を利用して貴金属増感を施すことができる。例えば、金増感剤として、塩化金酸塩や有機金化合物が利用できる。
【０１０６】
又、上記の増感法の他、還元増感法等も用いることができ、還元増感の貝体的な化合物としてはアスコルビン酸、２酸化チオ尿素、塩化第１スズ、ヒドラジン誘導体、ボラン化合物、シラン化合物、ポリアミン化合物等を用いることができる。また、乳剤のｐＨを７以上またはｐＡｇを８．３以下に保持して熟成することにより還元増感することができる。
【０１０７】
本発明に係る化学増感を施されるハロゲン化銀は、有機銀塩の存在下で形成されたものでも、有機銀塩の存在しない条件下で形成されたものでも、また、両者が混合されたものでもよい。
【０１０８】
本発明に用いる感光性ハロゲン化銀粒子には分光増感色素を吸着させ分光増感を施すことが好ましい。分光増感色素としてシアニン色素、メロシアニン色素、コンプレックスシアニン色素、コンプレックスメロシアニン色素、ホロポーラーシアニン色素、スチリル色素、ヘミシアニン色素、オキソノール色素、ヘミオキソノール色素等を用いることができる。例えば特開昭６３−１５９８４１号、同６０−１４０３３５号、同６３−２３１４３７号、同６３−２５９６５１号、同６３−３０４２４２号、同６３−１５２４５号、米国特許第４，６３９，４１４号、同４，７４０，４５５号、同４，７４１，９６６号、同４，７５１，１７５号、同４，８３５，０９６号に記載された増感色素が使用できる。本発明に使用される有用な増感色素は例えばＲＤ１７６４３IV−Ａ項（１９７８年１２月ｐ．２３）、同１８４３１Ｘ項（１９７８年８月ｐ．４３７）に記載もしくは引用された文献に記載されている。特に各種レーザイメージャーやスキャナー光源の分光特性に適した分光感度を有する増感色素を用いるのが好ましい。例えば、特開平９−３４０７８号、同９−５４４０９号、同９−８０６７９号記載の化合物が好ましく用いられる。
【０１０９】
有用なシアニン色素は、例えば、チアゾリン核、オキサゾリン核、ピロリン核、ピリジン核、オキサゾール核、チアゾール核、セレナゾール核およびイミダゾール核などの塩基性核を有するシアニン色素である。有用なメロシアニン染料で好ましいものは、上記の塩基性核に加えて、チオヒダントイン核、ローダニン核、オキサゾリジンジオン核、チアゾリンジオン核、バルビツール酸核、チアゾリノン核、マロノニトリル核およびピラゾロン核などの酸性核を含む。
【０１１０】
本発明においては特に赤外に分光感度を有する増感色素を用いることが好ましい。本発明において、好ましく用いられる赤外分光増感色素としては、例えば、米国特許第４，５３６，４７３号、同４，５１５，８８８号、同４，９５９，２９４号等に開示されている赤外分光増感色素が挙げられる。
【０１１１】
本発明において用いられる赤外分光増感色素については、ベンズアゾール環のベンゼン環上にスルフィニル基が置換されていることを特徴とした長鎖のポリメチン色素が特に好ましい。
【０１１２】
上記の赤外増感色素は、例えばエフ・エム・ハーマー著、ＴｈｅＣｈｅｍｉｓｔｒｙｏｆＨｅｔｅｒｏｃｙｃｌｉｃＣｏｍｐｏｕｎｄｓ第１８巻、ＴｈｅＣｙａｎｉｎｅＤｙｅｓａｎｄＲｅｌａｔｅｄＣｏｍｐｏｕｎｄｓ（Ａ．Ｗｅｉｓｓｂｅｒｇｅｒｅｄ．Ｉｎｔｅｒｓｃｉｅｎｃｅ社刊、ＮｅｗＹｏｒｋ１９６４年）に記載の方法によって容易に合成することができる。
【０１１３】
これらの赤外増感色素の添加時期はハロゲン化銀調製後のどの時点でもよく、例えば、溶剤に添加して、或いは、微粒子状に分散した所謂固体分散状態でハロゲン化銀粒子或いはハロゲン化銀粒子／有機銀塩粒子を含有する感光性乳剤に添加できる。又、前記のハロゲン化銀粒子に対し吸着性を有するヘテロ原子含有化合物と同様に、化学増感に先立ってハロゲン化銀粒子に添加し吸着させた後、化学増感を施すこともでき、これにより化学増感中心核の分散化を防ぐことができ高感度、低かぶりを達成することができる。
【０１１４】
本発明において、上記の分光増感色素は単独に用いてもよいが、それらの組合せを用いてもよく、増感色素の組合せは、特に強色増感の目的でしばしば用いられる。
【０１１５】
本発明の熱現像感光材料に用いられるハロゲン化銀粒子又は有機銀塩粒子を含有する乳剤は、増感色素とともに、それ自身分光増感作用をもたない色素あるいは可視光を実質的に吸収しない物質であって、強色増感効果を発現する物質を乳剤中に含ませ、これによりハロゲン化銀粒子が強色増感されていてもよい。
【０１１６】
有用な増感色素、強色増感を示す色素の組合せおよび強色増感を示す物質はＲＤ１７６４３（１９７８年１２月発行）第２３頁IVのＪ項、あるいは特公平９−２５５００号、同４３−４９３３号、特開昭５９−１９０３２号、同５９−１９２２４２号、特開平５−３４１４３２号等に記載されているが、本発明においては、強色増感剤として下記の一般式で表される複素芳香族メルカプト化合物又はメルカプト誘導体化合物が好ましい。
【０１１７】
一般式Ａｒ−ＳＭ
式中、Ｍは水素原子またはアルカリ金属原子であり、Ａｒは１個以上の窒素、硫黄、酸素、セレニウム、またはテルリウム原子を有する芳香族複素環または芳香族縮合環である。好ましい芳香族複素環または芳香族縮合環としてはベンズイミダゾール、ナフトイミダゾール、ベンズチアゾール、ナフトチアゾール、ベンズオキサゾール、ナフトオキサゾール、ベンズセレナゾール、ベンズテルラゾール、イミダゾール、オキサゾール、ピラゾール、トリアゾール、トリアジン、ピリミジン、ピリダジン、ピラジン、ピリジン、プリン、キノリン、またはキナゾリン等が挙げられる。しかしながら、他の芳香族複素環も含まれる。
【０１１８】
なお、有機酸銀塩又はハロゲン化銀粒子乳剤の分散物中に含有させたときに実質的に上記のメルカプト化合物を生成するメルカプト誘導体化合物も本発明に含まれる。特に、下記の一般式で表されるメルカプト誘導体化合物が好ましい例として挙げられる。
【０１１９】
一般式Ａｒ−Ｓ−Ｓ−Ａｒ
式中のＡｒは上記の一般式で表されたメルカプト化合物の場合と同義である。
【０１２０】
上記の芳香族複素環または芳香族縮合環は、例えば、ハロゲン原子（例えば、Ｃｌ、Ｂｒ、Ｉ）、ヒドロキシル基、アミノ基、カルボキシル基、アルキル基（例えば、１個以上の炭素原子、好ましくは、１〜４個の炭素原子を有するもの）及びアルコキシ基（例えば、１個以上の炭素原子、好ましくは、１〜４個の炭素原子を有するもの）からなる群から選ばれる置換基を有しうる。
【０１２１】
本発明においては、上記の強色増感剤の他に、特開２００１−３３０９１８に開示されている次の一般式（１）で表される化合物と大環状化合物を強色増感剤として使用できる。
【０１２２】
【化４】

【０１２３】
式中、Ｈ₃₁Ａｒは芳香族炭化水素基または芳香族複素環基を表し、Ｔ₃₁は脂肪族炭化水素基からなる２価の連結基または単なる結合手を表し、Ｊ₃₁は酸素原子、硫黄原子または窒素原子を一つ以上含む２価の連結基または単なる結合手を表す。Ｒａ、Ｒｂ、Ｒｃ及びＲｄは各々、水素原子、アシル基、脂肪族炭化水素基、アリール基または複素環基を表し、ＲａとＲｂ、ＲｃとＲｄ、ＲａとＲｃ或いはＲｂとＲｄの間で結合して含窒素複素環基を形成してもよい。Ｍ₃₁は分子内の電荷を相殺するに必要なイオンを表し、ｋ₃₁は分子内の電荷を相殺するに必要なイオンの数を表す。
【０１２４】
一般式（１）において、Ｔ₃₁で表される脂肪族炭化水素基からなる２価の連結基としては、直鎖、分岐または環状のアルキレン基（好ましくは炭素数１〜２０、より好ましくは１〜１６、更に好ましくは１〜１２のアルキレン基）、アルケニレン基（好ましくは炭素数２〜２０、より好ましくは２〜１６、更に好ましくは２〜１２のアルケニレン基）、アルキニレン基（好ましくは炭素数２〜２０、より好ましくは２〜１６、更に好ましくは２〜１２のアルキニレン基）等が挙げられる。
【０１２５】
上記の各基は置換基を有していてもよい。
Ｊ₃₁で表される酸素原子、硫黄原子または窒素原子を一つ以上含む２価の連結基としては、例えば、以下のものが挙げられる。また、これらの組み合わせであってもよい。
【０１２６】
【化５】

【０１２７】
ここで、Ｒｅ及びＲｆは各々、前述したＲａ〜Ｒｄに定義した内容に同義である。
【０１２８】
Ｈ₃₁Ａｒは芳香族炭化水素基または芳香族複素環基を表すが、Ｈ₃₁Ａｒで表される芳香族炭化水素基としては好ましくは炭素数６〜３０のものであり、より好ましくは炭素数６〜２０の単環または縮環のアリール基であり、例えば、フェニル基、ナフチル基等が挙げられ、特に好ましくはフェニル基である。Ｈ₃₁Ａｒで表される芳香族複素環基としてはＮ、Ｏ及びＳのうちの少なくとも一つの原子を含む５〜１０員の不飽和のヘテロ環基であり、これらの基中のヘテロ環は単環であってもよいし、更に他の環と縮合環を形成してもよい。このようなヘテロ環基中のヘテロ環として好ましくは、５〜６員の芳香族ヘテロ環、及びそのベンゾ縮合環であり、より好ましくは窒素原子を含む５〜６員の芳香族ヘテロ環、及びそのベンゾ縮合環であり、更に好ましくは窒素原子を１〜２原子含む５〜６員の芳香族ヘテロ環、及びそのベンゾ縮合環である。
【０１２９】
Ｈ₃₁Ａｒで表される芳香族炭化水素基並びに芳香族複素環基は置換基を有していてもよく、置換基としては、例えば、Ｔ₃₁の置換基として挙げた基と同様のものを挙げることができ、好ましい範囲も同様である。これらの置換基は更に置換されてもよく、また、置換基が二つ以上ある場合には各々、同じでも異なってもよい。Ｈ₃₁Ａｒで表される基は好ましくは芳香族複素環基である。
【０１３０】
Ｒａ、Ｒｂ、Ｒｃ、Ｒｄで表される脂肪族炭化水素基、アリール基及び複素環基は、前記Ｔ₃₁に於て脂肪族炭化水素基、アリール基及び複素環基の例として挙げたと同様のものを挙げることができ、好ましい範囲も同様である。Ｒａ、Ｒｂ、Ｒｃ、Ｒｄで表されるアシル基としては炭素数１〜１２の脂肪族或いは芳香族の基であり、具体的にはアセチル、ベンゾイル、ホルミル、ピバロイル等の基が挙げられる。ＲａとＲｂ、ＲｃとＲｄ、ＲａとＲｃ或いはＲｂとＲｄの間で結合して形成する含窒素複素環基としては３〜１０員の飽和、不飽和のヘテロ環基（例えば、ピペリジン環、ピペラジン環、アクリジン環、ピロリジン環、ピロール環、モルフォリン環等の環基）が挙げられる。
【０１３１】
Ｍ₃₁で表される分子内の電荷を相殺するに必要なイオンとして酸アニオンの具体例としては例えば、ハロゲンイオン（例えば塩素イオン、臭素イオン、沃素イオン等）、ｐ−トルエンスルホン酸イオン、過塩素酸イオン、４フッ化ホウ素イオン、硫酸イオン、メチル硫酸イオン、エチル硫酸イオン、メタンスルホン酸イオン、トリフルオロメタンスルホン酸イオン等が挙げられる。
【０１３２】
ヘテロ原子を含む大環状化合物は、ヘテロ原子として窒素原子、酸素原子、硫黄原子、セレン原子の少なくとも１つを含む９員環以上の大環状化合物である。代表的化合物としては、クラウンエーテルであり下記のＰｅｄｅｒｓｅｎが１９６７年に合成し、その特異な性質を報告以来、数多く合成されているものである。これらの化合物は、Ｃ．Ｊ．Ｐｅｄｅｒｓｅｎ，ＪｏｕｒｎａｌｏｆＡｍｅｒｉｃａｎｃｈｅｍｉｃａｌＳｏｃｉｅｔｙｖｏｌ．８６（２４９５），７０１７〜７０３６（１９６７）；Ｇ．Ｗ．Ｇｏｋｅｌ，Ｓ．Ｈ，Ｋｏｒｚｅｎｉｏｗｓｋｉ，“Ｍａｃｒｏｃｙｃｌｉｃｐｏｌｙｅｔｈｒｓｙｎｔｈｅｓｉｓ”，Ｓｐｒｉｎｇｅｒ−Ｖｅｒｌａｇ．（１９８２）；小田、庄野、田伏編“クラウンエーテルの化学”化学同人（１９７８）；田伏等“ホストーゲスト”共立出版（１９７９）；佐々木、古賀“有機合成化学”Ｖｏｌ４５（６）、５７１〜５８２（１９８７）等に詳細に書かれている。これらヘテロ原子を含む大環状化合物の具体例としては特開２０００−３４７３４３号段落００３０〜００３７に記載されたものが挙げられる。
【０１３３】
強色増感剤は有機銀塩及びハロゲン化銀粒子を含む乳剤層中に銀１モル当たり０．００１〜１．０モルの範囲で用いるのが好ましい。銀１モル当たり０．０１〜０．５モルの範囲で用いるのが特に好ましい。
【０１３４】
本発明においては、還元剤（銀イオン還元剤）として、特に、還元剤の少なくとも一種がビスフェノール誘導体である化合物を単独又は他の異なる化学構造を有する還元剤と併せて用いる。本発明に係る熱現像感光材料において、熱現像感光材料のＣＰ保存中のかぶり発生等による性能劣化及び熱現像後の銀画像の保存における色調劣化等が予想外に抑制することができる。
【０１３５】
本発明に用いられる還元剤としては、前記一般式（Ａ−１）、より好ましくは前記一般式（Ａ−２）の還元剤が用いられる。
【０１３６】
一般式（Ａ−１）中、Ｚは炭素原子とともに３〜１０員環を構成するのに必要な原子群を表し、該３〜１０員環は非芳香族環であるのが好ましく、該環として具体的に３員環としてはシクロプロピル、アジリジル、オキシラニル、４員環としてはシクロブチル、シクロブテニル、オキセタニル、アゼチジニル、５員環としてはシクロペンチル、シクロペンテニル、シクロペンタジエニル、テトラヒドロフラニル、ピロリジニル、テトラヒドロチエニル、６員環としてはシクロヘキシル、シクロヘキセニル、シクロヘキサジエニル、テトラヒドロピラニル、ピラニル、ピペリジニル、ジオキサニル、テトラヒドロチオピラニル、ノルカラニル、ノルピナニル、ノルボルニル、７員環としてはシクロヘプチル、シクロヘプチニル、シクロヘプタジエニル、８員環としてはシクロオクタニル、シクロオクテニル、シクロオクタジエニル、シクロオクタトリエニル、９員環としてはシクロノナニル、シクロノネニル、シクロノナジエニル、シクロノナトリエニル、１０員環としてはシクロデカニル、シクロデケニル、シクロデカジエニル、シクロデカトリエニル等の各基が挙げられる。
【０１３７】
好ましくは３〜６員環であり、より好ましくは５〜６員環であり、最も好ましくは６員環であり、その中でもヘテロ原子を含まない炭化水素環が好ましい。該環はスピロ原子を通じて他の環とスピロ結合を形成してもよいし、芳香族環を含む他の環と如何様にも縮環してよい。また環上には任意の置換基を有することができる。前記炭化水素環は−Ｃ＝Ｃ−や−Ｃ≡Ｃ−を含むアルケニル構造やアルキニル構造を含む炭化水素環であることが特に好ましい。
【０１３８】
該置換基として具体的には、ハロゲン原子（例えば、フッ素原子、塩素原子、臭素原子等）、アルキル基（例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ｉｓｏ−ペンチル基、２−エチル−ヘキシル基、オクチル基、デシル基等）、シクロアルキル基（例えば、シクロヘキシル基、シクロヘプチル基等）、アルケニル基（例えば、エテニル−２−プロペニル基、３−ブテニル基、１−メチル−３−プロペニル基、３−ペンテニル基、１−メチル−３−ブテニル基等）、シクロアルケニル基（例えば、１−シクロアルケニル基、２−シクロアルケニル基等）、アルキニル基（例えば、エチニル基、１−プロピニル基等）、アルコキシ基（例えば、メトキシ基、エトキシ基、プロポキシ基等）、アルキルカルボニルオキシ基（例えば、アセチルオキシ基等）、アルキルチオ基（例えば、メチルチオ基、トリフルオロメチルチオ基等）、カルボキシル基、アルキルカルボニルアミノ基（例えば、アセチルアミノ基等）、ウレイド基（例えば、メチルアミノカルボニルアミノ基等）、アルキルスルホニルアミノ基（例えば、メタンスルホニルアミノ基等）、アルキルスルホニル基（例えば、メタンスルホニル基、トリフルオロメタンスルホニル基等）、カルバモイル基（例えば、カルバモイル基、Ｎ，Ｎ−ジメチルカルバモイル基、Ｎ−モルホリノカルボニル基等）、スルファモイル基（スルファモイル基、Ｎ，Ｎ−ジメチルスルファモイル基、モルフォリノスルファモイル基等）、トリフルオロメチル基、ヒドロキシル基、ニトロ基、シアノ基、アルキルスルホンアミド基（例えば、メタンスルホンアミド基、ブタンスルホンアミド基等）、アルキルアミノ基（例えばアミノ基、Ｎ，Ｎ−ジメチルアミノ基、Ｎ，Ｎ−ジエチルアミノ基等）、スルホ基、ホスフォノ基、サルファイト基、スルフィノ基、アルキルスルホニルアミノカルボニル基（例えば、メタンスルホニルアミノカルボニル基、エタンスルホニルアミノカルボニル基等）、アルキルカルボニルアミノスルホニル基（例えば、アセトアミドスルホニル基、メトキシアセトアミドスルホニル基等）、アルキニルアミノカルボニル基（例えば、アセトアミドカルボニル基、メトキシアセトアミドカルボニル基等）、アルキルスルフィニルアミノカルボニル基（例えば、メタンスルフィニルアミノカルボニル基、エタンスルフィニルアミノカルボニル基等）等が挙げられる。また、置換基が二つ以上ある場合は、同じでも異なっていてもよい。特に好ましい置換基はアルキル基である。
【０１３９】
Ｒ₁、Ｒ₂はベンゼン環上に置換可能な基を表すが、例えば水素原子、アルキル基、アリール基、又は複素環基があげられる。アルキル基として具体的には炭素数１〜１０のアルキル基であることが好ましい。具体例としてはメチル基、エチル基、プロピル基、イソプロピル基、ブチル基、ｔ−ブチル基、ペンチル基、ｉｓｏ−ペンチル基、２−エチル−ヘキシル基、オクチル基、デシル基、シクロヘキシル基、シクロヘプチル基、１−メチルシクロヘキシル基、エテニル−２−プロペニル基、３−ブテニル基、１−メチル−３−プロペニル基、３−ペンテニル基、１−メチル−３−ブテニル基、１−シクロアルケニル基、２−シクロアルケニル基、エチニル基、１−プロピニル基等が挙げられる。より好ましくは、メチル基、エチル基、イソプロピル基、ｔ−ブチル基、シクロヘキシル基、１−メチルシクロヘキシル基等が挙げられる。好ましくはメチル基、ｔ−ブチル基、１−メチルシクロヘキシル基であり、もっとも好ましくはメチル基である。アリール基として具体的にはフェニル基、ナフチル基、アントラニル基等が挙げられる。複素環基として具体的にはピリジン基、キノリン基、イソキノリン基、イミダゾール基、ピラゾール基、トリアゾール基、オキサゾール基、チアゾール基、オキサジアゾール基、チアジアゾール基、テトラゾール基等の芳香族ヘテロ環基やピペリジノ基、モルホリノ基、テトラヒドロフリル基、テトラヒドロチエニル基、テトラヒドロピラニル基等の非芳香族ヘテロ環基が挙げられる。これらの基は更に置換基を有していてもよく、該置換基としては前述の環上の置換基をあげることができる。複数のＲ₁、Ｒ₂は同じでも異なっていてもよいが、最も好ましくはすべてがメチル基の場合である。
【０１４０】
Ｒ_Xは水素原子、又はアルキル基を表すが、アルキル基として具体的には炭素数１〜１０のアルキル基であることが好ましい。具体例としてはメチル基、エチル基、プロピル基、イソプロピル基、ブチル基、ｔ−ブチル基、ペンチル基、ｉｓｏ−ペンチル基、２−エチル−ヘキシル基、オクチル基、デシル基、シクロヘキシル基、シクロヘプチル基、１−メチルシクロヘキシル基、エテニル−２−プロペニル基、３−ブテニル基、１−メチル−３−プロペニル基、３−ペンテニル基、１−メチル−３−ブテニル基、１−シクロアルケニル基、２−シクロアルケニル基、エチニル基、１−プロピニル基等が挙げられる。より好ましくはメチル基、エチル基、イソプロピル基等が挙げられる。好ましくはＲ_Xは水素原子である。
【０１４１】
Ｑ₀はベンゼン環上に置換可能な基を表すが、具体的には炭素数１〜２５のアルキル基（メチル基、エチル基、プロピル基、イソプロピル基、ｔｅｒｔ−ブチル基、ペンチル基、ヘキシル基、シクロヘキシル基等）、ハロゲン化アルキル基（トリフルオロメチル基、パーフルオロオクチル基等）、シクロアルキル基（シクロヘキシル基、シクロペンチル基等）、アルキニル基（プロパルギル基等）、グリシジル基、アクリレート基、メタクリレート基、アリール基（フェニル基等）、複素環基（ピリジル基、チアゾリル基、オキサゾリル基、イミダゾリル基、フリル基、ピロリル基、ピラジニル基、ピリミジニル基、ピリダジニル基、セレナゾリル基、スリホラニル基、ピペリジニル基、ピラゾリル基、テトラゾリル基等）、ハロゲン原子（塩素原子、臭素原子、ヨウ素原子、フッ素原子等）、アルコキシ基（メトキシ基、エトキシ基、プロピルオキシ基、ペンチルオキシ基、シクロペンチルオキシ基、ヘキシルオキシ基、シクロヘキシルオキシ基等）、アリールオキシ基（フェノキシ基等）、アルコキシカルボニル基（メチルオキシカルボニル基、エチルオキシカルボニル基、ブチルオキシカルボニル基等）、アリールオキシカルボニル基（フェニルオキシカルボニル基等）、スルホンアミド基（メタンスルホンアミド基、エタンスルホンアミド基、ブタンスルホンアミド基、ヘキサンスルホンアミド基、シクロヘキサンスルホンアミド基、ベンゼンスルホンアミド基等）、スルファモイル基（アミノスルホニル基、メチルアミノスルホニル基、ジメチルアミノスルホニル基、ブチルアミノスルホニル基、ヘキシルアミノスルホニル基、シクロヘキシルアミノスルホニル基、フェニルアミノスルホニル基、２−ピリジルアミノスルホニル基等）、ウレタン基（メチルウレイド基、エチルウレイド基、ペンチルウレイド基、シクロヘキシルウレイド基、フェニルウレイド基、２−ピリジルウレイド基等）、アシル基（アセチル基、プロピオニル基、ブタノイル基、ヘキサノイル基、シクロヘキサノイル基、ベンゾイル基、ピリジノイル基等）、カルバモイル基（アミノカルボニル基、メチルアミノカルボニル基、ジメチルアミノカルボニル基、プロピルアミノカルボニル基、ペンチルアミノカルボニル基、シクロヘキシルアミノカルボニル基、フェニルアミノカルボニル基、２−ピリジルアミノカルボニル基等）、アミド基（アセトアミド基、プロピオンアミド基、ブタンアミド基、ヘキサンアミド基、ベンズアミド基等）、スルホニル基（メチルスルホニル基、エチルスルホニル基、ブチルスルホニル基、シクロヘキシルスルホニル基、フェニルスルホニル基、２−ピリジルスルホニル基等）、アミノ基（アミノ基、エチルアミノ基、ジメチルアミノ基、ブチルアミノ基、シクロペンチルアミノ基、アニリノ基、２−ピリジルアミノ基等）、シアノ基、ニトロ基、スルホ基、カルボキシル基、ヒドロキシル基、オキザモイル基等を挙げることができる。又これらの基は更にこれらの基で置換されていてもよい。ｎ及びｍは０〜２の整数を表すが、最も好ましくはｎ、ｍともに０の場合である。
【０１４２】
Ｌは２価の連結基を表すが、好ましくはメチレン、エチレン、プロピレン等のアルキレン基であり、炭素数は１〜２０が好ましく、１〜５がより好ましい。ｋは０〜１の整数を表すが最も好ましくはｋ＝０の場合である。
【０１４３】
一般式（Ａ−２）中、Ｑ₁はハロゲン原子、アルキル基、アリール基、又はヘテロ環基を表し、Ｑ₂は水素原子、ハロゲン原子、アルキル基、アリール基、又はヘテロ環基を表すが、ハロゲン原子として具体的には塩素、臭素、フッ素、ヨウ素が挙げられる。好ましくはフッ素、塩素、臭素である。アルキル基として具体的には炭素数１〜１０のアルキル基であることが好ましい。具体例としてはメチル基、エチル基、プロピル基、イソプロピル基、ブチル基、ｔ−ブチル基、ペンチル基、ｉｓｏ−ペンチル基、２−エチル−ヘキシル基、オクチル基、デシル基、シクロヘキシル基、シクロヘプチル基、１−メチルシクロヘキシル基、エテニル−２−プロペニル基、３−ブテニル基、１−メチル−３−プロペニル基、３−ペンテニル基、１−メチル−３−ブテニル基、１−シクロアルケニル基、２−シクロアルケニル基、エチニル基、１−プロピニル基等が挙げられる。より好ましくは、メチル基、およびエチル基である。アリール基として具体的にはフェノル基、ナフチル基が挙げられる。ヘテロ環基としてはピリジル基、フリル基、チエニル基、オキサゾリル基等の５〜６員環のヘテロ芳香族基が好ましく挙げられる。Ｇは窒素原子又は炭素原子を表すが、好ましくは炭素原子である。ｎｇは０又は１を表すが好ましくは１である。
【０１４４】
Ｑ₁として最も好ましくはメチル基であり。Ｑ₂として好ましくは水素原子、又はメチル基であり最も好ましくは水素原子である。
【０１４５】
Ｚ₂は炭素原子及びＧとともに３〜１０員の非芳香族環を構成するのに必要な原子群を表すが、該３〜１０員の非芳香族環としては、前述の一般式（Ａ−１）におけるものと同義である。
【０１４６】
Ｒ₁、Ｒ₂、Ｒ_X、Ｑ₀、ｋ、ｎ、及びｍは一般式（Ａ−１）におけるものと同義である。
【０１４７】
本発明においては、前記一般式（Ａ−１）で表される化合物と下記一般式（Ａ−３）で表される化合物とを併用することが好ましい。併用比率としては〔一般式（Ａ−１）の質量〕：〔一般式（Ａ−３）の質量〕＝９５：５〜５５：４５が好ましく、より好ましくは９０：１０〜６０：４０である。
【０１４８】
【化６】

【０１４９】
前記一般式（Ａ−３）中、Ｘ₁はカルコゲン原子またはＣＨＲを表す。カルコゲン原子としては、硫黄、セレン、テルルであり、好ましくは硫黄原子である。ＣＨＲにおけるＲは水素原子、ハロゲン原子、アルキル基を表し、ハロゲン原子としては、例えば、フッ素原子、塩素原子、臭素原子等であり、アルキル基としては置換、または無置換の炭素数１〜２０のアルキル基が好ましい。アルキル基の具体例としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ヘキシル基、ヘプチル基、ビニル基、アリル基、ブテニル基、ヘキサジエニル基、エテニル−２−プロペニル基、３−ブテニル基、１−メチル−３−プロペニル基、３−ペンテニル基、１−メチル−３−ブテニル基等である。
【０１５０】
これらの基は更に置換基を有していてもよく、置換基としては、ハロゲン原子（例えば、フッ素原子、塩素原子、臭素原子等）、シクロアルキル基（例えば、シクロヘキシル基、シクロヘプチル基等）、シクロアルケニル基（例えば、１−シクロアルケニル基、２−シクロアルケニル基等）、アルコキシ基（例えば、メトキシ基、エトキシ基、プロポキシ基等）、アルキルカルボニルオキシ基（例えば、アセチルオキシ基等）、アルキルチオ基（例えば、メチルチオ基、トリフルオロメチルチオ基等）、カルボキシル基、アルキルカルボニルアミノ基（例えば、アセチルアミノ基等）、ウレイド基（例えば、メチルアミノカルボニルアミノ基等）、アルキルスルホニルアミノ基（例えば、メタンスルホニルアミノ基等）、アルキルスルホニル基（例えば、メタンスルホニル基、トリフルオロメタンスルホニル基等）、カルバモイル基（例えば、カルバモイル基、Ｎ，Ｎ−ジメチルカルバモイル基、Ｎ−モルホリノカルボニル基等）、スルファモイル基（スルファモイル基、Ｎ，Ｎ−ジメチルスルファモイル基、モルフォリノスルファモイル基等）、トリフルオロメチル基、ヒドロキシル基、ニトロ基、シアノ基、アルキルスルホンアミド基（例えば、メタンスルホンアミド基、ブタンスルホンアミド基等）、アルキルアミノ基（例えばアミノ基、Ｎ，Ｎ−ジメチルアミノ基、Ｎ，Ｎ−ジエチルアミノ基等）、スルホ基、ホスフォノ基、サルファイト基、スルフィノ基、アルキルスルホニルアミノカルボニル基（例えば、メタンスルホニルアミノカルボニル基、エタンスルホニルアミノカルボニル基等）、アルキルカルボニルアミノスルホニル基（例えば、アセトアミドスルホニル基、メトキシアセトアミドスルホニル基等）、アルキニルアミノカルボニル基（例えば、アセトアミドカルボニル基、メトキシアセトアミドカルボニル基等）、アルキルスルフィニルアミノカルボニル基（例えば、メタンスルフィニルアミノカルボニル基、エタンスルフィニルアミノカルボニル基等）等が挙げられる。また、置換基が二つ以上ある場合は、同じでも異なっていてもよい。
【０１５１】
Ｒ₃はアルキル基を表し、同一でも異なっていてもよいが、少なくとも一方は２級または３級のアルキル基である。アルキル基としては置換または無置換の炭素数１〜２０のものが好ましく、具体的にはメチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、ｔ−ブチル基、ｔ−アミル基、ｔ−オクチル基、シクロヘキシル基、シクロペンチル基、１−メチルシクロヘキシル基、１−メチルシクロプロピル基等が挙げられる。
【０１５２】
アルキル基の置換基は特に限定されることはないが、例えばアリール基、ヒドロキシ基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基、アシルアミノ基、スルホンアミド基、スルホニル基、ホスホリル基、アシル基、カルバモイル基、エステル基、ハロゲン原子等が挙げられる。また、（Ｑ₀）_nおよび（Ｑ₀）_mと飽和環を形成してもよい。Ｒ₁は、好ましくはいずれも２級または３級のアルキル基であり、炭素数２以上、２０以下が好ましい。より好ましくは３級アルキル基である。更に好ましくはｔ−ブチル基、ｔ−アミル基、１−メチルシクロヘキシル基であり、最も好ましくは１−メチルシクロヘキシル基である。
【０１５３】
Ｒ₄は水素原子またはベンゼン環に置換可能な基を表す。ベンゼン環に置換可能な基としては、例えばフッ素原子、塩素原子、臭素原子等のハロゲン原子、アルキル基、アリール基、シクロアルキル基、アルケニル基、シクロアルケニル基、アルキニル基、アミノ基、アシル基、アシルオキシ基、アシルアミノ基、スルホニルアミノ基、スルファモイル基、カルバモイル基、アルキルチオ基、スルホニル基、アルキルスルホニル基、スルフィニル基、シアノ基、ヘテロ環基等が挙げられる。複数のＲ₃、Ｒ₄は同じでも異なっていてもよい。
【０１５４】
Ｒ₄は炭素数１〜５が好ましく、更に好ましくは炭素数１〜２である。これらの基は更に置換基を有していてもよく、置換基としては、ハロゲン原子（例えば、フッ素原子、塩素原子、臭素原子等）、アルキル基（例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ｉｓｏ−ペンチル基、２−エチル−ヘキシル基、オクチル基、デシル基等）、シクロアルキル基（例えば、シクロヘキシル基、シクロヘプチル基等）、アルケニル基（例えば、エテニル−２−プロペニル基、３−ブテニル基、１−メチル−３−プロペニル基、３−ペンテニル基、１−メチル−３−ブテニル基等）、シクロアルケニル基（例えば、１−シクロアルケニル基、２−シクロアルケニル基等）、アルキニル基（例えば、エチニル基、１−プロピニル基等）、アルコキシ基（例えば、メトキシ基、エトキシ基、プロポキシ基等）、アルキルカルボニルオキシ基（例えば、アセチルオキシ基等）、アルキルチオ基（例えば、メチルチオ基、トリフルオロメチルチオ基等）、カルボキシル基、アルキルカルボニルアミノ基（例えば、アセチルアミノ基等）、ウレイド基（例えば、メチルアミノカルボニルアミノ基等）、アルキルスルホニルアミノ基（例えば、メタンスルホニルアミノ基等）、アルキルスルホニル基（例えば、メタンスルホニル基、トリフルオロメタンスルホニル基等）、カルバモイル基（例えば、カルバモイル基、Ｎ，Ｎ−ジメチルカルバモイル基、Ｎ−モルホリノカルボニル基等）、スルファモイル基（スルファモイル基、Ｎ，Ｎ−ジメチルスルファモイル基、モルフォリノスルファモイル基等）、トリフルオロメチル基、ヒドロキシル基、ニトロ基、シアノ基、アルキルスルホンアミド基（例えば、メタンスルホンアミド基、ブタンスルホンアミド基等）、アルキルアミノ基（例えばアミノ基、Ｎ，Ｎ−ジメチルアミノ基、Ｎ，Ｎ−ジエチルアミノ基等）、スルホ基、ホスフォノ基、サルファイト基、スルフィノ基、アルキルスルホニルアミノカルボニル基（例えば、メタンスルホニルアミノカルボニル基、エタンスルホニルアミノカルボニル基等）、アルキルカルボニルアミノスルホニル基（例えば、アセトアミドスルホニル基、メトキシアセトアミドスルホニル基等）、アルキニルアミノカルボニル基（例えば、アセトアミドカルボニル基、メトキシアセトアミドカルボニル基等）、アルキルスルフィニルアミノカルボニル基（例えば、メタンスルフィニルアミノカルボニル基、エタンスルフィニルアミノカルボニル基等）等が挙げられる。Ｒ₄は好ましくはいずれも炭素数１〜２０のアルキル基であり、最も好ましくはメチル基である。
【０１５５】
Ｑ₀は一般式（Ａ−１）におけるものと同義である。また、Ｑ₀はＲ₃、Ｒ₄と飽和環を形成してもよい。Ｑ₀は好ましくは水素原子、ハロゲン原子、またはアルキル基であり、より好ましくは水素原子である。
【０１５６】

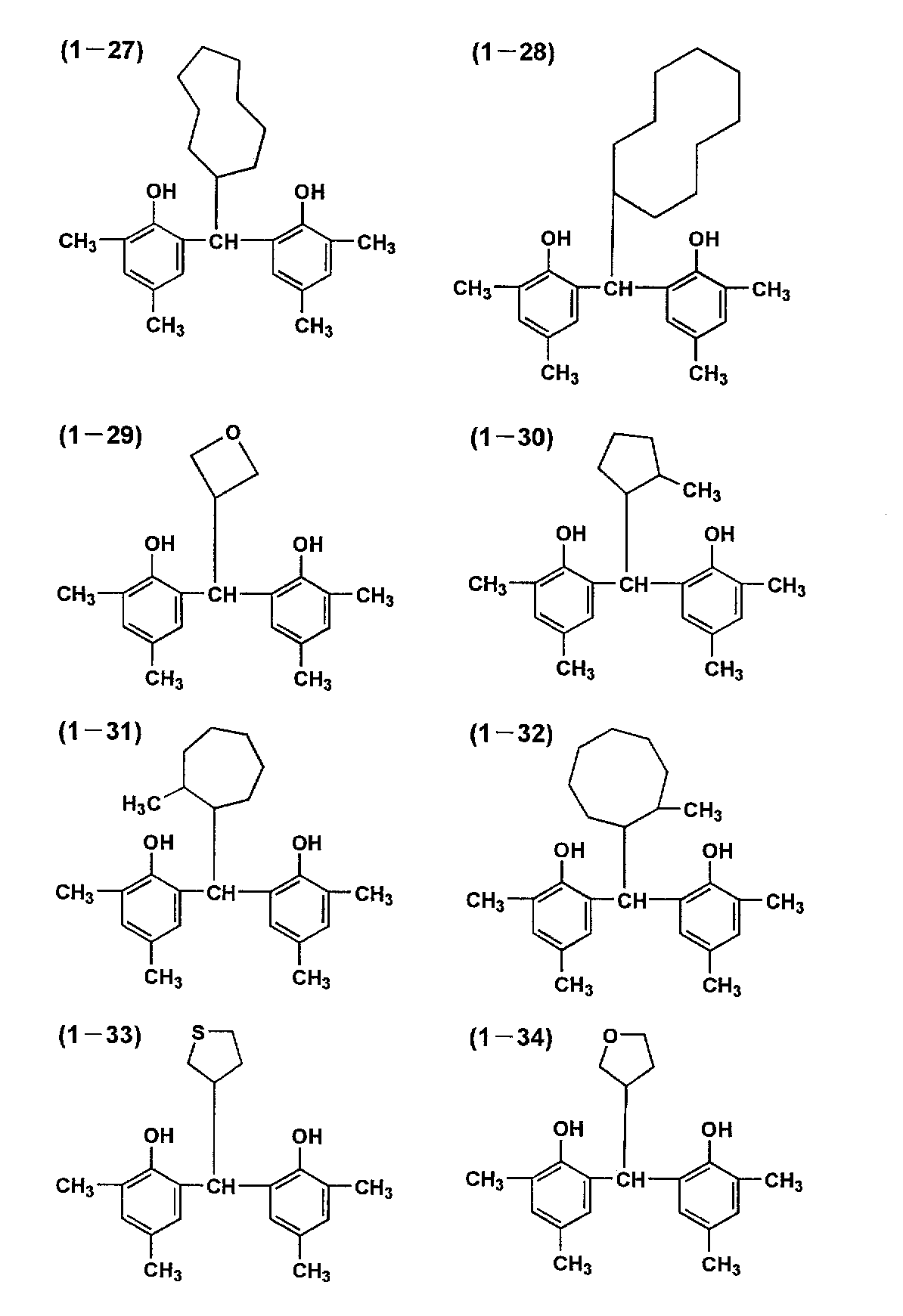

以下に、本発明の一般式（Ａ−１）、（Ａ−２）及び（Ａ−３）で表される化合物の具体例を列記するが、本発明はこれらに限定されるものではない。
【０１５７】
【化７】

【０１５８】
【化８】

【０１５９】
【化９】

【０１６０】
【化１０】

【０１６１】
【化１１】

【０１６２】
【化１２】

【０１６３】
【化１３】

【０１６４】
【化１４】

【０１６５】
【化１５】

【０１６６】
本発明の一般式（Ａ−１）、（Ａ−２）及び（Ａ−３）で表される化合物は従来公知の方法により容易に合成することができる。好ましい合成スキームを一般式（Ａ−１）に相当する場合を例にとり以下に図示する。
【０１６７】
【化１６】

【０１６８】
即ち、好ましくは２当量のフェノール及び１当量のアルデヒドを無溶媒で、もしくは適当な有機溶媒で溶解または懸濁させ、触媒量の酸を加えて、好ましくは−２０〜１２０℃の温度下で０．５〜６０時間反応させることにより好収率で目的とする一般式（Ａ−１）に相当する化合物を得ることができる。一般式（Ａ−２）又は（Ａ−３）で表される化合物についても同様である。
【０１６９】
有機溶媒として好ましくは、炭化水素系有機溶媒であり、具体的にはベンゼン、トルエン、キシレン、ジクロロメタン、クロロホルム等が挙げられる。好ましくはトルエンである。更に収率の点からは無溶媒で反応させることが最も好ましい。酸触媒としてあらゆる無機酸、有機酸を使用することができるが、濃塩酸、ｐ−トルエンスルホン酸、及び燐酸が好ましく用いられる。触媒量としては対応するアルデヒドに対して０．００１〜１．５当量使用することが好ましい。反応温度として好ましくは室温付近（１５〜２５℃）が好ましく、反応時間としては３〜２０時間が好ましい。
【０１７０】
本発明では米国特許第３，５８９，９０３号、同４，０２１，２４９号若しくは英国特許第１，４８６，１４８号及び特開昭５１−５１９３３号、同５０−３６１１０号、同５０−１１６０２３号、同５２−８４７２７号若しくは特公昭５１−３５７２７号に記載されたポリフェノール化合物、例えば２，２′−ジヒドロキシ−１，１′−ビナフチル、６，６′−ジブロモ−２，２′−ジヒドロキシ−１，１′−ビナフチル等の米国特許第３，６７２，９０４号に記載されたビスナフトール類、更に、例えば４−ベンゼンスルホンアミドフェノール、２−ベンゼンスルホンアミドフェノール、２，６−ジクロロ−４−ベンゼンスルホンアミドフェノール、４−ベンゼンスルホンアミドナフトール等の米国特許第３，８０１，３２１号に記載されているようなスルホンアミドフェノール又はスルホンアミドナフトール類も銀イオン還元剤として用いることができる。
【０１７１】
その他、米国特許第３，５８９，９０３号、同４，０２１，２４９号若しくは英国特許第１，４８６，１４８号及び特開昭５１−５１９３３号、同５０−３６１１０号、同５０−１１６０２３号、同５２−８４７２７号若しくは特公昭５１−３５７２７号に記載されたポリフェノール化合物、例えば２，２′−ジヒドロキシ−１，１′−ビナフチル、６，６′−ジブロモ−２，２′−ジヒドロキシ−１，１′−ビナフチル等の米国特許第３，６７２，９０４号に記載されたビスナフトール類、更に、例えば４−ベンゼンスルホンアミドフェノール、２−ベンゼンスルホンアミドフェノール、２，６−ジクロロ−４−ベンゼンスルホンアミドフェノール、４−ベンゼンスルホンアミドナフトール等の米国特許第３，８０１，３２１号に記載されているようなスルホンアミドフェノール又はスルホンアミドナフトール類も挙げることができる。
【０１７２】
前記一般式（Ａ−１）、（Ａ−２）、（Ａ−３）で表される化合物を始めとする還元剤の使用量は、好ましくは銀１モル当り１×１０^-2〜１０モル、特に好ましくは１×１０^-2〜１．５モルである。
【０１７３】
本発明の熱現像感光材料に使用される還元剤の量は、有機銀塩や還元剤の種類、その他の添加剤によって変化するが、一般的には有機銀塩１モル当たり０．０５〜１０モル好ましくは０．１〜３モルが適当である。又この量の範囲内において、上述した還元剤は２種以上併用されてもよい。本発明においては、前記還元剤を塗布直前に感光性ハロゲン化銀及び有機銀塩粒子及び溶媒からなる感光乳剤溶液に添加混合して塗布した方が、停滞時間による写真性能変動が小さく好ましい場合がある。
【０１７４】
一般式（Ａ−４）の化合物について詳細に説明する。一般式（Ａ−４）において、Ｒ₄₁は置換または無置換のアルキル基を表す。一般式（Ａ−４）において、Ｒ₄₂が水素原子以外の置換基である場合にはＲ₄₁はアルキル基を表す。アルキル基としては炭素数１〜３０のアルキル基が好ましく、アルキル基は無置換でも置換基を有していてもよい。アルキル基としては具体的にはメチル、エチル、ブチル、オクチル、イソプロピル、ｔｅｒｔ−ブチル、ｔｅｒｔ−オクチル、ｔｅｒｔ−アミル、ｓｅｃ−ブチル、シクロヘキシル、１−メチル−シクロヘキシル基などが好ましく、イソプロピル基よりも立体的に大きな基（例えば、イソプロピル基、イソノニル基、ｔｅｒｔ−ブチル基、ｔｅｒｔ−アミル基、ｔｅｒｔ−オクチル基、シクロヘキシル基、１−メチル−シクロヘキシル基、アダマンチル基など）であることが好ましく、その中でも２級または３級のアルキル基が好ましく、３級アルキル基であるｔｅｒｔ−ブチル、ｔｅｒｔ−オクチル、ｔｅｒｔ−アミル基などが特に好ましい。Ｒ₄₁が置換基を有する場合の置換基としてはハロゲン原子、アリール基、アルコキシ基、アミノ基、アシル基、アシルアミノ基、アルキルチオ基、アリールチオ基、スルホンアミド基、アシルオキシ基、オキシカルボニル基、カルバモイル基、スルファモイル基、スルホニル基、ホスホリル基などが挙げられる。
【０１７５】
Ｒ₄₂は水素原子、置換又は無置換のアルキル基または置換又は無置換のアシルアミノ基を表す。Ｒ₄₂が示すアルキル基は炭素数１〜３０のアルキル基が好ましく、Ｒ₄₂が示すアシルアミノ基は炭素数１〜３０のアシルアミノ基が好ましい。アルキル基の説明はＲ₄₁と同様である。アシルアミノ基は無置換であっても置換基を有していてもよく、具体的には、アセチルアミノ基、アルコキシアセチルアミノ基、アリールオキシアセチルアミノ基などが挙げられる。Ｒ₄₂として好ましくは水素原子または無置換の炭素数１〜２４のアルキル基であり、具体的にはメチル基、イソプロピル基、ｔ−ブチル基が挙げられる。Ｒ₄₁、Ｒ₄₂は２−ヒドロキシフェニルメチル基であることはない。
【０１７６】
Ｒ₄₃は水素原子または置換または無置換のアルキル基を表す。Ｒ₄₃が示すアルキル基は炭素数１〜３０のアルキル基が好ましく、アルキル基の説明はＲ₄₁と同様である。Ｒ₄₃として好ましくは、水素原子または無置換の炭素数１〜２４のアルキル基で、具体的にはメチル基、イソプロピル基、ｔｅｒｔ−ブチル基が挙げられる。また、Ｒ₄₂、Ｒ₄₃はいずれか一方は水素原子であることが好ましい。
【０１７７】
Ｒ₄₄はベンゼン環に置換可能な基を表し、たとえば一般式（Ａ−１）のＲ₂で説明したのと同様な基である。Ｒ₄₄として好ましいのは置換または無置換の炭素数１〜３０のアルキル基、炭素数２〜３０のオキシカルボニル基であり、炭素数１〜２４のアルキル基がより好ましい。アルキル基の置換基としてはアリール基、アミノ基、アルコキシ基、オキシカルボニル基、アシルアミノ基、アシルオキシ基、イミド基、ウレイド基などがあげられ、アリール基、アミノ基、オキシカルボニル基、アルコキシ基がより好ましい。これらのアルキル基の置換基はさらにこれらの置換基で置換されていてもよい。
【０１７８】
あるいは、Ｒ₄₄は、一般式（Ａ−４）の化合物が以下に説明する一般式（Ａ−５）の化合物となるような置換基を示す。即ち、一般式（Ａ−４）の化合物の中でさらに好ましい構造は下記一般式（Ａ−５）で表される。
【０１７９】
【化１７】

【０１８０】
Ｒ₅₁、Ｒ₅₂、Ｒ₅₃およびＲ₅₄は各々独立に置換または無置換の炭素数１〜２０のアルキル基である。アルキル基上の置換基は特に限定されることはないが、好ましくは、アリール基、ヒドロキシ基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基、アシルアミノ基、スルホンアミド基、スルホニル基、ホスホリル基、アシル基、カルバモイル基、エステル基、ハロゲン原子等が挙げられる。Ｒ₅₁、Ｒ₅₂、Ｒ₅₃およびＲ₅₄においては、イソプロピル基よりも立体的に大きな基（例えば、イソプロピル基、イソノニル基、ｔｅｒｔ−ブチル基、ｔｅｒｔ−アミル基、ｔｅｒｔ−オクチル基、シクロヘキシル基、１−メチル−シクロヘキシル基、アダマンチル基など）が少なくとも一つ存在することが好ましく、さらに好ましくは２つ以上存在する。イソプロピル基よりも立体的に大きな基としては３級アルキル基であるｔｅｒｔ−ブチル、ｔｅｒｔ−オクチル、ｔｅｒｔ−アミル基などが特に好ましい。一般式（Ａ−５）におけるＬ₅は、一般式（Ａ−１）のＬについて説明したものと同様である。
【０１８１】
一般式（Ａ−４）〜（Ａ−５）で表される化合物としては例えば特開２００２−１６９２４９の「００３２」〜「００３８」記載の化合物（II−１）〜（II−４０）、ＥＰ１２１１０９３の「００２６」記載の化合物（ＩＴＳ−１）〜（ＩＴＳ−１２）をあげることができる。
【０１８２】
以下に本発明で用いることができる一般式（Ａ−４）又は一般式（Ａ−５）の化合物の具体例を示すが、これらに限定されるものではない。
【０１８３】
【化１８】

【０１８４】
一般式（Ａ−４）又は一般式（Ａ−５）で表される化合物の添加方法としては、一般式（Ａ−１）で表される化合物の添加方法と同様の方法で添加することができ、溶液形態、乳化分散形態、固体微粒子分散物形態など、任意の方法で塗布液に含有せしめ、感光材料に含有させてもよい。
【０１８５】
一般式（Ａ−４）の化合物（ヒンダードフェノール化合物）（一般式（Ａ−５）の化合物も含まれる）の一般式（Ａ−１）〜（Ａ−３）で表される化合物（ｏ位連結のポリフェノール）の総量に対する添加量比（モル比）は、｛一般式（Ａ−４）〜（Ａ−５）の化合物｝／｛一般式（Ａ−１）〜（Ａ−３）の化合物｝（モル比）＝０．００１〜０．２の範囲であり、好ましくは０．００５〜０．１の範囲であり、さらに好ましくは０．００８〜０．０５の範囲である。
【０１８６】
一般式（Ａ−１）〜（Ａ−５）の化合物は、有機銀塩を含有する画像形成層に含有させることが好ましいが、一方を画像形成層に他方をその隣接する非画像形成層に含有させてもよく、両者を非画像形成層に含有させてもよい。また、画像形成層が複数層で構成されている場合にそれぞれ別層に含有させてもよい。本発明の熱現像感光材料では、現像促進剤として特開２０００−２６７２２２明細書に記載の式（Ａ）で表されるフェノール誘導体が好ましく用いられる。
【０１８７】
本発明の熱現像感光材料に好適なバインダーは透明又は半透明で、一般に無色であり、天然ポリマー合成樹脂やポリマー及びコポリマー、その他フィルムを形成する媒体、例えばゼラチン、アラビアゴム、ポリビニルアルコール、ヒドロキシエチルセルロース、セルロースアセテート、セルロースアセテートブチレート、ポリビニルピロリドン、カゼイン、デンプン、又、塩化ビニル、酢酸ビニル、ビニルアルコール、マレイン酸、アクリル酸、アクリル酸エステル、塩化ビニリデン、アクリロニトリル、メタクリル酸、メタクリル酸エステル、スチレン、ブタジエン、エチレン、ビニルブチラール、ビニルアセタール、ビニルエーテル等のエチレン性不飽和モノマーを構成単位として含む重合体または共重合体よりなる化合物、ポリウレタン樹脂、各種ゴム系樹脂がある。また、フェノール樹脂、エポキシ樹脂、ポリウレタン硬化型樹脂、尿素樹脂、メラミン樹脂、アルキド樹脂、ホルムアルデヒド樹脂、シリコーン樹脂、エポキシ−ポリアミド樹脂、ポリエステル樹脂等が挙げられる。これらの樹脂については朝倉書店発行の「プラスチックハンドブック」に詳細に記載されている。これらの代表例としてはポリ塩化ビニル、コポリ（スチレン−無水マレイン酸）、コポリ（スチレン−アクリロニトリル）、コポリ（スチレン−ブタジエン）、ポリビニルアセタール類（例えば、ポリビニルホルマール及びポリビニルブチラール）、ポリエステル類、ポリウレタン類、フェノキシ樹脂、ポリ塩化ビニリデン、ポリエポキシド類、ポリカーボネート類、ポリビニルアセテート、セルロースエステル類、ポリアミド類等が挙げられる。親水性でも非親水性でもよい。
【０１８８】
これらのうち本発明に係る熱現像感光材料の感光性層に好ましいバインダーはポリビニルアセタール類であり、特に好ましいバインダーはポリビニルブチラールである。詳しくは後述する。又、上塗り層や下塗り層、特に保護層やバックコート層等の非感光層に対しては、より軟化温度の高いポリマーであるセルロースエステル類、特にトリアセチルセルロース、セルロースアセテートブチレート等のポリマーが好ましい。なお、必要に応じて、上記のバインダーは２種以上を組み合わせて用いうる。バインダーには−ＣＯＯＭ、−ＳＯ₃Ｍ、−ＯＳＯ₃Ｍ、−Ｐ＝Ｏ（ＯＭ）₂、−Ｏ−Ｐ＝Ｏ（ＯＭ）₂、（Ｍは水素原子、またはアルカリ金属塩基を表す）、−Ｎ（Ｒ）₂、−Ｎ⁺（Ｒ）₃（Ｒは炭化水素基を表す）、エポキシ基、−ＳＨ、−ＣＮなどから選ばれる少なくとも一つ以上の極性基を共重合または付加反応で導入したものを用いることが好ましく、特に−ＳＯ₃Ｍ、−ＯＳＯ₃Ｍ、が好ましい。このような極性基の量は、１０^-1〜１０^-8モル／ｇであり、好ましくは１０^-2〜１０^-6モル／ｇである。
【０１８９】
このようなバインダーは、バインダーとして機能するのに効果的な範囲で用いられる。効果的な範囲は当業者が容易に決定しうる。例えば、画像形成層において少なくとも有機銀塩を保持する場合の指標としては、バインダーと有機銀塩との割合は１５：１〜１：２が好ましく、特に８：１〜１：１の範囲が好ましい。即ち、画像形成層のバインダー量が１．５〜６ｇ／ｍ²であることが好ましい。更に好ましくは１．７〜５ｇ／ｍ²である。１．５ｇ／ｍ²未満では未露光部の濃度が大幅に上昇し、使用に耐えない場合がある。
【０１９０】
本発明で用いるバインダーのガラス転移温度Ｔｇは、７０℃以上、１０５℃以下であることが好ましい。Ｔｇは、示差走査熱量計で測定して求めることができ、ベースラインと吸熱ピークの傾きとの交点をガラス転移点とする。
【０１９１】
本発明において、ガラス転移温度（Ｔｇ）は、ブランドラップらによる“重合体ハンドブック”III−１３９頁〜III−１７９頁（１９６６年，ワイリーアンドサン社版）に記載の方法で求めたものである。
【０１９２】
バインダーが共重合体樹脂である場合のＴｇは下記の式で求められる。
Ｔｇ（共重合体）（℃）＝ｖ₁Ｔｇ₁＋ｖ₂Ｔｇ₂＋・・・＋ｖ_nＴｇ_n
式中、ｖ₁、ｖ₂・・・ｖ_nは共重合体中の単量体の質量分率を表し、Ｔｇ₁、Ｔｇ₂・・・Ｔｇ_nは共重合体中の各単量体から得られる単一重合体のＴｇ（℃）を表す。
【０１９３】
上式に従って計算されたＴｇの精度は、±５℃である。
Ｔｇが７０〜１０５℃のバインダーを用いると、画像形成において十分な最高濃度が得ることができ好ましい。
【０１９４】
本発明のバインダーとしてはＴｇが７０〜１０５℃、数平均分子量が１，０００〜１，０００，０００、好ましくは１０，０００〜５００，０００、重合度が約５０〜１，０００程度のものである。
【０１９５】
前述のエチレン性不飽和モノマーを構成単位として含む重合体または共重合体について更に詳しく述べると、重合体の構成単位となるエチレン性不飽和モノマーとしてはアクリル酸アルキルエステル類、アクリル酸アリールエステル類、メタクリル酸アルキルエステル類、メタクリル酸アリールエステル類、シアノアクリル酸アルキルエステル類、シアノアクリル酸アリールエステル類などを挙げることができ、それらのアルキル基、アリール基は置換されていてもされていなくてもよく、具体的には、メチル、エチル、ｎ−プロピル、イソプロピル、ｎ−ブチル、イソブチル、ｓｅｃ−ブチル、ｔｅｒｔ−ブチル、アミル、ヘキシル、シクロヘキシル、ベンジル、クロロベンジル、オクチル、ステアリル、スルホプロピル、Ｎ−エチル−フェニルアミノエチル、２−（３−フェニルプロピルオキシ）エチル、ジメチルアミノフェノキシエチル、フルフリル、テトラヒドロフルフリル、フェニル、クレジル、ナフチル、２−ヒドロキシエチル、４−ヒドロキシブチル、トリエチレングリコール、ジプロピレングリコール、２−メトキシエチル、３−メトキシブチル、２−アセトキシエチル、２−アセトアセトキシエチル、２−エトキシエチル、２−ｉｓｏ−プロポキシエチル、２−ブトキシエチル、２−（２−メトキシエトキシ）エチル、２−（２−エトキシエトキシ）エチル、２−（２−ブトキシエトキシ）エチル、２−ジフェニルホスホリルエチル、ω−メトキシポリエチレングリコール（付加モル数ｎ＝６）、アリル、ジメチルアミノエチルメチルクロライド塩などを挙げることができる。
【０１９６】
その他、下記のモノマー等が使用できる。ビニルエステル類（例えば、ビニルアセテート、ビニルプロピオネート、ビニルブチレート、ビニルイソブチレート、ビニルカプロエート、ビニルクロロアセテート、ビニルメトキシアセテート、ビニルフェニルアセテート、安息香酸ビニル、サリチル酸ビニルなど）；Ｎ−置換アクリルアミド類、Ｎ−置換メタクリルアミド類およびアクリルアミド、メタクリルアミド（Ｎ−置換基としては、メチル、エチル、プロピル、ブチル、ｔｅｒｔ−ブチル、シクロヘキシル、ベンジル、ヒドロキシメチル、メトキシエチル、ジメチルアミノエチル、フェニル、ジメチル、ジエチル、β−シアノエチル、Ｎ−（２−アセトアセトキシエチル）、ジアセトニルなどの各基を有するものなど）；オレフィン類（例えば、ジシクロペンタジエン、エチレン、プロピレン、１−ブテン、１−ペンテン、塩化ビニル、塩化ビニリデン、イソプレン、クロロプレン、ブタジエン、２，３−ジメチルブタジエン等；スチレン類：例えば、メチルスチレン、ジメチルスチレン、トリメチルスチレン、エチルスチレン、イソプロピルスチレン、ｔｅｒｔ−ブチルスチレン、クロルメチルスチレン、メトキシスチレン、アセトキシスチレン、クロルスチレン、ジクロルスチレン、ブロムスチレン、ビニル安息香酸メチルエステルなど）；ビニルエーテル類（例えば、メチルビニルエーテル、ブチルビニルエーテル、ヘキシルビニルエーテル、メトキシエチルビニルエーテル、ジメチルアミノエチルビニルエーテルなど）；Ｎ−置換マレイミド類（Ｎ−置換基として、メチル、エチル、プロピル、ブチル、ｔｅｒｔ−ブチル、シクロヘキシル、ベンジル、ｎ−ドデシル、フェニル、２−メチルフェニル、２，６−ジエチルフェニル、２−クロルフェニルなどの各基を有するものなど）；その他として、クロトン酸ブチル、クロトン酸ヘキシル、イタコン酸ジメチル、イタコン酸ジブチル、マレイン酸ジエチル、マレイン酸ジメチル、マレイン酸ジブチル、フマル酸ジエチル、フマル酸ジメチル、フマル酸ジブチル、メチルビニルケトン、フェニルビニルケトン、メトキシエチルビニルケトン、グリシジルアクリレート、グリシジルメタクリレート、Ｎ−ビニルオキサゾリドン、Ｎ−ビニルピロリドン、アクリロニトリル、メタアクリロニトリル、メチレンマロンニトリル、塩化ビニリデンなどを挙げることができる。
【０１９７】
これらのうち、特に好ましい例としては、メタクリル酸アルキルエステル類、メタクリル酸アリールエステル類、スチレン類等が挙げられる。このような高分子化合物のなかでも、アセタール基を持つ高分子化合物を用いることが好ましい。アセタール基をもつ高分子化合物でも、アセトアセタール構造をもつポリビニルアセタールであることがより好ましく、例えば、米国特許第２，３５８，８３６号、同第３，００３，８７９号、同第２，８２８，２０４号、英国特許第７７１，１５５号に示されるポリビニルアセタールを挙げることができる。
【０１９８】
アセタール基を持つ高分子化合物としては、下記一般式（Ｖ）で表される化合物が、特に好ましい。
【０１９９】
【化１９】

【０２００】
式中、Ｒ₁₁は無置換アルキル基、置換アルキル基、アリール基または置換アリール基を表すが好ましくはアリール基以外の基である。Ｒ₁₂は無置換アルキル基、置換アルキル基、無置換アリール基、置換アリール基、−ＣＯＲ₁₃または−ＣＯＮＨＲ₁₃を表す。Ｒ₁₃はＲ₁₁と同義である。
【０２０１】
Ｒ₁₁、Ｒ₁₂、Ｒ₁₃で表される無置換アルキル基としては、炭素数１〜２０のものが好ましく、特に好ましくは炭素数１〜６である。これらは直鎖であっても分岐していてもよく、好ましくは直鎖のアルキル基が好ましい。このような無置換アルキル基としては、例えば、メチル基、エチル基、ｎ−プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｔ−ブチル基、ｎ−アミル基、ｔ−アミル基、ｎ−ヘキシル基、シクロヘキシル基、ｎ−ヘプシル基、ｎ−オクチル基、ｔ−オクチル基、２−エチルヘキシル基、ｎ−ノニル基、ｎ−デシル基、ｎ−ドデシル基、ｎ−オクタデシル基等が挙げられるが、特に好ましくはメチル基もしくはプロピル基である。
【０２０２】
無置換アリール基としては、炭素数６〜２０のものが好ましく、例えば、フェニル基、ナフチル基等が挙げられる。上記のアルキル基、アリール基に置換可能な基としては、アルキル基（例えば、メチル基、ｎ−プロピル基、ｔ−アミル基、ｔ−オクチル基、ｎ−ノニル基、ドデシル基等）、アリール基（例えば、フェニル基等）、ニトロ基、水酸基、シアノ基、スルホ基、アルコキシ基（例えば、メトキシ基等）、アリールオキシ基（例えば、フェノキシ基等）、アシルオキシ基（例えば、アセトキシ基等）、アシルアミノ基（例えば、アセチルアミノ基等）、スルホンアミド基（例えば、メタンスルホンアミド基等）、スルファモイル基（例えば、メチルスルファモイル基等）、ハロゲン原子（例えば、フッ素原子、塩素原子、臭素原子）、カルボキシ基、カルバモイル基（例えば、メチルカルバモイル基等）、アルコキシカルボニル基（例えば、メトキシカルボニル基等）、スルホニル基（例えば、メチルスルホニル基等）などが挙げられる。この置換基が２つ以上あるときは、同じでも異なっていてもよい。置換アルキル基の総炭素数は、１〜２０が好ましく、置換アリール基の総炭素数は６〜２０が好ましい。
【０２０３】
Ｒ₁₂としては、−ＣＯＲ₁₃（Ｒ₁₃はアルキル基またはアリール基）、−ＣＯＮＨＲ₁₃（Ｒ₁₃はアリール基）が好ましい。ａ、ｂ、ｃは、各繰り返し単位の質量をモル（ｍｏｌ）％で示した値であり、ａは、４０〜８６モル％、ｂは０〜３０モル％、ｃは０〜６０モル％の範囲で、ａ＋ｂ＋ｃ＝１００モル％となる数を表し、特に好ましくは、ａが５０〜８６モル％、ｂが５〜２５モル％、ｃが０〜４０モル％の範囲である。ａ、ｂ、ｃの各組成比をもつ各繰り返し単位は、それぞれ同一のもののみで構成されていても、異なるもので構成されていてもよい。
【０２０４】
上記一般式（Ｖ）で表される高分子化合物は、「酢酸ビニル樹脂」桜田一郎編（高分子化学刊行会、１９６２年）等に記載の一般的な合成方法で合成することができる。
【０２０５】
本発明で用いることのできるポリウレタン樹脂としては、構造がポリエステルポリウレタン、ポリエーテルポリウレタン、ポリエーテルポリエステルポリウレタン、ポリカーボネートポリウレタン、ポリエステルポリカーボネートポリウレタン、ポリカプロラクトンポリウレタンなど公知のものが使用できる。またポリウレタン分子末端に少なくとも１個ずつ、合計２個以上のＯＨ基を有することが好ましい。ＯＨ基は、硬化剤であるポリイソシアネートと架橋して３次元の網状構造を形成するので、分子中に多数含むほど好ましい。特に、ＯＨ基が分子末端にある方が、硬化剤との反応性が高いので好ましい。ポリウレタンは、分子末端にＯＨ基を３個以上有することが好ましく、４個以上有することが特に好ましい。本発明において、ポリウレタンを用いる場合は、ガラス転移温度が７０〜１０５℃、破断伸びが１００〜２０００％、破断応力は０．５〜１００Ｎ／ｍｍ²が好ましい。
【０２０６】
これらの高分子化合物（ポリマー）は単独で用いてもよいし、２種類以上をブレンドして用いてもよい。本発明の画像形成層には上記ポリマーを主バインダーとして用いる。ここで言う主バインダーとは「画像形成層の全バインダーの５０質量％以上を上記ポリマーが占めている状態」をいう。従って、全バインダーの５０質量％未満の範囲で他のポリマーをブレンドして用いてもよい。これらのポリマーとしては、本発明のポリマーが可溶となる溶媒であれば、特に制限はない。より好ましくはポリ酢酸ビニル、ポリアクリル樹脂、ウレタン樹脂などが挙げられる。
【０２０７】
本発明においては、画像形成層に有機性ゲル化剤を含有せしめてもよい。なお、ここででいう有機性ゲル化剤とは、例えば、多価アルコール類のように有機液体に添加することにより、その系に降伏値を付与し、系の流動性を消失あるいは低下させる機能を有する化合物を言う。
【０２０８】
本発明においては、画像形成層用塗布液が水性分散されたポリマーラテックスを含有するのも好ましい態様である。この場合、画像形成層用塗布液中の全バインダーの５０質量％以上が水性分散されたポリマーラテックスであることが好ましい。
【０２０９】
また、本発明に係る画像形成層がポリマーラテックスを含有する場合、前記画像形成層中の全バインダーの５０質量％以上がポリマーラテックスであることが好ましく、更に好ましくは７０質量％以上である。
【０２１０】
本発明に係る「ポリマーラテックス」とは水不溶性の疎水性ポリマーが微細な粒子として水溶性の分散媒中に分散したものである。分散状態としてはポリマーが分散媒中に乳化されているもの、乳化重合されたもの、ミセル分散されたもの、あるいはポリマー分子中に部分的に親水的な構造をもち分子鎖自身が分子状分散したものなどいずれでもよい。
【０２１１】
分散粒子の平均粒径は１〜５００００ｎｍが好ましく、より好ましくは５〜１０００ｎｍ程度の範囲である。分散粒子の粒径分布に関しては特に制限は無く、広い粒径分布をもつものでも単分散の粒径分布を持つものでもよい。
【０２１２】
本発明に係るポリマーラテックスとしては、通常の均一構造のポリマーラテックス以外、いわゆるコア／シェル型のラテックスでもよい。この場合コアとシェルはガラス転移温度を変えると好ましい場合がある。本発明に係るポリマーラテックスの最低造膜温度（ＭＦＴ）は、−３０〜９０℃であることが好ましく、更に好ましくは０〜７０℃程度である。また、最低造膜温度をコントロールするために造膜助剤を添加してもよい。本発明に用いられる造膜助剤は可塑剤ともよばれポリマーラテックスの最低造膜温度を低下させる有機化合物（通常有機溶媒）であり、例えば「合成ラテックスの化学（室井宗一著、高分子刊行会発行（１９７０））」に記載されている。
【０２１３】
ポリマーラテックスに用いられるポリマー種としてはアクリル樹脂、酢酸ビニル樹脂、ポリエステル樹脂、ポリウレタン樹脂、ゴム系樹脂、塩化ビニル樹脂、塩化ビニリデン樹脂、ポリオレフィン樹脂、またはこれらの共重合体などがある。ポリマーとしては直鎖のポリマーでも枝分かれしたポリマーでも、また架橋されたポリマーでもよい。またポリマーとしては単一のモノマーが重合したいわゆるホモポリマーでもよいし、２種以上のモノマーが重合したコポリマーでもよい。コポリマーの場合はランダムコポリマーでもブロックコポリマーでもよい。ポリマーの分子量は数平均分子量で通常５０００〜１００００００、好ましくは１００００〜１０００００程度である。分子量が小さすぎるものは感光層の力学強度が不十分であり、大きすぎるものは製膜性が悪く好ましくない。
【０２１４】
ポリマーラテックスは２５℃、６０％ＲＨでの平衡含水率が０．０１〜２質量％以下のものが好ましく、更に好ましくは、０．０１〜１質量％のものである。平衡含水率の定義と測定法については、例えば「高分子工学講座１４、高分子材料試験法（高分子学会編、地人書館）」などを参考にすることができる。
【０２１５】
ポリマーラテックスの具体例としては、メチルメタクリレート／エチルアクリレート／メタクリル酸コポリマーのラテックス、メチルメタクリレート／２−エチルヘキシルアクリレート／スチレン／アクリル酸コポリマーのラテックス、スチレン／ブタジエン／アクリル酸コポリマーのラテックス、スチレン／ブタジエン／ジビニルベンゼン／メタクリル酸コポリマーのラテックス、メチルメタクリレート／塩化ビニル／アクリル酸コポリマーのラテックス、塩化ビニリデン／エチルアクリレート／アクリロニトリル／メタクリル酸コポリマーのラテックスなどが挙げられる。
【０２１６】
これらのポリマーは単独で用いてもよいし、必要に応じて２種以上ブレンドして用いてもよい。ポリマーラテックスのポリマー種としては、アクリレートまたはメタクリレート成分のごときカルボン酸成分を０．１〜１０質量％程度含有するものが好ましい。
【０２１７】
更に、必要に応じて全バインダーの５０質量％以下の範囲でゼラチン、ポリビニルアルコール、メチルセルロース、ヒドロキシプロピルセルロース、カルボキシメチルセルロース、ヒドロキシプロピルメチルセルロースなどの親水性ポリマーを添加してもよい。これらの親水性ポリマーの添加量は前記感光層の全バインダーの３０質量％以下が好ましい。
【０２１８】
本発明に係る画像形成層用塗布液の調製において、有機銀塩と水性分散されたポリマーラテックスの添加の順序については、いずれが先に添加してもよいし、同時に添加してもよいが、好ましくは、ポリマーラテックスが後である。
【０２１９】
更に、ポリマーラテックス添加前に有機銀塩、更には還元剤が混合されていることが好ましい。また、本発明においては、有機銀塩とポリマーラテックスを混合した後、経時させる温度が低すぎると塗布面状が損なわれ、高すぎるとかぶりが上昇する問題があるので、混合後の塗布液は３０℃〜６５℃で上記時間経時されることが好ましい。更には３５℃〜６０℃で経時させることが好ましく、特には３５℃〜５５℃で経時されることが好ましい。このように温度を維持するには塗布液の調液槽等を保温すればよい。
【０２２０】
本発明に係る画像形成層用塗布液の塗布は有機銀塩と水性分散されたポリマーラテックスを混合した後、３０分〜２４時間経過した塗布液を用いるのが好ましく、更に好ましくは、混合した後、６０分〜１２時間経過させることであり、特に好ましくは、１２０分〜１０時間経過した塗布液を用いることである。
【０２２１】
ここで、「混合した後」とは、有機銀塩と水性分散されたポリマーラテックスを添加し、添加素材が均一に分散された後を言う。
【０２２２】
本発明においては、架橋剤を上記バインダーに対し用いることにより膜付きがよくなり、現像ムラが少なくなることは知られているが、保存時のかぶり抑制や、現像後のプリントアウト銀の生成を抑制する効果もある。
【０２２３】
本発明で用いられる架橋剤としては、従来写真感材用として使用されている種々の架橋剤、例えば、特開昭５０−９６２１６号に記載されているアルデヒド系、エポキシ系、エチレンイミン系、ビニルスルホン系、スルホン酸エステル系、アクリロイル系、カルボジイミド系、シラン化合物系架橋剤を用いうるが、好ましいのは以下に示す、イソシアネート系化合物、シラン化合物、エポキシ化合物又は酸無水物である。
【０２２４】
好適なものの一つである下記一般式（２）で表されるイソシアネート系及びチオイソシアネート系架橋剤について説明する。
【０２２５】
一般式（２）
Ｘ₂＝Ｃ＝Ｎ−Ｌ−（Ｎ＝Ｃ＝Ｘ₂）_v
式中、ｖは１または２であり、Ｌはアルキレン、アルケニレン、アリール基またはアルキルアリール基で、ｖ＋１価の連結基を表し、Ｘ₂は酸素または硫黄原子を表す。
【０２２６】
なお、上記一般式（２）で表される化合物において、アリール基のアリール環は置換基を有し得る。好ましい置換基の例は、ハロゲン原子（例えば、臭素原子または塩素原子）、ヒドロキシ基、アミノ基、カルボキシル基、アルキル基およびアルコキシ基から選択される。
【０２２７】
上記イソシアネート系架橋剤は、イソシアネート基を少なくとも２個有しているイソシアネート類及びその付加体（アダクト体）であり、更に、具体的には、脂肪族ジイソシアネート類、環状基を有する脂肪族ジイソシアネート類、ベンゼンジイソシアネート類、ナフタレンジイソシアネート類、ビフェニルイソシアネート類、ジフェニルメタンジイソシアネート類、トリフェニルメタンジイソシアネート類、トリイソシアネート類、テトライソシアネート類、これらのイソシアネート類の付加体及びこれらのイソシアネート類と２価又は３価のポリアルコール類との付加体が挙げられる。
【０２２８】
具体例としては、特開昭５６−５５３５号の１０頁〜１２頁に記載されているイソシアネート化合物を利用することができる。
【０２２９】
なお、イソシアネートとポリアルコールの付加体は特に、層間接着を良くし、層の剥離や画像のズレ及び気泡の発生を防止する能力が高い。かかるイソシアネートは光熱写真材料のどの部分に置かれてもよい。例えば支持体中（特に支持体が紙の場合、そのサイズ組成中に含ませることができる）感光層、表面保護層、中間層、アンチハレーション層、下引き層等の支持体の感光層側の任意の層に添加でき、これらの層の中の１層又は２層以上に添加することができる。
【０２３０】
又、本発明において使用することが可能なチオイソシアネート系架橋剤としては、上記のイソシアネート類に対応するチオイソシアネート構造を有する化合物も有用である。
【０２３１】
本発明において使用される上記架橋剤の量は、銀１モルに対して通常０．００１〜２モル、好ましくは０．００５〜０．５モルの範囲である。
【０２３２】
本発明において含有させることができるイソシアネート化合物及びチオイソシアネート化合物は、上記の架橋剤として機能する化合物であることが好ましいが、上記の一般式においてｖが零（０）、即ち、当該官能基を一つのみ有する化合物であっても良い結果がえられる。
【０２３３】
本発明において架橋剤として使用できるシラン化合物の例としては、特開２００１−２６４９３０に開示されている一般式（１）〜一般式（３）で表される化合物が挙げられる。
【０２３４】
本発明において架橋剤として使用できるエポキシ化合物としてはエポキシ基を１個以上有するものであればよく、エポキシ基の数、分子量、その他に制限はない。エポキシ基はエーテル結合やイミノ結合を介してグリシジル基として分子内に含有されることが好ましい。またエポキシ化合物はモノマー、オリゴマー、ポリマー等のいずれであってもよく、分子内に存在するエポキシ基の数は通常１〜１０個程度、好ましくは２〜４個である。エポキシ化合物がポリマーである場合は、ホモポリマー、コポリマーのいずれであってもよく、その数平均分子量Ｍｎの特に好ましい範囲は２０００〜２００００程度である。
【０２３５】
又、本発明に用いられる酸無水物は下記の構造式で示される酸無水物基を少なくとも１個有する化合物である。
【０２３６】
−ＣＯ−Ｏ−ＣＯ−
本発明に用いられる酸無水物はこのような酸無水基を１個以上有するものであればよく、酸無水基の数、分子量、その他に制限はない。
【０２３７】
上記のエポキシ化合物や酸無水物は、１種のみを用いても２種以上を併用してもよい。その添加量は特に制限はないが、１×１０^-6〜１×１０^-2モル／ｍ²の範囲が好ましく、より好ましくは１×１０^-5〜１×１０^-3モル／ｍ²の範囲である。
【０２３８】
本発明においてエポキシ化合物や酸無水物は、感光層、表面保護層、中間層、アンチハレーション層、下引き層等の支持体の感光層側の任意の層に添加でき、これらの層の中の１層又は２層以上に添加することができる。
【０２３９】
本発明では、省銀化剤を使用することにより、本発明の効果を更に高めることができる。
【０２４０】
本発明において使用される省銀化剤とは、一定の銀画像濃度を得るために必要な銀量を低減化し得る化合物をいう。この低減化する機能の作用機構は種々考えられるが、現像銀の被覆力を向上させる機能を有する化合物が好ましい。ここで、現像銀の被覆力とは、銀の単位量当たりの光学濃度をいう。
【０２４１】
省銀化剤としては、下記一般式（Ｈ）で表されるヒドラジン誘導体化合物、下記一般式（Ｇ）で表されるビニル化合物、下記一般式（Ｐ）で表される４級オニウム化合物等が好ましい例として挙げられる。
【０２４２】
【化２０】

【０２４３】
一般式（Ｈ）において、式中、Ａ₀はそれぞれ置換基を有してもよい脂肪族基、芳香族基、複素環基又は−Ｇ₀−Ｄ₀基を、Ｂ₀はブロッキング基を表し、Ａ₁、Ａ₂はともに水素原子、又は一方が水素原子で他方はアシル基、スルホニル基又はオキザリル基を表す。ここで、Ｇ₀は−ＣＯ−基、−ＣＯＣＯ−基、−ＣＳ−基、−Ｃ（＝ＮＧ₁Ｄ₁）−基、−ＳＯ−基、−ＳＯ₂−基又は−Ｐ（Ｏ）（Ｇ₁Ｄ₁）−基を表し、Ｇ₁は単なる結合手、−Ｏ−基、−Ｓ−基又は−Ｎ（Ｄ₁）−基を表し、Ｄ₁は脂肪族基、芳香族基、複素環基又は水素原子を表し、分子内に複数のＤ₁が存在する場合、それらは同じであっても異なってもよい。Ｄ₀は水素原子、脂肪族基、芳香族基、複素環基、アミノ基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基を表す。好ましいＤ₀としては、水素原子、アルキル基、アルコキシ基、アミノ基等が挙げられる。
【０２４４】
一般式（Ｈ）において、Ａ₀で表される脂肪族基は、好ましくは炭素数１〜３０のものであり、特に炭素数１〜２０の直鎖、分岐又は環状のアルキル基が好ましく、例えばメチル基、エチル基、ｔ−ブチル基、オクチル基、シクロヘキシル基、ベンジル基が挙げられ、これらは更に適当な置換基（例えば、アリール基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基、スルホキシ基、スルホンアミド基、スルファモイル基、アシルアミノ基、ウレイド基等）で置換されていてもよい。
【０２４５】
一般式（Ｈ）において、Ａ₀で表される芳香族基は、単環又は縮合環のアリール基が好ましく、例えばベンゼン環又はナフタレン環が挙げられ、Ａ₀で表される複素環基としては、単環又は縮合環で窒素、硫黄、酸素原子から選ばれる少なくとも一つのヘテロ原子を含む複素環が好ましく、例えばピロリジン環、イミダゾール環、テトラヒドロフラン環、モルホリン環、ピリジン環、ピリミジン環、キノリン環、チアゾール環、ベンゾチアゾール環、チオフェン環、フラン環が挙げられる。Ａ₀の芳香族基、複素環基及び−Ｇ₀−Ｄ₀基は置換基を有していてもよい。Ａ₀として、特に好ましいものはアリール基及び−Ｇ₀−Ｄ₀基である。
【０２４６】
又、一般式（Ｈ）において、Ａ₀は耐拡散基又はハロゲン化銀吸着基を、少なくとも一つ含むことが好ましい。耐拡散基としては、カプラー等の不動性写真用添加剤にて常用されるバラスト基が好ましく、バラスト基としては、写真的に不活性であるアルキル基、アルケニル基、アルキニル基、アルコキシ基、フェニル基、フェノキシ基、アルキルフェノキシ基等が挙げられ、置換基部分の炭素数の合計は８以上であることが好ましい。
【０２４７】
一般式（Ｈ）において、ハロゲン化銀吸着促進基としては、チオ尿素、チオウレタン基、メルカプト基、チオエーテル基、チオン基、複素環基、チオアミド複素環基、メルカプト複素環基或いは特開昭６４−９０４３９号に記載の吸着基等が挙げられる。
【０２４８】
一般式（Ｈ）において、Ｂ₀はブロッキング基を表し、好ましくは−Ｇ₀−Ｄ₀基であり、Ｇ₀は−ＣＯ−基、−ＣＯＣＯ−基、−ＣＳ−基、−Ｃ（＝ＮＧ₁Ｄ₁）−基、−ＳＯ−基、−ＳＯ₂−基又は−Ｐ（Ｏ）（Ｇ₁Ｄ₁）−基を表す。好ましいＧ₀としては−ＣＯ−基、−ＣＯＣＯ−基が挙げられ、Ｇ₁は単なる結合手、−Ｏ−基、−Ｓ−基又は−Ｎ（Ｄ₁）−基を表し、Ｄ₁は脂肪族基、芳香族基、複素環基又は水素原子を表し、分子内に複数のＤ₁が存在する場合、それらは同じであっても異なってもよい。Ｄ₀は水素原子、脂肪族基、芳香族基、複素環基、アミノ基、アルコキシ基、アリールオキシ基、アルキルチオ基、アリールチオ基を表し、好ましいＤ₀としては水素原子、アルキル基、アルコキシ基、アミノ基等が挙げられる。Ａ₁、Ａ₂はともに水素原子、又は一方が水素原子で他方はアシル基（アセチル基、トリフルオロアセチル基、ベンゾイル基等）、スルホニル基（メタンスルホニル基、トルエンスルホニル基等）、又はオキザリル基（エトキザリル基等）を表す。
【０２４９】
これら一般式（Ｈ）で表される化合物は、公知の方法により容易に合成することができる。例えば、米国特許第５，４６４，７３８号、同５，４９６，６９５号を参考にして合成することができる。
【０２５０】
その他に好ましく用いることのできるヒドラジン誘導体は、米国特許第５，５４５，５０５号カラム１１〜２０に記載の化合物Ｈ−１〜Ｈ−２９、米国特許第５，４６４，７３８号カラム９〜１１に記載の化合物１〜１２である。これらのヒドラジン誘導体は公知の方法で合成することができる。
【０２５１】
一般式（Ｇ）において、Ｘ₂₁とＲ₂₁はシスの形で表示してあるが、Ｘ₂₁とＲ₂₁がトランスの形も一般式（Ｇ）に含まれる。この事は具体的化合物の構造表示においても同様である。
【０２５２】
一般式（Ｇ）において、Ｘ₂₁は電子吸引性基を表し、Ｗ₂₁は水素原子、アルキル基、アルケニル基、アルキニル基、アリール基、ヘテロ環基、ハロゲン原子、アシル基、チオアシル基、オキサリル基、オキシオキサリル基、チオオキサリル基、オキサモイル基、オキシカルボニル基、チオカルボニル基、カルバモイル基、チオカルバモイル基、スルホニル基、スルフィニル基、オキシスルフィニル基、チオスルフィニル基、スルファモイル基、オキシスルフィニル基、チオスルフィニル基、スルフィナモイル基、ホスホリル基、ニトロ基、イミノ基、Ｎ−カルボニルイミノ基、Ｎ−スルホニルイミノ基、ジシアノエチレン基、アンモニウム基、スルホニウム基、ホスホニウム基、ピリリウム基、インモニウム基を表す。
【０２５３】
Ｒ₂₁はハロゲン原子、ヒドロキシル基、アルコキシ基、アリールオキシ基、ヘテロ環オキシ基、アルケニルオキシ基、アシルオキシ基、アルコキシカルボニルオキシ基、アミノカルボニルオキシ基、メルカプト基、アルキルチオ基、アリールチオ基、ヘテロ環チオ基、アルケニルチオ基、アシルチオ基、アルコキシカルボニルチオ基、アミノカルボニルチオ基、ヒドロキシル基又はメルカプト基の有機又は無機の塩（例えば、ナトリウム塩、カリウム塩、銀塩等）、アミノ基、アルキルアミノ基、環状アミノ基（例えば、ピロリジノ基）、アシルアミノ基、オキシカルボニルアミノ基、ヘテロ環基（５〜６員の含窒素ヘテロ環、例えばベンツトリアゾリル基、イミダゾリル基、トリアゾリル基、テトラゾリル基等）、ウレイド基、スルホンアミド基を表す。Ｘ₂₁とＷ₂₁、Ｘ₂₁とＲ₂₁は、それぞれ互いに結合して環状構造を形成してもよい。Ｘ₂₁とＷ₂₁が形成する環としては、例えばピラゾロン、ピラゾリジノン、シクロペンタンジオン、β−ケトラクトン、β−ケトラクタム等が挙げられる。
【０２５４】
以下に本発明にて好ましく使用される化合物例を示す。
【０２５５】
【化２１】

【０２５６】
一般式（Ｐ）において、Ｑは窒素原子又は燐原子を表し、Ｒ₃₁、Ｒ₃₂、Ｒ₃₃及びＲ₃₄は、各々水素原子又は置換基を表し、Ｘ₃₁ ^-はアニオンを表す。尚、Ｒ₃₁〜Ｒ₃₄は互いに連結して環を形成してもよい。
【０２５７】
Ｒ₃₁〜Ｒ₃₄で表される置換基としては、アルキル基（メチル基、エチル基、プロピル基、ブチル基、ヘキシル基、シクロヘキシル基等）、アルケニル基（アリル基、ブテニル基等）、アルキニル基（プロパルギル基、ブチニル基等）、アリール基（フェニル基、ナフチル基等）、複素環基（ピペリジニル基、ピペラジニル基、モルホリニル基、ピリジル基、フリル基、チエニル基、テトラヒドロフリル基、テトラヒドロチエニル基、スルホラニル基等）、アミノ基等が挙げられる。
【０２５８】
Ｒ₃₁〜Ｒ₃₄が互いに連結して形成しうる環としては、ピペリジン環、モルホリン環、ピペラジン環、キヌクリジン環、ピリジン環、ピロール環、イミダゾール環、トリアゾール環、テトラゾール環等が挙げられる。
【０２５９】
Ｒ₃₁〜Ｒ₃₄で表される基はヒドロキシル基、アルコキシ基、アリールオキシ基、カルボキシル基、スルホ基、アルキル基、アリール基等の置換基を有してもよい。Ｒ₃₁、Ｒ₃₂、Ｒ₃₃及びＲ₃₄としては、水素原子及びアルキル基が好ましい。
【０２６０】
Ｘ₃₁ ^-が表すアニオンとしては、ハロゲンイオン、硫酸イオン、硝酸イオン、酢酸イオン、ｐ−トルエンスルホン酸イオン等の無機及び有機のアニオンが挙げられる。
【０２６１】
上記４級オニウム化合物は公知の方法に従って容易に合成でき、例えば上記テトラゾリウム化合物はＣｈｅｍｉｃａｌＲｅｖｉｅｗｓｖｏｌ．５５ｐ．３３５〜４８３に記載の方法を参考にできる。上記省銀化剤の添加量は有機銀塩１モルに対し１０^-5〜１モル、好ましくは１０^-4〜５×１０^-1モルの範囲である。
本発明では、省銀化剤の少なくとも一種が、シラン化合物であることが好ましい。
【０２６２】
本発明において、省銀化剤として用いるシラン化合物としては、特願２００１−１９２６９８に記載されているような一級または二級アミノ基を２個以上有するアルコキシシラン化合物あるいはその塩であることが好ましい。
【０２６３】
ここで、一級または二級アミノ基を２個以上有するとは、一級アミノ基のみを２個以上、二級アミノ基のみを２個以上、さらには一級アミノ基と二級アミノ基をそれぞれ１個以上含むことを指し、アルコキシシラン化合物の塩とは、アミノ基とオニウム塩を形成しうる無機酸あるいは有機酸とアルコキシシラン化合物との付加物をさす。
【０２６４】
このようなアルコキシシラン化合物あるいはその塩としては、下記に記載するようなものを挙げることができるが、本発明においては、分子内一級または二級アミノ基を２個以上有するアルコキシシラン化合物あるいはその塩で有れば、これらの化合物に限定されない。
【０２６５】
【化２２】

【０２６６】
【化２３】

【０２６７】
【化２４】

【０２６８】
これらの化合物において、アルコキシシリルを形成するアルコキシ基としては、飽和炭化水素からなるアルコキシ基が好ましく、更には、メトキシ基、エトキシ基、イソプロポキシ基がより保存安定性に優れることから好ましい。また、熱現像前の保存条件による感度変動を低減する目的においては、分子内に不飽和炭化水素基を有さない化合物がより好ましい。なお、これらのアルコキシシラン化合物あるいはその塩は１種単独でも２種以上を組み合わせて用いても良い。
【０２６９】
また、画像形成層が少なくとも１個以上の一級アミノ基を有するアルコキシシラン化合物とケトン化合物との脱水縮合反応から形成されるシフ塩基を含有することが好ましい。
【０２７０】
このようなシフ塩基を用いることにより、省銀化することができ、かつ熱現像前の保存時条件によらず低カブリで感度変動も少なく、ガンマも極端に立たない画像が得られる。さらに、あらかじめ一級アミン部分が封鎖されているため、後述する画像形成層形成塗工液を調製する際にケトン系溶剤を用いる場合には、塗工液調製後の時間経時による感度変動を抑制することができる。
【０２７１】
上記のアルコキシシラン化合物とシフ塩基を形成する為に用いられるケトン化合物としては、特に制限なく用いることができるが、後述する画像形成方法により画像を形成した際に生じる臭気の問題から、沸点が１５０℃以下のものが好ましく、さらには１００℃以下のものがより好ましい。
【０２７２】
このようなシフ塩基としては、下記に示す化合物を挙げることができるが、１個以上の一級アミノ基を有するアルコキシシラン化合物とケトン化合物との脱水縮合反応から形成されるシフ塩基で有れば、これらに限定されない。
【０２７３】
なお、上述の化合物の中で、より省銀化する目的のためには、分子内に１個以上の二級アミノ基を有するシフ塩基がより好ましい。尚、これらのシフ塩基は１種単独でも２種以上を組み合わせて用いても良い。
【０２７４】
省銀化剤として、アルコキシシラン化合物あるいはその塩、またはシフ塩基を画像形成層中に添加する場合は、銀１モルに対して通常０．００００１〜０．０５モルの範囲で添加するのが好ましい。また、アルコキシシラン化合物あるいはその塩と、シフ塩基の両方を画像形成層に添加する場合も同様の範疇となる。
【０２７５】
しかしながら、上述のアルコキシシラン化合物またはシフ塩基の銀１モルに対する添加量が少しでも多くなると、後述する画像形成方法で形成された未露光部の画像濃度が高くなる場合がある。そこで、添加するアルコキシシラン化合物またはシフ塩基の銀１モルに対する添加量の依存性を緩和する目的で、さらに、画像形成層に分子内に２個以上のイソシアネート基を有するイソシアネート化合物を添加するのが好ましい。イソシアネート化合物としては、前述した架橋剤として使用されるイソシアネート化合物を用いることができる。
【０２７６】
本発明の熱現像感光材料に用いられるカブリ防止及び画像安定化剤について説明する。
【０２７７】
還元剤としては、主に、ビスフェノール類やスルホンアミドフェノール類のようなプロトンをもった還元剤が用いられているので、これらの水素を引き抜くことができる活性種を発生することにより還元剤を不活性化できる化合物が含有されていることが好ましい。好適には、無色の光酸化性物質として、露光時にフリーラジカルを反応活性種として生成可能な化合物が好ましい。
【０２７８】
従ってこれらの機能を有する化合物であればいかなる化合物でもよいが、複数の原子からなる有機フリーラジカルが好ましい。かかる機能を有しかつ熱現像感光材料に格別の弊害を生じることのない化合物であればいかなる構造をもった化合物でもよい。
【０２７９】
又、これらのフリーラジカルを発生する化合物としては発生するフリーラジカルに、これが還元剤と反応し不活性化するに充分な時間接触できる位の安定性をもたせるために炭素環式、又は複素環式の芳香族基を有するものが好ましい。
【０２８０】
これらの化合物の代表的なものとしてビイミダゾリル化合物、ヨードニウム化合物をあげることができる。
【０２８１】
上記のビイミダゾリル化合物、ヨウドニウム化合物の添加量は０．００１〜０．１モル／ｍ²、好ましくは、０．００５〜０．０５モル／ｍ²の範囲である。なお、当該化合物は、本発明の感光材料において、いかなる構成層中にも含有させることが出来るが、還元剤の近傍に含有させることが好ましい。
【０２８２】
又、本発明においては、還元剤を不活性化し還元剤が有機銀塩を銀に還元できないようにする化合物として、反応活性種がハロゲン原子でないものが好ましいが、ハロゲン原子を活性種として放出する化合物も、本発明のハロゲン原子でない活性種を放出する化合物と併用することにより、使用することが出来る。ハロゲン原子を活性種として放出できる化合物も多くのものが知られており、併用により良好な効果が得られる。
【０２８３】
これらの活性ハロゲン原子を生成する化合物の具体例としては、以下に挙げる一般式（９）の化合物がある。
【０２８４】
【化２５】

【０２８５】
一般式（９）中、Ｑ₅₁はアリール基またはヘテロ環基を表す。Ｘ₅₁、Ｘ₅₂及びＸ₅₃は水素原子、ハロゲン原子、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、スルフォニル基、アリール基を表すが、少なくとも一つはハロゲン原子である。Ｙ₅₁は−Ｃ（＝Ｏ）−、−ＳＯ−または−ＳＯ₂−を表す。
【０２８６】
Ｑ₅₁で表されるアリール基は、単環または縮環していてもよく、好ましくは炭素数６〜３０の単環または二環のアリール基（例えばフェニル、ナフチル等）であり、より好ましくはフェニル基、ナフチル基であり、更に好ましくはフェニル基である。
【０２８７】
Ｑ₅₁で表されるヘテロ環基は、Ｎ、ＯまたはＳの少なくとも一つの原子を含む３ないし１０員の飽和もしくは不飽和のヘテロ環基であり、これらは単環であってもよいし、更に他の環と縮合環を形成してもよい。
【０２８８】
ヘテロ環基として好ましくは、縮合環を有していてもよい５ないし６員の不飽和ヘテロ環基であり、より好ましくは縮合環を有していてもよい５ないし６員の芳香族ヘテロ環基である。更に好ましくは窒素原子を含む縮合環を有していてもよい５ないし６員の芳香族ヘテロ環基であり、特に好ましくは窒素原子を１ないし４原子含む縮合環を有していてもよい５ないし６員の芳香族ヘテロ環基である。このようなヘテロ環基におけるヘテロ環として好ましくは、イミダゾール、ピラゾール、ピリジン、ピリミジン、ピラジン、ピリダジン、トリアゾール、トリアジン、インドール、インダゾール、プリン、チアジアゾール、オキサジアゾール、キノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、プテリジン、アクリジン、フェナントロリン、フェナジン、テトラゾール、チアゾール、オキサゾール、ベンズイミダゾール、ベンズオキサゾール、ベンズチアゾール、インドレニン、テトラザインデンであり、より好ましくはイミダゾール、ピリジン、ピリミジン、ピラジン、ピリダジン、トリアゾール、トリアジン、チアジアゾール、オキサジアゾール、キノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、テトラゾール、チアゾール、オキサゾール、ベンズイミダゾール、ベンズオキサゾール、ベンズチアゾール、テトラザインデンであり、更に好ましくはイミダゾール、ピリジン、ピリミジン、ピラジン、ピリダジン、トリアゾール、トリアジン、チアジアゾール、キノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、テトラゾール、チアゾール、ベンズイミダゾール、ベンズチアゾールであり、特に好ましくはピリジン、チアジアゾール、キノリン、ベンズチアゾールである。
【０２８９】
Ｑ₅₁で表されるアリール基およびヘテロ環基は−Ｙ₅₁−Ｃ（Ｘ₅₁）（Ｘ₅₂）（Ｘ₅₃）の他に置換基を有していてもよく、置換基として好ましくはアルキル基、アルケニル基、アリール基、アルコキシ基、アリールオキシ基、アシルオキシ基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、アシルオキシ基、アシルアミノ基、アルコキシカルボニルアミノ基、アリールオキシカルボニルアミノ基、スルホニルアミノ基、スルファモイル基、カルバモイル基、スルホニル基、ウレイド基、リン酸アミド基、ハロゲン原子、シアノ基、スルホ基、カルボキシル基、ニトロ基、ヘテロ環基であり、より好ましくはアルキル基、アリール基、アルコキシ基、アリールオキシ基、アシル基、アシルアミノ基、アルコキシカルボニルアミノ基、アリールオキシカルボニルアミノ基、スルホニルアミノ基、スルファモイル基、カルバモイル基、ウレイド基、リン酸アミド基、ハロゲン原子、シアノ基、ニトロ基、ヘテロ環基であり、更に好ましくはアルキル基、アリール基、アルコキシ基、アリールオキシ基、アシル基、アシルアミノ基、スルホニルアミノ基、スルファモイル基、カルバモイル基、ハロゲン原子、シアノ基、ニトロ基、ヘテロ環基であり、特に好ましくはアルキル基、アリール基、ハロゲン原子である。
【０２９０】
Ｘ₅₁、Ｘ₅₂及びＸ₅₃は好ましくはハロゲン原子、ハロアルキル基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、カルバモイル基、スルファモイル基、スルホニル基、ヘテロ環基であり、より好ましくはハロゲン原子、ハロアルキル基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、スルホニル基であり、更に好ましくはハロゲン原子、トリハロメチル基であり、特に好ましくはハロゲン原子である。ハロゲン原子の中でも好ましくは塩素原子、臭素原子、ヨウ素原子であり、更に好ましくは塩素原子、臭素原子であり、特に好ましくは臭素原子である。
【０２９１】
Ｙ₅₁は−Ｃ（＝Ｏ）−、−ＳＯ−、−ＳＯ₂−を表し、好ましくは−ＳＯ₂−である。
【０２９２】
これらの化合物の添加量は、実質的にハロゲン化銀の生成によるプリントアウト銀の増加が問題にならない範囲が好ましく、前記活性ハロゲンラジカルを生成しない化合物に対する比率で、最大１５０％以下、更に好ましくは１００％以下であることが好ましい。
【０２９３】
次に本発明において好ましく使用されるかぶり防止剤について説明する。本発明で好ましく使用されるかぶり防止剤としては下記一般式（Ａ−６）〜（Ａ−８）で表される化合物を挙げることができる。
【０２９４】
一般式（Ａ−６）Ｘ¹−ＳＯ₂−Ｓ−Ｍ¹
一般式（Ａ−７）Ｘ¹−ＳＯ₂−Ｓ−Ｙ¹
一般式（Ａ−８）Ｘ¹−ＳＯ−Ｓ−Ｙ¹
式中Ｘ¹、Ｙ¹は置換または未置換のアルキル基、アリール基、複素環基を表し、Ｍ¹は金属原子または有機カチオンを表す。
【０２９５】
Ｘ¹およびＹ¹で表される脂肪族炭化水素基は、直鎖、分岐または環状のアルキル基（好ましくは炭素数１〜２０、より好ましくは１〜１６、更に好ましくは１〜１２）、アルケニル基（好ましくは炭素数２〜２０、より好ましくは２〜１６、更に好ましくは２〜１２）、アルキニル基（好ましくは炭素数２〜２０、より好ましくは２〜１６、更に好ましくは２〜１２）であり、置換基を有していてもよい。Ｘ¹およびＹ¹で表される脂肪族炭化水素基の置換基として好ましくは、アリール基、アルコキシ基、ヘテロ環基であり、より好ましくはアリール基、ヘテロ環基である。Ｘ¹およびＹ¹で表される脂肪族炭化水素基として好ましくはアルキル基であり、より好ましくは鎖状アルキル基である。
【０２９６】
Ｘ¹およびＹ¹で表されるアリール基としては、好ましくは炭素数６〜３０の単環または縮環のアリール基であり、より好ましくは炭素数６〜２０の単環または縮環のアリール基であり、例えばフェニル、ナフチル等が挙げられ、特に好ましくはフェニルである。Ｘ¹およびＹ¹で表されるアリール基は置換基を有して良い。Ｘ¹およびＹ¹で表されるアリール基の具体例としては、フェニル、４−メチルフェニル、ナフチル、ベンゾイルアミノ、フェニルスルホニルアミノ、フェニルウレイドなどが挙げられる。
【０２９７】
Ｘ¹およびＹ¹で表されるヘテロ環基は、Ｎ、ＯまたはＳ原子の少なくとも一つを含む３ないし１０員の飽和もしくは不飽和のヘテロ環であり、これらは単環であってもよいし、更に他の環と縮合環を形成してもよい。ヘテロ環基として好ましくは、５ないし６員のヘテロ環基であり、より好ましくは窒素原子を含む５ないし６員のヘテロ環基であり、更に好ましくは窒素原子を１ないし２原子含む５ないし６員の芳香族ヘテロ環基である。ヘテロ環基の具体例としては、例えばイミダゾリル、チアゾリル、オキサゾリル、１，２，４−トリアゾリル、１，３，４−オキサジアゾリル、１，３，４−チアジアゾリル、ピリジル、キノリル、テトラゾリル、ベンズイミダゾリル、ベンズオキサゾリル、ベンズチアゾリル、ベンズトリアゾリル、トリアジニルなどが挙げられる。
【０２９８】
Ｍ¹で表される金属原子としては、ナトリウムイオン、カリウムイオンのごときアルカリ金属原子が、有機カチオンとしては、アンモニウムイオン、グアニジン基などが好ましい。
【０２９９】
一般式（Ａ−６）〜（Ａ−８）で表される化合物の具体例としては、例えば特開平８−３１４０５９号の「００１２」に記載の化合物例ａ〜ｊ、特開平７−２０９７９７号の「００２８」に記載のチオスルホネートエステルＡ〜Ｋ、特開昭５５−１４０８３３号のｐ１４から記載の化合物例（１）〜（４４）があげられる。以下に本発明の化合物の具体例を示すが、本発明はこれらの化合物に限定されない。
【０３００】
【化２６】

【０３０１】
次に下記一般式（Ａ−９）で表される化合物について説明する。
一般式（Ａ−９）Ｚ₇−Ｐ₇−Ｌ₇−（Ｃ＝Ｑ₇）−Ｗ₇
式中、Ｐ₇は酸素原子、硫黄原子またはＮＨ基を表し、Ｑ₇は酸素原子または硫黄原子を表し、Ｗ₇はＯＨ基、ＯＭ基、ＳＨ基、ＳＭ基（Ｍは対イオン）またはＮＨ₂基を表し、Ｌ₇はアルキレン基を表し、Ｚ₇はアルキル基、アリール基またはヘテロ環基を表す。
【０３０２】
一般式（Ａ−９）において、−（Ｃ＝Ｑ₇）−Ｗ₇で表される置換基の好ましい例として、カルボキシル基、カルボン酸塩、チオカルボキシル基、チオカルボン酸塩、ジチオカルボキシル基、ジチオカルボン酸塩、カルバモイル基を挙げることができる。Ｗ₇がＯＭ基またはＳＭ基であるとき（Ｍは対イオンを表す）、対イオンの例としては、無機あるいは有機のアンモニウムイオン（例えば、アンモニウムイオン、トリエチルアンモニウムイオン、ピリジニウムイオン）、アルカリ金属イオン（例えば、ナトリウムイオン、カリウムイオン）、アルカリ土類金属イオン（例えば、カルシウムイオン、マグネシウムイオン）、その他の金属イオン（例えば、アルミニウムイオン、バリウムイオン、亜鉛イオン）が挙げられる。イオン性ポリマー、あるいは逆電荷を有する他の有機化合物、あるいは金属錯イオン（例えば、ヒドロキソペンタアクアアルミニウム（III）イオン、トリス（２，２′−ビピリジン）鉄（II）イオン）も対イオンになりうる。また、分子内の他の置換基と分子内塩を形成していても良い。好ましいものは、ナトリウムイオン、カリウムイオン、アンモニウムイオン、トリエチルアンモニウムイオン、ピリジニウムイオンであるり、さらに好ましいものはナトリウムイオン、カリウムイオン、アンモニウムイオンである。
【０３０３】
Ｌ₇で表されるアルキレン基の長さは、好ましくは１〜４原子分、さらに好ましくは１ないし２原子分である。Ｌで表されるアルキレン基は、更に置換基を有していてもよい。好ましい例としては−ＣＨ₂−、−ＣＨ₂ＣＨ₂−、−ＣＨ（ＣＨ₃）−、−ＣＨ（ＣＨ₂ＣＨ₃）ＣＨ₂−などを挙げることができる。より好ましいのは、−ＣＨ₂−である。
【０３０４】
Ｚ₇で表されるアルキル基は、直鎖、分岐、環状またはこれらの組み合わせのアルキル基であり、好ましくは炭素数１〜４０、より好ましくは１〜３０、さらに好ましくは１〜２５である。例えば、メチル基、エチル基、アリル基、プロピル基、イソプロピル基、ブチル基、ｓｅｃ−ブチル基、イソブチル基、ｔｅｒｔ−ブチル基、ペンチル基、ｓｅｃ−ペンチル基、イソペンチル基、ｔｅｒｔ−ペンチル基、ヘキシル基、シクロヘキシル基、オクチル基、ｔｅｒｔ−オクチル基、デシル基、ウンデシル基、ドデシル基、トリデシル基、ペンタデシル基、ノナデシル基、イコシル基、ドコシル基、２−ヘキシルデシル基、２−エチルヘキシル基、６−メチル−１−（３−メチルヘキシル）ノニル基、ベンジル基等が挙げられる。
【０３０５】
Ｚ₇で表されるアルキル基は置換基を有していてもよく、置換基としては既知のいかなる基であっても構わない。例えば、ハロゲン原子（フッ素原子、塩素原子、臭素原子、またはヨウ素原子）、アルキル基、アルケニル基、アルキニル基、アリール基、ヘテロ環基（Ｎ−置換の含窒素ヘテロ環基を含む、例えばモルホリノ基）、アルコキシカルボニル基、アリールオキシカルボニル基、カルバモイル基、イミノ基、Ｎ原子で置換したイミノ基、チオカルボニル基、カルバゾイル基、シアノ基、チオカルバモイル基、アルコキシ基、アリールオキシ基、ヘテロ環オキシ基、アシルオキシ基、（アルコキシもしくはアリールオキシ）カルボニルオキシ基、スルホニルオキシ基、アシルアミド基、スルホンアミド基、ウレイド基、チオウレイド基、イミド基、（アルコキシもしくはアリールオキシ）カルボニルアミノ基、スルファモイルアミノ基、セミカルバジド基、チオセミカルバジド基、（アルキルもしくはアリール）スルホニルウレイド基、ニトロ基、（アルキルまたはアリール）スルホニル基、スルファモイル基、リン酸アミドもしくはリン酸エステル構造を含む基、シリル基、カルボキシル基またはその塩、スルホ基またはその塩、リン酸基、ヒドロキシ基、４級アンモニウム基等が挙げられる。これら置換基は、これら置換基でさらに置換されていてもよい。
【０３０６】
Ｚ₇で表される置換基を有するアルキル基の例として、アリールオキシアルキル基、アルコキシアルキル基、ポリアルキレンオキシアルキル基（ヒドロキシエトキシエチル基、エトキシエチル基、エトキシエトキシエチル基など）、アルキルチオアルキル基（エチルチオエチル基など）などを挙げることができる。
【０３０７】
Ｚ₇で表されるアリール基は単環または縮合環のアリール基であり、好ましくは炭素数６〜２０、より好ましくは６〜１６、さらに好ましくは６〜１０であり、フェニル基またはナフチル基が好ましい。Ｚ₇で表されるアリール基は置換基を有していてもよく、置換基としては写真性能に悪影響を及ぼさない置換基であればどのような基でも構わない。例えば、前述のアルキル基の置換基と同様の基が挙げられる。アリール基上の置換基の好ましい置換位置は２−位であり、置換基がＰ₇、Ｑ₇またはＷ₇と共に銀イオンと錯体を形成することができるものであることが好ましい。置換基及び置換位置の好ましい例としては、２−カルボキシ基、２−カルバモイル基、２−チオカルボキシ基、２−ジチオカルボキシル基などを挙げることができる。
【０３０８】
Ｚ₇で表されるヘテロ環基は、ヘテロ環が窒素、酸素および硫黄原子からなる群より選ばれるヘテロ原子を１個以上含む、５〜７員の飽和または不飽和の単環または縮合環であるものが好ましい。ヘテロ環の例としては、好ましくはピリジン環、キノリン環、イソキノリン環、ピリミジン環、ピラジン環、ピリダジン環、フタラジン環、トリアジン環、フラン環、チオフェン環、ピロール環、オキサゾール環、ベンゾオキサゾール環、チアゾール環、ベンゾチアゾール環、イミダゾール環、ベンゾイミダゾール環、チアジアゾール環、トリアゾール環等が挙げられ、さらに好ましくはピリジン環、キノリン環、ピリミジン環、チアジアゾール環、ベンゾチアゾール環であり、特に好ましくは、ピリジン環、キノリン環、ピリミジン環である。Ｚ７で表されるヘテロ環基は置換基を有してもよく、例えば前述のアルキル基の置換基と同様の基が挙げられる。
【０３０９】
Ｚ₇は、好ましくは、置換されていてもよいフェニル基、ナフチル基、キノリル基、ピリジル基、ピリミジル基、ポリエチレンオキシ基であり、更に好ましくは、フェニル基、置換フェニル基であり、特に好ましくは、２−アルキルフェニル基、２，４−ジアルキルフェニル基、２−カルボキシフェニル基、２−カルバモイルフェニル基、２−チオカルボキシフェニル基である。また、Ｚ₇の置換基として、写真用素材で公知のいわゆるバラスト基や、銀塩への吸着基、水溶性を付与する基を有していてもよい。置換基どうしが結合してビス型、トリス型、テトラキス型を形成してもよく、互いに重合してポリマーを形成してもよい。
【０３１０】
一般式（Ａ−９）で表される化合物は、水または適当な有機溶媒、例えばアルコール類（メタノール、エタノール、プロパノール、フッ素化アルコール）、ケトン類（アセトン、メチルエチルケトン）、ジメチルホルムアミド、ジメチルスルホキシド、メチルセルソルブなどに溶解して用いることができる。また、既によく知られている乳化分散法によって、ジブチルフタレート、トリクレジルホスフェート、グリセリルトリアセテートあるいはジエチルフタレートなどのオイル、酢酸エチルやシクロヘキサノンなどの補助溶媒を用いて溶解し、機械的に乳化分散物を作製して用いることができる。あるいは固体分散法として知られている方法によって、一般式（Ａ−９）で表される化合物の粉末を水等の適当な溶媒中にボールミル、コロイドミル、あるいは超音波によって分散して用いることもできる。
【０３１１】
一般式（Ａ−９）で表される化合物は、支持体に対して画像形成層側のいずれの層に添加してもよいが、画像形成層あるいはそれに隣接する層に添加することが好ましい。一般式（Ａ−９）で表される化合物の添加量は好ましくは０．０１〜１０ｍｍｏｌ／ｍ²の範囲で、より好ましくは０．１〜５ｍｍｏｌ／ｍ²、さらにより好ましくは０．２〜２ｍｍｏｌ／ｍ²の範囲である。
【０３１２】
一般式（Ａ−９）で表される化合物の具体例としては例えば特開２００１−１３６２７の「００６３」記載の化合物（Ｉ−１）〜（Ｉ−６）、「００６６」記載の（Ｃ−１）〜（Ｃ−３）、特開２００２−９０９３７の「００２７」記載の化合物（III−１）〜（III−１０８）があげられる。以下に一般式（Ａ−９）で表される化合物の好ましい例を挙げるが、本発明で使用することができる一般式（Ａ−９）の化合物はこれらに限定されるものではない。
【０３１３】
【化２７】

【０３１４】
本発明に用いる還元剤が芳香族性の水酸基（−ＯＨ）を有する場合、特にビスフェノール類の場合には、これらの基と水素結合を形成することが可能な基を有する非還元性の化合物を併用することが好ましい。水酸基またはアミノ基と水素結合を形成する基としては、ホスホリル基、スルホキシド基、スルホニル基、カルボニル基、アミド基、エステル基、ウレタン基、ウレイド基、３級アミノ基、含窒素芳香族基などが挙げられる。その中でも好ましいのはホスホリル基、スルホキシド基、アミド基（但し、＞Ｎ−Ｈ基を持たず、＞Ｎ−Ｒ（ＲはＨ以外の置換基）のようにブロックされている。）、ウレタン基（但し、＞Ｎ−Ｈ基を持たず、＞Ｎ−Ｒ（ＲはＨ以外の置換基）のようにブロックされている。）、ウレイド基（但し、＞Ｎ−Ｈ基を持たず、＞Ｎ−Ｒ（ＲはＨ以外の置換基）のようにブロックされている。）を有する化合物である。
【０３１５】
本発明で、特に好ましい水素結合性の化合物は下記一般式（Ａ−１０）で表される化合物である。
【０３１６】
【化２８】

【０３１７】
一般式（Ａ−１０）において、Ｒ₅、Ｒ₆及びＲ₇は各々独立にアルキル基、アリール基、アラルキル基、アルコキシ基、アリールオキシ基、アミノ基またはヘテロ環基を表し、これらの基は無置換であっても置換基を有していてもよい。Ｒ₅、Ｒ₆及びＲ₇が置換基を有する場合の置換基としてはハロゲン原子、アルキル基、アリール基、アルコキシ基、アミノ基、アシル基、アシルアミノ基、アルキルチオ基、アリールチオ基、スルホンアミド基、アシルオキシ基、オキシカルボニル基、カルバモイル基、スルファモイル基、スルホニル基、ホスホリル基などがあげられ、置換基として好ましいのはアルキル基またはアリール基でたとえばメチル基、エチル基、イソプロピル基、ｔ−ブチル基、ｔ−オクチル基、フェニル基、４−アルコキシフェニル基、４−アシルオキシフェニル基などがあげられる。
【０３１８】
Ｒ₅、Ｒ₆及びＲ₇で表されるアルキル基としては、炭素数１〜２０の直鎖、分枝鎖、環状またはこれらの組み合わせの置換又は未置換のアルキル基が好ましく、具体的にはメチル基、エチル基、ブチル基、オクチル基、ドデシル基、イソプロピル基、ｔ−ブチル基、ｔ−アミル基、ｔ−オクチル基、シクロヘキシル基、１−メチルシクロヘキシル基、ベンジル基、フェネチル基、２−フェノキシプロピル基などが挙げられる。アラルキル基の例としては、炭素数７〜２７のアラルキル基が好ましく、ベンジル基、フェネチル基、２−フェノキシプロピル基などが挙げられる。
【０３１９】
アリール基としては、炭素数６〜２０の単環又は多環の置換又は未置換のアリール基が好ましく、フェニル基、クレジル基、キシリル基、ナフチル基、４−ｔ−ブチルフェニル基、４−ｔ−オクチルフェニル基、４−アニシジル基、３，５−ジクロロフェニル基などが挙げられる。アルコキシ基としては、炭素数１〜２０の直鎖、分枝鎖、環状またはこれらの組み合わせの置換又は未置換のアルコキシ基が好ましく、メトキシ基、エトキシ基、ブトキシ基、オクチルオキシ基、２−エチルヘキシルオキシ基、３，５，５−トリメチルヘキシルオキシ基、ドデシルオキシ基、シクロヘキシルオキシ基、４−メチルシクロヘキシルオキシ基、ベンジルオキシ基等が挙げられる。アリールオキシ基としては炭素数６〜２０のアリールオキシ基が好ましく、フェノキシ基、クレジルオキシ基、イソプロピルフェノキシ基、４−ｔ−ブチルフェノキシ基、ナフトキシ基、ビフェニルオキシ基等が挙げられる。
【０３２０】
アミノ基としては炭素数０〜２０のアミノ基が好ましく、ジメチルアミノ基、ジエチルアミノ基、ジブチルアミノ基、ジオクチルアミノ基、Ｎ−メチル−Ｎ−ヘキシルアミノ基、ジシクロヘキシルアミノ基、ジフェニルアミノ基、Ｎ−メチル−Ｎ−フェニルアミノ基等が挙げられる。
【０３２１】
ヘテロ環基としては、Ｎ、ＯまたはＳ原子の少なくとも一つを含む３ないし１０員の飽和もしくは不飽和のヘテロ環基であり、これらは単環であってもよいし、さらに他の環と縮合環を形成してもよい。ヘテロ環基中のヘテロ環の具体例としては、例えばピロリジン、ピペリジン、ピペラジン、モルフォリン、チオフェン、フラン、ピロール、イミダゾール、ピラゾール、ピリジン、ピリミジン、ピラジン、ピリダジン、トリアゾール、トリアジン、インドール、インダゾール、プリン、チアジアゾール、オキサジアゾール、キノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、プテリジン、アクリジン、フェナントロリン、フェナジン、テトラゾール、チアゾール、オキサゾール、ベンズイミダゾール、ベンズオキサゾール、ベンズチアゾール、ベンズセレナゾール、インドレニン、テトラザインデンなどが挙げられる。
【０３２２】
Ｒ₅とＲ₆、Ｒ₆とＲ₇またはＲ₅とＲ₆とＲ₇は一緒になって、置換されていてもよい単環系または多環系炭化水素基を表すことができる。Ｒ₅〜Ｒ₇としてはアルキル基、アリール基、アルコキシ基、アリールオキシ基が好ましい。本発明の効果の点ではＲ₅〜Ｒ₇のうち少なくとも一つ以上がアルキル基またはアリール基であることが好ましく、二つ以上がアルキル基またはアリール基であることがより好ましい。また、安価に入手する事ができるという点ではＲ₅〜Ｒ₇が同一の基である場合が好ましい。
【０３２３】
一般式（Ａ−１０）の化合物の具体例としては例えば特開２００２−９０９３７の「００６１」〜「００６４」に記載の化合物（II−１）〜（II−４０）が挙げられる。以下に具体例を示すが発明で用いることができる化合物はこれらに限定されるものではない。
【０３２４】
【化２９】

【０３２５】
一般式（Ａ−１０）で表される化合物は、還元剤と同様に溶液形態、乳化分散形態、固体分散微粒子分散物形態で塗布液に含有せしめ、熱現像感光材料中で使用することができる。一般式（Ａ−１０）で表される化合物は、溶液状態でフェノール性水酸基、アミノ基を有する化合物と水素結合性の錯体を形成しており、還元剤と一般式（Ａ−１０）で表される化合物との組み合わせによっては錯体として結晶状態で単離することができる。このようにして単離した結晶粉体を固体分散微粒子分散物として使用することは安定した性能を得る上で特に好ましい。また、還元剤と一般式（Ａ−１０）で表される化合物を粉体で混合し、適当な分散剤を使って、サンドグラインダーミル等で分散時に錯形成させる方法も好ましく用いることができる。一般式（Ａ−１０）で表される化合物は、還元剤に対して１〜２００モル％の範囲で使用することが好ましく、より好ましくは１０〜１５０モル％の範囲で、さらに好ましくは３０〜１００モル％の範囲である。
【０３２６】
本発明ではビニルスルホン類（一般式（Ａ−１１））及び／又はβ−ハロスルホン類（一般式（Ａ−１２））をかぶり安定性向上のために好ましく使用することができる。
【０３２７】
一般式（Ａ−１１）
（ＣＨ₂＝ＣＨ−ＳＯ₂）_n11−Ｌ₁₁
一般式（Ａ−１２）
（Ｘ₁₁ＣＨ₂ＣＨ₂−ＳＯ₂）_n11−Ｌ₁₁
式中、Ｘ₁₁は塩素又は臭素のようなハロゲン原子を表し、ｎ１１は１、２、３、又は４を表し、Ｌ₁₁は有機結合基を表す。この有機結合基は例えば炭素数２０以下のアルキル、アルケン、アリール、又は（例えば、この分野で種々知られているアルカリール又はアラルキル又はアリールアルキル基のような）アルキル及びアリール基の混合でもよい。結合基の別な例は先に挙げたハロゲン化銀写真特許に見られる。
【０３２８】
アリール環はハロゲン（例えば、Ｂｒ，Ｃｌ）、ヒドロキシ、アミノ、カルボキシ、アルキル、アルコキシからなる群から選択される置換基を有してもよい。ここで、置換基を記載するのに「基」という用語を用いる場合は、この置換基の上の置換が意図される。例えば、アルキル基には、エーテル基（例えば、ＣＨ₃−ＣＨ₂−ＣＨ₂−Ｏ−ＣＨ₂−）、ハロアルキル、ニトロアルキル、カルボキシアルキル、ヒドロキシアルキル、スルホアルキルなどが含まれる。他方、「アルキル」という用語には炭化水素のみが含まれる。非常に強力な電子吸引性または酸化性置換基のような活性成分と反応する置換基は、当然のことながら、不活性または無害でないとして排除される。
【０３２９】
ビニルスルホン類及びジビニルスルホン類は文献、例えば米国特許第２，９９４，６１１号、同第３，０６１，４３６号、同第３，１３２，９４５号、同第３，４９０，９１１号、同第３，５２７，８０７号、同第３，５９３，６４４号、同第３，６４２，４８６号、同第３，６４２，９０８号、同第３，８３９，０４２号、同第３，８４１，８７２号、同第３，９５７，８８２号、同第４，０８８，４９５号、同第４，１０８，８４８号、同第４，１３７，０８２号、及び同第４，１４２，８９７号で公知である。これらはベルギー特許８１９，０１５号及び米国特許第４，１７３，４８１号でも記載されている。また具体的には特開平６−２０８１９２の「００１３」に記載の化合物ＶＳ−１〜ＶＳ−７、化合物ＨＳ−１〜ＨＳ−５をあげることができる。本発明に用いる先のビニルスルホン及びβ−ハロスルホンかぶり防止剤の特定例を以下に列挙するが、本発明がこれらに限定されると解されるべきでない。
（２１）ＣＨ₂＝ＣＨ₂−ＳＯ₂−ＣＨ（ＯＨ）−ＣＨ₂−ＳＯ₂−ＣＨ＝ＣＨ₂
（２２）ＣＨ₂＝ＣＨ₂−ＳＯ₂−ＣＨ₂−ＣＨ₂−Ｏ−ＣＨ₂＝ＣＨ₂−ＳＯ₂−ＣＨ＝ＣＨ₂
（２３）ＣＨ₂＝ＣＨ₂−ＳＯ₂−ＣＨ₂＝ＣＨ₂−ＳＯ₂−ＣＨ＝ＣＨ₂
（２４）ＣＨ₂＝ＣＨ₂−ＳＯ₂−ＣＨ₂−Ｏ−ＣＨ₂−ＳＯ₂−ＣＨ＝ＣＨ₂
（２５）Ｃｌ−ＣＨ₂−ＣＨ₂−ＳＯ₂−ＣＨ₂−ＳＯ₂−ＣＨ₂−ＣＨ₂−Ｃｌ
（２６）Ｂｒ−ＣＨ₂−ＣＨ₂−ＳＯ₂−ＣＨ₂−ＳＯ₂−ＣＨ₂−ＣＨ₂−Ｂｒ
（２７）Ｃｌ−ＣＨ₂−ＣＨ₂−ＳＯ₂−ＣＨ₂−Ｏ−ＣＨ₂−ＳＯ₂−ＣＨ₂−ＣＨ₂−Ｃｌ
上記かぶり防止剤は一般に銀のモルに対して少なくとも０．００１モル用いる。通常、その範囲は銀のモルに対して化合物は０．０１〜５モル、好ましくは銀のモルに対して化合物は０．０２〜０．６モルである。
【０３３０】
なお、上記の化合物の他に、本発明の熱現像感光材料中には、従来かぶり防止剤として知られている化合物が含まれてもよいが、上記の化合物と同様な反応活性種を生成することができる化合物であっても、かぶり防止機構が異なる化合物であってもよい。例えば、米国特許第３，５８９，９０３号、同４，５４６，０７５号、同４，４５２，８８５号、特開昭５９−５７２３４号、米国特許第３，８７４，９４６号、同４，７５６，９９９号、特開平９−２８８３２８号、同９−９０５５０号に記載されている化合物が挙げられる。更に、その他のかぶり防止剤としては、米国特許第５，０２８，５２３号及び欧州特許第６００，５８７号、同６０５，９８１号、同６３１，１７６号に開示されている化合物が挙げられる。
【０３３１】
本発明の熱現像感光材料は、熱現像処理にて写真画像を形成するもので、必要に応じて銀の色調を調整する色調剤を通常（有機）バインダーマトリックス中に分散した状態で含有していることが好ましい。
【０３３２】
本発明に用いられる好適な色調剤の例は、ＲＤ１７０２９号、米国特許第４，１２３，２８２号、同３，９９４，７３２号、同３，８４６，１３６号および同４，０２１，２４９号に開示されており、例えば、次のものがある。
【０３３３】
イミド類（例えば、スクシンイミド、フタルイミド、ナフタールイミド、Ｎ−ヒドロキシ−１，８−ナフタールイミド）；メルカプタン類（例えば、３−メルカプト−１，２，４−トリアゾール）；フタラジノン誘導体又はこれらの誘導体の金属塩（例えば、フタラジノン、４−（１−ナフチル）フタラジノン、６−クロロフタラジノン、５，７−ジメチルオキシフタラジノン、及び２，３−ジヒドロ−１，４−フタラジンジオン）；フタラジンとフタル酸類（例えば、フタル酸、４−メチルフタル酸、４−ニトロフタル酸及びテトラクロロフタル酸）の組み合わせ；フタラジンとマレイン酸無水物、及びフタル酸、２，３−ナフタレンジカルボン酸又はｏ−フェニレン酸誘導体及びその無水物（例えば、フタル酸、４−メチルフタル酸、４−ニトロフタル酸及びテトラクロロフタル酸無水物）から選択される少なくとも１つの化合物との組み合わせ等が挙げられる。特に好ましい色調剤としてはフタラジノン又はフタラジンとフタル酸類、フタル酸無水物類の組み合わせである。
【０３３４】
なお、従来医療診断用の出力画像の色調に関しては、冷調の画像調子の方が、レントゲン写真の判読者にとってより的確な記録画像の診断観察結果が得やすいと言われている。ここで、冷調な画像調子とは、純黒調もしくは黒画像が青味を帯びた青黒調であり、温調な画像調子とは、黒画像が褐色味を帯びた温黒調であることを言う。
【０３３５】
色調に関しての用語「より冷調」及び「より温調」は、最低濃度Ｄｍｉｎ及び光学濃度Ｄ＝１．０における色相角ｈ_abにより求められる。色相角ｈ_abは国際照明委員会（ＣＩＥ）が１９７６年に推奨した知覚的にほぼ均等な歩度を持つ色空間であるＬ^*ａ^*ｂ^*色空間の色座標ａ^*、ｂ^*を用いて次の式によって求める。
【０３３６】
ｈ_ab＝ｔａｎ^-1（ｂ^*／ａ^*）
本発明において、医用画像として用いる場合は、好ましいｈ_abの範囲は１８０°＜ｈ_ab＜２７０°であり、更に好ましくは２００°＜ｈ_ab＜２７０°、最も好ましくは２２０°＜ｈ_ab＜２６０°である。
【０３３７】
本発明では熱現像処理装置でのフィルム搬送性や環境適性（生体内への蓄積性）を改良するために前記一般式（Ａ−１３）で表されるフッ素系界面活性剤が用いられる。
【０３３８】
前記一般式（Ａ−１３）において、Ｒｆはフッ素原子を含有する置換基を表すが、該フッ素原子を含有する置換基としては例えば、炭素数１〜２５のアルキル基（例えば、メチル基、エチル基、ブチル基、オクチル基、ドデシル基およびオクタデシル基等）またはアルケニル基（例えば、プロペニル基、ブテニル基、ノネニル基およびドデセニル基等）等が挙げられる。
【０３３９】
Ｌ₁はフッ素原子を有さない２価の連結基を表すが、該フッ素原子を有さない２価の連結基としては例えば、アルキレン基（例えば、メチレン基、エチレン基、ブチレン基等）、アルキレンオキシ基（メチレンオキシ基、エチレンオキシ基、ブチレンオキシ基等）、オキシアルキレン基（例えば、オキシメチレン基、オキシエチレン基、オキシブチレン基等）、オキシアルキレンオキシ基（例えば、オキシメチレンオキシ基、オキシエチレンオキシ基、オキシエチレンオキシエチレンオキシ基等）、フェニレン基、オキシフェニレン基、フェニルオキシ基、オキシフェニルオキシ基またはこれらの基を組み合わせた基等が挙げられる。
【０３４０】
Ａはアニオン基またはその塩基を表すが、例えば、カルボン酸基またはその塩基（ナトリウム塩、カリウム塩およびリチウム塩）、スルホン酸基またはその塩基（ナトリウム塩、カリウム塩およびリチウム塩）および燐酸基またはその塩基（ナトリウム塩およびカリウム塩等）等が挙げられる。
【０３４１】
Ｙ₁はフッ素原子を有さない３価または４価の連結基を表すが、例えば、フッ素原子を有さない３価または４価の連結基で炭素原子または窒素原子を中心にして構成される原子群が挙げられる。ｎ１は０または１の整数を表すが、１であるのが好ましい。
【０３４２】
一般式（Ａ−１３）で表されるフッ素系界面活性剤は、フッ素原子を導入した炭素数１〜２５のアルキル化合物（例えば、トリフロロメチル基、ペンタフロロエチル基、パーフロロブチル基、パーフロロオクチル基およびパーフロロオクタデシル基等を有する化合物）およびアルケニル化合物（例えば、パーフロロヘキセニル基およびパーフロロノネニル基等）と、それぞれフッ素原子を導入していない３価〜６価のアルカノール化合物、水酸基を３〜４個有する芳香族化合物またはヘテロ化合物との付加反応や縮合反応によって得られた化合物（一部Ｒｆ化されたアルカノール化合物）に、更に例えば硫酸エステル化等によりアニオン基（Ａ）を導入することにより得ることができる。
【０３４３】
上記３〜６価のアルカノール化合物としては、グリセリン、ペンタエリスリトール、２−メチル−２−ヒドロキシメチル１，３−プロパンジオール、２，４−ジヒドロキシ−３−ヒドロキシメチルペンテン、１，２，６−ヘキサントリオール、１，１，１−トリス（ヒドロキシメチル）プロパン、２，２−ビス（ブタノール）−３、脂肪族トリオール、テトラメチロールメタン、Ｄ−ソルビトール、キシリトール、Ｄ−マンニトール等が挙げられる。
【０３４４】
また、上記水酸基を３〜４個有する芳香族化合物およびへテロ化合物としては、１，３，５−トリヒドロキシベンゼンおよび２，４，６−トリヒドロキシピリジン等が挙げられる。
【０３４５】
以下に、一般式（Ａ−１３）で表されるフッ素系界面活性剤の好ましい具体的化合物を示す。
【０３４６】
【化３０】

【０３４７】
【化３１】

【０３４８】
本発明の一般式（Ａ−１３）で表されるフッ素系界面活性剤を塗布液に添加する方法としては公知の添加法に従って添加することができる。即ち、メタノールやエタノール等のアルコール類、メチルエチルケトンやアセトン等のケトン類、ジメチルスルホキシドやジメチルホルムアミド等の極性溶媒等に溶解して添加することができる。又、サンドミル分散やジェットミル分散、超音波分散やホモジナイザー分散により１μｍ以下の微粒子にして水や有機溶媒に分散して添加することもできる。微粒子分散技術については多くの技術が開示されているが、これらに準じて分散することができる。一般式（Ａ−１３）で表されるフッ素系界面活性剤は、最外層の保護層に添加することが好ましい。
【０３４９】
本発明の一般式（Ａ−１３）で表されるフッ素系界面活性剤の添加量は１ｍ²当たり１×１０^-8〜１×１０^-1モルが好ましく、１×１０^-5〜１×１０^-2モルが特に好ましい。前者の範囲未満では、帯電特性が得られず、前者の範囲を越えると、湿度依存性が大きく高湿下の保存性が劣化する。
【０３５０】
本発明の熱現像感光材料は、画像形成層を有する側の最表面に含まれるマット剤の平均粒径をＬｅ（μｍ）、バックコート層を有する側の最表面に含まれるマット剤の平均粒径をＬｂ（μｍ）とするときＬｂ／Ｌｅが１．５以上１０以下であることが好ましい。Ｌｂ／Ｌｅをこの範囲とすることで熱現像時の濃度むらを改良することができる。
【０３５１】
本発明においては、熱現像感光材料の表面層に（画像形成層側、又支持体をはさみ画像形成層の反対側に非感光層を設けた場合にも）、本発明の目的、また表面粗さをコントロールする等のためにマット剤として有機または無機の粉末を用いることが好ましい。本発明において用いられる粉末としては、モース硬度が５以上の粉末を用いることが好ましい。粉末としては公知の無機質粉末や有機質粉末を適宜選択して使用することができる。無機質粉末としては、例えば、酸化チタン、窒化ホウ素、ＳｎＯ₂、ＳｉＯ₂、Ｃｒ₂Ｏ₃、α−Ａｌ₂Ｏ₃、α−Ｆｅ₂Ｏ₃、α−ＦｅＯＯＨ、ＳｉＣ、酸化セリウム、コランダム、人造ダイヤモンド、ザクロ石、ガーネット、マイカ、ケイ石、窒化ケイ素、炭化ケイ素等を挙げることができる。有機質粉末としては、例えば、ポリメチルメタクリレート、ポリスチレン、テフロン（Ｒ）等の粉末を挙げることができる。これらの中でも好ましいのは、ＳｉＯ₂、酸化チタン、硫酸バリウム、α−Ａｌ₂Ｏ₃、α−Ｆｅ₂Ｏ₃、α−ＦｅＯＯＨ、Ｃｒ₂Ｏ₃、マイカ等の無機粉末等であり、その中でも、ＳｉＯ₂、α−Ａｌ₂Ｏ₃が好ましく、特に好ましいのはＳｉＯ₂である。
【０３５２】
本発明において、前記粉末が、Ｓｉ化合物及び／又はＡｌ化合物により表面処理されていることが好ましい。かかる表面処理のなされた粉末を用いると最上層の表面状態を良好にすることができる。前記Ｓｉ及び／又はＡｌの含有量としては、前記粉末に対して、Ｓｉが０．１〜１０質量％、Ａｌが０．１〜１０質量％であるのが好ましく、より好ましくはＳｉが０．１〜５質量％、Ａｌが０．１〜５質量％であり、Ｓｉが０．１〜２質量％、Ａｌが０．１〜２質量％であるのが特に好ましい。又、Ｓｉ、Ａｌの質量比がＳｉ＜Ａｌであるのがよい。表面処理に関しては特開平２−８３２１９号に記載された方法により行うことができる。なお、本発明における粉末の平均粒径とは、球状粉末においてはその平均直径を、針状粉末においてはその平均長軸長を、板状粉末においてはその板状面の最大の対角線の長さの平均値をそれぞれ意味し、電子顕微鏡による測定から容易に求めることができる。
【０３５３】
上記の有機または無機粉末は、平均粒径が０．５〜１０μｍであることが好ましく、更に好ましくは１．０〜８．０μｍである。
【０３５４】
感光層側の最外層に含まれる有機または無機粉末の平均粒径は通常０．５〜８．０μｍ、好ましくは１．０〜６．０μｍであり、より好ましくは２．０〜５．０μｍである。添加量は最外層に用いられるバインダー量（硬化剤についてはバインダー量に含む）に対して通常１．０〜２０質量％であり、好ましくは２．０〜１５質量％であり、より好ましくは３．０〜１０質量％である。支持体をはさんで感光層側とは反対側の最外層に含まれる有機または無機粉末の平均粒径は、通常２．０〜１５．０μｍ、好ましくは３．０〜１２．０μｍであり、より好ましくは４．０〜１０．０μｍである。添加量は最外層に用いられるバインダー量（硬化剤についてはバインダー量に含む）に対して通常０．２〜１０質量％であり、好ましくは０．４〜７質量％であり、より好ましくは０．６〜５質量％である。
【０３５５】
又、粒子サイズ分布の変動係数としては、５０％以下であることが好ましく、更に、好ましくは４０％以下であり、特に好ましくは３０％以下となる粉末である。
【０３５６】
ここで、粒子サイズ分布の変動係数は、下記の式で表される値である。
｛（粒径の標準偏差）／（粒径の平均値）｝×１００
有機または無機粉末の添加方法は、予め塗布液中に分散させて塗布する方法であってもよいし、塗布液を塗布した後、乾燥が終了する以前に有機または無機粉末を噴霧する方法を用いてもよい。また複数の種類の粉末を添加する場合は、両方の方法を併用してもよい。
【０３５７】
本発明に係る熱現像感光材料に用いる支持体の素材としては各種高分子材料、ガラス、ウール布、コットン布、紙、金属（例えばアルミニウム）等が挙げられるが、情報記録材料としての取り扱い上は可撓性のあるシート又はロールに加工できるものが好適である。従って本発明の熱現像感光材料における支持体としては、プラスチックフィルム（例えば、セルロースアセテートフィルム、ポリエステルフィルム、ポリエチレンテレフタレートフィルム、ポリエチレンナフタレートフィルム、ポリアミドフィルム、ポリイミドフィルム、セルローストリアセテートフィルム又はポリカーボネートフィルム等）が好ましく、本発明においては２軸延伸したポリエチレンテレフタレートフィルムが特に好ましい。支持体の厚みとしては５０〜３００μｍ程度、好ましくは７０〜１８０μｍである。
【０３５８】
本発明においては、帯電性を改良するために金属酸化物および／または導電性ポリマーなどの導電性化合物を構成層中に含ませることができる。これらはいずれの層に含有させてもよいが、好ましくは、バッキング層または感光性層側の表面保護層、下引層などに含まれる。本発明においては、米国特許第５，２４４，７７３号カラム１４〜２０に記載された導電性化合物などが好ましく用いられる。
【０３５９】
なかでも本発明では、バッキング層側の表面保護層に導電性金属酸化物を含有することが好ましい。このことで、更に本発明の効果（特には熱現像処理時の搬送性）を高められることがわかった。ここで、導電性金属酸化物とは、結晶性の金属酸化物粒子であり、酸素欠陥を含むもの及び用いられる金属酸化物に対してドナーを形成する異種原子を少量含むもの等は一般的に言って導電性が高いので特に好ましく、特に後者はハロゲン化銀乳剤にかぶりを与えないので特に好ましい。金属酸化物の例としてＺｎＯ、ＴｉＯ₂、ＳｎＯ₂、Ａｌ₂Ｏ₃、Ｉｎ₂Ｏ₃、ＳｉＯ₂、ＭｇＯ、ＢａＯ、ＭｏＯ₃、Ｖ₂Ｏ₅等、あるいはこれらの複合酸化物がよく、特にＺｎＯ、ＴｉＯ₂及びＳｎＯ₂が好ましい。異種原子を含む例としては、例えばＺｎＯに対してはＡｌ、Ｉｎ等の添加、ＳｎＯ₂に対してはＳｂ、Ｎｂ、Ｐ、ハロゲン元素等の添加、またＴｉＯ₂に対してはＮｂ、Ｔａ等の添加が効果的である。これら異種原子の添加量は０．０１〜３０モル％の範囲が好ましいが、０．１〜１０モル％であれば特に好ましい。更に又、微粒子分散性、透明性改良のために、微粒子作製時にケイ素化合物を添加してもよい。本発明に用いられる金属酸化物微粒子は導電性を有しており、その体積抵抗率は１０⁷Ωｃｍ以下、特に１０⁵Ωｃｍ以下である。これらの酸化物については特開昭５６−１４３４３１号、同５６−１２０５１９号、同５８−６２６４７号などに記載されている。更に又、特公昭５９−６２３５号に記載のごとく、他の結晶性金属酸化物粒子あるいは繊維状物（例えば酸化チタン）に上記の金属酸化物を付着させた導電性素材を使用してもよい。
【０３６０】
利用できる粒子サイズは１μｍ以下が好ましいが、０．５μｍ以下であると分散後の安定性が良く使用し易い。また光散乱性をできるだけ小さくする為に、０．３μｍ以下の導電性粒子を利用すると透明感光材料を形成することが可能となり大変好ましい。又、導電性金属酸化物が針状あるいは繊維状の場合はその長さは３０μｍ以下で直径が１μｍ以下が好ましく、特に好ましいのは長さが１０μｍ以下で直径０．３μｍ以下であり長さ／直径比が３以上である。なお、ＳｎＯ₂としては、石原産業（株）より市販されており、ＳＮＳ１０Ｍ、ＳＮ−１００Ｐ、ＳＮ−１００Ｄ、ＦＳＳ１０Ｍなどを用いることができる。
【０３６１】
本発明の熱現像感光材料は支持体上に少なくとも１層の感光層である画像形成層を有している。支持体の上に画像形成層のみを形成してもよいが、画像形成層の上に少なくとも一層の非感光層を形成するのが好ましい。例えば画像形成層の上には保護層が、画像形成層を保護する目的で設けられることが好ましく、又支持体の反対の面には熱現像材料間の、或いは熱現像材料ロールにおいてくっつきを防止する為に、バックコート層が設けられる。これらの保護層やバックコート層に用いるバインダーとしては画像形成層よりもガラス転位点が高く、擦り傷や、変形の生じにくいポリマー、例えばセルロースアセテート、セルロースアセテートブチレート等のポリマーが、前記のバインダーのなかから選ばれる。
【０３６２】
なお、階調調整等のために、画像形成層を支持体の一方の側に２層以上又は支持体の両側に１層以上設置してもよい。
【０３６３】
本発明に係る熱現像感光材料においては、画像形成層を透過する光の量または波長分布を制御するために画像形成層と同じ側または反対の側にフィルター層を形成するか、画像形成層に染料又は顔料を含有させることが好ましい。
【０３６４】
本発明において用いられる染料としては、熱現像材料の感色性に応じて種々の波長領域の光を吸収する公知の化合物が使用できる。
【０３６５】
例えば、本発明に係る熱現像材料を赤外光による画像記録材料とする場合には、特開２００１−８３６５５に開示されているようなチオピリリウム核を有するスクアリリウム染料（本公報ではチオピリリウムスクアリリウム染料と呼ぶ）及びピリリウム核を有するスクアリリウム染料（本公報ではピリリウムスクアリリウム染料と呼ぶ）、又スクアリリウム染料に類似したチオピリリウムクロコニウム染料、又はピリリウムクロコニウム染料を使用することが好ましい。
【０３６６】
尚、スクアリリウム核を有する化合物とは、分子構造中に１−シクロブテン−２−ヒドロキシ−４−オンを有する化合物であり、クロコニウム核を有する化合物とは分子構造中に１−シクロペンテン−２−ヒドロキシ−４，５−ジオンを有する化合物である。ここで、ヒドロキシ基は解離していてもよい。以下本明細書ではこれらの色素を便宜的に一括してスクアリリウム染料とよぶ。なお、染料としては特開平８−２０１９５９号の化合物も好ましい。
【０３６７】
本発明の熱現像感光材料は、上述した各構成層の素材を溶媒に溶解又は分散させた塗布液を作り、それら塗布液を複数同時に重層塗布した後、加熱処理を行って形成されることが好ましい。ここで「複数同時に重層塗布」とは、各構成層（例えば感光層、保護層）の塗布液を作製し、これを支持体へ塗布する際に各層個別に塗布、乾燥の繰り返しをするのではなく、同時に重層塗布を行い乾燥する工程も同時に行える状態で各構成層を形成しうることを意味する。即ち、下層中の全溶剤の残存量が７０質量％以下となる前に、上層を設けることである。
【０３６８】
各構成層を複数同時に重層塗布する方法には特に制限はなく、例えばバーコーター法、カーテンコート法、浸漬法、エアーナイフ法、ホッパー塗布法、エクストリュージョン塗布法などの公知の方法を用いることができる。これらのうちより好ましくはエクストリュージョン塗布法と呼ばれる前計量タイプの塗布方式である。該エクストリュージョン塗布法はスライド塗布方式のようにスライド面での揮発がないため、精密塗布、有機溶剤塗布に適している。この塗布方法は感光層を有する側について述べたが、バックコート層を設ける際、下引きとともに塗布する場合についても同様である。熱現像材料における同時重層塗布方法に関しては、特開２０００−１５１７３に詳細な記載がある。
【０３６９】
なお、本発明において、塗布銀量は、熱現像感光材料の目的に応じた適量を選ぶことが好ましいが、医療用画像を目的とする場合には、０．３ｇ／ｍ²以上、１．５ｇ／ｍ²以下が好ましく、０．５ｇ／ｍ²以上、１．５ｇ／ｍ²以下がより好ましい。当該塗布銀量の内、ハロゲン化銀に由来するものは全銀量に対して２〜１８％を占めることが好ましい、更には、５〜１５％が好ましい。
【０３７０】
また、本発明において、０．０１μｍ以上（球相当換算粒径）のハロゲン化銀粒子の塗布密度は１×１０¹⁴個／ｍ²以上、１×１０¹⁸個／ｍ²以下が好ましい。更には、１×１０¹⁵個／ｍ²以上、１×１０¹⁷個／ｍ²以下が好ましい。
【０３７１】
更に、前記の非感光性長鎖脂肪族カルボン酸銀の塗布密度は、０．０１μｍ以上（球相当換算粒径）のハロゲン化銀粒子１個当たり、１×１０^-17ｇ以上、１×１０^-15ｇ以下が好ましく、１×１０^-16ｇ以上、１×１０^-14ｇ以下がより好ましい。
【０３７２】
上記のような範囲内の条件において塗布した場合には、一定塗布銀量当たりの銀画像の光学的最高濃度、即ち、銀被覆量（カバーリング・パワー）及び銀画像の色調等の観点から好ましい結果が得られる。
【０３７３】
本発明においては、熱現像感光材料が、現像時に溶剤を５〜１０００ｍｇ／ｍ²の範囲で含有していることが好ましい。１００〜５００ｍｇ／ｍ²であるように調整することがより好ましい。それにより、高感度、低かぶり、最高濃度の高い熱現像感光材料となる。
【０３７４】
溶剤としては、アセトン、メチルエチルケトン、イソホロン等のケトン類；メチルアルコール、エチルアルコール、ｉ−プロピルアルコール、シクロヘキサノール、ベンジルアルコール等のアルコール類；エチレングリコール、ジエチレングリコール、トリエチレングリコール、プロピレングリコール、ヘキシレングリコール等のグリコール類；エチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル等のエーテルアルコール類；ｉ−プロピルエーテル等のエーテル類；酢酸エチル、酢酸ブチル等のエステル類；塩化メチレン、ジクロルベンゼン等の塩化物類；炭化水素類等が挙げられる。その他、水、ホルムアミド、ジメチルホルムアミド、トルイジン、テトラヒドロフラン、酢酸等が挙げられる。ただし、これらに限定されるものではない。又、これらの溶剤は、単独、又は数種類組み合わせて用いることができる。
【０３７５】
尚、熱現像感光材料中の上記溶剤の含有量は塗布工程後の乾燥工程等における温度条件等の条件変化によって調整できる。又、当該溶剤の含有量は、含有させた溶剤を検出するために適した条件下におけるガスクロマトグラフィーで測定できる。
【０３７６】
本発明の熱現像感光材料を保存する場合は、経時での濃度変化やかぶり発生を防止するため、包装体に収納して保存することが好ましい。包装体内の空隙率は０．０１〜１０％、好ましくは０．０２〜５％とするのがよく、窒素封入を行って包装体内の窒素分圧を８０％以上、好ましくは９０％以上とするのがよい。
【０３７７】
本発明の熱現像感光材料は、画像記録する際にレーザ光を用いるのが普通である。本発明の熱現像感光材料の露光は、当該材料に付与した感色性に対し適切な光源を用いることが望ましい。例えば、当該材料を赤外光に感じ得るものとした場合は、赤外光域ならば如何なる光源にも適用可能であるが、レーザパワーがハイパワーであることや、熱現像感光材料を透明にできる等の点から、赤外半導体レーザ（７８０ｎｍ、８２０ｎｍ）がより好ましく用いられる。
【０３７８】
本発明において、露光はレーザ走査露光により行うことが好ましいが、その露光方法には種々の方法が採用できる。例えば、第１の好ましい方法として、感光材料の露光面と走査レーザ光のなす角が実質的に垂直になることがないレーザ走査露光機を用いる方法が挙げられる。
【０３７９】
ここで、「実質的に垂直になることがない」とはレーザ光走査中に最も垂直に近い角度として好ましくは５５度以上８８度以下、より好ましくは６０度以上８６度以下、更に好ましくは６５度以上８４度以下、最も好ましくは７０度以上８２度以下であることをいう。
【０３８０】
レーザ光が、感光材料に走査されるときの感光材料露光面でのビームスポット直径は、好ましくは２００μｍ以下、より好ましくは１００μｍ以下である。これは、スポット径が小さい方がレーザ光入射角度の垂直からのずらし角度を減らせる点で好ましい。なお、ビームスポット直径の下限は１０μｍである。このようなレーザ走査露光を行うことにより干渉縞様のムラの発生等のような反射光に係る画質劣化を減じることができる。
【０３８１】
また、第２の方法として、本発明における露光は縦マルチである走査レーザ光を発するレーザ走査露光機を用いて行うことも好ましい。縦単一モードの走査レーザ光に比べて干渉縞様のムラの発生等の画質劣化が減少する。
【０３８２】
縦マルチ化するには、合波による、戻り光を利用する、高周波重畳をかける、などの方法がよい。なお、縦マルチとは、露光波長が単一でないことを意味し、通常露光波長の分布が５ｎｍ以上、好ましくは１０ｎｍ以上になるとよい。露光波長の分布の上限には特に制限はないが、通常６０ｎｍ程度である。
【０３８３】
更に、第３の態様としては、２本以上のレーザ光を用いて、走査露光により画像を形成することも好ましい。
【０３８４】
このような複数本のレーザ光を利用した画像記録方法としては、高解像度化、高速化の要求から１回の走査で複数ラインずつ画像を書き込むレーザプリンタやデジタル複写機の画像書込み手段で使用されている技術であり、例えば、特開昭６０−１６６９１６号等により知られている。これは、光源ユニットから放射されたレーザ光をポリゴンミラーで偏向走査し、ｆθレンズ等を介して感光体上に結像する方法であり、これはレーザイメージャなどと原理的に同じレーザ走査光学装置である。
【０３８５】
レーザプリンタやデジタル複写機の画像書込み手段における感光体上へのレーザ光の結像は、１回の走査で複数ラインずつ画像を書き込むという用途から、一つのレーザ光の結像位置から１ライン分ずらして次のレーザ光が結像されている。具体的には、二つの光ビームは互いに副走査方向に像面上で数１０μｍオーダーの間隔で近接しており、印字密度が４００ｄｐｉ（ｄｐｉとは１インチ、即ち２．５４ｃｍ当たりのドット数を表す）で２ビームの副走査方向ピッチは６３．５μｍ、６００ｄｐｉで４２．３μｍである。このような、副走査方向に解像度分ずらした方法とは異なり、本発明では同一の場所に２本以上のレーザを入射角を変え露光面に集光させ画像形成することが好ましい。この際、通常の１本のレーザ光（波長λ［ｎｍ］）で書き込む場合の露光面での露光エネルギーがＥであり、露光に使用するＮ本のレーザ光が同一波長（波長λ［ｎｍ］）、同一露光エネルギー（Ｅ_n）である場合に、０．９×Ｅ≦Ｅ_n×Ｎ≦１．１×Ｅの範囲にするのが好ましい。このようにすることにより、露光面ではエネルギーは確保されるが、それぞれのレーザ光の画像形成層への反射は、レーザの露光エネルギーが低いため低減され、ひいては干渉縞の発生が抑えられる。
【０３８６】
なお、上述では複数本のレーザ光の波長をλと同一のものを使用したが、波長の異なるものを用いてもよい。この場合には、λ［ｎｍ］に対して（λ−３０）＜λ₁、λ₂、・・・・・λ_n≦（λ＋３０）の範囲にするのが好ましい。
【０３８７】
なお、上述した第１、第２及び第３の態様の画像記録方法において、走査露光に用いるレーザとしては、一般によく知られている、ルビーレーザ、ＹＡＧレーザ、ガラスレーザ等の固体レーザ；Ｈｅ−Ｎｅレーザ、Ａｒイオンレーザ、Ｋｒイオンレーザ、ＣＯ₂レーザ、ＣＯレーザ、Ｈｅ−Ｃｄレーザ、Ｎ₂レーザ、エキシマーレーザ等の気体レーザ；ＩｎＧａＰレーザ、ＡｌＧａＡｓレーザ、ＧａＡｓＰレーザ、ＩｎＧａＡｓレーザ、ＩｎＡｓＰレーザ、ＣｄＳｎＰ₂レーザ、ＧａＳｂレーザ等の半導体レーザ；化学レーザ、色素レーザ等を用途に併せて適時選択して使用できるが、これらの中でもメンテナンスや光源の大きさの問題から、波長が６００〜１２００ｎｍの半導体レーザによるレーザ光を用いるのが好ましい。なお、レーザ・イメージャやレーザ・イメージセッタで使用されるレーザ光において、熱現像材料に走査されるときの該材料露光面でのビームスポット径は、一般に短軸径として５〜７５μｍ、長軸径として５〜１００μｍの範囲であり、レーザ光走査速度は熱現像材料固有のレーザ発振波長における感度とレーザパワーによって、熱現像感光材料毎に最適な値に設定することができる。
【０３８８】
本発明でいう熱現像処理装置は、構成としては、フィルムトレイで代表されるフィルム供給部、レーザ画像記録部、熱現像感光材料の全面に均一で安定した熱を供給する熱現像部、フィルム供給部からレーザ記録を経て、熱現像により画像形成された熱現像感光材料を装置外に排出するまでの搬送部から構成される。この態様の熱現像処理装置の具体例は図１に示すものである。
【０３８９】
熱現像装置１００は、シート状の熱現像感光材料（フォトサーモグラフィックエレメント又は単にフィルムともいう）を１枚ずつ給送する給送部１１０、給送されたフィルムＦを露光する露光部１２０、露光されたフィルムＦを現像する現像部１３０、現像を停止させる冷却部１５０と集積部１６０とを有し、給送部からフィルムＦを供給するための供給ローラ対１４０、現像部にフィルムを送るための供給ローラ対１４４、各部間でフィルムＦを円滑に移送するための搬送ローラ対１４１、１４２、１４３、１４５等複数のローラ対からなっている。熱現像部はフィルムＦを現像する加熱手段として、外周にほぼ密着して保持しつつ加熱可能な複数の対向ローラ２を有するヒートドラム１と現像したフィルムＦを剥離し冷却部に送るための剥離爪６等からなる。
【０３９０】
なお、熱現像感光材料の搬送速度は１０〜２００ｍｍ／ｓｅｃが好ましい範囲である。
【０３９１】
本発明の熱現像感光材料の現像条件は、使用する機器、装置、あるいは手段に依存して変化するが、典型的には、適した高温において像様に露光した熱現像材料を加熱することにより現像を行うものである。露光後に得られた潜像は、中程度の高温（約８０〜２００℃、好ましくは約１００〜２００℃）で、十分な時間（一般には約１秒〜約２分間）、熱現像材料を加熱することにより現像される。
【０３９２】
加熱温度が８０℃未満では、短時間に十分な画像濃度が得られず、又、２００℃を越えると、バインダーが溶融し、ローラへの転写など画像そのものだけでなく搬送性や現像機等へも悪影響を及ぼす。加熱することで有機銀塩（酸化剤として機能する）と還元剤との間の酸化還元反応により銀画像を生成する。この反応過程は、外部からの水等の処理液の供給を一切行わないで進行する。
【０３９３】
加熱する機器、装置あるいは手段としては、例えば、ホットプレート、アイロン、ホットローラ、炭素又は白色チタン等を用いた熱発生器として典型的な加熱手段等で行ってよい。より好ましくは、保護層の設けられた熱現像材料は、保護層を有する側の面を加熱手段と接触させ加熱処理することが、均一な加熱を行う上で、また、熱効率、作業性等の観点から好ましく、保護層を有する側の面をヒートローラに接触させながら搬送し、加熱処理して現像することが好ましい。
【０３９４】
【実施例】
以下、実施例を挙げて本発明を詳細に説明するが、本発明の実施の態様はこれらに限定されない。
【０３９５】
実施例１
《下引済み写真用支持体の作製》
市販の２軸延伸熱固定済みの厚さ１７５μｍの、光学濃度で０．１７０（コニカ株式会社製デンシトメータＰＤＡ−６５にて測定）に青色染料で青色着色したＰＥＴフィルムの両面に８Ｗ／ｍ²・分のコロナ放電処理を施し、一方の面に下記下引塗布液ａ−１を乾燥膜厚０．８μｍになるように塗設し乾燥させて下引層Ａ−１とし、また反対側の面に下記下引塗布液ｂ−１を乾燥膜厚０．８μｍになるように塗設し乾燥させて下引層Ｂ−１とした。
【０３９６】
【化３２】

【０３９７】
《下引塗布液ａ−１》
ブチルアクリレート（３０質量％）
ｔ−ブチルアクリレート（２０質量％）
スチレン（２５質量％）
２−ヒドロキシエチルアクリレート（２５質量％）
の共重合体ラテックス液（固形分３０％）２７０ｇ
（Ｃ−１）０．６ｇ
ヘキサメチレン−１，６−ビス（エチレンウレア）０．８ｇ
水で１Ｌに仕上げる
《下引塗布液ｂ−１》
ブチルアクリレート（４０質量％）
スチレン（２０質量％）
グリシジルアクリレート（４０質量％）
の共重合体ラテックス液（固形分３０％）２７０ｇ
（Ｃ−１）０．６ｇ
ヘキサメチレン−１，６−ビス（エチレンウレア）０．８ｇ
水で１Ｌに仕上げる。
【０３９８】
引き続き、下引層Ａ−１及び下引層Ｂ−１の上表面に、８Ｗ／ｍ²・分のコロナ放電を施し、下引層Ａ−１の上には、下記下引上層塗布液ａ−２を乾燥膜厚０．１μｍになる様に下引上層Ａ−２として、下引層Ｂ−１の上には下記下引上層塗布液ｂ−２を乾燥膜厚０．４μｍになる様に帯電防止機能をもつ下引上層Ｂ−２として塗設した。
【０３９９】
《下引上層塗布液ａ−２》
ゼラチン０．４ｇ／ｍ²になる質量
（Ｃ−１）０．２ｇ
（Ｃ−２）０．２ｇ
（Ｃ−３）０．１ｇ
シリカ粒子（平均粒径３μｍ）０．１ｇ
水で１Ｌに仕上げる
《下引上層塗布液ｂ−２》
ＳｂドープされたＳｎＯ₂（ＳＮＳ１０Ｍ；石原産業（株）製）６０ｇ
（Ｃ−４）を成分とするラテックス液（固形分２０％）８０ｇ
硫酸アンモニウム０．５ｇ
（Ｃ−５）１２ｇ
ポリエチレングリコール（質量平均分子量６００）６ｇ
水で１Ｌに仕上げる。
【０４００】
【化３３】

【０４０１】
【化３４】

【０４０２】
《バックコート層塗布液の調製》
メチルエチルケトン（ＭＥＫ）８３０ｇを攪拌しながら、セルロースアセテートブチレート（ＥａｓｔｍａｎＣｈｅｍｉｃａｌ社、ＣＡＢ３８１−２０）８４．２ｇおよびポリエステル樹脂（Ｂｏｓｔｉｃ社、ＶｉｔｅｌＰＥ２２００Ｂ）４．５ｇを添加し溶解した。次に、溶解した液に０．３０ｇの赤外染料１を添加し、更にメタノール４３．２ｇに溶解したＦ系界面活性剤（旭硝子社、サーフロンＫＨ４０）４．５ｇとＦ系界面活性剤（大日本インキ社、メガファッグＦ１２０Ｋ）２．３ｇを添加して、溶解するまで十分に攪拌を行った。次にオレイルオレートの２．５ｇを添加した。最後に、メチルエチルケトンに１質量％の濃度でディゾルバ型ホモジナイザにて分散したシリカ（Ｗ．Ｒ．Ｇｒａｃｅ社、シロイド６４Ｘ６０００）を７５ｇ添加、攪拌しバックコート層塗布液を調製した。
【０４０３】
【化３５】

【０４０４】
《バックコート層保護層（表面保護層）塗布液の調製》
セルロースアセテートブチレート（１０％メチルエチルケトン溶液）１５ｇ
単分散度１５％単分散シリカ（平均粒径：８μｍ）０．０３
（シリカ全質量の１質量％のアルミニウムで表面処理）
Ｃ₈Ｆ₁₇（ＣＨ₂ＣＨ₂Ｏ）₁₂Ｃ₈Ｆ₁₇ ０．０５ｇ
フッ素系界面活性剤（ＳＦ−３）０．０１ｇ
ステアリン酸０．１ｇ
オレイルオレート０．１ｇ
α−アルミナ（モース硬度９）０．１ｇ
《感光性ハロゲン化銀乳剤Ａの調製》
（Ａ１）
フェニルカルバモイル化ゼラチン８８．３ｇ
化合物（Ａ）（１０％メタノール水溶液）１０ｍｌ
臭化カリウム０．３２ｇ
水で５４２９ｍｌに仕上げる
（Ｂ１）
０．６７モル／Ｌ硝酸銀水溶液２６３５ｍｌ
（Ｃ１）
臭化カリウム５１．５５ｇ
沃化カリウム１．４７ｇ
水で６６０ｍｌに仕上げる
（Ｄ１）
臭化カリウム１５４．９ｇ
沃化カリウム４．４１ｇ
塩化イリジウム（１％溶液）０．９３ｍｌ
水で１９８２ｍｌに仕上げる
（Ｅ１）
０．４モル／Ｌ臭化カリウム水溶液下記銀電位制御量
（Ｆ１）
水酸化カリウム０．７１ｇ
水で２０ｍｌに仕上げる
（Ｇ１）
５６％酢酸水溶液１８．０ｍｌ
（Ｈ１）
無水炭酸ナトリウム１．７２ｇ
水で１５１ｍｌに仕上げる
化合物（Ａ）：
ＨＯ（ＣＨ₂ＣＨ₂Ｏ）_n（ＣＨ（ＣＨ₃）ＣＨ₂Ｏ）₁₇（ＣＨ₂ＣＨ₂Ｏ）_mＨ
（ｍ＋ｎ＝５〜７）
特公昭５８−５８２８８号、同５８−５８２８９号に示される混合攪拌機を用いて溶液（Ａ１）に溶液（Ｂ１）の１／４量及び溶液（Ｃ１）全量を温度２０℃、ｐＡｇ８．０９に制御しながら、同時混合法により４分４５秒を要して添加し核形成を行った。１分後、溶液（Ｆ１）の全量を添加した。この間ｐＡｇの調整を（Ｅ１）を用いて適宜行った。６分間経過後、溶液（Ｂ１）の３／４量及び溶液（Ｄ１）の全量を、温度２０℃、ｐＡｇ８．０９に制御しながら、１４分１５秒かけて同時混合法により添加した。５分間攪拌した後、４０℃に降温し、溶液（Ｇ１）を全量添加し、ハロゲン化銀乳剤を沈降させた。沈降部分２０００ｍｌを残して上澄み液を取り除き、水を１０Ｌ加え、攪拌後、再度ハロゲン化銀乳剤を沈降させた。沈降部分１５００ｍｌを残し、上澄み液を取り除き、更に水を１０Ｌ加え、攪拌後、ハロゲン化銀乳剤を沈降させた。沈降部分１５００ｍｌを残し、上澄み液を取り除いた後、溶液（Ｈ１）を加え、６０℃に昇温し、更に１２０分攪拌した。最後にｐＨが５．８になるように調整し、銀量１モル当たり１１６１ｇになるように水を添加し、感光性ハロゲン化銀乳剤Ａを得た。
【０４０５】
この乳剤は平均粒子サイズ２５ｎｍ、粒子サイズの変動係数１２％、〔１００〕面比率９２％の単分散立方体沃臭化銀粒子であった。
【０４０６】
《感光性ハロゲン化銀乳剤Ｂの調製》
同時混合法による添加時の温度を４０℃に変更した以外は感光性ハロゲン化銀乳剤Ａの調製と同様に行った。この乳剤は平均粒子サイズ５０ｎｍ、粒子サイズの変動係数１２％、〔１００〕面比率９２％の単分散立方体沃臭化銀粒子であった。
【０４０７】
《粉末有機銀塩Ａの調製》
４７２０ｍｌの純水にベヘン酸１３０．８ｇ、アラキジン酸６７．７ｇ、ステアリン酸４３．６ｇ、パルミチン酸２．３ｇを８０℃で溶解した。次に１．５モル／Ｌの水酸化ナトリウム水溶液５４０．２ｍｌを添加し濃硝酸６．９ｍｌを加えた後、５５℃に冷却して脂肪酸ナトリウム溶液を得た。上記の脂肪酸ナトリウム溶液の温度を５５℃に保ったまま、３６．２ｇの上記の感光性ハロゲン化銀乳剤Ａと９．１ｇの上記の感光性ハロゲン化銀乳剤Ｂと純水４５０ｍｌを添加し５分間攪拌した。
【０４０８】
次に１モル／Ｌの硝酸銀溶液４６８．４ｍｌを２分間かけて添加し、１０分間攪拌し有機銀塩分散物を得た。その後、得られた有機銀塩分散物を水洗容器に移し、脱イオン水を加えて攪拌後、静置させて有機銀塩分散物を浮上分離させ、下方の水溶性塩類を除去した。その後、排水の電導度が２μＳ／ｃｍになるまで脱イオン水による水洗、排水を繰り返し、遠心脱水を実施した後、得られたケーキ状の有機銀塩を、気流式乾燥機フラッシュジェットドライヤー（株式会社セイシン企業製）を用いて、窒素ガス雰囲気及び乾燥機入り口熱風温度の運転条件により含水率が０．１％になるまで乾燥して乾燥済みの粉末有機銀塩Ａを得た。
【０４０９】
なお、有機銀塩組成物の含水率測定には赤外線水分計を使用した。
《予備分散液Ａの調製》
画像形成層バインダーとして、−ＳＯ₃Ｋ基含有ポリビニルブチラール（Ｔｇ７５℃、−ＳＯ₃Ｋを０．２ミリモル／ｇ含む）１４．５７ｇをメチルエチルケトン１４５７ｇに溶解し、ＶＭＡ−ＧＥＴＺＭＡＮＮ社製ディゾルバＤＩＳＰＥＲＭＡＴＣＡ−４０Ｍ型にて攪拌しながら粉末有機銀塩Ａ５００ｇを徐々に添加して十分に混合することにより予備分散液Ａを調製した。
【０４１０】
《感光性乳剤分散液１の調製》
予備分散液Ａをポンプを用いてミル内滞留時間が１．５分間となるように、０．５ｍｍ径のジルコニアビーズ（東レ製トレセラム）を内容積の８０％充填したメディア型分散機ＤＩＳＰＥＲＭＡＴＳＬ−Ｃ１２ＥＸ型（ＶＭＡ−ＧＥＴＺＭＡＮＮ社製）に供給し、ミル周速８ｍ／ｓにて分散を行なうことにより感光性乳剤分散液１を調製した。
《安定剤液の調製》
１．０ｇの安定剤１、０．３１ｇの酢酸カリウムをメタノール４．９７ｇに溶解し安定剤液を調製した。
【０４１１】
《赤外増感色素液Ａの調製》
１９．２ｍｇの赤外増感色素、１．４８８ｇの２−クロロ−安息香酸、２．７７９ｇの安定剤２および３６５ｍｇの５−メチル−２−メルカプトベンズイミダゾールを３１．３ｍｌのＭＥＫに暗所にて溶解し赤外増感色素液Ａを調製した。
【０４１２】
《添加液ａの調製》
還元剤（表１に記載の化合物と量）と一般式（Ａ−４）で表される化合物（表１に記載の化合物と量）、１．５４ｇの４−メチルフタル酸、０．４８ｇの前記赤外染料１をＭＥＫ１１０ｇに溶解し添加液ａとした。
【０４１３】
《添加液ｂの調製》
１．５６ｇのかぶり防止剤２、３．４３ｇのフタラジンをＭＥＫ４０．９ｇに溶解し添加液ｂとした。
【０４１４】
《添加液ｃの調製》
省銀化剤として一般式（Ｇ）で表されるビニル化合物Ａ１の０．５ｇをＭＥＫ３９．５ｇに溶解し添加液ｃとした。
【０４１５】
《添加液ｄの調製》
１ｇの強色増感剤１をＭＥＫ９ｇに溶解し、添加液ｄとした。
【０４１６】
《添加液ｅの調製》
１．０ｇの化合物（種類と量は表１に記載）をＭＥＫ９．０ｇに溶解し、添加液ｅとした。
【０４１７】
《添加液ｆの調製》
１．０ｇのビニルスルホンを含有するかぶり防止剤（化合物（２１））をＭＥＫ９．０ｇに溶解し、添加液ｆとした。
【０４１８】
《添加液ｇの調製》
１．０ｇの一般式（Ａ−１０）で表される化合物（化合物（１９））をＭＥＫ９．０ｇに溶解し、添加液ｇとした。
【０４１９】
【化３６】

【０４２０】
《画像形成層塗布液の調製》
不活性気体雰囲気下（窒素９７％）において、前記感光性乳剤分散液１（５０ｇ）およびＭＥＫ１５．１１ｇを攪拌しながら２１℃に保温し、化学増感剤Ｓ−５（０．５％メタノール溶液）１０００μｌを加え、２分後にかぶり防止剤１（１０％メタノール溶液）３９０μｌを加え、１時間攪拌した。更に臭化カルシウム（１０％メタノール溶液）４９４μｌを添加して１０分撹拌した後に上記の有機化学増感剤の１／２０モル相当の金増感剤Ａｕ−５を添加し、更に２０分攪拌した。続いて、安定剤液１６７ｍｌを添加して１０分間攪拌した後、１．３２ｇの前記赤外増感色素液Ａを添加して１時間攪拌した。その後、温度を１３℃まで降温して更に３０分攪拌した。１３℃に保温したまま、６．４ｇの添加液ｄ、０．５ｇの量の添加液ｅ、０．５ｇの量の添加液ｆ、８．０ｇの量の添加液ｇ、予備分散液Ａで使用したバインダー１３．３１ｇを添加して３０分攪拌した後、テトラクロロフタル酸（９．４質量％ＭＥＫ溶液）１．０８４ｇを添加して１５分間攪拌した。更に攪拌を続けながら、１２．４３ｇの添加液ａ、１．６ｍｌのＤｅｓｍｏｄｕｒＮ３３００／モーベイ社製の脂肪族イソシアネート（１０％ＭＥＫ溶液）、４．２７ｇの添加液ｂ、４．０ｇの添加液ｃを順次添加し攪拌することにより画像形成層塗布液を得た。
【０４２１】
【化３７】

【０４２２】
《画像形成層保護層下層（表面保護層下層）の調製》
アセトン５ｇ
メチルエチルケトン２１ｇ
セルロースアセテートブチレート２．３ｇ
メタノール７ｇ
フタラジン０．２５ｇ
単分散度１５％単分散シリカ（平均粒径：３μｍ）０．１４０ｇ
（シリカ全質量の１質量％のアルミニウムで表面処理）
ＣＨ₂＝ＣＨＳＯ₂ＣＨ₂ＣＨ₂ＯＣＨ₂ＣＨ₂ＳＯ₂ＣＨ＝ＣＨ₂ ０．０３５ｇ
Ｃ₁₂Ｆ₂₅（ＣＨ₂ＣＨ₂Ｏ）₁₀Ｃ₁₂Ｆ₂₅ ０．０１ｇ
フッ素系界面活性剤（ＳＦ−３）０．０１ｇ
ステアリン酸０．１ｇ
ステアリン酸ブチル０．１ｇ
α−アルミナ（モース硬度９）０．１ｇ
《画像形成層保護層上層（表面保護層上層）の調製》
アセトン５ｇ
メチルエチルケトン２１ｇ
セルロースアセテートブチレート２．３ｇ
メタノール７ｇ
フタラジン０．２５ｇ
単分散度１５％単分散シリカ（平均粒径：３μｍ）０．１４０ｇ
（シリカ全質量の１質量％のアルミニウムで表面処理）
ＣＨ₂＝ＣＨＳＯ₂ＣＨ₂ＣＨ₂ＯＣＨ₂ＣＨ₂ＳＯ₂ＣＨ＝ＣＨ₂ ０．０３５ｇ
Ｃ₁₂Ｆ₂₅（ＣＨ₂ＣＨ₂Ｏ）₁₀Ｃ₁₂Ｆ₂₅ ０．０１ｇ
フッ素系界面活性剤（ＳＦ−３）０．０１ｇ
ステアリン酸０．１ｇ
ステアリン酸ブチル０．１ｇ
α−アルミナ（モース硬度９）０．１ｇ
《熱現像感光材料の作製》
前記のように調製したバックコート層塗布液、バックコート層保護層塗布液を、乾燥膜厚がそれぞれ３．５μｍになるように、下引上層Ｂ−２上に押し出しコーターにて塗布速度５０ｍ／ｍｉｎにて塗布を行った。なお、乾燥は乾燥温度１００℃、露点温度１０℃の乾燥風を用いて５分間かけて行った。
【０４２３】
前記画像形成層塗布液と画像形成層保護層（表面保護層）塗布液を押し出し（エクストルージョン）コーターを用いて塗布速度５０ｍ／ｍｉｎにて、下引上層Ａ−２上に同時重層塗布することにより表１に示す感光材料試料Ｎｏ．１〜Ｎｏ．１３を作製した。塗布は、画像形成層は塗布銀量１．２ｇ／ｍ²、画像形成層保護層（表面保護層）は乾燥膜厚で２．５μｍ（表面保護層上層１．３μｍ、表面保護層下層１．２μｍ）になる様にして行った後、乾燥温度７５℃、露点温度１０℃の乾燥風を用いて、１０分間乾燥を行った。
【０４２４】
《露光および現像処理》
上記のように作製した熱現像感光材料試料Ｎｏ．１〜Ｎｏ．１３を半切サイズ（（１４×２．５４）ｃｍ×（１７×２．５４）ｃｍ）に加工した後、図１に示す熱現像処理装置を用いて以下の要領で処理した。
【０４２５】
熱現像感光材料をフィルムトレイから取り出し、レーザ露光部に搬送した後、画像形成層面側から、高周波重畳にて波長８１０ｎｍの縦マルチモード化された半導体レーザ（１本の最大出力３５ｍＷを２本合波して最大出力７０ｍＷにしたもの）を露光源とした露光機によりレーザ走査による露光を与えた。この際に、熱現像感光材料の露光面と露光レーザ光の角度を７５度として画像を形成した。その後、熱現像感光材料は熱現像部へと搬送され、ヒートドラムが熱現像感光材料の画像形成層側の保護層とドラム表面とが接触するようにして、１２５℃で１５秒熱現像処理した後、熱現像感光材料を装置外に搬出した。このときの感光材料供給部から画像露光部までの搬送速度、画像露光部での搬送速度、熱現像部での搬送速度はそれぞれ２０ｍｍ／ｓｅｃで行った。なお、露光及び現像は２３℃、５０％ＲＨに調湿した部屋で行った。
【０４２６】
《画像濃度》
上記の条件にて得られた画像の最高濃度部の値を濃度計により測定し画像濃度として示す。
【０４２７】
《銀色調》
処理後の銀色調の評価は胸部Ｘ線画像を焼き付け、シャーカステンを使って目視で色調を評価した。このときの標準サンプルとしてコニカ社製の湿式処理のレーザイメージャー用フィルムを用い、標準サンプルとの相対的な色調を目視で、以下の基準で０．５刻みの評価をした。
【０４２８】
５：標準サンプルと同じ色調
４：標準サンプルとほぼ同じ好ましい色調
３：標準サンプルとやや色調は異なるが実技上問題ないレベル
２：標準サンプルと明らかに異なる色調
１：標準サンプルと異なる不快な色調
《光照射画像保存性》
得られた感光材料を上記と同様の露光、現像を行った後、輝度１０００ルックスのシャーカステン上にはりつけ１０日間放置した後の画像の変化を目視で、以下の基準で０．５刻みの評価をした。
【０４２９】
５：ほとんど変化なし
４：わずかに色調変化がみられる
３：一部に色調変化とかぶりの増大がみられる
２：色調変化とかぶりの増大がかなりの部分にみられる
１：色調変化とかぶりの増大が顕著、全面で強い濃度むらが発生
《高温保存時の画像保存性》
得られた感光材料を上記と同様の露光、現像を行った後、５０℃、湿度５５％にて１日保存後、カブリ部分の濃度を測定し、保存前後のカブリの増加を評価した。
ΔＤｍｉｎ（カブリの増加）＝（５０℃保存後のカブリ）−（現像直後のカブリ）
《経時カブリ特性》
作製した熱現像感光材料を内部が２５℃で湿度５５％に保たれた密閉容器中に入れた後５５℃で７日間経時保存した（強制経時）。比較として同じ熱現像感光材料を２５℃で湿度５５％にて遮光容器中に７日間経時保存した。これらの試料をセンシトメトリーの評価に用いたものと同じ処理を行い、カブリ部分の濃度を測定した。
ΔＤｍｉｎ（カブリの増加）＝（強制経時のカブリ）−（比較用経時のカブリ）
を算出し感光材料の経時カブリ特性をみた。
【０４３０】
経過と結果を表１に示す。
【０４３１】
【表１】

【０４３２】
表１から、比較の熱現像感光材料と比べて、本発明の熱現像感光材料は高濃度で、銀色調、光照射画像保存性、高温保存時の画像保存性、経時カブリ特性に優れていることは明らかである。
【０４３３】
【発明の効果】
本発明により高濃度であり、光照射画像保存性、高温保存時の画像保存性に優れ、銀色調、経時でのカブリ上昇が小さく、フィルムの搬送性、環境適性に優れた熱現像感光材料、および該熱現像感光材料を用いた画像形成方法が得られた。
【図面の簡単な説明】
【図１】熱現像処理装置の具体例を示す図である。
【符号の説明】
１ヒートドラム
２対向ローラ
６剥離爪
１００熱現像処理装置
１１０供給部
１２０露光部
１３０熱現像部
１４０供給ローラ対
１４１，１４２，１４３，１４５搬送ローラ対
１４４供給ローラ対
１５０冷却部
１６０集積部
Ｆフィルム
Ｃフィルムトレイ
Ｌレーザビーム

Claims

支持体上に、有機銀、ハロゲン化銀、バインダー、還元剤を含有する画像形成層を有する熱現像感光材料において、下記一般式（Ａ−４）で表される化合物を含有し、かつ該還元剤が下記一般式（Ａ−１）で表されることを特徴とする熱現像感光材料。

（式中、Ｚは炭素原子と共に３〜１０員環を構成するのに必要な原子群を表し、Ｒ_xは水素原子、又はアルキル基を表す。Ｒ₁、Ｒ₂、Ｑ₀はベンゼン環上に置換可能な基を表し、Ｌは２価の連結基を表し、ｋは０〜１の整数を表し、ｎ及びｍは０〜２の整数を表す。複数のＲ₁、Ｒ₂、Ｑ₀は同じでも異なっていても良い。）

（式中、Ｒ₄₁は置換または無置換のアルキル基を表し、Ｒ₄₂は水素原子、置換又は無置換のアルキル基または置換又は無置換のアシルアミノ基を表すが、Ｒ₄₁、Ｒ₄₂は２−ヒドロキシフェニルメチル基であることはない。Ｒ₄₃は水素原子または置換または無置換のアルキル基を表し、Ｒ₄₄はベンゼン環に置換可能な置換基を表す。）
一般式（Ａ−４）のＲ₄₁、Ｒ₄₂の少なくとも一方が２級または３級のアルキル基であることを特徴とする請求項１に記載の熱現像感光材料。
画像形成層を有する側の層がビニルスルホン化合物及びベータハロスルホン化合物から選ばれる少なくとも１種のかぶり防止剤を含有することを特徴とする請求項１又は２に記載の熱現像感光材料。
前記バインダーのガラス転移温度Ｔｇが７０〜１５０℃であることを特徴とする請求項１〜３のいずれか１項に記載の熱現像感光材料。
前記一般式（Ａ−１）で表される還元剤が下記一般式（Ａ−２）で表される還元剤であることを特徴とする請求項１〜４のいずれか１項に記載の熱現像感光材料。

（式中、Ｑ₁はハロゲン原子、アルキル基、アリール基、またはヘテロ環基を表し、Ｑ₂は水素原子、ハロゲン原子、アルキル基、アリール基、またはヘテロ環基を表す。Ｇは窒素原子または炭素原子を表すが、Ｇが窒素原子の場合、ｎｇは０であり、Ｇが炭素原子の場合、ｎｇは０または１である。Ｚ₂は炭素原子、及びＧとともに３〜１０員の非芳香族環を構成するのに必要な原子群を表す。Ｒ₁、Ｒ₂、Ｒ_x、Ｑ₀、Ｌ、ｋ、ｎ、及びｍは一般式（Ａ−１）におけるものと同義である。）
一般式（Ａ−２）におけるＺ₂が表す非芳香環が６員であることを特徴とする請求項１〜５のいずれか１項に記載の熱現像感光材料。
下記一般式（Ａ−１３）から選ばれる少なくとも１種の化合物を含有することを特徴とする請求項１〜６のいずれか１項記載の熱現像感光材料。
一般式（Ａ−１３）（Ｒｆ−（Ｌ₁）_n1−）_p−（Ｙ）_m1−（Ａ）_q
（式中、Ｒｆはフッ素原子を含有する置換基を表し、Ｌ₁はフッ素原子を含有しない２価の連結基を表し、Ｙはフッ素原子を有さない２価〜４価の連結基を表し、Ａはアニオン基またはその塩基を表し、ｎ１、ｍ１は０または１の整数を表し、ｐは１〜３の整数を表し、ｑは１〜３の整数を表す。ただし、ｑが１の時はｎ１とｍ１は同時に０ではない。）
前記熱現像感光材料の画像形成層を有する側の層が、ビニル化合物、ヒドラジン誘導体、シラン化合物および４級オニウム塩から選ばれる少なくとも１種の省銀化剤を含有することを特徴とする請求項１〜７のいずれか１項記載の熱現像感光材料。
前記ハロゲン化銀として平均粒子サイズが１０ｎｍ〜４０ｎｍであるハロゲン化銀を含有することを特徴とする請求項１〜８のいずれか１項記載の熱現像感光材料。
前記ハロゲン化銀として平均粒子サイズが１０ｎｍ〜４０ｎｍであるハロゲン化銀と平均粒子サイズが４５ｎｍ〜１００ｎｍであるハロゲン化銀を含有することを特徴とする請求項１〜９のいずれか１項記載の熱現像感光材料。
前記ハロゲン化銀としてカルコゲン化合物により化学増感されたハロゲン化銀を含有することを特徴とする請求項１〜１０のいずれか１項記載の熱現像感光材料。
前記画像形成層に含有される銀の量が０．３〜１．５ｇ／ｍ²であることを特徴とする請求項１〜１１のいずれか１項記載の熱現像感光材料。
請求項１〜１２のいずれか１項記載の熱現像感光材料をヒートドラムを用いた熱現像処理装置を使用して熱現像部の搬送速度を１０〜２００ｍｍ／ｓｅｃで熱現像することを特徴とする画像形成方法。
請求項１〜１２のいずれか１項記載の熱現像感光材料を熱現像処理装置における感光材料供給部から画像露光部の間の搬送速度を１０〜２００ｍｍ／ｓｅｃとすることを特徴とする画像形成方法。
請求項１〜１２のいずれか１項記載の熱現像感光材料を熱現像処理装置における画像露光部での搬送速度を１０〜２００ｍｍ／ｓｅｃとすることを特徴とする画像形成方法。
