JP4133399B2 - 高分子化合物、レジスト材料及びパターン形成方法 - Google Patents

Description

【０００１】
【発明の属する技術分野】
本発明は、微細加工技術に適したレジスト材料、特に化学増幅レジスト材料のベース樹脂として有用な高分子化合物、更にはその原料モノマーとなるスルホン酸エステル化合物、並びにこれらのレジスト材料を用いたパターン形成方法に関する。
【０００２】
【従来の技術】
近年、ＬＳＩの高集積化と高速度化に伴い、パターンルールの微細化が求められている。
微細化が急速に進歩した背景には投影レンズの高ＮＡ化、レジスト材料の性能向上、短波長化が挙げられる。レジスト材料の高解像度化及び高感度化に関しては、光照射によって発生する酸を触媒とした化学増幅ポジ型レジスト材料は優れた性能を有するものであり、遠紫外線リソグラフィーにおいて特に主流なレジスト材料になった（特許文献１，２：特公平２−２７６６０号、特開昭６３−２７８２９号公報等に記載）。
【０００３】
また、ｉ線（３６５ｎｍ）からＫｒＦ（２４８ｎｍ）への短波長化は大きな変革をもたらし、ＫｒＦエキシマレーザー用レジスト材料は０．３０ミクロンプロセスに始まり、０．２５ミクロンルールを経て、現在０．１８ミクロンルールの量産化への適用へと展開している。更には、０．１０ミクロンルール以下の検討も始まっており、微細化の勢いはますます加速されている。
【０００４】
ＡｒＦ（１９３ｎｍ）では、デザインルールの微細化を０．１３μｍ以下にすることが期待されているが、ノボラック樹脂やポリビニルフェノール系等の従来用いられていた樹脂が１９３ｎｍ付近に非常に強い吸収を持つため、レジスト用のベース樹脂として用いることができない。そこで透明性と必要なドライエッチング耐性の確保のため、アクリル樹脂やシクロオレフィン系の脂環族系の樹脂が検討されている（特許文献３〜５：特開平９−７３１７３号、特開平１０−１０７３９号、特開平９−２３０５９５号公報、ＷＯ９７／３３１９８）。
【０００５】
Ｆ₂（１５７ｎｍ）に関しては０．１０μｍ以下の微細化が期待されているが、透明性の確保がますます困難になり、ＡｒＦ用ベースポリマーであるアクリル樹脂では全く光を透過せず、シクロオレフィン系においてもカルボニル結合を有するものは強い吸収を持つことがわかった。また、ＫｒＦ用ベースポリマーのポリビニルフェノールについては、１６０ｎｍ付近に吸収のウィンドウがあり、若干透過率が向上するものの、実用的なレベルには程遠いことが判明した。
【０００６】
このように１５７ｎｍ付近ではカルボニル基や炭素−炭素間二重結合が吸収を持つため、これらのユニットを低減化することも透過率向上の一つの有効な方法と考えられる。しかし、最近の研究によりベースポリマー中へフッ素原子を導入するとＦ₂領域での透明性が飛躍的に向上することがわかってきた。
【０００７】
例えば、ＳＰＩＥ２００１ 講演番号４３４５−３１「Ｐｏｌｙｍｅｒ ｄｅｓｉｇｎ ｆｏｒ １５７ｎｍ ｃｈｅｍｉｃａｌｌｙ ａｍｐｌｉｆｉｅｄ ｒｅｓｉｓｔｓ」（非特許文献１）において、α−トリフルオロメチルアクリル酸ｔｅｒｔ−ブチルと５−（２−ヒドロキシ−２，２−ビストリフルオロメチル）エチル−２−ノルボルネンとの共重合体、及びα−トリフルオロメチルアクリル酸ｔｅｒｔ−ブチルと４−（２−ヒドロキシ−２，２−ビストリフルオロメチル）メチルスチレンとの共重合体を用いたレジスト材料は、１５７ｎｍにおけるポリマーの吸光度が３程度まで向上することが報告された。しかしながら、Ｆ₂露光により膜厚２０００Å以上で矩形なパターンを得るためには２以下の吸光度が必要と考えられるため、上記の樹脂ではまだ透明性が不十分である。
【０００８】
また、本発明者の鋭意検討の結果、上記のα−トリフルオロメチルアクリル酸エステルのポリマー系に含フッ素ビニルスルホン酸エステルユニットを組み込むと、樹脂の基板密着性や現像液親和性を確保しつつ、透明性が向上することを見出しているが、この系にしても吸光度は２程度にとどまっている。
【０００９】
【特許文献１】
特公平２−２７６６０号公報
【特許文献２】
特開昭６３−２７８２９号公報
【特許文献３】
特開平９−７３１７３号公報
【特許文献４】
特開平１０−１０７３９号公報
【特許文献５】
特開平９−２３０５９５号公報
【特許文献６】
国際公開第９７／３３１９８号パンフレット
【特許文献７】
特開２００１−１４６５０５号公報
【非特許文献１】
ＳＰＩＥ２００１ 講演番号４３４５−３１
【００１０】
【発明が解決しようとする課題】
本発明は上記事情に鑑みなされたものであり、３００ｎｍ以下、特にＦ₂（１５７ｎｍ）、Ｋｒ₂（１４６ｎｍ）、ＫｒＡｒ（１３４ｎｍ）、Ａｒ₂（１２６ｎｍ）等の真空紫外光における透過率に優れたレジスト材料、特に化学増幅レジスト材料、そのベース樹脂として有用な新規高分子化合物並びにこれを含むレジスト材料を用いたパターン形成方法を提供することを目的にする。
【００１１】
【課題を解決するための手段及び発明の実施の形態】
本発明者は上記目的を達成するため鋭意検討を重ねた結果、スルホン酸エステル側鎖にフッ素含有アルキル基を導入した単位を有するポリマーをベース樹脂として使用することにより、高透明性を損なうことなく、高コントラストで密着性にも優れたレジスト材料、特に化学増幅レジスト材料が得られることを知見し、本発明に至ったものである。
【００１２】
即ち、本発明は下記の高分子化合物、レジスト材料及びパターン形成方法を提供する。
請求項１：
下記一般式（１ａ）で表される繰り返し単位を含むことを特徴とする重量平均分子量１，０００〜５００，０００の高分子化合物。
【化８】

（式中、Ｒ²は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。Ｒ³及びＲ⁴は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ⁵は水素原子又は下記一般式（６）〜（８）で示される基から選ばれる酸不安定基である。Ｒ⁶ は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ ⁷ は炭素数１〜２０の直鎖状、分岐状もしくは環状のフッ素化されたアルキレン基である。Ｒ⁸は水素原子又は下記一般式（６）〜（８）で示される基から選ばれる酸不安定基である。ａは１又は２、ｂは１又は２である。０＜Ｕ１１＜１、０＜Ｕ１２＜１である。）
【化４９】

（式（６）において、Ｒ⁴⁸は炭素数４〜２０の三級アルキル基、又は炭素数４〜２０のオキソアルキル基を示し、ｈは０〜６の整数である。式（７）において、Ｒ⁴⁹及びＲ⁵⁰は水素原子又は炭素数１〜１８の直鎖状、分岐状又は環状のアルキル基を示し、Ｒ⁵¹は炭素数１〜１８のヘテロ原子を有してもよい１価の炭化水素基を示す。Ｒ⁴⁹とＲ⁵⁰、Ｒ⁴⁹とＲ⁵¹、又はＲ⁵⁰とＲ⁵¹とは互いに結合して環を形成してもよく、環を形成する場合にはＲ⁴⁹、Ｒ⁵⁰及びＲ⁵¹はそれぞれ炭素数１〜１８の直鎖状又は分岐状のアルキレン基を示す。式（８）において、Ｒ⁵²、Ｒ⁵³及びＲ⁵⁴は炭素数１〜２０の直鎖状、分岐状もしくは環状の１価炭化水素基であり、ヘテロ原子を含んでもよく、Ｒ⁵²とＲ⁵³、Ｒ⁵²とＲ⁵⁴、又はＲ⁵³とＲ⁵⁴とは互いに結合してこれらが結合する炭素原子と共に環を形成してもよい。）
請求項２：
下記式で表される繰り返し単位を含むことを特徴とする請求項１記載の高分子化合物。
【化５０】

（式中、Ｕ１１及びＵ１２は請求項１に記載の通りである。）
請求項３：
下記一般式（３ａ）又は（３ｂ）で表される繰り返し単位を含むことを特徴とする請求項１又は２に記載の高分子化合物。
【化１１】

（式中、Ｒ²⁸は水素原子又は前記式（６）〜（８）で示される基から選ばれる酸不安定基である。Ｒ²⁹〜Ｒ³²はそれぞれ水素原子、フッ素原子、又は炭素数１〜４のアルキル基又はフッ素化されたアルキル基であり、Ｒ²⁹及びＲ³⁰の少なくともどちらか一方、Ｒ³¹及びＲ³²の少なくともどちらか一方は１個以上のフッ素原子を含む。）
請求項４：
更に、下記一般式（４ａ）又は（４ｂ）で表される繰り返し単位を含むことを特徴とする請求項１乃至３のいずれか１項に記載の高分子化合物。
【化１３】

（式中、Ｒ³⁵は水素原子又は前記式（６）〜（８）で示される基から選ばれる酸不安定基である。Ｒ³⁷〜Ｒ⁴²はそれぞれ水素原子、フッ素原子、又は炭素数１〜４のアルキル基又はフッ素化されたアルキル基であり、Ｒ³⁷及びＲ³⁸の少なくともどちらか一方、Ｒ³⁹及びＲ⁴⁰の少なくともどちらか一方、Ｒ⁴¹及びＲ⁴²の少なくともどちらか一方は１個以上のフッ素原子を含む。）
請求項５：
更に、下記一般式（５）で表される繰り返し単位を含むことを特徴とする請求項１乃至４のいずれか１項に記載の高分子化合物。
【化１４】

（式中、Ｒ⁴³〜Ｒ⁴⁵は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。Ｒ⁴⁶は水素原子又は前記式（６）〜（８）で示される基から選ばれる酸不安定基である。）
請求項６：
上記一般式（５）におけるＲ⁴⁵がトリフルオロメチル基であることを特徴とする請求項５記載の高分子化合物。
請求項７：
請求項１乃至６のいずれか１項に記載の高分子化合物を含むことを特徴とするレジスト材料。
請求項８：
（Ａ）請求項１乃至６のいずれか１項に記載の高分子化合物、
（Ｂ）有機溶剤、
（Ｃ）酸発生剤
を含有することを特徴とする化学増幅ポジ型レジスト材料。
請求項９：
更に塩基性化合物を含有する請求項８記載のレジスト材料。
請求項１０：
更に溶解阻止剤を含有する請求項８又は９記載のレジスト材料。
請求項１１：
（１）請求項７乃至１０のいずれか１項に記載のレジスト材料を基板上に塗布する工程と、
（２）次いで加熱処理後、フォトマスクを介して波長１００〜１８０ｎｍ帯又は１〜３０ｎｍ帯の高エネルギー線で露光する工程と、
（３）必要に応じて加熱処理した後、現像液を用いて現像する工程とを含むことを特徴とするパターン形成方法。
請求項１２：
前記高エネルギー線がＦ₂レーザー、Ａｒ₂レーザー、又は軟Ｘ線であることを特徴とする請求項１１記載のパターン形成方法。
【００１３】
以下、本発明について更に詳しく説明する。
本発明者の検討によれば、１５７ｎｍ付近の透過率を向上させる方法としては、カルボニル基や炭素−炭素間二重結合の数の低減化も一つの方法と考えられるが、ベースポリマー中へのフッ素原子の導入も透過率向上に大きく寄与することがわかってきた。実際、ポリビニルフェノールの芳香環にフッ素を導入したポリマーは透過率の向上が確認できた（特開２００１−１４６５０５号公報）。しかしながら、このベースポリマーはＦ₂レーザーのような高エネルギー光の照射によりネガ化が進行することが顕著になり、レジストとしての実用化は難しいことが判明した。
【００１４】
これに対し、アクリル系樹脂やノルボルネン誘導体由来の脂肪族環状化合物を主鎖に含有する高分子化合物にフッ素を導入したポリマーは、透明度も高く、ネガ化も起こらないことが判明した。しかし、樹脂の透明性を高めるためにフッ素の導入率を上げると、樹脂の基板密着性や現像液の浸透性が悪くなる傾向にある。本発明では１５７ｎｍ付近の透過率が比較的高く、基板密着性や現像液浸透性に優れるスルホン酸エステル類を高透明な含フッ素アクリルポリマー中に導入することにより、透明性を損なうことなく上記の欠陥を改善することができた。
【００１５】
特に本発明では下記一般式（１ａ）又は（１ｂ）で表されるユニットを樹脂中に導入することにより、１５７ｎｍにおける透明性を確保しつつ基板密着性や現像液浸透性に優れるレジスト材料が得られたものである。
【００１６】
【化１５】

（式中、Ｒ¹は酸不安定基、密着性基、又は水酸基等の親水性基を含んでもよい炭素数１〜２０の直鎖状、分岐状もしくは環状のフッ素化されたアルキル基である。Ｒ²は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。Ｒ³及びＲ⁴は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ⁵は水素原子又は酸不安定基である。ａは１又は２である。０＜Ｕ１１＜１、０＜Ｕ１２＜１である。）
【００１７】

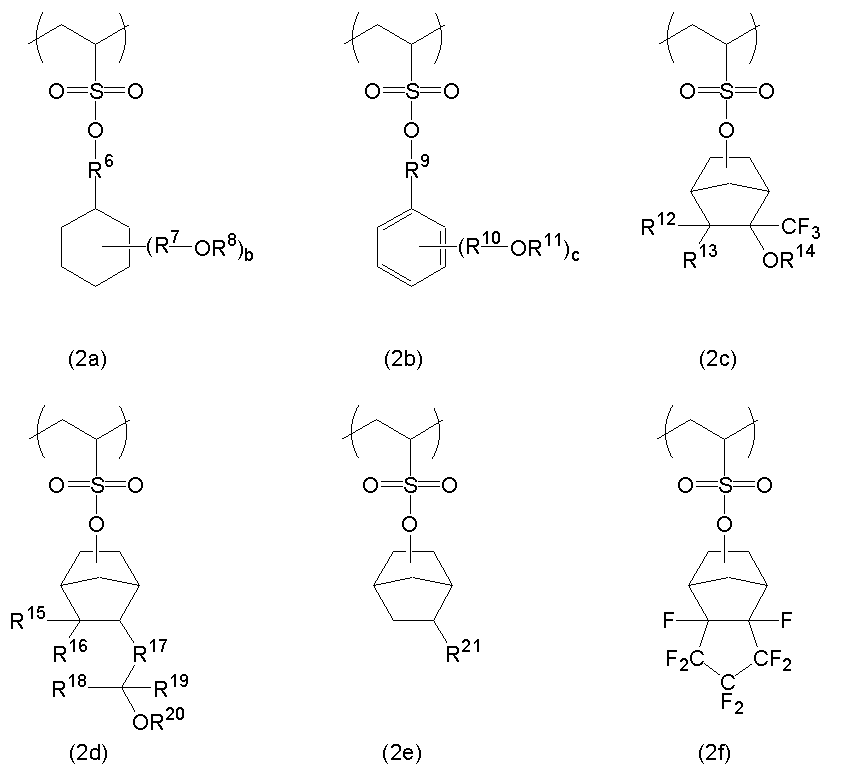

この場合、上記一般式（１ａ）及び（１ｂ）中のスルホン酸エステルユニットは、下記一般式（２ａ）〜（２ｆ）から選ばれるものであることが好ましい。
【化１６】

（式中、Ｒ⁶、Ｒ⁷、Ｒ⁹、Ｒ¹⁰及びＲ¹⁷は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ⁸、Ｒ¹¹、Ｒ¹⁴及びＲ²⁰は水素原子又は酸不安定基である。Ｒ¹²、Ｒ¹³、Ｒ¹⁵、Ｒ¹⁶、Ｒ¹⁸、Ｒ¹⁹は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基であり、Ｒ¹⁸又はＲ¹⁹の少なくともどちらか一方は１個以上のフッ素原子を含む。Ｒ²¹は炭素数１〜２０の直鎖状、分岐状もしくは環状のフッ素化されたアルキル基である。ｂ及びｃはそれぞれ１又は２である。）
【００１８】
本発明の高分子化合物は、上記一般式（１ａ）又は（１ｂ）で示される繰り返し単位を有するものであるが、これに加えてレジストの溶解コントラスト、基板密着性、ドライエッチング耐性などの性能を向上させる目的で下記一般式（３）で表される繰り返し単位、及び／又は下記一般式（４）で表される繰り返し単位、及び／又は下記一般式（５）で表される繰り返し単位を有することが好ましい。
【００１９】
【化１７】

（式中、Ｒ²²はメチレン基、酸素原子、又は硫黄原子である。Ｒ²³〜Ｒ²⁶は、水素原子、フッ素原子、−Ｒ²⁷−ＯＲ²⁸、−Ｒ²⁷−ＣＯ₂Ｒ²⁸又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基であり、Ｒ²³〜Ｒ²⁶のうち少なくとも一つは、−Ｒ²⁷−ＯＲ²⁸又は−Ｒ²⁷−ＣＯ₂Ｒ²⁸を含む。Ｒ²⁷は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ²⁸は水素原子、酸不安定基、密着性基、又は水酸基等の親水性基を含んでもよい炭素数１〜２０の直鎖状、分岐状もしくは環状のフッ素化されたアルキル基である。ｄは０又は１である。）
【００２０】
【化１８】

（式中、Ｒ³³は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。Ｒ³⁴は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ³⁵は水素原子又は酸不安定基である。Ｒ³⁶はフッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のフッ素化されたアルキル基である。ｅは１又は２、ｆは０〜４の整数であり、１≦ｅ＋ｆ≦５である。）
【００２１】
【化１９】

（式中、Ｒ⁴³〜Ｒ⁴⁵は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。Ｒ⁴⁶は水素原子、酸不安定基、密着性基、又は水酸基等の親水性基を含んでもよい炭素数１〜２０の直鎖状、分岐状もしくは環状のフッ素化されたアルキル基である。この場合、Ｒ⁴⁵としてはトリフルオロメチル基であることが好ましい。）
【００２２】
なお、上記一般式（３）で表される繰り返し単位としては、下記式（３ａ）又は（３ｂ）で表される繰り返し単位であることが好ましい。
【化２０】

（式中、Ｒ²⁸は上記と同様である。Ｒ²⁹〜Ｒ³²はそれぞれ水素原子、フッ素原子、又は炭素数１〜４のアルキル基又はフッ素化されたアルキル基であり、Ｒ²⁹及びＲ³⁰の少なくともどちらか一方、Ｒ³¹及びＲ³²の少なくともどちらか一方は１個以上のフッ素原子を含む。）
【００２３】
また、上記一般式（４）で表される繰り返し単位としては、下記式（４ａ）又は（４ｂ）で表される繰り返し単位であることが好ましい。
【化２１】

（式中、Ｒ³⁵は上記と同様である。Ｒ³⁷〜Ｒ⁴²はそれぞれ水素原子、フッ素原子、又は炭素数１〜４のアルキル基又はフッ素化されたアルキル基であり、Ｒ³⁷及びＲ³⁸の少なくともどちらか一方、Ｒ³⁹及びＲ⁴⁰の少なくともどちらか一方、Ｒ⁴¹及びＲ⁴²の少なくともどちらか一方は１個以上のフッ素原子を含む。）
【００２４】
この場合、炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基としては、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−プロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、シクロペンチル基、シクロヘキシル基、シクロヘキシルメチル基、２−エチルへキシル基、ｎ−オクチル基、２−アダマンチル基、（２−アダマンチル）メチル基等が例示でき、特に炭素数１〜１２、とりわけ炭素数１〜１０のものが好ましい。
【００２５】
フッ素化されたアルキル基は、上記アルキル基の水素原子の一部又は全部がフッ素原子で置換されたものであり、トリフルオロメチル基、２，２，２−トリフルオロエチル基、３，３，３−トリフルオロプロピル基、１，１，１，３，３，３−ヘキサフルオロイソプロピル基、１，１，２，２，３，３，３−ヘプタフルオロプロピル基等が挙げられるほか、下記式で表されるような基も用いられる。
【００２６】
【化２２】

（式中、Ｒ⁴⁷は水素原子、フッ素原子、又は炭素数１〜１０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。ｇは０〜５の整数である。）
【００２７】
炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基としては、上記アルキル基中の一個の水素を脱離した形式のものが用いられ、フッ素化されたアルキレン基はそれらの一部又は全部がフッ素原子で置換されたものが用いられる。
【００２８】
次にＲ¹、Ｒ⁵、Ｒ⁸、Ｒ¹¹、Ｒ¹⁴、Ｒ²⁰、Ｒ²⁸、Ｒ³⁵及びＲ⁴⁶で表される酸不安定基について説明する。酸不安定基としては種々選定されるが、特に下記一般式（６）〜（８）で示される基等であることが好ましい。
【００２９】
【化２３】

【００３０】
上記式（６）において、Ｒ⁴⁸は炭素数４〜２０、好ましくは４〜１５の三級アルキル基、又は炭素数４〜２０のオキソアルキル基を示し、三級アルキル基として具体的には、ｔｅｒｔ−ブチル基、ｔｅｒｔ−アミル基、１，１−ジエチルプロピル基、１−エチルシクロペンチル基、１−ブチルシクロペンチル基、１−エチルシクロヘキシル基、１−ブチルシクロヘキシル基、１−エチル−２−シクロペンテニル基、１−エチル−２−シクロヘキセニル基、２−メチル−２−アダマンチル基等が挙げられ、オキソアルキル基として具体的には、３−オキソシクロヘキシル基、４−メチル−２−オキソオキサン−４−イル基、５−メチル−５−オキソオキソラン−４−イル基等が挙げられる。ｈは０〜６の整数である。
【００３１】
上記式（６）の酸不安定基としては、具体的にはｔｅｒｔ−ブトキシカルボニル基、ｔｅｒｔ−ブトキシカルボニルメチル基、ｔｅｒｔ−アミロキシカルボニル基、ｔｅｒｔ−アミロキシカルボニルメチル基、１，１−ジエチルプロピルオキシカルボニル基、１，１−ジエチルプロピルオキシカルボニルメチル基、１−エチルシクロペンチルオキシカルボニル基、１−エチルシクロペンチルオキシカルボニルメチル基、１−エチル−２−シクロペンテニルオキシカルボニル基、１−エチル−２−シクロペンテニルオキシカルボニルメチル基、１−エトキシエトキシカルボニルメチル基、２−テトラヒドロピラニルオキシカルボニルメチル基、２−テトラヒドロフラニルオキシカルボニルメチル基等が例示できる。
【００３２】
上記式（７）において、Ｒ⁴⁹及びＲ⁵⁰は水素原子又は炭素数１〜１８、好ましくは１〜１０の直鎖状、分岐状又は環状のアルキル基を示し、具体的にはメチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、シクロペンチル基、シクロヘキシル基、２−エチルヘキシル基、ｎ−オクチル基等を例示できる。Ｒ⁵¹は炭素数１〜１８、好ましくは１〜１０の酸素原子等のヘテロ原子を有してもよい１価の炭化水素基を示し、直鎖状、分岐状、環状のアルキル基、これらの水素原子の一部が水酸基、アルコキシ基、オキソ基、アミノ基、アルキルアミノ基等に置換されたものを挙げることができ、具体的には下記の置換アルキル基等が例示できる。
【００３３】
【化２４】

【００３４】
Ｒ⁴⁹とＲ⁵⁰、Ｒ⁴⁹とＲ⁵¹、Ｒ⁵⁰とＲ⁵¹とは互いに結合して環を形成してもよく、環を形成する場合にはＲ⁴⁹、Ｒ⁵⁰及びＲ⁵¹はそれぞれ炭素数１〜１８、好ましくは１〜１０の直鎖状又は分岐状のアルキレン基を示す。
【００３５】
上記式（７）で示される酸不安定基のうち直鎖状又は分岐状のものとしては、具体的には下記の基が例示できる。
【００３６】
【化２５】

【００３７】
上記式（７）で示される酸不安定基のうち環状のものとしては、具体的にはテトラヒドロフラン−２−イル基、２−メチルテトラヒドロフラン−２−イル基、テトラヒドロピラン−２−イル基、２−メチルテトラヒドロピラン−２−イル基等が例示できる。式（７）としては、エトキシエチル基、ブトキシエチル基、エトキシプロピル基が好ましい。
【００３８】
上記式（８）においてＲ⁵²、Ｒ⁵³及びＲ⁵⁴は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基等の１価炭化水素基であり、酸素、硫黄、窒素、フッ素などのヘテロ原子を含んでもよく、Ｒ⁵²とＲ⁵³、Ｒ⁵²とＲ⁵⁴、Ｒ⁵³とＲ⁵⁴とは互いに結合してこれらが結合する炭素原子と共に環を形成してもよい。
【００３９】
上記式（８）に示される三級アルキル基としては、ｔｅｒｔ−ブチル基、トリエチルカルビル基、１−エチルノルボルニル基、１−メチルシクロヘキシル基、１−エチルシクロペンチル基、２−（２−メチル）アダマンチル基、２−（２−エチル）アダマンチル基、ｔｅｒｔ−アミル基、１，１，１，３，３，３−ヘキサフルオロ−２−メチル−イソプロピル基、１，１，１，３，３，３−ヘキサフルオロ−２−シクロヘキシル−イソプロピル基等を挙げることができるほか、下記に示す基を具体的に挙げることができる。
【００４０】
【化２６】

【００４１】
ここで、Ｒ⁵⁵は炭素数１〜６の直鎖状、分岐状又は環状のアルキル基を示し、具体的にはメチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｎ−ペンチル基、ｎ−ヘキシル基、シクロプロピル基、シクロプロピルメチル基、シクロブチル基、シクロペンチル基、シクロヘキシル基等を例示できる。Ｒ⁵⁶は炭素数２〜６の直鎖状、分岐状又は環状のアルキル基を示し、具体的にはエチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｎ−ペンチル基、ｎ−ヘキシル基、シクロプロピル基、シクロプロピルメチル基、シクロブチル基、シクロペンチル基、シクロヘキシル基等を例示できる。Ｒ⁵⁷及びＲ⁵⁸は水素原子、炭素数１〜６のヘテロ原子を含んでもよい１価炭化水素基、又は炭素数１〜６のヘテロ原子を介してもよい１価炭化水素基を示し、これらは直鎖状、分岐状、環状のいずれでもよい。この場合ヘテロ原子としては、酸素原子、硫黄原子、窒素原子を挙げることができ、−ＯＨ、−ＯＲ⁵⁹、−Ｏ−、−Ｓ−、−Ｓ（＝Ｏ）−、−ＮＨ₂、−ＮＨＲ⁵⁹、−Ｎ（Ｒ⁵⁹）₂、−ＮＨ−、−ＮＲ⁵⁹−として含有又は介在することができる。Ｒ⁵⁹は炭素数１〜５のアルキル基を示す。Ｒ⁵⁷及びＲ⁵⁸としては、具体的には、メチル基、ヒドロキシメチル基、エチル基、ヒドロキシエチル基、プロピル基イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｎ−ペンチル基、ｎ−ヘキシル基、メトキシ基、メトキシメトキシ基、エトキシ基、ｔｅｒｔ−ブトキシ基等を例示できる。
【００４２】
次に、Ｒ¹、Ｒ²⁸、及びＲ⁴⁶で表される密着性基について説明する。密着性基としては種々選定されるが、特に下記一般式で示される基等であることが好ましい。
【００４３】
【化２７】

（式中、Ｒ⁶⁰はメチレン基、酸素原子、又は硫黄原子である。）
【００４４】
ここで、一般式（１ａ）及び（１ｂ）で表されるポリマーの具体例としては下記のようなものが挙げられるが、これに限定されるものではない。
【００４５】
【化２８】

【００４６】
【化２９】

【００４７】
【化３０】

（式中、Ｒ⁵、Ｒ⁸、Ｒ¹¹、Ｒ²⁰、Ｕ１１及びＵ１２は上記と同様である。）
【００４８】
一般式（３）、（３ａ）、及び（３ｂ）で表されるユニットの具体例としては下記のようなものが挙げられるが、これに限定されるものではない。
【００４９】
【化３１】

（式中、Ｒ²⁸は上記と同様である。）
【００５０】
一般式（４）、（４ａ）、及び（４ｂ）で表されるユニットの具体例としては下記のようなものが挙げられるが、これに限定されるものではない。
【００５１】
【化３２】

（式中、Ｒ³⁵は上記と同様である。）
【００５２】
本発明で用いられる高分子化合物は、樹脂の基板密着性や透明性を向上させる点から下記のような単位を導入することができる。
【００５３】
【化３３】

（式中、Ｒ⁶¹〜Ｒ⁶⁵は水素原子、フッ素原子、又は炭素数１〜４のフッ素化されたアルキル基であり、Ｒ⁶¹〜Ｒ⁶⁵のうち少なくとも１個以上のフッ素原子を含む。Ｒ⁶⁶及びＲ⁶⁷は水素原子、メチル基、又はトリフルオロメチル基である。）
【００５４】
本発明の高分子化合物において、一般式（３）、（３ａ）及び（３ｃ）のユニットをＵ３、一般式（４）、（４ａ）及び（４ｃ）で表されるユニットをＵ４、一般式（５）のユニットをＵ５、上記以外の密着性及び透明性ユニットの単位をＵ６とする場合、Ｕ１１＋Ｕ１２＋Ｕ３＋Ｕ４＋Ｕ５＋Ｕ６＝１であり、
０＜Ｕ１１≦０．９、より好ましくは、０．１≦Ｕ１１≦０．５
０＜Ｕ１２≦０．９、より好ましくは、０．１≦Ｕ１２≦０．５
０≦Ｕ３≦０．６、より好ましくは、０≦Ｕ３≦０．４
０≦Ｕ４≦０．６、より好ましくは、０≦Ｕ４≦０．４
０≦Ｕ５≦０．７、より好ましくは、０≦Ｕ５≦０．５
０≦Ｕ６≦０．４、より好ましくは、０≦Ｕ６≦０．２
であることが好ましい。
【００５５】
本発明の高分子化合物を合成する場合、上記式（１ａ）、（１ｂ）、（２ａ）〜（２ｆ）、（３）、（３ａ）、（３ｃ）、（４）、（４ａ）、（４ｃ）、及び（５）に対応するモノマー及び密着性向上モノマー、透明性向上モノマー等を溶媒に溶解させ、触媒を添加して、場合によっては加熱又は冷却しながら重合反応を行う。重合反応は開始剤（又は触媒）の種類、開始の方法（光、熱、放射線、プラズマ等）、重合条件（温度、圧力、濃度、溶媒、添加物）等によっても支配される。本発明の高分子化合物の重合においては、２，２’−アゾビスイソブチロニトリル（以下、ＡＩＢＮと略記）等のラジカルによって重合が開始されるラジカル共重合、アルキルリチウム等の触媒を用いたイオン重合（アニオン重合）等が一般的である。これらの重合はその常法に従って行うことができる。
【００５６】
ラジカル重合開始剤としては特に限定されるものではないが、例としてＡＩＢＮ、２，２’−アゾビス（４−メトキシ−２，４−ジメチルバレロニトリル）、２，２’−アゾビス（２，４−ジメチルバレロニトリル）、２，２’−アゾビス（２，４，４−トリメチルペンタン）等のアゾ系化合物、ｔｅｒｔ−ブチルパーオキシピバレート、ラウロイルパーオキサイド、ベンゾイルパーオキサイド、ｔｅｒｔ−ブチルパーオキシラウレート等の過酸化物系化合物、また水溶性開始剤としては過硫酸カリウムのような過硫酸塩、更には過硫酸カリウムや過酸化水素等の過酸化物と亜硫酸ナトリウムのような還元剤の組み合わせからなるレドックス系開始剤が例示される。重合開始剤の使用量は、種類、重合反応条件等に応じて適宜変更可能であるが、通常は重合させるべき単量体全量に対して０．００１〜５重量％、特に０．０１〜２重量％が採用される。
【００５７】
また、重合反応においては重合溶媒を用いてもよい。重合溶媒としては重合反応を阻害しないものが好ましく、代表的なものとしては、酢酸エチル、酢酸ｎ−ブチル等のエステル類、アセトン、メチルエチルケトン、メチルイソブチルケトン等のケトン類、トルエン、キシレン、シクロヘキサン等の脂肪族又は芳香族炭化水素類、イソプロピルアルコール、エチレングリコールモノメチルエーテル等のアルコール類、ジエチルエーテル、ジオキサン、テトラヒドロフラン等のエーテル系溶剤が使用できる。これらの溶剤は単独でもあるいは２種類以上を混合しても使用できる。またドデシルメルカプタンのような公知の分子量調整剤を併用してもよい。
【００５８】
重合反応の反応温度は重合開始剤の種類あるいは溶媒の沸点により適宜変更され、通常は２０〜２００℃が好ましく、特に５０〜１４０℃が好ましい。かかる重合反応に用いる反応容器は特に限定されない。
【００５９】
このようにして得られる本発明にかかる重合体の溶液又は分散液から、媒質である有機溶媒又は水を除去する方法としては、公知の方法のいずれも利用できるが、例を挙げれば再沈澱濾過又は減圧下での加熱留出等の方法がある。
【００６０】
上記高分子化合物の重量平均分子量は１，０００〜５００，０００、特に２，０００〜１００，０００とすることが望ましい。
【００６１】
なお、本発明の高分子化合物は、レジスト材料、特に化学増幅型、とりわけ化学増幅ポジ型レジスト材料のベース樹脂として使用することができるが、膜の力学物性、熱的物性、アルカリ可溶性、その他の物性を変える目的で他の高分子化合物を混合することもできる。その際、混合する高分子化合物の範囲は特に限定されないが、レジスト用の公知の高分子化合物等と任意の範囲で混合することができる。
【００６２】
本発明のレジスト材料は、本発明の高分子化合物をベース樹脂とする以外は公知の成分を用いて調製し得るが、特に化学増幅ポジ型レジスト材料は、
（Ａ）上記高分子化合物（ベース樹脂）、
（Ｂ）有機溶剤、
（Ｃ）酸発生剤
を含有する。この場合、これら成分に、更に
（Ｄ）塩基性化合物、
（Ｅ）溶解阻止剤
を配合してもよい。
【００６３】
本発明で使用される（Ｂ）成分の有機溶剤としては、ベース樹脂、酸発生剤、その他の添加剤等が溶解可能な有機溶剤であればいずれでもよい。このような有機溶剤としては、例えば、シクロヘキサノン、メチル−２−ｎ−アミルケトン等のケトン類、３−メトキシブタノール、３−メチル−３−メトキシブタノール、１−メトキシ−２−プロパノール、１−エトキシ−２−プロパノール等のアルコール類、プロピレングリコールモノメチルエーテル、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールジメチルエーテル、ジエチレングリコールジメチルエーテル等のエーテル類、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、乳酸エチル、ピルビン酸エチル、酢酸ブチル、３−メトキシプロピオン酸メチル、３−エトキシプロピオン酸エチル、酢酸ｔｅｒｔ−ブチル、プロピオン酸ｔｅｒｔ−ブチル、プロピレングリコールモノｔｅｒｔ−ブチルエーテルアセテート等のエステル類、γ−ブチルラクトン等のラクトン類が挙げられる。
【００６４】
また、フッ素化された有機溶剤も用いることができる。具体的に例示すると、２−フルオロアニソール、３−フルオロアニソール、４−フルオロアニソール、２，３−ジフルオロアニソール、２，４−ジフルオロアニソール、２，５−ジフルオロアニソール、５，８−ジフルオロ−１，４−ベンゾジオキサン、２，３−ジフルオロベンジルアルコール、１，３−ジフルオロ−２−プロパノール、２’，４’−ジフルオロプロピオフェノン、２，４−ジフルオロトルエン、トリフルオロアセトアルデヒドエチルへミアセタール、トリフルオロアセトアミド、トリフルオロエタノール、２，２，２−トリフルオロブチレート、エチルヘプタフルオロエタノール、エチルヘプタフルオロブチルアセテート、エチルヘキサフルオログルタリルメチル、エチル−３−ヒドロキシ−４，４，４−トリフルオロアセトアセテート、エチルペンタフルオロプロピニルアセテート、エチルパーフルオロオクタノエート、エチル−４，４，４−トリフルオロアセトアセテート、エチル−４，４，４−トリフルオロブチレート、エチル−４，４，４−トリフルオロクロトネート、エチルトリフルオロピルベート、ｓｅｃ−エチルトリフルオロアセテート、フルオロシクロヘキサン、２，２，３，３，４，４，４−ヘプタフルオロ−１−ブタノール、１，１，１，２，２，３，３−ヘプタフルオロ−７，７−ジメチル−４，６−オクタンジオン、１，１，１，３，５，５，５−ヘプタフルオロペンタン−２，４−ジオン、３，３，４，４，５，５，５−ヘプタフルオロ−２−ペンタノール、３，３，４，４，５，５，５−ヘプタフルオロ−２−ペンタノン、イソプロピル−４，４，４−トリフルオロアセトアセテート、メチルパーフルオロデナノエート、メチルパーフルオロ（２−メチル−３−オキサヘキサノエート）、メチルパーフルオロノナノエート、メチルパーフルオロオクタノエート、メチル−２，３，３，３−テトラフルオロプロピオネート、メチルトリフルオロアセトアセテート、１，１，１，２，２，６，６，６−オクタフルオロ−２，４−ヘキサンジオン、２，２，３，３，４，４，５，５−オクタフルオロ−1−ペンタノール、１Ｈ，１Ｈ，２Ｈ，２Ｈ−パーフルオロ−１−デカノール、パーフルオロ（２，５−ジメチル−３，６−ジオキサンアニオニック）酸メチルエステル、２Ｈ−パーフルオロ−５−メチル−３，６−ジオキサノナン、１Ｈ，１Ｈ，２Ｈ，３Ｈ，３Ｈ−パーフルオロノナン−１，２−ジオール、１Ｈ，１Ｈ，９Ｈ−パーフルオロ−１−ノナノール、１Ｈ，１Ｈ−パーフルオロオクタノール、１Ｈ，１Ｈ，２Ｈ，２Ｈ−パーフルオロオクタノール、２Ｈ−パーフルオロ−５，８，１１，１４−テトラメチル−３，６，９，１２，１５−ペンタオキサオクタデカン、パーフルオロトリブチルアミン、パーフルオロトリヘキシルアミン、パーフルオロ−２，５，８−トリメチル−３，６，９，１２，１５−ペンタオキサオクタデカン、パーフルオロトリブチルアミン、パーフルオロトリヘキシルアミン、パーフルオロ−２，５，８−トリメチル−３，６，９−トリオキサドデカン酸メチルエステル、パーフルオロトリペンチルアミン、パーフルオロトリイソプロピルアミン、１Ｈ，１Ｈ，２Ｈ，３Ｈ，３Ｈ−パーフルオロウンデカン−１，２−ジオール、トリフルオロブタノール、１，１，１−トリフルオロ−５−メチル−２，４−ヘキサンジオン、１，１，１−トリフルオロ−２−プロパノール、３，３，３−トリフルオロ−１−プロパノール、１，１，１−トリフルオロ−２−プロピルアセテート、パーフルオロブチルテトラヒドロフラン、パーフルオロデカリン、パーフルオロ（１，２−ジメチルシクロヘキサン）、パーフルオロ（１，３−ジメチルシクロヘキサン）、プロピレングリコールトリフルオロメチルエーテルアセテート、プロピレングリコールメチルエーテルトリフルオロメチルアセテート、トリフルオロメチル酢酸ブチル、３−トリフルオロメトキシプロピオン酸メチル、パーフルオロシクロヘキサン、プロピレングリコールトリフルオロメチルエーテル、トリフルオロ酢酸ブチル、１，１，１−トリフルオロ−５，５−ジメチル−２，４−ヘキサンジオン等が例示できる。
【００６５】
これらの溶媒は１種を単独で又は２種以上を混合して使用することもできるが、これらに限定されるものではない。本発明では、これらの有機溶剤の中でもレジスト成分中の酸発生剤の溶解性が最も優れているジエチレングリコールジメチルエーテルや１−エトキシ−２−プロパノールのほか、安全溶剤であるプロピレングリコールモノメチルアセテート及びその混合溶剤が好ましく使用される。
【００６６】
上記溶剤の使用量は、ベース樹脂１００部（重量部、以下同じ）に対し３００〜１０，０００部、特に５００〜５，０００部が好ましい。
【００６７】
（Ｃ）成分の酸発生剤としては、
ｉ．下記一般式（Ｐ１ａ−１）、（Ｐ１ａ−２）又は（Ｐ１ｂ）のオニウム塩、
ｉｉ．下記一般式（Ｐ２）のジアゾメタン誘導体、
ｉｉｉ．下記一般式（Ｐ３）のグリオキシム誘導体、
ｉｖ．下記一般式（Ｐ４）のビススルホン誘導体、
ｖ．下記一般式（Ｐ５）のＮ−ヒドロキシイミド化合物のスルホン酸エステル、
ｖｉ．β−ケトスルホン酸誘導体、
ｖｉｉ．ジスルホン誘導体、
ｖｉｉｉ．ニトロベンジルスルホネート誘導体、
ｉｘ．スルホン酸エステル誘導体
等が挙げられる。
【００６８】
【化３４】

（式中、Ｒ^101a、Ｒ^101b、Ｒ^101cはそれぞれ炭素数１〜１２の直鎖状、分岐状又は環状のアルキル基、アルケニル基、オキソアルキル基又はオキソアルケニル基、炭素数６〜２０のアリール基、又は炭素数７〜１２のアラルキル基又はアリールオキソアルキル基を示し、これらの基の水素原子の一部又は全部がアルコキシ基等によって置換されていてもよい。また、Ｒ^101bとＲ^101cとは環を形成してもよく、環を形成する場合には、Ｒ^101b、Ｒ^101cはそれぞれ炭素数１〜６のアルキレン基を示す。Ｋ^-は非求核性対向イオンを表す。）
【００６９】
上記Ｒ^101a、Ｒ^101b、Ｒ^101cは互いに同一であっても異なっていてもよく、具体的にはアルキル基として、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロプロピルメチル基、４−メチルシクロヘキシル基、シクロヘキシルメチル基、ノルボルニル基、アダマンチル基等が挙げられる。アルケニル基としては、ビニル基、アリル基、プロぺニル基、ブテニル基、ヘキセニル基、シクロヘキセニル基等が挙げられる。オキソアルキル基としては、２−オキソシクロペンチル基、２−オキソシクロヘキシル基等が挙げられ、２−オキソプロピル基、２−シクロペンチル−２−オキソエチル基、２−シクロヘキシル−２−オキソエチル基、２−（４−メチルシクロヘキシル）−２−オキソエチル基等を挙げることができる。アリール基としては、フェニル基、ナフチル基等や、ｐ−メトキシフェニル基、ｍ−メトキシフェニル基、ｏ−メトキシフェニル基、エトキシフェニル基、ｐ−ｔｅｒｔ−ブトキシフェニル基、ｍ−ｔｅｒｔ−ブトキシフェニル基等のアルコキシフェニル基、２−メチルフェニル基、３−メチルフェニル基、４−メチルフェニル基、エチルフェニル基、４−ｔｅｒｔ−ブチルフェニル基、４−ブチルフェニル基、ジメチルフェニル基等のアルキルフェニル基、メチルナフチル基、エチルナフチル基等のアルキルナフチル基、メトキシナフチル基、エトキシナフチル基等のアルコキシナフチル基、ジメチルナフチル基、ジエチルナフチル基等のジアルキルナフチル基、ジメトキシナフチル基、ジエトキシナフチル基等のジアルコキシナフチル基等が挙げられる。アラルキル基としてはベンジル基、フェニルエチル基、フェネチル基等が挙げられる。アリールオキソアルキル基としては、２−フェニル−２−オキソエチル基、２−（１−ナフチル）−２−オキソエチル基、２−（２−ナフチル）−２−オキソエチル基等の２−アリール−２−オキソエチル基等が挙げられる。Ｋ^-の非求核性対向イオンとしては塩化物イオン、臭化物イオン等のハライドイオン、トリフレート、１，１，１−トリフルオロエタンスルホネート、ノナフルオロブタンスルホネート等のフルオロアルキルスルホネート、トシレート、ベンゼンスルホネート、４−フルオロベンゼンスルホネート、１，２，３，４，５−ペンタフルオロベンゼンスルホネート等のアリールスルホネート、メシレート、ブタンスルホネート等のアルキルスルホネートが挙げられる。
【００７０】
【化３５】

（式中、Ｒ^102a、Ｒ^102bはそれぞれ炭素数１〜８の直鎖状、分岐状又は環状のアルキル基を示す。Ｒ¹⁰³は炭素数１〜１０の直鎖状、分岐状又は環状のアルキレン基を示す。Ｒ^104a、Ｒ^104bはそれぞれ炭素数３〜７の２−オキソアルキル基を示す。Ｋ^-は非求核性対向イオンを表す。）
【００７１】
上記Ｒ^102a、Ｒ^102bとして具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、シクロペンチル基、シクロヘキシル基、シクロプロピルメチル基、４−メチルシクロヘキシル基、シクロヘキシルメチル基等が挙げられる。Ｒ¹⁰³としては、メチレン基、エチレン基、プロピレン基、ブチレン基、ペンチレン基、へキシレン基、へプチレン基、オクチレン基、ノニレン基、１，４−シクロへキシレン基、１，２−シクロへキシレン基、１，３−シクロペンチレン基、１，４−シクロオクチレン基、１，４−シクロヘキサンジメチレン基等が挙げられる。Ｒ^104a、Ｒ^104bとしては、２−オキソプロピル基、２−オキソシクロペンチル基、２−オキソシクロヘキシル基、２−オキソシクロヘプチル基等が挙げられる。Ｋ^-は式（Ｐ１ａ−１）及び（Ｐ１ａ−２）で説明したものと同様のものを挙げることができる。
【００７２】
【化３６】

（式中、Ｒ¹⁰⁵、Ｒ¹⁰⁶は炭素数１〜１２の直鎖状、分岐状又は環状のアルキル基又はハロゲン化アルキル基、炭素数６〜２０のアリール基又はハロゲン化アリール基、又は炭素数７〜１２のアラルキル基を示す。）
【００７３】
Ｒ¹⁰⁵、Ｒ¹⁰⁶のアルキル基としてはメチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、アミル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、ノルボルニル基、アダマンチル基等が挙げられる。ハロゲン化アルキル基としてはトリフルオロメチル基、１，１，１−トリフルオロエチル基、１，１，１−トリクロロエチル基、ノナフルオロブチル基等が挙げられる。アリール基としてはフェニル基、ｐ−メトキシフェニル基、ｍ−メトキシフェニル基、ｏ−メトキシフェニル基、エトキシフェニル基、ｐ−ｔｅｒｔ−ブトキシフェニル基、ｍ−ｔｅｒｔ−ブトキシフェニル基等のアルコキシフェニル基、２−メチルフェニル基、３−メチルフェニル基、４−メチルフェニル基、エチルフェニル基、４−ｔｅｒｔ−ブチルフェニル基、４−ブチルフェニル基、ジメチルフェニル基等のアルキルフェニル基が挙げられる。ハロゲン化アリール基としてはフルオロフェニル基、クロロフェニル基、１，２，３，４，５−ペンタフルオロフェニル基等が挙げられる。アラルキル基としてはベンジル基、フェネチル基等が挙げられる。
【００７４】
【化３７】

（式中、Ｒ¹⁰⁷、Ｒ¹⁰⁸、Ｒ¹⁰⁹は炭素数１〜１２の直鎖状、分岐状又は環状のアルキル基又はハロゲン化アルキル基、炭素数６〜２０のアリール基又はハロゲン化アリール基、又は炭素数７〜１２のアラルキル基を示す。Ｒ¹⁰⁸、Ｒ¹⁰⁹は互いに結合して環状構造を形成してもよく、環状構造を形成する場合、Ｒ¹⁰⁸、Ｒ¹⁰⁹はそれぞれ炭素数１〜６の直鎖状、分岐状のアルキレン基を示す。）
【００７５】
Ｒ¹⁰⁷、Ｒ¹⁰⁸、Ｒ¹⁰⁹のアルキル基、ハロゲン化アルキル基、アリール基、ハロゲン化アリール基、アラルキル基としては、Ｒ¹⁰⁵、Ｒ¹⁰⁶で説明したものと同様の基が挙げられる。なお、Ｒ¹⁰⁸、Ｒ¹⁰⁹のアルキレン基としてはメチレン基、エチレン基、プロピレン基、ブチレン基、ヘキシレン基等が挙げられる。
【００７６】
【化３８】

（式中、R^101a、Ｒ^101bは上記と同様である。）
【００７７】
【化３９】

（式中、Ｒ¹¹⁰は炭素数６〜１０のアリーレン基、炭素数１〜６のアルキレン基又は炭素数２〜６のアルケニレン基を示し、これらの基の水素原子の一部又は全部は更に炭素数１〜４の直鎖状又は分岐状のアルキル基又はアルコキシ基、ニトロ基、アセチル基、又はフェニル基で置換されていてもよい。Ｒ¹¹¹は炭素数１〜８の直鎖状、分岐状又は置換のアルキル基、アルケニル基又はアルコキシアルキル基、フェニル基、又はナフチル基を示し、これらの基の水素原子の一部又は全部は更に炭素数１〜４のアルキル基又はアルコキシ基；炭素数１〜４のアルキル基、アルコキシ基、ニトロ基又はアセチル基で置換されていてもよいフェニル基；炭素数３〜５のヘテロ芳香族基；又は塩素原子、フッ素原子で置換されていてもよい。）
【００７８】
ここで、Ｒ¹¹⁰のアリーレン基としては、１，２−フェニレン基、１，８−ナフチレン基等が、アルキレン基としては、メチレン基、エチレン基、トリメチレン基、テトラメチレン基、フェニルエチレン基、ノルボルナン−２，３−ジイル基等が、アルケニレン基としては、１，２−ビニレン基、１−フェニル−１，２−ビニレン基、５−ノルボルネン−２，３−ジイル基等が挙げられる。Ｒ¹¹¹のアルキル基としては、Ｒ^101a〜Ｒ^101cと同様のものが、アルケニル基としては、ビニル基、１−プロペニル基、アリル基、１−ブテニル基、３−ブテニル基、イソプレニル基、１−ペンテニル基、３−ペンテニル基、４−ペンテニル基、ジメチルアリル基、１−ヘキセニル基、３−ヘキセニル基、５−ヘキセニル基、１−ヘプテニル基、３−ヘプテニル基、６−ヘプテニル基、７−オクテニル基等が、アルコキシアルキル基としては、メトキシメチル基、エトキシメチル基、プロポキシメチル基、ブトキシメチル基、ペンチロキシメチル基、ヘキシロキシメチル基、ヘプチロキシメチル基、メトキシエチル基、エトキシエチル基、プロポキシエチル基、ブトキシエチル基、ペンチロキシエチル基、ヘキシロキシエチル基、メトキシプロピル基、エトキシプロピル基、プロポキシプロピル基、ブトキシプロピル基、メトキシブチル基、エトキシブチル基、プロポキシブチル基、メトキシペンチル基、エトキシペンチル基、メトキシヘキシル基、メトキシヘプチル基等が挙げられる。
【００７９】
なお、更に置換されていてもよい炭素数１〜４のアルキル基としては、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｔｅｒｔ−ブチル基等が、炭素数１〜４のアルコキシ基としては、メトキシ基、エトキシ基、プロポキシ基、イソプロポキシ基、ｎ−ブトキシ基、イソブトキシ基、ｔｅｒｔ−ブトキシ基等が、炭素数１〜４のアルキル基、アルコキシ基、ニトロ基又はアセチル基で置換されていてもよいフェニル基としては、フェニル基、トリル基、ｐ−ｔｅｒｔ−ブトキシフェニル基、ｐ−アセチルフェニル基、ｐ−ニトロフェニル基等が、炭素数３〜５のヘテロ芳香族基としては、ピリジル基、フリル基等が挙げられる。
【００８０】
具体的には、例えばトリフルオロメタンスルホン酸ジフェニルヨードニウム、トリフルオロメタンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルヨードニウム、ｐ−トルエンスルホン酸ジフェニルヨードニウム、ｐ−トルエンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルヨードニウム、トリフルオロメタンスルホン酸トリフェニルスルホニウム、トリフルオロメタンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、トリフルオロメタンスルホン酸ビス（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルスルホニウム、トリフルオロメタンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、ｐ−トルエンスルホン酸トリフェニルスルホニウム、ｐ−トルエンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、ｐ−トルエンスルホン酸ビス（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルスルホニウム、ｐ−トルエンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、ノナフルオロブタンスルホン酸トリフェニルスルホニウム、ブタンスルホン酸トリフェニルスルホニウム、トリフルオロメタンスルホン酸トリメチルスルホニウム、ｐ−トルエンスルホン酸トリメチルスルホニウム、トリフルオロメタンスルホン酸シクロヘキシルメチル（２−オキソシクロヘキシル）スルホニウム、ｐ−トルエンスルホン酸シクロヘキシルメチル（２−オキソシクロヘキシル）スルホニウム、トリフルオロメタンスルホン酸ジメチルフェニルスルホニウム、ｐ−トルエンスルホン酸ジメチルフェニルスルホニウム、トリフルオロメタンスルホン酸ジシクロヘキシルフェニルスルホニウム、ｐ−トルエンスルホン酸ジシクロヘキシルフェニルスルホニウム、トリフルオロメタンスルホン酸トリナフチルスルホニウム、トリフルオロメタンスルホン酸シクロヘキシルメチル（２−オキソシクロヘキシル）スルホニウム、トリフルオロメタンスルホン酸（２−ノルボニル）メチル（２−オキソシクロヘキシル）スルホニウム、エチレンビス［メチル（２−オキソシクロペンチル）スルホニウムトリフルオロメタンスルホナ−ト］、１，２’−ナフチルカルボニルメチルテトラヒドロチオフェニウムトリフレート等のオニウム塩、ビス（ベンゼンスルホニル）ジアゾメタン、ビス（ｐ−トルエンスルホニル）ジアゾメタン、ビス（キシレンスルホニル）ジアゾメタン、ビス（シクロヘキシルスルホニル）ジアゾメタン、ビス（シクロペンチルスルホニル）ジアゾメタン、ビス（ｎ−ブチルスルホニル）ジアゾメタン、ビス（イソブチルスルホニル）ジアゾメタン、ビス（ｓｅｃ−ブチルスルホニル）ジアゾメタン、ビス（ｎ−プロピルスルホニル）ジアゾメタン、ビス（イソプロピルスルホニル）ジアゾメタン、ビス（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン、ビス（ｎ−アミルスルホニル）ジアゾメタン、ビス（イソアミルスルホニル）ジアゾメタン、ビス（ｓｅｃ−アミルスルホニル）ジアゾメタン、ビス（ｔｅｒｔ−アミルスルホニル）ジアゾメタン、１−シクロヘキシルスルホニル−１−（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン、１−シクロヘキシルスルホニル−１−（ｔｅｒｔ−アミルスルホニル）ジアゾメタン、１−ｔｅｒｔ−アミルスルホニル−１−（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン等のジアゾメタン誘導体、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジフェニルグリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジシクロヘキシルグリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−２，３−ペンタンジオングリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−２−メチル−３，４−ペンタンジオングリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジフェニルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジシクロヘキシルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−２，３−ペンタンジオングリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−２−メチル−３，４−ペンタンジオングリオキシム、ビス−Ｏ−（メタンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（トリフルオロメタンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（１，１，１−トリフルオロエタンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（ｔｅｒｔ−ブタンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（パーフルオロオクタンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（シクロヘキサンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（ベンゼンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（ｐ−フルオロベンゼンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（ｐ−ｔｅｒｔ−ブチルベンゼンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（キシレンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（カンファースルホニル）−α−ジメチルグリオキシム等のグリオキシム誘導体、ビスナフチルスルホニルメタン、ビストリフルオロメチルスルホニルメタン、ビスメチルスルホニルメタン、ビスエチルスルホニルメタン、ビスプロピルスルホニルメタン、ビスイソプロピルスルホニルメタン、ビス−ｐ−トルエンスルホニルメタン、ビスベンゼンスルホニルメタン等のビススルホン誘導体、２−シクロヘキシルカルボニル−２−（ｐ−トルエンスルホニル）プロパン、２−イソプロピルカルボニル−２−（ｐ−トルエンスルホニル）プロパン等のβ−ケトスルホン誘導体、ｐ−トルエンスルホン酸２，６−ジニトロベンジル、ｐ−トルエンスルホン酸２，４−ジニトロベンジル等のニトロベンジルスルホネート誘導体、１，２，３−トリス（メタンスルホニルオキシ）ベンゼン、１，２，３−トリス（トリフルオロメタンスルホニルオキシ）ベンゼン、１，２，３−トリス（ｐ−トルエンスルホニルオキシ）ベンゼン等のスルホン酸エステル誘導体、Ｎ−ヒドロキシスクシンイミドメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドエタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−ペンタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−オクタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドｐ−トルエンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドｐ−メトキシベンゼンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−クロロエタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド−２，４，６−トリメチルベンゼンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−ナフタレンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−ナフタレンスルホン酸エステル、Ｎ−ヒドロキシ−２−フェニルスクシンイミドメタンスルホン酸エステル、Ｎ−ヒドロキシマレイミドメタンスルホン酸エステル、Ｎ−ヒドロキシマレイミドエタンスルホン酸エステル、Ｎ−ヒドロキシ−２−フェニルマレイミドメタンスルホン酸エステル、Ｎ−ヒドロキシグルタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシグルタルイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドｐ−トルエンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシ−５−ノルボルネン−２，３−ジカルボキシイミドメタンスルホン酸エステル、Ｎ−ヒドロキシ−５−ノルボルネン−２，３−ジカルボキシイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシ−５−ノルボルネン−２，３−ジカルボキシイミドｐ−トルエンスルホン酸エステル等のＮ−ヒドロキシイミド化合物のスルホン酸エステル誘導体等が挙げられるが、トリフルオロメタンスルホン酸トリフェニルスルホニウム、トリフルオロメタンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、トリフルオロメタンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、ｐ−トルエンスルホン酸トリフェニルスルホニウム、ｐ−トルエンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、ｐ−トルエンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、トリフルオロメタンスルホン酸トリナフチルスルホニウム、トリフルオロメタンスルホン酸シクロヘキシルメチル（２−オキソシクロヘキシル）スルホニウム、トリフルオロメタンスルホン酸（２−ノルボニル）メチル（２−オキソシクロヘキシル）スルホニウム、１，２’−ナフチルカルボニルメチルテトラヒドロチオフェニウムトリフレート等のオニウム塩、ビス（ベンゼンスルホニル）ジアゾメタン、ビス（ｐ−トルエンスルホニル）ジアゾメタン、ビス（シクロヘキシルスルホニル）ジアゾメタン、ビス（ｎ−ブチルスルホニル）ジアゾメタン、ビス（イソブチルスルホニル）ジアゾメタン、ビス（ｓｅｃ−ブチルスルホニル）ジアゾメタン、ビス（ｎ−プロピルスルホニル）ジアゾメタン、ビス（イソプロピルスルホニル）ジアゾメタン、ビス（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン等のジアゾメタン誘導体、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジメチルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジメチルグリオキシム等のグリオキシム誘導体、ビスナフチルスルホニルメタン等のビススルホン誘導体、Ｎ−ヒドロキシスクシンイミドメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−ペンタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドｐ−トルエンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドベンゼンスルホン酸エステル等のＮ−ヒドロキシイミド化合物のスルホン酸エステル誘導体が好ましく用いられる。
【００８１】
なお上記酸発生剤は１種を単独で又は２種以上を組み合わせて用いることができる。オニウム塩は矩形性向上効果に優れ、ジアゾメタン誘導体及びグリオキシム誘導体は定在波低減効果に優れるため、両者を組み合わせることによりプロファイルの微調整を行うことが可能である。
【００８２】
酸発生剤の添加量は、ベース樹脂１００部（重量部、以下同様）に対して好ましくは０．１〜５０部、より好ましくは０．５〜４０部である。０．１部より少ないと露光時の酸発生量が少なく、感度及び解像力が劣る場合があり、５０部を超えるとレジストの透過率が低下し、解像力が劣る場合がある。
【００８３】
（Ｄ）成分の塩基性化合物としては、酸発生剤より発生する酸がレジスト膜中に拡散する際の拡散速度を抑制することができる化合物が適している。塩基性化合物の配合により、レジスト膜中での酸の拡散速度が抑制されて解像度が向上し、露光後の感度変化を抑制したり、基板や環境依存性を少なくし、露光余裕度やパターンプロファイル等を向上することができる。
【００８４】
このような塩基性化合物としては、第一級、第二級、第三級の脂肪族アミン類、混成アミン類、芳香族アミン類、複素環アミン類、カルボキシ基を有する含窒素化合物、スルホニル基を有する含窒素化合物、水酸基を有する含窒素化合物、ヒドロキシフェニル基を有する含窒素化合物、アルコール性含窒素化合物、アミド誘導体、イミド誘導体等が挙げられる。
【００８５】
具体的には、第一級の脂肪族アミン類として、アンモニア、メチルアミン、エチルアミン、ｎ−プロピルアミン、イソプロピルアミン、ｎ−ブチルアミン、イソブチルアミン、ｓｅｃ−ブチルアミン、ｔｅｒｔ−ブチルアミン、ペンチルアミン、ｔｅｒｔ−アミルアミン、シクロペンチルアミン、ヘキシルアミン、シクロヘキシルアミン、ヘプチルアミン、オクチルアミン、ノニルアミン、デシルアミン、ドデシルアミン、セチルアミン、メチレンジアミン、エチレンジアミン、テトラエチレンペンタミン等が例示され、第二級の脂肪族アミン類として、ジメチルアミン、ジエチルアミン、ジ−ｎ−プロピルアミン、ジイソプロピルアミン、ジ−ｎ−ブチルアミン、ジイソブチルアミン、ジ−ｓｅｃ−ブチルアミン、ジペンチルアミン、ジシクロペンチルアミン、ジヘキシルアミン、ジシクロヘキシルアミン、ジヘプチルアミン、ジオクチルアミン、ジノニルアミン、ジデシルアミン、ジドデシルアミン、ジセチルアミン、Ｎ，Ｎ−ジメチルメチレンジアミン、Ｎ，Ｎ−ジメチルエチレンジアミン、Ｎ，Ｎ−ジメチルテトラエチレンペンタミン等が例示され、第三級の脂肪族アミン類として、トリメチルアミン、トリエチルアミン、トリ−ｎ−プロピルアミン、トリイソプロピルアミン、トリ−ｎ−ブチルアミン、トリイソブチルアミン、トリ−ｓｅｃ−ブチルアミン、トリペンチルアミン、トリシクロペンチルアミン、トリヘキシルアミン、トリシクロヘキシルアミン、トリヘプチルアミン、トリオクチルアミン、トリノニルアミン、トリデシルアミン、トリドデシルアミン、トリセチルアミン、Ｎ，Ｎ，Ｎ’，Ｎ’−テトラメチルメチレンジアミン、Ｎ，Ｎ，Ｎ’，Ｎ’−テトラメチルエチレンジアミン、Ｎ，Ｎ，Ｎ’，Ｎ’−テトラメチルテトラエチレンペンタミン等が例示される。
【００８６】
また、混成アミン類としては、例えばジメチルエチルアミン、メチルエチルプロピルアミン、ベンジルアミン、フェネチルアミン、ベンジルジメチルアミン等が例示される。芳香族アミン類及び複素環アミン類の具体例としては、アニリン誘導体（例えばアニリン、Ｎ−メチルアニリン、Ｎ−エチルアニリン、Ｎ−プロピルアニリン、Ｎ，Ｎ−ジメチルアニリン、２−メチルアニリン、３−メチルアニリン、４−メチルアニリン、エチルアニリン、プロピルアニリン、トリメチルアニリン、２−ニトロアニリン、３−ニトロアニリン、４−ニトロアニリン、２，４−ジニトロアニリン、２，６−ジニトロアニリン、３，５−ジニトロアニリン、Ｎ，Ｎ−ジメチルトルイジン等）、ジフェニル（ｐ−トリル）アミン、メチルジフェニルアミン、トリフェニルアミン、フェニレンジアミン、ナフチルアミン、ジアミノナフタレン、ピロール誘導体（例えばピロール、２Ｈ−ピロール、１−メチルピロール、２，４−ジメチルピロール、２，５−ジメチルピロール、Ｎ−メチルピロール等）、オキサゾール誘導体（例えばオキサゾール、イソオキサゾール等）、チアゾール誘導体（例えばチアゾール、イソチアゾール等）、イミダゾール誘導体（例えばイミダゾール、４−メチルイミダゾール、４−メチル−２−フェニルイミダゾール等）、ピラゾール誘導体、フラザン誘導体、ピロリン誘導体（例えばピロリン、２−メチル−１−ピロリン等）、ピロリジン誘導体（例えばピロリジン、Ｎ−メチルピロリジン、ピロリジノン、Ｎ−メチルピロリドン等）、イミダゾリン誘導体、イミダゾリジン誘導体、ピリジン誘導体（例えばピリジン、メチルピリジン、エチルピリジン、プロピルピリジン、ブチルピリジン、４−（１−ブチルペンチル）ピリジン、ジメチルピリジン、トリメチルピリジン、トリエチルピリジン、フェニルピリジン、３−メチル−２−フェニルピリジン、４−ｔｅｒｔ−ブチルピリジン、ジフェニルピリジン、ベンジルピリジン、メトキシピリジン、ブトキシピリジン、ジメトキシピリジン、１−メチル−２−ピリドン、４−ピロリジノピリジン、１−メチル−４−フェニルピリジン、２−（１−エチルプロピル）ピリジン、アミノピリジン、ジメチルアミノピリジン等）、ピリダジン誘導体、ピリミジン誘導体、ピラジン誘導体、ピラゾリン誘導体、ピラゾリジン誘導体、ピペリジン誘導体、ピペラジン誘導体、モルホリン誘導体、インドール誘導体、イソインドール誘導体、１Ｈ−インダゾール誘導体、インドリン誘導体、キノリン誘導体（例えばキノリン、３−キノリンカルボニトリル等）、イソキノリン誘導体、シンノリン誘導体、キナゾリン誘導体、キノキサリン誘導体、フタラジン誘導体、プリン誘導体、プテリジン誘導体、カルバゾール誘導体、フェナントリジン誘導体、アクリジン誘導体、フェナジン誘導体、１，１０−フェナントロリン誘導体、アデニン誘導体、アデノシン誘導体、グアニン誘導体、グアノシン誘導体、ウラシル誘導体、ウリジン誘導体等が例示される。
【００８７】
更に、カルボキシ基を有する含窒素化合物としては、例えばアミノ安息香酸、インドールカルボン酸、アミノ酸誘導体（例えばニコチン酸、アラニン、アルギニン、アスパラギン酸、グルタミン酸、グリシン、ヒスチジン、イソロイシン、グリシルロイシン、ロイシン、メチオニン、フェニルアラニン、スレオニン、リジン、３−アミノピラジン−２−カルボン酸、メトキシアラニン）等が例示され、スルホニル基を有する含窒素化合物として３−ピリジンスルホン酸、ｐ−トルエンスルホン酸ピリジニウム等が例示され、水酸基を有する含窒素化合物、ヒドロキシフェニル基を有する含窒素化合物、アルコール性含窒素化合物としては、２−ヒドロキシピリジン、アミノクレゾール、２，４−キノリンジオール、３−インドールメタノールヒドレート、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、Ｎ−エチルジエタノールアミン、Ｎ，Ｎ−ジエチルエタノールアミン、トリイソプロパノールアミン、２，２’−イミノジエタノール、２−アミノエタノール、３−アミノ−１−プロパノール、４−アミノ−１−ブタノール、４−（２−ヒドロキシエチル）モルホリン、２−（２−ヒドロキシエチル）ピリジン、１−（２−ヒドロキシエチル）ピペラジン、１−［２−（２−ヒドロキシエトキシ）エチル］ピペラジン、ピペリジンエタノール、１−（２−ヒドロキシエチル）ピロリジン、１−（２−ヒドロキシエチル）−２−ピロリジノン、３−ピペリジノ−１，２−プロパンジオール、３−ピロリジノ−１，２−プロパンジオール、８−ヒドロキシユロリジン、３−クイヌクリジノール、３−トロパノール、１−メチル−２−ピロリジンエタノール、１−アジリジンエタノール、Ｎ−（２−ヒドロキシエチル）フタルイミド、Ｎ−（２−ヒドロキシエチル）イソニコチンアミド等が例示される。アミド誘導体としては、ホルムアミド、Ｎ−メチルホルムアミド、Ｎ，Ｎ−ジメチルホルムアミド、アセトアミド、Ｎ−メチルアセトアミド、Ｎ，Ｎ−ジメチルアセトアミド、プロピオンアミド、ベンズアミド等が例示される。イミド誘導体としては、フタルイミド、サクシンイミド、マレイミド等が例示される。
【００８８】
更に下記一般式（Ｂ）−１で示される塩基性化合物から選ばれる１種又は２種以上を添加することもできる。
【００８９】
【化４０】

【００９０】
式中、ｎ＝１、２又は３である。側鎖Ｘは同一でも異なっていてもよく、下記一般式（Ｘ）−１〜（Ｘ）−３で表すことができる。側鎖Ｙは同一又は異種の、水素原子、又は直鎖状、分岐状又は環状の炭素数１〜２０のアルキル基を示し、エーテル基もしくはヒドロキシル基を含んでもよい。また、Ｘ同士が結合して環を形成してもよい。
【００９１】
ここでＲ³⁰⁰、Ｒ³⁰²、Ｒ³⁰⁵は炭素数１〜４の直鎖状、分岐状のアルキレン基であり、Ｒ³⁰¹、Ｒ³⁰⁴は水素原子、炭素数１〜２０の直鎖状、分岐状、環状のアルキル基であり、ヒドロキシ基、エーテル基、エステル基、ラクトン環を１あるいは複数含んでいてもよい。
Ｒ³⁰³は単結合、炭素数１〜４の直鎖状、分岐状のアルキレン基であり、Ｒ³⁰⁶は炭素数１〜２０の直鎖状、分岐状、環状のアルキル基であり、ヒドロキシ基、エーテル、エステル基、ラクトン環を１あるいは複数含んでいてもよい。
【００９２】
一般式（Ｂ）−１で表される化合物は具体的には下記に例示される。
トリス（２−メトキシメトキシエチル）アミン、トリス｛２−（２−メトキシエトキシ）エチル｝アミン、トリス｛２−（２−メトキシエトキシメトキシ）エチル｝アミン、トリス｛２−（１−メトキシエトキシ）エチル｝アミン、トリス｛２−（１−エトキシエトキシ）エチル｝アミン、トリス｛２−（１−エトキシプロポキシ）エチル｝アミン、トリス［２−｛２−（２−ヒドロキシエトキシ）エトキシ｝エチル］アミン、４，７，１３，１６，２１，２４−ヘキサオキサ−１，１０−ジアザビシクロ［８．８．８］ヘキサコサン、４，７，１３，１８−テトラオキサ−１，１０−ジアザビシクロ［８．５．５］エイコサン、１，４，１０，１３−テトラオキサ−７，１６−ジアザビシクロオクタデカン、１−アザ−１２−クラウン−４、１−アザ−１５−クラウン−５、１−アザ−１８−クラウン−６、トリス（２−フォルミルオキシエチル）アミン、トリス（２−ホルミルオキシエチル）アミン、トリス（２−アセトキシエチル）アミン、トリス（２−プロピオニルオキシエチル）アミン、トリス（２−ブチリルオキシエチル）アミン、トリス（２−イソブチリルオキシエチル）アミン、トリス（２−バレリルオキシエチル）アミン、トリス（２−ピバロイルオキシエチル）アミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−（アセトキシアセトキシ）エチルアミン、トリス（２−メトキシカルボニルオキシエチル）アミン、トリス（２−ｔｅｒｔ−ブトキシカルボニルオキシエチル）アミン、トリス［２−（２−オキソプロポキシ）エチル］アミン、トリス［２−（メトキシカルボニルメチル）オキシエチル］アミン、トリス［２−（ｔｅｒｔ−ブトキシカルボニルメチルオキシ）エチル］アミン、トリス［２−（シクロヘキシルオキシカルボニルメチルオキシ）エチル］アミン、トリス（２−メトキシカルボニルエチル）アミン、トリス（２−エトキシカルボニルエチル）アミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−（メトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−（メトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−（エトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−（エトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−（２−メトキシエトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−（２−メトキシエトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−（２−ヒドロキシエトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−（２−アセトキシエトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−［（メトキシカルボニル）メトキシカルボニル］エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−［（メトキシカルボニル）メトキシカルボニル］エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−（２−オキソプロポキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−（２−オキソプロポキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−（テトラヒドロフルフリルオキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−（テトラヒドロフルフリルオキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−［（２−オキソテトラヒドロフラン−３−イル）オキシカルボニル］エチルアミン、Ｎ，Ｎ−ビス（２−アセトキシエチル）２−［（２−オキソテトラヒドロフラン−３−イル）オキシカルボニル］エチルアミン、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）２−（４−ヒドロキシブトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ホルミルオキシエチル）２−（４−ホルミルオキシブトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−ホルミルオキシエチル）２−（２−ホルミルオキシエトキシカルボニル）エチルアミン、Ｎ，Ｎ−ビス（２−メトキシエチル）２−（メトキシカルボニル）エチルアミン、Ｎ−（２−ヒドロキシエチル）ビス［２−（メトキシカルボニル）エチル］アミン、Ｎ−（２−アセトキシエチル）ビス［２−（メトキシカルボニル）エチル］アミン、Ｎ−（２−ヒドロキシエチル）ビス［２−（エトキシカルボニル）エチル］アミン、Ｎ−（２−アセトキシエチル）ビス［２−（エトキシカルボニル）エチル］アミン、Ｎ−（３−ヒドロキシ−１−プロピル）ビス［２−（メトキシカルボニル）エチル］アミン、Ｎ−（３−アセトキシ−１−プロピル）ビス［２−（メトキシカルボニル）エチル］アミン、Ｎ−（２−メトキシエチル）ビス［２−（メトキシカルボニル）エチル］アミン、Ｎ−ブチルビス［２−（メトキシカルボニル）エチル］アミン、Ｎ−ブチルビス［２−（２−メトキシエトキシカルボニル）エチル］アミン、Ｎ−メチルビス（２−アセトキシエチル）アミン、Ｎ−エチルビス（２−アセトキシエチル）アミン、Ｎ−メチルビス（２−ピバロイルオキシキシエチル）アミン、Ｎ−エチルビス［２−（メトキシカルボニルオキシ）エチル］アミン、Ｎ−エチルビス［２−（ｔｅｒｔ−ブトキシカルボニルオキシ）エチル］アミン、トリス（メトキシカルボニルメチル）アミン、トリス（エトキシカルボニルメチル）アミン、Ｎ−ブチルビス（メトキシカルボニルメチル）アミン、Ｎ−ヘキシルビス（メトキシカルボニルメチル）アミン、β−（ジエチルアミノ）−δ−バレロラクトンを例示できるが、これらに制限されない。
更に下記一般式（Ｂ）−２に示される環状構造を持つ塩基化合物の１種あるいは２種以上を添加することもできる。
【００９３】
【化４１】

（式中、Ｘは前述の通り、Ｒ³⁰⁷は炭素数２〜２０の直鎖状又は分岐状のアルキレン基であり、カルボニル基、エーテル基、エステル基、又はスルフィドを１個あるいは複数個含んでいてもよい。）
【００９４】
Ｂ−２は具体的には、１−［２−（メトキシメトキシ）エチル］ピロリジン、１−［２−（メトキシメトキシ）エチル］ピペリジン、４−［２−（メトキシメトキシ）エチル］モルホリン、１−［２−［（２−メトキシエトキシ）メトキシ］エチル］ピロリジン、１−［２−［（２−メトキシエトキシ）メトキシ］エチル］ピペリジン、４−［２−［（２−メトキシエトキシ）メトキシ］エチル］モルホリン、酢酸２−（１−ピロリジニル）エチル、酢酸２−ピペリジノエチル、酢酸２−モルホリノエチル、ギ酸２−（１−ピロリジニル）エチル、プロピオン酸２−ピペリジノエチル、アセトキシ酢酸２−モルホリノエチル、メトキシ酢酸２−（１−ピロリジニル）エチル、４−［２−（メトキシカルボニルオキシ）エチル］モルホリン、１−［２−（ｔ−ブトキシカルボニルオキシ）エチル］ピペリジン、４−［２−（２−メトキシエトキシカルボニルオキシ）エチル］モルホリン、３−（１−ピロリジニル）プロピオン酸メチル、３−ピペリジノプロピオン酸メチル、３−モルホリノプロピオン酸メチル、３−（チオモルホリノ）プロピオン酸メチル、２−メチル−３−（１−ピロリジニル）プロピオン酸メチル、３−モルホリノプロピオン酸エチル、３−ピペリジノプロピオン酸メトキシカルボニルメチル、３−（１−ピロリジニル）プロピオン酸２−ヒドロキシエチル、３−モルホリノプロピオン酸２−アセトキシエチル、３−（１−ピロリジニル）プロピオン酸２−オキソテトラヒドロフラン−３−イル、３−モルホリノプロピオン酸テトラヒドロフルフリル、３−ピペリジノプロピオン酸グリシジル、３−モルホリノプロピオン酸２−メトキシエチル、３−（１−ピロリジニル）プロピオン酸２−（２−メトキシエトキシ）エチル、３−モルホリノプロピオン酸ブチル、３−ピペリジノプロピオン酸シクロヘキシル、α−（１−ピロリジニル）メチル−γ−ブチロラクトン、β−ピペリジノ−γ−ブチロラクトン、β−モルホリノ−δ−バレロラクトン、１−ピロリジニル酢酸メチル、ピペリジノ酢酸メチル、モルホリノ酢酸メチル、チオモルホリノ酢酸メチル、１−ピロリジニル酢酸エチル、モルホリノ酢酸２−メトキシエチルで挙げることができる。
【００９５】
更に、下記一般式（Ｂ）−３〜（Ｂ）−６で表されるシアノ基を含む塩基化合物を添加することができる。
【００９６】
【化４２】

（式中、Ｘ、Ｒ³⁰⁷、ｎは前述の通り、Ｒ³⁰⁸、Ｒ³⁰⁹は同一又は異種の炭素数１〜４の直鎖状又は分岐状のアルキレン基である。）
【００９７】
シアノ基を含む塩基は、具体的には３−（ジエチルアミノ）プロピオノニトリル、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）−３−アミノプロピオノニトリル、Ｎ，Ｎ−ビス（２−アセトキシエチル）−３−アミノプロピオノニトリル、Ｎ，Ｎ−ビス（２−ホルミルオキシエチル）−３−アミノプロピオノニトリル、Ｎ，Ｎ−ビス（２−メトキシエチル）−３−アミノプロピオノニトリル、Ｎ，Ｎ−ビス［２−（メトキシメトキシ）エチル］−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−（２−メトキシエチル）−３−アミノプロピオン酸メチル、Ｎ−（２−シアノエチル）−Ｎ−（２−ヒドロキシエチル）−３−アミノプロピオン酸メチル、Ｎ−（２−アセトキシエチル）−Ｎ−（２−シアノエチル）−３−アミノプロピオン酸メチル、Ｎ−（２−シアノエチル）−Ｎ−エチル−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−（２−ヒドロキシエチル）−３−アミノプロピオノニトリル、Ｎ−（２−アセトキシエチル）−Ｎ−（２−シアノエチル）−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−（２−ホルミルオキシエチル）−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−（２−メトキシエチル）−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−［２−（メトキシメトキシ）エチル］−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−（３−ヒドロキシ−１−プロピル）−３−アミノプロピオノニトリル、Ｎ−（３−アセトキシ−１−プロピル）−Ｎ−（２−シアノエチル）−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−（３−ホルミルオキシ−１−プロピル）−３−アミノプロピオノニトリル、Ｎ−（２−シアノエチル）−Ｎ−テトラヒドロフルフリル−３−アミノプロピオノニトリル、Ｎ，Ｎ−ビス（２−シアノエチル）−３−アミノプロピオノニトリル、ジエチルアミノアセトニトリル、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）アミノアセトニトリル、Ｎ，Ｎ−ビス（２−アセトキシエチル）アミノアセトニトリル、Ｎ，Ｎ−ビス（２−ホルミルオキシエチル）アミノアセトニトリル、Ｎ，Ｎ−ビス（２−メトキシエチル）アミノアセトニトリル、Ｎ，Ｎ−ビス［２−（メトキシメトキシ）エチル］アミノアセトニトリル、Ｎ−シアノメチル−Ｎ−（２−メトキシエチル）−３−アミノプロピオン酸メチル、Ｎ−シアノメチル−Ｎ−（２−ヒドロキシエチル）−３−アミノプロピオン酸メチル、Ｎ−（２−アセトキシエチル）−Ｎ−シアノメチル−３−アミノプロピオン酸メチル、Ｎ−シアノメチル−Ｎ−（２−ヒドロキシエチル）アミノアセトニトリル、Ｎ−（２−アセトキシエチル）−Ｎ−（シアノメチル）アミノアセトニトリル、Ｎ−シアノメチル−Ｎ−（２−ホルミルオキシエチル）アミノアセトニトリル、Ｎ−シアノメチル−Ｎ−（２−メトキシエチル）アミノアセトニトリル、Ｎ−シアノメチル−Ｎ−［２−（メトキシメトキシ）エチル］アミノアセトニトリル、Ｎ−（シアノメチル）−Ｎ−（３−ヒドロキシ−１−プロピル）アミノアセトニトリル、Ｎ−（３−アセトキシ−１−プロピル）−Ｎ−（シアノメチル）アミノアセトニトリル、Ｎ−シアノメチル−Ｎ−（３−ホルミルオキシ−１−プロピル）アミノアセトニトリル、Ｎ，Ｎ−ビス（シアノメチル）アミノアセトニトリル、１−ピロリジンプロピオノニトリル、１−ピペリジンプロピオノニトリル、４−モルホリンプロピオノニトリル、１−ピロリジンアセトニトリル、１−ピペリジンアセトニトリル、４−モルホリンアセトニトリル、３−ジエチルアミノプロピオン酸シアノメチル、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）−３−アミノプロピオン酸シアノメチル、Ｎ，Ｎ−ビス（２−アセトキシエチル）−３−アミノプロピオン酸シアノメチル、Ｎ，Ｎ−ビス（２−ホルミルオキシエチル）−３−アミノプロピオン酸シアノメチル、Ｎ，Ｎ−ビス（２−メトキシエチル）−３−アミノプロピオン酸シアノメチル、Ｎ，Ｎ−ビス［２−（メトキシメトキシ）エチル］−３−アミノプロピオン酸シアノメチル、３−ジエチルアミノプロピオン酸（２−シアノエチル）、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）−３−アミノプロピオン酸（２−シアノエチル）、Ｎ，Ｎ−ビス（２−アセトキシエチル）−３−アミノプロピオン酸（２−シアノエチル）、Ｎ，Ｎ−ビス（２−ホルミルオキシエチル）−３−アミノプロピオン酸（２−シアノエチル）、Ｎ，Ｎ−ビス（２−メトキシエチル）−３−アミノプロピオン酸（２−シアノエチル）、Ｎ，Ｎ−ビス［２−（メトキシメトキシ）エチル］−３−アミノプロピオン酸（２−シアノエチル）、１−ピロリジンプロピオン酸シアノメチル、１−ピペリジンプロピオン酸シアノメチル、４−モルホリンプロピオン酸シアノメチル、１−ピロリジンプロピオン酸（２−シアノエチル）、１−ピペリジンプロピオン酸（２−シアノエチル）、４−モルホリンプロピオン酸（２−シアノエチル）が例示される。
【００９８】
なお、塩基性化合物の配合量は全ベース樹脂１００部に対して０．００１〜２部、特に０．０１〜１部が好適である。配合量が０．００１部より少ないと配合効果がなく、２部を超えると感度が低下しすぎる場合がある。
【００９９】
（Ｅ）成分の溶解阻止剤としては、重量平均分子量が１００〜１，０００で、かつ分子内にフェノール性水酸基を２つ以上有する化合物の該フェノール性水酸基の水素原子を酸不安定基により全体として平均１０〜１００モル％の割合で置換した化合物が好ましい。
【０１００】
このような好適に用いられる溶解阻止剤の例としては、ビス（４−（２’−テトラヒドロピラニルオキシ）フェニル）メタン、ビス（４−（２’−テトラヒドロフラニルオキシ）フェニル）メタン、ビス（４−ｔｅｒｔ−ブトキシフェニル）メタン、ビス（４−ｔｅｒｔ−ブトキシカルボニルオキシフェニル）メタン、ビス（４−ｔｅｒｔ−ブトキシカルボニルメチルオキシフェニル）メタン、ビス（４−（１’−エトキシエトキシ）フェニル）メタン、ビス（４−（１’−エトキシプロピルオキシ）フェニル）メタン、２，２−ビス（４’−（２’’−テトラヒドロピラニルオキシ））プロパン、２，２−ビス（４’−（２’’−テトラヒドロフラニルオキシ）フェニル）プロパン、２，２−ビス（４’−ｔｅｒｔ−ブトキシフェニル）プロパン、２，２−ビス（４’−ｔｅｒｔ−ブトキシカルボニルオキシフェニル）プロパン、２，２−ビス（４−ｔｅｒｔ−ブトキシカルボニルメチルオキシフェニル）プロパン、２，２−ビス（４’−（１’’−エトキシエトキシ）フェニル）プロパン、２，２−ビス（４’−（１’’−エトキシプロピルオキシ）フェニル）プロパン、４，４−ビス（４’−（２’’−テトラヒドロピラニルオキシ）フェニル）吉草酸ｔｅｒｔブチル、４、４−ビス（４’−（２’’−テトラヒドロフラニルオキシ）フェニル）吉草酸ｔｅｒｔブチル、４，４−ビス（４’−ｔｅｒｔ−ブトキシフェニル）吉草酸ｔｅｒｔブチル、４，４−ビス（４−ｔｅｒｔ−ブトキシカルボニルオキシフェニル）吉草酸ｔｅｒｔブチル、４，４−ビス（４’−ｔｅｒｔ−ブトキシカルボニルメチルオキシフェニル）吉草酸ｔｅｒｔブチル、４，４−ビス（４’−（１’’−エトキシエトキシ）フェニル）吉草酸ｔｅｒｔブチル、４，４−ビス（４’−（１’’−エトキシプロピルオキシ）フェニル）吉草酸ｔｅｒｔブチル、トリス（４−（２’−テトラヒドロピラニルオキシ）フェニル）メタン、トリス（４−（２’−テトラヒドロフラニルオキシ）フェニルメタン、トリス（４−ｔｅｒｔ−ブトキシフェニル）メタン、トリス（４−ｔｅｒｔ−ブトキシカルボニルオキシメチルフェニル）メタン、トリス（４−ｔｅｒｔ−ブトキシカルボニルオキシメチルフェニル）メタン、トリス（４−（１’−エトキシプロピルオキシ）フェニル）メタン、トリス（４−（１’−エトキシプロピルオキシ）フェニル）メタン、１，１，２−トリス（４’−（２’’−テトラヒドロピラニルオキシ）フェニル）エタン、１，１，２−トリス（４’−（２’’−テトラヒドロフラニルオキシ）フェニル）エタン、１，１，２−トリス（４’−ｔｅｒｔ−ブトキシフェニル）エタン、１，１，２−トリス（４’−ｔｅｒｔ−ブトキシカルボニルオキシフェニル）エタン、１，１，２−トリス（４’−ｔｅｒｔ−ブトキシカルボニルメチルオキシフェニル）エタン、１，１，２−トリス（４’−（１’−エトキシエトキシ）フェニル）エタン、１，１，２−トリス（４’−（１’−エトキシプロピルオキシ）フェニル）エタン等が挙げられる。
【０１０１】
なお、上記化合物の重量平均分子量は１００〜１，０００、好ましくは１５０〜８００である。
溶解阻止剤の配合量は、ベース樹脂１００重量部に対して０〜５０重量部、好ましくは５〜５０重量部、より好ましくは１０〜３０重量部であり、単独又は２種以上を混合して使用できる。配合量が少ないと解像性の向上がない場合があり、多すぎるとパターンの膜減りが生じ、解像度が低下する傾向がある。
【０１０２】
本発明のレジスト材料には、上記成分以外に任意成分として塗布性を向上させるために慣用されている界面活性剤を添加することができる。なお、任意成分の添加量は、本発明の効果を妨げない範囲で通常量とすることができる。
【０１０３】
界面活性剤の例としては、特に限定されるものではないが、ポリオキシエチレンラウリルエーテル、ポリエチレンステアリルエーテル、ポリオキシエチレンセチルエーテル、ポリオキシエチレンオレインエーテル等のポリオキシエチレンアルキルエーテル類、ポリオキシエチレンオクチルフェノールエーテル、ポリオキシエチレンノニルフェノール等のポリオキシエチレンアルキルアリルエーテル類、ポリオキシエチレンポリオキシプロピレンブロックコポリマー類、ソルビタンモノラウレート、ソルビタンモノバルミテート、ソルビタンモノステアレート等のソルビタン脂肪酸エステル類、ポリオキシエチレンソルビタンモノラウレート、ポリオキシエチレンソルビタンモノバルミテート、ポリオキシエチレンソルビタンモノステアレート、ポリオキシエチレンソルビタントリオレエート、ポリオキシエチレンソルビタントリステアレート等のポリオキシエチレンソルビタン脂肪酸エステルのノニオン系界面活性剤、エフトップＥＦ３０１、ＥＦ３０３、ＥＦ３５２（トーケムプトダクツ社製）、メガファックＦ１７１、Ｆ１７２、Ｆ１７３（大日本インキ化学工業社製）、フロラードＦＣ４３０、ＦＣ４３１（住友スリーエム社製）、アサヒガードＡＧ７１０、サーフロンＳ−３８１、Ｓ―３８２、ＳＣ１０１、ＳＣ１０２，ＳＣ１０３、ＳＣ１０４、ＳＣ１０５、ＳＣ１０６、サーフィノールＥ１００４、ＫＨ−１０、ＫＨ−２０、ＫＨ−３０、ＫＨ−４０（旭硝子社製）等のフッ素系界面活性剤、オルガノシロキサンポリマーＫＰ−３４１、Ｘ−７０−０９２、Ｘ−７０−０９３（信越化学工業社製）、アクリル酸系又はメタクリル酸系ポリフローＮｏ．７５，Ｎｏ．９５（共栄社油脂化学工業社製）が挙げられ、中でもＦＣ４３０、サーフロンＳ−３８１、サーフィノールＥ１００４、ＫＨ−２０、ＫＨ−３０が好適である。これらは単独あるいは２種以上の組み合わせで用いることができる。
【０１０４】
本発明のレジスト材料を使用してパターンを形成するには、公知のリソグラフィー技術を採用して行うことができる。例えばシリコンウエハー等の基板上にスピンコーティング等の手法で膜厚が０．１〜１．０μｍとなるように塗布し、これをホットプレート上で６０〜２００℃、１０秒〜１０分間、好ましくは８０〜１５０℃、３０秒〜５分間プリベ−クする。次いで目的のパターンを形成するためのマスクを上記のレジスト膜上にかざし、遠紫外線、エキシマレーザー、Ｘ線等の高エネルギー線もしくは電子線を露光量１〜２００ｍＪ／ｃｍ²程度、好ましくは１０〜１００ｍＪ／ｃｍ²程度となるように照射した後、ホットプレート上で６０〜１５０℃、１０秒〜５分間、好ましくは８０〜１３０℃、３０秒〜３分間ポストエクスポージャベーク（ＰＥＢ）する。更に、０．１〜５％、好ましくは２〜３％のテトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）等のアルカリ水溶液の現像液を用い、１０秒〜３分間、好ましくは３０秒〜２分間、浸漬（ｄｉｐ）法、パドル（ｐｕｄｄｌｅ）法、スプレー（ｓｐｒａｙ）法等の常法により現像することにより基板上に目的のパターンが形成される。
【０１０５】
本発明のレジスト材料は、特に高エネルギー線の中でも２５４〜１２０ｎｍの遠紫外線又はエキシマレーザー、特に１９３ｎｍのＡｒＦ、１５７ｎｍのＦ₂、１４６ｎｍのＫｒ₂、１３４ｎｍのＫｒＡｒ、１２６ｎｍのＡｒ₂等のレーザー、Ｘ線及び電子線による微細パターンニングに最適である。とりわけ、波長１００〜１８０ｎｍ帯又は１〜３０ｎｍ帯の高エネルギー線（Ｆ₂レーザー、Ａｒ₂レーザー、軟Ｘ線レーザー）で露光することがよい。なお、上記範囲の上限及び下限から外れる場合は、目的のパターンを得ることができない場合がある。
【０１０６】
【発明の効果】
本発明のレジスト材料は、高エネルギー線に感応し、２００ｎｍ以下の波長における透明性を損なうことなく、アルカリ溶解性コントラストと優れたプラズマエッチング耐性を有することがわかった。従って本発明のレジスト材料は、これらの特性により、特にＦ₂レーザー露光における微細でしかも基板に対してアスペクト比の高い垂直なパターンを容易に形成でき、このため超ＬＳＩ製造用の微細パターン形成材料として好適であることを特徴とする。
【０１０７】
【実施例】
以下、高分子化合物の合成例とレジスト材料の評価例を示して本発明を具体的に説明するが、本発明は下記実施例に制限されるものではない。
ポリマー合成例
［合成例１］ 下記モノマー１、モノマー２、及びモノマー３の共重合（０．２：０．２：０．６）
３００ｍＬのフラスコ中に下記モノマー１を５．０３ｇ、モノマー２を５．５０ｇ、モノマー３を９．４８ｇ仕込み、１，４−ジオキサン５．０ｇに溶解させ、十分に系中の酸素を除去した後、開始剤ＡＩＢＮを０．４１ｇ仕込み、６５℃まで昇温して２４時間重合反応を行った。
【０１０８】
得られたポリマーを精製するために、反応混合物をヘキサン１Ｌに注ぎ、得られた重合体を沈澱させた。更に得られたポリマーをテトラヒドロフラン（以下、ＴＨＦと略記）に溶かし、ヘキサン１Ｌ中に注いでポリマーを沈澱させる操作を２回繰り返した後、重合体を分離し、乾燥させた。このようにして得られた１２．９ｇの白色重合体は光散乱法により重量平均分子量が５，８００であり、ＧＰＣ溶出曲線より分散度（＝Ｍｗ／Ｍｎ）が１．５の重合体であることが確認できた。得られたポリマーは¹Ｈ−ＮＭＲの測定結果より、モノマー１：モノマー２：モノマー３に由来する単位のモル比が０．２１：０．１９：０．６０であることがわかった。
【０１０９】
【化４３】

【０１１０】
［合成例２］ モノマー１、モノマー２及び下記モノマー４の共重合（０．２：０．２：０．６）
３００ｍＬのフラスコ中にモノマー１を３．８５ｇ、モノマー２を４．２１ｇ、下記モノマー４を１１．９５ｇ仕込み、１，４−ジオキサン５．０ｇに溶解させ、十分に系中の酸素を除去した後、開始剤ＡＩＢＮを０．３１ｇ仕込み、６５℃まで昇温して２４時間重合反応を行った。
【０１１１】
得られたポリマーを精製するために、反応混合物をヘキサン１Ｌに注ぎ、得られた重合体を沈澱させた。更に得られたポリマーをＴＨＦに溶かし、ヘキサン１Ｌ中に注いでポリマーを沈澱させる操作を２回繰り返した後、重合体を分離し、乾燥させた。このようにして得られた１２．７ｇの白色重合体は光散乱法により重量平均分子量が８，７００であり、ＧＰＣ溶出曲線より分散度（＝Ｍｗ／Ｍｎ）が１．５の重合体であることが確認できた。得られたポリマーは¹Ｈ−ＮＭＲの測定結果より、モノマー１：モノマー２：モノマー４に由来する単位のモル比が０．２１：０．２１：０．５８であることがわかった。
【０１１２】
【化４４】

【０１１３】
［合成例３］ モノマー１、モノマー２、モノマー３及び下記モノマー５の共重合（０．１：０．１：０．６：０．２）
３００ｍＬのフラスコ中にモノマー１を３．０１ｇ、モノマー２を３．３０ｇ、モノマー３を１１．３６ｇ、下記モノマー５を２．３３ｇ仕込み、１，４−ジオキサン５．０ｇに溶解させ、十分に系中の酸素を除去した後、開始剤ＡＩＢＮを０．４９ｇ仕込み、６５℃まで昇温して２４時間重合反応を行った。
【０１１４】
得られたポリマーを精製するために、反応混合物をヘキサン１Ｌに注ぎ、得られた重合体を沈澱させた。更に得られたポリマーをＴＨＦに溶かし、ヘキサン１Ｌ中に注いでポリマーを沈澱させる操作を２回繰り返した後、重合体を分離し、乾燥させた。このようにして得られた１３．９ｇの白色重合体は光散乱法により重量平均分子量が５，８００であり、ＧＰＣ溶出曲線より分散度（＝Ｍｗ／Ｍｎ）が１．４の重合体であることが確認できた。得られたポリマーは¹Ｈ−ＮＭＲの測定結果より、モノマー１：モノマー２：モノマー３：モノマー５に由来する単位のモル比が０．０８：０．１０：０．５９：０．２３であることがわかった。
【０１１５】
【化４５】

【０１１６】
［合成例４］ モノマー１、モノマー２、モノマー４及びモノマー５の共重合（０．２：０．１：０．５：０．２）
３００ｍＬのフラスコ中にモノマー１を５．６３ｇ、モノマー２を３．０８ｇ、モノマー４を５．８３ｇ、モノマー５を５．４６ｇ仕込み、１，４−ジオキサン５．０ｇに溶解させ、十分に系中の酸素を除去した後、開始剤ＡＩＢＮを０．４６ｇ仕込み、６５℃まで昇温して２４時間重合反応を行った。
【０１１７】
得られたポリマーを精製するために、反応混合物をヘキサン１Ｌに注ぎ、得られた重合体を沈澱させた。更に得られたポリマーをＴＨＦに溶かし、ヘキサン１Ｌ中に注いでポリマーを沈澱させる操作を２回繰り返した後、重合体を分離し、乾燥させた。このようにして得られた１２．２ｇの白色重合体は光散乱法により重量平均分子量が８，８００であり、ＧＰＣ溶出曲線より分散度（＝Ｍｗ／Ｍｎ）が１．４の重合体であることが確認できた。得られたポリマーは¹Ｈ−ＮＭＲの測定結果より、モノマー１：モノマー２：モノマー４：モノマー５に由来する単位のモル比が０．１８：０．１１：０．５２：０．１９であることがわかった。
【０１１８】
［評価例］
ポリマー透過率測定
得られたポリマー１ｇをプロピレングリコールモノメチルエーテルアセテート（以下、ＰＧＭＥＡと略記）２０ｇに十分に溶解させ、０．２μｍのフィルターで濾過してポリマー溶液を調整した。
【０１１９】
比較例用ポリマーとして、分子量１０，０００、分散度（＝Ｍｗ／Ｍｎ）１．１の単分散ポリヒドロキシスチレンの水酸基の３０％をテトラヒドロピラニル基で置換したポリマーを用意し、これを比較例用ポリマー１とした。同様に、分子量１５，０００、分散度１．７のポリメチルメタクリレートを比較例用ポリマー２、メタ／パラ比４０／６０で分子量９，０００、分散度２．５のノボラックポリマーを比較例用ポリマー３とし、上記と同様の方法でポリマー溶液を調製した。
【０１２０】
ポリマー溶液をＭｇＦ₂基板にスピンコーティングして塗布後、ホットプレートを用いて１００℃で９０秒間ベークし、厚さ１００ｎｍのポリマー膜をＭｇＦ₂基板上に作成した。この基板を真空紫外光度計（日本分光社製、ＶＵＶ−２００Ｓ）に設置し、２４８ｎｍ、１９３ｎｍ、１５７ｎｍにおける透過率を測定した。測定結果を表１に示す。表１より本発明の高分子化合物を用いたレジスト材料は、Ｆ₂（１５７ｎｍ）の波長においても十分な透明性を確保できることがわかった。
【０１２１】
【表１】

【０１２２】
レジスト調製及び露光
ポリマー、酸発生剤、塩基、溶解阻止剤を表２に示す量で１０００重量部のＰＧＭＥＡ中で混合し、常法によりレジスト液を調製した。
【０１２３】
次に、ＤＵＶ−３０（Ｂｒｅｗｅｒ Ｓｃｉｅｎｃｅ社製）を８５ｎｍの膜厚で製膜したシリコンウエハー上に、得られたレジスト液をスピンコーティング後、ホットプレートを用いて１２０℃で９０秒間ベ−クし、レジストの厚みを１００ｎｍの厚さにした。
【０１２４】
このウェハーにＦ₂レーザーＶＵＶＥＳ−４５００（リソテックジャパン社製）で露光量を変化させながら露光し、露光後直ちに１２０℃で９０秒間ベ−クし（ＰＥＢ）、２．３８％のテトラメチルアンモニウムヒドロキシドの水溶液で６０秒間現像を行って、露光量と残膜率の関係を求めた。膜厚が０になった露光量をＥｔｈとして、レジストの感度、そのときの傾きのｔａｎθをγとして求めた。
【０１２５】
また、ＭｇＦ₂基板にＣｒパターンを形成したマスクを使い、レジスト膜とＣｒパターン面とを密着させてＦ₂レーザーを照射し、密着露光を行った。露光後、上記と同様にＰＥＢ、現像を行い、パターン形成を行った。パターンの断面をＳＥＭ観察し、形成できた最小のパターンを解像度とした。
【０１２６】
ＶＵＶＥＳ露光の結果、露光量の増大に従って膜厚が減少し、高いγ値を有する高コントラストなポジ型レジストの特性を示し、密着露光での解像力も高いことがわかった。
【０１２７】
【表２】

【０１２８】
【化４６】

【０１２９】
ドライエッチング耐性試験
ドライエッチング耐性の試験では、ポリマー２ｇをＰＧＭＥＡ１０ｇに溶解させ、０．２μｍサイズのフィルターで濾過後、シリコン基板上にスピンコートで３００ｎｍの厚さに製膜し、次の２系統の条件で評価した。ＣＨＦ₃／ＣＦ₄系ガスでのエッチング試験では、ドライエッチング装置ＴＥ−８５００Ｐ（東京エレクトロン社製）を用い、Ｃｌ₂／ＢＣｌ₃系ガスでのエッチング試験では、ドライエッチング装置Ｌ−５０７Ｄ−Ｌ（日電アネルバ社製）を用い、それぞれエッチング前後のポリマー膜の膜厚差を求めた。エッチング条件を表３、その結果を表４に示す。
【０１３０】
表４より、本発明のレジスト材料はエッチング耐性にも優れることがわかった。
【０１３１】
【表３】

【０１３２】
【表４】

Claims (12)

1. 下記一般式（１ａ）で表される繰り返し単位を含むことを特徴とする重量平均分子量１，０００〜５００，０００の高分子化合物。




   （式中、Ｒ²は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。Ｒ³及びＲ⁴は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ⁵は水素原子又は下記一般式（６）〜（８）で示される基から選ばれる酸不安定基である。Ｒ⁶ は単結合、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキレン基又はフッ素化されたアルキレン基である。Ｒ ⁷ は炭素数１〜２０の直鎖状、分岐状もしくは環状のフッ素化されたアルキレン基である。Ｒ⁸は水素原子又は下記一般式（６）〜（８）で示される基から選ばれる酸不安定基である。ａは１又は２、ｂは１又は２である。０＜Ｕ１１＜１、０＜Ｕ１２＜１である。）




   （式（６）において、Ｒ⁴⁸は炭素数４〜２０の三級アルキル基、又は炭素数４〜２０のオキソアルキル基を示し、ｈは０〜６の整数である。式（７）において、Ｒ⁴⁹及びＲ⁵⁰は水素原子又は炭素数１〜１８の直鎖状、分岐状又は環状のアルキル基を示し、Ｒ⁵¹は炭素数１〜１８のヘテロ原子を有してもよい１価の炭化水素基を示す。Ｒ⁴⁹とＲ⁵⁰、Ｒ⁴⁹とＲ⁵¹、又はＲ⁵⁰とＲ⁵¹とは互いに結合して環を形成してもよく、環を形成する場合にはＲ⁴⁹、Ｒ⁵⁰及びＲ⁵¹はそれぞれ炭素数１〜１８の直鎖状又は分岐状のアルキレン基を示す。式（８）において、Ｒ⁵²、Ｒ⁵³及びＲ⁵⁴は炭素数１〜２０の直鎖状、分岐状もしくは環状の１価炭化水素基であり、ヘテロ原子を含んでもよく、Ｒ⁵²とＲ⁵³、Ｒ⁵²とＲ⁵⁴、又はＲ⁵³とＲ⁵⁴とは互いに結合してこれらが結合する炭素原子と共に環を形成してもよい。）
2. 下記式で表される繰り返し単位を含むことを特徴とする請求項１記載の高分子化合物。




   （式中、Ｕ１１及びＵ１２は請求項１に記載の通りである。）
3. 下記一般式（３ａ）又は（３ｂ）で表される繰り返し単位を含むことを特徴とする請求項１又は２に記載の高分子化合物。




   （式中、Ｒ²⁸は水素原子又は前記式（６）〜（８）で示される基から選ばれる酸不安定基である。Ｒ²⁹〜Ｒ³²はそれぞれ水素原子、フッ素原子、又は炭素数１〜４のアルキル基又はフッ素化されたアルキル基であり、Ｒ²⁹及びＲ³⁰の少なくともどちらか一方、Ｒ³¹及びＲ³²の少なくともどちらか一方は１個以上のフッ素原子を含む。）
4. 更に、下記一般式（４ａ）又は（４ｂ）で表される繰り返し単位を含むことを特徴とする請求項１乃至３のいずれか１項に記載の高分子化合物。




   （式中、Ｒ³⁵は水素原子又は前記式（６）〜（８）で示される基から選ばれる酸不安定基である。Ｒ³⁷〜Ｒ⁴²はそれぞれ水素原子、フッ素原子、又は炭素数１〜４のアルキル基又はフッ素化されたアルキル基であり、Ｒ³⁷及びＲ³⁸の少なくともどちらか一方、Ｒ³⁹及びＲ⁴⁰の少なくともどちらか一方、Ｒ⁴¹及びＲ⁴²の少なくともどちらか一方は１個以上のフッ素原子を含む。）
5. 更に、下記一般式（５）で表される繰り返し単位を含むことを特徴とする請求項１乃至４のいずれか１項に記載の高分子化合物。




   （式中、Ｒ⁴³〜Ｒ⁴⁵は水素原子、フッ素原子、又は炭素数１〜２０の直鎖状、分岐状もしくは環状のアルキル基又はフッ素化されたアルキル基である。Ｒ⁴⁶は水素原子又は前記式（６）〜（８）で示される基から選ばれる酸不安定基である。）
6. 上記一般式（５）におけるＲ⁴⁵がトリフルオロメチル基であることを特徴とする請求項５記載の高分子化合物。
7. 請求項１乃至６のいずれか１項に記載の高分子化合物を含むことを特徴とするレジスト材料。
8. （Ａ）請求項１乃至６のいずれか１項に記載の高分子化合物、
   （Ｂ）有機溶剤、
   （Ｃ）酸発生剤
   を含有することを特徴とする化学増幅ポジ型レジスト材料。
9. 更に塩基性化合物を含有する請求項８記載のレジスト材料。
10. 更に溶解阻止剤を含有する請求項８又は９記載のレジスト材料。
11. （１）請求項７乃至１０のいずれか１項に記載のレジスト材料を基板上に塗布する工程と、
    （２）次いで加熱処理後、フォトマスクを介して波長１００〜１８０ｎｍ帯又は１〜３０ｎｍ帯の高エネルギー線で露光する工程と、
    （３）必要に応じて加熱処理した後、現像液を用いて現像する工程とを含むことを特徴とするパターン形成方法。
12. 前記高エネルギー線がＦ₂レーザー、Ａｒ₂レーザー、又は軟Ｘ線であることを特徴とする請求項１１記載のパターン形成方法。
