JP4264802B2 - 膨張黒鉛成形体及びその製造方法 - Google Patents
膨張黒鉛成形体及びその製造方法 Download PDFInfo
- Publication number
- JP4264802B2 JP4264802B2 JP2002259402A JP2002259402A JP4264802B2 JP 4264802 B2 JP4264802 B2 JP 4264802B2 JP 2002259402 A JP2002259402 A JP 2002259402A JP 2002259402 A JP2002259402 A JP 2002259402A JP 4264802 B2 JP4264802 B2 JP 4264802B2
- Authority
- JP
- Japan
- Prior art keywords
- boron
- phosphorus
- expanded graphite
- molded body
- oxidation
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 title claims description 92
- 229910002804 graphite Inorganic materials 0.000 title claims description 90
- 239000010439 graphite Substances 0.000 title claims description 90
- 238000004519 manufacturing process Methods 0.000 title claims description 14
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims description 61
- 229910052796 boron Inorganic materials 0.000 claims description 61
- 239000011574 phosphorus Substances 0.000 claims description 54
- 229910052698 phosphorus Inorganic materials 0.000 claims description 54
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 claims description 50
- 230000003647 oxidation Effects 0.000 claims description 50
- 238000007254 oxidation reaction Methods 0.000 claims description 50
- 150000001875 compounds Chemical class 0.000 claims description 32
- 239000011247 coating layer Substances 0.000 claims description 27
- 229910052580 B4C Inorganic materials 0.000 claims description 13
- INAHAJYZKVIDIZ-UHFFFAOYSA-N boron carbide Chemical compound B12B3B4C32B41 INAHAJYZKVIDIZ-UHFFFAOYSA-N 0.000 claims description 13
- 239000002245 particle Substances 0.000 claims description 13
- 238000010438 heat treatment Methods 0.000 claims description 9
- 229910052582 BN Inorganic materials 0.000 claims description 8
- PZNSFCLAULLKQX-UHFFFAOYSA-N Boron nitride Chemical compound N#B PZNSFCLAULLKQX-UHFFFAOYSA-N 0.000 claims description 8
- WTEOIRVLGSZEPR-UHFFFAOYSA-N boron trifluoride Chemical compound FB(F)F WTEOIRVLGSZEPR-UHFFFAOYSA-N 0.000 claims description 8
- -1 phosphorus nitride Chemical class 0.000 claims description 7
- 239000002994 raw material Substances 0.000 claims description 7
- 239000000126 substance Substances 0.000 claims description 7
- 229910015900 BF3 Inorganic materials 0.000 claims description 6
- FAIAAWCVCHQXDN-UHFFFAOYSA-N phosphorus trichloride Chemical compound ClP(Cl)Cl FAIAAWCVCHQXDN-UHFFFAOYSA-N 0.000 claims description 6
- FAQYAMRNWDIXMY-UHFFFAOYSA-N trichloroborane Chemical compound ClB(Cl)Cl FAQYAMRNWDIXMY-UHFFFAOYSA-N 0.000 claims description 6
- 150000001639 boron compounds Chemical class 0.000 claims description 4
- 229910052810 boron oxide Inorganic materials 0.000 claims description 4
- ILAHWRKJUDSMFH-UHFFFAOYSA-N boron tribromide Chemical compound BrB(Br)Br ILAHWRKJUDSMFH-UHFFFAOYSA-N 0.000 claims description 4
- YMEKEHSRPZAOGO-UHFFFAOYSA-N boron triiodide Chemical compound IB(I)I YMEKEHSRPZAOGO-UHFFFAOYSA-N 0.000 claims description 4
- JKWMSGQKBLHBQQ-UHFFFAOYSA-N diboron trioxide Chemical compound O=BOB=O JKWMSGQKBLHBQQ-UHFFFAOYSA-N 0.000 claims description 4
- OJMIONKXNSYLSR-UHFFFAOYSA-N phosphorous acid Chemical compound OP(O)O OJMIONKXNSYLSR-UHFFFAOYSA-N 0.000 claims description 4
- 229910001392 phosphorus oxide Inorganic materials 0.000 claims description 4
- IPNPIHIZVLFAFP-UHFFFAOYSA-N phosphorus tribromide Chemical compound BrP(Br)Br IPNPIHIZVLFAFP-UHFFFAOYSA-N 0.000 claims description 4
- 229910021332 silicide Inorganic materials 0.000 claims description 4
- FVBUAEGBCNSCDD-UHFFFAOYSA-N silicide(4-) Chemical compound [Si-4] FVBUAEGBCNSCDD-UHFFFAOYSA-N 0.000 claims description 4
- 150000002903 organophosphorus compounds Chemical class 0.000 claims description 3
- 239000002344 surface layer Substances 0.000 claims description 3
- VVRKSAMWBNJDTH-UHFFFAOYSA-N difluorophosphane Chemical compound FPF VVRKSAMWBNJDTH-UHFFFAOYSA-N 0.000 claims description 2
- LFGREXWGYUGZLY-UHFFFAOYSA-N phosphoryl Chemical class [P]=O LFGREXWGYUGZLY-UHFFFAOYSA-N 0.000 claims description 2
- VSAISIQCTGDGPU-UHFFFAOYSA-N tetraphosphorus hexaoxide Chemical compound O1P(O2)OP3OP1OP2O3 VSAISIQCTGDGPU-UHFFFAOYSA-N 0.000 claims description 2
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 22
- 235000011007 phosphoric acid Nutrition 0.000 description 11
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 9
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 7
- 229910052760 oxygen Inorganic materials 0.000 description 7
- 239000001301 oxygen Substances 0.000 description 7
- 230000000052 comparative effect Effects 0.000 description 5
- 238000000354 decomposition reaction Methods 0.000 description 5
- 238000000034 method Methods 0.000 description 5
- 238000012856 packing Methods 0.000 description 5
- 150000003018 phosphorus compounds Chemical class 0.000 description 5
- UEZVMMHDMIWARA-UHFFFAOYSA-N Metaphosphoric acid Chemical compound OP(=O)=O UEZVMMHDMIWARA-UHFFFAOYSA-N 0.000 description 4
- ILRRQNADMUWWFW-UHFFFAOYSA-K aluminium phosphate Chemical compound O1[Al]2OP1(=O)O2 ILRRQNADMUWWFW-UHFFFAOYSA-K 0.000 description 4
- 238000000748 compression moulding Methods 0.000 description 4
- LWIHDJKSTIGBAC-UHFFFAOYSA-K tripotassium phosphate Chemical compound [K+].[K+].[K+].[O-]P([O-])([O-])=O LWIHDJKSTIGBAC-UHFFFAOYSA-K 0.000 description 4
- 229910000389 calcium phosphate Inorganic materials 0.000 description 3
- YWEUIGNSBFLMFL-UHFFFAOYSA-N diphosphonate Chemical compound O=P(=O)OP(=O)=O YWEUIGNSBFLMFL-UHFFFAOYSA-N 0.000 description 3
- 230000000694 effects Effects 0.000 description 3
- 229910052751 metal Inorganic materials 0.000 description 3
- 238000000465 moulding Methods 0.000 description 3
- DLYUQMMRRRQYAE-UHFFFAOYSA-N phosphorus pentoxide Inorganic materials O1P(O2)(=O)OP3(=O)OP1(=O)OP2(=O)O3 DLYUQMMRRRQYAE-UHFFFAOYSA-N 0.000 description 3
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 2
- MHAJPDPJQMAIIY-UHFFFAOYSA-N Hydrogen peroxide Chemical compound OO MHAJPDPJQMAIIY-UHFFFAOYSA-N 0.000 description 2
- 229910019142 PO4 Inorganic materials 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 2
- 235000010210 aluminium Nutrition 0.000 description 2
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 2
- 239000001506 calcium phosphate Substances 0.000 description 2
- 235000011010 calcium phosphates Nutrition 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- XPPKVPWEQAFLFU-UHFFFAOYSA-N diphosphoric acid Chemical compound OP(O)(=O)OP(O)(O)=O XPPKVPWEQAFLFU-UHFFFAOYSA-N 0.000 description 2
- 239000007789 gas Substances 0.000 description 2
- BHEPBYXIRTUNPN-UHFFFAOYSA-N hydridophosphorus(.) (triplet) Chemical compound [PH] BHEPBYXIRTUNPN-UHFFFAOYSA-N 0.000 description 2
- GVALZJMUIHGIMD-UHFFFAOYSA-H magnesium phosphate Chemical compound [Mg+2].[Mg+2].[Mg+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O GVALZJMUIHGIMD-UHFFFAOYSA-H 0.000 description 2
- 239000004137 magnesium phosphate Substances 0.000 description 2
- 229910000157 magnesium phosphate Inorganic materials 0.000 description 2
- 229960002261 magnesium phosphate Drugs 0.000 description 2
- 235000010994 magnesium phosphates Nutrition 0.000 description 2
- 239000002184 metal Substances 0.000 description 2
- 150000002739 metals Chemical class 0.000 description 2
- 239000010452 phosphate Substances 0.000 description 2
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 description 2
- 229920000137 polyphosphoric acid Polymers 0.000 description 2
- 229910000160 potassium phosphate Inorganic materials 0.000 description 2
- 235000011009 potassium phosphates Nutrition 0.000 description 2
- 238000002360 preparation method Methods 0.000 description 2
- 229940005657 pyrophosphoric acid Drugs 0.000 description 2
- 238000005096 rolling process Methods 0.000 description 2
- QORWJWZARLRLPR-UHFFFAOYSA-H tricalcium bis(phosphate) Chemical compound [Ca+2].[Ca+2].[Ca+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O QORWJWZARLRLPR-UHFFFAOYSA-H 0.000 description 2
- YZCKVEUIGOORGS-OUBTZVSYSA-N Deuterium Chemical compound [2H] YZCKVEUIGOORGS-OUBTZVSYSA-N 0.000 description 1
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 1
- 244000256297 Euphorbia tirucalli Species 0.000 description 1
- GRYLNZFGIOXLOG-UHFFFAOYSA-N Nitric acid Chemical compound O[N+]([O-])=O GRYLNZFGIOXLOG-UHFFFAOYSA-N 0.000 description 1
- NBIIXXVUZAFLBC-UHFFFAOYSA-L Phosphate ion(2-) Chemical compound OP([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-L 0.000 description 1
- 239000011230 binding agent Substances 0.000 description 1
- 239000004327 boric acid Substances 0.000 description 1
- 239000011575 calcium Substances 0.000 description 1
- 229910052791 calcium Inorganic materials 0.000 description 1
- YYRMJZQKEFZXMX-UHFFFAOYSA-L calcium bis(dihydrogenphosphate) Chemical compound [Ca+2].OP(O)([O-])=O.OP(O)([O-])=O YYRMJZQKEFZXMX-UHFFFAOYSA-L 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 230000006835 compression Effects 0.000 description 1
- 238000007906 compression Methods 0.000 description 1
- 229910052805 deuterium Inorganic materials 0.000 description 1
- 150000004678 hydrides Chemical class 0.000 description 1
- 230000001771 impaired effect Effects 0.000 description 1
- 239000011261 inert gas Substances 0.000 description 1
- 239000011810 insulating material Substances 0.000 description 1
- 230000002687 intercalation Effects 0.000 description 1
- 238000009830 intercalation Methods 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 239000011777 magnesium Substances 0.000 description 1
- 229910052749 magnesium Inorganic materials 0.000 description 1
- QQFLQYOOQVLGTQ-UHFFFAOYSA-L magnesium;dihydrogen phosphate Chemical compound [Mg+2].OP(O)([O-])=O.OP(O)([O-])=O QQFLQYOOQVLGTQ-UHFFFAOYSA-L 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 235000019691 monocalcium phosphate Nutrition 0.000 description 1
- 229910000401 monomagnesium phosphate Inorganic materials 0.000 description 1
- 235000019785 monomagnesium phosphate Nutrition 0.000 description 1
- 229910021382 natural graphite Inorganic materials 0.000 description 1
- 229910017604 nitric acid Inorganic materials 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 235000011835 quiches Nutrition 0.000 description 1
- 238000007789 sealing Methods 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 238000005507 spraying Methods 0.000 description 1
- QAOWNCQODCNURD-UHFFFAOYSA-N sulfuric acid Substances OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 1
- 238000005303 weighing Methods 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B41/00—After-treatment of mortars, concrete, artificial stone or ceramics; Treatment of natural stone
- C04B41/009—After-treatment of mortars, concrete, artificial stone or ceramics; Treatment of natural stone characterised by the material treated
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/515—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics
- C04B35/52—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on carbon, e.g. graphite
- C04B35/536—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on non-oxide ceramics based on carbon, e.g. graphite based on expanded graphite or complexed graphite
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/622—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
- C04B35/62218—Forming processes; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products obtaining ceramic films, e.g. by using temporary supports
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B41/00—After-treatment of mortars, concrete, artificial stone or ceramics; Treatment of natural stone
- C04B41/45—Coating or impregnating, e.g. injection in masonry, partial coating of green or fired ceramics, organic coating compositions for adhering together two concrete elements
- C04B41/50—Coating or impregnating, e.g. injection in masonry, partial coating of green or fired ceramics, organic coating compositions for adhering together two concrete elements with inorganic materials
- C04B41/5076—Coating or impregnating, e.g. injection in masonry, partial coating of green or fired ceramics, organic coating compositions for adhering together two concrete elements with inorganic materials with masses bonded by inorganic cements
- C04B41/5092—Phosphate cements
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B41/00—After-treatment of mortars, concrete, artificial stone or ceramics; Treatment of natural stone
- C04B41/80—After-treatment of mortars, concrete, artificial stone or ceramics; Treatment of natural stone of only ceramics
- C04B41/81—Coating or impregnation
- C04B41/85—Coating or impregnation with inorganic materials
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
- C04B2235/60—Aspects relating to the preparation, properties or mechanical treatment of green bodies or pre-forms
- C04B2235/608—Green bodies or pre-forms with well-defined density
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
- C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
- C04B2235/74—Physical characteristics
- C04B2235/77—Density
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
- C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
- C04B2235/96—Properties of ceramic products, e.g. mechanical properties such as strength, toughness, wear resistance
- C04B2235/9669—Resistance against chemicals, e.g. against molten glass or molten salts
- C04B2235/9684—Oxidation resistance
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
- Y10T428/00—Stock material or miscellaneous articles
- Y10T428/30—Self-sustaining carbon mass or layer with impregnant or other layer
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Ceramic Engineering (AREA)
- Materials Engineering (AREA)
- Structural Engineering (AREA)
- Organic Chemistry (AREA)
- Inorganic Chemistry (AREA)
- Manufacturing & Machinery (AREA)
- Carbon And Carbon Compounds (AREA)
- Ceramic Products (AREA)
Description
【０００１】
【発明の属する技術分野】
本発明は、耐酸化性に優れた膨張黒鉛成形体及びその製造方法に関する。
【０００２】
【従来の技術】
膨張黒鉛成形体は、天然黒鉛、キッシュ黒鉛、熱分解黒鉛等の黒鉛原料を濃硫酸、濃硝酸、過酸化水素等の強酸化剤等で処理して黒鉛層間化合物を形成し、この層間化合物が形成された黒鉛原料（酸処理黒鉛原料）を急激に加熱、例えば９５０℃以上の高温で１〜１０秒間処理して分解ガスを発生させそのガス圧により黒鉛層間を拡張して膨張黒鉛粒子を形成し、この膨張黒鉛粒子を結合材の存在下または不存在下で圧縮成形乃至ロール成形して製造される。このようにして製造された膨張黒鉛成形体は種々の優れた特性をを有し断熱材、クッション材等として使用される。また、同じくシート状にロール等で成形した膨張黒鉛シートもガスケット、パッキン、シーリングとして幅広い分野で使用されている。
【０００３】
近年、高温で使用される一般産業機器、例えば石油プラント等の産業用パッキンや自動車用ガスケットの需要が急増している。
【０００４】
上記一般産業用パッキンや自動車用排気ガスケットは、空気中（酸素含有雰囲気下）であってしかも６００℃以上の高温下で使用されるのでシート状で酸化消耗が少ない膨張黒鉛成形体が要求される。
【０００５】
出願人は、耐酸化性を向上させるために、膨張黒鉛シートにホウ酸エステル由来のホウ素成分を含有させるという技術を特公昭５７−１５０４６号で提案し、これをガスケットやパッキンとして試用したが、高温下でホウ素成分が分解・飛散してしまうという問題があった。
【０００６】
出願人は、膨張黒鉛シートに五酸化リンとリン酸塩を含有させて耐酸化性に優れた膨張黒鉛シートを製造する技術を国際公開ＷＯ０１／０５７０３ Ａ１で提案した。この提案に係る膨張黒鉛シートは約６００℃の大気中では問題なく使用できるものの、それよりも高い温度域、例えば６５０℃以上になると空気中の酸素と結合する炭素の量が増加して酸化消耗率が急激に大きくなり、７５０℃以上では全く使用できないという問題があった。
【０００７】
【発明が解決しようとする課題】
そこで、本発明は高温下、酸素含有雰囲気中でも酸化消耗が少ない膨張黒鉛成形体及びその製造方法を提供することを目的とする。
【０００８】
【課題を解決するための手段】
本発明者らは上記課題を解決するために鋭意検討を加えた結果、膨張黒鉛シート中に耐酸化性被覆処理することにより高温の酸素含有雰囲気、さらに詳しくいえば、大気中７５０℃以上でも酸化消耗が少ない膨張黒鉛成形体を製造できることを見出し本発明を完成するに至ったものである。
【０００９】
すなわち、本発明の請求項１に係る発明は、耐酸化性被覆層が形成されてなり、前記耐酸化性被覆層がホウ素元素とリン元素とを含有しており、前記耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成されている膨張黒鉛成形体を要旨とする。本発明に係る耐酸化性に優れた膨張黒鉛成形体について説明する。本発明でいう膨張黒鉛成形体とは、原料となる黒鉛粉末に膨張化処理を施した膨張黒鉛をロール圧延機あるいは圧縮成形機等の成形手段でシート成形したシート状黒鉛やブロック状に成形された膨張黒鉛をも包含する概念である。少なくとも表層部とは、表面近傍のみあるいは表面から芯部まで全体が耐酸化性被覆層で形成されている場合を包含する。耐酸化性とは、例えば酸素を含有する雰囲気、例えば大気中８００℃における酸化消耗率が３０ｍａｓｓ％以下であるものとする。被覆層を形成するとは、膨張黒鉛成形体の表面のさらに上に所謂被膜を形成する場合や、膨張黒鉛成形体上に前述した被膜を形成するとともに一部膨張黒鉛成形体内部に含有（含浸）させる場合、あるいは膨張黒鉛成形体のある一定の深さにのみ含有（含浸）させる場合（芯部まで含浸させる場合あり）があり、これらはすべてを被覆層という概念に含まれるものと定義する。
【００１０】
また、膨張黒鉛成形体にリン元素とホウ素元素の両方を含有させると、８００℃における酸化消耗率を確実に３０ｍａｓｓ％以下とすることが可能となる。リン元素のみ、あるいはホウ素元素のいずれか一方のみを含有する場合は、上記目的を達成することができない。
【００１１】
また、ホウ素元素の含有率が１ｍａｓｓ％未満であると、膨張黒鉛成形体に十分な耐酸化性を付与することができない。したがって、ホウ素元素の含有率は１〜３０ｍａｓｓ％とすることがさらに好ましい。本発明でいう含有率（ｍａｓｓ％）は、膨張黒鉛シートの質量とホウ素成分を含有する物質の質量とリン元素を含有する物質の質量を全体で１００とし、そのうちの各成分の占める割合を％表示したものである。
【００１２】
また、リン元素の含有率が０．１ｍａｓｓ％未満であると、膨張黒鉛成形体に十分な耐酸化性を付与することができない。したがって、リン元素の含有率は０．１〜１０ｍａｓｓ％とすることがさらに好ましい。
【００１３】
また、被覆層が０．５μｍよりも薄いと８００℃における酸化消耗率を３０ｍａｓｓ％以下とすることができない。耐酸化性被覆層が１ｍｍよりも厚いと、例えばシート状に成形した場合に可撓性を損なうので好ましくない。したがって、上述した耐酸化性被覆層は０．５〜５００μｍとすることがさらに好ましい。
【００１４】
請求項２に係る発明は、耐酸化性被覆層中のホウ素元素がホウ素単体、ホウ素炭化物、ホウ素塩化物、ホウ素フッ化物、ホウ素臭化物、ホウ素ヨウ化物、ホウ素窒化物、ホウ素酸化物、ホウ素珪化物、有機ホウ素化合物、ホウ素とリンの化合物のうちより選ばれる１以上のものに由来する膨張黒鉛成形体を要旨とする。具体的にいえば、ホウ素、炭化ホウ素、三塩化ホウ素、三フッ化ホウ素、窒化ホウ素、ホウ珪酸等が例示できる。その中でも分解しにくい（分解温度が高い）炭化ホウ素、窒化ホウ素を使用することが耐酸化性を向上させる上でさらに好ましい。
【００１５】
請求項３に係る発明は、ホウ素元素を含有する化合物の平均粒子径が２００μｍ以下である膨張黒鉛成形体を要旨とする。平均粒子径が２００μｍよりも大きいとホウ素化合物とホウ素化合物間の隙間が大きくなるのでその部分から酸素が通過し酸化開始の起点になるので好ましくない。したがって、ホウ素元素を含有する化合物の平均粒子径は０．５〜５０μｍとすることがさらに好ましい。
【００１６】
請求項４に係る発明は、リン元素が、リン単体、リン酸化物、リン炭化物、リン塩化物、リンフッ化物、リン臭化物、リン水酸化物、リン窒化物、リンケイ化物、有機リン化合物、ホウ素とリンの化合物のうちから選ばれる１以上の化合物に由来する膨張黒鉛成形体を要旨とする。具体的にいえば、五酸化リン、オルトリン酸、メタリン酸、ピロリン酸、ポリリン酸、重リン酸等のリン酸化物、炭化リン、三塩化リン、これらのリン化合物と他の金属あるいは非金属元素との化合物、例えば、リン酸アルミニウム、リン酸マグネシウム、リン酸カルシウム、リン酸カリウム、重リン酸アルミニウム、重リン酸マグネシウム、重リン酸カルシウム等が例示できる。その中でも分解温度が高いリン酸アルミニウム、オルトリン酸、メタリン酸を使用することが耐酸化性を向上させる上でさらに好ましい。
【００１７】
請求項５に係る発明は、膨張黒鉛成形体がシート状成形体であることを要旨とする。シートの厚みは特に限定されるものではないが、例えば０．１〜３ｍｍのものをシートという。シートの厚みが０．１ｍｍよりも薄いと十分なシートとしての強度を得ることができず、３ｍｍよりも厚いと十分な不浸透性を得ることができない。シート状の膨張黒鉛に成形することにより、各種のパッキンやガスケット等として使用することが可能となる。
【００１８】
請求項６に係る発明は、膨張黒鉛成形体にリン元素とホウ素元素を含有する溶液を接触させた後に、熱処理する、耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成された膨張黒鉛成形体の製造方法を要旨とする。具体的にいえば、膨張化処理を施した膨張黒鉛成形体に、リン元素を含有する化合物とホウ素元素を含有する化合物を、水、アルコール、アセトン等の溶媒に分散あるいは溶解した液（以下溶液という。）を膨張化黒鉛あるいは膨張黒鉛シートに噴霧、塗布等で接触させて含有させた後、熱処理することによって得られる。なお、この方法は膨張黒鉛成形体の表層部にのみ耐酸化性被覆層を形成したい場合に好適である。
【００１９】
請求項７に係る発明は、原料黒鉛にリン元素とホウ素元素を含有する溶液を接触させた後、膨張化処理し、成形する、耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成された膨張黒鉛成形体の製造方法を要旨とする。具体的にいえば、リン元素を含有する化合物とホウ素元素を含有する溶液に原料黒鉛を浸漬し、これを取り出して乾燥等を行った後、膨張化処理を行い、然る後にロール、圧縮成形機等で成形する。さらに、必要に応じてこの後に熱処理を施すことも可能である。なお、この方法は膨張黒鉛成形体の内部にまで耐酸化性を付与したい場合に好適である。
【００２０】
請求項８に係る発明は、ホウ素元素を含有する化合物がホウ素単体、ホウ素炭化物、ホウ素塩化物、ホウ素フッ化物、ホウ素臭化物、ホウ素ヨウ化物、ホウ素窒化物、ホウ素酸化物、ホウ素珪化物、有機ホウ素化合物、ホウ素とリンの化合物のうちより選ばれる１以上のものに由来する膨張黒鉛成形体を要旨とする。具体的に例示すると、ホウ素、炭化ホウ素、三塩化ホウ素、三フッ化ホウ素、窒化ホウ素、ホウ珪酸等が例示できる。その中でも分解しにくく（分解温度が高い）、且つ溶液に溶解あるいは分散させやすい炭化ホウ素、窒化ホウ素が好ましい。
【００２１】
請求項９に係る発明は、ホウ素元素を含有する化合物の平均粒子径が２００μｍ以下である膨張黒鉛成形体の製造方法を要旨とする。ホウ素元素を含有する化合物の平均粒子径が２００μｍよりも大きくなると、溶液（水等に溶解あるいは分散）とした場合に粒子の分散性が低下するので好ましくない。平均粒子径は０．５〜５０μｍとすることがさらに好ましい。
【００２２】
請求項１０に係る発明は、リン元素を含有する化合物がリン単体、リン酸化物、リン炭化物、リン塩化物、リンフッ化物、リン臭化物、リン水酸化物、リン窒化物、リンケイ素化物、有機リン化合物、リンとホウ素を含む化合物のうちより選ばれる１以上のものである膨張黒鉛成形体の製造方法を要旨とする。具体的にいえば五酸化リン、オルトリン酸、メタリン酸、ピロリン酸、ポリリン酸、重リン酸等のリン酸化物、炭化リン、三塩化リン、これらとリン化合物と他の金属あるいは非金属元素との化合物、例えば、リン酸アルミニウム、リン酸マグネシウム、リン酸カルシウム、リン酸カリウム、重リン酸アルミニウム、重リン酸マグネシウム、重リン酸カルシウム等が例示できる。その中でも分解温度が高く、しかも水溶性に富むリン酸アルミニウム、オルトリン酸、メタリン酸を使用することがさらに好ましい。
【００２３】
請求項１１に係る発明は、熱処理温度が２００℃以上である膨張黒鉛成形体の製造方法を要旨とするものである。熱処理温度が２００℃よりも低いと、理由は定かではないが、最終的な酸化消耗率を低減させることができない。熱処理を行う雰囲気は空気中、不活性ガス雰囲気等が例示できるが特に限定されず、空気中で熱処理することが設備の簡素化あるいは経済性の面で好ましい。熱処理時の圧力も大気圧下、減圧下等が例示できるがやはり同様な理由で大気圧下で実施することが好ましい。
【００２４】
【発明の作用】
本発明に係る膨張黒鉛成形体が酸化消耗率を低減できる（耐酸化性が向上）詳細なメカニズムについては不明であるが、おそらく、リン元素とホウ素元素が熱処理により化合してリンとホウ素の化合物として生成し、それによってリン元素単独あるいはホウ素元素を単独に添加して製造した膨張黒鉛成形体に比べて一層耐酸化性が向上するものと推測される。
【００２５】
【実施例】
以下、本発明を実施例に基づき具体的に説明するが、これら実施例に限定されるものではない。
【００２６】
（実施例１）
（１）膨張化黒鉛の調製
まず、酸処理黒鉛（住金ケミカル（株）製）を１０００℃に加熱した膨張炉に投入して２００倍に膨張化処理した。この膨張化黒鉛のかさ密度は０．００３ｇ／ｃｍ３ であった。
（２）リン元素とホウ素元素含有溶液の調製
一方、平均粒子径３０μｍの炭化ホウ素（共立マテリアル（株）製）を５６ｇと、オルトリン酸（和光純薬（株）製）１４ｇとを秤量し、２００ｍｌの純水に分散させた。
（３）膨張化黒鉛の秤量
（１）で製造した膨張化黒鉛２８０ｇをプラスチックケースに入れる。
（４）ロールによる圧縮成形
膨張化させた黒鉛をロールで厚さ３ｍｍ、かさ密度０．１７ｇ／ｃｍ３ のシートに圧縮成形した。そして、これに（２）で調製した溶液２００ｍｌをスプレー機で噴霧した。
（５）熱処理条件
（４）で得られた膨張黒鉛シートを７００℃、空気中、大気圧下で熱処理し膨張黒鉛シートを製造した。その後、さらにロールで厚さ０．５ｍｍに圧延成形し、かさ密度を１．０ｇ／ｃｍ３ の膨張黒鉛シートを作製した。
【００２７】
（実施例２）
実施例１で使用した平均粒子径３０μｍの炭化ホウ素５．６ｇと、同じく実施例１で使用したオルトリン酸１．１ｇとを秤量し、純水２００ｍｌに分散させ、膨張黒鉛に噴霧するリン元素の含有量を変更した。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行った。
【００２８】
（実施例３）
実施例１で使用した炭化ホウ素１１２ｇと、同じく実施例１で使用したオルトリン酸２１ｇとを秤量し、純水２００ｍｌに分散させ、膨張黒鉛に噴霧するリン元素とホウ素元素の含有量を変更した。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００２９】
（比較例１）
実施例１で使用した炭化ホウ素５６ｇを純水２００ｍｌに分散させた。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００３０】
（比較例２）
実施例１で使用したオルトリン酸２０ｇを秤量し、純水２００ｍｌに分散させた。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００３１】
（比較例３）
実施例１で使用した炭化ホウ素２．８ｇと実施例１で使用したオルトリン酸０．５ｇを秤量し、純水２００ｍｌに分散させた。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００３２】
実施例１〜実施例３と比較例１〜比較例３で製造された膨張黒鉛シートについて下記の特性を調査した。
（１）試料５０ｇを９００℃で５０時間加熱、灰化し、灰分をＸＭＡ（エックス線マイクロアナライザー）装置でリンとホウ素の存在状況を調査した。
（２）電子顕微鏡で膨張黒鉛シート表面の被覆層の厚みを測定した。
（３）可撓性は、国際公開ＷＯ０１／０５７０３ Ａ１に示す方法で測定した。
（４）上記各膨張黒鉛シートを２５×２５×０．５（ｍｍ）に加工し、８００℃で３時間、電気炉内（空気雰囲気）に放置し、電気炉に入れる前と電気炉で加熱した後の重量変化から酸化消耗率（ｍａｓｓ（％））を算出した。
上記結果を表１に示す。
【００３３】

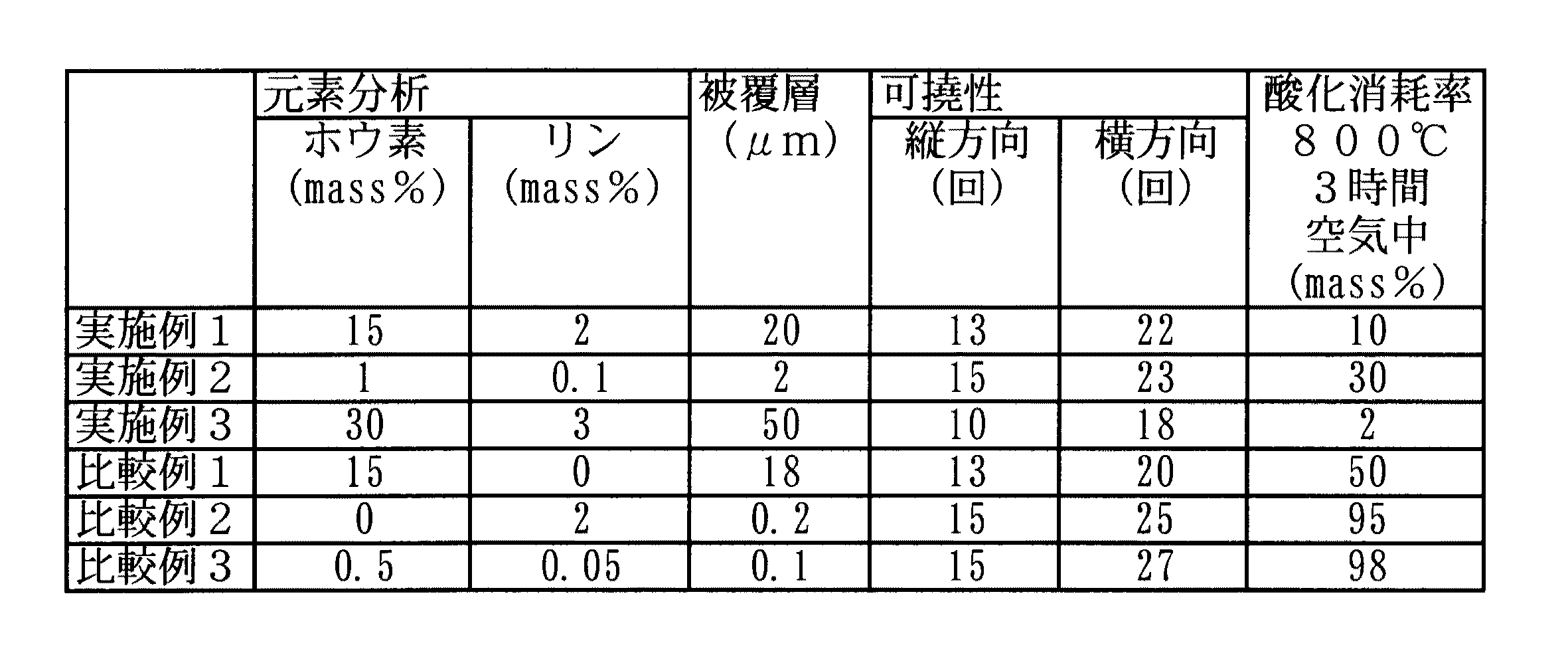

【表１】
【００３４】
表１から実施例１〜実施例３に係る膨張黒鉛シートは可撓性等を殆ど損なうことなく、しかも８００℃における酸化消耗率は比較例に比べて格段に低いことがわかる。
【００３５】
【発明の効果】
本発明に係る膨張黒鉛成形体は８００℃以上の高温下（酸素が若干存在する）でも殆ど消耗がなく、高温における広汎な用途が期待できるので産業に寄与する効果は極めて大きい。
【表１】
【発明の属する技術分野】
本発明は、耐酸化性に優れた膨張黒鉛成形体及びその製造方法に関する。
【０００２】
【従来の技術】
膨張黒鉛成形体は、天然黒鉛、キッシュ黒鉛、熱分解黒鉛等の黒鉛原料を濃硫酸、濃硝酸、過酸化水素等の強酸化剤等で処理して黒鉛層間化合物を形成し、この層間化合物が形成された黒鉛原料（酸処理黒鉛原料）を急激に加熱、例えば９５０℃以上の高温で１〜１０秒間処理して分解ガスを発生させそのガス圧により黒鉛層間を拡張して膨張黒鉛粒子を形成し、この膨張黒鉛粒子を結合材の存在下または不存在下で圧縮成形乃至ロール成形して製造される。このようにして製造された膨張黒鉛成形体は種々の優れた特性をを有し断熱材、クッション材等として使用される。また、同じくシート状にロール等で成形した膨張黒鉛シートもガスケット、パッキン、シーリングとして幅広い分野で使用されている。
【０００３】
近年、高温で使用される一般産業機器、例えば石油プラント等の産業用パッキンや自動車用ガスケットの需要が急増している。
【０００４】
上記一般産業用パッキンや自動車用排気ガスケットは、空気中（酸素含有雰囲気下）であってしかも６００℃以上の高温下で使用されるのでシート状で酸化消耗が少ない膨張黒鉛成形体が要求される。
【０００５】
出願人は、耐酸化性を向上させるために、膨張黒鉛シートにホウ酸エステル由来のホウ素成分を含有させるという技術を特公昭５７−１５０４６号で提案し、これをガスケットやパッキンとして試用したが、高温下でホウ素成分が分解・飛散してしまうという問題があった。
【０００６】
出願人は、膨張黒鉛シートに五酸化リンとリン酸塩を含有させて耐酸化性に優れた膨張黒鉛シートを製造する技術を国際公開ＷＯ０１／０５７０３ Ａ１で提案した。この提案に係る膨張黒鉛シートは約６００℃の大気中では問題なく使用できるものの、それよりも高い温度域、例えば６５０℃以上になると空気中の酸素と結合する炭素の量が増加して酸化消耗率が急激に大きくなり、７５０℃以上では全く使用できないという問題があった。
【０００７】
【発明が解決しようとする課題】
そこで、本発明は高温下、酸素含有雰囲気中でも酸化消耗が少ない膨張黒鉛成形体及びその製造方法を提供することを目的とする。
【０００８】
【課題を解決するための手段】
本発明者らは上記課題を解決するために鋭意検討を加えた結果、膨張黒鉛シート中に耐酸化性被覆処理することにより高温の酸素含有雰囲気、さらに詳しくいえば、大気中７５０℃以上でも酸化消耗が少ない膨張黒鉛成形体を製造できることを見出し本発明を完成するに至ったものである。
【０００９】
すなわち、本発明の請求項１に係る発明は、耐酸化性被覆層が形成されてなり、前記耐酸化性被覆層がホウ素元素とリン元素とを含有しており、前記耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成されている膨張黒鉛成形体を要旨とする。本発明に係る耐酸化性に優れた膨張黒鉛成形体について説明する。本発明でいう膨張黒鉛成形体とは、原料となる黒鉛粉末に膨張化処理を施した膨張黒鉛をロール圧延機あるいは圧縮成形機等の成形手段でシート成形したシート状黒鉛やブロック状に成形された膨張黒鉛をも包含する概念である。少なくとも表層部とは、表面近傍のみあるいは表面から芯部まで全体が耐酸化性被覆層で形成されている場合を包含する。耐酸化性とは、例えば酸素を含有する雰囲気、例えば大気中８００℃における酸化消耗率が３０ｍａｓｓ％以下であるものとする。被覆層を形成するとは、膨張黒鉛成形体の表面のさらに上に所謂被膜を形成する場合や、膨張黒鉛成形体上に前述した被膜を形成するとともに一部膨張黒鉛成形体内部に含有（含浸）させる場合、あるいは膨張黒鉛成形体のある一定の深さにのみ含有（含浸）させる場合（芯部まで含浸させる場合あり）があり、これらはすべてを被覆層という概念に含まれるものと定義する。
【００１０】
また、膨張黒鉛成形体にリン元素とホウ素元素の両方を含有させると、８００℃における酸化消耗率を確実に３０ｍａｓｓ％以下とすることが可能となる。リン元素のみ、あるいはホウ素元素のいずれか一方のみを含有する場合は、上記目的を達成することができない。
【００１１】
また、ホウ素元素の含有率が１ｍａｓｓ％未満であると、膨張黒鉛成形体に十分な耐酸化性を付与することができない。したがって、ホウ素元素の含有率は１〜３０ｍａｓｓ％とすることがさらに好ましい。本発明でいう含有率（ｍａｓｓ％）は、膨張黒鉛シートの質量とホウ素成分を含有する物質の質量とリン元素を含有する物質の質量を全体で１００とし、そのうちの各成分の占める割合を％表示したものである。
【００１２】
また、リン元素の含有率が０．１ｍａｓｓ％未満であると、膨張黒鉛成形体に十分な耐酸化性を付与することができない。したがって、リン元素の含有率は０．１〜１０ｍａｓｓ％とすることがさらに好ましい。
【００１３】
また、被覆層が０．５μｍよりも薄いと８００℃における酸化消耗率を３０ｍａｓｓ％以下とすることができない。耐酸化性被覆層が１ｍｍよりも厚いと、例えばシート状に成形した場合に可撓性を損なうので好ましくない。したがって、上述した耐酸化性被覆層は０．５〜５００μｍとすることがさらに好ましい。
【００１４】
請求項２に係る発明は、耐酸化性被覆層中のホウ素元素がホウ素単体、ホウ素炭化物、ホウ素塩化物、ホウ素フッ化物、ホウ素臭化物、ホウ素ヨウ化物、ホウ素窒化物、ホウ素酸化物、ホウ素珪化物、有機ホウ素化合物、ホウ素とリンの化合物のうちより選ばれる１以上のものに由来する膨張黒鉛成形体を要旨とする。具体的にいえば、ホウ素、炭化ホウ素、三塩化ホウ素、三フッ化ホウ素、窒化ホウ素、ホウ珪酸等が例示できる。その中でも分解しにくい（分解温度が高い）炭化ホウ素、窒化ホウ素を使用することが耐酸化性を向上させる上でさらに好ましい。
【００１５】
請求項３に係る発明は、ホウ素元素を含有する化合物の平均粒子径が２００μｍ以下である膨張黒鉛成形体を要旨とする。平均粒子径が２００μｍよりも大きいとホウ素化合物とホウ素化合物間の隙間が大きくなるのでその部分から酸素が通過し酸化開始の起点になるので好ましくない。したがって、ホウ素元素を含有する化合物の平均粒子径は０．５〜５０μｍとすることがさらに好ましい。
【００１６】
請求項４に係る発明は、リン元素が、リン単体、リン酸化物、リン炭化物、リン塩化物、リンフッ化物、リン臭化物、リン水酸化物、リン窒化物、リンケイ化物、有機リン化合物、ホウ素とリンの化合物のうちから選ばれる１以上の化合物に由来する膨張黒鉛成形体を要旨とする。具体的にいえば、五酸化リン、オルトリン酸、メタリン酸、ピロリン酸、ポリリン酸、重リン酸等のリン酸化物、炭化リン、三塩化リン、これらのリン化合物と他の金属あるいは非金属元素との化合物、例えば、リン酸アルミニウム、リン酸マグネシウム、リン酸カルシウム、リン酸カリウム、重リン酸アルミニウム、重リン酸マグネシウム、重リン酸カルシウム等が例示できる。その中でも分解温度が高いリン酸アルミニウム、オルトリン酸、メタリン酸を使用することが耐酸化性を向上させる上でさらに好ましい。
【００１７】
請求項５に係る発明は、膨張黒鉛成形体がシート状成形体であることを要旨とする。シートの厚みは特に限定されるものではないが、例えば０．１〜３ｍｍのものをシートという。シートの厚みが０．１ｍｍよりも薄いと十分なシートとしての強度を得ることができず、３ｍｍよりも厚いと十分な不浸透性を得ることができない。シート状の膨張黒鉛に成形することにより、各種のパッキンやガスケット等として使用することが可能となる。
【００１８】
請求項６に係る発明は、膨張黒鉛成形体にリン元素とホウ素元素を含有する溶液を接触させた後に、熱処理する、耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成された膨張黒鉛成形体の製造方法を要旨とする。具体的にいえば、膨張化処理を施した膨張黒鉛成形体に、リン元素を含有する化合物とホウ素元素を含有する化合物を、水、アルコール、アセトン等の溶媒に分散あるいは溶解した液（以下溶液という。）を膨張化黒鉛あるいは膨張黒鉛シートに噴霧、塗布等で接触させて含有させた後、熱処理することによって得られる。なお、この方法は膨張黒鉛成形体の表層部にのみ耐酸化性被覆層を形成したい場合に好適である。
【００１９】
請求項７に係る発明は、原料黒鉛にリン元素とホウ素元素を含有する溶液を接触させた後、膨張化処理し、成形する、耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成された膨張黒鉛成形体の製造方法を要旨とする。具体的にいえば、リン元素を含有する化合物とホウ素元素を含有する溶液に原料黒鉛を浸漬し、これを取り出して乾燥等を行った後、膨張化処理を行い、然る後にロール、圧縮成形機等で成形する。さらに、必要に応じてこの後に熱処理を施すことも可能である。なお、この方法は膨張黒鉛成形体の内部にまで耐酸化性を付与したい場合に好適である。
【００２０】
請求項８に係る発明は、ホウ素元素を含有する化合物がホウ素単体、ホウ素炭化物、ホウ素塩化物、ホウ素フッ化物、ホウ素臭化物、ホウ素ヨウ化物、ホウ素窒化物、ホウ素酸化物、ホウ素珪化物、有機ホウ素化合物、ホウ素とリンの化合物のうちより選ばれる１以上のものに由来する膨張黒鉛成形体を要旨とする。具体的に例示すると、ホウ素、炭化ホウ素、三塩化ホウ素、三フッ化ホウ素、窒化ホウ素、ホウ珪酸等が例示できる。その中でも分解しにくく（分解温度が高い）、且つ溶液に溶解あるいは分散させやすい炭化ホウ素、窒化ホウ素が好ましい。
【００２１】
請求項９に係る発明は、ホウ素元素を含有する化合物の平均粒子径が２００μｍ以下である膨張黒鉛成形体の製造方法を要旨とする。ホウ素元素を含有する化合物の平均粒子径が２００μｍよりも大きくなると、溶液（水等に溶解あるいは分散）とした場合に粒子の分散性が低下するので好ましくない。平均粒子径は０．５〜５０μｍとすることがさらに好ましい。
【００２２】
請求項１０に係る発明は、リン元素を含有する化合物がリン単体、リン酸化物、リン炭化物、リン塩化物、リンフッ化物、リン臭化物、リン水酸化物、リン窒化物、リンケイ素化物、有機リン化合物、リンとホウ素を含む化合物のうちより選ばれる１以上のものである膨張黒鉛成形体の製造方法を要旨とする。具体的にいえば五酸化リン、オルトリン酸、メタリン酸、ピロリン酸、ポリリン酸、重リン酸等のリン酸化物、炭化リン、三塩化リン、これらとリン化合物と他の金属あるいは非金属元素との化合物、例えば、リン酸アルミニウム、リン酸マグネシウム、リン酸カルシウム、リン酸カリウム、重リン酸アルミニウム、重リン酸マグネシウム、重リン酸カルシウム等が例示できる。その中でも分解温度が高く、しかも水溶性に富むリン酸アルミニウム、オルトリン酸、メタリン酸を使用することがさらに好ましい。
【００２３】
請求項１１に係る発明は、熱処理温度が２００℃以上である膨張黒鉛成形体の製造方法を要旨とするものである。熱処理温度が２００℃よりも低いと、理由は定かではないが、最終的な酸化消耗率を低減させることができない。熱処理を行う雰囲気は空気中、不活性ガス雰囲気等が例示できるが特に限定されず、空気中で熱処理することが設備の簡素化あるいは経済性の面で好ましい。熱処理時の圧力も大気圧下、減圧下等が例示できるがやはり同様な理由で大気圧下で実施することが好ましい。
【００２４】
【発明の作用】
本発明に係る膨張黒鉛成形体が酸化消耗率を低減できる（耐酸化性が向上）詳細なメカニズムについては不明であるが、おそらく、リン元素とホウ素元素が熱処理により化合してリンとホウ素の化合物として生成し、それによってリン元素単独あるいはホウ素元素を単独に添加して製造した膨張黒鉛成形体に比べて一層耐酸化性が向上するものと推測される。
【００２５】
【実施例】
以下、本発明を実施例に基づき具体的に説明するが、これら実施例に限定されるものではない。
【００２６】
（実施例１）
（１）膨張化黒鉛の調製
まず、酸処理黒鉛（住金ケミカル（株）製）を１０００℃に加熱した膨張炉に投入して２００倍に膨張化処理した。この膨張化黒鉛のかさ密度は０．００３ｇ／ｃｍ３ であった。
（２）リン元素とホウ素元素含有溶液の調製
一方、平均粒子径３０μｍの炭化ホウ素（共立マテリアル（株）製）を５６ｇと、オルトリン酸（和光純薬（株）製）１４ｇとを秤量し、２００ｍｌの純水に分散させた。
（３）膨張化黒鉛の秤量
（１）で製造した膨張化黒鉛２８０ｇをプラスチックケースに入れる。
（４）ロールによる圧縮成形
膨張化させた黒鉛をロールで厚さ３ｍｍ、かさ密度０．１７ｇ／ｃｍ３ のシートに圧縮成形した。そして、これに（２）で調製した溶液２００ｍｌをスプレー機で噴霧した。
（５）熱処理条件
（４）で得られた膨張黒鉛シートを７００℃、空気中、大気圧下で熱処理し膨張黒鉛シートを製造した。その後、さらにロールで厚さ０．５ｍｍに圧延成形し、かさ密度を１．０ｇ／ｃｍ３ の膨張黒鉛シートを作製した。
【００２７】
（実施例２）
実施例１で使用した平均粒子径３０μｍの炭化ホウ素５．６ｇと、同じく実施例１で使用したオルトリン酸１．１ｇとを秤量し、純水２００ｍｌに分散させ、膨張黒鉛に噴霧するリン元素の含有量を変更した。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行った。
【００２８】
（実施例３）
実施例１で使用した炭化ホウ素１１２ｇと、同じく実施例１で使用したオルトリン酸２１ｇとを秤量し、純水２００ｍｌに分散させ、膨張黒鉛に噴霧するリン元素とホウ素元素の含有量を変更した。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００２９】
（比較例１）
実施例１で使用した炭化ホウ素５６ｇを純水２００ｍｌに分散させた。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００３０】
（比較例２）
実施例１で使用したオルトリン酸２０ｇを秤量し、純水２００ｍｌに分散させた。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００３１】
（比較例３）
実施例１で使用した炭化ホウ素２．８ｇと実施例１で使用したオルトリン酸０．５ｇを秤量し、純水２００ｍｌに分散させた。その他の条件（１）、（３）、（４）、（５）は実施例１と同様な操作を行い膨張黒鉛シートを製造した。
【００３２】
実施例１〜実施例３と比較例１〜比較例３で製造された膨張黒鉛シートについて下記の特性を調査した。
（１）試料５０ｇを９００℃で５０時間加熱、灰化し、灰分をＸＭＡ（エックス線マイクロアナライザー）装置でリンとホウ素の存在状況を調査した。
（２）電子顕微鏡で膨張黒鉛シート表面の被覆層の厚みを測定した。
（３）可撓性は、国際公開ＷＯ０１／０５７０３ Ａ１に示す方法で測定した。
（４）上記各膨張黒鉛シートを２５×２５×０．５（ｍｍ）に加工し、８００℃で３時間、電気炉内（空気雰囲気）に放置し、電気炉に入れる前と電気炉で加熱した後の重量変化から酸化消耗率（ｍａｓｓ（％））を算出した。
上記結果を表１に示す。
【００３３】
【表１】
【００３４】
表１から実施例１〜実施例３に係る膨張黒鉛シートは可撓性等を殆ど損なうことなく、しかも８００℃における酸化消耗率は比較例に比べて格段に低いことがわかる。
【００３５】
【発明の効果】
本発明に係る膨張黒鉛成形体は８００℃以上の高温下（酸素が若干存在する）でも殆ど消耗がなく、高温における広汎な用途が期待できるので産業に寄与する効果は極めて大きい。
【表１】
Claims (11)
- 少なくとも表層部に耐酸化性被覆層が形成されてなり、
前記耐酸化性被覆層がホウ素元素とリン元素とを含有しており、
前記耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、
前記耐酸化性被覆層が０．５μｍ以上形成されていることを特徴とする膨張黒鉛成形体。 - 耐酸化性被覆層中のホウ素元素がホウ素単体、ホウ素炭化物、ホウ素塩化物、ホウ素フッ化物、ホウ素臭化物、ホウ素ヨウ化物、ホウ素窒化物、ホウ素酸化物、ホウ素珪化物、有機ホウ素化合物、ホウ素とリンを含む化合物のうちより選ばれる１以上の化合物に由来する請求項１に記載の膨張黒鉛成形体。
- ホウ素元素を含有する化合物の平均粒子径が２００μｍ以下である請求項２に記載の膨張黒鉛成形体。
- 耐酸化性被覆層中のリン元素がリン単体、リン酸化物、リン炭化物、リン塩化物、リンフッ化物、リン臭化物、リン水酸化物、リン窒化物、リンケイ素化物、有機リン化合物、リンとホウ素を含む化合物のうちから選ばれる１以上のものに由来する請求項１〜３のいずれか１項に記載の膨張黒鉛成形体。
- 膨張黒鉛成形体がシート状成形体である請求項１〜４のいずれか１項に記載の膨張黒鉛成形体。
- 膨張黒鉛成形体にリン元素とホウ素元素を含有する溶液を接触させた後、熱処理する、耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成された膨張黒鉛成形体の製造方法。
- 原料黒鉛にリン元素とホウ素元素を含有する溶液を接触させた後、膨張化処理し、成形する、耐酸化性被覆層中のホウ素元素の含有率が１ｍａｓｓ％以上であり、且つ、リン元素の含有率が０．１ｍａｓｓ％以上であると共に、前記ホウ素元素の含有率が前記リン元素の含有率より高く、前記耐酸化性被覆層が０．５μｍ以上形成された膨張黒鉛成形体の製造方法。
- ホウ素元素を含有する化合物がホウ素単体、ホウ素炭化物、ホウ素塩化物、ホウ素フッ化物、ホウ素臭化物、ホウ素ヨウ化物、ホウ素窒化物、ホウ素酸化物、ホウ素珪化物、有機ホウ素化合物、ホウ素とリンを含む化合物のうちより選ばれる１以上の化合物である請求項６に記載の耐酸化性を有する膨張黒鉛成形体の製造方法。
- ホウ素元素を含有する化合物の平均粒子径が２００μｍ以下である請求項７または請求項８に記載の膨張黒鉛成形体の製造方法。
- リン元素を含有する化合物が、リン単体、リン酸化物、リン炭化物、リン塩化物、リンフッ化物、リン臭化物、リン水酸化物、リン窒化物、リンケイ化物、有機リン化合物、リンとホウ素を含む化合物のうちから選ばれる１以上の化合物である請求項６〜９のいずれか１項に記載の耐酸化性を有する膨張黒鉛成形体の製造方法。
- 熱処理温度が２００℃以上である請求項６に記載の耐酸化性を有する膨張黒鉛成形体の製造方法。
Priority Applications (4)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2002259402A JP4264802B2 (ja) | 2002-09-04 | 2002-09-04 | 膨張黒鉛成形体及びその製造方法 |
| US10/526,350 US8048527B2 (en) | 2002-09-04 | 2003-09-03 | Shaped expanded graphite article and method for producing the same |
| EP03795279.3A EP1535881B1 (en) | 2002-09-04 | 2003-09-03 | Shaped expanded graphite article and method for producing the same |
| PCT/JP2003/011224 WO2004024624A1 (ja) | 2002-09-04 | 2003-09-03 | 膨張黒鉛成形体及びその製造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2002259402A JP4264802B2 (ja) | 2002-09-04 | 2002-09-04 | 膨張黒鉛成形体及びその製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2004099336A JP2004099336A (ja) | 2004-04-02 |
| JP4264802B2 true JP4264802B2 (ja) | 2009-05-20 |
Family
ID=31986328
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2002259402A Expired - Lifetime JP4264802B2 (ja) | 2002-09-04 | 2002-09-04 | 膨張黒鉛成形体及びその製造方法 |
Country Status (4)
| Country | Link |
|---|---|
| US (1) | US8048527B2 (ja) |
| EP (1) | EP1535881B1 (ja) |
| JP (1) | JP4264802B2 (ja) |
| WO (1) | WO2004024624A1 (ja) |
Families Citing this family (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP5277536B2 (ja) * | 2006-12-07 | 2013-08-28 | オイレス工業株式会社 | 耐熱性膨張黒鉛シート及びその製造方法 |
| DE102009020678A1 (de) * | 2009-05-10 | 2010-11-18 | Sgl Carbon Se | Graphitfolie für Stopfbuchspackungen |
| RU2422406C1 (ru) * | 2010-02-10 | 2011-06-27 | Институт новых углеродных материалов и технологий (Закрытое акционерное общество), (ИНУМиТ (ЗАО)) | Способ получения интеркалированного графита, интеркалированный графит и гибкий графитовый лист |
| JP2012246973A (ja) * | 2011-05-26 | 2012-12-13 | Nippon Valqua Ind Ltd | パッキン |
| CN115159988A (zh) * | 2021-04-02 | 2022-10-11 | 国家能源投资集团有限责任公司 | 耐高温蓄热材料及其制备方法与应用、用于制备耐高温蓄热材料的组合物及其应用 |
Family Cites Families (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3719608A (en) * | 1968-11-12 | 1973-03-06 | Dow Chemical Co | Oxidation resistant graphite compositions |
| JPS5235205A (en) * | 1975-08-02 | 1977-03-17 | Hitachi Chemical Co Ltd | Manufacture of flexible graphite products |
| JPS5282912A (en) * | 1975-12-31 | 1977-07-11 | Nippon Carbon Co Ltd | Flexible carbon sliders |
| JPS5580711A (en) * | 1978-12-02 | 1980-06-18 | Teruhisa Kondo | Production of flexible graphite product |
| JPS60247041A (ja) * | 1984-05-21 | 1985-12-06 | Hitachi Chem Co Ltd | 筒状耐熱ガスケツト |
| US4837073A (en) * | 1987-03-30 | 1989-06-06 | Allied-Signal Inc. | Barrier coating and penetrant providing oxidation protection for carbon-carbon materials |
| JPH10130626A (ja) * | 1996-10-24 | 1998-05-19 | Nichias Corp | シートガスケット及びその製造方法 |
| JPH10226573A (ja) * | 1997-02-17 | 1998-08-25 | Isuzu Ceramics Kenkyusho:Kk | 耐酸化性グラファイト部材 |
| EP1211221B1 (en) * | 1999-07-14 | 2010-10-06 | Toyo Tanso Co., Ltd. | Heat-resistant expanded graphite sheet and method for producing the same |
-
2002
- 2002-09-04 JP JP2002259402A patent/JP4264802B2/ja not_active Expired - Lifetime
-
2003
- 2003-09-03 WO PCT/JP2003/011224 patent/WO2004024624A1/ja not_active Ceased
- 2003-09-03 EP EP03795279.3A patent/EP1535881B1/en not_active Expired - Lifetime
- 2003-09-03 US US10/526,350 patent/US8048527B2/en not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| WO2004024624A8 (ja) | 2005-04-07 |
| EP1535881B1 (en) | 2016-12-21 |
| JP2004099336A (ja) | 2004-04-02 |
| EP1535881A1 (en) | 2005-06-01 |
| WO2004024624A1 (ja) | 2004-03-25 |
| US20060093823A1 (en) | 2006-05-04 |
| EP1535881A4 (en) | 2011-11-30 |
| US8048527B2 (en) | 2011-11-01 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Zhang et al. | Iron nanoparticles protected by chainmail‐structured graphene for durable electrocatalytic nitrate reduction to nitrogen | |
| Bi et al. | Dimensional change of red phosphorus into nanosheets by metal–organic frameworks with enhanced dispersion in flame retardant polyurea composites | |
| Jiang et al. | Highly dual-doped multilayer nanoporous graphene: efficient metal-free electrocatalysts for the hydrogen evolution reaction | |
| EP2905257B1 (en) | Method of production of graphite oxide | |
| CA2815836C (en) | Oxidized graphite and carbon fiber | |
| Yakovlev et al. | Thermally expanded graphite: Synthesis, properties, and prospects for use | |
| EP3793940B1 (en) | A method for the manufacture of pristine graphene from kish graphite | |
| Sati et al. | An experimental study on thermal conductivity enhancement of DI water-EG based ZnO (CuO)/graphene wrapped carbon nanotubes nanofluids | |
| Gao et al. | Thermal stability of MXene: current status and future perspectives | |
| Van Heerden et al. | The influence of three different intercalation techniques on the microstructure of exfoliated graphite | |
| EP2928821A1 (en) | Method for producing synthetic diamonds | |
| Wang et al. | One step transformation of waste polyvinyl chloride to tantalum carbide@ carbon nanocomposite at low temperature | |
| Hu et al. | Copper induced hollow carbon nanospheres by arc discharge method: controlled synthesis and formation mechanism | |
| KR100769920B1 (ko) | 내열성 팽창흑연 시트 및 그 제조방법 | |
| JP2004099336A (ja) | 膨張黒鉛成形体及びその製造方法 | |
| Sayyedan et al. | Synthesis and characterization of sol-gel derived non-stoichiometric aluminum phosphate coating | |
| Yang et al. | The synthesis and tribological properties of carbonized polydopamine/Ag composite films | |
| US5436948A (en) | Method for producing composite material mainly composed of carbon and boron | |
| Huang et al. | MXene thermal and chemical stability and degradation mechanism | |
| KR102483223B1 (ko) | 화학적 박리법에 기반한 산화 그래핀 제조 방법 | |
| Tessonnier et al. | Influence of the graphitisation of hollow carbon nanofibers on their functionalisation and subsequent filling with metal nanoparticles | |
| Akinay et al. | Fundamentals of MXene Synthesis Steps and Their Characterization Techniques: Morphological, Structural, and Electrochemical Properties | |
| Yin et al. | N-doped graphene/MoS2-xSex nanocomposites with large and abundant interface area for ultrasensitive NO2 detection | |
| Dwivedi et al. | Investigation of microstructure, surface roughness and thermo-stability of reduced graphene synthesized in an aqueous piranha solution via electrochemical method | |
| Suhas et al. | A study on the optimization and functionalization of zirconia-coated multi-walled carbon nanotubes through hydrothermal process |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A711 | Notification of change in applicant |
Free format text: JAPANESE INTERMEDIATE CODE: A711 Effective date: 20040226 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20040226 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20050628 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20050628 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20080527 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20080728 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20080825 Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20080825 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20080825 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20080909 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20081028 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20081222 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20090203 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20090204 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 4264802 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120227 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120227 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130227 Year of fee payment: 4 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20140227 Year of fee payment: 5 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| S531 | Written request for registration of change of domicile |
Free format text: JAPANESE INTERMEDIATE CODE: R313531 |
|
| R360 | Written notification for declining of transfer of rights |
Free format text: JAPANESE INTERMEDIATE CODE: R360 |
|
| R370 | Written measure of declining of transfer procedure |
Free format text: JAPANESE INTERMEDIATE CODE: R370 |
|
| S531 | Written request for registration of change of domicile |
Free format text: JAPANESE INTERMEDIATE CODE: R313531 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| EXPY | Cancellation because of completion of term |
