JP4390961B2 - 表面特性及び耐食性に優れたフェライト系ステンレス鋼 - Google Patents
表面特性及び耐食性に優れたフェライト系ステンレス鋼 Download PDFInfo
- Publication number
- JP4390961B2 JP4390961B2 JP2000102582A JP2000102582A JP4390961B2 JP 4390961 B2 JP4390961 B2 JP 4390961B2 JP 2000102582 A JP2000102582 A JP 2000102582A JP 2000102582 A JP2000102582 A JP 2000102582A JP 4390961 B2 JP4390961 B2 JP 4390961B2
- Authority
- JP
- Japan
- Prior art keywords
- corrosion resistance
- less
- stainless steel
- ferritic stainless
- effect
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
Images
Landscapes
- Heat Treatment Of Sheet Steel (AREA)
Description
【０００１】
【発明の属する技術分野】
本発明は、フェライト系ステンレス鋼に関するものであって、フェライト系ステンレス鋼に特有な耐リジング特性等の耐表面特性が優れ、また耐食性が優れたフェライト系ステンレス鋼に関する。
【０００２】
【従来の技術】
フェライト系ステンレス鋼は鋼は、オ−ステナイト系ステンレス鋼に比べてＮｉ含有量が少なく低価格であるため、建材や厨房器具、また自動車の排気系部品等をはじめ広く使用されている。フェライト系ステンレス鋼を加工して製品を製造する場合、オーステナイト系ステンレス鋼では殆ど見られないリジングといわれる表面凹凸が発生することが知られている。このリジングは加工度に比例して大きくなるため、強加工したところでは著しく美観を損ねることになる。また、一旦成形後２次加工を受ける場合は、凹凸によって加工条件が局所的に変化して割れの原因となることもある。
従来から、リジング対策として熱延板焼鈍や熱延条件の適正化等が採られてきた。しかしこのような熱延工程の適正化だけでは、リジング特性は改善されるものの、ステンレス鋼の基本特性である耐食性に関しては改善効果は小さい。
【０００３】
ステンレス鋼の基本特性である耐食性に関しては、従来から介在物に着目したり、また低Ｓ化等の対策により耐銹性を改善する試みがなされてきた。低Ｓ化では精錬コストの上昇など、安価なフェライト系ステンレス鋼のメリットを減少させるなど、実プロセスでは適用に限界がある。
また介在物組成に関しては、特開平１０−２３７５９６号公報に示されるように、複合介在物の組成制御による耐食性改善が開示されている。しかしこの発明では、塩基度はＣａＯ、ＣａＦ2 を用いて調整するとの通常範囲の技術的記述しかなく、具体的介在物制御方法は開示されておらず、耐食性に優れたフェライト系ステンレス鋼を得ることができない。
【０００４】
上記のように、耐食性とリジング特性を同時に解決できるフェライト系ステンレス鋼や、その製造方法に関する技術は確立されていないのが実状である。
【０００５】
【発明が解決しようとする課題】
従って本願発明の目的は、フェライト系ステンレス鋼のリジング等の表面特性を改善し、且つ耐食性も改善したフェライト系ステンレス鋼を提供することにある。
【０００６】
【課題を解決するための手段】
本発明者等は、従来プロセスの製造条件でも耐リジング性や加工性を改善できる方法を、鋼成分の影響の明確化を目的として検討した。その結果、Ｍｇ，Ｃａ等の微量成分を規定することで耐リジング特性を改善しつつ、耐食性の低下を防止できることを見いだした。特にリジング特性を改善するには、Ｍｇの適量添加による鋳片組織の微細等軸晶化を明確化した。
また、同時に精錬時に使用されるＣａＯや介在物性の特性改善に用いられるＣａの影響について詳細に検討し、Ｍｇ，Ｃａを同時に制御することにより、表面特性及び耐食性が優れたフェライト系ステンレス鋼が得られることを知見し、下記の本発明を完成した。
【０００７】
本発明の要旨は以下の通りである。
（１）質量％で、
Ｃ ：０．０３９〜０．１％、 Ｓｉ：０．０１〜１％、
Ｍｎ：０．０１〜１％、 Ｐ ：０．０４％以下、
Ｓ ：０．０１％以下、 Ｃｒ：１０〜２５％、
Ａｌ：０．００１〜０．２％、 Ｎ ：０．０００２〜０．０５％、
Ｏ ：０．０１％以下、 Ｍｇ：０．００１２〜０．００６％、
Ｃａ：０．０００５％以下
を含有し、且つＭｇ＋１０Ｃａ≦０．００６を満足し、残部がＦｅおよび不可避的不純物からなる表面特性及び耐食性に優れたフェライト系ステンレス鋼。
（２）更に質量％で、Ｂ：０．００５％以下を含有することを特徴とする前記（１）記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。
（３）更に質量％で、
Ｔｉ：０．０１〜２％、 Ｎｂ：０．０１〜２％、
Ｚｒ：０．０１〜２％、 Ｗ ：０．０１〜２％、
Ｖ ：０．０１〜２％
の１種以上を含有することを特徴とする前記（１）または（２）記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。
（４）更に質量％で、
Ｍｏ：０．０１〜２％、 Ｓｎ：０．０１〜０．５％、
Ｃｏ：０．０１〜２％、 Ｎｉ：０．０１〜２％、
Ｃｕ：０．０１〜３％
の１種以上を含有することを特徴とする前記（１）乃至（３）のいずれか１項に記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。
【０００９】
【発明の実施の形態】
本発明によれば、フェライト系ステンレス鋼のリジング特性及び耐食性を改善できる。以下に本発明を詳細に説明する。
本発明者らは実験室で、１７Ｃｒー０．０５Ｃ−０．０１Ｎ−０．００５Ｓ−０．０２５Ｐを基本成分とするフェライト系ステンレス鋼の５０kg鋼塊を溶製した。溶製に際してはＭｇ，Ｃａ等の微量元素と鋳片組織の関係を詳細に調査した。また、この鋼塊を実験室で熱延実験を行って３〜５mmの熱延板を製造し、酸洗後、１mmの厚みまで冷延し８４０℃にて焼鈍を行い、供試材とした。リジング特性は製品板の圧延方向からＪＩＳ５号試験試験片を採取し、１６％引張試験後、圧延方向に対して直角方向に粗度計により凹凸を測定した。
また、耐食性はＪＩＳ Ｇ０５７７に準じて３０℃の３．５％ＮａＣｌ溶液中にて孔食電位を測定した。測定にあたっては、介在物の影響を明確にするため６００番研磨仕上の研磨ままの状態で行いＶｃ’１０を孔食電位として評価した。
【００１０】
その結果、Ｍｇ添加によるリジング特性改善はＭｇ量が５ppm 以上で現れ、また耐食性の改善効果はＣａ量を５ppm 未満とし、且つＭｇ＋１０Ｃａ≦０．００６％を満足することで現れることが判明した。リジング特性の改善は、溶鋼中に生成したＭｇ系酸化物による異質核生成による等軸細粒化効果に起因した熱延集合組織改善によるもの、また耐食性改善はＭｇ酸化物やＭｇ系硫化物に加え、Ｃａ酸化物及び硫化物の体積分率低減による発銹起点の減少に起因するものと考えられる。図１に孔食電位とＭｇ＋１０Ｃａの関係を示す。この図に示すごとく、Ｍｇ＋１０Ｃａを０．００６％以下とすることで耐食性の低下を防止できる。
【００１１】
上記の関係について成分範囲を広げて検討した結果、本発明は下記の成分系で成り立つことが判明した。
すなわち、本願発明のフェライト系ステンレス鋼は、質量％で
Ｃ ：０．０３９〜０．１％、 Ｓｉ：０．０１〜１％、
Ｍｎ：０．０１〜１％、 Ｐ ：０．０４％以下、
Ｓ ：０．０１％以下、 Ｃｒ：１０〜２５％、
Ａｌ：０．００１〜０．２％、 Ｎ ：０．０００２〜０．０５％、
Ｏ ：０．０１％以下、 Ｍｇ：０．００１２〜０．００６％、
Ｃａ：０．０００５％以下
を含有し、且つ、Ｍｇ＋１０Ｃａ≦０．００６％を満足することを基本とし、さらに必要に応じ、下記成分を含有する。
Ｂ ：０．００５％以下、 Ｔｉ：０．０１〜２％、
Ｎｂ：０．０１〜２％、 Ｚｒ：０．０１〜２％、
Ｗ ：０．０１〜２％、 Ｖ ：０．０１〜２％、
Ｍｏ：０．０１〜２％、 Ｓｎ：０．０１〜０．５％、
Ｃｏ：０．０１〜２％、 Ｎｉ：０．０１〜２％、
Ｃｕ：０．０１〜３％
の１種または２種以上。
【００１２】
一方、上記フェライト系ステンレス鋼を製造するには、次の条件を採用する。
１３００℃以下で加熱後熱間圧延を行い、酸洗、冷間圧延、焼鈍を行う。
前記熱間圧延において、粗圧延終了温度を１０００℃以上とし、熱延後の巻取温度を７５０〜９００℃とすること、或いは前記巻取温度を７５０℃未満にし、この熱延板に焼鈍を実施することである。
【００１３】
以下に本発明における成分の限定理由を述べる。
Ｃ：Ｃは耐食性の点では有害であり、特に溶接部の耐食性に悪影響を与えるが、強度の観点からは０．０３９％以上必要である。０．１％を超えて添加すると耐食性や加工性が劣化するため、０．１％以下とする。
【００１４】
Ｓｉ：Ｓｉは脱酸剤として使用されるが、０．０１％未満では十分な効果がなく、また１％を超えて添加すると脆化を著しく促進させ延性、靭性を劣化させるので、０．０１〜１％添加する。
【００１５】
Ｍｎ：Ｍｎは脱酸元素として添加するが、０．０１％未満では効果が十分でなく、１％を超えて添加してもその効果が飽和するため０．０１〜１％添加する。
【００１６】
Ｐ：Ｐは熱延時の再結晶を遅らせリジング特性を低下させたり、加工性を低下させるため、その含有量は少ないほど望ましく、０．０４％以下とする。
【００１７】
Ｓ：Ｓは硫化物として存在すると耐食性低下の原因となるため、本発明では０．０１％以下とした。
【００１８】
Ｃｒ：Ｃｒは本発明のフェライト系ステンレス鋼の主要元素であり、耐食性の観点から１０％以上添加する必要がある。しかし２５％を超えて添加しても、耐食性は向上するがコストアップや製造性の低下が大きく、また加工性や靭性が劣化するので、Ｃｒの上限は２５％とした。
【００１９】
Ａｌ：Ａｌは脱酸元素やＮの固定用に使用され、０．００１％以上が必要であり、０．２％超では上記効果も飽和するため、０．００１〜０．２％とする。
【００２０】
Ｎ：ＮはＣと同様に含有量が少ないほど耐食性、加工性が好ましいが、０．０００２％未満にすることは工業的には困難であり、また０．０５％を超えて添加すると加工性、靭性、耐食性が劣化するため、Ｎは０．０００５〜０．０５％の範囲とする。
【００２１】
Ｏ：Ｏは酸化物を形成し、鋳造時のノズル詰まりやキズ発生の原因となったり、耐食性を低下させる原因となるため、本発明においては０．０１％以下とした。
【００２２】
Ｍｇ：Ｍｇは鋳造時の異質核生成となる酸化物を形成し、鋳片組織の等軸晶化やリジング特性の改善に必須の成分であり、０．００１２％以上添加する。但し、多量に添加すると発銹起点となる酸化物や硫化物の体積分率が高くなるため、上限を０．００６％と、Ｃａとの関係でＭｇ＋１０Ｃａ≦０．００６％を満足することが必要である。
【００２３】
Ｃａ：Ｃａは耐食性を確保する観点から本発明において制御する重要な成分であり、Ｃａは０．０００５％以下とし、Ｍｇとの関係でＭｇ＋１０Ｃａ≦０．００６％を満足することが重要である。
【００２４】
Ｂ：Ｂは粒界に偏析しやすい元素であり、本発明のような加工性を改善するために必要に応じて添加し、特に２次加工割れに対しては有効である。また、一部部分変態するγ相の分散化にも効果があり、リジング特性の改善ができる。但し、０．００５％を超えて添加しても、二次加工性やγ相の分散効果が飽和するので、０．００５％以下で添加する。
【００２５】
本発明では、耐食性改善の観点からＴｉ，Ｎｂ，Ｚｒ，Ｗ，Ｖのいずれか１種以上を含有させることができる。
Ｔｉ：ＴｉはＣ，Ｎ，Ｐ，Ｓを固定することで、耐食性の改善に有効な元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分ではなく、また２％を超えて添加してもその効果は飽和し、また靱性が低下し加工性を低下させるため、０．０１〜２％で添加できる。
【００２６】
Ｎｂ：ＮｂはＣやＮを固定し、耐食性の点で好ましい元素であり、必要に応じて選択元素でとして添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため、０．０１〜２％とした。
【００２７】
Ｚｒ：ＺｒはＣ やＮを固定するため、また、特に溶接部でのCr炭窒化物の析出を抑制して耐食性を向上させ、また排気材料として高温での強度を必要とする場合は必要に応じて添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００２８】
Ｗ：ＷはＣを固定して耐食性を向上させ、また高温での強度を得るのに有効な元素であり、必要に応じて添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００２９】
Ｖ：ＶはＣやＮを固定するため、特に溶接部でのＣｒ炭窒化物の析出を抑制して耐食性を向上させ、また高温強度を必要とする場合は必要に応じて添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３０】
さらに本発明では必要に応じてＭｏ，Ｓｎ，Ｃｏ，Ｎｉ，Ｃｕのいずれか１種以上を含有させることができる。
Ｍｏ：Ｍｏは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３１】
Ｓｎ：Ｓｎは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また０．５％を超えて添加してもその効果は飽和し、また靭性が低下するため、０．０１〜０．５％とした。
【００３２】
Ｃｏ：Ｃｏは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３３】
Ｎｉ：Ｎｉは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３４】
Ｃｕ：Ｃｕは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また３％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜３％とした。
【００３５】
本発明では、上記成分を満足することで通常プロセス条件で製造しても耐リジング特性ならびに耐食性を十分確保可能であるが、上記成分に加えて熱延条件を規制することで、特性の安定化や更なる特性向上が可能となる。
以下に、製造条件の限定理由を述べる。
【００３６】
加熱温度を１３００℃以下としたのは、１３００℃を超えて加熱すると本発明の細粒化された鋳片を用いても、加熱時の粒成長によりリジング特性を改善できなくなるためであり、またスケールの発生が多量になり歩留まり低下を招くためであり、加熱温度としては１３００℃以下とすることが必要である。
【００３７】
また粗圧延終了温度を１０００℃以上とし、熱延後の捲取温度を７５０℃以上９００℃以下としたのは、上記条件で熱延を実施することにより熱延途中や捲取時の再結晶を促進することができ、リジング特性を更に改善することができるからであり、使用する部位や加工度によっては熱延板焼鈍を省略することも可能となり、低コスト化できる。
【００３８】
また粗圧延終了温度を１０００℃以上とし、熱延後の捲取温度を７５０℃未満とし、熱延板焼鈍を実施するとしたのは、熱延板焼鈍を実施する場合、粗圧延を１０００℃以上で終了させることで熱延中の再結晶を促進させ、且つ捲取温度を７５０℃未満とすることで熱延板焼鈍時の再結晶を促進させることができ、リジング特性を著しく改善できるからである。
【００３９】
【実施例】
次に、本発明の実施例を説明する。
表１に示す成分のフェライト系ステンレス鋼をラボの真空溶解にて溶製し、厚み１００mmの５０kg鋼塊を製造した。その後、表２に示す条件で加熱後、粗圧延を５パスで２０mmまで実施し、仕上熱延を２０mmから３mmまで６パスで実施し、そのまま熱延板を８５０〜５５０℃の炉に挿入し、１時間保定後炉冷して捲取をシミュレ−トした。表中の捲取温度はこのシミュレ−トの保定温度である。この後、熱延板焼鈍を実施あるいは省略した後に酸洗し、１mmの厚さまで冷延後、焼鈍を８００〜８４０℃で実施し、リジング特性及び耐食性を評価した。
【００４０】
リジング特性は製品板の圧延方向からＪＩＳ５号試験試験片を採取し、１６％引張試験後、圧延方向に対して直角方向に粗度計により凹凸を測定した。凹凸高さが１０μｍ以下を評点Ａ、１０超〜２０μｍ以下をＢ、２０超〜３０μｍ以下をＣ、３０μｍ超をＤとした。実用上評点Ａ，Ｂであれば問題ない。
耐食性はＪＩＳ Ｇ０５７７に準じて、３０℃の３．５％ＮａＣｌ溶液中にて孔食電位を測定した。測定にあたっては、介在物の影響を明確にするため６００番研磨仕上の研磨ままの状態で行い、Ｖｃ+ １０を孔食電位として評価した。
【００４１】
その結果、本発明条件を満たすＡ〜Ｍはリジング特性も評点ＡまたはＢであり、且つ孔食電位も１００mV以上と良好な特性を示した。これに対し、Ｎ鋼はＭｇによるリジング改善効果が見られず、またＯ、Ｐ、Ｑ、Ｒ鋼は本発明条件よりもＭｇが多いかＣａが多いため、耐食性確保のための条件であるＭｇ＋１０Ｃａ≦０．００６を満たすことができず、耐食性が不良である。また加熱温度が１３００℃を超えたＳ鋼は加熱組織が粗大化し、リジング特性が劣化した。
【００４２】
【表１】
【００４３】
【表２】
【００４４】
【発明の効果】
上記のように、本発明はフェライト系ステンレス鋼の加工時の課題であるリジング特性を改善し、かつ耐食性も改善できるフェライト系ステンレス鋼を提供できる。
【図面の簡単な説明】

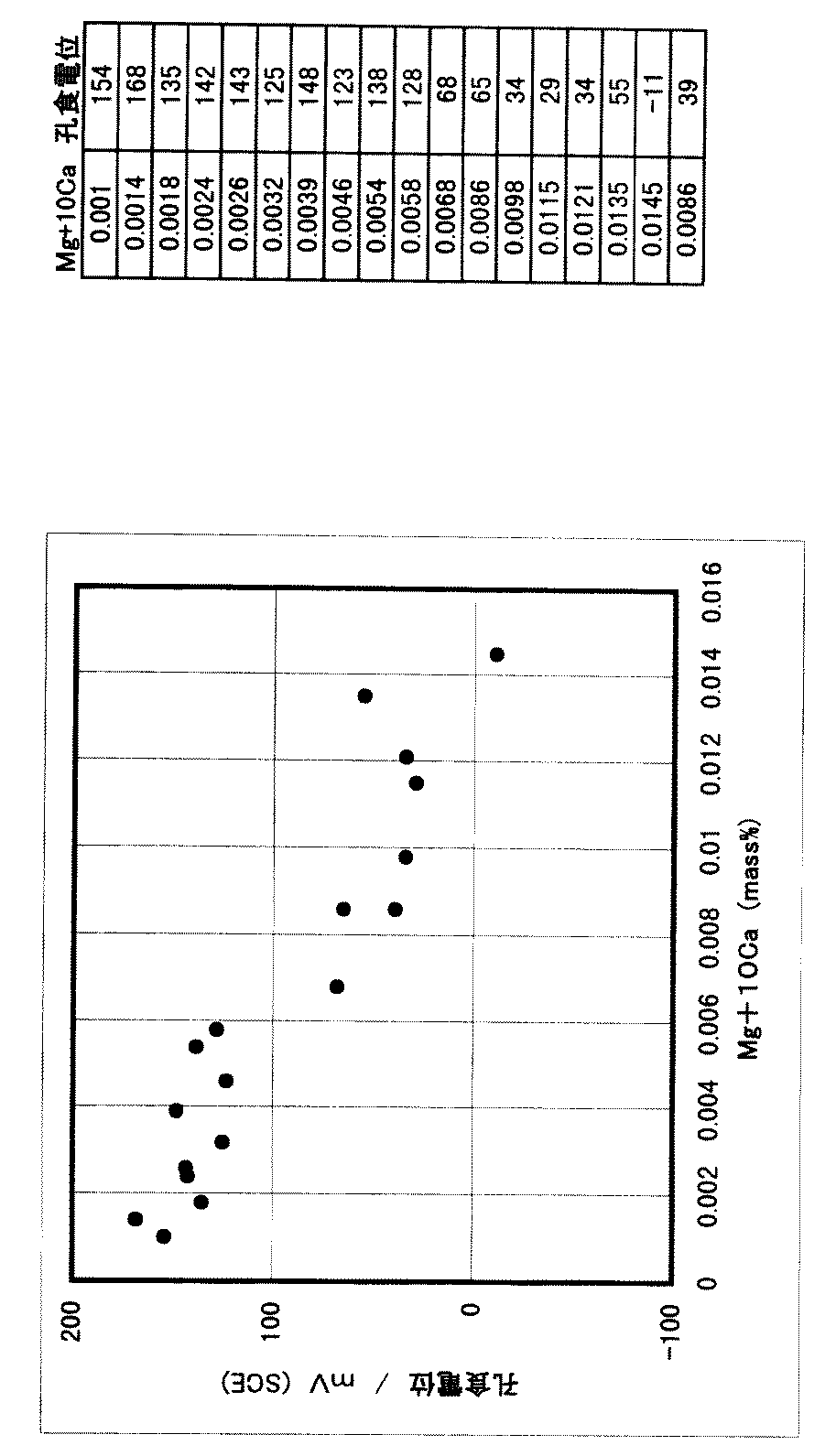

【図１】孔食電位とＭｇ＋１０Ｃａの関係を示す図。
【発明の属する技術分野】
本発明は、フェライト系ステンレス鋼に関するものであって、フェライト系ステンレス鋼に特有な耐リジング特性等の耐表面特性が優れ、また耐食性が優れたフェライト系ステンレス鋼に関する。
【０００２】
【従来の技術】
フェライト系ステンレス鋼は鋼は、オ−ステナイト系ステンレス鋼に比べてＮｉ含有量が少なく低価格であるため、建材や厨房器具、また自動車の排気系部品等をはじめ広く使用されている。フェライト系ステンレス鋼を加工して製品を製造する場合、オーステナイト系ステンレス鋼では殆ど見られないリジングといわれる表面凹凸が発生することが知られている。このリジングは加工度に比例して大きくなるため、強加工したところでは著しく美観を損ねることになる。また、一旦成形後２次加工を受ける場合は、凹凸によって加工条件が局所的に変化して割れの原因となることもある。
従来から、リジング対策として熱延板焼鈍や熱延条件の適正化等が採られてきた。しかしこのような熱延工程の適正化だけでは、リジング特性は改善されるものの、ステンレス鋼の基本特性である耐食性に関しては改善効果は小さい。
【０００３】
ステンレス鋼の基本特性である耐食性に関しては、従来から介在物に着目したり、また低Ｓ化等の対策により耐銹性を改善する試みがなされてきた。低Ｓ化では精錬コストの上昇など、安価なフェライト系ステンレス鋼のメリットを減少させるなど、実プロセスでは適用に限界がある。
また介在物組成に関しては、特開平１０−２３７５９６号公報に示されるように、複合介在物の組成制御による耐食性改善が開示されている。しかしこの発明では、塩基度はＣａＯ、ＣａＦ2 を用いて調整するとの通常範囲の技術的記述しかなく、具体的介在物制御方法は開示されておらず、耐食性に優れたフェライト系ステンレス鋼を得ることができない。
【０００４】
上記のように、耐食性とリジング特性を同時に解決できるフェライト系ステンレス鋼や、その製造方法に関する技術は確立されていないのが実状である。
【０００５】
【発明が解決しようとする課題】
従って本願発明の目的は、フェライト系ステンレス鋼のリジング等の表面特性を改善し、且つ耐食性も改善したフェライト系ステンレス鋼を提供することにある。
【０００６】
【課題を解決するための手段】
本発明者等は、従来プロセスの製造条件でも耐リジング性や加工性を改善できる方法を、鋼成分の影響の明確化を目的として検討した。その結果、Ｍｇ，Ｃａ等の微量成分を規定することで耐リジング特性を改善しつつ、耐食性の低下を防止できることを見いだした。特にリジング特性を改善するには、Ｍｇの適量添加による鋳片組織の微細等軸晶化を明確化した。
また、同時に精錬時に使用されるＣａＯや介在物性の特性改善に用いられるＣａの影響について詳細に検討し、Ｍｇ，Ｃａを同時に制御することにより、表面特性及び耐食性が優れたフェライト系ステンレス鋼が得られることを知見し、下記の本発明を完成した。
【０００７】
本発明の要旨は以下の通りである。
（１）質量％で、
Ｃ ：０．０３９〜０．１％、 Ｓｉ：０．０１〜１％、
Ｍｎ：０．０１〜１％、 Ｐ ：０．０４％以下、
Ｓ ：０．０１％以下、 Ｃｒ：１０〜２５％、
Ａｌ：０．００１〜０．２％、 Ｎ ：０．０００２〜０．０５％、
Ｏ ：０．０１％以下、 Ｍｇ：０．００１２〜０．００６％、
Ｃａ：０．０００５％以下
を含有し、且つＭｇ＋１０Ｃａ≦０．００６を満足し、残部がＦｅおよび不可避的不純物からなる表面特性及び耐食性に優れたフェライト系ステンレス鋼。
（２）更に質量％で、Ｂ：０．００５％以下を含有することを特徴とする前記（１）記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。
（３）更に質量％で、
Ｔｉ：０．０１〜２％、 Ｎｂ：０．０１〜２％、
Ｚｒ：０．０１〜２％、 Ｗ ：０．０１〜２％、
Ｖ ：０．０１〜２％
の１種以上を含有することを特徴とする前記（１）または（２）記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。
（４）更に質量％で、
Ｍｏ：０．０１〜２％、 Ｓｎ：０．０１〜０．５％、
Ｃｏ：０．０１〜２％、 Ｎｉ：０．０１〜２％、
Ｃｕ：０．０１〜３％
の１種以上を含有することを特徴とする前記（１）乃至（３）のいずれか１項に記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。
【０００９】
【発明の実施の形態】
本発明によれば、フェライト系ステンレス鋼のリジング特性及び耐食性を改善できる。以下に本発明を詳細に説明する。
本発明者らは実験室で、１７Ｃｒー０．０５Ｃ−０．０１Ｎ−０．００５Ｓ−０．０２５Ｐを基本成分とするフェライト系ステンレス鋼の５０kg鋼塊を溶製した。溶製に際してはＭｇ，Ｃａ等の微量元素と鋳片組織の関係を詳細に調査した。また、この鋼塊を実験室で熱延実験を行って３〜５mmの熱延板を製造し、酸洗後、１mmの厚みまで冷延し８４０℃にて焼鈍を行い、供試材とした。リジング特性は製品板の圧延方向からＪＩＳ５号試験試験片を採取し、１６％引張試験後、圧延方向に対して直角方向に粗度計により凹凸を測定した。
また、耐食性はＪＩＳ Ｇ０５７７に準じて３０℃の３．５％ＮａＣｌ溶液中にて孔食電位を測定した。測定にあたっては、介在物の影響を明確にするため６００番研磨仕上の研磨ままの状態で行いＶｃ’１０を孔食電位として評価した。
【００１０】
その結果、Ｍｇ添加によるリジング特性改善はＭｇ量が５ppm 以上で現れ、また耐食性の改善効果はＣａ量を５ppm 未満とし、且つＭｇ＋１０Ｃａ≦０．００６％を満足することで現れることが判明した。リジング特性の改善は、溶鋼中に生成したＭｇ系酸化物による異質核生成による等軸細粒化効果に起因した熱延集合組織改善によるもの、また耐食性改善はＭｇ酸化物やＭｇ系硫化物に加え、Ｃａ酸化物及び硫化物の体積分率低減による発銹起点の減少に起因するものと考えられる。図１に孔食電位とＭｇ＋１０Ｃａの関係を示す。この図に示すごとく、Ｍｇ＋１０Ｃａを０．００６％以下とすることで耐食性の低下を防止できる。
【００１１】
上記の関係について成分範囲を広げて検討した結果、本発明は下記の成分系で成り立つことが判明した。
すなわち、本願発明のフェライト系ステンレス鋼は、質量％で
Ｃ ：０．０３９〜０．１％、 Ｓｉ：０．０１〜１％、
Ｍｎ：０．０１〜１％、 Ｐ ：０．０４％以下、
Ｓ ：０．０１％以下、 Ｃｒ：１０〜２５％、
Ａｌ：０．００１〜０．２％、 Ｎ ：０．０００２〜０．０５％、
Ｏ ：０．０１％以下、 Ｍｇ：０．００１２〜０．００６％、
Ｃａ：０．０００５％以下
を含有し、且つ、Ｍｇ＋１０Ｃａ≦０．００６％を満足することを基本とし、さらに必要に応じ、下記成分を含有する。
Ｂ ：０．００５％以下、 Ｔｉ：０．０１〜２％、
Ｎｂ：０．０１〜２％、 Ｚｒ：０．０１〜２％、
Ｗ ：０．０１〜２％、 Ｖ ：０．０１〜２％、
Ｍｏ：０．０１〜２％、 Ｓｎ：０．０１〜０．５％、
Ｃｏ：０．０１〜２％、 Ｎｉ：０．０１〜２％、
Ｃｕ：０．０１〜３％
の１種または２種以上。
【００１２】
一方、上記フェライト系ステンレス鋼を製造するには、次の条件を採用する。
１３００℃以下で加熱後熱間圧延を行い、酸洗、冷間圧延、焼鈍を行う。
前記熱間圧延において、粗圧延終了温度を１０００℃以上とし、熱延後の巻取温度を７５０〜９００℃とすること、或いは前記巻取温度を７５０℃未満にし、この熱延板に焼鈍を実施することである。
【００１３】
以下に本発明における成分の限定理由を述べる。
Ｃ：Ｃは耐食性の点では有害であり、特に溶接部の耐食性に悪影響を与えるが、強度の観点からは０．０３９％以上必要である。０．１％を超えて添加すると耐食性や加工性が劣化するため、０．１％以下とする。
【００１４】
Ｓｉ：Ｓｉは脱酸剤として使用されるが、０．０１％未満では十分な効果がなく、また１％を超えて添加すると脆化を著しく促進させ延性、靭性を劣化させるので、０．０１〜１％添加する。
【００１５】
Ｍｎ：Ｍｎは脱酸元素として添加するが、０．０１％未満では効果が十分でなく、１％を超えて添加してもその効果が飽和するため０．０１〜１％添加する。
【００１６】
Ｐ：Ｐは熱延時の再結晶を遅らせリジング特性を低下させたり、加工性を低下させるため、その含有量は少ないほど望ましく、０．０４％以下とする。
【００１７】
Ｓ：Ｓは硫化物として存在すると耐食性低下の原因となるため、本発明では０．０１％以下とした。
【００１８】
Ｃｒ：Ｃｒは本発明のフェライト系ステンレス鋼の主要元素であり、耐食性の観点から１０％以上添加する必要がある。しかし２５％を超えて添加しても、耐食性は向上するがコストアップや製造性の低下が大きく、また加工性や靭性が劣化するので、Ｃｒの上限は２５％とした。
【００１９】
Ａｌ：Ａｌは脱酸元素やＮの固定用に使用され、０．００１％以上が必要であり、０．２％超では上記効果も飽和するため、０．００１〜０．２％とする。
【００２０】
Ｎ：ＮはＣと同様に含有量が少ないほど耐食性、加工性が好ましいが、０．０００２％未満にすることは工業的には困難であり、また０．０５％を超えて添加すると加工性、靭性、耐食性が劣化するため、Ｎは０．０００５〜０．０５％の範囲とする。
【００２１】
Ｏ：Ｏは酸化物を形成し、鋳造時のノズル詰まりやキズ発生の原因となったり、耐食性を低下させる原因となるため、本発明においては０．０１％以下とした。
【００２２】
Ｍｇ：Ｍｇは鋳造時の異質核生成となる酸化物を形成し、鋳片組織の等軸晶化やリジング特性の改善に必須の成分であり、０．００１２％以上添加する。但し、多量に添加すると発銹起点となる酸化物や硫化物の体積分率が高くなるため、上限を０．００６％と、Ｃａとの関係でＭｇ＋１０Ｃａ≦０．００６％を満足することが必要である。
【００２３】
Ｃａ：Ｃａは耐食性を確保する観点から本発明において制御する重要な成分であり、Ｃａは０．０００５％以下とし、Ｍｇとの関係でＭｇ＋１０Ｃａ≦０．００６％を満足することが重要である。
【００２４】
Ｂ：Ｂは粒界に偏析しやすい元素であり、本発明のような加工性を改善するために必要に応じて添加し、特に２次加工割れに対しては有効である。また、一部部分変態するγ相の分散化にも効果があり、リジング特性の改善ができる。但し、０．００５％を超えて添加しても、二次加工性やγ相の分散効果が飽和するので、０．００５％以下で添加する。
【００２５】
本発明では、耐食性改善の観点からＴｉ，Ｎｂ，Ｚｒ，Ｗ，Ｖのいずれか１種以上を含有させることができる。
Ｔｉ：ＴｉはＣ，Ｎ，Ｐ，Ｓを固定することで、耐食性の改善に有効な元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分ではなく、また２％を超えて添加してもその効果は飽和し、また靱性が低下し加工性を低下させるため、０．０１〜２％で添加できる。
【００２６】
Ｎｂ：ＮｂはＣやＮを固定し、耐食性の点で好ましい元素であり、必要に応じて選択元素でとして添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため、０．０１〜２％とした。
【００２７】
Ｚｒ：ＺｒはＣ やＮを固定するため、また、特に溶接部でのCr炭窒化物の析出を抑制して耐食性を向上させ、また排気材料として高温での強度を必要とする場合は必要に応じて添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００２８】
Ｗ：ＷはＣを固定して耐食性を向上させ、また高温での強度を得るのに有効な元素であり、必要に応じて添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００２９】
Ｖ：ＶはＣやＮを固定するため、特に溶接部でのＣｒ炭窒化物の析出を抑制して耐食性を向上させ、また高温強度を必要とする場合は必要に応じて添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３０】
さらに本発明では必要に応じてＭｏ，Ｓｎ，Ｃｏ，Ｎｉ，Ｃｕのいずれか１種以上を含有させることができる。
Ｍｏ：Ｍｏは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３１】
Ｓｎ：Ｓｎは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また０．５％を超えて添加してもその効果は飽和し、また靭性が低下するため、０．０１〜０．５％とした。
【００３２】
Ｃｏ：Ｃｏは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３３】
Ｎｉ：Ｎｉは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また２％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜２％とした。
【００３４】
Ｃｕ：Ｃｕは耐食性の点で好ましい元素であり、必要に応じて選択元素として添加できる。０．０１％未満ではその効果は十分でなく、また３％を超えて添加してもその効果は飽和し、また高価となるため０．０１〜３％とした。
【００３５】
本発明では、上記成分を満足することで通常プロセス条件で製造しても耐リジング特性ならびに耐食性を十分確保可能であるが、上記成分に加えて熱延条件を規制することで、特性の安定化や更なる特性向上が可能となる。
以下に、製造条件の限定理由を述べる。
【００３６】
加熱温度を１３００℃以下としたのは、１３００℃を超えて加熱すると本発明の細粒化された鋳片を用いても、加熱時の粒成長によりリジング特性を改善できなくなるためであり、またスケールの発生が多量になり歩留まり低下を招くためであり、加熱温度としては１３００℃以下とすることが必要である。
【００３７】
また粗圧延終了温度を１０００℃以上とし、熱延後の捲取温度を７５０℃以上９００℃以下としたのは、上記条件で熱延を実施することにより熱延途中や捲取時の再結晶を促進することができ、リジング特性を更に改善することができるからであり、使用する部位や加工度によっては熱延板焼鈍を省略することも可能となり、低コスト化できる。
【００３８】
また粗圧延終了温度を１０００℃以上とし、熱延後の捲取温度を７５０℃未満とし、熱延板焼鈍を実施するとしたのは、熱延板焼鈍を実施する場合、粗圧延を１０００℃以上で終了させることで熱延中の再結晶を促進させ、且つ捲取温度を７５０℃未満とすることで熱延板焼鈍時の再結晶を促進させることができ、リジング特性を著しく改善できるからである。
【００３９】
【実施例】
次に、本発明の実施例を説明する。
表１に示す成分のフェライト系ステンレス鋼をラボの真空溶解にて溶製し、厚み１００mmの５０kg鋼塊を製造した。その後、表２に示す条件で加熱後、粗圧延を５パスで２０mmまで実施し、仕上熱延を２０mmから３mmまで６パスで実施し、そのまま熱延板を８５０〜５５０℃の炉に挿入し、１時間保定後炉冷して捲取をシミュレ−トした。表中の捲取温度はこのシミュレ−トの保定温度である。この後、熱延板焼鈍を実施あるいは省略した後に酸洗し、１mmの厚さまで冷延後、焼鈍を８００〜８４０℃で実施し、リジング特性及び耐食性を評価した。
【００４０】
リジング特性は製品板の圧延方向からＪＩＳ５号試験試験片を採取し、１６％引張試験後、圧延方向に対して直角方向に粗度計により凹凸を測定した。凹凸高さが１０μｍ以下を評点Ａ、１０超〜２０μｍ以下をＢ、２０超〜３０μｍ以下をＣ、３０μｍ超をＤとした。実用上評点Ａ，Ｂであれば問題ない。
耐食性はＪＩＳ Ｇ０５７７に準じて、３０℃の３．５％ＮａＣｌ溶液中にて孔食電位を測定した。測定にあたっては、介在物の影響を明確にするため６００番研磨仕上の研磨ままの状態で行い、Ｖｃ+ １０を孔食電位として評価した。
【００４１】
その結果、本発明条件を満たすＡ〜Ｍはリジング特性も評点ＡまたはＢであり、且つ孔食電位も１００mV以上と良好な特性を示した。これに対し、Ｎ鋼はＭｇによるリジング改善効果が見られず、またＯ、Ｐ、Ｑ、Ｒ鋼は本発明条件よりもＭｇが多いかＣａが多いため、耐食性確保のための条件であるＭｇ＋１０Ｃａ≦０．００６を満たすことができず、耐食性が不良である。また加熱温度が１３００℃を超えたＳ鋼は加熱組織が粗大化し、リジング特性が劣化した。
【００４２】
【表１】
【表２】
【発明の効果】
上記のように、本発明はフェライト系ステンレス鋼の加工時の課題であるリジング特性を改善し、かつ耐食性も改善できるフェライト系ステンレス鋼を提供できる。
【図面の簡単な説明】
【図１】孔食電位とＭｇ＋１０Ｃａの関係を示す図。
Claims (4)
- 質量％で、
Ｃ ：０．０３９〜０．１％、 Ｓｉ：０．０１〜１％、
Ｍｎ：０．０１〜１％、 Ｐ ：０．０４％以下、
Ｓ ：０．０１％以下、 Ｃｒ：１０〜２５％、
Ａｌ：０．００１〜０．２％、 Ｎ ：０．０００２〜０．０５％、
Ｏ ：０．０１％以下、 Ｍｇ：０．００１２〜０．００６％、
Ｃａ：０．０００５％以下
を含有し、且つＭｇ＋１０Ｃａ≦０．００６％を満足し、残部がＦｅおよび不可避的不純物からなる表面特性及び耐食性に優れたフェライト系ステンレス鋼。 - 更に質量％で、
Ｂ ：０．００５％以下
を含有することを特徴とする請求項１記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。 - 更に質量％で、
Ｔｉ：０．０１〜２％、 Ｎｂ：０．０１〜２％、
Ｚｒ：０．０１〜２％、 Ｗ ：０．０１〜２％、
Ｖ ：０．０１〜２％
の１種以上を含有することを特徴とする請求項１または２記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。 - 更に質量％で、
Ｍｏ：０．０１〜２％、 Ｓｎ：０．０１〜０．５％、
Ｃｏ：０．０１〜２％、 Ｎｉ：０．０１〜２％、
Ｃｕ：０．０１〜３％、
の１種以上を含有することを特徴とする請求項１乃至３のいずれか１項に記載の表面特性及び耐食性に優れたフェライト系ステンレス鋼。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2000102582A JP4390961B2 (ja) | 2000-04-04 | 2000-04-04 | 表面特性及び耐食性に優れたフェライト系ステンレス鋼 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2000102582A JP4390961B2 (ja) | 2000-04-04 | 2000-04-04 | 表面特性及び耐食性に優れたフェライト系ステンレス鋼 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2001288543A JP2001288543A (ja) | 2001-10-19 |
| JP4390961B2 true JP4390961B2 (ja) | 2009-12-24 |
Family
ID=18616432
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2000102582A Expired - Lifetime JP4390961B2 (ja) | 2000-04-04 | 2000-04-04 | 表面特性及び耐食性に優れたフェライト系ステンレス鋼 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4390961B2 (ja) |
Families Citing this family (20)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CA2650469C (en) | 2006-05-09 | 2014-02-11 | Nippon Steel & Sumikin Stainless Steel Corporation | Stainless steel excellent in corrosion resistance, ferritic stainless steel excellent in resistance to crevice corrosion and formability, and ferritic stainless steel excellent in resistance to crevice corrosion |
| KR20120083939A (ko) * | 2007-01-12 | 2012-07-26 | 제이에프이 스틸 가부시키가이샤 | 용접부 내식성 및 강판의 인성이 우수한 온수기용 페라이트계 스테인리스 강판 |
| JP4651682B2 (ja) | 2008-01-28 | 2011-03-16 | 新日鐵住金ステンレス株式会社 | 耐食性と加工性に優れた高純度フェライト系ステンレス鋼およびその製造方法 |
| JP5462583B2 (ja) * | 2008-10-24 | 2014-04-02 | 新日鐵住金ステンレス株式会社 | Ｅｇｒクーラ用フェライト系ステンレス鋼板 |
| JP4624473B2 (ja) | 2008-12-09 | 2011-02-02 | 新日鐵住金ステンレス株式会社 | 耐銹性に優れた高純度フェライト系ステンレス鋼およびその製造方法 |
| JP5610796B2 (ja) * | 2010-03-08 | 2014-10-22 | 新日鐵住金ステンレス株式会社 | 炭化水素燃焼排ガスから発生する凝縮水環境における耐食性に優れるフェライト系ステンレス鋼 |
| JP5586279B2 (ja) * | 2010-03-15 | 2014-09-10 | 新日鐵住金ステンレス株式会社 | 自動車排気系部材用フェライト系ステンレス鋼 |
| JP5546922B2 (ja) | 2010-03-26 | 2014-07-09 | 新日鐵住金ステンレス株式会社 | 耐熱性と加工性に優れたフェライト系ステンレス鋼板およびその製造方法 |
| WO2011122513A1 (ja) * | 2010-03-29 | 2011-10-06 | 新日鐵住金ステンレス株式会社 | 表面光沢と耐銹性に優れたフェライト系ステンレス鋼板およびその製造方法 |
| JP5744575B2 (ja) | 2010-03-29 | 2015-07-08 | 新日鐵住金ステンレス株式会社 | 複相組織ステンレス鋼鋼板および鋼帯、製造方法 |
| JP5804792B2 (ja) * | 2011-06-16 | 2015-11-04 | 新日鐵住金ステンレス株式会社 | 熱間加工性と耐銹性に優れたフェライト系ステンレス鋼板及びその製造方法 |
| JP5921352B2 (ja) * | 2011-08-05 | 2016-05-24 | 新日鐵住金ステンレス株式会社 | 耐リジング性に優れたフェライト系ステンレス鋼板及びその製造方法 |
| KR101600156B1 (ko) * | 2011-06-16 | 2016-03-04 | 닛폰 스틸 앤드 스미킨 스테인레스 스틸 코포레이션 | 내 리징성이 우수한 페라이트계 스테인리스 강판 및 그 제조 방법 |
| JP5745345B2 (ja) * | 2011-06-16 | 2015-07-08 | 新日鐵住金ステンレス株式会社 | 熱間加工性と耐銹性に優れたフェライト系ステンレス鋼板及びその製造方法 |
| WO2013035775A1 (ja) * | 2011-09-06 | 2013-03-14 | 新日鐵住金ステンレス株式会社 | 耐食性及び加工性に優れるフェライト系ステンレス鋼 |
| CN102912213B (zh) * | 2012-11-21 | 2014-04-02 | 齐齐哈尔市精铸良铸造有限责任公司 | 贝氏体-马氏体汽车齿轮球墨铸铁的制备方法 |
| WO2014142302A1 (ja) * | 2013-03-14 | 2014-09-18 | 新日鐵住金ステンレス株式会社 | 時効熱処理後の強度増加が小さいフェライト系ステンレス鋼板及びその製造方法 |
| JP5987821B2 (ja) * | 2013-12-27 | 2016-09-07 | Ｊｆｅスチール株式会社 | フェライト系ステンレス鋼 |
| JP5900715B1 (ja) * | 2014-05-14 | 2016-04-06 | Ｊｆｅスチール株式会社 | フェライト系ステンレス鋼 |
| KR102523533B1 (ko) * | 2020-12-03 | 2023-04-19 | 주식회사 포스코 | 입계침식이 개선된 페라이트계 스테인리스강 및 그 제조방법 |
-
2000
- 2000-04-04 JP JP2000102582A patent/JP4390961B2/ja not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP2001288543A (ja) | 2001-10-19 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP4390961B2 (ja) | 表面特性及び耐食性に優れたフェライト系ステンレス鋼 | |
| JP4390962B2 (ja) | 表面特性及び耐食性に優れた高純度フェライト系ステンレス鋼 | |
| US4878955A (en) | Process for preparing a high strength stainless steel having excellent workability and free form weld softening | |
| JP3446667B2 (ja) | 加工性と靱性に優れたフェライト系ステンレス鋼、フェライト系ステンレス鋼鋼塊及びその製造方法 | |
| JP2004360003A (ja) | プレス成形性，二次加工性に優れたフェライト系ステンレス鋼板及びその製造方法 | |
| EP1083237A2 (en) | Ferritic Cr-containing steel sheet having excellent ductility, formability, and anti-ridging properties, and method of producing the same | |
| KR20040075981A (ko) | 가공성이 우수한 Ｃｒ 함유 내열 강판 및 그 제조 방법 | |
| JP3746045B2 (ja) | フェライト系ステンレス鋼の鋳片及び鋼板ならびにそれらの製造方法 | |
| JP2025522608A (ja) | 引張強度８００ＭＰａ級熱間圧延複相鋼およびその製造方法 | |
| KR102463485B1 (ko) | 페라이트계 스테인리스 강판, 및 그 제조 방법 그리고 페라이트계 스테인리스 부재 | |
| JP7654440B2 (ja) | 耐リジング性に優れるフェライト系ステンレス鋼板 | |
| WO2009066868A1 (en) | Low chrome ferritic stainless steel with high corrosion resistance and stretchability and method of manufacturing the same | |
| JP2002275595A (ja) | 耐リジング性および深絞り性に優れたフェライト系ステンレス鋼板およびその製造方法 | |
| JP3806186B2 (ja) | 耐ローピング特性に優れたフェライト系ステンレス鋼の製造方法 | |
| JP3857807B2 (ja) | 表面特性が優れ、異方性が小さいフェライト系ステンレス鋼の製造方法 | |
| CN116529396A (zh) | 耐焊接高温开裂性优异的高Ni合金 | |
| JP3941363B2 (ja) | 延性、加工性および耐リジング性に優れたフェライト系ステンレス冷延鋼板およびその製造方法 | |
| WO2022145070A1 (ja) | 鋼材 | |
| JP2001271143A (ja) | 耐リジング性に優れたフェライト系ステンレス鋼及びその製造方法 | |
| US4851054A (en) | Method of producing rolled steel having excellent resistance to sulfide stress corrosion cracking | |
| JP4457492B2 (ja) | 加工性と溶接性に優れたステンレス鋼 | |
| WO2024203317A1 (ja) | フェライト系ステンレス鋼板 | |
| JP3779784B2 (ja) | 表面特性に優れたフェライト系ステンレス鋼の製造方法 | |
| JP3455047B2 (ja) | 加工性及びローピング特性に優れたフェライト系ステンレス鋼薄板及びその製造方法 | |
| JPH0741854A (ja) | 靱性に優れたフェライト単相ステンレス熱延鋼板の製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A711 | Notification of change in applicant |
Free format text: JAPANESE INTERMEDIATE CODE: A712 Effective date: 20050216 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20050225 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20050225 |
|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20070301 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20090129 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20090303 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20090423 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20091006 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20091007 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20121016 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 Ref document number: 4390961 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20131016 Year of fee payment: 4 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| S531 | Written request for registration of change of domicile |
Free format text: JAPANESE INTERMEDIATE CODE: R313531 |
|
| S533 | Written request for registration of change of name |
Free format text: JAPANESE INTERMEDIATE CODE: R313533 |
|
| R371 | Transfer withdrawn |
Free format text: JAPANESE INTERMEDIATE CODE: R371 |
|
| EXPY | Cancellation because of completion of term |
