JP4493796B2 - 誘電体膜の形成方法 - Google Patents

誘電体膜の形成方法 Download PDF

Info

Publication number
JP4493796B2
JP4493796B2 JP2000095818A JP2000095818A JP4493796B2 JP 4493796 B2 JP4493796 B2 JP 4493796B2 JP 2000095818 A JP2000095818 A JP 2000095818A JP 2000095818 A JP2000095818 A JP 2000095818A JP 4493796 B2 JP4493796 B2 JP 4493796B2
Authority
JP
Japan
Prior art keywords
forming
dielectric film
film
gas phase
molecular compound
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
JP2000095818A
Other languages
English (en)
Other versions
JP2001284344A (ja
JP2001284344A5 (ja
Inventor
秀樹 桐生
真太郎 青山
毅 高橋
博 神力
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Tokyo Electron Ltd
Original Assignee
Tokyo Electron Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority to JP2000095818A priority Critical patent/JP4493796B2/ja
Application filed by Tokyo Electron Ltd filed Critical Tokyo Electron Ltd
Priority to KR1020027012657A priority patent/KR100752559B1/ko
Priority to US10/239,648 priority patent/US6866890B2/en
Priority to EP01915684A priority patent/EP1269528B1/en
Priority to PCT/JP2001/002262 priority patent/WO2001075956A1/en
Priority to TW090107295A priority patent/TW486762B/zh
Publication of JP2001284344A publication Critical patent/JP2001284344A/ja
Publication of JP2001284344A5 publication Critical patent/JP2001284344A5/ja
Application granted granted Critical
Publication of JP4493796B2 publication Critical patent/JP4493796B2/ja
Anticipated expiration legal-status Critical
Expired - Fee Related legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/63—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the formation processes
    • H10P14/6326—Deposition processes
    • H10P14/6328—Deposition from the gas or vapour phase
    • H10P14/6334—Deposition from the gas or vapour phase using decomposition or reaction of gaseous or vapour phase compounds, i.e. chemical vapour deposition
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/02—Pretreatment of the material to be coated
    • C23C16/0209—Pretreatment of the material to be coated by heating
    • C23C16/0218—Pretreatment of the material to be coated by heating in a reactive atmosphere
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/02—Pretreatment of the material to be coated
    • C23C16/0227—Pretreatment of the material to be coated by cleaning or etching
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/02—Pretreatment of the material to be coated
    • C23C16/0227—Pretreatment of the material to be coated by cleaning or etching
    • C23C16/0236—Pretreatment of the material to be coated by cleaning or etching by etching with a reactive gas
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/02—Pretreatment of the material to be coated
    • C23C16/0272—Deposition of sub-layers, e.g. to promote the adhesion of the main coating
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/22—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the deposition of inorganic material, other than metallic material
    • C23C16/30—Deposition of compounds, mixtures or solid solutions, e.g. borides, carbides, nitrides
    • C23C16/40—Oxides
    • C23C16/401—Oxides containing silicon
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/22—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the deposition of inorganic material, other than metallic material
    • C23C16/30—Deposition of compounds, mixtures or solid solutions, e.g. borides, carbides, nitrides
    • C23C16/40—Oxides
    • C23C16/403—Oxides of aluminium, magnesium or beryllium
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/22—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the deposition of inorganic material, other than metallic material
    • C23C16/30—Deposition of compounds, mixtures or solid solutions, e.g. borides, carbides, nitrides
    • C23C16/40—Oxides
    • C23C16/405—Oxides of refractory metals or yttrium
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/44—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the method of coating
    • C23C16/455—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the method of coating characterised by the method used for introducing gases into reaction chamber or for modifying gas flows in reaction chamber
    • C23C16/45523—Pulsed gas flow or change of composition over time
    • C23C16/45525—Atomic layer deposition [ALD]
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D64/00—Electrodes of devices having potential barriers
    • H10D64/01—Manufacture or treatment
    • H10D64/013—Manufacture or treatment of electrodes having a conductor capacitively coupled to a semiconductor by an insulator
    • H10D64/01302—Manufacture or treatment of electrodes having a conductor capacitively coupled to a semiconductor by an insulator the insulator being formed after the semiconductor body, the semiconductor being silicon
    • H10D64/01332—Making the insulator
    • H10D64/01336—Making the insulator on single crystalline silicon, e.g. chemical oxidation using a liquid
    • H10D64/0134—Making the insulator on single crystalline silicon, e.g. chemical oxidation using a liquid with a treatment, e.g. annealing, after the formation of the insulator and before the formation of the conductor
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D64/00—Electrodes of devices having potential barriers
    • H10D64/01—Manufacture or treatment
    • H10D64/013—Manufacture or treatment of electrodes having a conductor capacitively coupled to a semiconductor by an insulator
    • H10D64/01302—Manufacture or treatment of electrodes having a conductor capacitively coupled to a semiconductor by an insulator the insulator being formed after the semiconductor body, the semiconductor being silicon
    • H10D64/01332—Making the insulator
    • H10D64/01336—Making the insulator on single crystalline silicon, e.g. chemical oxidation using a liquid
    • H10D64/01342—Making the insulator on single crystalline silicon, e.g. chemical oxidation using a liquid by deposition, e.g. evaporation, ALD or laser deposition
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D64/00—Electrodes of devices having potential barriers
    • H10D64/60—Electrodes characterised by their materials
    • H10D64/66—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes
    • H10D64/68—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes characterised by the insulator, e.g. by the gate insulator
    • H10D64/681—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes characterised by the insulator, e.g. by the gate insulator having a compositional variation, e.g. multilayered
    • H10D64/685—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes characterised by the insulator, e.g. by the gate insulator having a compositional variation, e.g. multilayered being perpendicular to the channel plane
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D64/00—Electrodes of devices having potential barriers
    • H10D64/60—Electrodes characterised by their materials
    • H10D64/66—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes
    • H10D64/68—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes characterised by the insulator, e.g. by the gate insulator
    • H10D64/691—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes characterised by the insulator, e.g. by the gate insulator comprising metallic compounds, e.g. metal oxides or metal silicates
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D64/00—Electrodes of devices having potential barriers
    • H10D64/60—Electrodes characterised by their materials
    • H10D64/66—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes
    • H10D64/68—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes characterised by the insulator, e.g. by the gate insulator
    • H10D64/693—Electrodes having a conductor capacitively coupled to a semiconductor by an insulator, e.g. MIS electrodes characterised by the insulator, e.g. by the gate insulator the insulator comprising nitrogen, e.g. nitrides, oxynitrides or nitrogen-doped materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69393—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing tantalum, e.g. Ta2O5
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D1/00—Resistors, capacitors or inductors
    • H10D1/60—Capacitors
    • H10D1/68—Capacitors having no potential barriers
    • H10D1/682—Capacitors having no potential barriers having dielectrics comprising perovskite structures
    • H10D1/684—Capacitors having no potential barriers having dielectrics comprising perovskite structures the dielectrics comprising multiple layers, e.g. comprising buffer layers, seed layers or gradient layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/63—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the formation processes
    • H10P14/6302—Non-deposition formation processes
    • H10P14/6304—Formation by oxidation, e.g. oxidation of the substrate
    • H10P14/6306—Formation by oxidation, e.g. oxidation of the substrate of the semiconductor materials
    • H10P14/6308—Formation by oxidation, e.g. oxidation of the substrate of the semiconductor materials of Group IV semiconductors
    • H10P14/6309—Formation by oxidation, e.g. oxidation of the substrate of the semiconductor materials of Group IV semiconductors of silicon in uncombined form, i.e. pure silicon
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/63—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the formation processes
    • H10P14/6326—Deposition processes
    • H10P14/6328—Deposition from the gas or vapour phase
    • H10P14/6334—Deposition from the gas or vapour phase using decomposition or reaction of gaseous or vapour phase compounds, i.e. chemical vapour deposition
    • H10P14/6339—Deposition from the gas or vapour phase using decomposition or reaction of gaseous or vapour phase compounds, i.e. chemical vapour deposition deposition by cyclic CVD, e.g. ALD, ALE or pulsed CVD
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/66—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the type of materials
    • H10P14/662—Laminate layers, e.g. stacks of alternating high-k metal oxides
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6921—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses containing silicon
    • H10P14/69215—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses containing silicon the material being a silicon oxide, e.g. SiO2
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6921—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses containing silicon
    • H10P14/6928—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses containing silicon the material containing silicon and at least one metal element, e.g. metal silicate based insulators or metal silicon oxynitrides
    • H10P14/693—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses containing silicon the material containing silicon and at least one metal element, e.g. metal silicate based insulators or metal silicon oxynitrides the material containing hafnium, e.g. HfSiOx or HfSiON
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69391—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing aluminium, e.g. Al2O3
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69392—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing hafnium, e.g. HfO2
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69395—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing zirconium, e.g. ZrO2
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69397—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing two or more metal elements

Landscapes

  • Chemical & Material Sciences (AREA)
  • General Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Formation Of Insulating Films (AREA)
  • Chemical Vapour Deposition (AREA)
  • Insulated Gate Type Field-Effect Transistor (AREA)

Description

【０００１】
【発明の属する技術分野】
本発明は半導体装置に係り、特に高誘電体膜を有する、超微細化高速半導体装置の製造方法に関する。
【０００２】
今日の超高速高速半導体装置では、微細化プロセスの進歩とともに、０．１μｍ以下のゲート長が可能になりつつある。一般に微細化とともに半導体装置の動作速度は向上するが、このように非常に微細化された半導体装置では、ゲート絶縁膜の膜厚を、微細化によるゲート長の短縮に伴って、スケーリング則に従って減少させる必要がある。
【０００３】
【従来の技術】
しかしゲート長が０．１μｍ以下になると、ゲート絶縁膜の厚さも、ＳｉＯ2を使った場合、１〜２ｎｍ、あるいはそれ以下に設定する必要があるが、このように非常に薄いゲート絶縁膜ではトンネル電流が増大し、その結果ゲートリーク電流が増大する問題を回避することができない。このため、例えば特開平１１−８７３４１号公報に記載されているように、Ｓｉ基板表面に非常に薄いＳｉＮ膜を、前記Ｓｉ基板表面にＳｉを含む気相原料を吸着させ、ついでこれにＮのラジカルを含む雰囲気を作用させることにより形成することが記載されている。しかし、ＳｉＮ膜の比誘電率はＳｉＯ2膜の比誘電率よりは大きいものの、８程度でしかなく、このためＳｉＮ膜を使った場合には、スケーリング則による微細化の要請を満足し、しかもトンネル電流を効果的に遮断できるような実質的な膜厚にゲート絶縁膜を形成することはできない。また、前記特開平１１−８７３４１号公報に記載の方法では、Ｎのラジカルを発生させるためにプラズマを発生させる必要があるが、プラズマ発生源の近傍において基板表面を処理すると、プラズマに起因する電子やイオンなどの荷電粒子がＳｉＮ膜中に取り込まれて準位を形成するため、得られるＳｉＮ膜のリーク電流特性およびＣＶ特性が劣化してしまう。一方、この問題を回避しようとしてプラズマ発生源を前記基板から離れた位置に設けると，必要なＮラジカルの量が大きく減少してしまい、Ｎの吸着を行うことが難しくなる。
【０００４】
このような事情で従来より、比誘電率がＳｉＯ2膜のものよりもはるかに大きく、このため実際の膜厚が大きくてもＳｉＯ2膜に換算した場合の膜厚が小さいＴａ2Ｏ5のような高誘電体材料をゲート絶縁膜に対して適用することが提案されている。このようなＴａ2Ｏ5などの高誘電体材料を使うことにより、ゲート長が０．１μｍ以下と、非常に短い超高速半導体装置においても１０μｍ程度の膜厚のゲート絶縁膜を使うことができ、トンネル効果によるゲートリーク電流を抑制することができる。
【０００５】
従来より、Ｔａ2Ｏ5膜はＴａ（ＯＣ2Ｈ5）5およびＯ2を気相原料としたＣＶＤ法により形成できることが知られている。典型的な場合、ＣＶＤプロセスは減圧環境下、約４８０°Ｃ、あるいはそれ以上の温度で実行される。このようにして形成されたＴａ2Ｏ5膜は、さらに酸素雰囲気中において熱処理され、その結果、膜中の酸素欠損が解消され、また膜自体が結晶化する。このようにして結晶化されたＴａ2Ｏ5膜は大きな比誘電率を示す。
【０００６】
【発明が解決しようとする課題】
一方、Ｔａ2Ｏ5等の高誘電体膜をＣＶＤ法によりＳｉ基板上に成長させる場合、核生成過程に関連して、ＣＶＤプロセスを開始しても直ちには高誘電体膜の堆積は始まらず、あるインキュベーション時間が経過した後で初めて膜の堆積が始まることが知られている。
【０００７】
本発明の基礎となる実験において、本発明の発明者は、このインキュベーション時間が前記高誘電体膜を堆積する下地の性質によって変化することを見出した。例えば、下地が酸化膜を除去された清浄なＳｉ基板であれば、インキュベーション時間はわずかであるが、Ｓｉ基板の表面にＳｉＯ2膜あるいはＳｉＮ膜、あるいはＳｉＯＮ膜が存在していると、インキュベーション時間は増大する。また、インキュベーション時間は、かかるＳｉＯ2膜、ＳｉＮ膜あるいはＳｉＯＮ膜の膜厚にも依存することが見出された。このことは、ＳｉＯ2膜、ＳｉＮ膜あるいはＳｉＯＮ膜上に形成される高誘電体膜の膜厚が、下地膜の膜厚の変動を受け、その結果、下地膜の膜厚変動が増幅される傾向があることを意味する。また、このようにＣＶＤ法により形成される高誘電体膜の膜厚が下地の影響を受けるということは、ゲート絶縁膜等に使われる高誘電体膜の膜質が、不均一になりやすいことを意味している。
【０００８】
このような高誘電体膜中における膜質の不均一を抑制するには、インキュベーション時間を可能な限り減少させるのが望ましい。
【０００９】
さらに、かかる高誘電体膜をゲート絶縁膜に使った半導体装置では、高誘電体膜を直接にＳｉ基板上に形成した方が、絶縁膜のＳｉＯ2換算実効膜厚を減少させるためには好ましいものの、ゲートチャネル中のキャリアモビリティーを向上させる観点からは、高誘電体ゲート酸化膜とＳｉ基板との間に、きわめて薄い酸化膜を介在させるのが好ましい。その際、前記高誘電体膜を使うことによる効果を最大化するためには、かかる高誘電体膜の膜質、特に組成を、膜厚方向に変化させることのできる技術が必要になる。前記酸化膜の厚さが厚い場合、あるいは前記高誘電体膜中に実質的な厚さにわたり、Ｓｉに富む領域が形成されている場合、高い誘電率を特徴とする高誘電体膜の効果は実質的に減少してしまう。
【００１０】
そこで、本発明は上記の課題を解決した、新規で有用な誘電体膜の形成方法を提供することを具体的な課題とする。
【００１１】
本発明のより具体的な課題は、気相堆積法による誘電体膜の形成方法において、前記誘電体膜への荷電粒子によるダメージの問題を発生させることなく、前記誘電体膜堆積の際のインキュベーション時間を最小にし、また表面ラフネスを低減することにある。
【００１２】
本発明の他の課題は、気相堆積法による誘電体膜の形成方法において、前記誘電体膜への荷電粒子によるダメージの問題を発生させることなく、前記誘電体膜の膜厚方向における組成分布を自在に制御できる方法を提供することにある。
【００１３】
【課題を解決するための手段】
本発明は、上記の課題を、
Ｓｉ基板上への誘電体膜の形成方法において、
前記Ｓｉ基板上に絶縁性層を形成する工程と、
前記絶縁性層上に少なくとも１回、金属元素の気相分子化合物を実質的に一様に吸着させ、前記絶縁性層上を前記気相分子化合物により覆う工程と、
前記絶縁層を覆う前記気相分子化合物を酸化雰囲気中で分解し、前記絶縁層上に前記金属元素を含む誘電体材料の分子層を形成する工程と、を含み、
前記気相分子化合物を分解させる工程の後、前記誘電体の分子層上に高誘電体膜をＣＶＤ法により形成する工程を含むことを特徴とする誘電体膜の形成方法により、解決する。
【００１４】
【発明の実施の形態】
［第１実施例］
図１（Ａ）〜（Ｃ）は、本発明の第１実施例による、Ｔａ２Ｏ５膜の形成方法を示す。
【００１５】
図１（Ａ）を参照するに、Ｓｉ基板１１は１３３〜３９９Ｐａ（１〜３Ｔｏｒｒ）の内圧に減圧された反応容器（図示せず）中に室温よりも低い温度で保持されており、この状態で前記反応容器中に、Ｎ2とＨ2の混合ガスのプラズマ活性化により形成した窒素ラジカルＮ*と水素ラジカルＨ*を、ＮＦ3ガスと共に供給することにより、前記Ｓｉ基板１１表面の酸化膜１１ａを除去する。かかる酸化膜除去工程を低温で行うことにより、前記Ｓｉ基板１１表面には、図１（Ｂ）に示すように、前記酸化膜１１ａの除去と同時に、Ｎ−Ｏ−Ｓｉ−Ｈの組成を有する保護膜１１ｂが形成される。典型的にはＨ2，ＮＦ3およびＮ2ガスを、それぞれ１０ｓｃｃｍ，３０ｓｃｃｍおよび１００ｓｃｃｍの流量で供給し、Ｈ2ガスとＮ2ガスのプラズマ活性化を５０Ｗのプラズマ電力により行う。図１（Ａ）の酸化膜除去処理は３分間程度で十分である。
【００１６】
このようにして形成された保護膜１１ｂは揮発性の膜であり、図１（Ｃ）の工程において前記Ｓｉ基板１１を前記反応容器中において引き続き真空中、約１２０°Ｃの温度で熱処理することにより容易に昇華・除去され、その結果Ｓｉ基板１１においては、新鮮なＳｉ表面１１ｃが露出される。
【００１７】
次に図２（Ｄ）の工程において、前記反応容器の内圧を１．３３〜１３．３Ｐａ（０．０１〜０．１Ｔｏｒｒ）に、また基板温度を２００〜３５０°Ｃに設定し、図１（Ｃ）の工程に連続して前記反応容器中にＳｉＣｌ4ガスを流量が約５０ｓｃｃｍのＨｅキャリアガスと共に０．１〜５ｍｇ／ｍｉｎの割合で導入し、前記Ｓｉ基板表面１１ｃにＳｉＣｌ4分子を吸着させる。さらに、前記反応容器中にＨ2Ｏを前記Ｈｅキャリアガスと共に約１ｓｃｃｍの流量で導入し、前記Ｓｉ基板表面１１ｃに吸着しているＳｉＣｌ4分子を加水分解する。その結果、前記Ｓｉ基板１１の表面に非常には薄い、典型的には１〜数分子層のＳｉＯ2を含むＳｉＯ2分子層１２ａが形成される。図１（Ｄ）の工程では、必要に応じて前記ＳｉＣｌ4ガスの導入工程および吸着されたＳｉＣｌ4分子の加水分解工程を繰り返すことにより、前記ＳｉＯ2分子層１２ａを所望の厚さに形成することも可能である。また、図１（Ｄ）の工程において前記Ｓｉ基板１１の表面１１ｃに吸着したＳｉＣｌ4分子をＮＨ3ガスにより処理することにより、ＳｉＮ分子層を、前記ＳｉＯ2分子層１２ａの代わりに形成することもできる。また、前記ＳｉＯ2分子層とＳｉＮ分子層とを適宜積層することにより、前記ＳｉＯ2分子層１２ａのかわりにＳｉＯＮ分子層を形成することもできる。また、通常の熱酸化によるＳｉＯ2膜も、プロセス制御に関連して豊富なデータが利用できるため、実用上、使用可能である。
【００１８】
次に図２（Ｅ）の工程において、基板温度を３５０°Ｃ以下、好ましくは約３００°Ｃ以下、より好ましくは約２８０°Ｃに設定し、内圧を前と同じく０．０１〜０．１Ｔｏｒｒに設定された前記反応容器中にＴａ（ＯＣ2Ｈ5）Ｏ5ガスとＯ2ガスとを、Ｈｅキャリアガスと共に、それぞれ約５ｍｇ／ｍｉｎおよび１００ｓｃｃｍの流量で１分間程度供給する。Ｈｅキャリアガスの流量は、約１００ｓｃｃｍに設定する。その結果、図２（Ｆ）に示すように、前記ＳｉＯ2膜１２ａ上に前記Ｔａ（ＯＣ2Ｈ5）Ｏ5分子が吸着され、Ｔａ（ＯＣ2Ｈ5）Ｏ5吸着分子層１２ｂが前記ＳｉＯ2分子層１２ａ上に形成される。
【００１９】
さらに図３（Ｇ）の工程において前記基板温度をＯ2などの酸化雰囲気中において約３５０°Ｃに上昇させ、前記吸着されたＴａ（ＯＣ2Ｈ5）Ｏ5分子を酸化または加水分解し、前記吸着分子層１２ｂをＴａ2Ｏ5分子層１２ｃに変換する。
【００２０】
さらに図３（Ｈ）の工程において、基板温度を５１０°Ｃに、また前記反応容器の内圧を１３．３〜１３３０Ｐａ（０．１〜１０Ｔｏｒｒ）に設定し、前記反応容器中にＴａ（ＯＣ2Ｈ5）Ｏ5ガスとＯ2ガスとを、Ｈｅキャリアガスと共に供給し、前記Ｔａ2Ｏ5分子層１２ｃ上に、通常のＣＶＤプロセスによりＴａ2Ｏ5膜１３を所望の厚さ、例えば４〜５ｎｍの厚さに形成する。
【００２１】
さらに、図示は省略するが、このようにして形成されたＴａ2Ｏ5膜１３に対してＯ2雰囲気中にて熱処理を施すことにより、膜１３中の酸素欠損が補償され、また膜１３が結晶化する。このようにして結晶化されたＴａ2Ｏ5膜１３は、大きな比誘電率を示す。また、前記Ｓｉ基板１１とＴａ2Ｏ5膜１３との界面には前記ＳｉＯ2分子層１２ａが形成されているため、Ｓｉ基板上に形成された素子においてゲートチャネルの大きなキャリアモビリティが保証される。すなわち、このようにして形成された半導体装置は、非常に高速に動作する。
【００２２】
図４は、先の図３（Ｈ）のＣＶＤ工程における堆積時間と、その結果堆積したＴａ2Ｏ5膜１３との関係を、従来のＴａ2 Ｏ5 膜のＣＶＤ工程の場合と比較して示す。ただし、前記堆積時間は、ＣＶＤ工程の開始時点から測っている。図４中、◆は本実施例によるＴａ2Ｏ5膜１３の堆積を、一方▲は従来のＣＶＤ工程におけるＴａ2Ｏ5膜の堆積を示す。ただし▲で示す従来の場合には、図２（Ｄ）において前記ＳｉＯ2分子層１２ａ上にＴａ2Ｏ5膜をＣＶＤ法により、直接に堆積させている。
【００２３】
図４を参照するに、従来のＣＶＤ工程では、ＣＶＤプロセスを開始してから実際にＴａ2Ｏ5膜の堆積が生じるまでに、約１４０秒間のインキュベーション時間が必要であるのに対し、本実施例による工程では、ＣＶＤプロセスを開始してからわずか４０秒後にはＴａ2Ｏ5膜の堆積が始まっている。すなわち、本実施例の構成により、Ｔａ2Ｏ5膜をＣＶＤ法により形成する際のインキュベーション時間を実質的に減少させることが可能である。
【００２４】
図５（Ａ），（Ｂ）は、従来のＣＶＤ工程により、Ｓｉ基板１１表面を覆うＳｉＯＮ膜上に形成したＴａ2Ｏ5膜の表面構造をＡＦＭにより観察した結果を示す。ただし、図５（Ａ）では、前記Ｔａ2Ｏ5膜を基板温度５１０°ＣでのＣＶＤ法により、一方図５（Ｂ）では、前記Ｔａ2Ｏ5膜を、基板温度４８０°ＣでのＣＶＤ法により、形成している。
【００２５】
図５（Ａ），（Ｂ）を参照するに、このようにして形成されたＣＶＤ−Ｔａ2Ｏ5膜は、下地のＳｉＯＮ膜の膜厚変動を反映して、非常に大きな膜厚の変動を示すことがわかる。換言すると、従来のＣＶＤ−Ｔａ2Ｏ5膜では、下地膜の膜厚変動が増幅され、その結果得られるＴａ2Ｏ5膜の膜厚が不均一になってしまう。
【００２６】

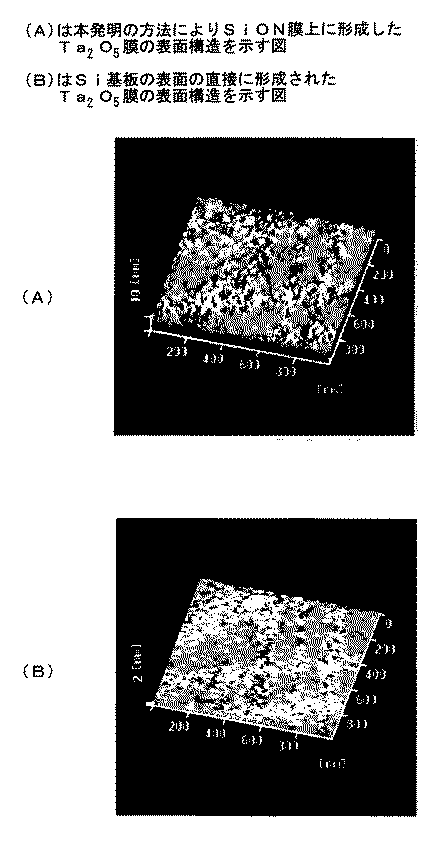

これに対し、図６（Ａ）は、前記図１（Ａ）〜図３（Ｇ）の本実施例による工程により形成されたＴａ2Ｏ5 膜の表面構造を示す。ただし、図６（Ａ）では、前記ＳｉＯ2分子層１２ａの代わりに、ＳｉＯＮ分子層を使っている。一方図６（Ｂ）は、図１（Ｃ）の構造上に、すなわち前記露出されたＳｉ基板表面１１ｃ上に、直接にＴａ2Ｏ5膜のＣＶＤ法による堆積を行った場合のＴａ2Ｏ5膜の表面構造を示す。図６（Ａ），（Ｂ）のいずれの場合にも、前記Ｔａ2Ｏ5膜の表面構造はＡＦＭ観察により求めている。
【００２７】
図６（Ａ）を参照するに、本実施例による工程を採用することにより、ＣＶＤ法により形成されるＴａ2Ｏ5膜表面の凹凸が実質的に減少し、Ｓｉ基板上に直接に形成した場合に近い状態になることがわかる。これは先に図４で説明した、下地のＳｉＯＮ膜上にＴａの気相分子化合物Ｔａ（ＯＣ2Ｈ5）5を吸着させ、これを酸化させてＴａ2Ｏ5分子層１２ｃを形成し、かかるＴａ2Ｏ5分子層１２ｃ上にＴａ2Ｏ5膜１３をＣＶＤ法により形成した場合に得られるインキュベーション時間の短縮の結果を反映しているものと考えられる。すなわち、インキュベーション時間が短縮することにより、下地膜の膜質によるインキュベーション時間の変動が抑制され、その結果、ＣＶＤ法により堆積されるＴａ2Ｏ5膜１３の膜厚変動が抑制される。
【００２８】
なお、本実施例において使用可能なＴａ2Ｏ5分子層１２ｃ形成時に使われる気相分子化合物は先に説明したＴａ（ＯＣ2Ｈ5）5に限定されるものではなく、例えばＴａＣｌ5を使うことも可能である。この場合にも、前記ＴａＣｌ5分子の吸着工程は、反応容器の内圧を０．１３３〜１３．３Ｐａ（０．００１〜０．１Ｔｏｒｒ）程度に設定し、２００〜３００°Ｃ程度の基板温度において、ＴａＣｌ2を０．１〜５ｍｇ／ｍｉｎ程度の流量で供給しながら行えばよい。
【００２９】
さらに、本実施例の方法は、Ｔａ2Ｏ5膜の形成に限定されるものではなく、以下の表１，表２に示すように、ＳｉＯ2，ＺｒＯ2あるいはＨｆＯ2、さらにはＡｌ2Ｏ3等の酸化物膜の形成にも適用可能である。ただし、表１は図２（Ｆ），図３（Ｇ）の気相分子化合物の吸着工程および酸化工程のプロセス条件を、また表２は図３（Ｈ）のＣＶＤ工程のプロセス条件を、まとめて示す。
【００３０】
【表１】
Figure 0004493796
【００３１】
【表２】
Figure 0004493796
表１を参照するに、図２（Ｆ）の工程において吸着した前記Ｔａ（ＯＣ2Ｈ5）5分子あるいはＴａＣｌ2分子を酸化または加水分解してＴａ2Ｏ5分子層１２ｃを形成する際には、雰囲気はＯ2雰囲気に限定されるものではなく、Ｈ2Ｏ，ＮＯ2，Ｏ3等の雰囲気中において酸化を行ってもよい。図３（Ｇ）の酸化工程を先に説明したようにＯ2雰囲気中において行う場合には、前記反応室の内圧を０．１３３〜１３３０Ｐａ（０．０１〜１０Ｔｏｒｒ）程度に設定し、基板温度を３００〜４００°Ｃ程度に設定すればよい。一方、前記図３（Ｇ）の酸化工程をＨ2ＯあるいはＮＯ2雰囲気中において行う場合には、前記反応容器の内圧を０．１３３〜１３３０Ｐａ（０．００１〜１０Ｔｏｒｒ）に設定し、基板温度を２００〜３５０°Ｃに設定すればよい。さらに、前記図３（Ｇ）の酸化工程をＯ3雰囲気中において行う場合には、前記反応容器の内圧を０．１３３〜１３３０Ｐａ（０．００１〜１０Ｔｏｒｒ）に設定し、基板温度を２００〜３００°Ｃに設定すればよい。
【００３２】
また、表１よりわかるように、前記図２（Ｆ）の工程において前記分子層１２ｃとしてＺｒＯ2分子層を形成する場合には、Ｚｒの気相分子化合物としてＺｒ（ｔ−ＯＣ4Ｈ9）4あるいはＺｒＣｌ4 を吸着させ、これを先のＴａの気相分子化合物の場合と同じような条件下で酸化処理することにより、所望のＺｒＯ2 分子層が得られる。同様に、Ｈｆ（ｔ−ＯＣ4Ｈ9）4あるいはＨｆＣｌ4をＳ前記ｉＯ2分子層１２ａに、前記Ｔａ2Ｏ5分子層形成の場合と同様な条件下で吸着させ、これを同様な条件下で酸化または加水分解することにより、前記分子層１２ｃとして、ＨｆＯ2層を形成することも可能である。また、Ａｌ（ｌ−ＯＣ3Ｈ7）3あるいは（ＣＨ3）3Ａｌを前記ＳｉＯ2分子層１２ａに、前記Ｔａ2Ｏ5分子層の場合と同様な条件下で吸着させ、これを同様な条件下で酸化または加水分解することにより、前記分子層１２ｃとして、Ａｌ2Ｏ5層を形成することも可能である。また、もちろんＳｉ（ＯＣ2Ｈ5）4あるいはＳｉＣｌ4を前記ＳｉＯ2分子層１２ａに、前記Ｔａ2Ｏ5分子層の場合と同様な条件下で吸着させ、これを同様な条件下で酸化または加水分解することにより、前記分子層１２ｃとして、ＳｉＯ2層を形成することも可能である。
【００３３】
さらに、このようにして形成された酸化物分子層１２ｃ上に表２の条件に従ってＣＶＤプロセスを実行することにより、Ｔａ2Ｏ5，ＺｒＯ2，ＨｆＯ2，ＳｉＯ2あるいはＡｌ2Ｏ3のＣＶＤ膜を、前記膜１３に対応して形成することができる。
［第２実施例］
図７は、本発明の第２実施例による誘電体膜の形成方法を示すフローチャートである。
【００３４】
図７を参照するに、図２（Ｄ）のＳｉＯ2分子層１２ａ上に、ステップＳ１において図２（Ｅ）、（Ｆ）に対応する工程によりＳｉＣｌ4分子が吸着され、ステップＳ２において、図３（Ｇ）に対応する工程において酸化あるいは加水分解され、ＳｉＯ2分子層が形成される。さらにステップＳ３において前記ステップＳ１およびステップＳ２が交互に所定回数Ｘだけ繰り返された後、ステップ４に進み、前記図２（Ｅ），（Ｆ）に対応する工程によりＺｒＣｌ4分子あるいはＺｒ（ｔ−ＯＣ4Ｈ9）4分子を先のステップＳ１およびＳ２で形成されたＳｉＯ2分子層上に吸着させる。さらに図３（Ｇ）に対応するステップ５の工程において前記吸着したＺｒの気相分子化合物は酸化あるいは加水分解され、その結果ＺｒＯ2分子層が形成される。さらにステップ６において前記ステップＳ４およびＳ５が交互に所定回数Ｙだけ繰り返された後、ステップ７において前記所定回数Ｘおよび所定回数ＹはそれぞれＸ1およびＹ1に変化され、プロセスは前記ステップ１に戻る。
【００３５】
このようにして、新たな所定回数Ｘ1およびＹ1を使ってステップ１〜７を実行し、さらに前記所定回数を変化さながら前記ステップ１〜７を繰り返し実行することにより、図８に示すように、ＺｒとＳｉの比率が膜厚方向に連続的に変化する、組成がＺｒＳｉＯ4で表される誘電体膜を、前記Ｓｉ基板１１上に形成することができる。ただし、図８中、先に説明した部分は対応する参照符号で示してある。
【００３６】
図８を参照するに、図示の例では、前記誘電体膜中のＺｒの組成が、前記Ｓｉ基板１１との界面近傍において小さく、前記界面から離れるにつれて徐々に減少するように制御されている。このように組成を制御されたＺｒＳｉＯ4膜では、前記Ｓｉ基板１１との界面近傍においてＳｉ濃度が高いため、Ｓｉ基板に対して優れた密着性が得られ、さらにＺｒＳｉＯ4膜の表面近傍ではＺｒ濃度が高いため大きな誘電率が得られると共に、膜中を流れるリーク電流を抑制することが可能になる。また、前記ＺｒＳｉＯ4膜を、膜中においてＺｒとＳｉとが１分子層毎に互に配列するように形成することも可能である。
［第３実施例］
図９は、本発明の第３実施例による誘電体膜構造を示す。ただし図９中、先に説明した部分には対応する参照符号を付し、説明を省略する。
【００３７】
図９を参照するに、本実施例では前記ＳｉＯ2分子層１２ａが形成された後、ＳｉＣｌ4分子を前記ＳｉＯ2分子層１２ａに吸着させ、さらにＮＨ3ガスで前記吸着したＳｉＣｌ4分子層を処理し、ＳｉＮ分子層１２ｄに変換する。かかるＳｉＮ分子層１２ｄの形成の後、前記ＳｉＮ分子層１２ｄにＴａ（ＯＣ2Ｈ5）5分子を吸着させ、さらにこれを酸化させて前記Ｔａ2Ｏ5分子層１２ｃを形成した後、前記Ｔａ2Ｏ5分子層１２ｃ上に前記ＣＶＤ−Ｔａ2Ｏ5膜１３を形成する。
【００３８】
図９の構造では、前記Ｔａ2Ｏ5膜１３とＳｉ基板１１との間にＳｉＮ分子層１２ｄが介在しているため、例えば前記Ｔａ2Ｏ5膜１３上にＢでドープしたポリシリコン膜を堆積したような場合でも、ＢのＳｉ基板１１中への拡散が前記ＳｉＮ分子層１２ｄにより阻止されるため、前記Ｔａ2Ｏ5膜１３をゲート絶縁膜に使った半導体装置において、しきい値電圧の変動を抑制することが可能になる。
［第４実施例］
図１０は、本発明の第４実施例による半導体装置の構成を示す。
【００３９】
図１０を参照するに、ｐ型Ｓｉ基板２１上には先に説明したいずれかの実施例に従って、Ｔａ2Ｏ5よりなるゲート絶縁膜２２が形成されており、前記ゲート絶縁膜２２上にはポリシリコンゲート電極２３が形成されている。
【００４０】
さらに前記Ｓｉ基板２１中には、前記ゲート電極２３に隣接してｎ-型の拡散領域２１Ａ，２１Ｂが形成されており、前記ポリシリコンゲート電極２３の側壁面は側壁絶縁膜２３ａ，２３ｂにより覆われている。さらに前記Ｓｉ基板２１中には、前記側壁絶縁膜２３ａ，２３ｂの外側に、ｎ+型の拡散領域２１Ｃ，２１Ｄが形成されている。
【００４１】
図１０の半導体装置では、ゲート絶縁膜２２としてＴａ2Ｏ5を使うため、０．１ｎｍ以下の厚さのＳｉＯ2膜に実質的に等価な実効膜厚が得られ、その結果ゲート長を短縮することにより、ゲートリーク電流を抑制しつつ、非常に高速な動作を実現することが可能になる。その際、先に説明した実施例に従って前記Ｔａ2Ｏ5膜２２を形成することにより、膜厚の変動を抑制でき、得られる半導体装置の特性を安定化させることができる。特に、前記Ｔａ2Ｏ5膜２２の直下に数分子層程度のＳｉＯ2分子層１２ａを介在させることにより、ゲート電極２３からＳｉ基板２１への不純物元素の拡散が阻止され、半導体装置の特性が安定化する。さらに、前記ゲート絶縁膜２２を、Ｔａ2Ｏ5を含む様々な酸化物材料により、一分子層ずつ形成することにより、前記ゲート絶縁膜２２内部の厚さ方向への組成分布を、自在に制御することが可能になる。その結果、Ｓｉ基板との界面において密着性が高く、ゲート電極２３との界面において比誘電率の大きい構造を容易に得ることが可能になる。その際、本発明では前記基板上への誘電体分子層の形成を、吸着された気相原料分子に対してプラズマ励起ラジカルを作用させるのではなく、吸着された気相原料分子を加水分解させることにより行うが、このように加水分解反応を使うことにより、従来の技術、特に先に説明した特開平１１−８７３４１号公報記載の技術と異なり、荷電粒子が誘電体膜中に取り込まれ、これがリーク電流路を形成する問題を回避することが可能になる。また、加水分解反応では、熱的に安定な反応しか生じないので、制御が容易である。
【００４２】
【発明の効果】
本発明の特徴によれば、Ｓｉ基板上に、薄い絶縁膜を隔ててＴａ2Ｏ5等の高誘電体膜、あるいは様々な組成の誘電体膜をＣＶＤ法により形成する際に、インキュベーション時間が実質的に減少し、その結果、形成される誘電体膜の均一性が向上する。さらに、形成される誘電体膜の膜厚方向への組成の制御を自在に行うことが可能で、また必要に応じて、１分子層程度の非常に薄い拡散障壁膜を、前記誘電体膜中に作りこむことが可能になる。本発明ではかかる誘電体膜の形成の際に、プラズマ励起されたラジカルを吸着させる工程が含まれないので、形成される誘電体膜は電荷の伴う準位等の欠陥を含まず、このため優れたリーク電流特性を示す。
【図面の簡単な説明】
【図１】（Ａ）〜（Ｃ）は、本発明の第１実施例による誘電体膜の形成方法を示す図（その１）である。
【図２】（Ｄ）〜（Ｆ）は、本発明の第１実施例による誘電体膜の形成方法を示す図（その２）である。
【図３】（Ｇ）〜（Ｈ）は、本発明の第１実施例による誘電体膜の形成方法を示す図（その３）である。
【図４】本発明の効果を示す図である。
【図５】（Ａ），（Ｂ）は、従来のＣＶＤ法によりＳｉＯＮ膜上に形成したＴａ2 Ｏ5 膜の表面構造を示す図である。
【図６】（Ａ）は、本発明の方法によりＳｉＯＮ膜上に形成したＴａ2Ｏ5膜の表面構造を示す図、（Ｂ）は、Ｓｉ基板の表面に直接に形成されたＴａ2Ｏ5膜の表面構造を示す図である。
【図７】本発明の第２実施例による誘電体膜の形成方法を示すフローチャートである。
【図８】本発明の第２実施例により形成された誘電体膜の構造を示す図である。
【図９】本発明の第３実施例により形成された誘電体膜の構造を示す図である。
【図１０】本発明の第４実施例による半導体装置の構成を示す図である。
【符号の説明】
１１，２１ Ｓｉ基板
１１ａ 自然酸化膜
１１ｂ 保護膜
１１ｃ Ｓｉ基板表面
１２ａ ＳｉＯ2分子層
１２ｂ Ｔａ（ＯＣ2Ｈ5）5分子層
１２ｃ Ｔａ2Ｏ5分子層
１２ｄ ＳｉＮ分子層
１３ ＣＶＤ膜
２２ ゲート絶縁膜
２３ ゲート電極
２３Ａ，２３Ｂ 側壁絶縁膜
２１Ａ，２１Ｂ ＬＤＤ拡散領域
２１Ｃ，２１Ｄ 拡散領域

Claims (13)

  1. Ｓｉ基板上への誘電体膜の形成方法において、
    前記Ｓｉ基板上に絶縁性層を形成する工程と、
    前記絶縁性層上に少なくとも１回、金属元素の気相分子化合物を実質的に一様に吸着させ、前記絶縁性層上を前記気相分子化合物により覆う工程と、
    前記絶縁層を覆う前記気相分子化合物を酸化雰囲気中で分解し、前記絶縁層上に前記金属元素を含む誘電体材料の分子層を形成する工程と、を含み、
    前記気相分子化合物を分解させる工程の後、前記誘電体の分子層上に高誘電体膜をＣＶＤ法により形成する工程を含むことを特徴とする誘電体膜の形成方法。
  2. 前記誘電体材料はＴａ2Ｏ5よりなり、前記気相分子化合物は、Ｔａ（ＯＣ2Ｈ5）5およびＴａＣｌ5のいずれかであることを特徴とする請求項１記載の誘電体膜の形成方法。
  3. 前記誘電体材料はＺｒＯ2よりなり、前記気相分子化合物は、Ｚｒ（ｔ−ＯＣ4Ｈ9）4およびＺｒＣｌ4のいずれかであることを特徴とする請求項１記載の誘電体膜の形成方法。
  4. 前記誘電体材料はＨｆＯ2よりなり、前記気相分子化合物は、Ｈｆ（ｔ−ＯＣ4Ｈ9）4 およびＨｆＣｌ4のいずれかであることを特徴とする請求項１記載の誘電体膜の形成方法。
  5. 前記誘電体材料はＡｌ2Ｏ3よりなり、前記気相分子化合物はＡｌ（ｌ−ＯＣ3Ｈ7）3および（ＣＨ3）3Ａｌのいずれかであることを特徴とする請求項１記載の誘電体膜の形成方法。
  6. 前記気相分子化合物を分解させる工程は、前記気相分子化合物で覆われた前記Ｓｉ基板を、前記気相分子化合物の熱分解温度を超える温度に加熱する工程よりなることを特徴とする請求項１〜５のうち、いずれか一項記載の誘電体膜の形成方法。
  7. 前記気相分子化合物を分解させる工程は、前記気相分子化合物で覆われた前記基板を、Ｈ2Ｏ，Ｏ3，ＮＯ2のいずれかより選ばれる雰囲気に曝露する工程を含むことを特徴とする請求項１〜６のうち、いずれか一項記載の誘電体膜の形成方法。
  8. 前記Ｓｉ基板表面に前記絶縁性層を形成する工程は、Ｓｉ基板表面にＳｉの気相分子化合物を吸着させ、前記Ｓｉ基板表面を前記Ｓｉの気相分子化合物により、少なくとも１回、実質的に一様に覆う工程と、前記Ｓｉの気相分子化合物を加水分解する工程とを含み、前記Ｓｉの気相分子化合物は、ＳｉＣｌ4，ＳｉＨ2Ｃｌ2，およびＳｉ（ＯＣ2Ｈ5）5よりなる群より選ばれることを特徴とする請求項１〜７のうち、いずれか一項記載の誘電体膜の形成方法。
  9. 前記Ｓｉ基板表面に前記絶縁性層を形成する工程は、前記Ｓｉ基板表面を熱酸化する工程を含むことを特徴とする請求項１〜８のうち、いずれか一項記載の誘電体膜の形成方法。
  10. 前記誘電体材料の分子層を形成する工程は、前記絶縁性分子層上に、組成がＺｒＳｉＯ4で表される誘電体膜を形成する工程を含み、前記誘電体膜を形成する工程は、前記Ｓｉ基板界面においてＺｒ濃度が低く、前記Ｓｉ基板界面から離れるにつれて徐々に増大するように実行されることを特徴とする請求項１〜９のうち、いずれか一項記載の誘電体膜の形成方法。
  11. 前記誘電体膜を形成する工程は、ＳｉＯ2分子層とＺｒＯ2分子層とを順に堆積する工程を含み、前記ＳｉＯ2分子層を形成する工程は、下地層上にＳｉを含む第１の気相原料分子を吸着させる工程と、前記第１の気相原料分子を分解させる工程とを含み、一方前記ＺｒＯ2分子層を形成する工程は、下地層上にＺｒを含む第２の気相原料分子を吸着させる工程と、前記第２の気相原料分子を分解する工程とを含むことを特徴とする請求項１０記載の誘電体膜の形成方法。
  12. 前記絶縁性層を形成する工程の前に、前記Ｓｉ基板の表面を露出する工程を含む請求項１記載の誘電体膜の形成方法。
  13. 前記気相分子化合物を分解する工程は、加水分解により前記気相分離化合物を分解する工程である請求項１記載の誘電体膜の形成方法。
JP2000095818A 2000-03-30 2000-03-30 誘電体膜の形成方法 Expired - Fee Related JP4493796B2 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
JP2000095818A JP4493796B2 (ja) 2000-03-30 2000-03-30 誘電体膜の形成方法
US10/239,648 US6866890B2 (en) 2000-03-30 2001-03-22 Method of forming a dielectric film
EP01915684A EP1269528B1 (en) 2000-03-30 2001-03-22 Method of forming a dielectric film
PCT/JP2001/002262 WO2001075956A1 (en) 2000-03-30 2001-03-22 Method of forming a dielectric film
KR1020027012657A KR100752559B1 (ko) 2000-03-30 2001-03-22 유전체막의 형성 방법
TW090107295A TW486762B (en) 2000-03-30 2001-03-28 Method of forming a dielectric film

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2000095818A JP4493796B2 (ja) 2000-03-30 2000-03-30 誘電体膜の形成方法

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2009280314A Division JP2010056582A (ja) 2009-12-10 2009-12-10 誘電体膜の形成方法

Publications (3)

Publication Number Publication Date
JP2001284344A JP2001284344A (ja) 2001-10-12
JP2001284344A5 JP2001284344A5 (ja) 2007-05-10
JP4493796B2 true JP4493796B2 (ja) 2010-06-30

Family

ID=18610667

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2000095818A Expired - Fee Related JP4493796B2 (ja) 2000-03-30 2000-03-30 誘電体膜の形成方法

Country Status (6)

Country Link
US (1) US6866890B2 (ja)
EP (1) EP1269528B1 (ja)
JP (1) JP4493796B2 (ja)
KR (1) KR100752559B1 (ja)
TW (1) TW486762B (ja)
WO (1) WO2001075956A1 (ja)

Families Citing this family (21)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3437832B2 (ja) 2000-03-22 2003-08-18 東京エレクトロン株式会社 成膜方法及び成膜装置
JP4095326B2 (ja) 2002-03-29 2008-06-04 株式会社東芝 半導体装置の製造方法及び半導体装置
JP2004140292A (ja) * 2002-10-21 2004-05-13 Tokyo Electron Ltd 誘電体膜の形成方法
JP2005093909A (ja) * 2003-09-19 2005-04-07 Tokyo Electron Ltd 基板処理方法及び基板処理装置
JP2005317583A (ja) * 2004-04-27 2005-11-10 Renesas Technology Corp 半導体装置およびその製造方法
JP4582542B2 (ja) * 2005-02-02 2010-11-17 株式会社神戸製鋼所 ダイヤモンド電界効果トランジスタ及びその製造方法
US7235502B2 (en) * 2005-03-31 2007-06-26 Freescale Semiconductor, Inc. Transitional dielectric layer to improve reliability and performance of high dielectric constant transistors
FR2890982B1 (fr) * 2005-09-21 2008-05-02 St Microelectronics Sa Procede de realisation d'une couche dielectrique sur un materiau porteur et un circuit integre comprenant un condensateur incorporant une couche dielectrique
JP4722876B2 (ja) * 2007-04-16 2011-07-13 東京エレクトロン株式会社 金属酸化膜の形成方法
DE102007018013A1 (de) * 2007-04-17 2008-10-23 Qimonda Ag Dielektrische Schicht sowie Verfahren zur Herstellung einer dielektrischen Schicht
KR101451716B1 (ko) * 2008-08-11 2014-10-16 도쿄엘렉트론가부시키가이샤 성막 방법 및 성막 장치
JP5419420B2 (ja) * 2008-11-04 2014-02-19 東京エレクトロン株式会社 成膜方法および成膜装置、ならびに記憶媒体
US9185974B2 (en) 2010-06-02 2015-11-17 Steelcase Inc. Frame type workstation configurations
US9210999B2 (en) 2010-06-02 2015-12-15 Steelcase Inc. Frame type table assemblies
US8689705B2 (en) 2010-06-02 2014-04-08 Steelcase, Inc. Reconfigurable table assemblies
US8667908B2 (en) 2010-06-02 2014-03-11 Steelcase Inc. Frame type table assemblies
US12376677B1 (en) 2012-10-10 2025-08-05 Steelcase Inc. Ergonomic seating system, tilt-lock control and remote powering method and apparatus
LU92795B1 (en) 2015-08-10 2017-02-14 Luxembourg Inst Science & Tech List SIO2 thin film produced by atomic layer deposition at room temperature
US10517392B2 (en) 2016-05-13 2019-12-31 Steelcase Inc. Multi-tiered workstation assembly
WO2017197395A1 (en) 2016-05-13 2017-11-16 Steelcase Inc. Multi-tiered workstation assembly
US10217626B1 (en) * 2017-12-15 2019-02-26 Mattson Technology, Inc. Surface treatment of substrates using passivation layers

Family Cites Families (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE1923279A1 (de) * 1969-05-07 1970-12-23 Licentia Gmbh Transistor mit isolierter Steuerelektrode
JPH02196427A (ja) * 1989-01-25 1990-08-03 Nec Corp 金属酸化膜の気相成長方法
JPH02283022A (ja) * 1989-01-25 1990-11-20 Hitachi Ltd 半導体装置の製造方法
JP2828152B2 (ja) * 1991-08-13 1998-11-25 富士通 株式会社 薄膜形成方法、多層構造膜及びシリコン薄膜トランジスタの形成方法
JPH05315608A (ja) * 1992-05-13 1993-11-26 Tadahiro Omi 半導体装置
JPH06310687A (ja) * 1993-04-20 1994-11-04 Kawasaki Steel Corp 半導体装置およびその製造方法
US5521423A (en) 1993-04-19 1996-05-28 Kawasaki Steel Corporation Dielectric structure for anti-fuse programming element
JPH07131007A (ja) * 1993-11-02 1995-05-19 Tadahiro Omi 半導体装置
KR0183732B1 (ko) * 1995-09-01 1999-03-20 김광호 반도체 장치의 캐패시터 제작방법
JP4236707B2 (ja) * 1995-09-14 2009-03-11 日産自動車株式会社 化学的気相成長法及び化学的気相成長装置
JPH09232542A (ja) * 1996-02-28 1997-09-05 Nec Corp 半導体装置およびその製造方法
JP2871580B2 (ja) * 1996-03-29 1999-03-17 日本電気株式会社 半導体装置の製造方法
KR100207485B1 (ko) 1996-07-23 1999-07-15 윤종용 반도체장치의 커패시터 제조방법
US5858843A (en) 1996-09-27 1999-01-12 Intel Corporation Low temperature method of forming gate electrode and gate dielectric
TW468253B (en) * 1997-01-13 2001-12-11 Hitachi Ltd Semiconductor memory device
JPH10303372A (ja) * 1997-01-31 1998-11-13 Sanyo Electric Co Ltd 半導体集積回路およびその製造方法
WO2004074355A1 (ja) * 1997-05-28 2004-09-02 Noriko Yamada 低誘電率材料、 その製造および使用
US6013553A (en) * 1997-07-24 2000-01-11 Texas Instruments Incorporated Zirconium and/or hafnium oxynitride gate dielectric
US6475927B1 (en) * 1998-02-02 2002-11-05 Micron Technology, Inc. Method of forming a semiconductor device
EP1026213B1 (en) * 1998-09-01 2014-11-05 JGC Catalysts and Chemicals Ltd. Coating fluid for forming low-permittivity silica-based coating film and substrate with low-permittivity coating film
US6558747B2 (en) * 1999-09-29 2003-05-06 Kabushiki Kaisha Toshiba Method of forming insulating film and process for producing semiconductor device
JP4043705B2 (ja) * 2000-09-27 2008-02-06 株式会社東芝 半導体装置の製造方法、ウェハ処理装置、及びウェハ保管箱
US6699797B1 (en) * 2002-12-17 2004-03-02 Intel Corporation Method of fabrication of low dielectric constant porous metal silicate films

Also Published As

Publication number Publication date
EP1269528B1 (en) 2012-06-20
KR20020095194A (ko) 2002-12-20
WO2001075956A1 (en) 2001-10-11
TW486762B (en) 2002-05-11
KR100752559B1 (ko) 2007-08-29
JP2001284344A (ja) 2001-10-12
EP1269528A1 (en) 2003-01-02
US20040005408A1 (en) 2004-01-08
US6866890B2 (en) 2005-03-15

Similar Documents

Publication Publication Date Title
KR100752559B1 (ko) 유전체막의 형성 방법
US7772643B2 (en) Methods of fabricating semiconductor device having a metal gate pattern
US6544875B1 (en) Chemical vapor deposition of silicate high dielectric constant materials
US7521331B2 (en) High dielectric film and related method of manufacture
JP5103056B2 (ja) 半導体装置の製造方法
CN100468648C (zh) 高k金属氧化物的原子层沉积
US7727911B2 (en) Method for forming a gate insulating film
US20090104788A1 (en) Method of producing insulator thin film, insulator thin film, method of manufacturing semiconductor device, and semiconductor device
JP2004523885A (ja) 堆積前の表面調整方法
JP4574951B2 (ja) 半導体装置及びその製造方法
US20040171276A1 (en) Semiconductor device having high-piemittivity insulation film and production method therefor
US20060199384A1 (en) Method of forming thin film, and method of manufacturing semiconductor device
JP2002359371A (ja) 半導体装置とその製造方法
US7786021B2 (en) High-density plasma multilayer gate oxide
US7759736B2 (en) Oxide interface with improved oxygen bonding
JP2010056582A (ja) 誘電体膜の形成方法
US20040214365A1 (en) Deposition oxide with improved oxygen bonding
JP2007235093A (ja) 半導体装置の製造方法
JP2004289082A (ja) 高誘電率ゲート絶縁膜の形成方法
JP5141321B2 (ja) 半導体装置の製造方法
KR100702133B1 (ko) 티타늄란탄옥사이드(ＴｉＬａＯ) 게이트절연막을 갖는반도체소자 및 그 제조방법

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20070314

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20070314

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20091013

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20091210

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20100406

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20100407

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130416

Year of fee payment: 3

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20160416

Year of fee payment: 6

LAPS Cancellation because of no payment of annual fees
