JP4700929B2 - 反射防止膜材料、これを用いた反射防止膜及びパターン形成方法 - Google Patents

Description

本発明は、半導体素子などの製造工程における微細加工に用いられる反射防止膜材料として好適な、珪素原子を含む置換基を含有する化合物を主成分とする反射防止膜材料及びこれを用いた遠紫外線、ＡｒＦエキシマレーザー光（１９３ｎｍ）、Ｆ₂レーザー光（１５７ｎｍ）、Ｋｒ₂レーザー光（１４６ｎｍ）、Ａｒ₂レーザー光（１２６ｎｍ）露光に好適なレジストパターン形成方法及び基板への集積回路パターン形成方法に関するものである。

近年、ＬＳＩの高集積化と高速度化に伴い、パターンルールの微細化が求められている中、現在汎用技術として用いられている光露光を用いたリソグラフィーにおいては、光源の波長に由来する本質的な解像度の限界に近づきつつある。

レジストパターン形成の際に使用するリソグラフィー用の光源として、水銀灯のｇ線（４３６ｎｍ）もしくはｉ線（３６５ｎｍ）を光源とする光露光が広く用いられており、更なる微細化のための手段として、露光光を短波長化する方法が有効とされてきた。このため、６４ＭビットＤＲＡＭ加工方法の量産プロセスには、露光光源としてｉ線（３６５ｎｍ）に代わって短波長のＫｒＦエキシマレーザー（２４８ｎｍ）が利用されるようになった。しかし、更に微細な加工技術（加工寸法が０．１３μｍ以下）を必要とする集積度１Ｇ以上のＤＲＡＭの製造には、より短波長の光源が必要とされ、特にＡｒＦエキシマレーザー（１９３ｎｍ）を用いたリソグラフィーが検討されてきている。

ＫｒＦリソグラフィーの初期の段階に於いて、色消しレンズ、あるいは反射光学系などと、ブロードバンド光との組み合わせのステッパーが開発された。しかし、色消しレンズあるいは非球面の反射光学系の精度が充分でなかったことから、狭帯域化したレーザー光と屈折光学系レンズの組み合わせが主流になった。一般に、単一波長露光においては、入射する光と、基板からの反射光とが干渉し、定在波を発生することは古くからよく知られた現象である。また、基板の凹凸によって光が集光あるいは散乱することによるハレーションと呼ばれる現象が起きることも知られている。定在波とハレーションは、どちらもパターンの線幅などの寸法変動や、形状の崩れなどを引き起こす。コヒーレントな単色光の使用は、短波長化とともに定在波やハレーションを更に増幅させる。このためハレーションや定在波を抑える方法として、レジストに吸光剤を入れる方法、レジスト上面、基板面に反射防止膜を敷く方法が提案された。しかし、吸光剤を入れる方法は、レジストパターン形状がテーパー形状になる問題が生じた。近年の波長の短波長化と、微細化の進行とともに、定在波とハレーションがパターン寸法変動に及ぼす問題が深刻化し、吸光剤を入れる方法では対応できなくなった。

上層透過型反射防止膜は、原理的に定在波の低減だけに効果があり、ハレーションには効果がない。また、定在波を完全にうち消すための上層反射防止膜の屈折率は、レジストの屈折率の平方根が理想的であるため、ＫｒＦで用いられているポリヒドロキシスチレン系のレジストの屈折率１．８では、１．３４が理想値である。ＡｒＦに用いられている脂環族系アクリルレジスト屈折率１．６では、理想値が１．２７となる。このような低い屈折率を有する材料は、パーフルオロ系の材料に限定されるが、上層反射防止膜はアルカリ現像時に剥離が可能な方がプロセス的に有利であるため、水溶性材料であることが必要である。非常に疎水性の高いパーフルオロ系材料を水溶性にするために、親水性置換基を導入すると、屈折率が増加し、ＫｒＦでは１．４２前後、ＡｒＦにおいては１．５前後の値
となる。このためＫｒＦリソグラフィーで、０．２０μｍ以下のパターニングを行う場合は、吸光剤と上層反射防止膜の組み合わせだけでは定在波の影響を抑えることができなくなっている。ＡｒＦにおいては、前記理由により、上層反射防止膜の効果は殆ど期待できず、ＫｒＦにおいても今後さらなる線幅の縮小により線幅の管理が厳しくなってくると、レジストの下地に反射防止膜を敷くことが必要になってきた。

レジストの下地の反射防止膜は、その下がポリシリコンやアルミニウムなどの高反射基板の場合では、最適な屈折率（ｎ値）、吸光係数（ｋ値）の材料を適切な膜厚に設定することによって、基板からの反射を１％以下に低減でき、極めて大きな効果を発揮することができる。例えば、波長１９３ｎｍにおいて、レジストの屈折率が１．８として、下層反射防止膜の屈折率（屈折率の実数部）ｎ＝１．５、消光係数（屈折率の虚数部）ｋ＝０．５、膜厚４２ｎｍであれば、反射率が０．５％以下になる（図３参照）。しかし、下地に段差がある場合は、段差上で反射防止膜の膜厚が大きく変動する。下地の反射防止効果は、光の吸収だけでなく、干渉効果も利用しているため、干渉効果が強い４０〜４５ｎｍの第一底辺はそれだけ反射防止効果も高いが、膜厚の変動によって大きく反射率が変動する。反射防止膜材料に用いるベース樹脂の分子量を上げて段差上での膜厚変動を抑えコンフォーマル性を高めた材料が提案されているが（特許文献１）、ベース樹脂の分子量が高くなると、スピンコート後にピンホールが発生しやすくなる問題や、ろ過できなくなるといった問題、経時的に粘度変動が生じ膜厚が変化するといった問題、ノズルの先端に結晶物が析出するといった問題が生じ、また、コンフォーマル性が発揮できるのは比較的高さの低い段差に限定される。

次に、膜厚変動による反射率の変動が比較的小さい第３底辺以上の膜厚（１７０ｎｍ以上）を採用する方法が考えられる。この場合、ｋ値が０．２〜０．３の間で、膜厚が１７０ｎｍ以上であれば膜厚の変化に対する反射率の変動が小さく、しかも反射率を１．５％以下に押さえることができる。反射防止膜の下地が酸化膜や窒化膜などの透明膜で、さらにその透明膜の下に段差がある場合、透明膜の表面がＣＭＰなどで平坦化されていたとしても、透明膜の膜厚が変動する。この場合、その上の反射防止膜の膜厚は一定にする事は可能であるが、反射防止膜の下地透明膜の膜厚が変動すると図３における最低反射膜の厚みが透明膜の膜厚分だけλ／２ｎ（λ：露光波長、ｎ：露光波長における透明膜の屈折率）の周期でずれることになる。反射防止膜の膜厚を、下地が反射膜の時の最低反射膜厚５５ｎｍに設定した場合、透明膜の膜厚変動によって反射率が高い部分が出現する。この場合、下地透明膜の膜厚の変化に対する反射率を安定化するためにも、前述と同様反射防止膜の膜厚を１７０ｎｍ以上の厚膜にする必要がある。

反射防止膜の材料は、無機系と有機系に大別できる。無機系はＳｉＯＮ膜が挙げられる。これは、シランとアンモニアの混合ガスによるＣＶＤなどで形成され、レジストに対するエッチング選択比が大きいため、レジストへのエッチングの負荷が小さい利点があるが、剥離が困難なため、適用できる場合に制限がある。
窒素原子を含む塩基性基板であるため、ポジレジストではフッティング、ネガレジストではアンダーカットプロファイルになりやすいという欠点もある。有機系はスピンコート可能でＣＶＤやスパッタリングなどの特別な装置を必要としない点、レジストと同時に剥離可能な点、裾引き等の発生が無く形状が素直でレジストとの接着性も良好である点が利点であり、多くの有機材料をベースとした反射防止膜が提案された。例えば、特許文献２に記載のジフェニルアミン誘導体とホルムアルデヒド変性メラミン樹脂との縮合体、アルカリ可溶性樹脂と吸光剤とからなるものや、特許文献３に記載の無水マレイン酸共重合体とジアミン型吸光剤の反応物、特許文献４に記載の樹脂バインダーとメチロールメラミン系熱架橋剤を含有するもの、特許文献５に記載のカルボン酸基とエポキシ基と吸光基を同一分子内に有するアクリル樹脂ベース型、特許文献５に記載のメチロールメラミンとベンゾフェノン系吸光剤からなるもの、特許文献７に記載のポリビニルアルコール樹脂に低分子吸光剤を添加したもの等が挙げられる。これらの全ては、バインダーポリマーに吸光剤を添加、あるいはポリマーに置換基として導入する方法を採っている。しかし、吸光剤の多くが芳香族基、あるいは２重結合を有するため、吸光剤の添加によってドライエッチング耐性が高まり、レジストとのドライエッチング選択比がそれほど高くないという欠点がある。微細化が進行し、レジストの薄膜化にも拍車がかかっており、更に次世代のＡｒＦ露光に於いては、レジスト材料にアクリル又は脂環族のポリマーを使うことになるため、レジストのエッチング耐性が低下する。更に、前述の通り、反射防止膜の膜厚を厚くしな
ければならないという問題もある。このため、エッチングは深刻な問題であり、レジストに対してエッチング選択比の高い、即ち、エッチングスピードが速い反射防止膜が求められている。

反射防止膜において最適な吸光係数を与えるための吸光剤が検討されている。ＫｒＦでは特にアントラセン型、ＡｒＦではフェニル型が提案されている。しかし、これらのものは、前述の通り、優れたドライエッチング耐性を有する置換基でもあり、ダイをペンダントさせたポリマーバックボーンをアクリルなどのエッチング耐性の低いポリマーにした場合においても実用的には限界がある。一方、一般に、珪素を含む材料は、フルオロカーボン系のガスを用いたエッチング条件において、エッチング速度が速く、レジストに対して高い選択比が得られることが知られており、珪素原子を含む反射防止膜を用いることによってエッチングの選択比を飛躍的に高めることができると考えられる。例えば、フェニル基がペンダントされたポリシランを骨格とするＫｒＦ露光用の反射防止膜が特許文献８で提案され、高いエッチング選択比が達成されている。

近年高解像度化に伴ってレジスト膜の薄膜化が進んでいる。薄膜化に伴ってレジストのエッチング耐性向上が求められているが、十分ではない。薄膜レジストのパターン転写方法として、ハードマスク法がある。被加工基盤がｐ−ＳｉなどではＳｉＯ₂膜、被加工基盤がＳｉＯ₂膜ではＳｉＮ、Ｗ−Ｓｉ、アモルファスＳｉなどが検討されている。ハードマスクを残す場合と剥離する場合があるが、特に下地がＳｉＯ₂膜などの絶縁膜の場合、特にＷ−Ｓｉ、アモルファスＳｉ膜は良導膜なので剥離する事が必要である。ＳｉＮ膜は絶縁膜なので場合によっては剥離する必要がないが、ＳｉＯ₂と構成元素が似ているため、ハードマスクとしての本来の機能としてのエッチング選択比が低いという欠点がある。更に、反射防止膜としての機能を兼ねたＳｉＯＮ膜のハードマスクが提案されている（非特許文献１）。

ここで、特許文献９〜１４において、シリカ系絶縁膜形成用塗布液が提案されている。この技術を用いて、レジストの下層膜として珪素含有ポリマーを用いる多くのパターン形成方法が提案されている。例えば特許文献１５〜１６には、基盤上有機膜を形成し、その上にシリカガラスをスピンコートし、その上のレジストパターンをシリカガラス層に転写、次に酸素ガスエッチングで有機膜層にパターン転写、最後に基盤を加工する３層プロセスが提案されている。特許文献１７〜２１においては、反射防止膜としての効果も兼ねたシリカガラス層、シルセスキオキサンポリマー材料が提案されている。更に、特許文献２２においてはシルセスキオキサンポリマーを、特許文献２３においてはスピンオンガラス材料をベースとした反射防止膜とハードマスクの機能を兼ねそろえた材料が提案されている。しかしながら、いずれの珪素含有ポリマーにおいても、保存安定性に問題があり、実際の使用時に膜厚が変動するという致命的欠陥が存在していた。

特開平１０−６９０７２号公報 特公平７−６９６１１号公報 米国特許第５２９４６８０号 特開平６−１１８６３１号公報 特開平６−１１８６５６号公報 特開平８−８７１１５号公報 特開平８−１７９５０９号公報 特開平１１−６０７３５号公報 特開昭５７−８３５６３号公報 特開平５７−１３１２５０号公報 特開昭５６−１２９２６１号公報 特許第３２８７１１９号公報 特開２００１−２２０８２号公報 特開２００１−２２０８３号公報 特許第３１１８８８７号公報 特開２０００−３５６８５４号公報 特開平５−２７４４４号公報 特開平６−１３８６６４号公報 特開平２００１−５３０６８号公報 特開平２００１−９２１２２号公報 特開２００１−３４３７５２号公報 米国特許第６４２００８８号 特表２００３−５０２４４９号 ＳＰＩＥ２０００，Ｖｏｌ．４２２６，ｐ９３ Ｐｒｏｃ．ＳＰＩＥ Ｖｏｌ．２１９５，２２５−２２９（１９９４） Ｐｒｏｃ．ＳＰＩＥ Ｖｏｌ．３６７８，２４１−２５０（１９９９） ＳＰＩＥ Ｖｏｌ．３６７８，ｐ７０２ （１９９９）

本発明が解決しようとする課題はレジストに対してエッチング選択比が高い、即ちレジストに対してエッチングスピードが速く、長期の保存においても膜厚変動が少ない反射防止膜の材料を提供し、且つこの反射防止膜材料を用いて基板上に反射防止膜層を形成するパターン形成方法及び、この反射防止膜を基盤加工のハードマスクとして用いるパターン形成方法も提供するものである。

反射防止膜に要求される性能の一つとして、レジストとのインターミキシングがないこと、レジスト層ヘの低分子成分の拡散がないことが挙げられる（非特許文献２）。これらを防止するために、一般的に反射防止膜のスピンコート後のベークで熱架橋するという方法が採られている。更に、反射防止膜又はレジスト下層膜上のレジストパターンは、裾引き或いはアンダーカットがない垂直な形状であることが望まれる。裾引き形状では、反射防止膜のエッチング後に寸法変換差が生じ、アンダーカット形状では現像後にレジストパターンの倒れが生じるからである。

非特許文献３において、酸による架橋がポジ型レジストの裾引き低減に有効であることが報告されている。架橋剤を添加し、酸により架橋させる方法は反射防止膜材料において重要であり、前記特許文献２０と特許文献１７においては架橋剤の添加が有効とされている。

ここで、現像後のレジストの断面パターンが逆テーパー形状になる問題が発生している。これは、反射防止膜の架橋反応に用いられる酸がレジスト層に移動し、ベーク時にレジストの酸不安定基を脱離させる、あるいはレジスト中に添加されているアミン化合物を中和させてしまったことが原因と考えられる。レジスト層に移動しないためには、反射防止膜に発生する酸をバルキーなものにする方法が挙げられるが、架橋反応も進行しにくくなり、レジストとのインターミキシングの原因となるので好ましくない。ここで非特許文献４において、ＡｒＦ用の有機反射防止膜として、ヒドロキシエチルメタクリレート、メチルアクリレート、スチレンの３元共重合体を用いた材料が提案されている。架橋システムとしてはヒドロキシエチルメタクリレートとグリコールウリル系の架橋剤を用いている。ここで注目したいのはメチルアクリレートの存在であり、このものを共重合することによって逆テーパーを防止している。メチルアクリレートはレジストとの密着性を向上させ、酸拡散を押さえる効果もあると考えられる。逆テーパー形状防止のためには架橋後の反射防止膜中に酸を閉じこめておく必要があり、このためには、カルボニル、エステル、ラクトン、エーテル基などの炭素−酸素単結合及び／又は二重結合を含有する有機基を持つポリマーを用いることが有効であり、前記官能基をペンダントしたシロキサンポリマー樹脂を反射防止膜として用いることを考案した。
さらに、本発明では、架橋反応メカニズムを鋭意調査したところ、ポリマー中に残存しているシラノール基が架橋反応に大きく寄与しており、従来必須であった架橋剤を添加しなくても、ある特定の量のシラノール基が存在すると、実質上問題のない反射防止膜を得ることができることを発見した。

即ち、本発明は、炭素−酸素単結合及び／又は炭素−酸素二重結合を有する有機基と、光吸収基と、末端がＳｉ−ＯＨ及び／又はＳｉ−ＯＲになっているケイ素原子とを含んでなるシリコーン樹脂を変性して得られる反射防止用変性シリコーン樹脂を提供する。また、この（Ａ）反射防止膜用シリコーン樹脂と、（Ｂ）有機溶剤と、（Ｃ）酸発生剤とを含有する反射防止膜材料を提供する。
また、本発明は、リソグラフィーにより基板にパターンを形成する方法であって、少なくとも、基板上に反射防止膜材料を塗布し、ベークして反射防止膜を形成し、該反射防止膜上にフォトレジスト膜材料を塗布し、プリベークしてフォトレジスト膜を形成し、該フォトレジスト膜のパターン回路領域を露光した後、現像液で現像してフォトレジスト膜にレジストパターンを形成し、該レジストパターンが形成されたフォトレジスト膜をマスクにして反射防止膜及び基板をエッチングして基板にパターンを形成することを含んでなるパターン形成方法を提供する。
なお、露光は、好ましくは波長３００ｎｍ以下の高エネルギー線又は電子線を用いる。
また、本発明の反射防止膜材料を基板上に塗布し、ベークして得られる反射防止膜を提供する。

本発明の反射防止膜材料を用いれば、特に短波長での露光に対して、充分な反射防止効果を発揮できるだけのｎ値、ｋ値を有する上に、エッチング選択比が高い、即ち、フォトレジスト膜に対してエッチング速度が充分に速く、被加工基板よりもエッチング速度が充分に遅い反射防止膜を得ることができる。また、本発明の反射防止膜材料は、長期の保存においても膜厚変動が少ない。従って、この反射防止膜は、被加工基板に対するハードマスクとしての効果も高いものである。さらに、この反射防止膜の上のフォトレジスト膜に形成するレジストパターン形状も、逆テーパー、裾引き等の発生が無い垂直形状にできる。

以下に、本発明について更に詳しく説明する。
本発明で示される変性シリコーン樹脂は、下記一般式（１）

（上式中、Ｒ^１ａは炭素−酸素単結合及び／又は炭素−酸素二重結合を有する有機基であり、Ｒ^２は光吸収基を有する１価の有機基であってベンゼン環を含み、Ｘは同一又は異種のハロゲン原子、水素原子、ヒドロキシ基、炭素数１〜６のアルコキシ基、又は炭素数１〜６のアルキルカルボニルオキシ基であり、ｍとｎは各々０〜３の整数であって、０＜（４−ｍ−ｎ）≦４の関係を満足する。）
で示されるケイ素含有化合物の２種以上の混合物を加水分解、縮合して得ることができ、末端がＳｉ−ＯＨ及び／又はＳｉ−ＯＲになっているケイ素原子を含み、該Ｓｉ−ＯＨとＳｉ−ＯＲのモル比率が１００／０から２０／８０であるシリコーン樹脂のエポキシ環を変性して種類の異なる炭素−酸素結合を有する有機基に変換して得られ、
該反射防止用変性シリコーン樹脂の繰り返し単位が、
ｎ＝０に相当する下記一般式（２）

（上式（２）中、Ｙ、Ｚは、各々独立に、水素原子、炭素数１〜６のアルキル基、炭素数１〜８のアルキルカルボニル基、炭素数１〜６のアルコキシカルボニル基である。）
又は下記一般式（３）

（上式（３）中、Ｙは、炭素数１〜８のアルキルカルボニル基であり、Ｚは、水素原子である。）
で表される繰り返し単位と、ｍ＝０に相当する繰り返し単位とからなる。
一般式（１）で示されるケイ素含有化合物の重量平均分子量は、ＧＰＣ（ゲル・パーミエーション・クロマトグラフィ）に基づく測定でポリスチレン換算で５００〜１００万、好ましくは１０００〜５０万である。

本発明又は参考発明の炭素−酸素単結合及び／又は炭素−酸素二重結合を有する有機基は、好ましくは炭素数２〜３０であり、さらに好ましくは、エポキシ基とエステル基とアルコキシ基とヒドロキシ基から選ばれる一種以上の有機基である。有機基は、炭素を含む基の意味であり、水素、窒素、硫黄等を含んでもよい。炭素−酸素単結合及び／又は炭素−酸素二重結合を有する有機基は、例として以下を挙げることができる。
（Ｐ−Ｑ₁−(Ｓ₁)_v1−Ｑ₂−）_u−(Ｔ)_v2−Ｑ₃−(Ｓ₂)_v3−Ｑ₄−
上式中、Ｐは水素原子、ヒドロキシル基、エポキシ環（ＯＣＨ₂ＣＨ−）、炭素数１〜４のアルコキシ基、炭素数１〜６のアルキルカルボニルオキシ基、又は炭素数１〜６のアルキルカルボニル基であり、Ｑ₁とＱ₂とＱ₃とＱ₄は各々独立して−Ｃ_qＨ_2q-pＰ_p−（式中、Ｐは上記と同様であり、ｐは０〜３の整数であり、ｑは０〜１０の整数である。）、ｕは０〜３の整数であり、Ｓ₁とＳ₂は各々独立して−Ｏ−、−ＣＯ−、−ＯＣＯ−、−ＣＯＯ−又はＯＣＯＯを表す。ｖ１、ｖ２、ｖ３は、各々独立して０又は１を表す。これらとともに、Ｔの例を以下に示す。ＴにおいてＱ₂とＱ₃と結合する位置は、特に限定されないが、立体的な要因による反応性や反応に用いる市販試薬の入手性等を考慮して適宜選択できる。

参考発明の炭素−酸素単結合及び／又は炭素−酸素二重結合を有する有機基の好ましい例として、以下が挙げられる。なお、化学式中において、（Ｓｉ）はＳｉとの結合箇所を示すために記載した。

次に、本発明又は参考発明の光吸収基は、波長１５０〜３００ｎｍの間で吸収を有する基であり、アントラセン環（参考発明）、ナフタレン環（参考発明）又はベンゼン環（本発明）、又はこれらの環に一個以上の置換基があってもよく、置換基としては炭素数１〜６のアルキル基、炭素数１〜６のアルコキシ基、炭素数１〜６のアシロキシ基又は炭素数１〜６のアセタール基が好ましく、より好ましくは、メチル基、メトキシ基、ｔ−ブトキシ基、ｔ−アミロキシ基、アセトキシ基、１−エトキシエトキシ基等である。この例を以下に挙げることができる。

上記光吸収基のメトキシ基、アセトキシ基、アセタール基は、重合中あるいは重合後脱保護化して、ヒドロキシ基にすることも可能である。

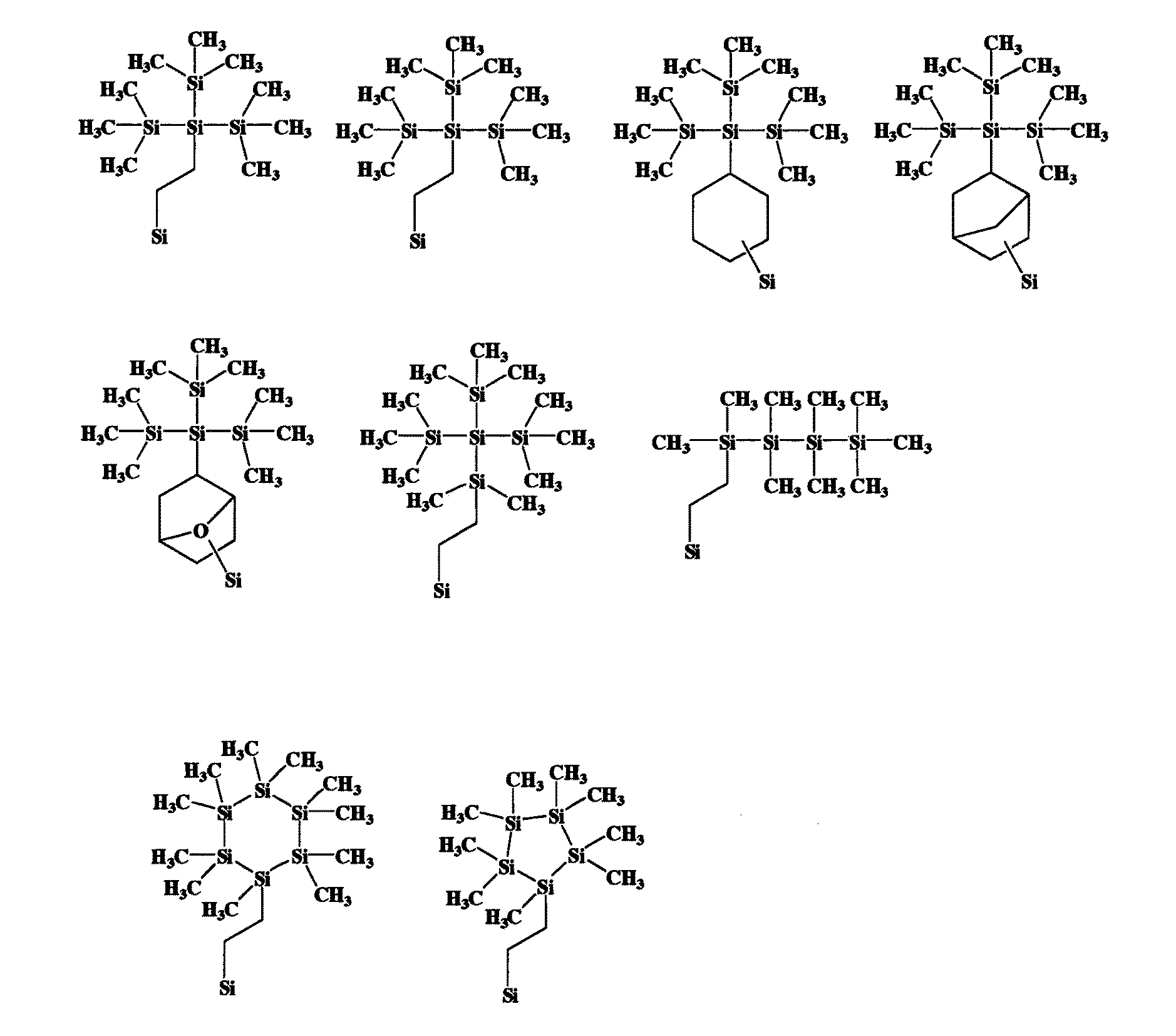

上記芳香族系の吸収基の他に、Ｓｉ−Ｓｉ結合を持つ吸収基を用いることもできる。具体的には下記に挙げることができる。

上記高分子化合物の合成方法としては、前記一般式（１）で示されるモノマーを加水分解による共縮合を行う。
加水分解反応における水の量は、モノマー１モル当たり０．２〜１０モルを添加することが好ましい。この時に、触媒を用いることもでき、酢酸、プロピオン酸、オレイン酸、ステアリン酸、リノール酸、サリチル酸、安息香酸、ギ酸、マロン酸、フタル酸、フマル酸、クエン酸、酒石酸、塩酸、硫酸、硝酸、スルホン酸、メチルスルホン酸、トシル酸、トリフルオロメタンスルホン酸などの酸、アンモニア、水酸化ナトリウム、水酸化カリウム、水酸化バリウム、水酸化カルシウム、トリメチルアミン、トリエチルアミン、トリエタノールアミン、テトラメチルアンモニウムヒドロキシド、コリンヒドロキシド、テトラブチルアンモニウムヒドロキシドなどの塩基、テトラアルコキシチタン、トリアルコキシモノ（アセチルアセトナート）チタン、テトラアルコキシジルコニウム、トリアルコキシ
モノ（アセチルアセトナート）ジルコニウムなどの金属キレート化合物を挙げることができが、重合中にエポキシを開環させない様にし、アルカリや金属の不純物を混入しないようにするためには有機アミンが好ましく用いられる。

反応操作としては、有機溶媒に水及び触媒を溶解させ、そこにモノマーを添加してもよい。このとき、モノマーは有機溶媒で希釈してもおいてもよい。反応温度は０〜１００℃、好ましくは１０〜８０℃である。水の滴下時に１０〜５０℃に加熱し、その後４０〜８０℃に昇温させて熟成させる方法が好ましい。

有機溶媒としては、水溶性のものが好ましく、メタノール、エタノール、１−プロパノール、２−プロパノール、１−ブタノール、２−ブタノール、２−メチル−１−プロパノール、アセトン、テトラヒドロフラン、アセトニトリル、プロピレングリコールモノメチルエーテル、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールジメチルエーテル、ジエチレングリコールジメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテル及びこれらの混合物などが好ましい。

その後、上記の水に難溶又は不溶の有機溶媒を添加し、有機溶媒層を分別、水洗して加水分解縮合に使用した触媒を除去する。このとき、必要に応じて触媒を中和してもよい。

有機溶媒としては、水に難溶あるいは不溶のものが好ましく、テトラヒドロフラン、トルエン、ヘキサン、酢酸エチル、シクロヘキサノン、メチル−２−ｎ−アミルケトン、プロピレングリコールモノメチルエーテル、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールジメチルエーテル、ジエチレングリコールジメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、ピルビン酸エチル、酢酸ブチル、３−メトキシプロピオン酸メチル、３−エトキシプロピオン酸エチル、酢酸ｔｅｒｔ−ブチル、プロピオン酸ｔｅｒｔ―ブチル、プロピレングリコールモノｔｅｒｔ−ブチルエーテルアセテート、γ―ブチルラクトン及びこれらの混合物などが好ましい。

その後、有機溶媒層を分別し脱水する。水分の残存は、残存したシラノールの縮合反応を進行させるため、十分に行う必要がある。硫酸マグネシウムなどの塩やモレキュラーシーブによる吸着法や、溶媒を除去しながらの共沸脱水法が好ましく挙げられる。

また、別の操作方法として、モノマーの加水分解縮合に用いる有機溶媒として、水に難溶あるいは不溶のものを使用することもできる。例えば、テトラヒドロフラン、トルエン、ヘキサン、酢酸エチル、シクロヘキサノン、メチル−２−ｎ−アミルケトン、プロピレングリコールモノメチルエーテル、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールジメチルエーテル、ジエチレングリコールジメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、ピルビン酸エチル、酢酸ブチル、３−メトキシプロピオン酸メチル、３−エトキシプロピオン酸エチル、酢酸ｔｅｒｔ−ブチル、プロピオン酸ｔｅｒｔ―ブチル、プロピレングリコールモノｔｅｒｔ−ブチルエーテルアセテート、γ―ブチルラクトン及びこれらの混合物などが好ましい。

モノマーをこの有機溶媒に溶解させ、水を添加し加水分解反応を開始させる。
触媒は水に添加していても良いし、有機溶媒中に添加しておいても良い。反応温度は０〜１００℃、好ましくは１０〜８０℃である。水の滴下時に１０〜５０℃に加熱し、その後４０〜８０℃に昇温させて熟成させる方法が好ましい。

このときの反応条件を調整することにより、本発明で必要とされる末端がＳｉ−ＯＨ及び／又はＳｉ−ＯＲになっているケイ素原子の割合が０．１〜５０モル％となるシリコーン樹脂を得ることができる。このときの末端基は２９Ｓｉ−ＮＭＲを使用することで簡単に求めることができる。末端がＳｉ−ＯＨ及び／又はＳｉ−ＯＲになっているケイ素原子の割合をＡ（モル％）とすると、下記の式となる。

ここで、Ｑ１，Ｑ２，Ｑ３，Ｑ４は４官能Ｓｉ原子が形成しているシロキサン結合の数、Ｔ１，Ｔ２，Ｔ３は３官能Ｓｉ原子が形成しているシロキサン結合の数、Ｄ１，Ｄ２は２官能Ｓｉ原子が形成しているシロキサン結合の数を表す。それぞれの結合の量は２９Ｓｉ−ＮＭＲのピーク値を積分したものを使用して計算する。

このとき、Ａが０．１モル％以下では、樹脂の架橋に使用される末端ＳｉＯＨ、ＳｉＯＲの数が少なすぎて、塗布膜が十分に硬化しきれず、次工程で使用されるレジストとのインターミキシングが発生し、矩形性のよいレジストパターンを得ることができない場合がある。一方、Ａが５０モル％以上あると、縮合が不十分であり、強度的に弱い塗布膜しか得られず、レジストパターンの倒れなどが発生して好ましくない場合がある。

更に、Ａが０．１モル％以上５０モル％以下の間であっても、Ｓｉ−ＯＨとＳｉ−ＯＲの比率が所定の割合でないと十分に硬化した塗布膜を得ることができない場合がある。すなわち、さらに好ましくは、Ｓｉ−ＯＨ／Ｓｉ−ＯＲ＝（１００／０）〜（２０／８０）の割合が必要である。このとき、−ＳｉＯＨ／−ＳｉＯＲの比率は、¹³ＣＮＭＲを用いてＳｉ原子のα位の炭素原子１個当りの積分強度（Ｂ）を内部標準として用いて求めることができる。即ち、−ＳｉＯＲのＲをＲ_x−ＣＨ₂とすると−ＳｉＯＣＨ₂−Ｒ_xとなり、下線部の炭素原子の積分強度（Ｃ）を用いると、下記の式で求めることができる。
−ＳｉＯＨ／−ＳｉＯＲ＝（Ａ／１００−Ｃ／Ｂ）／（Ｃ／Ｂ）
Ｓｉ−ＯＨ／Ｓｉ−ＯＲ＝２０／８０よりＳｉ−ＯＲの割合が高くなると、Ｓｉ−ＯＲ同士では縮合できないので、膜硬化のためのシロキサン結合の形成が少なく、十分な硬さの膜を得ることができない場合がある。一方、Ｓｉ−ＯＨ／Ｓｉ−ＯＲ＝２０／８０よりＳｉ−ＯＲの割合が低くなると、Ｓｉ−ＯＨ同士の縮合やＳｉ−ＯＨとＳｉ−ＯＲ間での縮合が容易に進行し、十分な強度がありインターミキシングの発生しない塗布膜を得ることができることが、本発明の特徴である。

更に、炭素−酸素結合を含有する有機基にエポキシ基が含まれている場合、シリコーン樹脂を形成した後、変性反応させることにより種類の異なる炭素−酸素結合を有する有機基を持つ変性シリコーン樹脂に変換することができる。変性シリコーン樹脂の繰り返し単位の例を以下に挙げる。上段の第１番目と第２番目の繰り返し単位が本願発明の例であり、それ以外が参考発明の例である。

ここで、Ｙ、Ｚは、各々独立に、水素原子、炭素数１〜６のアルキル基、炭素数１〜８のアルキルカルボニル基、炭素数１〜６のアルコキシカルボニル基であり、具体的には、メチル基、エチル基、ｎ−プロピル基、ｉ−プロピル基、ｎ−ブチル基、ｉ−ブチル基、ｓｅｃ−ブチル基、ｔ−ブチル基、ｎ−ペンチル基、２−エチルブチル基、３−エチルブチル基、２，２−ジエチルプロピル基、シクロペンチル基、ｎ−ヘキシル基、シクロヘキシル基、ホルミル基、アセチル基、プロピオニル基、ブチリル基、イソブチリル基、バレリル基、イソバレリル基、ピバロイル基、シクロヘキシルカルボニル基、メトキシカルボニル基、エトキシカルボニル基、プロポキシカルボニル基、ブトキシカルボニル基、ｔ−ブトキシカルボニル基などを例示することができる。

もとのシリコーン樹脂からの変換は、一般に知られている方法で可能である。例えば、酸、アルカリ又は４級アンモニウム触媒の存在下でアルコール類やカルボン酸類とを加熱することにより変性シリコーン樹脂に容易に変換することができる。また、カルボン酸類との反応では、カルボン酸自身が触媒となるので、触媒を添加する必要がない。

このとき使用される酸触媒として、塩酸、硝酸、硫酸、リン酸、過塩素酸、メタンスルホン酸、ベンゼンスルホン酸、トルエンスルホン酸、トリフルオロ酢酸、トリフルオロメタンスルホン酸、シュウ酸、酢酸、プロピオン酸、オレイン酸、ステアリン酸、リノール酸、サリチル酸、安息香酸、ギ酸、マロン酸、フタル酸、フマル酸、クエン酸、酒石酸などの酸を使用することができる。またアルカリ触媒としては、アンモニア、水酸化ナトリウム、水酸化カリウム、水酸化バリウム、水酸化カルシウム、トリエチルアミン、トリエタノールアミン、ベンジルジエチルアミン、テトラエチルアンモニウムヒドロキシド、コリンヒドロキシド、テトラブチルアンモニウムヒドロキシドなどの塩基、四級アンモニウム触媒として塩化ベンジルトリエチルアンモニウム、臭化ベンジルトリエチルアンモニウム等を挙げることができる。

このようにして得られる元のシリコーン樹脂及び変性シリコーン樹脂（以下、両者及び両者のブレンド物を含んでシリコーン樹脂と呼ぶ。）をブレンドして用いることもできる。このときのブレンド比は、得られる組成物の性能に大きく影響するため、性能が最高になるように任意の割合でブレンドすることができる。得られた混合物中を、加熱、攪拌、超音波照射、混練などの操作での高分子化合物を均一な組成にすると、より好ましい。

本発明で使用される（Ｂ）成分の有機溶剤としては、シリコーン樹脂、酸発生剤、その他の添加剤等が溶解可能な有機溶剤であればいずれでもよい。このような有機溶剤としては、例えば、シクロヘキサノン、エチル２−ｎ−アミルケトン等のケトン類、３−メトキシブタノール、３−エチル３−メトキシブタノール、１−メトキシ−２−プロパノール、１−エトキシ−２−プロパノール等のアルコール類、プロピレングリコールモノエチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールモノエチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールジエチルエーテル、ジエチレングリコールジエチルエーテル等のエーテル類、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、乳酸エチル、ピルビン酸エチル、酢酸ブチル、３−メトキシプロピオン酸エチル、３−エトキシプロピオン酸エチル、酢酸ｔｅｒｔ−ブチル、プロピオン酸ｔｅｒｔ―ブチル、プロピレングリコールモノｔｅｒｔ−ブチルエーテルアセテート等のエステル類、γ―ブチロラクトン等のラクトン類が挙げられ、これらの1種を単独で又は２種以上を混合して使用することができるが、これらに限定されるものではない。本発明では、これらの有機溶剤の中でもレジスト成分中の酸発生剤の溶解性が最も優れているジエチレングリコールジエチルエーテルや１−エトキシ−２−プロパノール、プロピレングリコールモノエチルエーテルアセテート及びその混合溶剤が好ましく使用される。

有機溶剤の使用量は、シリコーン樹脂１００重量部に対して５００〜２，０００重量部、特に４００〜３，０００重量部が好適である。

本発明においては、熱による架橋反応を更に促進させるための（Ｃ）成分に示される酸発生剤を添加することができる。酸発生剤は、熱分解によって酸を発生するものや、光照射によって酸を発生するものがあるが、いずれのものも添加することができる。

本発明で使用される酸発生剤としては、
ｉ．下記一般式（Ｐ１ａ−１）、（Ｐ１ａ−２）、（Ｐ１ａ−３）又は（Ｐ１ｂ）のオニウム塩、
ｉｉ．下記一般式（Ｐ２）のジアゾメタン誘導体、
ｉｉｉ．下記一般式（Ｐ３）のグリオキシム誘導体、
ｉｖ．下記一般式（Ｐ４）のビススルホン誘導体、
ｖ．下記一般式（Ｐ５）のＮ−ヒドロキシイミド化合物のスルホン酸エステル、
ｖｉ．β−ケトスルホン酸誘導体、
ｖｉｉ．ジスルホン誘導体、
ｖｉｉｉ．ニトロベンジルスルホネート誘導体、
ｉｘ．スルホン酸エステル誘導体
等が挙げられる。

（上式中、Ｒ^101a、Ｒ^101b、Ｒ^101cはそれぞれ炭素数１〜１２の直鎖状、分岐状又は環状のアルキル基、アルケニル基、オキソアルキル基又はオキソアルケニル基、炭素数６〜２０のアリール基、又は炭素数７〜１２のアラルキル基又はアリールオキソアルキル基を示し、これらの基の水素原子の一部又は全部がアルコキシ基等によって置換されていてもよい。また、Ｒ^101bとＲ^101cとは環を形成してもよく、環を形成する場合には、Ｒ^101b、Ｒ^101cはそれぞれ炭素数１〜６のアルキレン基を示す。Ｋ^-は非求核性対向イオンを表す。Ｒ^101d、Ｒ^101e、Ｒ^101f、Ｒ^101gは、Ｒ^101a、Ｒ^101b、Ｒ^101cに水素原子を加えて示される。Ｒ^101dとＲ^101e、Ｒ^101dとＲ^101eとＲ^101fとは環を形成してもよく、環を形成する場合には、Ｒ^101dとＲ^101e及びＲ^101dとＲ^101eとＲ^101fは炭素数３〜１０のアルキレン基を示す。）

上記Ｒ^101a、Ｒ^101b、Ｒ^101c、Ｒ^101d、Ｒ^101e、Ｒ^101f、Ｒ^101gは、互いに同一であっても異なっていてもよく、具体的には、アルキル基として、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロプロピルエチル基、４−エチルシクロヘキシル基、シクロヘキシルエチル基、ノルボルニル基、アダマンチル基等が挙げられる。アルケニル基としては、ビニル基、アリル基、プロぺニル基、ブテニル基、ヘキセニル基、シクロヘキセニル基等が挙げられる。オキソアルキル基としては、２−オキソシクロペンチル基、２−オキソシクロヘキシル基等が挙げられ、２−オキソプロピル基、２−シクロペンチル−２−オキソエチル基、２−シクロヘキシル−２−オキソエチル基、２−（４−エチルシクロヘキシル）−２−オキソエチル基等を挙げることができる。アリール基としては、フェニル基、ナフチル基等や、ｐ−メトキシフェニル基、ｍ−メトキシフェニル基、ｏ−メトキシフェニル基、エトキシフェニル基、ｐ−ｔｅｒｔ−ブトキシフェニル基、ｍ−ｔｅｒｔ−ブトキシフェニル基等のアルコキシフェニル基、２−メチルフェニル基、３−メチルフェニル基、４−メチルフェニル基、エチルフェニル基、４−ｔｅｒｔ−ブチルフェニル基、４−ブチルフェニル基、ジエチルフェニル基等のアルキルフェニル基、メチルナフチル基、エチルナフチル基等のアルキルナフチル基、メトキシナフチル基、エトキシナフチル基等のアルコキシナフチル基、ジメチルナフチル基、ジエチルナフチル基等のジアルキルナフチル基、ジメトキシナフチル基、ジエトキシナフチル基等のジアルコキシナフチル基等が挙げられる。アラルキル基としてはベンジル基、フェニルエチル基、フェネチル基等が挙げられる。アリールオキソアルキル基としては、２−フェニル−２−オキソエチル基、２−（１−ナフチル）−２−オキソエチル基、２−（２−ナフチル）−２−オキソエチル基等の２−アリール−２−オキソエチル基等が挙げられる。

Ｋ^-の非求核性対向イオンとしては、塩化物イオン、臭化物イオン等のハライドイオン、トリフレート、１，１，１−トリフルオロエタンスルホネート、ノナフルオロブタンスルホネート等のフルオロアルキルスルホネート、トシレート、ベンゼンスルホネート、４−フルオロベンゼンスルホネート、１，２，３，４，５−ペンタフルオロベンゼンスルホネート等のアリールスルホネート、メシレート、ブタンスルホネート等のアルキルスルホネートが挙げられる。

（Ｐ１ａ−１）と（Ｐ１ａ−２）は光酸発生剤、熱酸発生剤の両方の効果があるが、（Ｐ１ａ−３）は熱酸発生剤として作用する。

（上式中、Ｒ^102aとＲ^102bはそれぞれ独立して炭素数１〜８の直鎖状、分岐状又は環状のアルキル基を示す。Ｒ¹⁰³は炭素数１〜１０の直鎖状、分岐状又は環状のアルキレン基を示す。Ｒ^104aとＲ^104bはそれぞれ独立して炭素数３〜７の２−オキソアルキル基を示す。Ｋ^-は非求核性対向イオンを表す。）

Ｒ^102aとＲ^102bとして、具体的には、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、シクロペンチル基、シクロヘキシル基、シクロプロピルエチル基、４−エチルシクロヘキシル基、シクロヘキシルエチル基等が挙げられる。

Ｒ¹⁰³としては、メチレン基、エチレン基、プロピレン基、ブチレン基、ペンチレン基、へキシレン基、へプチレン基、オクチレン基、ノニレン基、１，４−シクロへキシレン基、１，２−シクロへキシレン基、１，３−シクロペンチレン基、１，４−シクロオクチレン基、１，４−シクロヘキサンジメチレン基等が挙げられる。

Ｒ^104aとＲ^104bとしては、２−オキソプロピル基、２−オキソシクロペンチル基、２−オキソシクロヘキシル基、２−オキソシクロヘプチル基等が挙げられる。

Ｋ^-は、式（Ｐ１ａ−１）、（Ｐ１ａ−２）及び（Ｐ１ａ−３）で説明したものと同様のものを挙げることができる。

（上式中、Ｒ¹⁰⁵、Ｒ¹⁰⁶は独立して炭素数１〜１２の直鎖状、分岐状又は環状のアルキル基又はハロゲン化アルキル基、炭素数６〜２０のアリール基又はハロゲン化アリール基、又は炭素数７〜１２のアラルキル基を示す。）

Ｒ¹⁰⁵とＲ¹⁰⁶のアルキル基としては、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔｅｒｔ−ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、アミル基、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、ノルボルニル基、アダマンチル基等が挙げられる。

Ｒ¹⁰⁵とＲ¹⁰⁶のハロゲン化アルキル基としては、トリフルオロエチル基、１，１，１−トリフルオロエチル基、１，１，１−トリクロロエチル基、ノナフルオロブチル基等が挙げられる。アリール基としてはフェニル基、ｐ−メトキシフェニル基、ｍ−メトキシフェニル基、ｏ−メトキシフェニル基、エトキシフェニル基、ｐ−ｔｅｒｔ−ブトキシフェニル基、ｍ−ｔｅｒｔ−ブトキシフェニル基等のアルコキシフェニル基、２−エチルフェニル基、３−エチルフェニル基、４−エチルフェニル基、メチルフェニル基、４−ｔｅｒｔ−ブチルフェニル基、４−ブチルフェニル基、ジエチルフェニル基等のアルキルフェニル基が挙げられる。

Ｒ¹⁰⁵とＲ¹⁰⁶のハロゲン化アリール基としてはフルオロフェニル基、クロロフェニル基、１，２，３，４，５−ペンタフルオロフェニル基等が挙げられる。
Ｒ¹⁰⁵とＲ¹⁰⁶のアラルキル基としてはベンジル基、フェネチル基等が挙げられる。

（上式中、Ｒ¹⁰⁷とＲ¹⁰⁸とＲ¹⁰⁹は独立して炭素数１〜１２の直鎖状、分岐状又は環状のアルキル基又はハロゲン化アルキル基、炭素数６〜２０のアリール基又はハロゲン化アリール基、又は炭素数７〜１２のアラルキル基を示す。Ｒ¹⁰⁸とＲ¹⁰⁹は互いに結合して環状構造を形成してもよく、環状構造を形成する場合、Ｒ¹⁰⁸とＲ¹⁰⁹はそれぞれ独立して炭素数１〜６の直鎖状又は分岐状のアルキレン基を示す。）

Ｒ¹⁰⁷、Ｒ¹⁰⁸、Ｒ¹⁰⁹のアルキル基、ハロゲン化アルキル基、アリール基、ハロゲン化アリール基、アラルキル基としては、Ｒ¹⁰⁵、Ｒ¹⁰⁶で説明したものと同様の基が挙げられる。なお、Ｒ¹⁰⁸、Ｒ¹⁰⁹のアルキレン基としてはメチレン基、エチレン基、プロピレン基、ブチレン基、ヘキシレン基等が挙げられる。

（上式中、Ｒ^101a、Ｒ^101bは上記と同様である。）

（上式中、Ｒ¹¹⁰は炭素数６〜１０のアリーレン基、炭素数１〜６のアルキレン基又は炭素数２〜６のアルケニレン基を示し、これらの基の水素原子の一部又は全部は更に炭素数１〜４の直鎖状又は分岐状のアルキル基若しくはアルコキシ基、ニトロ基、アセチル基、又はフェニル基で置換されていてもよい。Ｒ¹¹¹は炭素数１〜８の直鎖状、分岐状又は置換のアルキル基、アルケニル基若しくはアルコキシアルキル基、フェニル基、又はナフチル基を示し、これらの基の水素原子の一部又は全部は更に炭素数１〜４のアルキル基又はアルコキシ基；炭素数１〜４のアルキル基、炭素数１〜４のアルコキシ基、ニトロ基又はアセチル基で置換されていてもよいフェニル基；炭素数３〜５のヘテロ芳香族基；又は塩素原子、フッ素原子で置換されていてもよい。）

Ｒ¹¹⁰のアリーレン基としては、１，２−フェニレン基、１，８−ナフチレン基等が挙げられ、アルキレン基としては、メチレン基、エチレン基、トリメチレン基、テトラメチレン基、フェニルエチレン基、ノルボルナン−２，３−ジイル基等が挙げられ、アルケニレン基としては、１，２−ビニレン基、１−フェニル−１，２−ビニレン基、５−ノルボルネン−２，３−ジイル基等が挙げられる。

Ｒ¹¹¹のアルキル基としては、Ｒ^101a〜Ｒ^101cと同様のものが挙げられ、アルケニル基としては、ビニル基、１−プロペニル基、アリル基、１−ブテニル基、３−ブテニル基、イソプレニル基、１−ペンテニル基、３−ペンテニル基、４−ペンテニル基、ジエチルアリル基、１−ヘキセニル基、３−ヘキセニル基、５−ヘキセニル基、１−ヘプテニル基、３−ヘプテニル基、６−ヘプテニル基、７−オクテニル基等が挙げられ、アルコキシアルキル基としては、メトキシエチル基、エトキシエチル基、プロポキシエチル基、ブトキシエチル基、ペンチロキシエチル基、ヘキシロキシエチル基、ヘプチロキシエチル基、メトキシエチル基、エトキシエチル基、プロポキシエチル基、ブトキシエチル基、ペンチロキシエチル基、ヘキシロキシエチル基、メトキシプロピル基、エトキシプロピル基、プロポキシプロピル基、ブトキシプロピル基、メトキシブチル基、エトキシブチル基、プロポキシブチル基、メトキシペンチル基、エトキシペンチル基、メトキシヘキシル基、メトキシヘプチル基等が挙げられる。

なお、更に置換されていてもよい炭素数１〜４のアルキル基としては、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｔｅｒｔ−ブチル基等が挙げられ、炭素数１〜４のアルコキシ基としては、メトキシ基、エトキシ基、プロポキシ基、イソプロポキシ基、ｎ−ブトキシ基、イソブトキシ基、ｔｅｒｔ−ブトキシ基等が挙げられる。
炭素数１〜４のアルキル基、炭素数１〜４のアルコキシ基、ニトロ基又はアセチル基で置換されていてもよいフェニル基としては、フェニル基、トリル基、ｐ−ｔｅｒｔ−ブトキシフェニル基、ｐ−アセチルフェニル基、ｐ−ニトロフェニル基等が挙げられ、炭素数３〜５のヘテロ芳香族基としては、ピリジル基、フリル基等が挙げられる。

具体的には、オニウム塩として、例えばトリフルオロメタンスルホン酸テトラエチルアンモニウム、ノナフルオロブタンスルホン酸テトラエチルアンモニウム、ノナフルオロブタンスルホン酸テトラｎ−ブチルアンモニウム、ノナフルオロブタンスルホン酸テトラフェニルアンモニウム、ｐ−トルエンスルホン酸テトラエチルアンモニウム、トリフルオロメタンスルホン酸ジフェニルヨードニウム、トリフルオロメタンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルヨードニウム、ｐ−トルエンスルホン酸ジフェニルヨードニウム、ｐ−トルエンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルヨードニウム、トリフルオロメタンスルホン酸トリフェニルスルホニウム、トリフルオロメタンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、トリフルオロメタンスルホン酸ビス（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルスルホニウム、トリフルオロメタンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、ｐ−トルエンスルホン酸トリフェニルスルホニウム、ｐ−トルエンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、ｐ−トルエンスルホン酸ビス（ｐ−ｔｅｒｔ−ブトキシフェニル）フェニルスルホニウム、ｐ−トルエンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、ノナフルオロブタンスルホン酸トリフェニルスルホニウム、ブタンスルホン酸トリフェニルスルホニウム、トリフルオロメタンスルホン酸トリエチルスルホニウム、ｐ−トルエンスルホン酸トリエチルスルホニウム、トリフルオロメタンスルホン酸シクロヘキシルエチル（２−オキソシクロヘキシル）スルホニウム、ｐ−トルエンスルホン酸シクロヘキシルエチル（２−オキソシクロヘキシル）スルホニウム、トリフルオロメタンスルホン酸ジエチルフェニルスルホニウム、ｐ−トルエンスルホン酸ジエチルフェニルスルホニウム、トリフルオロメタンスルホン酸ジシクロヘキシルフェニルスルホニウム、ｐ−トルエンスルホン酸ジシクロヘキシルフェニルスルホニウム、トリフルオロメタンスルホン酸トリナフチルスルホニウム、トリフルオロメタンスルホン酸シクロヘキシルエチル（２−オキソシクロヘキシル）スルホニウム、トリフルオロメタンスルホン酸（２−ノルボニル）エチル（２−オキソシクロヘキシル）スルホニウム、エチレンビス［エチル（２−オキソシクロペンチル）スルホニウムトリフルオロメタンスルホナート］、１，２'−ナフチルカルボニルエチルテトラヒドロチオフェニウムトリフレート等が挙げられる。

ジアゾメタン誘導体としては、ビス（ベンゼンスルホニル）ジアゾメタン、ビス（ｐ−トルエンスルホニル）ジアゾメタン、ビス（キシレンスルホニル）ジアゾメタン、ビス（シクロヘキシルスルホニル）ジアゾメタン、ビス（シクロペンチルスルホニル）ジアゾメタン、ビス（ｎ−ブチルスルホニル）ジアゾメタン、ビス（イソブチルスルホニル）ジアゾメタン、ビス（ｓｅｃ−ブチルスルホニル）ジアゾメタン、ビス（ｎ−プロピルスルホニル）ジアゾメタン、ビス（イソプロピルスルホニル）ジアゾメタン、ビス（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン、ビス（ｎ−アミルスルホニル）ジアゾメタン、ビス（イソアミルスルホニル）ジアゾメタン、ビス（ｓｅｃ−アミルスルホニル）ジアゾメタン、ビス（ｔｅｒｔ−アミルスルホニル）ジアゾメタン、１−シクロヘキシルスルホニル−１−（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン、１−シクロヘキシルスルホニル−１−（ｔｅｒｔ−アミルスルホニル）ジアゾメタン、１−ｔｅｒｔ−アミルスルホニル−１−（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン等が挙げられる。

グリオキシム誘導体としては、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジフェニルグリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジシクロヘキシルグリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−２，３−ペンタンジオングリオキシム、ビス−Ｏ−（ｐ−トルエンスルホニル）−２−エチル３，４−ペンタンジオングリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジフェニルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジシクロヘキシルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−２，３−ペンタンジオングリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−２−エチル３，４−ペンタンジオングリオキシム、ビス−Ｏ−（メタンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（トリフルオロメタンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（１，１，１−トリフルオロエタンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（ｔｅｒｔ−ブタンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（パーフルオロオクタンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（シクロヘキサンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（ベンゼンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（ｐ−フルオロベンゼンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（ｐ−ｔｅｒｔ−ブチルベンゼンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（キシレンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（カンファースルホニル）−α−ジエチルグリオキシム等が挙げられる。

ビススルホン誘導体としては、ビスナフチルスルホニルメタン、ビストリフルオロエチルスルホニルメタン、ビスエチルスルホニルメタン、ビスエチルスルホニルメタン、ビスプロピルスルホニルメタン、ビスイソプロピルスルホニルメタン、ビス−ｐ−トルエンスルホニルメタン、ビスベンゼンスルホニルメタン等が挙げられる。

β−ケトスルホン誘導体としては、２−シクロヘキシルカルボニル−２−（ｐ−トルエンスルホニル）プロパン、２−イソプロピルカルボニル−２−（ｐ−トルエンスルホニル）プロパン等が挙げられる。

ニトロベンジルスルホネート誘導体としては、ｐ−トルエンスルホン酸２，６−ジニトロベンジル、ｐ−トルエンスルホン酸２，４−ジニトロベンジル等が挙げられる。

スルホン酸エステル誘導体としては、１，２，３−トリス（メタンスルホニルオキシ）ベンゼン、１，２，３−トリス（トリフルオロメタンスルホニルオキシ）ベンゼン、１，２，３−トリス（ｐ−トルエンスルホニルオキシ）ベンゼン等が挙げられる。

Ｎ−ヒドロキシイミド化合物のスルホン酸エステル誘導体としては、Ｎ−ヒドロキシスクシンイミドメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドエタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−ペンタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−オクタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドｐ−トルエンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドｐ−メトキシベンゼンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−クロロエタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド−２，４，６−トリエチルベンゼンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−ナフタレンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−ナフタレンスルホン酸エステル、Ｎ−ヒドロキシ−２−フェニルスクシンイミドメタンスルホン酸エステル、Ｎ−ヒドロキシマレイミドメタンスルホン酸エステル、Ｎ−ヒドロキシマレイミドエタンスルホン酸エステル、Ｎ−ヒドロキシ−２−フェニルマレイミドメタンスルホン酸エステル、Ｎ−ヒドロキシグルタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシグルタルイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシフタルイミドｐ−トルエンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドベンゼンスルホン酸エステル、Ｎ−ヒドロキシ−５−ノルボルネン−２，３−ジカルボキシイミドメタンスルホン酸エステル、Ｎ−ヒドロキシ−５−ノルボルネン−２，３−ジカルボキシイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシ−５−ノルボルネン−２，３−ジカルボキシイミドｐ−トルエンスルホン酸エステル等が挙げられる。

好ましくは、トリフルオロメタンスルホン酸トリフェニルスルホニウム、トリフルオロメタンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、トリフルオロメタンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、ｐ−トルエンスルホン酸トリフェニルスルホニウム、ｐ−トルエンスルホン酸（ｐ−ｔｅｒｔ−ブトキシフェニル）ジフェニルスルホニウム、ｐ−トルエンスルホン酸トリス（ｐ−ｔｅｒｔ−ブトキシフェニル）スルホニウム、トリフルオロメタンスルホン酸トリナフチルスルホニウム、トリフルオロメタンスルホン酸シクロヘキシルエチル（２−オキソシクロヘキシル）スルホニウム、トリフルオロメタンスルホン酸（２−ノルボニル）エチル（２−オキソシクロヘキシル）スルホニウム、１，２'−ナフチルカルボニルエチルテトラヒドロチオフェニウムトリフレート等のオニウム塩、ビス（ベンゼンスルホニル）ジアゾメタン、ビス（ｐ−トルエンスルホニル）ジアゾメタン、ビス（シクロヘキシルスルホニル）ジアゾメタン、ビス（ｎ−ブチルスルホニル）ジアゾメタン、ビス（イソブチルスルホニル）ジアゾメタン、ビス（ｓｅｃ−ブチルスルホニル）ジアゾメタン、ビス（ｎ−プロピルスルホニル）ジアゾメタン、ビス（イソプロピルスルホニル）ジアゾメタン、ビス（ｔｅｒｔ−ブチルスルホニル）ジアゾメタン等のジアゾメタン誘導体、ビス−Ｏ−（ｐ−トルエンスルホニル）−α−ジエチルグリオキシム、ビス−Ｏ−（ｎ−ブタンスルホニル）−α−ジエチルグリオキシム等のグリオキシム誘導体、ビスナフチルスルホニルメタン等のビススルホン誘導体、Ｎ−ヒドロキシスクシンイミドメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドトリフルオロメタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド２−プロパンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミド１−ペンタンスルホン酸エステル、Ｎ−ヒドロキシスクシンイミドｐ−トルエンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドメタンスルホン酸エステル、Ｎ−ヒドロキシナフタルイミドベンゼンスルホン酸エステル等のＮ−ヒドロキシイミド化合物のスルホン酸エステル誘導体が用いられる。

なお、上記酸発生剤は１種を単独で又は２種以上を組み合わせて用いることができる。
酸発生剤の添加量は、シリコーン樹脂１００重量部に対して好ましくは０．１〜５０重量部、より好ましくは０．５〜４０重量部である。０．１重量部より少ないと酸発生量が少なく、架橋反応が不十分な場合があり、５０重量部を超えると上層レジストへ酸が移動することによるミキシング現象が起こる場合がある。

ここで（Ｄ）成分の中和剤は、発生した酸が次工程で塗布されるレジスト層へ拡散していくのを防止するための材料であり、例えば、メチロール基、アルコキシエチル基、アシロキシエチル基から選ばれる少なくとも一つの基で置換されたエポキシ化合物、メラミン化合物、グアナミン化合物、グリコールウリル化合物又はウレア化合物、などを挙げることができる。

中和剤のうち、エポキシ化合物を例示すると、トリス（２，３−エポキシプロピル）イソシアヌレート、トリメチロールメタントリグリシジルエーテル、トリメチロールプロパントリグリシジルエーテル、トリエチロールエタントリグリシジルエーテルなどが例示される。

中和剤のうち、メラミン化合物を具体的に例示すると、ヘキサメチロールメラミン、ヘキサメトキシエチルメラミン、ヘキサメチロールメラミンの１から６個がメトキシエチル化した化合物及びその混合物、ヘキサメトキシエチルメラミン、ヘキサアシロキシエチルメラミン、ヘキサメチロールメラミンのメチロール基の１〜５個がアシロキシエチル化した化合物又はその混合物が挙げられる。

中和剤のうち、グアナミン化合物としては、テトラメチロールグアナミン、テトラメトキシエチルグアナミン、テトラメチロールグアナミンの１〜４個のメチロール基がメトキシエチル化した化合物及びその混合物、テトラメトキシエチルグアナミン、テトラアシロキシグアナミン、テトラメチロールグアナミンの１〜４個のメチロール基がアシロキシエチル化した化合物及びその混合物が挙げられる。

中和剤のうち、グリコールウリル化合物としては、テトラメチロールグリコールウリル、テトラメトキシグリコールウリル、テトラメトキシエチルグリコールウリル、テトラメチロールグリコールウリルのメチロール基の１〜４個がメトキシエチル基化した化合物、又はその混合物、テトラメチロールグリコールウリルのメチロール基の１〜４個がアシロキシエチル化した化合物又はその混合物が挙げられる。

中和剤のうち、ウレア化合物としては、テトラメチロールウレア、テトラメトキシメチルウレア、テトラメトキシエチルウレア、テトラメチロールウレアの１〜４個のメチロール基がメトキシエチル基化した化合物、又はその混合物などが挙げられる。

次に、本発明では、リソグラフィーにより基板にパターンを形成する方法であって、少なくとも、基板上に本発明の反射防止膜材料を塗布し、ベークして反射防止膜を形成し、該反射防止膜上にフォトレジスト膜材料を塗布し、プリベークしてフォトレジスト膜を形成し、該フォトレジスト膜のパターン回路領域を露光した後、現像液で現像してフォトレジスト膜にレジストパターンを形成し、該レジストパターンが形成されたフォトレジスト膜をマスクにして反射防止膜及び基板をエッチングして基板にパターンを形成するパターン形成方法が提供される。

さらに、参考発明では、リソグラフィーにより基板にパターンを形成する方法であって、少なくとも、基板上に本発明の反射防止膜材料を塗布し、ベークして反射防止膜を形成し、該反射防止膜上にフォトレジスト膜材料を塗布し、プリベークしてフォトレジスト膜を形成し、該フォトレジスト膜のパターン回路領域を露光した後、現像液で現像してフォトレジスト膜にレジストパターンを形成し、該レジストパターンが形成されたフォトレジスト膜をマスクにした反射防止膜をエッチングし、さらにパターンが形成された反射防止膜をマスクにして基板をエッチングして基板にパターンを形成するパターン形成方法も提供される。

これらのパターン形成方法について図１を参照して説明する。
先ず、図１（ａ）に示すレジストパターン形成までについて説明する。
反射防止膜１０は、スピンコート法などで本発明の反射防止膜材料を基板１２上に塗布して形成することが可能である。スピンコートなどで塗布後、有機溶剤を蒸発し、上層となるフォトレジスト膜１１とのミキシング防止のため、ベークして架橋反応を促進させることが望ましい。ベーク温度は８０〜３００℃の範囲内で、ベーク時間は１０秒から３００秒の範囲内が好ましく用いられる。

反射防止膜１０を形成した後、その上にフォトレジスト膜１１を形成するが、反射防止膜の形成時と同様にスピンコート法が好ましく用いられる。フォトレジスト膜材料をスピンコートなどで塗布後、プリベークを行うが、プリベーク条件としては、８０〜１８０℃の温度範囲で１０〜３００秒の時間範囲が好ましい。
その後、パターン回路領域の露光を行い、ポストエクスポジュアーベーク（ＰＥＢ）、現像液での現像を行い、レジストパターンを得る（図１（ａ））。

次に、図１（ｂ）に示すパターン形成までについて説明する。
フォトレジスト膜１１をマスクとして反射防止膜１０をエッチングするには、フロン系ガス、窒素ガス、炭酸ガスなどを使ってエッチングを行う。本発明の反射防止膜材料から形成された反射防止膜１０は、前記ガスに対するエッチング速度が速く、上層のフォトレジスト膜１１の膜減りが小さいという特徴がある。

次の基板１２のエッチングは、下地層１２ｂ上の被加工層１２ａがＳｉＯ₂、ＳｉＮであればフロン系ガスを主体としたエッチング、ｐ−Ｓｉ（ｐ型Ｓｉ）やＡｌ、Ｗでは塩素系、臭素系ガスを主体としたエッチングを行う。本発明の反射防止膜材料から形成された反射防止膜１０は、塩素、臭素に対するエッチング耐性に優れ、特に被加工層がｐ−ＳｉやＡｌ、Ｗなどの場合、ハードマスクとして適用可能である。被加工層１２ａがＳｉＯ₂、ＳｉＮ膜の場合においても、本発明の反射防止膜材料から形成された反射防止膜１０は、フォトレジスト膜１１よりはエッチング速度が速いが、基板１２よりはエッチング速度が遅く、ハードマスクとして機能し得る。
従って、基板１２の被加工層１２ａをエッチング除去してパターンを作成する場合、フォトレジスト膜１１をマスクとしてもよいし、パターンが形成された反射防止膜１０をマスクとして加工するようにしてもよい。

さらに、参考発明では、リソグラフィーにより基板にパターンを形成する方法であって、少なくとも、基板上に有機膜を形成し、該有機膜の上に本発明の反射防止膜材料を塗布し、ベークして反射防止膜を形成し、該反射防止膜上にフォトレジスト膜材料を塗布し、プリベークしてフォトレジスト膜を形成し、該フォトレジスト膜のパターン回路領域を露光した後、現像液で現像してフォトレジスト膜にレジストパターンを形成し、該レジストパターンが形成されたフォトレジスト膜をマスクにして反射防止膜をエッチングし、パターンが形成された反射防止膜をマスクにして有機膜をエッチングし、さらに基板をエッチングして基板にパターンを形成するパターン形成方法が提供される。

このように、本発明の反射防止膜材料から形成された反射防止膜は、例えば三層レジストプロセスといった多層レジストプロセスにおいて中間層としての適用も可能である。このパターン形成方法について図２を参照して説明する。

先ず、図２（ａ）に示すレジストパターン形成までについて説明する。
基板２２上に有機膜２３をスピンコート法などで形成する。この有機膜２３は、基板２２をエッチングするときのマスクとして作用するので、エッチング耐性が高いことが望ましく、上層の珪素含有反射防止膜２０とミキシングしないことが求められるので、スピンコート等で塗布した後に熱あるいは酸によって架橋することが望ましい。この有機膜２３の上に本発明の反射防止膜材料から形成する反射防止膜２０、フォトレジスト膜２１を前記方法と同様の方法で作成する。その後、パターン回路領域の露光、現像液での現像によってレジストパターンを得る（図２（ａ））。
ここで、有機膜としては、クレゾールノボラック、ナフトールノボラック、カトールジシクロペンタジエンノボラック、アモルファスカーボン、ポリヒドロキシスチレン、アクリレート、メタクリレート、ポリイミド、ポリスルフォン等の樹脂が挙げられる。

次に、図２（ｂ）に示すように、パターンが形成されたフォトレジスト膜２１をマスクとして反射防止膜２０のエッチングを行い、レジストパターンを反射防止膜２０に転写する。次に、図２（ｃ）に示すように、反射防止膜２０に形成されたパターンを酸素プラズマエッチングなどによって有機膜２３に転写する。この時、フォトレジスト膜２１も同時にエッチング除去される。次に、図２（ｄ）に示すように、下地層２２ｂの上に被加工層２２ａのエッチングを行い、基板２２にパターンを形成する。

各膜と各層の厚さは、例えば、有機膜が５０〜２０００ｎｍ、反射防止膜が５０〜２０００ｎｍ、レジスト膜が０．１〜１μｍ（好ましくは１００〜５００ｎｍ）であるが、これに限定されるものではない。

このとき使用される基板としては、特に限定されず、シリコンウェハー等が用いられる。

レジスト層の形成に用いるレジスト組成物は、公知のものを使用でき、例えば、ベース樹脂と有機溶媒と酸発生剤の組み合わせを用いることができる。
ベース樹脂としては、ポリヒドロキシスチレン及びその誘導体、ポリアクリル酸及びその誘導体、ポリメタクリル酸及びその誘導体、ヒドロキシスチレンとアクリル酸とメタクリル酸とそれらの誘導体から選ばれ形成される共重合体、シクロオレフィン及びその誘導体と無水マレイン酸とアクリル酸及びその誘導体から選ばれる３以上の共重合体、シクロオレフィン及びその誘導体とマレイミドとアクリル酸及びその誘導体から選ばれる３以上の共重合体、ポリノルボルネン、及びメタセシス開環重合体からなる一群から選択される１種以上の高分子重合体が挙げられる。なお、ここにいう誘導体は、アクリル酸誘導体にはアクリル酸エステル等、メタクリル酸誘導体にはメタクリル酸エステル等、ヒドロキシスチレン誘導体にはアルコキシスチレン等が含まれるように、主要な骨格が誘導後に残っているものを意味する。

ＫｒＦエキシマレーザー用レジスト用としては、ポリヒドロキシスチレン（ＰＨＳ）、ヒドロキシスチレンとスチレンとアクリル酸エステルとメタクリル酸エステルとマレイミドＮカルボン酸エステルとから選ばれて形成される共重合体、ＡｒＦエキシマレーザー用レジストとしては、ポリアクリル酸エステル系、ポリメタクリル酸エステル系、ノルボルネンと無水マレイン酸との交互共重合系、テトラシクロドデセンと無水マレイン酸との交互共重合系、ポリノルボルネン系、開環重合によるメタセシス重合系があげられるが、これらの重合系ポリマーに限定される
ことはない。

ポジ型レジストの場合、フェノールあるいはカルボキシル基の水酸基を酸不安定基で置換することによって、未露光部の溶解速度を下げる場合が一般的である。即ち、カルボキシル基の水素原子又はフェノール性水酸基の水素原子がアルカリ溶解制御能を有する酸不安定基で置換され、露光により発生した酸の作用により該酸不安定基が解離しアルカリ水溶液への溶解度が増大するベース樹脂と組み合わせてポジ型レジスト材料として用いることができる。

レジスト組成物に用いる有機溶剤と酸発生剤としては、反射防止膜材料の（Ｂ）成分である有機溶剤と（Ｃ）成分である酸発生剤と同様なものが挙げられる。
レジスト組成物の各成分の添加量は、例えば、ベース樹脂の添加量は、反射防止膜材料中の（Ａ）成分であるシリコーン樹脂の添加量と同様であり、レジスト組成物に用いる有機溶剤と酸発生剤の添加量も、反射防止膜材料の（Ｂ）成分である有機溶媒と（Ｃ）成分である酸発生剤と同様である。

以下、合成例、参考合成例、重合例、参考例及び実施例を示して本発明を具体的に説明するが、本発明はこれらの記載によって限定されるものではない。
参考合成例１
３０００ｍｌのガラス製のフラスコに、メタノール１４００ｇ、純水７００ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液５０ｇを仕込み、攪拌した。この混合物に、３−グリシドキシプロピルトリメトキシシラン２１７ｇとフェニルトリメトキシシラン４３ｇの混合物を、液温４０℃で滴下し、その後４０℃、２時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でメタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、プロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー１（Ｐｏｌｙｍｅｒ１）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝１０．２％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝１００／０になった。

参考合成例２
３０００ｍｌのガラス製のフラスコに、エタノール１４００ｇ、純水７００ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液５０ｇを仕込み、攪拌した。この混合物に、２−(３，４−エポキシシクロヘキシル)エチルトリメトキシシラン１３９ｇとフェニルトリメトキシシラン３２ｇの混合物を、液温４０℃で滴下し、その後４０℃、２時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でエタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、プロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー２（Ｐｏｌｙｍｅｒ２）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、Ｃ¹³−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝３．２％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝９０／１０になった。

参考合成例３
３０００ｍｌのガラス製のフラスコに、エタノール１５００ｇ、純水７５０ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液１５０ｇを仕込み、攪拌した。この混合物に、２−(３，４−エポキシシクロヘキシル)エチルトリメトキシシラン４５０ｇ、３−グリシドキシプロピルトリメトキシシラン１６２ｇ及びフェニルトリメトキシシラン１３８ｇの混合物を、液温４０℃で滴下し、その後４０℃、４時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でエタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、プロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー３（Ｐｏｌｙｍｅｒ３）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝１９％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝９７／３になった。

合成例４
３０００ｍｌのガラス製のフラスコに、エタノール１４００ｇ、純水７００ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液５０ｇを仕込み、攪拌した。この混合物に、２−(３，４−エポキシシクロヘキシル)エチルトリメトキシシラン１３９ｇとフェニルトリメトキシシラン３２ｇの混合物を、液温４０℃で滴下し、その後４０℃、２時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でエタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、酢酸を１０００ｇ加え、液温を４０℃に加熱しながらの減圧下で、酢酸エチルを留去した。得られたポリマーの酢酸溶液を４０℃で１２時間攪拌した。続いて、得られた溶液にプロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー４（Ｐｏｌｙｍｅｒ４）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝２０．５％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝４０／６０になった。

合成例５
３０００ｍｌのガラス製のフラスコに、メタノール１４００ｇ、純水７００ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液５０ｇを仕込み、攪拌した。この混合物に、3-グリシドキシプロピルトリメトキシシラン２１７ｇとフェニルトリメトキシシラン４３ｇの混合物を、液温４０℃で滴下し、その後４０℃、２時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でメタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、酢酸を１０００ｇ加え、液温を４０℃に加熱しながらの減圧下で、酢酸エチルを留去した。得られたポリマーの酢酸溶液に６０％過塩素酸水溶液１．６ｇを室温で加え、７０℃で４５時間攪拌した。得られたポリマー溶液に、酢酸エチル３０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、続いて、得られた溶液にプロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー５（Ｐｏｌｙｍｅｒ５）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝１５．６％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝７０／３０になった。

参考合成例６
３０００ｍｌのガラス製のフラスコに、メタノール１４００ｇ、純水７００ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液５０ｇを仕込み、攪拌した。この混合物に、３−グリシドキシプロピルトリメトキシシラン２１７ｇとフェニルトリメトキシシラン４３ｇの混合物を、液温４０℃で滴下し、その後４０℃、２時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でメタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄し、液温を４０℃に加熱しながらの減圧下で、酢酸エチルを留去した。得られたポリマーをメタノール１０００ｍｌに溶解し、１，８−ジアザビシクロ［５．４．０］ウンデカ−７−エン（ＤＢＵ）５ｇを室温で加え、６５℃で４０時間攪拌した。得られたポリマー溶液に酢酸を２５ｇ加えて反応を停止させた後、４０℃、減圧でメタノールを留去した。得られたポリマーに、酢酸エチル３０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、続いてプロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー６（Ｐｏｌｙｍｅｒ６）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝４１．６％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝８０／２０になった。

合成例７
３０００ｍｌのガラス製のフラスコに、エタノール１４００ｇ、純水７００ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液５０ｇを仕込み、攪拌した。この混合物に、２−(３，４−エポキシシクロヘキシル)エチルトリメトキシシラン１３９ｇとフェニルトリメトキシシラン３２ｇの混合物を、液温４０℃で滴下し、その後４０℃、２時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でエタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄し、液温を４０℃に加熱しながらの減圧下で、酢酸エチルを留去した。得られたポリマーをメタノール１０００ｍｌ及びテトラヒドロフラン１０００ｍｌの混合溶液に溶解し、１，８−ジアザビシクロ［５．４．０］ウンデカ−７−エン（ＤＢＵ）５ｇを室温で加え、６５℃で３０時間攪拌した。得られたポリマー溶液に酢酸を２５ｇ加えて反応を停止させた後、４０℃、減圧でエタノール及びテトラヒドロフランを留去した。得られたポリマーに、酢酸エチル３０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、続いてプロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー７（Ｐｏｌｙｍｅｒ７）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝５．７％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝８５／１５になった。

参考合成例８
３０００ｍｌのガラス製のフラスコに、メタノール１４００ｇ、純水７００ｇ及び２５重量％テトラメチルアンモニウムヒドロキシド水溶液５０ｇを仕込み、攪拌した。この混合物に、テトラメトキシシラン３００ｇ、３−グリシドキシプロピルトリメトキシシラン２１７ｇとフェニルトリメトキシシラン４３ｇの混合物を、液温４０℃で滴下し、その後４０℃、２時間攪拌した。反応終了後、酢酸を３５ｇ加えて反応を停止させ、減圧でメタノールを留去した。得られた液に、酢酸エチル２０００ｍｌ加え水層を分別し、有機液層を超純水で２回洗浄、プロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を６００ｇ加え、液温を４０℃に加熱しながらの減圧下で、ポリマー８（Ｐｏｌｙｍｅｒ８）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝３８．７％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝６０／４０になった。

比較合成例１
テトラヒドロフラン（ＴＨＦ）２００ｇ、純水１００ｇに3-グリシドキシプロピルトリメトキシシラン２３．６ｇとフェニルトリメトキシシラン１９．８ｇを溶解させ液温を３５℃にし、３７％塩酸水を２１ｇ１時間かけて滴下し、その後６４℃に昇温し、シラノールの縮合反応とエポキシ基の開環反応、塩酸の付加反応を行った。この反応液にジエチルエーテル２００ｇ加え水層を分別し、有機液層を超純水で２回洗浄、プロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を２００ｇ加え、液温を６０℃に加熱しながらの減圧下にＴＨＦ、ジエチルエーテル水を除去し、比較例ポリマー１（Ｒｅｆｅｒｅｎｃｅ Ｐｏｌｙｍｅｒ１）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝５５．６％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝５０／５０になった。

比較合成例２
テトラヒドロフラン２００ｇ、純水１００ｇに２−(３，４−エポキシシクロヘキシル)エチルトリメトキシシラン４２．６ｇとフェニルトリメトキシシラン１９．８ｇを溶解させ液温を３５℃にし、テトラメチルアンモニウムヒドロキシドを１．７ｇ添加し、その後６０℃に昇温し、シラノールの縮合反応を行った。
前記反応液にジエチルエーテル２００ｇ加え水層を分別し、有機液層の重量に対して、１％の６０重量％硝酸を加えて、３００ｇの超純水で２回洗浄、プロピレングリコールモノエチルエーテルアセテート（ＰＧＭＥＡ）を２００ｇ加え、液温を６０℃に加熱しながらの減圧下にＴＨＦ、ジエチルエーテル水を除去し、比較例ポリマー２（Ｒｅｆｅｒｅｎｃｅ Ｐｏｌｙｍｅｒ２）を得た。
ゲルパーミエーションクロマトグラフィー（ＧＰＣ）によってポリスチレン換算の重量平均分子量（Ｍｗ）を求め、¹³Ｃ−ＮＭＲによって共重合比を下記の通りに求めた。
続いて、²⁹Ｓｉ−ＮＭＲで末端基の割合を測定し、Ａを計算したところＡ＝３０．２％であり、¹³Ｃ−ＮＭＲでＳｉ−ＯＨ／Ｓｉ−ＯＲを計算したところＳｉ−ＯＨ／Ｓｉ−ＯＲ＝１５／８５になった。

実施例、参考例、比較例
［反射防止膜材料の調整］
上記合成例４〜５、７、参考合成例１〜３、６、８、比較合成例１〜２で得られた高分子化合物を用いて、ＦＣ−４３０（住友スリーエム社製）０．１重量％を含む有機溶剤中に表１に示す割合で溶解させ、０．１μｍの弗素樹脂製のフィルターでろ過することによって反射防止膜材料（実施例５〜７、参考例１〜４、８、比較例１〜２）をそれぞれ調製した。

表１中の各組成は次の通りである。
ポリマー１〜８： 合成例４〜５、７、参考合成例１〜３、６、８より得たもの
比較ポリマー１： 比較合成例１より得たもの
比較ポリマー２： 比較合成例２より得たもの
酸発生剤：ＡＧ１、ＡＧ２（下記構造式参照）
有機溶剤：ＰＧＭＥＡ（プロピレングリコールモノメチルエーテルアセテート）

このようにして調製した反射防止膜材料をシリコン基板上に塗布して、２００℃で１２０秒間ベークして膜厚１９３ｎｍの反射防止膜を形成した。
反射防止膜を形成後、Ｊ．Ａ．ウーラム社の入射角度可変の分光エリプソメーター（ＶＡＳＥ）で波長１９３ｎｍにおける反射防止膜の屈折率（ｎ，ｋ）を求め結果を表１に示した。

表１に示すように、実施例５〜７、参考例１〜４、８、比較例１〜２の反射防止膜は、屈折率のｎ値が１．５〜１．９、ｋ値が０．１５以上の範囲であり、充分な反射防止効果を発揮できるだけの最適なｎ値及びｋ値を有することが判る。更に、３ヶ月間室温で放置しておいても膜厚変化がほとんどないことが判った。

［フォトレジスト膜材料の調製］
フォトレジスト膜材料のベース樹脂として下記重合体（ポリマー(Polymer)Ａ
〜ポリマー(Polymer)Ｃ）を準備した。

ポリマーＡは、上に示される繰り返し単位ｓ、ｔからなる重合体である。この重合体の共重合比及び重量平均分子量（Ｍｗ）を以下に示す。
共重合モル比 ｓ：ｔ＝０．４０：０．６０
重量平均分子量（Ｍｗ）＝８８００

ポリマーＢは、上に示される繰り返し単位ｕ、ｖからなる重合体である。この重合体の共重合比及び重量平均分子量（Ｍｗ）を以下に示す。
共重合モル比 ｕ：ｖ＝０．５０：０．５０
重量平均分子量（Ｍｗ）＝８３００

ポリマーＣは、上に示される繰り返し単位ｗ、ｘからなる重合体である。この重合体の共重合比及び重量平均分子量（Ｍｗ）を以下に示す。
共重合モル比 ｗ：ｘ＝０．４０：０．６０
重量平均分子量（Ｍｗ）＝１８３００

上記準備した重合体（ポリマーＡ〜ポリマーＣ）を用いて、下記表２に示す組成でＡｒＦリソグラフィー用のフォトレジスト膜材料１〜３をそれぞれ調製した。表２中の各組成は次の通りである。
ポリマー：ポリマーＡ〜ポリマーＣ
酸発生剤：ＰＡＧ１（下記構造式参照）
塩基添加剤：トリエタノールアミン
有機溶剤：ＰＧＭＥＡ（プロピレングリコールモノメチルエーテルアセテート）

［パターン形状の観察及びエッチング耐性試験］
（１）パターン形状の観察
上記調製した反射防止膜材料（実施例５〜７、参考例１〜４、８、比較例１〜２）をシリコン基板上に塗布して、２００℃で１２０秒間ベークして膜厚１９３ｎｍの反射防止膜を形成した。

次に、反射防止膜の上に、表３に示される組合せで、上記調製したフォトレジスト膜材料１〜３を塗布して、１２０℃で６０秒間ベークし、膜厚２５０ｎｍのフォトレジスト膜を調製した。

次いで、ＡｒＦ露光装置（ニコン社製；Ｓ３０５Ｂ、ＮＡ０．６８、σ０．８５、２／３輪体照明、Ｃｒマスク）で露光し、１１０℃で９０秒間ベーク（ＰＥＢ）し、２．３８重量％テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）水溶液で現像し、０．１３μｍラインアンドスペースのポジ型のレジストパターンを得た。得られたレジストパターン形状（フォトレジスト膜の断面形状）について、裾引きやアンダーカット、インターミキシング現象が起きていないかを観察し、結果を表３に示した。

その結果、実施例５〜７、参考例１〜４、８の反射防止膜材料を用いた場合では、フォトレジスト膜は反射防止膜との境界付近で裾引きやアンダーカット、インターミキシング現象が起きておらず、矩形のパターンが得られていることを確認した。しかし、比較例１の反射防止膜材料を用いた場合、やや逆テーパー及び裾引きが観察された。

（２）エッチング耐性試験
前記反射防止膜材料（実施例５〜７、参考例１〜４、８、比較例１〜２）から形成した反射防止膜、及び前記フォトレジスト膜材料（フォトレジスト膜材料１〜３）から形成したフォトレジスト膜のエッチング耐性について、以下のような２系統の条件で評価した。

（ｉ）ＣＨＦ₃／ＣＦ₄系ガスでのエッチング試験
東京エレクトロン社製ドライエッチング装置ＴＥ−８５００Ｐを用い、エッチング前後の反射防止膜、フォトレジスト膜、ＳｉＯ₂膜の膜厚差を測定した。
エッチング条件は下記に示す通りである。
チャンバー圧力 ４０Ｐａ
ＲＦパワー １，３００Ｗ
ギャップ ９ｍｍ
ＣＨＦ₃ガス流量 ３０ｍｌ／ｍｉｎ
ＣＦ₄ガス流量 ３０ｍｌ／ｍｉｎ
Ａｒガス流量 １００ｍｌ／ｍｉｎ
時間 １０ｓｅｃ
この結果を表４に示した。

表４に示すように、本発明の反射防止膜材料（実施例５〜７、参考例１〜４、８）から形成した反射防止膜は、ＣＨＦ₃／ＣＦ₄系ガスでのドライエッチングの速度が、フォトレジスト膜に比べて充分に速い速度で、ＳｉＯ₂膜に比べれば充分に遅いものである。そのため、基板の被加工層がＳｉＯ₂膜の場合、基板エッチングにおけるハードマスクとして充分な機能を有する。

（ｉｉ）Ｃｌ₂／ＢＣｌ₃系ガスでのエッチング試験
日電アネルバ社製ドライエッチング装置Ｌ−５０７Ｄ−Ｌを用い、エッチング前後の反射防止膜、ｐ−Ｓｉの膜厚差を求めた。
エッチング条件は下記に示す通りである。
チャンバー圧力 ４０．０Ｐａ
ＲＦパワー ３００Ｗ
ギャップ ９ｍｍ
Ｃｌ₂ガス流量 ３０ｍｌ／ｍｉｎ
ＢＣｌ₃ガス流量 ３０ｍｌ／ｍｉｎ
ＣＨＦ₃ガス流量 １００ｍｌ／ｍｉｎ
Ｏ₂ガス流量 ２ｍｌ／ｍｉｎ
時間 ６０ｓｅｃ
この結果を表５に示した。

表５に示すように、本発明の反射防止膜材料（実施例５〜７、参考例１〜４、８）から形成した反射防止膜は、Ｃｌ₂／ＢＣｌ₃系ガスでのドライエッチングの速度が、ｐ−Ｓｉに比較して充分に遅いものである。従って、基板の被加工層がｐ−Ｓｉの場合には、ハードマスクとしての性能を満たしている。

なお、本発明は、上記実施形態に限定されるものではない。上記実施形態は、例示であり、本発明の特許請求の範囲に記載された技術的思想と実質的に同一な構成を有し、同様な作用効果を奏するものは、いかなるものであっても本発明の技術的範囲に包含される。

本発明のパターン形成方法に関する説明図であり、（ａ）現像後のレジストパターン、（ｂ）基板ドライエッチング後のパターンを示す。 別のパターン形成方法に関する説明図であり、（ａ）現像後のレジストパターン、（ｂ）反射防止膜に転写されたパターン、（ｃ）有機膜に転写されたパターン、（ｄ）基板ドライエッチング後のパターンを示す。 反射防止膜の膜厚と反射率の関係を示すグラフであり、さまざまなｋ値に対する基板反射率を示す。

符号の説明

１０ 反射防止膜
１１ フォトレジスト膜
１２ 基板
１２ａ 被加工層
１２ｂ 下地層
２０ 反射防止膜
２１ フォトレジスト膜
２２ 基板
２２ａ 被加工層
２２ｂ 下地層
２３ 有機膜

Claims (5)

1. 下記一般式（１）




   （上式中、Ｒ^１ａは炭素−酸素単結合及び／又は炭素−酸素二重結合を有する有機基であり、Ｒ^２は光吸収基を有する１価の有機基であってベンゼン環を含み、Ｘは同一又は異種のハロゲン原子、水素原子、ヒドロキシ基、炭素数１〜６のアルコキシ基、又は炭素数１〜６のアルキルカルボニルオキシ基であり、ｍとｎは各々０〜３の整数であって、０＜（４−ｍ−ｎ）≦４の関係を満足する。）
   で示されるケイ素含有化合物の２種以上の混合物を加水分解、縮合して得ることができ、ＧＰＣに基づく重量平均分子量が５００〜１００万であり、末端がＳｉ−ＯＨ及び／又はＳｉ−ＯＲになっているケイ素原子を含み、該Ｓｉ−ＯＨとＳｉ−ＯＲのモル比率が１００／０から２０／８０であるシリコーン樹脂のエポキシ環を変性して種類の異なる炭素−酸素結合を有する有機基に変換して得られる反射防止用変性シリコーン樹脂であって、
   該反射防止用変性シリコーン樹脂の繰り返し単位が、
   ｎ＝０に相当する下記一般式（２）




   （上式（２）中、Ｙ、Ｚは、各々独立に、水素原子、炭素数１〜６のアルキル基、炭素数１〜８のアルキルカルボニル基、炭素数１〜６のアルコキシカルボニル基である。）
   又は下記一般式（３）




   （上式（３）中、Ｙは、炭素数１〜８のアルキルカルボニル基であり、Ｚは、水素原子である。）
   で表される繰り返し単位と、ｍ＝０に相当する繰り返し単位とからなる反射防止用変性シリコーン樹脂。
2. 請求項１に記載の反射防止用変性シリコーン樹脂と、有機溶剤と、酸発生剤とを含有する反射防止膜材料。
3. さらに、反射防止膜中に発生する酸が該反射防止膜上に塗布されるレジスト層へ拡散していくのを防止するための中和剤を含有し、該中和剤が、メチロール基、アルコキシエチル基、アシロキシエチル基から選ばれる少なくとも一つの基で置換されたエポキシ化合物、メラミン化合物、グアナミン化合物、グリコールウリル化合物又はウレア化合物である請求項２に記載の反射防止膜材料。
4. リソグラフィーにより基板にパターンを形成する方法であって、少なくとも、基板上に請求項２又は請求項３に記載の反射防止膜材料を塗布し、ベークして反射防止膜を形成し、該反射防止膜上にフォトレジスト膜材料を塗布し、プリベークしてフォトレジスト膜を形成し、該フォトレジスト膜のパターン回路領域を露光した後、現像液で現像して該フォトレジスト膜にレジストパターンを形成し、該レジストパターンが形成されたフォトレジスト膜をマスクにして該反射防止膜及び該基板をエッチングして該基板にパターンを形成することを含んでなるパターン形成方法。
5. 請求項２又は請求項３に記載の反射防止膜材料を基板上に塗布し、ベークして得られる反射防止膜。

Images
