本発明は、金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子に関し、特に、発光効率が高く、寿命が長い有機エレクトロルミネッセンス素子及びそれを実現する新規な金属錯体化合物に関するものである。
有機エレクトロルミネッセンス（ＥＬ）素子は、電界を印加することより、陽極より注入された正孔と陰極より注入された電子の再結合エネルギーにより蛍光性物質が発光する原理を利用した自発光素子である。イーストマン・コダック社のＣ．Ｗ．Ｔａｎｇらによる積層型素子による低電圧駆動有機ＥＬ素子の報告（Ｃ．Ｗ． Ｔａｎｇ，Ｓ．Ａ． Ｖａｎｓｌｙｋｅ，アプライドフィジックスレターズ(Ａｐｐｌｉｅｄ Ｐｈｙｓｉｃｓ Ｌｅｔｔｅｒｓ)，５１巻，９１３頁，１９８７年等）がなされて以来、有機材料を構成材料とする有機ＥＬ素子に関する研究が盛んに行われている。Ｔａｎｇらは、トリス（８−キノリノラト）アルミニウムを発光層に、トリフェニルジアミン誘導体を正孔輸送層に用いている。積層構造の利点としては、発光層への正孔の注入効率を高めること、陰極より注入された電子をブロックして再結合により生成する励起子の生成効率を高めること、発光層内で生成した励起子を閉じ込めること等が挙げられる。この例のように有機ＥＬ素子の素子構造としては、正孔輸送（注入）層、電子輸送発光層の２層型、または正孔輸送（注入）層、発光層、電子輸送（注入）層の３層型等がよく知られている。こうした積層型構造素子では注入された正孔と電子の再結合効率を高めるため、素子構造や形成方法の工夫がなされている。
有機ＥＬ素子の発光材料としてはトリス（８−キノリノラト）アルミニウム錯体等のキレート錯体、クマリン誘導体、テトラフェニルブタジエン誘導体、ジスチリルアリーレン誘導体、オキサジアゾール誘導体等の発光材料が知られており、それらからは青色から赤色までの可視領域の発光が得られることが報告されており、カラー表示素子の実現が期待されている（例えば、特許文献１，特許文献２，特許文献３等参照）。
また、近年、有機ＥＬ素子の発光層に蛍光材料の他に、りん光材料を利用することも提案されている（例えば、非特許文献１，非特許文献２参照) 。このように有機ＥＬ素子の発光層においてりん光材料の励起状態の一重項状態と三重項状態とを利用し、高い発光効率が達成されている。有機ＥＬ素子内で電子と正孔が再結合する際にはスピン多重度の違いから一重項励起子と三重項励起子とが１：３の割合で生成すると考えられているので、りん光性の発光材料を用いれば蛍光のみを使った素子に比べて３〜４倍の発光効率の達成が考えられる。
このような有機ＥＬ素子においては、３重項の励起状態又は３重項の励起子が消光しないように順次、陽極，正孔輸送層，有機発光層，電子輸送層（正孔阻止層），電子輸送層，陰極のように層を積層する構成が用いられ、有機発光層にホスト化合物とりん光発光性の化合物が用いられてきた（例えば、特許文献４，特許文献５参照）。これらの特許文献は赤〜緑色に発光するりん光材料に関する技術である。また、青色系発光色を有する発光材料に関する技術も公開されている（例えば、特許文献６，特許文献７，特許文献８参照）。しかし、これらは素子寿命が非常に短く、特に特許文献７及び８ではＩｒ金属とリン原子が結合した配位子骨格が記載されており、これらは発光色が青色化するものの結合が弱く、耐熱性が著しく乏しい。また、特許文献９には、同様に酸素原子と窒素原子が中心金属に結合した錯体に関して記載されているが、酸素原子に結合する基の具体的な効果について何ら記載が無く不明である。さらに、特許文献１０では異なる環構造に含まれる窒素原子が１つずつ中心金属に結合した錯体が開示されており、それを利用した素子は青色発光を示すものの、外部量子効率は５％前後と低いものとなっている。
特開平８−２３９６５５号公報 特開平７−１８３５６１号公報 特開平３−２００２８９号公報 米国特許第６，０９７，１４７号明細書 国際公開ＷＯ０１／４１５１２号公報 ＵＳ２００１／００２５１０８号公開公報 ＵＳ２００２／０１８２４４１号公開公報 特開２００２−１７０６８４号公報 特開２００３−１２３９８２号公報 特開２００３−１３３０７４号公報 Ｄ．Ｆ．ＯＢｒｉｅｎ ａｎｄ Ｍ．Ａ．Ｂａｌｄｏ ｅｔ ａｌ"Ｉｍｐｒｏｖｅｄ ｅｎｅｒｇｙ ｔｒａｎｓｆｅｒｉｎ ｅｌｅｃｔｒｏｐｈｏｓｐｈｏｒｅｓｃｅｎｔ ｄｅｖｉｃｅｓ "Ｖｏｌ．７４ Ｎｏ．３，ｐｐ ４４２‐４４４，Ｊａｎｕａｒｙ１８，１９９９ Ｍ．Ａ．Ｂａｌｄｏ ｅｔ ａｌ "Ｖｅｒｙ ｈｉｇｈ‐ｅｆｆｉｃｉｅｎｃｙ ｇｒｅｅｎ ｏｒｇａｎｉｃ ｌｉｇｈｔ‐ｅｍｉｔｔｉｎｇ ｄｅｖｉｃｅｓ ｂａｓｅｄ ｏｎ ｅｌｅｃｔｒｏｐｈｏｓｐｈｏｒｅｓｃｅｎｃｅ"Ａｐｐｌｉｅｄ Ｐｈｙｓｉｃｓ ｌｅｔｔｅｒｓ Ｖｏｌ．７５ Ｎｏ．１，ｐｐ４‐６，Ｊｕｌｙ５，１９９９
本発明は、前記の課題を解決するためになされたもので、発光効率が高く、寿命が長い有機ＥＬ素子及びそれを実現する新規な金属錯体化合物を提供することを目的とする。
本発明者らは、前記目的を達成するために鋭意研究を重ねた結果、下記一般式（１）で表される金属錯体化合物を用いると、発光効率が高く、長寿命の有機ＥＬ素子が得られることを見出し、本発明を完成するに至った。
すなわち、本発明は、
（ａ）下記一般式（１）で表される金属錯体化合物、
(Ｌ1)mＭ(Ｌ2)n （１）
［一般式（１）において、Ｍは、イリジウム（Ｉｒ）、白金（Ｐｔ）、ロジウム（Ｒｈ）の金属原子であり、Ｌ1及びＬ2は、互いに異なる２座配位子であり、部分構造(Ｌ1)mＭは下記一般式（２）で表され、部分構造Ｍ(Ｌ2)nは下記一般式（３）で表される。
ｍ及びｎは、それぞれ１又は２の整数であり、ｍ＋ｎは２又は３の整数である。
Figure 0004955403
｛一般式（２）において、Ｎ及びＣはそれぞれ窒素原子及び炭素原子であり、Ａ１環は、置換基を有してもよい窒素原子を含有する核原子数３〜５０の芳香族複素環基であり、Ｂ１環は、置換基を有してもよい核炭素数６〜５０のアリール基であり、Ａ１環とＢ１環はＺを介して共有結合により結合している。
Ｚは、単結合、−Ｏ−、−Ｓ−、−ＣＯ−、−（ＣＲ'Ｒ'')a−、−（ＳｉＲ'Ｒ'')a−又は−ＮＲ'−を示す。
（Ｒ'及びＲ''は、それぞれ独立に、水素原子、置換基を有してもよい核炭素数６〜５０のアリール基、置換基を有してもよい核原子数３〜５０の芳香族複素環基又は置換基を有してもよい炭素数１〜５０のアルキル基である。ａは１〜１０の整数であり、Ｒ'及びＲ''は同一でも異なっていてもよい。）｝

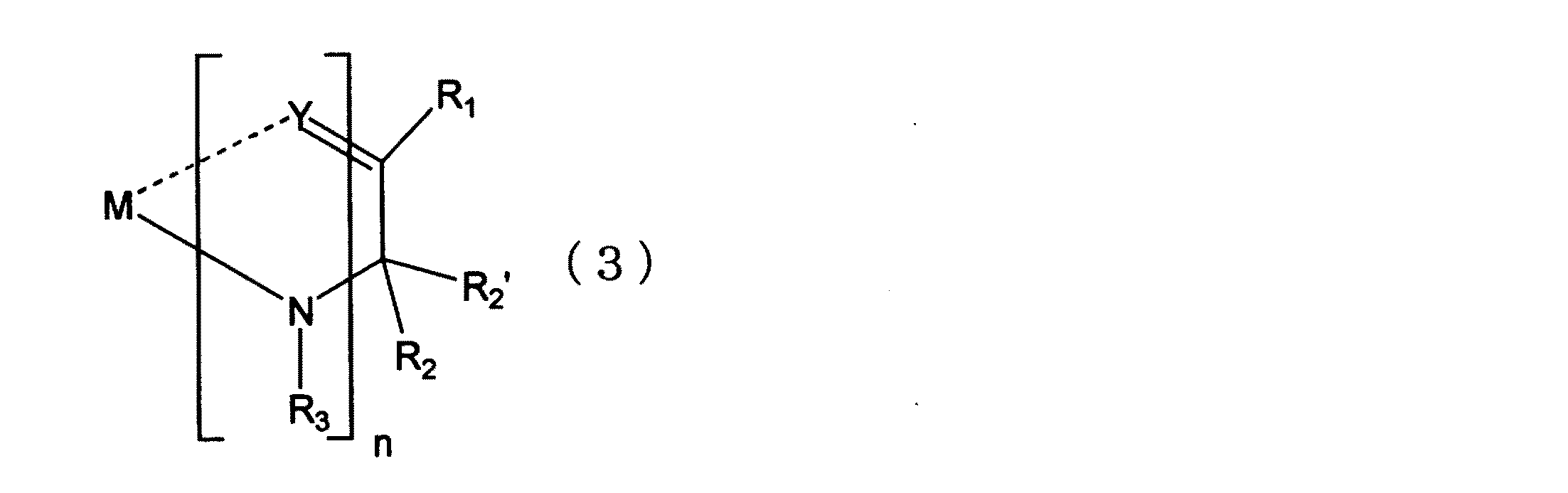

Figure 0004955403
｛一般式（３）において、Ｎは窒素原子であり、Ｒ1、Ｒ2、Ｒ2’及びＲ3 は、それぞれ独立に、置換基を有してもよい炭素数１〜５０のアルキル基、置換基を有してもよい炭素数２〜５０のアルケニル基又は置換基を有してもよい核炭素数６〜５０のアリール基である。Ｒ2’は水素原子であってもよい。Ｒ1とＲ2、Ｒ1とＲ2’、Ｒ2とＲ2’、Ｒ2とＲ3及びＲ2’とＲ3は互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。
Ｙは、酸素原子又は硫黄原子で表される基である。｝］
(ｂ)前記一般式（１）の部分構造Ｍ(Ｌ2)nが下記一般式（３’）で表される（ａ）の金属錯体化合物。
Figure 0004955403
 （一般式（３’）において、Ｎは窒素原子であり、Ｍ、Ｙ、Ｒ1、Ｒ2及びＲ3は、前記と同じである。Ｒ1とＲ2及びＲ2とＲ3は互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。）
(ｃ)前記一般式（２）で表される部分構造(Ｌ1)mＭが下記一般式（４）、（５）又は（６）で表される部分構造である（ａ）の金属錯体化合物、
Figure 0004955403
（式中、Ｍ及びｍは前記と同じである。Ｒ4〜Ｒ26は、それぞれ独立に、水素原子、置換基を有してもよい炭素数１〜３０のアルキル基、置換基を有してもよい炭素数１〜３０のハロゲン化アルキル基、置換基を有してもよい炭素数１〜３０のアルコキシ基、置換基を有してもよい核原子数３〜２０の複素環基、置換基を有してもよい核炭素数６〜４０のアリール基、置換基を有してもよい核炭素数６〜４０のアリールオキシ基、置換基を有してもよい炭素数７〜４０のアラルキル基、置換基を有してもよい炭素数２〜３０のアルケニル基、置換基を有してもよい核炭素数６〜８０のアリールアミノ基、置換基を有してもよい炭素数１〜６０のアルキルアミノ基、置換基を有してもよい炭素数７〜８０のアラルキルアミノ基、置換基を有してもよい炭素数１〜３０のアルキルシリル基、置換基を有してもよい炭素数６〜４０のアリールシリル基、ハロゲン原子、シアノ基、ニトロ基、−Ｓ（Ｒ）Ｏ2、又は−Ｓ（Ｒ）Ｏ［Ｒは置換基］であり、Ｒ4〜Ｒ11、Ｒ12〜Ｒ19及びＲ20〜Ｒ26のうち隣接するものは、互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。）
（ｄ）前記一般式（３）で表される部分構造Ｍ(Ｌ2)nが下記一般式（７）で表される部分構造である（ａ）の金属錯体化合物、
Figure 0004955403
 （式中、Ｍ、Ｙ及びｎは前記と同じである。Ｒ27〜Ｒ30はそれぞれ独立に、前記一般式（４）〜（６）におけるＲ4〜Ｒ26と同じである。Ｒ27とＲ28、Ｒ28とＲ29及びＲ29とＲ30はそれぞれ互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。）
（ｅ）前記一般式（２）で表される部分構造(Ｌ1)mＭが前記一般式（４）、（５）又は（６）で表される部分構造であり、前記一般式（３）で表される部分構造Ｍ(Ｌ2)nが前記一般式（７）で表される部分構造である（ａ）の金属錯体化合物、
（ｆ）前記一般式（２）で表される部分構造(Ｌ1)mＭが前記一般式（４）、（５）又は（６）で表される部分構造であり、前記一般式（３）で表される部分構造Ｍ(Ｌ2)nが下記一般式（８）で表される部分構造であり、ｍが２、ｎが１、かつＭがＩｒである（ａ）の金属錯体化合物、
Figure 0004955403
 （式中、Ｒ31〜Ｒ34はそれぞれ独立に、前記一般式（７）におけるＲ27〜Ｒ30と同じである。）
（ｇ）陽極と陰極間に少なくとも発光層を有する一層又は複数層からなる有機薄膜層が挟持されている有機ＥＬ素子において、該有機薄膜層の少なくとも１層が、（ａ）〜（ｆ）のいずれかの金属錯体化合物を含有する有機ＥＬ素子、
（ｈ）前記発光層が、（ａ）〜（ｆ）のいずれかの金属錯体化合物を発光材料として含有する（ｇ）に記載の有機ＥＬ素子、
（ｉ）前記発光層が、（ａ）〜（ｆ）のいずれかの金属錯体化合物をドーパントとして含有する（ｇ）の有機ＥＬ素子、
（ｊ）前記発光層と陰極との間に電子注入層及び／又は電子輸送層を有し、該電子注入層及び／又は電子輸送層がπ電子欠乏性含窒素ヘテロ環誘導体を主成分として含有する（ｇ）の有機ＥＬ素子、及び
（ｋ）陰極と前記有機薄膜層との界面領域に、還元性ドーパントが添加されている（ｇ）の有機ＥＬ素子
を提供するものである。
本発明は、発光効率が高く、寿命が長い有機ＥＬ素子及びそれを実現する新規な金属錯体化合物を提供することができる。
本発明の金属錯体化合物は、下記一般式（１）で表されるものである。
(Ｌ1)mＭ(Ｌ2)n （１）
一般式（１）において、Ｍは、イリジウム（Ｉｒ）、白金（Ｐｔ）、ロジウム（Ｒｈ）の金属原子であり、Ｌ1及びＬ2は、互いに異なる２座配位子であり、部分構造(Ｌ1)mＭは下記一般式（２）で表され、部分構造Ｍ(Ｌ2)nは下記一般式（３）で表される。ｍ及びｎは、それぞれ１又は２の整数であり、ｍ＋ｎは２又は３の整数である。
Figure 0004955403
一般式（２）において、Ｎ及びＣはそれぞれ窒素原子及び炭素原子である。
一般式（２）において、Ａ１環は、置換基を有してもよい窒素原子を含有する核原子数３〜５０の芳香族複素環基であり、Ｂ１環は、置換基を有してもよい核炭素数６〜５０のアリール基である。
前記Ａ１環の含窒素芳香族複素環基としては、核原子数３〜２０のものが好ましく、核原子数３〜１０のものがさらに好ましい。含窒素芳香族複素環基の例としては、ピラジニル基、ピリジル基、ピリミジニル基，ピラゾリル基，イミダゾリル基，インドリジニル基，イミダゾピリジニル基，キノリル基、イソキノリル基，キノキサリニル基等が挙げられる。
これらの中で好ましくは、ピラジニル基、ピリジル基、ピリミジニル基，ピラゾリル基，イミダゾリル基，キノリル基，イソキノリル基である。
前記Ｂ１環のアリール基としては核炭素数６〜５０のものが好ましく、核原子数６〜２４のものがさらに好ましい。アリール基の例としては、フェニル基、１−ナフチル基、２−ナフチル基、１−アントリル基、２−アントリル基、９−アントリル基、１−フェナントリル基、２−フェナントリル基、３−フェナントリル基、４−フェナントリル基、９−フェナントリル基、１−ナフタセニル基、２−ナフタセニル基、９−ナフタセニル基、１−ピレニル基、２−ピレニル基、４−ピレニル基、２−ビフェニルイル基、３−ビフェニルイル基、４−ビフェニルイル基、ｐ−テルフェニル−４−イル基、ｐ−テルフェニル−３−イル基、ｐ−テルフェニル−２−イル基、ｍ−テルフェニル−４−イル基、ｍ−テルフェニル−３−イル基、ｍ−テルフェニル−２−イル基、ｏ−トリル基、ｍ−トリル基、ｐ−トリル基、ｐ−ｔ−ブチルフェニル基、ｐ−（２−フェニルプロピル）フェニル基、３−メチル−２−ナフチル基、４−メチル−１−ナフチル基、４−メチル−１−アントリル基、４’−メチルビフェニルイル基、４”−ｔ−ブチル−ｐ−テルフェニル−４−イル基，ｏ−クメニル基、ｍ−クメニル基、ｐ−クメニル基、２，３−キシリル基，３，４−キシリル基，２，５−キシリル基，メシチル基等が挙げられる。
これらの中で好ましくはフェニル基、１−ナフチル基、２−ナフチル基、９−フェナントリル基，２−ビフェニルイル基、３−ビフェニルイル基、４−ビフェニルイル基，ｐ−トリル基、３，４−キシリル基である。
一般式（２）において、Ａ１環とＢ１環はＺを介して共有結合により結合している。Ｚは、単結合、−Ｏ−、−Ｓ−、−ＣＯ−、−（ＣＲ'Ｒ'')a−、−（ＳｉＲ'Ｒ'')a−又は−ＮＲ'−を示す。ここで、Ｒ'及びＲ''は、それぞれ独立に、水素原子、置換基を有してもよい核炭素数６〜５０のアリール基、置換基を有してもよい核原子数３〜５０の芳香族複素環基又は置換基を有してもよい炭素数１〜５０のアルキル基である。ａは１〜１０の整数であり、Ｒ'及びＲ''は同一でも異なっていてもよい。
Ｒ'及びＲ''の示すアリール基の例としては前記Ｂ１環で説明したものと同様の例が挙げられ、芳香族複素環基の例としては前記Ａ１環で説明したものと同様の例が挙げられる。
置換基を有してもよい炭素数１〜５０のアルキル基としては、炭素数１〜１０のものが好ましく、アルキル基の例としては、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓ−ブチル基、イソブチル基、ｔ−ブチル基、ｎ−ペンチル基、ｎ−ヘキシル基、ｎ−ヘプチル基、ｎ−オクチル基、ｎ−ノニル基，ｎ−デシル基，ｎ−ウンデシル基，ｎ−ドデシル基，ｎ−トリデシル基，ｎ−テトラデシル基，ｎ−ペンタデシル基，ｎ−ヘキサデシル基，ｎ−ヘプタデシル基，ｎ−オクタデシル基，ネオペンチル基，１−メチルペンチル基，２−メチルペンチル基，１−ペンチルヘキシル基，１−ブチルペンチル基，１−ヘプチルオクチル基，３−メチルペンチル基，ヒドロキシメチル基、１−ヒドロキシエチル基、２−ヒドロキシエチル基、２−ヒドロキシイソブチル基、１，２−ジヒドロキシエチル基、１，３−ジヒドロキシイソプロピル基、２，３−ジヒドロキシ−ｔ−ブチル基、１，２，３−トリヒドロキシプロピル基、アミノメチル基、１−アミノエチル基、２−アミノエチル基、２−アミノイソブチル基、１，２−ジアミノエチル基、１，３−ジアミノイソプロピル基、２，３−ジアミノ−ｔ−ブチル基、１，２，３−トリアミノプロピル基、シアノメチル基、１−シアノエチル基、２−シアノエチル基、２−シアノイソブチル基、１，２−ジシアノエチル基、１，３−ジシアノイソプロピル基、２，３−ジシアノ−ｔ−ブチル基、１，２，３−トリシアノプロピル基、ニトロメチル基、１−ニトロエチル基、２−ニトロエチル基、１，２−ジニトロエチル基、２，３−ジニトロ−ｔ−ブチル基、１，２，３−トリニトロプロピル基、シクロペンチル基、シクロヘキシル基、シクロオクチル基、３，５−ジメチルシクロヘキシル基、３，３，５，５−テトラメチルシクロヘキシル基等が挙げられる。
これらの中で好ましくは、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、ｓ−ブチル基、イソブチル基、ｔ−ブチル基、ｎ−ペンチル基、ｎ−ヘキシル基、ｎ−ヘプチル基、ｎ−オクチル基、ｎ−ノニル基、ｎ−デシル基、ｎ−ウンデシル基、ｎ−ドデシル基、ｎ−トリデシル基、ｎ−テトラデシル基、ｎ−ペンタデシル基、ｎ−ヘキサデシル基、ｎ−ヘプタデシル基、ｎ−オクタデシル基、ネオペンチル基、１−メチルペンチル基、１−ペンチルヘキシル基、１−ブチルペンチル基、１−ヘプチルオクチル基、シクロヘキシル基、シクロオクチル基、３，５−ジメチルシクロヘキシル基、３，３，５，５−テトラメチルシクロヘキシル基である。
Figure 0004955403
 一般式（３）において、Ｎは窒素原子であり、Ｒ1、Ｒ2、Ｒ2’及びＲ3は、それぞれ独立に、置換基を有してもよい炭素数１〜５０のアルキル基、置換基を有してもよい炭素数２〜５０のアルケニル基又は置換基を有してもよい核炭素数６〜５０のアリール基である。Ｒ2’は水素原子であってもよい。Ｒ1とＲ2、Ｒ1とＲ2’、Ｒ2とＲ2’、Ｒ2とＲ3及びＲ2’とＲ3は互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。Ｙは、酸素原子又は硫黄原子で表される基である。
本発明の金属錯体化合物は、前記一般式（１）の部分構造Ｍ(Ｌ2)nが下記一般式（３’）で表される。
Figure 0004955403
 一般式（３’）において、Ｎは窒素原子であり、Ｍ、Ｙ、Ｒ1、Ｒ2及びＲ3は、前記と同じである。Ｒ1とＲ2及びＲ2とＲ3は互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。
Ｒ1、Ｒ2、Ｒ2’及びＲ3の置換基を有してもよい炭素数１〜５０のアルキル基の例としては前記ＺにおけるＲ'及びＲ''で説明したものと同様の例が挙げられる。Ｒ1、Ｒ2、Ｒ2’及びＲ3の置換基を有してもよい核炭素数６〜５０のアリール基としては前記Ｂ１環で説明したものの他にペルフルオロフェニルも挙げられるが、好ましい例は同様である。
Ｒ1、Ｒ2、Ｒ2’及びＲ3炭素数２〜５０のアルケニル基としては、炭素数２〜１６のものが好ましく、アルケニル基の例としては、ビニル基、アリル基、１−ブテニル基、２−ブテニル基、３−ブテニル基、１，３−ブタンジエニル基、１−メチルビニル基、スチリル基、２，２−ジフェニルビニル基、１，２−ジフェニルビニル基、１−メチルアリル基、１，１−ジメチルアリル基、２−メチルアリル基、１−フェニルアリル基、２−フェニルアリル基、３−フェニルアリル基、３，３−ジフェニルアリル基、１，２−ジメチルアリル基、１−フェニル−１−ブテニル基、３−フェニル−１−ブテニル基等が挙げられ、好ましくはスチリル基、２，２−ジフェニルビニル基、１，２−ジフェニルビニル基である。
一般式（３）におけるＲ1とＲ2、Ｒ1とＲ2’、Ｒ2とＲ2’、Ｒ2とＲ3及びＲ2’とＲ3、また一般式（３’）におけるＲ1とＲ2及びＲ2とＲ3は、互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。
互いに結合して形成していてもよい飽和もしくは不飽和の環状構造としては、例えば、シクロブタン、シクロペンタン、シクロヘキサン、アダマンタン、ノルボルナン等の炭素数４〜１２のシクロアルカン、シクロブテン、シクロペンテン、シクロヘキセン、シクロヘプテン、シクロオクテン等の炭素数４〜１２のシクロアルケン、シクロヘキサジエン、シクロヘプタジエン、シクロオクタジエン等の炭素数６〜１２のシクロアルカジエン、ベンゼン、ナフタレン、フェナントレン、アントラセン、ピレン、クリセン、アセナフチレン等の炭素数６〜５０の芳香族環などが挙げられる。
本発明の一般式（１）の金属錯体化合物は、前記一般式（２）で表される部分構造(Ｌ1)mＭが下記一般式（４）、（５）又は（６）で表される。
Figure 0004955403
一般式（４）、（５）及び（６）中、Ｍ及びｍは前記と同じである。Ｒ4〜Ｒ26は、それぞれ独立に、水素原子、置換基を有してもよい炭素数１〜３０のアルキル基、置換基を有してもよい炭素数１〜３０のハロゲン化アルキル基、置換基を有してもよい炭素数１〜３０のアルコキシ基、置換基を有してもよい核原子数３〜２０の複素環基、置換基を有してもよい核炭素数６〜４０のアリール基、置換基を有してもよい核炭素数６〜４０のアリールオキシ基、置換基を有してもよい炭素数７〜４０のアラルキル基、置換基を有してもよい炭素数２〜３０のアルケニル基、置換基を有してもよい核炭素数６〜８０のアリールアミノ基、置換基を有してもよい炭素数１〜６０のアルキルアミノ基、置換基を有してもよい炭素数７〜８０のアラルキルアミノ基、置換基を有してもよい炭素数１〜３０のアルキルシリル基、置換基を有してもよい炭素数６〜４０のアリールシリル基、ハロゲン原子、シアノ基、ニトロ基、−Ｓ（Ｒ）Ｏ2、又は−Ｓ（Ｒ）Ｏ［Ｒは置換基］である。
置換基を有してもよい炭素数１〜３０のアルキル基、置換基を有してもよい核炭素数６〜４０のアリール基、及び置換基を有してもよい炭素数２〜３０のアルケニル基の例としては、前記と同様なものが挙げられる。
置換基を有してもよい炭素数１〜３０のハロゲン化アルキル基としては、炭素数１〜１０のものが好ましく、ハロゲン化アルキル基の例としては、クロロメチル基、１−クロロエチル基、２−クロロエチル基、２−クロロイソブチル基、１，２−ジクロロエチル基、１，３−ジクロロイソプロピル基、２，３−ジクロロ−ｔ−ブチル基、１，２，３−トリクロロプロピル基、ブロモメチル基、１−ブロモエチル基、２−ブロモエチル基、２−ブロモイソブチル基、１，２−ジブロモエチル基、１，３−ジブロモイソプロピル基、２，３−ジブロモ−ｔ−ブチル基、１，２，３−トリブロモプロピル基、ヨードメチル基、１−ヨードエチル基、２−ヨードエチル基、２−ヨードイソブチル基、１，２−ジヨードエチル基、１，３−ジヨードイソプロピル基、２，３−ジヨード−ｔ−ブチル基、１，２，３−トリヨードプロピル基、フルオロメチル基、１−フルオロメチル基，２−フルオロメチル基、２−フルオロイソブチル基、１，２−ジフロロエチル基、ジフルオロメチル基、トリフルオロメチル基、ペンタフルオロエチル基、ペルフルオロイソプロピル基、ペルフルオロブチル基、ペルフルオロシクロヘキシル基等が挙げられる。
これらの中で好ましくは、フルオロメチル基、トリフルオロメチル基、ペンタフルオロエチル基、ペルフルオロイソプロピル基、ペルフルオロブチル基、ペルフルオロシクロヘキシル基である。
置換基を有してもよい炭素数１〜３０のアルコキシ基は−ＯＸ1で表される基であり、Ｘ1の例としては、前記アルキル基及びハロゲン化アルキル基で説明したものと同様の例が挙げられる。
置換基を有してもよい核原子数３〜２０の複素環基としては、核原子数３〜１０のものが好ましく、複素環基の例としては、１−ピロリル基、２−ピロリル基、３−ピロリル基、ピラジニル基、２−ピリジニル基、１−イミダゾリル基、２−イミダゾリル基、１−ピラゾリル基、１−インドリジニル基、２−インドリジニル基、３−インドリジニル基、５−インドリジニル基、６−インドリジニル基、７−インドリジニル基、８−インドリジニル基、２−イミダゾピリジニル基、３−イミダゾピリジニル基、５−イミダゾピリジニル基、６−イミダゾピリジニル基、７−イミダゾピリジニル基、８−イミダゾピリジニル基、３−ピリジニル基、４−ピリジニル基、１−インドリル基、２−インドリル基、３−インドリル基、４−インドリル基、５−インドリル基、６−インドリル基、７−インドリル基、１−イソインドリル基、２−イソインドリル基、３−イソインドリル基、４−イソインドリル基、５−イソインドリル基、６−イソインドリル基、７−イソインドリル基、２−フリル基、３−フリル基、２−ベンゾフラニル基、３−ベンゾフラニル基、４−ベンゾフラニル基、５−ベンゾフラニル基、６−ベンゾフラニル基、７−ベンゾフラニル基、１−イソベンゾフラニル基、３−イソベンゾフラニル基、４−イソベンゾフラニル基、５−イソベンゾフラニル基、６−イソベンゾフラニル基、７−イソベンゾフラニル基、２−キノリル基、３−キノリル基、４−キノリル基、５−キノリル基、６−キノリル基、７−キノリル基、８−キノリル基、１−イソキノリル基、３−イソキノリル基、４−イソキノリル基、５−イソキノリル基、６−イソキノリル基、７−イソキノリル基、８−イソキノリル基、２−キノキサリニル基、５−キノキサリニル基、６−キノキサリニル基、１−カルバゾリル基、２−カルバゾリル基、３−カルバゾリル基、４−カルバゾリル基、９−カルバゾリル基、β−カルボリン−１−イル，β−カルボリン−３−イル，β−カルボリン−４−イル，β−カルボリン−５−イル，β−カルボリン−６−イル，β−カルボリン−７−イル，β−カルボリン−６−イル，β−カルボリン−９−イル，１−フェナントリジニル基、２−フェナントリジニル基、３−フェナントリジニル基、４−フェナントリジニル基、６−フェナントリジニル基、７−フェナントリジニル基、８−フェナントリジニル基、９−フェナントリジニル基、１０−フェナントリジニル基、１−アクリジニル基、２−アクリジニル基、３−アクリジニル基、４−アクリジニル基、９−アクリジニル基、１，７−フェナントロリン−２−イル基、１，７−フェナントロリン−３−イル基、１，７−フェナントロリン−４−イル基、１，７−フェナントロリン−５−イル基、１，７−フェナントロリン−６−イル基、１，７−フェナントロリン−８−イル基、１，７−フェナントロリン−９−イル基、１，７−フェナントロリン−１０−イル基、１，８−フェナントロリン−２−イル基、１，８−フェナントロリン−３−イル基、１，８−フェナントロリン−４−イル基、１，８−フェナントロリン−５−イル基、１，８−フェナントロリン−６−イル基、１，８−フェナントロリン−７−イル基、１，８−フェナントロリン−９−イル基、１，８−フェナントロリン−１０−イル基、１，９−フェナントロリン−２−イル基、１，９−フェナントロリン−３−イル基、１，９−フェナントロリン−４−イル基、１，９−フェナントロリン−５−イル基、１，９−フェナントロリン−６−イル基、１，９−フェナントロリン−７−イル基、１，９−フェナントロリン−８−イル基、１，９−フェナントロリン−１０−イル基、１，１０−フェナントロリン−２−イル基、１，１０−フェナントロリン−３−イル基、１，１０−フェナントロリン−４−イル基、１，１０−フェナントロリン−５−イル基、２，９−フェナントロリン−１−イル基、２，９−フェナントロリン−３−イル基、２，９−フェナントロリン−４−イル基、２，９−フェナントロリン−５−イル基、２，９−フェナントロリン−６−イル基、２，９−フェナントロリン−７−イル基、２，９−フェナントロリン−８−イル基、２，９−フェナントロリン−１０−イル基、２，８−フェナントロリン−１−イル基、２，８−フェナントロリン−３−イル基、２，８−フェナントロリン−４−イル基、２，８−フェナントロリン−５−イル基、２，８−フェナントロリン−６−イル基、２，８−フェナントロリン−７−イル基、２，８−フェナントロリン−９−イル基、２，８−フェナントロリン−１０−イル基、２，７−フェナントロリン−１−イル基、２，７−フェナントロリン−３−イル基、２，７−フェナントロリン−４−イル基、２，７−フェナントロリン−５−イル基、２，７−フェナントロリン−６−イル基、２，７−フェナントロリン−８−イル基、２，７−フェナントロリン−９−イル基、２，７−フェナントロリン−１０−イル基、１−フェナジニル基、２−フェナジニル基、１−フェノチアジニル基、２−フェノチアジニル基、３−フェノチアジニル基、４−フェノチアジニル基、１０−フェノチアジニル基、１−フェノキサジニル基、２−フェノキサジニル基、３−フェノキサジニル基、４−フェノキサジニル基、１０−フェノキサジニル基、２−オキサゾリル基、４−オキサゾリル基、５−オキサゾリル基、２−オキサジアゾリル基、５−オキサジアゾリル基、３−フラザニル基、２−チエニル基、３−チエニル基、２−メチルピロール−１−イル基、２−メチルピロール−３−イル基、２−メチルピロール−４−イル基、２−メチルピロール−５−イル基、３−メチルピロール−１−イル基、３−メチルピロール−２−イル基、３−メチルピロール−４−イル基、３−メチルピロール−５−イル基、２−ｔ−ブチルピロール−４−イル基、３−（２−フェニルプロピル）ピロール−１−イル基、２−メチル−１−インドリル基、４−メチル−１−インドリル基、２−メチル−３−インドリル基、４−メチル−３−インドリル基、２−ｔ−ブチル１−インドリル基、４−ｔ−ブチル１−インドリル基、２−ｔ−ブチル３−インドリル基、４−ｔ−ブチル−３−インドリル基等が挙げられる。
これらの中で好ましくは、２−ピリジニル基、１−インドリジニル基、２−インドリジニル基、３−インドリジニル基、５−インドリジニル基、６−インドリジニル基、７−インドリジニル基、８−インドリジニル基、２−イミダゾピリジニル基、３−イミダゾピリジニル基、５−イミダゾピリジニル基、６−イミダゾピリジニル基、７−イミダゾピリジニル基、８−イミダゾピリジニル基、３−ピリジニル基、４−ピリジニル基、１−インドリル基、２−インドリル基、３−インドリル基、４−インドリル基、５−インドリル基、６−インドリル基、７−インドリル基、１−イソインドリル基、２−イソインドリル基、３−イソインドリル基、４−イソインドリル基、５−イソインドリル基、６−イソインドリル基、７−イソインドリル基、１−カルバゾリル基、２−カルバゾリル基、３−カルバゾリル基、４−カルバゾリル基、９−カルバゾリル基である。
置換もしくは無置換の核原子数６〜４０のアリールオキシ基は−ＯＡｒと表され、Ａｒの例としては前記アリール基で説明したものと同様の例が挙げられる。
置換基を有してもよい炭素数７〜４０のアラルキル基としては、炭素数７〜１８のものが好ましく、アラルキル基の例としては、ベンジル基、１−フェニルエチル基、２−フェニルエチル基、１−フェニルイソプロピル基、２−フェニルイソプロピル基、フェニル−ｔ−ブチル基、α−ナフチルメチル基、１−α−ナフチルエチル基、２−α−ナフチルエチル基、１−α−ナフチルイソプロピル基、２−α−ナフチルイソプロピル基、β−ナフチルメチル基、１−β−ナフチルエチル基、２−β−ナフチルエチル基、１−β−ナフチルイソプロピル基、２−β−ナフチルイソプロピル基、１−ピロリルメチル基、２−（１−ピロリル）エチル基、ｐ−メチルベンジル基、ｍ−メチルベンジル基、ｏ−メチルベンジル基、ｐ−クロロベンジル基、ｍ−クロロベンジル基、ｏ−クロロベンジル基、ｐ−ブロモベンジル基、ｍ−ブロモベンジル基、ｏ−ブロモベンジル基、ｐ−ヨードベンジル基、ｍ−ヨードベンジル基、ｏ−ヨードベンジル基、ｐ−ヒドロキシベンジル基、ｍ−ヒドロキシベンジル基、ｏ−ヒドロキシベンジル基、ｐ−アミノベンジル基、ｍ−アミノベンジル基、ｏ−アミノベンジル基、ｐ−ニトロベンジル基、ｍ−ニトロベンジル基、ｏ−ニトロベンジル基、ｐ−シアノベンジル基、ｍ−シアノベンジル基、ｏ−シアノベンジル基、１−ヒドロキシ−２−フェニルイソプロピル基、１−クロロ−２−フェニルイソプロピル基等が挙げられ、好ましくは，ベンジル基，ｐ−シアノベンジル基、ｍ−シアノベンジル基、ｏ−シアノベンジル基，１−フェニルエチル基、２−フェニルエチル基、１−フェニルイソプロピル基、２−フェニルイソプロピル基である。
置換基を有してもよい核炭素数６〜８０のアリールアミノ基、置換基を有してもよい炭素数１〜６０のアルキルアミノ基、置換基を有してもよい炭素数７〜８０のアラルキルアミノ基は、−ＮＱ1Ｑ2と表され、Ｑ1及びＱ2の例としては、それぞれ独立に炭素数１〜２０のものが好ましく、水素原子、前記アリール基、前記アルキル基及び前記アラルキル基で説明したものと同様の例が挙げられる。
置換基を有してもよい炭素数１〜３０のアルキルシリル基としては、トリメチルシリル基、トリエチルシリル基、ｔ−ブチルジメチルシリル基、ビニルジメチルシリル基、プロピルジメチルシリル基等が挙げられる。
置換基を有しても良い炭素数６〜４０のアリールシリル基としては、トリフェニルシリル基、フェニルジメチルシリル基、ｔ−ブチルジフェニルシリル基等が挙げられる。
ハロゲン原子としては、例えば、フッ素、塩素、臭素、ヨウ素等が挙げられる。
−Ｓ（Ｒ）Ｏ2、−Ｓ（Ｒ）Ｏにおける置換基Ｒとしては、前記Ｒ4〜Ｒ26に示すものと同様の基が挙げられる。
一般式（４）、（５）及び（６）中、Ｒ4〜Ｒ11、Ｒ12〜Ｒ19及びＲ20〜Ｒ26のうち隣接するものは、互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。この環状構造としては前記と同様の構造が挙げられる。
本発明の一般式（１）の金属錯体化合物は、前記一般式（３）で表される部分構造Ｍ(Ｌ2)nが下記一般式（７）で表されるものである。
Figure 0004955403
 一般式（７）中、Ｍ、Ｙ及びｎは前記と同じである。Ｒ27〜Ｒ30はそれぞれ独立に、前記一般式（４）〜（６）におけるＲ4〜Ｒ26と同じである。Ｒ27とＲ28、Ｒ28とＲ29及びＲ29とＲ30はそれぞれ互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。
本発明の一般式（１）の金属錯体化合物は、前記一般式（２）で表される部分構造(Ｌ1)mＭが前記一般式（４）、（５）又は（６）で表される部分構造であり、前記一般式（３）で表される部分構造Ｍ(Ｌ2)nが前記一般式（７）で表されるものである。
本発明の一般式（１）の金属錯体化合物は、前記一般式（２）で表される部分構造(Ｌ1)mＭが前記一般式（４）、（５）又は（６）で表される部分構造であり、前記一般式（３）で表される部分構造Ｍ(Ｌ2)nが下記一般式（８）で表される部分構造であり、ｍが２、ｎが１、かつＭがＩｒである。
Figure 0004955403
 一般式（８）中、Ｒ31〜Ｒ34はそれぞれ独立に、前記一般式（７）におけるＲ27〜Ｒ30と同じである。
本発明の有機ＥＬ素子は、陽極と陰極間に少なくとも発光層を有する一層又は複数層からなる有機薄膜層が挟持されている有機ＥＬ素子において、該有機薄膜層の少なくとも１層が、一般式（１）〜（８）のいずれかの化学構造又は部分構造を有する金属錯体化合物を含有する、
本発明の有機ＥＬ素子は、前記発光層が、前記のいずれかの金属錯体化合物を発光材料として含有する。
本発明の有機ＥＬ素子は、前記発光層が、前記のいずれかの金属錯体化合物をドーパントとして含有する。
本発明の有機ＥＬ素子は、前記発光層と陰極との間に電子注入層及び／又は電子輸送層を有し、該電子注入層及び／又は電子輸送層がπ電子欠乏性含窒素ヘテロ環誘導体を主成分として含有する。
本発明の有機ＥＬ素子は、陰極と前記有機薄膜層との界面領域に、還元性ドーパントが添加されている。
本発明の一般式（１）で表される金属錯体化合物の具体例を以下に示すが、これら例示化合物に限定されるものではない。なお、Ｍｅはメチル基を示す。
Figure 0004955403
Figure 0004955403
Figure 0004955403
本発明の有機ＥＬ素子は、陽極と陰極からなる一対の電極間に少なくとも発光層を有する一層又は複数層からなる有機薄膜層が挟持されている有機ＥＬ素子において、該有機薄膜層の少なくとも１層が、本発明の金属錯体化合物を含有するものである。
前記有機薄膜層中の本発明の金属錯体化合物の含有量としては、発光層全体の質量に対し、通常０．１〜１００重量％であり、１〜３０重量％であると好ましい。
本発明の有機ＥＬ素子は、前記発光層が、本発明の金属錯体化合物を発光材料として含有すると好ましい。また、通常、前記発光層は真空蒸着又は塗布により薄膜化するが、塗布の方が製造プロセスを簡略化できることから、本発明の金属錯体化合物を含有する層が、塗布により成膜されてなると好ましい。
本発明の有機ＥＬ素子において、有機薄膜層が単層型のものとしては有機薄膜層が発光層であり、この発光層が本発明の金属錯体化合物を含有する。また、多層型の有機ＥＬ素子としては、（陽極／正孔注入層（正孔輸送層）／発光層／陰極）、（陽極／発光層／電子注入層（電子輸送層）／陰極）、（陽極／正孔注入層（正孔輸送層）／発光層／電子注入層（電子輸送層）／陰極）等が挙げられる。
本発明の有機ＥＬ素子の陽極は、正孔注入層、正孔輸送層、発光層などに正孔を供給するものであり、４．５ｅＶ以上の仕事関数を有することが効果的である。陽極の材料としては、金属、合金、金属酸化物、電気伝導性化合物、又はこれらの混合物などを用いることができる。陽極の材料の具体例としては、酸化スズ、酸化亜鉛、酸化インジウム、酸化インジウムスズ（ＩＴＯ）等の導電性金属酸化物、又は金、銀、クロム、ニッケル等の金属、さらにこれらの導電性金属酸化物と金属との混合物又は積層物、ヨウ化銅、硫化銅などの無機導電性物質、ポリアニリン、ポリチオフェン、ポリピロールなどの有機導電性材料、及びこれらとＩＴＯとの積層物などが挙げられ、好ましくは、導電性金属酸化物であり、特に、生産性、高導電性、透明性等の点からＩＴＯを用いることが好ましい。陽極の膜厚は材料により適宜選択可能である。
本発明の有機ＥＬ素子の陰極は、電子注入層、電子輸送層、発光層などに電子を供給するものであり、陰極の材料としては、金属、合金、金属ハロゲン化物、金属酸化物、電気伝導性化合物、又はこれらの混合物を用いることができる。陰極の材料の具体例としては、アルカリ金属（例えば、Ｌｉ、Ｎａ、Ｋ等）及びそのフッ化物もしくは酸化物、アルカリ土類金属（例えば、Ｍｇ、Ｃａ等）及びそのフッ化物もしくは酸化物、金、銀、鉛、アルミニウム、ナトリウム−カリウム合金もしくはナトリウム−カリウム混合金属、リチウム−アルミニウム合金もしくはリチウム−アルミニウム混合金属、マグネシウム−銀合金もしくはマグネシウム−銀混合金属、又はインジウム、イッテルビウム等の希土類金属等が挙げられる。これらの中でも好ましくは、アルミニウム、リチウム−アルミニウム合金もしくはリチウム−アルミニウム混合金属、マグネシウム−銀合金もしくはマグネシウム−銀混合金属等である。陰極は、前記材料の単層構造であってもよいし、前記材料を含む層の積層構造であってもよい。例えば、アルミニウム／フッ化リチウム、アルミニウム／酸化リチウムの積層構造が好ましい。陰極の膜厚は材料により適宜選択可能である。
本発明の有機ＥＬ素子の正孔注入層及び正孔輸送層は、陽極から正孔を注入する機能、正孔を輸送する機能、陰極から注入された電子を障壁する機能のいずれかを有しているものであればよい。その具体例としては、カルバゾール誘導体、トリアゾール誘導体、オキサゾール誘導体、オキサジアゾール誘導体、イミダゾール誘導体、ポリアリールアルカン誘導体、ピラゾリン誘導体、ピラゾロン誘導体、フェニレンジアミン誘導体、アリールアミン誘導体、アミノ置換カルコン誘導体、スチリルアントラセン誘導体、フルオレノン誘導体、ヒドラゾン誘導体、スチルベン誘導体、シラザン誘導体、芳香族第三級アミン化合物、スチリルアミン化合物、芳香族ジメチリディン系化合物、ポルフィリン系化合物、ポリシラン系化合物、ポリ（Ｎ−ビニルカルバゾール）誘導体、アニリン系共重合体、チオフェンオリゴマー、ポリチオフェン等の導電性高分子オリゴマー、有機シラン誘導体、本発明の金属錯体化合物等が挙げられる。また、前記正孔注入層及び前記正孔輸送層は、前記材料の１種又は２種以上からなる単層構造であってもよいし、同一組成又は異種組成の複数層からなる多層構造であってもよい。
本発明の有機ＥＬ素子の電子注入層及び電子輸送層は、陰極から電子を注入する機能、電子を輸送する機能、陽極から注入された正孔を障壁する機能のいずれかを有しているものであればよい。その具体例としては、トリアゾール誘導体、オキサゾール誘導体、オキサジアゾール誘導体、イミダゾール誘導体、フルオレノン誘導体、アントラキノジメタン誘導体、アントロン誘導体、ジフェニルキノン誘導体、チオピランジオキシド誘導体、カルボジイミド誘導体、フルオレニリデンメタン誘導体、ジスチリルピラジン誘導体、ナフタレン、ペリレン等の芳香環テトラカルボン酸無水物、フタロシアニン誘導体、８−キノリノール誘導体の金属錯体やメタルフタロシアニン、ベンゾオキサゾールやベンゾチアゾールを配位子とする金属錯体に代表される各種金属錯体、有機シラン誘導体、本発明の金属錯体化合物等が挙げられる。また、前記電子注入層及び前記電子輸送層は、前記材料の１種または２種以上からなる単層構造であってもよいし、同一組成又は異種組成の複数層からなる多層構造であってもよい。
さらに、電子注入層及び電子輸送層に用いる電子輸送材料としては、下記化合物が挙げられる。
Figure 0004955403
Figure 0004955403
Figure 0004955403
本発明の有機ＥＬ素子において、該電子注入層及び／又は電子輸送層がπ電子欠乏性含窒素ヘテロ環誘導体を主成分として含有すると好ましい。
π電子欠乏性含窒素ヘテロ環誘導体としては、ベンツイミダゾール環、ベンズトリアゾール環、ピリジノイミダゾール環、ピリミジノイミダゾール環、ピリダジノイミダゾール環から選ばれた含窒素５員環の誘導体や、ピリジン環、ピリミジン環、ピラジン環、トリアジン環で構成される含窒素６員環誘導体が好ましい例として挙げられ、含窒素５員環誘導体として下記一般式Ｂ−Ｉ式で表される構造が好ましく挙げられ、含窒素６員環誘導体としては、下記一般式Ｃ−Ｉ、Ｃ−II、Ｃ−III、Ｃ−IV、Ｃ−Ｖ及びＣ−VIで表される構造が好ましく挙げられ、特に好ましくは、一般式Ｃ−Ｉ及びＣ−IIで表される構造である。
Figure 0004955403
 一般式（Ｂ−Ｉ）において、ＬBは二価以上の連結基を表し、好ましくは、炭素、ケイ素、窒素、ホウ素、酸素、硫黄、金属、金属イオンなどで形成される連結基であり、より好ましくは炭素原子、窒素原子、ケイ素原子、ホウ素原子、酸素原子、硫黄原子、芳香族炭化水素環、芳香族へテロ環であり、さらに好ましくは炭素原子、ケイ素原子、芳香族炭化水素環、芳香族へテロ環である。
ＬBは置換基を有していてもよく、置換基として好ましくはアルキル基、アルケニル基、アルキニル基、芳香族炭化水素基、アミノ基、アルコキシ基、アリールオキシ基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、アシルオキシ基、アシルアミノ基、アルコキシカルボニルアミノ基、アリールオキシカルボニルアミノ基、スルホニルアミノ基、スルファモイル基、カルバモイル基、アルキルチオ基、アリールチオ基、スルホニル基、ハロゲン原子、シアノ基、芳香族複素環基であり、より好ましくはアルキル基、アリール基、アルコキシ基、アリールオキシ基、ハロゲン原子、シアノ基、芳香族複素環基であり、さらに好ましくはアルキル基、アリール基、アルコキシ基、アリールオキシ基、芳香族複素環基であり、特に好ましくはアルキル基、アリール基、アルコキシ基、芳香族複素環基である。
ＬBで表される連結基の具体例としては以下のものが挙げられる。
Figure 0004955403
一般式（Ｂ−Ｉ）において、ＸB2は、−Ｏ−、−Ｓ−又は＝Ｎ−ＲB2を表す。ＲB2は、水素原子、脂肪族炭化水素基、アリール基、ヘテロ環基を表す。
ＲB2の表す脂肪族炭化水素基は、直鎖、分岐又は環状のアルキル基（好ましくは、炭素数１〜２０、より好ましくは炭素数１〜１２、特に好ましくは炭素数１〜８のアルキル基であり、例えば、メチル、エチル、イソプロピル、ｔ−ブチル、ｎ−オクチル、ｎ−デシル、ｎ−ヘキサデシル、シクロプロピル、シクロペンチル、シクロヘキシル等が挙げられる。）、アルケニル基（好ましくは、炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８のアルケニル基であり、例えばビニル基、アリル基、２−ブテニル基、３−ペンテニル基等が挙げられる。）、アルキニル基（好ましくは炭素数２〜２０、より好ましくは炭素数２〜１２、特に好ましくは炭素数２〜８のアルキニル基であり、例えばプロパルギル基、３−ペンチニル基等が挙げられる。）であり、より好ましくはアルキル基である。
ＲB2の表すアリール基は、単環又は縮合環のアリール基であり、好ましくは炭素数６〜３０、より好ましくは炭素数６〜２０、さらに好ましくは炭素数６〜１２のアリール基であり、例えば、フェニル、２−メチルフェニル、３−メチルフェニル、４−メチルフェニル、２−メトキシフェニル、３−トリフルオロメチルフェニル、ペンタフルオロフェニル、１−ナフチル、２−ナフチル等が挙げられる。
ＲB2の表すヘテロ環基は、単環又は縮合環のヘテロ環基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、更に好ましくは炭素数２〜１０のヘテロ環基）であり、好ましくは窒素原子、酸素原子、硫黄原子、セレン原子の少なくとも一つを含む芳香族へテロ環基であり、例えば、ピロリジン、ピペリジン、ピペラジン、モルフォリン、チオフェン、セレノフェン、フラン、ピロール、イミダゾール、ピラゾール、ピリジン、ピラジン、ピリダジン、ピリミジン、トリアゾール、トリアジン、インドール、インダゾール、プリン、チアゾリン、チアゾール、チアジアゾール、オキサゾリン、オキサゾール、オキサジアゾール、キノリン、イソキノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリン、シンノリン、プテリジン、アクリジン、フェナントロリン、フェナジン、テトラゾール、ベンゾイミダゾール、ベンゾオキサゾール、ベンゾチアゾール、ベンゾトリアゾール、テトラザインデン、カルバゾール、アゼピン等が挙げられ、好ましくは、フラン、チオフェン、ピリジン、ピラジン、ピリミジン、ピリダジン、トリアジン、キノリン、フタラジン、ナフチリジン、キノキサリン、キナゾリンであり、より好ましくはフラン、チオフェン、ピリジン、キノリンであり、さらに好ましくはキノリンである。
ＲB2の表す脂肪族炭化水素基、アリール基、ヘテロ環基は置換基を有していてもよく、前記ＬBと同様のものが挙げられる。
ＲB2として好ましくは、アルキル基、アリール基、芳香族へテロ環基であり、より好ましくはアリール基、芳香族へテロ環基であり、さらに好ましくはアリール基である。
ＸB2として好ましくは、−Ｏ−、＝Ｎ−ＲB2であり、より好ましくは＝Ｎ−ＲB2であり、特に好ましくは＝Ｎ−ＡｒB2（ＡｒB2は、アリール基（好ましくは炭素数６〜３０、より好ましくは炭素数６〜２０、更に好ましくは炭素数６〜１２のアリール基）、芳香族ヘテロ環基（好ましくは炭素数１〜２０、より好ましくは炭素数１〜１２、更に好ましくは炭素数２〜１０の芳香族ヘテロ環基）であり、好ましくはアリール基である。）である。
ＺB2は芳香族環を形成するに必要な原子群を表す。ＺB2で形成される芳香族環は芳香族炭化水素環、芳香族ヘテロ環のいずれでもよく、具体例としては、例えばベンゼン環、ピリジン環、ピラジン環、ピリミジン環、ピリダジン環、トリアジン環、ピロール環、フラン環、チオフェン環、セレノフェン環、テルロフェン環、イミダゾール環、チアゾール環、セレナゾール環、テルラゾール環、チアジアゾール環、オキサジアゾール環、ピラゾール環などが挙げられ、好ましくはベンゼン環、ピリジン環、ピラジン環、ピリミジン環、ピリダジン環であり、より好ましくはベンゼン環、ピリジン環、ピラジン環であり、さらに好ましくはベンゼン環、ピリジン環であり、特に好ましくはピリジン環である。ＺB2で形成される芳香族環はさらに他の環と縮合環を形成してもよく、また置換基を有していてもよい。置換基として、好ましくはアルキル基、アルケニル基、アルキニル基、アリール基、アミノ基、アルコキシ基、アリールオキシ基、アシル基、アルコキシカルボニル基、アリールオキシカルボニル基、アシルオキシ基、アシルアミノ基、アルコキシカルボニルアミノ基、アリールオキシカルボニルアミノ基、スルホニルアミノ基、スルファモイル基、カルバモイル基、アルキルチオ基、アリールチオ基、スルホニル基、ハロゲン原子、シアノ基、ヘテロ環基であり、より好ましくはアルキル基、アリール基、アルコキシ基、アリールオキシ基、ハロゲン原子、シアノ基、ヘテロ環基であり、更に好ましくはアルキル基、アリール基、アルコキシ基、アリールオキシ基、芳香族へテロ環基であり、特に好ましくはアルキル基、アリール基、アルコキシ基、芳香族へテロ環基である。
ｎB2は、１〜４の整数であり、２〜３であると好ましい。
前記一般式（Ｂ−Ｉ）で表される化合物のうち、さらに好ましくは下記一般式（Ｂ−II）で表される化合物である。
Figure 0004955403
一般式（Ｂ−II）中、ＲB71、ＲB72及びＲB73は、それぞれ一般式（Ｂ−Ｉ）におけるＲB72と同義であり、また好ましい範囲も同様である。
ＺB71、ＺB72及びＺB73は、それぞれ一般式（Ｂ−Ｉ）におけるＺB2と同様であり、また好ましい範囲も同様である。
ＬB71、ＬB72及びＬB73は、それぞれ連結基を表し、一般式（Ｂ−Ｉ）におけるＬBの例を二価としたものが挙げられ、好ましくは、単結合、二価の芳香族炭化水素環基、二価の芳香族ヘテロ環基、およびこれらの組み合わせからなる連結基であり、より好ましくは単結合である。ＬB71、ＬB72及びＬB73は置換基を有していてもよく、置換基としては一般式（Ｂ−Ｉ）のＬBと同様のものか挙げられる。
Ｙは、窒素原子、１，３，５−ベンゼントリイル基又は２，４，６−トリアジントリイル基を表す。１，３，５−ベンゼントリイル基は２，４，６−位に置換基を有していてもよく、置換基としては、例えばアルキル基、芳香族炭化水素環基、ハロゲン原子などが挙げられる。
一般式（Ｂ−Ｉ）又は（Ｂ−II）で表される含窒素５員環誘導体の具体例を以下に示すが、これら例示化合物に限定されるものではない。
Figure 0004955403
Figure 0004955403
（Ｃｚ−）nＡ （Ｃ−Ｉ）
Ｃｚ（−Ａ）m （Ｃ−II）
［式中、Ｃｚは置換もしくは無置換のカルバゾリル基、アリールカルバゾリル基又はカルバゾリルアルキレン基、Ａは下記一般式（Ａ）で表される部位より形成される基である。ｎ，ｍはそれぞれ１〜３の整数である。
（Ｍ）p−（Ｌ）q−（Ｍ'）r （Ａ）
（Ｍ及びＭ'は、それぞれ独立に、環を形成する炭素数が２〜４０の窒素含有ヘテロ芳香族環であり、環に置換基を有していても有していなくても良い。またＭおよびＭ'は、同一でも異なっていても良い。Ｌは単結合、炭素数６〜３０のアリーレン基、炭素数５〜３０のシクロアルキレン基又は炭素数２〜３０のヘテロ芳香族環であり、環に結合する置換基を有していても有していなくても良い。ｐは０〜２、ｑは１〜２、ｒは０〜２の整数である。ただし、ｐ＋ｒは１以上である。）］
前記一般式（Ｃ−Ｉ）及び（Ｃ−II）の結合様式はパラメータｎ，ｍの数により、具体的には以下の表中記載のように表される。
Figure 0004955403
また、一般式（Ａ）で表される基の結合様式は、パラメータｐ，ｑ，ｒの数により、具体的には以下の表中(1)から(16)に記載された形である。
Figure 0004955403
Figure 0004955403
前記一般式（Ｃ−Ｉ）及び（Ｃ−II）において、Ｃｚが、Ａと結合している場合、Ａを表すＭ，Ｌ，Ｍ'のどの部分に結合してもよい。例えば、ｍ＝ｎ＝１であるＣｚ−Ａではｐ＝ｑ＝ｒ＝１（表中(6))の場合、ＡはＭ−Ｌ−Ｍ’となりＣｚ−Ｍ−Ｌ−Ｍ'，Ｍ−Ｌ（−Ｃｚ）−Ｍ' ，Ｍ−Ｌ−Ｍ'−Ｃｚの３つの結合様式として表される。また同様に、例えば一般式（Ｃ−Ｉ）においてｎ＝２であるＣｚ−Ａ−Ｃｚでは、ｐ＝ｑ＝１，ｒ＝２（表中(7))の場合ＡはＭ−Ｌ−Ｍ’−Ｍ’もしくはＭ−Ｌ（−Ｍ’）−Ｍ’となり、下記の結合様式として表される。
Figure 0004955403
前記一般式（Ｃ−Ｉ）及び（Ｃ−ＩＩ）で表される具体例としては下記のような構造が挙げられるが、この例に限定されるものではない。
Figure 0004955403
Figure 0004955403
 （式中、Ａｒ11〜Ａｒ13は、それぞれ一般式（Ｂ−Ｉ）のＲB2と同様の基を示し、具体例も同様であり、Ａｒ1〜Ａｒ3は、一般式（Ｂ−Ｉ）のＲB2と同様の基を２価にしたものを示し、具体例も同様である。）
一般式（Ｃ−ＩＩＩ）の具体例を以下に示すが、これに限定されない。
Figure 0004955403
Figure 0004955403
 （式中、Ｒ59〜Ｒ62は、それぞれ一般式（Ｂ−Ｉ）のＲB2と同様の基を示し、具体例も同様である。）
一般式（Ｃ−ＩＶ）の具体例を以下に示すが、これらに限定されない。
Figure 0004955403
Figure 0004955403
 （式中、Ａｒ5〜Ａｒ7は、それぞれ一般式（Ｂ−Ｉ）のＲB2と同様の基を示し、具体例も同様である。）
一般式（Ｃ−Ｖ）の具体例を以下に示すが、これに限定されない。
Figure 0004955403
Figure 0004955403
 （式中、Ａｒ7〜Ａｒ10は、それぞれ一般式（Ｂ−Ｉ）のＲB2と同様の基を示し、具体例も同様である。）
一般式（Ｃ−ＶＩ）の具体例を以下に示すが、これに限定されない。
Figure 0004955403
また、本発明の有機ＥＬ素子において、電子注入・輸送層を構成する物質として、絶縁体又は半導体の無機化合物を使用することが好ましい。電子注入・輸送層が絶縁体や半導体で構成されていれば、電流のリークを有効に防止して、電子注入性を向上させることができる。このような絶縁体としては、アルカリ金属カルコゲニド、アルカリ土類金属カルコゲニド、アルカリ金属のハロゲン化物及びアルカリ土類金属のハロゲン化物からなる群から選択される少なくとも一つの金属化合物を使用するのが好ましい。電子注入・輸送層がこれらのアルカリ金属カルコゲニド等で構成されていれば、電子注入性をさらに向上させることができる点で好ましい。
具体的に、好ましいアルカリ金属カルコゲニドとしては、例えば、Ｌｉ2Ｏ、Ｎａ2Ｓ、Ｎａ2Ｓｅ等が挙げられ、好ましいアルカリ土類金属カルコゲニドとしては、例えば、ＣａＯ、ＢａＯ、ＳｒＯ、ＢｅＯ、ＢａＳ及びＣａＳｅが挙げられる。また、好ましいアルカリ金属のハロゲン化物としては、例えば、ＬｉＦ、ＮａＦ、ＫＦ、ＬｉＣｌ、ＫＣｌ及びＮａＣｌ等が挙げられる。また、好ましいアルカリ土類金属のハロゲン化物としては、例えば、ＣａＦ2、ＢａＦ2、ＳｒＦ2、ＭｇＦ2及びＢｅＦ2といったフッ化物や、フッ化物以外のハロゲン化物が挙げられる。
また、電子注入・輸送層を構成する半導体としては、Ｂａ、Ｃａ、Ｓｒ、Ｙｂ、Ａｌ、Ｇａ、Ｉｎ、Ｌｉ、Ｎａ、Ｃｄ、Ｍｇ、Ｓｉ、Ｔａ、Ｓｂ及びＺｎの少なくとも一つの元素を含む酸化物、窒化物または酸化窒化物等の一種単独又は二種以上の組み合わせが挙げられる。また、電子輸送層を構成する無機化合物が、微結晶又は非晶質の絶縁性薄膜であることが好ましい。電子輸送層がこれらの絶縁性薄膜で構成されていれば、より均質な薄膜が形成されるために、ダークスポット等の画素欠陥を減少させることができる。なお、このような無機化合物としては、上述したアルカリ金属カルコゲニド、アルカリ土類金属カルコゲニド、アルカリ金属のハロゲン化物およびアルカリ土類金属のハロゲン化物等が挙げられる。
さらに、本発明の有機ＥＬ素子において、電子注入層及び／又は電子輸送層は、仕事関数が２．９ｅＶ以下の還元性ドーパントを含有していてもよい。本発明において、還元性ドーパントは電子注入効率を上昇させる化合物である。
また、本発明においては、陰極と有機薄膜層との界面領域に還元性ドーパントが添加されていると好ましく、界面領域に含有される有機層の少なくとも一部を還元しアニオン化する。好ましい還元性ドーパントとしては、アルカリ金属、アルカリ土類金属の酸化物、アルカリ土類金属、希土類金属、アルカリ金属の酸化物、アルカリ金属のハロゲン化物、アルカリ土類金属の酸化物、アルカリ土類金属のハロゲン化物、希土類金属の酸化物または希土類金属のハロゲン化物、アルカリ金属錯体、アルカリ土類金属錯体、希土類金属錯体の群から選ばれる少なくとも一つの化合物である。より具体的に、好ましい還元性ドーパントとしては、Ｎａ（仕事関数：２．３６ｅＶ）、Ｋ（仕事関数：２．２８ｅＶ）、Ｒｂ（仕事関数：２．１６ｅＶ）及びＣｓ（仕事関数：１．９５ｅＶ）からなる群から選択される少なくとも一つのアルカリ金属や、Ｃａ（仕事関数：２．９ｅＶ）、Ｓｒ（仕事関数：２．０〜２．５ｅＶ）及びＢａ（仕事関数：２．５２ｅＶ）からなる群から選択される少なくとも一つのアルカリ土類金属が挙げられ、仕事関数が２．９ｅＶのものが特に好ましい。これらのうち、より好ましい還元性ドーパントは、Ｋ、Ｒｂ及びＣｓからなる群から選択される少なくとも一つのアルカリ金属であり、さらに好ましくは、Ｒｂ又はＣｓであり、最も好ましくは、Ｃｓである。これらのアルカリ金属は、特に還元能力が高く、電子注入域への比較的少量の添加により、有機ＥＬ素子における発光輝度の向上や長寿命化が図られる。
前記アルカリ土類金属酸化物としては、例えば、ＢａＯ、ＳｒＯ、ＣａＯ及びこれらを混合したＢａxＳｒ1-x Ｏ（０＜ｘ ＜１）や、ＢａxＣａ1-xＯ（０＜ｘ＜１）を好ましいものとして挙げることができる。アルカリ酸化物又はアルカリフッ化物としては、ＬｉＦ、Ｌｉ2 Ｏ、ＮａＦ等が挙げられる。アルカリ金属錯体、アルカリ土類金属錯体、希土類金属錯体としては金属イオンとしてアルカリ金属イオン、アルカリ土類金属イオン、希土類金属イオンの少なくとも一つ含有するものであれば特に限定はない。また配位子としては、例えば、キノリノール、ベンゾキノリノール、アクリジノール、フェナントリジノール、ヒドロキシフェニルオキサゾール、ヒドロキシフェニルチアゾール、ヒドロキシジアリールオキサジアゾール、ヒドロキシジアリールチアジアゾール、ヒドロキシフェニルピリジン、ヒドロキシフェニルベンゾイミダゾール、ヒドロキシベンゾトリアゾール、ヒドロキシフルボラン、ビピリジル、フェナントロリン、フタロシアニン、ポルフィリン、シクロペンタジエン、βージケトン類、アゾメチン類、およびそれらの誘導体等が挙げられるが、これらに限定されるものではない。
また、還元性ドーパントの好ましい形態としては、層状または島状に形成する。層状に用いる際の好ましい膜厚としては０．０５〜８ｎｍである。
還元性ドーパントを含む電子注入・輸送層の形成手法としては、抵抗加熱蒸着法により還元性ドーパントを蒸着しながら、界面領域を形成する発光材料または電子注入材料である有機物を同時に蒸着させ、有機物中に還元性ドーパントを分散する方法が好ましい。分散濃度としてはモル比として１００：１〜１：１００、好ましくは５：１〜１：５である。還元性ドーパントを層状に形成する際は、界面の有機層である発光材料または電子注入材料を層状に形成した後に、還元性ドーパントを単独で抵抗加熱蒸着法により蒸着し、好ましくは膜厚０．５ｎｍ〜１５ｎｍで形成する。還元性ドーパントを島状に形成する際は、界面の有機層である発光材料又は電子注入材料を形成した後に、還元性ドーパントを単独で抵抗加熱蒸着法により蒸着し、好ましくは膜厚０．０５〜１ｎｍで形成する。
本発明の有機ＥＬ素子の発光層は、電界印加時に陽極又は正孔注入層より正孔を注入することができ、陰極又は電子注入層より電子を注入することができる機能、注入した電荷（電子と正孔）を電界の力で移動させる機能、電子と正孔の再結合の場を提供し、これを発光につなげる機能を有するものである。本発明の有機ＥＬ素子の発光層は、少なくとも本発明の金属錯体化合物を含有すると好ましく、この金属錯体化合物をゲスト材料とするホスト材料を含有させてもよい。前記ホスト材料としては、例えば、カルバゾール骨格を有するもの、ジアリールアミン骨格を有するもの、ピリジン骨格を有するもの、ピラジン骨格を有するもの、トリアジン骨格を有するもの及びアリールシラン骨格を有するもの等が挙げられる。前記ホスト材料のＴ1 （最低三重項励起状態のエネルギーレベル）は、ゲスト材料のＴ1 レベルより大きいことが好ましい。前記ホスト材料は低分子化合物であっても、高分子化合物であってもよい。また、前記ホスト材料と前記金属錯体化合物等の発光材料とを共蒸着等することによって、前記発光材料が前記ホスト材料にドープされた発光層を形成することができる。
本発明の有機ＥＬ素子において、前記各層の形成方法としては、特に限定されるものではないが、真空蒸着法、ＬＢ法、抵抗加熱蒸着法、電子ビーム法、スパッタリング法、分子積層法、コーティング法（スピンコート法、キャスト法、ディップコート法など）、インクジェット法、印刷法などの種々の方法を利用することができ、本発明においては塗布法であるコーティング法が好ましい。
また、本発明の金属錯体化合物を含有する有機薄膜層は、真空蒸着法、分子線蒸着法（ＭＢＥ法）あるいは溶媒に解かした溶液のディッピング法、スピンコーティング法、キャスティング法、バーコート法、ロールコート法等の塗布法による公知の方法で形成することができる。
前記コーティング法では、本発明の金属錯体化合物を溶媒に溶解して塗布液を調製し、該塗布液を所望の層（あるいは電極）上に、塗布・乾燥することによって形成することができる。塗布液中には樹脂を含有させてもよく、樹脂は溶媒に溶解状態とすることも、分散状態とすることもできる。前記樹脂としては、非共役系高分子（例えば、ポリビニルカルバゾール）、共役系高分子（例えば、ポリオレフィン系高分子）を使用することができる。より具体的には、例えば、ポリ塩化ビニル、ポリカーボネート、ポリスチレン、ポリメチルメタクリレート、ポリブチルメタクリレート、ポリエステル、ポリスルホン、ポリフェニレンオキシド、ポリブタジエン、ポリ（Ｎ−ビニルカルバゾール）、炭化水素樹脂、ケトン樹脂、フェノキシ樹脂、ポリアミド、エチルセルロース、酢酸ビニル、ＡＢＳ樹脂、ポリウレタン、メラミン樹脂、不飽和ポリエステル樹脂、アルキド樹脂、エポキシ樹脂、シリコン樹脂等が挙げられる。
また、本発明の有機ＥＬ素子の各有機層の膜厚は特に制限されないが、一般に膜厚が薄すぎるとピンホール等の欠陥が生じやすく、逆に厚すぎると高い印加電圧が必要となり効率が悪くなるため、通常は数ｎｍから１μｍの範囲が好ましい。
次に、実施例を用いて本発明をさらに詳しく説明する。
合成実施例１
Figure 0004955403
化合物（Ａ１）の合成
イリジウムクロロブリッジダイマーＡ２．００ｇ、２−アセチルピロール０．３４ｇ、炭酸ナトリウム１．５７ｇ、２−エトキシエタノール５０ｍｌを２００ｍｌの３つ口フラスコに入れ、アルゴン置換し、攪拌しながら１０時間加熱還流した。室温に冷却後、固体をろ別し、得られた固体にジクロロメタンと水を加え、ジクロロメタンにて抽出した。有機層を無水硫酸ナトリウムにて乾燥した後、濃縮し、１００ｇのシリカゲルカラムクロマトグラフィーで精製して２．００ｇの薄黄色の固体を得た。さらに真空度５．０×１０-6Ｔｏｒｒ、温度２５０℃にて昇華精製を施し、１．９３ｇの化合物（Ａ１）を得た。ＦＤ−ＭＳ（フィールドディソープションマススペクトル）により構造を確認した。その測定結果を以下に示す。
ＦＤ−ＭＳ ：calcd. for IrC32H19F12N3O=881, found, m/z=881 (100)
合成実施例２
Figure 0004955403
化合物（Ａ４）の合成
イリジウムクロロブリッジダイマーＢ２．４０ｇ、２−アセチルピロール０．３６ｇ、炭酸ナトリウム１．６０ｇ、２−エトキシエタノール５０ｍｌを２００ｍｌの３つ口フラスコに入れ、アルゴン置換し、攪拌しながら９時間加熱還流した。室温に冷却後、固体をろ別し、得られた固体にジクロロメタンと水を加え、ジクロロメタンにて抽出した。有機層を無水硫酸ナトリウムにて乾燥した後、濃縮し、１００ｇのシリカゲルカラムクロマトグラフィーで精製して１．７５ｇの薄黄色の固体を得た。さらに真空度４．０×１０-6Ｔｏｒｒ、温度２８０℃にて昇華精製を施し、１．４１ｇの化合物（Ａ４）を得た。ＦＤ−ＭＳにより構造を確認した。その測定結果を以下に示す。
ＦＤ−ＭＳ：calcd. for IrC28H22IrN3O =609, found, m/z=609 (100)
合成実施例３
Figure 0004955403
化合物（Ａ１２）の合成
イリジウムクロロブリッジダイマーＢ２．２０ｇ、２−アセチル−５−メチルピロール０．４２ｇ、炭酸ナトリウム１．６０ｇ、２−エトキシエタノール５０ｍｌを２００ｍｌの３つ口フラスコに入れ、アルゴン置換し、攪拌しながら１６時間加熱還流した。室温に冷却後、固体をろ別し、得られた固体にジクロロメタンと水を加え、ジクロロメタンにて抽出した。有機層を無水硫酸ナトリウムにて乾燥した後、濃縮し、１００ｇのシリカゲルカラムクロマトグラフィーで精製して１．６０ｇの薄黄色の固体を得た。さらに真空度３．６×１０-6Ｔｏｒｒ、温度２６０℃にて昇華精製を施し、１．３８ｇの化合物（Ａ１２）を得た。ＦＤ−ＭＳにより構造を確認した。その測定結果を以下に示す。
ＦＤ−ＭＳ：calcd. for C29H24IrN3O =623, found, m/z=623 (100)
実施例１
素子作製例１
２５ｍｍ×７５ｍｍ×０．７ｍｍ厚のＩＴＯ透明電極付きガラス基板をイソプロピルアルコール中で超音波洗浄を５分間行なった後、ＵＶオゾン洗浄を３０分間行なった。洗浄後の透明電極付きガラス基板を真空蒸着装置の基板ホルダーに装着し、まず透明電極が形成されている側の面上に前記透明電極を覆うようにして膜厚８５ｎｍで下記ＴＰＤ２３２を成膜した。このＴＰＤ２３２膜は、正孔注入層として機能する。次に、ＴＰＤ２３２膜上に、膜厚１０ｎｍで下記４，４',４”−トリス（カルバゾール−９−イル）−トリフェニルアミン（ＴＣＴＡ）を成膜した。このＴＣＴＡ膜は正孔輸送層として機能する。さらに、このＴＣＴＡ膜上に膜厚３０ｎｍの下記化合物（Ｈ）をホスト材料として蒸着し発光層を成膜した。同時にりん光発光性のＩｒ金属錯体ドーパントとして上記金属錯体化合物（Ａ１）を添加した。発光層中における金属錯体化合物（Ａ１）の濃度は７．５重量％とした。この膜は、発光層として機能する。この膜上に膜厚２５ｎｍの下記ＢＡｌｑを成膜した。このＢＡｌｑ膜は電子輸送層として機能する。次いでこの膜上に膜厚５ｎｍの下記Ａｌｑを成膜した。このＡｌｑ膜は電子注入層として機能する。この後フッ化リチウムを０．１ｎｍの厚さに蒸着し、次いでアルミニウムを１５０ｎｍの厚さに蒸着した。このＡｌ／ＬｉＦは陰極として機能する。このようにして有機ＥＬ素子を作製した。
得られた素子を封止後、通電試験を行なったところ、電圧６．８Ｖ、電流密度０．５９ｍＡ／ｃｍ2 にて、発光輝度１０２ｃｄ／ｍ2 でＣＩＥ色度（０．１７，０．３６）の青緑色発光が得られ、発光効率は１７．３ｃｄ／Ａであった。
Figure 0004955403
比較例１
ドーパントとして（Ａ１）の代わりに化合物Ｄを用いた以外は実施例１と同様に素子を作製した。この素子について、通電試験を行なったところ、電圧７．５Ｖ、電流密度０．８０ｍＡ／ｃｍ2にて、発光輝度１０２ｃｄ／ｍ2、ＣＩＥ色度（０．１８，０．３８）の青緑色発光が得られ、発光効率は１２．８ｃｄ／Ａであった。
Figure 0004955403
実施例２
素子作製例２
２５ｍｍ×７５ｍｍ×０．７ｍｍ厚のＩＴＯ透明電極付きガラス基板をイソプロピルアルコール中で超音波洗浄を５分間行なった後、ＵＶオゾン洗浄を３０分間行なった。洗浄後の透明電極付きガラス基板を真空蒸着装置の基板ホルダーに装着し、まず透明電極が形成されている側の面上に前記透明電極を覆うようにして膜厚６０ｎｍでＴＰＤ２３２を成膜した。このＴＰＤ２３２膜は、正孔注入層として機能する。ＴＰＤ２３２膜の成膜に続けて、この膜上に膜厚３０ｎｍでＴＢＤＢを成膜した。このＴＢＤＢ膜は正孔輸送層として機能する。さらに、ＴＢＤＢ膜の成膜に続けてこのＴＢＤＢ膜上に膜厚３０ｎｍの（化合物Ｈ）をホスト材料として蒸着し発光層を成膜した。同時にりん光発光性のＩｒ金属錯体ドーパントとして上記金属錯体化合物（Ａ４）を添加した。発光層中における上記金属錯体化合物（Ａ４）の濃度は５ｗｔ％とした。この膜は、発光層として機能する。この膜上に膜厚１０ｎｍのＢＡｌｑを成膜した。このＢＡｌｑ膜は正孔障壁層として機能する。さらにこの膜上に膜厚４０ｎｍのＡｌｑを成膜した。このＡｌｑ膜は電子注入層として機能する。この後ハロゲン化アルカリ金属であるＬｉＦを０．２ｎｍの厚さに蒸着し、次いでアルミニウムを１５０ｎｍの厚さに蒸着した。このＡｌ／ＬｉＦは陰極として働く。このようにして有機ＥＬ発光素子を作製した。この素子について、通電試験を行なったところ、電圧５．４Ｖ、電流密度０．３０ｍＡ／ｃｍ2にて、発光輝度１０５ｃｄ／ｍ2の緑色発光が得られ、色度座標は（０．３０，０．６０）、発光効率は３５ｃｄ／Ａであった。
Figure 0004955403
実施例３
素子作製例３
発光層のＩｒ金属錯体ドーパントとして金属錯体化合物（Ａ４）に代えて、上記金属錯体化合物（Ａ１２）を使用する以外は実施例２と同様にして有機ＥＬ素子を作製した。この素子について、通電試験を行なったところ、電圧５．６Ｖ、電流密度０．２７ｍＡ／ｃｍ2にて、発光輝度１０１ｃｄ／ｍ2の緑色発光が得られ、色度座標は（０．３０，０．５９）、発光効率は３７ｃｄ／Ａであった。
比較例２
発光層のＩｒ金属錯体ドーパントとして金属錯体化合物（Ａ４）に代えて、下記化合物Ｄ２を使用する以外は実施例２と同様にして有機ＥＬ素子を作製した。この素子について、通電試験を行なったところ、電圧５．７Ｖ、電流密度０．３３ｍＡ／ｃｍ2にて、発光輝度１０２ｃｄ／ｍ2の緑色発光が得られ、色度座標は（０．３０，０．６３）、発光効率は３１ｃｄ／Ａであった。
Figure 0004955403
以上のように、ドーパントの配位子としてピロール骨格を導入した金属錯体化合物を用いることにより，高効率でかつ耐熱性のある有機ＥＬ素子が作製できる。
以上詳細に説明したように、本発明の金属錯体化合物を用いた有機ＥＬ素子は、発光効率が高く、有機ＥＬ素子用材料として使用可能であり、各種表示素子、ディスプレイ、バックライト、照明光源、標識、看板、インテリア等の分野に適用でき、特にカラーディスプレイの表示素子として適している。

Claims (8)

  1. 下記一般式（１）で表される金属錯体化合物。
    (Ｌ1)mＭ(Ｌ2)n （１）
    ［一般式（１）において、Ｍは、イリジウム（Ｉｒ）、白金（Ｐｔ）、ロジウム（Ｒｈ）の金属原子であり、Ｌ1及びＬ2は、互いに異なる２座配位子であり、部分構造(Ｌ1)mＭは下記一般式（２）で表され、部分構造Ｍ(Ｌ2)nは下記一般式（７）で表される。
    ｍ及びｎは、それぞれ１又は２の整数であり、ｍ＋ｎは２又は３の整数である。
    Figure 0004955403
    ｛一般式（２）において、Ｎ及びＣはそれぞれ窒素原子及び炭素原子であり、Ａ１環は、窒素原子を含有する核原子数３〜５０の芳香族複素環基であり、Ｂ１環は、核炭素数６〜５０のアリール基であり、Ａ１環とＢ１環はＺを介して共有結合により結合している。
    Ｚは、単結合、−Ｏ−、−Ｓ−、−ＣＯ−、−（ＣＲ'Ｒ'')a−、−（ＳｉＲ'Ｒ'')a−又は−ＮＲ'−を示す。
    （Ｒ'及びＲ''は、それぞれ独立に、水素原子、核炭素数６〜５０のアリール基、核原子数３〜５０の芳香族複素環基又は炭素数１〜５０のアルキル基である。ａは１〜１０の整数であり、Ｒ'及びＲ''は同一でも異なっていてもよい。）｝
    Figure 0004955403
     （式中、Ｍ及びｎは前記と同じである。Ｙは、酸素原子又は硫黄原子で表される基である。Ｒ 27 〜Ｒ 30 はそれぞれ独立に、水素原子、炭素数１〜３０のアルキル基、炭素数１〜３０のハロゲン化アルキル基、炭素数１〜３０のアルコキシ基、核原子数３〜２０の複素環基、核炭素数６〜４０のアリール基、核炭素数６〜４０のアリールオキシ基、炭素数７〜４０のアラルキル基、炭素数２〜３０のアルケニル基、核炭素数６〜８０のアリールアミノ基、炭素数１〜６０のアルキルアミノ基、炭素数７〜８０のアラルキルアミノ基、炭素数１〜３０のアルキルシリル基、炭素数６〜４０のアリールシリル基、ハロゲン原子、シアノ基、ニトロ基、−Ｓ（Ｒ）Ｏ 2 、又は−Ｓ（Ｒ）Ｏ［Ｒは炭素数１〜３０のアルキル基］である。Ｒ 28 とＲ 29 及びＲ 29 とＲ 30 はそれぞれ互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。）
  2. 下記一般式（１）で表される金属錯体化合物。
    (Ｌ 1 ) m Ｍ(Ｌ 2 ) n （１）
    ［一般式（１）において、Ｍは、イリジウム（Ｉｒ）、白金（Ｐｔ）、ロジウム（Ｒｈ）の金属原子であり、Ｌ 1 及びＬ 2 は、互いに異なる２座配位子であり、部分構造(Ｌ1)mＭが下記一般式（４）、（５）又は（６）で表され、部分構造Ｍ(Ｌ 2 ) n は下記一般式（７）で表される。
    ｍ及びｎは、それぞれ１又は２の整数であり、ｍ＋ｎは２又は３の整数である。
    Figure 0004955403
    ｛式中、Ｍ及びｍは前記と同じである。
    Ｒ4〜Ｒ26は、それぞれ独立に、水素原子、炭素数１〜３０のアルキル基、炭素数１〜３０のハロゲン化アルキル基、炭素数１〜３０のアルコキシ基、核原子数３〜２０の複素環基、核炭素数６〜４０のアリール基、核炭素数６〜４０のアリールオキシ基、炭素数７〜４０のアラルキル基、炭素数２〜３０のアルケニル基、核炭素数６〜８０のアリールアミノ基、炭素数１〜６０のアルキルアミノ基、炭素数７〜８０のアラルキルアミノ基、炭素数１〜３０のアルキルシリル基、炭素数６〜４０のアリールシリル基、ハロゲン原子、シアノ基、ニトロ基、−Ｓ（Ｒ）Ｏ2、又は−Ｓ（Ｒ）Ｏ［Ｒは炭素数１〜３０のアルキル基］である。
    Ｒ4〜Ｒ11、Ｒ12〜Ｒ19及びＲ20〜Ｒ26のうち隣接するものは、互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。｝
    Figure 0004955403
    （式中、Ｍ、Ｙ及びｎは前記と同じである。Ｒ27〜Ｒ30はそれぞれ独立に、前記Ｒ 4 〜Ｒ 26 の定義と同じである。Ｒ 28とＲ29及びＲ29とＲ30はそれぞれ互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。）
  3. 下記一般式（１）で表される金属錯体化合物。
    (Ｌ 1 ) m Ｍ(Ｌ 2 ) n （１）
    ［一般式（１）において、Ｍは、イリジウム（Ｉｒ）、白金（Ｐｔ）、ロジウム（Ｒｈ）の金属原子であり、Ｌ 1 及びＬ 2 は、互いに異なる２座配位子であり、部分構造(Ｌ1)mＭが下記一般式（４）、（５）又は（６）で表され、部分構造Ｍ(Ｌ2)n は下記一般式（８）で表される。
    ｍ及びｎは、それぞれ１又は２の整数であり、ｍ＋ｎは２又は３の整数である。
    Figure 0004955403
    ｛式中、Ｍ及びｍは前記と同じである。
    Ｒ4〜Ｒ26は、それぞれ独立に、水素原子、炭素数１〜３０のアルキル基、炭素数１〜３０のハロゲン化アルキル基、炭素数１〜３０のアルコキシ基、核原子数３〜２０の複素環基、核炭素数６〜４０のアリール基、核炭素数６〜４０のアリールオキシ基、炭素数７〜４０のアラルキル基、炭素数２〜３０のアルケニル基、核炭素数６〜８０のアリールアミノ基、炭素数１〜６０のアルキルアミノ基、炭素数７〜８０のアラルキルアミノ基、炭素数１〜３０のアルキルシリル基、炭素数６〜４０のアリールシリル基、ハロゲン原子、シアノ基、ニトロ基、−Ｓ（Ｒ）Ｏ2、又は−Ｓ（Ｒ）Ｏ［Ｒは炭素数１〜３０のアルキル基］である。
    Ｒ4〜Ｒ11、Ｒ12〜Ｒ19及びＲ20〜Ｒ26のうち隣接するものは、互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。｝
    Figure 0004955403
    （式中、Ｒ31〜Ｒ34はそれぞれ独立に、前記Ｒ 4 〜Ｒ 26 の定義と同じである。Ｒ 32 とＲ 33 及びＲ 33 とＲ 34 はそれぞれ互いに結合し飽和もしくは不飽和の環状構造を形成していてもよい。）
  4. 陽極と陰極間に少なくとも発光層を有する一層又は複数層からなる有機薄膜層が挟持されている有機エレクトロルミネッセンス素子において、該有機薄膜層の少なくとも１層が、請求項１〜３のいずれかに記載の金属錯体化合物を含有する有機エレクトロルミネッセンス素子。
  5. 前記発光層が、請求項１〜３のいずれかに記載の金属錯体化合物を発光材料として含有する請求項４に記載の有機エレクトロルミネッセンス素子。
  6. 前記発光層が、請求項１〜３のいずれかに記載の金属錯体化合物をドーパントとして含有する請求項４に記載の有機エレクトロルミネッセンス素子。
  7. 前記発光層と陰極との間に電子注入層及び／又は電子輸送層を有し、該電子注入層及び／又は電子輸送層がπ電子欠乏性含窒素ヘテロ環誘導体を主成分として含有する請求項４に記載の有機エレクトロルミネッセンス素子。
  8. 陰極と前記有機薄膜層との界面領域に、還元性ドーパントが添加されている請求項４〜７のいずれかに記載の有機エレクトロルミネッセンス素子。
JP2006550847A 2005-01-07 2005-12-28 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子 Expired - Fee Related JP4955403B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2006550847A JP4955403B2 (ja) 2005-01-07 2005-12-28 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2005002480 2005-01-07
JP2005002480 2005-01-07
JP2006550847A JP4955403B2 (ja) 2005-01-07 2005-12-28 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
PCT/JP2005/024079 WO2006073112A1 (ja) 2005-01-07 2005-12-28 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子

Publications (2)

Publication Number Publication Date
JPWO2006073112A1 JPWO2006073112A1 (ja) 2008-06-12
JP4955403B2 true JP4955403B2 (ja) 2012-06-20

Family

ID=36647593

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2006550847A Expired - Fee Related JP4955403B2 (ja) 2005-01-07 2005-12-28 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子

Country Status (8)

Country Link
US (2) US7781960B2 (ja)
EP (1) EP1834956B1 (ja)
JP (1) JP4955403B2 (ja)
KR (1) KR101290056B1 (ja)
CN (1) CN101094860B (ja)
AT (1) ATE509937T1 (ja)
TW (1) TW200635936A (ja)
WO (1) WO2006073112A1 (ja)

Families Citing this family (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7910386B2 (en) 2006-07-28 2011-03-22 General Electric Company Method of making organic light emitting devices
US7608677B2 (en) 2006-07-28 2009-10-27 General Electric Company Method for preparing polymeric organic iridium compositions
US7691292B2 (en) * 2006-07-28 2010-04-06 General Electric Company Organic iridium compositions and their use in electronic devices
US7695640B2 (en) 2006-07-28 2010-04-13 General Electric Company Organic iridium compositions and their use in electronic devices
US7704610B2 (en) 2006-07-28 2010-04-27 General Electric Company Electronic devices comprising organic iridium compositions
US7718087B2 (en) * 2006-07-28 2010-05-18 General Electric Company Organic iridium compositions and their use in electronic devices
US7691494B2 (en) * 2006-07-28 2010-04-06 General Electric Company Electronic devices comprising organic iridium compositions
US7652151B2 (en) 2006-07-28 2010-01-26 General Electric Company Ketopyrroles useful as ligands in organic iridium compositions
US7718277B2 (en) * 2006-07-28 2010-05-18 General Electric Company Electronic devices comprising organic iridium compositions
KR100905951B1 (ko) * 2007-12-06 2009-07-06 주식회사 잉크테크 카바졸 피리딘과 페닐 유도체를 주 리간드로 갖는 이리듐계착화합물 및 이를 포함하는 유기전계발광소자
US7973126B2 (en) 2007-12-17 2011-07-05 General Electric Company Emissive polymeric materials for optoelectronic devices
JP5604804B2 (ja) * 2008-04-25 2014-10-15 住友化学株式会社 含窒素複素環式化合物を含む組成物
US20100156278A1 (en) * 2008-12-23 2010-06-24 General Electric Company Organic metal complexes for use in optoelectronic devices
US9412949B2 (en) 2008-12-23 2016-08-09 Michigan Technological University Fluorescent conjugated polymers with a bodipy-based backbone and uses thereof
JP2013545754A (ja) * 2010-11-22 2013-12-26 ソルヴェイ（ソシエテ アノニム） ドナー置換基とアクセプター置換基とを組合せて有する配位子を含む金属錯体
US11495756B2 (en) 2019-05-07 2022-11-08 Universal Display Corporation Organic electroluminescent materials and devices
TWI728594B (zh) * 2019-12-13 2021-05-21 財團法人工業技術研究院 有機金屬化合物及包含其之有機發光裝置
KR102850713B1 (ko) * 2020-05-18 2025-08-28 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 유기 금속 화합물
CN112670426B (zh) * 2020-12-27 2022-07-08 浙江华显光电科技有限公司 一种组合物及包含其的有机电致发光元件
CN112713250B (zh) * 2020-12-27 2022-07-01 浙江华显光电科技有限公司 一种组合物及包含其的有机电致发光元件

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2897138B2 (ja) 1989-06-30 1999-05-31 株式会社リコー 電界発光素子
JP3200889B2 (ja) 1991-10-23 2001-08-20 ソニー株式会社 画像の振動補正装置
JPH07138561A (ja) 1993-11-17 1995-05-30 Idemitsu Kosan Co Ltd 有機エレクトロルミネッセンス素子
JP3724833B2 (ja) 1995-03-06 2005-12-07 出光興産株式会社 有機エレクトロルミネッセンス素子
US6097147A (en) 1998-09-14 2000-08-01 The Trustees Of Princeton University Structure for high efficiency electroluminescent device
US6262088B1 (en) 1998-11-19 2001-07-17 Berlex Laboratories, Inc. Polyhydroxylated monocyclic N-heterocyclic derivatives as anti-coagulants
WO2001041512A1 (en) * 1999-12-01 2001-06-07 The Trustees Of Princeton University Complexes of form l2mx as phosphorescent dopants for organic leds
US6939624B2 (en) 2000-08-11 2005-09-06 Universal Display Corporation Organometallic compounds and emission-shifting organic electrophosphorescence
JP4067286B2 (ja) 2000-09-21 2008-03-26 富士フイルム株式会社 発光素子及びイリジウム錯体
JP4154145B2 (ja) * 2000-12-01 2008-09-24 キヤノン株式会社 金属配位化合物、発光素子及び表示装置
JP3812730B2 (ja) 2001-02-01 2006-08-23 富士写真フイルム株式会社 遷移金属錯体及び発光素子
JP2003123982A (ja) 2001-08-07 2003-04-25 Fuji Photo Film Co Ltd 発光素子及び新規イリジウム錯体
US6835469B2 (en) * 2001-10-17 2004-12-28 The University Of Southern California Phosphorescent compounds and devices comprising the same
JP2004259529A (ja) * 2003-02-25 2004-09-16 Fuji Photo Film Co Ltd 有機電界発光素子
WO2006000544A2 (en) * 2004-06-28 2006-01-05 Ciba Specialty Chemicals Holding Inc. Electroluminescent metal complexes with triazoles and benzotriazoles

Also Published As

Publication number Publication date
JPWO2006073112A1 (ja) 2008-06-12
EP1834956B1 (en) 2011-05-18
WO2006073112A1 (ja) 2006-07-13
KR20070093411A (ko) 2007-09-18
EP1834956A1 (en) 2007-09-19
CN101094860B (zh) 2011-04-20
US7781960B2 (en) 2010-08-24
US20080061684A1 (en) 2008-03-13
EP1834956A4 (en) 2009-06-24
ATE509937T1 (de) 2011-06-15
TW200635936A (en) 2006-10-16
US20100277062A1 (en) 2010-11-04
KR101290056B1 (ko) 2013-07-30
CN101094860A (zh) 2007-12-26
TWI366563B (ja) 2012-06-21

Similar Documents

Publication Publication Date Title
JP5081821B2 (ja) 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
EP2338186B1 (en) Organic light emitting device and materials for use in same
US8471008B2 (en) Material for organic electroluminescent element and organic electroluminescent element employing the same
EP2166584B1 (en) Material for organic electroluminescence element, and organic electroluminescence element prepared by using the material
KR101158144B1 (ko) 유기 전기 발광 소자용 재료 및 이를 이용한 유기 전기발광 소자
EP2202818A1 (en) Organic el device
JPWO2007111176A1 (ja) 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
US20100277062A1 (en) Metal complex compound and organic electroluminescent element using the same
KR20080080306A (ko) 유기 전기발광 소자용 재료 및 그것을 이용한 유기전기발광 소자
JPWO2007086505A1 (ja) 遷移金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
WO2004034751A1 (ja) 有機エレクトロルミネッセンス素子
KR20100106414A (ko) 유기 ｅｌ 소자
WO2004028217A1 (ja) 有機エレクトロルミネッセンス素子
JP2008266163A (ja) 遷移金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
EP2378585A1 (en) Organic electroluminescent element material and organic electroluminescent element comprising same
US20070141397A1 (en) Transition metal complex compound and organic electroluminescence device using the compound
US7501521B2 (en) Metal-complex compound and organic electroluminescence device using the compound
EP2372804B1 (en) Organic electroluminescence element and compound
JPWO2007058080A1 (ja) 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
JP2006131561A (ja) 金属錯体化合物
US7446197B2 (en) Metal-complex compound and organic electroluminescence device using the compound
JP2006213686A (ja) 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子
JP2006306807A (ja) 金属錯体化合物及びそれを用いた有機エレクトロルミネッセンス素子

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20080829

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20110830

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20111024

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20111213

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20120208

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20120306

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20120315

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20150323

Year of fee payment: 3

LAPS Cancellation because of no payment of annual fees
