本発明は、優れた外観を有する複層塗膜を形成する方法に関する。
自動車車体における塗膜形成方法としては、被塗物に電着塗膜を形成した後、中塗り塗料の塗装→焼き付け硬化→ベースコート塗料の塗装→クリヤー塗料の塗装→焼き付け硬化の３コート２ベーク（３Ｃ２Ｂ）方式により複層塗膜を形成する方法が広く採用されているが、近年、省エネルギーなどの観点から、中塗り塗料の塗装後の焼き付け硬化工程を省略し、被塗物に電着塗膜を形成した後、中塗り塗料の塗装→ベースコート塗料の塗装→クリヤー塗料の塗装→焼き付け硬化とする３コート１ベーク（３Ｃ１Ｂ）方式により複層塗膜を形成する方法が試みられている（例えば、特許文献１）。
しかしながら、上記３Ｃ１Ｂ方式では、中塗り塗膜とベースコート塗膜との混層が起こりやすいため、得られる塗膜の平滑性や鮮映性が低下するという欠点があり、課題とされている。
従来、この対策としては、中塗り塗料を塗装後、形成される中塗り塗膜をできるだけ硬化状態に近づけてから、ベースコート塗料を塗装することにより、中塗り塗膜とベースコート塗膜との混層を抑制する方法が検討され、例えば、特許文献２には、被塗物に水性第１塗料を塗装し、形成される塗膜のゲル分率を５重量％以上に調整してから、水性第２塗料を塗装し、形成される塗膜中の水分を揮散させた後、クリヤ塗料を塗装し、次いで得られる３層塗膜を加熱して同時に硬化せしめた場合に、被塗面の表面粗さを隠蔽すること（下地隠蔽性）に優れた複層塗膜を形成できることが記載されている。しかしながら、該塗装方法においても十分な平滑性及び鮮映性を有する複層塗膜を得られない場合があり、課題とされている。
本発明の目的は、３Ｃ１Ｂ方式において、平滑性及び鮮映性に優れた塗膜を形成することができる複層塗膜形成方法を提供することである。
本発明者らは、上記目的を達成するべく鋭意検討を重ねた結果、今回、３Ｃ１Ｂ方式による複層塗膜の塗装工程において、第１着色塗料として、特定の構造を有する比較的低酸価の水酸基含有ポリエステル樹脂とポリイソシアネート化合物を含有する塗料を用い、該第１着色塗料を比較的低いゲル分率に調整した後、水性第２着色塗料を塗装する場合に、平滑性及び鮮映性に優れた複層塗膜を形成できることを見出し、本発明を完成するに至った。
かくして、本発明は、下記の工程（１）〜（５）、
工程（１）：被塗物上に、第１着色塗料（Ｘ）を塗装して未硬化の第１着色塗膜を形成する工程、
工程（２）：前記工程（１）で形成される未硬化の第１着色塗膜のゲル分率を５質量％以上４０質量％未満とする工程、
工程（３）：前記工程（２）で形成される未硬化の第１着色塗膜上に、水性第２着色塗料（Ｙ）を塗装して未硬化の第２着色塗膜を形成する工程、
工程（４）：前記工程（３）で形成される未硬化の第２着色塗膜上に、クリヤー塗料（Ｚ）を塗装して未硬化のクリヤー塗膜を形成する工程、及び
工程（５）：前記工程（１）〜（４）で形成される第１着色塗膜、第２着色塗膜及びクリヤー塗膜を同時に焼付け硬化する工程、
を順次行うことにより複層塗膜を形成せしめる方法において、第１着色塗料（Ｘ）として、酸成分（ａ１）及びアルコール成分（ａ２）の反応によって得られ、かつ酸成分（ａ１）中の脂肪族多塩基酸（ａ１−１）の含有量が、酸成分（ａ１）の総量を基準として２０〜７０ｍｏｌ％の範囲内であり、かつ酸価が１５ｍｇＫＯＨ／ｇ以下である水酸基含有ポリエステル樹脂（Ａ）、及びポリイソシアネート化合物（Ｂ）を含んでなる塗料組成物を使用することを特徴とする複層塗膜形成方法を提供するものである。
工程（１）：被塗物上に、第１着色塗料（Ｘ）を塗装して未硬化の第１着色塗膜を形成する工程、
工程（２）：前記工程（１）で形成される未硬化の第１着色塗膜のゲル分率を５質量％以上４０質量％未満とする工程、
工程（３）：前記工程（２）で形成される未硬化の第１着色塗膜上に、水性第２着色塗料（Ｙ）を塗装して未硬化の第２着色塗膜を形成する工程、
工程（４）：前記工程（３）で形成される未硬化の第２着色塗膜上に、クリヤー塗料（Ｚ）を塗装して未硬化のクリヤー塗膜を形成する工程、及び
工程（５）：前記工程（１）〜（４）で形成される第１着色塗膜、第２着色塗膜及びクリヤー塗膜を同時に焼付け硬化する工程、
を順次行うことにより複層塗膜を形成せしめる方法において、第１着色塗料（Ｘ）として、酸成分（ａ１）及びアルコール成分（ａ２）の反応によって得られ、かつ酸成分（ａ１）中の脂肪族多塩基酸（ａ１−１）の含有量が、酸成分（ａ１）の総量を基準として２０〜７０ｍｏｌ％の範囲内であり、かつ酸価が１５ｍｇＫＯＨ／ｇ以下である水酸基含有ポリエステル樹脂（Ａ）、及びポリイソシアネート化合物（Ｂ）を含んでなる塗料組成物を使用することを特徴とする複層塗膜形成方法を提供するものである。
本発明によれば、３Ｃ１Ｂ方式により、平滑性及び鮮映性に優れた複層塗膜を容易に形成せしめることができる。
以下、本発明の複層塗膜形成方法について、さらに詳細に説明する。
工程（１）
本工程では、被塗物上に、第１着色塗料（Ｘ）が塗装され、未硬化の第１着色塗膜が形成される。
本工程では、被塗物上に、第１着色塗料（Ｘ）が塗装され、未硬化の第１着色塗膜が形成される。
被塗物
本発明に従い水性第１着色塗料（Ｘ）を適用し得る被塗物としては、特に制限されるものではなく、例えば、乗用車、トラック、オートバイ、バス等の自動車車体の外板部；自動車部品；携帯電話、オーディオ機器等の家庭電気製品の外板部等を挙げることができ、なかでも、自動車車体の外板部及び自動車部品が好ましい。
本発明に従い水性第１着色塗料（Ｘ）を適用し得る被塗物としては、特に制限されるものではなく、例えば、乗用車、トラック、オートバイ、バス等の自動車車体の外板部；自動車部品；携帯電話、オーディオ機器等の家庭電気製品の外板部等を挙げることができ、なかでも、自動車車体の外板部及び自動車部品が好ましい。
また、上記被塗物の素材としては、特に限定されるものではなく、例えば、鉄、アルミニウム、真鍮、銅、ステンレス鋼、ブリキ、亜鉛メッキ鋼、合金化亜鉛（Ｚｎ−Ａｌ、Ｚｎ−Ｎｉ、Ｚｎ−Ｆｅ等）メッキ鋼等の金属材料；ポリエチレン樹脂、ポリプロピレン樹脂、アクリロニトリル−ブタジエン−スチレン（ＡＢＳ）樹脂、ポリアミド樹脂、アクリル樹脂、塩化ビニリデン樹脂、ポリカーボネート樹脂、ポリウレタン樹脂、エポキシ樹脂等の樹脂や各種のＦＲＰ等のプラスチック材料；ガラス、セメント、コンクリート等の無機材料；木材；繊維材料（紙、布等）等を挙げることができ、なかでも、金属材料及びプラスチック材料が好適である。
上記被塗物は、上記金属材料やそれから成形された車体等の金属表面に、リン酸塩処理、クロメート処理、複合酸化物処理などの表面処理が施されたものであってもよい。さらに、該被塗物は、上記金属材料や車体などに、各種電着塗料等の下塗り塗膜が形成されたものであってもよく、なかでも、カチオン電着塗料によって下塗り塗膜が形成された車体が特に好適である。
第１着色塗料（Ｘ）
本発明では、第１着色塗料（Ｘ）として、酸成分（ａ１）及びアルコール成分（ａ２）の反応によって得られ、かつ酸成分（ａ１）中の脂肪族多塩基酸（ａ１−１）の含有量が、酸成分（ａ１）の総量を基準として２０〜７０ｍｏｌ％の範囲内であり、かつ酸価が１５ｍｇＫＯＨ／ｇ以下である水酸基含有ポリエステル樹脂（Ａ）、及びポリイソシアネート化合物（Ｂ）を含んでなる塗料組成物（以下、本発明の塗料組成物という）が使用される。
本発明では、第１着色塗料（Ｘ）として、酸成分（ａ１）及びアルコール成分（ａ２）の反応によって得られ、かつ酸成分（ａ１）中の脂肪族多塩基酸（ａ１−１）の含有量が、酸成分（ａ１）の総量を基準として２０〜７０ｍｏｌ％の範囲内であり、かつ酸価が１５ｍｇＫＯＨ／ｇ以下である水酸基含有ポリエステル樹脂（Ａ）、及びポリイソシアネート化合物（Ｂ）を含んでなる塗料組成物（以下、本発明の塗料組成物という）が使用される。
水酸基含有ポリエステル樹脂（Ａ）
本発明の塗料組成物において基体樹脂として用いられる水酸基含有ポリエステル樹脂（Ａ）は、１分子中に少なくとも１個の水酸基を有し、かつ酸成分（ａ１）及びアルコール成分（ａ１）の反応によって得られ、かつ酸成分（ａ１）中の脂肪族多塩基酸（ａ１−１）の含有量が、酸成分（ａ１）の総量を基準として２０〜７０ｍｏｌ％、好ましくは２５〜６０ｍｏｌ％、さらに好ましくは３０〜５０ｍｏｌ％の範囲内であり、かつ酸価が１５ｍｇＫＯＨ／ｇ以下、好ましくは１〜１２ｍｇＫＯＨ／ｇ、さらに好ましくは３〜１０ｍｇＫＯＨ／ｇの範囲内にあるポリエステル樹脂である。
本発明の塗料組成物において基体樹脂として用いられる水酸基含有ポリエステル樹脂（Ａ）は、１分子中に少なくとも１個の水酸基を有し、かつ酸成分（ａ１）及びアルコール成分（ａ１）の反応によって得られ、かつ酸成分（ａ１）中の脂肪族多塩基酸（ａ１−１）の含有量が、酸成分（ａ１）の総量を基準として２０〜７０ｍｏｌ％、好ましくは２５〜６０ｍｏｌ％、さらに好ましくは３０〜５０ｍｏｌ％の範囲内であり、かつ酸価が１５ｍｇＫＯＨ／ｇ以下、好ましくは１〜１２ｍｇＫＯＨ／ｇ、さらに好ましくは３〜１０ｍｇＫＯＨ／ｇの範囲内にあるポリエステル樹脂である。
酸成分（ａ１）
本発明において、酸成分（ａ１）は、脂肪族多塩基酸（ａ１−１）を、酸成分（ａ１）の総量を基準として、２０〜７０ｍｏｌ％、好ましくは２５〜６０ｍｏｌ％、さらに好ましくは３０〜５０ｍｏｌ％含有する。
本発明において、酸成分（ａ１）は、脂肪族多塩基酸（ａ１−１）を、酸成分（ａ１）の総量を基準として、２０〜７０ｍｏｌ％、好ましくは２５〜６０ｍｏｌ％、さらに好ましくは３０〜５０ｍｏｌ％含有する。
上記脂肪族多塩基酸（ａ１−１）は、一般に、１分子中に２個以上のカルボキシル基を有する脂肪族化合物、該脂肪族化合物の酸無水物及び該脂肪族化合物のエステル化物であって、例えば、コハク酸、グルタル酸、アジピン酸、ピメリン酸、スベリン酸、アゼライン酸、セバシン酸、ウンデカン二酸、ドデカン二酸、ブラシル酸、オクタデカン二酸、クエン酸等の脂肪族多価カルボン酸；該脂肪族多価カルボン酸の無水物；該脂肪族多価カルボン酸の低級アルキルエステル化物等が挙げられる。上記脂肪族多塩基酸は単独でもしくは２種以上組み合わせて使用することができる。
上記脂肪族多塩基酸（ａ１−１）としては、炭素数４〜１８のアルキル鎖を有するジカルボン酸を使用することが好ましい。上記炭素数４〜１８のアルキル鎖を有するジカルボン酸としては、例えば、アジピン酸、ピメリン酸、スベリン酸、アゼライン酸、セバシン酸、ウンデカン二酸、ドデカン二酸、ブラシル酸、オクタデカン二酸等が挙げられ、なかでもアジピン酸を好適に使用することができる。
酸成分（ａ１）が、上記脂肪族多塩基酸（ａ１−１）として、炭素数４〜１８のアルキル鎖を有するジカルボン酸を含有する場合、該炭素数４〜１８のアルキル鎖を有するジカルボン酸の含有量は、酸成分（ａ１）の総量を基準として、２０〜７０ｍｏｌ％、好ましくは２５〜６０ｍｏｌ％、さらに好ましくは３０〜５０ｍｏｌ％の範囲内であることが好適である。また、酸成分（ａ１）が、上記脂肪族多塩基酸（ａ１−１）としてアジピン酸を含有する場合、アジピン酸の含有量は、酸成分（ａ１）の総量を基準として、２０〜７０ｍｏｌ％、好ましくは２５〜６０ｍｏｌ％、さらに好ましくは３０〜５０ｍｏｌ％の範囲内であることが好適である。
また、酸成分（ａ１）としては、前記脂肪族多塩基酸（ａ１−１）以外に、脂環族多塩基酸（ａ１−２）及び芳香族多塩基酸（ａ１−３）を好適に使用することができる。
上記脂環族多塩基酸（ａ１−２）は、一般に、１分子中に１個以上の脂環式構造（主として４〜６員環）と２個以上のカルボキシル基を有する化合物、該化合物の酸無水物及び該化合物のエステル化物であって、例えば、１，２−シクロヘキサンジカルボン酸、１，３−シクロヘキサンジカルボン酸、１，４−シクロヘキサンジカルボン酸、４−シクロヘキセン−１，２−ジカルボン酸、３−メチル−１，２−シクロヘキサンジカルボン酸、４−メチル−１，２−シクロヘキサンジカルボン酸、１，２，４−シクロヘキサントリカルボン酸、１，３，５−シクロヘキサントリカルボン酸等の脂環族多価カルボン酸；該脂環族多価カルボン酸の無水物；該脂環族多価カルボン酸の低級アルキルエステル化物等が挙げられ、なかでも、１，２−シクロヘキサンジカルボン酸、１，２−シクロヘキサンジカルボン酸無水物、１，３−シクロヘキサンジカルボン酸、１，４−シクロヘキサンジカルボン酸、４−シクロヘキセン−１，２−ジカルボン酸、４−シクロヘキセン−１，２−ジカルボン酸無水物を好適に使用することができる。上記脂環族多塩基酸（ａ１−２）は単独でもしくは２種以上組み合わせて使用することができる。
酸成分（ａ１）が、上記脂環族多塩基酸（ａ１−２）を含有する場合、該脂環族多塩基酸（ａ１−２）の含有量は、酸成分（ａ１）の総量を基準として、２０〜７０ｍｏｌ％、好ましくは２５〜６０ｍｏｌ％、さらに好ましくは３０〜５０ｍｏｌ％の範囲内であることが好適である。
また、上記脂環族多塩基酸（ａ１−２）としては、得られる複層塗膜の平滑性及び鮮映性の観点から、カルボキシル基を１位と２位に有する脂環族多塩基酸（ａ１−２−１）及びカルボキシル基を１位と４位に有する脂環族多塩基酸（ａ１−２−２）を併用することが好ましい。
上記脂環族多塩基酸（ａ１−２）として、上記カルボキシル基を１位と２位に有する脂環族多塩基酸（ａ１−２−１）及びカルボキシル基を１位と４位に有する脂環族多塩基酸（ａ１−２−２）を併用する場合、その使用量は、酸成分（ａ１）の総量を基準として、脂環族多塩基酸（ａ１−２−１）の含有量が５〜５０ｍｏｌ％、好ましくは８〜４０ｍｏｌ％、さらに好ましくは１２〜３０ｍｏｌ％の範囲内であり、かつ脂環族多塩基酸（ａ１−２−２）の含有量が５〜５０ｍｏｌ％、好ましくは８〜４０ｍｏｌ％、さらに好ましくは１２〜３０ｍｏｌ％の範囲内であることが好適である。また、上記脂環族多塩基酸（ａ１−２−１）と脂環族多塩基酸（ａ１−２−２）のモル比は２０／８０〜８０／２０、好ましくは３０／７０〜７０／３０、さらに好ましくは４０／６０〜６０／４０の範囲内であることが好適である。
上記カルボキシル基を１位と２位に有する脂環族多塩基酸（ａ１−２−１）としては、例えば１，２−シクロヘキサンジカルボン酸、４−シクロヘキセン−１，２−ジカルボン酸等の脂環族多価カルボン酸；該脂環族多価カルボン酸の無水物；該脂環族多価カルボン酸の低級アルキルエステル化物等が挙げられ、なかでも、１，２−シクロヘキサンジカルボン酸、１，２−シクロヘキサンジカルボン酸無水物、４−シクロヘキセン−１，２−ジカルボン酸、４−シクロヘキセン−１，２−ジカルボン酸無水物、好ましくは１，２−シクロヘキサンジカルボン酸、１，２−シクロヘキサンジカルボン酸無水物を好適に使用することができる。上記脂環族多塩基酸（ａ１−２−１）は単独でもしくは２種以上組み合わせて使用することができる。
上記カルボキシル基を１位と４位に有する脂環族多塩基酸（ａ１−２−２）としては、例えば１，４−シクロヘキサンジカルボン酸等の脂環族多価カルボン酸；該脂環族多価カルボン酸の低級アルキルエステル化物等が挙げられ、なかでも、１，４−シクロヘキサンジカルボン酸を好適に使用することができる。上記脂環族多塩基酸（ａ１−２−２）は単独でもしくは２種以上組み合わせて使用することができる。
上記カルボキシル基を１位と２位に有する脂環族多塩基酸（ａ１−２−１）として、１，２−シクロヘキサンジカルボン酸、１，２−シクロヘキサンジカルボン酸無水物、４−シクロヘキセン−１，２−ジカルボン酸、４−シクロヘキセン−１，２−ジカルボン酸無水物からなる群より選ばれる少なくとも１種の脂環族多塩基酸を使用し、かつカルボキシル基を１位と４位に有する脂環族多塩基酸（ａ１−２−２）として、１，４−シクロヘキサンジカルボン酸を使用する場合、脂環族多塩基酸（ａ１−２）中の１，２−シクロヘキサンジカルボン酸、１，２−シクロヘキサンジカルボン酸無水物、４−シクロヘキセン−１，２−ジカルボン酸及び４−シクロヘキセン−１，２−ジカルボン酸無水物の合計含有量は、酸成分（ａ１）の総量を基準として、５〜５０ｍｏｌ％、好ましくは８〜４０ｍｏｌ％、さらに好ましくは１２〜３０ｍｏｌ％の範囲内であることが好適であり、１，４−シクロヘキサンジカルボン酸の含有量は、酸成分（ａ１）の総量を基準として、５〜５０ｍｏｌ％、好ましくは８〜４０ｍｏｌ％、さらに好ましくは１２〜３０ｍｏｌ％の範囲内であることが好適である。
前記芳香族多塩基酸（ａ１−３）は、一般に、１分子中に２個以上のカルボキシル基を有する芳香族化合物、該芳香族化合物の酸無水物及び該芳香族化合物のエステル化物であって、例えば、フタル酸、イソフタル酸、テレフタル酸、ナフタレンジカルボン酸、４，４′−ビフェニルジカルボン酸、トリメリット酸、ピロメリット酸等の芳香族多価カルボン酸；該芳香族多価カルボン酸の無水物；該芳香族多価カルボン酸の低級アルキルエステル化物等が挙げられる。上記芳香族多塩基酸（ａ１−３）は単独でもしくは２種以上組み合わせて使用することができる。
上記芳香族多塩基酸（ａ１−３）としては、得られる塗膜の鮮映性の観点から、フタル酸、無水フタル酸、イソフタル酸、トリメリット酸、無水トリメリット酸を用いることが好適である。
酸成分（ａ１）が、上記芳香族多塩基酸（ａ１−３）を含有する場合、該芳香族多塩基酸（ａ１−３）の含有量は、酸成分（ａ１）の総量を基準として、１０〜８０ｍｏｌ％、好ましくは１５〜６０ｍｏｌ％、さらに好ましくは２０〜５０ｍｏｌ％の範囲内であることが好適である。
また、上記脂肪族多塩基酸（ａ１−１）、脂環族多塩基酸（ａ１−２）及び芳香族多塩基酸（ａ１−３）以外の酸成分としては、特に限定されず、例えば、ヤシ油脂肪酸、綿実油脂肪酸、麻実油脂肪酸、米ぬか油脂肪酸、魚油脂肪酸、トール油脂肪酸、大豆油脂肪酸、アマニ油脂肪酸、桐油脂肪酸、ナタネ油脂肪酸、ヒマシ油脂肪酸、脱水ヒマシ油脂肪酸、サフラワー油脂肪酸等の脂肪酸；ラウリン酸、ミリスチン酸、パルミチン酸、ステアリン酸、オレイン酸、リノール酸、リノレン酸、安息香酸、ｐ−ｔｅｒｔ−ブチル安息香酸、シクロヘキサン酸、１０−フェニルオクタデカン酸等のモノカルボン酸；乳酸、３−ヒドロキシブタン酸、３−ヒドロキシ−４−エトキシ安息香酸等のヒドロキシカルボン酸等を挙げることができる。上記酸成分は単独でもしくは２種以上組み合わせて使用することができる。
アルコール成分（ａ２）
前記アルコール成分（ａ２）としては、１分子中に２個以上の水酸基を有する多価アルコールを好適に使用することができる。該多価アルコールとしては、例えば、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリメチレングリコール、テトラエチレングリコール、トリエチレングリコール、ジプロピレングリコール、１，４−ブタンジオール、１，３−ブタンジオール、２，３−ブタンジオール、１，２−ブタンジオール、３−メチル−１，２−ブタンジオール、２−ブチル−２−エチル−１，３−プロパンジオール、１，２−ペンタンジオール、１，５−ペンタンジオール、１，４−ペンタンジオール、２，４−ペンタンジオール、２，３−ジメチルトリメチレングリコール、テトラメチレングリコール、３−メチル−４，３−ペンタンジオール、３−メチル−１，５−ペンタンジオール、２，２，４−トリメチル−１，３−ペンタンジオール、１，６−ヘキサンジオール、１，５−ヘキサンジオール、１，４−ヘキサンジオール、２，５−ヘキサンジオール、ネオペンチルグリコール、１，４−シクロヘキサンジメタノール、トリシクロデカンジメタノール、水添ビスフェノールＡ、水添ビスフェノールＦなどの２価アルコール；これらの２価アルコールにε−カプロラクトンなどのラクトン類を付加したポリラクトンジオール；ビス（ヒドロキシエチル）テレフタレートなどのエステルジオール類；ビスフェノールＡのアルキレンオキサイド付加物、ポリエチレングリコール、ポリプロピレングリコール、ポリブチレングリコールなどのポリエーテルジオール類；グリセリン、トリメチロールエタン、トリメチロールプロパン、ジグリセリン、トリグリセリン、１，２，６−ヘキサントリオール、ペンタエリスリトール、ジペンタエリスリトール、トリス（２−ヒドロキシエチル）イソシアヌル酸、ソルビトール、マンニットなどの３価以上のアルコール；これらの３価以上のアルコールにε−カプロラクトンなどのラクトン類を付加させたポリラクトンポリオール類等が挙げられる。
前記アルコール成分（ａ２）としては、１分子中に２個以上の水酸基を有する多価アルコールを好適に使用することができる。該多価アルコールとしては、例えば、エチレングリコール、プロピレングリコール、ジエチレングリコール、トリメチレングリコール、テトラエチレングリコール、トリエチレングリコール、ジプロピレングリコール、１，４−ブタンジオール、１，３−ブタンジオール、２，３−ブタンジオール、１，２−ブタンジオール、３−メチル−１，２−ブタンジオール、２−ブチル−２−エチル−１，３−プロパンジオール、１，２−ペンタンジオール、１，５−ペンタンジオール、１，４−ペンタンジオール、２，４−ペンタンジオール、２，３−ジメチルトリメチレングリコール、テトラメチレングリコール、３−メチル−４，３−ペンタンジオール、３−メチル−１，５−ペンタンジオール、２，２，４−トリメチル−１，３−ペンタンジオール、１，６−ヘキサンジオール、１，５−ヘキサンジオール、１，４−ヘキサンジオール、２，５−ヘキサンジオール、ネオペンチルグリコール、１，４−シクロヘキサンジメタノール、トリシクロデカンジメタノール、水添ビスフェノールＡ、水添ビスフェノールＦなどの２価アルコール；これらの２価アルコールにε−カプロラクトンなどのラクトン類を付加したポリラクトンジオール；ビス（ヒドロキシエチル）テレフタレートなどのエステルジオール類；ビスフェノールＡのアルキレンオキサイド付加物、ポリエチレングリコール、ポリプロピレングリコール、ポリブチレングリコールなどのポリエーテルジオール類；グリセリン、トリメチロールエタン、トリメチロールプロパン、ジグリセリン、トリグリセリン、１，２，６−ヘキサントリオール、ペンタエリスリトール、ジペンタエリスリトール、トリス（２−ヒドロキシエチル）イソシアヌル酸、ソルビトール、マンニットなどの３価以上のアルコール；これらの３価以上のアルコールにε−カプロラクトンなどのラクトン類を付加させたポリラクトンポリオール類等が挙げられる。
また、アルコール成分（ａ２）としては、上記多価アルコール以外に、例えば、メタノール、エタノール、プロピルアルコール、ブチルアルコール、ステアリルアルコール、２−フェノキシエタノール等のモノアルコール；プロピレンオキサイド、ブチレンオキサイド、「カージュラＥ１０」（商品名、ＨＥＸＩＯＮ Ｓｐｅｃｉａｌｔｙ Ｃｈｅｍｉｃａｌｓ社製、合成高分岐飽和脂肪酸のグリシジルエステル）等のモノエポキシ化合物と酸を反応させて得られたアルコール化合物等を使用することができる。
また、上記アルコール成分（ａ２）は、得られる塗膜の耐水性の観点から、３価以上のアルコール（ａ２−１）を含有することが好ましく、なかでも、トリメチロールエタン、トリメチロールプロパン、ペンタエリスリトール、ジペンタエリスリトール、グリセリン、ジグリセリン、ソルビトール、好ましくはトリメチロールエタン、トリメチロールプロパンを好適に使用することができる。
アルコール成分（ａ２）が、上記３価以上のアルコール（ａ２−１）を含有する場合、該３価以上のアルコール（ａ２−１）の含有量は、アルコール成分（ａ１）の総量を基準として、５〜８０ｍｏｌ％、好ましくは１５〜６０ｍｏｌ％、さらに好ましくは２０〜４０ｍｏｌ％の範囲内であることが好適である。
水酸基含有ポリエステル樹脂（Ａ）の製造方法は、特に限定されるものではなく、通常の方法に従って行なうことができ、例えば、前記酸成分（ａ１）中のカルボキシル基と前記アルコール成分（ａ２）中の水酸基の当量比（ＣＯＯＨ／ＯＨ）を１未満とし、カルボキシル基に比べ水酸基が多い状態でエステル化反応又はエステル交換反応を行なうことによって製造することができる。また、カルボキシル基含有ポリエステル樹脂に上記アルコール成分（ａ２）を反応させることによっても製造することができる。
上記酸成分（ａ１）及びアルコール成分（ａ２）のエステル化反応又はエステル交換反応は、それ自体既知の方法、例えば、上記酸成分（ａ１）及びアルコール成分（ａ２）を、窒素気流中、１５０〜２５０℃で、５〜１０時間程度加熱し、重縮合させることによって行なうことができる。
また、上記酸成分（ａ１）及びアルコール成分（ａ２）をエステル化反応又はエステル交換反応せしめる際には、これらを一度に添加してもよいし、数回に分けて添加してもよい。また、はじめに水酸基含有ポリエステル樹脂を合成した後、得られた水酸基含有ポリエステル樹脂に酸無水物を反応させてハーフエステル化させてもよい。また、はじめにカルボキシル基含有ポリエステル樹脂を合成した後、上記アルコール成分（ａ２）を付加させてもよい。
前記エステル化又はエステル交換反応の際には、反応を促進させるための触媒として、ジブチル錫オキサイド、三酸化アンチモン、酢酸亜鉛、酢酸マンガン、酢酸コバルト、酢酸カルシウム、酢酸鉛、テトラブチルチタネート、テトライソプロピルチタネート等のそれ自体既知の触媒を使用することができる。
また、前記水酸基含有ポリエステル樹脂（Ａ）は、該樹脂の調製中、もしくはエステル化反応後又はエステル交換反応後に、脂肪酸、モノエポキシ化合物等で変性することができる。
上記脂肪酸としては、例えば、ヤシ油脂肪酸、綿実油脂肪酸、麻実油脂肪酸、米ぬか油脂肪酸、魚油脂肪酸、トール油脂肪酸、大豆油脂肪酸、アマニ油脂肪酸、桐油脂肪酸、ナタネ油脂肪酸、ヒマシ油脂肪酸、脱水ヒマシ油脂肪酸、サフラワー油脂肪酸などが挙げられ、上記モノエポキシ化合物としては、例えば、「カージュラＥ１０」（商品名、ＨＥＸＩＯＮ Ｓｐｅｃｉａｌｔｙ Ｃｈｅｍｉｃａｌｓ社製、合成高分岐飽和脂肪酸のグリシジルエステル）を好適に用いることができる。
また、水酸基含有ポリエステル樹脂（Ａ）は、得られる塗膜の硬化性の観点から、一般に５０〜２５０ｍｇＫＯＨ／ｇ、好ましくは７０〜１８０ｍｇＫＯＨ／ｇ、さらに好ましくは１００〜１５０ｍｇＫＯＨ／ｇの範囲内の水酸基価を有することが好適である。また、得られる複層塗膜の平滑性の観点から、５００〜１０，０００、好ましくは７００〜５，０００、さらに好ましくは１，０００〜３，０００の範囲内の数平均分子量を有することが好適である。
水酸基含有ポリエステル樹脂（Ａ）の酸価、水酸基価及び数平均分子量の調整は、例えば、前記酸成分（ａ１）中のカルボキシル基と前記アルコール成分（ａ２）中の水酸基の当量比（ＣＯＯＨ／ＯＨ）を調整すること、又は前記エステル化反応又はエステル交換反応における反応時間を調整すること等によって行なうことができる。上記酸成分（ａ１）中のカルボキシル基とアルコール成分（ａ２）中の水酸基の当量比（ＣＯＯＨ／ＯＨ）としては、一般に、０.７５〜０.９５、好ましくは０.７８〜０.９２、さらに好ましくは０.８０〜０.９０の範囲内であることが好適である。
なお、本明細書における数平均分子量及び重量平均分子量は、ゲルパーミュエーションクロマトグラフ（東ソー社製、「ＨＬＣ８１２０ＧＰＣ」）で測定した数平均分子量及び重量平均分子量を、標準ポリスチレンの分子量を基準にして換算した値である。この測定において、カラムは、「ＴＳＫｇｅｌ Ｇ−４０００ＨＸＬ」、「ＴＳＫｇｅｌ Ｇ−３０００ＨＸＬ」、「ＴＳＫｇｅｌ Ｇ−２５００ＨＸＬ」、「ＴＳＫｇｅｌ Ｇ−２０００ＨＸＬ」（いずれも商品名、東ソー社製）の４本を用い、移動相テトラヒドロフラン、測定温度４０℃、流速１ｍＬ／ｍｉｎ、検出器ＲＩという測定条件を使用した。
ポリイソシアネート化合物（Ｂ）
本発明の塗料組成物において架橋剤として使用されるポリイソシアネート化合物（Ｂ）は、イソシアネート基を１分子中に少なくとも２個有する化合物であって、例えば、脂肪族ポリイソシアネート、脂環族ポリイソシアネート、芳香脂肪族ポリイソシアネート、芳香族ポリイソシアネート、該ポリイソシアネートの誘導体等を挙げることができる。
本発明の塗料組成物において架橋剤として使用されるポリイソシアネート化合物（Ｂ）は、イソシアネート基を１分子中に少なくとも２個有する化合物であって、例えば、脂肪族ポリイソシアネート、脂環族ポリイソシアネート、芳香脂肪族ポリイソシアネート、芳香族ポリイソシアネート、該ポリイソシアネートの誘導体等を挙げることができる。
上記脂肪族ポリイソシアネートとしては、例えば、トリメチレンジイソシアネート、テトラメチレンジイソシアネート、ヘキサメチレンジイソシアネート、ペンタメチレンジイソシアネート、１，２−プロピレンジイソシアネート、１，２−ブチレンジイソシアネート、２，３−ブチレンジイソシアネート、１，３−ブチレンジイソシアネート、２，４，４−または２，２，４−トリメチルヘキサメチレンジイソシアネート、２，６−ジイソシアナトメチルカプロエートなどの脂肪族ジイソシアネート、例えば、リジンエステルトリイソシアネート、１，４，８−トリイソシアナトオクタン、１，６，１１−トリイソシアナトウンデカン、１，８−ジイソシアナト−４−イソシアナトメチルオクタン、１，３，６−トリイソシアナトヘキサン、２，５，７−トリメチル−１，８−ジイソシアナト−５−イソシアナトメチルオクタンなどの脂肪族トリイソシアネートなどを挙げることができる。
前記脂環族ポリイソシアネートとしては、例えば、１，３−シクロペンテンジイソシアネート、１，４−シクロヘキサンジイソシアネート、１，３−シクロヘキサンジイソシアネート、３−イソシアナトメチル−３，５，５−トリメチルシクロヘキシルイソシアネート（慣用名：イソホロンジイソシアネート）、メチル−２，４−シクロヘキサンジイソシアネート、メチル−２，６−シクロヘキサンジイソシアネート、１，３−または１，４−ビス（イソシアナトメチル）シクロヘキサン（慣用名：水添キシリレンジイソシアネート）もしくはその混合物、ノルボルナンジイソシアネートなどの脂環族ジイソシアネート；１，３，５−トリイソシアナトシクロヘキサン、１，３，５−トリメチルイソシアナトシクロヘキサン、２−（３−イソシアナトプロピル）−２，５−ジ（イソシアナトメチル）−ビシクロ（２．２．１）ヘプタン、２−（３−イソシアナトプロピル）−２，６−ジ（イソシアナトメチル）−ビシクロ（２．２．１）ヘプタン、３−（３−イソシアナトプロピル）−２，５−ジ（イソシアナトメチル）−ビシクロ（２．２．１）ヘプタン、５−（２−イソシアナトエチル）−２−イソシアナトメチル−３−（３−イソシアナトプロピル）−ビシクロ（２．２．１）ヘプタン、６−（２−イソシアナトエチル）−２−イソシアナトメチル−３−（３−イソシアナトプロピル）−ビシクロ（２．２．１）ヘプタン、５−（２−イソシアナトエチル）−２−イソシアナトメチル−２−（３−イソシアナトプロピル）−ビシクロ（２．２．１）−ヘプタン、６−（２−イソシアナトエチル）−２−イソシアナトメチル−２−（３−イソシアナトプロピル）−ビシクロ（２．２．１）ヘプタンなどの脂環族トリイソシアネートなどを挙げることができる。
前記芳香脂肪族ポリイソシアネートとしては、例えば、１，３−もしくは１，４−キシリレンジイソシアネートまたはその混合物、ω，ω’−ジイソシアナト−１，４−ジエチルベンゼン、１，３−または１，４−ビス（１−イソシアナト−１−メチルエチル）ベンゼン（慣用名：テトラメチルキシリレンジイソシアネート）もしくはその混合物などの芳香脂肪族ジイソシアネート、例えば、１，３，５−トリイソシアナトメチルベンゼンなどの芳香脂肪族トリイソシアネートなどを挙げることができる。
前記芳香族ポリイソシアネートとしては、例えば、ｍ−フェニレンジイソシアネート、ｐ−フェニレンジイソシアネート、４，４’−ジフェニルジイソシアネート、１，５−ナフタレンジイソシアネート、２，４’−または４，４’−ジフェニルメタンジイソシアネートもしくはその混合物、２，４−または２，６−トリレンジイソシアネートもしくはその混合物、４，４’−トルイジンジイソシアネート、４，４’−ジフェニルエーテルジイソシアネートなどの芳香族ジイソシアネート、例えば、トリフェニルメタン−４，４’，４’’−トリイソシアネート、１，３，５−トリイソシアナトベンゼン、２，４，６−トリイソシアナトトルエンなどの芳香族トリイソシアネート、例えば、４，４’−ジフェニルメタン−２，２’，５，５’−テトライソシアネートなどの芳香族テトライソシアネートなどを挙げることができる。
また、前記ポリイソシアネートの誘導体としては、例えば、上記したポリイソシアネート化合物のダイマー、トリマー、ビウレット、アロファネート、ウレトジオン、ウレトイミン、イソシアヌレート、オキサジアジントリオン、ポリメチレンポリフェニルポリイソシアネート（クルードＭＤＩ、ポリメリックＭＤＩ）及びクルードＴＤＩ等を挙げることができる。
上記ポリイソシアネート及びその誘導体は、それぞれ単独で用いてもよく、また、２種以上併用してもよい。また、これらポリイソシアネートのうち、脂肪族ジイソシアネート、脂環族ジイソシアネート及びこれらの誘導体をそれぞれ単独で、又は２種以上併用して好適に使用することができる。
また、ポリイソシアネート化合物（Ｂ）は、得られる複層塗膜の平滑性の観点から、一般に３，０００以下、特に１２０〜１，５００の範囲内の数平均分子量を有していることが好ましい。
水酸基含有ポリエステル樹脂（Ａ）に対するポリイソシアネート化合物（Ｂ）の使用割合は、特に制限されるものではないが、塗膜の硬化性や塗料安定性などの面から、ポリイソシアネート化合物（Ｂ）のイソシアネート基と水酸基含有樹脂（Ａ）の水酸基の当量比（ＮＣＯ／ＯＨ）が一般に０．５〜２．０、特に０．８〜１．５、さらに特に０．９〜１．２の範囲内であることが好ましい。
塗料組成物
本発明の塗料組成物は、該塗料組成物中の水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、水酸基含有樹脂（Ａ）を３０〜９５質量部、好ましくは５０〜９０質量部、さらに好ましくは６０〜８０質量部の範囲内及びポリイソシアネ−ト化合物（Ｂ）を５〜７０質量部、好ましくは１０〜５０質量部、さらに好ましくは２０〜４０質量部の範囲内で含有することができる。
本発明の塗料組成物は、該塗料組成物中の水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、水酸基含有樹脂（Ａ）を３０〜９５質量部、好ましくは５０〜９０質量部、さらに好ましくは６０〜８０質量部の範囲内及びポリイソシアネ−ト化合物（Ｂ）を５〜７０質量部、好ましくは１０〜５０質量部、さらに好ましくは２０〜４０質量部の範囲内で含有することができる。
本発明の塗料組成物は、水酸基含有ポリエステル樹脂（Ａ）の他に、ポリウレタン樹脂、アクリル樹脂、アルキド樹脂、シリコン樹脂、フッ素樹脂、エポキシ樹脂などの改質用樹脂を含むことができ、特に、仕上り性や耐チッピング性などの点から、ポリウレタン樹脂及び／又はアクリル樹脂を含むことが望ましい。
また、本発明の塗料組成物は、補助架橋剤として、ポリイソシアネート化合物（Ｂ）に加えて、メラミン樹脂などを併用することができる。使用しうるメラミン樹脂としては、例えば、メラミンとアルデヒドとの反応によって得られるメチロール化メラミン樹脂が挙げられる。上記アルデヒドとしては、例えば、ホルムアルデヒド、パラホルムアルデヒドなどが挙げられる。上記メチロール化メラミン樹脂のメチロール基の一部又は全部をモノアルコールによってエーテル化したものも使用することができ、エーテル化に用いられるアルコールとしては、例えば、メチルアルコール、エチルアルコール、ｎ−プロピルアルコール、ｉ−プロピルアルコール、ｎ−ブチルアルコール、ｉ−ブチルアルコール、２−エチルブタノール、２−エチルヘキサノールなどが挙げられる。
上記メラミン樹脂の市販品としては、例えば、「サイメル２０２」、「サイメル２０３」、「サイメル２３８」、「サイメル２５１」、「サイメル３０３」、「サイメル３２３」、「サイメル３２４」、「サイメル３２５」、「サイメル３２７」、「サイメル３５０」、「サイメル３８５」、「サイメル１１５６」、「サイメル１１５８」、「サイメル１１１６」、「サイメル１１３０」（以上、日本サイテックインダストリーズ社製）、「ユーバン１２０」、「ユーバン２０ＨＳ」、「ユーバン２０ＳＥ６０」、「ユーバン２０２１」、「ユーバン２０２８」、「ユーバン２８−６０」（以上、三井化学社製）等が挙げられる。
上記メラミン樹脂は単独でもしくは２種以上組み合わせて使用することができる。
上記メラミン樹脂は単独でもしくは２種以上組み合わせて使用することができる。
メラミン樹脂を補助架橋剤として使用する場合には、パラトルエンスルホン酸、ドデシルベンゼンスルホン酸、ジノニルナフタレンスルホン酸などのスルホン酸、或いはこれらの酸とアミンとの塩を触媒として使用することができる。
上記メラミン樹脂は、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、３０質量部以下、好ましくは１〜２０質量部の範囲内で使用することができる。
また、本発明の塗料組成物は、ポリオール化合物（Ｃ）を含有することができる。なかでも、本発明の塗料組成物が、該ポリオール化合物（Ｃ）として、数平均分子量が１００〜２，０００、好ましくは３００〜１，６００、さらに好ましくは４００〜９００の範囲内であるポリオール化合物を含有することが、平滑性に優れた複層塗膜を得られるため、好適である。
上記ポリオール化合物（Ｃ）は、１分子中に少なくとも２個の水酸基を有する化合物であって、例えば、ポリエーテルポリオール、ポリエステルポリオール、ポリカーボネートポリオール、ポリブタジエンポリオール、水添ポリブタジエンポリオール等が挙げられ、これらは、単独でもしくは２種以上を組み合わせて使用することができる。
上記ポリエーテルポリオールとしては、ポリエチレングリコール、ポリプロピレングリコール、ポリ（エチレン／プロピレン）グリコール、ポリテトラメチレングリコール、ポリ（エチレン／テトラメチレン）グリコール等が挙げられる。
また、前記ポリエステルポリオールは、酸価が３ｍｇＫＯＨ／ｇ未満であることが好ましく、数平均分子量が２００〜９００、好ましくは３００〜８００の範囲内であることが好適である。また、該ポリエステルポリオールは直鎖状であることが好ましい。
上記ポリエステルポリオールとしては、例えば、多価アルコール成分と多塩基酸成分とをエステル化反応させることにより得られるポリエステルポリオール、多価アルコール成分を開始剤としてラクトン化合物の開環反応により得られるポリエステルポリオール等が挙げられる。上記多価アルコール成分及び多塩基酸成分としては、前記水酸基含有ポリエステル樹脂（Ａ）の説明において例示した多価アルコール及び多塩基酸が挙げられ、これらの多価アルコール成分及び多塩基酸成分はそれぞれ単独又は二種類以上を組み合わせて使用することができる。また後者の場合、ラクトン化合物としては、ε−カプロラクトン、ポリβ−メチル−δ−バレロラクトン等が挙げられる。
前記ポリカーボネートポリオールとしては、例えば、多価アルコールとホスゲンとの反応物、環状炭酸エステル（アルキレンカーボネート等）の開環重合物などが挙げられる。上記多価アルコールとしては、３−メチル−１，５−ペンタンジオール、１，６−ヘキサンジオールなどが挙げられ、上記環状炭酸エステルとしては、エチレンカーボネート、トリメチレンカーボネート、テトラメチレンカーボネートなどが挙げられる。また、該ポリカーボネートポリオールは、分子内にカーボネート結合とともにエステル結合を有していてもよい。
本発明の塗料組成物は、上記ポリオール化合物（Ｃ）を含有する場合、該ポリオール化合物（Ｃ）の配合量は、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、１〜５０質量部、好ましくは２〜３０質量部、さらに好ましくは３〜１５質量部の割合で使用することが好適である。
また、本発明の塗料組成物は、さらに、二酸化ケイ素（Ｄ）を含有することができる。なかでも、本発明の塗料組成物が、該二酸化ケイ素（Ｄ）として、炭素量が１．０質量％以下、好ましくは０．５質量％以下、さらに好ましくは０．１質量％以下である二酸化ケイ素を含有することが、鮮映性に優れた複層塗膜を得られるため、好適である。
なお、本明細書において、二酸化ケイ素（Ｄ）の炭素量は、二酸化ケイ素（Ｄ）が含有する炭素の二酸化ケイ素（Ｄ）に対する質量割合であって、固体中炭素分析装置ＥＭＩＡ−１１０（商品名、堀場製作所社製）を用いて測定することができる。具体的には、二酸化ケイ素をるつぼに仕込み、１，０００℃まで加熱し、発生した気体成分を赤外線吸収法によって分析し、検出された一酸化炭素及び二酸化炭素の量から全炭素量を求め、その量の仕込んだ二酸化ケイ素に対する質量分率を二酸化ケイ素の炭素量とする。
本発明の塗料組成物が、炭素量が少ない、すなわち疎水基が少なく、比較的親水性の高い二酸化ケイ素を含有する場合に、鮮映性に優れた塗膜が得られる理由は明確ではないが、本発明の塗料組成物上に水性第２着色塗料（Ｙ）が塗り重ねられた際に、この比較的親水性が高い二酸化ケイ素が両塗膜の界面付近に集まり、塗膜間の混層を抑制することが推察される。
本発明の塗料組成物が二酸化ケイ素（Ｄ）を含有する場合、二酸化ケイ素（Ｄ）の配合量としては、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、一般に０．０５〜１０質量部、特に０．１〜５質量部、さらに特に０．３〜２質量部の範囲内であることが好適である。また、上記炭素量が１．０質量％以下の二酸化ケイ素の配合量は、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、一般に０．０５〜１０質量部、特に０．１〜５質量部、さらに特に０．３〜２質量部の範囲内であることが好適である。
また、本発明の塗料組成物は、硬化触媒（Ｅ）を含有することが好ましい。該硬化触媒（Ｅ）としては、例えば、オクチル酸錫、ジブチル錫ジアセテート、ジブチル錫ジ（２−エチルヘキサノエート）、ジブチル錫ジラウレート、ジオクチル錫ジアセテート、ジオクチル錫ジ（２−エチルヘキサノエート）、ジブチル錫オキサイド、ジオクチル錫オキサイド、ジブチル錫脂肪酸塩、２−エチルヘキサン酸鉛、オクチル酸亜鉛、ナフテン酸亜鉛、脂肪酸亜鉛類、ナフテン酸コバルト、オクチル酸カルシウム、ナフテン酸銅、テトラ（２−エチルヘキシル）チタネートなどの有機金属化合物；第三級アミン；りん酸化合物等が挙げられ、これらはそれぞれ単独で、もしくは２種以上組み合わせて使用することができる。
本発明の塗料組成物が、上記硬化触媒（Ｅ）を含有する場合、該硬化触媒（Ｅ）の配合量は、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、０．００５〜５質量部、好ましくは０．０１〜０．５質量部、さらに好ましくは０．０３〜０．３質量部の範囲内であることが好適である。
また、本発明の塗料組成物は、さらに、顔料（Ｆ）を含有することが好ましい。該顔料（Ｆ）としては、例えば、着色顔料（Ｆ１）、体質顔料（Ｆ２）、光輝性顔料（Ｆ３）等を挙げることができる。該顔料（Ｆ）は単独でもしくは２種以上組み合わせて使用することができる。
本発明の塗料組成物が、上記顔料（Ｆ）を含有する場合、該顔料（Ｆ）の配合量は、前記水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、１〜２００質量部、好ましくは２０〜１５０質量部、さらに好ましくは５０〜１２０質量部の範囲内であることが好適である。
上記着色顔料（Ｆ１）としては、例えば、酸化チタン、亜鉛華、カーボンブラック、モリブデンレッド、プルシアンブルー、コバルトブルー、アゾ顔料、フタロシアニン顔料、キナクリドン顔料、イソインドリン顔料、スレン系顔料、ペリレン顔料等が挙げられ、なかでも、酸化チタン、カーボンブラックを好適に使用することができる。
本発明の塗料組成物が、上記着色顔料（Ｆ１）を含有する場合、該着色顔料（Ｆ１）の配合量は、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、１〜１２０質量部、好ましくは１０〜１００質量部、さらに好ましくは１５〜９０質量部の範囲内であることが好適である。
また、前記体質顔料（Ｆ２）としては、例えば、クレー、カオリン、硫酸バリウム、炭酸バリウム、炭酸カルシウム、タルク、アルミナホワイト等が挙げられ、なかでも硫酸バリウム及び／又はタルクを使用することが好ましい。
なかでも、本発明の塗料組成物が、上記体質顔料（Ｆ２）として、平均一次粒子径が１μｍ以下の硫酸バリウム、さらに好ましくは平均一次粒子径が０．０１〜０．８μｍの範囲内である硫酸バリウムを含有することが、平滑性に優れた複層塗膜を得られるため、好適である。
なお、本発明における硫酸バリウムの平均一次粒子径は、硫酸バリウムを走査型電子顕微鏡で観察し、電子顕微鏡写真上に無作為に引いた直線上にある硫酸バリウム粒子２０個の最大径を平均した値である。
本発明の塗料組成物が、上記体質顔料（Ｆ２）を含有する場合、該体質顔料（Ｆ２）の配合量は、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、１〜１００質量部、好ましくは１１〜６０質量部、さらに好ましくは１６〜４０質量部の範囲内であることが好適である。また、上記平均一次粒子径が１μｍ以下の硫酸バリウムの配合量は、水酸基含有ポリエステル樹脂（Ａ）及びポリイソシアネート化合物（Ｂ）の合計固形分１００質量部を基準として、１〜１００質量部、好ましくは１１〜６０質量部、さらに好ましくは１６〜４０質量部の範囲内であることが好適である。
また、前記光輝性顔料（Ｆ３）としては、塗膜にキラキラとした光輝感やパール調の光干渉性模様を付与する顔料であり、具体的には、ノンリーフィング型もしくはリーフィング型アルミニウム（蒸着アルミニウムも含む）、銅、亜鉛、真ちゅう、ニッケル、酸化アルミニウム、雲母、酸化チタンや酸化鉄で被覆された酸化アルミニウム、酸化チタンや酸化鉄で被覆された雲母などを使用することができる。このうち、パール調の光干渉性模様を付与することのできる光輝性顔料（Ｆ３）としては、酸化チタンや酸化鉄で被覆された酸化アルミニウム、酸化チタンや酸化鉄で被覆された雲母などを挙げることができる。
上記光輝性顔料（Ｆ３）はりん片状であることが好ましい。また、該光輝性顔料（Ｆ３）としては、長手方向寸法が１〜１００μｍ、特に５〜４０μｍ、厚さが０．０００１〜５μｍ、特に０．００１〜２μｍの範囲内にあるものが適している。
また、本発明の塗料組成物は、さらに必要に応じて、増粘剤、紫外線吸収剤、光安定剤、消泡剤、可塑剤、有機溶剤、表面調整剤、沈降防止剤等の通常の塗料用添加剤を単独でもしくは２種以上組み合わせて含有することができる。
本発明の塗料組成物は、得られる塗膜の平滑性などの観点から、硬化膜厚が３０μｍとなるように塗装し、８０℃で１０分間加熱したときの塗膜のゲル分率（Ｇ８０）が４０質量％以上、特に４５〜９８質量％、さらに特に５０〜９５質量％の範囲内となるようなものであることが望ましい。
なお、上記ゲル分率（Ｇ８０）は、以下の方法により測定することができる。
まず、ポリプロピレン板上に本発明の塗料組成物を硬化膜厚が３０μｍとなるように塗装し、８０℃で１０分間加熱する。次に、該ポリプロピレン板上の塗膜を回収し、質量（Ｗａ）を測定する。その後、該塗膜を２００メッシュのステンレススチール製の網状容器に入れ、６４℃に加温したアセトン中で５時間還流しながら抽出し、１１０℃で６０分間乾燥した後の塗膜質量（Ｗｂ）を測定し、以下の式に従って算出される不溶塗膜残存率（質量％）をゲル分率とする。
ゲル分率（質量％）＝（Ｗｂ／Ｗａ）×１００
本発明の塗料組成物のゲル分率（Ｇ８０）の調整は、例えば、塗料組成物中の硬化触媒の配合量を調節することにより行なうことができる。
まず、ポリプロピレン板上に本発明の塗料組成物を硬化膜厚が３０μｍとなるように塗装し、８０℃で１０分間加熱する。次に、該ポリプロピレン板上の塗膜を回収し、質量（Ｗａ）を測定する。その後、該塗膜を２００メッシュのステンレススチール製の網状容器に入れ、６４℃に加温したアセトン中で５時間還流しながら抽出し、１１０℃で６０分間乾燥した後の塗膜質量（Ｗｂ）を測定し、以下の式に従って算出される不溶塗膜残存率（質量％）をゲル分率とする。
ゲル分率（質量％）＝（Ｗｂ／Ｗａ）×１００
本発明の塗料組成物のゲル分率（Ｇ８０）の調整は、例えば、塗料組成物中の硬化触媒の配合量を調節することにより行なうことができる。
また、本発明の塗料組成物は、得られる複層塗膜の平滑性の観点から、３０〜８０℃の範囲で周波数０．１Ｈｚの条件で測定した粘性率の最大値が５Ｐａ・ｓｅｃ以下となるものであることが好ましい。
本明細書において、粘性率は、粘弾性測定装置を用いて測定される値であって、該粘弾性測定装置としては、例えば「レオストレスＲＳ−１５０」（商品名、ＨＡＡＫＥ社製）を使用することができる。上記粘性率の具体的な測定方法としては、イソプロパノールを用いて脱脂したブリキ板（３００×４５０×０．３ｍｍ）の表面に、フォードカップＮｏ．４による２０℃での粘度を２０秒に調整した本発明の塗料組成物を乾燥膜厚３０μｍとなるようにエアスプレー塗装し、ブリキ板上に形成された未硬化の塗膜を掻き取ってサンプル瓶に収集し、直ちに蓋をして密閉したものを試料とし、試料１．０ｇを「レオストレスＲＳ−１５０」を用いて、ひずみ制御による動的粘弾性測定（周波数０．１Ｈｚ、ひずみ１．０、昇温速度６℃／分、センサー：パラレルプレート（Φ＝２０ｍｍ）、ギャップ：０．５ｍｍ）を３０℃から８０℃の温度範囲で行ない、複素粘性率の最大値を測定することにより行なうことができる。
上記粘性率の最大値の調整は、例えば、水酸基含有ポリエステル樹脂（Ａ）のモノマー組成を調節することによって行なうことができる。
本発明の塗料組成物は、一液型塗料の形態であってもよく、また、多液型塗料の形態であってもよいが、貯蔵安定性などの観点から、水酸基含有樹脂（Ａ）を含有する主剤と、ポリイソシアネート化合物（Ｂ）を含有する硬化剤成分とからなる二液型塗料であることが好ましい。また、一般に、上記主剤が、さらに、顔料、硬化触媒及び溶媒を含有し、上記硬化剤成分が、さらに、溶媒を含有することが望ましい。
また、本発明の塗料組成物は、有機溶剤型塗料及び水性塗料のいずれの形態であってもよいが、貯蔵安定性、平滑性、鮮映性などの観点から、有機溶剤型塗料であることが好適である。なお、本明細書において、水性塗料とは溶媒の主成分が水である塗料であり、有機溶剤型塗料とは溶媒として実質的に水を含有しない塗料である。
以上に述べた本発明の塗料組成物は、第１着色塗料（Ｘ）として、前記被塗物上に、それ自体既知の方法、例えば、エアスプレー、エアレススプレー、回転霧化塗装機などにより塗装することができ、塗装の際、静電印加を行ってもよい。なかでも、エアスプレーによる静電塗装及び回転霧化塗装機による静電塗装が好ましく、回転霧化塗装機による静電塗装が特に好ましい。塗装膜厚は、硬化膜厚で、通常１０〜１００μｍ、好ましくは１０〜５０μｍ、さらに好ましくは１５〜３５μｍの範囲内とすることができる。
本発明の塗料組成物は、必要に応じて各種電着塗料によって下塗り塗膜を形成せしめた金属部材と、必要に応じて各種プライマー塗料によって下塗り塗膜を形成せしめたプラスチック部材とが一体化された被塗物上に塗装することもでき、それにより、金属部材とプラスチック部材の塗色が一致し、且つ両部材上に平滑性に優れた複層塗膜が形成せしめることができるという利点が得られる。
工程（２）
本工程では、前記工程（１）により形成される未硬化の第１着色塗膜のゲル分率が、５質量％以上４０質量％未満、好ましくは１０〜３５質量％、さらに好ましくは１５〜３０質量％に調整される。
本工程では、前記工程（１）により形成される未硬化の第１着色塗膜のゲル分率が、５質量％以上４０質量％未満、好ましくは１０〜３５質量％、さらに好ましくは１５〜３０質量％に調整される。
本明細書において、硬化塗膜とは、ＪＩＳ Ｋ ５６００−１−１に規定された硬化乾燥状態、すなわち、塗面の中央を親指と人差指とで強く挟んで、塗面に指紋によるへこみが付かず、塗膜の動きが感じられず、また、塗面の中央を指先で急速に繰り返しこすって、塗面にすり跡が付かない状態の塗膜である。一方、未硬化塗膜とは、塗膜が上記硬化乾燥状態に至っていない状態であって、ＪＩＳ Ｋ ５６００−１−１に規定された指触乾燥状態及び半硬化乾燥状態をも含むものである。
第１着色塗膜のゲル分率は、例えば、予備加熱（プレヒート）、エアブローなどを行なうことにより調整することができる。上記予備加熱は、通常、第１着色塗料（Ａ）が塗装された被塗物を乾燥炉内で３０〜１１０℃、好ましくは４０〜９０℃、さらに好ましくは５０〜７０℃の温度で、３０秒間〜１５分間、好ましくは１〜１０分間、さらに好ましくは２〜５分間直接的又は間接的に加熱することにより行うことができ、また、上記エアブローは、通常、被塗物の塗装面に常温又は約２５℃〜約８０℃の温度に加熱された空気を吹き付けることにより行うことができる。
また、第１着色塗膜のゲル分率は、以下の方法により測定することができる。
まず、被塗物に第１着色塗料（Ｘ）を塗装すると同時に、ポリプロピレン板上にも第１着色塗料（Ｘ）を塗装し、必要に応じて予備加熱などを行った後、被塗物に水性第２着色塗料（Ｙ）が塗装される直前に該ポリプロピレン板を回収し、次に、該ポリプロピレン板上の第１着色塗膜を回収し、質量（Ｗｃ）を測定する。その後、該塗膜を２００メッシュのステンレススチール製の網状容器に入れ、６４℃に加温したアセトン中で５時間還流しながら抽出し、１１０℃で６０分間乾燥した後の塗膜質量（Ｗｄ）を測定し、以下の式に従って得られる不溶塗膜残存率（質量％）をゲル分率とする。
ゲル分率（質量％）＝（Ｗｄ／Ｗｃ）×１００
また、得られる複層塗膜の平滑性などの観点から、本工程において、第１着色塗膜の固形分含有率が、一般に７０〜１００質量％、特に８０〜１００質量％、さらに特に９０〜１００質量％の範囲内に調整されることが好ましい。
まず、被塗物に第１着色塗料（Ｘ）を塗装すると同時に、ポリプロピレン板上にも第１着色塗料（Ｘ）を塗装し、必要に応じて予備加熱などを行った後、被塗物に水性第２着色塗料（Ｙ）が塗装される直前に該ポリプロピレン板を回収し、次に、該ポリプロピレン板上の第１着色塗膜を回収し、質量（Ｗｃ）を測定する。その後、該塗膜を２００メッシュのステンレススチール製の網状容器に入れ、６４℃に加温したアセトン中で５時間還流しながら抽出し、１１０℃で６０分間乾燥した後の塗膜質量（Ｗｄ）を測定し、以下の式に従って得られる不溶塗膜残存率（質量％）をゲル分率とする。
ゲル分率（質量％）＝（Ｗｄ／Ｗｃ）×１００
また、得られる複層塗膜の平滑性などの観点から、本工程において、第１着色塗膜の固形分含有率が、一般に７０〜１００質量％、特に８０〜１００質量％、さらに特に９０〜１００質量％の範囲内に調整されることが好ましい。
第１着色塗膜の固形分含有率は、例えば、前記予備加熱（プレヒート）、エアブローなどを行なうことにより調整することができる。
なお、第１着色塗膜の固形分含有率は、以下の方法により測定することができる。
まず、被塗物に第１着色塗料（Ｘ）を塗装すると同時に、予め質量（Ｗ１）を測定しておいたアルミホイル上にも第１着色塗料（Ｘ）を塗装し、必要に応じて予備加熱などを行った後、被塗物に水性第２着色塗料（Ｙ）が塗装される直前に該アルミホイルを回収し、その質量（Ｗ２）を測定する。次に、回収したアルミホイルを１１０℃で６０分間乾燥し、デシケーター内で室温まで放冷した後、該アルミホイルの質量（Ｗ３）を測定し、以下の式に従って固形分含有率を求める。
固形分含有率（質量％）＝｛（Ｗ３−Ｗ１）／（Ｗ２−Ｗ１）｝×１００
本発明の複層塗膜形成方法において、第１着色塗膜のゲル分率が５質量％以上４０質量％未満に調整された状態で、水性第２着色塗料（Ｙ）を塗装することによって、平滑性及び鮮映性に優れた複層塗膜が形成される理由は明確ではないが、第１着色塗膜のゲル分率が低いことにより、該第１着色塗膜の流動性が確保されて平滑性が向上し、かつ該第１着色塗膜中の比較的低酸価の水酸基含有ポリエステル樹脂（Ａ）が、上層の水性第２着色塗料（Ｙ）からの水の浸透を抑制するため、第１着色塗膜と第２着色塗膜間の混層が抑えられ、鮮映性が向上することが推察される。
まず、被塗物に第１着色塗料（Ｘ）を塗装すると同時に、予め質量（Ｗ１）を測定しておいたアルミホイル上にも第１着色塗料（Ｘ）を塗装し、必要に応じて予備加熱などを行った後、被塗物に水性第２着色塗料（Ｙ）が塗装される直前に該アルミホイルを回収し、その質量（Ｗ２）を測定する。次に、回収したアルミホイルを１１０℃で６０分間乾燥し、デシケーター内で室温まで放冷した後、該アルミホイルの質量（Ｗ３）を測定し、以下の式に従って固形分含有率を求める。
固形分含有率（質量％）＝｛（Ｗ３−Ｗ１）／（Ｗ２−Ｗ１）｝×１００
本発明の複層塗膜形成方法において、第１着色塗膜のゲル分率が５質量％以上４０質量％未満に調整された状態で、水性第２着色塗料（Ｙ）を塗装することによって、平滑性及び鮮映性に優れた複層塗膜が形成される理由は明確ではないが、第１着色塗膜のゲル分率が低いことにより、該第１着色塗膜の流動性が確保されて平滑性が向上し、かつ該第１着色塗膜中の比較的低酸価の水酸基含有ポリエステル樹脂（Ａ）が、上層の水性第２着色塗料（Ｙ）からの水の浸透を抑制するため、第１着色塗膜と第２着色塗膜間の混層が抑えられ、鮮映性が向上することが推察される。
工程（３）
本工程では、上記工程（２）により形成される未硬化の第１着色塗膜上に、水性第２着色塗料（Ｙ）が塗装され、未硬化の第２着色塗膜が形成される。
本工程では、上記工程（２）により形成される未硬化の第１着色塗膜上に、水性第２着色塗料（Ｙ）が塗装され、未硬化の第２着色塗膜が形成される。
水性第２着色塗料（Ｙ）
水性第２着色塗料（Ｙ）としては、例えば、自動車車体の塗装において通常使用されるそれ自体既知のものを使用することができる。具体的には、例えば、カルボキシル基、水酸基などの架橋性官能基を有する、アクリル樹脂、ポリエステル樹脂、アルキド樹脂、ウレタン樹脂、エポキシ樹脂などの基体樹脂と、ブロックされていてもよいポリイソシアネート化合物、メラミン樹脂、尿素樹脂などの架橋剤を、顔料、その他の添加剤と共に水に溶解ないし分散させて塗料化したものを使用することができる。なかでも、水酸基含有樹脂とメラミン樹脂を含んでなる熱硬化型水性塗料が好適である。
水性第２着色塗料（Ｙ）としては、例えば、自動車車体の塗装において通常使用されるそれ自体既知のものを使用することができる。具体的には、例えば、カルボキシル基、水酸基などの架橋性官能基を有する、アクリル樹脂、ポリエステル樹脂、アルキド樹脂、ウレタン樹脂、エポキシ樹脂などの基体樹脂と、ブロックされていてもよいポリイソシアネート化合物、メラミン樹脂、尿素樹脂などの架橋剤を、顔料、その他の添加剤と共に水に溶解ないし分散させて塗料化したものを使用することができる。なかでも、水酸基含有樹脂とメラミン樹脂を含んでなる熱硬化型水性塗料が好適である。
また、上記顔料としては、前記着色顔料（Ｆ１）、体質顔料（Ｆ２）、光輝性顔料（Ｆ３）等を使用することができる。なかでも、顔料成分の少なくとも一部として光輝性顔料（Ｆ３）を用いることによって、メタリック調又はパール調の塗膜を形成せしめることができる。
上記光輝性顔料（Ｆ３）としては、例えば、前記水性第１着色塗料（Ｘ）の説明において例示した、ノンリーフィング型もしくはリーフィング型アルミニウム（蒸着アルミニウムも含む）、銅、亜鉛、真ちゅう、ニッケル、酸化アルミニウム、雲母、酸化チタンや酸化鉄で被覆された酸化アルミニウム、酸化チタンや酸化鉄で被覆された雲母等を挙げることができる。なかでも、アルミニウム、酸化アルミニウム、雲母、酸化チタンや酸化鉄で被覆された酸化アルミニウム、酸化チタンや酸化鉄で被覆された雲母を用いることが好ましく、アルミニウムを用いることが特に好ましい。上記光輝性顔料（Ｆ３）は単独でもしくは２種以上組み合わせて使用することができる。
また、上記光輝性顔料（Ｆ３）は、りん片状であることが好ましい。また、該光輝性顔料（Ｆ３）としては、長手方向寸法が１〜１００μｍ、特に５〜４０μｍ、厚さが０．０００１〜５μｍ、特に０．００１〜２μｍの範囲内にあるものが適している。
また、水性第２着色塗料（Ｙ）が上記光輝性顔料（Ｆ３）を含有する場合、該光輝性顔料（Ｆ３）の配合量は、水性第２着色塗料（Ｙ）中の樹脂固形分１００質量部を基準として、一般に１〜５０質量部、特に３〜３０質量部、さらに特に５〜２０質量部の範囲内にあることが好適である。
また、水性第２着色塗料（Ｙ）は、さらに、疎水性溶媒を含有することが好ましい。該疎水性溶媒は、２０℃において、１００ｇの水に溶解する質量が１０ｇ以下、好ましくは５ｇ以下、さらに好ましくは１ｇ以下の有機溶媒であって、例えば、ゴム揮発油、ミネラルスピリット、トルオール、キシロール、ソルベントナフサなどの炭化水素系溶媒；ｎ−ヘキサノール、ｎ−オクタノール、２−オクタノール、２−エチルヘキサノール、ｎ−デカノール、ベンジルアルコール、エチレングリコールモノ２−エチルヘキシルエーテル、プロピレングリコールモノｎ−ブチルエーテル、ジプロピレングリコールモノｎ−ブチルエーテル、トリプロピレングリコールモノｎ−ブチルエーテル、プロピレングリコールモノ２−エチルヘキシルエーテル、プロピレングリコールモノフェニルエーテルなどのアルコール系溶媒；酢酸ｎ−ブチル、酢酸イソブチル、酢酸イソアミル、酢酸メチルアミル、酢酸エチレングリコールモノブチルエーテルなどのエステル系溶媒；メチルイソブチルケトン、シクロヘキサノン、エチルｎ−アミルケトン、ジイソブチルケトンなどのケトン系溶媒を挙げることができ、これらはそれぞれ単独でもしくは２種以上組み合わせて使用することができる。
水性第２着色塗料（Ｙ）が、上記疎水性溶媒を含有する場合、該疎水性溶媒の配合量は、水性第２着色塗料（Ｙ）中の固形分１００質量部を基準として、２〜７０質量部、好ましくは１１〜５０質量部、さらに好ましくは１６〜４０質量部の範囲内であることが好適である。
上記疎水性溶媒としては、得られる複層塗膜の平滑性及び鮮映性の観点から、アルコール系疎水性溶媒を用いることが好ましい。なかでも、炭素数７〜１４のアルコール系疎水性溶媒、例えば、ｎ−オクタノール、２−オクタノール、２−エチル−１−ヘキサノール、エチレングリコールモノ２−エチルヘキシルエーテル、プロピレングリコールモノｎ−ブチルエーテル、ジプロピレングリコールモノｎ−ブチルエーテルが特に好適である。
水性第２着色塗料（Ｙ）が、上記アルコール系疎水性溶媒を含有する場合、該アルコール系疎水性溶媒の配合量は、水性第２着色塗料（Ｙ）中の固形分１００質量部を基準として、２〜７０質量部、好ましくは１１〜５０質量部、さらに好ましくは１６〜４０質量部の範囲内であることが好適である。
水性第２着色塗料（Ｙ）は、さらに必要に応じて、硬化触媒、増粘剤、紫外線吸収剤、光安定剤、消泡剤、防錆剤、可塑剤、有機溶剤、表面調整剤、沈降防止剤などの通常の塗料用添加剤をそれぞれ単独でもしくは２種以上組み合わせて含有することができる。
水性第２着色塗料（Ｙ）の塗装は、それ自体既知の方法、例えば、エアスプレー、エアレススプレー、回転霧化塗装機などにより塗装することができ、塗装の際、静電印加を行ってもよい。塗装膜厚は、硬化膜厚で通常５〜４０μｍ、好ましくは１０〜３０μｍ、さらに好ましくは１２〜２０μｍの範囲内とすることができる。
塗装された水性第２着色塗料（Ｙ）の塗膜は、ワキ等の塗膜欠陥の発生を防止する観点から、塗膜が実質的に硬化しない加熱条件でプレヒート（予備加熱）、エアブロー等を行うことが好ましい。プレヒートの温度は、４０〜１００℃、好ましくは５０〜９０℃、さらに好ましくは６０〜８０℃とすることができ、プレヒートの時間は、３０秒間〜１５分間、好ましくは１〜１０分間、さらに好ましくは２〜５分間とすることができる。また、上記エアブローは、通常、被塗物の塗装面に常温又は２５℃〜８０℃の温度に加熱された空気を吹き付けることにより行うことができる。
工程（４）
本工程では、上記工程（３）により形成される未硬化の第２着色塗膜上に、さらに、クリヤー塗料（Ｚ）が塗装され、未硬化のクリヤー塗膜が形成される。
本工程では、上記工程（３）により形成される未硬化の第２着色塗膜上に、さらに、クリヤー塗料（Ｚ）が塗装され、未硬化のクリヤー塗膜が形成される。
クリヤー塗料（Ｚ）
クリヤー塗料（Ｚ）としては、例えば、自動車車体の塗装において通常使用されるそれ自体既知のものを使用することができる。具体的には、例えば、水酸基、カルボキシル基、エポキシ基、シラノール基などの架橋性官能基を有する、アクリル樹脂、ポリエステル樹脂、アルキド樹脂、ウレタン樹脂、エポキシ樹脂、フッ素樹脂などの基体樹脂と、メラミン樹脂、尿素樹脂、ブロックされていてもよいポリイソシアネート化合物、カルボキシル基含有化合物もしくは樹脂、エポキシ基含有化合物もしくは樹脂などの架橋剤を樹脂成分として含有する有機溶剤系熱硬化型塗料、水性熱硬化型塗料、熱硬化型粉体塗料などを使用することができる。なかでも、水酸基含有アクリル樹脂及びメラミン樹脂を含んでなる熱硬化型塗料、水酸基含有アクリル樹脂及びブロックされていてもよいポリイソシアネート化合物を含んでなる熱硬化型塗料又はカルボキシル基含有樹脂及びエポキシ基含有樹脂を含んでなる熱硬化型塗料が特に好ましい。
クリヤー塗料（Ｚ）としては、例えば、自動車車体の塗装において通常使用されるそれ自体既知のものを使用することができる。具体的には、例えば、水酸基、カルボキシル基、エポキシ基、シラノール基などの架橋性官能基を有する、アクリル樹脂、ポリエステル樹脂、アルキド樹脂、ウレタン樹脂、エポキシ樹脂、フッ素樹脂などの基体樹脂と、メラミン樹脂、尿素樹脂、ブロックされていてもよいポリイソシアネート化合物、カルボキシル基含有化合物もしくは樹脂、エポキシ基含有化合物もしくは樹脂などの架橋剤を樹脂成分として含有する有機溶剤系熱硬化型塗料、水性熱硬化型塗料、熱硬化型粉体塗料などを使用することができる。なかでも、水酸基含有アクリル樹脂及びメラミン樹脂を含んでなる熱硬化型塗料、水酸基含有アクリル樹脂及びブロックされていてもよいポリイソシアネート化合物を含んでなる熱硬化型塗料又はカルボキシル基含有樹脂及びエポキシ基含有樹脂を含んでなる熱硬化型塗料が特に好ましい。
また、上記クリヤー塗料（Ｚ）としては、一液型塗料及び二液型ウレタン樹脂塗料などの二液型塗料のいずれの形態のものであってもよい。
クリヤー塗料（Ｚ）には、必要に応じて、透明性を阻害しない程度に、前記着色顔料（Ｆ１）、光輝性顔料（Ｆ３）、染料等を含有させることができ、さらに体質顔料（Ｆ２）や、硬化触媒、増粘剤、紫外線吸収剤、光安定剤、消泡剤、防錆剤、可塑剤、有機溶剤、表面調整剤、沈降防止剤などの通常の塗料用添加剤をそれぞれ単独でもしくは２種以上組み合わせて含有することができる。
また、クリヤー塗料（Ｚ）の塗装は、タレの抑制や得られる塗膜の鮮映性などの観点から、第２着色塗膜の固形分含有率が、一般に７０〜１００質量％、特に８０〜１００質量％、さらに特に９０〜１００質量％の範囲内にある間に行なうことが好適である。
第２着色塗膜の固形分含有率は、クリヤー塗料（Ｚ）を塗装する前に、例えば、予備加熱（プレヒート）、エアブローなどを行なうことにより調整することができる。上記予備加熱は、通常、第１着色塗料（Ｘ）及び水性第２着色塗料（Ｙ）が塗装された被塗物を乾燥炉内で４０〜１００℃、好ましくは５０〜９０℃、さらに好ましくは６０〜８０℃の温度で３０秒間〜１５分間、好ましくは１〜１０分間、さらに好ましくは２〜５分間直接的又は間接的に加熱することにより行うことができ、また、上記エアブローは、通常、被塗物の塗装面に常温又は約２５℃〜約８０℃の温度に加熱された空気を吹き付けることにより行うことができる。
なお、第２着色塗膜の固形分含有率は、以下の方法により測定することができる。
まず、第１着色塗膜上に水性第２着色塗料（Ｙ）を塗装すると同時に、予め質量（Ｗ４）を測定しておいたアルミホイル上にも水性第２着色塗料（Ｙ）を塗装し、必要に応じて予備加熱などを行った後、第２着色塗膜上にクリヤー塗料（Ｚ）が塗装される直前に該アルミホイルを回収し、その質量（Ｗ５）を測定する。次に、回収したアルミホイルを１１０℃で６０分間乾燥し、デシケーター内で室温まで放冷した後、該アルミホイルの質量（Ｗ６）を測定し、以下の式に従って固形分含有率を求める。
固形分含有率（質量％）＝｛（Ｗ６−Ｗ４）／（Ｗ５−Ｗ４）｝×１００
クリヤー塗料（Ｚ）は、水性第２着色塗料（Ｙ）の未硬化の塗膜面に、それ自体既知の方法、例えば、エアレススプレー、エアスプレー、回転霧化塗装機などにより塗装することができ、塗装の際、静電印加を行ってもよい。塗装膜厚は、通常、硬化膜厚で１０〜６０μｍ、好ましくは２５〜５０μｍの範囲内になるように塗装することができる。
まず、第１着色塗膜上に水性第２着色塗料（Ｙ）を塗装すると同時に、予め質量（Ｗ４）を測定しておいたアルミホイル上にも水性第２着色塗料（Ｙ）を塗装し、必要に応じて予備加熱などを行った後、第２着色塗膜上にクリヤー塗料（Ｚ）が塗装される直前に該アルミホイルを回収し、その質量（Ｗ５）を測定する。次に、回収したアルミホイルを１１０℃で６０分間乾燥し、デシケーター内で室温まで放冷した後、該アルミホイルの質量（Ｗ６）を測定し、以下の式に従って固形分含有率を求める。
固形分含有率（質量％）＝｛（Ｗ６−Ｗ４）／（Ｗ５−Ｗ４）｝×１００
クリヤー塗料（Ｚ）は、水性第２着色塗料（Ｙ）の未硬化の塗膜面に、それ自体既知の方法、例えば、エアレススプレー、エアスプレー、回転霧化塗装機などにより塗装することができ、塗装の際、静電印加を行ってもよい。塗装膜厚は、通常、硬化膜厚で１０〜６０μｍ、好ましくは２５〜５０μｍの範囲内になるように塗装することができる。
上記クリヤー塗料（Ｚ）の塗装後は、必要に応じて、室温で１〜６０分間、好ましくは３〜２０分間のインターバルをおいたり、４０〜９０℃で１〜３０分間、好ましくは３〜１０分間程度予備加熱することができる。
工程（５）
以上に述べた如くして形成される第１着色塗膜、第２着色塗膜及びクリヤー塗膜の３層の塗膜からなる複層塗膜は、通常の塗膜の焼付け手段により、例えば、熱風加熱、赤外線加熱、高周波加熱などにより、８０〜１８０℃、好ましくは１２０〜１６０℃、さらに好ましくは１３０〜１５０℃の温度で、１０〜４０分間、好ましくは１５〜３０分間加熱して同時に硬化させることができ、それによって、第１着色塗膜、第２着色塗膜及びクリヤー塗膜の３層の硬化塗膜からなる平滑性及び鮮映性に優れた複層塗膜を形成せしめることができる。
以上に述べた如くして形成される第１着色塗膜、第２着色塗膜及びクリヤー塗膜の３層の塗膜からなる複層塗膜は、通常の塗膜の焼付け手段により、例えば、熱風加熱、赤外線加熱、高周波加熱などにより、８０〜１８０℃、好ましくは１２０〜１６０℃、さらに好ましくは１３０〜１５０℃の温度で、１０〜４０分間、好ましくは１５〜３０分間加熱して同時に硬化させることができ、それによって、第１着色塗膜、第２着色塗膜及びクリヤー塗膜の３層の硬化塗膜からなる平滑性及び鮮映性に優れた複層塗膜を形成せしめることができる。
以下、実施例を挙げて本発明をさらに具体的に説明するが、本発明はこれら実施例のみに限定されるものではない。なお、「部」及び「％」は「質量部」及び「質量％」を示す。
ポリエステル樹脂溶液（Ａ）の製造
製造例１
温度計、サーモスタット、攪拌装置、還流冷却器及び水分離器を備えた反応容器に、アジピン酸（分子量１４６）５２．６部（０．３６ｍｏｌ）、１，２−シクロヘキサンジカルボン酸無水物（分子量１５４）２０．８部（０．１３５ｍｏｌ）、１，４−シクロヘキサンジカルボン酸（分子量１７２）２３．２部（０．１３５ｍｏｌ）、イソフタル酸（分子量１６６）４４．８部（０．２７ｍｏｌ）、トリメチロールプロパン（分子量１３４）３３．５部（０．２５ｍｏｌ）及びネオペンチルグリコール（分子量１０４）７８部（０．０．７５ｍｏｌ）を仕込み、１６０℃から２３０℃まで３時間かけて昇温させた後、２３０℃で保持し、酸価が５ｍｇＫＯＨ／ｇとなるまで反応を行った。生成した縮合水は水分離器により留去した。次いで、キシレン／スワゾール１０００（商品名、コスモ石油社製、石油系芳香族炭化水素系溶剤）＝５０／５０（質量比）の混合溶剤で固形分濃度６０％となるよう希釈し、水酸基含有ポリエステル樹脂溶液（Ａ−１）を得た。得られた水酸基含有ポリエステル樹脂は水酸基価が１１８、数平均分子量が１，８７０であった。
製造例１
温度計、サーモスタット、攪拌装置、還流冷却器及び水分離器を備えた反応容器に、アジピン酸（分子量１４６）５２．６部（０．３６ｍｏｌ）、１，２−シクロヘキサンジカルボン酸無水物（分子量１５４）２０．８部（０．１３５ｍｏｌ）、１，４−シクロヘキサンジカルボン酸（分子量１７２）２３．２部（０．１３５ｍｏｌ）、イソフタル酸（分子量１６６）４４．８部（０．２７ｍｏｌ）、トリメチロールプロパン（分子量１３４）３３．５部（０．２５ｍｏｌ）及びネオペンチルグリコール（分子量１０４）７８部（０．０．７５ｍｏｌ）を仕込み、１６０℃から２３０℃まで３時間かけて昇温させた後、２３０℃で保持し、酸価が５ｍｇＫＯＨ／ｇとなるまで反応を行った。生成した縮合水は水分離器により留去した。次いで、キシレン／スワゾール１０００（商品名、コスモ石油社製、石油系芳香族炭化水素系溶剤）＝５０／５０（質量比）の混合溶剤で固形分濃度６０％となるよう希釈し、水酸基含有ポリエステル樹脂溶液（Ａ−１）を得た。得られた水酸基含有ポリエステル樹脂は水酸基価が１１８、数平均分子量が１，８７０であった。
製造例２〜１２
製造例１と同様にして、下記表１に示す配合割合のモノマーを下記表１に示す酸価となるまで反応させることにより、水酸基含有ポリエステル樹脂溶液（Ａ−２）〜（Ａ−１２）を得た。各モノマーの配合量、得られた各水酸基含有ポリエステル樹脂の酸価、水酸基価及び数平均分子量を製造例１で得た水酸基含有ポリエステル樹脂溶液（Ａ−１）と併せて、下記表１に示す。
製造例１と同様にして、下記表１に示す配合割合のモノマーを下記表１に示す酸価となるまで反応させることにより、水酸基含有ポリエステル樹脂溶液（Ａ−２）〜（Ａ−１２）を得た。各モノマーの配合量、得られた各水酸基含有ポリエステル樹脂の酸価、水酸基価及び数平均分子量を製造例１で得た水酸基含有ポリエステル樹脂溶液（Ａ−１）と併せて、下記表１に示す。
第１着色塗料（Ｘ）の製造
製造例１３〜３２
製造例１〜８で得たポリエステル樹脂溶液（Ａ−１）〜（Ａ−１２）、「ＪＲ−８０６」（商品名、テイカ社製、ルチル型二酸化チタン）、「カーボンＭＡ−１００」（商品名、三菱化学社製、カーボンブラック）、「バリエースＢ−３５」（商品名、堺化学工業社製、硫酸バリウム粉末、平均一次粒子径０．５μｍ）、「ＳＰＡＲＷＩＴＥ Ｗ−５ＨＢ」（商品名、ウィルバーエリス社製、硫酸バリウム粉末、平均一次粒子径１．６μｍ）、「ＭＩＣＲＯ ＡＣＥ Ｓ−３」（商品名、日本タルク社製、タルク）、「スミジュールＮ３３００」（商品名、住化バイエルウレタン社製、ヘキサメチレンジイソシアネートのイソシアヌレート体、固形分１００％、ＮＣＯ含有率２１.８％）、「サイメル３２５」（商品名、日本サイテックインダストリーズ社製、メラミン樹脂、固形分８０％）、「ＴＰＡ−Ｂ８０Ｘ」（商品名、旭化成ケミカル社製、ヘキサメチレンジイソシアネートのメチルエチルケトオキシムブロック化物、固形分８０％）、「クラレポリオールＰ−５１０」（商品名、クラレ社製、ポリエステルポリオール、数平均分子量５００）、「ＡＥＲＯＳＩＬ ２００」（商品名、日本アエロジル社製、炭素量０質量％）、「ＡＥＲＯＳＩＬ Ｒ−９７２」（商品名、日本アエロジル社製、炭素量０．８質量％）、「ＡＥＲＯＳＩＬ Ｒ−１０４」（商品名、日本アエロジル社製、炭素量１．１質量％）及びジブチル錫ジアセテートを、下記表２に示す配合割合にて攪拌混合して塗料化を行い、第１着色塗料（Ｘ−１）〜（Ｘ−３２）を得た。
なお、顔料成分の配合にあたっては、第１着色塗料中の水酸基含有ポリエステル樹脂溶液４２部（樹脂固形分２５部）及び表２中に示す量の顔料に、キシレン１５部及びガラスビーズを加えて混合し、ペイントシェーカーで３０分間分散した後、ガラスビーズを除去して、顔料分散ペーストとし、他成分との攪拌混合に供した。また、二酸化ケイ素の配合にあたっては、第１着色塗料中の水酸基含有ポリエステル樹脂溶液２部（樹脂固形分１．２部）及び表２中に示す量の二酸化ケイ素に、キシレン５部及びガラスビーズを加えて混合し、ペイントシェーカーで３０分間分散した後、ガラスビーズを除去して、顔料分散ペーストとし、他成分との攪拌混合に供した。
第１着色塗料は、さらに、キシレン／スワゾール１０００（商品名、コスモ石油社製、石油系芳香族炭化水素系溶剤）＝５０／５０（質量比）の混合溶剤を添加することにより、フォードカップＮｏ．４を用いて２０℃で２０秒の粘度になるように調整した。
また、得られた第１着色塗料（Ｘ−１）〜（Ｘ−２０）について、ポリプロピレン板上に硬化膜厚が３０μｍとなるように塗装し、８０℃で１０分間加熱した後の塗膜のゲル分率（Ｇ８０）及び３０〜８０℃における周波数０．１Ｈｚの条件で測定した粘性率の最高値の測定結果を合わせて表２に示す。
製造例１３〜３２
製造例１〜８で得たポリエステル樹脂溶液（Ａ−１）〜（Ａ−１２）、「ＪＲ−８０６」（商品名、テイカ社製、ルチル型二酸化チタン）、「カーボンＭＡ−１００」（商品名、三菱化学社製、カーボンブラック）、「バリエースＢ−３５」（商品名、堺化学工業社製、硫酸バリウム粉末、平均一次粒子径０．５μｍ）、「ＳＰＡＲＷＩＴＥ Ｗ−５ＨＢ」（商品名、ウィルバーエリス社製、硫酸バリウム粉末、平均一次粒子径１．６μｍ）、「ＭＩＣＲＯ ＡＣＥ Ｓ−３」（商品名、日本タルク社製、タルク）、「スミジュールＮ３３００」（商品名、住化バイエルウレタン社製、ヘキサメチレンジイソシアネートのイソシアヌレート体、固形分１００％、ＮＣＯ含有率２１.８％）、「サイメル３２５」（商品名、日本サイテックインダストリーズ社製、メラミン樹脂、固形分８０％）、「ＴＰＡ−Ｂ８０Ｘ」（商品名、旭化成ケミカル社製、ヘキサメチレンジイソシアネートのメチルエチルケトオキシムブロック化物、固形分８０％）、「クラレポリオールＰ−５１０」（商品名、クラレ社製、ポリエステルポリオール、数平均分子量５００）、「ＡＥＲＯＳＩＬ ２００」（商品名、日本アエロジル社製、炭素量０質量％）、「ＡＥＲＯＳＩＬ Ｒ−９７２」（商品名、日本アエロジル社製、炭素量０．８質量％）、「ＡＥＲＯＳＩＬ Ｒ−１０４」（商品名、日本アエロジル社製、炭素量１．１質量％）及びジブチル錫ジアセテートを、下記表２に示す配合割合にて攪拌混合して塗料化を行い、第１着色塗料（Ｘ−１）〜（Ｘ−３２）を得た。
なお、顔料成分の配合にあたっては、第１着色塗料中の水酸基含有ポリエステル樹脂溶液４２部（樹脂固形分２５部）及び表２中に示す量の顔料に、キシレン１５部及びガラスビーズを加えて混合し、ペイントシェーカーで３０分間分散した後、ガラスビーズを除去して、顔料分散ペーストとし、他成分との攪拌混合に供した。また、二酸化ケイ素の配合にあたっては、第１着色塗料中の水酸基含有ポリエステル樹脂溶液２部（樹脂固形分１．２部）及び表２中に示す量の二酸化ケイ素に、キシレン５部及びガラスビーズを加えて混合し、ペイントシェーカーで３０分間分散した後、ガラスビーズを除去して、顔料分散ペーストとし、他成分との攪拌混合に供した。
第１着色塗料は、さらに、キシレン／スワゾール１０００（商品名、コスモ石油社製、石油系芳香族炭化水素系溶剤）＝５０／５０（質量比）の混合溶剤を添加することにより、フォードカップＮｏ．４を用いて２０℃で２０秒の粘度になるように調整した。
また、得られた第１着色塗料（Ｘ−１）〜（Ｘ−２０）について、ポリプロピレン板上に硬化膜厚が３０μｍとなるように塗装し、８０℃で１０分間加熱した後の塗膜のゲル分率（Ｇ８０）及び３０〜８０℃における周波数０．１Ｈｚの条件で測定した粘性率の最高値の測定結果を合わせて表２に示す。
水性第２着色塗料（Ｙ）用アクリル樹脂エマルションの製造例
製造例３３
温度計、サーモスタット、撹拌装置、還流冷却器、窒素導入管及び滴下装置を備えた反応容器に、脱イオン水１３０部及びアクアロンＫＨ−１０（注１）０．５２部を仕込み、窒素気流中で撹拌混合し、８０℃に昇温した。次いで、下記のモノマー乳化物（１）のうちの全量の１％量及び６％過硫酸アンモニウム水溶液５．３部を反応容器内に導入し、８０℃で１５分間保持した。その後、残りのモノマー乳化物（１）を３時間かけて、同温度に保持した反応容器内に滴下し、滴下終了後１時間熟成を行なった。その後、下記のモノマー乳化物（２）を１時間かけて滴下し、１時間熟成した後、５％ジメチルエタノールアミン水溶液４０部を反応容器に徐々に加えながら３０℃まで冷却し、１００メッシュのナイロンクロスで濾過しながら排出し、平均粒子径１００ｎｍ（サブミクロン粒度分布測定装置「ＣＯＵＬＴＥＲ Ｎ４型」（ベックマン・コールター社製）を用いて、脱イオン水で希釈し２０℃で測定した）、固形分濃度３０％のアクリル樹脂エマルション（ＡＣ）を得た。得られたアクリル樹脂は、酸価が３３ｍｇＫＯＨ／ｇ、水酸基価が２５ｍｇＫＯＨ／ｇであった。
（注１）アクアロンＫＨ−１０： ポリオキシエチレンアルキルエーテル硫酸塩エステルアンモニウム塩：第一工業製薬株式会社製、有効成分９７％。
製造例３３
温度計、サーモスタット、撹拌装置、還流冷却器、窒素導入管及び滴下装置を備えた反応容器に、脱イオン水１３０部及びアクアロンＫＨ−１０（注１）０．５２部を仕込み、窒素気流中で撹拌混合し、８０℃に昇温した。次いで、下記のモノマー乳化物（１）のうちの全量の１％量及び６％過硫酸アンモニウム水溶液５．３部を反応容器内に導入し、８０℃で１５分間保持した。その後、残りのモノマー乳化物（１）を３時間かけて、同温度に保持した反応容器内に滴下し、滴下終了後１時間熟成を行なった。その後、下記のモノマー乳化物（２）を１時間かけて滴下し、１時間熟成した後、５％ジメチルエタノールアミン水溶液４０部を反応容器に徐々に加えながら３０℃まで冷却し、１００メッシュのナイロンクロスで濾過しながら排出し、平均粒子径１００ｎｍ（サブミクロン粒度分布測定装置「ＣＯＵＬＴＥＲ Ｎ４型」（ベックマン・コールター社製）を用いて、脱イオン水で希釈し２０℃で測定した）、固形分濃度３０％のアクリル樹脂エマルション（ＡＣ）を得た。得られたアクリル樹脂は、酸価が３３ｍｇＫＯＨ／ｇ、水酸基価が２５ｍｇＫＯＨ／ｇであった。
（注１）アクアロンＫＨ−１０： ポリオキシエチレンアルキルエーテル硫酸塩エステルアンモニウム塩：第一工業製薬株式会社製、有効成分９７％。
モノマー乳化物（１）： 脱イオン水４２部、アクアロンＫＨ−１０ ０．７２部、アリルメタクリレート２．１部、スチレン２．８部、メチルメタクリレート１６．１部、エチルアクリレート２８部及びｎ−ブチルアクリレート２１部を混合攪拌して、モノマー乳化物（１）を得た。
モノマー乳化物（２）： 脱イオン水１８部、アクアロンＫＨ−１０ ０．３１部、過硫酸アンモニウム０．０３部、メタクリル酸５．１部、２−ヒドロキシエチルアクリレート５．１部、スチレン３部、メチルメタクリレート６部、エチルアクリレート１．８部及びｎ−ブチルアクリレート９部を混合攪拌して、モノマー乳化物（２）を得た。
水性第２着色塗料（Ｙ）用ポリエステル樹脂の製造
製造例３４
温度計、サーモスタット、攪拌装置、還流冷却器及び水分離器を備えた反応容器に、トリメチロールプロパン１０９部、１，６−ヘキサンジオール１４１部、ヘキサヒドロ無水フタル酸１２６部及びアジピン酸１２０部を仕込み、１６０℃〜２３０℃の間を３時間かけて昇温させた後、２３０℃で４時間縮合反応させた。生成した縮合水は水分離器により留去した。次いで、得られた縮合反応生成物にカルボキシル基を付加するために、さらに、無水トリメリット酸３８．３部を加え、１７０℃で３０分間反応させた後、２−エチル−１−ヘキサノール（２０℃において１００ｇの水に溶解する質量：０．１ｇ）で希釈し、固形分濃度７０％のポリエステル樹脂溶液（ＰＥ１）を得た。得られたポリエステル樹脂は酸価が４６ｍｇＫＯＨ／ｇ、水酸基価が１５０ｍｇＫＯＨ／ｇ、数平均分子量が１,４００であった。
製造例３４
温度計、サーモスタット、攪拌装置、還流冷却器及び水分離器を備えた反応容器に、トリメチロールプロパン１０９部、１，６−ヘキサンジオール１４１部、ヘキサヒドロ無水フタル酸１２６部及びアジピン酸１２０部を仕込み、１６０℃〜２３０℃の間を３時間かけて昇温させた後、２３０℃で４時間縮合反応させた。生成した縮合水は水分離器により留去した。次いで、得られた縮合反応生成物にカルボキシル基を付加するために、さらに、無水トリメリット酸３８．３部を加え、１７０℃で３０分間反応させた後、２−エチル−１−ヘキサノール（２０℃において１００ｇの水に溶解する質量：０．１ｇ）で希釈し、固形分濃度７０％のポリエステル樹脂溶液（ＰＥ１）を得た。得られたポリエステル樹脂は酸価が４６ｍｇＫＯＨ／ｇ、水酸基価が１５０ｍｇＫＯＨ／ｇ、数平均分子量が１,４００であった。
製造例３５
希釈溶剤の２−エチル−１−ヘキサノールをエチレングリコールモノｎ−ブチルエーテル（２０℃において１００ｇの水に溶解する質量：無限）に変更する以外は、製造例３４と同様にして、ポリエステル樹脂（ＰＥ２）を得た。
希釈溶剤の２−エチル−１−ヘキサノールをエチレングリコールモノｎ−ブチルエーテル（２０℃において１００ｇの水に溶解する質量：無限）に変更する以外は、製造例３４と同様にして、ポリエステル樹脂（ＰＥ２）を得た。
光輝性顔料濃厚液の製造例
製造例３６
攪拌混合容器内において、アルミニウム顔料ペースト「ＧＸ−１８０Ａ」（旭化成メタルズ社製、金属含有量７４％）１９部、２−エチル−１−ヘキサノール３５部、リン酸基含有樹脂溶液（注２）８部及び２−（ジメチルアミノ）エタノール０．２部を均一に混合して、光輝性顔料濃厚液（Ｐ１）を得た。
（注２）リン酸基含有樹脂溶液：温度計、サーモスタット、撹拌器、還流冷却器及び滴下装置を備えた反応容器にメトキシプロパノール２７．５部、イソブタノール２７．５部の混合溶剤を入れ、１１０℃に加熱し、スチレン２５部、ｎ−ブチルメタクリレート２７．５部、「イソステアリルアクリレート」（商品名、大阪有機化学工業社製、分岐高級アルキルアクリレート）２０部、４−ヒドロキシブチルアクリレート７．５部、リン酸基含有重合性モノマー（注３）１５部、２−メタクリロイルオキシエチルアシッドホスフェート１２．５部、イソブタノール１０部、ｔ−ブチルパーオキシオクタノエート４部からなる混合物１２１．５部を４時間かけて上記混合溶剤に加え、さらにｔ−ブチルパーオキシオクタノエート０．５部とイソプロパノール２０部からなる混合物を１時間滴下した。その後、１時間攪拌熟成して固形分濃度５０％のリン酸基含有樹脂溶液を得た。本樹脂のリン酸基による酸価は８３ｍｇＫＯＨ／ｇ、水酸基価は２９ｍｇＫＯＨ／ｇ、重量平均分子量は１０，０００であった。
（注３）リン酸基含有重合性モノマー：温度計、サーモスタット、撹拌器、還流冷却器及び滴下装置を備えた反応容器にモノブチルリン酸５７．５部、イソブタノール４１部を入れ、９０℃に昇温後、グリシジルメタクリレート４２．５部を２時間かけて滴下した後、さらに１時間攪拌熟成した。その後、イソプロパノ−ル５９部を加えて、固形分濃度５０％のリン酸基含有重合性モノマー溶液を得た。得られたモノマーのリン酸基による酸価は２８５ｍｇＫＯＨ／ｇであった。
製造例３６
攪拌混合容器内において、アルミニウム顔料ペースト「ＧＸ−１８０Ａ」（旭化成メタルズ社製、金属含有量７４％）１９部、２−エチル−１−ヘキサノール３５部、リン酸基含有樹脂溶液（注２）８部及び２−（ジメチルアミノ）エタノール０．２部を均一に混合して、光輝性顔料濃厚液（Ｐ１）を得た。
（注２）リン酸基含有樹脂溶液：温度計、サーモスタット、撹拌器、還流冷却器及び滴下装置を備えた反応容器にメトキシプロパノール２７．５部、イソブタノール２７．５部の混合溶剤を入れ、１１０℃に加熱し、スチレン２５部、ｎ−ブチルメタクリレート２７．５部、「イソステアリルアクリレート」（商品名、大阪有機化学工業社製、分岐高級アルキルアクリレート）２０部、４−ヒドロキシブチルアクリレート７．５部、リン酸基含有重合性モノマー（注３）１５部、２−メタクリロイルオキシエチルアシッドホスフェート１２．５部、イソブタノール１０部、ｔ−ブチルパーオキシオクタノエート４部からなる混合物１２１．５部を４時間かけて上記混合溶剤に加え、さらにｔ−ブチルパーオキシオクタノエート０．５部とイソプロパノール２０部からなる混合物を１時間滴下した。その後、１時間攪拌熟成して固形分濃度５０％のリン酸基含有樹脂溶液を得た。本樹脂のリン酸基による酸価は８３ｍｇＫＯＨ／ｇ、水酸基価は２９ｍｇＫＯＨ／ｇ、重量平均分子量は１０，０００であった。
（注３）リン酸基含有重合性モノマー：温度計、サーモスタット、撹拌器、還流冷却器及び滴下装置を備えた反応容器にモノブチルリン酸５７．５部、イソブタノール４１部を入れ、９０℃に昇温後、グリシジルメタクリレート４２．５部を２時間かけて滴下した後、さらに１時間攪拌熟成した。その後、イソプロパノ−ル５９部を加えて、固形分濃度５０％のリン酸基含有重合性モノマー溶液を得た。得られたモノマーのリン酸基による酸価は２８５ｍｇＫＯＨ／ｇであった。
製造例３７
２−エチル−１−ヘキサノール３５部を、エチレングリコールモノｎ−ブチルエーテル３５部に変更する以外は、製造例３６と同様にして、光輝性顔料濃厚液（Ｐ２）を得た。
２−エチル−１−ヘキサノール３５部を、エチレングリコールモノｎ−ブチルエーテル３５部に変更する以外は、製造例３６と同様にして、光輝性顔料濃厚液（Ｐ２）を得た。
水性第２着色塗料（Ｙ）の製造
製造例３８
製造例３３で得たアクリル樹脂エマルション（ＡＣ）１００部、製造例３４で得たポリエステル樹脂溶液（ＰＥ１）５７部、製造例３６で得た光輝性顔料濃厚液（Ｐ１）６２部及び「サイメル３２５」（商品名、日本サイテックインダストリーズ社製、メラミン樹脂、固形分８０％）３７.５部を均一に混合し、更に、「プライマルＡＳＥ−６０」（商品名、ロームアンドハース社製、ポリアクリル酸系増粘剤）、２−（ジメチルアミノ）エタノール及び脱イオン水を加えてｐＨ８．０、塗料固形分２５％、２０℃におけるフォードカップＮｏ．４による粘度４０秒の水性第２着色塗料（Ｙ−１）を得た。
製造例３８
製造例３３で得たアクリル樹脂エマルション（ＡＣ）１００部、製造例３４で得たポリエステル樹脂溶液（ＰＥ１）５７部、製造例３６で得た光輝性顔料濃厚液（Ｐ１）６２部及び「サイメル３２５」（商品名、日本サイテックインダストリーズ社製、メラミン樹脂、固形分８０％）３７.５部を均一に混合し、更に、「プライマルＡＳＥ−６０」（商品名、ロームアンドハース社製、ポリアクリル酸系増粘剤）、２−（ジメチルアミノ）エタノール及び脱イオン水を加えてｐＨ８．０、塗料固形分２５％、２０℃におけるフォードカップＮｏ．４による粘度４０秒の水性第２着色塗料（Ｙ−１）を得た。
製造例３９
製造例３３で得たアクリル樹脂エマルション（ＡＣ）１００部、製造例３５で得たポリエステル樹脂溶液（ＰＥ２）５７部、製造例３７で得た光輝性顔料濃厚液（Ｐ２）６２部及び「サイメル３２５」（日本サイテックインダストリーズ社製、商品名、メラミン樹脂、固形分８０％）３７.５部を均一に混合し、更に、「プライマルＡＳＥ−６０」（ロームアンドハース社製、商品名、ポリアクリル酸系増粘剤）、２−（ジメチルアミノ）エタノール及び脱イオン水を加えてｐＨ８．０、塗料固形分２５％、２０℃におけるフォードカップＮｏ．４による粘度４０秒の水性第２着色塗料（Ｙ−２）を得た。
製造例３３で得たアクリル樹脂エマルション（ＡＣ）１００部、製造例３５で得たポリエステル樹脂溶液（ＰＥ２）５７部、製造例３７で得た光輝性顔料濃厚液（Ｐ２）６２部及び「サイメル３２５」（日本サイテックインダストリーズ社製、商品名、メラミン樹脂、固形分８０％）３７.５部を均一に混合し、更に、「プライマルＡＳＥ−６０」（ロームアンドハース社製、商品名、ポリアクリル酸系増粘剤）、２−（ジメチルアミノ）エタノール及び脱イオン水を加えてｐＨ８．０、塗料固形分２５％、２０℃におけるフォードカップＮｏ．４による粘度４０秒の水性第２着色塗料（Ｙ−２）を得た。
塗膜形成方法
前記製造例１３〜３２で得た第１着色塗料（Ｘ−１）〜（Ｘ−２０）、及び上記製造例３８及び３９で得た水性第２着色塗料（Ｙ−１）及び（Ｙ−２）を用い、以下のようにしてそれぞれ試験塗板を作製し、評価試験を行なった。
前記製造例１３〜３２で得た第１着色塗料（Ｘ−１）〜（Ｘ−２０）、及び上記製造例３８及び３９で得た水性第２着色塗料（Ｙ−１）及び（Ｙ−２）を用い、以下のようにしてそれぞれ試験塗板を作製し、評価試験を行なった。
（試験用被塗物の作製）
リン酸亜鉛化成処理を施した冷延鋼板に、「エレクロンＧＴ−１０」（商品名、関西ペイント社製、カチオン電着塗料）を硬化膜厚２０μｍとなるように電着塗装し、１７０℃で３０分間加熱して硬化させて試験用被塗物とした。
リン酸亜鉛化成処理を施した冷延鋼板に、「エレクロンＧＴ−１０」（商品名、関西ペイント社製、カチオン電着塗料）を硬化膜厚２０μｍとなるように電着塗装し、１７０℃で３０分間加熱して硬化させて試験用被塗物とした。
実施例１
上記試験用被塗物、前述した塗着塗膜のゲル分率測定用のポリプロピレン板及び固形分含有率測定用のアルミホイル上に、それぞれ、製造例１３で得た第１着色塗料（Ｘ−１）を、回転霧化型の静電塗装機を用いて、硬化膜厚が３０μｍとなるように静電塗装した。５分間放置後、６０℃で５分間プレヒートを行なった後、第１着色塗膜のゲル分率及び固形分含有率を測定した。測定結果を表３に示す。
次いで、第１着色塗膜上に製造例３８で得た水性第２着色塗料（Ｙ−１）を、回転霧化型の静電塗装機を用いて、硬化膜厚が１５μｍとなるように静電塗装し、３分間放置後、８０℃で３分間プレヒートを行なった。
次いで、該第２着色塗膜上に、「マジクロンＫＩＮＯ−１２１０」（商品名、関西ペイント社製、アクリル樹脂系溶剤型上塗りクリヤー塗料、以下「クリヤー塗料（Ｚ−１）」ということがある）を硬化膜厚が４０μｍとなるように静電塗装し、７分間放置した後、１４０℃で３０分間加熱して、上記第１着色塗膜、第２着色塗膜及びクリヤー塗膜を同時に硬化させ、試験塗板を作製した。
上記試験用被塗物、前述した塗着塗膜のゲル分率測定用のポリプロピレン板及び固形分含有率測定用のアルミホイル上に、それぞれ、製造例１３で得た第１着色塗料（Ｘ−１）を、回転霧化型の静電塗装機を用いて、硬化膜厚が３０μｍとなるように静電塗装した。５分間放置後、６０℃で５分間プレヒートを行なった後、第１着色塗膜のゲル分率及び固形分含有率を測定した。測定結果を表３に示す。
次いで、第１着色塗膜上に製造例３８で得た水性第２着色塗料（Ｙ−１）を、回転霧化型の静電塗装機を用いて、硬化膜厚が１５μｍとなるように静電塗装し、３分間放置後、８０℃で３分間プレヒートを行なった。
次いで、該第２着色塗膜上に、「マジクロンＫＩＮＯ−１２１０」（商品名、関西ペイント社製、アクリル樹脂系溶剤型上塗りクリヤー塗料、以下「クリヤー塗料（Ｚ−１）」ということがある）を硬化膜厚が４０μｍとなるように静電塗装し、７分間放置した後、１４０℃で３０分間加熱して、上記第１着色塗膜、第２着色塗膜及びクリヤー塗膜を同時に硬化させ、試験塗板を作製した。
実施例２〜１９、比較例１〜７
実施例１において、製造例１３で得た第１着色塗料（Ｘ−１）を表３に示す第１着色塗料（Ｘ−２）〜（Ｘ−２０）に変更し、第１着色塗料（Ｘ−１）を塗装した後のプレヒート条件を表３に示すプレヒート条件に変更し、製造例３８で得た水性第２着色塗料（Ｙ−１）を表３に示す水性第２着色塗料（Ｙ−１）又は製造例３９で得た水性第２着色塗料（Ｙ−２）に変更する以外は、実施例１と同様にして試験塗板を作製した。
実施例１において、製造例１３で得た第１着色塗料（Ｘ−１）を表３に示す第１着色塗料（Ｘ−２）〜（Ｘ−２０）に変更し、第１着色塗料（Ｘ−１）を塗装した後のプレヒート条件を表３に示すプレヒート条件に変更し、製造例３８で得た水性第２着色塗料（Ｙ−１）を表３に示す水性第２着色塗料（Ｙ−１）又は製造例３９で得た水性第２着色塗料（Ｙ−２）に変更する以外は、実施例１と同様にして試験塗板を作製した。
評価試験

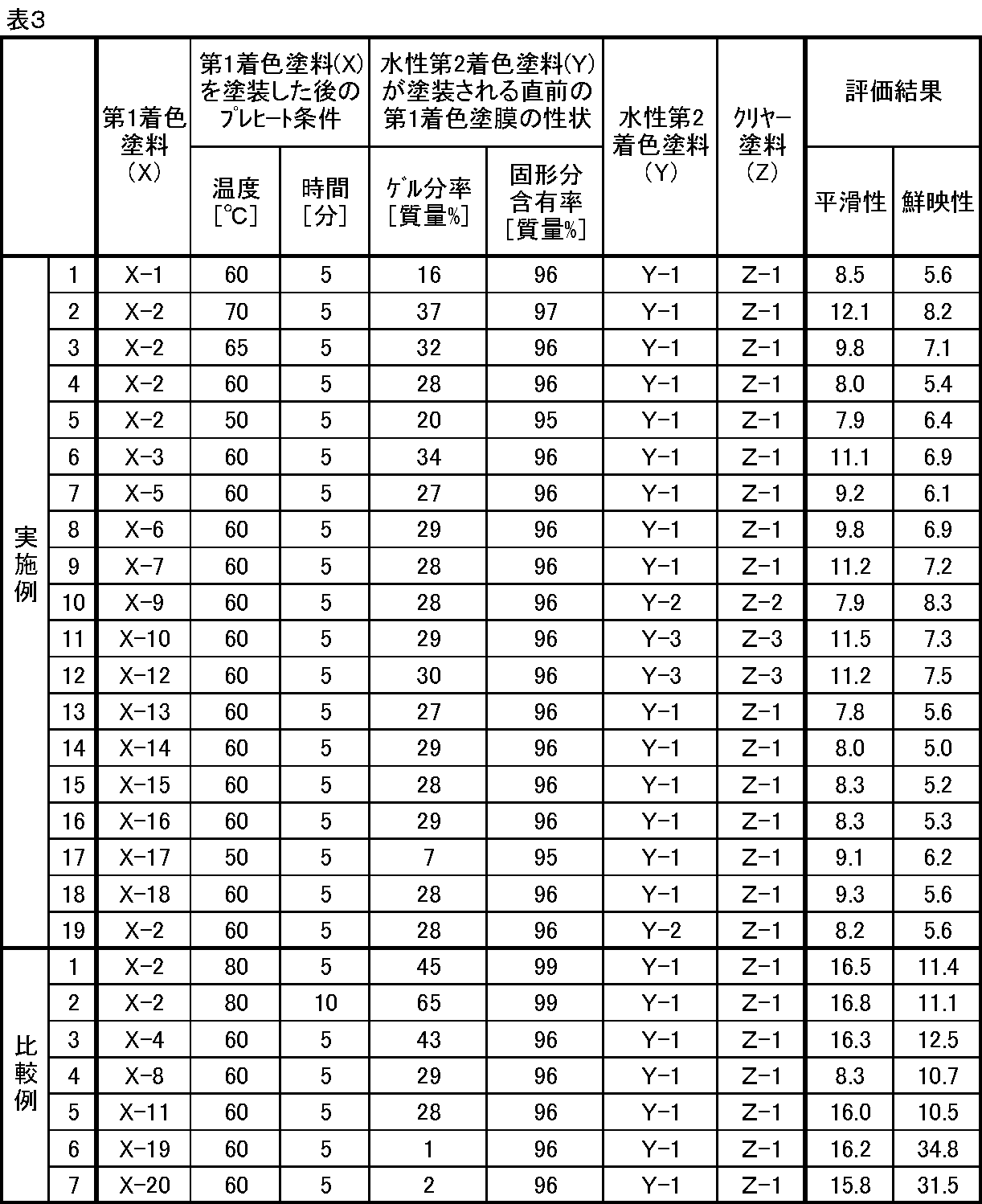

上記実施例１〜１９及び比較例１〜７で得られた各試験板について、下記の試験方法により評価を行なった。評価結果を表３に示す。
（試験方法）
平滑性：Ｗａｖｅ Ｓｃａｎ（商品名、ＢＹＫ Ｇａｒｄｎｅｒ社製）によって測定されるＬｏｎｇ Ｗａｖｅ（ＬＷ）値を用いて評価した。Ｌｏｎｇ Ｗａｖｅ（ＬＷ）値は、１．２〜１２ｍｍ程度の波長の表面粗度の振幅の指標であり、測定値が小さいほど塗面の平滑性が高いことを示す。
上記実施例１〜１９及び比較例１〜７で得られた各試験板について、下記の試験方法により評価を行なった。評価結果を表３に示す。
（試験方法）
平滑性：Ｗａｖｅ Ｓｃａｎ（商品名、ＢＹＫ Ｇａｒｄｎｅｒ社製）によって測定されるＬｏｎｇ Ｗａｖｅ（ＬＷ）値を用いて評価した。Ｌｏｎｇ Ｗａｖｅ（ＬＷ）値は、１．２〜１２ｍｍ程度の波長の表面粗度の振幅の指標であり、測定値が小さいほど塗面の平滑性が高いことを示す。
鮮映性：上記Ｗａｖｅ Ｓｃａｎによって測定されるＳｈｏｒｔ Ｗａｖｅ（ＳＷ）値を用いて評価した。Ｓｈｏｒｔ Ｗａｖｅ（ＳＷ）値は、０．３〜１．２ｍｍ程度の波長の表面粗度の振幅の指標であり、測定値が小さいほど塗面の鮮映性が高いことを示す。
Claims (6)
- 下記の工程（１）〜（５）、工程（１）：被塗物上に、第１着色塗料（Ｘ）を塗装して未硬化の第１着色塗膜を形成する工程、工程（２）：前記工程（１）で形成される未硬化の第１着色塗膜のゲル分率を５質量％以上４０質量％未満とする工程、工程（３）：前記工程（２）で形成される未硬化の第１着色塗膜上に、水性第２着色塗料（Ｙ）を塗装して未硬化の第２着色塗膜を形成する工程、工程（４）：前記工程（３）で形成される未硬化の第２着色塗膜上に、クリヤー塗料（Ｚ）を塗装して未硬化のクリヤー塗膜を形成する工程、及び工程（５）：前記工程（１）〜（４）で形成される第１着色塗膜、第２着色塗膜及びクリヤー塗膜を同時に焼付け硬化する工程、を順次行うことにより複層塗膜を形成せしめる方法において、第１着色塗料（Ｘ）として、酸成分（ａ１）及びアルコール成分（ａ２）の反応によって得られ、かつ酸成分（ａ１）中の脂肪族多塩基酸（ａ１−１）の含有量が、酸成分（ａ１）の総量を基準として２０〜７０ｍｏｌ％の範囲内であり、かつ酸価が１５ｍｇＫＯＨ／ｇ以下である水酸基含有ポリエステル樹脂（Ａ）、及びポリイソシアネート化合物（Ｂ）を含んでなる塗料組成物を使用することを特徴とする複層塗膜形成方法。
- 酸成分（ａ１）中の脂環族多塩基酸（ａ１−２）の含有量が、酸成分（ａ１）の総量を基準として、２０〜７０ｍｏｌ％の範囲内である請求項１に記載の複層塗膜形成方法。
- 酸成分（ａ１）が脂環族多塩基酸（ａ１−２）を含有し、かつ該脂環族多塩基酸（ａ１−２）中の１，２−シクロヘキサンジカルボン酸、１，２−シクロヘキサンジカルボン酸無水物、４−シクロヘキセン−１，２−ジカルボン酸及び４−シクロヘキセン−１，２−ジカルボン酸無水物の合計含有量が、酸成分（ａ１）の総量を基準として、５〜５０ｍｏｌ％の範囲内であり、かつ１，４−シクロヘキサンジカルボン酸の含有量が、酸成分（ａ１）の総量を基準として、５〜５０ｍｏｌ％の範囲内である請求項１又は２に記載の複層塗膜形成方法。
- 塗料組成物が、３０〜８０℃における周波数０．１Ｈｚの条件で測定した粘性率の最大値が５Ｐａ・ｓｅｃ以下となるものである請求項１〜３のいずれか１項に記載の複層塗膜形成方法。
- 塗料組成物が、該塗料組成物を硬化膜厚が３０μｍとなるように塗装し、８０℃で１０分間加熱した後の塗膜のゲル分率（Ｇ８０）が、４０質量％以上となるものである請求項１〜４のいずれか１項に記載の複層塗膜形成方法。
- 被塗物が、電着塗料によって下塗り塗膜が形成された車体である請求項１〜５のいずれか１項に記載の複層塗膜形成方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2007171237A JP5113439B2 (ja) | 2007-06-28 | 2007-06-28 | 複層塗膜形成方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2007171237A JP5113439B2 (ja) | 2007-06-28 | 2007-06-28 | 複層塗膜形成方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2009006285A JP2009006285A (ja) | 2009-01-15 |
| JP5113439B2 true JP5113439B2 (ja) | 2013-01-09 |
Family
ID=40321935
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2007171237A Expired - Fee Related JP5113439B2 (ja) | 2007-06-28 | 2007-06-28 | 複層塗膜形成方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP5113439B2 (ja) |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP5323361B2 (ja) * | 2008-01-17 | 2013-10-23 | 日産自動車株式会社 | 複層塗膜形成方法 |
| WO2026053542A1 (ja) * | 2024-09-03 | 2026-03-12 | 関西ペイント株式会社 | 塗料組成物及び複層塗膜形成方法 |
Family Cites Families (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE4100204A1 (de) * | 1991-01-05 | 1992-07-09 | Bayer Ag | Beschichtungsmittel und seine verwendung zur herstellung von beschichtungen |
| JP4434507B2 (ja) * | 2000-03-13 | 2010-03-17 | 関西ペイント株式会社 | 複層塗膜形成方法 |
| JP2002331265A (ja) * | 2001-03-05 | 2002-11-19 | Kansai Paint Co Ltd | 複層塗膜形成方法 |
| JP4491186B2 (ja) * | 2002-04-26 | 2010-06-30 | トヨタ自動車株式会社 | 複層塗膜形成方法 |
| JP2007061747A (ja) * | 2005-08-31 | 2007-03-15 | Kansai Paint Co Ltd | 塗膜形成方法 |
-
2007
- 2007-06-28 JP JP2007171237A patent/JP5113439B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP2009006285A (ja) | 2009-01-15 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5547398B2 (ja) | 塗料組成物 | |
| JP5081608B2 (ja) | 複層塗膜形成方法 | |
| CN104136134B (zh) | 多层涂膜形成方法及涂装物品 | |
| JP5143078B2 (ja) | 複層塗膜形成方法 | |
| JP5506672B2 (ja) | 水性塗料組成物 | |
| JP5837873B2 (ja) | 複層塗膜形成方法 | |
| JP2011530393A (ja) | 複層塗膜形成方法 | |
| WO2013129136A1 (ja) | 複層塗膜形成方法 | |
| JPWO2007145368A1 (ja) | 塗料組成物 | |
| JP5614537B2 (ja) | 耐チッピング性塗料組成物 | |
| JP6775714B1 (ja) | 水性塗料組成物 | |
| JP5349409B2 (ja) | 複層塗膜形成方法 | |
| WO2011040374A1 (ja) | 複層塗膜形成方法 | |
| JP5626795B2 (ja) | 複層塗膜形成方法 | |
| WO2021171705A1 (ja) | 水性塗料組成物及び複層塗膜形成方法 | |
| JP5507798B2 (ja) | 水性塗料組成物 | |
| JP5113439B2 (ja) | 複層塗膜形成方法 | |
| JP7619935B2 (ja) | 塗料組成物及び塗膜形成方法 | |
| JP7352766B1 (ja) | 複層塗膜形成方法 | |
| JP6738848B2 (ja) | 複層塗膜形成方法 | |
| JP5366491B2 (ja) | 複層塗膜形成方法及び塗装物品 | |
| CA3148742C (en) | Hydrophobic melamine containing aqueous coating compositions | |
| JP2010285549A (ja) | 塗料組成物、塗装仕上げ方法および塗装物品 | |
| JP6896198B1 (ja) | 水性塗料組成物及び複層塗膜形成方法 | |
| JPWO2007074942A1 (ja) | 複層塗膜形成方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20100608 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20111108 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20120131 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20120207 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20121009 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20121012 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20151019 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20151019 Year of fee payment: 3 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
