関連出願
本願は、日本国で２０１０年１０月２７日に出願した特願２０１０−２４０３２９の優先権を主張するものであり、その全体を参照により本出願の一部をなすものとして引用する。
本発明は非水系電池の構成材料として有用な電池用セパレータ及びそれを用いた非水系電池に関し、さらに前記電池用セパレータの製造方法に関する。
近年、電子機器のコードレス化に対応するため、軽量で高起電力、高エネルギーが得られる電源として、リチウム電池（リチウム一次電池）やリチウムイオン二次電池等の非水系電池が注目を集めている。例えば、円筒形リチウム二次電池などは、携帯電話やノート型パソコン等に用いられるため大量に生産されており、その生産量は年々増加している。さらに、非水系電池は、次世代の電気自動車用のエネルギー源としても注目され、更なる電気抵抗抑制による高出力化の要求も高くなっている。
現在非水系電池のセパレータとしては、延伸法により微多孔化されたポリオレフィンよりなる多孔性膜のフィルムが使用されている。しかしながら、このフィルムはポリマー自体に電解液に対する膨潤性がないため、抵抗値の高いものしか得られず、高出力化の要求に答えるものにはならなかった。
そこで、特許文献１（特開平５−２２６００２号公報）には、エーテル系ポリウレタン、ＬｉＡＦ６および炭酸プロピレンを主成分とするリチウム二次電池用ゲル状電解質が開示されている。
この発明では、電極と電解質の密着性を良好にして、電解質溶液なみの界面インピーダンスを得ることが可能なリチウム二次電池を提供することができる。
また、特許文献２（特開２００４−３１０８４号公報）には、基材の片面に微多孔膜を有する高分子樹脂被覆層を設けた、非水系電池用セパレータが開示されている。
この文献では、加工性に優れ、ある一定レベルの電解液膨潤性を得ることが出来、さらに電解物質の脱落・移動に伴う内部短絡を防止できる非水系電池を得ることができる。
特開平５−２２６００２号公報 特開２００４−３１０８４号公報
しかしながら、特許文献１のゲル状電解質では、保液性をある程度高めることはできるものの、保液性の向上には限界があるとともに、高分子膜のみで皮膜層を形成しているため、十分な強度を保てない。また、一般的なエーテル系ポリウレタンのため、電解液に対する膨潤性が十分ではない。そのため、電池の内部抵抗が高くなり、放電レート特性に優れた電池を得ることは出来ない。
また、特許文献２のセパレータでは、基材との複合により加工性は改善されているものの、使用している樹脂の膨潤性が低く、特許文献１と同様に、放電レート特性に優れた電池とならない。
また、特許文献１及び２とも電池の温度上昇に際し、電気抵抗の増大により電池反応を遮断するような安全装置も付与されていない。
本発明の目的は、完全膜となる高膨潤の特殊ウレタン樹脂を使用することで、低抵抗化とセパレータ強度とを両立できる非水系電池用セパレータを提供することにある。
本発明の別の目的は、低抵抗化と耐短絡性の双方を実現できる非水系電池用セパレータを提供することにある。
本発明のさらに別の目的は、電池が異常に加熱した場合であっても、耐熱性ポリマーよりなる基材により、セパレータの熱収縮による変形を防止できる非水系電池用セパレータを提供することにある。
本発明のさらに別の目的は、速やかに溶融膜を形成してシャットダウン特性を発揮できるだけでなく、耐電解液性をも有する非水系電池用セパレータを提供することにある。
本発明のさらに別の目的は、各層との一体性に優れ、電池を成型する工程でのとり扱い性に優れる非水系電池用セパレータを提供することにある。
本発明の他の目的は、このような非水系電池用セパレータを効率よく製造することができる製造方法を提供することにある。
本発明のさらに他の目的は、高出力であるとともに安全性にも優れている非水系電池を提供することにある。
本発明者等は上記目的を達成すべく鋭意検討を行った結果、特殊なウレタン樹脂よりなる電解液膨潤性樹脂層と基材層とを一体化することで、このウレタン樹脂に由来した電解液膨潤性により低抵抗化が可能であるだけでなく、一体化に由来したセパレータ強度の双方を両立できることを見出し、本発明を完成した。
すなわち、本発明は、片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）と、
ポリエーテルポリオール（ａ２）とを含有するポリオール（Ａ）と、
ポリイソシアネート（Ｂ）とを反応させて得られるウレタン樹脂（Ｃ）よりなる電解液膨潤性樹脂層が、繊維集合体よりなる基材層の少なくとも片面に形成され、両者が一体化していることを特徴とする非水系電池用セパレータである。
前記ビニル重合体（ａ１）は、例えば、２個の水酸基と１個のメルカプト基とを有する連鎖移動剤（Ｄ）、及び、数平均分子量２００〜８００のポリオキシエチレン鎖を有するビニル単量体（ｅ）を含むビニル単量体（Ｅ）を反応させて得られるものであってもよい。また、電解液膨潤性樹脂層は、実質的に無孔であってもよい。なお、ここで、実質的に無孔とは、電解液膨潤性樹脂層の透気度が５０００秒／１００ｃｃ以上である状態を意味する。
好ましい実施態様では、前記基材層は、少なくとも耐熱性ポリマー層を含んでおり、前記耐熱性ポリマーは、融点が２００℃を超える高融点ポリマーもしくは熱不融性ポリマーで構成されてもよい。例えば、前記耐熱性ポリマーは、全芳香族ポリアミド系ポリマー、ポリビニルアルコール系ポリマー、及びセルロース系ポリマーからなる群から選択された少なくとも一種で構成されていてもよい。
また、前記基材層は、不織布で構成されているのが好ましく、このような不織布は、湿式不織布、乾式不織布、メルトブローン不織布、スパンボンド不織布、および静電紡糸不織布からなる群より選択された１種または２種以上の不織布または不織布積層体であってもよい。
また、好ましい実施態様では、基材層は、耐熱性ポリマー層と、融点が１００〜２００℃の低融点ポリマーからなる低融点ポリマー層との積層体で形成されていてもよい。このような低融点ポリマー層は、例えば、平均繊維径１０００ｎｍ以下のナノファイバーを含む不織布であってもよい。
前記低融点ポリマー層を形成する低融点ポリマーは、例えば、ポリオレフィン系ポリマー、エチレン−ビニルアルコール系共重合物、及びフッ素系ポリマーからなる群から選択される少なくとも一種で構成されていてもよい。
本発明は、本発明の一実施態様である非水系電池用セパレータの製造方法についても包含し、前記製造方法の一実施態様は、
片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）と、ポリエーテルポリオール（ａ２）とを含有するポリオール（Ａ）、及び、ポリイソシアネート（Ｂ）を反応させて得られるウレタン樹脂（Ｃ）からシートまたはフィルムを作製する工程と、前記シートまたはフィルムを繊維集合体よりなる支持基材の少なくとも片面に対して貼りあわせる工程と、を含んでいる。
また、前記製造方法の他の実施態様は、
片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）と、ポリエーテルポリオール（ａ２）とを含有するポリオール（Ａ）、及び、ポリイソシアネート（Ｂ）を反応させて得られるウレタン樹脂（Ｃ）の溶液または分散液を作製する工程と、前記溶液または分散液を繊維集合体よりなる支持基材に対して塗布または含浸する工程と、を含んでいる。
さらにまた、本発明は前記非水系電池用セパレータを使用した非水系電池についても包含する。
なお、請求の範囲および／または明細書に開示された少なくとも２つの構成要素のどのような組み合わせも、本発明に含まれる。特に、請求の範囲に記載された請求項の２つ以上のどのような組み合わせも本発明に含まれる。
本発明の非水系電池用セパレータを用いると、特定のウレタン樹脂に由来して、低抵抗化と強度の双方を実現できる非水系電池用セパレータを得ることができる。
さらに、ウレタン系樹脂が実質的に無孔のフィルムで形成される場合、電解質の離脱などによって生じる短絡を防止することが可能である。
また、基材層が耐熱性ポリマーから形成される場合、電池が異常に加熱した場合であっても、セパレータの熱収縮による変形を防止し、非水系電池用セパレータの安全性を向上することができる。
さらに、必要に応じて基材層に低融点ポリマー層を形成することで、耐熱性ポリマー層が、電池が異常に加熱した場合であっても、速やかに低融点ポリマーが溶融膜を形成してシャットダウン特性を発揮でき、シャットダウン性能を付与することができる。
本発明の非水系電池用セパレータは、特殊なウレタン樹脂よりなる電解液膨潤性樹脂層が、繊維集合体よりなる基材層の少なくとも片面に形成され、両者が一体化することで構成されている。
好ましくは、前記電解液膨潤性樹脂層は、実質的に無孔のフィルムで完全膜状に形成されていてもよく、前記基材層は、耐熱性ポリマーよりなる繊維状物と、さらに必要に応じて低融点ポリマーの繊維状物との積層体で形成されていてもよい。
（電解液膨潤性樹脂層）
電解液膨潤性樹脂層は、電解液膨潤性樹脂から形成され、前記電解液膨潤性樹脂としては、片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）と、ポリエーテルポリオール（ａ２）とを含有するポリオール（Ａ）、及び、ポリイソシアネート（Ｂ）を反応させて得られるウレタン樹脂（Ｃ）を使用することができる。
前記ウレタン樹脂（Ｃ）は、ポリエーテル構造を主鎖に有し、その側鎖としてビニル重合体（ａｌ）由来の構造を有するものである。前記ウレタン樹脂（Ｃ）は、前記ウレタン樹脂（Ｃ）の全量に対して前記ビニル重合体（ａ１）由来の構造を２質量％〜５０質量％含むものを使用することが好ましい。
また、前記ウレタン樹脂（Ｃ）の側鎖を形成しうるビニル重合体（ａｌ）由来の構造は、ビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００（好ましくは３００〜７００）のポリオキシエチレン鎖を有する構造である。
また、前記ウレタン樹脂（Ｃ）としては、イオン伝導性を向上させるうえで、５００００〜１５００００の範囲の重量平均分子量を有するものを使用することが好ましく、前記重量平均分子量は６００００〜１３００００の範囲であるのがより好ましい。
前記ウレタン樹脂（Ｃ）の製造に使用する前記ポリオール（Ａ）としては、前記したとおり、片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対し７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａｌ）と、ポリエーテルポリオール（ａ２）とを含有するものを使用することが必須である。
前記ウレタン樹脂（Ｃ）の製造に使用する片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）としては、例えば２個の水酸基を有する連鎖移動剤の存在下で、数平均分子量２００〜８００のポリオキシエチレン鎖を有するビニル単量体（ｅ）を含むビニル単量体（Ｅ）を重合することによって得られるものを使用することができる。
具体的には、２個の水酸基とメルカプト基等を有する連鎖移動剤（Ｄ）の存在下で前記ビニル単量体（Ｅ）のラジカル重合を行い、前記メルカプト基を起点として前記ビニル単量体（Ｅ）が重合したものが挙げられる。
得られたビニル重合体（ａ１）は、前記連鎖移動剤（Ｄ）由来の２個の水酸基を片末端に有するため、この２個の水酸基と後述するポリイソシアネート（Ｂ）の有するイソシアネート基とを反応することによってウレタン結合を形成することができる。
また、得られたビニル重合体（ａ１）は、前記連鎖移動剤（Ｄ）のメルカプト基を起点として前記ビニル単量体（Ｅ）が重合して形成した片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖としたときに、その側鎖として数平均分子量２００〜８００のポリオキシエチレン鎖を形成する。
前記ポリオキシエチレン鎖は、前記ビニル重合体（ａｌ）の全量に対して７０質量％〜９８質量％の範囲で存在することが、イオン伝導性を向上するうえで必須であり、７０質量％〜９６質量％の範囲で存在するのが好ましい。前記ポリオキシエチレン鎖は、前記ビニル単量体として数平均分子量２００〜８００のポリオキシエチレン鎖を有するビニル単量体（ｅ）を特定量使用することによってビニル重合体（ａ１）中に前記した特定量を導入することができる。
前記ビニル重合体（ａ１）としては、前記ポリイソシアネート（Ｂ）と反応させる際の反応性を向上するうえで、２０００〜７０００の数平均分子量を有するものを使用することが必要であり、３０００〜６５００がより好ましい。
前記ビニル重合体（ａ１）の製造に使用可能な連鎖移動剤としては、例えば２個の水酸基とメルカプト基等を有する連鎖移動剤（Ｄ）を使用することが好ましい。
前記２個の水酸基とメルカプト基等を有する連鎖移動剤（Ｄ）としては、例えば３−メルカプト−１，２−プロパンジオール（チオグリセリン）、１−メルカプト−１，１−メタンジオール、１−メルカプト−１，１−エタンジオール、２−メルカプト−１，３−プロパンジオール等を使用することができる。なかでも３−メルカプト−１，２−プロパンジオールを使用するのが、臭気が少なく作業性や安全性の点で優れ、かつ汎用であるため好ましい。
また、前記ビニル重合体（ａｌ）の製造に使用するビニル単量体（Ｅ）としては、例えばポリオキシエチレンモノメチルエーテル（メタ）アクリレート等のうち、ポリオキシエチレン鎖の数平均分子量が２００〜８００であるビニル単量体（ｅ）を含むものを使用することができる。なかでも、ポリオキシエチレンモノメチルエーテル（メタ）アクリレートを使用することが、反応性及びイオン伝導性向上のため好ましい。
また、前記ビニル重合体（ａ１）の製造に使用するビニル単量体（Ｅ）としては、本発明の効果を損なわない範囲で、前記ビニル単量体（ｅ）のほかにその他のビニル単量体を組み合わせ使用することもできる。
前記その他のビニル単量体としては、例えばポリオキシエチレン鎖の数平均分子量が２００〜８００の範囲外であるビニル単量体をはじめ、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ｎ−ブチル（メタ）アクリレート、ｉ−ブチル（メタ）アクリレート、ｔ−ブチル（メタ）アクリレート、２−エチルへキシル（メタ）アクリレート、へキシル（メタ）アクリレート、シクロへキシル（メタ）アクリレート等を使用することができる。
前記連鎖移動剤（Ｄ）と前記ビニル単量体（Ｅ）との重合反応は、例えば５０℃〜１００℃程度の温度に調整したメチルエチルケトン等の溶剤下、前記連鎖移動剤（Ｄ）と前記ビニル単量体（Ｅ）を一括または逐次供給し、ラジカル重合させることで進行することができる。これにより、連鎖移動剤（Ｄ）のメルカプト基等を起点として前記ビニル単量体（Ｅ）のラジカル重合が進行し、所望のビニル重合体（ａ１）を製造することができる。前記方法で前記ビニル重合体（ａ１）を製造する際には、必要に応じて従来知られる重合開始剤を使用してもよい。
前記方法で得られたビニル重合体（ａ１）は、前記ウレタン樹脂（Ｃ）の製造に使用するポリオール（Ａ）の全量に対して、２０質量％〜９０質量％の範囲で併用することが好ましく、２０質量％〜６０質量％の範囲で使用することが、イオン伝導性を向上させるうえでより好ましい。
また、前記ウレタン樹脂（Ｃ）の製造に使用するポリオール（Ａ）としては、前記ビニル重合体（ａ１）とともにポリエーテルポリオール（ａ２）を使用する。前記ポリエーテルポリオール（ａ２）は、ウレタン樹脂（Ｃ）中にポリエーテル構造を導入するうえで使用するものであり、機械的強度及びイオン伝導性を向上するうえで重要である。
前記ポリエーテルポリオール（ａ２）としては、例えば活性水素原子を２個以上有する化合物の１種または２種以上を開始剤として、アルキレンオキサイドを付加重合させたものを使用することができる。
前記開始剤としては、例えばエチレングリコール、ジエチレングリコール、トリエチレングリコール、プロピレングリコール、トリメチレングリコール、１，３−ブタンジオール、１，４−ブタンジオール、１，６−ヘキサンジオール、ネオペンチルグリコール、グリセリン、トリメチロールエタン、トリメチロールプロパン等を使用することができる。
また、前記アルキレンオキサイドとしては、例えばエチレンオキサイド、プロピレンオキサイド、ブチレンオキサイド、スチレンオキサイド、エピクロルヒドリン、テトラヒドロフラン等を使用することができる。
前記ポリエーテルポリオール（ａ２）としては、具体的には、ポリオキシエチレングリコール、ポリオキシプロピレングリコール、及び、エチレンオキサイドとテトラヒドロフランとの共重合体からなる群より選ばれる１種以上を使用することが、機械的強度及びイオン伝導性を付与するうえで好ましい。また、前記ポリエーテルポリオール（ａ２）としては、８００〜５０００の数平均分子量のものを使用することが好ましい。
また、前記ポリオール（Ａ）としては、前記ビニル重合体（ａ１）と前記ポリエーテルポリオール（ａ２）とを、質量割合：［（ａｌ）／（ａ２）］＝１／９〜４／６の範囲で含むものを使用することが、高イオン伝導性と耐久性向上を両立するうえで好ましい。
前記ウレタン樹脂（Ｃ）の製造に使用するポリオール（Ａ）としては、前記したものの他に、必要に応じてその他のポリオールを使用することができる。その他のポリオールとしては、例えばポリエステルポリオールやポリカーボネートポリオール等を、本発明の効果を損なわない範囲で使用することができる。
また、前記ウレタン樹脂（Ｃ）の製造に使用するポリイソシアネート（Ｂ）としては，例えば４，４’−ジフェニルメタンジイソシアネート、２，４’−ジフェニルメタンジイソシアネート、カルボジイミド変性ジフェニルメタンジイソシアネート、クルードジフェニルメタンジイソシアネート、フェニレンジイソシアネート、トリレンジイソシアネート、ナフタレンジイソシアネートなどの芳香族ポリイソシアネートや、へキサメチレンジイソシアネート、リジンジイソシアネート、シクロへキサンジイソシアネート、イソホロンジイソシアネート、ジシクロへキシルメタンジイソシアネート、キシリレンジイソシアネート、テトラメチルキシリレンジイソシアネートなどの脂肪族ポリイソシアネートあるいは脂環式構造を有するポリイソシアネートを使用することができる。なかでも，４，４’−ジフェニルメタンジイソシアネートを使用することが好ましい。
前記ウレタン樹脂（Ｃ）は、例えば無溶剤下または有機溶剤の存在下、前記ビニル重合体（ａｌ）と、ポリエーテルポリオール（ａ２）と、必要に応じてその他のポリオールとを含有するポリオール（Ａ）、及び、前記ポリイソシアネート（Ｂ）を反応させることで製造することができる。具体的には、前記反応は、好ましくは２０℃〜１２０℃の範囲で３０分〜２４時間程度の範囲で行われる。
前記ポリオール（Ａ）とポリイソシアネート（Ｂ）との反応は、例えば、前記ポリオール（Ａ）が有する水酸基に対する、前記ポリイソシアネート（Ｂ）が有するイソシアネート基の当量割合が、０．８〜２．５の範囲で行うことが好ましく、０．９〜１．５の範囲で行うことがより好ましい。
また、前記ウレタン樹脂（Ｃ）を製造する際に使用可能な有機溶剤としては、例えばアセトン、メチルエチルケトン等のケトン類：テトラヒドロフラン、ジオキサン等のエーテル類、酢酸エチル、酢酸ブチル等の酢酸エステル類；アセトニトリル等のニトリル類：ジメチルホルムアミド、Ｎ−メチルピロリドン等のアミド類を、単独で使用または２種以上を使用することができる。前記有機溶剤は、本発明のウレタン樹脂組成物の溶媒として使用してもよい。
本発明で使用するウレタン樹脂（Ｃ）を製造する際には、その分子量を比較的高分子量化し、耐擦過性等の更なる向上を図ることを目的として、必要に応じて鎖伸長剤を使用できる。前記鎖伸長剤としては、ポリアミンや、その他活性水素原子含有化合物等を使用することができる。
前記ポリアミンとしては、例えば、エチレンジアミン、１，２−プロパンジアミン、１，６−へキサメチレンジアミン、ピペラジン、２，５−ジメチルピペラジン、イソホロンジアミン、４，４’−ジシクロへキシルメタンジアミン、３，３’−ジメチル−４，４’−ジシクロへキシルメタンジアミン、１，４−シクロへキサンジアミン等を使用することができ、エチレンジアミンを使用することが好ましい。
前記活性水素含有化合物としては、例えば、エチレングリコール、ジエチレングリコール、トリエチレングリコール、プロピレングリコール、１，３−プロパンジオール、１，３−ブタンジオール、１，４−ブタンジオール等を、本発明に係るウレタン樹脂の保存安定性が低下しない範囲内で単独で使用または２種以上を併用することができる。
前記鎖伸長剤は、例えばポリアミンが有するアミノ基と過剰のイソシアネート基との当量比が、１．９以下（当量比）となる範囲で使用することが好ましく、０．３〜１．０（当量比）の範囲で使用することがより好ましい。
（基材層）
繊維集合体よりなる基材層は、耐電解液性を有しているとともに、電解液膨潤性樹脂層と一体化することができる限り特に限定されず、各種繊維材料を用いて形成される織編物、不織布などのいずれであってもよいが、好ましくは、基材層は不織布である。
例えば、不織布は、湿式抄造法、乾式抄造法（サーマルボンド法、ケミカルボンド法など）、スパンレース法、エアレイド法、ニードルパンチ法等により形成される不織布であることが好ましい。薄型かつ均一なシートが得られる点から、湿式抄造による湿式不織布が最も好ましい。
前記繊維材料としては、例えば、後述する耐熱性ポリマーから形成される耐熱性ポリマー繊維、ポリオレフィン系繊維（例えば、ポリプロピレンなど）、ポリエステル系繊維（例えば、ポリエチレンテレフタレート、ポリエチレンナフタレート、ポリブチレンテレフタレートなど）などが挙げられる。これらの繊維材料は、単独で、または二種以上を組み合わせて用いてもよい。また、不織布層は、必要に応じて、公知の各種添加剤（例えば、酸化防止剤など）を含有していてもよい。
これらのうち、セパレータの耐熱性を向上させる観点から、基材層は、少なくとも耐熱性ポリマー層を含んでいるのが好ましい。
（耐熱性ポリマー層）
耐熱性ポリマー層は、電解液膨潤性樹脂層の支持体として、および必要に応じて設けてもよい低融点ポリマー層が皮膜を形成する際の支持体として機能する。高温に曝された場合であっても、セパレータ全体の形状を保持できる観点から、耐熱性ポリマー層は、融点が２００℃を超える高融点ポリマーおよび熱不融性ポリマーからなる群から選択された少なくとも一種の耐熱性ポリマーを含むことが好ましい。
耐熱性ポリマーは、所定の耐熱性を有するとともにファイバー形状を形成できるものである限り特に限定されない。例えば、融点が２００℃を超えるポリマー（または高融点ポリマー）としては、全芳香族ポリアミド系ポリマー（例えば、ｐ−フェニレンジアミンとテレフタル酸クロリドから共縮重合して得られるパラ系アラミド、ｍ−フェニレンジアミンとイソフタル酸クロリドから共縮重合して得られるメタ系アラミド繊維、芳香族系ポリエーテルアミド繊維など）、ポリイミド系ポリマー（例えば、熱可塑性ポリイミド、ポリエーテルイミドなど）、ポリカーボネート系ポリマー（例えば、ビスフェノールＡ型ポリカーボネートなど）、ポリフェニレンサルファイド系ポリマー（例えば、ポリフェニレンサルファイドなど）、ポリフェニレンエーテル系ポリマー（例えば、ポリフェニレンエーテルなど）、ポリエーテルケトン系ポリマー（ポリエーテルケトン、ポリエーテルエーテルケトンなど）、ポリスルホン系ポリマー（例えば、ポリスルホン、ポリエーテルスルホンなど）などが挙げられる。これらの高融点ポリマーは、単独で、または二種以上を組み合わせて用いてもよい。
なお、高融点ポリマーの融点は、電池の異常発熱においてセパレータの形態を保持する観点から、２００℃を超えること（例えば、２０５〜４００℃程度）が必要であり、好ましくは２２０〜３５０℃程度であってもよい。なお、前記融点の測定方法については、以下の実施例に詳細に記載されている。
また、必要により積層させる低融点ポリマーと高融点ポリマーとの融点の差は、例えば、５０〜２００℃程度、好ましくは６０〜１８０℃程度であってもよい。
また、熱不融性ポリマーとしては、ポリビニルアルコール系ポリマー（例えば、高強力ポリビニルアルコールなど）、セルロース系ポリマー［例えば、精製セルロース（テンセル（登録商標）など）、再生セルロース（ビスコースレーヨン、ポリノジックレーヨン、銅アンモニアレーヨンなど）、天然セルロース（木材パルプ、麻パルプ、コットンリンターなど）、半合成セルロース（セルロースアセテート、セルロースアセテートブチレート、セルロースアセテートポルピオネートなどのセルロースエステル類など）］などが挙げられる。これらの熱不融性ポリマーは、単独で、または二種以上を組み合わせて用いてもよい。なお、高強力ポリビニルアルコール繊維は、溶剤中で紡糸原液をノズルから押し出した直後に急冷させてゲル化（ゼリー状に固化）させ、続いて脱溶媒を行うことにより作製することが可能であり、「クラロン（登録商標）」として、（株）クラレから上市されている。
なお、熱不融性ポリマーは、例えば、２００℃を超える温度（例えば、２０５〜４００℃程度）の熱に対して、好ましくは２２０〜３５０℃程度の熱に対して不溶融性を示せばよい。
これらの耐熱性ポリマーのうち、耐熱性と耐電解液性とを両立する観点から、全芳香族ポリアミド系ポリマー、ポリビニルアルコール系ポリマー、セルロース系ポリマーなどが好ましい。
耐熱性ポリマー層は、前記耐熱性ポリマーから形成され、繊維径が１０００ｎｍ以下のナノファイバーと、繊維径が１０００ｎｍを超える非ナノファイバーとの混合物を含んでいるのが好ましい。この場合、耐熱性ポリマー層は、耐熱性ポリマーから一旦ナノファイバーと非ナノファイバーとを別々に作製し、これらを混合して作製してもよいし、非ナノファイバーの耐熱性ポリマー繊維を叩解などによりフィブリル化させ、その結果得られたナノファイバーと非ナノファイバーとの混合物より作製してもよい。
例えば、混合物中のナノファイバーと非ナノファイバーとの割合（ナノファイバー／非ナノファイバー：質量比）は、１０／９０〜９０／１０の広い範囲から選択することができ、好ましくは２０／８０〜８０／２０程度、さらに好ましくは３０／７０〜７０／３０程度であってもよい。
叩解する場合、叩解度としては、ＣＳＦで表わして０〜３００ｍｌ程度であることが好ましく、より好ましくは０〜２００ｍｌ、さらに好ましくは０〜１５０ｍｌである。なお、叩解度の測定方法については、以下の実施例に詳細に記載されている。
また、耐熱性ポリマーは、耐熱性ポリマー層を形成することができる限り、ナノファイバーと非ナノファイバーとを異なる耐熱性ポリマーの混合物で形成してもよいが、同種の耐熱性ポリマーで形成するのが好ましい。
耐熱性ポリマー層が不織布の場合、不織布は、耐熱性ポリマーを主体繊維として含み、さらにバインダー繊維を有していてもよい。この場合、シート強力およびナノファイバーを構成する層との接着性を向上するとともに、セパレータの保液性を向上する観点から、主体繊維とバインダー繊維の配合率（質量部）は、９０／１０〜５０／５０程度、好ましくは８５／１５〜５５／４５程度であってもよい。
（低融点ポリマー層）
基材層は、前述した耐熱性ポリマー層と融点が１００〜２００℃の低融点ポリマーからなる低融点ポリマー層よりなる不織布であってもよい。この場合、必要により積層する低融点ポリマー層は、融点１００〜２００℃の低融点ポリマーを含むことが重要である。低融点ポリマー層が融点１００〜２００℃のポリマーを含むことにより、異常電流や、リチウムデンドライドによる内部短絡によって電池の温度上昇が生じた場合であっても、低融点ポリマー層が溶融して皮膜を形成して抵抗を高め、シャットダウン特性を与えることができる。
低融点ポリマー層は、シャットダウン特性を達成できる限り、基材層において、電解液膨潤性樹脂層側に形成されてもよいし、電解液膨潤性樹脂層とは相反する側に形成されてもよい。
低融点ポリマー層を構成する低融点ポリマーとしては、ポリオレフィン系ポリマー（例えば、ポリエチレン、ポリプロピレン、ポリブテン、およびエチレン−プロピレン共重合体など）；エチレン−ビニルアルコール共重合体；フッ素系ポリマー（例えば、ポリフッ化ビニリデン、フッ化ビニリデンとヘキサフルオロプロピレンとの共重合体、エチレンとフッ化ビニリデンとの共重合体など）；ビニル系ポリマー（例えば、ポリスチレン、ＡＢＳ、ＡＳ、ポリ塩化ビニル、ポリ塩化ビニリデン）、アクリル系ポリマー（ポリアクリロニトリル、ポリ（メタ）アクリル酸、ポリ（メタ）アクリル酸エステルなど）等が挙げられる。これらのポリマーは、単独で、または二種以上を組み合わせて用いてもよい。
これらのポリマーのうち、溶融時の皮膜形成性と、電池内での化学的安定性等の点からポリオレフィン系ポリマー（例えば、ポリエチレン、ポリプロピレン）、エチレン−ビニルアルコール共重合体、フッ素系ポリマー（例えば、ポリフッ化ビニリデン、フッ化ビニリデンとヘキサフルオロプロピレンとの共重合体）が好ましい。
より詳細には、エチレン−ビニルアルコール共重合体（ＥＶＯＨ）は、好ましくはエチレン単位を２５モル％から７０モル％含有し、ビニルアルコール単位単独またはビニルアルコールとその他のビニル系モノマーの繰り返し単位からなる共重合体であってもよい。
エチレン−ビニルアルコール共重合体は、エチレン／酢酸ビニル系共重合体の酢酸ビニル部分をケン化することにより得ることができ、ケン化度としては、例えば、約９５モル％以上、好ましくは９８モル％以上、より好ましくは９９モル％以上１００モル％以下であってもよい。
また、エチレン−ビニルアルコール共重合体の数平均分子量は、５０００〜４００００程度であってもよく、好ましくは８０００〜３００００程度であってもよい。なお、ここで言うＥＶＯＨの数平均分子量とは、ＧＰＣ法により測定した値である。エチレン−ビニルアルコール共重合体は、例えば（株）クラレよりエバールの商品名で、また日本合成化学工業（株）よりソアノールの商品名で市販されており、上市されている。また、市販されているエチレンと酢酸ビニルからラジカル重合等によってエチレン／酢酸ビニル共重合体を製造し、それをケン化して使用してもよい。
低融点ポリマーの融点は、シャットダウン性を発揮する観点から、１００〜２００℃であることが必要であり、好ましくは１２０〜１８０℃程度、さらに好ましくは１３０〜１７０℃程度であってもよい。なお、前記融点の測定方法については、以下の実施例に詳細に記載されている。
低融点ポリマー層は、前記低融点ポリマーから形成され、繊維径が１０００ｎｍ以下のナノファイバーを含むのが好ましい。なお、低融点ポリマー層は、シャットダウン効果を阻害しない範囲で非ナノファイバーを含んでいてもよいが、全てがナノファイバーであるのが好ましい。
低融点ポリマーからは、メルトブローン法などの公知又は慣用の方法でナノファイバーを作製しても良いが、静電紡糸法を用いて、ナノファイバーの繊維集合体（すなわち、低融点ポリマー層）を形成するのが好ましい。
例えば、低融点ポリマー層を構成する繊維の平均繊維径は、通常１０〜１０００ｎｍ程度であってもよく、好ましくは１０〜８００ｎｍ程度、さらに好ましくは３０〜６００ｎｍ程度であってもよい。なお、前記平均繊維径の測定方法については、以下の実施例に詳細に記載されている。
（セパレータの製造方法）
本発明のセパレータの製造方法は、繊維集合体よりなる基材層と電解液膨潤性樹脂層とが一体化している限り特に限定されず、様々な方法が考えられる。例えば、製造方法の一実施態様としては、前記ウレタン樹脂（Ｃ）から作製されたシートまたはフィルムを、繊維集合体よりなる支持基材の少なくとも片面に対して貼りあわせて積層する工程を少なくとも含んでいればよい。この場合、前記シートまたはフィルムは、通常、後述する方法により、ウレタン樹脂（Ｃ）から形成される。また、他の実施態様としては、繊維集合体よりなる支持基材に対して、前記ウレタン樹脂（Ｃ）を含む溶液または分散液を含浸または塗布する工程を含んでいてもよい。
本発明のセパレータでは、繊維集合体よりなる基材層と電解液膨潤性樹脂層とが一体化しているが、基材層が繊維集合体であることに由来して、その一体の形態としてはさまざまな形態が考えられる。例えば、電解液膨潤性樹脂層は、基材層中の繊維集合体の内部に含浸した状態で存在していてもよいし、繊維集合体表面に存在していてもよいし、さらに繊維集合体の内部及び表面の双方に存在していてもよい。
電解液膨潤性樹脂が基材層の表面に存在している場合、電解液膨潤性樹脂は、基材層の少なくとも一方の面に形成されたシート状物またはフィルム状物であってもよい。また、電解液膨潤性樹脂は、基材層上で形成された面において、少なくとも一部を被覆していればよいが、面全体を被覆するのがより好ましい。
電解液膨潤性樹脂は、公知または慣用の方法で、基材層に対して、含浸、塗布または積層などにより適用することができる。例えば、電解液膨潤性樹脂をその可溶性溶媒で希釈した樹脂溶液を作成し、基材層に対して前記樹脂溶液を含浸または塗布することにより、基材層の少なくとも表面に電解液膨潤性樹脂のシート状物またはフィルム状物を形成してもよい。
また、基材層を支持体として、電解液膨潤性樹脂をキャスト成形し、電解液膨潤性樹脂のシート状またはフィルム状物を基材層の一方または双方の表面に形成してもよい。また、一旦、電解液膨潤性樹脂シートまたはフィルムを作成した後、得られたシートまたはフィルムを基材層に対して貼り合わせてもよい。得られる電池セパレータの品質安定性の観点からは、電解液膨潤性樹脂シートまたはフィルムを作製した後、得られたシートまたはフィルムを基材層に対して貼りあわせる方法が好ましい。
なお、電解液膨潤性樹脂シートまたはフィルムは、複数の層より形成されていてもよく、あらかじめ同一種類または別の種類の複数層より形成された電解液膨潤性樹脂シートまたはフィルムを形成した後、基材に対して貼り合わせたり、１層からなる電解液膨潤性樹脂シートまたはフィルムを基材層に対して貼り合せ、積層体とした後、更にその積層体の電解液膨潤性樹脂シートまたはフィルムに対して、同一種類または別の種類の電解液膨潤性樹脂シートまたはフィルムを貼り合せて積層してもよい。
なお、作業工程に応じて、電解液膨潤性樹脂は、予め低融点ポリマー層を積層した耐熱性ポリマー層に対して塗布、含浸、または貼り合わせなどにより適用されてもよい。
耐熱性ポリマー層において、耐熱性ポリマー繊維集合体に対する電解液膨潤性樹脂の割合は、たとえば、質量比で（前者）／（後者）＝３０／７０〜９０／１０程度、好ましくは、４０／６０〜８０／２０程度、より好ましくは５０／５０〜７５／２５程度であってもよい。
次に本発明において、必要に応じて積層する、低融点ポリマー層は、低融点ポリマーを用いた織編物、不織布のいずれであってもよいが、好ましくは不織布であり、さらに好ましくはナノファイバーで形成された不織布である。
例えば、低融点ポリマー層がナノファイバーで形成された不織布である場合、その形成方法については、適宜設定することが可能であり、融点が１００〜２００℃の低融点ポリマーから形成され、繊維径が１０００ｎｍ以下のナノファイバーを調製して、低融点ポリマー層を形成する低融点ポリマー層形成工程と、前記低融点ポリマー層と、耐熱性ポリマー層及び特殊ウレタンの複合体とを積層する積層工程とを少なくとも含んでいる。
また、均一で緻密なナノファイバー層を形成できる観点から、静電紡糸法によりナノファイバー層を形成するのが好ましく、このような場合、セパレータの製造方法は、低融点ポリマーを溶融して得られた溶融液を、紡糸原液として調製する紡糸原液調製工程と、前記紡糸原液を用いて静電紡糸法によりナノファイバーを前記耐熱性ポリマー層に積層して複合する静電紡糸工程と、を少なくとも備えている。
静電紡糸工程では、まず、ナノファイバーの紡糸原液を調製する。この紡糸原液は、ポリマーを溶解させることのできる溶媒に溶解させた溶解液でも、ポリマーを溶融させた融解液でも、いずれも紡糸原液として静電紡糸法において用いることができる。
溶媒にポリマーを溶解させる場合、均一に粒状ゲル物を無くして溶解したものを紡糸原液とすることができる。溶質であるポリマーの種類に応じて、各種溶媒を利用することができ、溶媒としては、例えば、水、有機溶剤（メタノール、エタノール、プロパノール、イソプロパノール、ヘキサフルオロイソプロパノール、ベンジルアルコール、フェノール、トルエンなどのアルコール類；アセトン、１，４−ブチロラクトン、シクロヘキサノン、３−メチルオキサゾリジン−２−オンなどのケトン類；１，４−ジオキサン、１，２−ジメトキシエタン、テトラヒドロフラン、２−メチルテトラヒドロフラン、ジエチルエーテル、１，３−ジオキソランなどのエーテル類；ベンゼンなどの芳香族炭化水素類；クロロホルム、四塩化炭素、トリクロロエタン、塩化メチレンなどのハロゲン化炭化水素類；シクロヘキサンなどの脂環族炭化水素類；酢酸、ギ酸などの有機酸類；Ｎ，Ｎ−ジメチルホルムアミド（ＤＭＦ）、Ｎ，Ｎ−ジメチルアセトアミド、１−メチル−２−ピロリドン（ＮＭＰ）、１，３−ジメチル−２−イミダゾリジノンなどのアミド類；ジメチルスルホキシド（ＤＭＳＯ）などのスルホキシド類；エチレンカーボネート、プロピレンカーボネート、ジメチルカーボネート、ジエチルカーボネート、エチルメチルカーボネート、ブチレンカーボネートなどのカーボネート類；アセトニトリルなどのニトリル類；ピリジンなどのアミン類；Ｎ−メチルモルホリンオキシド、Ｎ−エチルモルホリンオキシド、Ｎ−プロピルモルホリンオキシド、Ｎ−イソプロピルモルホリンオキシド、Ｎ−ブチルモルホリンオキシド、Ｎ−イソブチルモルホリンオキシド、Ｎ−ターシャリーブチルモルホリンオキシドなどのＮ−アルキルモルホリンオキシド類；メチルホルマート、メチルプロピオネートなどのエステル類；スルホランなどのスルホン類など）等が挙げられる。これらの溶媒は、単独で、または二種以上を組み合わせて用いてもよい。
一方、ポリマーを溶融させる場合は、溶融ポリマーを用いて静電紡糸を行える限り特に限定されず、例えば、ポリマーを押出機や加熱媒体などで加熱溶融させてから紡糸原液として使用してもよいし、静電紡糸の前に、レーザー光線をポリマーの線状体に照射して、ポリマー線状体を加熱溶融させて紡糸原液としてもよい。
次いで、上記紡糸原液を用いて、静電紡糸法によりポリマーを紡糸して、ナノメータサイズの極細繊維の集合体、すなわちナノファイバー層を形成する。
静電紡糸の方法としては特に制限はなく、紡糸原液を供給できる導電性部材に高電圧を印加することで、接地した対極側にナノファイバーを堆積させる方法をとる。これにより、原液供給部から吐出された紡糸原液が帯電分裂され、ついで電場により液滴の一点からファイバーが連続的に引き出され、分割された繊維が多数拡散する。ポリマーの濃度が１０％以下であっても、溶媒は繊維形成と細化の段階で乾燥しやすく、原液供給部より数ｃｍ〜数十ｃｍ離れた設置された捕集ベルトあるいはシートに堆積する。堆積と共に半乾燥繊維は微膠着し、繊維間の移動を防止し、新たな微細繊維が逐次堆積し、緻密なシート状のナノファイバー層が得られる。
電解液膨潤性樹脂層と基材層との複合体は、必要に応じて、さらにエンボスやカレンダーによる熱圧融着工程を行って、複合体内の接着性（または一体性）を向上させてもよい。また、複合体は、必要に応じて冷間プレスによって目的とする厚さに調整してもよい。
（電池用セパレータ）
このようにして得られた電池用セパレータは、総目付が、例えば５〜４５ｇ／ｍ２程度、好ましくは６〜２５ｇ／ｍ２程度、さらに好ましくは７〜２０ｇ／ｍ２程度の範囲であってもよい。
基材層は支持体としての役割を持っており、実際の電池の生産工程に耐えうる強力物性が必要なため、基材層は、目付として６〜２０ｇ／ｍ２程度を有するのが好ましく、より好ましくは８〜１５ｇ／ｍ２程度であってもよい。目付が小さすぎると、生産工程に耐えうる強力を確保できない可能性がある。一方、目付が大きすぎると基材の厚みが厚くなりすぎ、電極間距離が遠くなるため、電池抵抗が上昇してしまう虞がある。なお、前記目付の測定方法については、以下の実施例に記載されている。
また、電池用セパレータの厚みは、例えば８〜５０μｍ程度、好ましくは１０〜３０μｍ程度であってもよい。なお、前記厚みの測定方法については、以下の実施例に記載されている。
さらに、電池用セパレータの密度は、例えば０．３〜１．０ｇ／ｃｍ３程度、好ましくは０．４〜０．９ｇ／ｃｍ３程度であってもよい。
さらに、本発明の電池用セパレータは、取り扱い性の観点から、例えば、０．７ｋｇ／１５ｍｍ以上（例えば０．７〜３ｋｇ／１５ｍｍ程度）の強力を有していてもよく、好ましくは１．２〜２ｋｇ／１５ｍｍ程度であってもよい。なお、前記強力の測定方法については、以下の実施例に記載されている。
また、セパレータの吸液量は、例えば、１．５ｇ／ｇ以上（例えば、１．５〜８ｇ／ｇ程度）であってもよく、好ましくは３〜８ｇ／ｇ程度、より好ましくは５．５〜７．５ｇ／ｇであってもよい。なお、前記吸液量の測定方法については、以下の実施例に記載されている。
さらに、本発明のセパレータの透気度は電解液膨潤性樹脂層と基材層とが一体化されているため、例えば、５０００秒／１００ｃｃ以上であってもよい。なお、前記透気度の測定方法については、以下の実施例に記載されている。
さらにまた、本発明の電池用セパレータは、特に、電解液の熱分解により発生するフッ化水素に対する耐性に優れていているのが好ましく、例えば、電池用セパレータは、１ｍｏｌ％の６フッ化リン酸リチウム液中、１００℃、３０分放置した後の重量減少率が、２％以下であるのが好ましく、より好ましくは１％以下であるのが好ましく、特に０％であるのが好ましい。なお、前記重量減少率の測定方法については、以下の実施例に記載されている。
本発明の電池用セパレータは、高出力型の電池に対応しており、初期抵抗値が、例えば０．５〜１０Ω程度、好ましくは１〜８Ω程度であってもよい。また、必要により積層する低融点ポリマー層が存在すると、シャットダウン特性に優れるため、セパレータを、［（低融点ポリマー層を構成する低融点ポリマーの融点）＋１０］℃で、３０分加熱した後の抵抗値は、加熱前の初期抵抗値の２倍以上（例えば、２〜３００倍程度）、好ましくは３〜２００倍程度、さらに好ましくは１０〜１５０倍程度であってもよい。なお、前記初期抵抗値および加熱後の抵抗値の測定方法については、以下の実施例に詳細に記載されている。
（非水系電池）
本発明は、前記セパレータを用いた非水系電池も包含する。非水系電池の基本的な構造は、正極と、負極と、非水電解液と、セパレータとを備え、その他、必要に応じて非水電解液電池の技術分野で通常使用されている他の部材を備える。本発明の非水系電池は、その形状には特に制限されず、コイン型、ボタン型、ペーパー型、円筒型、角型等、種々の形状の電池として使用できる。
本発明の非水系電池の正極活物質は一次電池と二次電池で一部異なり、例えば、非水電解液一次電池の正極活物質としては、フッ化黒鉛［（ＣＦ）ｎ]、ＭｎＯ２、Ｖ２Ｏ５、ＳＯＣｌ２、ＳＯ２、ＦｅＳ２、ＣｕＯ、ＣｕＳ等が好適に挙げられる。これらの正極活物質は、単独で、または二種以上を組み合わせて用いてもよい。これらのうち、高エネルギー密度が可能であると共に安全性にも優れるため、フッ化黒鉛、ＭｎＯ２が好ましい。
また、非水電解液二次電池の正極活物質としては、Ｖ２Ｏ５、Ｎｂ２Ｏ５等の金属酸化物、Ｌｉ（１−ｍ）ＮｉＯ２、Ｌｉ（１−ｍ）ＭｎＯ２、Ｌｉ（１−ｍ）Ｍｎ２Ｏ４、Ｌｉ（１−ｍ）ＣｏＯ２、Ｌｉ（１−ｍ）ＦｅＯ２等のリチウム含有複合酸化物（ここで、０≦ｍ＜１．０）、ＬｉＦｅＰＯ４などのポリアニリン系リチウム繊維金属化合物等の導電性ポリマー等が挙げられる。これらの正極活物質は、単独で、または二種以上を組み合わせて用いてもよい。これらのうち、高エネルギー密度が可能であると共に安全性にも優れるため、層状構造またはスピネル構造のＬｉ（１−ｍ）ＣｏＯ２、Ｌｉ（１−ｍ）ＮｉＯ２、Ｌｉ（１−ｍ）ＭｎＯ２が好ましく、特に、ＬｉＣｏＯ２、ＬｉＮｉＯ２、ＬｉＭｎ２Ｏ４が好ましい。
本発明の非水系電池の負極活物質は一次電池と二次電池で一部異なり、例えば、非水電解液一次電池の負極活物質としては、リチウム金属、Ｍｇ−Ｌｉ合金、Ａｌ−Ｌｉ合金などのリチウム合金等が挙げられる。これらの負極活物質は、単独で、または二種以上を組み合わせて用いてもよい。
一方、非水電解液二次電池の負極活物質としては、リチウム金属、グラファイト又は非晶質炭素等の炭素材料等である。そのなかでも特に炭素材料を用いることが好ましい。炭素材料は比表面積が比較的大きくでき、リチウムの吸蔵、放出速度が速いため大電流での充放電特性、出力・回生密度に対して良好となる。特に、出力・回生密度のバランスを考慮すると、充放電に伴い電圧変化の比較的大きい炭素材料を使用することが好ましい。
また、このような炭素材料を負極活物質に用いることで、より高い充放電効率と良好なサイクル特性とが得られる。なお、負極活物質として炭素材料を用いた場合には、必要に応じて、導電材および結着材を負極活物質に混合して負極合材を得て、この負極合材を集電体に塗布して用いることが好ましい。
次に本発明を具体的に実施例で説明するが、本発明はこれらの実施例に限定されるものではない。実施例において、各物性値は以下のようにして測定した。なお、実施例中の部及び％はことわりのない限り質量に関するものである。
［平均繊維径（ｎｍ）］
基材層において、顕微鏡により倍率５０００倍で撮影した不織布構成繊維の断面の拡大写真から、無作為に１００本の繊維を選び、それらの繊維径を測定し、その平均値を平均繊維径とした。
［ポリマー融点（℃）］
試料５０ｍｇを示差走査熱量計（セイコーインスツル（株）製：ＤＳＣ６２００）により測定し吸熱ピーク値を融点とした。
［目付（ｇ／ｍ２）］
ＪＩＳ Ｐ ８１２４「紙のメートル坪量測定方法」に準じて測定した。
［厚さ（μｍ）］
ＪＩＳ Ｐ ８１１８「紙及び板紙の厚さと密度の試験方法」に準じて測定した。
［強力（ｋｇ／１５ｍｍ）］
ＪＩＳ Ｐ ８１１３「紙及び板紙の引張特性の試験方法」に準じて測定した。
［吸液量 ｇ／ｇ］
５０ｍｍ×５０ｍｍの試料を１ｍｏｌ％の４フッ化ホウ酸リチウム液（キシダ化学（株）：１ｍｏｌ／Ｌ ＬｉＢＦ４／ＥＣ：ＥＭＣ （３：７）ｖ／ｖ％）（２３℃）に浴比１／１００の条件で３０分浸漬し、３０秒間自然液切りした後の試料重量を測定し、保液された液体の重量を浸漬前の試料重量で除することによって吸液量を算出した。
［透気度 秒／１００ｃｃ］
ＪＩＳ Ｐ ８１１７に準じガーレ式透気度試験器を用いて測定した。
［耐電解液性 （％）］
予め秤量した試料サンプル（５×５ｃｍ）に対して、１ｍｏｌ％の６フッ化リン酸リチウム液（キシダ化学（株）；１ｍｏｌ／Ｌ ＬｉＰＦ６／ＥＣ：ＥＭＣ（３：７）ｖ／ｖ％）を加え、１００℃で３０分放置した後、試料サンプルを取り出し、水洗、乾燥した試料サンプルの重量を測定し、６フッ化リン酸リチウム液へ浸漬する前後の試料サンプルの重量減少率（％）を求めた。
［初期抵抗値（Ω）］
試料を、１ｍｏｌ％の４フッ化ホウ酸リチウム液（キシダ化学（株）：１ｍｏｌ／Ｌ ＬｉＢＦ４／ＥＣ：ＥＭＣ （３：７）ｖ／ｖ％）に２０℃、３０分浸漬し、保液十分な状態（３０秒液切りした状態）で、測定雰囲気（２０℃×６５％ＲＨ）にてインピーダンス測定器（国洋電気工業（株）製：ＫＣ−５４７ ＬＣＲ ＭＥＴＥＲ）で測定した。
抵抗値が５Ω以下の試料ならば低抵抗となり、高出力の非水系電池が作製可能なことから○と判定した。それ以上は抵抗が高すぎ、非水系電池として劣ったものとなってしまうため×と判定した。
［加熱後抵抗値（Ω）］
ステンレス製密閉容器内に電解液１ｍｏｌ％の６フッ化リン酸リチウム液（キシダ化学（株）：１ｍｏｌ／Ｌ ＬｉＰＦ６／ＥＣ：ＥＭＣ （３：７）ｖ／ｖ％）と試料を投入し、オイルバス中で、［（低融点ポリマー層を構成する低融点ポリマーの融点＋１０）］℃で３０分加熱し、加熱後の試料を、保液十分な状態（３０秒液切りした状態）で、測定雰囲気（２０℃×６５％ＲＨ）にてインピーダンス測定器（国洋電気工業（株）製：ＫＣ−５４７ ＬＣＲ ＭＥＴＥＲ）で測定した。
加熱前の抵抗値に対し、抵抗値が２倍以上に向上しているサンプルをシャットダウン特性が発現している○と判定し、それ以下を×とした。
（実施例１）
（１）ウレタン樹脂組成物の調製
温度計、撹拌装置、還流冷却管、及び窒素導入管を備えた４ツ口フラスコに、メチルエチルケトン５００質量部を仕込み、次いで前記反応容器中にポリオキシエチレンモノメチルエーテルメタクリレート（ポリオキシエチレン鎖の数平均分子量５００）４８５質量部と３−メルカプト−１，２−プロパンジオール１５質量部を供給し、反応させることによって、ビニル重合体の全量に対するポリオキシエチレン鎖の割合が９５質量％である数平均分子量６０００で片末端に２個の水酸基を有するビニル重合体（ａ１−１）を得た。
次いで、前記ビニル重合体（ａ１−１）５０質量部と、ポリオキシエチレングリコール（数平均分子量１５００）１５０質量部、１，４−ブタンジオール１５質量部及び４，４’−ジフェニルメタンジイソシアネート１００質量部を、有機溶剤としてのメチルエチルケトン３００質量部の存在下で４時間反応させ、希釈溶剤としてメチルエチルケトン２００質量部を追加し、さらに反応を継続した。
反応物の重量平均分子量が８００００から１２００００の範囲に達した時点で、メタノール３質量部投入することで反応を終了し、更に希釈溶剤としてメチルエチルケトン１７５質量部を追加することによって、ウレタン樹脂を含む不揮発分３０質量％のウレタン樹脂組成物（Ｘ−１）を得た。
（２）不織布層（耐熱性ポリマー層）の製造
１．７ｄｔｅｘ、長さ３ｍｍの溶剤紡糸セルロース繊維（コートールズ社製、テンセル）をパルパーとファイバライザーにて叩解し、ＣＳＦ１００ｍｌのフィブリル化物とした。この繊維を主体繊維とし、ポリビニルアルコール系繊維（（株）クラレ製、「VPB105-2」）をバインダー繊維として、主体繊維：バインダー繊維の重量比が８０：２０となるような量で添加してスラリーを調製した。
このスラリーを丸網抄紙機にて抄紙し、ドライヤー温度１３０℃で乾燥を行い、坪量１０．９ｇ／ｍ２、厚さ１５μｍの耐熱性ポリマー層を作製した。
（３）上記にて製造した不織布、ウレタン樹脂組成物（Ｘ−１）を用いて、下記の方法にて電池セパレータを製造した。
下記の処方で樹脂溶液１を調製し、ナイフコータを用い離型紙上に全面塗布し、１００℃で乾燥させた後、厚さ１４μｍの電解液膨潤性樹脂フィルム１を形成した。
樹脂溶液１
ウレタン樹脂組成物（Ｘ−１） １００質量部
ジメチルホルムアミド １５質量部
メチルエチルケトン １５質量部
次に、樹脂溶液２を調製し、ナイフコータを用い離型紙上に形成された電解液膨潤性樹脂フィルム１上に全面塗布し、１００℃で乾燥させた後、厚さ１４μｍの電解液膨潤性樹脂フィルム２を形成した。
樹脂溶液２
ウレタン樹脂組成物（Ｘ−１） １００質量部
イソプロピルアルコール ２０質量部
トルエン ２０質量部
そして、前記不織布と、電解液膨潤性樹脂フィルム２とを重ね合わせ、ニップロールを用いて貼り合わせた。その後、７０℃にて７２時間エージングした後、離型紙を剥離して電池セパレータを得た。得られたセパレータの性能を表１に示す。
（実施例２）
前記ポリオキシエチレングリコール（数平均分子量１５００）１５０質量部の代わりに、ポリオキシプロビレングリコール（数平均分子量１５００）を１５０質量部使用すること以外は、実施例１と同様の方法で不揮発分３０質量％のウレタン樹脂組成物（Ｘ−２）を得た。実施例１のウレタン樹脂組成物（Ｘ−１）に代えて、このウレタン樹脂組成物（Ｘ−２）を用いる以外は、実施例１と同様にセパレータを作製した。得られたセパレータの性能を表１に示す。
（実施例３）
前記ポリオキシエチレングリコール（数平均分子量１５００）１５０質量部の代わりに、エチレンオキサイドとテトラヒドロフランとの共重合体（数平均分子量１５００）を１５０質量部使用すること以外は、実施例１と同様の方法で不揮発分３０質量％のウレタン樹脂組成物（Ｘ−３）を得た。実施例１のウレタン樹脂組成物（Ｘ−１）に代えて、このウレタン樹脂組成物（Ｘ−３）を用いる以外は、実施例１と同様にセパレータを作製した。得られたセパレータの性能を表１に示す。
（実施例４）
実施例１の（３）加工以後に（４）として以下の処理を行った。
（４）低融点ポリマー層の形成
まず融点１６０℃のエチレン−ビニルアルコール共重合体（（株）クラレ製：ＥＶＡＬ−Ｇ）を１４質量％となるようにＤＭＳＯ溶媒に投入後、２５℃で静置溶解し、紡糸原液を得た。得られた紡糸原液を用い、紡糸装置にて静電紡糸を行った。
紡糸装置では、口金として内径が０．９ｍｍのニードルを使用し、口金と形成シート引取り装置との間の距離は８ｃｍとした。また、形成シート引取り装置に前記（３）で得られたシートを巻き付けた。次いでコンベア速度０．１ｍ／分、原液を所定の供給量で口金から押し出し、口金に２０ｋＶ印加電圧を与えて、耐熱性ポリマー層上に平均繊維径が２００ｎｍのナノファイバーを３．２ｇ／ｍ２になるよう積層させた。
このようにして得られた複合体を、さらに１３０℃で熱プレス処理し、耐熱性ポリマー層と低融点ポリマー層とを一体化した。得られたセパレータの性能を表１に示す。
（比較例１）
（１）ウレタン樹脂組成物の調製
前記ポリオキシエチレングリコール（数平均分子量１５００）１５０質量部の代わりに、アジピン酸と１，４−ブタンジオールとを反応させて得られるポリエステルポリオール（数平均分子量１５００）を１５０質量部使用すること以外は、実施例１と同様の方法で不揮発分３０質量％の比較用ウレタン樹脂組成物（Ｘ’−１）を得た。実施例１のウレタン樹脂組成物（Ｘ−１）に代えて、このウレタン樹脂組成物（Ｘ’−１）を用いる以外は、実施例１と同様にセパレータを作製した。得られたセパレータの性能を表２に示す。
（比較例２）
温度計、撹拌装置、還流冷却管、及び窒素導入管を備えた４ツ口フラスコに、メチルエチルケトン４５０質量部を仕込み、次いで前記反応容器中にポリオキシエチレンモノメチルエーテルメタクリレート（ポリオキシエチレン鎖の数平均分子量１０００）４００質量部と３−メルカプト−１，２−プロパンジオール７質量部を供給し、反応させることによって、ビニル重合体の全量に対するポリオキシエチレン鎖の割合が９５質量％である数平均分子量７０００で片末端に２個の水酸基を有するビニル重合体（Ｙ−１）を得た。
次いで、温度計、窒素導入管、及び撹拌器を備えた窒素置換された容器中で、前記ビニル重合体（Ｙ−１）５０質量部と、ポリオキシエチレングリコール（数平均分子量１５００）１５０質量部、１，４−ブタンジオール１５質量部及び４，４’ジフェニルメタンジイソシアネート１００質量部を、有機溶剤としてのメチルエチルケトン３００質量部の存在下で４時間反応させ、希釈溶剤としてメチルエチルケトン２００質量部を追加し、さらに反応を継続した。
反応物の重量平均分子量が８００００から１２００００の範囲に達した時点で、メタノール３質量部投入することで反応を終了し、更に希釈溶剤としてメチルエチルケトン１７５質量部を追加することによって、ウレタン樹脂を含む不揮発分３０質量％の比較用ウレタン樹脂組成物（Ｘ’−２）を得た。
そして、実施例１のウレタン樹脂組成物（Ｘ−１）に代えて、このウレタン樹脂組成物（Ｘ’−２）を用いる以外は、実施例１と同様にセパレータを作製した。得られたセパレータの性能を表２に示す。
（比較例３）
不織布よりなる基材層（２）を省略すること以外は実施例１と同様に作製した。得られたセパレータの性能を表２に示す。
（比較例４）
二軸押出機にポリエチレン（三井化学（株）製：５２０２Ｂ）１００質量部を供給し、流動パラフィン１２０質量部を二軸押出機のシリンダーに設けた注入口から注入して２２０℃で十分に溶融混練を行うことによりポリエチレン溶液を調製し、二軸押出機の先端に取り付けたＴダイからポリエチレン溶液をシート状に押し出し冷却した。このシートを二軸延伸機にセットし、１１５℃で７×７倍に同時二軸延伸を行い、メチルエチルケトンで流動パラフィンを抽出してポリエチレン微多孔フィルムを得た。得られた微多孔フィルムの性能を表２に示す。
Figure 0005771621

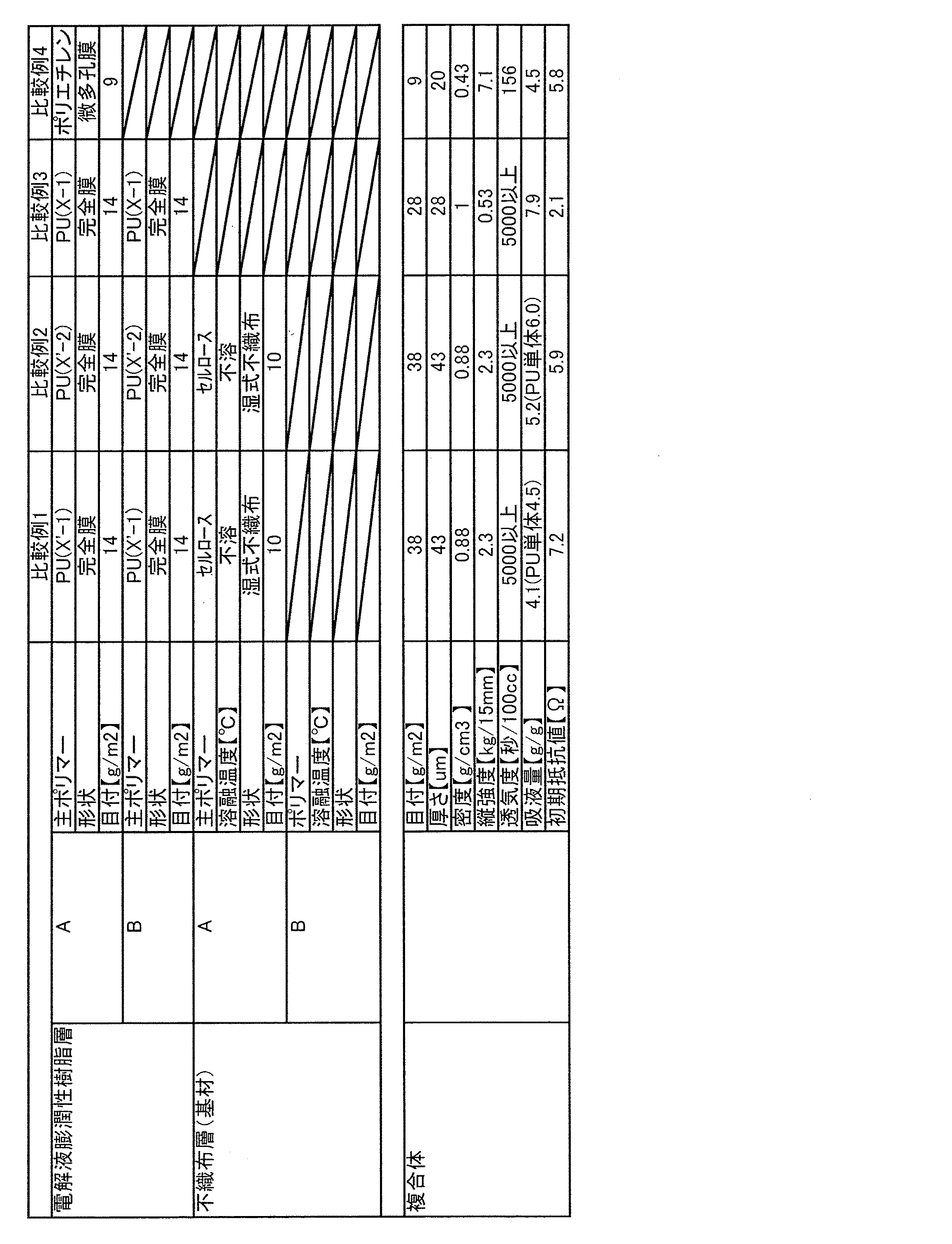

Figure 0005771621
実施例１〜４のセパレータは、ウレタン樹脂の電解液に対する膨潤性が高いためいずれも初期抵抗が低く、高出力の非水系電池用セパレータとして申し分ない性質を示す。さらに、これらの実施例では、セパレータの強力も高く、製造時における取り扱い性に優れている。さらに、フッ化水素に対する耐性も高く、電解液の分解により発生するフッ化水素（ＨＦ）に対してもセパレータの重量は全く変化していない。
低融点ポリマー層が存在する実施例４では、低融点ポリマーが異常発熱で溶融して皮膜を形成できるため、加熱後抵抗値が加熱前の抵抗値の８．２倍となり、良好なシャットダウン特性をも示している。
一方、比較例１のセパレータは、イオン伝導度が低いため、非水系電池のセパレータとしては使用できるものではない。
比較例２のセパレータは、イオン伝導度は有するものの、機械安定性が低下することから、非水系電池のセパレータとしては使用できるものではない。
比較例３のセパレータは、強力が低く、セパレータの損傷が発生しやすいため、加工性が悪く非水系電池のセパレータとしては使用できるものではない。
比較例４の微多孔フィルムでは初期抵抗が高いため、非水系電池のセパレータとして使用したときに電池の内部抵抗が高くなり、高出力が得られないばかりか、溶融によるシャットダウン特性はあるものの、異常発熱が進み、より高温となったときにシート形態を保っていないため極材同士が接触してさらに危険が増す場合があり、安全機能としては不十分なものとなる。
本発明の非水系電池用セパレータは、非水系電池に対して有用に利用することができる。
以上のとおり、本発明の好適な実施例を説明したが、当業者であれば、本件明細書を見て、自明な範囲内で種々の変更および修正を容易に想定するであろう。したがって、そのような変更および修正は、請求の範囲から定まる発明の範囲内のものと解釈される。

Claims (13)

  1. 片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）と、
    ポリエーテルポリオール（ａ２）とを含有するポリオール（Ａ）と、
    ポリイソシアネート（Ｂ）とを反応させて得られるウレタン樹脂（Ｃ）よりなる電解液膨潤性樹脂層が、繊維集合体よりなる基材層の少なくとも片面に形成され、両者が一体化していることを特徴とする非水系電池用セパレータ。
  2. 請求項１記載のセパレータにおいて、前記ビニル重合体（ａ１）が、２個の水酸基と１個のメルカプト基とを有する連鎖移動剤（Ｄ）、及び、数平均分子量２００〜８００のポリオキシエチレン鎖を有するビニル単量体（ｅ）を含むビニル単量体（Ｅ）を反応させて得られるものである非水系電池用セパレータ。
  3. 請求項１または２記載のセパレータにおいて、電解液膨潤性樹脂層が、実質的に無孔である非水系電池用セパレータ。
  4. 請求項１から３のいずれか一項のセパレータにおいて、基材層が、少なくとも耐熱性ポリマー層を含んでおり、前記耐熱性ポリマーは、融点が２００℃を超える高融点ポリマーもしくは熱不融性ポリマーで構成される非水系電池用セパレータ。
  5. 請求項１から４のいずれか一項のセパレータにおいて、基材層を構成する耐熱性ポリマーが、全芳香族ポリアミド系ポリマー、ポリビニルアルコール系ポリマー、及びセルロース系ポリマーからなる群から選択された少なくとも一種で構成されている非水系電池用セパレータ。
  6. 請求項１から５のいずれか一項のセパレータにおいて、基材層が、不織布で構成される非水系電池用セパレータ。
  7. 請求項６のセパレータにおいて、不織布が、湿式不織布、乾式不織布、メルトブローン不織布、スパンボンド不織布、および静電紡糸不織布からなる群より選択された１種または２種以上の不織布または不織布積層体である非水系電池用セパレータ。
  8. 請求項１から７のいずれか一項のセパレータにおいて、基材層が、耐熱性ポリマー層と、融点が１００〜２００℃の低融点ポリマーからなる低融点ポリマー層との積層体よりなる非水系電池用セパレータ。
  9. 請求項８のセパレータにおいて、低融点ポリマー層が、平均繊維径１０００ｎｍ以下のナノファイバーを含む不織布である非水系電池用セパレータ。
  10. 請求項８または９のセパレータにおいて、低融点ポリマー層を形成する低融点ポリマーが、ポリオレフィン系ポリマー、エチレン−ビニルアルコール系共重合物、及びフッ素系ポリマーからなる群から選択される少なくとも一種で構成される非水系電池用セパレータ。
  11. 片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）と、ポリエーテルポリオール（ａ２）とを含有するポリオール（Ａ）、及び、ポリイソシアネート（Ｂ）を反応させて得られるウレタン樹脂（Ｃ）からシートまたはフィルムを作製する工程と、
    前記シートまたはフィルムを繊維集合体よりなる支持基材の少なくとも片面に対して貼りあわせる工程と、
    を含む非水系電池用セパレータの製造方法。
  12. 片末端に２個の水酸基を有するビニル重合体（ａ１’）を主鎖とし、その側鎖に数平均分子量２００〜８００のポリオキシエチレン鎖を、ビニル重合体（ａ１）の全量に対して７０質量％〜９８質量％有する数平均分子量２０００〜７０００のビニル重合体（ａ１）と、ポリエーテルポリオール（ａ２）とを含有するポリオール（Ａ）、及び、ポリイソシアネート（Ｂ）を反応させて得られるウレタン樹脂（Ｃ）の溶液または分散液を作製する工程と、
    前記溶液または分散液を、繊維集合体よりなる支持基材に対して塗布または含浸する工程と、
    を含む非水系電池用セパレータの製造方法。
  13. 請求項１から１０のいずれか一項に記載の非水系電池用セパレータを使用した非水系電池。
JP2012540764A 2010-10-27 2011-10-13 非水系電池用セパレータ及びそれを用いた非水系電池、ならびに非水系電池用セパレータの製造方法 Active JP5771621B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2012540764A JP5771621B2 (ja) 2010-10-27 2011-10-13 非水系電池用セパレータ及びそれを用いた非水系電池、ならびに非水系電池用セパレータの製造方法

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2010240329 2010-10-27
JP2010240329 2010-10-27
JP2012540764A JP5771621B2 (ja) 2010-10-27 2011-10-13 非水系電池用セパレータ及びそれを用いた非水系電池、ならびに非水系電池用セパレータの製造方法
PCT/JP2011/073502 WO2012056890A1 (ja) 2010-10-27 2011-10-13 非水系電池用セパレータ及びそれを用いた非水系電池、ならびに非水系電池用セパレータの製造方法

Publications (2)

Publication Number Publication Date
JPWO2012056890A1 JPWO2012056890A1 (ja) 2014-03-20
JP5771621B2 true JP5771621B2 (ja) 2015-09-02

Family

ID=45993615

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2012540764A Active JP5771621B2 (ja) 2010-10-27 2011-10-13 非水系電池用セパレータ及びそれを用いた非水系電池、ならびに非水系電池用セパレータの製造方法

Country Status (6)

Country Link
US (1) US9343721B2 (ja)
EP (1) EP2634838B1 (ja)
JP (1) JP5771621B2 (ja)
KR (1) KR101929063B1 (ja)
CN (1) CN103190016B (ja)
WO (1) WO2012056890A1 (ja)

Families Citing this family (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8641273B2 (en) * 2010-11-02 2014-02-04 Sinoelectric Powertrain Corporation Thermal interlock for battery pack, device, system and method
KR101256968B1 (ko) * 2012-10-25 2013-04-30 톱텍에이치앤에스 주식회사 이차전지 분리막용 pet 부직포 및 이를 포함하는 이차전지용 분리막
CN103855351A (zh) * 2014-03-11 2014-06-11 东莞新能源科技有限公司 锂离子电池、所使用的隔离膜及隔离膜的制备方法
JP6345514B2 (ja) * 2014-07-02 2018-06-20 旭化成株式会社 積層微多孔性フィルム及びリチウムイオン二次電池用セパレータ
KR102221807B1 (ko) * 2014-08-11 2021-03-02 삼성에스디아이 주식회사 이차 전지
US10312527B2 (en) 2014-11-10 2019-06-04 Lanxess Solutions Us Inc. Energy storage device comprising a polyurethane separator
US10186716B2 (en) 2014-11-10 2019-01-22 Lanxess Solutions Us Inc. Non-aqueous flow cell comprising a polyurethane separator
EP3082186B1 (en) 2015-04-14 2019-07-24 Lanxess Solutions US Inc. Non-aqueous flow cell comprising a polyurethane separator
US10573926B1 (en) 2016-03-23 2020-02-25 American Lithium Energy Corporation Hybrid solid-state electrolyte
CN105679984A (zh) * 2016-03-29 2016-06-15 浙江地坤键新能源科技有限公司 一种无孔隔膜及其应用
US10454142B2 (en) * 2016-05-31 2019-10-22 American Lithium Energy Corporation Enhanced solid state battery cell
CN106654127A (zh) * 2016-12-23 2017-05-10 合肥星源新能源材料有限公司 一种高浸润性的锂离子电池隔膜及其制备方法
EP3627586B1 (en) * 2017-05-17 2022-09-28 Teijin Limited Separator for non-aqueous secondary batteries, non-aqueous secondary battery, and method for producing non-aqueous secondary battery
US10629861B2 (en) * 2017-05-23 2020-04-21 Samsung Electronics Co., Ltd. Stretchable battery and method of manufacturing the same
KR102501467B1 (ko) * 2017-11-16 2023-02-20 삼성전자주식회사 복합분리막, 그 제조방법 및 이를 포함하는 이차전지
JPWO2022145318A1 (ja) * 2020-12-28 2022-07-07
CN113140871B (zh) * 2021-03-26 2022-11-04 西安理工大学 一种锂硫电池用自支撑结构的隔膜及其制备方法
EP4614712A1 (en) 2022-10-31 2025-09-10 Zeon Corporation Composition for electrochemical element functional layer, composition precursor for electrochemical element functional layer, electrochemical element functional layer, laminate for electrochemical element, and electrochemical element
CN121405843B (zh) * 2025-12-25 2026-04-17 深圳市鸿星创新材料有限公司 一种隔膜用大颗粒胶、隔膜涂层浆料、隔膜及电池

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004055509A (ja) * 2001-09-27 2004-02-19 Nisshinbo Ind Inc 非水電解質二次電池、ならびに該二次電池を用いた電源、携帯用機器、輸送または移動用機械、および家庭用電気機器
JP2006019191A (ja) * 2004-07-02 2006-01-19 Japan Vilene Co Ltd リチウムイオン二次電池用セパレータ及びリチウムイオン二次電池
JP2009224100A (ja) * 2008-03-14 2009-10-01 Toray Ind Inc 電池用セパレーター
JP2011046761A (ja) * 2009-08-25 2011-03-10 Mitsubishi Paper Mills Ltd 多孔質シート、多孔質シートの製造方法および多孔質シートからなる電気化学素子用セパレータ

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH05226002A (ja) 1991-02-25 1993-09-03 Honda Motor Co Ltd リチウム二次電池用ゲル状電解質
JP2001351434A (ja) * 2000-06-07 2001-12-21 Toyo Tire & Rubber Co Ltd ゲル状電解質形成組成物、ゲル状電解質及びその製造方法
JP2003003078A (ja) * 2000-09-19 2003-01-08 Nisshinbo Ind Inc イオン導電性組成物、ゲル電解質、及び非水電解質電池並びに電気二重層キャパシタ
TW579613B (en) 2001-09-27 2004-03-11 Nisshin Spinning Nonaqueous electrolyte secondary cell, power supply comprising the secondary cell, portable device, transportable or movable machine, electric apparatus for home use, and method for charging nonaqueous electrolyte secondary cell
JP2004031084A (ja) 2002-06-25 2004-01-29 Oji Paper Co Ltd リチウムイオン二次電池用セパレータおよびそれを用いた電池
TW200504108A (en) * 2003-07-24 2005-02-01 Asahi Glass Co Ltd Polyurethane resins and process for production thereof
JP5031606B2 (ja) 2008-01-30 2012-09-19 ソニー株式会社 電池パック及びその製造方法
JP5337550B2 (ja) * 2008-03-31 2013-11-06 日東電工株式会社 電池用セパレータとこれを用いてなる電池

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004055509A (ja) * 2001-09-27 2004-02-19 Nisshinbo Ind Inc 非水電解質二次電池、ならびに該二次電池を用いた電源、携帯用機器、輸送または移動用機械、および家庭用電気機器
JP2006019191A (ja) * 2004-07-02 2006-01-19 Japan Vilene Co Ltd リチウムイオン二次電池用セパレータ及びリチウムイオン二次電池
JP2009224100A (ja) * 2008-03-14 2009-10-01 Toray Ind Inc 電池用セパレーター
JP2011046761A (ja) * 2009-08-25 2011-03-10 Mitsubishi Paper Mills Ltd 多孔質シート、多孔質シートの製造方法および多孔質シートからなる電気化学素子用セパレータ

Also Published As

Publication number Publication date
EP2634838A4 (en) 2016-10-05
CN103190016A (zh) 2013-07-03
WO2012056890A1 (ja) 2012-05-03
CN103190016B (zh) 2015-05-20
EP2634838B1 (en) 2017-11-29
US20130224557A1 (en) 2013-08-29
KR20140037794A (ko) 2014-03-27
US9343721B2 (en) 2016-05-17
EP2634838A1 (en) 2013-09-04
KR101929063B1 (ko) 2018-12-13
JPWO2012056890A1 (ja) 2014-03-20

Similar Documents

Publication Publication Date Title
JP5771621B2 (ja) 非水系電池用セパレータ及びそれを用いた非水系電池、ならびに非水系電池用セパレータの製造方法
JP5529148B2 (ja) 非水系電池用セパレータ及びそれを用いた非水系電池、ならびに非水系電池用セパレータの製造方法
KR102190068B1 (ko) 폴리올레핀 다공질 막, 이를 이용한 전지용 세퍼레이터 및 이들의 제조 방법
TWI479725B (zh) 分隔器及含有此分隔器之電化學裝置
JP4946006B2 (ja) 複合多孔質膜及びその製造方法
JP5189459B2 (ja) リチウム電池用セパレータ及びそれを用いたリチウム電池
CN104106155B (zh) 电池用隔膜及电池用隔膜的制备方法
JP5031835B2 (ja) 耐熱性超極細繊維状分離膜及びそれを利用した二次電池
JP5870925B2 (ja) 複合多孔質膜及びその製造方法
CN104393219A (zh) 非水系二次电池用隔膜、其制造方法和非水系二次电池
CN101923957A (zh) 蓄电装置用隔离物
CN103797614B (zh) 电池用隔膜及电池用隔膜的制备方法
KR20150141403A (ko) 복합 다공성 분리막 및 그 제조방법과 이를 이용한 이차전지
JP6166575B2 (ja) 電極一体型セパレータ及びその製造方法
JP3419393B2 (ja) 非水電解質二次電池とセパレータおよびその製造方法
JP2019197702A (ja) 電池セパレータ用不織布および電池セパレータ

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20140825

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20140825

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20150616

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20150629

R150 Certificate of patent or registration of utility model

Ref document number: 5771621

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

S533 Written request for registration of change of name

Free format text: JAPANESE INTERMEDIATE CODE: R313533

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250
