Description

関連出願
本願は、３５Ｕ．Ｓ．Ｃ．§１１９（ｅ）の下で、２０１３年１２月２０日に出願された米国仮特許出願第６１/９１８，８８７号、および、２０１４年６月１３日に出願された米国仮特許出願第６２/０１１，６０１号の恩恵を主張する。これら特許出願は、その全体が、参照により本明細書に組み込まれる。

本発明は、車両駆動軸組立体を通じてトルク伝動を管理する駆動系制御アクチュエータに関する。より具体的には、本発明は、車両における駆動軸と複数の後部軸の１つとの間で動力を結合するための車両クラッチパックに及ぼされるクラッチクランプ力を管理する、駆動系制御アクチュエータに関する。

例えば摩擦クラッチ組立体および油圧ブレーキシステム等におけるように、圧縮作動液源を利用する様々な用途で、油圧アクチュエータが使用されることは知られている。また、モータ駆動スクリュ軸、スクリュ軸に通される非回転式ナット、および、油圧シリンダの中でスライド可能に備付けられ、ナットに固定される油圧ピストンを利用する一方で、電気モータで油圧アクチュエータを駆動すべく油圧を生成することがよく見られる。

電気モータが作動される場合、スクリュ軸の回転運動が、スクリュ軸に沿って直線的に移動するナットへと伝動される。ピストンはナットに固定されるので、スクリュ軸に沿って動きもする。その結果、参照により本明細書に組み込まれるＫｒｉｓｈｅｒの米国特許第８，１１８，５７１号で教示されるように、摩擦クラッチにクランプ力を加える油圧ピストンから、トルクに移る望ましい油圧を発生する。

特に、Ｋｒｉｓｈｅｒは、クラッチパックのトルク容量は、スクリュ軸沿いの第２のピストンに加えられる油圧流体圧力に比例することを教示している。それゆえ、電気モータによって生ずる少量のトルクにより、第２のピストンに多大な力をもたらすことができる。トルク増幅がモータ駆動スクリュを導出することによって実現される一方で、力増幅は第２のピストンの表面積に対する第１のピストンのピストンヘッドの表面積の割合によって実現される。

従来の油圧アクチュエータは、過去に、駆動軸から車両後部車輪へのトルクの移動を十分に制御してきた。けれども、ドラッグトルクを最小化して解除すべく大きな移動距離を与える一方で、車両後部車輪へのトルクの移動を制御するためのより早い応答時間を有するアクチュエータを備えることが有利であろう。また、初期クラッチ係合の位置を検出すること、および、ディファレンシャルおよびその関連部品の中での摩擦、機能不良、並びに／若しくは、誤組に起因する機械的摩耗に対して補償することが有益であろう。

電子部品を有する電子回路ボードを備える車両駆動軸組立体切断ユニット埋設コントローラ（ＤＵＥＣ）を通じてトルク伝動を管理する駆動系制御アクチュエータは、例えばディファレンシャル駆動軸組立体のような車両駆動軸組立体を通じてトルク伝動を管理する。ＤＵＥＣは、クラッチパックに及ぼされるクランプ力を管理する備付電気モータ駆動アクチュエータを制御する。クラッチパックは、クラッチ位置に基づいて、車両の駆動軸と複数の後部軸の１つとの間での動力の結合を調整する。その結果、その結合制御によって、車両の安定性・可動性機能を実現するための手段が与えられる。

第１の実施形態において、初期化の際に、ＤＵＥＣは複数の結合トルク値（別名、結合トルク制限）（ＣＴＬ）を導出する。ＣＴＬは、位置と力の表における指標としての役割を担う、様々なクラッチ位置測定およびモータトルク推定からの複数のトルク値である。ＣＴＬを導出することを目的として、駆動モータは、完全オープンの最大にクラッチが離間する０参照位置から駆動される。推定されるモータコマンドトルクは、モータにおいて、あるいはクラッチ係合メカニズムにおける他のどこかにおいて測定され得る一連のｎ段階位置を通じ、０から始まる。モータコマンドトルクは、０トルクから、最大コマンドトルクを有する、最大にクラッチが圧縮される位置まで増加する((0, 1x

（以下、同様に当該記号をTと表す。）max/n, (2xTmax/n), … (nxTmax/n))。

クラッチトルク伝動容量はクラッチ圧縮に関係し、クラッチ圧縮は、各モータ位置のモータトルクに関係する。その結果として、これら０からｎのモータコマンドトルクは０からｎのクラッチ力へと変換される。そのため、位置と力の表における複数の指標によって、モータ位置がクラッチ力に関係付けられ、そして更に、クラッチトルク容量を決定すべくクラッチ力を用いることができる。

そして、通常の操作を通じて、各測定されたクラッチ位置が、対応する力をルックアップすべく、（初期化するに際し生成される）位置と力の表で指標としての役割を果たす。言い換えると、ルックアップテーブルが展開され、これによって、モデルパラメータがコントローラの中に格納されるという結果がもたらされる。このルックアップテーブルは、参照順に展開され、（図６に示すように）モータトルクデータに対するモータ位置を含み得る。また、このルックアップテーブルは、摩耗に起因して変化する特性を与えられた機械の寿命を通じて、様々な環境・機械の状態に亘り、コマンドモータトルクからモータ位置への適切な変化を可能にすべく、時々再較正され、コントローラへの入力として用いられ得る。従って、ルックアップテーブルにより、現在の力を正確に選択するための位置と力の関係が与えられる。

それぞれの現在の力はそれから、特定温度に関連するクラッチの多様性を説明するクラッチ温度から導出される係数(k_T)に加えて、ロバストな組立体の多様性を説明する係数を使用する個々のＣＴＬへと変換される。クラッチの多様性に影響する他の複数の要因が、このようにして使用するための追加的な係数を生成すべく用いられてもよい。これら現在の力の選択から、クラッチ操作温度範囲における精度の改善が実現されもする。

別の実施形態において、初期化の際に、ＤＵＥＣは、クラッチパックを完全に開いた位置へと駆動するようにモータにコマンドすることで、結合トルク制限（ＣＴＬ）を導出する。電気モータ駆動アクチュエータは、モータを最大にクラッチが離間する位置で止める機械的止め部を有する（例えば、本明細書で参照により組み込まれるＰｒｉｔｃｈａｒｄの米国特許第８，４９０，７６９号の図１Ａにおける止め部１０２を参照）。機械的止め部に接触すると、クラッチ位置は０にセットされる。次に、モータに、完全に圧縮された状態に向けてクラッチパックを駆動させる。この状態において、クラッチ圧縮位置を増す一連のｋ（例えば、ｋ＝３２）を通じて完全に圧縮された状態に向けてモータを駆動すべく、フィードバック制御（おそらく比例積分微分コントローラ（ＰＩＤ制御）である、図５における制御システムが図示されたブロック図を参照）に基づくアルゴリズムが利用される。「Calculate Required Force」は、完全に圧縮された状態のＣＴＬに向かう複数の段階へと分割される、方程式「クランプ力＝ＣＴＬ÷（摩擦係数×等価半径×摩擦面の数）」を使用してもよい。

これらｋのクラッチ位置のそれぞれの中で、ＤＵＥＣはモータが動きを止めるのを待ち、そして、他のクラッチ位置がコマンドモータトルクと一緒に記録される。これら複数の段階から、各トルク段階に関連する３２の位置を有する第２の実施形態の表が展開される。そして、クラッチ位置が一連の段階の各モータトルクレベルに対して何であるかは知られている。

さらに、クラッチを通して伝動され得るトルクの量は、「クランプ力×クラッチ摩擦係数×等価半径×摩擦面の数」である。クラッチを通して伝動され得るトルクの最大量はＣＴＬ値であり、クラッチ摩擦係数はクラッチ温度および他の影響を及ぼすものによる影響を受ける。

そして、通常の操作を通じ、各測定されたクラッチ位置によってコントローラにＣＴＬが与えられる。ＣＴＬは、方程式「クランプ力＝ＣＴＬ÷（摩擦係数×等価半径×摩擦面の数）」によるクランプ力から計算される。摩擦係数は、別個の表から来る。リードクラッチ温度は、この別個の表から摩擦係数をルックアップすべく用いられる。他の影響を及ぼすものは、同様にして含まれ得る。

第３の実施形態において、初期化の際に、クラッチパックを完全に開いたクラッチ位置に駆動するようモータにコマンドすることによって、ＤＵＥＣは結合トルク制限（ＣＴＬ）を導出する。電気モータ駆動アクチュエータは、最大にクラッチが離間する位置にモータを止める機械的止め部を有する。機械的止め部に接触すると、クラッチ位置は０にセットされる。次に、モータは、クラッチパックをモータトルクの２つのレベルが適用される完全に圧縮された状態に向けて駆動すべくセットされる。第１に、モータトルクの低いレベル（例えば、およそ１０パーセント）が、クラッチ圧縮を通じた反力に起因してモータが失速するまで適用される。これに、より高い圧縮におけるクラッチパックのより高い反力に起因してモータが再び失速するまで適用される、モータトルクの高いレベル（例えば、およそ９０パーセント）が続く。これら停止（失速）した箇所の両方で、モータトルク、および、そのクラッチ位置が記録される。

従って、与えられたモータトルクで、電気モータ駆動アクチュエータは、抵抗力との平衡点に達するまで移動する。その箇所で、モータトルクはクラッチ位置に関係する。そこのモータトルクの低いレベルおよび高いレベルは、クランプ力が実質的に０から増加し始める値へと変化する場所、および、図６に示すようにクランプ力が固い係合ラインのはるか上をいくクラッチ位置である。失速位置は、静的なモータトルク値で生じるべきである。

第３の実施形態に対する第１の変形形態は、一定モータトルクでクラッチを駆動し、速度を監視することである。そこでは、より多くの動力が初期クラッチ接触の後に必要とされ、かつ、速度が減少し得る。そして、速度（すなわち位置データ）応答の分析が、モデルパラメータを確立すべく利用され得る。

第３の実施形態に対する第２の変形形態は、一定モータ速度に対してフィードバック制御アルゴリズムを利用する一方でクラッチを駆動し、そして必要とされるモータトルク（または電流）を監視することである。そして、電流データの分析は、モデルパラメータを確立すべく用いられ得る。

従って、２つの線分が２箇所から確立される。低力線分が、クラッチパックが圧縮され始める場合の準拠状態で、モータトルクとの位置関係を規定する。高力線分が、クラッチパックが圧縮された場合の準拠状態で、モータトルクとのクラッチ位置関係を規定する。

その結果として、これらの線分におけるモータトルク値が、対応するクラッチ圧縮力へと変換される。モータトルクから圧縮力へのこれら変換は、方程式によって行われる。それゆえ、これらの線分は、モータ位置をクラッチに印加される力の関数として表し、そして、モータトルクに対する位置関係が低力線から高力線へと変化する有効な箇所も表している。これは、初期キャリブレーションフェーズを決定する。

その結果、クラッチを通じて伝動され得るトルクの量は「クランプ力×クラッチ摩擦係数×等価半径×摩擦面の数」であり、それは、クラッチを通じて伝動され得るトルクの最大量、および、所定のクラッチ結合トルク制限（ＣＴＬ）とみなされる。

他の実施形態におけるように、クラッチ摩擦係数はクラッチ温度による影響を受ける。通常の状態の下で、車両制御により、ＣＴＬがＤＵＥＣに与えられる。クランプ力が「クランプ力＝ＣＴＬ÷（摩擦係数×等価半径×摩擦面の数）」で計算される。摩擦係数は表から来るものであり、クラッチ温度はこの表から摩擦係数をルックアップすべく用いられる。従って、必要とされる制御されたクランプ力で、望ましい位置が実現され、初期キャリブレーション中に導出される直線方程式および交点から引き出される必要がある。この情報から、モータがその位置へと向かうようコマンドされる。

本発明の更なる目的および利点は、明細書の一部を形成する添付の図面を参照して、以下の説明および添付の特許請求の範囲から明らかになるであろう。同様の参照符号は、いくつかの図の対応する部分を示している。

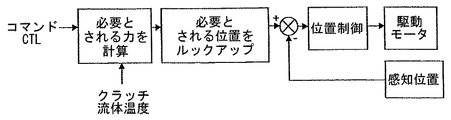

本発明に従う、後部切断ユニットの電気機械的概略図である。 図１の組立てられた後部切断ユニットの３次元図である。 図１の後部切断ユニットの３次元断面側面図である。 図１の後部切断ユニットの部分的３次元断面側面図である。 本発明に従う、制御システム方法のブロック図である。 本発明に従う、クラッチパック位置に対するモータトルクのグラフである。 図４の後部切断ユニットの部分断面側面図である。

本発明は、そうでないことを明確に特定されている場合を除き、様々な代替的方向および段階の順番を想定していることが理解されるであろう。備付の図面で図示され、以下の明細書で説明される特定的なデバイスおよびプロセスは、添付の特許請求の範囲で定義される発明概念の単に例示的な実施形態であることも理解されるであろう。従って、開示される実施形態に関する特定的な寸法、方向、または他の物理的な特性は、特許請求の範囲がそうでないことを明確に示していない限り、限定するものであると見なされるべきではない。

図１から図７は、後部切断ユニットであり得る車両切断ユニット（ＤＵ）１０を示している。それは、内部にディファレンシャル（図示せず）を有する駆動軸組立体１６と、車軸２６、２８を備える駆動軸２４とを含む。ＤＵ１０はさらに、電子部品１４ａおよびソフトウェアを有する電子回路ボード１４を有する切断ユニット埋設コントローラ（ＤＵＥＣ）１２を含む、モータ駆動アクチュエータ２０を備える。

駆動軸組立体１６は、モータ１８、クラッチパック２２、複数のボール３８を有するボールランプ３０、複数のギア３２、および、エンコーダ３４を含む。モータ駆動アクチュエータ２０は、クラッチパック２２に及ぼされるクランプ力を管理する。エンコーダ３４によって、複数のモータフェーズに適用される電圧を管理するための複数のモータステータ巻線に対する、複数のモータ磁石のモータ回転角度位置が与えられる。モータ１８はブラシレスである。

その結果として、論理的クラッチ位置指標が、ＤＵＥＣ１２によって決定される複数の線形位置と併せてエンコーダ３４から形成される。複数の線径位置はモータ回転角度を積分することによって与えられ、線形位置はモータ回転角度に比例する。モータ駆動アクチュエータ２０は、クラッチパック２２に及ぼされるクランプ力を管理する。それによって、一連のクラッチ位置を通じて完全開放である最大にクラッチが離間する位置からモータ１８をステッピングし、最大コマンドトルク値を有する最大にクラッチが圧縮される位置の各段階でモータ駆動コマンドトルク値を記録することで、結合トルク値または制限ＣＴＬから導出される位置に基づいて、駆動軸２４と、車両の後部にあってもよい（図示してないが当技術分野においてはよく見られる）車軸２６、２８の１つとの間の動力の結合を制御し、各クラッチ位置における複数の駆動モータコマンドトルク値（例えば、見積値）を記録し、かつ、各駆動モータ駆動コマンドトルク値をクラッチ位置の関数として各々クラッチ力値へと変換する。それによって、各クラッチトルクは、コントローラＤＵＥＣ１２に格納される変換表に基づくクラッチ位置に関係する。これら複数のクラッチ位置は、順に、各クラッチアクチュエータ位置のそれぞれに対するクラッチトルクに影響する物理的要因に関連する。これら複数のクラッチ位置は、各複数のアクチュエータ位置のそれぞれに対するクラッチジオメトリに基づいてもよい。

特に図２は、電気モータ１８、駆動軸２４、および、車両の後部軸２６、２８を備える、組立てられたディファレンシャル駆動軸組立体１６を図示している。図３は、モータ１８、クラッチパック２２、ボールランプ３０、および、複数のギア３２を備えるディファレンシャル駆動軸組立体１６の中の断面図を描いている。図４および７はさらに、ボールランプ３０の中において知られている方法で機能する複数のボール３８のうちの１つと止め部４０とを示す、ディファレンシャル駆動軸組立体１６の中の断面図である。

全体として、ＤＵ１０は、駆動軸２４と後部軸２６、２８の１つとの間の動力の結合を一度に調整する。動力の結合は、クラッチ位置Ｐに基づく。対照的に、従来の複数のアクチュエータは、上述のＫｒｉｓｈｅｒの特許における例であるトルクTMに基づいて動力を結合する。従って、Ｋｒｉｓｈｅｒの制御方法は、単純に、クラッチ結合トルク制限に影響する電気モータトルクTMを制御する。他方、この発明は、以下に開示される初期化プロセスを実行することによって、より早い制御応答を可能にする、クラッチ位置への制御の利点を有する。

ＤＵＥＣ１２は、車両動力ＶＤＣによって電気的に動力を供給され、一例として、ISO11898-2明細書に従うＣＡＮバスを通して、複数の車両デバイス（図示してないが当技術分野においてよく見られる）とデータを交換する。クラッチパック２２とモータ１８との間に、駆動軸２４と後部軸２６、２８の１つとの間の動力の結合において、機械的に互いに協働するボールランプ３０と複数のギア３２とがある。

ＤＵＥＣ１２は、モータ電流、コントローラ１２に加えられる供給電圧、および、他の物理的要因を感知できる。他の物理的要因は、例えば、モータ位置、モータ温度、クラッチ流体温度、アクチュエータ制御可能状態、および、コントローラ１２における対応表に格納され得るＣＡＮバスからのコマンドメッセージなどである。ＤＵＥＣ１２は、PositionまたはCoupling Torqueの、２つの制御モードのどちらかで操作可能でもある。複数の制御セットポイントは、受信されたＣＡＮメッセージデータにおいて与えられる。

機能的に、初期化の際に、ＤＵＥＣ１２は、位置と力の表２において複数の指標としての役割を担う様々なクラッチ位置測定およびモータトルク推定から受ける複数の結合トルク値を導出する（表１を参照）。複数のクラッチトルク値ＣＴＬを導出すべく、駆動モータ１８は、完全に開いた最大にクラッチが離間する「０参照位置」P₀から駆動する。モータコマンドトルクが((0, 1xTmax/n, (2xTmax/n), … , Tmax)と増大している一連のｎ段階位置を通じて、コマンドトルク値が、０から、最大コマンドトルク(nxTmax/n)を有する最大にクラッチが圧縮される位置へと向かう。言い換えると、クラッチトルク容量が一連の位置(P₀, P₁, P₂, _… , P_n)にマッピングされる。

そして、通常の操作を通じて、各測定されたクラッチ位置が、現在の力をルックアップすべく、（初期化中に生成されるものとして上で論じられた）位置と力の表２で指標としての役割を担う。続いて、表２は、モータトルクTMとクラッチ力ＦＣとの間における潜在的な線形関係をキャプチャすべく用いられるクラッチ力ＦＣと関連する、モータトルクTMを取得すべく利用される。従って、表２によって、瞬間的力を正確に選択すべく、位置と力の関係が与えられる。

それぞれの現在の力はそして、例えば特定温度に関連するクラッチの多様性を説明するクラッチ温度から導出される係数に加えて、個々のクラッチ組立体特性を説明する一定の係数を使用する個々のＣＴＬへと変換される。これら現在の力の選択から、クラッチ操作温度範囲に亘る精度における複数の改善がそして実現されもする。

そして、表１のクラッチ位置データが表２で見られる各々のクラッチ力へと変換される。それらは各々の複数のアクチュエータ位置のそれぞれに対するクラッチジオメトリに基づく。

表１および２はそれぞれ２×３２もの要素を含み、変換アルゴリズムの持続時間は１．０秒を超えないことに留意すべきである。

通常の操作中、ＣＴＬは車両ダイナミック制御デマンドの関数として変化する。与えられたＣＴＬを達成するべく必要とされる力Ｆは、以下の通りである。Ｆ＝ＣＴＬ÷（摩擦係数×等価半径×摩擦面の数）

力Ｆが計算されると、モータ１８がそこへと駆動することを必要とされるクラッチ位置Ｐをルックアップすべく、初期化中に生成されたルックアップテーブルで指標として用いられる。クラッチ摩擦係数ＣＦＣが温度と他の複数の物理的要因に対して変化すること、および、クラッチ摩擦係数ＣＦＣが操作中に追跡され、コントローラ１２の表に格納されることは理解される。

従って、埋設コントローラＤＵＥＣ１２は、駆動軸と車両の複数の車軸の1つとの間の動力の結合をより良く調整する。従来知られている制御方法は、産業において現在利用されているが、クラッチ結合トルク制限に影響する電気モータトルクを単純に制御するのみである。本発明の他の利点は、クラッチ位置に従って動力の結合を調整することであり、ＤＵ１０のより速い制御応答時間を可能にする。クラッチ位置の操作、および、ＤＵ１０の温度を監視することによって、本発明は、ディファレンシャルおよびその関連部品の中での機械的摩耗、機能不良、並びに／若しくは、誤組を検出できる。

その結果として、アクチュエータ位置によってＣＴＬが決定される。クラッチ位置は、図５のフィードバック制御アルゴリズムを使用して制御される。ゲイン・スケジューリングは、クラッチ位置に応じて、応答特性を最適化すべく使用される。全体的なＣＴＬ制御方法は図５のブロック図に示すように構成される。また、力Ｆは、以下の方程式CTL=kCkTFを使用することによってＣＴＬへと変換されてもよい。kCはクラッチ組立体特性係数であり、kTはクラッチ温度係数である。必要とされるクラッチ位置Ｐは、表１および２を使用する。

図６は、本発明の第３の実施形態に従って、クラッチパック位置に対するモータトルクTMのグラフを図示している。初期化の際に、ＤＵＥＣは、クラッチパック２２を完全に開いたクラッチ位置に駆動するようモータ１８にコマンドすることによって、結合トルク値（ＣＴＬ）を導出する。電気モータ駆動アクチュエータ２０は、モータ１８を最大にクラッチが離間する位置Ｍで止める、（図４および７で見られるような）機械的止め部４０を有する。機械的止め部４０に接触すると、クラッチ位置は０にセットされる。次に、モータ１８は、クラッチパック２２を完全に圧縮された位置Ｃに向けて駆動するようセットされる。位置Ｃにおいては、モータトルクTMの２つのレベルが適用される。先ず、低いレベルのモータトルクが、クラッチパック圧縮を通じた反力に起因してモータ１８が失速するまで適用される。これに、より高い圧縮におけるクラッチパック２２のより高い反力に起因してモータ１８が再び失速するまで適用される、高いレベルのモータトルクが続く。これら停止（失速）した箇所の両方で、モータトルク、および、そのクラッチ位置が記録される。

従って、２つの線分が、図６における２つの箇所０―１、１―２から確立される。そこで、低力線分は、準拠状態における横軸に沿うモータトルクTMに対する、縦軸に沿うクラッチ位置Ｐの関係を規定している。クラッチパック２２が圧縮され始める場合、高力線分がトルクに対するクラッチ位置の関係を規定すべく移る。これによって、クラッチパック２２が圧縮される場合、より固い準拠状態がもたらされる。

その結果として、これらの線分における複数のモータトルク値が、対応するクラッチ圧縮力へと変換される。複数のモータトルクから複数の圧縮力へのこれら変換は、低力線分および高力線分に関連する方程式によって行われ得る。それゆえ、これらの線分の両方が、クラッチに印加される力の関数としてモータ位置を表し、そして、トルクに対するクラッチ位置関係が低力線から高力線へと変化する有効な箇所も表している。これは、初期キャリブレーションフェーズを決定する。

その結果、クラッチを通して伝動され得るトルクの量は「摩擦係数×等価半径×摩擦面の数」であり、クラッチパック２２を通して伝動され得るトルクの最大量、および、所定のクラッチ結合トルク制限ＣＴＬとみなされる。

他の実施形態におけるように、クラッチ摩擦係数はクラッチ温度による影響を受ける。通常の状態の下、車両制御によって、ＣＴＬがＤＵＥＣに与えられる。クランプ力は「クランプ力＝ＣＴＬ÷（摩擦係数×等価半径×摩擦面の数）」で計算される。摩擦係数は表から来る。クラッチ温度は、この表から摩擦係数をルックアップすべく用いられる。従って、必要とされる制御されたクランプ力で、望ましいクラッチ位置が実現される必要があり、望ましいクラッチ位置は、初期キャリブレーション中に導出された直線方程式（すなわち、図６の直線方程式）および交点１から得られる。この情報から、モータはそのクラッチ位置へと向かうようコマンドされる。

上述のプロセスの更なる恩恵は、クラッチ位置の関数として、低いレベルのモータトルクTM箇所で、本発明により第１のクラッチ位置範囲を通じて迅速な動きが可能となることである。第１のクラッチ位置範囲は、モータトルクTMが大きくないので、低いレベルのクラッチトルクを有する。続いて、より注意深い動きが、より高いモータトルクTMのクラッチ位置範囲において利用され得る。クラッチ位置の正確な制御によって、均等にするための制御力における小さな差を待つ代わりに、迅速な応答性が与えられる。例えば、駆動軸と車軸との間における動力結合の迅速な制御が、連続クラッチ位置の最初の１０パーセントを通じて生じ、これら位置から複数の結合トルク値を導出する。

摩擦材における油の量を含めた、クラッチ力からクラッチトルクまでの変動の、他の複数の要因がある。摩擦材は、圧縮時間、摩擦面での相対的スリップ速度、および、摩擦材表面の状態と共に変化する。そのような変動性は、格納されたルックアップテーブル、または、操作または初期化の間の観察によって補償され得る。

特許法の規定に従って、本発明の操作の原理および方法は、その好ましい実施形態の中で説明され、図示された。しかしながら、本発明は、その趣旨または範囲から逸脱せずに、特に説明され図示されたもの以外の方法で実施され得ることを理解しなければならない。

Claims (16)

1. クラッチパックおよびエンコーダを有する駆動軸組立体と、ソフトウェアと共に埋設コントローラを有するアクチュエータを駆動するモータとを備える車両切断ユニットを提供する段階であり、前記アクチュエータは前記クラッチパックに及ぼされるクランプ力を管理し、前記エンコーダは複数のクラッチ位置に対応する複数のモータ回転角度位置を与える段階と、
   最大コマンドモータトルク値を有する最大に圧縮されたクラッチ位置に至るまで、一連のクラッチ位置を通じて、完全に開いて最大に離間したクラッチ位置から前記モータをステッピングし、各段階で実際のトルク値を記録することにより、複数の結合トルク制限ＣＴＬを導出する段階と、
   前記一連のクラッチ位置に各々対応する前記複数の結合トルク制限ＣＴＬを複数のクラッチ力値に変換し、これによって前記一連のクラッチ位置と前記複数のクラッチ力値とを関連付け、物理的要因が考慮された前記一連のクラッチ位置と前記複数のクラッチ力値との対応表である物理的要因変換表をコントローラに格納する段階と、
   コマンドモータトルク値の入力に応じて前記クラッチ力値を算出し、算出された前記クラッチ力値に対応する前記クラッチ位置を前記物理的要因変換表からルックアップする段階と、
   ルックアップした前記クラッチ位置に基づいて、駆動軸と車軸との間の動力の結合を制御する段階と
   を含む車両駆動系トルク管理プロセスであって、
   前記クランプ力は、複数の前記クラッチ力値の合力であり、
   前記ルックアップする段階では、前記コマンドモータトルク値から前記クラッチ力値への変動値を動的に決定して前記クラッチ力値を算出する、
   車両駆動系トルク管理プロセス。
2. 前記変動値は機械的摩耗、機能不全、及び、誤組み付けの少なくとも１つを含み、前記機械的摩耗、機能不全、及び、誤組み付けの少なくとも１つはディファレンシャル及びその複数の関連部品内において検出可能である、請求項１に記載の車両駆動系トルク管理プロセス。
3. 各クラッチ力値を各々の結合トルク制限ＣＴＬへと変換する段階をさらに含み、前記結合トルク制限ＣＴＬは、ＣＴＬ＝（摩擦係数）×（有効半径）×（摩擦面の数）×（クランプ力）として定義される、請求項１または２に記載の車両駆動系トルク管理プロセス。
4. 前記変動値は摩擦材における油の量を含み、前記油の量はディファレンシャル及びその複数の関連部品内で検出可能である、請求項１から３のいずれか一項に記載の車両駆動系トルク管理プロセス。
5. 止め部が、０にセットされる最大にクラッチが離間する位置で前記モータを止める、請求項１から４のいずれか一項に記載の車両駆動系トルク管理プロセス。
6. 前記クラッチパックを初期に圧縮された状態にセットすべく前記モータを駆動する段階と、
   クラッチ圧縮を通じた反力の結果として前記モータが失速するまで、約１０パーセントである、モータトルクのより低いレベルを適用する段階と
   をさらに含む、請求項１から５のいずれか一項に記載の車両駆動系トルク管理プロセス。
7. 増大する圧縮で、前記クラッチパックに反力を加えることに起因して、前記モータが再び失速するまで利用可能な、約９０パーセントである、モータトルクの高いレベルを適用する段階をさらに含み、
   複数の失速したモータトルクの低いレベルおよび高いレベルの両方と、複数の失速したモータ位置の低いレベルおよび高いレベルの両方とが記録される、請求項６に記載の車両駆動系トルク管理プロセス。
8. 前記クラッチを一定モータトルクで駆動する段階と、
   速度を監視する段階と
   をさらに含み、
   速度が減少するのに反して、初期クラッチ接触の後により多くの動力が必要とされる、請求項７に記載の車両駆動系トルク管理プロセス。
9. ａ）第１の複数のモデルパラメータを確立すべく、クラッチ位置データに基づいて、速度を分析する段階と、
   ｂ）第２の複数のモデルパラメータを確立すべく、一定モータ速度に対しフィードバック制御アルゴリズムを使用し、電流に基づいて、複数のコマンドトルク値を監視する段階と、
   それによって、前記第１の複数のモデルパラメータおよび前記第２の複数のモデルパラメータから２つの線分を確立する段階と
   をさらに含み、
   低力線分が、前記クラッチパックが圧縮され始める場合の準拠状態で、コマンドトルク値に対するクラッチ位置の関係を規定し、高力線分が、前記クラッチパックが圧縮される場合の準拠状態で、コマンドトルク値に対するクラッチ位置の関係を規定する、請求項８に記載の車両駆動系トルク管理プロセス。
10. 前記モータ位置を前記クラッチに印加される力の関数として表し、コマンドトルク値に対するモータ位置関係が前記低力線分から前記高力線分へと変化する有効な箇所を表す方程式によって表わされる、対応するクラッチ圧縮力へと前記２つの線分に関連するコマンドトルク値を変換し、その結果として、車両駆動系トルク管理プロセスの初期キャリブレーションをもたらす段階をさらに含む、請求項９に記載の車両駆動系トルク管理プロセス。
11. 「クランプ力×クラッチ摩擦係数×等価半径×摩擦面の数」に等しい、クラッチを通して伝動されるトルクの量を算出する段階をさらに含み、
    前記クラッチを通じて伝動され得る前記トルクの最大量が、クラッチ結合トルク制限（ＣＴＬ）として示される、請求項１０に記載の車両駆動系トルク管理プロセス。
12. 温度変換表から摩擦係数をルックアップする際にクラッチ温度を利用し、それによって、方程式「クランプ力＝ＣＴＬ÷（摩擦係数×等価半径×摩擦面の数）」を通じてクランプ力を算出する段階をさらに含む、請求項１１に記載の車両駆動系トルク管理プロセス。
13. 前記モータに、前記算出されたクランプ力に関連する望ましいクラッチ位置へと向かうようコマンドする段階をさらに含む、請求項１２に記載の車両駆動系トルク管理プロセス。
14. 前記フィードバック制御アルゴリズムは、proportional-integral-derivative controller closed loop algorithmである、請求項９から１３のいずれか一項に記載の車両駆動系トルク管理プロセス。
15. 前記コントローラの複数の表に格納される複数の物理的要因は、モータ電流、前記コントローラに加えられる供給電圧、モータ位置、モータ温度、クラッチ流体温度、アクチュエータ制御可能状態、および、ＣＡＮバスからのコマンドメッセージを含み、制御セットポイントは受信したＣＡＮメッセージデータ中に与えられる、請求項１から１４のいずれか一項に記載の車両駆動系トルク管理プロセス。
16. 低いレベルのクラッチトルク箇所で、複数の連続クラッチ位置の最初の前記１０パーセントを通じて駆動軸と車軸との間の動力の結合を迅速に制御し、これら位置から複数の結合トルク値を導出する、請求項６から１４のいずれか一項に記載の車両駆動系トルク管理プロセス。
