Description

関連出願の相互参照
本出願は、本発明者らにより２０１４年４月２３日に出願された米国特許仮出願第６１／９８３，４４８号の出願日と、２０１４年９月１５日に出願された米国特許仮出願第６２／０５０，５８４号との利益を主張する。
前述の特許仮出願は、その全体が参照により本明細書に組み込まれる。
連邦政府による資金提供を受けた研究開発の記載
なし。
本発明は、電気外科用システムおよび方法に関し、より詳細には多機能電気外科用プラズマ・アクセサリに関する。
外傷および手術の失血を抑制する標準的な手段は電気外科用発電機およびレーザであり、これらはそれぞれ、高周波電流または光エネルギーを、出血している血管に熱が集中するように向けて、覆っている血液および血管壁を凝固させる。止血および組織破壊は、手術および内視鏡治療中に異常組織を除去する場合に非常に重要なものである。単極電気外科では、電気エネルギーが電気外科発電機から作り出され、手術部位に電気エネルギーを集中させるために一般に断面表面積が小さい活性電極を介して、標的組織に加えられる。活性電極に比べて大きい不活性リターン電極、すなわち患者プレートが手術部位から遠い位置で患者と接触して、組織を経由する電気回路が完成する。二極電気外科では１対の活性電極が使用され、電気エネルギーが２つの活性電極の間の組織を通ってじかに流れる。
ＭｃＧｒｅｅｖｙの米国特許第４，４２９，６９４号は、電気外科用発電機から送出される電気エネルギーの特性に主に応じて得ることができる、様々な異なる電気外科作用を開示している。
アルゴン・プラズマ技術による単極電気外科の別の方法が、１９７７年のＭｏｒｒｉｓｏｎの米国特許第４，０４０，４２６号、およびＭｃＧｒｅｅｖｙの米国特許第４，７８１，１７５号に記載されている。アルゴン・プラズマ凝固（ＡＰＣ）またはアルゴン・ビーム凝固と呼ばれるこの方法は、電気凝固の非接触単極熱切除法であり、最近の２０年間手術に広く使用されている。一般にＡＰＣは、アルゴンなどのイオン化ガスを活性電極の先の標的組織まで供給すること、および電気エネルギーをイオン化経路で標的組織まで非アーク拡散電流として伝導することを含む。Ｃａｎａｄｙらの米国特許出願公報第２０１３／０２９６８４８号には、手術の切断モード中にアルゴン・プラズマを使用する電気外科用システムおよび方法が記載されている。
好ましい実施形態では、本発明は多機能電気外科用プラズマ・アクセサリである。このアクセサリは、ハンドピースおよび伸縮プローブ・アセンブリを有する。
好ましい実施形態では、本発明は電気外科用システムのアタッチメントである。このアタッチメントは伸縮プローブ・アセンブリを備え、これは電気外科用ハンドピース、ハウジング、コネクタ、または他の装置に連結することができる。伸縮プローブ・アセンブリは、軸部材、管、電極、スペーサ、およびコレットを有する。軸部材および管はそれぞれ、合わせて組み立てられた複数の構造物で形成することができ、それぞれが単一の単体設計でも、両方を一緒にして単一の単体設計でもよい。軸部材は、軸部材の遠位端にあるネック部と、グリップ部と、軸部材の近位端に向かって延びる細長い部分とから成る内側通路、遠位端および近位端を有する。細長い部分は、軸止め部材および位置合わせ機能を有する。管は内部通路を有し、また軸の中に固定された近位端、および軸の遠位端から延びる遠位端と、管の内側通路の中の電極と、スペーサおよびコレットとを有する。スペーサは、軸部材に可動連結されており、軸部材の細長い部分を摺動可能に受け入れる内側通路を有する本体であって、内側通路が、スペーサの内側通路を軸の細長い部分の位置合わせ機能と位置合わせするための内側位置合わせ機能を持つ、本体と、スペーサ止め部材と、外側位置合わせ機能とから成る。コレットは、プローブ・アセンブリを電気外科用ハンドピース、コネクタ、または他の装置に連結する。コレットは、スペーサ止め部材に係合するための内側隆起と、電気外科用ハンドピース上のねじ山と係合する内側ねじ山とを有する。軸の細長い部分は、スペーサ内で、電極の遠位端の一部分が管の外に延びる第１の位置と、電極の遠位端が管の外に延びない第２の部分との間で可動である。プローブ・アセンブリは、電極を取り囲む管の遠位端に当接する耐熱管をさらに含むことができる。さらに、プローブ・アセンブリは、耐熱管と細長い管の遠位端との間の当接部を覆う硬化部材を有することができる。軸止め部材は、軸の細長い部分の近位端から延びる複数の歯を備えることができる。軸の位置合わせ機能は、軸の細長い部分に平坦面を含み、スペーサの内側位置合わせ機能は、スペーサの内側の平坦面を含む。スペーサの外側位置合わせ機能は、スペーサの外周に間隔を置いて配置された１対の異なる幅の隆起を含むことができる。
電極を取り囲む管は、絶縁管と、絶縁管の遠位端に隣接する耐熱先端部と、絶縁管と耐熱先端部の間の接合部を覆う硬化要素と、絶縁管、耐熱先端部、および硬化要素の一部分を覆う収縮ラップとを含むアセンブリとすることができる。代替形態では、管は、
グリップは、複数のへこみがあるカラーを備えることができる。
さらに他の本発明の態様、特徴、および利点は、好ましい実施形態および実施態様をただ単に示すことによって、以下の詳細な説明から容易に明らかになる。本発明はまた、他の実施形態および様々な実施形態が可能であり、そのいくつかの細部は、種々の明白な点で、本発明の趣旨および範囲から全く逸脱することなく修正することができる。したがって、図面および説明は、限定的ではなく、本質的に説明的なものとみなされるべきである。本発明の付加的な目的および利点は、一部については以下の説明の中で述べられ、一部についてはその説明から明らかになり、または本発明を実践することによって知ることができる。
本発明およびその利点をより完全に理解するために、ここで以下の説明および添付の図面を参照されたい。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの第１の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの上面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの底面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの第２の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの後面図である。
本発明の好ましい実施形態による、多機能電気外科用プラズマ・アクセサリの前面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、電極がプローブの先端で露出するように後退した位置における前面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、電極がプローブの先端の外側に延びないように伸長した位置における前面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置における伸縮プローブ・アセンブリの第１の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置における伸縮プローブ・アセンブリの第２の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの前端面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、伸長した位置における伸縮プローブ・アセンブリの第１の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、伸長した位置における伸縮プローブ・アセンブリの第２の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置における伸縮プローブ・アセンブリの後面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、伸長した位置における伸縮プローブ・アセンブリの後面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置における伸縮プローブ・アセンブリの第１の断面図である。
図２Ｊに示された第１の断面図の近位端の拡大図である。
図２Ｊに示された第１の断面図の遠位端の拡大図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置における伸縮プローブ・アセンブリの第２の断面図である。
図２Ｍの第２の断面図の近位端の拡大図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの第１の側面組立図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの第２の側面組立図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの後面斜視組立図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの前面斜視組立図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第１の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第２の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の端面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の前面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の後面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第１の断面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第２の断面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第１の斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第２の斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第３の斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第１の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第２の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第１の端面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第２の端面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、シリンダの軸の第１の断面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、シリンダの軸の第２の断面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの前面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの後面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの第１の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの後端面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの前端面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの第２の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの第１の断面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、コレットの第２の断面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の斜視図である。 本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の斜視図である。 本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の上面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の第１の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の底面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の第２の断面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の後面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の前面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の上部前面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の底部後面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の底部斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の上面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の底面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の前面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の前面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の後面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部およびＰＣＢ基板の上面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部およびＰＣＢ基板の側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部およびＰＣＢ基板の前面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部およびＰＣＢ基板の斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリのハンドピースのコネクタの側面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースのコネクタの後端面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースのコネクタの前面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースのコネクタの後面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースのコネクタの金属挿入物の後面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースのコネクタの金属挿入物の側面斜視図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースのコネクタの金属挿入物の後端面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの第１の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの上面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの底面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの第２の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの後面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの前面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリが、電極がプローブの先端で露出するように、後退した位置にある前面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリが、電極がプローブの先端の外側に延びないように、伸長した位置にある前面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリが後退した位置にある、伸縮プローブ・アセンブリの第１の側面図である。

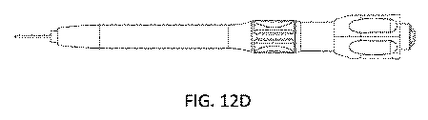

本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリが後退した位置にある、伸縮プローブ・アセンブリの第２の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの前端面図である。

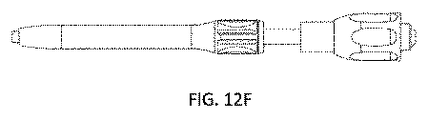

本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、伸長した位置にある伸縮プローブ・アセンブリの第１の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、伸長した位置にある伸縮プローブ・アセンブリの第２の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置にある伸縮プローブ・アセンブリの後面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、伸長した位置にある伸縮プローブ・アセンブリの後面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置にある伸縮プローブ・アセンブリの第１の断面図である。
図１２Ｊに示された第１の断面図の近位端の拡大図である。
図１２Ｊに示された第１の断面図の遠位端の拡大図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの、後退した位置にある伸縮プローブ・アセンブリの第２の断面図である。
図１２Ｍの第２の断面図の近位端の拡大図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの第１の側面組立図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの第２の側面組立図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの後面斜視組立図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの前面斜視組立図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第１の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第２の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の端面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の前面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の後面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第１の断面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの軸の第２の断面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第１の斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第２の斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第３の斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第１の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第２の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第１の端面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、キー溝付シリンダの軸の第２の端面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、シリンダの軸の第１の断面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、シリンダの軸の第２の断面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリのハンドピースの最上部の斜視図である。 本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリのハンドピースの最上部の斜視図である。 本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリのハンドピースの最上部の斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の上面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の第１の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の底面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の第２の断面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の後面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の前面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の上部前面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の底部後面斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの最上部の底部斜視図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の上面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の側面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の底面図である。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリの伸縮プローブ・アセンブリの、ハンドピースの底部の前面図である。
本発明の好ましい実施形態による多機能電気外科用プラズマ・アクセサリについて、図面を参照して説明する。図１Ａ〜図１Ｇで、電気外科用アタッチメント１００は、ハンドピース７００と、ハンドピース７００の近位端から延びるガス供給管１１０と、ガス供給管１１０をガスの供給源（図示せず）に連結するためのコネクタ１２０と、ハンドピース７００の近位端から延びる電線１３０と、電線を電気外科用発電機、およびハンドピース７００の遠位端に連結された伸縮プローブ３００に接続するためのコネクタ１４０とを有する。
好ましい実施形態によれば、図２Ａ〜図６Ｈに示された伸縮プローブ３００は、軸４００に連結された先端アセンブリ、スペーサ５００、およびコレット６００を有する。先端アセンブリは、管３４０（図２Ｌ参照）を通って延びる電極３７０と、耐熱先端部３５０と、耐熱先端部３５０および管３４０を覆う粘着管または絶縁層などの層３４２と、耐熱先端部３５０と管３４０の間の接合部を覆う硬化要素３４４と、先端アセンブリの残余部を覆う収縮管３４６とを有する。硬化要素３４４は、耐熱先端部３５０と管３４０の間の接合部を強化して先端アセンブリが接合部で曲がらないようにする。
図４Ａ〜図４Ｇに示された軸４００は、軸を握るための複数のへこみまたは溝４１２が付いたカラーまたはグリップ部材４１０と、円筒形ネック４２０と、複数の係合歯４３２がある伸長部４３０とを有する。伸長部はほとんど円筒形であるが、スペーサ５００との位置合わせ用の対向する平坦側面４３４を有する。
図５Ａ〜図５Ｉに示されたスペーサ５００は、第１の円筒形部５１０と、環状隆起５２０と、１対のサイズが異なる隆起５４２、５４４がある第２の円筒形部５３０とを有する。スペーサ５００の内側には、軸４００の伸長部４３０を受け入れる通路がある。第２の円筒形部５３０の端部のスペーサ５００の内側に、金属接点５８０を受け入れるための肩５３２がある。通路は、軸４００の伸長部４３０の平坦側面４３４と位置合わせするための２つの平坦側面５１２を有する。スペーサ５００と軸４００の位置合わせのための２つの丸い側面および２つの平坦側面の形状がここには示されているが、他の位置合わせ設計もよく知られており、本発明と共に使用することができる。
図６Ａ〜図６Ｈに示されたコレット６００は、コレットを握るための複数のへこみまたは窪み６１２がその外側にある本体６１０を有する。コレット６００の内側には、ハンドピース７００のねじ山と係合するねじ山６２０がある。
ハンドピース７００は、図７Ａ〜図７Ｌに示された上部と、図８Ａ〜図８Ｆに示された下部とがあるハウジングを有する。上部は、制御ボタンを受け入れるための複数の開口７２４、７４４および７４６がある本体７１０を有する。本体７１０は、たとえば製品ラベルを受け入れるための凹部領域７４８を有することができる。上部は、その側面に沿った隆起構造部７１２と、ボタン部と嵌合するタブ７３０および７５４とを有する。上部は、コレット６００のねじ山と嵌合するねじ付ネック７２０を有する。ねじ付ネック７２０の内側には、スペーサ５００の隆起５４２、５４４と係合する１対の異なる溝７２２、７２４がある。各穴７４２、７４４および７４６に隣接する上部の内側に、ＰＣＢ基板と、ガス流および電流を制御するためのボタンとを支持する支持要素７４３、７４５および７４７の一部分がある。上部の内側にはさらに、ＰＣＢ基板を支持する支持体７５２がある。ハンドピース７００の底部すなわち下部８００は、本体６６０と、１対のグリップ部８６２と、上部のタブ７３０と係合する溝８６８と、ハンドピースの上部の隆起構造部７１２と係合する隆起構造部８６４とを有する。
ＰＣＢ基板／ボタン・アセンブリが図９Ａ〜図９Ｄに示されている。ＰＣＢ基板９１０は、ハンドピース７００内の支持要素７４３、７４５、７４７および７５２によってハンドピース内に支持される。各ボタンは、上本体部７１０の対応する穴７４２、７４４、７４６を通って延びる上部９２２、９３２、９４２と、平坦な保持要素９２４、９３４、９４４と、付勢要素９２６、９３６、９４６とを有する。
別の好ましい実施形態では、本発明は、プローブ・アセンブリを多機能電気外科用プラズマ・アクセサリのハンドピースに連結するためのシステムおよび方法である。ハンドピースの遠位端は、プローブ・アセンブリのコレットと嵌合するための外側ねじ山があるコネクタ部を有する。ハンドピースのコネクタ部のネックは、スロットの開放端から傾斜している側面が付いた位置合わせスロットを有する。このスロットの側面はほぼまっすぐで、スロットの閉端付近でスロットの長手方向と平行である。傾斜した側面は、プローブ・アセンブリのスペーサ上の案内部材に回転自動位置合わせして、プローブ・アセンブリがハンドピースと適切に位置合わせされることを確実にするのに役立つ。ハンドピース中のコネクタは、スペーサをハンドピースと軸方向に位置合わせするための複数の勾配付き肩がある内側通路を有する。スペーサは、ハンドピースのコネクタ部に挿入するための第１の端部を有する。第１の端部には、最初の軸方向の自動位置合わせを行うための勾配が付けられる。スペーサは、ハンドピースのコネクタ部とスペーサのさらなる軸方向の自動位置合わせを行うための、部分的に長手方向に沿った勾配付き肩を有する。スペーサはさらに止め部材を有し、これは、プローブ・アセンブリがハンドピースの中に完全に挿入されたときにハンドピースのコネクタ部の遠位端に隣接する。スペーサはさらに、ハンドピースとスペーサを径方向に位置合わせするための、スペーサの軸に平行な隆起を有する。この隆起の遠位端には、ハンドピースとプローブ・アセンブリの触覚による径方向の自動位置合わせを行うための傾斜が付けられている。
本発明の第２の好ましい実施形態による多機能電気外科用プラズマ・アクセサリについて、図１１Ａ〜図１７Ｄを参照して説明する。図１１Ａ〜図１１Ｇで、電気外科用アタッチメント１１００は、ハンドピース１７００と、ハンドピース１７００の近位端から延びるガス供給管１１１０と、ガス供給管１１１０をガスの供給源（図示せず）に連結するためのコネクタ１１２０と、ハンドピース１７００の近位端から延びる電線１１３０と、電線を電気外科用発電機、およびハンドピース１７００の遠位端に連結された伸縮プローブ１３００に接続するためのコネクタ１１４０とを有する。
プローブ・アセンブリは、コレット６００、スペーサ１５００、軸部材１４００、たとえばセラミック材料から成形された耐熱先端部、電極１３７０、および金属接点１３８０を有する。電極１３９０は、その遠位端近くに、電極を軸１４００の通路の中心に保持するためのプラスチック・クリンプ１３９０を有する。図１４Ａ〜図１４Ｇに示された軸部材１４００は、軸をつかむための複数のへこみまたは溝１４１２が付いたカラーまたはグリップ部材１４１０と、ネック１４２０と、複数の係合歯１４３２がある細長い部分１４３０とを持つ、たとえばプラスチックで作られた単体設計を有する。細長い部分はほとんどが円筒形であるが、スペーサ１５００との位置合わせ用の対向する平坦側面１４３４を有する。ネック１４２０は中に、電極１３７０を受け入れる通路を有する。
第２の実施形態は、プローブ・アセンブリ１３００を多機能電気外科用プラズマ・アクセサリのハンドピース１６００に連結するための代替のシステムおよび方法を有する。ハンドピースは、図１６Ａ〜図１６Ｌに示された上部を有する。下部は、図１７Ａ〜図１７Ｄに示されている。ハンドピース１６００の遠位端は、プローブ・アセンブリ１３００のコレット１６００と嵌合するための外側ねじ山があるコネクタ部１６２０を有する。ハンドピースのコネクタ部のネックは、スロット１６２２の開放端から傾斜している側面部１６２４が付いた位置合わせスロット１６２２を有する。スロットの側面はほぼまっすぐで、スロットの閉端付近でスロットの長手方向と平行である。傾斜した側面は、プローブ・アセンブリのスペーサ上の案内部材に回転自動位置合わせして、プローブ・アセンブリがハンドピースと適切に位置合わせされることを確実にするのに役立つ。ハンドピース中のコネクタは、スペーサ１５００をハンドピース１６００と軸方向に位置合わせするための複数の勾配付き肩がある内側通路を有する。スペーサ１５００は、ハンドピースのコネクタ部に挿入するための第１の端部を有する。第１の端部は、最初の軸方向の自動位置合わせを行うための勾配付き部分１５３６を有する。スペーサは、ハンドピースのコネクタ部とスペーサのさらなる軸方向の自動位置合わせを行うための、部分的にスペーサの本体１５３０に沿った勾配付き肩１５３４を有する。スペーサはさらに止め部材１５２０を有し、これは、プローブ・アセンブリがハンドピースの中に完全に挿入されたときにハンドピースのコネクタ部の遠位端に隣接する。スペーサはさらに、ハンドピースとスペーサを径方向に位置合わせするための、スペーサの軸に平行な隆起１５２２を有する。この隆起１５２２の遠位端には、ハンドピースとプローブ・アセンブリの触覚による径方向の自動位置合わせを行うための傾斜が付けられている。
ハンドピース１７００の底部または下部１８００は、本体１８６０と、蝶形グリップ１８６２と、上部のタブ１７３０と係合する溝と、ハンドピースの上部の隆起構造部１７１２と係合する隆起構造部１８６４とを有する。
本発明の好ましい実施形態についての上記の説明は、例証および説明の目的で提示された。説明は網羅的なものではなく、あるいは開示された正確な形に本発明を限定するものではなく、また修正形態もしくは変形形態が上記の教示に照らして実現可能であり、または本発明の実践により獲得され得る。この実施形態は、当業者が本発明を、企図された特定の用途に適する様々な実施形態で利用できるように、本発明の原理およびその実際的な応用を説明するために選択され記述された。本発明の範囲は、添付の特許請求の範囲およびその等価物によって定義されるものである。前述の文書それぞれの全体は、参照することによって本明細書に組み込まれる。

Claims (8)

  1. 伸縮プローブ・アセンブリを含む電気外科用システムのアタッチメントであって、
    前記伸縮プローブ・アセンブリは、
    内側通路、遠位端および近位端を有する軸部材、
    内側通路を有する管、
    前記管の前記内側通路の中の電極、
    前記軸部材に可動連結されたスペーサ、および
    前記プローブ・アセンブリを電気外科用ハンドピースに連結するコレットを含み、
    前記軸部材は、
    前記軸部材の前記遠位端にあるネック部、
    グリップ部、および
    前記軸部材の前記近位端に向かって延び、前記スペーサを前記軸部材に可動連結させるための軸止め部材および位置合わせ機能部を有する細長い部分を含み、
    前記管は、前記軸部材の中に固定された近位端、および前記軸部材の前記遠位端から延びる遠位端を有し、
    前記スペーサは、
    前記軸部材の前記細長い部分を摺動可能に受け入れる内側通路を有し、前記内側通路が、前記スペーサの前記内側通路を前記軸部材の前記細長い部分の前記位置合わせ機能部と係合するための内側位置合わせ機能部を持つ本体、
    スペーサ止め部材、および
    自身と前記電気外科用ハンドピースとを位置合わせするための外側位置合わせ機能部を含み、
    前記コレットは、前記スペーサ止め部材に係合するための内側隆起、および前記電気外科用ハンドピース上のねじ山と係合する内側ねじ山を有し、
    前記軸部材の前記細長い部分が、前記スペーサ内で、前記電極の遠位端の一部分が前記管の外に延びる第１の位置と、前記電極の前記遠位端が前記管の外に延びない第２の部分との間で可動である、電気外科用システムのアタッチメント。
  2. 前記管の遠位端に当接する耐熱管をさらに備える、請求項１に記載の電気外科用システムのアタッチメント。
  3. 前記耐熱管と前記細長い管の前記遠位端との間の前記当接部を覆う硬化部材をさらに備える、請求項２に記載の電気外科用システムのアタッチメント。
  4. 前記軸止め部材が、前記軸部材の前記細長い部分の近位端から延びる複数の歯を備える、請求項１に記載の電気外科用システムのアタッチメント。
  5. 前記軸部材の前記位置合わせ機能部が前記軸部材の前記細長い部分に平坦面を含み、前記スペーサの前記内側位置合わせ機能部が前記スペーサの内側に平坦面を含む、請求項１に記載の電気外科用システムのアタッチメント。
  6. 前記スペーサの前記外側位置合わせ機能部が、前記スペーサの外周に間隔を置いて配置された１対の異なる幅の隆起を含む、請求項１に記載の電気外科用システムのアタッチメント。
  7. 前記管が、
    絶縁管と
    前記絶縁管の遠位端に隣接する耐熱先端部と、
    前記絶縁管と前記耐熱先端部の間の接合部を覆う硬化要素と、
    前記絶縁管、前記耐熱先端部、および前記硬化要素の一部分を覆う収縮ラップとを備える、請求項１に記載の電気外科用システムのアタッチメント。
  8. 前記グリップ部が、
    複数のへこみを有するカラー
    を備える、請求項１に記載の電気外科用システムのアタッチメント。
JP2017507921A 2014-04-23 2015-04-23 多機能電気外科用プラズマ・アクセサリ Expired - Fee Related JP6510032B2 (ja)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US201461983448P 2014-04-23 2014-04-23
US61/983,448 2014-04-23
US201462050584P 2014-09-15 2014-09-15
US62/050,584 2014-09-15
PCT/US2015/027402 WO2015164676A1 (en) 2014-04-23 2015-04-23 Multi-functional electrosurgical plasma accessory

Publications (3)

Publication Number Publication Date
JP2017515628A JP2017515628A (ja) 2017-06-15
JP2017515628A5 JP2017515628A5 (ja) 2017-12-28
JP6510032B2 true JP6510032B2 (ja) 2019-05-08

Family

ID=54333226

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2017507921A Expired - Fee Related JP6510032B2 (ja) 2014-04-23 2015-04-23 多機能電気外科用プラズマ・アクセサリ

Country Status (9)

Country Link
US (1) US10980591B2 (ja)
EP (1) EP3134017B1 (ja)
JP (1) JP6510032B2 (ja)
CN (1) CN106659530B (ja)
AU (1) AU2015249555B2 (ja)
BR (1) BR112016024542B1 (ja)
CA (1) CA2946390C (ja)
RU (1) RU2705617C2 (ja)
WO (1) WO2015164676A1 (ja)

Families Citing this family (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3363026B1 (en) * 2015-10-16 2023-08-16 U.S. Patent Innovations LLC Low eletromagnetic field electrosurgical cable
BR112019008763B1 (pt) * 2016-10-31 2024-04-30 U.S. Patent Innovations Llc Fixação para sistema eletrocirúrgico
BR112019015648A2 (pt) 2017-01-30 2020-03-31 Apyx Medical Corporation Aparelho eletrocirúrgico com eixo flexível
US11020545B2 (en) 2017-04-10 2021-06-01 U.S. Patent Innovations, LLC Electrosurgical gas control module
CN109953817A (zh) * 2017-12-25 2019-07-02 四川锦江电子科技有限公司 一种组合式消融穿刺构件
CN109953814A (zh) * 2017-12-25 2019-07-02 四川锦江电子科技有限公司 一种组合式消融穿刺装置
CN111491569A (zh) 2018-04-10 2020-08-04 美国专利创新有限公司 气体增强式电外科发生器
JP7037703B2 (ja) 2018-10-17 2022-03-16 ユー．エス． パテント イノベーションズ エルエルシー 電気手術アクセサリのｒｆｉｄ識別のためのシステムおよび方法
CN110623726B (zh) * 2019-10-22 2021-08-31 张彩虹 一种射频等离子体刀电极汽化、热凝、切割手术消炎装置
WO2021173453A1 (en) * 2020-02-26 2021-09-02 Apyx Medical Corporation Electrosurgical apparatus with flexible shaft
WO2022006073A1 (en) * 2020-06-29 2022-01-06 Jerome Canady Research Institute for Advanced Biological and Technological Sciences Plasma-assisted robotic electrosurgical device
US12426937B2 (en) 2020-09-25 2025-09-30 Jerome Canady Research Institute for Advanced Biological and Technological Sciences System and method for suppressing apoe gene for sarcoma treatment

Family Cites Families (31)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4040426A (en) 1976-01-16 1977-08-09 Valleylab, Inc. Electrosurgical method and apparatus for initiating an electrical discharge in an inert gas flow
US4060086A (en) * 1976-05-24 1977-11-29 Karl Storz Endoscope with an operating device
US4429694A (en) 1981-07-06 1984-02-07 C. R. Bard, Inc. Electrosurgical generator
US4781175A (en) 1986-04-08 1988-11-01 C. R. Bard, Inc. Electrosurgical conductive gas stream technique of achieving improved eschar for coagulation
US5217457A (en) 1990-03-15 1993-06-08 Valleylab Inc. Enhanced electrosurgical apparatus
US5088997A (en) 1990-03-15 1992-02-18 Valleylab, Inc. Gas coagulation device
US5098430A (en) 1990-03-16 1992-03-24 Beacon Laboratories, Inc. Dual mode electrosurgical pencil
US5688269A (en) * 1991-07-10 1997-11-18 Electroscope, Inc. Electrosurgical apparatus for laparoscopic and like procedures
US5207675A (en) 1991-07-15 1993-05-04 Jerome Canady Surgical coagulation device
US5693044A (en) 1992-12-11 1997-12-02 Cosmescu; Ioan Telescopic surgical device and method therefor
US6458125B1 (en) 1995-07-10 2002-10-01 I. C. Medical, Inc. Electro-surgical unit pencil apparatus and method therefor
EP0915682B1 (de) * 1996-07-04 2003-10-01 Erbe Elektromedizin GmbH Gasunterstützte, axial verschiebbare chirurgische elektrode
US7112199B2 (en) 1996-09-20 2006-09-26 Ioan Cosmescu Multifunctional telescopic monopolar/bipolar surgical device and method therefore
US6582427B1 (en) 1999-03-05 2003-06-24 Gyrus Medical Limited Electrosurgery system
AU4666900A (en) * 1999-04-28 2000-11-10 Georgia Tech Research Corporation Instrument and method for phacoemulsification by direct thermal irradiation
US6514248B1 (en) * 1999-10-15 2003-02-04 Neothermia Corporation Accurate cutting about and into tissue volumes with electrosurgically deployed electrodes
US6837884B2 (en) * 2001-06-18 2005-01-04 Arthrocare Corporation Electrosurgical apparatus having compound return electrode
DE10240847B4 (de) 2002-09-04 2011-07-28 Erbe Elektromedizin GmbH, 72072 Applikator für ein elektrochirurgisches Instrument
WO2004026150A2 (en) 2002-09-20 2004-04-01 Sherwood Sevices Ag Electrosurgical instrument for fragmenting, cutting and coagulating tissue
DE10327237A1 (de) 2003-06-17 2005-01-13 Trumpf Medizin Systeme Gmbh + Co. Kg Elektrochirurgisches Instrument für ein Endoskop
US7627380B2 (en) * 2005-03-31 2009-12-01 Covidien Ag Method and apparatus for monitoring disc pressure during heat treatment of an intervertebral disc
RU2316283C1 (ru) * 2006-04-21 2008-02-10 Валерий Николаевич Макаров Способ термокоагуляции биоткани и устройство для его осуществления
US9554843B2 (en) 2006-09-01 2017-01-31 Conmed Corporation Adapter and method for converting gas-enhanced electrosurgical coagulation instrument for cutting
US20090171147A1 (en) * 2007-12-31 2009-07-02 Woojin Lee Surgical instrument
ITRM20080195A1 (it) * 2008-04-11 2009-10-12 Uni Degli Studi Di Roma Tor Vergata Strumento chirurgico, in particolare per interventi in laparoscopia
JP2011235005A (ja) * 2010-05-13 2011-11-24 Fujifilm Corp 内視鏡装着具
US8475451B2 (en) 2010-06-08 2013-07-02 Kwangwoon University Industry-Academic Collaboration Foundation Medical plasma generator and endoscope using the same
EP3292834A1 (en) 2010-11-02 2018-03-14 U.S. Patent Innovations, LLC System and method for electrosurgical conductive gas cutting for improving eschar, sealing vessels and tissues
EP3656317A1 (en) * 2011-09-02 2020-05-27 Stryker Corporation Surgical system including an instrument and method for using the instrument
US8968311B2 (en) 2012-05-01 2015-03-03 Covidien Lp Surgical instrument with stamped double-flag jaws and actuation mechanism
US8920419B2 (en) * 2012-11-30 2014-12-30 Gyrus Acmi, Inc. Apparatus and method for tubeset with drive axle

Also Published As

Publication number Publication date
RU2016145273A3 (ja) 2018-12-26
BR112016024542A2 (pt) 2017-08-15
WO2015164676A1 (en) 2015-10-29
AU2015249555A1 (en) 2016-11-03
RU2016145273A (ru) 2018-05-24
CA2946390C (en) 2022-05-03
EP3134017B1 (en) 2024-11-20
BR112016024542B1 (pt) 2023-01-10
CN106659530A (zh) 2017-05-10
JP2017515628A (ja) 2017-06-15
EP3134017A4 (en) 2017-12-27
RU2705617C2 (ru) 2019-11-11
CA2946390A1 (en) 2015-10-29
AU2015249555A2 (en) 2016-12-15
US10980591B2 (en) 2021-04-20
EP3134017A1 (en) 2017-03-01
CN106659530B (zh) 2019-03-26
US20170312003A1 (en) 2017-11-02
AU2015249555B2 (en) 2019-12-19

Similar Documents

Publication Publication Date Title
JP6510032B2 (ja) 多機能電気外科用プラズマ・アクセサリ
US7122035B2 (en) Bipolar surgical forceps with argon plasma coagulation capability
AU2009200321B2 (en) Polyp encapsulation system and method
EP1607061B1 (en) Electrosurgical handpiece
EP3569174B1 (en) Treatment device for endoscope, endoscope, and expanding stent
WO2016029201A1 (en) Attachment for electrosurgical system
US20070049921A1 (en) High frequency treatment instrument
JP5599198B2 (ja) 吸引凝固器のための２ピースチューブ
US20100211069A1 (en) Two Piece Tube for Suction Coagulator
JP6157633B2 (ja) バイポーラ型の凝固用電極及び切断用電極
JP6273138B2 (ja) 電気手術器具およびシャフト
US20230270494A1 (en) Treatment apparatus for endoscopes and expandable frames
US20120330098A1 (en) Working insert for an endoscopic hollow shank instrument
JP2019532770A (ja) 電気外科システム用のアタッチメント
JP2008073378A (ja) 内視鏡用高周波切開具
US12285204B2 (en) Laparoscopic ultrapolar electrosurgery device
KR102114381B1 (ko) 형상기억합금을 이용한 스위치 기능을 갖는 처치구
JP7599673B2 (ja) 腹腔鏡電気外科用装置
CA3061933A1 (en) Laparoscopic ultrapolar electrosurgery device
AU2019279964A1 (en) Laparoscopic ultrapolar electrosurgery device

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20171013

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20171013

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20171013

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20180703

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20181003

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20181203

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20181225

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20190326

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20190403

R150 Certificate of patent or registration of utility model

Ref document number: 6510032

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

R250 Receipt of annual fees

Free format text: JAPANESE INTERMEDIATE CODE: R250

LAPS Cancellation because of no payment of annual fees
