本発明は、有機半導体素子、組成物、有機半導体組成物、有機半導体膜、組成物の製造方法、有機半導体素子の製造方法および化合物を精製する方法に関する。
有機半導体材料を用いた有機半導体素子は、従来のシリコンなどの無機半導体材料を用いた素子と比較して、様々な優位性が見込まれているため、高い関心を集めている。有機半導体材料を用いた有機半導体素子の例としては、有機半導体材料を光電変換材料として用いた有機薄膜太陽電池や固体撮像素子などの光電変換素子や、非発光性の有機トランジスタ（有機薄膜トランジスタと言われることもある）が挙げられる。有機半導体材料を用いた有機半導体素子は、無機半導体材料を用いた素子と比べて低温、低コストで大面積の素子を作製できる可能性がある。さらに分子構造を変化させることで容易に材料特性を変化させることが可能であるため材料のバリエーションが豊富であり、無機半導体材料ではなし得なかったような機能や素子を実現することができる。
有機半導体素子である有機トランジスタ用材料としては、縮合環を有する化合物を半導体活性層に用いることで、キャリア移動度を高め、トランジスタ性能を高めることが検討されている。
ここで、有機トランジスタ用材料として、チエノ［３，２－ｆ：４，５－ｆ’］ビス［１］ベンゾチオフェン（以下、ＴＢＢＴとも言う）構造を有する化合物が知られている。例えば、非特許文献１は、ＴＢＢＴに炭素数６のアルキル基が置換した化合物Ｃ６－ＴＢＢＴや、炭素数１２のアルキル基が置換した化合物Ｃ１２－ＴＢＢＴの合成方法と物性として、吸収・発光スペクトル、ＣＶ（サイクリックボルタンメトリー）を開示している。
また、特許文献１には、ＴＢＢＴ構造を有する化合物と沸点１００℃以上の溶媒を含む非発光性有機半導体デバイス用塗布液が記載されている。
ここで、有機トランジスタ用材料として、チエノ［３，２－ｆ：４，５－ｆ’］ビス［１］ベンゾチオフェン（以下、ＴＢＢＴとも言う）構造を有する化合物が知られている。例えば、非特許文献１は、ＴＢＢＴに炭素数６のアルキル基が置換した化合物Ｃ６－ＴＢＢＴや、炭素数１２のアルキル基が置換した化合物Ｃ１２－ＴＢＢＴの合成方法と物性として、吸収・発光スペクトル、ＣＶ（サイクリックボルタンメトリー）を開示している。
また、特許文献１には、ＴＢＢＴ構造を有する化合物と沸点１００℃以上の溶媒を含む非発光性有機半導体デバイス用塗布液が記載されている。
Ｔｅｔｒａｈｅｄｒｏｎ ６６ （２０１０） ８７７８－８７８４
近年、有機薄膜トランジスタの性能向上の観点から、有機薄膜トランジスタのキャリア移動度のより一層の向上が求められている実情がある。特に有機半導体膜のパターニングのために用いるフォトレジストの加熱条件での加熱をされた後にキャリア移動度を高く維持できること、すなわちキャリア移動度の耐熱性が求められている。
本発明者らが、特許文献１および非特許文献１にしたがってＴＢＢＴ構造を有する化合物を調製し、成膜して有機半導体膜を形成して有機半導体素子を製造したところ、キャリア移動度の耐熱性の観点ではさらに改善が求められることがわかった。
本発明者らが、特許文献１および非特許文献１にしたがってＴＢＢＴ構造を有する化合物を調製し、成膜して有機半導体膜を形成して有機半導体素子を製造したところ、キャリア移動度の耐熱性の観点ではさらに改善が求められることがわかった。
本発明が解決しようとする課題は、キャリア移動度の耐熱性が高い有機半導体素子を提供することである。
上記の課題を解決するために鋭意検討を行った結果、ＴＢＢＴ構造を有する化合物を精製し、特定のイオン含量を低くした組成物を用いた膜は、有機半導体素子とした場合のキャリア移動度の耐熱性が高いことを見出し、本発明に至った。
上記課題を解決するための具体的な手段である本発明は、以下の構成を有する。
上記課題を解決するための具体的な手段である本発明は、以下の構成を有する。
［１］ 組成物を成膜して形成された有機半導体膜を含む有機半導体素子であって、
組成物が下記式１で表される化合物を含み、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ（ｐｐｍは、ｐａｒｔｓ ｐｅｒ ｍｉｌｌｉｏｎ）以下である、
有機半導体素子；

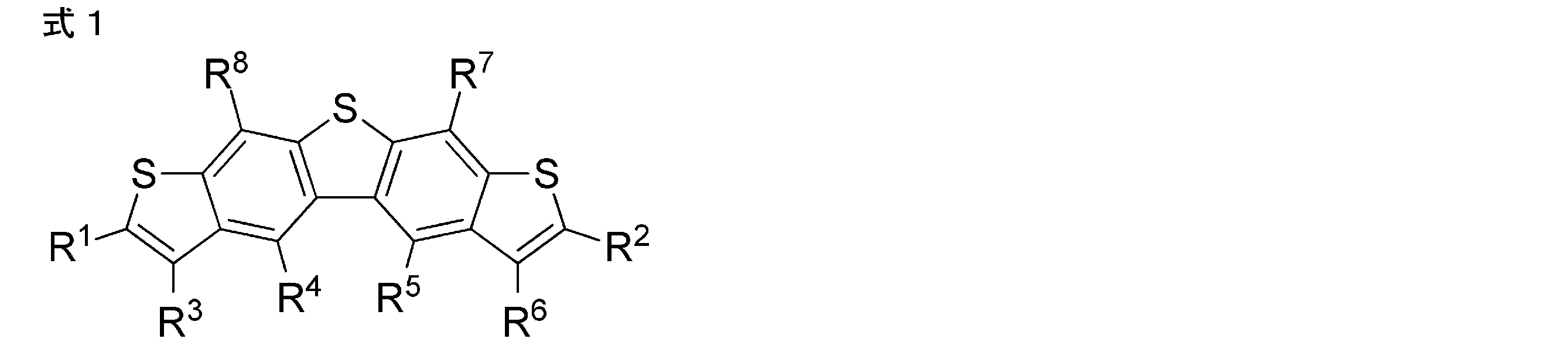

式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
［２］ 式１で表される化合物が下記式２で表される化合物である［１］に記載の有機半導体素子；
式２中、Ｒ１およびＲ２はそれぞれ独立に置換基を有してもよいアルキル基または置換基を有してもよい芳香族基を表す。
［３］ 組成物中のケイ素元素の含有量が３０ｐｐｍ以下である［１］または［２］に記載の有機半導体素子。
［４］ 有機半導体素子が有機トランジスタである［１］～［３］のいずれか一つに記載の有機半導体素子。
［５］ 下記式１で表される化合物を含む組成物であって、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、組成物；
式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
［６］ 組成物中のケイ素元素の含有量が３０ｐｐｍ以下である［５］に記載の組成物。
［７］ ［５］または［６］に記載の組成物および溶媒を含有する、有機半導体組成物。
［８］ ［７］に記載の有機半導体組成物を成膜して形成された、有機半導体膜。
［９］ 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する工程を含む、組成物の製造方法；
式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
［１０］ ［９］に記載の組成物の製造方法で組成物を製造する工程と、
組成物および溶媒を混合して有機半導体組成物を製造する工程と、
有機半導体組成物を成膜して有機半導体膜を形成する工程を含む、有機半導体素子の製造方法。
［１１］ 有機半導体膜を形成する工程が、有機半導体組成物を基板上に塗布または印刷した後、乾燥させて有機半導体膜を形成する工程を含む［１０］に記載の有機半導体素子の製造方法。
［１２］ 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する、化合物を精製する方法；
式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
組成物が下記式１で表される化合物を含み、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ（ｐｐｍは、ｐａｒｔｓ ｐｅｒ ｍｉｌｌｉｏｎ）以下である、
有機半導体素子；
［２］ 式１で表される化合物が下記式２で表される化合物である［１］に記載の有機半導体素子；
［３］ 組成物中のケイ素元素の含有量が３０ｐｐｍ以下である［１］または［２］に記載の有機半導体素子。
［４］ 有機半導体素子が有機トランジスタである［１］～［３］のいずれか一つに記載の有機半導体素子。
［５］ 下記式１で表される化合物を含む組成物であって、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、組成物；
［６］ 組成物中のケイ素元素の含有量が３０ｐｐｍ以下である［５］に記載の組成物。
［７］ ［５］または［６］に記載の組成物および溶媒を含有する、有機半導体組成物。
［８］ ［７］に記載の有機半導体組成物を成膜して形成された、有機半導体膜。
［９］ 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する工程を含む、組成物の製造方法；
［１０］ ［９］に記載の組成物の製造方法で組成物を製造する工程と、
組成物および溶媒を混合して有機半導体組成物を製造する工程と、
有機半導体組成物を成膜して有機半導体膜を形成する工程を含む、有機半導体素子の製造方法。
［１１］ 有機半導体膜を形成する工程が、有機半導体組成物を基板上に塗布または印刷した後、乾燥させて有機半導体膜を形成する工程を含む［１０］に記載の有機半導体素子の製造方法。
［１２］ 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する、化合物を精製する方法；
［１０１］ 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出した組成物であって、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、組成物；
式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
［１０２］ 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出した組成物を成膜して形成された有機半導体膜を含む有機半導体素子であって、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、有機半導体素子；
式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、組成物；
［１０２］ 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出した組成物を成膜して形成された有機半導体膜を含む有機半導体素子であって、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、有機半導体素子；
本発明によれば、キャリア移動度の耐熱性が高い有機半導体素子を提供することができる。
以下において、本発明について詳細に説明する。以下に記載する構成要件の説明は、代表的な実施形態や具体例に基づいてなされることがあるが、本発明はそのような実施形態に限定されるものではない。なお、本明細書において「～」を用いて表される数値範囲は「～」前後に記載される数値を下限値および上限値として含む範囲を意味する。
本発明において、各一般式の説明において特に区別されずに用いられている場合における水素原子は同位体（重水素原子等）も含んでいることを表す。さらに、置換基を構成する原子は、その同位体も含んでいることを表す。
本発明において、各一般式の説明において特に区別されずに用いられている場合における水素原子は同位体（重水素原子等）も含んでいることを表す。さらに、置換基を構成する原子は、その同位体も含んでいることを表す。
［有機半導体素子、組成物、有機半導体組成物および有機半導体膜］
本発明の有機半導体素子は、組成物を成膜して形成された有機半導体膜を含む有機半導体素子であって、
組成物が下記式１で表される化合物を含み、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である。

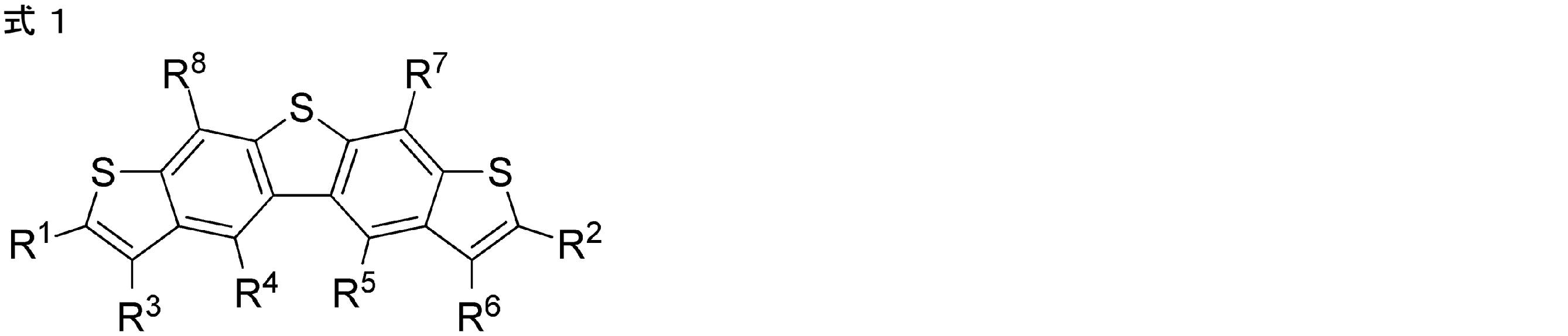

式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
本発明の有機半導体素子は、組成物を成膜して形成された有機半導体膜を含む有機半導体素子であって、
組成物が下記式１で表される化合物を含み、
組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である。
これらの構成により、本発明の有機半導体素子は、キャリア移動度の耐熱性が高い。
いかなる理論にも拘泥するものでもないが、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素（以下、特定元素と言う）、特にこれらのイオンが組成物中に存在すると、有機半導体膜を形成した場合の結晶配列の乱れにつながる。結晶配列の乱れが起点となり、有機半導体膜のパターニングのために用いるフォトレジストの加熱条件での加熱により有機半導体膜にヒビが入り、キャリア移動度が低下すると考えられる。
一方、ＷＯ２０１５／１３３４０２の表１９に記載の化合物や特開２００３－３４７６２４号公報に記載のペンタセンなどの式１を満たさない化合物を用いた場合は、特定元素の総含有量を少なくしても、キャリア移動度の耐熱性を高めることはできなかった。
これに対し、本発明では、特定元素の総含有量を少なくし、かつ、式１で表される化合物を選択することにより、両者の相乗効果によって、有機半導体膜を形成した場合の結晶配列の乱れを減らし、キャリア移動度の耐熱性を高くできる。
以下、本発明の有機半導体素子、組成物、有機半導体組成物および有機半導体膜の好ましい態様を説明する。
いかなる理論にも拘泥するものでもないが、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素（以下、特定元素と言う）、特にこれらのイオンが組成物中に存在すると、有機半導体膜を形成した場合の結晶配列の乱れにつながる。結晶配列の乱れが起点となり、有機半導体膜のパターニングのために用いるフォトレジストの加熱条件での加熱により有機半導体膜にヒビが入り、キャリア移動度が低下すると考えられる。
一方、ＷＯ２０１５／１３３４０２の表１９に記載の化合物や特開２００３－３４７６２４号公報に記載のペンタセンなどの式１を満たさない化合物を用いた場合は、特定元素の総含有量を少なくしても、キャリア移動度の耐熱性を高めることはできなかった。
これに対し、本発明では、特定元素の総含有量を少なくし、かつ、式１で表される化合物を選択することにより、両者の相乗効果によって、有機半導体膜を形成した場合の結晶配列の乱れを減らし、キャリア移動度の耐熱性を高くできる。
以下、本発明の有機半導体素子、組成物、有機半導体組成物および有機半導体膜の好ましい態様を説明する。
一方、本発明の組成物は、式１で表される化合物を含む組成物であって、組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である。
本発明の有機半導体組成物は、本発明の組成物および溶媒を含有する。
本発明の有機半導体膜は、本発明の有機半導体組成物を成膜して形成されたものである。
これらの本発明の組成物、有機半導体組成物および有機半導体膜は、有機半導体材料として用いることができ、また、本発明の有機半導体素子の製造に用いることができる。本明細書において、「有機半導体材料」とは、半導体の特性を示す有機材料のことである。無機材料からなる半導体と同様に、正孔をキャリアとして伝導するｐ型（ホール輸送性）有機半導体材料と、電子をキャリアとして伝導するｎ型（電子輸送性）有機半導体材料がある。式１で表される化合物は、ｐ型有機半導体材料、ｎ型の有機半導体材料のどちらとして用いてもよいが、ｐ型として用いることがより好ましい。有機半導体中のキャリアの流れやすさはキャリア移動度μで表される。キャリア移動度μは高い方がよい。
本発明の有機半導体組成物は、本発明の組成物および溶媒を含有する。
本発明の有機半導体膜は、本発明の有機半導体組成物を成膜して形成されたものである。
これらの本発明の組成物、有機半導体組成物および有機半導体膜は、有機半導体材料として用いることができ、また、本発明の有機半導体素子の製造に用いることができる。本明細書において、「有機半導体材料」とは、半導体の特性を示す有機材料のことである。無機材料からなる半導体と同様に、正孔をキャリアとして伝導するｐ型（ホール輸送性）有機半導体材料と、電子をキャリアとして伝導するｎ型（電子輸送性）有機半導体材料がある。式１で表される化合物は、ｐ型有機半導体材料、ｎ型の有機半導体材料のどちらとして用いてもよいが、ｐ型として用いることがより好ましい。有機半導体中のキャリアの流れやすさはキャリア移動度μで表される。キャリア移動度μは高い方がよい。
＜組成物＞
本発明の組成物は、式１で表される化合物を含む組成物であって、組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である。
本発明の組成物は、式１で表される化合物を含む組成物であって、組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である。
（式１で表される化合物）
本発明では、組成物が下記式１で表される化合物を含む。
式１中、Ｒ１～Ｒ８はそれぞれ独立に水素原子または置換基を表す。
本発明では、組成物が下記式１で表される化合物を含む。
Ｒ１およびＲ２はそれぞれ独立に置換基であることが好ましい。Ｒ１およびＲ２が置換基である場合、好ましい置換基はアルキル基、アルケニル基、アルキニル基、アルコキシ基または芳香族基であり、より好ましい置換基はアルキル基または芳香族基であり、特に好ましい置換基はアルキル基である。
Ｒ１およびＲ２が表すアルキル基は、特に制限はないが、炭素数１～３０のアルキル基が好ましく、直鎖であっても、分岐であっても、環状であってもよい。キャリア移動度の耐熱性を高める観点からは、Ｒ１およびＲ２が表すアルキル基は、炭素数２～１５の直鎖のアルキル基であることが好ましく、炭素数２～５および７～１０の直鎖のアルキル基であることがより好ましい。
特定のアルキル鎖長または形状を選択することにより、分子間の軌道の重なりが大きくなり、よりキャリア移動度を高めることができる。
Ｒ１およびＲ２が表すアルケニル基は、特に制限はないが、炭素数２～３０のアルケニル基が好ましく、炭素数３～１８のアルケニル基がより好ましく、炭素数５～１３のアルケニル基が特に好ましい。
Ｒ１およびＲ２が表すアルキニル基は、特に制限はないが、炭素数２～３０のアルキニル基が好ましく、炭素数３～１８のアルキニル基がより好ましく、炭素数５～１３のアルキニル基が特に好ましい。
Ｒ１およびＲ２が表すアルコキシ基は、特に制限はないが、炭素数１～３０のアルコキシ基が好ましく、炭素数３～１８のアルコキシ基がより好ましく、炭素数５～１３のアルコキシ基が特に好ましい。
Ｒ１およびＲ２が表す芳香族基は、特に制限はないが、炭素数６～３０の芳香族基が好ましく、炭素数６～１４の芳香族基がより好ましく、炭素数６の芳香族基が特に好ましい。
Ｒ１およびＲ２が表す置換基がさらに置換基を有する場合、その置換基の好ましい範囲は、特開２０１５－１９５３６１号公報の［００１８］に記載の範囲と同様である。例えば、アルキル基やアルコキシ基を置換基のさらなる置換基として有することが好ましい。
Ｒ１およびＲ２が表すアルキル基は、特に制限はないが、炭素数１～３０のアルキル基が好ましく、直鎖であっても、分岐であっても、環状であってもよい。キャリア移動度の耐熱性を高める観点からは、Ｒ１およびＲ２が表すアルキル基は、炭素数２～１５の直鎖のアルキル基であることが好ましく、炭素数２～５および７～１０の直鎖のアルキル基であることがより好ましい。
特定のアルキル鎖長または形状を選択することにより、分子間の軌道の重なりが大きくなり、よりキャリア移動度を高めることができる。
Ｒ１およびＲ２が表すアルケニル基は、特に制限はないが、炭素数２～３０のアルケニル基が好ましく、炭素数３～１８のアルケニル基がより好ましく、炭素数５～１３のアルケニル基が特に好ましい。
Ｒ１およびＲ２が表すアルキニル基は、特に制限はないが、炭素数２～３０のアルキニル基が好ましく、炭素数３～１８のアルキニル基がより好ましく、炭素数５～１３のアルキニル基が特に好ましい。
Ｒ１およびＲ２が表すアルコキシ基は、特に制限はないが、炭素数１～３０のアルコキシ基が好ましく、炭素数３～１８のアルコキシ基がより好ましく、炭素数５～１３のアルコキシ基が特に好ましい。
Ｒ１およびＲ２が表す芳香族基は、特に制限はないが、炭素数６～３０の芳香族基が好ましく、炭素数６～１４の芳香族基がより好ましく、炭素数６の芳香族基が特に好ましい。
Ｒ１およびＲ２が表す置換基がさらに置換基を有する場合、その置換基の好ましい範囲は、特開２０１５－１９５３６１号公報の［００１８］に記載の範囲と同様である。例えば、アルキル基やアルコキシ基を置換基のさらなる置換基として有することが好ましい。
Ｒ３～Ｒ８はそれぞれ独立に水素原子またはハロゲン原子であることが好ましい。Ｒ３～Ｒ８が表すハロゲン原子としては、フッ素原子が好ましい。Ｒ３～Ｒ８中のハロゲン原子の個数は０～６個であることが好ましく、０～４個であることがより好ましく、０～２個であることが特に好ましく、０個であることがより特に好ましい。
本発明では、式１で表される化合物が下記式２で表される化合物であることが好ましい。
式２中、Ｒ１およびＲ２はそれぞれ独立に置換基を有してもよいアルキル基または置換基を有してもよい芳香族基を表し、好ましい範囲は式１と同様である。
Ｒ１およびＲ２の総炭素数は、それぞれ独立に３～３０であることが好ましく、７～３０であることがより好ましく、７～２０であることが特に好ましく、７～１５であることがより特に好ましく、７～１１であることがさらにより特に好ましく、９～１１であることがさらに特により特に好ましい。Ｒ１およびＲ２の総炭素数は、それぞれ独立に上記範囲の下限値以上であると、キャリア移動度が高くなる。Ｒ１およびＲ２の総炭素数が上記範囲の上限値以下であると、有機溶媒に対する溶解性が高くなる。
式１で表される化合物の具体例、特にＲ１およびＲ２の組み合わせ、あるいは、Ｒ１～Ｒ８の組み合わせの具体例を以下に示す。本発明で用いられる式１で表される化合物は、これらの具体例により限定的に解釈されるべきものではない。下記表１～３中のＰｈはフェニル基を表す。また、特に明記していない場合、アルキル基は直鎖アルキル基を表す。
式１で表される化合物は、分子量が３０００以下であることが好ましく、２０００以下であることがより好ましく、１０００以下であることがさらに好ましく、８５０以下であることが特に好ましい。分子量を上記上限値以下とすることにより、溶媒への溶解性を高めることができるため好ましい。
一方で、膜の膜質安定性の観点からは、分子量は２５０以上であることが好ましく、３００以上であることがより好ましく、３５０以上であることがさらに好ましい。
一方で、膜の膜質安定性の観点からは、分子量は２５０以上であることが好ましく、３００以上であることがより好ましく、３５０以上であることがさらに好ましい。
式１で表される化合物は、特開２０１５－１９５３６１号公報およびＴｅｔｒａｈｅｄｒｏｎ ６６ （２０１０） ８７７８－８７８４に記載の方法または後述の実施例記載の方法を参考に合成することができる。
式１で表される化合物の合成において、いかなる反応条件を用いてもよい。反応溶媒としては、いかなる溶媒を用いてもよい。また、環形成反応促進のために、酸または塩基を用いることが好ましく、特に酸を用いることが好ましい。最適な反応条件は、目的とする化合物の構造により異なるが、上記の文献に記載された具体的な反応条件または後述の実施例記載の方法を参考に設定することができる。
式１で表される化合物の合成において、いかなる反応条件を用いてもよい。反応溶媒としては、いかなる溶媒を用いてもよい。また、環形成反応促進のために、酸または塩基を用いることが好ましく、特に酸を用いることが好ましい。最適な反応条件は、目的とする化合物の構造により異なるが、上記の文献に記載された具体的な反応条件または後述の実施例記載の方法を参考に設定することができる。
各置換基を有する合成中間体は公知の反応を組み合わせて合成することができる。また、各置換基はいずれの中間体の段階で導入してもよい。中間体の合成後は、カラムクロマトグラフィー、再結晶等による精製を行った後、昇華精製により精製する事が好ましい。昇華精製により、有機不純物を分離できるだけでなく、無機塩や残留溶媒等を効果的に取り除くことができる。
（特定元素の含有量）
本発明では、組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である。キャリア移動度の耐熱性を高める観点から、組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が２０ｐｐｍ以下であることが好ましく、１０ｐｐｍ以下であることがより好ましく、５ｐｐｍ以下であることが特に好ましい。
本発明では、キャリア移動度の耐熱性をより高める観点から、組成物中のケイ素元素の含有量が３０ｐｐｍ以下であることが好ましく、５ｐｐｍ以下であることがより好ましく、１ｐｐｍ未満であることが特に好ましい。
なお、特定元素は、組成物中でイオンとして存在していてもよい。
本発明では、組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である。キャリア移動度の耐熱性を高める観点から、組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が２０ｐｐｍ以下であることが好ましく、１０ｐｐｍ以下であることがより好ましく、５ｐｐｍ以下であることが特に好ましい。
本発明では、キャリア移動度の耐熱性をより高める観点から、組成物中のケイ素元素の含有量が３０ｐｐｍ以下であることが好ましく、５ｐｐｍ以下であることがより好ましく、１ｐｐｍ未満であることが特に好ましい。
なお、特定元素は、組成物中でイオンとして存在していてもよい。
＜有機半導体組成物＞
本発明の有機半導体組成物は、本発明の組成物および溶媒を含有する。
本発明の有機半導体組成物は、本発明の組成物および溶媒を含有する。
（溶媒）
有機半導体組成物に用いられる溶媒について説明する。
溶液プロセスを用いて本発明の組成物を基板上に成膜する場合、本発明の組成物を溶媒に溶解、または分散させて有機半導体組成物を調製したものを塗布液とし、塗布法により膜を形成することができる。溶媒は単独で用いてもよく、複数組み合わせて用いてもよい。溶媒は、有機溶媒または水であることが好ましい。有機溶媒の好ましい態様は、特開２０１５－１９５３６１号公報の［００４３］に記載の有機溶媒の好ましい態様と同じであり、この公報は参照して本明細書に組み込まれる。
有機半導体組成物に用いられる溶媒について説明する。
溶液プロセスを用いて本発明の組成物を基板上に成膜する場合、本発明の組成物を溶媒に溶解、または分散させて有機半導体組成物を調製したものを塗布液とし、塗布法により膜を形成することができる。溶媒は単独で用いてもよく、複数組み合わせて用いてもよい。溶媒は、有機溶媒または水であることが好ましい。有機溶媒の好ましい態様は、特開２０１５－１９５３６１号公報の［００４３］に記載の有機溶媒の好ましい態様と同じであり、この公報は参照して本明細書に組み込まれる。
（式１で表される化合物の濃度）
有機半導体組成物に用いられる本発明の組成物は、式１で表される化合物を含む。有機半導体組成物中の式１で表される化合物の濃度は、好ましくは、０．００５～５質量％、より好ましくは０．０１～３質量％、特に好ましくは０．１～２質量％である。この範囲とすることにより、任意の厚さの膜を形成しやすい。さらに、有機半導体組成物中の式１で表される化合物の濃度が０．４質量％以上であることが結晶サイズの大きな有機半導体膜を形成させやすく、特に好ましい。
有機半導体組成物は、式１で表される化合物を１種類のみ含んでもよく、２種類以上含んでもよい。
有機半導体組成物に用いられる本発明の組成物は、式１で表される化合物を含む。有機半導体組成物中の式１で表される化合物の濃度は、好ましくは、０．００５～５質量％、より好ましくは０．０１～３質量％、特に好ましくは０．１～２質量％である。この範囲とすることにより、任意の厚さの膜を形成しやすい。さらに、有機半導体組成物中の式１で表される化合物の濃度が０．４質量％以上であることが結晶サイズの大きな有機半導体膜を形成させやすく、特に好ましい。
有機半導体組成物は、式１で表される化合物を１種類のみ含んでもよく、２種類以上含んでもよい。
（添加剤）
有機半導体組成物は、界面活性剤、酸化防止剤、結晶化制御剤、結晶配向制御剤、ポリマーバインダーなどの添加剤を含有してもよい。界面活性剤、酸化防止剤、ポリマーバインダーの好ましい態様は、特開２０１５－１９５３６１号公報の［００５０］、［００５１］および［００８８］に記載の好ましい態様と同じであり、この公報は参照して本明細書に組み込まれる。
有機半導体組成物は、界面活性剤、酸化防止剤、結晶化制御剤、結晶配向制御剤、ポリマーバインダーなどの添加剤を含有してもよい。界面活性剤、酸化防止剤、ポリマーバインダーの好ましい態様は、特開２０１５－１９５３６１号公報の［００５０］、［００５１］および［００８８］に記載の好ましい態様と同じであり、この公報は参照して本明細書に組み込まれる。
＜有機半導体素子の用途＞
有機半導体素子の用途は特に制限はない。例えば、非発光性有機半導体素子に用いることが好ましい。本明細書において、「非発光性有機半導体素子」とは、発光することを目的としない素子を意味する。特に「非発光性有機半導体素子」とは、可視光を発光することを目的としない素子を意味する。本明細書中、「非発光性」とは、室温、大気下０．１ｍＷ／ｃｍ２の電流密度で素子に電流を流した場合に、１ｌｍ／Ｗ以下の発光効率のことを言う。非発光性有機半導体素子と言えば、有機電界発光素子などの発光性有機半導体素子を除く有機半導体素子を意味する。
非発光性有機半導体素子は、膜の層構造を有するエレクトロニクス要素を用いた非発光性有機半導体素子とすることが好ましい。非発光性有機半導体素子には、有機トランジスタ、有機光電変換素子（光センサ用途の固体撮像素子、エネルギー変換用途の太陽電池等）、ガスセンサ、有機整流素子、有機インバータ、情報記録素子などが包含される。有機光電変換素子は光センサ用途（固体撮像素子）、エネルギー変換用途（太陽電池）のいずれにも用いることができる。好ましくは、有機光電変換素子、有機トランジスタであり、さらに好ましくは有機トランジスタである。すなわち、本発明の有機半導体素子が有機トランジスタであることが好ましい。
有機半導体素子の用途は特に制限はない。例えば、非発光性有機半導体素子に用いることが好ましい。本明細書において、「非発光性有機半導体素子」とは、発光することを目的としない素子を意味する。特に「非発光性有機半導体素子」とは、可視光を発光することを目的としない素子を意味する。本明細書中、「非発光性」とは、室温、大気下０．１ｍＷ／ｃｍ２の電流密度で素子に電流を流した場合に、１ｌｍ／Ｗ以下の発光効率のことを言う。非発光性有機半導体素子と言えば、有機電界発光素子などの発光性有機半導体素子を除く有機半導体素子を意味する。
非発光性有機半導体素子は、膜の層構造を有するエレクトロニクス要素を用いた非発光性有機半導体素子とすることが好ましい。非発光性有機半導体素子には、有機トランジスタ、有機光電変換素子（光センサ用途の固体撮像素子、エネルギー変換用途の太陽電池等）、ガスセンサ、有機整流素子、有機インバータ、情報記録素子などが包含される。有機光電変換素子は光センサ用途（固体撮像素子）、エネルギー変換用途（太陽電池）のいずれにも用いることができる。好ましくは、有機光電変換素子、有機トランジスタであり、さらに好ましくは有機トランジスタである。すなわち、本発明の有機半導体素子が有機トランジスタであることが好ましい。
なお、有機ＥＬ（Ｅｌｅｃｔｒｏ Ｌｕｍｉｎｅｓｃｅｎｃｅ）素子材料として有用なものが、ただちに有機トランジスタ用半導体材料として有用であると言うことはできない。これは、有機ＥＬ素子と有機トランジスタでは、有機化合物に求められる特性が異なるためである。有機ＥＬ素子を駆動するには１０－３ｃｍ２／Ｖｓ程度の移動度があれば十分であり、有機ＥＬ特性向上には電子輸送性よりもむしろ発光効率を高めることが重要であり、発光効率が高く、面内での発光が均一な素子が求められている。通常、結晶性の高い（移動度が高い）有機化合物は、面内の電界強度不均一、発光不均一、発光クエンチ等、発光欠陥を生じさせる原因となるため、有機ＥＬ素子材料は結晶性を低くし、アモルファス性の高い材料（低い移動度）が望まれる。一方、有機トランジスタ用半導体材料では、求められる移動度が格段に高いため、分子の配列秩序が高い、結晶性が高い有機化合物が求められている。また、高い移動度発現のため、π共役平面は基板に対して直立していることが好ましい。
＜有機半導体素子の構造＞
本発明の有機半導体素子の構造の好ましい態様を、本発明の有機半導体素子が有機トランジスタである場合を例に挙げて説明する。
有機トランジスタは、有機半導体膜を半導体活性層に含むことが好ましい。
有機トランジスタは、さらに半導体活性層以外にその他の層を含んでいてもよい。
有機トランジスタは、有機電界効果トランジスタ（Ｆｉｅｌｄ Ｅｆｆｅｃｔ Ｔｒａｎｓｉｓｔｏｒ、ＦＥＴ）として用いられることが好ましく、ゲート－チャンネル間が絶縁されている絶縁ゲート型ＦＥＴとして用いられることがより好ましい。
以下、有機トランジスタの好ましい構造の態様について、図面を用いて詳しく説明するが、本発明はこれらの態様に限定されるものではない。
本発明の有機半導体素子の構造の好ましい態様を、本発明の有機半導体素子が有機トランジスタである場合を例に挙げて説明する。
有機トランジスタは、有機半導体膜を半導体活性層に含むことが好ましい。
有機トランジスタは、さらに半導体活性層以外にその他の層を含んでいてもよい。
有機トランジスタは、有機電界効果トランジスタ（Ｆｉｅｌｄ Ｅｆｆｅｃｔ Ｔｒａｎｓｉｓｔｏｒ、ＦＥＴ）として用いられることが好ましく、ゲート－チャンネル間が絶縁されている絶縁ゲート型ＦＥＴとして用いられることがより好ましい。
以下、有機トランジスタの好ましい構造の態様について、図面を用いて詳しく説明するが、本発明はこれらの態様に限定されるものではない。
（積層構造）
有機電界効果トランジスタの積層構造としては特に制限はなく、公知の構造とすることができる。
有機トランジスタの構造の一例としては、最下層の基板の上面に、電極、絶縁体層、半導体活性層（有機半導体膜）、２つの電極を順に配置した構造（ボトムゲート・トップコンタクト型）を挙げることができる。この構造では、最下層の基板の上面の電極は基板の一部に設けられ、絶縁体層は、電極以外の部分で基板と接するように配置される。また、半導体活性層の上面に設けられる２つの電極は、互いに隔離して配置される。
ボトムゲート・トップコンタクト型素子である有機トランジスタの一例の構造の断面を示す概略図を図１に示す。図１の有機トランジスタは、最下層に基板１１を配置し、その上面の一部に電極１２を設け、さらに電極１２を覆い、かつ電極１２以外の部分で基板１１と接するように絶縁体層１３を設けている。さらに絶縁体層１３の上面に半導体活性層１４を設け、その上面の一部に２つの電極１５ａと１５ｂとを隔離して配置している。
図１に示した有機トランジスタは、電極１２がゲートであり、電極１５ａと電極１５ｂはそれぞれドレインまたはソースである。また、図１に示した有機トランジスタは、ドレイン－ソース間の電流通路であるチャンネルと、ゲートとの間が絶縁されている絶縁ゲート型ＦＥＴである。
有機電界効果トランジスタの積層構造としては特に制限はなく、公知の構造とすることができる。
有機トランジスタの構造の一例としては、最下層の基板の上面に、電極、絶縁体層、半導体活性層（有機半導体膜）、２つの電極を順に配置した構造（ボトムゲート・トップコンタクト型）を挙げることができる。この構造では、最下層の基板の上面の電極は基板の一部に設けられ、絶縁体層は、電極以外の部分で基板と接するように配置される。また、半導体活性層の上面に設けられる２つの電極は、互いに隔離して配置される。
ボトムゲート・トップコンタクト型素子である有機トランジスタの一例の構造の断面を示す概略図を図１に示す。図１の有機トランジスタは、最下層に基板１１を配置し、その上面の一部に電極１２を設け、さらに電極１２を覆い、かつ電極１２以外の部分で基板１１と接するように絶縁体層１３を設けている。さらに絶縁体層１３の上面に半導体活性層１４を設け、その上面の一部に２つの電極１５ａと１５ｂとを隔離して配置している。
図１に示した有機トランジスタは、電極１２がゲートであり、電極１５ａと電極１５ｂはそれぞれドレインまたはソースである。また、図１に示した有機トランジスタは、ドレイン－ソース間の電流通路であるチャンネルと、ゲートとの間が絶縁されている絶縁ゲート型ＦＥＴである。
有機トランジスタの構造の別の例としては、ボトムゲート・ボトムコンタクト型素子を挙げることができる。
ボトムゲート・ボトムコンタクト型素子である有機トランジスタの一例の断面を示す概略図を図２に示す。図２の有機トランジスタは、最下層に基板３１を配置し、その上面の一部に電極３２を設け、さらに電極３２を覆い、かつ電極３２以外の部分で基板３１と接するように絶縁体層３３を設けている。さらに絶縁体層３３の上面に半導体活性層３５を設け、電極３４ａと３４ｂが半導体活性層３５の下部にある。
図２に示した有機トランジスタは、電極３２がゲートであり、電極３４ａと電極３４ｂはそれぞれドレインまたはソースである。また、図２に示した有機トランジスタは、ドレイン－ソース間の電流通路であるチャンネルと、ゲートとの間が絶縁されている絶縁ゲート型ＦＥＴである。
ボトムゲート・ボトムコンタクト型素子である有機トランジスタの一例の断面を示す概略図を図２に示す。図２の有機トランジスタは、最下層に基板３１を配置し、その上面の一部に電極３２を設け、さらに電極３２を覆い、かつ電極３２以外の部分で基板３１と接するように絶縁体層３３を設けている。さらに絶縁体層３３の上面に半導体活性層３５を設け、電極３４ａと３４ｂが半導体活性層３５の下部にある。
図２に示した有機トランジスタは、電極３２がゲートであり、電極３４ａと電極３４ｂはそれぞれドレインまたはソースである。また、図２に示した有機トランジスタは、ドレイン－ソース間の電流通路であるチャンネルと、ゲートとの間が絶縁されている絶縁ゲート型ＦＥＴである。
有機トランジスタの構造としては、その他、絶縁体、ゲート電極が半導体活性層の上部にあるトップゲート・トップコンタクト型素子や、トップゲート・ボトムコンタクト型素子も好ましく用いることができる。
（厚さ）
有機トランジスタは、より薄いトランジスタとする必要がある場合には、例えばトランジスタ全体の厚さを０．１～０．５μｍとすることが好ましい。
有機トランジスタは、より薄いトランジスタとする必要がある場合には、例えばトランジスタ全体の厚さを０．１～０．５μｍとすることが好ましい。
（封止）
有機トランジスタ素子を大気や水分から遮断し、有機トランジスタ素子の保存性を高めるために、有機トランジスタ素子全体を金属の封止缶やガラス、窒化ケイ素などの無機材料、パリレンなどの高分子材料や、低分子材料などで封止してもよい。
以下、有機トランジスタの各層の好ましい態様について説明するが、本発明はこれらの態様に限定されるものではない。
有機トランジスタ素子を大気や水分から遮断し、有機トランジスタ素子の保存性を高めるために、有機トランジスタ素子全体を金属の封止缶やガラス、窒化ケイ素などの無機材料、パリレンなどの高分子材料や、低分子材料などで封止してもよい。
以下、有機トランジスタの各層の好ましい態様について説明するが、本発明はこれらの態様に限定されるものではない。
（基板）
有機トランジスタは、基板を含むことが好ましい。
基板の材料としては特に制限はなく、公知の材料を用いることができ、例えば、ポリエチレンナフタレート（ＰＥＮ）、ポリエチレンテレフタレート（ＰＥＴ）などのポリエステルフィルム、シクロオレフィンポリマーフィルム、ポリカーボネートフィルム、トリアセチルセルロース（ＴＡＣ）フィルム、ポリイミドフィルム、およびこれらポリマーフィルムを極薄ガラスに貼り合わせたもの、セラミック、シリコン、石英、ガラスなどを挙げることができ、シリコンが好ましい。
有機トランジスタは、基板を含むことが好ましい。
基板の材料としては特に制限はなく、公知の材料を用いることができ、例えば、ポリエチレンナフタレート（ＰＥＮ）、ポリエチレンテレフタレート（ＰＥＴ）などのポリエステルフィルム、シクロオレフィンポリマーフィルム、ポリカーボネートフィルム、トリアセチルセルロース（ＴＡＣ）フィルム、ポリイミドフィルム、およびこれらポリマーフィルムを極薄ガラスに貼り合わせたもの、セラミック、シリコン、石英、ガラスなどを挙げることができ、シリコンが好ましい。
（電極）
有機トランジスタは、電極を含むことが好ましい。
電極の構成材料としては、例えば、Ｃｒ、Ａｌ、Ｔａ、Ｍｏ、Ｎｂ、Ｃｕ、Ａｇ、Ａｕ、Ｐｔ、Ｐｄ、Ｉｎ、ＮｉあるいはＮｄなどの金属材料やこれらの合金材料、あるいはカーボン材料、導電性高分子などの既知の導電性材料であれば特に制限することなく使用できる。
電極の厚さは特に制限はないが、１０～５０ｎｍとすることが好ましい。
ゲート幅（またはチャンネル幅）Ｗとゲート長（またはチャンネル長）Ｌに特に制限はないが、これらの比Ｗ／Ｌが１０以上であることが好ましく、２０以上であることがより好ましい。
有機トランジスタは、電極を含むことが好ましい。
電極の構成材料としては、例えば、Ｃｒ、Ａｌ、Ｔａ、Ｍｏ、Ｎｂ、Ｃｕ、Ａｇ、Ａｕ、Ｐｔ、Ｐｄ、Ｉｎ、ＮｉあるいはＮｄなどの金属材料やこれらの合金材料、あるいはカーボン材料、導電性高分子などの既知の導電性材料であれば特に制限することなく使用できる。
電極の厚さは特に制限はないが、１０～５０ｎｍとすることが好ましい。
ゲート幅（またはチャンネル幅）Ｗとゲート長（またはチャンネル長）Ｌに特に制限はないが、これらの比Ｗ／Ｌが１０以上であることが好ましく、２０以上であることがより好ましい。
（アクセプター）
有機トランジスタは、キャリア注入を促進するためのアクセプターを含むことが好ましい。材料としては公知の２，３，５，６－テトラフルオロ－７，７，８，８－テトラシアノキノジメタン（Ｆ４－ＴＣＮＱ）等が好ましく挙げられる。
アクセプターの厚さは特に制限はないが、５ｎｍ以下とすることが好ましい。
有機トランジスタは、キャリア注入を促進するためのアクセプターを含むことが好ましい。材料としては公知の２，３，５，６－テトラフルオロ－７，７，８，８－テトラシアノキノジメタン（Ｆ４－ＴＣＮＱ）等が好ましく挙げられる。
アクセプターの厚さは特に制限はないが、５ｎｍ以下とすることが好ましい。
（絶縁体層）
絶縁体層を構成する材料は必要な絶縁効果が得られれば特に制限はないが、例えば、二酸化ケイ素、窒化ケイ素、ＰＴＦＥ（ｐｏｌｙｔｅｔｒａｆｌｕｏｒｏｅｔｈｙｌｅｎｅ）、ＣＹＴＯＰ（サイトップ）等のフッ素ポリマー系絶縁材料、ポリエステル絶縁材料、ポリカーボネート絶縁材料、アクリルポリマー系絶縁材料、エポキシ樹脂系絶縁材料、ポリイミド絶縁材料、ポリビニルフェノール樹脂系絶縁材料、ポリパラキシリレン樹脂系絶縁材料などが挙げられる。
絶縁体層の上面は表面処理がなされていてもよく、例えば、二酸化ケイ素表面をヘキサメチルジシラザン（ＨＭＤＳ）やオクタデシルトリクロロシラン（ＯＴＳ）やβ－フェニチルトリメトキシシランの塗布により表面処理した絶縁体層を好ましく用いることができ、β－フェニチルトリメトキシシランの塗布により表面処理した絶縁体層をより好ましく用いることができる。
絶縁体層の厚さに特に制限はないが、薄膜化が求められる場合は厚さを１０～５００ｎｍとすることが好ましく、２０～２００ｎｍとすることがより好ましく、５０～２００ｎｍとすることが特に好ましい。
絶縁体層を構成する材料は必要な絶縁効果が得られれば特に制限はないが、例えば、二酸化ケイ素、窒化ケイ素、ＰＴＦＥ（ｐｏｌｙｔｅｔｒａｆｌｕｏｒｏｅｔｈｙｌｅｎｅ）、ＣＹＴＯＰ（サイトップ）等のフッ素ポリマー系絶縁材料、ポリエステル絶縁材料、ポリカーボネート絶縁材料、アクリルポリマー系絶縁材料、エポキシ樹脂系絶縁材料、ポリイミド絶縁材料、ポリビニルフェノール樹脂系絶縁材料、ポリパラキシリレン樹脂系絶縁材料などが挙げられる。
絶縁体層の上面は表面処理がなされていてもよく、例えば、二酸化ケイ素表面をヘキサメチルジシラザン（ＨＭＤＳ）やオクタデシルトリクロロシラン（ＯＴＳ）やβ－フェニチルトリメトキシシランの塗布により表面処理した絶縁体層を好ましく用いることができ、β－フェニチルトリメトキシシランの塗布により表面処理した絶縁体層をより好ましく用いることができる。
絶縁体層の厚さに特に制限はないが、薄膜化が求められる場合は厚さを１０～５００ｎｍとすることが好ましく、２０～２００ｎｍとすることがより好ましく、５０～２００ｎｍとすることが特に好ましい。
（半導体活性層）
有機トランジスタは、半導体活性層が本発明の組成物を成膜して形成された有機半導体膜を含むことが好ましい。
半導体活性層は、ポリマーバインダーがさらに含まれた層であってもよい。また、成膜時の残留溶媒が含まれていてもよい。
半導体活性層の厚さに特に制限はないが、薄膜化が求められる場合は厚さを１０～４００ｎｍとすることが好ましく、１０～２００ｎｍとすることがより好ましく、１０～１００ｎｍとすることが特に好ましい。
有機トランジスタは、半導体活性層が本発明の組成物を成膜して形成された有機半導体膜を含むことが好ましい。
半導体活性層は、ポリマーバインダーがさらに含まれた層であってもよい。また、成膜時の残留溶媒が含まれていてもよい。
半導体活性層の厚さに特に制限はないが、薄膜化が求められる場合は厚さを１０～４００ｎｍとすることが好ましく、１０～２００ｎｍとすることがより好ましく、１０～１００ｎｍとすることが特に好ましい。
［組成物の製造方法、化合物を精製する方法］
本発明の組成物の製造方法は、式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する工程を含む。
また、本発明の化合物を精製する方法は、式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する。
これらの処理により、式１で表される化合物を含む組成物中の特定元素の含有量を少なくすることができ、本発明の組成物を製造することができる。
本発明によれば、特にシリカゲルやシリカゲルカラムクロマトグラフィーを使用した精製と比較して、特定元素の含有量を少なくすることができ、その中でもケイ素元素の含有量（特にケイ素イオンの含有量）を少なくすることができる。
なお、特開２０１２－４３９１２号公報の請求項１で規定する前駆体（合成前の原料）の昇華精製では、本発明で規定する特定元素の含有量の範囲に到達できなかった。
本発明の組成物の製造方法は、式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する工程を含む。
また、本発明の化合物を精製する方法は、式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する。
これらの処理により、式１で表される化合物を含む組成物中の特定元素の含有量を少なくすることができ、本発明の組成物を製造することができる。
本発明によれば、特にシリカゲルやシリカゲルカラムクロマトグラフィーを使用した精製と比較して、特定元素の含有量を少なくすることができ、その中でもケイ素元素の含有量（特にケイ素イオンの含有量）を少なくすることができる。
なお、特開２０１２－４３９１２号公報の請求項１で規定する前駆体（合成前の原料）の昇華精製では、本発明で規定する特定元素の含有量の範囲に到達できなかった。
＜減圧精製またはソックスレー抽出＞
本発明では、式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する。
減圧精製またはソックスレー抽出では、特にシリカゲルやシリカゲルカラムを用いないことが、好ましい。
減圧精製またはソックスレー抽出は、これらの処理のうちの１種類のみ行えばよいが、２種類以上を組み合わせてもよい。
減圧精製またはソックスレー抽出を、式１で表される化合物の精製の最終ステップで行うことが、特定元素の含有量を少なくする観点から好ましい。なお、減圧精製またはソックスレー抽出の前処理として、その他の精製方法を行ってもよい。
本発明では、式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する。
減圧精製またはソックスレー抽出では、特にシリカゲルやシリカゲルカラムを用いないことが、好ましい。
減圧精製またはソックスレー抽出は、これらの処理のうちの１種類のみ行えばよいが、２種類以上を組み合わせてもよい。
減圧精製またはソックスレー抽出を、式１で表される化合物の精製の最終ステップで行うことが、特定元素の含有量を少なくする観点から好ましい。なお、減圧精製またはソックスレー抽出の前処理として、その他の精製方法を行ってもよい。
（減圧精製）
減圧精製は、少なくとも温度１５０℃以上で行い、１７０～４００℃で行うことが好ましく、１９０～３５０℃で行うことがより好ましく、２００～３００℃で行うことが特に好ましい。上記の下限値以上の温度で行うことが、不純物との分離の観点から好ましい。上記の上限値以下の温度で行うことが、熱分解抑制の観点から好ましい。
減圧精製は、１～３０時間行うことが好ましく、４～２０時間行うことがより好ましく、７～１５時間行うことが特に好ましい。
減圧精製は、昇温しながら行ってもよく、昇温しない段階における温度および時間が上記の好ましい範囲であることが、好ましい。昇温速度は、特に制限はないが、例えば１～１０℃／１０分間とすることができる。
減圧精製は、不活性ガスを流しながら行うことが不純物との分離の観点から好ましい。不活性ガスとしては、例えばアルゴンガスなどを挙げることができる。
減圧精製は、０．０１～１００ｍＰａの圧力条件下で行うことが好ましく、０．１～１０ｍＰａの圧力条件下で行うことがより好ましく、１～３ｍＰａの圧力条件下で行うことが特に好ましい。
減圧精製における式１で表される化合物の状態としては特に制限はないが、固体であることが好ましい。すなわち、減圧精製は固体からの昇華精製であることが好ましい。減圧精製における式１で表される化合物の状態の選択は、式１で表される化合物によって、適宜選択することができる。
減圧精製は、少なくとも温度１５０℃以上で行い、１７０～４００℃で行うことが好ましく、１９０～３５０℃で行うことがより好ましく、２００～３００℃で行うことが特に好ましい。上記の下限値以上の温度で行うことが、不純物との分離の観点から好ましい。上記の上限値以下の温度で行うことが、熱分解抑制の観点から好ましい。
減圧精製は、１～３０時間行うことが好ましく、４～２０時間行うことがより好ましく、７～１５時間行うことが特に好ましい。
減圧精製は、昇温しながら行ってもよく、昇温しない段階における温度および時間が上記の好ましい範囲であることが、好ましい。昇温速度は、特に制限はないが、例えば１～１０℃／１０分間とすることができる。
減圧精製は、不活性ガスを流しながら行うことが不純物との分離の観点から好ましい。不活性ガスとしては、例えばアルゴンガスなどを挙げることができる。
減圧精製は、０．０１～１００ｍＰａの圧力条件下で行うことが好ましく、０．１～１０ｍＰａの圧力条件下で行うことがより好ましく、１～３ｍＰａの圧力条件下で行うことが特に好ましい。
減圧精製における式１で表される化合物の状態としては特に制限はないが、固体であることが好ましい。すなわち、減圧精製は固体からの昇華精製であることが好ましい。減圧精製における式１で表される化合物の状態の選択は、式１で表される化合物によって、適宜選択することができる。
（ソックスレー抽出）
ソックスレー抽出は、公知のソックスレー抽出器を用いて行うことができる。
ソックスレー抽出に用いる溶媒としては特に制限はなく、有機溶媒を用いることができる。好ましい有機溶媒としては、低極性である酢酸エチルなどのエステル類、ヘキサンやトルエンなどの炭化水素類を挙げることができる。その中でも、芳香族炭化水素類がより好ましい。
溶媒は１種類のみを用いてもよく、２種類以上を用いてもよい。２種類以上を用いる場合、溶媒の９０質量％以上が炭化水素類であることが好ましい。
ソックスレー抽出は、公知のソックスレー抽出器を用いて行うことができる。
ソックスレー抽出に用いる溶媒としては特に制限はなく、有機溶媒を用いることができる。好ましい有機溶媒としては、低極性である酢酸エチルなどのエステル類、ヘキサンやトルエンなどの炭化水素類を挙げることができる。その中でも、芳香族炭化水素類がより好ましい。
溶媒は１種類のみを用いてもよく、２種類以上を用いてもよい。２種類以上を用いる場合、溶媒の９０質量％以上が炭化水素類であることが好ましい。
［有機半導体素子の製造方法］
本発明の有機半導体素子の製造方法は、本発明の組成物の製造方法で組成物を製造する工程と、
組成物および溶媒を混合して有機半導体組成物を製造する工程と、
有機半導体組成物を成膜して有機半導体膜を形成する工程を含む。
本発明の有機半導体素子は、溶媒を含む有機半導体組成物を用いた、溶液プロセスによる成膜を用いる本発明の製造方法により、容易に製造することができる。溶液プロセスによる成膜とは、本明細書では有機化合物を溶解させることができる溶媒中に溶解させ、その溶液を用いて成膜する方法を指す。
ただし、本発明の有機半導体素子は、上記の製造方法以外で製造してもよい。例えば、本発明の組成物を溶媒と混合せず、真空プロセス（真空蒸着法、スパッタリング法、イオンプレーティング法、分子ビームエピタキシー法などの物理気相成長法あるいはプラズマ重合などの化学気相蒸着法）により式１で表される化合物を基板上に成膜してもよい。
本発明の有機半導体素子の製造方法は、本発明の組成物の製造方法で組成物を製造する工程と、
組成物および溶媒を混合して有機半導体組成物を製造する工程と、
有機半導体組成物を成膜して有機半導体膜を形成する工程を含む。
本発明の有機半導体素子は、溶媒を含む有機半導体組成物を用いた、溶液プロセスによる成膜を用いる本発明の製造方法により、容易に製造することができる。溶液プロセスによる成膜とは、本明細書では有機化合物を溶解させることができる溶媒中に溶解させ、その溶液を用いて成膜する方法を指す。
ただし、本発明の有機半導体素子は、上記の製造方法以外で製造してもよい。例えば、本発明の組成物を溶媒と混合せず、真空プロセス（真空蒸着法、スパッタリング法、イオンプレーティング法、分子ビームエピタキシー法などの物理気相成長法あるいはプラズマ重合などの化学気相蒸着法）により式１で表される化合物を基板上に成膜してもよい。
＜有機半導体組成物の製造＞
本発明では、本発明の組成物の製造方法で製造された組成物（本発明の組成物）および溶媒を混合して有機半導体組成物を製造する。
混合方法としては特に制限はなく、公知の方法で混合することができる。
混合後の有機半導体組成物は、加熱してから成膜に用いることが好ましい。混合後の有機半導体組成物の温度としては特に制限はないが、０～２００℃であることが好ましく、１５～１２０℃であることがより好ましく、２０～１００℃であることが特に好ましい。
本発明では、本発明の組成物の製造方法で製造された組成物（本発明の組成物）および溶媒を混合して有機半導体組成物を製造する。
混合方法としては特に制限はなく、公知の方法で混合することができる。
混合後の有機半導体組成物は、加熱してから成膜に用いることが好ましい。混合後の有機半導体組成物の温度としては特に制限はないが、０～２００℃であることが好ましく、１５～１２０℃であることがより好ましく、２０～１００℃であることが特に好ましい。
＜成膜＞
本発明では、有機半導体組成物を成膜して有機半導体膜を形成する。形成された有機半導体膜は、半導体活性層などとして有機半導体素子に用いることができる。
有機トランジスタの製造方法では、有機半導体組成物を成膜して有機半導体膜を形成する方法はいかなる方法でもよい。基板上に有機半導体組成物を成膜して有機半導体膜を形成することが好ましい。
成膜の際、基板を加熱または冷却してもよく、基板の温度を変化させることで膜質や膜中での分子のパッキングを制御することが可能である。基板の温度としては特に制限はないが、０～２００℃であることが好ましく、１５～１２０℃であることがより好ましく、２０～１００℃であることが特に好ましい。
本発明では、有機半導体組成物を成膜して有機半導体膜を形成する。形成された有機半導体膜は、半導体活性層などとして有機半導体素子に用いることができる。
有機トランジスタの製造方法では、有機半導体組成物を成膜して有機半導体膜を形成する方法はいかなる方法でもよい。基板上に有機半導体組成物を成膜して有機半導体膜を形成することが好ましい。
成膜の際、基板を加熱または冷却してもよく、基板の温度を変化させることで膜質や膜中での分子のパッキングを制御することが可能である。基板の温度としては特に制限はないが、０～２００℃であることが好ましく、１５～１２０℃であることがより好ましく、２０～１００℃であることが特に好ましい。
有機半導体膜を形成する工程としては、ドロップキャスト法、キャスト法、ディップコート法、ダイコーター法、ロールコーター法、バーコーター法、スピンコート法などの塗布法；インクジェット法、スクリーン印刷法、グラビア印刷法、フレキソグラフィー印刷法、オフセット印刷法、マイクロコンタクト印刷法などの印刷法；Ｌａｎｇｍｕｉｒ－Ｂｌｏｄｇｅｔｔ（ＬＢ）法などの通常の方法を用いることができる。
（塗布、印刷）
本発明では、有機半導体組成物を基板上に適用する方法として、塗布法または印刷法を用いることが好ましい。特に、有機半導体膜を形成する工程が、有機半導体組成物を基板上に塗布または印刷した後、乾燥させて有機半導体膜を形成する工程を含むことが好ましい。
塗布または印刷の中でも、ドロップキャスト法、キャスト法、スピンコート法、インクジェット法、グラビア印刷法、フレキソグラフィー印刷法、オフセット印刷法、マイクロコンタクト印刷法を用いることがより好ましい。
本発明では、塗布法を用いることが特に好ましい。
本発明では、有機半導体組成物を基板上に適用する方法として、塗布法または印刷法を用いることが好ましい。特に、有機半導体膜を形成する工程が、有機半導体組成物を基板上に塗布または印刷した後、乾燥させて有機半導体膜を形成する工程を含むことが好ましい。
塗布または印刷の中でも、ドロップキャスト法、キャスト法、スピンコート法、インクジェット法、グラビア印刷法、フレキソグラフィー印刷法、オフセット印刷法、マイクロコンタクト印刷法を用いることがより好ましい。
本発明では、塗布法を用いることが特に好ましい。
塗布法の中でも、特に好ましいドロップキャスト法について説明する。
ドロップキャスト法を用いる有機半導体膜の製造方法では、有機半導体組成物を塗布液とし、基板Ａの面内の一部に塗布液を滴下し、滴下した塗布液を徐々に乾燥させることにより式１で表される化合物の結晶を析出させて半導体活性層を形成することが好ましい。
ドロップキャスト法を用いる有機半導体膜の製造方法では、有機半導体組成物を塗布液とし、基板Ａの面内の一部に塗布液を滴下し、滴下した塗布液を徐々に乾燥させることにより式１で表される化合物の結晶を析出させて半導体活性層を形成することが好ましい。
ドロップキャスト法を用いる有機半導体膜の製造方法に用いられる基板Ａとしては、有機トランジスタの基板として用いられるものを挙げることができ、有機トランジスタの基板の上に絶縁体層が形成されたものが好ましい。
（乾燥）
ドロップキャスト法を用いる有機半導体膜の製造方法では、滴下した塗布液を徐々に乾燥させることにより式１で表される化合物の結晶を析出させて半導体活性層を形成することが好ましい。
加熱した基板Ａ上で、自然乾燥させてから、減圧乾燥することが膜質の観点から好ましい。
自然乾燥時の基板Ａの温度は、２０～１４０℃であることが好ましく、２０～１２０℃であることがより好ましい。
自然乾燥時間は５分間～２０時間であることが好ましく、１０分間～１０時間であることがより好ましい。
有機半導体膜の製造方法では、式１で表される化合物の結晶を析出させることが好ましい。結晶が析出したか否かは、偏光顕微鏡による観察によって確認することができる。
ドロップキャスト法を用いる有機半導体膜の製造方法では、滴下した塗布液を徐々に乾燥させることにより式１で表される化合物の結晶を析出させて半導体活性層を形成することが好ましい。
加熱した基板Ａ上で、自然乾燥させてから、減圧乾燥することが膜質の観点から好ましい。
自然乾燥時の基板Ａの温度は、２０～１４０℃であることが好ましく、２０～１２０℃であることがより好ましい。
自然乾燥時間は５分間～２０時間であることが好ましく、１０分間～１０時間であることがより好ましい。
有機半導体膜の製造方法では、式１で表される化合物の結晶を析出させることが好ましい。結晶が析出したか否かは、偏光顕微鏡による観察によって確認することができる。
以下に実施例と比較例を挙げて本発明の特徴をさらに具体的に説明する。以下の実施例に示す材料、使用量、割合、処理内容、処理手順等は、本発明の趣旨を逸脱しない限り適宜変更することができる。したがって、本発明の範囲は以下に示す具体例により限定的に解釈されるべきものではない。実施例１０は参考例である。
各実施例および比較例の組成物では、式１を満たす以下の化合物１～８および式１を満たさない以下の化合物９～１２を用いた。なお、各化合物にアラビア数字で付した番号の隣に、表１～３における化合物の「Ｎｏ．」を併記した。
［実施例１～３、比較例１～９］

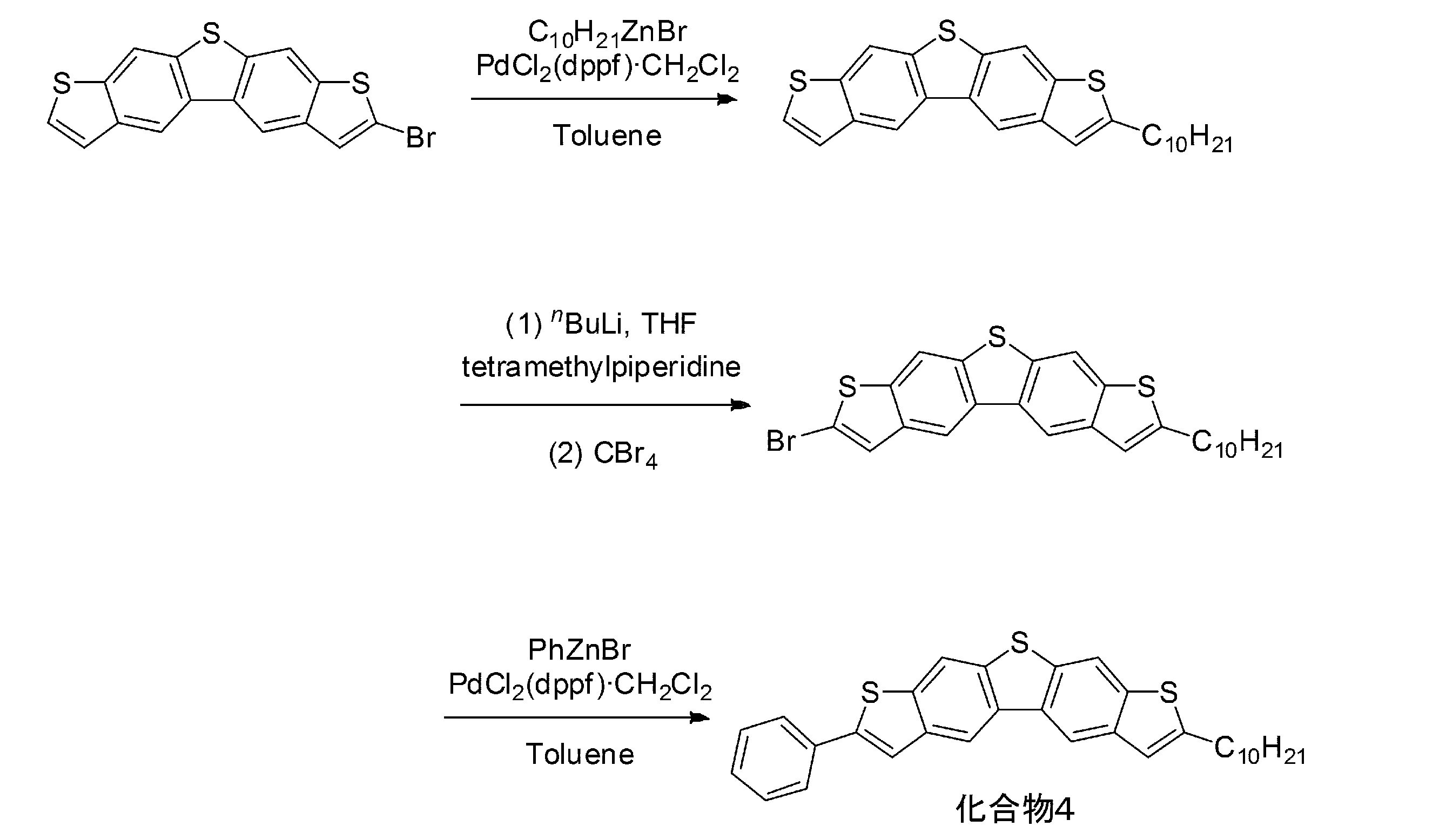

化合物１を用いて、各実施例および比較例の組成物を調製した。なお、化合物１は、特開２０１５－１９５３６１号公報における化合物４に相当する。
化合物１を用いて、各実施例および比較例の組成物を調製した。なお、化合物１は、特開２０１５－１９５３６１号公報における化合物４に相当する。
＜化合物１の合成および比較例１の組成物の調製＞
化合物１の合成および再結晶による精製を特開２０１５－１９５３６１号公報の［００９２］～［００９５］に記載の方法、特に［００９４］に記載の精製方法にしたがって行い、比較例１の組成物を調製した。
具体的には、合成反応終了後、室温まで冷却し、メタノールを５０ｍｌ加えて、析出した固体をろ別した。固体を加熱したＯ－ジクロロベンゼンに溶かし、熱いままセライトおよびシリカゲルに通し、加熱したＯ－ジクロロベンゼンで溶離させた。得られた溶液をエバポレーターで濃縮した後に、加熱したＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１の組成物を得た。
化合物１の合成および再結晶による精製を特開２０１５－１９５３６１号公報の［００９２］～［００９５］に記載の方法、特に［００９４］に記載の精製方法にしたがって行い、比較例１の組成物を調製した。
具体的には、合成反応終了後、室温まで冷却し、メタノールを５０ｍｌ加えて、析出した固体をろ別した。固体を加熱したＯ－ジクロロベンゼンに溶かし、熱いままセライトおよびシリカゲルに通し、加熱したＯ－ジクロロベンゼンで溶離させた。得られた溶液をエバポレーターで濃縮した後に、加熱したＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１の組成物を得た。
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１の組成物を用い、比較例１の組成物を後述の方法でさらに精製して、実施例１～３および比較例２～１０の組成物を調製した。
＜温度１５０℃以上の昇華精製による実施例１の組成物の調製＞
比較例１の組成物（１４ｇ）をボートにセットし、アルゴンガスを流しながら２．０ｍＰａ条件下、１５０℃から１９０℃まで１０℃／１０分で昇温した後、２００℃で８０分間、２１５℃～２２０℃で１０時間の条件にて昇華精製を行い、実施例１の組成物を得た。
なお、下記表４および表５に昇温しない段階における温度を、昇華精製の温度として記載した。
比較例１の組成物（１４ｇ）をボートにセットし、アルゴンガスを流しながら２．０ｍＰａ条件下、１５０℃から１９０℃まで１０℃／１０分で昇温した後、２００℃で８０分間、２１５℃～２２０℃で１０時間の条件にて昇華精製を行い、実施例１の組成物を得た。
なお、下記表４および表５に昇温しない段階における温度を、昇華精製の温度として記載した。
＜ソックスレー抽出による実施例２の組成物の調製＞
比較例１の組成物（１ｇ）をソックスレー抽出器にセットして、トルエン５０ｍｌにて抽出および濃縮をした後、減圧乾燥し、実施例２の組成物を得た。この精製方法を「ソックスレー抽出Ａ」とした。
比較例１の組成物（１ｇ）をソックスレー抽出器にセットして、トルエン５０ｍｌにて抽出および濃縮をした後、減圧乾燥し、実施例２の組成物を得た。この精製方法を「ソックスレー抽出Ａ」とした。
＜ソックスレー抽出による実施例３の組成物の調製＞
比較例１の組成物（１ｇ）をソックスレー抽出器にセットして、トルエン５０ｍｌおよびメタノール１０ｍｌの混合溶媒にて抽出および濃縮をした後、減圧乾燥し、実施例３の組成物を得た。この精製方法を「ソックスレー抽出Ｂ」とした。
比較例１の組成物（１ｇ）をソックスレー抽出器にセットして、トルエン５０ｍｌおよびメタノール１０ｍｌの混合溶媒にて抽出および濃縮をした後、減圧乾燥し、実施例３の組成物を得た。この精製方法を「ソックスレー抽出Ｂ」とした。
＜水分散１回による比較例２の組成物の調製＞
１００ｍｌフラスコに比較例１の組成物（１ｇ）および蒸留水５０ｍｌを入れ、１時間攪拌し、ろ過した。その後、ろ物を減圧乾燥し、比較例２の組成物を得た。
１００ｍｌフラスコに比較例１の組成物（１ｇ）および蒸留水５０ｍｌを入れ、１時間攪拌し、ろ過した。その後、ろ物を減圧乾燥し、比較例２の組成物を得た。
＜水分散２回による比較例３の組成物の調製＞
１００ｍｌフラスコに、水分散１回を行った比較例２の組成物（０．６ｇ）および蒸留水３０ｍｌを入れ、１時間攪拌し、ろ過した。その後、ろ物を減圧乾燥し、比較例３の組成物を得た。
１００ｍｌフラスコに、水分散１回を行った比較例２の組成物（０．６ｇ）および蒸留水３０ｍｌを入れ、１時間攪拌し、ろ過した。その後、ろ物を減圧乾燥し、比較例３の組成物を得た。
＜水分散３回による比較例４の組成物の調製＞
１００ｍｌフラスコに、水分散２回を行った比較例３の組成物（０．３ｇ）および蒸留水２５ｍｌを入れ、１時間攪拌し、ろ過した。その後、ろ物を減圧乾燥し、比較例４の組成物を得た。
１００ｍｌフラスコに、水分散２回を行った比較例３の組成物（０．３ｇ）および蒸留水２５ｍｌを入れ、１時間攪拌し、ろ過した。その後、ろ物を減圧乾燥し、比較例４の組成物を得た。
＜再結晶１回による比較例５の組成物の調製＞
１００ｍｌフラスコに比較例１の組成物（１ｇ）およびオルトジクロロベンゼン２０ｍｌを入れ、加熱して溶解し、水冷し、ろ過した。その後、ろ物を減圧乾燥し、比較例５の組成物を得た。
１００ｍｌフラスコに比較例１の組成物（１ｇ）およびオルトジクロロベンゼン２０ｍｌを入れ、加熱して溶解し、水冷し、ろ過した。その後、ろ物を減圧乾燥し、比較例５の組成物を得た。
＜再結晶２回による比較例６の組成物の調製＞
１００ｍｌフラスコに、再結晶１回を行った比較例５の組成物（０．６ｇ）およびオルトジクロロベンゼン１２ｍｌを入れ、加熱して溶解し、水冷し、ろ過した。その後、ろ物を減圧乾燥し、比較例６の組成物を得た。
１００ｍｌフラスコに、再結晶１回を行った比較例５の組成物（０．６ｇ）およびオルトジクロロベンゼン１２ｍｌを入れ、加熱して溶解し、水冷し、ろ過した。その後、ろ物を減圧乾燥し、比較例６の組成物を得た。
＜再結晶３回による比較例７の組成物の調製＞
１００ｍｌフラスコに、再結晶２回を行った比較例６の組成物（０．３ｇ）およびオルトジクロロベンゼン６ｍｌを入れ、加熱して溶解し、水冷し、ろ過した。その後、ろ物を減圧乾燥し、比較例７の組成物を得た。
１００ｍｌフラスコに、再結晶２回を行った比較例６の組成物（０．３ｇ）およびオルトジクロロベンゼン６ｍｌを入れ、加熱して溶解し、水冷し、ろ過した。その後、ろ物を減圧乾燥し、比較例７の組成物を得た。
＜シリカゲルクロマトグラフィー１回による比較例８の組成物の調製＞
比較例１の組成物（２ｇ）をクロロホルムに溶解し、シリカゲルクロマトグラフィーを施した。得られた分画を減圧濃縮し、減圧乾燥し、比較例８の組成物を得た。
比較例１の組成物（２ｇ）をクロロホルムに溶解し、シリカゲルクロマトグラフィーを施した。得られた分画を減圧濃縮し、減圧乾燥し、比較例８の組成物を得た。
＜シリカゲルクロマトグラフィー２回による比較例９の組成物の調製＞
シリカゲルクロマトグラフィー１回を行った比較例８の組成物（１ｇ）をクロロホルムに溶解し、シリカゲルクロマトグラフィーを施した。得られた分画を減圧濃縮し、減圧乾燥し、比較例９の組成物を得た。
シリカゲルクロマトグラフィー１回を行った比較例８の組成物（１ｇ）をクロロホルムに溶解し、シリカゲルクロマトグラフィーを施した。得られた分画を減圧濃縮し、減圧乾燥し、比較例９の組成物を得た。
［実施例４～６および比較例１０～１３］
化合物２を用いて、各実施例および比較例の組成物を調製した。なお、化合物２は、Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４におけるＣｏｍｐｏｕｎｄ １ａに相当する。
化合物２を用いて、各実施例および比較例の組成物を調製した。なお、化合物２は、Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４におけるＣｏｍｐｏｕｎｄ １ａに相当する。
＜化合物２の合成および比較例１０の組成物の調製＞
化合物２の合成およびカラムクロマトグラフィーによる精製をＴｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載の方法、特に３．２．１１．に記載の精製方法で行い、比較例１０の組成物を調製した。
化合物２の合成およびカラムクロマトグラフィーによる精製をＴｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載の方法、特に３．２．１１．に記載の精製方法で行い、比較例１０の組成物を調製した。
＜実施例４～６および比較例１１～１３の組成物の調製＞
Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載のカラムクロマトグラフィーにより精製して得られた比較例２の組成物を用い、比較例２の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例４の組成物を調製した。実施例４では減圧精製における昇温後の加熱条件を２１０℃～２４０℃で１０時間に変更した。
また、比較例２の組成物をそれぞれ実施例２、３および比較例２～４と同様の方法でさらに精製して、実施例５、６および比較例１１～１３の組成物を調製した。
Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載のカラムクロマトグラフィーにより精製して得られた比較例２の組成物を用い、比較例２の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例４の組成物を調製した。実施例４では減圧精製における昇温後の加熱条件を２１０℃～２４０℃で１０時間に変更した。
また、比較例２の組成物をそれぞれ実施例２、３および比較例２～４と同様の方法でさらに精製して、実施例５、６および比較例１１～１３の組成物を調製した。
［実施例７および比較例１４］
化合物３を用いて、各実施例および比較例の組成物を調製した。なお、化合物３は、特開２０１５－１９５３６１号公報における化合物１に相当する。
化合物３を用いて、各実施例および比較例の組成物を調製した。なお、化合物３は、特開２０１５－１９５３６１号公報における化合物１に相当する。
＜化合物３の合成および比較例１４の組成物の調製＞
化合物３の合成および再結晶による精製を特開２０１５－１９５３６１号公報の［００９２］～［００９４］に記載の方法、特に［００９４］に記載の精製方法にしたがって行い、比較例１４の組成物を調製した。具体的には、比較例１と同様にＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１４の組成物を得た。
化合物３の合成および再結晶による精製を特開２０１５－１９５３６１号公報の［００９２］～［００９４］に記載の方法、特に［００９４］に記載の精製方法にしたがって行い、比較例１４の組成物を調製した。具体的には、比較例１と同様にＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１４の組成物を得た。
＜実施例７の組成物の調製＞
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１４の組成物を用い、比較例１４の組成物を実施例２と同様の方法でさらに精製して、実施例７の組成物を調製した。
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１４の組成物を用い、比較例１４の組成物を実施例２と同様の方法でさらに精製して、実施例７の組成物を調製した。
［実施例８および比較例１５］
化合物４を用いて、各実施例および比較例の組成物を調製した。
化合物４を用いて、各実施例および比較例の組成物を調製した。
＜化合物４の合成および比較例１５の組成物の調製＞
特開２０１５－１９５３６１号公報に記載の方法を参考にし、以下のスキームにて化合物４を合成した。
合成反応後の再結晶による精製を、特開２０１５－１９５３６１号公報の［００９４］に記載の精製方法にしたがって行い、比較例１５の組成物を調製した。具体的には、比較例１と同様にＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１５の組成物を得た。
特開２０１５－１９５３６１号公報に記載の方法を参考にし、以下のスキームにて化合物４を合成した。
＜実施例８の組成物の調製＞
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１５の組成物を用い、比較例１５の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例８の組成物を調製した。実施例８では減圧精製における昇温後の加熱条件を２３０℃～２６０℃で１０時間に変更した。
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１５の組成物を用い、比較例１５の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例８の組成物を調製した。実施例８では減圧精製における昇温後の加熱条件を２３０℃～２６０℃で１０時間に変更した。
［実施例９および比較例１６］
化合物５を用いて、各実施例および比較例の組成物を調製した。なお、化合物１は、特開２０１５－１９５３６１号公報における化合物１８に相当する。
化合物５を用いて、各実施例および比較例の組成物を調製した。なお、化合物１は、特開２０１５－１９５３６１号公報における化合物１８に相当する。
＜化合物５の合成および比較例１６の組成物の調製＞
化合物５の合成およびカラムクロマトグラフィーによる精製を特開２０１５－１９５３６１号公報の［００９９］に記載の方法にしたがって行い、比較例１６の組成物を調製した。
具体的には、合成反応終了後、反応液を室温まで冷却し、クロロホルム、純水を用いて分液を行った。有機層を減圧蒸留により濃縮した後、カラムクロマトグラフィー（シリカゲル、ヘキサン：酢酸エチル＝３：１、ヘキサン：酢酸エチル＝２：１、ヘキサン：酢酸エチル＝１：１で順次展開）により精製し、白色固体である比較例１６の組成物を得た。
化合物５の合成およびカラムクロマトグラフィーによる精製を特開２０１５－１９５３６１号公報の［００９９］に記載の方法にしたがって行い、比較例１６の組成物を調製した。
具体的には、合成反応終了後、反応液を室温まで冷却し、クロロホルム、純水を用いて分液を行った。有機層を減圧蒸留により濃縮した後、カラムクロマトグラフィー（シリカゲル、ヘキサン：酢酸エチル＝３：１、ヘキサン：酢酸エチル＝２：１、ヘキサン：酢酸エチル＝１：１で順次展開）により精製し、白色固体である比較例１６の組成物を得た。
＜実施例９の組成物の調製＞
特開２０１５－１９５３６１号公報の［００９９］に記載のカラムクロマトグラフィーにより精製して得られた比較例１６の組成物を用い、比較例１６の組成物を実施例４と同様の方法でさらに精製して、実施例７の組成物を調製した。
特開２０１５－１９５３６１号公報の［００９９］に記載のカラムクロマトグラフィーにより精製して得られた比較例１６の組成物を用い、比較例１６の組成物を実施例４と同様の方法でさらに精製して、実施例７の組成物を調製した。
［実施例１０および比較例１７］
化合物６を用いて、各実施例および比較例の組成物を調製した。
化合物６を用いて、各実施例および比較例の組成物を調製した。
＜化合物６の合成および比較例１７の組成物の調製＞
特開２０１５－１９５３６１号公報に記載の方法を参考にし、以下のスキームにて化合物６を合成した。
合成反応後の再結晶による精製を、特開２０１５－１９５３６１号公報の［００９４］に記載の精製方法にしたがって行い、比較例１７の組成物を調製した。具体的には、比較例１と同様にＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１７の組成物を得た。
特開２０１５－１９５３６１号公報に記載の方法を参考にし、以下のスキームにて化合物６を合成した。
＜実施例１０の組成物の調製＞
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１７の組成物を用い、比較例１７の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例１０の組成物を調製した。実施例１０では減圧精製における昇温後の加熱条件を１９０℃～２２０℃で１０時間に変更した。
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１７の組成物を用い、比較例１７の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例１０の組成物を調製した。実施例１０では減圧精製における昇温後の加熱条件を１９０℃～２２０℃で１０時間に変更した。
［実施例１１および比較例１８］
化合物７を用いて、各実施例および比較例の組成物を調製した。
化合物７を用いて、各実施例および比較例の組成物を調製した。
＜化合物７の合成および比較例１８の組成物の調製＞
特開２０１５－１９５３６１号公報の［００９２］～［００９５］に記載の方法を参照して、化合物７の合成を行った。その後、化合物７の再結晶による精製を、特開２０１５－１９５３６１号公報の［００９４］に記載の精製方法にしたがって行い、比較例１８の組成物を調製した。具体的には、比較例１と同様にＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１８の組成物を得た。
特開２０１５－１９５３６１号公報の［００９２］～［００９５］に記載の方法を参照して、化合物７の合成を行った。その後、化合物７の再結晶による精製を、特開２０１５－１９５３６１号公報の［００９４］に記載の精製方法にしたがって行い、比較例１８の組成物を調製した。具体的には、比較例１と同様にＯ－ジクロロベンゼンから再結晶し、白色固体である比較例１８の組成物を得た。
＜実施例１１の組成物の調製＞
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１８の組成物を用い、比較例１８の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例１１の組成物を調製した。実施例１１では減圧精製における昇温後の加熱条件を１９０℃～２２０℃で１０時間に変更した。
特開２０１５－１９５３６１号公報の［００９４］に記載の再結晶により精製して得られた比較例１８の組成物を用い、比較例１８の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、実施例１１の組成物を調製した。実施例１１では減圧精製における昇温後の加熱条件を１９０℃～２２０℃で１０時間に変更した。
［実施例１２および比較例１９］
化合物８を用いて、各実施例および比較例の組成物を調製した。なお、化合物８は、Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４におけるＣｏｍｐｏｕｎｄ １ｂに相当する。
化合物８を用いて、各実施例および比較例の組成物を調製した。なお、化合物８は、Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４におけるＣｏｍｐｏｕｎｄ １ｂに相当する。
＜化合物８の合成および比較例１９の組成物の調製＞
化合物８の合成およびカラムクロマトグラフィーによる精製をＴｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載の方法、特に３．２．１３．で引用する３．２．１１．に記載の精製方法で行い、比較例１０の組成物を調製した。
化合物８の合成およびカラムクロマトグラフィーによる精製をＴｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載の方法、特に３．２．１３．で引用する３．２．１１．に記載の精製方法で行い、比較例１０の組成物を調製した。
＜実施例１２の組成物の調製＞
Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載のカラムクロマトグラフィーにより精製して得られた比較例１９の組成物を用い、比較例１９の組成物を実施例２と同様の方法でさらに精製して、実施例１２の組成物を調製した。
Ｔｅｔｒａｈｅｄｒｏｎ ６６（２０１０）８７７８－８７８４に記載のカラムクロマトグラフィーにより精製して得られた比較例１９の組成物を用い、比較例１９の組成物を実施例２と同様の方法でさらに精製して、実施例１２の組成物を調製した。
［比較例１０１および比較例１０２］
化合物９を用いて、各比較例の組成物を調製した。なお、化合物９は、ＷＯ２０１５／１３３４０２ Ａ１における化合物１に相当する。
化合物９を含む組成物としてシグマアルドリッチ社製の商品名Ｃ８－ＢＴＢＴ（商品番号７４７０９２）を購入し、比較例１０１の組成物とした。
比較例１０１の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、比較例１０２の組成物を調製した。比較例１０２では減圧精製における昇温後の加熱条件を１８０℃～２４０℃で１０時間に変更した。
化合物９を用いて、各比較例の組成物を調製した。なお、化合物９は、ＷＯ２０１５／１３３４０２ Ａ１における化合物１に相当する。
化合物９を含む組成物としてシグマアルドリッチ社製の商品名Ｃ８－ＢＴＢＴ（商品番号７４７０９２）を購入し、比較例１０１の組成物とした。
比較例１０１の組成物を加熱条件以外は実施例１と同様の方法でさらに精製して、比較例１０２の組成物を調製した。比較例１０２では減圧精製における昇温後の加熱条件を１８０℃～２４０℃で１０時間に変更した。
［比較例１０３および比較例１０４］
化合物１０を用いて、各比較例の組成物を調製した。なお、化合物１０は、特開２００３－３４７６２４号公報の［００７３］に記載された、精製前のペンタセンに相当する。
化合物９を含む組成物としてシグマアルドリッチ社製の商品名ペンタセン（商品番号Ｐ１８０２）を購入し、比較例１０３の組成物とした。
比較例１０３の組成物を比較例１０２と同様の方法でさらに精製して、比較例１０４の組成物を調製した。
化合物１０を用いて、各比較例の組成物を調製した。なお、化合物１０は、特開２００３－３４７６２４号公報の［００７３］に記載された、精製前のペンタセンに相当する。
化合物９を含む組成物としてシグマアルドリッチ社製の商品名ペンタセン（商品番号Ｐ１８０２）を購入し、比較例１０３の組成物とした。
比較例１０３の組成物を比較例１０２と同様の方法でさらに精製して、比較例１０４の組成物を調製した。
［比較例１０５および比較例１０６］
化合物１１を用いて、各実施例および比較例の組成物を調製した。なお、化合物１１は、ＷＯ２０１５／１３３４０２ Ａ１における化合物２に相当する。
化合物１１を用いて、各実施例および比較例の組成物を調製した。なお、化合物１１は、ＷＯ２０１５／１３３４０２ Ａ１における化合物２に相当する。
＜化合物１１の合成および比較例１０５の組成物の調製＞
化合物１１の合成およびシリカゲルカラムクロマトグラフィーによる精製をＷＯ２０１５／１３３４０２ Ａ１の［００９７］に記載の方法で行い、比較例１０５の組成物を調製した。精製方法は、具体的には、反応液を水洗、濃縮後シリカゲルカラムクロマトグラフィー（塩化メチレン－へキサン混合溶媒）により精製し、固体を得た。このうち一部を、Ｐｄ／Ｃ、トルエン－酢酸混合溶媒に加え、水素雰囲気下で、１４時間攪拌した。反応液をろ過、濃縮、シリカゲルカラムクロマトグラフィー（塩化メチレン－ヘキサン混合溶媒）により精製した。
化合物１１の合成およびシリカゲルカラムクロマトグラフィーによる精製をＷＯ２０１５／１３３４０２ Ａ１の［００９７］に記載の方法で行い、比較例１０５の組成物を調製した。精製方法は、具体的には、反応液を水洗、濃縮後シリカゲルカラムクロマトグラフィー（塩化メチレン－へキサン混合溶媒）により精製し、固体を得た。このうち一部を、Ｐｄ／Ｃ、トルエン－酢酸混合溶媒に加え、水素雰囲気下で、１４時間攪拌した。反応液をろ過、濃縮、シリカゲルカラムクロマトグラフィー（塩化メチレン－ヘキサン混合溶媒）により精製した。
＜比較例１０６の組成物の調製＞
比較例１０５の組成物を実施例２と同様の方法でさらに精製して、比較例１０６の組成物を調製した。
比較例１０５の組成物を実施例２と同様の方法でさらに精製して、比較例１０６の組成物を調製した。
［比較例１０７および比較例１０８］
化合物１２を用いて、各実施例および比較例の組成物を調製した。なお、化合物１２は、ＷＯ２０１５／１３３４０２ Ａ１における化合物４に相当する。
化合物１２を用いて、各実施例および比較例の組成物を調製した。なお、化合物１２は、ＷＯ２０１５／１３３４０２ Ａ１における化合物４に相当する。
＜化合物１２の合成および比較例１０７の組成物の調製＞
化合物１２の合成およびシリカゲルカラムクロマトグラフィーによる精製をＷＯ２０１５／１３３４０２ Ａ１の［００９９］および［００９７］に記載の方法で行い、比較例１０７の組成物を調製した。具体的には、比較例１０５と同様にシリカゲルカラムクロマトグラフィーによる精製を行い、比較例１０７の組成物を得た。
化合物１２の合成およびシリカゲルカラムクロマトグラフィーによる精製をＷＯ２０１５／１３３４０２ Ａ１の［００９９］および［００９７］に記載の方法で行い、比較例１０７の組成物を調製した。具体的には、比較例１０５と同様にシリカゲルカラムクロマトグラフィーによる精製を行い、比較例１０７の組成物を得た。
＜比較例１０８の組成物の調製＞
比較例１０７の組成物を実施例２と同様の方法でさらに精製して、比較例１０８の組成物を調製した。
比較例１０７の組成物を実施例２と同様の方法でさらに精製して、比較例１０８の組成物を調製した。
［有機半導体素子の作製］
有機半導体素子の作製に用いた材料は、高速液体クロマトグラフィーにより純度（２５４ｎｍの吸収強度面積比）が９９．０％以上であることを確認した。
有機半導体素子の作製に用いた材料は、高速液体クロマトグラフィーにより純度（２５４ｎｍの吸収強度面積比）が９９．０％以上であることを確認した。
＜有機半導体組成物の調製＞
各実施例および比較例の組成物のいずれかをアニソールを溶媒として溶解させた０．１質量％溶液を調製し、５０℃に加熱したものを、各実施例および比較例の有機半導体組成物とした。
各実施例および比較例の組成物のいずれかをアニソールを溶媒として溶解させた０．１質量％溶液を調製し、５０℃に加熱したものを、各実施例および比較例の有機半導体組成物とした。
＜有機半導体膜の成膜＞
基板上に、ドロップキャスト法により有機半導体組成物を塗布し、乾燥して、有機半導体膜を成膜して形成した。
ｎ型シリコン基板（０．４ｍｍ厚さ）の表面に、ＳｉＯ２の熱酸化膜２００ｎｍを形成した、２５ｍｍｘ２５ｍｍ基板を基板Ａとして使用した。基板Ａの熱酸化膜の表面は、ＵＶ－オゾン洗浄した後、β－フェニチルトリメトキシシラン処理を行った。
基板上に、ドロップキャスト法により有機半導体組成物を塗布し、乾燥して、有機半導体膜を成膜して形成した。
ｎ型シリコン基板（０．４ｍｍ厚さ）の表面に、ＳｉＯ２の熱酸化膜２００ｎｍを形成した、２５ｍｍｘ２５ｍｍ基板を基板Ａとして使用した。基板Ａの熱酸化膜の表面は、ＵＶ－オゾン洗浄した後、β－フェニチルトリメトキシシラン処理を行った。
基板Ａのフェニチルトリメトキシシラン処理面の上に、各実施例および比較例の有機半導体組成物をドロップキャストした後、ホットプレート上で１００℃１０分間乾燥することで有機半導体膜を形成した。
得られた有機半導体膜を半導体活性層として用い、さらにマスクをつけて電荷注入アクセプターとしてＦ４－ＴＣＮＱ １ｎｍと金電極４０ｎｍをそれぞれ蒸着することによりＦＥＴ特性測定用のボトムゲート・トップコンタクト型の有機トランジスタ素子を得た。得られた有機トランジスタ素子を、各実施例および比較例の有機半導体素子とした。
［評価］
＜元素の含有量＞
各実施例および比較例の組成物を灰化および酸溶解し、アジレント社製ＩＣＰ－ＭＳ ＨＰ７７００を用いてナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の含有量をそれぞれｐｐｍ単位で定量した。
ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量と、ケイ素元素の含有量をそれぞれ算出し、下記表４および５に記載した。
なお、有機半導体素子中の有機半導体膜の特定元素の定量は、同様にして測定可能である。
＜元素の含有量＞
各実施例および比較例の組成物を灰化および酸溶解し、アジレント社製ＩＣＰ－ＭＳ ＨＰ７７００を用いてナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の含有量をそれぞれｐｐｍ単位で定量した。
ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量と、ケイ素元素の含有量をそれぞれ算出し、下記表４および５に記載した。
なお、有機半導体素子中の有機半導体膜の特定元素の定量は、同様にして測定可能である。
＜キャリア移動度の耐熱性＞
（ａ）加熱前のキャリア移動度
有機半導体素子のＦＥＴ特性は、セミオートプローバー（ベクターセミコン製、ＡＸ－２０００）を接続した半導体パラメーターアナライザー（Ａｇｉｌｅｎｔ製、４１５６Ｃ）を用いて常圧・大気下で評価した。
各実施例および比較例の有機半導体素子（ＦＥＴ素子）のソース電極－ドレイン電極間に－８０Ｖの電圧を印加し、ゲート電圧を２０Ｖ～－１００Ｖの範囲で変化させ、ドレイン電流Ｉｄを表わす式Ｉｄ＝（ｗ／２Ｌ）μＣｉ（Ｖｇ－Ｖｔｈ）２を用いてキャリア移動度μを算出した。式中、Ｌはゲート長、Ｗはゲート幅、Ｃｉは絶縁体層の単位面積当たりの容量、Ｖｇはゲート電圧、Ｖｔｈは閾値電圧を表す。
（ａ）加熱前のキャリア移動度
有機半導体素子のＦＥＴ特性は、セミオートプローバー（ベクターセミコン製、ＡＸ－２０００）を接続した半導体パラメーターアナライザー（Ａｇｉｌｅｎｔ製、４１５６Ｃ）を用いて常圧・大気下で評価した。
各実施例および比較例の有機半導体素子（ＦＥＴ素子）のソース電極－ドレイン電極間に－８０Ｖの電圧を印加し、ゲート電圧を２０Ｖ～－１００Ｖの範囲で変化させ、ドレイン電流Ｉｄを表わす式Ｉｄ＝（ｗ／２Ｌ）μＣｉ（Ｖｇ－Ｖｔｈ）２を用いてキャリア移動度μを算出した。式中、Ｌはゲート長、Ｗはゲート幅、Ｃｉは絶縁体層の単位面積当たりの容量、Ｖｇはゲート電圧、Ｖｔｈは閾値電圧を表す。
（ｂ）加熱後のキャリア移動度
各実施例および比較例の有機半導体素子を、大気下１２０℃にて１０分間の条件で加熱した後に、加熱前のキャリア移動度と同様の方法でキャリア移動度μを測定した。この加熱の条件は、有機半導体膜のパターニングのために用いるフォトレジスト、例えばＳｈｉｐｌｅｙ社製の製品名 ＭＩＣＲＯＰＯＳＩＴ Ｓ１８２８ ＰＨＯＴＯ ＲＥＳＩＳＴの加熱条件として想定される。
各実施例および比較例の有機半導体素子を、大気下１２０℃にて１０分間の条件で加熱した後に、加熱前のキャリア移動度と同様の方法でキャリア移動度μを測定した。この加熱の条件は、有機半導体膜のパターニングのために用いるフォトレジスト、例えばＳｈｉｐｌｅｙ社製の製品名 ＭＩＣＲＯＰＯＳＩＴ Ｓ１８２８ ＰＨＯＴＯ ＲＥＳＩＳＴの加熱条件として想定される。
（ｃ）キャリア移動度の耐熱性の評価
下記式より、加熱後のキャリア移動度維持率を算出した。
加熱後のキャリア移動度維持率（％）＝１００％×加熱後のキャリア移動度／加熱前のキャリア移動度
算出した加熱後のキャリア移動度維持率を以下の評価基準にしたがって評価し、キャリア移動度の耐熱性を評価した。実用上はＡＡ、ＡまたはＢであることが好ましく、ＡＡまたはＡであることがより好ましく、ＡＡであることが特に好ましい。得られた結果を下記表４および５に記載した。
－評価基準－
ＡＡ：９５％以上。
Ａ：８０％以上、９５％未満。
Ｂ：６５％以上、８０％未満。
Ｃ：５０％以上、６５％未満。
Ｄ：３５％以上、５０％未満。
Ｅ：２５％以上、３５％未満。
Ｆ：１５％以上、２５％未満。
Ｇ：１５％未満。
下記式より、加熱後のキャリア移動度維持率を算出した。
加熱後のキャリア移動度維持率（％）＝１００％×加熱後のキャリア移動度／加熱前のキャリア移動度
算出した加熱後のキャリア移動度維持率を以下の評価基準にしたがって評価し、キャリア移動度の耐熱性を評価した。実用上はＡＡ、ＡまたはＢであることが好ましく、ＡＡまたはＡであることがより好ましく、ＡＡであることが特に好ましい。得られた結果を下記表４および５に記載した。
－評価基準－
ＡＡ：９５％以上。
Ａ：８０％以上、９５％未満。
Ｂ：６５％以上、８０％未満。
Ｃ：５０％以上、６５％未満。
Ｄ：３５％以上、５０％未満。
Ｅ：２５％以上、３５％未満。
Ｆ：１５％以上、２５％未満。
Ｇ：１５％未満。
上記表４および表５より、本発明の組成物を用いた有機半導体素子は、キャリア移動度の耐熱性が高いことがわかった。
一方、比較例の組成物を用いた有機半導体素子は、キャリア移動度の耐熱性が低いことがわかった。特に、比較例１～１９の組成物は、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が本発明で規定する上限値を超えるものであり、キャリア移動度の耐熱性が低かった。
比較例１０１、１０３、１０５および１０７の組成物は、式１を満たさない化合物を含み、かつ、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が本発明で規定する上限値を超えるものであり、キャリア移動度の耐熱性が低かった。比較例１０２、１０４、１０６および１０８の組成物は、式１を満たさない化合物を含むものであり、キャリア移動度の耐熱性が低かった。
以上より、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量を少なくするだけではキャリア移動度の耐熱性を高くできないことがわかった。そして、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量を少なくし、かつ、式１で表される化合物を選択する場合に、キャリア移動度の耐熱性を高くできることがわかった。
一方、比較例の組成物を用いた有機半導体素子は、キャリア移動度の耐熱性が低いことがわかった。特に、比較例１～１９の組成物は、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が本発明で規定する上限値を超えるものであり、キャリア移動度の耐熱性が低かった。
比較例１０１、１０３、１０５および１０７の組成物は、式１を満たさない化合物を含み、かつ、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が本発明で規定する上限値を超えるものであり、キャリア移動度の耐熱性が低かった。比較例１０２、１０４、１０６および１０８の組成物は、式１を満たさない化合物を含むものであり、キャリア移動度の耐熱性が低かった。
以上より、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量を少なくするだけではキャリア移動度の耐熱性を高くできないことがわかった。そして、ナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量を少なくし、かつ、式１で表される化合物を選択する場合に、キャリア移動度の耐熱性を高くできることがわかった。
１１ 基板
１２ 電極
１３ 絶縁体層
１４ 半導体活性層（有機半導体膜）
１５ａ、１５ｂ 電極
３１ 基板
３２ 電極
３３ 絶縁体層
３４ａ、３４ｂ 電極
３５ 半導体活性層（有機半導体膜）
１２ 電極
１３ 絶縁体層
１４ 半導体活性層（有機半導体膜）
１５ａ、１５ｂ 電極
３１ 基板
３２ 電極
３３ 絶縁体層
３４ａ、３４ｂ 電極
３５ 半導体活性層（有機半導体膜）
Claims (12)
- 組成物を成膜して形成された有機半導体膜を含む有機半導体素子であって、
前記組成物が下記式１で表される化合物を含み、
前記組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、
有機半導体素子；
- 前記式１で表される化合物が下記式２で表される化合物である、請求項１に記載の有機半導体素子；
- 前記組成物中のケイ素元素の含有量が３０ｐｐｍ以下である、請求項１または２に記載の有機半導体素子。
- 前記有機半導体素子が有機トランジスタである、請求項１～３のいずれか一項に記載の有機半導体素子。
- 下記式１で表される化合物を含む組成物であって、
前記組成物中のナトリウム元素、カリウム元素、ケイ素元素およびアルミニウム元素の総含有量が５０ｐｐｍ以下である、組成物；
- 前記組成物中のケイ素元素の含有量が３０ｐｐｍ以下である、請求項５に記載の組成物。
- 請求項５または６に記載の組成物および溶媒を含有する、有機半導体組成物。
- 請求項７に記載の有機半導体組成物を成膜して形成された、有機半導体膜。
- 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する工程を含む、組成物の製造方法；
- 請求項９に記載の組成物の製造方法で組成物を製造する工程と、
前記組成物および溶媒を混合して有機半導体組成物を製造する工程と、
前記有機半導体組成物を成膜して有機半導体膜を形成する工程を含む、有機半導体素子の製造方法。 - 前記有機半導体膜を形成する工程が、前記有機半導体組成物を基板上に塗布または印刷した後、乾燥させて有機半導体膜を形成する工程を含む、請求項１０に記載の有機半導体素子の製造方法。
- 下記式１で表される化合物を、温度１５０℃以上で減圧精製、またはソックスレー抽出する、化合物を精製する方法；
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2018071688 | 2018-04-03 | ||
| JP2018071688 | 2018-04-03 | ||
| PCT/JP2019/010860 WO2019193953A1 (ja) | 2018-04-03 | 2019-03-15 | 有機半導体素子、組成物、化合物を精製する方法およびそれらの応用 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JPWO2019193953A1 JPWO2019193953A1 (ja) | 2021-03-25 |
| JP7001815B2 true JP7001815B2 (ja) | 2022-02-04 |
Family
ID=68100717
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2020511680A Active JP7001815B2 (ja) | 2018-04-03 | 2019-03-15 | 有機半導体素子、組成物、化合物を精製する方法およびそれらの応用 |
Country Status (5)
| Country | Link |
|---|---|
| US (1) | US20210020841A1 (ja) |
| EP (1) | EP3780118A4 (ja) |
| JP (1) | JP7001815B2 (ja) |
| TW (1) | TWI788544B (ja) |
| WO (1) | WO2019193953A1 (ja) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN112864323A (zh) * | 2021-01-09 | 2021-05-28 | 西安交通大学 | 一种利用有机半导体掺杂制备高迁移率晶体管的方法 |
Citations (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2006328006A (ja) | 2005-05-27 | 2006-12-07 | Tosoh Corp | ジベンゾビフェニレン誘導体の製造方法 |
| JP2008516421A (ja) | 2004-10-01 | 2008-05-15 | メルク パテント ゲーエムベーハー | 有機半導体を含む電子デバイス |
| US20090224655A1 (en) | 2008-03-04 | 2009-09-10 | Samsung Sdi Co., Ltd. | Organic light-emitting device |
| WO2013141182A1 (ja) | 2012-03-23 | 2013-09-26 | 宇部興産株式会社 | ベンゾビス（チアジアゾール）誘導体、およびそれを用いた有機エレクトロニクスデバイス |
| JP2014177405A (ja) | 2011-11-21 | 2014-09-25 | Sharp Corp | 化合物、電界効果トランジスタ及びその製造方法、太陽電池、有機発光素子、組成物、表示装置用アレイ並びに表示装置 |
| WO2015133402A1 (ja) | 2014-03-03 | 2015-09-11 | 富士フイルム株式会社 | 有機トランジスタ |
| JP2015195361A (ja) | 2014-03-26 | 2015-11-05 | 富士フイルム株式会社 | 非発光性有機半導体デバイス用塗布液、有機トランジスタ、化合物、非発光性有機半導体デバイス用有機半導体材料、有機トランジスタ用材料、有機トランジスタの製造方法および有機半導体膜の製造方法の提供 |
Family Cites Families (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2003347624A (ja) | 2002-05-27 | 2003-12-05 | Konica Minolta Holdings Inc | 有機半導体材料の精製方法、該精製方法を用いて得られた有機半導体材料及びそれを用いた半導体素子 |
| JP5557663B2 (ja) * | 2009-09-11 | 2014-07-23 | 富士フイルム株式会社 | 光電変換素子及びその製造方法、光センサ、並びに撮像素子及びそれらの駆動方法 |
| JP2012043912A (ja) | 2010-08-17 | 2012-03-01 | Fujifilm Corp | 有機電界発光素子用材料、該有機電界発光素子用材料を含む組成物、並びに、該組成物により形成された膜、及び有機電界発光素子 |
| CN104114522A (zh) * | 2012-02-17 | 2014-10-22 | 旭硝子株式会社 | 含氟芳香族化合物及其制造方法 |
-
2019
- 2019-03-15 JP JP2020511680A patent/JP7001815B2/ja active Active
- 2019-03-15 EP EP19780760.5A patent/EP3780118A4/en not_active Withdrawn
- 2019-03-15 WO PCT/JP2019/010860 patent/WO2019193953A1/ja not_active Ceased
- 2019-03-28 TW TW108110817A patent/TWI788544B/zh active
-
2020
- 2020-10-02 US US17/061,756 patent/US20210020841A1/en not_active Abandoned
Patent Citations (7)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2008516421A (ja) | 2004-10-01 | 2008-05-15 | メルク パテント ゲーエムベーハー | 有機半導体を含む電子デバイス |
| JP2006328006A (ja) | 2005-05-27 | 2006-12-07 | Tosoh Corp | ジベンゾビフェニレン誘導体の製造方法 |
| US20090224655A1 (en) | 2008-03-04 | 2009-09-10 | Samsung Sdi Co., Ltd. | Organic light-emitting device |
| JP2014177405A (ja) | 2011-11-21 | 2014-09-25 | Sharp Corp | 化合物、電界効果トランジスタ及びその製造方法、太陽電池、有機発光素子、組成物、表示装置用アレイ並びに表示装置 |
| WO2013141182A1 (ja) | 2012-03-23 | 2013-09-26 | 宇部興産株式会社 | ベンゾビス（チアジアゾール）誘導体、およびそれを用いた有機エレクトロニクスデバイス |
| WO2015133402A1 (ja) | 2014-03-03 | 2015-09-11 | 富士フイルム株式会社 | 有機トランジスタ |
| JP2015195361A (ja) | 2014-03-26 | 2015-11-05 | 富士フイルム株式会社 | 非発光性有機半導体デバイス用塗布液、有機トランジスタ、化合物、非発光性有機半導体デバイス用有機半導体材料、有機トランジスタ用材料、有機トランジスタの製造方法および有機半導体膜の製造方法の提供 |
Also Published As
| Publication number | Publication date |
|---|---|
| TWI788544B (zh) | 2023-01-01 |
| TW201942120A (zh) | 2019-11-01 |
| EP3780118A4 (en) | 2021-06-02 |
| EP3780118A1 (en) | 2021-02-17 |
| WO2019193953A1 (ja) | 2019-10-10 |
| US20210020841A1 (en) | 2021-01-21 |
| JPWO2019193953A1 (ja) | 2021-03-25 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5477978B2 (ja) | 電界効果トランジスタ | |
| TWI573797B (zh) | 有機薄膜電晶體、有機半導體薄膜、有機半導體材料、有機薄膜電晶體用材料、非發光性有機半導體元件用塗佈溶液及化合物 | |
| JP5975834B2 (ja) | 有機薄膜トランジスタ、有機半導体薄膜および有機半導体材料 | |
| TWI609067B (zh) | 有機薄膜電晶體、化合物、非發光性有機半導體元件用有機半導體材料、有機薄膜電晶體用材料、非發光性有機半導體元件用塗佈溶液以及非發光性有機半導體元件用有機半導體薄膜 | |
| TWI606053B (zh) | 有機薄膜電晶體、化合物、有機半導體薄膜、有機半導體材料、有機薄膜電晶體用材料及有機半導體元件用塗佈溶液 | |
| CN105051928B (zh) | 有机薄膜晶体管、萘并双噻嗪化合物及其类似骨架的化合物与其用途 | |
| TW201130845A (en) | Polycyclic ring-fused compound and organic thin film transistor utilizing same | |
| TWI594981B (zh) | 有機薄膜電晶體、化合物及其應用 | |
| WO2012115218A1 (ja) | ジアントラ［２，３－ｂ：２'，３'－ｆ］チエノ［３，２－ｂ］チオフェンの製造方法並びにその用途 | |
| TW201437214A (zh) | 有機薄膜電晶體、有機半導體薄膜、化合物、非發光性有機半導體元件用有機半導體材料、有機薄膜電晶體用材料、非發光性有機半導體元件用塗佈溶液及非發光性有機半導體元件用有機半導體薄膜 | |
| TWI606052B (zh) | 有機薄膜電晶體、化合物及其應用 | |
| JP7001815B2 (ja) | 有機半導体素子、組成物、化合物を精製する方法およびそれらの応用 | |
| JP2015199716A (ja) | 多環縮環化合物、有機半導体材料、有機半導体デバイス及び有機トランジスタ | |
| TWI627176B (zh) | 有機電晶體、雜稠環化合物、非發光性有機半導體元件用有機半導體材料、有機電晶體用材料、非發光性有機半導體元件用塗布溶液、非發光性有機半導體元件用有機半導體膜及非發光性有機半導體元件用有機半導體膜的製造方法 | |
| WO2014119713A1 (ja) | 有機薄膜トランジスタ、有機半導体薄膜および有機半導体材料 | |
| JP6306460B2 (ja) | 有機半導体膜形成用の組成物、非発光性有機半導体デバイス用有機半導体材料、有機膜トランジスタ用材料、非発光性有機半導体デバイス用塗布溶液、非発光性有機半導体デバイス用インク、非発光性有機半導体デバイス用有機半導体膜、有機膜トランジスタおよびオリゴマー | |
| JP6231448B2 (ja) | 有機半導体膜形成用の組成物、非発光性有機半導体デバイス用有機半導体膜の製造方法、非発光性有機半導体デバイス用有機半導体膜、有機膜トランジスタの製造方法および有機膜トランジスタ。 | |
| TWI643368B (zh) | 有機電晶體、化合物、非發光性有機半導體元件用有機半導體材料、有機電晶體用材料、非發光性有機半導體元件用塗佈溶液以及非發光性有機半導體元件用有機半導體膜 | |
| WO2016024450A1 (ja) | 組成物、非発光性有機半導体デバイス用有機半導体材料、有機トランジスタ用材料、非発光性有機半導体デバイス用塗布溶液、非発光性有機半導体デバイス用有機半導体、有機トランジスタ、多環縮合芳香族化合物 | |
| WO2016024485A1 (ja) | 有機半導体膜形成用の組成物、有機半導体膜、及びその製造方法 | |
| JPWO2011065015A1 (ja) | 有機半導体材料含有組成物及びそれを用いた有機薄膜トランジスタ | |
| CN101032031A (zh) | 场效应晶体管 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20200924 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20211109 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20211130 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20211214 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20211224 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7001815 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
