Description

本発明は、レジスト材料及びパターン形成方法に関する。
ＬＳＩの高集積化と高速度化に伴い、パターンルールの微細化が急速に進んでいる。特に、スマートフォンの普及によるロジックメモリー市場の拡大が微細化を牽引している。最先端の微細化技術としては、ＡｒＦ液浸リソグラフィーのダブルパターニングによる１０ｎｍノードのデバイスの量産が行われており、次世代には同じくダブルパターニングによる７ｎｍノードの量産準備が進行中である。次次世代の５ｎｍノードとしては、極端紫外線（ＥＵＶ）リソグラフィーが候補に挙がっている。
ＥＵＶレジスト材料においては、高感度化、高解像度化及び低エッジラフネス（ＬＷＲ）化を同時に達成する必要がある。酸拡散距離を短くするとＬＷＲは小さくなるが、低感度化する。例えば、ポストエクスポージャーベーク（ＰＥＢ）温度を低くすることによってＬＷＲは小さくなるが、低感度化する。クエンチャーの添加量を増やしてもＬＷＲが小さくなるが、低感度化する。感度とＬＷＲのトレードオフの関係を打ち破ることが必要である。
ＥＵＶは、ＡｒＦエキシマレーザー光に比べて１桁以上短波長であり、エネルギー密度が１桁高い。これによって、ＥＵＶ露光におけるフォトレジスト層が感光するフォトンの数がＡｒＦ光に比べて１４分の１と非常に少なく、フォトンのバラツキが寸法のバラツキ（ＬＷＲや寸法均一性（ＣＤＵ））に影響を及ぼすと言われている。更に、フォトンのバラツキによって、ホールパターンが数百万分の一の確率で開口しないといった現象が起こる。フォトンのバラツキを小さくするために、フォトレジスト材料の光の吸収を上げる必要があることが指摘されている。
ハロゲン原子で置換されたベンゼン環を有するスルホニウム塩が提案されている（特許文献１～３）。ＥＵＶの吸収が大きいハロゲン原子をカチオン側に有することで、ＥＵＶ露光におけるカチオンの分解を促進させ、感度を向上させる効果がある。
特開２０１２－１０７１５１号公報 特開２０１７－１５７７７号公報 特開２０１８－１１８９６２号公報
酸を触媒とする化学増幅レジスト材料において、高感度で、かつＬＷＲやホールパターンのＣＤＵを低減させることが可能な酸発生剤の開発が望まれている。
本発明は、前記事情に鑑みなされたもので、ポジ型レジスト材料においてもネガ型レジスト材料においても、高感度かつＬＷＲやＣＤＵが小さいレジスト材料、及びこれを用いるパターン形成方法を提供することを目的とする。
本発明者らは、前記目的を達成するため鋭意検討を重ねた結果、ヨウ素原子で置換されたベンゼン環を有するスルホニウム塩を酸発生剤として用いることによって、高感度でＬＷＲ及びＣＤＵが小さく、コントラストが高く解像性に優れ、プロセスマージンが広いレジスト材料を得ることができることを見出し、本発明を完成させた。
すなわち、本発明は、下記レジスト材料及びパターン形成方法を提供する。
１．下記式（１）で表されるスルホニウム塩を含む酸発生剤を含むレジスト材料。
Figure 0007140075000001
 （式中、Ｒ1及びＲ2は、それぞれ独立に、単結合、又はエーテル結合、エステル結合若しくはヒドロキシ基を含んでいてもよい炭素数１～２０の２価脂肪族炭化水素基である。
Ｌ1は、エステル結合、エーテル結合又はアミド結合である。
Ｌ2及びＬ3は、それぞれ独立に、単結合、エステル結合、エーテル結合又はアミド結合である。
Ｒ3は、ヒドロキシ基、カルボキシ基、ニトロ基、シアノ基、フッ素原子、塩素原子、臭素原子、アミノ基、若しくはフッ素原子、塩素原子、臭素原子、ヒドロキシ基若しくはアミノ基を含んでいてもよい、炭素数１～２０のアルキル基、炭素数１～２０のアルコキシ基、炭素数２～２０のアシロキシ基、炭素数２～２０のアルコキシカルボニル基若しくは炭素数１～４のアルキルスルホニルオキシ基、又は－ＮＲ3A－Ｃ(＝Ｏ)－Ｒ3B若しくは－ＮＲ3A－Ｃ(＝Ｏ)－Ｏ－Ｒ3Bであり、Ｒ3Aは、水素原子、又はハロゲン原子、ヒドロキシ基、炭素数１～１０のアルコキシ基、炭素数２～１０のアシル基若しくは炭素数２～１０のアシロキシ基を含んでいてもよい炭素数１～６のアルキル基であり、Ｒ3Bは、炭素数１～１６のアルキル基、炭素数２～１６のアルケニル基又は炭素数６～１２のアリール基であり、ハロゲン原子、ヒドロキシ基、炭素数１～１０のアルコキシ基、炭素数２～１０のアシル基又は炭素数２～１０のアシロキシ基を含んでいてもよい。
Ｒ4は、ヒドロキシ基、カルボキシ基、ニトロ基、シアノ基、フッ素原子、塩素原子、臭素原子、ヨウ素原子、アミノ基、又はフッ素原子、塩素原子、臭素原子、ヨウ素原子、ヒドロキシ基、アミノ基若しくはエーテル結合を含んでいてもよい、炭素数１～２０のアルキル基、炭素数１～２０のアルコキシ基、炭素数２～２０のアシロキシ基、炭素数２～２０のアルコキシカルボニル基若しくは炭素数１～４のアルキルスルホニルオキシ基である。
Ｒ5は、ヘテロ原子を含んでいてもよい炭素数１～２０の１価炭化水素基である。ｒ＝１のとき、２つのＲ5は、互いに同一でも異なっていてもよく、互いに結合してこれらが結合する硫黄原子と共に環を形成してもよい。
Ｘ-は、非求核性対向イオンである。
ｍ及びｎは、１≦ｍ≦５、０≦ｎ≦３及び１≦ｍ＋ｎ≦５を満たす整数である。
ｐは、０又は１である。ｑは、０～４の整数である。ｒは、１～３の整数である。）
２．ｍが、２～５の整数である１のレジスト材料。
３．前記非求核性対向イオンが、フッ素化されたスルホン酸イオン、フッ素化されたイミド酸イオン又はフッ素化されたメチド酸イオンである１又は２のレジスト材料。
４．更に、有機溶剤を含む１～３のいずれかのレジスト材料。
５．更に、ベースポリマーを含む１～４のいずれかのレジスト材料。
６．前記ベースポリマーが、下記式（ａ１）で表される繰り返し単位又は下記式（ａ２）で表される繰り返し単位を含むものである５のレジスト材料。
Figure 0007140075000002
 （式中、ＲAは、それぞれ独立に、水素原子又はメチル基である。Ｙ1は、単結合、フェニレン基若しくはナフチレン基、又はエステル結合若しくはラクトン環を含む炭素数１～１２の連結基である。Ｙ2は、単結合又はエステル結合である。Ｒ11及びＲ12は、酸不安定基である。Ｒ13は、フッ素原子、トリフルオロメチル基、シアノ基、炭素数１～６のアルキル基、炭素数１～６のアルコキシ基、炭素数２～７のアシル基、炭素数２～７のアシロキシ基又は炭素数２～７のアルコキシカルボニル基である。Ｒ14は、単結合、又は直鎖状若しくは分岐状の炭素数１～６のアルカンジイル基であり、その炭素原子の一部がエーテル結合又はエステル結合で置換されていてもよい。ａは、１又は２である。ｂは、０～４の整数である。ただし、１≦ａ＋ｂ≦５である。）
７．化学増幅ポジ型レジスト材料である６のレジスト材料。
８．前記ベースポリマーが、酸不安定基を含まないものである５のレジスト材料。
９．化学増幅ネガ型レジスト材料である８のレジスト材料。
１０．前記ベースポリマーが、下記式（ｆ１）～（ｆ３）で表される繰り返し単位から選ばれる少なくとも１種を含む５～９のいずれかのレジスト材料。
Figure 0007140075000003
 （式中、ＲAは、それぞれ独立に、水素原子又はメチル基である。
Ｚ1は、単結合、フェニレン基、－Ｏ－Ｚ11－、－Ｃ(＝Ｏ)－Ｏ－Ｚ11－又は－Ｃ(＝Ｏ)－ＮＨ－Ｚ11－であり、Ｚ11は、炭素数１～６のアルカンジイル基、炭素数２～６のアルケンジイル基又はフェニレン基であり、カルボニル基、エステル結合、エーテル結合又はヒドロキシ基を含んでいてもよい。
Ｚ2は、単結合、－Ｚ21－Ｃ(＝Ｏ)－Ｏ－、－Ｚ21－Ｏ－又は－Ｚ21－Ｏ－Ｃ(＝Ｏ)－であり、Ｚ21は、炭素数１～１２のアルカンジイル基であり、カルボニル基、エステル結合又はエーテル結合を含んでいてもよい。
Ｚ3は、単結合、メチレン基、エチレン基、フェニレン基、フッ素化フェニレン基、－Ｏ－Ｚ31－、－Ｃ(＝Ｏ)－Ｏ－Ｚ31－又は－Ｃ(＝Ｏ)－ＮＨ－Ｚ31－であり、Ｚ31は、炭素数１～６のアルカンジイル基、炭素数２～６のアルケンジイル基、フェニレン基、フッ素化フェニレン基、又はトリフルオロメチル基で置換されたフェニレン基であり、カルボニル基、エステル結合、エーテル結合又はヒドロキシ基を含んでいてもよい。
Ｒ21～Ｒ28は、それぞれ独立に、ヘテロ原子を含んでいてもよい炭素数１～２０の１価炭化水素基である。また、Ｒ23、Ｒ24及びＲ25のいずれか２つ又はＲ26、Ｒ27及びＲ28のいずれか２つが、互いに結合してこれらが結合する硫黄原子と共に環を形成していてもよい。
Ａは、水素原子又はトリフルオロメチル基である。
Ｍ-は、非求核性対向イオンである。）
１１．更に、界面活性剤を含む１～１０のいずれかのレジスト材料。
１２．１～１１のいずれかのレジスト材料を基板上に塗布し、加熱処理をしてレジスト膜を形成する工程と、前記レジスト膜を高エネルギー線で露光する工程と、現像液を用いて露光したレジスト膜を現像する工程とを含むパターン形成方法。
１３．前記高エネルギー線が、波長１９３ｎｍのＡｒＦエキシマレーザー光又は波長２４８ｎｍのＫｒＦエキシマレーザー光である１２のパターン形成方法。
１４．前記高エネルギー線が、電子線（ＥＢ）又は波長３～１５ｎｍのＥＵＶである１２のパターン形成方法。
ヨウ素原子で置換されたベンゼン環を有するスルホニウム塩は、ヨウ素の原子量が大きいため、酸拡散が小さいという特徴を有する。更に、波長１３.５ｎｍのＥＵＶのヨウ素による吸収は非常に大きいため、露光中にヨウ素から２次電子が発生し、高感度化される。これらによって、高感度、低ＬＷＲかつ低ＣＤＵのレジスト材料を構築することが可能となる。
［レジスト材料］
本発明のレジスト材料は、ヨウ素原子で置換されたベンゼン環を有するスルホニウム塩を含み、場合によってはベースポリマーを含む。前記スルホニウム塩は、光照射によってそのカチオン部が分解してアニオン部の酸が発生する酸発生剤である。前記スルホニウム塩のアニオン部が、フッ素化されたスルホン酸、フッ素化されたイミド酸、フッ素化されたメチド酸の場合、酸発生剤として作用する。
本発明で用いるスルホニウム塩型酸発生剤は、カチオン部にヨウ素原子で置換されたベンゼン環を有しているために、ＥＵＶの吸収が高く、分解効率が高い。特開２０１８－５２２４号公報や特開２０１８－２５７８９号公報には、アニオン部にヨウ素化されたベンゼン環を有するスルホニウム塩やヨードニウム塩が記載されており、アニオンでの光の吸収を上げることによって高感度化している。スルホニウム塩は、カチオン部が光を吸収し、カチオン部が分解する機構であるために、カチオン部の吸収を高めることの方が高感度化の効果が高い。
本発明で用いるスルホニウム塩は、カチオン部に原子量が大きいヨウ素が導入されているため、酸拡散が小さく、更にポリマーとの相溶性も高いため、分散性に優れ、これによってＬＷＲやＣＤＵが向上する。
前記ヨウ素原子で置換されたベンゼン環を有するスルホニウム塩型酸発生剤によるＬＷＲやＣＤＵの向上効果は、アルカリ水溶液現像によるポジティブパターン形成やネガティブパターン形成においても、有機溶剤現像におけるネガティブパターン形成のどちらにおいても有効である。
前記ヨウ素原子で置換されたベンゼン環を有するスルホニウム塩は、ベースポリマーとブレンドしなくても、これ単体を溶剤に溶解させて成膜すると、露光部分がアルカリに溶解するので、ポジ型レジスト材料として用いることもできる。
［ヨウ素原子で置換されたベンゼン環を有するスルホニウム塩］
本発明のレジスト材料に含まれるスルホニウム塩は、下記式（１）で表されるものである。
Figure 0007140075000004
式（１）中、Ｒ1及びＲ2は、それぞれ独立に、単結合、又はエーテル結合、エステル結合若しくはヒドロキシ基を含んでいてもよい炭素数１～２０の２価脂肪族炭化水素基である。
前記炭素数１～２０の２価脂肪族炭化水素基は、直鎖状、分岐状、環状のいずれでもよく、その具体例としては、メチレン基、エタン－１,２－ジイル基、プロパン－１,３－ジイル基、ブタン－１,４－ジイル基、ペンタン－１,５－ジイル基、ヘキサン－１,６－ジイル基、ヘプタン－１,７－ジイル基、オクタン－１,８－ジイル基、ノナン－１,９－ジイル基、デカン－１,１０－ジイル基、ウンデカン－１,１１－ジイル基、ドデカン－１,１２－ジイル基等の直鎖状アルカンジイル基；エタン－１,１－ジイル基、プロパン－１,１－ジイル基、プロパン－１,２－ジイル基、プロパン－２,２－ジイル基、ブタン－１,３－ジイル基、ブタン－２,２－ジイル基、ペンタン－１,３－ジイル基、ペンタン－３,３－ジイル基、２－メチルプロパン－１,１－ジイル基等の分岐状アルカンジイル基；シクロプロパンジイル基、シクロブタンジイル基、シクロペンタンジイル基、シクロヘキサンジイル基等の環状アルカンジイル基；メチリデン基、プロペン－３,３－ジイル基等の２価不飽和脂肪族炭素水素基が挙げられる。前記２価脂肪族炭化水素基としては、直鎖状又は分岐状のアルカンジイル基が好ましい。
式（１）中、Ｌ1は、エステル結合、エーテル結合又はアミド結合である。Ｌ2及びＬ3は、それぞれ独立に、単結合、エステル結合、エーテル結合又はアミド結合である。
式（１）中、Ｒ3は、ヒドロキシ基、カルボキシ基、ニトロ基、シアノ基、フッ素原子、塩素原子、臭素原子、アミノ基、若しくはフッ素原子、塩素原子、臭素原子、ヒドロキシ基若しくはアミノ基を含んでいてもよい、炭素数１～２０のアルキル基、炭素数１～２０のアルコキシ基、炭素数２～２０のアシロキシ基、炭素数２～２０のアルコキシカルボニル基若しくは炭素数１～４のアルキルスルホニルオキシ基、又は－ＮＲ3A－Ｃ(＝Ｏ)－Ｒ3B若しくは－ＮＲ3A－Ｃ(＝Ｏ)－Ｏ－Ｒ3Bであり、Ｒ3Aは、水素原子、又はハロゲン原子、ヒドロキシ基、炭素数１～１０のアルコキシ基、炭素数２～１０のアシル基若しくは炭素数２～１０のアシロキシ基を含んでいてもよい炭素数１～６のアルキル基であり、Ｒ3Bは、炭素数１～１６のアルキル基、炭素数２～１６のアルケニル基又は炭素数６～１２のアリール基であり、ハロゲン原子、ヒドロキシ基、炭素数１～１０のアルコキシ基、炭素数２～１０のアシル基又は炭素数２～１０のアシロキシ基を含んでいてもよい。
式（１）中、Ｒ4は、ヒドロキシ基、カルボキシ基、ニトロ基、シアノ基、フッ素原子、塩素原子、臭素原子、ヨウ素原子、アミノ基、又はフッ素原子、塩素原子、臭素原子、ヨウ素原子、ヒドロキシ基、アミノ基若しくはエーテル結合を含んでいてもよい、炭素数１～２０のアルキル基、炭素数１～２０のアルコキシ基、炭素数２～２０のアシロキシ基、炭素数２～２０のアルコキシカルボニル基若しくは炭素数１～４のアルキルスルホニルオキシ基である。
前記アルキル基は、直鎖状、分岐状、環状のいずれでもよく、その具体例としては、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ｎ－ペンチル基、ネオペンチル基、シクロペンチル基、ｎ－ヘキシル基、シクロヘキシル基、ｎ－ヘプチル基、ｎ－オクチル基、２－エチルヘキシル基、ｎ－ノニル基、ｎ－デシル基、ｎ－ウンデシル基、ｎ－ドデシル基、ｎ－トリデシル基、ｎ－ペンタデシル基、ｎ－ヘキサデシル基等が挙げられる。
前記アルコキシ基は、直鎖状、分岐状、環状のいずれでもよく、その具体例としては、メトキシ基、エトキシ基、ｎ－プロピルオキシ基、イソプロピルオキシ基、ｎ－ブチルオキシ基、イソブチルオキシ基、ｓｅｃ－ブチルオキシ基、ｔｅｒｔ－ブチルオキシ基、ｎ－ペンチルオキシ基、ネオペンチルオキシ基、シクロペンチルオキシ基、ｎ－ヘキシルオキシ基、シクロヘキシルオキシ基、ｎ－ヘプチルオキシ基、ｎ－オクチルオキシ基、２－エチルヘキシルオキシ基、ｎ－ノニルオキシ基、ｎ－デシルオキシ基、ｎ－ウンデシルオキシ基、ｎ－ドデシルオキシ基、ｎ－トリデシルオキシ基、ｎ－ペンタデシルオキシ基、ｎ－ヘキサデシルオキシ基等が挙げられる。
前記アシル基としては、アセチル基、プロピオニル基、ブチリル基、イソブチリル基等が挙げられる。
前記アシロキシ基としては、アセチルオキシ基、プロピオニルオキシ基、ブチリルオキシ基、イソブチリルオキシ基等が挙げられる。
前記アルコキシカルボニル基としては、メトキシカルボニル基、エトキシカルボニル基、ｎ－プロピルオキシカルボニル基、イソプロピルオキシカルボニル基、ｎ－ブチルオキシカルボニル基、イソブチルオキシカルボニル基、ｓｅｃ－ブチルオキシカルボニル基、ｔｅｒｔ－ブチルオキシカルボニル基、ｎ－ペンチルオキシカルボニル基、ネオペンチルオキシカルボニル基、シクロペンチルオキシカルボニル基、ｎ－ヘキシルオキシカルボニル基、シクロヘキシルオキシカルボニル基、ｎ－ヘプチルオキシカルボニル基、ｎ－オクチルオキシカルボニル基、２－エチルヘキシルオキシカルボニル基、ｎ－ノニルオキシカルボニル基、ｎ－デシルオキシカルボニル基、ｎ－ウンデシルオキシカルボニル基、ｎ－ドデシルオキシカルボニル基、ｎ－トリデシルオキシカルボニル基、ｎ－ペンタデシルオキシカルボニル基等が挙げられる。
前記アルケニル基は、直鎖状、分岐状、環状のいずれでもよく、その具体例としては、ビニル基、１－プロペニル基、２－プロペニル基、ブテニル基、ヘキセニル基、シクロヘキセニル基等が挙げられる。
前記アリール基としては、フェニル基、トリル基、キシリル基、１－ナフチル基、２－ナフチル基等が挙げられる。
式（１）中、Ｒ5は、ヘテロ原子を含んでいてもよい炭素数１～２０の１価炭化水素基である。前記１価炭化水素基は、直鎖状、分岐状、環状のいずれでもよく、その具体例としては、炭素数１～２０のアルキル基、炭素数２～２０のアルケニル基、炭素数２～２４のアルキニル基、炭素数６～２０のアリール基、炭素数７～２０のアラルキル基、これらを組み合わせて得られる基等が挙げられる。また、これらの基の水素原子の一部又は全部が、ヒドロキシ基、カルボキシ基、ハロゲン原子、シアノ基、アミノ基、ニトロ基、スルトン環含有基、スルホン基又はスルホニウム塩含有基で置換されていてもよく、これらの基の炭素－炭素結合間に、エーテル結合、エステル結合、カルボニル基、スルフィド結合、スルホニル基又はアミド基が介在していてもよい。
また、ｒ＝１のとき、２つのＲ5は、互いに同一でも異なっていてもよく、互いに結合してこれらが結合する硫黄原子と共に環を形成してもよい。このとき、前記環としては、以下に示す構造のものが好ましい。
Figure 0007140075000005
 （式中、破線は、式（１）中の硫黄原子が結合する芳香環との結合手である。）
式（１）中、Ｘ-は、非求核性対向イオンである。前記非求核性対向イオンとしては、フッ素化されたスルホン酸イオン、フッ素化されたイミド酸イオン、フッ素化されたメチド酸イオンが挙げられる。
具体的には、トリフレートイオン、２,２,２－トリフルオロエタンスルホネートイオン、ノナフルオロブタンスルホネートイオン等のフルオロアルキルスルホネートイオン、トシレートイオン、ベンゼンスルホネートイオン、４－フルオロベンゼンスルホネートイオン、２,３,４,５,６－ペンタフルオロベンゼンスルホネートイオン等のアリールスルホネートイオンが挙げられる。
他の例として、特表２００４－５３１７４９号公報、特開２００７－１４５７９７号公報、特開２００８－７４１０号公報、特開２０１８－１０１１３０号公報、特開２０１８－０４９１７７号公報、国際公開第２０１１／０９３１３９号に記載のαフルオロスルホン酸アニオン、特開２０１４－１３３７２５号公報に記載のβフルオロスルホン酸アニオン、特開２０１４－１２６７６７号公報に記載のαフルオロスルホン酸アニオン、フルオロイミド酸アニオン、フルオロメチド酸アニオン、特開２０１６－２１０７６１号公報に記載のフルオロスルホンイミド酸アニオンを挙げることができる。
更に、特開２０１８－５２２４号公報、特開２０１８－２５７８９号公報に記載されたヨウ素原子で置換された芳香族基を有するフルオロスルホン酸アニオンを挙げることもできる。
これらのアニオンは、ポジ型レジスト材料の酸不安定基の脱保護反応を行い、ネガ型レジスト材料の架橋反応や極性変換反応を行うことができる強酸である。
式（１）中、ｍ及びｎは、１≦ｍ≦５、０≦ｎ≦３及び１≦ｍ＋ｎ≦５を満たす整数である。ｐは、０又は１である。ｑは、０～４の整数である。ｒは、１～３の整数である。
式（１）で表されるスルホニウム塩のカチオンとしては、以下に示すものが挙げられるが、これらに限定されない。
Figure 0007140075000006
Figure 0007140075000007
Figure 0007140075000008
Figure 0007140075000009
Figure 0007140075000010
Figure 0007140075000011
Figure 0007140075000012
Figure 0007140075000013
Figure 0007140075000014
Figure 0007140075000015
Figure 0007140075000016
Figure 0007140075000017
Figure 0007140075000018
Figure 0007140075000019
Figure 0007140075000020
Figure 0007140075000021
Figure 0007140075000022
式（１）で表されるスルホニウム塩は、例えば、スルホニウム塩のベンゼン環に対し、ヨウ素原子で置換された、安息香酸、フェノール、アニリン等をエステル化、エーテル化又はアミド化反応させることによって合成することができる。
式（１）で表されるスルホニウム塩を含む本発明のレジスト材料は、ベースポリマーを含まなくてもパターニングが可能であるが、ベースポリマーとブレンドすることもできる。ベースポリマーとブレンドする場合、式（１）で表されるスルホニウム塩の含有量は、後述するベースポリマー１００質量部に対し、感度と酸拡散抑制効果の点から、０.０１～１,０００質量部が好ましく、０.０５～５００質量部がより好ましい。
［ベースポリマー］
本発明のレジスト材料に含まれるベースポリマーは、ポジ型レジスト材料の場合、酸不安定基を含む繰り返し単位を含む。酸不安定基を含む繰り返し単位としては、下記式（ａ１）で表される繰り返し単位（以下、繰り返し単位ａ１ともいう。）又は下記式（ａ２）で表される繰り返し単位（以下、繰り返し単位ａ２ともいう。）が好ましい。
Figure 0007140075000023
式（ａ１）及び（ａ２）中、ＲAは、それぞれ独立に、水素原子又はメチル基である。Ｙ1は、単結合、フェニレン基若しくはナフチレン基、又はエステル結合若しくはラクトン環を含む炭素数１～１２の連結基である。Ｙ2は、単結合又はエステル結合である。Ｒ11及びＲ12は、酸不安定基である。Ｒ13は、フッ素原子、トリフルオロメチル基、シアノ基、炭素数１～６のアルキル基、炭素数１～６のアルコキシ基、炭素数２～７のアシル基、炭素数２～７のアシロキシ基又は炭素数２～７のアルコキシカルボニル基である。Ｒ14は、単結合、又は直鎖状若しくは分岐状の炭素数１～６のアルカンジイル基であり、その炭素原子の一部がエーテル結合又はエステル結合で置換されていてもよい。ａは、１又は２である。ｂは、０～４の整数である。ただし、１≦ａ＋ｂ≦５である。
繰り返し単位ａ１を与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。なお、下記式中、ＲA及びＲ11は、前記と同じである。
Figure 0007140075000024
繰り返し単位ａ２を与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。なお、下記式中、ＲA及びＲ12は、前記と同じである。
Figure 0007140075000025
式（ａ１）及び（ａ２）中、Ｒ11及びＲ12で表される酸不安定基としては、例えば、特開２０１３－８００３３号公報、特開２０１３－８３８２１号公報に記載のものが挙げられる。
典型的には、前記酸不安定基としては、下記式（ＡＬ－１）～（ＡＬ－３）で表されるものが挙げられる。
Figure 0007140075000026
式（ＡＬ－１）及び（ＡＬ－２）中、ＲL1及びＲL2は、それぞれ独立に、炭素数１～４０の１価炭化水素基であり、酸素原子、硫黄原子、窒素原子、フッ素原子等のヘテロ原子を含んでいてもよい。前記１価炭化水素基としては、直鎖状、分岐状、環状のいずれでもよく、炭素数１～４０のアルキル基が好ましく、炭素数１～２０のアルキル基がより好ましい。式（ＡＬ－１）中、ｃは、０～１０の整数であり、１～５の整数が好ましい。
式（ＡＬ－２）中、ＲL3及びＲL4は、それぞれ独立に、水素原子、又は炭素数１～２０の１価炭化水素基であり、酸素原子、硫黄原子、窒素原子、フッ素原子等のヘテロ原子を含んでいてもよい。前記１価炭化水素基としては、直鎖状、分岐状、環状のいずれでもよく、炭素数１～２０のアルキル基が好ましい。また、ＲL2、ＲL3及びＲL4のいずれか２つが、互いに結合してこれらが結合する炭素原子又は炭素原子と酸素原子と共に炭素数３～２０の環を形成してもよい。前記環としては、炭素数４～１６の環が好ましく、特に脂環が好ましい。
式（ＡＬ－３）中、ＲL5、ＲL6及びＲL7は、それぞれ独立に、炭素数１～２０の１価炭化水素基であり、酸素原子、硫黄原子、窒素原子、フッ素原子等のヘテロ原子を含んでいてもよい。前記１価炭化水素基としては、直鎖状、分岐状、環状のいずれでもよく、炭素数１～２０のアルキル基が好ましい。また、ＲL5、ＲL6及びＲL7のいずれか２つが、互いに結合してこれらが結合する炭素原子と共に炭素数３～２０の環を形成してもよい。前記環としては、炭素数４～１６の環が好ましく、特に脂環が好ましい。
前記ベースポリマーは、更に、密着性基としてフェノール性ヒドロキシ基を含む繰り返し単位ｂを含んでもよい。繰り返し単位ｂを与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。なお、下記式中、ＲAは、前記と同じである。
Figure 0007140075000027

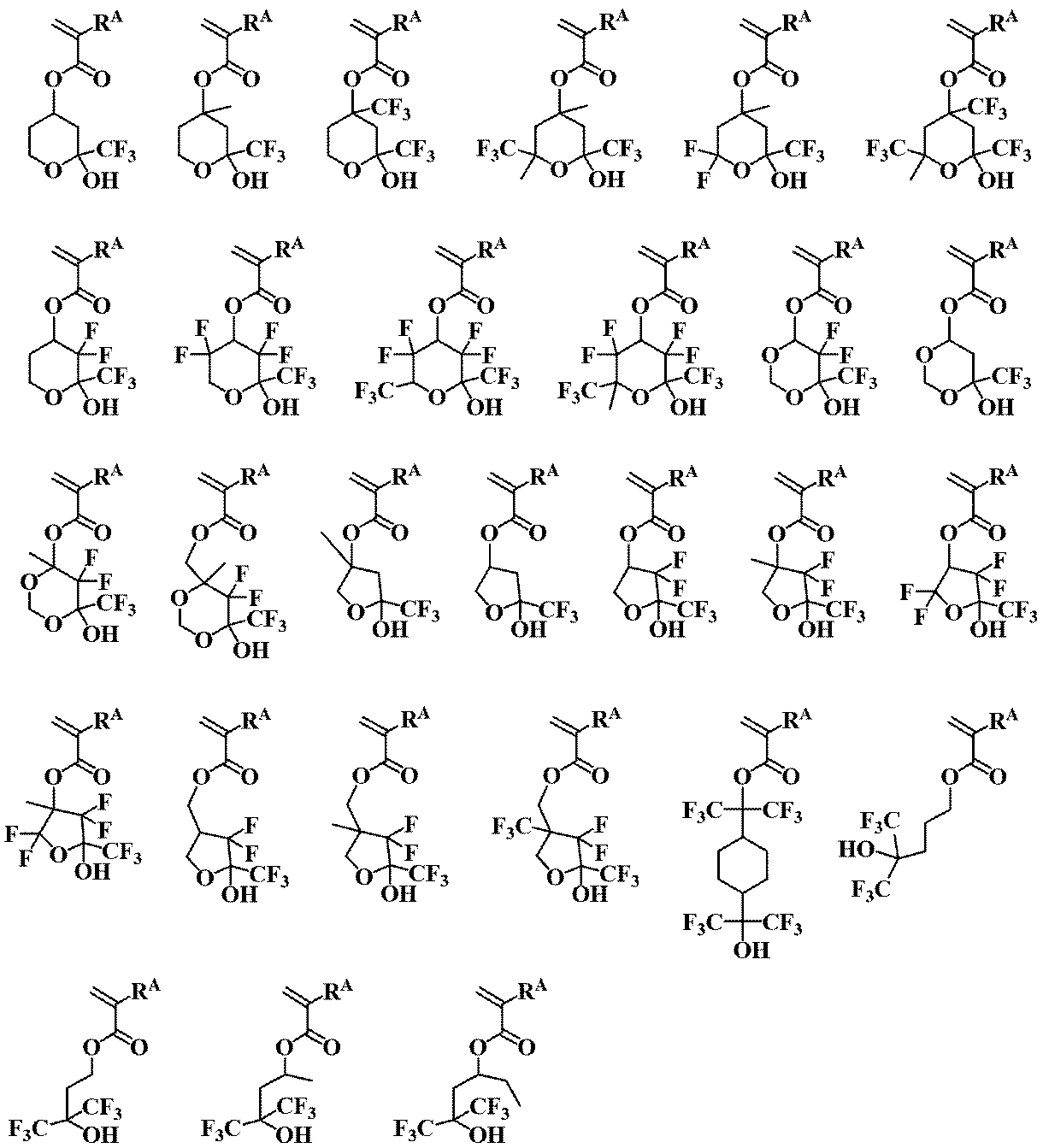

前記ベースポリマーは、更に、他の密着性基として、フェノール性ヒドロキシ基以外のヒドロキシ基、ラクトン環、エーテル結合、エステル結合、カルボニル基、シアノ基又はカルボキシ基を含む繰り返し単位ｃを含んでもよい。繰り返し単位ｃを与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。なお、下記式中、ＲAは、前記と同じである。
Figure 0007140075000028
Figure 0007140075000029
Figure 0007140075000030
Figure 0007140075000031
Figure 0007140075000032
Figure 0007140075000033
Figure 0007140075000034
Figure 0007140075000035
前記ベースポリマーは、更に、インデン、ベンゾフラン、ベンゾチオフェン、アセナフチレン、クロモン、クマリン、ノルボルナジエン又はこれらの誘導体に由来する繰り返し単位ｄを含んでもよい。繰り返し単位ｄを与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。
Figure 0007140075000036
前記ベースポリマーは、更に、スチレン、ビニルナフタレン、ビニルアントラセン、ビニルピレン、メチレンインダン、ビニルピリジン又はビニルカルバゾールに由来する繰り返し単位ｅを含んでもよい。
前記ベースポリマーは、更に、重合性不飽和結合を含むオニウム塩に由来する繰り返し単位ｆを含んでもよい。好ましい繰り返し単位ｆとしては、下記式（ｆ１）で表される繰り返し単位（以下、繰り返し単位ｆ１ともいう。）、下記式（ｆ２）で表される繰り返し単位（以下、繰り返し単位ｆ２ともいう。）及び下記式（ｆ３）で表される繰り返し単位（以下、繰り返し単位ｆ３ともいう。）が挙げられる。なお、繰り返し単位ｆ１～ｆ３は、１種単独で又は２種以上を組み合わせて使用することができる。
Figure 0007140075000037
式（ｆ１）～（ｆ３）中、ＲAは、それぞれ独立に、水素原子又はメチル基である。Ｚ1は、単結合、フェニレン基、－Ｏ－Ｚ11－、－Ｃ(＝Ｏ)－Ｏ－Ｚ11－又は－Ｃ(＝Ｏ)－ＮＨ－Ｚ11－であり、Ｚ11は、炭素数１～６のアルカンジイル基、炭素数２～６のアルケンジイル基又はフェニレン基であり、カルボニル基、エステル結合、エーテル結合又はヒドロキシ基を含んでいてもよい。Ｚ2は、単結合、－Ｚ21－Ｃ(＝Ｏ)－Ｏ－、－Ｚ21－Ｏ－又は－Ｚ21－Ｏ－Ｃ(＝Ｏ)－であり、Ｚ21は、炭素数１～１２のアルカンジイル基であり、カルボニル基、エステル結合又はエーテル結合を含んでいてもよい。Ｚ3は、単結合、メチレン基、エチレン基、フェニレン基、フッ素化フェニレン基、－Ｏ－Ｚ31－、－Ｃ(＝Ｏ)－Ｏ－Ｚ31－又は－Ｃ(＝Ｏ)－ＮＨ－Ｚ31－であり、Ｚ31は、炭素数１～６のアルカンジイル基、炭素数２～６のアルケンジイル基、フェニレン基、フッ素化フェニレン基、又はトリフルオロメチル基で置換されたフェニレン基であり、カルボニル基、エステル結合、エーテル結合又はヒドロキシ基を含んでいてもよい。なお、前記アルカンジイル基及びアルケンジイル基は、直鎖状、分岐状、環状のいずれでもよい。
式（ｆ１）～（ｆ３）中、Ｒ21～Ｒ28は、それぞれ独立に、ヘテロ原子を含んでいてもよい炭素数１～２０の１価炭化水素基である。前記１価炭化水素基としては、直鎖状、分岐状、環状のいずれでもよく、その具体例としては、炭素数１～１２のアルキル基、炭素数６～１２のアリール基、炭素数７～２０のアラルキル基等が挙げられる。また、これらの基の水素原子の一部又は全部が、炭素数１～１０のアルキル基、ハロゲン原子、トリフルオロメチル基、シアノ基、ニトロ基、ヒドロキシ基、メルカプト基、炭素数１～１０のアルコキシ基、炭素数２～１０のアルコキシカルボニル基、又は炭素数２～１０のアシロキシ基で置換されていてもよく、これらの基の炭素原子の一部が、カルボニル基、エーテル結合又はエステル結合で置換されていてもよい。また、Ｒ23、Ｒ24及びＲ25のいずれか２つ又はＲ26、Ｒ27及びＲ28のいずれか２つが、互いに結合してこれらが結合する硫黄原子と共に環を形成していてもよい。このとき、前記環としては、式（１）の説明において、２つのＲ5が互いに結合して硫黄原子と共に形成し得る環として例示したものと同様のもの挙げられる。Ａは、水素原子又はトリフルオロメチル基である。
式（ｆ１）中、Ｍ-は、非求核性対向イオンである。前記非求核性対向イオンとしては、塩化物イオン、臭化物イオン等のハライドイオン、トリフレートイオン、１,１,１－トリフルオロエタンスルホネートイオン、ノナフルオロブタンスルホネートイオン等のフルオロアルキルスルホネートイオン、トシレートイオン、ベンゼンスルホネートイオン、４－フルオロベンゼンスルホネートイオン、１,２,３,４,５－ペンタフルオロベンゼンスルホネートイオン等のアリールスルホネートイオン、メシレートイオン、ブタンスルホネートイオン等のアルキルスルホネートイオン、ビス(トリフルオロメチルスルホニル)イミドイオン、ビス(パーフルオロエチルスルホニル)イミドイオン、ビス(パーフルオロブチルスルホニル)イミドイオン等のイミド酸イオン、トリス(トリフルオロメチルスルホニル)メチドイオン、トリス(パーフルオロエチルスルホニル)メチドイオン等のメチド酸イオンが挙げられる。
前記非求核性対向イオンとしては、更に、下記式（Ｋ－１）で表されるα位がフッ素で置換されたスルホン酸イオン、下記式（Ｋ－２）で表されるα及びβ位がフッ素で置換されたスルホン酸イオン等が挙げられる。
Figure 0007140075000038
式（Ｋ－１）中、Ｒ31は、水素原子、炭素数１～２０のアルキル基、炭素数２～２０のアルケニル基、又は炭素数６～２０のアリール基であり、エーテル結合、エステル結合、カルボニル基、ラクトン環又はフッ素原子を含んでいてもよい。前記アルキル基及びアルケニル基は、直鎖状、分岐状、環状のいずれでもよい。
式（Ｋ－２）中、Ｒ32は、水素原子、炭素数１～３０のアルキル基、炭素数２～３０のアシル基、炭素数２～２０のアルケニル基、炭素数６～２０のアリール基、又は炭素数６～２０のアリールオキシ基であり、エーテル結合、エステル結合、カルボニル基又はラクトン環を含んでいてもよい。前記アルキル基、アシル基、及びアルケニル基は、直鎖状、分岐状、環状のいずれでもよい。
繰り返し単位ｆ１を与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。なお、下記式中、ＲA及びＭ-は、前記と同じである。
Figure 0007140075000039
繰り返し単位ｆ２を与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。なお、下記式中、ＲAは、前記と同じである。
Figure 0007140075000040
Figure 0007140075000041
Figure 0007140075000042
Figure 0007140075000043
Figure 0007140075000044
繰り返し単位ｆ３を与えるモノマーとしては、以下に示すものが挙げられるが、これらに限定されない。なお、下記式中、ＲAは、前記と同じである。
Figure 0007140075000045
Figure 0007140075000046
ポリマー主鎖に酸発生剤を結合させることによって酸拡散を小さくし、酸拡散のぼけによる解像性の低下を防止できる。また、酸発生剤が均一に分散することによってＬＷＲが改善される。
ポジ型レジスト材料用のベースポリマーは、酸不安定基を含む繰り返し単位ａ１又はａ２を必須とする。この場合、繰り返し単位ａ１、ａ２、ｂ、ｃ、ｄ、ｅ及びｆの含有比率は、０≦ａ１＜１.０、０≦ａ２＜１.０、０＜ａ１＋ａ２＜１.０、０≦ｂ≦０.９、０≦ｃ≦０.９、０≦ｄ≦０.８、０≦ｅ≦０.８及び０≦ｆ≦０.５が好ましく、０≦ａ１≦０.９、０≦ａ２≦０.９、０.１≦ａ１＋ａ２≦０.９、０≦ｂ≦０.８、０≦ｃ≦０.８、０≦ｄ≦０.７、０≦ｅ≦０.７及び０≦ｆ≦０.４がより好ましく、０≦ａ１≦０.８、０≦ａ２≦０.８、０.１≦ａ１＋ａ２≦０.８、０≦ｂ≦０.７５、０≦ｃ≦０.７５、０≦ｄ≦０.６、０≦ｅ≦０.６及び０≦ｆ≦０.３が更に好ましい。なお、繰り返し単位ｆが繰り返し単位ｆ１～ｆ３から選ばれる少なくとも１種である場合、ｆ＝ｆ１＋ｆ２＋ｆ３である。また、ａ１＋ａ２＋ｂ＋ｃ＋ｄ＋ｅ＋ｆ＝１.０である。
一方、ネガ型レジスト材料用のベースポリマーは、酸不安定基は必ずしも必要ではない。このようなベースポリマーとしては、繰り返し単位ｂを含み、必要に応じて更に繰り返し単位ｃ、ｄ、ｅ及び／又はｆを含むものが挙げられる。これらの繰り返し単位の含有比率は、０＜ｂ≦１.０、０≦ｃ≦０.９、０≦ｄ≦０.８、０≦ｅ≦０.８及び０≦ｆ≦０.５が好ましく、０.２≦ｂ≦１.０、０≦ｃ≦０.８、０≦ｄ≦０.７、０≦ｅ≦０.７及び０≦ｆ≦０.４がより好ましく、０.３≦ｂ≦１.０、０≦ｃ≦０.７５、０≦ｄ≦０.６、０≦ｅ≦０.６及び０≦ｆ≦０.３が更に好ましい。なお、繰り返し単位ｆが繰り返し単位ｆ１～ｆ３から選ばれる少なくとも１種である場合、ｆ＝ｆ１＋ｆ２＋ｆ３である。また、ｂ＋ｃ＋ｄ＋ｅ＋ｆ＝１.０である。
前記ベースポリマーを合成するには、例えば、前述した繰り返し単位を与えるモノマーを、有機溶剤中、ラジカル重合開始剤を加えて加熱し、重合を行えばよい。
重合時に使用する有機溶剤としては、トルエン、ベンゼン、テトラヒドロフラン、ジエチルエーテル、ジオキサン等が挙げられる。重合開始剤としては、２,２'－アゾビスイソブチロニトリル（ＡＩＢＮ）、２,２'－アゾビス(２,４－ジメチルバレロニトリル)、ジメチル２,２－アゾビス(２－メチルプロピオネート)、ベンゾイルパーオキシド、ラウロイルパーオキシド等が挙げられる。重合時の温度は、好ましくは５０～８０℃である。反応時間は、好ましくは２～１００時間、より好ましくは５～２０時間である。
ヒドロキシ基を含むモノマーを共重合する場合、重合時にヒドロキシ基をエトキシエトキシ基等の酸によって脱保護しやすいアセタール基で置換しておいて重合後に弱酸と水によって脱保護を行ってもよいし、アセチル基、ホルミル基、ピバロイル基等で置換しておいて重合後にアルカリ加水分解を行ってもよい。
ヒドロキシスチレンやヒドロキシビニルナフタレンを共重合する場合は、ヒドロキシスチレンやヒドロキシビニルナフタレンのかわりにアセトキシスチレンやアセトキシビニルナフタレンを用い、重合後前記アルカリ加水分解によってアセトキシ基を脱保護してヒドロキシスチレンやヒドロキシビニルナフタレンにしてもよい。
アルカリ加水分解時の塩基としては、アンモニア水、トリエチルアミン等が使用できる。また、反応温度は、好ましくは－２０～１００℃、より好ましくは０～６０℃である。反応時間は、好ましくは０.２～１００時間、より好ましくは０.５～２０時間である。
前記ベースポリマーは、溶剤としてテトラヒドロフラン（ＴＨＦ）を用いたゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算重量平均分子量（Ｍｗ）が、好ましくは１,０００～５００,０００、より好ましくは２,０００～３０,０００である。Ｍｗが小さすぎるとレジスト材料が耐熱性に劣るものとなり、大きすぎるとアルカリ溶解性が低下し、パターン形成後に裾引き現象が生じやすくなる。
更に、前記ベースポリマーにおいて分子量分布（Ｍｗ／Ｍｎ）が広い場合は、低分子量や高分子量のポリマーが存在するために、露光後、パターン上に異物が見られたり、パターンの形状が悪化したりするおそれがある。パターンルールが微細化するに従って、ＭｗやＭｗ／Ｍｎの影響が大きくなりやすいことから、微細なパターン寸法に好適に用いられるレジスト材料を得るには、前記ベースポリマーのＭｗ／Ｍｎは、１.０～２.０、特に１.０～１.５と狭分散であることが好ましい。
前記ベースポリマーは、組成比率、Ｍｗ、Ｍｗ／Ｍｎが異なる２つ以上のポリマーを含んでもよい。
［その他の成分］
式（１）で表されるスルホニウム塩及びベースポリマーを含むレジスト材料に、有機溶剤、式（１）で表されるスルホニウム塩以外の光酸発生剤、クエンチャー、界面活性剤、溶解阻止剤、架橋剤等を目的に応じて適宜組み合わせて配合してポジ型レジスト材料及びネガ型レジスト材料を構成することによって、露光部では前記ベースポリマーが触媒反応により現像液に対する溶解速度が加速されるので、極めて高感度のポジ型レジスト材料及びネガ型レジスト材料とすることができる。この場合、レジスト膜の溶解コントラスト及び解像性が高く、露光余裕度があり、プロセス適応性に優れ、露光後のパターン形状が良好でありながら、特に酸拡散を抑制できることから粗密寸法差が小さく、これらのことから実用性が高く、超ＬＳＩ用レジスト材料として非常に有効なものとすることができる。特に、酸触媒反応を利用した化学増幅ポジ型レジスト材料とすると、より高感度のものとすることができると共に、諸特性が一層優れたものとなり極めて有用なものとなる。
前記有機溶剤としては、特開２００８－１１１１０３号公報の段落［０１４４］～［０１４５］に記載の、シクロヘキサノン、シクロペンタノン、メチル－２－ｎ－ペンチルケトン等のケトン類、３－メトキシブタノール、３－メチル－３－メトキシブタノール、１－メトキシ－２－プロパノール、１－エトキシ－２－プロパノール等のアルコール類、プロピレングリコールモノメチルエーテル、エチレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールジメチルエーテル、ジエチレングリコールジメチルエーテル等のエーテル類、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、乳酸エチル、ピルビン酸エチル、酢酸ブチル、３－メトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、酢酸ｔｅｒｔ－ブチル、プロピオン酸ｔｅｒｔ－ブチル、プロピレングリコールモノｔｅｒｔ－ブチルエーテルアセテート等のエステル類、γ－ブチロラクトン等のラクトン類、及びこれらの混合溶剤が挙げられる。
本発明のレジスト材料において、前記有機溶剤の含有量は、ベースポリマー１００質量部に対し、１００～１０,０００質量部が好ましく、２００～８,０００質量部がより好ましい。
本発明のレジスト材料は、本発明の効果を損なわない範囲で、式（１）で表されるスルホニウム塩以外の酸発生剤（以下、その他の酸発生剤という。）を含んでもよい。その他の酸発生剤としては、活性光線又は放射線に感応して酸を発生する化合物（光酸発生剤）が挙げられる。光酸発生剤の成分としては、高エネルギー線照射により酸を発生する化合物であればいずれでも構わないが、スルホン酸、イミド酸又はメチド酸を発生する酸発生剤が好ましい。好適な光酸発生剤としてはスルホニウム塩、ヨードニウム塩、スルホニルジアゾメタン、Ｎ－スルホニルオキシイミド、オキシム－Ｏ－スルホネート型酸発生剤等がある。酸発生剤の具体例としては、特開２００８－１１１１０３号公報の段落［０１２２］～［０１４２］に記載されている。その他の酸発生剤の含有量は、ベースポリマー１００質量部に対し、０～２００質量部が好ましく、０.１～１００質量部が好ましい。
本発明のレジスト材料には、クエンチャーを配合してもよい。前記クエンチャーとしては、従来型の塩基性化合物が挙げられる。従来型の塩基性化合物としては、第１級、第２級、第３級の脂肪族アミン類、混成アミン類、芳香族アミン類、複素環アミン類、カルボキシ基を有する含窒素化合物、スルホニル基を有する含窒素化合物、ヒドロキシ基を有する含窒素化合物、ヒドロキシフェニル基を有する含窒素化合物、アルコール性含窒素化合物、アミド類、イミド類、カーバメート類等が挙げられる。特に、特開２００８－１１１１０３号公報の段落［０１４６］～［０１６４］に記載の第１級、第２級、第３級のアミン化合物、特にはヒドロキシ基、エーテル結合、エステル結合、ラクトン環、シアノ基、スルホン酸エステル結合を有するアミン化合物あるいは特許第３７９０６４９号公報に記載のカーバメート基を有する化合物等が好ましい。このような塩基性化合物を添加することによって、例えば、レジスト膜中での酸の拡散速度を更に抑制したり、形状を補正したりすることができる。
また、前記クエンチャーとして、特開２００８－１５８３３９号公報に記載されたα位がフッ素化されていないスルホン酸及びカルボン酸の、スルホニウム塩、ヨードニウム塩、アンモニウム塩等のオニウム塩が挙げられる。α位がフッ素化されたスルホン酸、イミド酸又はメチド酸は、カルボン酸エステルの酸不安定基を脱保護させるために必要であるが、α位がフッ素化されていないオニウム塩との塩交換によってα位がフッ素化されていないスルホン酸又はカルボン酸が放出される。α位がフッ素化されていないスルホン酸及びカルボン酸は脱保護反応を起こさないために、クエンチャーとして機能する。
このようなクエンチャーとしては、下記式（２）で表される化合物（α位がフッ素化されていないスルホン酸のオニウム塩）、又は下記式（３）で表される化合物（カルボン酸のオニウム塩）が挙げられる。
Figure 0007140075000047
式（２）中、Ｒ101は、水素原子、又はヘテロ原子を含んでいてもよい炭素数１～４０の１価炭化水素基であるが、スルホ基のα位の炭素原子に結合する水素原子が、フッ素原子又はフルオロアルキル基で置換されたものを除く。前記１価炭化水素基としては、アルキル基、アルケニル基、アリール基、アラルキル基、アリールオキソアルキル基等が挙げられる。具体的には、アルキル基としては、メチル基、エチル基、プロピル基、イソプロピル基、ｎ－ブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ｔｅｒｔ－ペンチル基、ｎ－ペンチル基、ｎ－ヘキシル基、ｎ－オクチル基、ｎ－ノニル基、ｎ－デシル基、シクロペンチル基、シクロヘキシル基、２－エチルヘキシル基、シクロペンチルメチル基、シクロペンチルエチル基、シクロペンチルブチル基、シクロヘキシルメチル基、シクロヘキシルエチル基、シクロヘキシルブチル基、ノルボルニル基、トリシクロ[５.２.１.０2,6]デカニル基、アダマンチル基、アダマンチルメチル基等が挙げられる。アルケニル基としては、ビニル基、アリル基、プロペニル基、ブテニル基、ヘキセニル基、シクロヘキセニル基等が挙げられる。アリール基としては、フェニル基、ナフチル基、チエニル基等、４－ヒドロキシフェニル基、４－メトキシフェニル基、３－メトキシフェニル基、２－メトキシフェニル基、４－エトキシフェニル基、４－ｔｅｒｔ－ブトキシフェニル基、３－ｔｅｒｔ－ブトキシフェニル基等のアルコキシフェニル基、２－メチルフェニル基、３－メチルフェニル基、４－メチルフェニル基、４－エチルフェニル基、４－ｔｅｒｔ－ブチルフェニル基、４－ｎ－ブチルフェニル基、２,４－ジメチルフェニル基、２,４,６－トリイソプロピルフェニル等のアルキルフェニル基、メチルナフチル基、エチルナフチル基等のアルキルナフチル基、メトキシナフチル基、エトキシナフチル基、ｎ－プロポキシナフチル基、ｎ－ブトキシナフチル基等のアルコキシナフチル基、ジメチルナフチル基、ジエチルナフチル基等のジアルキルナフチル基、ジメトキシナフチル基、ジエトキシナフチル基等のジアルコキシナフチル基等が挙げられる。アラルキル基としては、ベンジル基、１－フェニルエチル基、２－フェニルエチル基等が挙げられる。アリールオキソアルキル基としては、２－フェニル－２－オキソエチル基、２－(１－ナフチル)－２－オキソエチル基、２－(２－ナフチル)－２－オキソエチル基等の２－アリール－２－オキソエチル基等が挙げられる。また、これらの基の水素原子の一部が酸素原子、硫黄原子、窒素原子、ハロゲン原子等のヘテロ原子含有基で置換されていてもよく、これらの基の炭素原子の一部が酸素原子、硫黄原子、窒素原子等のヘテロ原子含有基で置換していてもよく、その結果、ヒドロキシ基、シアノ基、カルボニル基、エーテル結合、エステル結合、スルホン酸エステル結合、カーボネート結合、ラクトン環、スルトン環、カルボン酸無水物、ハロアルキル基等を含んでいてもよい。
式（３）中、Ｒ102は、ヘテロ原子を含んでいてもよい炭素数１～４０の１価炭化水素基である。Ｒ102で表される１価炭化水素基としては、Ｒ101で表される１価炭化水素基として例示したものと同様のものが挙げられる。また、その他の具体例として、トリフルオロメチル基、トリフルオロエチル基、２,２,２－トリフルオロ－１－メチル－１－ヒドロキシエチル基、２,２,２－トリフルオロ－１－(トリフルオロメチル)－１－ヒドロキシエチル基等の含フッ素アルキル基、フェニル基、トリル基、キシリル基、４－ｔｅｒｔ－ブチルフェニル基、ナフチル基等のアリール基、ペンタフルオロフェニル基や４－トリフルオロメチルフェニル基等の含フッ素アリール基等も挙げられる。
クエンチャーとして、下記式（４）で表されるヨウ素化ベンゼン環含有カルボン酸のスルホニウム塩も好適に使用できる。
Figure 0007140075000048
式（４）中、Ｒ201は、ヒドロキシ基、若しくは水素原子の一部又は全部がハロゲン原子で置換されていてもよい、炭素数１～６のアルキル基、炭素数１～６のアルコキシ基、炭素数２～６のアシロキシ基若しくは炭素数１～４のアルキルスルホニルオキシ基、又はフッ素原子、塩素原子、臭素原子、アミノ基、ニトロ基、シアノ基、－ＮＲ201A－Ｃ(＝Ｏ)－Ｒ201B若しくは－ＮＲ201A－Ｃ(＝Ｏ)－Ｏ－Ｒ201Bであり、Ｒ201Aは、水素原子、又は炭素数１～６のアルキル基であり、Ｒ201Bは、炭素数１～６のアルキル基、又は炭素数２～８のアルケニル基である。
式（４）中、ＬAは、単結合、又は炭素数１～２０の(ｚ＋１)価の連結基であり、エーテル結合、カルボニル基、エステル結合、アミド結合、スルトン環、ラクタム環、カーボネート基、ハロゲン原子、ヒドロキシ基、カルボキシ基を含んでいてもよい。
式（４）中、Ｒ202、Ｒ203及びＲ204は、それぞれ独立に、フッ素原子、塩素原子、臭素原子、ヨウ素原子、炭素数１～１２のアルキル基、炭素数２～１２のアルケニル基、炭素数６～２０のアリール基、炭素数７～１２のアラルキル基、又は炭素数７～１２のアリールオキシアルキル基であり、これらの基の水素原子の一部又は全部が、ヒドロキシ基、カルボキシ基、ハロゲン原子、オキソ基、シアノ基、アミド基、ニトロ基、スルトン環含有基、スルホン基又はスルホニウム塩含有基で置換されていてもよく、これらの基の炭素－炭素原子結合間に、エーテル結合、エステル結合、カルボニル基、カーボネート基又はスルホン酸エステル基が介在していてもよい。また、Ｒ202、Ｒ203及びＲ204のいずれか２つが、互いに結合してこれらが結合する硫黄原子と共に環を形成してもよい。このとき、前記環としては、式（１）の説明において、２つのＲ5が互いに結合して硫黄原子と共に形成し得る環として例示したものと同様のもの挙げられる。
式（４）中、ｘは、１～５の整数である。ｙは、０～３の整数である。ｚは、１～３の整数である。
式（４）で表される化合物の具体例としては、特開２０１７－２１９８３６号公報に記載されたものが挙げられる。ヨウ素は、波長１３.５ｎｍのＥＵＶの吸収が大きいので、これによって露光中に２次電子が発生し、酸発生剤に２次電子のエネルギーが移動することによってクエンチャーの分解が促進され、これによって感度を向上させることができる。
クエンチャーとしては、更に、特開２００８－２３９９１８号公報に記載のポリマー型のクエンチャーが挙げられる。これは、コート後のレジスト表面に配向することによってパターン後のレジストの矩形性を高める。ポリマー型クエンチャーは、液浸露光用の保護膜を適用したときのパターンの膜減りやパターントップのラウンディングを防止する効果もある。
本発明のレジスト材料がクエンチャーを含む場合、その含有量は、ベースポリマー１００質量部に対し、０～５質量部が好ましく、０～４質量部がより好ましい。
前記界面活性剤としては、特開２００８－１１１１０３号公報の段落［０１６５］～［０１６６］に記載されたものが挙げられる。界面活性剤を添加することによって、レジスト材料の塗布性を一層向上あるいは制御することができる。本発明のレジスト材料が界面活性剤を含む場合、その含有量は、ベースポリマー１００質量部に対し、０.０００１～１０質量部が好ましい。界面活性剤は、１種単独で又は２種以上を組み合わせて使用することができる。
ポジ型レジスト材料の場合は、溶解阻止剤を配合することによって、露光部と未露光部との溶解速度の差を一層大きくすることができ、解像度を一層向上させることができる。一方、ネガ型レジスト材料の場合は、架橋剤を添加することによって、露光部の溶解速度を低下させることによりネガティブパターンを得ることができる。
前記溶解阻止剤としては、分子量が好ましくは１００～１,０００、より好ましくは１５０～８００で、かつ分子内にフェノール性ヒドロキシ基を２つ以上含む化合物の該フェノール性ヒドロキシ基の水素原子を酸不安定基によって全体として０～１００モル％の割合で置換した化合物、又は分子内にカルボキシ基を含む化合物の該カルボキシ基の水素原子を酸不安定基によって全体として平均５０～１００モル％の割合で置換した化合物が挙げられる。具体的には、ビスフェノールＡ、トリスフェノール、フェノールフタレイン、クレゾールノボラック、ナフタレンカルボン酸、アダマンタンカルボン酸、コール酸のヒドロキシ基、カルボキシ基の水素原子を酸不安定基で置換した化合物等が挙げられ、例えば、特開２００８－１２２９３２号公報の段落［０１５５］～［０１７８］に記載されている。
本発明のレジスト材料がポジ型レジスト材料であって前記溶解阻止剤を含む場合、その含有量は、ベースポリマー１００質量部に対し、０～５０質量部が好ましく、５～４０質量部がより好ましい。溶解阻止剤は、１種単独で又は２種以上を組み合わせて使用することができる。
前記架橋剤としては、メチロール基、アルコキシメチル基及びアシロキシメチル基から選ばれる少なくとも１つの基で置換された、エポキシ化合物、メラミン化合物、グアナミン化合物、グリコールウリル化合物又はウレア化合物、イソシアネート化合物、アジド化合物、アルケニルエーテル基等の二重結合を含む化合物等が挙げられる。これらは、添加剤として用いてもよいが、ポリマー側鎖にペンダント基として導入してもよい。また、ヒドロキシ基を含む化合物も架橋剤として用いることができる。
前記エポキシ化合物としては、トリス(２,３－エポキシプロピル)イソシアヌレート、トリメチロールメタントリグリシジルエーテル、トリメチロールプロパントリグリシジルエーテル、トリエチロールエタントリグリシジルエーテル等が挙げられる。
前記メラミン化合物としては、ヘキサメチロールメラミン、ヘキサメトキシメチルメラミン、ヘキサメチロールメラミンの１～６個のメチロール基がメトキシメチル化した化合物又はその混合物、ヘキサメトキシエチルメラミン、ヘキサアシロキシメチルメラミン、ヘキサメチロールメラミンのメチロール基の１～６個がアシロキシメチル化した化合物又はその混合物等が挙げられる。
グアナミン化合物としては、テトラメチロールグアナミン、テトラメトキシメチルグアナミン、テトラメチロールグアナミンの１～４個のメチロール基がメトキシメチル化した化合物又はその混合物、テトラメトキシエチルグアナミン、テトラアシロキシグアナミン、テトラメチロールグアナミンの１～４個のメチロール基がアシロキシメチル化した化合物又はその混合物等が挙げられる。
グリコールウリル化合物としては、テトラメチロールグリコールウリル、テトラメトキシグリコールウリル、テトラメトキシメチルグリコールウリル、テトラメチロールグリコールウリルのメチロール基の１～４個がメトキシメチル化した化合物又はその混合物、テトラメチロールグリコールウリルのメチロール基の１～４個がアシロキシメチル化した化合物又はその混合物等が挙げられる。ウレア化合物としてはテトラメチロールウレア、テトラメトキシメチルウレア、テトラメチロールウレアの１～４個のメチロール基がメトキシメチル化した化合物又はその混合物、テトラメトキシエチルウレア等が挙げられる。
イソシアネート化合物としては、トリレンジイソシアネート、ジフェニルメタンジイソシアネート、ヘキサメチレンジイソシアネート、シクロヘキサンジイソシアネート等が挙げられる。
アジド化合物としては、１,１'－ビフェニル－４,４'－ビスアジド、４,４'－メチリデンビスアジド、４,４'－オキシビスアジド等が挙げられる。
アルケニルエーテル基を含む化合物としては、エチレングリコールジビニルエーテル、トリエチレングリコールジビニルエーテル、１,２－プロパンジオールジビニルエーテル、１,４－ブタンジオールジビニルエーテル、テトラメチレングリコールジビニルエーテル、ネオペンチルグリコールジビニルエーテル、トリメチロールプロパントリビニルエーテル、ヘキサンジオールジビニルエーテル、１,４－シクロヘキサンジオールジビニルエーテル、ペンタエリスリトールトリビニルエーテル、ペンタエリスリトールテトラビニルエーテル、ソルビトールテトラビニルエーテル、ソルビトールペンタビニルエーテル、トリメチロールプロパントリビニルエーテル等が挙げられる。
本発明のレジスト材料がネガ型レジスト材料であって架橋剤を含む場合、その含有量は、ベースポリマー１００質量部に対し、０.１～５０質量部が好ましく、１～４０質量部がより好ましい。架橋剤は、１種単独で又は２種以上を組み合わせて使用することができる。
本発明のレジスト材料には、スピンコート後のレジスト表面の撥水性を向上させるための撥水性向上剤を配合してもよい。前記撥水性向上剤は、トップコートを用いない液浸リソグラフィーに用いることができる。前記撥水性向上剤としては、フッ化アルキル基を含む高分子化合物、特定構造の１,１,１,３,３,３－ヘキサフルオロ－２－プロパノール残基を含む高分子化合物等が好ましく、特開２００７－２９７５９０号公報、特開２００８－１１１１０３号公報等に例示されているものがより好ましい。前記撥水性向上剤は、有機溶剤現像液に溶解する必要がある。前述した特定の１,１,１,３,３,３－ヘキサフルオロ－２－プロパノール残基を有する撥水性向上剤は、現像液への溶解性が良好である。撥水性向上剤として、アミノ基やアミン塩を含む繰り返し単位を含む高分子化合物は、ポストエクスポージャーベーク（ＰＥＢ）中の酸の蒸発を防いで現像後のホールパターンの開口不良を防止する効果が高い。本発明のレジスト材料が撥水性向上剤を含む場合、その含有量は、ベースポリマー１００質量部に対し、０～２０質量部が好ましく、０.５～１０質量部がより好ましい。撥水性向上剤は、１種単独で又は２種以上を組み合わせて使用することができる。
本発明のレジスト材料には、アセチレンアルコール類を配合することもできる。前記アセチレンアルコール類としては、特開２００８－１２２９３２号公報の段落［０１７９］～［０１８２］に記載されたものが挙げられる。本発明のレジスト材料がアセチレンアルコール類を含む場合、その含有量は、ベースポリマー１００質量部に対し、０～５質量部が好ましい。
［パターン形成方法］
本発明のレジスト材料を種々の集積回路製造に用いる場合は、公知のリソグラフィー技術を適用することができる。
例えば、本発明のポジ型レジスト材料を、集積回路製造用の基板（Ｓｉ、ＳｉＯ2、ＳｉＮ、ＳｉＯＮ、ＴｉＮ、ＷＳｉ、ＢＰＳＧ、ＳＯＧ、有機反射防止膜等）あるいはマスク回路製造用の基板（Ｃｒ、ＣｒＯ、ＣｒＯＮ、ＭｏＳｉ2、ＳｉＯ2等）上にスピンコート、ロールコート、フローコート、ディップコート、スプレーコート、ドクターコート等の適当な塗布方法により塗布膜厚が０.０１～２μｍとなるように塗布する。これをホットプレート上で、好ましくは６０～１５０℃、１０秒～３０分間、より好ましくは８０～１２０℃、３０秒～２０分間プリベークし、レジスト膜を形成する。
次いで、高エネルギー線を用いて、前記レジスト膜を露光する。前記高エネルギー線としては、紫外線、遠紫外線、ＥＢ、波長３～１５ｎｍのＥＵＶ、Ｘ線、軟Ｘ線、エキシマレーザー光、γ線、シンクロトロン放射線等が挙げられる。前記高エネルギー線として紫外線、遠紫外線、ＥＵＶ、Ｘ線、軟Ｘ線、エキシマレーザー光、γ線、シンクロトロン放射線等を用いる場合は、目的のパターンを形成するためのマスクを用いて、露光量が好ましくは１～２００ｍＪ／ｃｍ2程度、より好ましくは１０～１００ｍＪ／ｃｍ2程度となるように照射する。高エネルギー線としてＥＢを用いる場合は、露光量が好ましくは０.１～１００μＣ／ｃｍ2程度、より好ましくは０.５～５０μＣ／ｃｍ2程度で直接又は目的のパターンを形成するためのマスクを用いて描画する。なお、本発明のレジスト材料は、特に高エネルギー線の中でもＫｒＦエキシマレーザー光、ＡｒＦエキシマレーザー光、ＥＢ、ＥＵＶ、Ｘ線、軟Ｘ線、γ線、シンクロトロン放射線による微細パターニングに好適であり、特にＥＢ又はＥＵＶによる微細パターニングに好適である。
露光後、ホットプレート上で、好ましくは６０～１５０℃、１０秒～３０分間、より好ましくは８０～１２０℃、３０秒～２０分間ＰＥＢを行ってもよい。
露光後又はＰＥＢ後、ポジ型レジスト材料の場合は、０.１～１０質量％、好ましくは２～５質量％のテトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）、テトラエチルアンモニウムヒドロキシド、テトラプロピルアンモニウムヒドロキシド、テトラブチルアンモニウムヒドロキシド等のアルカリ水溶液の現像液を用い、３秒～３分間、好ましくは５秒～２分間、浸漬（dip）法、パドル（puddle）法、スプレー（spray）法等の常法により現像することにより、光を照射した部分は現像液に溶解し、露光されなかった部分は溶解せず、基板上に目的のポジ型のパターンが形成される。ネガ型レジスト材料の場合はポジ型レジスト材料の場合とは逆であり、すなわち光を照射した部分は現像液に不溶化し、露光されなかった部分は溶解する。
酸不安定基を含むベースポリマーを含むポジ型レジスト材料を用いて、有機溶剤現像によってネガティブパターンを得るネガティブ現像を行うこともできる。このときに用いる現像液としては、２－オクタノン、２－ノナノン、２－ヘプタノン、３－ヘプタノン、４－ヘプタノン、２－ヘキサノン、３－ヘキサノン、ジイソブチルケトン、メチルシクロヘキサノン、アセトフェノン、メチルアセトフェノン、酢酸プロピル、酢酸ブチル、酢酸イソブチル、酢酸ペンチル、酢酸ブテニル、酢酸イソペンチル、ギ酸プロピル、ギ酸ブチル、ギ酸イソブチル、ギ酸ペンチル、ギ酸イソペンチル、吉草酸メチル、ペンテン酸メチル、クロトン酸メチル、クロトン酸エチル、プロピオン酸メチル、プロピオン酸エチル、３－エトキシプロピオン酸エチル、乳酸メチル、乳酸エチル、乳酸プロピル、乳酸ブチル、乳酸イソブチル、乳酸ペンチル、乳酸イソペンチル、２－ヒドロキシイソ酪酸メチル、２－ヒドロキシイソ酪酸エチル、安息香酸メチル、安息香酸エチル、酢酸フェニル、酢酸ベンジル、フェニル酢酸メチル、ギ酸ベンジル、ギ酸フェニルエチル、３－フェニルプロピオン酸メチル、プロピオン酸ベンジル、フェニル酢酸エチル、酢酸２－フェニルエチル等が挙げられる。これらの有機溶剤は、１種単独で又は２種以上を混合して使用することができる。
現像の終了時には、リンスを行う。リンス液としては、現像液と混溶し、レジスト膜を溶解させない溶剤が好ましい。このような溶剤としては、炭素数３～１０のアルコール、炭素数８～１２のエーテル化合物、炭素数６～１２のアルカン、アルケン、アルキン、芳香族系の溶剤が好ましく用いられる。
具体的に、炭素数３～１０のアルコールとしては、ｎ－プロピルアルコール、イソプロピルアルコール、１－ブチルアルコール、２－ブチルアルコール、イソブチルアルコール、ｔｅｒｔ－ブチルアルコール、１－ペンタノール、２－ペンタノール、３－ペンタノール、ｔｅｒｔ－ペンチルアルコール、ネオペンチルアルコール、２－メチル－１－ブタノール、３－メチル－１－ブタノール、３－メチル－３－ペンタノール、シクロペンタノール、１－ヘキサノール、２－ヘキサノール、３－ヘキサノール、２,３－ジメチル－２－ブタノール、３,３－ジメチル－１－ブタノール、３,３－ジメチル－２－ブタノール、２－エチル－１－ブタノール、２－メチル－１－ペンタノール、２－メチル－２－ペンタノール、２－メチル－３－ペンタノール、３－メチル－１－ペンタノール、３－メチル－２－ペンタノール、３－メチル－３－ペンタノール、４－メチル－１－ペンタノール、４－メチル－２－ペンタノール、４－メチル－３－ペンタノール、シクロヘキサノール、１－オクタノール等が挙げられる。
炭素数８～１２のエーテル化合物としては、ジ－ｎ－ブチルエーテル、ジイソブチルエーテル、ジ－ｓｅｃ－ブチルエーテル、ジ－ｎ－ペンチルエーテル、ジイソペンチルエーテル、ジ－ｓｅｃ－ペンチルエーテル、ジ－ｔｅｒｔ－ペンチルエーテル、ジ－ｎ－ヘキシルエーテル等が挙げられる。
炭素数６～１２のアルカンとしては、ヘキサン、ヘプタン、オクタン、ノナン、デカン、ウンデカン、ドデカン、メチルシクロペンタン、ジメチルシクロペンタン、シクロヘキサン、メチルシクロヘキサン、ジメチルシクロヘキサン、シクロヘプタン、シクロオクタン、シクロノナン等が挙げられる。炭素数６～１２のアルケンとしては、ヘキセン、ヘプテン、オクテン、シクロヘキセン、メチルシクロヘキセン、ジメチルシクロヘキセン、シクロヘプテン、シクロオクテン等が挙げられる。炭素数６～１２のアルキンとしては、ヘキシン、ヘプチン、オクチン等が挙げられる。
芳香族系の溶剤としては、トルエン、キシレン、エチルベンゼン、イソプロピルベンゼン、ｔｅｒｔ－ブチルベンゼン、メシチレン等が挙げられる。
リンスを行うことによってレジストパターンの倒れや欠陥の発生を低減させることができる。また、リンスは必ずしも必須ではなく、リンスを行わないことによって溶剤の使用量を削減することができる。
現像後のホールパターンやトレンチパターンを、サーマルフロー、ＲＥＬＡＣＳ技術又はＤＳＡ技術でシュリンクすることもできる。ホールパターン上にシュリンク剤を塗布し、ベーク中のレジスト層からの酸触媒の拡散によってレジストの表面でシュリンク剤の架橋が起こり、シュリンク剤がホールパターンの側壁に付着する。ベーク温度は、好ましくは７０～１８０℃、より好ましくは８０～１７０℃であり、時間は、好ましくは１０～３００秒であり、余分なシュリンク剤を除去しホールパターンを縮小させる。
以下、合成例、実施例及び比較例を示して本発明を具体的に説明するが、本発明は下記の実施例に限定されない。
レジスト材料に用いた酸発生剤ＰＡＧ１～ＰＡＧ２０の構造を以下に示す。ＰＡＧ１は、ｐ－フルオロフェニルジフェニルスルホニウム塩と１－ヒドロキシエトキシ－２,４,６－トリヨウ素ベンゼンとのエーテル化反応によって合成した。ＰＡＧ２、３、６、７、８、９、１１及び１５～２０はＰＡＧ１の合成と同様のエーテル化反応によって、ＰＡＧ４、５、１０及び１２～１４はエステル化反応によって合成した。
Figure 0007140075000049
Figure 0007140075000050
Figure 0007140075000051
Figure 0007140075000052
［合成例］ベースポリマー（ポリマー１～４）の合成
各モノマーを組み合わせてＴＨＦ中で共重合反応を行い、メタノールに晶出し、更にヘキサンで洗浄を繰り返した後、単離、乾燥して、以下に示す組成のベースポリマー（ポリマー１～４）を得た。得られたベースポリマーの組成は1Ｈ－ＮＭＲにより、Ｍｗ及びＭｗ／ＭｎはＧＰＣ（溶剤：ＴＨＦ、標準：ポリスチレン）により確認した。
Figure 0007140075000053
［実施例１～２３、比較例１～４］
（１）レジスト材料の調製
界面活性剤としてオムノバ社製PF636を１００ｐｐｍ溶解させた溶剤に、表１及び２に示す組成で各成分を溶解させた溶液を、０.２μｍサイズのフィルターで濾過してレジスト材料を調製した。
表１及び２中、各成分は、以下のとおりである。
有機溶剤：ＰＧＭＥＡ（プロピレングリコールモノメチルエーテルアセテート）
ＧＢＬ（γ－ブチロラクトン）
ＣｙＨ（シクロヘキサノン）
ＰＧＭＥ（プロピレングリコールモノメチルエーテル）
ＤＡＡ（ジアセトンアルコール）
比較酸発生剤：比較ＰＡＧ１～３（下記構造式参照）
Figure 0007140075000054
クエンチャー１～３（下記構造式参照）
Figure 0007140075000055
（２）ＥＵＶ露光評価
表１及び２に示す各レジスト材料を、信越化学工業(株)製ケイ素含有スピンオンハードマスクSHB-A940（ケイ素の含有量が４３質量％）を２０ｎｍ膜厚で形成したＳｉ基板上にスピンコートし、ホットプレートを用いて１０５℃で６０秒間プリベークして膜厚５０ｎｍのレジスト膜を作製した。これを、ＡＳＭＬ社製ＥＵＶスキャナーNXE3300（NA0.33、σ0.9/0.6、クアドルポール照明、ウエハー上寸法がピッチ４６ｎｍ、＋２０％バイアスのホールパターンのマスク）を用いて露光し、ホットプレート上で表１及び２記載の温度で６０秒間ＰＥＢを行い、２.３８質量％ＴＭＡＨ水溶液で３０秒間現像を行って、実施例１～１３、１５～２３及び比較例１～３ではポジ型レジスト材料であるので寸法２３ｎｍのホールパターンを、実施例１４及び比較例４ではネガ型レジスト材料であるので寸法２６ｎｍのドットパターンを得た。
ホール及びドット寸法がそれぞれ２３ｎｍ及び２６ｎｍで形成されるときの露光量を測定して、これを感度とした。また、(株)日立ハイテクノロジーズ製測長ＳＥＭ（CG-5000）を用いてホール５０個、ドット５０個の寸法を測定し、ＣＤＵ（寸法バラツキ３σ）を求めた。
結果を表１及び２に示す。
Figure 0007140075000056
Figure 0007140075000057
表１及び２に示した結果より、ヨウ素原子で置換されたベンゼン環を有するスルホニウム塩を酸発生剤として含む本発明のレジスト材料は、高感度であり、ＣＤＵが良好であることがわかった。

Claims (14)

  1. 下記式（１）で表されるスルホニウム塩を含む酸発生剤を含むレジスト材料。
    Figure 0007140075000058
     （式中、Ｒ1及びＲ2は、それぞれ独立に、単結合、又はエーテル結合、エステル結合若しくはヒドロキシ基を含んでいてもよい炭素数１～２０の２価脂肪族炭化水素基である。
    Ｌ1は、エステル結合、エーテル結合又はアミド結合である。
    Ｌ2及びＬ3は、それぞれ独立に、単結合、エステル結合、エーテル結合又はアミド結合である。ただし、ｐが０かつＲ 1 、Ｒ 2 、Ｌ 2 及びＬ 3 が全て単結合のとき、Ｌ 1 はエーテル結合ではない。
    Ｒ3は、ヒドロキシ基、カルボキシ基、ニトロ基、シアノ基、フッ素原子、塩素原子、臭素原子、アミノ基、若しくはフッ素原子、塩素原子、臭素原子、ヒドロキシ基若しくはアミノ基を含んでいてもよい、炭素数１～２０のアルキル基、炭素数１～２０のアルコキシ基、炭素数２～２０のアシロキシ基、炭素数２～２０のアルコキシカルボニル基若しくは炭素数１～４のアルキルスルホニルオキシ基、又は－ＮＲ3A－Ｃ(＝Ｏ)－Ｒ3B若しくは－ＮＲ3A－Ｃ(＝Ｏ)－Ｏ－Ｒ3Bであり、Ｒ3Aは、水素原子、又はハロゲン原子、ヒドロキシ基、炭素数１～１０のアルコキシ基、炭素数２～１０のアシル基若しくは炭素数２～１０のアシロキシ基を含んでいてもよい炭素数１～６のアルキル基であり、Ｒ3Bは、炭素数１～１６のアルキル基、炭素数２～１６のアルケニル基又は炭素数６～１２のアリール基であり、ハロゲン原子、ヒドロキシ基、炭素数１～１０のアルコキシ基、炭素数２～１０のアシル基又は炭素数２～１０のアシロキシ基を含んでいてもよい。
    Ｒ4は、ヒドロキシ基、カルボキシ基、ニトロ基、シアノ基、フッ素原子、塩素原子、臭素原子、ヨウ素原子、アミノ基、又はフッ素原子、塩素原子、臭素原子、ヨウ素原子、ヒドロキシ基、アミノ基若しくはエーテル結合を含んでいてもよい、炭素数１～２０のアルキル基、炭素数１～２０のアルコキシ基、炭素数２～２０のアシロキシ基、炭素数２～２０のアルコキシカルボニル基若しくは炭素数１～４のアルキルスルホニルオキシ基である。
    Ｒ5は、ヘテロ原子を含んでいてもよい炭素数１～２０の１価炭化水素基である。ｒ＝１のとき、２つのＲ5は、互いに同一でも異なっていてもよく、互いに結合してこれらが結合する硫黄原子と共に環を形成してもよい。
    Ｘ-は、非求核性対向イオンである。
    ｍ及びｎは、１≦ｍ≦５、０≦ｎ≦３及び１≦ｍ＋ｎ≦５を満たす整数である。
    ｐは、０又は１である。ｑは、０～４の整数である。ｒは、１～３の整数である。）
  2. ｍが、２～５の整数である請求項１記載のレジスト材料。
  3. 前記非求核性対向イオンが、フッ素化されたスルホン酸イオン、フッ素化されたイミド酸イオン又はフッ素化されたメチド酸イオンである請求項１又は２記載のレジスト材料。
  4. 更に、有機溶剤を含む請求項１～３のいずれか１項記載のレジスト材料。
  5. 更に、ベースポリマーを含む請求項１～４のいずれか１項記載のレジスト材料。
  6. 前記ベースポリマーが、下記式（ａ１）で表される繰り返し単位又は下記式（ａ２）で表される繰り返し単位を含むものである請求項５記載のレジスト材料。
    Figure 0007140075000059
     （式中、ＲAは、それぞれ独立に、水素原子又はメチル基である。Ｙ1は、単結合、フェニレン基若しくはナフチレン基、又はエステル結合若しくはラクトン環を含む炭素数１～１２の連結基である。Ｙ2は、単結合又はエステル結合である。Ｒ11及びＲ12は、酸不安定基である。Ｒ13は、フッ素原子、トリフルオロメチル基、シアノ基、炭素数１～６のアルキル基、炭素数１～６のアルコキシ基、炭素数２～７のアシル基、炭素数２～７のアシロキシ基又は炭素数２～７のアルコキシカルボニル基である。Ｒ14は、単結合、又は直鎖状若しくは分岐状の炭素数１～６のアルカンジイル基であり、その炭素原子の一部がエーテル結合又はエステル結合で置換されていてもよい。ａは、１又は２である。ｂは、０～４の整数である。ただし、１≦ａ＋ｂ≦５である。）
  7. 化学増幅ポジ型レジスト材料である請求項６記載のレジスト材料。
  8. 前記ベースポリマーが、酸不安定基を含まないものである請求項５記載のレジスト材料。
  9. 化学増幅ネガ型レジスト材料である請求項８記載のレジスト材料。
  10. 前記ベースポリマーが、下記式（ｆ１）～（ｆ３）で表される繰り返し単位から選ばれる少なくとも１種を含む請求項５～９のいずれか１項記載のレジスト材料。
    Figure 0007140075000060
     （式中、ＲAは、それぞれ独立に、水素原子又はメチル基である。
    Ｚ1は、単結合、フェニレン基、－Ｏ－Ｚ11－、－Ｃ(＝Ｏ)－Ｏ－Ｚ11－又は－Ｃ(＝Ｏ)－ＮＨ－Ｚ11－であり、Ｚ11は、炭素数１～６のアルカンジイル基、炭素数２～６のアルケンジイル基又はフェニレン基であり、カルボニル基、エステル結合、エーテル結合又はヒドロキシ基を含んでいてもよい。
    Ｚ2は、単結合、－Ｚ21－Ｃ(＝Ｏ)－Ｏ－、－Ｚ21－Ｏ－又は－Ｚ21－Ｏ－Ｃ(＝Ｏ)－であり、Ｚ21は、炭素数１～１２のアルカンジイル基であり、カルボニル基、エステル結合又はエーテル結合を含んでいてもよい。
    Ｚ3は、単結合、メチレン基、エチレン基、フェニレン基、フッ素化フェニレン基、－Ｏ－Ｚ31－、－Ｃ(＝Ｏ)－Ｏ－Ｚ31－又は－Ｃ(＝Ｏ)－ＮＨ－Ｚ31－であり、Ｚ31は、炭素数１～６のアルカンジイル基、炭素数２～６のアルケンジイル基、フェニレン基、フッ素化フェニレン基、又はトリフルオロメチル基で置換されたフェニレン基であり、カルボニル基、エステル結合、エーテル結合又はヒドロキシ基を含んでいてもよい。
    Ｒ21～Ｒ28は、それぞれ独立に、ヘテロ原子を含んでいてもよい炭素数１～２０の１価炭化水素基である。また、Ｒ23、Ｒ24及びＲ25のいずれか２つ又はＲ26、Ｒ27及びＲ28のいずれか２つが、互いに結合してこれらが結合する硫黄原子と共に環を形成していてもよい。
    Ａは、水素原子又はトリフルオロメチル基である。
    Ｍ-は、非求核性対向イオンである。）
  11. 更に、界面活性剤を含む請求項１～１０のいずれか１項記載のレジスト材料。
  12. 請求項１～１１のいずれか１項記載のレジスト材料を基板上に塗布し、加熱処理をしてレジスト膜を形成する工程と、前記レジスト膜を高エネルギー線で露光する工程と、現像液を用いて露光したレジスト膜を現像する工程とを含むパターン形成方法。
  13. 前記高エネルギー線が、波長１９３ｎｍのＡｒＦエキシマレーザー光又は波長２４８ｎｍのＫｒＦエキシマレーザー光である請求項１２記載のパターン形成方法。
  14. 前記高エネルギー線が、電子線又は波長３～１５ｎｍの極端紫外線である請求項１２記載のパターン形成方法。
JP2019156290A 2018-09-18 2019-08-29 レジスト材料及びパターン形成方法 Active JP7140075B2 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018173519 2018-09-18
JP2018173519 2018-09-18

Publications (2)

Publication Number Publication Date
JP2020046661A JP2020046661A (ja) 2020-03-26
JP7140075B2 true JP7140075B2 (ja) 2022-09-21

Family

ID=69773963

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2019156290A Active JP7140075B2 (ja) 2018-09-18 2019-08-29 レジスト材料及びパターン形成方法

Country Status (5)

Country Link
US (1) US11175580B2 (ja)
JP (1) JP7140075B2 (ja)
KR (1) KR102385764B1 (ja)
CN (1) CN110908243B (ja)
TW (1) TWI709816B (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20260006467A (ko) 2024-07-04 2026-01-13 신에쓰 가가꾸 고교 가부시끼가이샤 술포늄염, 산 확산 억제제, 레지스트 조성물, 및 패턴 형성 방법
KR20260006469A (ko) 2024-07-04 2026-01-13 신에쓰 가가꾸 고교 가부시끼가이샤 술포늄염, 산 확산 억제제, 레지스트 조성물 및 패턴 형성 방법

Families Citing this family (39)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11914291B2 (en) 2019-08-22 2024-02-27 Shin-Etsu Chemical Co., Ltd. Resist composition and patterning process
JP7484745B2 (ja) * 2020-02-27 2024-05-16 信越化学工業株式会社 レジスト材料及びパターン形成方法
JP7702796B2 (ja) * 2020-04-22 2025-07-04 住友化学株式会社 カルボン酸塩、カルボン酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7784813B2 (ja) * 2020-04-22 2025-12-12 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
KR20230009399A (ko) * 2020-05-11 2023-01-17 더 스쿨 코포레이션 칸사이 유니버시티 화합물 및 그의 제조방법, 산발생제, 조성물, 레지스트막, 하층막, 패턴 형성방법, 및 광학물품
JP2022008152A (ja) * 2020-06-25 2022-01-13 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7758480B2 (ja) * 2020-07-01 2025-10-22 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7716900B2 (ja) * 2020-07-16 2025-08-01 住友化学株式会社 カルボン酸塩、カルボン酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7716899B2 (ja) * 2020-07-16 2025-08-01 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7758495B2 (ja) * 2020-08-03 2025-10-22 住友化学株式会社 酸発生剤、樹脂、レジスト組成物及びレジストパターンの製造方法
JP7713327B2 (ja) * 2020-08-03 2025-07-25 住友化学株式会社 カルボン酸塩、カルボン酸発生剤、樹脂、レジスト組成物及びレジストパターンの製造方法
KR102863079B1 (ko) 2020-11-27 2025-09-19 삼성전자주식회사 광산발생제, 이를 포함하는 포토레지스트 조성물, 및 상기 광산발생제의 제조방법
JPWO2022138044A1 (ja) * 2020-12-25 2022-06-30
CN116848468A (zh) 2021-01-22 2023-10-03 富士胶片株式会社 感光化射线性或感放射线性树脂组合物、感光化射线性或感放射线性膜、图案形成方法及电子器件的制造方法
JP7790991B2 (ja) * 2021-02-12 2025-12-23 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
CN112961085B (zh) * 2021-02-18 2022-02-01 同济大学 Led可激发分子内敏化型硫鎓盐类化合物及制备方法和应用
WO2022190964A1 (ja) * 2021-03-12 2022-09-15 Jsr株式会社 感放射線性樹脂組成物及びパターン形成方法
JP7848027B2 (ja) 2021-04-15 2026-04-20 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP2022164585A (ja) 2021-04-15 2022-10-27 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
US12566375B2 (en) * 2021-05-06 2026-03-03 Sumitomo Chemical Company, Limited Salt, acid generator, resist composition and method for producing resist pattern
JP2022183074A (ja) 2021-05-28 2022-12-08 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP2023008953A (ja) * 2021-07-02 2023-01-19 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP7687292B2 (ja) * 2021-07-28 2025-06-03 信越化学工業株式会社 ネガ型レジスト材料及びパターン形成方法
US12487525B2 (en) 2021-08-30 2025-12-02 Sumitomo Chemical Company, Limited Salt, acid generator, resist composition and method for producing resist pattern
US20230259027A1 (en) * 2022-01-27 2023-08-17 Shin-Etsu Chemical Co., Ltd. Resist composition and pattern forming process
JP7779248B2 (ja) * 2022-01-27 2025-12-03 信越化学工業株式会社 レジスト材料及びパターン形成方法
JP7661255B2 (ja) * 2022-01-28 2025-04-14 信越化学工業株式会社 ポリマー、レジスト組成物及びパターン形成方法
JP2023143779A (ja) * 2022-03-25 2023-10-06 信越化学工業株式会社 レジスト材料及びパターン形成方法
JP2024010654A (ja) * 2022-07-12 2024-01-24 信越化学工業株式会社 ポジ型レジスト材料及びパターン形成方法
JP2024055779A (ja) * 2022-10-07 2024-04-18 信越化学工業株式会社 レジスト材料及びパターン形成方法
JP2024062389A (ja) 2022-10-24 2024-05-09 信越化学工業株式会社 レジスト材料及びパターン形成方法
JPWO2024177001A1 (ja) * 2023-02-24 2024-08-29
JP2025000201A (ja) * 2023-06-19 2025-01-07 信越化学工業株式会社 化学増幅ポジ型レジスト組成物及びレジストパターン形成方法
EP4513270A1 (en) * 2023-08-09 2025-02-26 Shin-Etsu Chemical Co., Ltd. Chemically amplified positive resist composition and resist pattern forming process
KR20250038956A (ko) * 2023-09-13 2025-03-20 도오꾜오까고오교 가부시끼가이샤 레지스트 조성물 및 레지스트 패턴 형성 방법
JP2025041249A (ja) * 2023-09-13 2025-03-26 東京応化工業株式会社 レジスト組成物、レジストパターン形成方法
WO2025234401A1 (ja) * 2024-05-08 2025-11-13 Jsr株式会社 感放射線性組成物及びレジストパターン形成方法
WO2025243949A1 (ja) * 2024-05-20 2025-11-27 学校法人 関西大学 化合物、リソグラフィー膜形成用組成物、レジスト膜、及びレジストパターンの形成方法
JP2026007396A (ja) * 2024-07-03 2026-01-16 信越化学工業株式会社 化学増幅ネガ型レジスト組成物及びレジストパターン形成方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000034274A (ja) 1998-07-16 2000-02-02 Korea Kumho Petrochem Co Ltd スルホニウム塩の製造方法
JP2007178858A (ja) 2005-12-28 2007-07-12 Fujifilm Corp 感光性組成物及び該感光性組成物を用いたパターン形成方法
JP2018118962A (ja) 2017-01-20 2018-08-02 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP2020015713A (ja) 2018-07-11 2020-01-30 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI246525B (en) 2001-11-06 2006-01-01 Wako Pure Chem Ind Ltd Hybrid onium salt
WO2004076535A1 (ja) * 2003-02-26 2004-09-10 Tokyo Ohka Kogyo Co., Ltd. シルセスキオキサン樹脂、ポジ型レジスト組成物、レジスト積層体及びレジストパターン形成方法
JPWO2005064402A1 (ja) * 2003-12-25 2007-07-19 コダックポリクロームグラフィックス株式会社 ネガ型感光性組成物およびネガ型感光性平版印刷版
JP4866605B2 (ja) * 2005-12-28 2012-02-01 富士フイルム株式会社 感光性組成物、該感光性組成物を用いたパターン形成方法及び該感光性組成物に用いられる化合物
JP2009244835A (ja) * 2008-03-13 2009-10-22 Fujifilm Corp ネガ型感光性材料及びネガ型平版印刷版原版
JP5521996B2 (ja) 2010-11-19 2014-06-18 信越化学工業株式会社 スルホニウム塩を含む高分子化合物、レジスト材料及びパターン形成方法、並びにスルホニウム塩単量体及びその製造方法
JP6586303B2 (ja) 2015-06-26 2019-10-02 東京応化工業株式会社 ポジ型レジスト組成物、レジストパターン形成方法、及び光反応性クエンチャー
JP6459989B2 (ja) * 2016-01-20 2019-01-30 信越化学工業株式会社 レジスト材料及びパターン形成方法
US10295904B2 (en) * 2016-06-07 2019-05-21 Shin-Etsu Chemical Co., Ltd. Resist composition and patterning process
JP6902831B2 (ja) * 2016-06-21 2021-07-14 東京応化工業株式会社 レジスト組成物、レジストパターン形成方法及び化合物
JP6743781B2 (ja) * 2016-08-08 2020-08-19 信越化学工業株式会社 レジスト材料及びパターン形成方法
JP6848767B2 (ja) * 2016-09-27 2021-03-24 信越化学工業株式会社 レジスト材料及びパターン形成方法
US10042251B2 (en) * 2016-09-30 2018-08-07 Rohm And Haas Electronic Materials Llc Zwitterionic photo-destroyable quenchers
JP2018108959A (ja) * 2016-12-29 2018-07-12 三洋化成工業株式会社 ハロゲン化スルホニウム塩の製造方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000034274A (ja) 1998-07-16 2000-02-02 Korea Kumho Petrochem Co Ltd スルホニウム塩の製造方法
JP2007178858A (ja) 2005-12-28 2007-07-12 Fujifilm Corp 感光性組成物及び該感光性組成物を用いたパターン形成方法
JP2018118962A (ja) 2017-01-20 2018-08-02 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法
JP2020015713A (ja) 2018-07-11 2020-01-30 住友化学株式会社 塩、酸発生剤、レジスト組成物及びレジストパターンの製造方法

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20260006467A (ko) 2024-07-04 2026-01-13 신에쓰 가가꾸 고교 가부시끼가이샤 술포늄염, 산 확산 억제제, 레지스트 조성물, 및 패턴 형성 방법
KR20260006469A (ko) 2024-07-04 2026-01-13 신에쓰 가가꾸 고교 가부시끼가이샤 술포늄염, 산 확산 억제제, 레지스트 조성물 및 패턴 형성 방법

Also Published As

Publication number Publication date
CN110908243A (zh) 2020-03-24
TW202032264A (zh) 2020-09-01
TWI709816B (zh) 2020-11-11
KR102385764B1 (ko) 2022-04-11
CN110908243B (zh) 2023-09-15
KR20200032644A (ko) 2020-03-26
US20200089111A1 (en) 2020-03-19
JP2020046661A (ja) 2020-03-26
US11175580B2 (en) 2021-11-16

Similar Documents

Publication Publication Date Title
JP7140075B2 (ja) レジスト材料及びパターン形成方法
JP7099418B2 (ja) レジスト材料及びパターン形成方法
JP7238743B2 (ja) レジスト材料及びパターン形成方法
JP7283374B2 (ja) 化学増幅レジスト材料及びパターン形成方法
JP7156205B2 (ja) レジスト材料及びパターン形成方法
JP7354986B2 (ja) レジスト材料及びパターン形成方法
JP7156199B2 (ja) レジスト材料及びパターン形成方法
JP7268615B2 (ja) レジスト材料及びパターン形成方法
KR102553016B1 (ko) 레지스트 재료 및 패턴 형성 방법
JP7334684B2 (ja) レジスト材料及びパターン形成方法
JP6973265B2 (ja) レジスト材料及びパターン形成方法
KR102461445B1 (ko) 레지스트 재료 및 패턴 형성 방법
JP7147707B2 (ja) 化学増幅レジスト材料及びパターン形成方法
JP7283372B2 (ja) 化学増幅レジスト材料及びパターン形成方法
JP7302537B2 (ja) レジスト材料及びパターン形成方法
JP7334687B2 (ja) レジスト材料及びパターン形成方法
JP7492492B2 (ja) レジスト材料及びパターン形成方法
JP7276180B2 (ja) レジスト材料及びパターン形成方法
JP2021117490A (ja) レジスト材料及びパターン形成方法
JP7131499B2 (ja) レジスト材料及びパターン形成方法
JP2022191163A (ja) レジスト材料及びパターン形成方法
JP2022173075A (ja) レジスト材料及びパターン形成方法
JP2022173074A (ja) レジスト材料及びパターン形成方法

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20210726

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20220525

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20220531

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220712

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20220809

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20220822

R150 Certificate of patent or registration of utility model

Ref document number: 7140075

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
