本開示は、多周波の電気信号をフィルタリングする機能を有する受信装置に関する。

それぞれ共通端子に接続されている、互いに通過帯域が異なる複数のフィルタを有しているフィルタデバイスが知られている（例えば特許文献１）。特許文献１では、複数のフィルタの後段（共通端子とは反対側）に、インピーダンス整合のための整合回路、および信号を増幅するための増幅器を順に接続した構成が開示されている。

特開２０１２－２４４６１５号公報

複数の周波数帯の電気信号を高い精度で通信可能な受信装置が提供されることが望まれる。

本開示の一態様に係る受信装置は、少なくとも３以上の周波数帯の電気信号を受信するアンテナと、入力端子と出力端子とを備え、前記アンテナに前記入力端子が接続され、前記電気信号をフィルタリングする受信モジュールと、前記受信モジュールの前記出力端子に接続されるＩＣと、を備える。前記受信モジュールは、前記入力端子の側に接続された前段フィルタ部と、前記出力端子の側に接続された後段フィルタ部とを含む。前記前段フィルタ部は、第１共通端子と第２共通端子との間に並列に接続された、第１フィルタと第２フィルタとを備える。前記第１フィルタは、前記電気信号のうち少なくとも１つの周波数帯をフィルタリングする。前記第２フィルタは、前記電気信号のうち、前記第１フィルタがフィルタリングする周波数帯よりも多くの周波数帯をフィルタリングし、前記第１フィルタの比帯域幅よりも広い比帯域幅を備える。そして、前記第１フィルタを通過する第１信号と、前記第２フィルタを通過する第２信号との遅延時間を調整する調整部を、備える。

本開示の一態様に係る受信装置は、少なくとも３以上の周波数帯の電気信号を受信するアンテナと、入力端子と出力端子とを備え、前記アンテナに前記入力端子が接続され、前記電気信号をフィルタリングする受信モジュールと、前記受信モジュールの前記出力端子に接続されるＩＣと、を備える。前記受信モジュールは、前記入力端子の側に接続された前段フィルタ部と、前記出力端子の側に接続された後段フィルタ部とを含み、前記前段フィルタ部は、第１共通端子と第２共通端子との間に並列に接続された、前記電気信号のうち少なくとも１つの周波数帯をフィルタリングする第１フィルタと、前記電気信号のうち、前記第１フィルタがフィルタリングする周波数帯よりも多くの周波数帯をフィルタリングし、前記第１フィルタの比帯域幅と略同一の比帯域幅を備える第２フィルタと、を有する。

上記の構成によれば、複数の周波数帯の電気信号を精度よく処理することのできる受信機を提供することができる。

第１実施形態に係る受信装置の構成を示す模式図である。図１の受信装置の前段フィルタデバイスの要部構成を示す模式図である。図２の前段フィルタ部の構成を示す模式図である。図４（ａ）は、第２実施形態にかかる受信装置の要部を示す模式的な図であり、図４（ｂ）は、各フィルタの帯域幅を示す模式的な図である。図５（ａ）は、第２実施形態にかかる受信装置の変形例についての要部を示す模式的な図であり、図５（ｂ）は、各フィルタの帯域幅を示す模式的な図である。第３実施形態にかかる受信装置の要部を示す模式的な図である。第４実施形態にかかる受信装置の各フィルタの帯域幅を示す模式的な図である。図８（ａ）は、第１フィルタの周波数に対する通過特性を示す線図であり、図８（ｂ）は、第１フィルタの周波数に対する遅延時間を示す線図である。図９（ａ）は、第２フィルタの周波数に対する通過特性を示す線図であり、図９（ｂ）は、第２フィルタの周波数に対する遅延時間を示す線図である。図１０（ａ）は、誘電体フィルタの周波数に対する通過特性を示す線図であり、図１０（ｂ）は、誘電体フィルタの周波数に対する遅延時間を示す線図である。

以下、図面を参照して実施形態について説明する。なお、以下の説明においては、「第１フィルタ１９Ａ」および「第２フィルタ１９Ｂ」のように、同一、類似または対応する構成について、異なる大文字のアルファベットを付すことがある。また、この場合において、単に「フィルタ１９」のように、大文字のアルファベットを省略して両者を区別しないことがある。

第２実施形態以降においては、基本的に、既に説明された実施形態との相違部分のみについて説明する。特に言及がない事項については、既に説明された実施形態と同様とされてよい。第２実施形態以降において、既に説明された実施形態の構成と同一又は類似する構成について、既に説明された実施形態の構成に付された符号を付すことがある。既に説明された実施形態の構成に対応（類似）する構成に対して、既に説明された実施形態の構成に付された符号とは異なる符号を付した場合においても、特に言及のない事項については、既に説明された実施形態の構成と同様とされてよい。

［第１実施形態］
（受信装置の全体構成）
図１は、第１実施形態に係る受信装置１の要部構成を示す模式図である。

受信装置１は、例えば、電波を受信して所定の処理を実行する装置として構成されている。受信装置１は、例えば、電波の受信側から順に、アンテナ３、受信モジュール５、ＩＣとして、ＲＦ－ＩＣ（Radio Frequency Integrated Circuit）７およびＢＢ－ＩＣ（Base Band Integrated Circuit）９が接続されて構成されている。

アンテナ３は、受信した無線信号（電波）を電気信号に変換する。アンテナ３は少なくとも３周波数帯以上の多周波数帯の信号を受信する。この例では、電気信号は４つの周波数帯Ｌ１～Ｌ４を含んでいる。受信モジュール５は、アンテナ３からの電気信号を増幅するとともに、当該電気信号から所定の通過帯域の電気信号を取り出して出力する。ＲＦ－ＩＣ７は、例えば、受信モジュール５からの電気信号に対して、復調、周波数の引き下げ、及びデジタル化を行う。ＢＢ－ＩＣ９は、例えば、ＲＦ－ＩＣ７からの信号に対して種々の処理を行う。

受信装置１は、種々の用途に用いられてよく、その用途に応じて、搬送周波数（受信モジュール５の通過帯域の周波数）、ベースバンドの周波数およびＢＢ－ＩＣ９の処理内容等が決定されてよい。例えば、受信装置１は、ＧＰＳ（Global Positioning System）等
のＧＮＳＳ（Global Navigation Satellite System）に用いられるものである。受信モジュール５の通過帯域は、例えば、ＧＮＳＳの規格に従って設定されてよく、一例として、１０００ＭＨｚ以上３０００ＭＨｚ以下である。

なお、この例では、受信モジュール５の出力側にＲＦ－ＩＣ７とＢＢ－ＩＣ９とが接続された場合を例に説明したが、この限りではない。例えば、ＲＦ－ＩＣ７とＢＢ－ＩＣ９とが一体化されたＩＣを用いてもよい。

（受信モジュールの構成）
受信モジュール５は、入力端子５ａと出力端子５ｂとを備え、アンテナ３に入力端子５ａが接続され、ＲＦ－ＩＣ７に出力端子５ｂが接続されている。なお、アンテナ３と入力端子５ａとの間には別途整合回路が接続されてもよい。

受信モジュール５は、例えば図２に示すように、アンテナ３側から順に、前段増幅器１１、前段フィルタ部１３、後段増幅器１５および後段フィルタ部１７を有している。

前段増幅器１１は、入力端子５ａから入力された電気信号を増幅して出力する。前段増幅器１１は、例えば、いわゆる低雑音増幅器（ＬＮＡ：Low Noise Amplifier）によって
構成されてよい。ＬＮＡのＮＦ（Noise Figure）は、例えば、０．５ｄＢ以上１．５ｄＢ以下である。

なお、前段増幅器１１の構成は、種々の公知の構成と同様とされてよい。特に図示しないが、前段増幅器１１は、例えば、電源端子、入力信号の基準電位端子、出力信号の基準電位端子、制御用（例えば前段増幅器１１のＯＮ・ＯＦＦ用）端子を有している。入力端子は、図示の例では１つだが、２つであってもよい。このように増幅器の構成が公知の構成とされてよいことは、後段増幅器１５についても同様である。

前段フィルタ部１３は、第１共通端子１３ａと第２共通端子１３ｂとの間に並列に接続された、前段増幅器１１の出力側に接続された複数（図示の例では２つ）の第１フィルタ１９Ａ，第２フィルタ１９Ｂを有している。各フィルタ１９は、入力された電気信号から所定の周波数帯（通過帯域）の信号を取り出して出力する。

第１フィルタ１９Ａは、アンテナ３からの電気信号のうち少なくとも１つの周波数帯を通過させるようフィルタリングする。第２フィルタ１９Ｂは、アンテナ３からの電気信号のうち第１フィルタ１９Ａがフィルタリングする周波数帯よりも多くの周波数帯を通過させるようフィルタリングする。なお、第１フィルタ１９Ａから出力される信号を第１信号Ｓ１といい、第２フィルタ１９Ｂから出力される信号を第２信号Ｓ２という。

フィルタ１９Ａ，１９Ｂは例えば、表面弾性波（ＳＡＷ：Surface Acoustic Wave）を
励振する共振子を用いて構成してもよい。また、薄膜厚み方向の弾性波を用いるＦＢＡＲ（ＦｉｌｍＢｕｌｋＡｃｏｕｓｔｉｃＲｅｓｏａｔｏｒ）を用いてフィルタを構成してもよい。

後段増幅器１５は、前段フィルタ部１３側から入力された電気信号を増幅して後段フィルタ部１７側に出力する。後段増幅器１５は、例えば、前段増幅器１１と同様に、ＬＮＡによって構成されている。なお、前段増幅器１１、後段増幅器１５は、互いに同一の構成（同一の製品）であってもよいし、互いに異なる構成であってもよい。

後段フィルタ部１７は、後段増幅器１５の出力側に接続された後段フィルタ２１を有する。後段フィルタ２１は、この例では２つ（第１後段フィルタ２１Ａ，第２後段フィルタ２１Ｂ）を有している。各後段フィルタ２１は、入力された電気信号から所定の周波数帯（通過帯域）の信号を取り出して出力する。複数の後段フィルタ２１の通過帯域は互いに異なっている。

複数の後段フィルタ２１の数は、例えば、複数のフィルタ１９の数と同一としてもよい。その場合には、各後段フィルタ２１の通過帯域は、符号に同一の大文字のアルファベットを付したフィルタ１９の通過帯域と同一である。すなわち、第１後段フィルタ２１Ａの通過帯域は、第１フィルタ１９Ａの通過帯域と同一である。第２後段フィルタ２１Ｂの通過帯域は、第２フィルタ１９Ｂの通過帯域と同一である。互いに同一の通過帯域のフィルタ１９と後段フィルタ２１とは、互いに同一の構成であってもよいし、互いに異なる構成であってもよい。

第１後段フィルタ２１Ａ，第２後段フィルタ２１Ｂは、それぞれ後段増幅器１５Ａ，１５Ｂに接続されている。そして、複数の後段フィルタ２１は、例えば、出力側が互いに接続されている。従って、複数の後段フィルタ２１によってフィルタリングされた複数の通過帯域の電気信号は、１つに纏められてＲＦ－ＩＣ７に入力される。

以上のように、受信モジュール５全体は、入力された電気信号から複数の通過帯域の信号を抽出し、これを纏めて出力する。この際、電気信号の増幅も行われる。また、信号の増幅および抽出は、受信モジュール５内において２段階で行われる。

ＲＦ－ＩＣ７および／またはＢＢ－ＩＣ９は、不図示のマルチプレクサを含んでおり、入力された電気信号を複数のフィルタ１９（後段フィルタ２１）の通過帯域（ＢＢ－ＩＣ９の場合は対応する通過帯域等）の信号に分波する。そして、ＢＢ－ＩＣ９は、分波された信号を選択的に利用する処理、および／または分波された信号を併用する処理を実行する。

（前段フィルタ部の構成）
この例では、前段フィルタ部１３に含まれる第１フィルタ１９Ａは第１周波数帯Ｌ１を、第２フィルタ１９Ｂは第２～第４周波数帯Ｌ２～Ｌ４を、それぞれ通過させるようフィルタリングする。そして、第１フィルタ１９Ａを通過した信号を第１信号Ｓ１，第２フィルタ１９Ｂを通過した信号を第２信号Ｓ２という。

（調整部５０）
上述の前段フィルタ部１３において、第１フィルタ１９Ａの比帯域幅は、第２フィルタ１９Ｂの比帯域幅に比べて狭くなっている。

このように、１つの多周波受信可能なアンテナ３に共通して並列に接続されるフィルタ１９Ａ，１９Ｂの比帯域幅が異なると、これを通過する信号の遅延時間にずれが生じる。具体的には、比帯域幅が広い方（フィルタ１９Ｂ）を通過する信号（第２信号Ｓ２）の方の遅延時間が他方より短くなる。これは、フィルタの比帯域幅を広くするためにはフィルタを構成する共振子（例えばSAW共振子）の共振・反共振周波数の差を広くすることとな
り、その結果、周波数変化に対する位相変化量が減少するため、遅延時間が小さくなるものである。

これにより、フィルタ１９Ａ，１９Ｂを通過した信号を処理する際に、同時に受信された信号を処理することができなくなる。その結果、信号処理をするときに、直達波のみの
解析をしようとしても、マルチパスの信号を解析することになったり、一方のフィルタを通過した信号と他方のフィルタを通過した信号のゲインとが異なってしまったりして、受信信号のSNR（信号対雑音比）が低下することとなり正確な解析ができなくなることがあ
る。

そこで、本実施形態では、図３に示すように、この遅延時間のずれを緩和する調整部５０を備えている。この例では、調整部５０は、補助フィルタ５１で構成される。

補助フィルタ５１は、比帯域幅の広い第２フィルタ１９Ｂと、第１共通端子ｂとの間に接続されている。すなわち、第２フィルタ１Ｂと補助フィルタ５１とは直列接続されている。そして、直列に接続されたフィルタ１９Ａとフィルタ５１とに対して並列に１つの第１フィルタ１９Ａが並列に接続されている。このような構成とすることで、第２フィルタ１９Ｂを通過する第２信号Ｓ２は、第１信号Ｓ１に比べて多くのフィルタを通過することになり、その分遅延時間が長くなる。その結果、第２共通端子１３ｂに到達するまでの間に、第１信号Ｓ１と第２信号Ｓ２との遅延時間の差が緩和されることとなる。

このような補助フィルタ５１は、第２信号Ｓ２に含まれる複数の周波数帯の電気信号を通過させることができれば特に限定されないが、例えば、第２フィルタ１９Ｂと同様の構成としてもよい。その場合には、比帯域幅も同等となる。

この例では、補助フィルタ５１を１つ設けた例を示したが、２以上設けてもよい。

〔第２実施形態〕
次に、図４を用いて他の実施形態について説明する。図４（ａ）に示す受信装置１Ａは、受信装置１とは、図３に示す調整部５０（補助フィルタ５１）に代えて、調整部５０Ａを備える点で異なる。

以下、異なる部分についてのみ説明し、その他の構成に関する重複する説明は省略する。

受信装置１Ａにおいて、前段フィルタ部１３Ａは補助フィルタ５１を備えていない。すなわち、図２に示す前段フィルタ部１３の構成となっている。そして、後段フィルタ部１７Ａにおいて、第１後段フィルタ２１Ａは、第１フィルタ１９Ａからの第１信号Ｓ１が入力されるが、この比帯域幅を図４（ｂ）に示すように第１フィルタ１９Ａの比帯域幅に比べて広くしている。図４（ｂ）において両矢印で比帯域幅を示している。このような第１後段フィルタ２１Ａが調整手段５０Ａとして機能する。

第１後段フィルタ２１Ａの比帯域幅を広くすることで、前段フィルタ部１３Ａで生じた、第１信号Ｓ１と第２信号Ｓ２との遅延時間の差を助長させることがなく出力端子５ｂに信号を出力することができる。

さらに、第１後段フィルタ２１Ａの比帯域幅を、第２フィルタ１９Ｂの比帯域幅と同等もしくはそれ以上としてもよい。その場合には、前段フィルタ部１３Ａで生じた、第１信号Ｓ１と第２信号Ｓ２との遅延時間の差をさらに緩和させることができる。

また、上述の例では、後段フィルタ部１７Ａは、第１信号Ｓ１に含まれるバンドを通過させる第１後段フィルタ２１Ａと、第２信号Ｓ２に含まれる複数のバンドを通過させる第２後段フィルタ２１Ｂとを含むように構成した場合を例に説明したが、この限りではない。

例えば、図５（ａ）に示す受信装置１Ｂのように、後段フィルタ部１７Ｂが１つの後段フィルタ２１のみで構成されていてもよい。すなわち、第１信号Ｓ１も第２信号Ｓ２も同一の後段フィルタ２１に入力される。そして、このような後段フィルタ２１が調整部５０Ｂとなる。

この場合には、後段フィルタ２１は、図５（ｂ）に示すように、第１フィルタ１９Ａ，第２フィルタ１９Ｂのいずれよりも広い比帯域幅を備えるものとなる。図５（ｂ）において両矢印で比帯域幅を示している。このような広い比帯域幅を備えるような後段フィルタ２１を設けることで、前段フィルタ部１３Ａで生じた、第１信号Ｓ１と第２信号Ｓ２との遅延時間の差を助長させることがなく出力端子５ｂに信号を出力することができるため、第１信号Ｓ１と第２信号Ｓ２との遅延時間の差を緩和させることができる。

このような後段フィルタ２１としては、比帯域幅の広い誘電体フィルタ等を用いてもよいし、チップインダクタとチップキャパシタを組み合わせて構成したLCフィルタを用いてもよい。これらのフィルタを用いた場合には安定して広い帯域のフィルタを実現することができる。そして、前段フィルタ部１３を構成するフィルタをＳＡＷフィルタとして、後段フィルタ２１をLCフィルタとした場合には、ＳＡＷフィルタで必要な周波数帯の信号のみを選択性高く、高いＱ値で透過させた後に、遅延時間を効果的に緩和させることができるものとなる。

また、アンテナ３で受信した電気信号が通過するフィルタ数を増やすことなく遅延時間を調整することができるので、ロスの少ない受信装置１Ａ，１Ｂを提供することができる。

〔第３実施形態〕
次に、図６を用いて他の実施形態の受信装置１Ｃについて説明する。図６は調整部５０，５０Ａ，５０Ｂに代えて、調整部５０Ｃを備える点で上述の実施形態とは異なる。

調整部５０Ｃは、ＲＦ－ＩＣ７に設けられる。ＲＦ－ＩＣ７は、多周波数受信可能なアンテナ３で受信した電気信号に含まれる複数の周波数帯のそれぞれに対応した個別フィルタ２７を備えている。この例では周波数帯Ｌ１～Ｌ４に対応した個別フィルタ２７ａ～２７ｄを備えている。

そして、第１信号Ｓ１に含まれる周波数帯（例えば、Ｌ１）が個別フィルタ２７ａに、第２信号Ｓ２に含まれる周波数帯（Ｌ２～Ｌ４）が個別フィルタ２７ｂ～２７ｄにそれぞれ入力される。

ここで、調整部５０Ｃは、個別フィルタ２７ａが直列接続される段数に比べ、個別フィルタ２７ｂ～２７ｄがそれぞれ直列接続される段数を多くすることで構成される。この例では、個別フィルタ２７ａは１段であるのに対して、個別フィルタ２７ｂ～２７ｄは、複数段直列接続（図の例では２段）されている。このような構成により、第２信号Ｓ２に含まれる周波数帯の電気信号の遅延時間を増やすことができる、その結果、第１信号Ｓ１と第２信号Ｓ２とに生じていいた遅延時間の差を緩和させることができる。

なお、このような個別フィルタ２７はＱ値を高めるためにＳＡＷ共振子を用いたフィルタとしてもよい。

〔第４実施形態〕
上述の例では、前段フィルタ部１３のフィルタ１９において遅延時間が生じてしまことを前提とし、発生した遅延時間を緩和させる手段について検討したが、そもそもフィルタ
１９に調整部５０Ｄ（図示せず）を設け、第１信号Ｓ１と第２信号Ｓ２とで遅延時間の発生を抑制するよう構成してもよい。

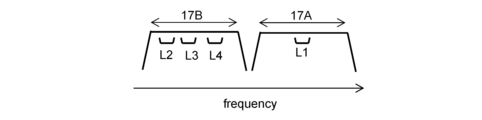

この場合の調整部５０Ｄは、例えば図７に示すように、第１フィルタ１７Ａ，第２フィルタ１７Ｂとで、比帯域幅を略同一とすることで構成されてもよい。図７において両矢印で比帯域幅を示している。すなわち、第１フィルタ１７Ａは本来必要とする比帯域幅に比べ広域の比帯域幅を備えることになる。これにより、第１信号Ｓ１と第２信号Ｓ２との遅延時間は略同一することができる。

なお、上述の例では、第１フィルタ１７Ａと第２フィルタ１７Ｂとの帯域は重複しないように調整している。

（効果検証）
ここで、１つの周波数帯が通過帯域内に含まれる第１フィルタの透過特性を図８（ａ）に、そして第１フィルタにおける遅延時間を図８（ｂ）に示す。第１フィルタはＳＡＷフィルタで構成されており、その比帯域幅は４．７％である。

図８（ａ）において、横軸は周波数（単位：ＭＨｚ）、縦軸は透過特性（ｄＢ）を示している。図８（ｂ）において、横軸は、周波数（単位：ＭＨｚ）、縦軸は遅延時間（ｎｓ）を示している。

同様に、３つの周波数帯が通過帯域内に含まれる第２フィルタについての特性を図９（ａ），（ｂ）に示す。第２フィルタは、ＳＡＷフィルタであり、その比帯域幅は１３．８％である。

また、図１０に、周波数帯Ｌ１～Ｌ４の全てを包含する誘電体で構成されるＬＣフィルタの特性について、図８，９と同様の特性を示す。

図８，図９に示すように、比帯域幅が広い方が遅延時間が短くなっている様子が確認される。一方、図８，９と図１０とを比較すると、ＳＡＷ共振子を用いたフィルタにより、周波数帯Ｌ１～Ｌ４を２以上に分けて信号処理することで、通過特性の減衰特性およびロスを極めて良好にすることができることを確認できた。

以上の通り、本実施形態に係る受信装置によれば、多周波数帯を同時に、高い特性で、かつ、遅延時間の影響を低減させて処理できる。

従って、フィルタリングに関係ない構成は適宜変更することができる。例えば、後段増幅器１５の数を減らし、小型化、電力削減および／またはコスト削減を図ってもよい。また、受信装置１において、後段フィルタ２１をＬ１～Ｌ４の個々の周波数帯ごとに対応して個別に設けてもよい。

１…受信装置、５…受信モジュール、１３…前段フィルタデバイス（フィルタデバイス）、１９…前段フィルタ、２３…（第１）共通端子、Ｂ１～Ｂ４…通過帯域。

Claims

少なくとも３以上の周波数帯の電気信号を受信するアンテナと、
入力端子と出力端子とを備え、前記アンテナに前記入力端子が接続され、前記電気信号をフィルタリングする受信モジュールと、
前記受信モジュールの前記出力端子に接続されるＩＣと、を備え、
前記受信モジュールは、前記入力端子の側に接続された前段フィルタ部と、前記出力端子の側に接続された後段フィルタ部とを含み、
前記前段フィルタ部は、第１共通端子と第２共通端子との間に並列に接続された、
前記電気信号のうち少なくとも１つの周波数帯をフィルタリングする第１フィルタと、
前記電気信号のうち、前記第１フィルタがフィルタリングする周波数帯よりも多くの周波数帯をフィルタリングし、前記第１フィルタの比帯域幅よりも広い比帯域幅を備える第２フィルタと、を有し、
前記第１フィルタを通過する第１信号と、前記第２フィルタを通過する第２信号との遅延時間を調整する調整部を、備えており、
前記調整部は、前記第２フィルタよりも後段に位置するフィルタであって、前記第２フィルタの比帯域幅が前記第１フィルタの比帯域幅よりも広いことに起因して、前記第２フィルタを通過した直後の前記第２信号の遅延時間が前記第１フィルタを通過した直後の前記第１信号の遅延時間よりも短い場合に、その遅延時間の差を助長させないように、前記第１信号および前記第２信号の少なくとも一方の遅延時間を調整するフィルタを有する
受信装置。
前記調整部の前記フィルタは、前記第２フィルタと前記第２共通端子との間に補助フィルタを有する、請求項１に記載の受信装置。
前記補助フィルタは、前記第２フィルタと略同一の比帯域幅を備える、請求項２に記載の受信装置。
前記調整部の前記フィルタは、前記後段フィルタ部のうちの、前記第１信号が通過する第３フィルタを有し、当該第３フィルタの比帯域幅が前記第１フィルタの比帯域幅よりも広い、請求項１に記載の受信装置。
前記第３フィルタは、前記第１信号および前記第２信号が共通に通過する、前記第１フィルタおよび前記第２フィルタの比帯域幅よりも広い比帯域幅を備えるフィルタである、請求項４に記載の受信装置。
前記第１フィルタおよび前記第２フィルタは弾性表面波を用いたフィルタであり、
前記第３フィルタは、誘電体フィルタである、請求項５に記載の受信装置。
前記ＩＣは、前記電気信号の周波数帯ごとに対応した個別フィルタをそれぞれ備え、
前記調整部の前記フィルタは、前記個別フィルタを有し、当該個別フィルタは、前記第２信号に含まれる周波数帯に対応するものは、前記第１信号に含まれる周波数帯に対応するものよりフィルタ段数が多い、請求項１に記載の受信装置。
少なくとも３以上の周波数帯の電気信号を受信するアンテナと、
入力端子と出力端子とを備え、前記アンテナに前記入力端子が接続され、前記電気信号をフィルタリングする受信モジュールと、
前記受信モジュールの前記出力端子に接続されるＩＣと、を備え、
前記受信モジュールは、前記入力端子の側に接続された前段フィルタ部と、前記出力端子の側に接続された後段フィルタ部とを含み、
前記前段フィルタ部は、第１共通端子と第２共通端子との間に並列に接続された、
前記電気信号のうち少なくとも１つの周波数帯をフィルタリングする第１フィルタと、
前記電気信号のうち、前記第１フィルタがフィルタリングする周波数帯よりも多くの周波数帯をフィルタリングし、前記第１フィルタの比帯域幅と略同一の比帯域幅を備える第２フィルタと、を有する受信装置。
前記受信モジュールは、前記入力端子と前記第１共通端子との間に前段増幅器を備え、前記第１フィルタと前記第２フィルタとの間に後段増幅器を備える、請求項１乃至８のいずれかに記載の受信装置。
