Description

本発明は、硬化膜の製造方法、光硬化性樹脂組成物、積層体の製造方法、及び、半導体デバイスの製造方法に関する。
ポリイミド、ポリベンゾオキサゾール等の樹脂は、耐熱性及び絶縁性等に優れるため、様々な用途に適用されている。上記用途としては特に限定されないが、実装用の半導体デバイスを例に挙げると、これらの樹脂を含む硬化膜を、絶縁膜や封止材の材料、又は、保護膜として利用すること等が挙げられる。また、これらの樹脂を含む硬化膜は、フレキシブル基板のベースフィルムやカバーレイなどとしても用いられている。
例えば上述した用途において、ポリイミド、ポリベンゾオキサゾール等の樹脂は、これらの樹脂を含む光硬化性樹脂組成物の形態で用いられる。
このような光硬化性樹脂組成物を、例えば塗布等により基材に適用し、その後、必要に応じて露光、現像、加熱等を行うことにより、硬化した樹脂を基材上に形成することができる。
光硬化性樹脂組成物は、公知の塗布方法等により適用可能であるため、例えば、適用される光硬化性樹脂組成物の形状、大きさ、適用位置等の設計の自由度が高いなど、製造上の適応性に優れるといえる。ポリイミド、ポリベンゾオキサゾール等が有する高い性能に加え、このような製造上の適応性に優れる観点から、これらの樹脂を含む光硬化性樹脂組成物の産業上の応用展開がますます期待されている。
例えば、特許文献１には、アルカリ可溶性ポリイミド（ａ）、不飽和結合含有化合物（ｂ）、熱架橋性化合物（ｃ）および特定の構造を有する光重合開始剤（ｄ）を含有する、ことを特徴とする感光性樹脂組成物が記載されている。
国際公開第２０１８／１７３８４０号
従来から、ポリイミド又はポリベンゾオキサゾールを含む光硬化性樹脂組成物を基材に適用し、露光現像によるパターンの形成を行い、その後加熱して、硬化膜を得ることが行われてきた。
上記硬化膜の製造において、パターン形状及び膜強度に優れた硬化膜が得られる硬化膜の製造方法の提供が望まれている。
本発明は、パターン形状及び膜強度に優れた硬化膜が得られる硬化膜の製造方法、上記硬化膜の製造方法に用いられる光硬化性樹脂組成物、上記硬化膜の製造方法を含む積層体の製造方法、及び、上記硬化膜の製造方法を含む電子デバイスの製造方法を提供することを目的とする。
本発明の代表的な実施態様の例を以下に示す。
＜１＞ 光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、
上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、
上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含み、
上記光硬化性樹脂組成物が、
ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、
上記第１露光工程における露光波長に対して感度を有する感光性化合物Ａ、及び、
上記第１露光工程における露光波長に対しては感度を有さず、かつ、上記第２露光工程における露光波長に対して感度を有する感光性化合物Ｂを含み、
上記感光性化合物Ａが、上記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、
下記条件１及び条件２の少なくとも一方を満たす
硬化膜の製造方法；
条件１：上記光硬化性樹脂組成物における上記樹脂が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を含む；
条件２：上記光硬化性樹脂組成物が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を有する架橋剤を更に含む。
＜２＞ 上記感光性化合物Ａが、上記第１露光工程によりラジカルを発生する化合物である、＜１＞に記載の硬化膜の製造方法。
＜３＞ 上記感光性化合物Ｂが、上記第２露光工程により酸を発生する化合物である、＜１＞又は＜２＞に記載の硬化膜の製造方法。
＜４＞ 上記感光性化合物Ｂが、上記第２露光工程によりラジカルを発生する化合物である、＜１＞又は＜２＞に記載の硬化膜の製造方法。
＜５＞ 上記感光性化合物Ｂが、上記第２露光工程により塩基を発生する化合物である、＜１＞又は＜２＞に記載の硬化膜の製造方法。
＜６＞ 上記感光性化合物Ａが光ラジカル重合開始剤であり、上記感光性化合物Ｂが光酸発生剤である、＜１＞に記載の硬化膜の製造方法。
＜７＞ 上記感光性化合物Ａ、及び、上記感光性化合物Ｂがいずれも光ラジカル重合開始剤である、＜１＞に記載の硬化膜の製造方法。
＜８＞ 上記第１露光工程における露光が、ｉ線による露光である、＜１＞～＜７＞のいずれか１つに記載の硬化膜の製造方法。
＜９＞ ＜１＞～＜８＞のいずれか１つに記載の硬化膜の製造方法に用いられる、光硬化性樹脂組成物。
＜１０＞ ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、並びに、極大吸収波長の差が８０ｎｍ以上である感光性化合物Ａ及び感光性化合物Ｂを含み、
上記感光性化合物Ａが、下記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、
下記条件１及び条件２の少なくとも一方を満たし、
光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、
上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、
上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含む硬化膜の製造方法に供される
光硬化性樹脂組成物。
条件１：上記光硬化性樹脂組成物における上記樹脂が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を含む；
条件２：上記光硬化性樹脂組成物が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を有する架橋剤を更に含む。
＜１１＞ ＜１＞～＜８＞のいずれか１つに記載の硬化膜の製造方法を含む、積層体の製造方法。
＜１２＞ ＜１＞～＜８＞のいずれか１つに記載の硬化膜の製造方法、又は、＜１１＞に記載の積層体の製造方法を含む、電子デバイスの製造方法。
本発明によれば、パターン形状及び膜強度に優れた硬化膜が得られる硬化膜の製造方法、上記硬化膜の製造方法に用いられる光硬化性樹脂組成物、上記硬化膜の製造方法を含む積層体の製造方法、及び、上記硬化膜の製造方法を含む電子デバイスの製造方法が提供される。
以下、本発明の主要な実施形態について説明する。しかしながら、本発明は、明示した実施形態に限られるものではない。
本明細書において「～」という記号を用いて表される数値範囲は、「～」の前後に記載される数値をそれぞれ下限値及び上限値として含む範囲を意味する。
本明細書において「工程」との語は、独立した工程だけではなく、その工程の所期の作用が達成できる限りにおいて、他の工程と明確に区別できない工程も含む意味である。
本明細書における基（原子団）の表記において、置換及び無置換を記していない表記は、置換基を有しない基（原子団）と共に置換基を有する基（原子団）をも包含する。例えば、「アルキル基」とは、置換基を有しないアルキル基（無置換アルキル基）のみならず、置換基を有するアルキル基（置換アルキル基）をも包含する。
本明細書において「露光」とは、特に断らない限り、光を用いた露光のみならず、電子線、イオンビーム等の粒子線を用いた露光も含む。また、露光に用いられる光としては、水銀灯の輝線スペクトル、エキシマレーザーに代表される遠紫外線、極紫外線（ＥＵＶ光）、Ｘ線、電子線等の活性光線又は放射線が挙げられる。
本明細書において、「（メタ）アクリレート」は、「アクリレート」及び「メタクリレート」の両方、又は、いずれかを意味し、「（メタ）アクリル」は、「アクリル」及び「メタクリル」の両方、又は、いずれかを意味し、「（メタ）アクリロイル」は、「アクリロイル」及び「メタクリロイル」の両方、又は、いずれかを意味する。
本明細書において、構造式中のＭｅはメチル基を表し、Ｅｔはエチル基を表し、Ｂｕはブチル基を表し、Ｐｈはフェニル基を表す。
本明細書において、全固形分とは、組成物の全成分から溶剤を除いた成分の総質量をいう。また本明細書において、固形分濃度とは、組成物の総質量に対する、溶剤を除く他の成分の質量百分率である。
本明細書において、重量平均分子量（Ｍｗ）及び数平均分子量（Ｍｎ）は、特に述べない限り、ゲル浸透クロマトグラフィ（ＧＰＣ測定）に従い、ポリスチレン換算値として定義される。本明細書において、重量平均分子量（Ｍｗ）及び数平均分子量（Ｍｎ）は、例えば、ＨＬＣ－８２２０ＧＰＣ（東ソー（株）製）を用い、カラムとしてガードカラムＨＺ－Ｌ、ＴＳＫｇｅｌ Ｓｕｐｅｒ ＨＺＭ－Ｍ、ＴＳＫｇｅｌ Ｓｕｐｅｒ ＨＺ４０００、ＴＳＫｇｅｌ Ｓｕｐｅｒ ＨＺ３０００、ＴＳＫｇｅｌ Ｓｕｐｅｒ ＨＺ２０００（東ソー（株）製）を用いることによって求めることができる。それらの分子量は特に述べない限り、溶離液としてＴＨＦ（テトラヒドロフラン）を用いて測定したものとする。また、ＧＰＣ測定における検出は特に述べない限り、ＵＶ線（紫外線）の波長２５４ｎｍ検出器を使用したものとする。
本明細書において、積層体を構成する各層の位置関係について、「上」又は「下」と記載したときには、注目している複数の層のうち基準となる層の上側又は下側に他の層があればよい。すなわち、基準となる層と上記他の層の間に、更に第３の層や要素が介在していてもよく、基準となる層と上記他の層は接している必要はない。また、特に断らない限り、基材に対し層が積み重なっていく方向を「上」と称し、又は、光硬化性層がある場合には、基材から光硬化性層へ向かう方向を「上」と称し、その反対方向を「下」と称する。なお、このような上下方向の設定は、本明細書中における便宜のためであり、実際の態様においては、本明細書における「上」方向は、鉛直上向きと異なることもありうる。
本明細書において、特段の記載がない限り、組成物は、組成物に含まれる各成分として、その成分に該当する２種以上の化合物を含んでもよい。また、特段の記載がない限り、組成物における各成分の含有量とは、その成分に該当する全ての化合物の合計含有量を意味する。
本明細書において、特に述べない限り、温度は２３℃、気圧は１０１，３２５Ｐａ（１気圧）である。
本明細書において、好ましい態様の組み合わせは、より好ましい態様である。
（硬化膜の製造方法）
本発明の硬化膜の製造方法の第一の態様は、光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含み、上記光硬化性樹脂組成物が、ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂（以下、「特定樹脂」ともいう。）、上記第１露光工程における露光波長に対して感度を有する感光性化合物Ａ、及び、上記第１露光工程における露光波長に対しては感度を有さず上記第２露光工程における露光波長に対して感度を有する感光性化合物Ｂを含み、上記感光性化合物Ａが、上記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、下記条件１及び条件２の少なくとも一方を満たす。
条件１：上記光硬化性樹脂組成物における上記樹脂が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を含む。
条件２：上記光硬化性樹脂組成物が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を有する架橋剤を更に含む。
本発明の硬化膜の製造方法の第二の態様は、光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含み、上記光硬化性樹脂組成物が、ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、並びに、極大吸収波長の差が８０ｎｍ以上である感光性化合物Ａ及び感光性化合物Ｂを含み、上記感光性化合物Ａが、上記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、上記条件１及び条件２の少なくとも一方を満たす。
上記第一の態様及び第二の態様は、感光性化合物Ａ及び感光性化合物Ｂが異なる以外は同一の態様である。
以下、上記第一の態様を単に「第一の態様」、上記第二の態様を単に「第二の態様」といい、上記第一の態様及び第二の態様を併せて、「本発明の硬化膜の製造方法」ともいう。
本発明の硬化膜の製造方法によれば、パターン形状及び膜強度に優れた硬化膜が得られる。
上記効果が得られるメカニズムは不明であるが、下記のように推測される。
従来から、ポリイミド又はポリベンゾオキサゾールを含む光硬化性樹脂組成物を基材に適用し、露光現像によるパターンの形成を行い、その後加熱して、硬化膜を得ることが行われてきた。
本発明者らは、上記加熱及びその後の冷却等において、露光現像後のパターンが膨張、収縮するなどにより、変形してしまう点について、改善の余地があることを見出した。
本発明者らは鋭意検討した結果、上記光硬化性樹脂組成物から形成された光硬化性膜に対して、上記第１露光工程及び第２露光工程の２段階の露光を行うことにより、上記変形が抑制された硬化膜が得られることを見出し、本発明を完成するに至った。
本発明の硬化膜の製造方法によれば、硬化のための加熱（例えば、１８０℃以上の加熱）を行わずに硬化膜を得ることも可能であるため、プロセスを短時間化することも可能であると考えられる。
また、上記２段階の露光により、硬化膜中の架橋密度が増加する等の理由により、膜強度に優れた硬化膜が得られやすいと考えられる。
また同様に、上記架橋密度の増加等の理由により、溶剤耐性に優れた硬化膜が得られやすいと考えられる。
ここで、特許文献１には、第１露光工程及び第２露光工程を含む硬化膜の製造方法については記載も示唆もない。
以下、本発明の硬化膜の製造方法について詳細に説明する。
＜第１露光工程＞
本発明の硬化膜の製造方法は、光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程を含む。
第１露光工程においては、後述する感光性化合物Ａが感光し、上記光硬化性膜の現像液に対する溶解度が変化する。
具体的には、例えば感光性化合物Ａが後述する光重合開始剤である場合、光硬化性膜において重合が進行し、第１露光工程後の光硬化性膜の現像液に対する溶解度が低下する。
また、例えば感光性化合物Ａが後述する光酸発生剤であり、現像液が後述するアルカリ現像液である場合、光硬化性膜において酸が発生し、現像液に対する溶解度が増大する。
更に、例えば感光性化合物Ａが後述する光酸発生剤であり、現像液が後述する有機溶剤である場合、光硬化性膜において酸が発生し、現像液に対する溶解度が低下する。
このように、第１露光工程においては、感光性化合物Ａの感光により、特定樹脂又は架橋剤に含まれる架橋性基と他の基との結合反応が促進されることにより、光硬化性膜の現像液に対する溶解度が変化してもよいし、感光性化合物Ａの感光による化学変化により発生した生成物によって、光硬化性膜の現像液に対する溶解度が変化してもよい。
すなわち、本発明における光硬化性膜は、ポジ型光硬化性膜であってもネガ型光硬化性膜であってもよい。
ポジ型光硬化性膜とは、第１露光工程において露光された部分（露光部）が現像液により除去される光硬化性膜をいい、ネガ型光硬化性膜とは、第１露光工程において露光されていない部分（非露光部）が現像液により除去される光硬化性膜をいう。
本発明の硬化膜の製造方法の第一の態様において、第１露光工程における露光波長は、後述する感光性化合物Ａが感度を有し、かつ、感光性化合物Ｂが感度を有しない波長として適宜設定すればよいが、１９０～１，０００ｎｍが好ましく、２４０～５５０ｎｍがより好ましく、３００～３８０ｎｍであることが更に好ましい。
本発明の硬化膜の製造方法の第二の態様において、第１露光工程における露光波長は、後述する感光性化合物Ａの極大吸収波長付近（例えば、極大吸収波長±１０ｎｍの範囲内の波長等）であり、かつ、感光性化合物Ｂの極大吸収波長から十分離れた波長（例えば、極大吸収波長±２０ｎｍの範囲外の波長等）である波長として適宜設定すればよいが、１９０～１，０００ｎｍが好ましく、２４０～５５０ｎｍがより好ましく、３００～３８０ｎｍであることが更に好ましい。
露光波長は、光源との関係でいうと、（１）半導体レーザー（波長 ８３０ｎｍ、５３２ｎｍ、４８８ｎｍ、４０５ｎｍ ｅｔｃ．）、（２）メタルハライドランプ、（３）高圧水銀灯、ｇ線（波長 ４３６ｎｍ）、ｈ線（波長 ４０５ｎｍ）、ｉ線（波長 ３６５ｎｍ）、ブロード（ｇ，ｈ，ｉ線の３波長）、（４）エキシマレーザー、ＫｒＦエキシマレーザー（波長 ２４８ｎｍ）、ＡｒＦエキシマレーザー（波長 １９３ｎｍ）、Ｆ２エキシマレーザー（波長 １５７ｎｍ）、（５）極端紫外線；ＥＵＶ（波長 １３．６ｎｍ）、（６）電子線、（７）ＹＡＧレーザーの第二高調波５３２ｎｍで、第三高調波３５５ｎｍ、等が挙げられる。本発明の光硬化性樹脂組成物については、ｉ線による露光が好ましい。これにより、特に高い露光感度が得られうる。
また取り扱いと生産性の観点では、高圧水銀灯のブロード（ｇ，ｈ，ｉ線の３波長）光源や半導体レーザー４０５ｎｍも好適である。
感光性化合物Ｂの感光を抑制するため、これらの光源において特定の波長を除去する光学フィルタ等を用いてもよい。
第一露光工程において光硬化性膜の一部を露光する方法としては、公知のフォトマスクを使用した露光方法、レーザー露光等により光硬化性膜の一部を露光する露光方法等が挙げられる。
本発明の硬化膜の製造方法の第一の態様において、第１露光工程における露光量は、感光性化合物Ａが感度を有する波長における露光エネルギー換算で、１００～１０，０００ｍＪ／ｃｍ２であることが好ましく、２００～８，０００ｍＪ／ｃｍ２であることがより好ましい。
本発明の硬化膜の製造方法の第二の態様において、第１露光工程における露光量は、感光性化合物Ａの極大吸収波長における露光エネルギー換算で、１００～１０，０００ｍＪ／ｃｍ２であることが好ましく、２００～８，０００ｍＪ／ｃｍ２であることがより好ましい。
＜露光後加熱工程＞
本発明の硬化膜の製造方法は、上記第１露光工程後、現像工程前に、露光後の光硬化性膜を加熱する工程（露光後加熱工程）を含んでもよい。
露光後加熱工程における加熱温度は、５０℃～１４０℃であることが好ましく、６０℃～１２０℃であることがより好ましい。
露光後加熱工程における加熱時間は、１分間～３００分間が好ましく、５分間～１２０分間がより好ましい。
露光後加熱工程における昇温速度は、加熱開始時の温度から最高加熱温度まで１～１２℃／分が好ましく、２～１０℃／分がより好ましく、３～１０℃／分が更に好ましい。
また、昇温速度は加熱途中で適宜変更してもよい。
露光後加熱工程における加熱手段としては、特に限定されず、公知のホットプレート、オーブン、赤外線ヒーター等を用いることができる。
また、加熱に際し、窒素、ヘリウム、アルゴンなどの不活性ガスを流す、減圧下で行う等により、低酸素濃度の雰囲気で行うことも好ましい。
＜膜形成工程＞
本発明の硬化膜の製造方法は、光硬化性樹脂組成物から光硬化性膜を形成する膜形成工程を含んでいてもよい。
第一露光工程における上記光硬化性膜は、膜形成工程により形成された光硬化性膜であってもよいし、購入等の手段により入手した光硬化性膜であってもよい。
膜形成工程は、光硬化性樹脂組成物を基材に適用して膜（層状）にし、光硬化性膜を得る工程であることが好ましい。
〔基材〕
基材の種類は、用途に応じて適宜定めることができるが、シリコン、窒化シリコン、ポリシリコン、酸化シリコン、アモルファスシリコンなどの半導体作製基材、石英、ガラス、光学フィルム、セラミック材料、蒸着膜、磁性膜、反射膜、Ｎｉ、Ｃｕ、Ｃｒ、Ｆｅなどの金属基材、紙、ＳＯＧ（Ｓｐｉｎ Ｏｎ Ｇｌａｓｓ）、ＴＦＴ（薄膜トランジスタ）アレイ基材、プラズマディスプレイパネル（ＰＤＰ）の電極板など特に制約されない。本発明では、特に、半導体作製基材が好ましく、シリコン基材、Ｃｕ基材およびモールド基材がより好ましい。
また、これらの基材にはヘキサメチルジシラザン（ＨＭＤＳ）等による密着層や酸化層などの層が表面に設けられていてもよい。
また、基材の形状は特に限定されず、円形状であっても矩形状であってもよい。
基材のサイズとしては、円形状であれば、例えば直径が１００～４５０ｍｍであり、好ましくは２００～４５０ｍｍである。矩形状であれば、例えば短辺の長さが１００～１０００ｍｍであり、好ましくは２００～７００ｍｍである。 また、基材としては、例えば板状の基材（基板）が用いられる。
また、樹脂層の表面や金属層の表面に光硬化性膜を形成する場合は、樹脂層や金属層が基材となる。
光硬化性樹脂組成物を基材に適用する手段としては、塗布が好ましい。
具体的には、適用する手段としては、ディップコート法、エアーナイフコート法、カーテンコート法、ワイヤーバーコート法、グラビアコート法、エクストルージョンコート法、スプレーコート法、スピンコート法、スリットコート法、及びインクジェット法などが例示される。光硬化性膜の厚さの均一性の観点から、より好ましくはスピンコート法、スリットコート法、スプレーコート法、インクジェット法であり、本発明の効果が得られやすい観点からは、スリットコート法が好ましい。方法に応じて適切な固形分濃度や塗布条件を調整することで、所望の厚さの光硬化性膜を得ることができる。また、基材の形状によっても塗布方法を適宜選択でき、ウェハ等の円形基材であればスピンコート法やスプレーコート法、インクジェット法等が好ましく、矩形基材であればスリットコート法やスプレーコート法、インクジェット法等が好ましい。スピンコート法の場合は、例えば、５００～２，０００ｒｐｍの回転数で、１０秒～１分程度適用することができる。
また感光性樹脂組成物の粘度や設定する膜厚によっては、３００～３，５００ｒｐｍの回転数で、１０～１８０秒適用することも好ましい。また膜厚の均一性を得るために、複数の回転数を組み合わせて塗布することもできる。
また、あらかじめ仮支持体上に上記付与方法によって付与して形成した塗膜を、基材上に転写する方法を適用することもできる。
転写方法に関しては特開２００６－０２３６９６号公報の段落００２３、００３６～００５１や、特開２００６－０４７５９２号公報の段落００９６～０１０８に記載の作製方法を本発明においても好適に用いることができる。
また、基材の端部において余分な膜の除去を行なう工程を行なってもよい。このような工程の例には、エッジビードリンス（ＥＢＲ）、バックリンスなどが挙げられる。
また樹脂組成物を基材に塗布する前に基材を種々の溶剤を塗布し、基材の濡れ性を向上させた後に樹脂組成物を塗布するプリウェット工程を採用しても良い。
＜乾燥工程＞
本発明の硬化膜の製造方法は、膜形成工程（層形成工程）の後に、溶剤を除去するために形成された膜（層）を乾燥する工程(乾燥工程)を含んでいてもよい。
好ましい乾燥温度は５０～１５０℃で、７０℃～１３０℃がより好ましく、９０℃～１１０℃が更に好ましい。乾燥時間としては、３０秒～２０分が例示され、１分～１０分が好ましく、３分～７分がより好ましい。光硬化性樹脂組成物の溶剤量が多い場合、真空乾燥と加熱乾燥を組み合わせることもできる。加熱乾燥はホットプレート、熱風式オーブン等が用いられ、特に制限されない。
＜現像工程＞
本発明の硬化膜の製造方法は、上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程を含む。
現像を行うことにより、露光部、及び、非露光部の一方が除去される。現像方法は、所望のパターンを形成できれば特に制限は無く、例えば、パドル、スプレー、浸漬、超音波等の現像方法が採用可能である。
現像は現像液を用いて行う。現像液としては、ネガ型現像であれば露光されていない部分（非露光部）が除去されるものを、また、ポジ型現像であれば露光された部分（露光部）が除去されるものを、特に制限なく使用できる。
本発明において、現像液としてアルカリ現像液を用いる場合をアルカリ現像、現像液として有機溶剤を５０質量％以上含む現像液を用いる場合を溶剤現像という。
アルカリ現像において、現像液としては、有機溶剤の含有量が現像液の全質量に対して１０質量％以下である現像液が好ましく、５質量％以下である現像液がより好ましく、１質量％以下である現像液が更に好ましく、有機溶剤を含まない現像液が特に好ましい。
アルカリ現像における現像液は、ｐＨが１０～１５である水溶液がより好ましい。
アルカリ現像における現像液に含まれるアルカリ化合物としては、例えば、水酸化ナトリウム、水酸化カリウム、炭酸ナトリウム、炭酸カリウム、炭酸水素ナトリウム、炭酸水素カリウム、ケイ酸ナトリウム、ケイ酸カリウム、メタケイ酸ナトリウム、メタケイ酸カリウム、アンモニア又はアミンなどが挙げられる。アミンとしては、例えば、エチルアミン、ｎ－プロピルアミン、ジエチルアミン、ジ－ｎ－プロピルアミン、トリエチルアミン、メチルジエチルアミン、アルカノールアミン、ジメチルエタノールアミン、トリエタノールアミン、四級アンモニウム水酸化物、水酸化テトラメチルアンモニウム（ＴＭＡＨ）又は水酸化テトラエチルアンモニウムなどが挙げられる。なかでも金属を含まないアルカリ化合物が好ましく、アンモニウム化合物がより好ましい。より好ましくはＴＭＡＨである。現像液における塩基性化合物の含有量は、例えばＴＭＡＨを用いる場合、現像液全質量中０．０１～１０質量％が好ましく、０．１～５質量％がより好ましく、０．３～３質量％が更に好ましい。
アルカリ化合物は１種のみでもよいし、２種以上であってもよい。アルカリ化合物が２種以上の場合は、その合計が上記範囲であることが好ましい。
溶剤現像において、現像液は、現像液の全質量に対して有機溶剤を９０質量％以上含むことがより好ましい。本発明では、現像液は、ＣｌｏｇＰ値が－１～５の有機溶剤を含むことが好ましく、ＣｌｏｇＰ値が０～３の有機溶剤を含むことがより好ましい。ＣｌｏｇＰ値は、ＣｈｅｍＢｉｏＤｒａｗにて構造式を入力して計算値として求めることができる。
有機溶剤は、エステル類として、例えば、酢酸エチル、酢酸－ｎ－ブチル、ギ酸アミル、酢酸イソアミル、酢酸イソブチル、プロピオン酸ブチル、酪酸イソプロピル、酪酸エチル、酪酸ブチル、乳酸メチル、乳酸エチル、γ－ブチロラクトン、ε－カプロラクトン、δ－バレロラクトン、アルキルオキシ酢酸アルキル（例：アルキルオキシ酢酸メチル、アルキルオキシ酢酸エチル、アルキルオキシ酢酸ブチル（例えば、メトキシ酢酸メチル、メトキシ酢酸エチル、メトキシ酢酸ブチル、エトキシ酢酸メチル、エトキシ酢酸エチル等））、３－アルキルオキシプロピオン酸アルキルエステル類（例：３－アルキルオキシプロピオン酸メチル、３－アルキルオキシプロピオン酸エチル等（例えば、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル等））、２－アルキルオキシプロピオン酸アルキルエステル類（例：２－アルキルオキシプロピオン酸メチル、２－アルキルオキシプロピオン酸エチル、２－アルキルオキシプロピオン酸プロピル等（例えば、２－メトキシプロピオン酸メチル、２－メトキシプロピオン酸エチル、２－メトキシプロピオン酸プロピル、２－エトキシプロピオン酸メチル、２－エトキシプロピオン酸エチル））、２－アルキルオキシ－２－メチルプロピオン酸メチル及び２－アルキルオキシ－２－メチルプロピオン酸エチル（例えば、２－メトキシ－２－メチルプロピオン酸メチル、２－エトキシ－２－メチルプロピオン酸エチル等）、ピルビン酸メチル、ピルビン酸エチル、ピルビン酸プロピル、アセト酢酸メチル、アセト酢酸エチル、２－オキソブタン酸メチル、２－オキソブタン酸エチル等、並びに、エーテル類として、例えば、ジエチレングリコールジメチルエーテル、テトラヒドロフラン、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテルアセテート等、並びに、ケトン類として、例えば、メチルエチルケトン、シクロヘキサノン、シクロペンタノン、２－ヘプタノン、３－ヘプタノン、Ｎ－メチル－２－ピロリドン等、並びに、環状炭化水素類として、例えば、トルエン、キシレン、アニソール等の芳香族炭化水素類、リモネン等の監視テルペン類、スルホキシド類としてジメチルスルホキシドが好適に挙げられる。
本発明では、特にシクロペンタノン、γ－ブチロラクトンが好ましく、シクロペンタノンがより好ましい。また現像液が有機溶剤を含む場合、有機溶剤は１種又は、２種以上を混合して使用することもできる。
現像液が有機溶剤を含む場合、現像液は、５０質量％以上が有機溶剤であることが好ましく、７０質量％以上が有機溶剤であることがより好ましく、８０質量％以上が有機溶剤であることが更に好ましく、９０質量％以上が有機溶剤であることが特に好ましい。また、現像液は、１００質量％が有機溶剤であってもよい。
現像液は、他の成分を更に含んでもよい。
他の成分としては、例えば、公知の界面活性剤や公知の消泡剤等が挙げられる。
〔現像液の供給方法〕
現像液の供給方法は、所望のパターンを形成できれば特に制限は無く、基材を現像液に浸漬する方法、基材上にノズルを用いて現像液を供給しパドル現像、または、現像液を連続供給する方法がある。ノズルの種類は特に制限は無く、ストレートノズル、シャワーノズル、スプレーノズル等が挙げられる。
現像液の浸透性、非画像部の除去性、製造上の効率の観点から、現像液をストレートノズルで供給する方法、又はスプレーノズルにて連続供給する方法が好ましく、画像部への現像液の浸透性の観点からは、スプレーノズルで供給する方法がより好ましい。
また、現像液をストレートノズルにて連続供給後、基材をスピンし現像液を基材上から除去し、スピン乾燥後に再度ストレートノズルにて連続供給後、基材をスピンし現像液を基材上から除去する工程を採用してもよく、この工程を複数回繰り返しても良い。
また現像工程における現像液の供給方法としては、現像液が連続的に基材に供給され続ける工程、基材上で現像液が略静止状態で保たれる工程、基材上で現像液を超音波等で振動させる工程及びそれらを組み合わせた工程などが採用可能である。
現像時間としては、５秒～１０分間が好ましく、１０秒～５分がより好ましい。現像時の現像液の温度は、特に定めるものではないが、通常、１０～４５℃、好ましくは、２０～４０℃で行うことができる。
現像工程において、現像液を用いた処理の後、更に、リンスを行ってもよい。また、パターン上に接する現像液が乾燥しきらないうちにリンス液を供給するなどの方法を採用しても良い。
溶剤現像の場合、リンスは、現像液とは異なる有機溶剤で行うことが好ましい。例えば、プロピレングリコールモノメチルエーテルアセテートが挙げられる。リンス時間は５秒～５分が好ましい。また現像とリンスの間に、現像液とリンス液の両方を適用する工程を含んでいても良い。上記工程の時間は１秒～５分が好ましい。
アルカリ現像の場合、リンスは、純水を用いて行うことが好ましい。
リンス時間は、１０秒～１０分間が好ましく、２０秒～５分間がより好ましく、５秒～１分が更に好ましい。
リンス時のリンス液の温度は、特に定めるものではないが、好ましくは、１０～４５℃、より好ましくは、１８℃～３０℃で行うことができる。
リンス液が有機溶剤を含む場合の有機溶剤としては、エステル類として、例えば、酢酸エチル、酢酸－ｎ－ブチル、ギ酸アミル、酢酸イソアミル、酢酸イソブチル、プロピオン酸ブチル、酪酸イソプロピル、酪酸エチル、酪酸ブチル、乳酸メチル、乳酸エチル、γ－ブチロラクトン、ε－カプロラクトン、δ－バレロラクトン、アルキルオキシ酢酸アルキル（例：アルキルオキシ酢酸メチル、アルキルオキシ酢酸エチル、アルキルオキシ酢酸ブチル（例えば、メトキシ酢酸メチル、メトキシ酢酸エチル、メトキシ酢酸ブチル、エトキシ酢酸メチル、エトキシ酢酸エチル等））、３－アルキルオキシプロピオン酸アルキルエステル類（例：３－アルキルオキシプロピオン酸メチル、３－アルキルオキシプロピオン酸エチル等（例えば、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル等））、２－アルキルオキシプロピオン酸アルキルエステル類（例：２－アルキルオキシプロピオン酸メチル、２－アルキルオキシプロピオン酸エチル、２－アルキルオキシプロピオン酸プロピル等（例えば、２－メトキシプロピオン酸メチル、２－メトキシプロピオン酸エチル、２－メトキシプロピオン酸プロピル、２－エトキシプロピオン酸メチル、２－エトキシプロピオン酸エチル））、２－アルキルオキシ－２－メチルプロピオン酸メチル及び２－アルキルオキシ－２－メチルプロピオン酸エチル（例えば、２－メトキシ－２－メチルプロピオン酸メチル、２－エトキシ－２－メチルプロピオン酸エチル等）、ピルビン酸メチル、ピルビン酸エチル、ピルビン酸プロピル、アセト酢酸メチル、アセト酢酸エチル、２－オキソブタン酸メチル、２－オキソブタン酸エチル等、並びに、エーテル類として、例えば、ジエチレングリコールジメチルエーテル、テトラヒドロフラン、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル（ＰＧＭＥ）、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）、プロピレングリコールモノエチルエーテルアセテート、プロピレングリコールモノプロピルエーテルアセテート等、並びに、ケトン類として、例えば、メチルエチルケトン、シクロヘキサノン、シクロペンタノン、２－ヘプタノン、３－ヘプタノン、Ｎ－メチル－２－ピロリドン等、並びに、芳香族炭化水素類として、例えば、トルエン、キシレン、アニソール、リモネン等、スルホキシド類としてジメチルスルホキシド、並びに、アルコール類として、メタノール、エタノール、プロパノール、イソプロパノール、ブタノール、ペンタノール、オクタノール、ジエチレングリコール、プロピレングリコール、メチルイソブチルカルビノール、トリエチレングリコール等、並びに、アミド類として、Ｎ－メチルピロリドン、Ｎ－エチルピロリドン、ジメチルホルムアミド等が好適に挙げられる。
リンス液が有機溶剤を含む場合、有機溶剤は１種又は、２種以上を混合して使用することができる。本発明では特にシクロペンタノン、γ－ブチロラクトン、ジメチルスルホキシド、Ｎ－メチルピロリドン、シクロヘキサノン、ＰＧＭＥＡ、ＰＧＭＥが好ましく、シクロペンタノン、γ－ブチロラクトン、ジメチルスルホキシド、ＰＧＭＥＡ、ＰＧＭＥがより好ましく、シクロヘキサノン、ＰＧＭＥＡがさらに好ましい。
リンス液が有機溶剤を含む場合、リンス液は、５０質量％以上が有機溶剤であることが好ましく、７０質量％以上が有機溶剤であることがより好ましく、９０質量％以上が有機溶剤であることが更に好ましい。また、リンス液は、１００質量％が有機溶剤であってもよい。
リンス液は、他の成分を更に含んでもよい。
他の成分としては、例えば、公知の界面活性剤や公知の消泡剤等が挙げられる。
〔リンス液の供給方法〕
リンス液の供給方法は、所望のパターンを形成できれば特に制限は無く、基材をリンス液に浸漬する方法、基材上でのパドル現像、基材にリンス液をシャワーで供給する方法、基材上にストレートノズル等の手段により現像液を連続供給する方法がある。
リンス液の浸透性、非画像部の除去性、製造上の効率の観点から、リンス液をシャワーノズル、ストレートノズル、スプレーノズルなどで供給する方法があり、スプレーノズルにて連続供給する方法が好ましく、画像部へのリンス液の浸透性の観点からは、スプレーノズルで供給する方法がより好ましい。ノズルの種類は特に制限は無く、ストレートノズル、シャワーノズル、スプレーノズル等が挙げられる。
すなわち、リンス工程は、リンス液を上記露光後の膜に対してストレートノズルにより供給、又は、連続供給する工程であることが好ましく、リンス液をスプレーノズルにより供給する工程であることがより好ましい。
またリンス工程におけるリンス液の供給方法としては、リンス液が連続的に基材に供給され続ける工程、基材上でリンス液が略静止状態で保たれる工程、基材上でリンス液を超音波等で振動させる工程及びそれらを組み合わせた工程などが採用可能である。
＜第２露光工程＞
本発明の硬化膜の製造方法は、上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含む。
第２露光工程においては、感光性化合物Ｂが感光し、硬化膜の膜強度及び溶剤耐性が向上すると考えられる。
例えば感光性化合物Ｂが光ラジカル重合開始剤である場合、架橋剤、特定樹脂等に含まれるラジカル重合性基が重合し、硬化膜の膜強度及び溶剤耐性が向上すると考えられる。
また、例えば感光性化合物Ｂが光酸発生剤である場合、架橋剤、特定樹脂等に含まれる架橋性基が重合し、硬化膜の膜強度及び溶剤耐性が向上すると考えられる。
更に、例えば感光性化合物Ｂが光塩基発生剤である場合、架橋剤、特定樹脂等に含まれる架橋性基が重合し、硬化膜の膜強度及び溶剤耐性が向上すると考えられる。
本発明の硬化膜の製造方法の第一の態様において、第２露光工程における露光光は、感光性化合物Ｂが感度を有する波長の光を含んでいればよく、感光性化合物Ａが感度を有する波長の光を更に含んでいてもよい。
本発明の硬化膜の製造方法の第二の態様において、第２露光工程における露光光は、感光性化合物Ｂの極大吸収波長付近（例えば、感光性化合物Ｂの極大吸収波長±１０ｎｍの範囲内の波長等）の波長の光を含んでいればよく、感光性化合物Ａの極大吸収波長付近（例えば、感光性化合物Ａの極大吸収波長±１０ｎｍの範囲内の波長等）である波長の光を更に含んでいてもよい。
すなわち、第２露光工程において、感光性化合物Ａは感光してもよいし、感光しなくともよい。
光硬化性膜がネガ型光硬化性膜である場合、得られる硬化膜の膜強度、及び、溶剤耐性の観点からは、第２露光工程における露光光は、感光性化合物Ａが感光する波長の光を更に含むことが好ましい。
例えば、感光性化合物Ａが光ラジカル重合開始剤であり、感光性化合物Ｂが酸発生剤であり、第２露光工程において、感光性化合物Ｂに加えて感光性化合物Ａが感光する場合には、酸による架橋のみならずラジカル重合も更に進行するため、得られる硬化膜の膜強度、及び、溶剤耐性が更に向上すると考えられる。
このように、第２露光工程における露光光が、感光性化合物Ａが感光する波長の光を更に含むことにより、膜強度、及び、溶剤耐性に優れた硬化膜が得られる場合がある。
本発明の硬化膜の製造方法の第一の態様において、第２露光工程における露光光に含まれる、感光性化合物Ｂが感度を有する波長の光は、後述する感光性化合物Ｂの感度を考慮して適宜設定すればよいが、１９０～１，０００ｎｍが好ましく、２００～５５０ｎｍがより好ましく、２００～２８０ｎｍであることが更に好ましい。
本発明の硬化膜の製造方法の第一の態様において、第２露光工程における露光光が含んでもよい、感光性化合物Ａが感度を有する波長の光は、後述する感光性化合物Ａの感度を考慮して適宜設定すればよいが、１９０～１，０００ｎｍが好ましく、２４０～５５０ｎｍがより好ましく、３００～３８０ｎｍであることが更に好ましい。
本発明の硬化膜の製造方法の第二の態様において、第２露光工程における露光波長は、後述する感光性化合物Ｂの極大吸収波長付近（例えば、感光性化合物Ｂの極大吸収波長±１０ｎｍの範囲内の波長等）である波長として適宜設定すればよいが、１９０～１，０００ｎｍが好ましく、２００～５５０ｎｍがより好ましく、２００～２８０ｎｍであることが更に好ましい。
本発明の硬化膜の製造方法の第二の態様において、第２露光工程における露光光は、後述する感光性化合物Ａの極大吸収波長付近（例えば、感光性化合物Ａの極大吸収波長±１０ｎｍの範囲内の波長等）である波長の光を含んでもよい。このような光の波長としては、感光性化合物Ａの極大吸収波長を考慮して適宜設定すればよいが、１９０～１，０００ｎｍが好ましく、２４０～５５０ｎｍがより好ましく、３００～３８０ｎｍであることが更に好ましい。
露光波長は、光源との関係でいうと、（１）半導体レーザー（波長 ８３０ｎｍ、５３２ｎｍ、４８８ｎｍ、４０５ｎｍ ｅｔｃ．）、（２）メタルハライドランプ、（３）高圧水銀灯、ｇ線（波長 ４３６ｎｍ）、ｈ線（波長 ４０５ｎｍ）、ｉ線（波長 ３６５ｎｍ）、ブロード（ｇ，ｈ，ｉ線の３波長）、（４）エキシマレーザー、ＫｒＦエキシマレーザー（波長 ２４８ｎｍ）、ＡｒＦエキシマレーザー（波長 １９３ｎｍ）、Ｆ２エキシマレーザー（波長 １５７ｎｍ）、（５）極端紫外線；ＥＵＶ（波長 １３．６ｎｍ）、（６）電子線、（７）ＹＡＧレーザーの第二高調波５３２ｎｍで、第三高調波３５５ｎｍ、等が挙げられる。本発明の硬化膜の製造方法においては、特に高圧水銀灯による露光が好ましい。
第２露光工程における感光性化合物Ａの感光を抑制するため、これらの光源において特定の波長を除去する光学フィルタ等を用いてもよいが、第２露光工程における感光性化合物Ａの感光を促進するため、特に光学フィルタなどを用いず、例えば波長２００～６００ｎｍの範囲内の様々な波長の光を含む光源である、上記高圧水銀灯等を用いることが好ましい。
第２露光工程においては、現像工程において得られたパターンの少なくとも一部が露光されればよいが、上記パターンの全部が露光されることが好ましい。
本発明の硬化膜の製造方法の第一の態様において、第２露光工程における露光量は、感光性化合物Ｂが感度を有する波長における露光エネルギー換算で、１００～２０，０００ｍＪ／ｃｍ２であることが好ましく、２００～１５，０００ｍＪ／ｃｍ２であることがより好ましい。
本発明の硬化膜の製造方法の第二の態様において、第２露光工程における露光量は、感光性化合物Ｂの極大吸収波長における露光エネルギー換算で、１００～２０，０００ｍＪ／ｃｍ２であることが好ましく、２００～１５，０００ｍＪ／ｃｍ２であることがより好ましい。
得られる硬化膜のパターン形状、膜強度、及び、溶剤耐性の観点からは、第２露光工程における光硬化性膜の温度は、２０～１７０℃であることが好ましく、３０～１５０℃であることがより好ましく、５０～１３０℃であることが更に好ましい。
第２露光工程により得られる硬化膜の膜厚は、例えば、０．５μｍ以上とすることができ、１μｍ以上とすることができる。また、上限値としては、１００μｍ以下とすることができ、４０μｍ以下とすることもできる。
＜加熱工程＞
製造方法の短時間化、省エネルギー化の観点から、本発明の硬化膜の製造方法は、現像工程により得られたパターンを加熱する工程（加熱工程）を含まないことが好ましい。
具体的には、パターン形状を向上する観点からは、現像工程の後、パターンを２００℃以上で加熱する工程を含まないことが好ましく、パターンを１６０℃以上で加熱する工程を含まないことがより好ましい。
加熱工程を含む場合は、加熱開始時の温度から最高加熱温度まで１～１２℃／分の昇温速度で行うことが好ましく、２～１０℃／分がより好ましく、３～１０℃／分が更に好ましい。昇温速度を１℃／分以上とすることにより、生産性を確保しつつ、酸又は溶剤の過剰な揮発を防止することができ、昇温速度を１２℃／分以下とすることにより、パターンの残存応力を緩和することができる。
加えて、急速加熱可能なオーブンの場合、加熱開始時の温度から最高加熱温度まで１～８℃／秒の昇温速度で行うことが好ましく、２～７℃／秒がより好ましく、３～６℃／秒が更に好ましい。
加熱工程を含む場合は、加熱時間（最高加熱温度での加熱時間）は、３０秒～３６０分であることが好ましく、４５秒～３００分であることがより好ましく、１分～２４０分であることが更に好ましい。
加熱工程は、窒素、ヘリウム、アルゴンなどの不活性ガスを流す等により、低酸素濃度の雰囲気で行うことが特定樹脂の分解を防ぐ点で好ましい。酸素濃度は、５０ｐｐｍ（体積比）以下が好ましく、２０ｐｐｍ（体積比）以下がより好ましい。
加熱工程における加熱手段としては、特に限定されないが、例えばホットプレート、電熱式オーブン、熱風式オーブン、などが挙げられる。
＜金属層形成工程＞
本発明の硬化膜の製造方法は、第２露光工程後の硬化膜の表面に金属層を形成する金属層形成工程を含むことが好ましい。
金属層としては、特に限定なく、既存の金属種を使用することができ、銅、アルミニウム、ニッケル、バナジウム、チタン、クロム、コバルト、金及びタングステンが例示され、銅及びアルミニウムがより好ましく、銅が更に好ましい。
金属層の形成方法は、特に限定なく、既存の方法を適用することができる。例えば、特開２００７－１５７８７９号公報、特表２００１－５２１２８８号公報、特開２００４－２１４５０１号公報、特開２００４－１０１８５０号公報に記載された方法を使用することができる。例えば、フォトリソグラフィ、リフトオフ、電解メッキ、無電解メッキ、エッチング、印刷、及びこれらを組み合わせた方法などが考えられる。より具体的には、スパッタリング、フォトリソグラフィ及びエッチングを組み合わせたパターニング方法、フォトリソグラフィと電解メッキを組み合わせたパターニング方法が挙げられる。
金属層の厚さとしては、最も厚肉の部分で、０．０１～１００μｍが好ましく、０．１～５０μｍがより好ましく、１～１０μｍが更に好ましい。
＜用途＞
本発明の硬化膜の製造方法により得られる硬化膜の適用可能な分野としては、半導体デバイスの絶縁膜、再配線層用層間絶縁膜、ストレスバッファ膜などが挙げられる。そのほか、封止フィルム、基板材料（フレキシブルプリント基板のベースフィルムやカバーレイ、層間絶縁膜）、又は上記のような実装用途の絶縁膜をエッチングでパターン形成することなどが挙げられる。これらの用途については、例えば、サイエンス＆テクノロジー（株）「ポリイミドの高機能化と応用技術」２００８年４月、柿本雅明／監修、ＣＭＣテクニカルライブラリー「ポリイミド材料の基礎と開発」２０１１年１１月発行、日本ポリイミド・芳香族系高分子研究会／編「最新ポリイミド 基礎と応用」エヌ・ティー・エス，２０１０年８月等を参照することができる。
また、本発明の硬化膜の製造方法により得られる硬化膜は、オフセット版面又はスクリーン版面などの版面の製造、成形部品のエッチングへの使用、エレクトロニクス、特に、マイクロエレクトロニクスにおける保護ラッカー及び誘電層の製造などにも用いることもできる。
（積層体の製造方法）
本発明の積層体の製造方法は、本発明の硬化膜の製造方法を含むことが好ましい。
本発明の積層体の製造方法により得られる積層体は、硬化膜を２層以上含む積層体であり、３～７層積層した積層体としてもよい。
上記積層体に含まれる２層以上の上記硬化膜のうち、少なくとも１つが本発明の硬化膜の製造方法により得られる硬化膜であり、硬化膜のパターン形状を向上する観点からは、上記積層体に含まれる全ての硬化膜が本発明の硬化膜の製造方法により得られる硬化膜であることが好ましい。
上記積層体は、硬化膜を２層以上含み、上記硬化膜同士のいずれかの間に金属層を含む態様が好ましい。上記金属層は、上記金属層形成工程により形成されることが好ましい。
上記積層体としては、例えば、第一の硬化膜、金属層、第二の硬化膜の３つの層がこの順に積層された層構造を少なくとも含む積層体が好ましいものとして挙げられる。
上記第一の硬化膜及び上記第二の硬化膜は、いずれも本発明の硬化膜の製造方法により得られた硬化膜であることが好ましい。上記第一の硬化膜の形成に用いられる本発明の光硬化性樹脂組成物と、上記第二の硬化膜の形成に用いられる本発明の光硬化性樹脂組成物とは、組成が同一の組成物であってもよいし、組成が異なる組成物であってもよい。本発明の積層体における金属層は、再配線層などの金属配線として好ましく用いられる。
＜積層工程＞
本発明の積層体の製造方法は、積層工程を含むことが好ましい。
積層工程とは、硬化膜（樹脂層）又は金属層の表面に、再度、（ａ）膜形成工程（層形成工程）、（ｂ）第１露光工程、（ｃ）現像工程、（ｄ）第２露光工程を、この順に行うことを含む一連の工程である。ただし、（ａ）の膜形成工程のみを繰り返す態様であってもよい。また、（ｄ）第２露光工程の後には（ｅ）金属層形成工程を含んでもよい。積層工程には、更に、上記乾燥工程や加熱工程等を適宜含んでいてもよいことは言うまでもない。
積層工程後、更に積層工程を行う場合には、上記第１露光工程後、上記第２露光工程後、又は、上記金属層形成工程後に、更に、表面活性化処理工程を行ってもよい。表面活性化処理としては、プラズマ処理が例示される。
上記積層工程は、２～２０回行うことが好ましく、２～５回行うことがより好ましく、３～５回行うことが更に好ましい。
例えば、樹脂層／金属層／樹脂層／金属層／樹脂層／金属層のように、樹脂層を２層以上２０層以下とする構成が好ましく、３層以上７層以下とする構成がより好ましく、３層以上５層以下とする構成が更に好ましい。
本発明では特に、金属層を設けた後、更に、上記金属層を覆うように、上記光硬化性樹脂組成物の硬化膜（樹脂層）を形成する態様が好ましい。具体的には、（ａ）膜形成工程、（ｂ）第１露光工程、（ｃ）現像工程、（ｄ）第２露光工程、（ｅ）金属層形成工程の順序で繰り返す態様が挙げられる。硬化膜を形成する上記（ａ）～（ｄ）の工程と、金属層形成工程を交互に行うことにより、硬化膜と金属層を交互に積層することができる。
（表面活性化処理工程）
本発明の積層体の製造方法は、上記金属層および感光性樹脂組成物層の少なくとも一部を表面活性化処理する、表面活性化処理工程を含んでもよい。
表面活性化処理工程は、通常、金属層形成工程の後に行うが、上記露光現像工程の後、感光性樹脂組成物層に表面活性化処理工程を行ってから、金属層形成工程を行ってもよい。
表面活性化処理は、金属層の少なくとも一部のみに行ってもよいし、露光後の感光性樹脂組成物層の少なくとも一部のみに行ってもよいし、金属層および露光後の感光性樹脂組成物層の両方について、それぞれ、少なくとも一部に行ってもよい。表面活性化処理は、金属層の少なくとも一部について行うことが好ましく、金属層のうち、表面に感光性樹脂組成物層を形成する領域の一部または全部に表面活性化処理を行うことが好ましい。このように、金属層の表面に表面活性化処理を行うことにより、その表面に設けられる樹脂層との密着性を向上させることができる。
また、表面活性化処理は、露光後の感光性樹脂組成物層（樹脂層）の一部または全部についても行うことが好ましい。このように、感光性樹脂組成物層の表面に表面活性化処理を行うことにより、表面活性化処理した表面に設けられる金属層や樹脂層との密着性を向上させることができる。
表面活性化処理としては、具体的には、各種原料ガス（酸素、水素、アルゴン、窒素、窒素／水素混合ガス、アルゴン／酸素混合ガスなど）のプラズマ処理、コロナ放電処理、ＣＦ４／Ｏ２、ＮＦ３／Ｏ２、ＳＦ６、ＮＦ３、ＮＦ３／Ｏ２によるエッチング処理、紫外線（ＵＶ）オゾン法による表面処理、塩酸水溶液に浸漬して酸化皮膜を除去した後にアミノ基とチオール基を少なくとも一種有する化合物を含む有機表面処理剤への浸漬処理、ブラシを用いた機械的な粗面化処理から選択され、プラズマ処理が好ましく、特に原料ガスに酸素を用いた酸素プラズマ処理が好ましい。コロナ放電処理の場合、エネルギーは、５００～２００，０００Ｊ／ｍ２が好ましく、１０００～１００，０００Ｊ／ｍ２がより好ましく、１０，０００～５０，０００Ｊ／ｍ２が最も好ましい。
（電子デバイスの製造方法）
本発明は、本発明の硬化膜の製造方法、又は、本発明の積層体の製造方法を含む半導体デバイスの製造方法も開示する。本発明の光硬化性樹脂組成物を再配線層用層間絶縁膜の形成に用いた半導体デバイスの具体例としては、特開２０１６－０２７３５７号公報の段落０２１３～０２１８の記載及び図１の記載を参酌でき、これらの内容は本明細書に組み込まれる。
以下、本発明の硬化膜の製造方法、本発明の積層体の製造方法、又は、本発明の半導体デバイスの製造方法において用いられる光硬化性樹脂組成物の詳細について説明する。
（光硬化性樹脂組成物）
本発明の光硬化性樹脂組成物は、本発明の硬化膜の製造方法、本発明の積層体の製造方法、又は、本発明の半導体デバイスの製造方法において用いられる光硬化性樹脂組成物である。
本発明の光硬化性樹脂組成物の第一の態様は、ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、上記第１露光工程における露光波長に対して感度を有する感光性化合物Ａ、及び、上記第１露光工程における露光波長に対しては感度を有さず上記第２露光工程における露光波長に対して感度を有する感光性化合物Ｂを含み、上記感光性化合物Ａが、上記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、下記条件１及び条件２の少なくとも一方を満たす。
本発明の光硬化性樹脂組成物の第二の態様は、ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、並びに、極大吸収波長の差が８０ｎｍ以上である感光性化合物Ａ及び感光性化合物Ｂを含み、上記感光性化合物Ａが、下記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、下記条件１及び条件２の少なくとも一方を満たし、光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含む硬化膜の製造方法に供される光硬化性樹脂組成物である。
条件１：上記光硬化性樹脂組成物における上記樹脂が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を含む；
条件２：上記光硬化性樹脂組成物が、上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を有する架橋剤を更に含む。
本発明の光硬化性樹脂組成物における、感光性化合物Ａと感光性化合物Ｂとの組み合わせは、下記態様１～態様７のいずれかであることが好ましい。
態様１：感光性化合物Ａが光ラジカル重合開始剤であり、感光性化合物Ｂが光酸発生剤である。
態様２：感光性化合物Ａ、及び、感光性化合物Ｂがいずれも光ラジカル重合開始剤である。
態様３：感光性化合物Ａが光ラジカル重合開始剤であり、感光性化合物Ｂが光塩基発生剤である。
態様４：感光性化合物Ａが光酸発生剤であり、感光性化合物Ｂが光ラジカル重合開始剤である。
態様５：感光性化合物Ａが光塩基発生剤であり、感光性化合物Ｂが光ラジカル重合開始剤である。
態様６：感光性化合物Ａ及び感光性化合物Ｂのいずれもが光酸発生剤である。
態様７：感光性化合物Ａ及び感光性化合物Ｂのいずれもが光塩基発生剤である。
これらの中でも、パターンの解像性の観点からは、態様１～態様４のいずれかであることが好ましい。
パターン矩形性の観点からは、態様１が好ましい。
溶剤耐性の観点からは、態様６が好ましい。
得られる硬化膜の膜強度の観点からは、態様４が好ましい。
光硬化性膜のポジ型現像を可能とする観点からは、態様４が好ましい。
露光量に対するロバストネス（許容度）が良好である点からは、態様２が好ましい。
＜態様１＞
態様１において、光硬化性樹脂組成物は、後述するラジカル架橋剤及び後述する他の架橋剤を更に含むことが好ましい。
また、態様１において、光硬化性樹脂に含まれる特定樹脂は後述する架橋性基を有していてもよいし、有していなくともよい。上記架橋性基としては、後述するラジカル重合性基であってもよいし、後述する他の架橋性基であってもよい。
また、態様１における感光性化合物Ｂは、後述するオニウム塩化合物又はスルホネート化合物であることが好ましい。
本発明の硬化膜の製造方法において、態様１に係る光硬化性樹脂組成物を用いた場合、第１露光工程における露光部でラジカル重合が促進され、第２露光工程における露光部では酸による架橋が促進される。
＜態様２＞
態様２において、光硬化性樹脂組成物は、後述するラジカル架橋剤を更に含むことが好ましい。
また、態様２において、光硬化性樹脂に含まれる特定樹脂は後述する架橋性基を有していてもよいし、有していなくともよい。上記架橋性基としては、後述するラジカル重合性基が好ましい。
本発明の硬化膜の製造方法において、態様２に係る光硬化性樹脂組成物を用いた場合、第１露光工程における露光部でラジカル重合が促進され、第２露光工程における露光部でもラジカル重合が促進される。
＜態様３＞
態様３において、光硬化性樹脂組成物は、後述するラジカル架橋剤及び後述する他の架橋剤を更に含むことが好ましい。
上記他の架橋剤としては、エポキシ化合物が好ましい。
また、態様３において、光硬化性樹脂に含まれる特定樹脂は後述する架橋性基を有していてもよいし、有していなくともよい。上記架橋性基としては、後述するラジカル重合性基又はエポキシ基が好ましい。
本発明の硬化膜の製造方法において、態様３に係る光硬化性樹脂組成物を用いた場合、第１露光工程における露光部でラジカル重合が促進され、第２露光工程における露光部では塩基による架橋が促進される。
＜態様４＞
態様４において、光硬化性樹脂組成物は、後述するラジカル架橋剤を更に含むことが好ましい。
また、態様４において、光硬化性樹脂に含まれる特定樹脂は後述する架橋性基を有していてもよいし、有していなくともよい。上記架橋性基としては、後述するラジカル重合性基が好ましい。
また、態様４における感光性化合物Ａは、後述するキノンジアジド化合物であることが好ましい。
本発明の硬化膜の製造方法において、態様４に係る光硬化性樹脂組成物を用いた場合、第１露光工程における露光部では酸の発生により露光部の現像液への溶解度が変化し、第２露光工程における露光部ではラジカル重合が促進される。
また、感光性化合物Ａである光酸発生剤及び架橋剤を適宜選択することにより、第１露光工程における露光部では酸による架橋が促進され、第２露光工程における露光部ではラジカル重合が促進される設計とすることも可能である。
＜態様５＞
態様５において、光硬化性樹脂組成物は、後述するラジカル架橋剤及び後述する他の架橋剤を更に含むことが好ましい。
また、態様５において、光硬化性樹脂に含まれる特定樹脂は後述する架橋性基を有していてもよいし、有していなくともよい。上記架橋性基としては、後述するラジカル重合性基であってもよいし、後述する他の架橋性基であってもよい。
本発明の硬化膜の製造方法において、態様５に係る光硬化性樹脂組成物を用いた場合、第１露光工程における露光部では塩基による架橋が促進され、第２露光工程における露光部ではラジカル重合が促進される。
＜態様６、７＞
態様６又は態様７において、光硬化性樹脂組成物は、後述する他の架橋剤を更に含むことが好ましい。
また、態様６又は態様７において、光硬化性樹脂に含まれる特定樹脂は後述する架橋性基を有していてもよいし、有していなくともよい。上記架橋性基としては、後述する他の架橋性基が好ましい。
本発明の硬化膜の製造方法において、態様６に係る光硬化性樹脂組成物を用いた場合、第１露光工程における露光部では酸による架橋が促進され、第２露光工程における露光部でも酸による架橋が促進される。
本発明の硬化膜の製造方法において、態様７に係る光硬化性樹脂組成物を用いた場合、第１露光工程における露光部では塩基の発生による架橋が促進され、第２露光工程における露光部でも塩基の発生による架橋が促進される。
以下、本発明の光硬化性樹脂組成物に含まれる、各成分の詳細について説明する。
＜特定樹脂＞
本発明の光硬化性樹脂組成物は、ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂（特定樹脂）を含む。
本発明の光硬化性樹脂組成物は、特定樹脂として、ポリイミドを含むことが好ましい。
〔ポリイミド〕
本発明に用いられるポリイミドは、上述の現像液に対して可溶であるポリイミドが好ましい。
現像液がアルカリ現像液である場合、ポリイミドはアルカリ可溶性ポリイミドであることが好ましく、現像液が有機溶剤である場合、ポリイミドは有機溶剤に可溶性なポリイミドであることが好ましい。
現像液に対して可溶であるとは、１００ｇの現像液に対し、２３℃で０．１ｇ以上溶解するポリイミドをいい、パターン形成性の観点からは、０．５ｇ以上溶解するポリイミドであることが好ましく、１．０ｇ以上溶解するポリイミドであることが更に好ましい。上記溶解量の上限は特に限定されないが、１００ｇ以下であることが好ましい。
また、ポリイミドがアルカリ可溶性ポリイミドである場合、１００ｇの２．３８質量％テトラメチルアンモニウムヒドロキシドに対し、２３℃で０．１ｇ以上溶解するポリイミドが好ましく、パターン形成性の観点からは、０．５ｇ以上溶解するポリイミドであることが好ましく、１．０ｇ以上溶解するポリイミドであることが更に好ましい。上記溶解量の上限は特に限定されないが、１００ｇ以下であることが好ましい。
また、ポリイミドは、得られる硬化膜の膜強度及び絶縁性の観点からは、複数個のイミド構造を主鎖に有するポリイミドであることが好ましい。
本明細書において、「主鎖」とは、樹脂を構成する高分子化合物の分子中で相対的に最も長い結合鎖をいい、「側鎖」とはそれ以外の結合鎖をいう。
－フッ素原子－
得られる硬化膜の膜強度の観点からは、ポリイミドは、フッ素原子を有することが好ましい。
フッ素原子は、例えば、後述する式（４）で表される繰返し単位におけるＲ１３２、又は、後述する式（４）で表される繰返し単位におけるＲ１３１に含まれることが好ましく、後述する式（４）で表される繰返し単位におけるＲ１３２、又は、後述する式（４）で表される繰返し単位におけるＲ１３１にフッ化アルキル基として含まれることがより好ましい。
ポリイミドの全質量に対するフッ素原子の量は、１～５０ｍｏｌ／ｇであることが好ましく、５～３０ｍｏｌ／ｇであることがより好ましい。
－ケイ素原子－
得られる硬化膜の膜強度の観点からは、ポリイミドは、ケイ素原子を有することが好ましい。
ケイ素原子は、例えば、後述する式（４）で表される繰返し単位におけるＲ１３１に含まれることが好ましく、後述する式（４）で表される繰返し単位におけるＲ１３１に後述する有機変性（ポリ）シロキサン構造として含まれることがより好ましい。
また、上記ケイ素原子又は上記有機変性（ポリ）シロキサン構造はポリイミドの側鎖に含まれていてもよいが、ポリイミドの主鎖に含まれることが好ましい。
ポリイミドの全質量に対するケイ素原子の量は、０．０１～５ｍｏｌ／ｇであることが好ましく、０．０５～１ｍｏｌ／ｇであることがより好ましい。
－エチレン性不飽和結合－
得られる硬化膜の膜強度の観点からは、ポリイミドは、エチレン性不飽和結合を有することが好ましい。
ポリイミドは、ラジカル重合性基としてエチレン性不飽和基を有することが好ましい。
ポリイミドにおける上記エチレン性不飽和結合を有する基が、上述の条件１における上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基であってもよい。
また、ポリイミドにおける上記エチレン性不飽和結合を有する基が、上記第１露光工程において上記感光性化合物Ａの感光によって他の基との結合反応が促進される基であってもよい。
ポリイミドは、エチレン性不飽和結合を主鎖末端に有していてもよいし、側鎖に有していてもよいが、側鎖に有することが好ましい。
上記エチレン性不飽和結合は、ラジカル重合性を有することが好ましい。
エチレン性不飽和結合は、後述する式（４）で表される繰返し単位におけるＲ１３２、又は、後述する式（４）で表される繰返し単位におけるＲ１３１に含まれることが好ましく、後述する式（４）で表される繰返し単位におけるＲ１３２、又は、後述する式（４）で表される繰返し単位におけるＲ１３１にエチレン性不飽和結合を有する基として含まれることがより好ましい。
これらの中でも、エチレン性不飽和結合は、後述する式（４）で表される繰返し単位におけるＲ１３１に含まれることが好ましく、後述する式（４）で表される繰返し単位におけるＲ１３１にエチレン性不飽和結合を有する基として含まれることがより好ましい。
エチレン性不飽和結合を有する基としては、ビニル基、アリル基、ビニルフェニル基等の芳香環に直接結合した、置換されていてもよいビニル基を有する基、（メタ）アクリルアミド基、（メタ）アクリロイルオキシ基、下記式（ＩＩＩ）で表される基などが挙げられる。
Figure 0007300511000001
式（ＩＩＩ）中、Ｒ２００は水素原子又はメチル基を表し、メチル基が好ましい。
式（ＩＩＩ）中、Ｒ２０１は、炭素数２～１２のアルキレン基、－Ｏ－ＣＨ２ＣＨ（ＯＨ）ＣＨ２－、－Ｃ（＝Ｏ）Ｏ－、－Ｏ（Ｃ＝Ｏ）ＮＨ－、炭素数２～３０の（ポリ）オキシアルキレン基（アルキレン基の炭素数は２～１２が好ましく、２～６がより好ましく、２又は３が特に好ましい；繰り返し数は１～１２が好ましく、１～６がより好ましく、１～３が特に好ましい）、又はこれらを２以上組み合わせた基を表す。
なお、（ポリ）オキシアルキレン基とは、オキシアルキレン基又はポリオキシアルキレン基を意味する。
これらの中でも、Ｒ２０１は下記式（Ｒ１）～式（Ｒ３）のいずれかで表される基であることが好ましく、式（Ｒ１）で表される基であることがより好ましい。
Figure 0007300511000002
 式（Ｒ１）～（Ｒ３）中、Ｌは単結合、又は、炭素数２～１２のアルキレン基、炭素数２～３０の（ポリ）オキシアルキレン基若しくはこれらを２以上結合した基を表し、Ｘは酸素原子又は硫黄原子を表し、＊は他の構造との結合部位を表し、●は式（ＩＩＩ）中のＲ２０１が結合する酸素原子との結合部位を表す。
式（Ｒ１）～（Ｒ３）中、Ｌにおける炭素数２～１２のアルキレン基、又は、炭素数２～３０の（ポリ）オキシアルキレン基の好ましい態様は、上述のＲ２０１における、炭素数２～１２のアルキレン基、又は、炭素数２～３０の（ポリ）オキシアルキレン基の好ましい態様と同様である。
式（Ｒ１）中、Ｘは酸素原子であることが好ましい。
式（Ｒ１）～（Ｒ３）中、＊は式（ＩＩＩ）中の＊と同義であり、好ましい態様も同様である。
式（Ｒ１）で表される構造は、例えば、フェノール性ヒドロキシ基等のヒドロキシ基を有するポリイミドと、イソシアナト基及びエチレン性不飽和結合を有する化合物（例えば、２－イソシアナトエチルメタクリレート等）とを反応することにより得られる。
式（Ｒ２）で表される構造は、例えば、カルボキシ基を有するポリイミドと、ヒドロキシ基及びエチレン性不飽和結合を有する化合物（例えば、２－ヒドロキシエチルメタクリレート等）とを反応することにより得られる。
式（Ｒ３）で表される構造は、例えば、フェノール性ヒドロキシ基等のヒドロキシ基を有するポリイミドと、グリシジル基及びエチレン性不飽和結合を有する化合物（例えば、グリシジルメタクリレート等）とを反応することにより得られる。
ポリアルキレンオキシ基としては、溶剤溶解性及び耐溶剤性の観点からは、ポリエチレンオキシ基、ポリプロピレンオキシ基、ポリトリメチレンオキシ基、ポリテトラメチレンオキシ基、又は、複数のエチレンオキシ基と複数のプロピレンオキシ基とが結合した基が好ましく、ポリエチレンオキシ基又はポリプロピレンオキシ基がより好ましく、ポリエチレンオキシ基が更に好ましい。上記複数のエチレンオキシ基と複数のプロピレンオキシ基とが結合した基において、エチレンオキシ基とプロピレンオキシ基とはランダムに配列していてもよいし、ブロックを形成して配列していてもよいし、交互等のパターン状に配列していてもよい。これらの基におけるエチレンオキシ基等の繰り返し数の好ましい態様は上述の通りである。
式（ＩＩＩ）中、＊は他の構造との結合部位を表し、ポリイミドの主鎖との結合部位であることが好ましい。
ポリイミドの全質量に対するエチレン性不飽和結合の量は、０．０５～１０ｍｏｌ／ｇであることが好ましく、０．１～５ｍｏｌ／ｇであることがより好ましい。
また、製造適性の観点では、ポリイミドの全質量に対するエチレン性不飽和結合の量は、０．０００１～０．１ｍｏｌ／ｇであることが好ましく、０．０００５～０．０５ｍｏｌ／ｇであることがより好ましい。
－エチレン性不飽和結合以外の架橋性基－
ポリイミドは、エチレン性不飽和結合以外の架橋性基（他の架橋性基）を有していてもよい。
ポリイミドにおける上記エチレン性不飽和結合以外の架橋性基が、上述の条件１における上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基であってもよい。
また、ポリイミドにおける上記エチレン性不飽和結合以外の架橋性基が、上記第１露光工程において上記感光性化合物Ａの感光によって他の基との結合反応が促進される基であってもよい。
エチレン性不飽和結合以外の架橋性基としては、エポキシ基、オキセタニル基等の環状エーテル基、メトキシメチル基等のアルコキシメチル基、メチロール基等が挙げられる。
エチレン性不飽和結合以外の架橋性基は、例えば、後述する式（４）で表される繰返し単位におけるＲ１３１に含まれることが好ましい。
ポリイミドの全質量に対するエチレン性不飽和結合以外の架橋性基の量は、０．０５～１０ｍｏｌ／ｇであることが好ましく、０．１～５ｍｏｌ／ｇであることがより好ましい。
また、製造適性の観点では、ポリイミドの全質量に対するエチレン性不飽和結合以外の架橋性基の量は、０．０００１～０．１ｍｏｌ／ｇであることが好ましく、０．００１～０．０５ｍｏｌ／ｇであることがより好ましい。
－極性変換基－
ポリイミドは、酸分解性基等の極性変換基を有していてもよい。酸分解性基としては、酸の作用で分解して、フェノール性ヒドロキシ基、カルボキシ基等のアルカリ可溶性基を生じるものであれば特に限定されないが、アセタール基、ケタール基、シリル基、シリルエーテル基、第三級アルキルエステル基等が好ましく、露光感度の観点からは、アセタール基がより好ましい。
酸分解性基の具体例としては、ｔｅｒｔ－ブトキシカルボニル基、イソプロポキシカルボニル基、テトラヒドロピラニル基、テトラヒドロフラニル基、エトキシエチル基、メトキシエチル基、エトキシメチル基、トリメチルシリル基、ｔｅｒｔ－ブトキシカルボニルメチル基、トリメチルシリルエーテル基などが挙げられる。露光感度の観点からは、エトキシエチル基、又は、テトラヒドロフラニル基が好ましい。
－酸価－
ポリイミドがアルカリ現像に供される場合、現像性を向上する観点からは、ポリイミドの酸価は、３０ｍｇＫＯＨ／ｇ以上であることが好ましく、５０ｍｇＫＯＨ／ｇ以上であることがより好ましく、７０ｍｇＫＯＨ／ｇ以上であることが更に好ましい。
また、上記酸価は５００ｍｇＫＯＨ／ｇ以下であることが好ましく、４００ｍｇＫＯＨ／ｇ以下であることがより好ましく、２００ｍｇＫＯＨ／ｇ以下であることが更に好ましい。
また、ポリイミドが有機溶剤を主成分とする現像液を用いた現像（例えば、後述する「溶剤現像」）に供される場合、ポリイミドの酸価は、２～３５ｍｇＫＯＨ／ｇが好ましく、３～３０ｍｇＫＯＨ／ｇがより好ましく、５～２０ｍｇＫＯＨ／ｇが更に好ましい。
上記酸価は、公知の方法により測定され、例えば、ＪＩＳ Ｋ ００７０：１９９２に記載の方法により測定される。
また、ポリイミドに含まれる酸基としては、保存安定性及び現像性の両立の観点から、ｐＫａが０～１０である酸基が好ましく、３～８である酸基がより好ましい。
ｐＫａとは、酸から水素イオンが放出される解離反応を考え、その平衡定数Ｋａをその負の常用対数ｐＫａによって表したものである。本明細書において、ｐＫａは、特に断らない限り、ＡＣＤ／ＣｈｅｍＳｋｅｔｃｈ（登録商標）による計算値とする。又は、日本化学会編「改定５版 化学便覧 基礎編」に掲載の値を参照してもよい。
また、酸基が例えばリン酸等の多価の酸である場合、上記ｐＫａは第一解離定数である。
このような酸基として、ポリイミドは、カルボキシ基、及び、フェノール性ヒドロキシ基よりなる群から選ばれた少なくとも１種を含むことが好ましく、フェノール性ヒドロキシ基を含むことがより好ましい。
－フェノール性ヒドロキシ基－
アルカリ現像液による現像速度を適切なものとする観点からは、ポリイミドは、フェノール性ヒドロキシ基を有することが好ましい。
ポリイミドは、フェノール性ヒドロキシ基を主鎖末端に有してもよいし、側鎖に有してもよい。
フェノール性ヒドロキシ基は、例えば、後述する式（４）で表される繰返し単位におけるＲ１３２、又は、後述する式（４）で表される繰返し単位におけるＲ１３１に含まれることが好ましい。
ポリイミドの全質量に対するフェノール性ヒドロキシ基の量は、０．１～３０ｍｏｌ／ｇであることが好ましく、１～２０ｍｏｌ／ｇであることがより好ましい。
－式（４）で表される繰返し単位－

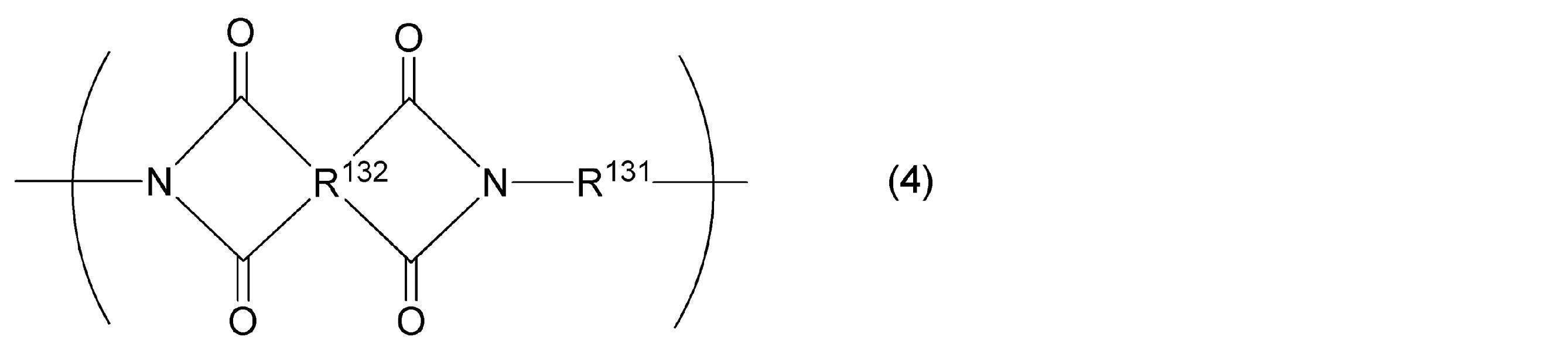

本発明で用いるポリイミドとしては、イミド環を有する高分子化合物であれば、特に限定はないが、下記式（４）で表される繰り返し単位を含むことが好ましく、式（４）で表される繰り返し単位を含み、架橋性基を有する化合物であることがより好ましい。
架橋性基としては、上述のエチレン性不飽和結合を有する基、又は、エチレン性不飽和結合以外の架橋性基が挙げられる。
Figure 0007300511000003
 式（４）中、Ｒ１３１は、２価の有機基を表し、Ｒ１３２は、４価の有機基を表す。
ポリイミドが架橋性基を有する場合、架橋性基は、Ｒ１３１及びＲ１３２の少なくとも一方に位置していてもよいし、下記式（４－１）又は式（４－２）に示すようにポリイミドの末端に位置していてもよい。
式（４－１）
Figure 0007300511000004
 式（４－１）中、Ｒ１３３は架橋性基を有する基であり、他の基は式（４）と同義である。
式（４－２）
Figure 0007300511000005
 Ｒ１３４及びＲ１３５の少なくとも一方は架橋性基を有する基であり、架橋性基を有しない基である場合は有機基であり、他の基は式（４）と同義である。
＜＜Ｒ１３１＞＞
Ｒ１３１は、２価の有機基を表す。２価の有機基としては、直鎖又は分岐の脂肪族基、環状の脂肪族基及び芳香族基を含む基が例示され、炭素数２～２０の直鎖又は分岐の脂肪族基、炭素数６～２０の環状の脂肪族基、炭素数６～２０の芳香族基、又は、これらの組み合わせからなる基が好ましく、炭素数６～２０の芳香族基を含む基がより好ましい。本発明の特に好ましい実施形態として、－Ａｒ－Ｌ－Ａｒ－で表される基であることが例示される。但し、Ａｒは、それぞれ独立に、芳香族基であり、Ｌは、フッ素原子で置換されていてもよい炭素数１～１０の脂肪族炭化水素基、－Ｏ－、－ＣＯ－、－Ｓ－、－ＳＯ２－又は－ＮＨＣＯ－、又は、上記の２つ以上の組み合わせからなる基である。Ａｒは、フェニレン基が好ましく、Ｌは、フッ素原子で置換されていてもよい炭素数１又は２の脂肪族炭化水素基、－Ｏ－、－ＣＯ－、－Ｓ－又はＳＯ２－が好ましい。ここでの脂肪族炭化水素基は、アルキレン基が好ましい。
Ｒ１３１は、ジアミンから誘導されることが好ましい。ポリイミドの製造に用いられるジアミンとしては、直鎖又は分岐の脂肪族、環状の脂肪族又は芳香族ジアミンなどが挙げられる。ジアミンは、１種のみ用いてもよいし、２種以上用いてもよい。
具体的には、炭素数２～２０の直鎖又は分岐の脂肪族基、炭素数６～２０の環状の脂肪族基、炭素数６～２０の芳香族基、又は、これらの組み合わせからなる基を含むジアミンであることが好ましく、炭素数６～２０の芳香族基からなる基を含むジアミンであることがより好ましい。芳香族基を含む基の例としては、下記が挙げられる。下記式中、＊はそれぞれ独立に、他の構造との結合部位を表す
Figure 0007300511000006
 式中、Ａは、単結合、又は、フッ素原子で置換されていてもよい炭素数１～１０の脂肪族炭化水素基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｓ－、－ＳＯ２－、及びＮＨＣＯ－、並びに、これらの組み合わせから選択される基であることが好ましく、単結合、フッ素原子で置換されていてもよい炭素数１～３のアルキレン基、－Ｏ－、－Ｃ（＝Ｏ）－、－Ｓ－、－ＳＯ２－から選択される基であることがより好ましく、－ＣＨ２－、－Ｏ－、－Ｓ－、－ＳＯ２－、－Ｃ（ＣＦ３）２－、及び、－Ｃ（ＣＨ３）２－からなる群から選択される２価の基であることが更に好ましい。
式中、Ｒ１～Ｒ３はそれぞれ独立に、水素原子又は置換基を表し、水素原子、炭化水素基、又は、架橋性基を有する基であることが好ましく、水素原子、グリシジル基又は下記式（Ｅ１）で表される基がより好ましい。
Figure 0007300511000007

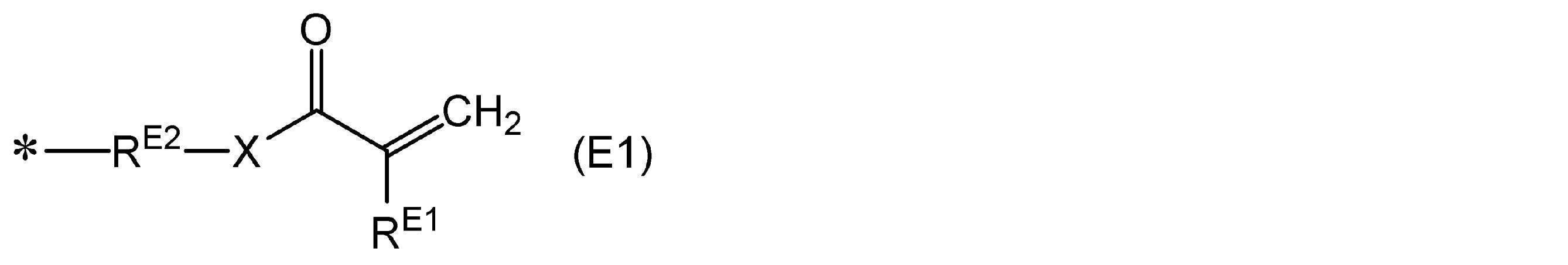

 式（Ｅ１）中、ＲＥ１は水素原子又はメチル基を表し、メチル基が好ましい。
式（Ｅ１）中、Ｘは、－Ｏ－又は－ＮＲＮ－を表す。ＲＮは水素原子又は炭化水素基を表し、水素原子、アルキル基又は芳香族炭化水素基が好ましく、水素原子又はメチル基がより好ましい
式（Ｅ１）中、ＲＥ２は２価の連結基を表し、炭素数２～１２のアルキレン基、－Ｏ－ＣＨ２ＣＨ（ＯＨ）ＣＨ２－、－Ｃ（＝Ｏ）Ｏ－、－Ｏ（Ｃ＝Ｏ）ＮＨ－、炭素数２～３０の（ポリ）オキシアルキレン基（アルキレン基の炭素数は２～１２が好ましく、２～６がより好ましく、２又は３が特に好ましい；繰り返し数は１～１２が好ましく、１～６がより好ましく、１～３が特に好ましい）、又はこれらを２以上組み合わせた基が好ましく、炭素数２～１２のアルキレン基がより好ましい。
式（Ｅ１）中、＊は他の構造との結合部位を表す。
ジアミンとしては、具体的には、１，２－ジアミノエタン、１，２－ジアミノプロパン、１，３－ジアミノプロパン、１，４－ジアミノブタン及び１，６－ジアミノヘキサン；１，２－又は１，３－ジアミノシクロペンタン、１，２－、１，３－又は１，４－ジアミノシクロヘキサン、１，２－、１，３－又は１，４－ビス（アミノメチル）シクロヘキサン、ビス－（４－アミノシクロヘキシル）メタン、ビス－（３－アミノシクロヘキシル）メタン、４，４’－ジアミノ－３，３’－ジメチルシクロヘキシルメタン及びイソホロンジアミン；ｍ－又はｐ－フェニレンジアミン、ジアミノトルエン、４，４’－又は３，３’－ジアミノビフェニル、４，４’－ジアミノジフェニルエーテル、３，３－ジアミノジフェニルエーテル、４，４’－及び３，３’－ジアミノジフェニルメタン、４，４’－及び３，３’－ジアミノジフェニルスルホン、４，４’－及び３，３’－ジアミノジフェニルスルフィド、４，４’－又は３，３’－ジアミノベンゾフェノン、３，３’－ジメチル－４，４’－ジアミノビフェニル、２，２’－ジメチル－４，４’－ジアミノビフェニル、３，３’－ジメトキシ－４，４’－ジアミノビフェニル、２，２－ビス（４－アミノフェニル）プロパン、２，２－ビス（４－アミノフェニル）ヘキサフルオロプロパン、２，２－ビス（３－ヒドロキシ－４－アミノフェニル）プロパン、２，２－ビス（３－ヒドロキシ－４－アミノフェニル）ヘキサフルオロプロパン、２，２－ビス（３－アミノ－４－ヒドロキシフェニル）プロパン、２，２－ビス（３－アミノ－４－ヒドロキシフェニル）ヘキサフルオロプロパン、ビス（３－アミノ－４－ヒドロキシフェニル）スルホン、ビス（４－アミノ－３－ヒドロキシフェニル）スルホン、４，４’－ジアミノパラテルフェニル、４，４’－ビス（４－アミノフェノキシ）ビフェニル、ビス［４－（４－アミノフェノキシ）フェニル］スルホン、ビス［４－（３－アミノフェノキシ）フェニル］スルホン、ビス［４－（２－アミノフェノキシ）フェニル］スルホン、１，４－ビス（４－アミノフェノキシ）ベンゼン、９，１０－ビス（４－アミノフェニル）アントラセン、３，３’－ジメチル－４，４’－ジアミノジフェニルスルホン、１，３－ビス（４－アミノフェノキシ）ベンゼン、１，３－ビス（３－アミノフェノキシ）ベンゼン、１，３－ビス（４－アミノフェニル）ベンゼン、３，３’－ジエチル－４，４’－ジアミノジフェニルメタン、３，３’－ジメチル－４，４’－ジアミノジフェニルメタン、４，４’－ジアミノオクタフルオロビフェニル、２，２－ビス［４－（４－アミノフェノキシ）フェニル］プロパン、２，２－ビス［４－（４－アミノフェノキシ）フェニル］ヘキサフルオロプロパン、９，９－ビス（４－アミノフェニル）－１０－ヒドロアントラセン、３，３’，４，４’－テトラアミノビフェニル、３，３’，４，４’－テトラアミノジフェニルエーテル、１，４－ジアミノアントラキノン、１，５－ジアミノアントラキノン、３，３－ジヒドロキシ－４，４’－ジアミノビフェニル、９，９’－ビス（４－アミノフェニル）フルオレン、４，４’－ジメチル－３，３’－ジアミノジフェニルスルホン、３，３’，５，５’－テトラメチル－４，４’－ジアミノジフェニルメタン、２，４－及び２，５－ジアミノクメン、２，５－ジメチル－ｐ－フェニレンジアミン、アセトグアナミン、２，３，５，６－テトラメチル－ｐ－フェニレンジアミン、２，４，６－トリメチル－ｍ－フェニレンジアミン、ビス（３－アミノプロピル）テトラメチルジシロキサン、２，７－ジアミノフルオレン、２，５－ジアミノピリジン、１，２－ビス（４－アミノフェニル）エタン、ジアミノベンズアニリド、ジアミノ安息香酸のエステル、１，５－ジアミノナフタレン、ジアミノベンゾトリフルオライド、１，３－ビス（４－アミノフェニル）ヘキサフルオロプロパン、１，４－ビス（４－アミノフェニル）オクタフルオロブタン、１，５－ビス（４－アミノフェニル）デカフルオロペンタン、１，７－ビス（４－アミノフェニル）テトラデカフルオロヘプタン、２，２－ビス［４－（３－アミノフェノキシ）フェニル］ヘキサフルオロプロパン、２，２－ビス［４－（２－アミノフェノキシ）フェニル］ヘキサフルオロプロパン、２，２－ビス［４－（４－アミノフェノキシ）－３，５－ジメチルフェニル］ヘキサフルオロプロパン、２，２－ビス［４－（４－アミノフェノキシ）－３，５－ビス（トリフルオロメチル）フェニル］ヘキサフルオロプロパン、ｐ－ビス（４－アミノ－２－トリフルオロメチルフェノキシ）ベンゼン、４，４’－ビス（４－アミノ－２－トリフルオロメチルフェノキシ）ビフェニル、４，４’－ビス（４－アミノ－３－トリフルオロメチルフェノキシ）ビフェニル、４，４’－ビス（４－アミノ－２－トリフルオロメチルフェノキシ）ジフェニルスルホン、４，４’－ビス（３－アミノ－５－トリフルオロメチルフェノキシ）ジフェニルスルホン、２，２－ビス［４－（４－アミノ－３－トリフルオロメチルフェノキシ）フェニル］ヘキサフルオロプロパン、３，３’，５，５’－テトラメチル－４，４’－ジアミノビフェニル、４，４’－ジアミノ－２，２’－ビス（トリフルオロメチル）ビフェニル、２，２’，５，５’，６，６’－ヘキサフルオロトリジン及び４，４’－ジアミノクアテルフェニルから選ばれる少なくとも１種のジアミンが挙げられる。
また、下記に示すジアミン（ＤＡ－１）～（ＤＡ－１８）も好ましい。
Figure 0007300511000008
Figure 0007300511000009
また、少なくとも２つのアルキレングリコール単位を主鎖にもつジアミンも好ましい例として挙げられる。より好ましくは、エチレングリコール鎖、プロピレングリコール鎖のいずれか又は両方を一分子中にあわせて２つ含むジアミン、更に好ましくは、上記ジアミンであって、芳香環を含まないジアミンである。具体例としては、ジェファーミン（登録商標）ＫＨ－５１１、ＥＤ－６００、ＥＤ－９００、ＥＤ－２００３、ＥＤＲ－１４８、ＥＤＲ－１７６、Ｄ－２００、Ｄ－４００、Ｄ－２０００、Ｄ－４０００（以上商品名、ＨＵＮＴＳＭＡＮ（株）製）、１－（２－（２－（２－アミノプロポキシ）エトキシ）プロポキシ）プロパン－２－アミン、１－（１－（１－（２－アミノプロポキシ）プロパン－２－イル）オキシ）プロパン－２－アミンなどが挙げられるが、これらに限定されない。
ジェファーミン（登録商標）ＫＨ－５１１、ＥＤ－６００、ＥＤ－９００、ＥＤ－２００３、ＥＤＲ－１４８、ＥＤＲ－１７６の構造を以下に示す。
Figure 0007300511000010
上記において、ｘ、ｙ、ｚは平均値である。
Ｒ１３１は、得られる硬化膜の柔軟性の観点から、－Ａｒ－Ｌ－Ａｒ－で表されることが好ましい。但し、Ａｒは、それぞれ独立に、芳香族基であり、Ｌは、フッ素原子で置換されていてもよい炭素数１～１０の脂肪族炭化水素基、－Ｏ－、－ＣＯ－、－Ｓ－、－ＳＯ２－又はＮＨＣＯ－、あるいは、上記の２つ以上の組み合わせからなる基である。Ａｒは、フェニレン基が好ましく、Ｌは、フッ素原子で置換されていてもよい炭素数１又は２の脂肪族炭化水素基、－Ｏ－、－ＣＯ－、－Ｓ－又はＳＯ２－が好ましい。ここでの脂肪族炭化水素基は、アルキレン基が好ましい。
また、Ｒ１３１は、ｉ線透過率の観点から、下記式（５１）又は式（６１）で表される２価の有機基であることが好ましい。特に、ｉ線透過率、入手のし易さの観点から、式（６１）で表される２価の有機基であることがより好ましい。
式（５１）
Figure 0007300511000011
 式（５１）中、Ｒ５０～Ｒ５７は、それぞれ独立に、水素原子、フッ素原子又は１価の有機基であり、Ｒ５０～Ｒ５７の少なくとも１つは、フッ素原子、メチル基又はトリフルオロメチル基であり、＊はそれぞれ独立に、他の構造との結合部位を表す。
Ｒ５０～Ｒ５７の１価の有機基としては、炭素数１～１０（好ましくは炭素数１～６）の無置換のアルキル基、炭素数１～１０（好ましくは炭素数１～６）のフッ化アルキル基等が挙げられる。
Figure 0007300511000012
 式（６１）中、Ｒ５８及びＲ５９は、それぞれ独立に、フッ素原子又はトリフルオロメチル基である。＊はそれぞれ独立に、他の構造との結合部位を表す。
式（５１）又は（６１）の構造を与えるジアミン化合物としては、２，２’－ジメチルベンジジン、２，２’－ビス（トリフルオロメチル）－４，４’－ジアミノビフェニル、２，２’－ビス（フルオロ）－４，４’－ジアミノビフェニル、４，４’－ジアミノオクタフルオロビフェニル等が挙げられる。これらは１種で又は２種以上を組み合わせて用いてもよい。
その他に以下のジアミンも好適に使用できる。
Figure 0007300511000013
＜＜Ｒ１３２＞＞
Ｒ１３２は４価の有機基を表す。４価の有機基としては、芳香環を含む４価の有機基が好ましく、下記式（５）又は式（６）で表される基がより好ましい。下記式（５）及び（６）中、＊はそれぞれ独立に、他の構造との結合部位を表す。
Figure 0007300511000014
 式（５）中、Ｒ１１２は、単結合、又は、フッ素原子で置換されていてもよい炭素数１～１０の脂肪族炭化水素基、－Ｏ－、－ＣＯ－、－Ｓ－、－ＳＯ２－、－ＮＨＣＯ－、若しくは、これらの組み合わせにより表される基であることが好ましく、単結合、フッ素原子で置換されていてもよい炭素数１～３のアルキレン基、－Ｏ－、－ＣＯ－、－Ｓ－及び－ＳＯ２－よりなる群から選択される基であることがより好ましく、－ＣＨ２－、－Ｃ（ＣＦ３）２－、－Ｃ（ＣＨ３）２－、－Ｏ－、－ＣＯ－、－Ｓ－及びＳＯ２－よりなる群から選択される２価の基であることが更に好ましい。
Ｒ１３２は、具体的には、テトラカルボン酸二無水物から酸無水物基の除去後に残存するテトラカルボン酸残基などが挙げられる。テトラカルボン酸二無水物は、１種のみ用いてもよいし、２種以上用いてもよい。
テトラカルボン酸二無水物は、下記式（Ｏ）で表されることが好ましい。
Figure 0007300511000015
 式（Ｏ）中、Ｒ１１５は、４価の有機基を表す。Ｒ１１５の好ましい範囲は式（４）におけるＲ１３２と同義であり、好ましい範囲も同様である。
テトラカルボン酸二無水物の具体例としては、ピロメリット酸二無水物（ＰＭＤＡ）、３，３’，４，４’－ビフェニルテトラカルボン酸二無水物、３，３’，４，４’－ジフェニルスルフィドテトラカルボン酸二無水物、３，３’，４，４’－ジフェニルスルホンテトラカルボン酸二無水物、３，３’，４，４’－ベンゾフェノンテトラカルボン酸二無水物、３，３’，４，４’－ジフェニルメタンテトラカルボン酸二無水物、２，２’，３，３’－ジフェニルメタンテトラカルボン酸二無水物、２，３，３’，４’－ビフェニルテトラカルボン酸二無水物、２，３，３’，４’－ベンゾフェノンテトラカルボン酸二無水物、４，４’－オキシジフタル酸二無水物、２，３，６，７－ナフタレンテトラカルボン酸二無水物、１，４，５，７－ナフタレンテトラカルボン酸二無水物、２，２－ビス（３，４－ジカルボキシフェニル）プロパン二無水物、２，２－ビス（２，３－ジカルボキシフェニル）プロパン二無水物、２，２－ビス（３，４－ジカルボキシフェニル）ヘキサフルオロプロパン二無水物、１，３－ジフェニルヘキサフルオロプロパン－３，３，４，４－テトラカルボン酸二無水物、１，４，５，６－ナフタレンテトラカルボン酸二無水物、２，２’，３，３’－ジフェニルテトラカルボン酸二無水物、３，４，９，１０－ペリレンテトラカルボン酸二無水物、１，２，４，５－ナフタレンテトラカルボン酸二無水物、１，４，５，８－ナフタレンテトラカルボン酸二無水物、１，８，９，１０－フェナントレンテトラカルボン酸二無水物、１，１－ビス（２，３－ジカルボキシフェニル）エタン二無水物、１，１－ビス（３，４－ジカルボキシフェニル）エタン二無水物、１，２，３，４－ベンゼンテトラカルボン酸二無水物、ならびに、これらの炭素数１～６のアルキル及び炭素数１～６のアルコキシ誘導体が挙げられる。
また、下記に示すテトラカルボン酸二無水物（ＤＡＡ－１）～（ＤＡＡ－５）も好ましい例として挙げられる。
Figure 0007300511000016
Ｒ１３１とＲ１３２の少なくとも一方にＯＨ基を有することも好ましい。より具体的には、Ｒ１３１として、２，２－ビス（３－ヒドロキシ－４－アミノフェニル）プロパン、２，２－ビス（３－ヒドロキシ－４－アミノフェニル）ヘキサフルオロプロパン、２，２－ビス（３－アミノ－４－ヒドロキシフェニル）プロパン、２，２－ビス（３－アミノ－４－ヒドロキシフェニル）ヘキサフルオロプロパン、上記の（ＤＡ－１）～（ＤＡ－１８）が好ましい例として挙げられ、Ｒ１３２として、上記の（ＤＡＡ－１）～（ＤＡＡ－５）がより好ましい例として挙げられる。
また、組成物の保存安定性を向上させるため、ポリイミドは主鎖末端をモノアミン、酸無水物、モノカルボン酸、モノ酸クロリド化合物、モノ活性エステル化合物などの末端封止剤で封止することが好ましい。これらのうち、モノアミンを用いることがより好ましく、モノアミンの好ましい化合物としては、アニリン、２－エチニルアニリン、３－エチニルアニリン、４－エチニルアニリン、５－アミノ－８－ヒドロキシキノリン、１－ヒドロキシ－７－アミノナフタレン、１－ヒドロキシ－６－アミノナフタレン、１－ヒドロキシ－５－アミノナフタレン、１－ヒドロキシ－４－アミノナフタレン、２－ヒドロキシ－７－アミノナフタレン、２－ヒドロキシ－６－アミノナフタレン、２－ヒドロキシ－５－アミノナフタレン、１－カルボキシ－７－アミノナフタレン、１－カルボキシ－６－アミノナフタレン、１－カルボキシ－５－アミノナフタレン、２－カルボキシ－７－アミノナフタレン、２－カルボキシ－６－アミノナフタレン、２－カルボキシ－５－アミノナフタレン、２－アミノ安息香酸、３－アミノ安息香酸、４－アミノ安息香酸、４－アミノサリチル酸、５－アミノサリチル酸、６－アミノサリチル酸、２－アミノベンゼンスルホン酸、３－アミノベンゼンスルホン酸、４－アミノベンゼンスルホン酸、３－アミノ－４，６－ジヒドロキシピリミジン、２－アミノフェノール、３－アミノフェノール、４－アミノフェノール、２－アミノチオフェノール、３－アミノチオフェノール、４－アミノチオフェノールなどが挙げられる。これらを２種以上用いてもよく、複数の末端封止剤を反応させることにより、複数の異なる末端基を導入してもよい。
－イミド化率（閉環率）－
ポリイミドのイミド化率（「閉環率」ともいう）は、得られる硬化膜の膜強度、絶縁性等の観点からは、７０％以上であることが好ましく、８０％以上であることがより好ましく、９０％以上であることがより好ましい。
上記イミド化率の上限は特に限定されず、１００％以下であればよい。
上記イミド化率は、例えば下記方法により測定される。
ポリイミドの赤外吸収スペクトルを測定し、イミド構造由来の吸収ピークである１３７７ｃｍ－１付近のピーク強度Ｐ１を求める。次に、そのポリイミドを３５０℃で１時間熱処理した後、再度、赤外吸収スペクトルを測定し、１３７７ｃｍ－１付近のピーク強度Ｐ２を求める。得られたピーク強度Ｐ１、Ｐ２を用い、下記式に基づいて、ポリイミドのイミド化率を求めることができる。
イミド化率（％）＝（ピーク強度Ｐ１／ピーク強度Ｐ２）×１００
ポリイミドは、すべてが１種のＲ１３１又はＲ１３２を含む上記式（４）の繰り返し単位を含んでいてもよく、２つ以上の異なる種類のＲ１３１又はＲ１３２を含む上記式（４）の繰り返し単位を含んでいてもよい。また、ポリイミドは、上記式（４）の繰り返し単位のほかに、他の種類の繰り返し単位をも含んでいてもよい。
ポリイミドは、例えば、低温中でテトラカルボン酸二無水物とジアミン化合物（一部をモノアミンである末端封止剤に置換）を反応させる方法、低温中でテトラカルボン酸二無水物（一部を酸無水物又はモノ酸クロリド化合物又はモノ活性エステル化合物である末端封止剤に置換）とジアミン化合物を反応させる方法、テトラカルボン酸二無水物とアルコールとによりジエステルを得、その後ジアミン（一部をモノアミンである末端封止剤に置換）と縮合剤の存在下で反応させる方法、テトラカルボン酸二無水物とアルコールとによりジエステルを得、その後残りのジカルボン酸を酸クロリド化し、ジアミン（一部をモノアミンである末端封止剤に置換）と反応させる方法などの方法を利用して、ポリイミド前駆体を得、これを、既知のイミド化反応法を用いて完全イミド化させる方法、又は、途中でイミド化反応を停止し、一部イミド構造を導入する方法、更には、完全イミド化したポリマーと、そのポリイミド前駆体をブレンドする事によって、一部イミド構造を導入する方法を利用して合成することができる。
ポリイミドの市販品としては、Ｄｕｒｉｍｉｄｅ（登録商標）２８４（富士フイルム（株）製）、Ｍａｔｒｉｍｉｄｅ５２１８（ＨＵＮＴＳＭＡＮ（株）製）が例示される。
－末端封止剤－
ポリイミド又はポリイミド前駆体等の製造方法に際し、保存安定性をより向上させるため、酸無水物、モノカルボン酸、モノ酸クロリド化合物、モノ活性エステル化合物などの末端封止剤で、ポリイミド前駆体等の末端を封止することが好ましい。末端封止剤としては、モノアルコール、フェノール、チオール、チオフェノール、モノアミンを用いることがより好ましい。
モノアルコールの好ましい化合物としては、メタノール、エタノール、プロパノール、ブタノール、ヘキサノール、オクタノール、ドデシノール、ベンジルアルコール、２－フェニルエタノール、２－メトキシエタノール、２－クロロメタノール、フルフリルアルコール等の１級アルコール、イソプロパノール、２－ブタノール、シクロヘキシルアルコール、シクロペンタノール、１－メトキシ－２－プロパノール等の２級アルコール、ｔ－ブチルアルコール、アダマンタンアルコール等の３級アルコール、などが挙げられる。フェノール類の好ましい化合物としては、フェノール、メトキシフェノール、メチルフェノール、ナフタレン－１－オール、ナフタレン－２－オールなどが挙げられる。
モノアミンの好ましい化合物としては、アニリン、２－エチニルアニリン、３－エチニルアニリン、４－エチニルアニリン、５－アミノ－８－ヒドロキシキノリン、１－ヒドロキシ－７－アミノナフタレン、１－ヒドロキシ－６－アミノナフタレン、１－ヒドロキシ－５－アミノナフタレン、１－ヒドロキシ－４－アミノナフタレン、２－ヒドロキシ－７－アミノナフタレン、２－ヒドロキシ－６－アミノナフタレン、２－ヒドロキシ－５－アミノナフタレン、１－カルボキシ－７－アミノナフタレン、１－カルボキシ－６－アミノナフタレン、１－カルボキシ－５－アミノナフタレン、２－カルボキシ－７－アミノナフタレン、２－カルボキシ－６－アミノナフタレン、２－カルボキシ－５－アミノナフタレン、２－アミノ安息香酸、３－アミノ安息香酸、４－アミノ安息香酸、４－アミノサリチル酸、５－アミノサリチル酸、６－アミノサリチル酸、２－アミノベンゼンスルホン酸、３－アミノベンゼンスルホン酸、４－アミノベンゼンスルホン酸、３－アミノ－４，６－ジヒドロキシピリミジン、２－アミノフェノール、３－アミノフェノール、４－アミノフェノール、２－アミノチオフェノール、３－アミノチオフェノール、４－アミノチオフェノールなどが挙げられる。これらを２種以上用いてもよく、複数の末端封止剤を反応させることにより、複数の異なる末端基を導入してもよい。
また、樹脂末端のアミノ基を封止する際、アミノ基と反応可能な官能基を有する化合物で封止することが可能である。アミノ基に対する好ましい封止剤は、カルボン酸無水物、カルボン酸クロリド、カルボン酸ブロミド、スルホン酸クロリド、無水スルホン酸、スルホン酸カルボン酸無水物などが好ましく、カルボン酸無水物、カルボン酸クロリドがより好ましい。カルボン酸無水物の好ましい化合物としては、無水酢酸、無水プロピオン酸、無水シュウ酸、無水コハク酸、無水マレイン酸、無水フタル酸、無水安息香酸などが挙げられる。また、カルボン酸クロリドの好ましい化合物としては、塩化アセチル、アクリル酸クロリド、プロピオニルクロリド、メタクリル酸クロリド、ピバロイルクロリド、シクロヘキサンカルボニルクロリド、２－エチルヘキサノイルクロリド、シンナモイルクロリド、１－アダマンタンカルボニルクロリド、ヘプタフルオロブチリルクロリド、ステアリン酸クロリド、ベンゾイルクロリド、などが挙げられる。
－固体析出－
ポリイミド等の製造に際し、固体を析出する工程を含んでいてもよい。具体的には、反応液中のポリイミド等を、水中に沈殿させ、テトラヒドロフラン等のポリイミド等が可溶な溶剤に溶解させることによって、固体析出することができる。
その後、ポリイミド等を乾燥して、粉末状のポリイミド等を得ることができる。
ポリイミドの重量平均分子量（Ｍｗ）は、４，０００～１００，０００が挙げられ、５，０００～７０，０００が好ましく、８，０００～５０，０００がより好ましく、１０，０００～３０，０００が更に好ましい。重量平均分子量を５，０００以上とすることにより、硬化後の膜の耐折れ性を向上させることができる。機械特性に優れた硬化膜を得るため、重量平均分子量は、２０，０００以上が特に好ましい。また、ポリイミドを２種以上含有する場合、少なくとも１種のポリイミドの重量平均分子量が上記範囲であることが好ましい。
〔ポリベンゾオキサゾール〕
ポリベンゾオキサゾールとしては、ベンゾオキサゾール環を有する高分子化合物であれば、特に限定はないが、下記式（Ｘ）で表される化合物であることが好ましく、下記式（Ｘ）で表される化合物であって、架橋性基を有する化合物であることがより好ましい。
Figure 0007300511000017
 式（Ｘ）中、Ｒ１３３は、２価の有機基を表し、Ｒ１３４は、４価の有機基を表す。
架橋性基を有する場合、架橋性基は、Ｒ１３３及びＲ１３４の少なくとも一方に位置していてもよいし、下記式（Ｘ－１）又は式（Ｘ－２）に示すようにポリベンゾオキサゾールの末端に位置していてもよい。
式（Ｘ－１）
Figure 0007300511000018
 式（Ｘ－１）中、Ｒ１３５及びＲ１３６の少なくとも一方は、架橋性基を有する基であり、架橋性基を有しない基である場合は有機基であり、他の基は式（Ｘ）と同義である。
式（Ｘ－２）
Figure 0007300511000019
 式（Ｘ－２）中、Ｒ１３７は架橋性基を有する基であり、他は置換基であり、他の基は式（Ｘ）と同義である。
ポリベンゾオキサゾールにおける架橋性基は、上記のポリイミドが有している架橋性基として述べた架橋性基と同義である。
ポリベンゾオキサゾールにおける上記架橋性基が、上述の条件１における上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基であってもよい。
また、ポリベンゾオキサゾールにおける上記架橋性基が、上記第１露光工程において上記感光性化合物Ａの感光によって他の基との結合反応が促進される基であってもよい。
＜＜Ｒ１３３＞＞
Ｒ１３３は、２価の有機基を表す。２価の有機基としては、脂肪族基及び芳香族基の少なくとも一方を含む基が好ましい。脂肪族基としては、直鎖の脂肪族基が好ましい。Ｒ１３３は、ジカルボン酸残基が好ましい。ジカルボン酸残基は、１種のみ用いてもよいし、２種以上用いてもよい。
ジカルボン酸残基としては、脂肪族基を含むジカルボン酸及び芳香族基を含むジカルボン酸残基が好ましく、芳香族基を含むジカルボン酸残基がより好ましい。
脂肪族基を含むジカルボン酸としては、直鎖又は分岐（好ましくは直鎖）の脂肪族基を含むジカルボン酸が好ましく、直鎖又は分岐（好ましくは直鎖）の脂肪族基と２つの－ＣＯＯＨからなるジカルボン酸がより好ましい。直鎖又は分岐（好ましくは直鎖）の脂肪族基の炭素数は、２～３０であることが好ましく、２～２５であることがより好ましく、３～２０であることが更に好ましく、４～１５であることが一層好ましく、５～１０であることが特に好ましい。直鎖の脂肪族基はアルキレン基であることが好ましい。
直鎖の脂肪族基を含むジカルボン酸としては、マロン酸、ジメチルマロン酸、エチルマロン酸、イソプロピルマロン酸、ジ－ｎ－ブチルマロン酸、スクシン酸、テトラフルオロスクシン酸、メチルスクシン酸、２，２－ジメチルスクシン酸、２，３－ジメチルスクシン酸、ジメチルメチルスクシン酸、グルタル酸、ヘキサフルオログルタル酸、２－メチルグルタル酸、３－メチルグルタル酸、２，２－ジメチルグルタル酸、３，３－ジメチルグルタル酸、３－エチル－３－メチルグルタル酸、アジピン酸、オクタフルオロアジピン酸、３－メチルアジピン酸、ピメリン酸、２，２，６，６－テトラメチルピメリン酸、スベリン酸、ドデカフルオロスベリン酸、アゼライン酸、セバシン酸、ヘキサデカフルオロセバシン酸、１，９－ノナン二酸、ドデカン二酸、トリデカン二酸、テトラデカン二酸、ペンタデカン二酸、ヘキサデカン二酸、ヘプタデカン二酸、オクタデカン二酸、ノナデカン二酸、エイコサン二酸、ヘンエイコサン二酸、ドコサン二酸、トリコサン二酸、テトラコサン二酸、ペンタコサン二酸、ヘキサコサン二酸、ヘプタコサン二酸、オクタコサン二酸、ノナコサン二酸、トリアコンタン二酸、ヘントリアコンタン二酸、ドトリアコンタン二酸、ジグリコール酸、更に下記式で表されるジカルボン酸等が挙げられる。
Figure 0007300511000020
 （式中、Ｚは炭素数１～６の炭化水素基であり、ｎは１～６の整数である。）
芳香族基を含むジカルボン酸としては、以下の芳香族基を有するジカルボン酸が好ましく、以下の芳香族基と２つの－ＣＯＯＨのみからなるジカルボン酸がより好ましい。
Figure 0007300511000021
 式中、Ａは－ＣＨ２－、－Ｏ－、－Ｓ－、－ＳＯ２－、－ＣＯ－、－ＮＨＣＯ－、－Ｃ（ＣＦ３）２－、及び、－Ｃ（ＣＨ３）２－からなる群から選択される２価の基を表す。
芳香族基を含むジカルボン酸の具体例としては、４，４’－カルボニル二安息香酸及び４，４’－ジカルボキシジフェニルエーテル、テレフタル酸が挙げられる。
＜＜Ｒ１３４＞＞
式（Ｘ）中、Ｒ１３４は４価の有機基を表す。４価の有機基としては、上記式（４）におけるＲ１３２と同義であり、好ましい範囲も同様である。
Ｒ１３４は、また、ビスアミノフェノール誘導体由来の基であることが好ましく、ビスアミノフェノール誘導体由来の基としては、例えば、３，３’－ジアミノ－４，４’－ジヒドロキシビフェニル、４，４’－ジアミノ－３，３’－ジヒドロキシビフェニル、３，３’－ジアミノ－４，４’－ジヒドロキシジフェニルスルホン、４，４’－ジアミノ－３，３’－ジヒドロキシジフェニルスルホン、ビス－（３－アミノ－４-ヒドロキシフェニル）メタン、２，２－ビス（３－アミノ－４-ヒドロキシフェニル）プロパン、２，２－ビス－（３－アミノ－４-ヒドロキシフェニル）ヘキサフルオロプロパン、２，２－ビス－（４－アミノ－３－ヒドロキシフェニル）ヘキサフルオロプロパン、ビス－（４－アミノ－３-ヒドロキシフェニル）メタン、２，２－ビス－（４－アミノ－３-ヒドロキシフェニル）プロパン、４，４’－ジアミノ－３，３’－ジヒドロキシベンゾフェノン、３，３’－ジアミノ－４，４’－ジヒドロキシベンゾフェノン、４，４’－ジアミノ－３，３’－ジヒドロキシジフェニルエーテル、３，３’－ジアミノ－４，４’－ジヒドロキシジフェニルエーテル、１，４－ジアミノ－２，５－ジヒドロキシベンゼン、１，３－ジアミノ－２，４－ジヒドロキシベンゼン、１，３－ジアミノ－４，６－ジヒドロキシベンゼンなどが挙げられる。これらのビスアミノフェノールは、単独にて、あるいは混合して使用してもよい。
ビスアミノフェノール誘導体のうち、下記芳香族基を有するビスアミノフェノール誘導体が好ましい。
Figure 0007300511000022
 式中、Ｘ１は、－Ｏ－、－Ｓ－、－Ｃ（ＣＦ３）２－、－ＣＨ２－、－ＳＯ２－、又は、－ＮＨＣＯ－を表す。
Figure 0007300511000023
式（Ａ－ｓ）中、Ｒ１は、水素原子、アルキレン、置換アルキレン、－Ｏ－、－Ｓ－、－ＳＯ２－、－ＣＯ－、－ＮＨＣＯ－、単結合、又は下記式（Ａ－ｓｃ）の群から選ばれる有機基である。Ｒ２は、水素原子、アルキル基、アルコキシ基、アシルオキシ基、環状のアルキル基のいずれかであり、同一でも異なってもよい。Ｒ３は水素原子、直鎖又は分岐のアルキル基、アルコキシ基、アシルオキシ基、環状のアルキル基のいずれかであり、同一でも異なってもよい。
Figure 0007300511000024
 （式（Ａ－ｓｃ）中、＊は上記式（Ａ－ｓ）で示されるビスアミノフェノール誘導体のアミノフェノール基の芳香環に結合することを示す。）
上記式（Ａ－ｓ）中、フェノール性ヒドロキシ基のオルソ位、すなわち、Ｒ３にも置換基を有することが、アミド結合のカルボニル炭素とヒドロキシ基の距離をより接近させると考えられ、低温で硬化した際に高環化率になる効果が更に高まる点で、特に好ましい。
また、上記式（Ａ－ｓ）中、Ｒ２がアルキル基であり、かつＲ３がアルキル基であることが、ｉ線に対する高透明性と低温で硬化した際に高環化率であるという効果を維持することができ、好ましい。
また、上記式（Ａ－ｓ）中、Ｒ１がアルキレン又は置換アルキレンであることが、更に好ましい。Ｒ１に係るアルキレン及び置換アルキレンの具体的な例としては、－ＣＨ２－、－ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２－、－ＣＨ（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ２ＣＨ３）（ＣＨ２ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ３）－、－ＣＨ（ＣＨ（ＣＨ３）２）－、－Ｃ（ＣＨ３）（ＣＨ（ＣＨ３）２）－、－ＣＨ（ＣＨ２ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ２ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ（ＣＨ３）２）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ（ＣＨ３）２）－、－ＣＨ（ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ３）－、－ＣＨ（ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ３）－、－Ｃ（ＣＨ３）（ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ２ＣＨ３）－等が挙げられるが、その中でも－ＣＨ２－、－ＣＨ（ＣＨ３）－、－Ｃ（ＣＨ３）２－が、ｉ線に対する高透明性と低温で硬化した際の高環化率であるという効果を維持しながら、溶剤に対して十分な溶解性を持つ、バランスに優れるポリベンゾオキサゾール前駆体を得ることができる点で、より好ましい。
上記式（Ａ－ｓ）で示されるビスアミノフェノール誘導体の製造方法としては、例えば、特開２０１３－２５６５０６号公報の段落番号００８５～００９４及び実施例１（段落番号０１８９～０１９０）を参考にすることができ、これらの内容は本明細書に組み込まれる。
上記式（Ａ－ｓ）で示されるビスアミノフェノール誘導体の構造の具体例としては、特開２０１３－２５６５０６号公報の段落番号００７０～００８０に記載のものが挙げられ、これらの内容は本明細書に組み込まれる。もちろん、これらに限定されるものではないことは言うまでもない。
ポリベンゾオキサゾールは上記式（Ｘ）の繰り返し単位のほかに、他の種類の繰り返し単位も含んでよい。
閉環に伴う反りの発生を抑制できる点で、下記式（ＳＬ）で表されるジアミン残基を他の種類の繰り返し単位として含むことが好ましい。
Figure 0007300511000025
 式（ＳＬ）中、Ｚは、ａ構造とｂ構造を有し、Ｒ１ｓは、水素原子又は炭素数１～１０の炭化水素基であり、Ｒ２ｓは炭素数１～１０の炭化水素基であり、Ｒ３ｓ、Ｒ４ｓ、Ｒ５ｓ、Ｒ６ｓのうち少なくとも１つは芳香族基で、残りは水素原子又は炭素数１～３０の有機基で、それぞれ同一でも異なっていてもよい。ａ構造及びｂ構造の重合は、ブロック重合でもランダム重合でもよい。Ｚ部分のモル％は、ａ構造は５～９５モル％、ｂ構造は９５～５モル％であり、ａ＋ｂは１００モル％である。
式（ＳＬ）において、好ましいＺとしては、ｂ構造中のＲ５ｓ及びＲ６ｓがフェニル基であるものが挙げられる。また、式（ＳＬ）で示される構造の分子量は、４００～４，０００であることが好ましく、５００～３，０００がより好ましい。
他の種類の繰り返し単位として式（ＳＬ）で表されるジアミン残基を含む場合、更に、テトラカルボン酸二無水物から酸無水物基の除去後に残存するテトラカルボン酸残基を繰り返し単位として含むことも好ましい。このようなテトラカルボン酸残基の例としては、式（４）中のＲ１３２の例が挙げられる。
ポリベンゾオキサゾールは、例えば、ビスアミノフェノール誘導体と、Ｒ１３３を含むジカルボン酸又は上記ジカルボン酸の、ジカルボン酸ジクロライド及びジカルボン酸誘導体等から選ばれる化合物とを反応させて、ポリベンゾオキサゾール前駆体を得、これを既知のオキサゾール化反応法を用いてオキサゾール化させることで得られる。
なお、ジカルボン酸の場合には反応収率等を高めるため、１－ヒドロキシ－１，２，３－ベンゾトリアゾール等を予め反応させた活性エステル型のジカルボン酸誘導体を用いてもよい。
また、ポリベンゾオキサゾール又はポリベンゾオキサゾール前駆体の合成において、上述のポリイミド又はポリイミド前駆体の合成と同様に、上述の末端封止剤を用いてもよいし、上述のポリベンゾオキサゾール前駆体の合成と同様に固体析出を行ってもよい。
ポリベンゾオキサゾールの重量平均分子量（Ｍｗ）は、５，０００～７０，０００が好ましく、８，０００～５０，０００がより好ましく、１０，０００～３０，０００が更に好ましい。重量平均分子量を５，０００以上とすることにより、硬化後の膜の耐折れ性を向上させることができる。機械特性に優れた硬化膜を得るため、重量平均分子量は、２０，０００以上が特に好ましい。また、ポリベンゾオキサゾールを２種以上含有する場合、少なくとも１種のポリベンゾオキサゾールの重量平均分子量が上記範囲であることが好ましい。
〔含有量〕
本発明の光硬化性樹脂組成物における特定樹脂の含有量は、光硬化性樹脂組成物の全固形分に対し２０質量％以上であることが好ましく、３０質量％以上であることがより好ましく、４０質量％以上であることが更に好ましく、５０質量％以上であることが一層好ましい。また、本発明の光硬化性樹脂組成物における特定樹脂の含有量は、光硬化性樹脂組成物の全固形分に対し、９９．５質量％以下であることが好ましく、９９質量％以下であることがより好ましく、９８質量％以下であることが更に好ましく、９７質量％以下であることが一層好ましく、９５質量％以下であることがより一層好ましい。
本発明の光硬化性樹脂組成物は、特定樹脂を１種のみ含んでいてもよいし、２種以上含んでいてもよい。２種以上含む場合、合計量が上記範囲となることが好ましい。
＜他の樹脂＞
本発明の樹脂組成物は、上述した特定樹脂と、特定樹脂とは異なる他の樹脂（以下、単に「他の樹脂」ともいう）とを含んでもよい。
他の樹脂としては、フェノール樹脂、ポリアミド、エポキシ樹脂、ポリシロキサン、シロキサン構造を含む樹脂、アクリル樹脂等が挙げられる。
例えば、アクリル樹脂を更に加えることにより、塗布性に優れた組成物が得られ、また、耐溶剤性に優れたパターン（硬化膜）が得られる。
例えば、後述する重合性化合物に代えて、又は、後述する重合性化合物に加えて、重量平均分子量が２０，０００以下の重合性基価の高いアクリル系樹脂を組成物に添加することにより、組成物の塗布性、パターン（硬化膜）の耐溶剤性等を向上させることができる。
本発明の樹脂組成物が他の樹脂を含む場合、他の樹脂の含有量は、組成物の全固形分に対し、０．０１質量％以上であることが好ましく、０．０５質量％以上であることがより好ましく、１質量％以上であることが更に好ましく、２質量％以上であることが一層好ましく、５質量％以上であることがより一層好ましく、１０質量％以上であることが更に一層好ましい。
また、本発明の樹脂組成物における、他の樹脂の含有量は、組成物の全固形分に対し、８０質量％以下であることが好ましく、７５質量％以下であることがより好ましく、７０質量％以下であることが更に好ましく、６０質量％以下であることが一層好ましく、５０質量％以下であることがより一層好ましい。
また、本発明の樹脂組成物の好ましい一態様として、他の樹脂の含有量が低含有量である態様とすることもできる。上記態様において、他の樹脂の含有量は、組成物の全固形分に対し、２０質量％以下であることが好ましく、１５質量％以下であることがより好ましく、１０質量％以下であることが更に好ましく、５質量％以下であることが一層好ましく、１質量％以下であることがより一層好ましい。上記含有量の下限は特に限定されず、０質量％以上であればよい。
本発明の樹脂組成物は、他の樹脂を１種のみ含んでいてもよいし、２種以上含んでいてもよい。２種以上含む場合、合計量が上記範囲となることが好ましい。
＜感光性化合物Ａ＞
本発明の硬化膜の製造方法の第一の態様において、光硬化性樹脂組成物は、上記第１露光工程における露光波長に対して感度を有する感光性化合物Ａを含む。
感光性化合物が、第１露光工程における露光波長に対して感度を有するか否かは、下記方法により判定される。
感光性化合物と、ポリメチルメタクリレート（ＰＭＭＡ）とをメチルエチルケトンに溶解し、モデル膜形成用組成物を調製する。モデル膜形成用組成物における、感光性化合物ＡとＰＭＭＡとの全質量に対する感光性化合物の含有量は、０．５ｍｍｏｌ／ｇとする。また、モデル膜形成用組成物における、感光性化合物ＡとＰＭＭＡとの全質量に対するメチルエチルケトンの使用量は、後述するモデル膜の膜厚に応じて適宜設定すればよい。
また、ＰＭＭＡの重量平均分子量は、１０，０００とする。
その後、得られたモデル膜形成用組成物をガラス上に塗布し、８０℃で１分間熱乾燥して、モデル膜を得る。モデル膜の膜厚は、１０μｍとなるようにする。その後、第１露光工程における露光と同様の光源を用い、上記露光と同様の波長、照射量により上記組成物膜を露光する。
上記露光後、上記モデル膜、及び、上記モデル膜が形成されたガラスを、メタノール／ＴＨＦ＝５０／５０（質量比）溶液に超音波を当てながら１０分浸漬させる。上記溶液に抽出された抽出物をＨＰＬＣ（高速液体クロマトグラフィ）にて分析することで感光性化合物の残存率を以下の式より算出する。
感光性化合物の残存率（％）＝露光後のモデル膜に含まれる感光性化合物の量（ｍｏｌ）／露光前のモデル膜に含まれる感光性化合物の含有量（ｍｏｌ）×１００
また、上記感光性化合物の残存率が８０％未満である場合に、上記感光性化合物は第１露光工程における露光波長に対して感度を有する化合物であると判定する。上記残存率は、７０％以下であることが好ましく、６０％以下であることがより好ましく、５０％以下であることが更に好ましい。上記残存率の下限は特に限定されず、０％であってもよい。
上記感光性化合物の残存率が８０％以上である場合に、上記感光性化合物は第１露光工程における露光波長に対して感度を有しない化合物であると判定する。上記残存率は、８５％以上であることが好ましく、９０％以上であることがより好ましく、９５％以上であることが更に好ましい。上記残存率の上限は特に限定されず、１００％であってもよい。
感光性化合物Ａは、第２露光工程における露光波長に対して感度を有してもよいし、感動を有しなくてもよいが、得られる硬化膜の膜強度及び溶剤耐性の観点からは、第２露光工程における露光波長に対して感度を有することが好ましい。
第２露光工程における露光波長に対して感度を有するか否かについては、上記第１露光工程における露光波長に対して感度を有するか否かの判定方法において、「第１露光工程」の記載を「第２露光工程」の記載に読み替えた判定方法により判定することが可能である。
本発明の硬化膜の製造方法の第二の態様において、感光性化合物Ａの極大吸収波長と感光性化合物Ｂの極大吸収波長の差は、８０ｎｍ以上であり、９０～３００ｎｍであることが好ましく、１００～２００ｎｍであることが更に好ましい。
感光性化合物Ａの極大吸収波長は、１９０～４５０ｎｍであることが好ましく、３２０～４５０ｎｍであることがより好ましい。
また、感光性化合物Ａの極大吸収波長は、感光性化合物Ｂの極大吸収波長よりも大きいことが好ましい。
感光性化合物の極大吸収波長は、波長１９０～５００ｎｍの波長範囲における極大吸収波長のうち、最も長波長側に存在する波長として定義される。
感光性化合物Ａは、上記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物である。
具体的には、感光性化合物Ａは、第１露光工程によりラジカルを発生する、酸を発生する等の化学変化が起こり、上記構造変化に伴い光硬化性層の現像液への溶解度を変化させる作用を有する化合物であることが好ましく、第１露光工程によりラジカルを発生する化合物であることがより好ましい。
また、感光性化合物Ａは、光重合開始剤、又は、光酸発生剤であることが好ましい。
〔光重合開始剤〕
光重合開始剤としては、光ラジカル重合開始剤、光カチオン重合開始剤等が挙げられ、光ラジカル重合開始剤が好ましい。
光ラジカル重合開始剤は、上述の第１露光工程によりラジカルを発生する化合物に該当する化合物である。
－光ラジカル重合開始剤－
本発明の光硬化性樹脂組成物は、感光性化合物Ａとして、光ラジカル重合開始剤を含むことが好ましい。
例えば、光硬化性樹脂組成物が、光ラジカル重合開始剤、並びに、ラジカル重合性を有するエチレン性不飽和結合を有する特定樹脂、及び、後述するラジカル架橋剤の少なくとも一方を含有することで、ラジカル重合が進行し、光硬化性層の露光部の現像液に対する溶解度が低下するため、ネガ型のパターンを形成することができる。
光ラジカル重合開始剤としては、特に制限はなく、例えば、公知の化合物の中から適宜選択することができる。例えば、紫外線領域から可視領域の光線に対して感光性を有する光ラジカル重合開始剤が好ましい。また、光励起された増感剤と何らかの作用を生じ、活性ラジカルを生成する活性剤であってもよい。
光ラジカル重合開始剤は、約３００～８００ｎｍ（好ましくは３３０～５００ｎｍ）の範囲内の波長の光に対して、少なくとも約５０Ｌ・ｍｏｌ－１・ｃｍ－１のモル吸光係数を有する化合物を、少なくとも１種含有していることが好ましい。化合物のモル吸光係数は、公知の方法を用いて測定することができる。例えば、紫外可視分光光度計（Ｖａｒｉａｎ社製Ｃａｒｙ－５ ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ）にて、酢酸エチル溶剤を用い、０．０１ｇ／Ｌの濃度で測定することが好ましい。
光ラジカル重合開始剤としては、公知の化合物を任意に使用できる。例えば、ハロゲン化炭化水素誘導体（例えば、トリアジン骨格を有する化合物、オキサジアゾール骨格を有する化合物、トリハロメチル基を有する化合物など）、アシルホスフィンオキサイド等のアシルホスフィン化合物、ヘキサアリールビイミダゾール、オキシム誘導体等のオキシム化合物、有機過酸化物、チオ化合物、ケトン化合物、芳香族オニウム塩、ケトオキシムエーテル、アミノアセトフェノン化合物、ヒドロキシアセトフェノン、アゾ系化合物、アジド化合物、メタロセン化合物、有機ホウ素化合物、鉄アレーン錯体などが挙げられる。これらの詳細については、特開２０１６－０２７３５７号公報の段落０１６５～０１８２、国際公開第２０１５／１９９２１９号の段落０１３８～０１５１の記載を参酌でき、これらの内容は本明細書に組み込まれる。
ケトン化合物としては、例えば、特開２０１５－０８７６１１号公報の段落００８７に記載の化合物が例示され、この内容は本明細書に組み込まれる。市販品では、カヤキュアーＤＥＴＸ（日本化薬（株）製）も好適に用いられる。
光ラジカル重合開始剤としては、ヒドロキシアセトフェノン化合物、アミノアセトフェノン化合物、及び、アシルホスフィン化合物も好適に用いることができる。より具体的には、例えば、特開平１０－２９１９６９号公報に記載のアミノアセトフェノン系開始剤、特許第４２２５８９８号に記載のアシルホスフィンオキシド系開始剤も用いることができる。
ヒドロキシアセトフェノン系開始剤としては、ＩＲＧＡＣＵＲＥ １８４（ＩＲＧＡＣＵＲＥは登録商標）、ＤＡＲＯＣＵＲ １１７３、ＩＲＧＡＣＵＲＥ ５００、ＩＲＧＡＣＵＲＥ－２９５９、ＩＲＧＡＣＵＲＥ １２７（商品名：いずれもＢＡＳＦ社製）を用いることができる。
アミノアセトフェノン系開始剤としては、市販品であるＩＲＧＡＣＵＲＥ ９０７、ＩＲＧＡＣＵＲＥ ３６９、及び、ＩＲＧＡＣＵＲＥ ３７９（商品名：いずれもＢＡＳＦ社製）、Ｏｍｎｉｒａｄ ９０７、Ｏｍｎｉｒａｄ ３６９、及び、Ｏｍｎｉｒａｄ ３７９（いずれもＩＧＭ Ｒｅｓｉｎｓ社製）を用いることができる。
アミノアセトフェノン系開始剤として、３６５ｎｍ又は４０５ｎｍ等の波長光源に吸収極大波長がマッチングされた特開２００９－１９１１７９号公報に記載の化合物も用いることができる。
アシルホスフィン系開始剤としては、２，４，６－トリメチルベンゾイル－ジフェニル－ホスフィンオキサイドなどが挙げられる。また、市販品であるＩＲＧＡＣＵＲＥ－８１９やＩＲＧＡＣＵＲＥ－ＴＰＯ（商品名：いずれもＢＡＳＦ社製）、Ｏｍｎｉｒａｄ ８１９やＯｍｎｉｒａｄ ＴＰＯ（いずれもＩＧＭ Ｒｅｓｉｎｓ社製）を用いることができる。
メタロセン化合物としては、ＩＲＧＡＣＵＲＥ－７８４（ＢＡＳＦ社製）などが例示される。
光ラジカル重合開始剤として、より好ましくはオキシム化合物が挙げられる。オキシム化合物を用いることにより、露光ラチチュードをより効果的に向上させることが可能になる。オキシム化合物は、露光ラチチュード（露光マージン）が広く、かつ、光硬化促進剤としても働くため、特に好ましい。
オキシム化合物の具体例としては、特開２００１－２３３８４２号公報に記載の化合物、特開２０００－０８００６８号公報に記載の化合物、特開２００６－３４２１６６号公報に記載の化合物を用いることができる。
好ましいオキシム化合物としては、例えば、下記の構造の化合物や、３－ベンゾイルオキシイミノブタン－２－オン、３－アセトキシイミノブタン－２－オン、３－プロピオニルオキシイミノブタン－２－オン、２－アセトキシイミノペンタン－３－オン、２－アセトキシイミノ－１－フェニルプロパン－１－オン、２－ベンゾイルオキシイミノ－１－フェニルプロパン－１－オン、３－（４－トルエンスルホニルオキシ）イミノブタン－２－オン、及び２－エトキシカルボニルオキシイミノ－１－フェニルプロパン－１－オンなどが挙げられる。本発明の光硬化性樹脂組成物においては、特に光ラジカル重合開始剤としてオキシム化合物（オキシム系の光ラジカル重合開始剤）を用いることが好ましい。光ラジカル重合開始剤であるオキシム化合物は、分子内に ＞Ｃ＝Ｎ－Ｏ－Ｃ（＝Ｏ）－ で表される連結基を有する。
Figure 0007300511000026
市販品ではＩＲＧＡＣＵＲＥ ＯＸＥ ０１、ＩＲＧＡＣＵＲＥ ＯＸＥ ０２、ＩＲＧＡＣＵＲＥ ＯＸＥ ０３、ＩＲＧＡＣＵＲＥ ＯＸＥ ０４（以上、ＢＡＳＦ社製）、アデカオプトマーＮ－１９１９（（株）ＡＤＥＫＡ製、特開２０１２－０１４０５２号公報に記載の光ラジカル重合開始剤２）も好適に用いられる。また、ＴＲ－ＰＢＧ－３０４（常州強力電子新材料有限公司製）、アデカアークルズＮＣＩ－８３１及びアデカアークルズＮＣＩ－９３０（（株）ＡＤＥＫＡ製）も用いることができる。また、ＤＦＩ－０９１（ダイトーケミックス（株）製）を用いることができる。また、下記の構造のオキシム化合物を用いることもできる。
Figure 0007300511000027
光重合開始剤としては、フルオレン環を有するオキシム化合物を用いることもできる。フルオレン環を有するオキシム化合物の具体例としては、特開２０１４－１３７４６６号公報に記載の化合物、特許０６６３６０８１号に記載の化合物が挙げられる。
光重合開始剤としては、カルバゾール環の少なくとも１つのベンゼン環がナフタレン環となった骨格を有するオキシム化合物を用いることもできる。そのようなオキシム化合物の具体例としては、国際公開第２０１３／０８３５０５号に記載の化合物が挙げられる。
また、フッ素原子を有するオキシム化合物を用いることも可能である。そのようなオキシム化合物の具体例としては、特開２０１０－２６２０２８号公報に記載されている化合物、特表２０１４－５００８５２号公報の段落０３４５に記載されている化合物２４、３６～４０、特開２０１３－１６４４７１号公報の段落０１０１に記載されている化合物（Ｃ－３）などが挙げられる。
最も好ましいオキシム化合物としては、特開２００７－２６９７７９号公報に示される特定置換基を有するオキシム化合物や、特開２００９－１９１０６１号公報に示されるチオアリール基を有するオキシム化合物などが挙げられる。
光ラジカル重合開始剤は、露光感度の観点から、トリハロメチルトリアジン化合物、ベンジルジメチルケタール化合物、α－ヒドロキシケトン化合物、α－アミノケトン化合物、アシルホスフィン化合物、ホスフィンオキサイド化合物、メタロセン化合物、オキシム化合物、トリアリールイミダゾールダイマー、オニウム塩化合物、ベンゾチアゾール化合物、ベンゾフェノン化合物、アセトフェノン化合物及びその誘導体、シクロペンタジエン－ベンゼン－鉄錯体及びその塩、ハロメチルオキサジアゾール化合物、３－アリール置換クマリン化合物よりなる群から選択される化合物が好ましい。
更に好ましい光ラジカル重合開始剤は、トリハロメチルトリアジン化合物、α－アミノケトン化合物、アシルホスフィン化合物、ホスフィンオキサイド化合物、メタロセン化合物、オキシム化合物、トリアリールイミダゾールダイマー、オニウム塩化合物、ベンゾフェノン化合物、アセトフェノン化合物であり、トリハロメチルトリアジン化合物、α－アミノケトン化合物、オキシム化合物、トリアリールイミダゾールダイマー、ベンゾフェノン化合物よりなる群から選ばれる少なくとも１種の化合物が一層好ましく、メタロセン化合物又はオキシム化合物を用いるのがより一層好ましく、オキシム化合物が更に一層好ましい。
また、光ラジカル重合開始剤は、ベンゾフェノン、Ｎ，Ｎ’－テトラメチル－４，４’－ジアミノベンゾフェノン（ミヒラーケトン）等のＮ，Ｎ’－テトラアルキル－４，４’－ジアミノベンゾフェノン、２－ベンジル－２－ジメチルアミノ－１－（４－モルホリノフェニル）－ブタノン－１，２－メチル－１－［４－（メチルチオ）フェニル］－２－モルホリノ－プロパノン－１等の芳香族ケトン、アルキルアントラキノン等の芳香環と縮環したキノン類、ベンゾインアルキルエーテル等のベンゾインエーテル化合物、ベンゾイン、アルキルベンゾイン等のベンゾイン化合物、ベンジルジメチルケタール等のベンジル誘導体などを用いることもできる。また、下記式（Ｉ）で表される化合物を用いることもできる。
Figure 0007300511000028
式（Ｉ）中、ＲＩ００は、炭素数１～２０のアルキル基、１個以上の酸素原子によって中断された炭素数２～２０のアルキル基、炭素数１～１２のアルコキシ基、フェニル基、又は、炭素数１～２０のアルキル基、炭素数１～１２のアルコキシ基、ハロゲン原子、シクロペンチル基、シクロヘキシル基、炭素数２～１２のアルケニル基、１個以上の酸素原子によって中断された炭素数２～１８のアルキル基及び炭素数１～４のアルキル基の少なくとも１つで置換されたフェニル基若しくはビフェニル基であり、ＲＩ０１は、式（ＩＩ）で表される基であるか、ＲＩ００と同じ基であり、ＲＩ０２～ＲＩ０４は各々独立に炭素数１～１２のアルキル基、炭素数１～１２のアルコキシ基又はハロゲン原子である。
Figure 0007300511000029
式中、ＲＩ０５～ＲＩ０７は、上記式（Ｉ）のＲＩ０２～ＲＩ０４と同じである。
また、光ラジカル重合開始剤は、国際公開第２０１５／１２５４６９号の段落００４８～００５５に記載の化合物を用いることもできる。
光硬化性樹脂組成物が光ラジカル重合開始剤を含む場合、光ラジカル重合開始剤の含有量は、本発明の光硬化性樹脂組成物の全固形分に対し０．１～３０質量％であることが好ましく、より好ましくは０．１～２０質量％であり、更に好ましくは０．５～１５質量％であり、一層好ましくは１．０～１０質量％である。光ラジカル重合開始剤は１種のみ含有していてもよいし、２種以上含有していてもよい。光ラジカル重合開始剤を２種以上含有する場合は、その合計が上記範囲であることが好ましい。
－光酸発生剤－
本発明の光硬化性樹脂組成物は、感光性化合物Ａとして、光酸発生剤を含むことも好ましい。
光酸発生剤を含有することで、例えば、光硬化性層の露光部に酸が発生して、上記露光部の現像液（例えば、アルカリ水溶液）に対する溶解性が増大し、露光部が現像液により除去されるポジ型のレリーフパターンを得ることができる。
また、光硬化性樹脂組成物が、光酸発生剤と、後述する架橋剤とを含有することにより、例えば、露光部に発生した酸により架橋剤の架橋反応が促進され、露光部が非露光部よりも現像液により除去されにくくなる態様とすることもできる。このような態様によれば、ネガ型のレリーフパターンを得ることができる。
光酸発生剤としては、露光により酸を発生するものであれば特に限定されるものではないが、キノンジアジド化合物、ジアゾニウム塩、ホスホニウム塩、スルホニウム塩、ヨードニウム塩などのオニウム塩化合物、イミドスルホネート、オキシムスルホネート、ジアゾジスルホン、ジスルホン、ｏ－ニトロベンジルスルホネート等のスルホネート化合物などを挙げることができる。
キノンジアジド化合物としては、ポリヒドロキシ化合物にキノンジアジドのスルホン酸がエステルで結合したもの、ポリアミノ化合物にキノンジアジドのスルホン酸がスルホンアミド結合したもの、ポリヒドロキシポリアミノ化合物にキノンジアジドのスルホン酸がエステル結合及びスルホンアミド結合の少なくとも一方により結合したものなどが挙げられる。本発明においては、例えば、これらポリヒドロキシ化合物やポリアミノ化合物の官能基全体の５０モル％以上がキノンジアジドで置換されていることが好ましい。
本発明において、キノンジアジドは５－ナフトキノンジアジドスルホニル基、４－ナフトキノンジアジドスルホニル基のいずれも好ましく用いられる。４－ナフトキノンジアジドスルホニルエステル化合物は水銀灯のｉ線領域に吸収を持っており、ｉ線露光に適している。５－ナフトキノンジアジドスルホニルエステル化合物は水銀灯のｇ線領域まで吸収が伸びており、ｇ線露光に適している。本発明においては、露光する波長によって４－ナフトキノンジアジドスルホニルエステル化合物、５－ナフトキノンジアジドスルホニルエステル化合物を選択することが好ましい。また、同一分子中に４－ナフトキノンジアジドスルホニル基、５－ナフトキノンジアジドスルホニル基を有するナフトキノンジアジドスルホニルエステル化合物を含有してもよいし、４－ナフトキノンジアジドスルホニルエステル化合物と５－ナフトキノンジアジドスルホニルエステル化合物を含有してもよい。
上記ナフトキノンジアジド化合物は、フェノール性ヒドロキシ基を有する化合物と、キノンジアジドスルホン酸化合物とのエステル化反応によって合成可能であり、公知の方法により合成することができる。これらのナフトキノンジアジド化合物を使用することで解像度、感度、残膜率がより向上する。
オニウム塩化合物、又は、スルホネート化合物としては、特開２００８－０１３６４６号公報の段落００６４～０１２２に記載の化合物等が挙げられる。
光酸発生剤は、オキシムスルホネート基を含む化合物（以下、単に「オキシムスルホネート化合物」ともいう）であることも好ましい。
オキシムスルホネート化合物は、オキシムスルホネート基を有していれば特に制限はないが、下記式（ＯＳ－１）、後述する式（ＯＳ－１０３）、式（ＯＳ－１０４）、又は、式（ＯＳ－１０５）で表されるオキシムスルホネート化合物であることが好ましい。
Figure 0007300511000030
式（ＯＳ－１）中、Ｘ３は、アルキル基、アルコキシル基、又は、ハロゲン原子を表す。Ｘ３が複数存在する場合は、それぞれ同一であってもよいし、異なっていてもよい。上記Ｘ３におけるアルキル基及びアルコキシル基は、置換基を有していてもよい。上記Ｘ３におけるアルキル基としては、炭素数１～４の、直鎖状又は分岐状アルキル基が好ましい。上記Ｘ３におけるアルコキシル基としては、炭素数１～４の直鎖状又は分岐状アルコキシル基が好ましい。上記Ｘ３におけるハロゲン原子としては、塩素原子又はフッ素原子が好ましい。
式（ＯＳ－１）中、ｍ３は、０～３の整数を表し、０又は１が好ましい。ｍ３が２又は３であるとき、複数のＸ３は同一でも異なっていてもよい。
式（ＯＳ－１）中、Ｒ３４は、アルキル基又はアリール基を表し、炭素数１～１０のアルキル基、炭素数１～１０のアルコキシル基、炭素数１～５のハロゲン化アルキル基、炭素数１～５のハロゲン化アルコキシル基、Ｗで置換されていてもよいフェニル基、Ｗで置換されていてもよいナフチル基又はＷで置換されていてもよいアントラニル基であることが好ましい。Ｗは、ハロゲン原子、シアノ基、ニトロ基、炭素数１～１０のアルキル基、炭素数１～１０のアルコキシル基、炭素数１～５のハロゲン化アルキル基又は炭素数１～５のハロゲン化アルコキシル基、炭素数６～２０のアリール基、炭素数６～２０のハロゲン化アリール基を表す。
式（ＯＳ－１）中、ｍ３が３であり、Ｘ３がメチル基であり、Ｘ３の置換位置がオルト位であり、Ｒ３４が炭素数１～１０の直鎖状アルキル基、７，７－ジメチル－２－オキソノルボルニルメチル基、又は、ｐ－トリル基である化合物が特に好ましい。
式（ＯＳ－１）で表されるオキシムスルホネート化合物の具体例としては、特開２０１１－２０９６９２号公報の段落番号００６４～００６８、特開２０１５－１９４６７４号公報の段落番号０１５８～０１６７に記載された以下の化合物が例示され、これらの内容は本明細書に組み込まれる。
Figure 0007300511000031
式（ＯＳ－１０３）～式（ＯＳ－１０５）中、Ｒｓ１はアルキル基、アリール基又はヘテロアリール基を表し、複数存在する場合のあるＲｓ２はそれぞれ独立に、水素原子、アルキル基、アリール基又はハロゲン原子を表し、複数存在する場合のあるＲｓ６はそれぞれ独立に、ハロゲン原子、アルキル基、アルキルオキシ基、スルホン酸基、アミノスルホニル基又はアルコキシスルホニル基を表し、ＸｓはＯ又はＳを表し、ｎｓは１又は２を表し、ｍｓは０～６の整数を表す。
式（ＯＳ－１０３）～式（ＯＳ－１０５）中、Ｒｓ１で表されるアルキル基（炭素数１～３０が好ましい）、アリール基（炭素数６～３０が好ましい）又はヘテロアリール基（炭素数４～３０が好ましい）は、置換基Ｔを有していてもよい。
式（ＯＳ－１０３）～式（ＯＳ－１０５）中、Ｒｓ２は、水素原子、アルキル基（炭素数１～１２が好ましい）又はアリール基（炭素数６～３０が好ましい）であることが好ましく、水素原子又はアルキル基であることがより好ましい。化合物中に２以上存在する場合のあるＲｓ２のうち、１つ又は２つがアルキル基、アリール基又はハロゲン原子であることが好ましく、１つがアルキル基、アリール基又はハロゲン原子であることがより好ましく、１つがアルキル基であり、かつ残りが水素原子であることが特に好ましい。Ｒｓ２で表されるアルキル基又はアリール基は、置換基Ｔを有していてもよい。
式（ＯＳ－１０３）、式（ＯＳ－１０４）、又は、式（ＯＳ－１０５）中、ＸｓはＯ又はＳを表し、Ｏであることが好ましい。上記式（ＯＳ－１０３）～（ＯＳ－１０５）において、Ｘｓを環員として含む環は、５員環又は６員環である。
式（ＯＳ－１０３）～式（ＯＳ－１０５）中、ｎｓは１又は２を表し、ＸｓがＯである場合、ｎｓは１であることが好ましく、また、ＸｓがＳである場合、ｎｓは２であることが好ましい。
式（ＯＳ－１０３）～式（ＯＳ－１０５）中、Ｒｓ６で表されるアルキル基（炭素数１～３０が好ましい）及びアルキルオキシ基（炭素数１～３０が好ましい）は、置換基を有していてもよい。
式（ＯＳ－１０３）～式（ＯＳ－１０５）中、ｍｓは０～６の整数を表し、０～２の整数であることが好ましく、０又は１であることがより好ましく、０であることが特に好ましい。
また、上記式（ＯＳ－１０３）で表される化合物は、下記式（ＯＳ－１０６）、式（ＯＳ－１１０）又は式（ＯＳ－１１１）で表される化合物であることが特に好ましく、上記式（ＯＳ－１０４）で表される化合物は、下記式（ＯＳ－１０７）で表される化合物であることが特に好ましく、上記式（ＯＳ－１０５）で表される化合物は、下記式（ＯＳ－１０８）又は式（ＯＳ－１０９）で表される化合物であることが特に好ましい。
Figure 0007300511000032
式（ＯＳ－１０６）～式（ＯＳ－１１１）中、Ｒｔ１はアルキル基、アリール基又はヘテロアリール基を表し、Ｒｔ７は、水素原子又は臭素原子を表し、Ｒｔ８は水素原子、炭素数１～８のアルキル基、ハロゲン原子、クロロメチル基、ブロモメチル基、ブロモエチル基、メトキシメチル基、フェニル基又はクロロフェニル基を表し、Ｒｔ９は水素原子、ハロゲン原子、メチル基又はメトキシ基を表し、Ｒｔ２は水素原子又はメチル基を表す。
式（ＯＳ－１０６）～式（ＯＳ－１１１）中、Ｒｔ７は、水素原子又は臭素原子を表し、水素原子であることが好ましい。
式（ＯＳ－１０６）～式（ＯＳ－１１１）中、Ｒｔ８は、水素原子、炭素数１～８のアルキル基、ハロゲン原子、クロロメチル基、ブロモメチル基、ブロモエチル基、メトキシメチル基、フェニル基又はクロロフェニル基を表し、炭素数１～８のアルキル基、ハロゲン原子又はフェニル基であることが好ましく、炭素数１～８のアルキル基であることがより好ましく、炭素数１～６のアルキル基であることが更に好ましく、メチル基であることが特に好ましい。
式（ＯＳ－１０６）～式（ＯＳ－１１１）中、Ｒｔ９は、水素原子、ハロゲン原子、メチル基又はメトキシ基を表し、水素原子であることが好ましい。
Ｒｔ２は、水素原子又はメチル基を表し、水素原子であることが好ましい。
また、上記オキシムスルホネート化合物において、オキシムの立体構造（Ｅ，Ｚ）については、いずれか一方であっても、混合物であってもよい。
上記式（ＯＳ－１０３）～式（ＯＳ－１０５）で表されるオキシムスルホネート化合物の具体例としては、特開２０１１－２０９６９２号公報の段落番号００８８～００９５、特開２０１５－１９４６７４号公報の段落番号０１６８～０１９４に記載の化合物が例示され、これらの内容は本明細書に組み込まれる。
オキシムスルホネート基を少なくとも１つを含むオキシムスルホネート化合物の好適な他の態様としては、下記式（ＯＳ－１０１）、式（ＯＳ－１０２）で表される化合物が挙げられる。
Figure 0007300511000033
式（ＯＳ－１０１）又は式（ＯＳ－１０２）中、Ｒｕ９は、水素原子、アルキル基、アルケニル基、アルコキシル基、アルコキシカルボニル基、アシル基、カルバモイル基、スルファモイル基、スルホ基、シアノ基、アリール基又はヘテロアリール基を表す。Ｒｕ９がシアノ基又はアリール基である態様がより好ましく、Ｒｕ９がシアノ基、フェニル基又はナフチル基である態様が更に好ましい。
式（ＯＳ－１０１）又は式（ＯＳ－１０２）中、Ｒｕ２ａは、アルキル基又はアリール基を表す。
式（ＯＳ－１０１）又は式（ＯＳ－１０２）中、Ｘｕは、－Ｏ－、－Ｓ－、－ＮＨ－、－ＮＲｕ５－、－ＣＨ２－、－ＣＲｕ６Ｈ－又はＣＲｕ６Ｒｕ７－を表し、Ｒｕ５～Ｒｕ７はそれぞれ独立に、アルキル基又はアリール基を表す。
式（ＯＳ－１０１）又は式（ＯＳ－１０２）中、Ｒｕ１～Ｒｕ４はそれぞれ独立に、水素原子、ハロゲン原子、アルキル基、アルケニル基、アルコキシル基、アミノ基、アルコキシカルボニル基、アルキルカルボニル基、アリールカルボニル基、アミド基、スルホ基、シアノ基又はアリール基を表す。Ｒｕ１～Ｒｕ４のうちの２つがそれぞれ互いに結合して環を形成してもよい。このとき、環が縮環してベンゼン環ともに縮合環を形成していてもよい。Ｒｕ１～Ｒｕ４としては、水素原子、ハロゲン原子又はアルキル基が好ましく、また、Ｒｕ１～Ｒｕ４のうちの少なくとも２つが互いに結合してアリール基を形成する態様も好ましい。中でも、Ｒｕ１～Ｒｕ４がいずれも水素原子である態様が好ましい。上記した置換基は、いずれも、更に置換基を有していてもよい。
上記式（ＯＳ－１０１）で表される化合物は、式（ＯＳ－１０２）で表される化合物であることがより好ましい。
また、上記オキシムスルホネート化合物において、オキシムやベンゾチアゾール環の立体構造（Ｅ，Ｚ等）についてはそれぞれ、いずれか一方であっても、混合物であってもよい。
式（ＯＳ－１０１）で表される化合物の具体例としては、特開２０１１－２０９６９２号公報の段落番号０１０２～０１０６、特開２０１５－１９４６７４号公報の段落番号０１９５～０２０７に記載の化合物が例示され、これらの内容は本明細書に組み込まれる。
上記化合物の中でも、ｂ－９、ｂ－１６、ｂ－３１、ｂ－３３が好ましい。
その他、光酸発生剤としては市販品を使用してもよい。市販品としては、ＷＰＡＧ－１４５、ＷＰＡＧ－１４９、ＷＰＡＧ－１７０、ＷＰＡＧ－１９９、ＷＰＡＧ－３３６、ＷＰＡＧ－３６７、ＷＰＡＧ－３７０、ＷＰＡＧ－４４３、ＷＰＡＧ－４６９、ＷＰＡＧ－６３８、ＷＰＡＧ－６９９（いずれも富士フイルム和光純薬（株）製）、Ｏｍｎｉｃａｔ ２５０、Ｏｍｎｉｃａｔ ２７０（いずれもＩＧＭ Ｒｅｓｉｎｓ Ｂ．Ｖ．社製）、Ｉｒｇａｃｕｒｅ ２５０、Ｉｒｇａｃｕｒｅ ２７０、Ｉｒｇａｃｕｒｅ ２９０（いずれもＢＡＳＦ社製）、ＭＢＺ－１０１（みどり化学（株）製）等が挙げられる。

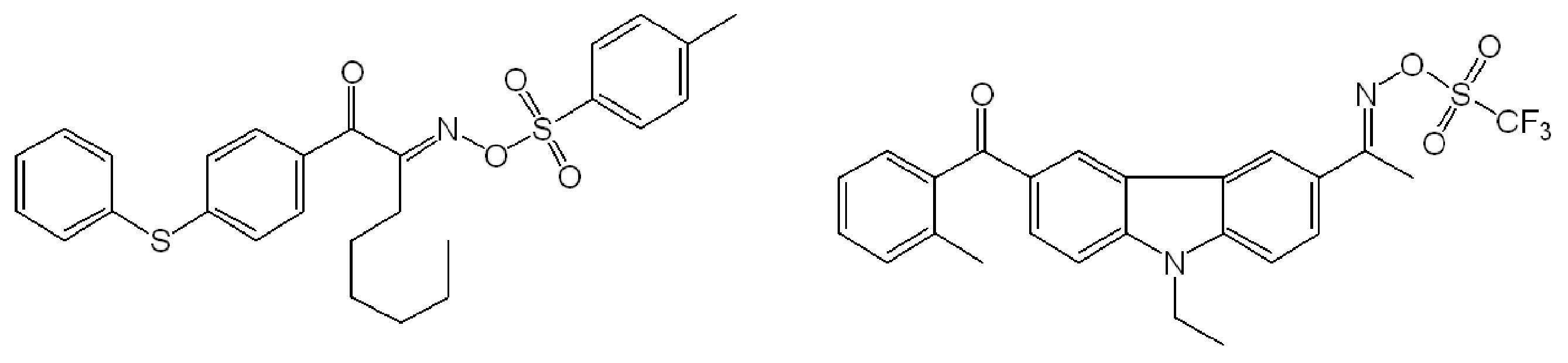

また、下記構造式で表される化合物も好ましい例として挙げられる。
Figure 0007300511000034
光酸発生剤としては、有機ハロゲン化化合物も適用できる。有機ハロゲン化化合物としては、具体的には、若林等「Ｂｕｌｌ Ｃｈｅｍ．Ｓｏｃ Ｊａｐａｎ」４２、２９２４（１９６９）、米国特許第３，９０５，８１５号明細書、特公昭４６－４６０５号、特開昭４８－３６２８１号、特開昭５５－３２０７０号、特開昭６０－２３９７３６号、特開昭６１－１６９８３５号、特開昭６１－１６９８３７号、特開昭６２－５８２４１号、特開昭６２－２１２４０１号、特開昭６３－７０２４３号、特開昭６３－２９８３３９号、Ｍ．Ｐ．Ｈｕｔｔ“Ｊｕｒｎａｌ ｏｆ Ｈｅｔｅｒｏｃｙｃｌｉｃ Ｃｈｅｍｉｓｔｒｙ”１（Ｎｏ３），（１９７０）などに記載の化合物が挙げられ、特に、トリハロメチル基が置換したオキサゾール化合物：Ｓ－トリアジン化合物が挙げられる。
より好適には、すくなくとも一つのモノ、ジ、又はトリハロゲン置換メチル基がｓ－トリアジン環に結合したｓ－トリアジン誘導体、具体的には、例えば、２，４，６－トリス（モノクロロメチル）－ｓ－トリアジン、２，４，６－トリス（ジクロロメチル）－ｓ－トリアジン、２，４，６－トリス（トリクロロメチル）－ｓ－トリアジン、２－メチル－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２―ｎ－プロピル－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（α，α，β－トリクロロエチル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－フェニル－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（ｐ－メトキシフェニル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（３，４－エポキシフェニル）－４、６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（ｐ－クロロフェニル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－〔１－（ｐ－メトキシフェニル）－２，４－ブタジエニル〕－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－スチリル－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（ｐ－メトキシスチリル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（ｐ－ｉ－プロピルオキシスチリル）－４、６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（ｐ－トリル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－（４－ナトキシナフチル）－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－フェニルチオ－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－ベンジルチオ－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２，４，６－トリス（ジブロモメチル）－ｓ－トリアジン、２，４，６－トリス（トリブロモメチル）－ｓ－トリアジン、２－メチル－４，６－ビス（トリブロモメチル）－ｓ－トリアジン、２－メトキシ－４，６－ビス（トリブロモメチル）－ｓ－トリアジン等が挙げられる。
光酸発生剤としては、有機ホウ酸塩化合物も適用できる。有機ホウ酸塩化合物としては、例えば、特開昭６２－１４３０４４号、特開昭６２－１５０２４２号、特開平９－１８８６８５号、特開平９－１８８６８６号、特開平９－１８８７１０号、特開2000-131837、特開2002-107916、特許第２７６４７６９号、特願２０００－３１０８０８号、等の各公報、及び、Ｋｕｎｚ，Ｍａｒｔｉｎ“Ｒａｄ Ｔｅｃｈ'９８．Ｐｒｏｃｅｅｄｉｎｇ Ａｐｒｉｌ １９－２２，１９９８，Ｃｈｉｃａｇｏ”等に記載される有機ホウ酸塩、特開平６－１５７６２３号公報、特開平６－１７５５６４号公報、特開平６－１７５５６１号公報に記載の有機ホウ素スルホニウム錯体或いは有機ホウ素オキソスルホニウム錯体、特開平６－１７５５５４号公報、特開平６－１７５５５３号公報に記載の有機ホウ素ヨードニウム錯体、特開平９－１８８７１０号公報に記載の有機ホウ素ホスホニウム錯体、特開平６－３４８０１１号公報、特開平７－１２８７８５号公報、特開平７－１４０５８９号公報、特開平７－３０６５２７号公報、特開平７－２９２０１４号公報等の有機ホウ素遷移金属配位錯体等が具体例として挙げられる。
光酸発生剤としては、ジスルホン化合物も適用できる。ジスルホン化合物としては、特開昭６１－１６６５４４号、特願2001-132318公報等に記載されている化合物およびジアゾジスルホン化合物が挙げられる。
上記オニウム塩化合物としては、例えば、Ｓ．Ｉ．Ｓｃｈｌｅｓｉｎｇｅｒ，Ｐｈｏｔｏｇｒ．Ｓｃｉ．Ｅｎｇ．，１８，３８７（１９７４）、Ｔ．Ｓ．Ｂａｌ ｅｔ ａｌ，Ｐｏｌｙｍｅｒ，２１，４２３（１９８０）に記載のジアゾニウム塩、米国特許第４，０６９，０５５号明細書、特開平４－３６５０４９号等に記載のアンモニウム塩、米国特許第４，０６９，０５５号、同４，０６９，０５６号の各明細書に記載のホスホニウム塩、欧州特許第１０４、１４３号、米国特許第３３９，０４９号、同第４１０，２０１号の各明細書、特開平２－１５０８４８号、特開平２－２９６５１４号に記載のヨードニウム塩、欧州特許第３７０，６９３号、同３９０，２１４号、同２３３，５６７号、同２９７，４４３号、同２９７，４４２号、米国特許第４，９３３，３７７号、同１６１，８１１号、同４１０，２０１号、同３３９，０４９号、同４，７６０，０１３号、同４，７３４，４４４号、同２，８３３，８２７号、独国特許第２，９０４，６２６号、同３，６０４，５８０号、同３，６０４，５８１号の各明細書に記載のスルホニウム塩、Ｊ．Ｖ．Ｃｒｉｖｅｌｌｏ ｅｔ ａｌ，Ｍａｃｒｏｍｏｌｅｃｕｌｅｓ，１０（６），１３０７（１９７７）、Ｊ．Ｖ．Ｃｒｉｖｅｌｌｏ ｅｔ ａｌ，Ｊ．Ｐｏｌｙｍｅｒ Ｓｃｉ．，Ｐｏｌｙｍｅｒ Ｃｈｅｍ．Ｅｄ．，１７，１０４７（１９７９）に記載のセレノニウム塩、Ｃ．Ｓ．Ｗｅｎ ｅｔ ａｌ，Ｔｅｈ，Ｐｒｏｃ．Ｃｏｎｆ．Ｒａｄ．Ｃｕｒｉｎｇ ＡＳＩＡ，ｐ４７８ Ｔｏｋｙｏ，Ｏｃｔ（１９８８）に記載のアルソニウム塩、ピリジニウム塩等のオニウム塩等が挙げられる。
オニウム塩としては、下記一般式（ＲＩ－Ｉ）～（ＲＩ－ＩＩＩ）で表されるオニウム塩が挙げられる。
Figure 0007300511000035
 式（ＲＩ－Ｉ）中、Ａｒ１１は置換基を１～６有していても良い炭素数２０以下のアリール基を表し、好ましい置換基としては炭素数１～１２のアルキル基、炭素数１～１２のアルケニル基、炭素数１～１２のアルキニル基、炭素数１～１２のアリール基、炭素数１～１２のアルコキシ基、炭素数１～１２のアリーロキシ基、ハロゲン原子、炭素数１～１２のアルキルアミノ基、炭素数１～１２のジアルキルアミノ基、炭素数１～１２のアルキルアミド基又はアリールアミド基、カルボニル基、カルボキシル基、シアノ基、スルホニル基、炭素数１～１２のチオアルキル基、炭素数１～１２のチオアリール基が挙げられる。Ｚ１１－は１価の陰イオンを表し、ハロゲンイオン、過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、チオスルホン酸イオン、硫酸イオンであり、安定性の面から過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオンが好ましい。式（ＲＩ－ＩＩ）中、Ａｒ２１、Ａｒ２２は各々独立に置換基を１～６有していても良い炭素数２０以下のアリール基を表し、好ましい置換基としては炭素数１～１２のアルキル基、炭素数１～１２のアルケニル基、炭素数１～１２のアルキニル基、炭素数１～１２のアリール基、炭素数１～１２のアルコキシ基、炭素数１～１２のアリーロキシ基、ハロゲン原子、炭素数１～１２のアルキルアミノ基、炭素数１～１２のジアルキルアミノ基、炭素数１～１２のアルキルアミド基又はアリールアミド基、カルボニル基、カルボキシル基、シアノ基、スルホニル基、炭素数１～１２のチオアルキル基、炭素数１～１２のチオアリール基が挙げられる。Ｚ２１－は１価の陰イオンを表し、ハロゲンイオン、過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、チオスルホン酸イオン、硫酸イオンであり、安定性、反応性の面から過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、カルボン酸イオンが好ましい。式（ＲＩ－ＩＩＩ）中、Ｒ３１、Ｒ３２、Ｒ３３は各々独立に置換基を１～６有していても良い炭素数２０以下のアリール基又はアルキル基、アルケニル基、アルキニル基を表し、好ましくは反応性、安定性の面から、アリール基であることが望ましい。好ましい置換基としては炭素数１～１２のアルキル基、炭素数１～１２のアルケニル基、炭素数１～１２のアルキニル基、炭素数１～１２のアリール基、炭素数１～１２のアルコキシ基、炭素数１～１２のアリーロキシ基、ハロゲン原子、炭素数１～１２のアルキルアミノ基、炭素数１～１２のジアルキルアミノ基、炭素数１～１２のアルキルアミド基又はアリールアミド基、カルボニル基、カルボキシル基、シアノ基、スルホニル基、炭素数１～１２のチオアルキル基、炭素数１～１２のチオアリール基が挙げられる。Ｚ３１－は１価の陰イオンを表し、ハロゲンイオン、過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、チオスルホン酸イオン、硫酸イオンであり、安定性、反応性の面から過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、カルボン酸イオンが好ましい。
具体例としては、以下のものが挙げられる。
Figure 0007300511000036
Figure 0007300511000037
Figure 0007300511000038
Figure 0007300511000039
光酸発生剤を含む場合、その含有量は、本発明の光硬化性樹脂組成物の全固形分に対し０．１～３０質量％であることが好ましく、０．１～２０質量％であることがより好ましく、２～１５質量％であることが更に好ましい。光酸発生剤は１種のみ含有していてもよいし、２種以上含有していてもよい。光酸発生剤を２種以上含有する場合は、その合計が上記範囲であることが好ましい。
＜光塩基発生剤＞
本発明の光硬化性樹脂組成物は、感光性化合物Ａとして、光塩基発生剤を含んでもよい。
光硬化性樹脂組成物が、光塩基発生剤と、後述する架橋剤とを含有することにより、例えば、露光部に発生した塩基により架橋剤の架橋反応が促進され、露光部が非露光部よりも現像液により除去されにくくなる態様とすることもできる。このような態様によれば、ネガ型のレリーフパターンを得ることができる。
光塩基発生剤としては、露光により塩基を発生するものであれば特に限定されず、公知のものを用いることが出来る。
例えば、Ｍ．Ｓｈｉｒａｉ，ａｎｄ Ｍ．Ｔｓｕｎｏｏｋａ， Ｐｒｏｇ．Ｐｏｌｙｍ．Ｓｃｉ．，２１，１（１９９６）；角岡正弘，高分子加工，４６，２（１９９７）；Ｃ．Ｋｕｔａｌ，Ｃｏｏｒｄ．Ｃｈｅｍ．Ｒｅｖ．，２１１，３５３（２００１）；Ｙ．Ｋａｎｅｋｏ，Ａ．Ｓａｒｋｅｒ， ａｎｄ Ｄ．Ｎｅｃｋｅｒｓ，Ｃｈｅｍ．Ｍａｔｅｒ．，１１，１７０（１９９９）；Ｈ．Ｔａｃｈｉ，Ｍ．Ｓｈｉｒａｉ， ａｎｄ Ｍ．Ｔｓｕｎｏｏｋａ，Ｊ．Ｐｈｏｔｏｐｏｌｙｍ．Ｓｃｉ．Ｔｅｃｈｎｏｌ．，１３，１５３（２０００）；Ｍ．Ｗｉｎｋｌｅ， ａｎｄ Ｋ．Ｇｒａｚｉａｎｏ，Ｊ．Ｐｈｏｔｏｐｏｌｙｍ．Ｓｃｉ．Ｔｅｃｈｎｏｌ．，３，４１９（１９９０）；Ｍ．Ｔｓｕｎｏｏｋａ，Ｈ．Ｔａｃｈｉ， ａｎｄ Ｓ．Ｙｏｓｈｉｔａｋａ，Ｊ．Ｐｈｏｔｏｐｏｌｙｍ．Ｓｃｉ．Ｔｅｃｈｎｏｌ．，９，１３（１９９６）；Ｋ．Ｓｕｙａｍａ，Ｈ．Ａｒａｋｉ，Ｍ．Ｓｈｉｒａｉ，Ｊ．Ｐｈｏｔｏｐｏｌｙｍ．Ｓｃｉ．Ｔｅｃｈｎｏｌ．，１９，８１（２００６）に記載されているように、遷移金属化合物錯体や、アンモニウム塩などの構造を有するものや、アミジン部分がカルボン酸と塩形成することで潜在化されたもののように、塩基成分が塩を形成することにより中和されたイオン性の化合物や、カルバメート誘導体、オキシムエステル誘導体、アシル化合物などのウレタン結合やオキシム結合などにより塩基成分が潜在化された非イオン性の化合物を挙げることができる。
本発明では、光塩基発生剤として、カルバメート誘導体、アミド誘導体、イミド誘導体、αコバルト錯体類、イミダゾール誘導体、桂皮酸アミド誘導体、オキシム誘導体等がより好ましい例として挙げられる。
光塩基発生剤から発生する塩基性物質としては、特に限定されないが、アミノ基を有する化合物、特にモノアミンや、ジアミンなどのポリアミン、また、アミジンなどが挙げられる。
光塩基発生剤としては、構造中に塩を含まない光塩基発生剤であることが好ましく、光塩基発生剤において発生する塩基部分の窒素原子上に電荷がないことが好ましい。光塩基発生剤としては、発生する塩基が共有結合を用いて潜在化されていることが好ましく、塩基の発生機構が、発生する塩基部分の窒素原子と隣接する原子との間の共有結合が切断されて塩基が発生するものであることが好ましい。構造中に塩を含まない光塩基発生剤であると、光塩基発生剤を中性にすることができるため、溶剤溶解性がより良好であり、ポットライフが向上する。このような理由から、本発明で用いられる光塩基発生剤から発生するアミンは、１級アミンまたは２級アミンが好ましい。
また、上記のような理由から光塩基発生剤としては、上述のように発生する塩基が共有結合を用いて潜在化されていることが好ましく、発生する塩基がアミド結合、カルバメート結合、オキシム結合を用いて潜在化されていることが好ましい。
本発明に係る光塩基発生剤としては、例えば、特開２００９－０８０４５２号公報および国際公開第２００９／１２３１２２号で開示されたような桂皮酸アミド構造を有する光塩基発生剤、特開２００６－１８９５９１号公報および特開２００８－２４７７４７号公報で開示されたようなカルバメート構造を有する光塩基発生剤、特開２００７－２４９０１３号公報および特開２００８－００３５８１号公報で開示されたようなオキシム構造、カルバモイルオキシム構造を有する光塩基発生剤等が挙げられるが、これらに限定されず、その他にも公知の光塩基発生剤の構造を用いることができる。
その他、光塩基発生剤としては、特開２０１２－０９３７４６号公報の段落番号０１８５～０１８８、０１９９～０２００および０２０２に記載の化合物、特開２０１３－１９４２０５号公報の段落番号００２２～００６９に記載の化合物、特開２０１３－２０４０１９号公報の段落番号００２６～００７４に記載の化合物、ならびに国際公開第２０１０／０６４６３１号の段落番号００５２に記載の化合物が例として挙げられる。
その他、光塩基発生剤としては市販品を使用してもよい。市販品としては、ＷＰＢＧ－２６６、ＷＰＢＧ－３００、ＷＰＧＢ－３４５、ＷＰＧＢ－１４０、ＷＰＢＧ－１６５、ＷＰＢＧ－０２７、ＷＰＢＧ－０１８、ＷＰＧＢ－０１５、ＷＰＢＧ－０４１、ＷＰＧＢ－１７２、ＷＰＧＢ－１７４、ＷＰＢＧ－１６６、ＷＰＧＢ－１５８、ＷＰＧＢ－０２５、ＷＰＧＢ－１６８、ＷＰＧＢ－１６７、ＷＰＢＧ－０８２（いずれも富士フイルム和光純薬（株）製）等が挙げられる。
光塩基発生剤を含む場合、その含有量は、本発明の光硬化性樹脂組成物の全固形分に対し０．１～３０質量％であることが好ましく、０．１～２０質量％であることがより好ましく、２～１５質量％であることが更に好ましい。光塩基発生剤は１種のみ含有していてもよいし、２種以上含有していてもよい。光塩基発生剤を２種以上含有する場合は、その合計が上記範囲であることが好ましい。
＜感光性化合物Ｂ＞
本発明の硬化膜の製造方法の第一の態様において、光硬化性樹脂組成物は、上記第１露光工程における露光波長に対しては感度を有さず、かつ、上記第２露光工程における露光波長に対して感度を有する化合物である感光性化合物Ｂを含む。
感光性化合物Ｂが、上記第１露光工程における露光波長に対しては感度を有しないこと、及び、上記第２露光工程における露光波長に対して感度を有することは、上述の感光性化合物Ａの説明において記載した感度を有するか否かの判定方法と同様の方法により判定される。
第一の態様において、感光性化合物Ｂとしては、上述の感光性化合物Ａと同様の光重合開始剤、光酸発生剤、光塩基発生剤であって、感光性化合物Ａとして選択した化合物とは感度を有する露光波長が異なる化合物が挙げられる。
一例としては、感光性化合物Ａとして、３６５ｎｍ付近に感度を有する光ラジカル重合開始剤を用いる場合、感光性化合物Ｂとして、２１６ｎｍ付近に感度を有する光酸発生剤を用いることができる。
また、別の一例として、感光性化合物Ａとして、３６５ｎｍ付近に感度を有する光ラジカル重合開始剤を用いる場合、感光性化合物Ｂとして、２７０ｎｍ付近に感度を有する光ラジカル重合開始剤を用いることもできる。
本発明の硬化膜の製造方法の第二の態様において、感光性化合物Ａの極大吸収波長と感光性化合物Ｂの極大吸収波長の差は、上述の通りである。
感光性化合物Ｂの極大吸収波長は、１９０～４５０ｎｍであることが好ましく、１９０～３１５ｎｍであることがより好ましい。
感光性化合物Ｂの極大吸収波長は、上述の方法により測定される。
第二の態様において、感光性化合物Ｂとしては、上述の感光性化合物Ａと同様の光重合開始剤、光酸発生剤、光塩基発生剤であって、感光性化合物Ａとして選択した化合物とは極大吸収波長が８０ｎｍ以上離れた化合物が挙げられる。
一例としては、感光性化合物Ａとして、３６５ｎｍ付近に極大吸収波長を有する光ラジカル重合開始剤を用いる場合、感光性化合物Ｂとして、２１６ｎｍ付近に極大吸収波長を有する光酸発生剤を用いることができる。
また、別の一例として、感光性化合物Ａとして、３６５ｎｍ付近に極大吸収波長を有する光ラジカル重合開始剤を用いる場合、感光性化合物Ｂとして、２７０ｎｍ付近に極大吸収波長を有する光ラジカル重合開始剤を用いることもできる。
感光性化合物Ｂとして、光重合開始剤、光酸発生剤、又は、光塩基発生剤を用いる場合、これらの化合物の好ましい含有量は、感光性化合物Ａとして用いる場合のこれらの化合物の好ましい含有量と同様である。
その他、感光性化合物Ａ及び感光性化合物Ｂの好ましい組み合わせについては上述の態様１～態様７の通りである。
感光性化合物Ｂは、上記第２露光工程により酸を発生する化合物であることが好ましい。上記第２露光工程により酸を発生する化合物としては、上述の光酸発生剤が挙げられる。
感光性化合物Ｂが、上記第２露光工程により酸を発生する化合物である場合、本発明の光硬化性樹脂組成物は、後述の他の架橋剤を含むことが好ましい。
上記感光性化合物Ｂは、上記第２露光工程によりラジカルを発生する化合物であることが好ましい。上記第２露光工程によりラジカルを発生する化合物としては、上述の光ラジカル重合開始剤が挙げられる。
感光性化合物Ｂが、上記第２露光工程によりラジカルを発生する化合物である場合、本発明の光硬化性樹脂組成物は、後述のラジカル架橋剤を含むことが好ましい。
上記感光性化合物Ｂは、上記第２露光工程により塩基を発生する化合物であることが好ましい。上記第２露光工程により塩基を発生する化合物としては、上述の光塩基発生剤が挙げられる。
感光性化合物Ｂが、上記第２露光工程により塩基を発生する化合物である場合、本発明の光硬化性樹脂組成物は、後述の他の架橋剤を含むことが好ましく、後述のエポキシ化合物を含むことがより好ましい。
＜溶剤＞
本発明の光硬化性樹脂組成物は、溶剤を含むことが好ましい。
溶剤は、公知の溶剤を任意に使用できる。溶剤は有機溶剤が好ましい。有機溶剤としては、エステル類、エーテル類、ケトン類、環状炭化水素類、スルホキシド類、アミド類、アルコール類などの化合物が挙げられる。
エステル類として、例えば、酢酸エチル、酢酸－ｎ－ブチル、酢酸イソブチル、酢酸へキシル、ギ酸アミル、酢酸イソアミル、プロピオン酸ブチル、酪酸イソプロピル、酪酸エチル、酪酸ブチル、乳酸メチル、乳酸エチル、γ－ブチロラクトン、ε－カプロラクトン、δ－バレロラクトン、アルキルオキシ酢酸アルキル（例えば、アルキルオキシ酢酸メチル、アルキルオキシ酢酸エチル、アルキルオキシ酢酸ブチル（例えば、メトキシ酢酸メチル、メトキシ酢酸エチル、メトキシ酢酸ブチル、エトキシ酢酸メチル、エトキシ酢酸エチル等））、３－アルキルオキシプロピオン酸アルキルエステル類（例えば、３－アルキルオキシプロピオン酸メチル、３－アルキルオキシプロピオン酸エチル等（例えば、３－メトキシプロピオン酸メチル、３－メトキシプロピオン酸エチル、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル等））、２－アルキルオキシプロピオン酸アルキルエステル類（例えば、２－アルキルオキシプロピオン酸メチル、２－アルキルオキシプロピオン酸エチル、２－アルキルオキシプロピオン酸プロピル等（例えば、２－メトキシプロピオン酸メチル、２－メトキシプロピオン酸エチル、２－メトキシプロピオン酸プロピル、２－エトキシプロピオン酸メチル、２－エトキシプロピオン酸エチル））、２－アルキルオキシ－２－メチルプロピオン酸メチル及び２－アルキルオキシ－２－メチルプロピオン酸エチル（例えば、２－メトキシ－２－メチルプロピオン酸メチル、２－エトキシ－２－メチルプロピオン酸エチル等）、ピルビン酸メチル、ピルビン酸エチル、ピルビン酸プロピル、アセト酢酸メチル、アセト酢酸エチル、２－オキソブタン酸メチル、２－オキソブタン酸エチル、ヘキサン酸エチル、ヘプタン酸エチル、マロン酸ジメチル、マロン酸ジエチル等が好適なものとして挙げられる。
エーテル類として、例えば、ジエチレングリコールジメチルエーテル、テトラヒドロフラン、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、メチルセロソルブアセテート、エチルセロソルブアセテート、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノブチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、エチレングリコールモノブチルエーテル、エチレングリコールモノブチルエーテルアセテート、ジエチレングリコールエチルメチルエーテル、プロピレングリコールモノプロピルエーテルアセテート等が好適なものとして挙げられる。
ケトン類として、例えば、メチルエチルケトン、シクロヘキサノン、シクロペンタノン、２－ヘプタノン、３－ヘプタノン、３－メチルシクロヘキサノン、レボグルコセノン、ジヒドロレボグルコセノン等が好適なものとして挙げられる。
環状炭化水素類として、例えば、トルエン、キシレン、アニソール等の芳香族炭化水素類、リモネン等の環式テルペン類が好適なものとして挙げられる。
スルホキシド類として、例えば、ジメチルスルホキシドが好適なものとして挙げられる。
アミド類として、Ｎ－メチル－２－ピロリドン、Ｎ－エチル－２－ピロリドン、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルイソブチルアミド、３－メトキシ－Ｎ，Ｎ－ジメチルプロピオンアミド、３－ブトキシ－Ｎ，Ｎ－ジメチルプロピオンアミド、Ｎ－ホルミルモルホリン、Ｎ－アセチルモルホリン等が好適なものとして挙げられる。
ウレア類として、Ｎ，Ｎ，Ｎ’，Ｎ’－テトラメチルウレア、１，３－ジメチル－２－イミダゾリジノン等が好適なものとして挙げられる。
アルコール類として、メタノール、エタノール、１-プロパノール、２-プロパノール、１－ブタノール、１－ペンタノール、１－ヘキサノール、ベンジルアルコール、エチレングリコールモノメチルエーテル、１－メトキシ－２－プロパノール、２－エトキシエタノール、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノヘキシルエーテル、トリエチレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノメチルエーテル、ポリエチレングリコールモノメチルエーテル、ポリプロピレングリコール、テトラエチレングリコール、エチレングリコールモノブチルエーテル、エチレングリコールモノベンジルエーテル、エチレングリコールモノフェニルエーテル、メチルフェニルカルビノール、ｎ－アミルアルコール、メチルアミルアルコール、および、ダイアセトンアルコール等が挙げられる。
溶剤は、塗布面性状の改良などの観点から、２種以上を混合する形態も好ましい。
本発明では、３－エトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、エチルセロソルブアセテート、乳酸エチル、ジエチレングリコールジメチルエーテル、酢酸ブチル、３－メトキシプロピオン酸メチル、２－ヘプタノン、シクロヘキサノン、シクロペンタノン、γ－ブチロラクトン、ジメチルスルホキシド、エチルカルビトールアセテート、ブチルカルビトールアセテート、Ｎ－メチル－２－ピロリドン、プロピレングリコールメチルエーテル、及びプロピレングリコールメチルエーテルアセテートから選択される１種の溶剤、又は、２種以上で構成される混合溶剤が好ましい。ジメチルスルホキシドとγ－ブチロラクトンとの併用が特に好ましい。また、Ｎ－メチル－２－ピロリドンと乳酸エチル、Ｎ－メチル－２－ピロリドンと乳酸エチル、ジアセトンアルコールと乳酸エチル、シクロペンタノンとγ－ブチロラクトン、の組み合わせも好ましい。
溶剤の含有量は、塗布性の観点から、本発明の光硬化性樹脂組成物の全固形分濃度が５～８０質量％になる量とすることが好ましく、５～７５質量％となる量にすることがより好ましく、１０～７０質量％となる量にすることが更に好ましく、２０～７０質量％となる量にすることが一層好ましく、４０～７０質量％となるようにすることが更に一層好ましい。溶剤含有量は、塗膜の所望の厚さと塗布方法に応じて調節すればよい。
溶剤は１種のみ含有していてもよいし、２種以上含有していてもよい。溶剤を２種以上含有する場合は、その合計が上記範囲であることが好ましい。
＜架橋剤＞
本発明の光硬化性樹脂組成物は、架橋剤を含むことが好ましい。
架橋剤は、上述の条件２における上記第２露光工程において上記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を有する架橋剤であることが好ましい。
架橋剤としては、ラジカル架橋剤、又は、他の架橋剤が挙げられる。
＜ラジカル架橋剤＞
本発明の光硬化性樹脂組成物は、ラジカル架橋剤を更に含むことが好ましい。
ラジカル架橋剤は、ラジカル重合性基を有する化合物である。ラジカル重合性基としては、エチレン性不飽和結合を含む基が好ましい。上記エチレン性不飽和結合を含む基としては、ビニル基、アリル基、ビニルフェニル基、（メタ）アクリロイル基などのエチレン性不飽和結合を有する基が挙げられる。
これらの中でも、上記エチレン性不飽和結合を含む基としては、（メタ）アクリロイル基が好ましく、反応性の観点からは、（メタ）アクリロキシ基がより好ましい。
ラジカル架橋剤は、エチレン性不飽和結合を１個以上有する化合物であればよいが、２以上有する化合物であることがより好ましい。
エチレン性不飽和結合を２個有する化合物は、上記エチレン性不飽和結合を含む基を２個有する化合物であることが好ましい。
また、得られる硬化膜の膜強度の観点からは、本発明の光硬化性樹脂組成物は、ラジカル架橋剤として、エチレン性不飽和結合を３個以上有する化合物を含むことが好ましい。上記エチレン性不飽和結合を３個以上有する化合物としては、エチレン性不飽和結合を３～１５個有する化合物が好ましく、エチレン性不飽和結合を３～１０個有する化合物がより好ましく、３～６個有する化合物が更に好ましい。
また、上記エチレン性不飽和結合を３個以上有する化合物は、上記エチレン性不飽和結合を含む基を３個以上有する化合物であることが好ましく、３～１５個有する化合物であることがより好ましく、３～１０個有する化合物であることが更に好ましく、３～６個有する化合物であることが特に好ましい。
また、得られる硬化膜の膜強度の観点からは、本発明の光硬化性樹脂組成物は、エチレン性不飽和結合を２個有する化合物と、上記エチレン性不飽和結合を３個以上有する化合物とを含むことも好ましい。
一方、現像性の観点からは、ラジカル架橋剤は、上記エチレン性不飽和結合を２個有する化合物であることが特に好ましい。
ラジカル架橋剤の分子量は、２，０００以下が好ましく、１，５００以下がより好ましく、９００以下が更に好ましい。ラジカル架橋剤の分子量の下限は、１００以上が好ましい。
ラジカル架橋剤の具体例としては、不飽和カルボン酸（例えば、アクリル酸、メタクリル酸、イタコン酸、クロトン酸、イソクロトン酸、マレイン酸など）やそのエステル類、アミド類が挙げられ、好ましくは、不飽和カルボン酸と多価アルコール化合物とのエステル、及び不飽和カルボン酸と多価アミン化合物とのアミド類である。また、ヒドロキシ基やアミノ基、スルファニル基等の求核性置換基を有する不飽和カルボン酸エステル又はアミド類と、単官能若しくは多官能イソシアネート類又はエポキシ類との付加反応物や、単官能若しくは多官能のカルボン酸との脱水縮合反応物等も好適に使用される。また、イソシアネート基やエポキシ基等の親電子性置換基を有する不飽和カルボン酸エステル又はアミド類と、単官能若しくは多官能のアルコール類、アミン類、チオール類との付加反応物、更に、ハロゲノ基やトシルオキシ基等の脱離性置換基を有する不飽和カルボン酸エステル又はアミド類と、単官能若しくは多官能のアルコール類、アミン類、チオール類との置換反応物も好適である。また、別の例として、上記の不飽和カルボン酸の代わりに、不飽和ホスホン酸、スチレン等のビニルベンゼン誘導体、ビニルエーテル、アリルエーテル等に置き換えた化合物群を使用することも可能である。具体例としては、特開２０１６－０２７３５７号公報の段落０１１３～０１２２の記載を参酌でき、これらの内容は本明細書に組み込まれる。
また、ラジカル架橋剤は、常圧下で１００℃以上の沸点を持つ化合物も好ましい。その例としては、ポリエチレングリコールジ（メタ）アクリレート、トリメチロールエタントリ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート、ヘキサンジオール（メタ）アクリレート、トリメチロールプロパントリ（アクリロイルオキシプロピル）エーテル、トリ（アクリロイルオキシエチル）イソシアヌレート、グリセリンやトリメチロールエタン等の多官能アルコールにエチレンオキサイドやプロピレンオキサイドを付加させた後、（メタ）アクリレート化した化合物、特公昭４８－０４１７０８号公報、特公昭５０－００６０３４号公報、特開昭５１－０３７１９３号各公報に記載されているようなウレタン（メタ）アクリレート類、特開昭４８－０６４１８３号、特公昭４９－０４３１９１号、特公昭５２－０３０４９０号各公報に記載されているポリエステルアクリレート類、エポキシ樹脂と（メタ）アクリル酸との反応生成物であるエポキシアクリレート類等の多官能のアクリレートやメタクリレート及びこれらの混合物を挙げることができる。また、特開２００８－２９２９７０号公報の段落０２５４～０２５７に記載の化合物も好適である。また、多官能カルボン酸にグリシジル（メタ）アクリレート等の環状エーテル基とエチレン性不飽和結合を有する化合物を反応させて得られる多官能（メタ）アクリレートなども挙げることができる。
また、上述以外の好ましいラジカル架橋剤として、特開２０１０－１６０４１８号公報、特開２０１０－１２９８２５号公報、特許第４３６４２１６号公報等に記載される、フルオレン環を有し、エチレン性不飽和結合を有する基を２個以上有する化合物や、カルド樹脂も使用することが可能である。
更に、その他の例としては、特公昭４６－０４３９４６号公報、特公平０１－０４０３３７号公報、特公平０１－０４０３３６号公報に記載の特定の不飽和化合物や、特開平０２－０２５４９３号公報に記載のビニルホスホン酸系化合物等もあげることができる。また、特開昭６１－０２２０４８号公報に記載のペルフルオロアルキル基を含む化合物を用いることもできる。更に日本接着協会誌 ｖｏｌ．２０、Ｎｏ．７、３００～３０８ページ（１９８４年）に光重合性モノマー及びオリゴマーとして紹介されているものも使用することができる。
上記のほか、特開２０１５－０３４９６４号公報の段落００４８～００５１に記載の化合物、国際公開第２０１５／１９９２１９号の段落００８７～０１３１に記載の化合物も好ましく用いることができ、これらの内容は本明細書に組み込まれる。
また、特開平１０－０６２９８６号公報において式（１）及び式（２）としてその具体例と共に記載の、多官能アルコールにエチレンオキサイドやプロピレンオキサイドを付加させた後に（メタ）アクリレート化した化合物も、ラジカル架橋剤として用いることができる。
更に、特開２０１５－１８７２１１号公報の段落０１０４～０１３１に記載の化合物もラジカル架橋剤として用いることができ、これらの内容は本明細書に組み込まれる。
ラジカル架橋剤としては、ジペンタエリスリトールトリアクリレート（市販品としては ＫＡＹＡＲＡＤ Ｄ－３３０；日本化薬（株）製）、ジペンタエリスリトールテトラアクリレート（市販品としては ＫＡＹＡＲＡＤ Ｄ－３２０；日本化薬（株）製、Ａ－ＴＭＭＴ：新中村化学工業（株）製）、ジペンタエリスリトールペンタ（メタ）アクリレート（市販品としては ＫＡＹＡＲＡＤ Ｄ－３１０；日本化薬（株）製）、ジペンタエリスリトールヘキサ（メタ）アクリレート（市販品としては ＫＡＹＡＲＡＤ ＤＰＨＡ；日本化薬（株）製、Ａ－ＤＰＨ；新中村化学工業社製）、及びこれらの（メタ）アクリロイル基がエチレングリコール残基又はプロピレングリコール残基を介して結合している構造が好ましい。これらのオリゴマータイプも使用できる。
ラジカル架橋剤の市販品としては、例えばサートマー社製のエチレンオキシ鎖を４個有する４官能アクリレートであるＳＲ－４９４、エチレンオキシ鎖を４個有する２官能メタクリレートであるサートマー社製のＳＲ－２０９、２３１、２３９、日本化薬（株）製のペンチレンオキシ鎖を６個有する６官能アクリレートであるＤＰＣＡ－６０、イソブチレンオキシ鎖を３個有する３官能アクリレートであるＴＰＡ－３３０、ウレタンオリゴマーＵＡＳ－１０、ＵＡＢ－１４０（日本製紙社製）、ＮＫエステルＭ－４０Ｇ、ＮＫエステル４Ｇ、ＮＫエステルＭ－９３００、ＮＫエステルＡ－９３００、ＵＡ－７２００（新中村化学工業社製）、ＤＰＨＡ－４０Ｈ（日本化薬（株）製）、ＵＡ－３０６Ｈ、ＵＡ－３０６Ｔ、ＵＡ－３０６Ｉ、ＡＨ－６００、Ｔ－６００、ＡＩ－６００（共栄社化学社製）、ブレンマーＰＭＥ４００（日油（株）製）などが挙げられる。
ラジカル架橋剤としては、特公昭４８－０４１７０８号公報、特開昭５１－０３７１９３号公報、特公平０２－０３２２９３号公報、特公平０２－０１６７６５号公報に記載されているようなウレタンアクリレート類や、特公昭５８－０４９８６０号公報、特公昭５６－０１７６５４号公報、特公昭６２－０３９４１７号公報、特公昭６２－０３９４１８号公報に記載のエチレンオキサイド系骨格を有するウレタン化合物類も好適である。更に、ラジカル架橋剤として、特開昭６３－２７７６５３号公報、特開昭６３－２６０９０９号公報、特開平０１－１０５２３８号公報に記載される、分子内にアミノ構造やスルフィド構造を有する化合物を用いることもできる。
ラジカル架橋剤は、カルボキシ基、リン酸基等の酸基を有するラジカル架橋剤であってもよい。酸基を有するラジカル架橋剤は、脂肪族ポリヒドロキシ化合物と不飽和カルボン酸とのエステルが好ましく、脂肪族ポリヒドロキシ化合物の未反応のヒドロキシ基に非芳香族カルボン酸無水物を反応させて酸基を持たせたラジカル架橋剤がより好ましい。特に好ましくは、脂肪族ポリヒドロキシ化合物の未反応のヒドロキシ基に非芳香族カルボン酸無水物を反応させて酸基を持たせたラジカル架橋剤において、脂肪族ポリヒドロキシ化合物がペンタエリスリトール又はジペンタエリスリトールである化合物である。市販品としては、例えば、東亞合成（株）製の多塩基酸変性アクリルオリゴマーとして、Ｍ－５１０、Ｍ－５２０などが挙げられる。
酸基を有するラジカル架橋剤の好ましい酸価は、０．１～４０ｍｇＫＯＨ／ｇであり、特に好ましくは５～３０ｍｇＫＯＨ／ｇである。ラジカル架橋剤の酸価が上記範囲であれば、製造上の取扱性に優れ、更には、現像性に優れる。また、重合性が良好である。一方、アルカリ現像する場合の現像速度の観点では、酸基を有するラジカル架橋剤の好ましい酸価は、０．１～３００ｍｇＫＯＨ／ｇであり、特に好ましくは１～１００ｍｇＫＯＨ／ｇである。上記酸価は、ＪＩＳ Ｋ ００７０：１９９２の記載に準拠して測定される。
本発明の光硬化性樹脂組成物は、パターンの解像性と膜の伸縮性の観点から、２官能のメタアクリレート又はアクリレートを用いることが好ましい。
具体的な化合物としては、トリエチレングリコールジアクリレート、トリエチレングリコールジメタクリレート、テトラエチレングリコールジメタクリレート、テトラエチレングリコールジアクリレート、ＰＥＧ２００ジアクリレート（ポリエチレングリコールジアクリレートであって、ポリエチレングリコール鎖の式量が２００程度のもの）、ＰＥＧ２００ジメタクリレート、ＰＥＧ６００ジアクリレート、ＰＥＧ６００ジメタクリレート、ポリテトラエチレングリコールジアクリレート、ポリテトラエチレングリコールジメタクリレート、ネオペンチルグリコールジアクリレート、ネオペンチルグリコールジメタクリレート、３－メチル－１，５－ペンタンジオールジアクリレート、１，６－ヘキサンジオールジアクリレート、１，６ヘキサンジオールジメタクリレート、ジメチロール－トリシクロデカンジアクリレート、ジメチロール－トリシクロデカンジメタクリレート、ビスフェノールＡのＥＯ（エチレンオキサイド）付加物ジアクリレート、ビスフェノールＡのＥＯ付加物ジメタリレート、ビスフェノールＡのＰＯ（プロピレンオキサイド）付加物ジアクリレート、ビスフェノールＡのＥＯ付加物ジメタリレート、２－ヒドロキシー３－アクリロイロキシプロピルメタクリレート、イソシアヌル酸ＥＯ変性ジアクリレート、イソシアヌル酸変性ジメタクリレート、その他ウレタン結合を有する２官能アクリレート、ウレタン結合を有する２官能メタクリレートを使用することができる。これらは必要に応じ、２種以上を混合し使用することができる。
硬化膜の弾性率制御に伴う反り抑制の観点から、ラジカル架橋剤として、単官能ラジカル架橋剤を好ましく用いることができる。単官能ラジカル架橋剤としては、ｎ－ブチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、ブトキシエチル（メタ）アクリレート、カルビトール（メタ）アクリレート、シクロヘキシル（メタ）アクリレート、ベンジル（メタ）アクリレート、フェノキシエチル（メタ）アクリレート、Ｎ－メチロール（メタ）アクリルアミド、グリシジル（メタ）アクリレート、ポリエチレングリコールモノ（メタ）アクリレート、ポリプロピレングリコールモノ（メタ）アクリレート等の（メタ）アクリル酸誘導体、Ｎ－ビニルピロリドン、Ｎ－ビニルカプロラクタム等のＮ－ビニル化合物類、アリルグリシジルエーテル等が好ましく用いられる。単官能ラジカル架橋剤としては、露光前の揮発を抑制するため、常圧下で１００℃以上の沸点を持つ化合物も好ましい。
また、２官能以上のラジカル架橋剤として、ジアリルフタレート、トリアリルトリメリテート等のアリル化合物類等を用いることもできる。
ラジカル架橋剤を含有する場合、その含有量は、本発明の光硬化性樹脂組成物の全固形分に対して、０質量％超６０質量％以下であることが好ましい。下限は５質量％以上がより好ましい。上限は、５０質量％以下であることがより好ましく、３０質量％以下であることが更に好ましい。
ラジカル架橋剤は１種を単独で用いてもよいが、２種以上を混合して用いてもよい。２種以上を併用する場合にはその合計量が上記の範囲となることが好ましい。
＜他の架橋剤＞
本発明の光硬化性樹脂組成物は、上述したラジカル架橋剤とは異なる、他の架橋剤を含むことが好ましい。
本発明において、他の架橋剤とは、上述したラジカル架橋剤以外の架橋剤をいい、上述の感光性化合物Ａ又は感光性化合物Ｂの感光により、組成物中の他の化合物又はその反応生成物との間で共有結合を形成する反応が促進される基を分子内に複数個有する化合物であることが好ましく、組成物中の他の化合物又はその反応生成物との間で共有結合を形成する反応が酸又は塩基の作用によって促進される基を分子内に複数個有する化合物が好ましい。
上記酸又は塩基は、第１露光工程又は第２露光工程において、感光性化合物Ａ又は感光性化合物Ｂである光酸発生剤又は光塩基発生剤から発生する酸又は塩基である。
他の架橋剤としては、メチロール基及びアルコキシメチル基よりなる群から選ばれた少なくとも一種の基を有する化合物が好ましく、メチロール基及びアルコキシメチル基よりなる群から選ばれた少なくとも一種の基が窒素原子に直接結合した構造を有する化合物がより好ましい。
他の架橋剤としては、例えば、メラミン、グリコールウリル、尿素、アルキレン尿素、ベンゾグアナミンなどのアミノ基含有化合物にホルムアルデヒド又はホルムアルデヒドとアルコールを反応させ、上記アミノ基の水素原子をメチロール基又はアルコキシメチル基で置換した構造を有する化合物が挙げられる。これらの化合物の製造方法は特に限定されず、上記方法により製造された化合物と同様の構造を有する化合物であればよい。また、これらの化合物のメチロール基同士が自己縮合してなるオリゴマーであってもよい。
上記のアミノ基含有化合物として、メラミンを用いた架橋剤をメラミン系架橋剤、グリコールウリル、尿素又はアルキレン尿素を用いた架橋剤を尿素系架橋剤、アルキレン尿素を用いた架橋剤をアルキレン尿素系架橋剤、ベンゾグアナミンを用いた架橋剤をベンゾグアナミン系架橋剤という。
これらの中でも、本発明の光硬化性樹脂組成物は、尿素系架橋剤及びメラミン系架橋剤よりなる群から選ばれた少なくとも１種の化合物を含むことが好ましく、後述するグリコールウリル系架橋剤及びメラミン系架橋剤よりなる群から選ばれた少なくとも１種の化合物を含むことがより好ましい。
メラミン系架橋剤の具体例としては、ヘキサメトキシメチルメラミン、ヘキサエトキシメチルメラミン、ヘキサプロポキシメチルメラミン、ヘキサブトキシブチルメラミンなどが挙げられる。
尿素系架橋剤の具体例としては、例えばモノヒドロキシメチル化グリコールウリル、ジヒドロキシメチル化グリコールウリル、トリヒドロキシメチル化グリコールウリル、テトラヒドロキシメチル化グリコールウリル、モノメトキシメチル化グリコールウリル，ジメトキシメチル化グリコールウリル、トリメトキシメチル化グリコールウリル、テトラメトキシメチル化グリコールウリル、モノメトキシメチル化グリコールウリル、ジメトキシメチル化グリコールウリル、トリメトキシメチル化グリコールウリル、テトラエトキシメチル化グリコールウリル、モノプロポキシメチル化グリコールウリル、ジプロポキシメチル化グリコールウリル、トリプロポキシメチル化グリコールウリル、テトラプロポキシメチル化グリコールウリル、モノブトキシメチル化グリコールウリル、ジブトキシメチル化グリコールウリル、トリブトキシメチル化グリコールウリル、又は、テトラブトキシメチル化グリコールウリルなどのグリコールウリル系架橋剤；
ビスメトキシメチル尿素、ビスエトキシメチル尿素、ビスプロポキシメチル尿素、ビスブトキシメチル尿素等の尿素系架橋剤、
モノヒドロキシメチル化エチレン尿素又はジヒドロキシメチル化エチレン尿素、モノメトキシメチル化エチレン尿素、ジメトキシメチル化エチレン尿素、モノエトキシメチル化エチレン尿素、ジエトキシメチル化エチレン尿素、モノプロポキシメチル化エチレン尿素、ジプロポキシメチル化エチレン尿素、モノブトキシメチル化エチレン尿素、又は、ジブトキシメチル化エチレン尿素などのエチレン尿素系架橋剤、
モノヒドロキシメチル化プロピレン尿素、ジヒドロキシメチル化プロピレン尿素、モノメトキシメチル化プロピレン尿素、ジメトキシメチル化プロピレン尿素、モノジエトキシメチル化プロピレン尿素、ジエトキシメチル化プロピレン尿素、モノプロポキシメチル化プロピレン尿素、ジプロポキシメチル化プロピレン尿素、モノブトキシメチル化プロピレン尿素、又は、ジブトキシメチル化プロピレン尿素などのプロピレン尿素系架橋剤、
１，３－ジ（メトキシメチル）４，５－ジヒドロキシ－２－イミダゾリジノン、１，３－ジ（メトキシメチル）－４，５－ジメトキシ－２－イミダゾリジノンなどが挙げられる。
ベンゾグアナミン系架橋剤の具体例としては、例えばモノヒドロキシメチル化ベンゾグアナミン、ジヒドロキシメチル化ベンゾグアナミン、トリヒドロキシメチル化ベンゾグアナミン、テトラヒドロキシメチル化ベンゾグアナミン、モノメトキシメチル化ベンゾグアナミン、ジメトキシメチル化ベンゾグアナミン、トリメトキシメチル化ベンゾグアナミン、テトラメトキシメチル化ベンゾグアナミン、モノメトキシメチル化ベンゾグアナミン、ジメトキシメチル化ベンゾグアナミン、トリメトキシメチル化ベンゾグアナミン、テトラエトキシメチル化ベンゾグアナミン、モノプロポキシメチル化ベンゾグアナミン、ジプロポキシメチル化ベンゾグアナミン、トリプロポキシメチル化ベンゾグアナミン、テトラプロポキシメチル化ベンゾグアナミン、モノブトキシメチル化ベンゾグアナミン、ジブトキシメチル化ベンゾグアナミン、トリブトキシメチル化ベンゾグアナミン、テトラブトキシメチル化ベンゾグアナミンなどが挙げられる。
その他、メチロール基及びアルコキシメチル基よりなる群から選ばれた少なくとも一種の基を有する化合物としては、芳香環（好ましくはベンゼン環）にメチロール基及びアルコキシメチル基よりなる群から選ばれた少なくとも一種の基が直接結合した化合物も好適に用いられる。
このような化合物の具体例としては、ベンゼンジメタノール、ビス（ヒドロキシメチル）クレゾール、ビス（ヒドロキシメチル）ジメトキシベンゼン、ビス（ヒドロキシメチル）ジフェニルエーテル、ビス（ヒドロキシメチル）ベンゾフェノン、ヒドロキシメチル安息香酸ヒドロキシメチルフェニル、ビス（ヒドロキシメチル）ビフェニル、ジメチルビス（ヒドロキシメチル）ビフェニル、ビス（メトキシメチル）ベンゼン、ビス（メトキシメチル）クレゾール、ビス（メトキシメチル）ジメトキシベンゼン、ビス（メトキシメチル）ジフェニルエーテル、ビス（メトキシメチル）ベンゾフェノン、メトキシメチル安息香酸メトキシメチルフェニル、ビス（メトキシメチル）ビフェニル、ジメチルビス（メトキシメチル）ビフェニル、４，４’，４’’－エチリデントリス［２，６－ビス（メトキシメチル）フェノール］、５，５’－［２，２，２‐トリフルオロ‐１‐（トリフルオロメチル）エチリデン］ビス［２‐ヒドロキシ‐１，３‐ベンゼンジメタノール］、３，３’，５，５’－テトラキス（メトキシメチル）－１，１’－ビフェニル－４，４’－ジオール等が挙げられる。
他の架橋剤としては市販品を用いてもよく、好適な市販品としては、４６ＤＭＯＣ、４６ＤＭＯＥＰ（以上、旭有機材工業社製）、ＤＭＬ－ＰＣ、ＤＭＬ－ＰＥＰ、ＤＭＬ－ＯＣ、ＤＭＬ－ＯＥＰ、ＤＭＬ－３４Ｘ、ＤＭＬ－ＰＴＢＰ、ＤＭＬ－ＰＣＨＰ、ＤＭＬ－ＯＣＨＰ、ＤＭＬ－ＰＦＰ、ＤＭＬ－ＰＳＢＰ、ＤＭＬ－ＰＯＰ、ＤＭＬ－ＭＢＯＣ、ＤＭＬ－ＭＢＰＣ、ＤＭＬ－ＭＴｒｉｓＰＣ、ＤＭＬ－ＢｉｓＯＣ－Ｚ、ＤＭＬ－ＢｉｓＯＣＨＰ－Ｚ、ＤＭＬ－ＢＰＣ、ＤＭＬＢｉｓＯＣ－Ｐ、ＤＭＯＭ－ＰＣ、ＤＭＯＭ－ＰＴＢＰ、ＤＭＯＭ－ＭＢＰＣ、ＴｒｉＭＬ－Ｐ、ＴｒｉＭＬ－３５ＸＬ、ＴＭＬ－ＨＱ、ＴＭＬ－ＢＰ、ＴＭＬ－ｐｐ－ＢＰＦ、ＴＭＬ－ＢＰＥ、ＴＭＬ－ＢＰＡ、ＴＭＬ－ＢＰＡＦ、ＴＭＬ－ＢＰＡＰ、ＴＭＯＭ－ＢＰ、ＴＭＯＭ－ＢＰＥ、ＴＭＯＭ－ＢＰＡ、ＴＭＯＭ－ＢＰＡＦ、ＴＭＯＭ－ＢＰＡＰ、ＨＭＬ－ＴＰＰＨＢＡ、ＨＭＬ－ＴＰＨＡＰ、ＨＭＯＭ－ＴＰＰＨＢＡ、ＨＭＯＭ－ＴＰＨＡＰ（以上、本州化学工業社製）、ニカラック（登録商標、以下同様）ＭＸ－２９０、ニカラックＭＸ－２８０、ニカラックＭＸ－２７０、ニカラックＭＸ－２７９、ニカラックＭＷ－１００ＬＭ、ニカラックＭＸ－７５０ＬＭ（以上、三和ケミカル社製）などが挙げられる。
また、本発明の光硬化性樹脂組成物は、他の架橋剤として、エポキシ化合物、オキセタン化合物、及び、ベンゾオキサジン化合物よりなる群から選ばれた少なくとも１種の化合物を含むことも好ましい。
〔エポキシ化合物（エポキシ基を有する化合物）〕
エポキシ化合物としては、一分子中にエポキシ基を２以上有する化合物であることが好ましい。エポキシ基は、２００℃以下で架橋反応し、かつ、架橋に由来する脱水反応が起こらないため膜収縮が起きにくい。このため、エポキシ化合物を含有することは、光硬化性樹脂組成物の低温硬化及び反りの抑制に効果的である。
エポキシ化合物は、ポリエチレンオキサイド基を含有することが好ましい。これにより、より弾性率が低下し、また反りを抑制することができる。ポリエチレンオキサイド基は、エチレンオキサイドの繰返し単位数が２以上のものを意味し、繰返し単位数が２～１５であることが好ましい。
エポキシ化合物の例としては、ビスフェノールＡ型エポキシ樹脂；ビスフェノールＦ型エポキシ樹脂；プロピレングリコールジグリシジルエーテル、ネオペンチルグリコールジグリシジルエーテル、エチレングリコールジグリシジルエーテル、ブチレングリコールジグリシジルエーテル、ヘキサメチレングリコールジグリシジルエーテル、トリメチロールプロパントリグリシジルエーテル等のアルキレングリコール型エポキシ樹脂又は多価アルコール炭化水素型エポキシ樹脂；ポリプロピレングリコールジグリシジルエーテル等のポリアルキレングリコール型エポキシ樹脂；ポリメチル（グリシジロキシプロピル）シロキサン等のエポキシ基含有シリコーンなどを挙げることができるが、これらに限定されない。具体的には、エピクロン（登録商標）８５０－Ｓ、エピクロン（登録商標）ＨＰ－４０３２、エピクロン（登録商標）ＨＰ－７２００、エピクロン（登録商標）ＨＰ－８２０、エピクロン（登録商標）ＨＰ－４７００、エピクロン（登録商標）ＥＸＡ－４７１０、エピクロン（登録商標）ＨＰ－４７７０、エピクロン（登録商標）ＥＸＡ－８５９ＣＲＰ、エピクロン（登録商標）ＥＸＡ－１５１４、エピクロン（登録商標）ＥＸＡ－４８８０、エピクロン（登録商標）ＥＸＡ－４８５０－１５０、エピクロンＥＸＡ－４８５０－１０００、エピクロン（登録商標）ＥＸＡ－４８１６、エピクロン（登録商標）ＥＸＡ－４８２２、エピクロン（登録商標）ＥＸＡ－８３０ＬＶＰ、エピクロン（登録商標）ＥＸＡ－８１８３、エピクロン（登録商標）ＥＸＡ－８１６９、エピクロン（登録商標）Ｎ－６６０、エピクロン（登録商標）Ｎ－６６５－ＥＸＰ－Ｓ、エピクロン（登録商標）Ｎ－７４０、リカレジン（登録商標）ＢＥＯ－２０Ｅ（以上商品名、ＤＩＣ（株）製）、リカレジン（登録商標）ＢＥＯ－６０Ｅ、リカレジン（登録商標）ＨＢＥ－１００、リカレジン（登録商標）ＤＭＥ－１００、リカレジン（登録商標）Ｌ－２００（商品名、新日本理化（株））、ＥＰ－４００３Ｓ、ＥＰ－４０００Ｓ、ＥＰ－４０８８Ｓ、ＥＰ－３９５０Ｓ（以上商品名、（株）ＡＤＥＫＡ製）、セロキサイド２０２１Ｐ、２０８１、２０００、３０００、ＥＨＰＥ３１５０、エポリード（登録商標）ＧＴ４００、エポリード（登録商標）ＧＴ４０１、エポリード（登録商標）ＰＢ４７００、エポリード（登録商標）ＰＢ３６００、セルビナース（登録商標）Ｂ０１３４、Ｂ０１７７（以上商品名、（株）ダイセル製）、ＮＣ－３０００、ＮＣ－３０００－Ｌ、ＮＣ－３０００－Ｈ、ＮＣ－３０００－ＦＨ－７５Ｍ、ＮＣ－３１００、ＣＥＲ－３０００－Ｌ、ＮＣ－２０００－Ｌ、ＸＤ－１０００、ＮＣ－７０００Ｌ、ＮＣ－７３００Ｌ、ＥＰＰＮ－５０１Ｈ、ＥＰＰＮ－５０１ＨＹ、ＥＰＰＮ－５０２Ｈ、ＥＯＣＮ－１０２０、ＥＯＣＮ－１０２Ｓ、ＥＯＣＮ－１０３Ｓ、ＥＯＣＮ－１０４Ｓ、ＣＥＲ－１０２０、ＥＰＰＮ－２０１、ＢＲＥＮ－Ｓ、ＢＲＥＮ－１０Ｓ（以上商品名、日本化薬（株）製）などが挙げられる。
〔オキセタン化合物（オキセタニル基を有する化合物）〕
オキセタン化合物としては、一分子中にオキセタン環を２つ以上有する化合物、３－エチル－３－ヒドロキシメチルオキセタン、１，４－ビス｛［（３－エチル－３－オキセタニル）メトキシ］メチル｝ベンゼン、３－エチル－３－（２－エチルヘキシルメチル）オキセタン、１，４－ベンゼンジカルボン酸－ビス［（３－エチル－３－オキセタニル）メチル］エステル等を挙げることができる。具体的な例としては、東亞合成（株）製のアロンオキセタンシリーズ（例えば、ＯＸＴ－１２１、ＯＸＴ－２２１、ＯＸＴ－１９１、ＯＸＴ－２２３）が好適に使用することができ、これらは単独で、又は２種以上混合してもよい。
〔ベンゾオキサジン化合物（ベンゾオキサゾリル基を有する化合物）〕
ベンゾオキサジン化合物は、開環付加反応に由来する架橋反応のため、硬化時に脱ガスが発生せず、更に熱収縮を小さくして反りの発生が抑えられることから好ましい。
ベンゾオキサジン化合物の好ましい例としては、Ｂ－ａ型ベンゾオキサジン、Ｂ－ｍ型ベンゾオキサジン、Ｐ－ｄ型ベンゾオキサジン、Ｆ－ａ型ベンゾオキサジン（以上、商品名、四国化成工業社製）、ポリヒドロキシスチレン樹脂のベンゾオキサジン付加物、フェノールノボラック型ジヒドロベンゾオキサジン化合物が挙げられる。これらは単独で用いるか、又は２種以上混合してもよい。
他の架橋剤の含有量は、本発明の光硬化性樹脂組成物の全固形分に対し０．１～３０質量％であることが好ましく、０．１～２０質量％であることがより好ましく、０．５～１５質量％であることが更に好ましく、１．０～１０質量％であることが特に好ましい。他の架橋剤は１種のみ含有していてもよいし、２種以上含有していてもよい。他の架橋剤を２種以上含有する場合は、その合計が上記範囲であることが好ましい。
＜スルホンアミド構造を有する化合物、チオウレア構造を有する化合物＞
得られる硬化膜の基材への密着性を向上する観点からは、本発明の光硬化性樹脂組成物は、スルホンアミド構造を有する化合物及びチオウレア構造を有する化合物よりなる群から選ばれた少なくとも１種の化合物を更に含むことが好ましい。
〔スルホンアミド構造を有する化合物〕
スルホンアミド構造とは、下記式（Ｓ－１）で表される構造である。
Figure 0007300511000040
 式（Ｓ－１）中、Ｒは水素原子又は有機基を表し、Ｒは他の構造と結合して環構造を形成してもよく、＊はそれぞれ独立に、他の構造との結合部位を表す。
上記Ｒは、下記式（Ｓ－２）におけるＲ２と同様の基であることが好ましい。
スルホンアミド構造を有する化合物は、スルホンアミド構造を２以上有する化合物であってもよいが、スルホンアミド構造を１つ有する化合物であることが好ましい。
スルホンアミド構造を有する化合物は、下記式（Ｓ－２）で表される化合物であることが好ましい。
Figure 0007300511000041
 式（Ｓ－２）中、Ｒ１、Ｒ２及びＲ３はそれぞれ独立に、水素原子又は１価の有機基を表し、Ｒ１、Ｒ２及びＲ３のうち２つ以上が互いに結合して環構造を形成していてもよい。
Ｒ１、Ｒ２及びＲ３はそれぞれ独立に、１価の有機基であることが好ましい。
Ｒ１、Ｒ２及びＲ３の例としては、水素原子、又は、アルキル基、シクロアルキル基、アルコキシ基、アルキルエーテル基、アルキルシリル基、アルコキシシリル基、アリール基、アリールエーテル基、カルボキシ基、カルボニル基、アリル基、ビニル基、複素環基、若しくはこれらを２以上組み合わせた基などが挙げられる。
上記アルキル基としては、炭素数１～１０のアルキル基が好ましく、炭素数１～６のアルキル基がより好ましい。上記アルキル基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、イソプロピル基、２－エチルへキシル基等が挙げられる。
上記シクロアルキル基としては、炭素数５～１０のシクロアルキル基が好ましく、炭素数６～１０のシクロアルキル基がより好ましい。上記シクロアルキル基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基及びシクロヘキシル基等が挙げられる。
上記アルコキシ基としては、炭素数１～１０のアルコキシ基が好ましく、炭素数１～５のアルコキシ基がより好ましい。上記アルコキシ基としては、メトキシ基、エトキシ基、プロポキシ基、ブトキシ基及びペントキシ基等が挙げられる。
上記アルコキシシリル基としては、炭素数１～１０のアルコキシシリル基が好ましく、炭素数１～４のアルコキシシリル基がより好ましい。上記アルコキシシリル基としては、メトキシシリル基、エトキシシリル基、プロポキシシリル基及びブトキシシリル基等が挙げられる。
上記アリール基としては、炭素数６～２０のアリール基が好ましく、炭素数６～１２のアリール基がより好ましい。上記アリール基は、アルキル基等の置換基を有していてもよい。上記アリール基としては、フェニル基、トリル基、キシリル基及びナフチル基等が挙げられる。
上記複素環基としては、トリアゾール環、ピロール環、フラン環、チオフェン環、イミダゾール環、オキサゾール環、チアゾール環、ピラゾール環、イソオキサゾール環、イソチアゾール環、テトラゾール環、ピリジン環、ピリダジン環、ピリミジジン環、ピラジン環、ピペリジン環、ピペリジン、ピペラジン環、モルホリン環、ジヒドロピラン環、テトラヒドロピラン基、トリアジン環等の複素環構造から水素原子を１つ除いた基などが挙げられる。
これらの中でも、Ｒ１がアリール基であり、かつ、Ｒ２及びＲ３がそれぞれ独立に、水素原子又はアルキル基である化合物が好ましい。
スルホンアミド構造を有する化合物の例としては、ベンゼンスルホンアミド、ジメチルベンゼンスルホンアミド、Ｎ－ブチルベンゼンスルホンアミド、スルファニルアミド、ｏ－トルエンスルホンアミド、ｐ－トルエンスルホンアミド、ヒドロキシナフタレンスルホンアミド、ナフタレン－１－スルホンアミド、ナフタレン－２－スルホンアミド、ｍ－ニトロベンゼンスルホンアミド、ｐ－クロロベンゼンスルホンアミド、メタンスルホンアミド、Ｎ，Ｎ－ジメチルメタンスルホンアミド、Ｎ，Ｎ－ジメチルエタンスルホンアミド、Ｎ，Ｎ－ジエチルメタンスルホンアミド、Ｎ－メトキシメタンスルホンアミド、Ｎ－ドデシルメタンスルホンアミド、Ｎ－シクロヘキシル－１－ブタンスルホンアミド、２－アミノエタンスルホンアミドなどが挙げられる。
〔チオウレア構造を有する化合物〕
チオウレア構造とは、下記式（Ｔ－１）で表される構造である。
Figure 0007300511000042
 式（Ｔ－１）中、Ｒ４及びＲ５はそれぞれ独立に、水素原子又は１価の有機基を表し、Ｒ４及びＲ５は結合して環構造を形成してもよく、Ｒ４は＊が結合する他の構造と結合して環構造を形成してもよく、Ｒ５は＊が結合する他の構造と結合して環構造を形成してもよく、＊はそれぞれ独立に、他の構造との結合部位を表す。
Ｒ４及びＲ５はそれぞれ独立に、水素原子であることが好ましい。
Ｒ４及びＲ５の例としては、水素原子、又は、アルキル基、シクロアルキル基、アルコキシ基、アルキルエーテル基、アルキルシリル基、アルコキシシリル基、アリール基、アリールエーテル基、カルボキシ基、カルボニル基、アリル基、ビニル基、複素環基、若しくは、これらを２以上組み合わせた基などが挙げられる。
上記アルキル基としては、炭素数１～１０のアルキル基が好ましく、炭素数１～６のアルキル基がより好ましい。上記アルキル基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、イソプロピル基、２－エチルへキシル基等が挙げられる。
上記シクロアルキル基としては、炭素数５～１０のシクロアルキル基が好ましく、炭素数６～１０のシクロアルキル基がより好ましい。上記シクロアルキル基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基及びシクロヘキシル基等が挙げられる。
上記アルコキシ基としては、炭素数１～１０のアルコキシ基が好ましく、炭素数１～５のアルコキシ基がより好ましい。上記アルコキシ基としては、メトキシ基、エトキシ基、プロポキシ基、ブトキシ基及びペントキシ基等が挙げられる。
上記アルコキシシリル基としては、炭素数１～１０のアルコキシシリル基が好ましく、炭素数１～４のアルコキシシリル基がより好ましい。上記アルコキシシリル基としては、メトキシシリル基、エトキシシリル基、プロポキシシリル基及びブトキシシリル基等が挙げられる。
上記アリール基としては、炭素数６～２０のアリール基が好ましく、炭素数６～１２のアリール基がより好ましい。上記アリール基は、アルキル基等の置換基を有していてもよい。上記アリール基としては、フェニル基、トリル基、キシリル基及びナフチル基等が挙げられる。
上記複素環基としては、トリアゾール環、ピロール環、フラン環、チオフェン環、イミダゾール環、オキサゾール環、チアゾール環、ピラゾール環、イソオキサゾール環、イソチアゾール環、テトラゾール環、ピリジン環、ピリダジン環、ピリミジジン環、ピラジン環、ピペリジン環、ピペリジン、ピペラジン環、モルホリン環、ジヒドロピラン環、テトラヒドロピラン基、トリアジン環等の複素環構造から水素原子を１つ除いた基などが挙げられる。
チオウレア構造を有する化合物は、チオウレア構造を２以上有する化合物であってもよいが、チオウレア構造を１つ有する化合物であることが好ましい。
チオウレア構造を有する化合物は、下記式（Ｔ－２）で表される化合物であることが好ましい。
Figure 0007300511000043
 式（Ｔ－２）中、Ｒ４～Ｒ７はそれぞれ独立に、水素原子又は１価の有機基を表し、Ｒ４～Ｒ７のうち少なくとも２つは互いに結合して環構造を形成していてもよい。
式（Ｔ－２）中、Ｒ４及びＲ５は式（Ｔ－１）中のＲ４及びＲ５と同義であり、好ましい態様も同様である。
式（Ｔ－２）中、Ｒ６及びＲ７はそれぞれ独立に、１価の有機基であることが好ましい。
式（Ｔ－２）中、Ｒ６及びＲ７における１価の有機基の好ましい態様は、式（Ｔ－１）中のＲ４及びＲ５における１価の有機基の好ましい態様と同様である。
チオウレア構造を有する化合物の例としては、Ｎ－アセチルチオウレア、Ｎ－アリルチオウレア、Ｎ－アリル－Ｎ’－（２－ヒドロキシエチル）チオウレア、１－アダマンチルチオウレア、Ｎ－ベンゾイルチオウレア、Ｎ，Ｎ’－ジフェニルチオウレア、１－ベンジル－フェニルチオウレア、１，３－ジブチルチオウレア、１，３－ジイソプロピルチオウレア、１，３－ジシクロヘキシルチオウレア、１－（３－（トリメトキシシリル）プロピル）－３－メチルチオウレア、トリメチルチオウレア、テトラメチルチオウレア、Ｎ，Ｎ－ジフェニルチオウレア、エチレンチオウレア（２－イミダゾリンチオン）、カルビマゾール、１，３－ジメチル－２－チオヒダントインなどが挙げられる。
〔含有量〕
本発明の光硬化性樹脂組成物の全質量に対する、スルホンアミド構造を有する化合物及びチオウレア構造を有する化合物の合計含有量は、０．０５～１０質量％であることが好ましく、０．１～５質量％であることがより好ましく、０．２～３質量％であることが更に好ましい。
本発明の光硬化性樹脂組成物は、スルホンアミド構造を有する化合物及びチオウレア構造を有する化合物よりなる群から選ばれる化合物を、１種のみ含んでもよいし、２種以上を含んでもよい。１種のみ含む場合にはその化合物の含有量が、２種以上を含む場合にはその合計量が、上記の範囲となることが好ましい。
＜マイグレーション抑制剤＞
本発明の光硬化性樹脂組成物は、マイグレーション抑制剤を更に含むことが好ましい。マイグレーション抑制剤を含むことにより、金属層（金属配線）由来の金属イオンが光硬化性層内へ移動することを効果的に抑制可能となる。
マイグレーション抑制剤としては、特に制限はないが、複素環（ピロール環、フラン環、チオフェン環、イミダゾール環、オキサゾール環、チアゾール環、ピラゾール環、イソオキサゾール環、イソチアゾール環、テトラゾール環、ピリジン環、ピリダジン環、ピリミジン環、ピラジン環、ピペリジン環、ピペラジン環、モルホリン環、２Ｈ－ピラン環及び６Ｈ－ピラン環、トリアジン環）を有する化合物、チオ尿素類及びスルファニル基を有する化合物、ヒンダードフェノール系化合物、サリチル酸誘導体系化合物、ヒドラジド誘導体系化合物が挙げられる。特に、１，２，４－トリアゾール、ベンゾトリアゾール、５－メチルベンゾトリアゾール、４－メチルベンゾトリアゾール等のトリアゾール系化合物、１Ｈ－テトラゾール、５－フェニルテトラゾール等のテトラゾール系化合物が好ましく使用できる。
又はハロゲンイオンなどの陰イオンを捕捉するイオントラップ剤を使用することもできる。
その他のマイグレーション抑制剤としては、特開２０１３－０１５７０１号公報の段落００９４に記載の防錆剤、特開２００９－２８３７１１号公報の段落００７３～００７６に記載の化合物、特開２０１１－０５９６５６号公報の段落００５２に記載の化合物、特開２０１２－１９４５２０号公報の段落０１１４、０１１６及び０１１８に記載の化合物、国際公開第２０１５／１９９２１９号の段落０１６６に記載の化合物などを使用することができる。
マイグレーション抑制剤の具体例としては、下記化合物を挙げることができる。
Figure 0007300511000044
光硬化性樹脂組成物がマイグレーション抑制剤を有する場合、マイグレーション抑制剤の含有量は、光硬化性樹脂組成物の全固形分に対して、０．０１～５．０質量％であることが好ましく、０．０５～２．０質量％であることがより好ましく、０．１～１．０質量％であることが更に好ましい。
マイグレーション抑制剤は１種のみでもよいし、２種以上であってもよい。マイグレーション抑制剤が２種以上の場合は、その合計が上記範囲であることが好ましい。
＜重合禁止剤＞
本発明の光硬化性樹脂組成物は、重合禁止剤を含むことが好ましい。
重合禁止剤としては、例えば、ヒドロキノン、ｏ－メトキシフェノール、ｐ－メトキシフェノール、ジ－ｔｅｒｔ－ブチル－ｐ－クレゾール、ピロガロール、ｐ－ｔｅｒｔ－ブチルカテコール、１，４－ベンゾキノン、ジフェニル－ｐ－ベンゾキノン、４，４’－チオビス（３－メチル－６－ｔｅｒｔ－ブチルフェノール）、２，２’－メチレンビス（４－メチル－６－ｔｅｒｔ－ブチルフェノール）、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシアミンアルミニウム塩、フェノチアジン、Ｎ－ニトロソジフェニルアミン、Ｎ－フェニルナフチルアミン、エチレンジアミン四酢酸、１，２－シクロヘキサンジアミン四酢酸、グリコールエーテルジアミン四酢酸、２，６－ジ－ｔｅｒｔ－ブチル－４－メチルフェノール、５－ニトロソ－８－ヒドロキシキノリン、１－ニトロソ－２－ナフトール、２－ニトロソ－１－ナフトール、２－ニトロソ－５－（Ｎ－エチル－Ｎ－スルホプロピルアミノ）フェノール、Ｎ－ニトロソフェニルヒドロキシアミン第一セリウム塩、Ｎ－ニトロソ－Ｎ－（１－ナフチル）ヒドロキシアミンアンモニウム塩、ビス（４－ヒドロキシ－３，５－ｔｅｒｔ－ブチル）フェニルメタン、１，３，５－トリス（４－ｔ－ブチル－３－ヒドロキシ－２，６－ジメチルベンジル）－１，３，５－トリアジン－２，４，６－（１Ｈ，３Ｈ，５Ｈ）－トリオン、４‐ヒドロキシ－２,２,６,６－テトラメチルピペリジン１－オキシルフリーラジカル、フェノチアジン、１，１－ジフェニル－２－ピクリルヒドラジル、ジブチルジチオカーバネート銅（ＩＩ）、ニトロベンゼン、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシルアミンアルミニウム塩、Ｎ－ニトロソ－Ｎ－フェニルヒドロキシルアミンアンモニウム塩などが好適に用いられる。また、特開２０１５－１２７８１７号公報の段落００６０に記載の重合禁止剤、及び、国際公開第２０１５／１２５４６９号の段落００３１～００４６に記載の化合物を用いることもできる。
また、下記化合物を用いることができる（Ｍｅはメチル基である）。
Figure 0007300511000045
本発明の光硬化性樹脂組成物が重合禁止剤を有する場合、重合禁止剤の含有量は、本発明の光硬化性樹脂組成物の全固形分に対して、例えば０．０１～２０．０質量％である態様が挙げられ、０．０１～５質量％であることが好ましく、０．０２～３質量％であることがより好ましく、０．０５～２．５質量％であることが更に好ましい。また、光硬化性樹脂組成物の保存安定性が要求される場合には０．０２～１５．０質量％である態様も好ましく上げられ、その場合により好ましくは０．０５～１０．０質量％である。
重合禁止剤は１種のみでもよいし、２種以上であってもよい。重合禁止剤が２種以上の場合は、その合計が上記範囲であることが好ましい。
＜金属接着性改良剤＞
本発明の光硬化性樹脂組成物は、電極や配線などに用いられる金属材料との接着性を向上させるための金属接着性改良剤を含んでいることが好ましい。金属接着性改良剤としては、シランカップリング剤、アルミニウム系接着助剤、チタン系接着助剤、スルホンアミド構造を有する化合物及びチオウレア構造を有する化合物、リン酸誘導体化合物、β－ケトエステル化合物、アミノ化合物等などが挙げられる。
シランカップリング剤の例としては、国際公開第２０１５／１９９２１９号の段落０１６７に記載の化合物、特開２０１４－１９１００２号公報の段落００６２～００７３に記載の化合物、国際公開第２０１１／０８０９９２号の段落００６３～００７１に記載の化合物、特開２０１４－１９１２５２号公報の段落００６０～００６１に記載の化合物、特開２０１４－０４１２６４号公報の段落００４５～００５２に記載の化合物、国際公開第２０１４／０９７５９４号の段落００５５に記載の化合物が挙げられる。また、特開２０１１－１２８３５８号公報の段落００５０～００５８に記載のように異なる２種以上のシランカップリング剤を用いることも好ましい。また、シランカップリング剤は、下記化合物を用いることも好ましい。以下の式中、Ｅｔはエチル基を表す。
Figure 0007300511000046
他のシランカップリング剤としては、例えが、ビニルトリメトキシシラン、ビニルトリエトキシシラン、２－（３，４－エポキシシクロヘキシル）エチルトリメトキシシラン、３－グリシドキシプロピルメチルジメトキシシラン、３－グリシドキシプロピルトリメトキシシラン、３－グリシドキシプロピルメチルジエトキシシラン、３－グリシドキシプロピルトリエトキシシラン、ｐ－スチリルトリメトキシシラン、３－メタクリロキシプロピルメチルジメトキシシラン、３－メタクリロキシプロピルトリメトキシシラン、３－メタクリロキシプロピルメチルジエトキシシラン、３－メタクリロキシプロピルトリエトキシシラン、３－アクリロキシプロピルトリメトキシシラン、Ｎ－２－（アミノエチル）－３－アミノプロピルメチルジメトキシシラン、Ｎ－２－（アミノエチル）－３－アミノプロピルトリメトキシシラン、３－アミノプロピルトリメトキシシラン、３－アミノプロピルトリエトキシシラン、３－トリエトキシシリル－Ｎ－（１，３－ジメチル－ブチリデン）プロピルアミン、Ｎ－フェニル－３－アミノプロピルトリメトキシシラン、トリス－（トリメトキシシリルプロピル）イソシアヌレート、３－ウレイドプロピルトリアルコキシシラン、３－メルカプトプロピルメチルジメトキシシラン、３－メルカプトプロピルトリメトキシシラン、３－イソシアネートプロピルトリエトキシシラン、３－トリメトキシシリルプロピルコハク酸無水物が挙げられる。これらは１種単独または２種以上を組み合わせて使用することができる。
〔アルミニウム系接着助剤〕
アルミニウム系接着助剤としては、例えば、アルミニウムトリス（エチルアセトアセテート）、アルミニウムトリス（アセチルアセトネート）、エチルアセトアセテートアルミニウムジイソプロピレート等を挙げることができる。
また、金属接着性改良剤としては、特開２０１４－１８６１８６号公報の段落００４６～００４９に記載の化合物、特開２０１３－０７２９３５号公報の段落００３２～００４３に記載のスルフィド系化合物を用いることもできる。
金属接着性改良剤の含有量は特定樹脂１００質量部に対して、好ましくは０．１～３０質量部であり、より好ましくは０．５～１５質量部の範囲であり、更に好ましくは０．５～５質量部の範囲である。上記下限値以上とすることで硬化工程後の硬化膜と金属層との接着性が良好となり、上記上限値以下とすることで硬化工程後の硬化膜の耐熱性、機械特性が良好となる。金属接着性改良剤は１種のみでもよいし、２種以上であってもよい。２種以上用いる場合は、その合計が上記範囲であることが好ましい。
＜その他の添加剤＞
本発明の光硬化性樹脂組成物は、本発明の効果が得られる範囲で、必要に応じて、各種の添加物、例えば、Ｎ－フェニルジエタノールアミンなどの増感剤、界面活性剤、連鎖移動剤、高級脂肪酸誘導体、無機粒子、硬化剤、硬化触媒、充填剤、酸化防止剤、紫外線吸収剤、凝集防止剤等を配合することができる。これらの添加剤を配合する場合、その合計配合量は光硬化性樹脂組成物の固形分の３質量％以下とすることが好ましい。
〔界面活性剤〕
界面活性剤としては、フッ素系界面活性剤、シリコーン系界面活性剤、炭化水素系界面活性剤などの各種界面活性剤を使用できる。界面活性剤はノニオン型界面活性剤であってもよく、カチオン型界面活性剤であってもよく、アニオン型界面活性剤であってもよい。
本発明の感光性樹脂組成物に界面活性剤を含有させることで、塗布液として調製したときの液特性（特に、流動性）がより向上し、塗布厚の均一性や省液性をより改善することができる。即ち、界面活性剤を含有する組成物を適用した塗布液を用いて膜形成する場合においては、被塗布面と塗布液との界面張力が低下して、被塗布面への濡れ性が改善され、被塗布面への塗布性が向上する。このため、厚みムラの小さい均一厚の膜形成をより好適に行うことができる。
フッ素系界面活性剤としては、例えば、メガファックＦ１７１、同Ｆ１７２、同Ｆ１７３、同Ｆ１７６、同Ｆ１７７、同Ｆ１４１、同Ｆ１４２、同Ｆ１４３、同Ｆ１４４、同Ｒ３０、同Ｆ４３７、同Ｆ４７５、同Ｆ４７９、同Ｆ４８２、同Ｆ５５４、同Ｆ７８０、ＲＳ－７２－Ｋ（以上、ＤＩＣ（株）製）、フロラードＦＣ４３０、同ＦＣ４３１、同ＦＣ１７１、ノベックＦＣ４４３０、同ＦＣ４４３２（以上、スリーエム ジャパン（株）製）、サーフロンＳ－３８２、同ＳＣ－１０１、同ＳＣ－１０３、同ＳＣ－１０４、同ＳＣ－１０５、同ＳＣ１０６８、同ＳＣ－３８１、同ＳＣ－３８３、同Ｓ３９３、同ＫＨ－４０（以上、旭硝子（株）製）、ＰＦ６３６、ＰＦ６５６、ＰＦ６３２０、ＰＦ６５２０、ＰＦ７００２（ＯＭＮＯＶＡ社製）等が挙げられる。フッ素系界面活性剤は、特開２０１５－１１７３２７号公報の段落００１５～０１５８に記載の化合物、特開２０１１－１３２５０３号公報の段落０１１７～０１３２に記載の化合物を用いることもできる。フッ素系界面活性剤としてブロックポリマーを用いることもでき、具体例としては、例えば特開２０１１－８９０９０号公報に記載された化合物が挙げられる。
フッ素系界面活性剤は、フッ素原子を有する（メタ）アクリレート化合物に由来する繰り返し単位と、アルキレンオキシ基（好ましくはエチレンオキシ基、プロピレンオキシ基）を２以上（好ましくは５以上）有する（メタ）アクリレート化合物に由来する繰り返し単位と、を含む含フッ素高分子化合物も好ましく用いることができ、下記化合物も本発明で用いられるフッ素系界面活性剤として例示される。
Figure 0007300511000047
 上記の化合物の重量平均分子量は、好ましくは３，０００～５０，０００であり、例えば、１４，０００である。
フッ素系界面活性剤は、エチレン性不飽和基を側鎖に有する含フッ素重合体をフッ素系界面活性剤として用いることもできる。具体例としては、特開２０１０－１６４９６５号公報の段落００５０～００９０および段落０２８９～０２９５に記載された化合物、例えばＤＩＣ（株）製のメガファックＲＳ－１０１、ＲＳ－１０２、ＲＳ－７１８Ｋ等が挙げられる。
フッ素系界面活性剤中のフッ素含有率は、３～４０質量％が好適であり、より好ましくは５～３０質量％であり、特に好ましくは７～２５質量％である。フッ素含有率がこの範囲内であるフッ素系界面活性剤は、塗布膜の厚さの均一性や省液性の点で効果的であり、組成物中における溶解性も良好である。
シリコーン系界面活性剤としては、例えば、トーレシリコーンＤＣ３ＰＡ、トーレシリコーンＳＨ７ＰＡ、トーレシリコーンＤＣ１１ＰＡ、トーレシリコーンＳＨ２１ＰＡ、トーレシリコーンＳＨ２８ＰＡ、トーレシリコーンＳＨ２９ＰＡ、トーレシリコーンＳＨ３０ＰＡ、トーレシリコーンＳＨ８４００（以上、東レ・ダウコーニング（株）製）、ＴＳＦ－４４４０、ＴＳＦ－４３００、ＴＳＦ－４４４５、ＴＳＦ－４４６０、ＴＳＦ－４４５２（以上、モメンティブ・パフォーマンス・マテリアルズ社製）、ＫＰ３４１、ＫＦ６００１、ＫＦ６００２（以上、信越シリコーン（株）製）、ＢＹＫ３０７、ＢＹＫ３２３、ＢＹＫ３３０（以上、ビックケミー（株）製）等が挙げられる。
炭化水素系界面活性剤としては、例えば、パイオニンＡ－７６、ニューカルゲンＦＳ－３ＰＧ、パイオニンＢ－７０９、パイオニンＢ－８１１－Ｎ、パイオニンＤ－１００４、パイオニンＤ－３１０４、パイオニンＤ－３６０５、パイオニンＤ－６１１２、パイオニンＤ－２１０４－Ｄ、パイオニンＤ－２１２、パイオニンＤ－９３１、パイオニンＤ－９４１、パイオニンＤ－９５１、パイオニンＥ－５３１０、パイオニンＰ－１０５０－Ｂ、パイオニンＰ－１０２８－Ｐ、パイオニンＰ－４０５０－Ｔ等（以上、竹本油脂社製）、などが挙げられる。
ノニオン型界面活性剤としては、グリセロール、トリメチロールプロパン、トリメチロールエタン並びにそれらのエトキシレート及びプロポキシレート（例えば、グリセロールプロポキシレート、グリセロールエトキシレート等）、ポリオキシエチレンラウリルエーテル、ポリオキシエチレンステアリルエーテル、ポリオキシエチレンオレイルエーテル、ポリオキシエチレンオクチルフェニルエーテル、ポリオキシエチレンノニルフェニルエーテル、ポリエチレングリコールジラウレート、ポリエチレングリコールジステアレート、ソルビタン脂肪酸エステル、プルロニックＬ１０、Ｌ３１、Ｌ６１、Ｌ６２、１０Ｒ５、１７Ｒ２、２５Ｒ２（ＢＡＳＦ社製）、テトロニック３０４、７０１、７０４、９０１、９０４、１５０Ｒ１（ＢＡＳＦ社製）、ソルスパース２００００（日本ルーブリゾール（株）製）、ＮＣＷ－１０１、ＮＣＷ－１００１、ＮＣＷ－１００２（和光純薬工業（株）製）、パイオニンＤ－６１１２、Ｄ－６１１２－Ｗ、Ｄ－６３１５（竹本油脂（株）製）、オルフィンＥ１０１０、サーフィノール１０４、４００、４４０（日信化学工業（株）製）などが挙げられる。
カチオン型界面活性剤として具体的には、オルガノシロキサンポリマーＫＰ３４１（信越化学工業（株）製）、（メタ）アクリル酸系（共）重合体ポリフローＮｏ．７５、Ｎｏ．７７、Ｎｏ．９０、Ｎｏ．９５（共栄社化学（株）製）、Ｗ００１（裕商（株）製）等が挙げられる。
アニオン型界面活性剤として具体的には、Ｗ００４、Ｗ００５、Ｗ０１７（裕商（株）製）、サンデットＢＬ（三洋化成（株）製）等が挙げられる。
界面活性剤は、１種のみを用いてもよいし、２種類以上を組み合わせてもよい。
界面活性剤の含有量は、組成物の全固形分に対して、０．００１～２．０質量％が好ましく、０．００５～１．０質量％がより好ましい。
〔増感剤〕
本発明の光硬化性樹脂組成物は、増感剤を含んでいてもよい。増感剤は、特定の活性放射線を吸収して電子励起状態となる。電子励起状態となった増感剤は、熱ラジカル重合開始剤、光ラジカル重合開始剤などと接触して、電子移動、エネルギー移動、発熱などの作用が生じる。これにより、熱ラジカル重合開始剤、光ラジカル重合開始剤は化学変化を起こして分解し、ラジカル、酸又は塩基を生成する。
増感剤としては、Ｎ－フェニルジエタノールアミン等の増感剤が挙げられる。他には、ベンゾフェノン系、ミヒラーズケトン系、クマリン系、ピラゾールアゾ系、アニリノアゾ系、トリフェニルメタン系、アントラキノン系、アントラセン系、アンスラピリドン系、ベンジリデン系、オキソノール系、ピラゾロトリアゾールアゾ系、ピリドンアゾ系、シアニン系、フェノチアジン系、ピロロピラゾールアゾメチン系、キサンテン系、フタロシアニン系、ペンゾピラン系、インジゴ系等の化合物を使用することができる。
例えば、ミヒラーズケトン、４，４’－ビス（ジエチルアミノ）ベンゾフェノン、２，５－ビス（４’－ジエチルアミノベンザル）シクロペンタン、２，６－ビス（４’－ジエチルアミノベンザル）シクロヘキサノン、２，６－ビス（４’－ジエチルアミノベンザル）－４－メチルシクロヘキサノン、４，４’－ビス（ジメチルアミノ）カルコン、４，４’－ビス（ジエチルアミノ）カルコン、ｐ－ジメチルアミノシンナミリデンインダノン、ｐ－ジメチルアミノベンジリデンインダノン、２－（ｐ－ジメチルアミノフェニルビフェニレン）－ベンゾチアゾール、２－（ｐ－ジメチルアミノフェニルビニレン）ベンゾチアゾール、２－（ｐ－ジメチルアミノフェニルビニレン）イソナフトチアゾール、１，３－ビス（４’－ジメチルアミノベンザル）アセトン、１，３－ビス（４’－ジエチルアミノベンザル）アセトン、３，３’－カルボニル－ビス（７－ジエチルアミノクマリン）、３－アセチル－７－ジメチルアミノクマリン、３－エトキシカルボニル－７－ジメチルアミノクマリン、３－ベンジロキシカルボニル－７－ジメチルアミノクマリン、３－メトキシカルボニル－７－ジエチルアミノクマリン、３－エトキシカルボニル－７－ジエチルアミノクマリン（７－（ジエチルアミノ）クマリン－３－カルボン酸エチル）、Ｎ－フェニル－Ｎ’－エチルエタノールアミン、Ｎ－フェニルジエタノールアミン、Ｎ－ｐ－トリルジエタノールアミン、Ｎ－フェニルエタノールアミン、４－モルホリノベンゾフェノン、ジメチルアミノ安息香酸イソアミル、ジエチルアミノ安息香酸イソアミル、２－メルカプトベンズイミダゾール、１－フェニル－５－メルカプトテトラゾール、２－メルカプトベンゾチアゾール、２－（ｐ－ジメチルアミノスチリル）ベンズオキサゾール、２－（ｐ－ジメチルアミノスチリル）ベンズチアゾール、２－（ｐ－ジメチルアミノスチリル）ナフト（１，２－ｄ）チアゾール、２－（ｐ－ジメチルアミノベンゾイル）スチレン、ジフェニルアセトアミド、ベンズアニリド、Ｎ－メチルアセトアニリド、３‘，４’－ジメチルアセトアニリド等が挙げられる。
また、増感剤としては、増感色素を用いてもよい。
増感色素の詳細については、特開２０１６－０２７３５７号公報の段落０１６１～０１６３の記載を参酌でき、この内容は本明細書に組み込まれる。
本発明の光硬化性樹脂組成物が増感剤を含む場合、増感剤の含有量は、本発明の光硬化性樹脂組成物の全固形分に対し、０．０１～２０質量％であることが好ましく、０．１～１５質量％であることがより好ましく、０．５～１０質量％であることが更に好ましい。増感剤は、１種単独で用いてもよいし、２種以上を併用してもよい。
〔連鎖移動剤〕
本発明の光硬化性樹脂組成物は、連鎖移動剤を含有してもよい。連鎖移動剤は、例えば高分子辞典第三版（高分子学会編、２００５年）６８３－６８４頁に定義されている。連鎖移動剤としては、例えば、分子内に－Ｓ－Ｓ－、－ＳＯ２－Ｓ－、－Ｎ－Ｏ－、ＳＨ、ＰＨ、ＳｉＨ、及びＧｅＨを有する化合物群、ＲＡＦＴ（Reversible Addition Fragmentation chain Transfer）重合に用いられるチオカルボニルチオ基を有するジチオベンゾアート、トリチオカルボナート、ジチオカルバマート、キサンタート化合物等が用いられる。これらは、低活性のラジカルに水素を供与して、ラジカルを生成するか、若しくは、酸化された後、脱プロトンすることによりラジカルを生成しうる。特に、チオール化合物を好ましく用いることができる。
また、連鎖移動剤は、国際公開第２０１５／１９９２１９号の段落０１５２～０１５３に記載の化合物を用いることもできる。
本発明の光硬化性樹脂組成物が連鎖移動剤を有する場合、連鎖移動剤の含有量は、本発明の光硬化性樹脂組成物の全固形分１００質量部に対し、０．０１～２０質量部が好ましく、１～１０質量部がより好ましく、１～５質量部が更に好ましい。連鎖移動剤は１種のみでもよいし、２種以上であってもよい。連鎖移動剤が２種以上の場合は、その合計が上記範囲であることが好ましい。
〔高級脂肪酸誘導体〕
本発明の光硬化性樹脂組成物は、酸素に起因する重合阻害を防止するために、ベヘン酸やベヘン酸アミドのような高級脂肪酸誘導体を添加して、塗布後の乾燥の過程で光硬化性樹脂組成物の表面に偏在させてもよい。
また、高級脂肪酸誘導体は、国際公開第２０１５／１９９２１９号の段落０１５５に記載の化合物を用いることもできる。
本発明の光硬化性樹脂組成物が高級脂肪酸誘導体を有する場合、高級脂肪酸誘導体の含有量は、本発明の光硬化性樹脂組成物の全固形分に対して、０．１～１０質量％であることが好ましい。高級脂肪酸誘導体は１種のみでもよいし、２種以上であってもよい。高級脂肪酸誘導体が２種以上の場合は、その合計が上記範囲であることが好ましい。
〔熱重合開始剤〕
本発明の樹脂組成物は、熱重合開始剤を含んでもよく、特に熱ラジカル重合開始剤を含んでもよい。熱ラジカル重合開始剤は、熱のエネルギーによってラジカルを発生し、重合性を有する化合物の重合反応を開始又は促進させる化合物である。熱ラジカル重合開始剤を添加することによって樹脂及び重合性化合物の重合反応を進行させることもできるので、より耐溶剤性を向上できる。
熱ラジカル重合開始剤として、具体的には、特開２００８－０６３５５４号公報の段落００７４～０１１８に記載されている化合物が挙げられる。
熱重合開始剤を含む場合、その含有量は、本発明の樹脂組成物の全固形分に対し０．１～３０質量％であることが好ましく、より好ましくは０．１～２０質量％であり、更に好ましくは０．５～１５質量％である。熱重合開始剤は１種のみ含有していてもよいし、２種以上含有していてもよい。熱重合開始剤を２種以上含有する場合は、合計量が上記範囲であることが好ましい。
〔無機粒子〕
本発明の樹脂組成物は、無機微粒子を含んでもよい。無機粒子として、具体的には、炭酸カルシウム、リン酸カルシウム、シリカ、カオリン、タルク、二酸化チタン、アルミナ、硫酸バリウム、フッ化カルシウム、フッ化リチウム、ゼオライト、硫化モリブデン、ガラス等を含むことができる。
上記無機粒子の平均粒子径としては、０．０１～２．０μｍが好ましく、０．０２～１．５μｍがより好ましく、０．０３～１．０μｍがさらに好ましく、０．０４～０．５μｍが特に好ましい。
上記無機粒子の平均粒子径を多量に含有させることによって、上記硬化膜の機械特性が劣化することがある。また、上記無機粒子の平均粒子径が２．０μｍを超えると、露光光の散乱によって解像度が低下することがある。
〔紫外線吸収剤〕
本発明の組成物は、紫外線吸収剤を含んでいてもよい。紫外線吸収剤としては、サリシレート系、ベンゾフェノン系、ベンゾトリアゾール系、置換アクリロニトリル系、トリアジン系などの紫外線吸収剤を使用することができる。
サリシレート系紫外線吸収剤の例としては、フェニルサリシレート、ｐ－オクチルフェニルサリシレート、ｐ－ｔ－ブチルフェニルサリシレートなどが挙げられ、ベンゾフェノン系紫外線吸収剤の例としては、２，２’－ジヒドロキシ－４－メトキシベンゾフェノン、２，２’－ジヒドロキシ－４，４’－ジメトキシベンゾフェノン、２，２’，４，４’－テトラヒドロキシベンゾフェノン、２－ヒドロキシ－４－メトキシベンゾフェノン、２，４－ジヒドロキシベンゾフェノン、２－ヒドロキシ－４－オクトキシベンゾフェノンなどが挙げられる。また、ベンゾトリアゾール系紫外線吸収剤の例としては、２－（２’－ヒドロキシ－３’，５’－ジ－ｔｅｒｔ－ブチルフェニル）－５－クロロベンゾトリアゾール、２－（２’－ヒドロキシ－３’－ｔｅｒｔ－ブチル－５’－メチルフェニル）－５－クロロベンゾトリアゾール、２－（２’－ヒドロキシ－３’－ｔｅｒｔ－アミル－５’－イソブチルフェニル）－５－クロロベンゾトリアゾール、２－（２’－ヒドロキシ－３’－イソブチル－５’－メチルフェニル）－５－クロロベンゾトリアゾール、２－（２’－ヒドロキシ－３’－イソブチル－５’－プロピルフェニル）－５－クロロベンゾトリアゾール、２－（２’－ヒドロキシ－３’，５’－ジ－ｔｅｒｔ－ブチルフェニル）ベンゾトリアゾール、２－（２’－ヒドロキシ－５’－メチルフェニル）ベンゾトリアゾール、２－［２’－ヒドロキシ－５’－（１，１，３，３－テトラメチル）フェニル］ベンゾトリアゾールなどが挙げられる。
置換アクリロニトリル系紫外線吸収剤の例としては、２－シアノ－３，３－ジフェニルアクリル酸エチル、２－シアノ－３，３－ジフェニルアクリル酸２－エチルヘキシルなどが挙げられる。さらに、トリアジン系紫外線吸収剤の例としては、２－［４－［（２－ヒドロキシ－３－ドデシルオキシプロピル）オキシ］－２－ヒドロキシフェニル］－４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジン、２－［４－［（２－ヒドロキシ－３－トリデシルオキシプロピル）オキシ］－２－ヒドロキシフェニル］－４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジン、２－（２，４－ジヒドロキシフェニル）－４，６－ビス（２，４－ジメチルフェニル）－１，３，５－トリアジンなどのモノ（ヒドロキシフェニル）トリアジン化合物；２，４－ビス（２－ヒドロキシ－４－プロピルオキシフェニル）－６－（２，４－ジメチルフェニル）－１，３，５－トリアジン、２，４－ビス（２－ヒドロキシ－３－メチル－４－プロピルオキシフェニル）－６－（４－メチルフェニル）－１，３，５－トリアジン、２，４－ビス（２－ヒドロキシ－３－メチル－４－ヘキシルオキシフェニル）－６－（２，４－ジメチルフェニル）－１，３，５－トリアジンなどのビス（ヒドロキシフェニル）トリアジン化合物；２，４－ビス（２－ヒドロキシ－４－ブトキシフェニル）－６－（２，４－ジブトキシフェニル）－１，３，５－トリアジン、２，４，６－トリス（２－ヒドロキシ－４－オクチルオキシフェニル）－１，３，５－トリアジン、２，４，６－トリス［２－ヒドロキシ－４－（３－ブトキシ－２－ヒドロキシプロピルオキシ）フェニル］－１，３，５－トリアジンなどのトリス（ヒドロキシフェニル）トリアジン化合物等が挙げられる。
本発明においては、上記各種の紫外線吸収剤は一種を単独で用いてもよく、二種以上を組み合わせて用いてもよい。
本発明の組成物は、紫外線吸収剤を含んでも含まなくてもよいが、含む場合、紫外線吸収剤の含有量は、本発明の組成物の全固形分質量に対して、０．００１質量％以上１質量％以下であることが好ましく、０．０１質量％以上０．１質量％以下であることがより好ましい。
〔有機チタン化合物〕
本実施形態の樹脂組成物は、有機チタン化合物を含有してもよい。樹脂組成物が有機チタン化合物を含有することにより、低温で硬化した場合であっても耐薬品性に優れる樹脂層を形成できる。
使用可能な有機チタン化合物としては、チタン原子に有機基が共有結合又はイオン結合を介して結合しているものが挙げられる。
有機チタン化合物の具体例を、以下のＩ）～ＶＩＩ）に示す：
Ｉ）チタンキレート化合物：中でも、ネガ型感光性樹脂組成物の保存安定性がよく、良好な硬化パターンが得られることから、アルコキシ基を２個以上有するチタンキレート化合物がより好ましい。具体的な例は、チタニウムビス（トリエタノールアミン）ジイソプロポキサイド、チタニウムジ（ｎ－ブトキサイド）ビス（２，４－ペンタンジオネート、チタニウムジイソプロポキサイドビス（２，４－ペンタンジオネート）、チタニウムジイソプロポキサイドビス（テトラメチルヘプタンジオネート）、チタニウムジイソプロポキサイドビス（エチルアセトアセテート）等である。
ＩＩ）テトラアルコキシチタン化合物：例えば、チタニウムテトラ（ｎ－ブトキサイド）、チタニウムテトラエトキサイド、チタニウムテトラ（２－エチルヘキソキサイド）、チタニウムテトライソブトキサイド、チタニウムテトライソプロポキサイド、チタニウムテトラメトキサイド、チタニウムテトラメトキシプロポキサイド、チタニウムテトラメチルフェノキサイド、チタニウムテトラ（ｎ－ノニロキサイド）、チタニウムテトラ（ｎ－プロポキサイド）、チタニウムテトラステアリロキサイド、チタニウムテトラキス［ビス｛２，２－（アリロキシメチル）ブトキサイド｝］等である。
ＩＩＩ）チタノセン化合物：例えば、ペンタメチルシクロペンタジエニルチタニウムトリメトキサイド、ビス（η５－２，４－シクロペンタジエン－１－イル）ビス（２，６－ジフルオロフェニル）チタニウム、ビス（η５－２，４－シクロペンタジエン－１－イル）ビス（２，６－ジフルオロ－３－（１Ｈ－ピロール－１－イル）フェニル）チタニウム等である。
ＩＶ）モノアルコキシチタン化合物：例えば、チタニウムトリス（ジオクチルホスフェート）イソプロポキサイド、チタニウムトリス（ドデシルベンゼンスルホネート）イソプロポキサイド等である。
Ｖ）チタニウムオキサイド化合物：例えば、チタニウムオキサイドビス（ペンタンジオネート）、チタニウムオキサイドビス（テトラメチルヘプタンジオネート）、フタロシアニンチタニウムオキサイド等である。
ＶＩ）チタニウムテトラアセチルアセトネート化合物：例えば、チタニウムテトラアセチルアセトネート等である。
ＶＩＩ）チタネートカップリング剤：例えば、イソプロピルトリドデシルベンゼンスルホニルチタネート等である。
中でも、有機チタン化合物としては、上記Ｉ）チタンキレート化合物、ＩＩ）テトラアルコキシチタン化合物、及びＩＩＩ）チタノセン化合物から成る群から選ばれる少なくとも１種の化合物であることが、より良好な耐薬品性を奏するという観点から好ましい。特に、チタニウムジイソプロポキサイドビス（エチルアセトアセテート）、チタニウムテトラ（ｎ－ブトキサイド）、及びビス（η５－２，４－シクロペンタジエン－１－イル）ビス（２，６－ジフルオロ－３－（１Ｈ－ピロール－１－イル）フェニル）チタニウムが好ましい。
有機チタン化合物を配合する場合、その配合量は、環化樹脂の前駆体１００質量部に対し、０．０５～１０質量部であることが好ましく、より好ましくは０．１～２質量部である。配合量が０．０５質量部以上である場合、得られる硬化パターンに良好な耐熱性及び耐薬品性が発現し、一方１０質量部以下である場合、組成物の保存安定性に優れる。
〔酸化防止剤〕
本発明の組成物は、酸化防止剤を含んでいてもよい。添加剤として酸化防止剤を含有することで、硬化後の膜の伸度特性や、金属材料との密着性を向上させることができる。酸化防止剤としては、フェノール化合物、亜リン酸エステル化合物、チオエーテル化合物などが挙げられる。フェノール化合物としては、フェノール系酸化防止剤として知られる任意のフェノール化合物を使用することができる。好ましいフェノール化合物としては、ヒンダードフェノール化合物が挙げられる。フェノール性ヒドロキシ基に隣接する部位（オルト位）に置換基を有する化合物が好ましい。前述の置換基としては炭素数１～２２の置換又は無置換のアルキル基が好ましい。また、酸化防止剤は、同一分子内にフェノール基と亜リン酸エステル基を有する化合物も好ましい。また、酸化防止剤は、リン系酸化防止剤も好適に使用することができる。リン系酸化防止剤としてはトリス［２－［［２，４，８，１０－テトラキス（１，１－ジメチルエチル）ジベンゾ［ｄ，ｆ］［１，３，２］ジオキサホスフェピン－６－イル］オキシ］エチル］アミン、トリス［２－［（４，６，９，１１－テトラ－ｔｅｒｔ－ブチルジベンゾ［ｄ，ｆ］［１，３，２］ジオキサホスフェピン－２－イル）オキシ］エチル］アミン、亜リン酸エチルビス（２，４－ジ－ｔｅｒｔ－ブチル－６－メチルフェニル）などが挙げられる。酸化防止剤の市販品としては、例えば、アデカスタブ ＡＯ－２０、アデカスタブ ＡＯ－３０、アデカスタブ ＡＯ－４０、アデカスタブ ＡＯ－５０、アデカスタブ ＡＯ－５０Ｆ、アデカスタブ ＡＯ－６０、アデカスタブ ＡＯ－６０Ｇ、アデカスタブ ＡＯ－８０、アデカスタブ ＡＯ－３３０（以上、（株）ＡＤＥＫＡ製）などが挙げられる。また、酸化防止剤は、特許第６２６８９６７号公報の段落番号００２３～００４８に記載された化合物を使用することもできる。また、本発明の組成物は、必要に応じて、潜在酸化防止剤を含有してもよい。潜在酸化防止剤としては、酸化防止剤として機能する部位が保護基で保護された化合物であって、１００～２５０℃で加熱するか、又は酸／塩基触媒存在下で８０～２００℃で加熱することにより保護基が脱離して酸化防止剤として機能する化合物が挙げられる。潜在酸化防止剤としては、国際公開第２０１４／０２１０２３号、国際公開第２０１７／０３０００５号、特開２０１７－００８２１９号公報に記載された化合物が挙げられる。潜在酸化防止剤の市販品としては、アデカアークルズＧＰＡ－５００１（（株）ＡＤＥＫＡ製）等が挙げられる。好ましい酸化防止剤の例としては、２，２－チオビス（４－メチル－６－ｔ－ブチルフェノール）、２，６－ジ－ｔ－ブチルフェノールおよび一般式（３）で表される化合物が挙げられる。
Figure 0007300511000048
一般式（３）中、Ｒ５は水素原子または炭素数２以上のアルキル基を表し、Ｒ６は炭素数２以上のアルキレン基を表す。Ｒ７は、炭素数２以上のアルキレン基、Ｏ原子、およびＮ原子のうち少なくともいずれかを含む１～４価の有機基を示す。ｋは１～４の整数を示す。
一般式（３）で表される化合物は、樹脂の脂肪族基やフェノール性水酸基の酸化劣化を抑制する。また、金属材料への防錆作用により、金属酸化を抑制することができる。
樹脂と金属材料に同時に作用できるため、ｋは２～４の整数がより好ましい。Ｒ７としては、アルキル基、シクロアルキル基、アルコキシ基、アルキルエーテル基、アルキルシリル基、アルコキシシリル基、アリール基、アリールエーテル基、カルボキシル基、カルボニル基、アリル基、ビニル基、複素環基、－Ｏ－、－ＮＨ－、－ＮＨＮＨ－、それらを組み合わせたものなどが挙げられ、さらに置換基を有していてもよい。この中でも、現像液への溶解性や金属密着性の点から、アルキルエーテル、－ＮＨ－を有することが好ましく、樹脂との相互作用と金属錯形成による金属密着性の点から－ＮＨ－がより好ましい。
下記一般式（３）で表される化合物は、例としては以下のものが挙げられるが、下記構造に限らない。
Figure 0007300511000049
Figure 0007300511000050
Figure 0007300511000051
Figure 0007300511000052
酸化防止剤の添加量は、樹脂に対し、０．１～１０質量部が好ましく、０．５～５質量部がより好ましい。添加量が０．１質量部より少ない場合は、信頼性後の伸度特性や金属材料に対する密着性向上の効果が得られにくく、また１０質量部より多い場合は、感光剤との相互作用により、樹脂組成物の感度低下を招く恐れがある。酸化防止剤は１種のみを用いてもよく、２種以上を用いてもよい。２種以上を用いる場合は、それらの合計量が上記範囲となることが好ましい。
＜その他の含有物質についての制限＞
本発明の光硬化性樹脂組成物の水分含有量は、塗布面性状の観点から、５質量％未満が好ましく、１質量％未満がより好ましく、０．６質量％未満が更に好ましい。
本発明の光硬化性樹脂組成物の金属含有量は、絶縁性の観点から、５質量ｐｐｍ（ｐａｒｔｓ ｐｅｒ ｍｉｌｌｉｏｎ）未満が好ましく、１質量ｐｐｍ未満がより好ましく、０．５質量ｐｐｍ未満が更に好ましい。金属としては、ナトリウム、カリウム、マグネシウム、カルシウム、鉄、クロム、ニッケルなどが挙げられる。金属を複数含む場合は、これらの金属の合計が上記範囲であることが好ましい。
また、本発明の光硬化性樹脂組成物に意図せずに含まれる金属不純物を低減する方法としては、本発明の光硬化性樹脂組成物を構成する原料として金属含有量が少ない原料を選択する、本発明の光硬化性樹脂組成物を構成する原料に対してフィルターろ過を行う、装置内をポリテトラフルオロエチレン等でライニングしてコンタミネーションを可能な限り抑制した条件下で蒸留を行う等の方法を挙げることができる。
本発明の光硬化性樹脂組成物は、半導体材料としての用途を考慮すると、ハロゲン原子の含有量が、配線腐食性の観点から、５００質量ｐｐｍ未満が好ましく、３００質量ｐｐｍ未満がより好ましく、２００質量ｐｐｍ未満が更に好ましい。中でも、ハロゲンイオンの状態で存在するものは、５質量ｐｐｍ未満が好ましく、１質量ｐｐｍ未満がより好ましく、０．５質量ｐｐｍ未満が更に好ましい。ハロゲン原子としては、塩素原子及び臭素原子が挙げられる。塩素原子及び臭素原子、又は塩素イオン及び臭素イオンの合計がそれぞれ上記範囲であることが好ましい。
本発明の光硬化性樹脂組成物の収容容器としては従来公知の収容容器を用いることができる。また、収容容器としては、原材料や光硬化性樹脂組成物中への不純物混入を抑制することを目的に、容器内壁を６種６層の樹脂で構成された多層ボトルや、６種の樹脂を７層構造にしたボトルを使用することも好ましい。このような容器としては例えば特開２０１５－１２３３５１号公報に記載の容器が挙げられる。
＜光硬化性樹脂組成物の用途＞
本発明の光硬化性樹脂組成物は、再配線層用層間絶縁膜の形成に用いられることが好ましい。
また、その他、半導体デバイスの絶縁膜の形成、又は、ストレスバッファ膜の形成等にも用いることができる。
＜光硬化性樹脂組成物の調製＞
本発明の光硬化性樹脂組成物は、上記各成分を混合して調製することができる。混合方法は特に限定はなく、従来公知の方法で行うことができる。
また、光硬化性樹脂組成物中のゴミや微粒子等の異物を除去する目的で、フィルターを用いたろ過を行うことが好ましい。フィルター孔径は、１μｍ以下が好ましく、０．５μｍ以下がより好ましく、０．１μｍ以下が更に好ましい。一方、生産性の観点では、５μｍ以下が好ましく、３μｍ以下がより好ましく、１μｍ以下が更に好ましい。フィルターの材質は、ポリテトラフルオロエチレン、ポリエチレン又はナイロンが好ましい。フィルターは、有機溶剤であらかじめ洗浄したものを用いてもよい。フィルターろ過工程では、複数種のフィルターを直列又は並列に接続して用いてもよい。複数種のフィルターを使用する場合は、孔径又は材質が異なるフィルターを組み合わせて使用してもよい。また、各種材料を複数回ろ過してもよい。複数回ろ過する場合は、循環ろ過であってもよい。また、加圧してろ過を行ってもよい。加圧してろ過を行う場合、加圧する圧力は０．０５ＭＰａ以上０．３ＭＰａ以下が好ましい。一方、生産性の観点では、０．０１ＭＰａ以上１．０ＭＰａ以下が好ましく、０．０３ＭＰａ以上０．９ＭＰａ以下がより好ましく、０．０５ＭＰａ以上０．７ＭＰａ以下が更に好ましい。
フィルターを用いたろ過の他、吸着材を用いた不純物の除去処理を行ってもよい。フィルターろ過と吸着材を用いた不純物除去処理とを組み合わせてもよい。吸着材としては、公知の吸着材を用いることができる。例えば、シリカゲル、ゼオライトなどの無機系吸着材、活性炭などの有機系吸着材が挙げられる。
以下に実施例を挙げて本発明を更に具体的に説明する。以下の実施例に示す材料、使用量、割合、処理内容、処理手順等は、本発明の趣旨を逸脱しない限り、適宜、変更することができる。従って、本発明の範囲は以下に示す具体例に限定されるものではない。「部」、「％」は特に述べない限り、質量基準である。
＜合成例１＞
〔ポリイミドＰＩ－１の合成〕
乾燥窒素気流下、２，２－ビス（３－アミノ－４－ヒドロキシフェニル）ヘキサフルオロプロパン（３２．７８ｇ（０．０８９５モル））と、１，３－ビス（３－アミノプロピル）テトラメチルジシロキサン（１．２４ｇ（０．００５モル））とを、Ｎ－メチル－２－ピロリドン（ＮＭＰ、１００ｇ）に溶解させて溶液とした。
上記溶液に、ビス（３，４－ジカルボキシフェニル）エーテル二無水物（３１．０２ｇ（０．１０モル））をＮＭＰ（３０ｇ）とともに加えて、２０℃で１時間撹拌し、次いで５０℃で４時間撹拌した。この撹拌後の溶液に、３－アミノフェノール（１．０９ｇ（０．０１モル））を加え、５０℃で２時間撹拌した後、１８０℃で５時間撹拌して樹脂溶液を得た。次に、この樹脂溶液を水（３Ｌ）に投入して、白色沈殿を生成させた。この白色沈殿を、濾過で集めて水で３回洗浄した後、８０℃の真空乾燥機で５時間乾燥した。この結果、アルカリ可溶性ポリイミド（ポリイミドＰＩ－１）の粉末が得られた。
＜合成例２＞
〔ポリイミドＰＩ－２の合成〕
４，４’－（ヘキサフルオロイソプロピリデン）ビス（フタル酸無水物）（２．３７０ｋｇ、５．３３モル）を、２５℃の１－（４－アミノフェニル）－１，３，３－トリメチルインダン－５－アミン（４，４’－［１，４－フェニレン－ビス（１－メチルエチリデン）］ビスアニリン（ＤＡＰＩ）としても既知）（１．４６５ｋｇ、５．５１モル）のＮＭＰ（９．８６ｋｇ）溶液中に投入した。反応混合物の温度を４０℃まで上昇させ、６時間反応させた。次に、無水酢酸（１．１２５ｋｇ）及びピリジン（０．２１９ｋｇ）を添加して、反応混合物の温度を１００℃まで上昇させ、１２時間反応させた。
上記反応混合物を室温まで冷却し、機械式スターラを備えたより大型の容器に移した。反応溶液を酢酸エチルで希釈し、水で１時間洗浄（１回目）した。撹拌を停止した後、混合物を静置した。相分離が生じた後、水相を除去した。有機相を酢酸エチル及びアセトンの組み合わせで希釈し、水で２回洗浄（２回目、３回目）した。上記１回目～３回目の洗浄に使用した有機溶剤（酢酸エチル及びアセトン）及び水の量を、それぞれ表１に示す。
Figure 0007300511000053
洗浄した有機相にＧＢＬ（γ－ブチロラクトン、１０ｋｇ）を加え、減圧蒸留で溶液を濃縮してポリマー溶液を得た。上記ポリマー溶液を真空乾燥器を用いて乾燥し、ポリイミド（ポリイミドＰＩ－２）を得た。
＜合成例３＞
〔ポリイミドＰＩ－３の合成〕
三口フラスコにＮ－メチルピロリドン １２３ｍｌ、４，４’－（ヘキサフルオロイソプロピリデン）ジフタル酸二無水物（東京化成工業（株）製、製品番号：Ｈ１４３８）５４．９７ｇ（０．１２４ｍｏｌ）を加えて４０℃で溶解させ、窒素気流下で撹拌しているところに、２，３，５，６－テトラメチルフェニレンジアミン（東京化成工業（株）製、製品番号：Ｔ１４５７） ８．１３ｇ（０．０４９ｍｏｌ）、２，２’－ビス（トリフルオロメチル）ベンジジン １９．８５ｇ（０．０６２ｍｏｌ）、３，５－ジアミノ安息香酸（東京化成工業（株）製、製品番号：Ｄ０２９４） １．９７１ｇ（０．０１３ｍｏｌ）のＮ－メチルピロリドン ８４．０ｍｌ溶液を３０分かけて系内を４０℃に保ちつつ滴下した。反応液を４０℃で２．５時間撹拌した後、ピリジン ２．９４ｇ（０．０３７ｍｏｌ）、無水酢酸 ３１．５８ｇ（０．３１ｍｏｌ）をそれぞれ加えて、さらに８０℃で３時間撹拌した。その後、反応液にアセトン６７６．６ｍＬを加え、希釈した。ステンレス容器にメタノール １．１５Ｌ、アセトン ２３０ｍＬを加えて撹拌しているところに、反応液のアセトン希釈液を滴下した。得られたポリマー結晶を吸引ろ過し、６０℃で送風乾燥させて ７０．９ｇのポリマーを得た。
三口フラスコに上記ポリマー １０ｇ、テトラヒドロフラン ２００ｍｌを加えて室温下で撹拌しながら、Ｎ－（２－アミノエチル）アクリルアミド（富士フイルム和光純薬（株）製） ０．２１ｇ（０．００２ｍｏｌ）を加えてさらに２時間撹拌した。ステンレス容器に酢酸エチル １．５Ｌを加えて撹拌しているところに、反応液のテトラヒドロフラン溶液を滴下した。得られたポリマー結晶を吸引ろ過し、６０℃で送風乾燥させて９．２ｇのポリマー（ポリイミドＰＩ－３）を得た。
＜合成例４＞
〔ポリイミドＰＩ－４及びＰＩ－５の合成〕
－ポリイミドＰＩ－５の合成－
三口フラスコにＮ－メチルピロリドン１２３ｍｌ、４，４’－（ヘキサフルオロイソプロピリデン）ジフタル酸無水物（６ＦＤＡ、東京化成工業（株）製、製品番号：Ｈ１４３８）５４．９７ｇ（０．１２４ｍｏｌ）を加えて４０℃で溶解させ、窒素気流下で撹拌しながら、２，３，５，６－テトラメチルフェニレンジアミン（ＴｅＭＰＤ、東京化成工業（株）製、製品番号：Ｔ１４５７）８．１３ｇ（０．０４９ｍｏｌ）、ｍ－フェニレンジアミン（富士フイルム和光純薬（株）製、製品番号：１６４－０１５１５）６．６９ｇ（０．０６２ｍｏｌ）、及び、３，５－ジアミノ安息香酸（ＤＡＢＡ、東京化成工業（株）製、製品番号：Ｄ０２９４）１．９７１ｇ（０．０１２ｍｏｌ）のＮ－メチルピロリドン８４．０ｍｌ溶液を３０分かけて系内を４０℃に保ちつつ滴下した。反応液を４０℃で２．５時間撹拌した後、ピリジン（富士フイルム和光純薬（株）製、製品番号：１６６－２２５７５）２．９４ｇ（０．０３７ｍｏｌ）、無水酢酸（富士フイルム和光純薬（株）製、製品番号：０１８－００２８６）３１．５８ｇ（０．３１ｍｏｌ）をそれぞれ加えて、さらに８０℃で３時間撹拌した。その後、反応液にアセトン６７６．６ｍＬを加え、希釈した。５Ｌステンレス容器にメタノール１．１５Ｌ、アセトン２３０ｍＬを加えて撹拌しているところに、反応液のアセトン希釈液を滴下した。得られたポリマー結晶を吸引ろ過し、６０℃で送風乾燥させて６０．１ｇのポリマー（ＰＩ－５）を得た。
三口フラスコに上記ポリマー１０ｇ、テトラヒドロフラン ２００ｍｌ、テトラメチルアンモニウムクロライド ０．００１８５ｇ（０．０１７ｍｍｏｌ）、エピクロロヒドリン ０．２ｇ（０．００２ｍｏｌ）を添加した。フラスコ内に空気を１０ｍｌ／分で導入しつつ、反応液を撹拌しながらオイルバスで反応液を９０℃まで加熱した。反応液の温度が９０℃になってからさらに３時間撹拌後、室温まで冷却した。ステンレス容器に酢酸エチル １．５Ｌを加えて撹拌しているところに、上記反応液のテトラヒドロフラン溶液を滴下した。得られたポリマー結晶を吸引ろ過し、６０℃で送風乾燥させて９．２ｇのポリマー（ポリイミドＰＩ－４）を得た。
ポリマー（ＰＩ－４）の構造は下記式の通りである。下記式中、括弧の添え字は各繰返し単位の含有比（モル比）を表す。
Figure 0007300511000054
〔ポリベンゾオキサゾール（ＰＢＯ）の合成〕
３００ｇのＰＰＡ（ポリリン酸）に２，２－ビス（３－アミノ－４－ヒドロキシフェニル）ヘキサフルオロプロパン（６Ｆ－ＢＡＰｈ）５０．０ｇ（０．１３７モル）と２，２－ビス（４－カルボキシフェニル）ヘキサフルオロプロパン（ＢＩＳ－Ｂ－ＡＦ）５３．５ｇ（０．１３７モル）とを加え、窒素気流下で１００℃に加熱してさせた後に、約１０℃／分の昇温速度で２００℃まで加熱して、１５０分間２００℃を維持し、ポリベンゾオキサゾールＰＢＯを得た。
＜実施例及び比較例＞
各実施例において、それぞれ、下記表２又は表３に記載の成分を混合し、各光硬化性樹脂組成物を得た。また、各比較例において、それぞれ、下記表３に記載の成分を混合し、各比較用組成物を得た。
具体的には、表２又は表３に記載の成分の含有量は、表２又は表３の「質量部」に記載の量とした。また、各組成物において、溶剤の含有量は、組成物の固形分濃度が表２又は表３に記載の値となるようにした。
得られた光硬化性樹脂組成物及び比較用組成物を、フィルタ孔径が０．８μｍのポリテトラフルオロエチレン製フィルターを通して加圧ろ過した。
また、表２又は表３中、「－」の記載は該当する成分を組成物が含有していないことを示している。
Figure 0007300511000055
Figure 0007300511000056
表２又は表３に記載した各成分の詳細は下記の通りである。
〔樹脂〕
・ＰＩ－１～ＰＩ－５：上記で合成したＰＩ－１～ＰＩ－５
・ＰＢＯ：上記で合成したＰＢＯ
〔ラジカル架橋剤〕
・Ｂ－１：ジペンタエリスリトールヘキサアクリレート
・Ｂ－２：ライトエステルＴＭＰ（共栄化学（株）製）
・Ｂ－３：ライトエステルＢＰ－６ＥＭ（共栄化学（株）製）
・Ｂ－４：ライトエステル９ＥＧ（共栄化学（株）製）
・Ｂ－５：ライトアクリレート ＤＣＰ－Ａ（共栄化学（株）製）
〔感光性化合物Ａ〕
・Ｃ－１：ＡＤＥＫＡ ＮＣＩ－９３０（（株）ＡＤＥＫＡ製）
・Ｃ－２：ジアゾナフトキノン
・Ｃ－３：ＡＤＥＫＡ ＮＣＩ－８３１（（株）ＡＤＥＫＡ製）
・Ｃ－４：Ｉｒｇａｃｕｒｅ ７８４（ＢＡＳＦ社製）
〔他の架橋剤〕
・Ｄ－１：ダイセル セロキサイド ＣＥＬ２０８１（（株）ダイセル製）
・Ｄ－２：二カラックＭＸ－２７０（（株）三和ケミカル製）
・Ｄ－３：ＥＰＰＮ－５０２Ｈ（日本化薬（株）製）
〔感光性化合物Ｂ〕
・Ｅ－１：ＷＰＡＧ－１４５（富士フイルム和光純薬（株）製）
・Ｅ－２：Ｉｒｇａｃｕｒｅ ２９５９（ＢＡＳＦ社製）
・Ｅ－３：ＷＰＢＧ－０２７（富士フイルム和光純薬（株）製）
・Ｅ－４：Ｉｒｇａｃｕｒｅ ２９０（ＢＡＳＦ社製）
〔シランカップリング剤〕
・Ｆ－１：ＩＭ－１０００（ＪＸ金属（株）製）
〔重合禁止剤〕
・Ｇ－１：４－メトキシ－１－ナフトール
〔添加剤〕
・Ｈ－１：１，３－ジブチルチオ尿素
〔溶剤〕
・Ｉ－１：Ｎ－メチル－２－ピロリドン
・Ｉ－２：ジアセトンアルコール
・Ｉ－３：乳酸エチル
表２又は表３中、「溶剤中比率」の欄の記載は、溶剤の全質量に対する各溶剤の含有量（質量％）を示している。
＜評価＞
〔パターン形状の評価〕
各実施例及び比較例において、それぞれ、各光硬化性樹脂組成物又は比較用組成物を、シリコンウェハ上にスピンコート法により層状に適用（塗布）して、樹脂組成物膜を形成した。
各実施例及び比較例において、得られた樹脂組成物膜を適用したシリコンウェハをホットプレート上で、８０℃で３分間乾燥し、シリコンウェハ上に表２又は表３に記載の厚さの光硬化性膜を形成した。
表２又は表３の「硬化方法」の欄に「１」又は「２」と記載された例においては、シリコンウェハ上の光硬化性膜を、ステッパー（Ｎｉｋｏｎ ＮＳＲ ２００５ ｉ９Ｃ）を用いて、５００ｍＪ/ｃｍ２の露光エネルギーでｉ線により露光（第１露光工程）した。露光はマスク（パターンが１：１ラインアンドスペースであり、線幅が表２又は表３中の「パターンサイズ（μｍ）」の欄に記載の線幅であるバイナリマスク）を介して行った。
表２又は表３の「硬化方法」の欄に「３」と記載された例においては、シリコンウェハ上の光硬化性膜を、高圧水銀灯を用いて、バンドパスフィルター ＭＺ４０５（朝日分光株式会社製）を介して、５００ｍＪ/ｃｍ２の露光エネルギーでｈ線（４０５ｎｍ）により露光（第１露光工程）した。露光はマスク（パターンが１：１ラインアンドスペースであり、線幅が表２又は表３中の「パターンサイズ（μｍ）」の欄に記載の線幅であるバイナリマスク）を介して行った。
表２又は表３の「硬化方法」の欄に「４」と記載された例においては、シリコンウェハ上の光硬化性膜を、高圧水銀灯を用いて、バンドパスフィルター ＭＺ４３６（朝日分光株式会社製）を介して、５００ｍＪ/ｃｍ２の露光エネルギーでｇ線（４３６ｎｍ）により露光（第１露光工程）した。露光はマスク（パターンが１：１ラインアンドスペースであり、線幅が表２又は表３中の「パターンサイズ（μｍ）」の欄に記載の線幅であるバイナリマスク）を介して行った。
また、各実施例において使用した感光性化合物Ａと、ポリメチルメタクリレート（ＰＭＭＡ、重量平均分子量：１０，０００）とをメチルエチルケトンに溶解し、モデル膜形成用組成物を調製した。モデル膜形成用組成物における、感光性化合物ＡとＰＭＭＡとの全質量に対する感光性化合物の含有量は、０．５ｍｍｏｌ／ｇとした。また、モデル膜形成用組成物における、感光性化合物ＡとＰＭＭＡとの全質量に対するメチルエチルケトンの使用量は、後述するモデル膜の膜厚に応じて適宜設定した。
その後、上記モデル膜形成用組成物をスピンコート法によりガラス上に塗布し、８０℃で１分間熱乾燥して、モデル膜を得た。モデル膜の膜厚は、１０μｍとなるようにした。
その後、上記モデル膜に対し、上記ステッパーを用いて、上記露光と同様の露光波長、露光量による露光を行い、感光性化合物Ａの残存率を上述の方法によりそれぞれ測定した。
また、感光性化合物Ｂの残存率についても、上記モデル膜の作製において感光性化合物Ａを感光性化合物Ｂに置き換えた以外は、感光性化合物Ａの残存率と同様の方法によりそれぞれ測定した。
各実施例において、感光性化合物Ａの残存率はいずれも８０％未満であった。
また、各実施例において、感光性化合物Ｂの残存率はいずれも８０％以上であった。
上記露光後、表２又は表３の「現像液」の欄に「１」と記載された例においては、２．５質量％テトラメチルアンモニウムヒドロキシド水溶液を用いて６０秒間現像し、純水で２０秒間リンスして、露光後の光硬化性膜のラインアンドスペースパターンを得た。
表２又は表３の「現像液」の欄に「２」と記載された例においては、シクロペンタノンを用いて６０秒間現像し、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）で２０秒間リンスして、光硬化性膜のラインアンドスペースパターンを得た。
表２又は表３の「現像液」の欄に「３」と記載された例においては、７．５質量％テトラメチルアンモニウムヒドロキシド水溶液を用いて６０秒間現像し、純水で２０秒間リンスして、露光後の光硬化性膜のラインアンドスペースパターンを得た。
表２又は表３の「硬化方法」の欄に「１」又は「３」と記載された例においては、上記現像後のパターンを、高圧水銀灯を用いて、６０℃の条件下で１０Ｊ／ｃｍ２の露光量で露光（第２露光工程）して硬化し、硬化膜が形成されたシリコンウェハを得た。
表２又は表３の「硬化方法」の欄に「４」と記載された例においては、上記現像後のパターンを、ステッパー（Ｎｉｋｏｎ ＮＳＲ ２００５ ｉ９Ｃ）を用いて、６０℃の条件下で１０Ｊ/ｃｍ２の露光エネルギーでｉ線により露光（第２露光工程）して硬化し、硬化膜が形成されたシリコンウェハを得た。
表２又は表３の「硬化方法」の欄に「２」と記載された例においては、上記現像後のパターン、及び、上記パターンが形成されたシリコンウェハを、窒素雰囲気下で、１０℃／分の昇温速度で昇温し、１８０℃に達した後、１８０℃で２時間維持して硬化し、硬化膜が形成されたシリコンウェハを得た。
表２又は表３の「硬化方法」の欄に「－」と記載された例においては、上記高圧水銀灯による露光及び上記１８０℃の加熱のいずれも行わず、上記現像後のパターンが形成されたシリコンウェハを、硬化膜が形成されたシリコンウェハとした。
また、各実施例において、上記上記高圧水銀灯を用いて、上記露光と同様の露光波長、露光量による露光を行った以外は、上述の感光性化合物Ｂの残存率の測定と同様の方法により、感光性化合物Ｂの残存率をそれぞれ測定した。
各実施例において、感光性化合物Ｂの残存率はいずれも８０％未満であった。
得られた硬化膜が形成されたシリコンウェハについて、硬化膜のラインアンドスペースパターンに対して垂直になるようにシリコンウェハをカットし、パターン断面を露出させた。光学顕微鏡を用いて、倍率２００倍で、上記ラインアンドスペースパターンのパターン断面を観察し、パターンの断面形状の評価を行った。
具体的には、各実施例及び比較例において、それぞれ、シリコンウェハの表面（基板表面）と硬化膜の側面とのなすテーパ角を測定し、下記評価基準に従って評価した。テーパ角が９０°を超えず、かつ、パターンの断面形状がくびれた形状ではなく、テーパ角が９０°に近いほど、パターン形状に優れるといえる。
－評価基準－
Ａ：テーパ角が８５°以上９０°以下であった。
Ｂ：テーパ角が８０°以上８５°未満であった
Ｃ：テーパ角が８０°未満であるか、パターンの断面形状が９０°を超えるテーパ角をなす逆テーパ形状であるか、又は、パターンの断面形状がくびれた形状であった。
〔破断伸び評価〕
各実施例及び比較例において、それぞれ、各光硬化性樹脂組成物又は比較用組成物を、シリコンウェハ上にスピンコート法により層状に適用（塗布）して、樹脂組成物膜を形成した。
各実施例及び比較例において、得られた樹脂組成物膜を適用したシリコンウェハをホットプレート上で、８０℃で３分間乾燥し、シリコンウェハ上に表２又は表３に記載の厚さの光硬化性膜を形成した。
表２又は表３の「硬化方法」の欄に「１」又は「２」と記載された例においては、シリコンウェハ上の光硬化性膜を、ステッパー（Ｎｉｋｏｎ ＮＳＲ ２００５ ｉ９Ｃ）を用いて、５００ｍＪ/ｃｍ２の露光エネルギーで全面露光（第１露光工程）した。
表２又は表３の「硬化方法」の欄に「３」と記載された例においては、シリコンウェハ上の光硬化性膜を、高圧水銀灯を用いて、バンドパスフィルター ＭＺ４０５（朝日分光株式会社製）を介して、５００ｍＪ/ｃｍ２の露光エネルギーでｈ線（４０５ｎｍ）により全面露光（第１露光工程）した。
表２又は表３の「硬化方法」の欄に「４」と記載された例においては、シリコンウェハ上の光硬化性膜を、高圧水銀灯を用いて、バンドパスフィルター ＭＺ４３６（朝日分光株式会社製）を介して、５００ｍＪ/ｃｍ２の露光エネルギーでｇ線（４３６ｎｍ）により全面露光（第１露光工程）した。
表２又は表３の「硬化方法」の欄に「１」又は「３」と記載された例においては、上記露光後の光硬化性膜を、高圧水銀灯を用いて、６０℃の条件下で１０Ｊ／ｃｍ２の露光量で全面露光（第２露光工程）して硬化し、硬化膜が形成されたシリコンウェハを得た。
表２又は表３の「硬化方法」の欄に「４」と記載された例においては、上記現像後のパターンを、ステッパー（Ｎｉｋｏｎ ＮＳＲ ２００５ ｉ９Ｃ）を用いて、６０℃の条件下で１０Ｊ/ｃｍ２の露光エネルギーでｉ線により全面露光（第２露光工程）して硬化し、硬化膜が形成されたシリコンウェハを得た。
表２又は表３の「硬化方法」の欄に「２」と記載された例においては、上記露光後の光硬化性膜を、窒素雰囲気下で、１０℃／分の昇温速度で昇温し、１８０℃に達した後、１８０℃で２時間維持して硬化し、硬化膜が形成されたシリコンウェハを得た。
表２又は表３の「硬化方法」の欄に「－」と記載された例においては、上記高圧水銀灯による露光及び上記１８０℃の加熱のいずれも行わず、上記ステッパーを用いた露光後の光硬化性膜が形成されたシリコンウェハを、硬化膜が形成されたシリコンウェハとした。
それぞれの操作後、硬化膜を４．９質量％フッ化水素酸水溶液に浸漬し、シリコンウェハから硬化膜を剥離した。以下、剥離した上記硬化膜を硬化膜１ともいう。
上記硬化膜１の破断伸び率を引張り試験機（テンシロン）を用いてクロスヘッドスピード３００ｍｍ／分、試料幅１０ｍｍ、試料長５０ｍｍとしてフィルムの長手方向について、２５℃、６５％相対湿度（ＲＨ）の環境下にてＪＩＳ－Ｋ６２５１：２０１７に準拠して破断伸び率を測定した。破断伸び率は、Ｅｂ（％）＝（Ｌｂ－Ｌ０）／Ｌ０×１００（Ｅｂ：切断時伸び、Ｌ０：試験前の硬化膜の長さ、Ｌｂ：硬化膜が切断した時の硬化膜の長さ）で算出した。長手方向の破断伸び率を５回測定し、その算術平均値を指標値として用いた。評価は下記評価基準に従い行った。評価結果は表２又は表３の「破断伸び評価」の欄に記載した。上記指標値が大きいほど、得られる硬化膜は破断伸びに優れ、膜強度に優れるといえる。
－評価基準－
Ａ：上記指標値が６０％を超えた。
Ｂ：上記指標値が４０％を超えて６０％以下であった。
Ｃ：上記指標値が４０％以下であった。
〔溶剤耐性評価〕
上記破断伸び評価に記載の方法と同様の方法により、硬化膜が形成されたシリコンウェハを得た。
上記硬化膜が形成されたシリコンウェハを、Ｎ－メチル－２－ピロリドンに３時間浸漬し、イソプロピルアルコールで洗浄した後、風乾させた。浸漬前後の硬化膜の膜厚を測定し、溶剤耐性について下記評価基準に従い評価した。
評価結果は表２又は表３の「溶剤耐性」の欄に記載した。膜厚変化が小さいほど溶剤耐性に優れるといえる。
－評価基準－
Ａ：膜厚変化（浸漬後の膜厚／浸漬前の膜厚×１００（％））が９５％未満であった。
Ｂ：膜厚変化が９５％以上８０％未満であった。
Ｃ：膜厚変化が８０％以上であった。
＜実施例１７＞
実施例１の組成にて固形分濃度を３０質量％に調整し、塗布方法をスピンコートからスリットコートに変更し、塗布ＧＡＰを１００μｍ、スリットダイのＳｃａｎ ｓｐｅｅｄを５ｍｍ／秒として塗布した。その他の評価は実施例１と同様に行い、評価結果も実施例１と同じであった。
＜実施例１８＞
実施例２の組成にて固形分濃度を３０質量％に調整し、塗布方法をスピンコートからスリットコートに変更し、塗布ＧＡＰを１００μｍ、スリットダイのＳｃａｎ ｓｐｅｅｄを５ｍｍ／秒として塗布した。その他の評価は実施例２と同様に行い、評価結果も実施例２と同じであった。
以上の結果から、本発明に係る、光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含み、上記光硬化性樹脂組成物が、ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、上記第１露光工程における露光波長に対して感度を有する感光性化合物Ａ、及び、上記第１露光工程における露光波長に対しては感度を有さず上記第２露光工程における露光波長に対して感度を有する感光性化合物Ｂを含み、上記感光性化合物Ａが、上記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、上記条件１及び条件２の少なくとも一方を満たす硬化膜の製造方法によれば、比較例１～３と比較して、パターン形状及び膜強度に優れた硬化膜が得られることがわかる。
また、本発明に係る、光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、上記露光後の上記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、上記第１露光工程において使用した光の波長とは異なる波長の光を含む光により上記パターンを露光する第２露光工程を含み、上記光硬化性樹脂組成物が、ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、並びに、極大吸収波長の差が８０ｎｍ以上である感光性化合物Ａ及び感光性化合物Ｂを含み、上記感光性化合物Ａが、上記第１露光工程において上記光硬化性膜の上記現像液に対する溶解度を変化させる化合物であり、上記条件１及び条件２の少なくとも一方を満たす硬化膜の製造方法によれば、比較例１～３と比較して、パターン形状及び膜強度に優れた硬化膜が得られることがわかる。
比較例１又は比較例３に係る硬化膜の製造方法は、第２露光工程の代わりに加熱による硬化を行っている。このような例においては、パターン形状に劣ることがわかる。
比較例２に係る硬化膜の製造方法は、第２露光工程に相当する硬化を行っていない。このような例においては、硬化膜の破断伸び（膜強度）に劣ることがわかる。
＜実施例１０１＞
実施例１において使用した光硬化性樹脂組成物を、表面に銅薄層が形成された樹脂基材の銅薄層の表面にスピンコート法により層状に適用して、８０℃で５分間乾燥し、膜厚３０μｍの光硬化性層を形成した後、ステッパー（（株）ニコン製、ＮＳＲ１５０５ ｉ６）を用いて露光した。露光はマスク（パターンが１：１ラインアンドスペースであり、線幅が１０μｍであるバイナリマスク）を介して、波長３６５ｎｍで行った。露光の後、２．５質量％テトラメチルアンモニウムヒドロキシドを用いて６０秒間現像し、純水で２０秒間リンスして、層のパターンを得た。
次いで、高圧水銀灯を用いて、１０Ｊ／ｃｍ２の露光量で全面露光して硬化し、再配線層用層間絶縁膜を形成した。この再配線層用層間絶縁膜は、絶縁性に優れていた。
また、これらの再配線層用層間絶縁膜を使用して半導体デバイスを製造したところ、問題なく動作することを確認した。

Claims (10)

  1. 光硬化性樹脂組成物から形成された光硬化性膜の一部を露光する第１露光工程、
    前記露光後の前記光硬化性膜を現像液により現像してパターンを得る現像工程、及び、
    前記第１露光工程において使用した光の波長とは異なる波長の光を含む光により前記パターンを露光する第２露光工程を含み、
    前記光硬化性樹脂組成物が、
    ポリイミド及びポリベンゾオキサゾールよりなる群から選ばれた少なくとも１種の樹脂、
    前記第１露光工程における露光波長に対して感度を有する感光性化合物Ａ、及び、
    前記第１露光工程における露光波長に対しては感度を有さず、かつ、前記第２露光工程における露光波長に対して感度を有する感光性化合物Ｂを含み、
    前記感光性化合物Ａが、前記第１露光工程において前記光硬化性膜の前記現像液に対する溶解度を変化させる化合物であり、
    下記条件１及び条件２の少なくとも一方を満たす
    硬化膜の製造方法；
    条件１：前記光硬化性樹脂組成物における前記樹脂が、前記第２露光工程において前記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を含む；
    条件２：前記光硬化性樹脂組成物が、前記第２露光工程において前記感光性化合物Ｂの感光によって他の基との結合反応が促進される基を有する架橋剤を更に含む。
  2. 前記感光性化合物Ａが、前記第１露光工程によりラジカルを発生する化合物である、請求項１に記載の硬化膜の製造方法。
  3. 前記感光性化合物Ｂが、前記第２露光工程により酸を発生する化合物である、請求項１又は２に記載の硬化膜の製造方法。
  4. 前記感光性化合物Ｂが、前記第２露光工程によりラジカルを発生する化合物である、請求項１又は２に記載の硬化膜の製造方法。
  5. 前記感光性化合物Ｂが、前記第２露光工程により塩基を発生する化合物である、請求項１又は２に記載の硬化膜の製造方法。
  6. 前記感光性化合物Ａが光ラジカル重合開始剤であり、前記感光性化合物Ｂが光酸発生剤である、請求項１に記載の硬化膜の製造方法。
  7. 前記感光性化合物Ａ、及び、前記感光性化合物Ｂがいずれも光ラジカル重合開始剤である、請求項１に記載の硬化膜の製造方法。
  8. 前記第１露光工程における露光が、ｉ線による露光である、請求項１～７のいずれか１項に記載の硬化膜の製造方法。
  9. 請求項１～８のいずれか１項に記載の硬化膜の製造方法を含む、積層体の製造方法。
  10. 請求項１～８のいずれか１項に記載の硬化膜の製造方法、又は、請求項９に記載の積層体の製造方法を含む、電子デバイスの製造方法。
JP2021542963A 2019-08-27 2020-08-26 硬化膜の製造方法、光硬化性樹脂組成物、積層体の製造方法、及び、半導体デバイスの製造方法 Active JP7300511B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2019154278 2019-08-27
JP2019154278 2019-08-27
PCT/JP2020/032182 WO2021039841A1 (ja) 2019-08-27 2020-08-26 硬化膜の製造方法、光硬化性樹脂組成物、積層体の製造方法、及び、半導体デバイスの製造方法

Publications (3)

Publication Number Publication Date
JPWO2021039841A1 JPWO2021039841A1 (ja) 2021-03-04
JPWO2021039841A5 JPWO2021039841A5 (ja) 2022-05-18
JP7300511B2 true JP7300511B2 (ja) 2023-06-29

Family

ID=74684188

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2021542963A Active JP7300511B2 (ja) 2019-08-27 2020-08-26 硬化膜の製造方法、光硬化性樹脂組成物、積層体の製造方法、及び、半導体デバイスの製造方法

Country Status (7)

Country Link
US (1) US12422750B2 (ja)
JP (1) JP7300511B2 (ja)
KR (1) KR102648552B1 (ja)
CN (1) CN114341731B (ja)
PH (1) PH12022550475B1 (ja)
TW (1) TWI841777B (ja)
WO (1) WO2021039841A1 (ja)

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7063391B2 (ja) * 2019-09-11 2022-05-09 東レ株式会社 感光性樹脂組成物、硬化膜および表示装置
KR102782505B1 (ko) * 2020-12-07 2025-03-14 주식회사 엘지화학 폴리이미드 수지, 포지티브형 감광성 수지 조성물, 절연막 및 반도체 장치
TW202248755A (zh) * 2021-03-22 2022-12-16 日商富士軟片股份有限公司 負型感光性樹脂組成物、硬化物、積層體、硬化物的製造方法以及半導體元件
KR102815437B1 (ko) * 2022-04-20 2025-05-29 삼성에스디아이 주식회사 감광성 수지 조성물, 이를 이용하여 제조된 감광성 수지막, 상기 감광성 수지막을 포함하는 컬러필터 및 cmos 이미지 센서, 디스플레이 장치 및 카메라
WO2024004462A1 (ja) * 2022-06-30 2024-01-04 Jsr株式会社 ネガ型感光性樹脂組成物、パターンを有する樹脂膜の製造方法、パターンを有する樹脂膜、および半導体回路基板
WO2025205295A1 (ja) * 2024-03-26 2025-10-02 東レ株式会社 積層体、それを用いたシンチレータパネル、電子部品およびインダクタ
NL2038124B1 (en) 2024-07-02 2026-01-16 Fujifilm Electronic Mat Europe N V Photosensitive polyimide precursor composition, cured film, laminate, method for producing cured film and semiconductor device

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005181353A (ja) * 2002-11-29 2005-07-07 Sumitomo Chemical Co Ltd 感放射線性樹脂組成物
US7851121B2 (en) * 2006-02-10 2010-12-14 Central Glass Co., Ltd. Photosensitive polyimide composition and polyimide precursor composition
US8298747B2 (en) * 2007-03-12 2012-10-30 Hitachi Chemical Dupont Microsystems, Ltd. Photosensitive resin composition, process for producing patterned hardened film with use thereof and electronic part
KR101399281B1 (ko) * 2007-06-29 2014-05-26 주식회사 동진쎄미켐 유기박막 트랜지스터용 감광성 수지 조성물
JP5917150B2 (ja) * 2009-11-27 2016-05-11 Jsr株式会社 ポジ型感放射線性組成物、硬化膜及びその形成方法
KR101844087B1 (ko) * 2010-02-26 2018-03-30 다이요 홀딩스 가부시키가이샤 화상 형성 방법 및 그 방법에 이용하는 감광성 조성물
KR102357133B1 (ko) * 2014-02-21 2022-01-28 도쿄엘렉트론가부시키가이샤 광증감 화학 증폭형 레지스트 재료 및 이를 이용한 패턴 형성 방법, 반도체 디바이스, 리소그래피용 마스크와, 나노임프린트용 템플릿
TWI701271B (zh) * 2015-06-30 2020-08-11 日商富士軟片股份有限公司 感光性樹脂組成物及其製造方法、硬化膜、硬化膜的製造方法及半導體裝置
TWI634135B (zh) * 2015-12-25 2018-09-01 日商富士軟片股份有限公司 樹脂、組成物、硬化膜、硬化膜的製造方法及半導體元件
US10795259B2 (en) 2016-02-05 2020-10-06 Lg Chem, Ltd. Photo-curable and heat-curable resin composition and dry film solder resist
JP6487875B2 (ja) * 2016-04-19 2019-03-20 信越化学工業株式会社 テトラカルボン酸ジエステル化合物、ポリイミド前駆体の重合体及びその製造方法、ネガ型感光性樹脂組成物、ポジ型感光性樹脂組成物、パターン形成方法、及び硬化被膜形成方法
JP2018087956A (ja) * 2016-04-26 2018-06-07 Jsr株式会社 着色硬化膜の製造方法及びカラーフィルタの画素パターンの形成方法
JP6616743B2 (ja) * 2016-06-30 2019-12-04 信越化学工業株式会社 シリコーン骨格含有高分子化合物、光硬化性樹脂組成物、光硬化性ドライフィルム、積層体、及びパターン形成方法
WO2018123836A1 (ja) * 2016-12-28 2018-07-05 富士フイルム株式会社 感光性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、積層体の製造方法および半導体デバイス
KR102440327B1 (ko) 2017-03-21 2022-09-05 도레이 카부시키가이샤 감광성 수지 조성물, 감광성 수지 조성물 필름, 절연막 및 전자 부품
TWI779162B (zh) * 2018-01-29 2022-10-01 日商富士軟片股份有限公司 感光性樹脂組成物、硬化膜、積層體、硬化膜的製造方法、積層體的製造方法、半導體器件

Also Published As

Publication number Publication date
CN114341731A (zh) 2022-04-12
PH12022550475B1 (en) 2024-02-28
US12422750B2 (en) 2025-09-23
WO2021039841A1 (ja) 2021-03-04
TWI841777B (zh) 2024-05-11
US20220171285A1 (en) 2022-06-02
TW202112836A (zh) 2021-04-01
PH12022550475A1 (en) 2023-03-06
KR20220031113A (ko) 2022-03-11
KR102648552B1 (ko) 2024-03-18
JPWO2021039841A1 (ja) 2021-03-04
CN114341731B (zh) 2025-06-27

Similar Documents

Publication Publication Date Title
JP7300511B2 (ja) 硬化膜の製造方法、光硬化性樹脂組成物、積層体の製造方法、及び、半導体デバイスの製造方法
JP7558278B2 (ja) 硬化性樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス
JP7504213B2 (ja) 硬化物の製造方法、積層体の製造方法、及び、半導体デバイスの製造方法
JP7576617B2 (ja) 硬化性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7470790B2 (ja) 感光性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7334268B2 (ja) 硬化性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7756110B2 (ja) 樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス
JP7492003B2 (ja) 硬化性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7612698B2 (ja) 硬化性樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス、並びに、光塩基発生剤
JP7799007B2 (ja) 感光性樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス
WO2021157571A1 (ja) 硬化性樹脂組成物、樹脂膜、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7367049B2 (ja) パターン形成方法、感光性樹脂組成物、積層体の製造方法、及び、半導体デバイスの製造方法
WO2021172421A1 (ja) 硬化性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7712424B2 (ja) 樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス
WO2021172420A1 (ja) 硬化性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7558293B2 (ja) 樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス
JP7573026B2 (ja) 硬化性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
WO2022210233A1 (ja) 樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス
JP7319387B2 (ja) 硬化性樹脂組成物、硬化膜、積層体、硬化膜の製造方法、半導体デバイス、及び、樹脂
JP7498281B2 (ja) 硬化性樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス
WO2022265030A1 (ja) 永久膜の製造方法、積層体の製造方法、及び、デバイスの製造方法、並びに、永久膜
WO2023032475A1 (ja) 硬化物の製造方法、積層体の製造方法、及び、半導体デバイスの製造方法、並びに、処理液、及び、樹脂組成物
WO2022176869A1 (ja) 永久膜の製造方法、積層体の製造方法、及び、半導体デバイスの製造方法
JP7331155B2 (ja) 樹脂組成物、硬化膜、積層体、硬化膜の製造方法、及び、半導体デバイス
JP7500740B2 (ja) 硬化性樹脂組成物、硬化物、積層体、硬化物の製造方法、及び、半導体デバイス、並びに、化合物

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20220215

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20220215

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20230117

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20230317

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20230530

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20230619

R150 Certificate of patent or registration of utility model

Ref document number: 7300511

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
