本発明は、測距装置を有する物体監視システムに関し、特に物体監視システムのフィルタ処理に関する。

物体までの距離を測定する測距装置として、光の飛行時間に基づき距離を出力するＴＯＦ（time of flight）カメラが知られている。ＴＯＦカメラは、所定周期で強度変調した参照光を対象空間に照射し、参照光と対象空間からの反射光との間の位相差に基づき対象空間の測距値を出力する位相差方式を採用するものが多い。ＴＯＦカメラの利用も想定された物体検知技術としては、下記の文献が公知である。

特許文献１には、ＴＯＦカメラ等で撮像した検知エリアの撮像画像と、検知エリアの背景画像との背景差分画像を生成し、背景差分画像において前景画素をグルーピングし、前景画素の画素数がオブジェクト判定画素数以下の前景領域をノイズと判定することが記載されている。

特開２０１４－５６４９４号公報

ＴＯＦカメラの距離空間の中に定めた監視領域内の物体有無の判定を行う場合、ＴＯＦカメラの測距値にはバラツキがあるため、物体が監視領域の遠方面から僅かに侵入した状態では、監視領域内と判定される画素が離散的になることがある。また、ＴＯＦカメラは、サチュレーション、露光不足、イメージセンサの画素故障等といった測距異常を示す画素を発生させることもある。このような測距値のバラツキ、測距異常等を発生させる測距装置を用いて監視領域内の物体有無を判定する場合、判定安定化のために距離画像に対してフィルタ処理を行うことが想定される。

しかし、従来の画像処理フィルタ、例えば収縮フィルタ、平均化フィルタ、中間値フィルタ等では、フィルタサイズに対して監視領域内と判定される画素数が少ない場合、監視領域内に物体有りと判定できないことがある。例えば収縮フィルタは、図１１Ａに示すように対象画素周辺の３×３の画素値が全て１のときに１を出力する。収縮フィルタで期待される一般的な効果は規定サイズ以下のノイズや細かな凹凸を削除することであるが、収縮フィルタを距離画像に適用して監視領域内の物体検知を行う場合、３×３の画素群の測距値が全て監視領域内に無いと、監視領域内に物体が侵入したと判定できない。

また平均化フィルタは、図１１Ｂに示すように対象画素周辺の３×３の画素値の平均値を出力する。平均化フィルタで期待される一般的な効果は急峻に変化する領域を滑らかにすることであるが、平均化フィルタを距離画像に適用して監視領域内の物体検知を行う場合、物体が背景の距離と平均化されてしまうと、監視領域内に物体が侵入したと判定できなくなる。

さらに中間値フィルタは、図１１Ｃに示すように対象画素周辺の３×３の画素値の中間値（例えば５番目の値）を出力する。中間値フィルタで期待される一般的な効果はスパイク的なノイズの除去であり、滑らかさは平均化フィルタと比べて若干劣るものの、エッジ部のぼけが抑えられる。中間値フィルタを距離画像に適用して監視領域内の物体検知を行う場合、３×３の画素群のうち５個以上の画素が監視領域内と判定されないと、監視領域内に物体が侵入したと判定できない。

そこで、測距値のバラツキ、測距異常等を発生させる測距装置を用いた物体監視システムにおいて、物体検知の安定性を高めたフィルタ処理が求められている。

本開示の一態様は、対象空間の距離画像を生成する測距装置と、対象空間の中に定めた監視領域内の物体有無を距離画像に基づき判断するコンピュータ装置と、を備える物体監視システムであって、コンピュータ装置は、距離画像において、特定の配置関係にある第１個数の隣接画素群の中で、監視領域内と判定した画素数にサチュレーション、露光不足、画素故障及び精度異常の少なくとも１つである測距異常を示す画素数も含めた画素数が、１以上で第１個数未満である第２個数以上と判定された場合に、監視領域内に物体有りと判定するフィルタを備える、物体監視システムを提供する。

本開示の一態様によれば、従来の画像処理フィルタでは物体検知が難しい場合でも物体検知が可能になる。また、測距異常の画素があっても本開示のフィルタのみで判定を継続できる。

一実施形態における物体監視システムのブロック図である。 フィルタ処理の具体例を説明する距離画像の状態を示す図である。 フィルタ処理の変形例を説明する図である。 フィルタ処理の他の変形例を説明する図である。 フィルタ形状の一例を示す図である。 フィルタの判定理由の選定アルゴリズムを説明する図である。 画素状況を対象空間の画像上に重ねた画像の一例を示す図面代用写真である。 測距値のバラツキを示すヒストグラムである。 平均がμで偏差σのバラツキを持つ測距値の正規分布及び累積分布確率Ｆ（ｘ）を示すグラフである。 判定閾値ｘと本開示のフィルタの判定確率の関係を、夫々のＮに対して追加したものである。 従来の収縮フィルタを示す図である。 従来の平均化フィルタを示す図である。 従来の中間値フィルタを示す図である。

以下、添付図面を参照して本開示の実施形態を詳細に説明する。各図面において、同一又は類似の構成要素には同一又は類似の符号が付与されている。また、以下に記載する実施形態は、特許請求の範囲に記載される発明の技術的範囲及び用語の意義を限定するものではない。

図１は本実施形態における物体監視システム１のブロック図である。物体監視システム１は、測距装置１０及びコンピュータ装置２０を備えている。測距装置１０及びコンピュータ装置２０は、有線又は無線のネットワークを介して相互に通信可能に接続されるか、又は、バス接続等により一体化して構成されてもよい。

測距装置１０は、ＴＯＦカメラ、レーザスキャナ等で構成され、対象空間の距離画像を順次生成する。測距装置１０は、入出力部１１、発光撮像制御部１２、照射部１３、受光部１４、Ａ／Ｄ変換部１５、及び距離画像生成部１６を備えている。入出力部１１は、種々の設定値等の入力、距離画像や強度画像等の出力等を行う。発光撮像制御部１２は、入力した設定値に基づき照射部１３の発光及び受光部１４の撮像を制御する。

照射部１３は、強度変調した参照光を発光する光源、参照光を対象空間に照射するための拡散板やＭＥＭＳミラー等のスキャナ機構等を備えている。受光部１４は、対象空間からの反射光を集光する集光レンズ、特定波長の反射光のみを透過する光学フィルタ、反射光を受光する受光素子等を備えている。受光部１４は、参照光の発光タイミングに対し、例えば０°、９０°、１８０°、２７０°だけ位相をずらした４種類の露光タイミングで受光を繰返し、位相毎に電荷量Ｑ₁－Ｑ₄を蓄積していく。

Ａ／Ｄ変換部１５は、蓄積した電荷量Ｑ₁－Ｑ₄を増幅してＡ／Ｄ変換し二値化した値で出力する。また増幅した際に飽和を検出した場合には、これを示す値（ビット）を出力する。

距離画像生成部１６は、電荷量Ｑ₁－Ｑ₄に基づいて参照光と反射光との位相差を画素毎に求め、各画素の位相差から測距値を算出して距離画像を生成する。位相差Ｔｄ及び測距値Ｌの算出式の一例を下記に示す。下記式において、ｃは光速であり、ｆは参照光の変調周波数である。

また距離画像生成部１６は、電荷量Ｑ₁－Ｑ₄に基づいて、Ａ／Ｄ変換部１５の出力に電荷量の飽和が検出されている場合、一般にサチュレーション発生と判断し、測距値として特異値（例えば９９９９）を出力することもできる。また、距離画像生成部１６は、電荷量Ｑ₁－Ｑ₄のいずれもが規定値より小さいと判断される場合には、露光不足と判断し、測距値として特異値（例えば９９９８）を出力することもできる。

距離画像生成部１６は、電荷量Ｑ₁－Ｑ₄のいずれも同じ値である場合、画素故障発生と判断し、測距値として特異値（例えば９９９７）を出力することもできる。また、電荷量Ｑ₁、Ｑ₃の和と電荷量Ｑ₂、Ｑ₄の和との差分をスケール調整して求めた精度情報が所定閾値を超える場合には、精度異常と判断し、特異値（例えば９９９６）を出力することもできる。精度情報の詳細については特願２０１８－１１２６６５号を参照されたい。なお、他の実施形態において、これら異常の検出や特異値への置換動作については、電荷量Ｑ₁－Ｑ₄のＡ／Ｄ変換値をコンピュータ装置２０へ送信し、コンピュータ装置２０側で判定してもよい。

測距装置１０はさらに、強度画像生成部１７を備えていてもよい。強度画像生成部１７は、距離画像内の各画素について電荷量Ｑ₁－Ｑ₄の関係に基づき受光強度Ｉを算出し、距離画像に対応した強度画像を順次生成する。受光強度Ｉの算出式の一例を下記に示す。

コンピュータ装置２０は、ＣＰＵ（central processing unit）、ＲＡＭ（random access memory）、ＡＳＩＣ（application specific integrated circuit）、ＦＰＧＡ（field-programmable gate array）等で構成され、対象空間の中に定めた監視領域内の物体有無を距離画像に基づき判断する。コンピュータ装置２０は、入出力部２１、設定メモリ２２、フィルタ判定部２３、信号出力部２４、及び表示部２５を備えている。

入出力部２１は、距離画像、強度画像等の入力、種々の設定値の出力等を行う。設定メモリ２２は、監視領域データ、種々のフィルタ設定値、撮像モード等を記憶している。監視領域データは、測距装置１０の対象空間における三次元位置として設定され、距離画像の各画素が眺望する監視領域の距離範囲テーブルに変換されて記憶される。フィルタ設定値は、監視領域内の物体有無を判定するフィルタに関する設定値であり、例えばフィルタ形状、判定閾値、後述する他の設定値を含む。撮像モードは、測距装置の発光撮像に関する設定値であり、例えば参照光の発光量、露光時間、絞り値等を含む。

フィルタ判定部２３は、距離画像をフィルタ処理して監視領域内の物体有無を判定する。本例のフィルタは、特定の配置関係にあるＭ個（Ｍは整数）の隣接画素群の中で、監視領域内と判定した画素数が、１以上でＭ個未満であるＮ個以上（Ｎは整数）と判定された場合に、監視領域内に物体有りと判定する。

信号出力部２４は、監視領域内に物体有りとフィルタ判定された場合に、物体検知信号２６を外部へ出力する。物体検知信号２６は、例えば監視領域に侵入した作業者の安全を確保するため、作業者から隔離するロボット、工作機械等の危険源の動力停止信号として使用される。

表示部２６は、種々の設定画面、距離画像、強度画像等を表示する。後述するが、本例の表示部２６は、距離画像、強度画像等の対象空間の画像上に、監視領域内か否か、測距異常の種別、フィルタの判定結果等の画素状況を重ねた画像を表示する。

図２はフィルタ処理の具体例を説明する距離画像の状態を示す図である。画素領域３１は、設定された監視領域を眺望する画素であることを示し、これら画素の測距値が距離範囲テーブルの範囲内である場合には、監視領域内と判定される。図２では、物体３０の一部が監視領域に侵入した場合を想定している。なお、距離画像３２は、画素領域３１内において監視領域内と判定した４つの画素３２ａ－３２ｄと、測距異常を示す１つの画素３２ｅと、を含んでいる。理解を容易にするため、図２は距離画像３２の一部のみを示し、また物体３０は距離画像３２上で表現していることに留意されたい。

本例のフィルタ３３は、３×３のＭ＝９個の隣接画素群の中で、監視領域３１内に侵入したと判定した画素数がＮ＝４個以上と判定された場合に、監視領域３１内に物体有りと判定する。一般にフィルタ処理は、注目画素を隣接画素群の中心部の画素位置とし、注目画素を含む隣接画素群の値を用いて判定を行う。フィルタ３３を距離画像３２に適用し、監視領域３１内に物体有りと判定される注目画素が１画素でもあった場合には、物体検知信号が出力される。例えば図２に示すように、対象画素３２ａ－３２ｄの４つの画素を夫々注目画素とした場合には、いずれも監視領域３１内と判定した画素数が４個以上となるため、監視領域３１内に物体有りと判定される（図２の右側にフィルタ判定結果を示す。）。距離画像３２内に測距異常を示す画素３２ｅがあっても同様のフィルタ判定結果が得られるため、本例のフィルタ３３のみで判定を継続できる。

対照的に、従来の画像処理フィルタ、例えば収縮フィルタ、中間値フィルタでは、監視領域３１内と判定した画素数がフィルタ内に９個又は５個以上ないため、実際には監視領域３１内に物体３０が侵入していても物体検知できない。また平均化フィルタの場合も対象画素３２ａ－３２ｄ以外の周辺画素の測距値が平均値計算上支配的になるため、物体検知できない可能性が高い。従って、本例のフィルタ３３によれば、従来の画像処理フィルタでは物体検知が難しい場合でも物体検知が可能になる。

図３はフィルタ処理の変形例を説明する図である。図３では、再帰反射材４０が物体３０の先端の一部に付いている場合を想定している。再帰反射材４０によってサチュレーションが発生するため、距離画像３２は、監視領域３１内と判定した３つの画素３２ａ－３２ｃに加えて、測距異常を示す６つの画素４０ａ－４０ｆも含んでいる。

本例のフィルタ３３は、監視領域３１内と判定した画素数に、サチュレーション等の測距異常を示す画素数も含めた画素数がＮ＝４個以上かを判定する点で、前述のフィルタとは異なる。監視領域３１内と判定した３つの画素３２ａ－３２ｃ、及び、測距異常を示す６つの画素４０ａ－４０ｆの計９つの画素を夫々注目画素とした場合には、いずれも監視領域３１内と判定した画素数に、サチュレーション等の測距異常を示す画素数も含めた画素数が４個以上あるため、監視領域３１内に物体有りと判定される（図３の右側にフィルタ判定結果を示す。）。

対照的に、測距異常の画素数を含めないフィルタでは、監視領域３１内と判定した画素数が３個しかないため、フィルタ判定閾値がＮ＝４個の場合には監視領域３１内に物体有りと判定できない。このように測距異常を示す画素数も含めてフィルタ判定を行うことにより、今回例示したような先端部に再帰反射材が付いている物体をよりいち早く、また、より安全サイドに判定することが可能になる。

図８は約２ｍ先の物体を眺望する画素が出力した測距値のバラツキを示している。ショットノイズ、暗電流ノイズ、熱雑音等の不可避なランダムノイズの影響を受けるため、ＴＯＦカメラの各画素の測距値のバラツキは正規分布的に分布することが知られている。これは、物体が監視領域の遠方面上に丁度ある場合、これを眺望する各画素は、監視領域内と判定する判定確率がほぼ０．５であることを意味する。図９は平均がμで偏差σのバラツキを持つ測距値の正規分布及びその累積分布確率Ｆ（ｘ）を示している。μが監視領域の遠方面の距離とした場合、判定確率に対応する累積分布確率Ｆ（ｘ）は０．５であり、物体が監視領域の遠方面より侵入している距離が大きくなるほど、判定確率に対応する累積分布確率Ｆ（ｘ）は大きくなる。

図４はフィルタ処理の他の変形例を説明する図である。図９に示しているが、仮に測距値が偏差σのバラツキを持ち、物体が監視領域の遠方面から０．２５σに相当する距離分侵入していると、物体を眺望する各画素が監視領域内と判定する判定確率は０．６となる。従って各距離画像において、監視領域内と判定する画素の状況は、図４に示すように離散的になる。この状況下において、３×３のＭ＝９個、Ｎ＝４個のフィルタを適用した場合のフィルタ処理後のフィルタ判定確率を考える。物体を眺望する各画素が監視領域内と判定される判定確率をｐとし、フィルタ処理後のフィルタ判定確率をＰとした場合、フィルタ判定確率Ｐは、判定確率ｐの試行をＭ回行ってＮ回以上成功する確率を計算する下記の二項分布の式から求められ、フィルタ判定確率Ｐは０．７３３となる。

＜方式１＞
フィルタ判定確率を高めるため、方式１のフィルタ３３は、時系列に生成したＱ個の距離画像ｎ、ｎ－１、ｎ－２にわたって監視領域内と判定した画素数の合計又は測距異常を示す画素数も含めた画素数の合計が、１以上でＭ×Ｑ個未満であるＬ個以上かを判定する時間フィルタである点で、前述のものとは異なる。例えば図４に示すように、過去３回（時間フィルタ定数Ｑ＝３個）の距離画像ｎ、ｎ－１、ｎ－２にわたって３×３のＭ＝９×３＝２７個、Ｎ＝４×３＝１２個の時間フィルタを適用した場合、フィルタ判定確率Ｐ１が０．９５７まで向上する。従って、物体検知の安定性が高まる。

＜方式２＞
さらにフィルタ判定確率を高めるため、方式２のフィルタ３３は、時系列に生成したＱ個の距離画像ｎ、ｎ－１、ｎ－２にわたって１度でも監視領域内と判定した画素数又は測距異常を示す画素数も含めた画素数がＮ個以上かを判定する点で、前述のものとは異なる。例えば図４に示すように、過去３回の距離画像ｎ、ｎ－１、ｎ－２にわたって３×３のＭ＝９個、Ｎ＝４個の時間フィルタを適用した場合、１画素の判定確率ｐが０．６から０．９３６へ向上するため、フィルタ判定確率Ｐ２が０．９９９９まで向上する。従って、物体検知の安定性がさらに高まる。

判定確率の向上度は、フィルタ処理する距離画像が多い程高くなる。因みに、時間フィルタ定数Ｑ＝１０個の場合、フィルタ判定確率Ｐ１は０．９９７まで向上し、フィルタ判定確率Ｐ２は１－１．６Ｅ－１８まで向上する。

前述のフィルタに応じて、コンピュータ装置２０は下記項目の少なくとも１つを設定する手段を備えているとよい。設定手段としては、設定ソフトウェア、設定ボタン等がある。
（１）フィルタ形状（フィルタサイズ：Ｍ、画素群の配置関係等。図５に一例を示す）
（２）フィルタ判定閾値：Ｎ、Ｌ
（３）測距異常を示す画素数を含めるか否か
（４）時間フィルタ定数：Ｑ
（５）使用するフィルタの選択
（６）撮像モード（参照光の発光量、露光時間、絞り値等）
上記項目の設定により、物体検知サイズ、フィルタ判定確率等の調整が可能になるため、使用目的、設置環境等に応じたフレキシブルな物体検知が可能となる。

またコンピュータ装置２０は、測距異常を示す画素数を含めてフィルタ判定を行う場合、監視領域内に物体有りと判定した理由としては、物体の侵入と測距異常、さらにこの測距異常は、サチュレーション、露光不足、画素故障、精度異常等と複数に分類される場合もあり、監視領域内に物体有りと判定した判定理由を通知する手段を備えるとよい。通知手段としては、通知メール、通知音、通知ランプ等がある。

図６はフィルタの判定理由の選定アルゴリズムを説明する図である。フィルタ処理において判定理由を選定するアルゴリズムとしては、フィルタ内で最も多く見られる種別を選定する方法がある。種別としては、侵入、サチュレーション、露光不足、画素故障、精度異常等がある。図６では、距離画像が、監視領域内と判定した３つの画素３２ａ－３２ｃと、サチュレーションを示す２つの画素５０ａ－５０ｂと、露光不足を示す１つの画素５０ｃと、を含んでいる場合を想定している。測距異常を示す画素数も含めるフィルタ３３を注目画素３２ｂに適用して監視領域内に物体有りと判定された場合、フィルタ内で最も多い種別が「侵入」であるため、フィルタ３３の判定理由は「侵入」が選定される。また、注目画素からの距離が遠い程小さくなる重みを加味した加重平均の高い理由を選定する方法や、判定理由に優先順位を付けておき、最も高い優先順位の理由を選定する方法もある。

一方、物体監視システムとして監視領域内に物体有りと判定した理由は、フィルタ判定が物体有りと判定した同一の距離画像の全てのフィルタ判定の理由を対象とするのが一般である。従って、各フィルタ処理のフィルタ判定の理由は複数になる場合や、さらにそれらの種別が異なる場合がある。

また、注目画素毎にフィルタ判定の理由が複数で異なる場合、主たる理由を選定して通知する方が、ユーザには使い勝手が良い場合もある。物体監視システムとして監視領域内に物体有りと判定した主たる判定理由を選定するアルゴリズムとしては、最も多い判定理由を選定する方法や、判定理由に優先順位を付けておき、最も高い優先順位の判定理由を選定する方法等がある。一例として「侵入」を優先順位の最高位にしておくことで、例えば再帰反射材の付いた物体が侵入し、サチュレーションと判定したフィルタが３つ、物体侵入と判定したフィルタが１つであった場合も、「侵入」を監視領域内に物体有りと判定した主たる判定理由として通知することになり、ユーザに対して、より現実的な理由の選択が可能になる。

さらにコンピュータ装置２０は、監視領域内か否か（未侵入、侵入）、測距異常の種別（サチュレーション、露光不足、画素故障、精度異常等）、フィルタの判定結果、及びフィルタの判定理由のうち少なくとも１つの画素状況を対象空間の画像上に重ねて表示する手段を備えていてもよい。表示手段としては、液晶ディスプレイ等がある。図７は、対象空間の強度画像３４上に画素状況を重ねた画像を示している。このような画素状況を重ねた画像は、物体監視システムを設置した時の初期の画像状況、改善処置の効果、監視領域への物体侵入検知のテスト等の確認を効果的に行うことができ、さらには物体検知した際の原因究明にも役立つ。

本開示のフィルタは、測距値のバラツキを低減するのと等価な効果を有している。図８に示す正規分布的に分布する測距値のバラツキの幅は統計学的に偏差σで表せるが、測距装置としては、この偏差σが小さい方が良いことは言うまでもない。図９は平均がμで偏差σのバラツキを持つ測距値の正規分布及びその累積分布確率Ｆ（ｘ）を示している。監視領域の遠方面の距離がμとして、物体が監視領域の遠方面上に丁度ある場合、これを眺望する画素の測距値に対する判定閾値ｘにμを適用した場合には、μ以下と判定される判定確率が０．５であることを示している。同様に、判定閾値ｘにμ－σを適用した場合にはμ－σ以下と判定される判定確率は０．１６となり、判定閾値ｘにμ＋σを適用した場合にはμ＋σ以下と判定される判定確率は０．８４となる。即ち判定確率が０．１６から０．８４となる判定確率の幅は２σとなる。

本開示のフィルタによる測距バラツキの低減効果を考えるに当たって、一例としてＭ＝９個のフィルタとし、９個の対象画素は同じ距離にある物体を測距し、同じバラツキ分布特性：累積分布確率Ｆ（ｘ）を持ち、同じ判定閾値ｘで判定されるものとする。このときＮ＝１からＮ＝８の夫々の場合において、適用する判定閾値ｘとその時のフィルタ判定確率Ｐは、下記の二項分布の式で求められる。

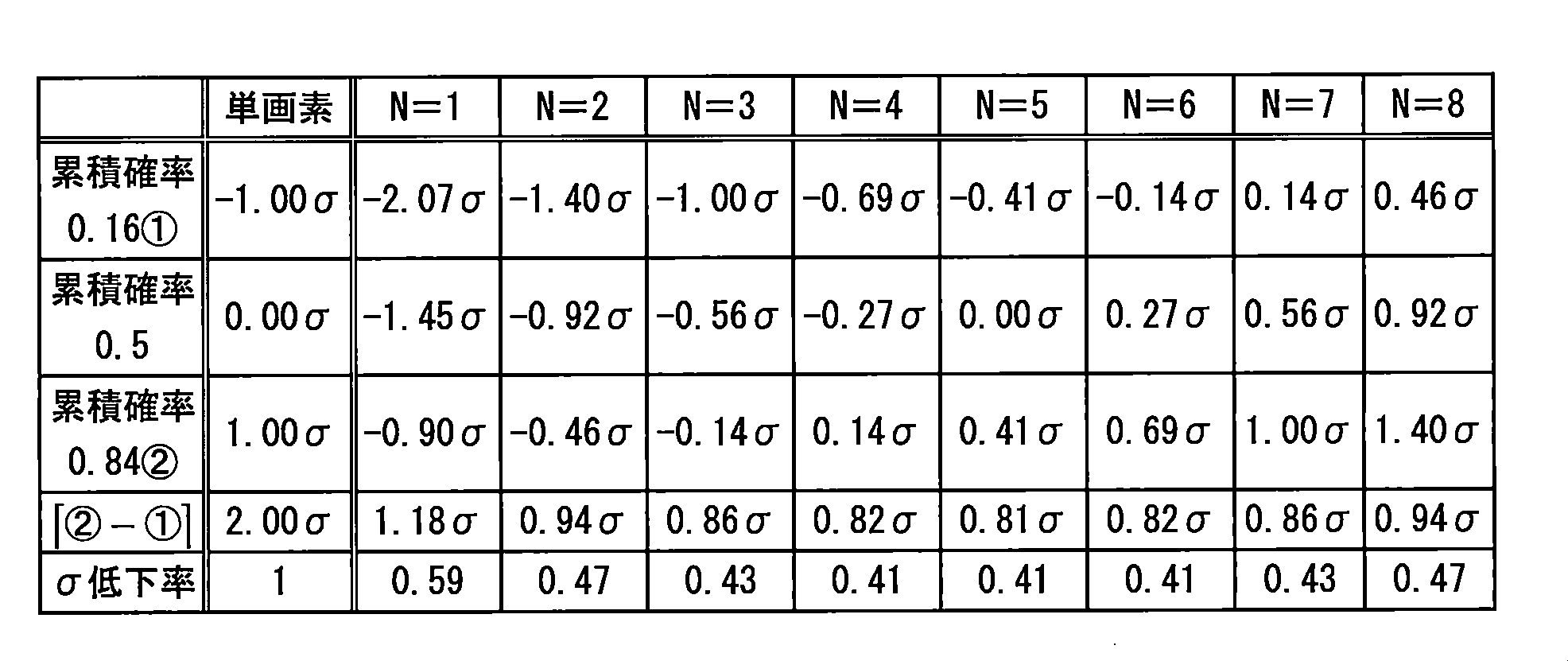

図１０は判定閾値ｘと本開示のフィルタの判定確率の関係を、夫々のＮに対して追加したものである。個々の画素の累積分布確率Ｆ（ｘ）のグラフに対し、Ｎ＝１からＮ＝７のフィルタ判定確率の立ち上がりは急峻になることが分かる。さらに、各グラフについて前述の判定確率０．１６、判定確率０．８４、さらに判定確率０．５となる判定確率ｘを纏めたものが下記の表である。表には、急峻さの指標として、判定確率０．１６と０．８４となる判定確率の差、及び、単画素と比較した偏差σの比率が加えられている。

いずれのＮであっても、判定確率が０．１６から０．８４となる判定閾値の幅は１σ前後であり、本開示のフィルタが単画素の測距値のバラツキを半分程度に低減したのと等価的な効果を有することが分かる。

前述のコンピュータ装置２０の構成要素は、ＣＰＵ等で実行されるプログラムとして構成してもよい。斯かるプログラムは、コンピュータ読取り可能な非一時的記録媒体、例えばＣＤ－ＲＯＭ等に記録して提供できる。

本明細書において種々の実施形態について説明したが、本発明は、前述の実施形態に限定されるものではなく、以下の特許請求の範囲に記載された範囲内において種々の変更を行えることを認識されたい。
