本発明は、負荷に供給される電力を制御する電源装置及び画像形成装置に関する。
従来、商用電源から供給される電力により動作する装置において、１次側に入力される商用電源の電圧及び１次側に流れる電流が１次側と絶縁された２次側で検出される構成が知られている。
特許文献１では、画像形成装置において、１次側に設けられた定着ヒータに印加される電圧がトランスを介して２次側で検出される構成が述べられている。ＣＰＵは、検出結果に基づいて、定着ヒータの温度を制御する。
特開２０１４－０７４７６６号公報
前記特許文献１において、トランスは、１次側と２次側とを絶縁する機能及び１次側における電圧を変圧して２次側に出力する機能を有する。変圧される電圧の周波数が小さいほど、トランスの巻き数を増大させる必要があり、より大きなトランスが必要となる。
前記特許文献１において変圧される電圧の周波数は５０Ｈｚ又は６０Ｈｚであり、比較的周波数が低い。即ち、前記特許文献１においてトランスが用いられる場合、画像形成装置が大型化したりコストが増大したりしてしまう。
上記課題に鑑み、本発明は、第１回路と第２回路との絶縁状態を保ち装置の大型化を抑制しつつ、第１回路と第２回路との通信を行うことを目的とする。
上記課題を解決するために、本発明に係る電源装置は、
所定電源に接続される第１回路と、前記第１回路と絶縁される第２回路と、を含む電源装置において、
前記第１回路に含まれ、前記所定電源から前記第１回路に接続される負荷に供給される電力を調整する調整手段と、
前記第１回路に含まれ、前記所定電源から前記負荷に供給される前記電力に関するパラメータを検出する検出手段と、
前記第１回路に含まれる第１通信部であって、前記検出手段の第１接続部と前記検出手段の第２接続部とを電気的に接続する第１アンテナを含む第１配線を備える第１通信部と、
前記第２回路に含まれ且つ前記第１通信部と絶縁された第２通信部であって、前記第１アンテナと無線通信を行う第２アンテナを含む第２配線を備える第２通信部と、
前記第２回路に含まれ、前記無線通信によって前記検出手段から送信された前記検出手段の検出結果に基づいて、前記調整手段を制御する制御手段であって、前記制御手段の第３接続部と前記制御手段の第４接続部とが前記第２配線によって電気的に接続された制御手段と、
を有し、
前記第１配線は前記第２配線と接触しないように設けられ、
前記検出手段は、前記制御手段から前記第２アンテナに出力される電圧に起因して前記第１アンテナに発生する電圧によって発生する電力により動作し、
前記第１配線と前記検出手段とによって囲まれる領域の少なくとも一部は、前記検出手段が設けられる回路基板の面に垂直な方向に沿って前記回路基板が見られた場合、前記第２配線と前記制御手段とによって囲まれる領域とオーバーラップしており、
前記第２配線は、前記第１配線が設けられる前記回路基板の第１面とは反対側の第２面に設けられていることを特徴とする。
本発明によれば、第１回路と第２回路との絶縁状態を保ち装置の大型化を抑制しつつ、第１回路と第２回路との通信を行うことができる。
第１実施形態に係る画像形成装置を説明する断面図である。 第１実施形態に係る画像形成装置の制御構成を示すブロック図である。 第１実施形態に係るＡＣドライバの構成を示す制御ブロック図である。 トライアック駆動回路の構成を示すブロック図である。 交流電源の電圧Ｖ、発熱体に流れる電流Ｉ、制御部から出力されるＨ－ＯＮ信号及びゼロクロスタイミングを示すタイムチャートである。 第１実施形態に係る定着ヒータの温度を制御する方法を示すフローチャートである。 振幅変調された変調波を示す図である。 第１実施形態におけるアンテナＡＮＴの構成を示す図である。 第１実施形態におけるアンテナＡＮＴの他の構成を示す図である。 第２実施形態におけるアンテナＡＮＴの構成を示す図である。 第２実施形態におけるアンテナＡＮＴの他の構成を示す図である。 第２実施形態におけるアンテナＡＮＴの他の構成を示す図である。 第３実施形態におけるアンテナＡＮＴの構成を示す図である。 第４実施形態におけるアンテナＡＮＴの構成を示す図である。 第５実施形態におけるアンテナＡＮＴの構成を示す図である。 第６実施形態におけるアンテナＡＮＴの構成を示す図である。
以下に図面を参照して、本発明の好適な実施の形態を説明する。ただし、この実施の形態に記載されている構成部品の形状及びそれらの相対配置などは、この発明が適用される装置の構成や各種条件により適宜変更されるべきものであり、この発明の範囲が以下の実施の形態に限定される趣旨のものではない。
〔第１実施形態〕
［画像形成装置］
図１は、本実施形態で用いられるシート搬送装置を有するモノクロの電子写真方式の複写機（以下、画像形成装置と称する）１００の構成を示す断面図である。なお、画像形成装置は複写機に限定されず、例えば、ファクシミリ装置、印刷機、プリンタ等であっても良い。また、記録方式は、電子写真方式に限らず、例えば、インクジェット等であっても良い。更に、画像形成装置の形式はモノクロ及びカラーのいずれの形式であっても良い。
以下に、図１を用いて、画像形成装置１００の構成および機能について説明する。図１に示すように、画像形成装置１００は、原稿給送装置２０１、読取装置２０２及び画像印刷装置３０１を有する。
原稿給送装置２０１の原稿積載部２０３に積載された原稿は、給紙ローラ２０４によって１枚ずつ給紙され、搬送ガイド２０６に沿って読取装置２０２の原稿ガラス台２１４上に搬送される。更に、原稿は、搬送ベルト２０８によって一定速度で搬送されて、排紙ローラ２０５によって不図示の排紙トレイへ排紙される。読取装置２０２の読取位置において照明２０９によって照明された原稿画像からの反射光は、反射ミラー２１０、２１１、２１２からなる光学系によって画像読取部１１１に導かれ、画像読取部１１１によって画像信号に変換される。画像読取部１１１は、レンズ、光電変換素子であるＣＣＤ、ＣＣＤの駆動回路等で構成される。画像読取部１１１から出力された画像信号は、ＡＳＩＣ等のハードウェアデバイスで構成される画像処理部１１２によって各種補正処理が行われた後、画像印刷装置３０１へ出力される。前述の如くして、原稿の読取が行われる。即ち、原稿給送装置２０１及び読取装置２０２は、原稿読取装置として機能する。
また、原稿の読取モードとして、第１読取モードと第２読取モードがある。第１読取モードは、一定速度で搬送される原稿の画像を、所定の位置に固定された照明系２０９及び光学系によって読み取るモードである。第２読取モードは、読取装置２０２の原稿ガラス２１４上に載置された原稿の画像を、一定速度で移動する照明系２０９及び光学系によって読み取るモードである。通常、シート状の原稿の画像は第１読取モードで読み取られ、本や冊子等の綴じられた原稿の画像は第２読取モードで読み取られる。
画像印刷装置３０１の内部には、シート収納トレイ３０２、３０４が設けられている。シート収納トレイ３０２、３０４には、それぞれ異なる種類の記録媒体を収納することができる。例えば、シート収納トレイ３０２にはＡ４サイズの普通紙が収納され、シート収納トレイ３０４にはＡ４サイズの厚紙が収納される。なお、記録媒体とは、画像形成装置によって画像が形成されるものであって、例えば、用紙、樹脂シート、布、ＯＨＰシート、ラベル等は記録媒体に含まれる。
シート収納トレイ３０２に収納された記録媒体は、給紙ローラ３０３によって給送されて、搬送ローラ３０６によってレジストレーションローラ３０８へ送り出される。また、シート収納トレイ３０４に収納された記録媒体は、給紙ローラ３０５によって給送されて、搬送ローラ３０７及び３０６によってレジストレーションローラ３０８へ送り出される。
読取装置２０２から出力された画像信号は、半導体レーザ及びポリゴンミラーを含む光走査装置３１１に入力される。
また、感光ドラム３０９は、帯電器３１０によって外周面が帯電される。感光ドラム３０９の外周面が帯電された後、読取装置２０２から光走査装置３１１に入力された画像信号に応じたレーザ光が、光走査装置３１１からポリゴンミラー及びミラー３１２、３１３を経由し、感光ドラム３０９の外周面に照射される。この結果、感光ドラム３０９の外周面に静電潜像が形成される。なお、感光ドラムの帯電には、例えば、コロナ帯電器や帯電ローラを用いた帯電方法が用いられる。
続いて、静電潜像が現像器３１４内のトナーによって現像され、感光ドラム３０９の外周面にトナー像が形成される。感光ドラム３０９に形成されたトナー像は、感光ドラム３０９と対向する位置（転写位置）に設けられた転写帯電器３１５によって記録媒体に転写される。この転写タイミングに合わせて、レジストレーションローラ３０８は記録媒体を転写位置へ送り込む。
前述の如くして、トナー像が転写された記録媒体は、搬送ベルト３１７によって定着器３１８へ送り込まれ、定着器３１８によって加熱加圧されて、トナー像が記録媒体に定着される。このようにして、画像形成装置１００によって記録媒体に画像が形成される。
片面印刷モードで画像形成が行われる場合は、定着器３１８を通過した記録媒体は、排紙ローラ３１９、３２４によって、不図示の排紙トレイへ排紙される。また、両面印刷モードで画像形成が行われる場合は、定着器３１８によって記録媒体の第１面に定着処理が行われた後に、記録媒体は、排紙ローラ３１９、搬送ローラ３２０、及び反転ローラ３２１によって、反転パス３２５へと搬送される。その後、記録媒体は、搬送ローラ３２２、３２３によって再度レジストレーションローラ３０８へと搬送され、前述した方法で記録媒体の第２面に画像が形成される。その後、記録媒体は、排紙ローラ３１９、３２４によって不図示の排紙トレイへ排紙される。
また、第１面に画像形成された記録媒体がフェースダウンで画像形成装置１００の外部へ排紙される場合は、定着器３１８を通過した記録媒体は、排紙ローラ３１９を通って搬送ローラ３２０へ向かう方向へ搬送される。その後、記録媒体の後端が搬送ローラ３２０のニップ部を通過する直前に搬送ローラ３２０の回転が反転することによって、記録媒体の第１面が下向きになった状態で、記録媒体が排紙ローラ３２４を経由して、画像形成装置１００の外部へ排出される。
以上が画像形成装置１００の構成および機能についての説明である。
図２は、画像形成装置１００の制御構成の例を示すブロック図である。図２に示すように、画像形成装置１００は商用電源としての交流電源１（ＡＣ）に接続されており、画像形成装置１００の内部の各種装置は交流電源１から供給される電力によって稼働する。システムコントローラ１５１は、図２に示すように、ＣＰＵ１５１ａ、ＲＯＭ１５１ｂ、ＲＡＭ１５１ｃを備えている。また、システムコントローラ１５１は、画像処理部１１２、操作部１５２、アナログ・デジタル（Ａ／Ｄ）変換器１５３、高圧制御部１５５、モータ制御装置１５７、センサ類１５９、ＡＣドライバ１６０と接続されている。システムコントローラ１５１は、接続された各ユニットとの間でデータやコマンドの送受信をすることが可能である。
ＣＰＵ１５１ａは、ＲＯＭ１５１ｂに格納された各種プログラムを読み出して実行することによって、予め定められた画像形成シーケンスに関連する各種シーケンスを実行する。
ＲＡＭ１５１ｃは記憶デバイスである。ＲＡＭ１５１ｃには、例えば、高圧制御部１５５に対する設定値、モータ制御装置１５７に対する指令値及び操作部１５２から受信される情報等の各種データが記憶される。
システムコントローラ１５１は、画像処理部１１２における画像処理に必要となる、画像形成装置１００の内部に設けられた各種装置の設定値データを画像処理部１１２に送信する。更に、システムコントローラ１５１は、センサ類１５９からの信号を受信して、受信した信号に基づいて高圧制御部１５５の設定値を設定する。
高圧制御部１５５は、システムコントローラ１５１によって設定された設定値に応じて、高圧ユニット１５６（帯電器３１０、現像器３１４、転写帯電器３１５等）に必要な電圧を供給する。
モータ制御装置１５７は、ＣＰＵ１５１ａから出力された指令に応じて、画像形成装置１００の内部に設けられた負荷を駆動するモータを制御する。なお、図２においては、画像形成装置のモータとしてモータ５０９のみが記載されているが、実際には、画像形成装置には複数個のモータが設けられている。また、１個のモータ制御装置が複数個のモータを制御する構成であっても良い。更に、図２においては、モータ制御装置が１個しか設けられていないが、２個以上のモータ制御装置が画像形成装置に設けられていてもよい。
Ａ／Ｄ変換器１５３は、定着ヒータ１６１の温度を検出するためのサーミスタ１５４が検出した検出信号を受信し、検出信号をアナログ信号からデジタル信号に変換してシステムコントローラ１５１に送信する。システムコントローラ１５１は、Ａ／Ｄ変換器１５３から受信したデジタル信号に基づいてＡＣドライバ１６０の制御を行う。ＡＣドライバ１６０は、定着ヒータ１６１の温度が定着処理を行うために必要な温度となるように定着ヒータ１６１を制御する。なお、定着ヒータ１６１は、定着処理に用いられるヒータであり、定着器３１８に含まれる。
システムコントローラ１５１は、使用する記録媒体の種類（以下、紙種と称する）等の設定をユーザが行うための操作画面を、操作部１５２に設けられた表示部に表示するように、操作部１５２を制御する。システムコントローラ１５１は、ユーザが設定した情報を操作部１５２から受信し、ユーザが設定した情報に基づいて画像形成装置１００の動作シーケンスを制御する。また、システムコントローラ１５１は、画像形成装置の状態を示す情報を操作部１５２に送信する。なお、画像形成装置の状態を示す情報とは、例えば、画像形成枚数、画像形成動作の進行状況、原稿読取装置２０１及び画像印刷装置３０１におけるシート材のジャムや重送等に関する情報である。操作部１５２は、システムコントローラ１５１から受信した情報を表示部に表示する。
前述の如くして、システムコントローラ１５１は画像形成装置１００の動作シーケンスを制御する。
［ＡＣドライバ］
図３は、ＡＣドライバの構成を示す制御ブロック図である。ＡＣドライバ１６０は、交流電源１に接続される第１回路１６０ａと当該第１回路１６０ａと絶縁される第２回路１６０ｂとによって構成される。なお、図３に示すように、第１回路１６０ａはＡＣドライバ１６０における１次側に含まれ、第２回路１６０ｂはＡＣドライバ１６０における２次側に含まれる。
ＡＣドライバ１６０は、交流電源１から供給される電圧Ｖ及び定着ヒータ１６１に流れる電流Ｉを検出する検出部１６４、交流電源１から定着器３１８への電力供給を制御するリレー回路１６６、トライアック１６７、リレー回路１６６及びトライアック１６７を制御する制御部１６５を有する。
図３に示すように、検出部１６４は制御部１６５と絶縁されており、検出部１６４は第１回路１６０ａに設けられ、制御部１６５は第２回路１６０ｂに設けられる。検出部１６４は制御部１６５とアンテナＡＮＴによって電磁気的に結合されている。また、制御部１６５は、ＣＰＵ１５１ａと接続されており、ＣＰＵ１５１ａによって制御される。なお、アンテナＡＮＴについては後に説明する。
図３に示すように、交流電源１から出力される電圧はＡＣ／ＤＣ電源１６３にも入力される。ＡＣ／ＤＣ電源１６３は、交流電源１から出力される交流電圧を、例えば、５Ｖ及び２４Ｖの直流電圧に変換して出力する。５Ｖの直流電圧は、ＣＰＵ１５１ａ及び制御部１６５に供給される。また、２４Ｖの直流電圧は、リレー回路１６６及びトライアック駆動回路１６７ａに供給される。直流電圧５Ｖ及び２４Ｖは、画像形成装置１００の内部の各種装置にも供給される。なお、ＡＣ／ＤＣ電源１６３から出力される電圧は検出部１６４には供給されない。検出部１６４には、アンテナＡＮＴを介して制御部１６５から絶縁状態のまま電力が供給される。具体的な構成については後述する。
リレー回路１６６は、制御部１６５から出力される信号Ａによって制御される。例えば、制御部１６５から信号Ａ＝‘Ｈ’が出力されると、リレー回路１６６は、交流電源１から定着器３１８に電力が供給される状態になる。また、制御部１６５から信号Ａ＝‘Ｌ’が出力されると、リレー回路１６６は、交流電源１から定着器３１８への電力供給を遮断する状態になる。例えば、定着ヒータ１６１に流れる電流が所定値より高くなると（即ち、異常時に）信号Ａ＝‘Ｌ’がリレー回路１６６に出力される。なお、制御部１６５は、ＣＰＵ１５１ａからの指令に応じて信号Ａの出力を行う。
トライアック駆動回路１６７ａはトライアック１６７を制御する回路である。図４は、トライアック駆動回路１６７ａの構成を説明するブロック図である。図７に示すように、トライアック駆動回路１６７ａは、第２回路１６０ｂに設けられた発光素子１６８ａ及び第１回路１６０ａに設けられた受光素子１６８ｂによって構成されるフォトカプラ１６８と、受光素子１６８ｂの受光結果に応じてトライアック１６７を駆動する駆動回路１６９と、を有する。
制御部１６５からＨ－ＯＮ信号＝‘Ｈ’が出力されると、トライアック駆動回路１６７ａに設けられた発光素子１６８ａが点灯する。そして、トライアック駆動回路１６７ａに設けられた受光素子１６８ｂが発光素子１６８ａから出力された光を受光することに応じて、駆動回路１６９は、トライアック１６７がＯＮ状態になるようにトライアック１６７を駆動する。このように、第１回路１６０ａと第２回路１６０ｂとの絶縁が保たれた状態で、第２回路１６０ｂ側から第１回路１６０ａのトライアック１６７を制御することができる。
上述のようにしてトライアック１６７が制御されることによって、定着ヒータ１６１への電力の供給が行われる。定着ヒータ１６１に供給される電力の量は、トライアック１６７がＯＮ状態になるタイミングが制御されることによって調整される。
＜定着ヒータの温度制御＞
以下に、定着ヒータ１６１の温度を制御する方法を説明する。交流電源１から出力される電力はＡＣドライバ１６０を介して定着器３１８に設けられた定着ヒータ１６１内部の発熱体１６１ａに供給される。
検出部１６４は、交流電源１から供給される電圧Ｖ（抵抗器Ｒ２の両端電圧Ｖ）を検出する。また、検出部１６４は、抵抗器Ｒ２の両端電圧に基づいて、発熱体１６１ａに流れる電流Ｉを検出する。
検出部１６４は、入力される電圧Ｖ及び電流Ｉをアナログ値からデジタル値に変換するＡ／Ｄ変換器１６４ａを有する。検出部１６４は、Ａ／Ｄ変換器１６４ａによって変換された電圧Ｖ及び電流Ｉを所定の周期Ｔ（例えば、５０μｓ）でサンプリングする。検出部１６４は、電圧Ｖ及び電流Ｉのサンプリングを行う毎に、以下の式（１）乃至（３）のように、Ｖ＾２、Ｉ＾２、Ｖ＊Ｉの積算を行う。

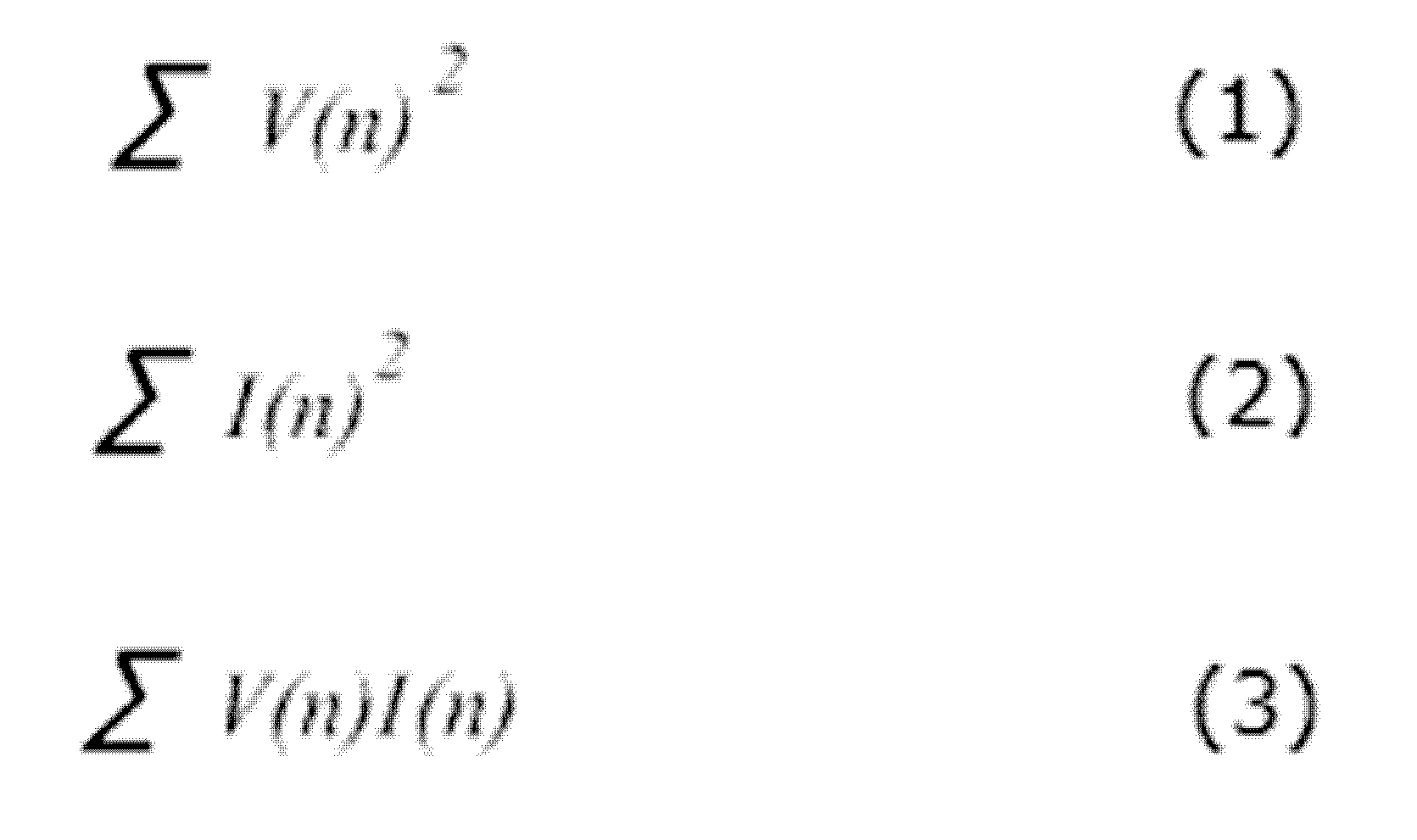

Figure 0007366600000001
検出部１６４は、積算した値をメモリ１６４ｂに記憶する。
また、検出部１６４は、電圧Ｖが負の値から正の値に変化するタイミング（以下、ゼロクロスタイミングと称する）を検出する。
検出部１６４は、ゼロクロスタイミングになると、電圧Ｖの実効値Ｖｒｍｓ、Ｉの実効値Ｉｒｍｓ、Ｖ＊Ｉ（＝Ｐ）の実効値Ｐｒｍｓを以下の式（４）乃至（６）を用いて演算する。

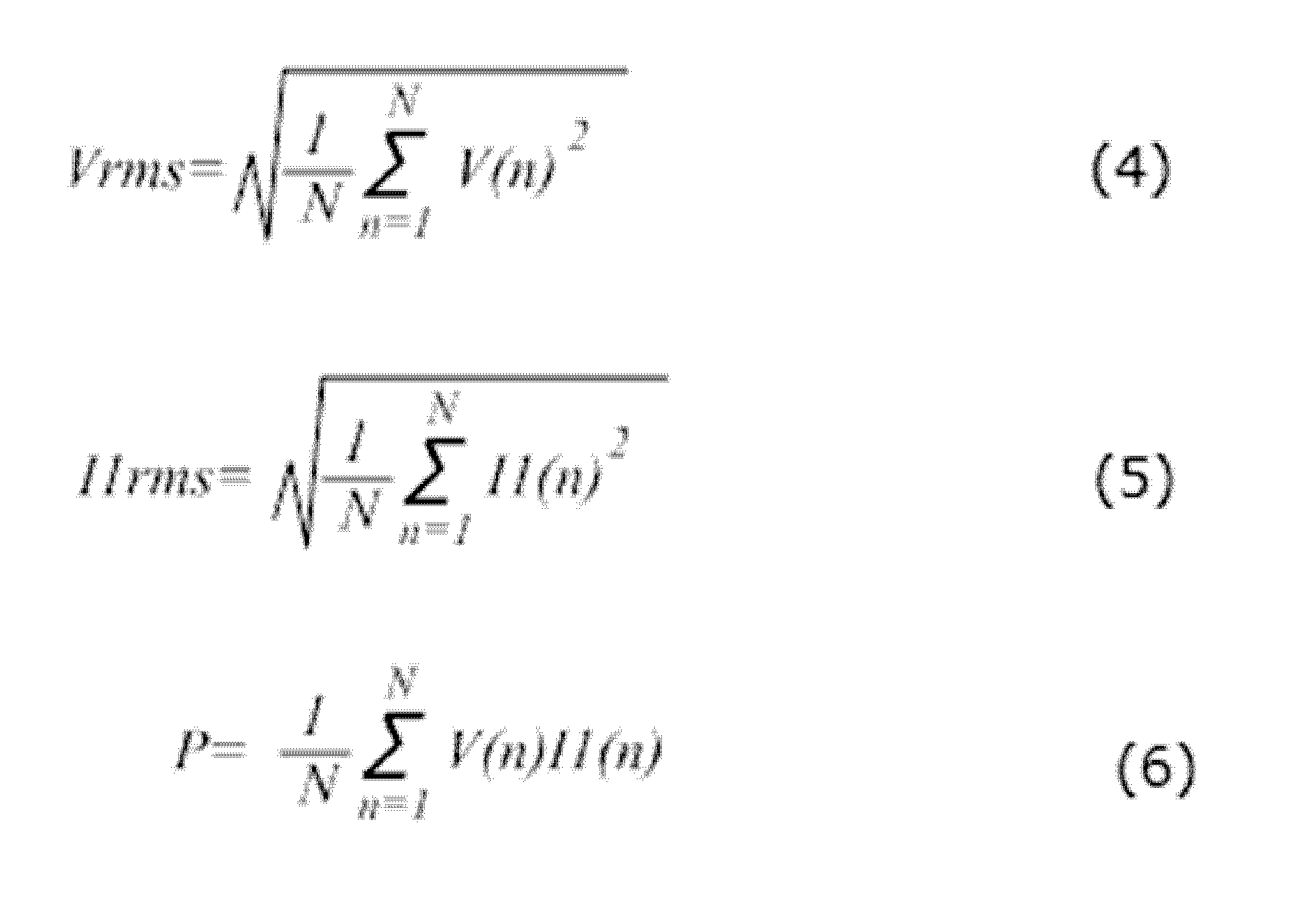

Figure 0007366600000002
検出部１６４は、演算した実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓをメモリ１６４ｂに記憶する。なお、検出部１６４は、実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓを演算する毎に、メモリ１６４ｂに記憶されているＶ＾２、Ｉ＾２、Ｖ＊Ｉの積算値をリセットする。
また、検出部１６４は、ゼロクロスタイミングになると、メモリ１６４ｂに記憶されている実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓ及びゼロクロスタイミングになったことを、後述する方法によりアンテナＡＮＴを介して制御部１６５に通知する。
制御部１６５は、検出部１６４から取得した実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓをメモリ１６５ａに記憶する。また、制御部１６５は、ゼロクロスタイミングであることをＣＰＵ１５１ａに通知する（信号ＺＸ）。
ＣＰＵ１５１ａは、制御部１６５からゼロクロスタイミングであることが通知されると、制御部１６５のメモリ１６５ａに記憶されている実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓを取得する。このように、ＣＰＵ１５１ａは、ゼロクロスタイミング毎に実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓを取得する。即ち、本実施形態においては、信号ＺＸは、ＣＰＵ１５１ａが実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓを取得するためのトリガーとなる信号である。
定着器３１８は、サーモスタット１６２を有する。サーモスタット１６２は、当該サーモスタット１６２が所定の温度に到達すると発熱体１６１ａに電力が供給されないようにする機能を有する。
定着ヒータ１６１の付近には、定着ヒータ１６１の温度を検出するサーミスタ１５４が設けられている。図３に示すように、サーミスタ１５４はグラウンド（ＧＮＤ）に接続されている。サーミスタ１５４は、例えば、温度が高くなるほど抵抗値が低下する特性を有する。サーミスタ１５４の温度が変化するとサーミスタ１５４の両端の電圧Ｖｔも変化する。この電圧Ｖｔを検出することによって定着ヒータ１６１の温度が検出される。
サーミスタ１５４から出力されるアナログ信号としての電圧ＶｔはＡ／Ｄ変換器１５３に入力される。Ａ／Ｄ変換器１５３は、電圧Ｖｔをアナログ信号からデジタル信号に変換してＣＰＵ１５１ａに出力する。
ＣＰＵ１５１ａは、制御部１６５から取得した実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓ及びＡ／Ｄ変換器１５３から出力される電圧Ｖｔに基づいて制御部１６５を介してトライアックを制御することによって、定着ヒータ１６１の温度を制御する。以下に、定着ヒータ１６１の温度が制御される具体的な方法を説明する。
図５は、交流電源１の電圧Ｖ、発熱体１６１ａに流れる電流Ｉ、制御部１６５から出力されるＨ－ＯＮ信号及びゼロクロスタイミングを示すタイムチャートである。図５に示すように、ゼロクロスタイミングの周期Ｔｚｘは、交流電源１の電圧の周期に対応する。
図５に示すように、ゼロクロスタイミングからＨ－ＯＮ信号＝‘Ｈ’が出力されるタイミングｔ＿ｏｎ１までの時間Ｔｈが制御されることによって、発熱体１６１ａに流れる電流量（供給される電力量）が制御される。具体的には、例えば、時間Ｔｈが短いほど、発熱体１６１ａに流れる電流量は多くなる。即ち、時間Ｔｈが短くなるように制御されると、定着ヒータ１６１の温度は増大する。
本実施形態では、ＣＰＵ１５１ａは、制御部１６５を介して、ゼロクロスタイミングからタイミングｔ＿ｏｎ１までの時間を制御することによって発熱体１６１ａに流れる電流量を制御する。この結果、ＣＰＵ１５１ａは定着ヒータ１６１の温度を制御することができる。なお、本実施形態では、タイミングｔ＿ｏｎ１においてＨ－ＯＮ信号＝‘Ｈ’が出力されることに起因して流れる電流と同じ量且つ逆極性である電流が発熱体１６１ａに流れるように、トライアック１６７が制御される。具体的には、図５に示すように、タイミングｔ＿ｏｎ１から時間Ｔｚｘ／２が経過したタイミング（即ち、交流電源１の電圧の半周期後のタイミング）ｔ＿ｏｎ２においてもＨ－ＯＮ信号＝‘Ｈ’が出力される。
図６は、定着ヒータ１６１の温度を制御する方法を示すフローチャートである。以下に、図６を用いて、本実施形態における定着ヒータ１６１の温度制御について説明する。このフローチャートの処理は、ＣＰＵ１５１ａによって実行される。なお、このフローチャートの処理は、例えば、画像形成装置１００が起動されると実行される。
Ｓ１０１において、ＣＰＵ１５１ａは、例えば、Ａ／Ｄ変換器１５３から取得した電圧Ｖｔと定着ヒータ１６１の目標温度に対応する電圧Ｖ０との差分値に基づいて、時間Ｔｈを設定し、時間Ｔｈを制御部１６５に通知する。この結果、制御部１６５は、設定された時間Ｔｈに基づいてＨ－ＯＮ信号をトライアック駆動回路１６７ａに出力する。
その後、Ｓ１０２において、制御部１６５からＣＰＵ１５１ａに信号ＺＸが入力されると、Ｓ１０３において、ＣＰＵ１５１ａは、Ａ／Ｄ変換器１５３から出力される電圧Ｖｔ及び制御部１６５のメモリ１６５ａに記憶されている実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓを取得する。
その後、Ｓ１０４において、電力の実効値Ｐｒｍｓが閾値Ｐｔｈ以上である（Ｐｒｍｓ≧Ｐｔｈ）場合は、Ｓ１０９において、ＣＰＵ１５１ａは、現在設定されている時間Ｔｈを増大させる指示を制御部１６５に出力する。なお、時間Ｔｈを増大させる量は、予め決められた量であっても良いし、実効値Ｐｒｍｓと閾値Ｐｔｈとの差分値に基づいて決定されてもよい。
このように、電力の実効値Ｐｒｍｓが閾値Ｐｔｈ以上である場合に実効値Ｐｒｍｓが閾値Ｐｔｈより小さくなるように時間Ｔｈが設定されることによって、定着ヒータ１６１に過剰な電力が供給されてしまうことを抑制することができる。この結果、消費電力が増大することを抑制することができる。なお、閾値Ｐｔｈは、定着ヒータ１６１の温度を目標温度まで上昇させることができるような電力よりも大きい値に設定される。
その後、処理はＳ１１０に進む。
また、Ｓ１０４において、電力の実効値Ｐｒｍｓが閾値Ｐｔｈより小さい（Ｐｒｍｓ＜Ｐｔｈ）である場合は、処理はＳ１０５に進む。
Ｓ１０５において、電流の実効値Ｉｒｍｓが閾値Ｉｔｈ以上である（Ｉｒｍｓ≧Ｉｔｈ）場合は、Ｓ１０９において、ＣＰＵ１５１ａは、現在設定されている時間Ｔｈを増大させる指示を制御部１６５に出力する。なお、時間Ｔｈを増大させる量は、予め決められた量であっても良いし、実効値Ｉｒｍｓと閾値Ｉｔｈとの差分値に基づいて決定されてもよい。
このように、実効値Ｉｒｍｓが閾値Ｉｔｈ以上である場合に実効値Ｉｒｍｓが閾値Ｉｔｈより小さくなるように時間Ｔｈが制御されることによって、発熱体１６１ａに過剰な電流が供給されてしまうことを抑制することができる。この結果、定着ヒータ１６１の温度が過剰に上昇してしまうことを抑制することができる。なお、閾値Ｉｔｈは、定着ヒータ１６１の温度を目標温度まで上昇させることができるような電流よりも大きい値に設定される。
その後、処理はＳ１１０に進む。
また、Ｓ１０５において、実効値Ｉｒｍｓが閾値Ｉｔｈより小さい（Ｉｒｍｓ＜Ｉｔｈ）である場合は、処理はＳ１０６に進む。
Ｓ１０６において、Ａ／Ｄ変換器１５３から取得した電圧Ｖｔが、定着ヒータ１６１の目標温度に対応する電圧Ｖ０である場合は、処理はＳ１１０に進む。
また、Ｓ１０６において、Ａ／Ｄ変換器１５３から取得した電圧Ｖｔが、定着ヒータ１６１の目標温度に対応する電圧Ｖ０でない場合は、処理はＳ１０７に進む。
Ｓ１０７において、電圧Ｖｔが電圧Ｖ０より大きい場合は、Ｓ１０９において、ＣＰＵ１５１ａは、電圧Ｖｔと電圧Ｖ０との偏差が小さくなるように、現在設定されている時間Ｔｈを増大させる指示を制御部１６５に出力する。なお、時間Ｔｈを増大させる量は、予め決められた量であっても良いし、電圧Ｖ０と電圧Ｖｔとの差分値に基づいて決定されてもよい。
また、Ｓ１０７において、電圧Ｖｔが電圧Ｖ０より小さい場合は、Ｓ１０８において、ＣＰＵ１５１ａは、電圧Ｖｔと電圧Ｖ０との偏差が小さくなるように、現在設定されている時間Ｔｈを減少させる指示を制御部１６５に出力する。なお、時間Ｔｈを減少させる量は、予め決められた量であっても良いし、電圧Ｖ０と電圧Ｖｔとの差分値に基づいて決定されてもよい。
Ｓ１１０において、温度制御が継続される（即ち、印刷ジョブが継続される）場合は、処理はＳ１０２に戻る。
また、Ｓ１１０において、温度制御が終了する（即ち、印刷ジョブが終了する）場合は、Ｓ１１１において、ＣＰＵ１５１ａは、トライアック１６７の駆動を停止するように制御部１６５を制御する。
なお、例えば、時間Ｔｈを増大させることに起因して変化する電力の変化量は、電圧の実効値が例えば１００Ｖである場合と８０Ｖである場合とで異なる。具体的には、電圧の実効値が１００Ｖである場合に時間Ｔｈを増大させることに起因して変化する電力の変化量は、電圧の実効値が８０Ｖである場合に時間Ｔｈを増大させることに起因して変化する電力の変化量よりも大きい。ＣＰＵ１５１ａは、電圧の実効値Ｖｒｍｓに基づいて時間Ｔｈを制御する。
以上が、定着ヒータ１６１の温度を制御する方法である。
＜アンテナＡＮＴ＞
｛制御部から検出部への電力供給｝
第１回路１６０ａに設けられた検出部１６４は、第２回路１６０ｂに設けられた制御部１６５と絶縁され、第１通信部としてのコイル（巻線）Ｌ１及び第２通信部としてのコイル（巻線）Ｌ２で構成されるアンテナＡＮＴにより制御部１６５と電磁気的に結合される。コイルＬ２には、振幅変調された高周波（例えば１３．５６ＭＨｚ）の信号が出力される。コイルＬ２には当該信号に応じた交流電流が流れ、当該交流電流が流れることに起因してコイルＬ２に発生する交流磁界によって、コイルＬ１に交流電圧が発生する。検出部１６４はコイルＬ１に発生する交流電圧によって動作する。このように、本実施形態では、制御部１６５からアンテナＡＮＴを介して検出部１６４に電力が供給される。この結果、第１回路１６０ａに検出部１６４を動作させるための電源を設ける必要がないため、装置の大型化及びコストの増大を抑制することができる。なお、制御部１６５は、例えば、検出部１６４が電圧Ｖ及び電流Ｉを検出する周期よりも短い周期で検出部１６４に電力を供給する。また、制御部１６５は、画像形成装置１００がスリープ中である期間は、検出部１６４に電力を供給しなくてもよい。
｛制御部と検出部とのデータ通信｝
図７は、振幅変調された信号を示す図である。図７に示すように、‘０’及び’１‘を表す信号は、第１の振幅を有する信号と第１の振幅よりも小さい第２の振幅を有する信号との組み合わせで表される。例えば、’１‘を表す信号は、１ビットの前半が第１の振幅を有する信号で表され、１ビットの後半が第２の振幅を有する信号で表される。また、’０‘を表す信号は、１ビットの前半が第２の振幅を有する信号で表され、１ビットの後半が第１の振幅を有する信号で表される。
コイルＬ２には、図７に示すような、振幅が変調された信号が出力される。この結果、コイルＬ１には、コイルＬ２に出力された信号に対応する信号が発生する。
検出部１６４は、例えば、検出部１６４に設けられた可変抵抗１６４ｃの抵抗値を制御部１６５に送信するデータに応じて変化させる。この結果、コイルＬ１のインピーダンスが変化することに起因してコイルＬ１に発生する信号が変化し、制御部１６５にデータが送信される。検出部１６４は、このようにしてコイルＬ１に発生する信号にデータを重畳することによって制御部１６５にデータを送信する。なお、データとは、実効値Ｖｒｍｓ、Ｉｒｍｓ、Ｐｒｍｓ及びゼロクロスタイミングを示す信号ＺＸ等に対応する。
制御部１６５は、検出部１６４がコイルＬ１に発生する信号にデータを重畳することに起因してコイルＬ２に発生する信号から当該データを抽出する。具体的には、制御部１６５は、検出部１６４がコイルＬ１に発生する信号にデータを重畳する際にコイルＬ１のインピーダンスを変化させることに起因してコイルＬ２に発生する信号の変化を検知することによって、検出部１６４からのデータを読み取る。
このようにして、検出部１６４はアンテナＡＮＴによって電磁気的に結合された制御部１６５にデータを送信する。即ち、検出部１６４は、コイルＬ１とコイルＬ２との無線通信によって制御部１６５にデータを送信する。
｛アンテナＡＮＴの構成｝
次に、アンテナＡＮＴの構成について説明する。図８は、本実施形態におけるアンテナＡＮＴの構成を示す図である。なお、図８では、検出部１６４、制御部１６５及びアンテナＡＮＴに含まれる構成以外の構成の図示は省略されている。
以下の説明では、回路基板１７０において検出部１６４が設けられる面を第１面と称し、第１面とは反対側の回路基板１７０の面を第２面と称する。
本実施形態におけるコイルＬ１は、ＡＣドライバ１６０を含む回路基板１７０の第１面上に形成された配線パターンＰ１及びＰ２（破線）と、例えば導線で構成されるジャンパー部Ｊ１と、を含む。配線パターンＰ１の一端は検出部１６４の接続部Ａ１に電気的に接続され、配線パターンＰ１はジャンパー部Ｊ１との接続部である点Ｃ１に向かって渦巻き状に形成されている。また、配線パターンＰ２の一端は検出部１６４の接続部Ａ２に電気的に接続され、配線パターンＰ２はジャンパー部Ｊ１との接続部である点Ｃ２に向かって形成されている。なお、渦巻き状には、図８に示すような直線で構成される形状だけでなく、曲線で構成される形状も含まれる。
点Ｃ１と点Ｃ２とを電気的に接続するジャンパー部Ｊ１は、鉛直方向（第１面と交差する方向）に延びる鉛直部と水平方向（第１面に平行な方向）に延びる水平部とを有する。即ち、ジャンパー部Ｊ１は、点Ｃ１及び点Ｃ２以外の部分において配線パターンＰ１及びＰ２に接触しないように設けられる。また、ジャンパー部Ｊ１は、コイルＬ２に接触しないように設けられる。なお、本実施形態では、ジャンパー部Ｊ１は直線で構成される形状であるが、ジャンパー部Ｊ１は例えば、アーチ状の曲線で構成されていてもよい。
本実施形態におけるコイルＬ２は、第１面上に形成された配線パターンＱ１及びＱ２（一点鎖線）と、例えば導線で構成されるジャンパー部Ｊ２と、を含む。配線パターンＱ１の一端は制御部１６５の接続部Ｂ１に電気的に接続され、配線パターンＱ１はジャンパー部Ｊ２との接続部である点Ｄ１に向かって渦巻き状に形成されている。また、配線パターンＱ２の一端は制御部１６５の接続部Ｂ２に電気的に接続され、配線パターンＱ２はジャンパー部Ｊ２との接続部である点Ｄ２に向かって形成されている。
点Ｄ１と点Ｄ２とを電気的に接続するジャンパー部Ｊ２は、鉛直方向に延びる鉛直部と水平方向に延びる水平部とを有する。即ち、ジャンパー部Ｊ２は、点Ｄ１及び点Ｄ２以外の部分において配線パターンＱ１及びＱ２に接触しないように設けられる。また、ジャンパー部Ｊ２は、コイルＬ１に接触しないように設けられる。なお、本実施形態では、ジャンパー部Ｊ２は直線で構成される形状であるが、ジャンパー部Ｊ２は例えば、アーチ状の曲線で構成されていてもよい。
以上のように、コイルＬ１、コイルＬ２は互いに接触しないように設けられる。
以上のような構成によって、コイルＬ１とコイルＬ２は互いに絶縁される。その結果、第１回路１６０ａに設けられた検出部１６４は、第２回路１６０ｂに設けられた制御部１６５と絶縁され、コイルＬ１及びコイルＬ２で構成されるアンテナＡＮＴによって制御部１６５と電磁気的に結合される。具体的には、制御部１６５が出力した信号に応じてコイルＬ２に流れる交流電流に起因してコイルＬ２に発生する交流磁界によって、コイルＬ１に交流電圧が発生する。検出部１６４はコイルＬ１に発生する交流電圧によって動作する。このように、本実施形態では、制御部１６５からアンテナＡＮＴを介して検出部１６４に電力が供給される。この結果、第１回路１６０ａに検出部１６４を動作させるための電源を設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
また、本実施形態では、検出部１６４は、例えば、コイルＬ１のインピーダンスを変化させてコイルＬ１に発生する信号を変化させることによって、制御部１６５にデータを送信する。そして、制御部１６５は、当該変化を検知することによって、検出部１６４からのデータを読み取る。このようにして、検出部１６４はアンテナＡＮＴによって電磁気的に結合された制御部１６５にデータを送信する。この結果、第１回路１６０ａと第２回路１６０ｂとの間にトランスを設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
なお、本実施形態におけるコイルＬ１、Ｌ２の渦巻き形状は配線パターンによって形成されているが、この限りではない。例えば、渦巻き形状は導線によって形成されていてもよい。
本実施形態では、検出部１６４、制御部１６５及びコイルＬ１、Ｌ２が回路基板１７０の第１面に形成されているが、この限りではない。例えば、検出部１６４及びコイルＬ１が回路基板１７０の第１面に形成され、制御部１６５及びコイルＬ２が第１面とは反対側の第２面に形成されてもよい。また、検出部１６４、制御部１６５が第１面に設けられ、コイルＬ１が第１面に形成され、コイルＬ２が第２面に形成されてもよい。また、検出部１６４、制御部１６５が第１面に設けられ、コイルＬ２が第１面に形成され、コイルＬ１が第２面に形成されてもよい。第２面に形成された配線パターンは、例えば、回路基板１７０に設けられた開口に設けられたパターンを介して、第１面に設けられた配線パターン、検出部１６４、制御部１６５等の回路に電気的に接続される。第２面に形成された配線パターンは、例えば、回路基板１７０に設けられた開口を介して導線やはんだ等によって、第１面に設けられた配線パターン、検出部１６４、制御部１６５等の回路に電気的に接続されてもよい。
本実施形態では、ジャンパー部Ｊ１，Ｊ２を用いてコイルＬ１，Ｌ２が形成されたが、この限りではない。例えば、図９に示すように、第１面に渦巻き状に形成された配線パターンＲ１の一端が接続部Ａ１に電気的に接続され、当該配線パターンＲ１の他端が接続部Ａ２に電気的に接続される。即ち、接続部Ａ１と接続部Ａ２とが１つの配線パターンＲ１で電気的に接続される。更に、配線パターンＳ１の一端が制御部１６５の接続部Ｂ１に電気的に接続され、配線パターンＳ１はジャンパー部Ｊ３との接続部である点Ｅ１に向かって渦巻き状に形成されている。また、配線パターンＳ２の一端は制御部１６５の接続部Ｂ２に電気的に接続され、配線パターンＳ２はジャンパー部Ｊ３との接続部である点Ｅ２に向かって形成されている。以上のような構成であってもよい。
〔第２実施形態〕
画像形成装置１００の構成が第１実施形態と同様である部分については、説明を省略する。
｛アンテナＡＮＴの構成｝
図１０は、本実施形態におけるアンテナＡＮＴの構成を示す図である。なお、図１０では、検出部１６４、制御部１６５及びアンテナＡＮＴに含まれる構成以外の構成の図示は省略されている。また、図１０において、第２面に形成される配線パターンは灰色で示されている。
図１０に示すように、本実施形態では、第１面に形成された配線パターンＰ１が、第２面に形成された配線パターンＰ２に点Ｃ１において電気的に接続される。また、第１面に形成された配線パターンＱ１が、第２面に形成された配線パターンＱ２に点Ｄ１において電気的に接続される。
なお、第２面に設けられた配線パターンは、例えば、回路基板１７０に設けられた開口に設けられたパターンを介して、第１面に設けられた配線パターン、検出部１６４等の回路に電気的に接続される。第２面に設けられた配線パターンは、例えば、回路基板１７０に設けられた開口を介して導線やはんだ等によって、第１面に設けられた配線パターン、検出部１６４、制御部１６５等の回路に電気的に接続されてもよい。
以上のように、コイルＬ１、コイルＬ２は互いに接触しないように設けられる。
以上のような構成によって、コイルＬ１とコイルＬ２は互いに絶縁される。その結果、第１回路１６０ａに設けられた検出部１６４は、第２回路１６０ｂに設けられた制御部１６５と絶縁され、コイルＬ１及びコイルＬ２で構成されるアンテナＡＮＴによって制御部１６５と電磁気的に結合される。具体的には、制御部１６５が出力した信号に応じてコイルＬ２に流れる交流電流に起因してコイルＬ２に発生する交流磁界によって、コイルＬ１に交流電圧が発生する。検出部１６４はコイルＬ１に発生する交流電圧によって動作する。このように、本実施形態では、制御部１６５からアンテナＡＮＴを介して検出部１６４に電力が供給される。この結果、第１回路１６０ａに検出部１６４を動作させるための電源を設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
また、本実施形態では、検出部１６４は、例えば、コイルＬ１のインピーダンスを変化させてコイルＬ１に発生する信号を変化させることによって、制御部１６５にデータを送信する。そして、制御部１６５は、当該変化を検知することによって、検出部１６４からのデータを読み取る。このようにして、検出部１６４はアンテナＡＮＴによって電磁気的に結合された制御部１６５にデータを送信する。この結果、第１回路１６０ａと第２回路１６０ｂとの間にトランスを設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
なお、本実施形態では、第１面に形成された配線パターンＰ１が、第２面に形成された配線パターンＰ２に点Ｃ１において電気的に接続され、第１面に形成された配線パターンＱ１が、第２面に形成された配線パターンＱ２に点Ｄ１において電気的に接続されたが、この限りではない。例えば、第２面に形成された配線パターンＰ１が、第１面に形成された配線パターンＰ２に点Ｃ１において電気的に接続され、第２面に形成された配線パターンＱ１が、第１面に形成された配線パターンＱ２に点Ｄ１において電気的に接続される構成でもよい。
また、例えば、図１１に示すような構成でもよい。具体的には、第１面に形成された配線パターンＰ１が、第２面に形成された配線パターンＰ２に点Ｆ１において電気的に接続され、第２面に形成された配線パターンＱ１が、第１面に形成された配線パターンＱ２に点Ｆ２において電気的に接続される構成でもよい。また、第２面に形成された配線パターンＰ１が、第１面に形成された配線パターンＰ２に点Ｆ１において電気的に接続され、第１面に形成された配線パターンＱ１が、第２面に形成された配線パターンＱ２に点Ｆ２において電気的に接続される構成でもよい。なお、図１１において、第２面に形成される配線パターンは灰色で示されている。
なお、第１実施形態及び第２実施形態では、コイルＬ１及びＬ２は、渦巻き状に形成されているが、この限りではない。例えば、図１２に示すように、コイルＬ１及びＬ２は、二次元に配置され且つアンテナを構成するように、配線パターンが１周分形成された構成でもよい。なお、図１２において、第２面に形成される配線パターンは灰色で示されている。
第１実施形態及び第２実施形態におけるコイルＬ１及びＬ２は、図８乃至図１１に示すように、コイルＬ１の渦巻きの中心から外周までの範囲（領域）の少なくとも一部が、第１面に垂直な方向から見て、コイルＬ２の渦巻きの中心から外周までの範囲（領域）とオーバーラップする構成であればよい。
本実施形態において、制御部１６５が設けられる面は、第１面であってもよいし第２面であってもよい。
〔第３実施形態〕
画像形成装置１００の構成が第１実施形態と同様である部分については、説明を省略する。
｛アンテナＡＮＴの構成｝
図１３は、本実施形態におけるアンテナＡＮＴの構成を示す図である。なお、図１３では、検出部１６４、制御部１６５及びアンテナＡＮＴに含まれる構成以外の構成の図示は省略されている。
本実施形態では、第１回路１６０ａにおいて、回路基板１７０上に検出部１６４及びコイルＬ１が設けられる。なお、コイルＬ１の構成は、例えば、第１実施形態、第２実施形態において説明した構成である。
また、本実施形態では、制御部１６５及びコイルＬ２は、回路基板１７１に設けられる。なお、コイルＬ２の構成は、例えば、第１実施形態、第２実施形態において説明した構成である。
回路基板１７１に設けられた回路は、回路基板１７１に設けられた接続部１７４とコネクタ１７３とによって回路基板１７０に設けられた回路と電気的に接続される。なお、回路基板１７１の面のうち制御部１６５が設けられる面とは反対側の面はＧＮＤプレーンで構成されており、接地されている。
本実施形態では、回路基板１７０と回路基板１７１との間に設けられたスペーサー１７２及びコネクタ１７３によって回路基板１７０と回路基板１７１との間に所定の間隔が形成され、回路基板１７１が回路基板１７０と向かい合うように設けられる。
コイルＬ１、Ｌ２は、コイルＬ１の渦巻きの中心から外周までの範囲の少なくとも一部が、第１面に垂直な方向から見て、コイルＬ２の渦巻きの中心から外周までの範囲とオーバーラップするように設けられる。
以上のような構成によって、コイルＬ１とコイルＬ２は互いに絶縁される。その結果、第１回路１６０ａに設けられた検出部１６４は、第２回路１６０ｂに設けられた制御部１６５と絶縁され、コイルＬ１及びコイルＬ２で構成されるアンテナＡＮＴによって制御部１６５と電磁気的に結合される。具体的には、制御部１６５が出力した信号に応じてコイルＬ２に流れる交流電流に起因してコイルＬ２に発生する交流磁界によって、コイルＬ１に交流電圧が発生する。検出部１６４はコイルＬ１に発生する交流電圧によって動作する。このように、本実施形態では、制御部１６５からアンテナＡＮＴを介して検出部１６４に電力が供給される。この結果、第１回路１６０ａに検出部１６４を動作させるための電源を設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
また、本実施形態では、検出部１６４は、例えば、コイルＬ１のインピーダンスを変化させてコイルＬ１に発生する信号を変化させることによって、制御部１６５にデータを送信する。そして、制御部１６５は、当該変化を検知することによって、検出部１６４からのデータを読み取る。このようにして、検出部１６４はアンテナＡＮＴによって電磁気的に結合された制御部１６５にデータを送信する。この結果、第１回路１６０ａと第２回路１６０ｂとの間にトランスを設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
なお、本実施形態では、鉛直方向におけるスペーサー１７２の長さは、鉛直方向におけるコネクタ１７３の長さと同じ長さであるが、この限りではない。
〔第４実施形態〕
画像形成装置１００の構成が第１実施形態と同様である部分については、説明を省略する。
｛アンテナＡＮＴの構成｝
図１４は、本実施形態におけるアンテナＡＮＴの構成を示す図である。なお、図１４では、検出部１６４、制御部１６５及びアンテナＡＮＴに含まれる構成以外の構成の図示は省略されている。
本実施形態では、検出部１６４及びコイルＬ１が設けられた回路基板１７５が第１回路１６０ａに設けられる。具体的には、回路基板１７５の面のうちコイルＬ１が設けられる面が回路基板１７０のうち回路が実装されている面に交差するように回路基板１７５が設けられる。検出部１６４は、不図示の配線によって回路基板１７０の第１回路１６０ａにおける回路と電気的に接続されている。
また、本実施形態では、制御部１６５及びコイルＬ２が設けられた回路基板１７６が第２回路１６０ａに設けられる。具体的には、回路基板１７６の面のうちコイルＬ２が設けられる面が回路基板１７０のうち回路が実装されている面に交差するように回路基板１７６が設けられる。制御部１６５は、不図示の配線によって回路基板１７０の第２回路１６０ｂにおける回路と電気的に接続されている。
なお、コイルＬ１、Ｌ２の構成は、例えば、第１実施形態、第２実施形態において説明した構成である。
図１４に示すように、回路基板１７５と回路基板１７６は、コイルＬ１が設けられている面とコイルＬ２が設けられている面とが互いに対向するように設けられる。コイルＬ１、Ｌ２は、コイルＬ１の渦巻きの中心から外周までの範囲の少なくとも一部が、第１面に垂直な方向から見て、コイルＬ２の渦巻きの中心から外周までの範囲とオーバーラップするように設けられる。
以上のような構成によって、コイルＬ１とコイルＬ２は互いに絶縁される。その結果、第１回路１６０ａに設けられた検出部１６４は、第２回路１６０ｂに設けられた制御部１６５と絶縁され、コイルＬ１及びコイルＬ２で構成されるアンテナＡＮＴによって制御部１６５と電磁気的に結合される。具体的には、制御部１６５が出力した信号に応じてコイルＬ２に流れる交流電流に起因してコイルＬ２に発生する交流磁界によって、コイルＬ１に交流電圧が発生する。検出部１６４はコイルＬ１に発生する交流電圧によって動作する。このように、本実施形態では、制御部１６５からアンテナＡＮＴを介して検出部１６４に電力が供給される。この結果、第１回路１６０ａに検出部１６４を動作させるための電源を設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
また、本実施形態では、検出部１６４は、例えば、コイルＬ１のインピーダンスを変化させてコイルＬ１に発生する信号を変化させることによって、制御部１６５にデータを送信する。そして、制御部１６５は、当該変化を検知することによって、検出部１６４からのデータを読み取る。このようにして、検出部１６４はアンテナＡＮＴによって電磁気的に結合された制御部１６５にデータを送信する。この結果、第１回路１６０ａと第２回路１６０ｂとの間にトランスを設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
〔第５実施形態〕
画像形成装置１００の構成が第１実施形態と同様である部分については、説明を省略する。
｛アンテナＡＮＴの構成｝
図１５は、本実施形態におけるアンテナＡＮＴの構成を示す図である。なお、図１５では、検出部１６４、制御部１６５及びアンテナＡＮＴに含まれる構成以外の構成の図示は省略されている。
本実施形態では、第１回路１６０ａにおいて、回路基板１７０上に検出部１６４及びコイルＬ１が設けられる。また、第２回路１６０ｂにおいて、制御部１６５及びコイルＬ２が設けられる。本実施形態では、コイルＬ２は、コイルＬ１との電磁気的な結合が可能な距離に設けられる。なお、コイルＬ１、Ｌ２の構成は、例えば、第１実施形態、第２実施形態において説明した構成である。
以上のような構成によって、コイルＬ１とコイルＬ２は互いに絶縁される。その結果、第１回路１６０ａに設けられた検出部１６４は、第２回路１６０ｂに設けられた制御部１６５と絶縁され、コイルＬ１及びコイルＬ２で構成されるアンテナＡＮＴによって制御部１６５と電磁気的に結合される。具体的には、制御部１６５が出力した信号に応じてコイルＬ２に流れる交流電流に起因してコイルＬ２に発生する交流磁界によって、コイルＬ１に交流電圧が発生する。検出部１６４はコイルＬ１に発生する交流電圧によって動作する。このように、本実施形態では、制御部１６５からアンテナＡＮＴを介して検出部１６４に電力が供給される。この結果、第１回路１６０ａに検出部１６４を動作させるための電源を設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
また、本実施形態では、検出部１６４は、例えば、コイルＬ１のインピーダンスを変化させてコイルＬ１に発生する信号を変化させることによって、制御部１６５にデータを送信する。そして、制御部１６５は、当該変化を検知することによって、検出部１６４からのデータを読み取る。このようにして、検出部１６４はアンテナＡＮＴによって電磁気的に結合された制御部１６５にデータを送信する。この結果、第１回路１６０ａと第２回路１６０ｂとの間にトランスを設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
〔第６実施形態〕
画像形成装置１００の構成が第１実施形態と同様である部分については、説明を省略する。
｛アンテナＡＮＴの構成｝
図１６は、本実施形態におけるアンテナＡＮＴの構成を示す図である。なお、図１６では、検出部１６４、制御部１６５及びアンテナＡＮＴに含まれる構成以外の構成の図示は省略されている。
本実施形態では、図１６に示すように、第１面側に設けられた複数のジャンパー部Ｊ１と、第１面に形成された配線パターンＰと、によってコイルＬ１が形成されている。検出部１６４の接続部Ａ１はコイルＬ１の一端に接続され、検出部１６４の接続部Ｂ１はコイルＬ１の他端に接続される。なお、本実施形態では、ジャンパー部Ｊ１は直線で構成される形状であるが、ジャンパー部Ｊ１は例えば、アーチ状の曲線で構成されていてもよい。
また、本実施形態では、図１６に示すように、第１面側に設けられた複数のジャンパー部Ｊ２と、第１面に形成された複数の配線パターンＰ２と、によってコイルＬ２が形成されている。制御部１６５の接続部Ａ２はコイルＬ２の一端に接続され、制御部１６５の接続部Ｂ２はコイルＬ２の他端に接続される。なお、本実施形態では、ジャンパー部Ｊ２は直線で構成される形状であるが、ジャンパー部Ｊ２は例えば、アーチ状の曲線で構成されていてもよい。
また、配線パターンＰ１と配線パターンＰ２は互いに接触しないように設けられる。
以上のような構成によって、コイルＬ１とコイルＬ２は互いに絶縁される。その結果、第１回路１６０ａに設けられた検出部１６４は、第２回路１６０ｂに設けられた制御部１６５と絶縁され、コイルＬ１及びコイルＬ２で構成されるアンテナＡＮＴによって制御部１６５と電磁気的に結合される。具体的には、制御部１６５が出力した信号に応じてコイルＬ２に流れる交流電流に起因してコイルＬ２に発生する交流磁界によって、コイルＬ１に交流電圧が発生する。検出部１６４はコイルＬ１に発生する交流電圧によって動作する。このように、本実施形態では、制御部１６５からアンテナＡＮＴを介して検出部１６４に電力が供給される。この結果、第１回路１６０ａに検出部１６４を動作させるための電源を設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
また、本実施形態では、検出部１６４は、例えば、コイルＬ１のインピーダンスを変化させてコイルＬ１に発生する信号を変化させることによって、制御部１６５にデータを送信する。そして、制御部１６５は、当該変化を検知することによって、検出部１６４からのデータを読み取る。このようにして、検出部１６４はアンテナＡＮＴによって電磁気的に結合された制御部１６５にデータを送信する。この結果、第１回路１６０ａと第２回路１６０ｂとの間にトランスを設ける必要がないため、第１回路１６０ａと第２回路１６０ｂとの絶縁状態を保ちつつ、装置の大型化及びコストの増大を抑制することができる。
なお、第１実施形態乃至第５実施形態におけるＣＰＵ１５１ａの機能を制御部１６５が有する構成であってもよいし、制御部１６５の機能をＣＰＵ１５１ａが有する構成であってもよい。
第１実施形態乃至第５実施形態における電圧Ｖ、電流Ｉ、電流Ｉ２等は、負荷に供給される電力に関するパラメータに対応する。
また、第１実施形態乃至第５実施形態におけるトライアック駆動回路１６７ａ及びトライアック１６７はそれぞれ調整手段及びトライアック回路に含まれる。
また、第１実施形態乃至第５実施形態では、ＣＰＵ１５１ａは、信号ＺＸが入力されることに応じて実効値を取得したが、この限りではない。例えば、ＣＰＵ１５１ａは、ＣＰＵ１５１ａの内部に設けられたタイマによる計測時間が電圧Ｖの１周期に対応する時間になったら実効値を取得する構成でもよい。即ち、信号ＺＸが制御部１６５からＣＰＵ１５１ａに入力される構成でなくてもよい。
また、第１実施形態乃至第５実施形態では、発熱体１６１ａに供給される電力を調整する構成として、トライアック１６７が用いられたが、この限りではない。例えば、第１回路１６０ａにおける回路の抵抗を変化させて発熱体１６１ａに供給される電圧及び電流の振幅を変調することによって発熱体１６１ａに供給される電力を調整する構成が用いられてもよい。
また、第１実施形態乃至第５実施形態においては、検出部１６４は、コイルＬ１のインピーダンスを変化させてコイルＬ１に発生する信号の振幅を変調することによってデータを制御部１６５に送信したが、この限りではない。例えば、検出部１６４は、コイルＬ１に発生する信号の周波数を変調することによってデータを制御部１６５に送信する構成であってもよい。
また、第１実施形態乃至第５実施形態においては、検出部１６４と制御部１６５との間の無線通信を行う方法としてＮＦＣ（Ｎｅａｒ Ｆｉｅｌｄ Ｃｏｍｍｕｎｉｃａｔｉｏｎ）が用いられるが、検出部１６４と制御部１６５との間の無線通信を行う方法は、これに限定されるわけではない。例えば、検出部１６４と制御部１６５との間の無線通信を行う方法として赤外線通信などの方法が用いられてもよい。
また、第１実施形態乃至第５実施形態においては、第１回路１６０ａは商用電源に接続されているが、この限りではない。例えば、第１回路１６０ａは、バッテリー等の所定電源に接続される構成でもよい。
なお、検出部１６４及びコイルＬ１は第１通信部に含まれ、検出部１６４は送信部に含まれる。また、コイルＬ２は第２通信部に含まれる。また、抵抗Ｒ３は検出手段に含まれる。
１ 商用電源
１００ 画像形成装置
１５１ａ ＣＰＵ
１６０ ＡＣドライバ
１６１ 定着ヒータ
１６１ａ 発熱体
１６４ 検出部
１６５ 制御部
３１８ 定着器
Ｌ１、Ｌ２ コイル
Ｐ１、Ｐ２、Ｑ１、Ｑ２ 配線パターン
Ｊ１、Ｊ２ ジャンパー部

Claims (9)

  1. 所定電源に接続される第１回路と、前記第１回路と絶縁される第２回路と、を含む電源装置において、
    前記第１回路に含まれ、前記所定電源から前記第１回路に接続される負荷に供給される電力を調整する調整手段と、
    前記第１回路に含まれ、前記所定電源から前記負荷に供給される前記電力に関するパラメータを検出する検出手段と、
    前記第１回路に含まれる第１通信部であって、前記検出手段の第１接続部と前記検出手段の第２接続部とを電気的に接続する第１アンテナを含む第１配線を備える第１通信部と、
    前記第２回路に含まれ且つ前記第１通信部と絶縁された第２通信部であって、前記第１アンテナと無線通信を行う第２アンテナを含む第２配線を備える第２通信部と、
    前記第２回路に含まれ、前記無線通信によって前記検出手段から送信された前記検出手段の検出結果に基づいて、前記調整手段を制御する制御手段であって、前記制御手段の第３接続部と前記制御手段の第４接続部とが前記第２配線によって電気的に接続された制御手段と、
    を有し、
    前記第１配線は前記第２配線と接触しないように設けられ、
    前記検出手段は、前記制御手段から前記第２アンテナに出力される電圧に起因して前記第１アンテナに発生する電圧によって発生する電力により動作し、
    前記第１配線と前記検出手段とによって囲まれる領域の少なくとも一部は、前記検出手段が設けられる回路基板の面に垂直な方向に沿って前記回路基板が見られた場合、前記第２配線と前記制御手段とによって囲まれる領域とオーバーラップしており、
    前記第２配線は、前記第１配線が設けられる前記回路基板の第１面とは反対側の第２面に設けられていることを特徴とする電源装置。
  2. 所定電源に接続される第１回路と、前記第１回路と絶縁される第２回路と、を含む電源装置において、
    前記第１回路に含まれ、前記所定電源から前記第１回路に接続される負荷に供給される電力を調整する調整手段と、
    前記第１回路に含まれ、前記所定電源から前記負荷に供給される前記電力に関するパラメータを検出する検出手段と、
    前記第１回路に含まれる第１通信部であって、前記検出手段の第１接続部と前記検出手段の第２接続部とを電気的に接続する第１アンテナを含む第１配線を備える第１通信部と、
    前記第２回路に含まれ且つ前記第１通信部と絶縁された第２通信部であって、前記第１アンテナと無線通信を行う第２アンテナを含む第２配線を備える第２通信部と、
    前記第２回路に含まれ、前記無線通信によって前記検出手段から送信された前記検出手段の検出結果に基づいて、前記調整手段を制御する制御手段であって、前記制御手段の第３接続部と前記制御手段の第４接続部とが前記第２配線によって電気的に接続された制御手段と、
    を有し、
    前記第１配線は前記第２配線と接触しないように設けられ、
    前記検出手段は、前記制御手段から前記第２通信部に出力される電圧に起因して前記第１通信部に発生する電圧によって発生する電力により動作し、
    前記第１配線と前記検出手段とによって囲まれる領域の少なくとも一部は、前記検出手段が設けられる回路基板の面に垂直な方向に沿って前記回路基板が見られた場合、前記第２配線と前記制御手段とによって囲まれる領域とオーバーラップしており、
    前記第１配線は、
    前記回路基板の第１面に渦巻き状に設けられた第１の渦巻き部と、
    前記第１面とは反対側の第２面に設けられた第１配線部であって一端が前記第１接続部に接続された前記第１の渦巻き部の他端と、前記第２接続部と、を電気的に接続する第１配線部と、
    を含むことを特徴とする電源装置。
  3. 前記第２配線は、
    前記第１面側に渦巻き状に設けられた第２の渦巻き部と、
    前記第２面側に設けられた第２配線部であって一端が前記第３接続部に接続された前記第２の渦巻き部の他端と、前記第４接続部と、を電気的に接続する第２配線部と、
    を含むことを特徴とする請求項２に記載の電源装置。
  4. 前記第２配線は、
    前記第２面側に渦巻き状に設けられた第２の渦巻き部と、
    前記第１面側に設けられた第２配線部であって一端が前記第３接続部に接続された前記第２の渦巻き部の他端と、前記第４接続部と、を電気的に接続する第２配線部と、
    を含むことを特徴とする請求項２に記載の電源装置。
  5. 前記第１配線及び前記第２配線の少なくとも一部は、前記回路基板の面上に形成された配線パターンであることを特徴とする請求項１乃至４のいずれか一項に記載の電源装置。
  6. 前記第１配線のうち前記第１面に設けられた配線は、前記回路基板に設けられた開口を介して、前記第１配線のうち前記第２面に設けられた配線に電気的に接続されることを特徴とする請求項１乃至５のいずれか一項に記載の電源装置。
  7. 前記第１通信部及び前記第２通信部は、ＮＦＣによる前記無線通信を行うことを特徴とする請求項１乃至６のいずれか一項に記載の電源装置。
  8. 前記所定電源は、商用電源であることを特徴とする請求項１乃至７のいずれか一項に記載の電源装置。
  9. 請求項１乃至８のいずれか一項に記載の電源装置と、
    前記負荷としてのヒータと、
    前記ヒータの温度を検出する第２検出手段と、
    シートにトナー像を転写する転写手段と、
    前記転写手段によって前記シートに転写された前記トナー像を、前記ヒータによる熱によって前記シートに定着させる定着手段と、
    を有し、
    前記制御手段は、前記ヒータの目標温度と前記第２検出手段によって検出される温度との偏差が小さくなるように、前記調整手段を制御することを特徴とする画像形成装置。
JP2019115905A 2019-06-21 2019-06-21 電源装置及び画像形成装置 Active JP7366600B2 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2019115905A JP7366600B2 (ja) 2019-06-21 2019-06-21 電源装置及び画像形成装置
PCT/JP2020/021917 WO2020255713A1 (ja) 2019-06-21 2020-06-03 電源装置及び画像形成装置
US17/554,997 US12099322B2 (en) 2019-06-21 2021-12-17 Power supply apparatus for performing wireless communication between first circuit and second circuit insulated from first circuit, and image forming apparatus including power supply apparatus
JP2023112655A JP7631428B2 (ja) 2019-06-21 2023-07-07 電源装置及び画像形成装置

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2019115905A JP7366600B2 (ja) 2019-06-21 2019-06-21 電源装置及び画像形成装置

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2023112655A Division JP7631428B2 (ja) 2019-06-21 2023-07-07 電源装置及び画像形成装置

Publications (2)

Publication Number Publication Date
JP2021001983A JP2021001983A (ja) 2021-01-07
JP7366600B2 true JP7366600B2 (ja) 2023-10-23

Family

ID=73993975

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2019115905A Active JP7366600B2 (ja) 2019-06-21 2019-06-21 電源装置及び画像形成装置
JP2023112655A Active JP7631428B2 (ja) 2019-06-21 2023-07-07 電源装置及び画像形成装置

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2023112655A Active JP7631428B2 (ja) 2019-06-21 2023-07-07 電源装置及び画像形成装置

Country Status (3)

Country Link
US (1) US12099322B2 (ja)
JP (2) JP7366600B2 (ja)
WO (1) WO2020255713A1 (ja)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7366600B2 (ja) * 2019-06-21 2023-10-23 キヤノン株式会社 電源装置及び画像形成装置

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006302086A (ja) 2005-04-22 2006-11-02 Canon Inc 電子装置
JP2012105477A (ja) 2010-11-11 2012-05-31 Sony Corp 伝送装置、電子機器、及び、伝送方法
WO2018008338A1 (ja) 2016-07-06 2018-01-11 京セラドキュメントソリューションズ株式会社 画像形成装置、リーダーライター、および色剤カートリッジ
US20190163114A1 (en) 2017-11-30 2019-05-30 Canon Kabushiki Kaisha Power supply apparatus and image forming apparatus having adjusted load power

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4792173B2 (ja) * 2001-06-08 2011-10-12 インターナショナル・ビジネス・マシーンズ・コーポレーション アンテナ装置、送受信機、電気機器、及びコンピュータ端末
CN1914763A (zh) 2004-08-27 2007-02-14 樋口俊昭 高频耦合器,高频传输器及天线
JP2010074621A (ja) 2008-09-19 2010-04-02 Nitto Denko Corp アイソレータ用回路基板、アイソレータおよびアイソレータの製造方法
JP5282896B2 (ja) 2009-03-12 2013-09-04 日本電気株式会社 アンテナ装置
JP4822302B1 (ja) 2011-02-10 2011-11-24 パナソニック株式会社 送受信アンテナとそれを用いた送受信装置
KR20130134759A (ko) 2012-05-31 2013-12-10 엘에스전선 주식회사 이중 모드 안테나용 인쇄 회로 기판, 이중 모드 안테나 및 이를 이용한 사용자 단말
JP6071392B2 (ja) 2012-10-03 2017-02-01 キヤノン株式会社 画像形成装置
JP6286800B2 (ja) 2014-07-07 2018-03-07 住友電工プリントサーキット株式会社 プリント配線板、アンテナ及びワイヤレス給電装置
JP6300331B2 (ja) 2014-07-30 2018-03-28 ルネサスエレクトロニクス株式会社 ループアンテナ
JP6476012B2 (ja) 2015-02-27 2019-02-27 株式会社日立製作所 無線通信装置
JP6794270B2 (ja) 2017-01-06 2020-12-02 キヤノン株式会社 電力供給装置及び画像形成装置
JP2018113500A (ja) * 2017-01-06 2018-07-19 凸版印刷株式会社 アンテナ基材およびｒｆｉｄ媒体
JP2019004691A (ja) 2017-06-13 2019-01-10 ローム株式会社 送電装置及び非接触給電システム
JP6859900B2 (ja) 2017-08-29 2021-04-14 横河電機株式会社 モデム及び電子機器
JP7031243B2 (ja) 2017-11-16 2022-03-08 横河電機株式会社 アンテナモジュールおよび無線機器
JP6759295B2 (ja) * 2018-09-20 2020-09-23 キヤノン株式会社 電源装置及び画像形成装置
JP7366600B2 (ja) * 2019-06-21 2023-10-23 キヤノン株式会社 電源装置及び画像形成装置

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006302086A (ja) 2005-04-22 2006-11-02 Canon Inc 電子装置
JP2012105477A (ja) 2010-11-11 2012-05-31 Sony Corp 伝送装置、電子機器、及び、伝送方法
WO2018008338A1 (ja) 2016-07-06 2018-01-11 京セラドキュメントソリューションズ株式会社 画像形成装置、リーダーライター、および色剤カートリッジ
US20190163114A1 (en) 2017-11-30 2019-05-30 Canon Kabushiki Kaisha Power supply apparatus and image forming apparatus having adjusted load power

Also Published As

Publication number Publication date
JP2023118979A (ja) 2023-08-25
US20220107600A1 (en) 2022-04-07
US12099322B2 (en) 2024-09-24
JP2021001983A (ja) 2021-01-07
WO2020255713A1 (ja) 2020-12-24
JP7631428B2 (ja) 2025-02-18

Similar Documents

Publication Publication Date Title
US9031480B2 (en) Transfer device including a selectively outputting power supply, image forming apparatus including the same, and method of transferring developer to sheet
US6320168B1 (en) Induction-heating fusion device
CN102236311A (zh) 定影装置和图像形成设备
JP6759295B2 (ja) 電源装置及び画像形成装置
CN109856933B (zh) 具有调节负载电力的电源装置和图像形成装置
JP7263112B2 (ja) 電源装置及び画像形成装置
JP7631428B2 (ja) 電源装置及び画像形成装置
US9599939B2 (en) Image forming apparatus with different fixing temperatures for each side in duplex fixing
JP7263446B2 (ja) 電源装置及び画像形成装置
JP6590901B2 (ja) 電源装置及び画像形成装置
JP6667492B2 (ja) 電源装置及び画像形成装置
JP2021079651A (ja) 電源装置及び画像形成装置
JP2022007106A (ja) 電源装置及び画像形成装置
JP2021039322A (ja) 電源装置及び画像形成装置
JP2008003469A (ja) 加熱装置および画像形成装置
JP2006018192A (ja) 画像形成装置

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20220527

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20230516

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20230707

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20230912

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20231011

R151 Written notification of patent or utility model registration

Ref document number: 7366600

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R151
