JP7497828B2 - リチウム二次電池用の負極活物質、負極およびリチウム二次電池 - Google Patents

リチウム二次電池用の負極活物質、負極およびリチウム二次電池 Download PDF

Info

Publication number
JP7497828B2
JP7497828B2 JP2022557958A JP2022557958A JP7497828B2 JP 7497828 B2 JP7497828 B2 JP 7497828B2 JP 2022557958 A JP2022557958 A JP 2022557958A JP 2022557958 A JP2022557958 A JP 2022557958A JP 7497828 B2 JP7497828 B2 JP 7497828B2
Authority
JP
Japan
Prior art keywords
negative electrode
active material
electrode active
lithium secondary
secondary battery
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2022557958A
Other languages
English (en)
Other versions
JP2023520193A (ja
Inventor
チャン・ジュ・イ
ヨン・ジュ・イ
サン・ウク・ウ
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
LG Energy Solution Ltd
Original Assignee
LG Energy Solution Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by LG Energy Solution Ltd filed Critical LG Energy Solution Ltd
Publication of JP2023520193A publication Critical patent/JP2023520193A/ja
Application granted granted Critical
Publication of JP7497828B2 publication Critical patent/JP7497828B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01B—NON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B32/00—Carbon; Compounds thereof
    • C01B32/20—Graphite
    • C01B32/205—Preparation
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/04—Processes of manufacture in general
    • H01M4/043—Processes of manufacture in general involving compressing or compaction
    • H01M4/0435—Rolling or calendering
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/133—Electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/139—Processes of manufacture
    • H01M4/1393—Processes of manufacture of electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/362—Composites
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/362—Composites
    • H01M4/364—Composites as mixtures
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • H01M4/587—Carbonaceous material, e.g. graphite-intercalation compounds or CFx for inserting or intercalating light metals
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/51—Particles with a specific particle size distribution
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00—Particle morphology
    • C01P2004/60—Particles characterised by their size
    • C01P2004/61—Micrometer sized, i.e. from 1-100 micrometer
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/11—Powder tap density
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2006/00—Physical properties of inorganic compounds
    • C01P2006/40—Electric properties
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/021—Physical characteristics, e.g. porosity, surface area
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/027—Negative electrodes
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Inorganic Chemistry (AREA)
  • Organic Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Geology (AREA)
  • Composite Materials (AREA)
  • Battery Electrode And Active Subsutance (AREA)
  • Carbon And Carbon Compounds (AREA)

Description

本出願は、２０２０年１０月３０日付の韓国特許出願第１０－２０２０－０１４２６６１号に基づく優先権の利益を主張し、当該韓国特許出願の文献に開示された全ての内容は、本明細書の一部として含まれる。
本発明は、リチウム二次電池用の負極活物質、負極およびリチウム二次電池に関するものであって、より詳細には、負極活物質のタップ密度が高くなることで負極の接着力、圧延率が向上され得るリチウム二次電池用の負極活物質、負極およびリチウム二次電池に関するものである。
化石燃料の使用が急激に増すことにより、代替エネルギーやクリーンエネルギーの使用に対する要求が増加しており、その一環として最も活発に研究されている分野が電気化学反応を利用した発電、蓄電分野である。
現在、このような電気化学的エネルギーを用いる電気化学素子の代表的な例としては、二次電池を挙げることができ、その使用領域がますます拡大されている情勢である。最近では、携帯用コンピュータ、携帯電話、カメラなどの携帯機器に対する技術開発と需要が増加するにつれて、エネルギー源としての二次電池の需要が急激に増している。一般的に、二次電池は、正極、負極、電解質、および分離膜から構成される。負極は、正極から出るリチウムイオンを挿入し脱離させる負極活物質を含み、上記負極活物質としては、黒鉛系活物質、例えば天然黒鉛または人造黒鉛が使用され得る。
上記人造黒鉛は主に２次粒子の形態で使用される。そのために、一般的に１次粒子の材料であるコークスを造粒化して２次粒子の形態に製造した後、熱処理を通じて黒鉛化させて２次粒子の形態の人造黒鉛が得られる。
ただし、１次粒子の大きさが制御されない上記通常の製造方法に従うとき、２次粒子形態の人造黒鉛は、不規則な形状に起因してタップ密度を高めることに限界があり（１．１ｇ／ｃｃ未満）、タップ密度が低いと負極形成用スラリーの固形分の含量が低くならざるを得ず、これは電極製造工程上の接着力低下、圧延率の減少という問題を引き起こした。
そこで、人造黒鉛のタップ密度を高めるために、１次粒子と２次粒子を混合する方案が提案されたこともあったが、これには負極の配向度が高くなって、スウェリングや急速充電性能が低下するという問題があった。
韓国公開特許第２０２０－００７６５０４号公報は、粒径を制御したグリーンコークスを用いた負極活物質が二次電池の放電容量と充放電効率を向上させ、高速放電および充電出力特性も向上させる技術を開示している。しかし、上記技術はグリーンコークスを原料として使用するため、２次粒子を炭化する追加工程を必要とする短所がある。
したがって、従来の人造黒鉛製造の工程に従い、かつ別途の追加工程がなくてもタップ密度を向上させることができる技術開発が必要であるのが実情である。
本発明は、上記のような課題を解決するために案出されたものであって、従来の２次粒子人造黒鉛の製造工程に別途の工程を追加することなくタップ密度を向上させた、リチウム二次電池用の負極活物質を提供することを目的とする。
本発明に係るリチウム二次電池用の負極活物質は、平均粒径（Ｄ５０）が異なる炭素系１次粒子が造粒化された人造黒鉛２次粒子からなり、上記炭素系１次粒子は、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群を含み、ｂ＜０．６ａである。
本発明の一実施形態に係るリチウム二次電池用の負極活物質は、タップ密度が１．１ｇ／ｃｃ以上であり、好ましくは１．２～１．４ｇ／ｃｃである。
本発明の一実施形態において、上記ａは１１～１５μｍである。
本発明の一実施形態において、上記炭素系１次粒子は、平均粒径がｃである粒子群をさらに含み、ｃ＜ｂである。
本発明の一実施形態において、ｃ＜０．４ａである。
本発明の一実施形態において、ｃ＜０．６ｂである。
本発明の一実施形態に係るリチウム二次電池用の負極活物質は、平均粒径（Ｄ５０）が１０～２５μｍである。
本発明の一実施形態において、上記２次粒子は上記１次粒子の間に位置する接着バインダーを含む。
本発明の一実施形態において、上記炭素系１次粒子は、石油系コークス、ピッチコークスおよびニードルコークスからなる群から選択された１種または２種以上の組み合わせである。
本発明は、上記リチウム二次電池用の負極活物質を含む負極を提供する。
本発明は、上記リチウム二次電池用の負極活物質を含むリチウム二次電池を提供する。
本発明に係るリチウム二次電池用の負極活物質の製造方法は、平均粒径（Ｄ５０）が異なる炭素系１次粒子を混合するステップと、接着バインダーを混合して２次粒子を形成するステップと、上記２次粒子を黒鉛化するステップとを含む。
本発明の一実施形態において、上記炭素系１次粒子は、平均粒径（Ｄ５０）がａである粒子群と、平均粒径（Ｄ５０）がｂである粒子群とを含み、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群の混合割合は、重量を基準にして２：１～１：２である。
本発明の一実施形態において、上記炭素系１次粒子は、平均粒径（Ｄ５０）がｃである粒子群をさらに含み、上記平均粒径（Ｄ５０）がｃである粒子群は平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群との総重量１００重量部に対して５～２５重量部で混合される。
本発明は、平均粒径の異なる炭素系１次粒子から２次粒子を造粒化することで、相対的に平均粒径の大きい１次粒子群によって形成された空隙内に、相対的に平均粒径の小さい１次粒子群が充填されることによって、タップ密度が画期的に高くなるので、負極の接着力および高温貯蔵の性能に優れた効果がある。
以下、本発明について詳細に説明する。その前に、本明細書および特許請求の範囲で使用された用語または単語は、通常的または辞書的な意味に限定して解釈されてはならず、発明者が彼自身の発明を最良の方法で説明するために用語の概念を適切に定義し得るという原則に立脚して、本発明の技術的思想に合致する意味と概念として解釈されるべきである。
本出願において、「含む」または「有する」などの用語は、本明細書に記載の特徴、数字、ステップ、動作、構成要素、部品またはそれらを組み合わせたものが存在することを指定しようとするものであって、一つまたはそれ以上の他の特徴や数字、ステップ、動作、構成要素、部品またはこれらを組み合わせたものの存在または付加可能性を予め排除しないものとして理解されるべきである。
本明細書においてＤ５０は、粒子の粒度分布曲線において、体積累積量の５０％に該当する粒径として定義し得る。Ｄｍａｘは上記粒度分布曲線に現れる粒径のうちの最大の粒径として定義することができ、Ｄｍｉｎは上記粒度分布曲線に現れる粒径のうちの最小の粒径として定義することができる。上記Ｄ５０、ＤｍｉｎおよびＤｍａｘは、例えば、レーザー回折法（ｌａｓｅｒ ｄｉｆｆｒａｃｔｉｏｎ ｍｅｔｈｏｄ）を通じて導出される粒度分布図（Ｐａｒｔｉｃｅ Ｓｉｚｅ Ｄｉｓｔｒｕｂｉｔｉｏｎ：ＰＳＤ）を用いて測定し得る。上記レーザー回折法は、一般的に、サブミクロン（ｓｕｂｍｉｃｒｏｎ）領域から数ｍｍ程度の粒径の測定が可能であり、高再現性および高分解性の結果が得られる。
本明細書においてタップ密度は、負極活物質粒子４０ｇを容器に入れ、１０００回タップ（ｔａｐｐｉｎｇ）して計算された密度であり得る。
以下、本発明について詳しく説明する。
＜リチウム二次電池用の負極活物質＞
本発明に係るリチウム二次電池用の負極活物質は、平均粒径（Ｄ５０）が異なる炭素系１次粒子が造粒化された人造黒鉛２次粒子からなり、上記炭素系１次粒子は平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群を含み、ｂ＜０．６ａである。
本発明の明細書において、上記「１次粒子（ｉｎｉｔｉａｌ ｐａｒｔｉｃｌｅ）」という用語は、ある粒子から他の種類の粒子が形成されるときの元の粒子を意味し、複数の１次粒子が集合、結合または造粒化して２次粒子を形成し得る。
本発明の明細書において、上記「２次粒子（ｓｅｃｏｎｄａｒｙ ｐａｒｔｉｃｌｅｓ）」という用語は、個々の１次粒子が集合、結合または造粒化して形成された、物理的に分別し得る大きな粒子を意味する。
本発明の明細書において、上記用語１次粒子の「造粒化」というのは、１次粒子の複数個が自発的または人為的に凝集したり固まったりして１次粒子からなる集合体を成すことで、２次粒子化される過程を意味するものであって、集合または結合などの用語と同じ意味として混用され得る。
上記炭素系１次粒子は、例えば、石油系コークス、ピッチコークス、およびニードルコークスからなる群から選択された１種または２種以上の組み合わせを含む。
本発明では、２次粒子の人造黒鉛からなる負極活物質のタップ密度を向上させるために、炭素系１次粒子の粒径を制御した。本発明では、平均粒径（Ｄ５０）が互いに異なる１次粒子を造粒することで、粒子と粒子との間に形成された内部空隙を減らしてタップ密度を向上させた。本発明の発明者らは、炭素系１次粒子が、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群とを含み、特にｂ＜０．６ａである条件を満たすとき、２次粒子である人造黒鉛のタップ密度が１．１ｇ／ｃｃ以上に高くなることを見出し、本発明に至ることになった。
本発明の一具現例によると、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群の各粒径および混合割合を制御することで、タップ密度が１．２～１．４ｇ／ｃｃであるリチウム二次電池用の負極活物質を提供し得る。そして、このようにタップ密度が１．１ｇ／ｃｃ以上である負極活物質を用いて負極形成用スラリーを製造する場合には、スラリー内固形分の含量を５６ｗｔ％以上に製造し得る。それにより、乾燥過程でのバインダーの移動（ｍｉｇｒａｔｉｏｎ）が抑制されるに従って、負極と集電体との間の接着力を改善することができ、電極の厚さが減少されて、圧延工程時の圧延率および電極の損傷が減少し、高温貯蔵の性能が向上され得る。
本発明の一具現例によると、上記平均粒径（Ｄ５０）がａである粒子群の平均粒径ａは１１～１５μｍ、好ましくは１２～１３μｍである。
本発明の一具現例によると、上記炭素系１次粒子は、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群の他に、平均粒径がｃである粒子群を追加でさらに含むことができ、このとき上記ｃは上記ｂより小さい。平均粒径がｃである粒子群をさらに含むことで、上記平均粒径（Ｄ５０）がａである粒子群と、平均粒径（Ｄ５０）がｂである粒子群が形成する微細孔隙内に上記平均粒径がｃである粒子群が充填されることができ、これによりタップ密度がさらに向上され得るのである。このとき、タップ密度の向上効果を極大化させるためには、ｃ＜０．４ａであることが好ましく、ｃ＜０．６ｂの条件を満たすことがさらに好ましい。
本発明の２次粒子は、上記のように粒子群の各粒径を制御した炭素系１次粒子が造粒化されて形成され得る。すなわち、上記２次粒子は、上記１次粒子が造粒化工程を通じて互いに凝集して形成された構造体であり得る。上記２次粒子は、上記１次粒子を凝集させる接着バインダーを含むことができる。上記接着バインダーは１次粒子の間に配置されて、上記１次粒子間に接着力を提供する。そして、これらが集合、結合、または造粒化して２次粒子を形成し得るようにすることができる。上記接着バインダーの具体的な例としては、石油系ピッチ、石炭系ピッチおよびメソフェーズピッチから選択される１種又は２種以上の組み合わせであり得る。
このように炭素系１次粒子の粒径を制御して造粒化された人造黒鉛２次粒子は、平均粒径（Ｄ５０）が１０～２５μｍであり、好ましくは１１～２０μｍであり得る。上記範囲を満たすと、負極活物質粒子が負極スラリー内に均一に分散され得る。また、電池の充電性能も改善され得る。
＜リチウム二次電池用の負極活物質の製造方法＞
これに限定されるものではないが、本発明のリチウム二次電池用の負極活物質は、平均粒径（Ｄ５０）が異なる炭素系１次粒子を混合するステップ、接着バインダーを混合して２次粒子を形成するステップ、２次粒子を黒鉛化するステップを含む。
本発明の負極活物質の製造方法において、上記負極活物質を製造するための混合方法は、当分野で公知された通常の方法を用いて単純混合または機械的ミーリングによって混合し得る。例えば、単に乳鉢を用いて混合するか、ブレードまたはボールミルを用いて回転数１００～１０００ｒｐｍで回転させて機械的に圧縮応力を加えて混合し得る。
上記平均粒径（Ｄ５０）が異なる炭素系１次粒子を混合するステップは、１次粒子の粒径を制御するステップであって、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群を準備して混合するステップを含む。平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群との混合割合は、重量を基準にして２：１～１：２であることが好ましい。上記混合割合を充たすときに、タップ密度の向上効果が最大化され得る。
本発明の一実施形態において、上記平均粒径（Ｄ５０）が異なる炭素系１次粒子を混合するステップは、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群の他に追加で、平均粒径（Ｄ５０）がｃである粒子群を混合する過程をさらに含み得る。このとき、上記平均粒径（Ｄ５０）がｃである粒子群は、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群の総重量１００重量部に対して５～２５重量部で混合されることが、タップ密度の向上効果が極大化され得るので、より好ましい。
上記ａ、ｂ、ｃの具体的な数値範囲および関係は、先で詳細に説明したので、これ以上の説明は省略する。
上記接着バインダーを混合して２次粒子を形成するステップは、上記粒度が制御された炭素系１次粒子に接着バインダーを混合および撹拌することを含み得る。これにより、上記炭素系１次粒子が互いに凝集されて造粒化され得る。上記接着バインダーは石炭系ピッチまたは石油系ピッチであり得る。また、上記混合および撹拌は２００～９００℃で行われ得る。具体的には３００～５００℃で行われ得る。
上記２次粒子を黒鉛化するステップは、上記炭素系１次粒子と接着バインダーが混合して形成された２次粒子を焼成により黒鉛化させる過程を含み得る。
上記焼成は、２５００℃～３５００℃の温度、具体的には２８００℃～３２００℃の温度で加熱して行われ得る。このように焼成により黒鉛化された２次粒子は、その平均粒径（Ｄ５０）が１０～２５μｍであり得る。
<負極>
本発明は、上述した負極活物質を含むリチウム二次電池用の負極を提供する。
上記リチウム二次電池用の負極は、負極集電体および負極活物質層を含む。
上記負極集電体は、当分野で一般的に使用される負極集電体が制限なく使用され得る。例えば、リチウム二次電池の化学的変化を誘発せずに高い導電性を有するものであれば、特に制限されない。例えば、上記負極集電体は、銅、ステンレススチール、アルミニウム、ニッケル、チタン、焼成炭素、銅やステンレススチールの表面にカーボン、ニッケル、チタン、銀などで表面処理したもの、アルミニウム－カドミウム合金などが使用され得る。
上記負極集電体は、表面に微細な凹凸を形成して負極活物質の結合力を強化させることもでき、フィルム、シート、箔、ネット、多孔質体、発泡体、不織布体などの多様な形態で使用され得る。
上記負極集電体は、一般的に３μｍ～５００μｍの厚さを有し得る。
上記負極活物質層は、上記負極集電体上に形成される。
上記負極活物質層は、上述した本発明の平均粒径（Ｄ５０）が異なる炭素系１次粒子が造粒化された人造黒鉛２次粒子のリチウム二次電池用の負極活物質を含む。上記リチウム二次電池用の負極活物質は、負極活物質層１００重量部に対して８０重量部～９９重量部で含まれ得る。
上記負極活物質層は、上述したリチウム二次電池用の負極活物質の他に、バインダーおよび導電材のうちの少なくとも１種以上をさらに含み得る。
上記バインダーは、導電材、活物質および集電体間の結合に助力する成分であって、通常、負極活物質層の１００重量部を基準にして１重量部～３０重量部で含まれ得る。
上記バインダーは、ポリビニリデンフルオリド（ＰＶＤＦ）、ポリビニルアルコール、カルボキシメチルセルロース（ＣＭＣ）、デンプン、ヒドロキシプロピルセルロース、再生セルロース、ポリビニルピロリドン、テトラフルオロエチレン、ポリエチレン、ポリプロピレン、エチレン－プロピレン－ジエンポリマー（ＥＰＤＭ）、スルホン化－ＥＰＤＭ、スチレン－ブタジエンゴム、フッ素ゴム、またはこれらの２以上の組み合わせを含み得る。
上記増粘剤としては、従来のリチウム二次電池に使用される全ての増粘剤が使用され得る。一例としては、カルボキシメチルセルロース（ＣＭＣ）などがある。
上記導電材は、負極活物質の導電性をさらに向上させるための成分であって、負極活物質層１００重量部を基準として１重量部～３０重量部で含まれ得る。
上記導電材は、当該電池に化学的変化を誘発せずに導電性を有するものであれば、特に制限されない。例えば、天然黒鉛や人造黒鉛などの黒鉛、アセチレンブラック、ケッチェンブラック、チャンネルブラック、ファーネスブラック、ランプブラック、サーマルブラックなどのカーボンブラック、炭素繊維や金属繊維などの導電性繊維、フッ化炭素、アルミニウム、ニッケル粉末などの金属粉末、酸化亜鉛、チタン酸カリウムなどの導電性ウィスカー、酸化チタンなどの導電性金属酸化物、ポリフェニレン誘導体などの導電性素材などが使用され得る。市販されている導電材の具体例としては、アセチレンブラック系であるシェブロンケミカルカンパニー（Ｃｈｅｖｒｏｎ Ｃｈｅｍｉｃａｌ Ｃｏｍｐａｎｙ）やデンカブラック（Ｄｅｎｋａ Ｓｉｎｇａｐｏｒｅ Ｐｒｉｖａｔｅ Ｌｉｍｉｔｅｄ）、ガルフオイルカンパニー（Ｇｕｌｆ Ｏｉｌ Ｃｏｍｐａｎｙ）製品など、ケトゼンブラック（Ｋｅｔｊｅｎｂｌａｃｋ）、ＥＣ系（アルマックカンパニー（Ａｒｍａｒｋ Ｃｏｍｐａｎｙ）製品）、ブルカン（Ｖｕｌｃａｎ）ＸＣ－７２（キャボットカンパニー（Ｃａｂｏｔ Ｃｏｍｐａｎｙ）製品）、およびスーパー（Ｓｕｐｅｒ）Ｐ（Ｔｉｍｃａｌ社製品）などがある。
上記負極活物質層は、上述したリチウム二次電池用の負極活物質とバインダー、導電材および増粘剤から選択された少なくとも１種の添加剤を溶媒に混合して負極スラリーを製造し、上記負極スラリーを上記負極集電体に塗布、圧延、乾燥して製造され得る。
上記溶媒は、水またはＮＭＰ（Ｎ－ｍｅｔｈｙｌ－２－ｐｙｒｒｏｌｉｄｏｎｅ）などの有機溶媒を含み得る。また、上記負極活物質、および選択的にバインダーおよび導電材などを含むときに、好ましい粘度となる量で使用され得る。例えば、リチウム二次電池用の負極活物質、および選択的にバインダー、増粘剤および導電材を含む固形分の濃度が５０重量％～９５重量％となるように含まれ得る。
＜リチウム二次電池＞
また、本発明は、上述したリチウム二次電池用の負極を含むリチウム二次電池を提供する。
上記リチウム二次電池は、上述したリチウム二次電池用の負極、リチウム二次電池用の正極および上記リチウム二次電池用の負極と上記リチウム二次電池用の正極との間に介在された分離膜を含み得る。
具体的に、本発明のリチウム二次電池は、正極、リチウム二次電池用の負極およびリチウム二次電池用の正極とリチウム二次電池用の負極との間に介在された分離膜からなる電極構造体に本発明の非水電解液を注入して製造し得る。このとき、電極構造体を成す正極、負極および分離膜は、リチウム二次電池の製造に通常的に使用されるものが全て使用され得る。
このとき、上記正極は、正極集電体上に正極活物質および、選択的にバインダー、導電材および溶媒などを含む正極活物質スラリーをコーティングした後、乾燥および圧延して製造することができる。
上記正極集電体は、当該電池に化学的変化を誘発せずに導電性を有するものであれば、特に制限されるものではない。例えば、ステンレススチール、アルミニウム、ニッケル、チタン、焼成炭素、又はアルミニウムやステンレススチールの表面にカーボン、ニッケル、チタン、銀などで表面処理したものなどが使用され得る。
上記正極活物質は、リチウムの可逆的なインターカレーションおよびデインターカレーションが可能な化合物であって、具体的には、コバルト、マンガン、ニッケル又はアルミニウムのような１種以上の金属とリチウムを含むリチウム複合金属酸化物を含み得る。より具体的には、上記リチウム複合金属酸化物は、リチウム－マンガン系酸化物（例えば、ＬｉＭｎＯ２、ＬｉＭｎ２Ｏ４など）、リチウム－コバルト系酸化物（例えば、ＬｉＣｏＯ２など）、リチウム－ニッケル系酸化物（例えば、ＬｉＮｉＯ２など)、リチウム－ニッケル－マンガン系酸化物(例えば、ＬｉＮｉ１－ＹＭｎＹＯ２(ここでは、０<Ｙ<１)、ＬｉＭｎ２－ＺＮｉＺＯ４(ここでは、０<Ｚ<２)など)、リチウム－ニッケル－コバルト系酸化物（例えば、ＬｉＮｉ１－Ｙ１ＣｏＹ１Ｏ２（ここでは、０＜Ｙ１＜１）など）、リチウム－マンガン－コバルト系酸化物（例えば、ＬｉＣｏ１－Ｙ２ＭｎＹ２Ｏ２（ここでは、０＜Ｙ２＜１）、ＬｉＭｎ２－Ｚ１ＣｏＺ１Ｏ４(ここで、０＜Ｚ１＜２)など)、リチウム－ニッケル－マンガン－コバルト系酸化物(例えば、Ｌｉ（ＮｉｐＣｏｑＭｎｒ１)Ｏ２(ここで、０＜p＜１、０＜q＜１) 、０＜ｒ１＜１、ｐ＋ｑ＋ｒ１＝１）又はＬｉ（Ｎｉｐ１Ｃｏｑ１Ｍｎｒ２）Ｏ４（ここで、０＜ｐ１＜２、０＜ｑ１＜２、０＜ｒ２＜２、ｐ１＋ｑ１＋ｒ２＝２）など）、またはリチウム－ニッケル－コバルト－遷移金属（Ｍ）酸化物（例えば、Ｌｉ（Ｎｉｐ２Ｃｏｑ２Ｍｎｒ３Ｍｓ２）Ｏ２（ここで、ＭはＡｌ、Ｆｅ、Ｖ、Ｃｒ、Ｔｉ、Ｔａ、ＭｇおよびＭｏからなる群から選択され、ｐ２、ｑ２、ｒ３およびｓ２はそれぞれ独立的な元素の原子分率であって、０＜ｐ２＜１、０＜ｑ２＜１、０＜ｒ３＜１、０＜ｓ２＜１、ｐ２＋ｑ２＋ ｒ３＋ｓ２＝１である）など）などが挙げられ、これらのうちのいずれか１つ又は２つ以上の化合物が含まれ得る。このなかでも電池の容量特性および安定性を高めることができるという点で、上記リチウム複合金属酸化物は、ＬｉＣｏＯ２、ＬｉＭｎＯ２、ＬｉＮｉＯ２、リチウムニッケルマンガンコバルト酸化物（例えば、Ｌｉ（Ｎｉ０．６Ｍｎ０．２Ｃｏ０．２）Ｏ２、Ｌｉ（Ｎｉ０.５Ｍｎ０.３Ｃｏ０.２)Ｏ２、又はＬｉ(Ｎｉ０.８Ｍｎ０.１Ｃｏ０.１)Ｏ２など)、又はリチウムニッケルコバルトアルミニウム酸化物(例えば、Ｌｉ(Ｎｉ０.８Ｃｏ０.１５Ａｌ０.０５)Ｏ２など)などであり得る。また、リチウム複合金属酸化物を形成する構成元素の種類および含量比の制御による改善効果の顕著さを考慮すると、上記リチウム複合金属酸化物は、Ｌｉ（Ｎｉ０．６Ｍｎ０．２Ｃｏ０．２）Ｏ２、Ｌｉ（Ｎｉ０．５Ｍｎ０．３Ｃｏ０．２）Ｏ２、Ｌｉ（Ｎｉ０．７Ｍｎ０．１５Ｃｏ０．１５）Ｏ２またはＬｉ（Ｎｉ０．８Ｍｎ０．１Ｃｏ０．１）Ｏ２などであり得る。また、これらのうちのいずれか１つまたは２つ以上の混合物が使用され得る。
上記正極活物質は、それぞれの正極合剤の全体重量を基準として、８０重量％～９９重量％で含まれ得る。
上記バインダーは、活物質と導電材などの結合と集電体に対する結合に助力する成分であって、通常、正極合剤の全重重量を基準にして１～３０重量％で添加される。そのようなバインダーの例としては、ポリビニリデンフルオリド、ポリビニルアルコール、カルボキシメチルセルロース（ＣＭＣ）、デンプン、ヒドロキシプロピルセルロース、再生セルロース、ポリビニルピロリドン、テトラフルオロエチレン、 ポリエチレン、ポリプロピレン、エチレン－プロピレン－ジエンテルポリマー（ＥＰＤＭ）、スルホン化ＥＰＤＭ、スチレン－ブタジエンゴム、フッ素ゴム、多様な共重合体などが挙げられる。
上記導電材は、通常、正極合剤全重の重量を基準にして、１～３０重量％で添加される。
このような導電材は、当該電池に化学的変化を誘発せずに導電性を有するものであれば、特に制限されない。例えば、グラファイト、カーボンブラック、アセチレンブラック、ケッチェンブラック、チャンネルブラック、ファーネスブラック、ランプブラック、サーマルブラックなどの炭素系物質、炭素繊維や金属繊維などの導電性繊維、フッ化炭素、アルミニウム、ニッケル粉末などの金属粉末、酸化亜鉛、チタン酸カリウムなどの導電性ウイスカー、酸化チタンなどの導電性金属酸化物、ポリフェニレン誘導体などの導電性材料などが使用され得る。市販されている導電材の具体的な例としては、アセチレンブラック系であるシェブロンケミカルカンパニー（Ｃｈｅｖｒｏｎ Ｃｈｅｍｉｃａｌ Ｃｏｍｐａｎｙ）やデンカブラック（Ｄｅｎｋａ Ｓｉｎｇａｐｏｒｅ Ｐｒｉｖａｔｅ Ｌｉｍｉｔｅｄ）、ガルフオイルカンパニー（Ｇｕｌｆ Ｏｉｌ Ｃｏｍｐａｎｙ）製品など、ケトゼンブラック（Ｋｅｔｊｅｎｂｌａｃｋ）、ＥＣ系（アルマックカンパニー（Ａｒｍａｒｋ Ｃｏｍｐａｎｙ）製品）、ブルカン（Ｖｕｌｃａｎ）ＸＣ－７２（キャボットカンパニー（Ｃａｂｏｔ Ｃｏｍｐａｎｙ）製品）、およびスーパー（Ｓｕｐｅｒ）Ｐ（Ｔｉｍｃａｌ社製品）などがある。
上記溶媒は、ＮＭＰ（Ｎ－ｍｅｔｈｙｌ－２－ｐｙｒｒｏｌｉｄｏｎｅ）などの有機溶媒を含むことができ、上記正極活物質、および選択的にバインダーおよび導電材などを含むときに好ましい粘度となる量で使用され得る。
上記リチウム二次電池において、セパレータは負極と正極を分離してリチウムイオンの移動通路を提供するものであって、通常リチウム二次電池でセパレータとして使用されるものであれば特に制限なく使用可能であり、特に、電解質のイオン移動に対して低抵抗でありながら電解液の含湿能力に優れたものが好ましい。具体的には、多孔性高分子フィルム、例えば、エチレン単独重合体、プロピレン単独重合体、エチレン／ブテン共重合体、エチレン／ヘキセン共重合体およびエチレン／メタクリレート共重合体などのようなポリオレフィン系高分子で製造した多孔性高分子フィルム又はこれら２層以上の積層構造体が使用され得る。また、通常的な多孔性不織布、例えば、高融点ガラス繊維、ポリエチレンテレフタレート繊維などからなる不織布が使用され得る。また、耐熱性または機械的強度を確保するために、セラミック成分または高分子物質が含まれたコーティングされたセパレータが使用されることもあり、選択的に単層または多層構造で使用され得る。
また、本発明で用いられる電解質としては、リチウム二次電池の製造時に使用可能な有機系液体電解質、無機系液体電解質、固体高分子電解質、ゲル型高分子電解質、固体無機電解質、溶融型無機電解質などが挙げられ、これらに限定されない。
具体的に、上記電解質は有機溶媒およびリチウム塩を含み得る。
上記有機溶媒としては、電池の電気化学反応に関与するイオンが移動し得る媒質として役割を果たし得るものであれば、特に制限なく使用され得る。具体的に、上記有機溶媒としては、メチルアセテート、エチルアセテート、ガンマ－ブチロラクトン、ε－カプロラクトンなどのエステル系溶媒、ジブチルエーテル、またはテトラヒドロフランなどのエーテル系溶媒、シクロヘキサノンなどのケトン系溶媒、ベンゼン、フルオロベンゼンなどの芳香族炭化水素系溶媒、ジメチルカーボネート（ＤＭＣ）、ジエチルカーボネート（ＤＥＣ）、メチルエチルカーボネート（ＭＥＣ）、エチルメチルカーボネート（ＥＭＣ）、エチレンカーボネート（ＥＣ）、プロピレンカーボネート（ＰＣ）などのカーボネート系溶媒、エチルアルコール、イソプロピルアルコールなどのアルコール系溶媒、Ｒ－ＣＮ（Ｒは、Ｃ２～Ｃ２０の直鎖状、分岐状または環構造の炭化水素基であり、二重結合芳香環またはエーテル結合を含み得る）などのニトリル類、ジメチルホルムアミドなどのアミド類、１，３－ジオキソランなどのジオキソラン類、またはスルホラン（ｓｕｌｆｏｌａｎｅ）類などが使用され得る。このなかでもカーボネート系溶媒が好ましく、電池の充放電性能を高めることができる高いイオン伝導度および高誘電率を有する環状カーボネート（例えば、エチレンカーボネートまたはプロピレンカーボネートなど）と、低粘度の線状カーボネート系化合物（例えば、エチルメチルカーボネート、ジメチルカーボネートまたはジエチルカーボネートなど）の混合物がより好ましい。この場合、環状カーボネートと鎖状カーボネートは約１：１～約１：９の体積比で混合して使用することで電解液の性能がよりよく現れ得る。
上記リチウム塩は、リチウム二次電池で使用されるリチウムイオンを提供し得る化合物であれば、特に制限なく使用され得る。具体的に、上記リチウム塩は、ＬｉＰＦ６、ＬｉＣｌＯ４、ＬｉＡｓＦ６、ＬｉＢＦ４、ＬｉＳｂＦ６、ＬｉＡｌＯ４、ＬｉＡｌＣｌ４、ＬｉＣＦ３ＳＯ３、ＬｉＣ４Ｆ９ＳＯ３、ＬｉＮ(Ｃ２Ｆ５ＳＯ３)２、ＬｉＮ(Ｃ２Ｆ５ＳＯ２)２、ＬｉＮ(ＣＦ３ＳＯ２)２、ＬｉＣｌ、ＬｉｌまたはＬｉＢ（Ｃ２Ｏ４）２などが使用され得る。上記リチウム塩の濃度は、０．１～２．０Ｍの範囲内で使用するのがよい。リチウム塩の濃度が上記範囲に含まれると、電解質が適切な導電率および粘度を有するので、優れた電解質性能を示すことができ、リチウムイオンが効果的に移動し得る。
上記のように本発明に係るリチウム二次電池は、優れた放電容量、急速充電特性および容量維持率を安定的に示している。そのため、携帯電話、ノートパソコン、デジタルカメラなどの携帯機器、およびハイブリッド電気自動車（ｈｙｂｒｉｄ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ、ＨＥＶ）などの電気自動車分野などに有用である。特に、中大型電池モジュールの構成電池として好適に使用され得る。したがって、本発明は、上記のような二次電池を単位電池として含む、中大型電池モジュールをも提供する。
このような中大型電池モジュールは、電気自動車、ハイブリッド電気自動車、電力貯蔵装置などのような高出力、大容量が要求される動力源に好適に適用され得る。
以下、本発明の理解を助けるために実施例を挙げて詳細に説明する。しかし、本発明に係る実施例は多様な異なる形態に変形され得る。そのため、本発明の範囲が下記の実施例に限定されるものとして解釈されてはならない。本発明の実施例は、当業界において平均的な知識を有する者に本発明をより完全に説明するために提供されるものである。
実施例１
コークス１次粒子を粉砕して、粉砕された粒子の平均粒径が１３μｍである粒子群（粒子群Ａ）と粉砕された粒子の平均粒径が７μｍ（粒子群Ｂ）である粒子群を用意した。
これらの粒子群Ａおよび粒子群Ｂを１：１の重量比で混合した後、上記混合物１００重量部に対して軟化点が１２０℃であるピッチを１１重量部で混合した。その後、加熱可能な混合ミキサーを用いて３時間混合して２次粒子を製造した。
その後、３０００℃の温度で昇温して黒鉛化することで、平均粒径が１８μｍである負極活物質を製造した。
実施例２
コークス１次粒子を粉砕し、粉砕された粒子の平均粒径が７μｍである粒子群（粒子群Ｂ）と粉砕された粒子の平均粒径が４μｍ（粒子群Ｃ）である粒子群を用意して混合した。
その後、上記実施例１と同じ方法で造粒および黒鉛化して平均粒径が１２μｍである負極活物質を製造した。
実施例３
コークス１次粒子を粉砕し、粉砕された粒子の平均粒径が１３μｍである粒子群（粒子群Ａ）、粉砕された粒子の平均粒径が７μｍ（粒子群Ｂ）である粒子群および粉砕された粒子の平均粒径が４μｍである粒子群（粒子群Ｃ）を用意して混合した。このとき、粒子群Ａと粒子群Ｂの混合割合は重量比を基準にして１：１であり、粒子群Ｃは粒子群Ａおよび粒子群Ｂの総重量１００重量部に対して２０重量部を混合した。
その後、上記実施例１と同じ方法で造粒および黒鉛化して平均粒径が１５μｍである負極活物質を製造した。
比較例１
上記実施例１において、粒子群Ａで造粒および黒鉛化して平均粒径が２０μｍである負極活物質を製造した。
比較例２
上記実施例１において、粒子群Ｂで造粒および黒鉛化して平均粒径が１５μｍである負極活物質を製造した。
比較例３
上記実施例１において、粒子群Ｃで造粒および黒鉛化して平均粒径が７μｍである負極活物質を製造した。
比較例４
上記比較例１の負極活物質と上記比較例３の負極活物質を１：１の重量比で混合した負極活物質を用意した。
実験例１：タップ密度の測定
上記実施例１～実施例３、比較例１～比較例４の負極活物質粒子のそれぞれ４０ｇを容器に入れて１０００回タップ（ｔａｐｐｉｎｇ）してタップ密度を計算し、その結果を表１に示した。
実験例２：負極接着力の評価
上記実施例１の負極活物質９６重量部、カーボンブラック導電材０．５重量部およびＳＢＲバインダー２．３重量部、ＣＭＣ１．２重量部を蒸留水に分散して負極スラリーを製造した後、それを１５μｍである銅集電体に塗布および乾燥して負極を作製した。このとき、循環される空気の温度は１１０℃であった。次いで、圧延して１３０℃の真空オーブンで２時間乾燥した。
実施例２～３および比較例１～４の各負極活物質については、上記と同じ方法で各負極を製造した。
上記負極を２０ｍｍ×１５０ｍｍに打ち抜き、２５ｍｍ×７５ｍｍスライドガラスの中央部にテープを用いて固定した後、ＵＴＭを用いて集電体を剥がしながら剥離強度を測定した。評価は５つ以上の剥離強度を測定して、その平均値とした。その結果を表１に示す。
実験例３：電池の容量および高温寿命性能の評価
正極活物質としてＬｉ［Ｎｉ０．６Ｍｎ０．２Ｃｏ０．２］Ｏ２を用いた。上記正極活物質、導電材であるカーボンブラック、バインダーであるポリフッ化ビニリデン（ＰＶｄＦ）を９４：４：２の重量比で溶媒Ｎ－メチル－２ピロリドンに混合して正極スラリーを製造した。製造された正極スラリーを厚さ１５μｍである正極集電体のアルミニウム金属薄膜に塗布および乾燥した。このとき、循環される空気の温度は１１０℃であった。次に、圧延し、１３０℃の真空オーブンで２時間を乾燥して正極活物質層を含む正極を製造した。
上記負極および上記製造された正極と多孔質ポリプロピレン分離膜とをスタッキング（Ｓｔａｃｋｉｎｇ）方式を用いて組み立てし、組み立てられた電池に電解液を注入してリチウム二次電池を製造した。
その後、０．２Ｃ電流でＳＯＣ３０％まで充電してリチウム二次電池を活性化させた後、ＣＣ／ＣＶモード（４．２Ｖ、０．０５Ｃｃｕｔ－ｏｆｆ）で充電、ＣＣモード（０．２Ｃ電流、３．０Ｖｃｕｔ－ｏｆｆ ）で放電を３回行った。その後、上記二次電池を４５℃チャンバーにおいて１Ｃ電流で充放電を繰り返し、１００回、２００回、３００回サイクルでの各容量維持率を評価し、その結果を表１に示した。表１の電池容量および高温寿命性能はそれぞれ３００回サイクルでの残存容量、３００回サイクルでの容量維持率を示し、容量維持率は下記式（１）に代入して算出した。
式（１）：容量維持率（％）＝（高温充放電後の放電容量／初期の放電容量）×１００

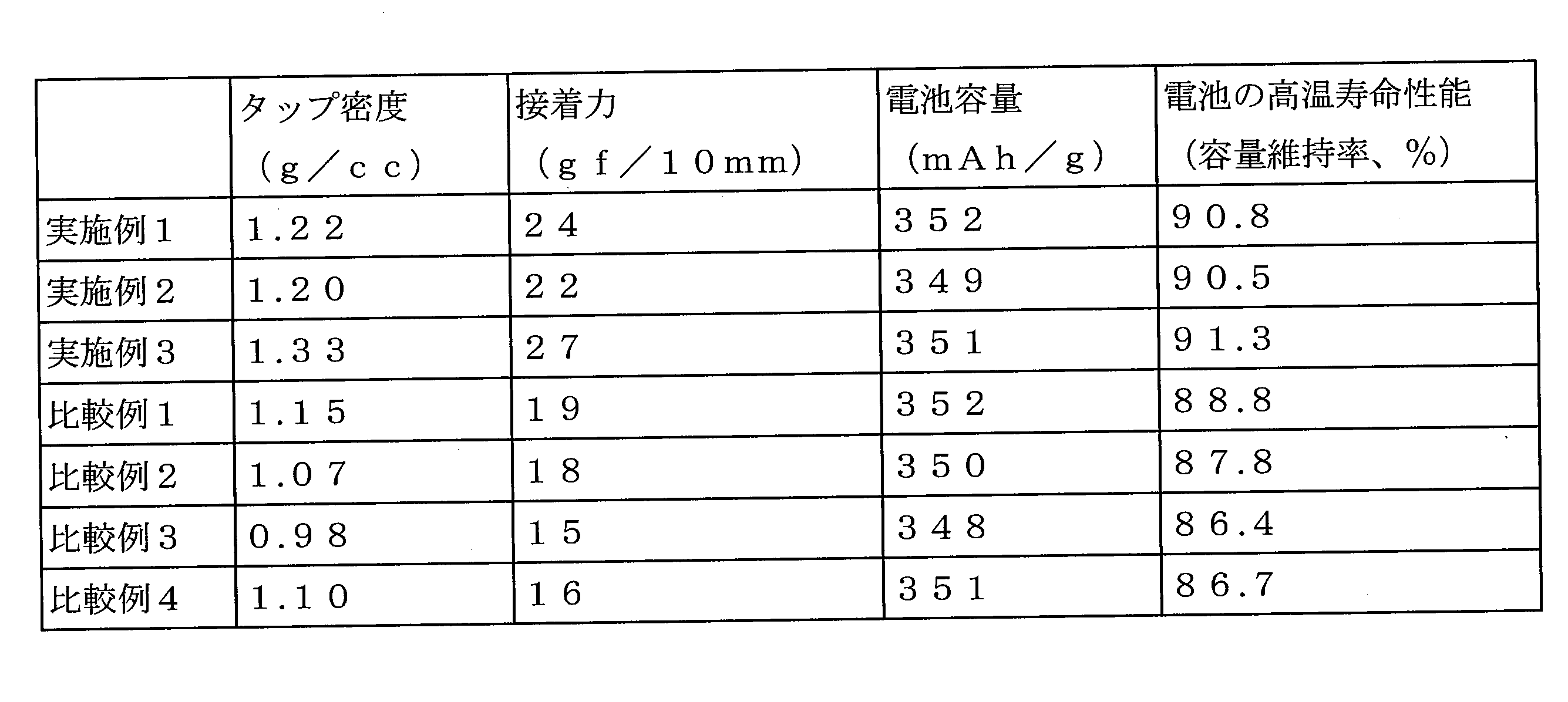

Figure 0007497828000001
上記表１を参照すると、本発明の実施例１～実施例３の負極活物質が比較例１～比較例４の負極活物質と比べてタップ密度が画期的に向上した効果があり、これにより、実施例１～実施例３の負極活物質が適用された負極は、スラリー固形分の濃度が向上され得るので、バインダーの移動が抑制される。その結果、比較例１～比較例４の負極活物質が適用された負極と比べて接着力も向上される効果があることを確認し得る。
また、実施例１～実施例３に係る負極活物質が適用された二次電池は、比較例と比べて高温寿命性能も優れている。これは、本発明に係る負極活物質が圧延性能に影響を及ぼし、負極と界面で発生する副反応が減少された結果に起因するものとして考えられる。
以上の説明は、本発明の技術思想を例示的に説明したものに過ぎないものであって、本発明が属する技術分野で通常の知識を有する者であれば、本発明の本質的な特性から逸脱しない範囲で多様な修正および変形が可能であると言える。したがって、本発明に開示された図面は、本発明の技術思想を限定するものではなく説明するためのものであり、このような図面によって本発明の技術思想の範囲が限定されるものではない。本発明の保護範囲は特許請求の範囲によって解釈されるべきであり、それと同等の範囲内にあるすべての技術思想は本発明の権利範囲に含まれるものとして解釈されるべきである。

Claims (14)

  1. 平均粒径（Ｄ５０）の異なる炭素系１次粒子が造粒化された人造黒鉛２次粒子からなっており、
    前記炭素系１次粒子は、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群とを含み、ｂ＜０．６ａであり、
    前記ａは１１μｍ～１５μｍである、リチウム二次電池用の負極活物質。
  2. タップ密度が１．１ｇ／ｃｃ以上である、請求項１に記載のリチウム二次電池用の負極活物質。
  3. タップ密度が１．２ｇ／ｃｃ～１．４ｇ／ｃｃである、請求項１または２に記載のリチウム二次電池用の負極活物質。
  4. 平均粒径がｃである粒子群をさらに含み、ｃ＜ｂである、請求項１から３の何れか一項に記載のリチウム二次電池用の負極活物質。
  5. ｃ＜０．４ａである、請求項４に記載のリチウム二次電池用の負極活物質。
  6. ｃ＜０．６ｂである、請求項５に記載のリチウム二次電池用の負極活物質。
  7. 前記負極活物質粒子の平均粒径（Ｄ５０）は１０μｍ～２５μｍである、請求項１から６の何れか一項に記載のリチウム二次電池用の負極活物質。
  8. 前記２次粒子は、前記１次粒子の間に位置する接着バインダーを含む、請求項１から７の何れか一項に記載のリチウム二次電池用の負極活物質。
  9. 前記炭素系１次粒子は、石油系コークス、ピッチコークスおよびニードルコークスからなる群から選択された１種または２種以上の組み合わせである、請求項１から８の何れか一項に記載のリチウム二次電池用の負極活物質。
  10. 請求項１から９の何れか一項に記載のリチウム二次電池用の負極活物質を含む、負極。
  11. 請求項１から９の何れか一項に記載のリチウム二次電池用の負極活物質を含む、リチウム二次電池。
  12. グリーンコークスではない、平均粒径（Ｄ５０）が異なる炭素系１次粒子を混合するステップと、
    接着バインダーを混合して２次粒子を形成するステップと、
    ２次粒子を黒鉛化するステップとを含む、リチウム二次電池用の負極活物質の製造方法。
  13. 前記炭素系１次粒子は、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群とを含み、
    平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群との混合割合は、重量を基準にして２：１～１：２である、請求項１２に記載のリチウム二次電池用の負極活物質の製造方法。
  14. 平均粒径（Ｄ５０）がｃである粒子群をさらに含み、
    前記平均粒径（Ｄ５０）がｃである粒子群は、平均粒径（Ｄ５０）がａである粒子群と平均粒径（Ｄ５０）がｂである粒子群の総重量１００重量部に対して５～２５重量部で混合される、請求項１３に記載のリチウム二次電池用の負極活物質の製造方法。
JP2022557958A 2020-10-30 2021-10-22 リチウム二次電池用の負極活物質、負極およびリチウム二次電池 Active JP7497828B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
KR1020200142661A KR102953610B1 (ko) 2020-10-30 2020-10-30 리튬 이차전지용 음극 활물질, 음극 및 리튬 이차전지
KR10-2020-0142661 2020-10-30
PCT/KR2021/014881 WO2022092710A1 (ko) 2020-10-30 2021-10-22 리튬 이차전지용 음극 활물질, 음극 및 리튬 이차전지

Publications (2)

Publication Number Publication Date
JP2023520193A JP2023520193A (ja) 2023-05-16
JP7497828B2 true JP7497828B2 (ja) 2024-06-11

Family

ID=81384239

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2022557958A Active JP7497828B2 (ja) 2020-10-30 2021-10-22 リチウム二次電池用の負極活物質、負極およびリチウム二次電池

Country Status (8)

Country Link
US (1) US20240217828A1 (ja)
EP (1) EP4109599B1 (ja)
JP (1) JP7497828B2 (ja)
KR (1) KR102953610B1 (ja)
CN (1) CN115380407B (ja)
ES (1) ES3053597T3 (ja)
PL (1) PL4109599T3 (ja)
WO (1) WO2022092710A1 (ja)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102682850B1 (ko) * 2021-09-10 2024-07-09 주식회사 엘지에너지솔루션 음극 활물질의 제조방법, 음극 및 이차전지
CN115448305B (zh) * 2022-09-19 2023-11-17 惠州锂威新能源科技有限公司 石墨基体及其制备方法和快充石墨及其制备方法
KR20260014378A (ko) 2024-07-23 2026-01-30 주식회사 엘지에너지솔루션 리튬 이차전지용 음극 및 이의 제조방법

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001023634A (ja) 1999-07-05 2001-01-26 Sumitomo Metal Ind Ltd リチウムイオン二次電池負極用黒鉛粉末の製造方法
WO2013058347A1 (ja) 2011-10-21 2013-04-25 昭和電工株式会社 リチウムイオン電池用電極材料の製造方法
WO2019035580A1 (ko) 2017-08-17 2019-02-21 주식회사 포스코 리튬 이차 전지용 음극 활물질의 제조 방법, 및 이를 포함하는 리튬 이차 전지
KR102124948B1 (ko) 2015-07-09 2020-06-22 주식회사 엘지화학 혼합 흑연을 포함하는 음극 활물질, 이를 포함하는 음극 및 상기 음극을 이용한 리튬 이차전지

Family Cites Families (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3765840B2 (ja) * 1994-07-13 2006-04-12 東洋炭素株式会社 炭素材の製造方法
JP3084256B2 (ja) * 1997-07-03 2000-09-04 日本カーボン株式会社 Ｌｉイオン二次電池の負極用材
JP5603589B2 (ja) * 2009-05-15 2014-10-08 新日鉄住金化学株式会社 リチウム二次電池用負極活物質及びそれを用いた車載用リチウム二次電池
KR101096936B1 (ko) * 2009-07-23 2011-12-22 지에스칼텍스 주식회사 리튬 이차 전지용 음극 활물질, 그 제조 방법 및 그를 포함하는 리튬 이차 전지
JP5987471B2 (ja) * 2011-05-24 2016-09-07 日本ゼオン株式会社 二次電池用負極、二次電池、負極用スラリー組成物及び二次電池用負極の製造方法
WO2017111542A1 (ko) * 2015-12-23 2017-06-29 주식회사 엘지화학 리튬 이차전지용 음극활물질 및 이를 포함하는 리튬 이차전지용 음극
KR101966144B1 (ko) * 2016-09-29 2019-04-05 주식회사 엘지화학 천연 흑연 및 인조 흑연을 포함하는 다층 음극 및 이를 포함하는 리튬 이차전지
CN107768626B (zh) * 2017-09-30 2019-12-03 深圳市贝特瑞新能源材料股份有限公司 一种高容量倍率型碳基复合材料、其制备方法及在锂离子电池的用途
KR102165885B1 (ko) 2017-11-28 2020-10-14 주식회사 엘지화학 음극 활물질, 이를 포함하는 음극 및 리튬 이차전지
CN109911892B (zh) * 2017-12-13 2021-12-31 宁波杉杉新材料科技有限公司 一种高容量高倍率的复合石墨负极材料的制备方法
CN108328614B (zh) * 2017-12-28 2021-09-03 合肥国轩高科动力能源有限公司 一种用于快充型锂离子电池石墨负极材料及其制备方法
JP2019175775A (ja) * 2018-03-29 2019-10-10 三菱ケミカル株式会社 非水系二次電池用負極材、非水系二次電池用負極及び非水系二次電池
KR20190143621A (ko) * 2018-06-21 2019-12-31 주식회사 포스코 리튬 이차전지용 음극 활물질, 이의 제조방법, 및 이를 포함하는 리튬 이차전지
US10567079B1 (en) 2018-08-31 2020-02-18 Ford Global Technologies, Llc Robust visual light communication for vehicle-to-vehicle communication
KR102141060B1 (ko) 2018-09-28 2020-08-04 주식회사 포스코 리튬 이차전지용 음극 활물질의 전구체, 이의 제조방법
KR102176343B1 (ko) * 2018-12-19 2020-11-09 주식회사 포스코 리튬 이차전지용 음극 활물질의 제조방법
KR102240777B1 (ko) * 2018-12-19 2021-04-14 주식회사 포스코 리튬 이차전지용 음극 활물질의 제조방법
KR102245608B1 (ko) 2019-06-13 2021-04-29 손영민 스마트 애플리케이션을 이용한 자판기 상품 구매 시스템
CN110620236B (zh) * 2019-10-15 2021-06-11 湖南中科星城石墨有限公司 一种锂离子电池用三相复合负极材料及其制备方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2001023634A (ja) 1999-07-05 2001-01-26 Sumitomo Metal Ind Ltd リチウムイオン二次電池負極用黒鉛粉末の製造方法
WO2013058347A1 (ja) 2011-10-21 2013-04-25 昭和電工株式会社 リチウムイオン電池用電極材料の製造方法
KR102124948B1 (ko) 2015-07-09 2020-06-22 주식회사 엘지화학 혼합 흑연을 포함하는 음극 활물질, 이를 포함하는 음극 및 상기 음극을 이용한 리튬 이차전지
WO2019035580A1 (ko) 2017-08-17 2019-02-21 주식회사 포스코 리튬 이차 전지용 음극 활물질의 제조 방법, 및 이를 포함하는 리튬 이차 전지

Also Published As

Publication number Publication date
EP4109599A4 (en) 2024-01-03
US20240217828A1 (en) 2024-07-04
CN115380407A (zh) 2022-11-22
EP4109599B1 (en) 2025-10-22
EP4109599A1 (en) 2022-12-28
PL4109599T3 (pl) 2026-01-19
ES3053597T3 (en) 2026-01-23
KR20220057715A (ko) 2022-05-09
JP2023520193A (ja) 2023-05-16
WO2022092710A1 (ko) 2022-05-05
KR102953610B1 (ko) 2026-04-15
CN115380407B (zh) 2025-08-26

Similar Documents

Publication Publication Date Title
JP7191419B2 (ja) リチウム二次電池用正極材、これを含む正極及びリチウム二次電池
CN111819717B (zh) 锂二次电池用负极活性材料、其制备方法以及包含其的锂二次电池用负极和锂二次电池
JP7157252B2 (ja) リチウム二次電池用正極添加剤、その製造方法、それを含むリチウム二次電池用正極およびそれを含むリチウム二次電池
JP6621926B2 (ja) リチウム二次電池用負極活物質及びこれを含むリチウム二次電池用負極
JP6517330B2 (ja) リチウム二次電池用正極活物質、この製造方法及びこれを含むリチウム二次電池
JP7580818B2 (ja) 二次電池
JP7584841B2 (ja) 正極活物質、その製造方法、及びそれを含むリチウム二次電池
JP7711184B2 (ja) 正極活物質、その製造方法、これを含む正極材、正極およびリチウム二次電池
JP7523490B2 (ja) 正極活物質およびこれを含むリチウム二次電池
JP2023143957A (ja) 正極活物質およびこれを含むリチウム二次電池
JP2019515465A (ja) 二次電池用正極及びこれを含むリチウム二次電池
CN111602274A (zh) 锂二次电池用负极活性材料以及包含其的锂二次电池用负极和锂二次电池
JP2024542625A (ja) 負極およびこれを含む二次電池
JP7208313B2 (ja) 正極活物質およびこれを含むリチウム二次電池
JP2022548846A (ja) 二次電池用正極材及びこれを含むリチウム二次電池
JP2022543762A (ja) 二次電池用正極活物質の製造方法
JP7143006B2 (ja) 二次電池用負極活物質の製造方法、二次電池用負極及びこれを含むリチウム二次電池
JP2023545293A (ja) リチウム二次電池用正極の製造方法及びこれによって製造されたリチウム二次電池用正極
JP7497828B2 (ja) リチウム二次電池用の負極活物質、負極およびリチウム二次電池
JP2024525949A (ja) 負極及びこれを含む二次電池
JP2025065396A (ja) 負極およびこれを含む二次電池
JP2026026371A (ja) 正極活物質およびリチウム二次電池
JP7551065B2 (ja) リチウム二次電池用正極活物質の製造方法および前記方法により製造されたリチウム二次電池用正極活物質
JP7391455B2 (ja) リチウム二次電池用正極活物質の製造方法および前記方法により製造されたリチウム二次電池用正極活物質
JP7507849B2 (ja) 電池システム、その使用方法、およびそれを含む電池パック

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20220922

A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20230915

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20231030

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240124

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20240430

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20240522

R150 Certificate of patent or registration of utility model

Ref document number: 7497828

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
