JP7540433B2

JP7540433B2 - 端末装置、基地局装置、通信方法、及び基地局装置の制御方法

Info

Publication number: JP7540433B2
Application number: JP2021509315A
Authority: JP
Inventors: 裕昭高野
Original assignee: Sony Corp; Sony Group Corp
Current assignee: Sony Corp; Sony Group Corp
Priority date: 2019-03-28
Filing date: 2020-03-19
Publication date: 2024-08-27
Anticipated expiration: 2040-03-19
Also published as: EP3952391A4; US12335014B2; JPWO2020196275A1; US20240259075A1; CN113615234B; WO2020196275A1; CN113615234A; US11979215B2; EP3952391A1; US20220158710A1

Description

本開示は、端末装置、基地局装置、通信方法、及び基地局装置の制御方法に関する。

セルラー移動通信の無線アクセス方式および無線ネットワーク（以下、「Long Term Evolution（ＬＴＥ）」、「LTE-Advanced（ＬＴＥ－Ａ）」、「LTE-Advanced Pro（ＬＴＥ－ＡＰｒｏ）」、「５Ｇ（第５世代）」「New Radio（ＮＲ）」、「New Radio Access Technology（ＮＲＡＴ）」、「Evolved Universal Terrestrial Radio Access（ＥＵＴＲＡ）」、または「Further EUTRA（ＦＥＵＴＲＡ）」とも称する。）が、第三世代パートナーシッププロジェクト（3rd Generation Partnership Project: ３ＧＰＰ）において検討されている。なお、以下の説明において、ＬＴＥは、ＬＴＥ－Ａ、ＬＴＥ－ＡＰｒｏ、およびＥＵＴＲＡを含み、ＮＲは、ＮＲＡＴ、およびＦＥＵＴＲＡを含む。ＬＴＥおよびＮＲでは、基地局装置（基地局）はＬＴＥにおいてevolved NodeB（ｅＮｏｄｅＢ）およびＮＲにおいてｇＮｏｄｅＢとも称され、端末装置（移動局、移動局装置、端末）はＵＥ（User Equipment）とも称される。ＬＴＥおよびＮＲは、基地局がカバーするエリアをセル状に複数配置するセルラー通信システムである。単一の基地局は複数のセルを管理してもよい。

例えば、特許文献１には、複数のビームフォーミングアンテナを使用する無線通信システムにおいて、ビームフォーミングを使用して通信するためのフレームについて開示されている。

特表２０１４－５２４２１７号公報

ところで、端末に受信アンテナパネルが複数ある場合、端末が使用する受信アンテナパネルや受信ビーム等の組み合わせによって、基地局と端末との間の無線品質（e.g. チャネル品質）が異なるかもしれない。従って、端末が基地局から信号を受信する場合に、端末が使用すべき受信アンテナパネルや受信ビーム等の組み合わせを基地局に指定してもらうことが望ましいかもしれない。この場合、基地局から受信アンテナパネルや受信ビーム等の組み合わせの指定が無かった場合に備えて、受信アンテナパネルや受信ビーム等の組み合わせのデフォルトを設定しておく必要がある。

そこで、本開示では、受信アンテナパネルや受信ビーム等の組み合わせのデフォルトを適切な設定に寄与することができる端末装置、基地局装置、通信方法、及び基地局装置の制御方法を提案する。

上記の課題を解決するために、本開示に係る一形態の通信装置は、選択部と、設定部とを備える。前記選択部は、基地局から送信された複数の参照信号から予め設定されたグループごとに参照信号を選択する。前記設定部は、前記基地局から送信される複数の制御情報それぞれを受信する際の受信アンテナパネル及び受信ビームの組み合わせを、前記選択部で前記グループごとに選択された参照信号を受信した際の受信アンテナパネル及び受信ビームの組み合わせに基づいて設定する。

本開示の一実施形態に係る通信システムの全体構成の一例を示す図である。ＢＷＰについて説明するための図である。ビームスィーピングについて説明するための図である。基地局と端末装置とにより実行される典型的なビーム選択手続き及びＣＳＩ取得手続きの流れの一例を示すシーケンス図である。基地局と端末装置とにより実行される典型的なビーム選択手続き及びＣＳＩ取得手続きの流れの他の一例を示すシーケンス図である。アナログ－デジタルハイブリットアンテナアーキテクチャの一例を説明するための図である。端末装置に８つのアンテナパネルが配置されている例を示す説明図である。２つのビームセットを示す図である。同期信号を示す図である。同期信号を示す図である。実施形態に係る基地局装置の構成の一例を示すブロック図である。実施形態に係る端末装置の構成の一例を示すブロック図である。端末設定されたリソース領域を示す図である。端末設定されたリソース領域を示す図である。端末設定されたリソース領域を示す図である。端末設定されたリソース領域を示す図である。実施形態に係る通信システムが実行する通信制御処理のシーケンス図である。端末設定されたリソース領域を示す図である。端末設定されたリソース領域を示す図である。端末設定されたリソース領域を示す図である。端末設定されたリソース領域を示す図である。ＰＤＳＣＨのリソース領域の設定方法を示す図である。ＰＤＳＣＨのリソース領域の設定方法を示す図である。ＰＤＳＣＨのリソース領域の設定方法を示す図である。ＰＤＳＣＨのリソース領域の設定方法を示す図である。本開示に係る技術が適用され得るｇＮＢの概略的な構成の第１の例を示すブロック図である。本開示に係る技術が適用され得るｇＮＢの概略的な構成の第２の例を示すブロック図である。本開示に係る技術が適用され得るスマートフォンの概略的な構成の一例を示すブロック図である。本開示に係る技術が適用され得るカーナビゲーション装置の概略的な構成の一例を示すブロック図である。

以下に、本開示の実施形態について図面に基づいて詳細に説明する。なお、以下の各実施形態において、同一の部位には同一の符号を付することにより重複する説明を省略する。

また、本明細書及び図面において、実質的に同一の機能構成を有する複数の構成要素を、同一の符号の後に異なる数字を付して区別する場合もある。ただし、実質的に同一の機能構成を有する複数の構成要素の各々を特に区別する必要がない場合、同一符号のみを付する。

また、以下に示す項目順序に従って本開示を説明する。
１．はじめに
１．１．システム構成
１．２．関連技術
１．３．提案技術の概要
２．構成例
２．１．基地局の構成例
２．２．端末装置の構成例
３．実施形態
３．１．ＰＤＣＣＨにおけるリソース領域のデフォルト設定
３．２．ＰＤＳＣＨにおけるリソース領域のデフォルト設定
４．応用例
４．１．基地局に関する応用例
４．２．端末装置に関する応用例
５．変形例
６．まとめ

＜＜１．はじめに＞＞
＜１．１．システム構成＞
図１は、本開示の一実施形態に係る通信システム１の全体構成の一例を示す図である。図１に示したように、通信システム１は、基地局１００（１００Ａ及び１００Ｂ）、端末装置２００（２００Ａ及び２００Ｂ）、コアネットワーク（Core Network）２０、及びＰＤＮ（Packet Data Network）３０（又は単にＤＮ（Data Network））を含む。

基地局１００は、基地局に設置された基地局装置であり、セル１１（１１Ａ及び１１Ｂ）を運用し、セル１１の内部に位置する１つ以上の端末装置へ無線サービスを提供する通信装置である。例えば、基地局１００Ａは、端末装置２００Ａに無線サービスを提供し、基地局１００Ｂは端末装置２００Ｂに無線サービスを提供する。セル１１は、例えばＬＴＥ又はＮＲ（New Radio）等の任意の無線通信方式に従って運用され得る。基地局１００はｅＮｏｄｅＢ、ｎｇ－ｅＮｏｄｅＢ、ｇＮｏｄｅＢおよびｅｎ－ｇＮｏｄｅＢのいずれかであってもよい。さらに又はこれに代えて、基地局１００がｅＮｏｄｅＢ、及びｅｎ－ｇＮｏｄｅＢのいずれかである場合、基地局１００はＥＵＴＲＡＮと称されてもよい。さらに又はこれに代えて、基地局１００がｇＮｏｄｅＢ、及びｎｇ－ｅＮｏｄｅＢのいずれかである場合、基地局１００はＮＧＲＡＮと称されてもよい。基地局１００は、コアネットワーク２０に接続される。コアネットワーク２０は、ＰＤＮ３０に接続される。

コアネットワーク２０は、ＬＴＥにおけるＥＰＣである場合、例えばＭＭＥ（Mobility Management Entity）、Ｓ－ＧＷ（Serving gateway）、Ｐ－ＧＷ（PDN gateway）、ＰＣＲＦ（Policy and Charging Rule Function）及びＨＳＳ（Home Subscriber Server）を含み得る。ＭＭＥは、制御プレーンの信号を取り扱う制御ノードであり、端末装置の移動状態を管理する。Ｓ－ＧＷは、ユーザプレーンの信号を取り扱う制御ノードであり、ユーザ情報の転送経路を切り替えるゲートウェイ装置である。Ｐ－ＧＷは、ユーザプレーンの信号を取り扱う制御ノードであり、コアネットワーク２０とＰＤＮ３０との接続点となるゲートウェイ装置である。ＰＣＲＦは、ベアラに対するＱｏＳ（Quality of Service）等のポリシー及び課金に関する制御を行う制御ノードである。ＨＳＳは、加入者データを取り扱い、サービス制御を行う制御ノードである。一方、コアネットワーク２０がＮＲにおける５ＧＣである場合、ＡＭＦ（Access and mobility Management Function）、ＳＭＦ（Session Management Function）、ＵＰＦ（User-Plane Function）、ＰＣＦ（Policy Control Function）及びＵＤＭ（Unified Data Management）を含みうる。ＡＭＦは、制御プレーンの信号を取り扱う制御ノードであり、端末装置の移動状態を管理する。ＳＭＦは、制御プレーンの信号を取り扱う制御ノードであり、データの転送経路を管理する。ＵＰＦは、ユーザプレーンの信号を取り扱う制御ノードであり、ユーザ情報の転送経路を管理する。ＰＣＦは、ポリシーに関する制御を行う制御ノードである。ＵＤＭは、加入者データを取り扱う制御ノードである。

端末装置２００は、基地局１００による制御に基づいて基地局１００と無線通信する通信装置である。端末装置２００は、いわゆるユーザ端末（User Equipment：ＵＥ）であってもよい。例えば、端末装置２００は、基地局１００にアップリンク信号を送信して、基地局１００からダウンリンク信号を受信する。

＜１．２．関連技術＞
（１）ＢＷＰ（Bandwidth Part）
図２は、ＢＷＰについて説明するための図である。図２の例では、ＣＣ（Component Carrier）＃１は、複数のＢＷＰ（＃１及び＃２）を含み、ＣＣ＃２は、複数のＢＷＰ（＃１及び＃２）を含む。なお、本明細書において、＃の後の数字は、インデックス（又は識別子（identifier））を示すものとする。異なるＣＣに含まれるＢＷＰは、インデックスが同一であっても、異なるＢＷＰを示している。ＢＷＰは、ひとつのオペレーション周波数帯域幅（operation band width）であるＣＣを複数の周波数帯域幅に分けたものである。各々のＢＷＰにおいては、異なるサブキャリア間隔（Subcarrier spacing）（i.g. Numerology）が設定され得る。なお、１つのＣＣはDownlink Component CarrierとUplink Component Carrieｒとを含んでいてもよいし、Downlink Component CarrierとUplink Component Carrieｒのいずれかであってもよい。また、１つのＣＣは１つのＣｅｌｌと対応していてもよい。すなわち、１つのＣｅｌｌの中に複数のＢＷＰが含まれていてもよい。

３ＧＰＰＲｅｌ１５のＮＲでは、このＢＷＰが規格化された。ＢＷＰは１つのセルのトータルセル帯域幅（total cell bandwidth）のサブセットともいえる。ＬＴＥについてＲｅｌ８で規格化されたＯＦＤＭ（Orthogonal Frequency Division Multiplexing）変調方式では、サブキャリア間隔は１５ｋＨｚに固定されていた。他方、Ｒｅｌ１５のＮＲでは、サブキャリア間隔を１５ｋＨｚ、３０ｋＨｚ、６０ｋＨｚ、１２０ｋＨｚ又は２４０ｋＨｚにすることが可能である。サブキャリア間隔が長くなると、その分ＯＦＤＭシンボル長が短くなる。例えば、ＬＴＥでは、サブキャリア間隔が１５ｋＨｚであるから、１ｍｓ（ミリ秒）（i.e. １サブフレーム）あたりに２スロット送信可能であり、換言すると、１４ＯＦＤＭシンボルを送信可能であった。他方、ＮＲでは、例えばサブキャリア間隔が６０ｋＨｚである場合には１ｍｓあたりに４スロット、１２０ｋＨｚである場合には１ｍｓあたりに８スロット、２４０ｋＨｚである場合には１ｍｓあたりに１６スロットを送信可能である。このように、サブキャリアを長くすることで、ＯＦＤＭシンボル長が短くなる。その分、低遅延通信に適したフレーム構成を提供することが可能となる。

ＮＲでは、異なるサブキャリア間隔が設定されたＢＷＰを同時に端末へ設定することができる。そのため、ＮＲでは、異なるユースケースに対応する、複数のＢＷＰを同時に提供することができる。

（２）アクティブＢＷＰの数
送受信を行うことが可能なＢＷＰは、アクティブＢＷＰとも称される。３ＧＰＰにおいてアクティブＢＷＰは、セルがオペレートする帯域幅の中でＵＥがオペレートする帯域幅とも定義される。そして、基地局１００が同時に送受信を行うことが可能なＢＷＰの数は、アクティブＢＷＰの数とも称される。基地局１００のアクティブＢＷＰの数は複数であってもよい。他方、端末装置２００のアクティブＢＷＰの数は３ＧＰＰＲｅｌ．１５のＵＥの場合１つである。しかし本明細書において、端末装置２００のアクティブＢＷＰの数は複数であってもよい。本開示にかかる技術では、端末装置２００のアクティブＢＷＰの数が１つである場合が想定される。

（３）セル（又はＣＣ）、キャリア及びＢＷＰとの関係
本開示では、１つのCarrier内で複数のセルが周波数方向にて重なることを許容してもよい。例えば、複数のＳＳＢ（Synchronization Signal/PBCH block）が１つのCarrier内の複数のfrequency span毎で送信されてもよい。ただし、ＵＥ（端末装置２００）の観点では、各セル（サービングセル）が最大で１つのＳＳＢ（Cell-defining SSB）と関連付けられる。ＵＥ（端末装置２００）はCell-defining ＳＳＢに関連付けられたＢＷＰをInitial ＢＷＰとして使用する。さらにＵＥ（端末装置２００）は、Initial ＢＷＰと同一Carrier内の１又は複数のfrequency spanで構成されるDedicated ＢＷＰをInitial ＢＷＰに加えて使用してもよい。ＵＥ（端末装置２００）の観点では、これらのInitial ＢＷＰと追加的なDedicated ＢＷＰが１つのセルと関連付けられる。なお、本実施形態は、端末装置２００が複数のＢＷＰを同時刻に使用する場合を含んでもよい。

（４）コードブックベースビームフォーミング
基地局１００は、ビームフォーミングを行って端末装置２００と通信することで、例えば通信品質を向上させることができる。ビームフォーミングの手法としては、端末装置２００に追従するようなビームを生成する手法と、候補のビームの中から端末装置２００に追従するようなビームを選択する手法とがある。前者の手法は、ビームを生成する度に計算コストがかかることから、セルラー無線通信システム（例えば、５Ｇ）において採用されないかもしれない。一方で、後者の手法は、３ＧＰＰ（Third Generation Partnership Project）のリリース１３のＦＤ－ＭＩＭＯ（Full Dimension Multiple Input Multiple Output）でも採用されている。後者の手法は、コードブックベースビームフォーミング（codebook based beam forming）とも称される。

コードブックベースビームフォーミングでは、基地局１００は、あらゆる方向に向けたビームを事前に準備（即ち、生成）しておき、その事前に準備しておいたビームの中から対象の端末装置２００に適するビームを選択して、選択したビームを用いて端末装置２００と通信する。例えば、基地局１００は、水平方向の３６０度での通信が可能である場合、例えば１度刻みで３６０種類のビームを準備する。ビーム同士が半分重なるようにする場合、基地局１００は、７２０種類のビームを準備する。垂直方向に関しては、基地局１００は、例えば－９０度から＋９０度までの１８０度分のビームを準備する。

なお、端末装置２００は、ビームを観測（monitor）するだけなので、基地局１００側のコードブックの存在を知っておく必要性は低い。

基地局１００が事前に準備しておいた複数のビームを、以下ではビーム群とも称する。ビーム群は、例えば、周波数帯域毎に定義され得る。また、ビーム群は、Ｒｘ／Ｔｘビームごとに、またダウンリンク／アップリンクごとに定義され得る。なお、基地局１００によって準備又は運用される複数のビームは１つのセルと対応付けられてもよい（i.e. 複数のビームで１つのセルが構成されてもよい）。これに代えて、基地局１００によって準備又は運用される複数のビームは複数のセルと対応付けられてもよい（i.e. 複数のビームで複数のセルが構成されてもよい）。

（５）ビームスィーピング
ＮＲでは、通信に用いるべき最適なビームを選択するために、ビーム群に属する複数のビームの各々を用いて、測定用信号（既知信号）を送信する又は受信する、ビームスィーピングについて検討されている。測定用信号は、参照信号（Reference Signal）とも称される場合がある。測定用信号が下り信号の場合、測定用信号はＳＳＢ（Synchronization Signal/PBCH（Physical Broadcast Channel） block）又はＣＳＩ－ＲＳ（Channel State Information-Reference Signal）を含んでもよい。ビームスィーピングしながら基地局から送信された測定用信号（i.e. 各ビームの測定用信号）の測定結果に基づいて、端末は最適な送信用ビーム（以下、送信ビームとも称する）を選択することができる。その一例を、図３を参照して説明する。

図３は、ビームスィーピングについて説明するための図である。図３に示した例では、基地局１００が、ビーム群４０を用いてビームスィーピングしながら（即ち、送信ビームを切り替えながら）測定用信号を送信する。なお、ビームスィーピングしながら送信することを、以下ではビームスィーピング送信とも称する。そして、端末装置２００は、ビームスィーピング送信された測定用信号を測定し、どの送信ビームが最も受信しやすいかを決定する。このようにして、端末装置２００にとっての基地局１００の最適な送信ビームが選択される。なお、基地局１００と端末装置２００とを入れ替えて同様の手続きを実行することで、基地局１００は、端末装置２００の最適な送信ビームを選択することができる。

他方、測定用信号をビームスィーピングしながら受信することで得た測定結果に基づいて、最適な受信用ビーム（以下、受信ビーム、あるいはビームとも称される）を選択することもできる。例えば、端末装置２００が、測定用信号をアップリンクで送信する。そして、基地局１００は、ビームスィーピングしながら（即ち、受信ビームを切り替えながら）測定用信号を受信し、どの受信ビームが最も受信しやすいかを決定する。このようにして、基地局１００の最適な受信ビームが選択される。なお、基地局１００と端末装置２００とを入れ替えて同様の手続きを実行することで、端末装置２００は、端末装置２００の最適な受信ビームを選択することができる。また、ビームスィーピングしながら受信することを、以下ではビームスィーピング受信とも称する。

ビームスィーピング送信された測定用信号を受信及び測定する側は、測定結果を測定用信号の送信側に報告する。測定結果は、どの送信ビームが最適かを示す情報（e.g. ビーム識別子、時間、プリアンブル等）を含んでもよい。最適な送信ビームとは、例えば、受信電力が最も大きい送信ビームである。測定結果は、受信電力が最も大きい１つの送信ビームを示す情報を含んでいてもよいし、受信電力が大きい上位Ｋ個の送信ビームを示す情報を含んでいてもよい。測定結果は、例えば、送信ビームの識別情報（例えば、ビームのインデックス）、及び送信ビームの受信電力の大きさを示す情報（例えば、ＲＳＲＰ（Reference Signal Received Power））を、対応付けて含む。

ビームスィーピングのためのビームは、既知信号である参照信号に指向性を持たせて送信するものである。従って端末装置２００は参照信号というリソースでビームを判別することができる。

基地局１００は、一つの参照信号のリソースを使って、一つのビームを提供できる。すなわち、リソースを１０個用意すれば、基地局１００は異なる１０方向に対応したビームスィーピングを行うことができる。１０個のリソースをまとめてリソースセットと呼ぶことができる。１０個のリソースで構成された１つのリソースセットは、１０方向に対応したビームスィーピングを提供することができる。

（６）ＣＳＩ取得（Acquisition）手続き
ＣＳＩ（Channel State Information）取得手続きは、上述したビームスィーピングを伴うビーム選択手続きにより、最適なビームが選択された後に実行される。ＣＳＩ取得手続きにより、選択されたビームを用いた通信におけるチャネル品質が取得される。例えば、ＣＳＩ取得手続きにおいて、ＣＱＩ（Channel Quality Indicator）が取得される。

チャネル品質は、変調方式等の通信パラメータを決定するために用いられる。チャネルの品質が良いのに、少ないビットしか送ることができない変調方式、例えばＱＰＳＫ（Quadrature Phase Shift Keying）が採用されると、低スループットになってしまう。一方、チャネルの品質が悪いのに、多くのビットを送ることができる変調方式、例えば２５６ＱＡＭ（Quadrature Amplitude Modulation）が採用されると、受信側でデータの受信（i.e.デコード）に失敗し、結果として低スループットになってしまう。このように、チャネル品質を正しく取得することが、スループット向上のために重要である。

図４は、基地局と端末装置とにより実行される典型的なビーム選択手続き及びＣＳＩ取得手続きの流れの一例を示すシーケンス図である。図４に示すように、基地局は、ビーム選択のための測定用信号（e.g. ＳＳＢ）をビームスィーピング送信する（ステップＳ１１）。次いで、端末装置は、ビーム選択のための測定用信号の測定を行い、ビームの測定結果（ビームレポート）を基地局に報告する（ステップＳ１２）。かかる測定結果は、例えば、基地局の最適な送信ビームの選択結果を示す情報（e.g. 最適なビーム（best beam）に関連付けられたインデックス）を含む。次に、基地局は、選択された最適なビームを用いてチャネル品質取得のための測定用信号（e.g. ＣＳＩ－ＲＳ）を送信する（ステップＳ１３）。次いで、端末装置は、測定用信号の測定結果に基づいて取得されたチャネル品質を基地局に報告する（ステップＳ１４）。そして、基地局は、報告されたチャネル品質に基づく通信パラメータを用いて、ユーザ情報を端末装置に送信する（ステップＳ１５）。以上から、ビームレポートは、基地局または端末が受信した、ビーム選択のための測定用信号の測定結果が、端末または基地局に対して送信される。

ダウンリンクのチャネル品質は、ダウンリンクで送信される測定用信号に基づいて測定される。一方、ダウンリンクのチャネル品質は、アップリンクで送信される測定用信号に基づいて測定することもできる。これは、アップリンクのチャネルとダウンリンクのチャネルとが可逆性を有しており、これらのチャネルの品質は基本的に同一なためである。このような可逆性は、チャネルレセプロシティとも称される。

ダウンリンクの測定用信号に基づいてダウンリンクのチャネル品質を測定する場合、図４のステップＳ１４に示したように、チャネル品質取得のための測定用信号の測定結果の報告が行われる。この測定結果の報告は、大きなオーバーヘッドになり得る。チャネルは、送信アンテナ数がＭであり、受信アンテナ数がＮである場合には、Ｎ×Ｍの行列で表すことができる。行列の各要素は、ＩＱに対応した複素数となる。例えば、各Ｉ／Ｑが１０ｂｉｔで表され、送信アンテナ数が１００本であり、受信アンテナ数が８本である場合、チャネル品質の測定結果の報告には、８×１００×２×１０＝１６０００ビットが費やされ、大きなオーバーヘッドになる。

これに対し、アップリンクの測定用信号に基づいてダウンリンクのチャネル品質を測定する場合、測定主体が基地局であるから、測定結果の報告は不要である。そのため、アップリンクの測定用信号に基づいてダウンリンクのチャネル品質を測定することで、測定結果の報告に関するオーバーヘッドを削減し、スループットを向上させることが可能である。アップリンクの測定用信号に基づいてダウンリンクのチャネル品質を測定する場合の処理の流れを、図５を参照して説明する。

図５は、基地局と端末装置とにより実行される典型的なビーム選択手続き及びＣＳＩ取得手続きの流れの他の一例を示すシーケンス図である。図５に示すように、端末装置は、ビーム選択のための測定用信号をビームスィーピング送信し、基地局はビームスィーピングしながら測定用信号を受信する（ステップＳ２１）。その際、基地局は、測定結果に基づいて、端末装置の最適な送信ビーム、及び基地局の最適な受信ビームを選択する。次いで、基地局は、ビームの測定結果（ビームレポート）を端末装置に報告する（ステップＳ２２）。かかる測定結果は、端末装置の最適な送信ビームの選択結果を示す情報を含む次に、端末装置は、選択された送信ビームを用いてチャネル品質取得のための測定用信号を送信する（ステップＳ２３）。基地局は、測定結果に基づいて、アップリンクのチャネル品質を取得し、アップリンクのチャネル品質に基づいてダウンリンクのチャネル品質を取得する。そして、基地局は、取得したダウンリンクのチャネル品質に基づく通信パラメータを用いて、ユーザ情報を端末装置に送信する（ステップＳ２４）。以上から、ビームレポートは、基地局または端末が受信した、ビーム選択のための測定用信号の測定結果が、端末または基地局に対して送信される。

（７）アナログ－デジタルハイブリットアンテナアーキテクチャ
アンテナの指向性を制御するために、アナログ回路ですべての処理を行うアーキテクチャが考えられる。そのようなアーキテクチャは、フルデジタルアーキテクチャとも称される。フルデジタルアーキテクチャでは、アンテナの指向性を制御するために、アンテナ（即ち、アンテナ素子）と同じ数だけのアンテナ重みがデジタル領域で（即ち、デジタル回路により）適用される。アンテナ重みとは、振幅及び位相を制御するための重みである。しかし、フルデジタルアーキテクチャでは、デジタル回路が大きくなってしまうという短所があった。このような、フルデジタルアーキテクチャの欠点を解消するアーキテクチャとして、アナログ－デジタルハイブリットアンテナアーキテクチャがある。

図６Ａは、アナログ－デジタルハイブリットアンテナアーキテクチャの一例を説明するための図である。図６Ａに示すアーキテクチャは、デジタル回路５０、アナログ回路６０（６０Ａ及び６０Ｂ）及びアンテナパネル７０（７０Ａ及び７０Ｂ）を含む。デジタル回路は、複数のアンテナ重み５１（５１Ａ及び５１Ｂ）を適用可能である。そして、アナログ回路６０及びアンテナパネル７０は、デジタル回路５０で適用可能なアンテナ重み５１の数と同数、設けられる。アンテナパネル７０には、複数のアンテナ７２（７２Ａ～７２Ｆ）、及びアンテナ７２の数と同数のフェイズシフター７１（７１Ａ～７１Ｆ）が設けられる。フェイズシフター７１は、アナログ領域で、位相のみ制御可能なアンテナ重みを適用する装置である。

デジタル領域のアンテナ重みとアナログ領域のアンテナ重みとの特性を、下記の表１に示す。

デジタル領域におけるアンテナ重みは、ＯＦＤＭ変調方式が利用される場合、周波数領域において適用される。例えば、デジタル領域におけるアンテナ重みは、送信時にはＩＦＦＴ（Inverse Fast Fourier Transform）の前に適用され、受信時にはＦＦＴ（Fast Fourier Transform）後に適用される。

デジタル領域のアンテナ重みは、周波数領域において適用される。そのため、デジタル領域のアンテナ重みを適用することで、同一の時間リソースであっても、異なる周波数リソースを用いて異なる方向へビームを送信することができる。一方で、アナログ領域のアンテナ重みは、時間領域において適用される。そのため、アナログ領域のアンテナ重みを適用しても、同一時間リソースでは、全ての周波数リソースに渡って同じ方向にしかビームを向けることができない。

つまり、アンテナパネル７０ごとに、同一の時間リソースであっても、異なる周波数リソースを用いて異なる方向へビームを送信することができる。一方で、ひとつのアンテナパネル７０は、同一の時間リソース及び周波数リソースを用いて、ひとつの方向にしかビームを向けることができない。よって、アナログ－デジタルハイブリットアンテナアーキテクチャでは、同一の時間リソースにおいて送受信することができるビームの方向は、アンテナパネル７０の数に対応する。さらに言えば、アナログ－デジタルハイブリットアンテナアーキテクチャでは、同一の時間リソースにおいてビームスィーピング送信又はビームスィーピング受信することが可能なビーム群の数は、アンテナパネル７０の数に対応する。

このようなアナログ－デジタルハイブリットアンテナアーキテクチャは、基地局１００及び端末装置２００の双方において採用され得る。

（８）アンテナパネル
図６Ａでは、一つのデジタル領域の重みに３つのアナログ領域のフェイズシフターが接続されている。この一つのデジタル領域の重みと、３つのアナログ領域のフェイズシフターとの組をアンテナパネルとして纏めて配置することができる。図６Ａに示したのは、アンテナ素子３つでアンテナパネルを構成し、このアンテナパネルが２つある場合の例になっている。表１で説明したが、通常は、一つのパネルでは、同じ時間に別の周波数を使って別の方向のビームを作ることができない。しかし、２つのパネルを使えば、同一時間であっても、別の方向のビームを作ることができる。このアンテナパネルの構成は、基地局側と端末側の両方で使用される。

図６Ｂは、端末装置２００に８つのアンテナパネルが配置されている例を示す説明図である。図６Ｂには、端末装置２００の表面と裏面にそれぞれ４個、計８個のアンテナパネルが配置されている例が示されている。一つのアンテナパネルに搭載されるアンテナ素子の数は特定のものに限定されないが、例えば一つのアンテナパネルには４本のアンテナ素子が搭載されている。表面に配置された４個のアンテナパネル同士、または裏面に配置された４個のアンテナパネル同士は、同じ向きを向いて配置されるため、コヒーレントアンテナパネルと呼ぶことにする。一方、表面のアンテナパネルと、裏面のアンテナパネルとは、ノンコヒーレントアンテナパネルと呼ぶことにする。

（９）参照信号とユーザ情報のリソース
ビームスィーピングやＣＳＩ取得手続きを実施するためには、基地局装置１００と端末装置２００との間で参照信号の送受信が必要となる。また、基地局装置１００と端末装置２００との間でユーザ情報を送受信する場合にも、参照信号の送受信が必要となる。これらの参照信号は、基本的は、周波数と時間のリソースで指定され、一部、直交するシーケンスを使用してリソースを指定する場合も含まれる。一方、ユーザ情報は、制御信号に含まるスケジューリング情報がユーザ情報の周波数と時間リソースを指定する。ユーザ情報の場合は、直交するシーケンスをリソースとして割り当てることはない。周波数と時間リソースのみである。

（１０）受信側のアンテナパネルとビームの選択
（１０－１）ビームマネジメント段階でのアンテナパネルとビームの選択
ビームマネジメント中は、基地局１００から到来するビームを端末装置２００側で、試行錯誤（e.g.ビームとアンテナパネルの組み合わせを１つずつ試行）しながら、どのアンテナパネルのどのビームで受信すべきかの組み合わせを決定する。異なるアンテナパネルは、基本的に同時に動作することが可能であるので、例えばリソースブロックにおける４つのリソース領域がダウンリンクビーム用の同一のビームに対する参照信号のリソースとして設定されている場合には、端末装置２００は、アンテナパネル毎に、異なる４つの受信ビームを使用し、どれが端末装置２００にとって望ましい受信ビームであるかを決定することができる。このような動作を基地局１００側の異なる方向に対応するダウンリンクビームの本数分行う。ダウンリンクビームの本数が１０本の場合には、１０×４＝４０個のリソースを使って、端末装置２００が受信ビームを観測することにより、基地局１００からの望ましいビームと端末装置２００側のアンテナパネルと望ましいビームとを決定することができる。なお本明細書では説明の便宜上、端末が受信に用いる受信アンテナパネル及び受信ビームの組み合わせは、受信環境とも称される。

（１０－２）ＣＳＩ手続き段階でのアンテナパネルとビームの選択
ＣＳＩ手続き段階は、基地局１００で送信用のプリコーディング（より細かいアンテナ制御）を使った上で、チャネルの品質をより詳しく確認する段階である。ＣＳＩ手続き段階では、先のビームマネジメント段階で同定した端末装置２００のアンテナパネルと、そのアンテナパネルの中で一番望ましいと判断したビームで、ＣＳＩ手続き用の参照信号（CSI-RS）の受信を行う。

（１０－３）ユーザ情報受信段階でのアンテナパネルとビームの選択
端末装置２００は、ユーザ情報受信段階では、ＣＳＩ手続き段階と同様にビームマネジメント時に決定したアンテナパネルと受信ビームとを使ってユーザ情報を受信すれば良い。ただし、このようなアンテナパネルを使ったビームが２つある場合には、端末装置２００は、どのようにアンテナパネル及びビームを選択すべきかが分からない。

図７は、２つのビームセットを示す図である。端末装置２００は、ビームマネジメントの処理を２回行い、基地局１００が有する異なる２つのアンテナパネルから送信したビームのそれぞれに適した端末装置２００のアンテナパネルとビームとを決定した場合には、図７に示したように、２つのビームセットがある。すなわち、第１ビームセットである「Beam set （０）:送信ビーム（ｉ）ｉｎ送信アンテナパネル（０）＋受信ビーム（ｊ）ｉｎ受信アンテナパネル（０）」と、第２ビームセットである「Beam set （１）:送信ビーム（ｍ）ｉｎ送信アンテナパネル（１）＋受信ビーム（ｎ）ｉｎ受信アンテナパネル（１）」とがある。なお、ビームセットとは、送信側と受信側のアンテナパネル、ビームの組み合わせで構成されるビームのリンクのことをいう。

また、ユーザ情報のリソースを指定する制御信号である制御情報（e.g. スケジューリング情報）は、ビームを使って送信されるため、端末装置２００は、制御情報をどのビームセットで受信するかを知ることは重要である。なお、制御情報は、例えば、ＰＤＣＣＨ（PHY Downlink Control Channel）又はＰＤＣＣＨで送信されるDownlink Control Information （ＤＣＩ）である。

（１０－４）端末が使用するアンテナパネルおよびビームを指定する方法
図７において、基地局１００は、受信アンテナパネル（０）の受信ビーム（ｊ）によってＰＤＣＣＨ（０）を受信できるということを明示的（explicitly）に又は暗示的に（implicitly）に端末装置２００に伝えられるかもしれない。一例として、直接、端末装置２００の受信アンテナパネルと受信ビームを指定する方法が考えられる。

他方、例えば、基地局１００が「送信ビーム（ｉ）ｉｎ送信アンテナパネル（０）」を用いて「Reference Signal Ａ」を送信した場合に、端末装置２００は、「Reference Signal Ａ」を「受信ビーム（ｊ）ｉｎ受信アンテナパネル（０）」を用いて受信したとする。さらに、基地局１００が「送信ビーム（ｍ）ｉｎ送信アンテナパネル（１）」を用いて「Reference Signal Ｂ」を送信した場合に、端末装置２００は、「Reference Signal Ｂ」を「受信ビーム（ｎ）ｉｎ受信アンテナパネル（１）」によって受信したとする。その上で、基地局１００は、ＰＤＣＣＨ（０）を送る前に、ＰＤＣＣＨ（０）を受信する時には、「Reference Signal Ａ」を受信した時に使った受信アンテナパネルと受信ビームを使ってくださいと指示をすることができる。つまり、受信ビーム（ｊ）ｉｎ受信アンテナパネル（０）を使ってくださいと指示したのと等価の指示を陰（implicitly）に指定することができる。

（１０－５）アンテナパネルおよびビームの指定を行わなかった時の処理
上記では、基地局１００は、「Reference Signal Ａ」を受信した時と同じ受信アンテナパネルと受信ビームを使ってくださいと、端末装置２００に対して明確に指示をした。しかしながら、基地局１００から指示がない、または、基地局１００による指示の設定が間に合わなかった場合があるため、かかる場合の処理が必要となる。例えば、端末装置２００が基地局１００との間で同期を行った時に用いた受信アンテナパネルと受信ビームをデフォルトとして使用するということが考えられる。

しかしながら、基地局１００の異なるアンテナパネルから同期信号（参照信号）が提供されている場合には、いずれの同期信号を受信した際のアンテナパネルおよびビームをデフォルトとして使用すればいいかを判断することが困難となる。

（１０－６）同期信号
ここで、同期信号について説明する。図８は、同期信号の一例を示す図である。図８に示すように、同期信号は、ＳＳＢバーストを周期的に送信するような信号である。ＳＳＢバーストとは、複数のビームフォーミングされたＳＳＢを含む。ＳＳＢの中には、同期信号のＰＳＳとＳＳＳというシーケンスとＰＢＣＨというブロードキャストするシステム情報が含まれる。ＰＳＳおよびＳＳＳは、ＬＴＥと同じような使い方を想定している。基地局１００は、各ＳＳＢを、異なる方向へのビームを使って送信する。したがって、端末装置２００は、端末装置２００の方向に向いているＳＳＢを受信して同期を行うことになる。

また、図９は、ＳＳＢバーストごとに異なる送信アンテナパネルを使用した場合の同期信号の一例を示す図である。図９に示すように、基地局１００は、ＳＳＢバースト毎に異なる送信アンテナパネルを使って、ＳＳＢバーストの中に含まれるＳＳＢを送信する。端末装置２００は、複数の送信アンテナパネルから送信されるＳＳＢに対してそれぞれ同期を行うことができ、同時に、かかる複数の送信アンテナパネルからのＳＳＢを受信する時に必要な最適な受信アンテナパネルと受信ビームを１または複数個知ることができる。この場合、例えば、図７に例示したように、端末装置２００は、受信アンテナパネルおよび受信ビームのセットを２セット分知ることになる。

このように、同期信号を受信する最適な受信アンテナパネルと受信ビームのセットが複数ある場合において、制御信号やユーザ情報の受信に必要な受信アンテナパネルおよび受信ビームの設定が間に合わなかった時には、端末装置２００は、ＳＳＢを受信した時のセットをデフォルトとして使用するというルールがあったとしても、複数セットあるため、端末装置２００は、どのアンテナパネルとビームを使ったらよいかを判断することができない。

＜１．３．提案技術の概要＞
従来は、端末装置２００が使用すべきビームが指定されていない場合には、同期信号を受信するときに用いたビームを使用する方法が使われていた。しかしながら、送信側である基地局１００が複数のアンテナパネルを使用して同期信号を端末装置２００へ送る場合や、送信側に複数の基地局が存在し、その複数の基地局のそれぞれの送信アンテナパネルからの同期信号をもとに、複数の同期を行う場合には、デフォルトで使用すべき受信アンテナパネルと受信ビームを決める方法がなかった。

そこで、実施形態に係る端末装置２００は、マルチ基地局（又はマルチＴＲＰ(Transmission and Reception Point)）／マルチアンテナパネルという環境下において、複数の同期を取得するために必要な複数の受信アンテナパネルと受信ビームを、制御信号を受信する複数のリソース領域（周波数リソースと時間リソースとで形成される）のそれぞれに紐づける設定により動作する。

具体的には、実施形態に係る通信方法では、端末装置２００は、まず、基地局から送信される複数の参照信号を予め設定されたグループ毎に分ける。そして、端末装置２００は、グループごとに最適な参照信号を選択する。例えば、通信品質が良い参照信号が複数ある場合、端末装置２００は通信品質が良い参照信号が異なるグループに分かれるようにグループ分け及び参照信号の選択を行ってもよい。そして、端末装置２００は、基地局１００から送信される複数の制御情報（e.g. ＰＤＣＣＨ）それぞれの受信に用いる受信環境（受信アンテナパネル及び受信ビームの組み合わせ）を、グループ毎に選択した参照信号を受信した際の受信環境に基づいて決定する。

つまり、実施形態に係る通信方法では、複数の制御情報それぞれに対して、複数の参照信号の情報が紐付く。従って、制御情報を受信する際、当該制御情報に紐付いた参照信号の受信環境（参照信号を受信した際に用いた受信アンテナパネル及び受信ビームの組み合わせ）が使用される。これにより、複数の送信アンテナパネル（あるいは、複数の基地局１００）との間で同期を確立している場合であっても、制御情報の受信にデフォルトとして使用すべき受信アンテナパネルおよび受信ビームを選択することができる。すなわち、実施形態に係る通信方法によれば、受信環境（受信アンテナパネル及び受信ビームの組み合わせ）のデフォルトを適切に設定することができる。

なお、実施形態に係る通信方法では、制御情報と参照信号を紐付ける方法として、下記の４つの情報を紐付けることができるが、詳細については後述する。
（１）ＳＳＢのリソースのグループと紐づける
（２）レポートＩＤと紐づける
（３）ＳＳＢＩＤと紐づける
（４）受信電力が大きいＳＳＢと紐づける

＜＜２．構成例＞＞
以下、本実施形態に係る基地局１００（基地局装置１００）および端末装置２００の構成について詳細に説明する。

＜２．１．基地局の構成例＞
図１０は、実施形態に係る基地局装置１００の構成の一例を示すブロック図である。図１０に示すように、基地局装置１００は、アンテナ部１１０と、通信部１２０と、記憶部１３０と、制御部１４０とを備える。

アンテナ部１１０は、通信部１２０により出力される信号を電波として空間に放射する。また、アンテナ部１１０は、空間の電波を信号に変換し、当該信号を通信部１２０へ出力する。具体的には、アンテナ部１１０は、複数のアンテナ素子を有し、ビームを形成することができる。

通信部１２０は、信号を無線により送受信する。例えば、通信部１２０は、端末装置２００からのダウンリンク信号を受信し、端末装置２００へアップリンク信号を送信する。

なお、アンテナ部１１０および通信部１２０は、上記した、アナログ－デジタルハイブリットアンテナアーキテクチャのアンテナパネル７０を複数含んで構成される。例えば、アンテナ部１１０は、アンテナ７２に相当する。また、例えば、通信部１２０は、デジタル回路５０、アナログ回路６０、及びフェイズシフター７１に相当する。

記憶部１３０は、基地局装置１００の動作のための各種プログラム及び様々なデータを一時的に又は恒久的に記憶する。

制御部１４０は、基地局装置１００全体の動作を制御して、基地局装置１００の様々な機能を提供する。図１０に示すように、制御部１４０は、特定部１４１と、生成部１４２と、送信部１４３とを備える。

特定部１４１は、グループ分けされた複数の参照信号の中から端末装置２００によってグループ毎に選択された参照信号を特定する。例えば、特定部１４１は、端末装置２００の報告部２４２によって報告された参照信号を、グループ毎に選択された参照信号として特定する。

生成部１４２は、端末装置２００へ送信する複数の制御情報それぞれのリソース領域と、端末装置２００によってグループ毎に選択された参照信号を端末装置２００が受信した際の受信環境とを紐付けるための紐付情報を生成する。

送信部１４３は、生成部１４２によって生成された紐付情報を端末装置２００へ送信する。

なお、基地局装置１００の制御部１４０における各構成の詳細な動作については後述する。

＜２．２．端末装置の構成例＞
図１１は、実施形態に係る端末装置２００の構成の一例を示すブロック図である。図１１に示すように、端末装置２００は、アンテナ部２１０と、通信部２２０と、記憶部２３０と、制御部２４０とを備える。

アンテナ部２１０は、通信部２２０により出力される信号を電波として空間に放射する。また、アンテナ部２１０は、空間の電波を信号に変換し、当該信号を通信部２２０へ出力する。具体的には、アンテナ部２１０は、複数のアンテナ素子を有し、ビームを形成することができる。

通信部２２０は、信号を無線により送受信する。例えば、通信部２２０は、基地局１００からのダウンリンク信号を受信し、基地局１００へアップリンク信号を送信する。

なお、アンテナ部２１０および通信部２２０は、上記した、アナログ－デジタルハイブリットアンテナアーキテクチャのアンテナパネル７０を複数含んで構成される。例えば、アンテナ部２１０は、アンテナ７２に相当する。また、例えば、通信部２２０は、デジタル回路５０、アナログ回路６０、及びフェイズシフター７１に相当する。

記憶部２３０は、端末装置２００の動作のための各種プログラム及び様々なデータを一時的に又は恒久的に記憶する。

制御部２４０は、端末装置２００全体の動作を制御して、端末装置２００の様々な機能を提供する。図１１に示すように、制御部２４０は、選択部２４１と、報告部２４２と、取得部２４３と、設定部２４４とを備える。

選択部２４１は、基地局１００から送信された複数の参照信号から予め設定されたグループごとに参照信号を選択する。

報告部２４２は、基地局１００に対して各種情報を報告する。例えば、報告部２４２は、選択部２４１でグループ毎に選択された参照信号を基地局１００へ報告する。

取得部２４３は、基地局１００から各種情報を取得する。具体的には、取得部２４３は、基地局１００から送信される複数の制御情報（e.g. ＰＤＣＣＨ）それぞれを受信する際の受信環境に対応する各リソース領域（e.g. ＰＤＣＣＨがマップされるリソースブロック）と、制御情報それぞれを受信する際に使用する受信環境を特定するための情報（以下、識別情報という）とを紐付ける紐付情報（e.g. Association information）を基地局１００から取得、又は、自ら生成する。

識別情報としては、それぞれ複数の参照信号を包含するグループを識別するグループ識別情報や、グループそれぞれに包含される複数の参照信号のうち、同期時の受信電力（ＲＳＲＰ）が最も高い参照信号を識別する識別情報（e.g. 参照信号の識別子）や、報告部２４２が基地局１００に報告（REPORT）した報告情報の識別子や、選択部２４１がグループ毎に選択した参照信号を識別する信号識別情報（ＳＳＢＩＤ）などを用いることができる。

また、取得部２４３は、例えば、基地局１００から紐付情報を受信しなかった場合など、基地局１００から受信環境の指定が無かった場合、制御情報のリソース領域それぞれに対して、複数の参照信号の出現順（e.g. 受信順）に応じて識別情報（例えば、グループ識別情報）が紐付けられた紐付情報を取得してもよい。また、取得部２４３は、基地局１００から受信環境の指定が無かった場合、リソース領域それぞれに対して、複数の参照信号の受信電力に応じて識別情報（例えば、信号識別情報）が紐付けられた紐付情報を取得してもよい。

設定部２４４は、基地局１００から送信される複数の制御情報それぞれを送信する際の受信環境を、選択部２４１でグループ毎に選択された参照信号を受信した際の受信環境に基づいて設定する。例えば、設定部２４４は、取得部２４３によって取得された紐付情報に基づいて受信環境を設定してもよい。また、設定部２４４は、基地局１００から受信環境の指定が無かった場合に、取得部２４３によって生成された紐付情報の識別情報に基づいて受信環境を設定してもよい。

また、設定部２４４は、基地局１００から制御情報で指定されるユーザ情報の受信環境の指定が無かった場合に、制御情報を受信した際の受信環境に基づいて、ユーザ情報の受信環境を設定してもよい。また、設定部２４４は、ユーザ情報の受信環境の指定が無かった場合に、取得部２４３によって生成された紐付情報における識別情報に基づいて、ユーザ情報の受信環境を設定してもよい。また、設定部２４４は、紐付情報に基づいて制御情報で指定されるユーザ情報の受信環境を設定できない場合、基地局１００から送信される信号（例えば、ＲＲＣ signalingやDownlink Reference Signal等）に基づいてユーザ情報の受信環境を設定してもよい。

なお、取得部２４３は、リソース領域それぞれに対して、複数の識別情報が紐付けられた紐付情報を取得又は生成してもよい。

以下では、図１２Ａ～図２１を用いて、基地局装置１００の制御部１４０における各構成および端末装置２００の制御部２４０における各構成の詳細な動作について説明する。

＜＜３．実施形態＞＞
＜３．１．ＰＤＣＣＨにおけるリソース領域のデフォルト設定＞
端末装置２００は、制御情報であるＰＤＣＣＨを受信する際に使用すべき受信アンテナパネルおよび受信ビームが基地局１００から指定されなかった場合や、または基地局１００による指示の設定が間に合わなかった場合には、使用すべき受信アンテナパネルおよび受信ビームは、ＳＳＢを受信した時と同じ受信アンテナパネルおよび受信ビームをデフォルトとして使用すべきということが考えられる。

しかしながら、基地局１００から送信された複数のＳＳＢのうち、適切な受信ビームとして複数のＳＳＢを報告した場合、、端末装置２００は、どのＳＳＢ（i.e. ＳＳＢの受信に用いた受信アンテナパネル及び受信ビーム）をデフォルトとして使用すべきかを判断することができない。仮に、デフォルトを定めないとすると、端末装置２００は、全ての受信アンテナパネルを常時、使用できる状態であるＡｃｔｉｖａｔｅされた状態にして、それを使って常に受信を行う必要があるため端末の負荷が大きい。したがって、適切な受信環境のデフォルトが必要になる。

そこで、実施形態に係る端末装置２００は、基地局１００に報告した報告情報と、ＰＤＣＣＨを受信するリソース領域の識別情報を紐付ける。

具体的には、まず、基地局１００の制御部１４０は、同期したＳＳＢバーストの中を、基地局１００の複数の送信アンテナパネルそれぞれに対応して、例えば、２つ以上のグループに分ける（図９）。

そして、端末装置２００の選択部２４１は、グループごとに、最適なＳＳＢを選択する。例えば、選択部２４１は、グループごとにＲＳＲＰ（Reference Signal Received Power：受信電力）が大きいＳＳＢを選択する。なお、端末装置２００は適切な受信ビームとして選択した複数のＳＳＢが異なるグループに分けられるように、グループ分け及びＳＳＢの選択を行ってもよいし、複数のＳＳＢを異なるグループに分けたあとで各グループでの最適なＳＳＢを選択してもよい。

つづいて、端末装置２００の報告部２４２は、選択部２４１でグループごとに選択されたＳＳＢおよびＲＳＲＰを含む報告情報を基地局１００に報告する。例えば、報告部２４２は、レポートＩＤ「１」のレポートで、ＳＳＢ「１」とＲＳＲＰ「１」を含む報告情報を報告し、レポートＩＤ「２」のレポートで、ＳＳＢ「２」とＲＳＲＰ「２」を含む報告情報を報告する。

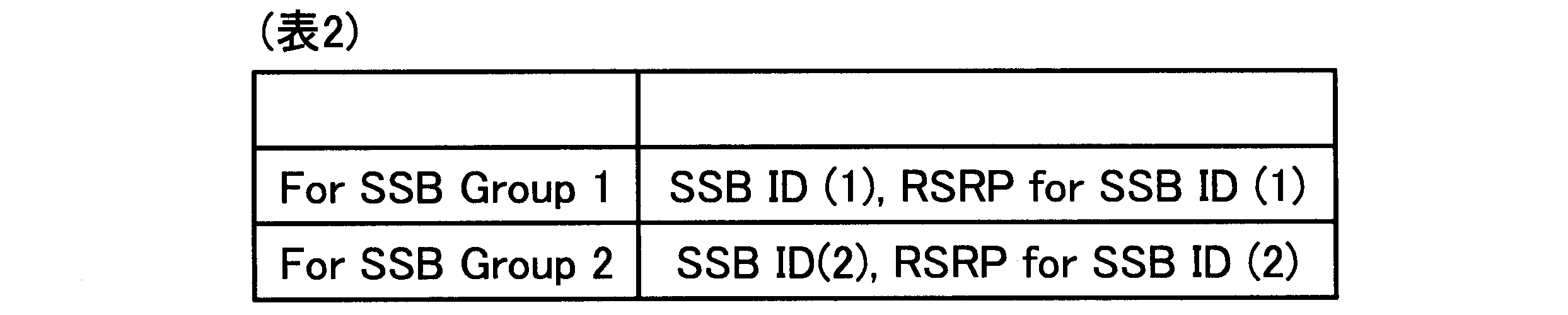

なお、報告部２４２は、１つの報告情報の中で、レポートのコンテンツをＩＤ「１」とＩＤ「２」で分けて、レポートの中のコンテンツＩＤ「１」でＳＳＢ「１」とＲＳＲＰ「１」を報告し、同じレポートの中のコンテンツＩＤ「２」でＳＳＢ「２」とＲＳＲＰ「２」を報告しても良い（表２）。

例えば、報告情報は、MeasResult ＩＥ(Information Element)であってもよい。より具体的には次のように報告情報が構成されていてもよい。MeasResult ＩＥにはMeasIdとmeasResultListＮＲが含まれる。MeasIdは、MeasObjectとreportConfigIdとを紐づける。measResultListＮＲには、MeasObjectとして測定された参照信号の測定結果が含まれる。例えば、measResultListＮＲにはresultsＳＳＢ－IndexesがResultsPerＳＳＢ－Indexのリストとして含まれる。ResultsPerＳＳＢ－Indexには、ＳＳＢ－IndexとMeasQuantityResults（e.g. ＲＳＲＰ，ＲＳＲＱ，ＳＩＮＲ）が含まれる。これらMeasResultはＲＲＣ signallingの１つであるMeasurement ReportメッセージでＵＥ（端末装置２００）からＮＧＲＡＮ（e.g. ｇＮＢ(基地局１００)）へ送信される。すなわち、上述のレポートＩＤは、Measurement Report内のMeasResultに含まれるMeasIdであってもよい。上述のＳＳＢ「１」とＲＳＲＰ「１」を含む報告情報は、ＳＳＢ－Index及び当該インデックスに関連付けられたＳＳＢ－Results（MeasQuantityResults）内のＲＳＲＰであってもよい。上述のコンテンツＩＤは、ＳＳＢ－Indexであってもよい。なお、ＲＲＣ signallingとは、ＵＥ（端末装置２００）とＲＡＮ（基地局１００）との間で送受信されるRRCレイヤのシグナリングであり、例えば、ＵＥがＲＲＣ Setup Request messageを受信し、ＲＡＮがＲＲＣ Setup messageを送信した後、ＵＥはＲＲＣ－CONNECTED状態へ入る。上述のMeasurement Reportや後述のＲＲＣ ReconfigurationメッセージはＲＲＣ－CONNECTED状態で送受信される。

そして、基地局１００は、報告情報に基づいてＰＤＣＣＨを受信すべきリソース領域を、対応するＳＳＢを明示する形で端末設定する。図１２Ａ～図１２Ｄは、端末設定されたリソース領域を示す図である。図１２Ａ～図１２Ｄに示すように、リソース領域とは、周波数リソースおよび時間リソースで形成される領域であり、制御情報を送受信するための制御領域である。リソース領域とは例えば１つのResource Blockと１つのＯＦＤＭ symbolからなるResource Element Group（ＲＥＧ）の１又は複数であってもよい。これに代えて、リソース領域とは、複数（e.g. ６個）のREGからなるControl Channel Element（ＣＣＥ）であってもよい。これに代えて、リソース領域とは複数のResource Blockと１～３のＯＦＤＭ symbolからなるControl-resource set （ＣＯＲＥＳＥＴ）であってもよい。ＣＯＲＥＳＥＴを構成する下記表３に記載のパラメータ及びＬの値のうち、少なくとも１つはＲＲＣ signalling（e.g. ＲＲＣ Reconfiguration message）でＮＧＲＡＮ（基地局１００）からＵＥ（端末装置２００）へ送信されてもよい。なお、ここでのＲＲＣ Reconfiguration messageは、上述した参照信号（e.g. ＳＳＢ）の測定のためのMeasConfig（測定設定）も含んでもよい。

例えば、図１２Ａに示すように、基地局１００の生成部１４２は、ＰＤＣＣＨ「１」を受信すべき領域「１」は、端末装置２００が報告したのＳＳＢ「１」と関係があって、ＰＤＣＣＨ「２」を受信すべき領域「２」は、端末装置２００が報告したＳＳＢ「２」と関係があると設定する。

より具体的には、図１２Ｂに示すように、基地局１００の生成部１４２は、制御情報（e.g. ＰＤＣＣＨ）それぞれのリソース領域と、複数のＳＳＢを包含するグループを識別するグループ識別情報とを紐付けてもよい。具体的には、生成部１４２は、ＰＤＣＣＨ「１」と、ＳＳＢ「１」のグループＩＤ「１」とを紐付け、ＰＤＣＣＨ「２」と、ＳＳＢ「２」のグループＩＤ「２」とを紐付ける。

つまり、端末装置２００の取得部２４３は、それぞれ複数の参照信号を包含するグループを識別するグループ識別情報と制御情報とが紐付けられた紐付情報を取得する。より具体的には、ＵＥ（端末装置２００）はＮＧＲＡＮ（基地局１００）から送信されるＲＲＣ signalling（e.g. ＲＲＣ Reconfiguration message，ＲＲＣ Setup message）に、グループ識別情報及び紐付情報が含まれてもよい。例えば、ＲＲＣ Reconfiguration messageに含まれるＰＤＣＣＨ－Config（ＰＤＣＣＨ設定情報）内のcontrolResourceSetToAddModList ＩＥが含まれる。従って、controlResourceSetToAddModListに含まれるControlResourceSetに紐づくようにグループ識別情報（e.g. ＳＳＢGroupId ＩＥ）が含まれていてもよい。端末装置２００はそれぞれ複数の参照信号を包含するグループを識別するグループ識別情報と制御情報とが紐付けられた紐付情報を取得した場合、又はグループ識別情報と制御情報とがあらかじめ紐づけられている場合、次のように認識（consider）、決定（determine）又は仮定（assume）してもよい。端末装置２００は、制御情報の受信（e.g. ＰＤＣＣＨ reception）又は制御情報のリソース領域（e.g. ＣＯＲＥＳＥＴ）の各々が、紐づけられたＳＳＢのグループ（i.e. ＳＳＢのグループの受信に用いた受信アンテナパネルと受信ビームの組み合わせ）の各々とquasi collocation（準コロケーション）であると認識（consider）、決定（determine）又は仮定（assume）する。なお、ここでのＳＳＢのグループの端末装置２００よる受信（測定又は識別）は、端末装置２００が初期アクセス手順（e.g. Random Access Procedure）の間に行われた受信（測定又は識別）であってもよい。また、この端末装置２００による認識（consideration）、決定（determination）又は仮定（assumption）は、端末装置２００が初期アクセス手順（e.g. Random Access Procedure）の間に測定した又は測定して報告したＳＳＢ又はＳＳＢのグループが複数ある場合（i.e. ＳＳＢ又はＳＳＢのグループの測定に用いた受信アンテナパネルと受信ビームの組み合わせが複数ある場合）に行われてもよい。

また、図１２Ｃに示すように、基地局１００の生成部１４２は、制御情報それぞれのリソース領域と、グループ毎に選択されたＳＳＢを識別する信号識別情報を紐付けてもよい。つまり、端末装置２００の取得部２４３は、識別情報として、選択部２４１がグループごとに選択した参照信号を識別する信号識別情報が紐付けられた紐付情報を取得してもよい。より具体的には、UE（端末装置２００）はNGRAN（基地局１００）から送信されるＲＲＣ signalling（e.g. ＲＲＣ Reconfiguration message, ＲＲＣ Setup message）に、信号識別情報及び紐付情報が含まれてもよい。例えば、ＲＲＣ Reconfiguration messageに含まれるＰＤＣＣＨ－Config（ＰＤＣＣＨ設定情報）内のcontrolResourceSetToAddModList ＩＥが含まれる。従って、controlResourceSetToAddModListに含まれるControlResourceSetに紐づくように信号識別情報（e.g. ＳＳＢ-Index）が含まれていてもよい。端末装置２００はそれぞれ複数の参照信号を識別する信号識別情報（e.g. ＳＳＢ-Index）と制御情報とが紐付けられた紐付情報を取得した場合、又は信号識別情報（e.g. ＳＳＢ-Index）と制御情報とがあらかじめ紐づけられている場合、次のように認識（consider）、決定（determine）又は仮定（assume）してもよい。端末装置２００は、制御情報の受信（e.g. ＰＤＣＣＨ reception）又は制御情報のリソース領域（e.g. ＣＯＲＥＳＥＴ）の各々が、紐づけられたＳＳＢ（i.e. ＳＳＢの受信に用いた受信アンテナパネルと受信ビームの組み合わせ）の各々とquasi collocation（準コロケーション）であると認識（consider）、決定（determine）又は仮定（assume）する。なお、ここでのＳＳＢの端末装置２００よる受信（測定又は識別）は、端末装置２００が初期アクセス手順（e.g. Random Access Procedure）の間に行われた識別であってもよい。また、この端末装置２００による認識（consideration）、決定（determination）又は仮定（assumption）は、端末装置２００が初期アクセス手順（e.g. Random Access Procedure）の間に測定した又は測定して報告したＳＳＢが複数ある場合（i.e. ＳＳＢの測定に用いた受信アンテナパネルと受信ビームの組み合わせが複数ある場合）に行われてもよい。

また、図１２Ｄに示すように、基地局１００の生成部１４２は、制御情報それぞれのリソース領域と、報告情報とを紐付けてもよい。例えば、図１２Ａに示すように、基地局１００の生成部１４２は、ＰＤＣＣＨ「１」を受信すべき領域「１」は、端末装置２００の報告情報であるレポートＩＤ「１」のＳＳＢ「１」と関係があって、ＰＤＣＣＨ「２」を受信すべき領域「２」は、報告情報であるレポートＩＤ「２」のＳＳＢ「２」と関係があると設定する。つまり、端末装置２００の取得部２４３は、識別情報として、報告部２４２が基地局１００に報告した報告情報が紐付けられた紐付情報を取得してもよい。例えば、上述のMeasConfigがレポートＩＤとしてのMeasIdと関連づくようにリソース領域の情報（e.g. CORESETに関する設定情報）をも含んでもよい。さらに又はこれに代えて、PDCCH-Config（PDCCH設定情報）内のControlResourceSetにMeasIdが含まれてもよい。これによりMeasIdが示す（identify）測定に用いた参照信号（e.g.ＳＳＢ）がリソース領域の情報（e.g. ControlResourceSet）と紐づくことができる。端末装置２００はそれぞれ複数の参照信号が報告された報告情報（e.g. MeasId）と制御情報とが紐付けられた紐付情報を取得した場合、又は報告情報（e.g. MeasId）と制御情報とがあらかじめ紐づけられている場合、次のように認識（consider）、決定（determine）又は仮定（assume）してもよい。端末装置２００は、制御情報の受信（e.g. ＰＤＣＣＨ reception）又は制御情報のリソース領域（e.g. ＣＯＲＥＳＥＴ）の各々が、紐づけられた報告情報（e.g. MeasId）（i.e. 報告情報が示す報告済のＳＳＢの受信に用いた受信アンテナパネルと受信ビームの組み合わせ）の各々とquasi collocation（準コロケーション）であると認識（consider）、決定（determine）又は仮定（assume）する。なお、ここでの報告情報が示す報告済のＳＳＢの端末装置２００よる受信（測定又は識別）は、端末装置２００が初期アクセス手順（e.g. Random Access Procedure）の間に行われた受信（測定又は識別）であってもよい。また、この端末装置２００による認識（consideration）、決定（determination）又は仮定（assumption）は、端末装置２００が初期アクセス手順（e.g. Random Access Procedure）の間に測定した又は測定して報告したＳＳＢが複数ある場合（i.e. ＳＳＢの測定に用いた受信アンテナパネルと受信ビームの組み合わせが複数ある場合）に行われてもよい。

なお、生成部１４２は、レポートＩＤを除いてＳＳＢの識別情報のみを含む紐付情報を生成してもよい。つまり、生成部１４２は、識別情報として、選択部２４１がグループ毎に選択した参照信号を識別する信号識別情報を紐付けた紐付情報を取得してもよい。

そして、端末装置２００の設定部２４４は、ＰＤＣＣＨ「１」を受信すべき領域「１」に対して、使用する受信アンテナパネルと受信ビームがわからない時（e.g. 使用すべき受信アンテナパネルと受信ビームの組み合わせが基地局１００から明示的又は暗示的に指示されない（組み合わせを示す設定情報が送信されない）場合）は、紐付情報を参照してＳＳＢ「１」をデフォルトとして用いるので、ＳＳＢ「１」を受信した時に用いた受信アンテナパネルと受信ビームを用いてＰＤＣＣＨ「１」を受信する。

あるいは、基地局１００の生成部１４２は、グループそれぞれに包含される複数の参照信号のうち、同期時の受信電力が最も高い参照信号を識別する信号識別情報を紐付けた紐付情報を生成し、端末装置２００へ送信してもよい。

図１３は、実施形態に係る通信システムが実行する通信制御処理のシーケンス図である。図１３に示すように、基地局１００は、ＳＳＢをグループ分けした設定を端末装置２００へ通知する（ステップＳ１０１）。前述の通り、ＳＳＢをグループ分けした設定は、ＳＳＢGroupIdという新たなＩＥとしてＮＧＲＡＮ（基地局１００）からＵＥ（端末装置２００）へ通知されてもよい。当該設定はＲＲＣ signalling（e.g. ＲＲＣ Reconfiguration message, RRC Setup message）を用いて通知されてもよい。

つづいて、基地局１００は、送信アンテナパネル毎にＳＳＢをグループにして送信する（ステップＳ１０２）。言い換えると、端末装置２００は複数のグループに分けられた複数のSSBをモニタし、測定する。つづいて、端末装置２００は、グループ毎に適切なＳＳＢ（i.e. best beam）およびＲＳＲＰを報告する（ステップＳ１０３）。

つづいて、基地局１００は、複数の制御情報（ＰＤＣＣＨ）を受信するリソース領域毎にＳＳＢと関係づける（ステップＳ１０４）。前述の通り、複数の制御情報（ＰＤＣＣＨ）を受信するリソース領域と、ＳＳＢとが上述した様々な方法で関連付けられる。そして上述した関連付けを示す情報（紐付情報）が、基地局１００から端末装置２００へ通知され得る。つづいて、基地局１００は、ＰＤＣＣＨ「１」を送信すべきリソース領域内でＰＤＣＣＨ「１」を端末装置２００へ送信する（ステップＳ１０５）。

つづいて、端末装置２００は、紐付情報に基づいて、例えば、ＳＳＢ「１」受信時の受信アンテナパネルおよび受信ビームでＰＤＣＣＨ「１」を受信する（ステップＳ１０６）。

また、基地局１００は、ＰＤＣＣＨ「２」を送信すべきリソース領域内でＰＤＣＣＨ「２」を端末装置２００へ送信する（ステップＳ１０７）。

つづいて、端末装置２００は、紐付情報に基づいて、例えば、ＳＳＢ「２」受信時の受信アンテナパネルおよび受信ビームでＰＤＣＣＨ「２」を受信する（ステップＳ１０８）。

なお、上述した紐付情報（Association information）又は紐づけの関係（Association）は、基地局１００から端末装置２００へ通知されず、予め標準規格等で定められていてもよい。

このように、実施形態に係る端末装置２００は、同期時に用いた同期信号である参照信号を受信した際の受信環境（受信アンテナパネルおよび受信ビームの組み合わせ）に基づいて、基地局１００から送信される複数の制御情報それぞれを受信する際の受信環境を決定することで、複数の送信アンテナパネル（あるいは、複数の基地局１００）との間に同期を確立している場合であっても、デフォルトとして使用すべき受信アンテナパネルおよび受信ビームを適切に選ぶことが可能になる。

なお、上記の実施形態では、報告情報とＰＤＣＣＨのリソース領域と参照信号との間の関連づけを事前に基地局１００から端末装置２００に明示的に設定した（図１２Ａ参照）が、この設定自体を省略することも可能である。なぜなら、この設定は、端末装置２００が同期処理を完了して、報告情報を報告しなければ行うことができないためである。例えば、初期アクセスの場合以外の運用時にも同期処理は継続しているため、最適なＳＳＢが頻繁に変更されて、報告情報を報告しない場合でも最適な受信環境を設定したいという要求がある。

そこで、図１４および図１５に示すように、基地局１００は、制御情報のリソース領域それぞれに対して、複数の参照信号の出現順に応じて識別情報（信号識別情報又は参照信号グループ識別情報）を紐付けて紐付情報を生成してもよい。図１４および図１５は、端末設定されたリソース領域を示す図である。

例えば、図１４に示すように、基地局１００は、２つのリソース領域を周波数方向に配置した場合、周波数が低いリソース領域には、ＳＳＢバーストの最初に現れるグループを設定し、周波数が高いリソース領域には、ＳＳＢバーストの後ろに現れるグループを設定する。

あるいは、図１５に示すように、基地局１００は、２つのリソース領域を時間方向に配置した場合、時間が早いリソース領域には、ＳＳＢバーストの最初に現れるグループを設定し、時間が遅いリソース領域には、ＳＳＢバーストの後ろに現れるグループを設定する。

これにより、基地局１００から複数の参照信号とリソース領域との間の対応関係を設定するシグナリングや、端末装置２００からの報告等を行わずともに、端末装置２００は最適な受信環境を設定することができる。

また、図１６および図１７に示すように、基地局１００は、リソース領域それぞれに対して、複数の参照信号の受信電力に応じて識別情報を紐付けて紐付情報を生成してもよい。図１６および図１７は、端末設定されたリソース領域を示す図である。

例えば、図１６に示すように、基地局１００は、２つのリソース領域を周波数方向に配置した場合、周波数が低いリソース領域には、２つのＳＳＢのうち、受信電力が高いＳＳＢを設定し、周波数が高いリソース領域には、受信電力が低いＳＳＢを設定する。

あるいは、図１７に示すように、基地局１００は、２つのリソース領域を時間方向に配置した場合、時間が早いリソース領域には、２つのＳＳＢのうち、受信電力が高いＳＳＢを設定し、時間が遅いリソース領域には、受信電力が低いＳＳＢを設定する。

これにより、受信電力の大きさと用いてリソース領域に対して識別情報を設定するため、端末装置２００側の処理のみで、受信環境のデフォルトを適切に設定することができる。

上述したように、端末装置２００は、受信環境のデフォルトを適切に選択できるため、複数のリソース領域において、全ての受信アンテナパネルおよび受信ビームをアクティブの状態にする必要がなくなるので、端末装置２００の負荷を軽減できるという効果も奏する。

＜３．２．ＰＤＳＣＨにおけるリソース領域のデフォルト設定＞
上記では、ＰＤＣＣＨを受信する受信環境の指定が基地局１００から無かった場合のデフォルトの設定方法について説明した。以下では、ＰＤＣＣＨでスケジューリングされるユーザ情報であるＰＤＳＣＨ（Physical Downlink Shard Channel）のデフォルトを設定する方法について説明する。

ＰＤＳＣＨを受信する際にも、端末装置２００は、どの受信アンテナパネルと受信ビームを使用するかを決定しなければならない。例えば基地局１００は、ＰＤＣＣＨの中でこれを指定することができるかもしれない。そして、ＰＤＣＣＨによる設定がない場合は、端末装置２００は、ＰＤＳＣＨを受信するためのデフォルトの受信環境（受信アンテナパネルと受信ビーム）を使用する必要がある（図１８参照）。図１８は、ＰＤＳＣＨのリソース領域の設定方法を示す図である。

例えば、図１８に示すように、ＰＤＣＣＨ「１」のリソース領域（e.g. PDCCH 「１」のためのCORESET）によってＰＤＳＣＨ「１」がスケジューリングされる場合であって、且つＰＤＣＣＨ「１」によって受信環境の指定が無く（e.g. Downlink Control Informationで受信環境が指定されず）、受信環境の決定ができない場合には、デフォルトを使用する必要がある。ここで、ＰＤＣＣＨのデフォルトがＳＳＢと紐付いている場合と、紐付いていない場合の両方を考慮する必要がある。ＰＤＳＣＨは、ＰＤＣＣＨにより突然現れる。つまり、ＰＤＣＣＨのスケジューリングで指定された場所にＰＤＳＣＨが現れるのみであり、特定のＰＤＳＣＨと複数のＳＳＢとは紐付けられていなかった。つまり、ＰＤＳＣＨにおいてもデフォルトをどのように設定するかという同様の課題があった。

そこで、本開示では、ＰＤＳＣＨを受信するための受信環境（受信アンテナパネルと受信ビームの組み合わせ）の設定がされていない時のデフォルトは、例えば、ＰＤＳＣＨをスケジューリングしたＰＤＣＣＨの受信時に実際に用いた受信環境（受信アンテナパネルと受信ビームの組み合わせ）を使用（再利用）する。つまり、ＰＤＣＣＨを受信するための受信アンテナパネルおよび受信ビームが基地局１００により明示的に設定されている場合に、ＰＤＣＣＨの受信時と同じ受信アンテナパネルおよび受信ビームをＰＤＳＣＨの受信時に用いる。

図１９は、ＰＤＳＣＨのリソース領域の設定方法を示す図である。図１９に示すように、端末装置２００は、例えば、ＰＤＣＣＨ「１」のリソース領域によってＰＤＳＣＨ「１」がスケジューリングされる場合、ＰＤＣＣＨ「１」によってＰＤＳＣＨ「１」のための受信環境の指定が無く、ＰＤＳＣＨ「１」のための受信環境の決定ができない場合には、ＰＤＳＣＨのデフォルトとして、ＰＤＣＣＨ「１」の受信に使われた受信環境（受信アンテナパネルと受信ビームの組み合わせ）を用いる。

このように、端末装置２００は、制御情報（e.g. ＰＤＣＣＨ）を受信した受信環境（受信アンテナパネルと受信ビームの組み合わせ）に基づいて、当該制御情報で指定されるＰＤＳＣＨの受信環境を決定することで、ＰＤＳＣＨのデフォルトを適切に設定することができる。

なお、ＰＤＣＣＨを受信する受信環境（受信アンテナパネルと受信ビームの組み合わせ）が複数ある場合には、その複数の受信環境をデフォルトとして設定することができる。つまり、端末装置２００の取得部２４３は、ＰＤＳＣＨのリソース領域それぞれに対して、複数の識別情報（e.g. ＳＳＢＩＤ）が紐付けられた紐付情報を取得する。

例えば、端末装置２００は、ＰＤＣＣＨをアンテナパネル「１」およびアンテナパネル「２」の両方で受信可能な場合は、ＰＤＳＣＨを受信する時に、そのいずれかを（どちからしかデフォルトとして有効でないということ）、または、同時に両方（どちらもデフォルトとして有効であるということ）を使うことができる。

なお、上記では、ＰＤＣＳＨの受信環境（受信アンテナパネルと受信ビームの組み合わせ）のデフォルトが設定される場合において、ＰＤＣＣＨの受信に実際に使用した受信環境が設定されていない場合、ＰＤＣＣＨのデフォルトで設定された受信環境をＰＤＳＣＨのデフォルトの受信環境として設定してもよい。

つまり、端末装置２００は、基地局１００から取得したＰＤＣＣＨの紐付情報に基づいて、ＰＤＳＣＨの受信環境を設定する。図２０は、ＰＤＳＣＨのリソース領域の設定方法を示す図である。

図２０に示すように、端末装置２００は、例えば、ＰＤＣＣＨ「１」のリソース領域によってＰＤＳＣＨ「１」がスケジューリングされる場合、ＰＤＣＣＨ「１」によって受信環境の指定が無く、受信環境の設定ができない場合には、ＰＤＳＣＨのデフォルトとして、ＰＤＣＣＨ「１」のデフォルトを用いる。

これにより、ＰＤＣＣＨを受信する時に使用すべき受信環境が設定されていなくとも、ＰＤＳＣＨのデフォルトを適切に設定することができる。

ここで、ＰＤＳＣＨのデフォルトが一つに絞れない場合がある。例えば、ＰＤＣＣＨを一つのアンテナパネルだけで受信できるわけではなく、複数のアンテナパネルでＰＤＣＣＨを受信可能な場合がある。かかる場合には、ＰＤＳＣＨを受信するための受信環境のデフォルトは、複数持っていても良い。なお、デフォルトを複数持つ場合、端末装置２００は、どちらかのデフォルトを選択して使用しても良いし、複数のデフォルトを使ってＰＤＳＣＨを受信しても良い（図２１参照）。

図２１は、ＰＤＳＣＨのリソース領域の設定方法を示す図である。図２１に示すように、端末装置２００は、例えば、ＰＤＣＣＨ「１」のリソース領域によってＰＤＳＣＨ「１」がスケジューリングされる場合、ＰＤＣＣＨ「１」によって受信環境（受信アンテナパネルと受信ビームの組み合わせ）の指定が無く、受信環境の決定ができない場合には、ＰＤＳＣＨのデフォルトとして、ＰＤＣＣＨ「１」の受信に使われた受信環境を用いる。すなわち、図２１では、第１受信可能経路である受信アンテナパネル「１」および受信ビーム「ｉ」と、第２受信可能経路である受信アンテナパネル「２」および受信ビーム「ｊ」とを用いる。

特に、ＵＲＬＬＣのユースケースのような信頼性を担保しなければならない通信では、ＰＤＳＣＨを制御するＰＤＣＣＨを複数の基地局１００（あるいは、複数の送信アンテナパネル）から送って信頼性を高める方法が考えられる。その場合には、ＰＤＳＣＨのデフォルトを複数持つことが好ましい。複数のデフォルトのどちらを使ってもＰＤＳＣＨを受信できるという場合と、複数のデフォルトのどちらかしかＰＤＳＣＨを受信できないという場合の２つの場合があり得る。また、複数のＰＤＣＣＨにより、複数のＰＤＳＣＨが送られている場合もあれば、片方のＰＤＳＣＨしか送られていない場合もあり得る。複数のＰＤＳＣＨは、同じ周波数および時間リソースに配置されている。

このように、複数のデフォルトを設定することで、デフォルトが一つに絞れない場合に、端末装置２００側の都合等により、どちらか望ましいデフォルトを試すことができる。さらに、一方のデフォルトの受信アンテナパネルでの受信がブロッキングなどの理由で受信できない場合も、他方のデフォルトの受信アンテナパネルで受信できる場合があるので、特に、信頼性が必要な通信にとって、効果的である。

また、他の場合として、ＰＤＳＣＨについては、複数の受信環境で受信し、ＰＤＣＣＨについては１つの受信環境で受信する場合がある。例えば、受信アンテナパネル「１」および受信ビーム「Ｘ」で受信したＰＤＣＣＨ「１」によって、受信アンテナパネル「１」および受信ビーム「Ｘ」で受信したＰＤＳＣＨ「１」をスケジューリングし、同時に、受信アンテナパネル「２」および受信ビーム「Ｙ」で受信したＰＤＳＣＨ「２」をスケジューリングするような場合である。このような場合には、ＰＤＳＣＨ「２」のデフォルトとしてＰＤＣＣＨ「１」と同じ受信アンテナパネル「１」および受信ビーム「Ｘ」を使うのは望ましくない。このような場合には、単純にＰＤＳＣＨ「１」のデフォルトを、ＰＤＳＣＨ「１」をスケジューリングしたＰＤＣＣＨ「１」と同じ受信アンテナパネル「１」および受信ビーム「Ｘ」を使うといっても、それで、うまく受信できる場合と、受信できない場合がある。

そこで、端末装置２００は、ＰＤＳＣＨを受信するための受信アンテナパネルおよび受信ビームがＰＤＣＣＨで指定されていない場合や、その指定がＰＤＣＣＨとＰＤＳＣＨの間の時間が間に合わない等の理由で使用できない場合には、そのＰＤＳＣＨのデフォルトの受信環境は、以下の２通りを採用可能である。

すなわち、１つ目は、ＰＤＳＣＨのためにＲＲＣシグナリング等で指定したデフォルトの受信環境（受信アンテナパネルおよび受信ビームの組み合わせ）を使用する方法である。２つ目は、ＰＤＳＣＨを受信するために報告したダウンリンクリファレンス信号であるＳＳＢ、あるいは、ＣＳＩ－ＲＳを使用する方法である。

つまり、端末装置２００は、ＰＤＣＣＨで指定されるＰＤＳＣＨの受信環境を設定できない場合、基地局１００から送信されるRRC信号に基づいてＰＤＳＣＨの受信環境を設定する。これにより、１つのＰＤＣＣＨで複数のＰＤＳＣＨをスケジューリングする時に端末装置２００が使用する受信環境のデフォルトを適切に決めることができるため、端末装置２００はＰＤＳＣＨを受信可能になる。

なお、上記の実施形態におけるアンテナパネルは１又は複数のアンテナポートの組み合わせと対応してもよい。さらに又はこれに代えて、上記の実施形態におけるアンテナパネルは１又は複数のアンテナポート及びQuasi-co-locationパラメータの組み合わせと対応してもよい。

＜＜４．応用例＞＞
本開示に係る技術は、様々な製品へ応用可能である。

例えば、基地局１００は、前述の通り、ｅＮｏｄｅＢ、ｎｇ－ｅＮｏｄｅＢ、ｇＮｏｄｅＢ及びｅｎ－ｇＮｏｄｅＢのいずれかであってもよい。さらに又はこれに代えて、基地局１００がｅＮｏｄｅＢ、及びｅｎ－ｇＮｏｄｅＢのいずれかである場合、基地局１００はＥＵＴＲＡＮと称されてもよい。さらに又はこれに代えて、基地局１００がｇＮｏｄｅＢ、及びｎｇ－ｅＮｏｄｅＢのいずれかである場合、基地局１００はＮＧＲＡＮと称されてもよい。また、基地局１００は、Dual ConnectivityにおけるMaster Node（ＭＮ）であってもよいし、Secondary Node（ＳＮ）であってもよい。すなわち、基地局１００は、ＥＵＴＲＡ－ＮＲ Dual Connectivityの場合又はＮＲ－ＮＲ Dual Connectivityの場合、Secondary gNodeBであってもよい。この場合、上述したＲＲＣ signalingの一部又は全部は、ＭＮを介してＵＥ（端末装置２００）と送受信されてもよいし、ＳＲＢ（Signalling Radio Bearer）３を介してＵＥ（端末装置２００）とSecondary gNodeB（基地局１００）との間で直接送受信されてもよい。上述のＰＤＣＣＨ及びＰＤＳＣＨは、ＵＥ（端末装置２００）とSecondary gNodeB（基地局１００）との間のＳＣＧ（Secondary Cell Group）において送信されてもよい。さらに又はこれに代えて、基地局１００は、ＮＲ－ＥＵＴＲＡ Dual Connectivityの場合又はＮＲ－ＮＲ Dual Connectivityの場合、Master gNodeBであってもよい。この場合、上述したＲＲＣ signalingはＵＥ（端末装置２００）とMaster gNodeB（基地局１００）との間のＳＲＢ０～２のいずれかを介して送受信されてもよい。上述のＰＤＣＣＨ及びＰＤＳＣＨは、ＵＥ（端末装置２００）とMaster gNodeB（基地局１００）との間のＭＣＧ（master Cell Group）において送信されてもよい。さらに又はこれに代えて、上述の基地局１００は、gNB－ＣＵ（Central Unit）もしくはｇＮＢ－ＤＵ（Distributed Unit）又はｇＮＢ－ＣＵとｇＮＢ－ＤＵの組み合わせ（i.e. ｇＮＢ）であってもよい。ｇＮＢ－ＣＵはあるＵＥに対して、ＲＲＣレイヤ、ＳＤＡＰレイヤ、及びＰＤＣＰレイヤをホストする。一方、ｇＮＢ－ＤＵはあるＵＥに対してＲＬＣレイヤ、ＭＡＣレイヤ、及びＰＨＹレイヤをホストする。すなわち、上述のＲＲＣ signalingの一部又は全部は、ｇＮＢ－ＤＵを介して、ＵＥとｇＮＢ－ＣＵとの間で終端されてもよい。下りリンクのＲＲＣ signalingの一部又は全部はｇＮＢ－ＣＵで生成されてもよい。一方、上述のＰＤＣＣＨ及びＰＤＳＣＨはｇＮＢ－ＤＵによって生成されＵＥへ送信されてもよい。さらにまたはこれに代えて、基地局１００はマクロｅＮＢ又はスモールｅＮＢなどとして実現されてもよい。スモールｅＮＢは、ピコｅＮＢ、マイクロｅＮＢ又はホーム（フェムト）ｅＮＢなどの、マクロセルよりも小さいセルをカバーするｅＮＢであってよい。さらに又はこれに代えて、基地局１００は、ＮｏｄｅＢ又はＢＴＳ（Base Transceiver Station）などの他の種類の基地局として実現されてもよい。基地局１００は、無線通信を制御する本体（基地局装置ともいう）と、本体とは別の場所に配置される１つ以上のＲＲＨ（Remote Radio Head）とを含んでもよい。また、後述する様々な種類の端末が一時的に又は半永続的に基地局機能を実行することにより、基地局１００として動作してもよい。

また、例えば、端末装置２００は、スマートフォン、タブレットＰＣ（Personal Computer）、ノートＰＣ、携帯型ゲーム端末、携帯型／ドングル型のモバイルルータ若しくはデジタルカメラなどのモバイル端末、又はカーナビゲーション装置などの車載端末として実現されてもよい。また、端末装置２００は、Ｍ２Ｍ（Machine To Machine）通信を行う端末（ＭＴＣ（Machine Type Communication）端末ともいう）として実現されてもよい。さらに、端末装置２００は、これら端末に搭載される無線通信モジュール（例えば、１つのダイで構成される集積回路モジュール）であってもよい。

＜４．１．基地局に関する応用例＞
（第１の応用例）
図２２は、本開示に係る技術が適用され得るｇＮＢの概略的な構成の第１の例を示すブロック図である。ｇＮＢ８００は、１つ以上のアンテナ８１０、及び基地局装置８２０を有する。各アンテナ８１０及び基地局装置８２０は、ＲＦケーブルを介して互いに接続され得る。なお、ｇＮＢに代えて、ｅＮＢに本開示の技術が適用されてもよい。

アンテナ８１０の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、基地局装置８２０による無線信号の送受信のために使用される。ｇＮＢ８００は、図２２に示したように複数のアンテナ８１０を有し、複数のアンテナ８１０は、例えばｇＮＢ８００が使用する複数の周波数帯域にそれぞれ対応してもよい。なお、図２２にはｇＮＢ８００が複数のアンテナ８１０を有する例を示したが、ｇＮＢ８００は単一のアンテナ８１０を有してもよい。

基地局装置８２０は、コントローラ８２１、メモリ８２２、ネットワークインタフェース８２３及び無線通信インタフェース８２５を備える。

コントローラ８２１は、例えばＣＰＵ又はＤＳＰであってよく、基地局装置８２０の上位レイヤの様々な機能を動作させる。例えば、コントローラ８２１は、無線通信インタフェース８２５により処理された信号内のデータからデータパケットを生成し、生成したパケットをネットワークインタフェース８２３を介して転送する。コントローラ８２１は、複数のベースバンドプロセッサからのデータをバンドリングすることによりバンドルドパケットを生成し、生成したバンドルドパケットを転送してもよい。また、コントローラ８２１は、無線リソース管理（Radio Resource Control）、無線ベアラ制御（Radio Bearer Control）、移動性管理（Mobility Management）、流入制御（Admission Control）又はスケジューリング（Scheduling）などの制御を実行する論理的な機能を有してもよい。また、当該制御は、周辺のｇＮＢ又はコアネットワークノードと連携して実行されてもよい。メモリ８２２は、ＲＡＭ及びＲＯＭを含み、コントローラ８２１により実行されるプログラム、及び様々な制御データ（例えば、端末リスト、送信電力データ及びスケジューリングデータなど）を記憶する。

ネットワークインタフェース８２３は、基地局装置８２０をコアネットワーク８２４に接続するための通信インタフェースである。コントローラ８２１は、ネットワークインタフェース８２３を介して、コアネットワークノード又は他のｇＮＢと通信してもよい。その場合に、ｇＮＢ８００と、コアネットワークノード又は他のｇＮＢとは、論理的なインタフェース（例えば、Ｓ１インタフェース又はＸ２インタフェース）により互いに接続されてもよい。ネットワークインタフェース８２３は、有線通信インタフェースであってもよく、又は無線バックホールのための無線通信インタフェースであってもよい。ネットワークインタフェース８２３が無線通信インタフェースである場合、ネットワークインタフェース８２３は、無線通信インタフェース８２５により使用される周波数帯域よりもより高い周波数帯域を無線通信に使用してもよい。

無線通信インタフェース８２５は、ＮＲ、ＬＴＥ又はＬＴＥ－Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、アンテナ８１０を介して、ｇＮＢ８００のセル内に位置する端末に無線接続を提供する。無線通信インタフェース８２５は、典型的には、ベースバンド（ＢＢ）プロセッサ８２６及びＲＦ回路８２７などを含み得る。ＢＢプロセッサ８２６は、例えば、符号化／復号、変調／復調及び多重化／逆多重化などを行なってよく、各レイヤ（例えば、Ｌ１、ＭＡＣ（Medium Access Control）、ＲＬＣ（Radio Link Control）及びＰＤＣＰ（Packet Data Convergence Protocol））の様々な信号処理を実行する。ＢＢプロセッサ８２６は、コントローラ８２１の代わりに、上述した論理的な機能の一部又は全部を有してもよい。ＢＢプロセッサ８２６は、通信制御プログラムを記憶するメモリ、当該プログラムを実行するプロセッサ及び関連する回路を含むモジュールであってもよく、ＢＢプロセッサ８２６の機能は、上記プログラムのアップデートにより変更可能であってもよい。また、上記モジュールは、基地局装置８２０のスロットに挿入されるカード若しくはブレードであってもよく、又は上記カード若しくは上記ブレードに搭載されるチップであってもよい。一方、ＲＦ回路８２７は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ８１０を介して無線信号を送受信する。

無線通信インタフェース８２５は、図２２に示したように複数のＢＢプロセッサ８２６を含み、複数のＢＢプロセッサ８２６は、例えばｇＮＢ８００が使用する複数の周波数帯域にそれぞれ対応してもよい。また、無線通信インタフェース８２５は、図２２に示したように複数のＲＦ回路８２７を含み、複数のＲＦ回路８２７は、例えば複数のアンテナ素子にそれぞれ対応してもよい。なお、図２２には無線通信インタフェース８２５が複数のＢＢプロセッサ８２６及び複数のＲＦ回路８２７を含む例を示したが、無線通信インタフェース８２５は単一のＢＢプロセッサ８２６又は単一のＲＦ回路８２７を含んでもよい。

図２２に示したｇＮＢ８００において、図１０を参照して説明した制御部１４０に含まれる１つ以上の構成要素は、無線通信インタフェース８２５において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、コントローラ８２１において実装されてもよい。一例として、ｇＮＢ８００は、無線通信インタフェース８２５の一部（例えば、ＢＢプロセッサ８２６）若しくは全部、及び／又はコントローラ８２１を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがｇＮＢ８００にインストールされ、無線通信インタフェース８２５（例えば、ＢＢプロセッサ８２６）及び／又はコントローラ８２１が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてｇＮＢ８００、基地局装置８２０又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。

また、図２２に示したｇＮＢ８００において、図１０を参照して説明した通信部１２０は、無線通信インタフェース８２５（例えば、ＲＦ回路８２７）において実装されてもよい。また、アンテナ部１１０は、アンテナ８１０において実装されてもよい。また、記憶部１３０は、メモリ８２２において実装されてもよい。

（第２の応用例）
図２３は、本開示に係る技術が適用され得るｇＮＢの概略的な構成の第２の例を示すブロック図である。ｇＮＢ８３０は、１つ以上のアンテナ８４０、基地局装置８５０、及びｇＮＢ－ＤＵ８６０を有する。各アンテナ８４０及びｇＮＢ－ＤＵ８６０は、ＲＦケーブルを介して互いに接続され得る。また、基地局装置８５０及びｇＮＢ－ＤＵ８６０は、光ファイバケーブルなどの高速回線で互いに接続され得る。なお、ｇＮＢに代えてｅＮＢに本開示の技術が適用される場合、ｇＮＢ－ＤＵ８６０がＲＲＨに置き換えられる。

アンテナ８４０の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、ｇＮＢ－ＤＵ８６０による無線信号の送受信のために使用される。ｇＮＢ８３０は、図２３に示したように複数のアンテナ８４０を有し、複数のアンテナ８４０は、例えばｇＮＢ８３０が使用する複数の周波数帯域にそれぞれ対応してもよい。なお、図２３にはｇＮＢ８３０が複数のアンテナ８４０を有する例を示したが、ｇＮＢ８３０は単一のアンテナ８４０を有してもよい。

基地局装置８５０は、コントローラ８５１、メモリ８５２、ネットワークインタフェース８５３、無線通信インタフェース８５５及び接続インタフェース８５７を備える。コントローラ８５１、メモリ８５２及びネットワークインタフェース８５３は、図２０を参照して説明したコントローラ８２１、メモリ８２２及びネットワークインタフェース８２３と同様のものである。

無線通信インタフェース８５５は、ＮＲ、ＬＴＥ又はＬＴＥ－Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、ｇＮＢ－ＤＵ８６０及びアンテナ８４０を介して、ｇＮＢ－ＤＵ８６０に対応するセクタ内に位置する端末に無線接続を提供する。無線通信インタフェース８５５は、典型的には、ＢＢプロセッサ８５６などを含み得る。ＢＢプロセッサ８５６は、接続インタフェース８５７を介してｇＮＢ－ＤＵ８６０のＲＦ回路８６４と接続されることを除き、図２２を参照して説明したＢＢプロセッサ８２６と同様のものである。無線通信インタフェース８５５は、図２３に示したように複数のＢＢプロセッサ８５６を含み、複数のＢＢプロセッサ８５６は、例えばｇＮＢ８３０が使用する複数の周波数帯域にそれぞれ対応してもよい。なお、図２３には無線通信インタフェース８５５が複数のＢＢプロセッサ８５６を含む例を示したが、無線通信インタフェース８５５は単一のＢＢプロセッサ８５６を含んでもよい。

接続インタフェース８５７は、基地局装置８５０（無線通信インタフェース８５５）をｇＮＢ－ＤＵ８６０と接続するためのインタフェースである。接続インタフェース８５７は、基地局装置８５０（無線通信インタフェース８５５）とｇＮＢ－ＤＵ８６０とを接続する上記高速回線での通信のための通信モジュールであってもよい。

また、ｇＮＢ－ＤＵ８６０は、接続インタフェース８６１及び無線通信インタフェース８６３を備える。

接続インタフェース８６１は、ｇＮＢ－ＤＵ８６０（無線通信インタフェース８６３）を基地局装置８５０と接続するためのインタフェースである。接続インタフェース８６１は、上記高速回線での通信のための通信モジュールであってもよい。

無線通信インタフェース８６３は、アンテナ８４０を介して無線信号を送受信する。無線通信インタフェース８６３は、典型的には、ＲＦ回路８６４などを含み得る。ＲＦ回路８６４は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ８４０を介して無線信号を送受信する。無線通信インタフェース８６３は、図２３に示したように複数のＲＦ回路８６４を含み、複数のＲＦ回路８６４は、例えば複数のアンテナ素子にそれぞれ対応してもよい。なお、図２３には無線通信インタフェース８６３が複数のＲＦ回路８６４を含む例を示したが、無線通信インタフェース８６３は単一のＲＦ回路８６４を含んでもよい。

図２３に示したｇＮＢ８３０において、図１０を参照して説明した制御部１４０に含まれる１つ以上の構成要素は、無線通信インタフェース８５５及び／又は無線通信インタフェース８６３において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、コントローラ８５１において実装されてもよい。一例として、ｇＮＢ８３０は、無線通信インタフェース８５５の一部（例えば、ＢＢプロセッサ８５６）若しくは全部、及び／又はコントローラ８５１を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがｇＮＢ８３０にインストールされ、無線通信インタフェース８５５（例えば、ＢＢプロセッサ８５６）及び／又はコントローラ８５１が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてｇＮＢ８３０、基地局装置８５０又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。

また、図２３に示したｇＮＢ８３０において、例えば、図１０を参照して説明した通信部１２０は、無線通信インタフェース８６３（例えば、ＲＦ回路８６４）において実装されてもよい。また、アンテナ部１１０は、アンテナ８４０において実装されてもよい。また、記憶部１３０は、メモリ８５２において実装されてもよい。

＜４．２．端末装置に関する応用例＞
（第１の応用例）
図２４は、本開示に係る技術が適用され得るスマートフォン９００の概略的な構成の一例を示すブロック図である。スマートフォン９００は、プロセッサ９０１、メモリ９０２、ストレージ９０３、外部接続インタフェース９０４、カメラ９０６、センサ９０７、マイクロフォン９０８、入力デバイス９０９、表示デバイス９１０、スピーカ９１１、無線通信インタフェース９１２、１つ以上のアンテナスイッチ９１５、１つ以上のアンテナ９１６、バス９１７、バッテリー９１８及び補助コントローラ９１９を備える。

プロセッサ９０１は、例えばＣＰＵ又はＳｏＣ（System on Chip）であってよく、スマートフォン９００のアプリケーションレイヤ及びその他のレイヤの機能を制御する。メモリ９０２は、ＲＡＭ及びＲＯＭを含み、プロセッサ９０１により実行されるプログラム及びデータを記憶する。ストレージ９０３は、半導体メモリ又はハードディスクなどの記憶媒体を含み得る。外部接続インタフェース９０４は、メモリーカード又はＵＳＢ（Universal Serial Bus）デバイスなどの外付けデバイスをスマートフォン９００へ接続するためのインタフェースである。

カメラ９０６は、例えば、ＣＣＤ（Charge Coupled Device）又はＣＭＯＳ（Complementary Metal Oxide Semiconductor）などの撮像素子を有し、撮像画像を生成する。センサ９０７は、例えば、測位センサ、ジャイロセンサ、地磁気センサ及び加速度センサなどのセンサ群を含み得る。マイクロフォン９０８は、スマートフォン９００へ入力される音声を音声信号へ変換する。入力デバイス９０９は、例えば、表示デバイス９１０の画面上へのタッチを検出するタッチセンサ、キーパッド、キーボード、ボタン又はスイッチなどを含み、ユーザからの操作又は情報入力を受け付ける。表示デバイス９１０は、液晶ディスプレイ（ＬＣＤ）又は有機発光ダイオード（ＯＬＥＤ）ディスプレイなどの画面を有し、スマートフォン９００の出力画像を表示する。スピーカ９１１は、スマートフォン９００から出力される音声信号を音声に変換する。

無線通信インタフェース９１２は、ＮＲ、ＬＴＥ又はＬＴＥ－Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、無線通信を実行する。無線通信インタフェース９１２は、典型的には、ＢＢプロセッサ９１３及びＲＦ回路９１４などを含み得る。ＢＢプロセッサ９１３は、例えば、符号化／復号、変調／復調及び多重化／逆多重化などを行なってよく、無線通信のための様々な信号処理を実行する。一方、ＲＦ回路９１４は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ９１６を介して無線信号を送受信する。無線通信インタフェース９１２は、ＢＢプロセッサ９１３及びＲＦ回路９１４を集積したワンチップのモジュールであってもよい。無線通信インタフェース９１２は、図２２に示したように複数のＢＢプロセッサ９１３及び複数のＲＦ回路９１４を含んでもよい。なお、図２２には無線通信インタフェース９１２が複数のＢＢプロセッサ９１３及び複数のＲＦ回路９１４を含む例を示したが、無線通信インタフェース９１２は単一のＢＢプロセッサ９１３又は単一のＲＦ回路９１４を含んでもよい。

さらに、無線通信インタフェース９１２は、セルラー通信方式に加えて、近距離無線通信方式、近接無線通信方式又は無線ＬＡＮ（Local Area Network）方式などの他の種類の無線通信方式をサポートしてもよく、その場合に、無線通信方式ごとのＢＢプロセッサ９１３及びＲＦ回路９１４を含んでもよい。

アンテナスイッチ９１５の各々は、無線通信インタフェース９１２に含まれる複数の回路（例えば、異なる無線通信方式のための回路）の間でアンテナ９１６の接続先を切り替える。

アンテナ９１６の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、無線通信インタフェース９１２による無線信号の送受信のために使用される。スマートフォン９００は、図２４に示したように複数のアンテナ９１６を有してもよい。なお、図２４にはスマートフォン９００が複数のアンテナ９１６を有する例を示したが、スマートフォン９００は単一のアンテナ９１６を有してもよい。

さらに、スマートフォン９００は、無線通信方式ごとにアンテナ９１６を備えてもよい。その場合に、アンテナスイッチ９１５は、スマートフォン９００の構成から省略されてもよい。

バス９１７は、プロセッサ９０１、メモリ９０２、ストレージ９０３、外部接続インタフェース９０４、カメラ９０６、センサ９０７、マイクロフォン９０８、入力デバイス９０９、表示デバイス９１０、スピーカ９１１、無線通信インタフェース９１２及び補助コントローラ９１９を互いに接続する。バッテリー９１８は、図中に破線で部分的に示した給電ラインを介して、図２４に示したスマートフォン９００の各ブロックへ電力を供給する。補助コントローラ９１９は、例えば、スリープモードにおいて、スマートフォン９００の必要最低限の機能を動作させる。

図２４に示したスマートフォン９００において、図１１を参照して説明した制御部２４０に含まれる１つ以上の構成要素は、無線通信インタフェース９１２において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、プロセッサ９０１又は補助コントローラ９１９において実装されてもよい。一例として、スマートフォン９００は、無線通信インタフェース９１２の一部（例えば、ＢＢプロセッサ９１３）若しくは全部、プロセッサ９０１、及び／又は補助コントローラ９１９を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがスマートフォン９００にインストールされ、無線通信インタフェース９１２（例えば、ＢＢプロセッサ９１３）、プロセッサ９０１、及び／又は補助コントローラ９１９が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてスマートフォン９００又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。

また、図２４に示したスマートフォン９００において、例えば、図１１を参照して説明した通信部２２０は、無線通信インタフェース９１２（例えば、ＲＦ回路９１４）において実装されてもよい。また、アンテナ部２１０は、アンテナ９１６において実装されてもよい。また、記憶部２３０は、メモリ９０２において実装されてもよい。

（第２の応用例）
図２５は、本開示に係る技術が適用され得るカーナビゲーション装置９２０の概略的な構成の一例を示すブロック図である。カーナビゲーション装置９２０は、プロセッサ９２１、メモリ９２２、ＧＰＳ（Global Positioning System）モジュール９２４、センサ９２５、データインタフェース９２６、コンテンツプレーヤ９２７、記憶媒体インタフェース９２８、入力デバイス９２９、表示デバイス９３０、スピーカ９３１、無線通信インタフェース９３３、１つ以上のアンテナスイッチ９３６、１つ以上のアンテナ９３７及びバッテリー９３８を備える。

プロセッサ９２１は、例えばＣＰＵ又はＳｏＣであってよく、カーナビゲーション装置９２０のナビゲーション機能及びその他の機能を制御する。メモリ９２２は、ＲＡＭ及びＲＯＭを含み、プロセッサ９２１により実行されるプログラム及びデータを記憶する。

ＧＰＳモジュール９２４は、ＧＰＳ衛星から受信されるＧＰＳ信号を用いて、カーナビゲーション装置９２０の位置（例えば、緯度、経度及び高度）を測定する。センサ９２５は、例えば、ジャイロセンサ、地磁気センサ及び気圧センサなどのセンサ群を含み得る。データインタフェース９２６は、例えば、図示しない端子を介して車載ネットワーク９４１に接続され、車速データなどの車両側で生成されるデータを取得する。

コンテンツプレーヤ９２７は、記憶媒体インタフェース９２８に挿入される記憶媒体（例えば、ＣＤ又はＤＶＤ）に記憶されているコンテンツを再生する。入力デバイス９２９は、例えば、表示デバイス９３０の画面上へのタッチを検出するタッチセンサ、ボタン又はスイッチなどを含み、ユーザからの操作又は情報入力を受け付ける。表示デバイス９３０は、ＬＣＤ又はＯＬＥＤディスプレイなどの画面を有し、ナビゲーション機能又は再生されるコンテンツの画像を表示する。スピーカ９３１は、ナビゲーション機能又は再生されるコンテンツの音声を出力する。

無線通信インタフェース９３３は、ＮＲ、ＬＴＥ又はＬＴＥ－Ａｄｖａｎｃｅｄなどのいずれかのセルラー通信方式をサポートし、無線通信を実行する。無線通信インタフェース９３３は、典型的には、ＢＢプロセッサ９３４及びＲＦ回路９３５などを含み得る。ＢＢプロセッサ９３４は、例えば、符号化／復号、変調／復調及び多重化／逆多重化などを行なってよく、無線通信のための様々な信号処理を実行する。一方、ＲＦ回路９３５は、ミキサ、フィルタ及びアンプなどを含んでもよく、アンテナ９３７を介して無線信号を送受信する。無線通信インタフェース９３３は、ＢＢプロセッサ９３４及びＲＦ回路９３５を集積したワンチップのモジュールであってもよい。無線通信インタフェース９３３は、図２５に示したように複数のＢＢプロセッサ９３４及び複数のＲＦ回路９３５を含んでもよい。なお、図２５には無線通信インタフェース９３３が複数のＢＢプロセッサ９３４及び複数のＲＦ回路９３５を含む例を示したが、無線通信インタフェース９３３は単一のＢＢプロセッサ９３４又は単一のＲＦ回路９３５を含んでもよい。

さらに、無線通信インタフェース９３３は、セルラー通信方式に加えて、近距離無線通信方式、近接無線通信方式又は無線ＬＡＮ方式などの他の種類の無線通信方式をサポートしてもよく、その場合に、無線通信方式ごとのＢＢプロセッサ９３４及びＲＦ回路９３５を含んでもよい。

アンテナスイッチ９３６の各々は、無線通信インタフェース９３３に含まれる複数の回路（例えば、異なる無線通信方式のための回路）の間でアンテナ９３７の接続先を切り替える。

アンテナ９３７の各々は、単一の又は複数のアンテナ素子（例えば、ＭＩＭＯアンテナを構成する複数のアンテナ素子）を有し、無線通信インタフェース９３３による無線信号の送受信のために使用される。カーナビゲーション装置９２０は、図２５に示したように複数のアンテナ９３７を有してもよい。なお、図２５にはカーナビゲーション装置９２０が複数のアンテナ９３７を有する例を示したが、カーナビゲーション装置９２０は単一のアンテナ９３７を有してもよい。

さらに、カーナビゲーション装置９２０は、無線通信方式ごとにアンテナ９３７を備えてもよい。その場合に、アンテナスイッチ９３６は、カーナビゲーション装置９２０の構成から省略されてもよい。

バッテリー９３８は、図中に破線で部分的に示した給電ラインを介して、図２３に示したカーナビゲーション装置９２０の各ブロックへ電力を供給する。また、バッテリー９３８は、車両側から給電される電力を蓄積する。

図２５に示したカーナビゲーション装置９２０において、図１１を参照して説明した制御部２４０に含まれる１つ以上の構成要素は、無線通信インタフェース９３３において実装されてもよい。あるいは、これらの構成要素の少なくとも一部は、プロセッサ９２１において実装されてもよい。一例として、カーナビゲーション装置９２０は、無線通信インタフェース９３３の一部（例えば、ＢＢプロセッサ９３４）若しくは全部及び／又はプロセッサ９２１を含むモジュールを搭載し、当該モジュールにおいて上記１つ以上の構成要素が実装されてもよい。この場合に、上記モジュールは、プロセッサを上記１つ以上の構成要素として機能させるためのプログラム（換言すると、プロセッサに上記１つ以上の構成要素の動作を実行させるためのプログラム）を記憶し、当該プログラムを実行してもよい。別の例として、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムがカーナビゲーション装置９２０にインストールされ、無線通信インタフェース９３３（例えば、ＢＢプロセッサ９３４）及び／又はプロセッサ９２１が当該プログラムを実行してもよい。以上のように、上記１つ以上の構成要素を備える装置としてカーナビゲーション装置９２０又は上記モジュールが提供されてもよく、プロセッサを上記１つ以上の構成要素として機能させるためのプログラムが提供されてもよい。また、上記プログラムを記録した読み取り可能な記録媒体が提供されてもよい。

また、図２５に示したカーナビゲーション装置９２０において、例えば、図１１を参照して説明した通信部２２０は、無線通信インタフェース９３３（例えば、ＲＦ回路９３５）において実装されてもよい。また、アンテナ部２１０は、アンテナ９３７において実装されてもよい。また、記憶部２３０は、メモリ９２２において実装されてもよい。

また、本開示に係る技術は、上述したカーナビゲーション装置９２０の１つ以上のブロックと、車載ネットワーク９４１と、車両側モジュール９４２とを含む車載システム（又は車両）９４０として実現されてもよい。車両側モジュール９４２は、車速、エンジン回転数又は故障情報などの車両側データを生成し、生成したデータを車載ネットワーク９４１へ出力する。

＜＜５．変形例＞＞
本実施形態の基地局装置１００、または端末装置２００を制御する制御装置は、専用のコンピュータシステム、又は汎用のコンピュータシステムによって実現してもよい。

例えば、上述の動作（例えば、送受信処理）を実行するための通信プログラムを、光ディスク、半導体メモリ、磁気テープ、フレキシブルディスク等のコンピュータ読み取り可能な記録媒体に格納して配布する。そして、例えば、該プログラムをコンピュータにインストールし、上述の処理を実行することによって制御装置を構成する。このとき、制御装置は、基地局装置、又は端末装置の外部の装置（例えば、パーソナルコンピュータ）であってもよい。また、制御装置は、基地局装置、又は端末装置の内部の装置であってもよい。

また、上記通信プログラムをインターネット等のネットワーク上のサーバ装置が備えるディスク装置に格納しておき、コンピュータにダウンロード等できるようにしてもよい。また、上述の機能を、ＯＳ（Operating System）とアプリケーションソフトとの協働により実現してもよい。この場合には、ＯＳ以外の部分を媒体に格納して配布してもよいし、ＯＳ以外の部分をサーバ装置に格納しておき、コンピュータにダウンロード等できるようにしてもよい。

また、上記実施形態において説明した各処理のうち、自動的に行われるものとして説明した処理の全部又は一部を手動的に行うこともでき、あるいは、手動的に行われるものとして説明した処理の全部又は一部を公知の方法で自動的に行うこともできる。この他、上記文書中や図面中で示した処理手順、具体的名称、各種のデータやパラメータを含む情報については、特記する場合を除いて任意に変更することができる。例えば、各図に示した各種情報は、図示した情報に限られない。

また、図示した各装置の各構成要素は機能概念的なものであり、必ずしも物理的に図示の如く構成されていることを要しない。すなわち、各装置の分散・統合の具体的形態は図示のものに限られず、その全部又は一部を、各種の負荷や使用状況などに応じて、任意の単位で機能的又は物理的に分散・統合して構成することができる。

また、上述の実施形態は、処理内容を矛盾させない領域で適宜組み合わせることが可能である。また、上述の実施形態のフローチャート及びシーケンス図に示された各ステップは、適宜順序を変更することが可能である。

上述の実施形態では、端末装置２００が使用すべき受信アンテナパネルと受信ビームとの組み合わせ（受信環境）のデフォルトについて記載したが、ある側面（Aspect）においては「受信アンテナパネル」は明示的（explicitly）に考慮されなくてもよい。一例として１つの受信ビームについて異なる複数の受信アンテナパネルで受信・測定された場合、ＵＥ（端末装置２００）の観点（UE perspective）では、異なる複数の受信ビームとして認識（consider）されてもよい。この場合、上述の「端末装置２００が使用すべき受信アンテナパネルと受信ビームとの組み合わせ（受信環境）のデフォルト」は「端末装置２００が使用すべき受信ビームのデフォルト」として置き換えられてもよい。

さらに、又はこれに代えて、上述した制御情報（e.g. ＰＤＣＣＨ）のリソース領域と識別情報（e.g.ＳＳＢ-Index）（又は受信アンテナパネルと受信ビームの組み合わせ）の紐づけ（Association）は、端末装置２００（ＵＥ）毎、ＵＥ内のＭＡＣエンティティ毎、セル毎、ＣＣ毎、又はＢＷＰ毎、に設定されてもよい。

＜＜６．まとめ＞＞
以上説明したように、本開示の一実施形態によれば、本実施形態に係る通信装置（例えば、端末装置２００）は、複数のアンテナパネルと、アンテナ部２１０（受信部）と、選択部２４１と、設定部２４４とを備える。アンテナ部２１０は、基地局１００から１又は複数の参照信号を複数のアンテナパネルを介して受信する。選択部２４１は、受信した１又は複数の参照信号から、１又は複数の受信ビームを選択する。設定部２４４は、基地局１００から送信される１又は複数の制御情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせを、１又は複数の参照信号を受信した際に使用した受信アンテナパネルと受信ビームとの組み合わせに基づいて設定する。

これにより、受信環境（受信アンテナパネルと受信ビームとの組み合わせ）のデフォルトを適切に設定することができる。

また、実施形態に係る端末装置２００は、取得部２４３をさらに備える。取得部２４３は、制御情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせに対応するリソース領域と、参照信号を受信した際に使用した受信アンテナパネルと受信ビームとの組み合わせを特定するための識別情報とが紐付けられた紐付情報を取得する。また、設定部２４４は、取得部２４３によって取得された紐付情報に基づいて、制御情報を受信する際に端末装置が使用する受信アンテナパネルと受信ビームとの組み合わせを設定する。

これにより、受信環境を設定するための参照信号を容易に特定することができる。

また、実施形態に係る識別情報は、それぞれ複数の参照信号を包含するグループを識別するグルーブ識別情報が紐付けられた紐付情報を取得する。

また、実施形態に係る識別情報は、グループそれぞれに包含される複数の参照信号のうち、同期時の受信電力が最も高い参照信号を識別する信号識別情報である。

これにより、受信環境を設定するための参照信号を容易に特定することができ、かつ、受信電力が高いため、高品質な受信環境を設定できる。

また、実施形態に係る通信装置は、報告部２４２をさらに備える。報告部２４２は、選択部２４１で選択された参照信号を基地局１００へ報告する。識別情報は、報告部２４２が基地局１００に報告した報告情報である。

また、実施形態に係る識別情報は、選択部２４１で選択された参照信号を識別する信号識別情報である。

また、実施形態に係る通信装置の取得部２４３は、リソース領域に対して、参照信号の出現順に応じて識別情報が紐付けられた紐付情報を取得する。

これにより、基地局１００および通信装置の間で、リソース領域と参照信号とを関係つけるシグナリングを行うことなく端末装置２００が受信環境を設定できる。

また、実施形態に係る通信装置の取得部２４３は、リソース領域に対して、参照信号の受信電力に応じて識別情報が紐付けられた紐付情報を取得する。

また、実施形態に係る通信装置の設定部２４４は、基地局１００から制御情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせの指定が無かった場合に、紐付情報に基づいて、制御情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせを設定する。

これにより、基地局１００から受信環境の指定が無かった場合であっても、適切な受信環境を設定することができる。

また、実施形態に係る通信装置の設定部２４４は、制御情報を受信した際に端末装置２００が使用した受信アンテナパネルと受信ビームとの組み合わせに基づいて、制御情報で指定されるユーザ情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせを設定する。

これにより、ユーザ情報を受信するための受信環境のデフォルトを適切に設定することができる。

また、実施形態に係る通信装置の設定部２４４は、基地局１００からユーザ情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせの指定が無かった場合に、制御情報を受信した際に端末装置２００が使用した受信アンテナパネルと受信ビームとの組み合わせに基づいて、ユーザ情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせを設定する。

また、実施形態に係る通信装置の設定部２４４は、取得部２４３によって取得された紐付情報における識別情報に基づいて、制御情報で指定されるユーザ情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせを設定する。

これにより、ＰＤＣＣＨから受信環境の指定が無かった場合であっても、ＰＤＣＣＨの受信時のデフォルトを用いることができるため、適切な受信環境を設定することができる。

また、実施形態に係る通信装置の取得部２４３は、リソース領域に対して、複数の識別情報が紐付けられた紐付情報を取得する。

これにより、受信環境のダイバーシティを確保することができる。

また、実施形態に係る通信装置の設定部２４４は、紐付情報に基づいて制御情報で指定されるユーザ情報を受信する際に端末装置が使用する受信アンテナパネルと受信ビームとの組み合わせを設定できない場合、基地局１００から送信される信号に基づいてユーザ情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせを設定する。

これにより、端末装置２００はＰＤＳＣＨをスケジューリングする時に受信環境を設定するため、どのような状況であっても確実に受信環境を設定することができる。

また、実施形態に係る基地局装置１００は、特定部１４１と、生成部１４２と、送信部１４３とを備える。特定部１４１は、基地局装置１００から送信した１又は複数の参照信号を受信した端末装置２００によって、１又は複数の参照信号から選択された１又は複数の受信ビームを特定する。生成部１４２は、端末装置２００へ送信する１又は複数の制御情報を受信する際に端末装置２００が使用する受信アンテナパネルと受信ビームとの組み合わせと、参照信号を受信した際に端末装置２００が使用した受信アンテナパネルと受信ビームとの組み合わせとを紐付けるための紐付情報を生成する。

これにより、端末装置２００が受信環境のデフォルトを適切に設定することができる。

以上、本開示の各実施形態について説明したが、本開示の技術的範囲は、上述の各実施形態そのままに限定されるものではなく、本開示の要旨を逸脱しない範囲において種々の変更が可能である。また、異なる実施形態及び変形例にわたる構成要素を適宜組み合わせてもよい。

また、本明細書に記載された各実施形態における効果はあくまで例示であって限定されるものでは無く、他の効果があってもよい。

なお、本技術は以下のような構成も取ることができる。
（１）
端末装置であって、
複数のアンテナパネルと、
基地局から１又は複数の参照信号を前記複数のアンテナパネルを介して受信する受信部と、
受信した１又は複数の参照信号から、１又は複数の受信ビームを選択する選択部と、
前記基地局から送信される１又は複数の制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを、前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて設定する設定部と、
を備える端末装置。
（２）
前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせに対応するリソース領域と、前記参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせを特定するための識別情報とが紐付けられた紐付情報を取得する取得部をさらに備え、
前記設定部は、
前記紐付情報に基づいて、前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
前記（１）に記載の端末装置。
（３）
前記識別情報は、それぞれ複数の参照信号を包含する前記グループを識別するグルーブ識別情報である
前記（２）に記載の端末装置。
（４）
前記識別情報は、前記グループそれぞれに包含される前記複数の参照信号のうち、同期時の受信電力が最も高い参照信号を識別する信号識別情報である
前記（３）に記載の端末装置。
（５）
前記選択部で選択された前記参照信号に関する報告情報を前記基地局へ報告する報告部をさらに備え、
前記識別情報は、前記報告部が前記基地局に報告した報告情報である
前記（２）～（４）のいずれかに記載の端末装置。
（６）
前記識別情報は、前記選択部で選択した前記参照信号を識別する信号識別情報である
前記（２）～（５）のいずれかに記載の端末装置。
（７）
前記取得部は、
前記リソース領域に対して、前記参照信号の出現順に応じて前記識別情報が紐付けられた前記紐付情報を取得する
前記（２）～（６）のいずれかに記載の端末装置。
（８）
前記取得部は、
前記リソース領域に対して、前記参照信号の受信電力に応じて前記識別情報が紐付けられた前記紐付情報を取得する
前記（２）～（７）のいずれかに記載の端末装置。
（９）
前記設定部は、
前記基地局から前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせの指定が無かった場合に、前記紐付情報に基づいて、前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
前記（２）～（８）のいずれかに記載の端末装置。
（１０）
前記設定部は、
前記制御情報を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて、該制御情報で指定されるユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
前記（１）～（９）のいずれかに記載の端末装置。
（１１）
前記設定部は、
前記基地局から前記ユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせの指定が無かった場合に、前記制御情報を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて、前記ユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
前記（１）～（１０）のいずれかに記載の端末装置。
（１２）
前記設定部は、
前記紐付情報に基づいて、前記制御情報で指定されるユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
前記（１）～（１１）のいずれかに記載の端末装置。
（１３）
前記取得部は、
前記リソース領域に対して、複数の識別情報が紐付けられた前記紐付情報を取得する
前記（２）～（９）のいずれかに記載の端末装置。
（１４）
前記設定部は、
前記紐付情報に基づいて前記制御情報で指定されるユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを決定できない場合、前記基地局から送信される信号に基づいて前記ユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
前記（２）～（９）のいずれかに記載の端末装置。
（１５）
基地局装置であって、
前記基地局装置から送信した１又は複数の参照信号を受信した端末装置によって、前記１又は複数の参照信号から選択された１又は複数の受信ビームを特定する特定部と、
前記端末装置へ送信する１又は複数の制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせと、前記参照信号を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせとを紐付けるための紐付情報を生成する生成部と、
前記生成部によって生成された前記紐付情報を前記通信装置へ送信する送信部と
を備える基地局装置。
（１６）
複数のアンテナパネルを備えた端末装置が実行する通信方法であって、
基地局から１又は複数の参照信号を前記複数のアンテナパネルを介して受信する受信工程と、
受信した１又は複数の参照信号から、１又は複数の受信ビームを選択する選択工程と、
前記基地局から送信される１又は複数の制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを、前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて設定する設定工程と
を含む通信方法。
（１７）
基地局装置が実行する制御方法であって、
前記基地局装置から送信した１又は複数の参照信号を受信した端末装置によって、前記１又は複数の参照信号から選択された１又は複数の受信ビームを特定する特定工程と、
前記端末装置へ送信する１又は複数の制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせと、前記参照信号を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせとを紐付けるための紐付情報を生成する生成工程と、
前記生成工程によって生成された前記紐付情報を前記通信装置へ送信する送信工程と
を含む基地局装置の制御方法。

１通信システム
１００基地局装置（基地局）
２００端末装置

Claims

端末装置であって、
複数のアンテナパネルと、
基地局から１又は複数の参照信号を、受信方向が異なる複数の受信ビームを切り替えながら前記複数のアンテナパネルを介して受信する受信部と、
前記複数の受信ビームそれぞれにおける１又は複数の参照信号の受信結果に基づいて、前記複数の受信ビームの中から、１又は複数の受信ビームを選択する選択部と、
前記基地局から送信される１又は複数の制御情報を受信する際に前記端末装置が使用する受信アンテナパネルと前記受信ビームとの組み合わせを、前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて設定する設定部と、
前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせに対応するリソース領域と、前記参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせを特定するための識別情報とが紐付けられた紐付情報を取得する取得部と、
を備え、
前記設定部は、
前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせと、前記紐付情報との両方に基づいて、前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
端末装置。
前記識別情報は、それぞれ複数の参照信号を包含するグループを識別するグループ識別情報である
請求項１に記載の端末装置。
前記識別情報は、前記グループそれぞれに包含される前記複数の参照信号のうち、同期時の受信電力が最も高い前記参照信号を識別する信号識別情報である
請求項２に記載の端末装置。
前記選択部で選択された前記参照信号に関する報告情報を前記基地局へ報告する報告部をさらに備え、
前記識別情報は、前記報告部が前記基地局に報告した前記報告情報である
請求項１に記載の端末装置。
前記識別情報は、前記選択部で選択された前記参照信号を識別する信号識別情報である
請求項１に記載の端末装置。
前記取得部は、
前記リソース領域に対して、前記参照信号の出現順に応じて前記識別情報が紐付けられた前記紐付情報を取得する
請求項１に記載の端末装置。
前記取得部は、
前記リソース領域に対して、前記参照信号の受信電力に応じて前記識別情報が紐付けられた前記紐付情報を取得する
請求項１に記載の端末装置。
前記設定部は、
前記基地局から前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせの指定が無かった場合に、前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせと、前記紐付情報とに基づいて、前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
請求項１に記載の端末装置。
前記設定部は、
前記制御情報を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて、該制御情報で指定されるユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
請求項１に記載の端末装置。
前記設定部は、
前記基地局から制御情報で指定されるユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせの指定が無かった場合に、前記制御情報を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて、前記ユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
請求項１に記載の端末装置。
前記設定部は、
前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせと、前記紐付情報とに基づいて、前記制御情報で指定されるユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
請求項１に記載の端末装置。
前記取得部は、
前記リソース領域に対して、複数の識別情報が紐付けられた前記紐付情報を取得する
請求項１に記載の端末装置。
前記設定部は、
前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせと、前記紐付情報とに基づいて前記制御情報で指定されるユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定できない場合、前記基地局から送信される信号に基づいて前記ユーザ情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
請求項１に記載の端末装置。
基地局装置であって、
前記基地局装置から送信した１又は複数の参照信号を受信方向が異なる複数の受信ビームを切り替えながら複数の受信アンテナパネルを介して受信した端末装置によって選択された１又は複数の受信ビームであって、前記複数の受信ビームそれぞれにおける１又は複数の参照信号の受信結果に基づいて選択された１又は複数の受信ビームを特定する特定部と、
前記端末装置へ送信する１又は複数の制御情報を受信する際に前記端末装置が使用する受信アンテナパネルと前記受信ビームとの組み合わせと、前記参照信号を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせとを紐付けるための紐付情報を生成する生成部と
を備える基地局装置。
複数のアンテナパネルを備えた端末装置が実行する通信方法であって、
基地局から１又は複数の参照信号を、受信方向が異なる複数の受信ビームを切り替えながら前記複数のアンテナパネルを介して受信する受信工程と、
前記複数の受信ビームそれぞれにおける１又は複数の参照信号の受信結果に基づいて、前記複数の受信ビームの中から、１又は複数の受信ビームを選択する選択工程と、
前記基地局から送信される１又は複数の制御情報を受信する際に前記端末装置が使用する受信アンテナパネルと前記受信ビームとの組み合わせを、前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせに基づいて設定する設定工程と、
前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせに対応するリソース領域と、前記参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせを特定するための識別情報とが紐付けられた紐付情報を取得する取得工程と、
を含み、
前記設定工程は、
前記１又は複数の参照信号を受信した際に使用した前記受信アンテナパネルと前記受信ビームとの組み合わせと、前記紐付情報との両方に基づいて、前記制御情報を受信する際に前記端末装置が使用する前記受信アンテナパネルと前記受信ビームとの組み合わせを設定する
通信方法。
基地局装置が実行する制御方法であって、
前記基地局装置から送信した１又は複数の参照信号を受信方向が異なる複数の受信ビームを切り替えながら複数の受信アンテナパネルを介して受信した端末装置によって選択された１又は複数の受信ビームであって、前記複数の受信ビームそれぞれにおける１又は複数の参照信号の受信結果に基づいて選択された１又は複数の受信ビームを特定する特定工程と、
前記端末装置へ送信する１又は複数の制御情報を受信する際に前記端末装置が使用する受信アンテナパネルと前記受信ビームとの組み合わせと、前記参照信号を受信した際に前記端末装置が使用した前記受信アンテナパネルと前記受信ビームとの組み合わせとを紐付けるための紐付情報を生成する生成工程と
を含む基地局装置の制御方法。
