JP7616414B2

JP7616414B2 - 測定方法及び装置

Info

Publication number: JP7616414B2
Application number: JP2023559134A
Authority: JP
Inventors: ジアン・チンイェヌ; ワン・シヌ; ジア・メイイ
Original assignee: Fujitsu Ltd
Current assignee: Fujitsu Ltd
Priority date: 2021-04-01
Filing date: 2021-04-01
Publication date: 2025-01-17
Anticipated expiration: 2041-04-01
Also published as: EP4319010A1; US20240022933A1; EP4319010A4; CN116941206A; WO2022205394A1; JP2024513796A; EP4319010B1; KR20230150871A

Description

本発明は、通信の技術分野に関する。

今のところ、新無線（ＮＲ、ＮｅｗＲａｄｉｏ）システムが以下の２つの周波数範囲内の周波数バンド（ＦＲ１及びＦＲ２を含む）でワーキングできるが、より高い周波数バンドでのワーキングをまだサポートしていない。

そのため、３ＧＰＰ(登録商標)はＲｅｌ－１７の規格化において、如何に、ＮＲがより高い周波数バンド（例えば、５２．６－７１ＧＨｚの周波数範囲内の周波数バンド）でワーキングすることをサポートするかを研究する。上述のより高い周波数バンド範囲はアンライセンス（又は共有）周波数バンドを含む。

アンライセンス（又は共有）周波数バンドでは、送信装置が送信前にチャネル検出（ｃｈａｎｎｅｌｓｅｎｓｉｎｇ）を行う必要がある可能性があり、チャネルがアイドル状態にあると検出したときに送信でき、該メカニズムは例えば、ＬＢＴ（ＬｉｓｔｅｎＢｅｆｏｒｅＴａｌｋ）と呼ばれる。これは、一方では他の装置が行っている伝送を保護し、干渉を避けるためであり、他方では、受信装置が干渉を受けず正確に受信できることを確定するためである。

また、ＮＲシステムでは、端末装置は同期信号ブロック（ＳＳＢ、ＳｙｎｃｈｒｏｎｉｚａｔｉｏｎＳｉｇｎａｌＢｌｏｃｋ、又は、ＳＳ／ＰＢＣＨＢｌｏｃｋ）に基づいて、測定、例えば、無線リソース管理（ＲＲＭ、ＲａｄｉｏＲｅｓｏｕｒｃｅＭａｎａｇｅｍｅｎｔ）のための測定／無線リンク管理（ＲＬＭ、ＲａｄｉｏＬｉｎｋＭａｎａｇｅｍｅｎｔ）のための測定／チャネル状態情報（ＣＳＩ、ＣｈａｎｎｅｌＳｔａｔｅＩｎｆｏｒｍａｔｉｏｎ）フィードバックのための測定などを行うことができる。

端末装置がＳＳＢに基づいて測定を行うことをサポートするために、ネットワーク装置（例えば、基地局）はＳＳＢを送信でき、かつ端末装置にＳＳＢベースの測定についての設定情報（又は測定設定という）を送信できる。例えば、基地局は該設定情報によりＳＳＢの時間周波数位置などを指示できる。

なお、上述の背景技術についての紹介は、本発明の技術案を明確かつ完全に説明し、また、当業者がそれを理解しやすいためのものである。これらの技術案は、本発明の背景技術に記述されているため、当業者にとって周知であると解釈してはならない。

しかし、発明者が次のようなことを発見した。即ち、セル再選択及び接続状態の測定の場合に、或る周波数位置のＳＳＢについて、ネットワーク装置（例えば、基地局）はシステム情報又は専用無線リソース制御（ＲＲＣ、ＲａｄｉｏＲｅｓｏｕｒｃｅＣｏｎｔｒｏｌ）シグナリングにより、ＳＭＴＣ（ＳＳＢＭｅａｓｕｒｅｍｅｎｔＴｉｍｉｎｇＣｏｎｆｉｇｕｒａｔｉｏｎ）ｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおける測定待ちのＳＳＢを指示するための情報を送信できる。しかし、現在の方法によれば、アンライセンス周波数バンドついて、幾つかの場合に、ネットワーク装置（基地局）はＳＭＴＣ測定期間（ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ）における測定待ちのＳＳＢを指示できない可能性があり、また、ネットワーク装置設定時の柔軟性を大幅に低下させ、端末装置測定時の複雑度及び消費電力を大幅に増加させる可能性もある。

また、アイドル状態及び／又はイナクティブ状態の測定の場合に、或る周波数位置のＳＳＢについて、ネットワーク装置はシステム情報又は専用ＲＲＣシグナリングにより、ＳＭＴＣ測定期間における測定待ちのＳＳＢを指示するための情報を送信できる。しかし、現在の方法によれば、アンライセンス周波数バンドについて、幾つかの場合に、ネットワーク装置がＳＭＴＣ測定期間における測定待ちのＳＳＢを指示するための情報を送信したときに、端末装置は該情報に基づいて測定待ちのＳＳＢを確定できない可能性があるため、端末装置は対応する測定を行うことができない恐れがある。

上述の問題の少なくとも１つを解決するために、本発明の実施例は測定方法及び装置を提供する。

本発明の実施例の１つの側面によれば、測定方法が提供され、それは、
端末装置がネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用（固有）（ｆｒｅｑｕｅｎｃｙ－ｓｐｅｃｉｆｉｃ）の同期信号ブロックの間のＱＣＬ（quasi-co-location）関係を指示するための第二指示情報及び／又はセル専用（固有）（ｃｅｌｌ－ｓｐｅｃｉｆｉｃ）の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定され；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む。

本発明の実施例のもう１つの側面によれば、測定装置が提供、それは、
ネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信する受信ユニットであって、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定される、もの；及び
前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う測定ユニットを含む。

本発明の実施例のもう１つの側面によれば、測定方法が提供、それは、
端末装置がネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報、及び周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれ；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む。

本発明の実施例のもう１つの側面によれば、測定装置が提供され、それは、
ネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信する受信ユニットであって、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報、及び周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれ；及び
前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う測定ユニットを含む。

本発明の実施例のもう１つの側面によれば、測定方法が提供され、それは、
端末装置がネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信し、そのうち、前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は測定待ちの同期信号ブロックを指示するための第一指示情報を含まないことを含む。

本発明の実施例のもう１つの側面によれば、測定装置が提供され、それは、
ネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信する受信ユニットであって、前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は測定待ちの同期信号ブロックを指示するための第一指示情報を含まない、受信ユニットを含む。

本発明の実施例の有利な効果は次のとおりであり、即ち、アンライセンス（又は共有）周波数バンドの幾つかの測定（例えば、セル再選択の測定及び接続状態ＲＲＭの測定）について、端末装置は測定情報を正確に理解できる。また、端末装置はアンライセンス（又は共有）周波数バンドについて幾つかの測定（例えば、アイドル状態又はイナクティブ状態についての測定）を行うことができる。これにより、ネットワーク装置設定時の柔軟性を向上させることができるため、端末装置測定時の複雑度及び消費電力をさらに減少させることができる。

後述の説明及び図面を参照することで本発明の特定の実施例を詳しく開示し、本発明の原理を採用し得る態様を示す。なお、本発明の実施例は範囲上でこれらにより限定されない。添付した特許請求の範囲内であれば、本発明の実施例は様々な変更、修正及び代替によるものを含んでも良い。

また、１つの実施例について説明した及び／又は示した特徴は、同じ又は類似した方式で１つ又は複数の他の実施例に用い、他の実施例における特徴と組み合わせ、又は、他の実施例における特徴を置換することもできる。

なお、「含む／有する」のような用語は、本明細書に使用されるときに、特徴、要素、ステップ、又はアセンブルの存在を指すが、１つ又は複数の他の特徴、要素、ステップ、又はアセンブリの存在又は付加を排除しないということも指す。

本発明の１つの図面又は１つの実施形態に記載の要素及び特徴は、１つ又は複数の他の図面又は実施形態に示した要素及び特徴と組み合わせることができる。また、図面では、類似した符号は、幾つの図面における対応する部品を示し、複数の実施形態に用いる対応部品を示すためにも用いられる。
本発明の実施例における通信システムを示す図である。ＳＣＳが１５ｋＨｚである場合における候補ＳＳＢの一例を示す図である。ＳＣＳが３０ｋＨｚである場合における候補ＳＳＢの一例を示す図である。ＳＳＢ索引を確定する一例を示す図である。ＳＳＢ索引を確定するもう一例を示す図である。ＳＳＢ索引を確定するもう一例を示す図である。ＳＳＢ索引を確定するもう一例を示す図である。本発明の実施例における測定方法を示す図である。本発明の実施例における測定待ちＳＳＢの確定の一例を示す図である。本発明の実施例における測定待ちＳＳＢの確定のもう一例を示す図である。本発明の実施例における測定装置を示す図である。本発明の実施例における測定設定装置を示す図である。本発明の実施例におけるネットワーク装置を示す図である。本発明の実施例における端末装置を示す図である。

添付した図面及び以下の説明を参照することにより、本発明の前述の及び他の特徴は明らかになる。なお、明細書及び図面では本発明の特定の実施例を開示するが、それらは本発明の原理を採用し得る一部のみの実施例を示し、理解すべきは、本発明は記載される実施例に限定されず、即ち、本発明は添付した特許請求の範囲内のすべての変更、変形及び代替によるものをも含むということである。

本発明の実施例では、用語「通信ネットワーク」又は「無線通信ネットワーク」は次のような任意の通信規格に準ずるネットワークを指しても良く、例えば、ＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）、ＬＴＥ－Ａ（ＬＴＥ－Ａｄｖａｎｃｅｄ）、ＷＣＤＭＡ(登録商標)（ＷｉｄｅｂａｎｄＣｏｄｅＤｉｖｉｓｉｏｎＭｕｌｔｉｐｌｅＡｃｃｅｓｓ）、ＨＳＰＡ（Ｈｉｇｈ－ＳｐｅｅｄＰａｃｋｅｔＡｃｃｅｓｓ）などである。

また、通信システムにおける装置間の通信は任意の段階の通信プロトコルに従って行われても良く、例えば、次のような通信プロトコルを含んでも良いが、それらに限定されず、即ち、１Ｇ（ｇｅｎｅｒａｔｉｏｎ）、２Ｇ、２．５Ｇ、２．７５Ｇ、３Ｇ、４Ｇ、４．５Ｇ、５Ｇ、新無線（ＮＲ、ＮｅｗＲａｄｉｏ）など、及び／又は、その他の従来の又は将来開発される通信プロトコルである。

本発明の実施例では、用語「ネットワーク装置」は例えば、通信システムにおいて、端末装置を通信ネットワークに接続し、かつ該端末装置にサービスを提供する装置を指す。ネットワーク装置は次のようなものを含んでも良いが、それらに限定されず、即ち、基地局（ＢＳ、ＢａｓｅＳｔａｔｉｏｎ）、アクセスポイント（ＡＰ、ＡｃｃｅｓｓＰｏｉｎｔ）、送受信ポイント（ＴＲＰ、ＴｒａｎｓｍｉｓｓｉｏｎＲｅｃｅｐｔｉｏｎＰｏｉｎｔ）、ブロードキャスト送信機、モバイル管理エンティティ（ＭＭＥ、ＭｏｂｉｌｅＭａｎａｇｅｍｅｎｔＥｎｔｉｔｙ）、ネットワークゲートウェイ、サーバー、無線ネットワーク制御器（ＲＮＣ、ＲａｄｉｏＮｅｔｗｏｒｋＣｏｎｔｒｏｌｌｅｒ）、基地局制御器（ＢＳＣ、ＢａｓｅＳｔａｔｉｏｎＣｏｎｔｒｏｌｌｅｒ）などである。

そのうち、基地局は次のようなものを含んでも良いが、それらに限定されず、即ち、ノードＢ（ＮｏｄｅＢ又はＮＢ）、進化ノードＢ（ｅＮｏｄｅＢ又はｅＮＢ）、５Ｇ基地局（ｇＮＢ）などであり、さらにＲＲＨ（ＲｅｍｏｔｅＲａｄｉｏＨｅａｄ）、ＲＲＵ（ＲｅｍｏｔｅＲａｄｉｏＵｎｉｔ）、リレー（ｒｅｌａｙ）又は低パワーノード（例えば、ｆｅｍｔｏ、ｐｉｃｏなど）を含んでも良い。また、用語「基地局」はそれらの一部又はすべての機能を含んでも良く、各基地局は特定の地理的領域に対して通信カバレッジを提供できる。用語「セル」が指すのは、基地局及び／又はそのカバーする領域であっても良く、これは該用語のコンテキストによるものである。また、混乱を引き起こさない限り、セルと基地局は交換できる
本発明の実施例では、用語「ユーザ装置」（ＵＥ、ＵｓｅｒＥｑｕｉｐｍｅｎｔ）又は「端末装置」（ＴＥ、ＴｅｒｍｉｎａｌＥｑｕｉｐｍｅｎｔ）は例えば、ネットワーク装置により通信ネットワークにアクセスし、かつネットワークからのサービスを受ける装置を指す。ユーザ装置は固定したもの又は移動するものであっても良く、また、移動ステーション（ＭＳ、ＭｏｂｉｌｅＳｔａｔｉｏｎ）、端末、加入者ステーション（ＳＳ、ＳｕｂｓｃｒｉｂｅｒＳｔａｔｉｏｎ）、アクセス端末（ＡＴ、ＡｃｃｅｓｓＴｅｒｍｉｎａｌ）、ステーションなどとも称される。

そのうち、ユーザ装置は次のようなものを含んでも良いが、それらに限定されず、例えば、セルラーフォン（ＣｅｌｌｕｌａｒＰｈｏｎｅ）、ＰＤＡ（ＰｅｒｓｏｎａｌＤｉｇｉｔａｌＡｓｓｉｓｔａｎｔ）、無線モデム、無線通信装置、携帯装置、マシンタイプ通信装置、ラップトップコンピュータ、コードレス電話機、スマートフォン、スマートウォッチ、デジタルカメラなどである。

また、例えば、ＩｏＴ（ＩｎｔｅｒｎｅｔｏｆＴｈｉｎｇｓ）などのシナリオでは、端末装置はさらに行監視又は測定を行う機器又は装置であっても良く、例えば、ＭＴＣ（ＭａｃｈｉｎｅＴｙｐｅＣｏｍｍｕｎｉｃａｔｉｏｎ）端末、車載通信端末、Ｄ２Ｄ（ＤｅｖｉｃｅｔｏＤｅｖｉｃｅ）端末、Ｍ２Ｍ（ＭａｃｈｉｎｅｔｏＭａｃｈｉｎｅ）端末などを含んでも良いが、これらに限定されない。

さらに、「ネットワーク側」又は「ネットワーク装置側」という用語は、ネットワークの一方の側を指し、それは特定の基地局である場合もあれば、上記のように１つ又は複数のネットワーク装置を含む場合もある。「ユーザ側」又は「端末側」又は「端末装置側」という用語は、ユーザ又は端末の側を指し、特定のＵＥであっても良いし、上記のように１つ又は複数の端末装置を含んでも良い。ここで、特段の説明がない限り、「装置」はネットワーク装置又は端末装置を指す場合もある。

以下、例を通じて本発明の実施例におけるシナリオについて説明するが、本発明はこれに限定されない。

図１は本発明の実施例における通信システムを示す図であり、端末装置及びネットワーク装置を例にした場合を示している。図１に示すように、通信システム１００はネットワーク装置１０１及び端末装置１０２を含んでも良い。なお、便宜のため、図１では１つのみの端末装置及び１つのみのネットワーク装置を例にして説明を行うが、本発明の実施例はこれに限られない。

本発明の実施例において、ネットワーク装置１０１と端末装置１０２との間は従来の業務（サービス）又は将来実施可能な業務を行うことができる。これらの業務は例えば、ｅＭＢＢ（ｅｎｈａｎｃｅｄＭｏｂｉｌｅＢｒｏａｄｂａｎｄ）、ｍＭＴＣ（ｍａｓｓｉｖｅＭａｃｈｉｎｅＴｙｐｅＣｏｍｍｕｎｉｃａｔｉｏｎ）、ＵＲＬＬＣ（Ｕｌｔｒａ－ＲｅｌｉａｂｌｅａｎｄＬｏｗ－ＬａｔｅｎｃｙＣｏｍｍｕｎｉｃａｔｉｏｎ）などを含むが、これらに限られない。

アンライセンス（又は共有）周波数バンドでは、ＳＳＢはＬＢＴ失敗が原因で送信できない場合がある。ＮＲＲｅｌ－１６では、ＦＲ１（４１０ＭＨｚ－７１２５ＭＨｚ）についてのアンライセンス周波数バンドのカバレッジを保証するために、同じ周波数範囲（ＦＲ１）のライセンス周波数バンドに比べて、１つの半フレーム（ｈａｌｆｆｒａｍｅ、５ｍｓ）においてより多くの候補ＳＳＢを事前定義している。具体的には、ＳＳＢのサブキャリア間隔（ＳＣＳ、Ｓｕｂ－ＣａｒｒｉｅｒＳｐａｃｉｎｇ）が１５ｋＨｚの場合に、候補ＳＳＢ数は１０であり、ＳＳＢのＳＣＳが３０ｋＨｚの場合に、候補ＳＳＢ数は２０である。

半フレームで事前定義されている候補ＳＳＢについて、各候補ＳＳＢの候補ＳＳＢ索引（ｃａｎｄｉｄａｔｅＳＳＢｉｎｄｅｘ）及び送信時に採用されるＤＭＲＳシーケンスは事前定義されている。

図２はＳＣＳが１５ｋＨｚの場合に半フレームで事前定義されている候補ＳＳＢの一例を示す図である。図２に示すように、候補ＳＳＢは半フレーム内のシンボルの昇順に従って候補ＳＳＢ索引（ｃａｎｄｉｄａｔｅＳＳＢｉｎｄｅｘ）（０乃至９）に一対一対応する。言い換えれば、候補ＳＳＢ索引はＳＳＢの半フレーム中の時間領域位置を表すために用いられる。

また、図２はさらに、候補ＳＳＢ索引と、ＳＳＢに採用されるべきＤＭＲＳシーケンスとの間の対応関係を簡単に示している。具体的には、１つのセルのＳＳＢについて、特定の候補ＳＳＢ索引を有するＳＳＢ中のＤＭＲＳのシーケンスは候補ＳＳＢ索引の下位の３桁に基づいて確定される。ＤＭＲＳ索引（ＤＭＲＳｉｎｄｅｘ）（０乃至７）を用いて、候補ＳＳＢ索引の下位の３桁に基づいて生成される異なるＤＭＲＳシーケンスを表すとする場合に、候補ＳＳＢ索引とＤＭＲＳ索引との対応関係は図２に示すとおりである。

図３はＳＣＳが３０ｋＨｚの場合に半フレームで事前定義されている候補ＳＳＢの一例を示す図である。図３に示すように、候補ＳＳＢは半フレーム中のシンボルの昇順に従って候補ＳＳＢ索引（ｃａｎｄｉｄａｔｅＳＳＢｉｎｄｅｘ）（０乃至１９）に一対一対応する。言い換えれば、候補ＳＳＢ索引はＳＳＢの半フレーム中の時間領域位置を表すために用いられる。

また、図３はさらに、候補ＳＳＢ索引と、ＳＳＢに採用されるべきＤＭＲＳシーケンスとの間の対応関係を簡単に示している。具体的には、１つのセルのＳＳＢについて、特定の候補ＳＳＢ索引を有するＳＳＢ中のＤＭＲＳのシーケンスは候補ＳＳＢ索引の下位の３桁に基づいて確定される。ＤＭＲＳ索引（ＤＭＲＳｉｎｄｅｘ）（０乃至７）を用いて、候補ＳＳＢ索引の下位の３桁に基づいて生成される異なるＤＭＲＳシーケンスを表すとする場合に、候補ＳＳＢ索引とＤＭＲＳ索引との対応関係は図３に示すとおりである。

また、ＳＳＢはビームを採用して送信される可能性があり、アンライセンス周波数バンドについて、各方向のカバレッジを保証するために、１つの送信窓（ｄｉｓｃｏｖｅｒｙｂｕｒｓｔｔｒａｎｓｍｉｓｓｉｏｎｗｉｎｄｏｗ）又は半フレーム（ｈａｌｆｆｒａｍｅ）内で、同一の方向は複数の候補ＳＳＢに対応する可能性があり；又は、次のようにいっても良く、即ち、異なる候補ＳＳＢ索引を有する（異なる候補ＳＳＢ索引に対応する）（又は、異なるＤＭＲＳ索引を有する（異なるＤＭＲＳ索引に対応）といっても良い）のＳＳＢはＱＣＬされても良い（ＱＣＬｅｄ）。

アンライセンス周波数バンドについて、端末装置は、

又は

に基づいて、ＳＳＢ索引（ＳＳＢｉｎｄｅｘ）を確定でき、そのうち、

は、候補ＳＳＢ索引（ｃａｎｄｉｄａｔｅＳＳＢｉｎｄｅｘ）であり、Ｎ_{ＤＭ－ＲＳ} ^ＰＢＣＨは対応するＳＳＢのＰＢＣＨで送信されるＤＭＲＳシーケンスの索引（ＤＭＲＳｉｎｄｅｘ）であり；Ｎ_ＳＳＢ ^ＱＣＬはＳＳＢの間ＱＣＬ関係を指示するための情報により提供され、又は、ＳＳＢにより提供されるメイン情報ブロック（ＭＩＢ、ＭａｉｎＩｎｆｏｒｍａｔｉｏｎＢｌｏｃｋ）から得られる。Ｎ_ＳＳＢ ^ＱＣＬの値は例えば、１、２、４、８を含む。例えば、表１に示すとおりである。

言い換えれば、ＳＳＢ索引（ＳＳＢｉｎｄｅｘ）はＳＳＢの間のＱＣＬ関係を表すために用いられる。同じＳＳＢ索引（ＳＳＢｉｎｄｅｘ）を持つＳＳＢｓについて、端末装置は、これらのＳＳＢｓがＱＣＬされていると仮定する。上述の計算方法によれば、Ｎ_ＳＳＢ ^ＱＣＬの値が与えられている場合に、半フレームで事前定義されている候補ＳＳＢに対応するＳＳＢ索引（ＳＳＢｉｎｄｅｘ）は一意に確定できる。

図４は、ＳＳＢＳＣＳ＝１５ｋＨｚ及びＮ_ＳＳＢ ^ＱＣＬ＝８とする場合に、半フレームで事前定義されている候補ＳＳＢのＳＳＢ索引（ＳＳＢｉｎｄｅｘ）の一例を示す図である。上述の計算方法によれば、ＳＳＢ索引の数値範囲は０乃至７であり、半フレームで事前定義されている候補ＳＳＢに循環的に一対一対応する。

図５は、ＳＳＢＳＣＳ＝１５ｋＨｚ及びＮ_ＳＳＢ ^ＱＣＬ＝４とする場合に、半フレームで事前定義されている候補ＳＳＢのＳＳＢ索引（ＳＳＢｉｎｄｅｘ）の一例を示す図である。上述の計算方法によれば、ＳＳＢ索引の数値範囲は０乃至３であり、半フレームで事前定義されている候補ＳＳＢに循環的に一対一対応する。

図６は、ＳＳＢＳＣＳ＝１５ｋＨｚ及びＮ_ＳＳＢ ^ＱＣＬ＝２とする場合に、半フレームで事前定義されている候補ＳＳＢのＳＳＢ索引（ＳＳＢｉｎｄｅｘ）の一例を示す図である。上述の計算方法によれば、ＳＳＢ索引の数値範囲は０乃至１であり、半フレームで事前定義されている候補ＳＳＢに循環的に一対一対応する。

図７は、ＳＳＢＳＣＳ＝１５ｋＨｚ及びＮ_ＳＳＢ ^ＱＣＬ＝１とする場合に、半フレームで事前定義されている候補ＳＳＢのＳＳＢ索引（ＳＳＢｉｎｄｅｘ）の一例を示す図である。上述の計算方法によれば、ＳＳＢ索引の数値範囲は０であり、半フレームで事前定義されている候補ＳＳＢに対応する。

また、ＮＲＲｅｌ－１５／Ｒｅｌ－１６システムでは、端末装置はＳＳＢに基づいてＲＲＭのための測定／ＲＬＭのための測定／ＣＳＩフィードバックのための測定を行うことができる。端末装置がＳＳＢに基づいて測定を行うことをサポートするために、ネットワーク装置（例えば、基地局）はＳＳＢを送信でき、かつ端末装置にＳＳＢベースの測定についての設定情報（又は測定設定という）を送信できる。

例えば、セル再選択（ｃｅｌｌｒｅ－ｓｅｌｅｃｔｉｏｎ）及び接続状態の測定（ｍｅａｓｕｒｅｍｅｎｔｉｎｃｏｎｎｅｃｔｅｄｓｔａｔｅ）について、基地局はＳＩＢ２、ＳＩＢ３及びＳＩＢ４によりセル再選択についての情報を送信でき、ＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎ（又はＲＲＣＲｅｓｕｍｅ）により接続状態の測定についての情報を送信できる。これらの情報において、或る周波数位置のＳＳＢ（ＳＳＢの周波数位置は例えば、ＳＳＢの中心周波数点の位置を基準とする）について、基地局は１つの情報域（ｆｉｅｌｄ）（例えばｓｓｂ－ＴｏＭｅａｓｕｒｅ）によりＳＭＴＣ測定期間（ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ）における測定待ちのＳＳＢを指示できる。例えば、ＦＲ１のアンライセンス周波数バンドについて、ｓｓｂ－ＴｏＭｅａｓｕｒｅはＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐを用いて指示する。

例えば、ＳＭＴＣ測定期間（ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ、例えばＳＭＴＣｗｉｎｄｏｗｄｕｒａｔｉｏｎ）における測定待ちのＳＳＢとは、設定されるＳＭＴＣ測定期間で、端末装置が測定を行う必要があり得るＳＳＢｓを指し、端末装置は指示される測定待ちのＳＳＢｓ以外の他のＳＳＢを測定する必要がない。

しかし、発明者が次のようなことを発見した。即ち、現在のプロトコルにおけるＳＳＢ－ＴｏＭｅａｓｕｒｅの中のｍｅｄｉｕｍＢｉｔｍａｐについての記述によれば、アンライセンス周波数バンドについて、一方では、上述の情報域（ｓｓｂ－ＴｏＭｅａｓｕｒｅ又はｍｅｄｉｕｍＢｉｔｍａｐといっても良い）における１つのビットがＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおける同じＳＳＢ索引を持つＳＳＢが測定待ちのＳＳＢであるかを指示するために用いられ、他方では、上述の情報域（ｓｓｂ－ＴｏＭｅａｓｕｒｅ又はｍｅｄｉｕｍＢｉｔｍａｐといっても良い）におけるビットの値がＳＳＢの間のＱＣＬ関係を指示する情報域（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）により指示される値の制限を受けている。

しかし、上述の方法によれば、幾つかの場合に、ネットワーク装置（基地局）は上述の情報域（ｓｓｂ－ＴｏＭｅａｓｕｒｅ又はｍｅｄｉｕｍＢｉｔｍａｐといっても良い）によりＳＭＴＣ測定期間（ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ）における測定待ちのＳＳＢを指示できない可能性がある。また、上述の方法はさらに、ネットワーク／基地局設定時の柔軟性を大幅に低下させ、ＵＥ測定時の複雑度及び消費電力を大幅に増加させる恐れがある。

例えば、ｉｎｔｒａ－ｆｒｅｑｕｅｎｃｙセル再選択、ｉｎｔｅｒ－ｆｒｅｑｕｅｎｃｙセル再選択及び接続状態の測定の場合に、ＳＩＢ３、ＳＩＢ４及びＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎにおいて、或る周波数位置のＳＳＢについて、それぞれ、１つ又は複数のｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ（リストの方式で設定され、該リストは１つ又は複数のｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬを含み得る）を含んでも良く、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬを含まなくても良い（即ち、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬはオプション（ｏｐｔｉｏｎａｌ）である）。ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬはセル専用の（ｃｅｌｌ－ｓｐｅｃｉｆｉｃ）であり、言い換えれば、１つのｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬは該周波数位置でＳＳＢを送信する１つのセル（ＰＣＩにより標識される）のみについてのものであり、複数のｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬを含む場合に、異なるｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬは該周波数位置でＳＳＢを送信する異なるセル（各セルのＰＣＩ標識が異なる）についてのものである。

また、ＳＩＢ３、ＳＩＢ４及びＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎにおいて、ｓｓｂ－ＴｏＭｅａｓｕｒｅは周波数専用であり、言い換えれば、或る周波数位置のＳＳＢについて、１つのみのｓｓｂ－ＴｏＭｅａｓｕｒｅを含み、１つのみのｓｓｂ－ＴｏＭｅａｓｕｒｅは該周波数位置でＳＳＢを送信するすべての測定のセルについてものであり、ｓｓｂ－ＴｏＭｅａｓｕｒｅを含まない場合に、ＵＥはＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおけるすべてのＳＳＢを測定する必要がある。

上述の２つの側面を考慮して、或る周波数位置のＳＳＢについて、２つ又はそれ以上のｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ（それぞれ、異なるセルについてのもの）を含めようとする場合に、ネットワーク装置及び／又は端末装置は、周波数専用のｓｓｂ－ＴｏＭｅａｓｕｒｅ（又はｍｅｄｉｕｍＢｉｔｍａｐといっても良い）のビットの値がどのｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬにより制限されるかを一意に確定できない。それ相応に、ネットワーク装置はｓｓｂ－ＴｏＭｅａｓｕｒｅ（又はｍｅｄｉｕｍＢｉｔｍａｐといっても良い）のビットの値を正確に設定できない場合があり、端末装置はｓｓｂ－ＴｏＭｅａｓｕｒｅの指示が要求に一致するかを確定できない場合があり、これによって、この情報に対しての端末装置の処理に影響を及ぼす可能性がある（例えば、該情報を無視する可能性がある）。よって、このような場合に、ネットワーク装置（基地局）は上述の情報域（ｓｓｂ－ＴｏＭｅａｓｕｒｅ又はｍｅｄｉｕｍＢｉｔｍａｐといっても良い）によりＳＭＴＣ測定期間（ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ）における測定待ちのＳＳＢを指示できない可能性がある。

また、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬはセル専用（ｃｅｌｌ－ｓｐｅｃｉｆｉｃ）であり、ｓｓｂ－ＴｏＭｅａｓｕｒｅは周波数専用（ｆｒｅｑｕｅｎｃｙ－ｓｐｅｃｉｆｉｃ）である。よって、上述の方法はネットワーク設定時の柔軟性を大幅に低下させる恐れがある。

一方では、ＳＩＢ３、ＳＩＢ４において、或る周波数位置のＳＳＢについて、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬを含む場合に、含まれるｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬの数は隣接セルリストに含まれるセルの数と同じであり、かつこれらのｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ（ｓ）と隣接セルリストにおけるセルはリストにおける順序に従って一対一対応するはずである。このように、上述の問題を避けるために、或る周波数位置のＳＳＢについて、１つのみのｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬを含む可能性があるので、隣接セルリストも１つのみのセルを含むようになる。これにより、ネットワーク／基地局設定時の柔軟性を制限し、さらに、端末装置測定時の複雑度及び消費電力を大幅に増加させる可能性もある（端末装置は隣接セルリスト以外のセルをブラインド検出する必要がある）。

他方では、或る周波数位置のＳＳＢについて、１つのｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬを含み、該ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬにより指示される値が２である場合に、上述の方法によれば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ（又はｍｅｄｉｕｍＢｉｔｍａｐといっても良い）は上位の２桁のみが有効になり、これによって、この周波数位置でＳＳＢを送信するすべてのセルについて、この２つのみのビットに基づいてＳＭＴＣ測定期間（ｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ）における測定待ちのＳＳＢを指示するようになるため、ネットワーク／基地局設定時の柔軟性を制限している。

発明者がさらに次のようなことを発見した。即ち、今のところ、アイドル（ｉｄｌｅ）状態／イナクティブ（ｉｎａｃｔｉｖｅ）状態の測定をサポートするかについて、端末装置の能力の定義は周波数バンドに基づいている（ｐｅｒＦＲ）。言い換えれば、端末装置はネットワーク装置（例えば、基地局）に端末装置の能力を報告するときに、それぞれ、ＦＲ１及びＦＲ２についてｉｄｌｅ／ｉｎａｃｔｉｖｅ測定をサポートするかを報告できる。Ｒｅｌ－１６で定義されているアンライセンス周波数バンドがＦＲ１の一部に属するため、端末装置がＦＲ１のｉｄｌｅ／ｉｎａｃｔｉｖｅ測定をサポートすることを報告した場合に、ネットワーク装置は、それがアンライセンス周波数バンドで測定を行うように設定する可能性もある。

今のところ、アイドル状態及びイナクティブ状態の測定（ｉｄｌｅ／ｉｎａｃｔｉｖｅｍｅａｓｕｒｅｍｅｎｔｓ）について、ネットワーク装置はＳＩＢ４、ＳＩＢ１１及びＲＲＣＲｅｌｅａｓｅによりｉｄｌｅ／ｉｎａｃｔｉｖｅｍｅａｓｕｒｅｍｅｎｔｓについての情報を送信できる。このような情報において、或る周波数位置のＳＳＢについて、ネットワーク装置は１つの情報域（ｆｉｅｌｄ）（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）によりＳＭＴＣ測定期間（ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ）における測定待ちのＳＳＢを指示できるが、ＳＩＢ１１及びＲＲＣＲｅｌｅａｓｅにはＳＳＢの間のＱＣＬ関係を指示できない。

また、上述のｓｓｂ－ＴｏＭｅａｓｕｒｅにより測定待ちのＳＳＢを指示する方法によれば、アンライセンス周波数バンドについて、端末装置は、ネットワーク装置により指示されるＳＳＢの間のＱＣＬ関係に基づいて、ｓｓｂ－ＴｏＭｅａｓｕｒｅにより指示される測定待ちのＳＳＢを確定する必要がある。よって、ネットワーク装置がＳＩＢ１１又はＲＲＣＲｅｌｅａｓｅによりｓｓｂ－ＴｏＭｅａｓｕｒｅを送信してＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおける測定待ちのＳＳＢを指示するときに、端末装置は該情報確定に基づいて対応する周波数位置での測定待ちのＳＳＢを確定できないため、端末装置はそれ相応の測定を行うことができない場合がある。

上述の問題の少なくとも１つに鑑み、以下、本発明の実施例についてさらに説明する。本発明の実施例では、“……ときに”、“……場合に”、“……場合について”及び“……であれば”のような表現は１つ又は複数条件又は状態などに基づいていることを表し、また、これらの表現は交換できる。また、“指示”は幾つかの情報を明示的に含めて通知を行っても良く、幾つかの特徴により暗示的に通知しても良い。

以下の説明では、混乱を引き起こさない限り、用語“上りリンク制御信号”と“上りリンク制御情報（ＵＣＩ、ＵｐｌｉｎｋＣｏｎｔｒｏｌＩｎｆｏｒｍａｔｉｏｎ）”又は“物理上りリンク制御チャネル（ＰＵＣＣＨ、ＰｈｙｓｉｃａｌＵｐｌｉｎｋＣｏｎｔｒｏｌＣｈａｎｎｅｌ）”又は“ＰＵＳＣＨ伝送（ＰＵＳＣＨｔｒａｎｓｍｉｓｓｉｏｎ）”は交換でき、用語“上りリンクデータ信号”と“上りリンクデータ情報”又は“物理上りリンク共有チャネル（ＰＵＳＣＨ、ＰｈｙｓｉｃａｌＵｐｌｉｎｋＳｈａｒｅｄＣｈａｎｎｅｌ）”又は“ＰＵＣＣＨ伝送（ＰＵＳＣＨｔｒａｎｓｍｉｓｓｉｏｎ）は交換でき、また、用語“下りリンク制御信号”と“下りリンク制御情報（ＤＣＩ、ＤｏｗｎｌｉｎｋＣｏｎｔｒｏｌＩｎｆｏｒｍａｔｉｏｎ）”又は“物理下りリンク制御チャネル（ＰＤＣＣＨ、ＰｈｙｓｉｃａｌＤｏｗｎｌｉｎｋＣｏｎｔｒｏｌＣｈａｎｎｅｌ）”は交換でき、用語“下りリンクデータ信号”と“下りリンクデータ情報”又は“物理下りリンク共有チャネル（ＰＤＳＣＨ、ＰｈｙｓｉｃａｌＤｏｗｎｌｉｎｋＳｈａｒｅｄＣｈａｎｎｅｌ）”は交換できる。

また、ＰＵＳＣＨの送信又は受信はＰＵＳＣＨにより搬送される上りリンクデータ情報の送信又は受信と理解されても良く、ＰＵＣＣＨの送信又は受信はＰＵＣＣＨにより搬送される上りリンク制御情報の送信又は受信と理解されても良く、ＰＲＡＣＨの送信又は受信はＰＲＡＣＨにより搬送されるｐｒｅａｍｂｌｅの送信又は受信と理解されても良く、上りリンク信号は上りリンクデータ信号及び／又は上りリンク制御信号及び／又は上りリンク参照信号及び／又はランダムアクセスチャネルなどを含んでも良く、上りリンク伝送（ＵＬｔｒａｎｓｍｉｓｓｉｏｎ）又は上りリンク情報又は上りリンクチャネルとも呼ばれる。上りリンクリソースで上りリンク信号を送信することは該上りリンクリソースを用いて該上りリンク信号を送信すると理解されても良い。

以下、各実施と併せて説明を行う。

＜第一側面の実施例＞
本発明の実施例では測定方法が提供され、例えば、セル再選択又は接続状態の測定についてのものである。

図８は本発明の実施例における測定方法を示す図である。端末装置及びネットワーク装置から説明が行われる。図８に示すように、該方法は次のようなステップ（操作）を含む。

８０１：端末装置がネットワーク装置送信の設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定され；及び
８０２：前記端末装置が第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う。

なお、上述の図８は本発明の実施例を例示的に説明するためのものであるが、本発明はこれに限定されない。例えば、各操作間の実行順序を適切に調整したり、幾つかの操作を増減したりすることができる。当業者は上述の図８の記載に限られず、上述の内容をもとに適切な変形を行うことができる。

幾つかの実施例において、上述の設定情報はアンライセンス周波数バンド又はライセンス周波数バンドについてのものであり、また、上述の第一指示情報、第二指示情報及び第三指示情報は例えば、同一の周波数位置のＳＳＢについてのものである。

幾つかの実施例において、第一指示情報により指示される測定待ちのＳＳＢはＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおける測定待ちのＳＳＢである。つまり、第一指示情報はＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおける測定待ちのＳＳＢを指示するために用いられる。ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎは例えば、ネットワーク装置がＲＲＣシグナリングにより設定するものである。端末装置は第一指示情報により指示されるＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおける測定待ちのＳＳＢに基づいて測定を行い、ＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎ外の、及びＳＭＴＣｍｅａｓｕｒｅｍｅｎｔｄｕｒａｔｉｏｎにおいて第一指示情報によって測定待ちと指示されるＳＳＢ以外の他のＳＳＢに基づいて測定を行わない。

幾つかの実施例において、第一指示情報は例えば、周波数専用である。言い換えれば、或る周波数位置のＳＳＢについて、設定情報には１つのみの第一指示情報が含まれ、１つのみの第一指示情報は同一の周波数位置でＳＳＢを送信する複数のセルに適用される。

幾つかの実施例において、第二指示情報は周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するために用いられ、第三指示情報はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するために用いられる。そのうち、第二指示情報は周波数専用であり、第三指示情報はセル専用である。

言い換えれば、或る周波数位置のＳＳＢについて、設定情報には１つのみの第二指示情報が含まれ、１つのみの第二指示情報は同一の周波数位置でＳＳＢを送信する複数のセルに適用され、また、設定情報には複数の第三指示情報が含まれても良く、１つの第三指示情報は該周波数位置でＳＳＢを送信する１つのみのセルに適用される。

例えば、或る周波数位置のＳＳＢについて、設定情報には１つのセルに対応する第三指示情報が含まれる場合に、端末装置は該第三指示情報に基づいて該セルの同期信号ブロックの間のＱＣＬ関係を確定し、また、第三指示情報が提供されないセルについて、端末装置は該第二指示情報に基づいて該セルの同期信号ブロックの間のＱＣＬ関係を確定する。

幾つかの実施例において、アンライセンス周波数バンドについて、上述の設定情報は必ず第二指示情報を含む。

幾つかの実施例において、測定待ちのＳＳＢの周波数位置は例えば、サービングセルのＳＳＢの周波数位置により確定され、又はＲＲＣシグナリングにより設定される。例えば、ｉｎｔｒａ－ｆｒｅｑｕｅｎｃｙｃｅｌｌｒｅ－ｓｅｌｅｃｔｉｏｎについて、測定待ちのＳＳＢの周波数位置はサービングセルのＳＳＢの周波数位置により確定され、ｉｎｔｅｒ－ｆｒｅｑｕｅｎｃｙｃｅｌｌｒｅ－ｓｅｌｅｃｔｉｏｎについて、例えば、ＳＩＢ４が含むｄｌ－ＣａｒｒｉｅｒＦｒｅｑにより設定され、接続状態の測定について、例えば、ｍｅａｓＯｂｊｅｃｔＮＲが含むｓｓｂＦｒｅｑｕｅｎｃｙにより設定される。

幾つかの実施例において、第一指示情報は同期信号ブロック測定情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）であり、第二指示情報は同期信号ブロック共通ＱＣＬ情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）であり、第三指示情報は同期信号ブロックＱＣＬ情報（例えばｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）である。

そのうち、ＦＲ１のアンライセンス周波数バンドについて、ｓｓｂ－ＴｏＭｅａｓｕｒｅは例えば、ＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐを用いて指示できる。より高い周波数バンド（例えば、ＦＲ２又は５２．６－７１ＧＨｚ）のアンライセンス周波数バンドについて、ｓｓｂ－ＴｏＭｅａｓｕｒｅは例えば、ＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｌｏｎｇＢｉｔｍａｐを用いて指示できる。

以下、同期信号ブロック測定情報、同期信号ブロック共通ＱＣＬ情報及び同期信号ブロックＱＣＬ情報を例にして説明を行う。同期信号ブロック測定情報は例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅであるが、本発明はこれに限定されず、例えば、さらにｓｓｂ－ＴｏＭｅａｓｕｒｅ－ｒ１６又はｓｓｂ－ＴｏＭｅａｓｕｒｅ－ｒ１７などであっても良く；同期信号ブロック共通ＱＣＬ情報は例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎであるが、本発明はこれに限定されず、例えば、さらにｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ－ｒ１６又はｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ－ｒ１７などであっても良く；また、同期信号ブロックＱＣＬ情報は例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬであるが、本発明はこれに限定されず、例えば、さらにｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－ｃｅｌｌ、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－ｒ１６又はｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－ｒ１７などであっても良い。本発明は具体的な情報名について限定しない。

幾つかの実施例において、第一指示情報における１つ又は複数のビットは第二指示情報により指示される値に基づいて設定される。例えば、同期信号ブロック測定情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）の１つ又は複数のビットは同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）に基づいて設定される。言い換えれば、第一指示情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）のビットの値は同期信号ブロック共通ＱＣＬ情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）の制限を受ける。

幾つかの実施例において、第一指示情報の中の第Ｋ（Ｋ≧１）ビット（Ｋ番目のビット）は０に設定され、そのうち、Ｋは第二指示情報により指示される値よりも大きい。

幾つかの実施例において、１つのセルの実際送信の同期信号ブロックの数は第一指示情報における１の数以下である。

幾つかの実施例において、第一指示情報におけるＫ＝１番目のビットはｌｅｆｔｍｏｓｔｂｉｔである。

例えば、同期信号ブロック共通ＱＣＬ情報が設定されている場合に、第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは同期信号ブロック共通ＱＣＬ情報の値よりも大きい。さらに、例えば、特定のセルの実際送信の同期信号ブロックの数は前記第一指示情報の中の１の数以下である。

以下、ｓｓｂ－ＴｏＭｅａｓｕｒｅを例にとって第一指示情報について説明する。また、本発明の実施例における第一指示情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）はＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐを用いて指示するとするが、本発明はこれに限定されない。

表２はＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐの記述の１つの例である。

表３はＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐの記述のもう１つの例である。

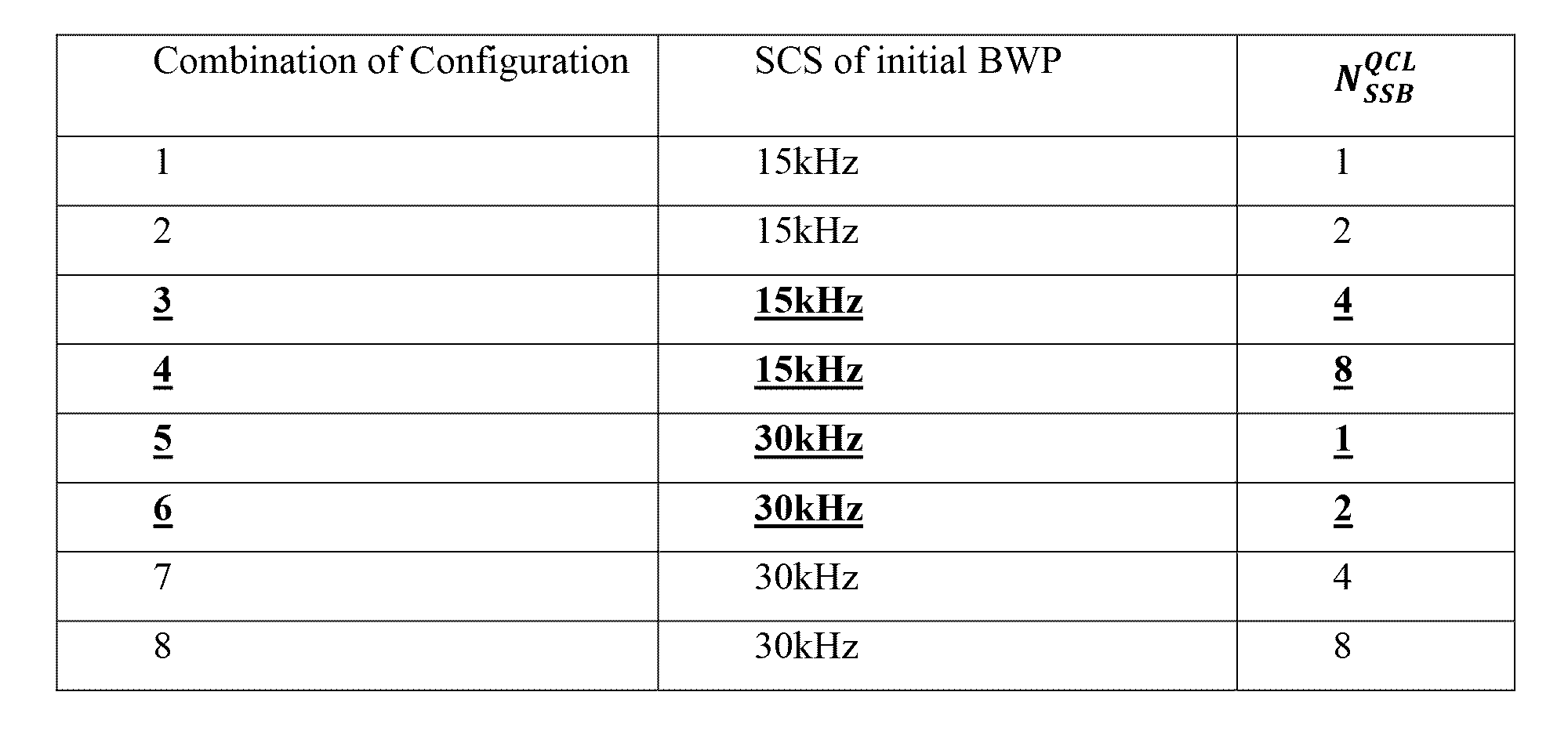

幾つかの実施例において、第二指示情報及び第三指示情報はＳＳＢ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｒｅｌａｔｉｏｎを用いて指示を行い、その数値範囲は例えば、｛１，２，４，８｝である。表４はＳＳＢ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｒｅｌａｔｉｏｎの１つの例である。

幾つかの実施例において、第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は第一指示情報における値が１のビットの数以下であり、第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は第三指示情報により指示される値以下である。

例えば、同期信号ブロック共通ＱＣＬ情報が設定されている場合に、第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは同期信号ブロック共通ＱＣＬ情報の値よりも大きい。さらに、例えば、同期信号ブロックＱＣＬ情報が提供されない特定のセルについて、実際送信の同期信号ブロックの数は第一指示情報における値が１のビットの数以下であり、同期信号ブロックＱＣＬ情報が提供されている特定のセルについて、実際送信の同期信号ブロックの数は同期信号ブロックＱＣＬ情報の値以下である。

表５はＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐの記述のもう１つの例である。

幾つかの実施例において、第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は第二指示情報により指示される値以下であり、第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は第三指示情報により指示される値以下である。

幾つかの実施例において、第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は第二指示情報により指示される値及び第一指示情報中の値が１のビットの数のうちの最小値以下であり、第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は第三指示情報により指示される値及び第一指示情報中の値が１のビットの数のうちの最小値以下である。

幾つかの実施例において、第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は第二指示情報により指示される値及び第一指示情報中の値が１のビットの数のうちの最小値以下であり、第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は第三指示情報により指示される値及び第一指示情報中の第１～Ｍ個目のビットのうち値が１のビットの数、のうちの最小値以下であり、Ｍは第三指示情報により指示される値である。

幾つかの実施例において、第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は第一指示情報中の値が１のビットの数以下であり、第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は第一指示情報中の第１～Ｍ個目のビットのうち値が１のビットの数の最小値以下であり、Ｍは第三指示情報により指示される値である。

以上、各指示情報について説明しており、以下、端末装置の行は（ｂｅｈａｖｉｏｒ）についてさらに説明する。

幾つかの実施例において、第三指示情報が提供されているセルについて、端末装置は前記セルの第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の対応関係を確定し、確定したマッピング関係及び第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定し；また、第三指示情報が提供されないセルについて、端末装置は第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）のマッピング関係を確定し、確定したマッピング関係及び第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定する。

例えば、１つのセルにｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬが設定されている場合に、端末装置はｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬに基づいてＳＳＢ索引を取得し、そして、ｓｓｂ－ＴｏＭｅａｓｕｒｅに基づいて該セルの測定待ちのＳＳＢを確定し、さもなければ、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎに基づいてＳＳＢ索引を取得し、そして、ｓｓｂ－ＴｏＭｅａｓｕｒｅに基づいて該セルの測定待ちのＳＳＢを確定する。

図９は本発明の実施例における測定待ちＳＳＢの確定の一例を示す図である。そのうち、ＳＣＳ＝１５ｋＨｚであり、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８及びｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００とする。

図９に示すように、ｃｅｌｌ０にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬが設定されず、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８によれば、ＳＳＢ索引は制限されず（依然として０乃至７である）；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（９００に示すとおり）である。即ち、ＳＳＢ索引の数値範囲は０乃至７であり、半フレームで事前定義されている候補ＳＳＢに循環的に一対一対応する。

図９に示すように、ｃｅｌｌ１にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝８が設定されており、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝８によれば、ＳＳＢ索引は制限を受けず（依然として０乃至７である）；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（９０１に示すとおり）である。即ち、ＳＳＢ索引の数値範囲は０乃至７であり、半フレームで事前定義されている候補ＳＳＢに循環的に一対一対応する。

図９に示すように、ｃｅｌｌ２にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝４が設定されており、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝４によれば、ＳＳＢ索引は４つ（０乃至３）に限定されており；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（９０２に示すとおり）である。即ち、ＳＳＢ索引の数値範囲は０乃至３であり、半フレームで事前定義されている候補ＳＳＢに循環的に一対一対応する。

図９に示すように、ｃｅｌｌ３にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝２が設定されており、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝２によれば、ＳＳＢ索引は２つ（０乃至１）に限定されており；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（９０３に示すとおり）である。即ち、ＳＳＢ索引の数値範囲は０乃至１であり、半フレームで事前定義されている候補ＳＳＢに循環的に一対一対応する。

図９に示すように、ｃｅｌｌ４にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝１が設定されており、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝１によれば、ＳＳＢ索引は１つ（０）に限定されており；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（９０４に示すとおり）である。即ち、ＳＳＢ索引の数値範囲は０であり、半フレームで事前定義されている候補ＳＳＢに対応する。

幾つかの実施例において、第三指示情報が提供されているセル及び第三指示情報が提供されないセルについて、端末装置は第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第一マッピング関係を確定し、端末装置は第一マッピング関係及び第一指示情報に基づいて測定待ちの同期信号ブロックを確定する。

例えば、端末装置はｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎに基づいてＳＳＢ索引（例えば、仮想ＳＳＢ索引という）を取得し、その後、ｓｓｂ－ＴｏＭｅａｓｕｒｅに基づいて、該セルが測定を行う必要のあるＳＳＢを確定する。

図１０は本発明の実施例における測定待ちＳＳＢの確定のもう１つの例を示す図である。そのうち、ＳＣＳ＝１５ｋＨｚであり、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８及びｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００とする。

図１０に示すように、ｃｅｌｌ０にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬが設定されず、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８によれば、仮想ＳＳＢ索引は０乃至７であり（第一マッピング関係に対応する）；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（１０００に示すとおり）である。

図１０に示すように、ｃｅｌｌ１にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝８が設定されており、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝８によれば、ＳＳＢ索引は０乃至７であり（第二マッピング関係に対応する）；ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８によれば、仮想ＳＳＢ索引は０乃至７であり（第一マッピング関係に対応する）；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（１００１に示すとおり）である。

図１０に示すように、ｃｅｌｌ２にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝４が設定されおり、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝４によれば、ＳＳＢ索引は４つ（０乃至３）であり（第二マッピング関係に対応する）；ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８によれば、仮想ＳＳＢ索引は０乃至７であり（第一マッピング関係に対応する）；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（１００２に示すとおり）である。

図１０に示すように、ｃｅｌｌ３にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝２が設定されおり、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝２によれば、ＳＳＢ索引は２つ（０乃至１）であり（第二マッピング関係に対応する）；ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８によれば、仮想ＳＳＢ索引は０乃至７であり（第一マッピング関係に対応する）；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（１００３に示すとおり）である。

図１０に示すように、ｃｅｌｌ４にｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝１が設定されおり、この場合に、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝１によれば、ＳＳＢ索引は１つ（０）であり（第二マッピング関係に対応する）；ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８によれば、仮想ＳＳＢ索引は０乃至７であり（第一マッピング関係に対応する）；また、ｓｓＢ－ＴｏＭｅａｓｕｒｅ＝１１００００００によれば、該セルにおいてＳＳＢｉｎｄｅｘ＝０又は１に対応する候補ＳＳＢは測定待ちのＳＳＢ（１００４に示すとおり）である。

さらに、第三指示情報が提供されているセルについて、端末装置はさらに、前記セルの第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第二マッピング関係を確定し、第二マッピング関係に基づいて前記セルに対して測定を行い；また、第三指示情報が提供されないセルについて、端末装置はさらに、前記第一マッピング関係に基づいて前記セルに対して測定を行う。

幾つかの実施例において、端末装置は第一指示情報の第Ｋ個目のビットを無視し、そのうち、第三指示情報が提供されているセルについて、Ｋは前記セルの第三指示情報により指示される値よりも大きく、前記第三指示情報が提供されないセルについて、Ｋは前記第二指示情報により指示される値よりも大きい。

幾つかの実施例において、第一指示情報における１つ又は複数のビットは第二指示情報及び第三指示情報により指示される最大値に基づいて設定される。例えば、第一指示情報中のＫ番目のビットは０に設定され、そのうち、Ｋは第二指示情報及び第三指示情報により指示される最大値よりも大きい。

表６はＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐの記述のもう１つの例である。

表７はＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐの記述のもう１つの例である。

幾つかの実施例において、第一指示情報における１つ又は複数のビットは第三指示情報に基づいて設定されない。例えば、第一指示情報は次のように定義されず、即ち、第三指示情報が設定されている場合に、第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは第三指示情報により指示される最大値よりも大きく、かつ実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下である。

表８はＳＳＢ－ＴｏＭｅａｓｕｒｅにおけるｍｅｄｉｕｍＢｉｔｍａｐの記述のもう１つの例である。

幾つかの実施例において、特定のセルの第一指示情報の有効位置の数は所定値であり、例えば、８である。

幾つかの実施例において、前記設定情報はセル再選択についてのものであり、前記設定情報はシステムメッセージにおいてキャリー（ｃａｒｒｙ）され；また、該システムメッセージは例えば、次のようなもののうちの１つ又は任意の組み合わせを含み、即ち、ＳＩＢ２、ＳＩＢ３、ＳＩＢ４などであり、これらに限定されない。あるいは、前記設定情報は接続状態の測定についてのものであり、前記設定情報は無線リソース制御（ＲＲＣ）情報においてキャリーされ、該情報は例えば、ＭｅａｓＯｂｊｅｃｔＮＲなどを含むが、これらに限定されない。

例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅは次のような情報（エレメント又はメッセージ）のうちの１つ又は任意の組み合わせに含まれても良く、即ち、ＲＲＣＲｅｃｏｎｆｉｇｕｒａｔｉｏｎ、ｍｅａｓＣｏｎｆｉｇ、ｍｅａｓＯｂｊｅｃｔＴｏＡｄｄＭｏｄＬｉｓｔ、ｍｅａｓＯｂｊｅｃｔ、ｍｅａｓＯｂｊｅｃｔＮＲであり；なお、具体的な意味についてはさらに関連技術を参照できる。

上述の各実施例は本発明の実施例を例示的に説明するためのものであるが、本発明はこれに限定されず、さらに、上述の各実施例をもとに適切な変形をも行うことができる。例えば、上述の各実施例を単独で使用しても良く、上述の各実施例のうちの複数を組み合わせても良い。

上述の実施例から分かるように、測定待ちの同期信号ブロックを指示するための第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定され、これによって、アンライセンス（又は共有）周波数バンドの幾つかの測定（例えば、セル再選択の測定及び接続状態ＲＲＭの測定）について、端末装置は測定情報を正確に理解できる。これにより、ネットワーク装置設定時の柔軟性を向上させることができるため、端末装置測定時の複雑度及び消費電力をさらに減少させることができる。

＜第二側面の実施例＞
本発明の実施例では測定方法が提供され、第一側面の実施例をもとにさらに説明が行われる。ここでは第一側面の実施例と同じ内容の記載を省略する。第二側面の実施例は第一側面の実施例と組み合わせることができ、又は、単独で実施することもできる。

幾つかの実施例において、端末装置はネットワーク装置送信の設定情報を受信し、前記設定情報にはセル専用の測定待ちの同期信号ブロックを指示するための第一指示情報及びセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは前記第三指示情報に基づいて設定され；及び、端末装置は第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う。

幾つかの実施例において、第一指示情報はセル専用の同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）であり、第三指示情報は同期信号ブロックＱＣＬ情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）である。該セル専用の同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）中の１つ又は複数のビットは同期信号ブロックＱＣＬ情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）に基づいて設定される。

例えば、セル専用の第三指示情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）が設定されている場合に、セル専用の第一指示情報（ｃｅｌｌｓｐｅｃｉｆｉｃｓｓｂ－ＴｏＭｅａｓｕｒｅ）は設定される。即ち、セル専用の第一指示情報（ｃｅｌｌｓｐｅｃｉｆｉｃｓｓｂ－ＴｏＭｅａｓｕｒｅ）を増やし、該情報及びセル専用の第三指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）は一緒に設定される。

幾つかの実施例において、設定情報に周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）が含まれている場合に、さらに該第二指示情報に基づいて第一指示情報中のビットを設定する。

例えば、特定のセルについて、セル専用の第一指示情報（ｃｅｌｌｓｐｅｃｉｆｉｃｓｓｂ－ＴｏＭｅａｓｕｒｅ）及びセル専用の第三指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）が設定されている場合に、セル専用のこの２つの情報に基づいて測定待ちのＳＳＢを確定し；また、周波数専用の第一指示情報（ｆｒｅｑｕｅｎｃｙｓｐｅｃｉｆｉｃｓｓｂ－ＴｏＭｅａｓｕｒｅ）及び周波数専用の第二指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）が設定されている場合に、周波数専用のこの２つの情報に基づいて測定待ちのＳＳＢを確定する。

幾つかの実施例において、端末装置はネットワーク装置送信の設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、複数のセルの、セル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報により指示される値は同じであり；前記第一指示情報における１つ又は複数のビットは第三指示情報により指示される値に基づいて設定され；及び、端末装置は前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う。

例えば、複数のセルについて、セル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）は何れも同じ値（例えば、４）を指示し、この場合に、第一指示情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）の１つ又は複数のビットは該同じ値（例えば、４）に基づいて設定される。

幾つかの実施例において、設定情報に周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）が含まれるが、セル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）が含まれない場合に、第一指示情報中のビットは第二指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）に基づいて設定される。

幾つかの実施例において、第一指示情報の中の有効位置の数は所定値、例えば、８である。

＜第三側面の実施例＞
本発明の実施例では測定方法が提供され、第一、第二側面の実施例をもとに説明が行われる。ここでは第一、第二側面の実施例と同じ内容の説明を省略する。第三側面の実施例はアイドル状態又はイナクティブ状態の測定についてのものであり、第一、第二側面の実施例と組み合わせることができ、又は、単独で実施することもできる。

幾つかの実施例において、端末装置はネットワーク装置送信の設定情報を受信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報、及び周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれ；及び、端末装置は第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う。

幾つかの実施例において、ネットワーク装置はＳＩＢ４、ＳＩＢ１１及びＲＲＣＲｅｌｅａｓｅによりアイドル状態又はイナクティブ状態についての測定設定情報を送信できる。

幾つかの実施例において、第一指示情報は同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）であり、第二指示情報は同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）であり、第三指示情報は同期信号ブロックＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）であるが、本発明はこれらに限定されない。

例えば、設定情報には同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）及び同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）が含まれても良く；又は、設定情報は同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）及び同期信号ブロックＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）を含んでも良く；又は、設定情報は同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）、同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）及び同期信号ブロックＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）を含んでも良い。

幾つかの実施例において、アイドル状態又はイナクティブ状態についての設定情報は例えば、ＭｅａｓＩｄＣｏｎｆｉｇ、ＭｅａｓＩｄｌｅＣａｒｒｉｅｒＮＲ又はｓｓｂ－ＭｅａｓＣｏｎｆｉｇメッセージにおいてキャリーされるが、本発明はこれらに限定されない。前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は第一指示情報を含むときに、前記設定情報は必ず第三指示情報を含む。

さらに、端末装置は第一、第二側面の実施例に基づいて、対応する周波数での測定待ちのＳＳＢを確定できる。

幾つかの実施例において、同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）の１つ又は複数のビットは同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）に基づいて設定される。

幾つかの実施例において、第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは第二指示情報により指示される値よりも大きい。１つのセルの実際送信の同期信号ブロックの数は前記第一指示情報中の１の数以下である。

幾つかの実施例において、前記第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第一指示情報中の１の数以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である。

幾つかの実施例において、前記第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第二指示情報により指示される値以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である。

幾つかの実施例において、前記第三指示情報が提供されているセルについて、前記端末装置は前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定し；また、前記第三指示情報が提供されないセルについて、前記端末装置は前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定する。

幾つかの実施例において、前記第三指示情報が提供されているセル及び前記第三指示情報が提供されないセルについて、前記端末装置は前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第一マッピング関係を確定し、前記端末装置は前記第一マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定する。

幾つかの実施例において、前記第三指示情報が提供されているセルについて、前記端末装置はさらに前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第二マッピング関係を確定し、前記第二マッピング関係に基づいて前記セルに対して測定を行い；また、前記第三指示情報が提供されないセルについて、前記端末装置はさらに前記第一マッピング関係に基づいて前記セルに対して測定を行う。

幾つかの実施例において、端末装置は前記第一指示情報の第Ｋ個目のビットを無視し、そのうち、前記第三指示情報が提供されているセルについて、Ｋは前記セルの前記第三指示情報により指示される値よりも大きく、また、前記第三指示情報が提供されないセルについて、Ｋは前記第二指示情報により指示される値よりも大きい。

幾つかの実施例において、第一指示情報における１つ又は複数のビットは前記第二指示情報及び前記第三指示情報により指示される最大値に基づいて設定される。例えば、前記第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは前記第二指示情報及び前記第三指示情報により指示される最大値よりも大きい。

以上、ｉｄｌｅ／ｉｎａｃｔｉｖｅ測定の設定情報に第一指示情報、及び第二指示情報及び／又は第三指示情報が含まれる場合について説明している。これにより、ｉｄｌｅ／ｉｎａｃｔｉｖｅ測定の設定情報には測定を指示するための第一指示情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）だけでなく、ＳＳＢの間のＱＣＬ関係を指示ための第三指示情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）又は第二指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）も含まれる。これにより、端末装置は正確に測定情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）を理解できるため、アンライセンス（又は共有）周波数バンドについて幾つかの測定（例えば、アイドル状態及び／又はイナクティブ状態の測定）を行うことができる。

幾つかの実施例において、端末装置はネットワーク装置送信の設定情報を受信し、そのうち前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は測定待ちの同期信号ブロックを指示するための第一指示情報を含まない。さらに、端末装置は全部の同期信号ブロックを測定待ちの同期信号ブロックと確定する。

例えば、アンライセンス周波数バンドについて、ＭｅａｓＩｄＣｏｎｆｉｇ、ＭｅａｓＩｄｌｅＣａｒｒｉｅｒＮＲ又はｓｓｂ－ＭｅａｓＣｏｎｆｉｇにはｓｓｂ－ＴｏＭｅａｓｕｒｅを含まない。そして、測定待ちのＳＳＢは全部のＳＳＢである。

これにより、ｉｄｌｅ／ｉｎａｃｔｉｖｅ測定の設定情報には第一指示情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）が含まれず、端末装置は該測定のための第一指示情報情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）を正確に理解する必要がないため、デフォルトのＳＳＢ（例えば、全部ＳＳＢ）を使えば良く、これによって、アンライセンス（又は共有）周波数バンドについて、幾つかの測定（例えば、アイドル状態及び／又はイナクティブ状態の測定）を行うことができる。

幾つかの実施例において、端末装置はネットワーク装置送信の設定情報を受信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ；及び、前記端末装置は所定値に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の間のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定する。

例えば、該所定値は８である。ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ＝８及び／又はｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ＝８とし、これによって、ＳＳＢｉｎｄｅｘ及びｓｓｂ－ＴｏＭｅａｓｕｒｅにより指示される測定待ちのＳＳＢを確定できる。

これにより、ｉｄｌｅ／ｉｎａｃｔｉｖｅ測定の設定情報には第一指示情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）が含まれる。ＳＳＢの間のＱＣＬ関係を指示するための第三指示情報（例えば、ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）又は第二指示情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）が含まれないとしても、端末装置は所定値に基づいて該測定用の第一指示情報（例えば、ｓｓｂ－ＴｏＭｅａｓｕｒｅ）を正確に理解でき、これによって、アンライセンス（又は共有）周波数バンドについて、幾つかの測定（例えば、アイドル状態及び／又はイナクティブ状態の測定）を行うことができる。

幾つかの実施例において、端末装置はさらに、ネットワーク装置に能力報告情報を送信でき、前記能力報告情報は、端末装置が、アンライセンス周波数バンドでアイドル状態又はイナクティブ状態の測定を行うことをサポートするかを報告するために用いられる。

例えば、将来、アンライセンス周波数バンドについてのｉｄｌｅ／ｉｎａｃｔｉｖｅ測定をサポートする可能性があることを考慮して、後続のリリースでは新しいＵＥ能力報告情報を導入できる。例えば、該新しいＵＥ能力情報は、アンライセンス周波数バンドでｉｄｌｅ／ｉｎａｃｔｉｖｅ測定を行うことをサポートするかを報告するために用いられる。サポートする場合に、基地局は、ＵＥが対応する周波数範囲のアンライセンス周波数バンドで測定を行うように設定でき、測定待ちのＳＳＢは上述の任意の１つ又は複数の実施例に基づいて指示及び確定され、さもなければ、基地局は、該ＵＥがアンライセンス周波数バンドでｉｄｌｅ／ｉｎａｃｔｉｖｅ測定を行うように設定しない。

あるいは、ｉｄｌｅ／ｉｎａｃｔｉｖｅ測定をサポートするかのＵＥ能力の定義は依然としてｐｅｒＦＲである。Ｒｅｌ－１６のＵＥについて、ＵＥが、ＦＲ１のｉｄｌｅ／ｉｎａｃｔｉｖｅ測定をサポートすることを報告したとしても、基地局は、該ＵＥがアンライセンス周波数バンドでｉｄｌｅ／ｉｎａｃｔｉｖｅ測定を行うようにを設定しない。後続のリリースのＵＥについて、ＵＥが、ＦＲ１及び／又はＦＲ２のｉｄｌｅ／ｉｎａｃｔｉｖｅ測定をサポートすることを報告した場合に、基地局は、ＵＥが対応する周波数範囲のアンライセンス周波数バンドで測定を行うように設定でき、測定待ちのＳＳＢは上述の任意の１つ又は複数の実施例に基づいて指示及び確定される。

上述の実施例から分かるように、端末装置はアンライセンス（又は共有）周波数バンドについて幾つかの測定（例えば、アイドル状態又はイナクティブ状態についての測定）を行うことができる。これにより、ネットワーク装置設定時の柔軟性を向上させることができるため、端末装置測定時の複雑度及び消費電力をさらに減少させることができる。

＜第四側面の実施例＞
本発明の実施例ではＢＷＰ設定方法が提供され、それは第一乃至三側面の実施例と組み合わせることができ、又は単独で実施することもできる。

幾つかの実施例において、ネットワーク装置はＵＥ専用のＲＲＣシグナリングによりＢＷＰを設定できる。例えば、ＲＲＣ－Ｒｅｃｏｎｆｉｇｕｒａｔｉｏｎメッセージにおいて、１つ又は複数のセルについて、それぞれ、ＢＷＰを設定できる。ＢＷＰ設定情報にはＢＷＰのサブキャリア間隔を指示するための情報域（例えば、ｓｕｂｃａｒｒｉｅｒＳｐａｃｉｎｇ）が含まれる。ｉｎｉｔｉａｌＤＬＢＷＰについて、該情報域の値はＭＩＢ中のｓｕｂＣａｒｒｉｅｒＳｐａｃｉｎｇＣｏｍｍｏｎと同じであるはずである。しかし、ＦＲ１におけるアンライセンス周波数バンドについて、これはネットワークのデプロイメント（又はネットワークデプロイメントの柔軟性といっても良い）を制限する。

例えば、ＦＲ１中のアンライセンス周波数バンドについて、ＭＩＢ中のｓｕｂＣａｒｒｉｅｒＳｐａｃｉｎｇＣｏｍｍｏｎはＮ_ＳＳＢ ^ＱＣＬの値を指示するために用いられ、即ち、ＳＳＢの間のＱＣＬ関係を指示するために用いられる。次のような表に示すとおりである。

Ｔａｂｌｅ４．１－１：ＭａｐｐｉｎｇｂｅｔｗｅｅｎｔｈｅｃｏｍｂｉｎａｔｉｏｎｏｆｓｕｂＣａｒｒｉｅｒＳｐａｃｉｎｇＣｏｍｍｏｎａｎｄＬＳＢｏｆｓｓｂ－ＳｕｂｃａｒｒｉｅｒＯｆｆｓｅｔｔｏＮ_ＳＳＢ ^ＱＣＬ

しかし、ＦＲ１について、ＳＣＳを指示する角度から見て、ｓｕｂＣａｒｒｉｅｒＳｐａｃｉｎｇＣｏｍｍｏｎの値がｓｃｓ１５又は６０である場合に、それは、ＳＣＳが１５ｋＨｚであると指示し、ｓｕｂＣａｒｒｉｅｒＳｐａｃｉｎｇＣｏｍｍｏｎの値がｓｃｓ３０又は１２０である場合に、それは、ＳＣＳが３０ｋＨｚであると指示する。よって、上述の方法によれば、以下の３、４、５、６の設定の組み合わせを指示できない。

次のような方式で、アンライセンス周波数バンドについての上述の設定の柔軟性を向上させることができる。

幾つかの実施例において、（例えば、ＦＲ１の）アンライセンス周波数バンド（ｆｏｒｏｐｅｒａｔｉｏｎｗｉｔｈｓｈａｒｅｄｓｐｅｃｔｒｕｍｃｈａｎｎｅｌａｃｃｅｓｓ）のｉｎｉｔｉａｌＤＬＢＷＰについて、ｓｕｂｃａｒｒｉｅｒＳｐａｃｉｎｇの値は該ｉｎｉｔｉａｌＤＬＢＷＰに関連付けられるＳＳＢのＳＣＳに対応する値である。“ＦｏｒｔｈｅｉｎｉｔｉａｌＤＬＢＷＰｔｈｉｓｆｉｅｌｄｈａｓｔｈｅｖａｌｕｅｃｏｒｒｅｓｐｏｎｄｉｎｇｔｏｔｈｅｓｕｂｃａｒｒｉｅｒｓｐａｃｉｎｇｏｆｔｈｅＳＳＢａｓｓｏｃｉａｔｅｄｔｏｔｈｅｉｎｉｔｉａｌＤＬＢＷＰｆｏｒｏｐｅｒａｔｉｏｎｗｉｔｈｓｈａｒｅｄｓｐｅｃｔｒｕｍｃｈａｎｎｅｌａｃｃｅｓｓ”と記述できる。

幾つかの実施例において、アンライセンス周波数バンド（ｆｏｒｏｐｅｒａｔｉｏｎｗｉｔｈｓｈａｒｅｄｓｐｅｃｔｒｕｍｃｈａｎｎｅｌａｃｃｅｓｓ）のｉｎｉｔｉａｌＤＬＢＷＰについて、ｓｕｂｃａｒｒｉｅｒＳｐａｃｉｎｇの値は該ｉｎｉｔｉａｌＤＬＢＷＰにより設定されるＣＯＲＥＳＥＴ＃０のＳＣＳに対応する値である。

幾つかの実施例において、アンライセンス周波数バンド（ｆｏｒｏｐｅｒａｔｉｏｎｗｉｔｈｓｈａｒｅｄｓｐｅｃｔｒｕｍｃｈａｎｎｅｌａｃｃｅｓｓ）のｉｎｉｔｉａｌＤＬＢＷＰについて、ｓｕｂｃａｒｒｉｅｒＳｐａｃｉｎｇの値は該セルのｃｅｌｌ－ｄｅｆｉｎｉｎｇＳＳＢのＳＣＳに対応する値である。

幾つかの実施例において、アンライセンス周波数バンド（ｆｏｒｏｐｅｒａｔｉｏｎｗｉｔｈｓｈａｒｅｄｓｐｅｃｔｒｕｍｃｈａｎｎｅｌａｃｃｅｓｓ）のｉｎｉｔｉａｌＤＬＢＷＰについて、ｓｕｂｃａｒｒｉｅｒＳｐａｃｉｎｇの値は該セルのＳＳＢのＳＣＳに対応する値である。

例えば、同一のセルが送信するＳＳＢのＳＣＳは同じである。

幾つかの実施例において、ｓｕｂｃａｒｒｉｅｒＳｐａｃｉｎｇの値はＳｕｂｃａｒｒｉｅｒｓｐａｃｉｎｇｆｏｒＳＩＢ１に対応する値であり、及び／又は、Ｍｓｇ．２／４ｆｏｒｉｎｉｔｉａｌａｃｃｅｓｓ，ｐａｇｉｎｇａｎｄｂｒｏａｄｃａｓｔＳＩ－ｍｅｓｓａｇｅｓに対応する値である。

＜第五側面の実施例＞
本発明の実施例では測定装置が提供される。該装置は例えば、端末装置であっても良く、端末装置に配意される１つ又は複数の部品又はアセンブリであっても良く、ここでは第一乃至三側面の実施例と同じ内容の記載を省略する。

図１１は本発明の実施例における測定装置を示す図である。図１１に示すように、測定装置１１００は受信ユニット１１０１、測定ユニット１１０２及び送信ユニット１１０３を含む。

幾つかの実施例において、受信ユニット１１０１はネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定され；及び、測定ユニット１１０２は前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う。

幾つかの実施例において、前記第一指示情報は同期信号ブロック測定情報であり、前記第二指示情報は同期信号ブロック共通ＱＣＬ情報であり、前記第三指示情報は同期信号ブロックＱＣＬ情報である。

幾つかの実施例において、前記同期信号ブロック測定情報の１つ又は複数のビットは前記同期信号ブロック共通ＱＣＬ情報に基づいて設定される。

幾つかの実施例において、前記第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは前記第二指示情報により指示される値よりも大きい。

幾つかの実施例において、１つのセルの実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下である。

幾つかの実施例において、前記第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である。

幾つかの実施例において、測定ユニット１１０２はさらに、前記第三指示情報が提供されているセルについて、前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定し；及び、前記第三指示情報が提供されないセルについて、前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定するために用いられる。

幾つかの実施例において、測定ユニット１１０２はさらに、前記第三指示情報が提供されているセル及び前記第三指示情報が提供されないセルについて、前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引の第一マッピング関係を確定し、前記第一マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定するために用いられる。

幾つかの実施例において、測定ユニット１１０２はさらに、前記第三指示情報が提供されているセルについて、さらに前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引の第二マッピング関係を確定し、前記第二マッピング関係に基づいて前記セルに対して測定を行い；及び、前記第三指示情報が提供されないセルについて、さらに前記第一マッピング関係に基づいて前記セルに対して測定を行うために用いられる。

幾つかの実施例において、測定ユニット１１０２はさらに、前記第一指示情報の中のＫ番目のビットを無視するために用いられ、そのうち、前記第三指示情報が提供されているセルについて、Ｋは前記セルの前記第三指示情報により指示される値よりも大きく、前記第三指示情報が提供されないセルについて、Ｋは前記第二指示情報により指示される値よりも大きい。

幾つかの実施例において、前記第一指示情報における１つ又は複数のビットは前記第二指示情報及び前記第三指示情報により指示される最大値に基づいて設定される。

幾つかの実施例において、前記第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは前記第二指示情報及び前記第三指示情報により指示される最大値よりも大きい。

幾つかの実施例において、前記設定情報はセル再選択についてのものであり、前記設定情報はシステムメッセージにおいてキャリーされ；又は、前記設定情報は接続状態の測定についてのものであり、前記設定情報は無線リソース制御情報においてキャリーされる。

幾つかの実施例において、受信ユニット１１０１はネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報、及び周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれ；及び、測定ユニット１１０２は前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う。

幾つかの実施例において、前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報には前記第一指示情報が含まれれば、前記設定情報は（必ず）前記第三指示情報に含まれる。

幾つかの実施例において、受信ユニット１１０１はネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信し、そのうち、前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は測定待ちの同期信号ブロックを指示するための第一指示情報を含まない。測定ユニット１１０２は全部の同期信号ブロックを測定待ちの同期信号ブロックと確定する。

幾つかの実施例において、受信ユニット１１０１はネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ；及び、測定ユニット１１０２は所定値に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の間のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定する。

幾つかの実施例において、送信ユニット１１０３は前記ネットワーク装置に能力報告情報を送信し、前記能力報告情報は、端末装置が、アンライセンス周波数バンドでアイドル状態又はイナクティブ状態の測定を行うことをサポートするかを報告するために用いられる。

なお、以上、本発明に係る各部品又はモジュールのみを説明しているが、本発明はこれに限定されない。測定装置１１００はさらに他の部品又はモジュールを含んでも良いが、これらの部品又はモジュールの具体的な内容については関連技術を参照できる。

また、便宜のため、図１１では各部品又はモジュール間の接続関係又は信号の方向のみが示されているが、当業者が理解できるように、バスによる接続などの様々な関連技術を採用しても良い。上述の各部品又はモジュールは例えば、処理器、記憶器、送信機、受信機などのハードウェアにより実現され得るが、本発明の実施はこれらに限定されない。

上述の実施例から分かるように、アンライセンス（又は共有）周波数バンドの幾つかの測定（例えば、セル再選択の測定及び接続状態ＲＲＭの測定）について、端末装置は測定情報を正確に理解できる。また、端末装置はアンライセンス（又は共有）周波数バンドについて幾つかの測定（例えば、アイドル状態又はイナクティブ状態についての測定）を行うことができる。これにより、ネットワーク装置設定時の柔軟性を向上させることができるため、端末装置測定時の複雑度及び消費電力をさらに減少させることができる。

＜第六側面の実施例＞
本発明の実施例では測定設定装置が提供される。該装置は例えば、ネットワーク装置であってもよく、ネットワーク装置に配置される１つ又は複数の部品又はアセンブリであっても良く、ここでは第一乃至五側面の実施例と同じ内容の記載を省略する。

図１２は本発明の実施例に係る測定設定装置を示す図である。図１２に示すように、測定設定装置１２００は送信ユニット１２０１及び受信ユニット１２０２を含む。

幾つかの実施例において、送信ユニット１２０１は端末装置にセル再選択又は接続状態の測定についての設定情報を送信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定される。

幾つかの実施例において、送信ユニット１２０１は端末装置にアイドル状態又はイナクティブ状態についての設定情報を送信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報、及び周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれる。

幾つかの実施例において、送信ユニット１２０１は端末装置にアイドル状態又はイナクティブ状態についての設定情報を送信し、そのうち、前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は測定待ちの同期信号ブロックを指示するための第一指示情報を含まない。

幾つかの実施例において、送信ユニット１２０１は端末装置にアイドル状態又はイナクティブ状態についての設定情報を送信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、前記端末装置は所定値に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の間のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定する。

幾つかの実施例において、受信ユニット１２０２は端末装置送信の能力報告情報を受信し、前記能力報告情報は、前記端末装置が、アンライセンス周波数バンドでアイドル状態又はイナクティブ状態の測定を行うことをサポートするかを報告するために用いられる。

なお、以上、本発明に係る各部品又はモジュールのみを説明しているが、本発明はこれに限定されない。測定設定装置１２００はさらに他の部品又はモジュールを含んでも良いが、これらの部品又はモジュールの具体的な内容については関連技術を参照できる。

また、便宜のため、図１２では各部品又はモジュール間の接続関係又は信号の方向のみが示されているが、当業者が理解できるように、バスによる接続などの様々な関連技術を採用しても良い。上述の各部品又はモジュールは例えば、処理器、記憶器、送信機、受信機などのハードウェアにより実現され得るが、本発明の実施はこれらに限定されない。

上述の実施例から分かるように、ネットワーク装置がアンライセンス（又は共有）周波数バンドに対して測定設定を行うことで、端末装置は測定情報を正確に理解できる。また、端末装置はアンライセンス（又は共有）周波数バンドについて測定を行うことができる。これにより、ネットワーク装置設定時の柔軟性を向上させることができるため、端末装置測定時の複雑度及び消費電力をさらに減少させることができる。

＜第七側面の実施例＞
本発明の実施例ではさらに通信システムが提供され、これについては図１を参照できる。ここでは第一側面乃至第六側面の実施例と同じ内容の記載を省略する。

幾つかの実施例において、該通信システムは次のようなものを含んでも良い。

端末装置：第一乃至第四側面の実施例に記載の測定方法を実行し；及び
ネットワーク装置：第一乃至第四側面の実施例に記載の測定設定方法を実行する。

本発明の実施例ではさらにネットワーク装置が提供され、それは例えば、基地局であっても良いが、本発明はこれに限定されず、さらに他のネットワーク装置であっても良い。

図１３は本発明の実施例におけるネットワーク装置の構成図である。図１３に示すように、ネットワーク装置１３００は処理器１３１０（例えば、中央処理器ＣＰＵ）及び記憶器１３２０を含んでも良く、記憶器１３２０は処理器１３１０に接続される。そのうち、該記憶器１３２０は各種のデータを記憶でき、また、さらに情報処理のためのプログラム１３３０を記憶し、かつ処理器１３１０の制御下で該プログラム１３３０を実行できる。

例えば、処理器１３１０はプログラムを実行して第一乃至四側面の実施例に記載の測定設定方法を実現するように構成されても良い。例えば、処理器１３１０は次のような制御を行うように構成されても良く、即ち、端末装置にセル再選択又は接続状態の測定についての設定情報を送信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定される。

また、図１３に示すように、ネットワーク装置１３００はさらに、送受信機１３４０、アンテナ１３５０などを含んでも良く、そのうち、これらの部品の機能は従来技術類似と同様であるため、ここではその詳しい説明を省略する。なお、ネットワーク装置１３００は図１３に示すすべての部品を含む必要がない。また、ネットワーク装置１３００はさらに図１３に無い部品を含んでも良いが、これについては従来技術を参照できる。

本発明の実施例ではさらに端末装置が提供され、本発明はこれに限定されず、さらに他の装置であっても良い。

図１４は本発明の実施例に係る端末装置を示す図である。図１４に示すように、該端末装置１４００は処理器１４１０及び記憶器１４２０を含んでも良く、記憶器１４２０はデータ及びプログラムを記憶しており、かつ処理器１４１０に接続される。なお、該図は例示に過ぎず、さらに他の類型の構成をも用いて該構成に対して補充又は代替を行うことで電気通信機能又は他の機能を実現しても良い。

例えば、処理器１４１０はプログラムを実行して第一乃至四側面の実施例に記載の測定方法を実現するように構成されても良い。例えば、処理器１４１０は次のような制御を行うように構成されても良く、即ち、ネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定され；及び、前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う。

図１４に示すように、該端末装置１４００はさらに、通信モジュール１４３０、入力ユニット１４４０、表示器１４５０、電源１４６０などを含んでも良い。そのうち、これらの部品の機能は従来技術と類似しているため、ここではその詳しい説明を省略する。なお、端末装置１４００は図１４に示すすべての部品を含む必要がない。また、端末装置１４００はさらに図１４に無い部品を含んでも良いが、これについては従来技術を参照できる。

本発明の実施例ではさらにコンピュータプログラムが提供され、そのうち、端末装置で前記プログラムを実行するときに、前記プログラムは前記端末装置に、第一乃至四側面の実施例に記載の測定方法を実行させる。

本発明の実施例ではさらに、コンピュータプログラムを記憶した記憶媒体が提供され、そのうち、前記コンピュータプログラムは端末装置に、第一乃至四側面の実施例に記載の測定方法を実行させる。

本発明の実施例ではさらに、コンピュータプログラムが提供され、そのうち、ネットワーク装置で前記プログラムを実行するときに、前記プログラムは前記ネットワーク装置に、第一乃至四側面の実施例に記載の測定設定方法を実行させる。

本発明の実施例ではさらに、コンピュータプログラムを記憶している記憶媒体が提供され、そのうち、前記コンピュータプログラムはネットワーク装置に、第一乃至四側面の実施例に記載の測定設定方法を実行させる。

また、上述の装置及び方法は、ソフトウェア又はハードウェアにより実現されても良く、ハードウェアとソフトウェアとの組み合わせにより実現されても良い。本発明は、さらに、下記のようなコンピュータ読み取り可能なプログラムに関し、即ち、該プログラムは、ロジック部品により実行されるときに、該ロジック部品に、上述の装置又は構成部品を実現させ、又は、該ロジック部品に、上述の各種の方法又はステップを実現させる。ロジック部品は、例えば、ＦＰＧＡ（ＦｉｅｌｄＰｒｏｇｒａｍｍａｂｌｅＧａｔｅＡｒｒａｙ）、マイクロプロセッサ、コンピュータに用いる処理器などであっても良い。本発明は、さらに、上述のプログラムを記憶した記憶媒体、例えば、ハードディスク、磁気ディスク、光ハードディスク、ＤＶＤ、フラッシュメモリなどにも関する。

さらに、図面に記載の機能ブロックのうちの１つ又は複数の組み合わせ及び／又は機能ブロックの１つ又は複数の組み合わせは、本明細書に記載の機能を実行するための汎用処理器、デジタル信号処理器（ＤＳＰ）、特定用途向け集積回路（ＡＳＩＣ）、フィールドプログラマブルゲートアレイ（ＦＰＧＡ）又は他のプログラム可能な論理部品、ディスクリートゲート又はトランジスタ論理部品、ディスクリートハードウェアアセンブリ又は他の任意の適切な組む合わせとして実現されても良い。また、図面に記載の機能ブロックのうちの１つ又は複数の組み合わせ及び／又は機能ブロックの１つ又は複数の組み合わせは、さらに、計算装置の組み合わせ、例えば、ＤＳＰ及びマイクロプロセッサの組み合わせ、複数のマイクロプロセッサ、ＤＳＰと通信により接続される１つ又は複数のマイクロプロセッサ又は他の任意の構成の組み合わせとして構成されても良い。

以上、本発明の好ましい実施例を説明したが、本発明はこのような実施例に限定されず、本発明の趣旨を離脱しない限り、本発明に対するあらゆる変更は本発明の技術的範囲に属する。

また、上述の実施例などに関し、さらに以下のような付記を開示する。

（付記１）
測定方法であって、
端末装置がネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定され；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む、方法。

（付記２）
付記１に記載の方法であって、
前記第一指示情報は同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）であり、前記第二指示情報は同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）であり、前記第三指示情報は同期信号ブロックＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）であり、方法。

（付記３）
付記２に記載の方法であって、
前記同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）における１つ又は複数のビットは前記同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）に基づいて設定される、方法。

（付記４）
付記１乃至３のうちの何れか１項に記載の方法であって、
前記第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは前記第二指示情報により指示される値よりも大きい、方法。

（付記５）
付記１乃至４のうちの何れか１項に記載の方法であって、
１つのセルの実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下であり、方法。

（付記６）
付記１乃至５のうちの何れか１項に記載の方法であって、
前記第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である、方法。

（付記７）
付記１乃至５のうちの何れか１項に記載の方法であって、
前記第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第二指示情報により指示される値以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である、方法。

（付記８）
付記１乃至７のうちの何れか１項に記載の方法であって、さらに、
前記第三指示情報が提供されているセルについて、前記端末装置は前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定し；及び
前記第三指示情報が提供されないセルについて、前記端末装置は前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定することを含む、方法。

（付記９）
付記１乃至７のうちの何れか１項に記載の方法であって、さらに、
前記第三指示情報が提供されているセル及び前記第三指示情報が提供されないセルについて、前記端末装置は前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第一マッピング関係を確定し、前記端末装置は前記第一マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定することを含む、方法。

（付記１０）
付記９に記載の方法であって、さらに、
前記第三指示情報が提供されているセルについて、前記端末装置はさらに前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第二マッピング関係を確定し、前記第二マッピング関係に基づいて前記セルに対して測定を行い；及び
前記第三指示情報が提供されないセルについて、前記端末装置はさらに前記第一マッピング関係に基づいて前記セルに対して測定を行うことを含む、方法。

（付記１１）
付記１乃至１０のうちの何れか１項に記載の方法であって、さらに、
前記端末装置は前記第一指示情報の第Ｋ個目のビットを無視することを含み、
そのうち、前記第三指示情報が提供されているセルについて、Ｋは前記セルの前記第三指示情報により指示される値よりも大きく、前記第三指示情報が提供されないセルについて、Ｋは前記第二指示情報により指示される値よりも大きい、方法。

（付記１２）
付記１又は２に記載の方法であって、
前記第一指示情報における１つ又は複数のビットは前記第二指示情報及び前記第三指示情報により指示される最大値に基づいて設定される、方法。

（付記１３）
付記１２に記載の方法であって、
前記第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは前記第二指示情報及び前記第三指示情報により指示される最大値よりも大きい、方法。

（付記１４）
付記１乃至１３中のうちの何れか１項に記載の方法であって、
前記設定情報はセル再選択についてのものであり、前記設定情報はシステムメッセージにおいてキャリーされ；又は
前記設定情報は接続状態の測定についてのものであり、前記設定情報は無線リソース制御情報においてキャリーされる、方法。

（付記１５）
測定設定方法であって、
ネットワーク装置が端末装置にセル再選択又は接続状態の測定についての設定情報を送信することを含み、
前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報に基づいて設定される、方法。

（付記１６）
測定方法であって、
端末装置がネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報、及び周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれ；及び
前記端末装置は前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む、方法。

（付記１７）
付記１６に記載の方法であって、
前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報には前記第一指示情報が含まれれば、前記設定情報は前記第三指示情報を含まなければならない、方法。

（付記１８）
付記１６又は１７に記載の方法であって、
前記第一指示情報は同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）であり、前記第二指示情報は同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）であり、前記第三指示情報は同期信号ブロックＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ）である、方法。

（付記１９）
付記１８に記載の方法であって、
前記同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）における１つ又は複数のビットは前記同期信号ブロック共通ＱＣＬ情報（ｓｓｂ－ＰｏｓｉｔｉｏｎＱＣＬ－Ｃｏｍｍｏｎ）に基づいて設定される、方法。

（付記２０）
付記１６乃至１９のうちの何れか１項に記載の方法であって、
前記第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは前記第二指示情報により指示される値よりも大きい、方法。

（付記２１）
付記１６乃至２０のうちの何れか１項に記載の方法であって、
１つのセルの実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下である、方法。

（付記２２）
付記１６乃至２１のうちの何れか１項に記載の方法であって、
前記第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である、方法。

（付記２３）
付記１６乃至２１のうちの何れか１項に記載の方法であって、
前記第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第二指示情報により指示される値以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である、方法。

（付記２４）
付記１６乃至２３のうちの何れか１項に記載の方法であって、さらに、
前記第三指示情報が提供されているセルについて、前記端末装置は前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定し；及び
前記第三指示情報が提供されないセルについて、前記端末装置は前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定することを含む、方法。

（付記２５）
付記１６乃至２３のうちの何れか１項に記載の方法であって、さらに、
前記第三指示情報が提供されているセル及び前記第三指示情報が提供されないセルについて、前記端末装置は前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第一マッピング関係を確定し、前記端末装置は前記第一マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定することを含む、方法。

（付記２６）
付記２５に記載の方法であって、さらに、
前記第三指示情報が提供されているセルについて、前記端末装置はさらに前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の第二マッピング関係を確定し、前記第二マッピング関係に基づいて前記セルに対して測定を行い；及び
前記第三指示情報が提供されないセルについて、前記端末装置はさらに前記第一マッピング関係に基づいて前記セルに対して測定を行うことを含む、方法。

（付記２７）
付記１６乃至２６のうちの何れか１項に記載の方法であって、さらに、
前記端末装置前記第一指示情報の中のＫ番目のビットを無視することを含み、
そのうち、前記第三指示情報が提供されているセルについて、Ｋは前記セルの前記第三指示情報により指示される値よりも大きく、前記第三指示情報が提供されないセルについて、Ｋは前記第二指示情報により指示される値よりも大きい、方法。

（付記２８）
付記１６又は１７に記載の方法であって、
前記第一指示情報における１つ又は複数のビットは前記第二指示情報及び前記第三指示情報により指示される最大値に基づいて設定される、方法。

（付記２９）
付記２８に記載の方法であって、
前記第一指示情報におけるＫ番目のビットは０に設定され、そのうち、Ｋは前記第二指示情報及び前記第三指示情報により指示される最大値よりも大きい、方法。

（付記３０）
付記１６乃至２９中のうちの何れか１項に記載の方法であって、
前記設定情報はセル再選択についてのものであり、前記設定情報はシステムメッセージにおいてキャリーされ；又は
前記設定情報は接続状態の測定についてのものであり、前記設定情報は無線リソース制御情報においてキャリーされる、方法。

（付記３１）
測定設定方法であって、
ネットワーク装置が端末装置にアイドル状態又はイナクティブ状態についての設定情報を送信することを含み、
そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報、及び周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及び／又はセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれる、方法。

（付記３２）
測定方法であって、
端末装置がネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信することを含み、
そのうち、前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は測定待ちの同期信号ブロックを指示するための第一指示情報を含まない、方法。

（付記３３）
付記３２に記載の方法であって、さらに、
前記端末装置は全部の同期信号ブロックを測定待ちの同期信号ブロックと確定することを含む、方法。

（付記３４）
付記３２に記載の方法であって、
前記第一指示情報は同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）である、方法。

（付記３５）
測定設定方法であって、
ネットワーク装置が端末装置にアイドル状態又はイナクティブ状態についての設定情報を送信することを含み、
そのうち、前記設定情報がアンライセンス周波数バンドについてのものである場合に、前記設定情報は測定待ちの同期信号ブロックを指示するための第一指示情報を含まない、方法。

（付記３６）
測定方法であって、
端末装置がネットワーク装置送信のアイドル状態又はイナクティブ状態についての設定情報を受信し、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ；及び
前記端末装置は所定値に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の間のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定することを含む、方法。

（付記３７）
付記３６に記載の方法であって、
前記第一指示情報は同期信号ブロック測定情報（ｓｓｂ－ＴｏＭｅａｓｕｒｅ）である、方法。

（付記３８）
測定設定方法であって、
ネットワーク装置が端末装置にアイドル状態又はイナクティブ状態についての設定情報を送信することを含み、そのうち、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ；及び
前記端末装置は所定値に基づいて同期信号ブロックと同期信号ブロック索引（ＳＳＢｉｎｄｅｘ）の間のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定することを含む、方法。

（付記３９）
付記３１乃至３８のうちの何れか１項に記載の方法であって、さらに、
前記端末装置は前記ネットワーク装置に能力報告情報を送信することを含み、
前記能力報告情報は、前記端末装置が、アンライセンス周波数バンドでアイドル状態又はイナクティブ状態の測定を行うことをサポートするかを報告するために用いられる、方法。

（付記４０）
測定方法であって、
端末装置がネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報に基づいて設定され；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む、方法。

（付記４１）
測定方法であって、
端末装置がネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報及びセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報における最大値に基づいて設定され；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む、方法。

（付記４２）
測定方法であって、
端末装置がネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報にはセル専用の測定待ちの同期信号ブロックを指示するための第一指示情報及びセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報が含まれ；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む、方法。

（付記４３）
測定方法であって、
端末装置がネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットはセル専用の同期信号ブロックの間のＱＣＬ関係を指示するための第三指示情報により指示される同じ値に基づいて設定され；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む、方法。

（付記４４）
測定方法であって、
端末装置がネットワーク装置送信のセル再選択又は接続状態の測定についての設定情報を受信し、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、そのうち、前記第一指示情報における１つ又は複数のビットは所定値に基づいて設定され；及び
前記端末装置が前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行うことを含む、方法。

（付記４５）
測定設定方法であって、
ネットワーク装置がＵＥ専用のＲＲＣシグナリングによりＢＷＰを設定することを含み、
そのうち、アンライセンス周波数バンドの初期下りリンクＢＷＰについて、サブキャリア間隔の値は該初期下りリンクＢＷＰに関連付けられるＳＳＢのＳＣＳに対応する値であり、及び／又は
アンライセンス周波数バンドの初期下りリンクＢＷＰについて、サブキャリア間隔の値は該初期下りリンクＢＷＰにより設定されるＣＯＲＥＳＥＴ＃０のＳＣＳに対応する値であり、及び／又は
アンライセンス周波数バンドの初期下りリンクＢＷＰについて、サブキャリア間隔の値はセルのセル定義ＳＳＢのＳＣＳに対応する値であり、及び／又は
アンライセンス周波数バンドの初期下りリンクＢＷＰについて、サブキャリア間隔の値はセルのＳＳＢのＳＣＳに対応する値であり、及び／又は
アンライセンス周波数バンドの初期下りリンクＢＷＰについて、サブキャリア間隔の値はセルのＳＳＢのＳＣＳに対応する値であり、及び／又は
アンライセンス周波数バンドの初期下りリンクＢＷＰについて、サブキャリア間隔の値はＳｕｂｃａｒｒｉｅｒｓｐａｃｉｎｇｆｏｒＳＩＢ１に対応する値であり、及び／又はＭｓｇ．２／４ｆｏｒｉｎｉｔｉａｌａｃｃｅｓｓ，ｐａｇｉｎｇａｎｄｂｒｏａｄｃａｓｔＳＩ－ｍｅｓｓａｇｅｓに対応する値である、方法。

（付記４６）
記憶器及び処理器を含む端末装置であって、
前記記憶器にはコンピュータプログラムが記憶されており、
前記処理器は前記コンピュータプログラムを実行して付記１乃至１４、１６－３０、３２－３４、３６－３７、３９－４４のうちの何れか１項に記載の測定方法を実現するように構成される、端末装置。

（付記４７）
記憶器及び処理器を含むネットワーク装置であって、
前記記憶器にはコンピュータプログラムが記憶されており、
前記処理器は前記コンピュータプログラムを実行して付記１５、３１、３５、３８、４５のうちの何れか１項に記載の測定設定方法を実現するように構成される、ネットワーク装置。

（付記４８）
付記４６に記載の端末装置及び付記４７に記載のネットワーク装置を含む、通信システム。

Claims

測定装置であって、
ネットワーク装置により送信されるセル再選択又は接続状態の測定についての設定情報を受信する受信器であって、前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報に基づいて設定される、受信器；及び
前記第一指示情報により指示される測定待ちの同期信号ブロックに基づいて測定を行う処理器を含み、
１つのセルにおける実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下である、測定装置。
請求項１に記載の測定装置であって、
前記第一指示情報は同期信号ブロック測定情報であり、前記第二指示情報は同期信号ブロック共通ＱＣＬ情報である、測定装置。
請求項２に記載の測定装置であって、
前記同期信号ブロック測定情報における１つ又は複数のビットは前記同期信号ブロック共通ＱＣＬ情報に基づいて設定される、測定装置。
請求項１に記載の測定装置であって、
前記第一指示情報におけるＫ番目のビットは０に設定され、Ｋは前記第二指示情報により指示される値よりも大きい、測定装置。
請求項１に記載の測定装置であって、
前記第二指示情報は共有周波数スペクトルの設定情報に強制的に存在する、測定装置。
請求項１に記載の測定装置であって、
第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である、測定装置。
請求項１に記載の測定装置であって、
第三指示情報が提供されないセルについて、実際送信の同期信号ブロックの数は前記第二指示情報により指示される値以下であり、前記第三指示情報が提供されているセルについて、実際送信の同期信号ブロックの数は前記第三指示情報により指示される値以下である、測定装置。
請求項１に記載の測定装置であって、
前記処理器はさらに、
第三指示情報が提供されているセルについて、前記セルの前記第三指示情報に基づいて同期信号ブロックと同期信号ブロック索引のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定し；及び
前記第三指示情報が提供されないセルについて、前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引のマッピング関係を確定し、確定した前記マッピング関係及び前記第一指示情報に基づいて前記セルの測定待ちの同期信号ブロックを確定するように構成される、測定装置。
請求項１に記載の測定装置であって、
前記処理器はさらに、
第三指示情報が提供されているセル及び前記第三指示情報が提供されないセルについて、前記第二指示情報に基づいて同期信号ブロックと同期信号ブロック索引の第一マッピング関係を確定し、前記第一マッピング関係及び前記第一指示情報に基づいて測定待ちの同期信号ブロックを確定するように構成される、測定装置。
請求項１に記載の測定装置であって、
前記処理器はさらに、前記第一指示情報におけるＫ番目のビットを無視するように構成され、
第三指示情報が提供されているセルについて、Ｋは前記セルの前記第三指示情報により指示される値よりも大きく、前記第三指示情報が提供されないセルについて、Ｋは前記第二指示情報により指示される値よりも大きい、測定装置。
請求項１に記載の測定装置であって、
前記第一指示情報における１つ又は複数のビットは前記第二指示情報及び第三指示情報により指示される最大値に基づいて設定される、測定装置。
請求項１１に記載の測定装置であって、
前記第一指示情報におけるＫ番目のビットは０に設定され、Ｋは前記第二指示情報及び前記第三指示情報により指示される最大値よりも大きい、測定装置。
請求項１に記載の測定装置であって、
前記設定情報はセル再選択についてのものであり、前記設定情報はシステムメッセージにおいてキャリーされ；又は
前記設定情報は接続状態の測定についてのものであり、前記設定情報は無線リソース制御情報においてキャリーされる、測定装置。
ネットワーク装置であって、
記憶器；及び
前記記憶器に接続される処理器を含み、
前記処理器は、測定装置にセル再選択又は接続状態の測定についての設定情報を送信するように構成され、
前記設定情報には測定待ちの同期信号ブロックを指示するための第一指示情報が含まれ、前記第一指示情報における１つ又は複数のビットは周波数専用の同期信号ブロックの間のＱＣＬ関係を指示するための第二指示情報に基づいて設定され、
１つのセルにおける実際送信の同期信号ブロックの数は前記第一指示情報における１の数以下である、ネットワーク装置。
