JP7618970B2 - タイヤ用ゴム組成物及びタイヤ - Google Patents
タイヤ用ゴム組成物及びタイヤ Download PDFInfo
- Publication number
- JP7618970B2 JP7618970B2 JP2020115456A JP2020115456A JP7618970B2 JP 7618970 B2 JP7618970 B2 JP 7618970B2 JP 2020115456 A JP2020115456 A JP 2020115456A JP 2020115456 A JP2020115456 A JP 2020115456A JP 7618970 B2 JP7618970 B2 JP 7618970B2
- Authority
- JP
- Japan
- Prior art keywords
- content
- rubber
- mass
- styrene
- less
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Classifications
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02T—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO TRANSPORTATION
- Y02T10/00—Road transport of goods or passengers
- Y02T10/80—Technologies aiming to reduce greenhouse gasses emissions common to all road transportation technologies
- Y02T10/86—Optimisation of rolling resistance, e.g. weight reduction
Landscapes
- Tires In General (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Description
本発明は、タイヤ用ゴム組成物及びタイヤに関する。
従来より、低燃費性を改善する手法や、耐摩耗性を改善する手法が種々検討されている（例えば、特許文献１、２参照）。しかしながら、近年では、これらの総合性能の更なる改善が求められている。
本発明は、前記課題を解決し、低燃費性及び耐摩耗性の総合性能を改善できるタイヤ用ゴム組成物及びタイヤを提供することを目的とする。
本発明は、スチレンブタジエンゴム、ブタジエンゴム及びイソプレン系ゴムを含むゴム成分と、シリカと、メルカプト系シランカップリング剤とを含有し、前記スチレンブタジエンゴムの含有量≧前記イソプレン系ゴムの含有量≧前記ブタジエンゴムの含有量であり、前記スチレンブタジエンゴムの含有量≧前記シリカの含有量であるタイヤ用ゴム組成物に関する。
前記シリカの含有量≧前記イソプレン系ゴムの含有量であることが好ましい。
前記ブタジエンゴムのシス量が６０質量％以下であることが好ましい。
前記ゴム組成物がカーボンブラックを含有し、前記ブタジエンゴムのシス量≧カーボンブラックの含有量であることが好ましい。
前記ゴム組成物が樹脂を含有し、前記樹脂の含有量≦前記イソプレン系ゴムの含有量であることが好ましい。
前記シリカの平均粒子径が１６ｎｍ以下であることが好ましい。
前記ゴム組成物は、ジベンジルアミン化合物を含有することが好ましい。
前記ゴム組成物は、ジアルキルジチオリン酸化合物を含有することが好ましい。
本発明はまた、前記ゴム組成物を用いたトレッドを有するタイヤに関する。
本発明は、スチレンブタジエンゴム、ブタジエンゴム及びイソプレン系ゴムを含むゴム成分と、シリカと、メルカプト系シランカップリング剤とを含有し、スチレンブタジエンゴムの含有量≧イソプレン系ゴムの含有量≧ブタジエンゴムの含有量であり、スチレンブタジエンゴムの含有量≧シリカの含有量であるタイヤ用ゴム組成物であるので、低燃費性及び耐摩耗性の総合性能が良好となる。
本発明のタイヤ用ゴム組成物は、スチレンブタジエンゴム、ブタジエンゴム及びイソプレン系ゴムを含むゴム成分と、シリカと、メルカプト系シランカップリング剤とを含有し、スチレンブタジエンゴムの含有量≧イソプレン系ゴムの含有量≧ブタジエンゴムの含有量であり、スチレンブタジエンゴムの含有量≧シリカの含有量である。
上記ゴム組成物で前述の効果が得られる理由は、以下のように推察される。
上記ゴム組成物では、スチレンブタジエンゴム、ブタジエンゴム、イソプレン系ゴム、シリカ及びメルカプト系シランカップリング剤を配合し、さらに、スチレンブタジエンゴムの含有量≧イソプレン系ゴムの含有量≧ブタジエンゴムの含有量との関係と、スチレンブタジエンゴムの含有量≧シリカの含有量との関係とを満たすことで、シリカの分散が促進されるとともに、メルカプト系シランカップリング剤の反応が良好に進行する。これらの作用により、シリカがゴム成分中に均一に分散（分配）されることで、シリカによる補強効果が向上し、低燃費性及び耐摩耗性の総合性能が顕著に改善されると考えられる。
上記ゴム組成物では、スチレンブタジエンゴム、ブタジエンゴム、イソプレン系ゴム、シリカ及びメルカプト系シランカップリング剤を配合し、さらに、スチレンブタジエンゴムの含有量≧イソプレン系ゴムの含有量≧ブタジエンゴムの含有量との関係と、スチレンブタジエンゴムの含有量≧シリカの含有量との関係とを満たすことで、シリカの分散が促進されるとともに、メルカプト系シランカップリング剤の反応が良好に進行する。これらの作用により、シリカがゴム成分中に均一に分散（分配）されることで、シリカによる補強効果が向上し、低燃費性及び耐摩耗性の総合性能が顕著に改善されると考えられる。
上記ゴム組成物は、ゴム成分を含有する。
ここで、ゴム成分は、架橋に寄与する成分であり、一般的に、重量平均分子量（Ｍｗ）が１万以上のものである。
ここで、ゴム成分は、架橋に寄与する成分であり、一般的に、重量平均分子量（Ｍｗ）が１万以上のものである。
ゴム成分の重量平均分子量は、好ましくは５万以上、より好ましくは１５万以上、更に好ましくは２０万以上であり、また、好ましくは２００万以下、より好ましくは１５０万以下、更に好ましくは１００万以下、特に好ましくは８０万以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、本明細書において、重量平均分子量（Ｍｗ）は、ゲルパーミエーションクロマトグラフ（ＧＰＣ）（東ソー（株）製ＧＰＣ－８０００シリーズ、検出器：示差屈折計、カラム：東ソー（株）製のＴＳＫＧＥＬ ＳＵＰＥＲＭＵＬＴＩＰＯＲＥ ＨＺ－Ｍ）による測定値を基に標準ポリスチレン換算により求めることができる。
低燃費性及び耐摩耗性の総合性能等の観点から、上記ゴム組成物では、ゴム成分中の総スチレン量＜ゴム成分中の総ビニル量であることが好ましい。
ゴム成分中の総ビニル量／ゴム成分中の総スチレン量は、好ましくは１．０５以上、より好ましくは１．２０以上、更に好ましくは１．５０以上、特に好ましくは１．６０以上であり、また、好ましくは３．５０以下、より好ましくは２．５０以下、更に好ましくは２．００以下、特に好ましくは１．７０以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
ゴム成分中の総スチレン量は、好ましくは５質量％以上、より好ましくは１０質量％以上、更に好ましくは１２質量％以上、特に好ましくは１５質量％以上であり、また、好ましくは３５質量％以下、より好ましくは２５質量％以下、更に好ましくは２０質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
ここで、ゴム成分中の総スチレン量は、ゴム成分全量中に含まれるスチレン部の合計含有量（単位：質量％）であり、Σ（各ゴム成分の含有量×各ゴム成分中のスチレン量／１００）で算出できる。例えば、ゴム成分１００質量％中、スチレン量：４０質量％のＳＢＲが８５質量％、スチレン量：２５質量％のＳＢＲが５質量％、スチレン量：０質量％のＢＲが１０質量％である場合、ゴム成分中の総スチレン量は、３５．２５質量％（＝８５×４０／１００＋５×２５／１００＋１０×０／１００）である。
ゴム成分中の総ビニル量は、好ましくは１０質量％以上、より好ましくは２０質量％以上、更に好ましくは２５質量％以上、特に好ましくは２７質量％以上であり、また、好ましくは５０質量％以下、より好ましくは４０質量％以下、更に好ましくは３５質量％以下、特に好ましくは３０質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
ここで、ゴム成分中の総ビニル量は、ゴム成分全量中に含まれるビニル部の合計含有量（単位：質量％）であり、Σ（各ゴム成分の含有量×各ゴム成分中のビニル量／１００）で算出できる。例えば、ゴム成分１００質量％中、ビニル量：３０質量％のＳＢＲが８５質量％、ビニル量：２０質量％のＳＢＲが５質量％、ビニル量：１０質量％のＢＲが１０質量％である場合、ゴム成分中の総ビニル量は、２７．５質量％（＝８５×３０／１００＋５×２０／１００＋１０×１０／１００）である。
なお、各ゴム成分中のスチレン量、ビニル量は、核磁気共鳴（ＮＭＲ）法によって測定できる。
また、ゴム成分中の総スチレン量、総ビニル量について、本明細書の実施例では、上述の計算式に沿って算出しているが、例えば、熱分解ガスクロマトグラフ質量分析装置（Ｐｙ－ＧＣ／ＭＳ）等により、タイヤから分析してもよい。
また、ゴム成分中の総スチレン量、総ビニル量について、本明細書の実施例では、上述の計算式に沿って算出しているが、例えば、熱分解ガスクロマトグラフ質量分析装置（Ｐｙ－ＧＣ／ＭＳ）等により、タイヤから分析してもよい。
上記ゴム組成物は、ゴム成分として、スチレンブタジエンゴム（ＳＢＲ）を含有する。
ＳＢＲとしては特に限定されず、例えば、乳化重合スチレンブタジエンゴム（Ｅ－ＳＢＲ）、溶液重合スチレンブタジエンゴム（Ｓ－ＳＢＲ）等を使用できる。市販品としては、住友化学（株）、ＪＳＲ（株）、旭化成（株）、日本ゼオン（株）等の製品が挙げられる。
ＳＢＲとしては特に限定されず、例えば、乳化重合スチレンブタジエンゴム（Ｅ－ＳＢＲ）、溶液重合スチレンブタジエンゴム（Ｓ－ＳＢＲ）等を使用できる。市販品としては、住友化学（株）、ＪＳＲ（株）、旭化成（株）、日本ゼオン（株）等の製品が挙げられる。
ＳＢＲのスチレン量は、好ましくは１０質量％以上、より好ましくは１５質量％以上、更に好ましくは２０質量％以上、特に好ましくは２５質量％以上であり、また、好ましくは４０質量％以下、より好ましくは３５質量％以下、更に好ましくは３０質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
ＳＢＲのビニル量は、好ましくは２０質量％以上、より好ましくは３０質量％以上、更に好ましくは３５質量％以上、特に好ましくは４０質量％以上であり、また、好ましくは６０質量％以下、より好ましくは５０質量％以下、更に好ましくは４５質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、上述のＳＢＲのスチレン量、ビニル量は、ＳＢＲが１種である場合、当該ＳＢＲのスチレン量、ビニル量を意味し、複数種である場合、平均スチレン量、平均ビニル量を意味する。
ＳＢＲの平均スチレン量は、｛Σ（各ＳＢＲの含有量×各ＳＢＲのスチレン量）｝／全ＳＢＲの合計含有量で算出でき、例えば、ゴム成分１００質量％中、スチレン量：４０質量％のＳＢＲが８５質量％、スチレン量：２５質量％のＳＢＲが５質量％である場合、ＳＢＲの平均スチレン量は、３９．２質量％（＝（８５×４０＋５×２５）／（８５＋５））である。
同様に、ＳＢＲの平均ビニル量は、｛Σ（各ＳＢＲの含有量×各ＳＢＲのビニル量）｝／全ＳＢＲの合計含有量で算出でき、例えば、ゴム成分１００質量％中、ビニル量：３０質量％のＳＢＲが８５質量％、ビニル量：２０質量％のＳＢＲが５質量％である場合、ＳＢＲの平均ビニル量は、２９．４質量％（＝（８５×３０＋５×２０）／（８５＋５））である。
ＳＢＲの平均スチレン量は、｛Σ（各ＳＢＲの含有量×各ＳＢＲのスチレン量）｝／全ＳＢＲの合計含有量で算出でき、例えば、ゴム成分１００質量％中、スチレン量：４０質量％のＳＢＲが８５質量％、スチレン量：２５質量％のＳＢＲが５質量％である場合、ＳＢＲの平均スチレン量は、３９．２質量％（＝（８５×４０＋５×２５）／（８５＋５））である。
同様に、ＳＢＲの平均ビニル量は、｛Σ（各ＳＢＲの含有量×各ＳＢＲのビニル量）｝／全ＳＢＲの合計含有量で算出でき、例えば、ゴム成分１００質量％中、ビニル量：３０質量％のＳＢＲが８５質量％、ビニル量：２０質量％のＳＢＲが５質量％である場合、ＳＢＲの平均ビニル量は、２９．４質量％（＝（８５×３０＋５×２０）／（８５＋５））である。
ゴム成分１００質量％中、ＳＢＲの含有量は、好ましくは４５質量％以上、より好ましくは５５質量％以上、更に好ましくは６５質量％以上であり、また、好ましくは８５質量％以下、より好ましくは７５質量％以下、更に好ましくは７０質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、ゴム成分として、ブタジエンゴム（ＢＲ）を含有する。
ＢＲとしては特に限定されず、高シス含量のＢＲ、低シス含量のＢＲ、シンジオタクチックポリブタジエン結晶を含有するＢＲ等を使用できる。市販品としては、宇部興産（株）、ＪＳＲ（株）、旭化成（株）、日本ゼオン（株）等の製品が挙げられる。
ＢＲとしては特に限定されず、高シス含量のＢＲ、低シス含量のＢＲ、シンジオタクチックポリブタジエン結晶を含有するＢＲ等を使用できる。市販品としては、宇部興産（株）、ＪＳＲ（株）、旭化成（株）、日本ゼオン（株）等の製品が挙げられる。
ＢＲのシス量（シス含量）は、好ましくは１０質量％以上、より好ましくは２５質量％以上、更に好ましくは３５質量％以上であり、また、好ましくは６０質量％以下、より好ましくは５０質量％以下、更に好ましくは４５質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、ＢＲのシス量は、赤外吸収スペクトル分析法によって測定できる。
なお、ＢＲのシス量は、赤外吸収スペクトル分析法によって測定できる。
なお、上述のＢＲのシス量は、ＢＲが１種である場合、当該ＢＲのシス量を意味し、複数種である場合、平均シス量を意味する。
ＢＲの平均シス量は、｛Σ（各ＢＲの含有量×各ＢＲのシス量）｝／全ＢＲの合計含有量で算出でき、例えば、ゴム成分１００質量％中、シス量：９０質量％のＢＲが２０質量％、シス量：４０質量％のＢＲが１０質量％である場合、ＢＲの平均シス量は、７３．３質量％（＝（２０×９０＋１０×４０）／（２０＋１０））である。
ＢＲの平均シス量は、｛Σ（各ＢＲの含有量×各ＢＲのシス量）｝／全ＢＲの合計含有量で算出でき、例えば、ゴム成分１００質量％中、シス量：９０質量％のＢＲが２０質量％、シス量：４０質量％のＢＲが１０質量％である場合、ＢＲの平均シス量は、７３．３質量％（＝（２０×９０＋１０×４０）／（２０＋１０））である。
ゴム成分１００質量％中、ＢＲの含有量は、好ましくは５質量％以上、より好ましくは１０質量％以上、更に好ましくは１５質量％以上であり、また、好ましくは３０質量％以下、より好ましくは２５質量％以下、更に好ましくは２０質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、ゴム成分として、イソプレン系ゴムを含有する。
イソプレン系ゴムとしては、天然ゴム（ＮＲ）、イソプレンゴム（ＩＲ）、改質ＮＲ、変性ＮＲ、変性ＩＲ等が挙げられる。ＮＲとしては、例えば、ＳＩＲ２０、ＲＳＳ♯３、ＴＳＲ２０等、タイヤ工業において一般的なものを使用できる。ＩＲとしては、特に限定されず、例えば、ＩＲ２２００等、タイヤ工業において一般的なものを使用できる。改質ＮＲとしては、脱タンパク質天然ゴム（ＤＰＮＲ）、高純度天然ゴム（ＵＰＮＲ）等、変性ＮＲとしては、エポキシ化天然ゴム（ＥＮＲ）、水素添加天然ゴム（ＨＮＲ）、グラフト化天然ゴム等、変性ＩＲとしては、エポキシ化イソプレンゴム、水素添加イソプレンゴム、グラフト化イソプレンゴム等、が挙げられる。これらは、単独で用いてもよく、２種以上を併用してもよい。なかでも、ＮＲが好ましい。
イソプレン系ゴムとしては、天然ゴム（ＮＲ）、イソプレンゴム（ＩＲ）、改質ＮＲ、変性ＮＲ、変性ＩＲ等が挙げられる。ＮＲとしては、例えば、ＳＩＲ２０、ＲＳＳ♯３、ＴＳＲ２０等、タイヤ工業において一般的なものを使用できる。ＩＲとしては、特に限定されず、例えば、ＩＲ２２００等、タイヤ工業において一般的なものを使用できる。改質ＮＲとしては、脱タンパク質天然ゴム（ＤＰＮＲ）、高純度天然ゴム（ＵＰＮＲ）等、変性ＮＲとしては、エポキシ化天然ゴム（ＥＮＲ）、水素添加天然ゴム（ＨＮＲ）、グラフト化天然ゴム等、変性ＩＲとしては、エポキシ化イソプレンゴム、水素添加イソプレンゴム、グラフト化イソプレンゴム等、が挙げられる。これらは、単独で用いてもよく、２種以上を併用してもよい。なかでも、ＮＲが好ましい。
ゴム成分１００質量％中、イソプレン系ゴムの含有量は、好ましくは１０質量％以上、より好ましくは１５質量％以上、更に好ましくは２０質量％以上であり、また、好ましくは４５質量％以下、より好ましくは３５質量％以下、更に好ましくは２５質量％以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物では、ＳＢＲの含有量≧イソプレン系ゴムの含有量≧ＢＲの含有量である。
上記ゴム組成物において、ＳＢＲの含有量／イソプレン系ゴムの含有量は、好ましくは１．５以上、より好ましくは２．５以上、更に好ましくは３．０以上であり、また、好ましくは５．５以下、より好ましくは４．５以下、更に好ましくは３．５以下、特に好ましくは３．３以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物において、イソプレン系ゴムの含有量／ＢＲの含有量は、好ましくは１．１以上、より好ましくは１．２以上、更に好ましくは１．３以上であり、また、好ましくは３．０以下、より好ましくは２．０以下、更に好ましくは１．５以下、特に好ましくは１．４以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、これらの関係において、ＳＢＲの含有量、イソプレン系ゴムの含有量、ＢＲの含有量は、ゴム成分１００質量％中の含有量（単位：質量％）である。
低燃費性及び耐摩耗性の総合性能等の観点から、上記ゴム組成物では、イソプレン系ゴムの含有量≧ゴム成分中の総スチレン量であることが好ましい。
上記ゴム組成物において、イソプレン系ゴムの含有量／ゴム成分中の総スチレン量は、好ましくは１．１以上であり、また、好ましくは２．５以下、より好ましくは１．８以下、更に好ましくは１．５以下、特に好ましくは１．３以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、これらの関係において、ゴム成分中の総スチレン量は、ゴム成分全量中に含まれるスチレン部の合計含有量（単位：質量％）であり、イソプレン系ゴムの含有量は、ゴム成分１００質量中の含有量（単位：質量％）である。
ＳＢＲ、ＢＲ、イソプレン系ゴム以外に使用できるゴム成分としては、アクリロニトリルブタジエンゴム（ＮＢＲ）、クロロプレンゴム（ＣＲ）、ブチルゴム（ＩＩＲ）、スチレン－イソプレン－ブタジエン共重合ゴム（ＳＩＢＲ）等のジエン系ゴムが挙げられる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
ゴム成分は、変性により、シリカ等の充填剤と相互作用する官能基が導入されていてもよい。
上記官能基としては、例えば、アミノ基、アミド基、シリル基、アルコキシシリル基、イソシアネート基、イミノ基、イミダゾール基、ウレア基、エーテル基、カルボニル基、オキシカルボニル基、メルカプト基、スルフィド基、ジスルフィド基、スルホニル基、スルフィニル基、チオカルボニル基、アンモニウム基、イミド基、ヒドラゾ基、アゾ基、ジアゾ基、カルボキシル基、ニトリル基、ピリジル基、アルコキシ基、水酸基、オキシ基、エポキシ基等が挙げられる。なお、これらの官能基は、置換基を有していてもよい。なかでも、アミノ基（好ましくはアミノ基が有する水素原子が炭素数１～６のアルキル基に置換されたアミノ基）、アルコキシ基（好ましくは炭素数１～６のアルコキシ基）、アルコキシシリル基（好ましくは炭素数１～６のアルコキシシリル基）が好ましい。
上記官能基としては、例えば、アミノ基、アミド基、シリル基、アルコキシシリル基、イソシアネート基、イミノ基、イミダゾール基、ウレア基、エーテル基、カルボニル基、オキシカルボニル基、メルカプト基、スルフィド基、ジスルフィド基、スルホニル基、スルフィニル基、チオカルボニル基、アンモニウム基、イミド基、ヒドラゾ基、アゾ基、ジアゾ基、カルボキシル基、ニトリル基、ピリジル基、アルコキシ基、水酸基、オキシ基、エポキシ基等が挙げられる。なお、これらの官能基は、置換基を有していてもよい。なかでも、アミノ基（好ましくはアミノ基が有する水素原子が炭素数１～６のアルキル基に置換されたアミノ基）、アルコキシ基（好ましくは炭素数１～６のアルコキシ基）、アルコキシシリル基（好ましくは炭素数１～６のアルコキシシリル基）が好ましい。
上記官能基を有する化合物（変性剤）の具体例としては、２－ジメチルアミノエチルトリメトキシシラン、３－ジメチルアミノプロピルトリメトキシシラン、２－ジメチルアミノエチルトリエトキシシラン、３－ジメチルアミノプロピルトリエトキシシラン、２－ジエチルアミノエチルトリメトキシシラン、３－ジエチルアミノプロピルトリメトキシシラン、２－ジエチルアミノエチルトリエトキシシラン、３－ジエチルアミノプロピルトリエトキシシラン等が挙げられる。
上記ゴム組成物は、シリカを含有する。
シリカとしては、例えば、乾式法シリカ（無水ケイ酸）、湿式法シリカ（含水ケイ酸）等が挙げられるが、シラノール基が多いという理由から、湿式法シリカが好ましい。市販品としては、Ｒｈｏｄｉａ社、ＥＶＯＮＩＫ社、東ソー・シリカ（株）、ソルベイジャパン（株）、（株）トクヤマ等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
シリカとしては、例えば、乾式法シリカ（無水ケイ酸）、湿式法シリカ（含水ケイ酸）等が挙げられるが、シラノール基が多いという理由から、湿式法シリカが好ましい。市販品としては、Ｒｈｏｄｉａ社、ＥＶＯＮＩＫ社、東ソー・シリカ（株）、ソルベイジャパン（株）、（株）トクヤマ等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
シリカの平均粒子径は、好ましくは２０ｎｍ以下、より好ましくは１７ｎｍ以下、更に好ましくは１６ｎｍ以下、特に好ましくは１５ｎｍ以下であり、また、好ましくは６ｎｍ以上、より好ましくは９ｎｍ以上、更に好ましくは１２ｎｍ以上である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、本明細書において、シリカの平均粒子径の測定方法は、透過型電子顕微鏡（ＴＥＭ）観察が用いられる。具体的には、シリカ粒子を透過型電子顕微鏡で写真撮影し、粒子の形状が球形の場合には球の直径を粒子径とし、針状又は棒状の場合には短径を粒子径とし、不定型の場合には中心部からの平均粒径を粒子径とし、微粒子１００個の粒径の平均値を平均粒子径とする。
シリカの含有量は、ゴム成分１００質量部に対して、好ましくは３０質量部以上、より好ましくは４０質量部以上、更に好ましくは４５質量部以上、特に好ましくは５０質量部以上であり、また、好ましくは１００質量部以下、より好ましくは７５質量部以下、更に好ましくは６５質量部以下、特に好ましくは６０質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物では、ＳＢＲの含有量≧シリカの含有量である。
上記ゴム組成物において、ＳＢＲの含有量／シリカの含有量は、好ましくは１．１以上、より好ましくは１．２以上、更に好ましくは１．３以上であり、また、好ましくは３．５以下、より好ましくは２．５以下、更に好ましくは１．８以下、特に好ましくは１．５以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、これらの関係において、ＳＢＲの含有量は、ゴム成分１００質量％中の含有量（単位：質量％）であり、シリカの含有量は、ゴム成分１００質量部に対する含有量（単位：質量部）である。
低燃費性及び耐摩耗性の総合性能等の観点から、上記ゴム組成物では、シリカの含有量≧イソプレン系ゴムの含有量であることが好ましい。
上記ゴム組成物において、シリカの含有量／イソプレン系ゴムの含有量は、好ましくは１．５以上、より好ましくは１．８以上、更に好ましくは２．０以上、特に好ましくは２．５以上であり、また、好ましくは５．５以下、より好ましくは４．５以下、更に好ましくは３．５以下、特に好ましくは３．０以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、これらの関係において、シリカの含有量は、ゴム成分１００質量部に対する含有量（単位：質量部）であり、イソプレン系ゴムの含有量は、ゴム成分１００質量％中の含有量（単位：質量％）である。
上記ゴム組成物は、メルカプト系シランカップリング剤を含有する。
メルカプト系シランカップリング剤は、メルカプト基を有するシランカップリング剤であり、３－メルカプトプロピルトリメトキシシラン、２－メルカプトエチルトリエトキシシラン等が挙げられる。また、メルカプト系シランカップリング剤としては、保護基によってメルカプト基が保護された構造の化合物（例えば、下記式（Ｓ１）で表される化合物）も使用可能である。
メルカプト系シランカップリング剤は、メルカプト基を有するシランカップリング剤であり、３－メルカプトプロピルトリメトキシシラン、２－メルカプトエチルトリエトキシシラン等が挙げられる。また、メルカプト系シランカップリング剤としては、保護基によってメルカプト基が保護された構造の化合物（例えば、下記式（Ｓ１）で表される化合物）も使用可能である。
特に好適なメルカプト系シランカップリング剤として、下記式（Ｓ１）で表わされるシランカップリング剤や、下記式（Ｉ）で示される結合単位Ａと下記式（ＩＩ）で示される結合単位Ｂとを含むシランカップリング剤が挙げられる。
（式中、Ｒ１００１は－Ｃｌ、－Ｂｒ、－ＯＲ１００６、－Ｏ（Ｏ＝）ＣＲ１００６、－ＯＮ＝ＣＲ１００６Ｒ１００７、－ＮＲ１００６Ｒ１００７及び－（ＯＳｉＲ１００６Ｒ１００７）ｈ（ＯＳｉＲ１００６Ｒ１００７Ｒ１００８）から選択される一価の基（Ｒ１００６、Ｒ１００７及びＲ１００８は同一でも異なっていても良く、各々水素原子又は炭素数１～１８の一価の炭化水素基であり、ｈは平均値が１～４である。）であり、Ｒ１００２はＲ１００１、水素原子又は炭素数１～１８の一価の炭化水素基、Ｒ１００３は－［Ｏ（Ｒ１００９Ｏ）ｊ］－基（Ｒ１００９は炭素数１～１８のアルキレン基、ｊは１～４の整数である。）、Ｒ１００４は炭素数１～１８の二価の炭化水素基、Ｒ１００５は炭素数１～１８の一価の炭化水素基を示し、ｘ、ｙ及びｚは、ｘ＋ｙ＋２ｚ＝３、０≦ｘ≦３、０≦ｙ≦２、０≦ｚ≦１の関係を満たす数である。）
（式中、ｖは０以上の整数、ｗは１以上の整数である。Ｒ１１は水素、ハロゲン、分岐若しくは非分岐の炭素数１～３０のアルキル基、分岐若しくは非分岐の炭素数２～３０のアルケニル基、分岐若しくは非分岐の炭素数２～３０のアルキニル基、又は該アルキル基の末端の水素が水酸基若しくはカルボキシル基で置換されたものを示す。Ｒ１２は分岐若しくは非分岐の炭素数１～３０のアルキレン基、分岐若しくは非分岐の炭素数２～３０のアルケニレン基、又は分岐若しくは非分岐の炭素数２～３０のアルキニレン基を示す。Ｒ１１とＲ１２とで環構造を形成してもよい。）
式（Ｓ１）において、Ｒ１００５、Ｒ１００６、Ｒ１００７及びＲ１００８はそれぞれ独立に、炭素数１～１８の直鎖状、環状もしくは分枝状のアルキル基、アルケニル基、アリール基及びアラルキル基からなる群から選択される基であることが好ましい。また、Ｒ１００２が炭素数１～１８の一価の炭化水素基である場合は、直鎖状、環状もしくは分枝状のアルキル基、アルケニル基、アリール基及びアラルキル基からなる群から選択される基であることが好ましい。Ｒ１００９は直鎖状、環状又は分枝状のアルキレン基であることが好ましく、特に直鎖状のものが好ましい。Ｒ１００４は例えば炭素数１～１８のアルキレン基、炭素数２～１８のアルケニレン基、炭素数５～１８のシクロアルキレン基、炭素数６～１８のシクロアルキルアルキレン基、炭素数６～１８のアリーレン基、炭素数７～１８のアラルキレン基を挙げることができる。アルキレン基及びアルケニレン基は、直鎖状及び分枝状のいずれであってもよく、シクロアルキレン基、シクロアルキルアルキレン基、アリーレン基及びアラルキレン基は、環上に低級アルキル基等の官能基を有していてもよい。このＲ１００４としては、炭素数１～６のアルキレン基が好ましく、特に直鎖状アルキレン基、例えばメチレン基、エチレン基、トリメチレン基、テトラメチレン基、ペンタメチレン基、ヘキサメチレン基が好ましい。
式（Ｓ１）におけるＲ１００２、Ｒ１００５、Ｒ１００６、Ｒ１００７及びＲ１００８の具体例としては、メチル基、エチル基、ｎ－プロピル基、イソプロピル基、ｎ－ブチル基、イソブチル基、ｓｅｃ－ブチル基、ｔｅｒｔ－ブチル基、ペンチル基、ヘキシル基、オクチル基、デシル基、ドデシル基、シクロペンチル基、シクロヘキシル基、ビニル基、プロぺニル基、アリル基、ヘキセニル基、オクテニル基、シクロペンテニル基、シクロヘキセニル基、フェニル基、トリル基、キシリル基、ナフチル基、ベンジル基、フェネチル基、ナフチルメチル基等が挙げられる。
式（Ｓ１）におけるＲ１００９の例として、直鎖状アルキレン基としては、メチレン基、エチレン基、ｎ－プロピレン基、ｎ－ブチレン基、ヘキシレン基等が挙げられ、分枝状アルキレン基としては、イソプロピレン基、イソブチレン基、２－メチルプロピレン基等が挙げられる。
式（Ｓ１）におけるＲ１００９の例として、直鎖状アルキレン基としては、メチレン基、エチレン基、ｎ－プロピレン基、ｎ－ブチレン基、ヘキシレン基等が挙げられ、分枝状アルキレン基としては、イソプロピレン基、イソブチレン基、２－メチルプロピレン基等が挙げられる。
式（Ｓ１）で表されるシランカップリング剤の具体例としては、３－ヘキサノイルチオプロピルトリエトキシシラン、３－オクタノイルチオプロピルトリエトキシシラン、３－デカノイルチオプロピルトリエトキシシラン、３－ラウロイルチオプロピルトリエトキシシラン、２－ヘキサノイルチオエチルトリエトキシシラン、２－オクタノイルチオエチルトリエトキシシラン、２－デカノイルチオエチルトリエトキシシラン、２－ラウロイルチオエチルトリエトキシシラン、３－ヘキサノイルチオプロピルトリメトキシシラン、３－オクタノイルチオプロピルトリメトキシシラン、３－デカノイルチオプロピルトリメトキシシラン、３－ラウロイルチオプロピルトリメトキシシラン、２－ヘキサノイルチオエチルトリメトキシシラン、２－オクタノイルチオエチルトリメトキシシラン、２－デカノイルチオエチルトリメトキシシラン、２－ラウロイルチオエチルトリメトキシシラン等を挙げることができる。これらは、単独で用いても、２種以上を併用してもよい。なかでも、３－オクタノイルチオプロピルトリエトキシシランが特に好ましい。
式（Ｉ）で示される結合単位Ａと式（ＩＩ）で示される結合単位Ｂとを含むシランカップリング剤において、結合単位Ａの含有量は、好ましくは３０モル％以上、より好ましくは５０モル％以上であり、好ましくは９９モル％以下、より好ましくは９０モル％以下である。また、結合単位Ｂの含有量は、好ましくは１モル％以上、より好ましくは５モル％以上、更に好ましくは１０モル％以上であり、好ましくは７０モル％以下、より好ましくは６５モル％以下、更に好ましくは５５モル％以下である。また、結合単位Ａ及びＢの合計含有量は、好ましくは９５モル％以上、より好ましくは９８モル％以上、特に好ましくは１００モル％である。
なお、結合単位Ａ、Ｂの含有量は、結合単位Ａ、Ｂがシランカップリング剤の末端に位置する場合も含む量である。結合単位Ａ、Ｂがシランカップリング剤の末端に位置する場合の形態は特に限定されず、結合単位Ａ、Ｂを示す式（Ｉ）、（ＩＩ）と対応するユニットを形成していればよい。
なお、結合単位Ａ、Ｂの含有量は、結合単位Ａ、Ｂがシランカップリング剤の末端に位置する場合も含む量である。結合単位Ａ、Ｂがシランカップリング剤の末端に位置する場合の形態は特に限定されず、結合単位Ａ、Ｂを示す式（Ｉ）、（ＩＩ）と対応するユニットを形成していればよい。
式（Ｉ）、（ＩＩ）におけるＲ１１について、ハロゲンとしては、塩素、臭素、フッ素等があげられる。分岐若しくは非分岐の炭素数１～３０のアルキル基としては、メチル基、エチル基等があげられる。分岐若しくは非分岐の炭素数２～３０のアルケニル基としては、ビニル基、１－プロペニル基等があげられる。分岐若しくは非分岐の炭素数２～３０のアルキニル基としては、エチニル基、プロピニル基等があげられる。
式（Ｉ）、（ＩＩ）におけるＲ１２について、分岐若しくは非分岐の炭素数１～３０のアルキレン基としては、エチレン基、プロピレン基等があげられる。分岐若しくは非分岐の炭素数２～３０のアルケニレン基としては、ビニレン基、１－プロペニレン基等があげられる。分岐若しくは非分岐の炭素数２～３０のアルキニレン基としては、エチニレン基、プロピニレン基等があげられる。
式（Ｉ）で示される結合単位Ａと式（ＩＩ）で示される結合単位Ｂとを含むシランカップリング剤において、結合単位Ａの繰り返し数（ｖ）と結合単位Ｂの繰り返し数（ｗ）の合計の繰り返し数（ｖ＋ｗ）は、３～３００の範囲が好ましい。
上記ゴム組成物は、メルカプト系以外のシランカップリング剤を含有してもよい。使用できるシランカップリング剤としては、例えば、ビス（３－トリエトキシシリルプロピル）テトラスルフィド、ビス（２－トリエトキシシリルエチル）テトラスルフィド、ビス（４－トリエトキシシリルブチル）テトラスルフィド、ビス（３－トリメトキシシリルプロピル）テトラスルフィド、ビス（２－トリメトキシシリルエチル）テトラスルフィド、ビス（２－トリエトキシシリルエチル）トリスルフィド、ビス（４－トリメトキシシリルブチル）トリスルフィド、ビス（３－トリエトキシシリルプロピル）ジスルフィド、ビス（２－トリエトキシシリルエチル）ジスルフィド、ビス（４－トリエトキシシリルブチル）ジスルフィド、ビス（３－トリメトキシシリルプロピル）ジスルフィド、ビス（２－トリメトキシシリルエチル）ジスルフィド、ビス（４－トリメトキシシリルブチル）ジスルフィド、３－トリメトキシシリルプロピル－Ｎ，Ｎ－ジメチルチオカルバモイルテトラスルフィド、２－トリエトキシシリルエチル－Ｎ，Ｎ－ジメチルチオカルバモイルテトラスルフィド、３－トリエトキシシリルプロピルメタクリレートモノスルフィド等のスルフィド系、ビニルトリエトキシシラン、ビニルトリメトキシシラン等のビニル系、３－アミノプロピルトリエトキシシラン、３－アミノプロピルトリメトキシシラン等のアミノ系、γ－グリシドキシプロピルトリエトキシシラン、γ－グリシドキシプロピルトリメトキシシラン等のグリシドキシ系、３－ニトロプロピルトリメトキシシラン、３－ニトロプロピルトリエトキシシラン等のニトロ系、３－クロロプロピルトリメトキシシラン、３－クロロプロピルトリエトキシシラン等のクロロ系等があげられる。これらは、単独で用いてもよく、２種以上を併用してもよい。
シランカップリング剤の市販品としては、例えば、デグッサ社、Ｍｏｍｅｎｔｉｖｅ社、信越シリコーン（株）、東京化成工業（株）、アヅマックス（株）、東レ・ダウコーニング（株）等の製品を使用できる。
シランカップリング剤の含有量は、シリカ１００質量部に対して、好ましくは３質量部以上、より好ましくは６質量部以上、更に好ましくは８質量部以上であり、また、好ましくは１５質量部以下、より好ましくは１２質量部以下、更に好ましくは１０質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、カーボンブラックを含有することが好ましい。
カーボンブラックとしては、特に限定されず、Ｎ１３４、Ｎ１１０、Ｎ２２０、Ｎ２３４、Ｎ２１９、Ｎ３３９、Ｎ３３０、Ｎ３２６、Ｎ３５１、Ｎ５５０、Ｎ７６２等が挙げられる。市販品としては、旭カーボン（株）、キャボットジャパン（株）、東海カーボン（株）、三菱ケミカル（株）、ライオン（株）、新日化カーボン（株）、コロンビアカーボン社等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。
カーボンブラックとしては、特に限定されず、Ｎ１３４、Ｎ１１０、Ｎ２２０、Ｎ２３４、Ｎ２１９、Ｎ３３９、Ｎ３３０、Ｎ３２６、Ｎ３５１、Ｎ５５０、Ｎ７６２等が挙げられる。市販品としては、旭カーボン（株）、キャボットジャパン（株）、東海カーボン（株）、三菱ケミカル（株）、ライオン（株）、新日化カーボン（株）、コロンビアカーボン社等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。
カーボンブラックのセチルトリメチルアンモニウムブロミド（ＣＴＡＢ）比表面積は、好ましくは９０ｍ２／ｇ以上、より好ましくは１００ｍ２／ｇ以上、更に好ましくは１１０ｍ２／ｇ以上であり、また、好ましくは１６０ｍ２／ｇ以下、より好ましくは１４０ｍ２／ｇ以下、更に好ましくは１３０ｍ２／ｇ以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、カーボンブラックのＣＴＡＢ比表面積は、ＪＩＳ Ｋ６２１７－３：２００１に準拠して測定される値である。
なお、カーボンブラックのＣＴＡＢ比表面積は、ＪＩＳ Ｋ６２１７－３：２００１に準拠して測定される値である。
カーボンブラックの含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは３質量部以上、更に好ましくは５質量部以上であり、また、好ましくは３０質量部以下、より好ましくは２０質量部以下、更に好ましくは１５質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
低燃費性及び耐摩耗性の総合性能等の観点から、上記ゴム組成物では、ＢＲのシス量≧カーボンブラックの含有量であることが好ましい。
上記ゴム組成物において、ＢＲのシス量／カーボンブラックの含有量は、好ましくは３．５以上、より好ましくは５．５以上、更に好ましくは６．５以上、特に好ましくは７．５以上であり、また、好ましくは９．５以下、より好ましくは８．５以下、更に好ましくは８．０以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、これらの関係において、ＢＲのシス量は、ＢＲ中に含まれるシス部の含有量（単位：質量％）であり、ＢＲが１種である場合、当該ＢＲのシス量を意味し、複数種である場合、平均シス量を意味する。カーボンブラックの含有量は、ゴム成分１００質量部に対する含有量（単位：質量部）である。
上記ゴム組成物は、樹脂を含有することが好ましい。
樹脂としては、例えば、シクロペンタジエン系樹脂、芳香族系樹脂、テルペン系樹脂等が挙げられる。これらは、単独で用いてもよく、２種以上を併用してもよい。また、水素添加物（水添樹脂）であってもよい。なかでも、シクロペンタジエン系樹脂、芳香族系樹脂が好ましく、シクロペンタジエン系樹脂がより好ましい。
樹脂としては、例えば、シクロペンタジエン系樹脂、芳香族系樹脂、テルペン系樹脂等が挙げられる。これらは、単独で用いてもよく、２種以上を併用してもよい。また、水素添加物（水添樹脂）であってもよい。なかでも、シクロペンタジエン系樹脂、芳香族系樹脂が好ましく、シクロペンタジエン系樹脂がより好ましい。
シクロペンタジエン系樹脂は、シクロペンタジエン系単量体を構成モノマーとして含むポリマーであり、例えば、シクロペンタジエン系単量体１種を単独で重合した単独重合体、２種以上のシクロペンタジエン系単量体を共重合した共重合体の他、シクロペンタジエン系単量体及びこれと共重合し得る他の単量体との共重合体も挙げられる。
シクロペンタジエン系単量体としては、例えば、シクロペンタジエン、ジシクロペンタジエン、トリシクロペンタジエン等が挙げられる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。なかでも、ジシクロペンタジエンが好ましい。
効果がより良好に得られる傾向があるという理由から、シクロペンタジエン系樹脂は、ジシクロペンタジエン（ＤＣＰＤ）を構成モノマーとして含むポリマー（ＤＣＰＤ系樹脂）であることが好ましく、ＤＣＰＤと芳香族系単量体との共重合体がより好ましく、ＤＣＰＤとＣ９留分（ビニルトルエン、インデン等）との共重合体（ＤＣＰＤ－Ｃ９樹脂）が更に好ましい。
なお、本明細書において、ＤＣＰＤ－Ｃ９樹脂のように、シクロペンタジエン系単量体及び芳香族系単量体を構成モノマーとして含むポリマーは、芳香族系樹脂ではなく、シクロペンタジエン系樹脂として取り扱う。
なお、本明細書において、ＤＣＰＤ－Ｃ９樹脂のように、シクロペンタジエン系単量体及び芳香族系単量体を構成モノマーとして含むポリマーは、芳香族系樹脂ではなく、シクロペンタジエン系樹脂として取り扱う。
シクロペンタジエン系樹脂の含有量は、ゴム成分１００質量部に対して、好ましくは５質量部以上、より好ましくは１０質量部以上、更に好ましくは１５質量部以上であり、また、好ましくは４０質量部以下、より好ましくは３０質量部以下、更に好ましくは２０質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
芳香族系樹脂は、芳香族系単量体を構成モノマーとして含むポリマーであり、例えば、芳香族系単量体１種を単独で重合した単独重合体、２種以上の芳香族系単量体を共重合した共重合体の他、芳香族系単量体及びこれと共重合し得る他の単量体との共重合体も挙げられる。
芳香族系単量体としては、例えば、スチレン、ｏ－メチルスチレン、ｍ－メチルスチレン、ｐ－メチルスチレン、α－メチルスチレン、ｐ－メトキシスチレン、ｐ－ｔｅｒｔ－ブチルスチレン、ｐ－フェニルスチレン、ｏ－クロロスチレン、ｍ－クロロスチレン、ｐ－クロロスチレン等のスチレン系単量体；フェノール、アルキルフェノール、アルコキシフェノール等のフェノール系単量体；ナフトール、アルキルナフトール、アルコキシナフトール等のナフトール系単量体；クマロン、インデン等が挙げられる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。なかでも、クマロン、インデンが好ましい。
効果がより良好に得られる傾向があるという理由から、芳香族系樹脂は、クマロン、インデンを構成モノマーとして含むポリマー（クマロンインデン系樹脂）が好ましい。
芳香族系樹脂の含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは３質量部以上、更に好ましくは５質量部以上であり、また、好ましくは２０質量部以下、より好ましくは１５質量部以下、更に好ましくは１０質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上述の樹脂の市販品としては、例えば、丸善石油化学（株）、住友ベークライト（株）、ヤスハラケミカル（株）、東ソー（株）、Ｒｕｔｇｅｒｓ Ｃｈｅｍｉｃａｌｓ社、ＢＡＳＦ社、アリゾナケミカル社、日塗化学（株）、（株）日本触媒、ＪＸＴＧエネルギー（株）、荒川化学工業（株）、田岡化学工業（株）等の製品を使用できる。
樹脂の含有量（複数種の樹脂を併用する場合、その合計含有量）は、ゴム成分１００質量部に対して、好ましくは５質量部以上、より好ましくは１５質量部以上、更に好ましくは２０質量部以上、特に好ましくは２５質量部以上であり、また、好ましくは５０質量部以下、より好ましくは４０質量部以下、更に好ましくは３０質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
低燃費性及び耐摩耗性の総合性能等の観点から、上記ゴム組成物では、樹脂の含有量≦イソプレン系ゴムの含有量であることが好ましい。
上記ゴム組成物において、イソプレン系ゴムの含有量／樹脂の含有量は、好ましくは１．０以上であり、また、好ましくは３．５以下、より好ましくは２．５以下、更に好ましくは１．５以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、これらの関係において、イソプレン系ゴムの含有量は、ゴム成分１００質量％中の含有量（単位：質量％）であり、樹脂の含有量は、ゴム成分１００質量部に対する含有量（単位：質量部）である。
上記ゴム組成物において、樹脂の含有量／シリカの含有量は、好ましくは０．１以上、より好ましくは０．３以上、更に好ましくは０．５以上であり、また、好ましくは１．５以下、より好ましくは１．０以下、更に好ましくは０．８以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、この関係において、樹脂の含有量、シリカの含有量は、ゴム成分１００質量部に対する含有量（単位：質量部）である。
なお、この関係において、樹脂の含有量、シリカの含有量は、ゴム成分１００質量部に対する含有量（単位：質量部）である。
上記ゴム組成物は、ジベンジルアミン化合物を含有することが好ましい。
ジベンジルアミン化合物は、下記式で表される基（ジベンジルアミン基）を少なくとも１つ有する化合物である。
ジベンジルアミン化合物は、下記式で表される基（ジベンジルアミン基）を少なくとも１つ有する化合物である。
ジベンジルアミン化合物の具体例としては、ジベンジルアミン、テトラベンジルチウラムジスルフィド（ＴＢｚＴＤ）、ジベンジルジチオカルバミン酸亜鉛、１，６－ビス（Ｎ，Ｎ’－ジベンジルチオカルバモイルジチオ）ヘキサン等が挙げられる。市販品としては、三新化学工業（株）、大内新興化学工業（株）、ランクセス社等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。なかでも、ジベンジルアミン基を２つ有する化合物が好ましく、テトラベンジルチウラムジスルフィドがより好ましい。
ジベンジルアミン化合物の含有量は、ゴム成分１００質量部に対して、好ましくは０．１質量部以上、より好ましくは０．２質量部以上であり、また、好ましくは３質量部以下、より好ましくは２質量部以下、更に好ましくは１質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、ジアルキルジチオリン酸化合物を含有することが好ましい。
ジアルキルジチオリン酸化合物としては、例えば、ジアルキルジチオリン酸と、亜鉛、モリブデン等との金属との塩を用いることができる。市販品としては、ラインケミー社等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。なかでも、下記式（１）で表される化合物（ジアルキルジチオリン酸亜鉛）が好ましい。
（式中、Ｒ１～Ｒ４はそれぞれ独立に炭素数１～１８の直鎖若しくは分岐鎖アルキル基、又は炭素数５～１２のシクロアルキル基を表す。）
ジアルキルジチオリン酸化合物としては、例えば、ジアルキルジチオリン酸と、亜鉛、モリブデン等との金属との塩を用いることができる。市販品としては、ラインケミー社等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。なかでも、下記式（１）で表される化合物（ジアルキルジチオリン酸亜鉛）が好ましい。
式（１）において、Ｒ１～Ｒ４が表す直鎖若しくは分岐鎖アルキル基としては、メチル基、エチル基、ｎ－プロピル基、ｉｓｏ－プロピル基、ｎ－ブチル基、４－メチルペンチル基、２－エチルヘキシル基、オクチル基、オクタデシル基等が挙げられ、一方、シクロアルキル基としては、シクロペンチル基、シクロヘキシル基、シクロオクチル基等が挙げられる。なかでも、ゴム組成物中で分散し易く、かつ製造が容易であるという点から、Ｒ１～Ｒ４は、炭素数２～８の直鎖若しくは分岐鎖アルキル基であることが好ましく、ｎ－ブチル基、ｎ－プロピル基、ｉｓｏ－プロピル基、ｎ－オクチル基であることがより好ましく、ｎ－ブチル基であることが更に好ましい。
ジアルキルジチオリン酸化合物の含有量は、ゴム成分１００質量部に対して、好ましくは０．１質量部以上、より好ましくは０．２質量部以上であり、また、好ましくは３質量部以下、より好ましくは２質量部以下、更に好ましくは１質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、老化防止剤を含有してもよい。
老化防止剤としては、例えば、フェニル－α－ナフチルアミン等のナフチルアミン系老化防止剤；オクチル化ジフェニルアミン、４，４′－ビス（α，α′－ジメチルベンジル）ジフェニルアミン等のジフェニルアミン系老化防止剤；Ｎ－イソプロピル－Ｎ′－フェニル－ｐ－フェニレンジアミン、Ｎ－（１，３－ジメチルブチル）－Ｎ′－フェニル－ｐ－フェニレンジアミン、Ｎ，Ｎ′－ジ－２－ナフチル－ｐ－フェニレンジアミン等のｐ－フェニレンジアミン系老化防止剤；２，２，４－トリメチル－１，２－ジヒドロキノリンの重合物等のキノリン系老化防止剤；２，６－ジ－ｔ－ブチル－４－メチルフェノール、スチレン化フェノール等のモノフェノール系老化防止剤；テトラキス－［メチレン－３－（３′，５′－ジ－ｔ－ブチル－４′－ヒドロキシフェニル）プロピオネート］メタン等のビス、トリス、ポリフェノール系老化防止剤等が挙げられる。市販品としては、精工化学（株）、住友化学（株）、大内新興化学工業（株）、フレクシス社等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
老化防止剤としては、例えば、フェニル－α－ナフチルアミン等のナフチルアミン系老化防止剤；オクチル化ジフェニルアミン、４，４′－ビス（α，α′－ジメチルベンジル）ジフェニルアミン等のジフェニルアミン系老化防止剤；Ｎ－イソプロピル－Ｎ′－フェニル－ｐ－フェニレンジアミン、Ｎ－（１，３－ジメチルブチル）－Ｎ′－フェニル－ｐ－フェニレンジアミン、Ｎ，Ｎ′－ジ－２－ナフチル－ｐ－フェニレンジアミン等のｐ－フェニレンジアミン系老化防止剤；２，２，４－トリメチル－１，２－ジヒドロキノリンの重合物等のキノリン系老化防止剤；２，６－ジ－ｔ－ブチル－４－メチルフェノール、スチレン化フェノール等のモノフェノール系老化防止剤；テトラキス－［メチレン－３－（３′，５′－ジ－ｔ－ブチル－４′－ヒドロキシフェニル）プロピオネート］メタン等のビス、トリス、ポリフェノール系老化防止剤等が挙げられる。市販品としては、精工化学（株）、住友化学（株）、大内新興化学工業（株）、フレクシス社等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
老化防止剤の含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは２．５質量部以上、更に好ましくは３．５質量部以上であり、また、好ましくは１０質量部以下、より好ましくは８質量部以下、更に好ましくは６質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、加工助剤を含有してもよい。
加工助剤としては、例えば、脂肪酸金属塩、脂肪酸アミド、アミドエステル、シリカ表面活性剤、脂肪酸エステル、脂肪酸金属塩とアミドエステルとの混合物、脂肪酸金属塩と脂肪酸アミドとの混合物等が挙げられる。市販品としては、ラインケミー社、ストラクトール社等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。なかでも、脂肪酸金属塩が好ましい。
加工助剤としては、例えば、脂肪酸金属塩、脂肪酸アミド、アミドエステル、シリカ表面活性剤、脂肪酸エステル、脂肪酸金属塩とアミドエステルとの混合物、脂肪酸金属塩と脂肪酸アミドとの混合物等が挙げられる。市販品としては、ラインケミー社、ストラクトール社等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。なかでも、脂肪酸金属塩が好ましい。
脂肪酸金属塩を構成する脂肪酸としては、飽和又は不飽和脂肪酸（好ましくは炭素数６～２８（より好ましくは炭素数１０～２５、更に好ましくは炭素数１４～２０）の飽和又は不飽和脂肪酸）が挙げられ、例えば、ラウリン酸、ミリスチン酸、パルミチン酸、ステアリン酸、オレイン酸、リノール酸、リノレン酸、アラキジン酸、ベヘン酸、ネルボン酸等が挙げられる。これらは１種または２種以上を混合して用いることができる。なかでも、飽和脂肪酸が好ましく、炭素数１４～２０の飽和脂肪酸がより好ましい。
脂肪酸金属塩を構成する金属としては、例えば、カリウム、ナトリウム等のアルカリ金属、マグネシウム、カルシウム、バリウム等のアルカリ土類金属、亜鉛、ニッケル、モリブデン等が挙げられる。これらは、単独で用いてもよく、２種以上を併用してもよい。なかでも、亜鉛が好ましい。
加工助剤の含有量は、ゴム成分１００質量部に対して、好ましくは０．５質量部以上、より好ましくは０．８質量部以上、更に好ましくは１質量部以上であり、また、好ましくは５質量部以下、より好ましくは４質量部以下、更に好ましくは３質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、オイルを含有してもよい。
オイルとしては、例えば、プロセスオイル、植物油脂、又はその混合物が挙げられる。プロセスオイルとしては、例えば、パラフィン系プロセスオイル、アロマ系プロセスオイル、ナフテン系プロセスオイル等を用いることができる。植物油脂としては、ひまし油、綿実油、あまに油、なたね油、大豆油、パーム油、やし油、落花生油、ロジン、パインオイル、パインタール、トール油、コーン油、こめ油、べに花油、ごま油、オリーブ油、ひまわり油、パーム核油、椿油、ホホバ油、マカデミアナッツ油、桐油等が挙げられる。市販品としては、出光興産（株）、三共油化工業（株）、ＪＸＴＧエネルギー（株）、オリソイ社、Ｈ＆Ｒ社、豊国製油（株）、昭和シェル石油（株）、富士興産（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
オイルとしては、例えば、プロセスオイル、植物油脂、又はその混合物が挙げられる。プロセスオイルとしては、例えば、パラフィン系プロセスオイル、アロマ系プロセスオイル、ナフテン系プロセスオイル等を用いることができる。植物油脂としては、ひまし油、綿実油、あまに油、なたね油、大豆油、パーム油、やし油、落花生油、ロジン、パインオイル、パインタール、トール油、コーン油、こめ油、べに花油、ごま油、オリーブ油、ひまわり油、パーム核油、椿油、ホホバ油、マカデミアナッツ油、桐油等が挙げられる。市販品としては、出光興産（株）、三共油化工業（株）、ＪＸＴＧエネルギー（株）、オリソイ社、Ｈ＆Ｒ社、豊国製油（株）、昭和シェル石油（株）、富士興産（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
オイルの含有量は、ゴム成分１００質量部に対して、好ましくは５質量部以上、より好ましくは１０質量部以上であり、また、好ましくは４０質量部以下、より好ましくは３０質量部以下、更に好ましくは２０質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
低燃費性及び耐摩耗性の総合性能等の観点から、上記ゴム組成物では、オイルの含有量≦ゴム成分中の総スチレン量であることが好ましい。
上記ゴム組成物において、ゴム成分中の総スチレン量／オイルの含有量は、好ましくは１．２以上、より好ましくは１．４以上、更に好ましくは１．６以上であり、また、好ましくは３．０以下、より好ましくは２．５以下、更に好ましくは２．０以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、これらの関係において、オイルの含有量は、ゴム成分１００質量部に対する含有量（単位：質量部）であり、ゴム成分中の総スチレン量は、ゴム成分全量中に含まれるスチレン部の合計含有量（単位：質量％）である。
上記ゴム組成物は、ワックスを含有してもよい。
ワックスとしては、特に限定されず、パラフィンワックス、マイクロクリスタリンワックス等の石油系ワックス；植物系ワックス、動物系ワックス等の天然系ワックス；エチレン、プロピレン等の重合物等の合成ワックス等が挙げられる。市販品としては、大内新興化学工業（株）、日本精蝋（株）、精工化学（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
ワックスとしては、特に限定されず、パラフィンワックス、マイクロクリスタリンワックス等の石油系ワックス；植物系ワックス、動物系ワックス等の天然系ワックス；エチレン、プロピレン等の重合物等の合成ワックス等が挙げられる。市販品としては、大内新興化学工業（株）、日本精蝋（株）、精工化学（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
ワックスの含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは２質量部以上であり、また、好ましくは１０質量部以下、より好ましくは６質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、ステアリン酸を含有してもよい。
ステアリン酸としては、従来公知のものを使用でき、市販品としては、日油（株）、花王（株）、富士フイルム和光純薬（株）、千葉脂肪酸（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
ステアリン酸としては、従来公知のものを使用でき、市販品としては、日油（株）、花王（株）、富士フイルム和光純薬（株）、千葉脂肪酸（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
ステアリン酸の含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは３質量部以上であり、また、好ましくは１０質量部以下、より好ましくは６質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、酸化亜鉛を含有してもよい。
酸化亜鉛としては、従来公知のものを使用でき、市販品としては、三井金属鉱業（株）、東邦亜鉛（株）、ハクスイテック（株）、正同化学工業（株）、堺化学工業（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
酸化亜鉛としては、従来公知のものを使用でき、市販品としては、三井金属鉱業（株）、東邦亜鉛（株）、ハクスイテック（株）、正同化学工業（株）、堺化学工業（株）等の製品を使用できる。これらは、１種を単独で用いてもよいし、２種以上を併用してもよい。
酸化亜鉛の含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは２質量部以上であり、また、好ましくは１０質量部以下、より好ましくは６質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、硫黄を含有してもよい。
硫黄としては、ゴム工業において一般的に用いられる粉末硫黄、沈降硫黄、コロイド硫黄、不溶性硫黄、高分散性硫黄、可溶性硫黄等が挙げられる。市販品としては、鶴見化学工業（株）、軽井沢硫黄（株）、四国化成工業（株）、フレクシス社、日本乾溜工業（株）、細井化学工業（株）等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。
硫黄としては、ゴム工業において一般的に用いられる粉末硫黄、沈降硫黄、コロイド硫黄、不溶性硫黄、高分散性硫黄、可溶性硫黄等が挙げられる。市販品としては、鶴見化学工業（株）、軽井沢硫黄（株）、四国化成工業（株）、フレクシス社、日本乾溜工業（株）、細井化学工業（株）等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。
硫黄の含有量は、ゴム成分１００質量部に対して、好ましくは０．８質量部以上、より好ましくは１．２質量部以上、更に好ましくは１．５質量部以上であり、また、好ましくは６質量部以下、より好ましくは４質量部以下、更に好ましくは３質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物は、加硫促進剤を含有してもよい。
加硫促進剤としては、２－メルカプトベンゾチアゾール、ジ－２－ベンゾチアゾリルジスルフィド等のチアゾール系加硫促進剤；テトラメチルチウラムジスルフィド（ＴＭＴＤ）、テトラキス（２－エチルヘキシル）チウラムジスルフィド（ＴＯＴ－Ｎ）等のチウラム系加硫促進剤；Ｎ－シクロヘキシル－２－ベンゾチアジルスルフェンアミド（ＣＢＳ）、Ｎ－ｔｅｒｔ－ブチル－２－ベンゾチアゾリルスルフェンアミド（ＴＢＢＳ）、Ｎ－オキシエチレン－２－ベンゾチアゾールスルフェンアミド、Ｎ，Ｎ′－ジイソプロピル－２－ベンゾチアゾールスルフェンアミド等のスルフェンアミド系加硫促進剤；ジフェニルグアニジン、ジオルトトリルグアニジン、オルトトリルビグアニジン等のグアニジン系加硫促進剤を挙げることができる。市販品としては、住友化学（株）、大内新興化学工業（株）等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。
加硫促進剤としては、２－メルカプトベンゾチアゾール、ジ－２－ベンゾチアゾリルジスルフィド等のチアゾール系加硫促進剤；テトラメチルチウラムジスルフィド（ＴＭＴＤ）、テトラキス（２－エチルヘキシル）チウラムジスルフィド（ＴＯＴ－Ｎ）等のチウラム系加硫促進剤；Ｎ－シクロヘキシル－２－ベンゾチアジルスルフェンアミド（ＣＢＳ）、Ｎ－ｔｅｒｔ－ブチル－２－ベンゾチアゾリルスルフェンアミド（ＴＢＢＳ）、Ｎ－オキシエチレン－２－ベンゾチアゾールスルフェンアミド、Ｎ，Ｎ′－ジイソプロピル－２－ベンゾチアゾールスルフェンアミド等のスルフェンアミド系加硫促進剤；ジフェニルグアニジン、ジオルトトリルグアニジン、オルトトリルビグアニジン等のグアニジン系加硫促進剤を挙げることができる。市販品としては、住友化学（株）、大内新興化学工業（株）等の製品を使用できる。これらは、単独で用いてもよく、２種以上を併用してもよい。
加硫促進剤の含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは３質量部以上、更に好ましくは４．５質量部以上であり、また、好ましくは１０質量部以下、より好ましくは８質量部以下、更に好ましくは６質量部以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
上記ゴム組成物には、上記成分の他、タイヤ工業において一般的に用いられている添加剤、例えば、有機過酸化物；タルク、アルミナ、クレー、水酸化アルミニウム、マイカ等の充填剤；等を更に配合してもよい。これらの添加剤の含有量は、ゴム成分１００質量部に対して、０．１～２００質量部が好ましい。
上記ゴム組成物は、例えば、上述の各成分をオープンロール、バンバリーミキサー等のゴム混練装置を用いて混練し、その後加硫する方法等により製造できる。
混練条件としては、加硫剤及び加硫促進剤以外の添加剤を混練するベース練り工程では、混練温度は、通常１００～１８０℃、好ましくは１２０～１７０℃である。加硫剤、加硫促進剤を混練する仕上げ練り工程では、混練温度は、通常１２０℃以下、好ましくは８５～１１０℃である。また、加硫剤、加硫促進剤を混練した組成物は、通常、プレス加硫等の加硫処理が施される。加硫温度としては、通常１４０～１９０℃、好ましくは１５０～１８５℃である。加硫時間は、通常５～１５分である。
上記ゴム組成物は、例えば、トレッド（キャップトレッド）、サイドウォール、ベーストレッド、アンダートレッド、ショルダー、クリンチ、ビードエイペックス、ブレーカークッションゴム、カーカスコード被覆用ゴム、インスレーション、チェーファー、インナーライナー等や、ランフラットタイヤのサイド補強層などのタイヤ部材に（タイヤ用ゴム組成物として）用いることができる。なかでも、トレッドに好適である。
本発明のタイヤは、上記ゴム組成物を用いて通常の方法で製造される。
すなわち、上記ゴム組成物を、未加硫の段階でトレッドの形状にあわせて押出し加工し、他のタイヤ部材とともに、タイヤ成型機上にて通常の方法で成形することにより、未加硫タイヤを形成する。この未加硫タイヤを加硫機中で加熱加圧することにより、タイヤを得る。
すなわち、上記ゴム組成物を、未加硫の段階でトレッドの形状にあわせて押出し加工し、他のタイヤ部材とともに、タイヤ成型機上にて通常の方法で成形することにより、未加硫タイヤを形成する。この未加硫タイヤを加硫機中で加熱加圧することにより、タイヤを得る。
なお、上記タイヤのトレッドは、少なくとも一部が上記ゴム組成物で構成されていればよく、全部が上記ゴム組成物で構成されていてもよい。
上記タイヤ（空気入りタイヤ等）は、乗用車用タイヤ；トラック・バス用タイヤ；二輪車用タイヤ；高性能タイヤ；スタッドレスタイヤ等の冬用タイヤ；サイド補強層を備えるランフラットタイヤ；スポンジ等の吸音部材をタイヤ内腔に備える吸音部材付タイヤ；パンク時に封止可能なシーラントをタイヤ内部又はタイヤ内腔に備える封止部材付タイヤ；センサや無線タグ等の電子部品をタイヤ内部又はタイヤ内腔に備える電子部品付タイヤ等に使用可能であり、乗用車用タイヤに好適である。
上記タイヤのサイズは特に限定されず、例えば、タイヤ幅は１００～４００ｍｍの範囲内で、扁平率は２５～８５％の範囲内で、リム径は１０～２５インチの範囲内で、適宜選択可能である。具体例としては、１０５／５０Ｒ１６、１１５／５０Ｒ１７、１２５／５５Ｒ２０、１３５／４５Ｒ２１、１４５／４５Ｒ２１、１５５／４５Ｒ１８、１６５／４５Ｒ２２、１７５／４５Ｒ２３、１８５／６０Ｒ２０、１９５／５５Ｒ１４、２０５／４０Ｒ１６、２１５／４０Ｒ１６、２２５／４０Ｒ１７、２３５／４０Ｒ１７、２４５／４０Ｒ１６、２５５／４０Ｒ１７、２６５／４０Ｒ１７、２７５／３５Ｒ１８、２８５／３０Ｒ１９、２９５／４５Ｒ２０等が挙げられる。
上記タイヤは、タイヤ外径Ｄｔ及びタイヤ断面幅Ｗｔが下記式の関係式を満たすことが好ましい。
なお、タイヤ外径（Ｄｔ）とは、タイヤを適用リムに装着して内圧２５０ｋＰａ・無負荷とした状態のタイヤの外径である。タイヤ断面幅（Ｗｔ）とは、タイヤを適用リムに装着して内圧２５０ｋＰａ・無負荷とした状態のタイヤ側面の模様又は文字など全てを含むサイドウォール間の直線距離、つまり総幅からタイヤの側面の模様、文字などを除いた幅である。
上記式を満たしうるタイヤとしては、具体的には、１４５／６０Ｒ１８、１４５／６０Ｒ１９、１５５／５５Ｒ１８、１５５／５５Ｒ１９、１５５／７０Ｒ１７、１５５／７０Ｒ１９、１６５／５５Ｒ２０、１６５／５５Ｒ２１、１６５／６０Ｒ１９、１６５／６５Ｒ１９、１６５／７０Ｒ１８、１７５／５５Ｒ１９、１７５／５５Ｒ２０、１７５／５５Ｒ２２、１７５／６０Ｒ１８、１８５／５５Ｒ１９、１８５／６０Ｒ２０、１９５／５０Ｒ２０、１９５／５５Ｒ２０等が挙げられる。
上記式を満たすタイヤは、乗用車用空気入りタイヤに適用することが好ましい。上記式を満たす乗用車用空気入りタイヤは、本件の課題解決により好適となる傾向があるためである。
実施例に基づいて、本発明を具体的に説明するが、本発明はこれらのみに限定されるものではない。
以下に、実施例及び比較例で用いた各種薬品について説明する。
（ゴム成分）
イソプレン系ゴム１：ＴＳＲ２０（ＮＲ）
イソプレン系ゴム２：（株）クラレ製のＬＩＲ－５０（液状ＩＲ）
ＳＢＲ１：下記製造例１で合成した変性ＳＢＲ（スチレン量：１０質量％、ビニル量：４０質量％、Ｍｗ：２０万）
ＳＢＲ２：下記製造例２で合成した変性ＳＢＲ（スチレン量：４０質量％、ビニル量：４０質量％、Ｍｗ：７５万）
ＳＢＲ３：下記製造例３で合成した変性ＳＢＲ（スチレン量：２５質量％、ビニル量：６０質量％、Ｍｗ：３０万）
ＳＢＲ４：下記製造例４で合成した変性ＳＢＲ（スチレン量：４０質量％、ビニル量：３０質量％、Ｍｗ：９５万）
ＳＢＲ５：ＬＡＮＸＥＳＳ社製のＢｕｎａ ＶＳＬ ５２２８－２（スチレン量：２８質量％、ビニル量：５２質量％、ゴム固形分１００質量部に対してオイル分３７．５質量部含有）
ＳＢＲ６：ＬＡＮＸＥＳＳ社製のＢｕｎａ ＶＳＬ ２４３８－２ ＨＭ（スチレン量：３８質量％、ビニル量：２４質量％、ゴム固形分１００質量部に対してオイル分３７．５質量部含有）
ＢＲ：旭化成ケミカルズ（株）製のＮ１０３（シス量：３８質量％、ビニル量：１２質量％）
イソプレン系ゴム１：ＴＳＲ２０（ＮＲ）
イソプレン系ゴム２：（株）クラレ製のＬＩＲ－５０（液状ＩＲ）
ＳＢＲ１：下記製造例１で合成した変性ＳＢＲ（スチレン量：１０質量％、ビニル量：４０質量％、Ｍｗ：２０万）
ＳＢＲ２：下記製造例２で合成した変性ＳＢＲ（スチレン量：４０質量％、ビニル量：４０質量％、Ｍｗ：７５万）
ＳＢＲ３：下記製造例３で合成した変性ＳＢＲ（スチレン量：２５質量％、ビニル量：６０質量％、Ｍｗ：３０万）
ＳＢＲ４：下記製造例４で合成した変性ＳＢＲ（スチレン量：４０質量％、ビニル量：３０質量％、Ｍｗ：９５万）
ＳＢＲ５：ＬＡＮＸＥＳＳ社製のＢｕｎａ ＶＳＬ ５２２８－２（スチレン量：２８質量％、ビニル量：５２質量％、ゴム固形分１００質量部に対してオイル分３７．５質量部含有）
ＳＢＲ６：ＬＡＮＸＥＳＳ社製のＢｕｎａ ＶＳＬ ２４３８－２ ＨＭ（スチレン量：３８質量％、ビニル量：２４質量％、ゴム固形分１００質量部に対してオイル分３７．５質量部含有）
ＢＲ：旭化成ケミカルズ（株）製のＮ１０３（シス量：３８質量％、ビニル量：１２質量％）
（ゴム成分以外の薬品）
カーボンブラック：Ｎ２２０（ＣＴＡＢ:１１１ｍ２／ｇ）
シリカ１：エボニックデグッサ社製のウルトラシル９１００ＧＲ（平均粒子径：１５ｎｍ）
シリカ２：エボニックデグッサ社製のウルトラシルＶＮ３（平均粒子径：１７ｎｍ）
シランカップリング剤１：Ｍｏｍｅｎｔｉｖｅ社製のＮＸＴ－Ｚ４５（結合単位Ａと結合単位Ｂとの共重合体（結合単位Ａ：５５モル％、結合単位Ｂ：４５モル％））
シランカップリング剤２：Ｍｏｍｅｎｔｉｖｅ社製のＮＸＴ（３－オクタノイルチオプロピルトリエトキシシラン）
シランカップリング剤３：エボニックデグッサ社製のＳｉ２６６（ビス（３－トリエトキシシリルプロピル）ジスルフィド）
オイル：三共油化工業（株）製のＡ／Ｏミックス
樹脂１：Ｅｘｘｏｎ Ｍｏｂｉｌ社製のＯｐｐｅｒａ ＰＲ－３９５（水添ＤＣＰＤ－Ｃ９樹脂）
樹脂２：日塗化学（株）製のニットレジン クマロンＶ－１２０（クマロンインデン系樹脂）
ワックス：日本精蝋（株）製のオゾエース０３５５
老化防止剤１：大内新興化学工業（株）製のノクラック６Ｃ（Ｎ－（１，３－ジメチルブチル）－Ｎ’－フェニル－ｐ－フェニレンジアミン）
老化防止剤２：住友化学（株）製のアンチゲンＦＲ（アミンとケトンの反応品を精製したものでアミンの残留がないもの、キノリン系老化防止剤）
加工助剤：ストラクトール社製のＥＦ４４（飽和脂肪酸亜鉛塩）
ステアリン酸：日油（株）製のステアリン酸「椿」
酸化亜鉛：三井金属鉱業（株）製の亜鉛華１号
硫黄：細井化学工業（株）製のＨＫ－２００－５（５質量％オイル含有粉末硫黄）
ジアルキルジチオリン酸化合物：ラインケミー社製のＴＰ－５０（ジチオリン酸亜鉛及びポリマーの混合物、式（１）のＲ１～Ｒ４がｎ－ブチル基、有効成分５０質量％）
加硫促進剤１：三新化学工業（株）製のサンセラーＮＳ－Ｇ（Ｎ－ｔｅｒｔ－ブチル－２－ベンゾチアゾールスルフェンアミド）
加硫促進剤２：三新化学工業（株）製のサンセラーＤ（ジフェニルグアニジン）
ジベンジルアミン化合物：三新化学工業（株）製のサンセラーＴＢｚＴＤ（テトラベンジルチウラムジスルフィド）
カーボンブラック：Ｎ２２０（ＣＴＡＢ:１１１ｍ２／ｇ）
シリカ１：エボニックデグッサ社製のウルトラシル９１００ＧＲ（平均粒子径：１５ｎｍ）
シリカ２：エボニックデグッサ社製のウルトラシルＶＮ３（平均粒子径：１７ｎｍ）
シランカップリング剤１：Ｍｏｍｅｎｔｉｖｅ社製のＮＸＴ－Ｚ４５（結合単位Ａと結合単位Ｂとの共重合体（結合単位Ａ：５５モル％、結合単位Ｂ：４５モル％））
シランカップリング剤２：Ｍｏｍｅｎｔｉｖｅ社製のＮＸＴ（３－オクタノイルチオプロピルトリエトキシシラン）
シランカップリング剤３：エボニックデグッサ社製のＳｉ２６６（ビス（３－トリエトキシシリルプロピル）ジスルフィド）
オイル：三共油化工業（株）製のＡ／Ｏミックス
樹脂１：Ｅｘｘｏｎ Ｍｏｂｉｌ社製のＯｐｐｅｒａ ＰＲ－３９５（水添ＤＣＰＤ－Ｃ９樹脂）
樹脂２：日塗化学（株）製のニットレジン クマロンＶ－１２０（クマロンインデン系樹脂）
ワックス：日本精蝋（株）製のオゾエース０３５５
老化防止剤１：大内新興化学工業（株）製のノクラック６Ｃ（Ｎ－（１，３－ジメチルブチル）－Ｎ’－フェニル－ｐ－フェニレンジアミン）
老化防止剤２：住友化学（株）製のアンチゲンＦＲ（アミンとケトンの反応品を精製したものでアミンの残留がないもの、キノリン系老化防止剤）
加工助剤：ストラクトール社製のＥＦ４４（飽和脂肪酸亜鉛塩）
ステアリン酸：日油（株）製のステアリン酸「椿」
酸化亜鉛：三井金属鉱業（株）製の亜鉛華１号
硫黄：細井化学工業（株）製のＨＫ－２００－５（５質量％オイル含有粉末硫黄）
ジアルキルジチオリン酸化合物：ラインケミー社製のＴＰ－５０（ジチオリン酸亜鉛及びポリマーの混合物、式（１）のＲ１～Ｒ４がｎ－ブチル基、有効成分５０質量％）
加硫促進剤１：三新化学工業（株）製のサンセラーＮＳ－Ｇ（Ｎ－ｔｅｒｔ－ブチル－２－ベンゾチアゾールスルフェンアミド）
加硫促進剤２：三新化学工業（株）製のサンセラーＤ（ジフェニルグアニジン）
ジベンジルアミン化合物：三新化学工業（株）製のサンセラーＴＢｚＴＤ（テトラベンジルチウラムジスルフィド）
（製造例１）
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点でブタジエンを追加し、更に５分重合させた後、３－ジメチルアミノプロピルトリエトキシシランを変性剤として加えて１５分間反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ１を得た。
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点でブタジエンを追加し、更に５分重合させた後、３－ジメチルアミノプロピルトリエトキシシランを変性剤として加えて１５分間反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ１を得た。
（製造例２）
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点でブタジエンを追加し、更に５分重合させた後、３－ジメチルアミノプロピルトリメトキシシランを変性剤として加えて１５分間反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ２を得た。
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点でブタジエンを追加し、更に５分重合させた後、３－ジメチルアミノプロピルトリメトキシシランを変性剤として加えて１５分間反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ２を得た。
（製造例３）
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点で１，３－ブタジエンを追加し、更に５分重合させた後、Ｎ－（３－ジメチルアミノプロピル）アクリルアミドを変性剤として加えて反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ３を得た。
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点で１，３－ブタジエンを追加し、更に５分重合させた後、Ｎ－（３－ジメチルアミノプロピル）アクリルアミドを変性剤として加えて反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ３を得た。
（製造例４）
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点で１，３－ブタジエンを追加し、更に５分重合させた後、Ｎ，Ｎ－ビス（トリメチルシリル）－３－アミノプロピルトリエトキシシランを変性剤として加えて反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ４を得た。
窒素置換されたオートクレーブ反応器に、シクロヘキサン、テトラヒドロフラン、スチレン、及び１，３－ブタジエンを仕込んだ。反応器の内容物の温度を２０℃に調整した後、ｎ－ブチルリチウムを添加して重合を開始した。断熱条件で重合し、最高温度は８５℃に達した。重合転化率が９９％に達した時点で１，３－ブタジエンを追加し、更に５分重合させた後、Ｎ，Ｎ－ビス（トリメチルシリル）－３－アミノプロピルトリエトキシシランを変性剤として加えて反応を行った。重合反応終了後、２，６－ジ－ｔｅｒｔ－ブチル－ｐ－クレゾールを添加した。次いで、スチームストリッピングにより脱溶媒を行い、１１０℃に調温された熱ロールにより乾燥してＳＢＲ４を得た。
（実施例及び比較例）
表１に示す配合内容に従い、（株）神戸製鋼所製の１．７Ｌバンバリーミキサーを用いて、ジベンジルアミン化合物、硫黄及び加硫促進剤以外の材料を１５０℃の条件下で５分間混練りし、混練り物を得た。次に、得られた混練り物にジベンジルアミン化合物、硫黄及び加硫促進剤を添加し、オープンロールを用いて、８０℃の条件下で５分間練り込み、未加硫ゴム組成物を得た。得られた未加硫ゴム組成物をトレッドの形状に成形し、他のタイヤ部材とともに貼り合わせて未加硫タイヤを形成し、１５０℃の条件下で１２分間プレス加硫し、試験用タイヤ（サイズ：１７５／６０Ｒ１８）を製造した。得られた試験用タイヤを用いて下記評価を行い、結果を表１に示した。
なお、表１において、油展ゴム中のゴム分はゴムの欄に記載し、油展ゴム中のオイル分はオイルの欄に加算している。
表１に示す配合内容に従い、（株）神戸製鋼所製の１．７Ｌバンバリーミキサーを用いて、ジベンジルアミン化合物、硫黄及び加硫促進剤以外の材料を１５０℃の条件下で５分間混練りし、混練り物を得た。次に、得られた混練り物にジベンジルアミン化合物、硫黄及び加硫促進剤を添加し、オープンロールを用いて、８０℃の条件下で５分間練り込み、未加硫ゴム組成物を得た。得られた未加硫ゴム組成物をトレッドの形状に成形し、他のタイヤ部材とともに貼り合わせて未加硫タイヤを形成し、１５０℃の条件下で１２分間プレス加硫し、試験用タイヤ（サイズ：１７５／６０Ｒ１８）を製造した。得られた試験用タイヤを用いて下記評価を行い、結果を表１に示した。
なお、表１において、油展ゴム中のゴム分はゴムの欄に記載し、油展ゴム中のオイル分はオイルの欄に加算している。
（低燃費性）
転がり抵抗試験機を用い、各試験用タイヤを速度（８０ｋｍ／ｈ）で走行させたときの転がり抵抗を測定し、比較例１を１００として指数表示した。指数が大きいほど、転がり抵抗が小さく、低燃費性が良好であることを示す。
転がり抵抗試験機を用い、各試験用タイヤを速度（８０ｋｍ／ｈ）で走行させたときの転がり抵抗を測定し、比較例１を１００として指数表示した。指数が大きいほど、転がり抵抗が小さく、低燃費性が良好であることを示す。
（耐摩耗性）
各試験用タイヤを車両に装着して、５０，０００ｋｍ走行後のトレッド部の溝深さを測定した。測定値から、トレッド部の摩耗量を算出し、比較例２を１００として指数表示した。指数が大きいほど、摩耗量が少なく、耐摩耗性が良好であることを示す。
各試験用タイヤを車両に装着して、５０，０００ｋｍ走行後のトレッド部の溝深さを測定した。測定値から、トレッド部の摩耗量を算出し、比較例２を１００として指数表示した。指数が大きいほど、摩耗量が少なく、耐摩耗性が良好であることを示す。

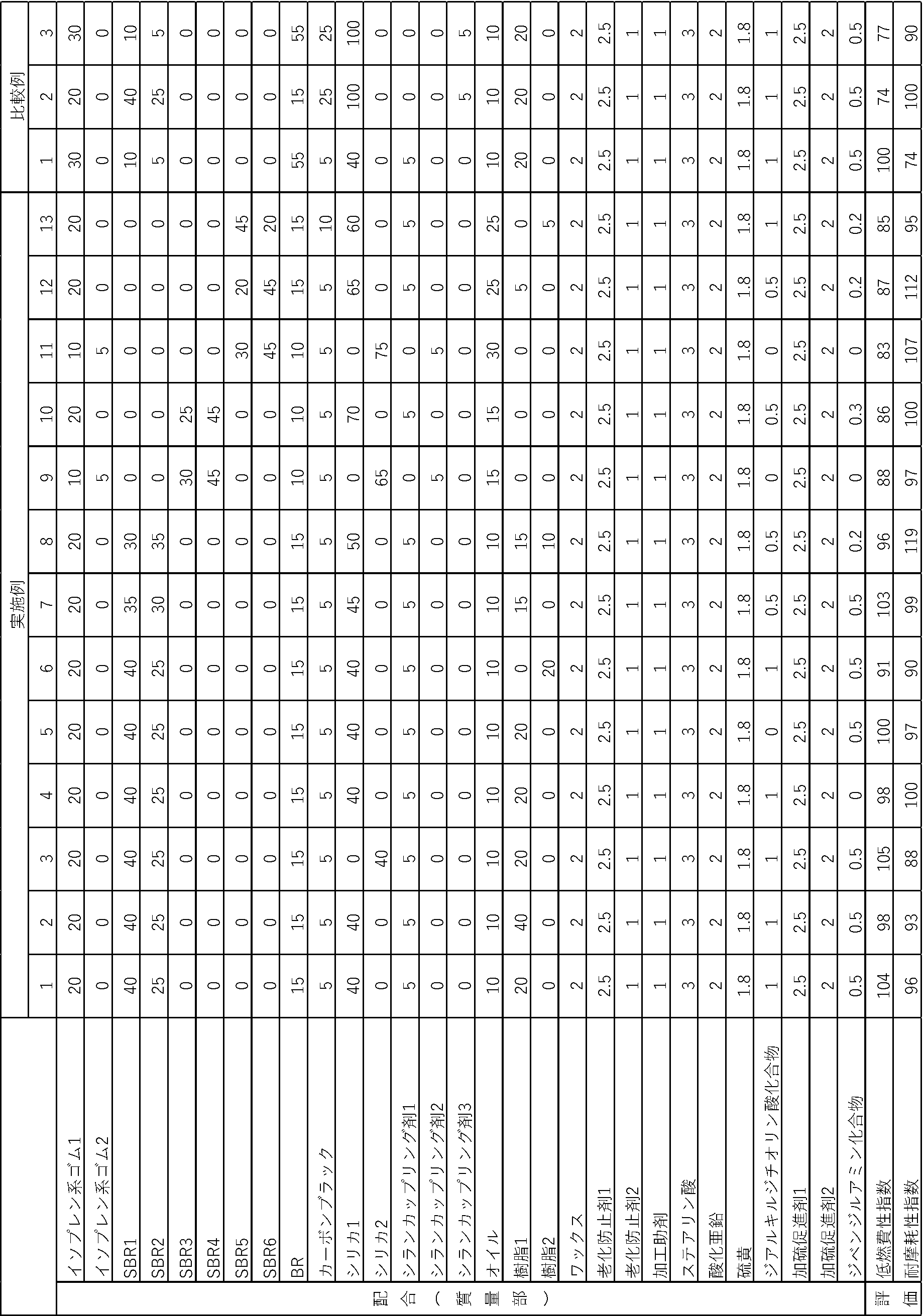

表１より、実施例は、目的とする低燃費性及び耐摩耗性の総合性能（各指数の合計）が比較例より優れていた。
Claims (8)
- スチレンブタジエンゴム、ブタジエンゴム及びイソプレン系ゴムを含むゴム成分と、シリカと、メルカプト系シランカップリング剤と、樹脂とを含有し、
前記シリカの平均粒子径が１６ｎｍ以下であり、
前記スチレンブタジエンゴムの含有量≧前記イソプレン系ゴムの含有量≧前記ブタジエンゴムの含有量であり、
前記スチレンブタジエンゴムの含有量≧前記シリカの含有量であり、
前記樹脂の含有量≦前記イソプレン系ゴムの含有量であるタイヤ用ゴム組成物（ただし、下記（１）に示すゴム組成物を除く）。
（１）スチレンブタジエンゴムの含有量が６０質量％以上であるゴム成分と、スチレン系樹脂とを含有し、前記スチレンブタジエンゴムが、複数のスチレンブタジエンゴムで構成され、前記複数のスチレンブタジエンゴムは、各々のスチレン量の差が１５質量％以下、各々のビニル量の差が１５質量％以下であり、下記式（Ａ）を満たすタイヤ用ゴム組成物。
（Ａ） α／β≦４
α：ゴム成分中の総スチレン量［質量％］
β：ゴム成分１００質量部に対するスチレン系樹脂の含有量［質量部］ - スチレンブタジエンゴム、ブタジエンゴム及びイソプレン系ゴムを含むゴム成分と、シリカと、メルカプト系シランカップリング剤と、樹脂と、オイルとを含有し、
前記スチレンブタジエンゴムの含有量≧前記イソプレン系ゴムの含有量≧前記ブタジエンゴムの含有量であり、
前記スチレンブタジエンゴムの含有量≧前記シリカの含有量であり、
前記樹脂の含有量≦前記イソプレン系ゴムの含有量であり、
前記オイルの含有量は、前記ゴム成分１００質量部に対して、１５質量部以上であり、
前記ゴム成分中の総スチレン量／前記オイルの含有量≧１．６であるタイヤ用ゴム組成物。 - 前記シリカの含有量≧前記イソプレン系ゴムの含有量である請求項１又は２記載のタイヤ用ゴム組成物。
- スチレンブタジエンゴム、ブタジエンゴム及びイソプレン系ゴムを含むゴム成分と、シリカと、メルカプト系シランカップリング剤と、樹脂とを含有し、
前記スチレンブタジエンゴムの含有量≧前記イソプレン系ゴムの含有量≧前記ブタジエンゴムの含有量であり、
前記スチレンブタジエンゴムの含有量≧前記シリカの含有量であり、
前記樹脂の含有量≦前記イソプレン系ゴムの含有量であり、
前記ブタジエンゴムのシス量が６０質量％以下であるタイヤ用ゴム組成物（ただし、下記（１）に示すゴム組成物を除く）。
（１）スチレンブタジエンゴムの含有量が６０質量％以上であるゴム成分と、スチレン系樹脂とを含有し、前記スチレンブタジエンゴムが、複数のスチレンブタジエンゴムで構成され、前記複数のスチレンブタジエンゴムは、各々のスチレン量の差が１５質量％以下、各々のビニル量の差が１５質量％以下であり、下記式（Ａ）を満たすタイヤ用ゴム組成物。
（Ａ） α／β≦４
α：ゴム成分中の総スチレン量［質量％］
β：ゴム成分１００質量部に対するスチレン系樹脂の含有量［質量部］ - スチレンブタジエンゴム、ブタジエンゴム及びイソプレン系ゴムを含むゴム成分と、シリカと、メルカプト系シランカップリング剤と、樹脂と、カーボンブラックとを含有し、
前記スチレンブタジエンゴムの含有量≧前記イソプレン系ゴムの含有量≧前記ブタジエンゴムの含有量であり、
前記スチレンブタジエンゴムの含有量≧前記シリカの含有量であり、
前記樹脂の含有量≦前記イソプレン系ゴムの含有量であり、
前記ブタジエンゴムのシス量≧カーボンブラックの含有量であるタイヤ用ゴム組成物（ただし、下記（１）に示すゴム組成物を除く）。
（１）スチレンブタジエンゴムの含有量が６０質量％以上であるゴム成分と、スチレン系樹脂とを含有し、前記スチレンブタジエンゴムが、複数のスチレンブタジエンゴムで構成され、前記複数のスチレンブタジエンゴムは、各々のスチレン量の差が１５質量％以下、各々のビニル量の差が１５質量％以下であり、下記式（Ａ）を満たすタイヤ用ゴム組成物。
（Ａ） α／β≦４
α：ゴム成分中の総スチレン量［質量％］
β：ゴム成分１００質量部に対するスチレン系樹脂の含有量［質量部］ - ジベンジルアミン化合物を含有する請求項１～５のいずれかに記載のタイヤ用ゴム組成物。
- ジアルキルジチオリン酸化合物を含有する請求項１～６のいずれかに記載のタイヤ用ゴム組成物。
- 請求項１～７のいずれかに記載のゴム組成物を用いたトレッドを有するタイヤ。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2020115456A JP7618970B2 (ja) | 2020-07-03 | 2020-07-03 | タイヤ用ゴム組成物及びタイヤ |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2020115456A JP7618970B2 (ja) | 2020-07-03 | 2020-07-03 | タイヤ用ゴム組成物及びタイヤ |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2022013112A JP2022013112A (ja) | 2022-01-18 |
| JP7618970B2 true JP7618970B2 (ja) | 2025-01-22 |
Family
ID=80169774
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2020115456A Active JP7618970B2 (ja) | 2020-07-03 | 2020-07-03 | タイヤ用ゴム組成物及びタイヤ |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP7618970B2 (ja) |
Families Citing this family (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP7282320B1 (ja) | 2022-06-24 | 2023-05-29 | 住友ゴム工業株式会社 | タイヤ |
| WO2025104968A1 (ja) * | 2023-11-15 | 2025-05-22 | 株式会社ブリヂストン | タイヤ用ゴム組成物、タイヤ用トレッドゴム、及びタイヤ |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2016065175A (ja) | 2014-09-25 | 2016-04-28 | 住友ゴム工業株式会社 | タイヤ |
| JP2019137281A (ja) | 2018-02-13 | 2019-08-22 | 横浜ゴム株式会社 | タイヤ用ゴム組成物 |
| JP2019189673A (ja) | 2018-04-18 | 2019-10-31 | 住友ゴム工業株式会社 | タイヤ用ゴム組成物及び空気入りタイヤ |
| JP2019196435A (ja) | 2018-05-09 | 2019-11-14 | 住友ゴム工業株式会社 | タイヤ用ゴム組成物及び空気入りタイヤ |
| JP2019210327A (ja) | 2018-05-31 | 2019-12-12 | 住友ゴム工業株式会社 | 空気入りタイヤ |
-
2020
- 2020-07-03 JP JP2020115456A patent/JP7618970B2/ja active Active
Patent Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2016065175A (ja) | 2014-09-25 | 2016-04-28 | 住友ゴム工業株式会社 | タイヤ |
| JP2019137281A (ja) | 2018-02-13 | 2019-08-22 | 横浜ゴム株式会社 | タイヤ用ゴム組成物 |
| JP2019189673A (ja) | 2018-04-18 | 2019-10-31 | 住友ゴム工業株式会社 | タイヤ用ゴム組成物及び空気入りタイヤ |
| JP2019196435A (ja) | 2018-05-09 | 2019-11-14 | 住友ゴム工業株式会社 | タイヤ用ゴム組成物及び空気入りタイヤ |
| JP2019210327A (ja) | 2018-05-31 | 2019-12-12 | 住友ゴム工業株式会社 | 空気入りタイヤ |
Also Published As
| Publication number | Publication date |
|---|---|
| JP2022013112A (ja) | 2022-01-18 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP7618970B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7215304B2 (ja) | タイヤトレッド用ゴム組成物及びタイヤ | |
| JP2023111992A (ja) | 加硫ゴム組成物及びタイヤ | |
| JP7803389B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP2023085807A (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7532938B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7589456B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7516944B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7647028B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7543753B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7559419B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7574570B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7589457B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP2021195441A (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7532939B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP2023077161A (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7585669B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7543730B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7676735B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7501152B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7631698B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP2022019299A (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7543761B2 (ja) | タイヤ用ゴム組成物及びタイヤ | |
| JP7585657B2 (ja) | タイヤ内層部材用ゴム組成物及びタイヤ | |
| JP2024175118A (ja) | タイヤ用ゴム組成物及びタイヤ |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20230525 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20240216 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20240227 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20240424 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20240723 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20240917 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20241210 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20241223 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7618970 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
