JP7636730B2 - 直接還元鉄の溶解方法、固体鉄の製造方法および土木建築用資材の製造方法 - Google Patents
直接還元鉄の溶解方法、固体鉄の製造方法および土木建築用資材の製造方法 Download PDFInfo
- Publication number
- JP7636730B2 JP7636730B2 JP2023547081A JP2023547081A JP7636730B2 JP 7636730 B2 JP7636730 B2 JP 7636730B2 JP 2023547081 A JP2023547081 A JP 2023547081A JP 2023547081 A JP2023547081 A JP 2023547081A JP 7636730 B2 JP7636730 B2 JP 7636730B2
- Authority
- JP
- Japan
- Prior art keywords
- iron
- slag
- melting
- molten iron
- furnace
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B5/00—Treatment of metallurgical slag ; Artificial stone from molten metallurgical slag
- C04B5/06—Ingredients, other than water, added to the molten slag or to the granulating medium or before remelting; Treatment with gases or gas generating compounds, e.g. to obtain porous slag
-
- C—CHEMISTRY; METALLURGY
- C21—METALLURGY OF IRON
- C21B—MANUFACTURE OF IRON OR STEEL
- C21B11/00—Making pig-iron other than in blast furnaces
- C21B11/10—Making pig-iron other than in blast furnaces in electric furnaces
-
- C—CHEMISTRY; METALLURGY
- C21—METALLURGY OF IRON
- C21B—MANUFACTURE OF IRON OR STEEL
- C21B13/00—Making spongy iron or liquid steel, by direct processes
- C21B13/12—Making spongy iron or liquid steel, by direct processes in electric furnaces
-
- C—CHEMISTRY; METALLURGY
- C21—METALLURGY OF IRON
- C21B—MANUFACTURE OF IRON OR STEEL
- C21B3/00—General features in the manufacture of pig-iron
- C21B3/04—Recovery of by-products, e.g. slag
- C21B3/06—Treatment of liquid slag
- C21B3/08—Cooling slag
-
- C—CHEMISTRY; METALLURGY
- C21—METALLURGY OF IRON
- C21C—PROCESSING OF PIG-IRON, e.g. REFINING, MANUFACTURE OF WROUGHT-IRON OR STEEL; TREATMENT IN MOLTEN STATE OF FERROUS ALLOYS
- C21C7/00—Treating molten ferrous alloys, e.g. steel, not covered by groups C21C1/00 - C21C5/00
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Organic Chemistry (AREA)
- Metallurgy (AREA)
- Manufacturing & Machinery (AREA)
- Ceramic Engineering (AREA)
- Structural Engineering (AREA)
- Carbon Steel Or Casting Steel Manufacturing (AREA)
- Furnace Details (AREA)
- Manufacture And Refinement Of Metals (AREA)
Description
特許文献1や2に開示の技術では、メタルとスラグを分離するにあたり、還元材として炭素系の固体原料を用いることを前提としている。そのため、CO2排出量削減の観点から今後主流になると考えられる水素系の還元材により還元を行なうプロセスでは、メタルとスラグの分離効率が低下すると考えられる。具体的には、回転炉床炉等の移動型炉床炉の炉内雰囲気温度は通常1300℃程度である。この温度で還元されたメタルが溶融するのは、炭素系の固体原料がメタルに浸炭することによりメタルの融点が低下するためであると考えられる。従い、水素系の還元材で還元を行なうプロセスでは、浸炭によるメタルの融点降下が生じないため、装入物の液相率が高まらず、メタルとスラグの分離が進みにくくなるものと予想される。
(a)前記第1工程では、前記気体を前記溶融鉄中に吹き込むためのガス供給ノズルの位置から前記溶融鉄浴面までの高さH(m)を下記(1)式で表し、下記(2)式を満足するように前記気体を前記溶融鉄中に吹き込むこと、ここで、ρg:供給気体の密度(kg/m3)、ρl:溶融鉄の密度(kg/m3)、Q:ガス供給速度(Nm3/分)、N:ガス供給ノズルの数(-)、d:ガス供給ノズル径(m)、D:誘導炉の炉内径(m)、WDRI:誘導炉内に供給した還元鉄重量(kg)、(%T.Fe)DRI:還元鉄に含まれる全鉄濃度(質量%)、h:誘導炉の炉底からガス供給ノズル位置までの高さ(m)を表す、
(b)前記第2工程では、前記溶解ステップで生成するスラグの組成について、質量基準でSiO2濃度(%SiO2)に対するCaO濃度(%CaO)の比である塩基度が0.5~2.0の範囲にあり、Al2O3濃度(%Al2O3)が10~25質量%の範囲にあるように、前記スラグ成分調整剤の種類および添加量を調整すること、
(c)前記第4工程では、前記溶解ステップで生成するスラグの組成について、全鉄濃度(%T.Fe)が20質量%以下となるように、前記還元性の固体または気体の種類および供給量を調整すること、
などが、より好ましい解決手段になり得るものと考えられる。
H=1.27×WDRI/(ρlD2)×(%T.Fe)DRI/100-h (1)
H>0.18×(ρgQ2/ρlN2d2)1/3 (2)
そこで発明者らは、還元鉄を誘導溶解炉で溶解して脈石分をスラグとして分離するのに適した条件について探索を進めた。その結果、還元鉄を誘導溶解炉で溶解する際に、浴内への気体吹き込みを行なうとスラグの凝固が抑えられ、効率的に還元鉄の溶解およびスラグの分離が行なえることがわかった。さらに、溶融鉄内に適切な流量の気体の供給、生成スラグの組成制御、炉上に設置した熱源からのスラグへの熱供給の内、少なくとも1つ以上を行うことにより、スラグが流動した状態を保持することができ、より好適に還元鉄中の金属鉄を溶解しつつスラグを分離することが可能となることを見出した。ここで、スラグが流動している状態とは、スラグが全体的に赤熱しており、常に高温のスラグが循環している状態のことを指す。
次に、第1工程にかかる気体の吹込み条件の適正化を検討した。溶融鉄内に気体を供給すると、気体の浮上に伴って溶融鉄が撹拌され、生成・浮上したスラグに対して溶融鉄からの伝熱がなされるその結果、スラグの温度が上昇することで、スラグの流動性が改善される。供給する気体は配管で供給する際に液化しない気体であれば種類を問わない。たとえば、酸素や二酸化炭素などの酸化性気体は溶融鉄を酸化して鉄歩留まりを低下させるため、Ar、N2などの不活性気体の方が好ましい。
H=1.27×WDRI/(ρlD2)×(%T.Fe)DRI/100-h (1)
H>0.18×(ρgQ2/ρlN2d2)1/3 (2)
ここで、ρg:供給気体の密度(kg/m3)、
ρl:溶融鉄の密度(kg/m3)、
Q:ガス供給速度(Nm3/分)、
N:ガス供給ノズルの数(-)、
d:ガス供給ノズル径(m)、
D:誘導炉の炉内径(m)、
WDRI:誘導炉内に供給した還元鉄重量(kg)、
(%T.Fe)DRI:還元鉄に含まれる全鉄濃度(質量%)、
h:誘導炉の炉底からガス供給ノズル位置までの高さ(m)
を表す。
次にスラグの組成の適正化を検討した。スラグの流動性は、スラグ組成に大きく依存する。表2に示した還元鉄組成例について、含まれるスラグ成分をAl2O3-CaO-SiO2、またはCaO-SiO2-FeO三成分の合計が100%となる様に換算した組成を、それぞれの三元系状態図上にプロットして図1および2に示す。それぞれの三元系状態図は非特許文献1を参考にした。ここで、還元鉄中のFeO濃度は全鉄濃度T.Feと金属鉄濃度M.Feの差に71.85(FeOの分子量)/55.85(Fe原子量)を掛けて算出した。
誘導溶解炉での還元鉄溶解により生成するスラグの温度低下を抑制するため、炉上に加熱源を設置してスラグに熱供給する第3工程を有することが好ましい。加熱源としては、バーナー加熱、電極を用いた通電加熱、スラグ中に導電体を浸漬しての誘導加熱など、スラグを直接加熱可能な手段であればこれらに限らず、複数の手段を併用しても良い。バーナー加熱は、重油等の液体燃料、CO、H2、炭化水素等の気体燃料のいずれでも良く、組み合わせでも構わない。スラグ中に浸漬する導電体は誘導電流により発熱する物であれば何でもよいが、コストを考えると鉄棒、炭素棒などをスラグ中に浸漬した状態で保持するか、生成スラグの密度と同等の嵩密度になる様に作製した還元鉄の粒を上添加し、スラグ中に滞留させることでもよい
原料である直接還元鉄は、不純物としてりんを含む場合があり、溶融鉄からりんを除去することが好ましい。また、溶融鉄に所望の成分を添加することが好ましい場合がある。本発明の第六実施形態は、このような要望から開発されたものである。
2[P]+5/2・O2(g)+3CaO(s)=3CaO・P2O5(s) ・・・(A)
ここで、[P]は溶融鉄中のりんを示す。たとえば、不純物としてのりんを溶融鉄から除去する方法として、溶解ステップで得られた溶融鉄、または、排滓ステップでスラグを排出したのちの溶融鉄に酸素減とCaO源とを供給することができる。
本発明の第七実施形態は、上記第一~第六のいずれかの実施形態にかかる直接還元鉄の溶解方法で得られた溶融鉄を凝固させて固体鉄とするものである。その固体鉄の全鉄濃度T.Feが93質量%以上であり、酸化物成分の合計が3質量%以下であることが好ましい。また、固体鉄は凝固させる鋳型の形状や大きさに制限はないが、その後の荷役・梱包・運搬・使用設備への供給などを考えると10~100mmの範囲の粒径の粒状に凝固させることが好ましい。
本発明の第八実施形態は、副生物としてのスラグを土木建築用資材として活用するものである。すなわち、上記第一実施形態の排滓ステップによって排出されたスラグを冷却固化し土木建築用資材原料とする冷却固化ステップをさらに備えるものである。冷却固化したスラグは、上記塩基度範囲にあるとともに、冷却方法によって様々な粒度分布を取り、必要に応じて追加の破砕・分級等の粒度調整処理を行うことで、その特性を利用した資材として利用が可能である。例えば、排出されたスラグを水砕すると、微細なガラス状となり、比表面積が0.35m2/g以上0.50m2/g未満であることから、セメント原料(結合材)として利用可能である。また、大気中で徐冷し、使用用途に応じた粒度調整を行うことで、路盤材やコンクリート骨材として利用可能である。このように、冷却固化の方法については、排出されたスラグの利用目的に応じて事業者が適切に選定すれば良い。

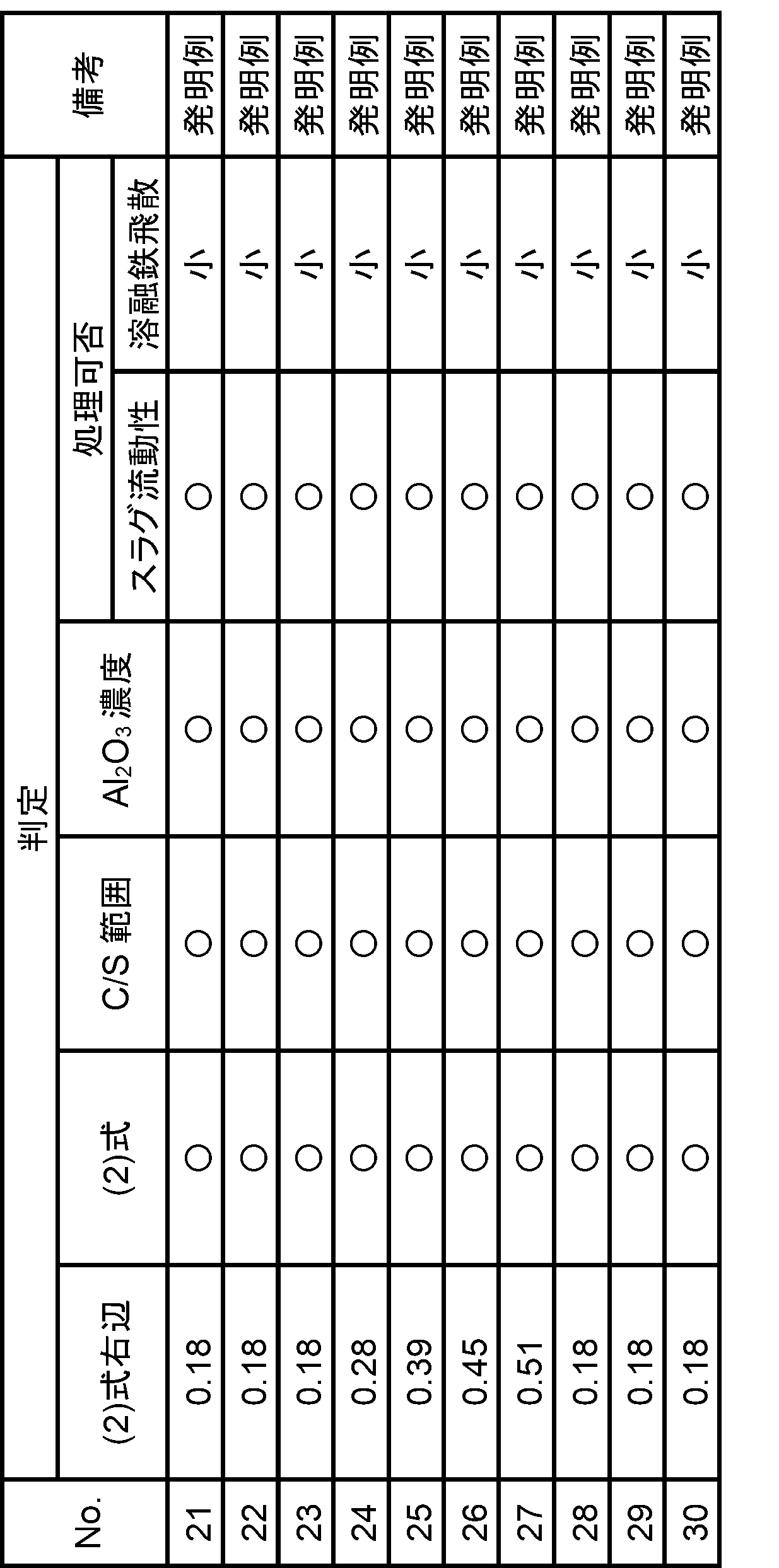

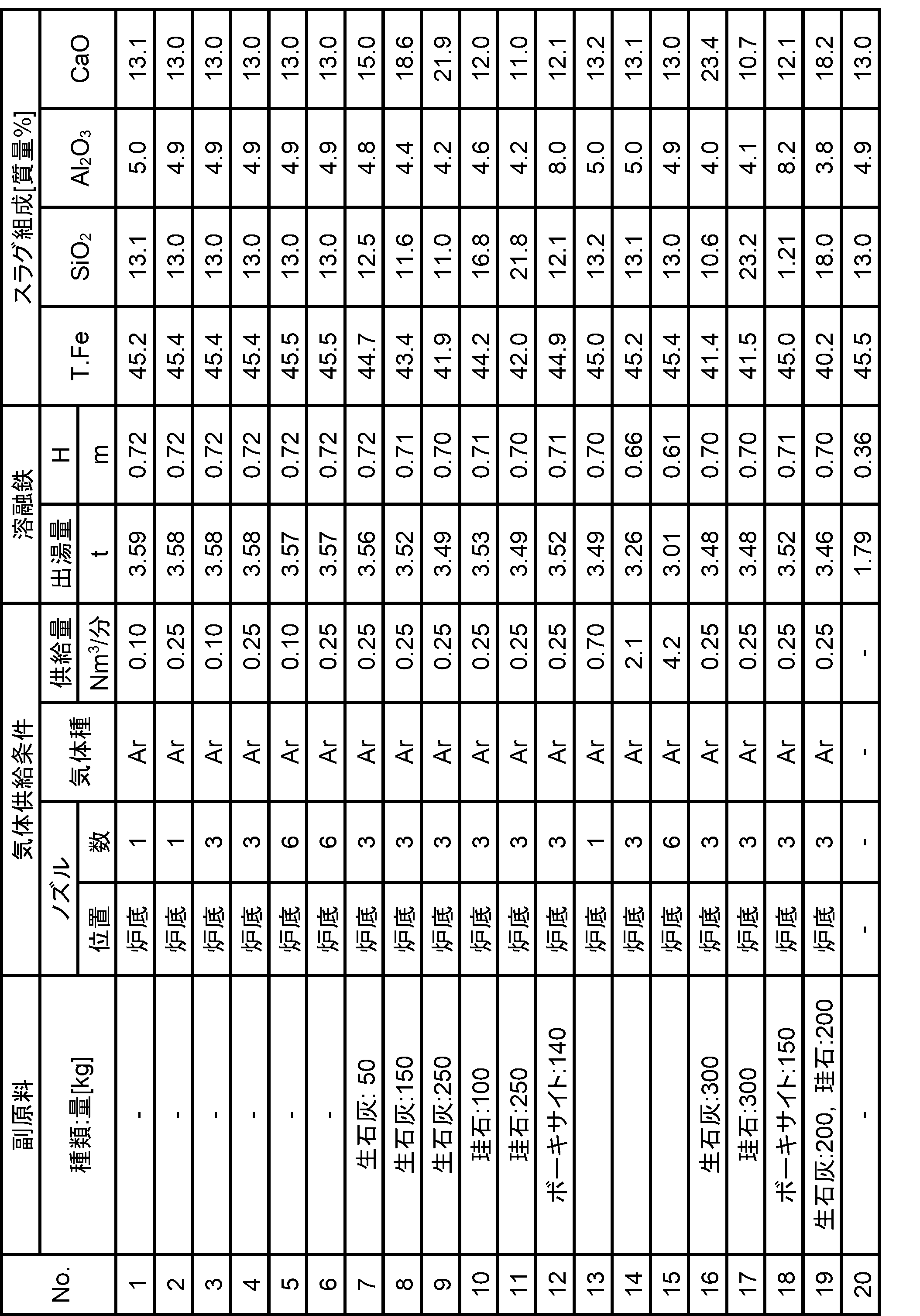

内径0.9m、炉底から出湯樋の下端までの高さが1.8mの誘導溶解炉を用いて種湯0.5tを溶解した炉内に、表2に示す還元鉄Cを炉体から溢れないように添加し、溶解が進行して炉内の積層高さが下がったのを確認した後、上部に設けたホッパーから上添加することを、還元鉄の合計添加量が5.0tとなるまで繰り返した。炉底には、PCD(Pitch Circle Diameter,ピッチ円直径)が0.3mおよび0.6mの位置にそれぞれ等間隔に6か所ずつの底吹きノズルが設けられており、ガスヘッダーを経由して、任意の組み合わせのノズルに対してそれぞれ同流量のガス供給が可能な構成となっている。副原料の供給可能なホッパーを炉上に有し、処理の任意のタイミングで、10kg単位での切り出しが可能である。炉内の溶融鉄の温度を適宜測定し、1600±20℃となる様に誘導溶解炉の出力ないしは還元鉄、副原料の供給速度を調整した。
実施例1と同じ誘導炉を用い、生成スラグに含まれるFeO分を還元する処理を実施した。ガス還元材として、CO、H2およびCH4を底吹きノズルから供給し、ガス還元材の供給時間は90分で一定とした。また、固体還元材として固体C、金属Alおよび金属Siを生成スラグに対して上添加する処理をそれぞれ実施した。ここで、金属Alおよび金属Siで還元した場合、生成スラグの塩基度およびAl2O3濃度が変化するため、生石灰ないしは珪石を副原料として添加して、スラグ塩基度およびAl2O3濃度を調整した。処理後には炉体を傾動し、炉内の溶融鉄を完全に排出し、出湯重量を秤量した。また、スラグを採取して53μm以下まで粉砕し、化学分析に供した。得られた値を処理条件と共に表4-1および表4-2に示す。
実施例1および2で得られた溶融鉄を、温度調整をした上で鍋型の容器に移し替えた。この時、還元鉄に含まれる脈石起因で誘導溶解炉での溶解時に生成したスラグの内、約10kg/t-溶融鉄を一緒に鍋型容器に移し替え、残りは別のスラグ容器に移し替えた。鍋型の容器を脱りん処理設備へと移動し、供給する酸素源と石灰源の種類と量を変更して脱りん処理を行った。脱りん処理設備はガス上吹きランス、副原料切り出しホッパー、底吹きポーラスプラグを有する。ガス上吹きランスからは、約1Nm3/(分・t-溶融鉄)の速度で純酸素ないしは空気を含むガスを供給可能である。副原料切り出しホッパーは3基あり、それぞれ鉄鉱石、生石灰(CaO)、炭酸カルシウム(CaCO3)が充填されており、それぞれ約10kg/分の速度で供給が可能である。底吹きポーラスプラグからはガスを供給することが可能であり、本実施例では約0.1Nm3/(分・t-溶融鉄)の速度で純Arガスを供給した。
Claims (7)
- 直接還元鉄を、誘導溶解炉で溶解して溶融鉄を得る溶解ステップと、
前記溶解ステップで生成したスラグを前記誘導溶解炉の炉外に排出する排滓ステップと、
さらに任意で、前記溶解ステップで得た溶融鉄を精錬する精錬ステップと、を備え、
前記溶解ステップは、該溶解ステップの一部の期間または全期間、前記溶融鉄中に不活性気体を吹き込む第1工程を含み、
前記第1工程では、前記不活性気体を前記溶融鉄中に吹き込むためのガス供給ノズルの位置から前記溶融鉄浴面までの高さH(m)を下記(1)式で表し、下記(2)式を満足するように前記不活性気体を前記溶融鉄中に吹き込み、
前記ガス供給ノズルは、炉底または炉の側面に設け、
さらに任意で、
1)スラグ成分調整剤を添加する第2工程、
2)前記誘導溶解炉の炉上に設置した熱源からスラグへの熱供給を行う第3工程、および、
3)1種類以上の還元性の固体または気体を供給する第4工程
から選ばれる1以上の工程を含む、直接還元鉄の溶解方法。
H=1.27×W DRI /(ρ l D 2 )×(%T.Fe) DRI /100-h (1)
H>0.18×(ρ g Q 2 /ρ l N 2 d 2 ) 1/3 (2)
ここで、ρ g :供給気体の密度(kg/m 3 )、
ρ l :溶融鉄の密度(kg/m 3 )、
Q:ガス供給速度(Nm 3 /分)、
N:ガス供給ノズルの数(-)、
d:ガス供給ノズル径(m)、
D:誘導炉の炉内径(m)、
W DRI :誘導炉内に供給した還元鉄重量(kg)、
(%T.Fe) DRI :還元鉄に含まれる全鉄濃度(質量%)、
h:誘導炉の炉底からガス供給ノズル位置までの高さ(m)
を表す。 - 前記第2工程では、
前記溶解ステップで生成するスラグの組成について、質量基準でSiO2濃度(%SiO2)に対するCaO濃度(%CaO)の比である塩基度が0.5~2.0の範囲にあり、Al2O3濃度(%Al2O3)が10~25質量%の範囲にあるように、前記スラグ成分調整剤の種類および添加量を調整する、請求項1に記載の直接還元鉄の溶解方法。 - 前記第4工程では、
前記溶解ステップで生成するスラグの組成について、全鉄濃度(%T.Fe)が20質量%以下となるように、前記還元性の固体または気体の種類および供給量を調整する、請求項1に記載の直接還元鉄の溶解方法。 - 請求項1~3のいずれか1項に記載の方法で得た溶融鉄を凝固させて固体鉄とする、固体鉄の製造方法。
- 前記固体鉄は、全鉄濃度T.Feが93質量%以上であり、酸化物成分の合計が3質量%以下である、請求項4に記載の固体鉄の製造方法。
- 土木建築用資材の製造方法であって、
直接還元鉄を、誘導溶解炉で溶解して溶融鉄を得る溶解ステップと、
前記溶解ステップで生成したスラグを前記溶解炉の炉外に排出する排滓ステップと、
前記排滓ステップによって排出されたスラグを冷却固化し土木建築用資材原料とする冷却固化ステップと、を備え、
前記溶解ステップは、該溶解ステップの一部の期間または全期間、前記溶融鉄中に不活性気体を吹き込む第1工程を含み、
前記第1工程では、前記不活性気体を前記溶融鉄中に吹き込むためのガス供給ノズルの位置から前記溶融鉄浴面までの高さH(m)を下記(1)式で表し、下記(2)式を満足するように前記不活性気体を前記溶融鉄中に吹き込み、
前記ガス供給ノズルは、炉底または炉の側面に設け、
さらに任意で、
1)スラグ成分調整剤を添加する第2工程、および、
2)前記誘導溶解炉の炉上に設置した熱源からスラグへの熱供給を行う第3工程
から選ばれる1以上の工程を含む、土木建築用資材の製造方法。
H=1.27×W DRI /(ρ l D 2 )×(%T.Fe) DRI /100-h (1)
H>0.18×(ρ g Q 2 /ρ l N 2 d 2 ) 1/3 (2)
ここで、ρ g :供給気体の密度(kg/m 3 )、
ρ l :溶融鉄の密度(kg/m 3 )、
Q:ガス供給速度(Nm 3 /分)、
N:ガス供給ノズルの数(-)、
d:ガス供給ノズル径(m)、
D:誘導炉の炉内径(m)、
W DRI :誘導炉内に供給した還元鉄重量(kg)、
(%T.Fe) DRI :還元鉄に含まれる全鉄濃度(質量%)、
h:誘導炉の炉底からガス供給ノズル位置までの高さ(m)
を表す。 - 前記第2工程を実施することにより、前記土木建築用資材は、質量基準でSiO2濃度(%SiO2)に対するCaO濃度(%CaO)の比である塩基度が0.5~2.0の範囲にあり、Al2O3濃度(%Al2O3)が10~25質量%の範囲にある、請求項6に記載の土木建築用資材の製造方法。
