JP7638959B2 - 無線通信システムにおけるｃｓｉパラメータ構成のための方法及び装置 - Google Patents

Description

本発明は、一般に、無線通信システムに関し、より具体的には、無線通信システムにおけるチャネル状態情報（ｃｈａｎｎｅｌ ｓｔａｔｅ ｉｎｆｏｒｍａｔｉｏｎ：ＣＳＩ）パラメータ構成に関する。

ユーザ機器（ｕｓｅｒ ｅｑｕｉｐｍｅｎｔ：以下、ＵＥ）と基地局（ｂａｓｅ ｓｔａｔｉｏｎ：以下、ＢＳ）（例えば、ｇノードＢ（ｇＮＢ））との間のチャネルを理解し、正確に推定することは、効率的かつ効果的な無線通信にとって重要である。
ＤＬチャネル状態を正確に推定するために、ｇＮＢは、ＤＬチャネル測定のために、基準信号、例えば、ＣＳＩ－ＲＳをＵＥに送信し、ＵＥは、チャネル測定に関する情報、例えば、ＣＳＩをｇＮＢに報告（一例として、フィードバック）する。
このＤＬチャネル測定により、ｇＮＢは、適切な通信パラメータを選択して、ＵＥとの無線データ通信を、効率的かつ効果的に実行できる。

本発明の実施形態は、無線通信システムにおけるチャネル状態情報（ＣＳＩ）の報告を可能にするための方法及び装置を提供する。

本発明の一態様によれば、無線通信システムにおけるＣＳＩ報告のためのＵＥが提供される。
前記ＵＥは、基地局（ＢＳ）から、単一の無線リソース制御（ｒａｄｉｏ ｒｅｓｏｕｒｃｅ ｃｏｎｔｒｏｌ：ＲＲＣ）パラメータを介して、共同で（ｊｏｉｎｔｌｙ）構成されたコードブック（ｃｏｄｅｂｏｏｋ）パラメータを含むＣＳＩフィードバック構成情報を受信するように構成されたトランシーバを含み、前記コードブックパラメータは、Ｌ、ｐ、ν_０、及びβを含み、パラメータＬは、空間領域（ｓｐａｔｉａｌ ｄｏｍａｉｎ：ＳＤ）基底ベクトル（ｂａｓｉｓ ｖｅｃｔｏｒ）の数を決定し、パラメータβは、係数の最大数を決定し、パラメータｐ及びν_０は、周波数領域（ｆｒｅｑｕｅｎｃｙ ｄｏｍａｉｎ：ＦＤ）基底ベクトルの数（Ｍ_υ）を決定し、パラメータｐは、第１のランクセット用であり、パラメータν_０は、第２のランクセット用である。
ＵＥは、トランシーバに動作可能に接続されたプロセッサをさらに含み、前記プロセッサは、ＣＳＩフィードバック構成情報に基づいて、ＣＳＩフィードバックを生成するように構成され、ここで、前記ＣＳＩフィードバックは、第１のランクセット及び第２のランクセットの内の１つから、ランク値υに対して生成される。
前記トランシーバはさらに、アップリンクチャネルを介して、ＣＳＩフィードバックを送信するように構成される。

また、本発明の一態様によれば、無線通信システムにおけるＢＳが提供される。
前記ＢＳには、ＣＳＩフィードバック構成情報を生成するように構成されたプロセッサが含まれている。
前記ＢＳはさらに、プロセッサに動作可能に接続されたトランシーバを含む。
前記トランシーバは、単一の無線リソース制御（ＲＲＣ）パラメータを介して、共同で構成されたコードブックパラメータを含むＣＳＩフィードバック構成情報を、ユーザ機器（ＵＥ）に送信するように構成され、前記コードブックパラメータは、Ｌ、ｐ、ν_０、及びβを含み、
前記トランシーバは、さらに、アップリンクチャネルを介して、ＵＥから、第１及び第２のランクセットの内の１つからのランク値υについて生成されたＣＳＩフィードバックを受信するように構成される。
ここで、パラメータＬは、空間領域（ＳＤ）基底ベクトルの数を決定し、パラメータβは、係数の最大数を決定し、パラメータｐ及びν_０は、周波数領域（ＦＤ）基底ベクトルの数（Ｍ_υ）を決定し、パラメータｐは、第１のランクセット用であり、パラメータν_０は、第２のランクセット用である。

さらに本発明の一態様によれば、ＵＥを操作するための方法が提供される。
この方法は、以下のステップを含む。
基地局（ＢＳ）から、単一の無線リソース制御（ＲＲＣ）パラメータを介して、共同で構成されたコードブックパラメータを含むＣＳＩフィードバック構成情報を受信するステップと、前記ＣＳＩフィードバック構成情報に基づいて、ＣＳＩフィードバックを生成するステップと、アップリンクチャネルを介して、ＣＳＩフィードバックを基地局に送信するステップとを有する。
ここで、前記コードブックパラメータは、Ｌ、ｐ、ν_０、及びβを含み、パラメータＬは、空間領域（ＳＤ）基底ベクトルの数を決定し、パラメータβは、係数の最大数を決定し、パラメータｐ及びν_０は、周波数領域（ＦＤ）基底ベクトルの数（Ｍυ）を決定し、パラメータｐは、第１のランクセット用であり、パラメータν_０は、第２のランクセット用であり、前記ＣＳＩフィードバックは、第１のランクセット及び第２のランクセットの内の１つからのランク値υに対して生成される。

本発明に係る無線通信システムにおけるＣＳＩパラメータ構成のための方法及び装置によれば、ＤＬチャネル測定により、ｇＮＢは、適切な通信パラメータを選択して、ＵＥとの無線データ通信を、効率的かつ効果的に実行できる。

本発明の実施形態による例示的な無線ネットワークを示す図である。 本発明の実施形態による例示的なｇＮＢの概略構成を示すブロック図である。 本発明の実施形態による例示的なＵＥの概略構成を示すブロック図である。 本発明の実施形態による直交周波数分割多元接続の送信経路の上位レベルを示す図である。 本発明の実施形態による直交周波数分割多元接続の受信経路の上位レベルを示す図である。 本発明の実施形態によるサブフレーム内のＰＤＳＣＨの送信機ブロックを説明するためのブロック図である。 本発明の実施形態によるサブフレーム内のＰＤＳＣＨの受信機ブロックを説明するためのブロック図である。 本発明の実施形態によるサブフレーム内のＰＵＳＣＨの送信機ブロックを説明するためのブロック図である。 本発明の実施形態によるサブフレーム内のＰＵＳＣＨの受信機ブロックを説明するためのブロック図である。 本発明の実施形態による例示的なネットワーク構成を説明するための図である。 本発明の実施形態による２つのスライスの多重化の例を示す図である。 本発明の実施形態による例示的なアンテナブロックの概略構成を示す図である。 本発明の実施形態によるアンテナポートレイアウトを説明するための図である。 本発明の実施形態による、オーバーサンプリングされたＤＦＴビームの３Ｄグリッドを説明するための図である。 本発明の実施形態によるＵＥによって実行され得る無線通信システムにおけるＣＳＩ報告のためにＵＥを操作するための方法を説明するためのフローチャートである。 本発明の実施形態によるＢＳによって実行され得るＣＳＩフィードバックを受信するための方法を説明するためのフローチャートである。

本発明の技術的特徴は、以下の図面、説明、及び請求項から当業者には、容易に明らかになり得る。
以下の発明のモードを説明する前に、この特許文書全体で使用される特定の単語及び句の定義を説明することが望ましい場合がある。
「接続する（ｃｏｕｐｌｅ）」という用語とその派生語は、２つ又はそれ以上の要素が、互いに物理的に接触しているかどうかに関係なく、これらの要素間の任意の直接的又は間接的な通信を指す。
「送信する（ｔｒａｎｓｍｉｔ）」、「受信する（ｒｅｃｅｉｖｅ）」、及び「通信する（ｃｏｍｍｕｎｉｃａｔｅ）」という用語、及びそれらの派生語には、直接通信と間接通信の両方が含まれる。
「含む（ｉｎｃｌｕｄｅ）」及び「からなる（ｃｏｍｐｒｉｓｅ）」という用語、及びそれらの派生語は、限定されない包含を意味する。
「又は（ｏｒ）」という用語は、及び／又は（ａｎｄ／ｏｒ）を意味する包括的な用語である。
「～に関連付けられる（ａｓｓｏｃｉａｔｅｄ ｗｉｔｈ）」という句、及びその派生語は、含む、～に含まれる（ｂｅ ｉｎｃｌｕｄｅｄ ｗｉｔｈｉｎ）、～と相互接続する（ｉｎｔｅｒｃｏｎｎｅｃｔ ｗｉｔｈ）、含む（ｃｏｎｔａｉｎ）、～に含まれる（ｂｅ ｃｏｎｔａｉｎｅｄ ｗｉｔｈｉｎ）、～に／と接続する（ｃｏｎｎｅｃｔ ｔｏ ｏｒ ｗｉｔｈ）、～に／と接続する（ｃｏｕｐｌｅ ｔｏ ｏｒ ｗｉｔｈ）、～と通信できる（ｂｅ ｃｏｍｍｕｎｉｃａｂｌｅ ｗｉｔｈ）、～と協力する（ｃｏｏｐｅｒａｔｅ ｗｉｔｈ）、インターリーブする（ｉｎｔｅｒｌｅａｖｅ）、並置する（ｊｕｘｔａｐｏｓｅ）、～に近似する（ｂｅ ｐｒｏｘｉｍａｔｅ ｔｏ）、～に／と束縛される（ｂｅ ｂｏｕｎｄ ｔｏ ｏｒ ｗｉｔｈ）、有する（ｈａｖｅ）、～の特性を有する（ｈａｖｅ ａ ｐｒｏｐｅｒｔｙ ｏｆ）、～との関係を持つ（ｈａｖｅ ａ ｒｅｌａｔｉｏｎｓｈｉｐ ｔｏ ｏｒ ｗｉｔｈ）等の意味である。

「コントローラ（ｃｏｎｔｒｏｌｌｅｒ）」という用語は、少なくとも１つの操作を制御する任意のデバイス、システム、又はその一部を意味する。
そのようなコントローラは、ハードウェア、又はハードウェアとソフトウェア及び／又はファームウェアの組み合わせで実装され得る。
特定のコントローラに関連付けられている機能は、ローカルでもリモートでも、集中化又は分散化できる。
「少なくとも１つ（ａｔ ｌｅａｓｔ ｏｎｅ ｏｆ）」という句は、アイテムのリストと共に使用される場合、リストされたアイテムのうち１つ以上の異なる組み合わせが使用され得、そのリスト内の１つのアイテムのみが必要とされ得ることを意味する。
例えば、「Ａ、Ｂ、及びＣの内の少なくとも１つ」には、Ａ、Ｂ、Ｃ、Ａ及びＢ、Ａ及びＣ、Ｂ及びＣ、並びに、Ａ及びＢ及びＣの組み合わせのいずれかが含まれる。

さらに、以下に説明する様々な機能は、１つ又はそれ以上のコンピュータプログラムによって実装又はサポートすることができ、それらのそれぞれは、コンピュータ読み取り可能なプログラムコードから形成され、コンピュータ読み取り可能な媒体に具体化される。
「アプリケーション」及び「プログラム」という用語は、１つ又はそれ以上のコンピュータプログラム、ソフトウェアコンポーネント、一連の命令、手順、関数、オブジェクト、クラス、インスタンス、関連データ、又は適切なコンピュータ読み取り可能なプログラムコードでの実装に適合なその一部を指す。
「コンピュータ読み取り可能なプログラムコード」という句には、ソースコード、オブジェクトコード、及び実行可能コードなど、あらゆるタイプのコンピュータコードが含まれる。

「コンピュータ読み取り可能な媒体」という表現には、読み取り専用メモリ（ＲＯＭ）、ランダムアクセスメモリ（ＲＡＭ）、ハードディスクドライブ、コンパクトディスク（ＣＤ）、デジタルビデオディスク（ＤＶＤ）、又はその他のタイプのメモリなど、コンピュータによってアクセス可能なすべての種類の媒体が含まれる。
「非一時的な（ｎｏｎ－ｔｒａｎｓｉｔｏｒｙ）」コンピュータ読み取り可能な媒体は、一時的な電気信号又は他の信号を伝送する有線、無線、光、又は他の通信リンクを排除する。
非一時的なコンピュータ読み取り可能な媒体には、データを永続的に記憶できる媒体、及び書き換え可能な光ディスク又は消去可能なメモリデバイスなどのデータを記憶して、後で上書きできる媒体が含まれる。

他の特定の単語や句の定義は、この明細書全体にわたって提供される。
当業者は、ほとんどの場合ではなく、多くの場合、そのような定義が、そのように定義された単語及び句の以前及び将来の使用に適用されることを理解する必要がある。
本発明及びその利点をより完全に理解するために、添付の図面と併せて以下の説明を参照する。
ここで、同様の参照番号は、同様の部品を表す。

以下で論じる図１～図１５、及びこの明細書において本発明の原則を説明するために使用される様々な実施形態は、例示のみを目的としており、本発明の範囲を限定するように解釈されるべきではない。
当業者は、本発明の原則が、適切に配置された任意のシステム又はデバイスに実装され得ることを理解するであろう。

以下の文書及び規格の説明は、本明細書に完全に記載されているかのように、参照により本発明に組み込まれる。
３ＧＰＰ ＴＳ ３６．２１１ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，Ｐｈｙｓｉｃａｌ ｃｈａｎｎｅｌｓ ａｎｄ ｍｏｄｕｌａｔｉｏｎ；”３ＧＰＰ ＴＳ ３６．２１２ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，Ｍｕｌｔｉｐｌｅｘｉｎｇ ａｎｄ Ｃｈａｎｎｅｌ ｃｏｄｉｎｇ；”３ＧＰＰ ＴＳ ３６．２１３ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，Ｐｈｙｓｉｃａｌ Ｌａｙｅｒ Ｐｒｏｃｅｄｕｒｅｓ；”３ＧＰＰ ＴＳ ３６．３２１ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，Ｍｅｄｉｕｍ Ａｃｃｅｓｓ Ｃｏｎｔｒｏｌ（ＭＡＣ）ｐｒｏｔｏｃｏｌ ｓｐｅｃｉｆｉｃａｔｉｏｎ；”３ＧＰＰ ＴＳ ３６．３３１ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，Ｒａｄｉｏ Ｒｅｓｏｕｒｃｅ Ｃｏｎｔｒｏｌ（ＲＲＣ）ｐｒｏｔｏｃｏｌ ｓｐｅｃｉｆｉｃａｔｉｏｎ；”３ＧＰＰ ＴＲ ２２．８９１ ｖ１４．２．０；３ＧＰＰ ＴＳ ３８．２１１ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，ＮＲ， Ｐｈｙｓｉｃａｌ ｃｈａｎｎｅｌｓ ａｎｄ ｍｏｄｕｌａｔｉｏｎ；”３ＧＰＰ ＴＳ ３８．２１３ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，ＮＲ，Ｐｈｙｓｉｃａｌ Ｌａｙｅｒ Ｐｒｏｃｅｄｕｒｅｓ ｆｏｒ ｃｏｎｔｒｏｌ；”３ＧＰＰ ＴＳ ３８．２１４ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，ＮＲ，Ｐｈｙｓｉｃａｌ ｌａｙｅｒ ｐｒｏｃｅｄｕｒｅｓ ｆｏｒ ｄａｔａ；” ａｎｄ ３ＧＰＰ ＴＳ ３８．２１２ ｖ１６．１．０，“Ｅ－ＵＴＲＡ，ＮＲ，Ｍｕｌｔｉｐｌｅｘｉｎｇ ａｎｄ ｃｈａｎｎｅｌ ｃｏｄｉｎｇ．”

本発明の態様、特徴、及び利点は、本発明を実行するために企図される最良のモードを含む、いくつかの特定の実施形態及び実装を単に説明することによって、以下の詳細な説明から容易に明らかになる。
本発明はまた、他の異なる実施形態が可能であり、そのいくつかの詳細は、すべて本発明の精神及び範囲から逸脱することなく、様々な明白な点で修正することができる。
したがって、図面及び説明は、本質的に例示的なものであり、限定的なものではないと見なされるべきである。
本発明は、添付の図面の図によって限定されるものではなく、例として説明される。

以下では、簡単にするために、ＦＤＤとＴＤＤの両方を、ＤＬとＵＬの両方のシグナリングの二重方式と見なす。
以下の例示的な説明及び実施形態は、直交周波数分割多重方式（ｏｒｔｈｏｇｏｎａｌ ｆｒｅｑｕｅｎｃｙ ｄｉｖｉｓｉｏｎ ｍｕｌｔｉｐｌｅｘｉｎｇ：ＯＦＤＭ）又は直交周波数分割多重接続（ｏｒｔｈｏｇｏｎａｌ ｆｒｅｑｕｅｎｃｙ ｄｉｖｉｓｉｏｎ ｍｕｌｔｉｐｌｅ ａｃｃｅｓｓ：ＯＦＤＭＡ）を想定しているが、本発明は、他のＯＦＤＭベースの伝送波形、又はフィルタリングされたＯＦＤＭ（ｆｉｌｔｅｒｅｄ ＯＦＤＭ：Ｆ－ＯＦＤＭ）などの複数のアクセス方式に拡張することができる。

４Ｇ通信システムの導入以降に増加している無線データトラフィックの需要を満たすために、改善された５Ｇ又は５Ｇ以前（ｐｒｅ－５Ｇ）の通信システムの開発に取り組んできた。
したがって、５Ｇ又は５Ｇ以前の通信システムは、「４Ｇを超えたネットワーク（ｂｅｙｏｎｄ ４Ｇ ｎｅｔｗｏｒｋ）」又は「ＬＴＥ以降のシステム（ｐｏｓｔ ＬＴＥ ｓｙｓｔｅｍ）」とも呼ばれる。
５Ｇ通信システムは、より高いデータレートを達成するために、より高い周波数（ｍｍＷａｖｅ）帯域、例えば、６０ＧＨｚ帯域で、又は６ＧＨｚ未満などのより低い周波数帯域で実装され、堅牢なカバレッジ及びモビリティサポートを実現すると見なされる。

電波の伝搬損失を減らし、伝送カバレッジを拡大するために、ビームフォーミング、大規模多入力多出力（ＭＩＭＯ）、全次元ＭＩＭＯ（ＦＤ－ＭＩＭＯ）、アレイアンテナ（ａｒｒａｙ ａｎｔｅｎｎａ）、アナログビームフォーミング（ａｎａｌｏｇ ｂｅａｍ ｆｏｒｍｉｎｇ）、大規模アンテナ技術などは、５Ｇ通信システムで議論されている。
また、５Ｇ通信システムでは、高度なスモールセル（ａｄｖａｎｃｅｄ ｓｍａｌｌ ｃｅｌｌ）、クラウド無線アクセスネットワーク（ｃｌｏｕｄ Ｒａｄｉｏ Ａｃｃｅｓｓ Ｎｅｔｗｏｒｋ：ｃｌｏｕｄ ＲＡＮ）、超高密度ネットワーク、デバイス間（Ｄ２Ｄ）通信、無線バックホール（ｗｉｒｅｌｅｓｓ ｂａｃｋｈａｕｌ）通信、移動ネットワーク（ｍｏｖｉｎｇ ｎｅｔｗｏｒｋ）、協調通信（ｃｏｏｐｅｒａｔｉｖｅ ｃｏｍｍｕｎｉｃａｔｉｏｎ）、協調マルチポイント（ｃｏｏｒｄｉｎａｔｅｄ ｍｕｌｔｉ－ｐｏｉｎｔｓ：ＣｏＭＰ）送受信、干渉軽減及び除去などに基づいて、システムネットワーク改善のための開発が進んでいる。

５Ｇシステムでは、適応変調及び符号化（ａｄａｐｔｉｖｅ ｍｏｄｕｌａｔｉｏｎ ａｎｄ ｃｏｄｉｎｇ：ＡＭＣ）技術としてのハイブリッド周波数シフトキーイング及び直交振幅変調（ｈｙｂｒｉｄ ｆｒｅｑｕｅｎｃｙ ｓｈｉｆｔ ｋｅｙｉｎｇ ａｎｄ ｑｕａｄｒａｔｕｒｅ ａｍｐｌｉｔｕｄｅ ｍｏｄｕｌａｔｉｏｎ：ＦＱＡＭ）とスライディングウィンドウ重ね合わせ符号化（ｓｌｉｄｉｎｇ ｗｉｎｄｏｗ ｓｕｐｅｒｐｏｓｉｔｉｏｎ ｃｏｄｉｎｇ：ＳＷＳＣ）、フィルタバンクマルチキャリア（ＦＢＭＣ）、非直交多元アクセス（ＮＯＭＡ）、及び高度なアクセス技術としてのスパースコード多重アクセス（ｓｐａｒｓｅ ｃｏｄｅ ｍｕｌｔｉｐｌｅ ａｃｃｅｓｓ：ＳＣＭＡ）が開発されている。

以下の図１～図４Ｂは、無線通信システムにおいて、直交周波数分割多重化（ＯＦＤＭ）又は直交周波数分割多元接続（ＯＦＤＭＡ）通信技術を使用して実装された様々な実施形態を示す。
図１～図３の説明は、様々な実施形態を実装できる方法の物理的又はアーキテクチャ上の制限を意味するものではない。
本発明の異なる実施形態は、任意の適切に配置された通信システムで実施され得る。
本発明は、互いに連結して又は組み合わせて使用することができる、又はスタンドアロン方式として動作することができるいくつかのコンポーネントをカバーする。

図１は、本発明の実施形態による例示的な無線ネットワークを示す図である。
図１に示される無線ネットワークの実施形態は、例示のみを目的としている。無線ネットワーク１００の他の実施形態は、本発明の範囲から逸脱することなく使用することができる。
図１に示すように、無線ネットワークは、ｇＮＢ１０１、ｇＮＢ１０２、及びｇＮＢ１０３を含む。
ｇＮＢ１０１は、ｇＮＢ１０２及びｇＮＢ１０３と通信する。

ｇＮＢ１０１は、また、インターネット、独自のインターネットプロトコル（ＩＰ）ネットワーク、又は他のデータネットワークなどの少なくとも１つのネットワーク１３０と通信する。
ｇＮＢ１０２は、ｇＮＢ１０２のカバレッジエリア１２０内の第１の複数のユーザ機器（ＵＥ）のためのネットワーク１３０への無線ブロードバンドアクセスを提供する。
第１の複数のＵＥは、中小企業に配置され得るＵＥ１１１、企業（Ｅ）内に配置され得るＵＥ１１２、ＷｉＦｉホットスポット（ＨＳ）に位置できるＵＥ１１３、第１のレジデンス（Ｒ）に配置できるＵＥ１１４、第２のレジデンス（Ｒ）に配置できるＵＥ１１５、及び携帯電話、無線ラップトップ、無線ＰＤＡなどのモバイルデバイス（Ｍ）であり得るＵＥ１１６を含む。

ｇＮＢ１０３は、ｇＮＢ１０３のカバレッジエリア１２５内の第２の複数のＵＥのために、ネットワーク１３０への無線ブロードバンドアクセスを提供する。
第２の複数のＵＥは、ＵＥ１１５及びＵＥ１１６を含む。
一実施形態では、１つ又はそれ以上のｇＮＢ（１０１～１０３）は、５Ｇ、ＬＴＥ、ＬＴＥ－Ａ、ＷｉＭＡＸ、ＷｉＦｉ、又は他の無線通信技術を使用して、互いに通信し、ＵＥ（１１１～１１６）と通信する。
ネットワークタイプに応じて、「基地局」又は「ＢＳ」という用語は、送信ポイント（ｔｒａｎｓｍｉｔ ｐｏｉｎｔ：ＴＰ）、送受信ポイント（ｔｒａｎｓｍｉｔ－ｒｅｃｅｉｖｅ ｐｏｉｎｔ：ＴＲＰ）、拡張基地局（ｅＮｏｄｅＢ又はｅＮＢ）、５Ｇ基地局（ｇＮＢ）、マクロセル、フェムトセル、ＷｉＦｉアクセスポイント（ＡＰ）、又は他のワイヤレスイネーブルデバイスなどのようなネットワークへのワイヤレスアクセスを提供するように構成された任意のコンポーネント（又はコンポーネントのコレクション）を指す場合がある。

基地局は、１つ又はそれ以上の無線通信プロトコル、例えば、５Ｇ ３ＧＰＰ新規無線インタフェース／アクセス（ＮＲ）、ロングタームエボリューション（ＬＴＥ）、ＬＴＥ ａｄｖａｎｃｅｄ（ＬＴＥ－Ａ）、高速パケットアクセス（ＨＳＰＡ）、ＷｉＦｉ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃなどに従って無線アクセスを提供する。
便宜上、この明細書では、「ＢＳ」又は「ＴＲＰ」という用語を交換可能に使用して、リモート端末への無線アクセスを提供するネットワークインフラストラクチャコンポーネントを指す。
また、ネットワークの種類に応じて、「ユーザ機器（ｕｓｅｒ ｅｑｕｉｐｍｅｎｔ）」又は「ＵＥ」という用語は、「移動局（ｍｏｂｉｌｅ ｓｔａｔｉｏｎ）」、「加入者局（ｓｕｂｓｃｒｉｂｅｒ ｓｔａｔｉｏｎ）」、「リモート端末（ｒｅｍｏｔｅ ｔｅｒｍｉｎａｌ）」、「無線端末（ｗｉｒｅｌｅｓｓ ｔｅｒｍｉｎａｌ）、「受信ポイント」、又は「ユーザデバイス」などの任意のコンポーネントを指す場合がある。
便宜上、この明細書では、「ユーザ機器」及び「ＵＥ」という用語は、ＵＥがモバイルデバイス（携帯電話又はスマートフォンなど）であるか、又は通常、固定デバイス（例えば、デスクトップコンピュータや自動販売機など）と見なされるかどうかに関係なく、ＢＳに無線でアクセスするリモート無線機器を指すために使用される。

図中の点線は、カバレッジエリア（１２０、１２５）のおおよその範囲を示し、これらは、例示及び説明のみを目的として、略円形として示している。
カバレッジエリア（１２０、１２５）などのｇＮＢに関連付けられているカバレッジエリアは、ｇＮＢの構成及び自然的な及び人工的な障害に関連する無線環境の変化に応じて、不規則な形状を含む他の形状を有する可能性があることを、明確に理解されたい。
以下でより詳細に説明するように、１つ又はそれ以上のＵＥ（１１１～１１６）は、無線通信システムにおいてＣＳＩフィードバックのためのコードブックパラメータを受信するための回路、プログラミング、又はそれらの組み合わせを含む。
特定の実施形態では、１つ又はそれ以上のｇＮＢ（１０１～１０３）は、無線通信システムにおいてＣＳＩフィードバックのためのコードブックパラメータを送信するための回路、プログラミング、又はそれらの組み合わせを含む。

図１は、無線ネットワークの一例を示しているが、図１には、様々な変更を加えることができる。
例えば、無線ネットワークは、任意の数のｇＮＢと、任意の数のＵＥとを、適切な配置で含み得る。
また、ｇＮＢ１０１は、任意の数のＵＥと直接通信し、それらのＵＥにネットワーク１３０への無線ブロードバンドアクセスを提供することができる。
同様に、各ｇＮＢ（１０２～１０３）は、ネットワーク１３０と直接通信し、ＵＥにネットワーク１３０への直接的な無線ブロードバンドアクセスを提供することができる。
さらに、ｇＮＢ（１０１、１０２、及び／又は１０３）は、外部電話ネットワーク又は他の種類のデータネットワークなどの他の又は追加の外部ネットワークへのアクセスを提供することができる。

図２は、本発明の実施形態による例示的なｇＮＢ１０２の概略構成を示すブロック図である。
図２に示すｇＮＢ１０２の実施形態は、例示のみを目的としており、図１のｇＮＢ１０１及びｇＮＢ１０３は、同一又は類似の構成を有することができる。
しかしながら、ｇＮＢには、様々な構成があり、図２は、この開示の範囲をｇＮＢの特定の実装に限定するものではない。
図２に示すように、ｇＮＢ１０２は、複数のアンテナ（２０５ａ～２０５ｎ）と、複数のＲＦトランシーバ（２１０ａ～２１０ｎ）と、送信（ＴＸ）プロセッシング回路２１５と、受信（ＲＸ）プロセッシング回路２２０とを含む。
ｇＮＢ１０２は、また、コントローラ／プロセッサ２２５と、メモリ２３０と、バックホール又はネットワークインタフェース２３５とを含む。

ＲＦトランシーバ（２１０ａ～２１０ｎ）は、アンテナ（２０５ａ～２０５ｎ）から、ネットワーク１００内のＵＥによって送信された信号などの入力ＲＦ信号を受信する。
ＲＦトランシーバ（２１０ａ～２１０ｎ）は、入力されるＲＦ信号をダウンコンバートして、ＩＦ又はベースバンド信号を生成する。
ＩＦ又はベースバンド信号は、ＲＸプロセッシング回路２２０に送信され、ＲＸプロセッシング回路２２０は、ベースバンド又はＩＦ信号を、フィルタリング、復号、及び／又はデジタル化することによって、処理されたベースバンド信号を生成する。
ＲＸプロセッシング回路２２０は、処理されたベースバンド信号を、さらなる処理のために、コントローラ／プロセッサ２２５に送信する。

ＴＸプロセッシング回路２１５は、コントローラ／プロセッサ２２５から、アナログ又はデジタルデータ（音声データ、ウェブデータ、電子メール、又はインタラクティブビデオゲームデータなど）を受信する。
ＴＸプロセッシング回路２１５は、出力されるベースバンドデータを符号化、多重化及び／又はデジタル化して、処理されたベースバンド又はＩＦ信号を生成する。
ＲＦトランシーバ（２１０ａ～２１０ｎ）は、ＴＸプロセッシング回路２１５から出力処理されたベースバンド又はＩＦ信号を受信し、ベースバンド又はＩＦ信号を、アンテナ（２０５ａ～２０５ｎ）を介して送信されるＲＦ信号にアップコンバートする。

コントローラ／プロセッサ２２５は、ｇＮＢ１０２の全体的な動作を制御する１つ又はそれ以上のプロセッサ又は他の処理装置を含む。
例えば、コントローラ／プロセッサ２２５は、周知の原理に従って、ＲＦトランシーバ（２１０ａ～２１０ｎ）、ＲＸプロセッシング回路２２０、及びＴＸプロセッシング回路２１５による順方向チャネル信号の受信及び逆方向チャネル信号の送信を制御する。
コントローラ／プロセッサ２２５は、より高度な無線通信機能などの追加の機能もサポートすることができる。
例えば、コントローラ／プロセッサ２２５は、複数のアンテナ（２０５ａ～２０５ｎ）からの出力信号が、異なる重みを付けられて、出力信号を所望の方向に効果的に誘導するビームフォーミング又は指向性ルーティング動作をサポートすることができる。
多種多様な他の機能のいずれかが、コントローラ／プロセッサ２２５によってｇＮＢ１０２でサポートされ得る。

コントローラ／プロセッサ２２５は、また、ＯＳなどのメモリ２３０に常駐するプログラム及び他のプロセスを実行することができる。
コントローラ／プロセッサ２２５は、実行中のプロセスによって必要とされるように、メモリ２３０にデータを出し入れすることができる。
コントローラ／プロセッサ２２５は、また、バックホール又はネットワークインタフェース２３５に接続されている。
バックホール又はネットワークインタフェース２３５は、ｇＮＢ１０２がバックホール接続又はネットワークを介して、他のデバイス又はシステムと通信することを可能にする。

ネットワークインタフェース２３５は、任意の適切な有線又は無線接続を介した通信をサポートする。
例えば、ｇＮＢ１０２が、セルラー通信システム（５Ｇ、ＬＴＥ、又はＬＴＥ－Ａをサポートするものなど）の一部として実装される場合、ネットワークインタフェース２３５は、ｇＮＢ１０２が、有線又は無線バックホール接続を介して、他のｇＮＢとの通信を可能にする。
ｇＮＢ１０２が、アクセスポイントとして実施される場合、ネットワークインタフェース２３５は、ｇＮＢ１０２が有線又は無線のローカルエリアネットワークを介して、又は大きなネットワーク（インターネットなど）への有線又は無線接続を介して、通信することを可能にする。
ネットワークインタフェース２３５は、イーサネット（登録商標）又はＲＦトランシーバなどの有線又は無線接続を介した通信をサポートする任意の適切な構造を含む。

メモリ２３０は、コントローラ／プロセッサ２２５に接続されている。
メモリ２３０の一部は、ＲＡＭを含むことができ、メモリ２３０の別の部分は、フラッシュメモリ又は他のＲＯＭを含むことができる。

図２は、ｇＮＢ１０２の一例を示しているが、図２に様々な変更を加えることができる。
例えば、ｇＮＢ１０２は、図２に示した任意の数の各コンポーネントを含むことができる。
特定の例として、アクセスポイントは、いくつかのネットワークインタフェース２３５を含むことができ、コントローラ／プロセッサ２２５は、異なるネットワークアドレス間で、データをルーティングするためのルーティング機能をサポートすることができる。
別の特定の例として、ＴＸプロセッシング回路２１５の単一のインスタンス及びＲＸプロセッシング回路２２０の単一のインスタンスを含むものとして示しているが、ｇＮＢ１０２は、それぞれの複数のインスタンス（例えば、ＲＦトランシーバごとに１つ）を含むことができる。
また、図２の様々なコンポーネントを組み合わせたり、さらに細かく分割したり、省略したりして、特定のニーズに応じて、コンポーネントを追加することができる。

図３は、本発明の実施形態による例示的なＵＥ１１６の概略構成を示すブロック図である。
図３に示すＵＥ１１６の実施形態は、例示のみを目的としており、図１のＵＥ（１１１～１１５）は、同一又は類似の構成を有することができる。
しかしながら、ＵＥは、様々な構成があり、図３は、この開示の範囲をＵＥの特定の実装に限定するものではない。

ＲＦトランシーバ３１０は、アンテナ３０５から、ネットワーク１００のｇＮＢによって送信された入力ＲＦ信号を受信する。
ＲＦトランシーバ３１０は、入力ＲＦ信号をダウンコンバートして、中間周波数（ＩＦ）又はベースバンド信号を生成する。
ＩＦ又はベースバンド信号は、ＲＸプロセッシング回路３２５に送信され、ＲＸプロセッシング回路３２５は、ベースバンド又はＩＦ信号を、フィルタリング、復号、及び／又はデジタル化することによって、処理されたベースバンド信号を生成する。
ＲＸプロセッシング回路３２５は、処理されたベースバンド信号を、スピーカ３３０（音声データ用のような）又はプロセッサ３４０（ウェブブラウジングデータ用のような）に送信して、さらなる処理を行う。

ＴＸプロセッシング回路３１５は、マイクロフォン３２０からのアナログ又はデジタル音声データ、又はプロセッサ３４０からの他の出力ベースバンドデータ（ウェブデータ、電子メール、又はインタラクティブビデオゲームデータなど）を受信する。
ＴＸプロセッシング回路３１５は、出力ベースバンドデータを符号化、多重化、及び／又はデジタル化して、処理されたベースバンド又はＩＦ信号を生成する。
ＲＦトランシーバ３１０は、ＴＸプロセッシング回路３１５から出力処理されたベースバンド又はＩＦ信号を受信し、ベースバンド又はＩＦ信号を、アンテナ３０５を介して送信されるＲＦ信号にアップコンバートする。

プロセッサ３４０は、１つ又はそれ以上のプロセッサ又は他の処理装置を含み得、ＵＥ１１６の全体的な動作を制御するために、メモリ３６０に格納されているＯＳ３６１を実行する。
例えば、プロセッサ３４０は、周知の原理に従って、ＲＦトランシーバ３１０、ＲＸプロセッシング回路３２５、及びＴＸプロセッシング回路３１５による順方向チャネル信号の受信及び逆方向チャネル信号の送信を制御する。
一実施形態では、プロセッサ３４０は、少なくとも１つのマイクロプロセッサ又はマイクロコントローラを含む。

プロセッサ３４０は、また、アップリンクチャネル上のＣＳＩフィードバックのためのプロセスのような、メモリ３６０に常駐する他のプロセス及びプログラムを実行することができる。
プロセッサ３４０は、実行中のプロセスによって必要とされるように、メモリ３６０にデータを出し入れすることができる。
一実施形態では、プロセッサ３４０は、ＯＳ３６１に基づいて、又はｇＮＢ又はオペレータから受信された信号に応答して、アプリケーション３６２を実行するように構成される。
プロセッサ３４０は、また、Ｉ／Ｏインタフェース３４５に接続され、これは、ＵＥ１１６にラップトップコンピュータ及びハンドヘルドコンピュータなどの他のデバイスに接続する能力を提供する。
Ｉ／Ｏインタフェース３４５は、これらのアクセサリとプロセッサ３４０との間の通信経路である。

プロセッサ３４０は、また、タッチスクリーン３５０及びディスプレイ３５５に接続されている。
ＵＥ１１６のオペレータは、タッチスクリーン３５０を使用して、ＵＥ１１６にデータを入力することができる。
ディスプレイ３５５は、液晶ディスプレイ、発光ダイオードディスプレイ、又はテキスト及び／又はウェブサイトからの少なくとも限定されたグラフィックを、レンダリングすることができる他のディスプレイであり得る。

メモリ３６０は、プロセッサ３４０に接続されている。
メモリ３６０の一部は、ランダムアクセスメモリ（ＲＡＭ）を含み得、メモリ３６０の別の部分は、フラッシュメモリ又は他の読み取り専用メモリ（ＲＯＭ）を含み得る。

図３は、ＵＥ１１６の一例を示しているが、図３に様々な変更を加えることができる。
例えば、図３の様々なコンポーネントを組み合わせたり、さらに細かく分割したり、省略したりして、特定のニーズに応じて、コンポーネントを追加することができる。
特定の例として、プロセッサ３４０は、１つ又はそれ以上の中央処理装置（ＣＰＵ）及び１つ又はそれ以上のグラフィック処理装置（ＧＰＵ）などの複数のプロセッサに分割することができる。
また、図３は、携帯電話又はスマートフォンとして構成されたＵＥ１１６を示しているが、ＵＥは、他の種類のモバイル又は固定デバイスとして動作するように構成できる。

図４Ａは、送信経路回路の上位レベルを示す図である。
例えば、送信経路回路は、直交周波数分割多元接続（ＯＦＤＭＡ）通信に使用する。
図４Ｂは、受信経路回路の上位レベルを示す図である。
例えば、受信経路回路は、直交周波数分割多元接続（ＯＦＤＭＡ）通信に使用する。
図４Ａ及び図４Ｂでは、ダウンリンク通信の場合、送信経路回路は、基地局（ｇＮＢ）１０２又は中継局（ｒｅｌａｙ ｓｔａｔｉｏｎ）に実装され得、受信経路回路は、ユーザ機器（例えば、図１のユーザ機器１１６）に実装され得る。
他の例では、アップリンク通信の場合、受信経路回路４５０は、基地局（例えば、図１のｇＮＢ１０２）又は中継局に実装され得、送信経路回路は、ユーザ機器（例えば、図１のユーザ機器１１６）に実装され得る。

送信経路回路は、チャネル符号化及び変調ブロック４０５と、直列対並列（ｓｅｒｉａｌ－ｔｏ－ｐａｒａｌｌｅｌ：Ｓ－ｔｏ－Ｐ）ブロック４１０と、サイズＮの逆高速フーリエ変換（Ｉｎｖｅｒｓｅ Ｆａｓｔ Ｆｏｕｒｉｅｒ Ｔｒａｎｓｆｏｒｍ：ＩＦＦＴ）ブロック４１５と、並列対直列（ｐａｒａｌｌｅｌ－ｔｏ－ｓｅｒｉａｌ：Ｐ－ｔｏ－Ｓ）ブロック４２０と、サイクリックプレフィックス（ｃｙｃｌｉｃ ｐｒｅｆｉｘ）ブロック追加４２５と、アップコンバータ（ＵＣ）４３０とを含む。
受信経路回路４５０は、ダウンコンバータ（ＤＣ）４５５と、サイクリックプレフィックスブロック除去４６０と、直列対並列（Ｓ－ｔｏ－Ｐ）ブロック４６５と、サイズＮの高速フーリエ変換（ＦＦＴ）ブロック４７０と、並列対直列（Ｐ－ｔｏ－Ｓ）ブロック４７５と、チャネル復号化及び復調ブロック４８０とを含む。

図４Ａの符号４００及び図４Ｂの符号４５０の中のコンポーネントの内の少なくとも一部は、ソフトウェアで実装することができ、その反面、他のコンポーネントは、構成可能なハードウェア又はソフトウェアと構成可能なハードウェアの組み合わせで実装することができる。
特に、本発明の明細書に記載されているＦＦＴブロック及びＩＦＦＴブロックは、構成可能なソフトウェアアルゴリズムとして実装され得、サイズＮの値は、実装に従って変更され得ることに留意されたい。

さらに、本発明は、高速フーリエ変換及び逆高速フーリエ変換を実施する実施形態を対象としているが、これは、単なる例示であり、本発明の範囲を限定するものと解釈されてはならない。
本発明の代替の実施形態では、高速フーリエ変換関数及び逆高速フーリエ変換関数は、それぞれ、離散フーリエ変換（ｄｉｓｃｒｅｔｅ Ｆｏｕｒｉｅｒ ｔｒａｎｓｆｏｒｍ：ＤＦＴ）関数及び逆離散フーリエ変換（ｉｎｖｅｒｓｅ ｄｉｓｃｒｅｔｅ Ｆｏｕｒｉｅｒ ｔｒａｎｓｆｏｒｍ：ＩＤＦＴ）関数によって容易に置き換えられ得ることが理解できる。
ＤＦＴ及びＩＤＦＴ関数の場合、Ｎ変数の値は、任意の整数（つまり、１、４、３、４など）である可能性があるが、ＦＦＴ及びＩＦＦＴ関数の場合、Ｎ変数の値は、２の累乗である任意の整数（即ち、１、２、４、８、１６など）にすることができる。

送信経路回路４００において、チャネル符号化及び変調ブロック４０５は、情報ビットのセットを受信し、符号化（例えば、ＬＤＰＣ符号化）を適用し、入力ビットを変調（例えば、直交位相シフトキーイング（ｑｕａｄｒａｔｕｒｅ ｐｈａｓｅ ｓｈｉｆｔ ｋｅｙｉｎｇ：ＱＰＳＫ）又は直交振幅変調（ｑｕａｄｒａｔｕｒｅ ａｍｐｌｉｔｕｄｅ ｍｏｄｕｌａｔｉｏｎ：ＱＡＭ））周波数領域変調シンボルのシーケンスを生成する。
直列対並列ブロック４１０は、直列変調シンボルを、並列データに変換（すなわち、逆多重化（ｄｅ－ｍｕｌｔｉｐｌｅｘ））して、Ｎ個の並列シンボルストリームを生成する。
ここで、Ｎは、ＢＳ１０２及びＵＥ１１６で使用されるＩＦＦＴ／ＦＦＴサイズである。

次に、サイズＮのＩＦＦＴブロック４１５は、Ｎ個の並列シンボルストリームに対して、ＩＦＦＴ動作を実行して、時間領域出力信号を生成する。
並列対直列ブロック４２０は、サイズＮのＩＦＦＴブロック４１５からの並列時間領域出力シンボルを変換（すなわち、多重化）して、直列時間領域信号を生成する。
次に、サイクリックプレフィックスブロック追加４２５をして、サイクリックプレフィックスを、時間領域信号に挿入する。
最後に、アップコンバータ４３０は、無線チャネルを介して送信するために、サイクリックプレフィックスブロック追加４２５の出力を、ＲＦ周波数に変調する（すなわち、アップコンバートする）。
信号は、ＲＦ周波数に変換する前に、ベースバンドでフィルタリングすることもできる。

送信されたＲＦ信号は、無線チャネルを通過した後に、ＵＥ１１６に到着し、ｇＮＢ１０２での動作とは逆の動作が実行される。
ダウンコンバータ４５５は、受信信号をベースバンド周波数にダウンコンバートし、サイクリックプレフィックスブロック除去４６０を実行し、サイクリックプレフィックスを除去して、直列時間領域ベースバンド信号を生成する。
直列対並列ブロック４６５は、時間領域ベースバンド信号を、並列時間領域信号に変換する。
次に、サイズＮのＦＦＴブロック４７０は、ＦＦＴアルゴリズムを実行して、Ｎ個の並列周波数領域信号を生成する。
並列対直列ブロック４７５は、並列周波数領域信号を、一連の変調されたデータシンボルに変換する。
チャネル復号化及び復調ブロック４８０は、変調されたシンボルを復調してから復号化して、元の入力データストリームを回復する。

ｇＮＢ（１０１～１０３）のそれぞれは、ダウンリンクでユーザ機器（１１１～１１６）に送信するのに類似する送信経路を実装することができ、アップリンクで、ユーザ機器（１１１～１１６）から受信するのに類似する受信経路を実装することができる。
同様に、ユーザ機器（１１１～１１６）のそれぞれは、ｇＮＢ（１０１～１０３）にアップリンクで送信するためのアーキテクチャに対応する送信経路を実装でき、ｇＮＢ（１０１～１０３）からダウンリンクで受信するためのアーキテクチャに対応する受信経路を実装できる。

５Ｇ通信システムの使用事例が特定され、説明されている。
これらの使用事例は、大きく３つのグループに分類できる。
一例では、拡張モバイルブロードバンド（ｅｎｈａｎｃｅｄ ｍｏｂｉｌｅ ｂｒｏａｄｂａｎｄ：ｅＭＢＢ）は、高いビット／秒の要件に対応し、遅延と信頼性の要件は、それほど厳しくないことが決定されている。
別の例では、超高信頼かつ低遅延（ＵＲＬＬ）が、より厳密ではないビット／秒の要件で決定される。
さらに別の例では、大規模なマシンタイプの通信（ｍａｓｓｉｖｅ ｍａｃｈｉｎｅ ｔｙｐｅ ｃｏｍｍｕｎｉｃａｔｉｏｎ：ｍＭＴＣ）は、デバイスの数が、ｋｍ^２当たり１００，０００～１００万になる可能性があると判断されるが、信頼性／スループット／遅延の要件は、それほど厳しくない可能性がある。
このシナリオには、バッテリー消費を可能な限り最小限に抑えることができるという点から、電力効率の要件も含まれる場合がある。

通信システムには、基地局（以下、ＢＳ）又はノードＢ（以下、ＮｏｄｅＢ）などの送信ポイントからユーザ機器（以下、ＵＥ）に信号を伝送するダウンリンク（以下、ＤＬ）、及びＵＥからノードＢなどの受信ポイントに信号を伝送するアップリンク（以下、ＵＬ）が含まれる。
ＵＥは、一般に、端末又は移動局とも呼ばれ、固定又は移動可能であり得、携帯電話、パーソナルコンピュータ装置又は自動化されたデバイスであり得る。
一般に、固定局であるｅＮｏｄｅＢは、アクセスポイント（ａｃｃｅｓｓ ｐｏｉｎｔ）又は他の同等の用語と呼ばれることもある。
ＬＴＥシステムの場合、ＮｏｄｅＢは、ｅＮｏｄｅＢと呼ばれることがよくある。

ＬＴＥシステムなどの通信システムでは、ＤＬ信号は、情報内容を伝送するデータ信号、ＤＬ制御情報（ＤＣＩ）を伝送する制御信号、及びパイロット信号としても知られる参照信号（ＲＳ）を含むことができる。
ｅＮｏｄｅＢは、物理ＤＬ共有チャネル（ｐｈｙｓｉｃａｌ ＤＬ ｓｈａｒｅｄ ｃｈａｎｎｅｌ：ＰＤＳＣＨ）を介して、データ情報を送信する。
ｅＮｏｄｅＢは、物理ＤＬ制御チャネル（ＰＤＣＣＨ）又は拡張ＰＤＣＣＨ（Ｅｎｈａｎｃｅｄ ＰＤＣＣＨ：ＥＰＤＣＣＨ）を介して、ＤＣＩを送信する。
ｅＮｏｄｅＢは、物理ハイブリッドＡＲＱインジケータチャネル（ｐｈｙｓｉｃａｌ ｈｙｂｒｉｄ ＡＲＱ ｉｎｄｉｃａｔｏｒ ｃｈａｎｎｅｌ：ＰＨＩＣＨ）でＵＥからのデータトランスポートブロック（ｔｒａｎｓｐｏｒｔ ｂｌｏｃｋ：ＴＢ）送信に応答して、確認応答（ａｃｋｎｏｗｌｅｄｇｅｍｅｎｔ）情報を送信する。

ｅＮｏｄｅＢは、ＵＥ共通ＲＳ（ＣＲＳ）、チャネル状態情報ＲＳ（ＣＳＩ－ＲＳ）、又は復調ＲＳ（ＤＭＲＳ）を含む複数のタイプのＲＳの内の１つ又はそれ以上を送信する。
ＣＲＳは、ＤＬシステム帯域幅（ＢＷ）を介して送信され、ＵＥが、チャネル推定値を取得して、データ又は制御情報を復調したり、又は測定を実行したりするために使用できる。
ＣＲＳオーバーヘッドを減らすために、ｅＮｏｄｅＢは、ＣＲＳよりも時間及び／又は周波数領域の密度が小さいＣＳＩ－ＲＳを送信する場合がある。
ＤＭＲＳは、それぞれのＰＤＳＣＨ又はＥＰＤＣＣＨのＢＷでのみ送信することができ、ＵＥは、ＤＭＲＳを使用して、それぞれ、ＰＤＳＣＨ又はＥＰＤＣＣＨ内のデータ又は制御情報を復調する。
ＤＬチャネルの送信時区間は、サブフレームと呼ばれ、例えば、１ミリ秒の期間を有する。

ＤＬ信号には、システム制御情報を伝送する論理チャネルの送信も含まれる。
ＢＣＣＨは、ＤＬ信号が、マスター情報ブロック（ＭＩＢ）を伝送する場合は、ブロードキャストチャネル（ｂｒｏａｄｃａｓｔ ｃｈａｎｎｅｌ：ＢＣＨ）と呼ばれるトランスポートチャネルに、又はＤＬ信号が、システム情報ブロック（Ｓｙｓｔｅｍ Ｉｎｆｏｒｍａｔｉｏｎ Ｂｌｏｃｋ：ＳＩＢ）を伝送する場合は、ＤＬ共有チャネル（ＤＬ ｓｈａｒｅｄ ｃｈａｎｎｅｌ：ＤＬ－ＳＣＨ）にマッピングされる。
ほとんどのシステム情報は、ＤＬ－ＳＣＨを使用して送信される様々なＳＩＢに含まれている。
サブフレーム内のＤＬ－ＳＣＨにシステム情報が存在することは、システム情報ＲＮＴＩ（ｓｙｓｔｅｍ ｉｎｆｏｒｍａｔｉｏｎ ＲＮＴＩ：ＳＩ－ＲＮＴＩ）でスクランブルされた巡回冗長検査（ｃｙｃｌｉｃ ｒｅｄｕｎｄａｎｃｙ ｃｈｅｃｋ：ＣＲＣ）を使用して、コードワードを伝送する対応のＰＤＣＣＨの送信によって示される。
代案的に、ＳＩＢ送信のスケジューリング情報を、以前のＳＩＢで提供し、第１のＳＩＢ（ＳＩＢ－１）のスケジューリング情報を、ＭＩＢで提供することもできる。

ＤＬリソースの割り当ては、サブフレームの単位及び物理リソースブロック（ＰＲＢ）のグループで実行される。
送信ＢＷには、リソースブロック（ＲＢ）と呼ばれる周波数リソースユニットが含まれる。
各ＲＢには、

個のサブキャリア、又は１２個のリソース要素（ＲＥ）などのＲＥが含まれる。

１つのサブフレーム上の１つのＲＢのユニットは、ＰＲＢと呼ばれる。
ＵＥには、ＰＤＳＣＨ送信ＢＷの合計

個のＲＥに対してＭ_{ＰＤＳＣＨ}個のＲＢが割り当てられ得る。

ＵＬ信号は、データ情報を伝達するデータ信号、ＵＬ制御情報（ＵＬ ｃｏｎｔｒｏｌ ｉｎｆｏｒｍａｔｉｏｎ：ＵＣＩ）を伝達する制御信号、及び「ＵＬ ＲＳ」を含むことができる。
「ＵＬ ＲＳ」には、ＤＭＲＳとサウンディングＲＳ（Ｓｏｕｎｄｉｎｇ ＲＳ：ＳＲＳ）とが含まれる。
ＵＥは、それぞれのＰＵＳＣＨ又はＰＵＣＣＨのＢＷでのみＤＭＲＳを送信する。
ｅＮｏｄｅＢは、ＤＭＲＳを使用して、データ信号又はＵＣＩ信号を復調する。
ＵＥは、ＳＲＳを送信して、ＵＬ ＣＳＩをｅＮｏｄｅＢに提供する。
ＵＥは、それぞれの物理ＵＬ共有チャネル（ＰＵＳＣＨ）又は物理ＵＬ制御チャネル（ＰＵＣＣＨ）を介して、データ情報又はＵＣＩを送信する。
ＵＥが、同じＵＬサブフレームでデータ情報及びＵＣＩを送信する必要がある場合、ＵＥは、ＰＵＳＣＨで両方を多重化する。

ＵＣＩには、ＰＤＳＣＨ内のデータＴＢの正しい（ＡＣＫ）又は誤った（ＮＡＣＫ）検出、又はＰＤＣＣＨ検出（ＤＴＸ）がないことを示す、ハイブリッド自動再送要求確認応答（Ｈｙｂｒｉｄ Ａｕｔｏｍａｔｉｃ Ｒｅｐｅａｔ ｒｅｑｕｅｓｔ ａｃｋｎｏｗｌｅｄｇｅｍｅｎｔ： ＨＡＲＱ－ＡＣＫ）情報、ＵＥがＵＥのバッファにデータを有しているかどうかを示すスケジューリング要求（ｓｃｈｅｄｕｌｉｎｇ ｒｅｑｕｅｓｔ：ＳＲ）、ランクインジケータ（ｒａｎｋ ｉｎｄｉｃａｔｏｒ：ＲＩ）、及びｅＮｏｄｅＢが、ＵＥへのＰＤＳＣＨ送信のリンク適応を実行できるようにするチャネル状態情報（ＣＳＩ）が含まれている。
ＨＡＲＱ－ＡＣＫ情報は、半永続的にスケジュールされたＰＤＳＣＨの解除を示すＰＤＣＣＨ／ＥＰＤＣＣＨの検出に応答して、ＵＥによって送信される。

ＵＬサブフレームには、２つのスロットが含まれる。
各スロットには、データ情報、ＵＣＩ、ＤＭＲＳ、又はＳＲＳを送信するための

個のシンボルが含まれている。
ＵＬシステムＢＷの周波数リソースユニットは、ＲＢである。
ＵＥには、送信ＢＷの合計

個のＲＥに対してＮ_ＲＢ個のＲＢが割り当てられる。
ＰＵＣＣＨの場合、Ｎ_ＲＢ＝１である。
最後のサブフレームシンボルは、１つ又はそれ以上のＵＥからのＳＲＳ送信を多重化するために使用され得る。
データ／ＵＣＩ／ＤＭＲＳ送信に使用できるサブフレームシンボルの数は、

であり、ここで、最後のサブフレームシンボルが、ＳＲＳの送信に使用される場合、Ｎ_ＳＲＳ＝１であり、そうでない場合には、Ｎ_ＳＲＳ＝０である。

図５は、本発明の実施形態によるサブフレーム内のＰＤＳＣＨの送信機ブロック５００を説明するためのブロック図である。
図５に示す送信機ブロック５００の実施形態は、例示のみを目的としている。
図５に示す１つ又はそれ以上のコンポーネントは、記載の機能を実行するように構成された特殊な回路に実装することができ、又は１つ又はそれ以上のコンポーネントは、記載の機能を実行する命令を実行する１つ又はそれ以上のプロセッサによって実装することができる。
図５は、本発明の範囲を、送信機ブロック５００の特定の実装に限定するものではない。

図５に示すように、情報ビット５１０は、ターボエンコーダなどのエンコーダ５２０によって符号化され、例えば、直交位相シフトキーイング（ＱＰＳＫ）変調を使用して、変調器５３０によって変調される。
直列／並列（Ｓ／Ｐ）変換器５４０は、Ｍ変調シンボルを生成し、これは、その後、割り当てられたＰＤＳＣＨ送信ＢＷのために、送信ＢＷ選択ユニット５５５によって選択されたＲＥにマッピングされるマッパ５５０に提供され、ユニット５６０は、逆高速フーリエ変換（ＩＦＦＴ）を適用する。
次に、その出力は、並列／直列（Ｐ／Ｓ）変換器５７０によって直列化されて、時間領域信号を生成し、フィルタリングは、フィルタ５８０によって適用され、信号は送信される（５９０）。
データスクランブリング、サイクリックプレフィックス挿入、タイムウィンドウ処理（ｔｉｍｅ ｗｉｎｄｏｗｉｎｇ）、インタリービング、及び他の機能などの追加機能は、当技術分野でよく知られており、簡潔にするために示していない。

図６は、本発明の実施形態によるサブフレーム内のＰＤＳＣＨの受信機ブロック６００を説明するためのブロック図である。
図６に示す受信機ブロック６００の実施形態は、例示のみを目的としている。
図６に示す１つ又はそれ以上のコンポーネントは、記載の機能を実行するように構成された特殊な回路に実装することができ、又は１つ又はそれ以上のコンポーネントは、記載の機能を実行する命令を実行する１つ又はそれ以上のプロセッサによって実装することができる。
図６は、本発明の範囲を、受信機ブロック６００の特定の実装に限定するものではない。

図６に示すように、受信信号６１０は、フィルタ６２０によってフィルタリングされ、割り当てられた受信ＢＷのＲＥ６３０は、ＢＷセレクタ６３５によって選択され、ユニット６４０は、高速フーリエ変換（ＦＦＴ）を適用し、出力は、並列対直列変換器６５０によって直列化される。
続いて、復調器６６０は、ＤＭＲＳ又はＣＲＳ（図示せず）から得られたチャネル推定値を適用することによって、データシンボルをコヒーレントに復調し、ターボデコーダなどのデコーダ６７０は、復調されたデータを復号して、情報データビット６８０の推定値を提供する。
簡潔にするために、タイムウィンドウ処理、サイクリックプレフィックスの除去、スクランブリング解除、チャネル推定、及びインターリーブ解除などの追加機能は、示していない。

図７は、本発明の実施形態によるサブフレーム内のＰＵＳＣＨの送信機ブロック７００を説明するためのブロック図である。
図７に示す送信機ブロック７００の実施形態は、例示のみを目的としている。
図５に示す１つ又はそれ以上のコンポーネントは、記載の機能を実行するように構成された特殊な回路に実装することができ、又は１つ又はそれ以上のコンポーネントは、記載の機能を実行する命令を実行する１つ又はそれ以上のプロセッサによって実装することができる。
図７は、本発明の範囲を送信機ブロック７００の特定の実装に限定するものではない。

図７に示すように、情報データビット７１０は、ターボエンコーダなどのエンコーダ７２０によって符号化され、変調器７３０によって変調される。
離散フーリエ変換（ＤＦＴ）ユニット７４０は、変調されたデータビットにＤＦＴを適用し、割り当てられたＰＵＳＣＨ送信ＢＷに対応するＲＥ７５０は、送信ＢＷ選択ユニット７５５によって選択され、ユニット７６０は、ＩＦＦＴを適用し、サイクリックプレフィックス挿入（図示せず）の後、フィルタリングは、フィルタ７７０によって適用され、信号は送信される（７８０）。

図８は、本発明の実施形態によるサブフレーム内のＰＵＳＣＨの受信機ブロック８００を説明するためのブロック図である。
図８に示す受信機ブロック８００の実施形態は、例示のみを目的としている。
図８に示す１つ又はそれ以上のコンポーネントは、記載の機能を実行するように構成された特殊な回路に実装することができ、又は１つ又はそれ以上のコンポーネントは、記載の機能を実行する命令を実行する１つ又はそれ以上のプロセッサによって実装することができる。
図８は、本発明の範囲を受信機ブロック８００の特定の実装に限定するものではない。

図８に示すように、受信信号８１０は、フィルタ８２０によってフィルタリングされる。
続いて、サイクリックプレフィックスが除去された後（図示せず）、ユニット８３０は、ＦＦＴを適用し、割り当てられたＰＵＳＣＨ受信ＢＷに対応するＲＥ８４０は、受信ＢＷセレクタ８４５によって選択され、ユニット８５０は、逆ＤＦＴ（ｉｎｖｅｒｓｅ ＤＦＴ：ＩＤＦＴ）を適用し、復調器８６０は、ＤＭＲＳ（図示せず）から得られたチャネル推定値を適用することにより、データシンボルをコヒーレントに復調し、ターボデコーダなどのデコーダ８７０は、復調されたデータを復号して、情報データビット８８０の推定値を提供する。

次世代セルラーシステムでは、ＬＴＥシステムの機能を超えた、様々な使用事例が予想されている。
５Ｇ又は第５世代セルラーシステムと呼ばれる、６ＧＨｚ未満及び６ＧＨｚ以上で動作可能なシステム（例えば、ｍｍＷａｖｅ ｒｅｇｉｍｅ）が、要件の一つとなる。
３ＧＰＰ ＴＲ ２２．８９１では、７４ ５Ｇ使用事例が特定され、説明されている。
これらの使用事例は、大きく３つのグループに分類できる。
第１のグループは、「拡張モバイルブロードバンド（ｅｎｈａｎｃｅｄ ｍｏｂｉｌｅ ｂｒｏａｄｂａｎｄ：ｅＭＢＢ）」と呼ばれ、遅延と信頼性の要件が、それほど厳しくない高データレートのサービスを対象としている。
第２のグループは、「超高信頼性かつ低遅延（ｕｌｔｒａ ｒｅｌｉａｂｌｅ ａｎｄ ｌｏｗ ｌａｔｅｎｃｙ：ＵＲＬＬ）」と呼ばれ、データレート要件が、それほど厳しくないが、遅延に対する耐性が低いアプリケーションを対象としている。
第３のグループは、「大規模ＭＴＣ（ｍａｓｓｉｖｅ ＭＴＣ：ｍＭＴＣ）」と呼ばれ、信頼性、データレート、及び遅延の要件がそれほど厳しくない、ｋｍ^２当たり１００万などの多数の低電力デバイス接続を対象としている。

図９は、本発明の実施形態による例示的なネットワーク構成９００を説明するための図である。
図９に示すネットワーク構成９００の実施形態は、例示のみを目的としている。
図９は、本発明の範囲を構成９００の特定の実装に限定するものではない。
５Ｇネットワークが、様々なサービス品質（ＱｏＳ）でこのような多様なサービスをサポートするために、ネットワークスライシング（ｎｅｔｗｏｒｋ ｓｌｉｃｉｎｇ）と呼ばれる１つのスキームが、３ＧＰＰ仕様で識別されている。

図９に示すように、オペレータのネットワーク９１０は、ｇＮＢ（９３０ａ、９３０ｂ）、スモールセル基地局（フェムト／ピコｇＮＢ又はＷｉ－Ｆｉアクセスポイント）（９３５ａ、９３５ｂ）などのネットワークデバイスに関連付けられたいくつかの無線アクセスネットワーク（ＲＡＮ）９２０を含む。
ネットワーク９１０は、それぞれスライスとして表される様々なサービスをサポートすることができる。
この例では、ＵＲＬスライス９４０ａは、自動車９４５ｂ、トラック９４５ｃ、スマートウォッチ９４５ａ、及びスマートグラス９４５ｄなどのＵＲＬＬサービスを必要とするＵＥにサービスを提供する。

２つのｍＭＴＣスライス（９５０ａ、９５０ｂ）は、電力計９５５ａ及び温度制御ボックス９５５ｂのようなｍＭＴＣサービスを必要とするＵＥにサービスを提供する。
１つのｅＭＢＢスライス９６０ａは、携帯電話９６５ａ、ラップトップ９６５ｂ、及びタブレット９６５ｃのようなｅＭＢＢサービスを必要とするＵＥにサービスを提供する。
２つのスライスで構成されたデバイスも期待できる。
ＤＬ－ＳＣＨでＰＨＹリソースを効率的に使用し、様々なスライス（様々なリソース割り当てスキーム、ニューマロジー（ｎｕｍｅｒｏｌｏｇｙ）、及びスケジューリング戦略を使用）を多重化するために、柔軟で自己完結型（ｓｅｌｆ－ｃｏｎｔａｉｎｅｄ）のフレーム又はサブフレームの設計が使用される。

図１０は、本発明の実施形態による２つのスライス１０００の多重化の例を示す図である。
図１０に示す２つのスライス１０００の多重化の実施形態は、例示のみを目的としている。
図１０に示す１つ又はそれ以上のコンポーネントは、記載の機能を実行するように構成された特殊な回路に実装することができ、又は１つ又はそれ以上のコンポーネントは、記載の機能を実行する命令を実行する１つ又はそれ以上のプロセッサによって実装することができる。
図１０は、本発明の範囲を、２つのスライス１０００の多重化の特定の実装に限定するものではない。

共通のサブフレーム又はフレーム内で、２つのスライスを多重化する２つの例示的なインスタンスを図１０に示す。
これらの例示的な実施形態では、スライスは、１つ又は２つの送信インスタンスから構成することができ、ここで、一つの送信インスタンスには、制御（ＣＴＲＬ）コンポーネント（例えば、１０２０ａ、１０６０ａ、１０６０ｂ、１０２０ｂ、又は１０６０ｃ）及びデータコンポーネント（例えば、１０３０ａ、１０７０ａ、１０７０ｂ、１０３０ｂ、又は１０７０ｃ）が含まれる。
実施形態１０１０では、２つのスライスは、周波数領域で多重化される反面、実施形態１０５０では、２つのスライスは、時間領域で多重化される。

３ＧＰＰ ＮＲ仕様は、最大３２のＣＳＩ－ＲＳアンテナポートをサポートし、これにより、ｇＮＢに複数のアンテナ要素（６４又は１２８など）を備えることができる。
この場合、複数のアンテナ要素が、１つのＣＳＩ－ＲＳポートにマッピングされる。
５Ｇなどの次世代セルラーシステムの場合、ＣＳＩ－ＲＳポートの最大数は、同じままにすることもでき、又は増やすこともできる。

図１１は、本発明の実施形態による例示的なアンテナブロック１１００の概略構成を示す図である。
図１１に示すアンテナブロック１１００の実施形態は、例示のみを目的としている。
図１１は、本発明の範囲を、アンテナブロック１１００の特定の実装に限定するものではない。

ｍｍＷａｖｅ帯域の場合、アンテナ要素の数は、特定のフォームファクタ（ｆｏｒｍ ｆａｃｔｏｒ）で大きくなる可能性があるが、ＣＳＩ－ＲＳポートの数（デジタル的にプリコーディングされたポートの数に対応できる）は、図１１に示すように、ハードウェアの制約（ｍｍＷａｖｅ周波数で多数のＡＤＣ／ＤＡＣをインストールする可能性など）によって制限される傾向がある。
この場合、１つのＣＳＩ－ＲＳポートは、アナログ位相シフタのバンクによって制御できる複数のアンテナ要素にマッピングされる。
１つのＣＳＩ－ＲＳポートは、アナログビームフォーミングによって、狭いアナログビームを生成する１つのサブアレイに対応できる。
このアナログビームは、シンボル又はサブフレーム全体で、位相シフタバンクを変化させることにより、より広い範囲の角度にわたってスイープする（ｓｗｅｅｐ）ように構成できる。

サブアレイの数（ＲＦチェーンの数と同じ）は、ＣＳＩ－ＲＳポートの数Ｎ_{ＣＳＩ－ＰＯＲＴ}と同じである。
デジタルビームフォーミングユニットは、Ｎ_{ＣＳＩ－ＰＯＲＴ}個のアナログビーム全体で、線形結合（ｌｉｎｅａｒ ｃｏｍｂｉｎａｔｉｏｎ）を実行して、プリコーディングゲインをさらに向上させる。
アナログビームは、広帯域である一方（したがって、周波数選択的ではないが）、デジタルプリコーディングは、周波数サブバンド又はリソースブロック間で変化させることができる。

デジタルプリコーディングを可能にするためには、ＣＳＩ－ＲＳの効率的な設計が重要なファクタである。
このため、３種類のＣＳＩ－ＲＳ測定の動作に対応する３種類のＣＳＩ報告メカニズムがサポートされている。
例えば、非プリコーディングＣＳＩ－ＲＳ（ｎｏｎ－ｐｒｅｃｏｄｅｄ ＣＳＩ－ＲＳ）に対応する「クラスＡ」ＣＳＩ報告、ＵＥ固有のビームフォーミングされたＣＳＩ－ＲＳ（ＵＥ－ｓｐｅｃｉｆｉｃ ｂｅａｍｆｏｒｍｅｄ ＣＳＩ－ＲＳ）に対応する「Ｋ＝１」ＣＳＩ－ＲＳリソースを使用した「クラスＢ」報告、及びセル固有のビームフォーミングされたＣＳＩ－ＲＳに対応する「Ｋ＞１」ＣＳＩ－ＲＳリソースを使用した「ＣＬＡＳＳＢ」報告がサポートされる。

非プリコーディング（ｎｏｎ－ｐｒｅｃｏｄｅｄ：ＮＰ）ＣＳＩ－ＲＳの場合、ＣＳＩ－ＲＳポートとＴＸＲＵとの間のセル固有の１対１のマッピングが利用される。
異なるＣＳＩ－ＲＳポートは、同じ広いビーム幅と方向を有しているため、一般にセル全体のカバレッジ（ｃｅｌｌ ｗｉｄｅ ｃｏｖｅｒａｇｅ）を有する。
ビームフォーミングされたＣＳＩ－ＲＳの場合、セル固有又はＵＥ固有のビームフォーミング操作は、ノンゼロ電力（ｎｏｎ－ｚｅｒｏ－ｐｏｗｅｒ：ＮＺＰ）ＣＳＩ－ＲＳリソース（例えば、複数のポートを含む）に適用される。
少なくとも特定の時間／周波数では、ＣＳＩ－ＲＳポートのビーム幅は狭く、したがって、少なくともｇＮＢの観点からは、セル全体のカバレッジを有さない。
少なくとも一部のＣＳＩ－ＲＳポートとリソースの組み合わせでは、ビーム方向が異なる。

ＤＬのロングタームチャネル統計を、サービングｅＮｏｄｅＢでＵＬ信号を介して測定できるシナリオでは、ＵＥ固有の「ＢＦ」ＣＳＩ－ＲＳを簡単に使用できる。
これは通常、ＵＬ－ＤＬデュプレックス距離が、十分に小さい場合に実行可能である。
しかしながら、この条件が満たされない場合、ｅＮｏｄｅＢが、ＤＬロングタームチャネル統計（又はその表現のいずれか）の推定値を取得するには、ＵＥフィードバックが必須である。
このような手順を容易にするために、「第１のＢＦ」ＣＳＩ－ＲＳは、周期性Ｔ１（ｍｓ）で送信され、「第２のＮＰ」ＣＳＩ－ＲＳは、周期性Ｔ２（ｍｓ）で送信され、ここで、Ｔ１≦Ｔ２である。
このアプローチは、ハイブリッドＣＳＩ－ＲＳと呼ばれる。
ハイブリッドＣＳＩ－ＲＳの実装は、ＣＳＩプロセス及び「ＮＺＰ」ＣＳＩ－ＲＳリソースの定義に大きく依存する。

３ＧＰＰ ＬＴＥ仕様では、ＭＩＭＯは、高いシステムスループット要件を達成するために不可欠な機能として識別されており、ＮＲでも引き続き同じである。
ＭＩＭＯ伝送スキームの重要なコンポーネントの１つは、ｅＮＢ（又はＴＲＰ）での正確なＣＳＩ取得である。
特に、ＭＵ－ＭＩＭＯの場合、高いＭＵ性能を保証するには、正確なＣＳＩの可用性が必要となる。
ＴＤＤシステムの場合、ＣＳＩは、チャネルの相互関係（ｃｈａｎｎｅｌ ｒｅｃｉｐｒｏｃｉｔｙ）に依存するＳＲＳ送信を使用して取得する。
一方、ＦＤＤシステムの場合、ＣＳＩは、ｅＮＢからのＣＳＩ－ＲＳ送信、及びＵＥからのＣＳＩ取得及びフィードバックを使用して取得する。

従来のＦＤＤシステムでは、ＣＳＩフィードバックフレームワークは、ｅＮＢからのＳＵ送信を想定したコードブックから派生したＣＱＩ／ＰＭＩ／ＲＩの形で「暗黙的（ｉｍｐｌｉｃｉｔ）」である。
ＣＳＩを導出する際の固有（ｉｎｈｅｒｅｎｔ）のＳＵの仮定のため、この暗黙的なＣＳＩフィードバックは、ＭＵ送信には不十分である。
将来の（例えば、ＮＲ）システムは、よりＭＵ中心になる可能性が高いため、この「ＳＵ－ＭＵ」ＣＳＩの不一致は、高いＭＵ性能の向上を達成する上でのボトルネックになる。
暗黙的なフィードバックに関するもう一つの問題は、ｅＮＢのアンテナポートの数が多い場合のスケーラビリティ（ｓｃａｌａｂｉｌｉｔｙ）である。
アンテナポートの数が多い場合、暗黙的なフィードバックのコードブックの設計は、非常に複雑であり、設計されたコードブックは、実際の展開シナリオで正当な性能上の利点をもたらすことが保証されない（例えば、最大でわずかなパーセンテージのゲインしか表示できない）。

５Ｇ又はＮＲシステムでは、ＬＴＥからの前記のＣＳＩ報告パラダイムもサポートされており、「タイプＩ」ＣＳＩ報告と呼ばれる。
タイプＩに加えて、「タイプＩＩ」ＣＳＩ報告と呼ばれる、高解像度ＣＳＩ報告（ｈｉｇｈ－ｒｅｓｏｌｕｔｉｏｎ ＣＳＩ ｒｅｐｏｒｔｉｎｇ）もサポートされており、高次ＭＵ－ＭＩＭＯ（ｈｉｇｈ－ｏｒｄｅｒ ＭＵ－ＭＩＭＯ）のような使用事例で、より正確なＣＳＩ情報をｇＮＢに提供する。

図１２は、本発明の実施形態による例示的なアンテナポートレイアウト１２００を説明するための図である。
図１２に示されるアンテナポートレイアウト１２００の実施形態は、例示のみを目的としている。
図１２は、本発明の範囲をアンテナポートレイアウト１２００の特定の実装に限定するものではない。

図１２に示すように、Ｎ_１及びＮ_２はそれぞれ、１次元及び２次元で同じ偏波を有するアンテナポートの数である。
２Ｄアンテナポートレイアウトの場合は、Ｎ_１＞１、Ｎ_２＞１であり、１Ｄアンテナポートレイアウトの場合は、Ｎ_１＞１、Ｎ_２＝１である。
したがって、二重分波アンテナポートレイアウトの場合、アンテナポートの総数は、２Ｎ_１Ｎ_２である。

２０２０年５月１９日に発行された、「高度な無線通信システムにおける明示的なＣＳＩ報告のための方法及び装置（Ｍｅｔｈｏｄ ａｎｄ Ａｐｐａｒａｔｕｓ ｆｏｒ Ｅｘｐｌｉｃｉｔ ＣＳＩ Ｒｅｐｏｒｔｉｎｇ ｉｎ Ａｄｖａｎｃｅｄ Ｗｉｒｅｌｅｓｓ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｓｙｓｔｅｍｓ）」という名称のＵＳ特許第１０，６５９，１１８号明細書に記載されているように、これは、参照によりその全体が本明細書に組み込まれ、ＵＥは、高解像度（例えば、タイプＩＩ）ＣＳＩ報告で構成され、線形結合ベースの「タイプＩＩ」ＣＳＩ報告フレームワークが拡張され、第１及び第２のアンテナポートの次元に加えて、周波数の次元が含まれる。

図１３は、オーバーサンプリングされた（ｏｖｅｒｓａｍｐｌｅｄ）ＤＦＴビーム（第１のポート次元、第２のポート次元、周波数の次元）の３Ｄグリッド１３００を示し、ここで、
・１次元は、第１のポート次元に関連付けられ、
・２次元は、第２のポート次元に関連付けられ、
・３次元は、周波数の次元に関連付けられている。

第１及び第２のポート領域表現のベースセットは、それぞれ長さ「－Ｎ_１」及び長さ「－Ｎ_２」のオーバーサンプリングされたＤＦＴコードブックであり、それぞれオーバーサンプリング係数Ｏ_１及びＯ_２を有する。
同様に、周波数領域表現（即ち、３次元）のベースセットは、長さ「－Ｎ_３」のオーバーサンプリングされたＤＦＴコードブックであり、オーバーサンプリング係数Ｏ_３を有する。
一例では、Ｏ_１＝Ｏ_２＝Ｏ_３＝４である。
別の例では、オーバーサンプリング係数Ｏ_ｉは、｛２、４、８｝に属する。
さらに別の例では、Ｏ_１、Ｏ_２、及びＯ_３の内の少なくとも１つは、（ＲＲＣシグナリングを介して）上位層で構成されている。

ＵＥは、すべてのサブバンド（ＳＢ）及び特定の層（ｌ＝１、．．、ν）のプリコーダ（ｐｒｅ－ｃｏｄｅｒ）が含まれる「拡張タイプＩＩ」ＣＳＩ報告の場合、上位層パラメータ「ＣｏｄｅｂｏｏｋＴｙｐｅ」を、「ＴｙｐｅＩＩ－Ｃｏｍｐｒｅｓｓｉｏｎ」又は「ＴｙｐｅＩＩＩ」に設定して構成され、ここで、νは、関連するＲＩ値であり、次のいずれかによって与えられる。

又は、

ここで、
Ｎ_１は、第１のアンテナポート次元のアンテナポートの数であり、
Ｎ_２は、第２のアンテナポート次元のアンテナポートの数であり、
Ｎ_３は、ＰＭＩ報告のためのＳＢ又は周波数領域（ＦＤ）ユニット／コンポーネントの数（ＣＳＩ報告帯域を構成する）であり、ＣＱＩ報告のためのＳＢの数と異なってもよく（例えば未満）、
ａ_ｉは、２Ｎ_１Ｎ_２×１（数式１）又はＮ_１Ｎ_２×１（数式２）列ベクトル（ｃｏｌｕｍｎ ｖｅｃｔｏｒ）であり、
ｂ_ｍは、Ｎ_３×１列ベクトルであり、
ｃ_{ｌ，ｉ，ｍ}は、複素係数（ｃｏｍｐｌｅｘ ｃｏｅｆｆｉｃｉｅｎｔ）である。

変形時に、サブセット「Ｋ＜２ＬＭ」個の係数（ここで、Ｋは、固定されているか、ｇＮＢによって構成されているか、又はＵＥによって報告されている）の場合、プリコーダ方程式の数式１又は数式２における係数ｃ_{ｌ，ｉ，ｍ}は、ν_{ｌ，ｉ，ｍ}×ｃ_{ｌ，ｉ，ｍ}に置き換えられ、ここで、
・係数ｃ_{ｌ，ｉ，ｍ}がノンゼロの場合、ν_{ｌ，ｉ，ｍ}＝１であり、したがって、本発明のいくつかの実施形態に従って、ＵＥによって報告される。
・そうでない場合、ν_{ｌ，ｉ，ｍ}＝０である（即ち、ｃ_{ｌ，ｉ，ｍ}がゼロの場合、ＵＥによって報告されない）。

ν_{ｌ，ｉ，ｍ}＝１又は０であるがどうかの表示は、本発明のいくつかの実施形態による。
変形時に、プリコーダ方程式、数式１又は数式２はそれぞれ、下記のように一般化され、

ここで、与えられたｉについて、基底ベクトルの数は、Ｍ_ｉであり、対応する基底ベクトルは、｛ｂ_ｉ，ｍ｝である。

Ｍ_ｉは、特定のｉについてＵＥによって報告された係数ｃ_{ｌ，ｉ，ｍ}の数であり、ここで、Ｍ_ｉ≦Ｍ（ここで、｛Ｍ_ｉ｝又はΣＭ_ｉは、固定されているか、又はｇＮＢによって構成されているか、又はＵＥによって報告されている）であることに留意すべきである。
Ｗ^ｌの列は、ノルム（ｎｏｒｍ）１に正規化される。
ランクＲ又はＲ個の階層（ν＝Ｒ）の場合、プリコーディング行列は、

で与えられる。
本発明の残りの部分では、数式２が想定される。
しかしながら、本発明の実施形態は一般的であり、また、数式１、数式３、及び数式４にも適用可能である。

Ｌ≦２Ｎ_１Ｎ_２及びＫ≦Ｎ_３である。
Ｌ＝２Ｎ_１Ｎ_２の場合、Ａは、恒等行列であり、したがって、報告されない。
同様に、Ｋ＝Ｎ_３の場合、Ｂは、恒等行列であり、したがって、報告されない。
一例では、Ｌ＜２Ｎ_１Ｎ_２を仮定すると、Ａの列を報告するために、オーバーサンプリングされたＤＦＴコードブックが使用される。
例えば、ａ_ｉ＝ν_ｌ，ｍであり、数量ν_ｌ，ｍは、次の式で与えられる。

同様に、一例では、Ｂの列を報告するために、Ｋ＜Ｎ_３を仮定すると、オーバーサンプルされたＤＦＴコードブックが使用される。
例えば、ｂ_ｋ＝ｗ_ｋであり、数量ｗ_ｋは、次の式で与えられる。

別の例では、離散コサイン変換（ｄｉｓｃｒｅｔｅ ｃｏｓｉｎｅ ｔｒａｎｓｆｏｒｍ：ＤＣＴ）基底を使用して、３次元の基底Ｂを構築／報告する。
ＤＣＴ圧縮行列の第ｍ列は、次の式で簡単に与えられる。

そして、Ｋ＝Ｎ_３、ｍ＝０，…，Ｎ_３－１である。

ＤＣＴは、実数値の係数（ｒｅａｌ ｖａｌｕｅｄ ｃｏｅｆｆｉｃｉｅｎｔ）に適用されるため、ＤＣＴは、（チャネル又はチャネル固有ベクトル（ｅｉｇｅｎｖｅｃｔｏｒ）の）実数及び虚数成分に別々に適用される。
代案的に、ＤＣＴは、（チャネル又はチャネル固有ベクトルの）振幅及び位相成分に別々に適用される。
ＤＦＴ又はＤＣＴベースの使用は、説明のみを目的としている。
本発明は、Ａ及びＢを構築／報告するための別の基底ベクトルに適用される。

また、代替として、相互関係（ｒｅｃｉｐｒｏｃｉｔｙ）ベースの「タイプＩＩ」ＣＳＩ報告の場合、ＵＥは、ポート選択による「拡張タイプＩＩ」ＣＳＩ報告のために、上位層パラメータ「ＣｏｄｅｂｏｏｋＴｙｐｅ」を、「ＴｙｐｅＩＩ－ＰｏｒｔＳｅｌｅｃｔｉｏｎ－Ｃｏｍｐｒｅｓｓｉｏｎ」又は「ＴｙｐｅＩＩＩ－ＰｏｒｔＳｅｌｅｃｔｉｏｎ」に設定して構成され、「拡張タイプＩＩ」ＣＳＩ報告において、すべてのＳＢ及び特定の層（ｌ＝１，…，ν）（ここで、ｖは、関連するＲＩ値である）のプリコーダが、Ｗ^ｌ＝ＡＣ_ｌＢ^Ｈによって与えられ、ここで、Ｎ_１、Ｎ_２、Ｎ_３、及びｃ_{ｌ，ｉ，ｍ}は、行列Ａがポート選択ベクトルを含むことを除いて、上記のように定義される。

例えば、偏波別のＬ個のアンテナポート又はＡの列ベクトルは、インデックスｑ_ｌによって選択され、ここで、

であり（これは、

個のビットが必要である）、ｄの値は、上位層パラメータ「ＰｏｒｔＳｅｌｅｃｔｉｏｎＳａｍｐｌｉｎｇＳｉｚｅ」で構成され、ここで、

である。

例えば、Ａの列を報告するには、ポート選択ベクトルが使用される。
例えば、ａ_ｉ＝ν_ｍであり、数量ν_ｍは、要素

に１の値を含み、そうでない場合（ここで、第１の要素は、要素０である）、ゼロを含む

要素の列ベクトルである。

上位レベルでは、プリコーダＷ^ｌは、以下のように説明することができる。

ここで、Ａ＝Ｗ_１は、タイプＩＩＣＳＩコードブックのＷ_１に対応し、即ち、

及びＢ＝Ｗ_ｆである。

行列は、必要なすべての線形結合係数（例えば、振幅及び位相、又は、実数及び虚数）から構成される。

で報告される各係数（ｃ_{ｌ，ｉ，ｍ}＝ｐ_{ｌ，ｉ，ｍ}φ_{ｌ，ｉ，ｍ}）は、振幅係数（ｐ_{ｌ，ｉ，ｍ}）と位相係数（φ_{ｌ，ｉ，ｍ}）として量子化される。

一例では、振幅係数（ｐ_{ｌ，ｉ，ｍ}）は、Ａが｛２，３，４｝に属するＡビット振幅コードブックを使用して報告される。
Ａの複数の値がサポートされている場合、１つの値が上位層のシグナリングを介して設定される。
別の例では、振幅係数（ｐ_{ｌ，ｉ，ｍ}）は、

として報告され、ここで、

は、Ａ１が｛２，３，４｝に属するＡ１ビット振幅コードブックを使用して報告される基準又は第１の振幅であり、

は、Ａ２≦Ａ１が｛２，３，４｝に属するＡ２ビット振幅コードブックを使用して報告される差動又は第２の振幅である。

層ｌについて、空間領域（ＳＤ）基底ベクトル（又はビーム）

及び周波数領域（ＦＤ）基底ベクトル（又はビーム）

に関連付けられた線形結合（ｌｉｎｅａｒ ｃｏｍｂｉｎａｔｉｏｎ：ＬＣ）係数をｃ_{ｌ，ｉ，ｍ}と定義し、最強の係数を

と表記する。
ここで、（Ｌ_ｌ，Ｍ_ｌ）は、層ｌのＳＤ及びＦＤ基底ベクトルの数を示す。
一例では、Ｌ_ｌ＝Ｌである。

最強の係数は、長さ２Ｌ_ｌＭ_ｌのビットマップを使用して報告されるＫ_ＮＺ，ｌ個のノンゼロ（ｎｏｎ－ｚｅｒｏ：ＮＺ）係数から報告され、ここで、

であり、
β_ｌは、上位層で構成される。
一例では、ランク１－２の場合は、β_ｌ＝βである。
一例では、ランク＞２のβ_ｌの場合は、固定されるか（ランク１－２のβに基づく）、又は上位層が構成される。
ＵＥによって報告されない残りの（２Ｌ_ｌＭ_ｌ－Ｋ_ＮＺ，ｌ）個の係数は、ゼロ（０）であると見なされる。

一例では、次の量子化スキームを使用して、各層ｌのＫ_ＮＺ，ｌ個のＮＺ係数を量子化／報告する。
・ＵＥは、

のＮＺ係数の量子化について、以下のように報告する。
・最強係数インデックス（ｉ^＊，ｍ^＊）のＸ_ｌ－ビット最強係数インジケータ（ｓｔｒｏｎｇｅｓｔ ｃｏｅｆｆｉｃｉｅｎｔ ｉｎｄｉｃａｔｏｒ）（ＳＣＩ_ｌ）
＊最強係数

（したがって、その振幅／位相は、報告されない）。
・２つのアンテナ偏波固有の基準振幅。
＊最強係数

に関連する偏波については、基準振幅

であるため、それは、報告されない。
＊他の偏波の場合、基準振幅

は、４ビットに量子化される。

・４ビット振幅のアルファベットは、

である。
・｛ｃ_{ｌ，ｉ，ｍ}，（ｉ，ｍ）≠（Ｉ^＊，ｍ^＊）｝について。
＊各偏波について、係数の差動振幅

は、関連する偏波固有の基準振幅に対して計算され、３ビットに量子化される。
・３ビット振幅のアルファベットは、

である。
・注：最終の量子化振幅（ｐ_{ｌ，ｉ，ｍ}）は、

によって与えられる。
＊各位相は、８ＰＳＫ（Ｎ_ｐｈ＝８）又は１６ＰＳＫ（Ｎ_ｐｈ＝１６）（設定可能）のいずれかに量子化される。

ＵＥは、Ｍ個のＦＤ基底ベクトルを報告するように構成され得る。
一例では、

であり、ここで、Ｒは、｛１、２｝から構成された上位層であり、ｐは

から構成された上位層である。
一例では、ｐ値は、ランク１－２のＣＳＩ報告のために構成された上位層である。
ランク＞２（例えば、ランク３－４）の場合、ｐ値（ν_０で示される）は異なる場合がある。

一例では、ランク１－４の場合、（ｐ，ν_ｍ）は

から共同で構成され、すなわち、ランク１－２の場合は、

であり、ランク３－４の場合は、

である。

ＵＥは、ランクνＣＳＩ報告の各層

についてＮ_３直交ＤＦＴ基底ベクトルから自由に（独立して）１段階でＭ個のＦＤ基底ベクトルを報告するように構成することができる。
代案的に、ＵＥは、以下のように２段階でＭ個のＦＤ基底ベクトルを報告するように構成できる。

・ステップ１では、

個の基底ベクトルを含む中間集合（ｉｎｔｅｒｍｅｄｉａｔｅ ｓｅｔ：ＩｎＳ）が選択／報告され、ここで、ＩｎＳは、すべての層に共通である。
・ステップ２では、ランクνＣＳＩ報告の各層

について、Ｍ個のＦＤ基底ベクトルは、ＩｎＳの

個の基底ベクトルから自由に（独立して）選択／報告される。
一例では、Ｎ_３≦１９の場合は、ステップ１の方法が使用され、Ｎ_３＞１９の場合は、ステップ２の方法が使用される。
一例では、

であり、ここで、α＞１は、構成可能である。

ＤＦＴベースの周波数領域圧縮（数式５）で使用されるコードブックパラメータは、（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）である。
一例では、これらのコードブックパラメータの値の集合は、以下の通りである。
・Ｌ：これらの値の集合は、一般的に｛２、４｝である。
ただし、ランク１－２、３２個のＣＳＩ－ＲＳアンテナポート、及びＲ＝１の場合は、

を除く。

・ランク１－２の場合は、ｐで、ランク３－４の場合は、（ｐ，ν_０）であり、

及び

である。

本発明は、これらのコードブックパラメータ（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）を構成するための例示的な実施形態を提案する。
一例では、この構成は、上位層（例えば、ＲＲＣ）シグナリングを介する。
実施形態１では、ＵＥは、コードブックパラメータごとに別個の構成エンティティ（又はフィールド又は状態又は構成パラメータ）を介して、コードブックパラメータ（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）から構成される。
したがって、個別の構成エンティティの数は、コードブックパラメータの数に等しい（６）。

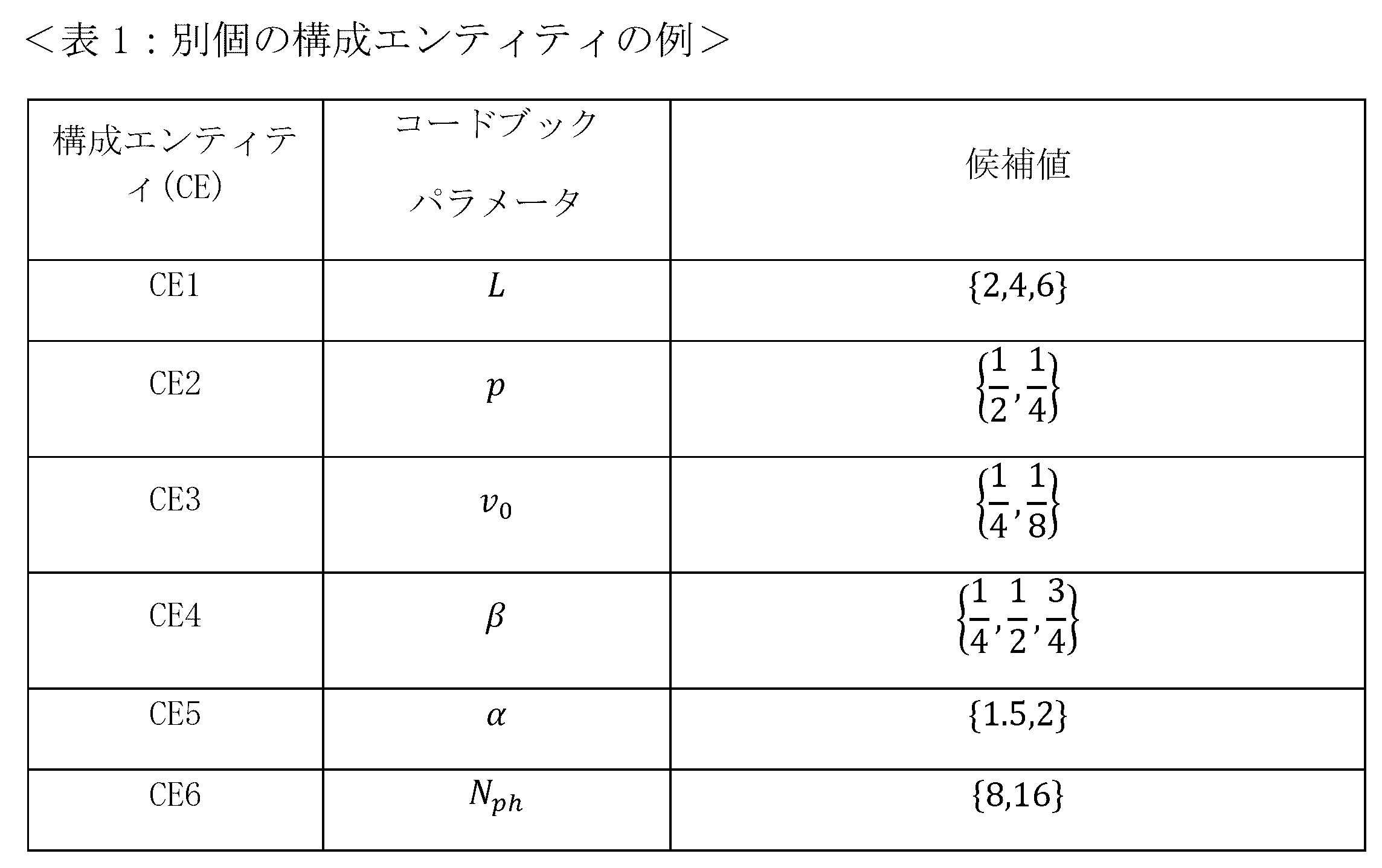

個別の構成エンティティ（ＣＥ）の例を表１に示す。
一例では、ＣＥ１の値Ｌ＝６は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

実施形態２では、ＵＥは、すべてのコードブックパラメータの単一（ジョイント）の構成エンティティを介して、コードブックパラメータ（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）から構成される。
したがって、構成エンティティの数は１である。

ジョイント構成エンティティ（ＣＥ）の一例を表２に示す。
一例では、Ｌ＝６を示すＣＥ値は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

ここで、ＣＥ値（又はジョイントＲＲＣパラメータ）は、値の集合｛ｘ０、ｘ１、…、ｘ１５｝から構成される。
一例では、ｘ０、ｘ１、…、ｘ１５は、それぞれ０、１、…、１５に順次マッピングされる。
一例では、ｘ０、ｘ１、…、ｘ１５は、それぞれ１、２、…、１６に順次マッピングされる。

実施形態３では、ＵＥは、構成エンティティの２つの集合（Ｓ１及びＳ２）を介して、コードブックパラメータ（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）から構成され、ここで、
・Ｓ１：ｘ_１個の個別の構成エンティティを含み、ここで、各構成エンティティは、単一のコードブックパラメータを構成し、
・Ｓ２：ｘ_２個のジョイント構成エンティティを含み、ここで、各構成エンティティは、少なくとも２つのコードブックパラメータを構成する。
構成エンティティの数は、ｘ_１＋ｘ_２に等しい。

例３－１では、Ｓ１は、コードブックパラメータＮ_ｐｈのｘ_１＝１個の構成エンティティＣＥ１を含み、Ｓ２は、コードブックパラメータ（Ｌ，ｐ，ν_０，β，α）のｘ_２＝１個の構成エンティティＣＥ２を含む。

２セットの構成エンティティの例を表３に示す。
一例では、Ｌ＝６を示すＣＥ２値は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

ここで、ＣＥ２値（又はジョイントＲＲＣパラメータ）は、値の集合｛ｘ０、ｘ１、…，ｘ８｝から構成される。
一例では、ｘ０、ｘ１、…、ｘ８は、それぞれ０、１、…、８に順次マップされる。
一例では、ｘ０、ｘ１、…、ｘ８は、それぞれ１、２、…、９に順次マップされる。

例３－２では、Ｓ１は、コードブックパラメータα及びＮ_ｐｈについて、それぞれｘ_１＝２個の構成エンティティ、ＣＥ１及びＣＥ２を含み、Ｓ２は、コードブックパラメータ（Ｌ，ｐ，ν_０，β）について、ｘ_２＝１個の構成エンティティＣＥ３を含む。

２セットの構成エンティティの例を表４に示す。
一例では、Ｌ＝６を示すＣＥ２値は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

ここで、ＣＥ３値（又はジョイントＲＲＣパラメータ）は、値の集合｛ｘ０、ｘ１、…、ｘ８｝から構成される。
一例では、ｘ０、ｘ１、…、ｘ８は、それぞれ０、１、…、８に順次マップされる。
一例では、ｘ０、ｘ１、…、ｘ８は、それぞれ１、２、…、９に順次マップされる。

例３－３では

を示すジョイントＣＥ値（表３及び表４のＣＥ３値ｘ７）が、

に置き換えられる。
例３－４では、

を示す別のジョイントＣＥ値（表３及び表４のＣＥ３値ｘ９）が追加される。
例３－５では、表３及び表４のα値（１．５、２）が、（２、２．５）又は（１．５、２．５）に置き換えられる。

実施形態４では、ＵＥは、２つの集合Ｓ１及びＳ２を介してコードブックパラメータ（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）から構成され、ここで、
・Ｓ１：ｘ_１個のジョイント構成エンティティを含み、ここで、各構成エンティティは、少なくとも２つのコードブックパラメータを構成する。
・Ｓ２：固定されているため、構成する必要はない（又は前記構成に含める）ｘ_２個のコードブックパラメータを含む。
構成エンティティの数は、ｘ_１に等しい。

例４－１では、Ｓ２は、その値がＮ_ｐｈ＝１６に固定されるｘ_２＝１個のコードブックパラメータＮ_ｐｈを含み、Ｓ１は、コードブックパラメータ（Ｌ，ｐ，ν_０，β，α）のｘ_１＝１個の構成エンティティを含む。
上記構成エンティティの例は、表３のＣＥ２である。
一例では、Ｌ＝６を示すＣＥ２値は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

例４－２では、Ｓ２は、ｘ_２＝２個のコードブックパラメータα及びＮ_ｐｈを含み、その値は、α＝２及びＮ_ｐｈ＝１６に固定され、Ｓ１は、コードブックパラメータ（Ｌ，ｐ，ν_０，β）のｘ_１＝１個の構成エンティティを含む。
上記構成エンティティの例は、表４のＣＥ３である。
一例では、Ｌ＝６を示すＣＥ３値は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

例４－２Ａでは、Ｓ２は、ｘ_２＝２個のコードブックパラメータ、α及びＮ_ｐｈを含み、その値は、α＝２及びＮ_ｐｈ＝１６に固定され（１６ＰＳＫ位相の場合）、Ｓ１は、コードブックパラメータ（Ｌ，ｐ，ν_０，β）のｘ_１＝１個の構成エンティティを含む。
上記構成エンティティの例は、表５のＣＥである。
一例では、Ｌ＝６を示すＣＥ値（ｘ６及びｘ７）は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

別の例では、Ｌ＝６を示すＣＥ値（ｘ６及びｘ７）は、３２ＣＳＩ－ＲＳアンテナポート及びランク１又は２にのみ制限される。
表５のＣＥ値｛ｘ０、及びｘ２－ｘ７｝に対応するコードブックパラメータ（Ｌ，ｐ，ν_０，β）が、表４のＣＥ３値｛ｘ０、及びｘ２－ｘ５、ｘ７、ｘ８｝に対応するコードブックパラメータに含まれることに留意すべきである。

ここで、ＣＥ値（又はジョイントＲＲＣパラメータ）は、値の集合｛ｘ０、ｘ１、…、ｘ７｝から構成される。
一例では、ｘ０、ｘ１、…、ｘ７はそれぞれ、０、１、…、７に順次マップされる。
一例では、ｘ０、ｘ１、…、ｘ７はそれぞれ、１、２、…、８に順次マップされる。

例４－３では、

を示すジョイントＣＥ値（表３及び表４のＣＥ値ｘ７）が、

に置き換えられる。
例４－４では、

を示す別のジョイントＣＥ値（表３及び表４のＣＥ値ｘ９）が追加される。
例４－５では、表３及び表４のα値（１．５、２）が、（２、２．５）又は（１．５、２．５）に置き換えられる。

実施形態５では、ＵＥは、２つの集合Ｓ１及びＳ２を介して、コードブックパラメータ（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）から構成され、ここで、
・Ｓ１：ｘ_１個の個別の構成エンティティを含み、各構成エンティティは、単一のコードブックパラメータを構成する。
・Ｓ２：固定されている、したがって構成する必要はない（又は前記構成に含まれている）ｘ_２個のコードブックパラメータを含む。
構成エンティティの数は、ｘ_１に等しい。

実施形態６では、ＵＥは、３つの集合（Ｓ１、Ｓ２、及びＳ３）を介して、コードブックパラメータ（Ｌ，ｐ，ν_０，β，α，Ｎ_ｐｈ）から構成され、ここで、
・Ｓ１：ｘ_１個のジョイント構成エンティティを含み、各構成エンティティは、少なくとも２つのコードブックパラメータを構成する。
・Ｓ２：ｘ_２個の個別の構成エンティティを含み、各構成エンティティは、単一のコードブックパラメータを構成する。
・Ｓ３：固定されている、したがって構成する必要はない（又は前記構成に含まれている）ｘ_３個のコードブックパラメータを含む。
構成エンティティの数は、ｘ_１＋ｘ_２に等しい。

例６－１では、Ｓ２は、コードブックパラメータＮ_ｐｈの場合、ｘ_２＝１個の構成エンティティＣＥ２を含み、Ｓ１は、コードブックパラメータ（Ｌ，ｐ，ν_０，β）について、ｘ_１＝１個の構成エンティティＣＥ１を含み、Ｓ３は、その値がα＝２に固定されるｘ_３＝１個のコードブックパラメータαを含む。

構成エンティティの一例を表６に示す。
一例では、Ｌ＝６を示すＣＥ１値は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

ここで、ＣＥ１値（又はジョイントＲＲＣパラメータ）は、値の集合｛ｘ０、ｘ１、…、ｘ８｝から構成される。
一例では、ｘ０、ｘ１、…、ｘ８はそれぞれ、０、１、…、８に順次マップされる。
一例では、ｘ０、ｘ１、…、ｘ８はそれぞれ、１、２、…、９に順次マップされる。

例６－２では、Ｓ２は、コードブックパラメータβ及びＮ_ｐｈのそれぞれｘ_２＝２個の構成エンティティＣＥ１及びＣＥ２を含み、Ｓ１は、コードブックパラメータ（Ｌ、ｐ、ν_０）のｘ_２＝１個の構成エンティティＣＥ３を含み、Ｓ３は、その値がα＝２に固定されるｘ_３＝１個のコードブックパラメータαを含む。

構成エンティティの一例を表７に示す。
一例では、Ｌ＝６を示すＣＥ３値は、３２個のＣＳＩ－ＲＳアンテナポート、ランク１又は２、及びＲ＝１にのみ制限される。

ここで、ＣＥ３値（又はジョイントＲＲＣパラメータ）は、値の集合｛ｘ０、ｘ１、…、ｘ４｝から構成される。
一例では、ｘ０、ｘ１、…、ｘ４はそれぞれ、０、１、…、４に順次マップされる。
一例では、ｘ０、ｘ１、…、ｘ４はそれぞれ、１、２、…、５に順次マップされる。

例６－３では、

を示す別のジョイントＣＥ値（表６及び表７）が追加される。
例６－４では、表６及び表７のα値（１．５、２）が、（２、２．５）又は（１．５、２．５）に置き換えられる。

図１４は、本発明の実施形態によるＵＥ１１６のようなＵＥによって実行され得る無線通信システムにおけるチャネル状態情報（ＣＳＩ）報告のためのユーザ機器（ＵＥ）を操作するための方法１４００を説明するためのフローチャートである。
図１４に示す方法１４００の実施形態は、例示のみを目的としている。
図１３は、本発明の範囲を特定の実装に限定するものではない。
図１４に示すように、方法１４００は、ステップ１４０２で開始する。

ステップ１４０２において、ＵＥ（例えば、図１に示したような符号１１１～１１６）は、基地局（ＢＳ）から、単一の無線リソース制御（ＲＲＣ）パラメータを介して、共同で（ｊｏｉｎｔｌｙ）構成されたコードブックパラメータを含むチャネル状態情報（ＣＳＩ）フィードバック構成情報を受信し、ここで、コードブックパラメータは、Ｌ、ｐ、ν_０、及びβを含み、ここで、パラメータＬは、空間領域（ＳＤ）基底ベクトルの数を決定し、パラメータβは、係数の最大数を決定し、パラメータｐ及びν_０は、周波数領域（ＦＤ）基底ベクトルの数（Ｍ_υ）を決定し、パラメータｐは、第１のランクセット用で、パラメータν_０は、第２のランクセット用である。

ステップ１４０４において、ＵＥは、ＣＳＩフィードバック構成情報に基づいて、ＣＳＩフィードバックを生成し、ここで、ＣＳＩフィードバックは、第１及び第２のランクセットのうち１つからのランク値υについて生成される。
ステップ１４０６において、ＵＥは、アップリンクチャネルを介して、ＣＳＩフィードバックをＢＳに送信する。

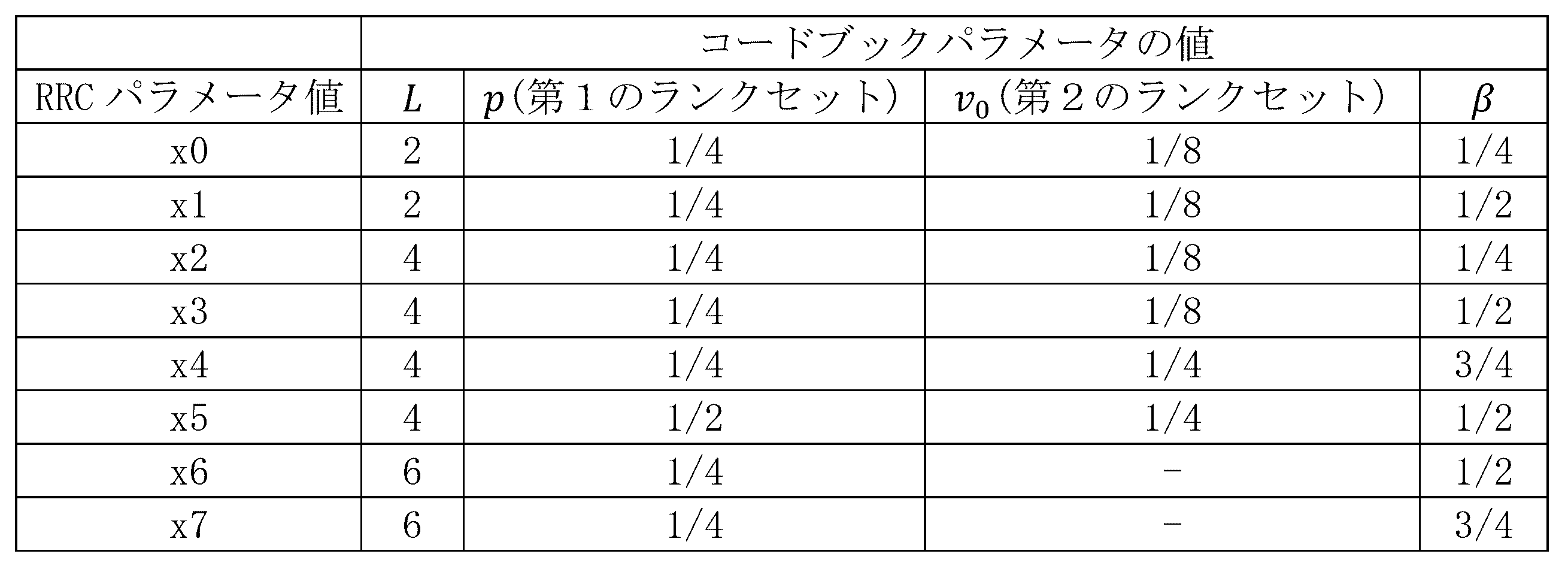

一実施形態では、単一のＲＲＣパラメータを介して、共同で構成されたコードブックパラメータのマッピングは、以下に与えられるテーブルに基づいて決定される。

ここで、ＵＥは、値の集合｛ｘ０、ｘ１、…、ｘ７｝から構成された単一のＲＲＣパラメータの値で構成される。

一実施形態では、ＵＥが３２個未満のチャネル状態情報基準信号（ＣＳＩ－ＲＳ）アンテナポートで構成されているか、又はＵＥが、ランク値υ＞２を報告できるようになっている場合、又はＵＥが、ＣＳＩフィードバック用に設定された各サブバンドで、最大２つのプリコーディング行列を報告できることを示すＲ＝２で構成されている場合、ＵＥは、パラメータＬ＝６を示す、ｘ６又はｘ７である単一のＲＲＣパラメータの値で構成されることが期待されない。

一実施形態では、ＣＳＩフィードバックは、一連のＭ_υ個のＦＤ基底ベクトルを含み、ここで、Ｍ_υは、ランク値υが、第１のランクセットに属する場合、パラメータｐに基づいて決定され、ランク値υが、第２のランクセットに属する場合、パラメータν_０に基づいて決定される。

一実施形態では、第１のランクセットは、ランク値｛１、２｝を含み、第２のランクセットは、ランク値｛３、４｝を含む。
一実施形態では、

であり、ここで、第１のランクセットについて、ｑ＝ｐであり、第２のランクセットについて、ｑ＝ν_０であり、

は、天井関数（ｃｅｉｌｉｎｇ ｆｕｎｃｔｉｏｎ）であり、Ｎ_３は、ＦＤユニットの総数であり、Ｒは、ＣＳＩフィードバックのために構成される各サブバンドにおけるＦＤユニットの最大数である。

一実施形態では、ＣＳＩフィードバックは、各層（ｌ＝１，…，ν）について係数行列Ｃ_ｌ、ＳＤ基底行列Ａ_ｌ、及びＦＤ基底行列Ｂ_ｌを示すプリコーディング行列インジケータ（ＰＭＩ）を含み、合計Ｎ_３個のＦＤユニットの各ＦＤユニットのプリコーディング行列は、

の列（ｃｏｌｕｍｎ）によって決定され、ここで、

であり、

は、ＳＤアンテナポートのＬ個の基底ベクトルを含み、ａ_ｌ，ｉは、Ｎ_１Ｎ_２×１列ベクトルであり、ここで、Ｎ_１及びＮ_２はそれぞれ、アンテナポートの数であり、ＢＳの２次元二重偏波チャネル状態情報－基準信号（ＣＳＩ－ＲＳ）アンテナポートの１次元及び２次元で同じアンテナ偏波（ａｎｔｅｎｎａ ｐｏｌａｒｉｚａｔｉｏｎ）を使用し、

は、ＦＤユニットのＭ_υ個の基底ベクトルを含み、ｂ_ｌ，ｋは、Ｎ_３×１列ベクトルであり、ｃ_ｌは、複素係数ｃ_{ｌ，ｉ，ｋ}を含む２Ｌ×Ｍ_υ行列であり、ＦＤユニットの総数（Ｎ_３）は、Ｒの値及びＣＳＩフィードバックのために構成されたサブバンドの数に基づいて決定される。

図１５は、本発明の実施形態による基地局（ＢＳ）１０２などのＢＳによって実行され得る別の方法１５００を説明するためのフローチャートである。
図１５に示す方法１５００の実施形態は、例示のみを目的としている。
図１５は、本発明の範囲を特定の実装に限定するものではない。
図１５に示すように、方法１５００は、ステップ１５０２で開始する。

ステップ１５０２において、ＢＳ（例えば、図１に示したような符号１０１～１０３）は、ＣＳＩフィードバック構成情報を生成する。
ステップ１５０４において、ＢＳは、単一の無線リソース制御（ＲＲＣ）パラメータを介して、共同で構成されたコードブックパラメータを含むＣＳＩフィードバック構成情報を、ユーザ機器（ＵＥ）に送信し、コードブックパラメータは、Ｌ、ｐ、ν_０、及びβを含み、ここで、パラメータＬは、空間領域（ＳＤ）基底ベクトルの数を決定し、パラメータβは、係数の最大数を決定し、パラメータｐ及びν_０は、周波数領域（ＦＤ）基底ベクトルの数（Ｍ_υ）を決定し、パラメータｐは、第１のランクセット用であり、パラメータν_０は、第２のランクセット用である。
ステップ１５０６において、ＢＳは、チャネル状態情報（ＣＳＩ）フィードバック構成情報を、ユーザ機器（ＵＥ）に送信する。

一実施形態では、単一のＲＲＣパラメータを介して、共同で構成されたコードブックパラメータのマッピングは、以下に与えられるテーブルに基づいて決定される。

ここで、ＵＥは、値の集合｛ｘ０、ｘ１、…、ｘ７｝から構成された単一のＲＲＣパラメータの値から構成される。

一実施形態では、ＣＳＩフィードバック構成情報が、３２個未満のチャネル状態情報基準信号（ＣＳＩ－ＲＳ）アンテナポートを構成するか、又はランク値υ＞２を許可するか、又はＵＥが、ＣＳＩフィードバックのために構成された各サブバンドで最大２つのプリコーディング行列を報告できることを示すＲ＝２を設定するとき、単一のＲＲＣパラメータは、パラメータＬ＝６を示す値ｘ６又はｘ７を取ることは期待されない。
一実施形態では、ＣＳＩフィードバックは、一連のＭ_υ個のＦＤ基底ベクトルの集合を含み、ここで、Ｍ_υは、ランク値υが第１のランクセットに属する場合、パラメータｐに基づいて決定され、ランク値υが第２のランクセットに属する場合、パラメータν_０に基づいて決定される。

一実施形態では、第１のランクセットは、ランク値｛１、２｝を含み、第２のランクセットは、ランク値｛３、４｝を含む。
一実施形態では、

であり、ここで、第１のランクセットについて、ｑ＝ｐであり、第２のランクセットについて、ｑ＝ν_０であり、

は、天井関数であり、Ｎ_３は、ＦＤユニットの総数であり、Ｒは、ＣＳＩフィードバックのために構成された各サブバンドのＦＤユニットの最大数である。

一実施形態では、ＣＳＩフィードバックは、各層（ｌ＝１，…，ν）について係数行列Ｃ_ｌ、ＳＤ基底行列Ａ_ｌ、及びＦＤ基底行列Ｂ_ｌを示すプリコーディング行列インジケータ（ＰＭＩ）を含み、ここで、合計Ｎ_３個のＦＤユニットの各ＦＤユニットのプリコーディング行列は、

の列（ｃｏｌｕｍｎ）によって決定され、ここで、

であり、

は、ＳＤアンテナポートのＬ個の基底ベクトルを含み、ａ_ｌ，ｉは、Ｎ_１Ｎ_２×１列ベクトルであり、ここで、Ｎ_１及びＮ_２はそれぞれ、アンテナポートの数であり、ＢＳの２次元二重偏波（ｄｕａｌ－ｐｏｌａｒｉｚｅｄ）チャネル状態情報－基準信号（ＣＳＩ－ＲＳ）アンテナポートの１次元及び２次元で同じアンテナ偏波を使用し、

は、ＦＤユニットのＭ_υ個の基底ベクトルを含み、ｂ_ｌ，ｋは、Ｎ_３×１列ベクトルであり、ｃ_ｌは、複素係数ｃ_{ｌ，ｉ，ｋ}を含む２Ｌ×Ｍ_υ行列であり、ＦＤユニットの総数（Ｎ_３）は、Ｒの値及びＣＳＩフィードバック用に構成されたサブバンドの数に基づいて決定される。

本発明は、例示的な実施形態を参照して説明されてきたが、様々な変更及び修正が当業者に示唆され得る。
本発明は、添付の特許請求の範囲に含まれるような変更及び修正を包含することが意図されている。
この出願の説明はいずれも、特定の要素、プロセス、又は機能が、請求項に含まれなければならない必須の要素であることを意味するものとして読まれるべきではない。
特許取得済みの主題の範囲は、請求項によって定義される。

１００ 無線ネットワーク
１０１、１０２、１０３ ｇＮＢ（ＢＳ）
１１１～１１６ ＵＥ（ユーザ機器）
１２０、１２５ カバレッジエリア
１３０ ネットワーク
２０５ａ、２０５ｂ、…、２０５ｎ、３０５ アンテナ
２１０ａ、２１０ｂ、…、２１０ｎ、３１０ ＲＦトランシーバ
２１５、３１５ 送信（ＴＸ）プロセッシング回路
２２０、３２５ 受信（ＲＸ）プロセッシング回路
２２５ コントローラ／プロセッサ
２３０、３６０ メモリ
２３５ ネットワークインタフェース
３２０ マイクロフォン
３３０ スピーカ
３４０ プロセッサ
３４５ Ｉ／Ｏインタフェース
３５０ タッチスクリーン
３５５ ディスプレイ
３６１ ＯＳ
３６２ アプリケーション

Claims (19)

1. 無線通信システムにおけるチャネル状態情報（以下、ＣＳＩ）フィードバックのためのユーザ機器（以下、ＵＥ）の操作方法であって、
   上位層シグナリングを介して、コードブック（ｃｏｄｅｂｏｏｋ）パラメータの組み合わせを示す無線リソース制御（以下、ＲＲＣ）パラメータを基地局（以下、ＢＳ）から受信するステップと、
   アップリンクチャネルを介して、前記ＲＲＣパラメータに関連するプリコーディング行列インジケータ（ｐｒｅｃｏｄｉｎｇ ｍａｔｒｉｘ ｉｎｄｉｃａｔｏｒ：ＰＭＩ）を前記ＢＳに送信するステップと、を有し、
   前記コードブックパラメータは、第１のベクトルに関連する第１の値（Ｌ）、第２のベクトルに関連する第２の値、及び係数に関連する第３の値（β）を含み、前記第２の値はｐ又はν _０ であり、前記ｐは第１のランクセットに関連し、前記ν _０ は第２のランクセットに関連し、
   前記第１のランクセットはランク値｛１，２｝を含み、前記第２のランクセットはランク値｛３，４｝を含むことを特徴とする方法。
2. 前記ＲＲＣパラメータの前記コードブックパラメータの組み合わせのマッピングは、次のテーブルに基づいて決定され、




   ここで、前記ＵＥは、値の集合｛１、２、…、８｝から構成された前記ＲＲＣパラメータの値に設定されることを特徴とする請求項１に記載の方法。
3. 前記ＵＥが３２個未満のチャネル状態情報基準信号（ＣＳＩ－ＲＳ）アンテナポートで構成されている場合、前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されないことを特徴とする請求項２に記載の方法。
4. 前記ＵＥが３２個のチャネル状態情報基準信号（ＣＳＩ－ＲＳ）アンテナポートで構成されている場合、前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されることを特徴とする請求項２に記載の方法。
5. 前記ＵＥがランク値υ＞２を報告することを許可される場合、前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されないことを特徴とする請求項２に記載の方法。
6. 前記ＵＥがランク値υ＝１を報告することを許可される場合、前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されることを特徴とする請求項２に記載の方法。
7. 前記ＵＥがＲ＝２に設定されている場合、
   前記Ｒ＝２は、前記ＵＥが前記ＣＳＩフィードバックに対して設定される各サブバンドで２つまでのプリコーディング行列を報告することが許可されることを示し、
   前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されないことを特徴とする請求項２に記載の方法。
8. 前記ＵＥがＲ＝１に設定されている場合、
   前記Ｒ＝１は、前記ＵＥが前記ＣＳＩフィードバックに対して設定される各サブバンドで１つまでのプリコーディング行列を報告することが許可されることを示し、
   前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されることを特徴とする請求項２に記載の方法。
9. 前記ＣＳＩフィードバックは、各層ｌ＝１，…，νについて係数行列Ｃ_ｌ、ＳＤ基底行列Ａ_ｌ、及びＦＤ基底行列Ｂ_ｌを示すプリコーディング行列インジケータ（ｐｒｅｃｏｄｉｎｇ ｍａｔｒｉｘ ｉｎｄｉｃａｔｏｒ：ＰＭＩ）を含み、
   ここで、合計Ｎ_３個のＦＤユニットの各ＦＤユニットのプリコーディング行列は、




   の列（ｃｏｌｕｍｎ）によって決定され、ここで、




   であり、




   は、ＳＤアンテナポートのＬ個の基底ベクトルを含み、ａ_ｌ，ｉは、Ｎ_１Ｎ_２×１列ベクトルであり、
   ここで、Ｎ_１及びＮ_２は、それぞれアンテナポートの数であり、ＢＳの２次元二重偏波（ｄｕａｌ－ｐｏｌａｒｉｚｅｄ）チャネル状態情報－基準信号（ＣＳＩ－ＲＳ）アンテナポートの１次元及び２次元で同じアンテナ偏波を使用し、




   は、ＦＤユニットのＭ_υ個の基底ベクトルを含み、ｂ_ｌ，ｋは、Ｎ_３×１列ベクトルであり、Ｃ_ｌは、複素係数ｃ_{ｌ，ｉ，ｋ}を含む２Ｌ×Ｍ_υ行列であり、
   前記ＦＤユニットの総数（Ｎ_３）は、Ｒの値及びＣＳＩフィードバックのために構成されたサブバンドの数に基づいて決定され、




   であり、
   ここで、前記第１のランクセットの場合は、ｑ＝ｐであり、前記第２のランクセットの場合は、ｑ＝ν_０であり、




   は、天井関数（ｃｅｉｌｉｎｇ ｆｕｎｃｔｉｏｎ）であり、
   Ｎ_３は、ＦＤユニットの総数であり、
   Ｒは、前記ＣＳＩフィードバックのために構成された各サブバンドのＦＤユニットの最大数であることを特徴とする請求項１に記載の方法。
10. 無線通信システムにおけるチャネル状態情報（ＣＳＩ）フィードバックのための基地局（ＢＳ）の操作方法であって、
    コードブックパラメータの組み合わせを示す無線リソース制御（ＲＲＣ）パラメータを生成するステップと、
    上位層シグナリングを介して、前記ＲＲＣパラメータをユーザ機器（ＵＥ）に送信するステップと、
    アップリンクチャネルを介して、前記ＲＲＣパラメータに関連するプリコーディング行列インジケータ（ｐｒｅｃｏｄｉｎｇ ｍａｔｒｉｘ ｉｎｄｉｃａｔｏｒ：ＰＭＩ）を前記ＵＥから受信するステップと、を有し、
    前記コードブックパラメータは、第１のベクトルに関連する第１の値（Ｌ）、第２のベクトルに関連する第２の値、及び係数に関連する第３の値（β）を含み、前記第２の値はｐ又はν _０ であり、前記ｐは第１のランクセットに関連し、前記ν _０ は第２のランクセットに関連し、
    前記第１のランクセットはランク値｛１，２｝を含み、前記第２のランクセットはランク値｛３，４｝を含むことを特徴とする方法。
11. 前記ＲＲＣパラメータのコードブックパラメータの組み合わせのマッピングは、以下のテーブルに基づいて決定され、




    ここで、前記ＵＥは、値の集合｛１、２、…、８｝から構成された前記ＲＲＣパラメータの値に設定されることを特徴とする請求項１０に記載の方法。
12. 前記ＲＲＣパラメータは、
    前記ＵＥが３２個未満のチャネル状態情報基準信号（ＣＳＩ－ＲＳ）アンテナポートで構成されているか、
    前記ＵＥが前記ランク値υ＞２を報告することができるか、又は
    前記ＵＥがＲ＝２に設定されている場合、
    前記Ｒ＝２は、前記ＵＥが前記ＣＳＩフィードバックに対して設定される各サブバンドで２つまでのプリコーディング行列を報告することが許可されることを示し、
    値７又は８を取ることが期待されないことを特徴とする請求項１１に記載の方法。
13. 前記ＵＥが３２個のチャネル状態情報基準信号（ＣＳＩ－ＲＳ）アンテナポートで構成されているか、
    前記ＵＥが前記ランク値υ＝１を報告することができるか、又は
    前記ＵＥがＲ＝１に設定されている場合、
    前記Ｒ＝１は、前記ＵＥが前記ＣＳＩフィードバックに対して設定される各サブバンドで１つまでのプリコーディング行列を報告することが許可されることを示し、
    前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されることを特徴とする請求項１１に記載の方法。
14. 無線通信システムにおけるチャネル状態情報（ＣＳＩ）フィードバックのためのユーザ機器（ＵＥ）であって、
    トランシーバと、
    前記トランシーバに動作可能に接続されるプロセッサと、を有し、
    前記プロセッサは、前記ＲＲＣパラメータに基づいて、前記ＣＳＩフィードバックを生成するように構成され、
    前記トランシーバは、
    上位層シグナリングを介して、コードブックパラメータの組み合わせを示す無線リソース制御（ＲＲＣ）パラメータを基地局（ＢＳ）から受信し、
    アップリンクチャネルを介して、前記ＲＲＣパラメータに関連するプリコーディング行列インジケータ（ｐｒｅｃｏｄｉｎｇ ｍａｔｒｉｘ ｉｎｄｉｃａｔｏｒ：ＰＭＩ）を前記ＢＳに送信するように構成され、
    前記コードブックパラメータは、第１のベクトルに関連する第１の値（Ｌ）、第２のベクトルに関連する第２の値、及び係数に関連する第３の値（β）を含み、前記第２の値はｐ又はν _０ であり、前記ｐは第１のランクセットに関連し、前記ν _０ は第２のランクセットに関連し、
    前記第１のランクセットはランク値｛１，２｝を含み、前記第２のランクセットはランク値｛３，４｝を含むことを特徴とするユーザ機器。
15. 前記ＲＲＣパラメータの前記コードブックパラメータの組み合わせのマッピングは、次のテーブルに基づいて決定され、




    ここで、前記ＵＥは、値の集合｛１、２、…、８｝から構成された前記ＲＲＣパラメータの値に設定されることを特徴とする請求項１４に記載のＵＥ。
16. 前記ＵＥが３２個未満のチャネル状態情報基準信号（ＣＳＩ－ＲＳ）アンテナポートで構成されている場合、前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されないことを特徴とする請求項１５に記載のＵＥ。
17. 前記ＵＥが前記ランク値υ＞２を報告することを許可されている場合、前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されないことを特徴とする請求項１５に記載のＵＥ。
18. 前記ＵＥがＲ＝２に設定されている場合、
    前記Ｒ＝２は、前記ＵＥが前記ＣＳＩフィードバックに対して設定される各サブバンドで２つまでのプリコーディング行列を報告することが許可されることを示し、
    前記ＵＥは、７又は８である前記ＲＲＣパラメータの値に設定されることが期待されないことを特徴とする請求項１５に記載のＵＥ。
19. 無線通信システムにおけるチャネル状態情報（ＣＳＩ）フィードバックのための基地局（ＢＳ）であって、
    トランシーバと、
    前記トランシーバに動作可能に接続されるプロセッサと、を有し、
    前記プロセッサは、コードブックパラメータの組み合わせを示す無線リソース制御（ＲＲＣ）パラメータを生成するように構成され、
    前記トランシーバは、
    上位層のシグナリングを介して、前記ＲＲＣパラメータをユーザ機器（ＵＥ）に送信し、
    アップリンクチャネルを介して、前記ＲＲＣパラメータに関連するプリコーディング行列インジケータ（ｐｒｅｃｏｄｉｎｇ ｍａｔｒｉｘ ｉｎｄｉｃａｔｏｒ：ＰＭＩ）を前記ＵＥから受信するように構成され、
    前記コードブックパラメータは、第１のベクトルに関連する第１の値（Ｌ）、第２のベクトルに関連する第２の値、及び係数に関連する第３の値（β）を含み、前記第２の値はｐ又はν _０ であり、前記ｐは第１のランクセットに関連し、前記ν _０ は第２のランクセットに関連し、
    前記第１のランクセットはランク値｛１，２｝を含み、前記第２のランクセットはランク値｛３，４｝を含むことを特徴とする基地局。


Images
