JP7644892B2 - 高減衰ゴム組成物とそれを用いた粘弾性ダンパ - Google Patents
高減衰ゴム組成物とそれを用いた粘弾性ダンパ Download PDFInfo
- Publication number
- JP7644892B2 JP7644892B2 JP2021050405A JP2021050405A JP7644892B2 JP 7644892 B2 JP7644892 B2 JP 7644892B2 JP 2021050405 A JP2021050405 A JP 2021050405A JP 2021050405 A JP2021050405 A JP 2021050405A JP 7644892 B2 JP7644892 B2 JP 7644892B2
- Authority
- JP
- Japan
- Prior art keywords
- mass
- parts
- oil
- proportion
- sbr
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Landscapes
- Vibration Prevention Devices (AREA)
- Springs (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Description
本発明は、高減衰ゴム組成物、および当該高減衰ゴム組成物からなる粘弾性体を備えた粘弾性ダンパに関するものである。
粘弾性体は、架橋性のゴムを含み、架橋によって各種の用途に適した高い減衰性能を有する粘弾性体を形成しうるゴム組成物、すなわち高減衰ゴム組成物によって形成するのが一般的である（特許文献１等参照）。
特許文献１には、地震による高歪領域（歪み２００％程度）での減衰性能だけでなく、風揺れのような低歪領域（歪み１０％程度）においても減衰性能を改善するため、ブチル系ゴムに、スチレン－イソブチレンブロック重合体、および／またはスチレン－イソブチレン－スチレンブロック共重合体、ならびに非極性の脂環族飽和炭化水素樹脂を配合した高減衰ゴム組成物からなる粘弾性ダンパ（制振ダンパ）を用いることが開示されている。
しかし、上記のように特殊な材料を多く含むことから、特許文献１に記載の高減衰ゴム組成物は配合のコストが高くついてしまうという課題がある。
本発明の目的は、風揺れのような低歪の揺れから地震による高歪の揺れまでの広い範囲で、振動を良好に減衰できる粘弾性体を、よりコスト安価に製造できる高減衰ゴム組成物と、当該高減衰ゴム組成物からなる粘弾性体を備えた粘弾性ダンパとを提供することにある。
本発明の目的は、風揺れのような低歪の揺れから地震による高歪の揺れまでの広い範囲で、振動を良好に減衰できる粘弾性体を、よりコスト安価に製造できる高減衰ゴム組成物と、当該高減衰ゴム組成物からなる粘弾性体を備えた粘弾性ダンパとを提供することにある。
本発明は、スチレン含量が２５質量％以上のスチレンブタジエンゴムを含むゴム、および前記ゴムの総量１００質量部あたり９５質量部以上、１６５質量部以下のカーボンブラックを含む高減衰ゴム組成物である。
また本発明は、かかる本発明の高減衰ゴム組成物の架橋物からなる粘弾性体を含む粘弾性ダンパである。
また本発明は、かかる本発明の高減衰ゴム組成物の架橋物からなる粘弾性体を含む粘弾性ダンパである。
本発明によれば、風揺れのような低歪の揺れから地震による高歪の揺れまでの広い範囲で、振動を良好に減衰できる粘弾性体を、よりコスト安価に製造できる高減衰ゴム組成物と、当該高減衰ゴム組成物からなる粘弾性体を備えた粘弾性ダンパとを提供することができる。
《高減衰ゴム組成物》
上述したように、本発明の高減衰ゴム組成物は、スチレン含量が２５質量％以上のスチレンブタジエンゴム（ＳＢＲ）を含むゴム、および前記ゴムの総量１００質量部あたり９５質量部以上、１６５質量部以下のカーボンブラックを含むことを特徴とする。
かかる本発明の高減衰ゴム組成物によれば、ＳＢＲとカーボンブラックとの相互作用によって、粘弾性体に、粘弾性ダンパの減衰性能に寄与するヒステリシスロスを生じさせることができる。
上述したように、本発明の高減衰ゴム組成物は、スチレン含量が２５質量％以上のスチレンブタジエンゴム（ＳＢＲ）を含むゴム、および前記ゴムの総量１００質量部あたり９５質量部以上、１６５質量部以下のカーボンブラックを含むことを特徴とする。
かかる本発明の高減衰ゴム組成物によれば、ＳＢＲとカーボンブラックとの相互作用によって、粘弾性体に、粘弾性ダンパの減衰性能に寄与するヒステリシスロスを生じさせることができる。
また、
・ ＳＢＲとして、上記のようにスチレン含量が２５質量％以上である特定のＳＢＲを選択して用いることと、
・ カーボンブラックの割合を、上記特定のＳＢＲを少なくとも含むゴムの総量１００質量部あたり、９５質量部以上とすることと
によって、上述したＳＢＲとカーボンブラックとの相互作用を高め、より強いヒステリシスロスを生じさせて、風揺れのような低歪の揺れから地震による高歪の揺れまでの広い範囲の振動に対する、粘弾性体の減衰率を向上することができる。
・ ＳＢＲとして、上記のようにスチレン含量が２５質量％以上である特定のＳＢＲを選択して用いることと、
・ カーボンブラックの割合を、上記特定のＳＢＲを少なくとも含むゴムの総量１００質量部あたり、９５質量部以上とすることと
によって、上述したＳＢＲとカーボンブラックとの相互作用を高め、より強いヒステリシスロスを生じさせて、風揺れのような低歪の揺れから地震による高歪の揺れまでの広い範囲の振動に対する、粘弾性体の減衰率を向上することができる。
その上、カーボンブラックの割合を、上記ゴムの総量１００質量部あたり１６５質量部以下とすることによって、粘弾性体の剛性が高くなりすぎるのを抑制して、風揺れのような低歪の揺れから、地震による高歪の揺れまでの広い範囲の揺れに対する、粘弾性体の減衰率をより一層、向上することもできる。
したがって、本発明の高減衰ゴム組成物によれば、風揺れのような低歪の揺れから地震による高歪の揺れまでの広い範囲で、振動を良好に減衰できる粘弾性体を、特殊な材料を用いることなく汎用の材料のみを用いて、よりコスト安価に製造することが可能となる。
したがって、本発明の高減衰ゴム組成物によれば、風揺れのような低歪の揺れから地震による高歪の揺れまでの広い範囲で、振動を良好に減衰できる粘弾性体を、特殊な材料を用いることなく汎用の材料のみを用いて、よりコスト安価に製造することが可能となる。
これらのことは、後述する実施例、比較例の結果からも明らかである。
〈ゴム〉
（ＳＢＲ）
ＳＢＲとしては、スチレンと１，３－ブタジエンとを乳化重合法、溶液重合法等の種々の重合法によって共重合させて合成される種々のＳＢＲのうち、スチレン含量が２５質量％以上である特定のＳＢＲを選択して用いる。
〈ゴム〉
（ＳＢＲ）
ＳＢＲとしては、スチレンと１，３－ブタジエンとを乳化重合法、溶液重合法等の種々の重合法によって共重合させて合成される種々のＳＢＲのうち、スチレン含量が２５質量％以上である特定のＳＢＲを選択して用いる。
上記特定のＳＢＲを選択して用いるのは、スチレン含量が２５質量％未満である汎用のＳＢＲのみを用いたのでは、低歪の揺れから高歪の揺れまでの広い範囲で粘弾性体の減衰率を向上して、振動を良好に減衰する効果が十分に得られないためである。
これに対し、スチレン含量が２５質量％以上である特定のＳＢＲを選択して用いることによって、前述したように、低歪の揺れから高歪の揺れまでの広い範囲で粘弾性体の減衰率を向上して、振動を良好に減衰することができる。
これに対し、スチレン含量が２５質量％以上である特定のＳＢＲを選択して用いることによって、前述したように、低歪の揺れから高歪の揺れまでの広い範囲で粘弾性体の減衰率を向上して、振動を良好に減衰することができる。
なお上記特定のＳＢＲとしては、スチレン含量が９０質量％近い高スチレンのＳＢＲまで、スチレン含量が２５質量％以上である種々のＳＢＲを用いることができる。
ただし粘弾性体に、ゴムとしての良好な特性、すなわち柔軟でしかも圧縮永久ひずみが小さくヘタリを生じにくい特性を付与すること等を考慮すると、上記特定のＳＢＲとしては、上記の範囲でも、スチレン含量が２８質量％以上、とくに３０質量％以上であるＳＢＲを用いるのが好ましく、スチレン含量が５０質量％以下、とくに４０質量％以下であるＳＢＲを用いるのが好ましい。
ただし粘弾性体に、ゴムとしての良好な特性、すなわち柔軟でしかも圧縮永久ひずみが小さくヘタリを生じにくい特性を付与すること等を考慮すると、上記特定のＳＢＲとしては、上記の範囲でも、スチレン含量が２８質量％以上、とくに３０質量％以上であるＳＢＲを用いるのが好ましく、スチレン含量が５０質量％以下、とくに４０質量％以下であるＳＢＲを用いるのが好ましい。
また、スチレン含量が２５質量％以上である上記特定のＳＢＲとしては、伸展油を加えて柔軟性を調整した油展タイプのものと、加えない非油展タイプのものとがあるが、本発明では、このいずれのタイプのＳＢＲを用いてもよい。
かかる、スチレン含量が２５質量％以上である特定のＳＢＲの具体例としては、これに限定されるものではないが、たとえば、下記の各種ＳＢＲが挙げられる。
かかる、スチレン含量が２５質量％以上である特定のＳＢＲの具体例としては、これに限定されるものではないが、たとえば、下記の各種ＳＢＲが挙げられる。

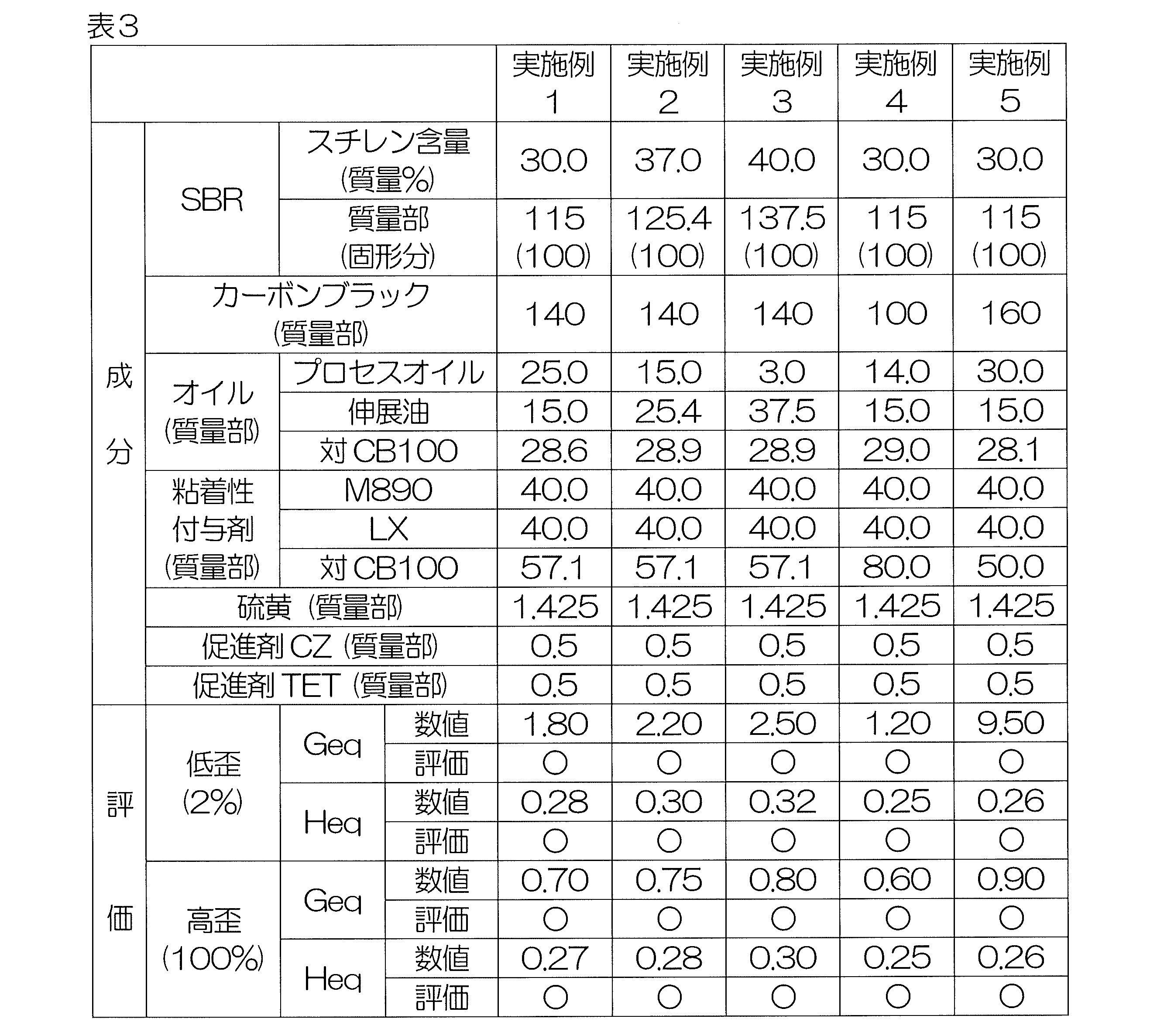

ＪＳＲ(株)製のＪＳＲ０２０２〔スチレン含量：４６．０質量％、非油展タイプ〕、ＪＳＲ０１２２〔スチレン含量：３７．０質量％、油展タイプ、油展量：２５．４ｐｈｒ〕。
住友化学(株)製のＳＥ６７０１〔スチレン含量：３０．０質量％、油展タイプ、油展量：１５ｐｈｒ〕、ＳＥ０３７２〔スチレン含量：３３．０質量％、油展タイプ、油展量：２０ｐｈｒ〕。
住友化学(株)製のＳＥ６７０１〔スチレン含量：３０．０質量％、油展タイプ、油展量：１５ｐｈｒ〕、ＳＥ０３７２〔スチレン含量：３３．０質量％、油展タイプ、油展量：２０ｐｈｒ〕。
日本ゼオン(株)製のＮｉｐоｌ（登録商標）１７３９〔スチレン含量：４０．０質量％、油展タイプ、油展量：３７．５ｐｈｒ〕、Ｎｉｐоｌ ９５４８〔スチレン含量：３５．０質量％、油展タイプ、油展量：３７．５ｐｈｒ〕。
これらの、スチレン含量が２５質量％以上である特定のＳＢＲの、１種または２種以上を用いることができる。
これらの、スチレン含量が２５質量％以上である特定のＳＢＲの、１種または２種以上を用いることができる。
（他のゴム）
ゴムとしては、スチレン含量が２５質量％以上である特定のＳＢＲのみを用いてもよいし、当該特定のＳＢＲとともに、他のゴムを併用してもよい。
他のゴムとしては、たとえば天然ゴム、イソプレンゴム（ＩＲ）、ブタジエンゴム（ＢＲ）等が挙げられる他、スチレン含量が２５質量％未満のＳＢＲを用いることもできる。
ゴムとしては、スチレン含量が２５質量％以上である特定のＳＢＲのみを用いてもよいし、当該特定のＳＢＲとともに、他のゴムを併用してもよい。
他のゴムとしては、たとえば天然ゴム、イソプレンゴム（ＩＲ）、ブタジエンゴム（ＢＲ）等が挙げられる他、スチレン含量が２５質量％未満のＳＢＲを用いることもできる。
このうち天然ゴムとしては、たとえばＳＭＲ（Ｓｔａｎｄａｒｄ Ｍａｌａｙｓｉａｎ Ｒｕｂｂｅｒ）－ＣＶ６０等の各種グレードの天然ゴムや、あるいは各種の脱蛋白天然ゴム等の１種または２種以上を用いることができる。
ＩＲとしては、天然ゴムの構造を人工的に再現したポリイソプレン構造を有し、なおかつ架橋性を有する上、架橋前に室温で固形状を呈する種々のＩＲの１種または２種以上が、いずれも使用可能である。
ＩＲとしては、天然ゴムの構造を人工的に再現したポリイソプレン構造を有し、なおかつ架橋性を有する上、架橋前に室温で固形状を呈する種々のＩＲの１種または２種以上が、いずれも使用可能である。
ＢＲとしては、分子中にポリブタジエン構造を備え、架橋性を有する種々のＢＲがいずれも使用可能である。
とくに、高温から低温までの広い温度範囲でゴムとしての良好な特性を発現しうる、シス－１，４結合の含量が９５％以上の高シスＢＲが好ましい。
またＢＲとしては、伸展油を加えて柔軟性を調整した油展タイプのものと、加えない非油展タイプのものとがあるが、本発明では、このいずれのタイプのＢＲを用いてもよい。
とくに、高温から低温までの広い温度範囲でゴムとしての良好な特性を発現しうる、シス－１，４結合の含量が９５％以上の高シスＢＲが好ましい。
またＢＲとしては、伸展油を加えて柔軟性を調整した油展タイプのものと、加えない非油展タイプのものとがあるが、本発明では、このいずれのタイプのＢＲを用いてもよい。
これらＢＲの１種または２種以上を用いることができる。
さらにＳＢＲとしては、前述したように、スチレンと１，３－ブタジエンとを乳化重合法、溶液重合法等の種々の重合法によって共重合させて合成される種々のＳＢＲのうち、スチレン含量が２５質量％未満である種々のＳＢＲを用いることができる。
またＳＢＲとしては、伸展油を加えて柔軟性を調整した油展タイプのものと、加えない非油展タイプのものとがあるが、本発明では、このいずれのタイプのＳＢＲを用いてもよい。
さらにＳＢＲとしては、前述したように、スチレンと１，３－ブタジエンとを乳化重合法、溶液重合法等の種々の重合法によって共重合させて合成される種々のＳＢＲのうち、スチレン含量が２５質量％未満である種々のＳＢＲを用いることができる。
またＳＢＲとしては、伸展油を加えて柔軟性を調整した油展タイプのものと、加えない非油展タイプのものとがあるが、本発明では、このいずれのタイプのＳＢＲを用いてもよい。
これらの、スチレン含量が２５質量％未満であるＳＢＲの、１種または２種以上を用いることができる。
ただし、前述したカーボンブラックとの併用による本発明の効果をより一層向上することを考慮すると、ゴムとしては、先に説明した、スチレン含量が２５質量％以上である特定のＳＢＲを、ゴムの総量１００質量部中の９０質量部以上の割合で用いるのが好ましく、とくに上記他のゴムを併用せず、スチレン含量が２５質量％以上である特定のＳＢＲのみ（２種以上の特定のＳＢＲを併用する場合を含む）を用いるのがさらに好ましい。
ただし、前述したカーボンブラックとの併用による本発明の効果をより一層向上することを考慮すると、ゴムとしては、先に説明した、スチレン含量が２５質量％以上である特定のＳＢＲを、ゴムの総量１００質量部中の９０質量部以上の割合で用いるのが好ましく、とくに上記他のゴムを併用せず、スチレン含量が２５質量％以上である特定のＳＢＲのみ（２種以上の特定のＳＢＲを併用する場合を含む）を用いるのがさらに好ましい。
〈カーボンブラック〉
カーボンブラックとしては、製造方法等によって分類される種々のカーボンブラックのうち、たとえばファーネスブラック、アセチレンブラック、ケッチェンブラック等の、充填剤として機能しうるカーボンブラックの１種または２種以上を用いることができる。
カーボンブラックの具体例としては、これに限定されないが、たとえば下記の各種カーボンブラックが挙げられる。
カーボンブラックとしては、製造方法等によって分類される種々のカーボンブラックのうち、たとえばファーネスブラック、アセチレンブラック、ケッチェンブラック等の、充填剤として機能しうるカーボンブラックの１種または２種以上を用いることができる。
カーボンブラックの具体例としては、これに限定されないが、たとえば下記の各種カーボンブラックが挙げられる。
東海カーボン(株)製のシースト（登録商標）シリーズのうちシースト９Ｈ（ＳＡＦ－ＨＳ）、シースト９（ＳＡＦ）、シースト７ＨＭ（Ｎ２３４）、シースト６（ＩＳＡＦ）、シースト６００（ＩＳＡＦ－ＬＳ）、シースト５Ｈ（ＩＩＳＡＦ）、シーストＫＨ（Ｎ３９９）、シースト３Ｈ（ＨＡＦ－ＨＳ）、シーストＮＨ（Ｎ３５１）、シースト３（ＨＡＦ）、シーストＮ（ＬＩ－ＨＡＦ）、シースト３００（ＨＡＦ－ＬＳ）、シースト１１６ＨＭ（ＭＡＦ－ＨＳ）、シースト１１６（ＭＡＦ）、シーストＳＯ（ＦＥＦ）、シーストＶ（ＧＰＦ）、シーストＳＶＨ（ＳＲＦ－ＨＳ）、シーストＦＹ（ＳＲＦ－ＨＳ）、シーストＳ（ＳＲＦ）、シーストＳＰ（ＳＲＦ－ＬＳ）、シーストＴＡ（ＦＴ級）。
旭カーボン(株)製の旭＃９５、旭＃８０、旭＃７０、旭＃７０Ｌ、旭ＡＸ－０１５、旭Ｆ－２００ＧＳ、旭＃６５、旭＃６０ＨＮ、旭＃６０Ｕ、旭＃５５、旭＃５０ＨＧ、旭＃５２、旭＃５１、旭＃５０Ｕ、旭＃５０、旭＃３５、旭＃２２Ｋ、旭＃１５ＨＳ、旭＃１５、旭＃８、アサヒサーマル。
これらカーボンブラックの、１種または２種以上を用いることができる。
これらカーボンブラックの、１種または２種以上を用いることができる。
〈カーボンブラックの割合〉
カーボンブラックの割合は、先に説明したように、ゴムの総量１００質量部あたり９５質量部以上、１６５質量部以下に限定される。
この理由は、先に説明したとおりである。
すなわち、カーボンブラックの割合がこの範囲未満では、特定のＳＢＲとの相互作用によって、低歪の揺れから高歪の揺れまでの広い範囲での粘弾性体の減衰率を向上して、振動を良好に減衰する効果が十分に得られないためである。
カーボンブラックの割合は、先に説明したように、ゴムの総量１００質量部あたり９５質量部以上、１６５質量部以下に限定される。
この理由は、先に説明したとおりである。
すなわち、カーボンブラックの割合がこの範囲未満では、特定のＳＢＲとの相互作用によって、低歪の揺れから高歪の揺れまでの広い範囲での粘弾性体の減衰率を向上して、振動を良好に減衰する効果が十分に得られないためである。
一方、カーボンブラックの割合が上記の範囲を超える場合には粘弾性体の剛性が高くなりすぎるため、風揺れのような低歪の揺れから、地震による高歪の揺れまでの広い範囲の揺れに対して、粘弾性体の減衰率が低下する場合がある。
これに対し、カーボンブラックの割合を上記の範囲とすることによって、特定のＳＢＲとの相互作用によって、低歪の揺れから高歪の揺れまでの広い範囲での粘弾性体の減衰率を向上して、振動を良好に減衰することができる。
これに対し、カーボンブラックの割合を上記の範囲とすることによって、特定のＳＢＲとの相互作用によって、低歪の揺れから高歪の揺れまでの広い範囲での粘弾性体の減衰率を向上して、振動を良好に減衰することができる。
なお、これらの効果をより一層向上することを考慮すると、カーボンブラックの割合は、上記の範囲でも、ゴムの総量１００質量部あたり９８質量部以上、とくに１００質量部以上であるのが好ましく、１６３質量部以下、とくに１６０質量部以下であるのが好ましい。
また、ＳＢＲ等のゴムとして油展タイプのものを使用する場合、上記の割合は、当該油展タイプのゴム中に含まれる伸展油を除外した、固形分としてのゴム自体の総量１００質量部あたりの割合とする（以下同様）。
また、ＳＢＲ等のゴムとして油展タイプのものを使用する場合、上記の割合は、当該油展タイプのゴム中に含まれる伸展油を除外した、固形分としてのゴム自体の総量１００質量部あたりの割合とする（以下同様）。
〈架橋成分〉
ゴムを架橋させるため、高減衰ゴム組成物には架橋成分を配合する。
架橋成分としては、架橋剤と架橋促進剤とを併用する。
（架橋剤）
架橋剤としては、とくに硫黄系架橋剤が好ましい。
ゴムを架橋させるため、高減衰ゴム組成物には架橋成分を配合する。
架橋成分としては、架橋剤と架橋促進剤とを併用する。
（架橋剤）
架橋剤としては、とくに硫黄系架橋剤が好ましい。
また硫黄系架橋剤としては、たとえば、粉末硫黄、オイル処理粉末硫黄、沈降硫黄、コロイド硫黄、分散性硫黄等の硫黄や、あるいは、テトラメチルチウラムジスルフィド、Ｎ，Ｎ－ジチオビスモルホリン等の有機含硫黄化合物などを用いることができ、とくに硫黄が好ましい。
硫黄等の架橋剤の割合は、ゴムの総量１００質量部あたり０．８質量部以上、とくに０．９質量部以上であるのが好ましく、２．２質量部以下、中でも２．１質量部以下、とくに２質量部以下、とりわけ１．９質量部以下であるのが好ましい。
硫黄等の架橋剤の割合は、ゴムの総量１００質量部あたり０．８質量部以上、とくに０．９質量部以上であるのが好ましく、２．２質量部以下、中でも２．１質量部以下、とくに２質量部以下、とりわけ１．９質量部以下であるのが好ましい。
２種以上の架橋剤を併用する場合は、その合計の割合を、上記の範囲とすればよい。
また、たとえば、硫黄としてオイル処理粉末硫黄、分散性硫黄等を使用する場合、上記の割合は、それぞれの中に含まれる有効成分としての硫黄自体の割合とする。
架橋剤は、ゴムを架橋させることで、当該ゴムの運動を抑制して、とくに風揺れのような低歪の揺れに対して強いヒステリシスロスを生じさせるために機能する。
また、たとえば、硫黄としてオイル処理粉末硫黄、分散性硫黄等を使用する場合、上記の割合は、それぞれの中に含まれる有効成分としての硫黄自体の割合とする。
架橋剤は、ゴムを架橋させることで、当該ゴムの運動を抑制して、とくに風揺れのような低歪の揺れに対して強いヒステリシスロスを生じさせるために機能する。
しかし、架橋剤の割合が上記の範囲未満ではかかる機能が十分に得られず、低歪の揺れに対する粘弾性体の減衰率が低下する場合がある。
一方、架橋剤の割合が上記の範囲を超える場合には、架橋によって粘弾性体の剛性が高くなりすぎて、とくに地震による高歪の揺れに対する、粘弾性体の減衰率が低下する場合がある。
一方、架橋剤の割合が上記の範囲を超える場合には、架橋によって粘弾性体の剛性が高くなりすぎて、とくに地震による高歪の揺れに対する、粘弾性体の減衰率が低下する場合がある。
これに対し、架橋剤の割合を上記の範囲とすることによって、低歪の揺れから高歪の揺れまでの広い範囲での粘弾性体の減衰率を向上して、振動を良好に減衰することができる。
（架橋促進剤）
架橋促進剤としては、たとえば、スルフェンアミド系促進剤、チウラム系促進剤等が挙げられる。
（架橋促進剤）
架橋促進剤としては、たとえば、スルフェンアミド系促進剤、チウラム系促進剤等が挙げられる。
架橋促進剤は、種類によって架橋促進のメカニズムが異なるため、２種以上を併用するのが好ましい。
このうちスルフェンアミド系促進剤としては、たとえば、Ｎ－シクロヘキシル－２－ベンゾチアゾリルスルフェンアミド、Ｎ，Ｎ－ジシクロヘキシル－２－ベンゾチアゾリルスルフェンアミド、Ｎ－オキシジエチレン－２－ベンゾチアゾリルスルフェンアミド、Ｎ－ｔｅｒｔ－ブチル－２－ベンゾチアゾリルスルフェンアミド等の１種または２種以上を用いることができる。
このうちスルフェンアミド系促進剤としては、たとえば、Ｎ－シクロヘキシル－２－ベンゾチアゾリルスルフェンアミド、Ｎ，Ｎ－ジシクロヘキシル－２－ベンゾチアゾリルスルフェンアミド、Ｎ－オキシジエチレン－２－ベンゾチアゾリルスルフェンアミド、Ｎ－ｔｅｒｔ－ブチル－２－ベンゾチアゾリルスルフェンアミド等の１種または２種以上を用いることができる。
またチウラム系促進剤としては、たとえば、テトラメチルチウラムジスルフィド、テトラエチルチウラムジスルフィド、テトラブチルチウラムジスルフィド、テトラメチルチウラムモノスルフィド、テトラキス（２-エチルヘキシル）チウラムジスルフィド、ジペンタメチレンチウラムテトラスルフィド等の１種または２種以上を用いることができる。
架橋促進剤の割合は、ゴムの総量１００質量部あたり０．５質量部以上であるのが好ましく、２．２質量部以下、とくに２質量部以下であるのが好ましい。
架橋促進剤の割合は、ゴムの総量１００質量部あたり０．５質量部以上であるのが好ましく、２．２質量部以下、とくに２質量部以下であるのが好ましい。
２種以上の架橋剤を併用する場合は、その合計の割合を、上記の範囲とすればよい。
架橋促進剤は、架橋剤による、ゴムを架橋させることで、当該ゴムの運動を抑制して、とくに風揺れのような低歪の揺れに対して強いヒステリシスロスを生じさせる機能を補助する働きをする。
しかし、架橋促進剤の割合が上記の範囲未満ではかかる機能が十分に得られず、低歪の揺れに対する粘弾性体の減衰率が低下する場合がある。
架橋促進剤は、架橋剤による、ゴムを架橋させることで、当該ゴムの運動を抑制して、とくに風揺れのような低歪の揺れに対して強いヒステリシスロスを生じさせる機能を補助する働きをする。
しかし、架橋促進剤の割合が上記の範囲未満ではかかる機能が十分に得られず、低歪の揺れに対する粘弾性体の減衰率が低下する場合がある。
一方、架橋促進剤の割合が上記の範囲を超える場合には、架橋によって粘弾性体の剛性が高くなりすぎて、とくに地震による高歪の揺れに対する、粘弾性体の減衰率が低下する場合がある。
これに対し、架橋促進剤の割合を上記の範囲とすることによって、低歪の揺れから高歪の揺れまでの広い範囲での粘弾性体の減衰率を向上して、振動を良好に減衰することができる。
これに対し、架橋促進剤の割合を上記の範囲とすることによって、低歪の揺れから高歪の揺れまでの広い範囲での粘弾性体の減衰率を向上して、振動を良好に減衰することができる。
〈その他の成分〉
本発明の高減衰ゴム組成物には、上記の各成分に加えて、さらにプロセスオイル、粘着性付与剤、軟化剤、老化防止剤、架橋助剤等を、適宜の割合で配合してもよい。
（プロセスオイル）
プロセスオイルとしては、高減衰ゴム組成物の可塑剤、加工助剤等として機能し得る種々のプロセスオイルが使用可能である。
本発明の高減衰ゴム組成物には、上記の各成分に加えて、さらにプロセスオイル、粘着性付与剤、軟化剤、老化防止剤、架橋助剤等を、適宜の割合で配合してもよい。
（プロセスオイル）
プロセスオイルとしては、高減衰ゴム組成物の可塑剤、加工助剤等として機能し得る種々のプロセスオイルが使用可能である。
かかるプロセスオイルとしては、たとえばパラフィン系オイル、ナフテン系オイル、および芳香族系オイルからなる群より選ばれた少なくとも１種が挙げられる。
プロセスオイルを少なくとも含むオイルの割合は、カーボンブラック１００質量部あたり３５質量部以下であるのが好ましい。
また、高減衰ゴム組成物の加工性を向上することを考慮すると、オイルの割合は、カーボンブラック１００質量部あたり３０質量部以下であるのがとくに好ましい。
プロセスオイルを少なくとも含むオイルの割合は、カーボンブラック１００質量部あたり３５質量部以下であるのが好ましい。
また、高減衰ゴム組成物の加工性を向上することを考慮すると、オイルの割合は、カーボンブラック１００質量部あたり３０質量部以下であるのがとくに好ましい。
オイルの割合がこの範囲を超える場合には、高減衰ゴム組成物のもとになる混合物が柔らかすぎて混練しにくい状態となって、当該高減衰ゴム組成物を調製するのが容易でなくなる場合がある。
また、調製した高減衰ゴム組成物が柔らかすぎて、混練後に混練機の外へ引っ張り出そうとすると大きく伸びるなどして、全量を混練機から取り出すのに時間がかかってしまったり、粘弾性体の形状に成形加工するのが容易でなくなったりする場合もある。
また、調製した高減衰ゴム組成物が柔らかすぎて、混練後に混練機の外へ引っ張り出そうとすると大きく伸びるなどして、全量を混練機から取り出すのに時間がかかってしまったり、粘弾性体の形状に成形加工するのが容易でなくなったりする場合もある。
つまり、高減衰ゴム組成物の加工性が低下する場合がある。
これに対し、オイルの割合を上記の範囲とすることにより、混練しやすい状態を維持しながら高減衰ゴム組成物を調製することができ、かつ調製した高減衰ゴム組成物が柔らかくなりすぎるのを抑制しながら粘弾性体を製造することができる。
すなわち、高減衰ゴム組成物の加工性を向上することができる。
これに対し、オイルの割合を上記の範囲とすることにより、混練しやすい状態を維持しながら高減衰ゴム組成物を調製することができ、かつ調製した高減衰ゴム組成物が柔らかくなりすぎるのを抑制しながら粘弾性体を製造することができる。
すなわち、高減衰ゴム組成物の加工性を向上することができる。
なお、ゴムとして非油展ゴムを使用する場合は、プロセスオイルの量を上記の範囲に調整すればよい。
また前述したように、ゴムとして油展ゴムを使用する場合は、当該油展ゴム中に含まれる伸展油の量を含めたオイルの総量が上記の範囲となるように、プロセスオイルの割合を調整すればよい。
また前述したように、ゴムとして油展ゴムを使用する場合は、当該油展ゴム中に含まれる伸展油の量を含めたオイルの総量が上記の範囲となるように、プロセスオイルの割合を調整すればよい。
（粘着性付与剤）
粘着性付与剤としては、たとえばテルペン系樹脂、ロジン系樹脂、石油系樹脂等が挙げられる。
このうちテルペン系樹脂としては、たとえばα－ピネン樹脂、β－ピネン樹脂、テルペンフェノール樹脂、芳香族変性テルペン樹脂、およびこれら樹脂の水素化物、ならびにこれらの樹脂に無水マレイン酸を付加した変性物が挙げられる。
粘着性付与剤としては、たとえばテルペン系樹脂、ロジン系樹脂、石油系樹脂等が挙げられる。
このうちテルペン系樹脂としては、たとえばα－ピネン樹脂、β－ピネン樹脂、テルペンフェノール樹脂、芳香族変性テルペン樹脂、およびこれら樹脂の水素化物、ならびにこれらの樹脂に無水マレイン酸を付加した変性物が挙げられる。
これらテルペン系樹脂の１種または２種以上を用いることができる。
ロジン系樹脂としては、たとえばロジンと多価アルコールとのエステルやロジン変性マレイン酸樹脂等の、構成成分としてロジンを含む樹脂であって、粘着性付与剤として機能して粘弾性体の減衰性能を向上する効果を有する種々の誘導体が使用可能である。
ロジン系樹脂としては、たとえばガムロジン、ウッドロジン、トールロジン等のロジンや、当該ロジンを原料とした水添ロジン、不均化ロジン、マレイン酸変性ロジン、フマル酸変性ロジン、（メタ）アクリル酸変性ロジン、アルコールと縮合したエステル化ロジン、フェノール変性ロジンなどが挙げられる。
ロジン系樹脂としては、たとえばロジンと多価アルコールとのエステルやロジン変性マレイン酸樹脂等の、構成成分としてロジンを含む樹脂であって、粘着性付与剤として機能して粘弾性体の減衰性能を向上する効果を有する種々の誘導体が使用可能である。
ロジン系樹脂としては、たとえばガムロジン、ウッドロジン、トールロジン等のロジンや、当該ロジンを原料とした水添ロジン、不均化ロジン、マレイン酸変性ロジン、フマル酸変性ロジン、（メタ）アクリル酸変性ロジン、アルコールと縮合したエステル化ロジン、フェノール変性ロジンなどが挙げられる。
ロジン系樹脂の具体例としては、これに限定されないが、たとえば下記の各種ロジン系樹脂が挙げられる。
荒川化学工業(株)製のパインクリスタル（登録商標）シリーズのうちＫＲ－８５（軟化点：８０～８７℃）、ＫＲ－６１２（軟化点：８０～９０℃）、ＫＲ－６１４（軟化点：８４～９４℃）、ＫＥ－１００（軟化点：９５～１０５℃）、ＫＥ－３１１（軟化点：９０～１００℃）、ＫＥ－３５９（軟化点：９４～１０４℃）、ＫＥ－６０４（軟化点：１２４～１３４℃）。
荒川化学工業(株)製のパインクリスタル（登録商標）シリーズのうちＫＲ－８５（軟化点：８０～８７℃）、ＫＲ－６１２（軟化点：８０～９０℃）、ＫＲ－６１４（軟化点：８４～９４℃）、ＫＥ－１００（軟化点：９５～１０５℃）、ＫＥ－３１１（軟化点：９０～１００℃）、ＫＥ－３５９（軟化点：９４～１０４℃）、ＫＥ－６０４（軟化点：１２４～１３４℃）。
ハリマ化成(株)製の商品名ハリエスターシリーズのうちＭＳＲ－４（軟化点：１２７℃）、ＤＳ－１３０（軟化点：１３５℃）、ＡＤ－１３０（軟化点：１３５℃）、ＤＳ－８１６（軟化点：１４８℃）、ＤＳ－８２２（軟化点：１７２℃）。
ハリマ化成(株)製の商品名ハリマックシリーズのうち１４５Ｐ（軟化点：１３８℃）、１３５ＧＮ（軟化点：１３９℃）、ＡＳ－５（軟化点：１６５℃）。
ハリマ化成(株)製の商品名ハリマックシリーズのうち１４５Ｐ（軟化点：１３８℃）、１３５ＧＮ（軟化点：１３９℃）、ＡＳ－５（軟化点：１６５℃）。
これらロジン系樹脂の１種または２種以上を用いることができる。
さらに石油系樹脂としては、たとえばジシクロペンタジエン系樹脂、Ｃ５系石油樹脂、Ｃ９系石油樹脂、Ｃ５Ｃ９系石油樹脂、およびこれら樹脂の水素化物、ならびにこれらの樹脂に環状の多塩基酸無水物を付加した変性物などが挙げられる。
中でも、ジシクロペンタジエン系樹脂、および／またはＣ９系石油樹脂が好ましい。
さらに石油系樹脂としては、たとえばジシクロペンタジエン系樹脂、Ｃ５系石油樹脂、Ｃ９系石油樹脂、Ｃ５Ｃ９系石油樹脂、およびこれら樹脂の水素化物、ならびにこれらの樹脂に環状の多塩基酸無水物を付加した変性物などが挙げられる。
中でも、ジシクロペンタジエン系樹脂、および／またはＣ９系石油樹脂が好ましい。
ジシクロペンタジエン系樹脂としては、これに限定されないが、たとえば丸善石油化学(株)製のマルカレッツ（登録商標）Ｍ８９０Ａ（軟化点：１０５℃）等が挙げられる。
また、Ｃ９系石油樹脂の具体例としては、これに限定されないが、たとえば東ソー(株)製のペトコール（登録商標）ＬＸ（重量平均分子量１４００、軟化点９８℃）等が挙げられる。
また、Ｃ９系石油樹脂の具体例としては、これに限定されないが、たとえば東ソー(株)製のペトコール（登録商標）ＬＸ（重量平均分子量１４００、軟化点９８℃）等が挙げられる。
これら石油系樹脂の１種または２種以上を用いることができる。
粘着性付与剤の割合は、カーボンブラック１００質量部あたり８０質量部以下、とくに７０質量部以下であるのが好ましい。
また、高減衰ゴム組成物の加工性を向上することを考慮すると、粘着性付与剤の割合は、カーボンブラック１００質量部あたり６０質量部以下であるのがとくに好ましい。
粘着性付与剤の割合は、カーボンブラック１００質量部あたり８０質量部以下、とくに７０質量部以下であるのが好ましい。
また、高減衰ゴム組成物の加工性を向上することを考慮すると、粘着性付与剤の割合は、カーボンブラック１００質量部あたり６０質量部以下であるのがとくに好ましい。
粘着性付与剤の割合がこの範囲を超える場合には、高減衰ゴム組成物の加工性が低下する場合がある。
すなわち、高減衰ゴム組成物のもとになる混合物の粘性や粘着性が高すぎて混練しにくい状態となって、当該高減衰ゴム組成物を調製するのが容易でなくなる場合がある。
また、調製した高減衰ゴム組成物の粘着性が高すぎて、混練後に全量を混練機から取り出すのに時間がかかってしまったり、粘弾性体の形状に成形加工するのが容易でなくなったりする場合もある。
すなわち、高減衰ゴム組成物のもとになる混合物の粘性や粘着性が高すぎて混練しにくい状態となって、当該高減衰ゴム組成物を調製するのが容易でなくなる場合がある。
また、調製した高減衰ゴム組成物の粘着性が高すぎて、混練後に全量を混練機から取り出すのに時間がかかってしまったり、粘弾性体の形状に成形加工するのが容易でなくなったりする場合もある。
これに対し、粘着付与剤の割合を上記の範囲とすることにより、混練しやすい状態を維持しながら高減衰ゴム組成物を調製することができ、かつ調製した高減衰ゴム組成物の粘着性が高くなりすぎるのを抑制しながら粘弾性体を製造することができる。
つまり、高減衰ゴム組成物の加工性を向上することができる。
なお、２種以上の粘着付与剤を併用する場合は、その合計の割合を、上記の範囲とすればよい。
つまり、高減衰ゴム組成物の加工性を向上することができる。
なお、２種以上の粘着付与剤を併用する場合は、その合計の割合を、上記の範囲とすればよい。
（軟化剤）
軟化剤は、高減衰ゴム組成物の加工性をさらに向上するための成分であって、当該軟化剤としては、たとえば石炭系樹脂が挙げられる。
また石炭系樹脂としては、たとえばクマロン樹脂、クマロン・インデン樹脂、およびこれら樹脂の水素化物、ならびにこれらの樹脂に環状の多塩基酸無水物を付加した変性物などが挙げられる。
軟化剤は、高減衰ゴム組成物の加工性をさらに向上するための成分であって、当該軟化剤としては、たとえば石炭系樹脂が挙げられる。
また石炭系樹脂としては、たとえばクマロン樹脂、クマロン・インデン樹脂、およびこれら樹脂の水素化物、ならびにこれらの樹脂に環状の多塩基酸無水物を付加した変性物などが挙げられる。
中でも、クマロン・インデン樹脂が好ましい。
クマロン・インデン樹脂としては、主にクマロンとインデンの重合物からなり、平均分子量１０００以下程度の比較的低分子量であって、軟化剤として機能しうる種々のクマロン・インデン樹脂が使用可能である。
クマロン・インデン樹脂としては、これに限定されないが、たとえば日塗化学(株)製のニットレジン（登録商標）クマロンＧ－９０〔平均分子量：７７０、軟化点：９０℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：２５ＫＯＨｍｇ／ｇ、臭素価９ｇ／１００ｇ〕、Ｇ－１００Ｎ〔平均分子量：７３０、軟化点：１００℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：２５ＫＯＨｍｇ／ｇ、臭素価１１ｇ／１００ｇ〕、Ｖ－１２０〔平均分子量：９６０、軟化点：１２０℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：３０ＫＯＨｍｇ／ｇ、臭素価６ｇ／１００ｇ〕、Ｖ－１２０Ｓ〔平均分子量：９５０、軟化点：１２０℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：３０ＫＯＨｍｇ／ｇ、臭素価７ｇ／１００ｇ〕等の１種または２種以上を用いることができる。
クマロン・インデン樹脂としては、主にクマロンとインデンの重合物からなり、平均分子量１０００以下程度の比較的低分子量であって、軟化剤として機能しうる種々のクマロン・インデン樹脂が使用可能である。
クマロン・インデン樹脂としては、これに限定されないが、たとえば日塗化学(株)製のニットレジン（登録商標）クマロンＧ－９０〔平均分子量：７７０、軟化点：９０℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：２５ＫＯＨｍｇ／ｇ、臭素価９ｇ／１００ｇ〕、Ｇ－１００Ｎ〔平均分子量：７３０、軟化点：１００℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：２５ＫＯＨｍｇ／ｇ、臭素価１１ｇ／１００ｇ〕、Ｖ－１２０〔平均分子量：９６０、軟化点：１２０℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：３０ＫＯＨｍｇ／ｇ、臭素価６ｇ／１００ｇ〕、Ｖ－１２０Ｓ〔平均分子量：９５０、軟化点：１２０℃、酸価：１．０ＫＯＨｍｇ／ｇ以下、水酸基価：３０ＫＯＨｍｇ／ｇ、臭素価７ｇ／１００ｇ〕等の１種または２種以上を用いることができる。
クマロン・インデン樹脂の割合は、ゴムの総量１００質量部あたり３質量部以上であるのが好ましく、２０質量部以下であるのが好ましい。
（老化防止剤）
老化防止剤としては、たとえば、ベンズイミダゾール系、キノン系、ポリフェノール系、アミン系等の各種老化防止剤の１種または２種以上を用いることができ、とくにベンズイミダゾール系老化防止剤とキノン系老化防止剤を併用するのが好ましい。
（老化防止剤）
老化防止剤としては、たとえば、ベンズイミダゾール系、キノン系、ポリフェノール系、アミン系等の各種老化防止剤の１種または２種以上を用いることができ、とくにベンズイミダゾール系老化防止剤とキノン系老化防止剤を併用するのが好ましい。
このうちベンズイミダゾール系老化防止剤としては、たとえば、２－メルカプトベンズイミダゾール等が挙げられる。
ベンズイミダゾール系老化防止剤の割合は、ゴムの総量１００質量部あたり０．５質量部以上であるのが好ましく、５質量部以下であるのが好ましい。
またキノン系老化防止剤の具体例としては、たとえば、丸石化学品(株)製のアンチゲンＦＲ〔芳香族ケトン－アミン縮合物〕等を用いることができる。
ベンズイミダゾール系老化防止剤の割合は、ゴムの総量１００質量部あたり０．５質量部以上であるのが好ましく、５質量部以下であるのが好ましい。
またキノン系老化防止剤の具体例としては、たとえば、丸石化学品(株)製のアンチゲンＦＲ〔芳香族ケトン－アミン縮合物〕等を用いることができる。
キノン系老化防止剤の割合は、ゴムの総量１００質量部あたり０．５質量部以上であるのが好ましく、５質量部以下であるのが好ましい。
（架橋助剤）
架橋助剤としては、たとえば酸化亜鉛等の金属化合物；ステアリン酸、オレイン酸、綿実脂肪酸等の脂肪酸その他、従来公知の架橋助剤の１種または２種以上を用いることができ、とくに酸化亜鉛とステアリン酸とを併用するのが好ましい。
（架橋助剤）
架橋助剤としては、たとえば酸化亜鉛等の金属化合物；ステアリン酸、オレイン酸、綿実脂肪酸等の脂肪酸その他、従来公知の架橋助剤の１種または２種以上を用いることができ、とくに酸化亜鉛とステアリン酸とを併用するのが好ましい。
このうち、酸化亜鉛の割合は、ゴムの総量１００質量部あたり１質量部以上であるのが好ましく、５質量部以下であるのが好ましく、またステアリン酸の割合は、ゴムの総量１００質量部あたり１質量部以上であるのが好ましく、３質量部以下であるのが好ましい。
〈高減衰ゴム組成物〉
上記各成分を含む本発明の高減衰ゴム組成物によれば、たとえば、ビル等の建築物の基礎に組み込まれる免震用の粘弾性支承や、あるいは建築物の構造中に組み込まれる制振（制震）用の粘弾性ダンパを構成する粘弾性体を形成することができる。
〈高減衰ゴム組成物〉
上記各成分を含む本発明の高減衰ゴム組成物によれば、たとえば、ビル等の建築物の基礎に組み込まれる免震用の粘弾性支承や、あるいは建築物の構造中に組み込まれる制振（制震）用の粘弾性ダンパを構成する粘弾性体を形成することができる。
また、本発明の高減衰ゴム組成物によれば、たとえば、吊橋や斜張橋等のケーブルの制振部材、産業機械や航空機、自動車、鉄道車両等の防振部材、コンピュータやその周辺機器類あるいは家庭用電気機器類等の防振部材等として使用される各種の粘弾性体を形成することもできる。
しかも本発明によれば、スチレン含量が２５質量％以上である特定のＳＢＲを含むゴムやカーボンブラック、架橋成分その他、各種成分の種類、組み合わせ、および割合を調整することにより、それぞれの粘弾性体を、それぞれの用途に適した優れた減衰性能を有するものとすることができる。
しかも本発明によれば、スチレン含量が２５質量％以上である特定のＳＢＲを含むゴムやカーボンブラック、架橋成分その他、各種成分の種類、組み合わせ、および割合を調整することにより、それぞれの粘弾性体を、それぞれの用途に適した優れた減衰性能を有するものとすることができる。
《粘弾性ダンパ》
とくに、本発明の高減衰ゴム組成物を形成材料として用いて、高層ビルなどに組み込まれる、粘弾性ダンパとしてのビル用制振ダンパの粘弾性体を形成した場合には、風揺れのような低歪の揺れから、地震による高歪の揺れまで、広い範囲の揺れを有効に抑えることができる。
とくに、本発明の高減衰ゴム組成物を形成材料として用いて、高層ビルなどに組み込まれる、粘弾性ダンパとしてのビル用制振ダンパの粘弾性体を形成した場合には、風揺れのような低歪の揺れから、地震による高歪の揺れまで、広い範囲の揺れを有効に抑えることができる。
以下に本発明を、実施例、比較例に基づいてさらに説明するが、本発明の構成は、必ずしもこれらの例に限定されるものではない。
〈実施例１〉
ＳＢＲ〔住友化学(株)製のＳＥ６７０１、スチレン含量：３０．０質量％、油展タイプ、油展量：１５ｐｈｒ〕１１５質量部（固形分としてのＳＢＲ：１００質量部）、およびカーボンブラック〔東海カーボン(株)製のシースト３（ＨＡＦ）〕１４０質量部に、下記表１に示す各成分を配合して、密閉式混練機を用いて混練した。
〈実施例１〉
ＳＢＲ〔住友化学(株)製のＳＥ６７０１、スチレン含量：３０．０質量％、油展タイプ、油展量：１５ｐｈｒ〕１１５質量部（固形分としてのＳＢＲ：１００質量部）、およびカーボンブラック〔東海カーボン(株)製のシースト３（ＨＡＦ）〕１４０質量部に、下記表１に示す各成分を配合して、密閉式混練機を用いて混練した。
表中の各成分は下記のとおり。また表中の質量部は、それぞれ油展ＳＢＲ１４０質量部、すなわち固形分としてのＳＢＲ１００質量部あたりの質量部である。
プロセスオイル：ナフテン系、三共油化工業(株)製のＡ／Ｏミックス
ジシクロペンタジエン系樹脂：粘着性付与剤、丸善石油化学(株)製のマルカレッツＭ８９０Ａ
Ｃ９系石油樹脂：粘着性付与剤、東ソー(株)製のペトコールＬＸ
ベンズイミダゾール系老化防止剤：２－メルカプトベンズイミダゾール、大内新興化学工業(株)製のノクラック（登録商標）ＭＢ
キノン系老化防止剤：丸石化学品(株)製のアンチゲンＦＲ
クマロン・インデン樹脂：軟化点９０℃、日塗化学(株)製のニットレジン クマロンＧ－９０
酸化亜鉛２種：三井金属鉱業(株)製
ステアリン酸：日油(株)製の「つばき」
次いで、下記表２に示す架橋成分を加えてさらに混練して、高減衰ゴム組成物を調製した。
プロセスオイル：ナフテン系、三共油化工業(株)製のＡ／Ｏミックス
ジシクロペンタジエン系樹脂：粘着性付与剤、丸善石油化学(株)製のマルカレッツＭ８９０Ａ
Ｃ９系石油樹脂：粘着性付与剤、東ソー(株)製のペトコールＬＸ
ベンズイミダゾール系老化防止剤：２－メルカプトベンズイミダゾール、大内新興化学工業(株)製のノクラック（登録商標）ＭＢ
キノン系老化防止剤：丸石化学品(株)製のアンチゲンＦＲ
クマロン・インデン樹脂：軟化点９０℃、日塗化学(株)製のニットレジン クマロンＧ－９０
酸化亜鉛２種：三井金属鉱業(株)製
ステアリン酸：日油(株)製の「つばき」
次いで、下記表２に示す架橋成分を加えてさらに混練して、高減衰ゴム組成物を調製した。
表中の各成分は下記のとおり。また、表中の質量部は、それぞれ油展ＳＢＲ１４０質量部、すなわち固形分としてのＳＢＲ１００質量部あたりの質量部である。
５％オイル処理粉末硫黄：加硫剤、鶴見化学工業(株)製、硫黄自体の量は１．４２５質量部
スルフェンアミド系促進剤：Ｎ－シクロヘキシル－２－ベンゾチアゾリルスルフェンアミド、川口化学工業(株)製のＡＣＣＥＬ（登録商標）ＣＺ
チウラム系促進剤：テトラエチルチウラムジスルフィド、川口化学工業(株)製のＡＣＣＥＬ ＴＥＴ
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
５％オイル処理粉末硫黄：加硫剤、鶴見化学工業(株)製、硫黄自体の量は１．４２５質量部
スルフェンアミド系促進剤：Ｎ－シクロヘキシル－２－ベンゾチアゾリルスルフェンアミド、川口化学工業(株)製のＡＣＣＥＬ（登録商標）ＣＺ
チウラム系促進剤：テトラエチルチウラムジスルフィド、川口化学工業(株)製のＡＣＣＥＬ ＴＥＴ
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．６質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
〈実施例２〉
ＳＢＲとして、スチレン含量が３７．０質量％である油展タイプのＳＢＲ〔ＪＳＲ(株)製のＪＳＲ０１２２、スチレン含量：３７．０質量％、油展タイプ、油展量：２５．４ｐｈｒ〕１２５．４質量部（固形分としてのＳＢＲ：１００質量部）を用い、かつプロセスオイルの量を１５．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
〈実施例２〉
ＳＢＲとして、スチレン含量が３７．０質量％である油展タイプのＳＢＲ〔ＪＳＲ(株)製のＪＳＲ０１２２、スチレン含量：３７．０質量％、油展タイプ、油展量：２５．４ｐｈｒ〕１２５．４質量部（固形分としてのＳＢＲ：１００質量部）を用い、かつプロセスオイルの量を１５．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．９質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．９質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
〈実施例３〉
ＳＢＲとして、スチレン含量が４０．０質量％である油展タイプのＳＢＲ〔日本ゼオン(株)製のＮｉｐоｌ １７３９〔スチレン含量：４０．０質量％、油展タイプ、油展量：３７．５ｐｈｒ〕１３７．５質量部（固形分としてのＳＢＲ：１００質量部）を用い、かつプロセスオイルの量を３．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
ＳＢＲとして、スチレン含量が４０．０質量％である油展タイプのＳＢＲ〔日本ゼオン(株)製のＮｉｐоｌ １７３９〔スチレン含量：４０．０質量％、油展タイプ、油展量：３７．５ｐｈｒ〕１３７．５質量部（固形分としてのＳＢＲ：１００質量部）を用い、かつプロセスオイルの量を３．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．９質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．９質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
〈実施例４〉
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を１００質量部、プロセスオイルの量を１４．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１００質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を１００質量部、プロセスオイルの量を１４．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１００質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２９．０質量部、２種の粘着性付与剤の合計の割合は８０．０質量部であった。
〈実施例５〉
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を１６０質量部、プロセスオイルの量を３０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
〈実施例５〉
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を１６０質量部、プロセスオイルの量を３０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１６０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．１質量部、２種の粘着性付与剤の合計の割合は５０．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．１質量部、２種の粘着性付与剤の合計の割合は５０．０質量部であった。
〈実施例６〉
油展ＳＢＲ１１５質量部あたりの、プロセスオイルの量を３０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
油展ＳＢＲ１１５質量部あたりの、プロセスオイルの量を３０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は３２．１質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
〈実施例７〉
油展ＳＢＲ１１５質量部あたりの、プロセスオイルの量を１５．０質量部、粘着性付与剤のうちジシクロペンタジエン系樹脂の量を５０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
〈実施例７〉
油展ＳＢＲ１１５質量部あたりの、プロセスオイルの量を１５．０質量部、粘着性付与剤のうちジシクロペンタジエン系樹脂の量を５０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２１．４質量部、２種の粘着性付与剤の合計の割合は６４．３質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２１．４質量部、２種の粘着性付与剤の合計の割合は６４．３質量部であった。
〈実施例８〉
油展ＳＢＲ１１５質量部あたりの、プロセスオイルの量を３０．０質量部、粘着性付与剤のうちジシクロペンタジエン系樹脂の量を５０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
油展ＳＢＲ１１５質量部あたりの、プロセスオイルの量を３０．０質量部、粘着性付与剤のうちジシクロペンタジエン系樹脂の量を５０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は３２．１質量部、２種の粘着性付与剤の合計の割合は６４．３質量部であった。
〈実施例９〉
油展ＳＢＲ１１５質量部あたりの、５％オイル処理粉末硫黄の量を１．０質量部（硫黄自体の量は０．９５質量部）としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
〈実施例９〉
油展ＳＢＲ１１５質量部あたりの、５％オイル処理粉末硫黄の量を１．０質量部（硫黄自体の量は０．９５質量部）としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は０．９５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．６質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．６質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
〈実施例１０〉
油展ＳＢＲ１１５質量部あたりの、５％オイル処理粉末硫黄の量を２．０質量部（硫黄自体の量は１．９０質量部）としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．９０質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
油展ＳＢＲ１１５質量部あたりの、５％オイル処理粉末硫黄の量を２．０質量部（硫黄自体の量は１．９０質量部）としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．９０質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．６質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
〈実施例１１〉
架橋促進剤のうちチウラム系促進剤を配合しなかったこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
〈実施例１１〉
架橋促進剤のうちチウラム系促進剤を配合しなかったこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１４０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、架橋促進剤の割合は０．５質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．６質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２８．６質量部、２種の粘着性付与剤の合計の割合は５７．１質量部であった。
〈比較例１〉
ＳＢＲとして、スチレン含量が２３．５質量％である非油展タイプのＳＢＲ〔ＪＳＲ(株)製のＪＳＲ１５０２、スチレン含量：２３．５質量％、非油展タイプ〕１００質量部を用い、かつカーボンブラックの量を１６０質量部、プロセスオイルの量を３０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
ＳＢＲとして、スチレン含量が２３．５質量％である非油展タイプのＳＢＲ〔ＪＳＲ(株)製のＪＳＲ１５０２、スチレン含量：２３．５質量％、非油展タイプ〕１００質量部を用い、かつカーボンブラックの量を１６０質量部、プロセスオイルの量を３０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１６０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりのプロセスオイルの割合は１８．８質量部、２種の粘着性付与剤の合計の割合は５０．０質量部であった。
また、カーボンブラック１００質量部あたりのプロセスオイルの割合は１８．８質量部、２種の粘着性付与剤の合計の割合は５０．０質量部であった。
〈比較例２〉
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を９０質量部、プロセスオイルの量を１０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は９０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を９０質量部、プロセスオイルの量を１０．０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は９０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２７．８質量部、２種の粘着性付与剤の合計の割合は８８．９質量部であった。
〈比較例３〉
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を１７０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
〈比較例３〉
油展ＳＢＲ１１５質量部あたりの、カーボンブラックの量を１７０質量部としたこと以外は実施例１と同様にして高減衰ゴム組成物を調製した。
固形分としてのＳＢＲ１００質量部あたりの、カーボンブラックの割合は１７０質量部、架橋剤としての硫黄自体の割合は１．４２５質量部、２種の架橋促進剤の合計の割合は１．０質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２３．５質量部、２種の粘着性付与剤の合計の割合は４７．１質量部であった。
また、カーボンブラック１００質量部あたりの、伸展油を含めたオイルの割合は２３．５質量部、２種の粘着性付与剤の合計の割合は４７．１質量部であった。
〈減衰性能試験〉
（試験体の作製）
実施例、比較例で製造した高減衰ゴム組成物をシート状に押出成形したのち打ち抜いて、図１に示すように、平面形状が矩形の平板１（厚み８ｍｍ×縦４０ｍｍ×横４０ｍｍ）を形成した。
（試験体の作製）
実施例、比較例で製造した高減衰ゴム組成物をシート状に押出成形したのち打ち抜いて、図１に示すように、平面形状が矩形の平板１（厚み８ｍｍ×縦４０ｍｍ×横４０ｍｍ）を形成した。
次いで、形成した平板１の表裏両面に、それぞれ加硫接着剤を介して、厚み６ｍｍ×縦４４ｍｍ×横４４ｍｍの矩形平板状の鋼板２を重ねて積層体とした。
そして上記積層体を、積層方向に加圧しながら１７０℃に加熱して、平板１を形成する高減衰ゴム組成物を架橋させるとともに、当該平板１を２枚の鋼板２と加硫接着させて、粘弾性体のモデルとしての減衰性能評価用の試験体３を作製した。
そして上記積層体を、積層方向に加圧しながら１７０℃に加熱して、平板１を形成する高減衰ゴム組成物を架橋させるとともに、当該平板１を２枚の鋼板２と加硫接着させて、粘弾性体のモデルとしての減衰性能評価用の試験体３を作製した。
（変位試験）
上記試験体３を、図２(a)に示すように２個用意し、この２個の試験体３を、それぞれ、一方の鋼板２を介して１枚の中央固定治具４に固定するとともに、両試験体３の、他方の鋼板２に、それぞれ１枚ずつの左右固定治具５を固定した。
次いで中央固定治具４を、図示しない試験機の上側の固定アーム６に、ジョイント７を介して固定し、かつ２枚の左右固定治具５を、上記試験機の下側の可動盤８に、ジョイント９を介して固定した。
上記試験体３を、図２(a)に示すように２個用意し、この２個の試験体３を、それぞれ、一方の鋼板２を介して１枚の中央固定治具４に固定するとともに、両試験体３の、他方の鋼板２に、それぞれ１枚ずつの左右固定治具５を固定した。
次いで中央固定治具４を、図示しない試験機の上側の固定アーム６に、ジョイント７を介して固定し、かつ２枚の左右固定治具５を、上記試験機の下側の可動盤８に、ジョイント９を介して固定した。
なお両試験体３は、それぞれ平板１の互いに平行な２辺を下記変位方向と平行に揃えた状態で、上記のように固定した。
次いで、下記(Ｉ)(II)の操作を１サイクルとして、平板１を繰り返し歪み変形、すなわち振動させた際の、当該平板１の厚みと直交方向の変位量（ｍｍ）と、荷重（Ｎ）との関係を示すヒステリシスループＨ（図３参照）を求めた。
次いで、下記(Ｉ)(II)の操作を１サイクルとして、平板１を繰り返し歪み変形、すなわち振動させた際の、当該平板１の厚みと直交方向の変位量（ｍｍ）と、荷重（Ｎ）との関係を示すヒステリシスループＨ（図３参照）を求めた。
(Ｉ)：可動盤８を、図２(a)中に白抜きの矢印で示すように固定アーム６の方向に押し上げるように変位させて、平板１を、図２(b)に示すように厚み方向と直交方向に歪み変形させた状態とする。
(II)：上記の状態から、可動盤８を、今度は図２(b)中に白抜きの矢印で示すように固定アーム６の方向と反対方向に引き下げるように変位させて、図２(a)に示す状態に戻す。
(II)：上記の状態から、可動盤８を、今度は図２(b)中に白抜きの矢印で示すように固定アーム６の方向と反対方向に引き下げるように変位させて、図２(a)に示す状態に戻す。
測定は、温度２３℃の環境下、上記(Ｉ)(II)の操作を３サイクル実施して３サイクル目の値を求めた。
各サイクルにおける最大変位量は、いずれも平板１を挟む２枚の鋼板２の、当該平板１の厚み方向と直交方向のずれ量が、平板１の厚みに対して、下記の値となるように設定した。
・ 風揺れのような低歪の揺れを再現した２％
・ 地震による高歪の揺れを再現した１００％
測定によって求めた図３のヒステリシスループＨから、式(ｉ)：
各サイクルにおける最大変位量は、いずれも平板１を挟む２枚の鋼板２の、当該平板１の厚み方向と直交方向のずれ量が、平板１の厚みに対して、下記の値となるように設定した。
・ 風揺れのような低歪の揺れを再現した２％
・ 地震による高歪の揺れを再現した１００％
測定によって求めた図３のヒステリシスループＨから、式(ｉ)：
によって等価せん断弾性率Ｇｅｑ（Ｎ／ｍｍ２）を求めた。
式中、Ｋｅｑ（Ｎ／ｍｍ）は、ヒステリシスループＨの最大変位点と最小変位点とを結ぶ、図３中に太線の実線で示す直線Ｌ１の傾き、Ｔ（ｍｍ）は平板１の厚み、Ａ（ｍｍ２）は平板１の断面積である。
また、図３のヒステリシスループＨから、式(ii)：
式中、Ｋｅｑ（Ｎ／ｍｍ）は、ヒステリシスループＨの最大変位点と最小変位点とを結ぶ、図３中に太線の実線で示す直線Ｌ１の傾き、Ｔ（ｍｍ）は平板１の厚み、Ａ（ｍｍ２）は平板１の断面積である。
また、図３のヒステリシスループＨから、式(ii)：
によって等価減衰定数Ｈｅｑを求めた。
式中のΔＷは、図３中に斜線を付して示した、ヒステリシスループＨの全表面積で表される吸収エネルギー量である。
またＷは、同図中に網線を付して示した、直線Ｌ１と、グラフの横軸と、直線Ｌ１とヒステリシスループＨとの交点から上記横軸におろした垂線Ｌ２とで囲まれた三角形の領域の表面積で表される弾性歪みエネルギーである。
式中のΔＷは、図３中に斜線を付して示した、ヒステリシスループＨの全表面積で表される吸収エネルギー量である。
またＷは、同図中に網線を付して示した、直線Ｌ１と、グラフの横軸と、直線Ｌ１とヒステリシスループＨとの交点から上記横軸におろした垂線Ｌ２とで囲まれた三角形の領域の表面積で表される弾性歪みエネルギーである。
〈評価〉
風揺れのような低歪の揺れを再現した、最大変位量２％の試験では、等価せん断弾性率Ｇｅｑは、１０Ｎ／ｍｍ２以下を合格（○）、１０Ｎ／ｍｍ２超を不合格（×）と評価し、等価減衰定数Ｈｅｑは、０．２５以上を合格（○）、０．２５未満を不合格（×）と評価した。
風揺れのような低歪の揺れを再現した、最大変位量２％の試験では、等価せん断弾性率Ｇｅｑは、１０Ｎ／ｍｍ２以下を合格（○）、１０Ｎ／ｍｍ２超を不合格（×）と評価し、等価減衰定数Ｈｅｑは、０．２５以上を合格（○）、０．２５未満を不合格（×）と評価した。
また、地震による高歪の揺れを再現した、最大変位量１００％の試験では、等価せん断弾性率Ｇｅｑは、１．０Ｎ／ｍｍ２以下を合格（○）、１．０Ｎ／ｍｍ２超を不合格（×）と評価し、等価減衰定数Ｈｅｑは、０．２５以上を合格（○）、０．２５未満を不合格（×）と評価した。
以上の結果を、表３～表５に示す。
以上の結果を、表３～表５に示す。
なお各表中、オイルおよび粘着性付与剤の欄の「対ＣＢ１００」は、カーボンブラック１００質量部あたりの両成分の質量部を示す。
またオイルの欄の「伸展油」は、ＳＢＲ中の伸展油の質量部を示す。
粘着付与剤の欄の「Ｍ８９０」はマルカレッツＭ８９０Ａ、「ＬＸ」はペトコールＬＸを示す。
またオイルの欄の「伸展油」は、ＳＢＲ中の伸展油の質量部を示す。
粘着付与剤の欄の「Ｍ８９０」はマルカレッツＭ８９０Ａ、「ＬＸ」はペトコールＬＸを示す。
硫黄の質量部は、オイル処理粉末硫黄中に含まれる有効成分としての硫黄自体の質量部を示す。
表３～表５の実施例１、４、５、比較例１～３の結果より、スチレン含量が２５質量％以上のＳＢＲを含むゴムと、当該ゴムの総量１００質量部あたり９５～１６５質量部のカーボンブラックとを併用することにより、低歪の揺れから高歪の揺れまでの広い範囲で、振動を良好に減衰できる粘弾性体を、よりコスト安価に製造できることが判った。
また実施例１～３の結果より、ＳＢＲとしては、スチレン含量が２５質量％以上である種々のＳＢＲが使用可能であることが判った。
また実施例１～３の結果より、ＳＢＲとしては、スチレン含量が２５質量％以上である種々のＳＢＲが使用可能であることが判った。
実施例１、９～１１の結果より、架橋剤の割合は、ゴムの総量１００質量部あたり０．８～２．２質量部であるのが好ましいこと、架橋促進剤の割合は、ゴムの総量１００質量部あたり０．５～２．２質量部であるのが好ましいことが判った。
さらに実施例１～５、実施例９～１１は、実施例６～８よりも混練、および成形加工が容易で加工性が良好であったことから、加工性の観点からは、カーボンブラック１００質量部あたりの、オイルの割合は３０質量部以下であるのが好ましく、粘着性付与剤の割合は、６０質量部以下であるのが好ましいことが判った。
さらに実施例１～５、実施例９～１１は、実施例６～８よりも混練、および成形加工が容易で加工性が良好であったことから、加工性の観点からは、カーボンブラック１００質量部あたりの、オイルの割合は３０質量部以下であるのが好ましく、粘着性付与剤の割合は、６０質量部以下であるのが好ましいことが判った。
１ 平板
２ 鋼板
３ 試験体
４ 中央固定治具
５ 左右固定治具
６ 固定アーム
７ ジョイント
８ 可動盤
９ ジョイント
Ｈ ヒステリシスループ
Ｌ１ 直線
Ｌ２ 垂線
Ｗ 弾性歪みエネルギー
ΔＷ 吸収エネルギー量
２ 鋼板
３ 試験体
４ 中央固定治具
５ 左右固定治具
６ 固定アーム
７ ジョイント
８ 可動盤
９ ジョイント
Ｈ ヒステリシスループ
Ｌ１ 直線
Ｌ２ 垂線
Ｗ 弾性歪みエネルギー
ΔＷ 吸収エネルギー量
Claims (4)
- スチレン含量が２５質量％以上のスチレンブタジエンゴムを含むゴム、および前記ゴムの総量１００質量部あたり９５質量部以上、１６５質量部以下のカーボンブラックを含む高減衰ゴム組成物。
- さらに、前記ゴムを架橋させるための架橋成分として架橋剤を含み、前記架橋剤の割合は、前記ゴムの総量１００質量部あたり０．８質量部以上、２．２質量部以下である請求項１に記載の高減衰ゴム組成物。
- 前記架橋成分として、さらに架橋促進剤を含み、前記架橋促進剤の割合は、前記ゴムの総量１００質量部あたり０．５質量部以上、２．２質量部以下である請求項２に記載の高減衰ゴム組成物。
- 請求項１ないし３のいずれか１項に記載の高減衰ゴム組成物の架橋物からなる粘弾性体を含む粘弾性ダンパ。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2021050405A JP7644892B2 (ja) | 2021-03-24 | 2021-03-24 | 高減衰ゴム組成物とそれを用いた粘弾性ダンパ |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2021050405A JP7644892B2 (ja) | 2021-03-24 | 2021-03-24 | 高減衰ゴム組成物とそれを用いた粘弾性ダンパ |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2022148649A JP2022148649A (ja) | 2022-10-06 |
| JP7644892B2 true JP7644892B2 (ja) | 2025-03-13 |
Family
ID=83463071
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2021050405A Active JP7644892B2 (ja) | 2021-03-24 | 2021-03-24 | 高減衰ゴム組成物とそれを用いた粘弾性ダンパ |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP7644892B2 (ja) |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2003027037A (ja) | 2001-07-16 | 2003-01-29 | Sumitomo Rubber Ind Ltd | 制振ゴム組成物とその製造方法 |
| JP2016094578A (ja) | 2014-11-17 | 2016-05-26 | Nok株式会社 | トーションダンパ用ｓｂｒ組成物及びトーションダンパ |
| WO2017104135A1 (ja) | 2015-12-15 | 2017-06-22 | 東洋ゴム工業株式会社 | ゴム組成物及び空気入りタイヤ |
Family Cites Families (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS62143945A (ja) * | 1985-12-19 | 1987-06-27 | Yokohama Rubber Co Ltd:The | タイヤトレツド用ゴム組成物 |
| JPH09124843A (ja) * | 1995-10-31 | 1997-05-13 | Kinugawa Rubber Ind Co Ltd | 高減衰ゴム組成物 |
-
2021
- 2021-03-24 JP JP2021050405A patent/JP7644892B2/ja active Active
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2003027037A (ja) | 2001-07-16 | 2003-01-29 | Sumitomo Rubber Ind Ltd | 制振ゴム組成物とその製造方法 |
| JP2016094578A (ja) | 2014-11-17 | 2016-05-26 | Nok株式会社 | トーションダンパ用ｓｂｒ組成物及びトーションダンパ |
| WO2017104135A1 (ja) | 2015-12-15 | 2017-06-22 | 東洋ゴム工業株式会社 | ゴム組成物及び空気入りタイヤ |
Also Published As
| Publication number | Publication date |
|---|---|
| JP2022148649A (ja) | 2022-10-06 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP2023037379A (ja) | 高減衰ゴム組成物とそれを用いた粘弾性ダンパ | |
| JP6261131B2 (ja) | 高減衰組成物、制震ダンパおよび免震支承 | |
| JP2013053251A (ja) | 高減衰組成物 | |
| KR101937490B1 (ko) | 고감쇠 조성물 및 점탄성 댐퍼 | |
| KR101805206B1 (ko) | 고감쇠 조성물 | |
| JP2011132481A (ja) | 高減衰組成物 | |
| JP2017082171A (ja) | 高減衰ゴム組成物および粘弾性ダンパ | |
| JP5404090B2 (ja) | 高減衰組成物 | |
| TW201809104A (zh) | 高衰減橡膠組成物及黏彈性減震器 | |
| JP5568581B2 (ja) | 高減衰組成物および粘弾性ダンパ | |
| JP2015160903A (ja) | 高減衰組成物、制震ダンパおよび免震支承 | |
| JP7644892B2 (ja) | 高減衰ゴム組成物とそれを用いた粘弾性ダンパ | |
| JP2023037378A (ja) | 高減衰ゴム組成物とそれを用いた粘弾性ダンパ | |
| TW201130908A (en) | High decay composition | |
| CN111479868A (zh) | 防振橡胶组合物和防振橡胶 | |
| JP2019031607A (ja) | 高減衰ゴム組成物および粘弾性ダンパ | |
| JP2014224180A (ja) | 高減衰組成物および粘弾性ダンパ | |
| TWI599646B (zh) | 高衰減組合物以及黏彈性阻尼器 | |
| JP2025025820A (ja) | 減衰性ゴム組成物および粘弾性ダンパ | |
| JP2020169233A (ja) | 高減衰ゴム組成物および粘弾性ダンパ | |
| JP6880445B2 (ja) | 高減衰組成物の製造方法および粘弾性ダンパの製造方法 | |
| JP2024039946A (ja) | 減衰性ゴム組成物および粘弾性ダンパ | |
| JP2025163530A (ja) | 減衰性ゴム組成物および粘弾性ダンパ | |
| JP2022023726A (ja) | 高減衰ゴム組成物の製造方法および粘弾性ダンパの製造方法 | |
| JP2026064424A (ja) | 減衰性ゴム組成物および粘弾性ダンパ |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20240123 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20240924 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20241010 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20241023 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20250130 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20250212 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7644892 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
