本発明は、導電性ペースト、電子部品、及び積層セラミックコンデンサに関する。
携帯電話やデジタル機器などの電子機器の小型化及び高性能化に伴い、積層セラミックコンデンサなどを含む電子部品についても小型化及び高容量化が望まれている。積層セラミックコンデンサは、複数の誘電体層と複数の内部電極層とが交互に積層した構造を有し、これらの誘電体層及び内部電極層を薄膜化することにより、小型化及び高容量化を図ることができる。
積層セラミックコンデンサは、例えば、次のように製造される。まず、チタン酸バリウム（ＢａＴｉＯ３）などの誘電体粉末及びバインダー樹脂を含有するグリーンシートの表面上に、内部電極用の導電性ペーストを、所定の電極パターンで印刷し、乾燥して、乾燥膜（導電膜）を形成する。次いで、乾燥膜とグリーンシートとを、交互に重なるように積層して、積層体を得る。次に、この積層体を、加熱圧着して一体化し、圧着体を形成する。この圧着体を切断し、酸化性雰囲気又は不活性雰囲気中にて脱有機バインダー処理を行った後、焼成を行い、焼成チップを得る。次いで、焼成チップの両端部に外部電極用ペーストを塗布し、焼成後、外部電極表面にニッケルメッキなどを施して、積層セラミックコンデンサが得られる。
乾燥膜とグリーンシートとを積み重ねて形成された積層体を、加熱圧着、及び切断する工程において、乾燥膜とグリーンシート（基材）との密着性が不十分である場合、乾燥膜（導電膜）がグリーンシート(基材）から剥離したり、層構造がずれたりして、得られる積層セラミックコンデンサが所望の電気的特性を有しないことがある。
例えば、特許文献１では、バインダ樹脂として（メタ）アクリル樹脂を含む導電性ペーストの、セラミックグリーンシートに対する密着性を向上させることを目的として、バインダ樹脂としての（メタ）アクリル樹脂、有機溶剤、及び金属粉末を含む、導電性ペーストであって、（メタ）アクリル樹脂は、ガラス転移点Ｔｇが－６０℃～１２０℃の範囲にあり、分子中のヒドロキシ基が０．０１質量％～５質量％の範囲にあり、酸価が１ｍｇＫＯＨ／ｇ～５０ｍｇＫＯＨ／ｇの範囲にあり、重量平均分子量が１００００Ｍｖ～３５００００Ｍｖの範囲にある、導電性ペーストが開示されている。
また、特許文献２では、基材との密着性に優れた導電膜を形成することができる導電性ペーストを提供することを目的として、基材上に電極層を形成するための導電性ペーストであって、導電性粉末と、樹脂バインダーと、有機添加剤と、有機溶剤とを含み、前記有機添加剤は、１分子中に２個以上の（メタ）アクリロイル基を有し、かつ、数平均分子量が１０００以下である（メタ）アクリレート化合物を含む、導電性ペーストが開示されている。
また、特許文献３では、誘電体層との密着性に優れ且つ熱処理の前後で形状が大きく変化しない内部電極を形成することが可能な内部電極用乾燥膜を提供することを目的として、導電性粉末と有機バインダ樹脂とを含有する組成物で形成された、積層セラミックコンデンサの内部電極用乾燥膜であって、ビッカース硬度が４７Ｈｖ以上５１Ｈｖ以下であることを特徴とする積層セラミックコンデンサの内部電極用乾燥膜が開示されている。
国際公開第２０１３／１８７１８３号 特開２０１８－０５５９３３号公報 特開２０１９－１２１７４４号公報
近年、生産性の向上やコスト削減の観点から、積層セラミックコンデンサの製造工程において、乾燥膜とセラミックグリーンシートとを交互に積層して得られた積層体を加熱圧着する際に圧着時のプレス時間の短縮や圧力を低くすることがある。
しかしながら、圧着時のプレス時間の短縮や圧力を低くした場合、従来の導電性ペーストでは乾燥膜と基材との間で十分な密着性が得られずに、乾燥膜の位置ずれが生じ、収率の低下を招くことがある。そのため、乾燥膜を形成した際に基材との密着性をより向上させることができる導電性ペーストが求められている。
本発明は、このような状況に鑑み、基材との密着性をより向上させることができる導電性ペーストを提供することを目的とする。
本発明の第１の態様では、導電性粉末、添加剤、バインダー樹脂及び有機溶剤を含む導電性ペーストであって、添加剤として、下記の式（１）に示される構造部分を有する化合物を含む、導電性ペーストが提供される。
Figure 0007648002000001
ただし、上記式（１）において、Ｒ１は、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ２は、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。
また、上記化合物が下記式（２）、又は、下記式（３）で示される構造を有することが好ましい。
Figure 0007648002000002
Figure 0007648002000003
ただし、上記式（２）、（３）において、Ｒ１、Ｒ５は、それぞれ独立に、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ２、Ｒ３、Ｒ４は、それぞれ独立に、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ６は、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。）
また、上記化合物が、導電性ペースト全体に対して０．０１質量％以上２．０質量％以下含まれることが好ましい。また、上記化合物は、熱重量分析における重量減少速度が最大となる温度が２００℃以上であることが好ましい。また、上記化合物の分子量が２５０以上３０００以下であることが好ましい。導電性ペーストは、さらに、酸系分散剤及び／又は塩基系分散剤を含むことが好ましい。また、導電性粉末は、Ｎｉ、Ｐｄ、Ｐｔ、Ａｕ、Ａｇ、Ｃｕ及びこれらの合金から選ばれる少なくとも１種の金属粉末を含むことが好ましい。また、導電性粉末は、平均粒径が０．０５μｍ以上１．０μｍ以下であることが好ましい。また、バインダー樹脂が、ブチラール系樹脂を含むことが好ましい。また、導電性ペーストは、さらに、セラミック粉末を含むことが好ましい。また、セラミック粉末が、チタン酸バリウムを含むことが好ましい。また、セラミック粉末は、平均粒径が０．０１μｍ以上０．５μｍ以下であることが好ましい。また、セラミック粉末は、導電性ペースト全体に対して１質量％以上２０質量％以下含まれることが好ましい。また、導電性ペーストは、積層セラミック部品の内部電極用であることが好ましい。
本発明の第２の態様では、上記導電性ペーストを用いて形成された電子部品が提供される。
本発明の第３の態様では、誘電体層と内部電極層とを積層した積層体を少なくとも有し、内部電極層は、上記導電性ペーストを用いて形成された積層セラミックコンデンサが提供される。
本発明の導電性ペーストは、基材との密着性をより向上させることができる。また、積層セラミックコンデンサの製造工程において、本発明の導電性ペーストを用いて形成される乾燥膜（内部電極層）は、グリーンシート（誘電体層）との高い密着性を有する。
図１は、実施形態に係る積層セラミックコンデンサを示す斜視図及び断面図である。
［導電性ペースト］
本実施形態の導電性ペーストは、導電性粉末、セラミック粉末、分散剤、バインダー樹脂及び有機溶剤を含む。以下、各成分について詳細に説明する。
（導電性粉末）
導電性粉末としては、特に限定されず、金属粉末を用いることができ、例えば、Ｎｉ、Ｐｄ、Ｐｔ、Ａｕ、Ａｇ、Ｃｕ、及びこれらの合金から選ばれる１種以上の粉末を用いることができる。これらの中でも、導電性、耐食性及びコストの観点から、Ｎｉ、又はその合金の粉末（以下、「Ｎｉ粉末」と称する場合がある）が好ましい。Ｎｉ合金としては、例えば、Ｍｎ、Ｃｒ、Ｃｏ、Ａｌ、Ｆｅ、Ｃｕ、Ｚｎ、Ａｇ、Ａｕ、Ｐｔ及びＰｄからなる群より選択される少なくとも１種以上の元素とＮｉとの合金が用いることができる。Ｎｉ合金におけるＮｉの含有量は、例えば、５０質量％以上、好ましくは８０質量％以上である。また、Ｎｉ粉末は、脱バインダー処理の際、バインダー樹脂の部分的な熱分解による急激なガス発生を抑制するために、数百ｐｐｍ程度の元素Ｓを含んでもよい。
導電性粉末の平均粒径は、好ましくは０．０５μｍ以上１．０μｍ以下であり、より好ましくは０．１μｍ以上０．５μｍ以下である。導電性粉末の平均粒径が上記範囲である場合、薄膜化した積層セラミックコンデンサ（積層セラミック部品）の内部電極用ペーストとして好適に用いることができる。平均粒径は、走査型電子顕微鏡（ＳＥＭ）による観察から求められる値であり、ＳＥＭで倍率１０，０００倍にて観察した画像から、複数の粒子一つ一つの粒径を測定して、得られる平均値（ＳＥＭ平均粒径）である。
導電性粉末の含有量は、導電性ペースト全体に対して、好ましくは３０質量％以上７０質量％未満であり、より好ましくは４０質量％以上６０質量％以下である。導電性粉末の含有量が上記範囲である場合、導電性及び分散性に優れる。
（セラミック粉末）
セラミック粉末としては、特に限定されず、例えば、積層セラミックコンデンサの内部電極用ペーストである場合、適用する積層セラミックコンデンサの種類により適宜、公知のセラミック粉末が選択される。セラミック粉末としては、例えば、Ｂａ及びＴｉを含むペロブスカイト型酸化物を用いることができ、好ましくはチタン酸バリウム（ＢａＴｉＯ３）を含む。
セラミック粉末としては、チタン酸バリウムを主成分とし、酸化物を副成分として含むセラミック粉末を用いてもよい。酸化物としては、Ｍｎ、Ｃｒ、Ｓｉ、Ｃａ、Ｂａ、Ｍｇ、Ｖ、Ｗ、Ｔａ、Ｎｂ及び１種類以上の希土類元素の酸化物が挙げられる。また、セラミック粉末としては、例えば、チタン酸バリウム（ＢａＴｉＯ３）のＢａ原子やＴｉ原子を他の原子、例えば、Ｓｎ、Ｐｂ、Ｚｒなどで置換したペロブスカイト型酸化物強誘電体のセラミック粉末を用いてもよい。
内部電極用の導電性ペーストとして用いる場合、セラミック粉末は、積層セラミックコンデンサ（電子部品）のグリーンシートを構成する誘電体セラミック粉末と同一組成の粉末を用いてもよい。これにより、焼結工程における誘電体層と内部電極層との界面での収縮のミスマッチによるクラック発生が抑制される。このようなセラミック粉末としては、上記以外に、例えば、ＺｎＯ、フェライト、ＰＺＴ、ＢａＯ、Ａｌ２Ｏ３、Ｂｉ２Ｏ３、Ｒ（希土類元素）２Ｏ３、ＴｉＯ２、Ｎｄ２Ｏ３などの酸化物が挙げられる。なお、セラミック粉末は、１種類を用いてもよく、２種類以上を用いてもよい。
セラミック粉末の平均粒径は、例えば、０．０１μｍ以上０．５μｍ以下であり、好ましくは０．０１μｍ以上０．３μｍ以下の範囲である。セラミック粉末の平均粒径が上記範囲であることにより、内部電極用ペーストとして用いた場合、十分に細く薄い均一な内部電極を形成することができる。平均粒径は、走査型電子顕微鏡（ＳＥＭ）による観察から求められる値であり、ＳＥＭで倍率５０，０００倍にて観察した映像から、複数の粒子一つ一つの粒径を測定して、得られる平均値（ＳＥＭ平均粒径）である。
セラミック粉末の含有量は、導電性ペースト全体に対して、好ましくは１質量％以上２０質量％以下であり、より好ましくは３質量％以上１５質量％以下である。セラミック粉末の含有量が上記範囲である場合、分散性及び焼結性に優れる。
また、セラミック粉末の含有量は、導電性粉末１００質量部に対して、好ましくは１質量部以上３０質量部以下であり、より好ましくは３質量部以上３０質量部以下である。
（バインダー樹脂）
バインダー樹脂としては、ブチラール系樹脂を含むことが好ましい。また、内部電極用ペーストとして用いる場合、グリーンシートとの接着強度を向上させる観点から、ブチラール系樹脂を含んでもよく、又は、ブチラール系樹脂を単独で使用してもよい。ブチラール系樹脂としては、ポリビニルブチラール（ＰＶＢ）が挙げられる。導電性ペーストがブチラール系樹脂を含む場合、グリーンシートとの接着強度をより向上させることができる。
ブチラール系樹脂の含有量は、例えば、バインダー樹脂全体に対して、２０質量％以上であってもよく、４０質量％以上であってもよく、６０質量％以上であってもよい。ブチラール系樹脂の含有量が上記範囲である場合、接着性がより向上し、乾燥膜とグリーンシート（基材）との接着強度が向上する。
また、ブチラール系樹脂の含有量の上限は、特に限定されないが、例えば、バインダー樹脂全体に対して、９０質量％以下であってもよく、８０質量％以下であってもよい。ブチラール系樹脂の含有量が上記範囲である場合、導電性ペーストが適度な硬度を有するため、印刷膜が支持フィルムから剥がれなくなる、熱圧着時に電極がつぶれる等の不具合の発生が起こりにくくなる。
また、ブチラール系樹脂の重量平均分子量（Ｍｗ）は、３万以上３０万以下であってもよく、５万以上２０万以下であってもよく、１０万以上１５万以下であってもよい。また、ブチラール樹脂のガラス転移点Ｔｇは、５０℃以上９０℃以下であってもよく、６０℃以上８０℃以下であってもよい。上記特性を有するブチラール系樹脂とあわせて、後述する添加剤を含むことにより、密着性がより向上した導電性ペーストを得ることができる。なお、ブチラール系樹脂は、１種を単独で用いてもいし、２種以上を組み合わせて用いてもよい。
また、ブチラール系樹脂以外の樹脂をバインダー樹脂として含んでもよい。上記以外のバインダー樹脂としては、特に限定されず、公知の樹脂を用いることができ、例えば、メチルセルロース、エチルセルロース、エチルヒドロキシエチルセルロース、ニトロセルロースなどのセルロース系樹脂、アクリル系樹脂などが挙げられる。中でも、溶剤への溶解性、燃焼分解性の観点などから、セルロース系樹脂を含むことが好ましく、エチルセルロースを含むことがより好ましい。
例えば、バインダー樹脂としてセルロース系樹脂を含む場合、重量平均分子量（Ｍｗ）は、１万以上３０万以下であってもよく、３万以上２５万以下であってもよく、５万以上２０万以下であってもよい。また、セルロース系樹脂の水酸基価は、特に限定されないが、好ましくは０．１ｍｇＫＯＨ／ｇ以上１５ｍｇＫＯＨ／ｇ以下であり、より好ましくは０．５ｍｇＫＯＨ／ｇ以上７ｍｇＫＯＨ／ｇ以下であり、さらに好ましくは１．５ｍｇＫＯＨ／ｇ以上３ｍｇＫＯＨ／ｇ以下である。なお、セルロース系樹脂は、１種単独で含まれてもよいし、２種以上含まれてもよい。
また、バインダー樹脂が、セルロース系樹脂及びブチラール系樹脂を含む場合、密着性を向上させるという観点から、セルロース系樹脂及びブチラール系樹脂の合計含有量（１００質量％）に対して、ブチラール系樹脂を２０質量％以上含んでもよく、４０質量％以上含んでもよく、５０質量％超含んでもよく、６０質量％以上含んでもよい。両樹脂の含有量が上記範囲である場合、接着性がより向上し、乾燥膜とグリーンシート（基材）との接着強度が向上することがある。また、ブチラール系樹脂の含有量の上限は特に限定されず、１００質量％未満であってもよく、９０質量％以下であってもよく、８０質量％以下であってもよい。両樹脂の含有量が上記範囲である場合、導電性ペーストが適度な硬度を有することができ、印刷膜が支持フィルムから剥がれなくなる、熱圧着時に電極がつぶれる等の不具合の発生が起こりにくくなる。
バインダー樹脂の含有量は、導電性ペースト全体に対して、好ましくは０．５質量％以上１０質量％以下であり、より好ましくは１質量％以上７質量％以下である。バインダー樹脂の含有量が上記範囲である場合、導電性及び分散性に優れる。
バインダー樹脂の含有量は、導電性粉末１００質量部に対して、好ましくは１質量部以上２０質量部以下であり、より好ましくは１質量部以上１４質量部以下である。
（有機溶剤）
有機溶剤としては、特に限定されず、バインダー樹脂を溶解することができる公知の有機溶剤を用いることができる。有機溶剤としては、例えば、テルペン系溶剤、アセテート系溶剤、エーテル系溶剤、ケトン系溶剤などが挙げられる。
テルペン系溶剤としては、ターピネオール、ジヒドロターピネオール、ジヒドロターピニルアセテートなどが挙げられる。
アセテート系溶剤としては、イソボルニルアセテート、イソボルニルプロピネート、イソボルニルブチレート及びイソボルニルイソブチレートなど、エチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、ジプロピレングリコールメチルエーテルアセテート、３－メトキシー３－メチルブチルアセテート、１－メトキシプロピル－２－アセテートなどのグリコールエーテルアセテート類、プロピレングリコールジアセテート、１，４－ブタンジオールジアセテート、１，３－ブチレングリコールジアセテート、１，６－ヘキサンジオールジアセテートなどのグリコールジアセテート類、シクロヘキサノールアセテートなどが挙げられる。
エーテル系溶剤としては、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノプロピルエーテル、プロピレングリコールモノブチルエーテルなどのプロピレングリコールモノアルキルエーテル類、ジエチレングリコールモノ－２－エチルヘキシルエーテル、エチレングリコールモノ－２－エチルヘキシルエーテル、ジエチレングリコールモノヘキシルエーテル、エチレングリコールモノヘキシルエーテルなどのエチレングリコールエーテル類、ジプロピレングリコールメチルーｎ－プロピルエーテル、ジプロピレングリコールメチルーｎ－ブチルエーテル、ジプロピレングリコールジメチルエーテルなどが挙げられる。
ケトン系溶剤としては、メチルイソブチルケトン、ジイソブチルケトンなどが挙げられる。ケトン系溶剤を含む場合、分散性を損なうことなく、粘度の調整が可能であり、かつ乾燥性を向上することができる。
有機溶剤としては、ターピネオール、ジヒドロターピネオール、ジヒドロターピニルアセテート、プロピレングリコールモノブチルエーテル、ジエチレングリコールモノブチルエーテルアセテートからなる群から選ばれる少なくとも１種を含むことが好ましい。これらの有機溶剤を含むことにより、バインダー樹脂との相溶性に優れ、かつ、フィラーの分散性に優れる。
有機溶剤（全体）の含有量は、導電性ペースト全量に対して、２０質量％以上６０質量％以下が好ましく、２５質量％以上４５質量％以下がより好ましい。有機溶剤の含有量が上記範囲である場合、導電性及び分散性に優れる。
有機溶剤の含有量は、導電性粉末１００質量部に対して、好ましくは５０質量部以上１３０質量部以下であり、より好ましくは６０質量部以上９０質量部以下である。有機溶剤の含有量が上記範囲である場合、導電性及び分散性に優れる。
また、有機溶剤は、１種類を用いてもよく、２種類以上を用いてもよい。例えば、有機溶剤として、２種類以上を含む場合、ターピネオール、ジヒドロターピネオール、ジヒドロターピニルアセテート、プロピレングリコールモノブチルエーテル、ジエチレングリコールモノブチルエーテルアセテートからなる群から選ばれる少なくとも１種と、炭化水素系溶剤とを含んでもよい。また、これらの有機溶剤とあわせて、メチルイソブチルケトン、及びジイソブチルケトンから選ばれる少なくとも１種を含んでもよい。
炭化水素系溶剤としては、例えば、トリデカン、ノナン、シクロヘキサンなどを含む溶剤、ミネラルスピリット、ナフテン系溶剤などが挙げられる。中でも、ミネラルスピリットを含むことが好ましい。炭化水素系溶剤の含有量は、有機溶剤全体に対して、１０質量％以上５０質量％以下であってもよく、２０質量％以上４０質量％以下であってもよい。
（添加剤）
（ａ）アミド化合物
本実施形態に係る導電性ペーストは、添加剤として、下記の式（１）に示される構造部分を有する化合物（以下、「アミド化合物」ともいう）を含む。
Figure 0007648002000004
上記式（１）において、Ｒ１は、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ２は、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。なお、アミド化合物は、酸性基（例、カルボキシル基）を含まないものであってもよい。酸性基を含む場合、乾燥膜の軟化効果が低下することがある。
また、アミド化合物は、下記構造式（２）又は下記構造式（３）で示される構造を有することが好ましい。
Figure 0007648002000005
Figure 0007648002000006
上記式（２）、（３）において、Ｒ１、Ｒ５は、それぞれ独立に、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ２、Ｒ３、Ｒ４は、それぞれ独立に、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ６は、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。なお、Ｒ１～Ｒ６の炭素数は、酸素（－Ｏ－）に置換されたメチレン（－ＣＨ２－）の炭素の数を含む。
導電性ペーストが上記アミド化合物を含む場合、乾燥膜の密着性を向上させることができる。この理由の詳細は不明であるが、例えば、上記アミド化合物が樹脂同士の相互作用を阻害することで乾燥膜が適度に軟化し、軟化により変形しやすくなった乾燥膜や、相互作用を生じなかった樹脂等により、接着界面での絡み合いが生じやすくなるため、乾燥膜とセラミックグリーンシート（誘電体層）との密着性が向上する、と考えられる。
上記式（１）～（３）において、Ｒ１及びＲ５の炭素数の下限は、それぞれ独立に、８以上であってもよく、１２以上であってもよく、１５以上であってもよい。また、Ｒ１とＲ５の炭素数は同じであってもよい。
また、Ｒ１及びＲ５は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）に置換されてもよく、無置換の脂肪族炭化水素基であってもよい。また、Ｒ１とＲ５は、同様の構造を有してもよい。
上記式（１）～（３）において、Ｒ２、Ｒ３、Ｒ４は炭素数の上限は、５以下であってもよく、３以下であってもよい。また、Ｒ２、Ｒ３、Ｒ４は、無置換の脂肪族炭化水素基であってもよく、例えば、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）に置換されてもよく、水素であってもよい。
上記式（３）において、Ｒ６の炭素数の上限は、５以下であってもよく、３以下であってもよく、２以下であってもよい。また、Ｒ６は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）に置換されてもよく、無置換の飽和炭化水素基であってもよい。
上記アミド化合物の熱重量分析における重量減少速度が最大となる温度（最大熱分解温度）が、例えば、２００℃以上であってもよく、２２０℃以上であってもよく、２５０℃以上であることが好ましい。沸点又は熱分解温度が上記範囲である場合、積層体のデラミネーションやクラックを抑えられる。また、沸点又は熱分解温度の上限は特に限定されないが、例えば、４５０℃以下であってもよく、４００℃以下であってもよく、３５０℃以下であってもよい。
なお、最大熱分解温度とは、以下の方法で熱重量測定（ＴＧ）法により求めた値である。すなわち、熱分解重量測定装置（ネッチ製、ＳＴＡ２５０００ＲＥＧＵＬＵＳ）を用い、窒素雰囲気下、２０℃から５５０℃まで昇温速度５℃／分で昇温し、その際の重量減量を測定した際、微分加熱減量が最も大きくなる温度を最大熱分解温度とした。
上記アミド化合物の分子量は、２５０以上３０００以下であることが好ましく、２５０以上１０００以下であることがより好ましく、２５０以上５００以下であることがさらに好ましい。上記アミド化合物の分子量が上記範囲である場合、セラミックグリーンシート（誘電体層）との密着性がより向上する。
また、上記アミド化合物の含有量は、導電性ペースト全体に対して、好ましくは０．０１質量％以上１．０質量％以下である。上記アミド化合物の含有量が上記範囲である場合、乾燥膜とセラミックグリーンシート（誘電体層）との密着性が向上する。また、アミド化合物の含有量の下限は、より密着性を向上させるという観点から、導電性ペースト全体に対して、０．０５質量％以上であってもよく、０．１質量％以上であってもよい。また、アミド化合物の含有量の上限は、０．７質量％以下であってもよく、０．４質量％以下であってもよい。
アミド化合物の含有量の上限は２質量％以下であってっもよく、１．８質量％以下であってもよく、１．５質量％以下であってもよく、１．０質量％以下であってもよく、１．０質量％未満であってもよい。アミド化合物の含有量が１．０質量％を超えた場合、密着性は向上するものの、乾燥膜とセラミックグリーンシートとの積層体の圧着体を脱バインダー処理する際に、熱分解してガスが発生することがある。アミド化合物の含有量は、上記の範囲内で、使用環境などに応じて適宜調整することができる。
また、アミド化合物の含有量は、上記バインダー樹脂の種類及び含有量に応じて、適宜設定することができる。例えば、アミド化合物の含有量は、ブチラール系樹脂の含有量に応じて設定してもよい。例えば、ブチラール系樹脂１００質量部に対して、アミド化合物を１０質量部以上９０質量部以下含有してもよく、１０質量部以上６０質量部以下であってもよく、１０質量部以上５０質量部以下であってもよい。
（ｂ）分散剤
導電性ペーストが分散剤を含む場合、導電性粉末及びセラミック粉末の分散性を向上することができる。分散剤としては、例えば、酸系分散剤、塩基系分散剤、非イオン系分散剤、両性分散剤などを含んでもよく、酸系分散剤及び塩基系分散剤の少なくとも一方を含むことが好ましく、酸系分散剤を含むことがより好ましい。なお、これらの分散剤は、１種又は２種以上組み合わせて用いてもよい。
酸系分散剤としては、高級脂肪酸などのカルボン酸系分散剤、ポリカルボン酸系分散剤、リン酸系分散剤、高分子界面活性剤等の酸性基を有する酸系分散剤などを含んでもよく、ポリカルボン酸系分散剤及びリン酸系分散剤の少なくとも一方を含むことが好ましい。また、ポリカルボン酸系分散剤は、くし形構造を有するくし形カルボン酸であってもよい。
高級脂肪酸としては、不飽和カルボン酸でも飽和カルボン酸でもよく、特に限定されるものではないが、ステアリン酸、オレイン酸、ミリスチン酸、パルミチン酸、リノール酸、ラウリン酸、リノレン酸など炭素数１１以上のものが挙げられる。中でもオレイン酸、又はステアリン酸が好ましい。
また、酸系分散剤としては、例えば、グリシンとオレイン酸の化合物であるオレオイルザルコシンや、オレイン酸の代わりにステアリン酸あるいはラウリン酸などの高級脂肪酸を用いたアミド化合物であるアルキルモノアミン塩型であってもよい。
また、導電性粉末とセラミック粉末との分離抑制効果をより向上させるという観点から、ジカルボン酸を含んでもよい。ジカルボン酸は、２つのカルボキシル基（ＣＯＯ－基）を有するカルボン酸である。また、ジカルボン酸の平均分子量は、特に限定されないが、例えば、２００以上１０００以下であってもよい。
塩基系分散剤としては、例えば、ラウリルアミン、ロジンアミン、セチルアミン、ミリスチルアミン、ステアリルアミンなどの脂肪族アミンなどが挙げられる。導電性ペーストは、上記の酸系分散剤と塩基系分散剤とを含有する場合、より分散性に優れ、経時的な粘度安定性にも優れることがある。
分散剤は、導電性ペースト全体に対して、例えば、０．０１質量％以上３質量％以下含有される。分散剤の含有量の上限を含む範囲は、２質量％以下であってもよく、１質量％以下であってもよく、０．５質量％以下であってもよい。分散剤の含有量が上記範囲である場合、導電性ペーストの分散性を向上させたり、にシートアタックやグリーンシートの剥離不良を抑制したりすることができる。
（ｃ）その他の添加剤
本実施形態の導電性ペーストは、必要に応じて、上記の成分以外のその他の添加剤を含んでもよい。その他の添加剤としては、例えば、消泡剤、可塑剤、界面活性剤、増粘剤などの従来公知の添加物を用いることができる。
（導電性ペースト）
本実施形態に係る導電性ペーストの製造方法は、特に限定されず、従来公知の方法を用いることができる。導電性ペーストは、例えば、上記の各成分を、３本ロールミル、ボールミル、ミキサーなどで攪拌・混練することにより製造することができる。
本実施形態に係る導電性ペーストは、上記アミド化合物を含むことにより、乾燥膜とグリーンシートとの密着性を向上させることができ、この密着性向上の一因として、上述したように、アミド化合物が樹脂同士の相互作用を阻害することで乾燥膜を適度に軟化（ガラス転移点Ｔｇを低下）させて、変形しやすくなることが考えられる。
例えば、導電性ペースト中の導電性粉末及びセラミック粉末を除いた成分を１２０℃、４０分乾燥して、有機溶剤を除去した乾燥体（評価用サンプル）を用意した場合、この乾燥体のガラス転移点Ｔｇは、上記アミド化合物を含まないこと以外は、同様の条件で形成された乾燥体のガラス転移点Ｔｇ’よりも低下することが好ましい。上記アミド化合物は、ＴｇがＴｇ’と比較して、１０℃以上、１４℃以上、２０℃以上、２５℃以上、又は３０℃以上、低下させるものであってもよい。例えば、乾燥体のガラス転移点Ｔｇは、６０℃以下であってもよく、５５℃以下であってもよく、５０℃以下であってもよい。なお、ガラス転移点Ｔｇの下限は、例えば、３０℃以上である。
なお、導電性ペーストがバインダー樹脂として、２種類以上の樹脂を含有する場合、含まれる樹脂に応じて、複数のガラス転移点Ｔｇが測定されることがあるが、本明細書における評価用サンプルのガラス転移点Ｔｇは、最も低温領域におけるガラス転移点Ｔｇを示す。また、上記乾燥体（評価用サンプル）のガラス転移点Ｔｇは、実施例に記載の方法で測定することができる。
また、導電性ペーストを基材の表面に塗布し、７５℃、２０分で乾燥して、乾燥膜を形成した場合、室温における乾燥膜表面のビッカース硬度が１０以下であることが好ましく、９以下であることがより好ましく、８以下であることがさらに好ましい。なお、ビッカース硬度（室温）の下限は、例えば、３．５以上である。
また、６０℃における乾燥膜表面のビッカース硬度が８以下であることが好ましく、７以下であることがより好ましく、６以下であることがさらに好ましい。なお、ビッカース硬度（６０℃）の下限は、例えば、３以上である。なお、乾燥膜はビッカース硬度（６０℃）の測定の際、予め測定する乾燥膜を６０℃、３分放置して状態調節することが望ましい。
導電性ペーストは、積層セラミックコンデンサなどの電子部品に好適に用いることができ、特に、積層セラミックコンデンサの内部電極用のペーストとして好適に用いることができる。導電性ペーストを内部電極用のペーストとして用いる場合、導電性ペーストの粘度は、せん断速度１００（ｓ－１）において、例えば、０．２Ｐａ・Ｓ以上３０Ｐａ・Ｓ以下程度の粘度とすることができる。
［積層セラミックコンデンサ］
以下、本発明の積層セラミックコンデンサの実施形態について、図面を参照しながら説明する。図面においては、適宜、模式的に表現することや、縮尺を変更して表現することがある。また、部材の位置や方向などを、適宜、図１などに示すＸＹＺ直交座標系を参照して説明する。このＸＹＺ直交座標系において、Ｘ方向及びＹ方向は水平方向であり、Ｚ方向は鉛直方向（上下方向）である。
図１Ａ及びＢは、積層セラミックコンデンサ１を示す図である。積層セラミックコンデンサ１は、誘電体層１２及び内部電極層１１を交互に積層したセラミック積層体１０と外部電極２０とを備える。
以下、上記導電性ペーストを内部電極用のペーストとして使用した積層セラミックコンデンサの製造方法について説明する。まず、セラミックグリーンシート上に、導電性ペーストを印刷し、乾燥して、乾燥膜を形成する。この乾燥膜を上面に有する複数のセラミックグリーンシートを、圧着により積層させて積層体を得た後、積層体を焼成して一体化することにより、内部電極層１１と誘電体層１２とが交互に積層したセラミック積層体１０を作製する。その後、セラミック積層体１０の両端部に一対の外部電極２０を形成することにより積層セラミックコンデンサ１が製造される。以下に、より詳細に説明する。
まず、未焼成のセラミックシートであるグリーンシートを用意する。このグリーンシートとしては、例えば、チタン酸バリウム等の所定のセラミックの原料粉末に、ポリビニルブチラール等のバインダー樹脂とターピネオール等の溶剤とを加えて得た誘電体層用ペーストを、ＰＥＴフィルム等の支持フィルム上にシート状に塗布し、乾燥させて溶剤を除去したものが挙げられる。なお、グリーンシートからなる誘電体層の厚みは、特に限定されないが、積層セラミックコンデンサの小型化の要請の観点から、０．０５μｍ以上３μｍ以下が好ましい。
次いで、グリーンシートの片面に、上述の導電性ペーストを印刷して塗布し、乾燥して、グリーンシートの片面に乾燥膜を形成したものを複数枚、用意する。なお、導電性ペーストから形成される乾燥膜の厚みは、内部電極層１１の薄層化の要請の観点から、乾燥後１μｍ以下とすることが好ましい。
次いで、支持フィルムから、グリーンシートを剥離するとともに、グリーンシートとその片面に形成された乾燥膜とが交互に配置されるように積層した後、加熱・加圧処理により積層体を得る。なお、積層体の両面に、導電性ペーストを塗布していない保護用のセラミックグリーンシートを更に配置する構成としても良い。
次いで、積層体を所定サイズに切断してグリーンチップを形成した後、グリーンチップに対して脱バインダー処理を施し、還元雰囲気下において焼成することにより、積層セラミック焼成体（セラミック積層体１０）を製造する。なお、脱バインダー処理における雰囲気は、大気又はＮ２ガス雰囲気にすることが好ましい。脱バインダー処理を行う際の温度は、例えば２００℃以上４００℃以下である。また、脱バインダー処理を行う際の、上記温度の保持時間を０．５時間以上２４時間以下とすることが好ましい。また、焼成は、内部電極層に用いる金属の酸化を抑制するために還元雰囲気で行われ、また、積層体の焼成を行う際の温度は、例えば、１０００℃以上１３５０℃以下であり、焼成を行う際の、温度の保持時間は、例えば、０．５時間以上８時間以下である。
グリーンチップの焼成を行うことにより、セラミックグリーンシート中の有機バインダーが完全に除去されるとともに、セラミックの原料粉末が焼成されて、セラミック製の誘電体層１２が形成される。また乾燥膜中の有機ビヒクルが除去されるとともに、ニッケル粉末又はニッケルを主成分とする合金粉末が焼結もしくは溶融、一体化されて、内部電極層１１が形成され、誘電体層１２と内部電極層１１とが複数枚、交互に積層された積層セラミック焼成体が形成される。なお、酸素を誘電体層の内部に取り込んで信頼性を高めるとともに、内部電極の再酸化を抑制するとの観点から、焼成後の積層セラミック焼成体に対して、アニール処理を施してもよい。
そして、作製した積層セラミック焼成体に対して、一対の外部電極２０を設けることにより、積層セラミックコンデンサ１が製造される。例えば、外部電極２０は、外部電極層２１及びメッキ層２２を備える。外部電極層２１は、内部電極層１１と電気的に接続する。なお、外部電極２０の材料としては、例えば、銅やニッケル、又はこれらの合金が好適に使用できる。なお、電子部品として、積層セラミックコンデンサ以外の電子部品を用いることもできる。
以下、本発明を実施例と比較例に基づき詳細に説明するが、本発明は実施例によって何ら限定されるものではない。
［評価方法］
（密着性評価）
予め作製しておいたチタン酸バリウム及びポリビニルブチラールを含有するグリーンシートの表面に、導電性ペースト（試料）を塗布し、ＷＥＴ膜厚３５μｍの導電性ペースト膜を形成した。得られたグリーンシート及びその表面に形成した内部電極用の導電性ペースト膜からなるシートを７５℃で２０分間、乾燥処理し、グリーンシート上に乾燥膜を形成した。乾燥させたシート（乾燥膜－グリーンシート）と、別のグリーンシートとを、導電性ペーストを塗布した面をグリーンシートで挟み込む形で、重ねた後、温度４０℃、圧力２０ＭＰａで２０秒間プレスを行う事で積層体（評価用）を作成した。
得られた積層体を１ｃｍ角で切断後、テープを用いて積層体の両面をそれぞれ引張試験機（株式会社島津製作所製、ＡＧＳ－５０ＮＸ）の治具にセットした後、引張試験を行った。試験速度２０ｍｍ／ｍｉｎで、破断する力（グリーンシートから乾燥膜を剥離する力）を記録した。比較例１の破断する力を１００％として、それぞれの破断する力を％で評価した。
（硬度測定）
密着性評価と同様の条件で作製した導電性ペースト膜（乾燥膜）を形成したグリーンシートの表面（乾燥膜側）を、マイクロビッカース硬度計（株式会社島津製作所製、ＨＭＶ－Ｇ２１ＤＴ）を用いて、試験力９８ｍＮの条件で表面のビッカース硬度をｎ＝５点で計測し、それらの平均値を求めた。硬度測定は、サンプルをガラス基板に貼り付け、硬度計の試料台である加熱ステージ上に置き、加熱なしの室温（２５℃）及び、６０℃に加熱した状態でそれぞれ行った。なお、ビッカース硬度（６０℃）の測定の際は、予め測定する乾燥膜を６０℃、３分間放置して状態調節した後、６０℃で加熱した状態のまま測定した。
（ガラス転移点Ｔｇの測定）
導電性ペーストに含まれる成分のうち、導電性粉末及びセラミック粉末を除いた成分、すなわち、エチルセルロース樹脂、ポリビニルブチラール樹脂、添加剤、及び、有機溶剤を、導電性ペーストに含まれる量と同様となるように秤量し、自公転ミキサー（シンキー製、ＡＲＥ－３１０）を用いて、２０００ｒｐｍ、４分間混合した後、得られた液体（混合物）をＰＥＴフィルム上にアプリケータを用いてｗｅｔ膜厚２５４μｍで塗布し、１２０℃、４０分乾燥して、評価用のサンプルを得た。なお、混合物中の有機溶剤は、乾燥の際に除去される。
示差走査熱量計（ネッチ・ジャパン株式会社、ＤＳＣ３１００）を用い、乾燥させた評価用のサンプル１０ｍｇをアルミ製のパンに入れ、１００ｍＬ／分の窒素気流下において、０℃から１４０℃まで昇温速度１０℃／分で昇温させて得られる吸熱カーブのピークから、低温領域側のガラス転移点Ｔｇを求めた。
（熱分解温度測定）
導電性ペーストに用いた添加剤の熱分解温度は、熱分解重量測定装置（ネッチ製、ＳＴＡ２５０００ＲＥＧＵＬＵＳ）を用いて、測定した。測定温度雰囲気は窒素下で、測定温度範囲として２０℃から５５０℃まで昇温速度５℃／分で昇温した。微分加熱減量が最も大きくなる温度、すなわち熱重量分析における重量減少速度が最大となる温度を熱分解温度（最大熱分解温度）とした。
［使用材料］
（導電性粉末）
導電性粉末としては、Ｎｉ粉末（ＳＥＭ平均粒径０．２μｍ）を使用した。
（セラミック粉末）
セラミック粉末としては、チタン酸バリウム（ＢａＴｉＯ３；ＳＥＭ平均粒径０．１０μｍ）を使用した。
（バインダー樹脂）
バインダー樹脂としては、ポリビニルブチラール樹脂（ＰＶＢ）、エチルセルロース樹脂（ＥＣ）を使用した。
（分散剤）
実施例及び比較例において、共通に含有する分散剤（添加剤）として、酸系分散剤であるポリカルボン酸系分散剤を用いた。
（添加剤）

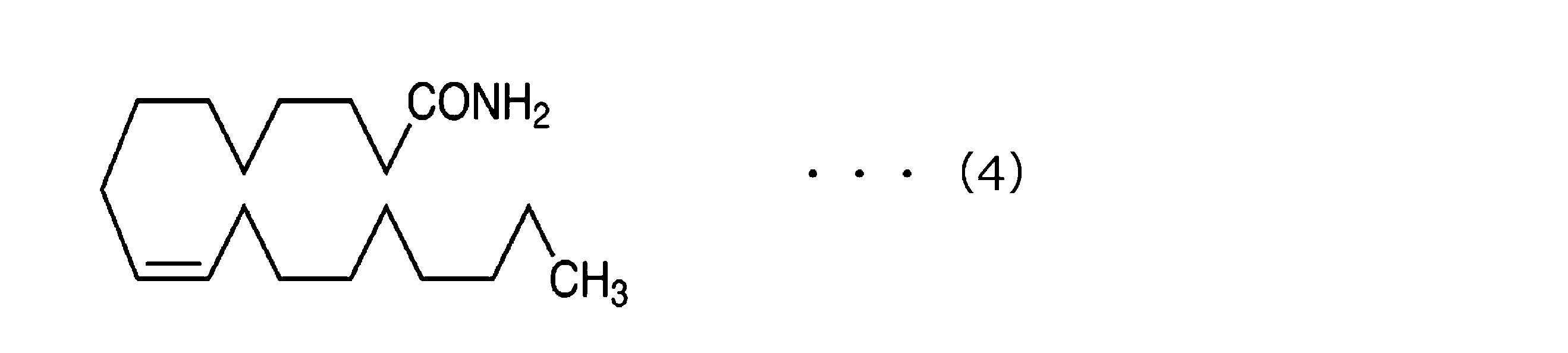

アミド化合物として、以下の化合物（４）（上記構造式（２）の化合物）、（５）（上記構造式（３）の化合物）を用いた。
Figure 0007648002000007
Figure 0007648002000008
比較例として、以下の添加剤を用いた。
・添加剤ａ：グラフト鎖としてポリオキシアルキレンを有するポリカルボン酸
・添加剤ｂ：オキシエチレンラウリルアミン（ポリエーテルアミン）
・添加剤ｃ：ジカルボン酸
（有機溶剤）
有機溶剤としては、ジヒドロターピネオール（ＤＨＴ）及びミネラルスピリット（ＭＳＡ）を用いた。
［実施例１］
導電性粉末４９質量％、セラミック粉末１２質量％、酸系分散剤０．１５質量％、式（４）の添加剤０．３質量％、バインダー樹脂２．５質量％（ＰＶＢ：ＥＣ＝７：３（質量比））、及び、残部として有機溶剤（ＤＨＴ：ＭＳＡ＝６０：４０（質量比））を添加して、全体として１００質量％となるよう配合し、これらの材料を混合して導電性ペーストを作製した。導電性ペーストの各材料の含有量、及び、評価結果を表１に示す。
［実施例２～５、比較例１～４］
添加剤の種類及び含有量を表１に示されるように変更した以外は、実施例１と同様に導電性ペーストを作製して、評価した。導電性ペーストの各材料の含有量、及び、評価結果を表１に示す。
Figure 0007648002000009
（評価結果）
実施例１～５の導電性ペーストは、式（１）又は（２）で示されるアミド化合物を含まない、比較例１～４の導電性ペーストと比較して、低温領域のガラス転移点（Ｔｇ）が低下し、ビッカース硬度が低下し、密着性が向上していた。
本発明の導電性ペーストを積層セラミックコンデンサの内部電極の形成に用いた場合、信頼性の高い積層セラミックコンデンサを生産性高く得ることができる。よって、本発明の導電性ペーストは、特に携帯電話やデジタル機器などの小型化が進む電子機器のチップ部品である積層セラミックコンデンサの内部電極用として好適に用いることができる。
なお、本発明の技術範囲は、上述の実施形態などで説明した態様に限定されるものではない。上述の実施形態などで説明した要件の１つ以上は、省略されることがある。また、上述の実施形態などで説明した要件は、適宜組み合わせることができる。また、法令で許容される限りにおいて、上述の実施形態などで引用した全ての文献の開示を援用して本文の記載の一部とする。また、法令で許容される限りにおいて、日本特許出願である特願２０２２－０５２６６６の内容を援用して本文の記載の一部とする。
本発明の実施形態は、以下の構成を含むことができる。
〔１〕導電性粉末、添加剤、バインダー樹脂及び有機溶剤を含む導電性ペーストであって、
前記添加剤として、下記の式（１）に示される構造部分を有する化合物を含む、
導電性ペースト。
Figure 0007648002000010
 （ただし、Ｒ１は、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ２は、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。）
〔２〕前記化合物が下記式（２）、又は、下記式（３）で示される構造を有する、〔１〕に記載の導電性ペースト。
Figure 0007648002000011
Figure 0007648002000012
 （ただし、Ｒ１、Ｒ５は、それぞれ独立に、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、
Ｒ２、Ｒ３、Ｒ４は、それぞれ独立に、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、
Ｒ６は、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。）
〔３〕前記化合物が、導電性ペースト全体に対して０．０１質量％以上２．０質量％以下含まれる、〔１〕又は〔２〕に記載の導電性ペースト。
〔４〕前記化合物は、熱重量分析における重量減少速度が最大となる温度が２００℃以上である、〔１〕～〔３〕のいずれか１つに記載の導電性ペースト。
〔５〕前記化合物の分子量が２５０以上３０００以下である〔１〕～〔４〕のいずれか１つに記載の導電性ペースト。
〔６〕さらに、酸系分散剤及び／又は塩基系分散剤を含む、〔１〕～〔５〕のいずれか１つに記載の導電性ペースト。
〔７〕前記導電性粉末は、Ｎｉ、Ｐｄ、Ｐｔ、Ａｕ、Ａｇ、Ｃｕ及びこれらの合金から選ばれる少なくとも１種の金属粉末を含む、〔１〕～〔６〕のいずれか１つに記載の導電性ペースト。
〔８〕前記導電性粉末は、平均粒径が０．０５μｍ以上１．０μｍ以下である、〔１〕～〔７〕のいずれか１つに記載の導電性ペースト。
〔９〕前記バインダー樹脂が、ブチラール系樹脂を含む、〔１〕～〔８〕のいずれか１つに記載の導電性ペースト。
〔１０〕さらに、セラミック粉末を含む、〔１〕～〔９〕のいずれか１つに記載の導電性ペースト。
〔１１〕前記セラミック粉末が、チタン酸バリウムを含む、〔１０〕に記載の導電性ペースト。
〔１２〕前記セラミック粉末は、平均粒径が０．０１μｍ以上０．５μｍ以下である、〔１０〕又は〔１１〕に記載の導電性ペースト。
〔１３〕前記セラミック粉末は、導電性ペースト全体に対して１質量％以上２０質量％以下含まれる、〔１０〕～〔１２〕のいずれか１つに記載の導電性ペースト。
〔１４〕積層セラミック部品の内部電極用である、〔１〕～〔１３〕のいずれか１つに記載の導電性ペースト。
〔１５〕〔１〕～〔１４〕のいずれか１つに記載の導電性ペーストを用いて形成された電子部品。
〔１６〕誘電体層と内部電極層とを積層した積層体を少なくとも有し、
前記内部電極層は、〔１４〕に記載の導電性ペーストを用いて形成された積層セラミックコンデンサ。
１ 積層セラミックコンデンサ
１０ セラミック積層体
１１ 内部電極層
１２ 誘電体層
２０ 外部電極
２１ 外部電極層
２２ メッキ層

Claims (16)

  1. 導電性粉末、添加剤、バインダー樹脂及び有機溶剤を含む導電性ペーストであって、
    前記添加剤として、下記の式（１）に示される構造部分を有する化合物を含む、
    導電性ペースト。
    Figure 0007648002000013
     （ただし、Ｒ１は、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、Ｒ２は、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。）
  2. 前記化合物が下記式（２）、又は、下記式（３）で示される構造を有する、請求項１に記載の導電性ペースト。
    Figure 0007648002000014
    Figure 0007648002000015
     （ただし、Ｒ１、Ｒ５は、それぞれ独立に、飽和又は不飽和の炭素数８～２５の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、
    Ｒ２、Ｒ３、Ｒ４は、それぞれ独立に、水素、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよく、
    Ｒ６は、飽和又は不飽和の炭素数１～６の脂肪族炭化水素基を表し、前記脂肪族炭化水素基は、直鎖状、又は分岐鎖状であってもよく、前記脂肪族炭化水素基は、１以上のメチレン（－ＣＨ２－）が酸素（－Ｏ－）で置換されてもよい。）
  3. 前記化合物が、導電性ペースト全体に対して０．０１質量％以上２．０質量％以下含まれる、請求項１に記載の導電性ペースト。
  4. 前記化合物は、熱重量分析における重量減少速度が最大となる温度が２００℃以上である、請求項１に記載の導電性ペースト。
  5. 前記化合物の分子量が２５０以上３０００以下である請求項１に記載の導電性ペースト。
  6. さらに、酸系分散剤及び／又は塩基系分散剤を含む、請求項１に記載の導電性ペースト。
  7. 前記導電性粉末は、Ｎｉ、Ｐｄ、Ｐｔ、Ａｕ、Ａｇ、Ｃｕ及びこれらの合金から選ばれる少なくとも１種の金属粉末を含む、請求項１に記載の導電性ペースト。
  8. 前記導電性粉末は、平均粒径が０．０５μｍ以上１．０μｍ以下である、請求項１に記載の導電性ペースト。
  9. 前記バインダー樹脂が、ブチラール系樹脂を含む、請求項１に記載の導電性ペースト。
  10. さらに、セラミック粉末を含む、請求項１に記載の導電性ペースト。
  11. 前記セラミック粉末が、チタン酸バリウムを含む、請求項１０に記載の導電性ペースト。
  12. 前記セラミック粉末は、平均粒径が０．０１μｍ以上０．５μｍ以下である、請求項１０に記載の導電性ペースト。
  13. 前記セラミック粉末は、導電性ペースト全体に対して１質量％以上２０質量％以下含まれる、請求項１０に記載の導電性ペースト。
  14. 積層セラミック部品の内部電極用である、請求項１に記載の導電性ペースト。
  15. 請求項１～１４のいずれか一項に記載の導電性ペーストを用いて形成された電子部品。
  16. 誘電体層と内部電極層とを積層した積層体を少なくとも有し、
    前記内部電極層は、請求項１４に記載の導電性ペーストを用いて形成された積層セラミックコンデンサ。
JP2024512630A 2022-03-28 2023-03-28 導電性ペースト、電子部品、及び積層セラミックコンデンサ Active JP7648002B2 (ja)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
JP2022052668 2022-03-28
JP2022052666 2022-03-28
JP2022052666 2022-03-28
JP2022052668 2022-03-28
PCT/JP2023/012693 WO2023190614A1 (ja) 2022-03-28 2023-03-28 導電性ペースト、電子部品、及び積層セラミックコンデンサ

Publications (3)

Publication Number Publication Date
JPWO2023190614A1 JPWO2023190614A1 (ja) 2023-10-05
JPWO2023190614A5 JPWO2023190614A5 (ja) 2024-12-05
JP7648002B2 true JP7648002B2 (ja) 2025-03-18

Family

ID=88201911

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2024512630A Active JP7648002B2 (ja) 2022-03-28 2023-03-28 導電性ペースト、電子部品、及び積層セラミックコンデンサ

Country Status (5)

Country Link
JP (1) JP7648002B2 (ja)
KR (1) KR102873216B1 (ja)
CN (1) CN119013744A (ja)
TW (1) TW202410071A (ja)
WO (1) WO2023190614A1 (ja)

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017135058A (ja) 2016-01-29 2017-08-03 住友金属鉱山株式会社 導電性ペースト及びその製造方法
JP2017183247A (ja) 2016-03-31 2017-10-05 Ｊｘ金属株式会社 導電性金属粉ペースト
JP2018037630A (ja) 2016-08-25 2018-03-08 住友金属鉱山株式会社 内部電極用ペーストとその製造方法、及び積層セラミックコンデンサ
WO2020137290A1 (ja) 2018-12-25 2020-07-02 住友金属鉱山株式会社 導電性ペースト、電子部品、及び積層セラミックコンデンサ
WO2021106470A1 (ja) 2019-11-29 2021-06-03 住友金属鉱山株式会社 グラビア印刷用導電性ペースト、電子部品、及び積層セラミックコンデンサ

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101765707B1 (ko) 2012-06-15 2017-08-07 가부시키가이샤 무라타 세이사쿠쇼 도전성 페이스트, 그리고 적층 세라믹 전자부품 및 그 제조방법
JP6742877B2 (ja) 2016-09-28 2020-08-19 株式会社ノリタケカンパニーリミテド 導電性ペースト
JP7059636B2 (ja) 2018-01-10 2022-04-26 住友金属鉱山株式会社 導電性ペースト及びその乾燥膜並びに該乾燥膜を焼成してなる内部電極及び該内部電極を有する積層セラミックコンデンサ
JP7161311B2 (ja) * 2018-05-30 2022-10-26 ソーラーフロンティア株式会社 パネルの取付構造、パネル用の固定具、及び固定具の設置方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2017135058A (ja) 2016-01-29 2017-08-03 住友金属鉱山株式会社 導電性ペースト及びその製造方法
JP2017183247A (ja) 2016-03-31 2017-10-05 Ｊｘ金属株式会社 導電性金属粉ペースト
JP2018037630A (ja) 2016-08-25 2018-03-08 住友金属鉱山株式会社 内部電極用ペーストとその製造方法、及び積層セラミックコンデンサ
WO2020137290A1 (ja) 2018-12-25 2020-07-02 住友金属鉱山株式会社 導電性ペースト、電子部品、及び積層セラミックコンデンサ
WO2021106470A1 (ja) 2019-11-29 2021-06-03 住友金属鉱山株式会社 グラビア印刷用導電性ペースト、電子部品、及び積層セラミックコンデンサ

Also Published As

Publication number Publication date
JPWO2023190614A1 (ja) 2023-10-05
TW202410071A (zh) 2024-03-01
WO2023190614A1 (ja) 2023-10-05
KR20240135634A (ko) 2024-09-11
KR102873216B1 (ko) 2025-10-20
CN119013744A (zh) 2024-11-22

Similar Documents

Publication Publication Date Title
JP7750318B2 (ja) 導電性ペースト、電子部品、及び積層セラミックコンデンサ
CN112106149B (zh) 导电性浆料、电子部件以及叠层陶瓷电容器
WO2021106470A1 (ja) グラビア印刷用導電性ペースト、電子部品、及び積層セラミックコンデンサ
WO2020067362A1 (ja) 導電性ペースト、電子部品、及び積層セラミックコンデンサ
JP7517156B2 (ja) 導電性ペースト、電子部品及び積層セラミックコンデンサ
KR102898140B1 (ko) 도전성 페이스트, 전자 부품, 및 적층 세라믹 콘덴서
JP7648002B2 (ja) 導電性ペースト、電子部品、及び積層セラミックコンデンサ
JP7648001B2 (ja) 導電性ペースト、電子部品、及び積層セラミックコンデンサ
JP7648003B2 (ja) 導電性ペースト、電子部品、及び積層セラミックコンデンサ
WO2022255467A1 (ja) グラビア印刷用導電性ペースト、電子部品、及び積層セラミックコンデンサ
CN116113671A (zh) 凹版印刷用导电性浆料、电子部件以及叠层陶瓷电容器
CN118946939A (zh) 导电性浆料、电子部件以及叠层陶瓷电容器
JP7494554B2 (ja) 導電性ペースト、電子部品、及び、積層セラミックコンデンサ
JP7586088B2 (ja) 導電性組成物、導電性ペースト、電子部品、及び積層セラミックコンデンサ
CN118974859A (zh) 导电性浆料、电子部件以及叠层陶瓷电容器
TW202414441A (zh) 導電性漿料、乾燥膜、內部電極、及積層陶瓷電容器
TW202510984A (zh) 導電性漿料、電子零件、及積層陶瓷電容器

Legal Events

Date Code Title Description
A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240926

A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20241028

A871 Explanation of circumstances concerning accelerated examination

Free format text: JAPANESE INTERMEDIATE CODE: A871

Effective date: 20241028

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20250204

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250217

R150 Certificate of patent or registration of utility model

Ref document number: 7648002

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
