本開示の実施形態は、全体として電気通信の分野に関し、特に、物理アップリンク共有チャネル(PUSCH)反復のための方法、装置及びコンピュータ可読記憶媒体に関する。
マルチ入力マルチ出力(MIMO)システムは、6GHz未満及び6GHzを超えた周波数帯域両方について基地局においての多数のアンテナ素子の利用を容易にする特徴を含んでもよい。第3世代パートナーシッププロジェクト(3GPP)リリース17では、物理ダウンリンク共有チャネル(PDSCH)以外のチャネルは、セル間オペレーションのために同様にマルチTRPを含むマルチ送受信ポイント(TRP)送信(及びマルチパネル受信)から利益を得ることができる。DCI内でのPUSCH送信のスケジューリング(すなわち、PUSCH上の重複)をさらに研究する必要がある。
全体として、本開示の例示的な実施形態は、PUSCH反復のための通信の方法、装置及びコンピュータ可読記憶媒体を提供する。
第1の態様において、通信方法が提供される。前記方法は、端末装置において、ネットワーク装置から、ダウンリンク制御情報(DCI)内でのPUSCH送信のセットについてのスケジューリングを受信することと、第1のサウンディング参照信号(SRS)リソースセット内のSRSリソースの第1のサブセットと、第2のSRSリソースセット内のSRSリソースの第2のサブセットとを決定することであって、前記SRSリソースの第1のサブセットと前記SRSリソースの第2のサブセットのうちの多くても1つは、SRSリソースを含まないことと、ネットワーク装置に、前記SRSリソースの第1のサブセットと前記SRSリソースの第2のサブセットとのうちの前記少なくとも1つに基づいて、PUSCH送信のセットを送信することと、を含む。
第2の態様において、通信方法が提供される。前記方法は、ネットワーク装置において、端末装置に、DCI内でのPUSCH送信のセットについてのスケジューリングを送信することと、前記端末装置から、第1のSRSリソースセット内のSRSリソースの第1のサブセットと第2のSRSリソースセットのSRSリソースの第2のサブセットとのうちの少なくとも1つに基づいて処理された前記PUSCH送信のセットを受信することと、を含み、前記SRSリソースの第1のサブセットと前記SRSリソースの第2のサブセットのうちの多くても1つは、SRSリソースを含まない。
第3の態様において、端末装置が提供される。前記端末装置は、本開示の前記第1の態様にかかる方法を実行するように設定されたプロセッサを備える。
第4の態様において、ネットワーク装置が提供される。前記ネットワーク装置は、本開示の前記第2の態様にかかる方法を実行するように設定されたプロセッサを備える。
第5の態様において、命令を記憶したコンピュータ可読記憶媒体が提供される。命令は、少なくとも一つのプロセッサ上で実行された場合、前記少なくとも1つのプロセッサに、本開示の第1の態様に記載の方法を実行させる。
第6の態様において、命令を記憶したコンピュータ可読記憶媒体が提供される。命令は、少なくとも1つのプロセッサ上で実行された場合、前記少なくとも1つのプロセッサに、本開示の第2の態様に記載の方法を実行させる。
本開示のその他の特徴は、以下の説明により容易に理解できるであろう。
図面において本開示のいくつかの実施形態をさらに詳細に説明することで、本開示の上述の及びその他の目的、特徴及び利点を、さらに明らかにする。
本開示の実施形態を実施可能な例示的な通信ネットワークを示す図である。
本開示のいくつかの実施形態にかかる、DCI内でのPUSCH送信のスケジューリング中の通信のためのプロセスを示す模式図である。
本開示のいくつかの実施形態にかかる、端末装置において実現されるDCI内でのPUSCH送信のスケジューリング中の例示的な方法を示すフローチャートである。
本開示のいくつかの実施形態にかかる、ネットワーク装置において実現されるDCI内でのPUSCH送信のスケジューリング中の例示的な方法を示すフローチャートである。
本開示の実施形態を実装するのに適した装置の概略ブロック図である。
図中、同一又は類似の参照番号は、同一又は類似の要素を表す。
ここで、いくつかの例示的実施形態を参照して、本開示の原理を説明する。これらの実施形態は、説明のためにのみ記載され、当業者が本開示を理解し、実施するのを助けるものであり、本開示の範囲に関するいかなる限定も示唆しないことを理解すべきである。本明細書で説明される開示内容は、以下で説明される方法とは異なる様々な方法で実施することができる。
以下の説明及び特許請求の範囲において、別途定義されていない限り、本文で使用される全ての技術的及び科学的用語は、本開示の当業者が一般に理解するものと同一の意味を有する。
本文で使用されるように、用語「端末装置」は、無線又は有線の通信能力を有する任意の装置を意味する。端末装置の例としては、ユーザ装置(UE)、パーソナルコンピュータ、デスクトップコンピュータ、携帯電話、セルラーホン、スマートフォン、パーソナルデジタルアシスタント(PDA)、ポータブルコンピュータ、タブレット、ウェアラブル装置、モノのインターネット(IoT)装置、あらゆるモノのインターネット(IoE)装置、マシンタイプ通信(MTC)装置、V2X通信のための車載装置などを含むが、これらに限定されず、V2Xの「X」は歩行者、車両又はインフラストラクチャ/ネットワーク、あるいはデジタルカメラなどの画像取得装置、ゲーム装置、音楽保存及び再生装置、あるいは無線又は有線のインターネットアクセス及び閲覧を可能とするインターネット家電などを表す。「端末装置」という用語は、UE、移動局、加入者局、移動端末、ユーザ端末、又は無線装置と互換的に使用することができる。また、「ネットワーク装置」という用語は、端末装置が通信可能なセル又はカバレッジを提供又はホストすることのできる装置を意味する。ネットワーク装置の例としては、ノードB(NodeB又はNB)、進化型ノードB(eNodeB又はeNB)、次世代ノードB(gNB)、送受信ポイント(TRP)、リモートラジオユニット(RRU)、ラジオヘッド(RH)、リモートラジオヘッド(RRH)、フェムトノード、ピコノードなどの低電力ノードを含むが、これらに限定されない。
本文で使用される「ネットワーク装置」又は「基地局」(BS:base station)という用語は、端末装置が通信可能なセル又はカバレッジを提供又はホストすることのできる装置を意味する。ネットワーク装置の例としては、ノードB(NodeB又はNB)、進化型ノードB(eNodeB又はeNB)、次世代NodeB(gNB)、リモートラジオユニット(RRU)、ラジオヘッド(RH)、リモートラジオヘッド(RRH)、フェムトノード、ピコノードなどの低電力ノードなどを含むが、これらに限定されない。
本明細書で使用されるように、「TRP」という用語は、特定の地理的位置に位置するネットワーク装置により利用可能な(一つ又は複数のアンテナ要素を有する)アンテナアレイを意味する。例えば、ネットワーク装置は、より良いカバレッジを実現するために、異なる地理的位置における複数のTRPに結合されてもよい。
一実施形態において、端末装置は、第1のネットワーク装置及び第2のネットワーク装置に接続することができる。第1のネットワーク装置と第2のネットワーク装置の一方をマスタノードとして、他方をセカンダリ―ノードとしてもよい。第1のネットワーク装置と第2のネットワーク装置は、異なるRATを利用してもよい。一実施形態において、第1のネットワーク装置は第1のRAT装置であってもよく、第2のネットワーク装置は第2のRAT装置であってもよい。一実施形態において、第1のRAT装置はeNBであり、第2のRAT装置はgNBである。異なるRATに関する情報は、第1のネットワーク装置及び第2のネットワーク装置の少なくとも一方から端末装置に送信することができる。一実施形態において、第1の情報は、第1のネットワーク装置から端末装置に送信されてもよく、そして第2の情報は、第2のネットワーク装置から直接又は第1のネットワーク装置を介して端末装置に送信されてもよい。一実施形態において、第2のネットワーク装置により設定された端末装置の設定に関する情報は、第2のネットワーク装置から第1のネットワーク装置を介して送信することができる。第2のネットワーク装置により設定された端末装置の再設定に関する情報は、第2のネットワーク装置から直接又は第1のネットワーク装置を介して端末装置に送信することができる。
本明細書で使用される単数形「1つ」、及び「前記」は、文脈に明示的に示されていない限り、複数形も含まれる。「含む」という用語及びその変型は、「含むが、これらに限定されるものではない」を意味するオープンエンド用語として理解されるべきである。「に基づく」という用語は、「に少なくとも部分的に基づく」と理解されるべきである。「一実施形態」及び「実施形態」という用語は、「少なくとも1つの実施形態」と理解されるべきである。「別の実施形態」という用語は、「少なくとも1つの別の実施形態」と理解されるべきである。「第1」、「第2」などの用語は、異なる又は同一の対象を指すことができる。
いくつかの例において、値、プロシージャ、又は機器は、「最良」、「最低」、「最高」、「最小」、「最大」などと称される。このような説明は、多くの使用される機能的代替案の中から選択することができることを示すことを意図されており、そして、このような選択は、他の選択より良く、より小さく、より高い必要がなく、又はそのほかの点でより好ましい必要はないことが、理解されるであろう。
周波数範囲(FR)1とFR2との両方のためのマルチTRP導入へのサポートについての強化が研究されてきた。特に、Rel.16信頼性機能をベースラインとして、マルチTRP及び/又はマルチパネルを使用して、PDSCH以外のチャネル(すなわち、物理ダウンリンク制御チャネル(PDCCH)、PUSCH、及び物理アップリンク制御チャネル(PUCCH))の信頼性及び頑健性を改善する機能を識別及び規定することが合意されている。セル間マルチTRPオペレーションを可能にする機能を識別及び規定することも考えられる。マルチパネル受信を伴う同時マルチTRP送信を評価し、必要に応じて拡張を規定することも考えられる。
単一DCIに基づくマルチTRP PUSCH反復スキームについて、非コードブックに基づくPUSCH送信は、SRSリソースセットの最大数を2つに増やすように強化され、関連付けられるチャネル状態情報参照信号(CSI-RS)リソースは、各SRSリソースセットごとに設定されてもよい。さらに、コードブックに基づくPUSCH送信は、2つのSRSリソースインジケータ(SRI)の指示をサポートし、SRSリソースセットの最大数を2つに増やすように強化されてもよい。しかしながら、2つのSRIをどのように示すか、例えば、オーバーヘッド及び柔軟性を考慮するか、又はシングルTRP送信とマルチTRP送信との間の動的切り替えの柔軟性を考慮するかは考慮されていない。
これに鑑みて、本開示の実施形態は、単一DCIに基づくマルチTRP PUSCH反復スキームのための解決策を提供する。以下、添付図面を参照して、本開示の原理及び実施態様について詳細に説明する。
通信ネットワークの例
図1は本開示の実施形態を実施可能な例示的な通信ネットワーク100を示す。図1に示すように、ネットワーク100は、2つのTRP/パネルに結合されたネットワーク装置110を含む。ネットワーク100は、ネットワーク装置110によりサービングされる端末装置120をさらに含む。図1に示されるネットワーク装置と、端末装置と、TRPとの数は、説明のためのものでだけであり、いかなる限定も暗示されていないことを理解されたい。ネットワーク200は、本開示の実施形態を実施するのに適した任意の適切な数の装置及びTRPを備えることができる。
図1に示すように、ネットワーク装置110は、1つ又は複数のTRPを介して端末装置120と通信してもよい。TRPの各々は、端末装置120と通信するための複数のビームを提供することができる。
ネットワーク100における通信は、New Radioアクセス(NR)、ロングタームエボリューション(LTE)、LTE-Evolution、LTE-Advanced(LTE-A)、広帯域符号分割多元接続(WCDMA)、符号分割多元接続(CDMA)及びモバイル通信のためのグローバルシステム(GSM)などを含むがこれらに限定されない、任意の適切な規格に準拠することができる。さらに、通信は、現在知られている、又は将来開発される任意の世代の通信プロトコルに従って実行することができる。通信プロトコルの例は、第1世代(1G)、第2世代(2G)、2.5G、2.75G、第3世代(3G)、第4世代(4G)、4.5G、第5世代(5G)通信プロトコルを含むが、これらに限定されない。
いくつかのシナリオにおいて、ネットワーク装置110は、PUSCH上での反復のために、単一のDCI内で複数のPUSCH送信をスケジューリングしてもよい。したがって、端末装置120は、TRPを介して該複数のPUSCH送信をネットワーク装置110に送信してもよい。いくつかの実施形態において、端末装置120は、第1のSRSリソースセットと第2のSRSリソースセットとを有するように設定されてもよい。端末装置120は、第1のSRSリソースセットと第2のSRSリソースセットとから1つ又は複数のSRSリソースを選択し、前記1つ又は複数のSRSリソースに基づいてそのPUSCH送信プリコーダを決定してもよい。これにより、複数のPDSCH送信は、プリコーダに基づいてネットワーク装置110に送信されることができる。1つ又は複数のリソースの選択は、オーバーヘッド及び柔軟性、例えば、シングルTRP送信とマルチTRP送信との間の動的切り替えの柔軟性を考慮してもよい。これについては、以下図2を参照して詳細に説明する。
[SRSリソース選択の実現例]
図2は本開示のいくつかの実施形態にかかる、DCI内でのPUSCH送信のスケジューリング中の通信のためのプロセス200を示す模式図である。説明のために、図1を参照してプロセス200を説明する。プロセス200には、図1に示されるように、ネットワーク装置110及び端末装置120が関与してもよい。
図2に示すように、ネットワーク装置110は、第1のSRSリソースセットと第2のSRSリソースセット(それぞれセットAとセットBとも称される)とに関連付けられるリソース設定情報を端末装置120に送信してもよい(201)。いくつかの実施形態において、第1のSRSリソースセットが第1のTRPに関連付けられてもよく、第2のSRSリソースセットが第2のTRPに関連付けられてもよい。いくつかの実施形態において、ネットワーク装置110は、無線リソース制御(RRC)シグナリングを介してリソース設定情報を送信してもよい。いくつかの実施形態において、ネットワーク装置110は、媒体アクセス制御制御要素(MAC CE)を介してリソース設定情報を送信してもよい。いくつかの実施形態において、ネットワーク装置110は、DCIを介してリソース設定情報を送信してもよい。もちろん、任意の他の適切な方法も可能である。
いくつかの実施形態において、ネットワーク装置110は、端末装置120に、第1のSRSリソースセットと第2のSRSリソースセットとから選択された1つ又は複数のリソースを示す指示を送信してもよい。例えば、選択された1つ又は複数のリソースは、第1のTRPと第2のTRPとの両方に関連付けられてもよい。いくつかの実施形態において、ネットワーク装置110は、RRCシグナリング、MAC CE、又はDCIのうちの少なくとも1つを介してこの指示を送信してもよい。これにより、第1のSRSリソースセットと第2のSRSリソースセットとのために利用可能なSRIのサブセットを定義又は設定してもよい。したがって、SRIフィールドのビット数をさらに減らすことができるため、DCI内のシグナリングオーバーヘッドを節約することができる。
いくつかの実施形態において、セットA内に、NSRS_a個のSRSリソースが存在し、セットB内に、NSRS_bのSRSリソースが存在する。NSRS_aとNSRS_bとはいずれも正の整数であり、1≦NSRS_a≦4、且つ、1≦NSRS_b≦4である。これにより、端末装置120は、2つのSRSリソースセット、すなわちセットAとセットBとを有するように設定されることができる。いくつかの実施形態において、NSRS_aの値とSRS_bの値とは異なってもよい。いくつかの実施形態において、NSRS_aの値とSRS_bの値とは同じであってもよい。
いくつかの実施形態において、端末装置120は、単一のDCIに基づくマルチTRP PUSCH反復スキームで設定されてもよい。例えば、端末装置120は、スキームを示すパラメータ/設定を有するように設定されてもよい。いくつかの実施形態において、端末装置120は、複数のPUSCH送信/反復(例えば、第1の数のPUSCH送信/反復)を有するように設定されてもよい。該第1の数がMとして表されると仮定する。いくつかの実施形態において、Mは正の整数である。例えば、1≦M≦32である。もう一つの例について、M∈{1,2,4,8,16,32}である。
いくつかの実施形態において、M≧2である場合、複数のPUSCH送信/反復について2つのPUSCH送信/反復セットがあってもよく(例えば、セット1及びセット2)、セット1は第2の数のPUSCH送信/反復を有し(第2の数はM1であり、M1は正の整数、例えば、M1=M/2又はM1=ceil(M/2)又はM1=floor(M/2))、セット2は第3の数のPUSCH送信/反復を有する(第3の数はM2であり、M2=M-M1)。
いくつかの実施形態において、PUSCH上での反復について、ネットワーク装置110は、端末装置120に、単一のDCI内でPUSCH送信のセットのためのスケジューリングを送信してもよい(202)。いくつかの実施形態において、該単一のDCIは、第1のSRIフィールド(本明細書では第1のフィールドとも称される)と第2のSRIフィールド(本明細書では第2のフィールドとも称される)を含んでもよい。第1のSRIフィールドは、第1のSRSリソースセット内のSRSリソースの第1のサブセットについての第1のSRIに関連付けられる第1のインデックスを示す。第2のSRIフィールドは、第2のSRSリソースセット内のSRSリソースの第2のサブセットについての第2のSRIに関連付けられる第2のインデックスを示す。これらの実施形態において、第1のSRIと第2のSRIとのうちの多くても1つは、対応するSRSリソースセットにSRSリソースがないことを示してもよい。例えば、第1のインデックス又は第2のインデックスは、「N/A」又は「予約済み」を示してもよい。これにより、示された「N/A」又は「予約済み」は、対応するSRSリソースセットにSRSリソースがないことを示すためのものである。
いくつかの代替実施形態において、DCIは、第3のインデックスを示す1つのSRIフィールド(本明細書では第3のフィールドとも称される)のみを含んでもよい。いくつかの実施形態において、第3のインデックスは、SRSリソースの第1のサブセットのための第1のSRIのみに関連付けられてもよい。いくつかの実施形態において、第3のインデックスは、SRSリソースの第2のサブセットのための第2のSRIのみに関連付けられてもよい。
いくつかの実施形態において、第3のインデックスは、SRSリソースの第1のサブセットのための第1のSRIと、SRSリソースの第2のサブセットのための第2のSRIとの両方に関連付けられてもよい。いくつかの代替実施形態において、第3のインデックスは、SRSリソースの第1のサブセットとSRSリソースの第2のサブセットとの両方のための1つのSRI(本明細書では第3のSRIとも称される)に関連付けられてもよい。
いくつかの代替実施形態において、DCIはSRIフィールドを含まなくてもよい。例えば、第1のSRSリソースセットと第2のSRSリソースセットとのそれぞれにSRSリソースが1つしかない場合、DCIはSRIフィールドを含まなくてもよい。
いくつかの実施形態において、DCI内でのPUSCH送信のセットのためのスケジューリングが受信されると、端末装置120は、第1のSRSリソースセット内のSRSリソースの第1のサブセットと、第2のSRSリソースセット内のSRSリソースの第2のサブセットとを決定してもよい(203)。DCIがSRIフィールドを含まない、例えば、第1のSRSリソースセットと第2のSRSリソースセットとの各々が1つのみのリソースを含むいくつかの実施形態において、端末装置120は、第1のSRSリソースセット内の該1つのリソースを含む第1のサブセットを決定し、第2のSRSリソースセット内の該1つのリソースを含む第2のサブセットを決定してもよい。
DCIが第1のSRIフィールドと第2のSRIフィールドとを含むいくつかの実施形態において、端末装置120は、第1のSRIフィールド内のビット数(第1のビット数とも称される)を決定し、該第1のビット数に基づいてDCIから第1のSRIフィールドを決定してもよい。端末装置120は、第2のSRIフィールド内のビット数(第2のビット数とも称される)を決定し、該第2のビット数に基づいてDCIから第2のSRIフィールドを決定してもよい。そして、端末装置120は、第1のSRIに基づいてSRSリソースの第1のサブセットを決定し、第2のSRIに基づいてSRSリソースの第2のサブセットを決定してもよい。これについては、実施形態1から実施形態2に関連して詳細に説明する。
いくつかの実施形態において、用語「送信」、「送信オケージョン」、及び「反復」は、互換的に使用されてもよい。用語「プリコーダ」、「プリコーディング」、「プリコーディングマトリクス」、「ビーム」、「空間関係情報」、及び「空間関係」は、互換的に使用されてもよい。
いくつかの実施形態において、PUSCH送信のセットは、PUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含む。いくつかの実施形態において、PUSCH送信/反復の第1のサブセットのためのプリコーダは、第1のSRIフィールドにより示される第1のSRIと、TPMI(例えば、第1のTPMI)と、送信ランクとに基づいて決定されてもよい。いくつかの実施形態において、PUSCH送信/反復の第2のサブセットのためのプリコーダは、第2のSRIフィールドにより示される第2のSRIと、TPMI(例えば、第2のTPMI)と、送信ランクとに基づいて決定されてもよい。いくつかの実施形態において、PUSCH送信/反復の第1のサブセットのためのプリコーダは、SRSリソースの第1のサブセットと、TPMI(例えば、第1のTPMI)と、送信ランクとに基づいて決定されてもよい。いくつかの実施形態において、PUSCH送信/反復の第2のサブセットのためのプリコーダは、SRSリソースの第2のサブセットと、TPMI(例えば、第2のTPMI)と、送信ランクとに基づいて決定されてもよい。
いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、SRSリソースを含んでいない第1のサブセットを示してもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、SRSリソースの第1のサブセットについて決定されたSRSリソースを示さなくてもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、第1のSRSリソースセット内で決定されたSRSリソースを示さなくてもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、PUSCH送信のセット又はPUSCH送信の第1のサブセットが第1のSRI及び/又はTPMI(例えば、第1のTPMI)に基づいていないことを示してもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置が第2のSRI及びTPMI(例えば、第2のTPMI)並びに送信ランクに基づいてPUSCH送信のセットを送信することを示してもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がPUSCH送信のセット内のPUSCH送信の第2のサブセットのみを送信し、PUSCH送信の第2のサブセットが、第2のSRI及びTPMI(例えば、第2のTPMI)並びに送信ランクに基づくことを示してもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がPUSCH送信の第1のサブセットを送信しないことを示してもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がPUSCH送信のセット内の1つのみのPUSCH送信(例えば、第1のPUSCH送信)を送信することを示してもよい。いくつかの実施形態において、第1のSRIフィールド(例えば、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がDCIによりスケジューリングされたPUSCH送信のセットを送信しないか、又は端末装置がそれを省略することを示してもよい。いくつかの実施形態において、第1のSRIフィールド内のインデックスにマッピングされたビットフィールドのコードポイント又は値は、「N/A」又は「予約済み」であってもよい。いくつかの実施形態において、第2のSRIは、第2のSRIフィールド内で示される。
いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、SRSリソースを含んでいない第2のサブセットを示してもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、SRSリソースの第2のサブセットについて決定されたSRSリソースを示さなくてもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、第2のSRSリソースセット内で決定されたSRSリソースを示さなくてもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、PUSCH送信のセット又はPUSCH送信の第2のサブセットが第2のSRI及び/又はTPMI(例えば、第2のTPMI)に基づいていないことを示してもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置が第1のSRI及びTPMI(例えば、第1のTPMI)並びに送信ランクに基づいてPUSCH送信のセットを送信することを示してもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がPUSCH送信のセット内のPUSCH送信の第1のサブセットのみを送信し、PUSCH送信の第1のサブセットが、第1のSRI及びTPMI(例えば、第1のTPMI)並びに送信ランクに基づくことを示してもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がPUSCH送信の第2のサブセットを送信しないことを示してもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がPUSCH送信のセット内の1つのみのPUSCH送信(例えば、第1のPUSCH送信)を送信することを示してもよい。いくつかの実施形態において、第2のSRIフィールド(例えば、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドの1つのコードポイント又は1つの値)は、端末装置がDCIによりスケジューリングされたPUSCH送信のセットを送信しないか、又は端末装置がそれを省略することを示してもよい。いくつかの実施形態において、第2のSRIフィールド内のインデックスにマッピングされたビットフィールドのコードポイント又は値は、「N/A」又は「予約済み」であってもよい。いくつかの実施形態において、第1のSRIは、第1のSRIフィールドにより示される。
いくつかの実施形態において、第1のSRIフィールドと第2のSRIフィールドとのうちの多くても1つは、SRSリソースが決定されていないことを示してもよい。いくつかの実施形態において、第1のSRIフィールドと第2のSRIフィールドとのうちの多くても1つは、「N/A」又は「予約済み」を示してもよい。いくつかの実施形態において、第1のSRIフィールドと第2のSRIフィールドとのうちの多くても1つは、実施形態の[0047]及び実施形態の[0048]で説明された実施形態を示してもよい。いくつかの実施形態において、第1のSRIフィールドと第2のSRIフィールドとのうちの少なくとも1つは、第1のSRSリソースセット及び/又は第2のSRSリソースセット内の少なくとも1つのSRSリソースを示す。
[実施形態1]
本実施形態において、コードブックに基づくアップリンク送信が説明される。いくつかの実施形態において、コードブックに基づくアップリンク送信について、第1のSRIフィールドのための第1のビット数(又は「予約済み」ではないコードポイント数、本明細書ではBaと表される)は、第1のSRSリソースセット内のSRSリソース数プラス1(例えば、N/Aのコードポイント)に依存してもよい。例えば、端末装置120は、式(1)により第1のビット数Baを決定してもよい。
Figure 0007666604000001
(1)
ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。
いくつかの実施形態において、第1のビット数に基づいてDCIから第1のフィールドを復号すると、端末装置120は、第1のインデックスから第1のSRIへのマッピングに基づいてSRSリソースの第1のサブセットを決定してもよい。例示のために、第1のインデックスから第1のSRIへのマッピングのいくつかの例が、以下の表1A-1Dに示される。
表1A NSRS_a=1の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000002
表1B NSRS_a=2の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000003

表1C NSRS_a=3の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000004
表1D NSRS_a=4の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000005
表1A-表1Dに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表1A-表1D内の列のサブセット及び/又は行のサブセットが使用されてもよい。いくつかの実施形態において、表1A-表1Dの第2の列と第3の列とのうちの1つのみが使用されてもよい。
いくつかの代替実施形態において、第1のSRIフィールドのための第1のビット数(又は「予約済み」ではないコードポイント数)は、第1のSRSリソースセット内のSRSリソース数に依存してもよい。この実施形態において、第1のSRIフィールド内で1つのSRSリソースを示すべきである。例えば、第1のTRPがPUSCH送信/反復用に想定されるべきである。
例えば、端末装置120は、式(2)により第1のビット数Baを決定してもよい。
Figure 0007666604000006
(2)
ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。
いくつかの実施形態において、第1のビット数に基づいてDCIから第1のフィールドを復号すると、端末装置120は、第1のインデックスから第1のSRIへのマッピングに基づいてSRSリソースの第1のサブセットを決定してもよい。例示のために、第1のインデックスから第1のSRIへのマッピングのいくつかの例が、以下の表2A-表2Cに示される。NSRS_a=1且つBa=0であるいくつかの実施形態において、第1のSRIフィールドは省略されてもよい。

表2A NSRS_a=2の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000007
表2B NSRS_a=3の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000008
表2C NSRS_a=4の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000009
表2A-表2Cに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表2A-表2C内の列のサブセット及び/又は行のサブセットが使用されてもよい。
いくつかの実施形態において、第2のSRIフィールドのための第2のビット数(又は「予約済み」ではないコードポイント数、本明細書ではBbとして表される)は、第2のSRSリソースセット内のSRSリソース数+1に依存してもよい。例えば、端末装置120は、式(3)により第2のビット数Bbを決定してもよい。
Figure 0007666604000010
(3)
ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。
いくつかの実施形態において、第2のビット数に基づいてDCIから第2のフィールドを復号すると、端末装置120は、第2のインデックスから第2のSRIへのマッピングに基づいてSRSリソースの第2のサブセットを決定してもよい。例示のために、第2のインデックスから第2のSRIへのマッピングのいくつかの例が、以下の表3A-表3Dに示される。

表3A NSRS_b=1の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000011
表3B NSRS_b=2の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000012
表3C NSRS_b=3の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000013
表3D NSRS_b=4の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000014
表3A-表3Dに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表3A-表3D内の列のサブセット及び/又は行のサブセットが使用されてもよい。いくつかの実施形態において、表3A-表3Dの第2の列と第3の列とのうちの1つのみが使用されてもよい。
[実施形態2]
本実施形態において、非コードブックに基づくアップリンク送信が説明される。いくつかの実施形態において、非コードブックに基づくアップリンク送信について、第1のSRIフィールドのための第1のビット数(又は「予約済み」ではないコードポイント数、本明細書ではBaと表される)は、PUSCH送信のセットのための最大層数と、第1のSRSリソースセット内のSRSリソース数プラス1(例えば、N/Aのコードポイント)とに依存してもよい。例えば、端末装置120は、式(4)により第1のビット数Baを決定してもよい。
Figure 0007666604000015
(4)
ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。
いくつかの代替実施形態において、非コードブックに基づくアップリンク送信について、第1のSRIフィールドのための第1のビット数(又は「予約済み」ではないコードポイント数、本明細書ではBaと表される)は、PUSCH送信のセットのための最大層数と、第1のSRSリソースセット内のSRSリソース数とに依存してもよい。例えば、端末装置120は、式(5)により第1のビット数Baを決定してもよい。
Figure 0007666604000016
(5)
ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。これらの実施形態において、少なくとも1つのSRSリソースが第1のSRIフィールド内で示されるべきであり、換言すれば、第1のTRPがPUSCH送信/反復用に想定されるべきである。
いくつかの実施形態において、第1のビット数に基づいてDCIから第1のフィールドを復号すると、端末装置120は、第1のインデックスから第1のSRIへのマッピングに基づいてSRSリソースの第1のサブセットを決定してもよい。例示のために、第1のインデックスから第1のSRIへのマッピングのいくつかの例が、以下の表4A-表4Dに示される。NSRS_a=1且つBa=0であるいくつかの実施形態において、第1のSRIフィールドは省略されてもよい。

表4A Lmax=1の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000017
表4B Lmax=2の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000018

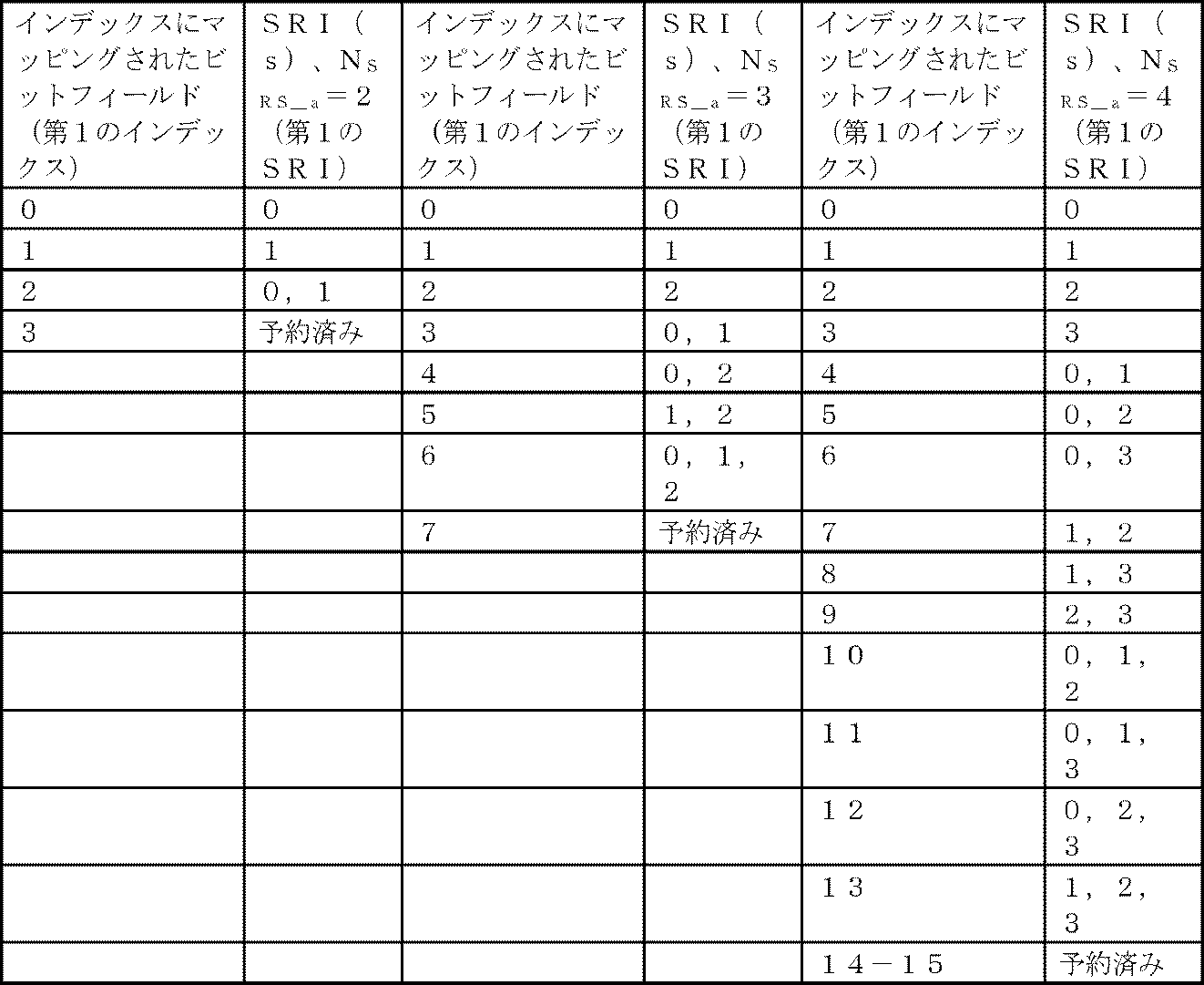

表4C Lmax=3の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000019

表4D Lmax=4の場合の第1のインデックスから第1のSRIへのマッピングの例
Figure 0007666604000020
表4A-表4Dに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表4A-表4D内の列のサブセット及び/又は行のサブセットが使用されてもよい。
いくつかの実施形態において、非コードブックに基づくアップリンク送信について、第2のSRIフィールドのための第2のビット数(又は「予約済み」ではないコードポイント数、本明細書ではBbと表される)は、PUSCH送信のセットのための最大層数と、第2のSRSリソースセット内のSRSリソース数とに依存してもよい。例えば、端末装置120は、式(6)により第2のビット数Bbを決定してもよい。
Figure 0007666604000021
(6)
ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。
いくつかの実施形態において、第2のビット数に基づいてDCIから第2のフィールドを復号すると、端末装置120は、第2のインデックスから第2のSRIへのマッピングに基づいてSRSリソースの第2のサブセットを決定してもよい。例示のために、第1/第2のインデックスから第1/第2のSRIへのマッピングのいくつかの例が、以下の表5A-表5Dに示される。この実施形態において、NSRSはNSRS_a又はNSRS_bであってもよい。
表5A Lmax=1の場合の第1/第2のインデックスから第1/第2のSRIへのマッピングの例
Figure 0007666604000022

表5B Lmax=2の場合の第1/第2のインデックスから第1/第2のSRIへのマッピングの例
Figure 0007666604000023

表5C Lmax=3の場合の第1/第2のインデックスから第1/第2のSRIへのマッピングの例
Figure 0007666604000024

表5D Lmax=4の場合の第1/第2のインデックスから第1/第2のSRIへのマッピングの例
Figure 0007666604000025
表5A-表5Dに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表5A-表5D内の列のサブセット及び/又は行のサブセットが使用されてもよい。
いくつかの実施形態において、第1のサブセット内のSRSリソースのためのポート数と、第2のサブセット内のSRSリソースのためのポート数とは同じである。
いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースのためのポート数がRである場合(Rは{1,2,3,4}のうちの何れか1つであってもよい)。第2のサブセット内のSRSリソースは、少なくともRの値に基づいて決定される。
いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースのためのポート数がRである場合(Rは{1,2,3,4}のうちの何れか1つであってもよい)、第2のSRIの第1の値(例えば値0)はポート数Rを有する第1のSRSリソースを示す。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースのためのポート数がRである場合(Rは{1,2,3,4}のうちの何れか1つであってもよい)、第2のSRIの第2の値(例えば値1)はポート数Rを有する第2のSRSリソースを示す。例えば、第2のSRSリソースセット内のポート数がRのSRSリソースの数はSである。Sは正の整数であり、Sは1より大きい。例えば、Sは{2,3,4}のうちの何れか1つである。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースのためのポート数がRである場合(Rは{1,2,3,4}のうちの何れか1つであってもよい)、第2のSRIの第3の値(例えば値2)はポート数Rを有する第3のSRSリソースを示す。例えば、第2のSRSリソースセット内のポート数がRのSRSリソースの数はSである。Sは正の整数であり、Sは2より大きい。Sは{3,4}のうちの何れか1つである。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースのためのポート数がRである場合(Rは{1,2,3,4}のうちの何れか1つであってもよい)、第2のSRIの第4の値(例えば値2)はポート数Rを有する第4のSRSリソースを示す。例えば、第2のSRSリソースセット内のポート数がRのSRSリソースの数はSである。Sは正の整数であり、Sは3より大きい。例えば、Sは4である。例えば、端末装置は、コードブックに基づくアップリンク送信を有するように設定されてもよい。
いくつかの実施形態において、第1のサブセット内のSRSリソースの数と、第2のサブセット内のSRSリソースのためのポート数とは同じである。
いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースの数がTである場合(Tは{1,2,3,4}のうちの何れか1つであってもよい)。第2のサブセット内のSRSリソースは、少なくともTの値に基づいて決定される。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースの数が1である場合、第2のSRIは、第2のSRSリソースセット内のSRSリソースのうちの1つのSRSリソースを示す。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースの数が2である場合、第2のSRIは、第2のSRSリソースセット内のSRSリソースのうちの2つのSRSリソースを示す。例えば、第2のSRSリソースセット内のSRSリソースの数はSである。Sは正の整数であり、Sは1より大きい。例えば、Sは{2,3,4}のうちの何れか1つである。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースの数が3である場合、第2のSRIは、第2のSRSリソースセット内のSRSリソースのうちの3つのSRSリソースを示す。例えば、第2のSRSリソースセット内のSRSリソースの数はSである。Sは正の整数であり、Sは2より大きい。Sは{3,4}のうちの何れか1つである。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースの数が4である場合、第2のSRIは、第2のSRSリソースセット内のSRSリソースのうちの4つのSRSリソースを示す。例えば、第2のSRSリソースセット内のSRSリソースの数はSである。Sは正の整数であり、Sは3より大きい。例えば、Sは4である。いくつかの実施形態において、第1のSRIにより示される第1のサブセット内のSRSリソースの数が4である場合、第2のSRIは、第2のSRSリソースセット内の全ての4つのSRSリソースを示す。例えば、端末装置は、コードブックに基づくアップリンク送信を有するように設定されてもよい。
いくつかの実施形態において、コードブックに基づくアップリンク送信又は非コードブックに基づくアップリンク送信について、端末装置120は、第1のサブセット内のSRSリソースのポート数、第1のサブセット内のSRSリソースの数、第1のインデックス、第2のインデックス、第1のSRIの値、又は第2のSRIの値のうちの少なくとも1つに基づいて、第2のサブセットを決定してもよい。これについては、実施形態3に関連して以下に説明する。
[実施形態3]
いくつかの実施形態において、コードブックに基づくアップリンク送信について、端末装置120は、式(1)又は式(2)により、第1のSRIフィールド内の第1のビット数Baを決定し、第2のSRSリソースセット内の同じ数のポートを有するSRSリソースの最大数に基づいて、第2のSRIフィールド内の第2のビット数Bbを決定してもよい。例えば、端末装置は、フルパワーモードがfullpowermode2であるように設定されてもよい。
例えば、端末装置120は、下式(7)により、第2のSRIフィールド内の第2のビット数Bbを決定してもよい。
Figure 0007666604000026
(7)
ここで、iは第2のSRSリソースセット内のP個のポートを有するSRSリソースの数のインデックスを表し、i=1,...G又はi=0,...G-1であり、ここで、GはPの全ての異なる値の総数を表し、Nは第2のリソースセット内のP個のポートを有するSRSリソースの数を表す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。
別の例として、端末装置120は、下式(8)により、第2のSRIフィールド内の第2のビット数Bbを決定してもよい。
Figure 0007666604000027
(8)
ここで、iは第2のSRSリソースセット内のP個のポートを有するSRSリソースの数のインデックスを表し、i=1,...G又はi=0,...G-1であり、ここで、GはPの全ての異なる値の総数を表し、Nは第2のリソースセット内のP個のポートを有するSRSリソースの数を表す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。
いくつかの実施形態において、非コードブックに基づくアップリンク送信について、端末装置120は、式(4)又は式(5)により、第1のSRIフィールド内の第1のビット数Baを決定し、層数kのために第2のSRSリソースセット内のSRSリソースから選択された順列の最大数とPUSCH送信のセットの最大層数とに基づいて、第2のSRIフィールド内の第2のビット数Bbを決定してもよい。例えば、端末装置は、フルパワーモードがfullpowermode2であるように設定されてもよい。
例えば、端末装置120は、下式(9)により、第2のSRIフィールド内の第2のビット数Bbを決定してもよい。
Figure 0007666604000028
(9)
ここで、k=1,...min(Lmax,NSRS_b)であり、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。この実施形態において、第1及び/又は第2のSRIフィールド内で少なくとも1つのSRSリソースを示すべきである。少なくとも1つのSRSリソースが第1のフィールド内で示される場合、第1のTRPがPUSCH送信/反復用に想定されるべきである。例示のために、第2のインデックスから第2のSRIへのマッピングのいくつかの例が、以下の表6A-表6Dに示される。本例において、NSRSはNSRS_bである。

表6A Lmax=1の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000029
表6B Lmax=2の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000030

表6C Lmax=3の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000031

表6D Lmax=4の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000032
表6A-表6Dに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表6A-表6D内の列のサブセット及び/又は行のサブセットが使用されてもよい。
別の例として、端末装置120は、下式(10)により、第2のSRIフィールド内の第2のビット数Bbを決定してもよい。
Figure 0007666604000033
(10)
Figure 0007666604000034
ここで、であり、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。この式は単なる一例であり、任意の他の適切な形態も可能であることに留意すべきである。例示のために、第2のインデックスから第2のSRIへのマッピングのいくつかの例が、以下の表7A-表7Dに示される。NSRS_a=1且つBb=0であるいくつかの実施形態において、第2のSRIフィールドは省略されてもよい。
表7A Lmax=1の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000035
表7B Lmax=2の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000036

表7C Lmax=3の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000037

表7D Lmax=4の場合の第2のインデックスから第2のSRIへのマッピングの例
Figure 0007666604000038
表7A-表7Dに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表7A-表7D内の列のサブセット及び/又は行のサブセットが使用されてもよい。
いくつかの実施形態において、第2のサブセットのためのSRI(例えば、表6A-表6D及び表7A-表7Dのうちの少なくとも1つ内のSRI)は、{X}、{X,X}、{X,X,X}、{X,X,X,X10}のうちの少なくとも1つに関連付けられてもよい。例えば,X,X,X,X,X,X,X,X,X,X10の各々は、0、1、2、3のうちの何れか1つであってもよい。別の例について、Xは、{0,1,2,3}のうちの何れか1つであってもよい。別の例について、{X,X}は、{0,1},{0,2},{0,3},{1,2},{1,3},{2,3}のうちの何れか1つであってもよい。別の例について、{X,X,X}は、{0,1,2},{0,1,3},{0,2,3},{1,2,3}のうちの何れか1つであってもよい。例えば、{X,X,X,X10}は、{0,1,2,3}であってもよい。いくつかの実施形態において、第2のサブセットのためのSRI(例えば、表6A-表6D及び表7A-表7Dのうちの少なくとも1つ内のSRI)が、{X}、{X,X}、{X,X,X}、{X,X,X,X10}のうちのいずれに関連付けられるかは、第1のSRIにより示される第1のサブセット内のSRSリソースの数に依存する。例えば、第1のサブセット内のSRSリソースの数が1である場合、第2のサブセットのためのSRIは{X}である。別の例について、第2のサブセット内のSRSリソースの数が2である場合、第2のサブセットのためのSRIは{X,X}である。別の例について、第1のサブセット内のSRSリソースの数が3である場合、第2のサブセットのためのSRIは{X,X,X}である。別の例について、第1のサブセットのSRSリソースの数が4である場合、第2のサブセットのためのSRIは{X,X,X,X10}である。
ここまでは、DCIが2つのSRIフィールドを含む場合について以上に説明した。いくつかの代替実施形態において、DCIは、1つのみのSRIフィールド(すなわち、第3のフィールド、本明細書では第3のSRIフィールドとも称される)を含んでもよい。この場合、端末装置120は、第3のSRIフィールド内のビット数(第3のビット数とも称される)を決定し、該第3のビット数に基づいてDCIから第3のSRIフィールドを決定してもよい。すると、端末装置120は、第3のSRIフィールドに基づいて、SRSリソースの第1のサブセットと第2のサブセットとを決定してもよい。これについては、実施形態4から実施形態5に関連して詳細に説明する。
[実施形態4]
本実施形態において、第3のフィールドは、SRSリソースの第1のサブセットのための第1のSRIと、SRSリソースの第2のサブセットのための第2のSRIとのうちの少なくとも1つに関連付けられる第3のインデックスを示す。言い換えれば、インデックスにマッピングされた各コードポイント又はビットフィールドは、第1及び第2のSRIの一方又は両方を示す。
いくつかの実施形態において、コードブックに基づくアップリンク送信について、第3のフィールド内の第3のビット数Bcの範囲は、ゼロから
Figure 0007666604000039
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表す。Bcは非負の整数である。例えば
Figure 0007666604000040
である。
いくつかの代替実施形態において、コードブックに基づくアップリンク送信について、第3のフィールド内の第3のビット数Bcの範囲は、ゼロから
Figure 0007666604000041
までであってもよく、ここで、jは第1のSRSリソースセットと第2のSRSリソースセットとのうちの少なくとも1つ内のQ個のポートを有するSRSリソースの数のインデックスを表し、XはQjの全ての異なる値の総数を表し、NSRS_a,jは第1のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表し、NSRS_b,jは第2のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表す。例えば
Figure 0007666604000042
である。
いくつかの実施形態において、非コードブックに基づくアップリンク送信について、第3のフィールド内の第3のビット数Bcの範囲は、ゼロから
Figure 0007666604000043
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。例えば
Figure 0007666604000044
である。
いくつかの実施形態において、非コードブックに基づくアップリンク送信について、第3のフィールド内の第3のビット数Bcの範囲は、ゼロから
Figure 0007666604000045
までであってもよく、ここで、k=1,...min(Lmax,NSRS_a,NSRS_b)であり、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。例えば
Figure 0007666604000046
である。
第3のインデックスが1つのみのSRI(第1のSRI又は第2のSRI)を示し、反復回数がMであるいくつかの実施形態において、M個のPUSCH送信/反復のためのプリコーダは、示されたSRIと、対応する送信されたプリコーディングマトリクスインジケータ(TPMI:transmitted precoding matrix indicator)と、送信ランク(例えば、単一TRP反復(3GPPリリース15/16反復))とに基づいて決定されてもよい。
いくつかの実施形態において、PUSCH送信のセットは、PUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含む。いくつかの実施形態において、第3のインデックスが第1及び第2のSRIの両方を示し、反復回数M≧2である場合、PUSCH送信/反復の第1のサブセットのためのプリコーダは、第3のインデックスにより示される第1のSRIと、TPMI(例えば、第1のTPMI)と、送信ランクにより示される第1のSRIに基づいて決定され、PUSCH送信/反復の第2のサブセットのためのプリコーダは、第3のインデックスにより示される第2のSRIと、TPMI(例えば、第2のTPMI)と、送信ランクとに基づいて決定されてもよい。(例えば、マルチTRP反復)。
いくつかの実施形態において、第3のインデックスが第1及び第2のSRIの両方を示し、反復回数M=1である場合、PUSCH送信/反復のためのプリコーダは、SRIフィールド内で示される第1のSRIと、TPMI(例えば、第1のTPMI)と、送信ランクとに基づく。(例えば、単一TRP送信)
いくつかの代替実施形態において、第3のインデックスが第1及び第2のSRIの両方を示し、反復回数M=1である場合、PUSCH送信/反復の第1のサブセットのためのプリコーダは、SRIフィールド内で示される第1のSRIと、TPMI(例えば、第1のTPMI)と、SRIのいくつかの値(S1)についての送信ランクとに基づき、PUSCH送信/反復の第2のサブセットのためのプリコーダは、SRIフィールド内で示される第2のSRIと、TPMI(例えば、第2のTPMI)と、SRIの他の値(S2)についての送信ランクとに基づく。例えば、S1 mod 2=0、S2 mod 2=1である。
[実施形態5]
本実施形態において、第3のフィールドは、SRSリソースの第1のサブセットと、SRSリソースの第2のサブセットとの両方のための第3のSRIに関連付けられる第3のインデックスを示す。言い換えれば、第3のSRIは、第1のSRSリソースセットと第2のSRSリソースセットとの両方に適用される。これらの実施形態において、端末装置120は、第3のSRIに基づいてSRSリソースの第1のサブセットを決定し、同様に第3のSRIに基づいてSRSリソースの第2のサブセットを決定してもよい。
いくつかの実施形態において、コードブックに基づくアップリンク送信について、第1のSRSリソースセットと第2のSRSリソースセット内に設定されるSRSリソースの数は同じである。SRSリソースの数をNSRSとすると、第3のSRIフィールド内のビット数Bcは、下式(11)により決定されてもよい。
Figure 0007666604000047
(11)
ここで、NSRSは、第1のSRSリソースセットと第2のSRSリソースセットとの各々内のSRSリソースの数を表す。第3のSRIフィールド内で示される第3のSRIは、第1のSRSリソースセットと第2のSRSリソースセットとの両方に適用される。
いくつかの実施形態において、NSRS=1の場合、Bc=0である。例えば、第3のSRIフィールドは省略されてもよい。例えば、第1のSRSリソースセットと第2のSRSリソースセットとの各々が単一のSRSリソースを有する場合、2つのSRSリソース(第1のSRSリソースセット内のSRSリソースと第2のSRSリソースセット内のSRSリソース)がPUSCH送信/反復セット用に想定される。例えば、PUSCH送信/反復の数M≧2である場合、これら2つのSRSリソースがこれらのPUSCH送信/反復用に想定される。別の例として、M=1の場合、第1のSRSリソースセット内のSRSリソースは、PUSCH送信/反復用に想定される。
いくつかの実施形態において、NSRS=2、Bc=1の場合、2つのSRIは第3のインデックスにより示され、2つのSRIの各々は、各SRSリソースセット内の1つのSRSリソースに対応する。第3のインデックスから第3のSRIへのマッピングの例が以下の表8に示される。
表8 第3のインデックスからSRIへのマッピングの例
Figure 0007666604000048
例えば、M=1の場合、第1のSRI(例えば、第1のSRSリソースセット内のSRSリソースを示す)がPUSCH送信/反復用に想定される。別の例として、M=1であり、且つ、インデックスにマッピングされるビットフィールドが0である場合、第1のSRIはPUSCH送信/反復用に想定される。M=1であり、且つ、インデックスにマッピングされるビットフィールドが1である場合、第2のSRIはPUSCH送信/反復用に想定される。
いくつかの実施形態において、NSRS=3、Bc=2の場合、2つのSRIは第3のインデックスにより示され、2つのSRIの各々は、各SRSリソースセット内の1つのSRSリソースに対応する。第3のインデックスからSRIへのマッピングの例が以下の表9に示される。
表9 第3のインデックスからSRIへのマッピングの例
Figure 0007666604000049
例えば、M=1の場合、第1のSRI(例えば、第1のSRSリソースセット内のSRSリソースを示す)がPUSCH送信/反復用に想定される。別の例として、M=1であり、且つ、インデックスにマッピングされるビットフィールドが0又は2である場合、第1のSRIはPUSCH送信/反復用に想定される。M=1であり、且つ、インデックスにマッピングされるビットフィールドが1である場合、第2のSRIはPUSCH送信/反復用に想定される。
いくつかの実施形態において、NSRS=4、且つ、Bc=2の場合、2つのSRIは第3のインデックスにより示され、2つのSRIの各々は、各SRSリソースセット内の1つのSRSリソースに対応する。第3のインデックスからSRIへのマッピングの例が以下の表10に示される。

表10 第3のインデックスからSRIへのマッピングの例
Figure 0007666604000050
例えば、M=1の場合、第1のSRI(例えば、第1のSRSリソースセット内のSRSリソースを示す)がPUSCH送信/反復用に想定される。別の例として、M=1であり、且つ、インデックスにマッピングされるビットフィールドが0又は2である場合、第1のSRIはPUSCH送信/反復用に想定される。M=1であり、且つ、インデックスにマッピングされるビットフィールドが1又は3である場合、第2のSRIはPUSCH送信/反復用に想定される。
いくつかの実施形態において、非コードブックに基づくアップリンク送信について、第1のSRSリソースセットと第2のSRSリソースセット内に設定されるSRSリソースの数は同じである。SRSリソースの数がNSRSあり、2つのPUSCH送信/反復セットについて同じ数の層が存在すると仮定すると、第3のSRIフィールド内のビット数Bcは、下式(12)により決定されてもよい。
Figure 0007666604000051
(12)
ここで、NSRSは第1のSRSリソースセットと第2のSRSリソースセットとの各々内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を示す。この場合、2つのSRIは第3のインデックスにより示されるか、SRIフィールド内で示される単一のSRIが2つのSRSリソースセットの両方に適用される。
いくつかの実施形態において、NSRS=1、Bc=0の場合、第3のSRIフィールドは省略されてもよい。例えば、第1のSRSリソースセットと第2のSRSリソースセットとの各々が単一のSRSリソースを有する場合、2つのSRSリソース(第1のSRSリソースセット内のSRSリソースと第2のSRSリソースセット内のSRSリソース)がPUSCH送信/反復セット用に想定される。PUSCH送信/反復回数M≧2である場合、これら2つのSRSリソースはPUSCH送信/反復セット用に想定される。M=1の場合、第1のSRSリソースセット内のSRSリソースは、PUSCH送信/反復セット用に想定される。
いくつかの実施形態において、NSRS≧2の場合、2つのSRIは第3のSRIフィールド内で示され、2つのSRIの各々は、各SRSリソースセット内の1つのSRSリソースに対応する。例えば、M=1の場合、第1のSRI(例えば、第1のSRSリソースセット内のSRSリソースを示す)がPUSCH送信/反復セット用に想定される。別の例として、M=1であり、且つ、インデックスにマッピングされるビットフィールドが0である場合、第1のSRIはPUSCH送信/反復セット用に想定される。M=1であり、且つ、インデックスにマッピングされるビットフィールドが1である場合、第2のSRIはPUSCH送信/反復セット用に想定される。例示のために、第3のインデックスからSRIへのマッピングのいくつかの例が、以下の表11A-表11Dに示される。
表11A Lmax=1の場合の第3のインデックスからSRIへのマッピングの例
Figure 0007666604000052

表11B Lmax=2の場合の第3のインデックスからSRIへのマッピングの例
Figure 0007666604000053

表11C Lmax=3の場合の第3のインデックスからSRIへのマッピングの例
Figure 0007666604000054

表11D Lmax=4の場合の第3のインデックスからSRIへのマッピングの例
Figure 0007666604000055
表11A-表11Dに示す以上の例は単に例示のためのものであり、本開示を限定するものではないことに注意すべきである。いくつかの実施形態において、表11A-表11D内の列のサブセット及び/又は行のサブセットが使用されてもよい。
いくつかの実施形態において、端末装置120は、RRC、MAC CE、及びDCIのうちの少なくとも1つを介して、第1のSRSリソースセットと第2のSRSリソースセットとから選択された1つ又は複数のリソースを示す指示を受信してもよく、端末装置120は、この指示に基づいて第1のサブセットと第2のサブセットとを決定してもよい。いくつかの実施形態において、端末装置120は、上記の実施形態で説明したように、RRC、MAC CE、及びDCIのうちの少なくとも1つを介してSRIの値のサブセットを示す指示を受信してもよく、端末装置120は、この指示に基づいて第1のサブセットと第2のサブセットとを決定してもよい。これにより、第1のSRSリソースセットと第2のSRSリソースセットとのために利用可能なSRIのサブセットを定義又は設定してもよい。したがって、SRIフィールドのビット数をさらに減らすことができるため、DCI内のシグナリングオーバーヘッドを節約することができる。
図2に戻り、SRSリソースの第1のサブセットと第2のサブセットとが決定されると、端末装置120は、PUSCH送信のセットをネットワーク装置110に送信してもよい(204)。いくつかの実施形態において、PUSCH送信のセットは、PUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含んでもよい。例えば、PUSCH送信の第1のサブセットは第1のTRPに関連付けられ、PUSCH送信の第2のサブセットは第2のTRPに関連付けられる。端末装置120は、SRSリソースの第1のサブセットに基づいてPUSCH送信の第1のサブセットを送信し、SRSリソースの第2のサブセットに基づいてPUSCH送信の第2のサブセットを送信してもよい。
DCIが、第1のサブセットのための第1のSRIと、第2のサブセットのための第2のSRIとを含むいくつかの実施形態において、第1のSRIが、第1のサブセット内のリソースを示さない場合、端末装置120は、第2のサブセットに基づいてPUSCH送信の第2のサブセットを送信してもよい。追加として又は代替として、端末装置120は、PUSCH送信の第1のサブセットを無効化してもよい。
いくつかの実施形態において、第2のSRIが第2のサブセット内のリソースを示さない場合、端末装置120は、第1のサブセットに基づいてPUSCH送信の第1のサブセットを送信してもよい。追加として又は代替として、端末装置120は、PUSCH送信の第2のサブセットを無効化してもよい。
DCIが、第1のサブセットと第2のサブセットとの両方のための第3のSRIに関連付けられる第3のインデックスを示す1つのみのSRIフィールドを含み、PUSCH送信のセットが1つのPUSCH送信を含むいくつかの実施形態において、端末装置120は、SRSリソースの第1のサブセット又はSRSリソースの第2のサブセットのうちの何れか1つに基づいて該1つのPUSCH送信を送信してもよい。いくつかの実施形態において、第3のインデックスの値が偶数である場合、端末装置120は、第1のサブセットに基づいて該1つのPUSCH送信を送信してもよい。第3のインデックスの値が奇数である場合、端末装置120は、第2のサブセットに基づいて該1つのPUSCH送信を送信してもよい。第3のインデックスの指示がない場合、端末装置120は、第1のサブセットに基づいて該1つのPUSCH送信を送信してもよい。
図2のプロセスを利用して、PUSCH反復のためのSRSリソースは、オーバーヘッド及び柔軟性、特にシングルTRP送信とマルチTRP送信との間の動的切り替えの柔軟性を考慮した上で決定されてもよい。したがって、本開示の実施形態は、PUSCH反復のための通信方法及び装置も提供する。これは、図3と図4とに関連して以下で説明される。
[方法の実現例]
図3は本開示のいくつかの実施形態にかかる、端末装置において実現されるDCI内でのPUSCH送信のスケジューリング中の例示的な方法300を示すフローチャートである。方法300は、図1に示すような端末装置120において実現できる。説明のために、図1を参照して方法300を説明する。方法300は、図示されていない追加の動作を含んでもよく、且つ/又は図示されているいくつかの動作を省略してもよく、本開示の範囲はこの点で限定されないことを理解すべきである。
ブロック310において、端末装置120は、DCI内でのPUSCH送信のセットのためのスケジューリングを受信する。いくつかの実施形態において、端末装置120は、第1のSRSリソースセットと第2のSRSリソースセットとを有するように設定されてもよい。
ブロック320において、端末装置120は、第1のSRSリソースセット内のSRSリソースの第1のサブセットと、第2のSRSリソースセット内のSRSリソースの第2のサブセットとを決定する。いくつかの実施形態において、SRSリソースの第1のサブセットとSRSリソースの第2のサブセットとのうちの多くても1つは、SRSリソースを含まない。言い換えれば、端末装置120は、第1のSRSリソースセットと第2のSRSリソースセットとのうちの少なくとも1つから1つ又は複数のSRSリソースを選択する。これは、端末装置120が、第1のSRSリソースセットと第2のSRSリソースセットとのうちの1つから何のSRSリソースも選択しなくてもよいことを意味する。この場合、端末装置120は、第1のSRSリソースセットと第2のSRSリソースセットとのうちの他方から1つ又は複数のSRSリソースを選択する。いくつかの実施形態において、端末装置120は、ネットワーク装置110からのSRI指示を利用して、上述の選択又は非選択を実行してもよい。いくつかの実施形態において、端末装置120は、ネットワーク装置110からのSRI指示なしに、上述の選択又は非選択を実行してもよい。
いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRIに関連付けられる第1のインデックスを示す第1のフィールドと、第2のサブセットのための第2のSRIに関連付けられる第2のインデックスを示す第2のフィールドとを含んでもよい。これらの実施形態において、端末装置120は、第1のSRIに基づいて第1のサブセットを決定し、及び/又は、第2のSRIに基づいて第2のサブセットを決定してもよい。
いくつかの実施形態において、端末装置120は、
Figure 0007666604000056
に基づいて、第1のフィールド内の第1のビット数を決定してもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、
Figure 0007666604000057
に基づいて、第2のフィールド内の第2のビット数を決定してもよく、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、そして、第1のビット数と第2のビット数とに基づいてDCIから第1のフィールドと第2のフィールドとを決定してもよい。
いくつかの実施形態において、端末装置120は、
Figure 0007666604000058
に基づいて、第1のフィールド内の第1のビット数を決定してもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、
Figure 0007666604000059
に基づいて、第2のフィールド内の第2のビット数を決定してもよく、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、そして、第1のビット数と第2のビット数とに基づいてDCIから第1のフィールドと第2のフィールドとを決定してもよい。
いくつかの実施形態において、端末装置120は、第1のサブセット内のSRSリソースのポート数、第1のサブセット内のSRSリソースの数、第1のインデックス、第2のインデックス、第1のSRIの値、又は第2のSRIの値のうちの少なくとも1つに基づいて、第2のサブセットを決定してもよい。いくつかの実施形態において、端末装置120は、第2のSRSリソースセット内の同じ数のポートを有するSRSリソースの最大数に基づいて、第2のフィールド内のビット数を決定してもよい。
いくつかの実施形態において、端末装置120は、
Figure 0007666604000060
に基づいて、第2のフィールド内のビット数を決定してもよく、ここで、iは第2のSRSリソースセット内のP個のポートを有するSRSリソースの数のインデックスを表し、i=1,...G又はi=0,...G-1であり、ここで、GはPの全ての異なる値の総数を表し、Nは第2のリソースセット内のP個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、端末装置120は、
Figure 0007666604000061
に基づいて、第2のフィールド内のビット数を決定してもよく、ここで、k=1,...min(Lmax,NSRS_b)であり、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。
いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRIと第2のサブセットのための第2のSRIとのうちの少なくとも1つに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。これらの実施形態において、端末装置120は、第1のSRIに基づいて第1のサブセットを決定し、及び/又は、第2のSRIに基づいて第2のサブセットを決定してもよい。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000062
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表す。いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000063
までであり、ここで、jは第1のSRSリソースセットと第2のSRSリソースセットとのうちの少なくとも1つ内のQ個のポートを有するSRSリソースの数のインデックスを表し、XはQの全ての異なる値の総数を表し、NSRS_a,jは第1のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表し、NSRS_b,jは第2のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000064
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000065
までであってもよく、ここで、k=1,...min(Lmax,NSRS_a,NSRS_b)であり、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。
いくつかの実施形態において、DCIは、第1のサブセットと第2のサブセットとのための第3のSRIに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。これらの実施形態において、端末装置は、第3のSRIに基づいて第1のサブセットを決定し、及び/又は、第3のSRIに基づいて第2のサブセットを決定してもよい。
いくつかの実施形態において、端末装置120は、第1のSRSリソースセットと第2のSRSリソースセットとから選択された1つ又は複数のリソースを示す指示を受信し、この指示に基づいて第1のサブセットと第2のサブセットとを決定してもよい。
ブロック330において、端末装置120は、第1のサブセットと第2のサブセットとのうちの少なくとも1つに基づいて、PUSCH送信のセットを送信する。いくつかの実施形態において、PUSCH送信のセットは、PUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含む。いくつかの実施形態において、端末装置120は、第1のサブセットに基づいてPUSCH送信の第1のサブセットを送信し、第2のサブセットに基づいてPUSCH送信の第2のサブセットを送信してもよい。
いくつかの実施形態において、第1のSRIが第1のサブセット内のリソースを示さない場合、端末装置120は、第2のサブセットに基づいてPUSCH送信の第2のサブセットを送信してもよい。いくつかの実施形態において、第1のSRIが第1のサブセット内のリソースを示さない場合、端末装置120は、第2のサブセットに基づいてPUSCH送信のセットを送信してもよい。いくつかの実施形態において、第1のSRIが第1のサブセット内のリソースを示さない場合、端末装置120は、PUSCH送信の第1のサブセットを無効化してもよい。
PUSCH送信のセットがPUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含むいくつかの実施形態において、第2のSRIが第2のサブセット内のリソースを示さない場合、端末装置120は、第1のサブセットに基づいてPUSCH送信の第1のサブセットを送信してもよい。いくつかの実施形態において、第2のSRIが第2のサブセット内のリソースを示さない場合、端末装置120は、第1のサブセットに基づいてPUSCH送信のセットを送信してもよい。いくつかの実施形態において、第2のSRIが第2のサブセット内のリソースを示さない場合、端末装置120は、PUSCH送信の第2のサブセットを無効化してもよい。
PUSCH送信のセットが1つのPUSCH送信を含むいくつかの実施形態において、端末装置120は、第1のサブセット又は第2のサブセットとのうちの何れか1つに基づいて該1つのPUSCH送信を送信してもよい。いくつかの実施形態において、第3のインデックスの値が偶数である場合、端末装置120は、第1のサブセットに基づいて該1つのPUSCH送信を送信してもよい。いくつかの実施形態において、第3のインデックスの値が奇数である場合、端末装置120は、第2のサブセットに基づいて該1つのPUSCH送信を送信してもよい。いくつかの実施形態において、第3のインデックスの指示がない場合、端末装置120は、第1のサブセットに基づいて該1つのPUSCH送信を送信してもよい。
ここまでは、端末装置において実現される方法について説明してきた。同様に、本開示の実施形態は、ネットワーク装置において実現される方法も提供する。これについては、以下で図4を参照して説明する。
図4は本開示のいくつかの実施形態にかかる、ネットワーク装置において実現されるDCI内でのPUSCH送信のスケジューリング中の例示的な方法400を示すフローチャートである。方法400は、図1に示すようなネットワーク装置110において実現できる。説明のために、図1を参照して方法400を説明する。方法400は、図示されていない追加の動作を含むことができ、且つ/又は図示されているいくつかの動作を省略することができ、本開示の範囲はこの点で限定されないことを理解すべきである。
図4に示すように、ブロック410において、ネットワーク装置110は、DCI内でのPUSCH送信のセットのためのスケジューリングを送信する。いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRIに関連付けられる第1のインデックスを示す第1のフィールドと、第2のサブセットのための第2のSRIに関連付けられる第2のインデックスを示す第2のフィールドとを含んでもよい。
いくつかの実施形態において、ネットワーク装置110は、
Figure 0007666604000066
に基づいて、第1のフィールド内の第1のビット数を決定してもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、
Figure 0007666604000067
に基づいて、第2のフィールド内の第2のビット数を決定してもよく、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、そして、第1のビット数と第2のビット数とに基づいてDCIを送信してもよい。
いくつかの実施形態において、ネットワーク装置110は、
Figure 0007666604000068
に基づいて、第1のフィールド内の第1のビット数を決定してもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、
Figure 0007666604000069
に基づいて、第2のフィールド内の第2のビット数を決定してもよく、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、そして、第1のビット数と第2のビット数とに基づいてDCIを送信してもよい。
いくつかの実施形態において、ネットワーク装置110は、第1のサブセット内のSRSリソースのポート数、第1のサブセット内のSRSリソースの数、第1のインデックス、第2のインデックス、第1のSRIの値、又は第2のSRIの値のうちの少なくとも1つに基づいて、第2のサブセットを決定してもよい。いくつかの実施形態において、ネットワーク装置110は、第2のSRSリソースセット内の同じ数のポートを有するSRSリソースの最大数に基づいて第2のフィールド内のビット数を決定することにより、第2のサブセットを決定してもよい。いくつかの実施形態において、ネットワーク装置110は、
Figure 0007666604000070
に基づいて、第2のフィールド内のビット数を決定することにより、第2のサブセットを決定してもよく、ここで、iは第2のSRSリソースセット内のP個のポートを有するSRSリソースの数のインデックスを表し、i=1,...G又はi=0,...G-1であり、ここで、GはPの全ての異なる値の総数を表し、Nは第2のリソースセット内のP個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、ネットワーク装置110は、
Figure 0007666604000071
に基づいて、第2のフィールド内のビット数を決定することにより、第2のサブセットを決定してもよく、ここで、k=1,...min(Lmax,NSRS_b)であり、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。
いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRIと第2のサブセットのための第2のSRIとのうちの少なくとも1つに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。いくつかの実施形態において、DCIは、第1のサブセットと第2のサブセットとのための第3のSRIに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000072
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表す。いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000073
までであってもよく、ここで、jは第1のSRSリソースセットと第2のSRSリソースセットとのうちの少なくとも1つ内のQ個のポートを有するSRSリソースの数のインデックスを表し、XはQの全ての異なる値の総数を表し、NSRS_a,jは第1のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表し、NSRS_b,jは第2のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000074
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000075
までであってもよく、ここで、k=1,...min(Lmax,NSRS_a,NSRS_b)であり、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。
いくつかの実施形態において、ネットワーク装置110は、端末装置120に、第1のSRSリソースセットと第2のSRSリソースセットとから選択された1つ又は複数のリソースを示す指示を送信してもよい。これにより、第1のSRSリソースセットと第2のSRSリソースセットとのために利用可能なSRIのサブセットを定義又は設定してもよい。したがって、SRIフィールドのビット数をさらに減らすことができるため、DCI内のシグナリングオーバーヘッドを節約することができる。
ブロック420において、ネットワーク装置110は、端末装置120から、第1のSRSリソースセット内のSRSリソースの第1のサブセットと、第2のSRSリソースセットのSRSリソースの第2のサブセットとのうちの少なくとも1つに基づいて処理されたPUSCH送信のセットを受信してもよい。いくつかの実施形態において、SRSリソースの第1のサブセットとSRSリソースの第2のサブセットとのうちの多くても1つは、SRSリソースを含まない。
PUSCH送信のセットがPUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含むいくつかの実施形態において、ネットワーク装置110は、第1のサブセットに基づいて処理されたPUSCH送信の第1のサブセットを受信すること、又は第2のサブセットに基づいて処理されたPUSCH送信の第2のサブセットを受信することのうちの少なくとも1つにより、PUSCH送信のセットを受信してもよい。
PUSCH送信のセットがPUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含むいくつかの実施形態において、ネットワーク装置110は、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、第2のサブセットに基づいて処理されたPUSCH送信の第2のサブセットを受信すること、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、第2のサブセットに基づいて処理されたPUSCH送信のセットを受信すること、又は、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、PUSCH送信の第1のサブセット内の送信を受信しないことのうちの少なくとも1つにより、PUSCH送信のセットを受信してもよい。
PUSCH送信のセットがPUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含むいくつかの実施形態において、ネットワーク装置110は、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、第1のサブセットに基づいて処理されたPUSCH送信の第1のサブセットを受信すること、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、第1のサブセットに基づいてPUSCH送信のセットを受信すること、又は、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、PUSCH送信の第2のサブセット内の送信を受信しないことのうちの少なくとも1つにより、PUSCH送信のセットを受信してもよい。
PUSCH送信のセットが1つのPUSCH送信を含むいくつかの実施形態において、ネットワーク装置110は、第1のサブセット又は第2のサブセットのうちの何れか1つに基づいて処理された1つのPUSCH送信を受信することにより、PUSCH送信のセットを受信してもよい。いくつかの実施形態において、ネットワーク装置110は、第3のインデックスの値が偶数であるとの決定に従って、第1のサブセットに基づいて処理された該1つのPUSCH送信を受信すること、第3のインデックスの値が奇数であるとの決定に従って、第2のサブセットに基づいて処理された該1つのPUSCH送信を受信すること、又は、第3のインデックスの指示がないとの決定に応じて、第1のサブセットに基づいて該1つのPUSCH送信を受信することのうちの少なくとも1つにより、該1つのPUSCH送信を受信してもよい。
本開示の実施形態は、PUSCH反復のための解決策を提供する。本開示の実施形態は、より少ないオーバーヘッド及びより高い柔軟性でPUSCH反復のためのSRSリソースを決定することを可能にする。
[装置の実現例]
図5は本開示の実施形態を実装するのに適した装置500の概略ブロック図である。装置500は、図1に示すネットワーク装置110又は端末装置120の別の例示的な実施態様として考えられる。したがって、装置500は、ネットワーク装置110又は端末装置120において、或いはそれらの少なくとも一部として実現することができる。
図示されるように、装置500は、プロセッサ510と、プロセッサ510に結合されたメモリ520と、プロセッサ510に結合された適切な送信機(TX)及び受信機(RX)540と、TX/RX 540に結合された通信インターフェースとを備える。メモリ510は、プログラム530の少なくとも一部を記憶する。TX/RX 540は双方向通信に用いられる。TX/RX 540は、通信を容易にするために少なくとも一つのアンテナを有するが、本明細書に言及されたアクセスノードは、実際には複数のアンテナを有することができる。通信インターフェースは、eNB間の双方向通信のためのX2インターフェース、モビリティ管理エンティティ(MME)/サービングゲートウェイ(S-GW)とeNBとの間の通信のためのS1インターフェース、eNBと中継ノード(RN)との間の通信のためのUnインターフェース、又はeNBと端末装置との間の通信のためのUuインターフェースなど、他のネットワーク要素との通信に必要な任意のインターフェースを表すことができる。
プログラム530は、図1-図4を参照して本明細書で説明したように、関連付けられるプロセッサ510により実行された場合、装置500が本開示の実施形態に従って動作することを可能にするプログラム命令を含むと仮定する。本文の実施形態は、装置500のプロセッサ510により実行可能なコンピュータソフトウェアにより、又はハードウェアにより、又はソフトウェアとハードウェアとの組合せにより実現できる。プロセッサ510は、本開示の様々な実施形態を実施するように設定することができる。さらに、プロセッサ510とメモリ520との組み合わせは、本開示の様々な実施形態を実現するのに適したプロセッシング手段550を形成することができる。
メモリ520は、ローカル技術ネットワークに適した任意のタイプであってもよく、また、非限定的な例として、非一時的なコンピュータ可読記憶媒体、半導体に基づくメモリ装置、磁気メモリ装置及びシステム、光学メモリ装置及びシステム、固定メモリ及びリムーバブルメモリなど、任意の適切なデータ記憶技術を使用して実現することができる。装置500内には1つのメモリ520のみが示されているが、装置500内にはいくつかの物理的に異なるメモリモジュールが存在してもよい。プロセッサ510は、ローカル技術ネットワークに適した任意のタイプであってもよく、非限定的な例として、汎用コンピュータ、専用コンピュータ、マイクロプロセッサ、デジタル信号プロセッサ(DSP)、及びマルチコアプロセッサアーキテクチャに基づくプロセッサのうちの一つ又は複数を含んでもよい。装置500は、複数のプロセッサ、例えば、メインプロセッサを同期化するクロックに時間的に従属する特定用途向け集積回路チップを有することができる。
いくつかの実施形態において、端末装置は回路を備え、前記回路は、ネットワーク装置から、DCI内でのPUSCH送信のセットについてのスケジューリングを受信し、第1のSRSリソースセット内のSRSリソースの第1のサブセットと、第2のSRSリソースセット内のSRSリソースの第2のサブセットとを決定し、前記SRSリソースの第1のサブセットと前記SRSリソースの第2のサブセットのうちの多くても1つは、SRSリソースを含まず、ネットワーク装置に、前記SRSリソースの第1のサブセットと前記SRSリソースの第2のサブセットとのうちの前記少なくとも1つに基づいて、PUSCH送信のセットを送信するように設定されている。
いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRSリソースインジケータ(SRI)に関連付けられる第1のインデックスを示す第1のフィールドと、第2のサブセットのための第2のSRIに関連付けられる第2のインデックスを示す第2のフィールドとを含む。これらの実施形態において、回路は、第1のSRIに基づいて第1のサブセットを決定することと、第2のSRIに基づいて第2のサブセットを決定することとのうちの少なくとも1つにより、第1のサブセットと第2のサブセットとを決定するように設定されてもよい。
いくつかの実施形態において、前記回路はさらに、
Figure 0007666604000076
に基づいて、第1のフィールド内の第1のビット数を決定し、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、
Figure 0007666604000077
に基づいて、第2のフィールド内の第2のビット数を決定し、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、そして、第1のビット数と第2のビット数とに基づいてDCIから第1のフィールドと第2のフィールドとを決定するように設定されてもよい。
いくつかの実施形態において、前記回路はさらに、
Figure 0007666604000078
に基づいて、第1のフィールド内の第1のビット数を決定し、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、
Figure 0007666604000079
に基づいて、第2のフィールド内の第2のビット数を決定し、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、そして、第1のビット数と第2のビット数とに基づいてDCIから第1のフィールドと第2のフィールドとを決定するように設定されてもよい。
いくつかの実施形態において、PUSCH送信のセットは、PUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含む。これらの実施形態において、前記回路は、第1のサブセットに基づいてPUSCH送信の第1のサブセットを送信すること、又は第2のサブセットに基づいてPUSCH送信の第2のサブセットを送信することのうちの少なくとも1つにより、PUSCH送信のセットを送信するように設定されている。
いくつかの代替実施形態において、回路は、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、第2のサブセットに基づいてPUSCH送信の第2のサブセットを送信すること、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、第2のサブセットに基づいてPUSCH送信のセットを送信すること、又は、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、PUSCH送信の第1のサブセットを無効化することのうちの少なくとも1つにより、PUSCH送信のセットを送信するように設定されている。
いくつかの代替実施形態において、回路は、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、第1のサブセットに基づいてPUSCH送信の第1のサブセットを送信すること、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、第1のサブセットに基づいてPUSCH送信のセットを送信すること、又は、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、PUSCH送信の第2のサブセットを無効化することのうちの少なくとも1つにより、PUSCH送信のセットを送信するように設定されている。
いくつかの実施形態において、前記回路は、第1のサブセット内のSRSリソースのポート数、第1のサブセット内のSRSリソースの数、第1のインデックス、第2のインデックス、第1のSRIの値、又は第2のSRIの値のうちの少なくとも1つに基づいて、第2のサブセットを決定するように設定されてもよい。
いくつかの実施形態において、回路は、第2のSRSリソースセット内の同じ数のポートを有するSRSリソースの最大数に基づいて、第2のフィールド内のビット数を決定すること、又は
Figure 0007666604000080
に基づいて、第2のフィールド内のビット数を決定することのうちの少なくとも1つにより、第2のサブセットを決定するように設定されてもよく、ここで、iは第2のSRSリソースセット内のP個のポートを有するSRSリソースの数のインデックスを表し、i=1,...G又はi=0,...G-1であり、ここで、GはPの全ての異なる値の総数を表し、Nは第2のリソースセット内のP個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、前記回路は、
Figure 0007666604000081
に基づいて、第2のフィールド内のビット数を決定することにより、第2のサブセットを決定してもよく、ここで、k=1,...min(Lmax,NSRS_b)であり、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。
いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRIと第2のサブセットのための第2のSRIとのうちの少なくとも1つに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。これらの実施形態において、前記回路は、第1のSRIに基づいて第1のサブセットを決定することと、第2のSRIに基づいて第2のサブセットを決定することとのうちの少なくとも1つにより、第1のサブセットと第2のサブセットとを決定するように設定されてもよい。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000082
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000083
までであってもよく、ここで、jは第1のSRSリソースセットと第2のSRSリソースセットとのうちの少なくとも1つ内のQ個のポートを有するSRSリソースの数のインデックスを表し、XはQの全ての異なる値の総数を表し、NSRS_a,jは第1のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表し、NSRS_b,jは第2のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000084
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000085
までであってもよく、ここで、k=1,...min(Lmax,NSRS_a,NSRS_b)であり、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。
いくつかの実施形態において、DCIは、第1のサブセットと第2のサブセットとのための第3のSRIに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。これらの実施形態において、前記回路は、第3のSRIに基づいて第1のサブセットを決定すること、又は第3のSRIに基づいて第2のサブセットを決定することのうちの少なくとも1つにより、第1のサブセットと第2のサブセットとを決定するように設定されてもよい。
いくつかの実施形態において、PUSCH送信のセットは、1つのPUSCH送信を含んでもよい。これらの実施形態において、前記回路は、第1のサブセット又は第2のサブセットのうちの何れか1つに基づいて該1つのPUSCH送信を送信することにより、PUSCH送信のセットを送信するように設定されてもよい。
いくつかの実施形態において、回路は、第3のインデックスの値が偶数であるとの決定に従って、第1のサブセットに基づいて該1つのPUSCH送信を送信すること、第3のインデックスの値が奇数であるとの決定に従って、第2のサブセットに基づいて該1つのPUSCH送信を送信すること、又は、第3のインデックスの指示がないとの決定に応じて、第1のサブセットに基づいて該1つのPUSCH送信を送信することのうちの少なくとも1つにより、該1つのPUSCHを送信するように設定されてもよい。
いくつかの実施形態において、前記回路はさらに、第1のSRSリソースセットと第2のSRSリソースセットとから選択された1つ又は複数のリソースを示す指示を受信し、この指示に基づいて第1のサブセットと第2のサブセットとを決定するように設定されてもよい。
いくつかの実施形態において、ネットワーク装置は回路を備え、前記回路は、端末装置に、DCI内でのPUSCH送信のセットについてのスケジューリングを送信し、前記端末装置から、第1のSRSリソースセット内のSRSリソースの第1のサブセットと第2のSRSリソースセットのSRSリソースの第2のサブセットとのうちの少なくとも1つに基づいて処理された前記PUSCH送信のセットを受信するように設定され、前記SRSリソースの第1のサブセットと前記SRSリソースの第2のサブセットのうちの多くても1つは、SRSリソースを含まない。いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRIに関連付けられる第1のインデックスを示す第1のフィールドと、第2のサブセットのための第2のSRIに関連付けられる第2のインデックスを示す第2のフィールドとを含んでもよい。
いくつかの実施形態において、PUSCH送信のセットは、PUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含んでもよい。これらの実施形態において、前記回路は、第1のサブセットに基づいて処理されたPUSCH送信の第1のサブセットを受信すること、又は第2のサブセットに基づいて処理されたPUSCH送信の第2のサブセットを受信することのうちの少なくとも1つにより、PUSCH送信のセットを受信するように設定されてもよい。
いくつかの実施形態において、回路は、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、第2のサブセットに基づいて処理されたPUSCH送信の第2のサブセットを受信すること、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、第2のサブセットに基づいて処理されたPUSCH送信のセットを受信すること、又は、第1のSRIが第1のサブセット内のリソースを示さないとの決定に従って、PUSCH送信の第1のサブセット内の送信を受信しないことのうちの少なくとも1つにより、PUSCH送信のセットを受信するように設定されてもよい。
いくつかの実施形態において、回路は、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、第1のサブセットに基づいて処理されたPUSCH送信の第1のサブセットを受信すること、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、第1のサブセットに基づいてPUSCH送信のセットを受信すること、又は、第2のSRIが第2のサブセット内のリソースを示さないとの決定に従って、PUSCH送信の第2のサブセット内の送信を受信しないことのうちの少なくとも1つにより、PUSCH送信のセットを受信するように設定されてもよい。
いくつかの実施形態において、前記回路は、
Figure 0007666604000086
に基づいて、第1のフィールド内の第1のビット数を決定し、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、
Figure 0007666604000087
に基づいて、第2のフィールド内の第2のビット数を決定し、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、第1のビット数と第2のビット数とに基づいてDCIを送信することにより、スケジューリングを送信するように設定されてもよい。
いくつかの実施形態において、前記回路は、
Figure 0007666604000088
に基づいて、第1のフィールド内の第1のビット数を決定し、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、
Figure 0007666604000089
に基づいて、第2のフィールド内の第2のビット数を決定し、ここで、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示し、第1のビット数と第2のビット数とに基づいてDCIを送信することにより、スケジューリングを送信するように設定されてもよい。
いくつかの実施形態において、前記回路は、第1のサブセット内のSRSリソースのポート数、第1のサブセット内のSRSリソースの数、第1のインデックス、第2のインデックス、第1のSRIの値、又は第2のSRIの値のうちの少なくとも1つに基づいて、第2のサブセットを決定することにより、スケジューリングを送信するように設定されてもよい。
いくつかの実施形態において、回路は、第2のSRSリソースセット内の同じ数のポートを有するSRSリソースの最大数に基づいて、第2のフィールド内のビット数を決定すること、又は
Figure 0007666604000090
に基づいて、第2のフィールド内のビット数を決定することのうちの少なくとも1つにより、第2のサブセットを決定するように設定されてもよく、ここで、iは第2のSRSリソースセット内のP個のポートを有するSRSリソースの数のインデックスを表し、i=1,...G又はi=0,...G-1であり、ここで、GはPの全ての異なる値の総数を表し、Nは第2のリソースセット内のP個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、回路は、
Figure 0007666604000091
に基づいて、第2のフィールド内のビット数を決定することにより、第2のサブセットを決定するように設定されてもよく、ここで、k=1,...min(Lmax,NSRS_b)であり、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を示し、LmaxはPUSCH送信のセットのための最大層数を示す。
いくつかの実施形態において、DCIは、第1のサブセットのための第1のSRIと第2のサブセットのための第2のSRIとのうちの少なくとも1つに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。PUSCH送信のセットがPUSCH送信の第1のサブセットとPUSCH送信の第2のサブセットとを含むいくつかの実施形態において、回路は、第1のサブセットに基づいてPUSCH送信の第1のサブセットを受信すること、又は第2のサブセットに基づいてPUSCH送信の第2のサブセットを受信することのうちの少なくとも1つにより、PUSCH送信のセットを受信するように設定されてもよい。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000092
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000093
までであってもよく、ここで、jは第1のSRSリソースセットと第2のSRSリソースセットとのうちの少なくとも1つ内のQ個のポートを有するSRSリソースの数のインデックスを表し、XはQの全ての異なる値の総数を表し、NSRS_a,jは第1のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表し、NSRS_b,jは第2のSRSリソースセット内のQ個のポートを有するSRSリソースの数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000094
までであってもよく、ここで、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。
いくつかの実施形態において、第3のフィールド内の第3のビット数の範囲は、ゼロから
Figure 0007666604000095
までであってもよく、ここで、k=1,...min(Lmax,NSRS_a,NSRS_b)であり、NSRS_aは第1のSRSリソースセット内のSRSリソースの数を表し、NSRS_bは第2のSRSリソースセット内のSRSリソースの数を表し、LmaxはPUSCH送信のセットのための最大層数を表す。
いくつかの実施形態において、DCIは、第1のサブセットと第2のサブセットとのための第3のSRIに関連付けられる第3のインデックスを示す第3のフィールドを含んでもよい。PUSCH送信のセットが1つのPUSCH送信を含むいくつかの実施形態において、回路は、第1のサブセット又は第2のサブセットのうちの何れか1つに基づいて処理された1つのPUSCH送信を受信することにより、PUSCH送信のセットを受信するように設定されてもよい。いくつかの実施形態において、回路は、第3のインデックスの値が偶数であるとの決定に従って、第1のサブセットに基づいて処理された該1つのPUSCH送信を受信すること、第3のインデックスの値が奇数であるとの決定に従って、第2のサブセットに基づいて処理された該1つのPUSCH送信を受信すること、又は、第3のインデックスの指示がないとの決定に応じて、第1のサブセットに基づいて該1つのPUSCH送信を受信することのうちの少なくとも1つにより、該1つのPUSCH送信を受信するように設定されてもよい。
いくつかの実施形態において、前記回路は、第1のSRSリソースセットと第2のSRSリソースセットとから選択された1つ又は複数のリソースを示す指示を送信することにより、スケジューリングを送信するように構成されてもよい。
本明細書で使用される用語「回路」は、ハードウェア回路及び/又はハードウェア回路とソフトウェアとの組み合わせを意味することができる。例えば、回路は、アナログ及び/又はデジタルハードウェア回路とソフトウェア/ファームウェアとの組み合わせであってもよい。さらに別の例として、回路は、端末装置又はネットワーク装置のような装置に様々な機能を実行させるために協働する、デジタル信号プロセッサ、ソフトウェア及び一つ又は複数のメモリを含むソフトウェアを有するハードウェアプロセッサの任意の部分であってもよい。さらに別の例において、回路は、オペレーションのためにソフトウェア/ファームウェアを必要とするハードウェア回路及び/又はマイクロプロセッサ又はその一部のようなプロセッサであってもよいが、オペレーションのために必要でない場合、ソフトウェアは存在しなくてもよい。本明細書で使用されるように、用語「回路」は、ハードウェア回路又は1つ又は複数のプロセッサのみ、又はハードウェア回路又は1つ又は複数のプロセッサの一部、及びその(又はそれらの)付随するソフトウェア及び/又はファームウェアの実装も含む。
全体として、本開示の様々な実施形態は、ハードウェア又は専用回路、ソフトウェア、論理、又はそれらの任意の組み合わせで実現することができる。いくつかの態様は、ハードウェアで実現されてもよく、他の態様は、コントローラ、マイクロプロセッサ、又は他のコンピューティング装置により実行できるファームウェア又はソフトウェアで実現されてもよい。本開示の実施形態の様々な態様は、ブロック図、フローチャート又は他の何らかの絵画的表現を用いて図示及び説明されているが、本明細書に記載されたブロック、機器、システム、技術、又は方法は、非限定的な例として、ハードウェア、ソフトウェア、ファームウェア、専用回路又は論理、汎用ハードウェア又はコントローラ又は他のコンピューティング装置、又はそれらの何らかの組み合わせで実装できることを理解されたい。
本開示はまた、非一時的なコンピュータ可読記憶媒体上に有形的に記憶された少なくとも一つのコンピュータプログラム製品を提供する。コンピュータプログラム製品は、図3から図6を参照して上述したプロセス又は方法を実行するために、対象の実プロセッサ又は仮想プロセッサ上の装置内で実行される、プログラムモジュールに含まれる命令などのコンピュータ実行可能な命令を含む。一般に、プログラムモジュールには、特定のタスクを実行したり、特定の抽象データ型を実装したりするルーチン、プログラム、ライブラリ、オブジェクト、クラス、コンポーネント、データ構造などが含まれる。様々な実施形態において、プログラムモジュールの機能は、必要に応じて、プログラムモジュール間で結合又は分割することができる。プログラムモジュールのマシンが実行可能な命令は、ローカル又は分散型装置内で実行することができる。分散型装置において、プログラムモジュールは、ローカル記憶媒体及びリモート記憶媒体内の両方に配置されていてもよい。
本開示の方法を実行するためのプログラムコードは、一つ又は複数のプログラミング言語の任意の組み合わせで記述されてもよい。これらのプログラムコードは、汎用コンピュータ、専用コンピュータ、又は他のプログラマブルデータプロセッシング機器のプロセッサ又はコントローラに提供され、プロセッサ又はコントローラにより実行された場合、プログラムコードで、フローチャート及び/又はブロック図に指定された機能/動作を実現させる。プログラムコードは、完全にマシン上で、部分的にマシン上で、独立したソフトウェアパッケージとして、部分的にマシン上でかつ部分的にリモートマシン上で、又は完全にリモートマシン又はサーバ上で実行してもよい。
上述のプログラムコードは、マシン可読媒体上で実装することができ、マシン可読媒体は、命令実行システム、機器、又は装置により使用されるか、又はそれらに関連するプログラムを含むか又は記憶することができる任意の有形媒体であってもよい。マシン可読媒体は、マシン可読信号媒体又はマシン可読記憶媒体とすることができる。マシン可読媒体は、電子、磁気、光学、電磁気、赤外線若しくは半導体のシステム、機器若しくは装置、又は前述の媒体の任意の適切な組み合せを含むことができるが、これらに限定されない。マシンが読み取り可能な記憶媒体のより具体的な例は、一つ又は複数のワイヤを有する電気接続、ポータブルコンピュータディスク、ハードディスク、ランダムアクセスメモリ(RAM)、リードオンリーメモリ(ROM)、消去可能プログラマブルリードオンリーメモリ(EPROM又はフラッシュメモリ)、光ファイバ、ポータブル光ディスクリードオンリーメモリ(CD-ROM)、光学的記憶装置、磁気記憶装置、又は上述の任意の適切な組合せを含んでもよい。
なお、動作について特定の順序で説明を行ったが、所望の結果を得るために、こうした動作を、示された特定の順序で実行するか若しくは連続した順序で実行し、又は、説明された全ての動作を実行することが求められる、と理解されるべきではない。場合によっては、マルチタスクや並列処理が有利になることもある。同様に、いくつかの特定の実装の詳細が上記の議論に含まれているが、これらは、本開示の範囲に対する限定として解釈されるべきではなく、特定の実施形態に固有となり得る特徴の説明として解釈されるべきである。個々の実施形態の文脈で説明したいくつかの特徴は、単一の実施形態において組み合わされて実現されてもよい。逆に、単一の実施形態の文脈で説明された様々な特徴は、複数の実施形態において別々に、又は任意の適切なサブ組合せで実装されてもよい。
本開示は、構造的特徴及び/又は方法論的動作に特有の言語で説明されてきたが、添付の特許請求の範囲において定義された本開示は、必ずしも上記の特定の特徴又は動作に限定されないことを理解すべきである。むしろ、上述した特定の特徴及び動作は、特許請求の範囲を実施する例示的な形態として開示されている。

Claims (12)

  1. ユーザ装置(UE)であって、
    ネットワークデバイスから、複数の物理アップリンク共有チャネル(PUSCH)送信をスケジューリングするためのダウンリンク制御情報(DCI)を受信するように構成された受信部を備え、
    前記DCIは第1の情報、第2の情報、および第3の情報を含み、
    前記第1の情報は、第1のサウンディング参照信号(SRS)リソースセットと第2のSRSリソースセットが適用されることを示し、
    前記第2の情報は、前記第1のSRSリソースセットに対する第1のSRSリソース指示子を示し、
    前記第3の情報は、前記第2のSRSリソースセットに対する第2のSRSリソース指示子を示し、
    非コードブックに対する前記第2のSRSリソース指示子のビット長は、
    Figure 0007666604000096
    に基づいて決定され、
    前記kは、
    Figure 0007666604000097
    を示し、
    前記N SRS は、前記第2のSRSリソースセット内のSRSリソースの数を示し、
    前記L max は、前記複数のPUSCH送信に対する最大レイヤ数を示し、
    前記第1のSRSリソース指示子と前記第2のSRSリソース指示子を前記複数のPUSCH送信に適用するように構成された送信部を備える、
    ユーザ装置。
  2. 前記第2のSRSリソース指示子は、前記第1のSRSリソース指示子と同じレイヤ数に基づいて決定される、
    請求項1に記載のユーザ装置。
  3. 前記第2のSRSリソース指示子のビット長は、前記第1のSRSリソース指示子のレイヤ数に基づく最大値として決定される、
    請求項1に記載のユーザ装置。
  4. 非コードブック送信の場合、前記第2のSRSリソース指示子のビット長は、
    Figure 0007666604000098
    に基づいて決定される、
    前記N SRS は、前記第2のSRSリソースセット内の構成されたSRSリソースの数に対応する、
    請求項1に記載のユーザ装置。
  5. 前記送信部は、前記第1のSRSリソース指示子に基づいて前記複数のPUSCH送信の第1のサブセットを送信するように構成され、
    前記送信部は、前記第2のSRSリソース指示子に基づいて前記複数のPUSCH送信の第2のサブセットを送信するように構成される、
    請求項1に記載のユーザ装置。
  6. ネットワークデバイスから、複数の物理アップリンク共有チャネル(PUSCH)送信をスケジューリングするためのダウンリンク制御情報(DCI)を受信するステップを含み、
    前記DCIは第1の情報、第2の情報、および第3の情報を含み、
    前記第1の情報は、第1のサウンディング参照信号(SRS)リソースセットと第2のSRSリソースセットが適用されることを示し、
    前記第2の情報は、前記第1のSRSリソースセットに対する第1のSRSリソース指示子を示し、
    前記第3の情報は、前記第2のSRSリソースセットに対する第2のSRSリソース指示子を示し、
    非コードブックに対する前記第2のSRSリソース指示子のビット長は、
    Figure 0007666604000099
    に基づいて決定され、
    前記k は、
    Figure 0007666604000100
    を示し、
    前記N SRS は、前記第2のSRSリソースセット内のSRSリソースの数を示し、
    前記L max は、前記複数のPUSCH送信に対する最大レイヤ数を示し、
    前記第1のSRSリソース指示子と前記第2のSRSリソース指示子を前記複数のPUSCH送信に適用する、
    ユーザ装置の方法。
  7. ネットワークデバイスであって、
    ユーザ装置(UE)へ、複数の物理アップリンク共有チャネル(PUSCH)送信をスケジューリングするためのダウンリンク制御情報(DCI)を送信するように構成された送信部を備え、
    前記DCIは第1の情報、第2の情報、および第3の情報を含み、
    前記第1の情報は、第1のサウンディング参照信号(SRS)リソースセットと第2のSRSリソースセットが適用されることを示し、
    前記第2の情報は、前記第1のSRSリソースセットに対する第1のSRSリソース指示子を示し、
    前記第3の情報は、前記第2のSRSリソースセットに対する第2のSRSリソース指示子を示し、
    非コードブックに対する前記第2のSRSリソース指示子のビット長は、
    Figure 0007666604000101
    に基づいて決定され、
    前記kは、
    Figure 0007666604000102
    を示し、
    前記N SRS は、前記第2のSRSリソースセット内のSRSリソースの数を示し、
    前記L max は、前記複数のPUSCH送信に対する最大レイヤ数を示し、
    前記第1のSRSリソース指示子と前記第2のSRSリソース指示子に基づいて前記複数のPUSCH送信を受信するように構成された受信部を備える、
    ネットワークデバイス。
  8. 前記第2のSRSリソース指示子は、前記第1のSRSリソース指示子と同じレイヤ数に基づいて決定される、
    請求項7に記載のネットワークデバイス。
  9. 前記第2のSRSリソース指示子のビット長は、前記第1のSRSリソース指示子のレイヤ数に基づく最大値として決定される、
    請求項7に記載のネットワークデバイス。
  10. 非コードブック送信の場合、前記第2のSRSリソース指示子のビット長は、
    Figure 0007666604000103
    に基づいて決定され、
    前記N SRS は、前記第2のSRSリソースセット内の構成されたSRSリソースの数に対応する、
    請求項7に記載のネットワークデバイス。
  11. 前記受信部は、前記第1のSRSリソース指示子に基づいて前記複数のPUSCH送信の第1のサブセットを受信するように構成され、
    前記受信部は、前記第2のSRSリソース指示子に基づいて前記複数のPUSCH送信の第2のサブセットを受信するように構成される、
    請求項7に記載のネットワークデバイス。
  12. ユーザ装置(UE)へ、複数の物理アップリンク共有チャネル(PUSCH)送信をスケジューリングするためのダウンリンク制御情報(DCI)を送信するステップを含み、
    前記DCIは第1の情報、第2の情報、および第3の情報を含み、
    前記第1の情報は、第1のサウンディング参照信号(SRS)リソースセットと第2のSRSリソースセットが適用されることを示し、
    前記第2の情報は、前記第1のSRSリソースセットに対する第1のSRSリソース指示子を示し、
    前記第3の情報は、前記第2のSRSリソースセットに対する第2のSRSリソース指示子を示し、
    非コードブックに対する前記第2のSRSリソース指示子のビット長は、
    Figure 0007666604000104
    に基づいて決定され、
    前記kは、
    Figure 0007666604000105
    を示し、
    前記N SRS は、前記第2のSRSリソースセット内のSRSリソースの数を示し、
    前記L max は、前記複数のPUSCH送信に対する最大レイヤ数を示し、
    前記第1のSRSリソース指示子と前記第2のSRSリソース指示子に基づいて前記複数のPUSCH送信を受信する、
    ネットワークデバイスの方法。
JP2023539788A 2020-12-29 2020-12-29 ユーザ装置、ユーザ装置の方法、ネットワークデバイスおよびネットワークデバイスの方法 Active JP7666604B2 (ja)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/CN2020/140827 WO2022141050A1 (en) 2020-12-29 2020-12-29 Method, device and computer readable storage medium of communication

Publications (2)

Publication Number Publication Date
JP2024501323A JP2024501323A (ja) 2024-01-11
JP7666604B2 true JP7666604B2 (ja) 2025-04-22

Family

ID=82258733

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2023539788A Active JP7666604B2 (ja) 2020-12-29 2020-12-29 ユーザ装置、ユーザ装置の方法、ネットワークデバイスおよびネットワークデバイスの方法

Country Status (5)

Country Link
US (1) US12520308B2 (ja)
EP (1) EP4272355B1 (ja)
JP (1) JP7666604B2 (ja)
CN (1) CN117044140A (ja)
WO (1) WO2022141050A1 (ja)

Families Citing this family (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4238371A4 (en) * 2020-10-29 2024-07-03 Qualcomm Incorporated METHOD FOR DISPLAYING SOUND REFERENCE SIGNAL RESOURCES
JP2024502874A (ja) * 2021-01-15 2024-01-23 華為技術有限公司 指示方法、端末デバイス、および無線アクセスネットワークデバイス
US12593339B2 (en) * 2021-01-18 2026-03-31 Telefonaktiebolaget Lm Ericsson (Publ) Dynamic indication of physical uplink shared channel (PUSCH) transmission to a single transmission reception point (TRP) or multiple TRPs
KR20230155477A (ko) * 2021-03-16 2023-11-10 인텔 코포레이션 안테나 스위칭 및 캐리어 스위칭을 위한 사운딩 레퍼런스 신호 구성
CN117200958A (zh) * 2021-04-06 2023-12-08 苹果公司 用于多trp操作的trp专用pusch传输
US20230422272A1 (en) * 2021-04-06 2023-12-28 Apple Inc. TRP-Specific PUSCH Transmissions for Multi-TRP Operation
US11991106B2 (en) * 2021-08-03 2024-05-21 Qualcomm Incorporated Sounding reference signal (SRS) resource indicator (SRI) association for configured-grant (CG)-based transmission and reception point (TRP) physical uplink shared channel (PUSCH) transmission
EP4383588A4 (en) * 2021-08-05 2025-08-20 Lg Electronics Inc METHOD AND DEVICE FOR TRANSMITTING AND RECEIVING CHANNEL STATE INFORMATION IN A WIRELESS COMMUNICATION SYSTEM
CN116171625A (zh) * 2021-09-24 2023-05-26 苹果公司 用于针对多波束pusch重复传输的控制信令的方法
US12431941B2 (en) 2021-09-29 2025-09-30 Beijing Xiaomi Mobile Software Co., Ltd. Transmission configuration method and apparatus for multiple transmission and reception points (TRPs)
CN116488780B (zh) * 2022-01-11 2026-04-07 大唐移动通信设备有限公司 Pusch传输方法、装置及存储介质
US20240032023A1 (en) * 2022-07-20 2024-01-25 Qualcomm Incorporated Reference signal port association determination for single frequency network uplink
US12574935B2 (en) * 2022-09-29 2026-03-10 Qualcomm Incorporated Downlink control information (DCI) for single DCI and multiple DCI transmission modes

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019103057A (ja) 2017-12-06 2019-06-24 シャープ株式会社 端末装置、基地局装置および通信方法
US20200106645A1 (en) 2018-09-27 2020-04-02 Mediatek Inc. Enhancements on qcl frameworks for multiple trp operation

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10560851B2 (en) * 2017-01-13 2020-02-11 Samsung Electronics Co., Ltd. Method and apparatus for uplink beam management in next generation wireless systems
CN109474400B (zh) 2017-09-08 2021-07-20 华为技术有限公司 一种通信方法、网络设备及终端设备
EP3986066B1 (en) * 2017-12-28 2023-10-11 Guangdong Oppo Mobile Telecommunications Corp., Ltd. Method for uplink data transmission, terminal device and network device
US12081471B2 (en) 2018-07-27 2024-09-03 Nec Corporation Uplink transmission
EP3697014A1 (en) * 2019-02-16 2020-08-19 Fraunhofer Gesellschaft zur Förderung der angewandten Forschung e.V. Srs configuration and indication for codebook and non-codebook based ul transmissions in a network

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019103057A (ja) 2017-12-06 2019-06-24 シャープ株式会社 端末装置、基地局装置および通信方法
US20200106645A1 (en) 2018-09-27 2020-04-02 Mediatek Inc. Enhancements on qcl frameworks for multiple trp operation

Also Published As

Publication number Publication date
EP4272355A1 (en) 2023-11-08
JP2024501323A (ja) 2024-01-11
US20240114504A1 (en) 2024-04-04
CN117044140A (zh) 2023-11-10
WO2022141050A1 (en) 2022-07-07
EP4272355A4 (en) 2024-02-28
EP4272355B1 (en) 2025-09-24
US12520308B2 (en) 2026-01-06

Similar Documents

Publication Publication Date Title
JP7666604B2 (ja) ユーザ装置、ユーザ装置の方法、ネットワークデバイスおよびネットワークデバイスの方法
JP7416293B2 (ja) 端末デバイスで実行される方法、端末デバイス、ネットワークデバイスで実行される方法及びネットワークデバイス
JP6798006B2 (ja) 上りリンクの送信方法
JP7321707B2 (ja) 方法、システムおよび装置
WO2019141285A1 (zh) 一种天线选择指示方法、装置和系统
JP7794324B2 (ja) 端末装置、ネットワーク装置及び方法
JP7652259B2 (ja) ユーザ装置及び方法
US20240348411A1 (en) Methods, devices and computer storage media for communication
CN113424584A (zh) Multi-trp的波束选择
JP2024523893A (ja) 端末装置、ネットワーク装置およびそれらにより実行される通信の方法
JP2019526185A (ja) チャネル補正方法及びチャネル補正装置並びに通信システム
US10742277B2 (en) Terminal, base station, wireless communication system, and method of acquiring channel state information
CN119096524A (zh) 用于基于用户数据管理的模拟上行传输的预编码器和传输层的指示
CN118947193A (zh) 无线通信系统中的多个面板传输
CN117413482A (zh) 用于通信的方法、设备和计算机存储介质
WO2024020951A1 (en) Beamforming scheme
EP4721445A1 (en) Beam set adaptation for beam measurement
JP2025536602A (ja) 端末装置、ネットワーク装置及び方法
US12323216B2 (en) Spatial configuration adaptation
WO2024000607A1 (en) Method and apparatus for reference signal port resource configuration
WO2025065407A1 (en) Devices and methods for communication
WO2024207346A1 (en) Spatial adaptation for network energy saving
CN118104199A (zh) 上行波形的指示方法、装置、介质及产品

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20231226

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20241029

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20241218

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20250311

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250324

R150 Certificate of patent or registration of utility model

Ref document number: 7666604

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
