Description

本発明は、ゴルフクラブヘッドに関する。

ゴルフクラブのヘッドには、ゴルフボールを打つときのショットの品質と一貫性に影響を与える質量及び性能特性がある。そのような質量及び性能特性は、ゴルフクラブヘッド内の質量又は質量分布に関連していることが多い。このような質量及び性能特性の例には、クラブヘッドの重心（ＣＧ）の位置、クラブヘッドの打撃フェースのさまざまな場所での反発係数（ＣＯＲ）又は特性時間（ＣＴ）、及び、ＣＧを通るさまざまな仮想軸に関する慣性モーメント（ＭＯＩ）を含む。

性能に影響を与える質量特性の例として、ＣＧの位置は、例えば、ゴルフボールがどの程度高く打たれるか、ゴルフボールのスピンの量、又は、インパクトが打撃フェースの「スイートスポット」から離れたオフセンターで発生するショットのボール速度及び真直度に関するクラブヘッドの許容度に影響を与える可能性がある。従来、明らかにされているように、スイートスポットは、クラブヘッドのＣＧからの垂直投影が通過する打撃フェース上の点である。例えば、アイアンタイプのクラブヘッドのＣＧをソール側に低くし、かつ、打撃フェースから後方へ移動させることは、飛距離が伸びるようにショットの高さを増やし、より制御されたショットとしてゴルフボールのバックスピンがより多くなり得る。スイートスポットを打撃フェースの中心に近づけると、スイートスポットを、プレーヤーが予期するスイートスポットの位置に合わせることができる。従来のアイアンタイプのゴルフクラブヘッドの非対称形状及び質量分布により、横方向で中心に配置されたＣＧの位置は、通常、例えば、高密度のウェイトを含むことを必要とし、これは、費用がかかり、スイングウエイトに悪影響を与える可能性がある。

性能に影響を与える質量特性の別の例として、クラブヘッドのＭＯＩが大きいということは、ゴルフボールがスイートスポットから離れた打撃フェースの中心から外れた位置で打たれたときにクラブヘッドがねじれにくいことを意味する。クラブヘッドのＭＯＩを大きくすると、一般に、クラブヘッドがより安定するか、オフセンターショットを許容し、より大きなＭＯＩにより、このようなオフセンターショットをより真っ直ぐにしてボール速度を速くすることができる。

性能特性の例として、ＣＯＲは、打撃フェースとゴルフボールの間のエネルギー損失又はエネルギー伝達の測定である。打撃フェースで測定されたＣＯＲが高いほど、打撃フェースがゴルフボールに衝突したときのエネルギー損失が少なくなるか、エネルギー伝達が向上する。より高いエネルギーがより高いＣＯＲでゴルフボールに伝達され、これは、より速いボール速度に変換され、通常、飛距離が伸びる。ＣＯＲは、例えば、全米ゴルフ協会（ＵＳＧＡ）が規定したＣＯＲの決定方法にしたがって、従来のキャノンテストを使用して測定され得る。この点について、ＵＳＧＡは、ＣＯＲの使用から、打撃フェースの弾性を定量化するための特性時間（ＣＴ）測定と呼ばれる別の性能特性の使用に移行した。ここでのすべての目的において、ＣＴは、ＵＳＧＡの"Procedure for Measuring the Flexibility of a Golf Clubhead"「ゴルフクラブヘッドの柔軟性を測定するための手順」（Rev. 1.0.0、２００８年５月１日）に記載されている特性時間を指す。

クラブヘッドの質量及び性能特性の改善は、応力特性など、クラブヘッドの使用目的の構造要件と比較考量される。質量及び性能特性は、ＣＴ、寸法、クラブヘッドの質量に関して、ＵＳＧＡなどの規制機関によって規定された制限などの他の制限に対しても比較考量される。さらに、プレーヤーは、一般に、サイズに関する全体的な外観、又は、ゴルフクラブのタイプ又はゴルフクラブのロフト角に対するクラブヘッドの全体的な予想重量など、クラブヘッドに対する暗黙の期待を持っている。

本発明者らは、同様の応力制限、外観、及びクラブ全体のヘッド重量を維持しながら、クラブヘッドの質量及び性能特性を改善するゴルフクラブヘッド、特にアイアンタイプのクラブヘッドのための様々なフェース厚さパターンの必要性を認識した。以下でより詳細に説明されるように、改善された質量及び性能特性には、例えば、反発係数（ＣＯＲ）、特性時間（ＣＴ）、慣性モーメント（ＭＯＩ）、及び／又は、クラブヘッドの重心（ＣＧ）の位置を含むことができる。いくつかの例示的な実施形態では、キャビティバック又は中空ボディのアイアンタイプのクラブヘッドは、改良された可変（variable、バリアブル）フェース厚さパターンを備えており、クラブヘッドの質量及び／又は性能特性を改善するために、クラブヘッドの打撃フェースからクラブヘッドの他の領域に任意の重量を移動できる。有利なことに、そのようなクラブヘッドは、同様の応力制限を維持しながら、打撃フェースでの高いＣＯＲ、より高いＭＯＩ、及び、同等のクラブヘッドよりも横方向で中央に配置されたより深くより低いＣＧの位置など、質量及び性能特性を改善しうる可能性がある。さらに、そのようなクラブヘッドは、一部のプレーヤーが好む可能性のある従来の外観、寸法（例えば、ブレード長さ、トップライン厚さ）、及び、全体的なクラブヘッドの重量（例えば、スイング重量）を犠牲にしない。

クラブヘッド全体の重量を維持しながらフェースの重量を減らすことは、ゴルフクラブヘッドの特定のロフトを特定の質量に関連付けるプレーヤーにとって重要な場合があり、また、好ましいゴルフクラブのスイング重量を持つ。一般的に、セットで提供されると、アイアンタイプのクラブヘッドはロフトとともに質量が増加する。例えば、アイアンタイプのゴルフクラブヘッドの質量は、次の方程式に従う場合があり得る。
ｍｈ＝２．１（ｇ／度）＊ＬＡ＋ａ （式１）
ここで、ｍｈはゴルフクラブヘッド質量（ｇ：グラム）であり、ＬＡは、基準位置に向けられたときのクラブヘッドのロフト角（degree：度）であり、ａは、１０９ｇから２１０ｇの間である。１つ又は複数の実施形態では、ゴルフクラブヘッドは、改善されたフェース厚さパターンを有する一方、そのようなゴルフクラブヘッド質量ｍｈを維持する。そのようなクラブヘッドは、ＣＧを通って延びる垂直ＭＯＩであるＩzzを備えた改善されたフェース厚さパターンを有することができ、それは以下を満たす。
Ｉzz＞ｍｈ＊９．０cm^２ （式２）

本開示の１つ又は複数の態様では、ゴルフクラブヘッドは、基準位置に向けられた場合、トウ、前記トウの反対側であるヒール、ソール及び前記ソールと反対側のトップ部を含むゴルフクラブヘッド本体を含む。前記ゴルフクラブヘッド質量ｍｈは、式１を満たす。また、クラブヘッドのブレード長さは８０mm未満である。前記クラブヘッドの前記打撃フェースは、フェース平面を定義し、かつ、フェース中心と、前記フェース平面に垂直でフェース中心を通って上下に延びる仮想中心平面とを備える。本明細書において、打撃フェースのフェース中心は、ＵＳＧＡの「ゴルフクラブヘッドの柔軟性を測定するための手順」（Rev. 2.0、２００５年３月２５日）に記載されている手順にしたがって、決定される。クラブヘッドのＣＧは、前記仮想中心平面から２．０mm以内に位置し、ＣＧを通って延びる垂直軸の周りのＭＯＩであるＩzzは、Ｉzz＞ｍｈ＊９．３cm^２を満たす。

いくつかの態様では、前記打撃フェースは、フェース中心を含む中央領域と、前記中央領域を少なくとも部分的に取り囲む中間領域と、前記中央領域の上の上部領域と、前記中央領域の下の下部領域と、前記中央領域のトウ側のトウ領域とを含む。前記中央領域、前記上部領域、前記下部領域、及び、前記トウ領域のそれぞれは、最大幅及び平均厚さを含み、前記中間領域は、前記中央領域と、前記上部領域、前記下部領域及び前記トウ領域のそれぞれとの間に配置されている。前記中間領域の平均厚さは、前記中央領域、前記上部領域、前記下部領域及び前記トウ領域のそれぞれの平均厚さよりも大きい。１つ又は複数の実施形態では、前記中間領域は、前記中央領域を完全に取り囲む。

いくつかの態様によれば、前記トウ領域、前記上部領域及び前記下部領域の少なくとも１つは、その背面に、約２．０mm以上の幅を有する細長い溝又は凹部を含む。代替的又は追加的に、前記上部領域、前記下部領域及び前記トウ領域は、それぞれ、その背面に、概してトウ・ヒール方向に延びる上部溝又は凹部、概してトウ・ヒール方向に延びる下部溝又は凹部、及び、概して上下方向に延びるトウ溝又は凹部を含む。

本開示の１つ又は複数の態様では、ゴルフクラブヘッドは、基準位置に向けられた場合、トウ、前記トウの反対側のヒール、ソール、及び、前記ソールの反対側のトップ部を有するゴルフクラブヘッド本体を含む。前記クラブヘッドのフェースインサートは、前記ゴルフクラブヘッド本体に固定された質量ｍｆを有し、フェース平面を規定する打撃フェースを含む。ゴルフクラブヘッド質量ｍｈは、式１を満たす。前記クラブヘッドのブレード長さは８０mm未満であり、前記クラブヘッドのＣＧを通る垂直軸を中心としたＭＯＩであるＩzzは、Ｉzz＞ｍｈ＊９．３cm^２を満たす。また、比ｍｆ／ｍｈは０．２２以下である。１つ又は複数の実施形態では、アイアンタイプのゴルフクラブヘッドの比ｍｆ／ｍｈは、０．２０以下である。

いくつかの態様では、前記打撃フェースは、第１の反発係数であるＣＯＲ１に対応するスイートスポットと、第２の反発係数であるＣＯＲ２に対応する前記スイートスポットから少なくとも７．５mmを隔てた補助位置とを含み、そこでは、ＣＯＲ２≧０．９８＊ＣＯＲ１である。いくつかの実施形態では、前記打撃フェースの可変の厚さは、前記スイートスポットの近くでより高いＣＯＲを提供し、前記スイートスポットを含む領域でＣＯＲを増加させ、及び／又は、前記スイートスポットの近くでより高いＣＯＲのより大きな領域を提供することができる。別の態様では、前記打撃フェースからの質量の再配置は、ＣＧを移動させて、前記スイートスポットが、より高いＣＯＲを有する領域及び／又はプレーヤーによる打撃フェースのより頻繁に打撃される領域に対応するように構成できる。例えば、前記打撃フェースの前記中央領域は、より一般的にプレーヤーによって打撃される打撃フェースの領域のＣＯＲを改善するために、トウ側領域よりも厚いヒール側領域を含んでも良い。

本開示の打撃フェースの背面の溝又は凹部は、ＭＯＩを増やし、又は、クラブヘッドのＣＧをより適切に配置して性能を向上させるために、打撃フェースのＣＯＲを増加させるだけでなく、打撃フェースからクラブヘッドの他の領域に質量を再配置することによってクラブヘッドの重量分布を改善することもできる。前記打撃フェースの質量が減少しているにもかかわらず、前記打撃フェースが耐久性について試験されたときに、従来技術のクラブヘッドに匹敵するように、前記打撃フェースの応力制限を制約として、凹部又は溝を決定することもできる。

本開示の1つ又は複数の側面において、ゴルフクラブヘッドを製造する方法は、打撃フェース、ヒール部、前記ヒール部の反対側のトウ部、ソール、前記ソールの反対側のトップ部、及び、８０mm以下のブレード長さを含むゴルフクラブヘッド本体を形成することを含む。前記打撃フェースの厚さパターンは、前記打撃フェース上に、フェース中心を含む中央領域と、前記中央領域を少なくとも部分的に取り囲む中間領域と、前記中央領域の上の上部領域と、前記中央領域の下の下部領域と、前記中央領域のトウ側のトウ領域とを定義することによって形成される。前記中間領域は、前記中央領域と、前記上部領域、前記下部領域及び前記トウ領域のそれぞれ、又は少なくとも１つとの間に配置することができる。前記中央領域は、前記中央領域が前記中間領域よりも薄い厚さを有するように凹んでいる。前記トウ領域、前記上部領域及び前記下部領域のうちの少なくとも１つは、凹んだ領域が前記中央領域の厚さよりも薄い厚さを有するように凹んでいる。可変フェース厚さパターンは、前記打撃フェースが、第１の反発係数であるＣＯＲ１に対応するスイートスポットと、第２の反発係数であるＣＯＲ２に対応する前記スイートスポットから少なくとも７．５mmを隔てた補助位置を含むように形成され、そこでは、ＣＯＲ２≧０．９８＊ＣＯＲ１である。

本開示の１つ又は複数の態様では、ゴルフクラブヘッドを製造する方法は、打撃フェース、ヒール、前記ヒールの反対側のトウ、ソール、及び前記ソールの反対側のトップ部を有するゴルフクラブヘッド本体を形成することを含む。可変厚さパターンは、打撃フェース上に、フェース中心を有する中央ゾーンを含む複数のパラメータ化ゾーンを定義することによって、コンピューティングデバイスを用いて決定される。各パラメータ化ゾーンは、可変の第１のパラメータ及び可変の第２のパラメータのうちの少なくとも１つを含む。目標値は、それぞれの第１の制約、第２の制約及び第３の制約のうちの少なくとも１つに設定される。少なくとも１つの可変の第１のパラメータ及び第２のパラメータのそれぞれは、パラメータ化ゾーンごとに変化する。ゴルフボールによる打撃フェースの衝撃をシミュレートし、結果の値を、第１の制約、第２の制約及び第３の制約のうちの少なくとも１つの目標値に対して評価する。決定された可変厚さパターンは、評価に基づいて打撃フェースに形成される。一部の実施では、第１の制約は打撃フェースの質量であり、第２の制約は前記打撃フェースの機械的応力であり、第３の制約は、前記打撃フェースのさまざまな部分のＣＯＲに基づく打撃フェースの全体的な有効又は予想ＣＯＲを表す重み付けＣＯＲであり、これは、予想されるゴルフボールの衝撃確率によって重み付けされている。さらに、いくつかの実施形態では、可変の第１のパラメータ及び可変の第２のパラメータは、パラメータ化ゾーン又は領域の可変の最大幅及び可変の厚さを含み得る。

本開示の１つ又は複数の態様では、ゴルフクラブヘッドを製造する方法は、打撃フェース、ヒール、前記ヒールの反対側のトウ、ソール、及び、前記ソールの反対側のトップ部を有するゴルフクラブヘッド本体を形成することを含む。可変厚さパターンは、前記打撃フェース上に、前記打撃フェースのフェース中心を含む中央領域と、前記中央領域を少なくとも部分的に取り囲む中間領域と、前記中央領域の上の上部領域と、前記中央領域の下の下部領域と、前記中央領域のトウ側のトウ領域とを、コンピューティングデバイスを用いて定義することによって決定される。前記中央領域、前記上部領域、前記下部領域及び前記トウ領域のそれぞれは、可変幅パラメータ及び可変厚さパラメータを含む。前記中間領域は、前記中央領域と、前記上部領域、前記下部領域及び前記トウ領域のそれぞれとの間に配置される。目標値は、それぞれの第１の制約、第２の制約及び第３の制約のうちの少なくとも１つに設定される。可変の第１のパラメータ及び可変の第２のパラメータのそれぞれは、打撃フェースの領域ごとに変化する。ゴルフボールによる打撃フェースの衝撃がシミュレートされ、結果の値が、少なくとも１つの第１の制約、第２の制約、及び第３の制約の目標値に対して評価される。決定された可変厚さパターンは、前記評価に基づいて前記打撃フェースに形成される。

上記の様々な例示的な態様は、個別に又は様々な組み合わせで実施することができる。本開示のゴルフクラブヘッドの前述の特徴及び利点、ならびに他の特徴及び利点は、以下の説明、添付の図面、及び添付の特許請求の範囲を検討した後、当業者に明らかになるであろう。

本開示の実施形態の特徴及び利点は、図面と併せて解釈される場合、以下に記載される詳細な説明からより明らかになるであろう。図面及び関連する説明は、本開示の実施形態を説明するために提供されており、特許請求の範囲を限定するものではない。

図1 は、１つ又は複数の実施形態による例示的なゴルフクラブヘッドの正面図である。 図２は、１つ又は複数の実施形態による例示的なキャビティバッククラブヘッドの背面図である。 図３は、１つ又は複数の実施形態による、図２のキャビティバッククラブヘッドのヒール側の側面図である。 図４は、１つ又は複数の実施形態による、図２のキャビティバッククラブヘッドの断面図である。 図５は、１つ又は複数の実施形態による例示的な中空クラブヘッドの背面図である。 図６は、１つ又は複数の実施形態による、図５の中空クラブヘッドの断面図である。 図７は、１つ又は複数の実施形態による、キャビティバッククラブヘッドの打撃フェースの例示的な背面を示す。 図８は、１つ又は複数の実施形態による、中空クラブヘッドの打撃フェースの例示的な背面を示す。 図９は、１つ又は複数の実施形態による厚さパターンを含む、クラブヘッドの打撃フェースの例示的な背面を示す。 図１０は、１つ又は複数の実施形態による、異なる厚さパターンを含むクラブヘッドの打撃フェースの例示的な背面を示す。 図１１は、１つ又は複数の実施形態による打撃フェースの例示的な厚さパターン形成方法のフローチャートである。 図１２は、１つ又は複数の実施形態による、打撃フェースの別の例示的な厚さパターン形成方法のフローチャートである。

ゴルフクラブヘッドの１つ又は複数の新規かつ非自明な態様及び特徴の代表的な例、ならびに以下に開示されるそのようなクラブヘッドを製造する方法は、いかなる方法でも限定することを意図するものではない。さらに、本開示の様々な態様及び特徴は、単独で、又は様々な新規で非自明な組み合わせ及び互いにサブコンビネーションで使用することができる。

図１は、１つ又は複数の実施形態による例示的なゴルフクラブヘッド１００の正面図である。図１に示されるように、クラブヘッド１００は、トウ部１０２、ヒール部１０４、トップライン部１０６、及びソール部１１１を含む。クラブヘッド１００はまた、ヒール部１０４から延びるホーゼル１１０を含む。ホーゼル１１０は、ゴルフクラブのゴルフクラブシャフト（図示せず）を受け入れるための開放端を含み得る。ホーゼル軸２０は、ホーゼル１１０の中心を通って軸方向に延び、仮想垂直ホーゼル平面（例えば、図３に示される仮想垂直ホーゼル平面２１）内にある。打撃フェース１０９を含むクラブヘッド１００は、例えば、鋼材料で形成することができる。

図１において、クラブヘッド１００は、ソール部１１１が仮想の地面１３と接触し、中心ホーゼル軸２０が仮想垂直ホーゼル平面にあるように基準位置に向けられている。本明細書で使用される場合、クラブヘッドのソール（例えば、ソール部１１１）が仮想の地面（例えば、仮想の地面１３）と接触し、その中心ホーゼル軸（例えば、中心ホーゼル軸２０）が垂直面内に配され、そのスコアライン（例えば、スコアライン１１２）が地面に平行である場合に、クラブヘッドは「基準位置」に向けられる。この基準位置では、クラブヘッド１００は、所定のロフト角（ＬＡ）（すなわち、図３のＬＡ）及び所定のライ角（すなわち、図２のα）に配置されている。特に明記しない限り、本開示における様々な実施形態のすべてのパラメータは、基準位置に向けられたクラブヘッドで指定される。

１つ又は複数の実施形態では、ロフト角ＬＡは、約１８度から約４０度の範囲である。他の実施形態では、ゴルフクラブヘッドはウェッジタイプのゴルフクラブヘッドであり、ロフト角ＬＡは約４０度から約６４度の範囲である。

図１に示されるように、クラブヘッド１００は、従来のゴルフボールを打つように構成された打撃フェース１０９を含む。いくつかの実装形態では、打撃フェース１０９は、クラブヘッド１００の本体に固定的に取り付けられたフェースインサートの一部を形成し得る。他の実施形態では、打撃フェース１０９は、クラブヘッド１００の本体の一部として一体的に形成されても良い。打撃フェース１０９には、１つ又は複数の溝又はスコアライン１１２が設けられており、それは打撃時にゴルフボールに追加のスピンを与える。図１において、打撃フェース１０９は、フェース中心１４を含み、それは、打撃フェース１０９によって定義されるフェース平面（例えば、図３のフェース平面２２）に垂直で、かつ、フェース中心１４を通って上下に延びる仮想中心平面１０上に位置する。本明細書で使用される場合、打撃フェースの「フェース中心」は、全米ゴルフ協会（ＵＳＧＡ）の“Procedure for Measuring the Flexibility of a Golf Clubhead” （Revision 2.0、２００５年３月２５日)に記載された手順にしたがって、決定される。図１の例では、 フェース中心１４は、スコアライン１１２のヒールからつトウまでの範囲の中間であり、打撃フェース１０９のソールからトップラインまでの範囲の中間である打撃フェース１０９上の点を示す。他の実施形態では、スコアラインは、打撃フェースのトウ側の縁まで延びても良い。そのような実施形態では、フェース中心の横方向の位置は、スコアラインの最もヒールの位置と、図１のクラブフェース頂点１０７などのクラブフェース頂点との間の中間として決定される。

図１の例では、スイートスポット１６は、仮想中心平面１０からヒール部１０４に向かって水平距離ＣＧＨである打撃フェース１０９上に位置している。スイートスポット１６は、仮想垂直ＣＧ平面１２上に位置し、スイートスポット１６は、クラブヘッド１００のＣＧ（例えば、図２のＣＧ１８）を通過する仮想線が、打撃フェース１０９のフェース平面（例えば、図３のフェース平面２２）に垂直に投影された打撃フェース１０９上に位置する。本明細書で使用される場合、クラブヘッドの「スイートスポット」は、打撃フェースのフェース平面に垂直に投影された仮想線がクラブヘッドのＣＧ位置を通過する、クラブヘッドの打撃フェース上の位置として定義される。

以下でより詳細に説明するように、打撃フェース１０９は、クラブヘッド１００の改善された質量及び／又は性能特性を提供するために、打撃フェース１０９の異なる領域又はパラメータ化ゾーンにおいて可変の厚さで形成されている。このような特性には、例えば、より広い領域及び／又はより一般的な打撃フェース１０９の打撃領域でのより大きな反発係数（ＣＯＲ）及び／又はより大きな特性時間（ＣＴ）、仮想垂直ＣＧ軸（例えば、図４の仮想垂直ＣＧ軸２４）の周り及び／又は仮想水平ＣＧ軸（例えば、図２の仮想水平ＣＧ軸１５）の周りのより大きな慣性モーメント（ＭＯＩ）、及び／又はクラブヘッド１００の改善されたＣＧ位置を含む。これらの質量及び性能特性の改善は、異なる領域又はパラメータ化ゾーンの選択的な薄肉化又は厚肉化、及び／又は、打撃フェースからクラブヘッドの他の部分への任意の質量の再配置によって達成することができる。本明細書で使用される場合、打撃フェースの厚さは、打撃フェースによって定義されるフェース平面（例えば、図３のフェース平面２２及び図６のフェース平面４２）に垂直に測定される。

クラブヘッドの総質量は、構造的質量と任意的質量とからなる目標総質量として機能する場合がある。本明細書で使用される構造的質量は、一般に、クラブヘッドがその意図された使用のために動作可能であるための最小の構造的完全性を確立するために必要な質量を指す。一方、任意的質量は、目標質量が与えられた場合、クラブヘッドの最小の構造的完全性を確立するために必要とされない残りの質量を指すことができ、したがって、主にクラブヘッドの質量及び／又は性能特性を調整するために配置することができる。

打撃フェースの特定の場所でＣＯＲ値を増加させながら、クラブヘッド１００のより高いＭＯＩ及びクラブヘッド１００のＣＧのための改善された位置（例えば、図２のＣＧ１８）を提供するために、例えば、打撃フェース１０９の異なる領域又はパラメータ化ゾーンの厚さは、質量がそのような領域又はパラメータ化ゾーンからクラブヘッド１００内の他の場所に移動する結果となる可能性がある。例えば、打撃フェースの特定の領域から除去された質量は、打撃フェースのＣＯＲを改善することができ、除去された質量はクラブヘッドに再配置することができる。その結果、クラブヘッド１００のＣＧは、仮想中心平面１０により近く、仮想の地面１３により近く、打撃フェース１０９のさらに後ろに有利に配置することができる。結果として、スイートスポット１６は、有利には、フェース中心１４の近くに配置されて、プレーヤーの予想されるスイートスポット位置及び／又はより頻繁に打撃されるフェースの打撃領域によりよく対応することができ、また、ショットの高さ、真直度、距離の観点でより良いオフセンターショットを実現するより寛容なクラブヘッドを提供する。これに関して、いくつかの実施形態におけるスイートスポット１６は、本開示による、打撃フェース１０９からの質量の再配置の結果として、フェース中心１４から水平方向に２．０mm以下で配置することができる。換言すると、そのような実装におけるクラブヘッド１００のＣＧ（例えば、図２のＣＧ１８）は、仮想中心平面１０から２．０mm以下に配置することができる。１つ又は複数の実施形態では、この横方向のＣＧ位置を有するゴルフクラブヘッドは、高密度材料（例えば、タングステン合金）を含まない。

上記のように、以下でより詳細に論じられる打撃フェースの可変の厚さパターンは、より一般的に打撃される場所、又は、打撃フェースのより広い領域でＣＯＲを増加させ、中心から外れたショット又は統計的に多くのショットに対してより良いエネルギー伝達を提供する。追加的又は代替的に、打撃フェースについて開示された可変の厚さパターンは、比較的高いＣＯＲを有する打撃フェースの面積を増加させることができる。例えば、いくつかの実装形態では、図１の打撃フェース１０９は、第１の位置で０．８０以上の最大ＣＯＲと、第１の位置から７．５mm以上離れている打撃フェースの補助位置で最大ＣＯＲの９８％以上のＣＯＲとを含むことができる。そのような実装では、最大ＣＯＲに対応する第１の位置は、スイートスポット１６の５mm以内など、スイートスポット１６又はその近くであっても良い。打撃フェースのＣＯＲを改善するために以下で論じられる可変厚さパターンのいくつかの実装は、例えば、ヒール側の厚さがトウ側領域よりも大きい打撃フェースの中央領域を含む。

図２は、１つ又は複数の実施形態による例示的なキャビティバッククラブヘッドの背面図である。これに関して、図２のクラブヘッド１００は、打撃フェース１０９の少なくとも一部の後ろの後方キャビティ１１４と、ソール部１１１の近くの後部マッスル１１６とを含む。説明を容易にするために、図２は、図１からのクラブヘッド１００の背面図を提供する。しかしながら、当業者は、本開示を参照し、クラブヘッド１００が他の実装において異なる構造、例えば、図６に示す中空体構造などを含み得ることを理解するであろう。

図２に示されるように、ＣＧ１８は、仮想水平ＣＧ軸１５上にある。ゴルフクラブヘッド１００の水平ＭＯＩであるＩxxは、仮想水平ＣＧ軸１５の周りに示され、これは、ＣＧ１８を通って延び、打撃フェース１０９に平行である。上記のように、打撃フェース１０９の厚さを異ならせることによって達成される質量の減少は、Ｉxxの増加を可能にすることができ、それにより、打撃フェース１０９に沿った上下方向で（例えば、トップライン部１０６の側に、又はソール部１１１の側に）、中心から外れたショットについてのゴルフクラブヘッド１００の性能を改善する。

図２のクラブヘッド１００は、仮想垂直トウ平面２５におけるクラブヘッド１００のトウ部と、ホーゼル軸２０と地面１３との交点（これはまたライ角αを定義する）との間で測定されたブレード長さ（ＢＬ）を有する。いくつかの実装形態では、クラブヘッド１００は、８０mm未満のブレード長さＢＬを有することができる。このブレード長さは、例えば、アイアンタイプのクラブヘッドの予想されるブレード長さＢＬに一致する場合があり得る。これに関して、クラブヘッド１００の従来の外形寸法、例えば、ブレード長さＢＬ又はトップライン部１０６のトップライン厚さ（例えば、図３のＴＬＴ）を犠牲にすることなく、打撃フェース１０９の厚さを変更することができる。さらに、いくつかの実装におけるクラブヘッド１００の全体的又は目標のクラブヘッド質量（例えば、スイング重量）は、アイアンタイプのクラブヘッドの予想される質量に一致し得る。

上記のように、アイアンタイプのクラブヘッドの質量は通常、ロフト角（ＬＡ）に基づいて変化する。セットで提供される場合、アイアンタイプのクラブヘッドは、ロフトにしたがって質量を増やすことができる。例えば、アイアンタイプのクラブヘッドの質量は、次の方程式にしたがっても良い。
ｍｈ＝２．１（ｇ／度）＊ＬＡ＋ａ （式１）
ここで、ｍｈはゴルフクラブヘッド質量（ｇ）、ＬＡは基準位置に向けられたときのクラブヘッドのロフト角（度）、ａは１０９ｇ～２１０ｇである。いくつかの実装形態では、クラブヘッド１００は、改善されたフェース厚さパターンを有しながら、そのようなヘッド質量ｍｈを維持する。

図３は、１つ又は複数の実施形態によるクラブヘッド１００のヒール側の側面図である。図３に示されるように、クラブヘッド１００のＬＡは、フェース平面２２と仮想垂直ホーゼル平面２１との間に定義される。上記のように、ホーゼル軸２０は、ホーゼル１１０の中心を通って軸方向に延び、仮想垂直ホーゼル平面２１内にある。フェース平面２２は、打撃フェース１０９がフェース平面２２内にあるように定義される。上記の式１を参照すると、クラブヘッド１００のクラブヘッド質量は、ＬＡの角度が大きいクラブの番号が大きいほど、クラブのヘッド質量が大きくなるように、クラブヘッド１００のロフト角ＬＡに応じて変化し得る。

図３に示されるように、フェース平面２２と後側面２６との間の距離は、トップライン厚さ（ＴＬＴ）を定義し、これは、図１に示されるトップライン部１０６の厚さに対応している。クラブヘッド１００のトップライン厚さＴＬＴは６．５mm以下である。このトップライン厚さＴＬＴは、アイアンタイプのクラブヘッドに期待されるトップライン厚さＴＬＴに対応することができる。これに関して、クラブヘッド１００のトップライン厚さＴＬＴなど、一部のゴルファーによって好まれる可能性があるクラブヘッド１００の従来の外形寸法を犠牲にすることなく、打撃フェース１０９の厚さパターンに変更を加えることができる。

図４は、１つ又は複数の実施形態による、図１の断面線４に沿ったクラブヘッド１００の断面図である。図４に示されるように、後方キャビティ１１４及び後部マッスル１１６に面する打撃フェース１０９の後面は、上部領域溝（上部溝）１１８、中央領域凹部１２０及び下部領域溝（下部溝）１２２を含む。打撃フェース１０９がフェースインサートを含む実施形態では、フェースインサートの後面は、上部領域溝１１８、中央領域凹部１２０、及び下部領域溝１２２を含むことができる。

打撃フェース１０９の背面はまた、中央領域凹部１２０を含む中央領域を少なくとも部分的に取り囲む中間領域１０８を含む。これに関して、中間領域１０８は、中央領域凹部１２０の上及び下にそれぞれ、上部中間領域１０８_Ｕ及び下部中間領域１０８_Ｌを含む。中央領域凹部１２０、上部領域溝１１８、及び下部領域溝１２２をそれぞれ含む中央領域、上部領域、及び下部領域のそれぞれは、中間領域１０８の平均厚さよりも薄い平均厚さを有し、ほぼ均一な厚さを持つ場合がある。上部領域溝１１８及び下部領域溝１２２は、それぞれ、図７及び図８の上部領域溝３１８及び４１８ならびに下部領域溝３２２及び４２２の例のように、概してトウ・ヒール方向に延びることができる。

いくつかの実装形態では、上部領域溝１１８及び下部領域溝１２２のうちの少なくとも１つは、約２．０mm以上の幅を有する細長い溝であっても良い。さらに、いくつかの実施形態では、中央領域凹部１２０の厚さは、図７の中央領域凹部３２０の例のように、中央の凹部のヒール側の領域が中央凹部のトウ側の領域よりも厚くなり得るようにテーパー状とされても良い。他の実施例として、中央領域凹部は、図８のヒール側領域４３５及びトウ側領域４３３の例のように、トウ側領域よりも厚いヒール側領域を含むことができる。いくつかの実装形態では、中央領域の厚さは、中央領域のヒール側から中央領域のトウ側に向かって段階的に減少し得る。

図４において、Ｉzzは、仮想垂直ＣＧ軸２４を中心としている。打撃フェース１０９から除去又は維持されて上部領域溝１１８、中央領域凹部１２０、及び下部領域溝１２２を形成する任意的質量は、Ｉzzを増加させるためにヒール部１０４及びトウ部１０２に再配置することができる。いくつかの実装では、Ｉzzは次の条件を満たす場合があり得る。
Ｉzz＞ｍｈ＊９．３cm^２ （式２）
ここで、 ｍｈ は、ゴルフクラブヘッド１００の質量である。上記のように、ＣＧ１８を通って延びる仮想垂直ＣＧ軸２４の周りのＭＯＩを増加させることは、打撃フェース１０９に沿った水平方向での中心から外れたショット（例えば、スイートスポット１６のよりトウ側又はヒール側のショット）中に、仮想垂直ＣＧ軸２４の周りのクラブヘッド１００の曲がりを少なくするように、クラブヘッド１００の寛容性を改善する。

さらに、打撃フェース１０９の可変の厚さパターンは、より一般的に打撃される場所又は打撃フェースのより広い領域に対応する打撃フェース１０９上の位置でＣＯＲを増加させることができ、中心から外れたショット又は統計的に多くのショットに対してより良いエネルギー伝達を提供する。上部領域溝１１８、中央領域凹部１２０、及び下部領域溝１２２を有する打撃フェース１０９の可変厚さパターンは、比較的高いＣＯＲを有する打撃フェースの面積を増加させることができる。

例えば、打撃フェース１０９の特定の領域から除去された質量は、打撃フェース１０９のＣＯＲを改善することができ、除去された質量は、クラブヘッド１００に再配置することができ、それにより、ＣＧ１８は、打撃フェース１０９の横方向中心により近く、仮想の地面１３により近く、打撃フェース１０９のより後方に有利に配置することができる。そのような例では、機械加工（例えば、研削、フライス加工）又は既知の鋳造又は鍛造プロセスなどによって、上部領域溝１１８、下部領域溝１２２及び中央領域凹部１２０を形成するために打撃フェース１０９から除去又は保存された質量はＣＧ１８の位置を下げ、ＣＧ１８を打撃フェース１０９のさらに後ろに移動させるために、後部マッスル１１６に再配置することができる。他の例として、打撃フェース１０９から除去された質量は、打撃フェース１０９のヒール側から打撃フェース１０９のトウ側に再配置され、ＣＧ１８をヒール部１０４からトウ部１０２の側に移動させることができる。

当業者は、本開示を参照して、別の実装が図４に示される配置とは異なる可能性があることを理解するであろう。例えば、キャビティバッククラブヘッドの他の実装は、異なる形状の後方キャビティ１１４又は後部マッスル１１６を含んでも良い。別の例示的な変形例として、上部領域溝１１８、中央領域凹部１２０及び下部領域溝１２２のうちの１つ又は複数の断面形状は、別の実施形態で図４に示されているものとは異なる場合があり得る。さらに別の例示的な変形例として、いくつかの実装形態は、中央領域凹部１２０を含まなくてもよく、上部領域溝１１８及び／又は下部領域溝１２２など、打撃フェース１０９の後面の周辺に隣接する１つ又は複数の溝のみを含んでも良い。

図５は、１つ又は複数の実施形態による例示的な中空のクラブヘッド２００の背面図である。打撃フェース２０９を含むクラブヘッド２００は、例えば、鋼材料で形成することができる。図１から図４のクラブヘッド１００と同様に、クラブヘッド２００は、ホーゼル２１０、トウ部２０２及びヒール部２０４を含む。しかしながら、図２及び図４のクラブヘッド１００用の後方キャビティ１１４のような後部キャビティを有する代わりに、図５及び図６のクラブヘッド２００は、図６に示されるように、打撃フェース２０９の少なくとも一部の後ろに内部キャビティ２２４を含む。いくつかの実装形態では、打撃フェース２０９は、クラブヘッド２００の本体に固定的に取り付けられたフェースインサートの一部を形成しても良い。他の実施形態では、打撃フェース２０９は、クラブヘッド２００の本体の一部として一体的に形成されても良い。説明を容易にするために、図５は、図１のクラブヘッド１００と同様の外観を有することができるクラブヘッド２００の背面図を提供する。しかしながら、当業者は、本開示を参照して、クラブヘッド２００が、図５及び６に示されるものとは異なる他の実装形態に異なる構造を含んでも良いことを理解するであろう。

図５に示されるように、ＣＧ４８は、仮想水平ＣＧ軸４５上に配置されている。クラブヘッド２００の水平ＭＯＩであるＩxxは、仮想水平ＣＧ軸４５の周りに示され、これは、ＣＧ４８を通って延び、図６に示される打撃フェース２０９に平行である。打撃フェース２０９の厚さを変えることによって達成される質量の減少は、質量をクラブヘッド２００の他の部分に再配置することによってＩxxの増加を可能にすることができ、それにより、打撃フェース２０９に沿った垂直方向において、中心から外れたショット（例えば、トップライン部２０６の側に、又はソール部２１１の側に外れたショット）のためのゴルフクラブヘッド２００の性能を改善する。

いくつかの実装形態では、クラブヘッド２００は、８０mm未満のブレード長さＢＬを有しても良い。 このブレード長さは、例えば、アイアンタイプのクラブヘッドの予想されるブレード長さＢＬに一致する場合があり得る。これに関しては、ブレード長さＢＬ又はトップライン部２０６のトップライン厚さなど、クラブヘッド２００の従来の外形寸法を犠牲にすることなく、打撃フェース２０９の厚さを変更することができる。さらに、いくつかの実装形態では、クラブヘッド２００の全体的又は目標のクラブヘッド質量（例えば、スイング重量）は、アイアンタイプのクラブヘッドの期待される質量に一致し得る。

上記のように、アイアンタイプのクラブヘッドの質量は通常、ロフト角（ＬＡ）に基づいて変化する。図６に示すように、クラブヘッド２００のロフト角ＬＡは、フェース平面４２と仮想垂直ホーゼル平面４１との間で規定される。仮想垂直ホーゼル平面４１は、ホーゼル２１０の中心を通って軸方向に延びるホーゼル軸４０を含む。フェース平面４２は、打撃フェース２０９がフェース平面４２内にあるように定義される。クラブヘッド２００の質量は、改善されたフェース厚さパターンを有しながら、ロフト角ＬＡに関して上記で提供された式１を満たすことができる。さらに、クラブヘッド２００は、典型的なハイブリッドタイプのゴルフクラブヘッドよりも浅い深さを有することができる。例えば、クラブヘッド２００は、クラブヘッド２００のソール部２１１のリーディングエッジからトレーリングエッジまで測定して、３０mm未満の深さを有しても良い。上記のように、打撃フェース２０９からの質量の再配置は、通常、従来のアイアンタイプのゴルフクラブヘッドの予想される寸法、フットプリント、又は外観を変更することなく、ＭＯＩの増加、より良いＣＧの位置、ＣＯＲ又はＣＴの増加などの性能及び質量特性の改善を可能にする。

図６は、１つ又は複数の実施形態による、図５の断面線６に沿ったクラブヘッド２００の断面図である。図６に示されるように、内部キャビティ２２４及び後部マッスル２１６に面する打撃フェース２０９の後面は、上部領域溝２１８、及び中央領域凹部２２０を含む。打撃フェース２０９がフェースインサートを含む実施形態では、フェースインサートの後面は、上部領域溝２１８及び中央領域凹部２２０を含むことができる。

打撃フェース２０９の背面はまた、中央領域凹部２２０を含む中央領域を少なくとも部分的に取り囲む中間領域２０８を含む。これに関して、中間領域２０８は、中央領域凹部２２０の上及び下にそれぞれ、上部中間領域２０８_Ｕ及び下部中間領域２０８_Ｌを含む。中央領域凹部２２０を含む中央領域及び上部領域溝（又は凹部）２１８を含む上部領域のそれぞれは、中間領域２０８の平均厚さよりも薄い平均厚さを有する。いくつかの実装形態では、中間領域２０８は、ほぼ均一な厚さを有しても良い。上部領域溝２１８は、それぞれ図７及び図８の上部領域の溝３１８及び４１８の例のように、概してトウ・ヒール方向に延びることができる。

いくつかの実装形態では、上部領域溝２１８は、約２．０mm以上の幅を有する細長い溝を有しても良い。さらに、中央領域凹部２２０の厚さは、図７の中央領域凹部３２０の例のように、いくつかの実装形態では、中央領域凹部のヒール側の領域が中央領域凹部のトウ側の領域よりも厚くなるように、テーパー状とされても良い。別の例として、中央領域凹部は、図８のヒール側領域４３５及びトウ側領域４３３の例のように、トウ側領域よりも厚いヒール側領域を含むことができる。

図７から図１０を参照して以下でより詳細に論じられるように、中央領域の厚さ又は中央領域凹部のそのようなテーパー状又は変化はまた、通常、中央領域のＣＯＲを改善し、及び／又は、より大きなＣＯＲを有する打撃フェース２０９の面積を増加させることができる。さらに、打撃フェース２０９の異なる領域又はパラメータ化ゾーンの厚さは、そのような領域又はパラメータ化ゾーンからクラブヘッド２００内の他の場所に移動する質量をもたらし、打撃フェースの特定の場所でＣＯＲ値を増加させながら、クラブヘッド２００のより高いＭＯＩとＣＧ４８の改善された場所を提供する。

例えば、打撃フェース２０９の特定の領域から除去された質量は、打撃フェース２０９のＣＯＲを改善することができ、また、除去された質量は、ＣＧ４８が、打撃フェース２０９の横方向の中心により近く、仮想の地面１３により近く、打撃フェース２０９のより後方に有利に配置されるように、クラブヘッド２００に再配置することができる。そのような例では、機械加工、既知の鋳造又は鍛造プロセスなどによって、打撃フェース２０９から除去されて上部領域溝２１８及び中央領域凹部２２０を形成する質量を、後部マッスル２１６に再配置して、ＣＧ４８の位置を下げ、ＣＧ４８を打撃フェース２０９のさらに後ろに移動させ得る。いくつかの実装形態では、打撃フェース２０９は、別個に形成され、溶接又は他の既知の方法によってクラブヘッド２００の本体に取り付けられても良い。別の例として、打撃フェース２０９から除去された質量は、打撃フェース２０９のヒール側から打撃フェース２０９のトウ側に再配置され、ＣＧ４８をヒール部２０４からトウ部２０２の側に移動させることができる。

結果として、打撃フェース２０９上のスイートスポット（例えば、図１のスイートスポット１６）は、プレーヤーに予想されるスイートスポット位置又は打撃フェース２０９のより頻繁にヒットする位置によりよく対応するように、フェース中心（例えば、図１のフェース中心１４）の近くに有利に配置することができる。これに関して、いくつかの実装形態におけるクラブヘッド２００のスイートスポットは、打撃フェース２０９からの質量の再配置の結果として、フェース中心から水平に２．０mm以下で配置することができる。

上記のように、打撃フェースの可変厚さパターンは、より一般的に打撃される場所に対応する打撃フェース２０９上の位置でＣＯＲを増加させることができ、統計的に多くのショットに対してより良いエネルギー伝達を提供し、打撃フェースの重み付けＣＯＲを改善する。追加的又は代替的に、打撃フェースについて開示された可変の厚さパターンは、比較的高いＣＯＲを有する打撃フェースの面積を増加させることができる。例えば、いくつかの実装形態では、打撃フェース２０９は、第１の位置で０．８０以上の最大ＣＯＲと、第１の位置から７．５mm以上である打撃フェース２０９の補助位置で最大ＣＯＲの９８％以上のＣＯＲを含むことができる。そのような実装では、最大ＣＯＲに対応する第１の位置は、スイートスポットから５mm以内など、スイートスポット又はその近くであっても良い。打撃フェースのＣＯＲを改善するために以下で論じられる可変厚さパターンのいくつかの実装は、例えば、ヒール側の厚さがトウ側の領域よりも大きい打撃フェースの中央領域を含む。

図６において、Ｉzzは、仮想垂直ＣＧ軸４４を中心にしている。打撃フェース２０９から除去又は保存されて上部領域溝２１８及び中央領域の凹部２２０を形成する任意的質量を、ヒール部２０４及びトウ部２０２に再配置して、Ｉzzを増加させることができる。いくつかの実装では、Ｉzzは上記の式２を満たす場合があり得る。ＣＧ４８を通って延びる仮想垂直ＣＧ軸４４の周りのＭＯＩを増加させると、打撃フェース２０９に沿った水平方向の、中心から外れたショット（例えば、スイートスポットのトウ側又はヒール側でのショット）中に仮想垂直ＣＧ軸４４の周りのクラブヘッド２００の曲がりが少なくなるようにクラブヘッド２００の寛容性が改善される。

当業者は、本開示を参照して、他の実装が図５及び６に示される構成とは異なる可能性があることを理解するであろう。例えば、中空クラブヘッドの他の実装は、異なる形状の内部キャビティ２１４又は後部マッスル２１６を含むことができる。別の例示的な変形例として、上部領域溝２１８又は中央領域凹部２２０の断面形状は、他の実施形態で図４に示されているものとは異なる場合があり得る。これに関して、他の実装はまた、上で論じられた図４の例のように、より低い領域の溝を含んでも良い。さらに他の実施形態では、中央領域凹部２２０は省略されてもよく、その結果、打撃フェース２０９の後面の凹部は、上部領域溝２１８など、後面の周辺に隣接する１つ又は複数の溝又はチャネルのみを含んでも良い。

図７は、１つ又は複数の実施形態による、図２から４のキャビティバッククラブヘッド１００などのキャビティバッククラブヘッドの打撃フェース３０９の例示的な背面３２８を示す。図７に示されるように、背面３２８は、上部領域、中央領域、トウ領域及び下部領域に凹部を含む。より詳細には、背面３２８は、背面３２８の周辺に隣接する上部領域溝又はチャネル３１８、トウ領域溝（トウ溝）又はチャネル３２６、及び下部領域溝又はチャネル３２２を含む。中央領域凹部３２０は、上部領域溝３１８、トウ領域溝３２６及び下部領域溝３２２の間の中央領域に形成される。中間領域３０８は、中央領域凹部３２０を取り囲み、中央領域凹部３２０と、上部領域溝３１８、トウ領域溝３２６、及び下部領域溝３２２のそれぞれとの間に配置される。さらに、中間領域３０８は、中央領域凹部３２０、上部領域の溝３１８、トウ領域の溝３２６及び下部領域の溝３２２のそれぞれの平均厚さよりも厚い平均厚さを有する。

中央領域凹部３２０の好ましい寸法は、２．５mm以下のフェース厚さを有し、これは、好ましくは、中央領域凹部３２０のヒール側の２．３mmから中央領域凹部３２０のトウ側の１．９mmまでテーパー状になる。上部領域溝３１８の好ましい寸法は、１．５mm以下のフェース厚さ及び５．０mm以上の最大幅を有する。トウ領域溝３２６の好ましい寸法は、上部領域溝３１８よりも薄いフェース厚さ、及び、２．０mm以上の最大幅を有する。下部領域の溝３２２の好ましい寸法は、１．５mm以下のフェース厚さ、すなわち、好ましくは、トウ領域溝３２６よりも大きく、幅が２．５mmである。本明細書において、溝又はチャネルの幅は、溝又はチャネルのより長い対向面間の最大垂直距離によって定義される。中央領域凹部３２０、上部領域溝３１８、トウ領域溝３２６及び下部領域溝３２２の凹部を取り囲む中間領域３０８の好ましい厚さは、３mm未満及び２．５mmより大きく、好ましくは約２．７mmの厚さを有する。

図７の背面３２８の凹部のいくつかの好ましい寸法は、以下の表１の寸法を含むことができる。以下で使用するように、厚さは打撃フェース３０９の厚さを指し、幅は凹部のより長い対向面に垂直に測定された距離を指し、半径は、凹部に示されるフェース厚さを有する凹部の底部と凹部の隣接する壁との間の曲率半径を指す。

中央領域凹部３２０、上部領域溝３１８、トウ領域溝３２６及び下部領域溝３２２の前述の好ましい寸法は、キャビティバッククラブヘッドの性能及び質量に関連する特性を改善する。このような性能と質量に関連する特性には、例えば、クラブヘッドのＣＧ位置、打撃フェースのさまざまな位置でのＣＯＲ又はＣＴ、及び、ＣＧを通過するさまざまな仮想軸に関するＭＯＩが含まれる。背面３２８の凹部は、特定の場所での打撃フェース３０９の質量の減少に伴って打撃フェース３０９のＣＯＲを増加させるだけでなく、前述のように、クラブヘッドの重量配分を改善して、ＭＯＩを向上させることや、性能のためにＣＧをより適切に配置することもできる。背面３２８の凹部はまた、最大フェース応力を制約として、打撃フェース３０９は、打撃フェース３０９の質量が減少しているにもかかわらず、耐久性について試験されたときに従来技術のクラブヘッドに匹敵するように、決定することができる。

当業者は、本開示を参照して、キャビティバッククラブヘッドの打撃フェースの背面の他の実施形態が、図７の例に示される配置とは異なる可能性があることを理解するであろう。例えば、他の構成は、図７に示される１つ又は複数の凹部を含まない場合があっても良い。

図８は、１つ又は複数の実施形態による、図５及び６の中空本体クラブヘッド２００などの中空本体クラブヘッドの打撃フェース４０９の例示的な背面４２８を示す。図８に示すように、背面４２８は、上部領域、中央領域、トウ領域、及び下部領域に凹部を含む。しかしながら、図７の背面３２８の例とは異なり、図８の背面４２８は、中央領域凹部４２０に異なる厚さパターンを含む。より詳細には、中央領域凹部４２０の中央部分４３７は、ヒール側部分４３５及びトウ側部分４３３よりも厚い。そのような配置は、通常、中央領域の打撃フェース４０９のより広い領域のＣＯＲ又はＣＴをさらに改善する。

さらに、背面４２８は、背面４２８の周辺に隣接する上部領域溝又はチャネル４１８、トウ領域溝又はチャネル４２６及び下部領域溝又はチャネル４２２を含む。中央領域凹部４２０は、上部領域溝４１８、トウ領域溝４２６、及び下部領域溝４２２の間の中央領域に形成される。中間領域４０８は、中央領域凹部４２０を取り囲み、中央領域凹部４２０と、上部領域溝４１８、トウ領域溝４２６及び下部領域溝４２２のそれぞれとの間に配置される。さらに、中間領域４０８は、中央領域凹部４２０、上部領域溝４１８、トウ領域溝４２６、及び下部領域溝４２２のそれぞれの平均厚さよりも厚い平均厚さを有する。

図８の背面４２８の凹部の打撃フェース４０９におけるいくつかの好ましい厚さは、以下の表２のクラブヘッド１Ｂ、２Ｂ、３Ｂ、及び４Ｂの次の厚さを含む。表２の比較例クラブヘッドＢに提供されている中央領域の厚さは、図８の中央領域凹部（すなわち、ヒール側中央領域凹部４３５、中間中央領域凹部４３７及びトウ側中央領域凹部４３３）が配置されたであろう位置での打撃フェースの厚さの測定値である。比較例クラブヘッドＢは、その打撃フェースの背面の周囲の大部分に沿って均一な幅及び深さの連続した周囲溝又はチャネルを含む。表２はまた、溝の２つのより長い対向面間で垂直に測定される、上部領域の溝４１８、トウ領域の溝４２６及び下部領域の溝４２２の好ましい幅を含む。

中央領域凹部４２０（すなわち、中間中央領域凹部４３７、ヒール側中央領域凹部４３５、及びトウ側中央領域凹部４３３）、上部領域溝４１８、トウ領域溝４２６及び下部領域の溝４２２の前述の好ましい寸法は、中空クラブヘッドの性能と質量に関連する特性を改善する。このようなパフォーマンスと質量に関連する特性には、例えば、クラブヘッドのＣＧ位置、打撃フェースのさまざまな位置でのＣＯＲ又はＣＴ、及びＣＧを通過するさまざまな仮想軸に関するＭＯＩが含まれる。この点について、以下の表４は、打撃フェース４０９から除去された質量、フェース中心５４のＣＯＲ、スイートスポット５６の中心からトウ方向に７．５mm外れた位置５８でのＣＯＲ、及び、ゴルフボールがその場所で打たれる確率を使用して打撃フェース４０９上の異なる場所でのＣＯＲを重み付けすることによって計算される、打撃フェース４０９の予想される又は全体的なＣＯＲを表す重み付けＣＯＲの測定値又はコンピューターシミュレーション値を示している。

いくつかの実装形態では、打撃フェース４０９は、スイートスポット４６又はスイートスポット４６から５mm以内などの第１の位置で、０．８０以上の最大ＣＯＲと、第１の場所から７．５mm以上離れた第２の場所４８での最大ＣＯＲの９８％以上のＣＯＲとを含むことができる。打撃フェース４０９の凹部の厚さはまた、重み付けＣＯＲを増加させるように決定され得る。重み付けＣＯＲは、その全内容が参照により本明細書に組み込まれる、「ゴルフクラブヘッド」と題され、２０１８年１２月２８日に出願された米国特許第１０，４５６，６４３号でより詳細に議論されているように、ビンごと（bin-by-bin）又は場所ごと（location-by-location）の影響確率に基づいて決定できる。重み付けＣＯＲ、「期待されるＣＯＲ」又は「全体的なＣＯＲ」は、打撃フェース４０９について経験的に打撃がどのように分散されるかを考えると、典型的なゴルファーが実際に期待するクラブヘッド性能の確率調整された尺度を表すと見なすことができる。そのような情報を使用して、ゴルファーは、この重み付けＣＯＲに基づいてゴルフクラブを選択する際により多くの情報に基づいた決定を下すことができる。代替的又は追加的に、ゴルファーは、どのゴルフクラブがゴルファーの特定のハンディキャップ又はスキルレベルにより適しているかを決定することができる。

重み付けＣＯＲは、打撃フェース４０９上に、長さが35mmの水平辺の第１のペアと、長さ25mmの垂直辺の第２のペアと、フェース中心と一致する幾何学的中心とを含む長方形の仮想評価領域を重ね合わせることによって決定することができる。長方形の仮想評価領域は、長方形の仮想評価領域を、同じ高さ５mmの５つの行（すなわち、ｍ＝５）と、等しい幅５mmの７つの列（すなわち、ｎ＝７）に分割することによってビンに分割され、これにより、座標ｉとｊとを持つビンの行列が形成される。座標ｉ、ｊで表される各ビンの平均ＣＯＲが決定され（例えば、測定又はコンピューターシミュレーション）、重み付けＣＯＲは以下の式３で決定され得る。他の実装形態では、ＣＯＲは、各ビンの中心位置に対して決定されても良い。

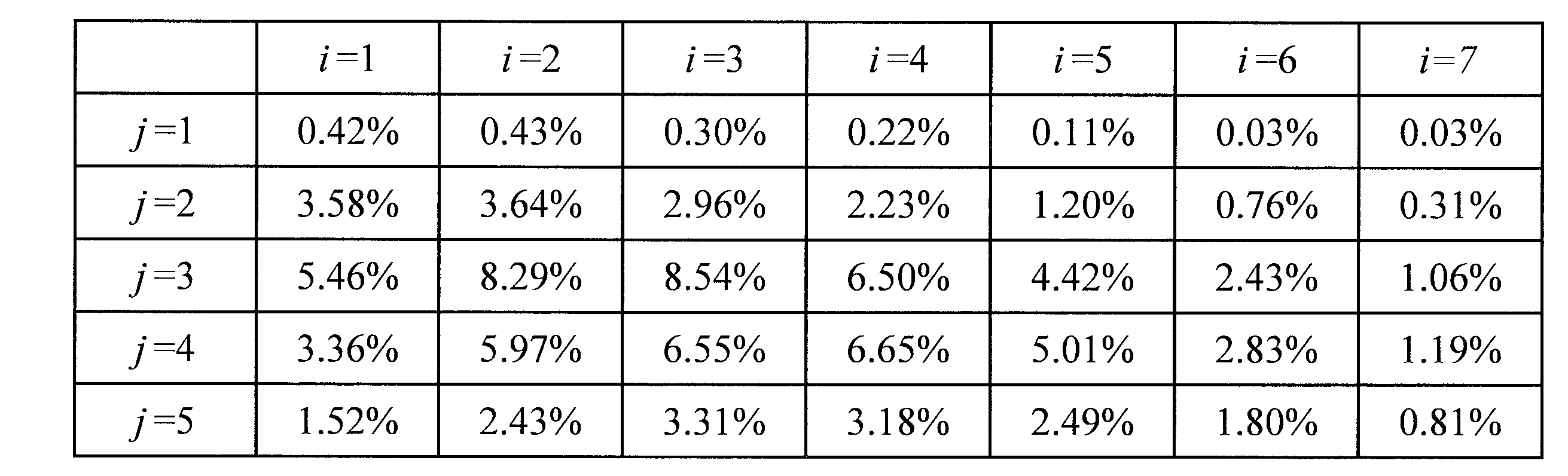

ここで、ｐ_ｉｊは、以下の表３のような影響確率行列に従った、座標ｉ、ｊでのビンの影響確率を示す。

他の影響確率行列を使用して、さまざまな実装で重み付けＣＯＲを決定することができる。例えば、重み付けＣＯＲ又は期待ＣＯＲを決定するための他の影響確率行列は、上記の参照により組み込まれた米国特許第１０，４５６，６４３号に開示されたものを含むことができる。別のバリエーションの例として、ＣＯＲの測定位置は、ポイント又は上記の表３で説明した長方形のビンとは異なる形状の境界に対応することができる。さらに他の変形例では、ＣＯＲ測定位置は、隣接していない、互いに間隔を置いて配置された領域に対応することができる。別の例示的な変形例として、ビン又はＣＯＲ測定位置の方向は、長方形のマトリックスを形成しない場合があり、むしろ、環状又はサンバースト構成などの異なる構成の不規則な配置を形成する場合があっても良い。

背面４２８の凹部は、特定の場所での打撃フェース４０９の質量の減少に伴い打撃フェース４０９のＣＯＲを増加させるだけでなく、前述のように、クラブヘッドの重量配分を改善して、ＭＯＩを向上させ、又は、性能のためにＣＧをより適切に配置することもできる。背面４２８の凹部はまた、打撃フェース４０９の質量が減少しているにもかかわらず、打撃フェース４０９は、耐久性について試験された場合、従来技術のクラブヘッドに匹敵するように、最大フェース応力を制約として決定することができる。

図８の背面４２８の凹部についての上記の表２の寸法を参照すると、以下の表４は、対応する比較例クラブヘッドＢ、クラブヘッド１Ｂ、クラブヘッド２Ｂ、クラブヘッド３Ｂ及びクラブヘッド４Ｂのコンピューターシミュレーション又は測定された質量及び性能特性を示す。以下の表４に示されるように、フェース中心ＣＯＲ、オフセンターＣＯＲ及び重み付けＣＯＲがクラブヘッド１Ｂからクラブヘッド４Ｂに減少するにつれて、打撃フェースから除去又は節約される質量の量は、クラブヘッド１Ｂからクラブヘッド４Ｂに減少する。ただし、クラブヘッド１Ｂからクラブヘッド４Ｂのそれぞれは、比較例クラブヘッドＢよりも、除去された質量、フェース中心ＣＯＲ、オフセンターＣＯＲ及び重み付けＣＯＲの値が大きくなる。

当業者は、本開示を参照して、図８に示されているもの以外の凹部の配置が可能であることを理解するであろう。これに関して、上記の図７の背面３２８に形成された凹部を有する打撃フェース３０９からの質量の除去はまた、打撃フェース３０９からの質量の減少、フェース中心での増加したＣＯＲ、スイートスポットのトウ側７．５mmの中心から外れた場所で増加したＣＯＲ、及び、増加した重み付けＣＯＲをもたらすことができる。別のバリエーションの例として、いくつかの実装形態は、上部領域溝４１８、トウ領域溝４２６、下部領域溝４２２又は中央領域凹部４２０の１つ又は複数、さらには、ヒール側中央領域凹部４３５、中間中央領域凹部４３７又はトウ側中央領域の凹部４３３などの中央領域凹部４２０の部分のうちの１つ又は複数を含まない場合があり得る。

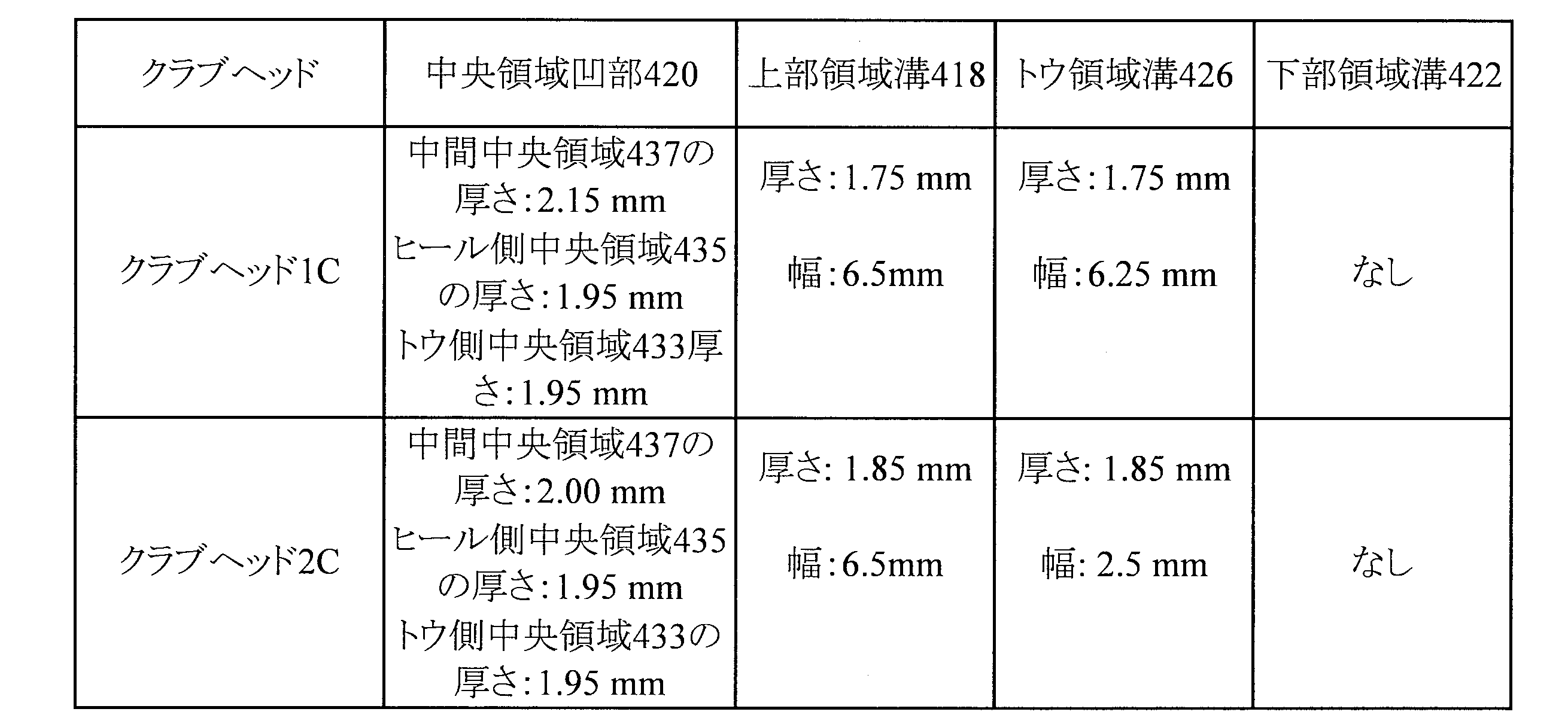

これに関して、以下の表５は、下部領域溝４２２を含まないが、ヒール側中央領域凹部４３５、中間中央領域の凹部４３７、トウ側中央領域４３３、上部領域溝４１８及びトウ側領域溝４２６を依然として含む打撃フェース４０９のさまざまなバリエーションの凹部に適した打撃フェースの厚さと幅とを示す。以下の表５のすべての凹部は、示された厚さを有する凹部の底部と、隣接する壁との間に半径０．４mmを有することができる。

図９は、１つ又は複数の実施形態による例示的な厚さパターンを含む、打撃フェース５０９の例示的な背面５２８を示す。図９の厚さパターンは、より大きな平均厚さの中間領域によって囲まれる上記の溝とは対照的に、様々な厚さを有する領域又はパラメータ化ゾーンを含む。打撃フェース５０９は、例えば、鋼材料で形成することができる。

図９に示すように、背面５２８は、上部領域５３６、周囲領域５３８、下部領域５３４、及び中央領域５２０を含み、これは、トウ側中央領域部分５３３、中間中央領域部分５３７及びヒール側中央領域部分５３５を含む。これらの領域の厚さの決定は、例えば、以下で説明する図１１の厚さパターン形成方法などの反復プロセスを使用して決定することができる。厚さは、打撃フェース５０９の質量が減少しているにもかかわらず、打撃フェース５０９は、耐久性について試験された場合、従来技術のクラブヘッドに匹敵するように、拘束として最大打撃フェース応力限界又は範囲を維持しながら、改善されたＣＯＲ（例えば、より大きな最大ＣＯＲ及び／又は重み付けＣＯＲ）を提供することができる。

これに関して、クラブヘッド１Ｄについて図９に示されるパラメータ化ゾーン又は領域について、好ましい厚さが以下の表６に提供され、降伏応力限（すなわち、打撃フェースのフォンミーゼス応力）、重み付けＣＯＲ、最大ＣＯＲ及び打撃フェースの質量の結果が以下の表７に示される。これらの領域の厚さは、表６の比較例クラブヘッドＤについても以下に示され、応力限、重み付けＣＯＲ、最大ＣＯＲ及び打撃フェースの質量の結果は、比較のために以下の表７に示されている。比較例クラブヘッドＤ及びクラブヘッド１Ｄの両方の周囲領域５３８の厚さ及び幅は、例えば、厚さ２．４mm及び幅２．５mmの場合など、同じであっても良い。以下に示す厚さは、テーパーや段階的な遷移などによって、領域間で異なる場合があり得る。いくつかの実装形態では、以下に提供される厚さは、領域の平均厚さを表す場合がある。他の実装形態では、以下に提供される厚さは、領域の中心での厚さを表す場合がある。

上に示したように、比較例クラブヘッドＤの打撃フェース全体の厚さはほぼ均一であり、異なる領域間で厚さがわずかに異なる。対照的に、クラブヘッド１Ｄの中間中央領域５３７は、他の領域よりもはるかに厚く、特に、トウ側中央領域５３５、上部領域５３６、及び下部領域５３４よりも厚い。以下の表７に示されるように、打撃フェース５０９の厚さのそのような変化は、比較例クラブヘッドＤのものと比較して、増加した重み付けＣＯＲ及び増加した最大ＣＯＲを提供する。さらに、クラブヘッド１Ｄの可変厚さパターンはまた、打撃フェース５０９の質量を６ｇ減少させ、同時に、同等又は改善された応力限を維持し、それにより、同等のクラブヘッドＤと同等又はそれ以上の耐久性を提供する。上で議論したように、打撃フェース５０９から除去又は節約された６ｇの質量は、ＭＯＩを増加させるため、及び／又は、クラブヘッドのＣＧ及びスイートスポットをより適切に配置するために、後部マッスル又はトウ部などのクラブヘッドの他の部分に再分配され得る。

本開示を参照する当業者は、他の実装が、図９の例に示されるものとは異なる形状又は配置の領域又はパラメータ化ゾーンを含むことができることを理解するであろう。これに関して、図１０は、領域又はパラメータ化ゾーンの異なる配置を備えた異なる厚さパターンを提供する。

図１０は、１つ又は複数の実施形態による、異なる厚さパターンを含む、クラブヘッドの打撃フェース６０９の例示的な背面６２８を示す。図９の例示的な厚さパターンと同様に、 図１０の厚さパターンは、より大きな平均厚さの中間領域によって囲まれる上記の溝とは対照的に、様々な厚さを有する領域又はパラメータ化ゾーンを含む。打撃フェース６０９は、例えば、鋼材料で形成することができる。

図１０に示すように、背面６２８は、周囲領域６３８、外側領域６３０、及び中央領域６２０を含み、これは、外側中央領域６４４、トウ側内側中央領域６４２、及びヒール側内側中央領域６４０を含む。これらの領域の厚さの決定は、例えば、以下で説明する図１１の厚さパターン形成方法などの反復プロセスを使用して決定することができる。厚さは、打撃フェース６０９の質量が減少しているにもかかわらず、耐久性を試験した場合、打撃フェース６０９は従来技術のクラブヘッドに匹敵するように、制約として打撃フェース応力の制限又は範囲を維持しながら、改善されたＣＯＲ（例えば、より大きな最大ＣＯＲ及び／又は重み付けＣＯＲ）を提供することができる。

これに関して、クラブヘッド１Ｅ及びクラブヘッド２Ｅについて図１０に示されるパラメータ化ゾーン又は領域について、好ましい厚さが以下の表８に提供され、降伏の応力限（つまり、打撃フェースのフォンミーゼス応力）、重み付けＣＯＲ、最大ＣＯＲ、及び打撃フェースの質量の結果の値を以下の表９に示す。両方のクラブヘッドの周囲領域６３８の厚さ及び幅は、例えば、厚さ２．４mm及び幅３．５mmなどで同じであり得る。以下に示す厚さは、テーパーや段階的な遷移などによって、領域間で異なる場合がある。いくつかの実装形態では、以下に提供される厚さは、領域の平均厚さを表す場合がある。他の実装形態では、以下の厚さは、領域の中心位置での厚さを表す場合がある。

上に示したように、中央領域６２０は、一般に、外側領域６３０よりもはるかに厚く、トウ側内側中央領域６４２及びヒール側内側中央領域６４０は、外側中央領域６４４よりもさらに厚い。以下の表７に示されるように、打撃フェース６０９の厚さのそのような変化は、表７を参照して上で論じられた比較例クラブヘッドＤのものと比較して、増加した重み付けＣＯＲ及び増加した最大ＣＯＲを提供する。さらに、クラブヘッド１Ｅ及び２Ｅの可変厚さパターンはまた、同様の応力界を維持しながら、比較例クラブヘッドＤと比較して、打撃フェース６０９の質量をそれぞれ６ｇ及び７ｇ減少させ、これにより、同等のヘッドＤと同様の耐久性を提供する。打撃フェース６０９から除去又は節約された６ｇ又は７ｇの質量は、上で議論されたように、ＭＯＩを増やしたり、クラブヘッドのＣＧとスイートスポットをより適切に配置したりするために、後部マッスル又はトウ部などのクラブヘッドの他の部分に再分配され得る。

図１１は、１つ又は複数の実施形態による打撃フェースの例示的な厚さパターン形成方法のフローチャートである。図１１の方法は、例えば、上記で説明した図９及び１０に示されるパラメータ化ゾーン又は領域とともに使用することができる。コンピューティングデバイス又は他の電子処理デバイスは、いくつかの実装形態において可変厚さパターンを決定するために使用され得る。

ブロック１１０２では、クラブヘッドの打撃フェースに対して複数のパラメータ化ゾーン又は領域が定義される。クラブヘッドは、打撃フェース、ヒール部、ヒール部の反対側のトウ部、ソール、及びソールの反対側のトップ部を有するゴルフクラブヘッド本体を形成することができる。クラブヘッドは、例えば、鋼材で形成することができ、中空本体タイプのクラブヘッド又はキャビティバックタイプのクラブヘッドを含むことができる。各パラメータ化ゾーン又は領域は、可変の第１のパラメータ及び可変の第２のパラメータを有することができる。いくつかの実装形態では、第１及び第２のパラメータは、パラメータ化ゾーン又は領域の厚さ及び幅、あるいは他の寸法を含むことができる。

ブロック１１０４では、打撃フェースの制約値ごとに目標値が設定される。いくつかの実装形態では、第１の拘束値は打撃フェースの質量であっても良く、第２の拘束値は打撃フェースの機械的応力限であっても良く、第３の制約は、上記のように、打撃フェースの重み付けＣＯＲ値であっても良い。各パラメータ化ゾーン又は領域の目標値は、例えば、クラブヘッドに望まれる改良、例えば、打撃フェースから再分配される任意的質量の増加量、増加された又は最小の打撃フェースの耐久性、又は規制機関によって設定された最大ＣＯＲ又はＣＴの規則とバランスの取れた重み付けＣＯＲの増加などに基づいて設定することができる。

ブロック１１０６では、各パラメータ化ゾーン又は領域のパラメータを変化させる。例えば、最大幅及び最大厚さは、打撃フェースの中央領域、上部領域、下部領域、及びトウ領域のそれぞれのパラメータとして変えることができる。いくつかの実装形態では、パラメータへの変更に基づいて１つ又は複数の制約の値のセットを生成するために、パラメータが繰り返し変更され得る。

ブロック１１０８では、ゴルフボールとの衝突が、任意選択で、複数の衝突位置についてシミュレーションされる。いくつかの実装形態では、ブロック１１０６及び１１０８を組み合わせることができる。例えば、上記の表３のような衝撃確率行列を上記の式３とともに使用して、ブロック１１０６内のパラメータ化ゾーン又は領域の第１及び第２のパラメータの変動に基づいて重み付けＣＯＲを生成することができる。

ブロック１１１０では、ブロック１１０６内のパラメータの変動から生じる制約値は、１つ又は複数の制約値の目標値に関して評価される。例えば、０．８０に最も近い結果として得られる重み付けＣＯＲ値は、少なくとも部分的に、パラメータ化ゾーン又は領域の幅及び厚さを決定し得る。別の例として、打撃フェースからの最大の質量除去又は質量節約は、パラメータ化ゾーン又は領域のサイズ及び／又は厚さを決定する際に考慮される別の要因であり得る。

ブロック１１１２では、ブロック１１１０での評価に基づいて、打撃フェースに可変厚さパターンが形成される。場合によっては、打撃フェースの背面で、切削工具又は他の機械加工を使用して材料を除去し、可変厚さパターンを形成することができる。他の場合には、打撃フェースの可変厚さパターンは、鋳造又は鍛造プロセスを使用することによって形成されても良い。

当業者は、本開示を参照して、図１１の厚さパターン形成プロセスが他の実装において異なる可能性があることを理解するであろう。例えば、ブロック１１０４における１つ又は複数の対応する制約値に対する１つ又は複数の目標値の設定は、ブロック１１０２におけるパラメータ化ゾーン又は領域の定義の前に行われ得る。別の例示的なバリエーションとして、ブロック１１０６内の各パラメータ化ゾーンのパラメータの変化は、ブロック１１１０内の結果として生じる制約値の評価と組み合わせることができる。いくつかの実装形態では、ブロック１１０８は省略されても良い。

図１２は、１つ又は複数の実施形態による、打撃フェースの別の例示的な厚さパターン形成方法のフローチャートである。図１２の方法は、例えば、上で議論された図７及び図８に示されるパラメータ化ゾーン又は領域とともに使用することができる。コンピューティングデバイス又は他の電子処理デバイスは、いくつかの実装形態において可変厚さパターンを決定するために使用され得る。

ブロック１２０２では、クラブヘッドの打撃フェースの領域は、中央領域及び中間領域と、上部領域、下部領域及びトウ領域のうちの少なくとも１つとを含むように定義される。クラブヘッドは、打撃フェース、ヒール部、ヒール部の反対側のトウ部、ソール、及びソールの反対側のトップ部を有するゴルフクラブヘッド本体で形成することができる。クラブヘッドは、例えば、鋼材で形成することができ、中空本体タイプのクラブヘッド又はキャビティバックタイプのクラブヘッドを含むことができる。中央領域は、打撃フェースのフェース中心を含み、中間領域は、少なくとも部分的に中央領域を取り囲む。上部領域は中央領域の上に配置でき、下部領域は中央領域の下に配置され得る。トウ領域は、中央領域のトウ側に配され得る。中間領域は、中央領域と、上部領域、下部領域及びトウ領域のそれぞれ、又は少なくとも１つとの間に配置され得る。

ブロック１２０４では、中央領域は、中央領域が中間領域よりも薄い厚さを有するように凹まされる。これに関して、中間領域は、均一又はほぼ均一な厚さ、例えば、少なくとも２．５mm及び３．３mm以下の厚さを有しても良い。中央領域の凹部は、例えば、中央領域のトウ側から中央領域のヒール側に向かって中央領域をテーパー状にすることによって作製することができる。他の実装形態では、中央領域の厚さは、厚さが段階的に変化して凹部を形成することによって変化しても良い。中央領域の凹部は、例えば、質量を除去するために機械加工することによって、又は中央領域から質量を節約するためにクラブヘッドの少なくとも一部を鍛造又は鋳造することによって形成されても良い。

ブロック１２０６では、トウ領域、上部領域及び下部領域のうちの少なくとも１つは、凹んだ領域が中央領域の厚さよりも薄いように、溝又はチャネルなどで凹まされる。そのような溝は、例えば、トウ領域、上部領域及び下部領域のうちの少なくとも１つにおいて約２．０mm以上の幅を有する細長い溝を含んでも良い。溝は、例えば、質量を除去するために機械加工することによって、又は少なくとも１つの領域から質量を節約するためにクラブヘッドの少なくとも一部を鍛造又は鋳造することによって形成することができる。いくつかの実装形態では、上部領域は、６．０mm以上の幅を有する細長い溝又はチャネルを含んでも良い。

ブロック１２０４で形成された中央領域の凹部と、ブロック１２０６のトウ領域、上部領域及び下部領域のうちの少なくとも１つの凹部は、第１の反発係数であるＣＯＲ１に対応するスイートスポットと、スイートスポットから少なくとも７．５mmを隔てて配置され、第２の反発係数であるＣＯＲ_AUX（ＣＯＲ２）に対応する補助位置とを含む打撃フェースをもたらし、そこでは、ＣＯＲ２≧０．９８＊ＣＯＲ１とされる。これに関して、前述の凹部の追加及び対応する打撃フェースからの質量又は質量節約の除去は、比較的高いＣＯＲを有する打撃フェースの領域を増加させる。いくつかの実装形態では、打撃フェースの最大ＣＯＲはまた、上で論じたように、重み付けＣＯＲで定量化され得るように、打撃フェースのスイートスポット及び／又はより頻繁に打撃される部分に対応するように増加又はより適切に配置され得る。

さらに、打撃フェースからの質量の除去又は保存により、ＭＯＩを増加させるため、及び／又はクラブヘッドのＣＧと打撃フェースのスイートスポットをより適切に配置するために、クラブヘッドの後部マッスル又はトウ部などへのクラブヘッド内の質量の再分配も可能になる。例えば、スイートスポットは、フェース平面に垂直であり、かつ、フェース中心を通って延びる垂直中心面から２．０mm以下に位置させることができる。別の例として、クラブヘッドのＣＧは、予想される位置又はより頻繁に打たれる位置でフェース上のスイートスポットをより適切に配置するために、前記垂直中心面から１．０mm以下に配置されても良い。

開示された例示的な実施形態の前述の説明は、当業者が本開示における実施形態を作成又は使用することを可能にするために提供される。これらの例に対する様々な修正は、当業者には容易に明らかであり、本明細書に開示される原理は、本開示の範囲から逸脱することなく、他の例に適用することができる。例えば、いくつかの代替の実施形態は、打撃フェースの領域又はパラメータ化ゾーンの異なるサイズ又は形状を含んでも良い。したがって、記載された実施形態は、すべての点で例示としてのみ見なされるべきであり、限定的ではなく、したがって、本開示の範囲は、前述の説明ではなく、以下の特許請求の範囲によって示される。クレームの意味及び均等性の範囲内にあるすべての変更は、それらの範囲内に含まれるものとする。説明された実施形態は、すべての点で例示としてのみ考慮されるべきであり、限定的ではないと見なされるべきである。さらに、以下の特許請求の範囲における「Ａ及びＢの少なくとも１つ」の形での言語の使用は、「Ａのみ、Ｂのみ、又はＡ及びＢの両方」を意味すると理解されるべきである。

１０ 仮想中心平面
１４ フェース中心
１６ スイートスポット
２２ フェース平面
１００ ゴルフクラブヘッド
１０２ トウ
１０８ 中間領域
１０９ 打撃フェース
１１１ ソール

Claims (19)

1. ゴルフクラブヘッドであって、基準位置に向けられたときに、
   トウ、前記トウの反対側であるヒール、ソール及び前記ソールと反対側のトップ部を含むゴルフクラブヘッド本体と、
   ロフト角ＬＡ（度）と、
   ｍｈ＝ ２．１（ｇ／度）＊ＬＡ＋ａ、かつ、１０９ｇ＜ａ＜２１０ｇであるゴルフクラブヘッド質量ｍｈ（ｇ）と、
   ８０mm未満のブレード長さと、
   フェース中心を有する打撃フェースであって、フェース平面を規定する前記打撃フェースと、
   前記フェース平面に垂直、かつ、前記フェース中心を通って上下に延びる仮想中心平面と、
   前記仮想中心平面から２．０mm以内に位置する前記ゴルフクラブヘッドの重心と、
   Ｉzz＞ｍｈ*９．３cm^２を満足する、前記重心を通る垂直軸の周りの慣性モーメントＩzzとを含み、
   前記打撃フェースは、第１の反発係数ＣＯＲ１に対応するスイートスポットと、第２の反発係数ＣＯＲ２に対応する前記スイートスポットから少なくとも７．５mm離れた前記打撃フェースの補助位置とを含み、
   前記第１の反発係数ＣＯＲ１と前記第２の反発係数ＣＯＲ２とは、下式を満足するゴルフクラブヘッド。
   ＣＯＲ２≧０．９８＊ＣＯＲ１
2. 前記打撃フェースは、前記フェース中心を含む中央領域と、前記中央領域を少なくとも部分的に取り囲む中間領域と、前記中央領域の上の上部領域と、前記中央領域の下の下部領域と、前記中央領域のトウ側のトウ領域とを含み、
   前記中央領域、前記上部領域、前記下部領域及び前記トウ領域のそれぞれは、最大幅及び平均厚さを含み、
   前記中間領域は、前記中央領域と、前記上部領域、前記下部領域及び前記トウ領域のそれぞれとの間に配置され、
   前記中間領域の平均厚さは、前記中央領域、前記上部領域、前記下部領域及び前記トウ領域のそれぞれの平均厚さよりも大きい、請求項１に記載のゴルフクラブヘッド。
3. 前記トウ領域、前記上部領域及び前記下部領域のうちの少なくとも１つは、その背面に、約２．０mm以上の幅を有する細長い溝を含む、請求項２に記載のゴルフクラブヘッド。
4. 前記上部領域、前記下部領域及び前記トウ領域は、それぞれ、それらの背面に、概してトウ・ヒール方向に延びる上部溝、概してトウ・ヒール方向に延びる下部溝、及び、概して上下方向に延びるトウ溝を含む、請求項２に記載のゴルフクラブヘッド。
5. 前記中央領域は、トウ側領域よりも厚さが大きいヒール側領域を含む、請求項２に記載のゴルフクラブヘッド。
6. 前記中央領域は、前記ヒール側領域から前記トウ側領域に向かってテーパー状になっている、請求項５に記載のゴルフクラブヘッド。
7. 前記補助位置は、前記スイートスポットのトウ側に少なくとも７．５mm隔てられている、請求項１に記載のゴルフクラブヘッド。
8. 前記打撃フェースは、０．７９以上の重み付けＣＯＲを有する、請求項１に記載のゴルフクラブヘッド。
9. ６．５mm以下のトップライン厚さをさらに含む、請求項１に記載のゴルフクラブヘッド。
10. ゴルフクラブヘッドであって、基準位置に向けられたときに、
    トウ、前記トウの反対側であるヒール、ソール及び前記ソールと反対側のトップ部を含むゴルフクラブヘッド本体と、
    前記ゴルフクラブヘッド本体に固定的に取り付けられた質量ｍｆを有し、かつ、フェース平面を規定する打撃フェースを含むフェースインサートと、
    ロフト角ＬＡ（度）と、
    ｍｈ＝２．１（ｇ／度）＊ＬＡ＋ａ、かつ、１０９ｇ＜ａ＜２１０ｇであるゴルフクラブヘッド質量ｍｈと、
    ８０mm未満のブレード長さと、
    重心と、
    Ｉzz＞ｍｈ＊９．３cm ^２ を満足する、前記重心を通る垂直軸の周りの慣性モーメントＩzzとを含み、
    比ｍｆ／ｍｈは、０．２２以下である、
    ゴルフクラブヘッド。
11. 前記フェースインサートは、フェース中心を含む中央領域と、前記中央領域を少なくとも部分的に取り囲む中間領域と、前記中央領域の上の上部領域と、前記中央領域の下の下部領域と、前記中央領域のトウ側のトウ領域とを含み、
    前記中央領域、前記上部領域、前記下部領域及び前記トウ領域のそれぞれは、最大幅及び平均厚さを含み、
    前記中間領域は、前記中央領域と、前記上部領域、前記下部領域及び前記トウ領域のそれぞれとの間に配置され、
    前記中間領域の平均厚さは、前記中央領域、前記上部領域、前記下部領域及び前記トウ領域のそれぞれの平均厚さよりも大きい、請求項１０に記載のゴルフクラブヘッド。
12. 前記上部領域、前記下部領域及び前記トウ領域は、それぞれ、それらの背面に、概してトウ・ヒール方向に延びる上部溝、概してトウ・ヒール方向に延びる下部溝、及び、概して上下方向に延びるトウ溝を含む、請求項１１に記載のゴルフクラブヘッド。
13. 前記トウ領域、前記上部領域及び前記下部領域のうちの少なくとも１つは、その背面に、約２．０mm以上の幅を有する細長い溝を含む、請求項１１に記載のゴルフクラブヘッド。
14. 前記中央領域は、トウ側領域よりも厚さが大きいヒール側領域を含む、請求項１１に記載のゴルフクラブヘッド。
15. 前記中央領域は、前記ヒール側領域から前記トウ側領域に向かってテーパー状になっている、請求項１４に記載のゴルフクラブヘッド。
16. 前記打撃フェースは、第１の反発係数ＣＯＲ１に対応するスイートスポットと、第２の反発係数ＣＯＲ２に対応する前記スイートスポットから少なくとも７．５mm離れた前記打撃フェースの補助位置とを含み、
    前記第１の反発係数ＣＯＲ１と前記第２の反発係数ＣＯＲ２とは、下式を満足する請求項１０に記載のゴルフクラブヘッド。
    ＣＯＲ２≧０．９８＊ＣＯＲ１
17. ＣＯＲ２≧０．９９＊ＣＯＲ１を満たす、請求項１６に記載のゴルフクラブヘッド。
18. 前記打撃フェースは、０．７９以上の重み付けＣＯＲを有する、請求項１０に記載のゴルフクラブヘッド。
19. ６．５mm以下のトップライン厚さをさらに含む、請求項１０に記載のゴルフクラブヘッド。
