本開示は、ワイヤレスネットワークにおける複数スロットトランスポートブロックの送信に関する。

ＮＲＲｅｌ－１７におけるマルチスロットＴＢ（Ｍｕｌｔｉ－ＳｌｏｔＴＢ）送信
第３世代パートナーシッププロジェクト（３ＧＰＰ）新無線（ＮｅｗＲａｄｉｏ：ＮＲ）リリース１５／１６において、１つのアップリンク（ＵＬ）トランスポートブロック（ＴＢ）が、スロット中のＵＬシンボルに限られる。高データレートをサポートするために、スロット中の複数の物理リソースブロック（ＰＲＢ）が、大きいＴＢの送信のために使用され得、複数のＰＲＢは、ＵＥ送信電力を共有する。複数のスロットにわたるＴＢ処理が、ＮＲリリース１７において、物理アップリンク共有チャネル（ＰＵＳＣＨ）のカバレッジ拡張のための候補ソリューションとして提案された。マルチスロットＴＢは、（ａ）単一のスロット中のＴＢ送信と比較してＴＢの送信のために総電力を増加させるために、および（ｂ）時間領域におけるＰＵＳＣＨ繰返し技法と比較して、ＴＢの最後のスロットを除いてスロット中の巡回冗長検査（ＣＲＣ）オーバーヘッドを低減するために、スロットボーダーにわたるＴＢの送信のための時間領域リソースを拡張する。

設定済みグラントをもつＰＵＳＣＨ繰返し
設定済みグラントをもつＰＵＳＣＨ繰返しが、３ＧＰＰ技術仕様（ＴＳ）３８．２１４ｖ１６．４．０において説明され、それの関連する抜粋が以下で提供される。
＊＊＊＊＊＊＊＊＊＊３ＧＰＰＴＳ３８．２１４Ｖ１６．４．０からの抜粋を開始する＊＊＊＊＊＊＊＊＊＊
６．１．２．３．１設定済みグラントをもつＰＵＳＣＨ繰返しタイプＡのアップリンク送信のためのトランスポートブロック繰返し
［テキスト省略］
任意のＲＶシーケンスの場合、繰返しは、Ｋ個の繰返しを送信した後に、あるいは、周期Ｐ内のＫ個の繰返しの中の最後の送信機会において、あるいは、ＤＣＩフォーマット０＿０、０＿１または０＿２によってスケジュールされた同じＨＡＲＱプロセスをもつＰＵＳＣＨと重複する繰返しの開始シンボルから、それらのどれでも最初に達せられると、終了されるものとする。さらに、ＵＥが、ＤＦＩフラグが提供され「１」にセットされたＤＣＩフォーマット０＿１を受信した場合、および、このＤＣＩ中でそのトランスポートブロックに対応するＨＡＲＱプロセスのためのＡＣＫを検出した場合、ＵＥは、ＰＵＳＣＨ送信においてトランスポートブロックの繰返しを終了するものとする。
ＵＥに、周期性Ｐによって導出された持続時間（ｔｉｍｅｄｕｒａｔｉｏｎ）よりも長いＫ個の繰返しの送信のための持続時間が設定されることが予想されない。ＵＥが、送信機会について、スロット中のＰＵＳＣＨ送信のために利用可能なシンボルの数が送信継続時間（ｄｕｒａｔｉｏｎ）Ｌよりも小さいと決定した場合、ＵＥは、その送信機会においてＰＵＳＣＨを送信しない。
［テキスト省略］
６．１．２．３．２設定済みグラントをもつＰＵＳＣＨ繰返しタイプＢのアップリンク送信のためのトランスポートブロック繰返し
［テキスト省略］
任意のＲＶシーケンスの場合、繰返しは、Ｋ個の公称の繰返しを送信した後に、あるいは、周期Ｐ内のＫ個の公称の繰返しの中の最後の送信機会において、あるいは、ＤＣＩフォーマット０＿０、０＿１または０＿２によってスケジュールされた同じＨＡＲＱプロセスをもつＰＵＳＣＨと重複する繰返しの開始シンボルから、それらのどれでも最初に達せられると、終了されるものとする。ＵＥに、周期性Ｐによって導出された持続時間よりも長いＫ個の公称の繰返しの送信のための持続時間が設定されることが予想されない。
［テキスト省略］
＊＊＊＊＊＊＊＊＊＊３ＧＰＰＴＳ３８．２１４Ｖ１６．４．０からの抜粋を終える＊＊＊＊＊＊＊＊＊＊

ＮＲにおけるアップリンクＨＡＲＱ動作
ＮＲにおけるアップリンクのためのアップリンクハイブリッド自動再送要求（ＨＡＲＱ）動作が、３ＧＰＰＴＳ３８．３２１ｖ１６．３．０において説明され、それのいくつかの関連する抜粋が以下で提供される。
＊＊＊＊＊＊＊＊＊＊３ＧＰＰＴＳ３８．３２１Ｖ１６．３．０からの抜粋を開始する＊＊＊＊＊＊＊＊＊＊
５．８．２アップリンク
動的グラントなしの２つのタイプの送信がある。
－アップリンクグラントが、ＲＲＣによって提供され、設定済みアップリンクグラントとして記憶される、設定済みグラントタイプ１、
－アップリンクグラントが、ＰＤＣＣＨによって提供され、設定済みアップリンクグラントアクティブ化または非アクティブ化を指示するＬ１シグナリングに基づいて、設定済みアップリンクグラントとして記憶またはクリアされる、設定済みグラントタイプ２。
タイプ１およびタイプ２は、ＢＷＰごとにサービングセルのためのＲＲＣによって設定される。同じＢＷＰにおいて、複数の設定が同時にアクティブであり得る。タイプ２の場合、サービングセルの間で、アクティブ化および非アクティブ化は独立している。同じＢＷＰの場合、ＭＡＣエンティティに、タイプ１とタイプ２の両方が設定され得る。
設定済みグラントタイプ１が設定されるとき、ＲＲＣは以下のパラメータを設定する。
－ｃｓ－ＲＮＴＩ：再送信のためのＣＳ－ＲＮＴＩ、
－ｐｅｒｉｏｄｉｃｉｔｙ：設定済みグラントタイプ１の周期性、
－ｔｉｍｅＤｏｍａｉｎＯｆｆｓｅｔ：時間領域における、ＳＦＮ＝ｔｉｍｅＲｅｆｅｒｅｎｃｅＳＦＮに関するリソースのオフセット、
－ｔｉｍｅＤｏｍａｉｎＡｌｌｏｃａｔｉｏｎ：ｓｔａｒｔＳｙｍｂｏｌＡｎｄＬｅｎｇｔｈ（すなわち、ＴＳ３８．２１４［７］におけるＳＬＩＶ）またはｓｔａｒｔＳｙｍｂｏｌ（すなわち、ＴＳ３８．２１４［７］におけるＳ）を含んでいる時間領域における、設定済みアップリンクグラントの割り当て、
－ｎｒｏｆＨＡＲＱ－Ｐｒｏｃｅｓｓｅｓ：設定済みグラントのためのＨＡＲＱプロセスの数、
－ｈａｒｑ－ＰｒｏｃＩＤ－Ｏｆｆｓｅｔ：共有スペクトルチャネルアクセスを伴う動作のための設定済みグラントのためのＨＡＲＱプロセスのオフセット、
－ｈａｒｑ－ＰｒｏｃＩＤ－Ｏｆｆｓｅｔ２：設定済みグラントのためのＨＡＲＱプロセスのオフセット、
－ｔｉｍｅＲｅｆｅｒｅｎｃｅＳＦＮ：時間領域におけるリソースのオフセットの決定のために使用されるＳＦＮ。ＵＥは、設定済みグラント設定の受信に先行する示された数をもつ最も近いＳＦＮを使用する。
設定済みグラントタイプ２が設定されるとき、ＲＲＣは以下のパラメータを設定する。
－ｃｓ－ＲＮＴＩ：アクティブ化、非アクティブ化、および再送信のためのＣＳ－ＲＮＴＩ、
－ｐｅｒｉｏｄｉｃｉｔｙ：設定済みグラントタイプ２の周期性、
－ｎｒｏｆＨＡＲＱ－Ｐｒｏｃｅｓｓｅｓ：設定済みグラントのためのＨＡＲＱプロセスの数、
－ｈａｒｑ－ＰｒｏｃＩＤ－Ｏｆｆｓｅｔ：共有スペクトルチャネルアクセスを伴う動作のための設定済みグラントのためのＨＡＲＱプロセスのオフセット、
－ｈａｒｑ－ＰｒｏｃＩＤ－Ｏｆｆｓｅｔ２：設定済みグラントのためのＨＡＲＱプロセスのオフセット。
［テキスト省略］
アップリンクグラントが、設定済みグラントタイプ１のために設定された後に、ＭＡＣエンティティは、順次、以下についてシンボルにおいて第Ｎ（Ｎ≧０）のアップリンクグラントが発生すると見なすものとする。
［（ＳＦＮ×ｎｕｍｂｅｒＯｆＳｌｏｔｓＰｅｒＦｒａｍｅ×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ）＋（フレーム中のスロット番号×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ）＋スロット中のシンボル番号］＝
（ｔｉｍｅＲｅｆｅｒｅｎｃｅＳＦＮ×ｎｕｍｂｅｒＯｆＳｌｏｔｓＰｅｒＦｒａｍｅ×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ＋ｔｉｍｅＤｏｍａｉｎＯｆｆｓｅｔ×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ＋Ｓ＋Ｎ×ｐｅｒｉｏｄｉｃｉｔｙ）ｍｏｄｕｌｏ（１０２４×ｎｕｍｂｅｒＯｆＳｌｏｔｓＰｅｒＦｒａｍｅ×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ）。
アップリンクグラントが、設定済みグラントタイプ２のために設定された後に、ＭＡＣエンティティは、順次、以下についてシンボルにおいて第Ｎ（Ｎ≧０）のアップリンクグラントが発生すると見なすものとする。
［（ＳＦＮ×ｎｕｍｂｅｒＯｆＳｌｏｔｓＰｅｒＦｒａｍｅ×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ）＋（フレーム中のスロット番号×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ）＋スロット中のシンボル番号］＝
［（ＳＦＮ_{ｓｔａｒｔｔｉｍｅ}×ｎｕｍｂｅｒＯｆＳｌｏｔｓＰｅｒＦｒａｍｅ×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ＋ｓｌｏｔ_{ｓｔａｒｔｔｉｍｅ}×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ＋ｓｙｍｂｏｌ_{ｓｔａｒｔｔｉｍｅ}）＋Ｎ×ｐｅｒｉｏｄｉｃｉｔｙ］ｍｏｄｕｌｏ（１０２４×ｎｕｍｂｅｒＯｆＳｌｏｔｓＰｅｒＦｒａｍｅ×ｎｕｍｂｅｒＯｆＳｙｍｂｏｌｓＰｅｒＳｌｏｔ）。
ここで、ＳＦＮ_{ｓｔａｒｔｔｉｍｅ}、ｓｌｏｔ_{ｓｔａｒｔｔｉｍｅ}、およびｓｙｍｂｏｌ_{ｓｔａｒｔｔｉｍｅ}は、それぞれ、設定済みアップリンクグラントが（再）初期化された、ＰＵＳＣＨの第１の送信オポチュニティのＳＦＮ、スロット、およびシンボルである。
ｃｇ－ｎｒｏｆＰＵＳＣＨ－ＩｎＳｌｏｔまたはｃｇ－ｎｒｏｆＳｌｏｔｓが、設定済みグラントタイプ１またはタイプ２のために設定される場合、ＭＡＣエンティティは、アップリンクグラントが、ＴＳ３８．２１４［７］の節６．１．２．３において指定されているように、それらの追加のＰＵＳＣＨ割り当てにおいて発生すると見なすものとする。
注：セルグループ中のキャリアにわたる非整合ＳＦＮの場合、当該のサービングセルのＳＦＮは、設定済みアップリンクグラントの発生を計算するために使用される。
［テキスト省略］
＊＊＊＊＊＊＊＊＊＊３ＧＰＰＴＳ３８．３２１Ｖ１６．３．０からの抜粋を終える＊＊＊＊＊＊＊＊＊＊

ＮＲにおけるＣｏｎｆｉｇｕｒｅｄＧｒａｎｔＣｏｎｆｉｇ情報エレメントが、３ＧＰＰＴＳ３８．３３１ｖ１６．３．１において説明され、それのいくつかの関連する抜粋が以下で提供される。
＊＊＊＊＊＊＊＊＊＊３ＧＰＰＴＳ３８．３３１Ｖ１６．３．１からの抜粋を開始する＊＊＊＊＊＊＊＊＊＊
－ＣｏｎｆｉｇｕｒｅｄＧｒａｎｔＣｏｎｆｉｇ

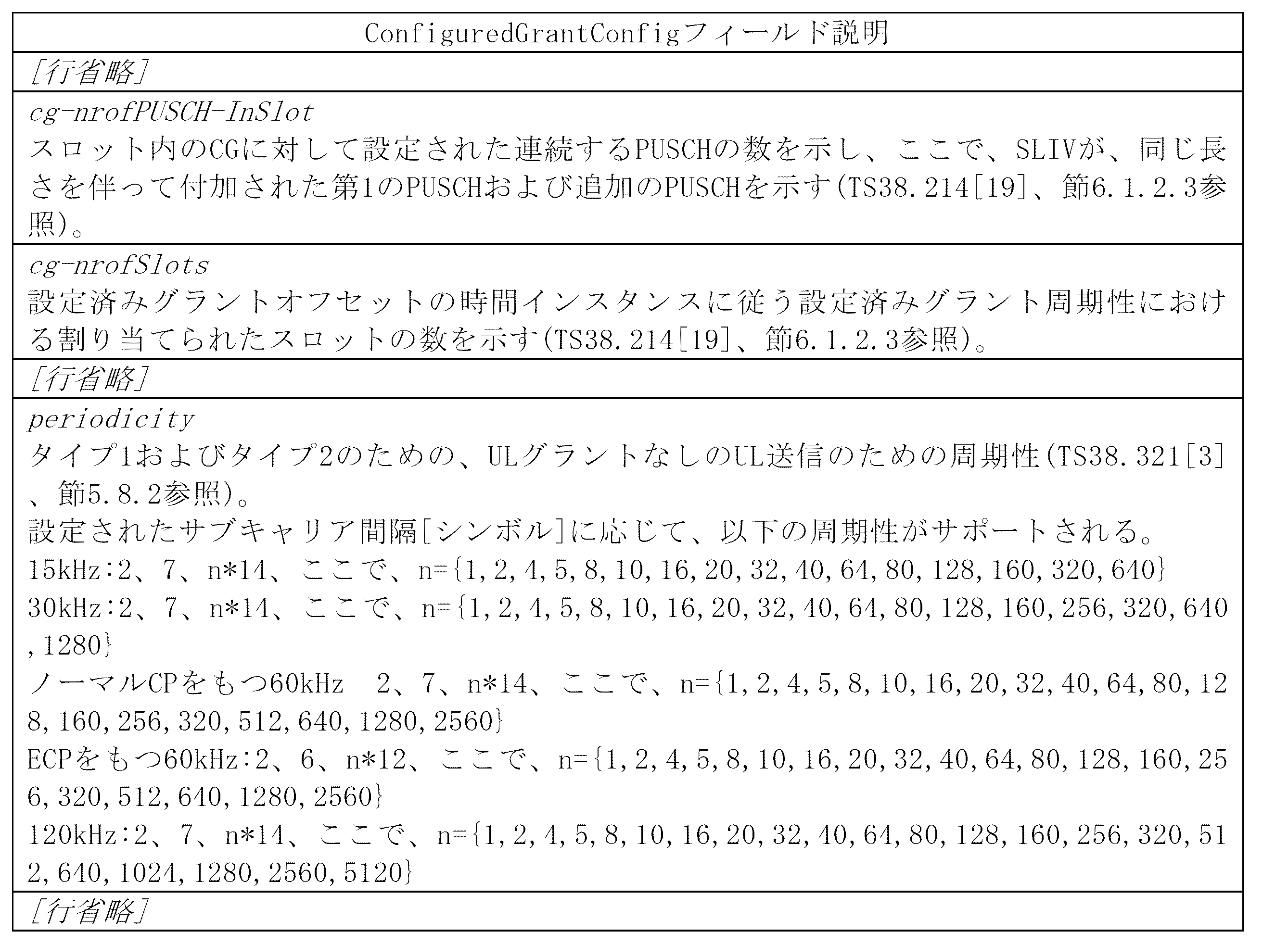

ＩＥＣｏｎｆｉｇｕｒｅｄＧｒａｎｔＣｏｎｆｉｇは、２つの可能な方式に従って、動的グラントなしにアップリンク送信を設定するために使用される。実際のアップリンクグラントは、ＲＲＣを介して設定される（タイプ１）または（ＣＳ－ＲＮＴＩにアドレス指定された）ＰＤＣＣＨを介して提供される（タイプ２）のいずれかであり得る。複数の設定済みグラント設定が、サービングセルの１つのＢＷＰにおいて設定され得る。
ＣｏｎｆｉｇｕｒｅｄＧｒａｎｔＣｏｎｆｉｇ情報エレメント

＊＊＊＊＊＊＊＊＊＊３ＧＰＰＴＳ３８．３３１Ｖ１６．３．１からの抜粋を終える＊＊＊＊＊＊＊＊＊＊

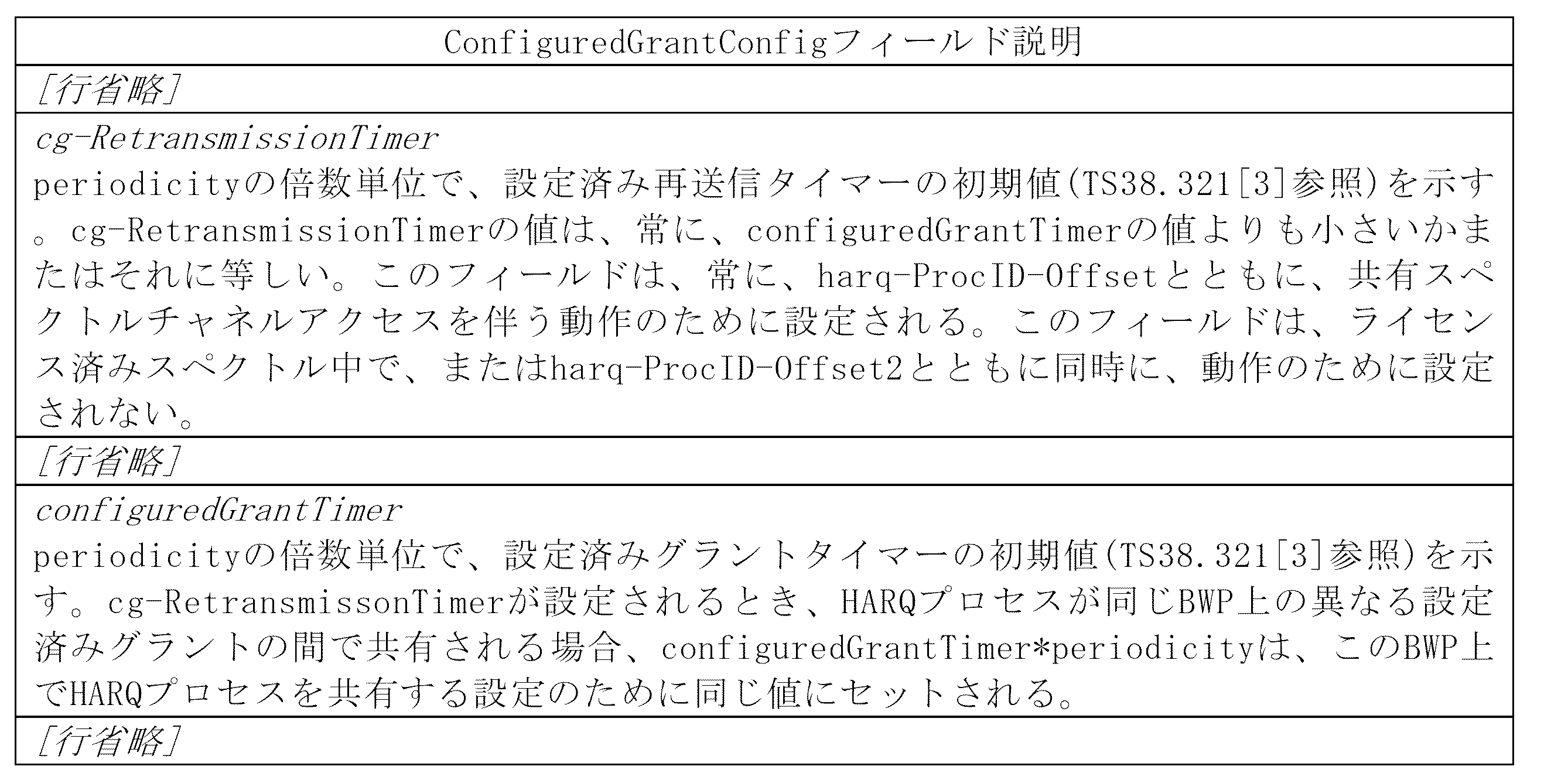

ＣＧタイマー：タイマー（すなわち、ｃｏｎｆｉｇｕｒｅｄＧｒａｎｔＴｉｍｅｒ）は、ＴＢが送信されるときに開始し、タイマーが満了する前に明示的ＮＡＣＫ（動的グラント）が受信されない場合、ＵＥはＡＣＫを仮定する。ＮＲ－Ｕでは、第２のタイマー（すなわち、ｃｇ－ＲｅｔｒａｎｓｍｉｓｓｉｏｎＴｉｍｅｒ（ＣＧＲＴ））は、ＴＢが送信されるときに開始し、タイマーが満了する前に暗黙的ＡＣＫが受信されない場合、ＵＥは、ＮＡＣＫを仮定し、非適応再送信を実施する。これらの２つのタイマーは、３ＧＰＰＴＳ３８．３３１ｖ１６．３．１からの以下の抜粋において規定されている。
＊＊＊＊＊＊＊＊＊＊３ＧＰＰＴＳ３８．３３１Ｖ１６．３．１からの抜粋を開始する＊＊＊＊＊＊＊＊＊＊

設定済みグラントをもつアップリンク送信のためのリソース割り当てに関して、３ＧＰＰＴＳ３８．２１４ｖ１６．４．０のセクション６．１．２．３は以下のように述べている。
許容される周期性Ｐのセットが、［１２、ＴＳ３８．３３１］において規定されている。上位レイヤパラメータｃｇ－ｎｒｏｆＳｌｏｔｓは、設定済みグラント周期内に割り当てられた連続するスロットの数を提供する。上位レイヤパラメータｃｇ－ｎｒｏｆＰＵＳＣＨ－ＩｎＳｌｏｔは、スロット内の連続するＰＵＳＣＨ割り当ての数を提供し、ここで、第１のＰＵＳＣＨ割り当ては、タイプ１ＰＵＳＣＨ送信のための上位レイヤパラメータｔｉｍｅＤｏｍａｉｎＡｌｌｏｃａｔｉｏｎまたは［１０、ＴＳ３８．３２１］による上位レイヤ設定に後続し、タイプ２ＰＵＳＣＨ送信のためにＤＣＩ上で受信されたＵＬグラント、および残りのＰＵＳＣＨ割り当ては、同じ長さおよびＰＵＳＣＨマッピングタイプを有し、ギャップなしで前の割り当てに後続して付加される。開始シンボルおよび長さおよびＰＵＳＣＨマッピングタイプの同じ組合せが、連続的に割り当てられたスロットにわたって繰り返す。

設定済みグラントをもつＰＵＳＣＨ繰返しタイプＡのアップリンク送信のためのトランスポートブロック繰返しに関して、３ＧＰＰＴＳ３８．２１４ｖ１６．４．０のセクション６．１．２．３．１は以下のように述べている。
設定済みグラントをもつタイプ１ＰＵＳＣＨ送信とタイプ２ＰＵＳＣＨ送信の両方について、Ｋ＞１であるとき、ＵＥは、ＵＥが上位レイヤパラメータｃｇ－ｎｒｏｆＳｌｏｔｓおよびｃｇ－ｎｒｏｆＰＵＳＣＨ－ＩｎＳｌｏｔを提供される場合を除いて、Ｋ個の連続するスロットにわたってＴＢを繰り返し、各スロット中で同じシンボル割り当てを適用するものとし、その場合、ＵＥは、同じ設定内のｒｅｐＫ個の最も早い連続する送信機会候補中でＴＢを繰り返す。スロット中の設定済みグラントをもつタイプ１またはタイプ２ＰＵＳＣＨ送信は、［６、ＴＳ３８．２１３］の節９、節１１．１および節１１．２Ａにおける条件に従って省略される。

Ｒｅｌ－１７ＮＲカバレッジ拡張ワークアイテムにおけるＴＢｏＭＳに関する合意
ＲＡＮ１＃１０４ｅ会議において、マルチスロットにわたるトランスポートブロック（ＴＢｏＭＳ：ＴｒａｎｓｐｏｒｔＢｌｏｃｋｏｖｅｒＭｕｌｔｉ－Ｓｌｏｔ）に関して、２つの以下の合意がなされた。
合意：
・以下のオプションのうちの１つまたは２つを、ＴＢｏＭＳの時間領域リソース決定を設計するための開始点と見なす
〇ＰＵＳＣＨ繰返しタイプＡのようなＴＤＲＡ（ＰＵＳＣＨｒｅｐｅｔｉｔｉｏｎｔｙｐｅＡｌｉｋｅＴＤＲＡ）、すなわち、割り当てられたシンボルの数は、各スロット中で同じである。
〇ＰＵＳＣＨ繰返しタイプＢのようなＴＤＲＡ（ＰＵＳＣＨｒｅｐｅｔｉｔｉｏｎｔｙｐｅＢｌｉｋｅＴＤＲＡ）、すなわち、各スロット中の割り当てられたシンボルの数は異なり得る
合意：
・ＵＬ送信のための連続する物理スロットが、不対スペクトルについてＴＢｏＭＳのために使用され得る
〇ＲＡＮ１＃１０４ｂ～ｅにおいて、不対スペクトルについてＴＢｏＭＳのためのＵＬ送信のために連続しない物理スロットをサポートするかどうかを解決すること
・ＵＬ送信のための連続する物理スロットが、対スペクトルおよびＳＵＬ帯域についてＴＢｏＭＳのために使用され得る
〇ＵＬ送信のための連続しない物理スロットも、対スペクトルおよびＳＵＬ帯域についてサポートされるかどうか、ＦＦＳ

設定済みグラントをもつ複数スロットまたはマルチスロットトランスポートブロック（ＴＢ）送信のためのシステムおよび方法が本明細書で開示される。一実施形態では、無線通信デバイス（ＷＣＤ）によって実施される方法が、基地局から、アップリンク設定済みグラントのための１つまたは複数のパラメータを設定する情報を受信することと、１つまたは複数のパラメータに基づいて、アップリンク設定済みグラントを使用して、複数スロットＴＢ（ｍｕｌｔｉｐｌｅｓｌｏｔＴＢ）の送信のための物理アップリンク共有チャネル（ＰＵＳＣＨ）リソースを決定することと、決定されたＰＵＳＣＨリソース上で複数スロットＴＢを送信することとを含む。このようにして、複数のスロットにわたるＴＢを介したロバストなＰＵＳＣＨ送信が、リソース利用効率を改善することができる様式で提供される。

一実施形態では、複数スロットＴＢのための繰返しの最大数が、あらかじめ設定されるかまたはあらかじめ規定される。一実施形態では、複数スロットＴＢのための繰返しの最大数は、複数スロットＴＢのために使用されるスロットの数に依存する。一実施形態では、Ｎ＊Ｋの単一の最大値があらかじめ決定され、Ｋは、複数スロットＴＢの繰返しの数であり、Ｎは、複数スロットＴＢの繰返しのためのスロットの数Ｎである。

一実施形態では、複数スロットＴＢのための冗長バージョン（ＲＶ）グラニュラリティが、（ａ）複数スロットＴＢのすべてのスロット、（ｂ）複数スロットＴＢのすべてのスロットのサブセット、または（ｃ）複数スロットＴＢの単一のスロットである。別の実施形態では、複数スロットＴＢを送信することは、複数スロットＴＢのある数Ｋの繰返しを送信することを含み、複数スロットＴＢのためのＲＶグラニュラリティが、複数スロットＴＢの繰返しのすべてのスロットである。別の実施形態では、複数スロットＴＢを送信することは、複数スロットＴＢのある数Ｋの繰返しを送信することを含み、複数スロットＴＢのためのＲＶグラニュラリティが、（ａ）複数スロットＴＢの繰返しのすべてのスロットのサブセット、または（ｂ）複数スロットＴＢの繰返しの単一のスロットである。一実施形態では、あらかじめ決定されたまたは示されたＲＶが、複数スロットＴＢの第１の送信機会または複数スロットＴＢの第１の繰返しの第１の送信機会に適用される。一実施形態では、ＲＶは、あらかじめ規定されたまたは設定されたＲＶ循環パターンに従って、送信機会にわたって循環される。

一実施形態では、本方法は、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することと、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することに応答して、複数スロットＴＢの利用不可能なスロットのみの送信をドロップすることとをさらに含む。別の実施形態では、本方法は、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することと、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することに応答して、複数スロットＴＢのすべてのスロットの送信をドロップすること、複数スロットＴＢの利用不可能なスロットおよびすべての残りのスロットの送信をドロップすること、または複数スロットＴＢのすべてのスロットのサブセットの送信をドロップすることであって、サブセットが、利用不可能なスロットを含む送信機会に対応する、複数スロットＴＢのすべてのスロットのサブセットの送信をドロップすることのいずれかとをさらに含む。

一実施形態では、複数スロットＴＢを送信することは、複数スロットＴＢのある数Ｋの繰返しを送信することを含み、本方法は、複数スロットＴＢの繰返しの少なくとも１つのスロットが利用不可能であると決定することと、決定することに応答して、複数スロットＴＢの繰返し中の利用不可能なスロットのみの送信をドロップすることとをさらに含む。一実施形態では、複数スロットＴＢを送信することは、複数スロットＴＢのある数Ｋの繰返しを送信することを含み、本方法は、複数スロットＴＢの繰返しの少なくとも１つのスロットが利用不可能であると決定することと、決定することに応答して、複数スロットＴＢの繰返し中のすべてのスロットの送信をドロップすること、または複数スロットＴＢの繰返し中の利用不可能なスロットおよびすべての残りのスロットの送信をドロップすることとをさらに含む。

一実施形態では、ＷＣＤは、複数スロットＴＢの第１の繰返しの送信のための利用不可能なスロットを有することが予想されない。

一実施形態では、複数スロットＴＢの送信のためのＰＵＳＣＨリソースを決定することは、複数スロットＴＢのスロット内の開始シンボルＳを決定することを含む。一実施形態では、開始シンボルＳは、複数スロットＴＢのスロット（たとえば、スロットのすべて）の少なくともサブセットのための共通開始シンボルＳ値である。一実施形態では、開始シンボルＳは、複数スロットＴＢのスロットの中からの第１のスロットのための開始シンボルＳである。一実施形態では、開始シンボルＳは、基地局からのシグナリングまたはあらかじめ規定されたルールに基づいてＷＣＤによって決定された複数スロットＴＢのスロットの中からの特定のスロットのための開始シンボルＳである。一実施形態では、開始シンボルＳは、ハイブリッド自動再送要求（ＨＡＲＱ）識別情報決定のために選択された、複数スロットＴＢのスロットの中からの特定のスロットのための開始シンボルＳである。

一実施形態では、マルチスロットＴＢの継続時間またはマルチスロットＴＢのすべての繰返しの継続時間が、アップリンク設定済みグラントの周期性に対応する持続時間よりも小さい。別の実施形態では、マルチスロットＴＢまたはマルチスロットＴＢの繰返しは、アップリンク設定済みグラントの２つの周期の間の境界を横断しない。

一実施形態では、アップリンク設定済みグラントに関連する設定済みグラントタイマーの値が、マルチスロットＴＢの継続時間の倍数である。

一実施形態では、ＷＣＤに、アップリンク設定済みグラントをもつ複数スロットＴＢのためのＫ個の繰返しが設定され、（ｉ）ＷＣＤに、アップリンク設定済みグラントの周期性の持続時間よりも大きい複数スロットＴＢのＫ個の繰返しの送信のための持続時間が設定されることが予想されない、および／あるいは（ｉｉ）複数スロットＴＢのＫ個の繰返しの送信のための持続時間が、アップリンク設定済みグラントの周期性よりも大きく、Ｘ＜Ｋである、複数スロットＴＢの繰返しＸを送信した後のアップリンク設定済みグラントの周期性の持続時間内の残りのリソースが、複数スロットＴＢの繰返しを送信するのに十分でなく、ＷＣＤは、（Ｉ）複数スロットＴＢの（１つまたは複数の）残りの繰返しを送信しない、または（ＩＩ）アップリンク設定済みグラントの周期性の持続時間の終わりに達するまで、複数スロットＴＢの（１つまたは複数の）残りの繰返しを送信する、のいずれかである。

一実施形態では、ＷＣＤに、アップリンク設定済みグラントをもつ複数スロットＴＢのためのＫ個の繰返しが設定され、少なくとも１つの繰返しの少なくとも１つのシンボルが、動的グラントをもつＰＵＳＣＨと重複し、ＷＣＤは、（ｉ）動的グラントをもつＰＵＳＣＨと重複する少なくとも１つの繰返しの少なくとも１つのシンボルの開始シンボルから開始する複数スロットＴＢの繰返しを終了する、（ｉｉ）動的グラントをもつＰＵＳＣＨと重複する少なくとも１つの繰返しを取り消す、および／または、（ｉｉｉ）動的グラントをもつＰＵＳＣＨと重複する少なくとも１つの繰返しを延期する、のいずれかである。

一実施形態では、２つ以上の複数スロットＴＢが、アップリンク設定済みグラントの１つの周期内に送信される。

一実施形態では、複数スロットＴＢの送信のためのＰＵＳＣＨリソースを決定することは、複数スロットＴＢの繰返しの送信のためのＰＵＳＣＨリソースとして、複数スロットＴＢのスロットの数に等しい利用可能なスロットの数を決定することを含む。一実施形態では、シンボルの同じセットが、複数スロットＴＢの繰返しの各スロット中で使用される。

一実施形態では、複数スロットＴＢの送信のためのＰＵＳＣＨリソースを決定することは、複数スロットＴＢの繰返しの送信のためのＰＵＳＣＨリソースとして、複数スロットＴＢのアップリンクシンボルの数に等しい利用可能なアップリンクシンボルの数を決定することを含む。

一実施形態では、ＰＵＳＣＨリソースは、ＷＣＤが複数スロットＴＢのＫ個の繰返しを送信するように決定される。

一実施形態では、ＰＵＳＣＨリソースは、ＷＣＤが複数スロットＴＢのＮ個のセグメントの各々のＫ個の繰返しを送信するように決定される。一実施形態では、ＲＶが、送信機会にわたって循環されるまたは複数スロットＴＢのセグメントにわたって循環される。

別の実施形態では、ＷＣＤによって実施される方法が、複数スロットトランスポートブロックの送信のための物理アップリンク共有チャネル（ＰＵＳＣＨ）リソースを決定することと、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することと、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することに応答して、複数スロットＴＢの利用不可能なスロットのみの送信をドロップすることと、決定されたＰＵＳＣＨリソース上で複数スロットＴＢを送信することとを含む。

一実施形態では、複数スロットＴＢを送信することは、複数スロットＴＢのある数Ｋの繰返しを送信することを含み、複数スロットＴＢの利用不可能なスロットのみの送信をドロップすることは、複数スロットＴＢの繰返し中の利用不可能なスロットのみの送信をドロップすることをさらに含む。

一実施形態では、複数スロットＴＢのためのＲＶグラニュラリティが、複数スロットＴＢの繰返しのすべてのスロットである。

ＷＣＤの対応する実施形態も開示される。

基地局、または基地局の機能の少なくとも一部を実装するネットワークノードの実施形態も、本明細書で開示される。

本明細書に組み込まれ、本明細書の一部をなす添付の図面は、本開示のいくつかの態様を示し、説明とともに本開示の原理について解説するように働く。

本開示の実施形態が実装され得るセルラ通信システムの一例を示す図である。本開示の一実施形態による、マルチスロットトランスポートブロック（ＴＢ）の繰返しの送信機会の例を示す図である。（ａ）ＤＤＤＳＵＤＤＤＳＵおよび（ｂ）ＤＤＤＳＵＤＤＳＵＵの時分割複信（ＴＤＤ）設定をもつタイプＢのようなマルチスロットＴＢ送信（Ｔｙｐｅ－Ｂｌｉｋｅｍｕｌｔｉ－ｓｌｏｔＴＢｔｒａｎｓｍｉｓｓｉｏｎ）の繰返しのためのリソース決定のための実施形態１のオプション１、ならびに（ｃ）におけるオプション２を示す図である。マルチスロットＴＢの繰返しのためのリソース決定の代替方法の例を示す図である。本開示の少なくともいくつかの実施形態による、ネットワークノードおよびＷＣＤの動作を示す図である。本開示のいくつかの実施形態による、無線アクセスノードの概略ブロック図である。本開示のいくつかの実施形態による、図６の無線アクセスノードの仮想化された実施形態を示す概略ブロック図である。本開示のいくつかの他の実施形態による、図６の無線アクセスノードの概略ブロック図である。本開示のいくつかの実施形態による、無線通信デバイス（ＷＣＤ）の概略ブロック図である。本開示のいくつかの他の実施形態による、図９のＷＣＤの概略ブロック図である。本開示のいくつかの実施形態による、中間ネットワークを介してホストコンピュータに接続された通信ネットワークを示す図である。本開示のいくつかの実施形態による、部分的無線接続上で基地局を介してＵＥと通信するホストコンピュータの一般化されたブロック図である。本開示の一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。本開示の一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。本開示の一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。本開示の一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。

以下に記載される実施形態は、当業者が本実施形態を実践することができるようにするための情報を表し、本実施形態を実践する最良の様式を示す。添付の図面に照らして以下の説明を読むと、当業者は、本開示の概念を理解し、本明細書では特に扱われないこれらの概念の適用例を認識されよう。これらの概念および適用例は、本開示の範囲内に入ることを理解されたい。

無線ノード：本明細書で使用される「無線ノード」は、無線アクセスノードまたは無線通信デバイスのいずれかである。

無線アクセスノード：本明細書で使用される「無線アクセスノード」または「無線ネットワークノード」または「無線アクセスネットワークノード」は、信号を無線で送信および／または受信するように動作する、セルラ通信ネットワークの無線アクセスネットワーク（ＲＡＮ）における任意のノードである。無線アクセスノードのいくつかの例は、限定はしないが、基地局（たとえば、第３世代パートナーシッププロジェクト（３ＧＰＰ）第５世代（５Ｇ）ＮＲネットワークにおける新無線（ＮＲ）基地局（ｇＮＢ）、あるいは３ＧＰＰＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ（ＬＴＥ）ネットワークにおける拡張またはエボルブドノードＢ（ｅＮＢ））、高電力またはマクロ基地局、低電力基地局（たとえば、マイクロ基地局、ピコ基地局、ホームｅＮＢなど）、リレーノード、基地局の機能の部分を実装するネットワークノード、あるいはｇＮＢ分散ユニット（ｇＮＢ－ＤＵ）を実装するネットワークノード、あるいは何らかの他のタイプの無線アクセスノードの機能の部分を実装するネットワークノードを含む。

コアネットワークノード：本明細書で使用される「コアネットワークノード」は、コアネットワークにおける任意のタイプのノード、またはコアネットワーク機能を実装する任意のノードである。コアネットワークノードのいくつかの例は、たとえば、モビリティ管理エンティティ（ＭＭＥ）、パケットデータネットワークゲートウェイ（Ｐ－ＧＷ）、サービス能力公開機能（ＳＣＥＦ）、ホーム加入者サーバ（ＨＳＳ）などを含む。コアネットワークノードのいくつかの他の例は、アクセスおよびモビリティ機能（ＡＭＦ）、ユーザプレーン機能（ＵＰＦ）、セッション管理機能（ＳＭＦ）、認証サーバ機能（ＡＵＳＦ）、ネットワークスライス選択機能（ＮＳＳＦ）、ネットワーク公開機能（ＮＥＦ）、ネットワーク機能（ＮＦ）リポジトリ機能（ＮＲＦ）、ポリシ制御機能（ＰＣＦ）、統合データ管理（ＵＤＭ）などを実装するノードを含む。

通信デバイス：本明細書で使用される「通信デバイス」は、アクセスネットワークへのアクセスを有する任意のタイプのデバイスである。通信デバイスのいくつかの例は、限定はしないが、モバイルフォン、スマートフォン、センサーデバイス、メーター、車両、家庭用器具、医療器具、メディアプレーヤ、カメラ、または任意のタイプの家庭用電子機器、たとえば、限定はしないが、テレビジョン、無線機、照明装置、タブレットコンピュータ、ラップトップコンピュータ、またはパーソナルコンピュータ（ＰＣ）を含む。通信デバイスは、無線または有線接続を介して音声および／またはデータを通信することを可能にされた、ポータブル、ハンドヘルド、コンピュータ具備、または車載型モバイルデバイスであり得る。

無線通信デバイスまたはＷＣＤ：通信デバイスの１つのタイプは、無線ネットワーク（たとえば、セルラネットワーク）へのアクセスを有する（すなわち、無線ネットワークによってサーブされる）任意のタイプの無線デバイスであり得る、無線通信デバイスである。無線通信デバイスのいくつかの例は、限定はしないが、３ＧＰＰネットワークにおけるユーザ機器デバイス（ＵＥ）と、マシン型通信（ＭＴＣ）デバイスと、モノのインターネット（ＩｏＴ）デバイスとを含む。そのような無線通信デバイスは、モバイルフォン、スマートフォン、センサーデバイス、メーター、車両、家庭用器具、医療器具、メディアプレーヤ、カメラ、または任意のタイプの家庭用電子機器、たとえば、限定はしないが、テレビジョン、無線機、照明装置、タブレットコンピュータ、ラップトップコンピュータ、またはＰＣであり得るか、あるいはそれらに統合され得る。無線通信デバイスは、無線接続を介して音声および／またはデータを通信することを可能にされた、ポータブル、ハンドヘルド、コンピュータ具備、または車載型モバイルデバイスであり得る。

ネットワークノード：本明細書で使用される「ネットワークノード」は、セルラ通信ネットワーク／システムのＲＡＮまたはコアネットワークのいずれかの一部である任意のノードである。

送信／受信ポイント（ＴＲＰ）：いくつかの実施形態では、ＴＲＰは、ネットワークノード、無線ヘッド、空間関係、または送信設定インジケータ（ＴＣＩ）状態のいずれかであり得る。ＴＲＰは、いくつかの実施形態では、空間関係またはＴＣＩ状態によって表され得る。いくつかの実施形態では、ＴＲＰは、複数のＴＣＩ状態を使用していることがある。いくつかの実施形態では、ＴＲＰは、そのエレメントに固有の物理レイヤプロパティおよびパラメータに従って、ＵＥに／から無線信号を送信および受信する、ｇＮＢの一部であり得る。いくつかの実施形態では、複数ＴＲＰ（マルチＴＲＰ）動作において、サービングセルが、２つのＴＲＰからＵＥをスケジュールし、より良い物理ダウンリンク共有チャネル（ＰＤＳＣＨ）カバレッジ、信頼性および／またはデータレートを提供することができる。マルチＴＲＰについての２つの異なる動作モード、すなわち、単一ダウンリンク制御情報（ＤＣＩ）とマルチＤＣＩとがある。両方のモードについて、アップリンクおよびダウンリンク動作の制御が、物理レイヤと媒体アクセス制御（ＭＡＣ）の両方によって行われる。単一ＤＣＩモードでは、ＵＥは、両方のＴＲＰについて同じＤＣＩによってスケジュールされ、マルチＤＣＩモードでは、ＵＥは、各ＴＲＰからの独立したＤＣＩによってスケジュールされる。

いくつかの実施形態では、セットされた送信ポイント（ＴＰ）が、１つのセル、１つのセルの一部または１つの測位参照信号（ＰＲＳ）専用ＴＰのための、地理的にコロケートされた（ｃｏ－ｌｏｃａｔｅｄ）送信アンテナ（たとえば、（１つまたは複数のアンテナエレメントをもつ）アンテナアレイ）のセットである。ＴＰは、基地局（ｅＮＢ）アンテナ、リモート無線ヘッド（ＲＲＨ）、基地局のリモートアンテナ、ＰＲＳ専用ＴＰのアンテナなどを含むことができる。１つのセルは、１つまたは複数のＴＰによって形成され得る。ホモジニアス配置の場合、各ＴＰは、１つのセルに対応し得る。

いくつかの実施形態では、ＴＲＰのセットは、ＴＰおよび／または受信ポイント（ＲＰ）機能をサポートする、地理的にコロケートされたアンテナ（たとえば、（１つまたは複数のアンテナエレメントをもつ）アンテナアレイ）のセットである。

本明細書で与えられる説明は３ＧＰＰセルラ通信システムに焦点を当て、したがって、３ＧＰＰ専門用語または３ＧＰＰ専門用語に類似した専門用語がしばしば使用されることに留意されたい。しかしながら、本明細書で開示される概念は、３ＧＰＰシステムに限定されない。

本明細書の説明では、「セル」という用語に対して、参照が行われ得ることに留意されたい。しかしながら、特に５ＧＮＲ概念に関して、ビームがセルの代わりに使用されることがあり、したがって、本明細書で説明される概念は、セルとビームの両方に等しく適用可能であることに留意することが重要である。

現在、たとえば、３ＧＰＰＮＲにおいて、マルチスロットにわたるトランスポートブロック（ＴＢｏＭＳ）に関するいくつかの課題が存在する。ＮＲリリース１５／１６では、各トランスポートブロック（ＴＢ）は、１つのスロット内にあり、冗長バージョン（ＲＶ）を有することができる。ＮＲリリース１７では、ＴＢは、複数のスロットにわたることができ、ＲＶのグラニュラリティが１つのスロットであるのか複数のスロットであるのかは不明瞭である。１つの特定の問題は、ＴＢｏＭＳの複数のスロットのうちの１つが利用不可能なスロット、たとえば、半静的ダウンリンク（ＤＬ）である場合、ＵＥがＴＢｏＭＳの送信をどのようにハンドリングすることができるかである。

ＮＲリリース１５／１６では、ＵＥは、開始シンボルＳに基づいて、設定済みグラントをもつＰＵＳＣＨのリソースを決定する。しかし、ＴＢｏＭＳのためのＵＥは、異なるスロット中で異なるＳ値を有することがある。別の問題は、設定済みグラントをもつＴＢｏＭＳの繰返しが、周期性の持続時間を横断することができるかどうかである。

別の問題は、タイプＢのようなＴＢｏＭＳ（Ｔｙｐｅ－ＢｌｉｋｅＴＢｏＭＳ）の繰返しに関するものである。レガシーＰＵＳＣＨ繰返しタイプＡは、タイプＢのようなＴＢｏＭＳに直接適用され得ない。リリース１６ＰＵＳＣＨ繰返しタイプＡは、各繰返しがスロット中で同じシンボルを使用することを必要とするが、タイプＢのようなＴＢｏＭＳの１つの繰返しは、各スロット中で異なるシンボルを使用する。ＰＵＳＣＨ繰返しタイプＢは、理想的でないセグメンテーションを生じ得る。

上述のまたは他の課題のソリューションを提供するシステムおよび方法が、本明細書で開示される。本開示の実施形態は、繰返しを伴うまたは伴わないマルチスロットＴＢ送信のためのリソース決定を提供する。いくつかの実施形態では、これは、たとえば、利用不可能なスロット、ＲＶ、および／または設定済みグラントをもつマルチスロットＴＢをどのようにハンドリングすべきかを含む。

タイプＢのようなＴＢｏＭＳの繰返しのための方法とＴＢｏＭＳの繰返しの代替方法との実施形態も、本明細書で開示される。

特定の利点によって、または特定の利点に限定されないが、本開示の実施形態は、以下の利点のうちの１つまたは複数を提供し得る。本開示の実施形態は、リソース利用効率を改善しながら、複数のスロットにわたるＴＢを介したロバストなＰＵＳＣＨ送信を保証し得る。

図１は、本開示の実施形態が実装され得るセルラ通信システム１００の一例を示す。本明細書で説明される実施形態では、セルラ通信システム１００は、次世代ＲＡＮ（ＮＧ－ＲＡＮ）と５Ｇコア（５ＧＣ）とを含む５Ｇシステム（５ＧＳ）であるが、本明細書で開示される実施形態は、５ＧＳに限定されず、複数のスロットにわたるトランスポートブロックのアップリンク送信を利用する任意のタイプの無線またはセルラ通信システムにおいて使用され得る。この例では、ＲＡＮは、５ＧＳにおいてＮＲ基地局（ｇＮＢ）と随意に次世代ｅＮＢ（ｎｇ－ｅＮＢ）（たとえば、５ＧＣに接続されたＬＴＥＲＡＮノード）とを含む、基地局１０２－１および１０２－２を含み、これらは対応する（マクロ）セル１０４－１および１０４－２を制御する。基地局１０２－１および１０２－２は、概して、本明細書では、まとめて基地局１０２と呼ばれ、個別に基地局１０２と呼ばれる。同様に、（マクロ）セル１０４－１および１０４－２は、概して、本明細書では、まとめて（マクロ）セル１０４と呼ばれ、個別に（マクロ）セル１０４と呼ばれる。ＲＡＮは、対応するスモールセル１０８－１～１０８－４を制御する、いくつかの低電力ノード１０６－１～１０６－４をも含み得る。低電力ノード１０６－１～１０６－４は、（ピコ基地局またはフェムト基地局などの）小さい基地局またはＲＲＨなどであり得る。特に、示されていないが、スモールセル１０８－１～１０８－４のうちの１つまたは複数は、基地局１０２によって代替的に提供され得る。低電力ノード１０６－１～１０６－４は、概して、本明細書では、まとめて低電力ノード１０６と呼ばれ、個別に低電力ノード１０６と呼ばれる。同様に、スモールセル１０８－１～１０８－４は、概して、本明細書では、まとめてスモールセル１０８と呼ばれ、個別にスモールセル１０８と呼ばれる。セルラ通信システム１００は、５ＧＳにおいて５ＧＣと呼ばれる、コアネットワーク１１０をも含む。基地局１０２（および、随意に低電力ノード１０６）は、コアネットワーク１１０に接続される。

基地局１０２および低電力ノード１０６は、対応するセル１０４および１０８中の無線通信デバイス（ＷＣＤ）１１２－１～１１２－５にサービスを提供する。ＷＣＤ１１２－１～１１２－５は、概して、本明細書では、まとめてＷＣＤ１１２と呼ばれ、個別にＷＣＤ１１２と呼ばれる。以下の説明では、ＷＣＤ１１２は、しばしばＵＥであり、したがって、ＵＥ１１２と呼ばれることがあるが、本開示はそれに限定されない。

上記で説明されたように、ＮＲリリース１５／１６において、１つのＴＢがスロット内にあり、ＮＲリリース１７は、複数のスロットにわたるＴＢ（ＴＢｏＭＳ、またはマルチスロットＴＢ）をサポートすることになる。２つのタイプのＴＢｏＭＳが、３ＧＰＰにおいて考慮されている。ＴＢｏＭＳの繰返しも議論中である。たとえば、以下の３ＧＰＰ合意を参照されたい。
合意：
・以下のオプションのうちの１つまたは２つを、ＴＢｏＭＳの時間領域リソース決定を設計するための開始点と見なす
〇ＰＵＳＣＨ繰返しタイプＡのようなＴＤＲＡ、すなわち、割り当てられたシンボルの数は、各スロット中で同じである。
〇ＰＵＳＣＨ繰返しタイプＢのようなＴＤＲＡ、すなわち、各スロット中の割り当てられたシンボルの数は異なり得る

本明細書で説明される問題は、冗長バージョン（ＲＶ）のためのグラニュラリティと、利用不可能なスロットをどのようにハンドリングすべきかと、設定済みグラントをもつＴＢｏＭＳのためのスロットの数とを含む。ＴＢｏＭＳの単一の送信とＴＢｏＭＳの繰返しの両方が、これらの問題について考慮される。さらに、タイプＢのようなＴＢｏＭＳの繰返しとＴＢｏＭＳの繰返しのためのリソース決定の代替方法とが説明される。

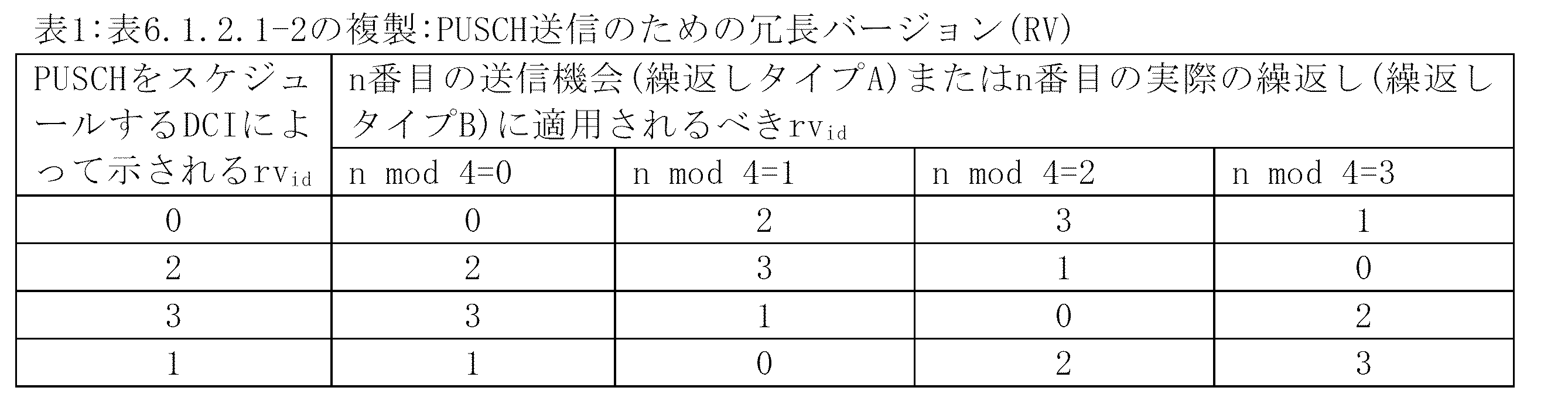

ＴＢｏＭＳの繰返しのためのＲＶ循環が、前に開示された。本開示では、送信機会の異なるサイズが、ＲＶのグラニュラリティとして規定される（たとえば、「ＴＢｏＭＳのためのＲＶのグラニュラリティ」と題する以下のセクション参照）。同じＵＥからのＴＢｏＭＳと他のＵＬ物理チャネルとの衝突も、前に説明された。本開示では、半静的ＤＬスロットまたは（１つまたは複数の）他のＵＥからのＵＬ送信が、利用不可能なスロットと見なされる（たとえば、「利用不可能なスロットをハンドリングするための方法」と題する以下のセクション参照）。

ＵＥ１１２が、Ｋ個の繰返しを伴うＮ個のスロットにわたるＴＢｏＭＳを送信するように設定される場合、送信のために必要とされるスロットの総数は、Ｎ＊Ｋに等しい。ＴＢのレイテンシ要件を考慮して、Ｎ＊Ｋの最大値は、上限であり得る。

一実施形態では、ＴＢｏＭＳの繰返しについて、何らかのルールが、ＴＢｏＭＳのための繰返しの数Ｋおよびスロットの数Ｎに適用され得る。たとえば、一実施形態では、繰返しの最大数（すなわち、Ｎ＊Ｋの最大値）は、あらかじめ決定され、それぞれのルール（たとえば、Ｎ＊Ｋが、あらかじめ規定された最大値よりも小さいかまたはそれに等しいというルール）を適用することによって施行される。一例として、最大値は３２である。

ＴＢｏＭＳのためのＲＶのグラニュラリティ
単一のＲＶ、および繰返しのためのＰＵＳＣＨの最も小さい単位として、マルチスロットＴＢの複数のスロットを規定することによって、繰返しのためのリリース１５／１６の構造をマルチスロットＴＢ動作に拡張することが可能である。上記で説明されたように、リリース１５／１６では、タイプＡ繰返しとタイプＢ繰返しの両方が、３ＧＰＰＴＳ３８．２１４ｖ１６．４．０のセクション６．１．２．１において規定されているパターンに従う。ｎ＝０，１，．．．Ｋ－１である、ＴＢのｎ番目の送信機会で適用されるべき冗長バージョン（ＲＶ）は、３ＧＰＰＴＳ３８．２１４ｖ１６．４．０の表６．１．２．１－２に従って決定され、これは表１として以下で複製される。

一実施形態では、マルチスロットＴＢの送信機会は、ＴＢｏＭＳのすべてのスロットまたはＴＢｏＭＳのすべてのスロットの一部またはＴＢｏＭＳのすべてのスロットのうちの単一のスロットであり得る。送信機会はＲＶのグラニュラリティであり、ＲＶは、あらかじめ規定されたまたは設定されたＲＶ循環パターン（たとえば、３ＧＰＰＴＳ３８．２１４のあらかじめ規定されたＲＶ循環パターン）に従って、送信機会にわたって循環され得る。すなわち、ＴＢｏＭＳのための複数の送信機会がある場合、ＲＶは、ＴＢｏＭＳの複数の送信機会にわたって循環され得る。マルチスロットＴＢの繰返しが設定される場合、ＲＶは、ＴＢｏＭＳの繰返しの送信機会にわたって循環され得る。

別の実施形態では、あらかじめ決定されるあるいはＤＣＩまたは高レイヤによって示され得るＲＶは、マルチスロットＴＢの第１の送信機会、または、繰返しが設定される場合、マルチスロットＴＢの第１の繰返しの第１の送信機会に適用される。

図２は、本開示の一実施形態による、マルチスロットＴＢの繰返しの送信機会の例を示す。本開示では、送信機会ｎにおけるＲＶは、ＲＶ（ｎ）によって示される。図２（ａ）に示されているように、一例では、（少なくとも、ＲＶを計算する目的のための）ｎ番目の送信機会は、マルチスロットＴＢのすべてのスロットのｎ番目の送信である。ＲＶは、Ｋ個の繰返し、すなわち、Ｋ個の送信機会にわたって、ＲＶ（１）からＲＶ（Ｋ）まで循環される。図２（ｂ）の例では、マルチスロットＴＢのｎ番目の送信機会は、マルチスロットＴＢの単一のスロットとして規定され、マルチスロットＴＢの各スロットは、冗長バージョン（ＲＶ）に従って最初に循環される。ＲＶは、Ｎ＊Ｋ個の送信機会にわたって、ＲＶ（１）からＲＶ（ＮＫ）まで循環される。

利用不可能なスロットをハンドリングするための方法
ＮＲ動作では、ＵＥ１１２は、送信がＵＥ１１２または別のＵＥなどからの送信と競合することになる、時分割複信（ＴＤＤ）におけるダウンリンクスロットなどのスロット中で送信するべきでない場合がある。これらの場合、スロットは、アップリンク送信のための利用不可能なスロットと見なされる。ＵＥ１１２が送信するべきでないとき、いくつかの場合には、アップリンク送信を遅延させることが可能である。しかしながら、単一のＲＶのマルチスロットＴＢ送信について、単純な繰返しの場合よりも、ＴＢの一部がマルチスロットＴＢのために遅延させられる場合、不十分な数のシステマティックビットがあることになる可能性がはるかにより高いので、マルチスロットＴＢのセグメントを後のスロットに遅延させることは、送信の遅延させられない部分を復号不可能にすることになる可能性がはるかにより高い。したがって、マルチスロットＴＢ遅延は、繰返しよりも、レイテンシに敏感である。したがって、マルチスロットＴＢ送信のセグメントを遅延させることは不利であり、したがって、マルチスロット送信を遅延させるのではなく、マルチスロット送信のスロットをドロップすることが好ましいことがある。

一実施形態では、マルチスロットＴＢのすべてのスロットのうちの少なくとも１つが、マルチスロットＴＢの送信のために利用不可能である場合、以下の方法のうちの１つまたは複数が使用され得る。
－オプション１：ＵＥ１１２は、マルチスロットＴＢのすべてのスロットをドロップする。
－オプション２：ＵＥ１１２は、スロット中の送信をドロップし、マルチスロットＴＢのすべての残りのスロットをもドロップする。
－オプション３：ＵＥ１１２は、利用不可能なスロット中の送信のみをドロップする。
－オプション４：ＵＥ１１２は、マルチスロットＴＢのすべてのスロットのサブセット中の送信をドロップし、ここで、送信がドロップされるすべてのスロットのサブセットは、利用不可能なスロットと重複する送信機会をなす。
オプション２の１つの使用事例は、動的シグナリング、たとえば、取消し指示が、ＵＥ１１２によって考慮され、１つのスロットを利用不可能なスロットに変更するときである。

別の実施形態では、ＵＥ１１２に、ＴＢｏＭＳの繰返しが設定され、ＴＢｏＭＳの繰返しのすべてのスロットのうちの少なくとも１つが利用不可能である場合、以下の方法のうちの１つまたは複数が使用され得る。
－オプション１：ＵＥ１１２は、ＴＢｏＭＳの繰返しをドロップする。
－オプション２：ＵＥ１１２は、スロット中の送信をドロップし、繰返しの残りのスロット中の送信をもドロップする。
－オプション３：ＵＥ１１２は、繰返しの利用不可能なスロット中の送信のみをドロップする。
ＴＢｏＭＳの繰返しのためのオプション３の一例では、ＴＢごとに２つの繰返しおよび１つのＲＶをもつＮスロットＴＢ送信に関して、ＵＥ１１２は、情報ビットのセットを符号化し、第１のＲＶおよび第２のＲＶの符号化ビットを作り出す。ＵＥ１１２は、それぞれ、第１および第２のＲＶの符号化ビットを、Ｎ個のスロットの第１および第２のセットにわたってマッピングし、ここで、Ｎ個のスロットの第２のセットは、時間的に、Ｎ個のスロットの第１のセットの後にある。各ＲＶのＮ個のセグメントの各々は、スロットの対応する第１または第２のセット中のスロットに１対１マッピングされる。ＵＥ１１２は、スロットの第１および第２のセットの各スロットが送信のために利用可能であるかどうかを決定する。スロットが利用可能である場合、ＵＥ１１２は、スロット中のＲＶの対応するセグメントを送信する。スロットが利用可能でない場合、対応するセグメントは送信されず、ＵＥ１１２は次のセグメントに進む。

（１つまたは複数の）何らかの基地局１０２（たとえば、ｇＮＢ）スケジューリング制限が考慮され得る。別の実施形態では、動的グラントをもつＴＢｏＭＳの繰返しが設定される場合、ＵＥ１１２は、ＴＢｏＭＳの第１の繰返しの送信のための利用不可能なスロットを有することが予想されない。

設定済みグラントをもつ複数のスロットにわたるＴＢのためのリソース決定

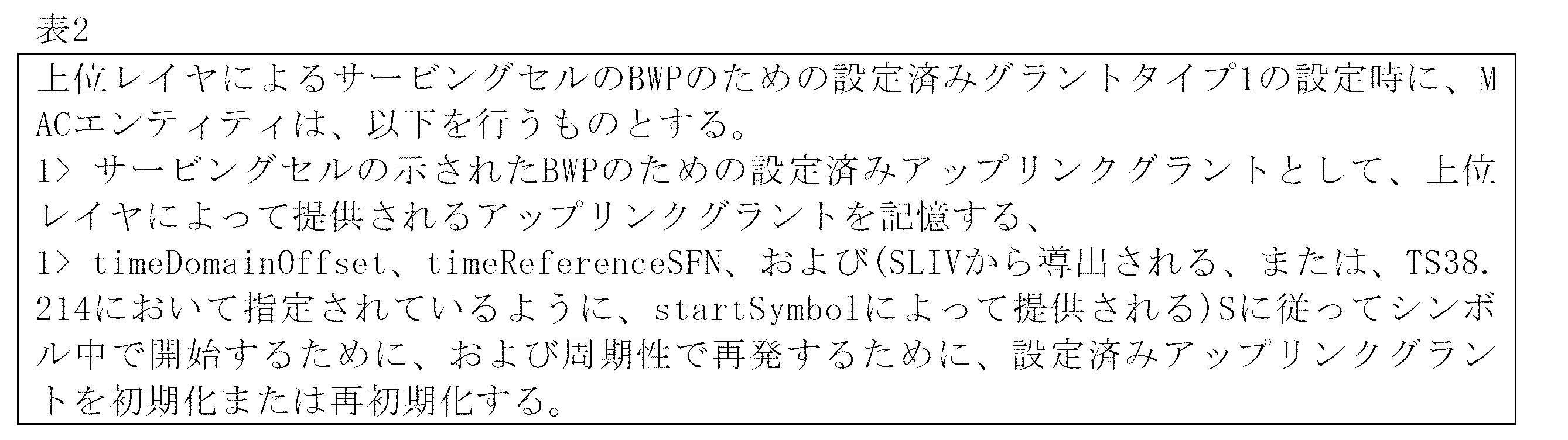

ＮＲリリース１６では、開始シンボルＳが、スロット中のＴＢのためのＰＵＳＣＨリソースを決定するために使用される（表２中の以下の３ＧＰＰＴＳ３８．３２１ｖ１６．３．０からの抜粋参照）。しかしながら、マルチスロットＴＢ、特にタイプＢのようなマルチスロットＴＢは、複数のスロット中で複数のＳ値を有する。

第１の実施形態では、設定済みアップリンクグラントを初期化または再初期化するために使用される開始シンボルＳは、以下の方法のうちの１つまたは複数に基づいて決定され得る。
－Ｓは、ＴＢの複数のスロットのいずれか中の開始シンボルである。
〇たとえば、異なるスロット中のＳが同じ値を有するとき、Ｓは、任意のスロットのための共通Ｓであり得る。
－Ｓは、ＴＢの複数のスロットのうちの第１のスロット中の開始シンボルである。
〇たとえば、タイプＢのような複数のスロットにわたるＴＢの場合、開始シンボルが、異なるスロット中で互いとは異なり得るとき、第１のスロットの開始シンボルインデックスが使用され得る。
－Ｓは、ＲＲＣ設定によって決定されるスロット中の開始シンボルである。
－Ｓは、ＨＡＲＱＩＤ決定のために選択されるスロット中の開始シンボルである。

第２の実施形態では、ＵＥ１１２に、周期性Ｐによって導出された持続時間よりも長い、設定済みグラントをもつＴＢｏＭｓの送信のための持続時間が設定されることが予想されない。

第３の実施形態では、ＵＥ１１２は、ＣＧ周期性にわたってスロットのセットにわたるマルチスロットＴＢを送信することが予想されない。言い換えれば、ＵＥ１１２は、アップリンクＣＧの２つの隣接する周期の間の境界を横断するマルチスロットＴＢを送信することが予想されない。

ＵＥ１１２は、ＴＢの送信の第１のシンボルからタイマーｃｏｎｆｉｇｕｒｅｄＧｒａｎｔＴｉｍｅｒを開始する。タイマーが満了する前に明示的ＮＡＣＫが受信されない場合、ＵＥ１１２はＡＣＫを仮定する。タイマーは、周期性の倍数であるように規定される。上記の第１および第２の実施形態の場合、タイマーは、ＵＥ１１２がＴＢｏＭＳの送信を終了する前に、満了しないことになる。

ＵＥ１１２に、設定済みグラントをもつＴＢｏＭＳの繰返しが設定される場合、ＴＢｏＭＳの繰返しの数は、周期性Ｐ内にＴＢのすべての繰返しを有するように、単一スロットＴＢの繰返しの数よりも小さくなり得る。しかし、利用可能なスロットに基づく拡張繰返し機構を考慮すると、繰返しは、ＴＤＤシステムのためのより長い持続時間にわたり、周期性ボーダーにわたる繰返しを有する可能性を増加させ得る。したがって、何らかのｇＮＢスケジューリング制限またはＵＥ挙動制限が課され得る。

第４の実施形態では、ＵＥ１１２に、設定済みグラントをもつＴＢｏＭＳのためのＫ個の繰返しが設定される場合、以下のルールのうちの１つまたは複数が適用され得る。
－ＵＥ１１２に、ＣＧ周期性Ｐの持続時間よりも長いＴＢｏＭＳのＫ個の繰返しの送信のための持続時間が設定されることが予想されない。
〇たとえば、Ｋ≦ｆｌｏｏｒ（スロット単位のＰ／ＴＢｏＭＳのためのスロットの数）
－ＴＢｏＭＳのＫ個の繰返しの送信のための持続時間が、ＣＧ周期性Ｐによって導出された持続時間よりも大きい場合、ＴＢｏＭＳの繰返しの実際の送信は、周期性Ｐの持続時間内にあり、複数の持続時間にわたらない。
〇ＵＥ１１２に、設定済みグラントをもつＴＢｏＭＳのためのＫ個の繰返しが設定される場合、ＵＥ１１２がＴＢｏＭＳの（１つまたは複数の）Ｘ個の繰返し、Ｘ＜Ｋを送信した後に、ＵＥ１１２が、周期性Ｐの持続時間内の残りの利用可能なリソースが、ＴＢｏＭｓの繰返しの送信のために十分でないと決定する場合、以下の方法のうちの１つまたは複数が使用され得る。
・ＵＥ１１２は、残りのリソース中で（１つまたは複数の）残りの繰返しを送信しない。
・ＵＥ１１２は、周期性Ｐのこの持続時間の終了まで、残りのリソース中で（１つまたは複数の）残りの繰返しを送信する。

第５の実施形態では、ＵＥ１１２に、設定済みグラントをもつＴＢｏＭＳのための繰返しが設定され、繰返しの少なくとも１つのシンボルが、ＤＣＩフォーマット０＿０、０＿１または０＿２によってスケジュールされた同じＨＡＲＱプロセスをもつＰＵＳＣＨと時間的に重複する場合、以下の方法のうちの１つまたは複数が使用され得る。
－繰返しは、動的グラントをもつＰＵＳＣＨと重複する繰返しの開始シンボルから、終了されるものとする。
－ＵＥ１１２は、動的グラントをもつＰＵＳＣＨと重複する繰返しを取り消し、周期性におけるＴＢｏＭＳの残りの繰返しを送信する。
－ＵＥ１１２は、動的グラントをもつＰＵＳＣＨと重複する繰返しを、周期性における次の利用可能なシンボルまたはスロットに延期する。

第６の実施形態では、２つ以上のＴＢｏＭＳが、１つの周期性において設定され得る。

タイプＢのようなＴＢｏＭＳの繰返しのためのリソース決定
タイプＢのようなＴＢｏＭＳは、各スロット中に異なる数の割り当てられたシンボルを有することができる。タイプＢのようなＴＢｏＭＳの一例は、ＴＢを形成するための、特殊スロット中の１４個よりも少ないＵＬシンボルおよび（１つまたは複数の）後続のＵＬスロット中のＵＬシンボルの使用である。

第１の実施形態では、ＵＥ１１２に、タイプＢのようなＴＢｏＭＳの繰返しのための以下の方法のうちの１つまたは複数が、（たとえば、ＲＲＣまたはＤＣＩまたはそれらの組合せを介して）設定されるかまたはあらかじめ決定され得る。
－オプション１：ＵＥ１１２は、繰返しの送信のためのリソースとして、ＴＢｏＭＳのスロットの数に等しい利用可能なスロットの数を決定する。ＵＥ１１２は、各繰返しにおいて、ＴＢｏＭＳの同じインデックス付きスロット中のシンボルの同じセットを使用する。言い換えれば、ＵＥ１１２は、各繰返しにおいて、ＴＢｏＭＳの第１のスロット中のシンボルの同じセットを使用し、各繰返しにおいて、ＴＢｏＭＳの第２のスロット中のシンボルの同じセットを使用し、各繰返しにおいて、ＴＢｏＭＳの最後のスロットまで、シンボルの同じセットを使用する。
〇ＴＢｏＭＳがＳスロットから開始する場合、ＵＥ１１２は、すべての繰返しがＳスロットから開始する必要がある場合、設定され得る。
－オプション２：ＵＥ１１２は、繰返しの送信のためのリソースとして、ＴＢｏＭＳのＵＬシンボルの数に等しい利用可能なＵＬシンボルの数を決定する。

１つのＳスロットおよび１つのＵＬスロットにわたるＴＢの４つの繰返しの一例を挙げる。図３は、（ａ）ＤＤＤＳＵＤＤＤＳＵおよび（ｂ）ＤＤＤＳＵＤＤＳＵＵのＴＤＤ設定をもつオプション１、ならびに（ｃ）におけるオプション２を示す。１５ｋＨｚサブキャリア間隔（ＳＣＳ）の場合、ＵＥ１１２は、２つのサブフレーム中でＴＢの４つの繰返しを送信することができる。太い罫線内の２つの黄色のスロットは、ＴＢｏＭＳの１つの繰返しの送信のために使用される。ＤＤＤＳＵＤＤＳＵＵをもつ（ｂ）では、ＵＥ１１２が、Ｓスロットから各繰返しを開始するように設定される場合、ＵＥ１１２は、候補送信機会として、利用可能なＳスロットと後続のＵスロットとを探索する。水平ハッシング（ｈｏｒｉｚｏｎｔａｌｈａｓｈｉｎｇ）でマークされたサブフレーム中の最後のＵＬスロットは、繰返しのために使用されない。（ｃ）において、ＴＢｏＭＳの第３および第４の繰返しは、連続しないスロットにわたる。ＵＥ１１２は、後の２つの繰返しにおいて、最初の２つの繰返しと異なる、シンボルのセットを使用する。

ＴＢｏＭＳの繰返しのためのリソース決定の代替方法
図２に示されているように、マルチスロットＴＢの相次ぐ繰返し（ｏｎｅｒｅｐｅｔｉｔｉｏｎｏｆｔｈｅｍｕｌｔｉ－ｓｌｏｔＴＢａｆｔｅｒａｎｏｔｈｅｒ）をもつマルチスロットＴＢの繰返しのためのリソース決定に加えて、代替方法がある。

一実施形態では、ＵＥ１１２がマルチスロットＴＢの繰返しを送信するように設定される場合、ＵＥ１１２は、最初に第１のセグメントの繰返しを送り、後続して第２のセグメントの繰返しを送り、マルチスロットＴＢの最後のセグメントの繰返しまで、送ることができる。１つのセグメントは送信機会に等しく、これは、ＴＢｏＭＳのすべてのスロットのうちの１つのスロットまたは一部であり得る。

図４は、マルチスロットＴＢの繰返しのためのリソース決定の代替方法の例を示す。より詳細には、図４（ａ１）および（ａ２）は、ＴＢｏＭＳの相次ぐ繰返し（ｏｎｅｒｅｐｅｔｉｔｉｏｎｏｆＴＢｏＭＳａｆｔｅｒａｎｏｔｈｅｒ）の送信の２つの例を示す。図４（ｂ１）および（ｂ２）は、あるセグメントの繰返しと、後続の別のセグメントの繰返しとの送信の代替方法の２つの例を示す。循環ＲＶが、できるだけ急速にマルチスロットＴＢの所与のセグメントのためのすべてのパリティビットを受信するために、最初にそのセグメントを可能にし、そのセグメントの最もロバストな送信を可能にするが、前のセグメントのすべてのＲＶが送信されるまで、残りのセグメントは遅らせられる。ＳＩＮＲが十分に高いとき、ネットワークは、ＲＶのサブセットのみを使用してマルチスロットＴＢを復号し得るので、ＲＶ優先様式で送信することは、マルチスロットＴＢ送信のために使用されるリソースを浪費し得る。したがって、いくつかの適用例では、マルチスロットＴＢの新しいＲＶを送信することより前に、マルチスロットＴＢのＲＶの全体を送信することが望ましい。

サブ実施形態では、１つのセグメントである送信機会の場合、ＲＶが、以下の方法のうちの１つまたは複数において循環され得る。
－ＲＶが、送信機会にわたって循環され得る。
－ＲＶが、セグメントにわたって循環され得る。すなわち、１つのセグメントの繰返しが、１つのＲＶを使用する。

図４において、（ｂ２）および（ｂ３）として２つの方法が示されている。

追加の説明
図５は、上記で説明された実施形態のうちの少なくともいくつかによる、ネットワークノード（たとえば、基地局１０２（たとえば、ｇＮＢ）、または基地局１０２の機能の少なくとも一部を実施するネットワークノード）およびＷＣＤ１１２（たとえば、ＵＥ）の動作を示す。随意のステップが、破線／ボックスによって表されることに留意されたい。図示のように、少なくとも１つのアップリンク設定済みグラントのための１つまたは複数のパラメータを設定する情報を、ネットワークノードは送り、ＷＣＤ１１２は受信する（ステップ５００）。アップリンク設定済みグラントは、たとえば、ＮＲタイプ１設定済みグラントまたはＮＲタイプ２設定済みグラントであり得る。１つまたは複数のパラメータは、たとえば、設定済みグラントの周期性と、開始シンボルを示す情報またはＷＣＤ１１２が開始シンボルを導出するための情報とを含み得る。

ＷＣＤ１１２は、１つまたは複数のパラメータに基づいて、設定済みグラントを使用して、（たとえば、繰返しが設定されるかどうかに応じて、繰返しを伴うまたは伴わない）マルチスロットＴＢの送信のためのＰＵＳＣＨリソースを決定する（ステップ５０２）。随意に、いくつかの実施形態では、ＷＣＤ１１２は、マルチスロットＴＢのスロット内の、または、マルチスロットＴＢの繰返しのスロット内の、１つまたは複数の利用不可能なスロットをハンドリングするための１つまたは複数のアクションを実施する（ステップ５０４）。随意に、いくつかの実施形態では、ＷＣＳ１１２は、動的グラントをもつＰＵＳＣＨと、マルチスロットＴＢの（１つまたは複数の）スロットまたはマルチスロットＴＢの繰返しの（１つまたは複数の）スロットとの間の重複をハンドリングするための１つまたは複数のアクションを実施する（ステップ５０６）。ＷＣＤ１１２は、決定されたＰＵＳＣＨリソース上で、（繰返しを伴うまたは伴わない）マルチスロットＴＢを送信する（ステップ５０８）。

一実施形態では、複数スロットＴＢのための繰返しの最大数が、あらかじめ設定されるかまたはあらかじめ規定される。

一実施形態では、複数スロットＴＢのための冗長バージョン（ＲＶ）グラニュラリティが、（ａ）複数スロットＴＢのすべてのスロット、（ｂ）複数スロットＴＢのすべてのスロットのサブセット、または（ｃ）複数スロットＴＢの単一のスロットである。別の実施形態では、ＷＣＤ１１２において、複数スロットＴＢを送信することは、複数スロットＴＢのある数Ｋの繰返しを送信することを含み、複数スロットＴＢのためのＲＶグラニュラリティが、（ａ）複数スロットＴＢの繰返しのすべてのスロット、（ｂ）複数スロットＴＢの繰返しのすべてのスロットのサブセット、または（ｃ）複数スロットＴＢの繰返しの単一のスロットである。一実施形態では、あらかじめ決定されたまたは示されたＲＶが、複数スロットＴＢの第１の送信機会または複数スロットＴＢの第１の繰返しの第１の送信機会に適用される。

一実施形態では、本方法は、ＷＣＤ１１２において、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することと、複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定することに応答して、複数スロットＴＢのすべてのスロットの送信をドロップすること、複数スロットＴＢの利用不可能なスロットおよびすべての残りのスロットの送信をドロップすること、複数スロットＴＢの利用不可能なスロットのみの送信をドロップすること、または複数スロットＴＢのすべてのスロットのサブセットの送信をドロップすることであって、サブセットが、利用不可能なスロットを含む送信機会に対応する、複数スロットＴＢのすべてのスロットのサブセットの送信をドロップすることのいずれかとをさらに含む。これは、ステップ５０４において行われる。

一実施形態では、ＷＣＤ１１２において、複数スロットＴＢを送信することは、複数スロットＴＢのある数Ｋの繰返しを送信することを含み、本方法は、ＷＣＤ１１２において、複数スロットＴＢの繰返しの少なくとも１つのスロットが利用不可能であると決定することと、決定することに応答して、複数スロットＴＢの繰返し中のすべてのスロットの送信をドロップすること、複数スロットＴＢの繰返し中の利用不可能なスロットおよびすべての残りのスロットの送信をドロップすること、または複数スロットＴＢの繰返し中の利用不可能なスロットのみの送信をドロップすることとをさらに含む。

一実施形態では、ＷＣＤ１１２において、複数スロットＴＢの送信のためのＰＵＳＣＨリソースを決定することは、複数スロットＴＢのスロット内の開始シンボルＳを決定することを含む。一実施形態では、開始シンボルＳは、複数スロットＴＢのスロット（たとえば、スロットのすべて）の少なくともサブセットのための共通開始シンボルＳ値である。一実施形態では、開始シンボルＳは、複数スロットＴＢのスロットの中からの第１のスロットのための開始シンボルＳである。一実施形態では、開始シンボルＳは、基地局からのシグナリングまたはあらかじめ規定されたルールに基づいてＷＣＤによって決定された複数スロットＴＢのスロットの中からの特定のスロットのための開始シンボルＳである。一実施形態では、開始シンボルＳは、ハイブリッド自動再送要求（ＨＡＲＱ）識別情報決定のために選択された、複数スロットＴＢのスロットの中からの特定のスロットのための開始シンボルＳである。

一実施形態では、マルチスロットＴＢの継続時間またはマルチスロットＴＢのすべての繰返しの継続時間が、アップリンク設定済みグラントの周期性に対応する持続時間よりも小さい。

一実施形態では、ＷＣＤ１１２に、アップリンク設定済みグラントをもつ複数スロットＴＢのためのＫ個の繰返しが設定され、（ｉ）ＷＣＤ１１２に、アップリンク設定済みグラントの周期性の持続時間よりも大きい複数スロットＴＢのＫ個の繰返しの送信のための持続時間が設定されることが予想されない、および／あるいは（ｉｉ）複数スロットＴＢのＫ個の繰返しの送信のための持続時間が、アップリンク設定済みグラントの周期性よりも大きく、Ｘ＜Ｋである、複数スロットＴＢの繰返しＸを送信した後のアップリンク設定済みグラントの周期性の持続時間内の残りのリソースが、複数スロットＴＢの繰返しを送信するのに十分でなく、ＷＣＤ１１２は、（Ｉ）複数スロットＴＢの（１つまたは複数の）残りの繰返しを送信しない、または（ＩＩ）アップリンク設定済みグラントの周期性の持続時間の終わりに達するまで、複数スロットＴＢの（１つまたは複数の）残りの繰返しを送信する、のいずれかである。

一実施形態では、ＷＣＤ１１２において、複数スロットＴＢの送信のためのＰＵＳＣＨリソースを決定することは、複数スロットＴＢの繰返しの送信のためのＰＵＳＣＨリソースとして、複数スロットＴＢのスロットの数に等しい利用可能なスロットの数を決定することを含む。一実施形態では、シンボルの同じセットが、複数スロットＴＢの繰返しの各スロット中で使用される。

一実施形態では、ＷＣＤ１１２において、複数スロットＴＢの送信のためのＰＵＳＣＨリソースを決定することは、複数スロットＴＢの繰返しの送信のためのＰＵＳＣＨリソースとして、複数スロットＴＢのアップリンクシンボルの数に等しい利用可能なアップリンクシンボルの数を決定することを含む。

本明細書で説明される実施形態の様々な態様のさらなる詳細が、上記のセクションで説明されており、図５のプロセスの説明に、ここで等しく適用可能であることに留意されたい。

図６は、本開示のいくつかの実施形態による、無線アクセスノード６００の概略ブロック図である。随意の特徴が、点線ボックスによって表される。無線アクセスノード６００は、たとえば、基地局１０２または１０６、あるいは、本明細書で説明される基地局１０２またはｇＮＢの機能の全部または一部を実装するネットワークノードであり得る。示されているように、無線アクセスノード６００は、１つまたは複数のプロセッサ６０４（たとえば、中央処理ユニット（ＣＰＵ）、特定用途向け集積回路（ＡＳＩＣ）、フィールドプログラマブルゲートアレイ（ＦＰＧＡ）など）と、メモリ６０６と、ネットワークインターフェース６０８とを含む制御システム６０２を含む。１つまたは複数のプロセッサ６０４は、本明細書では処理回路とも呼ばれる。さらに、無線アクセスノード６００は、各々が、１つまたは複数のアンテナ６１６に結合された１つまたは複数の送信機６１２と１つまたは複数の受信機６１４とを含む、１つまたは複数の無線ユニット６１０を含み得る。無線ユニット６１０は、無線インターフェース回路と呼ばれるか、または無線インターフェース回路の一部であり得る。いくつかの実施形態では、（１つまたは複数の）無線ユニット６１０は、制御システム６０２の外部にあり、たとえば、有線接続（たとえば、光ケーブル）を介して制御システム６０２に接続される。しかしながら、いくつかの他の実施形態では、（１つまたは複数の）無線ユニット６１０および潜在的に（１つまたは複数の）アンテナ６１６は、制御システム６０２とともに一体化される。１つまたは複数のプロセッサ６０４は、本明細書で説明される無線アクセスノード６００の１つまたは複数の機能を提供するように動作する。いくつかの実施形態では、（１つまたは複数の）機能は、たとえば、メモリ６０６に記憶され、１つまたは複数のプロセッサ６０４によって実行される、ソフトウェアで実装される。

図７は、本開示のいくつかの実施形態による、無線アクセスノード６００の仮想化された実施形態を示す概略ブロック図である。この説明は、他のタイプのネットワークノードに等しく適用可能である。さらに、他のタイプのネットワークノードは、同様の仮想化されたアーキテクチャを有し得る。ここでも、随意の特徴が、点線ボックスによって表される。

本明細書で使用される「仮想化された」無線アクセスノードは、無線アクセスノード６００の機能の少なくとも一部分が、（たとえば、（１つまたは複数の）ネットワークにおける（１つまたは複数の）物理処理ノード上で実行する（１つまたは複数の）仮想マシンを介して）（１つまたは複数の）仮想構成要素として実装される無線アクセスノード６００の一実装形態である。示されているように、この例では、無線アクセスノード６００は、上記で説明されたように、制御システム６０２および／または１つまたは複数の無線ユニット６１０を含み得る。制御システム６０２は、たとえば、光ケーブルなどを介して（１つまたは複数の）無線ユニット６１０に接続され得る。無線アクセスノード６００は、（１つまたは複数の）ネットワーク７０２に結合されるか、または（１つまたは複数の）ネットワーク７０２の一部として含まれる、１つまたは複数の処理ノード７００を含む。存在する場合、制御システム６０２または（１つまたは複数の）無線ユニットは、ネットワーク７０２を介して（１つまたは複数の）処理ノード７００に接続される。各処理ノード７００は、１つまたは複数のプロセッサ７０４（たとえば、ＣＰＵ、ＡＳＩＣ、ＦＰＧＡなど）と、メモリ７０６と、ネットワークインターフェース７０８とを含む。

この例では、本明細書で説明される無線アクセスノード６００の機能７１０は、１つまたは複数の処理ノード７００において実装されるか、または１つまたは複数の処理ノード７００および制御システム６０２および／または（１つまたは複数の）無線ユニット６１０にわたって任意の所望の様式で分散される。いくつかの特定の実施形態では、本明細書で説明される無線アクセスノード６００の機能７１０の一部または全部は、（１つまたは複数の）処理ノード７００によってホストされる（１つまたは複数の）仮想環境において実装される１つまたは複数の仮想マシンによって実行される仮想構成要素として実装される。当業者によって諒解されるように、（１つまたは複数の）処理ノード７００と制御システム６０２との間の追加のシグナリングまたは通信が、所望の機能７１０のうちの少なくともいくつかを行うために使用される。特に、いくつかの実施形態では、制御システム６０２が含まれないことがあり、その場合、（１つまたは複数の）無線ユニット６１０は、（１つまたは複数の）適切なネットワークインターフェースを介して（１つまたは複数の）処理ノード７００と直接通信する。

いくつかの実施形態では、少なくとも１つのプロセッサによって実行されたとき、本明細書で説明される実施形態のいずれかに従って、少なくとも１つのプロセッサに、仮想環境における無線アクセスノード６００の機能７１０のうちの１つまたは複数を実装する無線アクセスノード６００またはノード（たとえば、処理ノード７００）の機能を行わせる命令を含むコンピュータプログラムが提供される。いくつかの実施形態では、上述のコンピュータプログラム製品を備えるキャリアが提供される。キャリアは、電子信号、光信号、無線信号、またはコンピュータ可読記憶媒体（たとえば、メモリなど、非一時的コンピュータ可読媒体）のうちの１つである。

図８は、本開示のいくつかの他の実施形態による、無線アクセスノード６００の概略ブロック図である。無線アクセスノード６００は、１つまたは複数のモジュール８００を含み、その各々はソフトウェアで実装される。（１つまたは複数の）モジュール８００は、本明細書で説明される無線アクセスノード６００の機能を提供する。この説明は、モジュール８００が処理ノード７００のうちの１つにおいて実装されるか、あるいは複数の処理ノード７００にわたって分散され、ならびに／または（１つまたは複数の）処理ノード７００および制御システム６０２にわたって分散され得る、図７の処理ノード７００に等しく適用可能である。

図９は、本開示のいくつかの実施形態による、ＷＣＤ１１２の概略ブロック図である。示されているように、ＷＣＤ１１２は、１つまたは複数のプロセッサ９０２（たとえば、ＣＰＵ、ＡＳＩＣ、ＦＰＧＡなど）と、メモリ９０４と、各々が、１つまたは複数のアンテナ９１２に結合された１つまたは複数の送信機９０８および１つまたは複数の受信機９１０を含む、１つまたは複数のトランシーバ９０６とを含む。（１つまたは複数の）トランシーバ９０６は、当業者によって諒解されるように、（１つまたは複数の）アンテナ９１２と（１つまたは複数の）プロセッサ９０２との間で通信される信号を調整するように設定された、（１つまたは複数の）アンテナ９１２に接続された無線フロントエンド回路を含む。プロセッサ９０２は、本明細書では処理回路とも呼ばれる。トランシーバ９０６は、本明細書では無線回路とも呼ばれる。いくつかの実施形態では、上記で説明されたＷＣＤ１１２の機能は、たとえば、メモリ９０４に記憶され、（１つまたは複数の）プロセッサ９０２によって実行される、ソフトウェアで完全にまたは部分的に実装され得る。ＷＣＤ１１２は、たとえば、１つまたは複数のユーザインターフェース構成要素（たとえば、ディスプレイ、ボタン、タッチスクリーン、マイクロフォン、（１つまたは複数の）スピーカーなどを含む入出力インターフェース、ならびに／あるいは、ＷＣＤ１１２への情報の入力を可能にする、および／またはＷＣＤ１１２からの情報の出力を可能にするための任意の他の構成要素）、電力供給源（たとえば、バッテリーおよび関連する電力回路）など、図９に示されていない追加の構成要素を含み得ることに留意されたい。

いくつかの実施形態では、少なくとも１つのプロセッサによって実行されたとき、本明細書で説明される実施形態のいずれかに従って、少なくとも１つのプロセッサにＷＣＤ１１２の機能を行わせる命令を含むコンピュータプログラムが提供される。いくつかの実施形態では、上述のコンピュータプログラム製品を備えるキャリアが提供される。キャリアは、電子信号、光信号、無線信号、またはコンピュータ可読記憶媒体（たとえば、メモリなど、非一時的コンピュータ可読媒体）のうちの１つである。

図１０は、本開示のいくつかの他の実施形態による、ＷＣＤ１１２の概略ブロック図である。ＷＣＤ１１２は、１つまたは複数のモジュール１０００を含み、その各々はソフトウェアで実装される。（１つまたは複数の）モジュール１０００は、本明細書で説明されるＷＣＤ１１２の機能を提供する。

図１１を参照すると、一実施形態によれば、通信システムが、ＲＡＮなどのアクセスネットワーク１１０２とコアネットワーク１１０４とを備える、３ＧＰＰタイプセルラネットワークなどの通信ネットワーク１１００を含む。アクセスネットワーク１１０２は、ノードＢ、ｅＮＢ、ｇＮＢ、または他のタイプの無線アクセスポイント（ＡＰ）など、複数の基地局１１０６Ａ、１１０６Ｂ、１１０６Ｃを備え、各々が、対応するカバレッジエリア１１０８Ａ、１１０８Ｂ、１１０８Ｃを規定する。各基地局１１０６Ａ、１１０６Ｂ、１１０６Ｃは、有線接続または無線接続１１１０を介してコアネットワーク１１０４に接続可能である。カバレッジエリア１１０８Ｃ中に位置する第１のＵＥ１１１２が、対応する基地局１１０６Ｃに無線で接続するか、または対応する基地局１１０６Ｃによってページングされるように設定される。カバレッジエリア１１０８Ａ中の第２のＵＥ１１１４が、対応する基地局１１０６Ａに無線で接続可能である。この例では複数のＵＥ１１１２、１１１４が示されているが、開示される実施形態は、唯一のＵＥがカバレッジエリア中にある状況、または唯一のＵＥが、対応する基地局１１０６に接続している状況に等しく適用可能である。

通信ネットワーク１１００は、それ自体、ホストコンピュータ１１１６に接続され、ホストコンピュータ１１１６は、スタンドアロンサーバ、クラウド実装サーバ、分散サーバのハードウェアおよび／またはソフトウェアで、あるいはサーバファーム中の処理リソースとして具現され得る。ホストコンピュータ１１１６は、サービスプロバイダの所有または制御下にあり得、あるいはサービスプロバイダによってまたはサービスプロバイダに代わって動作され得る。通信ネットワーク１１００とホストコンピュータ１１１６との間の接続１１１８および１１２０が、コアネットワーク１１０４からホストコンピュータ１１１６に直接延び得るか、または随意の中間ネットワーク１１２２を介して進み得る。中間ネットワーク１１２２は、パブリックネットワーク、プライベートネットワーク、またはホストされたネットワークのうちの１つ、またはそれらのうちの２つ以上の組合せであり得、中間ネットワーク１１２２は、もしあれば、バックボーンネットワークまたはインターネットであり得、特に、中間ネットワーク１１２２は、２つまたはそれ以上のサブネットワーク（図示せず）を備え得る。

図１１の通信システムは全体として、接続されたＵＥ１１１２、１１１４とホストコンピュータ１１１６との間のコネクティビティを可能にする。コネクティビティは、オーバーザトップ（ＯＴＴ）接続１１２４として説明され得る。ホストコンピュータ１１１６および接続されたＵＥ１１１２、１１１４は、アクセスネットワーク１１０２、コアネットワーク１１０４、任意の中間ネットワーク１１２２、および可能なさらなるインフラストラクチャ（図示せず）を媒介として使用して、ＯＴＴ接続１１２４を介して、データおよび／またはシグナリングを通信するように設定される。ＯＴＴ接続１１２４は、ＯＴＴ接続１１２４が通過する、参加する通信デバイスが、アップリンク通信およびダウンリンク通信のルーティングに気づいていないという意味で、透過的であり得る。たとえば、基地局１１０６は、接続されたＵＥ１１１２にフォワーディング（たとえば、ハンドオーバ）されるべき、ホストコンピュータ１１１６から発生したデータを伴う着信ダウンリンク通信の過去のルーティングについて、知らされないことがあるかまたは知らされる必要がない。同様に、基地局１１０６は、ＵＥ１１１２から発生してホストコンピュータ１１１６に向かう発信アップリンク通信の将来ルーティングに気づいている必要がない。

次に、一実施形態による、前の段落において説明されたＵＥ、基地局、およびホストコンピュータの例示的な実装形態が、図１２を参照しながら説明される。通信システム１２００では、ホストコンピュータ１２０２が、通信システム１２００の異なる通信デバイスのインターフェースとの有線接続または無線接続をセットアップおよび維持するように設定された通信インターフェース１２０６を含む、ハードウェア１２０４を備える。ホストコンピュータ１２０２は、記憶能力および／または処理能力を有し得る、処理回路１２０８をさらに備える。特に、処理回路１２０８は、命令を実行するように適応された、１つまたは複数のプログラマブルプロセッサ、ＡＳＩＣ、ＦＰＧＡ、またはこれらの組合せ（図示せず）を備え得る。ホストコンピュータ１２０２は、ホストコンピュータ１２０２に記憶されるかまたはホストコンピュータ１２０２によってアクセス可能であり、処理回路１２０８によって実行可能である、ソフトウェア１２１０をさらに備える。ソフトウェア１２１０は、ホストアプリケーション１２１２を含む。ホストアプリケーション１２１２は、ＵＥ１２１４およびホストコンピュータ１２０２において終端するＯＴＴ接続１２１６を介して接続するＵＥ１２１４など、リモートユーザにサービスを提供するように動作可能であり得る。リモートユーザにサービスを提供する際に、ホストアプリケーション１２１２は、ＯＴＴ接続１２１６を使用して送信されるユーザデータを提供し得る。

通信システム１２００は、通信システム中に提供される基地局１２１８をさらに含み、基地局１２１８は、基地局１２１８がホストコンピュータ１２０２およびＵＥ１２１４と通信することを可能にするハードウェア１２２０を備える。ハードウェア１２２０は、通信システム１２００の異なる通信デバイスのインターフェースとの有線接続または無線接続をセットアップおよび維持するための通信インターフェース１２２２、ならびに基地局１２１８によってサーブされるカバレッジエリア（図１２に図示せず）中に位置するＵＥ１２１４との少なくとも無線接続１２２６をセットアップおよび維持するための無線インターフェース１２２４を含み得る。通信インターフェース１２２２は、ホストコンピュータ１２０２への接続１２２８を容易にするように設定され得る。接続１２２８は直接であり得るか、あるいは接続１２２８は、通信システムのコアネットワーク（図１２に図示せず）を、および／または通信システムの外側の１つまたは複数の中間ネットワークを通過し得る。図示の実施形態では、基地局１２１８のハードウェア１２２０は、処理回路１２３０をさらに含み、処理回路１２３０は、命令を実行するように適応された、１つまたは複数のプログラマブルプロセッサ、ＡＳＩＣ、ＦＰＧＡ、またはこれらの組合せ（図示せず）を備え得る。基地局１２１８は、内部的に記憶されるかまたは外部接続を介してアクセス可能なソフトウェア１２３２をさらに有する。

通信システム１２００は、すでに言及されたＵＥ１２１４をさらに含む。ＵＥ１２１４のハードウェア１２３４は、ＵＥ１２１４が現在位置するカバレッジエリアをサーブする基地局との無線接続１２２６をセットアップおよび維持するように設定された、無線インターフェース１２３６を含み得る。ＵＥ１２１４のハードウェア１２３４は、処理回路１２３８をさらに含み、処理回路１２３８は、命令を実行するように適応された、１つまたは複数のプログラマブルプロセッサ、ＡＳＩＣ、ＦＰＧＡ、またはこれらの組合せ（図示せず）を備え得る。ＵＥ１２１４は、ＵＥ１２１４に記憶されるかまたはＵＥ１２１４によってアクセス可能であり、処理回路１２３８によって実行可能である、ソフトウェア１２４０をさらに備える。ソフトウェア１２４０はクライアントアプリケーション１２４２を含む。クライアントアプリケーション１２４２は、ホストコンピュータ１２０２のサポートを伴って、ＵＥ１２１４を介して人間のまたは人間でないユーザにサービスを提供するように動作可能であり得る。ホストコンピュータ１２０２では、実行しているホストアプリケーション１２１２は、ＵＥ１２１４およびホストコンピュータ１２０２において終端するＯＴＴ接続１２１６を介して、実行しているクライアントアプリケーション１２４２と通信し得る。ユーザにサービスを提供する際に、クライアントアプリケーション１２４２は、ホストアプリケーション１２１２から要求データを受信し、要求データに応答してユーザデータを提供し得る。ＯＴＴ接続１２１６は、要求データとユーザデータの両方を転送し得る。クライアントアプリケーション１２４２は、クライアントアプリケーション１２４２が提供するユーザデータを生成するためにユーザと対話し得る。

図１２に示されているホストコンピュータ１２０２、基地局１２１８、およびＵＥ１２１４は、それぞれ、図１１のホストコンピュータ１１１６、基地局１１０６Ａ、１１０６Ｂ、１１０６Ｃのうちの１つ、およびＵＥ１１１２、１１１４のうちの１つと同様または同等であり得ることに留意されたい。つまり、これらのエンティティの内部の働きは、図１２に示されているようなものであり得、別個に、周囲のネットワークトポロジーは、図１１のものであり得る。

図１２では、ＯＴＴ接続１２１６は、仲介デバイスとこれらのデバイスを介したメッセージの正確なルーティングとへの明示的言及なしに、基地局１２１８を介したホストコンピュータ１２０２とＵＥ１２１４との間の通信を示すために抽象的に描かれている。ネットワークインフラストラクチャが、ルーティングを決定し得、ルーティングは、ＵＥ１２１４からまたはホストコンピュータ１２０２を動作させるサービスプロバイダから、またはその両方から隠れるように設定され得る。ＯＴＴ接続１２１６がアクティブである間、ネットワークインフラストラクチャは、さらに、ネットワークインフラストラクチャが、（たとえば、ネットワークの負荷分散考慮または再設定に基づいて）ルーティングを動的に変更する判断を行い得る。

ＵＥ１２１４と基地局１２１８との間の無線接続１２２６は、本開示全体にわたって説明される実施形態の教示に従う。様々な実施形態のうちの１つまたは複数は、無線接続１２２６が最後のセグメントを形成するＯＴＴ接続１２１６を使用して、ＵＥ１２１４に提供されるＯＴＴサービスの性能を改善する。

１つまたは複数の実施形態が改善する、データレート、レイテンシ、および他のファクタを監視する目的での、測定プロシージャが提供され得る。測定結果の変動に応答して、ホストコンピュータ１２０２とＵＥ１２１４との間のＯＴＴ接続１２１６を再設定するための随意のネットワーク機能がさらにあり得る。測定プロシージャおよび／またはＯＴＴ接続１２１６を再設定するためのネットワーク機能は、ホストコンピュータ１２０２のソフトウェア１２１０およびハードウェア１２０４でまたはＵＥ１２１４のソフトウェア１２４０およびハードウェア１２３４で、またはその両方で実装され得る。いくつかの実施形態では、ＯＴＴ接続１２１６が通過する通信デバイスにおいて、またはその通信デバイスに関連して、センサー（図示せず）が展開され得、センサーは、上記で例示された監視された量の値を供給すること、あるいはソフトウェア１２１０、１２４０が監視された量を算出または推定し得る他の物理量の値を供給することによって、測定プロシージャに参加し得る。ＯＴＴ接続１２１６の再設定は、メッセージフォーマット、再送信セッティング、好ましいルーティングなどを含み得、再設定は、基地局１２１８に影響を及ぼす必要がなく、再設定は、基地局１２１８に知られていないかまたは知覚不可能であり得る。そのようなプロシージャおよび機能は、当技術分野において知られ、実践され得る。いくつかの実施形態では、測定は、スループット、伝搬時間、レイテンシなどのホストコンピュータ１２０２の測定を容易にするプロプライエタリＵＥシグナリングを伴い得る。測定は、ソフトウェア１２１０および１２４０が、伝搬時間、エラーなどを監視しながら、ソフトウェア１２１０および１２４０が、ＯＴＴ接続１２１６を使用して、メッセージ、特に、空のまたは「ダミー」メッセージを送信させるという点で実装され得る。

図１３は、一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。通信システムは、図１１および図１２を参照しながら説明されたものであり得る、ホストコンピュータと基地局とＵＥとを含む。本開示の簡単のために、図１３への図面参照のみがこのセクションに含まれる。ステップ１３００において、ホストコンピュータはユーザデータを提供する。ステップ１３００の（随意であり得る）サブステップ１３０２において、ホストコンピュータは、ホストアプリケーションを実行することによって、ユーザデータを提供する。ステップ１３０４において、ホストコンピュータは、ＵＥにユーザデータを搬送する送信を始動する。（随意であり得る）ステップ１３０６において、基地局は、本開示全体にわたって説明される実施形態の教示に従って、ホストコンピュータが始動した送信において搬送されたユーザデータをＵＥに送信する。（また、随意であり得る）ステップ１３０８において、ＵＥは、ホストコンピュータによって実行されるホストアプリケーションに関連付けられたクライアントアプリケーションを実行する。

図１４は、一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。通信システムは、図１１および図１２を参照しながら説明されたものであり得る、ホストコンピュータと基地局とＵＥとを含む。本開示の簡単のために、図１４への図面参照のみがこのセクションに含まれる。方法のステップ１４００において、ホストコンピュータはユーザデータを提供する。随意のサブステップ（図示せず）において、ホストコンピュータは、ホストアプリケーションを実行することによって、ユーザデータを提供する。ステップ１４０２において、ホストコンピュータは、ＵＥにユーザデータを搬送する送信を始動する。送信は、本開示全体にわたって説明される実施形態の教示に従って、基地局を介して通り得る。（随意であり得る）ステップ１４０４において、ＵＥは、送信において搬送されたユーザデータを受信する。

図１５は、一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。通信システムは、図１１および図１２を参照しながら説明されたものであり得る、ホストコンピュータと基地局とＵＥとを含む。本開示の簡単のために、図１５への図面参照のみがこのセクションに含まれる。（随意であり得る）ステップ１５００において、ＵＥは、ホストコンピュータによって提供された入力データを受信する。追加または代替として、ステップ１５０２において、ＵＥはユーザデータを提供する。ステップ１５００の（随意であり得る）サブステップ１５０４において、ＵＥは、クライアントアプリケーションを実行することによって、ユーザデータを提供する。ステップ１５０２の（随意であり得る）サブステップ１５０６において、ＵＥは、ホストコンピュータによって提供された受信された入力データに反応してユーザデータを提供する、クライアントアプリケーションを実行する。ユーザデータを提供する際に、実行されたクライアントアプリケーションは、ユーザから受信されたユーザ入力をさらに考慮し得る。ユーザデータが提供された特定の様式にかかわらず、ＵＥは、（随意であり得る）サブステップ１５０８において、ホストコンピュータへのユーザデータの送信を始動する。方法のステップ１５１０において、ホストコンピュータは、本開示全体にわたって説明される実施形態の教示に従って、ＵＥから送信されたユーザデータを受信する。

図１６は、一実施形態による、通信システムにおいて実装される方法を示すフローチャートである。通信システムは、図１１および図１２を参照しながら説明されたものであり得る、ホストコンピュータと基地局とＵＥとを含む。本開示の簡単のために、図１６への図面参照のみがこのセクションに含まれる。（随意であり得る）ステップ１６００において、本開示全体にわたって説明される実施形態の教示に従って、基地局は、ＵＥからユーザデータを受信する。（随意であり得る）ステップ１６０２において、基地局は、ホストコンピュータへの、受信されたユーザデータの送信を始動する。（随意であり得る）ステップ１６０４において、ホストコンピュータは、基地局によって始動された送信において搬送されたユーザデータを受信する。

本明細書で開示される任意の適切なステップ、方法、特徴、機能、または利益は、１つまたは複数の仮想装置の１つまたは複数の機能ユニットまたはモジュールを通して実施され得る。各仮想装置は、いくつかのこれらの機能ユニットを備え得る。これらの機能ユニットは、１つまたは複数のマイクロプロセッサまたはマイクロコントローラを含み得る、処理回路、ならびに、デジタル信号プロセッサ（ＤＳＰ）、専用デジタル論理などを含み得る、他のデジタルハードウェアを介して実装され得る。処理回路は、読取り専用メモリ（ＲＯＭ）、ランダムアクセスメモリ（ＲＡＭ）、キャッシュメモリ、フラッシュメモリデバイス、光記憶デバイスなど、１つまたはいくつかのタイプのメモリを含み得る、メモリに記憶されたプログラムコードを実行するように設定され得る。メモリに記憶されたプログラムコードは、１つまたは複数の通信および／またはデータ通信プロトコルを実行するためのプログラム命令、ならびに本明細書で説明される技法のうちの１つまたは複数を行うための命令を含む。いくつかの実装形態では、処理回路は、それぞれの機能ユニットに、本開示の１つまたは複数の実施形態による、対応する機能を実施させるために使用され得る。

図におけるプロセスが本開示のいくつかの実施形態によって実施される動作の特定の順序を示し得るが、そのような順序は例示的である（たとえば、代替実施形態が、異なる順序で動作を実施する、いくつかの動作を組み合わせる、いくつかの動作を重ね合わせる、などを行い得る）ことを理解されたい。

当業者は、本開示の実施形態に対する改善および修正を認識されよう。すべてのそのような改善および修正は、本明細書で開示される概念の範囲内で考慮される。

Claims

無線通信デバイス（ＷＣＤ）（１１２）によって実施される方法であって、前記方法が、
基地局（１０２）から、アップリンク設定済みグラントのための１つまたは複数のパラメータを設定する情報を受信すること（５００）と、
前記１つまたは複数のパラメータに基づいて、前記アップリンク設定済みグラントを使用して、複数スロットトランスポートブロック（ＴＢ）の送信のための物理アップリンク共有チャネル（ＰＵＳＣＨ）リソースを決定すること（５０２）と、
前記決定されたＰＵＳＣＨリソース上で前記複数スロットＴＢを送信すること（５０８）と
を含み、
前記複数スロットＴＢを送信すること（５０８）は、前記複数スロットＴＢのある数Ｋの繰返しを送信すること（５０８）を含み、前記複数スロットＴＢのための冗長バージョン（ＲＶ）グラニュラリティが、前記複数スロットＴＢの繰返しの単一のスロットである、
方法。
前記複数スロットＴＢのための繰返しの最大数が、あらかじめ設定されるかまたはあらかじめ規定され、前記複数スロットＴＢのための繰返しの前記最大数が、前記複数スロットＴＢのために使用されるスロットの数に依存する、請求項１に記載の方法。
あらかじめ決定されたまたは示されたＲＶが、前記複数スロットＴＢの第１の送信機会または前記複数スロットＴＢの第１の繰返しの第１の送信機会に適用される、請求項１または２に記載の方法。
前記複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定すること（５０６）と、
前記複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定すること（５０６）に応答して、
前記複数スロットＴＢの利用不可能な前記スロットのみの送信をドロップすること（５０６）、
前記複数スロットＴＢのすべてのスロットの送信をドロップすること（５０６）、
前記複数スロットＴＢの利用不可能な前記スロットおよびすべての後続のスロットの送信をドロップすること（５０６）、または
前記複数スロットＴＢのすべてのスロットのサブセットの送信をドロップすること（５０６）であって、前記サブセットが、利用不可能な前記スロットを含む送信機会に対応する、前記複数スロットＴＢのすべてのスロットのサブセットの送信をドロップすること（５０６）
のいずれかをさらに含む、請求項１から３のいずれか一項に記載の方法。
前記複数スロットＴＢを送信すること（５０８）が、前記複数スロットＴＢのある数Ｋの繰返しを送信すること（５０８）を含み、前記方法は、
前記複数スロットＴＢの繰返しの少なくとも１つのスロットが利用不可能であると決定すること（５０６）と、
前記複数スロットＴＢの少なくとも１つのスロットが利用不可能であると決定すること（５０６）に応答して、
前記複数スロットＴＢの前記繰返し中の利用不可能な前記スロットのみの送信をドロップすること（５０６）、
前記複数スロットＴＢの前記繰返し中のすべてのスロットの送信をドロップすること（５０６）、または
前記複数スロットＴＢの前記繰返し中の利用不可能な前記スロットおよびすべての後続のスロットの送信をドロップすること（５０６）のいずれかをさらに含む、請求項１から３のいずれか一項に記載の方法。
前記ＷＣＤ（１１２）は、前記複数スロットＴＢの第１の繰返しの送信のための利用不可能なスロットを有することが予想されない、請求項１から５のいずれか一項に記載の方法。
前記複数スロットＴＢが、設定済みグラントをもつ複数スロットＴＢであり、前記複数スロットＴＢの送信のための前記ＰＵＳＣＨリソースを決定すること（５０２）が、前記複数スロットＴＢのスロット内の開始シンボルＳを決定することを含み、
前記開始シンボルＳが、前記複数スロットＴＢの前記スロットの少なくともサブセットのための共通開始シンボルＳ値である、
前記開始シンボルＳが、前記複数スロットＴＢの前記スロットの中からの第１のスロットのための開始シンボルＳである、
前記開始シンボルＳが、前記基地局（１０２）からのシグナリングまたはあらかじめ規定されたルールに基づいて前記ＷＣＤ（１１２）によって決定された前記複数スロットＴＢの前記スロットの中からの特定のスロットのための開始シンボルＳである、または
前記開始シンボルＳが、ハイブリッド自動再送要求（ＨＡＲＱ）識別情報決定のために選択された、前記複数スロットＴＢの前記スロットの中からの特定のスロットのための開始シンボルＳである、請求項１から６のいずれか一項に記載の方法。
前記複数スロットＴＢの継続時間または前記複数スロットＴＢのすべての繰返しの継続時間が、前記アップリンク設定済みグラントの周期性に対応する持続時間よりも小さい、請求項１から７のいずれか一項に記載の方法。
前記複数スロットＴＢまたは前記複数スロットＴＢの繰返しが、前記アップリンク設定済みグラントの２つの周期の間の境界を横断しない、請求項１から７のいずれか一項に記載の方法。
前記アップリンク設定済みグラントに関連する設定済みグラントタイマーの値が、前記複数スロットＴＢの継続時間の倍数である、請求項１から７のいずれか一項に記載の方法。
前記ＷＣＤ（１１２）に、前記アップリンク設定済みグラントをもつ前記複数スロットＴＢのためのＫ個の繰返しが設定され、
（ｉ）前記ＷＣＤ（１１２）に、前記アップリンク設定済みグラントの周期性の持続時間よりも大きい前記複数スロットＴＢの前記Ｋ個の繰返しの送信のための持続時間が設定されることが予想されない、あるいは
（ｉｉ）前記複数スロットＴＢの前記Ｋ個の繰返しの前記送信のための前記持続時間が、前記アップリンク設定済みグラントの前記周期性よりも大きく、Ｘ＜Ｋである、前記複数スロットＴＢの繰返しＸを送信した後の前記アップリンク設定済みグラントの前記周期性の前記持続時間内の残りのリソースが、前記複数スロットＴＢの繰返しを送信するのに十分でなく、前記ＷＣＤ（１１２）が、（Ｉ）前記複数スロットＴＢの（１つまたは複数の）残りの繰返しを送信しない、または（ＩＩ）前記アップリンク設定済みグラントの前記周期性の前記持続時間の終わりに達するまで、前記複数スロットＴＢの（１つまたは複数の）残りの繰返しを送信する、のいずれかである、あるいは
（ｉｉｉ）（ｉ）と（ｉｉ）の両方
である、請求項１から１０のいずれか一項に記載の方法。
前記ＷＣＤ（１１２）に、前記アップリンク設定済みグラントをもつ前記複数スロットＴＢのためのＫ個の繰返しが設定され、少なくとも１つの繰返しの少なくとも１つのシンボルが、動的グラントをもつＰＵＳＣＨと重複し、前記ＷＣＤ（１１２）が、（ｉ）動的グラントをもつ前記ＰＵＳＣＨと重複する前記少なくとも１つの繰返しの前記少なくとも１つのシンボルの開始シンボルから開始する前記複数スロットＴＢの前記繰返しを終了する、（ｉｉ）動的グラントをもつ前記ＰＵＳＣＨと重複する前記少なくとも１つの繰返しを取り消す、または、（ｉｉｉ）動的グラントをもつ前記ＰＵＳＣＨと重複する前記少なくとも１つの繰返しを延期する、のいずれかである、請求項１から１０のいずれか一項に記載の方法。
２つ以上の複数スロットＴＢが、前記アップリンク設定済みグラントの１つの周期内に送信される、請求項１から１２のいずれか一項に記載の方法。
前記複数スロットＴＢの送信のための前記ＰＵＳＣＨリソースを決定すること（５０２）が、前記複数スロットＴＢの繰返しの送信のための前記ＰＵＳＣＨリソースとして、前記複数スロットＴＢのスロットの数に等しい利用可能なスロットの数を決定することを含む、請求項１から１３のいずれか一項に記載の方法。
前記複数スロットＴＢの送信のための前記ＰＵＳＣＨリソースを決定すること（５０２）が、前記複数スロットＴＢの繰返しの送信のための前記ＰＵＳＣＨリソースとして、前記複数スロットＴＢのアップリンクシンボルの数に等しい利用可能なアップリンクシンボルの数を決定することを含む、請求項１から１３のいずれか一項に記載の方法。
前記ＰＵＳＣＨリソースは、前記ＷＣＤ（１１２）が前記複数スロットＴＢのＫ個の繰返しを送信するように決定される、または、
前記ＰＵＳＣＨリソースは、前記ＷＣＤ（１１２）が前記複数スロットＴＢのＮ個のセグメントの各々のＫ個の繰返しを送信するように決定される、請求項１から１５のいずれか一項に記載の方法。
無線通信デバイス（ＷＣＤ）（１１２）であって、
１つまたは複数の送信機（９０８）と、
１つまたは複数の受信機（９１０）と、
前記１つまたは複数の送信機（９０８）と前記１つまたは複数の受信機（９１０）とに関連する処理回路（９０２）と
を備え、前記処理回路（９０２）が、前記ＷＣＤ（１１２）に、
基地局（１０２）から、アップリンク設定済みグラントのための１つまたは複数のパラメータを設定する情報を受信すること（５００）と、
前記１つまたは複数のパラメータに基づいて、前記アップリンク設定済みグラントを使用して、複数スロットトランスポートブロック（ＴＢ）の送信のための物理アップリンク共有チャネル（ＰＵＳＣＨ）リソースを決定すること（５０２）と、
前記決定されたＰＵＳＣＨリソース上で前記複数スロットＴＢを送信すること（５０８）と
を行わせるように設定され、
前記複数スロットＴＢを送信すること（５０８）は、前記複数スロットＴＢのある数Ｋの繰返しを送信すること（５０８）を含み、前記複数スロットＴＢのための冗長バージョン（ＲＶ）グラニュラリティが、前記複数スロットＴＢの繰返しの単一のスロットである、無線通信デバイス（ＷＣＤ）（１１２）。
前記処理回路（９０２）が、前記ＷＣＤ（１１２）に、請求項２から１６のいずれか一項に記載の方法を実施させるようにさらに設定された、請求項１７に記載のＷＣＤ（１１２）。
ネットワークノード（６００）（たとえば、基地局（１０２）、または前記基地局（１０２）の機能の少なくとも一部を実施するネットワークノード）によって実施される方法であって、前記方法が、
無線通信デバイス（ＷＣＤ）（１１２）に、アップリンク設定済みグラントのための１つまたは複数のパラメータを設定する情報を送ること（５００）と、
前記アップリンク設定済みグラントに従って、物理アップリンク共有チャネル（ＰＵＳＣＨ）リソース上で、前記ＷＣＤ（１１２）から複数スロットトランスポートブロック（ＴＢ）を受信すること（５０８）と
を含み、
前記複数スロットＴＢを受信すること（５０８）は、前記複数スロットＴＢのある数Ｋの繰返しを受信すること（５０８）を含み、前記複数スロットＴＢのための冗長バージョン（ＲＶ）グラニュラリティが、前記複数スロットＴＢの繰返しの単一のスロットである、方法。
無線通信デバイス（ＷＣＤ）（１１２）に、アップリンク設定済みグラントのための１つまたは複数のパラメータを設定する情報を送ること（５００）と、
前記アップリンク設定済みグラントに従って、物理アップリンク共有チャネル（ＰＵＳＣＨ）リソース上で、前記ＷＣＤ（１１２）から複数スロットトランスポートブロック（ＴＢ）を受信すること（５０８）と
を行うように適応され、
前記複数スロットＴＢを受信すること（５０８）は、前記複数スロットＴＢのある数Ｋの繰返しを受信すること（５０８）を含み、前記複数スロットＴＢのための冗長バージョン（ＲＶ）グラニュラリティが、前記複数スロットＴＢの繰返しの単一のスロットである、ネットワークノード（６００）（たとえば、基地局（１０２）、または前記基地局（１０２）の機能の少なくとも一部を実施するネットワークノード）。
