Abstract

본 발명은 이동통신 시스템 및 그 제어방법에 관한 것으로, 이동통신 망을 통해 무선통신을 수행하는 단말; 및 상기 단말이 기지국 범위를 벗어나 타 기지국 범위로 이동하는 경우, 상기 단말이 사용할 소출력셀에 대한 소정의 소출력셀 정보를 상기 단말기에 전송하고, 전송된 상기 소출력셀 정보를 이용하여 상기 단말과 상기 소출력셀간 핸드오버를 수행하는 핸드오버 시스템을 포함하고, 상기 핸드오버 시스템은, 소정의 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제1 매크로셀 및 상기 제1 매크로셀과 인접한 상기 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제2 매크로셀을 포함하는 기지국부; 소정의 건물 내 범위에서 상기 단말과 상기 무선통신을 수행하는 상기 소출력셀을 적어도 하나 이상 포함하는 소출력 기지국부; 상기 소출력셀의 위치 및 상기 소출력셀 가입 단말 정보를 포함하는 상기 소출력셀 정보를 저장 및 관리하는 소출력셀 관리서버; 및 상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하고, 상기 소출력셀 정보를 이용하여 상기 제2 매크로셀 영역 범위에서 상기 단말이 사용할 상기 소출력셀에 대한 이웃 소출력셀 리스트를 생성하는 라우터를 포함하는 것을 특징으로 한다.
이에 의해, 일반 단말에서는 매크로셀에 대한 이웃셀 리스트만 전송받고, 소출력셀 가입 단말에서는 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 추가로 전송받을 수 있게 됨으로써, 무선통신 자원을 절감하고 단말의 성능저하를 방지할 수 있다.
Figure R1020080076523
매크로셀, 소출력셀, 라우터, 이웃 소출력셀 리스트, 핸드오버

Description

효율적인 핸드오버를 위한 이동통신 시스템 및 그 제어방법{Telecommunication System for Effective Hand-over and Control Method thereof}
본 발명은 이동통신 시스템 및 그 제어방법에 관한 것으로, 바람직하게는, 이동 광대역 무선 접속 규격인 IEEE 802.16 표준 규격에 기반한 Mobile WiMAX(WiBro)를 비롯한 모든 무선이동통신 기술 중 매크로셀 범위 내에서 다수의 소출력셀이 존재하는 환경의 경우, 매크로셀에서 단말로 전송가능한 이웃 소출력셀 개수 제약에 따른 매크로셀과 소출력셀 간 발생할 수 있는 핸드오버 문제를 해결할 수 있는 이동통신 시스템 및 그 제어방법에 관한 것이다.
이동통신 기술이 급격히 발전함에 따라, 기지국 범위내에서의 부분적인 음영지역을 해소하고자 소출력셀(이하, 이해의 편의상 펨토셀로 기재) 개발되고 있다. 펨토셀로이란 소출력/Small Coverage의 기지국으로써 댁내에 주로 사용되어 외부에서 사용하는 이동통신서비스를 제공함과 동시에 Home Gateway역할이 통합되어 IP TV, VoIP Phone, Wireded Internet등을 병행해서 제공하는 것을 목표로 하는 장치이며, 펨토셀로 단위로 지정된 Home 사용자만의 접속을 허용하는 소용량을 가진다. 펨토셀은 활용 용도상 도심권/주거밀집지역에 설치되므로 1개 Macro기지국 권역내에 수십/수백개 존재할 수 있다.
매크로셀(일반 기지국) 영역 범위에 다수의 펨토셀이 존재할 경우의 매크로셀과 펨토셀 간 핸드오버를 고려해 보면, 펨토셀은 해당 매크로셀의 이웃셀 리스트만 가지면 되는 반면, 매크로셀은 인접 매크로셀의 이웃셀 리스트와 더불어 다수의 펨토셀 이웃셀 리스트를 송출해야 한다. 그러나, 이웃셀 리스트로 전송 가능한 이웃 소출력셀 수에는 제약이 있다. 이러한 이웃 소출력셀 수의 제약을 두는 큰 이유는 이웃 소출력셀 리스트가 클 경우 자원낭비가 크다는 것과 단말에서 많은 이웃 소출력셀을 관리할 경우 성능저하의 문제가 발생할 수 있기 때문이다.
현재, Mobile WiMAX(WiBro)의 경우 매크로셀에서 전송 가능한 이웃셀 리스트수는 수십 여개로 다수의 펨토셀 전송은 불가능한 상태이므로, 종래 기술에 따른, 매크로셀에서 펨토셀로의 핸드오버 지원을 위해서는 펨토셀 이웃셀 리스트(이하에서는, ) 전송문제를 효율적으로 해결할 필요성이 있다.
따라서, 본 발명의 목적은, 이동통신 시스템에서 매크로셀이 전송가능한 소출력셀 수의 제약 문제를 해결하기 위해, 특정 매크로셀 범위 내에서 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생성하여 활용함으로써 매크로셀과 소출력셀 간 핸드오버를 원활히 수행할 수 있는 이동통신 시스템 및 그 제어방법을 제공하는 데 있다.
즉, 본 발명의 목적은, 이동통신 망을 통해 무선통신을 수행하는 단말; 및 상기 단말이 기지국 범위를 벗어나 타 기지국 범위로 이동하는 경우, 상기 단말이 사용할 소출력셀에 대한 소정의 소출력셀 정보를 상기 단말기에 전송하고, 전송된 상기 소출력셀 정보를 이용하여 상기 단말과 상기 소출력셀간 핸드오버를 수행하는 핸드오버 시스템을 포함하는 것을 특징으로 하는 이동통신 시스템 및 그 제어방법을 제공하는 데 있다.
또한, 본 발명의 목적은, 소정의 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제1 매크로셀 및 상기 제1 매크로셀과 인접한 상기 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제2 매크로셀을 포함하는 기지국부; 소정의 건물 내 범위에서 상기 단말과 상기 무선통신을 수행하는 상기 소출력셀을 적어도 하나 이상 포함하는 소출력 기지국부; 상기 소출력셀의 위치 및 상기 소출력셀 가입 단말 정보를 포함하는 상기 소출력셀 정보를 저장 및 관리하는 소출력셀 관리서버; 및 상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하고, 상기 소출력셀 정보를 이용하여 상기 제2 매크로셀 영역 범위에서 상기 단말이 사용할 상기 소출력셀에 대한 이웃 소출력셀 리스트를 생성하는 라우터를 포함하는 것을 특징으로 하는 핸드오버 시스템을 제공하는 데 있다.
상기 목적을 성취하기 위하여, 본 발명의 제1 측면에 따른 이동통신 시스템은, 이동통신 망을 통해 무선통신을 수행하는 단말; 및 상기 단말이 기지국 범위를 벗어나 타 기지국 범위로 이동하는 경우, 상기 단말이 사용할 소출력셀에 대한 소정의 소출력셀 정보를 상기 단말기에 전송하고, 전송된 상기 소출력셀 정보를 이용하여 상기 단말과 상기 소출력셀간 핸드오버를 수행하는 핸드오버 시스템을 포함하는 것을 특징으로 한다.
바람직하게, 또한, 상기 핸드오버 시스템은, 소정의 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제1 매크로셀 및 상기 제1 매크로셀과 인접한 상기 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제2 매크로셀을 포함하는 기지국부; 소정의 건물 내 범위에서 상기 단말과 상기 무선통신을 수행하는 상기 소출력셀을 적어도 하나 이상 포함하는 소출력 기지국부; 상기 소출력셀의 위치 및 상기 소출력셀 가입 단말 정보를 포함하는 상기 소출력셀 정보를 저장 및 관리하는 소출력셀 관리서버; 및 상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하고, 상기 소출력셀 정보를 이용하여 상기 제2 매크로셀 영역 범위에서 상기 단말이 사용할 상기 소출력셀에 대한 이웃 소출력셀 리스트를 생성하는 라우터를 포함하는 것을 특징으로 할 수 있다.
바람직하게, 게다가, 상기 소출력셀 관리서버는, 상기 단말이 상기 제2 매크로셀 영역 범위로 진입하는 경우, 상기 소출력셀 정보를 이용하여 상기 소출력셀 가입 단말인지 여부 및 사용할 상기 소출력셀을 상기 라우터에게 통보하는 것을 특징으로 할 수 있다.
바람직하게, 한편, 상기 라우터는, 사용할 상기 소출력셀에 대한 상기 이웃 소출력셀 리스트를 생성하여 상기 단말로 전송하도록 제2 매크로셀에 요청하는 것을 특징으로 할 수 있다.
바람직하게, 또, 상기 제2 매크로셀은, 생성된 상기 이웃 소출력셀 리스트를 전달받아 상기 소출렉셀 가입 단말을 구별하기 위한 소정의 단말 식별 정보를 추가하여 상기 단말에 전송하는 것을 특징으로 할 수 있다.
바람직하게, 한편, 상기 단말이 전송된 상기 단말 식별 정보에 따라 상기 소출력셀 가입 단말인 경우, 상기 이웃 소출력셀 리스트를 상기 라우터로부터 전송받아 저장 및 관리하는 것을 특징으로 할 수 있다.
바람직하게, 여기서, 상기 단말은, 상기 단말이 상기 제1 매크로셀 영역 범위를 벗어나 상기 제2 매크로셀 영역 범위로 진입하는 경우, 제2 매크로셀로부터 일반 가입자를 위한 상기 제2 매크로셀에 대한 이웃 매크로셀 리스트를 전송받으면 기 저장된 제1 매크로셀 영역 범위의 이웃 소출력셀 리스트를 삭제하고, 상기 라우 터로부터 상기 제2 매크로셀 영역 범위의 상기 이웃 소출력셀 리스트를 전송받아 저장 및 관리하는 것을 특징으로 할 수 있다.
바람직하게, 또 여기서, 상기 단말 식별 정보는, 상기 소출력셀 가입 단말의 소정의 아이디 및 상기 소출력셀 가입 단말에 대한 유효가입 식별자 중 적어도 어느 하나인 것을 특징으로 할 수 있다.
바람직하게, 더욱이, 상기 소출력셀은, 상기 무선통신을 통해 상기 단말로부터 수신한 데이터를 인터넷을 통해 상기 이동통신 망으로 전달하는 것을 특징으로 할 수 있다.
상기 목적을 성취하기 위하여, 본 발명의 제2 측면에 따른 이동통신 시스템 중 핸드오버 시스템은, 소정의 영역 범위에서 단말과 무선통신을 수행하는 제1 매크로셀 및 상기 제1 매크로셀과 인접한 상기 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제2 매크로셀을 포함하는 기지국부; 소정의 건물 내 범위에서 상기 단말과 상기 무선통신을 수행하는 상기 소출력셀을 적어도 하나 이상 포함하는 소출력 기지국부; 상기 소출력셀의 위치 및 상기 소출력셀 가입 단말 정보를 포함하는 상기 소출력셀 정보를 저장 및 관리하는 소출력셀 관리서버; 및 상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하고, 상기 소출력셀 정보를 이용하여 상기 제2 매크로셀 영역 범위에서 상기 단말이 사용할 상기 소출력셀에 대한 이웃 소출력셀 리스트를 생성하는 라우터를 포함하는 것을 특징으로 한다.
바람직하게, 여기서, 상기 소출력셀은, 상기 무선통신을 통해 상기 단말로부 터 수신한 데이터를 인터넷을 통해 상기 이동통신 망으로 전달하는 펨토셀인 것을 특징으로 할 수 있다.
상기 목적을 성취하기 위하여, 본 발명의 제3측면에 따른 이동통신 시스템 중 단말은, 이동통신 망을 통해 무선통신을 수행하는 무선통신부; 및 라우터로부터 생성된 소정의 이웃 소출력셀 리스트를 전송받아 저장 및 관리하는 소출력셀 리스트 관리부를 포함하는 것을 특징으로 한다.
바람직하게, 여기서, 상기 소출력셀 리스트 관리부는, 상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 경우, 제2 매크로셀로부터 일반 가입자를 위한 상기 제2 매크로셀에 대한 이웃 매크로셀 리스트를 전송받으면 기 저장된 제1 매크로셀에 대한 이웃 소출력셀 리스트를 삭제하고, 상기 라우터로부터 상기 제2 매크로셀 영역 범위의 상기 이웃 소출력셀 리스트를 전송받아 저장 및 관리하는 것을 특징으로 할 수 있다.
상기 목적을 성취하기 위하여, 본 발명의 제4측면에 따른, 매크로셀, 소출력셀, 소출력셀 관리서버, 및 라우터를 포함하는 이동통신 시스템의 제어방법은, 상기 라우터에서, 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하는 단계; 상기 소출력셀 관리서버에서, 상기 소출력셀 정보를 이용하여 상기 단말이 소출력셀 가입 단말인지 여부를 판단하는 단계; 상기 단말이 소출력셀 가입 단말인 경우, 상기 단말이 제2 매크로셀 영역 범위에서 사용할 소출력셀을 상기 라우터에 통보하는 단계; 상기 라우터에서, 통보된 상기 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생 성하는 단계; 상기 라우터가 생성된 상기 이웃 소출력셀 리스트를 상기 제2 매크로셀에 전송하는 단계; 상기 제2 매크로셀에서, 전송받은 상기 이웃 소출력셀 리스트에 소출력셀 가입 단말을 구별하기 위한 소정의 단말 식별 정보를 추가하여 상기 단말에 전송하는 단계; 상기 단말 식별 정보에 따라, 상기 소출력셀 가입 단말에 전송된 상기 이웃 소출력셀 리스트를 상기 단말에서 저장 및 관리하는 단계; 및 상기 이웃 소출력셀 리스트를 참조하여 핸드오버를 수행하는 단계를 포함하는 것을 특징으로 한다.
바람직하게, 여기서, 상기 단말 식별 정보는, 상기 소출력셀 가입 단말의 소정의 아이디 및 상기 소출력셀 가입 단말에 대한 유효가입자 식별자 중 적어도 어느 하나인 것을 특징으로 할 수 있다.
바람직하게, 또한, 전송된 상기 이웃 소출력셀 리스트를 상기 단말에서 저장 및 관리하는 단계는, 상기 단말이 상기 제1 매크로셀 영역 범위를 벗어나 상기 제2 매크로셀 영역 범위로 진입하는 경우, 제2 매크로셀로부터 일반 가입자를 위한 상기 제2 매크로셀에 대한 이웃 매크로셀 리스트를 전송받으면 기 저장된 제1 매크로셀 영역 범위의 이웃 소출력셀 리스트를 삭제하는 단계; 및 상기 라우터로부터 상기 제2 매크로셀 영역 범위에 대한 상기 이웃 소출력셀 리스트를 전송받으면 저장함으로써 이웃 소출력셀 리스트를 업데이트하는 단계를 포함하는 것을 특징으로 할 수도 있다.
상기 수단에 의한 본 발명에 따르면, 단말이 새로 진입한 매크로셀 영역 범위에서 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생성하여 소출력셀 가입 단말에 제공함으로써, 보다 원활한 매크로셀과 소출력셀 간의 핸드오버를 수행할 수 있다.
이에 의해, 일반 단말에서는 매크로셀에 대한 이웃셀 리스트만 전송받고, 소출력셀 가입 단말에서는 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 추가로 전송받을 수 있게 됨으로써, 무선통신 자원을 절감하고 단말의 성능저하를 방지할 수 있다.
이하, 첨부도면을 참조하여 본 발명에 대해 구체적으로 설명하기로 한다.
도1은 본 발명의 일실시예에 따른 이동통신 시스템의 구성 및 신호 흐름을 설명하는 설명도이다. 도1에서는, 구성요소간 상호 작용이 있는 경우는 양방향 실선 화살표로, 구성요소간 통보, 요청 등 신호 흐름에 대해서는 점선 화살표로 도시하였다.
본 발명의 일실시예에 따른 이동통신 시스템은 단말 및 핸드오버 시스템(편의상 미도시)을 포함한다.
단말(1000)은 이동통신 단말기, PDA 등 이동통신 망을 통해 무선통신을 수행할 수 있는 어떤 단말로도 구현 가능하다. 단말(1000, 이하, 기재의 편의상 도면 부호 생략)은 이웃 소출력셀 리스트를 전송받아 저장 및 관리할 수도 있는데 이에 대해서는 후술하기로 한다.
핸드오버 시스템은 기지국부(100), 소출력 기지국부(300), 소출력셀 관리서버(500), 및 라우터(700)를 포함한다.
기지국부(100)는 소정의 영역 범위에서 단말과 무선통신을 수행하는 것으로, 제1 매크로셀(110) 및 제2 매크로셀(130)을 포함하는 개념적 구성요소이다. 여기서, 기지국부(100)는 다수의 매크로셀을 포함할 수 있으나, 설명이 편의상 제1 매크로셀(110) 및 그에 인접한 제2 매크로셀(130) 만을 포함하는 것으로 도시하였다. 또한, 소정의 영역 범위란 매크로셀이 단말과 무선통신을 수행할 수 있는 범위를 의미하는 것으로, 도1에서 제1 매크로셀 영역 범위 및 제2 매크로셀 영역 범위를 타원형의 점선으로 도시하였다.
소출력 기지국부(300)는 소정의 건물 내 범위에서 단말과 무선통신을 수행하는 것으로, 적어도 하나 이상의 소출력셀을 포함한다. 여기서, 소출력셀은 반경 1Km 이하(주로 건물 내부에 설치되어 이용되므로, 소정의 건물내 범위라 기재함)에서의 초소형 기지국으로, 예컨대, 단말로부터 수신한 데이터를 인터넷(모뎀 및 인터넷 망 포함)을 통해 이동통신 망으로 전달할 수 있는 펨토셀이 있다.
소출력셀 관리서버(500)는 소정의 소출력셀 정보를 저장 및 관리하는 것으로, 여기서, 소출력셀 정보는 소출력셀의 위치 및 소출력셀 가입 단말 정보를 포함할 수 있다.
라우터(700)는 최적 경로로 단말과 무선 통신 연결을 할 수 있도록 제어하는 것으로, 액세스 컨트롤 라우터(Access Control Router)를 의미한다.
라우터(700)는 단말이 매크로셀 영역 범위를 이동하는 경우, 변동된 매크로셀 영역 범위에서 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생성하여 단말에 전송하는 기능을 한다.
즉, 라우터(700)는 단말이 제1 매크로셀 영역 범위에서 벗어나 제2 매크로셀 영역 범위에 진입한 것을 감지하여 소출력셀 관리서버(500)로 단말의 위치 이동을 통보한다. 이에, 소출력셀 관리서버(500)는 단말이 제2 매크로셀(130) 영역 범위에서 제1 소출력셀(310) 사용자임을 라우터(700)에 통보한다. 그 후, 라우터(700)는 제1 소출력셀(310)에 대한 이웃 소출력셀 리스트를 생성하여 제2 매크로셀(130)을 통해 단말에 전송할 수 있다. 여기서, 라우터(700)가 제2 매크로셀(130)에 요청하여 이웃 소출력셀 리스트를 단말에 전송하는 경우, 제2 매크로셀(130)에서는 소출력셀 가입 단말을 구별하기 위한 소정의 단말 식별 정보를 추가하여 전송할 수 있다. 여기서, 단말 식별 정보는 소정의 아이디 또는 유효가입 식별자로 할 수 있는데, 이에 대해서는 후술하여 상세히 설명하기로 한다.
단말의 이웃 소출력셀 리스트 저장 및 관리에 대해서 상세히 설명하면, 단말이 제1 매크로셀(110) 영역 범위를 벗어나 제2 매크로셀(130) 영역 범위로 진입하는 경우, 단말은 제2 매크로셀로부터 일반 가입자를 위한 제2 매크로셀에 대한 이웃 매크로셀 리스트를 전송받으면 단말에 기 저장된 제1 매크로셀에 대한 이웃 소출력셀 리스트를 삭제할 수 있다. 이후, 라우터(700)에서 생성된 제2 매크로셀 영역 범위의 이웃 소출력셀 리스트를 전송받아 저장 및 관리할 수 있다(기 저장된 제1 매크로셀에 대한 이웃 소출력셀 리스트의 삭제 및 제2 매크로셀 영역 범위의 이 웃 소출력셀 리스트의 저장을 수행하므로, 업데이트라고 표현할 수도 있다).
한편, 단말의 이웃 소출력셀 저장 및 관리 기능에 중점을 두어, 단말에 무선통신부 및 소출력셀 리스트 관리부를 별도로 포함하여 구현할 수도 있다. 이 경우, 소출력셀 리스트 관리부는, 전술한 이웃 소출력셀 저장 및 관리 기능을 수행할 수 있다.

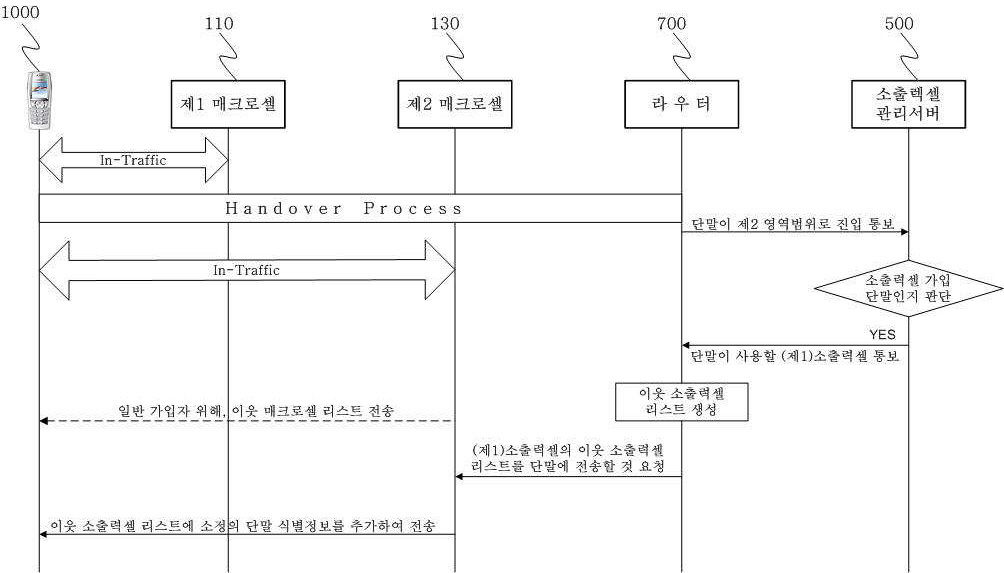

도2는 본 발명의 일실시예에 따른 이동통신 시스템의 핸드오버를 위한 콜 플로우를 설명하는 설명도이다. 핸드오버에 대해서는 도1을 참조하여 기 설명한바 있으므로, 도시한 콜로우에 따라 상세히 설명하기로 한다.
단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역범위(도2에서는 편의상 '제2 영역 범위'로 간단히 도시함)로 진입하는 경우, 라우터(700)가 소출력셀 관리서버(500)에 단말의 위치 이동을 통보한다. 그러면, 소출력셀 관리서버(500)는 단말이 소출력셀 가입 단말인지 여부를 판단하여 'YES'인 경우, 단말이 제2 매크로셀 영역범위에서 사용할 소출력셀(도1에서는 제1 소출력셀(310))을 라우터(700)에 통보한다('NO'인 경우는 전술한 바와 같이 본 발명에 따른 핸드오버 절차와 무관하므로 종료 절차로 진행하지만, 도시의 편의상 생략함). 이에, 라우터(700)는 제1 소출력셀(310)에 대한 이웃 소출력셀 리스트를 생성(소출력셀 관리서버(500)에 저장된 소출력셀 정보 이용)하여 제2 매크로셀을 통해 단말에 전송(라우터(700)가 제2 매크로셀에 요청하여, 이웃 소출력셀 리스트를 단말에 전송)할 수 있다.
한편, 이웃 소출력셀 리스트를 전송하는 경우, 도시된 바와 같이 소정의 단말 식별 정보를 추가하여 전송할 수 있는데, 소정의 단말 식별 정보는 소출력셀 가입 단말을 구별하기 위한 소정의 아이디(Primary CID) 또는 유효가입 식별자를 포함할 수 있다. 여기서, 이웃 소출력셀 리스트 및 추가한 소정의 단말 식별 정보는, 이 단말 식별 정보에 따라 소출력셀 가입 단말에만 수회(필요에 따른 적정 횟수)동안 즉시 전송될 수 있는 것이다(반면, 이웃 매크로셀 리스트는 Broadcast CID로 일반 가입 단말 모두에 주기적으로 계속 전송됨).
도3은 본 발명의 일실시예에 따른 이동통신 시스템의 이웃 소출력셀 리스트 전송을 설명하는 설명도이다. 도1 및 도2를 참조하여 전술한 바에 의해, 단말에 이웃 매크로셀 리스트 및 이웃 소출력셀 리스트가 전송될 수 있다. 다만, 도3에서, 제2 매크로셀(130)로부터 이웃 매크로셀 리스트를 전송받는 것을 점선으로 수회 도시한 것은, 이웃 매크로셀 리스트가 Broadcast CID로 일반 가입 단말 모두에 주기적으로 전송될 수 있음(전송된 이웃 소출력셀 리스트는, 소출력셀 리스트 관리부에서 저장 및 관리)을 설명한 것이다. 반면, 이웃 소출력셀 리스트는 도시된 바와 같이, 단말 식별 정보에 따라 소출력셀 가입 단말에만 수회 전송될 수 있다
도4는 본 발명의 일실시예에 따른 이동통신 시스템의 제어방법에 대한 순서도이다.
이하, 첨부도면을 참조하여 본 발명의 일실시예에 따른 이동통신 시스템의 동작순서에 대해서 설명하기로 한다.
라우터(700)에서, 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 소출력셀 관리서버(500)에 통보한다(S101).
소출력셀 관리서버(500)에서, 소정의 소출력셀 정보를 이용하여 단말이 소출력셀 가입 단말인지 여부를 판단한다(S102).
단말이 소출력셀 가입 단말인 경우, 단말이 제2 매크로셀 영역 범위에서 사용할 소출력셀을 라우터(700)에 통보한다(S103). 한편, 단말이 소출력셀 가입 단말이 아닌 경우에는 본 제어방법과는 무관하므로, 도4에서는 종료로 향하게 도시하였다.
라우터에서, 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생성한다(S104).
라우터(700)가 생성된 이웃 소출력셀 리스트를 제2 매크로셀(130)에 전송한다(S105).
제2 매크로셀(130)에서, 전송받은 이웃 소출력셀 리스트에 소정의 단말 식별 정보를 추가하여 전송한다(S106). 여기서, 이웃 소출력셀 리스트에 소정의 단말 식별 정보의 추가 전송에 대해서는 상세히 전술하여 설명한 바 있다.
단말 식별 정보에 따라, 소출력셀 가입 단말에 전송된 이웃 소출력셀 리스트를 단말에서 저장 및 관리한다(S107).
여기서, 이웃 소출력셀 리스트를 단말에서 저장 및 관리 단계는, 단말이 제1 매크로셀(110) 영역 범위를 벗어나 제2 매크로셀(130) 영역 범위로 진입하는 경우, 제2 매크로셀(130)로부터 일반 가입자를 위한 제2 매크로셀에 대한 이웃 매크로셀 리스트를 전송받으면 기 저장된 제1 매크로셀(110) 영역 범위의 이웃 소출력셀 리스트를 삭제할 수 있고, 라우터(700)로부터 생성된 제2 매크로셀 영역 범위에 대한 이웃 소출력셀 리스트를 전송받으면 단말에서 저장함으로써 이웃 소출력셀 리스트를 업데이트 할 수도 있음은 전술하여 설명한 바와 같다.
이웃 소출력셀 리스트를 이용하여 매크로셀과 소출력셀 간 원활한 핸드오버를 수행한다(S108).
상기에서는 본 발명의 바람직한 실시예를 참조하여 설명하였지만, 해당기술 분야의 숙련된 당업자는 하기의 특허 청구의 범위에 기재된 본 발명의 사상 및 영역으로부터 벗어나지 않는 범위 내에서 본 발명을 다양하게 수정 및 변경시킬 수 있음을 이해할 수 있을 것이다.
본 발명은 이동통신 시스템 및 그 제어방법에 관한 것으로, 바람직하게는, 이동 광대역 무선 접속 규격인 IEEE 802.16 표준 규격에 기반한 Mobile WiMAX(WiBro)를 비롯한 모든 무선이동 통신 기술 중 매크로셀 범위 내에서 다수의 소출력셀이 존재하는 환경의 경우, 매크로셀에서 단말로 전송가능한 이웃 소출력셀 개수 제약에 따른 매크로셀과 소출력셀 간 발생할 수 있는 핸드오버 문제를 해결할 수 있는 이동통신 시스템 및 그 제어방법에 관한 것이다.
상기 수단에 의한 본 발명에 따르면, 단말이 새로 진입한 매크로셀 영역 범위에서 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생성하여 소출력셀 가입 단말에 제공함으로써, 보다 원활한 매크로셀과 소출력셀 간의 핸드오버를 수행할 수 있고, 이에 의해, 일반 단말에서는 매크로셀에 대한 이웃셀 리스트만 전송받고, 소출력셀 가입 단말에서는 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 추가로 전송받을 수 있게 됨으로써, 무선통신 자원을 절감하고 단말의 성능저하를 방지할 수 있다.
도1은 본 발명의 일실시예에 따른 이동통신 시스템를 설명하는 설명도이다.
도2는 본 발명의 일실시예에 따른 이동통신 시스템의 핸드오버를 위한 콜 플로우를 설명하는 설명도이다.
도3은 본 발명의 일실시예에 따른 이동통신 시스템의 이웃 소출력셀 리스트 전송을 설명하는 설명도이다.
도4는 본 발명의 일실시예에 따른 이동통신 시스템의 제어방법에 대한 순서도이다.
<도면의 주요부분에 대한 간단한 부호 설명>
1000: 단말 100: 기지국부
110: 제1 매크로셀 130: 제2 매크로셀
300: 소출력 기지국부 310: 제1 소출력셀
500: 소출력셀 관리서버 700: 라우터

Claims (16)

  1. 이동통신 시스템에 있어서,
    이동통신 망을 통해 무선통신을 수행하는 단말; 및
    상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 경우, 기 저장된 소출력셀 정보를 이용하여 상기 단말이 소출력셀 가입 단말이라고 판단되면 상기 단말이 제2 매크로셀 영역 범위에서 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생성하고, 상기 이웃 소출력셀 리스트에 소출력셀 가입 단말을 구별하기 위한 소정의 단말 식별 정보를 추가하여 상기 단말에 전송하고, 전송된 상기 이웃 소출력셀 리스트를 이용하여 상기 단말과 상기 소출력셀 간 핸드오버를 수행하는 핸드오버 시스템을 포함하는 것을 특징으로 하는 이동통신 시스템.
  2. 제1항에 있어서,
    상기 핸드오버 시스템은,
    소정의 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제1 매크로셀 및 상기 제1 매크로셀과 인접한 상기 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제2 매크로셀을 포함하는 기지국부;
    소정의 건물 내 범위에서 상기 단말과 상기 무선통신을 수행하는 상기 소출력셀을 적어도 하나 이상 포함하는 소출력 기지국부;
    상기 소출력셀의 위치 및 상기 소출력셀 가입 단말 정보를 포함하는 상기 소출력셀 정보를 저장 및 관리하고, 상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 사실이 통보되면 상기 소출력셀 정보를 이용하여 상기 단말이 소출력셀 가입 단말인지 여부를 판단하여 상기 소출력셀 가입 단말인 경우 상기 단말이 사용할 소출력셀을 통보하는 소출력셀 관리서버; 및
    상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하고, 상기 소출력셀 관리서버의 상기 소출력셀 정보를 이용하여 상기 제2 매크로셀 영역 범위에서 상기 단말이 사용할 통보된 상기 소출력셀에 대한 이웃 소출력셀 리스트를 생성하는 라우터를 포함하는 것을 특징으로 하는 이동통신 시스템.
  3. 삭제
  4. 제2항에 있어서,
    상기 라우터는, 사용할 상기 소출력셀에 대한 상기 이웃 소출력셀 리스트를 생성하여 상기 단말로 전송하도록 제2 매크로셀에 요청하는 것을 특징으로 하는 이동통신 시스템.
  5. 제4항에 있어서,
    상기 제2 매크로셀은, 생성된 상기 이웃 소출력셀 리스트를 전달받아 상기 소출렉셀 가입 단말을 구별하기 위한 소정의 단말 식별 정보를 추가하여 상기 단말에 전송하는 것을 특징으로 하는 이동통신 시스템.
  6. 제5항에 있어서,
    상기 단말 식별 정보는, 상기 소출력셀 가입 단말의 소정의 아이디 및 상기 소출력셀 가입 단말에 대한 유효가입 식별자 중 적어도 어느 하나인 것을 특징으로 하는 이동통신 시스템.
  7. 제6항에 있어서,
    상기 단말이 전송된 상기 단말 식별 정보에 따라 상기 소출력셀 가입 단말인 경우, 상기 이웃 소출력셀 리스트를 상기 라우터로부터 전송받아 저장 및 관리하는 것을 특징으로 하는 이동통신 시스템.
  8. 제7항에 있어서,
    상기 단말은, 상기 단말이 상기 제1 매크로셀 영역 범위를 벗어나 상기 제2 매크로셀 영역 범위로 진입하는 경우, 제2 매크로셀로부터 일반 가입자를 위한 상기 제2 매크로셀에 대한 이웃 매크로셀 리스트를 전송받으면 기 저장된 제1 매크로셀 영역 범위의 이웃 소출력셀 리스트를 삭제하고, 상기 라우터로부터 상기 제2 매크로셀 영역 범위의 상기 이웃 소출력셀 리스트를 전송받아 저장 및 관리하는 것을 특징으로 하는 이동통신 시스템.
  9. 제8항에 있어서,
    상기 소출력셀은, 상기 무선통신을 통해 상기 단말로부터 수신한 데이터를 인터넷을 통해 상기 이동통신 망으로 전달하는 펨토셀인 것을 특징으로 하는 이동통신 시스템.
  10. 이동통신 시스템 중 핸드오버 시스템에 있어서,
    소정의 영역 범위에서 단말과 무선통신을 수행하는 제1 매크로셀 및 상기 제1 매크로셀과 인접한 상기 영역 범위에서 상기 단말과 상기 무선통신을 수행하는 제2 매크로셀을 포함하는 기지국부;
    소정의 건물 내 범위에서 상기 단말과 상기 무선통신을 수행하는 소출력셀을 적어도 하나 이상 포함하는 소출력 기지국부;
    상기 소출력셀의 위치 및 소출력셀 가입 단말 정보를 포함하는 소출력셀 정보를 저장 및 관리하고, 상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 사실이 통보되면 상기 소출력셀 정보를 이용하여 상기 단말이 소출력셀 가입 단말인지 여부를 판단하여 상기 소출력셀 가입 단말인 경우 상기 단말이 사용할 소출력셀을 통보하는 소출력셀 관리서버; 및
    상기 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하고, 상기 소출력셀 관리서버의 상기 소출력셀 정보를 이용하여 상기 제2 매크로셀 영역 범위에서 상기 단말이 사용할 통보된 상기 소출력셀에 대한 이웃 소출력셀 리스트를 생성하여 상기 제2 매트로셀로 전송하는 라우터를 포함하고;
    상기 제2 매크로셀은, 전송받은 상기 이웃 소출력셀 리스트에 소출력셀 가입 단말을 구별하기 위한 소정의 단말 식별 정보를 추가하여 상기 단말에 전송하는 것을 특징으로 하는 핸드오버 시스템.
  11. 제10항에 있어서,
    상기 소출력셀은, 상기 무선통신을 통해 상기 단말로부터 수신한 데이터를 인터넷을 통해 상기 이동통신 망으로 전달하는 펨토셀인 것을 특징으로 하는 핸드 오버 시스템.
  12. 삭제
  13. 삭제
  14. 매크로셀, 소출력셀, 소출력셀 관리서버, 및 라우터를 포함하는 이동통신 시스템의 제어방법에 있어서,
    상기 라우터에서, 단말이 제1 매크로셀 영역 범위를 벗어나 제2 매크로셀 영역 범위로 진입하는 것을 감지하여 상기 소출력셀 관리서버에 통보하는 단계;
    상기 소출력셀 관리서버에서, 소출력셀 정보를 이용하여 상기 단말이 소출력셀 가입 단말인지 여부를 판단하는 단계;
    상기 단말이 소출력셀 가입 단말인 경우, 상기 단말이 제2 매크로셀 영역 범위에서 사용할 소출력셀을 상기 라우터에 통보하는 단계;
    상기 라우터에서, 통보된 상기 사용할 소출력셀에 대한 이웃 소출력셀 리스트를 생성하는 단계;
    상기 라우터가 생성된 상기 이웃 소출력셀 리스트를 상기 제2 매크로셀에 전송하는 단계;
    상기 제2 매크로셀에서, 전송받은 상기 이웃 소출력셀 리스트에 소출력셀 가입 단말을 구별하기 위한 소정의 단말 식별 정보를 추가하여 상기 단말에 전송하는 단계;
    상기 단말 식별 정보에 따라, 상기 소출력셀 가입 단말에 전송된 상기 이웃 소출력셀 리스트를 상기 단말에서 저장 및 관리하는 단계; 및
    상기 이웃 소출력셀 리스트를 참조하여 핸드오버를 수행하는 단계를 포함하는 것을 특징으로 하는 이동통신 시스템의 제어방법.
  15. 제14항에 있어서,
    상기 단말 식별 정보는, 상기 소출력셀 가입 단말의 소정의 아이디 및 상기 소출력셀 가입 단말에 대한 유효가입자 식별자 중 적어도 어느 하나인 것을 특징으로 하는 이동통신 시스템의 제어방법.
  16. 제14항에 있어서,
    전송된 상기 이웃 소출력셀 리스트를 상기 단말에서 저장 및 관리하는 단계는,
    상기 단말이 상기 제1 매크로셀 영역 범위를 벗어나 상기 제2 매크로셀 영역 범위로 진입하는 경우, 제2 매크로셀로부터 일반 가입자를 위한 상기 제2 매크로셀에 대한 이웃 매크로셀 리스트를 전송받으면 기 저장된 제1 매크로셀 영역 범위의 이웃 소출력셀 리스트를 삭제하는 단계; 및
    상기 라우터로부터 상기 제2 매크로셀 영역 범위에 대한 상기 이웃 소출력셀 리스트를 전송받으면 저장함으로써 이웃 소출력셀 리스트를 업데이트하는 단계를 포함하는 것을 특징으로 하는 이동통신 시스템의 제어방법.
KR1020080076523A 2008-08-05 2008-08-05 효율적인 핸드오버를 위한 이동통신 시스템 및 그 제어방법 Expired - Fee Related KR101007767B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020080076523A KR101007767B1 (ko) 2008-08-05 2008-08-05 효율적인 핸드오버를 위한 이동통신 시스템 및 그 제어방법

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020080076523A KR101007767B1 (ko) 2008-08-05 2008-08-05 효율적인 핸드오버를 위한 이동통신 시스템 및 그 제어방법

Publications (2)

Publication Number Publication Date
KR20100016881A KR20100016881A (ko) 2010-02-16
KR101007767B1 true KR101007767B1 (ko) 2011-01-14

Family

ID=42088686

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020080076523A Expired - Fee Related KR101007767B1 (ko) 2008-08-05 2008-08-05 효율적인 핸드오버를 위한 이동통신 시스템 및 그 제어방법

Country Status (1)

Country Link
KR (1) KR101007767B1 (ko)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI404432B (zh) * 2010-04-02 2013-08-01 亞旭電腦股份有限公司 由巨細胞式基地台接入至微型式基地台的處理系統及其處理方法
KR101311516B1 (ko) 2011-04-15 2013-09-25 주식회사 케이티 싸이클릭 프리픽스 설정 방법 그리고 이를 구현한 단말
KR20130010722A (ko) * 2011-07-19 2013-01-29 주식회사 케이티 Ｌｔｅ 시스템에서의 핸드오버 방법 및 이를 위한 장치
WO2013165209A1 (ko) * 2012-05-03 2013-11-07 엘지전자 주식회사 무선 통신 시스템에서 시그널링 제어 방법 및 이를 지원하는 장치
KR101496352B1 (ko) 2012-06-18 2015-02-26 주식회사 케이티 펨토 기지국 및 매크로 기지국의 트래킹 영역 운용 방법 및 시스템
US9674773B2 (en) 2013-05-09 2017-06-06 Lg Electronics Inc. Method and apparatus for reporting proxy information

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20070097938A1 (en) * 2005-10-04 2007-05-03 Telefonaktiebolaget Lm Ericsson Automatic building of neighbor lists in mobile system

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20070097938A1 (en) * 2005-10-04 2007-05-03 Telefonaktiebolaget Lm Ericsson Automatic building of neighbor lists in mobile system

Also Published As

Publication number Publication date
KR20100016881A (ko) 2010-02-16

Similar Documents

Publication Publication Date Title
US8588787B2 (en) Neighboring cell processing device, wireless base station device, neighboring cell processing method and data structure
CN101431748B (zh) 确定哪个设备该管理与移动终端相关的数据的方法和装置
KR101032475B1 (ko) 펨토셀을 이용한 이동통신시스템 및 페이징 방법
US20150365855A1 (en) Method for managing heterogeneous cellular networks
US20120207128A1 (en) Method and apparatus for processing the handover to a close subscriber group cell
JP5467156B2 (ja) リダイレクト方法、リダイレクト装置、及び通信システム
US20120100861A1 (en) Network Element and Method of Communication Management in a Network
EP2979505B1 (en) Paging in mobile networks using independent paging cells and access cells
KR101007767B1 (ko) 효율적인 핸드오버를 위한 이동통신 시스템 및 그 제어방법
US8417250B2 (en) Control of radio cell activity
CN103999542B (zh) 通信系统
CN101964969A (zh) 一种邻区列表配置方法及设备
WO2011148883A1 (ja) 隣接セル処理装置、無線基地局装置、隣接セル処理方法およびデータ構造
JP5449092B2 (ja) フェムト基地局移動検知方法およびフェムト基地局移動検知システム
JP2012070074A (ja) 隣接セル処理装置および隣接セル処理方法
US8929879B2 (en) Method and apparatus for controlling operation mode of femtocell base station
WO2010122839A1 (ja) 無線通信システム、基地局装置、無線通信端末、無線通信方法
JP5225230B2 (ja) 基地局装置およびその制御方法
US10356634B2 (en) Base station, communication system, communication method and storage medium
CN101772101B (zh) 终端扫描仔基站的方法、无线通信系统、终端、及基站
CN102045820B (zh) 家用基站功能控制方法、系统及家用基站
JP5798460B2 (ja) 基地局および基地局の制御方法
JP2012105203A (ja) 隣接セル処理装置、隣接セル処理方法およびデータ構造
CN101998233B (zh) 支持部署Femto基站的通信系统中终端位置更新的方法
CN101998674B (zh) 支持部署Femto基站的通信系统中终端退出空闲模式的方法

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

FPAY Annual fee payment

Payment date: 20131223

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

FPAY Annual fee payment

Payment date: 20141222

Year of fee payment: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

L13-X000 Limitation or reissue of ip right requested

St.27 status event code: A-2-3-L10-L13-lim-X000

U15-X000 Partial renewal or maintenance fee paid modifying the ip right scope

St.27 status event code: A-4-4-U10-U15-oth-X000

FPAY Annual fee payment

Payment date: 20151223

Year of fee payment: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

FPAY Annual fee payment

Payment date: 20161228

Year of fee payment: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

FPAY Annual fee payment

Payment date: 20171228

Year of fee payment: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PC1903 Unpaid annual fee

St.27 status event code: A-4-4-U10-U13-oth-PC1903

Not in force date: 20200106

Payment event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

PC1903 Unpaid annual fee

St.27 status event code: N-4-6-H10-H13-oth-PC1903

Ip right cessation event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

Not in force date: 20200106

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000
