KR102488112B1 - 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법 - Google Patents

연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법 Download PDF

Info

Publication number
KR102488112B1
KR102488112B1 KR1020200147994A KR20200147994A KR102488112B1 KR 102488112 B1 KR102488112 B1 KR 102488112B1 KR 1020200147994 A KR1020200147994 A KR 1020200147994A KR 20200147994 A KR20200147994 A KR 20200147994A KR 102488112 B1 KR102488112 B1 KR 102488112B1
Authority
KR
South Korea
Prior art keywords
polishing
layer
weight
equation
pad
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
KR1020200147994A
Other languages
English (en)
Other versions
KR20220061708A (ko
Inventor
허혜영
서장원
안재인
윤종욱
Original Assignee
에스케이엔펄스 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 에스케이엔펄스 주식회사 filed Critical 에스케이엔펄스 주식회사
Priority to KR1020200147994A priority Critical patent/KR102488112B1/ko
Priority to TW110141284A priority patent/TWI796825B/zh
Priority to JP2021181530A priority patent/JP7437368B2/ja
Priority to CN202111303514.0A priority patent/CN114434318B/zh
Priority to US17/520,206 priority patent/US11951591B2/en
Publication of KR20220061708A publication Critical patent/KR20220061708A/ko
Application granted granted Critical
Publication of KR102488112B1 publication Critical patent/KR102488112B1/ko
Assigned to 엔펄스 주식회사 reassignment 엔펄스 주식회사 권리의 전부이전등록 Assignors: 에스케이엔펄스 주식회사
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B24—GRINDING; POLISHING
    • B24B—MACHINES, DEVICES, OR PROCESSES FOR GRINDING OR POLISHING; DRESSING OR CONDITIONING OF ABRADING SURFACES; FEEDING OF GRINDING, POLISHING, OR LAPPING AGENTS
    • B24B37/00—Lapping machines or devices; Accessories
    • B24B37/11—Lapping tools
    • B24B37/20—Lapping pads for working plane surfaces
    • B24B37/24—Lapping pads for working plane surfaces characterised by the composition or properties of the pad materials
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B24—GRINDING; POLISHING
    • B24D—TOOLS FOR GRINDING, BUFFING OR SHARPENING
    • B24D18/00—Manufacture of grinding tools or other grinding devices, e.g. wheels, not otherwise provided for
    • B24D18/0072—Manufacture of grinding tools or other grinding devices, e.g. wheels, not otherwise provided for using adhesives for bonding abrasive particles or grinding elements to a support, e.g. by gluing
    • H01L21/67092—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P72/00—Handling or holding of wafers, substrates or devices during manufacture or treatment thereof
    • H10P72/04—Apparatus for manufacture or treatment
    • H10P72/0428—Apparatus for mechanical treatment or grinding or cutting

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Finish Polishing, Edge Sharpening, And Grinding By Specific Grinding Devices (AREA)
  • Mechanical Treatment Of Semiconductor (AREA)

Abstract

본 발명은 연마 속도, 연마 프로파일과 같은 연마 공정에 요구되는 연마 성능을 유지하고, 연마 공정 상에서 웨이퍼에 발생될 수 있는 결함을 최소화하고, 서로 다른 재질의 막질이 동시에 연마 시에도 동등한 수준의 평탄도를 갖도록 연마할 수 있고, CMP 공정 내 연마 패드의 적용 시, 직접적인 연마 테스트 없이 연마 패드의 물성 값을 통해 연마 공정 상의 성능과 더불어 최적의 연마 선택비를 제어하기 위한 연마패드를 판별할 수 있는 연마 패드 및 이의 제조 방법을 제공한다.

Description

연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법{POLISHING PAD, MANUFACTURING METHOD THEREOF AND PREPARING METHOD OF SEMICONDUCTOR DEVICE USING THE SAME}
본 발명은 화학적 기계적 평탄화(Chemical Mechanical Planarization, CMP) 공정에 사용되는 연마 패드, 이의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법에 관한 것이다.
반도체 제조공정 중 화학적 기계적 평탄화(CMP) 공정은, 웨이퍼(wafer)를 헤드에 부착하고 플래튼(platen) 상에 형성된 연마 패드의 표면에 접촉하도록 한 상태에서, 슬러리를 공급하여 웨이퍼 표면을 화학적으로 반응시키면서 플래튼과 헤드를 상대 운동시켜 기계적으로 웨이퍼 표면의 요철부분을 평탄화하는 공정이다.
통상적으로, 반도체 소자의 소자 분리막을 형성하는 CMP(Chemical Mechanical Polishing) 공정을 수행하는 경우 산화막과　패드　질화막의　연마　선택비를 증가시키기 위하여 산화막과　패드　질화막간의　연마　속도 차이가 큰 세리아 계열의 고선택도 슬러리를 사용한다. 그러나 세리아 계열의　연마제를 사용하는 경우, 입자간의 응집으로 인하여 침전 현상이 발생하고 이를 방지하기 위하여 기존의 장비대신에 침전을 방지할 수 있는 슬러리 침전 방지 장치를 사용해야 한다는 문제점이 있다.
또한, 세리아 계열의　연마제를 사용하는 경우, 산화막과　패드　질화막 사이의　연마　선택비를 증가시키는 화합물을 첨가하는데, 이러한 경우 다성분계 슬러리 공급 장치를 필요로 하며 세리아　연마　입자 간의 분산성에도 영향을 주어 슬러리의 수명을 감소시킨다는 문제점이 있다.
이러한 문제를 해결하기 위하여 슬러리 공급 장치의 종단에 세리아　연마제와 추가되는 화합물을 혼합하는 새로운 장치를 추가하는 것이 제안되었으나 이러한 장치를 추가하더라도　연마제와 추가 화합물의 혼합비를 정확하게 제어하거나 유지하기 어렵다는 문제점이 있다.
세리아 계열의　연마제의 경우 산화막에 대한　연마　속도가 실리카 계열의 슬러리에 비하여 느리므로　연마　공정에 필요한 시간이 증가되므로 산화막만　연마되는 제1차 공정에는 실리카 계열의 슬러리를 사용하고, 산화막과　패드　질화막이 동시에　연마되는 제2차 공정에는 세리아 계열의　연마제를 사용하는 방법이 제안되었다.
그러나 이러한 방법은 실리카 계열의 슬러리와 세리아 계열의　연마제간의 pH차이에 의한 응집 등 슬러리간의 기본적인 특성의 차이로 인하여 결함이 발생할 가능성이 높고 서로 다른 플래튼(platen)에서 서로 다른 헤드를 사용하여　연마　공정을 수행하여야 하므로 공정이 복잡해지고 2개의 장비를 이용해야 한다는 문제점이 있다.
결과적으로, 슬러리 내 연마제의 종류에 따라 선택비의 조절이 용이하지 않은 문제가 있어 이를 해결하기 위해, 슬러리에 포함되는 연마제에 영향을 받지 않고도, 높은 연마 선택비를 나타낼 수 있는 연마 패드에 대한 개발이 필요하다.
본 발명의 목적은 연마 패드 및 이의 제조 방법을 제공하는 것이다.
본 발명의 다른 목적은 연마 속도, 연마 프로파일과 같은 연마 공정에 요구되는 연마 성능을 유지하고, 연마 공정 상에서 웨이퍼에 발생될 수 있는 결함을 최소화하고, 서로 다른 재질의 막질이 동시에 연마 시에도 동등한 수준의 평탄도를 갖도록 연마할 수 있는 연마 패드 및 이의 제조 방법을 제공하는 것이다.
본 발명의 다른 목적은 CMP 공정 내 연마 패드의 적용 시, 직접적인 연마 테스트 없이 연마 패드의 물성 값을 통해 연마 공정 상의 성능과 더불어 최적의 연마 선택비를 제어하기 위한 연마패드를 판별할 수 있는 연마 패드 및 이의 제조 방법을 제공할 수 있다.
본 발명의 다른 목적은 연마 패드를 적용한 반도체 소자의 제조 방법을 제공하는 것이다.
상기 목적을 달성하기 위하여, 본 발명의 일 실시예에 따른 연마패드는 연마층을 포함하고, 하기 식 1에 따른 값이 0.6 내지 1이다:
[식 1]
Figure 112020118984827-pat00001
상기 H는 상기 연마층의 연마면의 표면 경도(shore D)이고,
상기 M은 상기 연마층의 탄성 모듈러스(N/mm2)이고,
상기 E는 상기 연마층의 신율(%)이다.
본 발명의 다른 일 실시예에 따른 연마패드의 제조 방법은 ⅰ) 프리폴리머 조성물을 제조하는 단계; ⅱ) 상기 프리폴리머 조성물, 발포제 및 경화제를 포함하는 연마층 제조용 조성물을 제조하는 단계; 및 ⅲ) 상기 연마층 제조용 조성물을 경화하여 연마층을 제조하는 단계;를 포함하며, 상기 연마층은 하기 식 1에 따른 값이 0.6 내지 1이다:
[식 1]
Figure 112020118984827-pat00002
상기 H는 상기 연마층의 연마면의 표면 경도(shore D)이고,
상기 M은 상기 연마층의 탄성 모듈러스(N/mm2)이고,
상기 E는 상기 연마층의 신율(%)이다.
본 발명의 다른 일 실시예에 따른 반도체 소자의 제조 방법은 1) 연마층을 포함하는 연마패드를 제공하는 단계; 및 2) 상기 연마층의 연마면에 반도체 기판의 피연마면이 맞닿도록 상대 회전시키면서 상기 반도체 기판을 연마시키는 단계;를 포함하고, 상기 연마층은 하기 식 1에 따른 값이 0.6 내지 1이다:
[식 1]
Figure 112020118984827-pat00003
상기 H는 상기 연마층의 연마면의 표면 경도(shore D)이고,
상기 M은 상기 연마층의 탄성 모듈러스(N/mm2)이고,
상기 E는 상기 연마층의 신율(%)이다.
본 발명의 연마패드는 연마 속도, 연마 프로파일과 같은 연마 공정에 요구되는 연마 성능을 유지하고, 연마 공정 상에서 웨이퍼에 발생될 수 있는 결함을 최소화하고, 서로 다른 재질의 막질이 동시에 연마 시에도 동등한 수준의 평탄도를 갖도록 연마할 수 있고, CMP 공정 내 연마 패드의 적용 시, 직접적인 연마 테스트 없이 연마 패드의 물성 값을 통해 연마 공정 상의 성능과 더불어 최적의 연마 선택비를 제어하기 위한 연마패드를 판별할 수 있다.
또한, 연마 패드를 적용한 반도체 소자의 제조 방법을 제공할 수 있다.
도 1는 본 발명의 일 실시예에 따른 반도체 소자 제조 공정의 개략적인 공정도이다.
이하, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자가 용이하게 실시할 수 있도록 본 발명의 실시예에 대하여 상세히 설명한다. 그러나 본 발명은 여러 가지 상이한 형태로 구현될 수 있으며 여기에서 설명하는 실시예에 한정되지 않는다.
본 발명에서 사용되는 성분, 분자량과 같은 특성, 반응 조건 등의 양을 표현하는 수는 모든 사례에서 용어 "약"으로 수식되는 것으로 이해되어야 한다.
본 발명에서 달리 기술되지 않는다면, 모든 백분율, 부, 비 등의 중량 기준이다.
본 발명에서 "포함"한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성 요소를 추가로 포함할 수 있는 것을 의미한다.
본 발명에서 "복수의"는 하나 초과를 지칭한다.
본 발명의 일 실시예에 따른 연마패드는 연마층을 포함하고, 하기 식 1에 따른 값이 0.6 내지 1인 것을 특징으로 한다:
[식 1]
Figure 112020118984827-pat00004
상기 H는 상기 연마층의 연마면의 표면 경도(shore D)이고,
상기 M은 상기 연마층의 탄성 모듈러스(N/mm2)이고,
상기 E는 상기 연마층의 신율(%)이다.
또한, 본 발명의 연마층은 하기 식 2에 따른 값이 0.6 내지 1일 수 있다:

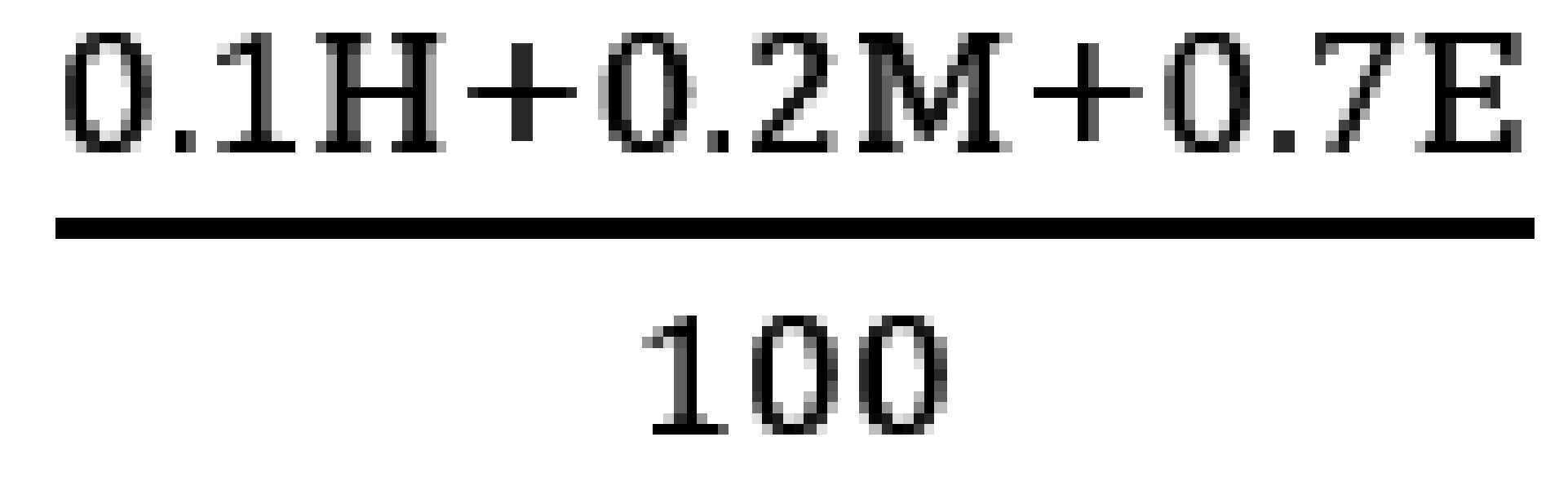

[식 2]
Figure 112020118984827-pat00005
여기서,
H, M 및 E는 상기 식 1에서 정의한 바와 같다.
상기 연마층은 우레탄계 프리폴리머, 경화제 및 발포제를 포함하는 조성물을 경화시킨 경화물을 포함하며, 상기 우레탄계 프리폴리머는, 폴리올, 이소시아네이트를 반응시켜 제조될 수 있다.
상기 연마층의 제조 시 포함될 수 있는 경화제 종류 및 함량 등에 의하여 경화제의 아민기(-NH2) 및 알코올기(-OH)와 같은 경화 반응기 및 프리폴리머의 이소시아네이트기(-NCO)의 당량이 결정되고, 몰드의 성형 온도에 따라 경화 속도 및 화학적 반응의 순차적 순서가 결정된다.
상기 이러한 요소들에 의하여 연마패드의 최종적인 우레탄계 경화 구조가 결정된다. 상기 최종적인 우레탄계 경화 구조에 의해, 연마층의 물리적/기계적 물성인 경도, 탄성 모듈러스 및 신율 등으로 특성으로 발현될 수 있다.
특히, 본 발명의 연마층은 경도, 탄성 모듈러스 및 신율에 의한 상기 식 1에 따른 값이 0.6 내지 1인 경우, 산화막 및 질화막 함유의 연마 대상의 연마 성능 중 특히 연마 선택비를 제어할 수 있다.
일반적으로 산화물층에 대한 질화물층의 연마 선택비는 디싱(Dishing) 현상의 방지와 더불어, 웨이퍼에 발생될 수 있는 결함을 최소화할 수 있도록 조절되어야 한다.
산화물층에 대한 질화물층의 연마 선택비가 작은 경우에는 인접한 질화물층 패턴의 손실로 인하여 산화물층이 과잉 제거되는 디싱(dishing) 현상이 발생되어 균일한 표면 평탄화를 달성할 수 없다는 문제가 있다.
또한, 산화물층에 대한 질화물층의 연마 선택비가 큰 경우에는 상층이 과도하게 제거되어 우묵하게 들어가는 현상(recess)이 생기고, 절연층 혹은 배리어층이 연마입자의 물리적인 작용에 의해 무너지는 현상(erosion)이 심화될 수 있다.
즉, 본 발명의 연마 패드는 산화막 및 질화막에 대한 연마 선택비를 일정 범위로 제어하여, 반도체 기판 내 대상 막질에 대한 표면 평탄화를 달성하는 것을 특징으로 한다.
상기 식 1 및 식 2는 경도, 탄성 모듈러스 및 신율에 대한 가중치를 한정하고 이에 따른 값을 계산한 것으로, 상기 식에 따른 경도, 탄성 모듈러스 및 신율 간의 관계를 통해, 연마 패드의 산화막(Oxide) 및 질화막(Nitride)의 연마 선택비(Ox RR/Nt RR)를 조절할 수 있다.
즉, 연마층은 우레탄계 프리 폴리머를 포함하는 것으로, 우레탄계 프리폴리머의 경화 구조에 의해, 경도, 탄성 모듈러스 및 신율의 물리적/기계적인 특징에 영향을 미치게 된다.
상기 연마층의 물리적/기계적 물성은 연마 패드를 연마 공정에 적용 시, 연마율에 직접적으로 영향을 미치는 요소에 해당되는 것으로, 경도, 탄성 모듈러스 및 신율의 차이로 인해 대상 막에 대한 연마율에 차이가 나타나게 된다.
상기 연마율을 조절하는 것은 앞서 설명한 바와 같이, 대상막질이 산화물층 및 질화물층인 경우, 각 대상막질에 대한 연마율을 미세하게 조정함으로써, 결함 발생을 방지할 수 있다고 할 것이다.
연마층의 물리적/기계적 특성 중 경도, 탄성 모듈러스 및 신율은 대상막질의 연마율에 영향을 미치는 중요한 요소로, 경도, 탄성 모듈러스 및 신율의 값이 특정 연마율을 나타낼 수 있도록 조화되어야 원하는 연마 성능의 발휘가 가능하다고 할 것이다.
이에, 본 발명에서는 상기 식 1 및 식 2와 같이 경도, 탄성 모듈러스 및 신율에 대한 가중치를 부여하고, 이에 대한 값을 특정하여, 산화막 및 질화막에 대한 연마 선택비를 조절하여, 우수한 연마 성능을 발휘할 수 있다.
또 다른 구현예로, CMP 연마 공정 상에서, 연마 패드의 적용은 연마 테스트를 통해 연마 선택비가 공정에 적합한 것인지의 확인이 필요하다.
구체적으로, CMP 연마 공정 상에서 산화막(Oxide) 및 질화막(Nitride)에 대한 연마 속도의 확인이 필요한데, 해당 연마 속도의 확인은, 직접적인 연마 테스트를 통해 확인되는 수치를 통해서만 가능하였다.
다만, 본 발명의 연마 패드와 같이, 상기 연마면의 경도, 탄성 모듈러스 및 신율에 대한 물성 값을 확인하고, 이를 상기 식 2 또는 식 3에 대입하여, 값을 도출하면, 산화막(Oxide) 및 질화막(Nitride)에 대한 연마 선택비의 예상 수치가 도출될 수 있어, 연마 테스트 없이 연마 패드의 사용을 가능하게 할 것이다.
본 발명의 연마 패드는 산화막(Oxide) 및 질화막(Nitride)의 연마 선택비(Ox RR/Nt RR)가 25 내지 40 또는 30 내지 35인 것을 특징으로 한다.
상기 연마 선택비는, 산화막 및 질화막에 대한 연마율을 측정하여 계산된 것이다.
구체적으로 상기 산화막에 대한 연마율은 산화규소(SiOx) 막이 증착된 직경이 300mm인 실리콘 웨이퍼를 이용하며, 연마 하중이 1.4psi이고, 세리아 슬러리를 190㎖/분의 속도로 연마면으로 투입하며, 연마패드가 장착된 정반을 115 rpm의 속도로 회전하며, 60초 동안 산화규소막을 연마한 후, 두께를 측정하여, 연마 전과의 두께 차이를 이용하여 연마율을 계산하였다.
상기 질화막에 대한 연마율은 SiN 막이 증착된 직경이 300mm인 실리콘 웨이퍼를 이용하며, 연마 하중이 1.4psi이고, 세리아 슬러리를 190㎖/분의 속도로 연마면으로 투입하며, 연마패드가 장착된 정반을 115 rpm의 속도로 회전하며, 60초 동안 SiN 막을 연마한 후, 두께를 측정하여, 연마 전과의 두께 차이를 이용하여 연마율을 계산하였다.
일 실시예에서, 상기 연마층은 우레탄계 프리폴리머, 경화제 및 발포제를 포함하는 조성물로부터 형성된 경화물을 포함하는 연마층을 포함할 수 있다.
상기 조성물에 포함되는 각 성분을 이하에 구체적으로 설명한다.
'프리폴리머(prepolymer)'란 경화물 제조에 있어서, 성형하기 쉽도록 중합도를 중간 단계에서 중지시킨 비교적 낮은 분자량을 갖는 고분자를 의미한다. 프리폴리머는 그 자체로 또는 다른 중합성 화합물과 반응시킨 후 최종 경화물로 성형될 수 있다.
일 구현예에서, 상기 우레탄계 프리폴리머는 이소시아네이트 화합물과 폴리올을 반응시켜 제조될 수 있다.
상기 우레탄계 프리폴리머의 제조에 사용되는 이소시아네이트 화합물은, 방향족 디이소시아네이트, 지방족 디이소시아네이트, 지환족 디이소시아네이트 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 사용할 수 있다.
상기 이소시아네이트 화합물은, 예를 들어, 2,4-톨루엔디이소시아네이트(2,4-toluenediisocyanate, 2,4-TDI), 2,6-톨루엔디이소시아네이트(2,6-toluenediisocyanate, 2,6-TDI) 나프탈렌-1,5-디이소시아네이트(naphthalene-1,5-diisocyanate), 파라-페닐렌디이소시아네이트(p-phenylenediisocyanate), 토리딘디이소시아네이트(tolidinediisocyanate), 4,4'-디페닐메탄 디이소시아네이트(4,4'-diphenylmethanediisocyanate), 헥사메틸렌디이소시아네이트(hexamethylenediisocyanate), 디사이클로헥실메탄디이소시아네이트(dicyclohexylmethanediisocyanate), 이소포론디이소시아네이트(isoporone diisocyanate) 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
'폴리올'이란 분자 당 히드록시기(-OH)를 적어도 2 이상 포함하는 화합물을 의미한다. 상기 폴리올은 예를 들어, 폴리에테르계 폴리올(polyether polyol), 폴리에스테르계 폴리올(polyester polyol), 폴리카보네이트계 폴리올(polycarbonate polyol), 아크릴계 폴리올(acryl polyol) 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
상기 폴리올은 예를 들어, 폴리테트라메틸렌에테르글리콜, 폴리프로필렌에테르글리콜, 에틸렌 글리콜, 1,2-프로필렌 글리콜, 1,3- 프로필렌 글리콜, 1,2-부탄디올, 1,3-부탄디올, 2-메틸-1,3-프로판디올, 1,4-부탄디올, 네오펜틸 글리콜, 1,5-펜탄디올, 3-메틸-1,5-펜탄디올, 1,6-헥산디올, 디에틸렌 글리콜, 디프로필렌 글리콜, 트리프로필렌 글리콜 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
상기 폴리올은 약 100g/mol 내지 약 3,000g/mol의 중량평균분자량(Mw)을 가질 수 있다. 상기 폴리올은 예를 들어, 약 100g/mol 내지 약 3,000g/mol, 예를 들어, 약 100g/mol 내지 약 2,000g/mol, 예를 들어, 약 100g/mol 내지 약 1,800g/mol의 중량평균분자량(Mw)을 가질 수 있다.
일 구현예에서, 상기 폴리올은 중량평균분자량(Mw)이 약 100g/mol 이상, 약 300g/mol 미만인 저분자량 폴리올 및 중량평균분자량(Mw)이 약 300g/mol 이상, 약 1800g/mol 이하인 고분자량 폴리올을 포함할 수 있다.
상기 우레탄계 프리폴리머는 약 500g/mol 내지 약 3,000g/mol의 중량평균분자량(Mw)을 가질 수 있다. 상기 우레탄계 프리폴리머는 예를 들어, 약 600g/mol 내지 약 2,000g/mol, 예를 들어, 약 800g/mol 내지 약 1,000g/mol의 중량평균분자량(Mw)을 가질 수 있다.
일 구현예에서, 상기 우레탄계 프리폴리머를 제조하기 위한 이소시아네이트 화합물은 방향족 디이소시아네이트 화합물을 포함할 수 있고, 상기 방향족 디이소시아네이트 화합물은 예를 들어, 2,4-톨루엔디이소시아네이트(2,4-TDI) 및 2,6-톨루엔디이소시아네이트(2,6-TDI)를 포함할 수 있다. 상기 우레탄계 프리폴리머를 제조하기 위한 폴리올 화합물은 폴리테트라메틸렌에테르글리콜(PTMEG) 및 디에틸렌글리콜(DEG)을 포함할 수 있다.
다른 구현예에서, 상기 우레탄계 프리폴리머를 제조하기 위한 이소시아네이트 화합물은 방향족 디이소시아네이트 화합물 및 지환족 디이소시아네이트 화합물을 포함할 수 있고, 예를 들어, 상기 방향족 디이소시아네이트 화합물은 2,4-톨루엔디이소시아네이트(2,4-TDI) 및 2,6-톨루엔디이소시아네이트(2,6-TDI)를 포함하고, 상기 지환족 디이소시아네이트 화합물은 디사이클로헥실메탄 디이소시아네이트(H12MDI)을 포함할 수 있다. 상기 우레탄계 프리폴리머를 제조하기 위한 폴리올 화합물은 폴리테트라메틸렌에테르글리콜(PTMEG) 및 디에틸렌글리콜(DEG)을 포함할 수 있다.
상기 우레탄계 프리폴리머는 이소시아네이트 말단기 함량(NCO%)이 약 5중량% 내지 약 11중량%, 예를 들어, 약 5중량% 내지 약 10중량%, 예를 들어, 약 5중량% 내지 약 8중량%, 예를 들어, 약 8중량% 내지 약 10중량%일 수 있다. 상기 범위로 NCO%를 갖는 경우 적절한 연마패드 내 연마층의 물성을 나타내, 연마 속도, 연마 프로파일과 같은 연마 공정에 요구되는 연마 성능을 유지하고, 연마 공정 상에서 웨이퍼에 발생될 수 있는 결함을 최소화할 수 있다.
또한, 산화막(Oxide) 및 질화막(Nitride)의 연마 선택비(Ox RR/Nt RR)를 조절하여, 디싱(dishing), 리세스(recess) 및 이로젼(erosion) 현상을 방지하고 웨이퍼 내 표면 평탄화를 달성할 수 있다.
상기 우레탄계 프리폴리머의 이소시아네이트 말단기 함량(NCO%)은 상기 우레탄계 프리폴리머를 제조하기 위한 이소시아네이트 화합물 및 폴리올 화합물의 종류 및 함량, 상기 우레탄계 프리폴리머를 제조하는 공정의 온도, 압력, 시간 등의 공정 조건 및 상기 우레탄계 프리폴리머의 제조에 이용되는 첨가제의 종류 및 함량 등을 종합적으로 조절하여 설계될 수 있다.
상기 경화제는 상기 우레탄계 프리폴리머와 화학적으로 반응하여 상기 연마층 내의 최종 경화 구조를 형성하기 위한 화합물로서, 예를 들어, 아민 화합물 또는 알콜 화합물을 포함할 수 있다. 구체적으로, 상기 경화제는 방향족 아민, 지방족 아민, 방향족 알콜, 지방족 알코올 및 이들의 조합으로 이루어지는 군으로부터 선택된 하나를 포함할 수 있다.
예를 들어, 상기 경화제는 4,4'-메틸렌비스(2-클로로아닐린)(4,4'-methylenebis(2-chloroaniline);　MOCA), 디에틸톨루엔디아민(diethyltoluenediamine; DETDA), 디아미노디페닐메탄(diaminodiphenylmethane), 디메틸티오톨루엔디아민(dimethyl thio-toluene diamine; DMTDA), 프로판디올 비스 p-아미노벤조에이트(propanediol bis p-aminobenzoate), Methylene bis-methylanthranilate, 디아미노디페닐설폰(diaminodiphenylsulfone), m-자일릴렌디아민(m-xylylenediamine), 이소포론디아민(isophoronediamine), 에틸렌디아민(ethylenediamine), 디에틸렌트리아민(diethylenetriamine), 트리에틸렌테트라아민(triethylenetetramine), 폴리프로필렌디아민(polypropylenediamine), 폴리프로필렌트리아민(polypropylenetriamine), 비스(4-아미노-3-클로로페닐)메탄(bis(4-amino-3-chlorophenyl)methane) 및 이들의 조합으로 이루어지는 군으로부터 선택된 하나를 포함할 수 있다.
상기 경화제의 함량은 상기 우레탄계 프리폴리머 100 중량부를 기준으로 약 18 중량부 내지 약 27 중량부, 예를 들어, 약 19 중량부 내지 약 26 중량부, 예를 들어, 약 20 중량부 내지 약 26 중량부일 수 있다. 상기 경화제의 함량이 상기 범위를 만족하는 경우, 목적하는 연마패드의 성능을 구현하는 데에 더욱 유리할 수 있다.
상기 발포제는 상기 연마층 내의 기공 구조를 형성하기 위한 성분으로서 고상 발포제, 기상 발포제, 액상 발포제 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다. 일 구현예에서 상기 발포제는 고상 발포제, 기상 발포제 또는 이들의 조합을 포함할 수 있다.
상기 고상 발포제의 평균 입경은 약 5㎛ 내지 약 200㎛, 예를 들어, 약 20㎛ 내지 약 50㎛, 예를 들어, 약 21㎛ 내지 약 50㎛, 예를 들어, 약 25㎛ 내지 약 45㎛일 수 있다. 상기 고상 발포제의 평균 입경은 상기 고상 발포제가 후술하는 바에 따른 열팽창된(expanded) 입자인 경우 열팽창된 입자 자체의 평균 입경을 의미하며, 상기 고상 발포제가 후술하는 바에 따른 미팽창된(unexpanded) 입자인 경우 열 또는 압력에 의해 팽창된 이후 입자의 평균 입경을 의미할 수 있다.
상기 고상 발포제는 팽창성 입자를 포함할 수 있다. 상기 팽창성 입자는 열 또는 압력 등에 의하여 팽창이 가능한 특성을 갖는 입자로서, 상기 연마층을 제조하는 과정에서 가해지는 열 또는 압력 등에 의하여 최종 연마층 내에서의 크기가 결정될 수 있다. 상기 팽창성 입자는 열팽창된(expanded) 입자, 미팽창된(unexpanded) 입자 또는 이들의 조합을 포함할 수 있다. 상기 열팽창된 입자는 열에 의해 사전 팽창된 입자로서, 상기 연마층의 제조 과정에서 가해지는 열 또는 압력에 의한 크기 변화가 작거나 거의 없는 입자를 의미한다. 상기 미팽창된 입자는 사전 팽창되지 않은 입자로서, 상기 연마층의 제조 과정에서 가해지는 열 또는 압력에 의하여 팽창되어 최종 크기가 결정되는 입자를 의미한다.
상기 팽창성 입자는 수지 재질의 외피; 및 상기 외피로 봉입된 내부에 존재하는 팽창 유발 성분을 포함할 수 있다.
예를 들어, 상기 외피는 열가소성 수지를 포함할 수 있고, 상기 열가소성 수지는 염화비닐리덴계 공중합체, 아크릴로니트릴계 공중합체, 메타크릴로니트릴계 공중합체 및 아크릴계 공중합체로 이루어진 군으로부터 선택된 1종 이상일 수 있다.
상기 팽창 유발 성분은 탄화수소 화합물, 클로로플루오로 화합물, 테트라알킬실란 화합물 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
구체적으로, 상기 탄화수소 화합물은 에탄(ethane), 에틸렌(ethylene), 프로판(propane), 프로펜(propene), n-부탄(n-butane), 이소부탄(isobutene), n-부텐(butene), 이소부텐(isobutene), n-펜탄(n-pentane), 이소펜탄(isopentane), 네오펜탄(neopentane), n-헥산(n-hexane), 헵탄(heptane), 석유 에테르(petroleum ether) 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
상기 클로로플루오로 화합물은 트리클로로플루오로메탄(trichlorofluoromethane, CCl3F), 디클로로디플루오로메탄(dichlorodifluoromethane, CCl2F2), 클로로트리플루오로메탄(chlorotrifluoromethane, CClF3), 테트라플루오로에틸렌(tetrafluoroethylene, CClF2-CClF2) 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
상기 테트라알킬실란 화합물은 테트라메틸실란(tetramethylsilane), 트리메틸에틸실란(trimethylethylsilane), 트리메틸이소프로필실란(trimethylisopropylsilane), 트리메틸-n-프로필실란(trimethyl-n-propylsilane) 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
상기 고상 발포제는 선택적으로 무기 성분 처리 입자를 포함할 수 있다. 예를 들어, 상기 고상 발포제는 무기 성분 처리된 팽창성 입자를 포함할 수 있다. 일 구현예에서, 상기 고상 발포제는 실리카(SiO2) 입자 처리된 팽창성 입자를 포함할 수 있다. 상기 고상 발포제의 무기 성분 처리는 복수의 입자 간 응집을 방지할 수 있다. 상기 무기 성분 처리된 고상 발포제는 무기 성분 처리되지 않은 고상 발포제와 발포제 표면의 화학적, 전기적 및/또는 물리적 특성이 상이할 수 있다.
상기 고상 발포제의 함량은 상기 우레탄계 프리폴리머 100 중량부를 기준으로 약 0.5 중량부 내지 약 10 중량부, 예를 들어, 약 1 중량부 내지 약 3 중량부, 예를 들어, 약 1.3 중량부 내지 약 2.7 중량부, 예를 들어, 약 1.3 중량부 내지 약 2.6 중량부일 수 있다.
상기 연마층의 목적하는 기공 구조 및 물성에 따라 상기 고상 발포제의 종류 및 함량을 설계할 수 있다.
상기 기상 발포제는 불활성 가스를 포함할 수 있다. 상기 기상 발포제는 상기 우레탄계 프리폴리머와 상기 경화제가 반응하는 과정에서 투입되어 기공 형성 요소로 사용될 수 있다.
상기 불활성 가스는 상기 우레탄계 프리폴리머와 상기 경화제 간의 반응에 참여하지 않는 가스라면 종류가 특별히 한정되지 않는다. 예를 들어, 상기 불활성 가스는 질소 가스(N2), 아르곤 가스(Ar), 헬륨 가스(He) 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다. 구체적으로, 상기 불활성 가스는 질소 가스(N2) 또는 아르곤 가스(Ar)를 포함할 수 있다.
상기 연마층의 목적하는 기공 구조 및 물성에 따라 상기 기상 발포제의 종류 및 함량을 설계할 수 있다
일 구현예에서, 상기 발포제는 고상 발포제를 포함할 수 있다. 예를 들어, 상기 발포제는 고상 발포제만으로 이루어질 수 있다.
상기 고상 발포제는 팽창성 입자를 포함하고, 상기 팽창성 입자는 열팽창된 입자를 포함할 수 있다. 예를 들어, 상기 고상 발포제는 열팽창된 입자로만 이루어질 수 있다. 상기 미팽창된 입자를 포함하지 않고 열팽창된 입자로만 이루어지는 경우, 기공 구조의 가변성은 저하되지만 사전 예측 가능성이 높아져 상기 연마층의 전 영역에 걸쳐 균질한 기공 특성을 구현하기에 유리할 수 있다.
일 구현예에서, 상기 열팽창된 입자는 약 5㎛ 내지 약 200㎛의 평균 입경을 갖는 입자일 수 있다. 상기 열팽창된 입자의 평균 입경은 약 5㎛ 내지 약 100㎛, 예를 들어, 약 10㎛ 내지 약 80㎛, 예를 들어, 약 20㎛ 내지 약 70㎛, 예를 들어, 약 20㎛ 내지 약 50㎛, 예를 들어, 약 30㎛ 내지 약 70㎛, 예를 들어, 약 25㎛ 내지 45㎛, 예를 들어, 약 40㎛ 내지 약 70㎛, 예를 들어, 약 40㎛ 내지 약 60㎛일 수 있다. 상기 평균 입경은 상기 열팽창된 입자의 D50으로 정의된다.
일 구현예에서, 상기 열팽창된 입자의 밀도는 약 30kg/㎥ 내지 약 80kg/㎥, 예를 들어, 약 35kg/㎥ 내지 약 80kg/㎥, 예를 들어, 약 35kg/㎥ 내지 약 75kg/㎥, 예를 들어, 약 38kg/㎥ 내지 약 72kg/㎥, 예를 들어, 약 40kg/㎥ 내지 약 75kg/㎥, 예를 들어, 약 40kg/㎥ 내지 약 72kg/㎥일 수 있다.
일 구현예에서, 상기 발포제는 기상 발포제를 포함할 수 있다. 예를 들어, 상기 발포제는 고상 발포제 및 기상 발포제를 포함할 수 있다. 상기 고상 발포제에 관한 사항은 전술한 바와 같다.
상기 기상 발포제는 질소 가스를 포함할 수 있다.
상기 기상 발포제는 상기 우레탄계 프리폴리머, 상기 고상발포제 및 상기 경화제가 혼합되는 과정 중에 소정의 주입 라인을 통하여 주입될 수 있다. 상기 기상 발포제의 주입 속도는 약 0.8L/min 내지 약 2.0L/min, 예를 들어, 약 0.8L/min 내지 약 1.8L/min, 예를 들어, 약 0.8L/min 내지 약 1.7L/min, 예를 들어, 약 1.0L/min 내지 약 2.0L/min, 예를 들어, 약 1.0L/min 내지 약 1.8L/min, 예를 들어, 약 1.0L/min 내지 약 1.7L/min일 수 있다.
상기 연마층을 제조하기 위한 조성물은 계면활성제, 반응속도조절제 등의 기타 첨가제를 더 포함할 수 있다. 상기 '계면활성제', '반응속도조절제' 등의 명칭은 해당 물질의 주된 역할을 기준으로 임의 지칭하는 명칭이며, 각각의 해당 물질이 반드시 해당 명칭으로 역할에 국한된 기능만을 수행하는 것은 아니다.
상기 계면활성제는 기공들의 응집 또는 중첩 등의 현상을 방지하는 역할을 하는 물질이면 특별히 제한되지 않는다. 예를 들어, 상기 계면활성제는 실리콘계 계면활성제를 포함할 수 있다.
상기 계면활성제는 상기 우레탄계 프리폴리머 100 중량부를 기준으로 약 0.2 중량부 내지 약 2 중량부의 함량으로 사용될 수 있다. 구체적으로, 상기 계면활성제는 상기 우레탄계 프리폴리머 100 중량부를 기준으로 약 0.2 중량부 내지 약 1.9 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.8 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.7 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.6 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.5 중량부, 예를 들어, 약 0.5 중량부 내지 1.5 중량부의 함량으로 포함될 수 있다. 상기 범위 내의 함량으로 계면활성제를 포함할 경우, 기상 발포제 유래 기공이 몰드 내에서 안정하게 형성 및 유지될 수 있다.
상기 반응속도조절제는 반응 촉진 또는 반응 지연의 역할을 하는 것으로서 목적에 따라 반응촉진제, 반응지연제 또는 이들 모두를 사용할 수 있다. 상기 반응속도조절제는 반응촉진제를 포함할 수 있다. 예를 들어, 상기 반응촉진제는 3차 아민계 화합물 및 유기금속계 화합물로 이루어진 군으로부터 선택된 1종 이상의 반응 촉진제일 수 있다.
구체적으로, 상기 반응속도조절제는 트리에틸렌디아민, 디메틸에탄올아민, 테트라메틸부탄디아민, 2-메틸-트리에틸렌디아민, 디메틸사이클로헥실아민, 트리에틸아민, 트리이소프로판올아민, 1,4-디아자바이사이클로(2,2,2)옥탄, 비스(2-메틸아미노에틸) 에테르, 트리메틸아미노에틸에탄올아민, N,N,N,N,N''-펜타메틸디에틸렌트리아민, 디메틸아미노에틸아민, 디메틸아미노프로필아민, 벤질디메틸아민, N-에틸모르폴린, N,N-디메틸아미노에틸모르폴린, N,N-디메틸사이클로헥실아민, 2-메틸-2-아자노보네인, 디부틸틴 디라우레이트, 스태너스 옥토에이트, 디부틸틴 디아세테이트, 디옥틸틴 디아세테이트, 디부틸틴 말리에이트, 디부틸틴 디-2-에틸헥사노에이트 및 디부틸틴 디머캅타이드로 이루어진 군으로부터 선택된 1종 이상을 포함할 수 있다. 구체적으로, 상기 반응속도 조절제는 벤질디메틸아민, N,N-디메틸사이클로헥실아민 및 트리에틸아민으로 이루어진 군으로부터 선택된 1종 이상을 포함할 수 있다.
상기 반응속도조절제는 상기 우레탄계 프리폴리머 100 중량부를 기준으로 약 0.05 중량부 내지 약 2 중량부의 양으로 사용될 수 있다. 구체적으로, 상기 반응속도조절제는 상기 우레탄계 프리폴리머 100 중량부를 기준으로 약 0.05 중량부 내지 약 1.8 중량부, 예를 들어, 약 0.05 중량부 내지 약 1.7 중량부, 예를 들어, 약 0.05 중량부 내지 약 1.6 중량부, 예를 들어, 약 0.1 중량부 내지 약 1.5 중량부, 예를 들어, 약 0.1 중량부 내지 약 0.3 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.8 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.7 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.6 중량부, 예를 들어, 약 0.2 중량부 내지 약 1.5 중량부, 예를 들어, 약 0.5 중량부 내지 약 1 중량부의 양으로 사용될 수 있다. 상기 반응속도조절제가 전술한 함량 범위로 사용될 경우, 프리폴리머 조성물의 경화 반응속도를 적절하게 조절하여 원하는 크기의 기공 및 경도를 갖는 연마층을 형성할 수 있다.
상기 연마패드가 쿠션층을 포함하는 경우, 상기 쿠션층은 상기 연마층을 지지하면서 상기 연마층에 가해지는 외부 충격을 흡수하고 분산시키는 역할을 함으로써 상기 연마패드를 적용한 연마 공정 중의 연마 대상에 대한 손상 및 결함의 발생을 최소화시킬 수 있다.
상기 쿠션층은 부직포 또는 스웨이드를 포함할 수 있으나 이에 한정되는 것은 아니다.
일 구현예에서, 상기 쿠션층은 수지 함침 부직포일 수 있다. 상기 부직포는 폴리에스테르 섬유, 폴리아미드 섬유, 폴리프로필렌 섬유, 폴리에틸렌 섬유 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함하는 섬유 부직포일 수 있다.
상기 부직포에 함침된 수지는 폴리우레탄 수지, 폴리부타디엔 수지, 스티렌-부타디엔 공중합 수지, 스티렌-부타디엔-스티렌 공중합 수지, 아크릴로니트릴-부타디엔 공중합 수지, 스티렌-에틸렌-부타디엔-스티렌 공중합 수지, 실리콘 고무 수지, 폴리에스테르계 엘라스토머 수지, 폴리아미드계 엘라스토머 수지 및 이들의 조합으로 이루어진 군으로부터 선택된 하나를 포함할 수 있다.
이하, 상기 연마패드를 제조하는 방법을 자세히 설명하기로 한다.
본 발명에 따른 다른 구현예에서, 프리폴리머 조성물을 제조하는 단계; 상기 프리폴리머 조성물, 발포제 및 경화제를 포함하는 연마층 제조용 조성물을 제조하는 단계; 및 상기 연마층 제조용 조성물을 경화하여 연마층을 제조하는 단계를 포함하는 연마패드의 제조방법을 제공할 수 있다.
상기 프리폴리머 조성물을 제조하는 단계는 디이소시아네이트 화합물 및 폴리올 화합물을 반응시켜 우레탄계 프리폴리머를 제조하는 공정일 수 있다. 상기 디이소시아네이트 화합물 및 상기 폴리올 화합물에 관한 사항은 상기 연마패드에 관하여 전술한 바와 같다.
상기 프리폴리머 조성물의 이소시아네이트기(NCO기) 함량은 약 5중량% 내지 약 15중량%, 예를 들어, 약 5중량% 내지 약 8중량%, 예를 들어, 약 5중량% 내지 약 7중량%, 예를 들어, 약 8중량% 내지 약 15중량%, 예를 들어, 약 8중량% 내지 약 14중량%, 예를 들어, 약 8중량% 내지 약 12중량%, 예를 들어, 8중량% 내지 약 10중량%일 수 있다.
상기 프리폴리머 조성물의 이소시아네이트기 함량은 상기 우레탄계 프리폴리머의 말단 이소시아네이트기, 상기 디이소시아네이트 화합물 중 반응하지 않은 미반응 이소시아네이트기 등으로부터 유래될 수 있다.
상기 프리폴리머 조성물의 점도는 약 80℃에서 약 100cps 내지 약 1,000cps일 수 있고, 예를 들어, 약 200cps 내지 약 800cps일 수 있고, 예를 들어, 약 200cps 내지 약 600cps일 수 있고, 예를 들어, 약 200cps 내지 약 550cps일 수 있고, 예를 들어, 약 300cps 내지 약 500cps일 수 있다.
상기 발포제가 고상 발포제 또는 기상 발포제를 포함할 수 있다.
상기 발포제가 고상 발포제를 포함하는 경우, 상기 연마층 제조용 조성물을 제조하는 단계는 상기 프리폴리머 조성물 및 상기 고상 발포제를 혼합하여 제1 예비 조성물을 제조하는 단계; 및 상기 제1 예비 조성물과 경화제를 혼합하여 제2 예비 조성물을 제조하는 단계를 포함할 수 있다.
상기 제1 예비 조성물의 점도는 약 80℃에서 약 1,000cps 내지 약 2,000cps일 수 있고, 예를 들어, 약 1,000cps 내지 약 1,800cps일 수 있고, 예를 들어, 약 1,000cps 내지 약 1,600cps일 수 있고, 예를 들어, 약 1,000cps 내지 약 1,500cps일 수 있다.
상기 발포제가 기상 발포제를 포함하는 경우, 상기 연마층 제조용 조성물을 제조하는 단계는 상기 프리폴리머 조성물 및 상기 경화제를 포함하는 제3 예비 조성물을 제조하는 단계; 및 상기 제3 예비 조성물에 상기 기상 발포제를 주입하여 제4 예비 조성물을 제조하는 단계를 포함할 수 있다.
일 구현예에서, 상기 제3 예비 조성물은 고상 발포제를 더 포함할 수 있다.
일 구현예에서, 상기 연마층을 제조하는 공정은 제1 온도로 예열된 몰드를 준비하는 단계; 및 상기 예열된 몰드에 상기 연마층 제조용 조성물을 주입하여 경화시키는 단계; 및 경화된 상기 연마층 제조용 조성물을 상기 예열 온도보다 높은 제2 온도 조건 하에서 후경화하는 단계를 포함할 수 있다.
일 구현예에서, 상기 제1 온도는 약 60℃ 내지 약 100℃, 예를 들어, 약 60℃ 내지 약 95℃, 예를 들어, 약 60℃ 내지 약 80℃일 수 있다.
일 구현예에서, 상기 제2 온도는 약 100℃ 내지 약 130℃일 수 있고, 예를 들어, 약 100℃ 내지 125℃일 수 있고, 예를 들어, 약 100℃ 내지 약 120℃일 수 있다.
상기 연마층 제조용 조성물을 상기 제1 온도 하에서 경화시키는 단계는 약 5분 내지 약 60분, 예를 들어, 약 5분 내지 약 40분, 예를 들어, 약 5분 내지 약 30분, 예를 들어, 약 5분 내지 약 25분동안 수행될 수 있다.
상기 제1 온도 하에서 경화된 연마층 제조용 조성물을 상기 제2 온도 하에서 후경화하는 단계는 약 5시간 내지 약 30시간, 예를 들어, 약 5시간 내지 약 25시간, 예를 들어, 약 10시간 내지 약 30시간, 예를 들어, 약 10시간 내지 약 25시간, 예를 들어, 약 12시간 내지 약 24시간, 예를 들어, 약 15시간 내지 약 24시간동안 수행될 수 있다.
상기 연마패드의 제조방법은 상기 연마층의 적어도 일면을 가공하는 단계를 포함할 수 있다. 상기 가공 단계는 그루브(groove)를 형성하는 것일 수 있다.
다른 일 실시예로, 상기 연마층의 적어도 일면을 가공하는 단계는 상기 연마층의 적어도 일면 상에 그루브(groove)를 형성하는 단계 (1); 상기 연마층의 적어도 일면을 선삭(line turning)하는 단계(2); 및 상기 연마층의 적어도 일면을 조면화하는 단계 (3) 중 적어도 하나의 단계를 포함할 수 있다.
상기 단계 (1)에서, 상기 그루브(groove)는 상기 연마층의 중심으로부터 소정의 간격으로 이격형성되는 동심원형 그루브; 및 상기 연마층의 중심으로부터 상기 연마층의 엣지(edge)까지 연속 연결되는 방사형 그루브 중 적어도 하나를 포함할 수 있다.
상기 단계 (2)에서, 상기 선삭(line turning)은 절삭 공구를 이용하여 상기 연마층을 소정의 두께만큼 깎아내는 방법으로 수행될 수 있다.
상기 단계 (3)에서 상기 조면화는 상기 연마층의 표면을 샌딩 롤러(Sanding roller)로 가공하는 방법으로 수행될 수 있다.
상기 연마패드의 제조방법은 상기 연마층의 연마면의 이면 상에 쿠션층을 적층하는 단계를 더 포함할 수 있다.
상기 연마층과 상기 쿠션층은 열융착 접착제를 매개로 적층될 수 있다.
상기 연마층의 연마면의 이면 상에 상기 열융착 접착제를 도포하고, 상기 쿠션층의 상기 연마층과 맞닿을 표면 상에 상기 열융착 접착제를 도포하며, 각각의 열융착 접착제가 도포된 면이 맞닿도록 상기 연마층과 상기 쿠션층을 적층한 후, 가압 롤러를 이용하여 두 층을 융착시킬 수 있다.
또 다른 일 실시예에서, 연마층을 포함하는 연마패드를 제공하는 단계; 및 상기 연마층의 연마면에 연마 대상의 피연마면이 맞닿도록 상대 회전시키면서 상기 연마 대상을 연마시키는 단계;를 포함한다.
도 1은 일 구현예에 따른 반도체 소자 제조 공정의 개략적인 공정도를 도시한 것이다. 도 1을 참조할 때, 상기 일 실시예에 따른 연마패드(110)를 정반(120) 상에 장착한 후, 연마 대상인 반도체 기판(130)을 상기 연마패드(110) 상에 배치한다. 이때, 상기 반도체 기판(130)의 피연마면은 상기 연마패드(110)의 연마면에 직접 접촉된다. 연마를 위해 상기 연마패드 상에 노즐(140)을 통하여 연마 슬러리(150)가 분사될 수 있다. 상기 노즐(140)을 통하여 공급되는 연마 슬러리(150)의 유량은 약 10 ㎤/분 내지 약 1,000 ㎤/분 범위 내에서 목적에 따라 선택될 수 있으며, 예를 들어, 약 50 ㎤/분 내지 약 500 ㎤/분일 수 있으나, 이에 제한되는 것은 아니다.
이후, 상기 반도체 기판(130)과 상기 연마패드(110)는 서로 상대 회전하여, 상기 반도체 기판(130)의 표면이 연마될 수 있다. 이때, 상기 반도체 기판(130)의 회전 방향 및 상기 연마패드(110)의 회전 방향은 동일한 방향일 수도 있고, 반대 방향일 수도 있다. 상기 반도체 기판(130)과 상기 연마패드(110)의 회전 속도는 각각 약 10 rpm 내지 약 500 rpm 범위에서 목적에 따라 선택될 수 있으며, 예를 들어, 약 30 rpm 내지 약 200 rpm 일 수 있으나, 이에 제한되는 것은 아니다.
상기 반도체 기판(130)은 연마헤드(160)에 장착된 상태로 상기 연마패드(110)의 연마면에 소정의 하중으로 가압되어 맞닿게 한 뒤 그 표면이 연마될 수 있다. 상기 연마헤드(160)에 의하여 상기 반도체 기판(130)의 표면에 상기 연마패드(110)의 연마면에 가해지는 하중은 약 1 gf/㎠ 내지 약 1,000 gf/㎠ 범위에서 목적에 따라 선택될 수 있으며, 예를 들어, 약 10 gf/㎠ 내지 약 800 gf/㎠일 수 있으나, 이에 제한되는 것은 아니다.
일 구현예에서, 상기 반도체 소자의 제조 방법은, 상기 연마패드(110)의 연마면을 연마에 적합한 상태로 유지시키기 위하여, 상기 반도체 기판(130)의 연마와 동시에 컨디셔너(170)를 통해 상기 연마패드(110)의 연마면을 가공하는 단계를 더 포함할 수 있다.
이하에서는 본 발명의 구체적인 실시예들을 제시한다. 다만, 하기에 기재된 실시예들은 본 발명을 구체적으로 예시하거나 설명하기 위한 것에 불과하며, 이로서 본 발명이 제한되어서는 아니된다.
실시예 1
연마패드의 제조
우레탄계 프리폴리머, 경화제, 고상 발포제의 혼합물 주입 라인이 구비된 캐스팅 장비에서, 프리폴리머 탱크에 미반응 NCO를 9 중량%로 갖는 우레탄계 프리폴리머를 충진하고, 경화제 탱크에 비스(4-아미노-3-클로로포닐)메탄(bis(4-amino-3-chlorophenyl)methane, Ishihara 사 제품)을 충진하였다. 또한, 상기 우레탄계 프리폴리머 100 중량부에 대하여 3 중량부의 고상 발포제를 미리 혼합한 후 프리폴리머 탱크에 주입하였다
각각의 투입 라인을 통해 우레탄계 프리폴리머 및 경화제를 믹싱 헤드에 일정한 속도로 투입하면서 교반하였다. 이때, 우레탄계 프리폴리머의 NCO기의 몰 당량과 경화제의 반응성 기의 몰 당량을 1:1로 맞추고 합계 투입량을 10 kg/분의 속도로 유지하였다.
교반된 원료는 예열된 금형에 주입하고, 1매의 다공성 폴리우레탄 시트로 제조하였다. 이후 제조된 다공성 폴리우레탄 시트의 표면을 연삭기를 사용하여 연삭하고, 팁을 사용하여 그루브(groove)하는 과정을 거쳐 평균 두께 2 mm, 평균 직경 76.2 cm의 크기로 제조하였다.
상기 폴리우레탄 시트 및 스웨이드(기재층, 평균 두께: 1.1 mm)를 핫멜트 필름(제조사: SKC, 제품명: TF-00)을 이용하여 120℃에서 열 융착하여 연마 패드를 제조하였다.
말단에 NCO 관능기를 가진 우레탄계 프리폴리머는 다음과 같이 제조하였다. 디이소시아네이트 성분 총 100 중량부 대비 톨루엔 디이소시아네이트 90중량부 및 디시클로헥실메탄 디이소시아네이트 10중량부로 혼합하였다. 폴리올 성분 총 중량 100중량부 대비 PTMEG(분자량(MW) 1,000) 90 중량부 및 DEG 10 중량부를 혼합하였다. 상기 디이소시아네이트 총량 100중량부 대비 상기 폴리올 총량을 152중량부로 각 혼합 원료를 준비하였다. 상기 각 혼합 원료를 4구 플라스크에 투입 후 80℃에서 반응시켜 우레탄기를 가진 예비 조성물을 제조하였다. 상시 예비 조성물 중의 이소시아네이트기(NCO기) 함량은 8.8 내지 9.4%로 제조하였다.
실시예 2 내지 4, 비교예 1 및 비교예 2
상기 금형 내 교반된 원료를 주입 시, 하기 표 1과 같이 가열 온도를 달리한 것을 제외하고 실시예 1과 동일하게 제조하였다.
실시예 1 실시예 2 실시예 3 실시예 4 비교예 1 비교예 2
Prepolymer 말단 NCO 함량 8.8~9.4%
경화제
(중량부)		 25 25 25 25 25 25
주형물 주입 온도 (℃) 65 60 70 80 50 90
(상기 경화제는 우레탄계 프리폴리머 100 중량부 기준임)
시험예
연마 패드의 물성 측정
(1) 경도
1) 상기 실시예 및 비교예에 따라 제조된 연마 패드의 Shore D 경도를 측정하였으며, 연마 패드를 2 cm Х 2 cm(두께: 2 mm)의 크기로 자른 후 온도 25 ℃ 및 습도 50±5 %의 환경에서 16 시간 정치하였다. 이후 경도계(D 형 경도계)를 사용하여 연마 패드의 경도를 측정하였다.
(2) 탄성 모듈러스
상기 실시예 및 비교예에 따라 제조된 연마 패드 각각에 대해, 만능시험계(UTM)를 사용하여 500 mm/분의 속도로 테스트하면서 파단 직전의 최고 강도 값을 취득한 후, 취득한 값을 통해 Strain-Stress 곡선의 20 내지 70% 영역에서의 기울기를 계산하였다.
(3) 신율
상기 실시예 및 비교예에 따라 제조된 연마 패드 각각에 대해, 만능시험계(UTM)를 사용하여 500 mm/분의 속도로 테스트하면서 파단 직전의 최대 변형량을 측정한 뒤, 최초 길이 대비 최대 변형량의 비율을 퍼센트(%)로 나타냈다.
(4) 연마율 측정
<옥사이드(O) 막에 대한 연마율>
CMP 연마 장비를 사용하여, TEOS-플라즈마 CVD 공정에 의해 산화규소(SiOx) 막이 형성된 직경 300 mm의 실리콘 웨이퍼를 설치하였다. 이후 상기 연마패드를 붙인 정반 상에 실리콘 웨이퍼의 산화규소 막을 아래로 세팅하였다. 이후, 연마 하중이 1.4 psi가 되도록 조정하고 연마패드 상에 연마 슬러리(세리아 슬러리)를 190 ㎖/분의 속도로 투입하면서 정반을 115 rpm으로 60 초간 회전시켜 산화규소 막을 연마하였다. 연마 후 실리콘 웨이퍼를 캐리어로부터 떼어내어, 회전식 탈수기(spin dryer)에 장착하고 정제수(DIW)로 세정한 후 공기로 15 초 동안 건조하였다. 건조된 실리콘 웨이퍼를 광간섭식 두께 측정 장치(제조사: Kyence 사, 모델명: SI-F80R)를 사용하여 연마 전후 두께 차이를 측정하였다. 이후 상기 수학식 1을 사용하여 연마율을 계산하였다.
<실리콘나이트라이드(SiN)막에 대한 연마율>
CMP 연마 장비를 사용하여, CVD 공정에 의해서 SiN막이 형성된 직경 300 mm의 실리콘 웨이퍼를 설치하였다. 이후 상기 연마패드를 붙인 정반 상에 실리콘 웨이퍼의 SiN 막을 아래로 세팅하였다. 이후, 연마 하중이 1.4 psi가 되도록 조정하고 연마패드 상에 연마 슬러리(세리아 슬러리)를 190 ㎖/분의 속도로 투입하면서 정반을 115 rpm으로 60 초간 회전시켜 SiN 막을 연마하였다. 연마 후 실리콘 웨이퍼를 캐리어로부터 떼어내어, 회전식 탈수기(spin dryer)에 장착하고 정제수(DIW)로 세정한 후 공기로 15 초 동안 건조하였다. 건조된 실리콘 웨이퍼를 광간섭식 두께 측정 장치(제조사: Kyence 사, 모델명: SI-F80R)를 사용하여 연마 전후 두께 차이를 측정하였다. 이후 상기 수학식 1을 사용하여 연마율을 계산하였다.
<수학식 1>
연마율(Å/분) = 연마 전후 두께 차이(Å)/연마 시간(분)
상기 물성 측정 방법에 의해 실시예 및 비교예의 연마 패드에 대한 물성 및 상기 연마속도를 측정하였으며, 그 결과는 하기 표 2와 같다.
실시예 1 실시예 2 실시예 3 실시예 4 비교예 1 비교예 2
경도
(H, shore D)		 57.7 56.2 56.9 57.5 55.5 58.5
모듈러스
(M, N/㎟)		 110.3 123.1 135.2 121.1 60.6 111
신율(E, %) 80.3 80.1 81.1 81.9 58.6 142.9
TEOS(Oxide) RR
(Å/min)		 2210 2195 2384 2135 1999 2088
Nitride RR(Å/min) 67.7 76.1 65.3 48.5 96 67.2
Ox RR/Nt RR 32.9 32.4 31.3 32.7 41.2 21.8
(0.1H + 0.3M + 0.6E)/100 0.870 0.906 0.949 0.912 0.589 1.249
(0.1H + 0.2M + 0.7E)/100 0.840 0.863 0.895 0.873 0.587 1.281
상기 표 2에서 나타낸 값에 따르면, 실시예 1 내지 4의 연마패드의 경우, 비교예에 비해 경도, 모듈러스 및 신율에서 일부 차이가 나타났다. 특히 연마패드의 물성 간의 관계에 따른 식에 따라 그 값을 확인한 결과, 본 발명의 실시예의 경우, 특정 범위 내로 값을 나타내는 것을 확인하였으며, 해당 범위 내 값을 나타내는 경우, 연마 속도의 조절이 가능함을 확인하였다.
이상에서 본 발명의 바람직한 실시예에 대하여 상세하게 설명하였지만 본 발명의 권리범위는 이에 한정되는 것은 아니고 다음의 청구범위에서 정의하고 있는 본 발명의 기본 개념을 이용한 당업자의 여러 변형 및 개량 형태 또한 본 발명의 권리범위에 속하는 것이다.
110: 연마패드
120: 정반
130: 반도체 기판
140: 노즐
150: 연마 슬러리
160: 연마헤드
170: 컨디셔너

Claims (10)

  1. 연마층을 포함하고,
    하기 식 1에 따른 값이 0.6 내지 1이고,
    하기 식 2에 따른 값이 0.6 내지 1인,
    연마패드:
    [식 1]
    Figure 112022066022329-pat00006

    [식 2]
    Figure 112022066022329-pat00012

    상기 H는 상기 연마층의 연마면의 표면 경도(shore D)이고,
    상기 M은 상기 연마층의 탄성 모듈러스(N/mm2)이고,
    상기 E는 상기 연마층의 신율(%)이다.
  2. 삭제
  3. 제1항에 있어서,
    상기 연마층은 산화막(Oxide) 및 질화막(Nitride)의 연마 선택비(Ox RR/Nt RR)가 25 내지 40인
    연마패드.
  4. 제1항에 있어서,
    상기 연마층의 연마면에 대한 25℃에서의 표면경도가 45 내지 65 shore D인
    연마패드.
  5. 제1항에 있어서,
    상기 연마층의 탄성 모듈러스(Modulus)가 70 내지 200 N/mm2인
    연마패드.
  6. 제1항에 있어서,
    상기 연마층의 신율이 60 내지 140%인
    연마패드.
  7. ⅰ) 프리폴리머 조성물을 제조하는 단계;
    ⅱ) 상기 프리폴리머 조성물, 발포제 및 경화제를 포함하는 연마층 제조용 조성물을 제조하는 단계; 및
    ⅲ) 상기 연마층 제조용 조성물을 경화하여 연마층을 제조하는 단계;를 포함하며,
    상기 연마층은 하기 식 1에 따른 값이 0.6 내지 1이고,
    하기 식 2에 따른 값이 0.6 내지 1인,
    연마패드의 제조 방법:
    [식 1]
    Figure 112022066022329-pat00008

    [식 2]
    Figure 112022066022329-pat00013

    상기 H는 상기 연마층의 연마면의 표면 경도(shore D)이고,
    상기 M은 상기 연마층의 탄성 모듈러스(N/mm2)이고,
    상기 E는 상기 연마층의 신율(%)이다.
  8. 제7항에 있어서,
    상기 ⅲ) 단계는 예열된 몰드에 연마층 제조용 조성물을 주입하고 경화하는 것이며,
    상기 몰드의 예열 온도는 60 내지 80℃인
    연마패드의 제조 방법.
  9. 1) 연마층을 포함하는 연마패드를 제공하는 단계; 및
    2) 상기 연마층의 연마면에 반도체 기판의 피연마면이 맞닿도록 상대 회전시키면서 상기 반도체 기판을 연마시키는 단계;를 포함하고,
    상기 연마층은 하기 식 1에 따른 값이 0.6 내지 1이고,
    하기 식 2에 따른 값이 0.6 내지 1인,
    반도체 소자의 제조 방법:
    [식 1]
    Figure 112022066022329-pat00009

    [식 2]
    Figure 112022066022329-pat00014

    상기 H는 상기 연마층의 연마면의 표면 경도(shore D)이고,
    상기 M은 상기 연마층의 탄성 모듈러스(N/mm2)이고,
    상기 E는 상기 연마층의 신율(%)이다.
  10. 삭제
KR1020200147994A 2020-11-06 2020-11-06 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법 Active KR102488112B1 (ko)

Priority Applications (5)

Application Number Priority Date Filing Date Title
KR1020200147994A KR102488112B1 (ko) 2020-11-06 2020-11-06 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
TW110141284A TWI796825B (zh) 2020-11-06 2021-11-05 拋光墊及其製備方法以及使用其的半導體器件的製造方法
JP2021181530A JP7437368B2 (ja) 2020-11-06 2021-11-05 研磨パッド、研磨パッドの製造方法及びそれを用いた半導体素子の製造方法
CN202111303514.0A CN114434318B (zh) 2020-11-06 2021-11-05 抛光垫及其制备方法以及使用其的半导体器件的制造方法
US17/520,206 US11951591B2 (en) 2020-11-06 2021-11-05 Polishing pad, method for producing the same and method of fabricating semiconductor device using the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020200147994A KR102488112B1 (ko) 2020-11-06 2020-11-06 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법

Publications (2)

Publication Number Publication Date
KR20220061708A KR20220061708A (ko) 2022-05-13
KR102488112B1 true KR102488112B1 (ko) 2023-01-12

Family

ID=81583430

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020200147994A Active KR102488112B1 (ko) 2020-11-06 2020-11-06 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법

Country Status (1)

Country Link
KR (1) KR102488112B1 (ko)

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2015161210A1 (en) 2014-04-17 2015-10-22 Cabot Microelectronics Corporation Cmp polishing pad with columnar structure and methods related thereto

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101075491B1 (ko) * 2009-01-16 2011-10-21 주식회사 하이닉스반도체 반도체 소자의 제조방법
US8512427B2 (en) * 2011-09-29 2013-08-20 Rohm And Haas Electronic Materials Cmp Holdings, Inc. Acrylate polyurethane chemical mechanical polishing layer
KR102177748B1 (ko) * 2019-11-28 2020-11-11 에스케이씨 주식회사 다공성 연마 패드 및 이의 제조방법

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2015161210A1 (en) 2014-04-17 2015-10-22 Cabot Microelectronics Corporation Cmp polishing pad with columnar structure and methods related thereto
US20170036320A1 (en) 2014-04-17 2017-02-09 Cabot Microelectronics Corporation Cmp polishing pad with columnar structure and methods related thereto

Also Published As

Publication number Publication date
KR20220061708A (ko) 2022-05-13

Similar Documents

Publication Publication Date Title
KR102561824B1 (ko) 연마패드 및 이를 이용한 반도체 소자의 제조방법
US12162114B2 (en) Polishing pad, manufacturing method thereof and preparing method of semiconductor device using the same
KR102421208B1 (ko) 연마 패드 및 이를 이용한 반도체 소자의 제조 방법
KR102293781B1 (ko) 연마패드, 이의 제조방법 및 이를 이용한 반도체 소자의 제조방법
KR102488101B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR102245260B1 (ko) 연마패드 및 이를 이용한 반도체 소자의 제조방법
KR102488115B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
US11951591B2 (en) Polishing pad, method for producing the same and method of fabricating semiconductor device using the same
KR102488112B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR102512675B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR102502516B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR102497825B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR102421888B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR102420673B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR102423956B1 (ko) 연마 패드, 연마 패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR20220045683A (ko) 연마패드 및 이를 이용한 반도체 소자의 제조방법
US20250144763A1 (en) Polishing pad and process for preparing the same
KR102446023B1 (ko) 조립식 연마 패드, 연마패드의 제조 방법 및 이를 이용한 반도체 소자의 제조 방법
KR20250066450A (ko) 연마패드 및 이를 이용한 반도체 소자의 제조 방법
KR20250066238A (ko) 연마패드 및 이를 이용한 반도체 소자의 제조 방법

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R11-asn-PN2301

P14-X000 Amendment of ip right document requested

St.27 status event code: A-5-5-P10-P14-nap-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R14-asn-PN2301

P16-X000 Ip right document amended

St.27 status event code: A-5-5-P10-P16-nap-X000

Q16-X000 A copy of ip right certificate issued

St.27 status event code: A-4-4-Q10-Q16-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 4

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000
