KR20090017864A - 이종망간 핸드오버 방법 및 시스템

Info

Publication number: KR20090017864A
Application number: KR1020070082362A
Authority: KR
Inventors: 김종열
Original assignee: 삼성전자주식회사
Priority date: 2007-08-16
Filing date: 2007-08-16
Publication date: 2009-02-19
Also published as: US20090047963A1; US8060092B2; CN101370286A; EP2040501A1

Abstract

본 발명은 이종망간 핸드오버 수행에 관한 것으로, 특히 미디어 독립 핸드오버를 이용하여 이종망간 핸드오버를 수행하는 방법 및 시스템에 관한 것이다. 본 발명의 이종망간 핸드오버 수행 방법은 핸드오버 수행 필요시, 상기 이종망들을 지원하는 이동 단말이 위치 정보를 생성하는 과정과, 상기 이동 단말이 상기 위치 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송하는 과정과, 상기 서버가 상기 위치 정보를 이용하여 상기 이동 단말의 주변망들을 검색하는 과정과, 상기 서버가 상기 이동 단말이 핸드오버를 수행할 후보망을 결정하는 과정과, 상기 서버가 상기 결정된 후보망 정보를 상기 이동 단말로 전송하는 과정과, 상기 이동 단말이 상기 결정된 후보망으로 핸드오버를 수행하는 과정을 포함한다.

이종망, 미디어 독립 핸드오버(MIH), 위치 정보, 이동 예상 경로 정보, MIH 정보 서버

Description

이종망간 핸드오버 방법 및 시스템{Method and System for supporting a handover between heterogeneous networks}

본 발명은 이종망간 핸드오버 수행에 관한 것으로, 특히 미디어 독립 핸드오버를 이용하여 이종망간 핸드오버를 수행하는 방법 및 시스템에 관한 것이다.

핸드오버(Handover, 또는 핸드오프(Handoff)) 기술은 이동통신 가입자가 특정 무선통신 구역에서 다른 무선통신 구역으로 이동할 때, 통화 채널을 자동으로 전환시켜 서비스 중인 통신을 끊어지지 않도록 하는 기술을 말한다.

일반적으로 핸드오버는 동종망(Homogeneous network)들간의 핸드오버를 의미하나, 서로 다른 시스템의 망들 다수 존재하는 요즘과 같은 시대에 동종망 내에서만 제한적으로 핸드오버 서비스를 제공하는 단점을 극복하고자 이종망(Heterogeneous network)들간에 핸드오버를 제공하는 기술에 대한 국제적인 표준화 연구가 진행 중이다. 이종망간 핸드오버(또는 수직적 핸드오버(Vertical Handover))는 같은 시스템의 망, 예를 들어 와이브로(Wireless Broadband Internet: WiBro) 기지국들간의 핸드오버가 아니라, 와이브로 망과 다른 시스템의 망, 예를 들어, 2세대(2nd Generation: 2G)망, 3세대(3rd Generation:3G)망, IEEE(Institute of Electrical and Electronics Engineers) 802.11기반의 무선랜(Wireless LAN(Local Access Network))망과의 핸드오버를 의미한다.

상기 이종망간 핸드오버에 대한 기술로 표준(IEEE 802.21)에서 제안하는 미디어 독립 핸드오버(Media Independent Handover, 이하 'MIH'라 칭함)가 있다. 상기 MIH는 이종망간 또는 미디어에 상관없이 서비스 품질(Quality of Service: QoS)을 보장하는 끊김없는 무결절성 핸드오버 기술이다. 또한, MHI는 다중 무선 인터페이스를 가진 이동 단말이 사용자의 개입없이 자동적으로 이용 가능한 최상의 망 접속 유형을 선택하게 하고, 이종망 혹은 미디어 간에 세션을 끊김없이 핸드오프시키기 위하여 이벤트 서비스(Event Service), 명령 서비스(Command Service), 정보 서비스(Information Service) 등을 제공한다. 이렇게 제공된 서비스들을 이용하여 상위 계층은 적절한 망으로 핸드오버를 수행한다.

도 1은 종래의 이종망간 핸드오버를 수행하는 절차를 나타내는 도면이다. 도 1에서는 이동 단말(Mobile Node: MN)(100)이 WLAN망에 접속하여 서비스 중 이종망으로 핸드오버를 하는 경우를 예를 들어 설명한다.

도 1을 참조하면, 110 단계에서 이동 단말(100)은 서비스 중인 서빙 네트워크(Serving Network)(WLAN)(101)와 연결되어 패킷 데이터(Packet Data) 등의 서비스를 수행한다. 서빙 네트워크(101)와 연결된 링크의 상태가 변경되면, 이동 단말(100)은 115 단계에서 이종망들과 연결된 MIH 정보 서버(MIH Information Server, 이하 'MIIS'라 칭함)(102)에 주변 네트워크들의 정보를 요청하는 메시지(MIH_Get_Information REQUEST)를 전송한다. 상기 링크 상태는 링크 파라미터값(Link Parameter value)이 기준값(Threshold value)을 초과하는지 여부로 판단된다. 링크 파라미터값이 기준값을 초과하면 링크 상태가 변경된 것으로 판단한다. 여기에서 링크 상태가 변경되는 것은 접속된 링크의 수신 세기가 약함을 의미하므로, 이동 단말(100)은 접속 중인 WLAN으로부터 다른 네트워크의 수신 세기 등 주변 네트워크 정보를 확인하여 이동 단말(200)과 서비스를 수행하기에 최적의 상태에 있는 다른 네트워크로의 핸드오버를 수행하기 위한 동작을 수행한다. 이를 위해 이동 단말(100)은 115 단계에서 MIIS(102)로 네트워크 정보를 요청하는 메시지를 전송한다. 이동 단말(100)은 하기와 같은 메시지 포맷(Format)에 의한 네트워크 정보 요청 메시지를 전송할 수 있다.

MIH_Get_Information.request （ InfoQueryType, InfoQueryParameters, ）

Name	Type	Valid Range	Description
InfoQuery Type	An integer value corresponding to one of the following types: 1: TLV 2: RDF_DATA 3: RDF_SCHEMA_URL 4: RDF_SCHEMA	N/A	The type of query that is specified
InfoQueryParameters	Query type specific parameters	N/A	Query type specific parameters which indicate the type of information the client may be interested in.

상기 MIH_Get_Information.REQEUST 메시지는 네트워크로부터 특정 인터페이스, 네트워크 인터페이스의 속성(Attribute)들 및 전체 네트워크 성능(Capability)에 관련된 정보를 요청하기 위해 이동 단말로부터 전송된다. <표 1> 및 <표 2>에 도시된 바와 같이 파라미터 InfoQuery type의 정수값들 각각은 TLV, RDF_DATA, RDF_SCHEMA_URL, RDF_SCHEMA을 나타낸다. 자세히 설명하면, InfoQuery가 TLV를 의미하는 정수 1이면, InfoQueryParameters는 정보요소(Information Element) TLV들을 부호화하는 바이너리 스트링(Binary String)임을 나타내고, InfoQuery가 RDF_DATA를 의미하는 정수 2라면, InfoQueryParameters가 예상되는 RDF(Resource Description Framework)/XML(Extensible Markup Language) 데이터 획득을 위해 SPARQL 쿼리가 적절한 쿼리를 포함하도록 되어 있는 SAPRQL(Protocol and RDF Qeury language) 쿼리를 포함하는 스트링임을 나타낸다. 또한 InfoQuery가 RDF_SCHEMA_URL를 의미하는 정수 3이라면, InfoQueryParameters가 널 스트링임을 나타내고, 이러한 InfoQueryType은 확장 스키마(Schema)의 URL(Uniform Resource Locator) 획득을 위해 이용된다. InfoQuery가 RDF_SCHEMA를 의미하는 정수 4라면, InfoQueryParameters는 쿼리 오리지네이터(originator)가 획득하고자 하는 확장 스키마의 URL 또는 확장 스키마의 URL을 모르는 때에는 널 스트링을 전달한다.

117단계에서 MIIS(102)는 이동 단말(100)로부터 수신된 네트워크 정보 요청 메시지에 대한 응답 메시지를 이동 단말(100)로 전송한다. 상기 네트워크 정보 응답 메시지에는 MIIS(102)가 이동 단말(100)의 위치를 예측하여 이동 단말(100)의 후보 네트워크들이라고 검색된 네트워크들의 정보를 포함하여 요청된 네트워크 정보가 포함된다. 이동 단말(100)은 120 단계에서 링크 해제 정보를 확인한다. 상세하게는, 이동 단말(100)의 링크 계층(Link Layer)이 MIH로 연결 중인 링크 접속이 일정시간 후에 해제될 것임을 알려줌으로써 이동 단말(100)은 링크 해제 정보를 확인한다. 연결 중인 링크가 해제될 것이므로, 이동 단말(100)은 새로운 셀, 즉 새로운 네트워크로의 핸드오버를 위하여 링크들을 확인한다.

이동 단말(100)이 이동함으로써, 이동 단말(100)은 후보 네트워크들(103, 104)로부터 네트워크 접속을 위한 정보를 수신한다(125, 126 단계). 도 1에서는 설명의 편의상 표준 IEEE 802.16에 기반한 2개의 와이브로 네트워크들(103, 104)만을 도시한다. 따라서, 더 많은 네트워크들이 있을 수 있으며, 와이브로 네트워크만이 아닌 셀룰러 네트워크 또는 무선랜 네트워크등이 있을 수 있다. 도 1에서 도시하고 있는 후보 네트워크들(103, 104)은 와이브로 네트워크들이므로, 와이브로 네트워크 진입을 위한 정보인 UL(DownLink)_MAP 메시지, UL(UpLink)_MAP 메시지, 다운 링크 채널 디스크립트(Downlink Channel Descript, 이하 'DCD'라 칭함) 메시지, 업링크 채널 디스크립트(Uplink Channel Descript, 이하 'UCD'라 칭함) 메시지 등을 수신한다.

130 단계에서 이동 단말(100)은 상기 후보 네트워크들의 링크를 스캔(Scan)한다. 핸드오버를 요청하기 위해 이동 단말(100)은 132 단계에서 스캔된 후보 네트워크들에 대한 정보를 포함하는 후보 네트워크 쿼리 요청 메시지를 접속 중인 서빙 네트워크(101)로 전송한다. 이때, 후보 네트워크 쿼리 요청 메시지에는 핸드오버하고자 하는 링크의 종류 식별자, 후보 네트워크의 식별자, 접속 중인 링크가 핸드오버한 후 취하고자 하는 동작 등이 포함될 수 있다. 서빙 네트워크(101)는 135 단계 및 136 단계에서 후보 네트워크들(103, 104)로 핸드오버를 위한 무선 자원 정보를 요청한다. 여기에서는 후보 네트워크들이 2개인 경우를 예로 들어 설명한다. 후보 네트워크들(103, 104)은 MIIS(102)가 이동 단말(100)의 위치를 예측하여 제공된 네트워크들로서, 다양한 시스템의 네트워크들이 될 수 있으며 다수 개가 존재할 수 있다. 만약 MIIS(102)가 이동 단말(100)을 위해 제공하는 네트워크들이 5개이면, 서빙 네트워크(101)는 이동 단말(100)의 핸드오버를 위하여 상기 5개의 네트워크들 모두에게 무선 자원 정보를 요청해야 한다.

상기 자원 정보를 요청하는 메시지에 대한 응답으로, 후보 네트워크들(103, 104)은 137 단계 및 138 단계에서 자신들의 자원들의 정보를 포함한 자원 정보 응답 메시지를 서빙 네트워크(101)로 전송한다. 여기에는 이동 단말(100)이 핸드오버를 수용할 수 있는지 여부에 대한 정보도 포함하고 있다. 이동 단말(100)의 핸드오버 수용 여부 정보를 포함하여 후보 네트워크들(103, 104)의 자원 정보를 고려하여 서빙 네트워크(101)는 이동 단말(100)이 핸드오버하기에 최상의 상태인 네트워크를 결정할 수 있다. 서빙 네트워크(101)는 140 단계에서 결정된 핸드오버할 네트워크에 대한 정보를 포함하여 네트워크 쿼리 요청 메시지에 대한 응답 메시지를 이동 단말(100)로 전송한다.

145 단계에서 이동 단말(100)은 핸드오버하기로 결정된 네트워크와의 접속을 위한 동작을 수행한다. 여기에서 후보 네트워크1(103)이 이동 단말(100)이 핸드오버하기에 최상의 네트워크로 결정된 것으로 가정하여 설명한다. 상기 후보 네트워크1(103)은 와이브로 네트워크이므로, 이동 단말(100)은 후보 네트워크1(103)과 연결을 위한 레인징(Ranging) 동작들을 수행한다. 레인징 동작들을 완료하면, 이동 단말(100)은 새로운 네트워크인 후보 네트워크1(103)과 연결된다. 이때 이동 단말(100)은 핸드오버 완료되었음을 확인할 수 있다(147 단계). 150 단계에서 이동 단말(100)은 새로운 네트워크인 후보 네트워크1(103)과 수행중인 서비스를 계속해서 제공받을 수 있다. 새로운 네트워크에 연결되었으므로 기존의 네트워크인 WLAN(101)과의 연결은 해제된다. 이렇게 함으로써, 이종망간의 수직적 핸드오버를 수행하게 된다.

그런데 상술한 바와 같이 표준(IEEE 802.21)에서 정의하는 이종망간 핸드오버는 새로운 셀(Cell)로 핸드오버 될 때 마다 이동 단말이 MIH_Get_Information. REQEUST 메세지를 MIIS로 전송하고, MIIS는 코어(Core)망에서 네트워크들의 정보를 취합하여 이동 단말이 핸드오버할 수 있는 이종망이 있는지 여부에 대한 정보를 검색한다. 그리고 나서 MIIS는 MIH_Get_Information.RESPONSE 메세지를 통하여 검색 결과를 이동 단말에 전송한다. 즉, 기존의 표준 규격에서는 이동 단말이 이동하여 핸드오버가 필요할 경우 이를 MIIS에게 요청하게 되면, 코어 망측에서 일정한 알고리즘을 통해 이동 단말의 위치를 예측하여 이종망으로의 핸드오버 가능 여부를 이동 단말에 제공한다. 그러나 이종망이 혼재하는 코어망의 경우 이종망간 핸드오버를 지원하기 위한 망 자원(Resource) 관리는 물론 실시간으로 핸드오버 부하와 장애 관리에 큰 어려움이 생길 수 있다. 이는 다중 모드 단말을 사용하는 사용자가 이동망을 사용함에 있어서 대기시간(Latency) 증가와 통신상의 안정성이 저해 될 수 있는 요소가 될 수 있다. 다시 말해서, 이동 단말이 있는 현재 셀 내에서의 정확한 위치 또는 앞으로의 이동 예상 경로를 코어망에서 인지하지 못함으로 인해 대기시간 증가와 통신의 안정성을 저해하는 등 효율적인 핸드오버를 수행하지 못하는 문제가 있다.

따라서 본 발명은 이종망간에 이동 시 끊김없이 제공중인 서비스를 계속해서 제공하는 핸드오버를 수행하는 방법 및 시스템을 제공한다.

본 발명은 이종망간 핸드오버시 미디어 독립 핸드오버를 이용하여 효율적으로 핸드오버를 수행하는 방법 및 시스템을 제공한다.

본 발명의 바람직한 실시예의 일 견지에 따르면, 이종망간 핸드오버 수행 방법은 핸드오버 수행 필요시, 상기 이종망들을 지원하는 이동 단말이 위치 정보를 생성하는 과정과, 상기 이동 단말이 상기 위치 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송하는 과정과, 상기 서버가 상기 위치 정보를 이용하여 상기 이동 단말의 주변망들을 검색하는 과정과, 상기 서버가 상기 이동 단말이 핸드오버를 수행할 후보망을 결정하는 과정과, 상기 서버가 상기 결정된 후보망 정보를 상기 이동 단말로 전송하는 과정과, 상기 이동 단말이 상기 결정된 후보망으로 핸드오버를 수행하는 과정을 포함한다.

본 발명의 바람직한 실시예의 다른 견지에 따르면, 이종망간 핸드오버 수행 방법은 핸드오버 수행 필요시, 상기 이종망들을 지원하는 이동 단말이 위치 정보 및 이동 예상 경로 정보를 생성하는 과정과, 상기 이동 단말이 상기 위치 정보 및 상기 이동 예상 경로 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하 는 서버로 전송하는 과정과, 상기 서버가 상기 위치 정보 및 상기 이동 예상 경로 정보를 이용하여 상기 이동 단말의 주변망들을 검색하는 과정과, 상기 서버가 상기 이동 단말이 핸드오버를 수행할 후보망 및 상기 이동 예상 경로에 따른 후보망을 결정하는 과정과, 상기 서버는 상기 결정된 후보망들 정보가 포함된 주변망 정보 응답 메시지를 상기 이동 단말로 전송하는 과정과, 상기 이동 단말이 상기 결정된 후보망들로 핸드오버를 수행하는 과정을 포함한다.

본 발명의 바람직한 실시예의 또 다른 견지에 따르면, 이종망간 핸드오버를 수행하기 위한 시스템은 상기 이종망들을 지원하며, 핸드오버 수행 필요시 위치 정보를 생성하고, 상기 위치 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송한 후, 상기 서버로부터 수신된 응답 메시지에 포함된 후보망으로 핸드오버를 수행하는 이동 단말과, 상기 위치 정보를 이용하여 상기 이동 단말의 주변망들을 검색하고, 상기 이동 단말이 핸드오버를 수행할 후보망을 결정한 후, 상기 서버가 상기 결정된 후보망 정보가 포함된 주변망 정보 응답 메시지를 상기 이동 단말로 전송하는 상기 서버를 포함한다.

본 발명의 바람직한 실시예의 또 다른 견지에 따르면, 이종망간 핸드오버를 수행하기 위한 장치는 상기 이종망들 각각과 연결하는 인터페이스들과, 위치 정보 및 이동 예상 경로 정보를 생성하는 위치 정보 생성부와, 상기 위치 정보 및 상기 이동 예상 경로 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송하고, 상기 서버로부터 주변망 정보 요청 메시지에 대한 응답 메시지를 수신하는 미디어 독립 핸드오버부를 포함한다.

전술한 바와 같은 내용들은 당해 분야 통상의 지식을 가진 자가 후술되는 본 발명의 구체적인 설명으로부터 보다 잘 이해할 수 있도록 하기 위하여 본 발명의 특징들 및 기술적인 장점들을 다소 넓게 약술한 것이다. 이러한 특징들 및 장점들 이외에도 본 발명의 청구범위의 주제를 형성하는 본 발명의 추가적인 특징들 및 장점들이 후술되는 본 발명의 구체적인 설명으로부터 잘 이해될 것이다.

본 발명은 다중 접속 모드를 지원하는 이동 단말이 이종망으로의 핸드오프를 효율적으로 수행할 수 있게 한다. 특히, 기존의 표준 IEEE 802.21 규격과 대비하여 볼 때, 이동 단말의 현재의 위치 또는 향후 이동 경로를 고려하여 핸드오버할 대상을 결정하기 때문에 가장 적합한 네트워크로의 안정적이면서 대기 시간(Latency)가 최소화된 끊김없는 핸드오버(Seamless Handover) 서비스를 제공할 수 있다. 따라서, 휴대 무선 통신 서비스를 끊김없이 연속적으로 제공받을 수 있고, 휴대 무선 통신 서비스 품질을 향상시킬 수 있다.

또한, 기존 레거시(Legacy) 망들을 최대한 활용하고, 이종망간 핸드오버시 발생할 수 있는 코어망 사이의 오버헤드(Overhead)는 물론 핸드오버 구현 및 유지를 위한 알고리즘 복잡도를 크게 줄일 수 있는 이점이 있다.

이하 본 발명의 바람직한 실시예의 상세한 설명이 첨부된 도면들을 참조하여 설명될 것이다. 당해 분야에서 통상의 지식을 가진 자는 본 발명이 이루고자 하는 기술적 과제를 달성하기 위하여 후술되는 발명의 개시된 개념 및 구체적인 실시예가 변경 또는 변형되어 사용될 수도 있다는 사실을 잘 인식할 것이다. 또한 당해 분야에서 통상의 지식을 가진 자는 본 발명이 개시하는 개념 및 구조와 균등한 개념들 및 구조들이 본 발명의 가장 넓은 형태의 사상 및 범위로부터 벗어나지 않는다는 사실을 잘 인식할 것이다. 도면들 중 참조번호들 및 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 참조번호들 및 부호들로 나타내고 있음에 유의해야 한다. 하기에서 본 발명을 설명함에 있어, 관련된 공지 기능 또는 구성에 대한 구체적인 설명이 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명을 생략할 것이다.

도 2는 본 발명의 일실시예에 따라 MIH를 적용한 이종망의 구성의 예를 도시하는 도면이다. 도 1은 설명의 편의를 위하여 표준 IEEE 802.11기반의 무선랜(WLAN)과 IEEE 802.16 기반의 무선 광대역망만을 도시하고 있으나, 상기 무선랜 및 무선 광대역망 이외에도 다른 셀룰러 망(Cellular Network)도 함께 공존할 수도 있고, 다수의 무선랜망, 무선 광대역망, 셀룰러 망이 공존할 수 있음은 물론이다.

도 2를 참조하면, 무선랜 망에서 이동 단말(200)은 액세스 포인트(Access Point, 이하 'AP'라 칭힘)(210)와 액세스 라우터(Access Router, 이하 'AR'라 칭함)(230)를 통해서 인터넷 프로토콜(Internet Protocol, 이하 'IP'라 칭함) 액세스 네트워크, 즉 인터넷(Internet)망으로 연결됨으로써 IP 패킷 데이터(Packet data)등의 서비스를 제공받는다. 상기 AR(230)은 무선랜망을 통해 인터넷망에 접속하는 이동 단말(200)에 대해 IP 라우팅을 처리하고, FA(Foreign Agent)역할을 수행할 수 있다. AP(210)는 이동 단말(200)과의 무선랜 접속규약을 처리하고, 무선랜과 유선망 사이의 브릿지(Bridge)역할을 수행한다.

도시된 바와 같이, 도 2는 무선랜 망에서 서비스를 제공받고 있는 중에 이동 단말(200)이 이종망인 표준 IEEE 802.16 기반의 무선 광대역망으로 이동하는 경우를 도시한다. 무선 광대역망(Wireless Metropolitan Area Network, 이하 'WMAN'이라 칭함)에서 기지국(Radio Access Station, 이하 'RAS'라 칭함)(240)은 이동 단말(200)과의 접속을 제공하고, 무선 자원을 관리하고 제어한다. 또한 RAS(240)는 이동 단말(200)의 인증 및 보안 기능을 수행한다. 접속 제어 라우터(Access Control Router, 이하 'ACR'이라 칭함)(250)는 IP 액세스 네트워크와 접속되어 IP 라우팅 및 이동성을 관리하고, IP 멀티캐스트(Multicast) 기능, 과금 기능, 기지국간 이동성 제어기능 등을 수행한다.

MIIS(260)는 이종망들이 산재하는 코어 망에서 이종망간 핸드오버를 지원하기 위한 망 자원(Resource)을 관리한다. 본 발명에서는 MIH 서비스들을 통해 이동 단말(100)로부터 네트워크 정보를 요청받으면 연결된 모든 이종망들의 정보를 이동 단말(200)에 전송한다. 도시하지는 않았으나, MIIS(260)에 연결된 홈 네트워크의 라우터로서 패킷의 캡슐화 및 이동 단말의 현재 등록된 어드레스(Address)로 터널링하는 홈 에이전트(Home Agent: HA) 또는 이동 단말의 액세스에 대한 인증 수행을 위한 AAA(Authentication, Authorization, and Accounting)를 구비할 수 있다.

본 발명의 이동 단말(200), WLAN에서의 AP(210), WMAN에서의 RAS(240) 등은 미디어 독립 핸드오버를 위해 MIH 기능(Function)을 포함할 수 있어서, MIH를 위한 서비스들을 수행한다. MIH 기능을 구비하는 경우의 구성도를 도 3을 참고하여 자세하게 설명한다.

도 3은 본 발명의 바람직한 실시예에 따른 다중 무선 인터페이스를 가지는 이동 단말의 구성을 도시하는 도면이다. 도 3은 MIH 기능을 구비하는 이동 단말의 경우를 도시하고 있으나, 이러한 MIH 기능은 각 네트워크에서도 구비함으로써, 미디어 독립 핸드오버 기능을 수행할 수 있다. 각 네트워크에서 MIH 기능을 구비하는 개체로써 본 발명에서는 설명의 편의상 각 네트워크의 기지국에 해당하는 개체에 한정하여 설명할 것이나, 변경 가능함에 유의한다.

도 3을 참조하면, 다중 무선 인터페이스를 가지는 이동 단말(200)은 무선 인터페이스부(310), MIH 기능부(320), MIH 사용부(MIH User)(또는 상위 계층부)(330)로 구성될 수 있다. 무선 인터페이스부(310)는 각각의 망들에 해당하는 하위계층인 물리계층(Physical Layer)과 매체접근제어계층(MAC(Media Access Control) Layer)으로 구성된다. 상세하게 설명하면, 무선 인터페이스부(310)는 표준 IEEE 802.11 기반의 무선랜망 접속을 위한 802.11 인터페이스(Interface)(312), 표준 IEEE 802.16 기반의 무선 광대역망(WMAN(Wireless Metropolitan Network)) 접속을 위한 802.16 인터페이스(314), 3GPP(3rd Generation Partnership Project) 또는 3GPP2 등의 이동통신망 접속을 위한 셀룰러(Cellular) 인터페이스(316) 등 이종망들 각각에 접속을 위한 인터페이스들을 구비한다. 도 3의 무선 인터페이스부(310)는 상술한 802.11 인터페이스(312), 802.16 인터페이스(314), 셀룰러(Cellular) 인터페이 스(316) 이외에도 다른 시스템들을 위한 인터페이스를 구비할 수 있다.

MIH 기능(Function)부(320)는 다수의 무선 인터페이스들과 MIH 사용부간의 연결을 위한 인터페이스를 제공한다. 즉, MIH 기능부(320)는 미디어 독립 핸드오버를 위해 이동 단말과 각 망들의 기지국들간 송수신되는 이벤트(Event) 정보를 위한 이벤트 서비스부(322), 제어 명령(Command)을 위한 명령 서비스부(324), 네트워크 정보(Information)를 위한 정보 서비스부(326)를 구비할 수 있다.

이벤트 서비스부(322)는 단말 또는 네트워크의 기지국 등이 자신의 상태 변화를 나타내는 이벤트 정보를 단말 또는 다른 기지국으로 송신하고, 단말 또는 다른 기지국으로부터 수신하는 이벤트 서비스(Event Service)를 수행한다. 여기에서 기지국은 무선랜 망에서는 접속점(Access Point)를, 와이브로 망에서는 RAS(Radio Access Station)를, WCDMA(Wideband Code Division Multiple Access)망에서는 Node B를, CDMA(Code Division Multiple Access)2000 망에서는 BTS(Base Transceiver Station)를 의미한다. 명령 서비스부(324)는 이동 단말 또는 기지국이 이동 단말 또는 다른 기지국을 제어하기 위하여 명령 정보를 송신하거나 이동 단말 또는 다른 기지국으로부터 명령 정보를 수신하여 제어를 수행하는 명령 서비스(Command Service)를 수행한다. 정보 서비스부(326)는 이동 단말 또는 기지국이 주변 망의 정보를 요청하거나 이동 단말 또는 기지국으로부터 요청한 정보를 수신하는 정보 서비스(Information Service)를 수행한다. 본 발명에서 이동 단말(200)의 정보 서비스부(326)는 주변 망 정보를 요청하는 메시지에 이동 단말의 현재의 위치정보 또는 이동 예상 경로정보를 포함시켜 송신한다. 이렇게 함으로써, 이동 단말은 네트 워크로부터 주변 망 정보를 신속하게 수신할 수 있고, 수신된 정보를 통하여 핸드오버를 정확하고 신속하게 수행할 수 있다.

상위 계층부(330)는 제공받은 서비스들을 수행한다. 특히, 본 발명의 상위 계층부(330)는 MIH 기능부(320)를 통해 이종망간 핸드오버 시에도 끊김없이 수행중인 서비스를 제공받을 수 있다.

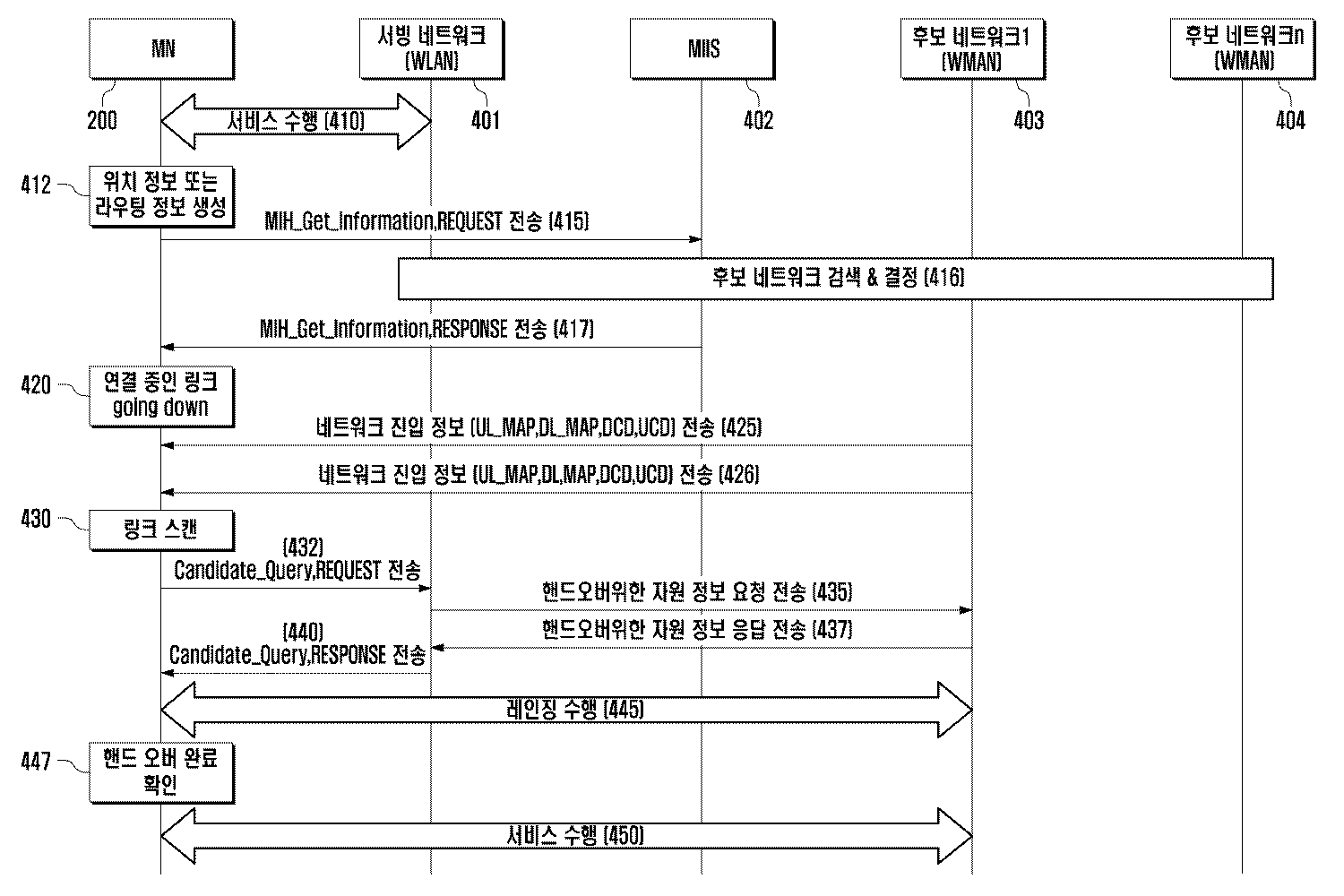

도 4는 본 발명의 바람직한 실시예에 따라 이종망간 핸드오버를 수행하는 절차를 나타내는 도면이다. 도 4에서는 도 2의 이동 단말(200)이 WLAN망에 접속하여 서비스 중 이종망인 WMAN망으로 핸드오버를 하는 경우를 예를 들어 설명한다.

도 4를 참조하면, 410 단계에서 이동 단말(200)은 서비스 중인 서빙 네트워크(Serving Network)(WLAN)(401)와 연결되어 패킷 데이터(Packet Data) 등의 서비스를 수행한다. 서빙 네트워크(401)와 연결된 링크의 상태가 변경되면, 다른 링크로의 핸드오버를 위한 주변 네트워크 정보를 MIIS에 요청하게 된다. 상세하게 설명하면, 도 3의 무선 인터페이스부(310), 특히 연결중인 링크인 802.11 인터페이스(312)로부터 MIH 기능부(320)로 링크 상태가 변경되었음을 알린다. 링크 상태는 링크 파라미터값(Link Parameter value)이 기준값(Threshold value)을 초과하는지 여부에 의해 판단될 수 있다. 링크 파라미터값이 기준값을 초과하면 링크 상태가 변경된 것으로 판단한다. 여기에서 링크 상태가 변경되는 것은 접속된 링크의 수신 세기가 약함을 의미한다. 따라서, 이동 단말(200), 특히 MIH 기능부(320)는 접속 중인 WLAN으로부터 다른 네트워크로 핸드오버하기 위해 주변 네트워크 정보를 요청한다. MIH 기능부(320)는 MIH 정보 서비스(Information Service)를 이용하여 MIIS(402)로 주변 네트워크 정보를 요청한다. 이렇게 수신 세기 등 주변 네트워크 정보를 확인하여 이동 단말(200)과 서비스를 수행하기에 최적의 상태에 있는 다른 네트워크로 핸드오버를 수행한다. 본 발명에서는 이동 단말(200) 자신의 정확한 위치 정보도 함께 전송한다.

이동 단말(200) 특히, MIH 기능부(320)가 주변 네트워크 정보를 요청하기 위해 MIIS(402)로 415 단계에서 메시지(MIH_Get_Information.REQUEST)를 전송하는데, 이때 전송되는 메시지의 포맷은 하기 <표 3> 및 <표 4>와 같다.

MIH_Get_Information.request ( InfoQueryType, InfoQueryParameters, MIH_LOCATION_REPORT, MIH_ROUTE_REPORT )

Name	Type	Valid Range	Description
InfoQuery Type	An integer value corresponding to one of the following types: 1: TLV 2: RDF_DATA 3: RDF_SCHEMA_URL 4: RDF_SCHEMA	N/A	The type of query that is specified
InfoQueryParameters	Query type specific parameters	N/A	Query type specific parameters which indicate the type of information the client may be interested in.
MIH_LOCATION_REPORT	String	N/A	Specifies the location information of Mobile Node
MIH_ROUTE_REPORT	String	N/A	Specifies the routing information of Mobile Node in future

상기 MIH_Get_Information.REQEUST 메시지는 네트워크로부터 특정 인터페이스, 네트워크 인터페이스의 속성(Attribute)들 및 전체 네트워크 성능(Capability)에 관련된 정보를 요청하기 위해 이동 단말로부터 전송된다.

<표 3> 및 <표 4>에서 보는 바와 같이, 본 발명은 종래의 메시지 포맷에 이동 단말(200)의 위치 정보와 예상 이동 경로 정보를 추가한다. 이를 위해 이동 단말(200)의 위치 정보 생성부(도시하지 않음) 412 단계에서 위치 정보를 생성한다. 상기 위치 정보 생성부는 위치 기반 서비스(Location Based Service: LBS)를 통해 이동 단말(200)의 현재의 위치를 생성할 수 있다. 상기 파라미터 MIH_LOCATION_REPORT는 이동 단말(200)의 현재 위치 정보를 나타내는 값으로써, 위치 정보를 정의하는 포맷은 예를 들어 GPS(Global Positioning System)에서 이용되는 위도값과 경도값을 응용한 포맷이 될 수 있는 등 MIIS(402)와 미리 정의된 포맷이 될 수 있다. 이렇게 이동 단말(200)의 정확한 위치를 코어망, 즉 MIIS(402)로 전송함으로써, MIIS(402)는 문의하거나 검색하지 않아도 이동 단말(200)의 정확한 위치를 인지할 수 있다. 따라서, MIIS(402)는 보다 정확하게 이동 단말(200)의 주변 네트워크를 판단할 수 있으며, 이로 인해 코어망단에서의 핸드오버 절차를 미리미리 준비할 수 있다. 또한, 이종망간 핸드오버 시에 초래되는 핸드오버를 위한 대기 시간(Latency)을 최소화할 수 있다.

상기 파라미터 MIH_ROUTE_REPORT는 이동 단말(200)의 현재의 위치를 포함하여 향후 이동하게 될 예상 경로를 나타내는 값이다. 예를 들어 이동 단말(200)이 GPS 기반의 네비게이터(Navigator)를 장착한 경우, 이동 경로를 예측하여 이동할 수 있다. 이렇게 네비게이터와 같은 이동 예상 경로(Routing) 정보를 미리 정의하여 이동할 수 있는 경우, 이동 단말(200)은 상기 이동 예상 경로를 MIH_ROUTE_REPORT 필드에 추가시켜서 네트워크 정보 요청 메시지를 MIIS(402)로 전송한다. 상기 이동 예상 경로 정보를 정의하는 포맷도 MIIS(402)와 미리 정의된 포맷을 이용한다. 이러한 이동 예상 경로 정보를 코어망, 즉 MIIS(402)로 전송함으로써 이동 단말(200)의 이동에 따라 MIIS(402)는 이동 단말(200)의 주변 네트워크 정보를 신속하게 제공할 수 있다. 따라서, 이동 예상 경로 정보를 이용하여 MIIS(402)이 미리 이동 단말(200)의 이종망간 핸드오버 구간을 예측 및 스케줄링함으로써, 이동 단말(200)이 효율적이고 안정적인 이종망간 핸드오버를 수행할 수 있도록 한다.

<표 3> 및 <표 4>에 도시된 파라미터 InfoQuery type의 정수값들 각각은 TLV, RDF_DATA, RDF_SCHEMA_URL, RDF_SCHEMA을 나타낸다. 자세히 설명하면, InfoQuery가 TLV를 의미하는 정수 1이면, InfoQueryParameters는 정보요소(Information Element) TLV들을 부호화하는 바이너리 스트링(Binary String)임을 나타내고, InfoQuery가 RDF_DATA를 의미하는 정수 2라면, InfoQueryParameters가 예상되는 RDF(Resource Description Framework)/XML(Extensible Markup Language) 데이터 획득을 위해 SPARQL 쿼리가 적절한 쿼리를 포함하도록 되어 있는 SAPRQL(Protocol and RDF Qeury language) 쿼리를 포함하는 스트링임을 나타낸다. 또한 InfoQuery가 RDF_SCHEMA_URL를 의미하는 정수 3이라면, InfoQueryParameters가 널 스트링임을 나타내고, 이러한 InfoQueryType은 확장 스키마(Schema)의 URL(Uniform Resource Locator) 획득을 위해 이용된다. InfoQuery가 RDF_SCHEMA를 의미하는 정수 4라면, InfoQueryParameters는 쿼리 오리지네이터(originator)가 획득하고자 하는 확장 스키마의 URL 또는 확장 스키마의 URL을 모르는 때에는 널 스트링을 전달한다.

네트워크 정보 요청 메시지를 수신한 MIIS(402)는 416 단계에서 상기 메시지에 포함된 이동 단말(200)의 현재의 위치 정보 또는 이동 예상 경로 정보를 이용하여 주변 네트워크들을 검색하고 이동 단말(200)이 핸드오버하기에 최적의 상태에 있는 네트워크를 결정한다. 이때, MIIS(402)가 최적의 핸드오버 대상으로 결정하는 후보 네트워크는 1개일 수 있고, 2개 이상일 수 있다. 또한, 이동 예상 경로 정보를 포함하는 경우라면, 이동 예상 경로에 따라 이동 단말(200)이 최적의 서비스 품질(QoS)로 서비스 받을 수 있는 후보 네트워크들을 결정한다. 따라서 후보 네트워크들로 1개 이상의 네트워크들이 될 수 있다. 도 4는 설명의 편의상 현재의 위치 정보만을 추가한 경우, 최적의 후보 네트워크로 1개의 네트워크, 즉 후보 네트워크1(403)만이 결정된 경우를 도시하고 있다. 그러나, 후보 네트워크로 2개 이상이 결정될 수 있음은 물론이다.

417단계에서 MIIS(402)는 후보 네트워크로 결정된 네트워크 정보를 포함하여 네트워크 정보 요청 메시지에 대한 응답 메시지를 이동 단말(200)로 전송한다. 만약 이동 단말(200)이 이동 예상 경로 정보를 포함하여 전송한 경우 이동 예상 경로에 따라 이동 중에 417 단계에서 전송된 후보 네트워크들의 상태가 변경되는 등 후보 네트워크 정보에 변경이 발생되면 MIIS(402)는 이동 단말(200)로 변경된 후보 네트워크 정보를 전송한다. 이러한 메시지는 MIH의 이벤트 서비스에 의해 제공될 수 있다. 변경 정보 메시지를 수신하면 이동 단말(200)은 변경된 후보 네트워크로 핸드오버를 수행한다.

이동 단말(200)은 420 단계에서 링크 해제 정보를 확인한다. 상세하게는, 이동 단말(200)의 802.11 인터페이스(312)의 링크 계층(Link Layer)이 MIH 기능부(320)로 연결 중인 802.11 링크 접속이 일정시간 후에 해제될 것임을 알려준다. 그러면 이동 단말(200)의 MIH 기능부(320)는 MIH 사용부(330)로 링크 해제 정보를 알려준다. 상위 계층으로부터의 링크 스캔 요청에 대해, 802.16 인터페이스(314)는 425 단계 및 426 단계에서 주변 네트워크들로부터 방송(Broadcast)되는 네트워크 접속을 위한 정보를 수신한다. 본 발명에서는 802.16 기반의 와이브로 네트워크로의 핸드오버를 예로 들어 설명하므로, 네트워크 진입 정보를 수신하는 것에 한정하여 설명한다. 그러나 와이브로 네트워크에만 국한되지 않음은 물론이다. 와이브로 네트워크 진입 정보인 DL_MAP 메시지, UL_MAP 메시지, DCD 메시지, UCD 메시지 등이 있을 수 있다. 상기 네트워크 진입 정보는 기지국(RAS)과 이동 단말(200)이 동기를 획득하기 위해 수행되는 초기 레인징(Initial Ranging) 정보를 포함하며, 기지국으로부터 일정 주기 간격으로 방송된다.

802.16 인터페이스(314)에 의해 수신된 정보들을 MIH 사용부(또는 상위 계층부)(330)로 제공한다. 이렇게 함으로써 이동 단말(200)은 링크들을 스캔한다(430 단계). 이동 단말(200), 특히 MIH 기능부(320)는 서빙 네트워크(401)도 핸드오버를 준비하도록 하기 위하여 432 단계에서 서빙 네트워크(401)로 후보 네트워크로의 핸드오버 요청을 위한 쿼리 요청(Candidate_Query.REQUEST) 메시지를 전송한다. 이때, 쿼리 요청 메시지에는 핸드오버하고자 하는 링크의 종류 식별자, 후보 네트워크의 식별자, 접속 중인 링크가 핸드오버한 후 취하고자 하는 동작 등이 포함될 수 있다. 서빙 네트워크(401)는 435 단계에서 후보 네트워크1(403)로 핸드오버 수행을 위한 무선 자원 정보를 요청한다. 네트워크 정보 응답 메시지에 포함된 후보 네트워크가 후보 네트워크1(403)이라고 가정하였으므로, 서빙 네트워크(401)는 후보 네트워크1(403)로만 핸드오버를 위한 자원 정보 요청 메시지를 전송한다. 상술하였듯이, 후보 네트워크1(103)은 본 발명의 위치 정보에 따라 MIIS(102)에 의해 이동 단말(200)이 핸드오버하기에 최적의 네트워크라고 결정된 네트워크이다.

상기 자원 정보를 요청하는 메시지에 대한 응답으로, 후보 네트워크1(403)은 437 단계에서 무선 자원 정보를 포함한 자원 정보 응답 메시지를 서빙 네트워크(401)로 전송한다. 서빙 네트워크(101)는 440 단계에서 쿼리 요청 메시지에 대한 응답 메시지를 이동 단말(200)로 전송한다.

445 단계에서 이동 단말(200)은 핸드오버하기로 결정된 후보 네트워크1(103)과의 접속을 위한 동작을 수행한다. 상기 후보 네트워크1(403)은 와이브로 네트워크이므로, 이동 단말(200)은 후보 네트워크1(403)과 연결을 위한 레인징(Ranging) 동작들을 수행한다. 레인징 동작들을 완료하면, 이동 단말(100)의 802.16 인터페이스(314)는 447 단계에서 MIH 기능부(320)로 핸드오버 수행이 완료되었음을 알려주고, MIH 기능부(320)는 MIH 사용부(330)로 링크 변경이 완료되었음을 알린다. 이렇게 함으로써, 기존의 WLAN으로부터 새로운 와이브로 망으로 핸드오버된다. 따라서, 이동 단말(200)은 450 단계에서 핸드오버된 와이브로망으로부터 서비스를 계속해서 받을 수 있다. 새로운 네트워크, 후보 네트워크1(403)과 연결되었으므로, MIH 기능부(320)의 요청에 의해 802.11 인터페이스(312)는 연결되었던 링크를 해제한다. 이렇게 함으로써, 이종망간의 수직적 핸드오버가 완료된다.

한편 본 발명의 상세한 설명에서는 구체적인 실시 예에 관해 설명하였으나, 본 발명의 범위에서 벗어나지 않는 한도 내에서 여러 가지 변형이 가능함은 물론이다. 그러므로 본 발명의 범위는 설명된 실시 예에 국한되어 정해져서는 아니되며 후술하는 특허청구의 범위뿐만 아니라 이 특허청구의 범위와 균등한 것들에 의해 정해져야 한다.

도 1은 종래의 이종망간 핸드오버를 수행하는 절차를 나타내는 도면.

도 2는 본 발명의 일실시예에 따라 MIH를 적용한 이종망의 구성의 예를 도시하는 도면.

도 3은 본 발명의 바람직한 실시예에 따른 다중 무선 인터페이스를 가지는 이동 단말의 구성을 도시하는 도면.

도 4는 본 발명의 바람직한 실시예에 따라 이종망간 핸드오버를 수행하는 절차를 나타내는 도면.

Claims

이종망간 핸드오버 수행 방법에 있어서,

핸드오버 수행 필요시, 상기 이종망들을 지원하는 이동 단말이 위치 정보를 생성하는 과정과,

상기 이동 단말이 상기 위치 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송하는 과정과,

상기 서버가 상기 위치 정보를 이용하여 상기 이동 단말의 주변망들을 검색하는 과정과,

상기 서버가 상기 이동 단말이 핸드오버를 수행할 후보망을 결정하는 과정과,

상기 서버가 상기 결정된 후보망 정보를 상기 이동 단말로 전송하는 과정과,

상기 이동 단말이 상기 결정된 후보망으로 핸드오버를 수행하는 과정을 포함함을 특징으로 하는 이종망간 핸드오버 수행 방법.
제 1항에 있어서, 상기 이동 단말은 망 종류에 상관없는 미디어 독립 핸드오버(MIH)를 통해 상기 위치 정보가 포함된 메시지를 전송함을 특징으로 하는 이종망간 핸드오버 수행 방법.
제 2항에 있어서, 상기 이종망들을 관리하는 서버는 MIH 정보 서버임을 특징으로 하는 이종망간 핸드오버 수행 방법.
제 3항에 있어서, 상기 위치 정보는 위치 기반 서비스(LBS) 또는 지피에스(GPS)를 이용하여 획득함을 특징으로 하는 이종망간 핸드오버 수행 방법.
이종망간 핸드오버 수행 방법에 있어서,

핸드오버 수행 필요시, 상기 이종망들을 지원하는 이동 단말이 위치 정보 및 이동 예상 경로 정보를 생성하는 과정과,

상기 이동 단말이 상기 위치 정보 및 상기 이동 예상 경로 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송하는 과정과,

상기 서버가 상기 위치 정보 및 상기 이동 예상 경로 정보를 이용하여 상기 이동 단말의 주변망들을 검색하는 과정과,

상기 서버가 상기 이동 단말이 핸드오버를 수행할 후보망 및 상기 이동 예상 경로에 따른 후보망을 결정하는 과정과,

상기 서버는 상기 결정된 후보망들 정보가 포함된 주변망 정보 응답 메시지를 상기 이동 단말로 전송하는 과정과,

상기 이동 단말이 상기 결정된 후보망들로 핸드오버를 수행하는 과정을 포함함을 특징으로 하는 이종망간 핸드오버 수행 방법.
제 5항에 있어서, 상기 이동 단말은 망 종류에 상관없는 미디어 독립 핸드오버(MIH)를 통해 상기 위치 정보가 포함된 메시지를 전송함을 특징으로 하는 이종망간 핸드오버 수행 방법.
제 6항에 있어서, 상기 이종망들을 관리하는 서버는 MIH 정보 서버임을 특징으로 하는 이종망간 핸드오버 수행 방법.
제 7항에 있어서, 상기 위치 정보 및 상기 이동 예상 경로 정보는 위치 기반 서비스(LBS), 지피에스(GPS), 또는 네비게이터(Navigator)를 이용하여 획득함을 특징으로 하는 이종망간 핸드오버 수행 방법.
제 8항에 있어서, 상기 이동 예상 경로에 따라 이동 중 후보망 정보가 변경되면, 상기 서버는 상기 이동 단말로 변경된 후보망 정보가 포함된 변경 주변망 정 보 메시지를 전송함을 특징으로 하는 이종망간 핸드오버 수행 방법.
이종망간 핸드오버를 수행하기 위한 시스템에 있어서,

상기 이종망들을 지원하며, 핸드오버 수행 필요시 위치 정보를 생성하고, 상기 위치 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송한 후, 상기 서버로부터 수신된 응답 메시지에 포함된 후보망으로 핸드오버를 수행하는 이동 단말과,

상기 위치 정보를 이용하여 상기 이동 단말의 주변망들을 검색하고, 상기 이동 단말이 핸드오버를 수행할 후보망을 결정한 후, 상기 서버가 상기 결정된 후보망 정보가 포함된 주변망 정보 응답 메시지를 상기 이동 단말로 전송하는 상기 서버를 포함함을 특징으로 하는 이종망간 핸드오버 수행 시스템.
제 10항에 있어서, 상기 이동 단말은 망 종류에 상관없는 미디어 독립 핸드오버(MIH)를 통해 상기 위치 정보가 포함된 메시지를 전송함을 특징으로 하는 이종망간 핸드오버 수행 시스템.
제 11항에 있어서, 상기 이종망들을 관리하는 서버는 MIH 정보 서버임을 특 징으로 하는 이종망간 핸드오버 수행 시스템.
제 12항에 있어서, 상기 위치 정보는 위치 기반 서비스(LBS) 또는 지피에스(GPS)를 이용하여 획득함을 특징으로 하는 이종망간 핸드오버 수행 시스템.
제 13항에 있어서, 상기 이동 단말은 상기 주변망 요청 메시지에 상기 이동 단말의 이동 예상 경로 정보를 더 포함하여 전송하고,

상기 서버는 상기 이동 예상 경로 정보에 따른 후보망을 결정하고, 상기 이동 예상 경로에 따른 후보망 정보를 상기 주변망 정보 응답 메시지에 더 포함하여 전송함을 특징으로 하는 이종망간 핸드오버 수행 시스템.
제 14항에 있어서, 상기 이동 예상 경로에 따라 이동 중 후보망 정보가 변경되면, 상기 서버는 상기 이동 단말로 변경된 후보망 정보가 포함된 변경 주변망 정보 메시지를 전송함을 특징으로 하는 이종망간 핸드오버 수행 시스템.
이종망간 핸드오버를 수행하기 위한 장치에 있어서,

상기 이종망들 각각과 연결하는 인터페이스들과,

위치 정보 및 이동 예상 경로 정보를 생성하는 위치 정보 생성부와,

상기 위치 정보 및 상기 이동 예상 경로 정보가 포함된 주변망 정보 요청 메시지를 이종망들을 관리하는 서버로 전송하고, 상기 서버로부터 주변망 정보 요청 메시지에 대한 응답 메시지를 수신하는 미디어 독립 핸드오버부를 포함함을 특징으로 하는 이종망간 핸드오버 수행 장치.
