KR20120095480A - 치환된 시클로펜타디에닐, 아미딘 및 디엔 리간드를 포함하는 티타늄 촉매 시스템 - Google Patents
치환된 시클로펜타디에닐, 아미딘 및 디엔 리간드를 포함하는 티타늄 촉매 시스템 Download PDFInfo
- Publication number
- KR20120095480A KR20120095480A KR1020127019212A KR20127019212A KR20120095480A KR 20120095480 A KR20120095480 A KR 20120095480A KR 1020127019212 A KR1020127019212 A KR 1020127019212A KR 20127019212 A KR20127019212 A KR 20127019212A KR 20120095480 A KR20120095480 A KR 20120095480A
- Authority
- KR
- South Korea
- Prior art keywords
- sub
- atom
- catalyst system
- formula
- hydrocarbyl
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000003446 ligand Substances 0.000 title claims abstract description 53
- 239000003054 catalyst Substances 0.000 title claims abstract description 43
- 150000001993 dienes Chemical class 0.000 title claims abstract description 28
- 125000000058 cyclopentadienyl group Chemical group C1(=CC=CC1)* 0.000 title claims abstract description 20
- ZSWFCLXCOIISFI-UHFFFAOYSA-N endo-cyclopentadiene Natural products C1C=CC=C1 ZSWFCLXCOIISFI-UHFFFAOYSA-N 0.000 title claims abstract description 14
- 150000001409 amidines Chemical class 0.000 title description 5
- -1 germanyl residues Chemical group 0.000 claims abstract description 47
- 239000010936 titanium Substances 0.000 claims abstract description 33
- 238000000034 method Methods 0.000 claims abstract description 31
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 claims abstract description 24
- 229910052799 carbon Inorganic materials 0.000 claims abstract description 23
- 229910052757 nitrogen Inorganic materials 0.000 claims abstract description 23
- 238000006116 polymerization reaction Methods 0.000 claims abstract description 22
- 229920000642 polymer Polymers 0.000 claims abstract description 21
- 230000003213 activating effect Effects 0.000 claims abstract description 16
- 125000001424 substituent group Chemical group 0.000 claims abstract description 15
- 229910052719 titanium Inorganic materials 0.000 claims abstract description 15
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical group [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 claims abstract description 14
- 150000001336 alkenes Chemical class 0.000 claims abstract description 13
- 125000004429 atom Chemical group 0.000 claims abstract description 12
- 125000001183 hydrocarbyl group Chemical group 0.000 claims abstract description 12
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 claims abstract description 12
- 125000001931 aliphatic group Chemical group 0.000 claims abstract description 9
- 229910052736 halogen Inorganic materials 0.000 claims abstract description 9
- 125000001181 organosilyl group Chemical group [SiH3]* 0.000 claims abstract description 9
- 150000002367 halogens Chemical class 0.000 claims abstract description 8
- 150000004696 coordination complex Chemical class 0.000 claims abstract description 7
- LWDYSDHYADWNAS-UHFFFAOYSA-N 6-(3-aminopropyl)-1,3-diazinan-4-one Chemical compound NCCCC1CC(=O)NCN1 LWDYSDHYADWNAS-UHFFFAOYSA-N 0.000 claims abstract description 6
- 125000003545 alkoxy group Chemical group 0.000 claims abstract description 6
- 125000003368 amide group Chemical group 0.000 claims abstract description 5
- 125000004104 aryloxy group Chemical group 0.000 claims abstract description 4
- 150000001875 compounds Chemical class 0.000 claims description 15
- UORVGPXVDQYIDP-UHFFFAOYSA-N borane Chemical compound B UORVGPXVDQYIDP-UHFFFAOYSA-N 0.000 claims description 9
- 125000003118 aryl group Chemical group 0.000 claims description 8
- BTBUEUYNUDRHOZ-UHFFFAOYSA-N Borate Chemical group [O-]B([O-])[O-] BTBUEUYNUDRHOZ-UHFFFAOYSA-N 0.000 claims description 7
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical group [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims description 7
- 229910052796 boron Inorganic materials 0.000 claims description 7
- 150000002466 imines Chemical class 0.000 claims description 6
- 229920002943 EPDM rubber Polymers 0.000 claims description 5
- 229910000085 borane Inorganic materials 0.000 claims description 5
- 229940059260 amidate Drugs 0.000 claims description 4
- NPUKDXXFDDZOKR-LLVKDONJSA-N etomidate Chemical compound CCOC(=O)C1=CN=CN1[C@H](C)C1=CC=CC=C1 NPUKDXXFDDZOKR-LLVKDONJSA-N 0.000 claims description 4
- 125000005843 halogen group Chemical group 0.000 claims description 4
- 125000000623 heterocyclic group Chemical group 0.000 claims description 3
- 150000002829 nitrogen Chemical class 0.000 claims description 3
- UORVGPXVDQYIDP-BJUDXGSMSA-N borane Chemical group [10BH3] UORVGPXVDQYIDP-BJUDXGSMSA-N 0.000 claims description 2
- 125000002924 primary amino group Chemical group [H]N([H])* 0.000 claims description 2
- 150000004945 aromatic hydrocarbons Chemical class 0.000 claims 1
- 238000004519 manufacturing process Methods 0.000 claims 1
- 125000004433 nitrogen atom Chemical group N* 0.000 abstract description 5
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 33
- 239000000243 solution Substances 0.000 description 28
- VLKZOEOYAKHREP-UHFFFAOYSA-N methyl pentane Natural products CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 24
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 20
- 239000000178 monomer Substances 0.000 description 18
- 239000002904 solvent Substances 0.000 description 15
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 12
- 239000000203 mixture Substances 0.000 description 11
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 11
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 9
- 239000005977 Ethylene Substances 0.000 description 9
- 238000005481 NMR spectroscopy Methods 0.000 description 9
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 9
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 9
- 229920002554 vinyl polymer Polymers 0.000 description 9
- OJOWICOBYCXEKR-APPZFPTMSA-N (1S,4R)-5-ethylidenebicyclo[2.2.1]hept-2-ene Chemical compound CC=C1C[C@@H]2C[C@@H]1C=C2 OJOWICOBYCXEKR-APPZFPTMSA-N 0.000 description 7
- INYHZQLKOKTDAI-UHFFFAOYSA-N 5-ethenylbicyclo[2.2.1]hept-2-ene Chemical compound C1C2C(C=C)CC1C=C2 INYHZQLKOKTDAI-UHFFFAOYSA-N 0.000 description 7
- 229910052782 aluminium Inorganic materials 0.000 description 7
- 229910052751 metal Inorganic materials 0.000 description 7
- 239000002184 metal Substances 0.000 description 7
- PBKONEOXTCPAFI-UHFFFAOYSA-N 1,2,4-trichlorobenzene Chemical compound ClC1=CC=C(Cl)C(Cl)=C1 PBKONEOXTCPAFI-UHFFFAOYSA-N 0.000 description 6
- SDJHPPZKZZWAKF-UHFFFAOYSA-N 2,3-dimethylbuta-1,3-diene Chemical compound CC(=C)C(C)=C SDJHPPZKZZWAKF-UHFFFAOYSA-N 0.000 description 6
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 6
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 6
- 230000000694 effects Effects 0.000 description 6
- 239000001257 hydrogen Substances 0.000 description 6
- 229910052739 hydrogen Inorganic materials 0.000 description 6
- CPOFMOWDMVWCLF-UHFFFAOYSA-N methyl(oxo)alumane Chemical compound C[Al]=O CPOFMOWDMVWCLF-UHFFFAOYSA-N 0.000 description 6
- 239000000377 silicon dioxide Substances 0.000 description 6
- 239000007787 solid Substances 0.000 description 6
- 239000004698 Polyethylene Substances 0.000 description 5
- 238000006243 chemical reaction Methods 0.000 description 5
- 239000013078 crystal Substances 0.000 description 5
- 229920000573 polyethylene Polymers 0.000 description 5
- 239000000047 product Substances 0.000 description 5
- 239000011541 reaction mixture Substances 0.000 description 5
- NLZUEZXRPGMBCV-UHFFFAOYSA-N Butylhydroxytoluene Chemical compound CC1=CC(C(C)(C)C)=C(O)C(C(C)(C)C)=C1 NLZUEZXRPGMBCV-UHFFFAOYSA-N 0.000 description 4
- 238000005033 Fourier transform infrared spectroscopy Methods 0.000 description 4
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 4
- 125000000217 alkyl group Chemical group 0.000 description 4
- 238000001914 filtration Methods 0.000 description 4
- 125000004435 hydrogen atom Chemical class [H]* 0.000 description 4
- 125000002524 organometallic group Chemical group 0.000 description 4
- 150000003254 radicals Chemical class 0.000 description 4
- VXNZUUAINFGPBY-UHFFFAOYSA-N 1-Butene Chemical compound CCC=C VXNZUUAINFGPBY-UHFFFAOYSA-N 0.000 description 3
- LIKMAJRDDDTEIG-UHFFFAOYSA-N 1-hexene Chemical compound CCCCC=C LIKMAJRDDDTEIG-UHFFFAOYSA-N 0.000 description 3
- KWKAKUADMBZCLK-UHFFFAOYSA-N 1-octene Chemical compound CCCCCCC=C KWKAKUADMBZCLK-UHFFFAOYSA-N 0.000 description 3
- 239000004215 Carbon black (E152) Substances 0.000 description 3
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 3
- MZRVEZGGRBJDDB-UHFFFAOYSA-N N-Butyllithium Chemical compound [Li]CCCC MZRVEZGGRBJDDB-UHFFFAOYSA-N 0.000 description 3
- 239000012190 activator Substances 0.000 description 3
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 3
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 3
- 235000010354 butylated hydroxytoluene Nutrition 0.000 description 3
- 238000002451 electron ionisation mass spectrometry Methods 0.000 description 3
- 238000000921 elemental analysis Methods 0.000 description 3
- 239000007789 gas Substances 0.000 description 3
- 125000005842 heteroatom Chemical group 0.000 description 3
- 229930195733 hydrocarbon Natural products 0.000 description 3
- 150000002430 hydrocarbons Chemical class 0.000 description 3
- 239000012535 impurity Substances 0.000 description 3
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 3
- 239000000463 material Substances 0.000 description 3
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 3
- 239000001301 oxygen Substances 0.000 description 3
- 229910052760 oxygen Inorganic materials 0.000 description 3
- 238000002360 preparation method Methods 0.000 description 3
- 238000000746 purification Methods 0.000 description 3
- 239000002516 radical scavenger Substances 0.000 description 3
- 238000001542 size-exclusion chromatography Methods 0.000 description 3
- 239000011780 sodium chloride Substances 0.000 description 3
- 239000003039 volatile agent Substances 0.000 description 3
- WCFQIFDACWBNJT-UHFFFAOYSA-N $l^{1}-alumanyloxy(2-methylpropyl)aluminum Chemical compound CC(C)C[Al]O[Al] WCFQIFDACWBNJT-UHFFFAOYSA-N 0.000 description 2
- HECLRDQVFMWTQS-RGOKHQFPSA-N 1755-01-7 Chemical compound C1[C@H]2[C@@H]3CC=C[C@@H]3[C@@H]1C=C2 HECLRDQVFMWTQS-RGOKHQFPSA-N 0.000 description 2
- YBYIRNPNPLQARY-UHFFFAOYSA-N 1H-indene Natural products C1=CC=C2CC=CC2=C1 YBYIRNPNPLQARY-UHFFFAOYSA-N 0.000 description 2
- MVXVYAKCVDQRLW-UHFFFAOYSA-N 1h-pyrrolo[2,3-b]pyridine Chemical compound C1=CN=C2NC=CC2=C1 MVXVYAKCVDQRLW-UHFFFAOYSA-N 0.000 description 2
- VKPSKYDESGTTFR-UHFFFAOYSA-N 2,2,4,6,6-pentamethylheptane Chemical compound CC(C)(C)CC(C)CC(C)(C)C VKPSKYDESGTTFR-UHFFFAOYSA-N 0.000 description 2
- AFABGHUZZDYHJO-UHFFFAOYSA-N 2-Methylpentane Chemical compound CCCC(C)C AFABGHUZZDYHJO-UHFFFAOYSA-N 0.000 description 2
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 2
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical compound C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 description 2
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical group [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 2
- XDTMQSROBMDMFD-UHFFFAOYSA-N Cyclohexane Chemical compound C1CCCCC1 XDTMQSROBMDMFD-UHFFFAOYSA-N 0.000 description 2
- ZRALSGWEFCBTJO-UHFFFAOYSA-N Guanidine Chemical compound NC(N)=N ZRALSGWEFCBTJO-UHFFFAOYSA-N 0.000 description 2
- 241001441571 Hiodontidae Species 0.000 description 2
- RRHGJUQNOFWUDK-UHFFFAOYSA-N Isoprene Chemical compound CC(=C)C=C RRHGJUQNOFWUDK-UHFFFAOYSA-N 0.000 description 2
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 2
- TWRXJAOTZQYOKJ-UHFFFAOYSA-L Magnesium chloride Chemical compound [Mg+2].[Cl-].[Cl-] TWRXJAOTZQYOKJ-UHFFFAOYSA-L 0.000 description 2
- IMNFDUFMRHMDMM-UHFFFAOYSA-N N-Heptane Chemical compound CCCCCCC IMNFDUFMRHMDMM-UHFFFAOYSA-N 0.000 description 2
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 2
- 239000004809 Teflon Substances 0.000 description 2
- 229920006362 Teflon® Polymers 0.000 description 2
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 2
- 238000002441 X-ray diffraction Methods 0.000 description 2
- MCMNRKCIXSYSNV-UHFFFAOYSA-N Zirconium dioxide Chemical compound O=[Zr]=O MCMNRKCIXSYSNV-UHFFFAOYSA-N 0.000 description 2
- CIUQDSCDWFSTQR-UHFFFAOYSA-N [C]1=CC=CC=C1 Chemical class [C]1=CC=CC=C1 CIUQDSCDWFSTQR-UHFFFAOYSA-N 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- RWCCWEUUXYIKHB-UHFFFAOYSA-N benzophenone Chemical compound C=1C=CC=CC=1C(=O)C1=CC=CC=C1 RWCCWEUUXYIKHB-UHFFFAOYSA-N 0.000 description 2
- 239000012965 benzophenone Substances 0.000 description 2
- 239000012876 carrier material Substances 0.000 description 2
- 239000012018 catalyst precursor Substances 0.000 description 2
- 230000003197 catalytic effect Effects 0.000 description 2
- 238000012512 characterization method Methods 0.000 description 2
- 239000003153 chemical reaction reagent Substances 0.000 description 2
- NNBZCPXTIHJBJL-UHFFFAOYSA-N decalin Chemical compound C1CCCC2CCCCC21 NNBZCPXTIHJBJL-UHFFFAOYSA-N 0.000 description 2
- 125000002897 diene group Chemical group 0.000 description 2
- 229910001873 dinitrogen Inorganic materials 0.000 description 2
- 238000004821 distillation Methods 0.000 description 2
- 238000002474 experimental method Methods 0.000 description 2
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 description 2
- 125000001153 fluoro group Chemical group F* 0.000 description 2
- APPOKADJQUIAHP-UHFFFAOYSA-N hexa-2,4-diene Chemical compound CC=CC=CC APPOKADJQUIAHP-UHFFFAOYSA-N 0.000 description 2
- 125000003454 indenyl group Chemical group C1(C=CC2=CC=CC=C12)* 0.000 description 2
- NXPHGHWWQRMDIA-UHFFFAOYSA-M magnesium;carbanide;bromide Chemical compound [CH3-].[Mg+2].[Br-] NXPHGHWWQRMDIA-UHFFFAOYSA-M 0.000 description 2
- UAEPNZWRGJTJPN-UHFFFAOYSA-N methylcyclohexane Chemical compound CC1CCCCC1 UAEPNZWRGJTJPN-UHFFFAOYSA-N 0.000 description 2
- 239000002808 molecular sieve Substances 0.000 description 2
- TVMXDCGIABBOFY-UHFFFAOYSA-N n-Octanol Natural products CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 2
- 230000003647 oxidation Effects 0.000 description 2
- 238000007254 oxidation reaction Methods 0.000 description 2
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 2
- 239000002574 poison Substances 0.000 description 2
- 231100000614 poison Toxicity 0.000 description 2
- 239000011148 porous material Substances 0.000 description 2
- SCPYDCQAZCOKTP-UHFFFAOYSA-N silanol Chemical compound [SiH3]O SCPYDCQAZCOKTP-UHFFFAOYSA-N 0.000 description 2
- 239000002002 slurry Substances 0.000 description 2
- URGAHOPLAPQHLN-UHFFFAOYSA-N sodium aluminosilicate Chemical compound [Na+].[Al+3].[O-][Si]([O-])=O.[O-][Si]([O-])=O URGAHOPLAPQHLN-UHFFFAOYSA-N 0.000 description 2
- 239000003381 stabilizer Substances 0.000 description 2
- JFLKFZNIIQFQBS-FNCQTZNRSA-N trans,trans-1,4-Diphenyl-1,3-butadiene Chemical compound C=1C=CC=CC=1\C=C\C=C\C1=CC=CC=C1 JFLKFZNIIQFQBS-FNCQTZNRSA-N 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- LWNGJAHMBMVCJR-UHFFFAOYSA-N (2,3,4,5,6-pentafluorophenoxy)boronic acid Chemical compound OB(O)OC1=C(F)C(F)=C(F)C(F)=C1F LWNGJAHMBMVCJR-UHFFFAOYSA-N 0.000 description 1
- VCHPDFCGMIQJNZ-UHFFFAOYSA-N (2-methylquinolin-8-yl)phosphane Chemical compound C1=CC=C(P)C2=NC(C)=CC=C21 VCHPDFCGMIQJNZ-UHFFFAOYSA-N 0.000 description 1
- APPOKADJQUIAHP-GGWOSOGESA-N (2e,4e)-hexa-2,4-diene Chemical compound C\C=C\C=C\C APPOKADJQUIAHP-GGWOSOGESA-N 0.000 description 1
- BOGRNZQRTNVZCZ-AATRIKPKSA-N (3e)-3-methylpenta-1,3-diene Chemical compound C\C=C(/C)C=C BOGRNZQRTNVZCZ-AATRIKPKSA-N 0.000 description 1
- PRBHEGAFLDMLAL-GQCTYLIASA-N (4e)-hexa-1,4-diene Chemical compound C\C=C\CC=C PRBHEGAFLDMLAL-GQCTYLIASA-N 0.000 description 1
- 125000004178 (C1-C4) alkyl group Chemical group 0.000 description 1
- PMJHHCWVYXUKFD-SNAWJCMRSA-N (E)-1,3-pentadiene Chemical compound C\C=C\C=C PMJHHCWVYXUKFD-SNAWJCMRSA-N 0.000 description 1
- BOGRNZQRTNVZCZ-UHFFFAOYSA-N 1,2-dimethyl-butadiene Natural products CC=C(C)C=C BOGRNZQRTNVZCZ-UHFFFAOYSA-N 0.000 description 1
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 description 1
- WTHBQEAHMCCGFM-UHFFFAOYSA-N 1-methyl-2-[4-(2-methylphenyl)buta-1,3-dienyl]benzene Chemical compound CC1=CC=CC=C1C=CC=CC1=CC=CC=C1C WTHBQEAHMCCGFM-UHFFFAOYSA-N 0.000 description 1
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 1
- 238000005160 1H NMR spectroscopy Methods 0.000 description 1
- BAXOFTOLAUCFNW-UHFFFAOYSA-N 1H-indazole Chemical compound C1=CC=C2C=NNC2=C1 BAXOFTOLAUCFNW-UHFFFAOYSA-N 0.000 description 1
- CWNHIRCWNQMGEU-UHFFFAOYSA-N 2,2,7,7-tetramethylocta-3,5-diene Chemical compound CC(C)(C)C=CC=CC(C)(C)C CWNHIRCWNQMGEU-UHFFFAOYSA-N 0.000 description 1
- AIRSOBZNAVPCMH-UHFFFAOYSA-N 2,4,5,7-tetramethylocta-3,5-diene Chemical compound CC(C)C=C(C)C(C)=CC(C)C AIRSOBZNAVPCMH-UHFFFAOYSA-N 0.000 description 1
- 125000006508 2,6-difluorobenzyl group Chemical group [H]C1=C([H])C(F)=C(C(F)=C1[H])C([H])([H])* 0.000 description 1
- NBYLBWHHTUWMER-UHFFFAOYSA-N 2-Methylquinolin-8-ol Chemical compound C1=CC=C(O)C2=NC(C)=CC=C21 NBYLBWHHTUWMER-UHFFFAOYSA-N 0.000 description 1
- JHIAOWGCGNMQKA-UHFFFAOYSA-N 2-methyl-8-quinolinamine Chemical compound C1=CC=C(N)C2=NC(C)=CC=C21 JHIAOWGCGNMQKA-UHFFFAOYSA-N 0.000 description 1
- LGLDSEPDYUTBNZ-UHFFFAOYSA-N 3-phenylbuta-1,3-dien-2-ylbenzene Chemical compound C=1C=CC=CC=1C(=C)C(=C)C1=CC=CC=C1 LGLDSEPDYUTBNZ-UHFFFAOYSA-N 0.000 description 1
- DISXFZWKRTZTRI-UHFFFAOYSA-N 4,5-dihydro-1h-imidazol-2-amine Chemical compound NC1=NCCN1 DISXFZWKRTZTRI-UHFFFAOYSA-N 0.000 description 1
- WTQBISBWKRKLIJ-UHFFFAOYSA-N 5-methylidenebicyclo[2.2.1]hept-2-ene Chemical compound C1C2C(=C)CC1C=C2 WTQBISBWKRKLIJ-UHFFFAOYSA-N 0.000 description 1
- QLKINISCYVCLTE-UHFFFAOYSA-N 6-phenylhexa-2,4-dienylbenzene Chemical compound C=1C=CC=CC=1CC=CC=CCC1=CC=CC=C1 QLKINISCYVCLTE-UHFFFAOYSA-N 0.000 description 1
- WREVVZMUNPAPOV-UHFFFAOYSA-N 8-aminoquinoline Chemical compound C1=CN=C2C(N)=CC=CC2=C1 WREVVZMUNPAPOV-UHFFFAOYSA-N 0.000 description 1
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 1
- QUSNBJAOOMFDIB-UHFFFAOYSA-N Ethylamine Chemical compound CCN QUSNBJAOOMFDIB-UHFFFAOYSA-N 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 229910000799 K alloy Inorganic materials 0.000 description 1
- YQEZLKZALYSWHR-UHFFFAOYSA-N Ketamine Chemical compound C=1C=CC=C(Cl)C=1C1(NC)CCCCC1=O YQEZLKZALYSWHR-UHFFFAOYSA-N 0.000 description 1
- CHJJGSNFBQVOTG-UHFFFAOYSA-N N-methyl-guanidine Natural products CNC(N)=N CHJJGSNFBQVOTG-UHFFFAOYSA-N 0.000 description 1
- 238000010521 absorption reaction Methods 0.000 description 1
- 230000004913 activation Effects 0.000 description 1
- 238000012644 addition polymerization Methods 0.000 description 1
- 230000002411 adverse Effects 0.000 description 1
- 150000003973 alkyl amines Chemical group 0.000 description 1
- 239000002168 alkylating agent Substances 0.000 description 1
- 229940100198 alkylating agent Drugs 0.000 description 1
- 150000001408 amides Chemical class 0.000 description 1
- MDFFNEOEWAXZRQ-UHFFFAOYSA-N aminyl Chemical compound [NH2] MDFFNEOEWAXZRQ-UHFFFAOYSA-N 0.000 description 1
- 239000003708 ampul Substances 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- 239000012300 argon atmosphere Substances 0.000 description 1
- 150000005840 aryl radicals Chemical group 0.000 description 1
- 239000012298 atmosphere Substances 0.000 description 1
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- IAQRGUVFOMOMEM-UHFFFAOYSA-N butene Natural products CC=CC IAQRGUVFOMOMEM-UHFFFAOYSA-N 0.000 description 1
- 239000006227 byproduct Substances 0.000 description 1
- 238000001354 calcination Methods 0.000 description 1
- 239000002775 capsule Substances 0.000 description 1
- AIXAANGOTKPUOY-UHFFFAOYSA-N carbachol Chemical group [Cl-].C[N+](C)(C)CCOC(N)=O AIXAANGOTKPUOY-UHFFFAOYSA-N 0.000 description 1
- 125000004432 carbon atom Chemical group C* 0.000 description 1
- 235000011089 carbon dioxide Nutrition 0.000 description 1
- 239000000969 carrier Substances 0.000 description 1
- 239000007810 chemical reaction solvent Substances 0.000 description 1
- 239000003426 co-catalyst Substances 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 229940125904 compound 1 Drugs 0.000 description 1
- 229940125782 compound 2 Drugs 0.000 description 1
- 229940126214 compound 3 Drugs 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- 238000002425 crystallisation Methods 0.000 description 1
- 230000008025 crystallization Effects 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 1
- 238000013461 design Methods 0.000 description 1
- PBGGNZZGJIKBMJ-UHFFFAOYSA-N di(propan-2-yl)azanide Chemical compound CC(C)[N-]C(C)C PBGGNZZGJIKBMJ-UHFFFAOYSA-N 0.000 description 1
- SWSQBOPZIKWTGO-UHFFFAOYSA-N dimethylaminoamidine Natural products CN(C)C(N)=N SWSQBOPZIKWTGO-UHFFFAOYSA-N 0.000 description 1
- QKIUAMUSENSFQQ-UHFFFAOYSA-N dimethylazanide Chemical compound C[N-]C QKIUAMUSENSFQQ-UHFFFAOYSA-N 0.000 description 1
- 229920001198 elastomeric copolymer Polymers 0.000 description 1
- 229920013728 elastomeric terpolymer Polymers 0.000 description 1
- 239000003480 eluent Substances 0.000 description 1
- 238000010828 elution Methods 0.000 description 1
- HQQADJVZYDDRJT-UHFFFAOYSA-N ethene;prop-1-ene Chemical group C=C.CC=C HQQADJVZYDDRJT-UHFFFAOYSA-N 0.000 description 1
- 229910052731 fluorine Inorganic materials 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- AHAREKHAZNPPMI-UHFFFAOYSA-N hexa-1,3-diene Chemical class CCC=CC=C AHAREKHAZNPPMI-UHFFFAOYSA-N 0.000 description 1
- 125000004051 hexyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- PFRDRCIPKPEULG-UHFFFAOYSA-N imidazol-2-imine Chemical compound N=C1N=CC=N1 PFRDRCIPKPEULG-UHFFFAOYSA-N 0.000 description 1
- 238000002347 injection Methods 0.000 description 1
- 239000007924 injection Substances 0.000 description 1
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 229960003299 ketamine Drugs 0.000 description 1
- 229920000092 linear low density polyethylene Polymers 0.000 description 1
- 239000004707 linear low-density polyethylene Substances 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 229910001629 magnesium chloride Inorganic materials 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 229910001510 metal chloride Inorganic materials 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- GYNNXHKOJHMOHS-UHFFFAOYSA-N methyl-cycloheptane Natural products CC1CCCCCC1 GYNNXHKOJHMOHS-UHFFFAOYSA-N 0.000 description 1
- JUHDUIDUEUEQND-UHFFFAOYSA-N methylium Chemical compound [CH3+] JUHDUIDUEUEQND-UHFFFAOYSA-N 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 238000000569 multi-angle light scattering Methods 0.000 description 1
- IOSLYUNCRQCACW-UHFFFAOYSA-N n,n-di(propan-2-yl)benzenecarboximidamide Chemical compound CC(C)N(C(C)C)C(=N)C1=CC=CC=C1 IOSLYUNCRQCACW-UHFFFAOYSA-N 0.000 description 1
- 125000001624 naphthyl group Chemical group 0.000 description 1
- CMWTZPSULFXXJA-VIFPVBQESA-N naproxen Chemical group C1=C([C@H](C)C(O)=O)C=CC2=CC(OC)=CC=C21 CMWTZPSULFXXJA-VIFPVBQESA-N 0.000 description 1
- 230000007935 neutral effect Effects 0.000 description 1
- JFNLZVQOOSMTJK-KNVOCYPGSA-N norbornene Chemical compound C1[C@@H]2CC[C@H]1C=C2 JFNLZVQOOSMTJK-KNVOCYPGSA-N 0.000 description 1
- SSDSCDGVMJFTEQ-UHFFFAOYSA-N octadecyl 3-(3,5-ditert-butyl-4-hydroxyphenyl)propanoate Chemical compound CCCCCCCCCCCCCCCCCCOC(=O)CCC1=CC(C(C)(C)C)=C(O)C(C(C)(C)C)=C1 SSDSCDGVMJFTEQ-UHFFFAOYSA-N 0.000 description 1
- NFHFRUOZVGFOOS-UHFFFAOYSA-N palladium;triphenylphosphane Chemical compound [Pd].C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1 NFHFRUOZVGFOOS-UHFFFAOYSA-N 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- 150000002989 phenols Chemical group 0.000 description 1
- 125000004437 phosphorous atom Chemical group 0.000 description 1
- 229910052698 phosphorus Inorganic materials 0.000 description 1
- PMJHHCWVYXUKFD-UHFFFAOYSA-N piperylene Natural products CC=CC=C PMJHHCWVYXUKFD-UHFFFAOYSA-N 0.000 description 1
- 239000002685 polymerization catalyst Substances 0.000 description 1
- BITYAPCSNKJESK-UHFFFAOYSA-N potassiosodium Chemical compound [Na].[K] BITYAPCSNKJESK-UHFFFAOYSA-N 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- IJUJQZNGLZFJGP-UHFFFAOYSA-N pyrrol-2-imine Chemical compound N=C1C=CC=N1 IJUJQZNGLZFJGP-UHFFFAOYSA-N 0.000 description 1
- SUBYKQKSRBJWLB-UHFFFAOYSA-N quinolin-8-ylphosphane Chemical compound C1=CN=C2C(P)=CC=CC2=C1 SUBYKQKSRBJWLB-UHFFFAOYSA-N 0.000 description 1
- MHTSJSRDFXZFHQ-UHFFFAOYSA-N quinoline-8-thiol Chemical compound C1=CN=C2C(S)=CC=CC2=C1 MHTSJSRDFXZFHQ-UHFFFAOYSA-N 0.000 description 1
- 239000000376 reactant Substances 0.000 description 1
- 230000002000 scavenging effect Effects 0.000 description 1
- 125000005372 silanol group Chemical group 0.000 description 1
- OLRJXMHANKMLTD-UHFFFAOYSA-N silyl Chemical compound [SiH3] OLRJXMHANKMLTD-UHFFFAOYSA-N 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 230000003595 spectral effect Effects 0.000 description 1
- 238000001228 spectrum Methods 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 238000000859 sublimation Methods 0.000 description 1
- 230000008022 sublimation Effects 0.000 description 1
- 239000000126 substance Substances 0.000 description 1
- 239000000725 suspension Substances 0.000 description 1
- 238000001308 synthesis method Methods 0.000 description 1
- 238000003786 synthesis reaction Methods 0.000 description 1
- 239000000454 talc Substances 0.000 description 1
- 229910052623 talc Inorganic materials 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 238000010998 test method Methods 0.000 description 1
- 238000012360 testing method Methods 0.000 description 1
- 150000003608 titanium Chemical class 0.000 description 1
- 229910052723 transition metal Inorganic materials 0.000 description 1
- 150000003623 transition metal compounds Chemical class 0.000 description 1
- 150000003624 transition metals Chemical class 0.000 description 1
- VOITXYVAKOUIBA-UHFFFAOYSA-N triethylaluminium Chemical compound CC[Al](CC)CC VOITXYVAKOUIBA-UHFFFAOYSA-N 0.000 description 1
- 125000002023 trifluoromethyl group Chemical group FC(F)(F)* 0.000 description 1
- MCULRUJILOGHCJ-UHFFFAOYSA-N triisobutylaluminium Chemical compound CC(C)C[Al](CC(C)C)CC(C)C MCULRUJILOGHCJ-UHFFFAOYSA-N 0.000 description 1
- KTDRTOYQXRJJTE-FIFLTTCUSA-N trimethyl-[(1e,3e)-4-trimethylsilylbuta-1,3-dienyl]silane Chemical compound C[Si](C)(C)\C=C\C=C\[Si](C)(C)C KTDRTOYQXRJJTE-FIFLTTCUSA-N 0.000 description 1
- LFXVBWRMVZPLFK-UHFFFAOYSA-N trioctylalumane Chemical compound CCCCCCCC[Al](CCCCCCCC)CCCCCCCC LFXVBWRMVZPLFK-UHFFFAOYSA-N 0.000 description 1
- OBAJXDYVZBHCGT-UHFFFAOYSA-N tris(pentafluorophenyl)borane Chemical compound FC1=C(F)C(F)=C(F)C(F)=C1B(C=1C(=C(F)C(F)=C(F)C=1F)F)C1=C(F)C(F)=C(F)C(F)=C1F OBAJXDYVZBHCGT-UHFFFAOYSA-N 0.000 description 1
- 125000002221 trityl group Chemical group [H]C1=C([H])C([H])=C([H])C([H])=C1C([*])(C1=C(C(=C(C(=C1[H])[H])[H])[H])[H])C1=C([H])C([H])=C([H])C([H])=C1[H] 0.000 description 1
- 229920001862 ultra low molecular weight polyethylene Polymers 0.000 description 1
- 229920001866 very low density polyethylene Polymers 0.000 description 1
- 238000000196 viscometry Methods 0.000 description 1
- 238000002424 x-ray crystallography Methods 0.000 description 1
- 239000004711 α-olefin Substances 0.000 description 1

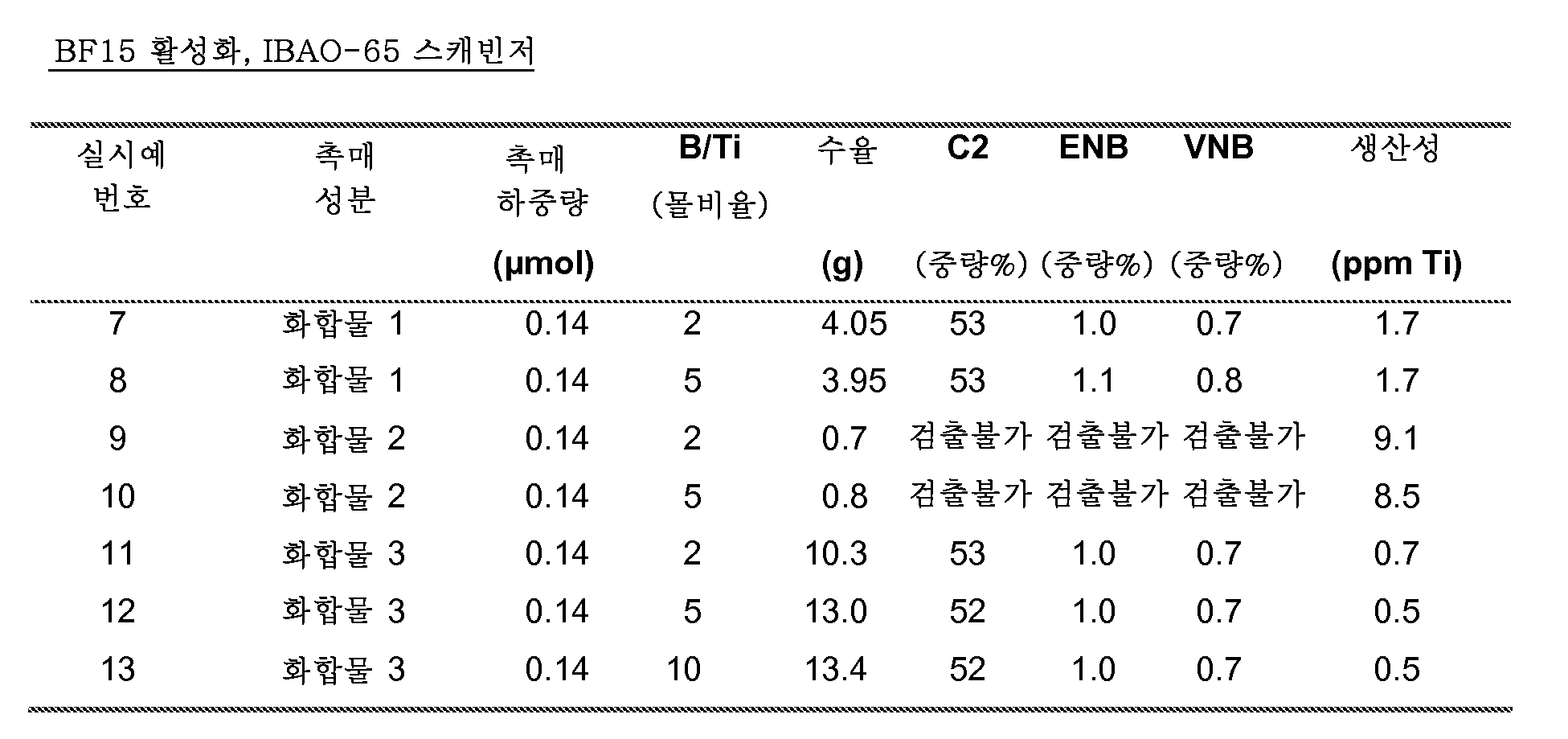

Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/72—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from metals not provided for in group C08F4/44
- C08F4/74—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from metals not provided for in group C08F4/44 selected from refractory metals
- C08F4/76—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from metals not provided for in group C08F4/44 selected from refractory metals selected from titanium, zirconium, hafnium, vanadium, niobium or tantalum
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F210/00—Copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
- C08F210/16—Copolymers of ethene with alpha-alkenes, e.g. EP rubbers
- C08F210/18—Copolymers of ethene with alpha-alkenes, e.g. EP rubbers with non-conjugated dienes, e.g. EPT rubbers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
- C08F4/6592—Component covered by group C08F4/64 containing a transition metal-carbon bond containing at least one cyclopentadienyl ring, condensed or not, e.g. an indenyl or a fluorenyl ring
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F2410/00—Features related to the catalyst preparation, the catalyst use or to the deactivation of the catalyst
- C08F2410/01—Additive used together with the catalyst, excluding compounds containing Al or B
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F2420/00—Metallocene catalysts
- C08F2420/04—Cp or analog not bridged to a non-Cp X ancillary anionic donor
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
- C08F4/65908—Component covered by group C08F4/64 containing a transition metal-carbon bond in combination with an ionising compound other than alumoxane, e.g. (C6F5)4B-X+
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
- C08F4/65912—Component covered by group C08F4/64 containing a transition metal-carbon bond in combination with an organoaluminium compound
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10S526/00—Synthetic resins or natural rubbers -- part of the class 520 series
- Y10S526/943—Polymerization with metallocene catalysts
Landscapes
- Chemical & Material Sciences (AREA)
- Polymers & Plastics (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Organic Chemistry (AREA)
- Materials Engineering (AREA)
- Engineering & Computer Science (AREA)
- Crystallography & Structural Chemistry (AREA)
- Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
- Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
- Catalysts (AREA)
Abstract
본 발명은 화학식 CyLMD의 금속 착물, 및 활성화 조촉매를 포함하는 올레핀 중합용 촉매 시스템에 관한 것이며, 상기 화학식에서, M은 티타늄이고, Cy는 시클로펜타디에닐형 리간드이며, D는 디엔이고, L은 하기 화학식 1의 아미디네이트 함유 리간드이고,

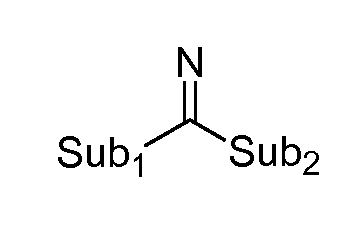

<화학식 1>
여기서, 상기 아미디네이트 함유 리간드는 이민 질소 원자를 통해서 티타늄에 공유 결합되고, Sub1은 14족 원자를 포함하는 치환기이고, 이 원자를 통해서 Sub1이 이민 탄소 원자에 결합되고, Sub2는 질소 원자를 포함하는 치환기이고, 이 질소 원자를 통해서 Sub2가 이민 탄소 원자에 결합되고, Cy는 일치환 또는 다치환된 시클로펜타디에닐형 리간드이며, 여기서 Cy의 하나 이상의 치환기는 하나 이상의 할로겐, 아미도, 포스피도, 알콕시 또는 아릴옥시 잔기에 의해 임의로 치환된 할로겐, 히드로카르빌, 실릴 및 게르밀 잔기로 이루어진 군으로부터 선택된다. 또한, 본 발명은 1종 이상의 지방족 또는 방향족 올레핀을 본 발명의 촉매 시스템과 접촉시키는, 1종 이상의 지방족 또는 방향족 히드로카르빌 C2 -20 올레핀을 포함하는 중합체의 제조 방법에 관한 것이다.
<화학식 1>
여기서, 상기 아미디네이트 함유 리간드는 이민 질소 원자를 통해서 티타늄에 공유 결합되고, Sub1은 14족 원자를 포함하는 치환기이고, 이 원자를 통해서 Sub1이 이민 탄소 원자에 결합되고, Sub2는 질소 원자를 포함하는 치환기이고, 이 질소 원자를 통해서 Sub2가 이민 탄소 원자에 결합되고, Cy는 일치환 또는 다치환된 시클로펜타디에닐형 리간드이며, 여기서 Cy의 하나 이상의 치환기는 하나 이상의 할로겐, 아미도, 포스피도, 알콕시 또는 아릴옥시 잔기에 의해 임의로 치환된 할로겐, 히드로카르빌, 실릴 및 게르밀 잔기로 이루어진 군으로부터 선택된다. 또한, 본 발명은 1종 이상의 지방족 또는 방향족 올레핀을 본 발명의 촉매 시스템과 접촉시키는, 1종 이상의 지방족 또는 방향족 히드로카르빌 C2 -20 올레핀을 포함하는 중합체의 제조 방법에 관한 것이다.
Description
본 발명은 화학식 CyLMD의 금속 착물 및 활성화 조촉매를 포함하는 올레핀 중합용 신규 촉매 시스템에 관한 것이며, 상기 식에서, M은 티타늄이고, Cy는 시클로펜타디에닐형 리간드이며, L은 이민 리간드이고, D는 디엔이다.
또한, 본 발명은 1종 이상의 지방족 또는 방향족 히드로카르빌 C2-20 올레핀을 포함하는 중합체의 제조 방법에 관한 것이다.
이와 같은 금속 착물 및 방법이 US 6,528,671 B1을 통해 알려져 있다. 상기 특허는 부가 중합 촉매로서 적합한 전이 금속 화합물 및 4족 금속의 유기금속 착물(포스핀이미드 리간드를 함유하는 유기금속 착물)인 촉매를 포함하는 방법에 관한 것이다.
US 6,528,671 B1에 개시된 방법의 단점은 포스핀이미드 리간드를 함유하는 유기금속 착물의 비교적 낮은 활성이다.
본 발명의 목적은 올레핀 중합용 고활성 촉매 시스템을 제공하는 이민형 리간드를 포함하는 새로운 부류의 촉매 시스템을 제공하는 것이다.
상기 목적은 화학식 CyLMD의 금속 착물을 포함하는 촉매 시스템에 의해 달성되며, 상기 식에서, L은 하기 화학식 1의 아미디네이트 함유 리간드이고:
<화학식 1>
여기서, 상기 아미디네이트 함유 리간드는 이민 질소 원자를 통해서 티타늄에 공유 결합되고, Sub1은 14족 원자를 포함하는 치환기이고, 이 원자를 통해서 Sub1이 이민 탄소 원자에 결합되고, Sub2는 질소 원자를 포함하는 치환기이고, 이 질소 원자를 통해서 Sub2가 이민 탄소 원자에 결합되고,
Cy는 일치환 또는 다치환된 시클로펜타디에닐형 리간드이며, 여기서 Cy의 하나 이상의 치환기는 하나 이상의 할로겐, 아미도, 포스피도, 알콕시 또는 아릴옥시 잔기에 의해 임의로 치환된 할로겐, 히드로카르빌, 실릴 및 게르밀 잔기로 이루어진 군으로부터 선택된다.
놀랍게도, 본 발명에 의한 촉매 시스템에 의하면, 올레핀 중합용 고활성 촉매 시스템이 얻어진다. 본 발명에 의한 촉매 시스템의 다른 장점은 활성화 조촉매와 조합시 그것의 즉각적인 촉매 활성이다.
본 발명은 화학식 CyLMD의 금속 착물 및 활성화 조촉매를 포함하는 올레핀 중합용 촉매 시스템에 관한 것이며, 상기 식에서, M은 티타늄이고, Cy는 시클로펜타디에닐형 리간드이며, D는 디엔이고, L은 하기 화학식 1의 아미디네이트 함유 리간드이고:
<화학식 1>
여기서, 상기 아미디네이트 함유 리간드는 이민 질소 원자를 통해서 티타늄에 공유 결합되고, Sub1은 14족 원자를 포함하는 치환기이고, 이 원자를 통해서 Sub1이 이민 탄소 원자에 결합되고, Sub2는 질소 원자를 포함하는 치환기이고, 이 질소 원자를 통해서 Sub2가 이민 탄소 원자에 결합되고,
Cy는 일치환 또는 다치환된 시클로펜타디에닐형 리간드이고, 여기서 Cy의 하나 이상의 치환기는 하나 이상의 할로겐, 아미도, 포스피도, 알콕시 또는 아릴옥시 잔기에 의해 임의로 치환된 할로겐, 히드로카르빌, 실릴 및 게르밀 잔기로 이루어진 군으로부터 선택된다.
본 명세서에서, 치환된 시클로펜타디에닐형 리간드는 넓은 의미에서 그것의 통상적인 의미, 즉, π형 결합을 통해서 금속에 결합된 5원 탄소 고리를 갖는 치환된 리간드를 의미한다. 따라서, 시클로펜타디에닐형이라는 용어는 시클로펜타디에닐, 인데닐 및 플루오레닐을 포함한다. 일치환 또는 다치환된이란 용어는 시클로펜타디에닐 구조의 하나 이상의 방향족 수소 원자가 하나 이상의 다른 잔기에 의해 치환되어 있다는 사실을 언급한 것이다. 치환기의 수는 시클로펜타디에닐 리간드의 경우 1 내지 5개이고, 인데닐 리간드의 경우 1 내지 7개이며, 플루오레닐 리간드의 경우 1 내지 9개이다. 시클로펜타디에닐 리간드에 대한 치환기의 예의 목록은 C1-10 히드로카르빌 라디칼(이 히드로카르빌 치환기는 비치환되거나 추가로 치환됨), 할로겐 원자, C1-8 알콕시 라디칼, C6-10 아릴 또는 아릴옥시 라디칼; 비치환되거나 2개 이하의 C1-8 알킬 라디칼에 의해 치환된 아미도 라디칼, 비치환되거나 2개 이하의 C1-8 알킬 라디칼에 의해 치환된 포스피도 라디칼, 화학식 -Si-(R6)3의 실릴 라디칼(여기서 각각의 R6은 수소, C1-8 알킬 또는 알콕시 라디칼, C6-10 아릴 또는 아릴옥시 라디칼로 이루어진 군으로부터 선택됨) 및 화학식 -Ge-(R7)3의 게르마닐 라디칼(여기서 각각의 R7은 수소, C1-8 알킬 또는 알콕시 라디칼, C6-10 아릴 또는 아릴옥시 라디칼로 이루어진 군으로부터 선택됨)로 이루어진 군을 포함한다.
이와 같은 본 발명에 의한 시클로펜타디에닐형 리간드는 방향족 π-전자를 통해서 티타늄 원자에 연결된 일음이온성 리간드 시스템이다. 일부의 경우에는, 이러한 일음이온성 시클로펜타디에닐 배위결합을 η5-결합으로 설명한다.
바람직한 실시양태에서, 시클로펜타디에닐 리간드는 메틸기에 의해 5치환되며, 그 결과 Cy는 1,2,3,4,5-펜타메틸시클로펜타디에닐, 즉, C5Me5 (통상 Cp*로 언급함)이다.
이민 리간드의 특징은 이중 결합된 질소 원자를 함유하는 기로서 정의된다. 이민 리간드의 예로서는 케티민, 구아니딘, 포스핀이민, 이미노이미다졸리딘, (헤테로)아릴옥시이민, 피롤이민, 인돌이민, 이미다졸이민 또는 (헤테로)아릴옥시드, (치환된)피리딘-2-일-메톡시, (치환된) 퀴놀린-2-일-메톡시, 8-히드록시퀴놀린, 8-아미노퀴놀린, 8-포스피노퀴놀린, 8-티오퀴놀린, 8-히드록시퀴날딘, 8-아미노퀴날딘, 8-포스피노퀴날딘, 8-티오퀴날딘 및 7-아자인돌 또는 인다졸 등을 들 수 있으나 이들에 제한되는 것은 아니다. 이민 리간드의 다른 예로는, 화학식 1로 표시되는 아미딘 리간드(여기서, Sub1은 14족 원자를 포함하고 이 원자를 통해서 Sub1이 이민 탄소 원자에 결합되며, Sub2는 질소 원자를 포함하고 이 질소 원자를 통해서 Sub2가 이민 탄소 원자에 결합됨)가 있다.
본 발명의 바람직한 실시양태는 아미디네이트 함유 리간드 L을 함유하고, 여기서 이민 탄소 원자에 대한 Sub1의 결합의 매개체가 되는 14족 원자가 방향족 탄소 원자인 촉매 시스템에 관한 것이다. 다시 말해서, Sub1은 아릴 잔기이다. 이와 같은 바람직한 아미디네이트 함유 리간드에 대한 대표적인 예들은 Sub1이 페닐 또는 치환된 페닐 잔기, 예컨대 나프틸, 2,6-디메틸페닐, 2,6-디클로로페닐 및 2,6-디플루오로페닐인 화학식 1로 표시된다.
본 발명의 다른 실시양태는 아미디네이트 함유 리간드 L을 함유하고, 여기서 이민 탄소 원자에 대한 Sub1의 결합의 매개체가 되는 14족 원자가 지방족 탄소 원자인 촉매 시스템에 관한 것이다. 다시 말해서, Sub1은 알킬 잔기이다. 이와 같은 바람직한 아미디네이트 함유 리간드에 대한 대표적인 예들은 Sub1이 탄소 원자 수가 1 내지 20개이고, 할로겐, 아미도, 실릴 또는 아릴 라디칼에 의해 임의로 치환되는 선형, 분지형 또는 시클릭 알킬 잔기인 화학식 1로 표시된다. Sub1에 대한 예로서는 메틸, 헥실, 시클로헥실, 이소프로필, tert-부틸, 벤질, 트리플루오로메틸, 2,6-디메틸벤질, 2,6-디플루오로벤질 및 2,6-디플루오로페닐을 들 수 있다.
본 발명의 또 다른 바람직한 실시양태는 Sub2가 화학식 -NR4R5이고, 여기서 R4 및 R5는 각각 지방족 히드로카르빌, 할로겐화된 지방족 히드로카르빌, 방향족 히드로카르빌, 할로겐화된 방향족 히드로카르보닐 잔기의 군으로부터 선택되고, R4는 임의로 R5 또는 Sub1과 함께 헤테로시클릭 구조를 형성하는 것인 화학식 1의 아미디네이트 함유 리간드를 함유하는 촉매 시스템에 관한 것이다. Sub2에 대한 예로서는 디메틸아미드, 디이소프로필아미드, 비스시클로헥실 아미드 및 N-디메틸페닐 N-에틸 아미드를 들 수 있다.
화학식 1로 표시되는 아미디네이트 함유 리간드의 가장 바람직한 예들은 EP 1730205에 개시된 바와 같은 합성법에 의해 편리하게 제조될 수 있는 아미딘계 리간드이다. 여기에 개시된 메틸마그네슘 브로마이드 (MeMgBr)과 방향족 니트릴 (Ar-CN)을 2급 알킬 아민 (R2NH)에 후속적으로 첨가하는 반응은 상업적으로 입수가능한 성분들을 기준으로 하여 높은 수율의 아미딘 리간드를 제공한다. 이와 같은 아미딘은 Sub1이 아릴 잔기이고 Sub2가 화학식 -NR2 (각각의 R은 서로 또는 Sub1과 함께 헤테로시클릭 구조를 임의로 형성하는 히드로카르빌 잔기의 군으로부터 선택됨)인 화학식 1로 표시된다.
공액 디엔 리간드 D는 s-트랜스 배위 (π-결합됨)로 또는 s-시스 배위 (π-결합 또는 σ-결합됨)로 금속과 결합될 수 있다. 본 발명에 사용된 금속 착물에서, 디엔 리간드 기, D는 π-결합되는 것이 바람직하다. 이러한 결합의 형태는 [Yasuda, et al., Organometallics, 1, 338 (1982)], [Yasuda, et al., Acc. Chem. Res., 18, 120 (1985)] 및 [Erker, et al., Adv. Organomet. Chem., 24, 1 (9185)] 및 여기에 인용된 참고문헌들에 따라서 X선 결정분석 또는 NMR 스펙트럼 특성분석에 의해 쉽게 확인된다. "π-착물"이란 용어는 리간드 π-궤도를 사용하여 이루어지는 리간드에 의한 전자 밀도의 공여 및 재수여를 의미한다.
디엔 함유 금속 착물에서 π-착물의 존재를 결정하는 적당한 방법은 통상의 X선 결정 분석 기법을 사용한 디엔의 탄소에 대한 금속-탄소 원자 간격의 측정이다. 금속 M과 C1, C2, C3, C4 사이의 원자 간격 (각각 M-C1, M-C2, M-C3, M-C4) (여기서 C1 및 C4는 4탄소 공액 디엔기의 말단 탄소이고, C2 및 C3은 4탄소 공액 디엔기의 내부 탄소임)을 측정할 수 있다. 이러한 결합 간격들 사이의 차이 Δd(하기 식을 사용해서 나타냄)가 -0.15Å보다 크거나 같을 경우, 당해 디엔은 M과 π-착물을 형성하는 것으로 간주된다:
Δd= [(M-C1 + M-C4) - (M-C2 + M-C3)]/2
이와 같은 π-결합된 디엔은 전자적으로 중성인 리간드로 간주되며 당해 티타늄 원자는 +2의 형식적 산화 상태로 존재한다.
Δd가 -0.15Å보다 작을 경우, 당해 디엔은 M과 σ-착물을 형성하는 것으로 간주되며 형식상 메탈로시클로펜텐 구조로 나타낼 수 있으며, 이때 티타늄 원자는 +4의 형식적 산화 상태로 존재한다.
본 발명에 의한 착물은 π-결합된 디엔 착물과 σ-결합된 디엔 착물의 혼합물로서 형성되고 이용될 수 있다.
상기 착물이 최대 1개의 시클로펜타디에닐형 리간드 (Cy)를 함유할 수 있음을 고려하면, 디엔 리간드 D는 시클로펜타디에닐기 또는 다른 음이온성 방향족 π-결합된 기를 포함할 수 없다는 결과가 뒤따른다.
본 발명의 바람직한 실시양태는 상기 공액 디엔이 히드로카르빌, 실릴 및 할로겐화된 카르빌로 이루어진 군으로부터 독립적으로 선택된 하나 이상의 기에 의해 임의로 치환된 C4-40 디엔인 촉매 시스템으로 이루어진다. 적당한 D 모이어티의 예로서는 다음을 들 수 있다: 부타디엔, 이소프렌, 1,3-펜타디엔, 1,4-디페닐-1,3-부타디엔; 2,3-디페닐-1,3-부타디엔; 3-메틸-1,3-펜타디엔; 1,4-디벤질-1,3-부타디엔; 2,4-헥사디엔; 2,4,5,7-테트라메틸-3,5-옥타디엔; 2,2,7,7-테트라메틸-3,5-옥타디엔; 1,4-디톨릴-1,3-부타디엔; 1,4-비스(트리메틸실릴)-1,3-부타디엔; 2,3-디메틸부타디엔.
배위결합 디엔의 바람직한 π-결합의 결과는, 리간드 Cy와 L이 둘다 일음이온성 리간드이기 때문에 화학식 CyLMD로 표시되는 본 발명의 착물의 티타늄 원자가 2+의 형식적 원자가를 갖는다는 것이다.
본 발명에 의한 바람직한 촉매 시스템은 보레이트, 보란 또는 알킬알루미녹산으로 이루어진 군으로부터 선택된 활성화 조촉매를 포함한다.
알루미녹산은 활성화제로서 및/또는 촉매독 스캐빈저로서 및/또는 알킬화제로서 사용될 수 있다. 가장 흔한 경우에, 알루미녹산은 상이한 유기알루미늄 화합물들의 혼합물이다.
상기 알루미녹산은 전체적으로 화학식 (R8)2AlO(R8AlO)mAl(R8)2의 화합물일 수 있으며, 여기서 각각의 R8은 독립적으로 C1 -20 히드로카르빌 라디칼들로 이루어진 군으로부터 선택되고, m은 0 내지 50이며, 바람직하게는 R8은 C1 -4 라디칼이고 m은 5 내지 30이다. 혼합물의 화합물내의 R8 기들의 대부분이 메틸인 메틸알루미녹산 (MAO)이 바람직한 알루미녹산이다.
알루미녹산은 일반적으로 탄화수소 용매 중의 용액으로서 시판 제품으로 용이하게 입수할 수 있다.
알루미녹산을 사용할 경우, 알루미녹산은 10:1 내지 5000:1의 알루미늄 대 전이 금속 (촉매내) 몰비율로 첨가되는 것이 바람직하다. 바람직한 비율은 20:1 내지 1000:1이다. 가장 바람직한 비율은 50:1 내지 250:1이다.
보레이트 활성화 조촉매는 화학식 [R9]+[B(R10)4]-의 붕소 함유 화합물로 설명될 수 있으며, 여기서 B는 붕소 원자이고, R9는 시클릭 C5 -7 방향족 양이온 또는 트리페닐 메틸 양이온이며, 각각의 R10은 독립적으로 플루오린 원자, C1 -4 알킬 또는 알콕시 라디칼(플루오린 원자에 의해 치환되거나 비치환됨), 및 화학식 -Si-(R12)3의 실릴 라디칼(각각의 R12는 독립적으로 수소 원자 및 C1 -4 알킬 라디칼로 이루어진 군으로부터 선택됨)로 이루어진 군으로부터 선택된 1 내지 5개의 치환기에 의해 치환되거나 비치환된 페닐 라디칼로 이루어진 군으로부터 선택된다.
다른 보레이트 활성화 조촉매는 화학식 [(R11)tAH]+[B(R10)4]-의 붕소 함유 화합물로 설명될 수 있으며, 여기서 B는 붕소 원자이고, H는 수소 원자이며, A는 질소 원자 또는 인 원자이고, t는 2 또는 3이며, R11은 C1 -8 알킬 라디칼, 비치환되거나 3개 이하의 C1 -4 알킬 라디칼에 의해 치환된 페닐 라디칼이거나, 또는 하나의 R11은 질소 원자와 함께 아닐리늄 라디칼을 형성할 수 있고 R10은 앞에서 정의한 바와 같다.
보란 활성화 조촉매는 화학식 B(R10)3의 화합물이며, 여기서 R10은 앞에서 정의한 바와 같다.
본 발명의 바람직한 실시양태는 상기 활성화 조촉매가 화학식 BR1R2R3 (식중 B는 3가의 원자가 상태로 존재하는 붕소 원자이고, R1, R2 및 R3은 각각 할로겐 원자, 히드로카르빌, 할로겐화된 히드로카르빌, 치환된 실릴, 알콕시 또는 이치환된 아미노 잔기로 이루어진 군으로부터 선택됨)로 표시되는 보란인 촉매 시스템이다. 가장 바람직한 활성화 조촉매는 트리스 펜타플루오로페닐 보란이다.
상기 티타늄 착물을 활성화할 수 있는 용이하게 상업적으로 입수가능한 보레이트 및 보란 화합물로서는 다음을 들 수 있다: N,N-디메틸아닐륨 테트라키스펜타플루오로페닐 보레이트, 트리페닐메틸륨 테트라키스펜타플루오로페닐 보레이트, 및 트리스펜타플루오로페닐 보론.
상기 티타늄 금속 착물 및 활성화 조촉매는 본 발명에 의해 설명되는 고활성 중합 반응에 필요한 필수적인 화합물을 대표한다. 당업자라면 추가의 첨가제들이 중합 공정으로부터 배제되지 않음을 잘 알 것이다. 이와 같은 첨가제의 예로서는 스캐빈저, 안정화제 및 담체 물질을 들 수 있으나, 이들에 제한되는 것은 아니다.
본 명세서에 사용된 스캐빈저라는 용어는 반응 용매로부터 극성 불순물을 제거하는데 유효한 화합물을 포함하는 의미를 갖는다. 이와 같은 불순물은 임의의 중합 반응 성분들과 함께, 특히 용매, 단량체 및 촉매 공급원료와 함께 의도치 않게 도입될 수 있으며, 촉매 활성과 안정성에 나쁜 영향을 미칠 수 있다. 이로 말미암아 특히 티타늄 금속 착물을 이온화할 수 있는 활성화제도 존재할 때는 촉매 활성을 감소시키거나 심지어 제거할 수도 있다. 알루미늄 알킬 및 알루미녹산이 적당한 스캐빈저이다. 대표적인 예로서는, 트리에틸알루미늄 (Et3Al), 트리옥틸알루미늄 (Oct3Al), 트리이소부틸알루미늄 (i-Bu3Al), (Et2Al)2O, (Oct2Al)2O, (i-Bu2Al)2O 및 그들의 올리고머, 예컨대 [(Et2Al)2O]n, [(Oct2Al)2O]n 및 [(i-Bu2Al)2O]n (여기서, n > 1)을 들 수 있다. 임의로, 트리알킬 알루미늄 스캐빈저를 페놀 화합물 또는 다른 양성자성 헤테로원자 함유 화합물로 변형시킬 수도 있다.
담체 (담체 물질 또는 지지체 물질로도 명명함)의 예로서는 금속 산화물(실리카, 알루미나, 실리카-알루미나, 티타니아 및 지르코니아); 금속 염화물(예: 염화마그네슘); 점토, 중합체 또는 활석을 들 수 있다.
바람직한 지지체 물질은 실리카이다. 특히 바람직한 실시양태에서, 실리카는 티타늄 금속 착물의 부착에 앞서 알루미녹산 (특히 메틸알루미녹산 또는 MAO)으로 처리된 것이다. 당업자라면 실리카가 입자 크기, 공극 부피 및 잔류 실란올 농도와 같은 파라미터를 특징으로 할 수 있음을 잘 알 것이다. 공극 크기 및 실란올 농도는 열처리 또는 하소에 의해서 변화시킬 수 있다. 잔류 실란올 기는 알루미녹산과 실리카 사이의 잠재적인 반응 부위를 제공한다. 이 반응은 알루미녹산을 실리카에 "고정"시키는데 도움을 줄 수 있다.
일반적인 지침으로서, 상업적으로 입수가능한 실리카, 예를 들면 W.R. 그레이스(Grace)에서 등록상표 데이비슨(Davidson) 948 또는 데이비슨 955로 상업적으로 입수가능한 것들을 사용하는 것이 적당하다.
또한, 본 발명은 1종 이상의 지방족 또는 방향족 히드로카르빌 C2-20 올레핀을 포함하는 중합체의 제조 방법에 관한 것이며, 본 발명의 방법에서는 상기 1종 이상의 지방족 또는 방향족 올레핀을 본 발명의 촉매 시스템과 접촉시킨다.
본 발명에 의한 중합 방법은 "기체상", "슬러리", "고압" 및 "용액"으로서 알려진 것들을 비롯한 주지의 올레핀 중합 방법으로 수행할 수 있다.
기체상 및 슬러리 방법의 경우 지지된 촉매를 사용하는 것이 바람직한 반면에, 용액 방법의 경우에는 지지되지 않은 촉매가 바람직하다.
본 발명에 의한 중합 방법은 올레핀, 예컨대 에틸렌 또는 프로필렌을 사용하며 이것과 공중합 가능한 다른 단량체 (예: 기타 올레핀, 바람직하게는 프로필렌, 부텐, 헥센 또는 옥텐, 및 임의로 디엔, 예컨대 헥사디엔 이성질체, 비닐 방향족 단량체, 예컨대 스티렌 또는 시클릭 올레핀 단량체, 예컨대 노르보르넨)을 포함할 수 있다.
본 발명에 의해 제조될 수 있는 폴리에틸렌 중합체는 일반적으로 60 중량% 이상, 바람직하게는 70 중량% 이상의 에틸렌 및 잔여량의, 바람직하게는 1-부텐, 1-헥센 및 1-옥텐으로 이루어진 군으로부터 선택된 1종 이상의 C4-10 알파 올레핀을 포함한다. 본 발명에 의해 제조되는 폴리에틸렌은 밀도가 약 0.910 내지 0.935 g/mL인 선형 저밀도 폴리에틸렌일 수 있다. 본 발명의 방법은 0.910 g/mL 미만의 밀도를 갖는 폴리에틸렌, 소위 극저밀도 및 초저밀도 폴리에틸렌을 제조하는데 바람직하게 사용된다.
본 발명의 바람직한 실시양태는, 제조되는 중합체가 EPDM인 방법이다. EPDM은 에틸렌, 프로필렌 및 임의로 1종 이상의 디올레핀 단량체 (디엔)의 엘라스토머 공중합체 및 삼원공중합체를 설명하는 공통 용어이다. 일반적으로, 이와 같은 엘라스토머 중합체는 에틸렌 약 40 내지 약 80 중량%, 바람직하게는 에틸렌 약 50 내지 75 중량%, 및 이에 대응하여 각각 프로필렌 60 내지 20 중량%, 바람직하게는 50 내지 25 중량%를 함유할 것이다. 단량체, 일반적으로 프로필렌 단량체의 일부분은 비공액 디올레핀으로 치환될 수 있다. 상기 디올레핀은 일반적으로 약 3 내지 5 중량%의 양으로 존재하지만, 중합체의 10 중량%에 이르는 양으로 존재할 수도 있다. 형성되는 중합체는 에틸렌 40 내지 80 중량%, 프로필렌 60 내지 20 중량% 및 하나 이상의 디엔 단량체 10 중량% 이하를 포함하여 중합체 100 중량%를 제공하는 조성을 가질 수 있다. 디엔의 바람직한 예로서는, 디시클로펜타디엔 (DCPD), 1,4-헥사디엔 (HD), 5-메틸렌-2-노르보르넨, 5-에틸리덴-2-노르보르넨 (ENB) 및 5-비닐-2-노르보르넨 (VNB)을 들 수 있으나, 이들에 제한되는 것은 아니다. ENB 와 VNB가 특히 바람직하다.
본 발명의 방법에 의해 제조된 중합체의 중량 평균 분자량은 10,000 내지 5,000,000 g/몰일 수 있다. 중합체의 중량 평균 분자량이 20,000 내지 1,000,000 g/몰인 것이 바람직하고, 50,000 내지 300,000 g/몰인 것이 더욱 바람직하다.
본 발명의 바람직한 중합 방법은 중간 압력 용액 방법에서 신규 촉매 시스템을 사용하는 것을 포함한다. 본 명세서에서 사용한 "중간 압력 용액 방법"이라는 용어는 20 내지 150℃ (특히 40 내지 120℃)의 작업 온도 및 3 내지 35 bar의 총 압력하에 중합체용 용매 중에서 수행되는 중합 방법을 일컫는다. 이 방법에 수소를 사용해서 분자량을 조절할 수 있다. 최적의 촉매 성분 농도는 온도 및 단량체 농도와 같은 변수에 의해 영향을 받지만, 본 발명의 범위가 아닌 시험에 의해 신속하게 최적화될 수 있다.
본 발명의 가장 바람직한 방법은 에틸렌 프로필렌 디엔 엘라스토머 (EPDM)의 중합을 위한 용액 방법이다. 이 방법은 C1-4 알킬기에 의해 치환 또는 비치환될 수 있는 C5-12 탄화수소, 예를 들면 펜탄, 메틸펜탄, 헥산, 헵탄, 옥탄, 시클로헥산, 메틸시클로헥산 및 수소첨가된 나프타와 같은 비활성 탄화수소 용매의 존재하에 수행한다.
본 발명에 의한 방법에서 중합체를 제조하기 위해 사용되는 단량체는 반응기에 공급하기 전에 용매에 용해/분산시킬 수 있다. 기체상 단량체의 경우에, 단량체가 반응 혼합물에 용해되도록 반응기에 공급할 수 있다. 혼합하기에 앞서, 용매와 단량체를 정제해서 물 또는 산소와 같은 잠재적인 촉매독을 제거하는 것이 바람직하다. 공급원료 정제는 당분야의 표준 시행법, 예컨대 분자체를 사용하는 방법을 따르며, 알루미나층 및 산소 제거 촉매를 단량체의 정제에 사용한다. 용매 자체 (예: 메틸펜탄, 시클로헥산, 헥산 또는 톨루엔)를 유사한 방식으로 처리하는 것이 바람직하다.
공급원료는 중합 반응기에 공급하기 전에 가열 또는 냉각시킬 수 있다. 추가의 단량체 및 용매를 제2의 반응기에 첨가하고 반응기(들)을 가열 또는 냉각시킬 수 있다.
일반적으로, 촉매 성분 및 스캐빈저 및 활성화제와 같은 구성성분들을 별도의 용액으로서 반응기에 첨가하거나 반응기에 첨가하기에 앞서 사전 혼합할 수 있다.
중합 반응기내의 체류 시간은 반응기의 설계 및 용량에 좌우될 것이다. 일반적으로, 반응기는 반응물들을 잘 혼합하는 조건하에 작동시켜야 한다. 직렬로 된 두 반응기를 사용할 경우에는, 최종 중합체의 50 내지 95 중량%가 제1 반응기에서 중합되는 한편 나머지가 제2 반응기에서 중합되는 것이 바람직하다. 이중 병렬 반응기 설비를 사용할 수도 있다. 반응기로부터 배출될 때 용매를 제거하고 형성된 중합체를 통상의 방식으로 마무리처리한다.
2개 초과의 반응기를 사용하는 것도 본 발명의 범위내에 있다.
또한, 본 발명은 본 발명에 의한 방법에 의해 얻을 수 있는 중합체에 관한 것이다.
본 발명에 의한 중합 시스템의 다른 장점은 활성화 조촉매의 첨가시 티타늄 디엔 착물의 활성화 속도이다. 종래 기술에 의한 대부분의 촉매 시스템이 촉매-조촉매 시스템의 사전 혼합을 필요로 하는 반면에, 본 발명의 촉매 시스템은 티타늄 착물 및 조촉매를 촉매 시스템의 활성의 실질적인 손실없이 반응기에 즉각적으로 공급할 수 있도록 한다.
도 1은 Cp*Ti{NC(Ph)NiPr2}(η-1,4-C4H4Ph2)의 X선 구조를 나타낸다.
도 2는 Cp*Ti{NC(Ph)NiPr2}(η-2,3-C4H4Me2)의 X선 구조를 나타낸다.
도 2는 Cp*Ti{NC(Ph)NiPr2}(η-2,3-C4H4Me2)의 X선 구조를 나타낸다.
이하의 실시예 및 비교 실험을 근거로 하여 본 발명을 더욱 상세히 설명하고자 하나, 본 발명이 이들에 제한되는 것은 아니다.
시험 방법
굴절율 (RI) 및 차등 점도측정 (DV) 검출기가 결합된 크기 배제 크로마토그래피 (SEC). (SEC-DV)
장비: PL220 DRI를 구비한 PL220 (폴리머 레보러토리즈(Polymer
Laboratories)) SEC
농도 검출기 및
비스코텍(Viscotek) 220R 점도측정 검출기.
검출기들은 병렬 형태로 작동함,
Erma 용매 탈기장치 ERC-3522
데이터 처리: 비스코텍 데이터 처리 소프트웨어, TriSEC 2.7 또는 상급 버전
칼럼: 토요 소다(Toyo Soda) (TSK) GMHHR-H(S) HT 혼합층(4x)
보정: 선형 폴리에틸렌 (PE) (분자량 0.4-4000 kg/몰)를 표준물질로 하는 범용 보정
온도: 145℃
유량: 1.0 ml/분
주입 부피: 0.300 ml
용매/용리액: 약 1 g/l의 이오놀(Ionol) 안정화제를 함유하는 증류된 1,2,4-트리클로로벤젠
샘플 조제: 대략 150℃에서 4시간 동안 용해
1.2 마이크로미터 Ag 필터를 통해 여과
샘플 농도 약 1.0 mg/ml
SEC-MALLS는 와이어트 다운(Wyatt DAWN) EOS; 2 PL 20u 혼합 A
칼럼; 소프트웨어: 와이어트 아스트라(Wyatt Astra) 4.90; 용리
액: 160℃의 1,2,4-트리클로로벤젠을 구비한 PL-GPC210을 사용 해서 측정함
고유 점도 (IV)는 용매로서 데카히드로나프탈렌 중에서 135℃하
에 측정함.
NMR (1H, 300 MHz, 13C 75.7 MHz 및 19F 282 MHz) 스펙트럼은
브루커 어밴스(Bruker Avance) 300 분광측정기 상에서 기록함.
푸리에 변환 적외선 분광분석법(FT-IR)을 사용해서 당분야에 알려진 방법에 따라 공중합체의 조성을 확인하였다. FT-IR 측정치는 전체 조성에 대한 중량%로서 다양한 단량체의 조성을 제공한다.
무니(Mooney) 점도 (ML(1+4) 125℃) 및 무니 응력 이완 (MSR)은 몬산토 쿠니(Monsanto Mooney) MV2000E상에서 ISO 289에 따라 측정하였다.
파트 I: 리간드 및 화합물의 합성
개론
모든 실험은 슈렝크(Schlenk) 라인 기법을 사용하여 질소하에 수행하였다. 디에틸에테르와 n-헥산은 벤조페논 케틸을 지시자로 하여 나트륨 칼륨 합금으로부터 증류에 의해 건조시켰다. 톨루엔은 벤조페논 케틸을 지시자로 하여 나트륨으로부터 증류에 의해 건조시켰다. 2,3-디메틸-1,3-부타디엔 및 1,4-디메틸-1,3-부타디엔을 CaH2상에서 건조시키고 감압하에 증류시킨 후에 제이. 영(J. Young) 테플론 밸브 앰플내에 이질소 하에 보관하였다. 다른 모든 시약은 시판 제품으로 입수하여 입수한 그대로 사용하고 제이. 영 테플론 밸브 앰플내에 아르곤 대기하에 보관하거나 드라이박스 내에 이질소하에 보관하였다. 다른 모든 시약은 더 이상의 정제없이 입수한 그대로 사용하였다.
Cp
*
Ti{NC(
Ph
)
N
i
Pr
2
}
Cl
2
Et3N (2.5 mL, 1.83 g, 18.1 mmol)을 톨루엔 (50 mL) 중의 Cp*TiCl3 (1.45 g, 5.0 mmol) 및 N,N-디이소프로필 벤즈아미딘 (1.00 g, 4.9 mmol)의 현탁액에 첨가하였다. 혼합물을 16시간 동안 교반하였다. 1H-NMR로 확인한 결과 검출가능한 양의 부산물이 없이 목적하는 생성물로 100% 전환되었음을 확인하였다. 혼합물을 여과하고 잔류물을 n-헥산으로 세정하고 생성물을 상기 용액으로부터 -20℃에서 결정화하여 1.20g (54%)의 결정을 수득하였다. 생성물의 특성 분석 결과는 다음과 같다. 1H NMR (300 MHz)(CDCl3) δ(ppm): 7.3 (m, 5H), 3.7 (bs, 2H), 1.8 (s, 15H), 1.5 (bs, 6H), 1.1 (bs, 6H) 및 13C-NMR (75.5 MHz) (CDCl3) δ(ppm) 165.5, 138.1, 129.0, 128.7, 127.2, 52.5 (bs), 48.3 (bs), 21.1 (bs), 12.9.
Cp
*
Ti{NC(
Ph
)
N
i
Pr
2
}(η-2,3-
C
4
H
4
Me
2
)(화합물 1)
0℃에서 톨루엔 (30 mL) 중의 Cp*Ti{NC(Ph)NiPr2}Cl2 (0.50 g, 1.09 mmol) 및 2,3-디메틸-1,3-부타디엔 (0.27 g, 3.28 mmol)의 교반 용액에 2 당량의 nBuLi (1.4 mL, 헥산 중 1.6 M, 2.18 mmol)을 적가하여, 오렌지/적색에서 녹색으로 변색하는 용액을 얻었다. 반응 혼합물을 서서히 실온으로 가온시키고 20시간 동안 교반하였다. 휘발성 물질을 진공중에서 제거하여 녹색/청색 고체를 수득하였으며, 이를 펜탄 (3x 20 mL)으로 추출하였다. 여과한 후에, 펜탄 용액을 20 mL로 농축하고 -80℃로 냉각시켜서 결정화를 일으켰다. 물질을 단리시키고 매우 차가운 펜탄 (5 mL)으로 세척하여 표제 화합물을 녹색 고체 (0.27 g, 53%)로서 수득하였다. 1H NMR (C6D6, 299.9 MHz, 293 K): 7.06-6.95 (5H, 중첩하는 일련의 다중선들, C6H5), 3.96 (2H, m, CHMe2, 3J = 9 Hz), 2.45 (1H, d, η-2,3-C4 H 4Me2, 2J = 6 Hz), 2.33 (1H, d, η-2,3-C4 H 4Me2, 2J = 9 Hz), 2.19 (3H, s, η-2,3-C4H4 Me 2), 2.02 (3H, s, η-2,3-C4H4 Me 2), 1.87 (15H, s, C5Me5), 1.05 (6H, d, CHMe 2, 3J = 6 Hz), 1.00 (6H, d, CHMe 2, 3J = 6 Hz), 0.70 (1H, d, η-2,3-C4 H 4Me2, 2J = 6 Hz), 0.58 (1H, d, η-2,3-C4 H 4Me2, 2J = 9 Hz) ppm. 13C NMR (C6D6, 293 K): 164.6 (NC(Ph)NiPr2), 142.6 (i-C6H5), 128.9 (o- 또는 m-C6H5), 127.9 (p-C6H5), 127.6 (m- 또는 o-C6H5), 126.6 (η-2,3-C 4H4Me2 (Ti에 인접)), 117.6 (C 5Me5), 69.6 (CHMe2), 67.7 (CHMe2), 46.8 (η-2,3-C 4H4Me2 (비닐)), 25.2 (η-2,3-C4H4 Me 2), 24.8 (η-2,3-C4H4 Me 2), 24.4 (CHMe 2), 22.8 (CHMe 2), 12.4 (C5 Me 5) ppm. IR (NaCl 플레이트, 누졸법(Nujol mull), cm-1): 1653 (m), 1589 (s), 1541 (w), 1272 (s), 1026 (w), 1157 (m), 800 (w), 783 (m), 702 (s), 653 (w). 원소분석 실측치(C29H44N2Ti에 대한 계산치): C, 74.3 (74.3); H, 9.4 (9.5); N, 6.0 (6.0)%. EI-MS m/z: 468 (5%, [M]+), 386 (35 %, [M-2,3-C4H4Me2]+), 223 (10%, [M-2,3-C4H4Me2-Ph-2iPr]+), 100 (80%, [NiPr2]+). X선 회절 분석에 적합한 단결정을 실온에서 펜탄 용액으로부터 성장시켰다.
Cp
*
Ti{NC(
Ph
)
N
i
Pr
2
}(η-1,4-
C
4
H
4
Ph
2
)(화합물 2)
0℃에서 톨루엔 (30 mL) 중의 Cp*Ti{NC(Ph)NiPr2}Cl2 (1.00 g, 2.19 mmol) 및 1,4-디페닐-1,3-부타디엔 (0.45 g, 2.19 mmol)의 교반 용액에 2 당량의 nBuLi (2.7 mL, 헥산 중 1.6 M, 4.37 mmol)을 적가하여, 오렌지/적색에서 암갈색으로 변색하는 용액을 얻었다. 반응 혼합물을 서서히 실온으로 가온시키고 20시간 동안 교반하자, 불투명한 용액이 암녹색 색조를 띠게 되었다. 휘발성 물질을 진공중에서 제거하여 암녹색/갈색 고체를 수득하였으며, 이것을 펜탄 (3x20 mL)으로 추출하였다. 여과한 후에, 용매를 진공중에서 제거하고, 수득한 암녹색 고체를 단리시켰다. 착물을 형성하지 않은 디엔을 목적하는 착물로부터 승화에 의해 제거하여(100℃, 10-1 mBar, 드라이아이스/아세톤 콜드 핑거, 8시간) 4를 암녹색 고체로서 수득하였다. 수율= 0.41 g (39%). 1H NMR (톨루엔-d 8, 299.9 MHz, 253 K): 7.54-6.85 (15H, 중첩하는 일련의 다중선들, C6H5), 6.28 (1H, m, η-1,4-C4 H 4Ph2 (비닐)), 5.90 (1H, m, η-1,4-C4 H 4Ph2 (비닐)), 3.70 (2H, br s, CHMe2), 2.20 (1H, m, η-1,4-C4 H 4Ph2 (Ti에 인접)), 1.98 (1H, m, η-1,4-C4 H 4Ph2 (Ti에 인접)), 1.68 (15H, s, C5Me5), 0.93 (12H, br s, CHMe 2) ppm. 13C NMR (톨루엔-d 8, 253 K): 156.8 (NC(Ph)NiPr2), 145.6 (i-C6H5 (η-1,4-C4H4 Ph 2)), 145.3 (i-C6H5 (η-1,4-C4H4 Ph 2)), 140.6 (i-C6H5(NC(Ph)NiPr2)), 127.8 (o- 또는 m-C6H5 (η-1,4-C4H4 Ph 2), 127.7 (o- 또는 m-C6H5(NC(Ph)NiPr2)), 127.1 (p-C6H5 (η-1,4-C4H4 Ph 2), 126.7 (p-C6H5 (NC(Ph)NiPr2)), 125.9 (m- 또는 o-C6H5(η-1,4-C4H4 Ph 2)), 124.8 (m- 또는 o-C6H5 (NC(Ph)NiPr2)), 122.6 (η-1,4-C 4H4Ph2 (Ti에 인접)), 122.3 (η-1,4-C 4H4Ph2 (Ti에 인접), 118.2 (C 5Me5), 81.6 (η-1,4-C 4H4Ph2 (비닐)), 80.3 (η-1,4-C 4H4Ph2 (비닐)), 45.1 (CHMe2), 22.3 (CHMe 2), 11.1 (C5 Me 5) ppm. IR (NaCl 플레이트, 누졸법, cm-1): 3583 (w), 1568 (s), 1297 (m), 1087 (m), 790 (s), 741 (w), 698 (m). 원소분석 실측치 (C39H48N2Ti에 대한 계산치): C, 79.1 (79.0); H, 8.1 (8.2); N, 4.8 (4.7) %. EI-MS m/z: 592 (5%, [M]+), 386 (20%, [M-1,4-C4H4Ph2]+), 223 (65%, [M-1,4-C4H4Ph2-Ph-2iPr]+), 100 (30%, [NiPr2]+). X선 회절 분석에 적합한 단결정을 -30℃에서 펜탄 용액으로부터 성장시켰다.
Cp
*
Ti{NC(
Ph
)
N
i
Pr
2
}(η-1,4-
C
4
H
4
Me
2
)(화합물 3)
0℃에서 톨루엔 (30 mL) 중의 Cp*Ti{NC(Ph)NiPr2}Cl2 (0.80 g, 1.75 mmol) 및 1,4-디메틸-1,3-부타디엔 (0.57 g, 7.00 mmol)의 교반 용액에 2 당량의 nBuLi (2.2 mL, 헥산 중 1.6 M, 3.50 mmol)을 적가하여, 적색에서 암자색으로 변색하는 용액을 얻었다. 반응 혼합물을 서서히 실온으로 가온시키고 90℃에서 8시간 동안 환류시키자, 반응 혼합물이 암녹색으로 변색되었다. 휘발성 물질을 진공중에서 제거하여녹색 고체를 수득하였으며, 이것을 펜탄 (3x20 mL)으로 추출하였다. 여과한 후에, 펜탄 용액을 20 mL로 농축하고 -80℃로 냉각시켜서 녹색 결정을 수득하였으며, 이를 분리시키고 매우 차가운 펜탄 (5 mL)으로 세척하여 6을 수득하였다(0.31 g, 38%). 1H NMR (톨루엔-d 8, 299.9 MHz, 253 K): 7.18-6.85 (5H, 중첩하는 일련의 다중선들, C6H5), 5.84 (1H, m, η-1,4-C4 H 4Me2 (비닐)), 5.55 (1H, m, η-1,4-C4 H 4Me2 (비닐)), 3.42 (2 H, br s, CHMe2), 1.99 (3H, d, η-1,4-C4H4 Me 2), 1.68 (15H, s, C5Me5), 1.70 (3H, d, η-1,4-C4H4 Me 2), 0.97 (12H, br s, CHMe 2 0.60 (1H, m, η-1,4-C4 H 4Me2 (Ti에 인접)), 0.38 (1H, m, η-1,4-C4 H 4Me2 (Ti에 인접)) ppm. (소수 이성질체에 해당하는 피크: 1.78 (s, C5Me5), 1.26 (br s, CHMe 2) ppm) 13C NMR (톨루엔-d 8, 233 K): 161.2 (NC(Ph)NiPr2), 143.6 (i-C6H5), 130.0 (o- 또는 m-C6H5), 129.4 (p-C6H5), 127.2 (m- 또는 o-C6H5), 125.8 (η-1,4-C 4H4Me2 (Ti에 인접)), 117.0 (C 5Me5), 51.8 (CHMe2), 46.3 (CHMe2), 35.6 (η-1,4-C 4H4Me2 (비닐)), 23.1 (η-1,4-C4H4 Me 2), 19.7 (CHMe 2), 11.1 (C5 Me 5) ppm. IR (NaCl 플레이트, 누졸법, cm-1): 3583 (w), 1593 (s), 1302 (m), 1282 (m), 1208 (w), 1158 (m), 1084 (w), 917 (w), 881 (w), 814 (m), 841 (w), 783 (m), 701 (m), 657 (w). 원소분석 실측치 (C29H44N2Ti에 대한 계산치): C, 74.4 (74.3); H, 9.3 (9.5); N, 5.8 (6.0)%. EI-MS m/z: 468 (5%, [M]+), 386 (20%, [M-1,4-C4H4Me2]+), 223 (35%, [M-1,4-C4H4Me2-Ph-2iPr]+), 100 (60%, [NiPr2]+).
파트
II
: 중합 반응
일반적인 중합 절차
메틸알루미녹산을 크롬톤(Crompton)으로부터 톨루엔 중의 10 중량% 알루미늄 용액으로서 구입하여 톨루엔 중의 0.1 M 알루미늄 용액으로서 투입하였다. 이소부틸알루미녹산 (IBAO-65, 13 중량% 헥산 용액)을 악조 노벨(Akzo Nobel)로부터 입수하여 톨루엔 중의 0.1 M 알루미늄 용액으로서 반응기에 투입하였다. 4-메틸-2,6-디-tert-부틸페놀 (BHT, +99.0%)을 시그마-알드리치로부터 구매하여 헥산 중의 0.2 M 용액으로서 투입하였다. 하기 표 1, 2 및 3에 제시한 바와 같은 촉매 전구체 용액을 톨루엔 중의 1.0 mM 용액으로서 투입하였다. TBF20 (트리틸 테트라키스(펜타플루오로페닐)보레이트) 또는 BF15 (트리스(펜타플루오로페닐)보란)을 톨루엔 중의 2.0 mM 용액으로서 투입하였다. 공급원료 스트림 (에틸렌, 프로필렌, 헥산, 2,2,4,6,6-펜타메틸헵탄 (PMH), 수소)를 다양한 흡수 매질과 접촉시킴으로써 정제하여 물, 산소 및 극성 화합물과 같은 촉매를 불활성화시키는 불순물을 제거하였다(분자체 4Å (메르크(Merck), 질소, 에틸렌, 수소), 몰시브(Molsieves) 13-X (메르크, 프로펜, PMH), Cu-촉매 BTS R311 (바스프(BASF), 질소, 에틸렌, 프로필렌)). 또한, 용매를 질소로 스트리핑하였다. 5-에틸리덴-2-노르보르넨 (ENB) 및 5-비닐-2-노르보르넨 (VNB)을 이네오스(Ineos)로부터 구매하여 질소로 스트리핑한 후 반응기에 투입하였다. 반응기 내의 총 알루미늄 농도를 대략 450 μmol/L로 유지시켜서 효율적인 스캐빈징을 확보하였다.
에틸렌 프로필렌 ENB VNB 회분식 쿼터중합(quaterpolymerization) 반응을 이중 인터믹(intermig) 교반기 및 배플을 구비한 2리터 오토클레이브에서 수행하였다. 반응 온도를 90℃로 설정하고 라우다(Lauda) 항온장치에 의해 조절하였다. 중합하는 동안에 에틸렌과 프로필렌 단량체 및 0.35 NL/h의 수소를 연속적으로 반응기의 가스 캡에 공급하였다. 반응기의 압력은 역압 밸브에 의해 일정하게 유지시켰다. 질소 비활성 대기 (1.8 bar) 중에서, 반응기에 PMH 용매 950 ml, 및 임의로 ENB 0.7 mL와 VNB 0.7 mL를 채웠다. 메틸알루미녹산과 BHT, 또는 이소부틸알루미녹산을 스캐빈저 성분으로서 첨가하였다. 반응기를 1350 rpm으로 교반하면서 90℃로 가열하였다. 반응기에 에틸렌, 프로필렌을 공급함으로써 반응기를 8 bar까지 가압하였다. 반응기에 15분 동안 고정된 비율의 에틸렌 및 프로필렌을 가하여 상태를 조정하였다. 이어서, 촉매 화합물을 반응기에 첨가하고 촉매 용기를 추가량의 50 mL PMH로 세정하였다. TBF20 또는 BF15를 사용할 경우, 이를 촉매 전구체 바로 뒤에 첨가하였다. 10분간의 중합 기간 후에, 단량체 유동을 중단하고, 용액을 이소프로판올 중의 이르가녹스(Irganox)-1076을 함유하는 2L 엘렌마이어 플라스크에 주의깊게 부어준 후에, 100℃에서 감압 (<20 mbar)하에 밤새 건조시켰다. 중합체를 고유 점도 (IV), 분자량 분포 (SEC-DV) 및 조성 (FT-IR)에 대해 분석하였다.
Claims (9)
- (a) 화학식 CyLMD의 금속 착물(상기 화학식에서, M은 티타늄이고, Cy는 시클로펜타디에닐형 리간드이며, L은 이민 리간드이고, D는 공액 디엔이다), 및
(b) 활성화 조촉매
를 포함하며, 상기 금속 착물이 하기를 특징으로 하는 것인 올레핀 중합용 촉매 시스템:
L이 하기 화학식 1의 아미디네이트 함유 리간드이며,
<화학식 1>
여기서, 상기 아미디네이트 함유 리간드는 이민 질소 원자를 통해서 티타늄에 공유 결합되고, Sub1은 14족 원자를 포함하는 치환기이고, 이 원자를 통해서 Sub1이 이민 탄소 원자에 결합되고, Sub2는 질소 원자를 포함하는 치환기이고, 이 질소 원자를 통해서 Sub2가 이민 탄소 원자에 결합되고,
Cy는 일치환 또는 다치환된 시클로펜타디에닐형 리간드이며, 여기서 Cy의 하나 이상의 치환기는 하나 이상의 할로겐, 아미도, 포스피도, 알콕시 또는 아릴옥시 잔기에 의해 임의로 치환된 할로겐, 히드로카르빌, 실릴 및 게르밀 잔기로 이루어진 군으로부터 선택된다. - 제1항에 있어서, 상기 디엔이 히드로카르빌, 실릴 및 할로겐화된 카르빌로 이루어진 군으로부터 독립적으로 선택된 하나 이상의 기에 의해 임의로 치환된 C4 -40 디엔인 촉매 시스템.
- 제1항 또는 제2항에 있어서, 상기 활성화 조촉매가 보레이트, 보란 또는 알킬알루미녹산으로 이루어진 군으로부터 선택된 것인 촉매 시스템.
- 제3항에 있어서, 상기 활성화 조촉매가 화학식 BR1R2R3으로 표시되는 보란이고, 여기서 B는 3가의 원자가 상태로 존재하는 붕소 원자이고, R1, R2 및 R3은 각각 할로겐 원자, 히드로카르빌, 할로겐화된 히드로카르빌, 치환된 실릴, 알콕시 또는 이치환된 아미노 잔기로 이루어진 군으로부터 선택된 것인 촉매 시스템.
- 제1항 내지 제4항 중 어느 한 항에 있어서, 이민 탄소 원자에 대한 Sub1의 결합의 매개체가 되는 14족 원자가 방향족 탄소 원자인 촉매 시스템.
- 제1항 내지 제4항 중 어느 한 항에 있어서, 이민 탄소 원자에 대한 Sub1의 결합의 매개체가 되는 14족 원자가 지방족 탄소 원자인 촉매 시스템.
- 제1항 내지 제6항 중 어느 한 항에 있어서, Sub2가 화학식 -NR4R5이고, 여기서 R4 및 R5는 각각 지방족 히드로카르보닐, 또는 할로겐화된 지방족 히드로카르보닐, 또는 방향족 히드로카르보닐, 또는 할로겐화된 또는 방향족 히드로카르보닐 잔기로부터 선택되고, R4는 임의로 R5 또는 Sub1과 함께 헤테로시클릭 구조를 형성하는 것인 촉매 시스템.
- 1종 이상의 지방족 또는 방향족 올레핀을 제1항 내지 제7항 중 어느 한 항에 따른 촉매 시스템과 접촉시키는 것을 특징으로 하는, 1종 이상의 지방족 또는 방향족 히드로카르빌 C2 -20 올레핀을 포함하는 중합체의 제조 방법.
- 제8항에 있어서, 중합체가 EPDM인 방법.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP09180137A EP2336205A1 (en) | 2009-12-21 | 2009-12-21 | TI catalyst system comprising substituted cyclopentadienyl, amidine and diene ligand |
| EP09180137.3 | 2009-12-21 | ||
| PCT/EP2010/070344 WO2011076775A1 (en) | 2009-12-21 | 2010-12-21 | Ti catalyst system comprising substituted cyclopentadienyl, amidine and diene ligand |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20120095480A true KR20120095480A (ko) | 2012-08-28 |
| KR101403237B1 KR101403237B1 (ko) | 2014-06-02 |
Family
ID=42102029
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020127019212A Active KR101403237B1 (ko) | 2009-12-21 | 2010-12-21 | 치환된 시클로펜타디에닐, 아미딘 및 디엔 리간드를 포함하는 티타늄 촉매 시스템 |
Country Status (9)
| Country | Link |
|---|---|
| US (1) | US8957170B2 (ko) |
| EP (2) | EP2336205A1 (ko) |
| JP (1) | JP5756476B2 (ko) |
| KR (1) | KR101403237B1 (ko) |
| CN (2) | CN106883335A (ko) |
| BR (1) | BR112012015694A2 (ko) |
| CA (1) | CA2784976C (ko) |
| SG (1) | SG181820A1 (ko) |
| WO (1) | WO2011076775A1 (ko) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20160016775A (ko) * | 2013-05-08 | 2016-02-15 | 란세스 엘라스토머즈 비.브이. | 루이스 염기 리간드를 갖는 금속 착물 |
Families Citing this family (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP2508540A1 (en) * | 2011-04-01 | 2012-10-10 | Lanxess Elastomers B.V. | Borane activated titanium catalyst system comprising guanidine and diene ligands |
| EP2508539A1 (en) * | 2011-04-01 | 2012-10-10 | Lanxess Elastomers B.V. | Titanium-catalyst system comprising substituted cyclopentadienyl, guanidine and diene ligands |
| CN102659965B (zh) * | 2012-05-11 | 2014-01-01 | 山西大学 | 脒基四族金属催化剂及其制备方法和应用 |
| EP2801578B1 (en) * | 2013-05-08 | 2017-01-04 | Arlanxeo Netherlands B.V. | Metal complex with a bridged cyclopentadienyl amidine ligand |
| EP2902420B1 (en) * | 2014-01-29 | 2019-06-12 | Arlanxeo Netherlands B.V. | Metal complex with a cyclic amidine ligand |
| KR102506178B1 (ko) * | 2014-09-18 | 2023-03-07 | 아란세오 네덜란즈 비.브이. | 아미딘 및 치환된 시클로펜타디에닐 리간드를 포함하는 금속 착물 |
| US11390704B2 (en) | 2017-06-14 | 2022-07-19 | Exxonmobil Chemical Patents Inc. | Ethylene copolymer blends for cross-linking applications |
| WO2021185737A1 (en) * | 2020-03-16 | 2021-09-23 | Arlanxeo Netherlands B.V. | Ethylene-copolymers and catalyst mixture for making ethylene copolymers |
Family Cites Families (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| BR9407034A (pt) * | 1993-06-24 | 1996-03-19 | Dow Chemical Co | Complexos de titânio ( I) ou zircônio (II) e catalisadores de polimerização por adição dos mesmos |
| US5486632A (en) * | 1994-06-28 | 1996-01-23 | The Dow Chemical Company | Group 4 metal diene complexes and addition polymerization catalysts therefrom |
| US5543480A (en) * | 1994-06-28 | 1996-08-06 | The Dow Chemical Company | Polymerization process using diene containing catalysts |
| WO2000020426A1 (en) * | 1998-10-08 | 2000-04-13 | The Dow Chemical Company | Bridged metal complexes |
| AU764177B2 (en) * | 1998-12-18 | 2003-08-14 | Univation Technologies Llc | Haloaryl containing group 13 substituents on bridged metallocene polyolefin catalysts |
| JP4122655B2 (ja) | 1999-10-05 | 2008-07-23 | 住友化学株式会社 | 遷移金属化合物、付加重合用触媒成分、付加重合用触媒およびオレフィン重合体の製造方法 |
| CA2311068C (en) * | 2000-06-08 | 2010-03-09 | Nova Chemicals Corporation | Process to prepare ethylene propylene elastomer |
| ES2224049T3 (es) * | 2001-03-05 | 2005-03-01 | Stichting Dutch Polymer Institute | Componente catalizador de la polimerizacion de olefinas, sistema catalizador y procedimiento de polimerizacion que usa dicho sitema catalizador. |
| IN2012DN06460A (ko) * | 2003-07-09 | 2015-10-09 | Dsm Ip Assets Bv | |
| BRPI0508887B1 (pt) | 2004-03-17 | 2015-08-11 | Lanxess Elastomers B.V. | Processo para preparação de um polímero, catalisador iônico compreendendo um composto organometálico, catalisador suportado e processo para produção de um composto organometálico |
| JP5397816B2 (ja) * | 2007-02-08 | 2014-01-22 | ランクセス エラストマーズ ビー．ブイ． | エラストマー組成物の調製方法 |
-
2009
- 2009-12-21 EP EP09180137A patent/EP2336205A1/en not_active Withdrawn
-
2010
- 2010-12-21 CN CN201710014624.2A patent/CN106883335A/zh active Pending
- 2010-12-21 SG SG2012045365A patent/SG181820A1/en unknown
- 2010-12-21 KR KR1020127019212A patent/KR101403237B1/ko active Active
- 2010-12-21 CA CA2784976A patent/CA2784976C/en active Active
- 2010-12-21 JP JP2012545287A patent/JP5756476B2/ja active Active
- 2010-12-21 WO PCT/EP2010/070344 patent/WO2011076775A1/en not_active Ceased
- 2010-12-21 CN CN2010800618038A patent/CN102933623A/zh active Pending
- 2010-12-21 US US13/517,267 patent/US8957170B2/en active Active
- 2010-12-21 EP EP10798317.3A patent/EP2516491B1/en active Active
- 2010-12-21 BR BR112012015694A patent/BR112012015694A2/pt not_active Application Discontinuation
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20160016775A (ko) * | 2013-05-08 | 2016-02-15 | 란세스 엘라스토머즈 비.브이. | 루이스 염기 리간드를 갖는 금속 착물 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP2013515121A (ja) | 2013-05-02 |
| US20130131296A1 (en) | 2013-05-23 |
| BR112012015694A2 (pt) | 2018-05-29 |
| CA2784976C (en) | 2018-05-29 |
| SG181820A1 (en) | 2012-08-30 |
| EP2516491A1 (en) | 2012-10-31 |
| EP2516491B1 (en) | 2017-06-21 |
| KR101403237B1 (ko) | 2014-06-02 |
| EP2336205A1 (en) | 2011-06-22 |
| CN106883335A (zh) | 2017-06-23 |
| WO2011076775A1 (en) | 2011-06-30 |
| CN102933623A (zh) | 2013-02-13 |
| JP5756476B2 (ja) | 2015-07-29 |
| CA2784976A1 (en) | 2011-06-30 |
| US8957170B2 (en) | 2015-02-17 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5756476B2 (ja) | 置換シクロペンタジエニル、アミジンおよびジエン配位子を含むｔｉ触媒系 | |
| KR101889978B1 (ko) | 다환기가 치환된 신규의 전이금속 화합물, 이를 포함한 전이금속 촉매 조성물 및 이를 이용한 에틸렌과 α-올레핀 공중합체 또는 에틸렌과 올레핀-디엔 공중합체의 제조방법 | |
| KR20120095479A (ko) | 아미딘 및 디엔 리간드를 포함하는 보란 활성화된 티타늄 촉매 시스템 | |
| JP7394222B2 (ja) | 遷移金属化合物、これを含む触媒組成物およびこれを用いるオレフィン重合体の製造方法 | |
| JP5769867B2 (ja) | 置換シクロペンタジエニル、グアニジンおよびジエン配位子を含むチタン触媒システム | |
| US20140249283A1 (en) | Borane activated titanium catalyst system comprising guanidine and diene ligands | |
| KR20130135988A (ko) | 구아니딘 및 디엔 리간드를 포함하는 보란 활성화 티타늄 촉매 시스템 | |
| TWI867101B (zh) | 過渡金屬化合物、包含該過渡金屬化合物的催化劑組合物及使用其製備烯烴聚合物的方法 | |
| US20200255550A1 (en) | Phosphinimine amido-ether complexes | |
| KR20130089490A (ko) | 퀴놀린-1(2Ｈ)-일기를 갖는 새로운 전이금속 화합물, 이를 포함한 올레핀 중합용 전이금속 촉매 조성물, 및 이를 이용한 에틸렌 단독중합체 또는 에틸렌과 α-올레핀의 공중합체의 제조방법 | |
| JP2024547151A (ja) | 遷移金属化合物、これを含む触媒組成物およびこれを用いるオレフィン重合体の製造方法 | |
| KR20230101716A (ko) | 전이금속 화합물, 이를 포함하는 촉매 조성물 및 이를 이용하는 올레핀 중합체의 제조방법 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A201 | Request for examination | ||
| PA0105 | International application |
Patent event date: 20120720 Patent event code: PA01051R01D Comment text: International Patent Application |
|
| PA0201 | Request for examination | ||
| PG1501 | Laying open of application | ||
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20131209 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20140520 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20140527 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20140527 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration | ||
| FPAY | Annual fee payment |
Payment date: 20170504 Year of fee payment: 4 |
|
| PR1001 | Payment of annual fee |
Payment date: 20170504 Start annual number: 4 End annual number: 4 |
|
| FPAY | Annual fee payment |
Payment date: 20180427 Year of fee payment: 5 |
|
| PR1001 | Payment of annual fee |
Payment date: 20180427 Start annual number: 5 End annual number: 5 |
|
| PR1001 | Payment of annual fee |
Payment date: 20210428 Start annual number: 8 End annual number: 8 |
|
| PR1001 | Payment of annual fee |
Payment date: 20230418 Start annual number: 10 End annual number: 10 |
