Abstract

단말기가 핸드오버하여도, 이동원의 기지국에서 그때까지 카운트한 패킷수의 정보를 이동처의 기지국에 수수하는 것이 가능한 이동체 통신 시스템을 제공한다. UE는 Target eNode B로 이동하지만, Source eNode B가 핸드오버하는 것을 결정하고, Source eNode B가 그때까지 카운트한 패킷수의 정보를 Target eNode B에의 Handover Request 메시지에 실어서, Target eNode B에 통지한다. Target eNode B는, UE로부터 Handover Confirm 메시지를 수신한 후, CN Node에 송신하는 Handover Complete 메시지에, Source eNode B로부터 받은 패킷수의 정보를 실어서, CN Node에 통지한다.

Description

이동체 통신 시스템 및 통신 방법{MOBILE COMMUNICATION SYSTEM AND COMMUNICATION METHOD}
[관련 출원의 기재]
본 발명은, 일본 특허 출원 : 일본 특원 제2007-074554호(2007년 3월 22일 출원)의 우선권 주장에 기초하는 것이며, 상기 출원된 전체 기재 내용은 인용으로써 본서에 넣어 기재되어 있는 것으로 한다.
본 발명은 이동체 통신 시스템 및 그 기지국에 관한 것으로, 특히 이동체 통신 시스템에서의 핸드오버 시의 패킷수(즉, 데이터량)의 정보에 관한 것이다.
3GPP(3rd Generation Partnership Project)의 LTE(Long Term Evolution)에서의 이동체 통신 시스템은, 도 7에 도시한 바와 같은 아키텍처를 지향하고 있다. 이 아키텍처는 컨트롤 플레인 및 유저 플레인의 전송 지연의 단축을 도모하여, 기존 시스템보다, 예를 들면 스루풋이 높은 데이터 전송을 실현할 수 있는 시스템을 구축하는 것을 목적으로 하고 있다.
사업자(오퍼레이터)는, 이 시스템으로 유저에게 서비스를 제공하고, 요금을 징수하는 것이지만, 그 과금 방법 중 하나는, 유저가 사용한 패킷수분만큼 징수하는 것이 생각된다.
유저가 사용한 패킷수분을 과금하기 위해서는, 유저가 사용한 패킷수분을 카운트하지 않으면 안된다. 이 카운트의 방식은, 상향(Uplink)의 경우, 네트워크가 수신 성공한 패킷분만큼 카운트하고, 하향(Downlink)의 경우, 유저가 수신 성공한 패킷분만큼 카운트하고, 그 카운트한 상향 및 하향의 패킷수분만큼 과금하는 것이다.
패킷수분의 카운트하는 장소에 대해서는, 상향의 경우, 수신 성공한 패킷수를 카운트하는 것이기 때문이므로, 네트워크의 CN(Core Network)　Node가 카운트하는 것이 통상이다.
하향의 경우, 네트워크가 송신한 패킷은, 전파 상태에 따라서, UE(User Equipment)에 반드시 완전하게 도달한다고는 할 수 없다. 예를 들면, 패킷 #1, 패킷 #2, 패킷 #3을 네트워크로부터 UE에 송신하지만, 패킷 #1과 패킷 #2는 UE에서 수신 성공하였지만, 패킷 #3은 UE에서 수신 실패하는 경우가 있다. 이와 같은 것을 생각해서, UE의 쪽에서 수신 성공한 패킷분을 카운트하는 것이 생각된다. 즉, UE의 자기 신고에 의해 카운트하는 것이다.
그러나, UE가 카운트하게 되면, 예를 들면 악질의 UE, 혹은 개조된 UE가, 실제의 수신 성공의 수분보다 적은 수분을 네트워크에 보고하는 것이 생각된다. 이를 방지하기 위해서는, 하향 패킷수분의 카운트 장소는, 통상적으로, 네트워크의 쪽에서 행해진다. 그 메카니즘으로서, 네트워크로부터 UE에의 송신한 하향 패킷에 대해, UE로부터의 송달 확인(Acknowledge)을 네트워크가 수신한 것을 확인하고, 하향의 패킷수분을 카운트하는 것이다.
이 송달 확인의 기능을 갖는 것은, 네트워크의 eNode B에 있는 RLC(Radio Link Control)라고 하는 엔티티이므로, 하향의 송신 성공 패킷수분은, eNode B가 카운트하는 것이다. 이 모습을 도 9에 도시한다. 또한, 도 9에 도시한 eNode B로부터의 CN Node에 보고하는 "카운트한 수를 CN Node에 보고"는, 통상적으로, eNode B와 UE와의 통신 종료 시, 통신 커넥션이 절단될 때에 행해진다.
한편, 이 LTE의 아키텍처에서, 하나의 eNode B가 커버하는 에리어가 좁은 경우(예를 들면, 도회의 에리어), UE의 eNode B간 이동에 의해, eNode B로부터 CN Node에의 핸드오버 신호가 극단적으로 증가될 가능성이 있다. 그렇게 하면, CN에 과도한 신호 부하를 주게 된다.
CN Node에의 핸드오버 신호 부하를 억제하기 위해, 이동원 기지국(Source eNode B)과 이동처 기지국(Target eNode B) 사이에, 직접적으로 핸드오버 신호를 주고 받는 것이 고안되어 있다. 또한, Target eNode B가 Source eNode B로부터 수신한 핸드오버 신호(도 8의 Handover Request 메시지)에서, 핸드오버가 성공하면, 즉 Target eNode B가 UE와의 통신 커넥션을 확립 완료하면, Target eNode B가 CN Node에 Handover Complete의 하나의 신호를 송신하는 것만으로 핸드오버 수순을 완결하는 것이다.
여기서, Handover Complete 신호명은 예이며, 그 외에도 예를 들면 Path Switch, Binding Update 등의 명칭도 있고, 모두 동일한 의미를 갖는다.
이 Handover Complete 신호를 수신한 CN Node는, UE용의 패스를 Source eNode B로부터 Target eNode B로 절환한다. 이와 같이 하여, CN Node에서의 핸드오버에 의한 신호 부하 및 처리 부하를 저감할 수 있다.
이 핸드 오버 방식에서도, 이동원 eNode B가 핸드오버하기 전에 카운트한 하향의 패킷수의 정보, 즉 도 9의 "카운트한 수를 CN Node에 보고"는, CN Node에 보고하지 않으면 안된다. 그렇지 않으면, 이동원 eNode B가 카운트한 패킷수분의 과금을 할 수 없게 된다.
종래의 핸드오버 방식에서(도 10에 도시함), 이동원 eNode B가 카운트한 수분은, CN Node로부터의 커넥션 절단 신호(Iu Release Command)를 트리거로 하여, 이동원 eNode B로부터 CN Node에 보고하는 것이다. 구체적으로, Source eNode B는 도 10의 Iu Release Complete 메시지에서, 카운트한 방법을 CN Node에 보고하는 것이다.
또한, 핸드오버의 경우가 아니어도, UE와 네트워크와의 통신 종료 후에, 상기와 마찬가지로, CN Node로부터의 커넥션 절단 신호(Iu Release Command)를 트리거로 하여, eNode B가 Iu Release Complete 메시지에서, "카운트한 수를 CN Node에 보고"의 방법을 CN Node에 보고하는 것이다.
전술한 이동체 통신 시스템에 관한 기술로서는, 이하의 특허 문헌에 개시된 기술이 있다.
특허 문헌 1 : 일본 특허 공개 제2003-283510호 공보
특허 문헌 2 : 일본 특허 공개 제2007-013463호 공보
특허 문헌 3 : 일본 특허 공표 제2001-513285호 공보
이상의 특허 문헌 1?3의 개시 사항은, 본서에 인용으로써 넣어 기재되어 있는 것으로 한다. 이하에 본 발명에 따른 관련 기술의 분석을 기재한다.
그러나, 이 LTE의 핸드오버 방식에서는, CN Node로부터 Source eNode B에의 커넥션 절단 신호가 존재하지 않기 때문에, Source eNode B가 카운트한 분은 CN Node에 보고할 수 없다고 하는 문제가 있다.
이 문제는, Source eNode B가, UE가 핸드오버하기 전에 수신 성공한 패킷수분을 CN Node에 보고할 수 없기 때문에, UE가 핸드오버하기 전에 수신 성공한 패킷수분을 정확하게 과금할 수 없게 된다고 하는 또 다른 문제를 초래한다.
따라서, 본 발명의 목적은 상기의 문제점을 해소하여, 단말기가 핸드오버하여도, 이동원의 기지국에서 그때까지 카운트한 패킷수(즉, 데이터량)의 정보를 이동처의 기지국에 수수할 수 있는 이동체 통신 시스템(특히 그를 위한 기지국)을 제공하는 데에 있다.
본 발명에 따른 이동체 통신 시스템은, 기지국으로부터 단말기에 하향의 패킷을 송신하는 이동체 통신 시스템으로서,
상기 기지국으로부터의 Data Volume Information(데이터량 정보)에 하향의 패킷수를 포함하고 있다.
즉, 본 발명의 이동체 통신 시스템은, 단말기(UE : User Equipment)가 이동원 기지국(Source eNode B)의 에리어로부터 이동처 기지국(Target eNode B)의 에리어로 이동하는 것(핸드오버)에 수반하여, 이동원 기지국이 단말기의 이동 전까지 통신하고 있었던 패킷수의 정보를 이동처 기지국에 전송하고, 이동처 기지국이 CN Node[Core Network, 혹은 EPC(Evolved Packet Core)라고 부르는 경우도 있음]에 핸드오버 완료(Handover Complete)를 보고하는 메시지에 그 패킷수의 정보를 실어서 통지하고 있다.
단말기가 이동원 기지국의 에리어로부터 이동처 기지국의 에리어로 이동하는 것에 수반하여, 이동원 기지국이 단말기의 이동 전까지 통신하고 있었던 패킷수의 정보를 CN Node에 핸드오버 완료를 보고하는 메시지(Release Resource Indication)에 그 패킷수의 정보를 실어서 통지하는 것과, 핸드오버에 의한 CN Node의 절환 시에, 절환원 CN Node가 기억하고 있었던 UE의 패킷수를, 절환처 CN Node에 통지하고 있다.
이에 의해, 본 발명의 이동체 통신 시스템에서는, UE가 eNode B간에 핸드오버하여도, eNode B에서 그때까지 카운트한 패킷수의 정보를, UE의 이동처 eNode B에 수수하는 것이 가능하게 된다. 즉, 본 발명의 이동체 통신 시스템에서는, 예를 들면 UE의 통신 종료 후에, eNode B가 카운트한 정확한 패킷수를 CN Node에 보고하는 것이 가능하게 되고, CN Node가 과금 센터에 보고하는 것이 가능하게 되므로, 정확하게 과금하는 것이 가능하게 된다.
또한, 본 발명의 이동체 통신 시스템에서는, 핸드오버에 의해 CN Node가 절환되어도, 그때까지 카운트한 패킷수의 정보를 절환원 CN Node로부터 절환처에 통지함으로써, UE가 통신한 패킷수의 정보를 과금 센터에 보고하는 것이 가능하게 되므로, 정확하게 과금하는 것이 가능하게 된다.
이하, 발명의 각 시점에 대해서 기재한다.
본 발명의 제1 시점에서, 무선 단말기와 통신하는 기지국이 제공된다. 기지국은, 무선 단말기가 상기 기지국으로부터 제2 기지국에 핸드오버할 때에, 하향 데이터의 데이터량에 관한 정보를, 제2 기지국에 송신하는 송신 수단을 갖는다(기본 형태 1).
본 발명의 제2 시점에서, 제1 기지국, 제2 기지국 및 무선 단말기를 갖는 무선 통신 시스템이 제공된다. 무선 단말기는, 제1 기지국으로부터 제2 기지국에 핸드오버하고, 제1 기지국은, 핸드오버할 때에, 하향 데이터의 데이터량에 관한 정보를 제2 기지국에 송신하고, 제2 기지국은, 데이터량에 관한 정보를 수신한다.
본 발명의 제3 시점에서, 무선 단말기에 대한 기지국의 통신 방법이 제공된다. 즉, 무선 단말기가 기지국으로부터 제2 기지국에 핸드오버하는 공정과, 그 핸드오버할 때에 하향 데이터의 데이터량에 관한 정보를, 제2 기지국에 송신하는 공정을 포함하는 것을 특징으로 한다.
본 발명의 제4 시점에서, 제1 기지국, 제2 기지국 및 무선 단말기를 갖는 무선 통신 시스템의 통신 방법이 제공된다. 즉, 무선 단말기가, 제1 기지국으로부터 제2 기지국에 핸드오버하는 공정과, 제1 기지국이, 핸드오버할 때에, 하향 데이터의 데이터량에 관한 정보를 상기 제2 기지국에 송신하는 공정과, 제2 기지국이, 상기 데이터량에 관한 정보를 수신하는 공정을 포함하는 것을 특징으로 한다.
본 발명은, 상기한 바와 같은 구성 및 동작으로 함으로써, 단말기가 핸드오버하여도, 이동원의 기지국에서 그때까지 카운트한 패킷수의 정보를 이동처의 기지국에 수수할 수 있다고 하는 효과가 얻어진다.
도 1은 본 발명의 제1 실시예에 의한 이동체 통신 시스템의 핸드오버 수순을 나타내는 시퀀스차트.
도 2는 본 발명의 제1 실시예에 의한 카운트한 정보의 보고의 수순을 나타내는 시퀀스차트.
도 3은 본 발명의 제1 실시예에서 보고하는 패킷의 수의 정보(Data Volume Report)를 나타내는 도면.
도 4는 본 발명의 제2 실시예에 의한 이동체 통신 시스템의 핸드오버 수순을 나타내는 시퀀스차트.
도 5는 본 발명의 제3 실시예에 의한 카운트한 정보의 보고의 수순을 나타내는 시퀀스차트.
도 6은 본 발명의 제5 실시예에 의한 CN Node간의 카운트 정보의 수수의 수순을 나타내는 시퀀스차트.

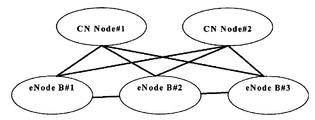

도 7은 종래의 LTE의 네트워크 구성을 도시하는 도면.
도 8은 종래의 핸드오버 수순을 나타내는 시퀀스차트.
도 9는 종래의 패킷수의 카운트와 보고의 수순을 나타내는 시퀀스차트.
도 10은 종래의 핸드오버 방식에서의 이동원 eNode B가 카운트한 패킷수의 보고의 수순을 나타내는 시퀀스차트.
<발명을 실시하기 위한 최량의 형태>
본 발명의 전개 형태로서, 각 종속 청구항에 기재된 구성이 구체화된다.
하향 데이터는, (제1)기지국으로부터 무선 단말기에 송신되는 데이터인 것이 바람직하다(형태 2).
하향 데이터는, (제1)기지국으로부터 무선 단말기에의 송신이 성공한 데이터인 것이 바람직하다(형태 3).
데이터량에 관한 정보에, 하향 데이터가 송신된 시간대의 시간 정보를 포함하는 것이 바람직하다(형태 4).
송신 수단은, 데이터량에 관한 정보를, 핸드오버를 요구하는 메시지에서 송신하는 것이 바람직하다(형태 5).
(제1)기지국으로부터 제2 기지국에 리소스 개방의 완료를 나타내는 메시지를 송신하는 제2 송신 수단을 갖고, 제2 송신 수단은, 핸드오버 전에, 리소스 개방의 완료를 나타내는 메시지에, 데이터량에 관한 정보를 실어서 송신하는 것이 바람직하다(형태 6).
무선 단말기와의 통신이 종료된 후에, 데이터량에 관한 정보를, 리소스 개방의 완료를 나타내는 메시지를 코어 네트워크에 송신하는 것이 바람직하다(형태 7).
데이터량에 관한 정보는, 하향 데이터의 패킷의 수의 정보인 것이 바람직하다(형태 8).
제2 기지국은, 데이터량에 관한 정보를, 코어 네트워크에의 핸드오버를 완료하는 메시지에서 송신하는 것이 바람직하다(형태 9).
제1 기지국은, 핸드오버 전에, 리소스 개방의 완료를 나타내는 메시지에, 데이터량에 관한 정보를 실어서 제2 기지국에 송신하는 것이 바람직하다(형태 10).
제1 기지국과 무선 단말기와의 통신이 종료된 후에, 데이터량에 관한 정보를, 리소스 개방의 완료를 나타내는 메시지를 코어 네트워크에 송신하는 것이 바람직하다(형태 11).
제2 기지국은, 데이터량에 관한 정보를, 코어 네트워크에의 핸드오버 완료를 보고하는 메시지를 송신하는 것이 바람직하다(형태 12).
제2 기지국과 통신하는 제2 코어 네트워크로부터, 제1 기지국과 통신하는 제1 코어 네트워크에, UE의 콘텍스트 정보를 요구하는 메시지를 송신한 후에, 제1 코어 네트워크는, UE의 콘텍스트 정보를 요구하는 메시지에 응답하는 메시지에, 지금까지 더한 상향 및 하향 데이터의 데이터량에 관한 정보를 데이터량에 관한 정보로서 실어서, 제2 코어 네트워크에 송신하는 것이 바람직하다(형태 13).
다음으로, 본 발명의 실시예에 대해서 도면을 참조하여 설명한다.
<실시예 1>
도 1은 본 발명의 제1 실시예에 의한 이동체 통신 시스템의 핸드오버 수순을 나타내는 시퀀스차트이며, 도 2는 본 발명의 제1 실시예에 의한 카운트한 정보의 보고의 수순을 나타내는 시퀀스차트이며, 도 3은 본 발명의 제1 실시예에서 보고하는 패킷의 수의 정보(Data Volume Report)를 나타내는 도면이다. 이들 도 1?도 3을 참조하여, 본 발명의 제1 실시예에 의한 이동체 통신 시스템의 동작에 대해서 설명한다.
또한, 이하의 설명에서는, 본 발명의 제1 실시예에 의한 이동체 통신 시스템이,
Source eNode B=이동원 기지국
Target eNode B=이동처 기지국
UE(User Equipment)=무선 단말기, 간단히 단말기라고 부르는 경우도 있음
CN=Core Network, 그 밖에도 ASGW(Access Gateway)나 Access Anchor라고 하는 경우가 있지만, CN은 그들의 총칭이며, 이에 한정되는 것이 아니라고 하는 각 장치로 구성되어 있는 것으로 한다.
도 1에서, UE는 Source eNode B와 통신 중인 것으로 한다. UE는 Target eNode B로 이동하지만, Source eNode B가 핸드오버하는 것을 결정하고, Source eNode B가 그때까지 카운트한 패킷수의 정보(UE가 수신한 패킷수)를 Target eNode B에의 Handover Request 메시지에 실어서, Target eNode B에 통지한다.
Target eNode B는, UE로부터 Handover Confirm 메시지를 수신 후, CN Node에 송신하는 Handover Complete 메시지에, Source eNode B로부터 받은 카운트한 패킷수의 정보를 실어서, CN Node에 통지한다. CN Node는 Target eNode B로부터 송신된 카운트한 패킷수의 정보를 바탕으로, 지금까지 기억한 수에 더하여, 메모리에 기억한다.
이 방법은,
「The eNode B shall report to the CN in the HANDOVER COMPLETE message the data Volume Information if received from other eNode B during the handover procedure」 혹은,
「The eNode B if has stored the data Volume Information from other eNode B, shall report to the CN in the HANDOVER COMPLETE message the data Volume Information」이라고 하는 바와 같이 기술할 수 있다.
또한, eNode B로부터 CN Node에의 카운트한 패킷수를 보고하는 타이밍은, 도 2에 도시한 바와 같이, 예를 들면 UE의 통신 종료에 수반하여, CN Node가 eNode B에 리소스를 해방하기 위해 S1 Context Release Request 메시지를 송신하고, eNode B가 리소스 해방 완료 후에 S1 Context Release Complete 메시지를 CN Node에 회신하지만, 이 S1 Context Release Complete 메시지에서, 지금까지 핸드오버에 의해 다른 eNode B로부터 받았던 카운트한 패킷수와, 자기 자신이 카운트한 패킷수를 더한 후에, CN Node 보고하는 것으로 하여도 된다.
CN Node는 eNode B로부터 수신한 카운트한 패킷수의 정보(하향)와, 자기 자신이 카운트한 패킷수의 정보(상향)를, 과금 센터에 보고한다.
Source eNode B로부터의 송신 카운트한 패킷수의 정보는, UE에의 송신 성공한 수분으로 하여도 되지만, UE에의 송신 실패한 수분으로 하여도 가능하다. 카운트한 패킷수의 정보를 송신 실패한 수분의 정보로 한 경우, CN Node는, CN Node가 송신한 패킷수분으로부터 송신 실패한 수분을 뺀 수분이, 송신 성공한 수분으로 된다. 이것은,
송신 성공한 패킷수=송신한 패킷수-송신 실패한 패킷수
라고 하는 식으로 표현된다.
도 3에 도시한 패킷수의 정보는, Unsuccessfully Transmitted DL Data Volume, 즉 송신 실패한 수분으로 하고 있지만, Successfully Transmitted DL Data Volume, 즉 송신 성공한 수분으로 하여도 된다.
이와 같이, 본 실시예에서는, UE가 Source eNode B와 Target eNode B 사이에서 핸드오버하여도, Source eNode B에서 그때까지 카운트한 패킷수의 정보를, UE의 이동처의 Target eNode B에 수수할 수 있다. 본 실시예에서는, 예를 들면 UE의 통신 종료 후에, eNode B가 카운트한 정확한 패킷수를 CN Node에 보고할 수 있고, CN Node가 과금 센터에 보고할 수 있으므로, 정확하게 과금할 수 있다.
<실시예 2>
도 4는 본 발명의 제2 실시예에 의한 이동체 통신 시스템의 핸드오버 수순을 나타내는 시퀀스차트이다. 도 4에서, 본 실시예에서는, Source eNode B로부터 Target eNode B에 Release Resource Complete 메시지를 설정하고, 이 Release Resource Complete 메시지에, Source eNode B가 핸드오버하기 전에 카운트한 패킷수의 정보를 실어서 송신한다.
본 실시예에서는, 예를 들면 Target eNode B가 리소스의 포착 실패 등으로, 핸드오버 수순이 실패한 경우, Source eNode B로부터의 Handover Request 메시지에서의 정보 전송의 낭비를 없앨 수 있다.
또한, eNode B로부터 CN Node에의 카운트한 패킷수를 보고하는 타이밍은, 도 2에 도시한 바와 같이, 예를 들면 UE의 통신 종료에 수반하여, CN Node가 eNode B에 리소스를 해방하기 위해 S1 Context Release Request 메시지를 송신하고, eNode B가 리소스 해방 완료 후에 S1 Context Release Complete 메시지를 CN Node에 회신하지만, 이 S1 Context Release Complete 메시지에서, 지금까지 핸드오버에 의해 다른 eNode B로부터 받았던 카운트한 패킷수와, 자기 자신이 카운트한 패킷수를 더한 후에, CN Node에 보고한다.
CN Node는 eNode B로부터 수신한 카운트한 패킷수의 정보(하향)와, 자기 자신이 카운트한 패킷수의 정보(상향)를, 과금 센터에 보고한다.
이와 같이, 본 실시예에서는, UE가 eNode B와의 사이에서 핸드오버하여도, eNode B에서 그때까지 카운트한 패킷수의 정보를, CN Node에 수수할 수 있어, CN Node가 과금 센터에 보고할 수 있으므로, 정확하게 과금할 수 있다.
<실시예 3>
도 5는 본 발명의 제3 실시예에 의한 카운트한 정보의 보고의 수순을 나타내는 시퀀스차트이다. 이 도 5를 참조하여, 본 발명의 제3 실시예에 의한 카운트한 정보의 보고의 수순에 대해서 설명한다.
도 5에 도시한 바와 같이, 핸드오버 실시 후, Source eNode B는, Target eNode B로부터 Release Resource를 수신하면, 지금까지 카운트한 패킷수의 정보를 Release Resource Indication 메시지에서 CN Node에 보고하고, 그 카운트한 패킷수의 정보를 CN Node가 지금까지의 카운트한 패킷수에 더하여 메모리에 기억한다.
이 후에, CN Node가 과금 센터에 보고하는 것은, 예를 들면 도 2에서, UE의 통신 종료에 수반하여, CN Node가 지금까지 받았던 카운트한 패킷수를 과금 센터에 보고한다.
이와 같이, 본 실시예에서는, UE가 eNode B와의 사이에서 핸드오버하여도, eNode B에서 그때까지 카운트한 패킷수의 정보를, CN Node에 수수할 수 있어, CN Node가 과금 센터에 보고할 수 있으므로, 정확하게 과금할 수 있다.
<실시예 4>
이동체 통신 시스템에서는, 패킷 요금을 시간대에 따라 다르도록 하는 경우가 있다. 예를 들면, 23시 이후의 패킷 요금이 23시 이전의 요금보다 싸게 설정하는 경우가 있다. 이에 대응하기 위해, 상기의 본 발명의 제1 실시예에서는, Source eNode B가 Target eNode B에 통지하는 카운트한 패킷수의 정보에, 시간대 정보를 설정하는 것이 가능하다. 예를 들면, 도 3의 Data Volume Reference에 시간 정보를 설정하여도 된다.
<실시예 5>
도 6은 본 발명의 제5 실시예에 의한 CN Node간의 카운트 정보의 수수의 수순을 나타내는 시퀀스차트이다. 이 도 6에 도시한 바와 같은 LTE 아키텍처에서, 핸드오버에 의해, UE의 이동처의 eNode B가, CN Node를 바꾸는 경우가 있다.
이것은, 예를 들면 이동처의 eNode B와 이동 전의 CN Node와의 거리가 멀어지는 경우, 이동처의 eNode B가 거리가 가까운 CN Node로 절환한다. 구체적으로 설명하면, 도 6에서, UE는 eNode B#1, CN Node#1과 통신 중으로 하고, 핸드오버에 의해, UE는 eNode B#2로 이동하지만, eNode B#2와 CN Node#1은 아직 문제로 되지 않을 정도의 거리이기 때문에, CN Node#1을 바꾸지 않는다.
이 후에, UE가 eNode B#3으로 더 이동하지만, eNode B#3과 CN Node#1과의 거리가 커지기 때문에, eNode B#3은, CN Node#3으로 절환하도록 한다. 이 핸드오버에 의한 CN Node 절환에 의해, 예를 들면 전송 지연의 단축으로 이어진다고 하는 효과가 있다.
핸드오버에 의한 CN Node의 절환은, 절환처의 CN Node가 지금까지 UE가 통신한 패킷수의 정보를 갖지 않기 때문에, 후에 UE의 통신 종료 시, 과금 센터에의 보고 시에, 정확한 정보를 보고할 수 없다.
이 문제를 해소하기 위해, 본 실시예에서는, 도 6에 도시한 바와 같이, 절환처의 CN Node#3으로부터 절환원의 CN Node#1에, Context Request 메시지에서 UE의 Context 정보를 요구하지만, 절환원의 CN Node#1이 Context Response 메시지에, 지금까지 더한 상향 및 하향의 패킷수의 정보를 실어서, 절환처의 CN Node#3에 통지한다.
CN Node#3은, 후에 UE가 통신을 종료할 때, 도 2에 도시한 바와 같이, 지금까지 받았던 카운트한 패킷수를 과금 센터에 보고한다.
이와 같이, 본 실시예에서는, 핸드오버에 의해 CN Node가 절환되어도, 그때까지 카운트한 패킷수의 정보를 절환원의 CN Node로부터 절환처의 CN Node에 통지함으로써, UE가 통신한 패킷수의 정보를 과금 센터에 보고할 수 있으므로, 정확하게 과금할 수 있다.
이상의 조작은, 컴퓨터 판독 가능한 프로그램에 의해 실행되고, 기지국(제1, 제2), 통신 단말기는, 프로그램 및 통신 데이터를 기억하는 기억 장치를 구비하는 것은 물론이다.
본 발명의 전체 개시(청구 범위를 포함함)의 틀 내에서, 또한 그 기본적 기술 사상에 기초하여, 실시 형태 또는 실시예의 변경ㆍ조정이 가능하다. 또한, 본 발명의 청구 범위의 틀 내에서 여러 가지의 개시 요소의 다양한 조합 또는 선택이 가능하다.

Claims (10)

  1. 통신 시스템의 무선 단말기로서,
    제1 기지국과 무선 통신을 수행하기 위한 수단; 및
    상기 제1 기지국으로부터 송신 실패한 하향 데이터의 데이터량을 나타내는 정보를 수신하고 상기 정보를 코어 네트워크에 송신하는 제2 기지국으로의 핸드오버를 수행하기 위한 수단
    을 포함하는 무선 단말기.
  2. 제1항에 있어서,
    상기 코어 네트워크가 리소스를 개방할 때, 상기 제2 기지국은 상기 정보를 상기 코어 네트워크에 송신하는, 무선 단말기.
  3. 제1 기지국, 제2 기지국 및 무선 단말기를 포함하는 무선 통신 시스템으로서,
    상기 무선 단말기는, 제1 기지국과의 무선 통신; 및 상기 제1 기지국으로부터 송신 실패한 하향 데이터의 데이터량을 나타내는 정보를 수신하고 상기 정보를 코어 네트워크에 송신하는 제2 기지국으로의 핸드오버를 수행하는 무선 통신 시스템.
  4. 제3항에 있어서,
    상기 코어 네트워크가 리소스를 개방할 때, 상기 제2 기지국은 상기 정보를 상기 코어 네트워크에 송신하는, 무선 통신 시스템.
  5. 무선 단말기와 통신하는 기지국으로서,
    상기 무선 단말기가 상기 기지국으로부터 제2 기지국으로의 핸드오버를 수행할 때, 송신 실패한 하향 데이터의 데이터량을 나타내는 정보를 제2 기지국에 송신하는 송신 수단
    을 포함하고,
    상기 무선 단말기는,
    상기 기지국과 무선 통신을 수행하기 위한 수단; 및
    상기 기지국으로부터 상기 정보를 수신하고 상기 정보를 코어 네트워크에 송신하는 제2 기지국으로의 핸드오버를 수행하기 위한 수단
    을 포함하는, 기지국.
  6. 제5항에 있어서,
    상기 코어 네트워크가 리소스를 개방할 때, 상기 제2 기지국은 상기 정보를 상기 코어 네트워크에 송신하는, 기지국.
  7. 무선 단말기에 대한 기지국의 통신 방법으로서,
    상기 무선 단말기에 의해, 상기 기지국과의 무선 통신; 및 상기 기지국으로부터 송신 실패한 하향 데이터의 데이터량을 나타내는 정보를 수신하고 상기 정보를 코어 네트워크에 송신하는 제2 기지국으로의 핸드오버를 수행하는 단계를 포함하는 통신 방법.
  8. 제7항에 있어서,
    상기 코어 네트워크가 리소스를 개방할 때, 상기 제2 기지국은 상기 정보를 상기 코어 네트워크에 송신하는, 통신 방법.
  9. 제1 기지국, 제2 기지국 및 무선 단말기를 포함하는 무선 통신 시스템의 통신 방법으로서,
    상기 무선 단말기에 의해, 상기 제1 기지국과의 무선 통신; 및 상기 제1 기지국으로부터 송신 실패한 하향 데이터의 데이터량을 나타내는 정보를 수신하고 상기 정보를 코어 네트워크에 송신하는 상기 제2 기지국으로의 핸드오버를 수행하는 단계를 포함하는 통신 방법.
  10. 제9항에 있어서,
    상기 코어 네트워크가 리소스를 개방할 때, 상기 제2 기지국은 상기 정보를 상기 코어 네트워크에 송신하는, 통신 방법.
KR1020127018556A 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법 Active KR101434765B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2007-074554 2007-03-22
JP2007074554 2007-03-22
PCT/JP2008/055274 WO2008123140A1 (ja) 2007-03-22 2008-03-21 移動体通信システム及び通信方法

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020127005282A Division KR101261191B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020137015500A Division KR101589572B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법

Publications (2)

Publication Number Publication Date
KR20120096082A true KR20120096082A (ko) 2012-08-29
KR101434765B1 KR101434765B1 (ko) 2014-08-29

Family

ID=39830637

Family Applications (5)

Application Number Title Priority Date Filing Date
KR1020147032699A Expired - Fee Related KR101594938B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법
KR1020127018556A Active KR101434765B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법
KR1020097021956A Expired - Fee Related KR101288267B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법
KR1020137015500A Expired - Fee Related KR101589572B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법
KR1020127005282A Expired - Fee Related KR101261191B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020147032699A Expired - Fee Related KR101594938B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법

Family Applications After (3)

Application Number Title Priority Date Filing Date
KR1020097021956A Expired - Fee Related KR101288267B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법
KR1020137015500A Expired - Fee Related KR101589572B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법
KR1020127005282A Expired - Fee Related KR101261191B1 (ko) 2007-03-22 2008-03-21 이동체 통신 시스템 및 통신 방법

Country Status (8)

Country Link
US (5) US20100120430A1 (ko)
EP (3) EP2914021B1 (ko)
JP (2) JP5012892B2 (ko)
KR (5) KR101594938B1 (ko)
CN (2) CN101641984B (ko)
ES (2) ES2542966T3 (ko)
TR (1) TR201821028T4 (ko)
WO (1) WO2008123140A1 (ko)

Families Citing this family (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8463232B2 (en) * 2007-12-31 2013-06-11 Motorola Mobility Llc Accurate billing for services used across multiple serving nodes
JP5035191B2 (ja) 2008-09-18 2012-09-26 富士通株式会社 基地局装置、通信制御システム、通信制御方法、局間制御方法および局間制御プログラム
KR101521886B1 (ko) * 2009-01-23 2015-05-28 삼성전자주식회사 이동통신 시스템에서 지티피 처리를 위한 장치 및 방법
EP2271142B1 (en) * 2009-06-26 2012-08-29 Alcatel Lucent Method, computer program product and base station apparatus for detecting PCI collisions
GB2472800A (en) 2009-08-18 2011-02-23 Nec Corp System for ensuring the core network is aware of the aggregated number of unsuccessfully transmitted downlink data packets for a mobile device
JP5758351B2 (ja) * 2012-06-22 2015-08-05 株式会社Ｎｔｔドコモ 無線通信システム
CN103731920B (zh) * 2012-10-10 2019-04-23 中兴通讯股份有限公司 Un子帧配置方法及装置
PL2932655T3 (pl) * 2012-12-17 2020-11-16 T-Mobile International Austria Gmbh Poprawianie dokładności informacji dotyczących obciążania opłatami w sieci telekomunikacyjnej
CN105122728B9 (zh) * 2012-12-17 2018-10-12 T-Mobile国际奥地利有限公司 改善计费信息精度的方法、基站、电信网络和计算机程序产品
CN105264955A (zh) * 2013-03-29 2016-01-20 日本电气株式会社 无线通信系统中的通信设备和切换控制方法
JP6213084B2 (ja) * 2013-09-17 2017-10-18 富士通株式会社 無線通信装置および無線帯域制御方法
US9491310B2 (en) * 2013-11-13 2016-11-08 Qualcomm Incorporated Techniques for determining traffic volumes served over multiple cells of a wireless communication network
JP6294705B2 (ja) * 2014-02-28 2018-03-14 株式会社Ｎｔｔドコモ 基地局、データ送信量管理装置、データ送信量報告方法、及びデータ送信量取得方法
KR102279486B1 (ko) 2014-03-13 2021-07-20 삼성전자 주식회사 무선 통신 시스템에서 연결을 생성하는 방법 및 장치
ES2916809T3 (es) * 2014-05-28 2022-07-06 Sony Group Corp Aparato y procedimiento
WO2016067078A1 (en) 2014-10-30 2016-05-06 Telefonaktiebolaget Lm Ericsson (Publ) Integrated cellular system with wi-fi-fallback
US9674747B2 (en) * 2015-01-16 2017-06-06 Telefonaktiebolaget Lm Ericsson (Publ) Attachment, handover, and traffic offloading between 3GPP RANS and wi-fi RANS
US10148825B2 (en) * 2015-09-09 2018-12-04 Nokia Of America Corporation Charging for rerouted packets in a heterogeneous wireless communication system
KR102482102B1 (ko) * 2016-02-26 2022-12-27 현대자동차주식회사 네트워크에서 자원 예약의 해지 방법
WO2018164469A1 (ko) * 2017-03-07 2018-09-13 엘지전자 주식회사 Cu-du 분할 시나리오에서 데이터를 전송하는 방법 및 장치
CN110943964B (zh) * 2018-09-21 2022-07-22 华为技术有限公司 数据校验方法、装置及存储介质
EP4199580A4 (en) * 2020-09-11 2023-09-27 Huawei Technologies Co., Ltd. METHOD FOR DISPLAYING PACKAGE LOSS AND ASSOCIATED DEVICE
CN119030909A (zh) * 2023-05-24 2024-11-26 明泰科技股份有限公司 路由效能测试方法

Family Cites Families (27)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FI970822L (fi) 1997-02-27 1998-08-28 Nokia Mobile Phones Ltd Menetelmä ja järjestely komponentin liittämiseksi
FI109510B (fi) 1997-02-28 2002-08-15 Nokia Corp Kanavanvaihto ja puhelunmuodostus matkaviestinjärjestelmässä
FI109503B (fi) * 1997-04-15 2002-08-15 Nokia Corp Pakettien menetyksen estäminen pakettipohjaisen tietoliikenneverkon handoverissa sekä handovermenetelmä
US6424625B1 (en) * 1998-10-28 2002-07-23 Telefonaktiebolaget Lm Ericsson (Publ) Method and apparatus for discarding packets in a data network having automatic repeat request
US6473399B1 (en) * 1998-11-30 2002-10-29 Telefonaktiebolaget Lm Ericsson (Publ) Method and apparatus for determining an optimum timeout under varying data rates in an RLC wireless system which uses a PDU counter
KR100680072B1 (ko) * 1999-09-14 2007-02-09 유티스타콤코리아 유한회사 비동기 이동통신 시스템에서 호 처리 및 핸드오프 처리 방법
US6519461B1 (en) * 1999-10-29 2003-02-11 Telefonaktiebolaget Lm Ericsson (Publ) Channel-type switching from a common channel to a dedicated channel based on common channel load
US6590905B1 (en) * 1999-12-22 2003-07-08 Nokia Mobile Phones Ltd. Changing XID/PDCP parameters during connection
US7171189B2 (en) * 2001-02-28 2007-01-30 Nortel Networks Limited Location based billing of data services in a mobile telecommunication system
US6865389B2 (en) * 2001-09-05 2005-03-08 Telefonaktiegolaget Lm Ericsson System and method for a virtual soft handover in a high data rate network based on data transmission information
GB0204896D0 (en) * 2002-03-01 2002-04-17 Nokia Corp Data transmissions in a communication system
JP3912156B2 (ja) 2002-03-25 2007-05-09 日本電気株式会社 移動体通信におけるパケット通信装置および同方式
US7349390B2 (en) * 2002-05-28 2008-03-25 Ntt Docomo, Inc. Packet transmission method and communication system
ATE377336T1 (de) * 2002-08-05 2007-11-15 Roamware Inc Verfahren und system zur weiterleitung von verkehr in einem zellularen netzwerk
JP2004297284A (ja) * 2003-03-26 2004-10-21 Matsushita Electric Ind Co Ltd 通信端末装置及び無線通信方法
DE60328234D1 (de) * 2003-09-30 2009-08-13 Mitsubishi Electric Corp Kommunikationsmodus-steuerverfahren
GB0323245D0 (en) * 2003-10-03 2003-11-05 Fujitsu Ltd Soft handover techniques
AP2179A (en) * 2004-03-04 2010-11-26 Samsung Electronics Co Ltd System and method for controlling an operational mode of a mac layer in a broadband wireless access communication system.
KR100640479B1 (ko) * 2004-06-07 2006-10-30 삼성전자주식회사 이동 광대역 무선접속 시스템에서 핸드오버 절차 최적화 시스템 및 방법
JP4720295B2 (ja) * 2005-06-02 2011-07-13 日本電気株式会社 異常検出システムおよび保全システム
JP4628889B2 (ja) 2005-06-29 2011-02-09 三菱電機株式会社 無線通信システムのハンドオーバ方法および移動端末
EP1943777B1 (en) * 2005-10-31 2016-07-20 LG Electronics Inc. Method for processing control information in a wireless mobile communication system
US8732559B2 (en) * 2006-07-25 2014-05-20 Thomson Licensing Recovery from burst packet loss in internet protocol based wireless networks using staggercasting and cross-packet forward error correction
KR101242174B1 (ko) * 2006-10-10 2013-03-12 삼성전자주식회사 오버레이 네트워크에서의 수직적 핸드오버 방법
FI20065859A0 (fi) * 2006-12-28 2006-12-28 Nokia Corp MBMS parannus
EP2119288B1 (en) * 2007-02-08 2016-09-14 Telefonaktiebolaget LM Ericsson (publ) Reducing buffer overflow
US9191870B2 (en) * 2009-08-10 2015-11-17 Telefonaktiebolaget L M Ericsson (Publ) Handover method for reducing the amount of data forwarded to a target node

Also Published As

Publication number Publication date
EP2139258B1 (en) 2015-05-06
JP5012892B2 (ja) 2012-08-29
US10080165B2 (en) 2018-09-18
KR101589572B1 (ko) 2016-01-28
KR101261191B1 (ko) 2013-05-09
KR20140143230A (ko) 2014-12-15
EP3422747A1 (en) 2019-01-02
US20180359665A1 (en) 2018-12-13
WO2008123140A1 (ja) 2008-10-16
KR101594938B1 (ko) 2016-02-17
KR101288267B1 (ko) 2013-07-26
KR20090120007A (ko) 2009-11-23
US20200187065A1 (en) 2020-06-11
CN101641984A (zh) 2010-02-03
CN103037457B (zh) 2018-08-10
JPWO2008123140A1 (ja) 2010-07-15
US10588060B2 (en) 2020-03-10
EP2139258A4 (en) 2012-03-14
JP5146589B2 (ja) 2013-02-20
ES2542966T3 (es) 2015-08-13
US11122474B2 (en) 2021-09-14
KR101434765B1 (ko) 2014-08-29
US20150319654A1 (en) 2015-11-05
JP2012090303A (ja) 2012-05-10
TR201821028T4 (tr) 2019-01-21
ES2709345T3 (es) 2019-04-16
US9832690B2 (en) 2017-11-28
US20180049076A1 (en) 2018-02-15
KR20120045035A (ko) 2012-05-08
CN103037457A (zh) 2013-04-10
EP2139258A1 (en) 2009-12-30
CN101641984B (zh) 2013-01-09
EP2914021B1 (en) 2018-10-31
KR20130083471A (ko) 2013-07-22
US20100120430A1 (en) 2010-05-13
EP2914021A1 (en) 2015-09-02
EP3422747B1 (en) 2020-02-05

Similar Documents

Publication Publication Date Title
KR101288267B1 (ko) 이동체 통신 시스템 및 통신 방법
KR102005591B1 (ko) 비어있는 gre 패킷들을 사용하는 3g lte 인트라-eutran 핸드오버 제어
KR20220114000A (ko) 사이드링크 릴레이 아키텍처 중의 스위칭 방법과 장치
US20220191752A1 (en) Conditional Handover Execution Probability Information to Potential Target Node
CN101433108A (zh) 无线通信系统中的切换过程
KR20110028577A (ko) 무선 액세스 네트워크들 간의 핸드오버 절차
US12192750B2 (en) Handover with sequentially identified packets
CN104144456A (zh) 一种基站切换方法和装置
KR20200109332A (ko) 핸드오버 방법 및 장치, 컴퓨터 저장 매체
CN102098751B (zh) 硬切换的方法和装置
HK1182255A (en) Mobile communication system and communication method
KR20110047984A (ko) 근접 정보 전송을 처리하는 방법 및 관련 통신 기기

Legal Events

Date Code Title Description
A107 Divisional application of patent
A201 Request for examination
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

A107 Divisional application of patent
J201 Request for trial against refusal decision
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PJ0201 Trial against decision of rejection

St.27 status event code: A-3-3-V10-V11-apl-PJ0201

J301 Trial decision

Free format text: TRIAL DECISION FOR APPEAL AGAINST DECISION TO DECLINE REFUSAL REQUESTED 20130614

Effective date: 20140430

Free format text: TRIAL NUMBER: 2013101004390; TRIAL DECISION FOR APPEAL AGAINST DECISION TO DECLINE REFUSAL REQUESTED 20130614

Effective date: 20140430

PJ1301 Trial decision

St.27 status event code: A-3-3-V10-V15-crt-PJ1301

Decision date: 20140430

Appeal event data comment text: Appeal Kind Category : Appeal against decision to decline refusal, Appeal Ground Text : 2012 7018556

Appeal request date: 20130614

Appellate body name: Patent Examination Board

Decision authority category: Office appeal board

Decision identifier: 2013101004390

PS0901 Examination by remand of revocation

St.27 status event code: A-6-3-E10-E12-rex-PS0901

S901 Examination by remand of revocation
GRNO Decision to grant (after opposition)
PS0701 Decision of registration after remand of revocation

St.27 status event code: A-3-4-F10-F13-rex-PS0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

FPAY Annual fee payment

Payment date: 20170720

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

FPAY Annual fee payment

Payment date: 20180801

Year of fee payment: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

FPAY Annual fee payment

Payment date: 20190730

Year of fee payment: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

FPAY Annual fee payment

Payment date: 20200803

Year of fee payment: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

FPAY Annual fee payment

Payment date: 20210812

Year of fee payment: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

FPAY Annual fee payment

Payment date: 20220811

Year of fee payment: 9

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 12

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 12
