본 발명은 무선 통신 시스템에 관한 것으로서, 무선 통신 시스템 내에서 단말의 상향링크 기준신호 전송 전력 제어에 관한 것이다.

Description

통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법{Apparatus And Method For Controling Transmission Power Of Reference SignalIn a Communication System}
본 발명은 통신 시스템에 관한 것으로서, 보다 상세하게는 통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법에 관한 것이다.
통신 시스템에서, 각 단말은 서로 다른 상향링크 물리채널들과 신호들이 기지국(셀)에서 수신되도록 물리채널 및 신호의 전력을 제어한다.
상향링크 전력 제어는 단말의 전송 전력이 하향링크 경로 손실에 따라 달라지는 개루프 방식과 추가적으로 망이 하향링크에 전송되는 명시적 전력 제어 명령(power control command)을 통하여 단말의 전송 전력을 직접 제어하는 폐루프 방식이 있다.
상향링크 전력은 단말이 최대로 출력할 수 있는 전력에 의해 제한된다. 단말은 한정된 가용 전력 내에서 물리채널 및 신호의 전력을 제어한다.
본 발명은, 다수의 상향링크 물리채널과 상향링크 기준신호가 동시에 전송될 때, 이들의 전송 전력을 할당하는 방법을 제공하는 것을 목적으로 한다.
상술한 목적을 달성하기 위해 본 발명의 일 실시예는, 통신 시스템에서 기준신호 전송 전력 제어 방법으로서, 상향링크 기준신호와 동시에 전송되는 상향링크 제어채널 및 상향링크 데이터채널의 전송 전력을 계산하는 단계; 및 상향링크 기준신호의 전송 전력을 계산하는 단계를 포함하고, 상기 상향링크 기준신호의 전송 전력의 상한값은 다수의 셀 전체에서 최대 전송 전력에서 상기 상향링크 기준신호와 동시에 전송되는 상기 상향링크 제어채널 및 상향링크 데이터채널의 전송 전력이 할당되고 남은 전력인 것을 특징으로 하는 기준신호 전송 전력 제어 방법을 제공한다.
본 발명의 다른 실시예는, 상향링크 제어채널, 상향링크 데이터채널 및 상향링크 기준신호의 전송 전력을 계산하는 전송 전력 계산부; 및 상기 전송 전력 계산부에서 계산된 전송 전력으로 상향링크 전송 전력을 제어하는 전송 전력 제어부를 포함하고, 상향링크 기준신호의 전송 전력의 상한값은 다수의 셀 전체에서 최대 전송 전력에서 상기 상향링크 기준신호와 동시에 전송되는 상향링크 제어채널 및 상향링크 데이터채널의 전송 전력이 할당되고 남은 전력인 것을 특징으로 하는 단말을 제공한다.
상술한 본 발명에 따르면, 상향링크 제어채널, 상향링크 데이터채널과 같은 상향링크 물리채널에 전송 전력이 먼저 할당되고, 남은 전력으로부터 상향링크 기준신호의 전송 전력이 할당되기 때문에 전송 전력을 효율적으로 제어할 수 있다. 또한, 다수의 요소 반송파에서 상향링크 기준신호가 동시에 전송될 때 전송 전력이 효율적으로 할당될 수 있다.
도 1은 본 발명의 실시예들이 적용될 수 있는 통신 시스템의 일예를 도시하는 도면,
도 2는 하나의 서빙 셀 내에 PUCCH, PUSCH 및 CRS가 할당될 수 있는 경우의 예를 도시하는 도면,
도 3은 다수의 서빙 셀에서 복수의 PUCCH 및 PUSCH가 동시에 전송되는 경우의 예를 도시하는 도면,
도 4는 본 발명의 일 실시예에 따른 SRS 전송 전력 제어 방법의 흐름도,
도 5는 도 4의 SRS 전송 전력 제어 방법이 적용될 수 있는 일예를 도시하는 도면,
도 6은 다수의 서빙 셀에서 복수의 SRS가 동시에 전송되는 경우의 일예를 도시하는 도면,
도 7은 다수의 서빙 셀에서 복수의 SRS가 동시에 전송되는 경우의 다른 예를 도시하는 도면, 및
도 8은 본 발명의 일 실시예에 따른 단말 장치의 블록도.
이하, 본 발명의 일부 실시 예들을 예시적인 도면을 통해 상세하게 설명한다. 각 도면의 구성요소들에 참조부호를 부가함에 있어서, 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호를 가지도록 하고 있음에 유의해야 한다. 또한, 본 발명을 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 발명의 요지를 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명은 생략한다.
도 1은 본 발명의 실시 예들이 적용되는 통신 시스템을 도시한다.
통신 시스템은 음성, 패킷 데이터 등과 같은 다양한 통신 서비스를 제공하기 위해 널리 배치된다.
도 1을 참조하면, 통신 시스템은 단말(10; User Equipment, UE) 및 기지국(20;Base Station, BS)을 포함한다.
본 명세서에서의 단말(10) 또는 UE(User Equipment)는 무선 통신에서의 사용자 단말을 의미하는 포괄적 개념으로서, WCDMA 및 LTE, HSPA 등에서의 UE는 물론, GSM 에서의 MS(Mobile Station), UT(User Terminal), SS(Subscriber Station), 무선기기(wireless device) 등을 모두 포함하는 개념으로 해석되어야 할 것이다.
기지국(20) 또는 셀(cell)은 일반적으로 단말(10)과 통신하는 지점(station)을 말하며, 노드-B(Node-B), eNB(evolved Node-B), BTS(Base Transceiver System), 액세스 포인트(Access Point), 릴레이 노드(Relay Node) 등 다른 용어로 불릴 수 있다.
본 명세서에서 기지국(20) 또는 셀(cell)은 CDMA에서의 BSC(Base Station Controller), WCDMA의 NodeB 등이 커버하는 일부 영역을 나타내는 포괄적인 의미로 해석되어야 하며, 기지국과 연결된 RRH(Radio Remote Head), 릴레이 노드(relay node), 매크로 셀의 섹터(sector), 사이트(site), 기타 펨토셀, 피코셀 등과 같은 마이크로 셀 등 하나의 단말과 통신할 수 있는 모든 형태의 장치를 의미하는 포괄적인 개념으로 사용된다.
본 명세서에서 단말(10)과 기지국(20)은 본 명세서에서 기술되는 기술 또는 기술적 사상을 구현하는데 사용되는 송수신 주체로 포괄적인 의미로 사용되며 특정하게 지칭되는 용어 또는 단어에 한정되지 않는다.
통신 시스템에 적용되는 다중 접속 기법에는 제한이 없으며, 본 발명은CDMA(Code Division Multiple Access), TDMA(Time Division Multiple Access), FDMA(Frequency Division Multiple Access), OFDMA(Orthogonal Frequency Division Multiple Access), OFDM-FDMA, OFDM-TDMA, OFDM-CDMA와 같은 다양한 다중 접속 기법에 적용 가능하다.
또한, 본 발명은 상향링크 전송 및 하향링크 전송은 서로 다른 시간을 사용하여 전송되는 TDD(Time Division Duplex) 방식, 서로 다른 주파수를 사용하여 전송되는 FDD(Frequency Division Duplex) 방식, TDD와 FDD를 결합한 하이브리드 듀플렉싱(Hybrid Duplexing) 방식에 적용 가능하다.
구체적으로, 본 발명의 실시예는 GSM, WCDMA, HSPA를 거쳐 LTE(Long Term Evolution) 및 LTE-advanced로 진화하는 비동기 무선 통신과, CDMA, CDMA-2000 및 UMB로 진화하는 동기식 무선 통신 분야 등에 적용될 수 있다. 이러한 본 발명은 특정한 무선 통신 분야에 한정되거나 제한되어 해석되어서는 아니되고, 본 발명의 사상이 적용될 수 있는 모든 기술분야를 포함하는 것으로 해석되어야 할 것이다.
도 1을 다시 참조하면, 단말(10)과 기지국(20)은 상향링크 및 하향링크 통신할 수 있다.
기지국(20)은 단말(10)로 하향링크 전송을 수행한다. 기지국(20)은 유니캐스트 전송(unicast transmission)을 위한 주 물리 채널인 물리 하향링크 공유채널(Physical Downlink Shared Channel, PDSCH), 그리고 PDSCH의 수신에 필요한 스케줄링 등의 하향링크 제어 정보 및 상향링크 데이터 채널(예를 들면 물리 상향링크 공유채널(Physical Uplink Shared Channel, PUSCH))에서의 전송을 위한 스케줄링 승인 정보를 전송하기 위한 물리 하향링크 제어채널(Physical Downlink Control Channel, PDCCH)을 전송할 수 있다. 이하에서는, 각 채널을 통해 신호가 송수신 되는 것을 해당 채널이 송수신되는 형태로 기재하기로 한다.
단말(10)은 기지국(20)으로 상향링크 신호를 전송한다. 단말(10)은 상향링크 데이터채널로서 유니캐스트 전송을 위한 주 물리 채널인 PUSCH, 그리고 상향링크 제어채널로서 하향링크 전송 블록이 성공적으로 수신되었는지 여부를 알려주는 HARQ acknowledgement, 채널 상태 보고 및 상향링크에서 데이터를 송신하고 할 경우 자원 할당을 요구하는 스케줄링 요청을 포함하는 상향링크 제어 정보(Uplink Control Information, UCI)를 전송하기 위해 사용되는 채널인 물리 상향링크 제어채널(Physical Uplink Control Channel, PUCCH)을 전송할 수 있다.
한편, 하나의 라디오프레임(Radioframe) 또는 무선 프레임은 10개의 서브프레임(subframe)으로 구성되고, 하나의 서브프레임은 2개의 슬롯으로 구성된다. 무선 프레임은 10ms의 길이를 갖고, 서브프레임은 1.0ms의 길이를 갖는다. 일반적으로, 데이터 송신의 기본 단위는 서브프레임 단위가 되고, 서브프레임 단위로 하향링크 또는 상향링크의 스케줄링이 이루어진다.
하나의 슬롯은 시간 영역에서 복수의 OFDM 심볼을 갖고 주파수 영역에서 적어도 하나의 부반송파(subcarrier)를 포함할 수 있다. 예를 들면, 슬롯은 시간 영역에서 7개(Normal Cyclic Prefix인 경우) 또는 6개(Extended Cyclic Prefix인 경우)의 OFDM 심볼을 포함하고 주파수 영역에서 12개의 부반송파를 포함할 수 있다. 이렇게 하나의 슬롯으로 정의되는 시간-주파수 영역을 자원 블록(Resource Block, RB)로 부를 수 있으나, 이에 한정되는 것은 아니다.
PUCCH가 할당되는 상향링크 자원 블록은 전체 가용한 셀 대역폭의 가장 가장자리에 위치한다. 이는 제어 시그널링이 겪는 주파수 다이버시티를 극대화하기 위한 목적, 그리고 상향링크 스펙트럼을 쪼개지 아니하여 상향링크 전송의 단일 반송파 특성을 유지하면서 단일 단말에게 넓은 전송 대역폭을 할당하는 목적을 위해서이다. PUSCH는 PUCCH가 맵핑된 가장자리 사이에 맵핑되고, PUSCH 전송에 가능한 연속된 스펙트럼의 양은 극대화된다.
기지국(20)은 하향링크에서 셀-고유 기준 신호(Cell-Specific Reference Signal, CRS), MBSFN 기준 신호(Multicast/Broadcast over Single Frequency Network Reference Signal, MBSFN-RS), 단말-고유 기준 신호(UE-Specific Reference Signal, DM-RS), 위치 기준 신호(Positioning Reference Signal, PRS), 및 CSI 기준 신호(CSI Reference Signal, CSI-RS)를 전송할 수 있다.
단말(10)은 상향링크에서 복조 기준 신호(Demodulation Reference Signal, DRS) 및 사운딩 기준 신호(Sounding Reference Signal, SRS)를 전송할 수 있다.
이 중, SRS는 각 단말(10)이 사용할 대역뿐만 아니라 단말(10)이 사용할 가능성이 있는 대역까지 포함하는 전 대역에 대한 상향 링크 채널 정보를 기지국(20)에 전달할 수 있도록 하기 위해 일정한 주기로 서로 겹쳐지지 않는 다른 대역에 전송되거나 한 번 또는 그 이상의 전송을 통해 전 서브-캐리어 대역에 걸쳐서 송신되도록 한다.
상향링크 기준신호는 각 서브프레임의 가장 마지막 심볼에 송신될 수 있다. 예를 들면, 하나의 서브프레임이 14개의 심볼로 구성될 경우(Normal Cyclic Prefix인 경우) 상향링크 기준신호는 14번째 심볼에서 송신되고, 12개의 심볼로 구성된 경우(Extended Cyclic Prefix인 경우) SRS는 12번째 심볼에서 송신된다.
현재의 LTE 표준에 의하면, SRS 시퀀스는 아래 수학식 1에 의하여 생성되며, 생성된 SRS 시퀀스는 소정의 기준에 의한 리소스 매핑을 거친 후 아래 표 1과 같은 서브프레임 설정에 따라 송신된다.
[수학식 1]
Figure pat00001
,
Figure pat00002
여기서,
Figure pat00003
는 기준신호 시퀀스의 길이이고,
Figure pat00004
이고, u는 PUCCH 시퀀스 그룹번호이고, v는 베이스 시퀀스 번호이며, 싸이클릭 시프트(Cyclic Shift; CS)
Figure pat00005
이다.
Figure pat00006
는 0 내지 7 중 하나의 정수 값으로서 상위 계층에 의하여 각 UE마다 설정된다.
[표 1]
Figure pat00007

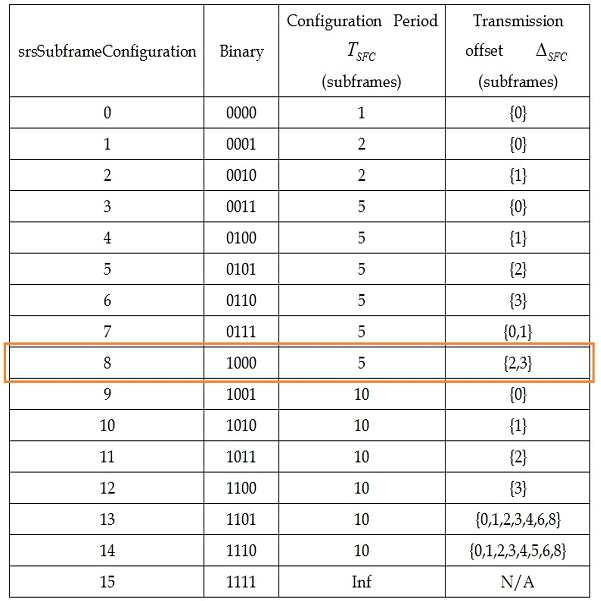

위의 표 1은 LTE에 정의되어 있는 FDD 사운딩 기준신호의 서브프레임 설정표 로서, 각 형식(srsSubframeConfiguration)은 4비트로 정의되며 해당 셀 내의 단말의 사운딩 기준신호의 송신주기와 송신 서브프레임의 오프셋을 규정하고 있다.
즉, srsSubframeConfiguration 값이 8인 경우(바이너리로는 1000)를 예로 들면, 셀 내의 단말들은 5 서브프레임마다 2, 3번째 서브프레임에 SRS를 송신할 수 있음을 의미한다.
[표 2]
Figure pat00008
위의 표 2는 각 단말에게 독립적으로 지시되는 SRSConfigurationIndex 파라미터(ISRS)의 구성을 표로 나타낸 것이다. 각 단말은 상기 10 비트 파라미터를 통해 실제 SRS 전송을 지시받는다. 예를 들어 SRSConfigurationIndex(ISRS)이 40인 경우 SRS 전송은 40 서브프레임마다 3번째 서브프레임(ISRS-37)에 전송된다.
SRS의 실제 전송이 상술한 바와 같이 오프셋과 송신 주기에 따라 전송되는 SRS를 주기적 SRS(Periodic SRS)라 한다.
다양한 SRS의 효율적 전송을 위하여 SRS는 비주기적으로 송신될 수 있다. 이는 전송할 데이터 양이 많은 단말에게 비주기 SRS를 전송하게 하여 제한된 SRS 자원을 효율적으로 사용하고 주파수 선택 스케줄링을 이용하여 전송의 능률을 높이기 위함이다. 기지국(20)은 단말(10)로 비주기적 SRS를 송신할 것을 지시하는 신호, 즉 SRS 트리거링(triggering)을 전송할 수 있다. 이러한 트리거링은 DCI 포맷을 통해 전달될 수 있다. SRS 트리거링을 수신한 단말(10)은 기지국(10)과 미리 약속된 주파수 및 시간에 SRS를 전송한다.
이하에서는 상향링크에서 단말(10)의 전력 제어에 대하여 기재한다.
도 2는 셀 내에 PUSCH, PUCCH, SRS가 할당된 예를 도시한다. 도 2에서 가로는 서브프레임이고 세로는 셀의 대역이다.
도 2(a)는 셀 내에 PUSCH만이 맵핑된 것을 도시한다. 도 2(a)를 참조하면, PUSCH는 셀에서 대역폭의 가장자리를 제외한 가운데에서 전송된다.
도 2(b)는 셀 내에 PUSCH와 PUCCH가 동시에 맵핑된 것을 도시한다. 도 2(b)를 참조하면, PUCCH는 셀에서 대역폭의 가장자리에서 전송되고, PUSCH는 대역폭의 가운데에서 전송된다.
도 2(c)는 셀 내에 SRS가 맵핑된 것을 도시한다. 도 2(c)를 참조하면, SRS는 서브프레임의 가장 마지막 심볼에서 전송된다.
도 2(a)에서와 같이, 단말(10)이 서빙 셀(serving cell)(c)에서 PUSCH를 전송하는 경우, 서빙 셀(c)에 대한 서브프레임(i)에서 PUSCH의 전송 전력(
Figure pat00009
)은 다음의 수학식 2와 같다.
[수학식 2]
Figure pat00010
[dBm]
도 2(b)에서와 같이, 단말(10)이 서빙 셀(serving cell)(c)에서 PUCCH와 함께 PUSCH를 전송하는 경우, 서빙 셀(c)에 대한 서브프레임(i)에서 PUSCH의 전송 전력(
Figure pat00011
)은 다음의 수학식 3과 같다.
[수학식 3]
Figure pat00012
[dBm]
수학식 2 및 3에서, PCMAX ,c(i)는 서빙 셀(c)에 대해 서브프레임(i)에서 단말(10)의 최대 전송 전력이고,
Figure pat00013
는 PCMAX ,c(i)의 선형 값(linear value)이다.
Figure pat00014
는 PUCCH의 전송 전력인 PPUCCH(i)의 선형 값으로서, 이에 대하여는 후술될 것이다. 수학식 2를 참조하면, PUSCH를 PUCCH와 동시에 전송하지 않는 경우, PUSCH 전송 전력은 단말(10)의 서빙 셀(c)에서 최대 전송 전력에 의해 제한된다. 수학식 3을 참조하면, PUSCH를 PUCCH와 동시에 전송하는 경우, PUSCH 전송 전력은 단말(10)의 최대 전송 전력에서 PUCCH의 전송 전력을 제한 값에 의해 제한된다.
MPUSCH,c(i)는 서빙 셀(c) 및 서브프레임(i)에 대해 유효한 자원 블록의 수로 표현되는 PUSCH 자원 할당의 대역폭이다. 더 많은 자원 블록의 할당은 더 높은 송신 전력을 요구한다.
P0 _ PUSCH ,c(j)는 반-정적 베이스 레벨(semi-static base level)로서, 공통 전력 레벨(
Figure pat00015
)과 단말-특정 전력 레벨(
Figure pat00016
)로 구성된다.(
Figure pat00017
=
Figure pat00018
+
Figure pat00019
).
다르게 말하자면, P0_PUSCH,c(j)는 PUSCH를 전송함에 있어 보장되어야 하는 수신 전력에 대한 인자이다. P0_PUSCH는 기지국에서 요구되는 수신 SINR(Signal-to-interference and noise ratio)을 얻기 위해 필요한 수신 전력을 의미한다. P0_PUSCH는 기지국에서 간섭 레벨에 기초하여 결정되는 값이고, 간섭은 시스템 구축 상황에 따라 달라질 수도 있고 망 내의 부하가 시간에 따라 변하므로 시간에 따라서 달라질 수도 있다.
준-지속적(semi-persistent) 승인(grant)에 대한 PUSCH (재)전송에 대해 j=0이고, 동적으로 스케줄링되는(dynamic scheduled) 승인에 대한 PUSCH (재)전송에 대해 j=1이며, 랜덤 액세스 응답(random access response) 승인에 대한 PUSCH (재)전송에 대해 j=2이다.
αc(j)는 경로 손실을 보상하는 정도를 나타낸다. αc(j)가 1이면 경로 손실이 완전히 보상되는 것을 의미하고, αc(j)가 1보다 작으면 경로 손실이 완전히 보상되지 않은 것을 의미한다. j=0 또는 1일 때, αc(j) ∈ {0, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1}이고, j=2일 때 αc(j)=1이다.
PLc는 서빙 셀(c)에 대해 단말(10)에서 계산된 하향링크 경로-손실(path loss) 추정값으로서, PLc = (기준 신호 전송 전력 - 기준 신호 수신 전력(Reference Signal Received Power, RSRP))의 식으로 결정될 수 있다.
ΔTF,c(i)는 서빙 셀(c)에 대해 MCS(Modulation and Coding Scheme)에 의해 결정되는 오프셋이다.
fc(i)는 명시적인 전력 제어 명령을 통해 직접적으로 PUSCH 전송 전력을 조절하기 위한 값이다. f(i)는 누적값으로서, 특정 양 만큼 증가 또는 감소시킨다. f(i)는 상향링크 스케줄링 승인(UL grant)에 들어있다.
보다 상세하게는,
Figure pat00020
의 식으로표현될 수 있다.
Figure pat00021
는 서브프레임
Figure pat00022
에서 DCI 포맷 0 또는 3/3A로 PDCCH로 신호될 수 있다. 누적이 가능하지 않을 때
Figure pat00023
이다.
서빙 셀(c)이 프라이머리 셀(primary cell)인 경우, 서브프레임(i)에서 PUCCH의 전송 전력(
Figure pat00024
)은 다음의 수학식 4와 같다.
[수학식 4]
Figure pat00025
[dBm]
수학식 4에서, PCMAX,c(i)는 서빙 셀(c)에 대해 서브프레임(i)에서 단말(10)의 최대 전송 전력이고, PUCCH 전송 전력은 이에 제한된다.
P0 _ PUCCH는 공통 전력 레벨(
Figure pat00026
)과 단말-특정 전력 레벨(
Figure pat00027
)로 구성된다.
다르게 말하자면, P0_PUCCH는 PUCCH를 전송함에 있어 보장되어야 하는 수신 전력에 대한 인자이다. P0_PUCCH는 기지국에서 요구되는 수신 SINR을 얻기 위해 필요한 수신 전력에 대한 인자이며, PUCCH 포맷 등에 의해 결정된다.
PLc는 서빙 셀(c)에 대해 단말(10)에서 계산된 하향링크 경로-손실(path loss) 추정값으로서, PLc = (기준 신호 전송 전력 - 기준 신호 수신 전력(Reference Signal Received Power, RSRP))의 식으로 결정된다.
h(nCQI, nHARQ, nSR)는 CQI(Channel Quality Information)에 대한 정보 비트의 수에 해당하는 nCQI, 서브프레임(i)으로 전송되는 HARQ 비트의 수인 nHARQ, 및 서브프레임(i)이 단말에 대한 SR(Scheduling Request)로 구성되었는지 여부를 나타내는 nSR에 의한 전력 오프셋이다.
PUCCH 포맷1, 1a 및 1b에 대하여
Figure pat00028
이다.
채널 선택을 갖는 PUCCH 포맷 1b에 대하여, 단말이 하나 이상의 서빙 셀로 구성되는 경우
Figure pat00029
이고, 다른 경우
Figure pat00030
이다.
PUCCH 포맷 2, 2a, 2b이고 normal cyclic prefix인 경우,
Figure pat00031
이다.
PUCCH 포맷 2이고 extended cyclic prefix인 경우,
Figure pat00032
이다.
PUCCH 포맷 3에 대하여, 단말이 2개 안테나 포트로PUCCH를 전송하도록 상위 계층에 의해 구성되는 경우, 또는 단말이 11 비트 이상의 HARQ-ACK를 전송하는 경우,
Figure pat00033
이다.
PUCCH 포맷 3에 대하여, 다른 경우
Figure pat00034
이다.
ΔF_PUCCH(F)는 PUCCH 포맷(F)에 의해 결정되는 오프셋이다.
ΔTxD(F')는 단말(10)이 2개 안테나 포트에서 PUCCH를 전송하도록 구성되는 경우를 고려한 오프셋이다.
g(i)는 명시적인 전력 제어 명령을 통해 직접적으로 PUCCH 전송 전력을 조절하기 위한 값이다. g(i)는 누적값으로서, 특정 양 만큼 증가 또는 감소시킨다. g(i)는 하향링크 스케줄링 할당에 포함되어 있거나(DCI 포맷 1A/1B/1D/1/2A/2/2B), 여러 개의 단말들에 전력 제어 명령을 동시에 제공하는 특수한 PDCCH 상으로도 제공될 수 있다(DCI 포맷 3/3A). g(i)는 하향링크 경로 손실에 반영되지 않은 상향링크 다중 경로 페이딩을 보상하기 위한 용도, P0_PUCCH에 반영되지 않은 상향링크 간섭의 변화를 보상하는 용도로 사용될 수 있다.
보다 상세하게는,
Figure pat00035
의 식으로 표현될수 있다. g(i)는 현재 PUCCH 전력 제어 조절 상태이고, g(0)는 리셋 후 초기값이다.
서빙 셀(c)에 대한 서브프레임(i)에서 전송되는 SRS의 단말 전송 전력(
Figure pat00036
)은 다음의 수학식 5와 같이 규정된다.
[수학식 5]
Figure pat00037
[dBm]
수학식 5에서, PCMAX,c(i)는 서빙 셀(c)에 대해 서브프레임(i)에서 단말(10)의 최대 전송 전력이고, SRS 전송 전력은 이에 제한된다.
Figure pat00038
는 오프셋값으로서 서빙 셀(c)에서 m=0 그리고 m=1에 대해 상위 계층에 의해 규정되는 반-정적 4-비트 인자이다. 트리거 타입(trigger type) 0으로 주어진 SRS 전송일 때 m=0이고, 트리거 타입 1로 주어진 SRS 전송일 때 m=1이다. Ks=1.25일 때,
Figure pat00039
는 [-3,12]dB 범위에서 1 dB 간격의 크기를 갖는다. Ks=0일 때,
Figure pat00040
는 [-10.5,12]dB 범위에서 1.5 dB 간격의 크기를 갖는다.
MSRS,c는 자원 블록의 수로 표현되는 서빙 셀(c)에 대한 서브 프레임(i)에서 SRS 전송의 대역폭이다.
fc(i)는 수학식 2 및 3에서 규정된 바와 같다.
P0_PUSCH,c(j) 및 αc(j)는 수학식 2 및 3에서 규정된 바와 같고, j=1이다.
한편, LTE/LTE-A 시스템은, 시스템 요구 사항, 즉 높은 데이터 전송률을 만족시키기 위한 대역폭을 확장하기 위한 방안으로서, 다수개의 단위 반송파인 요소 반송파(Component Carrier, CC)의 사용을 정의하고 있다. 여기에서, 하나의 CC는 최대 20MHz의 대역폭을 가질 수 있으며, 해당 서비스에 따라 20MHz 이내에서 자원 할당이 가능하지만, 이는 시스템을 구현하는 과정에 따른 일 실시예일 뿐이고 시스템의 구현에 따라 20MHz 이상의 대역폭을 가지도록 설정할 수 있다. 또한, 요소 반송파를 다수개 묶어 하나의 시스템 대역으로 사용하는 반송파 집적(Carrier Aggregation, CA) 기술의 사용을 정의할 수 있다.
일 예로서, 20MHz의 최대 대역폭을 갖는 요소 반송파 5개를 사용할 경우, 최대 100MHz까지 대역폭을 확장하여 서비스 품질을 지원할 수 있다. 요소 반송파들에 의해 결정될 수 있는 할당 가능한 주파수 대역은 실제 CA의 스케줄링에 따라 연속적(contiguous)일 수도 있고 불연속적(non-contiguous)일 수도 있다.
CA 환경에서, 다수개의 요소 반송파를 효율적으로 관리하기 위하여, 복수의 요소 반송파를 하나의 주요소 반송파(Primary Component Carrier, PCC)와 하나 이상의 부요소 반송파(Secondary Component Carrier, SCC)로 나눌 수 있다. 또는, 주요소 반송파(PCC)는 프라이머리 셀(primary cell), 부요소 반송파(SCC)는 세컨더리 셀(secondary cell)로 불릴 수 있다.
주요소 반송파(PCC)는 집적되어 있는 전체 요소 반송파들을 관리하는 핵심 반송파의 역할을 담당하고, 나머지 부요소 반송파(SCC)는 더 많은 전송률을 제공하기 위한 추가적인 주파수 자원을 제공하는 역할을 담당할 수 있다. 예를 들면, 상향 링크에서 상향 링크의 제어를 위한 UCI를 포함하는 PUCCH 및 PUSCH는 주요소 반송파(PCC) 통해서만 전송될 수 있고, 부요소 반송파(SCC)를 통해서는 UCI를 포함하는 PUCCH 및 PUSCH가 전송되지 않을 수 있다.
또는, 다수개의 요소 반송파를 효율적으로 관리하기 위하여, 복수개의 요소 반송파에 인덱스(서빙 셀 인덱스)(ServCellIndex)를 지정할 수 있다. 예를 들면, 5개의 요소 반송파(CC0, CC1, CC2, CC3, CC4)가 집적된 경우, 각 요소 반송파의 서빙 셀 인덱스(ServCellIndex)를 0 내지 4로 지정할 수 있다. 예를 들면, 상기 예에서 서빙 셀 인덱스가 0인 CC0는 주요소 반송파(PCC)이고, 서빙 셀 인덱스가 1 내지 4인 CC1 내지 CC4는 부요소 반송파(SCC)일 수 있다.
도 3은 다수개의 요소 반송파와 단일 서브프레임에서 PUCCH 및/또는 PUSCH가 전송되는 경우를 도시한다. 도 3에서 2개의 요소 반송파(CC0 및 CC1)가 도시되었지만, 이는 예시를 위한 것으로서 다수개의 요소 반송파가 존재할 수 있다. 도 3의 예에서 제1요소 반송파(CC0)는 주요소 반송파(PCC)이고 제2요소 반송파(CC1)는 부요소 반송파(SCC)이다.
도 3에서 (a)는 제 1 요소 반송파(CC0)에서 PUCCH가 전송되고 제 2 요소 반송파(CC1)에서 PUSCH가 전송되는 경우를 도시한다.
PUCCH는 상향링크 제어 정보를 포함하고 있어 PUSCH에 비해 높은 중요도를 갖는다. 그러므로, 단말의 전력은 PUCCH의 전송 전력에 우선적으로 할당되고, 남는 전력 중에서 PUSCH의 전송 전력이 할당된다. PUSCH의 전송 전력은 다음의 수학식 6을 만족한다.
[수학식 6]
Figure pat00041
수학식 6에서,
Figure pat00042
는 수학식 4에서 규정된 PUSCH 전송 전력의 선형값이고,
Figure pat00043
는 수학식 2 또는 3에서 규정된 PDSCH 전송 전력의 선형값이다.
Figure pat00044
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00045
의 선형값이다.
그리고, w(i)는 스케일링 팩터로서, 0≤w(i)≤1의 범위를 갖는다.
수학식 6은 다수의 셀에 대한 전체 전송 전력에서 PUCCH 전송 전력이 먼저 할당되고, 남는 전력에서 PUSCH 전송 전력이 할당됨을 나타낸다. PUCCH 전송 전력을 할당하고 남는 전력이 충분한 경우, PUSCH 전송 전력으로는 수학식 2 또는 3에서 규정된 값이 할당될 것이다(w(i)=1). 그러나, 충분하지 않은 경우, 실제 PUSCH 전송 전력으로는 수학식 2 또는 3에서 규정된 값에 스케일링 팩터 w(i)가 곱해져서 감소된 값이 할당될 것이다(w(i)<1).
도 3에서 (b)는 제 1 요소 반송파(CC0)에서 상향링크 제어 정보(UCI)를 갖는 PUSCH가 전송되고 제 2 요소 반송파(CC1)에서 UCI를 갖지 않는 PUSCH가 전송되는 경우를 도시한다.
UCI를 갖는 PUSCH는 UCI를 갖지 않는 PUSCH에 비해 높은 중요도를 갖는다. 그러므로, 단말의 전력은 UCI를 갖는 PUSCH에 우선적으로 할당되고, 남은 전력 중에서 UCI를 갖지 않는 PUSCH의 전송 전력이 할당된다. UCI를 갖지 않는 PUSCH의 전송 전력은 다음의 수학식 7을 만족한다.
[수학식 7]
Figure pat00046
수학식 7에서, j는 UCI를 갖는 PUSCH를 전송하는 서빙 셀의 인덱스이고, j 값을 제외한 c(c≠j)는 UCI를 갖지 않는 PUSCH를 전송하는 서빙 셀의 인덱스이다. 즉,
Figure pat00047
는 수학식 2 또는 3에 의해 계산되는 UCI를 갖는 PUSCH의 전송 전력의 선형값이고,
Figure pat00048
는 수학식 2 또는 3에 의해 계산되는 UCI를 갖지 않는 PUSCH의 전송 전력의 선형값이다.
Figure pat00049
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00050
의 선형값이다.
그리고, w(i)는 스케일링 팩터로서, 0≤w(i)≤1의 범위를 갖는다.
수학식 7은 다수의 셀에 대한 전체 전송 전력에서 UCI를 갖는 PUSCH 전송 전력이 먼저 할당되고, 남은 전력에서 UCI를 갖지 않는 PUSCH 전송 전력이 할당됨을 나타낸다. UCI를 갖는 PUSCH 전송 전력을 할당하고 남는 전력이 충분한 경우, UCI를 갖지 않는 PUSCH 전송 전력으로는 수학식 2 또는 3에서 규정된 값이 할당될 것이다(w(i)=1). 그러나, 충분하지 않은 경우, 실제 UCI를 갖지 않는 PUSCH 전송 전력으로는 수학식 2 또는 3에서 규정된 값에 스케일링 팩터 w(i)가 곱해져서 감소된 값이 할당될 것이다(w(i)<1).
도 3에서 (c)는 제 1 요소 반송파(CC0)에서 PUCCH 및 UCI를 갖는 PUSCH가 동시에 전송되고 제 2 요소 반송파(CC1)에서 UCI를 갖지 않는 PUSCH가 전송되는 경우를 도시한다.
이러한 경우, PUCCH가 PUSCH에 비해 높은 중요도를 갖고, PUSCH 중에서는 UCI를 갖는 PUSCH가 UCI를 갖지 않는 PUSCH에 비해 높은 중요도를 갖는다. 그러므로, 단말의 전력은 PUCCH, UCI를 갖는 PUSCH, UCI를 갖지 않는 PUSCH의 순서로 할당될 것이다.
PUCCH의 전송 전력은 수학식 4에 의해 계산된다.
UCI를 갖는 PUSCH의 전송 전력은 다음의 수학식 8을 만족한다.
[수학식 8]
Figure pat00051
수학식 8에서 첫 번째 행과 두 번째 행은 수학식 3을 선형값으로 표현한 것이다.
세 번째 행에서
Figure pat00052
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00053
의 선형값이고,
Figure pat00054
는 수학식 4에서 규정된 PUCCH 전송 전력의 선형값이다.
수학식 8은 다수의 셀에 대한 전체 전송 전력에서 PUCCH 전송 전력이 먼저 할당되고, 남는 전력에서 UCI를 갖는 PUSCH의 전송 전력이 할당됨을 나타낸다. 한편, 다수의 셀에 대한 전체 전송 전력(
Figure pat00055
)은 서빙 셀(j)에 대한 최대 전송 전력(
Figure pat00056
)보다 크거나 같을 것이기 때문에, 수학식 8의 결과는 수학식 3의 결과와 같을 수 있다.
그리고, UCI를 갖지 않는 PUSCH의 전송 전력은 다음의 수학식 9를 만족한다.
[수학식 9]
Figure pat00057
수학식 9에서,
Figure pat00058
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00059
의 선형값이고,
Figure pat00060
는 수학식 4에서 규정된 PUCCH 전송 전력의 선형값이며,
Figure pat00061
는 수학식 8에서 규정된 UCI를 갖는 PUSCH 전송 전력의 선형값이고,
Figure pat00062
는 수학식 2에서 규정된 UCI를 갖는 않는 PUSCH 전송 전력의 선형값이다.
그리고, w(i)는 스케일링 팩터로서, 0≤w(i)≤1의 범위를 갖는다.
수학식 9는 다수의 셀에 대한 전체 전송 전력에서 PUCCH 전송 전력 및 UCI를 갖는 PUSCH 전송 전력이 먼저 할당되고, 남은 전력에서 UCI를 갖지 않는 PUSCH 전송 전력이 할당됨을 나타낸다. UCI를 갖는 PUSCH 전송 전력을 할당하고 남는 전력이 충분한 경우, UCI를 갖지 않는 PUSCH 전송 전력으로는 수학식 2에서 규정된 값이 할당될 것이다(w(i)=1). 그러나, 충분하지 않은 경우, 실제 UCI를 갖지 않는 PUSCH 전송 전력으로는 수학식 2에서 규정된 값에 스케일링 팩터 w(i)가 곱해져서 감소된 값이 할당될 것이다(w(i)<1).
다음으로, 다수개의 요소 반송파와 단일 서브프레임에서 SRS가 PUCCH, PUSCH 및/또는 다른 SRS와 동시에 전송되는 경우를 고려한다.
전력 할당의 우선 순위는 PUCCH, PUSCH, SRS의 순서일 수 있다. PUCCH는 상향링크 제어를 위한 것으로서 가장 높은 우선권을 가질 수 있다. PUSCH는 PUCCH 다음으로 우선권을 가질 수 있다. PUSCH 중에서는 UCI를 갖는 PUSCH가 UCI를 갖지 않는 PUSCH보다 우선권을 가질 수 있다. SRS는 이후의 상향링크에서 자원 블록의 스케줄링을 위해 사용되는 것으로서 PUCCH 및 PUSCH보다는 낮은 우선권을 갖는다. 이를 정리하면 다음의 표 2와 같다.
[표 2
Figure pat00063
도 4는 본 발명의 일 실시예에 따른 SRS 전송 전력을 결정하는 방법을 도시하는 순서도이다.
도 5는 도4의 방법이 적용되는 일예로서 제 1 요소 반송파(CC0)에서 PUCCH(501)가 전송되고, 제 2 요소 반송파(CC1)에서 PUSCH(502)가 전송되며, 제 3 요소 반송파(CC2)에서 SRS(503)가 전송되는 경우를 도시한다.
도 4를 참조하면, 단말이 상향링크 전송을 위해 이용할 수 있는 가용 전력(P)의 선형값(
Figure pat00064
)의 초기값은 다수의 셀에 대한 전체 전송 전력(
Figure pat00065
)의 선형값(
Figure pat00066
)이다(S401 단계).
서브프레임(i)에 PUCCH(501) 전송이 요구되는 경우(S402 단계에서 예), 우선 PUCCH 전송 전력이 할당된다(S403 단계). PUCCH 전송 전력은 수학식 4에 의해 계산된다. 그리고, 가용 전력의 선형값(
Figure pat00067
)은 이전의 가용 전력의 선형값(
Figure pat00068
)에서 PUCCH 전송 전력의 선형값(
Figure pat00069
)이 감해진 값으로 갱신된다(S404 단계).
서브프레임(i)에 PUCCH 전송이 요구되지 않는 경우(S402 단계에서 아니오), 가용 전력의 선형값(
Figure pat00070
)은 PUCCH 전송 전력의 선형값(
Figure pat00071
)이 감해지지 않은 값으로 유지된다.
서브프레임(i)에 PUSCH(502) 전송이 요구되는 경우(S405 단계에서 예), 다음으로 PUSCH 전송 전력이 할당된다(S406 단계).
UCI를 갖는 PUSCH의 전송 전력은 수학식 2 또는 수학식 8에 의해 계산된다. 즉, PUCCH 전송 전력이 할당되지 않은 경우 UCI를 갖는 PUSCH의 전송 전력은 수학식 2에 의해 계산되고, PUCCH 전송 전력이 할당된 경우 UCI를 갖는 PUSCH의 전송 전력은 수학식 8에 의해 계산될 것이다.
UCI를 갖지 않는 PUSCH의 전송 전력은 수학식 2 또는 수학식 3에 의해 계산되고 수학식 6, 수학식 7 또는 수학식 9의 조건에 의해 제한될 수 있다. 즉, 한 셀 내에서 PUSCH가 PUCCH와 동시에 전송되지 않는 경우 UCI를 갖지 않는 PUSCH의 전송 전력은 수학식 2에 의해 계산되고, PUSCH가 PUCCH와 동시에 전송되는 경우 UCI를 갖지 않는 PUSCH의 전송 전력은 수학식 3에 의해 계산된다. 다른 셀에서 PUCCH가 전송되는 경우 UCI를 갖지 않는 PUSCH의 전송 전력은 수학식 6에 의해 제한되고, 다른 셀에서 UCI를 갖는 PUSCH가 전송되는 경우 UCI를 갖지 않는 PUSCH의 전송 전력은 수학식 7에 의해 제한되며, 다른 셀에서 PUCCH 및 UCI를 갖는 PUSCH가 전송되는 경우 UCI를 갖지 않는 PUSCH의 전송 전력은 수학식 9에 의해 제한된다.
그리고, 가용 전력의 선형값(
Figure pat00072
)은 PUSCH 전송 전력의 선형값(
Figure pat00073
)이 감해진 값으로 갱신된다(S407 단계). 다수개의 PUSCH가 전송되는 경우, 가용 전력의 선형값(
Figure pat00074
)은 PUSCH 전송 전력의 선형값의 합(
Figure pat00075
)이 감해진 값으로 갱신된다.
한편, 서브프레임(i)에 PUSCH 전송이 요구되지 않는 경우(S405 단계에서 아니오), 가용 전력의 선형값(
Figure pat00076
)은 PUSCH 전송 전력의 선형값(
Figure pat00077
)이 감해지지 않은 값으로 유지된다.
즉, (1) PUCCH와 PUSCH의 전송이 요구되는 경우(S402 단계에서 예, S405 단계에서 예), 가용 전력의 선형값(
Figure pat00078
)은 초기값(
Figure pat00079
)에서 PUCCH 전송 전력의 선형값 및 PUSCH 전송 전력의 선형값이 감해진 값이고, (2) PUCCH의 전송이 요구되고 PUSCH의 전송이 요구되지 않는 경우(S402 단계에서 예, S405 단계에서 아니오), 가용 전력의 선형값(
Figure pat00080
)은 초기값(
Figure pat00081
)에서 PUCCH 전송 전력의 선형값이 감해진 값이며, (3) PUCCH의 전송이 요구되지 않고 PUSCH의 전송이 요구되는 경우(S402 단계에서 아니오, S405 단계에서 예), 가용 전력의 선형값(
Figure pat00082
)은 초기값(
Figure pat00083
)에서 PUSCH 전송 전력의 선형값이 감해진 값이고, (4) PUCCH 및 PUSCH의 전송이 요구되지 않는 경우(S402 단계에서 아니오, S405 단계에서 아니오), 가용 전력의 선형값(
Figure pat00084
)은 초기값(
Figure pat00085
)을 유지한다.
다음으로, SRS 전송 전력이 할당된다(S408 단계). SRS 전송 전력 할당 단계(S408 단계)의 상세는 후술될 것이다.
다음으로, SRS의 전송 전력이 소정의 임계값(a) 이상인지 여부가 판단된다(S409 단계). 임계값(a)은 수학식 5에 의해 결정되는 값 또는 이 값에 1보다 작은 소정의 상수(예를 들면, 0.9)를 곱한 값이다.
수학식 6, 수학식 7 및 수학식 9에서, 복수의 요소 반송파의 전체 전송 전력이 다수의 셀 전체에서 최대 전송 전력()을 초과할 때 스케일링 팩터(w(i))(0≤w(i)≤1)를 이용하여 각 요소 반송파의 PUSCH 전송 전력을 낮출 수 있다. 이는 PUSCH 전송에서 패킷 오류가 발생할 때 재전송이 가능하고, 또한 패킷 오류가 미치는 영향도 해당 서브프레임에 제한되기 때문이다.
이에 비하여, SRS는 PUSCH와 같이 유연하게 전송 전력에 변화를 주기 어렵다. SRS는 채널 추정을 목적으로 전송되는 신호이기 때문에 잡음이 존재하는 환경에서 정확한 채널 추정을 위해서는 일정한 수준 이상의 전송 전력이 필요하다. 또한, SRS 채널 추정이 미치는 영향은 해당 대역의 채널 정보를 얻을 수 있는 일정한 주기까지의 다수의 서브프레임이다.
따라서 다수의 요소 반송파 환경에서 단말의 전송 전력이 다수의 셀 전체에서 최대 전송 전력(
Figure pat00087
)을 초과할 경우, 일정한 수준 이하로 SRS 전송 전력을 변화시키는 것은 바람직하지 않다.
SRS의 전송 전력이 소정의 임계값(a) 이상인 경우(S409 단계에서 예), 상술한 바와 같이 계산된 전송 전력으로 단말(10)은 SRS를 전송한다(S410 단계). 그러나, SRS의 전송 전력이 소정의 임계값(a) 미만인 경우(S409 단계에서 아니오), 단말(10)은 SRS 전송을 취소한다(S411 단계).
상술한 바와 같이, SRS는 광대역에서 채널 품질을 추정하기 위하여 전송되고, 다수의 협대역 SRS 전송을 합쳐서 관심 있는 주파수 대역을 커버하도록 할 수 있다. 하나의 협대역 SRS 전송이 실패하는 경우, 기지국(20)은 광대역 채널 품질을 추정하기 위해 실패한 협대역 SRS의 수신을 기다려야 하고, 전송이 실패한 SRS의 영향은 SRS 전송이 실패한 협대역뿐만 아니라 관심 있는 주파수 대역 전체에 미치게 된다. 또한, SRS 채널 추정이 미치는 영향은 해당 대역의 채널 정보를 얻을 수 있는 일정한 주기까지의 다수의 서브프레임이다.
그러므로, SRS 전송이 취소된 경우 SRS의 재전송이 요구된다. 단말(10)은 다음 SRS 전송 기회에 취소된 SRS를 전송한다. 단말(10)의 SRS 재전송은 단말(10)과 기지국(20)이 알고 있는 사전에 정해진 규칙에 따를 수 있다. 또는, 단말(10)의 SRS 재전송은 단말(10)이 판단한 가능한 시기에 발생하고 SRS 재전송에 대한 정보가 단말(10)로부터 기지국(20)으로 전달될 수 있다. 또는, 단말(10)의 SRS 재전송은 SRS를 수신하지 못한 기지국(20)의 지시에 따라 실행될 수 있다.
재전송된 SRS의 전송 전력은, 후술할 바와 같이, 재전송이 아닌 다른 SRS의 전송 전력보다 우선 순위로 할당될 것이다.
이하에서는 SRS 전송 전력을 할당하는 도 4의 S408 단계가 상세하게 기술될 것이다.
SRS 전송 전력의 선형값(
Figure pat00088
)은 가용 전력의 선형값(
Figure pat00089
)과 수학식 5에 의한 SRS 전송 전력의 선형값의 최소값이 된다. 그리하여, SRS 전송 전력의 선형값(
Figure pat00090
)은 다음의 수학식 10과 같이 표현된다.
[수학식 10]
Figure pat00091
수학식 10에서 첫 번째 행과 두 번째 행은 수학식 5를 선형값으로 표현한 것이다.
세 번째 행에서
Figure pat00092
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00093
의 선형값이고,
Figure pat00094
는 수학식 4에서 규정된 PUCCH 전송 전력의 선형값이며,
Figure pat00095
는 수학식 2 또는 3, 그리고 수학식 6 내지 9에 의해 규정되는 각 PUSCH 전송 전력의 선형값의 합이다. PUSCH는 UCI를 갖는 PUSCH 및 UCI를 갖지 않는 PUSCH를 포함한다.
수학식 10은 다수의 셀에 대한 전체 전송 전력에서 PUCCH 및 PUSCH 전송 전력이 먼저 할당되고, 남는 전력에서 SRS 전송 전력이 할당되는 것을 나타낸다.
한편, 다수개의 요소 반송파와 단일 서브프레임에서 복수의 SRS가 전송될 수 있다.
도 6은 일 예로서 제 1 요소 반송파(CC0)에서 PUSCH(601)가 전송되고, 제 2 요소 반송파(CC1)에서 SRS(602)가 전송되며, 제 3 요소 반송파(CC2)에서 SRS(603)가 전송되는 경우를 도시한다. 이 경우 동일한 서브프레임에서 2개의 SRS(602, 603)가 전송된다.
도 7은 다른 예로서 초기에 제 1 요소 반송파(CC0)에서 PUSCH(701)가 전송되고, 제 2 요소 반송파(CC1)에서 PUSCH(702)가 전송되며, 제 3 요소 반송파(CC2)에서 SRS(703)가 전송된다. PUSCH(701, 702)의 전송 전력이 할당된 후 SRS(703)의 전송 전력이 부족하여 SRS(703)의 전송은 실패하고, 다음 전송 기회에 SRS(706)가 재전송된다. SRS(706)가 재전송되는 서브프레임에, 제 1 요소 반송파(CC0)에서 PUSCH(704)가 전송되고, 제 2 요소 반송파(CC1)에서 SRS(705)가 전송된다. 이 경우, 동일한 서브프레임에 2개의 SRS(705, 706)가 전송된다.
복수의 SRS가 전송되는 것은 다음과 같은 경우에 발생할 수 있다.
(1) 각각의 요소 반송파에서 필요한 대역의 채널 정보를 얻기 위해 SRS를 복수의 요소 반송파에서 동시에 전송할 수 있다.
(2) 비주기적 SRS 전송이 다른 요소 반송파의 주기적 SRS 전송과 겹칠 수 있다.
(3) SRS 전송이 실패하여 SRS를 재전송할 때 SRS의 재전송이 다른 요소 반송파의 SRS 전송과 겹칠 수 있다.
SRS는 광대역에서 채널 품질을 추정하기 위하여 전송되고, 다수의 협대역 SRS 전송을 합쳐서 관심 있는 주파수 대역을 커버하도록 할 수 있다. 하나의 협대역 SRS 전송이 실패하는 경우, 기지국(20)은 광대역 채널 품질을 추정하기 위해 실패한 협대역 SRS의 수신을 기다려야 하고, 전송이 실패한 SRS의 영향은 SRS 전송이 실패한 협대역뿐만 아니라 관심 있는 주파수 대역 전체에 미치게 된다. 그러므로, 동시에 다수의 SRS가 전송되는 경우, 재전송되는 SRS가 가장 우선권을 가지도록 한다.
다음으로, 비주기적 SRS 전송은 기지국(20)이 필요로 하여 주기적인 SRS 전송을 기다리지 않고 단말(10)에게 SRS 전송을 명령할 때 발생한다. 그러므로, 비주기적 SRS 전송은 주기적 SRS 전송보다 우선권을 가지도록 한다.
마지막으로, 재전송되는 SRS와 비주기적 SRS의 전송 전력이 할당된 후, 주기적 SRS의 전송 전력이 할당되도록 한다.
한편, 동시에(같은 서브프레임에) 다른 요소 반송파에서 복수의 동일한 성질의 SRS 전송이 발생하는 경우, 즉 재전송되는 SRS가 복수인 경우, 비주기적 SRS가 복수인 경우, 또는 주기적 SRS가 복수인 경우, 주요소 반송파(PCC)에서 전송되는 SRS가 부요소 반송파(SCC)에서 전송되는 SRS에 대해 우선권을 가지도록 한다. 복수의 부요소 반송파(SCC)에서 전송되는 SRS에 대해서는 서빙 셀 인덱스(c)가 낮은 부요소 반송파(SCC)에서 전송되는 SRS가 우선권을 가지도록 한다. 주요소 반송파(PCC)는 가장 낮은 서빙 셀 인덱스(c=0)를 가지도록 설정되므로, 결국 서빙 셀 인덱스(c)가 낮은 요소 반송파(CC)에서 전송되는 SRS가 우선권을 가지도록 한다.
이를 정리하면,
(1) SRS 전송 전력 할당에서 우선권은 재전송 SRS, 비주기적 SRS, 주기적 SRS의 순서를 갖고,
(2) 동일한 성질의 SRS 사이에서는 낮은 서빙 셀 인덱스(ServCellIndex)를 갖는 CC에서 전송되는 SRS가 우선권을 갖는다.
이는 다음의 표 3으로 나타낼 수 있다.
[표 3]
Figure pat00096
재전송되는 SRS이 위치하는 요소 반송파(CC)의 집합을 R이라고 하면, 재전송되는 SRS 전송 전력의 선형값(
Figure pat00097
)은 다음의 수학식 11과 같이 표현된다.
[수학식 11]
Figure pat00098
수학식 11에서 첫 번째 행과 두 번째 행은 수학식 10과 동일하다.
세 번째 행에서
Figure pat00099
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00100
의 선형값이고,
Figure pat00101
는 수학식 4에서 규정된 PUCCH 전송 전력의 선형값이며,
Figure pat00102
는 수학식 2 또는 3, 그리고 수학식 6 내지 9에 의해 규정되는 각 PUSCH 전송 전력의 선형값의 합이다. PUSCH는 UCI를 갖는 PUSCH 및 UCI를 갖지 않는 PUSCH를 포함한다.
Figure pat00103
는 전송 전력을 구하고자 하는 재전송 SRS보다 낮은 서빙 셀 인덱스에서 전송되는 재전송 SRS의 전송 전력의 선형값의 합이다. 재전송 SRS가 하나이거나 재전송 SRS가 프라이머리 셀(PCC)에서 전송되는 경우
Figure pat00104
는 0이다.
수학식 11은 다수의 셀에 대한 전체 전송 전력에서 PUCCH, PUSCH 및 더 낮은 서빙 셀 인덱스를 갖는 셀에서 전송되는 재전송 SRS의 전송 전력이 먼저 할당되고, 남는 전력에서 재전송 SRS 전송 전력이 할당되는 것을 나타낸다.
비주기적 SRS이 위치하는 요소 반송파(CC)의 집합을 S라고 하면, 비주기적 SRS 전송 전력의 선형값(
Figure pat00105
)은 다음의 수학식 12와 같이 표현된다.
[수학식 12]
Figure pat00106
수학식 12에서 첫 번째 행과 두 번째 행은 수학식 10과 동일하다.
세 번째 행에서
Figure pat00107
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00108
의 선형값이고,
Figure pat00109
는 수학식 4에서 규정된 PUCCH 전송 전력의 선형값이며,
Figure pat00110
는 수학식 2 또는 3, 그리고 수학식 6 내지 9에 의해 규정되는 각 PUSCH 전송 전력의 선형값의 합이다. PUSCH는 UCI를 갖는 PUSCH 및 UCI를 갖지 않는 PUSCH를 포함한다.
Figure pat00111
는 수학식 11에 의해 규정되는 재전송 SRS의 전송 전력의 선형값의 합이다.
Figure pat00112
는 전송 전력을 구하고자 하는 비주기적 SRS보다 낮은 서빙 셀 인덱스에서 전송되는 비주기적 SRS의 전송 전력의 선형값의 합이다. 비주기적 SRS가 하나이거나 비주기적 SRS가 프라이머리 셀(PCC)에서 전송되는 경우
Figure pat00113
는 0이다.
수학식 12는 다수의 셀에 대한 전체 전송 전력에서 PUCCH, PUSCH, 재전송 SRS 및 더 낮은 서빙 셀 인덱스를 갖는 셀에서 전송되는 비주기적 SRS의 전송 전력이 먼저 할당되고, 남는 전력에서 비주기적 SRS 전송 전력이 할당되는 것을 나타낸다.
다음으로, 주기적 SRS 전송 전력의 선형값(
Figure pat00114
)은 다음의 수학식 13과 같이 표현된다.
[수학식 13]
Figure pat00115
수학식 13에서 첫 번째 행과 두 번째 행은 수학식 10과 동일하다.
세 번째 행에서
Figure pat00116
는 단말이 다수의 셀 전체에서 최대 전송 전력
Figure pat00117
의 선형값이고,
Figure pat00118
는 수학식 4에서 규정된 PUCCH 전송 전력의 선형값이며,
Figure pat00119
는 수학식 2 또는 3, 그리고 수학식 6 내지 9에 의해 규정되는 각 PUSCH 전송 전력의 선형값의 합이다. PUSCH는 UCI를 갖는 PUSCH 및 UCI를 갖지 않는 PUSCH를 포함한다.
Figure pat00120
는 수학식 11에 의해 규정되는 재전송 SRS의 전송 전력의 선형값의 합이다.
Figure pat00121
는 수학식 12에 의해 규정되는 비주기적 SRS의 전송 전력의 선형값의 합이다.
Figure pat00122
는 전송 전력을 구하고자 하는 주기적 SRS보다 낮은 서빙 셀 인덱스에서 전송되는 주기적 SRS의 전송 전력의 선형값의 합이다. 주기적 SRS가 하나이거나 주기적 SRS가 프라이머리 셀(PCC)에서 전송되는 경우
Figure pat00123
는 0이다.
수학식 13은 다수의 셀에 대한 전체 전송 전력에서 PUCCH, PUSCH, 재전송 SRS, 비주기적 SRS 및 더 낮은 서빙 셀 인덱스를 갖는 셀에서 전송되는 주기적 SRS의 전송 전력이 먼저 할당되고, 남는 전력에서 주기적 SRS 전송 전력이 할당되는 것을 나타낸다.
다시 정리하면, 서브프레임에 하나의 SRS 전송이 존재하는 경우 SRS 전송 전력은 수학식 10에 의해 결정된다. 서브프레임에 복수의 SRS 전송이 존재하는 경우, 재전송 SRS의 전송 전력은 수학식 11에 의해 결정되고, 비주기적 SRS의 전송 전력은 수학식 12에 의해 결정되며, 주기적 SRS의 전송 전력은 수학식 13에 의해 결정된다.
도 8은 본 발명의 일 실시예에 의한 단말 장치의 기능별 블록도이다.
도 8을 참조하면, 본 발명의 일 실시예에 의한 단말 장치(800)는 각 서빙 셀에서 PUCCH, PDCCH 및 SRS의 전송 전력을 계산하는 전송 전력 계산부(801) 및 전송 전력 계산부(801)에서 계산된 전송 전력으로 단말 장치(800)의 상향링크 전송 전력을 제어하는 전송 전력 제어부(802)를 포함한다.
전송 전력 계산부(801)는 PUCCH, PUSCH, SRS의 순서로 전송 전력을 할당한다. 각 셀에서 PUCCH, PUSCH 및 SRS의 전송 전력은한 셀에서 최대 전송 전력(
Figure pat00124
)에 의해 제한되고, 전체 셀에서 PUSCH 및 SRS의 전송 전력은 다수의 셀 전체에서 최대 전송 전력(
Figure pat00125
)에 의해 제한된다. 그리하여, SRS의 전송 전력은 다수의 셀 전체에서 최대 전송 전력(
Figure pat00126
)에서 PUCCH 및 PUSCH의 전송 전력이 할당되고 남은 전력에 의해 제한된다.
하나의 서브프레임에서 복수의 SRS가 전송되는 경우, 전송 전력 계산부(801)는 재전송되는 SRS, 비주기적 SRS, 주기적 SRS의 순서로 전송 전력을 할당한다. 동일한 성질의 복수의 SRS가 전송되는 경우, 전송 전력 계산부(801)는 서빙 셀 인덱스(ServCellIndex)가 낮은 서빙 셀에서 전송되는 SRS에 먼저 전송 전력을 할당한다. 각 SRS의 전송 전력은 PUCCH, PUSCH, 및 우선순위가 더 높은 다른 SRS에 할당된 전송 전력에 의해 제한된다.
단말 장치(800)는 전송 전력 계산부(801)에서 계산된 SRS의 전송 전력이 소정의 임계값 이상인지 여부를 판단하는 SRS 전력 판단부(803)를 더 포함할 수 있다. SRS 전력 판단부(803)에서 전송 전력 계산부(801)에서 계산된 SRS의 전송 전력이 소정의 임계값보다 작다고 판단되는 경우, 전송 전력 제어부(802)는 전송 전력 계산부(801)에서 계산된 SRS의 전송 전력의 선형값이 0이 아니더라도 SRS의 전송을 취소한다.
도 9은 본 발명의 일 실시예에 의한 기지국의 SRS 수신 방법의 흐름도이다.
도 9를 참조하면, 기지국(20)은 단말로부터의 상향링크 신호를 수신한다(S901 단계). 기지국(20)이 수신하는 상향링크 신호는 PUCCH를 통한 상향링크 제어정보, PUSCH를 통한 상향링크 데이터 및 SRS를 포함하는 기준 신호를 포함한다.
기지국(20)은 사전에 정한 규칙 또는 단말(10)과의 약속에 의해 SRS가 수신되어야 할 때 SRS가 수신되었는지 여부를 판단한다(S902 단계). 상술한 바와 같이, SRS를 전송하기 위해 단말(10)이 할당할 수 있는 전력이 소정의 임계값보다 작은 경우 단말(10)은 SRS를 전송하지 않고, 따라서 기지국(20)은 SRS를 수신할 수 없다.
기지국(20)이 SRS를 수신하지 못하였을 때(S902 단계에서 NO), 기지국(20)은 단말(10)이 전송에 실패한 SRS를 재전송할 때까지 대기한다(S903 단계). 단말(10)이 SRS를 재전송하는 때는 단말(10)과 기지국(20)이 모두 알고 있는 사전에 정해진 규칙에 의할 수 있다. 또는, 단말(10)이 SRS를 재전송하는 때는 단말(10)에 의해 결정되고, 단말(10)의 SRS 재전송에 관한 정보는 단말(10)로부터 기지국(20)으로 전달될 수 있다. 또는, 기지국(20)은 단말(10)에 SRS 재전송에 대한 지시를 전송할 수 있다. 기지국(20)의 상향링크 스케줄링은 수신에 실패한 SRS가 수신될 때까지 대기된다.
도 10은 본 발명의 일 실시예에 의한 기지국의 기능별 블록도이다.
도 10을 참조하면, 본 발명의 일 실시예에 따른 기지국(1000)은 상향링크 수신부(1001), SRS 수신부(1002) 및 상향링크 스케줄러(1003)를 포함한다.
상향링크 수신부(1001)는 단말로부터의 상향링크 신호를 수신한다. 상향링크 수신부(1001)가 수신하는 상향링크 신호는 PUCCH를 통한 상향링크 제어정보, PUSCH를 통한 상향링크 데이터 및 SRS를 포함하는 기준 신호를 포함한다.
SRS 추출부(1002)는 상향링크 수신부(1001)가 수신한 상향링크 신호 중에서 SRS를 추출한다. SRS 추출부(1002)에서 추출된 SRS는 상향링크 스케줄러(1003)에서 상향링크 스케줄링을 설정하기 위해 사용된다.
SRS를 전송하기 위해 단말이 할당할 수 있는 전력이 소정의 임계값보다 작아서 단말이 SRS 전송을 실패하여, 사전에 정한 규칙 또는 단말과의 약속에 의해 SRS가 수신되어야 할 때 SRS 추출부(1002)가 SRS를 추출하지 못할 수 있다.
SRS 추출부(1002)가 SRS를 수신하지 못하였을 때 SRS 추출부(1002)는 단말이 재전송하는SRS를 수신할 수 있을 때까지 대기한다. 단말이 SRS를 재전송하는 때는 단말과 기지국이 모두 알고 있는 사전에 정해진 규칙에 의할 수 있다. 또는, 단말이 SRS를 재전송하는 때는 단말에 의해 결정되고, 단말의 SRS 재전송에 관한 정보는 단말로부터 기지국으로 전달될 수 있다. 또는, 기지국은 단말에 SRS 재전송에 대한 지시를 전송할 수 있다. 또한, SRS 추출부(1002)는 수신에 실패한 SRS가 수신될 때까지 상향링크 스케줄러(1003)의 상향링크 스케줄링을 대기시킨다.
상술한 실시예들은 상향링크 기준 신호의 예로서 SRS의 전송 전력 제어에 대하여 기재하였다. 그러나 본 발명은 이에 제한되지 않고 SRS가 아닌 다른 상향링크 기준 신호에도 적용 가능하다.
이상에서, 본 발명의 실시예를 구성하는 모든 구성 요소들이 하나로 결합되거나 결합되어 동작하는 것으로 설명되었다고 해서, 본 발명이 반드시 이러한 실시예에 한정되는 것은 아니다. 즉, 본 발명의 목적 범위 안에서라면, 그 모든 구성 요소들이 하나 이상으로 선택적으로 결합하여 동작할 수도 있다. 또한, 그 모든 구성 요소들이 각각 하나의 독립적인 하드웨어로 구현될수 있지만, 각 구성 요소들의 그 일부 또는 전부가 선택적으로 조합되어 하나 또는 복수 개의 하드웨어에서 조합된 일부 또는 전부의 기능을 수행하는 프로그램 모듈을 갖는 컴퓨터 프로그램으로서 구현될 수도 있다. 그 컴퓨터 프로그램을 구성하는 코드들 및 코드 세그먼트들은 본 발명의 기술 분야의 당업자에 의해 용이하게 추론될 수 있을 것이다. 이러한 컴퓨터 프로그램은 컴퓨터가 읽을 수 있는 저장매체(Computer Readable Media)에 저장되어 컴퓨터에 의하여 읽혀지고 실행됨으로써, 본 발명의 실시예를 구현할수 있다. 컴퓨터 프로그램의 저장매체로서는 자기 기록매체, 광 기록매체, 캐리어 웨이브 매체 등이 포함될 수 있다.
또한, 이상에서 기재된 "포함하다", "구성하다" 또는 "가지다" 등의 용어는, 특별히 반대되는 기재가 없는 한, 해당 구성 요소가 내재 될 수 있음을 의미하는 것이므로, 다른 구성 요소를 제외하는 것이 아니라 다른 구성 요소를 더 포함할 수 있는 것으로 해석되어야 한다. 기술적이거나 과학적인 용어를 포함한 모든 용어들은, 다르게 정의되지 않는 한, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가진다. 사전에 정의된 용어와 같이 일반적으로 사용되는 용어들은 관련 기술의 문맥상의 의미와 일치하는 것으로 해석되어야 하며, 본 발명에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.
이상의 설명은 본 발명의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자라면 본 발명의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형이 가능할 것이다. 따라서, 본 발명에 개시된 실시예들은 본 발명의 기술 사상을 한정하기 위한 것이 아니라 설명하기 위한 것이고, 이러한 실시예에 의하여 본 발명의 기술 사상의 범위가 한정되는 것은 아니다. 본 발명의 보호 범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 발명의 권리범위에 포함되는 것으로 해석되어야 할 것이다.

Claims (20)

  1. 통신 시스템에서 기준신호 전송 전력 제어 방법으로서,
    상향링크 기준신호와 동시에 전송되는 상향링크 제어채널(Physical Uplink Control Channel, PUCCH) 및 상향링크 데이터채널(Physical Uplink Shared Channel, PUSCH)의 전송 전력을 계산하는 단계; 및
    상향링크 기준신호의 전송 전력을 계산하는 단계를 포함하고,
    상기 상향링크 기준신호의 전송 전력의 상한값은 다수의 셀 전체에서 최대 전송 전력에서 상기 상향링크 기준신호와 동시에 전송되는 상기 상향링크 제어채널 및 상향링크 데이터채널의 전송 전력이 할당되고 남은 전력인 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  2. 제 1 항에 있어서,
    상기 상향링크 기준신호는 SRS(Sounding Reference Signal)인 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  3. 제 2 항에 있어서,
    상기 SRS의 전송 전력은 다음의 수학식에 의해 계산되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
    Figure pat00127

    상기 수학식에서,
    Figure pat00128
    는 서빙 셀(c)에서 최대 전송 전력의 선형값,
    Figure pat00129
    는 오프셋값,
    Figure pat00130
    는 CRS 자원 할당 대역폭,
    Figure pat00131
    는 PUSCH를 전송함에 있어 보장되어야 하는 수신 전력,
    Figure pat00132
    는 경로 손실 보상 정도,
    Figure pat00133
    는 경로 손실,
    Figure pat00134
    는 전력 조절값,
    Figure pat00135
    는 다수의 셀 전체에서 최대 전송 전력,
    Figure pat00136
    는 상향링크 제어채널 전송 전력의 선형값, 그리고
    Figure pat00137
    는 상향링크 데이터채널 전송 전력의 선형값의 합이다.
  4. 제 2 항에 있어서,
    복수의 SRS가 동시에 전송되는 경우, 상기 상향링크 제어채널 및 상향링크 데이터채널의 전송 전력이 할당되는 남은 전력에서 재전송되는 SRS의 전송 전력이 먼저 계산되고, 재전송되지 않는 SRS의 전송 전력의 상한값은 상기 다수의 셀 전체에서 최대 전송 전력에서 상향링크 제어채널, 상향링크 데이터채널 및 재전송되는 SRS의 전송 전력이 할당되고 남은 전력인 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  5. 제 4 항에 있어서,
    복수의 재전송되는 SRS가 동시에 전송되는 경우, 서빙 셀 인덱스가 낮은 서빙 셀을 통해 재전송되는 SRS의 전송 전력이 먼저 할당되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  6. 제 5 항에 있어서,
    상기 재전송되는 SRS의 전송 전력은 다음의 수학식에 의해 계산되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
    Figure pat00138

    상기 수학식에서,
    Figure pat00139
    는 서빙 셀(c)에서 최대 전송 전력의 선형값,
    Figure pat00140
    는 오프셋값,
    Figure pat00141
    는 CRS 자원 할당 대역폭,
    Figure pat00142
    는 PUSCH를 전송함에 있어 보장되어야 하는 수신 전력,
    Figure pat00143
    는 경로 손실 보상 정도,
    Figure pat00144
    는 경로 손실,
    Figure pat00145
    는 전력 조절값,
    Figure pat00146
    는 다수의 셀 전체에서 최대 전송 전력,
    Figure pat00147
    는 상향링크 제어채널 전송 전력의 선형값,
    Figure pat00148
    는 상향링크 데이터채널 전송 전력의 선형값의 합, 그리고
    Figure pat00149
    는 서빙 셀 인덱스(c)보다 작은 값을 갖는 서빙 셀에서 재전송되는 SRS의 전송 전력의 선형값의 합이다.
  7. 제 4 항에 있어서,
    상기 상향링크 제어채널, 상향링크 데이터채널 및 재전송되는 SRS의 전송 전력이 할당되는 남은 전력에서 비주기적 SRS의 전송 전력이 먼저 계산되고, 주기적 SRS의 전송 전력의 상한값은 상기 다수의 셀 전체에서 최대 전송 전력에서 상향링크 제어채널, 상향링크 데이터채널, 재전송되는 SRS 및 비주기적 SRS의 전송 전력이 할당되고 남은 전력인 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  8. 제 7 항에 있어서,
    복수의 비주기적 SRS가 동시에 전송되는 경우, 서빙 셀 인덱스가 낮은 서빙 셀을 통해 전송되는 비주기적 SRS의 전송 전력이 먼저 할당되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  9. 제 8 항에 있어서,
    상기 비주기적 SRS의 전송 전력은 다음의 수학식에 의해 계산되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
    Figure pat00150

    상기 수학식에서,
    Figure pat00151
    는 서빙 셀(c)에서 최대 전송 전력의 선형값,
    Figure pat00152
    는 오프셋값,
    Figure pat00153
    는 CRS 자원 할당 대역폭,
    Figure pat00154
    는 PUSCH를 전송함에 있어 보장되어야 하는 수신 전력,
    Figure pat00155
    는 경로 손실 보상 정도,
    Figure pat00156
    는 경로 손실, 는 전력 조절값,
    Figure pat00158
    는 다수의 셀 전체에서 최대 전송 전력,
    Figure pat00159
    는 상향링크 제어채널 전송 전력의 선형값,
    Figure pat00160
    는 상향링크 데이터채널 전송 전력의 선형값의 합,
    Figure pat00161
    는 재전송되는 SRS의 전송 전력의 선형값의 합, 그리고
    Figure pat00162
    는 서빙 셀 인덱스(c)보다 작은 값을 갖는 서빙 셀에서 전송되는 비주기적 SRS의 전송 전력의 선형값의 합이다.
  10. 제 7 항에 있어서,
    복수의 주기적 SRS가 동시에 전송되는 경우, 서빙 셀 인덱스가 낮은 서빙 셀을 통해 전송되는 주기적 SRS의 전송 전력이 먼저 할당되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  11. 제 10 항에 있어서,
    상기 주기적 SRS의 전송 전력은 다음의 수학식에 의해 계산되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
    Figure pat00163

    상기 수학식에서,
    Figure pat00164
    는 서빙 셀(c)에서 최대 전송 전력의 선형값,
    Figure pat00165
    는 오프셋값,
    Figure pat00166
    는 CRS 자원 할당 대역폭,
    Figure pat00167
    는 PUSCH를 전송함에 있어 보장되어야 하는 수신 전력,
    Figure pat00168
    는 경로 손실 보상 정도,
    Figure pat00169
    는 경로 손실,
    Figure pat00170
    는 전력 조절값,
    Figure pat00171
    는 다수의 셀 전체에서 최대 전송 전력,
    Figure pat00172
    는 상향링크 제어채널 전송 전력의 선형값,
    Figure pat00173
    는 상향링크 데이터채널 전송 전력의 선형값의 합,
    Figure pat00174
    는 재전송되는 SRS의 전송 전력의 선형값의 합,
    Figure pat00175
    는 비주기적 SRS의 전송 전력의 선형값의 합, 그리고
    Figure pat00176
    는 서빙 셀 인덱스(c)보다 작은 값을 갖는 서빙 셀에서 전송되는 주기적 SRS의 전송 전력의 선형값의 합이다.
  12. 제 1 항에 있어서,
    복수의 상향링크 기준신호가 동시에 전송되는 경우, 재전송되는 상향링크 기준신호, 비주기적 상향링크 기준신호, 주기적 상향링크 기준신호의 순서로 전송 전력이 할당되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  13. 제 12 항에 있어서,
    동일한 성질을 갖는 복수의 상향링크 기준신호가 동시에 전송되는 경우, 서빙 셀 인덱스가 낮은 서빙 셀을 통해 전송되는 상향링크 기준신호의 전송 전력이 먼저 할당되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  14. 제 1 항에 있어서,
    상기 상향링크 기준신호의 전송 전력이 소정의 임계값(a)보다 작은 경우 상향링크 기준신호의 전송을 취소하는 단계를 더 포함하는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
  15. 제 14 항에 있어서,
    상기 상향링크 기준신호는 SRS(Sounding Reference Signal)이고,
    상기 임계값(a)은 다음의 수학식에 의해 결정되는 것을 특징으로 하는 기준신호 전송 전력 제어 방법.
    Figure pat00177

    상기 수학식에서,
    Figure pat00178
    는 서빙 셀(c)에서 최대 전송 전력,
    Figure pat00179
    는 오프셋값,
    Figure pat00180
    는 CRS 자원 할당 대역폭,
    Figure pat00181
    는 PUSCH를 전송함에 있어 보장되어야 하는 수신 전력,
    Figure pat00182
    는 경로 손실 보상 정도,
    Figure pat00183
    는 경로 손실, 그리고
    Figure pat00184
    는 전력 조절값이다.
  16. 상향링크 제어채널, 상향링크 데이터채널 및 상향링크 기준신호의 전송 전력을 계산하는 전송 전력 계산부; 및
    상기 전송 전력 계산부에서 계산된 전송 전력으로 상향링크 전송 전력을 제어하는 전송 전력 제어부를 포함하고,
    상향링크 기준신호의 전송 전력의 상한값은 다수의 셀 전체에서 최대 전송 전력에서 상기 상향링크 기준신호와 동시에 전송되는 상향링크 제어채널 및 상향링크 데이터채널의 전송 전력이 할당되고 남은 전력인 것을 특징으로 하는 기준신호 전송 전력 제어 장치.
  17. 제 16 항에 있어서,
    복수의 상향링크 기준신호가 동시에 전송되는 경우, 재전송되는 상향링크 기준신호, 비주기적 상향링크 기준신호, 주기적 상향링크 기준신호의 순서로 전송 전력이 할당되는 것을 특징으로 하는 기준신호 전송 전력 제어 장치.
  18. 제 17 항에 있어서,
    동일한 성질을 갖는 복수의 상향링크 기준신호가 동시에 전송되는 경우, 서빙 셀 인덱스가 낮은 서빙 셀을 통해 전송되는 상향링크 기준신호의 전송 전력이 먼저 할당되는 것을 특징으로 하는 기준신호 전송 전력 제어 장치.
  19. 제 16 항에 있어서,
    상기 상향링크 기준신호의 전송 전력이 소정의 임계값(a) 이상인지 여부를 판단하는 상향링크 기준신호 전력 판단부를 더 포함하고,
    상기 전력 제어부는 상기 상향링크 기준신호의 전송 전력이 상기 임계값보다 작은 경우 상향링크 기준신호의 전송을 취소하는 것을 특징으로 하는 기준신호 전송 전력 제어 장치.
  20. 제 16 항에 있어서,
    상기 상향링크 기준신호는 SRS(Sounding Reference Signal)인 것을 특징으로 하는 기준신호 전송 전력 제어 장치.
KR1020110039791A 2011-04-27 2011-04-27 통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법 Withdrawn KR20120121787A (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020110039791A KR20120121787A (ko) 2011-04-27 2011-04-27 통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법
PCT/KR2012/003244 WO2012148193A2 (ko) 2011-04-27 2012-04-26 통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020110039791A KR20120121787A (ko) 2011-04-27 2011-04-27 통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법

Publications (1)

Publication Number Publication Date
KR20120121787A true KR20120121787A (ko) 2012-11-06

Family

ID=47072920

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020110039791A Withdrawn KR20120121787A (ko) 2011-04-27 2011-04-27 통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법

Country Status (2)

Country Link
KR (1) KR20120121787A (ko)
WO (1) WO2012148193A2 (ko)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103826294B (zh) * 2012-11-16 2017-05-24 电信科学技术研究院 功率控制方法和设备
KR102343593B1 (ko) * 2017-08-16 2021-12-28 광동 오포 모바일 텔레커뮤니케이션즈 코포레이션 리미티드 신호 전송 방법, 단말기 디바이스 및 네트워크 디바이스
CN116456442A (zh) * 2022-01-05 2023-07-18 北京紫光展锐通信技术有限公司 通信方法和通信装置

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101674940B1 (ko) * 2009-01-29 2016-11-10 엘지전자 주식회사 전송 전력을 제어하는 방법 및 이를 위한 장치
CN201780605U (zh) * 2009-04-22 2011-03-30 万信电子科技有限公司 服装试穿系统
US20110080838A1 (en) * 2009-10-02 2011-04-07 Telefonaktiebolaget Lm Ericsson (Publ) Methods and Arrangements in a Mobile Telecommunication Network

Also Published As

Publication number Publication date
WO2012148193A3 (ko) 2012-12-20
WO2012148193A2 (ko) 2012-11-01

Similar Documents

Publication Publication Date Title
US11723033B2 (en) Method for transmitting uplink signal in wireless communication system and apparatus therefor
DK2908579T3 (en) Methods for providing power headroom reports arranged in order of component carrier indices and related wireless terminals
EP3541001B1 (en) Method and apparatus for controlling uplink control information transmission in wireless communication system providing widebandwidth services via carrier aggregation
US9094924B2 (en) Controlling transmit power of uplink sounding reference signal
US10959189B2 (en) Uplink power sharing in dual connectivity
US9801171B2 (en) Transmission method and reception method of downlink signal and channel, terminal thereof, and base station thereof
US8897240B2 (en) Methods and apparatus for physical uplink control channel (PUCCH) load control by physical downlink control channel (PDCCH) restrictions
EP2582195B1 (en) Wireless communication system, base station apparatus, mobile station apparatus, wireless communication method and integrated circuit
JP2020080564A (ja) 送信制御実行方法及びユーザ装置
US20190150144A1 (en) Method and apparatus for operating subframe and transmitting channel information for controlling interference in communication system
JP2020022197A (ja) 電力制御実行方法及びユーザ装置
JP6671173B2 (ja) 端末装置、基地局装置、通信方法、および集積回路
US20100246463A1 (en) Uplink transmission power control in multi-carrier communication systems
US20170005774A1 (en) Method and apparatus for transmitting channel state information in wireless communication system
US20160007361A1 (en) Interference Control in HETNETs
KR20130077387A (ko) 무선 통신 시스템에서 전송 전력 제어 방법 및 장치
KR20120121787A (ko) 통신 시스템에서 기준신호 전송 전력 제어 장치 및 방법
JP2012100213A (ja) 移動通信システムおよび移動局装置
KR102281357B1 (ko) 비주기적 사운딩 참조신호의 전송방법 및 수신방법, 그 단말, 그 기지국
KR20130127036A (ko) 비주기적 사운딩 참조신호 제어방법 및 그 장치
KR20120134235A (ko) 기지국의 상향링크 전송 지시 방법 및 단말의 상향링크 전송 방법
KR20120030819A (ko) 무선통신 시스템에서 하향링크 제어정보의 전송장치 및 방법

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20110427

PG1501 Laying open of application
PC1203 Withdrawal of no request for examination
WITN Application deemed withdrawn, e.g. because no request for examination was filed or no examination fee was paid
