KR20130125384A - 비할로겐 고-Tg 수지 조성물 및 이를 사용하여 제작된 프리프레그 및 라미나 - Google Patents

비할로겐 고-Tg 수지 조성물 및 이를 사용하여 제작된 프리프레그 및 라미나 Download PDF

Info

Publication number
KR20130125384A
KR20130125384A KR20137019506A KR20137019506A KR20130125384A KR 20130125384 A KR20130125384 A KR 20130125384A KR 20137019506 A KR20137019506 A KR 20137019506A KR 20137019506 A KR20137019506 A KR 20137019506A KR 20130125384 A KR20130125384 A KR 20130125384A
Authority
KR
South Korea
Prior art keywords
resin composition
weight
resin
epoxy resin
parts
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR20137019506A
Other languages
English (en)
Other versions
KR101508084B1 (ko
Inventor
쓰구오 수
위에샨 허
Original Assignee
광둥 셍기 에스씨아이. 테크. 코. 엘티디.
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 광둥 셍기 에스씨아이. 테크. 코. 엘티디. filed Critical 광둥 셍기 에스씨아이. 테크. 코. 엘티디.
Publication of KR20130125384A publication Critical patent/KR20130125384A/ko
Application granted granted Critical
Publication of KR101508084B1 publication Critical patent/KR101508084B1/ko
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/14—Layered products comprising a layer of metal next to a fibrous or filamentary layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/20—Layered products comprising a layer of metal comprising aluminium or copper
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/06—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B27/08—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/02—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by structural features of a fibrous or filamentary layer
    • B32B5/022—Non-woven fabric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/22—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed
    • B32B5/24—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed one layer being a fibrous or filamentary layer
    • B32B5/26—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed one layer being a fibrous or filamentary layer another layer next to it also being fibrous or filamentary
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00—Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40—Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/0622—Polycondensates containing six-membered rings, not condensed with other rings, with nitrogen atoms as the only ring hetero atoms
    • C08G73/0638—Polycondensates containing six-membered rings, not condensed with other rings, with nitrogen atoms as the only ring hetero atoms with at least three nitrogen atoms in the ring
    • C08G73/065—Preparatory processes
    • C08G73/0655—Preparatory processes from polycyanurates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C08J5/249—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs characterised by the additives used in the prepolymer mixture
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0066—Flame-proofing or flame-retarding additives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/34—Heterocyclic compounds having nitrogen in the ring
    • C08K5/35—Heterocyclic compounds having nitrogen in the ring having also oxygen in the ring
    • C08K5/353—Five-membered rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/49—Phosphorus-containing compounds
    • C08K5/51—Phosphorus bound to oxygen
    • C08K5/52—Phosphorus bound to oxygen only
    • C08K5/521—Esters of phosphoric acids, e.g. of H3PO4
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/49—Phosphorus-containing compounds
    • C08K5/5399—Phosphorus bound to nitrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L63/00—Compositions of epoxy resins; Compositions of derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L79/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen or carbon only, not provided for in groups C08L61/00 - C08L77/00
    • C08L79/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L79/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen or carbon only, not provided for in groups C08L61/00 - C08L77/00
    • C08L79/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C08L79/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08L79/085—Unsaturated polyimide precursors
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/032—Organic insulating material consisting of one material
    • H05K1/0333—Organic insulating material consisting of one material containing S
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2260/00—Layered product comprising an impregnated, embedded, or bonded layer wherein the layer comprises an impregnation, embedding, or binder material
    • B32B2260/02—Composition of the impregnated, bonded or embedded layer
    • B32B2260/021—Fibrous or filamentary layer
    • B32B2260/023—Two or more layers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2260/00—Layered product comprising an impregnated, embedded, or bonded layer wherein the layer comprises an impregnation, embedding, or binder material
    • B32B2260/04—Impregnation, embedding, or binder material
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2260/00—Layered product comprising an impregnated, embedded, or bonded layer wherein the layer comprises an impregnation, embedding, or binder material
    • B32B2260/04—Impregnation, embedding, or binder material
    • B32B2260/046—Synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/20—Properties of the layers or laminate having particular electrical or magnetic properties, e.g. piezoelectric
    • B32B2307/204—Di-electric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/30—Properties of the layers or laminate having particular thermal properties
    • B32B2307/306—Resistant to heat
    • B32B2307/3065—Flame resistant or retardant, fire resistant or retardant
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2363/00—Characterised by the use of epoxy resins; Derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2379/00—Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen, or carbon only, not provided for in groups C08J2361/00 - C08J2377/00
    • C08J2379/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2379/00—Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen, or carbon only, not provided for in groups C08J2361/00 - C08J2377/00
    • C08J2379/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C08J2379/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K2201/00—Indexing scheme relating to printed circuits covered by H05K1/00
    • H05K2201/01—Dielectrics
    • H05K2201/0104—Properties and characteristics in general
    • H05K2201/012—Flame-retardant; Preventing of inflammation
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/31504—Composite [nonstructural laminate]
    • Y10T428/31511—Of epoxy ether
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/20—Coated or impregnated woven, knit, or nonwoven fabric which is not [a] associated with another preformed layer or fiber layer or, [b] with respect to woven and knit, characterized, respectively, by a particular or differential weave or knit, wherein the coating or impregnation is neither a foamed material nor a free metal or alloy layer

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Textile Engineering (AREA)
  • Reinforced Plastic Materials (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

본 발명은 비할로겐 고-Tg 수지 조성물 및 이를 사용하여 제작된 프리프레그 및 라미네이트에 관한 것이다. 상기 조성물은 유기 고체의 중량부에 기초한: (A) 시아네이트 에스터 수지 10-50 중량부; (B) 디하이드로벤조옥사진 고리를 가지는 화합물 적어도 하나 10-50 중량부; (C) 비스마레이미드 수지 적어도 하나 10-50 중량부; (D) 폴리에폭시 화합물 적어도 하나 10-50 중량부; (E) 인-함유 난연제 적어도 하나 5-30 중량부를 포함한다. 상기 비할로겐 고-Tg 수지 조성물은 낮은 수분 흡수성, 낮은 CTE, 높은 Tg, 및 좋은 유전 특성의 성능을 가지고, 이를 사용하여 제작된 프리프레그 및 라미네이트는 높은 유리 전이 온도, 낮은 CTE, 낮은 유전 상수, 낮은 수분 흡수성 및 높은 내열성의 특징을 지니고, 결과적으로 다층 회로 기판에 적용 가능하다.

Description

비할로겐 고-Tg 수지 조성물 및 이를 사용하여 제작된 프리프레그 및 라미나 {HALOGEN-FREE HIGH-TG RESIN COMPOSITION AND PREPREG AND LAMINAE FABRICATED BY USING THE SAME}
본 발명은 수지 조성물, 특히 비할로겐 고-Tg (유리 전이 온도) 수지 조성물, 프리프레그 및 이를 사용하여 제작된 라미네이트(laminated)에 관한 것이다.
이- 또는 다-작용기성 방향족 시아네이트로부터 제조된 폴리트리아진은 고 Tg, 우수한 유전 특성 및 열 팽창 계수를 지니고, 일반적으로 HDI 다-층 PCB 및 포장용 기재(substrate)에 적용된다. 시장에서 대중적인 BT 구리-피복 기판은 비스마레이미드-트리아진 수지, 일반적으로 및 주로 브롬-함유 난연제로부터 제조된다. 환경 보호 의식의 성장 가속화와 함께, 인-기반 난연제가 종래의(conventional) 브롬-기반 난연제를 대체할 것이다. 그러나, 인-기반 난연제는 수분을 흡수하기 용이하여 시트 물질의 들뜸을 야기한다.
또한, 비록 상기 원료(raw material)를 고체화하기 위해서는 오직 가열만이 요구된다 하더라도, 전이 금속 화합물의 촉매 효과 양(catalytically effective amount)이 일반적으로 필요해지고, 예를 들어, 코발트 아세틸 아세테이트, 구리 아세틸 아세테이트 또는 아연 옥토에이트이다. 상기 화합물은 유독성 및/또는 환경적으로 유해하고 (특히, 이를 사용하여 제작된 상기 물질을 제거하는 것), 전자기적 특성에 영향을 미칠 수 있기 때문에, 이는 바람직한 원료는 아니다.
상기 문제점을 해결하기 위해, 벤조옥사진 수지가 도입되었다. 비록 JP2004182851이 시아네이트, 벤조옥사진, 에폭시 수지를 혼합하여, 제제(formulation) 조성물을 얻는 것을 개시하였으나, 벤조옥사진 수지는 가열될 때 그 고리가 열리는 것이 용이하여 대량의 하이드록실 그룹을 생산하고, 부산물의 반응을 야기하며 시아네이트의 고리화에 영향을 주고, 결과적으로 시트 물질의 성능에 영향을 미친다. 그러므로, 본 발명은 수지로서 더 큰 입체 장애 및 더 느린 반응성을 지니는 벤조옥사진 수지를 사용하고, 고체화에 의해 생산되는 상기 하이드록실 그룹이 상기 시아네이트의 고리화를 가속시킬 수 있고, 이로써 전이 금속의 소비가 크게 감소한다. 더욱이, 벤조옥사진은 일정(certain) 난연성을 지니고, 인-함유 난연제를 적절한 양으로 조합하여 사용할 때, 상기 시트 물질 및 인-함유 난연제의 수분 흡수 용이함, 들뜸 및 물리적 특성, 예를 들어, 굽힘 계수의 급격한 감소와 같은 문제 없이 또한 난연성을 얻을 수 있다. 한편, 벤조옥사진은 그 자체로 낮은 수분 흡수성, 우수한 내열성 및 더 좋은 전기적 특성을 지닌다.
본 발명의 목적은 비할로겐 고-Tg 수지 조성물을 제공하는 데 있고, 일정 양의 벤조옥사진 수지가 첨가되고 상기 수지의 경화제로서 스티렌-마레익 무수화물(styrene-maleic anhydride) 올리고머가 함께 사용되어 상기 수지 조성물의 수분 흡수성, 내열성 및 수지 조성물의 전기적 특성을 향상시키는 데 있다.
본 발명의 또 다른 목적은 낮은 유전 상수, 낮은 유전 손실 상수, 높은 유리 전이 온도, 낮은 수분 흡수성 및 높은 내열성을 지니는 상기 비할로겐 고-Tg 수지 조성물을 사용하여 제작된 프리프레그를 제공하는 데 있다.
본 발명의 또 다른 목적은 낮은 유전 상수, 낮은 유전 손실 상수, 높은 유리 전이 온도, 낮은 수분 흡수성 및 높은 내열성을 지니는 상기 비할로겐 고-Tg 수지 조성물을 사용하여 제작된 라미네이트를 제공하는 데 있다.
상기 목적을 달성하기 위하여, 본 발명은 비할로겐 고-Tg 수지 조성물을 제공하고, 유기 고체물의 중량부에 기초한 (A) 시아네이트 및 시아네이트의 프리폴리머 중 적어도 하나 10-50 중량부; (B) 디하이드로벤조옥사진 고리를 지니는 화합물 적어도 하나 10-50 중량부; (C) 비스마레이미드 수지 적어도 하나 10-50 중량부; (D) 폴리에폭시 화합물 적어도 하나 10-50 중량부; 및 (E) 인-함유 난연제 적어도 하나 5-30 중량부를 포함한다.
상기 시아네이트 및 시아네이트의 프리폴리머는 식 (Ⅰ), (Ⅱ) 및 (Ⅱ)의 화합물로부터 형성된 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택된다.
Figure pct00001
상기 식(Ⅰ)의 R1은 H, 알칸, 알켄 또는 알카인을 나타내고; X는 -CH2-, -CH(CH3)-, -C(CH3)2-, -C(CF3)2-, -O-, -S-, -C(=O)-, -OC(=O)-, -OC(=O)O-,

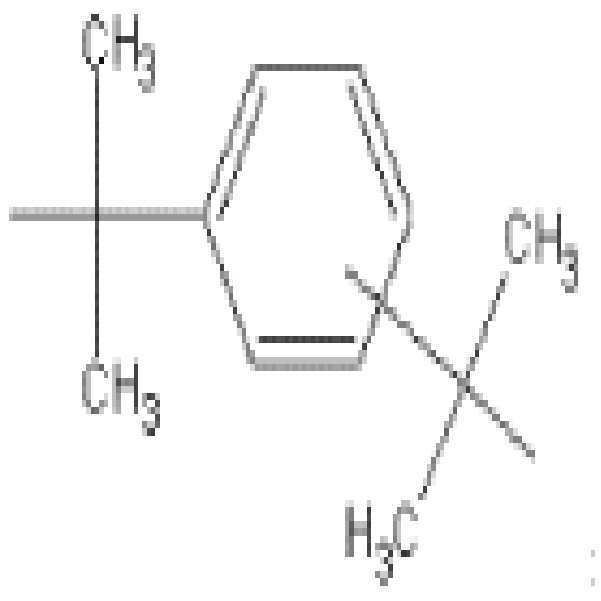

Figure pct00002
및

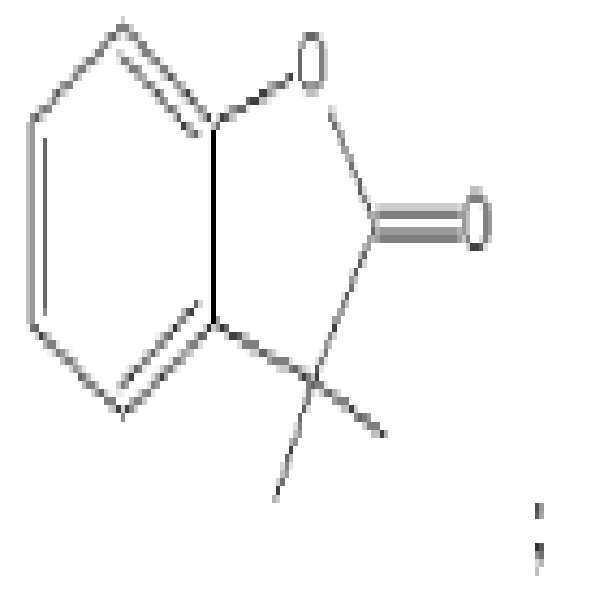

Figure pct00003

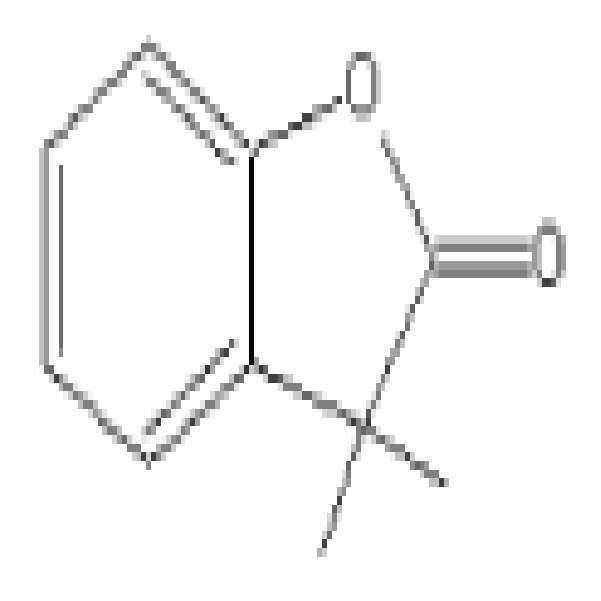

를 포함하는 군으로부터 선택되고;
Figure pct00004
상기 식(Ⅱ)에서 n은 0-10의 임의의 정수이고, R2는 H 또는 메틸이고;
Figure pct00005
(III)
상기 식(Ⅲ)에서 n은 0-10의 임의의 정수이다.
상기 디하이드로벤조옥사진 고리를 가지는 화합물은 식 (Ⅳ), (Ⅴ) 및 (Ⅵ)의 화합물로부터 형성되는 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택된다.

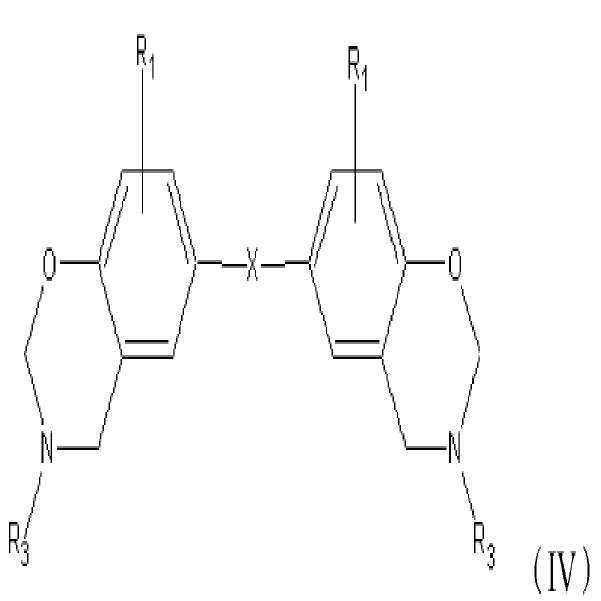

Figure pct00006
상기 식(Ⅳ)에서 R1은 H, 알칸, 알켄 또는 알카인을 나타내고; X는 -CH2-, -CH(CH3)-, -C(CH3)2-, -C(CF3)2-, -O-, -S-, -C(=O)-, -OC(=O)-, -OC(=O)O-,
Figure pct00007
및
Figure pct00008
를 포함하는 군으로부터 선택되며; 상기 R3은 메틸 또는 페닐기를 나타내고;
Figure pct00009
상기 식(Ⅴ)에서 n은 0-10의 임의의 정수이고; R2는 H 또는 메틸이고; R3은 메틸 또는 페닐기를 나타내고;
Figure pct00010
(Ⅵ)
상기 식(Ⅵ)에서 n은 0-10의 임의의 정수이고; R3은 메틸 또는 페닐기를 나타낸다.
상기 비스마레이미드 수지는 식(Ⅶ)의 화합물로부터 형성되는 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택된다.
Figure pct00011
（Ⅶ）
상기 R1은 H, 알칸, 알켄 또는 알카인을 나타낸다.
상기 폴리에폭시 화합물은 (1) 바이페놀 A-형 에폭시 수지, 바이페놀 F-형 에폭시 수지, 바이페닐-형 에폭시 수지를 포함하는 이작용기성 에폭시 수지; (2) 페놀-형 노볼락 에폭시 수지, 바이페놀 A-형 노볼락 에폭시 수지, 오르소크레졸 노볼락 에폭시 수지, 디사이클로펜타다이엔 페놀-형 에폭시 수지를 포함하는 노볼락 에폭시 수지; (3) 9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드 변형된 에폭시 수지, 10-(2,5-디하이드록시페닐)-9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드 변형된 에폭시 수지, 10-(2,9-디하이드록시나프틸)-9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드를 포함하는 인-함유 에폭시 수지;를 포함하는 군으로부터 선택된 적어도 하나의 화합물을 포함한다.
상기 인-함유 난연제는 포스파이트 및 이의 화합물, 페녹실포스포니트릴 화합물, 포스파페난스렌 및 이의 유도체를 포함하는 군으로부터 선택된 적어도 하나의 화합물이다.
상기 비할로겐 고-Tg 수지 조성물 내의 상기 인 함량(content)은 1-5 중량% 내에서 조절되고; 이의 상기 질소 함량은 1-5 중량% 내에서 조절된다.
상기 비할로겐 고-Tg 수지 조성물 내의 상기 할로겐 함량은 0.09 중량% 이하로 조절된다.
본 발명은 또한 상기 비할로겐 고-Tg 수지 조성물을 사용하여 제작된 프리프레그를 제공하고, 기초재(base material) 및 함침 건조 후에 상기 기초재에 부착된 상기 비할로겐 고-Tg 수지 조성물을 포함하며, 상기 기초재는 부직포(nonwoven fabric) 또는 다른 직물이다.
본 발명은 상기 비할로겐 고-Tg 수지 조성물을 사용하여 제작된 라미네이트를 제공하고, 이는 몇몇의 적층된(laminated) 프리프레그를 포함하며, 이의 각각은 기초재 및 함침 건조 후에 상기 기초재에 부착된 상기 비할로겐 고-Tg 수지 조성물을 포함한다.
본 발명은 하기 이로운 효과를 가진다.
(1) 본 발명의 상기 비할로겐 고-Tg 수지 조성물은 벤조옥사진 및 에폭시 수지와 함께 시아네이트 수지와 반응하는 수지를 포함하여 트리아진 구조를 형성하고, 낮은 CTE, 높은 Tg 및 우수한 유전 특성을 가진다. (2) 본 발명의 비할로겐 고-Tg 수지 조성물은 상기 수지로서 더 큰 입체 장애 및 더 느린 반응성을 지니는 벤조옥사진 수지를 사용하고, 고체화에 의해 생산된 하이드록실기가 시아네이트의 고리화를 가속시킬 수 있고, 이로써 상기 전이 금속의 소비를 크게 감소시킨다. 더욱이, 벤조옥사진은 일정 난연성(flame retardant resistance)을 지니고, 또한 인-함유 난연제를 적절한 양으로 조합하여 사용할 때, 상기 시트 물질 및 인-함유 난연제의 수분 흡수 용이함, 들뜸(measling) 및 물리적 특성, 예를 들어, 굽힘 계수의 급격한 감소와 같은 문제 없이 또한 난연성(flame retarding resistance)을 얻을 수 있다. 한편, 벤조옥사진은 그 자체로 낮은 수분 흡수성, 우수한 내열성 및 더 좋은 전기적 특성을 가진다. (3) 본 발명의 비할로겐 고-Tg 수지 조성물 내 에폭시 수지의 첨가는 생산성을 크게 향상시킬 수 있다. 한편, 이미다졸은 경화 촉진제(curing accelerator)로서 양 변화에 의해 상기 수지 조성물의 반응 속도를 조절하기 위해 사용된다. (4) 본 발명의 상기 비할로겐 고-Tg 수지 조성물로부터 제작된 상기 프리프레그 및 라미네이트는 낮은 유전 상수, 낮은 유전 손실 상수, 높은 내열성 및 낮은 수분 흡수성을 가짐으로써 현재 비할로겐 고-Tg 구리-피복 기판의 단점, 예를 들어 낮은 내열성, 나쁜 내습성, 나쁜 생산성, 현재 무연납땜(lead-free solder)의 웰딩 공정에 적용하기 어려운 문제점을 극복하고, 결과적으로 다층 회로 기판에 적용 가능하다.
본 발명은 유기 고체의 중량부에 기초한 (A) 시아네이트 및 시아네이트의 프리폴리머 중 적어도 하나 10-50 중량부; (B) 디하이드로벤조옥사진 고리를 가지는 화합물 적어도 하나 10-50 중량부; (C) 비스마레이미드 수지 적어도 하나 10-50 중량부; (D) 폴리에폭시 화합물 적어도 하나 10-50 중량부; 및 (E) 인-함유 난연제 적어도 하나 5-30 중량부를 포함하는 비할로겐 고-Tg 수지 조성물을 제공한다.
상기 성분은 하기에 상세하게 설명된다.
본 발명의 상기 성분 (A)는 시아네이트 및 시아네이트의 프리폴리머이고, 이는 폴리머 및 생산품(article)의 열 및 전기적 특징을 더욱 향상시킬 수 있다. 상기 시아네이트 및 시아네이트의 프리폴리머는 식 (Ⅰ), (Ⅱ) 및 (Ⅱ)의 화합물로부터 형성된 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택된다.
Figure pct00012
상기 식(Ⅰ)에서 R1은 H, 알칸, 알켄 또는 알카인을 나타내고; X는 -CH2-, -CH(CH3)-, -C(CH3)2-, -C(CF3)2-, -O-, -S-, -C(=O)-, -OC(=O)-, -OC(=O)O-,
Figure pct00013
및
Figure pct00014
를 포함하는 군으로부터 선택되고;
Figure pct00015
상기 식(Ⅱ)에서 n은 0-10의 임의의 정수이고, R2는 H 또는 메틸이고;
Figure pct00016
(III)
상기 식(Ⅲ)에서 n은 0-10의 임의의 정수이다.
상기 성분 (A)는 상기 화합물의 혼합물, 상기 화합물의 프리폴리머, 상기 화합물의 혼합물의 프리폴리머 및 상기 화합물의 프리폴리머의 혼합물일 수 있다. 프리폴리머는 부분적 트리폴리머화(tripolymerization)에 의해 얻어진 올리고머로 이해된다. 상기 올리고머는 트리아지닐기 뿐만 아니라, 반응하지 않은 시아네이트 에스터기를 포함한다. 시아네이트 에스터는 공지된 화합물이고, 이 중 대부분은 상업적으로 사용 가능하다. 상기 프리폴리머 또한 공지되고, 부분적으로 및 상업적으로 사용 가능하거나 시아네이트 에스터로부터 용이하게 제조된다. 시아네이트 에스터는 10-50 중량부의 양으로 사용된다. 너무 적은 시아네이트 에스터는 요구되는 성능, 예를 들어, 높은 Tg, 낮은 CTE, 낮은 유전 상수 Dk 등을 만족시킬 수 없고; 너무 많은 시아네이트 에스터는 상기 시트 물질의 다른 성능, 예를 들어 내열성, 수분 흡수성 등의 감소에 영향을 미칠 수 있다. 이의 최적의(optimal) 양은 10-30 사이의 중량부이다.
본 발명의 상기 성분 (B)는, 예를 들어, 디하이드로벤조옥사진 고리를 지니는 화합물은 상기 경화된 수지 및 이를 사용하여 제작된 시트 물질의 난연 특성, 흡습성(hygroscopicity), 내열성, 기기적 성능 및 전기적 특성을 증가시키는 데 이롭다. 상기 선택된 벤조옥사진 수지, 예를 들어, 디하이드로벤조옥사진 고리를 가지는 화합물은 식 (Ⅳ), (Ⅴ) 및 (Ⅵ)의 화합물로부터 형성되는 프리폴리머 및 상기 화합물의 하나 또는 그 이상을 포함하는 군으로부터 선택된다.
Figure pct00017
상기 식(Ⅳ)에서 R1은 H, 알칸, 알켄 또는 알카인을 나타내고; X는 -CH2-, -CH(CH3)-, -C(CH3)2-, -C(CF3)2-, -O-, -S-, -C(=O)-, -OC(=O)-, -OC(=O)O-,
Figure pct00018
및
Figure pct00019
를 포함하는 군으로부터 선택되고, 상기 R3은 메틸 또는 페닐기를 나타내고;

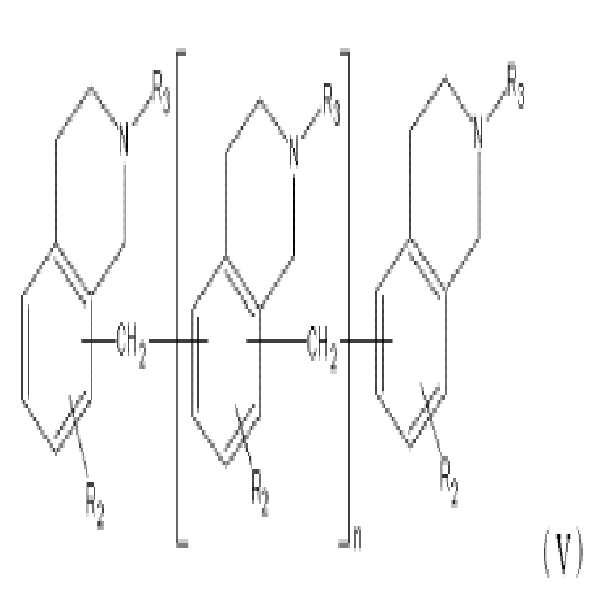

Figure pct00020

상기 식(Ⅴ)에서 n은 0-10의 임의의 정수이고; R2는 H 또는 메틸이고; R3은 메틸 또는 페닐기를 나타내고;
Figure pct00021
(Ⅵ)
상기 식(Ⅵ)에서 n은 0-10의 임의의 정수이고; R3은 메틸 또는 페닐기를 나타낸다.
곁사슬(side chain), 알칸, 올레핀 결합, 알카인, 아렌을 가지는 상기 벡조옥사진 수지는 더 큰 입체 장애 및 느린 반응성을 특징으로 한다. 그러므로 본 발명에서 상기 세 가지 수지가 바람직하게 사용된다. 상기 벤조옥사진 수지는 단독으로 또는 바람직하게는 10-50 중량부, 가장 바람직하게는 10 내지 40 중량부 양의 조합으로 사용될 수 있다.
본 발명의 상기 성분 (C), 예를 들어, 비스마레이미드 수지는 높은 내열성, 치수 안정성(dimensional stability) 및 시트 물질의 캡슐화(encapsulating)에 요구되는 우수한 전기적 특성을 가진다. 상기 비스마레이미드 수지는 식(Ⅶ)의 화합물로부터 형성되는 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택된다.

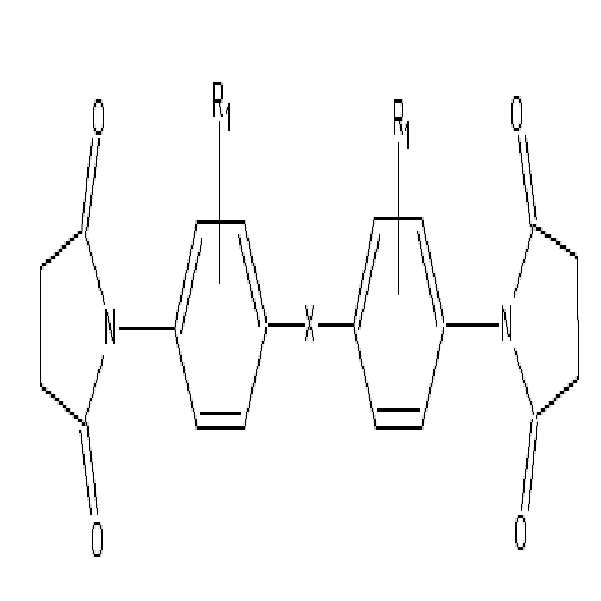

Figure pct00022
（Ⅶ）
상기 R1은 H, 알칸, 알켄 또는 알카인을 나타낸다. 상기 비스마레이미드 수지는 단독으로 또는 바람직하게 10-50 중량부, 가장 바람직하게는 20 내지 45 중량부 양의 조합으로 사용될 수 있다.
본 발명의 상기 성분 (D), 예를 들어, 폴리에폭시 화합물은 상기 경화된 수지 및 이를 사용하여 제작된 기판(base plate)이 요구되는 기초적인 기기적 및 열적 성능을 얻는 것을 가능하게 한다. 디글리시딜 에테르 에폭시 수지가 가장 좋은(the better) 선택이다. 상기 폴리에폭시 화합물은 (1) 바이페놀 A-형 에폭시 수지, 바이페놀 F-형 에폭시 수지 등을 포함하는 이작용기성 에폭시 수지; (2) 페놀-형 노볼락 에폭시 수지, 오르소크레졸 노볼락 에폭시 수지, 바이페놀 A-형 노볼락 에폭시 수지, 디사이클로펜타디엔 페놀-형 에폭시 수지를 포함하는 노볼락 에폭시 수지; (3) 9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드 변형된 에폭시 수지, 10-(2,5-디하이드록시페닐)-9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드 변형된 에폭시 수지, 10-(2,9-디하이드록시나프틸)-9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드를 포함하는 인-함유 에폭시 수지를 포함한다. 상기 에폭시 수지는 단독으로 또는 이의 용도에 따라 조합으로 사용될 수 있다. 예를 들어, 상기 축합물(condensate)은 바이페놀 F-형 에폭시 수지가 사용될 때 더 좋은 강도(toughness)를 가지고; 상기 축합물은 페놀-형 노볼락 에폭시 수지 또는 오르소크레졸 노볼락 에폭시 수지가 사용될 때 더 높은 유리 전이 온도를 가지며; 인-함유 에폭시 수지를 사용함으로써 난연 작용(flame retardanting)을 위해 요구되는 인 성분이 제공된다. 상기 에폭시 수지는 바람직하게 10-50 중량부, 가장 바람직하게는 20 내지 45 중량부의 양으로 사용된다.
본 발명의 상기 성분 (E), 예를 들어, 상기 인-함유 난연제는 상기 경화된 수지 및 이를 사용하여 제작된 기판(base plate)의 연소 성능을 증가시키기 위해 사용된다. 이에 사용되는 상기 인-함유 난연제는 포스파이트 및 이의 화합물, 페녹실포스포니트릴 화합물, 포스파페난스렌 및 이의 유도체들을 포함하는 군으로부터 선택된 적어도 하나의 화합물이다. 유전 상수를 감소시키지 않는 상기 인-함유 난연제가 더 좋은 것이고, 바람직한 인-함유 난연제는 페녹실포스포니트릴 화합물, 포스파이트 화합물 등을 포함한다. 상기 인-함유 난연제는 단독으로 또는 상승적인(synergistic) 난연 효과에 따라 조합으로 사용될 수 있다. 본 발명에서 상기 인-함유 난연제는 5-30 중량부의 양으로 사용된다. 만약 이의 양이 5 중량부 미만(less than)이면, 상기 난연 효과를 얻을 수 없고; 만약 이의 양이 30 중량부 초과(higher than)이면, 시트 물질의 다른 성능이 영향을 받을 수 있으며, 예를 들어 감소된 생산성, 수분 흡수성, 굽힘 강도(bending strength) 등이다. 상기 비할로겐 고-Tg 수지 조성물 내의 인 함량은 1-5 중량% 내로 조절되고; 이의 상기 질소 함량은 1-5 중량% 내로 조절된다.
본 발명의 상기 비할로겐 고-Tg 수지 조성물은 촉매 및 경화 촉진제를 더 포함한다. 상기 촉매는 금속 카복실레이트, 페놀, 알콜, 우레아 유도체, 이미다졸, 금속 킬레이트, 바람직하게는 금속 카복실레이트 및 이의 혼합물을 포함하는 군으로부터 선택되는 화합물을 포함하고, 예를 들어, 아세틸 아세톤 엑시드 금속 염(acetyl acetone acid metal salts) 또는 이미다졸이고, 상기 원소 금속(elemental metal)은 아연, 코발트, 구리, 망간, 철, 니켈, 알루미늄 및 이의 혼합물을 포함하는 군으로부터 선택된다. 상기 경화 촉진제는 열경화성 수지의 고체화를 가속(speeding up)시킬 수 있는 임의의 공지된 촉진제일 수 있다. 적합한 상기 촉진제는 다양한 이미다졸, 3차 아민, 4차 아민, 예를 들어, 2-메틸이미다졸, 2-에틸-4-메틸이미다졸, 2-페닐이미다졸, 2-헨데실이미다졸, 벤질디메틸아민, 2, 4, 6-트리(디메틸린메틸)-페놀(DMP-30) 등을 포함하는 군으로부터 선택된다.
본 발명에서, 상기 공지된 첨가제, 예를 들어, 열가소성 플리스틱, 무기 벌킹제(Bulking agents), 착색 안료(coloring pigments), 기포방지제(antifoaming agents), 표면조정제(surface conditioning agents), 난연제, UV 흡수제, 항산화제, 흐름조정제(flowing adjustment agents) 등은 요구된다면 첨가될 수 있다. 무기 벌킹제는 상기 조성물의 일부 물리적 특성 효과, 예를 들어, 열팽창계수(CTE)의 감소, 열전도성의 증가 등을 조절하기 위해 주로 사용된다. 상기 필러는 실리카(결정형-, 용융-, 및 구형 실리카를 포함함), 카올린, 질화 붕소, 질화 알루미늄, 알루미나, 유리 섬유, 실리콘 카바이드, 폴리테트라플루오로에틸렌 등일 수 있고, 요구된다면 상기 필러의 하나 또는 그 이상이 적절하게 선택될 수 있다. 적합한 상기 필러는 실리카이고; 상기 필러의 입자 크기의 적당한 값은 1-15 ㎛, 바람직하게는 1-10 ㎛의 범위이고, 상기 범위 내의 입자 크기을 지니는 상기 필러는 더 좋은 분산성을 가진다. 상기 필러의 양은 바람직하게는 상기 비할로겐 고-Tg 수지 조성물 내 유기 고체 총 중량의 10-200%이다.
본 발명에서 상기 비할로겐 고-Tg 수지 조성물을 사용하여 제작된 프리프레그는 기초재 및 함침 건조 후에 상기 기초재에 부착된 상기 비할로겐 고-Tg 수지 조성물을 포함하고, 상기 기초재는 부직포 또는 다른 섬유, 예를 들어, 천연 섬유, 유리 합성 섬유 및 무기 섬유이다. 본 발명의 상기 비할로겐 고-Tg 수지 조성물은 통상적으로 우선 고체가 첨가되고, 그 후 액체 용매가 첨가되고, 완전히 용해되도록 저어주며, 그 후 수지액(liquid resin) 및 촉진제가 첨가되고, 이어서 균형이 잘 잡히도록 저어주고, 마지막으로 PM (프로필렌 글리콜 메틸 에테르) 용액으로 적절하게 조절됨으로써 제조되고, 상기 용액의 상기 고체 함량이 60-70%가 되어 액체 시멘트를 형성하고, 상기 액체 시멘트에 직물 또는 유리 섬유와 같은 유기 직물을 함침시키고, 상기 함침된 유리 섬유를 160 ℃의 온도를 지니는 오븐 내에서 3-6 분 동안 가열 및 건조시켜, 프리프레그를 제조한다.
본 발명의 상기 비할로겐 고-Tg 수지 조성물을 사용하여 제작된 라미네이트는 몇몇의 적층된(laminated) 프리프레그를 포함하고, 그 각각은 기초재 및 함침 건조 후에 상기 기초재에 부착된 상기 비할로겐 고-Tg 수지 조성물을 포함한다. 상기 라미네이트의 제조 중에, 2 또는 그 이상의 프리프레그 단편(piece)이 가열 또는 압축에 의해 함께 부착되고, 상기 라미네이트는 금속 호일(foil)의 편면 또는 양면에 부착될 수 있고, 이로써 금속 호일 피복 라미네이트를 제작한다. 본 발명의 실시예에서는, 8 단편의 프리프레그 및 1 온스의 금속 포일 2 단편이 함께 적층되고, 핫 프레스(hot press)에 의해 적층되어 양-면 금속 호일 피복 라미네이트를 압축한다. 상기 라미네이트는 필수적으로 하기 요구사항을 만족시켜야 한다: (1) 상기 라미네이션(lamination)의 온도 증가율은 상기 물질 온도가 80-140 ℃의 범위일 때, 일반적으로 1.5-2.5 ℃/min에서 조절된다; (2) 상기 라미네이션의 압력 설정(setup): 상기 외부 물질 온도가 80-100 ℃일 때, 약 350 psi의 최대 압력이 적용된다; (3) 상기 물질 온도는 경화 중에 90 분 동안 195 ℃로 조절된다. 상기 금속 호일은 구리 호일, 니켈 호일, 알루미늄 호일 및 SUS 호일 등이고, 상기 물질은 제한되지 않는다.
상기 제작된 라미네이트의 유전 상수, 유전 손실 상수, 내열성, 수분 흡수성, 유리 전이 온도, 난연성이 측정되고, 하기 실시예에서 더욱 상세하게 기재되고 설명된다.
실시예 1-4 및 비교예 1-2를 주목하라.
본 발명의 실시예는 하기에 상세하게 기재되나, 본 발명은 실시예의 범위로 제한되지 않는다. 별도로 기재되어 있지 않다면, 부분(part)은 중량부를 나타내고, %는 "중량 %"를 나타낸다.
(A) 시아네이트 및 이의 프리폴리머
(A-1) PRIMASET PT15 (상표명 LongSa)
(B) 디하이드로벤조옥사진을 가지는 화합물
(B-1) LZ8282 (Huntsman Advanced Materials)
(B-2) 알릴 비스페놀 A 벤조옥사진(쓰촨 대학교에 의해 제공됨)
(C) 비스마레이미드 수지 BMT-01 (상표명 Wuhan Honghu )
(D) 폴리에폭시 화합물
(D-1) NC 3000L (DIC)
(D-2) XZ92530 (DOW 화학)
(E) 인-함유 난연제
(E-1) PX-200 (Daihachi　Chemical Industry Co.,Ltd)
(E-2) XZ92741 (DOW 화학)
(F) 촉매
(F-1) 2-메틸-4-에틸이미다졸 (SHIKOKU 화학 회사)
(F-2) 아연 옥토에이트
(G) 필러
구형 실리콘 마이크로파우더 (1-10 ㎛의 평균 입자 크기 및 99% 이상의 순도를 가짐)
실시예 1-4 및 비교예 1-2의 조성물의 제제(중량부)
실시예 1 실시예 2 실시예 3 실시예 4 비교예 1 비교예 2
A 44 30 16 48 40 65
B-1 12 44 10
B-2 18 8
C 16 24 28 16 20 10
D-1 18 12 30 15
D-2 25 28
E-1 3 5 10
E-2 10 10 5 10
F
F-1 0.1 0.1 0.1 0.2
F-2 0.008 0.013 0.022
G 100 120 80 150 100 100
특징 평가
실시예 1 실시예 2 실시예 3 실시예 4 비교예 1 비교예 2
유리전이온도(℃) 203 195 198 196 200 220
박리 강도
(Peeling strength)		 1.30 1.25 1.28 1.27 1.30 1.27
내연소성 V-0 V-0 V-0 V-0 V-0 V-0
내납땜성
(박리)(delamination)		 O O O O O O
내납땜성
(흰색 플라그)
(white plague)		 O O O O O O
수분흡수성(%) 0.22 0.21 0.20 0.29 0.6 0.7
유전 상수(1㎓) 4.4 4.1 4.5 4.0 4.6 4.1
유전 손실(1㎓) 0.006 0.005 0.006 0.005 0.006 0.006
CTE (30-260 ℃) 2.8 3.0 2.7 2.8 2.8 2.6
할로겐 함량 (%) 0.03 0.03 0.03 0.03 0.03 0.03
상기 특징은 하기 방법에 의해 측정된다.
(a) 유리 전이 온도 (℃)
시차주사 열량측정법(differential scanning calorimetry)에 따라, IPC-TM-650 2.4.25 하에서 규정된 DSC 방법이 측정을 위해 수행된다.
(b) 박리 강도 (Peeling strength)
IPC-TM-650 2.4.8에 따른 방법에서, "열응력(thermal stress) 이후"의 시험 조건에 따라, 금속 커버 코팅의 상기 필링 강도가 시험된다.
(c) 내연소성
UL94에 따름.
(d) 내납땜성
압력 조리 장치(pressure cooking device)(121 ℃, 105 ㎪)에서 2 시간 동안 유지된 상기 샘플(100x100 ㎜의 크기를 가지는 기초재)이 20 초 동안 260 ℃로 가열된 납땜조(solder bath)에 함침되고, 육안으로 (h1) 박리의 상태(presence), (h2) 흰색 플라그 또는 주름의 상태를 확인한다. 상기 표에서 ○ 는 변화 없음을 나타내고; △ 는 흰색 플라그를 의미하며; X는 박리를 나타낸다.
(e) 수분 흡수성 (%)
IPC-TM-650 2.6.2.1에 따름.
(f) 유전 상수 및 유전 손실 (1 ㎓)
스트립 라인을 사용하는 공명법(resonance method)에 따라, 1 ㎓에서 유전 손실 및 유전 손실 요소가 IPC-TM-650 2.5.5.5에 따라 측정된다.
(g) 열팽창계수(CTE)
IPC-TM-650 2.4.24에 따라, 인쇄용 기판 및 절연 처리된 기초재의 Z-축 CTE가 측정되었다.
(h) 할로겐 함량 (%)
JPCA-ES-01-2003 비할로겐 구리 피복 기판 시험 방법에 따라, 상기 구리 피복 호일 라미네이트의 할로겐 함량이 산소 플라스크 연소 및 이온 크로마토그래피에 의해 측정되었다.
상기 결과에 따라, 본 발명이 낮은 유전 상수, 낮은 유전 손실 요소, 높은 유리 전이 온도, 내연소성, 내납땜성 및 수분 흡수성의 효과를 얻을 수 있음을 알 수 있다. 한편, 생산성, 시트 물질의 할로겐 함량은 JPCA 하에서 상기 비할로겐 요구 범위에 포함되고, 난연 시험 UL94에서 V-0 표준을 얻을 수 있다. 본 발명의 상기 비할로겐 고-Tg 수지 조성물은 상기 시아네이트 수지, 벤조옥사진 수지, 비스마레이미드 수지 및 에폭시 수지의 상승적인 특성을 충분히 활용하고, 상기 할로겐 함량은 0.09% 이하로서, 환경 보호 효과를 얻는다. 본 발명의 상기 비할로겐 고-Tg 수지 조성물로부터 제작된 인쇄 회로 기판은 일반적인 FR-4 인쇄 회로 기판과 동등한 기기적 성능 및 내열성을 지닐 뿐만 아니라, 우수한 고-Tg 유전 성능을 지니고, 상기 인쇄 회로 기판 상의 고 Tg 전송 시스템의 요구에 부합할 수 있다.
상기 전술한 실시예들은 본 발명의 적합한 실시예일 뿐이다. 당해 기술분야의 통상의 기술자들에 대해 말하자면, 서로 다른 다양한 상응하는 변화 및 개조가 본 발명의 기기적 해결 및 기기적 개념에 기초하여 만들어질 수 있고, 이러한 모든 변화 및 개조는 본 발명의 청구항 보호범위에 포함되어야 한다.

Claims (10)

  1. 유기 고체의 중량부에 기초한 (A) 시아네이트 및 시아네이트의 프리폴리머 적어도 하나 10-50 중량부; (B) 디하이드로벤조옥사진 고리를 가지는 화합물 적어도 하나 10-50 중량부; (C) 비스마레이미드 수지 적어도 하나 10-50 중량부; (D) 폴리에폭시 화합물 적어도 하나 10-50 중량부; 및 (E) 인-함유 난연제 적어도 하나 5-30 중량부;를 포함하는
    비할로겐 고-Tg 수지 조성물.
  2. 제1항에 있어서,
    상기 시아네이트 및 시아네이트의 프리폴리머는 식 (Ⅰ), (Ⅱ) 및 (Ⅱ)의 화합물로부터 형성된 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택되고,
    Figure pct00023

    상기 식(Ⅰ)의 R1은 H, 알칸, 알켄 또는 알카인을 나타내고; X는 -CH2-, -CH(CH3)-, -C(CH3)2-, -C(CF3)2-, -O-, -S-, -C(=O)-, -OC(=O)-, -OC(=O)O-,

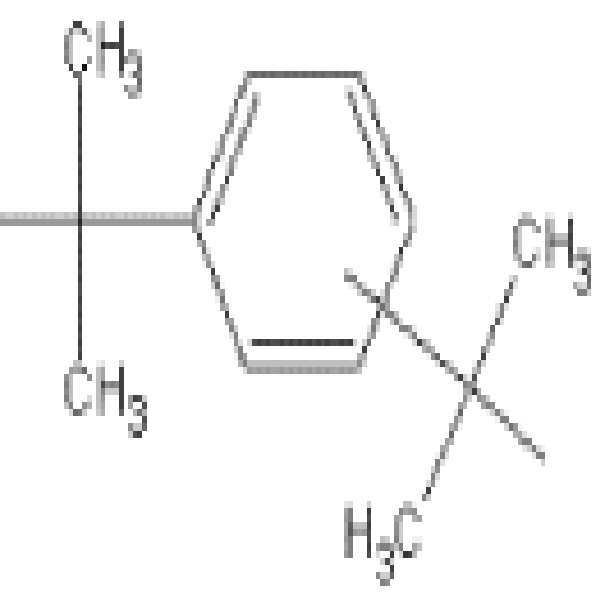

    Figure pct00024
    및
    Figure pct00025
    를 포함하는 군으로부터 선택되며;

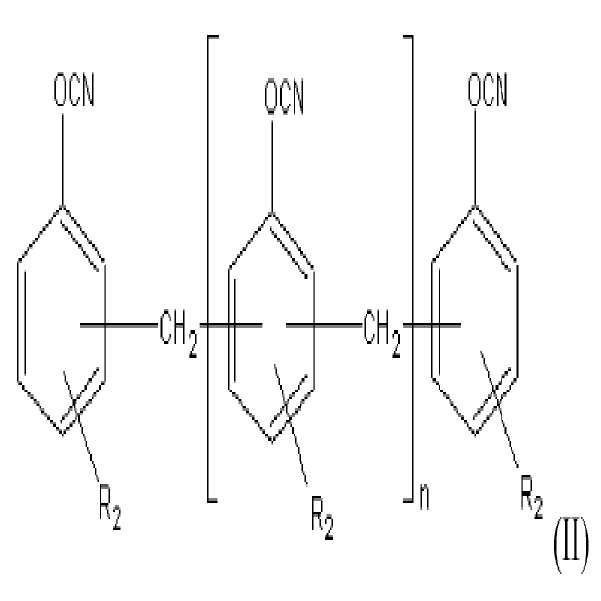

    Figure pct00026

    상기 식(Ⅱ)에서 n은 0-10의 임의의 정수이고, R2는 H 또는 메틸이고;
    Figure pct00027
    (III)
    상기 식(Ⅲ)에서 n은 0-10의 임의의 정수인
    비할로겐 고-Tg 수지 조성물.
  3. 제1항에 있어서,
    상기 디하이드로벤조옥사진 고리를 가지는 화합물은 식 (Ⅳ), (Ⅴ) 및 (Ⅵ)으로부터 형성된 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택되고,
    Figure pct00028

    상기 식(Ⅳ)에서 R1은 H, 알칸, 알켄 또는 알카인을 나타내고; X는 -CH2-, -CH(CH3)-, -C(CH3)2-, -C(CF3)2-, -O-, -S-, -C(=O)-, -OC(=O)-, -OC(=O)O-,
    Figure pct00029
    및
    Figure pct00030
    를 포함하는 군으로부터 선택되고;
    상기 R3은 메틸 또는 페닐기를 나타내고;
    Figure pct00031

    상기 식(Ⅴ)에서 n은 0-10의 임의의 정수이고; R2는 H 또는 메틸이고; R3은 메틸 또는 페닐기를 나타내며;

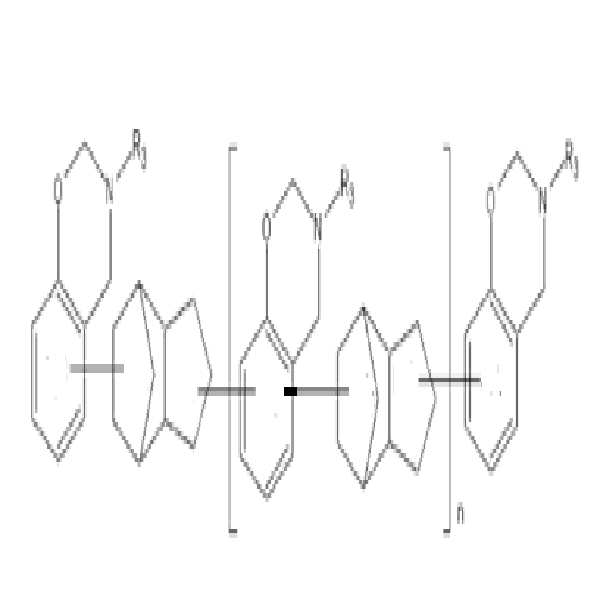

    Figure pct00032
    (Ⅵ)
    상기 식(Ⅵ)에서 n은 0-10의 임의의 정수이고; R3은 메틸 또는 페닐기를 나타내는
    비할로겐 고-Tg 수지 조성물.
  4. 제1항에 있어서,
    상기 비스마레이미드 수지는 식(Ⅶ)의 화합물로부터 형성된 프리폴리머 및 하나 또는 그 이상의 상기 화합물을 포함하는 군으로부터 선택되고,
    Figure pct00033
    （Ⅶ）
    상기 R1은 H, 알칸, 알켄 또는 알카인을 나타내는
    비할로겐 고-Tg 수지 조성물.
  5. 제1항에 있어서,
    상기 폴리에폭시 화합물은 (1) 바이페놀 A-형 에폭시 수지, 바이페놀 F-형 에폭시 수지, 바이페닐-형 에폭시 수지를 포함하는 이작용기성 에폭시 수지; (2)페놀-형 노볼락 에폭시 수지, 바이페놀 A-형 노볼락 에폭시 수지, 오르소크레졸 노볼락 에폭시 수지, 디사이클로펜타디엔 페놀-형 에폭시 수지를 포함하는 노볼락 에폭시 수지; (3) 9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드 변형된 에폭시 수지, 10-(2,5-디하이드록시페닐)-9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드 변형된 에폭시 수지, 10-(2,9-디하이드록시나프틸)-9,10-디하이드로-9-오바-10-포스파페난스렌-10-옥사이드를 포함하는 인-함유 에폭시 수지;를 포함하는 군으로부터 선택된 적어도 하나의 화합물을 포함하는
    비할로겐 고-Tg 수지 조성물.
  6. 제1항에 있어서,
    상기 인-함유 난연제는 포스파이트 및 이의 화합물, 페녹실포스포니트릴 화합물, 포스파페난스렌 및 이의 유도체를 포함하는 군으로부터 선택된 적어도 하나의 화합물인
    비할로겐 고-Tg 수지 조성물.
  7. 제1항에 있어서,
    상기 비할로겐 고-Tg 수지 조성물 내의 인 함량(content)은 1-5 중량% 내에서 조절되고; 이의 상기 질소 함량은 1-5 중량% 내에서 조절되는
    비할로겐 고-Tg 수지 조성물.
  8. 제1항에 있어서,
    상기 비할로겐 고-Tg 수지 조성물 내의 상기 할로겐 함량은 0.09 중량% 이하로 조절되는
    비할로겐 고-Tg 수지 조성물.
  9. 기초재(base material) 및 함침 건조 후에 상기 기초재에 부착된 상기 비할로겐 고-Tg 수지 조성물을 포함하며, 상기 기초재는 부직포(nonwoven fabric) 또는 다른 직물인 상기 제1항에 따른 비할로겐 고-Tg 수지 조성물을 사용하여 제작된
    프리프레그.
  10. 복수의(several) 적층된 프리프레그를 포함하고, 이의 각각은 기초재 및 함침 건조 후에 상기 기초재에 부착된 상기 비할로겐 고-Tg 수지 조성물을 포함하는 상기 제1항에 따른 비할로겐 고-Tg 수지 조성물을 사용하여 제작된
    라미네이트.



KR1020137019506A 2010-12-23 2011-09-03 비할로겐 고-Tg 수지 조성물 및 이를 사용하여 제작된 프리프레그 및 라미나 Expired - Fee Related KR101508084B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
CN2010106028854A CN102134375B (zh) 2010-12-23 2010-12-23 无卤高Tg树脂组合物及用其制成的预浸料与层压板
CN201010602885.4 2010-12-23
PCT/CN2011/079306 WO2012083727A1 (zh) 2010-12-23 2011-09-03 无卤高tg树脂组合物及用其制成的预浸料与层压板

Publications (2)

Publication Number Publication Date
KR20130125384A true KR20130125384A (ko) 2013-11-18
KR101508084B1 KR101508084B1 (ko) 2015-04-07

Family

ID=44294314

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020137019506A Expired - Fee Related KR101508084B1 (ko) 2010-12-23 2011-09-03 비할로겐 고-Tg 수지 조성물 및 이를 사용하여 제작된 프리프레그 및 라미나

Country Status (5)

Country Link
US (1) US20130273796A1 (ko)
EP (1) EP2657295B1 (ko)
KR (1) KR101508084B1 (ko)
CN (1) CN102134375B (ko)
WO (1) WO2012083727A1 (ko)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10208156B2 (en) 2014-12-26 2019-02-19 Shengyi Technology Co., Ltd. Epoxy resin composition, prepreg and laminate using same
US10544255B2 (en) 2015-12-28 2020-01-28 Shengyi Technology Co., Ltd. Epoxy resin composition, prepreg and laminate prepared therefrom
US10696844B2 (en) 2014-02-25 2020-06-30 Shengyi Technology Co., Ltd. Halogen-free flame retardant type resin composition

Families Citing this family (21)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102134375B (zh) * 2010-12-23 2013-03-06 广东生益科技股份有限公司 无卤高Tg树脂组合物及用其制成的预浸料与层压板
CN102532801B (zh) * 2010-12-24 2014-04-09 广东生益科技股份有限公司 氰酸酯树脂组合物及使用其制作的预浸料与层压材料
CN103131007B (zh) * 2011-11-22 2015-06-17 台光电子材料股份有限公司 热固性树脂组合物及应用其的积层板及电路板
CN102924865A (zh) * 2012-10-19 2013-02-13 广东生益科技股份有限公司 氰酸酯树脂组合物及使用其制作的预浸料、层压材料与覆金属箔层压材料
CN103881299B (zh) * 2012-12-20 2016-08-31 中山台光电子材料有限公司 无卤素树脂组合物及其应用
CN103304809B (zh) * 2013-06-20 2015-09-23 苏州生益科技有限公司 一种无卤阻燃预聚物及使用其制作的半固化片及层压板
KR101677736B1 (ko) 2013-09-30 2016-11-18 주식회사 엘지화학 반도체 패키지용 열경화성 수지 조성물과 이를 이용한 프리프레그 및 금속박 적층판
CN103724945B (zh) * 2013-12-31 2016-09-07 广东生益科技股份有限公司 一种无卤环氧树脂组合物及其用途
CN105778413B (zh) 2014-12-26 2018-11-27 广东生益科技股份有限公司 一种无卤环氧树脂组合物以及使用它的预浸料和层压板
CN106739289B (zh) * 2016-11-26 2019-05-31 山东金宝科创股份有限公司 一种无卤、高Tg覆铜板的制备方法
JP6454743B2 (ja) * 2017-02-28 2019-01-16 日本発條株式会社 樹脂組成物、回路基板用積層板、金属ベース回路基板及びパワーモジュール
CN107459512A (zh) * 2017-05-25 2017-12-12 西南石油大学 一种生物基含双键活性官能团的苯并噁嗪及其制备方法
CN107141794A (zh) * 2017-06-20 2017-09-08 苏州大学 一种树脂基电刷及其制备方法
CN107201036B (zh) * 2017-07-11 2019-06-07 苏州生益科技有限公司 树脂组合物及使用其制作的半固化片及金属箔层压板
KR102313621B1 (ko) * 2017-12-29 2021-10-18 셍기 테크놀로지 코. 엘티디. 수지 조성물, 프리프레그, 적층판 및 금속박적층판
TWI745627B (zh) * 2018-10-23 2021-11-11 台燿科技股份有限公司 熱固性樹脂組合物，使用彼所製得之預浸漬片、金屬箔積層板及印刷電路板
CN110438577A (zh) * 2019-07-26 2019-11-12 温多利遮阳材料（德州）股份有限公司 阻燃聚丙烯复合面料及其制品
CN113045896A (zh) * 2020-12-31 2021-06-29 东莞联茂电子科技有限公司 无卤高频高速树脂组合物及电路板
CN114231030B (zh) * 2021-12-30 2024-06-07 东莞联茂电子科技有限公司 树脂组合物及树脂胶液、预浸料、层压板、印刷线路板
CN114773596B (zh) * 2022-03-30 2023-05-19 四川轻化工大学 Bt树脂预浸料胶液及其制备方法和应用
TWI836509B (zh) * 2022-07-12 2024-03-21 聯茂電子股份有限公司 固化物與金屬箔層基板的製造方法

Family Cites Families (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2000071614A1 (en) * 1999-05-21 2000-11-30 Miguel Albert Capote High performance cyanate-bismaleimide-epoxy resin compositions for printed circuits and encapsulants
JP5105657B2 (ja) * 2000-04-14 2012-12-26 三菱瓦斯化学株式会社 プリプレグ及び積層板
US6534179B2 (en) * 2001-03-27 2003-03-18 International Business Machines Corporation Halogen free triazines, bismaleimide/epoxy polymers, prepregs made therefrom for circuit boards and resin coated articles, and use
JP3946626B2 (ja) 2002-12-03 2007-07-18 住友ベークライト株式会社 樹脂組成物、プリプレグおよびそれを用いたプリント配線板
CN1284776C (zh) * 2003-07-11 2006-11-15 北京化工大学 含n－烯丙基的苯并噁嗪中间体和组合物及其制备方法
EP1753772B1 (en) * 2004-05-28 2016-12-28 Blue Cube IP LLC Phosphorus-containing compounds useful for making halogen-free, ignition-resistant polymers
CN1944441B (zh) * 2006-10-30 2012-01-25 北京化工大学 含苯并噁嗪基团的倍半硅氧烷和其组合物及制备方法
JP5384809B2 (ja) * 2007-07-18 2014-01-08 三菱瓦斯化学株式会社 プリプレグ及び積層板
CN101418204B (zh) * 2008-12-10 2011-11-16 华烁科技股份有限公司 一种无卤阻燃胶粘剂及其在粘结片和覆铜箔层压板上的应用
CN101457012B (zh) * 2008-12-31 2011-06-15 广东生益科技股份有限公司 一种树脂组合物及使用该树脂组合物涂覆金属箔、使用其制作的覆铜板
JP5886629B2 (ja) * 2009-01-06 2016-03-16 ブルー キューブ アイピー エルエルシー 非臭素化難燃性エポキシ樹脂における金属化合物
CN101684191B (zh) * 2009-08-27 2012-03-07 广东生益科技股份有限公司 无卤高频树脂组合物及用其制成的预浸料与层压板
CN102134375B (zh) * 2010-12-23 2013-03-06 广东生益科技股份有限公司 无卤高Tg树脂组合物及用其制成的预浸料与层压板

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10696844B2 (en) 2014-02-25 2020-06-30 Shengyi Technology Co., Ltd. Halogen-free flame retardant type resin composition
US10208156B2 (en) 2014-12-26 2019-02-19 Shengyi Technology Co., Ltd. Epoxy resin composition, prepreg and laminate using same
US10544255B2 (en) 2015-12-28 2020-01-28 Shengyi Technology Co., Ltd. Epoxy resin composition, prepreg and laminate prepared therefrom

Also Published As

Publication number Publication date
CN102134375B (zh) 2013-03-06
CN102134375A (zh) 2011-07-27
KR101508084B1 (ko) 2015-04-07
EP2657295A1 (en) 2013-10-30
US20130273796A1 (en) 2013-10-17
EP2657295A4 (en) 2014-12-10
WO2012083727A1 (zh) 2012-06-28
EP2657295B1 (en) 2018-01-03

Similar Documents

Publication Publication Date Title
KR101508084B1 (ko) 비할로겐 고-Tg 수지 조성물 및 이를 사용하여 제작된 프리프레그 및 라미나
EP3093315B1 (en) Halogen-free epoxy resin composition, prepreg and laminate using same
CN104583309B (zh) 树脂组成物及应用其之铜箔基板及印刷电路板
EP2412740B1 (en) Epoxy resin composition, prepreg, metal foil with resin, resin sheet, laminate and multi-layer board
EP3112422B1 (en) Halogen-free flame retardant type resin composition
CN102115600B (zh) 一种热固性树脂组合物、半固化片及层压板
KR101597925B1 (ko) 할로겐 미함유 수지 및 이로써 구리 피복 적층체를 제조하는 방법
KR101849833B1 (ko) 에폭시 수지 조성물 및 상기 조성물을 사용하여 제작된 프리프레그 및 동박적층판
EP3211035B1 (en) Epoxy resin composition as well as prepreg and laminated board using the same
EP2896654B1 (en) Epoxy resin compound, and, prepreg and copper-clad laminate manufactured using the compound
EP3075782A1 (en) Epoxy resin composition, prepreg and laminate using same
EP1948735B1 (en) Flame retardant prepregs and laminates for printed circuit boards
KR101747259B1 (ko) 알킬 설폰화된 테트라졸 화합물로 표면 개질된 실리카, 이의 제조방법 및 이를 함유하는 수지조성물
EP3412722B1 (en) Halogen-free thermosetting resin composition, prepreg containing same, laminate, and printed circuit board
JP2003231762A (ja) プリプレグ及び積層板
JPH09328601A (ja) 熱硬化性樹脂組成物並びにそれを用いたプリプレグおよび積層板
CN115960437B (zh) 一种新型无卤覆铜板及其制备方法
JPH1045876A (ja) 熱硬化性樹脂組成物並びにそれを用いたプリプレグおよび積層板
WO2004087811A1 (ja) 難燃性エポキシ樹脂組成物、プリプレグおよび金属張り積層板
JP2001302761A (ja) 熱硬化性樹脂組成物、硬化物、積層板用プリプレグ、及びプリント配線基板。
WO2012070202A1 (ja) 高耐熱性エポキシ樹脂組成物、プリプレグ、金属張積層板およびプリント配線板
CN116554425A (zh) 一种含磷苯并恶嗪树脂、树脂组合物及应用
JP2006176726A (ja) プリント配線板用プリプレグ及びそれを用いた金属張り積層板
JPH0873423A (ja) シアネート化合物とその組成物および銅張り積層板
JP2004307673A (ja) 変性ポリイミド樹脂組成物ならびにそれを用いたプリプレグおよび積層板

Legal Events

Date Code Title Description
A201 Request for examination
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

FPAY Annual fee payment

Payment date: 20180316

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PC1903 Unpaid annual fee

St.27 status event code: A-4-4-U10-U13-oth-PC1903

Not in force date: 20200327

Payment event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

PC1903 Unpaid annual fee

St.27 status event code: N-4-6-H10-H13-oth-PC1903

Ip right cessation event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

Not in force date: 20200327

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000
