KR20140001493A - 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법 - Google Patents

프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법 Download PDF

Info

Publication number
KR20140001493A
KR20140001493A KR1020120069222A KR20120069222A KR20140001493A KR 20140001493 A KR20140001493 A KR 20140001493A KR 1020120069222 A KR1020120069222 A KR 1020120069222A KR 20120069222 A KR20120069222 A KR 20120069222A KR 20140001493 A KR20140001493 A KR 20140001493A
Authority
KR
South Korea
Prior art keywords
dicarboxylic acid
ester
hept
solid catalyst
dimethylbicyclo
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020120069222A
Other languages
English (en)
Other versions
KR101395471B1 (ko
Inventor
김상열
김은일
박준려
Original Assignee
삼성토탈 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 삼성토탈 주식회사 filed Critical 삼성토탈 주식회사
Priority to KR1020120069222A priority Critical patent/KR101395471B1/ko
Priority to JP2013123457A priority patent/JP5671580B2/ja
Priority to US13/920,349 priority patent/US20140005345A1/en
Priority to FR1356146A priority patent/FR2992648B1/fr
Priority to CN201310257545.6A priority patent/CN103509142A/zh
Publication of KR20140001493A publication Critical patent/KR20140001493A/ko
Application granted granted Critical
Publication of KR101395471B1 publication Critical patent/KR101395471B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F110/00—Homopolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F110/04—Monomers containing three or four carbon atoms
    • C08F110/06—Propene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/62—Refractory metals or compounds thereof
    • C08F4/64—Titanium, zirconium, hafnium or compounds thereof
    • C08F4/65—Pretreating the metal or compound covered by group C08F4/64 before the final contacting with the metal or compound covered by group C08F4/44
    • C08F4/652—Pretreating with metals or metal-containing compounds
    • C08F4/654—Pretreating with metals or metal-containing compounds with magnesium or compounds thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F10/00—Homopolymers and copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F10/04—Monomers containing three or four carbon atoms
    • C08F10/06—Propene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F210/00—Copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F210/04—Monomers containing three or four carbon atoms
    • C08F210/06—Propene
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P20/00—Technologies relating to chemical industry
    • Y02P20/50—Improvements relating to the production of bulk chemicals
    • Y02P20/52—Improvements relating to the production of bulk chemicals using catalysts, e.g. selective catalysts

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

본 발명은 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법에 관한 것으로서, 보다 상세하게는 비시클로알칸디카르복실레이트계 또는 비시클로알켄디카르복실레이트계 내부전자공여체 중의 어느 하나와 벤젠-1,2-디카르복시산에스테르 내부전자공여체를 혼합 투입하여 사용함으로써, 입체규칙성과 용융흐름성이 우수한 폴리프로필렌을 높은 수율로 중합할 수 있는 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법에 관한 것이다.

Description

프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법{A SOLID CATALYST FOR PROPYLENE POLYMERIZATION AND A METHOD FOR PREPARATION OF POLYPROPYLENE}
본 발명은 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법에 관한 것으로서, 보다 상세하게는 입체규칙성과 용융흐름성이 우수한 폴리프로필렌을 높은 수율로 중합할 수 있는 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법에 관한 것이다.
폴리프로필렌은 산업적으로 매우 유용한 물질인데, 특별히 자동차와 전자 제품과 관련한 소재에 다양한 용도로 폭넓게 적용되고 있다. 이러한 제품을 제조할 때에는 중합을 통해서 제조된 폴리프로필렌 폴리머 파우더를 용융시켜 사용하게 된다. 특별히 사출성형을 통해서 대형의 제품을 제조할 때에는 폴리프로필렌이 높은 용융흐름성을 가져야 한다.
용융흐름성은 폴리프로필렌의 분자량에 직접적인 영향을 받으며, 프로필렌을 중합할 때에 분자량 조절 물질로 수소를 사용하게 된다. 수소의 주입량을 증가시키면 분자량이 작아지고, 용융흐름성이 좋게 된다. 그러나, 반응기내 압력 상승으로 인한 문제로 수소 주입량을 늘이는 데에 한계가 있기 때문에 고체촉매가 높은 수소 반응성을 나타내도록 고안되어야 한다.
프로필렌 등의 올레핀류의 중합에 있어서는 마그네슘, 티타늄, 전자공여체 및 할로겐을 필수 성분으로서 함유하는 고체촉매가 알려져 있고, 이 고체촉매와 유기알루미늄 화합물 및 유기실리콘 화합물로 이루어지는 촉매계로 올레핀류를 중합 또는 공중합시키는 방법이 많이 제안되고 있다. 그러나, 이러한 방법은 고입체규칙성 중합체를 높은 수율로 얻기에는 충분히 만족스러운 것이 아니며, 이러한 측면에서 개선이 요구되고 있다.
한편, 촉매 활성 증가를 통해 원가를 낮추고, 입체규칙성 등의 촉매 성능을 향상시켜 중합체의 물성을 개선시키기 위하여, 내부전자공여체로서 방향족 디카르복실산의 디에스테르를 사용하는 것은 보편적으로 널리 알려진 방법이며, 이에 관한 특허들이 출원되었다. 미국 특허 제4,562,173호, 미국 특허 제4,981,930호, 한국 특허 제0072844호 등은 그 예라고 할 수 있으며, 상기 특허들은 방향족 디알킬디에스테르 또는 방향족 모노알킬모노에스테르를 사용하여 고활성, 고입체규칙성을 발현하는 촉매 제조 방법을 소개하고 있다.
상기 특허들의 방법은 고입체규칙성 중합체를 높은 수율로 얻기에는 충분히 만족스러운 것이 아니며 개선이 요구된다.
한국 특허 제0572616호에는 비방향족이면서 케톤과 에테르 작용기를 동시에 가지는 물질을 내부전자공여체로 사용한 촉매 제조 방법이 기재되어 있다. 그러나, 이 두 방법 모두　활성과 입체규칙성 측면 모두에서 크게 개선되어야할 여지가 있다.
미국 특허 제 6541581호에는 비방향족 글루타레이트를 내부전자공여체로 사용한 촉매 제조 방법이, 미국 특허 제2011/0040051호에는 디에틸 2,3-디이소프로필-2-시아노숙시네이트와 9,9-비스메톡시플로렌의 혼합물을 내부전자공여체로 사용한 촉매 제조 방법이 제안되어 있으나, 용융흐름성 향상에는 효과적인 방법이 아니어서 개선이 요구되고 있다.
본 발명은 상기와 같은 문제점을 해결하기 위하여 안출된 것으로서, 본 발명의 해결하고자 하는 과제는 비시클로알칸디카르복실레이트계 또는 비시클로알켄디카르복실레이트계 화합물 중에서 선택되는 1종과 벤젠-1,2-디카르복시산에스테르를 혼합 사용하여, 입체규칙성과 용융흐름성이 우수한 폴리프로필렌을 높은 활성으로 중합할 수 있는 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌의 제조 방법을 제공하고자 하는 것이다.
상기와 같은 과제를 해결하기 위하여, 본 발명은 티타늄, 마그네슘, 할로겐, 및 내부전자공여체로서 하기 일반식(II), 일반식 (III), 일반식(IV) 또는 일반식(V)로 표시되는 비시클로알칸디카르복실레이트계 또는 비시클로알켄디카르복실레이트계 화합물 중에서 선택되는 1종 및 벤젠-1,2-디카르복시산에스테르를 포함하는 고체촉매를 제공한다:

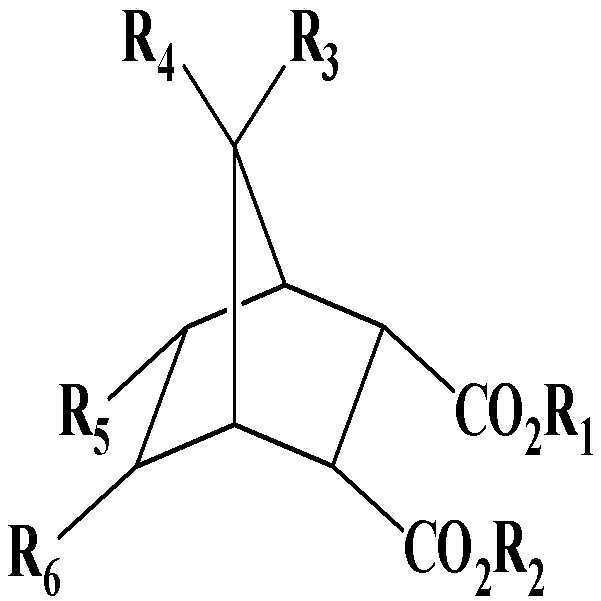

Figure pat00001
…… (II)
Figure pat00002
…… (III)

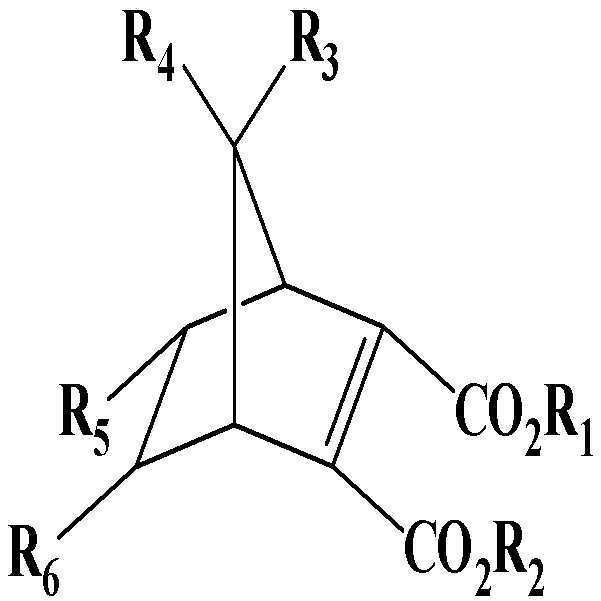

Figure pat00003
…… (IV)

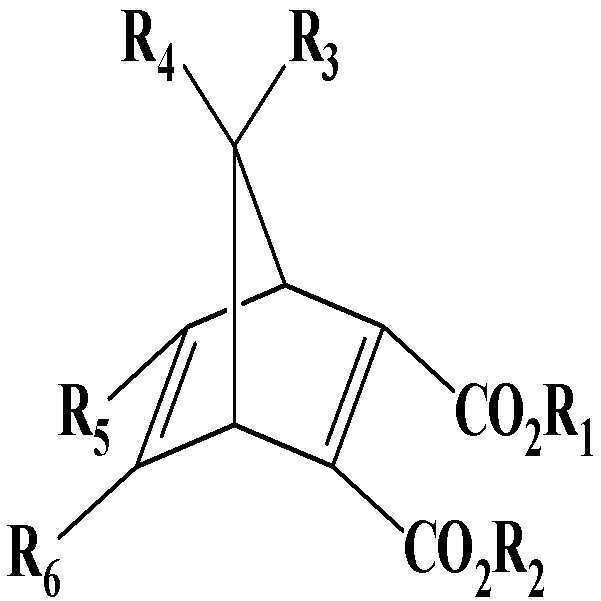

Figure pat00004
…… (V)
여기에서, R1 및 R2는 서로 동일하거나 상이하고, 탄소원자 1~20개의 선형, 가지형 또는 고리형 알킬기, 알케닐기, 아릴기, 아릴알킬기 또는 알킬아릴기이고; R3, R4, R5 및 R6은 서로 동일하거나 상이하고, 수소, 탄소원자 1~20개의 선형, 가지형 또는 고리형 알킬기, 알케닐기, 아릴기, 아릴알킬기 또는 알킬아릴기이다
본 발명의 상기 고체 촉매는 다음의 단계들을 포함하는 제조방법에 의해 제조될 수 있다:
(1) 유기용매의 존재 하에서 디알콕시마그네슘과 티타늄할라이드를 반응시키는 단계;
(2) 60~150℃의 온도로 승온시키면서, 상기 단계 (1)의 결과물에 상기 일반식(II), 일반식 (III), 일반식(IV) 또는 일반식(V)로 표시되는 비시클로알칸디카르복실레이트계 또는 비시클로알켄디카르복실레이트계 내부전자공여체 중에서 선택되는 1종 및 또 다른 내부전자공여체인 벤젠-1,2-디카르복시산에스테르를 혼합 투입하여 반응시키는 단계; 및
(3) 60~150℃의 온도에서 상기 단계 (2)의 결과물과 티타늄할라이드를 반응시키고, 결과물을 세척하는 단계.
상기 (1)단계에서 사용되는 유기용매로서는, 그 종류에 특별히 한정이 없고, 탄소수 6~12개의 지방족 탄화수소 및 방향족 탄화수소, 할로겐화 탄화수소 등이 사용될 수 있으며, 보다 바람직하게는 탄소수 7~10개의 포화 지방족 또는 방향족 탄화수소, 또는 할로겐화 탄화수소가 사용될 수 있고, 그 구체적인 예로는, 옥탄, 노난, 데칸, 톨루엔 및 크실렌, 클로로부탄, 클로로헥산, 클로로헵탄 등으로부터 선택되는 1종 이상을 단독으로 또는 혼합하여 사용할 수 있다.
상기 단계 (1)에서 사용되는 디알콕시마그네슘은 금속마그네슘을 염화마그네슘의 존재하에서 무수알코올과 반응시켜 얻어지는 평균입경이 10~200㎛이고, 표면이 매끄러운 구형입자로서, 상기 구형의 입자형상은 프로필렌의 중합시에도 그대로 유지되는 것이 바람직한데, 상기 평균입경이 10㎛ 미만이면 제조된 촉매의 미세입자가 증가하여 바람직하지 않고, 200㎛를 초과하면 겉보기 밀도가 작아지는 경향이 있어 바람직하지 않다.
또한, 상기 디알콕시마그네슘에 대한 상기 유기용매의 사용비는, 디알콕시마그네슘 중량:유기용매 부피로 1:5~50인 것이 바람직하며, 1:7~20인 것이 보다 바람직한데, 상기 사용비가 1:5 미만이면 슬러리의 점도가 급격히 증가하여 균일한 교반이 어렵게 되어 바람직하지 않고, 1:50을 초과하면 생성되는 담체의 겉보기 밀도가 급격히 감소하거나 입자표면이 거칠어지는 문제가 발생하여 바람직하지 않다.
상기 고체촉매의 제조공정 중 단계 (1)에서 사용되는 티타늄할라이드는, 바람직하게는 하기 일반식(I)로 표시된다:
Ti(OR)aX(4-a)‥‥‥ (I)
여기에서, R은 탄소원자 1~10개의 알킬기이고, X는 할로겐 원소이고, a는 일반식의 원자가를 맞추기 위한 것으로 0~3의 정수이다. 상기 티타늄할라이드로는, 특히 사염화티타늄을 사용하는 것이 바람직하다.
상기 고체촉매의 제조공정 중 단계 (2)에서의 반응은 -20~50℃의 온도범위에서 티타늄할라이드를 서서히 투입하여 수행하는 것이 바람직하다.
이 때 사용하는 티타늄할라이드의 사용량은 디알콕시마그네슘 1몰에 대하여 0.1~10몰, 더욱 바람직하게는 0.3~2몰로 하는 것이 바람직한데, 0.1몰 미만이면 디알콕시마그네슘이 마그네슘클로라이드로 변화하는 반응이 원활하게 진행되지 않아서 바람직하지 않고, 10몰을 초과하면 과도하게 많은 티타늄 성분이 촉매내에 존재하게 되므로 바람직하지 않다.
상기 고체촉매의 제조공정에 있어서, 상기 (2)단계에서 사용되는 내부전자공여체 중 상기 일반식(II), 일반식(III), 일반식(IV) 또는 일반식(V)으로 표시되는 비시클로알칸디카르복실레이트계 또는 비시클로알켄디카르복실레이트계 화합물의 예로는, 비시클로[2.2.1]헵탄-2,3-디카르복실산에틸헥실에스테르, 비시클로[2.2.1]헵탄-2,3-디카르복실산디옥틸에스테르, 비시클로[2.2.1]헵탄-2,3-디카르복실산디이소부틸에스테르, 비시클로[2.2.1]헵탄-2,3-디카르복실산디부틸에스테르, 비시클로[2.2.1]헵탄-2,3-디카르복실산디이소프로필에스테르, 비시클로[2.2.1]헵탄-2,3-디카르복실산디프로필에스테르, 비시클로[2.2.1]헵탄-2,3-디카르복실산디에틸에스테르, 비시클로[2.2.1]헵탄-2,3-디카르복실산디메틸에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산에틸헥실에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디옥틸에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디에틸에스테르, 7,7-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디메틸에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산에틸헥실에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디옥틸에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소부틸에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디부틸에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소프로필에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디프로필에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디에틸에스테르, 5-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디메틸에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산에틸헥실에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디옥틸에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소부틸에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디부틸에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소프로필에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디프로필에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디에틸에스테르, 6-메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디메틸에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산에틸헥실에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디옥틸에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디이소프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디에틸에스테르, 5,6-디메틸비시클로[2.2.1]헵탄-2,3-디카르복실산디메틸에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산에틸헥실에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디옥틸에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소부틸에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디부틸에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소프로필에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디프로필에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디에틸에스테르, 비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디메틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산에틸헥실에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디옥틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디에틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디메틸에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산에틸헥실에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디옥틸에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소부틸에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디부틸에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소프로필에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디프로필에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디에틸에스테르, 5-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디메틸에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산에틸헥실에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디옥틸에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소부틸에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디부틸에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소프로필에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디프로필에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디에틸에스테르, 6-메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디메틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산에틸헥실에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디옥틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디이소프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디에틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-5-엔-2,3-디카르복실산디메틸에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산에틸헥실에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디옥틸에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소부틸에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디부틸에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소프로필에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디프로필에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디에틸에스테르, 비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디메틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산에틸헥실에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디옥틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디에틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디메틸에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산에틸헥실에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디옥틸에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소부틸에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디부틸에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소프로필에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디프로필에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디에틸에스테르, 5-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디메틸에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산에틸헥실에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디옥틸에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소부틸에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디부틸에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소프로필에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디프로필에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디에틸에스테르, 6-메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디메틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산에틸헥실에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디옥틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디이소프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디에틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2-엔-2,3-디카르복실산디메틸에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산에틸헥실에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디옥틸에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소부틸에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디부틸에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소프로필에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디프로필에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디에틸에스테르, 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디메틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산에틸헥실에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디옥틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디부틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디프로필에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디에틸에스테르, 7,7-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디메틸에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산에틸헥실에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디옥틸에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소부틸에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디부틸에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소프로필에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디프로필에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디에틸에스테르, 5-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디메틸에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산에틸헥실에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디옥틸에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소부틸에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디부틸에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소프로필에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디프로필에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디에틸에스테르, 6-메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디메틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산에틸헥실에스테르, 5,6-디메틸 비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디옥틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디부틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디이소프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디프로필에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디에틸에스테르, 5,6-디메틸비시클로[2.2.1]헵트-2,5-디엔-2,3-디카르복실산디메틸에스테르 등이 있다
또 다른 내부전자공여체인 상기 벤젠-1,2-디카르복시산에스테르 화합물의 구체적인 예로는, 디메틸프탈레이트, 디에틸프탈레이트, 디노말프로필프탈레이트, 디이소프로필프탈레이트, 디노말부틸프탈레이트, 디이소부틸프탈레이트, 디노말펜틸프탈레이트, 디(2-메틸부틸)프탈레이트, 디(3-메틸부틸)프탈레이트, 디네오펜틸프탈레이트, 디노말헥실프탈레이트, 디(2-메틸펜틸)프탈레이트, 디(3-메틸펜틸)프탈레이트, 디이소헥실프탈레이트, 디네오헥실프탈레이트, 디(2,3-디메틸부틸)프탈레이트, 디노말헵틸프탈레이트, 디(2-메틸헥실)프탈레이트, 디(2-에틸펜틸)프탈레이트, 디이소헵틸프탈레이트, 디네오헵틸프탈레이트, 디노말옥틸프탈레이트, 디(2-메틸헵틸)프탈레이트, 디이소옥틸프탈레이트, 디(3-에틸헥실)프탈레이트, 디네오옥틸프탈레이트, 디노말노닐프탈레이트, 디이소노닐프탈레이트, 디노말데실프탈레이트, 디이소데실프탈레이트 등이 있다.
상기 단계 (2)는 상기 단계 (1)의 결과물의 온도를 60~150℃, 바람직하게는 80~130℃까지 서서히 승온시키면서, 승온 과정 중에 내부전자공여체를 투입하여 1~3시간 동안 반응시킴으로써 수행되는 것이 바람직한데, 상기 온도가 60℃ 미만이거나 반응시간이 1시간 미만이면 반응이 완결되기 어렵고, 상기 온도가 150℃를 초과하거나 반응시간이 3시간을 초과하면 부반응에 의해 결과물인 촉매의 중합활성 또는 중합체의 입체규칙성이 낮아질 수 있다.
상기 내부전자공여체는, 상기 승온과정 중에 투입되는 한, 그 투입 온도 및 투입 횟수는 크게 제한되지 않으며, 상기 내부전자공여체의 전체 사용량은 사용된 디알콕시마그네슘 1몰에 대하여 0.1~1.0몰을 사용하는 것이 바람직한데, 상기 범위를 벗어나면, 결과물인 촉매의 중합활성 또는 중합체의 입체규칙성이 낮아질 수 있어 바람직하지 않다.
상기 고체촉매의 제조공정 중 단계 (3)은, 60~150℃, 바람직하게는 80~130℃의 온도에서 단계 (2)의 결과물과 티타늄할라이드를 2차로 반응시키는 공정이다. 이때 사용되는 티타늄할라이드의 예로는 상기의 일반식(I)의 티타늄할라이드를 들 수 있다.
고체촉매의 제조공정에 있어서, 각 단계에서의 반응은, 질소 기체 분위기에서, 수분 등을 충분히 제거시킨 교반기가 장착된 반응기 중에서 실시하는 것이 바람직하다.
상기와 같은 방법으로 제조되는 본 발명의 고체촉매는, 마그네슘, 티타늄, 할로겐, 및 내부전자공여체를 포함하여 이루어지며, 촉매 활성의 측면을 고려해 볼 때, 마그네슘 5~40중량%, 티타늄 0.5~10중량%, 할로겐 50~85중량%, 및 내부전자공여체 2.5~30중량%를 포함하여 이루어지는 것이 바람직하다.
본 발명의 촉매 제조방법에 의하여 제조되는 고체촉매는 프로필렌 중합 또는 공중합 방법에 적합하게 사용될 수 있으며, 본 발명에 의해 제조되는 고체촉매를 이용한 프로필렌 중합 또는 공중합 방법은 상기 고체촉매와 조촉매 및 외부전자공여체의 존재하에 프로필렌을 중합 또는 프로필렌과 다른 알파올레핀을 공중합시키는 것을 포함한다.
상기 고체촉매는 중합 반응의 성분으로서 사용되기 전에 에틸렌 또는 알파올레핀으로 전중합하여 사용할 수 있다.
전중합 반응은 탄화수소 용매(예를 들어, 헥산), 상기 촉매 성분 및 유기알루미늄 화합물(예를 들어, 트리에틸알루미늄)의 존재 하에서, 충분히 낮은 온도와 에틸렌 또는 알파올레핀 압력 조건에서 수행될 수 있다. 전중합은 촉매 입자를 중합체로 둘러싸서 촉매 형상을 유지시켜 중합 후에 중합체의 형상을 좋게 하는데 도움을 준다. 전중합 후의 중합체/촉매의 중량비는 약 0.1~20:1인 것이 바람직하다.
상기 프로필렌 중합 또는 공중합 방법에서 조촉매 성분으로는 주기율표 제II족 또는 제III족의 유기금속 화합물이 사용될 수 있으며, 그 예로서, 바람직하게는 알킬알루미늄 화합물이 사용된다. 상기 알킬알루미늄 화합물은 일반식 (VI)으로 표시된다:
AlR3 ‥‥‥ (VI)
여기에서, R은 탄소수 1~8개의 알킬기이다.
상기 알킬알루미늄 화합물의 구체예로는, 트리메틸알루미늄, 트리에틸알루미늄, 트리프로필알루미늄, 트리부틸알루미늄, 트리이소부틸알루미늄 및 트리옥틸알루미늄 등을 들 수 있다.
상기 고체촉매 성분에 대한 상기 조촉매 성분의 비율은, 중합 방법에 따라서 다소 차이는 있으나, 고체 촉매 성분 중의 티타늄 원자에 대한 조촉매 성분 중의 금속 원자의 몰비가 1~1000의 범위인 것이 바람직하며, 보다 바람직하게는 10~300의 범위인 것이 좋다. 만약, 고체촉매 성분 중의 티타늄 원자에 대한 조촉매 성분 중의 금속 원자, 예를 들어 알루미늄 원자의 몰비가 상기 1~1000의 범위를 벗어나게 되면, 중합 활성이 크게 저하되는 문제가 있다.
상기 프로필렌 중합 또는 공중합 방법에서, 상기 외부전자공여체로는 다음의 일반식 (VII)로 표시되는 알콕시실란 화합물 중 1종 이상을 사용할 수 있다:
R1 mR2 nSi(OR3)(4-m-n) ‥‥‥ (VII)
여기에서, R1, R2은 동일하거나 다를 수 있으며, 탄소수 1~12개의 선형 또는 분지형 또는 시클릭 알킬기, 또는 아릴기이고, R3는 탄소수 1~6개의 선형 또는 분지형 알킬기이고, m, n은 각각 0 또는 1이고, m+n은 1 또는 2이다.
상기 외부전자공여체의 구체예로는, 노르말프로필트리메톡시실란, 디노르말프로필디메톡시실란, 이소프로필트리메톡시실란, 디이소프로필디메톡시실란, 노르말부틸트리메톡시실란, 디노르말부틸디메톡시실란, 이소부틸트리메톡시실란, 디이소부틸디메톡시실란, 터셔리부틸트리메톡시실란, 디터셔리부틸디메톡시실란, 노르말펜틸트리메톡시실란, 디노르말펜틸디메톡시실란, 시클로펜틸트리메톡시실란, 디시클로펜틸디메톡시실란, 시클로펜틸메틸디메톡시실란, 시클로펜틸에틸디메톡시실란, 시클로펜틸프로필디메톡시실란, 시클로헥실트리메톡시실란, 디시클로헥실디메톡시실란, 시클로헥실메틸디메톡시실란, 시클로헥실에틸디메톡시실란, 시클로헥실프로필디메톡시실란, 시클로헵틸트리메톡시실란, 디시클로헵틸디메톡시실란, 시클로헵틸메틸디메톡시실란, 시클로헵틸에틸디메톡시실란, 시클로헵틸프로필디메톡시실란, 페닐트리메톡시실란, 디페닐디메톡시실란, 페닐메틸디메톡시실란, 페닐에틸디메톡시실란, 페닐프로필디메톡시실란, 노르말프로필트리에톡시실란, 디노르말프로필디에톡시실란, 이소프로필트리에톡시실란, 디이소프로필디에톡시실란, 노르말부틸트리에톡시실란, 디노르말부틸디에톡시실란, 이소부틸트리에톡시실란, 디이소부틸디에톡시실란, 터셔리부틸트리에톡시실란, 디터셔리부틸디에톡시실란, 노르말펜틸트리에톡시실란, 디노르말펜틸디에톡시실란, 시클로펜틸트리에톡시실란, 디시클로펜틸디에톡시실란, 시클로펜틸메틸디에톡시실란, 시클로펜틸에틸디에톡시실란, 시클로펜틸프로필디에톡시실란, 시클로헥실트리에톡시실란, 디시클로헥실디에톡시실란, 시클로헥실메틸디에톡시실란, 시클로헥실에틸디에톡시실란, 시클로헥실프로필디에톡시실란, 시클로헵틸트리에톡시실란, 디시클로헵틸디에톡시실란, 시클로헵틸메틸디에톡시실란, 시클로헵틸에틸디에톡시실란, 시클로헵틸프로필디에톡시실란, 페닐트리에톡시실란, 디페닐디에톡시실란, 페닐메틸디에톡시실란, 페닐에틸디에톡시실란 및 페닐프로필디에톡시실란 등이며, 이 중에서 1종 이상을 단독 또는 혼합하여 사용할 수 있다.
상기 고체촉매에 대한 상기 외부전자공여체의 사용량은 중합 방법에 따라서 다소 차이는 있으나, 촉매 성분 중의 티타늄 원자에 대한 외부전자공여체 중의 실리콘 원자의 몰비가 0.1~500의 범위인 것이 바람직하며, 1~100의 범위인 것이 보다 바람직하다. 만일, 상기 고체촉매 성분 중의 티타늄 원자에 대한 외부전자공여체 중의 실리콘 원자의 몰비가 0.1 미만이면 생성되는 프로필렌 중합체의 입체규칙성이 현저히 낮아져 바람직하지 않고, 500을 초과하면 촉매의 중합 활성이 현저히 떨어지는 문제점이 있다.
상기 프로필렌 중합 또는 공중합 방법에 있어서, 중합 반응의 온도는 20~120℃인 것이 바람직한데, 중합 반응의 온도가 20℃ 미만이면 반응이 충분하게 진행되지 못하여 바람직하지 않고, 120℃를 초과하면 활성의 저하가 심하고, 중합체 물성에도 좋지 않은 영향을 주므로 바람직하지 않다.
본 발명의 방법에 의하여 제조된 고체촉매를 사용하면, 입체규칙성과 용융흐름성이 우수한 폴리프로필렌을 높은 수율로 중합할 수 있다.
이하에서는 구체적인 실시예를 통하여 본 발명을 더욱 상세하게 설명한다. 그러나, 이들 실시예들은 예시적인 목적일 뿐 본 발명이 이들 실시예에 한정되는 것은 아니다.
[ 실시예 ]　
실시예 1
1. 고체촉매의 제조
질소로 충분히 치환된 1리터 크기의 교반기가 설치된 유리반응기에 톨루엔 112ml와 디에톡시마그네슘(평균입경 20㎛인 구형이고, 입도분포지수가 0.86이고, 겉보기밀도가 0.35g/cc인 것) 15g을 투입하고 10℃로 유지하면서, 사염화티타늄 30ml를 톨루엔　45ml에 희석하여 1시간에 걸쳐 투입한 후, 반응기의 온도를 100℃까지 올려 주면서 디이소부틸프탈레이트 4.2g, 비시클로[2.2.1]헵트-5-엔-디카르복실산디부틸에스테르 0.5g의 혼합물을 주입하였다. 100℃에서 2시간 동안 유지한 다음, 90℃로 온도를 내려 교반을 멈추고 상등액을 제거하고, 추가로 톨루엔 200ml를 사용하여 1회 세척하였다. 여기에 톨루엔 120ml와 사염화티타늄 30ml를 투입하여 온도를 100℃까지 올려 2시간 동안 유지하였으며, 이 과정을 1회 반복 수행하였다. 숙성과정이 끝난 상기의 슬러리 혼합물을 매회당 톨루엔 200ml로 2회 세척하고, 40℃에서 노말헥산으로 매회당 200ml씩 5회 세척하여 연노랑색의 고체촉매성분을 얻었다. 흐르는 질소에서 18시간 건조시켜 얻어진 고체촉매성분 중의 티타늄 함량은 2.2중량%였다.
2. 폴리프로필렌 중합
4리터 크기의 고압용 스테인레스제 반응기내에 상기의 고체촉매 10mg과 트리에틸알루미늄 6.6mmol, 디시클로펜틸메틸디메톡시실란 0.66mmol을 투입하였다. 이어서 수소 7000ml와 액체상태의 프로필렌 2.4L를 차례로 투입한 후, 온도를 70℃까지 올려서 중합을 실시하였다. 중합 개시 후 2시간이 경과하면 반응기의 온도를 상온까지 떨어뜨리면서 밸브를 열어 반응기 내부의 프로필렌을 완전히 탈기시켰다.
그 결과 얻어진 중합체를 분석하여, 표 1에 나타내었다.
여기서, 촉매활성, 입체규칙성은 다음과 같은 방법으로 결정하였다.
① 촉매활성(kg-PP/g-cat) = 중합체의 생성량(kg)÷촉매의 양(g)
② 입체규칙성(X.I.): 혼합크실렌 중에서 결정화되어 석출된 불용성분의 중량%
③ 용융흐름성(g/10min): ASTM1238에 의해, 230℃, 2.16kg 하중에서 측정한 값
실시예 2
실시예 1의 1. 고체촉매의 제조에 있어서, 디이소부틸프탈레이트 4.2g, 비시클로[2.2.1]헵트-5-엔-디카르복실산디부틸에스테르 0.5g의 혼합물 대신에 디이소부틸프탈레이트 3.7g, 비시클로[2.2.1]헵트-5-엔-디카르복실산디부틸에스테르 1.0g의 혼합물을 사용하여 촉매를 제조하였다. 고체촉매성분 중의 티타늄 함량은 2.3중량%였다. 다음으로, 실시예 1과 동일한 방법으로 폴리프로필렌 중합을 수행하고, 결과를 표 1에 나타내었다.
실시예 3
실시예 1의 1. 고체촉매의 제조에 있어서, 디이소부틸프탈레이트 4.2g, 비시클로[2.2.1]헵트-5-엔-디카르복실산디부틸에스테르 0.5g의 혼합물 대신에 디이소부틸프탈레이트 2.3g, 비시클로[2.2.1]헵트-5-엔-디카르복실산디부틸에스테르 2.5g의 혼합물을 사용하여 촉매를 제조하였다. 고체촉매성분 중의 티타늄 함량은 2.3중량%였다. 다음으로, 실시예 1과 동일한 방법으로 폴리프로필렌 중합을 수행하고, 결과를 표 1에 나타내었다.
비교예 1
실시예 1의 1. 고체촉매의 제조에 있어서, 디이소부틸프탈레이트 4.2g, 비시클로[2.2.1]헵트-5-엔-디카르복실산디부틸에스테르 0.5g의 혼합물 대신에 디이소부틸프탈레이트 4.7g을 사용하여 촉매를 제조하였다. 고체촉매성분 중의 티타늄 함량은 2.2중량%였다. 다음으로, 실시예 1과 동일한 방법으로 폴리프로필렌 중합을 수행하고, 결과를 표 1에 나타내었다.
비교예 2
1. 고체촉매의 제조
질소로 충분히 치환된 1리터 크기의 교반기가 설치된 유리반응기에 톨루엔 150ml, 테트라하이드로퓨란 12ml, 부탄올 20ml, 마그네슘클로라이드 21g을 투입하고 110℃로 승온 후, 1시간을 유지시켜 균일 용액을 얻었다. 용액의 온도를 15℃로 냉각하고, 사염화티타늄　25ml를 투입한 후 반응기의 온도를 60℃에서 1시간에 걸쳐 승온하고, 10분 동안 숙성 후 15분간 정치시켜 담체를 가라앉히고, 상부의 용액을 제거하였다. 반응기 내에 남은 슬러리는 200ml의 톨루엔을 투입하고, 교반, 정치, 상등액 제거 과정을 2회 반복하여 세척하였다.
이렇게 얻어진 슬러리에 톨루엔 150ml를 주입한 후 15℃에서 사염화티타늄 25ml를 톨루엔 50ml에 희석하여 1시간에 걸쳐 투입한 후, 반응기의 온도를 30℃까지 분당 0.5℃의 속도로 올려 주었다. 반응 혼합물을 30℃에서 1시간 동안 유지한 다음, 디이소부틸프탈레이트 7.5ml를 주입하고, 다시 분당 0.5℃의 속도로　110℃까지 승온시켰다.　
110℃에서 1시간 동안 유지한 다음, 90℃로 온도를 내려 교반을 멈추고 상등액을 제거하고, 추가로 톨루엔 200ml를 사용하여 동일한 방법으로 1회 세척하였다. 여기에 톨루엔 150ml와 사염화티타늄 50ml를 투입하여 온도를 110℃까지 올려 1시간 동안 유지하였다. 숙성과정이 끝난 상기의 슬러리 혼합물을 매회당 톨루엔　200ml로 2회 세척하고, 40℃에서 헥산으로 매회당 200ml씩 5회 세척하여 연노랑색의 고체촉매성분을 얻었다. 흐르는 질소에서 18시간 건조시켜 얻어진 고체촉매성분 중의 티타늄 함량은 3.3중량%였다.
2. 폴리프로필렌 중합
상기의 고체촉매 10mg을 사용하여 실시예 1과 동일한 방법으로 중합을 실시하였고, 그 결과를 표 1에 나타내었다.
예 활성(kg-PP/g-cat) 입체규칙성(wt.%) 용융흐름성(g/10 min)
실시예1 70 98.9 27.7
실시예2 66 99.0 26.9
실시예3 60 98.9 34.5
비교예1 69 98.5 15.9
비교예2 32 97.7 26.5
상기 표 1에 나타난 바와 같이, 본 발명에 따른 실시예 1에서 실시예 3은 높은 활성과 입체규칙성, 용융흐름성을 나타내는 반면에 비교예 1은 용융흐름성이 크게 뒤떨어지고, 비교예 2는 활성과 입체규칙성이 실시예보다 열세한 것을 알 수 있다.

Claims (3)

  1. 티타늄, 마그네슘, 할로겐, 및 내부전자공여체로서 하기 일반식(II), 일반식 (III), 일반식(IV) 또는 일반식(V)로 표시되는 비시클로알칸디카르복실레이트계 또는 비시클로알켄디카르복실레이트계 화합물 중에서 선택되는 1종 및 벤젠-1,2-디카르복시산에스테르를 포함하는 프로필렌 중합용 고체촉매:

    Figure pat00005
    …… (II)
    Figure pat00006
    …… (III)
    Figure pat00007
    …… (IV)
    Figure pat00008
    …… (V)
    여기에서, R1 및 R2는 서로 동일하거나 상이하고, 탄소원자 1~20개의 선형, 가지형 또는 고리형 알킬기, 알케닐기, 아릴기, 아릴알킬기 또는 알킬아릴기이고; R3, R4, R5 및 R6은 서로 동일하거나 상이하고, 수소, 탄소원자 1~20개의 선형, 가지형 또는 고리형 알킬기, 알케닐기, 아릴기, 아릴알킬기 또는 알킬아릴기이다.
  2. 제 1항에 있어서, 상기 고체촉매는 마그네슘 5~40중량%, 티타늄 0.5~10중량%, 할로겐 50~85중량%, 및 내부전자공여체 2.5~30중량%를 포함하여 이루어지는 것을 특징으로 하는 프로필렌 중합용 고체촉매.
  3. 제 1항 또는 제 2항에 따른 고체촉매와, 조촉매로서 AlR3(여기에서, R은 탄소수 1~8개의 알킬기이다) 및 외부전자공여체로서 R1 mR2 nSi(OR3)(4-m-n)(여기에서, R1, R2은 동일하거나 다를 수 있으며, 탄소수 1~12개의 선형 또는 분지형 또는 시클릭 알킬기, 또는 아릴기이고, R3는 탄소수 1~6개의 선형 또는 분지형 알킬기이고, m, n은 각각 0 또는 1이고, m+n은 1 또는 2이다.)의 존재하에 프로필렌을 중합, 또는 프로필렌과 다른 알파올레핀을 공중합시키는 것을 포함하는 폴리프로필렌 제조방법.
KR1020120069222A 2012-06-27 2012-06-27 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법 Active KR101395471B1 (ko)

Priority Applications (5)

Application Number Priority Date Filing Date Title
KR1020120069222A KR101395471B1 (ko) 2012-06-27 2012-06-27 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법
JP2013123457A JP5671580B2 (ja) 2012-06-27 2013-06-12 プロピレン重合用固体触媒およびこれを用いたポリプロピレン製造方法
US13/920,349 US20140005345A1 (en) 2012-06-27 2013-06-18 Solid catalyst for propylene polymerization and a method for preparation of polypropylene
FR1356146A FR2992648B1 (fr) 2012-06-27 2013-06-26 Catalyseur solide pour la polymerisation du propylene et procede de preparation du poly(propylene).
CN201310257545.6A CN103509142A (zh) 2012-06-27 2013-06-26 丙烯聚合用固体催化剂和聚丙烯的制备方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020120069222A KR101395471B1 (ko) 2012-06-27 2012-06-27 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법

Publications (2)

Publication Number Publication Date
KR20140001493A true KR20140001493A (ko) 2014-01-07
KR101395471B1 KR101395471B1 (ko) 2014-05-14

Family

ID=49769974

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020120069222A Active KR101395471B1 (ko) 2012-06-27 2012-06-27 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법

Country Status (5)

Country Link
US (1) US20140005345A1 (ko)
JP (1) JP5671580B2 (ko)
KR (1) KR101395471B1 (ko)
CN (1) CN103509142A (ko)
FR (1) FR2992648B1 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108212215A (zh) * 2016-12-15 2018-06-29 韩华道达尔有限公司 用于乙烯低聚合的催化剂体系和使用其生产乙烯低聚物的方法
KR101908866B1 (ko) * 2017-11-29 2018-10-16 한화토탈 주식회사 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101963009B1 (ko) * 2016-12-15 2019-03-27 한화토탈 주식회사 에틸렌 올리고머화 방법
CN106905452B (zh) * 2017-01-07 2019-12-24 北京化工大学 α-烯烃聚合催化剂及制备方法与应用

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5883006A (ja) * 1981-11-13 1983-05-18 Mitsui Petrochem Ind Ltd オレフインの重合方法
EP0385765B1 (en) 1989-03-02 1995-05-03 Mitsui Petrochemical Industries, Ltd. Process for polymerizing olefins and catalyst for polymerizing olefins
DE3932553A1 (de) * 1989-09-29 1991-04-11 Basf Ag Katalysatorsysteme vom typ der ziegler-natta-katalysatoren
US6005049A (en) * 1993-07-19 1999-12-21 Union Carbide Chemicals & Plastics Technology Corporation Process for the production of polypropylene
CN1771268A (zh) * 2003-03-26 2006-05-10 Bp北美公司 含有作为电子给体的环烷二元羧酸酯的烯烃聚合催化剂
KR100523474B1 (ko) * 2005-03-29 2005-10-24 삼성토탈 주식회사 매우 높은 용융흐름성을 갖는 프로필렌 중합체의 제조방법
CN101735346B (zh) * 2008-11-07 2012-05-30 中国石油天然气股份有限公司 一种丙烯均聚和共聚的催化剂及其制备方法和应用
KR101235445B1 (ko) * 2010-01-13 2013-02-20 삼성토탈 주식회사 프로필렌 중합용 고체촉매의 제조 방법

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108212215A (zh) * 2016-12-15 2018-06-29 韩华道达尔有限公司 用于乙烯低聚合的催化剂体系和使用其生产乙烯低聚物的方法
KR101908866B1 (ko) * 2017-11-29 2018-10-16 한화토탈 주식회사 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법

Also Published As

Publication number Publication date
JP5671580B2 (ja) 2015-02-18
FR2992648B1 (fr) 2016-12-30
JP2014009359A (ja) 2014-01-20
KR101395471B1 (ko) 2014-05-14
US20140005345A1 (en) 2014-01-02
CN103509142A (zh) 2014-01-15
FR2992648A1 (fr) 2014-01-03

Similar Documents

Publication Publication Date Title
KR101207628B1 (ko) 프로필렌 중합용 고체촉매 및 그 제조 방법
KR101114073B1 (ko) 프로필렌 중합용 고체촉매의 제조 방법
KR101930165B1 (ko) 프로필렌 중합용 고체 촉매 및 이를 이용한 프로필렌 중합체 또는 공중합체의 제조방법
KR101395471B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법
KR101795317B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
CN108148153B (zh) 固体催化剂以及使用其制备丙烯聚合物或共聚物的方法
KR101338783B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
KR101255913B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
JP5671625B2 (ja) プロピレン重合用固体触媒およびその製造方法
KR101699590B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
KR101454516B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
KR101908866B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조방법
KR101540513B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
KR20120002790A (ko) 프로필렌 중합용 고체촉매의 제조방법
KR101447346B1 (ko) 프로필렌 중합용 고체촉매의 제조방법과 이에 의하여 제조된 촉매 및 상기 촉매를 이용한 폴리프로필렌 제조방법
KR101624036B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
KR101139024B1 (ko) 프로필렌 중합용 고체촉매의 제조 방법
KR101207672B1 (ko) 프로필렌 중합용 고체촉매의 제조방법
KR20110050906A (ko) 프로필렌 중합용 고체촉매의 제조 방법
KR101251801B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
KR101374480B1 (ko) 프로필렌 중합용 고체촉매 및 이를 이용한 폴리프로필렌 제조 방법
KR101150579B1 (ko) 프로필렌 중합 및 공중합 방법
KR101169532B1 (ko) 프로필렌 중합용 고체촉매의 제조방법
KR20130086843A (ko) 프로필렌 중합용 고체촉매의 제조 방법 및 그에 의해 제조된 촉매
KR20100138655A (ko) 프로필렌 중합 및 공중합 방법

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

FPAY Annual fee payment

Payment date: 20170329

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

FPAY Annual fee payment

Payment date: 20190325

Year of fee payment: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 12

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 12
