KR20140051872A - 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자 - Google Patents

유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자 Download PDF

Info

Publication number
KR20140051872A
KR20140051872A KR1020140028620A KR20140028620A KR20140051872A KR 20140051872 A KR20140051872 A KR 20140051872A KR 1020140028620 A KR1020140028620 A KR 1020140028620A KR 20140028620 A KR20140028620 A KR 20140028620A KR 20140051872 A KR20140051872 A KR 20140051872A
Authority
KR
South Korea
Prior art keywords
substituted
unsubstituted
alkyl
compound
aryl
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
KR1020140028620A
Other languages
English (en)
Inventor
김치식
이수용
김영길
이효정
이수현
김현
조영준
권혁주
이경주
김봉옥
김성민
Original Assignee
롬엔드하스전자재료코리아유한회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 롬엔드하스전자재료코리아유한회사 filed Critical 롬엔드하스전자재료코리아유한회사
Publication of KR20140051872A publication Critical patent/KR20140051872A/ko
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07B—GENERAL METHODS OF ORGANIC CHEMISTRY; APPARATUS THEREFOR
    • C07B59/00—Introduction of isotopes of elements into organic compounds ; Labelled organic compounds per se
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D403/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00
    • C07D403/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings
    • C07D403/04—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D403/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00
    • C07D403/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings
    • C07D403/10—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D403/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00
    • C07D403/14—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/14—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/02—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings
    • C07D409/04—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D471/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, at least one ring being a six-membered ring with one nitrogen atom, not provided for by groups C07D451/00 - C07D463/00
    • C07D471/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, at least one ring being a six-membered ring with one nitrogen atom, not provided for by groups C07D451/00 - C07D463/00 in which the condensed system contains two hetero rings
    • C07D471/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains two hetero rings
    • C07D487/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/02—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains two hetero rings
    • C07D491/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/02—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains two hetero rings
    • C07D495/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0033—Iridium compounds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B17/00—Azine dyes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B21/00—Thiazine dyes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B57/00—Other synthetic dyes of known constitution
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B57/00—Other synthetic dyes of known constitution
    • C09B57/10—Metal complexes of organic compounds not being dyes in uncomplexed form
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B69/00—Dyes not provided for by a single group of this subclass
    • C09B69/008—Dyes containing a substituent, which contains a silicium atom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
    • H05B33/00—Electroluminescent light sources
    • H05B33/12—Light sources with substantially two-dimensional [2D] radiating surfaces
    • H05B33/14—Light sources with substantially two-dimensional [2D] radiating surfaces characterised by the chemical or physical composition or the arrangement of the electroluminescent material, or by the simultaneous addition of the electroluminescent material in or onto the light source
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/40—Organosilicon compounds, e.g. TIPS pentacene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/622—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing four rings, e.g. pyrene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1007—Non-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1033—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1037—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with sulfur
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1059—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1088—Heterocyclic compounds characterised by ligands containing oxygen as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1092—Heterocyclic compounds characterised by ligands containing sulfur as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/18—Metal complexes
    • C09K2211/185—Metal complexes of the platinum group, i.e. Os, Ir, Pt, Ru, Rh or Pd
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2102/00—Constructional details relating to the organic devices covered by this subclass
    • H10K2102/10—Transparent electrodes, e.g. using graphene
    • H10K2102/101—Transparent electrodes, e.g. using graphene comprising transparent conductive oxides [TCO]
    • H10K2102/103—Transparent electrodes, e.g. using graphene comprising transparent conductive oxides [TCO] comprising indium oxides, e.g. ITO
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02B—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO BUILDINGS, e.g. HOUSING, HOUSE APPLIANCES OR RELATED END-USER APPLICATIONS
    • Y02B20/00—Energy efficient lighting technologies, e.g. halogen lamps or gas discharge lamps

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Electroluminescent Light Sources (AREA)
  • Nitrogen Condensed Heterocyclic Rings (AREA)
  • Heterocyclic Carbon Compounds Containing A Hetero Ring Having Oxygen Or Sulfur (AREA)
  • Other In-Based Heterocyclic Compounds (AREA)
  • Pyridine Compounds (AREA)
  • Plural Heterocyclic Compounds (AREA)

Abstract

본 발명은 유기전계발광소자로서 효율적인 호스트-도판트 간의 에너지 전달 메커니즘을 보여 전자 밀도 분포의 개선 효과를 바탕으로 확실한 고효율의 발광 특성을 발현하는 것에 관한 것이다. 또한 기존의 재료가 갖고 있던 초기 효율 저하 특성 및 저수명 특성 등을 극복, 각 컬러에서 고효율 및 장수명을 갖는 고성능의 발광 특성을 확보할 수 있다.

Description

유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자{Electroluminescent device using the electroluminescent compounds}
본 발명은 기판 상의 양극과 음극 사이에 유기물층이 삽입된 유기 전계 발광 소자에 있어서, 상기 유기물층이 하기 화학식 1로 표시되는 도판트 화합물 하나 이상과 하기 화학식 2 내지 5로 표시되는 호스트 화합물 하나 이상이 함유된 발광층을 포함하는 유기 전계 발광 소자에 관한 것이다.
[화학식 1]
Figure pat00001
[화학식 2]
Figure pat00002
[화학식 3]
(Cz-L 2 ) a -M
[화학식 4]
(Cz) b -L 2 -M
[화학식 5]
Figure pat00003
표시 소자 중, 전기 발광 소자(electroluminescence device: EL device)는 자체 발광형 표시 소자로서 LCD에 비해 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라 응답속도가 빠르다는 장점을 가지고 있으며, 1987년 이스트만 코닥(Eastman Kodak)사에서는 발광층 형성용 재료로서 저분자인 방향족 디아민과 알루미늄 착물을 이용하고 있는 유기 EL 소자를 처음으로 개발하였다[Appl. Phys. Lett. 51, 913, 1987].
유기 EL 소자는 전자 주입 전극(음극) 과 정공 주입 전극(양극) 사이에 형성된 유기막에 전하를 주입하면 전자와 정공이 쌍을 이룬 후 소멸하면서 빛을 내는 소자이다. 플라스틱 같은 휠 수 있는(flexible) 투명 기판 위에도 소자를 형성할 수 있을 뿐 아니라, 플라즈마 디스플레이 패널(Plasma Display Panel)이나 무기 EL 디스플레이에 비해 낮은 전압에서 (10V이하) 구동이 가능하고, 전력 소모가 비교적 적으며, 색감이 뛰어나다는 장점이 있다. 또한 유기 EL 소자는 녹색, 청색, 적색의 3가지 색을 나타낼 수가 있어 차세대 풍부한 색 디스플레이 소자로 많은 사람들의 많은 관심의 대상이 되고 있다.
유기 EL 소자에서 유기재료는 크게 발광재료와 전하수송재료로 나눌 수 있다. 발광재료는 발광색 및 발광효율에 직접적으로 관계가 있는데, 요구되는 몇 가지 특성으로는 고체상태에서 형광 양자 수율이 커야하고, 전자와 정공의 이동도가 높아야 하며, 진공 증착시 쉽게 분해되지 않아야 하고, 균일한 박막을 형성, 안정해야한다.
발광재료는 기능적인 측면에서 호스트 재료와 도판트 재료로 구분될 수 있는데 일반적으로 EL 특성이 가장 우수한 소자 구조로는 호스트에 도판트를 도핑하여 발광층을 만드는 것으로 알려져 있다. 최근에 고효율, 장수명 유기 EL 소자의 개발이 시급한 과제로 대두되고 있는데, 특히 중대형 OLED 패널에서 요구하고 있는 EL 특성 수준을 고려해 볼 때 기존의 발광재료에 비해 매우 우수한 재료의 개발이 시급한 실정이다. 이를 위하여 고체 상태의 용매 및 에너지 전달자 역할을 하는 호스트 물질의 바람직한 특성은 순도가 높아야하며, 진공증착이 가능하도록 적당한 분자량을 가져야 한다. 또한 유리 전이온도와 열분해온도가 높아 열적 안정성을 확보해야하며, 장수명화를 위해 높은 전기화학적 안정성이 요구되며, 무정형박막을 형성하기 용이해야 하며, 인접한 다른 층의 재료들과는 접착력이 좋은 반면 층간이동은 하지 않아야 한다.
OLED에서 발광 효율을 결정하는 가장 중요한 요인으로 작용하는 발광 재료로는 현재까지 형광 재료가 널리 사용되고 있으나, 전기발광의 메커니즘 상 인광 재료의 개발은 이론적으로 4배까지 발광 효율을 개선시킬 수 있는 가장 좋은 방법으로 공지되어 있다.
현재까지 이리듐(III)착물 계열의 인광 발광 재료로서 각 RGB 별로 (acac)Ir(btp)2, Ir(ppy)3 및 Firpic 등의 재료가 공지되어 있으며, 최근 한국, 일본, 구미에서 많은 인광 재료들이 연구되어지고 있어, 보다 개선된 인광 재료들이 발표되리라 기대되어진다.
Figure pat00004
인광 발광체의 호스트 재료로는 현재까지 CBP가 가장 널리 알려져 있으며, BCP 및 BAlq 등의 정공차단층을 적용한 고효율의 OLED가 공지되어 있다.
Figure pat00005
그러나 기존의 재료들은 발광 특성 측면에서는 유리한 면이 있으나, 유리전이온도가 낮고 열적 안정성이 매우 좋지 않아서, 진공 하에서 고온 증착 공정을 거칠 때, 물질이 변하는 등 단점을 갖고 있다. OLED에서 전력효율 = (π/전압) × 전류효율 이므로, 전력효율은 전압에 반비례하는데, OLED의 소비 전력이 낮으려면 전력 효율이 높아야한다. 실제 인광 발광 재료를 사용한 OLED는 형광 발광 재료를 사용한 OLED에 비해 전류 효율(cd/A)이 상당히 높으나, 인광 발광 재료의 호스트로 BAlq 나 CBP 등 종래의 재료를 사용할 경우, 형광재료를 사용한 OLED에 비해 구동 전압이 높아서 전력 효율(lm/w)면에서 큰 이점이 없었다.
따라서, 본 발명자들은 상기의 종래 문제점을 해결하기 위하여 노력한 결과, 고색순도, 고휘도 및 장수명의 유기 전계 발광소자를 실현하기 위하여 특정화합물의 조합으로 이루어진 발광층을 포함하는 유기물층이 기판 상의 양극과 음극 사이에 삽입된 유기 전계 발광소자를 발명하게 되었다.
본 발명의 목적은 기판 상의 양극과 음극 사이에 유기물층이 삽입된 유기전계발광소자에 있어서, 상기 유기물층이 호스트 화합물 하나 이상과 도판트 화합물 하나 이상이 함유된 발광층을 포함하는 유기 전계 발광소자를 제공하는 것이며, 뛰어난 발광효율, 우수한 색순도, 낮은 구동전압 및 양호한 구동수명을 갖는 유기 전계 발광소자를 제공하는 것이다.
본 발명은 유기 전계 발광 소자에 관한 것으로, 더욱 상세하게 본 발명에 따른 유기 전계 발광 소자는 기판 상의 양극과 음극 사이에 유기물층이 삽입된 유기 전계 발광소자에 있어서, 상기 유기물층이 하기 화학식 1로 표시되는 도판트 화합물 하나 이상과 하기 화학식 2 내지 5로 표시되는 호스트 화합물 하나 이상이 함유된 발광층을 포함하는 유기 전계 발광소자에 관한 것이다.
[화학식 1]
Figure pat00006
[상기 화학식 1에서,
L1은 유기리간드이며;
R은 수소, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 (C6-C30)아릴 또는 치환 또는 비치환된 (C3-C30)헤테로아릴이며;
R1 내지 R5은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 시아노, 나이트로, BR11R12, PR13R14, P(=O)R15R16, R17R18R19Si-, 치환 또는 비치환된 (C6-C30)아르(C1-C30)알킬이고;
R6 내지 R9은 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C1-C30)아릴, 치환 또는 비치환된 (C5-C30)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 시아노, 나이트로, BR11R12, PR13R14, P(=O)R15R16, R17R18R19Si-, NR20R21, R22Y-, 치환 또는 비치환된 (C2-C30)알케닐, 치환 또는 비치환된 (C2-C30)알키닐, 치환 또는 비치환된 (C6-C30)아르(C1-C30)알킬이거나 인접한 치환기들끼리 결합하여 융합 고리를 형성할 수 있으며;
R11 내지 R22은 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴 또는 치환 또는 비치환된 (C3-C30)헤테로아릴이고;
Y는 S 또는 O이고;
n 및 m은 각각 독립적으로 1 내지 3의 정수이고;
상기 헤테로시클로알킬 및 헤테로아릴은 B, N, O, S, P(=O), Si 및 P로부터 선택된 하나 이상의 헤테로원자를 포함한다.]
[화학식 2]
Figure pat00007
[상기 화학식 2에서,
Z는 -O-, -S-, -C(R41R42)-, -Si(R43R44)- 또는 -N(R45)-이고;
A고리 및 C고리는 각각 독립적으로
Figure pat00008
이며;
B고리는
Figure pat00009
고리이고;
Y11 내지 Y12는 각각 독립적으로 C, N이고;
Y13 내지 Y14는 각각 독립적으로 화학결합, -O-, -S-, -C(R41R42)-, -Si(R43R44)- 또는 -N(R45)-이며; 단 Y13 및 Y14가 동시에 화학결합인 경우는 제외하고;
R31 및 R32은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, 치환 또는 비치환된(C3-C30)시클로알킬, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된(C6-C30)아르(C1-C30)알킬, 치환 또는 비치환된 (C1-C30)알킬실릴기, 치환 또는 비치환된 (C1-C30)아릴실릴기, 치환 또는 비치환된 (C1-C30)알킬(C6-C30)아릴실릴기, 시아노, 나이트로, 하이드록시이고, 인접한 치환체와 융합고리를 포함하거나 포함하지 않는 치환 또는 비치환된(C3-C30)알킬렌 또는 (C3-C30)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리를 형성할 수 있으며;
상기 R41 내지 R45은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된(C3-C30)헤테로아릴, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된(C3-C30)시클로알킬이거나 인접한 치환기들이 결합하여 고리를 형성할 수 있고;
p 및 q는 각각 독립적으로 0 내지 4의 정수이고; p 또는 q는 2 이상의 정수인 경우 각각의 R31 및 R32은 서로 동일하거나 상이할 수 있고, 인접한 치환기들이 서로 결합하여 고리를 형성할 수 있으며;
상기 헤테로시클로알킬 및 헤테로아릴은 B, N, O, S, P(=O), Si 및 P로부터 선택된 하나 이상의 헤테로원자를 포함한다.]
[화학식 3]
(Cz-L2)a-M
[화학식 4]
(Cz)b-L2-M
[상기 화학식 3 내지 4에서,
Cz는 하기 구조에서 선택되고,
Figure pat00010
E고리는 (C6-C30)시클로알킬, (C6-C30)아릴기, (C5-C30)헤테로아릴기이고;
R51 내지 R53은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된 (C3-C30)시클로알킬이 하나 이상 융합된 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된 방향족고리가 하나 이상 융합된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된(C3-C30)시클로알킬, 치환 또는 비치환된 방향족고리가 하나 이상 융합된 (C3-C30)시클로알킬, 치환 또는 비치환된(C6-C30)아르(C1-C30)알킬, 시아노, 나이트로, 하이드록시, BR11R12, PR13R14, P(=O)R15R16, R17R18R19Si-, NR20R21, -YR22이거나 인접한 치환체와 융합고리를 포함하거나 포함하지 않는 치환 또는 비치환된(C3-C30)알킬렌 또는 치환 또는 비치환된(C3-C30)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리를 형성할 수 있으며, 상기 형성된 지환족 고리 및 단일환 또는 다환의 방향족 고리의 탄소 원자는 질소, 산소 및 황으로부터 선택되는 하나 이상의 헤테로원자로 치환될 수 있고; 각각의 R52 또는 R53 은 동일하거나 상이할 수 있으며;
L2은 화학결합, 치환 또는 비치환된 (C6-C30)아릴기, 치환 또는 비치환된 (C5-C30)헤테로아릴기이고;
M은 치환 또는 비치환된 (C6-C30)아릴기, 치환 또는 비치환된 (C5-C30)헤테로아릴이며;
a 내지 d는 각각 독립적으로 0 내지 4의 정수이다.]
[화학식 5]
Figure pat00011
A1 내지 A19는 각각 독립적으로 CR61 또는 N이고;
X는 -C(R62R63)-, -N(R64)-, -S-, -O-, -Si(R65)(R66)-, -P(R67)-, -P(=O)(R68)- 또는 -B(R69)-이며;
Ar1은 치환 또는 비치환된 (C6-C40)아릴렌, 치환 또는 비치환된 (C3-C40)헤테로아릴렌이고; 단, e=0이고 A15 내지 A19가 동시에 CR61인 경우는 제외하며,
R61 내지 R69는 서로 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)시클로알킬이 하나 이상 융합된 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된 방향족고리가 하나 이상 융합된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 방향족고리가 하나 이상 융합된 (C3-C30)시클로알킬, 시아노, 트리플루오르메틸, NR71R72, BR73R74, PR75R76, P(=O)R77R78, R79R80R81Si-, R82Y21-, R83C(=O)-, R84C(=O)O-, 치환 또는 비치환된 (C6-C30)아르(C1-C30)알킬, 치환 또는 비치환된 (C2-C30)알케닐, 치환 또는 비치환된 (C2-C30)알키닐, 카르복실, 나이트로, 하이드록시이거나 인접한 치환체와 융합고리를 포함하거나 포함하지 않는 (C3-C30)알킬렌 또는 (C3-C30)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리 또는 헤테로 방향족고리를 형성할 수 있으며;
상기 헤테로시클로알킬 및 헤테로아릴은 B, N, O, S, P(=O), Si 및 P로부터 선택된 하나 이상의 헤테로원자를 포함하며;
상기 R71 내지 R78은 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴 또는 치환 또는 비치환된 (C3-C30)헤테로아릴이고, 상기 R79 내지 R81는 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬 또는 치환 또는 비치환된 (C6-C30)아릴이며, 상기 Y21는 S 또는 O이고, R82는 치환 또는 비치환된 (C1-C30)알킬 또는 치환 또는 비치환된 (C6-C30)아릴이며, 상기 R83는 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 (C6-C30)아릴 또는 치환 또는 비치환된 (C6-C30)아릴옥시이고, 상기 R84는 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 (C6-C30)아릴 또는 치환 또는 비치환된 (C6-C30)아릴옥시이며,
e는 0 내지 2의 정수이다.]
본 발명에 따른 유기 전계 발광소자는 효율적인 호스트-도판트 간의 에너지 전달 메커니즘을 보여 전자 밀도 분포의 개선 효과를 바탕으로 확실한 고효율의 발광 특성을 발현할 수 있다. 또한, 기존의 재료가 갖고 있던 초기 효율 저하 특성 및 저수명 특성 등을 극복, 각 컬러에서 고효율 및 장수명을 갖는 고성능의 발광 특성을 확보할 수 있다.
본 발명의 유기 전계 발광 소자에서 도판트로서 포함되는 화학식 1의 화합물은 하기 화학식 6 내지 7로 표시되는 화합물을 포함하고, 호스트로서 포함되는 화학식 2는 하기 화학식 8 내지 13로 표시되며, 상기 화학식 3 내지 화학식 4의 Cz는 하기 구조로 표시나 이에 한정되는 것은 아니다.
[화학식 6]
Figure pat00012
[화학식 7]
Figure pat00013
[상기 화학식 6 내지 화학식 7에서,
R, R1 내지 R9, L1 및 n은 상기 화학식 1에서의 정의와 동일하다.]

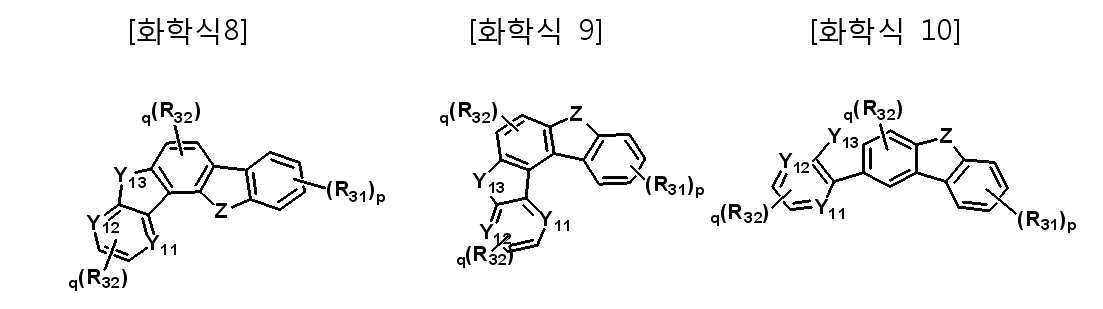

Figure pat00014
Figure pat00015
[상기 화학식 8 내지 화학식 13에서,
R31, R32, Y11 내지 Y13, Z, p 및 q는 상기 화학식 2에서의 정의와 동일하다.]
상기 화학식 3 내지 화학식 4의 Cz는 하기 구조로부터 선택된다.

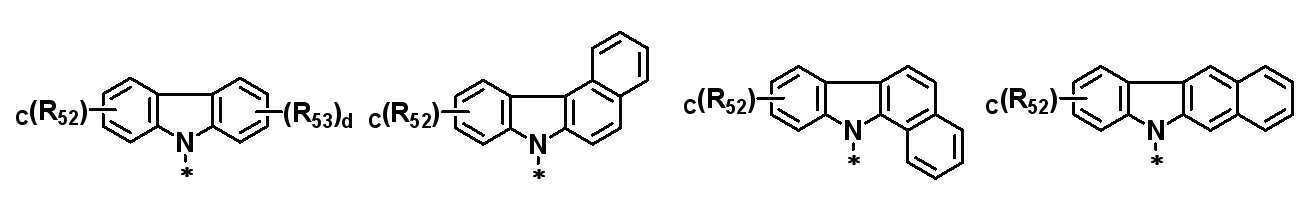

Figure pat00016

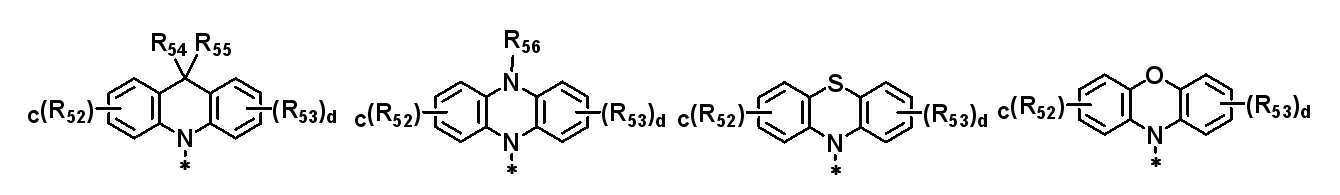

Figure pat00017
Figure pat00018
[상기 구조에서, R52, R53, c 및 d는 상기 화학식 3 내지 화학식 4에서의 정의와 동일하고; R54 내지 R58은 서로 독립적으로 할로겐, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된(C3-C30)헤테로아릴 또는 카바졸릴이다.]
또한 본 발명의 상기 화학식 1의 L1은 하기 구조에서 선택되나 이에 한정되는 것은 아니다.
Figure pat00019
Figure pat00020
Figure pat00021

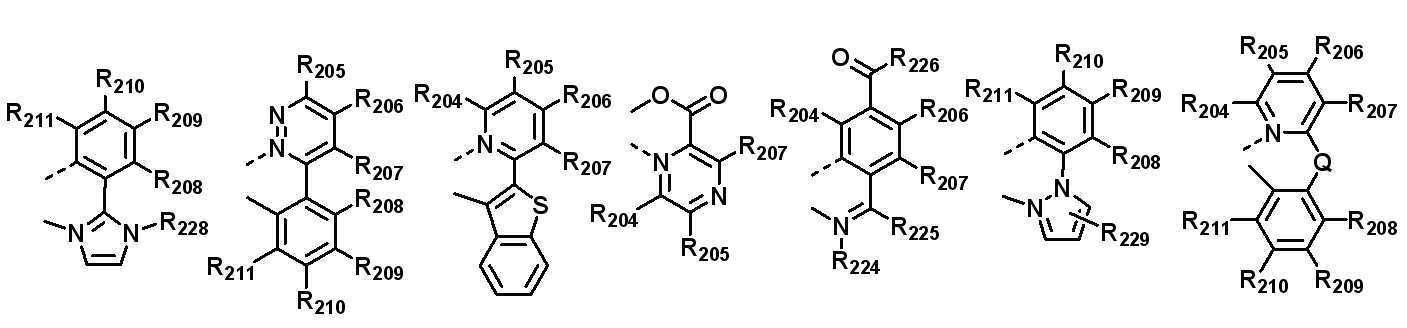

Figure pat00022
[상기 R201 내지 R203은 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴 또는 할로겐이고;
R204 내지 R219는 서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C1-C30)알콕시, 치환 또는 비치환된(C3-C30)시클로알킬, 치환 또는 비치환된(C2-C30)알케닐, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된 모노 또는 치환 또는 비치환된 디-(C1-C30)알킬아미노, 치환 또는 비치환된 모노 또는 디-(C6-C30)아릴아미노, SF5, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 시아노 또는 할로겐이고;
R220 내지 R223는 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬 또는 (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴이고;
R224 및 R225는 서서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴 또는 할로겐이거나, R224와 R225는 융합고리를 포함하거나 포함하지 않는 (C3-C12)알킬렌 또는 (C3-C12)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리를 형성하며;
R226은 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된(C5-C30)헤테로아릴 또는 할로겐이고;
R227 내지 R229은 서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴 또는 할로겐이고;
Q는
Figure pat00023
,
Figure pat00024
또는
Figure pat00025
이며, R231 내지 R242는 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, (C1-C30)알콕시, 할로겐, 치환 또는 비치환된(C6-C30)아릴, 시아노, 치환 또는 비치환된(C5-C30)시클로알킬이거나, 인접한 치환체와 알킬렌 또는 알케닐렌으로 연결되어 스피로 고리 또는 융합고리를 형성할 수 있거나, R207 또는 R208과 알킬렌 또는 알케닐렌으로 연결되어 포화 또는 불포화의 융합고리를 형성할 수 있다.]
본 발명에 기재된 「알킬」, 「알콕시」 및 그 외 「알킬」부분을 포함하는 치환체는 직쇄 또는 분쇄 형태를 모두 포함하고, 「시클로알킬」은 단일 고리계 뿐만 아니라 치환 또는 비치환된 아다만틸 또는 치환 또는 비치환된 (C7-C30)바이시클로알킬과 같은 여러 고리계 탄화수소도 포함한다. 본 발명에 기재된 「아릴」은 하나의 수소 제거에 의해서 방향족 탄화수소로부터 유도된 유기 라디칼로, 각 고리에 적절하게는 4 내지 7개, 바람직하게는 5 또는 6개의 고리원자를 포함하는 단일 또는 융합고리계를 포함하며, 다수개의 아릴이 단일결합으로 연결되어 있는 형태까지 포함한다. 구체적인 예로 페닐, 나프틸, 비페닐, 터페닐, 안트릴, 인데닐(indenyl), 플루오레닐, 페난트릴, 트리페닐레닐, 피렌일, 페릴렌일, 크라이세닐, 나프타세닐, 플루오란텐일 등을 포함하지만, 이에 한정되지 않는다. 상기 나프틸은 1-나프틸 및 2-나프틸을 포함하며, 안트릴은 1-안트릴, 2-안트릴 및 9-안트릴을 포함하며, 페난트릴은 1-페난트릴, 2-페난트릴, 3-페난트릴, 4-페난트릴, 9-페난트릴을 포함하며, 나프타세닐은 1-나프타세닐, 2-나프타세닐, 9-나프타세닐을 포함하며, 피렌일은 1-피렌일, 2-피렌일, 4-피렌일을 포함하며, 비페닐은 2-비페닐, 3-비페닐, 4-비페닐을 포함하며, 터페닐은 p-터페닐-4-일기, p-터페닐-3-일기, p-터페닐-2-일기, m-터페닐-4-일기, m-터페닐-3-일기, m-터페닐-2-일기을 포함하며, 플루오레닐은 1-플루오레닐, 2-플루오레닐, 3-플루오레닐, 4-플루오레닐 및 9-플루오레닐을 모두 포함한다. 본 발명에 기재된 「헤테로아릴」은 방향족 고리 골격 원자로서 B, N, O, S, P(=O), Si 및 P로부터 선택되는 1 내지 4개의 헤테로원자를 포함하고, 나머지 방향족 고리 골격 원자가 탄소인 아릴 그룹을 의미하는 것으로, 5 내지 6원 단환 헤테로아릴, 및 하나 이상의 벤젠 환과 축합된 다환식 헤테로아릴이며, 부분적으로 포화될 수도 있다. 또한, 본 발명에서의 헤테로아릴은 하나 이상의 헤테로아릴이 단일결합으로 연걸된 형태도 포함한다. 상기 헤테로아릴기는 고리내 헤테로원자가 산화되거나 사원화되어, 예를 들어 N-옥사이드 또는 4차 염을 형성하는 2가 아릴 그룹을 포함한다. 구체적인 예로 퓨릴, 티오펜일, 피롤릴, 이미다졸릴, 피라졸릴, 티아졸릴, 티아디아졸릴, 이소티아졸릴, 이속사졸릴, 옥사졸릴, 옥사디아졸릴, 트리아진일, 테트라진일, 트리아졸릴, 테트라졸릴, 퓨라잔일, 피리딜, 피라진일, 피리미딘일, 피리다진일 등의 단환 헤테로아릴, 벤조퓨란일, 벤조티오펜일, 다이벤조퓨란일, 다이벤조티오페일, 이소벤조퓨란일, 벤조이미다졸릴, 벤조티아졸릴, 벤조이소티아졸릴, 벤조이속사졸릴, 벤조옥사졸릴, 이소인돌릴, 인돌릴, 인다졸릴, 벤조티아디아졸릴, 퀴놀릴, 이소퀴놀릴, 신놀리닐, 퀴나졸리닐, 퀴녹살리닐, 카바졸릴, 페난트리딘일, 벤조디옥솔릴, 아크리디닐, 페난트롤리닐, 페나지닐, 페노싸이아지닐, 페녹사지닐 등의 다환식 헤테로아릴 및 이들의 상응하는 N-옥사이드(예를 들어, 피리딜 N-옥사이드, 퀴놀릴 N-옥사이드), 이들의 4차 염 등을 포함하지만, 이에 한정되지 않는다. 상기 피롤릴은 1-피롤릴, 2-피롤릴, 3-피롤릴을 포함하며, 피리딜은 2-피리딜, 3-피리딜, 4-피리딜을 포함하며, 인돌릴은 1-인돌릴, 2-인돌릴, 3-인돌릴, 4-인돌릴, 5-인돌릴, 6-인돌릴, 7-인돌릴을 포함하며, 이소인돌릴은 1-이소인돌릴, 2-이소인돌릴, 3-이소인돌릴, 4-이소인돌릴, 5-이소인돌릴, 6-이소인돌릴, 7-이소인돌릴을 포함하며, 퓨릴은 2-퓨릴, 3-퓨릴을 포함하며, 벤조퓨란일은 2-벤조퓨란일, 3-벤조퓨란일, 4-벤조퓨란일, 5-벤조퓨란일, 6-벤조퓨란일, 7-벤조퓨란일을 포함하며, 이소벤조퓨란일은 1-이소벤조퓨란일, 3-이소벤조퓨란일, 4-이소벤조퓨란일, 5-이소벤조퓨란일, 6-이소벤조퓨란일, 7-이소벤조퓨란일을 포함하며, 퀴놀릴은 3-퀴놀릴, 4-퀴놀릴, 5-퀴놀릴, 6-퀴놀릴, 7-퀴놀릴, 8-퀴놀릴을 포함하며, 이소퀴놀릴은 1-이소퀴놀릴, 3-이소퀴놀릴, 4-이소퀴놀릴, 5-이소퀴놀릴, 6-이소퀴놀릴, 7-이소퀴놀릴, 8-이소퀴놀릴기을 포함하며, 퀴녹살리닐은 2-퀴녹살리닐, 5-퀴녹살리닐, 6-퀴녹살리닐을 포함하며, 카바졸릴은 1-카바졸릴, 2-카바졸릴, 3-카바졸릴, 4-카바졸릴, 9-카바졸릴을 포함하며, 페난트리딘일은 1-페난트리딘일, 2-페난트리딘일, 3-페난트리딘일, 4-페난트리딘일, 6-페난트리딘일, 7-페난트리딘일, 8-페난트리딘일, 9-페난트리딘일, 10-페난트리딘일을 포함하며, 아크리디닐은 1-아크리디닐, 2-아크리디닐, 3-아크리디닐, 4-아크리디닐, 9-아크리디닐을 포함하며, 페난트롤리닐은 1,7-페난트롤린-2-일기, 1,7-페난트롤린-3-일기, 1,7-페난트롤린-4-일기, 1,7-페난트롤린-5-일기, 1,7-페난트롤린-6-일기, 1,7-페난트롤린-8-일기, 1,7-페난트롤린-9-일기, 1,7-페난트롤린-10-일기, 1,8-페난트롤린-2-일기, 1,8-페난트롤린-3-일기, 1,8-페난트롤린-4-일기, 1,8-페난트롤린-5-일기, 1,8-페난트롤린-6-일기, 1,8-페난트롤린-7-일기, 1,8-페난트롤린-9-일기, 1,8-페난트롤린-10-일기, 1,9-페난트롤린-2-일기, 1,9-페난트롤린-3-일기, 1,9-페난트롤린-4-일기, 1,9-페난트롤린-5-일기, 1,9-페난트롤린-6-일기, 1,9-페난트롤린-7-일기, 1,9-페난트롤린-8-일기, 1,9-페난트롤린-10-일기, 1,10-페난트롤린-2-일기, 1,10-페난트롤린-3-일기, 1,10-페난트롤린-4-일기, 1,10-페난트롤린-5-일기, 2,9-페난트롤린-1-일기, 2,9-페난트롤린-3-일기, 2,9-페난트롤린-4-일기, 2,9-페난트롤린-5-일기, 2,9-페난트롤린-6-일기, 2,9-페난트롤린-7-일기, 2,9-페난트롤린-8-일기, 2,9-페난트롤린-10-일기, 2,8-페난트롤린-1-일기, 2,8-페난트롤린-3-일기, 2,8-페난트롤린-4-일기, 2,8-페난트롤린-5-일기, 2,8-페난트롤린-6-일기, 2,8-페난트롤린-7-일기, 2,8-페난트롤린-9-일기, 2,8-페난트롤린-10-일기, 2,7-페난트롤린-1-일기, 2,7-페난트롤린-3-일기, 2,7-페난트롤린-4-일기, 2,7-페난트롤린-5-일기, 2,7-페난트롤린-6-일기, 2,7-페난트롤린-8-일기, 2,7-페난트롤린-9-일기, 2,7-페난트롤린-10-일기을 포함하며, 페나지닐은 1-페나지닐, 2-페나지닐을 포함하며, 페노싸이아지닐은 1-페노싸이아지닐, 2-페노싸이아지닐, 3-페노싸이아지닐, 4-페노싸이아지닐, 10-페노싸이아지닐을 포함하며, 페녹사지닐은 1-페녹사지닐, 2-페녹사지닐, 3-페녹사지닐, 4-페녹사지닐, 10-페녹사지닐을 포함하며, 옥사졸릴은 2-옥사졸릴, 4-옥사졸릴, 5-옥사졸릴을 포함하며, 옥사디아졸은 2-옥사디아졸릴, 5-옥사디아졸릴을 포함하며, 퓨라잔일은 3-퓨라잔일을 포함하며, 다이벤조퓨란일은 1-다이벤조퓨란일, 2-다이벤조퓨란일, 3-다이벤조퓨란일, 4-다이벤조퓨란일을 포함하며, 다이벤조싸이오페닐은 1-다이벤조싸이오페닐, 2-다이벤조싸이오페닐, 3-다이벤조싸이오페닐, 4-다이오벤조싸이오페닐을 모두 포함한다.
또한, 본 발명에 기재되어 있는 "(C1-C30)알킬기"는 (C1-C20)알킬 또는 (C1-C10)알킬을 포함하고, "(C6-C30)아릴기"는 (C6-C20)아릴 또는 (C6-C12)아릴을 포함한다. "(C3-C30)헤테로아릴기"는 (C3-C20)헤테로아릴 또는 (C3-C12)헤테로아릴을 포함하고, "(C3-C30)시클로알킬기"는 (C3-C20)시클로알킬 또는 (C3-C7)시클로알킬을 포함한다. "(C2-C30)알케닐 또는 알키닐"기는 (C2-C20)알케닐 또는 알키닐, (C2-C10)알케닐 또는 알키닐을 포함한다.
또한 본 발명에 기재되어 있는 "치환 또는 비치환"이라는 기재에서 '치환'은 비치환된 치환기에 더 치환되는 경우를 뜻하며, 상기 R, R1 내지 R9, R11 내지 R12, R31 내지 R32, R41 내지 R45, R51 내지 R53, R61 내지 R69, R71 내지 R84, L2, M 및 Ar1에 더 치환되는 치환기는 서로 독립적으로 중수소, 할로겐, 할로겐이 치환 또는 비치환된 (C1-C30)알킬, (C6-C30)아릴, (C6-C30)아릴이 치환 또는 비치환된 (C3-C30)헤테로아릴, 5원 내지 7원의 헤테로시클로알킬, 방향족고리가 하나 이상 융합된 5원 내지 7원의 헤테로시클로알킬, (C3-C30)시클로알킬, 방향족고리가 하나 이상 융합된 (C6-C30)시클로알킬, R91R92R93Si-, (C2-C30)알케닐, (C2-C30)알키닐, 시아노, 카바졸릴, NR94R95, BR96R97, PR98R99, P(=O)R100R101, (C6-C30)아르(C1-C30)알킬, (C1-C30)알킬(C6-C30)아릴, R102S-, R103O-, R104C(=O)-, R105C(=O)O-, 카르복실, 나이트로 또는 하이드록시로 이루어진 군으로부터 선택되는 하나 이상이고, R91 내지 R103은 서로 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬이거나 인접한 치환체와 융합고리를 포함하거나 포함하지 않는 치환 또는 비치환된 (C3-C30)알킬렌 또는 치환 또는 비치환된 (C3-C30)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리를 형성할 수 있으며, 상기 형성된 지환족 고리 및 단일환 또는 다환의 방향족 고리의 탄소 원자는 질소, 산소 및 황으로부터 선택되는 하나 이상의 헤테로원자로 치환될 수 있으며; R104 및 R105는 (C1-C30)알킬, (C1-C30)알콕시, (C6-C30)아릴 또는 (C6-C30)아릴옥시인 것을 의미한다.
특히 본 발명은 도판트로서 하기 화학식 14로 표시되는 화합물을 선택하고, 호스트로서 하기 화학식 8 및 10, 화학식 11 내지 12, 화학식 3 내지 5로 표시되는 화합물을 선택될 때 보다 고효율의 발광특성을 발현하여 고효율 및 장수명을 갖는 고성능의 유기 전계 발광소자를 얻을 수 있음을 확인하였다.
[화학식 14]
Figure pat00026
[상기 화학식 14에서,
R은 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴이며;
L1은 하기 구조에서 선택되고,

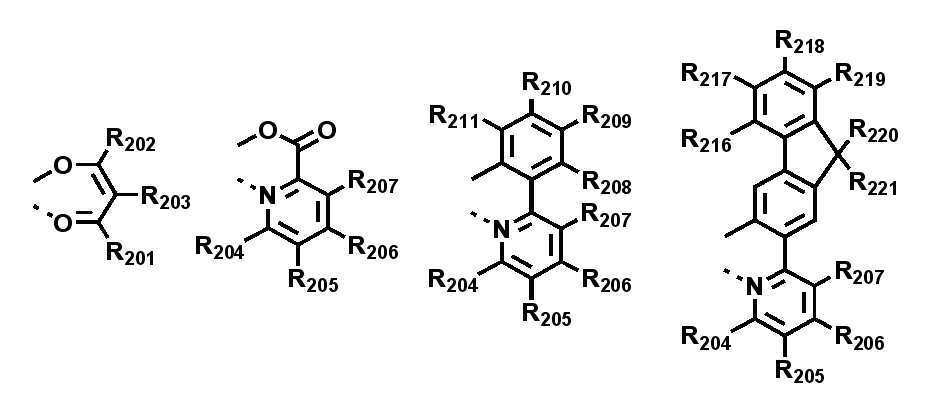

Figure pat00027
상기 R201 내지 R203은 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴 또는 할로겐이며;
R204 내지 R219는 서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, SF5, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 시아노 또는 할로겐이고;
R220 내지 R221는 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬 또는 (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴이며,
n, m은 각각 독립적으로 1 내지 3의 정수이다.]
Figure pat00028
Figure pat00029
Z는 -O-, -S-, -C(R41R42)-, -N(R45)-이고;
Y11 내지 Y12는 C이며;
Y13은 -N(R45)-이고;
R31 및 R32은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, 치환된 (C1-C30)알킬실릴기, 치환 또는 비치환된 (C1-C30)아릴실릴기, 치환 또는 비치환된 (C1-C30)알킬(C6-C30)아릴실릴기이며,
상기 R41 내지 R42은 각각 독립적으로 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된(C3-C30)헤테로아릴이고,
상기 R45은 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된(C3-C30)헤테로아릴이며,
p 및 q는 각각 독립적으로 0 내지 4의 정수이며; p 또는 q는 2 이상의 정수인 경우 각각의 R31 및 R32은 서로 동일하거나 상이할 수 있다.]
[화학식 3]
(Cz-L2)a-M
[화학식 4]
(Cz)b-L2-M
[상기 화학식 3 내지 4에서,
Cz는 하기 구조이며,
Figure pat00030
R52 내지 R53은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, R17R18R19Si-,이며, R17 내지 R19는 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴이고; 각각의 R52 또는 R53 은 동일하거나 상이할 수 있으며;
L2은 화학결합, 치환 또는 비치환된 (C6-C30)아릴렌, 치환 또는 비치환된 (C5-C30)헤테로아릴렌이고;
M은 치환 또는 비치환된 (C6-C30)아릴기, 치환 또는 비치환된 (C5-C30)헤테로아릴이며;
a 내지 d는 각각 독립적으로 0 내지 4의 정수이다.]
[화학식 5]
Figure pat00031
A1 내지 A14는 CR61이고;
A15 내지 A19는 각각 독립적으로 CR61 또는 N이며,
X는 -N(R64)-, -S-, -O-, -Si(R65)(R66)-이며;
Ar1은 치환 또는 비치환된 (C6-C40)아릴렌, 치환 또는 비치환된 (C3-C40)헤테로아릴렌이며; 단, e=0이고 A15 내지 A19가 동시에 CR61인 경우는 제외하고,
R61 및 R64 내지 R66는 서로 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, NR71R72, R79R80R81Si-이며,
상기 R71 내지 R72은 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴 또는 치환 또는 비치환된 (C3-C30)헤테로아릴이고, 상기 R79 내지 R81는 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬 또는 치환 또는 비치환된 (C6-C30)아릴이며, e는 0 내지 2의 정수이다.]
상기 화학식 1의 유기 발광 화합물은 보다 구체적으로 하기의 화합물로서 예시될 수 있으나, 하기 화합물이 본 발명을 한정하는 것은 아니다.
Figure pat00032
Figure pat00033
Figure pat00034
Figure pat00035
Figure pat00036

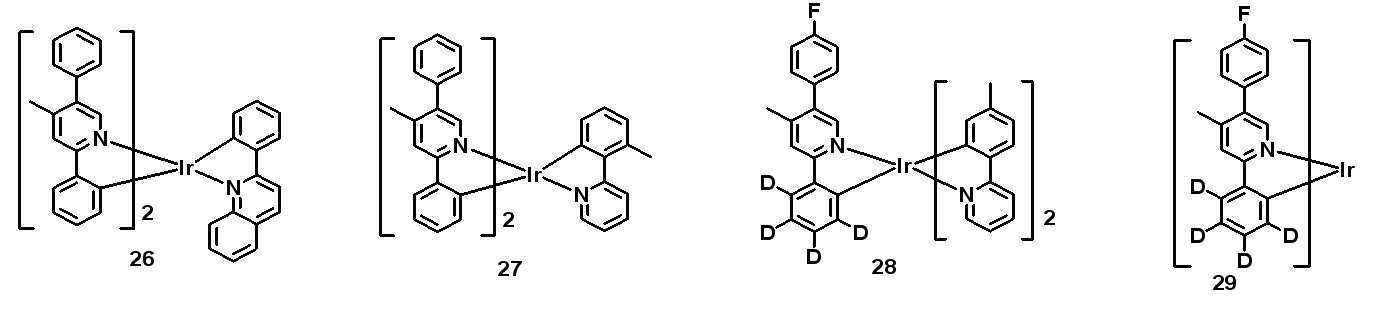

Figure pat00037
Figure pat00038
Figure pat00039

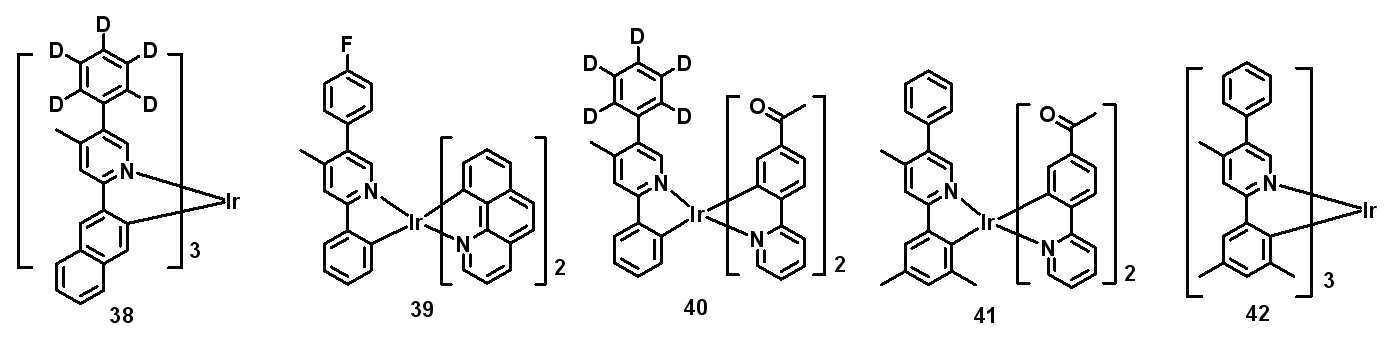

Figure pat00040

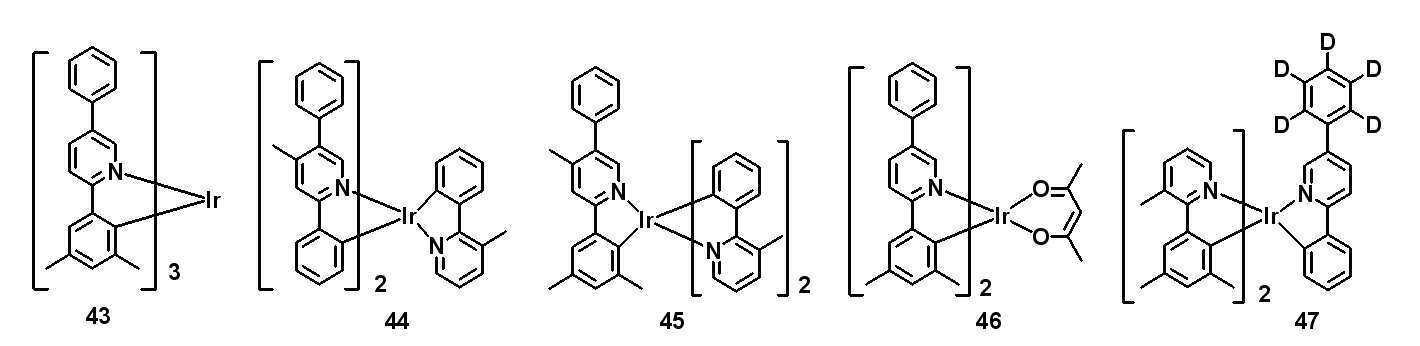

Figure pat00041
상기 화학식 2 내지 5의 유기 발광 화합물은 보다 구체적으로 하기의 화합물로서 예시될 수 있으나, 하기 화합물이 본 발명을 한정하는 것은 아니다.
Figure pat00042
Figure pat00043
Figure pat00044

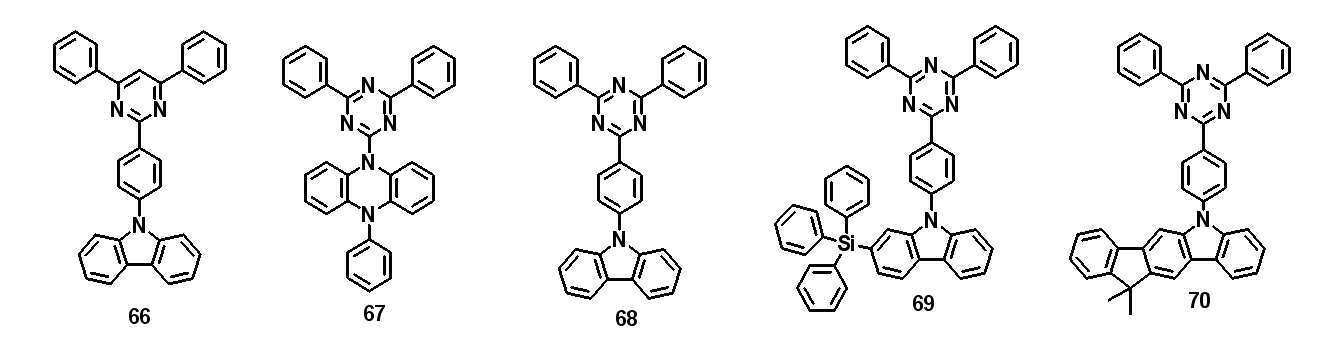

Figure pat00045
Figure pat00046
Figure pat00047
Figure pat00048

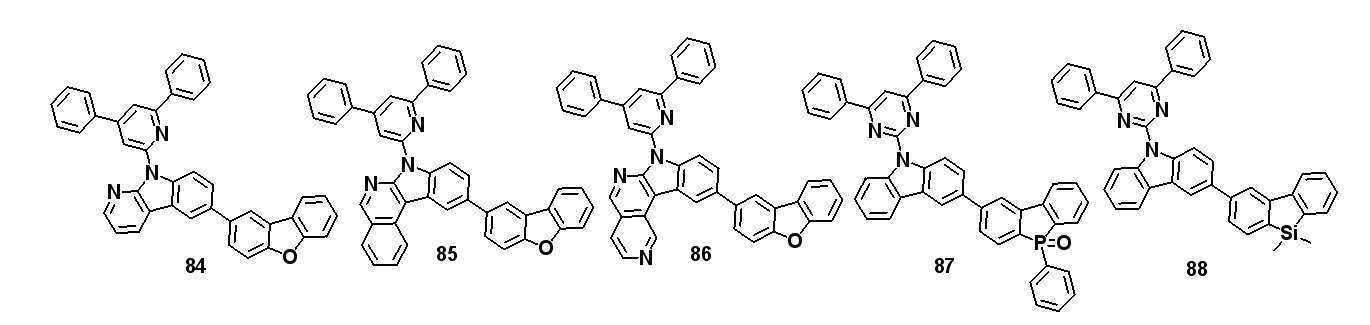

Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
Figure pat00053

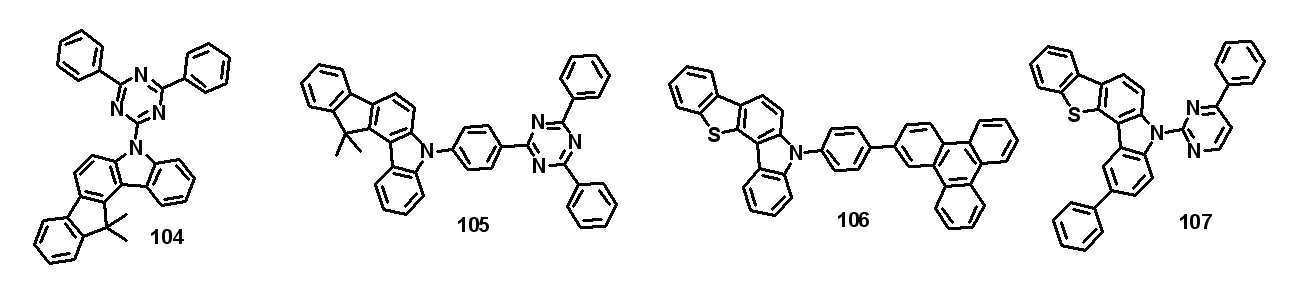

Figure pat00054

상기 화학식1의 화합물은 하기 반응식 1에 나타난 바와 같이, 제조될 수 있으며, 하기의 제조방법이 화학식 1의 유기 발광 화합물을 제조하는 방법을 한정하는 것은 아니며, 하기의 제조방법의 변형은 당업자에게 자명할 것이다.
[반응식 1]
Figure pat00055
[상기 반응식 1에서 L1, R, R1 내지 R9, n 및 m은 상기 화학식 1에서의 정의와 동일하다]
상기 발광층의 의미는 발광이 이루어지는 층으로서 단일 층일 수 있으며, 또한 2개 이상의 층이 적층된 복수의 층일 수 있다. 본 발명의 구성에서의 도판트-호스트를 혼합하여 사용하는 경우, 발광효율의 현저한 개선을 확인할 수 있었다.
또한, 상기 발광층의 호스트 화합물에 대한 도판트 화합물의 도핑농도가 20 %중량 미만인 것을 특징으로 한다.
본 발명의 유기 전계 발광소자에 있어서, 유기물층에 상기 화학식 1 내지 4의 전기 발광 화합물 이외에 1족, 2족, 4주기, 5주기 전이금속, 란탄계열금속 및 d-전이원소의 유기금속으로 이루어진 군으로부터 선택되는 하나 이상의 금속 또는 착체 화합물을 더 포함할 수도 있고, 상기 유기물층은 발광층 및 전하생성층을 동시에 포함할 수 있다.
본 발명의 유기 전계 발광 소자에 있어서, 화학식 1 내지 4의 유기 발광 화합물을 포함하고, 동시에 아릴아민계 화합물 또는 스티릴아릴아민계 화합물로 이루어진 군으로부터 선택된 하나 이상의 화합물을 포함할 수 있으며, 아릴아민계 화합물 또는 스티릴아릴아민계 화합물의 구체적인 예는 특허출원 제10-2008-0060393호의 식별번호<212> 내지 <224>에 예시되어 있으며, 이에 한정되는 것은 아니다. 또한, 화학식 2내지 화학식 4의 유기 발광 화합물의 구체적인 예는 특허출원 제10-2009-0027221호, 제10-2009-0027256호, 제10-2009-0037519호, 제10-2009-0062882호, 제10-2009-0067370호, 제10-2009-0073260호, 제10-2009-0123174호, 제10-2010-0007866호 또는 제10-2010-0040384호에 예시되어 있으나, 이에 한정되지는 않는다.
또한, 상기 유기물층에 상기 유기 전계 발광 화합물 이외에 적색, 녹색 또는 청색 발광 화합물을 포함하는 유기발광층 하나 이상을 동시에 포함하여 백색 발광을 하는 유기 발광 소자를 형성할 수 있다. 상기 청색, 녹색 또는 적색 발광을 하는 화합물은 출원번호 제10-2008-0123276호, 제10-2008-0107606호 또는 제10-2008-0118428호에 예시되어 있으나, 이에 한정되지는 않는다.
본 발명의 유기 전계 발광 소자에 있어서, 한 쌍의 전극의 적어도 한쪽의 내측표면에, 칼코제나이드(chalcogenide)층, 할로겐화 금속층 및 금속 산화물층으로부터 선택되는 일층(이하, 이들을 "표면층"이라고 지칭함) 이상을 배치하는 것이 바람직하다. 구체적으로는, 발광 매체층 측의 양극 표면에 규소 및 알루미늄의 금속의 칼코제나이드(산화물을 포함한다)층을, 또한 발광매체층 측의 음극 표면에 할로겐화 금속층 또는 금속 산화물층을 배치하는 것이 바람직하다. 이것에 의해, 구동의 안정화를 얻을 수 있다. 상기 칼코제나이드로서는 예컨대 SiOx(1≤X≤2), AlOX(1≤X≤1.5), SiON, SiAlON 등을 바람직하게 들 수 있으며, 할로겐화 금속으로서는 예컨대 LiF, MgF2, CaF2, 불화 희토류 금속 등을 바람직하게 들 수 있으며, 금속 산화물로서는 예컨대 Cs2O, Li2O, MgO, SrO, BaO, CaO 등을 바람직하게 들 수 있다.
또한, 본 발명의 유기 전계 발광 소자에 있어서, 이렇게 제작된 한 쌍의 전극의 적어도 한쪽의 표면에 전자 전달 화합물과 환원성 도판트의 혼합 영역 또는 정공 전달 화합물과 산화성 도판트의 혼합 영역을 배치하는 것도 바람직하다. 이러한 방식으로, 전자 전달 화합물이 음이온으로 환원되므로 혼합 영역으로부터 발광 매체에 전자를 주입 및 전달하기 용이해진다. 또한, 정공 전달 화합물은 산화되어 양이온으로 되므로 혼합 영역으로부터 발광 매체에 정공을 주입 및 전달하기 용이해진다. 바람직한 산화성 도판트로서는 각종 루이스산 및 억셉터(acceptor) 화합물을 들 수 있다. 바람직한 환원성 도판트로서는 알칼리 금속, 알칼리 금속 화합물, 알칼리 토류 금속, 희토류 금속 및 이들의 혼합물을 들 수 있다. 또한 환원성 도판트층을 전하생성층으로 사용하여 두 개 이상의 발광층을 가진 백색 유기 전계 발광 소자를 제작할 수 있다.
본 발명에 따른 특정한 호스트-도판트 화합물을 사용했을 때 종래의 발광재료를 이용한 소자보다, 더 낮은 구동 전압에서 더 좋은 발광 효율 및 수명을 나타내었다. 이는 특정한 도판트와 호스트의 조합이 적절한 상대적 에너지 레벨을 가져서 매우 뛰어난 발광효율 및 수명을 가지는 것으로 생각된다.
이하에서, 본 발명의 상세한 이해를 위하여 본 발명의 대표 화합물을 들어 본 발명에 따른 유기 발광 화합물, 이의 제조방법 및 소자의 발광특성을 설명하나, 이는 단지 그 실시 양태를 예시하기 위한 것일 뿐, 본 발명의 범위를 한정하는 것은 아니다.
[제조예 1] 화합물 1의 제조

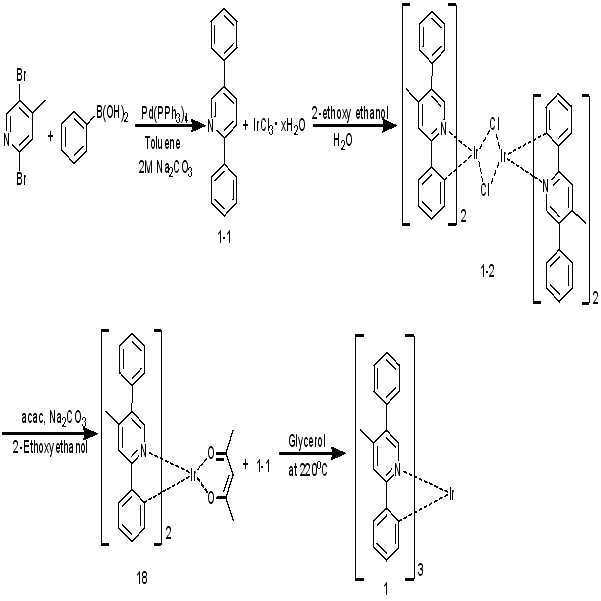

Figure pat00056
화합물 1-1 의 제조
2,5-디브로모-4-메틸피리딘(2,5-dibromo-4-methylpyridine) 30 g(120 mmol), 페닐보로닉산(phenylboronic acid) 44 g(359 mmol), Pd(PPh3)4 8.3 g(7.17 mmol)을 질소 존재하에서, 톨루엔 400 mL, 에탄올 200 mL, 2 M Na2CO3 300 mL에 녹인다음 120℃로 환류 교반하였다. 2시간 후 반응이 끝나면 증류수로 씻어주고 에틸아세테이트로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼크로마토그래피로 정제하여 화합물 1-1 15.3 g(61 mmol)을 얻었다.
화합물 1-2 의 제조
화합물 1-2 20.1 g(82 mmol)과 이리듐클로라이드(IrCl3) 11 g(37 mmol), 2-에톡시에탄올 450 mL, 증류수 150 mL을 넣고 24시간동안 환류교반하였다. 반응이 완결되면 실온으로 냉각하고 침전물을 여과하였다. 얻어진 고체를 물과 메탄올로 씻어주고, 핵산으로 재결정하여 화합물 1-2 17 g(12 mmol)를 얻었다.
화합물 18 의 제조
화합물 1-2 17 g(12 mmol), Na2CO3 7.6 g(71 mmol), 2,4-펜탄디원 (2,4-pentanedione) 3.7 ml(37 mmol)을 2-에톡시에탄올 200 mL에 녹인 후 5시간동안 환류교반하였다. 반응이 종결되면 실온으로 냉각하고 이때 생성된 고체침전물을 여과한 다음 실리카겔 컬럼 크로마토그래피로 분리, 재결정하여 노란색 결정의 화합물 18 13 g (17 mmol)을 얻었다.
화합물 1 의 제조
화합물 18 8 g(10.2 mmol), 화합물 1-1 5 g(20 mmol), 글리세롤 100 mL를 220oC에서 12시간 환류교반하여 실온으로 냉각한다. 그 혼합물을 물과 메탄올로 씻고 메틸렌클로라이드로 녹여 실리카겔 컬럼 크로마토그래피로 분리하여 노란색 결정의 화학식으로 표시되는 이리듐 착화합물의 결정 화합물 1 6 g(7 mmol)을 얻었다.
MS/FAB found 926, calculated 925.15
[제조예 2]화합물 8의 제조
Figure pat00057
화합물 2-1 의 제조
2,5-디브로모피리딘(2,5-dibromopyridine) 5 g(21 mmol)을 제조예 1의 화합물 1-1의 제조방법과 동일하게 처리하여, 화합물 2-1 4 g(17 mmol)을 얻었다.
화합물 2-2 의 제조
화합물 2-1 4 g(17 mmol), o-톨일보로닉산(o-tolylboronic acid) 2.8 g(20 mmol), Pd(PPh3)4 1 g(0.9 mmol)을 질소 존재하에서, 톨루엔 80 mL, 에탄올 40 mL, 2 M Na2CO3 40 mL에 녹인다음 120℃로 환류 교반하였다. 2시간 후 반응이 끝나면 증류수로 씻어주고 에틸아세테이트로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼크로마토그래피로 정제하여 화합물 2-2 4 g(15 mmol)을 얻었다.
화합물 2-3 의 제조
2-브로모피리딘 5 g(21 mmol)을 제조예 1의 화합물 1-1의 제조방법과 동일하게 처리하여, 화합물 2-3 4 g(17 mmol)을 얻었다.
화합물 2-4 의 제조
화합물 2-3 4 g(15 mmol)과 이리듐클로라이드(IrCl3) 2 g(6.8 mmol), 2-에톡시에탄올 90 mL, 증류수 30 mL을 넣고 24시간동안 환류교반하였다. 반응이 완결되면 실온으로 냉각하고 침전물을 여과하였다. 얻어진 고체를 물과 메탄올로 씻어주고, 핵산으로 재결정하여 화합물 2-4 3 g(2 mmol)를 얻었다.
화합물 8 의 제조
화합물 2-4 14 g(13 mmol)와 화합물 2-2 9.8 g(39 mmol), AgCF3SO3 10 g(39 mmol), 2-메톡시-에틸에테르 50 mL을 12시간동안 환류교반하고 실온으로 냉각한다. 그 혼합물을 물과 메탄올로 씻고 메탄올로 녹여 실리카겔 컬럼 크로마토그래피로 분리하여 붉은색 결정의 화학식으로 표시되는 이리듐 착화합물의 결정 화합물 8 3.5 g(4.5 mmol)을 얻었다.
MS/FAB found 745, calculated 744.90
[제조예 3]화합물 10의 제조
Figure pat00058
화합물 3-1 의 제조
2,5-디브로모피리딘 5 g(21 mmol)을 제조예 1의 화합물 1-1의 제조방법과 동일하게 처리하여, 화합물 3-1 2.6 g(11 mmol)을 얻었다.
화합물 3-2 의 제조
화합물 3-1 2.6 g(11 mmol), d5-페닐보로닉산(d5-phenyl boronic acid) 1.8 g(13 mmol), Pd(PPh3)4 0.7 g(0.6 mmol)을 질소 존재하에서, 톨루엔 40 mL, 에탄올 20 mL, 2 M Na2CO3 20 mL에 녹인다음 120℃로 환류 교반하였다. 2시간 후 반응이 끝나면 증류수로 씻어주고 에틸아세테이트로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼크로마토그래피로 정제하여 화합물 3-2 2.2 g(9.3 mmol)을 얻었다.
화합물 3-3 의 제조
화합물 3-2 2.2 g(9.3 mmol)과 이리듐클로라이드(IrCl3) 1.1 g(4.2 mmol), 2-에톡시에탄올 45 mL, 증류수 15 mL을 넣고 24시간동안 환류교반하였다. 반응이 완결되면 실온으로 냉각하고 침전물을 여과하였다. 얻어진 고체를 물과 메탄올로 씻어주고, 핵산으로 재결정하여 화합물 3-3 1.9 g(1.4 mmol)를 얻었다.
화합물 3-4 의 제조
화합물 3-3 1.9 g(1.4 mmol), Na2CO3 0.82 g(8.4 mmol), 2,4-펜탄디원(2,4-pentanedione) 2.3 ml(4.2 mmol)을 2-에톡시에탄올 30 mL에 녹인 후 5시간동안 환류교반하였다. 반응이 종결되면 실온으로 냉각하고 이때 생성된 고체침전물을 여과한 다음 실리카겔 컬럼 크로마토그래피로 분리, 재결정하여 노란색 결정의 화합물 3-4 0.67 g (0.9 mmol)을 얻었다.
화합물 10 의 제조
화합물 3-4 1.4 g(1.8 mmol), 화합물 3-2 0.85 g(3.6 mmol), 글리세롤 20 mL를 220도에서 12시간 환류교반하여 실온으로 냉각한다. 그 혼합물을 물과 메탄올로 씻고 메틸렌클로라이드로 녹여 실리카겔 컬럼 크로마토그래피로 분리하여 노란색 결정의 화학식으로 표시되는 이리듐 착화합물의 결정 화합물 10 0.8 g(0.9 mmol)을 얻었다.
MS/FAB found 899, calculated 898.16
[제조예 4]화합물 20의 제조

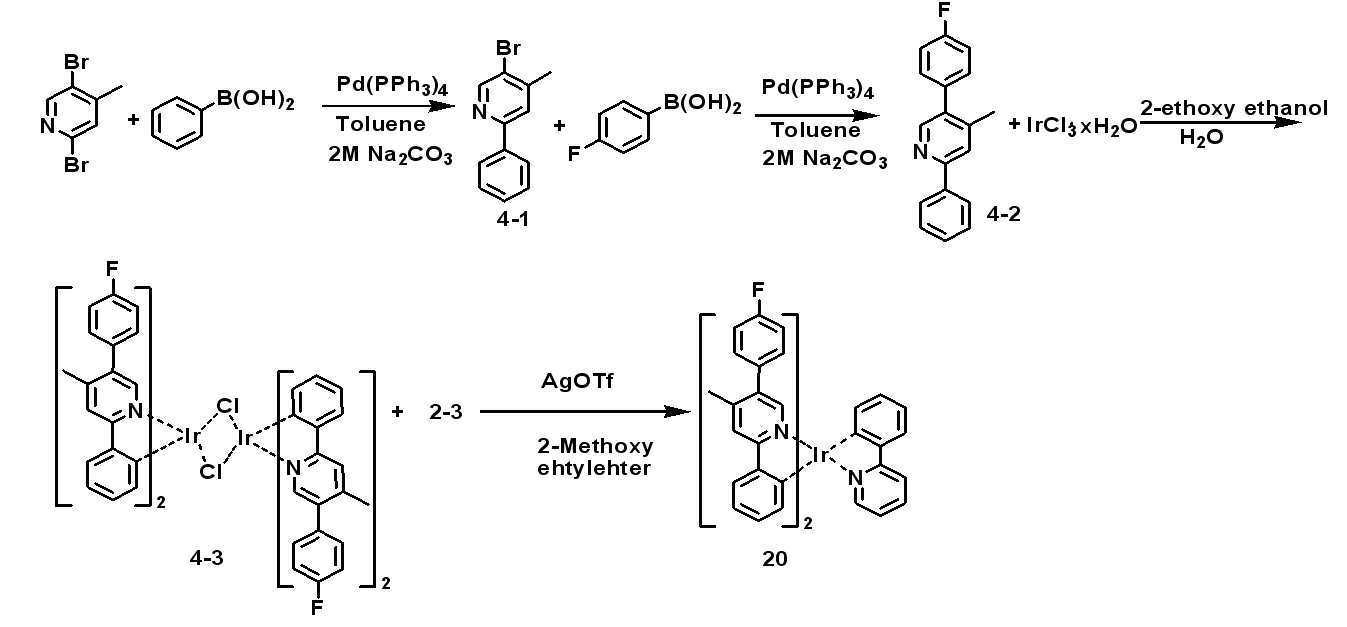

Figure pat00059
화합물 4-1 의 제조
2,5-디브로모-4-메틸피리딘 (2,5-dibromo-4-methylpyridine) 5 g(21 mmol)을 제조예 1의 화합물 1-1의 제조방법과 동일하게 처리하여, 화합물 4-1 4 g(17 mmol)을 얻었다.
화합물 4-2 의 제조
화합물 4-1 4 g(17 mmol), 4-플루오로페닐보로닉산(4-fluorophenylboronic acid) 2.8 g(20 mmol), Pd(PPh3)4 1 g(0.9 mmol)을 질소 존재하에서, 톨루엔 80 mL, 에탄올 40 mL, 2 M Na2CO3 40 mL에 녹인다음 120℃로 환류 교반하였다. 2시간 후 반응이 끝나면 증류수로 씻어주고 에틸아세테이트로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼크로마토그래피로 정제하여 화합물 4-2 4 g(15 mmol)을 얻었다.
화합물 4-3 의 제조
화합물 4-2 4 g(15 mmol)과 이리듐클로라이드(IrCl3) 2 g(6.8 mmol), 2-에톡시에탄올 90 mL, 증류수 30 mL을 넣고 24시간동안 환류교반하였다. 반응이 완결되면 실온으로 냉각하고 침전물을 여과하였다. 얻어진 고체를 물과 메탄올로 씻어주고, 핵산으로 재결정하여 화합물 4-3 3 g(2 mmol)를 얻었다.
화합물 20 의 제조
화합물 4-3 14 g(13 mmol)와 화합물 2-3 9.8 g(39 mmol), AgCF3SO3 10 g(39 mmol), 2-메톡시 -에틸에테르(2-Methoxy -ethylether) 50 mL을 12시간동안 환류교반하고 실온으로 냉각한다. 그 혼합물을 물과 메탄올로 씻고 메탄올로 녹여 실리카겔 컬럼 크로마토그래피로 분리하여 붉은색 결정의 화학식으로 표시되는 이리듐 착화합물의 결정 화합물 20 3.5 g(4.5 mmol)을 얻었다.
MS/FAB found 782, calculated 871.01
[제조예 5]화합물 37의 제조
Figure pat00060

화합물 5-1 의 제조
2,5-디브로모-4-메틸피리딘(2,5-dibromo-4-methylpyridine) 5 g(21 mmol), 나프탈렌-1-일보로닉산 2.6 g(21 mmol), Pd(PPh3)4 1.3 g(1.1 mmol)을 질소 존재하에서, 톨루엔 50 mL, 에탄올 25 mL, 2 M Na2CO3 25 mL에 녹인다음 120℃로 환류 교반하였다. 2시간 후 반응이 끝나면 증류수로 씻어주고 에틸아세테이트로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼크로마토그래피로 정제하여 화합물 5-1 2.6 g(11 mmol)을 얻었다.
화합물 5-2 의 제조
화합물 5-1 2.6 g(11 mmol), d5-페닐보로닉산(d5-phenyl boronic acid) 1.8 g(13 mmol), Pd(PPh3)4 0.7 g(0.6 mmol)을 질소 존재하에서, 톨루엔 40 mL, 에탄올 20 mL, 2 M Na2CO3 20 mL에 녹인다음 120℃로 환류 교반하였다. 2시간 후 반응이 끝나면 증류수로 씻어주고 에틸아세테이트로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼크로마토그래피로 정제하여 화합물 5-2 2.2 g(9.3 mmol)을 얻었다.
화합물 5-3 의 제조
화합물 5-2 2.2 g(9.3 mmol)과 이리듐클로라이드(IrCl3) 1.1 g(4.2 mmol), 2-에톡시에탄올 45 mL, 증류수 15 mL을 넣고 24시간동안 환류교반하였다. 반응이 완결되면 실온으로 냉각하고 침전물을 여과하였다. 얻어진 고체를 물과 메탄올로 씻어주고, 핵산으로 재결정하여 화합물 5-3 1.9 g(1.4 mmol)를 얻었다.
화합물 5-4 의 제조
화합물 5-3 1.9 g(1.4 mmol), Na2CO3 0.82 g(8.4 mmol), 2,4-펜탄디원(2,4-pentanedione) 2.3 ml(4.2 mmol)을 2-에톡시에탄올 30 mL에 녹인 후 5시간동안 환류교반하였다. 반응이 종결되면 실온으로 냉각하고 이때 생성된 고체침전물을 여과한 다음 실리카겔 컬럼 크로마토그래피로 분리, 재결정하여 노란색 결정의 화합물 5-4 0.67 g (0.9 mmol)을 얻었다.
화합물 37 의 제조
화합물 5-4 1.4 g(1.8 mmol), 화합물 5-2 0.85 g(3.6 mmol), 글리세롤 20 mL를 220℃에서 12시간 환류교반하여 실온으로 냉각한다. 그 혼합물을 물과 메탄올로 씻고 메틸렌클로라이드로 녹여 실리카겔 컬럼 크로마토그래피로 분리하여 노란색 결정의 화학식으로 표시되는 이리듐 착화합물의 결정 화합물 37 0.8 g(0.9 mmol)을 얻었다.
MS/FAB found 1091, calculated 1090.42
[제조예 6]화합물 50의 제조
Figure pat00061
화합물 6-2 의 제조
화합물 6-1 28g(100.68mmol)을 트리페닐포스파이트(triethylphosphite) 300ml 에 섞고 150℃ 교반하였다. 6시간 후 상온으로 냉각하고 감압 증류하였다. EA로 추출하고 증류수로 씻어 주었다. 황산마그네슘으로 건조하고 감압 증류하였다. 컬럼 분리하여 화합물 6-2 11g(44.69mmol, 44.38%) 을 얻었다.
화합물 6-3 의 제조
화합물 6-2 11g(44.69mmol), 2-클로로-4,6-디페닐-1,3,5-트리아진 (2-chloro-4,6-diphenyl-1,3,5-triazine) 18.23g(89.39mmol), CuI 4.25g(22.34mmol), K3PO4 28.4g(134.09mmol), 200ml 을 섞고 50℃ 가열하였다. 에틸렌디아민(Ethylenediamine) 3.01ml(44.69mmol)을 넣고 환류 교반하였다. 14시간 후 상온으로 냉각하고 증류수를 넣었다. EA로 추출하고 황산마그네슘으로 건조하였다. 감압 증류하고 컬럼 분리하여 화합물 6-3 12g(37.24mmol, 83.32%) 을 얻었다.
화합물 6-4 의 제조
화합물 6-3 12g(37.42mmol), 2-(메틸티오)페닐보로닉산 (2-(methylthio)phenylboronic acid) 7.5g(44.69mmol), Pd(PPh3)4 2.15g(1.6mmol), 2M Na2CO3 수용액 45ml , THF 200ml를 섞고 환류 교반하였다. 5시간 후 상온으로 냉각하고 EA로 추출하고 증류수로 씻어주었다. 황산마그네슘으로 건조하고 감압 증류하였다. 컬럼 분리하여 화합물 6-4 10g(27.36mmol, 73.47%) 을 얻었다.
화합물 6-5 의 제조
화합물 6-4 10g(27.36mmol)을 아세트산 100ml 에 넣고 H2O2 2.65ml(30.09mmol, 35%) 을 천천히 넣었다. 상온에서 12시간 교반하고 아세트산을 감압 증류하였다. 디클로로메탄으로 추출하고 NaHCO3 수용액으로 중성화하였다. 황산 마그네슘으로 건조하고 감압 증류하였다. 화합물 6-5 10g(26.21mmol, 95.79%) 을 얻었다.
화합물 50 의 제조
화합물 6-5 10g(26.21mmol)을 트리플루오로메탄설포닉산(trifluoromethanesulfonic acid) 70ml 와 섞고 100℃로 교반하였다. 5시간 후 상온으로 냉각하고 이것을 pyridine : 증류수 = 1:5 100ml 에 넣었다. 한시간 환류 교반하였다. 상온으로 냉각하고 생성된 고체를 감압 여과하였다. 컬럼 분리하여 화합물 50 6g(17.16mmol, 65.47%) 을 얻었다.
MS/FAB found 505, calculated 504.60
[제조예 7]화합물 52의 제조

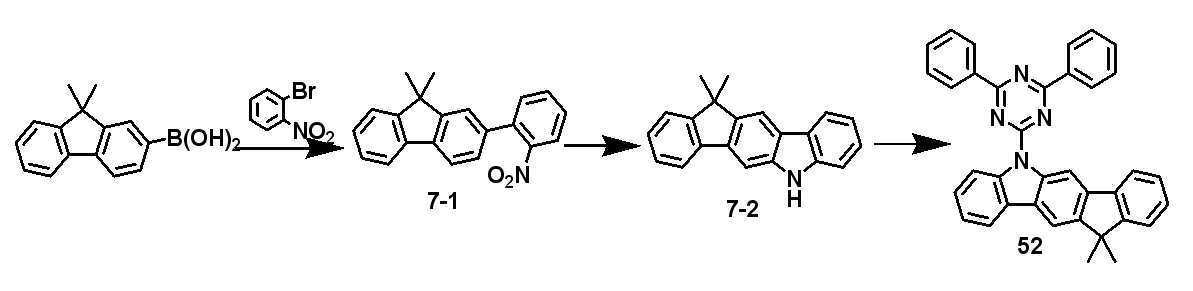

Figure pat00062
화합물 7-1 의 제조
1 L 2구-RBF 에 1-브로모-2-니트로벤젠(1-bromo-2-nitrobenzene) 15g (0.074mol)을 넣고 9,9-디메틸-9H-플루오렌-2-일보로닉산(9,9-dimethyl-9H-fluoren-2-ylboronic acid) 23g(0.096mol), Pd(PPh3)4 4.2g(0.003mol), Na2CO3(2M) 111mL, EtOH 111mL,넣고,톨루엔 200ml를 첨가한 후 120℃로 가열시킨다. 3시간 교반한다. 반응이 끝나면 증류수로 씻어주고 EA로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼로 정제하여 화합물 7-1 22g (95%)를 얻었다.
화합물 7-2 의 제조
1 L 2구-RBF 에 화합물 7-1 24g (0.076mol)을 넣고, 트리에틸포스파이트(Triethylphosphoite) 200ml, 1,2-디클로로벤젠(1,2-Dichlorobenzene) 200ml를 첨가한 후 140℃로 가열시킨다. 12시간 교반한다. 반응이 끝나면 용매를 증류하고,증류수로 씻어주고 EA로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼로 정제하여 화합물 7-2 7g (33%)를 얻었다.
화합물 52 의 제조
NaH(60% in minera oil) 575 mg(14.38 mmol)을 DMF 30 mL에 희석 시킨다. 화합물 7-2 2.5 g(11.50 mmol)을 DMF 20 mL에 녹인 후 상기 용액에 첨가 한다. 그 후 한시간 동안 상온에서 교반 후 2-클로로-4,6-디페닐-1,3,5-트리아진(2-chloro-4,6-diphenyl-1,3,5-triazine) 3.0 g(11.50 mmol)을 DMF 20 mL에 녹인 후 상기 용액에 첨가한다. 상온에서 3시간 교반 후 물 50 mL 를 넣어주고 생성된 고체를 감압여과 한다. 얻어진 고체를 DMF 및 EA로 재결정한다. 화합물 52 2.8 g(54 %)얻었다.
MS/FAB found 515, calculated 514.62
[제조예 8]화합물 71의 제조
Figure pat00063
화합물 8-1 의 제조
1,3-디브로모벤젠 20 g(84.77 mmol)을 THF 500 mL에 녹인 후 -78℃로 냉각시켰다. n-BuLi 2.5M 33.9 mL(84.77 mmol)을 천천히 넣어준 후 -78℃에서 한 시간 교반시켰다. 클로로트리페닐실란((C6H5)3SiCl) 29.9 g을 THF 100 mL에 녹인 후 상기 반응혼합물에 첨가시켰다. 상온으로 천천히 올린 후 12시간 교반시켰다. EA로 추출하고 증류수와 NaCl 수용액으로 씻어준 후 무수 MgSO4로 건조하고 감압 증류시켰다. MC:MeOH=1:10으로 재결정하여 화합물 8-1 18 g(95 %)을 얻었다.
화합물 8-2 의 제조
화합물 8-1 20 g(90.06 mmol)을 THF 600 mL에 녹인 후 -78℃로 냉각시켰다. n-BuLi 2.5M 43.2 mL(108.08 mmol)을 천천히 넣어준 후 -78℃에서 한 시간 교반시켰다. 트리메틸보레이트 16.06 mL(144.11 mmol)을 첨가하였다. 상온으로 천천히 올린 후 12시간 교반시켰다. EA로 추출하고 증류수와 NaCl 수용액으로 씻어준 후 무수 MgSO4로 건조하고 감압 증류시켰다. MC:Hexane=1:10으로 재결정하여 화합물 8-2 12 g(35 %)을 얻었다.
화합물 8-3 의 제조
NaH(60% in mineral oil) 3.3 g(83.90 mmol)을 DMF 10 mL에 희석시켰다. 카바졸 11.2 g(67.12 mmol)을 DMF 60 mL에 녹인 후 상기 반응액에 첨가하였다. 1시간동안 상온에서 교반시켰다. 2,4-디클로로피리미딘 10g (67.12mmol)을 DMF 60 mL에 녹인 후 상기 반응액에 첨가하였다. 4시간동안 상온에서 교반시킨 후 증류수 40mL를 가하였다. MC로 추출하고 증류수와 NaCl 수용액으로 씻어준 후 무수 MgSO4로 건조하고 감압 증류시킨 다음, 컬럼 크로마토그래피로 정제하여 화합물 8-3 4.0 g(21 %)을 얻었다.
화합물 71 의 제조
화합물 8-3 3.8 g(13.58 mmol), 화합물 8-2 6.2 g(16.30 mmol), Pd(PPh3)4 784 mg(0.67 mmol), 2M Na2CO3 수용액 70 mL, EtOH 50 mL과 톨루엔 200 mL를 넣고 120℃로 12시간동안 환류 교반시켰다. 상온으로 식힌 후 EA로 추출하고 증류수와 NaCl 수용액으로 씻어준 후 EA로 재결정하여 화합물 71 5.5 g(69 %)을 얻었다.
MS/FAB found 580, calculated 579.76
[제조예 9]화합물 76의 제조
Figure pat00064
화합물 9-1 의 제조
1,3-디브로모벤젠 28 g(0.119 mol)을 THF 600 mL에 녹인 다음 -78oC에서 n-BuLi 47.5 mL을 천천히 적가하였다. 1시간 동안 반응 교반한 다음 2-클로로-4,6-디페닐-1,3,5-트리아진(2-chloro-4,6-diphenyl-1,3,5-triazine) 47.5 mL 을 천천히 적가하고 서서히 온도를 올려 실온에서 5시간 동안 교반하였다. 반응 종결후 EA와 증류수를 이용하여 추출한 후 컬럼 분리하여 화합물 9-1 15.7 g(40.43 mmol, 40.4%)을 얻었다.
화합물 9-2 의 제조
9H-카바졸(9H-carbazole) 10 g(41.10 mmol), 화합물 9-1 15.7 g(40.43 mmol)을, Pd(OAc)2 0.46 g, NaOt-bu 7.9 g(82.20 mmol), 톨루엔 100 mL, P(t-bu)3 2 mL(4.11 mmol, 50% in 톨루엔)을 넣고 환류 교반하였다. 10시간 후에 상온으로 냉각하고 증류수를 넣고 EA로 추출하였다. MgSO4으로 건조하고 감압 건조하였다. 컬럼 분리하여 화합물 9-2 12.5 g(26.34 mmol, 65.2%)을 얻었다.
화합물 9-3 의 제조
화합물 9-2 12.5 g(26.34 mmol)를 1구 플라스크에 넣고 진공 분위기로 만든 후 아르곤으로 채운다. 테트라히드로퓨란 500 mL를 넣고 0℃에서 10분 간 교반한다. NBS 7.35 g(40.78 mmol)을 첨가하고 상온에서 하루 동안 교반한다. 반응이 종결되면 증류수와 EA로 추출한다. 유기층을 MgSO4로 건조 시킨 다음 회전 증발기로 용매를 제거한 후 헥산과 EA를 전개 용매로 하여 컬럼 크로마토그래피 작업으로 화합물 9-3 9.8 g(17.71 mmol, 67.3%)를 얻었다.
화합물 9-4 의 제조
9H-카바졸 70 g(0.42 mmol), 아이오도벤젠(Iodobenzene) 46 mL, Cu 40 g, 포타슘카보네이트(potassiumcarbonate) 174 g, 18-crown-6 9 g, 1,2-디클로로벤젠 2 L를 모두 넣고 12시간 동안 환류 교반한다. 반응 종결 후 EA로 추출하였다. MgSO4로 건조하고 감압 증류하였다. 컬럼 분리하여 화합물 9-4 63.4 g(260.58 mmol, 62%)을 얻었다.
화합물 9-5 의 제조
화합물 9-4 63.4 g(260.58 mmol)를 1구 플라스크에 넣고 진공 분위기로 만든 후 아르곤으로 채운다. 테트라히드로퓨란 500 mL를 넣고 0℃에서 10분 간 교반한다. NBS 7.35 g(40.78 mmol)을 첨가하고 상온에서 하루 동안 교반한다. 반응이 종결되면 증류수와 EA로 추출한다. 유기층을 MgSO4로 건조 시킨 다음 회전 증발기로 용매를 제거한 후 헥산과 EA를 전개 용매로 하여 컬럼 크로마토그래피 작업으로 화합물 9-5 52.4 g(162.63 mmol, 62.4%)를 얻었다.
화합물 9-6 의 제조
화합물 9-5 52.4 g(162.63 mmol)를 1구 플라스크에 넣고 진공 분위기로 만든 후 아르곤으로 채운다. 테트라히드로퓨란 500 mL를 넣고 -78℃에서 10분 간 교반한다. n-BuLi(2.5M in hexane) 15.8 mL(39.45 mmol)를 적가하고 1시간 30분간 -78℃에서 교반한다. 트리메틸보레이트 4.85 mL(39.45 mmol)를 -78℃에서 첨가한다. 30분간 -78℃에서 교반한 후 실온에서 4시간 동안 교반한다. 반응이 종결되면 증류수와 EA로 추출한다. 유기층을 MgSO4로 건조 시킨 다음 회전 증발기로 용매를 제거한 후 헥산과 EA를 전개 용매로 하여 컬럼 크로마토그래피 작업으로 화합물 11-6 20.3 g(70.70 mmol, 43%)를 얻었다.
화합물 76 의 제조
화합물 9-3 9.8 g(17.71 mmol), 화합물 9-6 20.3 g(70.70 mmol), Pd(PPh3)4 0.8 g(0.7 mmol), 2M K2CO3 수용액 20 mL, 톨루엔 100 mL, 에탄올 50 mL를 넣고 12시간 환류 교반한다. 증류수로 씻어 주고 EA로 추출한다. MgSO4로 건조하고 감압 증류한다. 컬럼 분리하여 화합물 76 5.7 g(7.96 mmol, 50%)을 얻었다.
MS/FAB found 716, calculated 715.84
[제조예 10]화합물 77의 제조
Figure pat00065
화합물 10-1 의 제조
NaH 1.57 g(39.36 mmol, 60% in mineral oil)을 DMF 70 mL에 섞고 2-클로로-4,6-디페닐피리미딘(2-chloro-4,6-diphenylpyrimidine) 7 g(26.24 mmol)을 DMF 60 mL에 녹여 넣었다. 1시간 후 화합물 9H-카바졸을 DMF 70 mL에 녹여 넣었다. 10시간 교반 후 증류수를 넣고 EA로 추출하였다. MgSO4로 건조하여 감압 증류하였다. 컬럼 분리하여 화합물 10-1 7 g(14.78 mmol, 56.33%)을 얻었다.
화합물 10-2 의 제조
화합물 10-1 7 g(14.78 mmol)를 1구 플라스크에 넣고 진공 분위기로 만든 후 아르곤으로 채운다. 테트라히드로퓨란 500 mL를 넣고 0℃에서 10분 간 교반한다. NBS 7.35 g(40.78 mmol)을 첨가하고 상온에서 하루 동안 교반한다. 반응이 종결되면 증류수와 EA로 추출한다. 유기층을 MgSO4로 건조 시킨 다음 회전 증발기로 용매를 제거한 후 헥산과 EA를 전개 용매로 하여 컬럼 크로마토그래피 작업으로 화합물 10-2 5.7 g(11.97 mmol, 80.9%)를 얻었다.
화합물 77 의 제조
화합물 10-2 5.0 g(17.4 mmol), 디벤조[b,d]티오펜-4-일보로닉산(dibenzo[b,d]thiophen-4-ylboronic acid) 5.2 g(20.88 mmol), Pd(PPh3)4 0.8 g(0.7 mmol), 2M K2CO3 수용액 20 mL, 톨루엔 100 mL, 에탄올 50 mL를 넣고 12시간 환류 교반한다. 증류수로 씻어 주고 EA로 추출한다. MgSO4로 건조하고 감압 증류한다. 컬럼 분리하여 화합물 77 4.3 g(10.48 mmol, 60 %)을 얻었다.
MS/FAB found 580, calculated 579.71
[제조예 11]화합물 53의 제조
Figure pat00066
화합물 11-1 의 제조
디벤조[b,d]퓨란-4-일보로닉산(dibenzo[b,d]furan-4-ylboronic acid) 10g(43.84mmol), 브로모니트로벤젠 8.85g(43.84mmol), 2M Na2CO3 수용액 70ml, 톨루엔 200ml, 에탄올 70ml 를 섞고 환류 교반하였다. 5시간 후 상온으로 냉각하고 EA로 추출하고 증류수로 씻어주었다. 황산 마그네슘으로 건조하고 감압 증류하였다. 컬럼분리하여 화합물 11-1 10g(32.74mmol, 74.68%) 을 얻었다.
화합물 11-2 의 제조
화합물 11-1 10g(32.74mmol)을 트리에틸포스파이트(triethylphosphite) 100ml 에 섞고 150℃로 7시간 교반하였다. 상온으로 냉각하고 감압 증류하였다. EA로 재결정 하여 화합물 11-2 7g(25.60mmol, 78.19%) 을 얻었다.
화합물 53 의 제조
NaH(60% in mineral oil) 3.3 g(83.90 mmol)을 DMF 10 mL에 희석시켰다. 화합물 11-2 18.3 g(67.12 mmol)을 DMF 60 mL에 녹인 후 상기 반응액에 첨가하였다. 1시간동안 상온에서 교반시켰다. 2-클로로-4,6-디페닐피리미딘(2-chloro-4,6-diphenylpyrimidine) 10g (67.12mmol)을 DMF 60 mL에 녹인 후 상기 반응액에 첨가하였다. 4시간동안 상온에서 교반시킨 후 증류수 40mL를 가하였다. MC로 추출하고 증류수와 NaCl 수용액으로 씻어준 후 무수 MgSO4로 건조하고 감압 증류시킨 다음, 컬럼 크로마토그래피로 정제하여 화합물 53 5.4 g(14.0mmol, 21 %)을 얻었다.
MS/FAB found 504, calculated 503.62
[제조예 12]화합물 54의 제조
Figure pat00067

화합물 12-1 의 제조
디벤조[b,d]티오펜-4-일보로닉산(dibenzo[b,d]thiophen-4-ylboronic acid) 10g(43.84mmol), 브로모니트로벤젠 8.85g(43.84mmol), 2M Na2CO3 수용액 70ml, 톨루엔 200ml, 에탄올 70ml 를 섞고 환류 교반하였다. 5시간 후 상온으로 냉각하고 EA로 추출하고 증류수로 씻어주었다. 황산 마그네슘으로 건조하고 감압 증류하였다. 컬럼분리하여 화합물 12-1 10g(32.74mmol, 74.68%) 을 얻었다.
화합물 12-2 의 제조
화합물 12-1 10g(32.74mmol)을 트리에틸포스파이트(triethylphosphite) 100ml 에 섞고 150℃로 7시간 교반하였다. 상온으로 냉각하고 감압 증류하였다. EA로 재결정 하여 화합물 12-2 7g(25.60mmol, 78.19%) 을 얻었다.
화합물 12-3 의 제조
NaH(60% in mineral oil) 3.3 g(83.90 mmol)을 DMF 10 mL에 희석시켰다. 화합물 12-2 18.3 g(67.12 mmol)을 DMF 60 mL에 녹인 후 상기 반응액에 첨가하였다. 1시간동안 상온에서 교반시켰다. 2,4-디클로로피리미딘 10g (67.12mmol)을 DMF 60 mL에 녹인 후 상기 반응액에 첨가하였다. 4시간동안 상온에서 교반시킨 후 증류수 40mL를 가하였다. MC로 추출하고 증류수와 NaCl 수용액으로 씻어준 후 무수 MgSO4로 건조하고 감압 증류시킨 다음, 컬럼 크로마토그래피로 정제하여 화합물 12-3 5.4 g(14.0mmol, 21 %)을 얻었다.
화합물 54 의 제조
화합물 12-3 5.2 g(13.58 mmol), 화합물 8-2 6.2 g(16.30 mmol), Pd(PPh3)4 784 mg(0.67 mmol), 2M Na2CO3 수용액 70 mL, 에탄올 50 mL과 톨루엔 200 mL를 넣고 120℃로 12시간동안 환류 교반시켰다. 상온으로 식힌 후 EA로 추출하고 증류수와 NaCl 수용액으로 씻어준 후 EA로 재결정하여 화합물 54 6.4 g(69 %)을 얻었다.
MS/FAB found 686, calculated 685.91
[제조예 13]화합물 58의 제조
Figure pat00068
화합물 58 의 제조
2-클로로-4,6-디페닐피리미딘(2-chloro-4,6-diphenylpyrimidine) 2.7 g(10.11 mmol), 화합물 13-1 5 g(10.11 mmol), Pd(PPh3)4 584 mg(0.50 mmol), K2CO3(2M) 15 mL 및 EtOH 15 mL을 톨루엔 30 mL에 녹이고, 120 ℃에서 가열시켰다. 3시간 동안 교반한 후 반응이 종결되면 증류수로 씻어주고 에틸아세테이트로 추출하였다. 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하고, 컬럼크로마토그래피로 정제하여 화합물 58 5 g(72%)를 얻었다.
MS/FAB found 681, calculated 680.84
[제조예 14]화합물 64의 제조
Figure pat00069
화합물 14-1 의 제조
1 L 2구-RBF 에 디벤조[b,d]퓨란-4-일보로닉산(dibenzo[b,d]furan-4-ylboronic acid) 45g (0.21mol), 1-브로모-2-니트로벤젠 39g(0.19mol), Pd(PPh3)4 11.1g(0.0096mol), K2CO3(2M)290mL, 에탄올 290mL,넣고, 톨루엔 580mL를 첨가한 후 120℃로 가열시킨다. 4시간 교반한다. 반응이 끝나면 증류수로 씻어주고 EA로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼로 정제하여 화합물 14-1 47g (85%)를 얻었다.
화합물 14-2 의 제조
1L two neck RBF 에 화합물 14-1 47g (0.16mol), 트리에틸포스파이트 600mL, 1,2-디클로로벤젠 300mL를 첨가한 후 150℃로 가열시킨다. 12시간 교반한다. 반응이 끝나면 용매를 증류하고, 증류수로 씻어주고 EA로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼로 정제하여 화합물 14-2 39g (81%)를 얻었다.
화합물 14-3 의 제조
1L 2구-neck RBF 에 화합물 14-2 15g (0.058mol), 1,3-디브로모벤젠 82g(0.349mol), CuI 5.5g(2.91mmol), K3PO4 25g(0.11mol), 에틸렌다이아민 4mL(0.058mol), 톨루엔 500mL를 첨가한 후 75℃로 가열시킨다. 12시간 교반한다. 반응이 끝나면 필터하여, Cu를 제거하고, 증류수로 씻어주고 EA로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼로 정제하여 화합물 14-3 17.1g (71%)를 얻었다.
화합물 14-4 의 제조
1L RBF에 화합물 14-3 17g (0.041mol)을 넣고 진공 건조 시킨 뒤 질소가스를 채운다. THF 300ml를 첨가한 후 -78℃로 냉각시킨다. n-BuLi(2,5M) 24.7ml (0.061mol)을 천천히 첨가한 뒤 1시간 동안 저온을 유지하며 교반한다. -78℃에서 B(i-pro)3 14.2mL (0.061mmol)을 첨가한 뒤 12시간 교반한다. 반응이 종결되면1M HCl을 첨가한 뒤10분 뒤 증류수로 씻어주고 EA로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼 정제하여 화합물 14-4 13.8g (90%)를 얻었다.
화합물 64 의 제조
500mL 2구-RBF 에 2-브로모트리페닐렌 7.2g (23.44mmol), 화합물 14-4 13.2g(35.16mmol), Pd(oAc)2 790mg(3.51mmol), P(t-Bu)3 4.7mL(7.03mmol), K3PO4 (2M) 46mL(93.76mmol)넣고, 에탄올 46mL, 톨루엔 200mL를 첨가한 후 120℃로 가열시킨다. 2시간 교반한다. 반응이 끝나면 증류수로 씻어주고 EA로 추출한 뒤 유기층을 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거한 후 컬럼 정제하여 화합물 64 5.8g (44%)를 얻었다.
MS/FAB found 560, calculated 559.65
[제조예 15]화합물 66의 제조

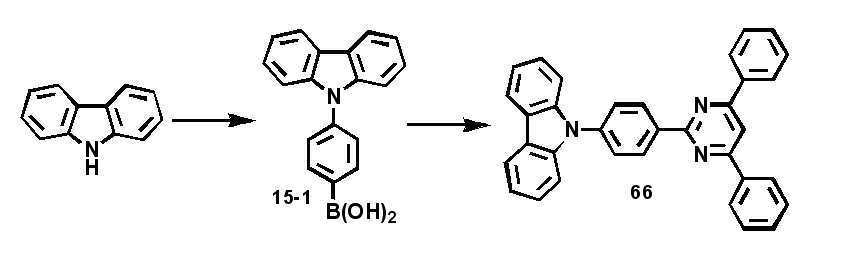

Figure pat00070

화합물 15-1 의 제조
500mL 둥근 바닥 플라스크에 Carbazole (30g, 0.18mol), 1,4-dibromobenzene (85g, 0.36mol), CuI (34g, 0.18mol), K3PO4 (114g, 0.54mol), Toluene(1200ml)을 넣은 후 120℃ 10분간 교반하였다. 그리고 Ethylenediamine (24ml, 0.36mol)을 넣은 후 120℃ 12시간 교반하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 Column하여 화합물을 얻는다. 이 화합물(13g, 0.04mol)을 무수 조건의 1000ml 둥근 바닥 플라스크에 넣고 여기에 건조한 THF (200ml)에 첨가한 후 질소하에서 교반하면서 -78℃ 에서 n-BuLi (20ml, 2.25M solution in hexane) 을 천천히 넣어주었다. -78℃ 에서 1시간 교반하고, -78℃ 에서 B(OMe)3(6.7ml,0.06mol)을 천천히 넣은 후 상온으로 온도를 올려 12시간 반응하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 유기 층을 MgSO4로 건조하고, 거른 후 감압 하에서 용매를 제거한 후, Column하여 흰색 고체인 화합물 15-1 (8.5g, 73%)를 얻었다.
화합물 66 의 제조
화합물 15-1 (6.4g, 0.02mol)에 2-chloro-4,6-diphenylpyrimidine (5.0g, 0.02mol), Pd(PPh3)4(1.0g,0.0009mol), 2M Na2CO3(100ml), Toluene(200ml), EtOH(70ml)을 넣은 후 120℃에서 12시간동안 교반하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 유기 층을 MgSO4로 건조하고, 거른 후 감압 하에서 용매를 제거한 후, DMF 재결정하여 화합물 66 (3.7g, 41%)을 얻었다.
MS/FAB found 474, calculated 473.57
[제조예 16] 화합물 78의 제조

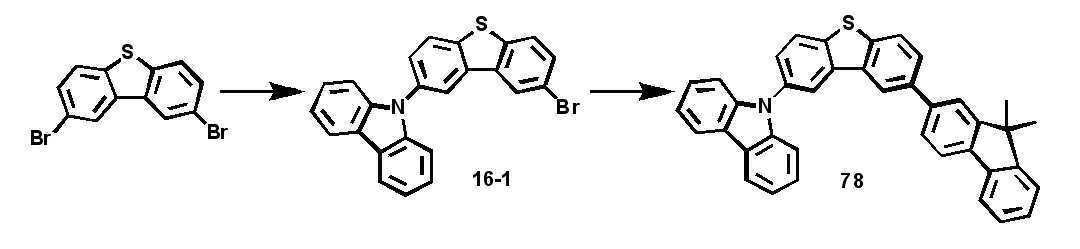

Figure pat00071

화합물 16-1 의 제조
2,8-dibromodibenzo[b,d]thiophene 20g (0.12 mol) 과 carbazole 82g (2eq) 과 CuI 11.4g (0.5eq) 과 K3PO4 76.1g (3eq) 을 진공상태와 질소상태 분위기로 만든다. 그 후에 Toluene 0.1M 을 넣고 80℃에서 환류교반하였다. 80℃에 온도가 다달으면 ethylenediamine 8mL (1eq) 을 넣고 120℃에서 12 시간동안 환류 교반하였다. 반응 종결 후 NH4Cl(aq) 을 100mL 넣고 CU를 제거하였다. 유기층을 EA 와 H2O 를 이용하여 추출 후 MgSO4 건조한 후 유기층을 감압증류하였다. 이렇게 얻은 유기층을 컬럼으로 분리하여 화합물 16-1 36g (70% yield)을 얻었다.
화합물 78 의 제조
화합물 16-1 13.8g (0.03mol) 과 9,9-dimethyl-9H-fluoren-2-ylboronic acid 11.5g (1.5eq) 과 PdCl2(PPh3)2 2.3g (1.5eq) 과 2.5M Na2CO3 15.4g 과 Aliquat336 5mL 와 Toluene 160mL , EtOH 80 mL, H2O 73mL 를 넣고 110 ℃에서 3시간 30분동안 환류 교반하였다. 반응 종결 후 EA 와 증류수를 이용하여 추출한 후 MgSO4 건조하고 CHCl3에 녹여서 silica filteration 진행하였다. 유기층을 모은 후 회전 증발기를 이용하여 고체를 생성한다. 생성된 고체를 DMF를 이용하여 재결정한 후 다시 고체를 silica filteration 진행하였다. 다시 유기층을 회전증발기를 이용하여 고체 생성 후 EA와 THF로 재결정 하여 화합물 78 8g (49 % yield)을 얻었다.
MS/FAB found 542, calculated 541.70

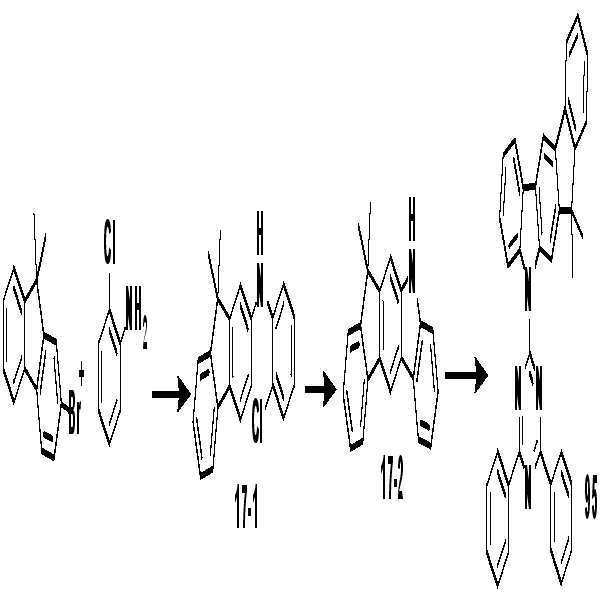

[제조예 17] 화합물 95의 제조
Figure pat00072
화합물 17-1 의 제조
1000mL 둥근 바닥 플라스크에 2-bromo-9,9-dimethyl-9H-fluorene (50g, 0.183mol), 2-chloroaniline (57ml, 0.549mol), Pd(OAc)2, (1.6g, 0.007mol), NaO-t-Bu (44g, 0.458mol), Toluene(500ml), P(t-Bu)3 (7.2ml, 0.0146mol)을 넣은 후 120℃ 12시간 교반하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 유기 층을 MgSO4 로 건조하고, 여과 후 감압 하에서 용매를 제거한 후, Column으로 흰색 고체, 화합물 17-1 (32g, 55 %) 을 얻었다.
화합물 17-2 의 제조
화합물 17-1 (32g, 0.1mol), Pd(OAc)2, (1.1g, 0.005mol), di-tert-butylmethylphosphine.HBF4 (2.48g, 0.01mol), K2CO3 (42g, 0.30mol), DMA(550ml)을 넣은 후 200℃ 12시간 교반하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 유기 층을 MgSO4 로 건조하고, 거른 후 감압 하에서 용매를 제거한 후, Column으로 화합물 17-2 (14g, 47 %) 을 얻었다.
화합물 95 의 제조
화합물 17-2 (5g, 17.64mmol), 2-Chloro-4,6-diphenyltriazine (5.6g, 21.17mmol)을 DMF (100ml)에 녹였다. NaH (1.05g, 26.46mmol)을 천천히 넣었다. 상온에서 12시간 교반하였다. 증류수를 넣고 고체를 감압 여과하였다. 컬럼 분리하여 화합물 95 (3.9g, 42.96%)을 얻었다.
MS/FAB found 514, calculated 514.62
[제조예 18]화합물 96의 제조
Figure pat00073
화합물 18-1 의 제조
500mL 둥근 바닥 플라스크에 화합물 17-2 (32g, 0.11mol), 1-bromo-4-iodobenzene (95.8g, 0.339mol), CuI (13g, 0.068mol), K3PO4(86.3g,0.41mol), Toluene(700ml)을 넣은 후 80℃에서 10분간 교반하였다. 그리고 Ethylenediamine (18.3ml, 0.27mol)을 넣은 후 140℃에서 12시간 교반하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 Column하여 얻는다. 이 화합물(46g, 0.10mol)을 무수 조건의 2000ml 둥근 바닥 플라스크에 건조한 THF (800ml)을 넣은 후 질소하에서 교반하면서 -78℃ 에서 n-BuLi (63ml, 2.25M solution in hexane) 을 천천히 넣어주었다. -78℃ 에서 1시간 교반하고, -78℃ 에서 B(O-iPr)3(48ml,0.21mol)을 천천히 넣은 후 상온으로 온도를 올려 12시간 반응하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 유기 층을 MgSO4로 건조하고, 거른 후 감압 하에서 용매를 제거한 후, 재결정하여 흰색 고체, 화합물 18-1 (32.8g, 78%)를 얻었다.
화합물 96 의 제조
화합물 18-1 (32.8g, 0.08mol), 2-chloro-4,6-diphenyl-1,3,5-triazine (26.1g,0.098mol), Pd(PPh3)4(4.7g,0.004mol), K2CO3(33.7g,0.244mol), Toluene(410ml), EtOH(100ml), H2O(120ml)을 넣은 후 120℃에서 12시간 교반하였다. 반응 종결 후 Ethyl Acetate를 사용하여 추출 한 뒤 유기 층을 MgSO4로 건조하고, 거른 후 감압 하에서 용매를 제거한 후, 재결정으로 96 (12g, 30%) 을 얻었다.
MS/FAB found 591, calculated 590.71
[실시예1] 본 발명에 따른 유기 발광 화합물을 이용한 OLED 소자 제작
본 발명의 발광 재료를 이용한 구조의 OLED 소자를 제작하였다. 우선, OLED용 글래스(삼성-코닝사 제조)로부터 얻어진 투명전극 ITO 박막(15Ω/□)을, 트리클로로에틸렌, 아세톤, 에탄올, 증류수를 순차적으로 사용하여 초음파 세척을 실시한 후, 이소프로판올에 넣어 보관한 후 사용하였다. 다음으로 진공 증착 장비의 기판 홀더에 ITO기판을 장착한 후, 진공 증착장비 내의 셀에 N1,N1'-(biphenyl-4,4'-diyl)bis(N1-(naphthalen-2-yl)-N4,N4-diphenylbenzene-1,4-diamine)을 넣고 챔버 내의 진공도가 10-6 torr에 도달할 때까지 배기시킨 후, 셀에 전류를 인가하여 증발시켜 ITO 기판 위에 120nm 두께의 정공주입층을 증착하였다. 이어서, 진공 증착 장비 내의 다른 셀에 N4,N4,N4',N4'-tetra(biphenyl-4-yl)biphenyl-4,4'-diamine을 넣고, 셀에 전류를 인가하여 증발시켜 정공주입층 위에 20nm 두께의 정공전달층을 증착하였다. 정공주입층, 정공전달층을 형성시킨 후, 그 위에 발광층을 다음과 같이 증착시켰다. 진공 증착 장비 내의 한쪽 셀에 호스트로서 화합물 53를 넣고, 또 다른 셀에는 도판트로서 화합물 1을 각각 넣은 후, 두 물질을 다른 속도로 증발시켜 20 %중량 미만으로 도핑 함으로서 상기 정공전달층위에 40nm 두께의 발광층을 증착하였다. 이어서 상기 발광층 위에 전자 전달층으로써 한쪽 셀에 2-(4-(9,10-di(naphthalen-2-yl)anthracen-2-yl)phenyl)-1-phenyl-1H-benzo[d]imidazole을 넣고, 또 다른 셀에는 리튬 퀴놀레이트(Lithium quinolate)를 각각 넣은 후, 두 물질을 다른 속도로 증발시켜 30내지 70%중량으로 도핑함으로서 30nm의 전자 전달층을 증착하였다. 이어서 전자 주입층으로 리튬 퀴놀레이트(Lithium quinolate)를 1내지 2nm 두께로 증착한 후, 다른 진공 증착장비를 이용하여 Al 음극을 150nm의 두께로 증착하여 OLED 소자를 제작하였다. 재료 별로 각 화합물은 10-6 torr 하에서 진공 승화 정제하여 사용하였다.
그 결과, 4.0V 전압에서 3.0mA/cm2 의 전류가 흘렀으며, 2038cd/m2의 녹색발광이 확인 되었다.
[실시예2] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 54을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.6V 전압에서 2.0mA/cm2 의 전류가 흘렀으며, 1035cd/m2의 녹색발광이 확인되었다.
[실시예3] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 59을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.7V 전압에서 1.56mA/cm2 의 전류가 흘렀으며, 1020cd/m2의 녹색발광이 확인되었다. 15000nit의 휘도에서 발광이 90%로 떨어지는데 걸린 시간은 40시간이었다.
[실시예4] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 62을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.7V 전압에서 1.91mA/cm2 의 전류가 흘렀으며, 1105cd/m2의 녹색발광이 확인되었다.
[실시예5] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 63을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.0V 전압에서 1.9mA/cm2 의 전류가 흘렀으며, 1070cd/m2의 녹색발광이 확인되었다.
[실시예6] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 63과 화합물 48을 같은 속도로 증발 시켜 호스트로 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.0V 전압에서 1.73mA/cm2 의 전류가 흘렀으며, 760cd/m2의 녹색발광이 확인되었다. 15000nit의 휘도에서 발광이 90%로 떨어지는데 걸린 시간은 35시간이었다.
[실시예7] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 65을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.4V 전압에서 2.3mA/cm2 의 전류가 흘렀으며, 1220cd/m2의 녹색발광이 확인되었다.
[실시예8] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 66을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 4.0V 전압에서 3.2mA/cm2 의 전류가 흘렀으며, 1760cd/m2의 녹색발광이 확인되었다. 15000nit의 휘도에서 발광이 90%로 떨어지는데 걸린 시간은 32시간이었다.
[실시예9] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 71을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 4.1V 전압에서 2.2mA/cm2 의 전류가 흘렀으며, 1030cd/m2의 녹색발광이 확인되었다.
[실시예10] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 77을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.7V 전압에서 2.08mA/cm2 의 전류가 흘렀으며, 1020cd/m2의 녹색발광이 확인되었다.
[실시예11] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 78과 화합물 48을 같은 속도로 증발 시켜 호스트로 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 4.3V 전압에서 1.6mA/cm2 의 전류가 흘렀으며, 820cd/m2의 녹색발광이 확인되었다. 15000nit의 휘도에서 발광이 90%로 떨어지는데 걸린 시간은 33시간이었다.
[실시예12] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 94을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.8V 전압에서 1.92mA/cm2 의 전류가 흘렀으며, 1060cd/m2의 녹색발광이 확인되었다.
[실시예13] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 95을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.3V 전압에서 2.81mA/cm2 의 전류가 흘렀으며, 1315cd/m2의 녹색발광이 확인되었다.
[실시예14] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 96을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 2.8V 전압에서 2.49mA/cm2 의 전류가 흘렀으며, 860cd/m2의 녹색발광이 확인되었다.
[실시예15] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 97을 사용한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 3.5V 전압에서 2.1mA/cm2 의 전류가 흘렀으며, 1018cd/m2의 녹색발광이 확인되었다.
[비교예1] 종래에 발광재료를 이용한 OLED 소자 제작
발광재료로서 호스트에는 CBP[4,4'-N,N'-dicarbazole-biphenyl]을 이용하고, 도판트에는 Ir(ppy)3[tris(2-phenylpyridine)iridium]을 사용하여 정공전달층위에 30nm 두께의 발광층을 증착하고, 정공 저지층으로 BAlq[비스(2-메틸-8-퀴놀리네이토)(p-페닐페놀레이토)알루미늄(Ⅲ)을 10nm 두께로 증착한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 6.0V 전압에서 5.0mA/cm2의 전류가 흘렀으며, 1183cd/m2의 녹색발광이 확인되었다. 15000nit의 휘도에서 발광이 90%로 떨어지는데 걸린 시간은 0.5시간이었다.
[비교예2] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 66을 사용하고 도판트에는 Ir(ppy)3 [tris(2-phenylpyridine)iridium]을 사용하여 정공전달층위에 30nm 두께의 발광층을 증착한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 4.6V 전압에서 1.89mA/cm2 의 전류가 흘렀으며, 920cd/m2의 녹색발광이 확인되었다. 15000nit의 휘도에서 발광이 90%로 떨어지는데 걸린 시간은 11시간이었다.
[비교예3] 본 발명에 따른 유기발광화합물을 이용한 OLED 소자 제작
발광재료로서 호스트에는 화합물 66을 사용하고 도판트에는 화합물30을 사용하여 정공전달층위에 30nm 두께의 발광층을 증착한 것 외에는 실시예1과 동일한 방법으로 OLED소자를 제작하였다.
그 결과, 4.4V 전압에서 2.0mA/cm2 의 전류가 흘렀으며, 1120cd/m2의 녹색발광이 확인되었다. 15000nit의 휘도에서 발광이 90%로 떨어지는데 걸린 시간은 28시간이었다.
상기 실험 데이터는 본 발명에 따른 특정 호스트와 tris(4-methyl-2,5-diphenylpyridine)Iridium을 발광층에 같이 사용했을 때 뛰어난 발광효율 및 수명을 나타냄을 보여준다. 뿐만 아니라 본 발명에 따른 도판트는 두 개의 호스트를 함께 사용했을때도 우수한 특성을 나타내었다.

Claims (9)

  1. 기판 상의 양극과 음극 사이에 유기물층이 삽입된 유기 전계 발광 소자로서,
    상기 유기물층이, 하기 화학식 1로 표시되는 도판트 화합물 하나 이상과 하기 화학식 4로 표시되는 호스트 화합물 하나 이상이 함유된 발광층을 포함하는 것을 특징으로 하는, 유기 전계 발광 소자.
    [화학식 1]
    Figure pat00074

    [상기 화학식 1에서,
    L1은 유기리간드이며;
    R은 수소, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 (C6-C30)아릴, 또는 치환 또는 비치환된 (C3-C30)헤테로아릴이며;
    R1 내지 R5은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 시아노, 나이트로, BR11R12, PR13R14, P(=O)R15R16, R17R18R19Si-, 또는 치환 또는 비치환된 (C6-C30)아르(C1-C30)알킬이고;
    R6 내지 R9은 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C1-C30)아릴, 치환 또는 비치환된 (C5-C30)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 시아노, 나이트로, BR11R12, PR13R14, P(=O)R15R16, R17R18R19Si-, NR20R21, R22Y-, 치환 또는 비치환된 (C2-C30)알케닐, 치환 또는 비치환된 (C2-C30)알키닐, 또는 치환 또는 비치환된 (C6-C30)아르(C1-C30)알킬이거나, 인접한 치환기들끼리 결합하여 융합 고리를 형성할 수 있으며;
    R11 내지 R22은 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 또는 치환 또는 비치환된 (C3-C30)헤테로아릴이고;
    Y는 S 또는 O이고;
    n 및 m은 각각 독립적으로 1 내지 3의 정수이고;
    상기 헤테로시클로알킬 및 헤테로아릴은 B, N, O, S, P(=O), Si 및 P로부터 선택된 하나 이상의 헤테로원자를 포함한다.]
    [화학식 4]
    (Cz)b-L2-M
    [상기 화학식 4에서,
    Cz는 하기 구조에서 선택되고,
    Figure pat00075

    E고리는 (C6-C30)시클로알킬, (C6-C30)아릴기 또는 (C5-C30)헤테로아릴기이고;
    R51 내지 R53은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된 (C3-C30)시클로알킬이 하나 이상 융합된 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된 방향족고리가 하나 이상 융합된 5원 내지 7원의 헤테로시클로알킬, 치환 또는 비치환된(C3-C30)시클로알킬, 치환 또는 비치환된 방향족고리가 하나 이상 융합된 (C3-C30)시클로알킬, 치환 또는 비치환된(C6-C30)아르(C1-C30)알킬, 시아노, 나이트로, 하이드록시, BR11R12, PR13R14, P(=O)R15R16, R17R18R19Si-, NR20R21 또는 -YR22이거나, 인접한 치환체와 융합고리를 포함하거나 포함하지 않는 치환 또는 비치환된(C3-C30)알킬렌 또는 치환 또는 비치환된(C3-C30)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리를 형성할 수 있으며, 상기 형성된 지환족 고리 및 단일환 또는 다환의 방향족 고리의 탄소 원자는 질소, 산소 및 황으로부터 선택되는 하나 이상의 헤테로원자로 치환될 수 있고; 각각의 R52 또는 R53 은 동일하거나 상이할 수 있으며;
    L2는 치환 또는 비치환된 (C6-C30)아릴기, 또는 치환 또는 비치환된 (C5-C30)헤테로아릴기이고;
    M은 치환 또는 비치환된 (C6-C30)아릴기, 또는 치환 또는 비치환된 (C5-C30)헤테로아릴이며;
    b 내지 d는 각각 독립적으로 0 내지 4의 정수이고, 단 b는 1이 아니다.]
  2. 제1항에 있어서, 상기 R, R1 내지 R9, R11 내지 R22, R51 내지 R53, L2 및 M에 더 치환되는 치환기가, 서로 독립적으로 중수소, 할로겐, 할로겐이 치환 또는 비치환된 (C1-C30)알킬, (C6-C30)아릴, (C6-C30)아릴이 치환 또는 비치환된 (C3-C30)헤테로아릴, 5원 내지 7원의 헤테로시클로알킬, 방향족고리가 하나 이상 융합된 5원 내지 7원의 헤테로시클로알킬, (C3-C30)시클로알킬, 방향족고리가 하나 이상 융합된 (C6-C30)시클로알킬, R91R92R93Si-, (C2-C30)알케닐, (C2-C30)알키닐, 시아노, 카바졸릴, NR94R95, BR96R97, PR98R99, P(=O)R100R101, (C6-C30)아르(C1-C30)알킬, (C1-C30)알킬(C6-C30)아릴, R102S-, R103O-, R104C(=O)-, R105C(=O)O-, 카르복실, 나이트로 및 하이드록시로 이루어진 군으로부터 선택되는 하나 이상이고, R91 내지 R103은 서로 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴, 또는 치환 또는 비치환된 5원 내지 7원의 헤테로시클로알킬이거나, 인접한 치환체와 융합고리를 포함하거나 포함하지 않는 치환 또는 비치환된 (C3-C30)알킬렌 또는 치환 또는 비치환된 (C3-C30)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리를 형성할 수 있으며, 상기 형성된 지환족 고리 및 단일환 또는 다환의 방향족 고리의 탄소 원자는 질소, 산소 및 황으로부터 선택되는 하나 이상의 헤테로원자로 치환될 수 있으며; R104 및 R105는 (C1-C30)알킬, (C1-C30)알콕시, (C6-C30)아릴 또는 (C6-C30)아릴옥시인 것을 특징으로 하는, 유기 전계 발광 소자.
  3. 제1항에 있어서, 상기 화학식 1이 하기 화학식 6 또는 화학식 7로 표시되고, 상기 화학식 4의 Cz가
    Figure pat00076

    Figure pat00077
    또는

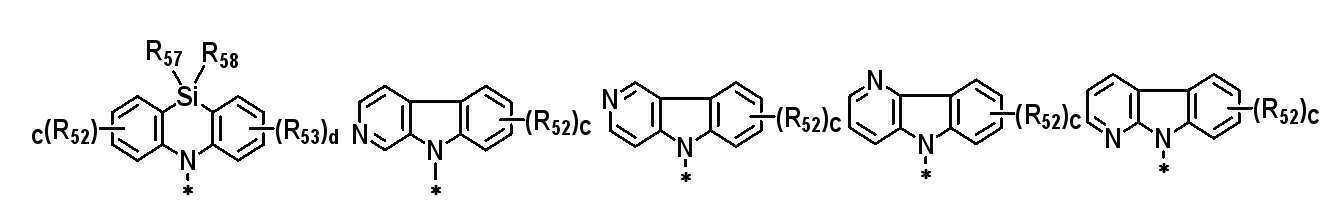

    Figure pat00078
    [여기서, R52, R53, c 및 d는 상기 화학식 4에서의 정의와 동일하고; R54 내지 R58은 서로 독립적으로 할로겐, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된(C3-C30)헤테로아릴 또는 카바졸릴이다.]로 표시되는 것을 특징으로 하는, 유기 전계 발광 소자.
    [화학식 6]

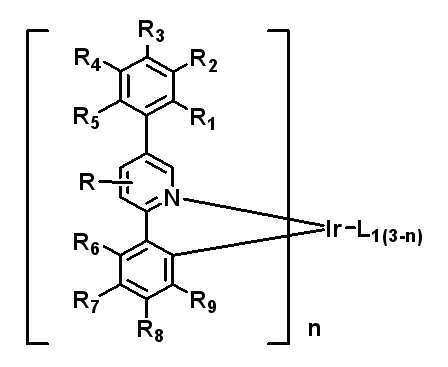

    Figure pat00079

    [화학식 7]
    Figure pat00080

    [상기 화학식 6 및 화학식 7에서,
    R, R1 내지 R9, L1 및 n은 상기 화학식 1에서의 정의와 동일하다.]
  4. 제1항에 있어서, 상기 화학식 1의 L1이 하기 구조에서 선택되는 것을 특징으로 하는, 유기 전계 발광 소자.
    Figure pat00081

    Figure pat00082

    Figure pat00083

    Figure pat00084

    [상기 R201 내지 R203은 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴 또는 할로겐이고;
    R204 내지 R219는 서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C1-C30)알콕시, 치환 또는 비치환된(C3-C30)시클로알킬, 치환 또는 비치환된(C2-C30)알케닐, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된 모노 또는 치환 또는 비치환된 디-(C1-C30)알킬아미노, 치환 또는 비치환된 모노 또는 디-(C6-C30)아릴아미노, SF5, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 시아노 또는 할로겐이고;
    R220 내지 R223는 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, 또는 (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴이고;
    R224 및 R225는 서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴 또는 할로겐이거나, R224와 R225는 융합고리를 포함하거나 포함하지 않는 (C3-C12)알킬렌 또는 (C3-C12)알케닐렌으로 연결되어 지환족 고리 및 단일환 또는 다환의 방향족 고리를 형성하며;
    R226은 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, 치환 또는 비치환된(C5-C30)헤테로아릴 또는 할로겐이고;
    R227 내지 R229은 서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴 또는 할로겐이고;
    Q는
    Figure pat00085
    ,
    Figure pat00086
    또는
    Figure pat00087
    이며, R231 내지 R242는 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, (C1-C30)알콕시, 할로겐, 치환 또는 비치환된(C6-C30)아릴, 시아노, 또는 치환 또는 비치환된(C5-C30)시클로알킬이거나, 인접한 치환체와 알킬렌 또는 알케닐렌으로 연결되어 스피로 고리 또는 융합고리를 형성할 수 있거나, R207 또는 R208과 알킬렌 또는 알케닐렌으로 연결되어 포화 또는 불포화의 융합고리를 형성할 수 있다.]
  5. 제1항에 있어서,
    상기 화학식 1이 하기 화학식 14로 표시되고,
    상기 화학식 4에서,
    Cz가 하기 구조이며;
    Figure pat00088

    R52 내지 R53이 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (C3-C30)헤테로아릴 또는 R17R18R19Si-이며;
    R17 내지 R19가 서로 독립적으로 치환 또는 비치환된 (C1-C30)알킬, 또는 치환 또는 비치환된 (C6-C30)아릴이고;
    각각의 R52 또는 R53이 동일하거나 상이할 수 있으며;
    L2가 치환 또는 비치환된 (C6-C30)아릴렌, 또는 치환 또는 비치환된 (C5-C30)헤테로아릴렌이고;
    M이 치환 또는 비치환된 (C6-C30)아릴기, 또는 치환 또는 비치환된 (C5-C30)헤테로아릴이며;
    b 내지 d가 각각 독립적으로 0 내지 4의 정수이고, 단 b가 1이 아닌 것을 특징으로 하는, 유기 전계 발광 소자.
    [화학식 14]
    Figure pat00089

    [상기 화학식 14에서,
    R은 치환 또는 비치환된 (C1-C30)알킬, 또는 치환 또는 비치환된 (C6-C30)아릴이며;
    L1은 하기 구조에서 선택되고,
    Figure pat00090

    상기 R201 내지 R203은 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴 또는 할로겐이며;
    R204 내지 R219는 서로 독립적으로 수소, 중수소, 치환 또는 비치환된(C1-C30)알킬, 치환 또는 비치환된(C6-C30)아릴, SF5, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 시아노 또는 할로겐이고;
    R220 및 R221은 서로 독립적으로 수소, 중수소, 할로겐이 치환되거나 치환되지 않은 (C1-C30)알킬, 또는 (C1-C30)알킬이 치환되거나 치환되지 않은 (C6-C30)아릴이며,
    n 및 m은 각각 독립적으로 1 내지 3의 정수이다.]
  6. 제1항에 있어서, 상기 화학식 1이 하기 구조에서 선택되는 것을 특징으로 하는 유기 전계 발광 소자.

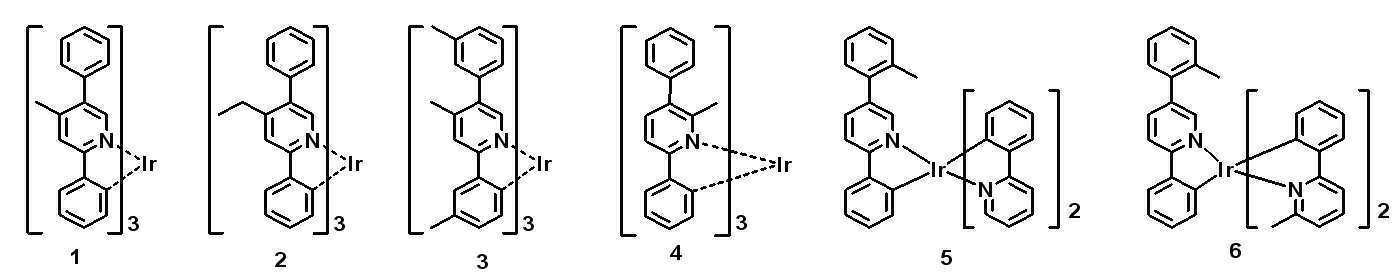

    Figure pat00091

    Figure pat00092

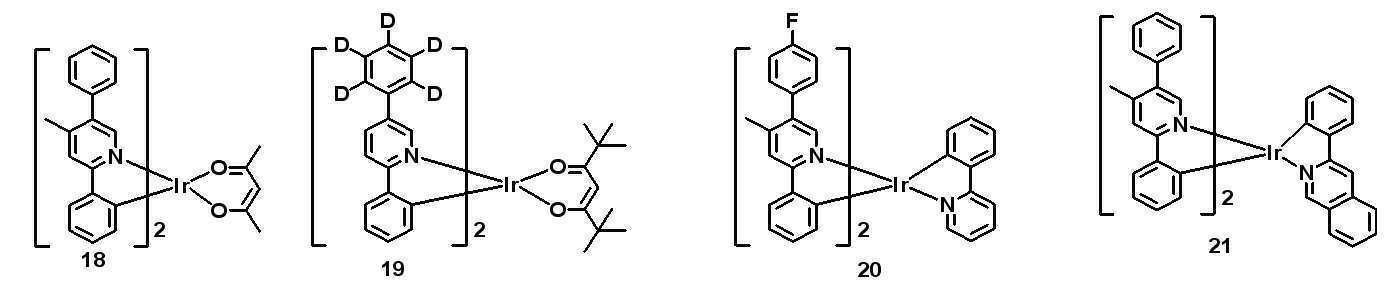

    Figure pat00094

    Figure pat00095

    Figure pat00096

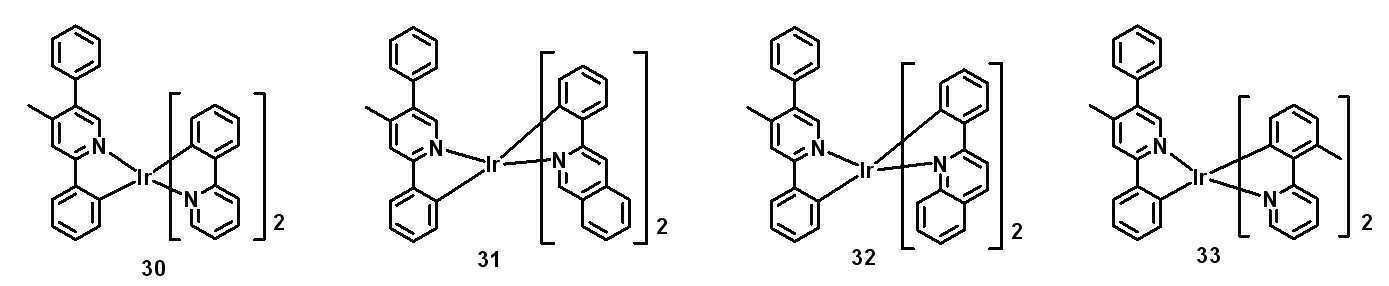

    Figure pat00097

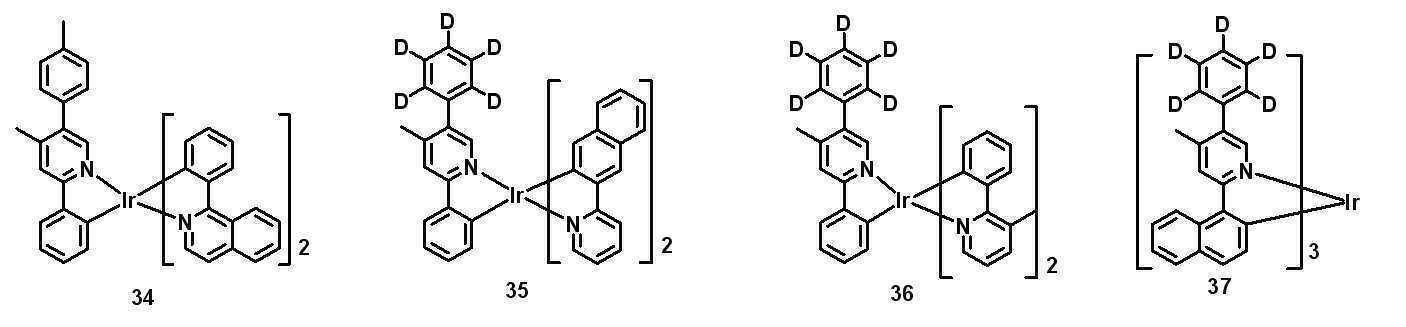

    Figure pat00098

    Figure pat00099

    Figure pat00100
  7. 제1항에 있어서, 상기 유기물층이 발광층 및 전하생성층을 동시에 포함하는 것을 특징으로 하는, 유기 전계 발광 소자.
  8. 제1항에 있어서, 상기 유기물층에 적색, 녹색 또는 청색 발광을 하는 유기발광층을 하나 이상 더 포함하여 백색 발광을 하는, 유기 전계 발광 소자.
  9. 제1항에 있어서, 상기 발광층의 호스트 화합물에 대한 도판트 화합물의 도핑농도가 20 %중량 미만인 것을 특징으로 하는, 유기 전계 발광 소자.
KR1020140028620A 2010-07-30 2014-03-11 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자 Ceased KR20140051872A (ko)

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
KR20100074290 2010-07-30
KR1020100074290 2010-07-30
KR20110075593A KR20120012431A (ko) 2010-07-30 2011-07-29 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자
PCT/KR2011/005618 WO2012015274A2 (ko) 2010-07-30 2011-07-29 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR20110075593A Division KR20120012431A (ko) 2010-07-30 2011-07-29 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자

Publications (1)

Publication Number Publication Date
KR20140051872A true KR20140051872A (ko) 2014-05-02

Family

ID=45530631

Family Applications (4)

Application Number Title Priority Date Filing Date
KR20110075593A Ceased KR20120012431A (ko) 2010-07-30 2011-07-29 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자
KR1020140028621A Ceased KR20140058454A (ko) 2010-07-30 2014-03-11 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자
KR1020140028619A Ceased KR20140051871A (ko) 2010-07-30 2014-03-11 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자
KR1020140028620A Ceased KR20140051872A (ko) 2010-07-30 2014-03-11 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자

Family Applications Before (3)

Application Number Title Priority Date Filing Date
KR20110075593A Ceased KR20120012431A (ko) 2010-07-30 2011-07-29 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자
KR1020140028621A Ceased KR20140058454A (ko) 2010-07-30 2014-03-11 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자
KR1020140028619A Ceased KR20140051871A (ko) 2010-07-30 2014-03-11 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자

Country Status (7)

Country Link
US (1) US20140054564A1 (ko)
EP (4) EP2857395A1 (ko)
JP (3) JP2013539206A (ko)
KR (4) KR20120012431A (ko)
CN (1) CN103140564B (ko)
TW (1) TW201300501A (ko)
WO (1) WO2012015274A2 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10031379B2 (en) 2015-01-05 2018-07-24 Samsung Display Co., Ltd. Liquid crystal display device comprising a pixel electrode having a gap disposed between a fine branch portion and an outer portion of the pixel electrode

Families Citing this family (189)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP5484690B2 (ja) 2007-05-18 2014-05-07 ユー・ディー・シー アイルランド リミテッド 有機電界発光素子
KR102132588B1 (ko) * 2010-09-10 2020-07-10 가부시키가이샤 한도오따이 에네루기 켄큐쇼 발광 소자 및 전자기기
KR20120030941A (ko) * 2010-09-20 2012-03-29 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
JP5625750B2 (ja) * 2010-10-29 2014-11-19 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子とその製造方法、表示装置及び照明装置
JP2012116784A (ja) * 2010-11-30 2012-06-21 Idemitsu Kosan Co Ltd 縮合多環化合物、有機エレクトロルミネッセンス素子用材料、及びそれを用いた有機エレクトロルミネッセンス素子
KR101478000B1 (ko) * 2010-12-21 2015-01-05 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
WO2012088266A2 (en) 2010-12-22 2012-06-28 Incyte Corporation Substituted imidazopyridazines and benzimidazoles as inhibitors of fgfr3
KR101588941B1 (ko) 2011-02-07 2016-01-26 이데미쓰 고산 가부시키가이샤 비스카바졸 유도체 및 그것을 이용한 유기 전기발광 소자
EP2674429B1 (en) 2011-02-07 2020-12-23 Idemitsu Kosan Co., Ltd. Biscarbazole derivative and organic electroluminescent element using same
WO2012108881A1 (en) * 2011-02-11 2012-08-16 Universal Display Corporation Organic light emitting device and materials for use in same
JP5946692B2 (ja) * 2011-05-13 2016-07-06 株式会社半導体エネルギー研究所 カルバゾール化合物、有機半導体素子、発光素子、発光装置、照明装置、表示装置、電子機器
WO2013012298A1 (en) * 2011-07-21 2013-01-24 Rohm And Haas Electronic Materials Korea Ltd. 9h-carbazole compounds and electroluminescent devices involving them
KR20130025190A (ko) * 2011-09-01 2013-03-11 롬엔드하스전자재료코리아유한회사 신규한 유기 전자재료용 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR102251362B1 (ko) 2011-09-30 2021-05-14 유디씨 아일랜드 리미티드 유기 전계 발광 소자, 및 신규 이리듐 착물
US9515266B2 (en) 2011-10-20 2016-12-06 Merck Patent Gmbh Materials for organic electroluminescent devices
KR20140084051A (ko) * 2011-10-24 2014-07-04 호도가야 가가쿠 고교 가부시키가이샤 신규 트리페닐렌 유도체 및 상기 유도체를 사용하는 유기 전계발광 소자
CN103380508B (zh) 2011-11-22 2017-09-08 出光兴产株式会社 芳香族杂环衍生物、有机电致发光元件用材料以及有机电致发光元件
US9847501B2 (en) 2011-11-22 2017-12-19 Idemitsu Kosan Co., Ltd. Aromatic heterocyclic derivative, material for organic electroluminescent element, and organic electroluminescent element
CN104137288B (zh) * 2012-03-05 2017-04-05 东丽株式会社 发光元件
KR101418149B1 (ko) * 2012-05-08 2014-07-09 주식회사 두산 신규 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20130112342A (ko) * 2012-04-03 2013-10-14 롬엔드하스전자재료코리아유한회사 신규한 카바졸 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20130118269A (ko) * 2012-04-19 2013-10-29 에스에프씨 주식회사 방향족 화합물 및 이를 포함하는 유기전계발광소자
LT3495367T (lt) 2012-06-13 2021-02-25 Incyte Holdings Corporation Pakeistieji tricikliniai junginiai, kaip fgfr inhibitoriai
JP6136616B2 (ja) * 2012-06-18 2017-05-31 東ソー株式会社 環状アジン化合物、その製造方法、及びそれを含有する有機電界発光素子
KR102148539B1 (ko) * 2012-06-18 2020-08-26 토소가부시키가이샤 환상 아진 화합물, 그 제조 방법, 및 그것을 함유하는 유기 전계발광소자
KR101431645B1 (ko) * 2012-06-26 2014-08-20 롬엔드하스전자재료코리아유한회사 발광층 및 이를 포함하는 유기 전계 발광 소자
JP6189431B2 (ja) * 2012-07-04 2017-08-30 サムスン エスディアイ カンパニー, リミテッドSamsung Sdi Co., Ltd. 有機光電子素子用化合物、これを含む有機発光素子および前記有機発光素子を含む表示装置
KR102102580B1 (ko) * 2012-07-20 2020-04-22 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
WO2014026125A1 (en) 2012-08-10 2014-02-13 Incyte Corporation Pyrazine derivatives as fgfr inhibitors
JP2015216136A (ja) * 2012-08-17 2015-12-03 出光興産株式会社 有機エレクトロルミネッセンス素子
KR20140032823A (ko) * 2012-09-07 2014-03-17 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
US20150249224A1 (en) * 2012-09-11 2015-09-03 Rohm And Haas Electronic Materials Korea Ltd. Novel combination of a host compound and a dopant compound and an organic electroluminescence device comprising the same
KR102044550B1 (ko) * 2012-12-17 2019-11-13 엘지디스플레이 주식회사 인광 화합물 및 이를 사용한 유기전계발광소자
US9266892B2 (en) 2012-12-19 2016-02-23 Incyte Holdings Corporation Fused pyrazoles as FGFR inhibitors
JP6317544B2 (ja) 2013-02-15 2018-04-25 出光興産株式会社 有機エレクトロルミネッセンス素子および電子機器
TWI615389B (zh) 2013-03-01 2018-02-21 九州有機光材股份有限公司 化合物、發光材料及有機發光元件
JP6293417B2 (ja) * 2013-03-08 2018-03-14 株式会社Ｋｙｕｌｕｘ 化合物、発光材料および有機発光素子
LT2986610T (lt) 2013-04-19 2018-04-10 Incyte Holdings Corporation Bicikliniai heterociklai, kaip fgfr inhibitoriai
KR101627743B1 (ko) * 2013-08-07 2016-06-07 제일모직 주식회사 화합물, 이를 포함하는 발광 재료, 유기 광전자 소자 및 상기 유기 광전자 소자를 포함하는 표시장치
US10074806B2 (en) 2013-08-20 2018-09-11 Universal Display Corporation Organic electroluminescent materials and devices
KR102180085B1 (ko) * 2013-09-12 2020-11-17 덕산네오룩스 주식회사 유기전기 소자용 화합물을 이용한 유기전기소자 및 그 전자장치
KR101812581B1 (ko) 2013-10-11 2017-12-27 제일모직 주식회사 유기광전자소자용 유기합화물, 유기 광전자 소자 및 표시 장치
CN103539751A (zh) * 2013-10-17 2014-01-29 南京大学 一类均三嗪衍生物及其在有机电致发光器件中的应用
US10355227B2 (en) 2013-12-16 2019-07-16 Universal Display Corporation Metal complex for phosphorescent OLED
KR20150085772A (ko) * 2014-01-16 2015-07-24 삼성디스플레이 주식회사 유기 발광 소자
CN104795503B (zh) 2014-01-16 2018-07-20 三星显示有限公司 有机发光装置
KR101754715B1 (ko) 2014-04-08 2017-07-10 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료와 이를 포함하는 유기 전계 발광 소자
KR102491209B1 (ko) * 2014-04-29 2023-01-26 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
KR20150128590A (ko) * 2014-05-08 2015-11-18 롬엔드하스전자재료코리아유한회사 전자전달재료 및 이를 포함하는 유기 전계 발광 소자
KR20150130928A (ko) * 2014-05-14 2015-11-24 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료와 이를 포함하는 유기 전계 발광 소자
KR102208247B1 (ko) * 2014-05-29 2021-01-27 덕산네오룩스 주식회사 유기전기 소자용 화합물을 이용한 유기전기소자 및 그 전자 장치
CN104004026A (zh) * 2014-06-09 2014-08-27 江西冠能光电材料有限公司 一种电负性磷光材料
KR102313358B1 (ko) 2014-07-10 2021-10-18 삼성디스플레이 주식회사 유기 발광 소자
KR20160010333A (ko) * 2014-07-17 2016-01-27 롬엔드하스전자재료코리아유한회사 전자전달재료 및 이를 포함하는 유기 전계 발광 소자
JP6387726B2 (ja) * 2014-07-31 2018-09-12 東ソー株式会社 Ｎ−トリアジルフェナジン化合物、その製造方法、およびその用途
KR20160029187A (ko) * 2014-09-04 2016-03-15 삼성디스플레이 주식회사 유기 발광 소자 및 이를 포함하는 유기 발광 표시 장치
TWI666803B (zh) * 2014-09-17 2019-07-21 日商日鐵化學材料股份有限公司 有機電場發光元件及其製造方法
US10851105B2 (en) 2014-10-22 2020-12-01 Incyte Corporation Bicyclic heterocycles as FGFR4 inhibitors
KR102490882B1 (ko) * 2014-12-31 2023-01-25 삼성디스플레이 주식회사 유기 발광 소자
SG11201706287PA (en) 2015-02-20 2017-09-28 Incyte Corp Bicyclic heterocycles as fgfr inhibitors
WO2016134294A1 (en) 2015-02-20 2016-08-25 Incyte Corporation Bicyclic heterocycles as fgfr4 inhibitors
MA41551A (fr) 2015-02-20 2017-12-26 Incyte Corp Hétérocycles bicycliques utilisés en tant qu'inhibiteurs de fgfr4
KR102338908B1 (ko) 2015-03-03 2021-12-14 삼성디스플레이 주식회사 유기 발광 소자
US20160293855A1 (en) 2015-04-06 2016-10-06 Universal Display Corporation Organic Electroluminescent Materials and Devices
US11495749B2 (en) 2015-04-06 2022-11-08 Universal Display Corporation Organic electroluminescent materials and devices
US11818949B2 (en) 2015-04-06 2023-11-14 Universal Display Corporation Organic electroluminescent materials and devices
US10825997B2 (en) 2015-06-25 2020-11-03 Universal Display Corporation Organic electroluminescent materials and devices
KR20170001552A (ko) * 2015-06-26 2017-01-04 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료와 이를 포함하는 유기 전계 발광 소자
CN106699753A (zh) * 2015-07-14 2017-05-24 上海和辉光电有限公司 一种化合物及其应用
US10361381B2 (en) * 2015-09-03 2019-07-23 Universal Display Corporation Organic electroluminescent materials and devices
US11302872B2 (en) * 2015-09-09 2022-04-12 Universal Display Corporation Organic electroluminescent materials and devices
KR102510392B1 (ko) 2015-09-10 2023-03-16 삼성디스플레이 주식회사 카바졸계 화합물 및 이를 포함한 유기 발광 소자
KR102591635B1 (ko) 2015-10-27 2023-10-20 삼성디스플레이 주식회사 유기 발광 소자
US10998507B2 (en) 2015-11-23 2021-05-04 Universal Display Corporation Organic electroluminescent materials and devices
KR102399570B1 (ko) 2015-11-26 2022-05-19 삼성디스플레이 주식회사 유기 발광 소자
KR20170075114A (ko) 2015-12-22 2017-07-03 삼성디스플레이 주식회사 유기 발광 소자
KR102579752B1 (ko) 2015-12-22 2023-09-19 삼성디스플레이 주식회사 유기 발광 소자
KR20170075122A (ko) 2015-12-22 2017-07-03 삼성디스플레이 주식회사 유기 발광 소자
KR20170075118A (ko) * 2015-12-22 2017-07-03 삼성디스플레이 주식회사 유기 발광 소자
US11910707B2 (en) 2015-12-23 2024-02-20 Samsung Display Co., Ltd. Organic light-emitting device
KR102419178B1 (ko) * 2015-12-29 2022-07-11 삼성디스플레이 주식회사 유기 발광 소자
US10236456B2 (en) * 2016-04-11 2019-03-19 Universal Display Corporation Organic electroluminescent materials and devices
JP7081898B2 (ja) * 2016-04-28 2022-06-07 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング 有機エレクトロルミネッセンス素子、表示装置及び照明装置
KR20170127101A (ko) * 2016-05-10 2017-11-21 삼성디스플레이 주식회사 유기 발광 소자
CN107880030B (zh) * 2016-09-30 2021-03-30 中节能万润股份有限公司 以三嗪为核心的化合物及有机电致发光器件
US12317745B2 (en) 2016-11-09 2025-05-27 Universal Display Corporation Organic electroluminescent materials and devices
US10680188B2 (en) 2016-11-11 2020-06-09 Universal Display Corporation Organic electroluminescent materials and devices
US10662196B2 (en) 2016-11-17 2020-05-26 Universal Display Corporation Organic electroluminescent materials and devices
US20180190915A1 (en) 2017-01-03 2018-07-05 Universal Display Corporation Organic electroluminescent materials and devices
US10964904B2 (en) 2017-01-20 2021-03-30 Universal Display Corporation Organic electroluminescent materials and devices
US12089486B2 (en) 2017-02-08 2024-09-10 Universal Display Corporation Organic electroluminescent materials and devices
US10978647B2 (en) 2017-02-15 2021-04-13 Universal Display Corporation Organic electroluminescent materials and devices
US10741780B2 (en) 2017-03-10 2020-08-11 Universal Display Corporation Organic electroluminescent materials and devices
US10873037B2 (en) 2017-03-28 2020-12-22 Universal Display Corporation Organic electroluminescent materials and devices
US10910577B2 (en) 2017-03-28 2021-02-02 Universal Display Corporation Organic electroluminescent materials and devices
US11158820B2 (en) 2017-03-29 2021-10-26 Universal Display Corporation Organic electroluminescent materials and devices
US10862046B2 (en) 2017-03-30 2020-12-08 Universal Display Corporation Organic electroluminescent materials and devices
US11139443B2 (en) 2017-03-31 2021-10-05 Universal Display Corporation Organic electroluminescent materials and devices
US10777754B2 (en) 2017-04-11 2020-09-15 Universal Display Corporation Organic electroluminescent materials and devices
US10910570B2 (en) 2017-04-28 2021-02-02 Universal Display Corporation Organic electroluminescent materials and devices
US11038137B2 (en) 2017-04-28 2021-06-15 Universal Display Corporation Organic electroluminescent materials and devices
US10941170B2 (en) 2017-05-03 2021-03-09 Universal Display Corporation Organic electroluminescent materials and devices
US11201299B2 (en) 2017-05-04 2021-12-14 Universal Display Corporation Organic electroluminescent materials and devices
US10930864B2 (en) 2017-05-10 2021-02-23 Universal Display Corporation Organic electroluminescent materials and devices
US10822362B2 (en) 2017-05-11 2020-11-03 Universal Display Corporation Organic electroluminescent materials and devices
US10944060B2 (en) 2017-05-11 2021-03-09 Universal Display Corporation Organic electroluminescent materials and devices
US10944062B2 (en) 2017-05-18 2021-03-09 Universal Display Corporation Organic electroluminescent materials and devices
US10790455B2 (en) 2017-05-18 2020-09-29 Universal Display Corporation Organic electroluminescent materials and devices
US10934293B2 (en) 2017-05-18 2021-03-02 Universal Display Corporation Organic electroluminescent materials and devices
AR111960A1 (es) 2017-05-26 2019-09-04 Incyte Corp Formas cristalinas de un inhibidor de fgfr y procesos para su preparación
US10930862B2 (en) 2017-06-01 2021-02-23 Universal Display Corporation Organic electroluminescent materials and devices
KR20180137772A (ko) 2017-06-19 2018-12-28 삼성에스디아이 주식회사 유기 광전자 소자 및 표시 장치
US11495757B2 (en) 2017-06-23 2022-11-08 Universal Display Corporation Organic electroluminescent materials and devices
US11174259B2 (en) 2017-06-23 2021-11-16 Universal Display Corporation Organic electroluminescent materials and devices
US11678565B2 (en) 2017-06-23 2023-06-13 Universal Display Corporation Organic electroluminescent materials and devices
US10968226B2 (en) 2017-06-23 2021-04-06 Universal Display Corporation Organic electroluminescent materials and devices
US12098157B2 (en) 2017-06-23 2024-09-24 Universal Display Corporation Organic electroluminescent materials and devices
US11608321B2 (en) 2017-06-23 2023-03-21 Universal Display Corporation Organic electroluminescent materials and devices
US11917843B2 (en) 2017-07-26 2024-02-27 Universal Display Corporation Organic electroluminescent materials and devices
US11968883B2 (en) 2017-07-26 2024-04-23 Universal Display Corporation Organic electroluminescent materials and devices
US11322691B2 (en) 2017-07-26 2022-05-03 Universal Display Corporation Organic electroluminescent materials and devices
US11349083B2 (en) 2017-08-10 2022-05-31 Universal Display Corporation Organic electroluminescent materials and devices
US11508913B2 (en) 2017-08-10 2022-11-22 Universal Display Corporation Organic electroluminescent materials and devices
US11910699B2 (en) 2017-08-10 2024-02-20 Universal Display Corporation Organic electroluminescent materials and devices
US11437591B2 (en) 2017-08-24 2022-09-06 Universal Display Corporation Organic electroluminescent materials and devices
US11444249B2 (en) 2017-09-07 2022-09-13 Universal Display Corporation Organic electroluminescent materials and devices
US12389791B2 (en) 2017-09-21 2025-08-12 Universal Display Corporation Organic electroluminescent materials and devices
CN107556229B (zh) * 2017-09-29 2020-02-07 徐州博康信息化学品有限公司 一种芴并咔唑类有机电致发光材料中间体的制备方法
US11183646B2 (en) 2017-11-07 2021-11-23 Universal Display Corporation Organic electroluminescent materials and devices
US11168103B2 (en) 2017-11-17 2021-11-09 Universal Display Corporation Organic electroluminescent materials and devices
US10971687B2 (en) 2017-12-14 2021-04-06 Universal Display Corporation Organic electroluminescent materials and devices
US12075690B2 (en) 2017-12-14 2024-08-27 Universal Display Corporation Organic electroluminescent materials and devices
US11233205B2 (en) 2017-12-14 2022-01-25 Universal Display Corporation Organic electroluminescent materials and devices
US11233204B2 (en) 2017-12-14 2022-01-25 Universal Display Corporation Organic electroluminescent materials and devices
US11271177B2 (en) 2018-01-11 2022-03-08 Universal Display Corporation Organic electroluminescent materials and devices
US11367840B2 (en) 2018-01-26 2022-06-21 Universal Display Corporation Organic electroluminescent materials and devices
US12029055B2 (en) 2018-01-30 2024-07-02 The University Of Southern California OLED with hybrid emissive layer
US11957050B2 (en) 2018-02-09 2024-04-09 Universal Display Corporation Organic electroluminescent materials and devices
US11557733B2 (en) 2018-03-12 2023-01-17 Universal Display Corporation Organic electroluminescent materials and devices
US11882759B2 (en) 2018-04-13 2024-01-23 Universal Display Corporation Organic electroluminescent materials and devices
US11616203B2 (en) 2018-04-17 2023-03-28 Universal Display Corporation Organic electroluminescent materials and devices
MX2020011718A (es) 2018-05-04 2021-02-15 Incyte Corp Formas solidas de un inhibidor de receptores del factor de crecimiento de fibroblastos (fgfr) y procesos para prepararlas.
ES3061844T3 (en) 2018-05-04 2026-04-07 Incyte Corp Salts of an fgfr inhibitor
US11339182B2 (en) 2018-06-07 2022-05-24 Universal Display Corporation Organic electroluminescent materials and devices
US11228004B2 (en) 2018-06-22 2022-01-18 Universal Display Corporation Organic electroluminescent materials and devices
US12171137B2 (en) 2018-09-10 2024-12-17 Universal Display Corporation Organic electroluminescent materials and devices
US11469383B2 (en) 2018-10-08 2022-10-11 Universal Display Corporation Organic electroluminescent materials and devices
US11495752B2 (en) 2018-10-08 2022-11-08 Universal Display Corporation Organic electroluminescent materials and devices
US11963441B2 (en) 2018-11-26 2024-04-16 Universal Display Corporation Organic electroluminescent materials and devices
US11706980B2 (en) 2018-11-28 2023-07-18 Universal Display Corporation Host materials for electroluminescent devices
US11834459B2 (en) 2018-12-12 2023-12-05 Universal Display Corporation Host materials for electroluminescent devices
US11812624B2 (en) 2019-01-30 2023-11-07 The University Of Southern California Organic electroluminescent materials and devices
US11780829B2 (en) 2019-01-30 2023-10-10 The University Of Southern California Organic electroluminescent materials and devices
US11370809B2 (en) 2019-02-08 2022-06-28 Universal Display Corporation Organic electroluminescent materials and devices
US12137605B2 (en) 2019-02-08 2024-11-05 Universal Display Corporation Organic electroluminescent materials and devices
US11325932B2 (en) 2019-02-08 2022-05-10 Universal Display Corporation Organic electroluminescent materials and devices
US11773320B2 (en) 2019-02-21 2023-10-03 Universal Display Corporation Organic electroluminescent materials and devices
US11758807B2 (en) 2019-02-22 2023-09-12 Universal Display Corporation Organic electroluminescent materials and devices
US11512093B2 (en) 2019-03-04 2022-11-29 Universal Display Corporation Compound used for organic light emitting device (OLED), consumer product and formulation
US11628162B2 (en) 2019-03-08 2023-04-18 Incyte Corporation Methods of treating cancer with an FGFR inhibitor
US11963438B2 (en) 2019-03-26 2024-04-16 The University Of Southern California Organic electroluminescent materials and devices
US12240865B2 (en) 2019-03-27 2025-03-04 Universal Display Corporation Organic electroluminescent materials and devices
US12122793B2 (en) 2019-03-27 2024-10-22 Universal Display Corporation Organic electroluminescent materials and devices
US11613550B2 (en) 2019-04-30 2023-03-28 Universal Display Corporation Organic electroluminescent materials and devices comprising benzimidazole-containing metal complexes
KR20190084233A (ko) 2019-07-08 2019-07-16 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
US11591329B2 (en) 2019-07-09 2023-02-28 Incyte Corporation Bicyclic heterocycles as FGFR inhibitors
US11920070B2 (en) 2019-07-12 2024-03-05 The University Of Southern California Luminescent janus-type, two-coordinated metal complexes
US11985888B2 (en) 2019-08-12 2024-05-14 The Regents Of The University Of Michigan Organic electroluminescent device
US12122767B2 (en) 2019-10-01 2024-10-22 Incyte Corporation Bicyclic heterocycles as FGFR inhibitors
TWI891666B (zh) 2019-10-14 2025-08-01 美商英塞特公司 作為ｆｇｆｒ抑制劑之雙環雜環
US11566028B2 (en) 2019-10-16 2023-01-31 Incyte Corporation Bicyclic heterocycles as FGFR inhibitors
KR102732659B1 (ko) 2019-10-24 2024-11-25 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 화합물
JP7423978B2 (ja) 2019-10-28 2024-01-30 セイコーエプソン株式会社 圧電素子、液体吐出ヘッド、およびプリンター
CA3163875A1 (en) 2019-12-04 2021-06-10 Incyte Corporation Tricyclic heterocycles as fgfr inhibitors
WO2021113462A1 (en) 2019-12-04 2021-06-10 Incyte Corporation Derivatives of an fgfr inhibitor
US12012409B2 (en) 2020-01-15 2024-06-18 Incyte Corporation Bicyclic heterocycles as FGFR inhibitors
KR102806407B1 (ko) * 2020-02-14 2025-05-13 삼성디스플레이 주식회사 유기 발광 소자 및 이를 포함하는 장치
US12617806B2 (en) 2020-08-05 2026-05-05 The University Of Southern California Organic electroluminescent materials and devices
US12486288B2 (en) 2020-10-12 2025-12-02 University Of Southern California Fast phosphors utilizing HP2H ligands
US12247042B2 (en) * 2020-10-26 2025-03-11 Universal Display Corporation Organic electroluminescent materials and devices
US12342716B2 (en) 2020-12-09 2025-06-24 University Of Southern California Tandem-carbene phosphors
US12331064B2 (en) 2020-12-09 2025-06-17 University Of Southern California Tandem carbene phosphors
TW202304459A (zh) 2021-04-12 2023-02-01 美商英塞特公司 包含ｆｇｆｒ抑制劑及ｎｅｃｔｉｎ－４靶向劑之組合療法
EP4352060A1 (en) 2021-06-09 2024-04-17 Incyte Corporation Tricyclic heterocycles as fgfr inhibitors
JP2024522189A (ja) 2021-06-09 2024-06-11 インサイト・コーポレイション Ｆｇｆｒ阻害剤としての三環式ヘテロ環
CN115589759A (zh) * 2021-06-21 2023-01-10 常州强力昱镭光电材料有限公司 激基复合物、有机电致发光元件
US12520715B2 (en) 2021-07-16 2026-01-06 University Of Southern California Organic electroluminescent materials and devices
US20230091551A1 (en) * 2021-09-23 2023-03-23 The Regents Of The University Of Michigan White organic light emitting device with stable spectrum employing transport barrier layers
CN113999196B (zh) * 2021-11-05 2023-04-28 中钢集团南京新材料研究院有限公司 一种4-(2-硝基苯基)二苯并[b,d]呋喃的制备方法

Family Cites Families (50)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3960765B2 (ja) * 2001-09-03 2007-08-15 三洋電機株式会社 発光素子用発光材料
US7990046B2 (en) * 2002-03-15 2011-08-02 Idemitsu Kosan Co., Ltd. Material for organic electroluminescent devices and organic electroluminescent devices made by using the same
KR20090073260A (ko) 2002-03-20 2009-07-02 파나소닉 주식회사 결함 리스트를 갱신하는 정보 기록 매체, 기록 장치, 재생 장치, 집적 회로 및 컴퓨터 프로그램
EP2169028B1 (en) * 2002-03-22 2018-11-21 Idemitsu Kosan Co., Ltd. Material for organic electroluminescent devices and organic electroluminescent devices made by using the same
JP4115788B2 (ja) * 2002-09-17 2008-07-09 日本放送協会 有機発光材料、有機発光素子およびこれを用いたディスプレイ
JPWO2004074399A1 (ja) * 2003-02-20 2006-06-01 出光興産株式会社 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
KR100560790B1 (ko) * 2003-11-25 2006-03-13 삼성에스디아이 주식회사 고온 특성이 우수한 유기 전계 발광 표시 장치
TWI428053B (zh) * 2004-02-09 2014-02-21 Idemitsu Kosan Co Organic electroluminescent element
TWI305798B (en) * 2005-02-05 2009-02-01 Au Optronics Corp Compound and organic light emitting diode and display comprising the compound
KR100676965B1 (ko) * 2005-03-05 2007-02-02 주식회사 두산 신규 이리듐 착화합물 및 이를 이용한 유기 전계 발광 소자
EP1942171B1 (en) * 2005-09-08 2018-04-18 Toray Industries, Inc. Light-emitting device material and light-emitting device
KR101275809B1 (ko) * 2006-02-08 2013-06-18 삼성디스플레이 주식회사 전이금속 화합물 및 이를 이용한 유기 전계 발광 소자
JP5055818B2 (ja) * 2006-04-19 2012-10-24 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
KR101263505B1 (ko) * 2006-04-28 2013-05-13 동우 화인켐 주식회사 유기실란계 화합물, 이를 포함하는 발광 물질, 및 유기발광 소자
US7783748B2 (en) 2006-05-25 2010-08-24 Qualcomm Incorporated Methods and apparatus for sampling usage information from a pool of terminals in a data network
KR101422552B1 (ko) 2006-07-06 2014-07-24 바이엘 크롭사이언스 아게 피리딜에틸벤즈아미드 유도체 및 살충성 화합물을 포함하는농약 조성물
EP2080762B1 (en) * 2006-11-09 2016-09-14 Nippon Steel & Sumikin Chemical Co., Ltd. Compound for organic electroluminescent device and organic electroluminescent device
KR20080047210A (ko) * 2006-11-24 2008-05-28 삼성전자주식회사 유기 발광 화합물 및 이를 구비한 유기 발광 소자
KR20080047209A (ko) * 2006-11-24 2008-05-28 삼성전자주식회사 유기 발광 화합물 및 이를 구비한 유기 발광 소자
US20080135804A1 (en) * 2006-12-08 2008-06-12 Chunong Qiu All-in-one organic electroluminescent inks with balanced charge transport properties
US7381985B1 (en) * 2006-12-13 2008-06-03 General Electric Company Bis-carbazole monomers and polymers
KR100908228B1 (ko) 2006-12-27 2009-07-21 조상규 진동감쇄 기구를 가진 스페이서
EP2138486B2 (en) * 2007-03-26 2022-10-19 NIPPON STEEL Chemical & Material Co., Ltd. Organic electroluminescent device
WO2008120899A1 (en) * 2007-03-29 2008-10-09 Dongwoo Fine-Chem Naphthyl carbazole derivatives, kl host material, the organic light emitting device employing the same, the display device and the illumination device employing the same
KR100895438B1 (ko) 2007-06-07 2009-05-07 이강일 보도블럭 커버
KR100898865B1 (ko) 2007-10-12 2009-05-21 윤민욱 머리 핀
JP5347262B2 (ja) * 2007-11-22 2013-11-20 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、表示装置及び照明装置
KR100913290B1 (ko) 2007-12-13 2009-08-21 도레이새한 주식회사 열수축성 적층필름 및 이를 기재로 이용한 열수축성 라벨
KR101070307B1 (ko) 2007-12-21 2011-10-06 주식회사 하이닉스반도체 반도체 소자의 미세패턴 형성방법
CN102015788B (zh) * 2008-04-24 2012-12-12 昭和电工株式会社 电荷传输性高分子化合物和使用它的有机电致发光元件
EP2284920B1 (en) * 2008-05-08 2015-07-29 Nippon Steel & Sumikin Chemical Co., Ltd. Compound for organic electric field light-emitting element and organic electric field light-emitting element
KR101035790B1 (ko) 2008-05-13 2011-05-20 호시덴 가부시기가이샤 전기 음향 변환기
JP5551344B2 (ja) * 2008-05-23 2014-07-16 ローム株式会社 有機ｅｌ素子
KR20090123174A (ko) 2008-05-27 2009-12-02 재단법인서울대학교산학협력재단 토양세균으로부터 분리된 ｏｐｈＢ 유전자 또는 그 발현단백질을 포함하는 농약 제거용 조성물
CN102056899B (zh) * 2008-06-05 2013-11-20 出光兴产株式会社 多环化合物及使用其的有机电致发光元件
KR101523124B1 (ko) * 2008-06-05 2015-05-26 이데미쓰 고산 가부시키가이샤 할로젠 화합물, 다환계 화합물 및 그것을 사용한 유기 전기발광 소자
JP5338184B2 (ja) * 2008-08-06 2013-11-13 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、表示装置、照明装置
JP5493309B2 (ja) * 2008-08-18 2014-05-14 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
KR101546089B1 (ko) * 2008-08-28 2015-08-21 동우 화인켐 주식회사 유기전기발광소자용 유기박막재료 및 이를 포함하는 유기전기발광소자
WO2010027583A1 (en) * 2008-09-03 2010-03-11 Universal Display Corporation Phosphorescent materials
KR101247626B1 (ko) * 2008-09-04 2013-03-29 제일모직주식회사 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
KR20100040384A (ko) 2008-10-10 2010-04-20 황성준 성공적인 노사관계 방안
KR101233369B1 (ko) * 2009-01-08 2013-02-15 제일모직주식회사 신규한 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
US20100237773A1 (en) * 2009-03-20 2010-09-23 Semiconductor Energy Laboratory Co., Ltd. Carbazole Derivative with Heteroaromatic Ring, and Light-Emitting Element, Light-Emitting Device, and Electronic Device Using Carbazole Derivative with Heteroaromatic Ring
KR101477613B1 (ko) * 2009-03-31 2014-12-30 롬엔드하스전자재료코리아유한회사 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전자 소자
KR101603070B1 (ko) * 2009-03-31 2016-03-14 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계발광 소자
KR101431644B1 (ko) * 2009-08-10 2014-08-21 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
WO2011132683A1 (ja) * 2010-04-20 2011-10-27 出光興産株式会社 ビスカルバゾール誘導体、有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
US8227801B2 (en) * 2010-04-26 2012-07-24 Universal Display Corporation Bicarbzole containing compounds for OLEDs
JP5646733B2 (ja) * 2010-04-28 2014-12-24 ユニバーサル ディスプレイ コーポレイション 予備混合した材料の堆積

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10031379B2 (en) 2015-01-05 2018-07-24 Samsung Display Co., Ltd. Liquid crystal display device comprising a pixel electrode having a gap disposed between a fine branch portion and an outer portion of the pixel electrode

Also Published As

Publication number Publication date
WO2012015274A2 (ko) 2012-02-02
EP2806008A1 (en) 2014-11-26
JP6543211B2 (ja) 2019-07-10
KR20120012431A (ko) 2012-02-09
JP2016189468A (ja) 2016-11-04
EP2599851A4 (en) 2013-12-11
JP2013539206A (ja) 2013-10-17
WO2012015274A3 (ko) 2012-03-22
KR20140051871A (ko) 2014-05-02
CN103140564A (zh) 2013-06-05
US20140054564A1 (en) 2014-02-27
TW201300501A (zh) 2013-01-01
JP2019195074A (ja) 2019-11-07
CN103140564B (zh) 2015-11-25
EP2905281A1 (en) 2015-08-12
KR20140058454A (ko) 2014-05-14
EP2599851A2 (en) 2013-06-05
EP2857395A1 (en) 2015-04-08

Similar Documents

Publication Publication Date Title
KR20140051871A (ko) 유기발광화합물을 발광재료로서 채용하고 있는 유기 전계 발광 소자
KR101477614B1 (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR101423066B1 (ko) 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101429035B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20120042633A (ko) 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20120038060A (ko) 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20110112098A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20120030941A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20130025190A (ko) 신규한 유기 전자재료용 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20120009984A (ko) 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20120034140A (ko) 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
TW201307329A (zh) 用於有機電子材料之新穎化合物及使用該化合物之有機電場發光裝置
KR20120109744A (ko) 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20130011405A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20120021203A (ko) 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20110066494A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20120116282A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20130025087A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 발광 화합물
KR20120122812A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20140032823A (ko) 유기 전계 발광 소자
KR20120050557A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20110120994A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20140141933A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20130025268A (ko) 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20110049012A (ko) 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자

Legal Events

Date Code Title Description
A107 Divisional application of patent
A201 Request for examination
PA0107 Divisional application

Comment text: Divisional Application of Patent

Patent event date: 20140311

Patent event code: PA01071R01D

Filing date: 20110729

Application number text: 1020110075593

PA0201 Request for examination
PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20150729

Patent event code: PE09021S01D

E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20151030

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20150729

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I
