KR20140053215A

KR20140053215A - 서브프레임에서 제어 채널의 탐색 영역을 할당하는 방법 및 장치

Info

Publication number: KR20140053215A
Application number: KR1020147004538A
Authority: KR
Inventors: 강지원; 천진영; 김기태; 김수남; 임빈철; 박성호
Original assignee: 엘지전자 주식회사
Priority date: 2011-10-12
Filing date: 2012-10-12
Publication date: 2014-05-07
Anticipated expiration: 2032-10-12
Also published as: WO2013055143A3; US20140293942A1; WO2013055143A2; US9681429B2; KR101492380B1

Abstract

서브프레임에서 제어 채널의 탐색 영역을 할당하는 방법 및 장치가 개시되어 있다. 하향 링크 제어 정보 모니터링 방법은 서브프레임의 제1 슬롯에서 common search space를 모니터링하여 제1 enhanced-physical downlink control channel(e-PDCCH) 상으로 제1 제어 정보를 획득하는 단계와 서브프레임의 제2 슬롯에서 UE(user equipment)-specific search space를 모니터링하여 제2 e-PDCCH 상으로 제2 제어 정보를 획득하는 단계를 포함할 수 있다. 따라서, legacy PDCCH(physical downlink control channel) 없이도 단말이 e-PDCCH를 통해 cell-specific한 정보를 얻을 수 있다.

Description

서브프레임에서 제어 채널의 탐색 영역을 할당하는 방법 및 장치{METHOD AND DEVICE FOR ALLOCATING SEARCH SPACE OF CONTROL CHANNEL IN SUBFRAME}

본 발명은 무선통신에 관한 것으로 보다 상세하게는 제어 채널을 blind decoding하기 위한 search space를 서브프레임 내에서 할당하는 방법 및 장치에 관한 것이다.

최근 무선 통신망의 데이터 전송량이 빠르게 증가하고 있다. 그 이유는 머신 대 머신(Machine-to-Machine,M2M) 통신 및 높은 데이터 전송량을 요구하는 스마트폰, 태블릿 PC 등 다양한 디바이스의 출현 및 보급 때문이다. 요구되는 높은 데이터 전송량을 만족시키기 위해 더 많은 주파수 대역을 효율적으로 사용하는 반송파 집성(carrier aggregation) 기술, 인지 무선(cognitive radio) 기술 등과 한정된 주파수 내에서 데이터 용량을 높이기 위해 다중 안테나 기술, 다중 기지국 협력 기술 등이 최근 부각되고 있다.

또한, 무선 통신망은 사용자 주변에 액세스 할 수 있는 노드(node)의 밀도가 높아지는 방향으로 진화하고 있다. 여기서, 노드란 분산 안테나 시스템(distributed antenna system, DAS)에서 일정 간격 이상으로 떨어진 안테나 또는 안테나 그룹을 의미하기도 하지만, 이러한 의미에 한정되지 않고 좀 더 넓은 의미로 사용될 수 있다. 즉, 노드는 피코셀 기지국(PeNB), 홈 기지국(HeNB), RRH(remote radio head), RRU(remote radio unit), 중계기 등이 될 수도 있다. 이러한 높은 밀도의 노드를 갖춘 무선 통신 시스템은 노드 간의 협력에 의해 더 높은 시스템 성능을 보일 수 있다. 즉, 각 노드가 독립적인 기지국(Base Station (BS), Advanced BS (ABS), Node-B (NB), eNode-B (eNB), Access Point (AP) 등)으로 동작하여 서로 협력하지 않을 때보다 각 노드가 하나의 제어국에 의해 송수신을 관리받아 하나의 셀에 대한 안테나 또는 안테나 그룹처럼 동작한다면 훨씬 우수한 시스템 성능을 낼 수 있다. 이하에서 복수의 노드를 포함하는 무선 통신 시스템을 다중 노드 시스템이라 칭한다.

노드는 통상 일정 간격 이상으로 떨어진 안테나 그룹뿐만 아니라 간격에 상관없이 임의의 안테나 그룹으로 정의하더라도 적용할 수 있다. 예를 들어, closs polarized antenna로 구성된 기지국을 H-pol antenna로 구성된 노드와 V-pol antenna로 구성된 노드로 이루어져 있다고 볼 수 있다.

다중 노드 시스템에서는 단말에게 신호를 전송하는 노드가 단말 별로 다를 수 있고, 복수 개 설정될 수 있다. 이 때, 각 노드 별로 서로 다른 참조 신호(reference signal)을 전송할 수 있다. 이 경우, 단말은 복수의 참조 신호를 이용하여 각 노드와 단말 사이에 대한 채널 상태를 측정하고, 채널 상태 정보를 주기적 또는 비주기적으로 피드백할 수 있다.

본 발명의 목적은 제어 채널의 search space를 서브프레임에 할당하는 방법을 제공하는 것이다.

본 발명의 또 다른 목적은 제어 채널의 search space를 서브프레임에 할당하는 방법을 수행하는 장치를 제공하는 것이다.

상술한 본 발명의 목적을 달성하기 위한 본 발명의 일 측면에 따른 하향 링크 제어 정보 모니터링 방법은 서브프레임의 제1 슬롯에서 common search space를 모니터링하여 제1 enhanced-physical downlink control channel(e-PDCCH) 상으로 제1 제어 정보를 획득하는 단계, 상기 서브프레임의 제2 슬롯에서 UE(user equipment)-specific search space를 모니터링하여 제2 e-PDCCH 상으로 제2 제어 정보를 획득하는 단계를 포함하고, 상기 제1 제어 정보는 cell-specific control 정보로서 상기 제1 e-PDCCH가 전송되는 common search space 내에서 전송되는 제1 DM(demodulation)-RS(reference signal)에 의해 복조되고 상기 제2 제어 정보는 UE-specific control 정보로서 상기 제2 e-PDCCH가 전송되는 UE-specific search space 내에서 전송되는 제2 DM-RS에 의해 복조될 수 있다. 상기 제1 DM-RS는 open loop 전송 방법을 사용하여 전송되고 상기 제2 DM-RS는 closed loop 전송 방법을 사용하여 전송될 수 있다. 상기 하향 링크 제어 정보 모니터링 방법은 상기 common search space에 할당되는 resource block에 대한 정보 및 상기 UE-specific search space에 할당되는 상기 resource block에 대한 정보가 RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 통해 전송되는 단계를 더 포함할 수 있다. 상기 하향 링크 제어 정보 모니터링 방법은 상기 common search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보 및 상기 UE-specific search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보가 RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 통해 전송되는 단계를 더 포함할 수 있다. 상기 common search space에서 상기 제1 e-PDCCH의 resource block allocation pattern과 상기 UE-specific search space에서 상기 제2 e-PDCCH의 resource block allocation pattern이 동일한 allocation pattern을 가질 수 있다. 상기 하향 링크 제어 정보 모니터링 방법은 상기 서브프레임의 상기 제1 슬롯에서 상기 UE-specific search space 를 모니터링하여 제2 enhanced-physical downlink control channel(e-PDCCH) 상으로 제2 제어 정보를 획득할 수 있다.

상술한 본 발명의 목적을 달성하기 위한 본 발명의 일 측면에 따른 단말은 서브프레임의 제1 슬롯에서 common search space를 모니터링하여 제1 enhanced-physical downlink control channel(e-PDCCH) 상으로 제1 제어 정보를 획득하고 상기 서브프레임의 제2 슬롯에서 UE(user equipment)-specific search space를 모니터링하여 제2 e-PDCCH 상으로 제2 제어 정보를 획득하는 프로세서를 포함하고, 상기 제1 제어 정보는 cell-specific control 정보로서 상기 e-PDCCH가 전송되는 common search space 내에서 전송되는 제1 DM(demodulation)-RS(reference signal)에 의해 복조되고 상기 제2 제어 정보는 UE-specific control 정보로서 상기 e-PDCCH가 전송되는 UE-specific search space 내에서 전송되는 제2 DM-RS에 의해 복조되는 제어 정보일 수 있다. 상기 제1 DM-RS는 open loop 전송 방법을 사용하여 전송되고 상기 제2 DM-RS는 closed loop 전송 방법을 사용하여 전송될 수 있다. 상기 프로세서는 RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 기초로 상기 common search space에 할당되는 resource block에 대한 정보 및 상기 UE-specific search space에 할당되는 상기 resource block에 대한 정보를 획득하는 프로세서일 수 있다. 상기 프로세서는, RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 기초로 상기 common search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보 및 상기 UE-specific search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보를 획득할 수 있다. 상기 common search space에서 상기 제1 e-PDCCH의 resource block allocation pattern과 상기 UE-specific search space에서 상기 제2 e-PDCCH의 resource block allocation pattern이 동일한 allocation pattern을 가질 수 있다. 상기 프로세서는 상기 서브프레임의 상기 제1 슬롯에서 상기 UE-specific search space 를 모니터링하여 제2 enhanced-physical downlink control channel(e-PDCCH) 상으로 제2 제어 정보를 획득할 수 있다.

상술한 바와 같은 본 발명의 실시예에 따른 서브프레임에서 제어채널의 search space 할당 방법 및 장치에 따르면, e-PDDCH(enhanced physical downlink control channel)의 search space에 common search space와 UE-specific search space를 모두 할당하여 legacy PDCCH(physical downlink control channel) 없이도 단말이 e-PDCCH를 통해 cell-specific한 정보를 얻을 수 있도록 할 수 있다.

도 1은 단일 셀 다중 분산 노드 시스템을 나타낸 개념도이다.
도 2는 기존의 하향링크 L1/L2 제어 시그널링 방법을 나타낸 개념도이다.
도 3은 새롭게 도입된 제어 채널인 e-PDCCH(enhanced physical downlink control channel)를 나타낸 개념도이다.
도 4은 LTE에서 제안된 relay scheme을 나타낸 개념도이다.
도 5는 relay를 위한 R-PDCCH의 할당 구조를 나타낸 개념도이다.
도 6은 서브프레임에서 e-PDCCH를 통한 제어 정보 전송 방법을 나타낸 개념도이다.
도 7은 e-PDCCH를 통해 제어 정보를 전송하기 위해 첫 번째 slot에 DL grant와 UL grant를 동시에 할당하는 방법을 나타낸 개념도이다.
도 8은 본 발명의 실시예에 따른 e-PDDCH를 통한 제어정보 전송 방법을 나타낸 개념도이다.
도 9는 본 발명의 실시예에 따른 e-PDDCH를 통한 제어정보 전송 방법을 나타낸 개념도이다.
도 10은 본 발명의 실시예에 따른 e-PDDCH를 통한 제어정보 전송 방법을 나타낸 개념도이다.
도 11은 본 발명의 실시예에 따른 e-PDCCH 정보를 demodulation하기 위한 참조 신호를 나타낸 개념도이다.
도 12는 본 발명의 실시예에 따른 e-PDCCH 정보를 demodulation하기 위한 참조 신호를 나타낸 개념도이다.
도 13은 본 발명의 실시예에 따른 e-PDCCH 정보를 demodulation하기 위한 참조 신호를 나타낸 개념도이다.
도 14는 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 기지국이 단말에게 indication하는 방법을 나타낸 개념도이다.
도 15는 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 단말에게 indication하는 방법을 나타낸 개념도이다.
도 16은 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 단말에게 indication하는 방법을 나타낸 개념도이다.
도 17은 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 단말에게 indication하는 방법을 나타낸 개념도이다.
도 18은 본 발명의 실시예가 적용될 수 있는 무선 장치를 나타내는 블록도이다.

이하의 기술은 CDMA(code division multiple access), FDMA(frequency division multiple access), TDMA(time division multiple access), OFDMA(orthogonal frequency division multiple access), SC-FDMA(single carrier-frequency division multiple access) 등과 같은 다양한 다중 접속 방식(multiple access scheme)에 사용될 수 있다.

CDMA는 UTRA(Universal Terrestrial Radio Access)나 CDMA2000과 같은 무선 기술(radio technology)로 구현될 수 있다. TDMA는 GSM(Global System for Mobile communications)/GPRS(General Packet Radio Service)/EDGE(Enhanced Data Rates for GSM Evolution)와 같은 무선 기술로 구현될 수 있다. OFDMA는 IEEE(Institute of Electrical and Electronics Engineers) 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, E-UTRA(Evolved UTRA) 등과 같은 무선 기술로 구현될 수 있다. UTRA는 UMTS(Universal Mobile Telecommunications System)의 일부이다. 3GPP(3rd Generation Partnership Project) LTE(Long Term Evolution)는 E-UTRA를 사용하는 E-UMTS(Evolved UMTS)의 일부로서, 하향링크에서 OFDMA를 채용하고 상향링크에서 SC-FDMA를 채용한다. LTE-A(Advanced)는 LTE의 진화이다.

도 1은 단일 셀 다중 분산 노드 시스템을 나타낸 개념도이다.

도 1을 참조하면, 단일 셀 다중 분산 노드 시스템에서는 각각의 노드(110, 120, 130, 140, 150, 160)가 하나의 기지국 컨트롤러(100)에 의해 송수신을 관리받아 하나의 셀(Cell)의 일부처럼 동작을 할 수 있다.

이하, 본 발명의 실시예에서의 노드(node)는 통상 DAS(distributed antenna system)에서 일정 간격 이상으로 떨어진 안테나 그룹(물리적으로는 RRH(remote radio head), RRU(remote radio unit) 등에 해당할 수 있음)을 일컫는다. 하지만, 본 발명에서 노드는 물리적인 간격에 상관없이 임의의 안테나 그룹으로 해석될 수 있다. 예를 들어, 본 발명의 실시예에서 cross polarized antenna로 구성된 기지국을 각각의 노드인 H-pol antenna로 구성된 노드와 V-pol antenna로 구성된 노드로 이루어져 있다고 볼 수 있다. 노드는 안테나 그룹이 아닌 피코셀 기지국(PeNB), 홈 기지국(HeNB) 등과 같은 기지국이 될 수도 있다.

또한 본 발명에서의 ‘노드’는 ‘물리적 관점에서의 노드’로 한정되지 않고 ‘논리적 관점에서의 노드’로 확장되어 해석될 수 있다. ‘논리적 관점에서의 노드’란 단말의 입장에서 노드로 인지되는 전송 파일럿 신호를 의미한다. 예를 들어, LTE 단말은 노드의 구성 정보를 CRS(cell-specific reference signal) 혹은 CSI-RS(channel state information reference signal) port(s)를 통해 인지할 수 있다. 따라서 단말에게 논리적으로는 인지되는 노드와 실제 물리적 노드와는 다를 수 있다. 예를 들어, N개의 CRS ports가 전송되는 셀에서 LTE 단말은 이 셀이 N개의 송신안테나를 가진 하나의 노드로 이루어져 있다고 인지할 수 있다. 그러나 이 셀의 물리적 노드 구성은 다양할 수 있다. 예를 들어, 셀 내에 두 개의 노드가 N/2개의 CRS ports씩 전송할 수도 있다. 또 다른 예로 N개의 송신안테나를 가진 다수의 노드가 N개의 CRS ports를 SFN(single frequency network) style로 전송하고 있을 수도 있다.

결국 물리적 노드와 논리적 노드의 관계는 단말의 관점에서 transparent할 수 있으므로 단말은 논리적 관점에서의 노드를 인지하고 송수신 processing을 수행할 수 있다. LTE-A 시스템에서 논리적 노드는 하나의 CSI-RS resource(or pattern)로 인지될 수 있다. 예를 들어, 단말에게 다수의 CSI-RS resource가 설정된다면 단말은 각 CSI-RS resource를 하나의 논리적 노드로 인지하고 송수신 processing을 수행할 수 있다.

이하, 본 발명의 실시예에서 기술할 안테나는 물리적인 안테나뿐만 아니라 안테나 포트, virtual 안테나, 안테나 그룹 등으로 대체하여 사용될 수 있다.

현재 3GPP LTE/LTE-A 시스템에서 사용되는 제어채널은 이러한 다중 분산 노드 시스템에 적용하기에는 한계점이 많다. 이러한 한계점을 해결하기 위해서 이하, 본 발명의 실시예에서는 다중 노드 시스템에 적용될 수 있는 새로운 제어 채널인 e-PDCCH(enhanced physical downlink control channel)을 전송하는 방법에 대해 개시한다.

도 2는 기존의 하향링크 L1/L2 제어 시그널링 방법을 나타낸 개념도이다.

하향링크와 상향링크 전송 채널들의 전송을 지원하기 위해서는 하향 링크 제어 시그널링이 필요하다. 이러한 하향링크 제어 시그널링을 하향링크 L1/L2 제어 시그널링이라고 하는데 이는 하향링크 제어 정보의 일부는 물리 계층(L1, layer 1)에서 생성되고, 일부는 MAC(L2, layer 2)에서 생성되기 때문이다.

예를 들어, 하향 링크 L1/L2 제어 시그널링은 1) 단말이 DL-SCH(downlink shared channel)을 적절하게 수신, 복조 및 복호화하는데 필요한 정보들을 포함하는 하향링크 스케줄링 할당(scheduling assignment)과 2) 단말이 상향링크 전송(UL-SCH, uplink shared channel)에 사용하는 자원과 전송 포맷에 대하여 알려주는 상향링크 스케줄링 승인(scheduling grant) 및 3) UL-SCH 전송에 대한 HARQ(hybrid automatic repeat-request) acknowledgement들로 구성될 수 있다. 이 외에도 하향링크 L1/L2 제어 시그널링은 상향링크 물리채널들의 전력제어를 위한 전력제어 명령을 전송하 위해 사용될 수 있다.

도 2를 참조하면 하향링크 L1/L2 제어 시그널링은 각 서브프레임의 앞부분에 전송된다. 따라서, 각 서브프레임은 하향링크 L1/L2 제어 시그널링을 위한 제어영역(control region, 200)과 데이터 전송을 위한 데이터 영역(data region, 250)으로 나누어질 수 있다. 기존 LTE 제어영역은 1, 2 또는 3개의 OFDM 심볼과 같이 항상 정수개의 OFDM 심볼에 해당하는 영역을 차지한다.

기존의 3GPP LTE/LTE-A 시스템에서는 단말을 제어하기 위한 PDCCH(Physical downlink control channel, 210)을 이용한다. 단말을 제어하기 위한 PDCCH(210)들이 서브프레임에서 mapping되는 영역을 제어 영역(control region, 또는 PDCCH 영역)으로 정의한다. 일반적으로 PDCCH(210)가 전송되는 제어 영역은 하향링크 서브프레임의 가장 앞쪽 OFDM 심볼 구간이며 일반적으로 3개의 OFDM 심볼 이하(‘≤3 OFDM 심볼’ )의 범위 안으로 설정된다. PDCCH(210)가 전송되는 제어 영역은 하향링크 서브프레임의 가장 앞쪽 OFDM 심볼 구간의 범위는 가변적인 영역으로서 변할 수 있다.

PDCCH(210)가 전송되는 영역은 모든 단말이 검색하여야 하는 제약으로 인해서 cell-specific한 값으로 설정되며, PDCCH(210)가 전송되는 영역에 대한 정보는 CFI(control format indicator)를 통해 전송될 수 있다. Control format indicator는 PCFICH(Physical control format indicator channel, 220)을 통해 전송되며, 제어 영역에 대한 OFDM 심볼 구간 정보를 담고 있다.

제어 영역이 차지하는 OFDM 심볼 개수는 서브프레임 단위로 동적으로 변화할 수 있다. 따라서, 제어 시그널링에 사용되는 무선 자원의 양 역시 순시 트래픽 상황에 맞게 유동적으로 변할 수 있다. 한 서브프레임에 많은 수의 사용자가 스케줄링이 되지 않은 경우에는 요구되는 제어 시그널링의 양도 적으므로 제어 영역이 차지하는 OFDM 심볼의 개수를 줄이고 서브프레임의 많은 부분을 데이터 전송에 할당할 수 있다.

하향 링크 제어 시그널링에는 다음의 세가지 종류의 물리채널이 있다.

(1) PCFICH(physical control format indicator channel, 220)

PCFICH(220)는 제어 영역의 크기에 대한 정보(1, 2 또는 3개의 OFDM 심볼)를 단말에 알려줄 수 있다.

(2) PDCCH(physical downlink control channel, 210)

하향링크 스케줄링 할당(downlink scheduling grant)과 상향링크 스케줄링 승인(uplink scheduling assignment)을 전송하는데 사용된다. 각 PDCCH는 단일 단말(또는 단말들의 그룹)에 대한 제어 정보를 시그널링할 수 있다.

이하, 본 발명의 실시예에서 downlink scheduling grant 또는 DL grant는 하향링크 스케줄링 할당과 동일한 의미로 사용될 수 있다. 또한, uplink scheduling assignment, UL grant, UL assignment는 상향링크 스케줄링 승인의 동일한 의미로 사용될 수 있다.

(3) PHICH(physical HARQ indicator channel, 미도시)

상향링크 UL-SCH 전송에 대한 HARQ acknowledgement 전송에 사용될 수 있다.

다시 도 2를 참조하여 전술한 하향 링크 제어 시그널링 채널에 대해 설명하면 PCIFCH(220)는 제어 영역의 크기를 OFDM 심볼의 개수로 알려줄 수 있다. 또한, 서브프레임 내에서 언제 데이터 영역이 시작하는지 역시 간접적으로 알려줄 수 있다. 만약 PCIFCH(220)가 잘못 복조되는 경우 단말은 서브프레임에서 제어 채널들의 위치를 알지 못한다. 또한 서브프레임에서 언제 데이터 영역이 시작되는지도 알지 못한다. 따라서 단말은 PCFICH(220)를 정확하게 복조할 필요가 있다. 예를 들어, PCFICH(220)를 통해 전송된, CFI(control format indicator)가 3이라면, 단말은 PDCCH를 검출해야 할 control region이 3 OFDM 심볼 구간이라는 정보를 얻을 수 있다.

단말은 제어영역에 할당된 OFDM 심볼 구간에서 검출한 PDCCH로부터 스케줄링 결정과 전력제어 명령과 같은 DCI(downlink control information)를 수신할 수 있다.

DCI(downlink control information)에는 1) PDSCH 자원 지정, 전송 포맷, HARQ 정보 및 공간다중화 관련 제어 정보를 포함하는 하향링크 스케줄링 할당(assignment) 정보가 포함될 수 있다. 하향링크 스케쥴링 할당 정보는 PUCCH(physical uplink control channel)와 같은 상향링크 물리채널의 전력제어를 위한 명령도 포함할 수 있다.

2) DCI에는 PUSCH 자원 지정, 전송 포맷, HARQ 정보를 포함하는 상향링크 스케줄링 승인(grant)가 포함될 수 있다. 상향링크 스케줄링 승인에는 PUSCH와 같은 상향링크 물리채널의 전력제어를 위한 명령도 포함될 수 있다.

3) 하향 링크 스케줄링 할당/상향 링크 스케줄링 승인에 들어있는 전력제어 명령을 보완하기 위하여 단말들의 집합으로 전송되는 전력제어 명령도 별도의 DCI에 포함될 수 있다.

전술한 서로 다른 제어정보들은 일반적으로 서로 다른 DCI 메시지 크기를 가질 수 있다. 예를 들어, 주파수 영역에서 resource block들이 비연속적으로 할당되면서 공간다중화를 지원하는 경우가 주파수 연속적으로 resource block들이 배치되는 상향링크 스케줄링 승인보다 더 큰 스케줄링 메시지를 필요로 한다. 따라서, DCI는 서로 다른 DCI 포맷으로 분류될 수 있고, DCI 포맷들은 특정 메시지 크기와 용도에 따라 분류될 수 있다.

PDSCH(physical downlink shared channel, 240)은 PDCCH(210)에 의해 제어되는 채널이다. PDSCH를 통해 단말 특정 데이터를 unicast 전송할 수 있다.

도 2에서 개시된 제어 영역 및 제어 채널만으로 셀 내의 다수의 접속 노드를 구비한 다중 노드 시스템을 제어하기에는 한계점이 있다. 따라서, 이러한 문제점을 해결하기 위해 새로운 제어 채널의 도입이 필요하다. 여기서 다중 노드 시스템은 DAS(Distributed Antenna System), RRH(Radio Remote Head), Multi-node system 등을 포함하는 의미로 사용될 수 있다.

도 3은 새롭게 도입된 제어 채널인 e-PDCCH(enhanced physical downlink control channel)를 나타낸 개념도이다.

RRH(radio remote head)와 같은 다중 분산 노드 시스템의 도입으로 인해서 단말/기지국 별 지협 또는 협력 방식 등 다양한 통신 기법의 적용이 가능해져 link quality의 개선이 가능하다. MIMO(multiple-input multiple-output) 기법 및 협력 통신 기법(예를 들어, CoMP(Coordinated Multi-Point transmission/reception)) 등과 같은 여러 통신 기법들을 복수의 노드를 포함하는 다중 분산 노드 환경에 적용하기에는 현재 제어 채널로는 한계점이 있다.

따라서, 다중 분산 노드 환경에 적용하기 위한 새로운 제어 채널의 도입이 요구되고 있다. 이러한 필요로 정의된 새로운 제어 채널이 e-PDCCH(RRH-PDCCH, x-PDCCH등을 통칭하여 이하 e-PDCCH로 기술함)이다. 서브프레임에서 e-PDCCH(300)의 할당 위치로 기존의 제어 영역(이하, PDCCH영역으로 기술함)이 아닌 데이터 전송(이하, PDSCH(physical downlink shared channel) 영역으로 기술함) 영역을 사용할 수 있다.

e-PDCCH(300)를 통해 각 단말 별로 다중 분산 노드 시스템의 노드에 대한 제어 정보를 전송이 가능해져 제어 영역이 부족으로 인해 발생한 문제점을 해결할 수 있다. 단말은 서브프레임에서 e-PDCCH(300)의 유무를 검출하기 위해 blind decoding 과정을 수행해야 한다. e-PDCCH(300)는 기존의 PDCCH와 동일한 스케줄링 동작(PDSCH, PUSCH 제어)을 수행하지만, 노드(예를 들어, RRH(remote radio head))에 접속한 단말의 수가 증가하면 PDSCH 영역 안에 보다 많은 수의 e-PDCCH(300)가 할당되어 단말이 수행해야 할 blind decoding 수가 증가하여 복잡도가 높아질 수 있는 단점이 존재한다.

e-PDCCH(300)의 구체적인 할당 방식에 있어서는 기존에 relay를 이용한 transmission을 위해 새롭게 정의된 제어 영역인 R-PDCCH 구조를 기반으로 할당 방식을 정의할 수 있다.

도 4은 LTE에서 제안된 relay scheme을 나타낸 개념도이다.

도 4를 참조하면, relay(450)를 이용한 decode-and-forward relaying scheme을 위해 R-PDCCH(relay physical downlink control channel)를 새롭게 정의하여 사용할 수 있다.

Relay(450)에서 relay(450)와 base station(400) 사이의 link인 backhaul link와 relay(450)과 단말(430) 사이의 access link가 동일한 주파수 spectrum에서 형성될 수 있다. backhaul link와 access link가 동일한 주파수 스펙트럼에서 형성되는 경우, 만약 relay(450)가 backhaul link를 통해 base station(400)으로부터 data를 수신하고 있을 때는 access link을 통해 relay(450)가 단말(430)로 data를 전송하는 동작이 동시에 일어나기 어렵다. 따라서 backhaul link와 access link에서 동시에 전송 또는 수신이 일어나지 못하도록 두 개의 link의 동작을 분리하기 위한 방법이 필요하다.

backhaul link와 access link에서의 동작을 분리하기 위해 access link를 통해 relay(450)에서 단말(430)로 프레임을 전송할 때 서브프레임과 서브프레임 사이에 transmission gap을 만들어서 이러한 transmission gap에서 backhaul link를 통해 base station(400)에서 relay(450)로 프레임이 전송될 수 있도록 할 수 있다.

transmission gap을 통해 base station(400)에서 relay(450)로 전송되는 프레임의 경우 전송 duration이 full subframe duration보다 짧기 때문에 일반적인 PDCCH를 사용하여 L1/L2 제어 신호가 base station(400)에서 relay(450)로 전송될 수 없다. 이러한 이유로 기존의 제어채널에서 relay-specific 제어 채널인 R-PDCCH가 새롭게 정의되어 사용된다.

도 5는 relay를 위한 R-PDCCH의 할당 구조를 나타낸 개념도이다.

도 5를 참조하면, R-PDCCH는 PDCCH에서 사용하는 DCI format과 동일한 format을 사용하여 downlink scheduling assignment(500)와 uplink scheduling grants(550)를 전송할 수 있다. 일반적으로 프레임을 control region과 data region으로 분할하는 방법으로 latency의 관점에서 control region을 가능한 서브프레임의 가장 앞에 전송할 필요가 있다.

동일한 이유로 R-PDCCH의 downlink scheduling assignment(500)를 우선적으로 서브프레임 첫 번째 슬롯에 할당할 수 있다. 상대적으로 latency 관점에서 critical하지 않은 uplink scheduling grant(550)는 서브프레임의 두 번째 슬롯에 할당할 수 있다. 또한, R-PDCCH는 오버헤드와 스케줄링 flexibility 관점에서 R-PDCCH이 사용하는 resource element가 frequency 축 상에서 작은 범위로 span되고 시간 축 상으로 넓은 범위로 span되도록 configuration된다.

이러한 R-PDCCH의 구조를 사용하면 단말은 time-critical한 downlink scheduling assignment(500)를 먼저 디코딩할 수 있다. 만약 uplink scheduling grant(550)가 존재하지 않는 경우 uplink scheduling grant(550)가 위치한 resource element를 PDSCH를 전송하는데 사용할 수 있다.

R-PDCCH, CRS(cell-specific reference signal), DMRS(demodulation reference signal)를 제외한 영역은 PDSCH(physical downlink shared channel)를 전송하기 위해 사용할 수 있다. PDSCH의 전송 방법은 transmission mode와 DCI format 및 R-PDCCH가 어떠한 reference signal을 통해 demodulation되는지에 따라 결정될 수 있다.

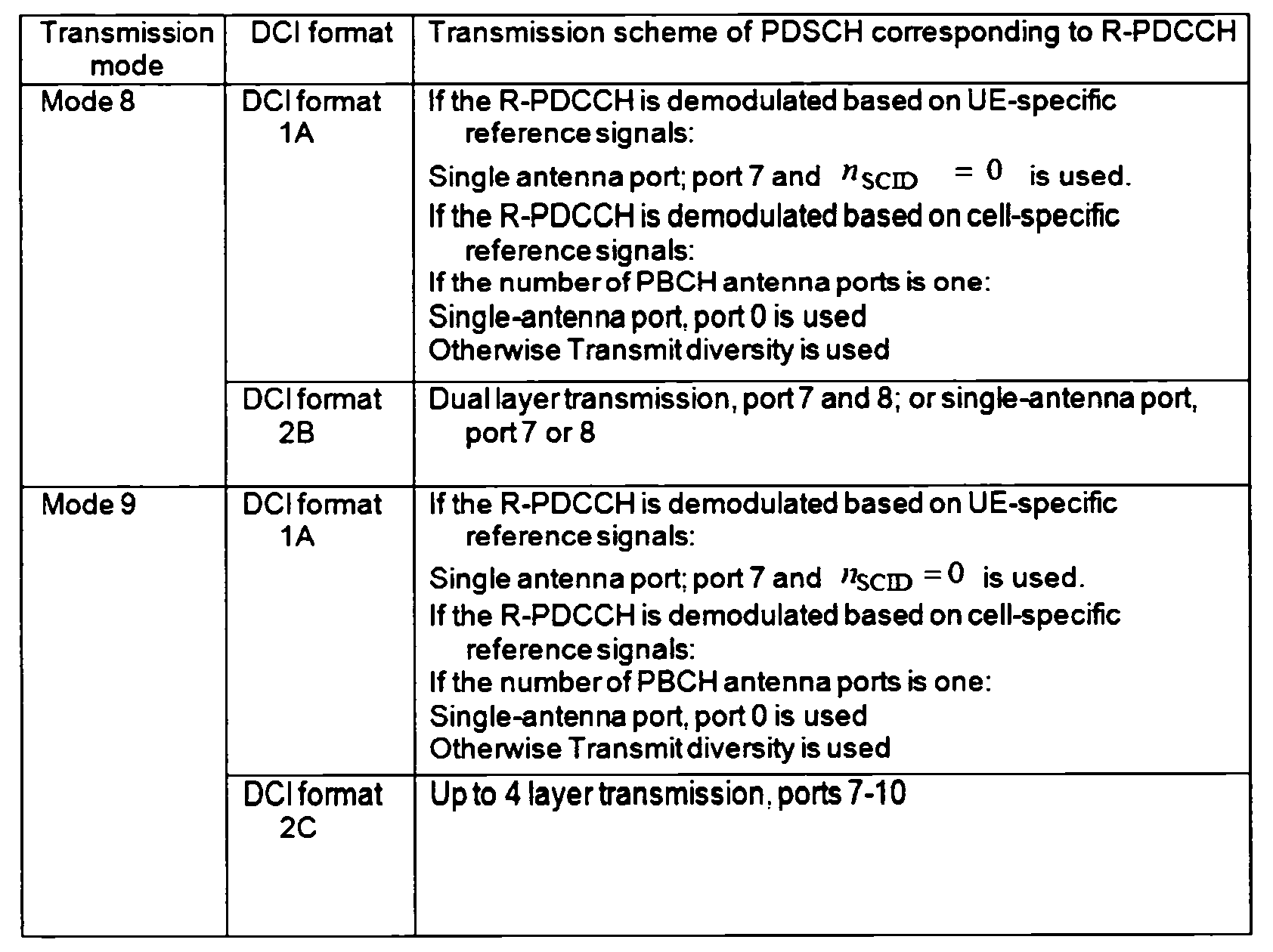

아래의 표 1은 transmission mode, DCI format 및 R-PDCCH에 따른 PDSCH의 전송 방법을 나타낸 것이다.

표 1을 참조하면, transmission mode, DCI format 및 R-PDCCH 복조에 DM-RS 또는 CRS가 사용되었는지 여부에 따라 PDSCH의 전송 방법이 결정될 수 있다.

transmission mode는 어떠한 multi-antenna transmission scheme을 사용할 것인지에 관한 것으로서 각 transmission mode에 따른 전송방식은 예를 들어 아래와 같은 방식이 될 수 있다.

Transmission mode 1: Single-antenna transmission.

Transmission mode 2: Transmit diversity.

Transmission mode 3: Open-loop codebook-based precoding in the case of more than one layer, transmit diversity in the case of rank-one transmission.

Transmission mode 4: Closed-loop codebook-based precoding.

Transmission mode 5: Multi-user-MIMO version of transmission mode 4.

Transmission mode 6: Special case of closed-loop codebook-based precoding limited to single-layer transmission.

Transmission mode 7: Release-8 non-codebook-based precoding supporting only single-layer transmission.

Transmission mode 8: Release-9 non-codebook-based precoding supporting up to two layers.

Transmission mode 9: Release-10 non-codebook-based precoding supporting up to eight layers.

R-PDCCH를 전송하기 위한 전송 모드로는 transmission mode 8과 transmission mode 9가 사용될 수 있다.

DCI(downlink control information)는 복수의 포맷을 가질 수 있고 복수의 DCI 포맷 중 PDSCH의 전송에 사용되는 DCI format은 transmission mode가 8인 경우 DCI format 1A와 DCI format 2B를 가질 수 있고 transmission mode가 9인 경우 DCI format 1A와 DCI format 2C를 가질 수 있다. 다양한 DCI format 들의 자세한 내용은 3GPP TS 36.213 V10.3.0 “3rd Generation Partnership Project Technical Specification Group Radio Access Network; Evolved Universal Terrestrial Radio Access (E-UTRA); Physical layer procedures(Release 10)”에 자세히 설명되어 있다.

예를 들어, transmission mode가 8, DCI format이 1A이고 R-PDCCH를 demodulate하는데 사용된 reference signal이 UE-specific reference signal(DM-RS)인 경우 PDSCH를 전송하는데 single antenna(port 7)를 사용하고 scrambling ID(SCID)는 0을 사용한다. 반면 R-PDCCH를 demodulate하는데 사용된 reference signal이 CRS인 경우 PBCH(physical broadcast channel) 전송 안테나가 1개일 경우에만 포트 0을 사용하고 PBCH 전송 안테나가 2개, 4개일 경우에는 Tx diversity mode로 전환하여 포트 0~1, 포트 0~3이 모두 사용된다.

새롭게 정의된 제어 채널인 e-PDCCH는 R-PDCCH의 할당 방법을 기초로 변형될 수 있다.

e-PDCCH는 e-PDCCH가 전송되는 자원 영역 내에서 전송되는 DM(demodulation)-RS(reference signal)에 의해 복조되는 제어 정보를 전송하는 채널이 될 수 있다.

도 6은 서브프레임에서 e-PDCCH를 통한 제어 정보 전송 방법을 나타낸 개념도이다.

도 6은 e-PDCCH가 서브프레임 내 1st slot과 2nd slot에서 구성되는 경우를 가정하면, 서브프레임에서 e-PDCCH를 할당함에 있어서 서브프레임의 첫 번째 슬롯에 DL grant(600, downlink scheduling assignment)를 할당하고 두 번째 슬롯에 UL grant(650, uplink scheduling grant)를 할당할 수 있다. 여기에서 DL grant(600)는 단말의 하향링크 제어 정보를 전송하는 DCI format들(예: DCI format 1, 1A, 1B, 1C, 1D, 2, 2A 등)을, UL grant는 단말의 상향링크 제어 정보인 DCI format들(예: DCI format 0, 4)에 해당하는 정보를 포함할 수 있다.

서브프레임 내의 슬롯 별로 DL grant(600)와 UL grant(650)가 나누어져 전송되기 때문에 단말은 서브프레임의 1st slot 내에서 Search Space를 기초로 DL grant를 찾기 위한 Blind decoding을 수행하고, 서브프레임의 2nd slot 내에서 Search Space 기초로 UL grant를 찾기 위한 Blind decoding을 수행하여 DL grant와 UL grant를 복조할 수 있다.

단말은 e-PDCCH의 포맷에 대한 정보를 모르는 상태에서 blind decoding을 통해 e-PDCCH의 포맷을 검출한다. e-PDCCH는 CCE(control channel element)와 같은 resource element 집합을 통해 전송될 수 있는데, CCE는 aggregation level에 따라 다시 집합을 형성할 수 있다. Search space는 blind decoding을 통해 e-PDCCH의 포맷을 검출하기 위해 단말이 조사해야 하는 aggregation level에 따른 CCE를 탐색하기 위한 공간을 의미한다. 즉, 단말은 search space에서 blind decoding을 수행하여 DL grant(500)와 UL grant(550)를 탐색할 수 있다.

DL grant(500)를 찾기 위한 blind decoding의 횟수는 R-PDCCH의 candidates의 개수와 DL TM(downlink transmission mode)에 따른 DCI format의 개수를 곱해서 산출할 수 있다. UL grant(550)를 찾기 위한 blind decoding의 횟수는 R-PDCCH의 candidates의 개수와 UL TM(uplink transmission mode)에 따른 DCI format의 개수를 곱해서 산출할 수 있다.

(1) R-PDCCH의 candidates의 개수

R-PDCCH는 CCE(control channel element)를 기반으로 서브프레임에 매핑될 수 있다. 하나의 CCE는 36개의 resource element의 집합을 의미할 수 있다. 특정한 R-PDCCH를 전송하기 위해 CCE가 1, 2, 4 또는 8 개가 모여서 하나의 집합으로서 묶음(aggregation)을 형성할 수 있다. 하나의 CCE 묶음에 CCE가 모인 개수를 aggregation level이라고 할 수 있다. R-PDCCH를 전송하기 위해 사용되는 CCE의 개수는 채널 상태, 제어 정보의 크기와 같은 다양한 변수에 의해 달라질 수 있다.

R-PDCCH를 전송하기 위해 사용된 CCE의 aggregation level에 대한 정보 및 CCE의 위치는 시그널링되지 않기 때문에 단말은 blind decoding을 통해 이러한 정보를 알아내야 한다. blind decoding을 수행 시 blind decoding의 횟수를 줄이기 위하여 탐색 공간(search space)를 정의하였고, 탐색 공간은 주어진 aggregation level 상에서 단말이 복호화를 시도해야 하는 CCE들로 이루어진 후보 제어 채널들의 집합이 될 수 있다. aggregation level에 따라 탐색 공간의 제약이 존재하면 aggregation level에 따라 해당 탐색 공간에서 R-PDCCH에 대한 blind decoding을 수행할 수 있다.

예를 들어, R-PDCCH를 복호화하기 위해 탐색 공간은 CCE의 aggregation level이 1인 경우 6번의 blind decoding, aggregation level이 2인 경우 6번의 blind decoding, aggregation level이 4인 경우 2번의 blind decoding, aggregation level이 8인 경우 2번의 blind decoding이 수행되도록 정의될 수 있다.

즉, R-PDCCH의 candidates의 개수는 각 CCE aggregation level에 따른 탐색 공간에서 search 횟수의 합(6+6+2+2)인 16회가 될 수 있다.

(2) DCI format의 개수

3GPP LTE 시스템에서는 사용될 수 있는 Downlink Transmission Mode로는 mode 1 내지 mode 9 중 하나의 mode가 사용될 수 있고 Uplink Transmission Mode로는 mode 1 내지 mode 2 중 하나의 모드가 사용될 수 있다. Downlink Transmission Mode 및 Uplink Transmission Mode로 어떠한 transmission mode를 사용할지 여부에 대한 정보는 상위 레이어에서 전송될 수 있다.

상위 레이어에서 하나의 downlink transmission mode가 결정된 경우 각 transmission 모드에 따라 사용될 수 있는 DCI format은 두 개씩 존재하게 되고 두 개의 DCI format 중 어떠한 DCI format을 사용하였는지에 대해 단말이 blind decoding을 통해 판단해야 한다. 즉, 단말은 DL grant(500)에 대해서는 Downlink Transmission Mode에 따라 2개의 DCI format 중 어떠한 DCI format이 사용되었는지에 대하여 blind decoding을 수행하여야 한다.

상위 레이어에서 하나의 uplink transmission mode가 결정된 경우 uplink transmission mode가 1의 값을 가질 경우 단말이 사용하는 DCI format은 0이고 uplink transmission mode가 2의 값을 가질 경우 단말이 사용하는 DCI format은 0 또는 4 중 하나의 DCI format을 사용할 수 있다.

즉, UL grant(550)에 대해서는 Uplink Transmission Mode가 1인 경우 DCI format은 0이므로 blind decoding을 수행할 필요는 없지만, Uplink Transmission Mode가 2인 경우, DCI format은 0인지 아니면 4인지에 대해 blind decoding을 수행하여야 한다.

도 5의 경우 단말이 e-PDCCH를 검색하기 위해 DL grant(500)와 UL grant(550) 할당 영역에 대해 각각 수행해야 할 blind decoding 수는 아래와 같다.

(1) DL grant(500)에 대해 수행해야 할 blind decoding의 횟수

R-PDCCH의 candidates의 개수(16개) x DL TM에 따른 DCI format의 개수(2)=32회

(2) UL grant에 대해 수행해야 할 blind decoding의 수

-R-PDCCH의 candidates의 개수(16개) x UL TM 0에 따른 DCI format의 개수(1)=16회

-R-PDCCH의 candidates의 개수(16개) x UL TM 1에 따른 DCI format의 개수(2)=32회가 된다.

1^st slot과 2^nd slot에서의 단말이 수행하는 blind decoding 횟수의 총합은 UL TM이 0인 경우 32회+16회로 48회, UL TM이 1인 경우 32회+32회로 64회가 될 수 있다.

도 7은 e-PDCCH를 통해 제어 정보를 전송하기 위해 첫 번째 slot에 DL grant와 UL grant를 동시에 할당하는 방법을 나타낸 개념도이다.

도 7을 참조하면, e-PDCCH를 할당함에 있어 e-PDCCH가 서브프레임 내 1st slot에만 구성되는 경우를 가정하면, 서브프레임의 첫 번째 슬롯에 DL grant(700)와 UL grant(720)를 동시에 할당할 수 있다. 따라서, 1st slot의 e-PDCCH에는 DL grant(700)와 UL grant(720)가 동시에 존재하게 되고 단말은 서브프레임의 1st slot에서만 DL grant(700)와 UL grant(720)를 찾기 위한 Blind decoding을 수행할 수 있다.

전술한 바와 동일하게 3GPP LTE 시스템에서는 단말 별로 설정된 TM(transmission mode)에 따라 찾아야 하는 DCI format이 결정된다. 특히 각 DL TM별로 총 2개의 DCI format 즉 DL grant(700)가 결정되게 되며, 모든 DL TM에는 fall-back 모드 지원을 위해 DCI format 1A가 기본적으로 포함되어 있다. UL grant(720) 중 DCI format 0는 DCI format 1A와 동일한 길이를 가지며, 1 bit flag를 통해 구분할 수 있기 때문에, 추가적인 Blind decoding을 수행하지 않는다. 그러나, UL grant(720) 중 나머지 하나인 DCI format 4는 추가적인 Blind decoding을 수행하여야 한다.

도 7의 경우, 단말이 e-PDCCH를 검색하기 위해 DL grant(700)와 UL grant(720)을 search space에서 탐색하기 위한 blind decoding의 횟수는 아래와 같다.

(1) DL grant(700)에 대해 수행해야 할 blind decoding의 횟수

(2) UL grant(720)에 대해 수행해야 할 blind decoding의 횟수

- UL TM이 0인 경우, UL grant(720) 중 DCI format 0에 대해서는 blind decoding을 수행하지 않으므로 0번

- UL TM이 2인 경우, R-PDCCH의 candidates의 개수(16개) x UL TM 0에 따른 DCI format의 개수(1)=16회

즉, 1^st slot과 2^nd slot에서의 blind decoding 횟수의 합은 UL TM이 0인 경우 32회+0회로 32회의 blind decoding이 수행될 수 있고 UL TM이 1인 경우 32회+16회로 48회의 blind decoding이 수행될 수 있다.

탐색 공간은 전송되는 정보에 따라 공통 탐색 공간(common search space)과 단말 특정의 탐색 공간(UE specific search space or terminal specific search space)으로 구분될 수 있다.

공통 탐색 공간(common search space)은 단말 특정의 탐색 공간(UE specific search space or terminal specific search space)과 다르게 모든 단말 또는 일정 그룹의 단말들에게 동시에 제어 정보를 전송하기 위한 공간으로서 legacy PDCCH와 같이 cell-specific한 정보를 전송하기 위한 채널에 존재할 수 있다.

예를 들어, PDCCH의 common search space는 셀 내의 모든 단말들 또는 일정 그룹의 단말들에 대한 시스템 정보에 대한 동적인 스케줄링 정보 또는 페이징 메시지 등을 전송 등을 전송하는데 사용할 수 있다. 즉, LTE에서는 단말 특정 제어 정보를 전송할 수 있는 단말 특정의 탐색 공간(UE specific search space or terminal specific search space)과 함께 cell 특정 제어 정보를 전송하는 공통 탐색 공간을 정의하여 특정한 단말에 대한 제어 정보와 복수의 단말에 대한 제어 정보를 구분하여 전송할 수 있다.

전술한 e-PDCCH 전송 방법들에서는 e-PDCCH을 통해 cell specific한 정보는 전송되지 않고 UE-specific control information만이 전달된다. 즉, e-PDCCH는 UE-specific search space만이 존재하고 기존의 PDCCH(legacy PDCCH)에만 common search space가 존재하여 cell-specific한 제어 정보는 legacy PDCCH를 통해 전송되는 구조를 가진다.

이러한 제어 채널 구조를 가지는 경우, 만약 e-PDCCH을 통해 UE-specific control information만 전송된다면 단말은 기존에 존재하던 제어 채널인 PDCCH에서 cell-specific한 정보를 찾은 후에 e-PDCCH에서 UE-specific한 정보를 찾는 방법을 사용하여 제어 정보를 수신할 수 있다. 이러한 제어 채널 전송 방법을 사용할 경우, 단말은 legacy PDCCH영역과 e-PDCCH영역을 모두 찾아야 하는 burden이 존재하게 된다. 또한 이러한 제어 채널 전송 방법은 현재 LTE에서 고려하고 있는 Cell-specific RS와 legacy PDCCH가 존재하지 않는 carrier에서는 유효하지 않은 제어 채널 전송 방법이 될 수 있다.

이하, 본 발명의 실시예에서는 이러한 문제점을 해결하기 위해 e-PDCCH를 사용하여 common search space를 통한 제어 정보와 UE-specific search space를 통한 제어 정보를 모두 전송하는 방법에 대해 개시한다.

도 8은 본 발명의 실시예에 따른 e-PDDCH를 통한 제어정보 전송 방법을 나타낸 개념도이다.

도 8을 참조하면, e-PDCCH를 통해 제어 정보를 전송함에 있어 common search space(830)를 통한 제어 정보를 subframe의 첫 번째 slot(800)을 통해 전송하고 UE-specific search space(870)를 통한 제어 정보를 subframe의 두 번째 slot(850)을 통해 전송하도록 할 수 있다.

이러한 e-PDCCH 전송 방법을 사용함으로서 단말은 legacy PDCCH를 탐색하지 않고도 e-PDCCH의 common search space(830)를 통해 단말 공통 제어 정보 또는 cell-specific한 제어 정보(예를 들어, 시스템 정보)를 획득할 수 있다.

이하, 본 발명의 실시예에서는 common search space(830)를 통해 전송되는 정보를 단말 공통 제어 정보 또는 cell-specific한 제어 정보(예를 들어, 시스템 정보)로 표현하고 UE-specific search space(870)를 통해 전송되는 정보를 단말 특정 제어 정보라는 표현을 사용하지만, 이러한 제어 정보는 common search space(830)와 UE-specific search space(870)를 통해 전송되는 제어 정보를 표현하기 위한 예로서 다른 제어 정보가 common search space(830)와 UE-specific search space(870)를 통해 전송될 수도 있고 이러한 실시예 또한 본 발명의 권리 범위에 포함된다.

common search space(830)를 서브프레임의 첫 번째 slot(800)에 할당함으로서 단말이 common search space(830)를 먼저 디코딩할 수 있다. 단말은 common search space(830)를 통해 시스템 정보를 빠르게 획득함으로서 단말의 디코딩 latency를 줄일 수 있다. 또한, UE specific search space(870)가 두 번째 slot(850)에만 존재하는 경우 UE specific search space(870)가 첫 번째 슬롯(800)과 두 번째 슬롯(850)에 존재하는 경우와 비교하여 상대적으로 단말의 blind decoding의 횟수를 줄일 수 있다는 장점이 있다.

common search space(830)가 존재하는 영역의 위치 및 크기 정보(resource allocation 정보)은 기지국이 단말에게 RRC(radio resource control) 제어정보로 전달한다. 이 signaling을 위해 3GPP TS 36.213 V10.1.0: “Evolved Universal Terrestrial Radio Access (E-UTRA); Physical layer procedures (Release 10)”에 정의된 resource allocation type 0/1/2 중 일부를 사용할 수 있다.

도 9는 본 발명의 실시예에 따른 e-PDDCH를 통한 제어정보 전송 방법을 나타낸 개념도이다.

도 9는 e-PDDCH를 통해 제어정보를 전송하기 위한 또 다른 실시예로서 도 8과 다르게 e-PDDCH의 UE specific search space(930)가 첫 번째 슬롯(900)에 할당될 수 있다. 단말은 UE specific search space(930)를 통한 제어 정보를 첫 번째 slot을 blind decoding함으로서 얻을 수 있다.

common search space(970)를 통한 제어 정보는 두 번째 slot(950)을 통해 전송될 수 있고 단말은 두 번째 슬롯(950)을 blind decoding하여 시스템 정보를 얻을 수 있다.

이러한 e-PDCCH 전송 방법을 사용할 경우에도 단말은 e-PDCCH의 common search space를 통해 전송된 제어 정보를 기초로 시스템 정보를 얻을 수 있으므로, 시스템 정보를 찾기 위해 legacy PDDCH 영역을 탐색하지 않을 수 있고 legacy PDCCH 없이도 단말은 제어 정보를 획득할 수 있다.

도 10은 본 발명의 실시예에 따른 e-PDDCH를 통한 제어정보 전송 방법을 나타낸 개념도이다.

도 10을 참조하면, common search space(1030)를 첫 번째 슬롯(1000)에서 전송하는 것은 도 8과 동일하나, Common search space(1030)를 제외한 영역을 UE-specific search space(1060)로 정의할 수 있다. 즉, 단말은 첫 번째 슬롯(1000)에서 전송되는 e-PDCCH를 통해 일부의 단말 특정 정보를 수신할 수 있다.

첫 번째 슬롯(1000)에서 common search space(1030) 및 UE-specific search space(1060)를 통해 단말 공통 제어 정보와 단말 특정 제어 정보가 모두 전송될 수 있고, 두 번째 슬롯(1050)에서는 UE-specific search space(1070)를 통해 단말 특정 제어 정보만이 전송될 수 있다. 이러한 방법을 사용함으로서 첫 번째 슬롯(1000)에서 단말에게 전송되는 단말 공통 제어 정보의 양이 작은 경우, 추가의 단말 특정 제어 정보를 전송함으로서 자원의 낭비를 방지할 수 있다.

전술한 common search space 및 UE-specific search space를 통해 전송되는 제어 정보를 demodulation하기 위한 참조 신호로서 LTE에서 정의된 DM(demodulation)-RS(또는 UE-specific reference signal)를 사용할 수 있다. 이하, 본 발명의 실시예에서는 common search space 및 UE-specific search space를 통해 전송되는 제어 정보를 demodulation하기 위해 사용되는 참조 신호의 전송 방법에 대해 개시한다.

도 11은 본 발명의 실시예에 따른 e-PDCCH 정보를 demodulation하기 위한 참조 신호를 나타낸 개념도이다.

도 11을 참조하면, 서브프레임의 첫 번째 슬롯(1100)과 두 번째 슬롯(1150)을 통해 e-PDCCH를 demodulation하기 위해 DM-RS(또는 UE-specific RS, 1140, 1180)를 전송하는 경우를 가정한다. 본 발명의 실시예에 따르면, DM-RS가 common search space(1130)를 통해 전송되는 제어 정보를 demodulation하는데 사용되는지, 아니면, UE-specific search space(1170)를 통해 전송되는 제어 정보를 demodulation하는데 사용되는지에 따라 DM-RS가 서로 다른 방식으로 전송될 수 있다.

특정한 신호를 전송하기 위한 방식으로 특정한 정보(예를 들어, 채널 정보)를 피드백받는지 여부에 따라 개루프(open-loop) 방식과 폐루프(closed-loop) 방식으로 나눌 수 있다.

예를 들어, 개루프 방식은 송신단이 채널 정보를 필요로 하지 않거나 일부의 정보만을 필요로 하기 때문에 구현이 쉽고 채널 정보 피드백 과정이 없다. 반면에 폐루프 방식은 수신단으로부터 피드백되는 채널 정보를 이용하므로 채널 정보가 정확하면 좋은 성능을 낼 수 있으나 정확한 채널 정보를 피드백 하기 위해서는 채널 정보량이 증가할 수 있기 때문에 피드백 정보량과 시스템 성능은 트레이드 오프 관계를 갖는다.

본 발명의 실시예에 따르면, common search space(1130)에서 전송되는 시스템 정보와 같은 제어 정보를 demodulation하기 위해 전송되는 DM-RS(1140)는 open loop 전송 방법을 사용하여 전송될 수 있다. open loop 전송 방법은 송신단에서 수신단으로부터 피드백 정보를 받지 않거나 일부의 피드백 정보만을 수신한 후 송신을 하는 방식을 말한다. 예를 들어, spatial diversity 또는 spatial multiplexing를 이용하는 open loop 기반의 MIMO, CDD(cyclic delay diversity), SFBC(space frequency block coding)이나 random beamforming(or opportunistic beamforming) 기법 등이 open loop 전송 방법으로서 사용될 수 있다. 본 발명의 실시예에 따르면 common search space(1130)에 해당하는 자원 영역을 demodulation하기 위한 DM-RS(1140)를 전송하는데 있어 이러한 open loop 전송 방법들을 기초로 참조 신호를 전송할 수 있다. open loop 전송 방법을 기초로 전송된 DM-RS(1140)는 common search space(1130)를 통해 전송되는 cell specific 제어 정보 또는 단말 공통 제어 정보를 demodulation하기 위해 사용될 수 있다.

반면, UE-specific search space(1170)를 demodulation하기 위해 전송되는 DM-RS(1180)는 closed loop 전송 방법을 기초로 전송될 수 있다. closed loop 전송 방법은 수신단으로부터 피드백 받은 정보를 기초로 수신단으로 데이터를 전송하는 방법을 가리킨다. open loop 전송에 비해 closed loop 전송 방식은 더 높은 SNR으로 안정적인 전송을 가능하게 하거나 더 높은 data rate으로 전송할 수 있다. 더 높은 data rate으로 전송한다는 것은 더 높은 레벨의 MCS(modulation and coding scheme) 그리고/또는 더 높은 전송 랭크(동시 전송 레이어 수)로 전송한다는 것을 의미한다. 따라서, 상기 예처럼 UE-specific search space에 closed-loop 전송 방법을 적용하면 단말은 cell-specific 제어 정보를 수신하기 위한 MCS 또는 랭크 보다 더 높은 MCS 또는 랭크로 UE-specific 제어 정보를 수신할 수 있다.

closed loop 전송 방법은 예를 들어, CSI feedback에 기반한 closed loop MIMO 기법, MU(multi user) MIMO 등이 있고 이러한 closed loop 전송 기법을 기초로 DM-RS(1180)를 전송할 수 있다.

closed loop 전송 방법을 기초로 전송된 DM-RS(1180)는 UE-specific search space(1170)를 통해 전송되는 UE-specific 제어 정보를 demodulation하기 위해 사용될 수 있다.

즉, common search space(1130)에서 전송되는 제어 신호를 demodulation하기 위해 전송되는 DM-RS(1140)는 셀 내의 모든 단말 또는 복수의 단말 집합으로 전송되는 제어 신호를 demodulation 하기 위한 공통 참조 신호이기 때문에 따로 피드백 정보를 사용하지 않고 open loop 전송 방법을 사용하여 DM-RS(1140)를 전송한다. 반면, UE-specific search space(1170)를 demodulation하기 위해 전송되는 DM-RS(1180)는 UE-specific search space(1170)를 통해 전송되는 특정한 단말로 전송되는 제어 정보를 demodulation하기 위한 정보이므로 closed loop 전송 방법을 통해 전송될 수 있다.

도 12는 본 발명의 실시예에 따른 e-PDCCH 정보를 demodulation하기 위한 참조 신호를 나타낸 개념도이다.

도 12에서는 common search space(1270)를 통한 제어 정보가 두 번째 슬롯(1250)에서 전송되고 UE-specific search space(1230)를 통한 제어 정보가 첫 번째 슬롯(1200)에서 전송되는 경우를 가정한다. 이러한 경우 도 10과 반대로 서브프레임의 첫 번째 슬롯(1200)에서 UE-specific search space(1230)를 통해 전송되는 제어 정보를 demodulation하기 위한 DM-RS(1240)를 closed loop 전송 방법을 사용하여 전송할 수 있다. 또한, 서브프레임의 두 번째 슬롯(1250)에서 common search space(1270)를 통해 전송되는 제어 정보를 demodulation하기 위한 DM-RS(1280)를 open loop 전송 방법을 사용하여 전송할 수 있다.

도 13은 본 발명의 실시예에 따른 e-PDCCH 정보를 demodulation하기 위한 참조 신호를 나타낸 개념도이다.

도 13은 첫 번째 슬롯(1300)에서 common search space(1330) 및 UE-specific search space(1335)를 통해 단말 공통 제어 정보와 단말 특정 제어 정보가 모두 전송되고 두 번째 슬롯(1350)에서는 UE-specific search space(1370)를 통해 단말 특정 제어 정보만이 전송되는 경우 참조 신호를 전송하는 방법을 나타낸 개념도이다.

도 13을 참조하면, common search space(1330) 및 UE-specific search space(1350)를 통해 단말 공통 제어 정보와 단말 특정 제어 정보가 모두 전송되는 첫 번째 슬롯(1300)에서 DM-RS(1340)는 open loop 전송 방법 또는 closed loop 전송 방법 중 하나의 전송 방법이 해당 RB가 속하는 search space의 특성에 따라 선택적으로 사용되어 전송될 수 있다.

예를 들어, 첫번째 슬롯(1300)의 제1 resource block(1303)에서 common search space(1330), 제2 resource block(1306)에서 UE-specific search space(1333), 제3 resource block(1309)에서 UE-specific search space(1333)가 존재한다고 가정할 수 있다. 이러한 경우, 제1 resource block(1303)에서 common search space(1330)에서 e-PDCCH를 통해 전송되는 제어 정보를 demodulation하기 위한 DM-RS(1340)는 open loop를 기반으로 한 전송 방법을 기초로 전송될 수 있다. 반면, 제2 resource block(1306)에서 UE-specific search space(1333) 및 제3 resource block(1309)에서 UE-specific search space(1333)에서 e-PDCCH를 통해 전송되는 제어 정보를 demodulation하기 위한 DM-RS(1380)는 closed loop를 기반으로 한 전송 방법을 기초로 전송될 수 있다.

두 번째 슬롯(1350)에서는 UE-specific search space(1370, 1373, 1376)를 통해 단말 특정 제어 정보만이 전송될 수 있다. 두 번째 슬롯(1350)의 UE-specific search space(1370, 1373, 1376)를 통해 전송되는 제어 정보는 closed loop 기반의 DM-RS(1380)를 기초로 demodulation될 수 있다.

본 발명의 실시예에 따른 common search space 또는 UE-specific search space를 위해 할당된 resource block에 대한 정보를 기지국에서 단말로 implicit하게 또는 explicit하게 전송할 수 있다.

도 14는 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 기지국이 단말에게 indication하는 방법을 나타낸 개념도이다.

첫 번째 슬롯(1400)에는 common search space가 존재하고 두 번째 슬롯(1450)에서는 UE-specific search space가 존재한다고 가정한다.

도 14를 참조하면, 첫 번째 슬롯(1400)에서 search space를 형성하는 resource block들(1400-1, 1400-2, 1400-3)에 대한 정보와 두 번째 슬롯(1450)에서 search space를 형성하는 resource block들(1450-1. 1450-2, 1450-3)에 대한 정보가 상위 레이어에서 RRC signaling을 통해 단말에게 전송되거나 CSI-RS 설정 정보로서 단말에 implicit하게 전송될 수 있다.

또한, 동일한 슬롯에서 전송되는 e-PDCCH가 interleaving이 되는지 여부에 따라 non-interleaved e-PDCCH(1460) 또는 cross interleaved e-PDCCH(1480)로 구분될 수 있다. 이러한 e-PDCCH의 interleaving에 관련된 정보(예를 들어, 어느 slot의 어느 RB에서 cross interleaving이 적용되는 지 아닌 지 여부)도 기지국에서 RRC signaling을 통해 단말에게 전송되거나 CSI-RS 설정 정보를 통해 단말로 implicit하게 전송될 수 있다.

이하 상기 CSI-RS설정 정보를 통해 단말에게 알려준다는 의미를 설명한다. 다중 노드 시스템에서 인접 노드가 전송하는 CSI-RS는 서로 다른 자원을 사용해 CSI-RS간의 간섭을 완화할 것이다. 따라서, 네트워크에서는 각 단말에게 해당 단말 주변에서 단말을 지원할 노드가 전송하는 CSI-RS 자원을 단말 별로 설정할 것이다. 즉, 단말이 노드A의 커버리지에서 노드B의 커버리지로 이동하면 네트워크에서는 해당 단말에게 CSI-RS 설정A에서 CSI-RS 설정B로 설정 정보를 변환할 것이다. 따라서, 노드에 따라 사용하는 e-PDCCH 자원이 미리 정해져 있다면, 노드와 e-PDCCH 자원 사이에 맵핑 관계가 규정될 수 있다. 즉, CSI-RS 설정 정보에 따라 해당 노드가 사용하는 e-PDCCH 자원 할당 정보(RB 정보)가 맵핑될 수 있다. 따라서 단말은 설정된 CSI-RS 정보에 의해 e-PDCCH 자원 할당 정보를 implicit하게 알 수 있다.

도 15는 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 단말에게 indication하는 방법을 나타낸 개념도이다.

도 15를 참조하면, 첫 번째 slot(1500)에서 search space를 형성하는 resource block(1505, 1510, 1515, 1520)과 두 번째 slot(1550)에서 search space를 형성하는 resource block(1555, 1560, 1565, 1570)은 동일한 패턴을 가질 수 있다.

첫 번째 slot(1500)과 두 번째 slot(1550)에서 각각 search space를 형성하는 resource block의 패턴이 동일할 경우, search space를 위해 할당되는 resource block에 대한 중복된 정보는 기지국에서 단말로 반복되어 전송하지 않을 수 있다.

예를 들어, 단말은 첫 번째 슬롯(1500)의 search space로 어떠한 PRB(physical resource block)가 할당되었는지에 대한 정보만 수신할 수 있고 이러한 정보를 기초로 단말은 두 번째 슬롯(1550)의 search space에 대한 정보를 획득할 수 있다.

예를 들어, 첫 번째 슬롯(1500)에서 common search space로 할당된 PRBs(physical resource blocks)가 #1(1505), #3(1510), #5(1515) 및 #7(1520)라는 정보를 안다고 가정할 수 있다. 단말은 두 번째 슬롯(1550)의 동일한 패턴 위치에 UE-specific search space(1555, 1560, 1565, 1570)가 존재한다는 것을 알 수 있다.

첫 번째 슬롯(1500)의 search space의 resource block 정보를 기초로 두 번째 슬롯(1550)의 resource block에 대한 정보를 제공 받는 방법은 본 발명의 또 다른 실시예에 따른 search space로 할당된 PRBs의 첫 번째 슬롯에 USS(UE-specific search space)가 존재하고 PRB의 두 번째 슬롯에 CSS(common search space)가 존재하는 경우, 또는 search space로 할당된 PRBs의 첫 번째 슬롯에 CSS와 USS가 존재하고 PRB의 두 번째 슬롯에 USS가 존재하는 경우에도 동일하게 적용될 수 있다.

도 16은 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 단말에게 indication하는 방법을 나타낸 개념도이다.

도 16을 참조하면, 첫 번째 슬롯(1600)에서 search space를 형성하는 resource block(1610, 1620, 1630)에 대한 정보와 두 번째 슬롯(1650)에서 search space를 형성하는 resource block(1660, 1670, 1680)에 대한 정보가 서로 다른 방법으로 단말에게 전송될 수 있다.

예를 들어, 첫 번째 슬롯(1600)에서 common search space를 통해 공통 단말 제어 정보가 전송되고 두 번째 슬롯(1650)에 UE-specific search space를 통해 단말 특정 제어 정보가 전송되는 경우, 첫 번째 슬롯의 common search space(1610, 1620, 1630)를 형성하는 resource block(1610, 1620, 1630)에 대한 정보는 CSI-RS configuration에 의해 implicit하게 전송되고, 두 번째 슬롯(1650)의 UE-specific search space를 형성하는 resource block(1660, 1670, 1680)에 대한 정보는 RRC signaling으로 explicit하게 전송될 수 있다.

예를 들어, PRBs#1(1610), PRBs#3(1620), PRBs#5(1630)가 common search space로 할당되는 경우 PRBs#1(1610), PRBs#3(1620), PRBs#5(1630)의 할당 정보는 CSI-RS configuration 정보로서 전송될 수 있고 나머지 PRBs#2(1660), PRBs#4(1670), PRBs#8(1680)가 UE-specific search space로 할당되는 경우 PRBs#2(1660), PRBs#4, (1670), PRBs#8(1680)의 할당 정보는 RRC signaling에 의해 전송될 수 있다.

전술한 바와 같이 첫 번째 슬롯(1600)과 두 번째 슬롯(1650)에서 전송되는 제어 정보는 달라질 수 있고, 첫 번째 슬롯(1600)과 두 번째 슬롯(1650)에서 search space를 형성하는 resource block에 대한 정보를 전송하는 방법은 달라질 수 있다.

도 17은 본 발명의 실시예에 따른 search space를 위해 할당된 resource block 정보를 단말에게 indication하는 방법을 나타낸 개념도이다.

도 17에서는 e-PDCCH가 cross-interleaving에 의해 전송되는지 아니면, non-cross-interleaving에 의해 전송되는지 여부에 따라 서로 다른 전송 방법을 사용하여 search space에서 resource block의 할당 정보를 나타낼 수 있다.

만약 e-PDCCH의 search space가 cross interleaving을 수행한 부분(1700)인 경우, CSI-RS configuration을 사용하여 search space를 형성하는 resource block에 대한 정보를 단말이 알 수 있다. 반면, e-PDCCH의 search space가 cross interleaving을 수행하지 않은 부분(1750) 인 경우, RRC signaling을 사용하여 search space를 형성하는 resource block에 대한 정보를 단말이 알 수 있다.

예를 들어, 첫 번째 슬롯(1710)만 보면, search space를 구성하는 PRBs#1(1715), PRBs#3(1720) 및 PRBs#5(1725)가 cross interleaving을 수행한 PRBs들인 경우, search space에 대한 정보가 CSI-RS configuration을 사용하여 implicit하게 전송될 수 있다. cross interleaving을 수행하지 않은 PRBs#2(1755), PRBs#4(1760) 및 PRBs#8(1765)에 대한 정보는 RRC signaling에 의해 전송될 수 있다.

도 18은 본 발명의 실시예가 적용될 수 있는 무선 장치를 나타내는 블록도이다.

무선 장치(70)는 상술한 실시예를 구현할 수 있는 단말로서, AP 또는 비 AP STA(non-AP station)일 수 있다.

무선장치(70)은 프로세서(72), 메모리(74) 및 트랜시버(transceiver, 76)를 포함한다. 트랜시버(76)는 무선신호를 송신/수신하되, IEEE 802.11의 물리계층이 구현된다. 프로세서(72)는 트랜시버(76)와 기능적으로 연결되어, IEEE 802.11의 MAC 계층 및 물리계층을 구현한다. 프로세서(72)는 본 발명의 실시예에 따라 서브프레임의 제1 슬롯에서 common search space를 모니터링하여 제1 e-PDCCH 상으로 제1 제어 정보를 획득하고 서브프레임의 제2 슬롯에서 UE(user equipment)-specific search space를 모니터링하여 제2 e-PDCCH 상으로 제2 제어 정보를 획득할 수 있다. 이뿐만 아니라 프로세서(72)는 상술한 본 발명의 실시예들을 구현하도록 생성될 수 있다.

프로세서(72) 및/또는 트랜시버(76)는 ASIC(application-specific integrated circuit), 다른 칩셋, 논리 회로 및/또는 데이터 처리 장치를 포함할 수 있다. 메모리(74)는 ROM(read-only memory), RAM(random access memory), 플래쉬 메모리, 메모리 카드, 저장 매체 및/또는 다른 저장 장치를 포함할 수 있다. 실시예가 소프트웨어로 구현될 때, 상술한 기법은 상술한 기능을 수행하는 모듈(과정, 기능 등)로 구현될 수 있다. 모듈은 메모리(74)에 저장되고, 프로세서(72)에 의해 실행될 수 있다. 메모리(74)는 프로세서(72) 내부 또는 외부에 있을 수 있고, 잘 알려진 다양한 수단으로 프로세서(72)와 연결될 수 있다.

Claims

하향 링크 제어 정보 모니터링 방법에 있어서,
서브프레임의 제1 슬롯에서 common search space를 모니터링하여 제1 enhanced-physical downlink control channel(e-PDCCH) 상으로 제1 제어 정보를 획득하는 단계; 및
상기 서브프레임의 제2 슬롯에서 UE(user equipment)-specific search space를 모니터링하여 제2 e-PDCCH 상으로 제2 제어 정보를 획득하는 단계를 포함하고,
상기 제1 제어 정보는 cell-specific control 정보로서 상기 제1 e-PDCCH가 전송되는 common search space 내에서 전송되는 제1 DM(demodulation)-RS(reference signal)에 의해 복조되고
상기 제2 제어 정보는 UE-specific control 정보로서 상기 제2 e-PDCCH가 전송되는 UE-specific search space 내에서 전송되는 제2 DM-RS에 의해 복조되는 하향 링크 제어 정보 모니터링 방법.
제1항에 있어서,
상기 제1 DM-RS는 open loop 전송 방법을 사용하여 전송되고 상기 제2 DM-RS는 closed loop 전송 방법을 사용하여 전송되는 하향링크 제어 정보 모니터링 방법.
제1항에 있어서,
상기 common search space에 할당되는 resource block에 대한 정보 및 상기 UE-specific search space에 할당되는 상기 resource block에 대한 정보가 RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 통해 전송되는 단계를 더 포함하는 하향링크 제어 정보 모니터링 방법.
제1항에 있어서,
상기 common search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보 및 상기 UE-specific search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보가 RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 통해 전송되는 단계를 더 포함하는 하향링크 제어 정보 모니터링 방법.
제1항에 있어서,
상기 common search space에서 상기 제1 e-PDCCH의 resource block allocation pattern과 상기 UE-specific search space에서 상기 제2 e-PDCCH의 resource block allocation pattern이 동일한 allocation pattern을 가지는 하향링크 제어 정보 모니터링 방법.
제1항에 있어서,
상기 서브프레임의 상기 제1 슬롯에서 상기 UE-specific search space 를 모니터링하여 제2 enhanced-physical downlink control channel(e-PDCCH) 상으로 제2 제어 정보를 획득하는 단계를 더 포함하는 하향링크 제어 정보 모니터링 방법.
하향 링크 제어 정보를 모니터링하는 단말에 있어서, 상기 단말은, 서브프레임의 제1 슬롯에서 common search space를 모니터링하여 제1 enhanced-physical downlink control channel(e-PDCCH) 상으로 제1 제어 정보를 획득하고 상기 서브프레임의 제2 슬롯에서 UE(user equipment)-specific search space를 모니터링하여 제2 e-PDCCH 상으로 제2 제어 정보를 획득하는 프로세서를 포함하고,
상기 제1 제어 정보는 cell-specific control 정보로서 상기 e-PDCCH가 전송되는 common search space 내에서 전송되는 제1 DM(demodulation)-RS(reference signal)에 의해 복조되고 상기 제2 제어 정보는 UE-specific control 정보로서 상기 e-PDCCH가 전송되는 UE-specific search space 내에서 전송되는 제2 DM-RS에 의해 복조되는 제어 정보인 단말.
제7항에 있어서,
상기 제1 DM-RS는 open loop 전송 방법을 사용하여 전송되고 상기 제2 DM-RS는 closed loop 전송 방법을 사용하여 전송되는 단말.
제7항에 있어서, 상기 프로세서는,
RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 기초로 상기 common search space에 할당되는 resource block에 대한 정보 및 상기 UE-specific search space에 할당되는 상기 resource block에 대한 정보를 획득하는 프로세서인 단말.
제7항에 있어서, 상기 프로세서는,
RRC(radio resource control) signaling 또는 CSI(channel state information)-RS(reference signal) configuration information element를 기초로 상기 common search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보 및 상기 UE-specific search space에 할당된 resource block이 cross-interleaving이 수행되는 지역에 포함되는지 여부에 대한 정보를 획득하는 프로세서인 단말.
제7항에 있어서,
상기 common search space에서 상기 제1 e-PDCCH의 resource block allocation pattern과 상기 UE-specific search space에서 상기 제2 e-PDCCH의 resource block allocation pattern이 동일한 allocation pattern을 가지는 단말.
제7항에 있어서, 상기 프로세서는,
상기 서브프레임의 상기 제1 슬롯에서 상기 UE-specific search space 를 모니터링하여 제2 enhanced-physical downlink control channel(e-PDCCH) 상으로 제2 제어 정보를 획득하는 프로세서인 단말.
