Abstract

본 발명은, 사용자 단말이 머물고 있는 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS 서비스 정보를 사용자 단말에게 통지하는 방법, 및 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS 서비스 정보를 사용자 단말이 머물고 있는 기지국으로부터 수신하는 방법, 및 대응 사용자 단말과 기지국을 개시한다. 본 발명에서, 시스템 정보 블록(SIB)에서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보가 사용자 단말에게 전송된다. 본 발명에 따라, 현재 셀이 MBMS 서비스 전송을 갖는지에 상관없이, 현재 셀의 적어도 하나의 이웃 셀의 MBMS 서비스 정보(만약 있다면)가 현재 셀상에 머물고 있는 UE에게 전송되어, UE가 MBMS 서비스의 더 나은 연속성을 달성하기 위해 자신의 관심 대상인 MBMS 서비스가 어느 이웃 셀에서 위치되는지를 미리 알 수 있도록 한다.

Description

이웃 셀의 ＭＢＭＳ 서비스 정보를 통지하는 방법 및 대응 장치{METHOD OF NOTIFYING MBMS SERVICE INFORMATION OF A NEIGHBORING CELL AND CORRESPONDING APPARATUS}
본 발명은 통신 분야에 관련된 것인데, 특히 사용자 단말이 머물고 있는(camp) 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(multimedia broadcast multicast service:멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 통지하는 방법, 기지국상에 머물고 있는 사용자 단말에게 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 통지하기 위한 기지국, 사용자 단말이 머물고 있는 기지국으로부터 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 수신하기 위한 사용자 단말, 및 사용자 단말이 머물고 있는 기지국으로부터 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 수신하는 방법에 관련된 것이다.
사용자 단말(UE)이 머물고 있는 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말(UE)이 미리 획득할 필요가 있다. 예를 들어, UE는 휴지 모드(idle mode)에서, 가능한 한 빨리 자신의 관심 대상인 MBMS 서비스를 획득하기 위해, 자신의 관심 대상인 MBMS 서비스를 갖는 셀을 셀의 재선택 동안 선택될 가능성이 가장 높은 셀로서 자동적으로 취할 수 있다.
현재, MBMS 서비스 전송을 갖는 셀에서만, 셀의 MBMS 서비스 정보 및 관련된 구성 제어 정보가 브로드캐스팅된다. 즉, MBMS 서비스 정보는 MBMS 서비스 전송이 없는 셀에서는 전송되지 않고, MBMS 서비스 전송을 갖는 셀에서 셀의 구성 제어 정보 및 MBMS 서비스 정보만이 전송된다.
그러므로, 현재 셀이 MBMS 서비스 전송을 갖는지 아닌지에 상관없이, MBMS 서비스를 갖는 그러한 이웃 셀이 있다면 현재 셀의 적어도 하나의 이웃 셀의 MBMS 서비스 정보를 전송하기 위한 스킴이 필요하다.
본 발명의 제1 양태에 따라, 사용자 단말이 머물고 있는 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 통지하는 방법이 제공되는데, 이 방법은 시스템 정보 블록(SIB)에서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 전송하는 단계를 포함한다.
본 발명의 제2 양태에 따라, 기지국상에 머물고 있는 사용자 단말에게 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 통지하기 위한 기지국이 제공되는데, 이 기지국은 시스템 정보 블록(SIB)에서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 전송하도록 구성된 제1 전송 모듈을 포함한다.
본 발명의 제3 양태에 따라, 사용자 단말이 머물고 있는 기지국으로부터 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 수신하기 위한 사용자 단말이 제공되는데, 이 사용자 단말은 시스템 정보 블록(SIB)에서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 기지국으로부터 수신하도록 구성된 제1 수신 모듈을 포함한다.
본 발명의 제4 양태에 따라, 사용자 단말이 머물고 있는 기지국으로부터 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 수신하는 방법이 제공되는데, 이 방법은 시스템 정보 블록(SIB)에서, 기지국으로부터 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 수신하는 단계를 포함한다.
본 발명에 따라, 현재 셀이 MBMS 서비스 전송을 갖는지 아닌지에 상관없이, 현재 셀의 적어도 하나의 이웃 셀의 MBMS 서비스 정보가 현재 셀상에 머물고 있는 UE에게 전송되어, MBMS 서비스의 연속성을 더 잘 달성하기 위해 UE가 자신의 관심 대상인 MBMS 서비스가 어느 이웃 셀에 위치되는지를 미리 알 수 있도록 한다.
본 발명의 다른 목적들 및 효과들은 도면들을 참조한 하기 설명을 통해 그리고 본 발명을 더 철저하게 이해함에 따라 더 명백해지고 이해하기에 쉽게 될 것이다.
도 1은 본 발명이 구현될 수 있는 환경을 도식적으로 도해한다.
도 2는 본 발명의 실시예에 따라 기지국상에 머물고 있는 UE와 기지국 간에서 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 전송하는 방법의 흐름도를 도해한다.
도 3은 본 발명의 일 실시예에 따라 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 기지국상에 머물고 있는 사용자 단말에게 통지하기 위한 기지국의 블록도를 도식적으로 도해한다.
도 4는 본 발명의 실시예에 따라 사용자 단말이 머물고 있는 기지국으로부터 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 수신하기 위한 사용자 단말의 블록도를 도식적으로 도해한다.
모든 도면들에서, 동일 참조 번호는 동일하거나 비슷하거나 대응하는 특징 또는 기능을 표시한다.
본 발명의 기본 아이디어는, 효율적으로 이웃 셀 MBMS 서비스 정보를 전달하고, 현재 시스템 아키텍처 설계 원리를 계승하고, MBMS를 지원하지 않는 사용자 단말들에 대해 더 적은 영향을 주도록 하기 위해, 사용자 단말이 머물고 있는 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 통지하는 해결책을 설계하는 것이다.
본 발명의 구체적 실시예들은 도면들을 참조하여 상세히 기술될 것이다.
도 1은 본 발명이 구현될 수 있는 환경을 도식적으로 도해한다.
도 1에 나타난 바와 같이, 환경(100)은 복수의 셀을 포함하는데, 여기서 지역 1로 표시된 셀들은 MBSFN(Multicast Broadcast Single Frequency Network) 지역 1에 속하고, 지역 2로 표시된 셀들은 MBSFN 지역 2에 속하고, 지역 3으로 표시된 셀들은 MBSFN 지역 3에 속하며, 및 나머지 셀들은 어떠한 MBSFN 지역에도 속하지 않는다. 대응 MBMS 서비스 전송은 제각기 MBSFN 지역 1, MBSFN 지역 2, 및 MBSFN 지역 3에서 실행된다.
도 1에서 알 수 있는 바와 같이, UE(110)가 머물고 있는 소스 셀은 어떠한 MBSFN 지역에도 속하지 않는데, 즉 UE(110)가 머물고 있는 소스 셀은 MBMS 서비스 전송을 갖지 않는다. 이것의 6 개의 이웃 셀에서, 이웃 셀(1)은 어떠한 MBSFN 지역에도 속하지 않고, 이웃 셀(2)은 MBSFN 지역 1에 속하고, 이웃 셀(3)은 MBSFN 지역 1에 속하고, 이웃 셀(4)은 MBSFN 지역 3에 속하고, 이웃 셀(5)은 MBSFN 지역 1과 MBSFN 지역 2에 속하며, 이웃 셀(6)은 MBSFN 지역 2에 속한다. 게다가, 일반성 상실 없이, MBSFN 지역 1은 주파수 1로 동작하고, MBSFN 지역 2는 주파수 1로 동작하고, MBSFN 지역 3은 주파수 2로 동작한다고 가정한다.
확실하게는, 당업자는 UE(110)가 머물고 있는 소스 셀도 MBMS 서비스 전송을 가질 수 있다는 것을 이해할 것이다. 게다가, UE(110)는 MBMS를 지원하는 사용자 단말이고, MBMS를 지원하지 않고 또한 도 1에 도시되지 않은 사용자 단말들도 UE(110)가 머물고 있는 소스 셀상에 머문다는 것이 가정된다.
일반성 상실 없이, 본 발명의 기술에서, 기지국은 셀과 일대일 관계성을 갖는데, 즉, 하나의 셀은 단지 하나의 기지국을 가지며, 하나의 기지국은 하나의 셀을 서빙할 뿐이다. 게다가, 일반성 상실 없이, 본 발명의 기술에서, 기지국이 eNB(evolved Node B)라는 점이 가정된다.
이웃 셀들 간에, 더 특정적으로는 이웃 셀들의 대응하는 기지국들 간에, 정보, 예를 들어, MBMS 서비스 정보가 유선 및/또는 무선 백홀 링크를 통해 교환될 수 있다.
본 발명에서, 시스템 정보 블록(SIB)에서, 기지국은 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 기지국상에 머물고 있는 사용자 단말에게 통지한다.
본 발명의 일 실시예에 따라, 상기 시스템 정보 블록은 기지국이 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 통지하기 위하여 새롭게 정의된 시스템 정보 블록이다. 시스템 정보 블록(SIB)은 SIB 13과 독립적일 수 있고, MBMS를 지원하는 UE만이 이것을 수신하는 것에 관심을 가질 것이다. 그러므로 이 새로운 유형의 SIB는 어떠한 MBMS 서비스 전송도 없는 셀에서 또한 전송될 수 있다. 표준에 따라, SIB 13의 갱신 통지는 값 태그(value tag)와 관련된다. SIB 13이 변경될 때, 시스템의 UE는 시스템 정보 변경 표시자 방법을 통해 SIB 13이 변경된 것을 통지받고, 이는 시스템의 모든 UE들에게 영향을 끼칠 것인데, MBMS를 지원하는 UE들 뿐만 아니라 MBMS를 지원하지 않는 UE들에게도 영향을 끼친다.
본 발명의 실시예에서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보는 셀 식별자, 및 셀 식별자에 의해 식별되는 셀에 의해 지원되는 MBMS 서비스의 식별자의 리스트를 포함한다.
MBMS 서비스 식별자는 네트워크에서 MBMS 서비스의 유일한 식별이다. UE 또는 기지국은 MBMS 서비스 식별자들을 통하여 상이한 MBMS 서비스들을 구별할 수 있다. 그러므로, 자신의 이웃 셀들이 자신의 관심 대상인 MBMS 서비스를 갖는지를 체크하는 UE에 관하여, MBMS 서비스 식별자 정보의 사용으로 이미 충분하다. 다른 양태에 있어서, 한 셀은 복수의 이웃 셀을 가질 수 있고, 따라서 이웃 셀 식별자 정보는 상이한 이웃 셀들을 구별하는 데에 필요하다.

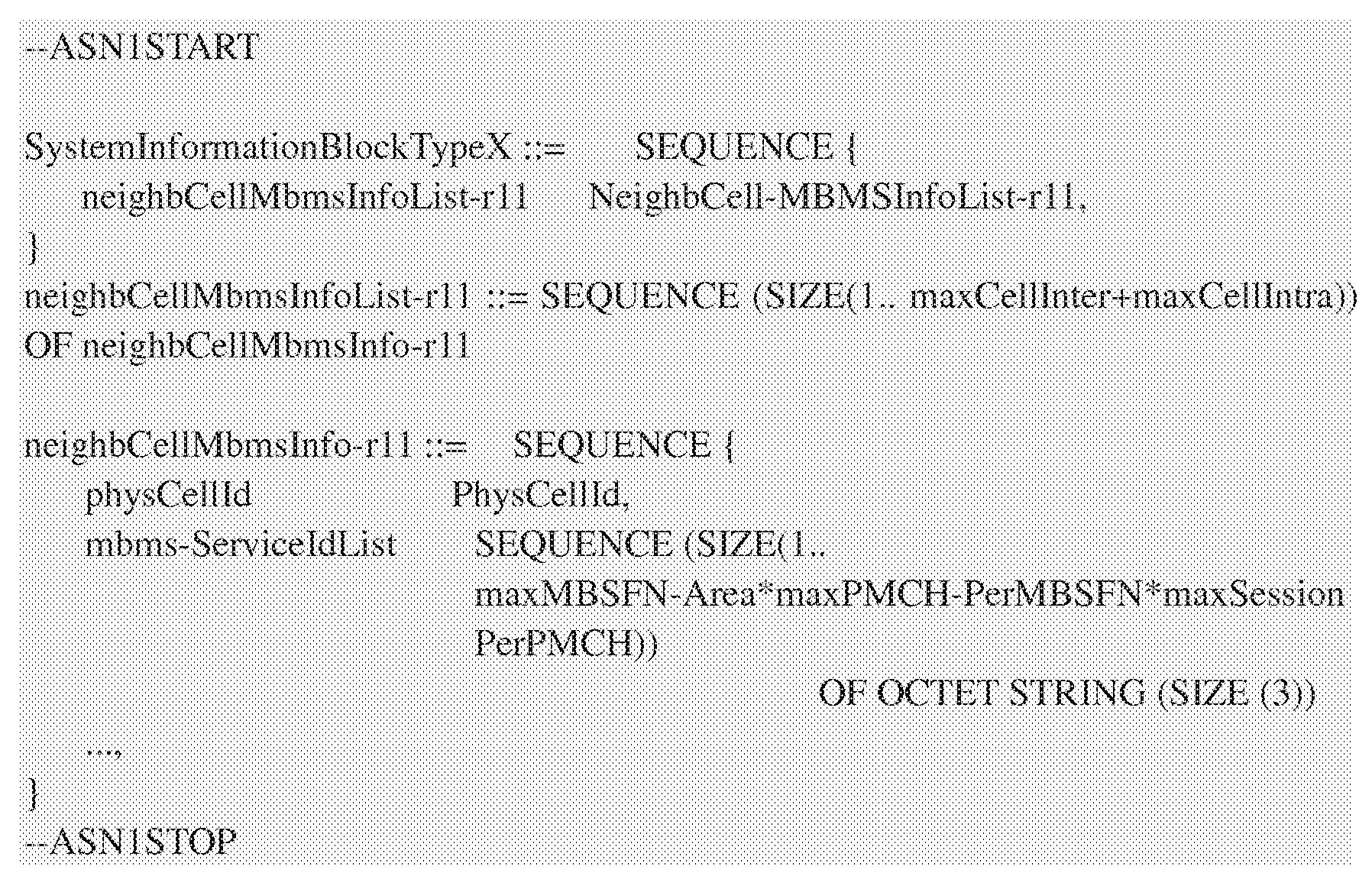

이 새롭게 정의된 SIB는 SystemInformationBlockTypeX로서 명명될 수 있다. 이 새롭게 정의된 SystemInformationBlockTypeX의 구조는 하기 코드들에 의해 예시될 수 있다:
Figure pct00001
여기서 physCellId는 이웃 셀 식별자를 표시하고, mbms-ServiceIdList는 대응하는 식별자에 의해 식별되는 이웃 셀에서 지원되는 MBMS 서비스의 식별자의 리스트를 표시한다.
본 발명의 또 다른 실시예에 따라, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보는 반송 주파수(carrier frequency), 및 반송 주파수에서 지원되는 MBMS 서비스의 식별자의 리스트를 포함한다.
이 경우에, 사용자 단말은 각각의 반송 주파수에서의 MBMS 서비스의 식별자의 리스트를 통지 받는다. 그러므로, UE는 자신에 의해 지원되는 주파수에 자신의 관심 대상인 MBMS 서비스가 있는지를 체크할 수 있다.

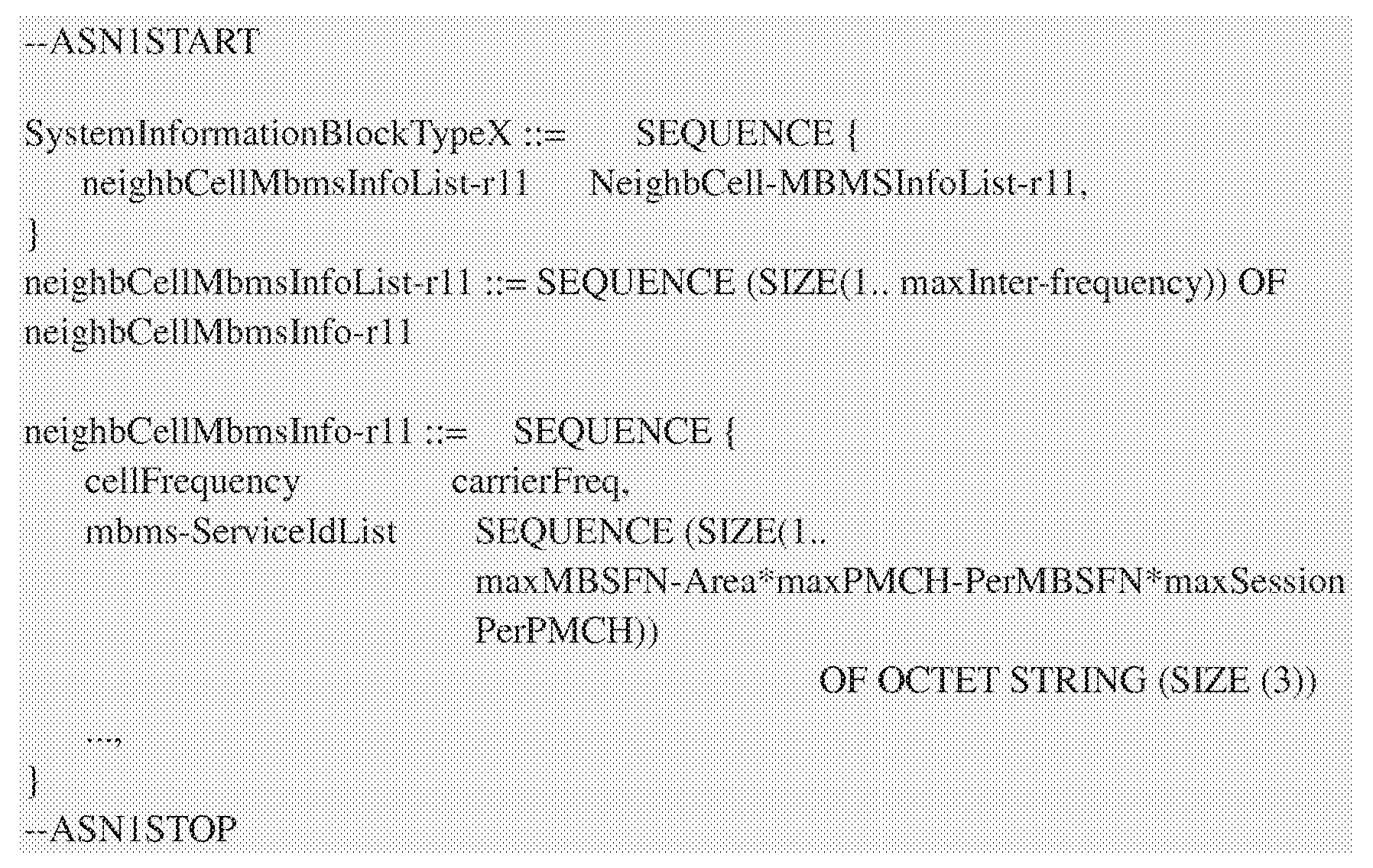

이후, 이 새롭게 정의된 SystemInformationBlockTypeX의 구조는 하기 코드들에 의해 예시될 수 있다:
Figure pct00002
여기서 cellFrequecny는 이웃 셀의 반송 주파수를 표시하며, 여기서 상이한 이웃 셀들이 상이한 주파수들에서 또는 동일 주파수에서 동작할 수 있다. mbms-ServiceIdList는 대응하는 반송 주파수에서 지원되는 MBMS 서비스의 식별자의 리스트를 표시한다.
이 새롭게 정의된 SystemInformationBlockTypeX의 전송 메커니즘은 현재 SIB들의 그 외의 유형의 전송 메커니즘과 동일하다. SystemInformationBlockTypeX의 전송은 SIB 1에 의해 스케줄링될 필요가 있고, MBMS를 지원하는 UE는 자신이 이것에 관심이 있고 이것을 수신하기를 바란다면 SystemInformationBlockTypeX를 찾아낼 곳을 알 수 있다.
기지국의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보는 변경될 수 있는데, 예를 들어, 대응하는 이웃 셀은 하나의 MBMS 서비스를 증가시키거나, 하나의 MBMS 서비스를 취소시킨다.
그러므로, 기지국은 자신의 사용자 단말(들)에게 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 표시하고 또한 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 특정한 변경을 사용자 단말(들)에게 통지할 필요가 있다.
새롭게 정의된 SystemInformationBlockTypeX의 변경을 허용하기 위해, 특히, SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경이 MBMS를 지원하지 않고 또한 새롭게 정의된 SIB의 변경을 통지받는 것이 불필요한 UE에게 영향을 미치지 않도록 하기 위해, 본 발명의 실시예에서, 새롭게 정의된 SIB의 갱신 통지는 값 태그와 관련되지 않고, 그러므로 새롭게 정의된 SIB의 변경은 MBMS를 지원하는 UE에게만 통지된다.
본 발명의 실시예에서, 기지국은 DCI(downlink control information:다운링크 제어 정보) 포맷 1C의 비트들이 모든 0이 되도록 설정함으로써 사용자 단말에게 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 표시한다.
현재, DCI 포맷 1C는 기지국이 UE에게 MBMS 점 대 다지점(point-to-multipoint) 제어 채널(MCCH) 메시지의 변경을 통지하는 데에 사용된다.
M-RNTI(MBMS Radio　Network Temporary Identifier)를 가진 DCI 포맷 1C는 어느 MBSFN 지역의 MCCH 메시지가 변경된 것을 통지하고 UE가 대응 MCCH 메시지를 갱신하도록 요구하는 데에 사용된다.
현재, DCI 포맷 1C는 8 비트를 갖는다. 각각의 비트는 대응하는 MBSFN 지역의 MCCH 메시지가 변경되는지 아닌지를 반영한다. 그러므로 대응하는 MBSFN 지역의 MCCH 메시지가 변경된다면, DCI 포맷 1C의 8 비트에서의 대응 비트는 1로 설정되는데, 예를 들어 "01001000"은 두 개의 MBSFN 지역의 MCCH 메시지들이 변경된 것을 나타내고, 변경들을 겪게되는 MBSFN 지역들의 인덱스들은 두번째 및 다섯번째이다.
MBSFN 지역의 어떠한 MCCH 메시지도 변경되지 않았다면, 그와 같은 통지는 발생하지 않을 것이다. 다시 말하면, 한 MCCH 메시지가 변경되는 경우에 대해, 이런 모든 8 비트가 0 값들인 경우는 나타나지 않을 것이다. 그러므로, DCI 포맷 1C의 비트들의 모든 0 값들은 사용자 단말에게 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 표시하는데 사용될 수 있다.
MBMS를 지원하고 또한 MBMS 서비스 전송을 갖는 셀의 기지국상에 머물고 있는 UE에 관해서, 이것의 기지국이 상기 MCCH 메시지 변경 통지의 기간 및 때(occasion)(즉, 시간)를 전송할 수 있기 때문에, 이것은 상기 MCCH 메시지 변경 통지의 기간 및 때를 안다. 그러므로, 상기 MCCH 메시지 변경 통지의 때가 올 때마다, 이것은 DCI 포맷 1C의 8 비트가 모두 0인지를 결정한다. DCI 포맷 1C의 8 비트가 모두 0인 것으로 결정될 때, 이것은 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보가 변경된 것을 결정하고, 다음의 시스템 정보 수정 기간에서 적어도 하나의 이웃 셀의 새로운 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 획득하기 위해 변경된 SystemInformationBlockTypeX를 판독한다.
MBMS를 지원하고 또한 MBMS 서비스 전송이 없는 셀의 기지국상에 머물고 있는 UE에 관해서, 원칙적으로 임의의 관련된 MBMS 서비스 정보 및 이것의 관련 구성 정보는 셀에서 전송되지 않아서, UE가 상기 MCCH 메시지 변경 통지의 기간 및 때를 알지 못하게 된다.
그러므로, MBMS를 지원하고 또한 MBMS 서비스 전송이 없는 셀의 기지국상에 머물고 있는 UE에게, SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 통지하기 위한 메커니즘이 필요하다.
본 출원의 일 실시예에 따라, 기지국은 사용자 단말에게 시스템 정보 블록(SIB) 13을 통해 통지 구성 정보를 전송할 수 있는데, 통지 구성 정보는 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하는 데에 이용된다. 예를 들어, SIB 13의 "MBMS - NotificationConfig" 정보 성분과 "MBSFN -AreaInfo" 정보 성분의 "MBSFN - AreaInfo"에서의 "mcch - ModificationPeriod"는 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 정의하는 데에 사용된다. SIB 13의 그 외의 정보는 디폴트값을 이용할 수 있고 MBMS 서비스 전송이 없는 셀에 대해서는 맞지 않는다. 이 실시예는 MBMS 서비스 전송이 없는 셀에 대해, SIB 13이 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하기 위해 또한 전송될 필요가 있다는 것을 의미한다.
본 발명의 또 다른 실시예에 따라, 통지 구성 정보는 또한 SystemInformationBlockTypeX에 포함될 수 있고 그리고 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하는데 사용된다.
이 실시예는 현행의 MBMS 구성 정보 전송 원리를 완전히 준수하는데, 즉 MBMS 서비스 전송을 갖는 셀만이 MBMS 구성 정보 전송, 예를 들어, SIB 13 및 MCCH 메시지의 전송을 가질 수 있다.
본 발명의 실시예에서, SystemInformationBlockTypeX에 포함되는 통지 구성 정보는 SIB 13에서의 통지 구성 정보와 유사하다.
하기 코드들은 이 실시예에 따른 통지 구성 정보를 갖는 SystemInformationBlockTypeX의 구조를 보여준다:
Figure pct00003
여기서 notificationConfig는 변경의 통지의 때를 표시하고, mcch-ModificationPeriod는 변경의 통지의 기간을 표시한다.
본 발명의 또 다른 실시예에서, SystemInformationBlockTypeX에 포함되는 통지 구성 정보는 휴지 모드에서 UE를 페이징하는 데에 그리고 시스템 정보 변경을 위해 이용되는 페이징 때(paging occasion)들과 유사하지만, 새로운 RNTI가 두 가지 페이징을 구별하는데 사용될 수 있다.
하기 코드들은 이 실시예에 따른 통지 구성 정보를 갖는 SystemInformationBlockTypeX의 구조를 보여준다:
Figure pct00004
여기서 notificationCycle은 통지의 주기 길이를 정의하고 nC는 통지 프레임 및 통지 때를 도출하는데 사용된다.
통지 프레임 및 통지 때는 MBMS 주파수 계층상에서의 MBMS 서비스의 MBMS 서비스 ID 또는 그룹을 제공할 수 있다. 예를 들어, UE가 하나의 특정한 서비스를 수신하는 데에 관심을 갖는다면, UE는 해당 특정한 서비스에 대한 통지 때를 들을 필요가 있을 뿐이다. 유사하게, UE가 특정한 MBMS 주파수에 관심이 있다면, UE는 특정한 MBMS 주파수의 통지 때를 들을 필요가 있을 뿐이다.
통지 구성 정보를 획득한 후, MBMS 서비스 전송이 없는 기지국의 셀상에 머물고 있는 UE는, 상술한 바와 같이, 통지 때가 올 때, DCI 포맷 1C의 8 비트가 모두 0인지를 결정할 수 있다. DCI 포맷 1C의 8 비트가 모두 0인 것으로 결정될 때, 이것은 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보가 변경된 것을 결정하고, 다음 시스템 정보 수정 기간에서 적어도 하나의 이웃 셀의 새로운 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 획득하기 위해 변경된 SystemInformationBlockTypeX를 판독한다.
본 발명의 상기 실시예에 따라, SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경의 통지 및 전송은 비 값 태그(non-value tag) 방식으로 실행되어서, MBMS를 지원하지 않는 UE가 영향받지 않도록 된다.
도 2는 본 발명의 실시예에 따라 UE가 머물고 있는 기지국과 UE 간에서 기지국의 셀의 이웃 셀의 MBMS 서비스 정보를 전송하는 방법의 흐름도를 도해한다. UE는 도 1에 나타낸 바와 같이 예를 들어 UE(110)이다.
첫째로, 단계 S201에서, 기지국은, 시스템 정보 블록 13을 통하여, 사용자 단말에게 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하는 데에 이용되는 통지 구성 정보를 보낸다.
확실히, 당업자는 SystemInformationBlockTypeX가 상기 통지 구성 정보를 포함하는 경우에, 단계 S201이 MBMS 서비스 전송이 없는 셀에 필요하지 않다는 것을 이해할 수 있다.
이후, 단계 S202에서, SystemInformationBlockTypeX에서, 기지국은 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 보낸다.
단계 S203에서, 사용자 단말(UE)은, SystemInformationBlockTypeX를 수신한 후에, SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 판독하고, SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 판독된 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 저장한다.
그 후에, 단계 S204에서, 기지국은 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경에 대해 학습한다. 그러므로, 단계 S205에서, 기지국은, MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경의 통지 때에서, DCI(다운링크 제어 정보) 포맷 1C의 비트들을 모두 0이 되도록 설정함으로써 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 사용자 단말에게 나타낸다.
단계 S206에서, 사용자 단말은 DCI(다운링크 제어 정보) 포맷 1C의 비트들이 모두 0이 되도록 설정된 것을 결정하고, 따라서 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보가 변경된 것을 결정한다.
단계 S207에서, 다음 시스템 정보 수정 기간에서, 기지국은 적어도 하나의 이웃 셀의 갱신된 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 보내기 위해 변경된 SystemInformationBlockTypeX를 사용자 단말에게 보낸다.
단계 S208에서, 갱신된 SystemInformationBlockTypeX를 수신한 후에, 사용자 단말은 SystemInformationBlockTypeX에 포함되는 적어도 하나의 이웃 셀의 갱신된 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 판독하고, 적어도 하나의 이웃 셀의 판독 갱신된 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 저장한다.
상황들에 따라서, 단계들 S204-S208은 여러 번 수행될 수 있다.
도 3은 본 발명의 일 실시예에 따라 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 기지국상에 머물고 있는 사용자 단말에게 통지하기 위한 기지국의 블록도를 도식적으로 도해한다.
도 3에 나타난 바와 같이, 기지국(300)은, 시스템 정보 블록(SIB)에서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 전송하도록 구성된 제1 전송 모듈(310)을 포함한다.
본 발명의 실시예에 따라서, 시스템 정보 블록은 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 통지하기 위해 새롭게 정의된 시스템 정보 블록이다.
본 발명의 실시예에 따라, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보는 셀 식별자, 및 셀 식별자에 의해 식별되는 셀에 의해 지원되는 MBMS 서비스의 식별자의 리스트를 포함한다.
본 발명의 실시예에 따라서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보는 반송 주파수, 및 반송 주파수에서 지원되는 MBMS 서비스의 식별자의 리스트를 포함한다.
본 발명의 실시예에 따라, 기지국(300)은 DCI(다운링크 제어 정보) 포맷 1C의 비트들이 모두 0이 되도록 설정함으로써 시스템 정보 블록에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 사용자 단말에게 표시하도록 구성된 표시 모듈(320)을 추가로 포함한다.
본 발명의 실시예에 따라, 기지국(300)은 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 사용자 단말에게 통지하기 위해 시스템 정보 블록의 갱신된 판(edition)을 사용자 단말에게 전송하도록 구성된 제2 전송 모듈(330)을 더 포함한다.
본 발명의 실시예에 따라, 기지국(300)은 시스템 정보 블록 13을 통하여, 시스템 정보 블록에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하는데 사용되는 통지 구성 정보를 사용자 단말에게 전송하도록 구성된 제3 전송 모듈(340)을 추가로 포함한다.
본 발명의 실시예에 따라서, 시스템 정보 블록은 시스템 정보 블록에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하는데 사용되는 통지 구성 정보를 추가로 포함한다.
도 4는 본 발명의 일 실시예에 따라 기지국의 셀의 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말이 머물고 있는 기지국으로부터 수신하기 위한 사용자 단말의 블록도를 도식적으로 도해한다.
도 4에 나타낸 바와 같이, 사용자 단말(400)은, 시스템 정보 블록(SIB)에서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 기지국으로부터 수신하도록 구성된 제1 수신 모듈(410)을 포함한다.
본 발명의 실시예에 따라서, 시스템 정보 블록은 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보를 사용자 단말에게 통지하기 위해 새롭게 정의된 시스템 정보 블록이다.
본 발명의 실시예에 따라, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보는 셀 식별자, 및 셀 식별자에 의해 식별되는 셀에 의해 지원되는 MBMS 서비스의 식별자의 리스트를 포함한다.
본 발명의 실시예에 따라서, 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보는 반송 주파수, 및 반송 주파수에서 지원되는 MBMS 서비스의 식별자들의 리스트를 포함한다.
본 발명의 실시예에 따라, 사용자 단말(400)은 DCI(다운링크 제어 정보) 포맷 1C의 비트들이 모두 0이 되도록 설정되는지를 결정함으로써 시스템 정보 블록에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보가 변경되는지를 결정하도록 구성된 결정 모듈(420)을 더 포함한다.
본 발명의 실시예에 따라서, 사용자 단말(400)은 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 사용자 단말에게 통지하기 위해 시스템 정보 블록의 갱신된 판을 기지국으로부터 수신하도록 구성된 제2 수신 모듈(430)을 더 포함한다.
본 발명의 실시예에 따라, 사용자 단말(400)은 시스템 정보 블록 13을 통하여, 시스템 정보 블록에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하는데 사용되는 통지 구성 정보를 기지국으로부터 수신하도록 구성된 제3 수신 모듈(440)을 더 포함한다.
본 발명의 실시예에 따라서, 시스템 정보 블록은 시스템 정보 블록에 포함되는 적어도 하나의 이웃 셀의 MBMS(멀티미디어 브로드캐스트 멀티캐스트 서비스) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 사용자 단말에게 통지하는데 사용되는 통지 구성 정보를 더 포함한다.
본 발명의 파악을 더 잘 하도록 하기 위하여, 이상의 설명은 당업자들에게 알려져 있고 본 발명의 구현에 필수적일 수 있는 몇몇의 보다 구체적인 기술적 상세 내용들을 생략하고 있다는 것에 유의해야 한다.
당업자는 본 발명이 상기 기술된 단계들에 제한되지 않고 본 발명이 상기 기술된 단계들의 조합, 또는 이것들의 시퀀스 바뀜 구성 등을 추가로 포함한다는 것을 더욱 이해하여야 한다. 본 발명의 최종 범위는 첨부된 청구범위에 의해 정의된다.
따라서, 양호한 실시예들을 선택하고 설명하는 것은 본 발명의 원리와 실제적인 응용을 더욱 잘 예시하기 위해 그리고 본 발명의 사상을 벗어나지 않고서 모든 수정들 및 변경들이 첨부된 특허청구범위에 의해 한정되는 본 발명의 보호 범위 내에 속한다는 것을 당업자들이 잘 알 수 있게 하기 위한 것이다.

Claims (32)

  1. 사용자 단말이 머물고 있는(camp) 기지국의 셀의 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS: multimedia broadcast multicast service) 서비스 정보를 상기 사용자 단말에 통지하는 방법으로서,
    시스템 정보 블록(SIB: system information block)에서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 사용자 단말에 전송하는 단계
    를 포함하는 방법.
  2. 제1항에 있어서, 상기 시스템 정보 블록은, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 사용자 단말에 통지하기 위해서 새롭게 정의된 시스템 정보 블록인 방법.
  3. 제1항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    셀 식별자, 및
    상기 셀 식별자에 의해 식별된 셀에 의해 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 방법.
  4. 제1항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    반송 주파수(carrier frequency), 및
    상기 반송 주파수에서 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 방법.
  5. 제1항에 있어서,
    다운링크 제어 정보(DCI: downlink control information) 포맷 1C의 비트들을 모두 0으로 설정함으로써, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 상기 사용자 단말에 표시하는 단계를 더 포함하는 방법.
  6. 제5항에 있어서,
    상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 상기 사용자 단말에 통지하기 위해서 상기 시스템 정보 블록의 갱신된 판(updated edition)을 상기 사용자 단말에 전송하는 단계를 더 포함하는 방법.
  7. 제1항에 있어서,
    시스템 정보 블록 13을 통해, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간(period) 및 때(occasion)를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 상기 사용자 단말에 전송하는 단계를 더 포함하는 방법.
  8. 제1항에 있어서, 상기 시스템 정보 블록은, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 더 포함하는 방법.
  9. 기지국의 셀의 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 기지국 상에 머물고 있는 사용자 단말에 통지하기 위한 기지국으로서,
    시스템 정보 블록(SIB)에서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 사용자 단말에 전송하도록 구성된 제1 전송 모듈
    을 포함하는 기지국.
  10. 제9항에 있어서, 상기 시스템 정보 블록은, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 사용자 단말에 통지하기 위해서 새롭게 정의된 시스템 정보 블록인 기지국.
  11. 제9항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    셀 식별자, 및
    상기 셀 식별자에 의해 식별된 셀에 의해 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 기지국.
  12. 제9항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    반송 주파수, 및
    상기 반송 주파수에서 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 기지국.
  13. 제9항에 있어서,
    다운링크 제어 정보(DCI) 포맷 1C의 비트들을 모두 0으로 설정함으로써, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 상기 사용자 단말에 표시하도록 구성된 표시 모듈을 더 포함하는 기지국.
  14. 제13항에 있어서,
    상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 상기 사용자 단말에 통지하기 위해서 상기 시스템 정보 블록의 갱신된 판을 상기 사용자 단말에 전송하도록 구성된 제2 전송 모듈을 더 포함하는 기지국.
  15. 제9항에 있어서,
    시스템 정보 블록 13을 통해, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 상기 사용자 단말에 전송하도록 구성된 제3 전송 모듈을 더 포함하는 기지국.
  16. 제9항에 있어서, 상기 시스템 정보 블록은, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 더 포함하는 기지국.
  17. 사용자 단말이 머물고 있는 기지국으로부터, 상기 기지국의 셀의 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 수신하기 위한 사용자 단말로서,
    시스템 정보 블록(SIB)에서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 기지국으로부터 수신하도록 구성된 제1 수신 모듈
    을 포함하는 사용자 단말.
  18. 제17항에 있어서, 상기 시스템 정보 블록은, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 사용자 단말에 통지하기 위해서 새롭게 정의된 시스템 정보 블록인 사용자 단말.
  19. 제17항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    셀 식별자, 및
    상기 셀 식별자에 의해 식별된 셀에 의해 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 사용자 단말.
  20. 제17항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    반송 주파수, 및
    상기 반송 주파수에서 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 사용자 단말.
  21. 제17항에 있어서, 다운링크 제어 정보(DCI) 포맷 1C의 비트들이 모두 0으로 설정되는지 여부를 결정함으로써, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보가 변경되는지 여부를 결정하도록 구성된 결정 모듈을 더 포함하는 사용자 단말.
  22. 제21항에 있어서,
    상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 상기 사용자 단말에 통지하기 위해서 상기 시스템 정보 블록의 갱신된 판을 상기 기지국으로부터 수신하도록 구성된 제2 수신 모듈을 더 포함하는 사용자 단말.
  23. 제17항에 있어서, 시스템 정보 블록 13을 통해, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 상기 기지국으로부터 수신하도록 구성된 제3 수신 모듈을 더 포함하는 사용자 단말.
  24. 제17항에 있어서, 상기 시스템 정보 블록은, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 더 포함하는 사용자 단말.
  25. 사용자 단말이 머물고 있는 기지국으로부터, 상기 기지국의 셀의 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 수신하는 방법으로서,
    시스템 정보 블록(SIB)에서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 기지국으로부터 수신하는 단계
    를 포함하는 방법.
  26. 제25항에 있어서, 상기 시스템 정보 블록은, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보를 상기 사용자 단말에 통지하기 위해서 새롭게 정의된 시스템 정보 블록인 방법.
  27. 제25항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    셀 식별자, 및
    상기 셀 식별자에 의해 식별된 셀에 의해 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 방법.
  28. 제25항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보는,
    반송 주파수, 및
    상기 반송 주파수에서 지원되는 MBMS 서비스의 식별자의 리스트
    를 포함하는 방법.
  29. 제25항에 있어서, 다운링크 제어 정보(DCI) 포맷 1C의 비트들이 모두 0으로 설정되는지 여부를 결정함으로써, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보가 변경되는지 여부를 결정하는 단계를 더 포함하는 방법.
  30. 제29항에 있어서, 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 상기 사용자 단말에 통지하기 위해서 상기 시스템 정보 블록의 갱신된 판을 상기 기지국으로부터 수신하는 단계를 더 포함하는 방법.
  31. 제25항에 있어서, 시스템 정보 블록 13을 통해, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 상기 기지국으로부터 수신하는 단계를 더 포함하는 방법.
  32. 제25항에 있어서, 상기 시스템 정보 블록은, 상기 시스템 정보 블록에 포함되는 상기 적어도 하나의 이웃 셀의 멀티미디어 브로드캐스트 멀티캐스트 서비스(MBMS) 서비스 정보의 변경을 통지하기 위한 기간 및 때를 상기 사용자 단말에 통지하는데 사용되는 통지 구성 정보를 더 포함하는 방법.
KR1020147006645A 2011-08-15 2012-07-31 이웃 셀의 ｍｂｍｓ 서비스 정보를 통지하는 방법 및 대응 장치 Ceased KR20140053312A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
CN201110233473.2 2011-08-15
CN201110233473.2A CN102938878B (zh) 2011-08-15 2011-08-15 相邻小区的mbms服务信息通知方法以及相应的设备
PCT/IB2012/001568 WO2013024334A1 (en) 2011-08-15 2012-07-31 Method of notifying mbms service information of a neighboring cell and corresponding apparatus

Publications (1)

Publication Number Publication Date
KR20140053312A true KR20140053312A (ko) 2014-05-07

Family

ID=47046642

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020147006645A Ceased KR20140053312A (ko) 2011-08-15 2012-07-31 이웃 셀의 ｍｂｍｓ 서비스 정보를 통지하는 방법 및 대응 장치

Country Status (9)

Country Link
US (1) US10952182B2 (ko)
EP (1) EP2745540B8 (ko)
JP (2) JP2014529936A (ko)
KR (1) KR20140053312A (ko)
CN (1) CN102938878B (ko)
BR (1) BR112014003523A2 (ko)
RU (1) RU2591664C2 (ko)
TW (1) TWI554132B (ko)
WO (1) WO2013024334A1 (ko)

Families Citing this family (35)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TW201340756A (zh) * 2012-03-19 2013-10-01 Innovative Sonic Corp 記錄和回報可能會於無線通訊網路中造成存取問題的事件之方法和裝置
KR20140090533A (ko) * 2012-12-20 2014-07-17 삼성전자주식회사 이동통신시스템에서의 신호 송신장치 및 방법
EP2955943B1 (en) 2013-03-19 2018-03-07 Huawei Technologies Co., Ltd. Control information indication method and device
WO2014153705A1 (zh) * 2013-03-25 2014-10-02 华为技术有限公司 新载波类型小区的业务处理方法、装置及通信系统
EP2982181A1 (en) * 2013-04-03 2016-02-10 Google Technology Holdings LLC Methods for cell discovery
CN104378742A (zh) * 2013-08-15 2015-02-25 中兴通讯股份有限公司 呼叫业务的实现方法及装置、指示信息的下发方法及装置
CN104602344B (zh) 2013-10-30 2019-02-12 电信科学技术研究院 一种组通信信息通知方法及设备
US9344857B1 (en) * 2013-11-06 2016-05-17 Sprint Spectrum L.P. Frequency band allocation in a wireless communication network
EP2903309A1 (en) * 2014-01-30 2015-08-05 Alcatel Lucent Multi-Media Broadcast/Multi-Media Services
US9794756B2 (en) * 2014-04-23 2017-10-17 Samsung Electronics Co., Ltd. Method and apparatus for receiving broadcast data in wireless communication system
EP3562249B1 (en) * 2014-08-15 2024-07-24 InterDigital Patent Holdings, Inc. Supporting random access and paging procedures for reduced capability wtrus in an lte system
US9693173B2 (en) * 2014-09-05 2017-06-27 Intel Corporation Generating, broadcasting and receiving system information blocks
CN110149723B (zh) * 2014-10-31 2024-02-13 华为技术有限公司 组通信方法和装置
US9769733B2 (en) 2015-02-10 2017-09-19 Qualcomm Incorporated Incremental transmission of system information
US10200920B2 (en) * 2015-02-10 2019-02-05 Qualcomm Incorporated On-demand system information
US10616822B2 (en) 2015-02-10 2020-04-07 Qualcomm Incorporated System information updating
US10542547B2 (en) 2015-09-01 2020-01-21 Qualcomm Incorporated Service-based cell selection and reselection
CN108293218B (zh) * 2015-12-01 2020-07-07 华为技术有限公司 信息传输方法、基站及通信系统
WO2017190353A1 (zh) 2016-05-06 2017-11-09 华为技术有限公司 多播业务接收方法、多播业务发送方法、装置及系统
CN107734646A (zh) * 2016-08-11 2018-02-23 电信科学技术研究院 一种多播业务信息的发送方法、接收方法、基站及终端
RU2720584C1 (ru) * 2016-10-11 2020-05-12 Телефонактиеболагет Лм Эрикссон (Пабл) Тип несущей mbms в системной информации
CN108260135B (zh) * 2016-12-29 2019-12-20 电信科学技术研究院 一种系统信息传输方法、用户终端和传输节点
MY197095A (en) 2017-01-04 2023-05-24 Ericsson Telefon Ab L M On-demand request for system information
CN111277397B (zh) 2017-05-04 2022-07-15 维沃移动通信有限公司 系统信息传输方法、终端及网络侧设备
CN108811040B (zh) * 2017-05-04 2020-11-03 维沃移动通信有限公司 系统信息变更指示方法、网络侧设备及终端
FR3093888A1 (fr) * 2019-03-11 2020-09-18 Orange Procédé de communication d’informations système et dispositifs correspondant.
EP4118786B1 (en) * 2020-03-27 2026-03-04 Sharp Kabushiki Kaisha User equipment and method for multicast/broadcast service
US12526029B2 (en) * 2020-04-03 2026-01-13 Beijing Xiaomi Mobile Software Co., Ltd. Communication method and device
US12207266B2 (en) * 2020-08-06 2025-01-21 Samsung Electronics Co., Ltd. Method and system for efficient MCCH signaling and reception for MBS in 5G network
CN114071741B (zh) * 2020-08-06 2025-07-15 维沃移动通信有限公司 信息传输方法、装置、终端及网络侧设备
WO2022028546A1 (en) * 2020-08-06 2022-02-10 FG Innovation Company Limited Method of broadcast or multicast service and related device
US12563367B2 (en) 2020-10-22 2026-02-24 Nokia Technologies Interest indication
EP4278707A4 (en) * 2021-01-14 2024-08-28 Lenovo (Beijing) Limited MECHANISM FOR MULTICAST AND BROADCAST SERVICE
EP4505795A4 (en) 2022-08-12 2025-08-13 Samsung Electronics Co Ltd METHOD AND SYSTEM FOR INITIATING CELL TRANSITION ACTIVITIES DURING MULTICAST AND BROADCAST SERVICES
CN120434721A (zh) * 2024-02-05 2025-08-05 维沃移动通信有限公司 系统信息处理方法、装置、终端及网络侧设备

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4002204B2 (ja) * 2002-04-09 2007-10-31 三星電子株式会社 移動通信システムにおけるマルチメディア放送／マルチキャストサービスのための制御情報伝送装置及びその方法
KR100976140B1 (ko) * 2003-04-03 2010-08-16 퀄컴 인코포레이티드 멀티캐스트 멀티미디어 방송 서비스를 제공하는 이동 통신 시스템에서 호출 방법
EA015549B1 (ru) * 2003-06-05 2011-08-30 Интертраст Текнолоджис Корпорейшн Переносимая система и способ для приложений одноранговой компоновки услуг
KR100880999B1 (ko) * 2003-08-07 2009-02-03 삼성전자주식회사 멀티미디어 브로드캐스트/멀티캐스트 서비스를 송수신하는 방법
RU2441342C2 (ru) * 2007-07-05 2012-01-27 Мицубиси Электрик Корпорейшн Система мобильной связи и мобильный терминал
KR101302782B1 (ko) * 2009-12-21 2013-09-02 한국전자통신연구원 방송영역 변경 시 서비스 연속성을 위한 기지국, 단말기 및 제공 방법
CN102149044A (zh) * 2010-02-05 2011-08-10 电信科学技术研究院 一种mbms业务信息发送方法及设备
US9185682B2 (en) * 2010-06-15 2015-11-10 Mediatek Inc. Methods to support continuous MBMS reception without network assistance
US9173192B2 (en) * 2011-03-17 2015-10-27 Qualcomm Incorporated Target cell selection for multimedia broadcast multicast service continuity
US20130039250A1 (en) * 2011-08-12 2013-02-14 Mediatek, Inc. Method to Indicate MBMS Reception Status to Enable Service Continuity

Also Published As

Publication number Publication date
CN102938878B (zh) 2016-03-23
TWI554132B (zh) 2016-10-11
JP2014529936A (ja) 2014-11-13
EP2745540B1 (en) 2021-11-24
RU2591664C2 (ru) 2016-07-20
US20140269566A1 (en) 2014-09-18
BR112014003523A2 (pt) 2017-03-14
EP2745540B8 (en) 2022-02-23
RU2014110046A (ru) 2015-09-27
CN102938878A (zh) 2013-02-20
TW201316799A (zh) 2013-04-16
JP2016136743A (ja) 2016-07-28
EP2745540A1 (en) 2014-06-25
US10952182B2 (en) 2021-03-16
WO2013024334A1 (en) 2013-02-21

Similar Documents

Publication Publication Date Title
KR20140053312A (ko) 이웃 셀의 ｍｂｍｓ 서비스 정보를 통지하는 방법 및 대응 장치
US10674380B2 (en) On-demand system information for wireless terminal in connected state
CN107852727B (zh) 对覆盖范围外无线终端进行侧链路直接发现资源池分配的方法及装置
KR101341934B1 (ko) 브로드캐스트 멀티캐스트 시스템에서 제어 정보를 전송하고 획득하기 위한 방법, 기지국 및 사용자 장치
CN102026372B (zh) 系统广播消息更新的通知、读取方法及设备
ES2635093T3 (es) Mecanismo de notificación que permite que un equipo de usuario distinga entre diferentes áreas MBSFN
CN114071369B (zh) 一种信息传输方法、装置、终端及网络设备
US20100189027A1 (en) Radio transmission method, radio reception method, radio transmission-reception method, radio transmission apparatus, radio reception apparatus, radio transmission-reception system, base station apparatus, and communication terminal
US20160309401A1 (en) Method and apparatus for device-to-device communication
US11089572B2 (en) Method for transmitting multicast service, method for receiving multicast service, and apparatus
KR101301244B1 (ko) Ｍｂｍｓ 서비스 방법
US20200084700A1 (en) Apparatus and method for a mobile telecommunications system
US20160249192A1 (en) Filtering emergency broadcast messages that contain commercial content
JPWO2018193496A1 (ja) 無線端末、基地局、無線通信システム及び無線通信方法
JP2012516093A (ja) 基地局の隣接関係テーブルの自動更新
KR101847885B1 (ko) 디바이스 투 디바이스 통신을 개선하기 위한 방법, 사용자 장비, 시스템, 모바일 통신 네트워크, 프로그램 및 컴퓨터 프로그램 제품
US9571967B2 (en) Mobile station, wireless base station device, wireless communication system, and data distribution method
US20200120546A1 (en) Method and apparatus for facilitating mbms reception
CN104105068B (zh) 信息通知方法、多媒体广播多播业务接收方法及装置
CN102487480B (zh) 一种传输多媒体广播组播mbms业务的载波的选择方法、装置
CN105451190B (zh) 用于mbms业务的方法和设备、基站和移动设备

Legal Events

Date Code Title Description
A201 Request for examination
PA0105 International application

Patent event date: 20140312

Patent event code: PA01051R01D

Comment text: International Patent Application

PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20140312

Comment text: Request for Examination of Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20141223

Patent event code: PE09021S01D

E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20150527

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20141223

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

J201 Request for trial against refusal decision
PJ0201 Trial against decision of rejection

Patent event date: 20150629

Comment text: Request for Trial against Decision on Refusal

Patent event code: PJ02012R01D

Patent event date: 20150527

Comment text: Decision to Refuse Application

Patent event code: PJ02011S01I

Appeal kind category: Appeal against decision to decline refusal

Appeal identifier: 2015101003737

Request date: 20150629

J301 Trial decision

Free format text: TRIAL DECISION FOR APPEAL AGAINST DECISION TO DECLINE REFUSAL REQUESTED 20150629

Effective date: 20160531

PJ1301 Trial decision

Patent event code: PJ13011S01D

Patent event date: 20160531

Comment text: Trial Decision on Objection to Decision on Refusal

Appeal kind category: Appeal against decision to decline refusal

Request date: 20150629

Decision date: 20160531

Appeal identifier: 2015101003737
