KR20140077191A - 폴리에테르 폴리올 수지 조성물 - Google Patents
폴리에테르 폴리올 수지 조성물 Download PDFInfo
- Publication number
- KR20140077191A KR20140077191A KR20147012002A KR20147012002A KR20140077191A KR 20140077191 A KR20140077191 A KR 20140077191A KR 20147012002 A KR20147012002 A KR 20147012002A KR 20147012002 A KR20147012002 A KR 20147012002A KR 20140077191 A KR20140077191 A KR 20140077191A
- Authority
- KR
- South Korea
- Prior art keywords
- glycidyl ester
- methyl
- composition
- dimethyl
- acid
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Ceased
Links
- 229920000570 polyether Polymers 0.000 title claims abstract description 31
- 239000004721 Polyphenylene oxide Substances 0.000 title claims abstract description 30
- 229920005862 polyol Polymers 0.000 title claims description 21
- 150000003077 polyols Chemical class 0.000 title claims description 19
- 239000011342 resin composition Substances 0.000 title description 2
- 239000000203 mixture Substances 0.000 claims abstract description 120
- -1 alkane carboxy glycidyl esters Chemical class 0.000 claims abstract description 85
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims abstract description 7
- 239000011347 resin Substances 0.000 claims description 21
- 229920005989 resin Polymers 0.000 claims description 21
- 238000006243 chemical reaction Methods 0.000 claims description 16
- 239000002253 acid Substances 0.000 claims description 13
- 238000000034 method Methods 0.000 claims description 11
- USEUGRJYSAIDOZ-UHFFFAOYSA-N oxiran-2-ylmethyl 2,2,3,3-tetramethylpentanoate Chemical group CCC(C)(C)C(C)(C)C(=O)OCC1CO1 USEUGRJYSAIDOZ-UHFFFAOYSA-N 0.000 claims description 11
- HAHSHRRDZNWANG-UHFFFAOYSA-N oxiran-2-ylmethyl 2,2,3,4-tetramethylpentanoate Chemical compound CC(C)C(C)C(C)(C)C(=O)OCC1CO1 HAHSHRRDZNWANG-UHFFFAOYSA-N 0.000 claims description 11
- 239000007787 solid Substances 0.000 claims description 11
- OILPSFYSTUHTND-UHFFFAOYSA-N oxiran-2-ylmethyl 2,3-dimethyl-2-propan-2-ylbutanoate Chemical compound CC(C)C(C)(C(C)C)C(=O)OCC1CO1 OILPSFYSTUHTND-UHFFFAOYSA-N 0.000 claims description 10
- 239000011230 binding agent Substances 0.000 claims description 9
- 238000000576 coating method Methods 0.000 claims description 8
- QIWWYWQEZDPSJU-UHFFFAOYSA-N oxiran-2-ylmethyl 2,2,4,4-tetramethylpentanoate Chemical compound CC(C)(C)CC(C)(C)C(=O)OCC1CO1 QIWWYWQEZDPSJU-UHFFFAOYSA-N 0.000 claims description 7
- PSABUFWDVWCFDP-UHFFFAOYSA-N 2,2-dimethylheptane Chemical compound CCCCCC(C)(C)C PSABUFWDVWCFDP-UHFFFAOYSA-N 0.000 claims description 6
- 239000011248 coating agent Substances 0.000 claims description 6
- RTZKZFJDLAIYFH-UHFFFAOYSA-N ether Substances CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 claims description 5
- 230000008569 process Effects 0.000 claims description 5
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 claims description 4
- YNYVVNFUGXKTSQ-UHFFFAOYSA-N oxiran-2-ylmethyl 2-ethyl-3,3-dimethylbutanoate Chemical compound CCC(C(C)(C)C)C(=O)OCC1CO1 YNYVVNFUGXKTSQ-UHFFFAOYSA-N 0.000 claims description 4
- 239000004793 Polystyrene Substances 0.000 claims description 3
- 239000002184 metal Substances 0.000 claims description 3
- 229910052751 metal Inorganic materials 0.000 claims description 3
- 229920002223 polystyrene Polymers 0.000 claims description 3
- PTBDIHRZYDMNKB-UHFFFAOYSA-N 2,2-Bis(hydroxymethyl)propionic acid Chemical compound OCC(C)(CO)C(O)=O PTBDIHRZYDMNKB-UHFFFAOYSA-N 0.000 claims description 2
- 239000004033 plastic Substances 0.000 claims description 2
- 229920003023 plastic Polymers 0.000 claims description 2
- 239000000758 substrate Substances 0.000 claims description 2
- CBQQWWYZSKCIRS-UHFFFAOYSA-N 2,2,3,3-tetramethylpentanoic acid Chemical compound CCC(C)(C)C(C)(C)C(O)=O CBQQWWYZSKCIRS-UHFFFAOYSA-N 0.000 claims 2
- DCFSBJACSZIZRB-UHFFFAOYSA-N CCCCC(C)C(=O)OCC1CO1 Chemical compound CCCCC(C)C(=O)OCC1CO1 DCFSBJACSZIZRB-UHFFFAOYSA-N 0.000 claims 1
- 239000007795 chemical reaction product Substances 0.000 claims 1
- XQKCWKPVQYZHRG-UHFFFAOYSA-N oxiran-2-ylmethyl 2,2-dimethylbutanoate Chemical compound CCC(C)(C)C(=O)OCC1CO1 XQKCWKPVQYZHRG-UHFFFAOYSA-N 0.000 claims 1
- 239000012925 reference material Substances 0.000 claims 1
- DKPFZGUDAPQIHT-UHFFFAOYSA-N Butyl acetate Natural products CCCCOC(C)=O DKPFZGUDAPQIHT-UHFFFAOYSA-N 0.000 description 15
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 14
- AAOISIQFPPAFQO-UHFFFAOYSA-N 7:0(6Me,6Me) Chemical compound CC(C)(C)CCCCC(O)=O AAOISIQFPPAFQO-UHFFFAOYSA-N 0.000 description 10
- 125000003055 glycidyl group Chemical group C(C1CO1)* 0.000 description 10
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 8
- UKLDJPRMSDWDSL-UHFFFAOYSA-L [dibutyl(dodecanoyloxy)stannyl] dodecanoate Chemical compound CCCCCCCCCCCC(=O)O[Sn](CCCC)(CCCC)OC(=O)CCCCCCCCCCC UKLDJPRMSDWDSL-UHFFFAOYSA-L 0.000 description 7
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 7
- 239000003085 diluting agent Substances 0.000 description 7
- XMMWJCLHASZQLW-UHFFFAOYSA-N oxiran-2-ylmethyl 2-ethyl-2,3,3-trimethylbutanoate Chemical compound CCC(C)(C(C)(C)C)C(=O)OCC1CO1 XMMWJCLHASZQLW-UHFFFAOYSA-N 0.000 description 7
- 150000007513 acids Chemical class 0.000 description 6
- 238000001816 cooling Methods 0.000 description 6
- 125000003700 epoxy group Chemical group 0.000 description 6
- 229940059574 pentaerithrityl Drugs 0.000 description 6
- 125000000217 alkyl group Chemical group 0.000 description 5
- KZMGYPLQYOPHEL-UHFFFAOYSA-N boron trifluoride etherate Substances FB(F)F.CCOCC KZMGYPLQYOPHEL-UHFFFAOYSA-N 0.000 description 5
- 150000001721 carbon Chemical group 0.000 description 5
- 229910052799 carbon Inorganic materials 0.000 description 5
- WXZMFSXDPGVJKK-UHFFFAOYSA-N pentaerythritol Chemical compound OCC(CO)(CO)CO WXZMFSXDPGVJKK-UHFFFAOYSA-N 0.000 description 5
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 4
- 230000000903 blocking effect Effects 0.000 description 4
- KBPLFHHGFOOTCA-UHFFFAOYSA-N caprylic alcohol Natural products CCCCCCCCO KBPLFHHGFOOTCA-UHFFFAOYSA-N 0.000 description 4
- 125000004432 carbon atom Chemical group C* 0.000 description 4
- 238000009472 formulation Methods 0.000 description 4
- 238000004817 gas chromatography Methods 0.000 description 4
- FUZZWVXGSFPDMH-UHFFFAOYSA-N hexanoic acid Chemical compound CCCCCC(O)=O FUZZWVXGSFPDMH-UHFFFAOYSA-N 0.000 description 4
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 4
- QQWAKSKPSOFJFF-UHFFFAOYSA-N oxiran-2-ylmethyl 2,2-dimethyloctanoate Chemical compound CCCCCCC(C)(C)C(=O)OCC1CO1 QQWAKSKPSOFJFF-UHFFFAOYSA-N 0.000 description 4
- PUPZLCDOIYMWBV-UHFFFAOYSA-N (+/-)-1,3-Butanediol Chemical compound CC(O)CCO PUPZLCDOIYMWBV-UHFFFAOYSA-N 0.000 description 3
- WMYINDVYGQKYMI-UHFFFAOYSA-N 2-[2,2-bis(hydroxymethyl)butoxymethyl]-2-ethylpropane-1,3-diol Chemical compound CCC(CO)(CO)COCC(CC)(CO)CO WMYINDVYGQKYMI-UHFFFAOYSA-N 0.000 description 3
- 239000005057 Hexamethylene diisocyanate Substances 0.000 description 3
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 3
- 239000003054 catalyst Substances 0.000 description 3
- 239000012975 dibutyltin dilaurate Substances 0.000 description 3
- 150000005690 diesters Chemical class 0.000 description 3
- 238000001035 drying Methods 0.000 description 3
- 238000005516 engineering process Methods 0.000 description 3
- 150000002148 esters Chemical class 0.000 description 3
- 239000000126 substance Substances 0.000 description 3
- IUTCEZPPWBHGIX-UHFFFAOYSA-N tin(2+) Chemical compound [Sn+2] IUTCEZPPWBHGIX-UHFFFAOYSA-N 0.000 description 3
- VXNZUUAINFGPBY-UHFFFAOYSA-N 1-Butene Chemical compound CCC=C VXNZUUAINFGPBY-UHFFFAOYSA-N 0.000 description 2
- JCTXKRPTIMZBJT-UHFFFAOYSA-N 2,2,4-trimethylpentane-1,3-diol Chemical compound CC(C)C(O)C(C)(C)CO JCTXKRPTIMZBJT-UHFFFAOYSA-N 0.000 description 2
- GRBMNDHARKGJFB-UHFFFAOYSA-N 2-(oxiran-2-ylmethyl)butanoic acid Chemical class CCC(C(O)=O)CC1CO1 GRBMNDHARKGJFB-UHFFFAOYSA-N 0.000 description 2
- REENWKXVJWZEHL-UHFFFAOYSA-N C(C1CO1)OC(C(C(CC)(C)C)(CC)C)=O Chemical compound C(C1CO1)OC(C(C(CC)(C)C)(CC)C)=O REENWKXVJWZEHL-UHFFFAOYSA-N 0.000 description 2
- VQTUBCCKSQIDNK-UHFFFAOYSA-N Isobutene Chemical compound CC(C)=C VQTUBCCKSQIDNK-UHFFFAOYSA-N 0.000 description 2
- QQONPFPTGQHPMA-UHFFFAOYSA-N Propene Chemical compound CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 2
- DNIAPMSPPWPWGF-UHFFFAOYSA-N Propylene glycol Chemical compound CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 description 2
- YIMQCDZDWXUDCA-UHFFFAOYSA-N [4-(hydroxymethyl)cyclohexyl]methanol Chemical compound OCC1CCC(CO)CC1 YIMQCDZDWXUDCA-UHFFFAOYSA-N 0.000 description 2
- 239000000853 adhesive Substances 0.000 description 2
- 230000001070 adhesive effect Effects 0.000 description 2
- 230000004888 barrier function Effects 0.000 description 2
- IISBACLAFKSPIT-UHFFFAOYSA-N bisphenol A Chemical compound C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 IISBACLAFKSPIT-UHFFFAOYSA-N 0.000 description 2
- PXKLMJQFEQBVLD-UHFFFAOYSA-N bisphenol F Chemical compound C1=CC(O)=CC=C1CC1=CC=C(O)C=C1 PXKLMJQFEQBVLD-UHFFFAOYSA-N 0.000 description 2
- IAQRGUVFOMOMEM-UHFFFAOYSA-N butene Natural products CC=CC IAQRGUVFOMOMEM-UHFFFAOYSA-N 0.000 description 2
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 2
- 239000012159 carrier gas Substances 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- 239000008199 coating composition Substances 0.000 description 2
- 239000007789 gas Substances 0.000 description 2
- 235000011187 glycerol Nutrition 0.000 description 2
- 239000001307 helium Substances 0.000 description 2
- 229910052734 helium Inorganic materials 0.000 description 2
- SWQJXJOGLNCZEY-UHFFFAOYSA-N helium atom Chemical compound [He] SWQJXJOGLNCZEY-UHFFFAOYSA-N 0.000 description 2
- 230000006872 improvement Effects 0.000 description 2
- 238000002347 injection Methods 0.000 description 2
- 239000007924 injection Substances 0.000 description 2
- 239000000178 monomer Substances 0.000 description 2
- TVMXDCGIABBOFY-UHFFFAOYSA-N n-Octanol Natural products CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 2
- SLCVBVWXLSEKPL-UHFFFAOYSA-N neopentyl glycol Chemical compound OCC(C)(C)CO SLCVBVWXLSEKPL-UHFFFAOYSA-N 0.000 description 2
- KWLRGRCGAADLKW-UHFFFAOYSA-N oxiran-2-ylmethyl 2-ethyl-2-methylhexanoate Chemical compound CCCCC(C)(CC)C(=O)OCC1CO1 KWLRGRCGAADLKW-UHFFFAOYSA-N 0.000 description 2
- XGCKTZMBHSLTCG-UHFFFAOYSA-N oxiran-2-ylmethyl 6,6-dimethylheptanoate Chemical compound CC(C)(C)CCCCC(=O)OCC1CO1 XGCKTZMBHSLTCG-UHFFFAOYSA-N 0.000 description 2
- 239000003973 paint Substances 0.000 description 2
- 239000004848 polyfunctional curative Substances 0.000 description 2
- YPFDHNVEDLHUCE-UHFFFAOYSA-N propane-1,3-diol Chemical compound OCCCO YPFDHNVEDLHUCE-UHFFFAOYSA-N 0.000 description 2
- 239000002904 solvent Substances 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- 239000008096 xylene Substances 0.000 description 2
- SZCWBURCISJFEZ-UHFFFAOYSA-N (3-hydroxy-2,2-dimethylpropyl) 3-hydroxy-2,2-dimethylpropanoate Chemical compound OCC(C)(C)COC(=O)C(C)(C)CO SZCWBURCISJFEZ-UHFFFAOYSA-N 0.000 description 1
- 229920002818 (Hydroxyethyl)methacrylate Polymers 0.000 description 1
- 229940015975 1,2-hexanediol Drugs 0.000 description 1
- BPXVHIRIPLPOPT-UHFFFAOYSA-N 1,3,5-tris(2-hydroxyethyl)-1,3,5-triazinane-2,4,6-trione Chemical compound OCCN1C(=O)N(CCO)C(=O)N(CCO)C1=O BPXVHIRIPLPOPT-UHFFFAOYSA-N 0.000 description 1
- KCZQSKKNAGZQSZ-UHFFFAOYSA-N 1,3,5-tris(6-isocyanatohexyl)-1,3,5-triazin-2,4,6-trione Chemical compound O=C=NCCCCCCN1C(=O)N(CCCCCCN=C=O)C(=O)N(CCCCCCN=C=O)C1=O KCZQSKKNAGZQSZ-UHFFFAOYSA-N 0.000 description 1
- 229940058015 1,3-butylene glycol Drugs 0.000 description 1
- XMNIXWIUMCBBBL-UHFFFAOYSA-N 2-(2-phenylpropan-2-ylperoxy)propan-2-ylbenzene Chemical group C=1C=CC=CC=1C(C)(C)OOC(C)(C)C1=CC=CC=C1 XMNIXWIUMCBBBL-UHFFFAOYSA-N 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- TXBCBTDQIULDIA-UHFFFAOYSA-N 2-[[3-hydroxy-2,2-bis(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propane-1,3-diol Chemical compound OCC(CO)(CO)COCC(CO)(CO)CO TXBCBTDQIULDIA-UHFFFAOYSA-N 0.000 description 1
- PTJWCLYPVFJWMP-UHFFFAOYSA-N 2-[[3-hydroxy-2-[[3-hydroxy-2,2-bis(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propane-1,3-diol Chemical compound OCC(CO)(CO)COCC(CO)(CO)COCC(CO)(CO)CO PTJWCLYPVFJWMP-UHFFFAOYSA-N 0.000 description 1
- SVONRAPFKPVNKG-UHFFFAOYSA-N 2-ethoxyethyl acetate Chemical compound CCOCCOC(C)=O SVONRAPFKPVNKG-UHFFFAOYSA-N 0.000 description 1
- VNAWKNVDKFZFSU-UHFFFAOYSA-N 2-ethyl-2-methylpropane-1,3-diol Chemical compound CCC(C)(CO)CO VNAWKNVDKFZFSU-UHFFFAOYSA-N 0.000 description 1
- BOZRCGLDOHDZBP-UHFFFAOYSA-N 2-ethylhexanoic acid;tin Chemical compound [Sn].CCCCC(CC)C(O)=O BOZRCGLDOHDZBP-UHFFFAOYSA-N 0.000 description 1
- IBXXTERDRYXSIK-UHFFFAOYSA-N 2-ethyloctane-1,3-diol Chemical compound CCCCCC(O)C(CC)CO IBXXTERDRYXSIK-UHFFFAOYSA-N 0.000 description 1
- SPXWGAHNKXLXAP-UHFFFAOYSA-N 2-methylpentane-1,3-diol Chemical compound CCC(O)C(C)CO SPXWGAHNKXLXAP-UHFFFAOYSA-N 0.000 description 1
- LOSWWGJGSSQDKH-UHFFFAOYSA-N 3-ethoxypropane-1,2-diol Chemical compound CCOCC(O)CO LOSWWGJGSSQDKH-UHFFFAOYSA-N 0.000 description 1
- YHFGMFYKZBWPRW-UHFFFAOYSA-N 3-methylpentane-1,1-diol Chemical compound CCC(C)CC(O)O YHFGMFYKZBWPRW-UHFFFAOYSA-N 0.000 description 1
- FNQIYTUXOKTMDM-UHFFFAOYSA-N 3-phenoxypropane-1,2-diol Chemical compound OCC(O)COC1=CC=CC=C1 FNQIYTUXOKTMDM-UHFFFAOYSA-N 0.000 description 1
- 229910015900 BF3 Inorganic materials 0.000 description 1
- UGFAIRIUMAVXCW-UHFFFAOYSA-N Carbon monoxide Chemical compound [O+]#[C-] UGFAIRIUMAVXCW-UHFFFAOYSA-N 0.000 description 1
- FBPFZTCFMRRESA-FSIIMWSLSA-N D-Glucitol Natural products OC[C@H](O)[C@H](O)[C@@H](O)[C@H](O)CO FBPFZTCFMRRESA-FSIIMWSLSA-N 0.000 description 1
- FBPFZTCFMRRESA-KVTDHHQDSA-N D-Mannitol Chemical compound OC[C@@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-KVTDHHQDSA-N 0.000 description 1
- FBPFZTCFMRRESA-JGWLITMVSA-N D-glucitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-JGWLITMVSA-N 0.000 description 1
- BRLQWZUYTZBJKN-UHFFFAOYSA-N Epichlorohydrin Chemical compound ClCC1CO1 BRLQWZUYTZBJKN-UHFFFAOYSA-N 0.000 description 1
- 239000004593 Epoxy Substances 0.000 description 1
- 239000004386 Erythritol Substances 0.000 description 1
- UNXHWFMMPAWVPI-UHFFFAOYSA-N Erythritol Natural products OCC(O)C(O)CO UNXHWFMMPAWVPI-UHFFFAOYSA-N 0.000 description 1
- KLDXJTOLSGUMSJ-JGWLITMVSA-N Isosorbide Chemical compound O[C@@H]1CO[C@@H]2[C@@H](O)CO[C@@H]21 KLDXJTOLSGUMSJ-JGWLITMVSA-N 0.000 description 1
- 229930195725 Mannitol Natural products 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- ALQSHHUCVQOPAS-UHFFFAOYSA-N Pentane-1,5-diol Chemical compound OCCCCCO ALQSHHUCVQOPAS-UHFFFAOYSA-N 0.000 description 1
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Natural products C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 description 1
- ZJCCRDAZUWHFQH-UHFFFAOYSA-N Trimethylolpropane Chemical compound CCC(CO)(CO)CO ZJCCRDAZUWHFQH-UHFFFAOYSA-N 0.000 description 1
- TVXBFESIOXBWNM-UHFFFAOYSA-N Xylitol Natural products OCCC(O)C(O)C(O)CCO TVXBFESIOXBWNM-UHFFFAOYSA-N 0.000 description 1
- ORLQHILJRHBSAY-UHFFFAOYSA-N [1-(hydroxymethyl)cyclohexyl]methanol Chemical compound OCC1(CO)CCCCC1 ORLQHILJRHBSAY-UHFFFAOYSA-N 0.000 description 1
- 125000001931 aliphatic group Chemical group 0.000 description 1
- 150000001336 alkenes Chemical class 0.000 description 1
- CDQSJQSWAWPGKG-UHFFFAOYSA-N butane-1,1-diol Chemical compound CCCC(O)O CDQSJQSWAWPGKG-UHFFFAOYSA-N 0.000 description 1
- BMRWNKZVCUKKSR-UHFFFAOYSA-N butane-1,2-diol Chemical compound CCC(O)CO BMRWNKZVCUKKSR-UHFFFAOYSA-N 0.000 description 1
- 235000019437 butane-1,3-diol Nutrition 0.000 description 1
- 229910002091 carbon monoxide Inorganic materials 0.000 description 1
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 1
- 229940072282 cardura Drugs 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 238000010411 cooking Methods 0.000 description 1
- PFURGBBHAOXLIO-UHFFFAOYSA-N cyclohexane-1,2-diol Chemical compound OC1CCCCC1O PFURGBBHAOXLIO-UHFFFAOYSA-N 0.000 description 1
- VKONPUDBRVKQLM-UHFFFAOYSA-N cyclohexane-1,4-diol Chemical compound OC1CCC(O)CC1 VKONPUDBRVKQLM-UHFFFAOYSA-N 0.000 description 1
- JQZRVMZHTADUSY-UHFFFAOYSA-L di(octanoyloxy)tin Chemical compound [Sn+2].CCCCCCCC([O-])=O.CCCCCCCC([O-])=O JQZRVMZHTADUSY-UHFFFAOYSA-L 0.000 description 1
- 229940105990 diglycerin Drugs 0.000 description 1
- GPLRAVKSCUXZTP-UHFFFAOYSA-N diglycerol Chemical compound OCC(O)COCC(O)CO GPLRAVKSCUXZTP-UHFFFAOYSA-N 0.000 description 1
- 150000002009 diols Chemical class 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- UNXHWFMMPAWVPI-ZXZARUISSA-N erythritol Chemical compound OC[C@H](O)[C@H](O)CO UNXHWFMMPAWVPI-ZXZARUISSA-N 0.000 description 1
- 235000019414 erythritol Nutrition 0.000 description 1
- 229940009714 erythritol Drugs 0.000 description 1
- 238000006266 etherification reaction Methods 0.000 description 1
- 229940093476 ethylene glycol Drugs 0.000 description 1
- 238000001704 evaporation Methods 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 238000002290 gas chromatography-mass spectrometry Methods 0.000 description 1
- 238000005227 gel permeation chromatography Methods 0.000 description 1
- 230000009477 glass transition Effects 0.000 description 1
- CATSNJVOTSVZJV-UHFFFAOYSA-N heptan-2-one Chemical compound CCCCCC(C)=O CATSNJVOTSVZJV-UHFFFAOYSA-N 0.000 description 1
- FHKSXSQHXQEMOK-UHFFFAOYSA-N hexane-1,2-diol Chemical compound CCCCC(O)CO FHKSXSQHXQEMOK-UHFFFAOYSA-N 0.000 description 1
- XXMIOPMDWAUFGU-UHFFFAOYSA-N hexane-1,6-diol Chemical compound OCCCCCCO XXMIOPMDWAUFGU-UHFFFAOYSA-N 0.000 description 1
- OHMBHFSEKCCCBW-UHFFFAOYSA-N hexane-2,5-diol Chemical compound CC(O)CCC(C)O OHMBHFSEKCCCBW-UHFFFAOYSA-N 0.000 description 1
- 229960002479 isosorbide Drugs 0.000 description 1
- 230000014759 maintenance of location Effects 0.000 description 1
- 239000000594 mannitol Substances 0.000 description 1
- 235000010355 mannitol Nutrition 0.000 description 1
- 229960001855 mannitol Drugs 0.000 description 1
- HEBKCHPVOIAQTA-UHFFFAOYSA-N meso ribitol Natural products OCC(O)C(O)C(O)CO HEBKCHPVOIAQTA-UHFFFAOYSA-N 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 150000005673 monoalkenes Chemical class 0.000 description 1
- SYSQUGFVNFXIIT-UHFFFAOYSA-N n-[4-(1,3-benzoxazol-2-yl)phenyl]-4-nitrobenzenesulfonamide Chemical class C1=CC([N+](=O)[O-])=CC=C1S(=O)(=O)NC1=CC=C(C=2OC3=CC=CC=C3N=2)C=C1 SYSQUGFVNFXIIT-UHFFFAOYSA-N 0.000 description 1
- OTLDLKLSNZMTTA-UHFFFAOYSA-N octahydro-1h-4,7-methanoindene-1,5-diyldimethanol Chemical compound C1C2C3C(CO)CCC3C1C(CO)C2 OTLDLKLSNZMTTA-UHFFFAOYSA-N 0.000 description 1
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 1
- 238000006384 oligomerization reaction Methods 0.000 description 1
- MFTCPDKSJKFUQC-UHFFFAOYSA-N oxiran-2-ylmethyl 2,2-dimethylpentanoate Chemical compound CCCC(C)(C)C(=O)OCC1CO1 MFTCPDKSJKFUQC-UHFFFAOYSA-N 0.000 description 1
- IUGYQRQAERSCNH-UHFFFAOYSA-N pivalic acid Chemical compound CC(C)(C)C(O)=O IUGYQRQAERSCNH-UHFFFAOYSA-N 0.000 description 1
- 229920005906 polyester polyol Polymers 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000004814 polyurethane Substances 0.000 description 1
- 229920002635 polyurethane Polymers 0.000 description 1
- 239000001294 propane Substances 0.000 description 1
- 229960004063 propylene glycol Drugs 0.000 description 1
- 238000010992 reflux Methods 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 239000000243 solution Substances 0.000 description 1
- 239000000600 sorbitol Substances 0.000 description 1
- 229960002920 sorbitol Drugs 0.000 description 1
- 239000010421 standard material Substances 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 238000002076 thermal analysis method Methods 0.000 description 1
- KSBAEPSJVUENNK-UHFFFAOYSA-L tin(ii) 2-ethylhexanoate Chemical compound [Sn+2].CCCCC(CC)C([O-])=O.CCCCC(CC)C([O-])=O KSBAEPSJVUENNK-UHFFFAOYSA-L 0.000 description 1
- OLIJGDAYPQMUNM-UHFFFAOYSA-N tridecane-3,11-diol Chemical compound CCC(O)CCCCCCCC(O)CC OLIJGDAYPQMUNM-UHFFFAOYSA-N 0.000 description 1
- ZIBGPFATKBEMQZ-UHFFFAOYSA-N triethylene glycol Chemical compound OCCOCCOCCO ZIBGPFATKBEMQZ-UHFFFAOYSA-N 0.000 description 1
- QXJQHYBHAIHNGG-UHFFFAOYSA-N trimethylolethane Chemical compound OCC(C)(CO)CO QXJQHYBHAIHNGG-UHFFFAOYSA-N 0.000 description 1
- 239000012855 volatile organic compound Substances 0.000 description 1
- 239000000811 xylitol Substances 0.000 description 1
- 235000010447 xylitol Nutrition 0.000 description 1
- HEBKCHPVOIAQTA-SCDXWVJYSA-N xylitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)CO HEBKCHPVOIAQTA-SCDXWVJYSA-N 0.000 description 1
- 229960002675 xylitol Drugs 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
- C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
- C08G65/26—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds
- C08G65/2603—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds the other compounds containing oxygen
- C08G65/2606—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds the other compounds containing oxygen containing hydroxyl groups
- C08G65/2609—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds the other compounds containing oxygen containing hydroxyl groups containing aliphatic hydroxyl groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/40—High-molecular-weight compounds
- C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
- C08G18/4244—Polycondensates having carboxylic or carbonic ester groups in the main chain containing oxygen in the form of ether groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/40—High-molecular-weight compounds
- C08G18/48—Polyethers
- C08G18/4887—Polyethers containing carboxylic ester groups derived from carboxylic acids other than acids of higher fatty oils or other than resin acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
- C08G18/72—Polyisocyanates or polyisothiocyanates
- C08G18/77—Polyisocyanates or polyisothiocyanates having heteroatoms in addition to the isocyanate or isothiocyanate nitrogen and oxygen or sulfur
- C08G18/78—Nitrogen
- C08G18/79—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates
- C08G18/791—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates containing isocyanurate groups
- C08G18/792—Nitrogen characterised by the polyisocyanates used, these having groups formed by oligomerisation of isocyanates or isothiocyanates containing isocyanurate groups formed by oligomerisation of aliphatic and/or cycloaliphatic isocyanates or isothiocyanates
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
- C08G63/66—Polyesters containing oxygen in the form of ether groups
- C08G63/664—Polyesters containing oxygen in the form of ether groups derived from hydroxy carboxylic acids
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
- C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
- C08G65/04—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers only
- C08G65/06—Cyclic ethers having no atoms other than carbon and hydrogen outside the ring
- C08G65/08—Saturated oxiranes
- C08G65/10—Saturated oxiranes characterised by the catalysts used
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
- C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
- C08G65/04—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers only
- C08G65/22—Cyclic ethers having at least one atom other than carbon and hydrogen outside the ring
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/04—Oxygen-containing compounds
- C08K5/10—Esters; Ether-esters
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
- C08L33/04—Homopolymers or copolymers of esters
- C08L33/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, which oxygen atoms are present only as part of the carboxyl radical
- C08L33/062—Copolymers with monomers not covered by C08L33/06
- C08L33/068—Copolymers with monomers not covered by C08L33/06 containing glycidyl groups
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D171/00—Coating compositions based on polyethers obtained by reactions forming an ether link in the main chain; Coating compositions based on derivatives of such polymers
- C09D171/02—Polyalkylene oxides
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
- C09D175/04—Polyurethanes
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
- Y10T428/00—Stock material or miscellaneous articles
- Y10T428/31504—Composite [nonstructural laminate]
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
- Y10T428/00—Stock material or miscellaneous articles
- Y10T428/31504—Composite [nonstructural laminate]
- Y10T428/31678—Of metal
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Wood Science & Technology (AREA)
- Epoxy Resins (AREA)
- Polyurethanes Or Polyureas (AREA)
- Sealing Material Composition (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Abstract
본 발명은 차단형 이성질체와 고분지형 이성질체의 총합 농도가 총 조성물을 기준으로 50% 이상, 바람직하게는 60% 이상, 가장 바람직하게는 75% 이상인 것을 특징으로 하는, 부텐 올리고머 유래의 α,α-분지형 알칸 카르복시 글리시딜 에스테르의 혼합물을 함유하는 폴리에테르 폴리올 수지(하이드록시작용기성 올리고 또는 폴리 에테르) 조성물에 관한 것이다.
Description
본 발명은 부텐 올리고머에서 유래되는 α,α-분지형 알칸 카르복시 글리시딜 에스테르 혼합물을 함유하는 폴리에테르 폴리올 수지의 조성물로서, 여기서 차단형 이성질체와 고분지형 이성질체의 농도 합계가 총 조성물을 기준으로 50% 이상, 바람직하게는 60% 이상, 가장 바람직하게는 75% 이상이고, 이로부터 유래된 코팅은 예컨대 향상된 경도를 제공할 수 있는 것을 특징으로 하는 조성물에 관한 것이다.
더 상세하게는, 본 발명은 탄소 원자 9개 또는 13개를 함유하고 알킬 기의 분지화 수준이 사용된 올레핀 공급원료 및/또는 이의 올리고머화 공정에 따라 달라지는 글리시딜 에스테르를 제공하고 이하에 정의되는, 지방족 3차 포화 카르복시산 또는 α,α-분지형 알칸 카르복시산을 함유하는 폴리에테르 폴리올 수지 조성물에 관한 것이다.
프로펜 또는 5개의 탄소 원자를 함유하는 알킬 사슬 유래의 글리시딜 에스테르는 당해 산업에서 이러한 글리시딜 에스테르와 폴리올의 반응에 의해 변형 수지를 처음으로 소개하는데 사용된다. US 5,051,492는 이러한 변형 수지를 제조하기 위해 금속염을 사용하여 폴리올과 10개의 탄소 사슬 알킬 글리시딜 에스테르의 에테르화 반응을 수행하는 방법에 대한 것이다. WO2007/041633은 휘발성 유기 화합물의 함량이 낮은 코팅 조성물을 제공하는 효과와 관련해서 C5 글리시딜 에스테르의 변형을 소개한다. 이와 동일한 기술 시도는 US 2007/0117938에서도 제공되었다.
일반적으로, α,α-분지형 알칸 카르복시산의 혼합물이 모노올레핀, 예컨대 부텐 및 이성질체, 예컨대 이소부텐과 일산화탄소 및 물로부터 시작해서 강산의 존재 하에 생산될 수 있음은 예컨대, US 2,831,877, US 2,876,241, US 3,053,869, US 2,967,873 및 US 3,061,621에 공지되어 있다.
글리시딜 에스테르는 PCT/EP2010/003334 또는 US6433217에 따라 수득할 수 있다.
우리는 네오노난산 등의 글리시딜 에스테르의 이성질체 중에서 잘 선택한 블렌드가 폴리에테르 폴리올과 같은 일부 특정 중합체와 함께 예상치못한 다른 성능을 제공한다는 것을 발견했다.

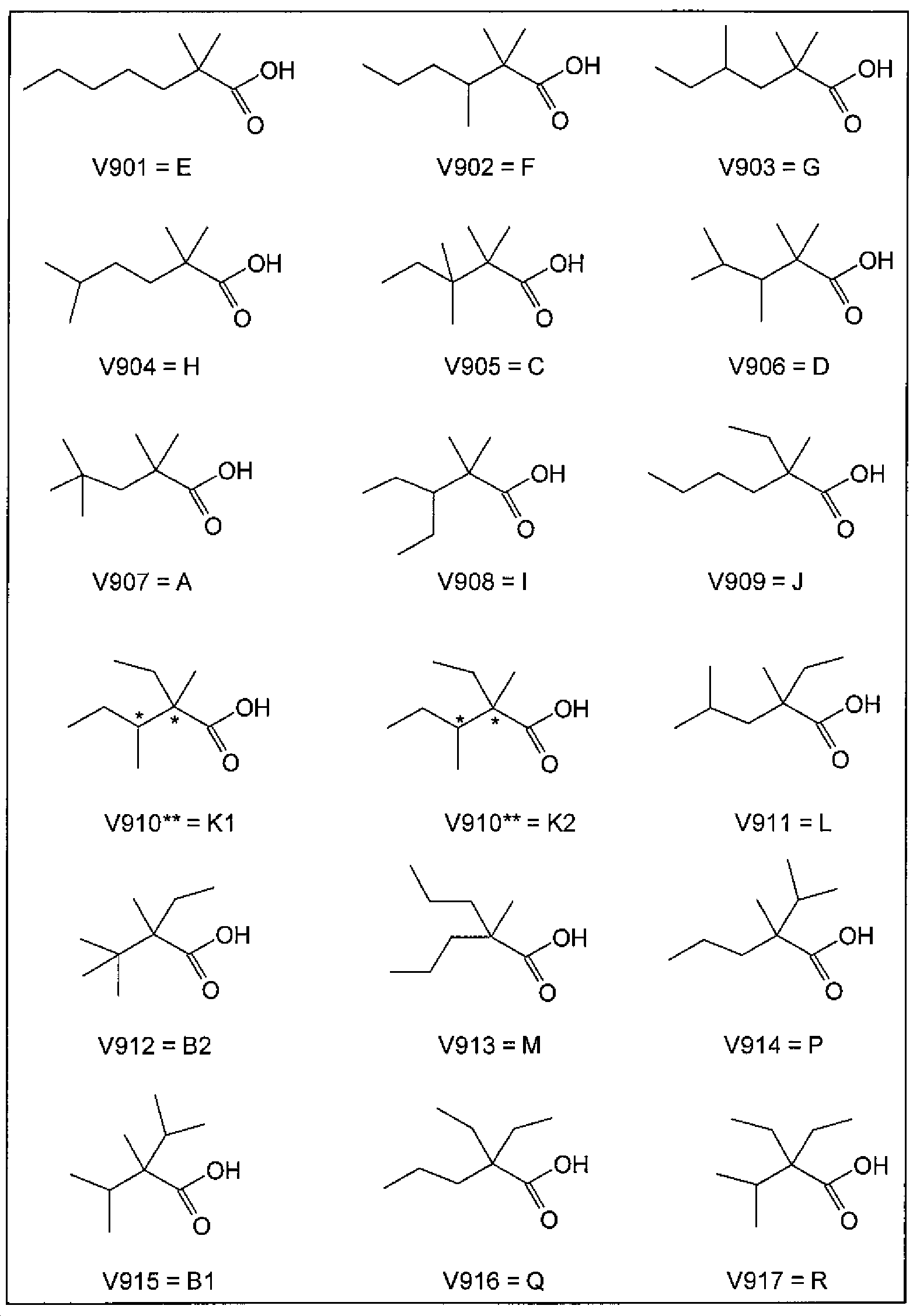

이성질체는 표 1에 기술하고 도식 1에 예시했다.
우리는 분지형 산에서 유래된 글리시딜 에스테르 조성물의 성능이 알킬 기 R1, R2 및 R3의 분지화 수준에 따라 달라진다는 것을 발견했고, 예컨대 네오노난산은 3개, 4개 또는 5개의 메틸 기를 갖고 있다. 고분지형 이성질체는 메틸 기가 5개 이상인 네오산의 이성질체로 정의된다.
네오산, 예컨대 β 위치에 2차 또는 3차 탄소 원자를 가진 네오노난산(V9)은 차단성(blocking) 이성질체로 정의된다.
높은 경도의 코팅 등을 제공하는 네오노난산 글리시딜 에스테르의 혼합 조성물은, 차단형(blocked) 이성질체와 고분지형 이성질체의 총합 농도가 총 조성물 기준으로 50% 이상, 바람직하게는 60% 이상, 가장 바람직하게는 75% 이상인 혼합물이다.
글리시딜 에스테르 혼합물의 조성물은 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유한다.
글리시딜 에스테르 혼합물의 조성물은 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 및 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유한다.
2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 및 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 및 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 다음과 같은 함량의 총합이 총 조성물을 기준으로 10중량% 이상, 바람직하게는 15중량% 이상 및 가장 바람직하게는 25중량% 이상인 글리시딜 에스테르 혼합물의 조성물.
2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 및 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 및 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르 및 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 및 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 다음과 같은 함량의 총합이 총 조성물을 기준으로 40중량% 이상, 바람직하게는 50중량% 이상 및 가장 바람직하게는 60중량% 이상인 글리시딜 에스테르 혼합물의 조성물.
2-메틸 2-에틸 헥산산 글리시딜 에스테르의 함량이 총 조성물을 기준으로 40중량% 이하, 바람직하게는 30중량% 이하, 가장 바람직하게는 20중량% 이하인 글리시딜 에스테르 혼합물의 조성물.
글리시딜 에스테르 혼합물이 총 조성물을 기준으로 1 내지 99중량%의 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르, 또는 1 내지 99중량%의 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 1 내지 99중량%의 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 조성물.
글리시딜 에스테르 혼합물이 총 조성물을 기준으로 2 내지 50중량%의 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 5 내지 50중량%의 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 3 내지 60중량%의 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 바람직한 조성물.
글리시딜 에스테르 혼합물이 총 조성물을 기준으로 3 내지 40중량%의 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 10 내지 35중량%의 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 5 내지 40중량%의 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 더욱 바람직한 조성물.
글리시딜 에스테르 혼합물이 1 내지 99중량%의 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 0.1 내지 99중량%의 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 조성물.
글리시딜 에스테르 혼합물이 2 내지 50중량%의 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 0.1 내지 80중량%의 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 바람직한 조성물.
글리시딜 에스테르 혼합물이 4 내지 25중량%의 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 0.2 내지 45중량%의 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 더욱 바람직한 조성물.
상기 글리시딜 에스테르 조성물은 예컨대 페인트 또는 접착제용 결합제 조성물에서 단량체로서 또는 반응 희석제로서 사용될 수 있다.
글리시딜 에스테르 조성물은 모멘티브의 기술 브로셔(Product Bulletin: Cardura E10P The Unique Reactive Diluent MSC-521)에 예시된 바와 같은 에폭시계 포뮬레이션용 반응 희석제로서 사용될 수 있다. 글리시딜 에스테르의 다른 용도는 폴리에스테르 폴리올, 또는 아크릴 폴리올, 또는 폴리에테르 폴리올과의 조합물이다. 자동차 산업 코팅에 사용될 수 있는 것과 같은 폴리에테르 폴리올과의 조합물은 매력적인 코팅 성질을 가진 속건성 코팅 시스템을 제공한다.
사용된 방법
네오산의 이성질체 분포는 불꽃 이온화 검출기(FID)를 사용하여 기체 크로마토그래피로 측정할 수 있다. 샘플 0.5ml를 분석용 등급의 디클로로메탄에 희석하고 내부 표준물질로서 n-옥탄올을 사용할 수 있다. 이하에 제시된 조건은 표 1에 제시된 대략적인 체류 시간을 초래한다. 이 경우, n-옥탄올은 약 8.21분의 체류 시간을 나타낸다.
GC 방법은 다음과 같이 설정되었다:
컬럼: CP Wax 58 CB (FFAP), 50m x 0.25mm, df = 0.2㎛
오븐 프로그램: 150℃(1.5min) - 3.5℃/min - 250℃(5min) = 35min
캐리어 기체: 헬륨
유속: 2.0ml/min 불변
분할유속(split flow): 150ml/min
분할비(split ratio): 1:75
주입구 온도: 250℃
검출기 온도: 325℃
주입 용량: 1㎕
CP Wax 58 CB는 Agilent Technologies에서 입수할 수 있는 기체 크로마토그래피 컬럼이다.
예시적 예로서 네오노난산의 이성질체는 화학식 (R1 R2 R3)-C-COOH인 것으로서, 여기서 3개의 R 기는 탄소 원자가 총 7개인 선형 또는 분지형 알킬 기이다.
상기 방법을 사용 시, 가능한 모든 이론적 네오노난산 이성질체의 구조와 체류 시간은 도식 1에 도시하고 표 1에 나열했다.
이성질체 함량은 모든 이성질체의 반응계수가 동일하다는 가정하에 수득한 크로마토그램의 상대적 피크 면적으로부터 계산한다.
| R1 | R2 | R3 | 메틸 기 | 차단성 | 체류시간[분] | |
| V901 | 메틸 | 메틸 | n-펜틸 | 3 | 아니오 | 8.90 |
| V902 | 메틸 | 메틸 | 2-펜틸 | 4 | 예 | 9.18 |
| V903 | 메틸 | 메틸 | 2-메틸부틸 | 4 | 아니오 | 8.6 |
| V904 | 메틸 | 메틸 | 3-메틸부틸 1,1-디메틸 | 4 | 아니오 | 8.08 |
| V905 | 메틸 | 메틸 | 프로필 1,2-디메틸 | 5 | 예 | 10.21 |
| V906 | 메틸 | 메틸 | 프로필 2,2-디메틸 | 5 | 예 | 9.57 |
| V907 | 메틸 | 메틸 | 프로필 | 5 | 아니오 | 8.26 |
| V908 | 메틸 | 메틸 | 3-펜틸 | 4 | 예 | 9.45 |
| V909 | 메틸 | 에틸 | n-부틸 | 3 | 아니오 | 9.28 |
| V910 K1 | 메틸 | 에틸 | s-부틸 | 4 | 예 | 9.74 |
| V910 K2 | 메틸 | 에틸 | s-부틸 | 4 | 예 | 9.84 |
| V911 | 메틸 | 에틸 | i-부틸 | 4 | 아니오 | 8.71 |
| V912 | 메틸 | 에틸 | t-부틸 | 5 | 예 | 9.64 |
| V913 | 메틸 | n-프로필 | n-프로필 | 3 | 아니오 | 8.96 |
| V914 | 메틸 | n-프로필 | i-프로필 | 4 | 예 | 9.30 |
| V915 | 메틸 | i-프로필 | i-프로필 | 5 | 예 | 9.74 |
| V916 | 에틸 | 에틸 | n-프로필 | 3 | 아니오 | 9.44 |
| V917 | 에틸 | 에틸 | i-프로필 | 4 | 예 | 10.00 |
네오산의 글리시딜 에스테르의 이성질체 분포는 불꽃 이온화 검출기(FID)를 사용하여 기체 크로마토그래피로 측정할 수 있다. 샘플 0.5ml를 분석용 등급의 디클로로메탄에 희석한다.
GC 방법은 다음과 같은 조건으로 설정했다:
컬럼: CP Wax 58 CB(FFAP), 50m x 0.2mm, df = 0.52㎛
오븐: 175℃(5min) - 1℃/min - 190℃(0min) - 10℃/min - 275℃(11.5min)
유속: 2.0ml/min 불변
캐리어 기체: 헬륨
분할비: 1:75
주입 용량: 1㎕
S/SL 주입구: 250℃
CP Wax 58 CB는 Agilent Technologies에서 입수할 수 있는 기체 크로마토그래피 컬럼이다.
예시적 예로서 네오노난산의 글리시딜 에스테르의 이성질체는 화학식 (R1 R2 R3)-C-COO-CH2-CH(O)CH2인 것으로, 여기서 3개의 R 기는 총 탄소 원자가 7개인 선형 또는 분지형 알킬 기이다.
이성질체 함량은 모든 이성질체의 반응계수가 동일하다는 가정하에 수득한 크로마토그램의 상대적 피크 면적으로부터 계산한다.
GC-MS 방법은 당업계의 분석 전문가가 분석을 수행한다는 조건 하에 다양한 이성질체를 동정하는데 사용할 수 있다.
도식 1: 가능한 모든 네오노난산 이성질체의 구조
수지를 특성화하는 방법
수지의 분자량은 THF 용액에서 폴리스티렌 표준물질을 사용하여 겔 투과 크로마토그래피(Perkin Elmer/물)로 측정한다. 수지의 점도는 제시된 온도에서 브룩필드 점도계(LVDV-I)로 측정한다. 고체 함량은 함수 (Ww - Wd)/Ww x 100%로 계산한다. 여기서 Ww는 습윤 샘플의 중량이고, Wd는 온도가 110℃인 오븐에서 1시간 동안 건조한 후인 샘플의 중량이다.
Tg(유리전이온도)는 Perkin Elmer의 DSC 7 또는 TA Instruments Thermal Analysis의 장치를 사용하여 측정했다. 스캔 속도는 각각 20℃ 및 10℃/min이었다. 동일한 실험 조건에서 수득한 데이터만을 비교했다. 그렇지 않으면, 다른 스캔 속도에서 발생하는 온도 차이는 비교된 결과들에서 유의적이지 않은 것으로 증명되었다.
차단성
이성질체
카르복시산의 알파 위치에 있는 탄소 원자는 항상 3차 탄소 원자인 반면, β 위치에 있는 탄소 원자(들)는 1차, 2차 또는 3차일 수 있다. β 위치에 2차 또는 3차 탄소 원자가 있는 네오노난산(V9)은 차단성(차단형) 이성질체라고 정의된다(도식 2 및 3).
도식 2: 비차단형 V9 구조의 예
도식 3: 차단형 V9 구조의 예
앞서 여기서 논의된 글리시딜 에스테르 조성물의 용도는 페인트 및 접착제용 결합제 조성물 중의 단량체로서의 용도일 수 있다. 이러한 결합제는 상기 글리시딜 조성물을 함유하는 폴리에테르 폴리올 수지를 기반으로 할 수 있다.
본 발명의 폴리에테르 폴리올 수지는 차단형 이성질체와 고분지형 이성질체의 농도의 총합이 총 조성물을 기준으로 50% 이상, 바람직하게는 60% 이상, 가장 바람직하게는 75% 이상인 것을 특징으로 하는 부텐 올리고머에서 유래된 α,α-분지형 알칸 카르복시 글리시딜 에스테르의 혼합물을 함유하고, 그 결과 유래되는 코팅의 경도 향상 등을 제공할 수 있는 하이드록시 작용기성 폴리에테르 수지(폴리에테르 폴리올)의 조성물을 기반으로 한다.
바람직한 조성물은 글리시딜 에스테르 혼합물이 차단형 이성질체와 고분지형 이성질체의 총합 농도가 총 조성물을 기준으로 50% 이상, 바람직하게는 60% 이상, 가장 바람직하게는 75% 이상인 네오노난(C9)산 혼합물을 기반으로 한다.
또한, 네오노난(C9) 글리시딜 에스테르 혼합물은 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유한다.
다른 양태는 글리시딜 에스테르 혼합물의 조성물이 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 것이다.
추가 양태는 글리시딜 에스테르 혼합물의 조성물이 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 및 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 및 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 다음과 같은 함량의 글리시딜 에스테르 혼합물의 총합이 총 조성물을 기준으로 10중량% 이상, 바람직하게는 15중량% 이상, 가장 바람직하게는 25중량% 이상인 것이다.
추가 양태는 글리시딜 에스테르 혼합물의 조성물이 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 및 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 및 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르 및 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 및 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 총합이 총 조성물을 기준으로 40중량% 이상, 바람직하게는 50중량% 이상, 가장 바람직하게는 60중량% 이상인 것이다.
추가 양태는 글리시딜 에스테르 혼합물의 조성물이 총 조성물을 기준으로 40중량% 이하, 바람직하게는 30중량% 이하, 가장 바람직하게는 20중량% 이하인 2-메틸 2-에틸 헥산산 글리시딜 에스테르를 함유하는 것이다.
추가 양태는 총 조성물을 기준으로 1 내지 99중량%의 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 1 내지 99중량%의 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 1 내지 99중량%의 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 조성물이고, 바람직하게는 글리시딜 에스테르 혼합물이 총 조성물을 기준으로 2 내지 50중량%의 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 5 내지 50중량%의 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 3 내지 60중량%의 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 것이고, 가장 바람직한 조성물은 글리시딜 에스테르 혼합물이 총 조성물을 기준으로 3 내지 40중량%의 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 10 내지 35중량%의 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 5 내지 40중량%의 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 것이다.
추가 양태는 글리시딜 에스테르 혼합물의 조성물이 1 내지 99중량%의 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 0.1 내지 99중량%의 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 것이고, 바람직한 조성물은 글리시딜 에스테르 혼합물이 2 내지 50중량%의 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 0.1 내지 80중량%의 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 것이고, 가장 바람직한 조성물은 글리시딜 에스테르 혼합물이 4 내지 25중량%의 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 0.2 내지 45중량%의 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 것이다.
폴리에테르 폴리올 수지 조성물을 제조하는 방법은 예컨대 다음 중에서 선택될 수 있는 폴리올의 반응에 의한 방법이다: 트리메틸올프로판, 디트리메틸올프로판, 펜타에리스리톨, 디펜타에리스리톨, 트리펜타에리스리톨, 네오펜틸 글리콜, 글리세린, 에틸렌글리콜, 사이클로헥산 디메틸올 1,4, 만니톨, 자일리톨, 이소소르비드, 에리스리톨, 소르비톨, 에틸렌 글리콜, 1,2-프로필렌 글리콜, 1,2-부틸렌 글리콜, 2,3-부틸렌 글리콜, 1,2-헥산디올, 1,2-디하이드록시사이클로헥산, 3-에톡시프로판-1,2-디올 및 3-페녹시프로판-1,2-디올; 네오펜틸 글리콜, 2-메틸-1,3-프로판디올, 2-메틸-2,4-펜탄디올, 3-메틸-1,3-부탄 디올, 2-에틸-1,3-헥산디올, 2,2-디에틸-1,3-프로판디올, 2,2,4-트리메틸-1,3-펜탄디올, 2-부틸-2-에틸-1,3-프로판디올, 2-페녹시프로판-1,3-디올, 2-메틸-2-페닐프로판-1,3-디올, 1,3-프로필렌 글리콜, 1,3-부틸렌 글리콜, 2-에틸-1,3-옥탄디올, 1,3-디하이드록시사이클로헥산, 1,4-부탄디올, 1,4-디하이드록시사이클로헥산, 1,5-펜탄디올, 1,6-헥산디올, 2,5-헥산디올, 3-메틸-1,5-펜탄디올, 1,4-디메틸올사이클로헥산, 트리사이클로데칸디메탄올, 2,2-디메틸-3-하이드록시프로필-2,2-디메틸-3-하이드록시프로피오네이트(네오펜틸 글리콜과 하이드록시-피발산의 에스테르화 산물), 2,2,4-트리메틸-1,3-펜탄디올(TMPD), 1,3- 및 1,4-사이클로헥산디메탄올의 혼합물(= 다우 케미컬스의 Unoxol diol), 비스페놀 A, 비스페놀 F, 비스(4-하이드록시헥실)-2,2-프로판, 비스(4-하이드록시헥실)메탄, 3,9-비스(1,1-디메틸-2-하이드록시에틸)-2,4,8,10-테트록사스피로[5,5]-운데칸, 디-에틸렌 글리콜, 트리에틸렌 글리콜, 글리세린, 디글리세린, 트리글리세린, 트리메틸올-에탄 및 트리스(2-하이드록시에틸)이소시아누레이트. 순수 다작용기성 폴리올이 사용되거나 또는 이들 중 2종 이상의 혼합물이 사용될 수 있다. 또는 순수 다작용기성 폴리올이 사용되거나 또는 이들 중 2종 이상의 혼합물 및 앞서 정의된 바와 같은 글리시딜 에스테르 혼합물이 사용될 수 있다.
상기 방법들에 따라 제조된 본 발명의 폴리에테르 폴리올 수지는 수평균분자량(Mn)이 폴리스티렌 기준물질에 따라 4500 돌턴 미만인 것이고(또는) 하이드록시 값이 고체 기준으로 120mg KOH/g 이상인 것이다.
또한, 본 발명은 앞서 제조된 바와 같은 임의의 하이드록시 작용기성 폴리에테르 수지를 최소한 함유하는 코팅 조성물에 유용한 결합제 조성물에 관한 것이다.
이 결합제 조성물은 금속 또는 플라스틱 기재를 코팅하는데 적합하다.
실시예
사용된 화학물질
- Cardura ™ E10: 모멘티브 스페셜티 케미컬스에서 입수용이
- 네오노난 글리시딜 에스테르 : 모멘티브 스페셜티 케미컬스 제품

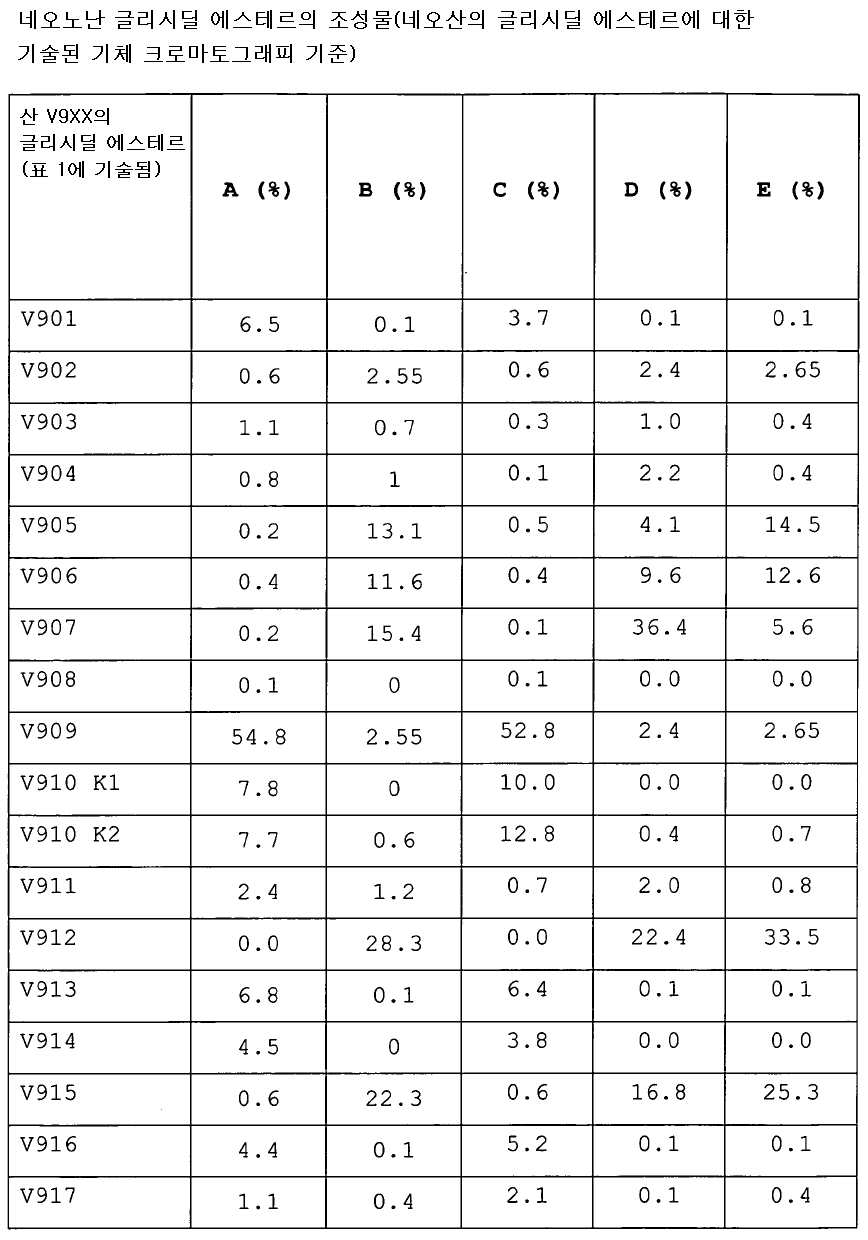

- GE9S: 조성물 A의 네오노난 글리시딜 에스테르(표 2 참조)
- GE9H: 조성물 B의 네오노난 글리시딜 에스테르(표 2 참조)
- 조성물 C의 네오노난 글리시딜 에스테르(표 2 참조)
- 조성물 D의 네오노난 글리시딜 에스테르(표 2 참조)
- 조성물 E의 네오노난 글리시딜 에스테르(표 2 참조)
- GE5: 에피클로로하이드린과 산의 반응에 의해 수득된 피발산의 글리시딜 에스테르.
- 에틸렌 글리콜 : 알드리치 제품
- 모노펜타에리스리톨: 시그마-알드리치 제품
- 3,3,5 트리메틸 사이클로헥산올: 시그마-알드리치 제품
- 말레산 무수물: 시그마-알드리치에서 입수용이
- 메틸헥사하이드로프탈산 무수물: 시그마-알드리치에서 입수용이
- 헥사하이드로프탈산 무수물: 시그마-알드리치에서 입수용이
- 보론 트리플루오라이드 디에틸 에테레이트(BF3·OEt2): 알드리치 제품
- 아크릴산: 시그마-알드리치에서 입수용이
- 메타크릴산: 시그마-알드리치에서 입수용이
- 하이드록시에틸 메타크릴레이트: 시그마-알드리치에서 입수용이
- 스티렌: 시그마-알드리치에서 입수용이
- 2- 에틸헥실 아크릴레이트: 시그마-알드리치에서 입수용이
- 메틸 메타크릴레이트: 시그마-알드리치에서 입수용이
- 부틸 아크릴레이트: 시그마-알드리치에서 입수용이
- 디-t-아밀 퍼옥사이드는 아케마(Arkema)의 Luperox DTA이다.
- tert -부틸 퍼옥시 -3,5,5- 트리메틸헥사노에이트: 악조 노벨에서 입수용이
- 자일렌
- n-부틸 아세테이트: 알드리치 제품
- 디클로로메탄: 바이오솔브(Biosolve) 제품
- 희석제(Thinner) A: 자일렌 50wt%, 톨루엔 30wt%, ShellsolA 10wt%, 2-에톡시에틸아세테이트 10wt%의 혼합물. 희석제 B: 부틸아세테이트
- 경화제, HDI: 1,6-헥사메틸렌 디이소시아네이트 삼량체, 바이엘 머티어리얼 사이언스의 Desmodur N3390 BA 또는 퍼스토프(Perstorp)의 Tolonate HDT LV2
- 균염제: 부틸 아세테이트에 10%로 희석된 BYK-331인 'BYK 10wt%'
- 촉매: 부틸 아세테이트에 1wt%로 희석된 디부틸 틴 디라우레이트(Dibutyl Tin Dilaurate)인 'DBTDL 1wt%'
- 촉매: 부틸 아세테이트에 10wt%로 희석된 디부틸 틴 디라우레이트인 'DBTDL 10wt%'
실시예
01
다음과 같은 성분을 반응 용기에 충전했다: 2.5500g의 조성물 D의 네오노난 글리시딜 에스테르, 1.1571g의 디클로로메탄, 0.0137g의 보론 트리플루오라이드 디에틸 에테레이트. 반응은 실온에서 3일 동안 수행했고, 그 다음 용매는 완전히 증발 제거했다. 이 폴리에테르는 분자량(Mw)이 1900 돌턴이고 Tg가 -40.5℃였다.
실시예
02 비교
다음과 같은 성분을 반응 용기에 충전했다: 2.5438g의 조성물 C의 네오노난 글리시딜 에스테르, 1.0150g의 디클로로메탄, 0.0128g의 보론 트리플루오라이드 디에틸 에테레이트. 반응은 실온에서 3일 동안 수행했고, 그 다음 용매는 증발을 통해 완전히 제거했다. 이 폴리에테르의 분자량(Mw)은 1500 돌턴이고 Tg는 -51.1℃였다.
관찰: 변형 폴리에테르 수지의 Tg는 네오노난 글리시딜 에스테르의 조성에 의해 영향을 받는다(실시예 01, 02 참조).
실시예
03
폴리에테르 수지
다음과 같은 성분을 교반기, 온도계 및 응축기가 장착된 반응 용기에 충전했다: 134g의 디-트리메틸올 프로판(DTMP), 900g의 글리시딜 네오노나노에이트, GE9H, 135.5g의 n-부틸아세테이트(BAC) 및 2.5g의 옥토산주석 2. 이 혼합물을 약 180℃의 환류 온도로, 글리시딜 네오노나노에이트가 0.12mg/g 미만의 에폭시기 함량으로 변환될 때까지 약 4시간 동안 가열했다. 냉각 후 폴리에테르는 고체 함량이 약 88%였다.
실시예
04 비교
폴리에테르 수지
다음과 같은 성분을 교반기, 온도계 및 응축기가 장착된 반응 용기에 충전했다: 28.8g의 모노펜타에리스리톨, 201.5g의 Cardura E10P, 19.4g의 n-부틸아세테이트 및 0.3552g의 주석(II) 2-에틸헥사노에이트. 이 혼합물을 약 180℃의 온도로, Cardura E10P가 약 25mmol/kg의 에폭시기 함량으로 변환될 때까지 약 6시간 동안 가열했다. 냉각 후 폴리에테르는 고체 함량이 약 94%였다.
실시예
05 비교
폴리에테르 수지
다음과 같은 성분을 교반기, 온도계 및 응축기가 장착된 반응 용기에 충전했다: 28.8g의 모노펜타에리스리톨, 187.1g의 GE9S, 18.3g의 n-부틸아세테이트 및 0.3550g의 주석(II) 2-에틸헥사노에이트. 이 혼합물을 약 180℃의 온도로, GE9S가 약 29mmol/kg의 에폭시기 함량으로 변환될 때까지 약 5.5시간 동안 가열했다. 냉각 후 폴리에테르는 고체 함량이 약 95%였다.
실시예
06 비교
폴리에테르 수지
다음과 같은 성분을 교반기, 온도계 및 응축기가 장착된 반응 용기에 충전했다: 28.8g의 모노펜타에리스리톨, 189.4g의 GE9H, 18.5g의 n-부틸아세테이트 및 0.3572g의 주석(II) 2-에틸헥사노에이트. 이 혼합물을 약 180℃의 온도로, GE9H가 약 27mmol/kg의 에폭시기 함량으로 변환될 때까지 약 4시간 동안 가열했다. 냉각 후 폴리에테르는 고체 함량이 약 95%였다.
실시예
07 비교
폴리에테르 수지
다음과 같은 성분을 교반기, 온도계 및 응축기가 장착된 반응 용기에 충전했다: 29.0g의 모노펜타에리스리톨, 136.7g의 GE5, 14.0g의 n-부틸아세테이트 및 0.3597g의 주석(II) 2-에틸헥사노에이트. 이 혼합물을 약 180℃의 온도로, GE5가 약 27mmol/kg의 에폭시기 함량으로 변환될 때까지 약 5.7시간 동안 가열했다. 냉각 후 폴리에테르는 고체 함량이 약 94%였다.
클리어
코트의
포뮬레이션
클리어 코트는 폴리에테르 중 하나(실시예 04, 05, 06 또는 07 유래), 경화제(HDI, Desmodur N3390), 희석제(메틸 아밀 케톤), 균염제(BYK-331) 및 촉매(디부틸 틴 디라우레이트, DBTDL)를 표 3에 제시된 양에 따라 사용하여 조제했다.
| CEP-예 | 결합제 결합제 (ID) (g) |
HDI(g) | BYK10 wt%(g) |
DBTDL 1wt%(g) |
희석제 (g) |
| CEP-04 | 실시예04 40.1 | 30.7 | 0.47 | 1.03 | 15.1 |
| CEP-05 | 실시예05 40.0 | 33.0 | 0.48 | 1.07 | >12.5 |
| CEP-06 | 실시예06 40.0 | 32.5 | 0.48 | 1.06 | 17.7 |
| CEP-07 | 실시예07 40.1 | 42.9 | 0.54 | 1.20 | 17.7 |
클리어
코트의 특성화
클리어코트 포뮬레이션(표 3)은 탈지된 Q-패널, 경우에 따라 베이스코팅된 Q-패널 위에 바코터(barcoater)로 적용했다. 이 패널은 60℃에서 30min 동안 예비 스토브처리(stoving)한 후 실온에서 건조했다. 클리어 코트는 무엇보다도 쾨닉(Koenig) 경도 발달을 측정하여 특성화했다(표 4 참조).
| CEP-04 | CEP-05 | CEP-06 | CEP-07 | |
| 1°/쾨닉 경도(탈지된 Q 패널)(sec) | ||||
| 6시간 | 8 | 10 | 11 | 10 |
| 24시간 | 10 | 11 | 47 | 42 |
| 7일 | 18 | 20 | 94 | 122 |
| 2°/쾨닉 경도(베이스코팅된 Q 패널)(sec) | ||||
| 6시간 | 7 | 8 | 7 | 8 |
| 24시간 | 8 | 8 | 14 | 17 |
| 7일 | 12 | 13 | 34 | 48 |
관찰(표 4 참조): 폴리에테르 쿠킹을 위해 Cardura E10P 또는 GE9S를 GE9H로 교체 시 유의적인 향상(더 빠른 경도 발달)이 관찰된다. 탈지된 Q-패널에서의 조기 경도 향상은 예컨대 CEP-07보다 예컨대 CEP-06에서 더 우수했다.
실시예
08
폴리에스테르-에테르 수지
다음과 같은 성분들을 교반기, 온도계 및 응축기가 장착된 반응 용기에 충전했다: 456g의 GE9H, 134g의 디메틸올프로피온산 및 0.35g의 옥토산주석(stannous octoate).
이 혼합물을 약 110℃의 온도로 약 1시간 동안 가열한 후, 3시간 안에 150℃로 점차 증가시켰고, 그 다음 냉각시켰다. 냉각 후, 폴리에스테르-에테르는 에폭시 기 함량이 4mmol/kg이었고, 254000cP 점도에서 고체 함량이 약 99%였고, 산가는 1.3mg KOH/g이고, 이론적 OH 함량은 285mg KOH/g이었다.
이 폴리에스테르-에테르는 그 다음 아크릴 폴리올을 위한 반응성 희석제로서 또는 유일한 결합제로서, 높은 고체량 및 매우 높은 고체량의 2K 폴리우레탄 탑코트로 조제했다.
Claims (12)
- 차단형 이성질체와 고분지형 이성질체의 총합 농도가 총 조성물을 기준으로 50% 이상, 바람직하게는 60% 이상, 가장 바람직하게는 75% 이상인 것을 특징으로 하는, 부텐 올리고머에서 유래된 α,α-분지형 알칸 카르복시 글리시딜 에스테르의 혼합물을 함유하는 폴리에테르 폴리올 수지(하이드록시작용기성 올리고 또는 폴리 에테르) 조성물.
- 제1항에 있어서, 글리시딜 에스테르 혼합물이 차단형 이성질체와 고분지형 이성질체의 총합 농도가 총 조성물을 기준으로 50% 이상, 바람직하게는 60% 이상, 가장 바람직하게는 75% 이상인 네오노난(C9)산 혼합물을 기반으로 하는 것을 특징으로 하는 조성물.
- 제2항에 있어서, 글리시딜 에스테르 혼합물이 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 또는 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 또는 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 것을 특징으로 하는 조성물.
- 제3항에 있어서, 글리시딜 에스테르 혼합물이 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 또는 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 것을 특징으로 하는 조성물.
- 제3항에 있어서, 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 및 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 및 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 총 함량이 총 조성물을 기준으로 10중량% 이상, 바람직하게는 15중량% 이상, 가장 바람직하게는 25중량% 이상인 것을 특징으로 하는 조성물.
- 제4항에 있어서, 2,2-디메틸 3,3-디메틸 펜탄산 글리시딜 에스테르 및 2-메틸 2-이소프로필 3-메틸 부탄산 글리시딜 에스테르 및 2-메틸 2-에틸 3,3-디메틸 부탄산 글리시딜 에스테르 및 2,2-디메틸 3-메틸 4-메틸 펜탄산 글리시딜 에스테르 및 2,2-디메틸 4,4-디메틸 펜탄산 글리시딜 에스테르를 함유하는 글리시딜 에스테르 혼합물의 총 함량이 총 조성물을 기준으로 40중량% 이상, 바람직하게는 50중량% 이상, 가장 바람직하게는 60중량% 이상인 것을 특징으로 하는 조성물.
- 제3항 또는 제4항에 있어서, 2-메틸 2-에틸 헥산산 글리시딜 에스테르의 함량이 총 조성물을 기준으로 40중량% 이하, 바람직하게는 30중량% 이하, 가장 바람직하게는 20중량% 이하인 것을 특징으로 하는 조성물.
- 하이드록시 기가 3개 이상인 1종 이상의 폴리올과 α,α-분지형 알칸 카르복시 글리시딜 에스테르 혼합물과의 반응에 의해 폴리에테르 폴리올 수지가 수득될 수 있는 것을 특징으로 하는 제1항 내지 제7항 중 어느 한 항의 조성물을 제조하는 방법.
- 제8항에 있어서, 수평균분자량(Mn)이 폴리스티렌 기준물질에 따라 4500 돌턴 미만이고(또는) 하이드록시 값이 고체 기준으로 120mg KOH/g(고체) 이상인 것을 특징으로 하는 조성물.
- 제1항 내지 제7항 유래의 임의의 폴리에테르 폴리올 수지를 최소한 함유하고 VOC가 낮은 코팅 적용에 유용한 결합제 조성물.
- 제10항에 기재된 조성물로 코팅된 금속 또는 플라스틱 기재.
- 제1항 내지 제7항 중 어느 하나의 조성물과 디메틸올 프로피온산의 반응 산물인 것을 특징으로 하는 폴리에스테르-에테르 수지.
Applications Claiming Priority (5)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP11075229.2 | 2011-10-19 | ||
| EP11075229 | 2011-10-19 | ||
| EP12002486 | 2012-04-05 | ||
| EP12002486.4 | 2012-04-06 | ||
| PCT/EP2012/004323 WO2013056817A1 (en) | 2011-10-19 | 2012-10-16 | Polyether polyol resin compositions |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20140077191A true KR20140077191A (ko) | 2014-06-23 |
Family
ID=47227750
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR20147012002A Ceased KR20140077191A (ko) | 2011-10-19 | 2012-10-16 | 폴리에테르 폴리올 수지 조성물 |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US20140248501A1 (ko) |
| EP (1) | EP2780418A1 (ko) |
| JP (1) | JP2014530925A (ko) |
| KR (1) | KR20140077191A (ko) |
| CN (1) | CN103930486A (ko) |
| BR (1) | BR112014009504A2 (ko) |
| WO (1) | WO2013056817A1 (ko) |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR101630102B1 (ko) * | 2011-10-19 | 2016-06-13 | 헥시온 인코포레이티드 | 아크릴 폴리올 수지 조성물 |
| PT2768903T (pt) | 2011-10-19 | 2020-09-04 | Hexion Res Belgium Sa | Composições de resinas de poliéter poliol |
| US20220363918A1 (en) * | 2019-10-14 | 2022-11-17 | Hexion Inc. | Glycidyl esters of alpha, alpha branched acids from renewable sources and formulations thereof |
Family Cites Families (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2831877A (en) | 1952-03-24 | 1958-04-22 | Studiengesellschaft Kohel Mit | Production of carboxylic acids from olefins |
| US2876241A (en) | 1954-05-15 | 1959-03-03 | Studiengesellschaft Kohle Mit | Process for the production of carboxylic acids |
| NL102480C (ko) | 1957-04-24 | 1900-01-01 | ||
| US3061621A (en) | 1959-01-26 | 1962-10-30 | Studiengesellschaft Kohle Mbh | Process for producing carboxylic acids from olefins, carbon monoxide and water |
| US3053869A (en) | 1959-12-31 | 1962-09-11 | Standard Oil Co | Carboxylic acids |
| US5051492A (en) | 1990-06-19 | 1991-09-24 | Shell Oil Company | Polyether resins and process for preparing the same |
| MY133123A (en) * | 1998-04-07 | 2007-10-31 | Shell Int Research | Glycidation of carboxyl-functional polyester and 3 c-containing monocarboxylic acid or its glycidyl ester |
| TW455584B (en) * | 1998-09-23 | 2001-09-21 | Shell Int Research | Process for the preparation of glycidylesters of branched carboxylic acids |
| DE19906518A1 (de) * | 1999-02-17 | 2000-08-31 | Oxeno Olefinchemie Gmbh | Verfahren zur Fraktionierung von Dibuten |
| EP1283226A1 (en) * | 2001-07-31 | 2003-02-12 | Resolution Research Nederland B.V. | Hydroxyl-functional copolymer and coating compositions formed therewith |
| JP3780254B2 (ja) * | 2002-12-25 | 2006-05-31 | 東洋インキ製造株式会社 | トナー用ポリエステル樹脂、静電荷像現像用トナーおよび画像形成方法 |
| US8197905B2 (en) | 2005-10-05 | 2012-06-12 | E I Du Pont De Nemours And Company | Method of applying high solids coating composition to multilayer coating |
| US7425594B2 (en) | 2005-11-23 | 2008-09-16 | Ppg Industries Ohio, Inc. | Copolymer of glycidyl ester and/or ether with polyol |
| KR20170091188A (ko) * | 2010-10-19 | 2017-08-08 | 헥시온 인코포레이티드 | 알파, 알파 분지형 네오노난산의 글리시딜 에스테르, 합성 및 용도 |
| EP2474537A1 (en) * | 2010-12-22 | 2012-07-11 | Momentive Specialty Chemicals Research Belgium S.A. | glycidyl esters of alpha, alpha branched acids compositions |
| EP2476672A1 (en) * | 2010-12-22 | 2012-07-18 | Momentive Specialty Chemicals Research Belgium S.A. | Glycidyl esters of alpha , alpha branched acids compositions |
-
2012
- 2012-10-16 CN CN201280051564.7A patent/CN103930486A/zh active Pending
- 2012-10-16 JP JP2014536135A patent/JP2014530925A/ja not_active Withdrawn
- 2012-10-16 WO PCT/EP2012/004323 patent/WO2013056817A1/en not_active Ceased
- 2012-10-16 KR KR20147012002A patent/KR20140077191A/ko not_active Ceased
- 2012-10-16 BR BR112014009504A patent/BR112014009504A2/pt not_active IP Right Cessation
- 2012-10-16 EP EP12791422.4A patent/EP2780418A1/en not_active Withdrawn
- 2012-10-16 US US14/352,272 patent/US20140248501A1/en not_active Abandoned
Also Published As
| Publication number | Publication date |
|---|---|
| BR112014009504A2 (pt) | 2017-05-09 |
| EP2780418A1 (en) | 2014-09-24 |
| CN103930486A (zh) | 2014-07-16 |
| WO2013056817A1 (en) | 2013-04-25 |
| JP2014530925A (ja) | 2014-11-20 |
| US20140248501A1 (en) | 2014-09-04 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP2661430B1 (en) | Glycidyl esters of alpha, alpha branched acids compositions | |
| EP2630113B1 (en) | Glycidyl esters of alpha, alpha branched neononanoic acids, synthesis and uses | |
| KR101575443B1 (ko) | 알파, 알파 분지형 산 조성물의 글리시딜 에스테르 | |
| KR101630102B1 (ko) | 아크릴 폴리올 수지 조성물 | |
| US9751982B2 (en) | Polyether polyol resins compositions | |
| US20140287252A1 (en) | Polyester polyol resins compositions | |
| KR20140081853A (ko) | 폴리에스테르 폴리올 수지 조성물 | |
| EP2768882B1 (en) | Acrylic polyol resins compositions | |
| KR20140077191A (ko) | 폴리에테르 폴리올 수지 조성물 | |
| EP2447241A1 (en) | Glycidyl esters of alpha, alpha branched neononanoic acids, synthesis and uses |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0105 | International application |
Patent event date: 20140502 Patent event code: PA01051R01D Comment text: International Patent Application |
|
| A201 | Request for examination | ||
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20140620 Comment text: Request for Examination of Application |
|
| PG1501 | Laying open of application | ||
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20151005 Patent event code: PE09021S01D |
|
| E601 | Decision to refuse application | ||
| PE0601 | Decision on rejection of patent |
Patent event date: 20160518 Comment text: Decision to Refuse Application Patent event code: PE06012S01D Patent event date: 20151005 Comment text: Notification of reason for refusal Patent event code: PE06011S01I |
