Abstract
스티릴계 화합물 및 이를 포함한 유기 발광 소자가 개시된다.
Description
유기 발광 소자용 화합물 및 유기 발광 소자에 관한 것이다.
유기 발광 소자(organic light emitting diode)는 자발광형 소자로서 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다는 장점을 가지고 있다.
일반적인 유기 발광 소자는 기판 상부에 애노드가 형성되어 있고, 이 애노드 상부에 정공수송층, 발광층, 전자수송층 및 캐소드가 순차적으로 형성되어 있는 구조를 가질 수 있다. 여기에서 정공수송층, 발광층 및 전자수송층은 유기화합물로 이루어진 유기 박막들이다.
상술한 바와 같은 구조를 갖는 유기 발광 소자의 구동 원리는 다음과 같다.
상기 애노드 및 캐소드간에 전압을 인가하면, 애노드로부터 주입된 정공은 정공수송층을 경유하여 발광층으로 이동하고, 캐소드로부터 주입된 전자는 전자수송층을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층 영역에서 재결합하여 엑시톤(exiton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
신규 구조를 갖는 스티릴계 화합물 및 이를 포함한 유기 발광 소자를 제공한다.
일 측면에 따르면, 하기 화학식 1로 표시되는 스티릴계 화합물이 제공된다:
<화학식 1>
상기 화학식 1 중,
L1 및 L2는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기 및 치환 또는 비치환된 C2-C60헤테로아릴렌기 중에서 선택되고;
a1 및 a2는 서로 독립적으로, 0 내지 3의 정수이고;
Ar1 및 Ar2는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기 및 치환 또는 비치환된 C2-C60헤테로아릴기 중에서 선택되고, Ar1 및 Ar2는, 선택적으로, 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있고;
R1 내지 R3는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C3-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C3-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴싸이오기, 치환 또는 비치환된 C2-C60헤테로아릴기, -Si(Q1)(Q2)(Q3) 및 -N(Q4)(Q5) (여기서, Q1 내지 Q5는 서로 독립적으로, C1-C60알킬기, C1-C60알콕시기, C6-C60아릴기 및 C2-C60헤테로아릴기 중에서 선택됨) 중에서 선택되고;
b1은 1 내지 7의 정수이고;
b2 및 b3는 서로 독립적으로 1 내지 4의 정수이고;
R4 및 R5는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C3-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C3-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴싸이오기 및 치환 또는 비치환된 C2-C60헤테로아릴기 중에서 선택된다.
다른 측면에 따르면, 제1전극; 상기 제1전극에 대향된 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고, 상기 유기층은 상기 제1전극과 상기 발광층 사이의 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이의 전자 수송 영역을 포함하며, 상기 유기층이 상기 스티릴계 화합물을 1종 이상 포함한, 유기 발광 소자가 제공된다.
상기 스티릴계 화합물을 포함한 유기 발광 소자는 저구동 전압, 고휘도, 고효율 및 장수명을 가질 수 있다.
도 1은 일 구현예를 따르는 유기 발광 소자의 구조를 개략적으로 나타낸 도면이다.
상기 스티릴계 화합물은 하기 화학식 1로 표시된다:
<화학식 1>
상기 화학식 1 중, L1 및 L2는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기 및 치환 또는 비치환된 C2-C60헤테로아릴렌기 중에서 선택된다.
예를 들어, 하기 화학식 1 중 L1 및 L2는 서로 독립적으로,
페닐렌기(phenylene), 펜타레닐렌기(pentalenylene), 인데닐렌기(indenylene), 나프틸렌기(naphtylene), 아줄레닐렌기(azulenylene), 헵타레닐렌기(heptalenylene), 인다세닐렌기(indacenylene), 아세나프틸렌기(acenaphtylene), 플루오레닐렌기(fluorenylene), 스파이로-플루오레닐렌기, 페날레닐렌기(phenalenylene), 페난트레닐렌기(phenanthrenylene), 안트릴렌기(anthrylene), 플루오란테닐렌기(fluoranthenylene), 트리페닐레닐렌기(triphenylenylene), 파이레닐렌기(pyrenylene), 크라이세닐렌기(chrysenylene), 나프타세닐렌기(naphthacenylene), 피세닐렌기(picenylene), 페릴레닐렌기(perylenylene), 펜타페닐렌기(pentaphenylene), 헥사세닐렌기(hexacenylene), 피롤일렌기(pyrrolylene), 이미다졸일렌기(imidazolylene), 피라졸일렌기(pyrazolylene), 피리디닐렌기(pyridinylene), 피라지닐렌기(pyrazinylene), 피리미디닐렌기(pyrimidinylene), 피리다지닐렌기(pyridazinylene), 이소인돌일렌기(isoindolylene), 인돌일렌기(indolylene), 인다졸일렌기(indazolylene), 푸리닐렌기(purinylene), 퀴놀리닐렌기(quinolinylene), 벤조퀴놀리닐렌기(benzoquinolinylene), 프탈라지닐렌기(phthalazinylene), 나프티리디닐렌기(naphthyridinylene), 퀴녹살리닐렌기(quinoxalinylene), 퀴나졸리닐렌기(quinazolinylene), 시놀리닐렌기(cinnolinylene), 카바졸일렌기(carbazolylene), 페난트리디닐렌기(phenanthridinylene), 아크리디닐렌기(acridinylene), 페난트롤리닐렌기(phenanthrolinylene), 페나지닐렌기(phenazinylene), 벤조옥사졸일렌기(benzooxazolylene), 벤조이미다졸일렌기(benzoimidazolylene), 푸라닐렌기(furanylene), 벤조푸라닐렌기(benzofuranylene), 티오페닐렌기(thiophenylene), 벤조티오페닐렌기(benzothiophenylene), 티아졸일렌기(thiazolylene), 이소티아졸일렌기(isothiazolylene), 벤조티아졸일렌기(benzothiazolylene), 이소옥사졸일렌기(isoxazolylene), 옥사졸일렌기(oxazolylene), 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기(oxadiazolylene), 트리아지닐렌기(triazinylene), 벤조옥사졸일렌기(benzooxazolylene), 디벤조푸라닐렌기(dibenzofuranylene), 디벤조티오페닐렌기(dibenzothiophenylene), 벤조카바졸일렌기 및 디벤조실롤일렌기(dibenzosilolylene); 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기; C6-C20아릴기 및 C2-C20헤테로아릴기; 및 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택된 적어도 하나의 치환기로 치환된, 페닐렌기, 펜타레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵타레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트릴렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 피롤일렌기, 이미다졸일렌기, 피라졸일렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 이소인돌일렌기, 인돌일렌기, 인다졸일렌기, 푸리닐렌기, 퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 카바졸일렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조옥사졸일렌기, 벤조이미다졸일렌기, 푸라닐렌기, 벤조푸라닐렌기, 티오페닐렌기, 벤조티오페닐렌기, 티아졸일렌기, 이소티아졸일렌기, 벤조티아졸일렌기, 이소옥사졸일렌기, 옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기, 트리아지닐렌기, 벤조옥사졸일렌기, 디벤조푸라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기 및 디벤조실롤일렌기;
중에서 선택될 수 있다.

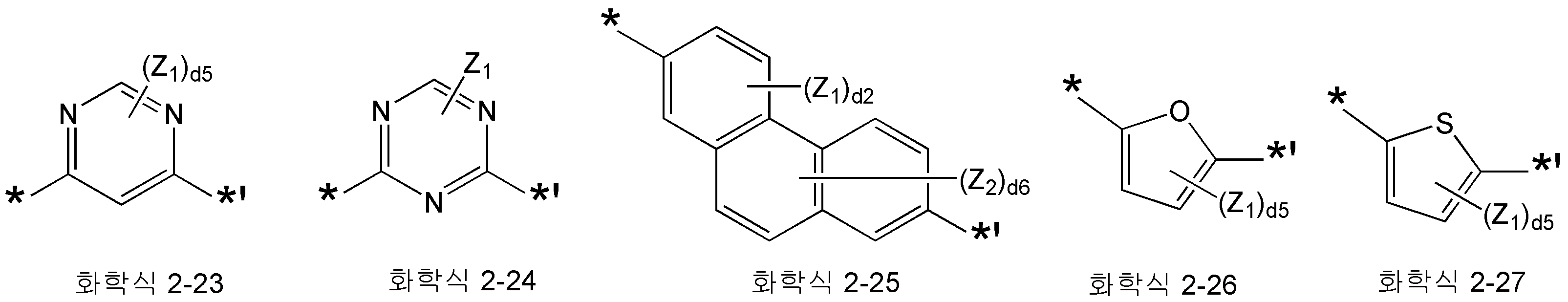

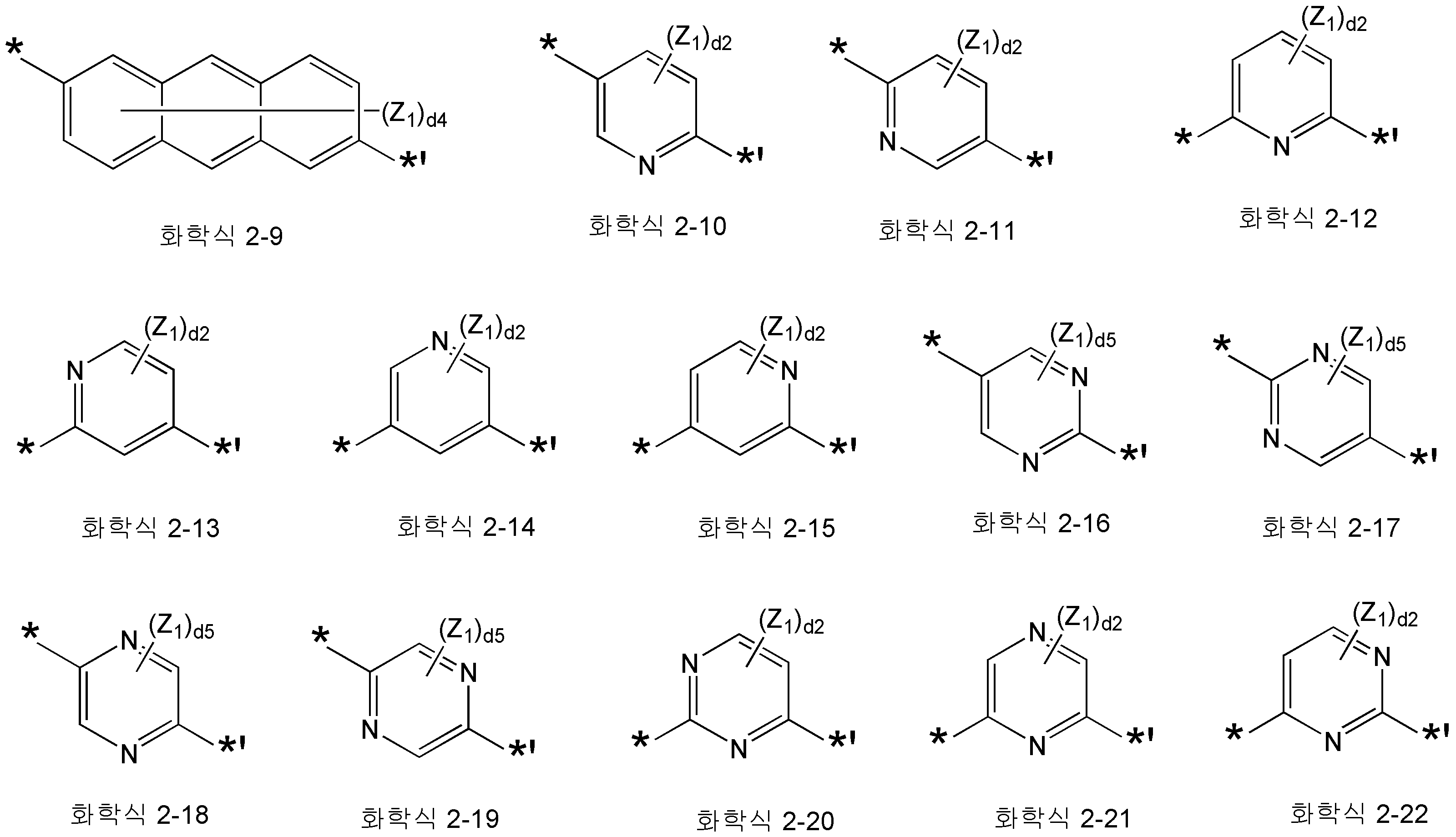

일 구현예에 따르면, 상기 L1 및 L2는 서로 독립적으로, 하기 화학식 2-1 내지 2-28 중 하나로 표시될 수 있으나, 이에 한정되는 것은 아니다:
상기 화학식 2-1 내지 2-28 중,
Y1은 O, S, C(Z3)(Z4), N(Z5) 또는 Si(Z6)(Z7)이고;
Z1 내지 Z7은 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
C6-C20아릴기 및 C2-C20헤테로아릴기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택되고;
d1은 1 내지 4의 정수이고; d2는 1 내지 3의 정수이고; d3는 1 내지 6의 정수이고; d4는 1 내지 8의 정수이고; d5는 1 또는 2이고; d6는 1 내지 5의 정수이고; * 및 *"는 이웃한 원자와의 결합 사이트일 수 있다.
예를 들어, 상기 화학식 2-1 내지 2-28 중 Z1 내지 Z5는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기(dibenzofuranyl); 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.

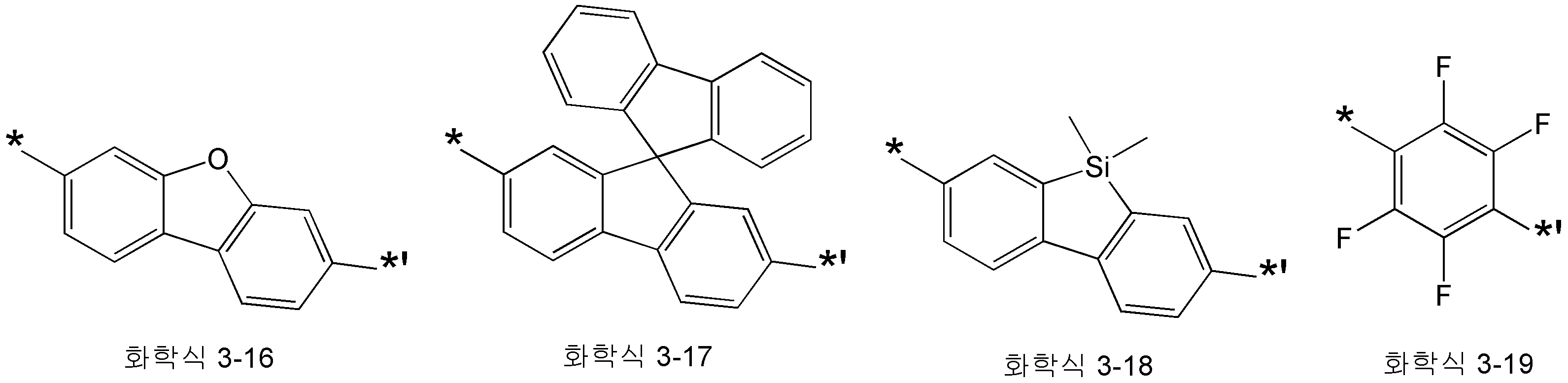

일 구현예에 따르면, 상기 화학식 1 중 L1 및 L2는 서로 독립적으로, 하기 화학식 3-1 내지 3-19 중 하나로 표시될 수 있다:
상기 화학식 3-1 내지 3-19 중 * 및 *'은 이웃한 원자와의 결합 사이트이다.
상기 화학식 1 중 a1 및 a2는 서로 독립적으로, 0 내지 3의 정수이다. a1은 L1의 개수를 나타낸 것으로서, a1이 0일 경우, 화학식 1 중 스티릴기는 화학식 1 중 안트라센 고리에 직접(direcly) 결합된다. a1이 2 이상일 경우, a1개의 L1은 서로 동일하거나 상이할 수 있다. a2는 L2의 개수를 나타낸 것으로서, a2가 0일 경우, 화학식 1 중 스티릴기는 화학식 1 중 질소에 직접(direcly) 결합된다. a2가 2 이상일 경우, a2개의 L2는 서로 동일하거나 상이할 수 있다.
일 구현예에 따르면, 화학식 1 중, i) a1은 0이고 a2는 1 또는 2이거나; ii) a1은 1이고 a2는 1 또는 2이거나; iii) a1은 2이고 a2는 1 또는 2;일 수 있다.
상기 화학식 1 중 Ar1 및 Ar2는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기 및 치환 또는 비치환된 C2-C60헤테로아릴기 중에서 선택된다. 상기 Ar1 및 Ar2는, 선택적으로, 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있다.
예를 들어, 상기 Ar1 및 Ar2는 서로 독립적으로,
페닐기(phenyl), 펜타레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphtyl), 아줄레닐기(azulenyl), 헵타레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphtyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트릴기(anthryl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐렌기(triphenylenylene), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 피롤일기(pyrrolyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조옥사졸일기(benzooxazolyl), 벤조이미다졸일기(benzoimidazolyl), 푸라닐기(furanyl), 벤조푸라닐기(benzofuranyl), 티오페닐렌기(thiophenyl), 벤조티오페닐기(benzothiophenyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 벤조티아졸일기(benzothiazolyl), 이소옥사졸일기(isoxazolyl), 옥사졸일기(oxazolyl), 트리아졸일기, 테트라졸일기, 옥사디아졸일기(oxadiazolylene), 트리아지닐기(triazinylene), 벤조옥사졸일기(benzooxazolyl), 디벤조푸라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 및 벤조카바졸일기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C20알킬기 및 C1-C20알콕시기; C6-C20아릴기 및 C2-C20헤테로아릴기; 및 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된 C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택된 적어도 하나의 치환기로 치환된, 페닐기, 펜타레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵타레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 페날레닐기, 페난트레닐기, 안트릴기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 피롤일기, 이미다졸일기, 피라졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조옥사졸일기, 벤조이미다졸일기, 푸라닐기, 벤조푸라닐기, 티오페닐기, 벤조티오페닐기, 티아졸일기, 이소티아졸일기, 벤조티아졸일기, 이소옥사졸일기, 옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 벤조옥사졸일기, 디벤조푸라닐기, 디벤조티오페닐기, 및 벤조카바졸일기;
중에서 선택될 수 있다.

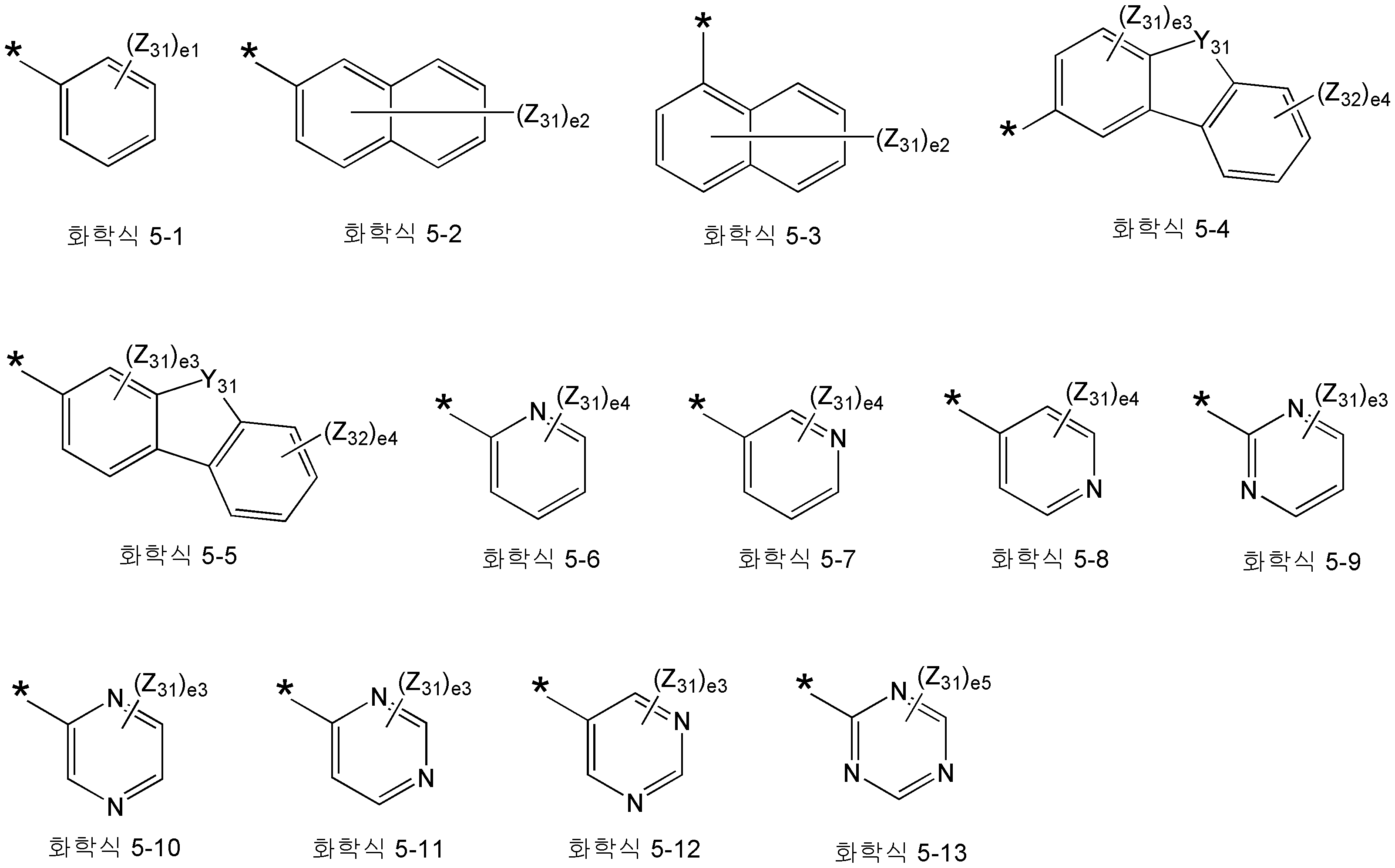

예를 들어, 상기 화학식 1 중, 상기 Ar1과 Ar2는 하기 화학식 5-1 내지 5-13 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다:
상기 화학식 5-1 내지 5-13 중,
Y31은 O, S, C(Z33)(Z34) 또는 N(Z35)이고;
Z31 내지 Z35는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
C6-C20아릴기 및 C2-C20헤테로아릴기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택되고;
e1은 1 내지 5의 정수이고; e2는 1 내지 7의 정수이고; e3는 1 내지 3의 정수이고; e4는 1 내지 4의 정수이고; e5는 1 또는 2이고; *는 화학식 1 중 N과의 결합 사이트이다.
예를 들어, 상기 화학식 5-1 내지 5-13 중 Z31 내지 Z35는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
다른 구현예에 따르면, 상기 Ar1 및 Ar2는 서로 독립적으로, 하기 화학식 6-1 내지 6-15 중에서 선택될 수 있다:
상기 화학식 6-1 내지 6-15 중 *는 화학식 1 중 N과의 결합 사이트이다. 한편, 상기 화학식 1 중 Ar1과 Ar2는 단일 결합 또는 C1-C5알킬렌기를 사이에 두고 서로 결합될 수 있다.
예를 들어, 상기 화학식 1 중 -N(Ar1)(Ar2)가 하기 화학식 7-1로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 7-1>
상기 화학식 7-1 중, Z31a 내지 Z31h에 대한 설명은, 서로 독립적으로, 상기 Z31에 대한 설명을 참조한다.
예를 들어, 상기 화학식 7-1 중, Z31a 내지 Z31h은 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기; 및
-Si(Q13)(Q14)(Q15)(여기서, 상기 Q13 내지 Q15는 서로 독립적으로, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중에서 선택됨); 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 1 중, R1 내지 R3는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C3-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C3-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴싸이오기, 치환 또는 비치환된 C2-C60헤테로아릴기, -Si(Q1)(Q2)(Q3) 및 -N(Q4)(Q5) (여기서, Q1 내지 Q5는 서로 독립적으로, C1-C60알킬기, C1-C60알콕시기, C6-C60아릴기 및 C2-C60헤테로아릴기 중에서 선택됨) 중에서 선택된다.
예를 들어, 상기 R1 내지 R3는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기(phenyl), 펜타레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphtyl), 아줄레닐기(azulenyl), 헵타레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphtyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트릴기(anthryl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐렌기(triphenylenylene), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 피롤일기(pyrrolyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조옥사졸일기(benzooxazolyl), 벤조이미다졸일기(benzoimidazolyl), 푸라닐기(furanyl), 벤조푸라닐기(benzofuranyl), 티오페닐렌기(thiophenyl), 벤조티오페닐기(benzothiophenyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 벤조티아졸일기(benzothiazolyl), 이소옥사졸일기(isoxazolyl), 옥사졸일기(oxazolyl), 트리아졸일기, 테트라졸일기, 옥사디아졸일기(oxadiazolylene), 트리아지닐기(triazinylene), 벤조옥사졸일기(benzooxazolyl), 디벤조푸라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 및 벤조카바졸일기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기; C6-C20아릴기 및 C2-C20헤테로아릴기; 및 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택된 적어도 하나의 치환기로 치환된, 페닐기, 펜타레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵타레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 페날레닐기, 페난트레닐기, 안트릴기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 피롤일기, 이미다졸일기, 피라졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조옥사졸일기, 벤조이미다졸일기, 푸라닐기, 벤조푸라닐기, 티오페닐기, 벤조티오페닐기, 티아졸일기, 이소티아졸일기, 벤조티아졸일기, 이소옥사졸일기, 옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 벤조옥사졸일기, 디벤조푸라닐기, 디벤조티오페닐기, 및 벤조카바졸일기; 및
-Si(Q1)(Q2)(Q3) 및 -N(Q4)(Q5) (여기서, Q1 내지 Q5는 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨);
중에서 선택될 수 있다.
일 구현예에 따르면, 상기 화학식 1 중, 상기 R1 내지 R3는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염 및 C1-C20알킬기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기;
상기 화학식 5-1 내지 5-13(구체적으로, 상기 화학식 6-1 내지 6-15); 및
-Si(Q1)(Q2)(Q3) (여기서, Q1 내지 Q3은 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨);
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 1 중 b1, b2 및 b3는 각각 R1, R2 및 R3의 개수를 나타낸다. 상기 화학식 1 중, b1은 1 내지 7의 정수이고; b2 및 b3는 서로 독립적으로 1 내지 4의 정수일 수 있다. 예를 들어, 상기 b1, b2 및 b3는 서로 독립적으로 1, 2 또는 3일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 1 중, R4 및 R5는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C3-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C3-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴싸이오기 및 치환 또는 비치환된 C2-C60헤테로아릴기 중에서 선택된다.
예를 들어, 상기 화학식 1 중, R4 및 R5는 서로 독립적으로, 수소, 중수소, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 화학식 1 중 R4 및 R5는 서로 독립적으로 수소 또는 중수소일 수 있다.
상기 화학식 1로 표시되는 스티릴계 화합물은, 하기 화학식 1A, 1B 또는 1C로 표시될 수 있다.
<화학식 1A>
<화학식 1B>
<화학식 1C>
상기 화학식 1A 내지 1C 중 L1, L2, a1, a2, Ar1, Ar2, R1, R4 및 R5에 대한 상세한 설명은 본 명세서에 기재된 바와 동일하되, 화학식 1B 및 1C 중 R1은 수소가 아니다.
일 구현예에 따르면, 상기 화학식 1A 내지 1C 중, L1 및 L2는 서로 독립적으로, 상기 화학식 2-1 내지 2-28 중 하나로 표시될 수 있고; i) a1은 0이고 a2는 1 또는 2이거나, ii) a1은 1이고 a2는 1 또는 2이거나, 또는 iii) a1은 2이고 a2는 1 또는 2이고; Ar1 및 Ar2은 서로 독립적으로 상기 화학식 5-1 내지 5-13 중에서 선택되고; R1은 i) 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염 및 C1-C20알킬기, ii) 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C20알킬기, iii) 상기 화학식 5-1 내지 5-13, 및 iv) -Si(Q1)(Q2)(Q3) (여기서, Q1 내지 Q3은 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨); 중에서 선택될 수 있다.
다른 구현예에 따르면, 상기 화학식 1A 내지 1C 중, L1 및 L2는 서로 독립적으로, 상기 화학식 2-1 내지 2-28 중 하나로 표시될 수 있고; i) a1은 0이고 a2는 1 또는 2이거나, ii) a1은 1이고 a2는 1 또는 2이거나, 또는 iii) a1은 2이고 a2는 1 또는 2이고; -N(Ar1)(Ar2) 상기 화학식 7-1로 표시되고; R1은 i) 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염 및 C1-C20알킬기, ii) 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C20알킬기, iii) 상기 화학식 5-1 내지 5-13, 및 iv) -Si(Q1)(Q2)(Q3) (여기서, Q1 내지 Q3은 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨); 중에서 선택될 수 있다.
또 다른 구현예에 따르면, 상기 화학식 1A 내지 1C 중, L1 및 L2는 서로 독립적으로, 상기 화학식 3-1 내지 3-19 중 하나로 표시될 수 있고; i) a1은 0이고 a2는 1 또는 2이거나, ii) a1은 1이고 a2는 1 또는 2이거나, 또는 iii) a1은 2이고 a2는 1 또는 2이고; Ar1 및 Ar2은 서로 독립적으로 상기 화학식 6-1 내지 6-15 중에서 선택되고; R1은 i) 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염 및 C1-C20알킬기, ii) 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C20알킬기, iii) 상기 화학식 6-1 내지 6-16, 및 iv) -Si(Q1)(Q2)(Q3) (여기서, Q1 내지 Q3은 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨); 중에서 선택될 수 있다.
또 다른 구현예에 따르면, 상기 화학식 1A 내지 1C 중, L1 및 L2는 서로 독립적으로, 상기 화학식 3-1 내지 3-19 중 하나로 표시될 수 있고; i) a1은 0이고 a2는 1 또는 2이거나, ii) a1은 1이고 a2는 1 또는 2이거나, 또는 iii) a1은 2이고 a2는 1 또는 2이고; -N(Ar1)(Ar2) 상기 화학식 7-1로 표시되고; R1은 i) 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염 및 C1-C20알킬기, ii) 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C20알킬기, iii) 상기 화학식 6-1 내지 6-15, 및 iv) -Si(Q1)(Q2)(Q3) (여기서, Q1 내지 Q3은 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨); 중에서 선택될 수 있다.

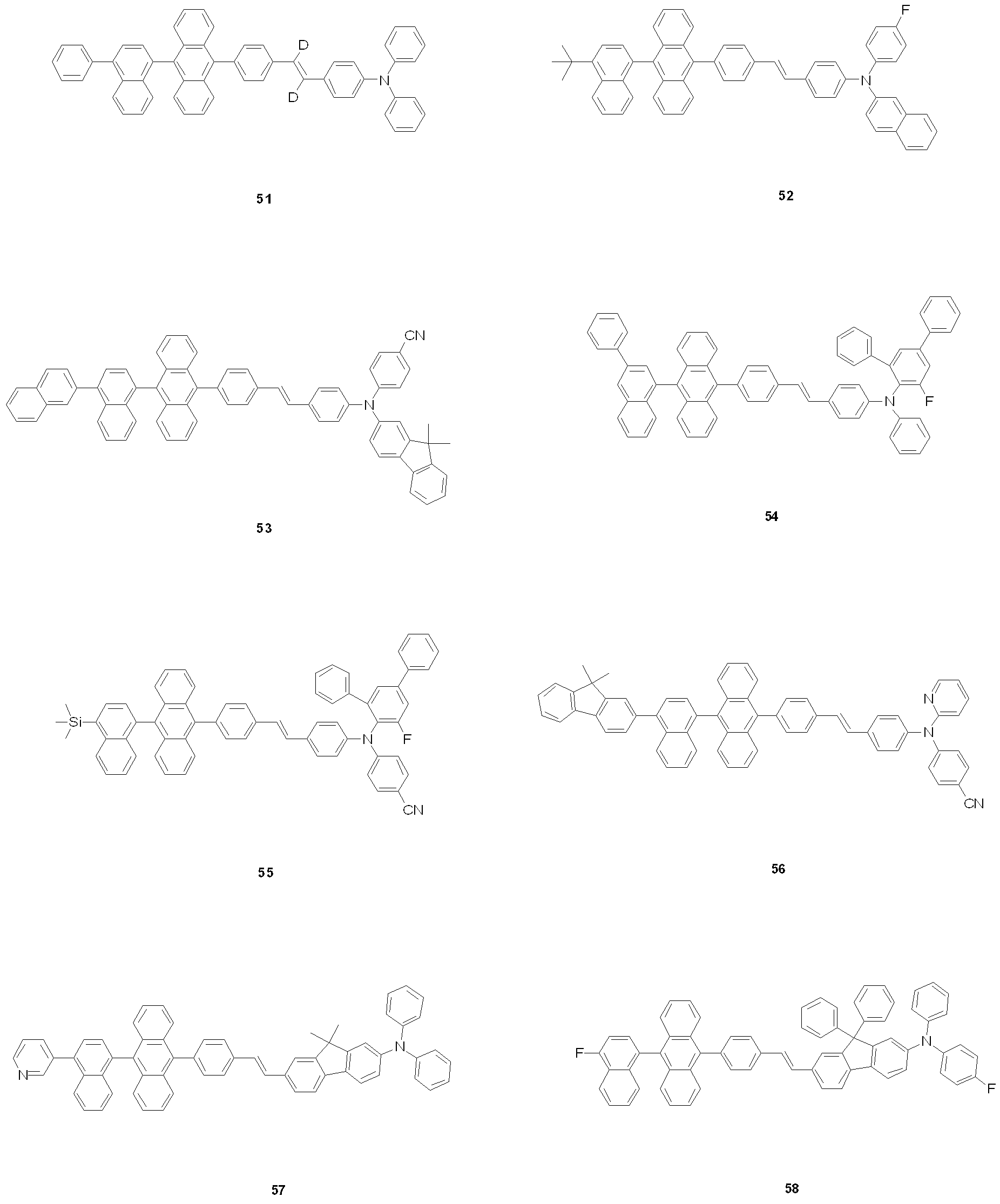

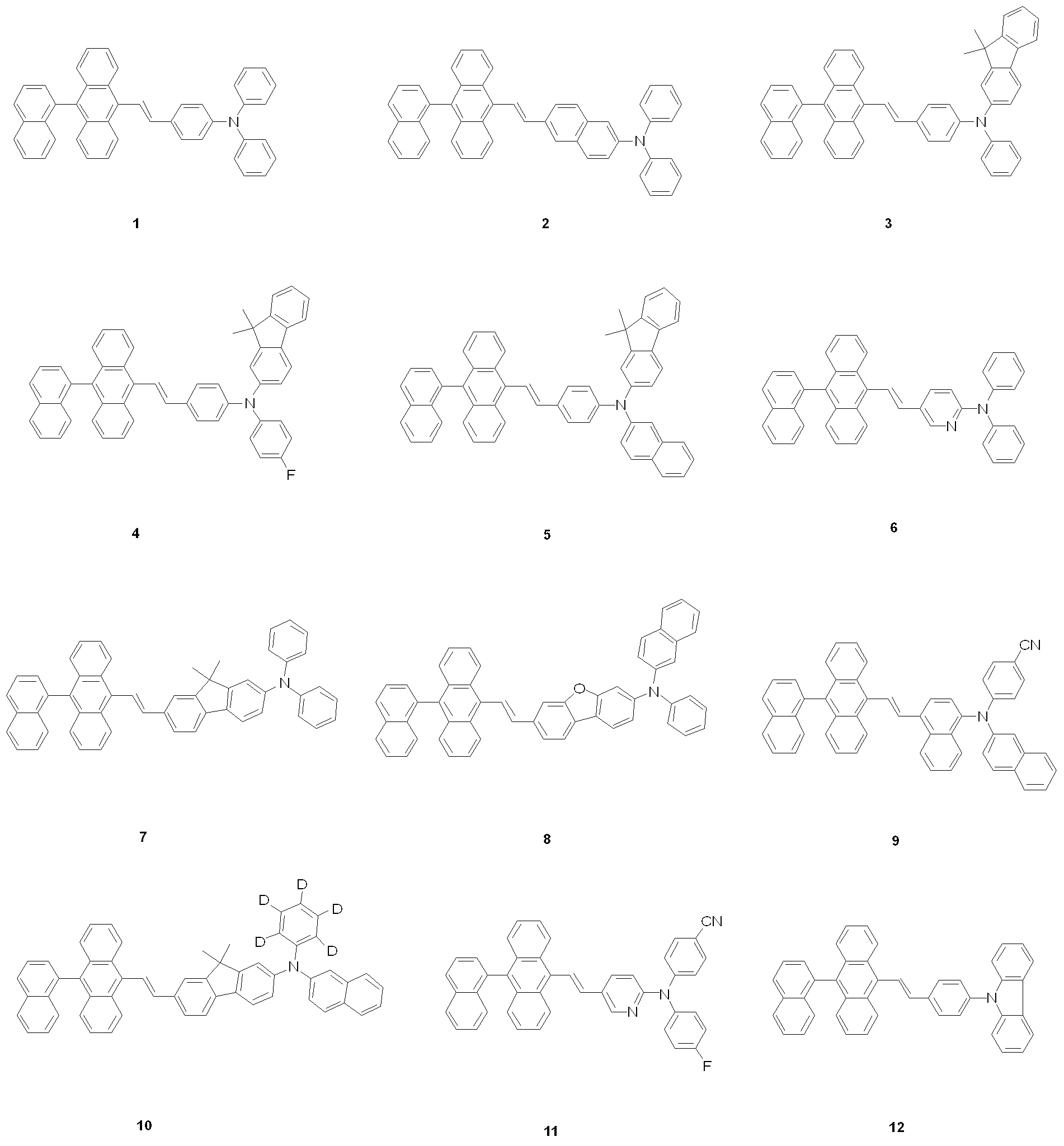

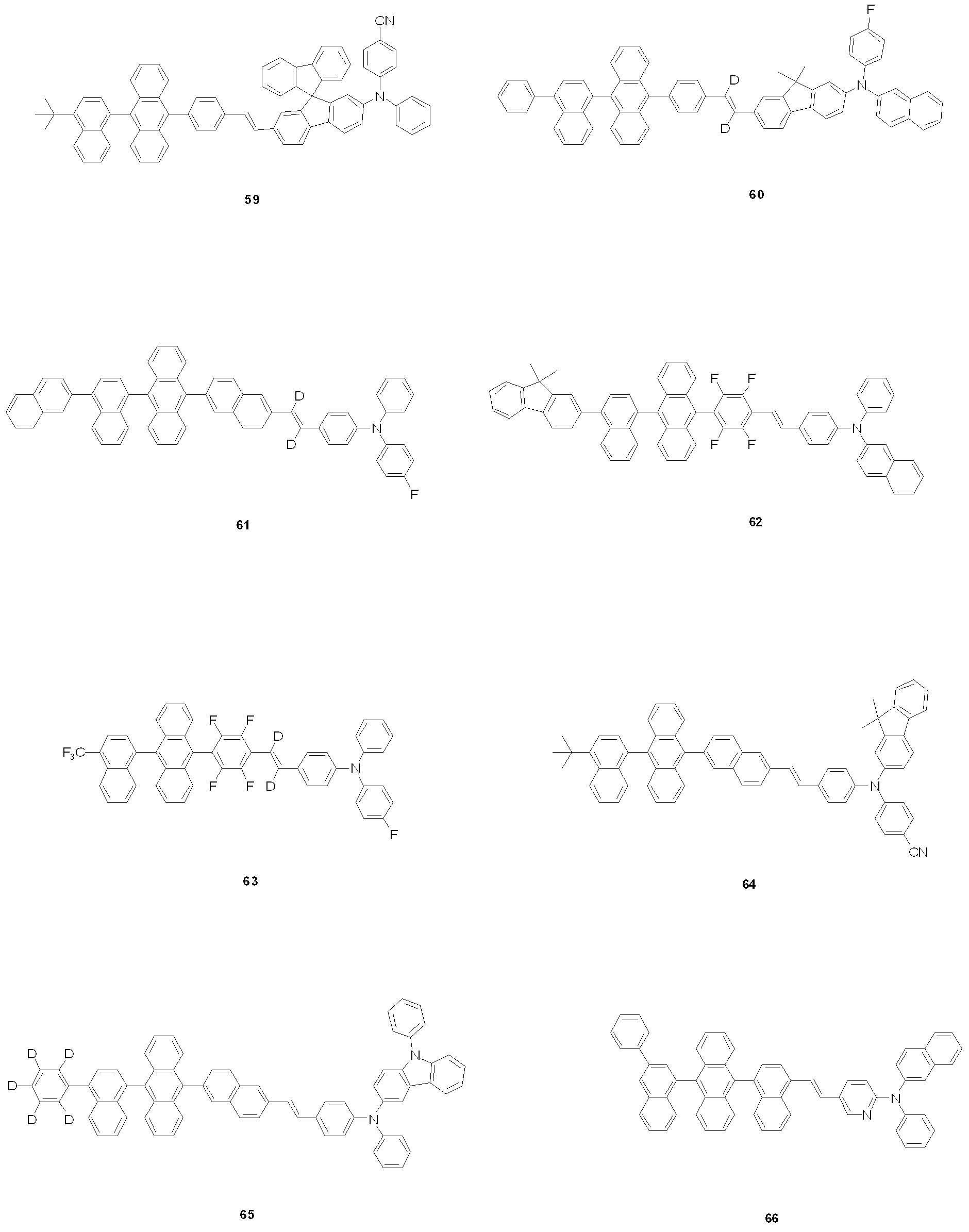

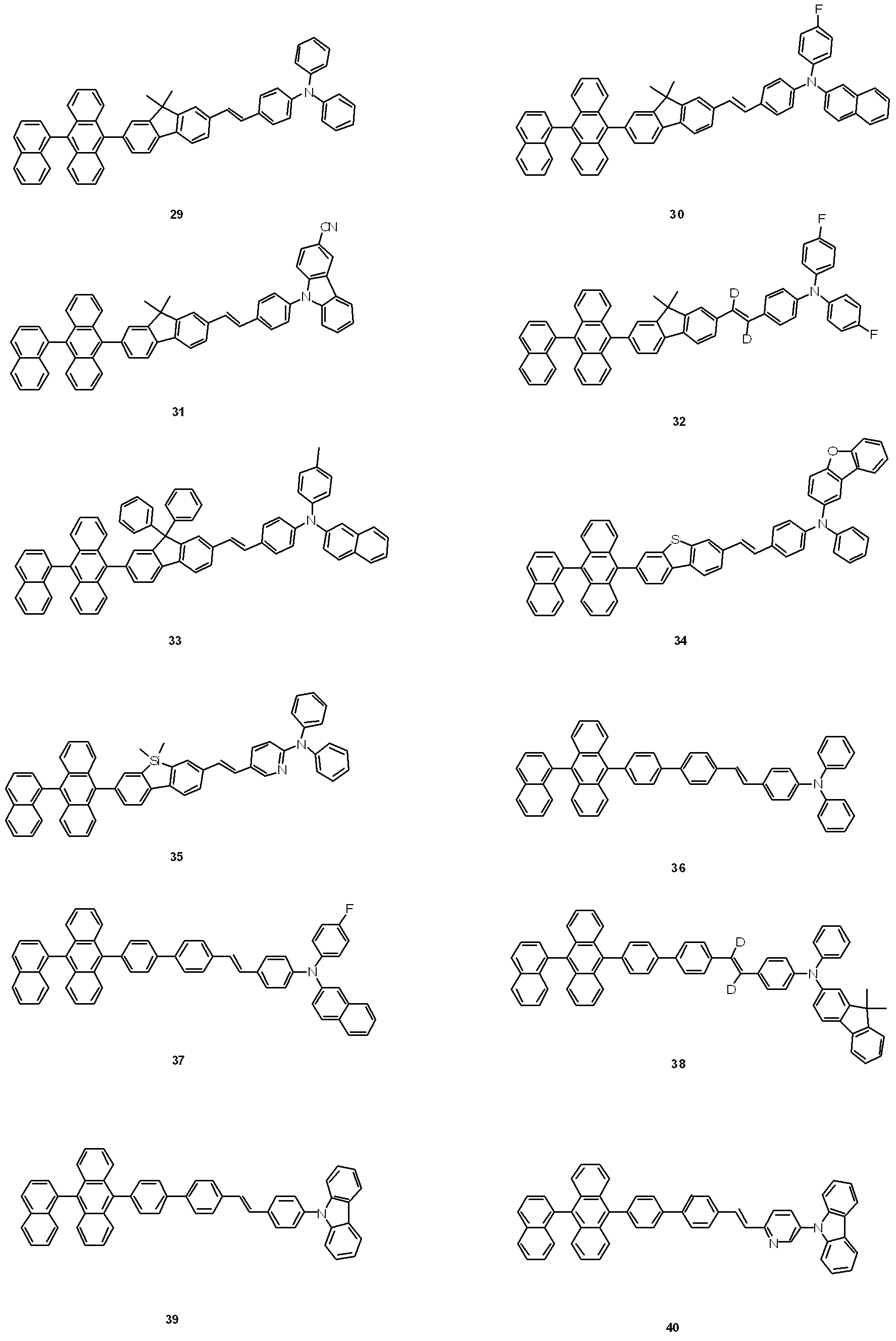

상기 스티릴계 화합물은 하기 화합물 1 내지 78 중 하나일 수 있으나, 이에 한정되는 것은 아니다:
상기 화학식 1은 1-나프틸기가 치환된 안트라센 고리가 스티릴기를 사이에 두고 아미노기와 결합되어 있다. 이 때, 화학식 1 중 안트라센 고리와 스티릴기 사이에는 연결기인 L1이 선택적으로 존재할 수 있고, 스티릴기와 아미노기 사이에는 연결기인 L2가 선택적으로 존재할 수 있다.
상기 화학식 1 중 안트라센 고리에 1-나프틸기가 치환되어 있으므로, 화학식 1로 표시되는 화합물의 분자간 3차원 구조적 반발 효과로 인하여 분자간 쌓임 현상이 감소되고, 그 결과, 분자 간 파장 간섭 효과가 감소될 수 있다. 예를 들어, 1-나프틸기 대신 2-나프틸기가 치환되어 있다는 점을 제외하고는 상기 화학식 1로 표시되는 스티릴계 화합물과 동일한 구성을 갖는 가상의 화합물(예를 들면, 후술할 비교예 2의 화합물 A 참조)은 분자 간 파장 간섭의 원리에 의하여 장파장 발광을 하여 낮은 청색 발광 효율을 갖을 것이다.
또한, 상기 화학식 1은 1-나프틸기가 치환된 안트라센 고리 외에, 스티릴기와 아미노기를 동시에 포함하므로, 우수한 파이-컨쥬게이션 특성을 가지게 되므로, 높은 발광 효율을 제공할 수 있다. 예를 들어, 스티릴기 및 아미노기 중 하나를 비포함한다는 점을 제외하고는 상기 화학식 1로 표시되는 스티릴계 화합물과 동일한 구성을 갖는 가상의 화합물(예를 들면, 후술할 비교예 3의 화합물 B 및 비교예 4의 화합물 C 참조)은 낮은 발광 효율을 갖는다.
따라서, 상기 화학식 1로 표시되는 스티릴계 화합물을 채용한 유기 발광 소자는 고구동 전압, 고효율, 고휘도 및 장수명의 효과는 물론, 우수한 색순도 특성을 가질 수 있다.
상기 화학식 1을 갖는 스티릴계 화합물은 공지의 유기 합성 방법을 이용하여 합성될 수 있다. 상기 스티릴계 화합물의 합성 방법은 후술하는 실시예를 참조하여 당업자에게 용이하게 인식될 수 있다.
상기 화학식 1의 스티릴계 화합물은 유기 발광 소자의 한 쌍의 전극 사이에 사용될 수 있다. 예를 들어, 상기 스티릴계 화합물은 발광층에 사용될 수 있다.
따라서, 제1전극, 상기 제1전극에 대향된 제2전극 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층을 포함하되, 상기 유기층은 상술한 바와 같은 화학식 1로 표시된 스티릴계 화합물을 1종 이상 포함한, 유기 발광 소자가 제공된다. 여기서, 상기 유기층은 상기 제1전극과 발광층 사이의 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이의 전자 수송 영역을 포함한다. 상기 스티릴계 화합물은 상기 발광층에 존재할 수 있다.
본 명세서 중 "(유기층이) 스티릴계 화합물을 1종 이상 포함한다"란, "(유기층이) 상기 화학식 1의 범주에 속하는 1종의 스티릴계 화합물 또는 상기 화학식 1의 범주에 속하는 서로 다른 2종 이상의 스티릴계 화합물을 포함할 수 있다"로 해석될 수 있다.
예를 들어, 상기 유기층은 상기 스티릴계 화합물로서, 상기 화합물 3만을 포함할 수 있다. 이 때, 상기 화합물 3은 상기 유기 발광 소자의 발광층에 존재할 수 있다. 또는, 상기 유기층은 상기 스티릴계 화합물로서, 상기 화합물 3과 화합물 19를 포함할 수 있다. 이 때, 상기 화합물 3과 화합물 19는 동일한 층에 존재(예를 들면, 상기 화합물 3과 화합물 19는 모두 발광층에 존재할 수 있음)하거나, 서로 다른 층에 존재할 수 있다.
상기 유기층 중 정공 수송 영역은, 정공 주입층, 정공 수송층, 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층(이하, "H-기능층(H-functional layer)"이라 함), 버퍼층 및 전자 저지층 중 적어도 한 층을 포함할 수 있고, 상기 전자 수송 영역은, 정공 저지층, 전자 수송층 및 전자 주입층 중 적어도 한 층을 포함할 수 있다.
본 명세서 중 "유기층"은 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 층을 가리키는 용어이다.
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 단면도를 개략적으로 도시한 것이다. 이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자의 구조 및 제조 방법을 설명하면 다음과 같다.
상기 기판(11)으로는, 통상적인 유기 발광 소자에서 사용되는 기판을 사용할 수 있는데, 기계적 강도, 열적 안정성, 투명성, 표면 평활성, 취급용이성 및 방수성이 우수한 유리 기판 또는 투명 플라스틱 기판을 사용할 수 있다.
상기 제1전극(13)은 기판 상부에 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극(13)이 애노드일 경우, 정공 주입이 용이하도록 제1전극용 물질은 높은 일함수를 갖는 물질 중에서 선택될 수 있다. 상기 제1전극(13)은 반사형 전극 또는 투과형 전극일 수 있다. 제1전극용 물질로는 투명하고 전도성이 우수한 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 등을 이용할 수 있다. 또는, 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag)등을 이용하면, 상기 제1전극(13)을 반사형 전극으로 형성할 수도 있다.
상기 제1전극(13)은 단일층 또는 2 이상의 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극(13)은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극(13) 상부로는 유기층(15)이 구비되어 있다.
상기 유기층(15)은 정공 주입층 및 정공 수송층을 차례로 포함한 정공 수송 영역; 발광층; 및 전자 수송층 및 전자 주입층을 차례로 포함한 전자 수송 영역;을 포함할 수 있다.
정공 주입층(HIL)은 상기 제1전극(13) 상부에 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 다양한 방법을 이용하여 형성될 수 있다.
진공 증착법에 의하여 정공 주입층을 형성하는 경우, 그 증착 조건은 정공 주입층의 재료로서 사용하는 화합물, 목적으로 하는 정공 주입층의 구조 및 열적 특성 등에 따라 다르지만, 예를 들면, 증착온도 약 100 내지 약 500℃, 진공도 약 10-8 내지 약 10-3torr, 증착 속도 약 0.01 내지 약 100Å/sec의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
스핀 코팅법에 의하여 정공 주입층을 형성하는 경우, 그 코팅 조건은 정공주입층의 재료로서 사용하는 화합물, 목적하는 하는 정공 주입층의 구조 및 열적 특성에 따라 상이하지만, 약 2000rpm 내지 약 5000rpm의 코팅 속도, 코팅 후 용매 제거를 위한 열처리 온도는 약 80℃ 내지 200℃의 온도 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 정공 주입층 재료로서, 상술한 바와 같은 화학식 1의 재료를 사용할 수 있다. 또는, 공지된 정공 주입 물질로는, 예를 들면, N,N′-디페닐-N,N′-비스-[4-(페닐-m-톨일-아미노)-페닐]-비페닐-4,4′-디아민(N,N′-diphenyl-N,N′-bis-[4-(phenyl-m-tolyl-amino)-phenyl]-biphenyl-4,4′-diamine: DNTPD), 구리프탈로시아닌 등의 프탈로시아닌 화합물, m-MTDATA [4,4',4''-tris (3-methylphenylphenylamino) triphenylamine], NPB(N,N'-디(1-나프틸)-N,N'-디페닐벤지딘(N,N'-di(1-naphthyl)-N,N'-diphenylbenzidine)), TDATA, 2-TNATA, Pani/DBSA (Polyaniline/Dodecylbenzenesulfonic acid:폴리아닐린/도데실벤젠술폰산), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate):폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트)), Pani/CSA (Polyaniline/Camphor sulfonicacid:폴리아닐린/캠퍼술폰산) 또는 PANI/PSS (Polyaniline)/Poly(4-styrenesulfonate):폴리아닐린)/폴리(4-스티렌술포네이트))등을 사용할 수 있으나, 이에 한정되는 것은 아니다:
상기 정공 주입층의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압의 상승없이 만족스러운 정도의 정공 주입 특성을 얻을 수 있다.
다음으로 상기 정공 주입층 상부에 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 다양한 방법을 이용하여 정공 수송층(HTL)을 형성할 수 있다. 진공 증착법 및 스핀 팅법에 의하여 정공 수송층을 형성하는 경우, 그 증착 조건 및 코팅조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
상기 정공 수송층 재료로서, N-페닐카바졸, 폴리비닐카바졸 등의 카바졸 유도체, N,N'-비스(3-메틸페닐)-N,N'-디페닐-[1,1-비페닐]-4,4'-디아민(TPD), TCTA(4,4',4"-트리스(N-카바졸일)트리페닐아민(4,4',4"-tris(N-carbazolyl)triphenylamine)), NPB(N,N'-디(1-나프틸)-N,N'-디페닐벤지딘(N,N'-di(1-naphthyl)-N,N'-diphenylbenzidine)) 등을 사용할 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
한편, 유기 발광 소자(10)는, 상기 정공 주입층 및 정공 수송층 대신, 상기 H-기능층(정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층)을 포함할 수 있다. 상기 H-기능층에는 상술한 바와 같은 정공 주입층 물질 및 정공 수송층 물질 중에서 1 이상의 물질이 포함될 수 있으며, 상기 H-기능층의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 H-기능층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압의 상승없이 만족스러운 정도의 정공 주입 및 수성 특성을 얻을 수 있다.
한편, 상기 정공 주입층, 정공 수송층 및 H-기능층 중 적어도 한 층은 하기 화학식 300으로 표시되는 화합물 및 하기 화학식 301으로 표시되는 화합물 중 하나 이상을 포함할 수 있다:
<화학식 300>
<화학식 301>
상기 화학식 300 중, Ar101 및 Ar102는 서로 독립적으로, 치환 또는 비치환된 C6-C60아릴렌기일 수 있다.
예를 들어, 상기 Ar101 및 Ar102는 서로 독립적으로,
페닐렌기, 펜타레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 아세나프틸렌기, 플루오레닐렌기, 페나레닐렌기, 페난트레닐렌기, 안트릴렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐레닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기 및 펜타세닐렌기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C3-C10시클로알케닐기, C3-C10헤테로시클로알킬기, C3-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴싸이오기 및 C2-C60헤테로아릴기 중 적어도 하나로 치환된, 페닐렌기, 펜타레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 아세나프틸렌기, 플루오레닐렌기, 페나레닐렌기, 페난트레닐렌기, 안트릴렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐레닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기 및 펜타세닐렌기; 중에서 선택될 수 있다.
상기 화학식 300 중, 상기 xa 및 xb는 서로 독립적으로 0 내지 5의 정수, 또는 0, 1 또는 2일 수 있다. 예를 들어, 상기 xa는 1이고, xb는 0일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 300 및 301 중, R101 내지 R108, R111 내지 R119 및 R121 내지 R124는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C60시클로알킬기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 및 치환 또는 비치환된 C6-C60아릴싸이오기 중에서 선택될 수 있다.
예를 들어, 상기 R101 내지 R108, R111 내지 R119 및 R121 내지 R124는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C10알킬기(예를 들면, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기 등) 및 C1-C10알콕시기(예를 들면, 메톡시기, 에톡시기, 프로폭시기, 부톡시기, 펜톡시기 등);
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 하나 이상으로 치환된, C1-C10알킬기 및 C1-C10알콕시기;
페닐기, 나프틸기, 안트릴기, 플루오레닐기 및 파이레닐기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C10알킬기 및 C1-C10알콕시기 중 하나 이상으로 치환된, 페닐기, 나프틸기, 안트릴기, 플루오레닐기 및 파이레닐기; 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 300 중, R109는,
페닐기, 나프틸기, 안트릴기, 바이페닐기 및 피리딜기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C20알킬기, 및 치환 또는 비치환된 C1-C20알콕시기 중 하나 이상으로 치환된, 페닐기, 나프틸기, 안트릴기, 바이페닐기 및 피리딜기; 중에서 선택될 수 있다.
일 구현예에 따르면, 상기 화학식 300으로 표시되는 화합물은 하기 화학식 300A로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 300A>
상기 화학식 300A 중, R101, R111, R112 및 R109에 대한 상세한 설명은 상술한 바를 참조한다.

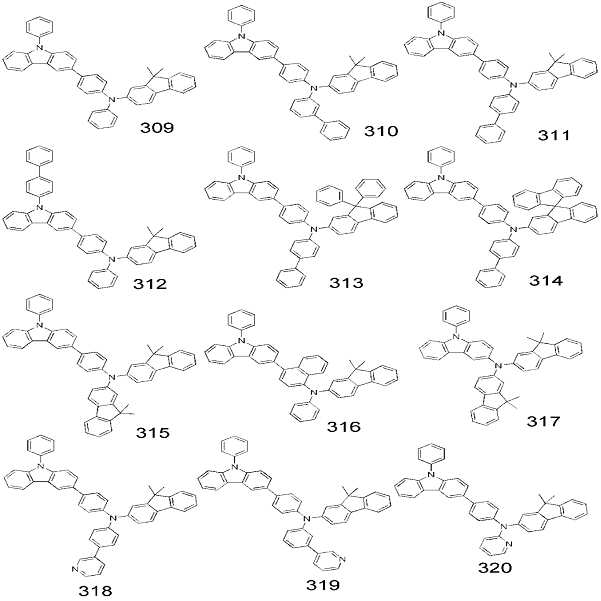

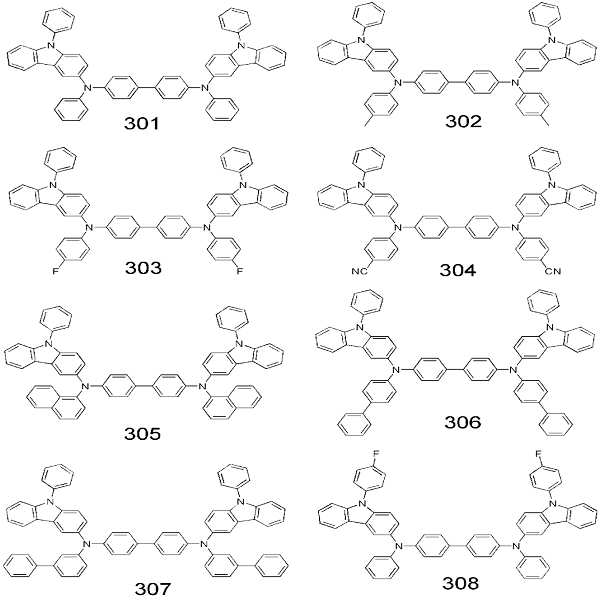

예를 들어, 상기 정공 주입층, 정공 수송층 및 H-기능층 중 적어도 한 층은 하기 화합물 301 내지 320 중 하나 이상을 포함할 수 있으나, 이에 한정되는 것은 아니다:
상기 정공 수송 영역에는, 상술한 바와 같은 공지된 정공 주입 물질 및/또는 공지된 정공 수송 물질 외에, 막의 도전성 등을 향상시키기 위한 전하-생성 물질을 더 포함할 수 있다.

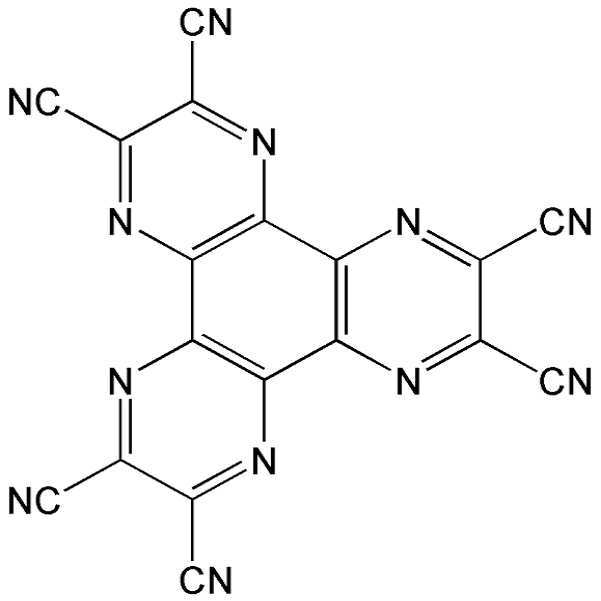

상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다. 상기 p-도펀트는 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 p-도펀트의 비제한적인 예로는, 테트라사이아노퀴논다이메테인(TCNQ) 및 2,3,5,6-테트라플루오로-테트라사이아노-1,4-벤조퀴논다이메테인(F4-TCNQ) 등과 같은 퀴논 유도체; 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물; 및 하기 화합물 200 등과 같은 시아노기-함유 화합물 등을 들 수 있으나, 이에 한정되는 것은 아니다.
<화합물 200> <F4-TCNQ>
상기 정공 수송 영역이 전하-생성 물질을 더 포함할 경우, 상기 전하-생성 물질은 상기 정공 수송 영역에 균일하게(homogeneous) 분산되거나, 또는 불균일하게 분포될 수 있는 등, 다양한 변형이 가능하다.
상기 정공 수송 영역은, 정공 수송층과 발광층 사이(또는, H-기능층과 발광층 사이)에 개재된 버퍼층을 더 포함할 수 있다.
상기 버퍼층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 효율을 증가시키는 역할을 수 있다. 상기 버퍼층은 공지된 정공 주입 재료, 정공 수송 재료를 포함할 수 있다. 또는, 상기 버퍼층은 버퍼층 하부에 형성된 정공 수송층(또는 H-기능층)에 포함된 물질 중 하나와 동일한 물질을 포함할 수 있다.
이어서, 상기 정공 수송 영역 상부에 진공 증착법, 스핀 코팅법, 캐스트법, LB법 등과 같은 방법을 이용하여 발광층(EML)을 형성할 수 있다. 진공증착법 및 스핀코팅법에 의해 발광층을 형성하는 경우, 그 증착조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
상기 발광층은 호스트 및 도펀트를 포함할 수 있다.
상기 호스트로서, Alq3, CBP(4,4'-N,N'-디카바졸-비페닐), PVK(폴리(n-비닐카바졸)), 9,10-디(나프탈렌-2-일)안트라센(DNA), TCTA, TPBI(1,3,5-트리스(N-페닐벤즈이미다졸-2-일)벤젠(1,3,5-tris(N-phenylbenzimidazole-2-yl)benzene)), TBADN(3-tert-부틸-9,10-디(나프트-2-일) 안트라센), E3, DSA(디스티릴아릴렌), dmCBP(하기 화학식 참조), 하기 화합물 501 내지 509 등을 사용할 수 있으나, 이에 한정되는 것은 아니다.
PVK DNA
또는, 상기 호스트로서, 하기 화학식 400으로 표시되는 안트라센계 화합물을 사용할 수 있다:
<화학식 400>
상기 화학식 400 중, Ar111 및 Ar112는 서로 독립적으로, 치환 또는 비치환된 C6-C60아릴렌기이고; 상기 Ar113 내지 Ar116은 서로 독립적으로, 치환 또는 비치환된 C1-C10알킬기 및 치환 또는 비치환된 C6-C60아릴기 중에서 선택되고; g, h, i 및 j는 서로 독립적으로 0 내지 4의 정수일 수 있다.
예를 들어, 상기 화학식 400 중, Ar111 및 Ar112는 서로 독리적으로,
페닐렌기, 나프틸렌기, 페난트레닐렌기 및 파이레닐렌기; 및
페닐기, 나프틸기 및 안트릴기 중 하나 이상으로 치환된, 페닐렌기, 나프틸렌기, 페난트레닐렌기, 플루오레닐기, 및 파이레닐렌기; 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 400 중 g, h, i 및 j는 서로 독립적으로, 0, 1 또는 2일 수 있다.
상기 화학식 400 중, Ar113 내지 Ar116은 서로 독립적으로,
페닐기, 나프틸기 및 안트릴기 중 하나 이상으로 치환된 C1-C10알킬기;
페닐기, 나프틸기, 안트릴기, 파이레닐기, 페난트레닐기 및 플루오레닐기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 파이레닐기, 페난트레닐기 및 플루오레닐기 중 하나 이상으로 치환된, 페닐기, 나프틸기, 안트릴기, 파이레닐기, 페난트레닐기 및 플루오레닐기; 및

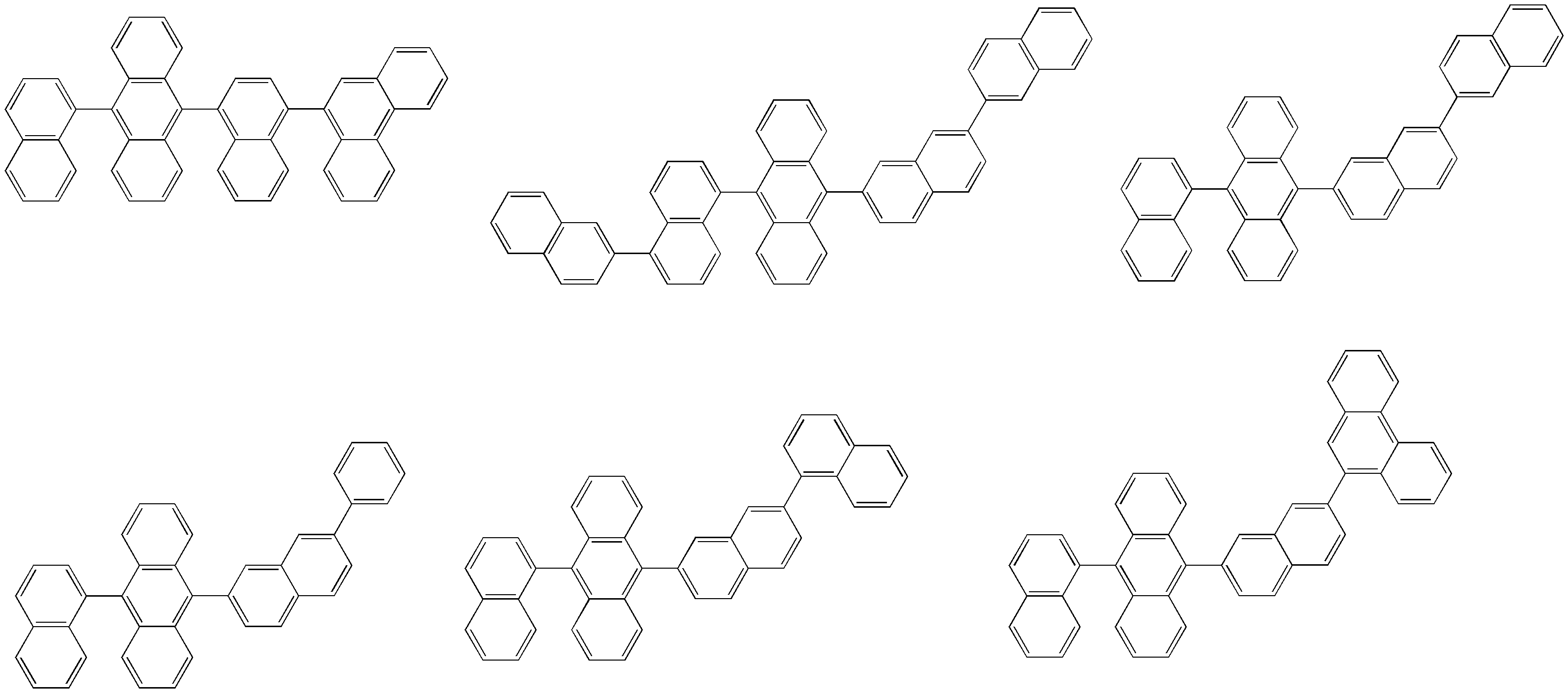

예를 들어, 상기 화학식 400으로 표시된 안트라센계 화합물은 하기 화합물들 중 하나일 수 있으나, 이에 한정되는 것은 아니다:
또는, 상기 호스트로서, 하기 화학식 401으로 표시되는 안트라센계 화합물을 사용할 수 있다:
<화학식 401>
상기 화학식 401 중 Ar122 내지 Ar125에 대한 상세한 설명은 상기 화학식 400의 Ar113에 대한 설명을 참조한다.
상기 화학식 401 중 Ar126 및 Ar127은 서로 독립적으로, C1-C10알킬기(예를 들면, 메틸기, 에틸기 또는 프로필기)일 수 있다.
상기 화학식 401 중 k 및 l은 서로 독립적으로 0 내지 4의 정수일 수 있다. 예를 들어, 상기 k 및 l은 0, 1 또는 2일 수 있다.

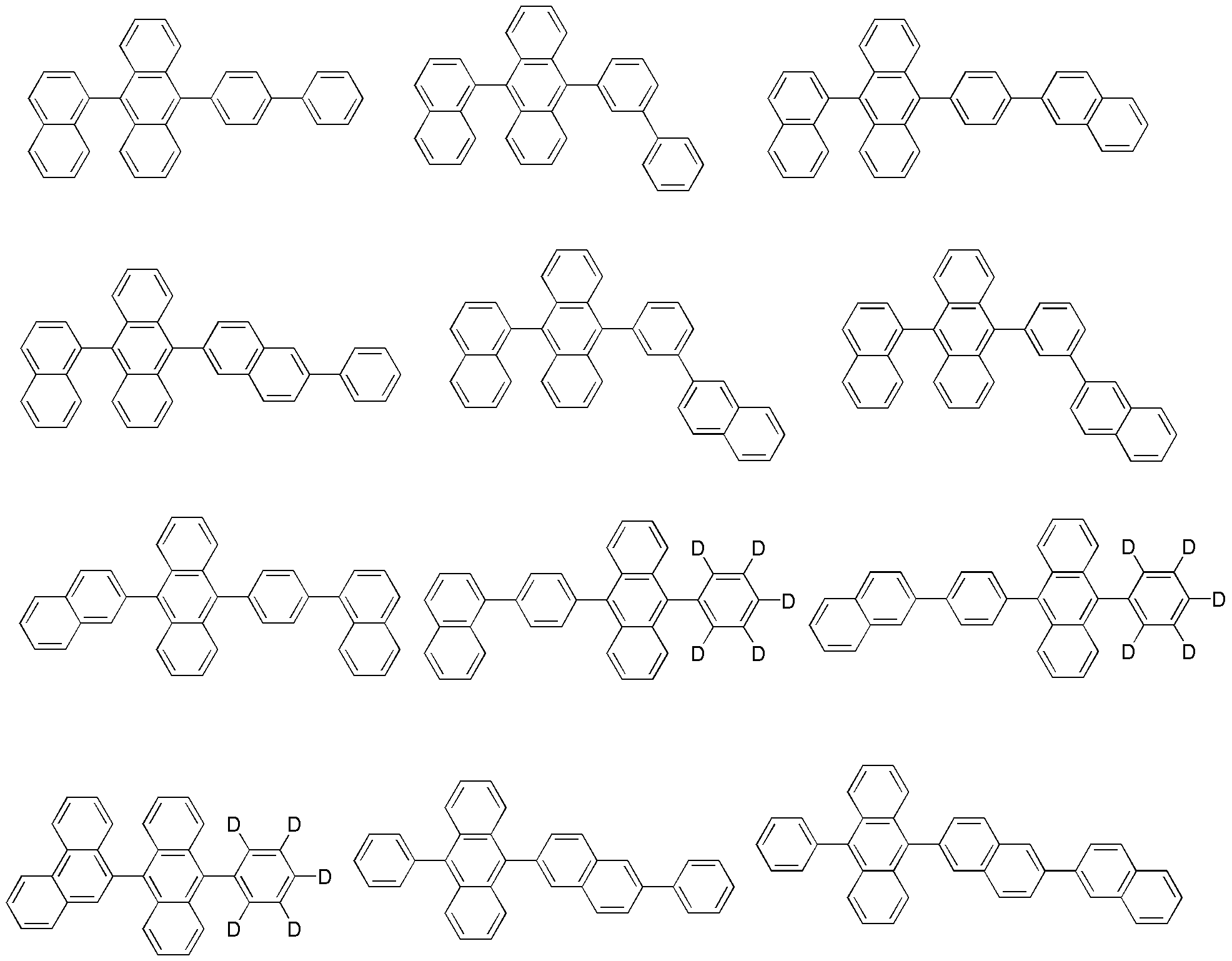

예를 들어, 상기 화학식 401로 표시된 안트라센계 화합물은 하기 화합물들 중 하나일 수 있으나, 이에 한정되는 것은 아니다:
상기 유기 발광 소자가 풀 컬러 유기 발광 소자일 경우, 발광층은 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 또는, 상기 발광층은 적색 발광층, 녹색 발광층 및/또는 청색 발광층이 적층된 구조를 가짐으로써, 백색광을 방출할 수 있는 등 다양한 변형예가 가능하다.
상기 발광층 중 도펀트는 상기 화학식 1로 표시되는 스티릴계 화합물일 수 있다. 이 때, 상기 스티릴계 화합물은 형광 방출 메커니즘에 따라 광을 방출하는 형광 도펀트로서의 역할을 할 수 있다. 예를 들어, 상기 스티릴계 화합물은 청색광을 방출하는 형광 도펀트의 역할을 수 있으나, 이에 한정되는 것은 아니다.
한편, 상기 발광층은 상기 화학식 1로 표시되는 스티릴계 화합물 외에, 공지의 도펀트로서, 후술하는 바와 같은 도펀트를 더 포함할 수 있다.

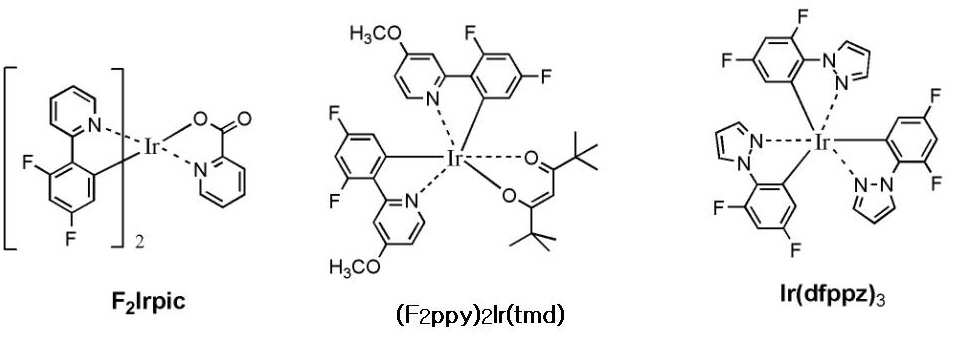

에를 들어, 청색 도펀트로서는 하기 화합물들 사용할 수 있으나, 이에 한정되는 것은 아니다.
DPAVBi
TBPe

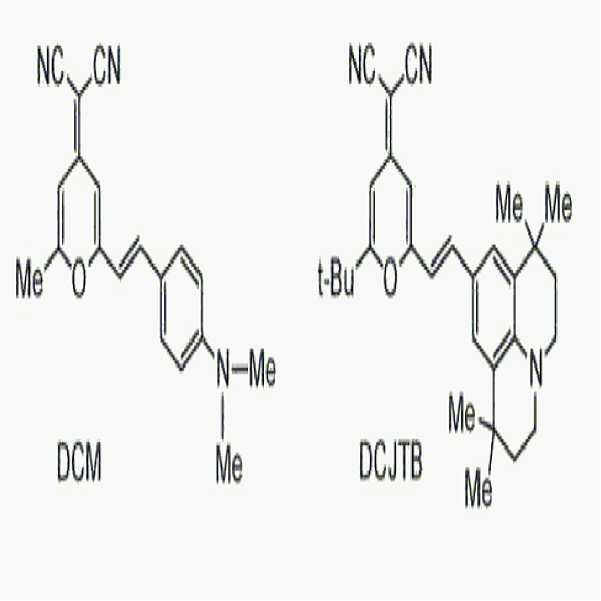

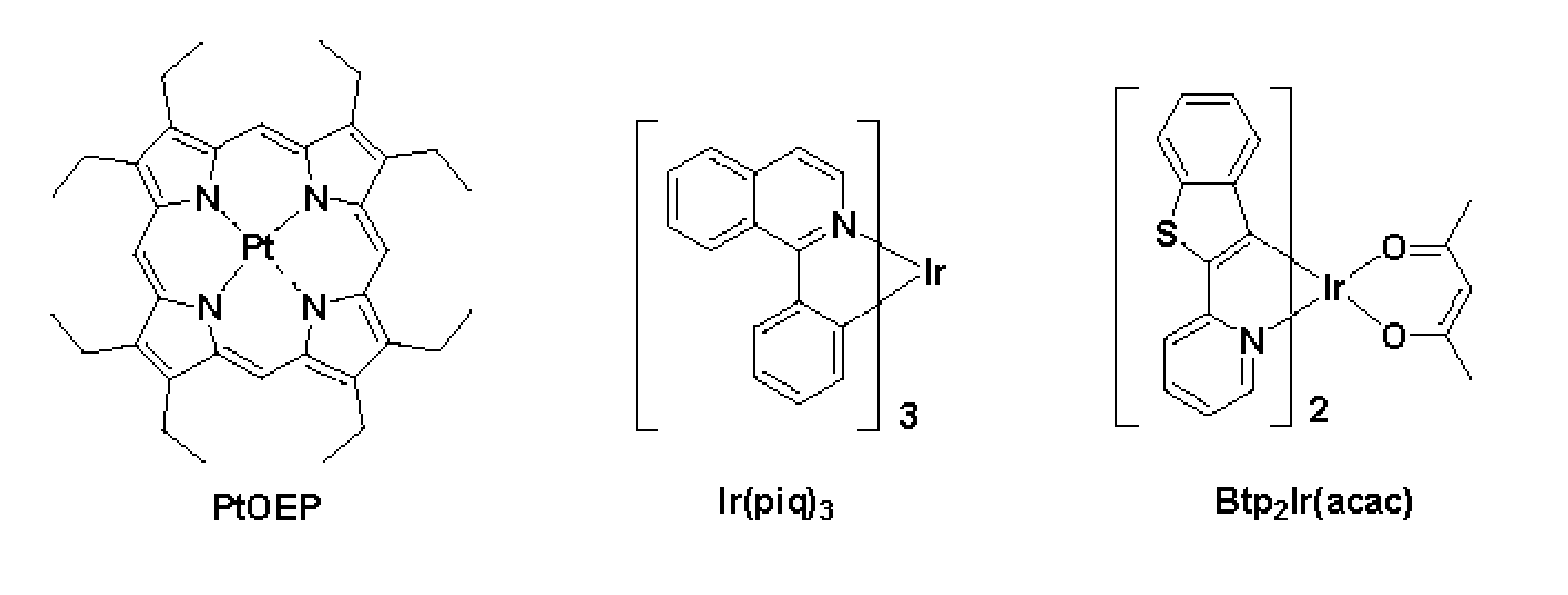

에를 들어, 적색 도펀트로서는 하기 화합물들 사용할 수 있으나, 이에 한정되는 것은 아니다. 또는, 상기 적색 도펀트로서, 후술한 DCM 또는 DCJTB를 사용할 수도 있다.
에를 들어, 녹색 도펀트로서는 하기 화합물들 사용할 수 있으나, 이에 한정되는 것은 아니다. 또는 녹색 도펀트로서, 하기 C545T를 사용할 수 있다.

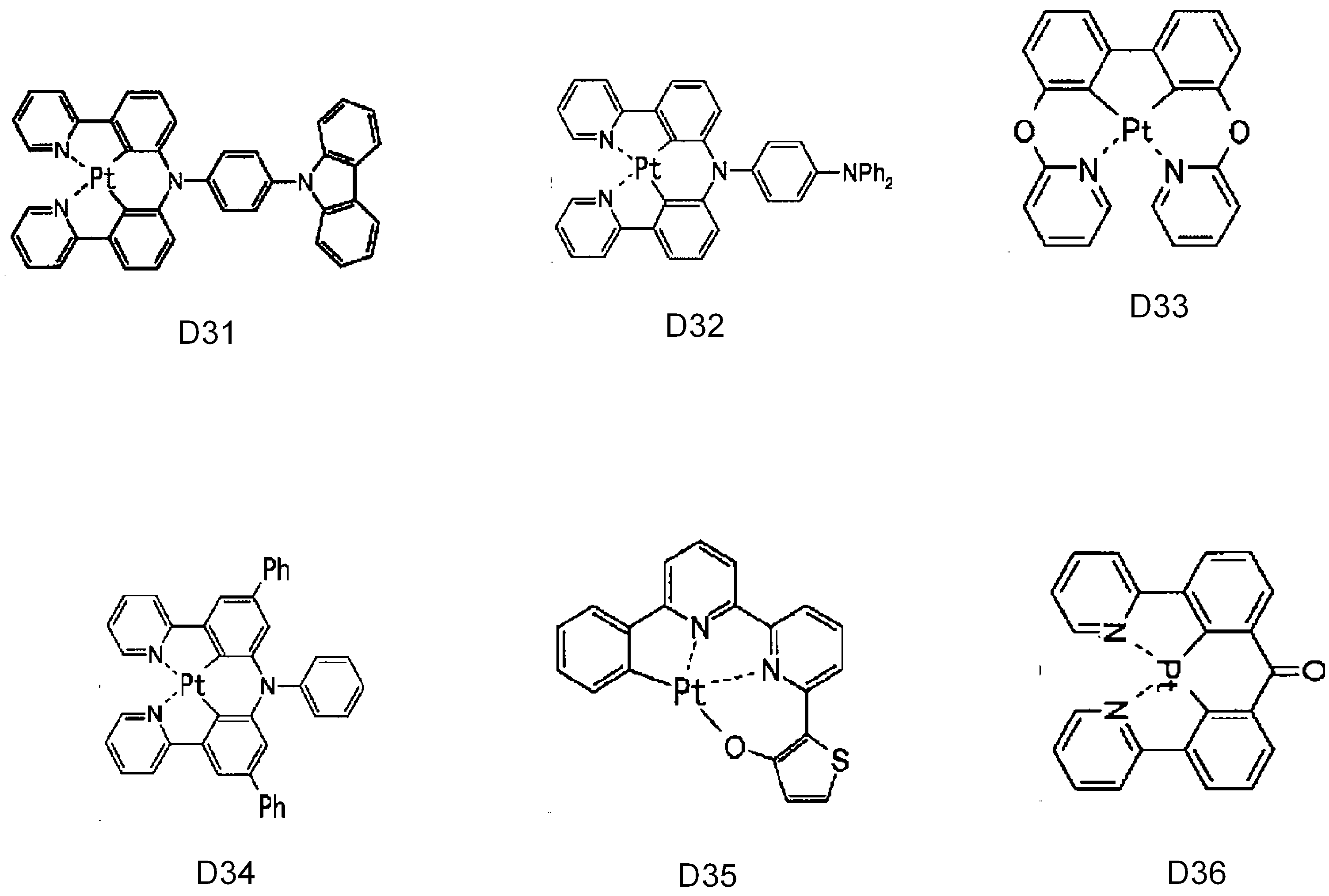

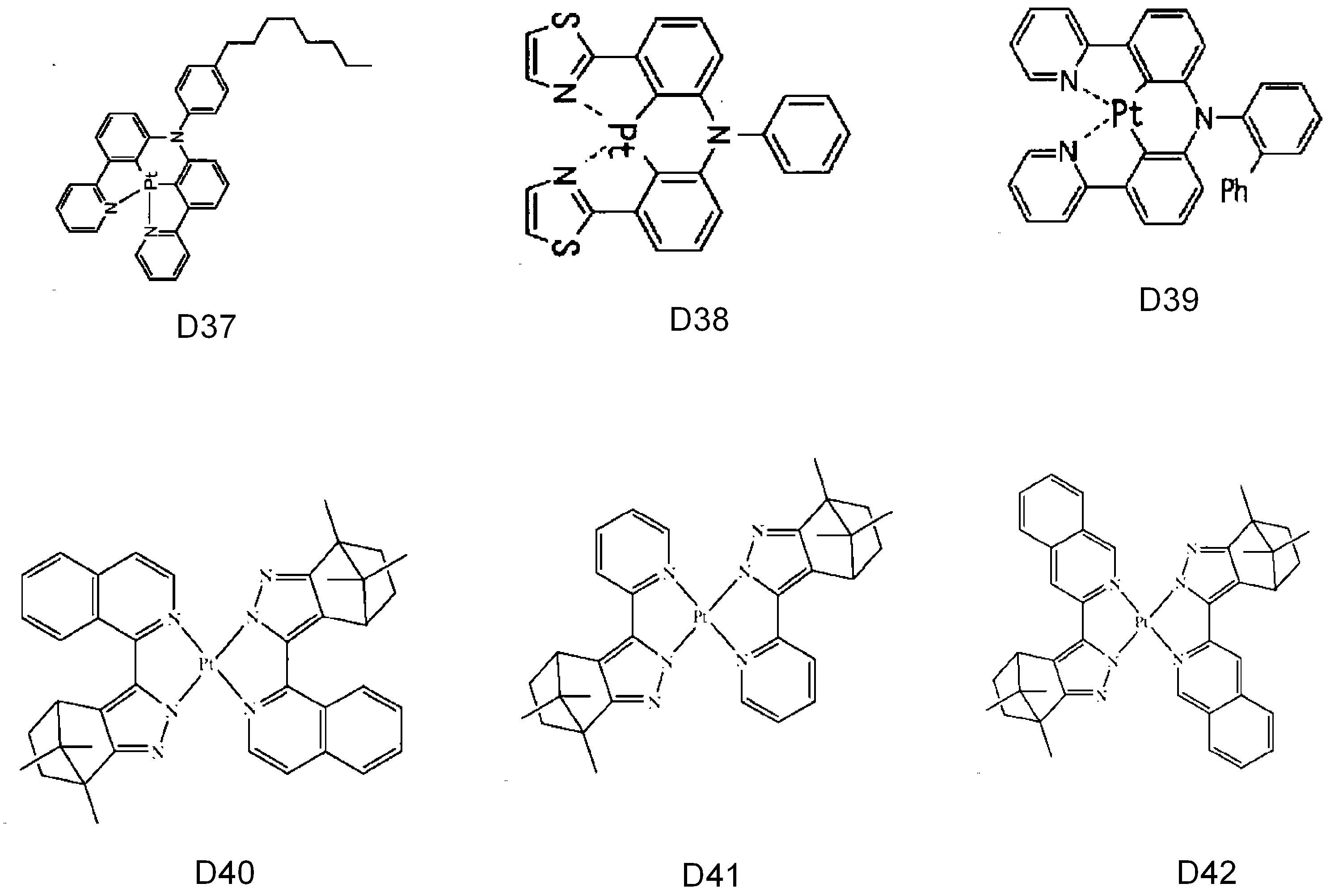

한편, 상기 발광층에 포함될 수 있는 도펀트는 후술하는 바와 같은 착체일 수 있으나, 이에 한정되는 것은 아니다:

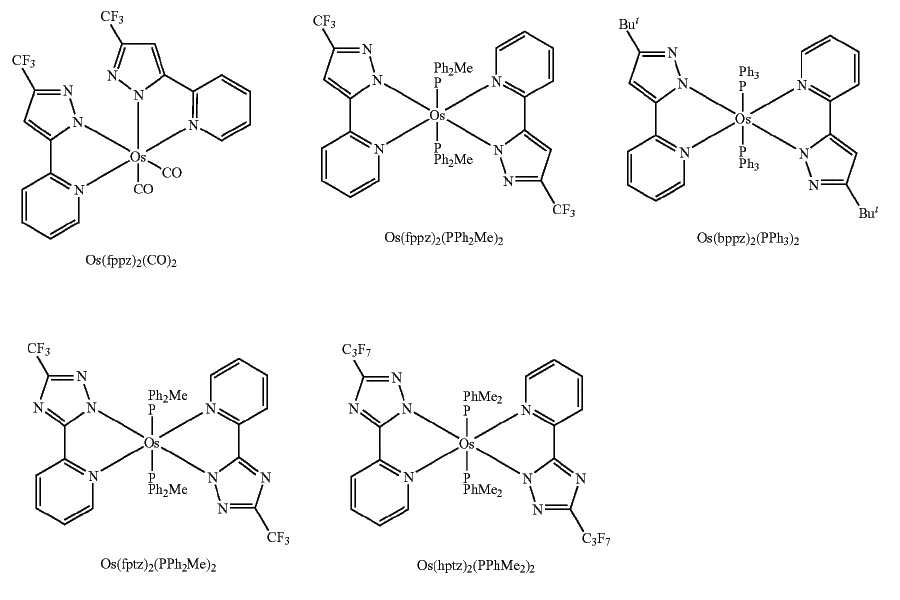

또한, 상기 발광층에 포함될 수 있는 도펀트는 후술하는 바와 같은 Os-착체일 수 있으나, 이에 한정되는 것은 아니다:
상기 발광층이 호스트 및 도펀트를 포함할 경우, 도펀트의 함량은 통상적으로 호스트 약 100 중량부를 기준으로 하여 약 0.01 내지 약 15 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
다음으로 발광층 상부에 전자 수송층(ETL)을 진공증착법, 또는 스핀코팅법, 캐스트법 등의 다양한 방법을 이용하여 형성한다. 진공증착법 및 스핀코팅법에 의해 전자 수송층을 형성하는 경우, 그 조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
상기 전자 수송층 재료로는 전자주입전극(Cathode)로부터 주입된 전자를 안정하게 수송하는 기능을 하는 것으로서 공지의 전자 수송 물질을 이용할 수 있다. 공지의 전자 수송 물질의 예로는, 퀴놀린 유도체, 특히 트리스(8-퀴놀리노레이트)알루미늄(Alq3), TAZ, Balq, 베릴륨 비스(벤조퀴놀리-10-노에이트)(beryllium bis(benzoquinolin-10-olate: Bebq2), ADN, 화합물 201, 화합물 202, TmPyPB 등과 같은 재료를 사용할 수도 있으나, 이에 한정되는 것은 아니다.
<화합물 201> <화합물 202>

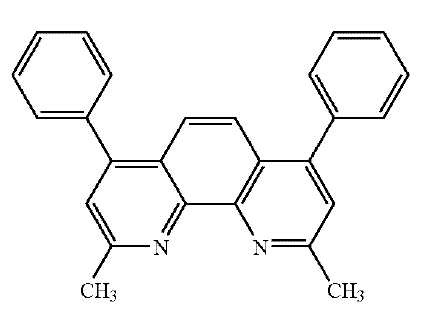

BCP
<TmPyPB>
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
상기 전자 수송층은 상술한 바와 같은 스티릴계 화합물 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 화합물은 상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체의 비제한적인 예로는, 리튬 퀴놀레이트(LiQ) 또는 하기 화합물 203 등을 들 수 있다:
<화합물 203>
또한 전자 수송층 상부에 음극으로부터 전자의 주입을 용이하게 하는 기능을 가지는 물질인 전자 주입층(EIL)이 적층될 수 있으며 이는 특별히 재료를 제한하지 않는다.
상기 전자 주입층 형성 재료로는 LiF, NaCl, CsF, Li2O, BaO 등과 같은 전자주입층 형성 재료로서 공지된 임의의 물질을 이용할 수 있다. 상기 전자주입층의 증착조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
이와 같은 유기층(15) 상부로는 제2전극(17)이 구비되어 있다. 상기 제2전극은 전자 주입 전극인 캐소드(Cathode)일 수 있는데, 이 때, 상기 제2전극 형성용 금속으로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 혼합물을 사용할 수 있다. 구체적인 예로서는 리튬(Li), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag)등을 박막으로 형성하여 투과형 전극을 얻을 수 있다. 한편, 전면 발광 소자를 얻기 위하여 ITO, IZO를 이용한 투과형 전극을 형성할 수 있는 등, 다양한 변형이 가능하다.
이상, 상기 유기 발광 소자를 도 1을 참조하여 설명하였으나, 이에 한정되는 것은 아니다.

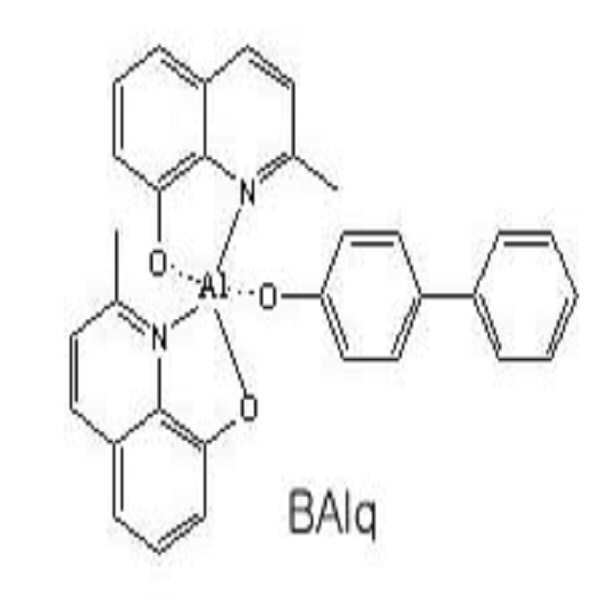

또한, 발광층에 인광 도펀트를 사용할 경우에는 삼중항 여기자 또는 정공이 전자 수송층으로 확산되는 현상을 방지하기 위하여, 상기 정공 수송층과 발광층 사이 또는 H-기능층과 발광층 사이에에 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 방법을 이용하여 정공 저지층(HBL)을 형성할 수 있다. 진공증착법 및 스핀코팅법에 의해 정공 저지층을 형성하는 경우, 그 조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 될 수 있다. 공지의 정공 저지 재료도 사용할 수 있는데, 이의 예로는, 옥사디아졸 유도체나 트리아졸 유도체, 페난트롤린 유도체 등을 들 수 있다. 예를 들면, 하기와 같은 BCP를 정공 저지층 재료로 사용할 수 있다.
상기 정공 저지층의 두께는 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 정공저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성을 얻을 수 있다.
상기 유기 발광 소자는 유기 발광 장치에 포함될 수 있다. 따라서, 또 다른 측면에 따르면, 상기 유기 발광 소자 및 트랜지스터를 포함한 유기 발광 장치가 제공될 수 있다. 상기 트랜지스터는 활성층, 소스 및 드레인 전극, 게이트 전극 및 게이트 절연막을 포함할 수 있고, 상기 유기 발광 소자의 제1전극 및 제2전극 중 적어도 하나는 상기 트랜지스터의 소스 및 드레인 전극 중 하나와 전기적으로 연결될 수 있다. 상기 트랜지스터의 활성층은 비정질 실리콘, 결정질 실리콘, 산화물 반도체, 유기 화합물 반도체 등 공지된 임의의 활성층 중에서 다양하게 선택될 수 있다.
본 명세서 중, 비치환된 C1-C60알킬기(또는 C1-C60알킬기)의 구체적인 예로는 메틸, 에틸, 프로필, 이소부틸, sec-부틸, 펜틸, iso-아밀, 헥실 등과 같은 탄소수 1 내지 60의 선형 또는 분지형 알킬기를 들 수 있고, 치환된 C1-C60알킬기의 적어도 하나의 치환기는, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기; C3-C10시클로알킬기, C3-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C3-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴싸이오기 및 C2-C60헤테로아릴기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된 C3-C10시클로알킬기, C3-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C3-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴싸이오기 및 C2-C60헤테로아릴기; 및 -N(Q11)(Q12) 및 -Si(Q13)(Q14)(Q15) (여기서, 상기 Q11 내지 Q15는 서로 독립적으로, C1-C60알킬기, C1-C60알콕시기, C6-C60아릴기, 및 C2-C60헤테로아릴기 중에서 선택됨); 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
본 명세서 중 비치환된 C1-C60알콕시기(또는 C1-C60알콕시기)는 -OA(단, A는 상술한 바와 같은 비치환된 C1-C60알킬기임)의 화학식을 가지며, 이의 구체적인 예로서, 메톡시, 에톡시, 이소프로필옥시, 등이 있고, 이들 알콕시기 중 적어도 하나 이상의 수소원자는 상술한 치환된 C1-C60알킬기의 경우와 마찬가지의 치환기로 치환 가능하다.
본 명세서 중 비치환된 C2-C60알케닐기(또는 C2-C60알케닐기)는 상기 비치환된 C2-C60알킬기의 중간이나 맨 끝단에 하나 이상의 탄소 이중결합을 함유하고 있는 것을 의미한다. 예로서는 에테닐, 프로페닐, 부테닐 등이 있다. 이들 비치환된 C2-C60알케닐기 중 적어도 하나 이상의 수소원자는 상술한 치환된 C1-C60알킬기의 경우와 마찬가지의 치환기로 치환가능하다.
본 명세서 중 비치환된 C2-C60알키닐기(또는 C2-C60알키닐기)는 상기 정의된 바와 같은 C2-C60알킬기의 중간이나 맨 끝단에 하나 이상의 탄소 삼중결합을 함유하고 있는 것을 의미한다. 예로서는 에티닐(ethynyl), 프로피닐(propynyl), 등이 있다. 이들 알키닐기 중 적어도 하나 이상의 수소원자는 상술한 치환된 C1-C60알킬기의 경우와 마찬가지의 치환기로 치환가능하다.
본 명세서 중 비치환된 C6-C60아릴기는 하나 이상의 방향족 고리를 포함하는 탄소 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가(monovalent) 그룹을 의미하며, 비치환된 C6-C60아릴렌기는 하나 이상의 방향족 고리를 포함하는 탄소 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가(divalent) 그룹을 의미한다. 상기 아릴기 및 아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 융합될 수 있다. 상기 아릴기 및 아릴렌기 중 하나 이상의 수소 원자는 상술한 치환된 C1-C60알킬기의 경우와 마찬가지의 치환기로 치환가능하다.
상기 치환 또는 비치환된 C6-C60아릴기의 예로는 페닐기, C1-C10알킬페닐기(예를 들면, 에틸페닐기), C1-C10알킬비페닐기(예를 들면, 에틸비페닐기), 할로페닐기(예를 들면, o-, m- 및 p-플루오로페닐기, 디클로로페닐기), 디시아노페닐기, 트리플루오로메톡시페닐기, o-, m-, 및 p-토릴기, o-, m- 및 p-쿠메닐기, 메시틸기, 페녹시페닐기, (α,α-디메틸벤젠)페닐기, (N,N'-디메틸)아미노페닐기, (N,N'-디페닐)아미노페닐기, 펜타레닐기, 인데닐기, 나프틸기, 할로나프틸기(예를 들면, 플루오로나프틸기), C1-C10알킬나프틸기(예를 들면, 메틸나프틸기), C1-C10알콕시나프틸기(예를 들면, 메톡시나프틸기), 안트라세닐기, 아즈레닐기, 헵타레닐기, 아세나프틸레닐기, 페나레닐기, 플루오레닐기, 안트라퀴놀리닐기, 메틸안트릴기, 페난트릴기, 트리페닐레닐기, 피레닐기, 크리세닐기, 에틸-크리세닐기, 피세닐기, 페릴레닐기, 클로로페릴레닐기, 펜타페닐기, 펜타세닐기, 테트라페닐레닐기, 헥사페닐기, 헥사세닐기, 루비세닐기, 코로네릴기, 트리나프틸레닐기, 헵타페닐기, 헵타세닐기, 피란트레닐기, 오바레닐기 등을 들 수 있으며, 치환된 C6-C60아릴기의 예는 상술한 바와 같은 비치환된 C6-C60아릴기의 예와 상기 치환된 C1-C60알킬기의 치환기를 참조하여 용이하게 인식할 수 있다. 상기 치환 또는 비치환된 C6-C60아릴렌기의 예는 상기 치환 또는 비치환된 C6-C60아릴기의 예를 참조하여 용이하게 인식될 수 있다.
본 명세서 중 비치환된 C2-C60헤테로아릴기는 N, O, P, Si 또는 S 중에서 선택된 1 개 이상의 헤테로원자를 포함하고 나머지 고리원자가 C인 하나 이상의 방향족 고리로 이루어진 시스템을 갖는 1가 그룹을 의미하고, 비치환된 C2-C60헤테로아릴렌기는 N, O, P, Si 또는 S 중에서 선택된 1 개 이상의 헤테로원자를 포함하고 나머지 고리원자가 C인 하나 이상의 방향족 고리로 이루어진 시스템을 갖는 2가 그룹을 의미한다. 여기서, 상기 헤테로아릴기 및 헤테로아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리는 서로 융합될 수 있다. 상기 헤테로아릴기 및 헤테로아릴렌기 중 하나 이상의 수소원자는 상술한 C1-C60알킬기의 경우와 마찬가지의 치환기로 치환가능하다.
상기 비치환된 C2-C60헤테로아릴기의 예에는, 피라졸일기, 이미다졸일기, 옥사졸일기, 티아졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 피리디닐기, 피리다지닐기, 피리미디닐기, 트리아지닐기, 카바졸일기, 인돌일기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조이미다졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 등을 들 수 있다. 상기 비치환된 C2-C60헤테로아릴렌기의 예는 상기 치환 또는 비치환된 C2-C60아릴렌기의 예를 참조하여 용이하게 인식될 수 있다.
상기 치환 또는 비치환된 C6-C60아릴옥시기는 -OA2(여기서, A2는 상기 치환 또는 비치환된 C6-C60아릴기임)를 가리키고, 상기 치환 또는 비치환된 C6-C60아릴싸이오기는 -SA3(여기서, A3는 상기 치환 또는 비치환된 C6-C60아릴기임)를 가리킨다.
이하에서, 합성예 및 실시예를 들어, 본 발명의 일 구현예를 따르는 유기 발광 소자에 대하여 보다 구체적으로 설명하나, 본 발명이 하기의 합성예 및 실시예로 한정되는 것은 아니다. 하기 합성예 중 "'A' 대신 'B'를 사용하였다"란 표현 중 'B'의 사용량과 'A'의 사용량은 몰당량 기준으로 동일하다.
[실시예]
합성예 1: 화합물 3의 합성
중간체 3-1의 합성
9-브로모-10-나프탈렌-안트라센 3.832g (10mmol), 비닐 보론산 피나콜 에스터 1.848g (12mmol), Pd(PPh3)4 0.577g(0.5 mmol) 및 K2CO3 0.207g (15mmol)을 THF/H2O (2/1 부피비) 혼합용액 100mL 에 녹인 후, 80 ℃에서 12시간 동안 교반하였다. 상기 반응 용액을 실온으로 식힌 후 물 50mL를 가하고 에틸에테르 150mL로 3회 추출하였다. 수득한 유기용매층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카겔관 크로마토그래피로 분리 정제하여 중간체 3-1 2.577g (7.8 mmol, 수율 78%)을 얻었다.
중간체 3-2의 합성
4-브로모요오도벤젠 2.829g (10 mmol), 9,9-디메틸플루오렌-페닐아민 2.853 g (10 mmol) , Pd2(dba)3 (트리스(디벤질리덴아세톤)디팔라듐) 0.452g (0.5 mmol), PtBu3 0.101 g (0.5 mmol) 및 NaO t Bu 0.961 g (10 mmol)를 톨루엔 150 ml에 녹인 후 90 ℃ 에서 4시간 동안 교반하였다. 상기 반응 용액을 상온으로 식힌 후, 물 10ml와 디에틸에테르 50ml로 3회 추출하였다. 수득한 유기층을 마그네슘설페이트로 건조하고 용매를 증발시켜 얻어진 잔류물을 실리카겔관 크로마토그래피로 분리 정제하여 중간체 3-2 3.611 g (8.2 mmol, 82 %)을 얻었다.
화합물 3의 합성
중간체 3-1 1.652 g (5.0 mmol), 중간체 3-2 2.201 g (5.0 mmol), 팔라듐(II)아세테이트(Palladium(II) acetate: Pd(OAc)2)0.056g (0.25mmol), P(p-toly)3 0.76g (0.25mmol), Et3N 1.019 (10.0 mmol)을 DMAc (디메틸아세트아미드) 50ml 에 녹인 후 100 ℃ 에서 12시간 동안 교반하였다. 상기 반응 용액을 상온으로 식힌 후, 물 30ml 와 디에틸에테르 30ml 로 3회 추출하였다. 수득한 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카겔관 크로마토그래피로 분리 정제하여 화합물 3 1.586 g (2.3mmol 수율 56%)을 얻었다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 2: 화합물 19의 합성
중간체 19-1의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 4,4,5,5-테트라메틸-2-(10-(나프탈렌-4-일)안트라센-9-일)-1,3,2-디옥사보로란(4,4,5,5-tetramethyl-2-(10-(naphthalen-4-yl)anthracen-9-yl)-1,3,2-dioxaborolane) 및 4-브로모스티렌을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 19-1을 합성하였다.
중간체 19-2의 합성
4-브로모요오도벤젠 및 9,9-디메틸플루오렌-페닐아민 대신, 2-브로모-7-요오도-9,9-디메틸플루오렌 및 디페닐아민을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-2의 합성 방법과 동일한 방법을 이용하여 중간체 19-2를 합성하였다.
화합물 19의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 19-1 및 중간체 19-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 19 1.225g (1.6mmol 수율 53%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.

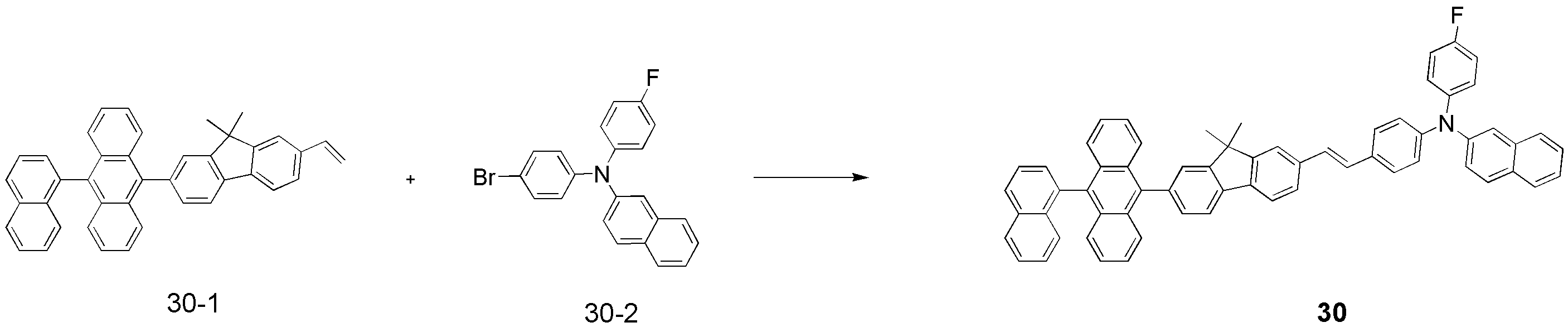

합성예 3: 화합물 30의 합성
중간체 30-1(1)의 합성
4-브로모스티렌 대신 2-브로모-7-요오도-9,9-디메틸플루오렌을 사용하였다는 점을 제외하고는, 합성예 2의 중간체 19-1의 합성 방법과 동일한 방법을 이용하여 중간체 30-1(1)을 합성하였다.
중간체 30-1의 합성
9-브로모-10-나프탈렌-안트라센 대신 중간체 30-1(1)을 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 30-1을 합성하였다.
중간체 30-2의 합성
9,9-디메틸플루오렌-페닐아민 대신 N-(4-플루오로페닐)나프탈렌-2-아민(N-(4-fluorophenyl)naphthalen-2-amine)을 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-2의 합성 방법과 동일한 방법을 이용하여 중간체 30-2를 합성하였다.
중간체 30의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 30-1 및 중간체 30-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 30 1..0425g (1.25mmol 수율 50%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 4: 화합물 40의 합성

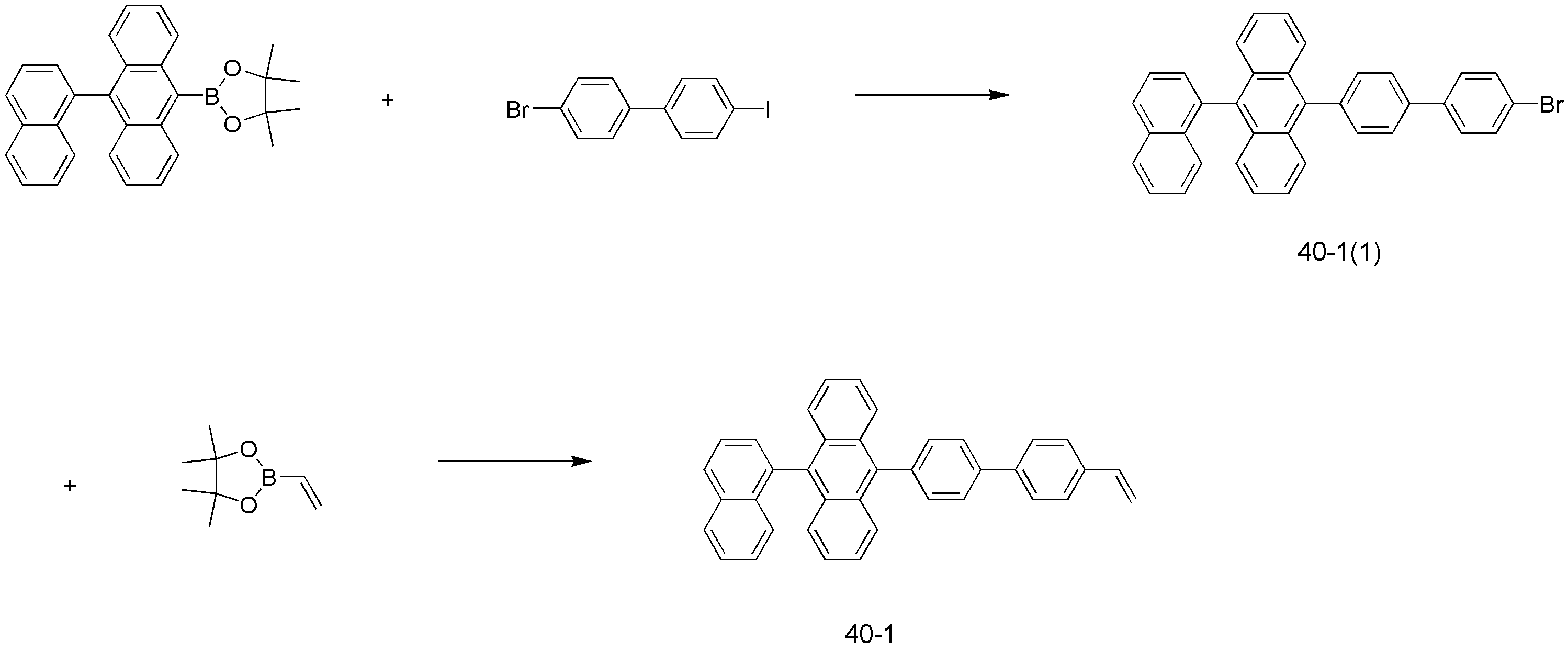

중간체 40-1(1)의 합성
4-브로모스티렌 대신 4-브로모-4-요오도-바이페닐을 사용하였다는 점을 제외하고는, 합성예 2의 중간체 19-1의 합성 방법과 동일한 방법을 이용하여 중간체 40-1(1)을 합성하였다.
중간체 40-1의 합성
9-브로모-10-나프탈렌-안트라센 대신 중간체 40-1(1)을 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 40-1을 합성하였다.
중간체 40-2의 합성
4-브로모요오도벤젠 및 9,9-디메틸플루오렌-페닐아민 대신, 2-브로모-5-요오도피리딘 및 카바졸을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-2의 합성 방법과 동일한 방법을 이용하여 중간체 40-2를 합성하였다.
중간체 40의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 40-1 및 중간체 40-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 40 0.986g (1.36mmol 수율 67%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 5: 화합물 47의 합성
중간체 47-1(2)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 브로모벤젠-5d 및 2-(1-브로모나프탈렌-4-일)-4,4,5,5-테트라메틸-1,3,2-디옥사보로란(2-(1-bromonaphthalen-4-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane)을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 47-1(2)를 합성하였다.
중간체 47-1(1)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 중간체 47-1(2) 및 2-(10-브로모안트라센-9-일)-4,4,5,5-테트라메틸-1,3,2-디옥사보로란(2-(10-bromoanthracen-9-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane)을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 47-1(1)을 합성하였다.
중간체 47-1의 합성
9-브로모-10-나프탈렌-안트라센 대신, 중간체 47-1(1)을 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 47-1을 합성하였다.
중간체 19-2의 합성
합성예 2에 기재된 바와 동일한 방법을 이용하여 중간체 19-2를 준비하였다.

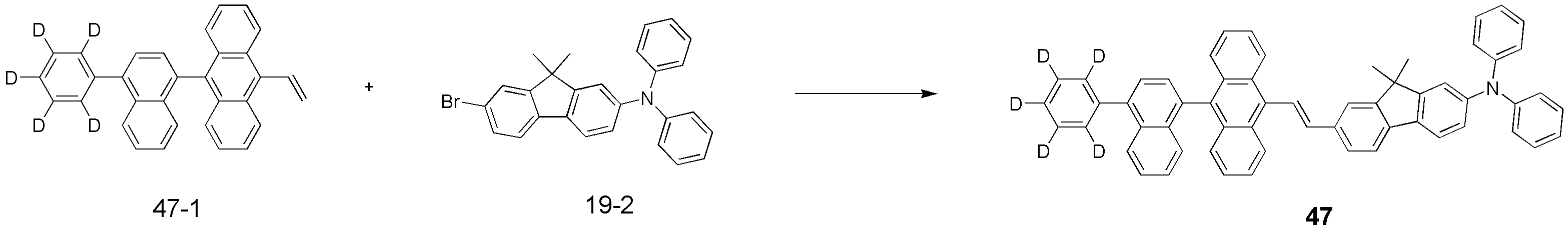

화합물 47의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 47-1 및 중간체 19-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 47 1.164g (1.5mmol 수율 75%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 6: 화합물 56의 합성
중간체 56-1(3)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 2-브로모-9,9-디메틸플루오렌 및 2-(1-브로모나프탈렌-4-일)-4,4,5,5-테트라메틸-1,3,2-디옥사보로란(2-(1-bromonaphthalen-4-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane)을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 56-1(3)을 합성하였다.
중간체 56-1(2)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 중간체 56-1(1) 및 2-(10-브로모안트라센-9-일)-4,4,5,5-테트라메틸-1,3,2-디옥사보로란(2-(10-bromoanthracen-9-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane)을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 56-1(2)를 합성하였다.
중간체 56-1(1)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 중간체 56-1(2) 및 1-브로모페닐-4-보론산을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 56-1(1)을 합성하였다.
중간체 56-1의 합성
9-브로모-10-나프탈렌-안트라센 대신, 중간체 56-1(1)을 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 56-1을 합성하였다.
중간체 56-2의 합성
9,9-디메틸플루오렌-페닐아민 대신 4-(피리딘-2-일아미노)벤조니트릴(4-(pyridin-2-ylamino)benzonitrile)을 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-2의 합성 방법과 동일한 방법을 이용하여 중간체 56-2를 합성하였다.

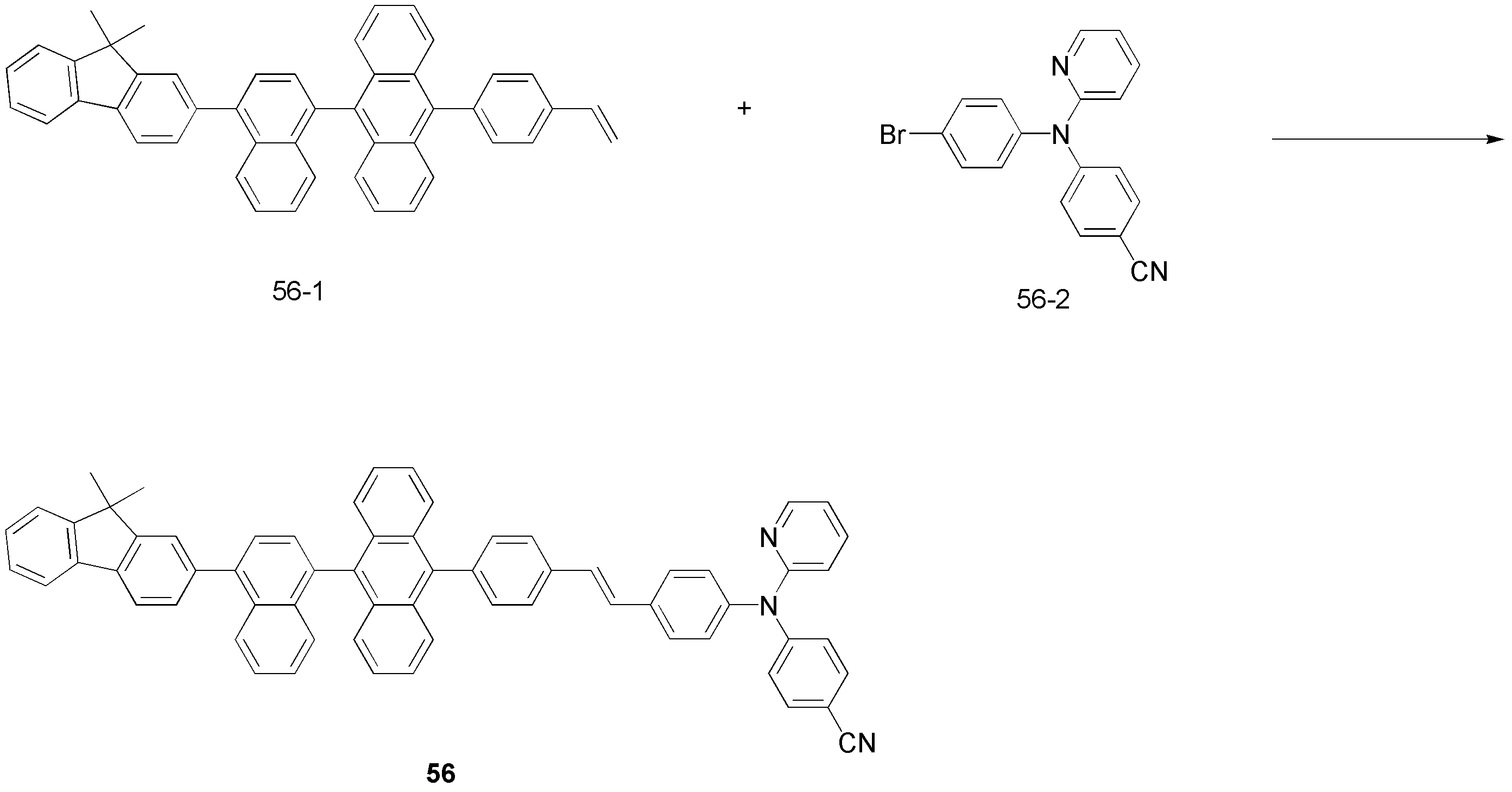

화합물 56의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 56-1 및 중간체 56-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 56 0.930g (1.05mmol 수율 50%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.

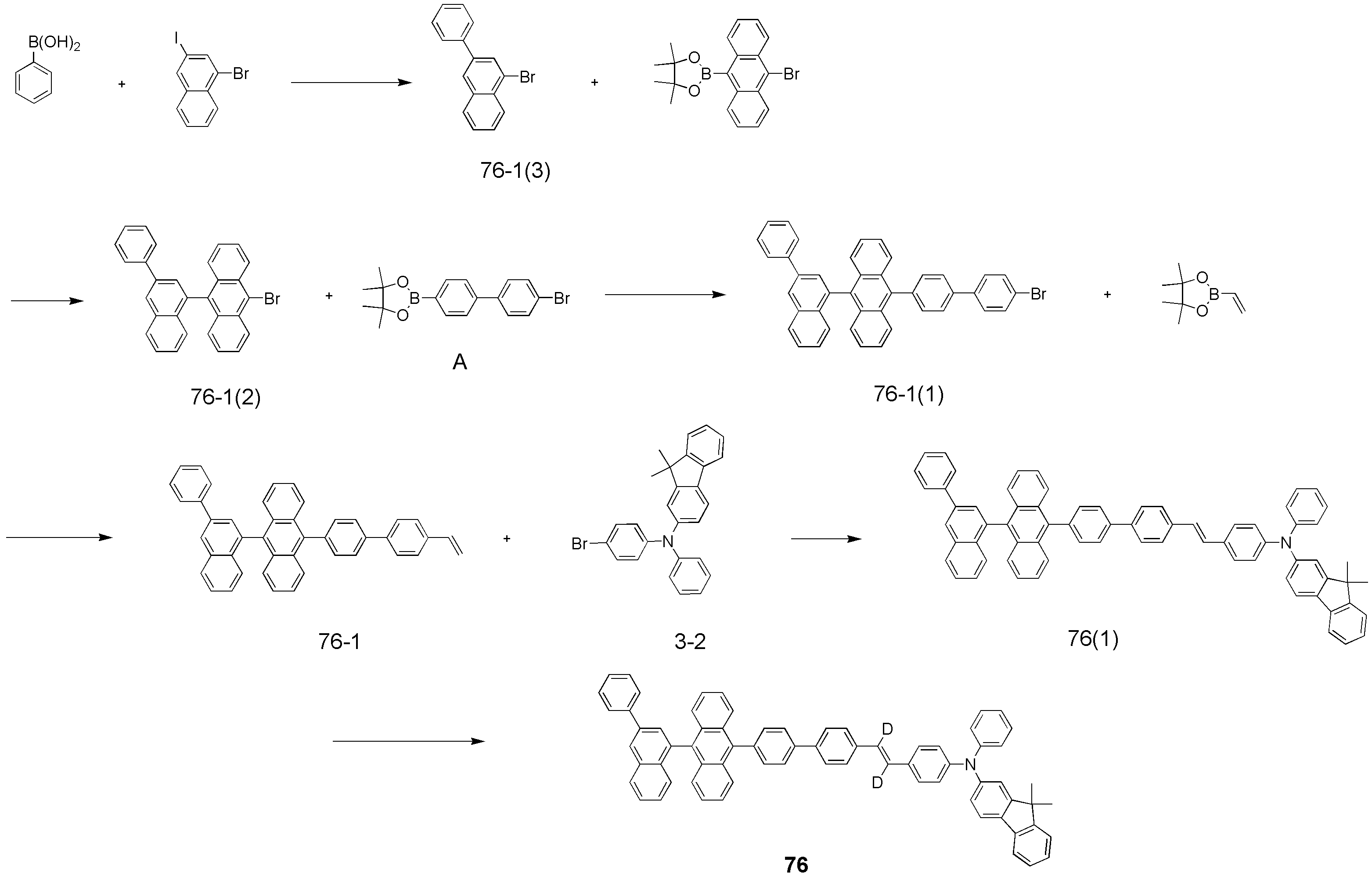

합성예 7: 화합물 76의 합성
중간체 76-1(3)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 2-요오도-4-브로모-나프탈렌 및 페닐보론산을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 76-1(3)을 합성하였다.
중간체 76-1(2)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 중간체 76-1(3) 및 2-(10-브로모안트라센-9-일)-4,4,5,5-테트라메틸-1,3,2-디옥사보로란(2-(10-bromoanthracen-9-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane)을 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 76-1(2)를 합성하였다.
중간체 76-1(1)의 합성
9-브로모-10-나프탈렌-안트라센 및 비닐 보론산 피나콜 에스터 대신, 중간체 76-1(2) 및 중간체 A를 각각 사용하였다는 점을 제외하고는, 합성예 1의 중간체 3-1의 합성 방법과 동일한 방법을 이용하여 중간체 76-1(1)을 합성하였다.
중간체 76(1)의 합성
중간체 3-1 대신, 중간체 76-1을 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 중간체 76(1)을 합성하였다.
화합물 76의 합성
중간체 76(1) 0.911 g (1.0 mmol), [(Ph3)P]3Ru(CO)(Cl)H 카보닐클로로하이드리도트리스 (트리페닐포스핀) 루테늄(II) 0.009 g (0.01 mmol), D2O 0.05 mL (3.0 mmol)을 1,4-디옥산 10 ml 에 녹인 후 80 ℃ 에서 12 시간 동안 교반하였다. 상기 반응 용액을 상온으로 식힌 후, 용매를 제거한 뒤 물 30 ml 와 디클로로메탄 30 ml 로 3회 추출하였다. 수득한 유기층을 마그네슘설페이트로 건조하고 용매를 증발하여 얻어진 잔류물을 실리카겔관 크로마토그래피로 분리 정제하여 화합물 76 0.455 g (수율 50%)을 얻었다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 8: 화합물 1의 합성
중간체 3-2의 합성시 9,9-디메틸플루오렌-페닐아민 대신 디페닐아민을 사용하였다는 점을 제외하고는, 합성예 1과 동일한 방법을 이용하여 화합물 1 1.492g (2.6mmol 수율 65%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 9: 화합물 4의 합성
중간체 3-2의 합성시 9,9-디메틸플루오렌-페닐아민 대신 N-(4-플루오로페닐)9,9-디메틸-9H-플루오렌-2-아민(N-(4-fluorophenyl)-9,9-dimethyl-9H-fluoren-2-amine)을 사용하였다는 점을 제외하고는, 합성예 1과 동일한 방법을 이용하여 화합물 4 1.77g (2.5mmol 수율 62%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 10: 화합물 5의 합성
중간체 3-2의 합성시 9,9-디메틸플루오렌-페닐아민 대신 9,9-디메틸-N-(나프탈렌-3-일)-9H-플루오렌-2-아민(9,9-dimethyl-N-(naphthalen-3-yl)-9H-fluoren-2-amine)을 사용하였다는 점을 제외하고는, 합성예 1과 동일한 방법을 이용하여 화합물 5 1.422g (1.9mmol 수율 49%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 11: 화합물 13의 합성
중간체 19-2의 합성시 2-브로모-7-요오도-9,9-디메틸플루오렌 대신 4-브로모요오도벤젠을 사용하였다는 점을 제외하고는, 합성예 2와 동일한 방법을 이용하여 화합물 13 1.859g (2.8mmol 수율 71%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 12: 화합물 15의 합성
중간체 19-2의 합성시 2-브로모-7-요오도-9,9-디메틸플루오렌 및 디페닐아민 대신 4-브로모요오도벤젠 및 4-(9,9-디메틸-9H-플루오렌-2-일아미노)벤조니트릴(4-(9,9-dimethyl-9H-fluoren-2-ylamino)benzonitrile)을 각각 사용하였다는 점을 제외하고는, 합성예 2와 동일한 방법을 이용하여 화합물 15 1.439g (1.8mmol 수율 49%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 13: 화합물 18의 합성
중간체 19-2의 합성시 2-브로모-7-요오도-9,9-디메틸플루오렌 및 디페닐아민 대신 4-브로모요오도벤젠 및 4-(피리딘-2-일아미노)벤조니트릴(4-(pyridin-2-ylamino)benzonitrile)을 각각 사용하였다는 점을 제외하고는, 합성예 2와 동일한 방법을 이용하여 화합물 18 1.062g (1.5mmol 수율 37%) 을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 14: 화합물 22의 합성
중간체 22(1)의 합성
중간체 19-2의 합성시 디페닐아민 대신 N-(4-플루오로페닐)나프탈렌-2-아민(N-(4-fluorophenyl)naphthalen-2-amine)을 사용하였다는 점을 제외하고는, 합성예 2와 동일한 방법을 이용하여 중간체 22(1)을 합성하였다.
화합물 22의 합성
중간체 76(1) 대신 중간체 22(1)을 사용하였다는 점을 제외하고는, 합성예 7의 화합물 76의 제조 방법과 동일한 방법을 이용하여 화합물 22 1.3785g (1.6mmol 수율 40%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 15: 화합물 28의 합성
중간체 30-1(1)의 합성시 2-브로모-7-요오도-9,9-디메틸플루오렌 대신 1-브로모-4-요오도나프탈렌(1-bromo-4-iodonaphthalene)을 사용하고, 중간체 30-2 합성시 4-브로모요오도벤젠 및 N-(4-플루오로페닐)나프탈렌-2-아민 대신 5-브로모-2-요오도피리딘(5-bromo-2-iodopyridine) 및 디페닐아민을 각각 사용하였다는 점을 제외하고는, 합성예 3과 동일한 방법을 이용하여 화합물 28 1.472g (2.1mmol 수율 50%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 16: 화합물 29의 합성
중간체 30-2 합성시 N-(4-플루오로페닐)나프탈렌-2-아민 대신 5- 디페닐아민을 사용하였다는 점을 제외하고는, 합성예 3과 동일한 방법을 이용하여 화합물 29 1.685g (2.2mmol 수율 55%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 17: 화합물 33의 합성
중간체 30-1(1)의 합성시 2-브로모-7-요오도-9,9-디메틸플루오렌 대신 2-브로모-7-요오도-9,9-디페닐-9H-플루오렌(2-bromo-7-iodo-9,9-diphenyl-9H-fluorene)을 사용하고, 중간체 30-2 합성시 N-(4-플루오로페닐)나프탈렌-2-아민 대신 N-p-톨일나프탈렌-2-아민(N-p-tolylnaphthalen-2-amine)을 사용하였다는 점을 제외하고는, 합성예 3과 동일한 방법을 이용하여 화합물 33 1.774g (1.8mmol 수율 49%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 18: 화합물 36의 합성
중간체 40-2 합성시 2-브로모-5-요오도피리딘 및 카바졸 대신, 4-브로모요오도벤젠 및 디페닐아민을 각각 사용하였다는 점을 제외하고는, 합성예 4와 동일한 방법을 이용하여 화합물 36 1.836g (2.5mmol 수율 63%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 19: 화합물 43의 합성
중간체 47-1(2) 합성시 브로모벤젠-5d 대신 브로모벤젠을 사용하고, 화합물 47 합성시 중간체 19-2 대신 중간체 3-2를 사용하였다는 점을 제외하고는, 합성예 5와 동일한 방법을 이용하여 화합물 43 1.501g (1.9mmol 수율 49%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 20: 화합물 46의 합성
중간체 47-1(2) 합성시 브로모벤젠-5d 대신 브로모벤젠을 사용하고, 중간체 19-2의 합성시 2-브로모-7-요오도-9,9-디메틸플루오렌 및 디페닐아민 대신 5-브로모-2-요오도피리딘(5-bromo-2-iodopyridine) 및 9,9,-디메틸플루오렌-페닐아민을 각각 사용하였다는 점을 제외하고는, 합성예 5와 동일한 방법을 이용하여 화합물 46 1.797g (2.3mmol 수율 58%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 21: 화합물 49의 합성
중간체 47-1(2) 합성시 브로모벤젠-5d 대신 2-브로모나프탈렌을 사용하고, 중간체 19-2의 합성시 2-브로모-7-요오도-9,9-디메틸플루오렌 및 디페닐아민 대신 1-브로모-4-요오도나프탈렌 및 4-(나프탈렌-3-일아미노)벤조니트릴을 각각 사용하였다는 점을 제외하고는, 합성예 5와 동일한 방법을 이용하여 화합물 49 2.167g (2.6mmol 수율 65%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 22: 화합물 51의 합성
중간체 51(1)의 합성
중간체 56-1(3) 합성시 2-브로모-9,9-디메틸플루오렌 대신 브로모벤젠을 사용하고, 중간체 56-2 합성시 4-(피리딘-2-일아미노)벤조니트릴 대신 디페닐아민을 사용하였다는 점을 제외하고는, 합성예 6과 동일한 방법을 이용하여 중간체 51(1)을 합성하였다.
화합물 51의 합성
중간체 76(1) 대신 중간체 51(1)을 사용하였다는 점을 제외하고는, 합성예 7의 화합물 76의 제조 방법과 동일한 방법을 이용하여 화합물 51 1.324g (1.8mmol 수율 80%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 23: 화합물 54의 합성
중간체 54-1(1)의 합성
중간체 A 대신 2-(4-브로모페닐)-4,4,5,5-테트라메틸-1,3,2-디옥사보로란(2-(4-bromophenyl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane)을 사용하였다는 점을 제외하고는, 합성예 7의 중간체 76-1(1)의 합성 방법과 동일한 방법을 이용하여 중간체 54-1(1)을 합성하였다.
중간체 54-1의 합성
중간체 76-1(1) 대신 중간체 54-1(1)을 사용하였다는 점을 제외하고는, 합성예 7의 중간체 76-1의 합성 방법과 동일한 방법을 이용하여 중간체 54-1을 합성하였다.
중간체 54-2의 합성
9,9-디메틸플루오렌-페닐아민 대신 중간체 B를 사용하였다는 점을 제외하고는, 합성예 2의 중간체 19-2의 합성 방법과 동일한 방법을 이용하여 중간체 54-2를 합성하였다.
화합물 54의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 54-1 및 중간체 54-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 54 1.747g (1.9mmol 수율 49%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 24: 화합물 57의 합성
중간체 56-1(3) 합성시 2-브로모-9,9-디메틸플루오렌 대신 3-브로모피리딘을 사용하고, 화합물 56 합성시 중간체 56-2 대신 중간체 19-2를 사용하였다는 점을 제외하고는, 합성예 6과 동일한 방법을 이용하여 화합물 57 1.955g (2.3mmol 수율 58%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 25: 화합물 61의 합성
중간체 61(1)의 합성
중간체 56-1(3) 합성시 2-브로모-9,9-디메틸플루오렌 대신 2-브로모나프탈렌을 사용하고, 중간체 56-1(1) 합성시 1-브로모페닐-4-보론산 대신 6-브로모나프탈렌-2-일-2-보론산(6-bromonaphthalen-2-yl-2-boronic acid)을 사용하고 중간체 56-2 합성시 4-(피리딘-2-일아미노)벤조니트릴 대신 4-플루오로-N-페닐벤젠아민을 사용하였다는 점을 제외하고는 합성예 6과 동일한 방법을 이용하여 중간체 61(1)을 합성하였다.
화합물 61의 합성
중간체 76(1) 대신 중간체 61(1)을 사용하였다는 점을 제외하고는, 합성예 7의 화합물 76의 제조 방법과 동일한 방법을 이용하여 화합물 61 1.482g (1.7mmol 수율 87%)을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 26: 화합물 66의 합성
중간체 66-1(1)의 합성
중간체 A 대신 2-(1-브로모나프탈렌-4-일)-4,4,5,5-테트라메틸-1,3,2-디옥사보로란(2-(1-bromonaphthalen-4-yl)-4,4,5,5-tetramethyl-1,3,2-dioxaborolane)을 사용하였다는 점을 제외하고는, 합성예 7의 중간체 76-1(1)의 합성 방법과 동일한 방법을 이용하여 중간체 66-1(1)을 합성하였다.
중간체 66-1의 합성
중간체 76-1(1) 대신 중간체 66-1(1)을 사용하였다는 점을 제외하고는, 합성예 7의 중간체 76-1의 합성 방법과 동일한 방법을 이용하여 중간체 66-1을 합성하였다.
화합물 66-2의 합성
4-브로모요오도벤젠 및 9,9-디메틸플루오렌-페닐아민 대신 5-브로모-2-요오도피리딘 및 N-페닐아프탈렌-2-아민을 각각 사용하였다는 점을 제외하고는, 합성예 2의 중간체 19-2의 합성 방법과 동일한 방법을 이용하여 중간체 66-2를 합성하였다.
화합물 66의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 66-1 및 중간체 66-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 66 2.257g (2.7mmol 수율 68%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 27: 화합물 74의 합성
중간체 74-1의 합성
중간체 76-1(3) 합성시 2-요오도-4-브로모-나프탈렌 및 페닐보론산 대신, 1-브로모-4-요오도나프탈렌 및 피리딘-3-일-3-보론산을 각각 사용하였다는 점을 제외하고는, 중간체 76-1(3), 중간체 76-1(2), 중간체 76-1(1) 및 중간체 76-1의 합성 방법과 동일한 방법을 차례로 수행하여, 중간체 74-1을 합성하였다.
중간체 74-2의 합성
9,9-디메틸플루오렌-페닐아민 대신 디페닐아민을 사용하였다는 점을 제외하고는, 합성예 2의 중간체 19-2의 합성 방법과 동일한 방법을 이용하여 중간체 74-2를 합성하였다.
화합물 74의 합성
중간체 3-1 및 중간체 3-2 대신, 중간체 74-1 및 중간체 74-2를 각각 사용하였다는 점을 제외하고는, 합성예 1의 화합물 3의 합성 방법과 동일한 방법을 이용하여 화합물 74 1.491g (1.9mmol 수율 45%)를 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
합성예 28: 화합물 78의 합성
중간체 74-2 대신 중간체 40-2를 사용하였다는 점을 제외하고는, 합성예 27의 화합물 78의 합성 방법에 따라 화합물 78을 합성하였다. 합성된 화합물의 LS/MS 및 1H NMR 데이터는 표 1을 참조한다.
| 화합물 | 1H NMR (CDCl3 , 400 MHz) | LC/MS | |
| found | calc. | ||
| 1 | δ= 7.84 (m, 2H), 7.80-7.58 (m, 7H), 7.48-7.26 (m, 6H), 7.15-7.08 (m, 8H), 7.00 (dd, 2H), 6.96 (t, 2H), 6.65 (dd, 4H) | 574.33 | 573.25 |
| 3 | δ= 7.86 (m, 2H), 7.81-7.60(m, 8H), 7.58 (d, 1H), 7.54-7.38 (m, 7H), 7.26-7.00 (m, 8H), 6.94-6.80 (m, 4H), 6.62 (d, 1H), 6.54 (d, 2H), 1.62 ( s, 6H) | 699.86 | 698.31 |
| 4 | δ= 7.86 (m, 2H), 7.79-7.58(m, 8H), 7.56 (d, 1H), 7.53-7.35 (m, 7H), 7.24 (t, 2H), 7.18-7.05 (m, 6H), 7.00 (dd, 2H), 6.92 (dd, 1H), 6.74 (q, 2H), 6.70 (d, 1H), 1.63 ( s, 6H) | 708.90 | 707.30 |
| 5 | δ= 7.86 (m, 2H), 7.78-7.54(m, 10H), 7.52-7.46 (m, 4H), 7.42-7.24 (m, 8H), 7.16-7.10 (m, 3H), 7.06-7.00 (m, 6H), 6.96 (dd, 1H), 6.74 (d, 1H), 1.63 ( s, 6H) | 741.05 | 739.32 |
| 13 | δ= 7.74-7.70 (m, 5H), 7.64-7.58 (m, 6H), 7.50-7.22 (m, 9H), 7.16 (d, 1H), 7.14-7.06 (m, 6H), 6.94-6.88 (m, 4H), 6.66 (dd, 4H) | 650.44 | 649.28 |
| 15 | δ= 7.84-7.62 (m, 12H), 7.60-7.56(m, 2H), 7.50-7.46 (m, 3H), 7.42-7.22 (m, 8H), 7.15-7.10 (m, 3H), 7.06-6.78 (m, 7H), 6.62 (d, 1H), 1.63 ( s, 6H) | 791.05 | 790.33 |
| 18 | δ= 7.96 (dd, 1H), 7.82-7.62 (m, 11H), 7.58-7.29 (m, 13H), 7.25-7.20-7.14 (m, 3H), 7.10-7.02 (m, 4H), 6.92 (dd, 1H) | 677.03 | 675.27 |
| 19 | δ= 7.85-7.66 (m, 14H), 7.62-7.54 (m, 3H), 7.50-7.40 (m, 5H), 7.28-7.18 (m, 7H), 6.98-6.94 (m, 3H), 6.84 (d, 1H), 6.64 (dd, 4H), 1.63 ( s, 6H) | 766.35 | 765.34 |
| 22 | δ= 7.85-7.64 (m, 16H), 7.60-7.54 (m, 4H), 7.50-7.36 (m, 8H), 7.32 (dd, 1H), 7.24-7.18 (m, 3H), 7.02 (dd, 1H), 6.82 (d, 1H), 6.76 (dd, 2H), 1.63 ( s, 6H) | 846.66 | 835.36 |
| 28 | δ= 8.23 (d, 1H), 7.86 (d, 1H), 7.82-7.60 (m, 11H), 7.54-7.48 (m, 3H), 7.44-7.22 (m, 10H), 7.18-7.04 (m, 6H), 6.82 (dd, 4H) | 701.44 | 700.29 |
| 29 | δ= 7.84-7.76 (m, 6H), 7.66-7.58 (m, 6H), 7.52-7.32 (m, 11H), 7.18-7.10 (m, 6H), 6.96-6.88 (m, 4H), 6.78 (d, 4H), 1.63 ( s, 6H) | 766.89 | 765.34 |
| 30 | δ= 7.86-7.80 (m, 3H), 7.78-7.34 (m, 26H), 7.16-7.04 (m, 7H), 6.86-6.80 (m, 2H), 1.63 ( s, 6H) | 834.45 | 833.35 |
| 33 | δ= 7.84-7.68 (m, 12H), 7.66-7.30 (m, 18H), 7.26-7.20 (m, 9H), 7.14-7.02 (m, 7H), 6.84-6.78 (m, 2H), 1.93 ( s, 3H) | 954.44 | 953.40 |
| 36 | δ= 7.84-7.80 (m, 5H), 7.74-7.62 (m, 6H), 7.56-7.42 (m, 8H), 7.40-7.30 (m, 6H), 7.22-7.10 (m, 6H), 6.96-6.90 (m, 4H), 6.78 (dd, 4H) | 726.36 | 725.31 |
| 40 | δ= 8.23 (d, 1H), 8.05 (dd, 2H), 7.82-7.68 (m, 5H), 7.64-7.36 (m, 15H), 7.32-7.06 (m, 12H), 6.84 (t, 1H) | 725.44 | 724.29 |
| 43 | δ= 7.84-7.78 (m, 4H), 7.72-7.66 (m, 8H), 7.52-7.32 (m, 9H), 7.22-7.08 (m, 9H), 6.94-6.88 (m, 4H), 6.82-6.74 (m, 3H), 1.63 ( s, 6H) | 766.89 | 765.34 |
| 46 | δ= 8.33 (d, 1H), 8.07 (dd, 4H), 7.86-7.64 (m, 10H), 7.60-7.36 (m, 9H), 7.32-7.14 (m, 8H), 7.05-6.98 (m, 3H), 6.88 (d, 1H), 1.62(s, 6H) | 768.02 | 766.33 |
| 47 | δ= 7.96-7.90 (m, 3H), 7.84-7.70 (m, 9H), 7.54-7.48 (m, 4H), 7.40-7.28 (m, 8H), 7.02-6.94 (m, 3H), 6.88 (d, 1H), 6.68 (d, 4H), 1.62(s, 6H) | 771.45 | 770.37 |
| 49 | δ= 8.10-7.99 (m, 4H), 7.94-7.78 (m, 10H), 7.74-7.52 (m, 10H), 7.48-7.44 (m, 3H), 7.40-7.32 (m, 5H), 7.28-7.04 (m, 6H), 6.82 (dd, 2H) | 824.46 | 824.32 |
| 51 | δ= 8.08-8.02 (m, 3H), 7.94-7.82 (m, 11H), 7.76-7.53 (m, 9H), 7.36-7.26 (m, 6H), 7.18-7.14 (m, 4H), 6.86 (dd, 4H) | 728.46 | 727.32 |
| 54 | δ= 7.94-7.90 (d, 2H), 7.84-7.42 (m, 33H), 7.36-7.30 (m, 5H), 7.05 (d, 1H), 6.84-6.68 (m, 3H), 6.36 (dd, 2H) | 896.54 | 895.36 |
| 56 | δ= 8.14 (dd, 1H), 8.02 (d, 1H), 7.86-7.80 (m, 8H), 7.76-7.70 (m, 6H), 7.62-7.54 (m, 6H), 7.50-7.34 (m, 6H), 7.28-7.20 (m, 5H), 7.16-7.08 (m,5H), 6.88 (dd, 1H), 1.62(s, 6H) | 868.66 | 867.36 |
| 57 | δ= 8.56 (d, 1H), 8.34 (dd, 1H), 7.92-7.80 (m, 15H), 7.74-7.62 (m, 7H), 7.54-7.42 (m, 8H), 7.23-7.18 (m, 3H), 7.12 (d, 1H), 6.88 (dd, 4H), 1.62(s, 6H) | 843.88 | 842.37 |
| 61 | δ= 8.14-7.88 (m, 15H), 7.82-7.64 (m, 6H), 7.60-7.38 (m, 6H), 7.22-7.14 (m, 6H), 7.10-7.02 (m, 3H), 6.84 (q, 2H), 6.62 (dd, 2H) | 847.08 | 846.34 |
| 63 | δ= 8.32-8.28 (m, 3H), 8.07-7.84 (m, 8H), 7.80-7.70 (m, 4H), 7.48-7.20 (m, 7H), 7.10 (t, 1H), 6.86 (q, 2H), 6.66 (dd, 2H) | 810.25 | 809.23 |
| 66 | δ= 8.42 (d, 1H), 8.18-7.92 (m, 16H), 7.86-7.48 (m, 17H), 7.32-7.18 (m, 6H), 6.86 (dd, 2H) | 827.54 | 826.33 |
| 67 | δ= 8.36 (dd, 2H), 8.18-7.96 (m, 8H), 7.88-7.80 (m, 4H), 7.65-7.48 (m, 8H), 7.24-7.18 (m, 6H), 7.08-6.92 (m, 4H), 6.64 (dd, 4H), 1.62(s, 6H) | 791.46 | 790.33 |
| 74 | δ= 8.56 (d, 1H), 8.42 (dd, 1H), 8.05-7.72 (m, 12H), 7.66-7.30 (m, 13H), 7.18-7.08 (m, 7H), 6.86-6.80 (m, 4H), 6.62-6.60 (d, 5H) | 804.01 | 802.33 |
| 76 | δ= 8.10 (d, 1H), 8.05-7.84 (m, 15H), 7.70-7.42 (m, 15H), 7.30-7.15 (m, 5H), 6.98-6.88 (m, 4H), 6.78 (d, 1H), 6.64 (dd, 2H), 1.62(s, 6H) | 920.61 | 919.41 |
| 78 | δ= 8.58 (d, 1H), 8.38 (dd, 1H), 8.34 (d, 1H), 8.24 (dd, 2H), 8.05-7.68 (m, 19H), 7.60-7.38 (m, 13H), 7.22-7.14 (m, 2H) | 802.64 | 801.31 |
실시예
1
애노드로서 코닝 15Ω/cm2 (1200Å) ITO 유리 기판을 50mm x 50mm x 0.7mm크기로 잘라서 이소프로필 알코올과 순수를 이용하여 각 5분 동안 초음파 세정한 후, 30분 동안 자외선을 조사하고 오존에 노출시켜 세정하고 진공증착장치에 이 유리기판을 설치하였다.
상기 ITO층(애노드) 상부에 2-TNATA를 증착하여 600Å 두께의 정공 주입층을 형성한 후, 상기 정공 주입층 상부에 NPB를 증착하여 300Å 두께의 정공 수송층을 형성하였다.
이어서, 상기 정공 수송층 상부에 9,10-디-나프탈렌-2-일-안트라센(DNA, 호스트) 및 화합물 3(도판트)를 중량비 98:2로 공증착하여 300Å 두께의 발광층을 형성하였다.
이 후, 상기 발광층 상부에 Alq3를 증착하여 300Å 두께의 전자 수송층을 형성하고, 상기 전자 수송층 상부에 LiF를 증착하여 10Å 두께의 전자 주입층을 형성하고, 상기 전자 주입층 상부에 Al을 증착하여 3000Å 두께의 제2전극(캐소드)을 형성함으로써 유기 발광 소자를 제조하였다.
실시예 2
발광층 형성시 상기 화합물 3 대신 화합물 19를 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
실시예 3
발광층 형성시 상기 화합물 3 대신 화합물 30을 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
실시예 4
발광층 형성시 상기 화합물 3 대신 화합물 40을 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
실시예 5
발광층 형성시 상기 화합물 3 대신 화합물 47을 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
실시예 6
발광층 형성시 상기 화합물 3 대신 화합물 56을 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
실시예 7
발광층 형성시 상기 화합물 3 대신 화합물 76를 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
비교예 1
발광층 형성시 상기 화합물 3 대신 DPAVBi를 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
비교예 2
발광층 형성시 상기 화합물 3 대신 하기 화합물 A를 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
<화합물 A>
비교예 3
발광층 형성시 상기 화합물 3 대신 하기 화합물 B를 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
<화합물 B>
비교예 4
발광층 형성시 상기 화합물 3 대신 하기 화합물 C를 이용하였다는 점을 제외하고는, 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
<화합물 C>
평가예 1
실시예 1 내지 7와 비교예 1 내지 4의 유기 발광 소자의 구동 전압, 전류 밀도, 휘도, 발광색, 효율 및 반감 수명(@50㎃/㎠)을 PR650 Spectroscan Source Measurement Unit.(PhotoResearch사 제품임)을 이용하여 평가하였다. 그 결과는 하기 표 2와 같다.
| 도펀트 | 구동 전압 (V) |
전류 밀도 (mA/cm2) |
휘도 (cd/m2) |
효율 (cd/A) |
색좌표 | 반감 수명 (hr) |
|
| 실시예 1 | 화합물 3 | 6.24 | 50 | 3,175 | 6.35 | (0.132, 0.225) | 334 |
| 실시예 2 | 화합물 19 | 6.12 | 50 | 3,605 | 7.21 | (0.129, 0.228) | 328 |
| 실시예 3 | 화합물 30 | 6.15 | 50 | 3,670 | 7.34 | (0.130, 0.206) | 326 |
| 실시예 4 | 화합물 40 | 6.35 | 50 | 3,285 | 6.57 | (0.132, 0.222) | 273 |
| 실시예 5 | 화합물 47 | 6.44 | 50 | 3,585 | 7.17 | (0.129, 0.218) | 347 |
| 실시예 6 | 화합물 56 | 6.24 | 50 | 3,460 | 6.92 | (0.132, 0.210) | 258 |
| 실시예 7 | 화합물 76 | 6.42 | 50 | 3,420 | 6.84 | (0.128, 0.209) | 320 |
| 비교예 1 | DPAVBi | 7.35 | 50 | 2,065 | 4.13 | (0.130, 0.232) | 145 |
| 비교예 2 | 화합물 A | 6.65 | 50 | 3,025 | 6.05 | (0.138, 0.210) | 208 |
| 비교예 3 | 화합물 B | 6.84 | 50 | 2,975 | 5.95 | (0.139, 0.225) | 189 |
| 비교예 4 | 화합물 C | 6.95 | 50 | 2,885 | 5.77 | (0.142, 0.240) | 195 |
표 2로부터, 실시예 1 내지 7의 유기 발광 소자는 비교예 1 내지 4의 유기 발광 소자에 비하여 우수한 구동 전압, 휘도, 효율, 색순도 및 수명 특성을 가짐을 확인할 수 있다.
Claims (20)
- 하기 화학식 1로 표시되는 스티릴계 화합물:
<화학식 1>
상기 화학식 1 중,
L1 및 L2는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C2-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기 및 치환 또는 비치환된 C2-C60헤테로아릴렌기 중에서 선택되고;
a1 및 a2는 서로 독립적으로, 0 내지 3의 정수이고;
Ar1 및 Ar2는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C2-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C2-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기 및 치환 또는 비치환된 C2-C60헤테로아릴기 중에서 선택되고, Ar1 및 Ar2는, 선택적으로, 서로 결합하여 포화 또는 불포화 고리를 형성할 수 있고;
R1 내지 R3는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C3-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C3-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴싸이오기, 치환 또는 비치환된 C2-C60헤테로아릴기, -Si(Q1)(Q2)(Q3) 및 -N(Q4)(Q5) (여기서, Q1 내지 Q5는 서로 독립적으로, C1-C60알킬기, C1-C60알콕시기, C6-C60아릴기 및 C2-C60헤테로아릴기 중에서 선택됨) 중에서 선택되고;
b1은 1 내지 7의 정수이고;
b2 및 b3는 서로 독립적으로 1 내지 4의 정수이고;
R4 및 R5는 서로 독립적으로, 수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C3-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C3-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴싸이오기 및 치환 또는 비치환된 C2-C60헤테로아릴기 중에서 선택된다. - 제1항에 있어서,
상기 L1 및 L2는 서로 독립적으로,
페닐렌기(phenylene), 펜타레닐렌기(pentalenylene), 인데닐렌기(indenylene), 나프틸렌기(naphtylene), 아줄레닐렌기(azulenylene), 헵타레닐렌기(heptalenylene), 인다세닐렌기(indacenylene), 아세나프틸렌기(acenaphtylene), 플루오레닐렌기(fluorenylene), 스파이로-플루오레닐렌기, 페날레닐렌기(phenalenylene), 페난트레닐렌기(phenanthrenylene), 안트릴렌기(anthrylene), 플루오란테닐렌기(fluoranthenylene), 트리페닐레닐렌기(triphenylenylene), 파이레닐렌기(pyrenylene), 크라이세닐렌기(chrysenylene), 나프타세닐렌기(naphthacenylene), 피세닐렌기(picenylene), 페릴레닐렌기(perylenylene), 펜타페닐렌기(pentaphenylene), 헥사세닐렌기(hexacenylene), 피롤일렌기(pyrrolylene), 이미다졸일렌기(imidazolylene), 피라졸일렌기(pyrazolylene), 피리디닐렌기(pyridinylene), 피라지닐렌기(pyrazinylene), 피리미디닐렌기(pyrimidinylene), 피리다지닐렌기(pyridazinylene), 이소인돌일렌기(isoindolylene), 인돌일렌기(indolylene), 인다졸일렌기(indazolylene), 푸리닐렌기(purinylene), 퀴놀리닐렌기(quinolinylene), 벤조퀴놀리닐렌기(benzoquinolinylene), 프탈라지닐렌기(phthalazinylene), 나프티리디닐렌기(naphthyridinylene), 퀴녹살리닐렌기(quinoxalinylene), 퀴나졸리닐렌기(quinazolinylene), 시놀리닐렌기(cinnolinylene), 카바졸일렌기(carbazolylene), 페난트리디닐렌기(phenanthridinylene), 아크리디닐렌기(acridinylene), 페난트롤리닐렌기(phenanthrolinylene), 페나지닐렌기(phenazinylene), 벤조옥사졸일렌기(benzooxazolylene), 벤조이미다졸일렌기(benzoimidazolylene), 푸라닐렌기(furanylene), 벤조푸라닐렌기(benzofuranylene), 티오페닐렌기(thiophenylene), 벤조티오페닐렌기(benzothiophenylene), 티아졸일렌기(thiazolylene), 이소티아졸일렌기(isothiazolylene), 벤조티아졸일렌기(benzothiazolylene), 이소옥사졸일렌기(isoxazolylene), 옥사졸일렌기(oxazolylene), 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기(oxadiazolylene), 트리아지닐렌기(triazinylene), 벤조옥사졸일렌기(benzooxazolylene), 디벤조푸라닐렌기(dibenzofuranylene), 디벤조티오페닐렌기(dibenzothiophenylene), 벤조카바졸일렌기 및 디벤조실롤일렌기(dibenzosilolylene); 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기; C6-C20아릴기 및 C2-C20헤테로아릴기; 및 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택된 적어도 하나의 치환기로 치환된, 페닐렌기, 펜타레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵타레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트릴렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 피롤일렌기, 이미다졸일렌기, 피라졸일렌기, 피리디닐렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 이소인돌일렌기, 인돌일렌기, 인다졸일렌기, 푸리닐렌기, 퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 카바졸일렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조옥사졸일렌기, 벤조이미다졸일렌기, 푸라닐렌기, 벤조푸라닐렌기, 티오페닐렌기, 벤조티오페닐렌기, 티아졸일렌기, 이소티아졸일렌기, 벤조티아졸일렌기, 이소옥사졸일렌기, 옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 옥사디아졸일렌기, 트리아지닐렌기, 벤조옥사졸일렌기, 디벤조푸라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기 및 디벤조실롤일렌기;
중에서 선택된, 스티릴계 화합물. - 제1항에 있어서,
상기 L1 및 L2가 서로 독립적으로, 하기 화학식 2-1 내지 2-28 중 하나로 표시되는, 스티릴계 화합물:
상기 화학식 2-1 내지 2-28 중,
Y1은 O, S, C(Z3)(Z4), N(Z5) 또는 Si(Z6)(Z7)이고;
Z1 내지 Z7은 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
C6-C20아릴기 및 C2-C20헤테로아릴기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택되고;
d1은 1 내지 4의 정수이고;
d2는 1 내지 3의 정수이고;
d3는 1 내지 6의 정수이고;
d4는 1 내지 8의 정수이고;
d5는 1 또는 2이고;
d6는 1 내지 5의 정수이고;
* 및 *"는 이웃한 원자와의 결합 사이트이다. - 제1항에 있어서,
상기 L1 및 L2가 서로 독립적으로, 하기 화학식 3-1 내지 3-19 중 하나로 표시되는, 스티릴계 화합물:
상기 화학식 3-1 내지 3-19 중 * 및 *'은 이웃한 원자와의 결합 사이트이다. - 제1항에 있어서,
i) a1은 0이고 a2는 1 또는 2이거나; ii) a1은 1이고 a2는 1 또는 2이거나; iii) a1은 2이고 a2는 1 또는 2;인, 스티릴계 화합물. - 제1항에 있어서,
Ar1 및 Ar2가 서로 독립적으로,
페닐기(phenyl), 펜타레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphtyl), 아줄레닐기(azulenyl), 헵타레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphtyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트릴기(anthryl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐렌기(triphenylenylene), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 피롤일기(pyrrolyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조옥사졸일기(benzooxazolyl), 벤조이미다졸일기(benzoimidazolyl), 푸라닐기(furanyl), 벤조푸라닐기(benzofuranyl), 티오페닐렌기(thiophenyl), 벤조티오페닐기(benzothiophenyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 벤조티아졸일기(benzothiazolyl), 이소옥사졸일기(isoxazolyl), 옥사졸일기(oxazolyl), 트리아졸일기, 테트라졸일기, 옥사디아졸일기(oxadiazolylene), 트리아지닐기(triazinylene), 벤조옥사졸일기(benzooxazolyl), 디벤조푸라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 및 벤조카바졸일기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기; C6-C20아릴기 및 C2-C20헤테로아릴기; 및 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택된 적어도 하나의 치환기로 치환된, 페닐기, 펜타레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵타레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 페날레닐기, 페난트레닐기, 안트릴기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 피롤일기, 이미다졸일기, 피라졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조옥사졸일기, 벤조이미다졸일기, 푸라닐기, 벤조푸라닐기, 티오페닐기, 벤조티오페닐기, 티아졸일기, 이소티아졸일기, 벤조티아졸일기, 이소옥사졸일기, 옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 벤조옥사졸일기, 디벤조푸라닐기, 디벤조티오페닐기, 및 벤조카바졸일기;
중에서 선택된, 스티릴계 화합물. - 제1항에 있어서,
상기 Ar1과 Ar2가 단일 결합 또는 C1-C5알킬렌기를 사이에 두고 서로 연결되어 있는, 스티릴계 화합물. - 제1항에 있어서,
상기 Ar1과 Ar2가 하기 화학식 5-1 내지 5-13 중에서 선택된, 스티릴계 화합물:
상기 화학식 5-1 내지 5-13 중,
Y31은 O, S, C(Z33)(Z34) 또는 N(Z35)이고;
Z31 내지 Z35는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
C6-C20아릴기 및 C2-C20헤테로아릴기; 및
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택되고;
e1은 1 내지 5의 정수이고;
e2는 1 내지 7의 정수이고;
e3는 1 내지 3의 정수이고;
e4는 1 내지 4의 정수이고;
e5는 1 또는 2이고;
*는 이웃한 원자와의 결합 사이트이다.
화학식 1 중 N과의 결합 사이트이다. - 제1항에 있어서,
상기 Ar1 및 Ar2가 서로 독립적으로, 하기 화학식 6-1 내지 6-15 중에서 선택된, 스티릴계 화합물:
상기 화학식 6-1 내지 6-15 중 *는 이웃한 원자와의 결합 사이트이다. - 제1항에 있어서,
상기 화학식 1 중 -N(Ar1)(Ar2)가 하기 화학식 7-1로 표시되는, 스티릴계 화합물:
<화학식 7-1>
상기 화학식 7-1 중,
Z31a 내지 Z31h는 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 디벤조티오페닐기 및 디벤조푸라닐기; 및
-Si(Q13)(Q14)(Q15)(여기서, 상기 Q13 내지 Q15는 서로 독립적으로, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기 및 이소퀴놀리닐기 중에서 선택됨); 중에서 선택되고;
*는 이웃한 원자와의 결합 사이트이다. - 제1항에 있어서,
상기 R1 내지 R3가 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C20알킬기 및 C1-C20알콕시기;
페닐기(phenyl), 펜타레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphtyl), 아줄레닐기(azulenyl), 헵타레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphtyl), 플루오레닐기(fluorenyl), 스파이로-플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트릴기(anthryl), 플루오란테닐기(fluoranthenyl), 트리페닐레닐렌기(triphenylenylene), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 피롤일기(pyrrolyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조옥사졸일기(benzooxazolyl), 벤조이미다졸일기(benzoimidazolyl), 푸라닐기(furanyl), 벤조푸라닐기(benzofuranyl), 티오페닐렌기(thiophenyl), 벤조티오페닐기(benzothiophenyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 벤조티아졸일기(benzothiazolyl), 이소옥사졸일기(isoxazolyl), 옥사졸일기(oxazolyl), 트리아졸일기, 테트라졸일기, 옥사디아졸일기(oxadiazolylene), 트리아지닐기(triazinylene), 벤조옥사졸일기(benzooxazolyl), 디벤조푸라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 및 벤조카바졸일기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C20알킬기 및 C1-C20알콕시기; 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기; C6-C20아릴기 및 C2-C20헤테로아릴기; 및 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 나프틸기, 안트릴기, 플루오레닐기, 디메틸플루오레닐기, 디페닐플루오레닐기, 카바졸일기, 페닐카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 및 이소퀴놀리닐기 중 적어도 하나로 치환된, C6-C20아릴기 및 C2-C20헤테로아릴기; 중에서 선택된 적어도 하나의 치환기로 치환된, 페닐기, 펜타레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵타레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 페날레닐기, 페난트레닐기, 안트릴기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 피롤일기, 이미다졸일기, 피라졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조옥사졸일기, 벤조이미다졸일기, 푸라닐기, 벤조푸라닐기, 티오페닐기, 벤조티오페닐기, 티아졸일기, 이소티아졸일기, 벤조티아졸일기, 이소옥사졸일기, 옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 벤조옥사졸일기, 디벤조푸라닐기, 디벤조티오페닐기, 및 벤조카바졸일기; 및
-Si(Q1)(Q2)(Q3) 및 -N(Q4)(Q5) (여기서, Q11 내지 Q15는 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨);
중에서 선택된, 스티릴계 화합물. - 제1항에 있어서,
상기 R1 내지 R3가 서로 독립적으로,
수소, 중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염, 인산이나 이의 염 및 C1-C20알킬기;
중수소, 할로겐 원자, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진, 히드라존, 카르복실기나 이의 염, 술폰산기나 이의 염 및 인산이나 이의 염 중 적어도 하나로 치환된 C1-C20알킬기;
하기 화학식 6-1 내지 6-15; 및
-Si(Q1)(Q2)(Q3) (여기서, Q1 내지 Q3은 서로 독립적으로, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택됨);
중에서 선택된, 스티릴계 화합물:
- 제1항에 있어서,
R4 및 R5는 서로 독립적으로, 수소, 중수소, C1-C20알킬기, 페닐기, 나프틸기 및 안트릴기 중에서 선택된, 스티릴계 화합물. - 제1항에 있어서,
하기 화학식 1A, 1B 또는 1C로 표시되는, 스티릴계 화합물:
<화학식 1A>
<화학식 1B>
<화학식 1C>
상기 화학식 1A 내지 1C 중 L1, L2, a1, a2, Ar1, Ar2, R1, R4 및 R5에 대한 상세한 설명은 제1항에 기재된 바와 동일하되, 화학식 1B 및 1C 중 R1은 수소가 아니다. - 제1항에 있어서,
하기 화합물 1 내지 78 중 하나인, 스티릴계 화합물:
- 제1전극; 상기 제1전극에 대향된 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고, 상기 유기층은 상기 제1전극과 상기 발광층 사이의 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이의 전자 수송 영역을 포함하며, 상기 유기층이 제1항 내지 제15항 중 어느 한 항의 스티릴계 화합물을 1종 이상 포함한, 유기 발광 소자.
- 제16항에 있어서,
상기 정공 수송 영역이 정공 주입층, 정공 수송층, 정공 주입 기능 및 정공 수송 기능을 동시에 갖는 기능층, 버퍼층 및 전자 저지층 중 적어도 하나의 층을 포함하고, 상기 전자 수송 영역이 정공 저지층, 전자 수송층 및 전자 주입층 중 적어도 하나의 층을 포함한, 유기 발광 소자. - 제16항에 있어서,
상기 발광층에 상기 스티릴계 화합물이 포함되어 있고, 상기 스티릴계 화합물이 도펀트의 역할을 하고, 상기 발광층이 호스트를 더 포함한, 유기 발광 소자. - 제16항에 있어서,
상기 정공 수송 영역이 p-도펀트를 포함한, 유기 발광 소자. - 제16항에 있어서,
상기 전자 수송 영역이 금속 함유 물질을 포함한, 유기 발광 소자.
Priority Applications (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020130052751A KR102107106B1 (ko) | 2013-05-09 | 2013-05-09 | 스티릴계 화합물 및 이를 포함한 유기 발광 소자 |
| US14/075,573 US10147882B2 (en) | 2013-05-09 | 2013-11-08 | Styrl-based compound and organic light emitting diode comprising the same |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020130052751A KR102107106B1 (ko) | 2013-05-09 | 2013-05-09 | 스티릴계 화합물 및 이를 포함한 유기 발광 소자 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20140133122A true KR20140133122A (ko) | 2014-11-19 |
| KR102107106B1 KR102107106B1 (ko) | 2020-05-07 |
Family
ID=51864161
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020130052751A Active KR102107106B1 (ko) | 2013-05-09 | 2013-05-09 | 스티릴계 화합물 및 이를 포함한 유기 발광 소자 |
Country Status (2)
| Country | Link |
|---|---|
| US (1) | US10147882B2 (ko) |
| KR (1) | KR102107106B1 (ko) |
Families Citing this family (21)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR101937259B1 (ko) * | 2011-11-10 | 2019-01-11 | 삼성디스플레이 주식회사 | 스티릴계 화합물, 스티릴계 화합물-함유 조성물 및 이를 포함한 유기 발광 소자 |
| WO2014014307A1 (ko) * | 2012-07-19 | 2014-01-23 | 주식회사 엘지화학 | 다환 화합물 및 이를 포함하는 유기 전자 소자 |
| KR102050484B1 (ko) | 2013-03-04 | 2019-12-02 | 삼성디스플레이 주식회사 | 안트라센 유도체 및 이를 포함하는 유기전계발광소자 |
| KR102107106B1 (ko) | 2013-05-09 | 2020-05-07 | 삼성디스플레이 주식회사 | 스티릴계 화합물 및 이를 포함한 유기 발광 소자 |
| KR102269131B1 (ko) | 2013-07-01 | 2021-06-25 | 삼성디스플레이 주식회사 | 화합물 및 이를 포함한 유기 발광 소자 |
| KR102181234B1 (ko) * | 2013-08-28 | 2020-11-23 | 삼성디스플레이 주식회사 | 화합물 및 이를 포함한 유기 발광 소자 |
| US10062850B2 (en) | 2013-12-12 | 2018-08-28 | Samsung Display Co., Ltd. | Amine-based compounds and organic light-emitting devices comprising the same |
| KR20150132795A (ko) | 2014-05-16 | 2015-11-26 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR102327086B1 (ko) * | 2014-06-11 | 2021-11-17 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| US10683453B2 (en) * | 2014-12-12 | 2020-06-16 | Merck Patent Gmbh | Organic compounds with soluble groups |
| KR102343145B1 (ko) | 2015-01-12 | 2021-12-27 | 삼성디스플레이 주식회사 | 축합환 화합물 및 이를 포함한 유기 발광 소자 |
| TWI571454B (zh) * | 2016-02-19 | 2017-02-21 | 國立清華大學 | 芳香族化合物及包含其之有機發光二極體 |
| JP7417350B2 (ja) | 2017-03-28 | 2024-01-18 | キヤノン株式会社 | 光学素子、光学材料、光学機器及びトリアリールアミン化合物 |
| CN116583131A (zh) | 2017-04-26 | 2023-08-11 | Oti照明公司 | 用于图案化表面上覆层的方法和包括图案化覆层的装置 |
| US10944055B2 (en) * | 2017-08-10 | 2021-03-09 | Samsung Electronics Co., Ltd. | Compound and organic photoelectric device, image sensor and electronic device including the same |
| US11751415B2 (en) | 2018-02-02 | 2023-09-05 | Oti Lumionics Inc. | Materials for forming a nucleation-inhibiting coating and devices incorporating same |
| JP7390739B2 (ja) | 2019-03-07 | 2023-12-04 | オーティーアイ ルミオニクス インコーポレーテッド | 核生成抑制コーティングを形成するための材料およびそれを組み込んだデバイス |
| KR102831863B1 (ko) | 2019-04-18 | 2025-07-10 | 오티아이 루미오닉스 인크. | 핵 생성 억제 코팅 형성용 물질 및 이를 포함하는 디바이스 |
| JP7576337B2 (ja) | 2019-05-08 | 2024-11-01 | オーティーアイ ルミオニクス インコーポレーテッド | 核生成抑制コーティングを形成するための材料およびそれを組み込んだデバイス |
| JP7536493B2 (ja) | 2020-04-08 | 2024-08-20 | キヤノン株式会社 | 光学素子、光学機器、撮像装置 |
| WO2022123431A1 (en) | 2020-12-07 | 2022-06-16 | Oti Lumionics Inc. | Patterning a conductive deposited layer using a nucleation inhibiting coating and an underlying metallic coating |
Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2006273737A (ja) * | 2005-03-29 | 2006-10-12 | Sony Corp | アミノスチリル化合物、有機電界発光素子、および表示装置 |
| KR101937259B1 (ko) * | 2011-11-10 | 2019-01-11 | 삼성디스플레이 주식회사 | 스티릴계 화합물, 스티릴계 화합물-함유 조성물 및 이를 포함한 유기 발광 소자 |
Family Cites Families (124)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS528271B1 (ko) | 1966-09-29 | 1977-03-08 | ||
| US3968051A (en) | 1968-10-21 | 1976-07-06 | American Cyanamid Company | Freeze drying photochromic filters |
| EP0681019B1 (en) | 1994-04-26 | 1999-09-01 | TDK Corporation | Phenylanthracene derivative and organic EL element |
| JP3816969B2 (ja) | 1994-04-26 | 2006-08-30 | Ｔｄｋ株式会社 | 有機ｅｌ素子 |
| JP3588978B2 (ja) | 1997-06-12 | 2004-11-17 | 凸版印刷株式会社 | 有機薄膜ｅｌ素子 |
| US6582837B1 (en) | 1997-07-14 | 2003-06-24 | Nec Corporation | Organic electroluminescence device |
| US5972247A (en) | 1998-03-20 | 1999-10-26 | Eastman Kodak Company | Organic electroluminescent elements for stable blue electroluminescent devices |
| EP1009043A3 (en) | 1998-12-09 | 2002-07-03 | Eastman Kodak Company | Electroluminescent device with polyphenyl hydrocarbon hole transport layer |
| US6465115B2 (en) | 1998-12-09 | 2002-10-15 | Eastman Kodak Company | Electroluminescent device with anthracene derivatives hole transport layer |
| JP4876333B2 (ja) | 2000-06-08 | 2012-02-15 | 東レ株式会社 | 発光素子 |
| US7053255B2 (en) | 2000-11-08 | 2006-05-30 | Idemitsu Kosan Co., Ltd. | Substituted diphenylanthracene compounds for organic electroluminescence devices |
| JP4170655B2 (ja) | 2002-04-17 | 2008-10-22 | 出光興産株式会社 | 新規芳香族化合物及びそれを利用した有機エレクトロルミネッセンス素子 |
| TWI314947B (en) | 2002-04-24 | 2009-09-21 | Eastman Kodak Compan | Organic light emitting diode devices with improved operational stability |
| ATE529494T1 (de) | 2002-07-19 | 2011-11-15 | Idemitsu Kosan Co | Organische elektrolumineszente vorrichtungen und organisches lichtemittierendes medium |
| US7839074B2 (en) | 2002-08-23 | 2010-11-23 | Idemitsu Kosan Co., Ltd. | Organic electroluminescence device and anthracene derivative |
| WO2004044088A1 (ja) | 2002-11-12 | 2004-05-27 | Idemitsu Kosan Co., Ltd. | 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子 |
| EP1437395B2 (en) | 2002-12-24 | 2015-08-26 | LG Display Co., Ltd. | Organic electroluminescent device |
| KR101109561B1 (ko) | 2003-03-20 | 2012-01-31 | 이데미쓰 고산 가부시키가이샤 | 방향족 아민 유도체 및 이를 사용한 유기 전계발광 소자 |
| US7271406B2 (en) | 2003-04-15 | 2007-09-18 | 3M Innovative Properties Company | Electron transport agents for organic electronic devices |
| US7571894B2 (en) | 2003-04-28 | 2009-08-11 | Fuji Photo Film Co., Ltd. | Organic electroluminescence element |
| JP4070676B2 (ja) | 2003-07-25 | 2008-04-02 | 三井化学株式会社 | 非対称置換アントラセン化合物、および該非対称置換アントラセン化合物を含有する有機電界発光素子 |
| US7887931B2 (en) * | 2003-10-24 | 2011-02-15 | Global Oled Technology Llc | Electroluminescent device with anthracene derivative host |
| CN1914293B (zh) | 2003-12-19 | 2010-12-01 | 出光兴产株式会社 | 有机电致发光器件用发光材料、使用该材料的有机电致发光器件以及有机电致发光器件用材料 |
| DE102004008304A1 (de) | 2004-02-20 | 2005-09-08 | Covion Organic Semiconductors Gmbh | Organische elektronische Vorrichtungen |
| EP1744598B1 (en) | 2004-04-20 | 2017-05-31 | Kyushu Electric Power Co., Inc. | Organic electroluminescent element and manufacturing method thereof, organic compound containing phosphorus and manufacturing method thereof |
| US7233019B2 (en) | 2004-04-26 | 2007-06-19 | E. I. Du Pont De Nemours And Company | Electroluminescent silylated pyrenes, and devices made with such compounds |
| US20050245752A1 (en) | 2004-04-29 | 2005-11-03 | Eastman Kodak Company | Synthesis of unsymmetric anthracene compounds |
| US7247394B2 (en) | 2004-05-04 | 2007-07-24 | Eastman Kodak Company | Tuned microcavity color OLED display |
| WO2006025273A1 (ja) | 2004-08-31 | 2006-03-09 | Idemitsu Kosan Co., Ltd. | 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子 |
| US7714099B2 (en) * | 2004-10-15 | 2010-05-11 | Hitachi Chemical Co., Ltd. | Luminescent compositions and their uses |
| JP2006156035A (ja) | 2004-11-26 | 2006-06-15 | Toshiba Matsushita Display Technology Co Ltd | 表示装置 |
| US20060159952A1 (en) | 2005-01-14 | 2006-07-20 | Eastman Kodak Company | Mixed anthracene derivative host materials |
| KR100701143B1 (ko) | 2005-04-04 | 2007-03-29 | 후지필름 가부시키가이샤 | 유기 전계 발광 소자 |
| KR100707482B1 (ko) | 2005-04-15 | 2007-04-13 | 주식회사 진웅산업 | 아릴 포스핀 옥사이드계 화합물, 아릴포스핀 설파이드계화합물 또는 아릴포스핀 셀레나이드계 화합물 및 이를이용한 유기전계발광소자 |
| KR100730140B1 (ko) | 2005-07-15 | 2007-06-19 | 삼성에스디아이 주식회사 | 트리아진계 화합물 및 이를 이용한 유기 발광 소자 |
| JP2007137837A (ja) | 2005-11-21 | 2007-06-07 | Idemitsu Kosan Co Ltd | 芳香族アミン誘導体及びそれを用いた有機エレクトロルミネッセンス素子 |
| DE102006035035A1 (de) | 2006-07-28 | 2008-01-31 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| KR101262420B1 (ko) | 2006-08-25 | 2013-05-08 | 주식회사 엘지화학 | 신규한 안트라센 유도체 및 이를 이용한 유기전자소자 |
| JP5294872B2 (ja) | 2006-11-20 | 2013-09-18 | 出光興産株式会社 | 有機エレクトロルミネッセンス素子 |
| US20080160342A1 (en) * | 2006-12-29 | 2008-07-03 | Hong Meng | Host compositions for luminescent materials |
| JP5142589B2 (ja) | 2007-05-28 | 2013-02-13 | キヤノン株式会社 | インデノクリセン誘導体及びそれを用いた有機発光素子 |
| US20090004485A1 (en) | 2007-06-27 | 2009-01-01 | Shiying Zheng | 6-member ring structure used in electroluminescent devices |
| US20090004458A1 (en) | 2007-06-29 | 2009-01-01 | Memc Electronic Materials, Inc. | Diffusion Control in Heavily Doped Substrates |
| US8557596B2 (en) | 2007-07-18 | 2013-10-15 | The Regents Of The University Of California | Fluorescence detection of nitrogen-containing explosives and blue organic LED |
| KR101453872B1 (ko) | 2007-07-24 | 2014-10-23 | 삼성디스플레이 주식회사 | 방향족 화합물 및 이를 포함한 유기막을 구비한 유기 발광소자 |
| EP2221897A4 (en) | 2007-11-22 | 2012-08-08 | Idemitsu Kosan Co | Organic el element and solution containing organic el material |
| EP2107062A1 (en) | 2008-04-03 | 2009-10-07 | SOLVAY (Société Anonyme) | Naphthyl-substituted anthracene derivatives and their use in organic light-emitting diodes |
| US8647754B2 (en) | 2007-12-28 | 2014-02-11 | Idemitsu Kosan Co., Ltd. | Aromatic diamine derivative and organic electroluminescent device using the same |
| CN103107284A (zh) | 2007-12-28 | 2013-05-15 | 出光兴产株式会社 | 芳胺衍生物及使用该芳胺衍生物的有机电致发光元件 |
| US8221905B2 (en) | 2007-12-28 | 2012-07-17 | Universal Display Corporation | Carbazole-containing materials in phosphorescent light emitting diodes |
| JP2009212238A (ja) | 2008-03-03 | 2009-09-17 | Kyushu Electric Power Co Inc | 有機電界発光素子およびその製造方法等 |
| JP5281304B2 (ja) | 2008-03-14 | 2013-09-04 | 東ソー株式会社 | りん光性の有機電界発光素子 |
| EP2145936A3 (en) | 2008-07-14 | 2010-03-17 | Gracel Display Inc. | Fluorene and pyrene derivatives and organic electroluminescent device using the same |
| KR101017945B1 (ko) | 2008-07-14 | 2011-03-02 | 덕산하이메탈(주) | 비대칭 안트라센 유도체 및 이를 포함하는유기전계발광소자 |
| WO2010013676A1 (ja) | 2008-07-28 | 2010-02-04 | 出光興産株式会社 | 有機発光媒体及び有機ｅｌ素子 |
| US8541113B2 (en) | 2008-08-26 | 2013-09-24 | Sfc Co., Ltd. | Pyrene compounds and organic electroluminescent devices using the same |
| KR101132635B1 (ko) | 2008-08-26 | 2012-04-03 | 에스에프씨 주식회사 | 피렌계 화합물 및 이를 이용한 유기전계발광소자 |
| KR101176261B1 (ko) | 2008-09-02 | 2012-08-22 | 주식회사 두산 | 안트라센 유도체 및 이를 이용한 유기 전계 발광 소자 |
| KR20100048203A (ko) | 2008-10-30 | 2010-05-11 | 다우어드밴스드디스플레이머티리얼 유한회사 | 신규한 유기 발광 화합물 및 이를 발광재료로서 채용하고 있는 유기 발광 소자 |
| KR101178219B1 (ko) | 2008-11-21 | 2012-08-29 | 롬엔드하스전자재료코리아유한회사 | 전기발광화합물을 발광재료로서 채용하고 있는 전기발광소자 |
| KR20100070979A (ko) | 2008-12-18 | 2010-06-28 | 동우 화인켐 주식회사 | 비대칭 구조의 유기전기발광소자용 아릴아민유도체, 그 제조방법, 이를 포함하는 유기전기발광소자용 유기박막재료 및 이를 이용한 유기 전기발광소자 |
| KR101233377B1 (ko) | 2008-12-30 | 2013-02-18 | 제일모직주식회사 | 신규한 유기광전소자용 화합물 및 이를 포함하는 유기광전소자 |
| KR100981971B1 (ko) | 2009-01-23 | 2010-09-13 | 삼성모바일디스플레이주식회사 | 청색 유기 발광 소자 |
| KR101596906B1 (ko) | 2009-02-27 | 2016-03-07 | 신닛테츠 수미킨 가가쿠 가부시키가이샤 | 유기 전계 발광 소자 |
| KR101511072B1 (ko) | 2009-03-20 | 2015-04-10 | 롬엔드하스전자재료코리아유한회사 | 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광소자 |
| KR101427605B1 (ko) * | 2009-03-31 | 2014-08-07 | 롬엔드하스전자재료코리아유한회사 | 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계발광 소자 |
| US20100295445A1 (en) | 2009-05-22 | 2010-11-25 | Idemitsu Kosan Co., Ltd. | Organic electroluminescent device |
| KR20170096234A (ko) | 2009-05-29 | 2017-08-23 | 제이엔씨 주식회사 | 전자 수송 재료 및 이것을 사용한 유기 전계 발광 소자 |
| US9246140B2 (en) | 2009-07-09 | 2016-01-26 | Samsung Sdi Co., Ltd. | Rechargeable battery with a cap assembly having a first tab located outside of the case |
| KR20110015213A (ko) | 2009-08-07 | 2011-02-15 | 에스에프씨 주식회사 | 청색 발광 화합물 및 이를 이용한 유기전계발광소자 |
| KR101216006B1 (ko) | 2009-10-16 | 2012-12-27 | 에스에프씨 주식회사 | 방향족 화합물 및 이를 이용한 유기전계발광소자 |
| KR20120093354A (ko) | 2009-12-15 | 2012-08-22 | 미쓰비시 가가꾸 가부시키가이샤 | 유기 전계 발광 소자의 제조 방법, 유기 전계 발광 소자, 표시 장치 및 조명 장치 |
| JP5198657B2 (ja) | 2009-12-16 | 2013-05-15 | 出光興産株式会社 | 有機発光媒体 |
| JP4854800B2 (ja) * | 2010-01-28 | 2012-01-18 | 富士フイルム株式会社 | 有機電界発光素子 |
| TWI477579B (zh) | 2010-02-12 | 2015-03-21 | Nippon Steel & Sumikin Chem Co | Organic electroluminescent elements |
| KR101111118B1 (ko) | 2010-03-25 | 2012-02-13 | 에스에프씨 주식회사 | 파이렌계 화합물 및 이를 포함하는 유기전계발광소자 |
| JP2011222831A (ja) | 2010-04-12 | 2011-11-04 | Idemitsu Kosan Co Ltd | 有機エレクトロルミネッセンス素子 |
| EP2586809B1 (en) | 2010-06-23 | 2016-08-10 | Ocean's King Lighting Science&Technology Co., Ltd. | Polymer containing units of fluorene, anthracene and benzothiadiazole, preparation method and uses thereof |
| KR101688230B1 (ko) | 2010-07-01 | 2016-12-20 | 동우 화인켐 주식회사 | 신규 비대칭 구조의 유기전기발광소자용 아릴아민유도체, 그 제조방법, 이를 포함하는 유기전기발광소자용 유기박막재료 및 이를 이용한 유기 전기발광소자 |
| JP2012020947A (ja) | 2010-07-13 | 2012-02-02 | Canon Inc | 新規スピロ（アントラセン−９，９’−フルオレン）−１０−オン化合物及びこれを有する有機発光素子 |
| JP2012028634A (ja) | 2010-07-26 | 2012-02-09 | Idemitsu Kosan Co Ltd | 有機エレクトロルミネッセンス素子 |
| JP5799637B2 (ja) | 2010-08-26 | 2015-10-28 | Jnc株式会社 | アントラセン誘導体およびこれを用いた有機電界発光素子 |
| JP5786578B2 (ja) | 2010-10-15 | 2015-09-30 | Jnc株式会社 | 発光層用材料およびこれを用いた有機電界発光素子 |
| WO2012070233A1 (en) | 2010-11-22 | 2012-05-31 | Idemitsu Kosan Co.,Ltd. | Organic electroluminescence device |
| WO2012070226A1 (ja) | 2010-11-22 | 2012-05-31 | 出光興産株式会社 | 含酸素縮合環誘導体及びそれを含んでなる有機エレクトロルミネッセンス素子 |
| JP5673043B2 (ja) | 2010-12-03 | 2015-02-18 | 東洋インキＳｃホールディングス株式会社 | 有機エレクトロルミネッセンス素子 |
| KR101861263B1 (ko) | 2010-12-14 | 2018-05-28 | 에스에프씨 주식회사 | 안트라센 유도체 및 이를 포함하는 유기전계발광소자. |
| JP2012156499A (ja) | 2011-01-05 | 2012-08-16 | Idemitsu Kosan Co Ltd | 有機エレクトロルミネッセンス素子 |
| KR101996649B1 (ko) | 2011-04-15 | 2019-07-04 | 에스에프씨 주식회사 | 피렌 유도체 화합물 및 이를 포함하는 유기전계발광소자 |
| KR101799077B1 (ko) | 2011-06-30 | 2017-11-20 | 삼성디스플레이 주식회사 | 유기 발광 소자 및 이의 제조 방법 |
| JP5975611B2 (ja) | 2011-08-22 | 2016-08-23 | ユー・ディー・シー アイルランド リミテッド | 有機電界発光素子、並びに該素子を用いた発光装置、表示装置及び照明装置 |
| JP5751992B2 (ja) | 2011-08-30 | 2015-07-22 | キヤノン株式会社 | 新規有機化合物及びそれを用いた有機発光素子 |
| JP6082179B2 (ja) | 2011-09-16 | 2017-02-15 | 出光興産株式会社 | 芳香族アミン誘導体およびそれを用いた有機エレクトロルミネッセンス素子 |
| JP2013063931A (ja) | 2011-09-16 | 2013-04-11 | Idemitsu Kosan Co Ltd | 芳香族アミン誘導体およびそれを用いた有機エレクトロルミネッセンス素子 |
| US9640773B2 (en) | 2011-09-16 | 2017-05-02 | Idemitsu Kosan Co., Ltd. | Aromatic amine derivative and organic electroluminescence element using same |
| EP2750214B1 (en) | 2011-10-05 | 2020-06-17 | LG Chem, Ltd. | Organic light-emitting device and method for manufacturing same |
| KR20130050713A (ko) | 2011-11-08 | 2013-05-16 | 삼성디스플레이 주식회사 | 유기 발광 소자, 이의 제조 방법 및 이를 포함하는 평판 표시 장치 |
| KR20130127014A (ko) | 2012-01-16 | 2013-11-22 | 롬엔드하스전자재료코리아유한회사 | 유기전기발광화합물을 발광재료로서 채용하고 있는 유기전기발광소자 |
| US9118017B2 (en) | 2012-02-27 | 2015-08-25 | Universal Display Corporation | Host compounds for red phosphorescent OLEDs |
| KR101673521B1 (ko) | 2012-03-02 | 2016-11-08 | 삼성디스플레이 주식회사 | 파이렌계 화합물, 이를 포함한 유기 발광 소자 및 이를 포함한 유기 발광 장치 |
| CN103450883B (zh) | 2012-05-30 | 2016-03-02 | 京东方科技集团股份有限公司 | 有机电子材料 |
| CN102925139A (zh) | 2012-11-20 | 2013-02-13 | 吉林奥来德光电材料股份有限公司 | 一种性能优良的有机发光材料及其制备方法 |
| KR20130007495A (ko) | 2012-11-21 | 2013-01-18 | 에스에프씨 주식회사 | 호스트 화합물 및 이를 이용한 유기전계발광소자 |
| JP6158937B2 (ja) | 2012-11-21 | 2017-07-05 | エルジー・ケム・リミテッド | フルオランテン化合物およびそれを含む有機電子素子 |
| KR102000208B1 (ko) | 2012-12-20 | 2019-07-16 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR102107106B1 (ko) | 2013-05-09 | 2020-05-07 | 삼성디스플레이 주식회사 | 스티릴계 화합물 및 이를 포함한 유기 발광 소자 |
| KR102050481B1 (ko) | 2013-05-23 | 2019-12-02 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR102269131B1 (ko) | 2013-07-01 | 2021-06-25 | 삼성디스플레이 주식회사 | 화합물 및 이를 포함한 유기 발광 소자 |
| KR102083986B1 (ko) | 2013-08-22 | 2020-03-05 | 삼성디스플레이 주식회사 | 안트라센계 화합물 및 이를 포함한 유기 발광 소자 |
| KR20130100948A (ko) | 2013-08-28 | 2013-09-12 | 주식회사 엘지화학 | 신규한 안트라센 유도체 및 이를 이용한 유기전자소자 |
| KR102191990B1 (ko) | 2013-09-10 | 2020-12-17 | 삼성디스플레이 주식회사 | 축합환 화합물 및 이를 포함한 유기 발광 소자 |
| KR102191996B1 (ko) | 2013-09-27 | 2020-12-17 | 삼성디스플레이 주식회사 | 헤테로고리 화합물 및 이를 포함한 유기 발광 소자 |
| KR102191994B1 (ko) | 2013-10-02 | 2020-12-17 | 삼성디스플레이 주식회사 | 화합물 및 이를 포함한 유기 발광 소자 |
| US10062850B2 (en) | 2013-12-12 | 2018-08-28 | Samsung Display Co., Ltd. | Amine-based compounds and organic light-emitting devices comprising the same |
| KR20150105584A (ko) | 2014-03-07 | 2015-09-17 | 삼성디스플레이 주식회사 | 화합물 및 이를 포함한 유기 발광 소자 |
| KR20150126755A (ko) | 2014-05-02 | 2015-11-13 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR20150132795A (ko) | 2014-05-16 | 2015-11-26 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR102261640B1 (ko) | 2014-05-19 | 2021-06-08 | 삼성디스플레이 주식회사 | 축합환 화합물 및 이를 포함한 유기 발광 소자 |
| KR102253440B1 (ko) | 2014-06-02 | 2021-05-20 | 삼성디스플레이 주식회사 | 아민계 화합물 및 이를 포함한 유기 발광 소자 |
| KR102332591B1 (ko) | 2014-06-09 | 2021-11-30 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR102327086B1 (ko) | 2014-06-11 | 2021-11-17 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR102322761B1 (ko) | 2014-07-03 | 2021-11-08 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
| KR102351957B1 (ko) | 2014-07-10 | 2022-01-17 | 삼성디스플레이 주식회사 | 유기 발광 소자 및 이를 포함하는 유기 발광 표시 장치 |
| KR102360090B1 (ko) | 2014-11-06 | 2022-02-09 | 삼성디스플레이 주식회사 | 유기 발광 소자 |
-
2013
- 2013-05-09 KR KR1020130052751A patent/KR102107106B1/ko active Active
- 2013-11-08 US US14/075,573 patent/US10147882B2/en active Active
Patent Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2006273737A (ja) * | 2005-03-29 | 2006-10-12 | Sony Corp | アミノスチリル化合物、有機電界発光素子、および表示装置 |
| KR101937259B1 (ko) * | 2011-11-10 | 2019-01-11 | 삼성디스플레이 주식회사 | 스티릴계 화합물, 스티릴계 화합물-함유 조성물 및 이를 포함한 유기 발광 소자 |
Also Published As
| Publication number | Publication date |
|---|---|
| US10147882B2 (en) | 2018-12-04 |
| KR102107106B1 (ko) | 2020-05-07 |
| US20140332772A1 (en) | 2014-11-13 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR102107106B1 (ko) | 스티릴계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102184674B1 (ko) | 안트라센계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102194819B1 (ko) | 유기 발광 소자 | |
| TWI608001B (zh) | 雜環化合物及包含其之有機發光裝置 | |
| KR101950474B1 (ko) | 유기 발광 소자 | |
| KR102090707B1 (ko) | 파이렌계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102052070B1 (ko) | 아민계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102147840B1 (ko) | 아민계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR20140101225A (ko) | 유기 발광 소자 | |
| KR102390370B1 (ko) | 축합환 화합물 및 이를 포함한 유기 발광 소자 | |
| KR20140102089A (ko) | 유기 발광 소자 | |
| KR20150026114A (ko) | 인데노피리딘계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR20140142088A (ko) | 아릴 아민계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102134844B1 (ko) | 아민계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102328676B1 (ko) | 축합환 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102322011B1 (ko) | 축합환 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102203099B1 (ko) | 축합환 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102162796B1 (ko) | 유기 발광 소자 | |
| KR20140096659A (ko) | 실리콘계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR20150035317A (ko) | 유기 발광 소자 | |
| KR102134843B1 (ko) | 카바졸계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102304716B1 (ko) | 아민계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102314468B1 (ko) | 축합환 화합물 및 이를 포함한 유기 발광 소자 | |
| KR102367991B1 (ko) | 아민계 화합물 및 이를 포함한 유기 발광 소자 | |
| KR20150096594A (ko) | 인덴계 화합물 및 이를 포함한 유기 발광 소자 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
St.27 status event code: A-0-1-A10-A12-nap-PA0109 |
|
| PG1501 | Laying open of application |
St.27 status event code: A-1-1-Q10-Q12-nap-PG1501 |
|
| R18-X000 | Changes to party contact information recorded |
St.27 status event code: A-3-3-R10-R18-oth-X000 |
|
| A201 | Request for examination | ||
| PA0201 | Request for examination |
St.27 status event code: A-1-2-D10-D11-exm-PA0201 |
|
| R18-X000 | Changes to party contact information recorded |
St.27 status event code: A-3-3-R10-R18-oth-X000 |
|
| D13-X000 | Search requested |
St.27 status event code: A-1-2-D10-D13-srh-X000 |
|
| D14-X000 | Search report completed |
St.27 status event code: A-1-2-D10-D14-srh-X000 |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
St.27 status event code: A-1-2-D10-D21-exm-PE0902 |
|
| P11-X000 | Amendment of application requested |
St.27 status event code: A-2-2-P10-P11-nap-X000 |
|
| P13-X000 | Application amended |
St.27 status event code: A-2-2-P10-P13-nap-X000 |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
St.27 status event code: A-1-2-D10-D22-exm-PE0701 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
St.27 status event code: A-2-4-F10-F11-exm-PR0701 |
|
| PR1002 | Payment of registration fee |
St.27 status event code: A-2-2-U10-U11-oth-PR1002 Fee payment year number: 1 |
|
| PG1601 | Publication of registration |
St.27 status event code: A-4-4-Q10-Q13-nap-PG1601 |
|
| P22-X000 | Classification modified |
St.27 status event code: A-4-4-P10-P22-nap-X000 |
|
| P22-X000 | Classification modified |
St.27 status event code: A-4-4-P10-P22-nap-X000 |
|
| PR1001 | Payment of annual fee |
St.27 status event code: A-4-4-U10-U11-oth-PR1001 Fee payment year number: 4 |
|
| PR1001 | Payment of annual fee |
St.27 status event code: A-4-4-U10-U11-oth-PR1001 Fee payment year number: 5 |
|
| PR1001 | Payment of annual fee |
St.27 status event code: A-4-4-U10-U11-oth-PR1001 Fee payment year number: 6 |
|
| PR1001 | Payment of annual fee |
St.27 status event code: A-4-4-U10-U11-oth-PR1001 Fee payment year number: 7 |
|
| U11 | Full renewal or maintenance fee paid |
Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE) Year of fee payment: 7 |
