KR20140133367A

KR20140133367A - 무선 통신 시스템에서 참조 신호를 전송하는 방법 및 장치

Info

Publication number: KR20140133367A
Application number: KR1020130053460A
Authority: KR
Inventors: 윤성준
Original assignee: 주식회사 팬택
Priority date: 2013-05-10
Filing date: 2013-05-10
Publication date: 2014-11-19
Also published as: WO2014182133A1

Abstract

무선 통신 시스템에서 참조 신호를 전송하는 방법 및 장치가 제공된다. 기지국(BS; base station)은 채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 생성하고, 생성된 CSI-RS 시퀀스를 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑한다. 기지국은 상기 맵핑된 CSI-RS 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 단말로 전송한다. 이때 상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정된다.

Description

무선 통신 시스템에서 참조 신호를 전송하는 방법 및 장치 {METHOD AND APPARATUS FOR TRANSMITTING REFERENCE SIGNAL IN WIRELESS COMMUNICATION SYSTEM}

본 발명은 무선 통신에 관한 것으로서, 보다 상세하게는 무선 통신 시스템에서 참조 신호를 전송하는 방법 및 장치에 관한 것이다.

UMTS(universal mobile telecommunications system)는 GSM(global system for mobile communications) 및 GPRS(general packet radio services) 등의 유럽 시스템(European system)들을 기반으로 WCDMA(wideband code division multiple access)에서 동작하는 3세대(3rd generation) 비동기(asynchronous) 이동 통신 시스템이다. 4세대(4th generation) 이동 통신 시스템으로 LTE(long-term evolution) 및 LTE-A(LTE-advanced)가 UMTS를 표준화한 3GPP(3rd generation partnership project)에 의해서 논의 중이다.

종래의 다중 반송파(multiple carrier) 시스템에서 사용하는 요소 반송파(CC; component carrier)는 물리 계층의 범용성이 중시되어, 제어 영역의 중복 및 공통 신호 오버헤드가 존재한다. 따라서 데이터 신호를 위한 자원이 줄어들어 스펙트럼 효율(spectrum efficiency) 면에서 불필요한 손실이 존재하는 등의 문제점이 존재한다. 이에 따라, 다중 반송파 시스템을 효율적으로 운용하기 위하여 다중 반송파 시스템을 구성하는 새로운 반송파 타입(NCT; new carrier type)의 도입이 요구된다. NCT에서는 성능의 저하가 없거나 최소화하는 범위 내에서 종래 반송파 타입(LCT; legacy carrier type)에 비하여 하향링크 제어 채널(downlink control channel) 또는 채널 추정(channel estimation)을 위한 참조 신호(RS; reference signal)가 제거되거나 줄어들 수 있다. 이는 최대한의 데이터 전송 효율을 획득하기 위함이다. 상기 기존의 종래 반송파 타입(LCT)를 NCT와 구별하여 역호환성 반송파 타입(BCCT; backward compatible carrier type)이라고 부르기도 한다.

NCT는 비단독(non-standalone) NCT 및 단독(standalone) NCT를 포함할 수 있다. 비단독 NCT는 단독의 셀 형태로 존재할 수 없고 1차 셀(PCell; primary serving cell)이 존재하는 경우에 2차 셀(SCell; secondary serving cell)의 형태로 존재할 수 있는 NCT이다. 반면, 단독 NCT는 단독의 셀 형태로 존재할 수 있는 NCT이다. 예를 들어, 단독 NCT는 PCell의 형태로 존재할 수 있다. 단독 NCT와 비단독 NCT에서는 셀 특정 참조 신호(CSRS; cell-specific RS)가 전송되지 않을 수 있다. 이에 따라 CRS를 기반으로 하는 제어 채널인 기존의 PDCCH(physical downlink control channel), PHICH(physical HARQ indicator channel), PCFICH(physical control format indicator channel)이 제거되거나 다른 형태의 채널로 대체될 수 있다.

도 1은 고전력 노드와 저전력 노드가 배치된 통신 시스템의 일 예를 나타낸다.

3GPP LTE-A 등 차세대 통신 시스템에서는, 도 1과 같이 고전력 노드(high-power node)에 기반한 매크로 셀(macro cell, F1)뿐만 아니라, 저전력 노들(low-power node)에 기반한 소형 셀(small cell, F2)을 통해 실내(indoor) 및 실외(outdoor)에 무선 통신 서비스를 제공하기 위한 연구가 진행 중에 있다.

소형 셀은 효율적인 배치(deployment)와 운영(operation)으로 스펙트럼 효율(spectrum efficiency)을 증대하는 것을 목적으로 한다. 소형 셀은 매크로 셀의 커버리지(coverage)인 주파수 대역 F1과, 매크로 셀의 커버리지 이외의 주파수 대역 F2에서 모두 고려될 수 있다. 또한, 소형 셀은 실내 환경(도 1에서는 직육면체 내로 도시)과 실외 환경(도 1에서는 직육면체 밖으로 도시)에서 모두 제공될 수 있다. 또한, 매크로 셀과 소형 셀 사이, 및/또는 소형 셀들 사이에서는 이상적(ideal)이거나 비이상적인(non-ideal) 백홀망(backhaul network)이 지원될 수 있다. 그리고 소형 셀은 저밀도의 배치(sparse deployment) 환경 및/또는 고밀도의 배치(dense deployment) 환경에서 모두 제공될 수 있다.

표 1은 3GPP LTE의 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 구성을 나타낸다.

표 1을 참조하면, TDD 프레임 내 특별 서브프레임의 구성은 일반(normal) CP(cyclic prefix)에서는 9개, 확장(extended) CP에서는 7개로 구성된다. 일반 CP의 경우, 구성 0, 1, 2, 3, 4, 5, 6, 7, 8 및 9는 각각 하나의 특별 서브프레임의 14개의 OFDM(orthogonal frequency division multiplexing) 심볼 중 (DwPTS, guard period, UpPTS)를 위한 OFDM 심볼의 개수가 각각 (3, 10, 1), (9, 4, 1), (10, 3, 1), (11, 2, 1), (12, 1, 1), (3, 9, 2), (9, 3, 2), (10, 2, 2), (11, 1, 2), (6, 6, 2)임을 지시한다. 확장 CP의 경우, 구성 0, 1, 2, 3, 4, 5, 6 및 7은 각각 하나의 특별 서브프레임의 12개의 OFDM 심볼 중 (DwPTS, guard period, UpPTS)를 위한 OFDM 심볼의 개수가 각각 (3, 8, 1), (8, 3, 1), (9, 2, 1), (10, 1, 1), (3, 7, 2), (8, 2, 2), (9, 1, 2), (5, 5, 2)임을 지시한다.

무선 통신 시스템에서는 데이터의 송/수신, 시스템 동기 획득, 채널 정보 피드백 등을 위하여 상향링크 채널 또는 하향링크의 채널을 추정할 필요가 있다. 무선 통신 시스템에서는 다중 경로 시간 지연으로 인하여 페이딩이 발생하게 된다. 페이딩으로 인한 급격한 환경 변화에 의하여 생기는 신호의 왜곡을 보상하여 전송 신호를 복원하는 과정을 채널 추정이라고 한다. 또한 단말이 속한 셀 혹은 다른 셀에 대한 채널 상태(channel state)를 측정할 필요가 있다. 채널 추정 또는 채널 상태 측정을 위해서 일반적으로 송수신기가 상호 간에 알고 있는 참조 신호를 이용하여 채널 추정을 수행하게 된다.

채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal)는 LTE-A 단말의 PDSCH(physical downlink shared channel)에 대한 채널 추정에 사용된다. CSI-RS는 주파수 영역 또는 시간 영역에서 비교적 드물게(sparse) 배치되며, 일반 서브프레임 또는 MBSFN(multimedia broadcast and multicast single frequency network) 서브프레임의 데이터 영역에서는 생략(punctured)될 수 있다. CSI의 추정을 통해 필요한 경우에 CQI(channel quality indicator), PMI(precoding matrix indicator) 및 RI(rank indicator) 등이 단말로부터 보고될 수 있다.

현재 3GPP LTE-A에서 CSI-RS는 TDD 프레임의 특별 서브프레임에서는 전송되지 않는다. 그러나 향후 NCT 또는 소형 셀 환경을 고려할 경우, TDD 프레임의 특별 서브프레임에서도 CSI-RS의 전송이 필요할 수 있다. 따라서, TDD 프레임의 특별 서브프레임에서 CSI-RS를 자원 요소에 맵핑하는 방법 및 전송하는 방법이 요구된다.

본 발명의 기술적 과제는 무선 통신 시스템에서 참조 신호를 전송하는 방법 및 장치를 제공하는 데에 있다. 본 발명은 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)에서 채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal)을 전송하는 방법 및 장치를 제공한다. 또한, 본 발명은 TDD 프레임 내의 특별 서브프레임에서, DwPTS를 위한 OFDM(orthogonal frequency division multiplexing) 심볼 개수를 기반으로 변경되는 복조 참조 신호(DMRS; demodulation reference signal)의 위치를 고려하여, CSI-RS를 자원 요소에 맵핑하는 방법 및 장치를 제공한다.

무선 통신 시스템에서 기지국(BS; base station)에 의한 참조 신호를 전송하는 방법이 제공된다. 상기 방법은 채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 생성하는 단계, 상기 생성된 CSI-RS 시퀀스를 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑하는 단계, 및 상기 맵핑된 CSI-RS 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 단말로 전송하는 것을 포함하는 단계를 포함하며, 상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정된다.

다른 양태에 있어서, 무선 통신 시스템에서 기지국(BS; base station)이 제공된다. 상기 기지국은 채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 생성하도록 구성되는 참조 신호 생성부, 상기 생성된 CSI-RS 시퀀스를 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑하도록 구성되는 자원 맵퍼, 및 상기 맵핑된 CSI-RS 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 단말로 전송하도록 구성되는 전송부를 포함하며, 상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정된다.

또 다른 양태에 있어서, 무선 통신 시스템에서 단말(MS; mobile station)에 의한 채널 추정을 수행하는 방법이 제공된다. 상기 방법은 채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 수신하는 단계, 및 상기 수신한 OFDM 신호를 복조하여 채널 추정을 수행하는 단계를 포함하며, 상기 CSI-RS 시퀀스는 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑되며, 상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정된다.

또 다른 양태에 있어서, 무선 통신 시스템에서 단말(MS; mobile station)이 제공된다. 상기 단말은 채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 수신하도록 구성되는 수신부, 및 상기 수신한 OFDM 신호를 복조하여 채널 추정을 수행하도록 구성되는 채널 추정부를 포함하며, 상기 CSI-RS 시퀀스는 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑되며, 상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정된다.

TDD 프레임 내의 특별 서브프레임에서 CSI-RS를 효율적으로 전송할 수 있다.

도 1은 고전력 노드와 저전력 노드가 배치된 통신 시스템의 일 예를 나타낸다.
도 2는 본 발명의 실시예가 적용될 수 있는 무선 통신 시스템을 나타낸다.
도 3은 3GPP LTE에서 무선 프레임(radio frame)의 구조를 나타낸다.
도 4는 하나의 하향링크 슬롯에 대한 자원 그리드(resource grid)의 일 예를 나타낸다.
도 5는 일반 CP에서 CSI-RS 안테나 포트의 개수에 따른 CSI-RS 구성과 CSI-RS 패턴의 일 예를 나타낸다.
도 6은 확장 CP에서 CSI-RS 안테나 포트의 개수에 따른 CSI-RS 구성과 CSI-RS 패턴의 일 예를 나타낸다.
도 7은 일반 CP에서 DMRS의 맵핑을 나타낸다.
도 8은 확장 CP에서 DMRS의 맵핑을 나타낸다.
도 9는 일반 서브프레임에서 사용하는 CSI-RS 패턴을 일반 CP를 사용하는 특별 서브프레임에서 그대로 사용하는 경우의 CSI-RS 패턴을 나타낸다.
도 10은 일반 서브프레임에서 사용하는 CSI-RS 패턴을 확장 CP를 사용하는 특별 서브프레임에서 그대로 사용하는 경우의 CSI-RS 패턴을 나타낸다.
도 11은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 일 예를 나타낸다.
도 12는 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다.
도 13은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다.
도 14는 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다.
도 15는 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다.
도 16은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다.
도 17은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다.
도 18은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다.
도 19는 본 발명의 일 실시예에 따른 참조 신호 전송 방법의 일 실시예를 나타낸다.
도 20은 본 발명의 실시예가 구현되는 무선 통신 시스템의 블록도이다.

이하, 본 명세서에서는 일부 실시예들을 예시적인 도면을 통해 상세하게 설명한다. 각 도면의 구성 요소들에 참조 부호를 부가함에 있어서, 동일한 구성 요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호를 가지도록 하고 있음에 유의해야 한다. 또한, 본 명세서의 실시예를 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 명세서의 요지를 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명은 생략한다.

본 명세서는 통신 네트워크를 대상으로 설명하며, 통신 네트워크에서 이루어지는 작업은 해당 통신 네트워크를 관할하는 시스템(예를 들어 기지국)에서 네트워크를 제어하고 데이터를 송신하는 과정에서 이루어지거나, 해당 네트워크에 링크된 단말에서 작업이 이루어질 수 있다.

이하의 기술은 CDMA(code division multiple access), FDMA(frequency division multiple access), TDMA(time division multiple access), OFDMA(orthogonal frequency division multiple access), SC-FDMA(single carrier frequency division multiple access) 등과 같은 다양한 무선 통신 시스템에 사용될 수 있다. CDMA는 UTRA(universal terrestrial radio access)나 CDMA2000과 같은 무선 기술(radio technology)로 구현될 수 있다. TDMA는 GSM(global system for mobile communications)/GPRS(general packet radio service)/EDGE(enhanced data rates for GSM evolution)와 같은 무선 기술로 구현될 수 있다. OFDMA는 IEEE(institute of electrical and electronics engineers) 802.11(Wi-Fi), IEEE 802.16(WiMAX), IEEE 802-20, E-UTRA(evolved UTRA) 등과 같은 무선 기술로 구현될 수 있다. IEEE 802.16m은 IEEE 802.16e의 진화로, IEEE 802.16e에 기반한 시스템과의 하위 호환성(backward compatibility)를 제공한다. UTRA는 UMTS(universal mobile telecommunications system)의 일부이다. 3GPP(3rd generation partnership project) LTE(long term evolution)은 E-UTRA(evolved-UMTS terrestrial radio access)를 사용하는 E-UMTS(evolved UMTS)의 일부로써, 하향링크에서 OFDMA를 채용하고 상향링크에서 SC-FDMA를 채용한다. LTE-A(advanced)는 3GPP LTE의 진화이다.

설명을 명확하게 하기 위해, LTE-A를 위주로 기술하지만 본 발명의 기술적 사상이 이에 제한되는 것은 아니다.

도 2는 본 발명의 실시예가 적용될 수 있는 무선 통신 시스템을 나타낸다.

도 2를 참조하면, 무선 통신 시스템(10)은 음성, 패킷 데이터 등과 같은 다양한 통신 서비스를 제공하기 위해 널리 배치된다. 무선 통신 시스템(10)은 적어도 하나의 기지국(11; BS; base station)을 포함한다. 각 기지국(11)은 특정한 지리적 영역 또는 주파수 영역에 대해 통신 서비스를 제공하며, 사이트(site)라고 불릴 수 있다. 사이트(site)는 섹터라 부를 수 있는 다수의 영역들(15a, 15b, 15c)로 나누어질 수 있으며, 상기 섹터는 각기 서로 다른 셀 아이디를 가질 수가 있다.

단말(12; MS; mobile station)은 고정되거나 이동성을 가질 수 있으며, UE(user equipment), MT(mobile terminal), UT(user terminal), SS(subscriber station), 무선기기(wireless device), PDA(personal digital assistant), 무선 모뎀(wireless modem), 휴대기기(handheld device) 등 다른 용어로 불릴 수 있다. 기지국(11)은 일반적으로 단말(12)과 통신하는 지점(station)을 말하며, eNodeB (evolved-NodeB), BTS(base transceiver system), 액세스 포인트(access point), 펨토 기지국(femto eNB), 가내 기지국(HeNB; home eNodeB), 릴레이(relay), 원격 무선 헤드(RRH; remote radio head)등 다른 용어로 불릴 수 있다. 셀(15a, 15b, 15c)은 기지국(11)이 커버하는 일부 영역을 나타내는 포괄적인 의미로 해석되어야 하며, 메가 셀(mega cell), 매크로 셀(macro cell), 마이크로 셀(micro cell), 피코 셀(pico cell), 펨토 셀(femto cell) 등 다양한 커버리지 영역을 모두 포괄하는 의미이다.

단말은 통상적으로 하나의 셀에 속하는데, 단말이 속한 셀을 서빙 셀(serving cell)이라 한다. 서빙 셀에 대해 통신 서비스를 제공하는 기지국을 서빙 기지국(serving BS)이라 한다. 무선 통신 시스템은 셀룰러 시스템(cellular system)이므로, 서빙 셀에 인접하는 다른 셀이 존재한다. 서빙 셀에 인접하는 다른 셀을 인접 셀(neighbor cell)이라 한다. 인접 셀에 대해 통신 서비스를 제공하는 기지국을 인접 기지국(neighbor BS)이라 한다. 서빙 셀 및 인접 셀은 단말을 기준으로 상대적으로 결정된다.

이 기술은 하향링크(downlink) 또는 상향링크(uplink)에 사용될 수 있다. 일반적으로 하향링크는 기지국(11)에서 단말(12)로의 통신을 의미하며, 상향링크는 단말(12)에서 기지국(11)으로의 통신을 의미한다. 하향링크에서 송신기는 기지국(11)의 일부분이고, 수신기는 단말(12)의 일부분일 수 있다. 상향링크에서 송신기는 단말(12)의 일부분이고, 수신기는 기지국(11)의 일부분일 수 있다.

무선 통신 시스템은 MIMO(multiple-input multiple-output) 시스템, MISO(multiple-input single-output) 시스템, SISO(single-input single-output) 시스템 및 SIMO(single-input multiple-output) 시스템 중 어느 하나일 수 있다. MIMO 시스템은 다수의 전송 안테나(transmit antenna)와 다수의 수신 안테나(receive antenna)를 사용한다. MISO 시스템은 다수의 전송 안테나와 하나의 수신 안테나를 사용한다. SISO 시스템은 하나의 전송 안테나와 하나의 수신 안테나를 사용한다. SIMO 시스템은 하나의 전송 안테나와 다수의 수신 안테나를 사용한다. 이하에서, 전송 안테나는 하나의 신호 또는 스트림을 전송하는 데 사용되는 물리적 또는 논리적 안테나를 의미하고, 수신 안테나는 하나의 신호 또는 스트림을 수신하는 데 사용되는 물리적 또는 논리적 안테나를 의미한다.

무선 통신 시스템은 크게 FDD(frequency division duplex) 방식과 TDD(time division duplex) 방식으로 나눌 수 있다. FDD 방식에 의하면 상향링크 전송과 하향링크 전송이 서로 다른 주파수 대역을 차지하면서 이루어진다. TDD 방식에 의하면 상향링크 전송과 하향링크 전송이 같은 주파수 대역을 차지하면서 서로 다른 시간에 이루어진다. TDD 방식의 채널 응답은 실질적으로 상호적(reciprocal)이다. 이는 주어진 주파수 영역에서 하향링크 채널 응답과 상향링크 채널 응답이 거의 동일하다는 것이다. 따라서, TDD에 기반한 무선통신 시스템에서 하향링크 채널 응답은 상향링크 채널 응답으로부터 얻어질 수 있는 장점이 있다. TDD 방식은 전체 주파수 대역을 상향링크 전송과 하향링크 전송이 시분할되므로 기지국에 의한 하향링크 전송과 단말에 의한 상향링크 전송이 동시에 수행될 수 없다. 상향링크 전송과 하향링크 전송이 서브프레임 단위로 구분되는 TDD 시스템에서, 상향링크 전송과 하향링크 전송은 서로 다른 서브프레임에서 수행된다.

도 3은 3GPP LTE에서 무선 프레임(radio frame)의 구조를 나타낸다. 이는 3GPP TS 36.211 V8.2.0 (2008-03)을 참조할 수 있다.

도 3을 참조하면, 무선 프레임은 10개의 서브프레임(subframe)으로 구성되고, 하나의 서브프레임은 2개의 슬롯(slot)으로 구성된다. 무선 프레임 내 슬롯은 #0부터 #19까지 슬롯 번호가 매겨진다. TTI(transmission time interval)는 데이터 전송을 위한 기본 스케줄링 단위이다. 3GPP LTE에서 하나의 TTI는 하나의 서브프레임이 전송되는 데에 걸리는 시간과 같을 수 있다. 하나의 무선 프레임의 길이는 10 ms이고, 하나의 서브프레임의 길이는 1 ms이고, 하나의 슬롯의 길이는 0.5 ms일 수 있다.

하나의 슬롯은 시간 영역(time domain)에서 복수의 OFDM(orthogonal frequency division multiplexing) 심볼을 포함하고, 주파수 영역에서 복수의 부반송파를 포함한다. OFDM 심볼은 3GPP LTE가 하향링크에서 OFDMA를 사용하므로 하나의 심볼 구간(symbol period)을 표현하기 위한 것으로, 다중 접속 방식에 따라 다른 명칭으로 불리울 수 있다. 예를 들어, 상향링크 다중 접속 방식으로 SC-FDMA가 사용될 경우 SC-FDMA 심볼이라고 할 수 있다. 자원블록(RB; resource block)는 자원 할당 단위로 하나의 슬롯에서 복수의 연속하는 부반송파를 포함한다. 상기 무선 프레임의 구조는 일 예에 불과한 것이다. 따라서 무선 프레임에 포함되는 서브프레임의 개수나 서브프레임에 포함되는 슬롯의 개수, 또는 슬롯에 포함되는 OFDM 심볼의 개수는 다양하게 변경될 수 있다.

3GPP LTE는 일반(normal) CP(cyclic prefix)에서 하나의 슬롯은 7개의 OFDM 심볼을 포함하고, 확장(extended) CP에서 하나의 슬롯은 6개의 OFDM 심볼을 포함하는 것으로 정의하고 있다.

하향링크 서브프레임은 시간 영역에서 2개의 슬롯을 포함하고, 각 슬롯은 일반 CP에서 7개의 OFDM 심볼을 포함한다. 서브프레임 내의 첫 번째 슬롯의 앞선 최대 3 OFDM 심볼들(1.4Mhz 대역폭에 대해서는 최대 4 OFDM 심볼들)이 제어 채널들이 할당되는 제어 영역(control region)이고, 나머지 OFDM 심볼들은 PDSCH(physical downlink shared channel)가 할당되는 데이터 영역이 된다.

도 4는 하나의 하향링크 슬롯에 대한 자원 그리드(resource grid)의 일 예를 나타낸다.

하향링크 슬롯은 시간 영역에서 복수의 OFDM 심볼을 포함하고, 주파수 영역에서 N_RB개의 자원 블록을 포함한다. 하향링크 슬롯에 포함되는 자원 블록의 수 N_RB은 셀에서 설정되는 하향링크 전송 대역폭(bandwidth)에 종속한다. 예를 들어, 3GPP LTE에서 N_RB은 6 내지 110 중 어느 하나일 수 있다. 하나의 자원 블록은 주파수 영역에서 복수의 부반송파를 포함한다. 상향링크 슬롯의 구조도 상기 하향링크 슬롯의 구조와 동일할 수 있다.

자원 그리드 상의 각 요소(element)를 자원 요소(resource element)라 한다. 자원 그리드 상의 자원 요소는 슬롯 내 인덱스 쌍(pair) (k,l)에 의해 식별될 수 있다. 여기서, k(k=0,...,N_RB×12-1)는 주파수 영역 내 부반송파 인덱스이고, l(l=0,...,6)은 시간 영역 내 OFDM 심볼 인덱스이다.

여기서, 하나의 자원 블록은 시간 영역에서 0.5ms로 하나의 슬롯에 해당하며, 주파수 영역에서 180Khz로 각 서브캐리어 간의 주파수 간격(frequency spacing)이 15Khz일 경우 총 12개의 서브캐리어에 해당한다. 도 3에서 하나의 자원 블록을 시간 영역에서 7개의 OFDM 심볼, 주파수 영역에서 12 부반송파로 구성되는 7×12 자원 요소를 포함하는 것을 예시적으로 기술하나, 자원 블록 내 OFDM 심볼의 수와 부반송파의 수는 이에 제한되는 것은 아니다. OFDM 심볼의 수와 부반송파의 수는 CP의 길이, 주파수 간격 등에 따라 다양하게 변경될 수 있다. 예를 들어, 일반 CP의 경우 OFDM 심볼의 수는 7이고, 확장된 CP의 경우 OFDM 심볼의 수는 6이다.

하나의 OFDM 심볼에서 부반송파의 수는 128, 256, 512, 1024, 1536 및 2048 중 하나를 선정하여 사용할 수 있다.

또한 시간 축으로 하나의 서브프레임 내에서 물리적으로 할당된 2개의 자원 블록을 물리 자원 블록 쌍 (Physical Resource Block pair, PRB-pair)라고 부를 수 있다.

참조 신호(RS; reference signal)는 일반적으로 시퀀스로 전송된다. 참조 신호 시퀀스는 상관 특성(correlation property)가 우수한 시퀀스가 사용될 수 있다. 한 예로, 참조 신호 시퀀스는 CAZAC(Constant Amplitude Zero Auto-Correlation) 시퀀스를 사용할 수 있다. CAZAC 시퀀스에는 ZC 기반 시퀀스(Zadoff-Chu based sequence) 등이 있으며, 상기 ZC 기반 시퀀스는 용도에 따라 순환 확장(cyclic extension) 되거나 절단(truncation)되어 사용 될 수도 있다. 또 다른 예로, 참조 신호 시퀀스는 PN(pseudo-random) 시퀀스를 사용할 수 있다. PN 시퀀스에는 m-시퀀스, 컴퓨터를 통해 생성된 PN 시퀀스, 골드(Gold) 시퀀스, 카사미(Kasami) 시퀀스 등이 있다.

하향링크 참조 신호는 셀 특정 참조 신호(CRS; cell-specific RS), MBSFN(multimedia broadcast and multicast single frequency network) 참조 신호, 단말 특정 참조 신호(UE-specific RS), 위치 참조 신호(PRS; positioning RS) 및 채널 상태 정보(CSI; channel state information) 참조 신호(CSI-RS)로 구분될 수 있다. CRS는 셀 내 모든 단말에게 전송되는 참조 신호로, CRS는 CQI(channel quality indicator) 피드백에 대한 채널 측정과 PDSCH에 대한 채널 추정에 사용될 수 있다. MBSFN 참조 신호는 MBSFN 전송을 위해 할당된 서브프레임에서 전송될 수 있다. 단말 특정 참조 신호는 셀 내 특정 단말 또는 특정 단말 그룹이 수신하는 참조 신호로, 복조 참조 신호(DMRS; demodulation RS)로 불릴 수 있다. DMRS는 특정 단말 또는 특정 단말 그룹이 데이터 복조에 주로 사용된다. PRS는 단말의 위치 추정에 사용될 수 있다. CSI-RS는 LTE-A 단말의 PDSCH에 대한 채널 추정에 사용된다.

CSI-RS에 대해서 설명한다.

CSI-RS는 1개, 2개, 4개 또는 8개의 안테나 포트를 통하여 전송될 수 있다. 이때 사용되는 안테나 포트는 각각 p=15, p=15, 16, p=15,...,18 및 p=15,...,22일 수 있다. CSI RS는 서브캐리어 간의 주파수 간격 Δf가 15kHz인 경우에 대해서만 정의될 수 있다. CSI-RS는 3GPP TS 36.211 V10.1.0 (2011-03)을 참조할 수 있다.

CSI-RS 시퀀스 r_l,ns(m)은 수학식 1과 같이 정의될 수 있다.

<수학식 1>

수학식 1에서 n_s는 무선 프레임 내의 슬롯 번호, l은 슬롯 내의 OFDM 심볼 번호이다. 수학식 1을 참조하면, m번째 CSI-RS 시퀀스는 의사 랜덤 시퀀스(pseudo-random sequence) c(i)를 통해 각각 실수부와 허수부를 구성한 후, 정규화(normalize)하여 생성된다. c(i)는 길이-31의 골드(Gold) 시퀀스에 의해 정의될 수 있다. c(i)는 이진 의사 랜덤 시퀀스로 0 또는 1의 값을 가질 수 있다. 따라서, 수학식 1에서 보는 바와 같이 1-2·c(i)은 1 또는 -1의 값을 나타낼 수 있으며, 실수부에서는 짝수에 해당하는 2m번째 시퀀스를, 허수부에서는 홀수에 해당하는 (2m+1)번째 시퀀스를 사용한다. 길이 M_PN의 출력 시퀀스 c(n) (n=0,1,...,M_PN-1)은 수학식 2와 같이 정의될 수 있다.

<수학식 2>

수학식 2에서 N_C=1600이며, 제1 m-시퀀스 x₁(i)는 x₁(0)=1, x₁(n)=0, (n=1,2,...,30)로 초기화될 수 있다. 제2 m-시퀀스 x₂(i)의 초기화는 시퀀스가 적용되는 채널이나 신호에서 사용되는 시스템 파라미터 값에 따라 서로 다른 값으로 초기화가 될 수 있으며, 이는

로 표현될 수 있다.

의사 랜덤 시퀀스 c(i)는 각 OFDM 심볼의 시작에서 수학식 3에 의해서 초기화될 수 있다.

<수학식 3>

수학식 3에서, N_CP는 일반 CP에서는 1, 확장 CP에서는 0의 값을 가진다. N_ID ^CSI는 0에서 503까지의 정수 중 어느 하나의 값을 가질 수 있다. N_ID ^CSI는 상위 계층으로부터 시그널링 되는 경우 CSI-RS을 위한 가상 셀 아이디(VCID; virtual cell ID)일 수 있다. N_ID ^CSI는 상위 계층으로부터의 시그널링이 없다면 물리 셀 아이디(PCI; physical cell ID)와 같을 수 있다.

CSI-RS의 전송을 위하여 구성된 서브프레임에서, CSI-RS 시퀀스 r_l,ns(m)은 수학식 4에 따라 안테나 포트 p 상에서 참조 심볼로 사용되는 복소 변조 심볼(complex-valued modulation symbol) a_k,l ^(p)에 맵핑될 수 있다.

<수학식 4>

수학식 4를 참조하면, a_k,l ^(p)는 p번째 안테나 포트의 k번째 부반송파 및 l번째 OFDM 심볼에 맵핑되는 복소 변조 심볼이다. a_k,l ^(p)는 CSI-RS 시퀀스 r_l,ns(m') 및 직교 시퀀스 w_l''가 곱하여져 맵핑된다.

수학식 4의 각 파라미터는 수학식 5에 의해서 정의될 수 있다.

<수학식 5>

수학식 5를 참조하면, (k',l') 및 n_s에 대한 필요조건은 후술하는 표 2 및 표 3에 의해서 주어질 수 있다.

하나의 셀에서 복수의 CSI-RS 구성(configuration)이 사용될 수 있다. CSI-RS 구성은 각 셀 (또는 전송 포인트(TP; transmission point))의 단말에게 CSI-RS가 전송되는 패턴을 지시하는 비영전력(non-zero transmission power) CSI-RS 구성과, 인접 셀(또는 TP)의 CSI-RS 전송에 대응되는 PDSCH 영역을 뮤팅(muting)하기 위한 영전력(zero transmission power) CSI-RS 구성으로 구분될 수 있다. 비영전력 CSI-RS를 가정하는 단말에 대하여 CSI 프로세스 당 0개 또는 1개의 CSI-RS 구성이, 영전력 CSI-RS를 가정하는 단말에 대하여 0개 또는 여러 개의 CSI RS 구성이 사용될 수 있다.

해당 셀의 각 단말에게 하나 이상의 비영전력 CSI-RS 구성(이하, CSI-RS 구성)에 대한 정보가 전송될 수 있다. CSI-RS 구성에 대한 정보는, 비영전력 CSI-RS를 전송하는 안테나 포트(이하, CSI-RS 안테나 포트)의 개수가 1, 2, 4 및 8 중 어느 하나인지를 지시하는 2비트 정보와, CSI-RS 안테나 포트의 개수 별로 구성 가능한 CSI-RS 패턴을 지시하는 5비트 정보를 포함할 수 있다.

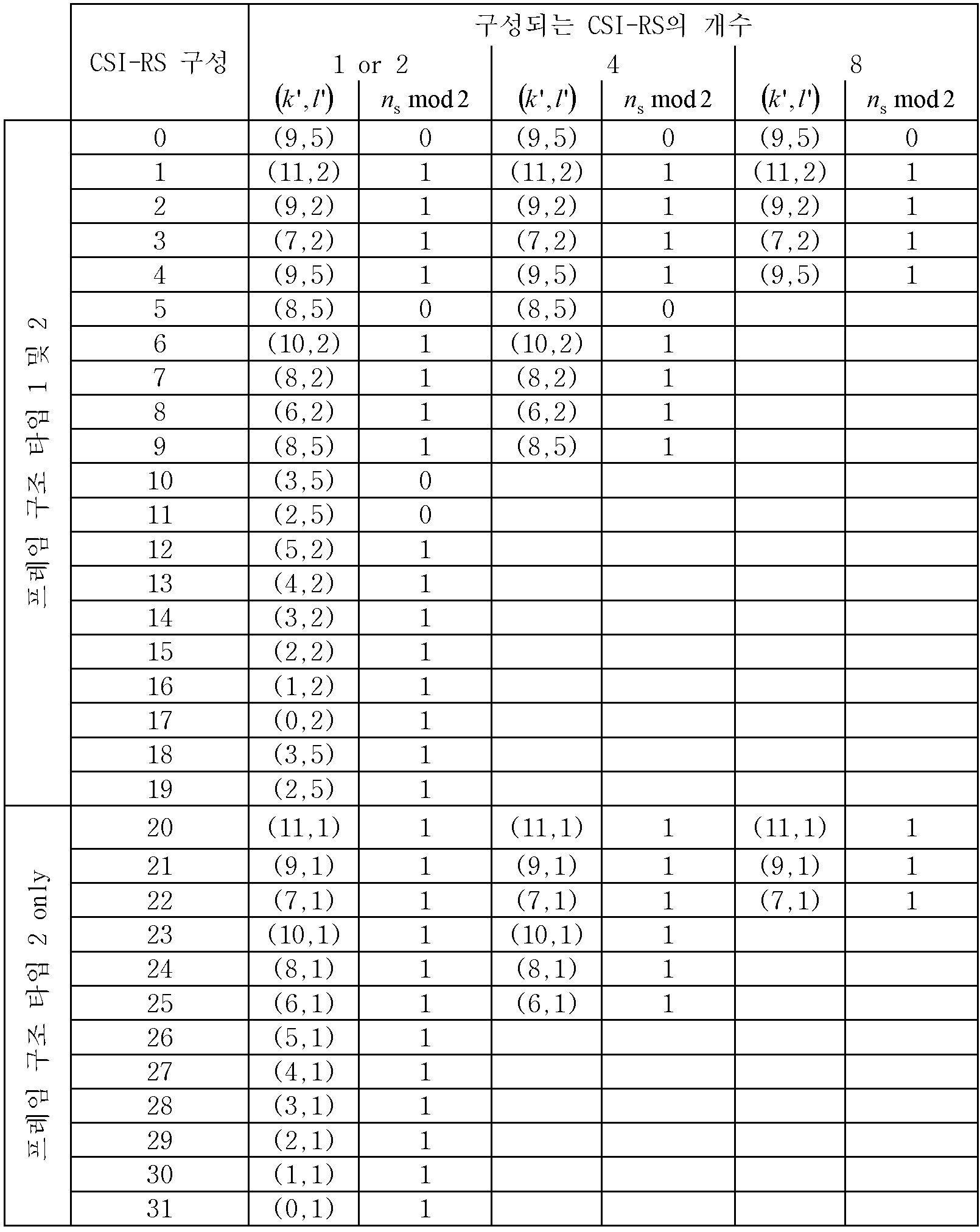

표 2는 일반 CP에서 CSI-RS 구성과 수학식 5의 (k',l'), 즉 CSI-RS 패턴의 맵핑을 나타내며, 표 3은 확장 CP에서 CSI-RS 구성과 수학식 5의 (k',l'), 즉 CSI-RS 패턴의 맵핑을 나타낸다.

표 2를 참조하면, 일반 CP의 경우 안테나 포트의 개수가 1개 또는 2개일 때 는 총 32가지 CSI-RS 구성, 안테나 포트의 개수가 4개일 때는 총 16가지 CSI-RS 구성, 안테나 포트의 개수가 8개일 때는 총 8가지의 CSI-RS 구성이 존재한다. 표 3을 참조하면, 확장 CP의 경우 안테나 포트의 개수가 1개 또는 2개일 때는 총 28가지 CSI-RS 구성, 안테나 포토의 개수가 4개일 때는 총 14가지 CSI-RS 구성, 안테나 포트의 개수가 8개일 때는 총 7가지의 CSI-RS 구성이 존재한다.

표 2 및 표 3을 참조하면, CSI-RS 구성에 대하여 CSI-RS 안테나 포트 개수 별로 CSI-RS가 맵핑되는 특정한 하나의 자원 요소의 위치가 지시될 수 있다. 즉, 상기 특정한 하나의 자원 요소의 위치를 기반으로 수학식 5에 의하여 CSI-RS가 맵핑되는 나머지 자원 요소들의 위치가 결정될 수 있으며, 이에 따라 CSI-RS 안테나 포트의 개수 별로 구성 가능한 전체 CSI-RS 패턴을 알 수 있다.

예를 들어, CSI-RS 안테나 포트의 개수가 8개이며 CSI-RS 구성의 값이 2(=00010)인 경우, 표 2에 의하여 이에 대응되는 (k',l')=(9,2) 및 n_s mod 2=1이 지시된다. 따라서, CSI-RS 전송을 위하여 구성된 서브프레임 내에서, CSI-RS가 두 번째 슬롯의 부반송파 인덱스가 9이고 OFDM 심볼 인덱스가 2인 자원 요소에 맵핑됨을 알 수 있다. 표 2에 의하여 지시되는 자원 요소는 첫 번째 CSI-RS 안테나 포트를 통해 전송되는 CSI-RS가 맵핑되는 자원 요소의 위치 중 하나일 수 있다. 첫 번째 CSI-RS 안테나 포트를 통해 전송되는 CSI-RS가 맵핑되는 나머지 자원 요소의 위치 및 나머지 CSI-RS 안테나 포트를 통해 전송되는 CSI-RS가 맵핑되는 자원 요소의 위치는 수학식 5에 의하여 표 2에 의하여 지시되는 자원 요소와 일정 간격을 두고 위치할 수 있다.

도 5는 일반 CP에서 CSI-RS 안테나 포트의 개수에 따른 CSI-RS 구성과 CSI-RS 패턴의 일 예를 나타낸다.

도 5-(a)는 FDD+TDD의 경우, 도 5-(b)는 TDD의 경우에 CSI-RS 패턴을 나타낸다. 도 5에서 각 자원 요소에 표기된 숫자는 CSI-RS 구성 번호를 나타낸다. a는 CSI-RS 안테나 포트 {15, 16}, b는 CSI-RS 안테나 포트 {17, 18}, c는 CSI-RS 안테나 포트 {19, 20}, d는 CSI-RS 안테나 포트 {19, 20} 상으로 CSI-RS를 전송하는 것을 나타낸다. A는 DMRS 안테나 포트 {7, 8, 11, 13}, B는 DMRS 안테나 포트 {9, 10, 12, 14} 상으로 DMRS를 전송하는 것을 나타낸다. C는 CRS가 맵핑되는 자원 요소를 나타낸다. 또한, 도 5에서 CRS 안테나 포트의 개수는 2개이며, 제어 영역(음영 부분)은 서브프레임의 처음 3개의 OFDM 심볼에 할당되는 것을 가정한다.

도 5의 CSI-RS 패턴은 CRS 안테나 포트의 개수가 1개 또는 4개이거나, CRS를 전송하지 않는 경우에도 적용될 수 있다. 또한, 도 5의 CSI-RS 패턴은 제어 영역이 서브프레임의 처음 1개 내지 4개에 OFDM 심볼에 할당되거나, 제어 영역이 할당되지 않는 경우에도 적용될 수 있다. 또한, 도 5에서 DMRS는 2개의 CDM(code division multiplexing) 그룹(A: DMRS 안테나 포트 {7, 8, 11, 13}, B: DMRS 안테나 포트 {9, 10, 12, 14})을 사용하는 것을 가정하였으나, 도 5의 CSI-RS 패턴은 1개의 CDM 그룹을 사용하는 경우에도 적용될 수 있다.

도 6은 확장 CP에서 CSI-RS 안테나 포트의 개수에 따른 CSI-RS 구성과 CSI-RS 패턴의 일 예를 나타낸다.

도 5와 마찬가지로, 도 6에서 각 자원 요소에 표기된 숫자는 CSI-RS 구성 번호를 나타낸다. a는 CSI-RS 안테나 포트 {15, 16}, b는 CSI-RS 안테나 포트 {17, 18}, c는 CSI-RS 안테나 포트 {19, 20}, d는 CSI-RS 안테나 포트 {19, 20} 상으로 CSI-RS를 전송하는 것을 나타낸다. E는 DMRS 안테나 포트 {7, 8} 상으로 DMRS를 전송하는 것을 나타낸다. C는 CRS가 맵핑되는 자원 요소를 나타낸다. 또한, 도 6에서 CRS 안테나 포트의 개수는 2개이며, 제어 영역(음영 부분)은 서브프레임의 처음 3개의 OFDM 심볼에 할당되는 것을 가정한다.

도 6의 CSI-RS 패턴은 CRS 안테나 포트의 개수가 1개 또는 4개이거나, CRS를 전송하지 않는 경우에도 적용될 수 있다. 또한, 도 6의 CSI-RS 패턴은 제어 영역이 서브프레임의 처음 1개 내지 4개에 OFDM 심볼에 할당되거나, 제어 영역이 할당되지 않는 경우에도 적용될 수 있다.

이하에서, 도 5 및 도 6에서 적용된 CRS, 제어 영역 및 DMRS에 관련한 사항은 후술하는 본 발명의 일 실시예들에 동일하게 적용될 수 있다.

영전력 CSI-RS 구성은 CSI-RS 안테나 포트의 개수를 4개로 하여 구성되는 16비트의 비트맵(bitmap)이다. 상위 계층에 의하여 구성되는 16비트의 비트맵에서 1로 설정된 비트에 대하여, 단말은 표 2 및 표 3에서 CSI-RS 안테나 포트의 개수가 4개인 경우에 대응되는 자원 요소를 영전력 CSI-RS로 설정할 수 있다. 보다 구체적으로 16비트의 비트맵의 MSB(most significant bit)가 표 2 및 표 3에서 CSI-RS 안테나 포트의 개수가 4개인 경우에서 첫 번째 CSI-RS 구성 인덱스에 대응된다. 16비트의 비트맵의 이어지는 비트들은 표 2 및 표 3에서 CSI-RS 안테나 포트의 개수가 4개인 경우에서 CSI-RS 구성 인덱스가 증가하는 방향으로 대응된다. 영전력 CSI-RS로 설정된 자원 요소에서는 인접 셀 또는 TP의 CSI-RS 전송에 대응되는 PDSCH를 뮤 팅하여, 영전력 CSI-RS로 설정되지 않은 자원 요소에서는 PDSCH를 전송할 수 있다.

단말은 표 2 및 표 3에서 n_s mod 2의 조건을 만족하는 하향링크 슬롯에서만 CSI-RS를 전송할 수 있다. 또한, 단말은 TDD 프레임의 특별 서브프레임(special subframe), CSI RS의 전송이 동기화 신호(synchronization signal), PBCH(physical broadcast channel), 시스템 정보 블록 타입 1(SystemInformationBlockType1)과 충돌하는 서브프레임 또는 페이징 메시지가 전송되는 서브프레임에서는 CSI-RS를 전송하지 않는다. 또한, S={15}, S={15, 16}, S={17, 18}, S={19, 20} 또는 S={21, 22}인 집합 S에서, 하나의 집합 S 내의 안테나 포트 상으로 CSI-RS의 전송에 사용되는 자원 요소는 동일한 슬롯 내에서 PDSCH나 다른 집합 S 내의 안테나 포트 상으로 CSI-RS의 전송에 사용되지 않는다.

표 4는 CSI-RS가 전송되는 서브프레임 구성의 일 예를 나타낸다.

CSI-RS-SubframeConfig I_CSI-RS	CSI-RS 주기 T_CSI-RS (서브프레임)	CSI-RS 서브프레임 오프셋 Δ_CSI-RS (subframes)
0 - 4	5	I_CSI-RS
5 - 14	10	I_CSI-RS-5
15 - 34	20	I_CSI-RS-15
35 - 74	40	I_CSI-RS-35
75 - 154	80	I_CSI-RS-75

표 4를 참조하면, CSI-RS 서브프레임 구성(I_CSI-RS)에 따라 CSI-RS가 전송되는 서브프레임의 주기(T_CSI-RS) 및 오프셋(Δ_CSI-RS)가 결정될 수 있다. CSI-RS 서브프레임 구성은 비영전력 CSI-RS 및 영전력 CSI-RS에 대하여 분리되어(separately) 구성될 수 있다. 한편, CSI-RS를 전송하는 서브프레임은 수학식 6을 만족할 필요가 있다.

<수학식 6>

CSI-RS를 위하여 다음과 같은 파라미터들이 RRC(radio resource control) 등의 상위 계층으로부터 시그널링 될 수 있다.

1) antennaPortsCount: 2비트의 길이를 가지며, 표 2나 표 3에서 CSI-RS 안테나 포트의 개수를 지시한다.

2) resouceConfig: 5비트의 길이를 가지며, 표 2나 표 3에서 CSI-RS 구성 및 이에 대응되는 자원 요소, 즉, CSI-RS 패턴을 지시한다.

3) subframeConfig: 8비트의 길이를 가지며, 표 4에서 CSI-RS 서브프레임 구성을 지시한다.

4) Pc: CSI-RS 전송 전력과 관련된 값을 지시한다.

이외에도 CoMP(coordinated multi point) 전송 환경을 고려할 경우, 수학식 3의 N_ID ^CSI가 상위 계층으로부터 시그널링 될 수 있다.

DMRS에 대해서 설명한다.

DMRS는 PDSCH의 전송을 위하여 지원되며, 안테나 포트 p=5, p=7, p=8 또는 p=7,8,...,v+6 상으로 전송될 수 있다. 이때 v는 PDSCH의 전송을 위하여 사용되는 레이어의 개수이다. 즉, PDSCH의 전송을 위하여 하나의 레이어를 사용하는 경우, DMRS는 안테나 포트 7 또는 8 상으로 전송될 수 있다. 또한, 레이어의 개수에 따라 최대 8개의 DMRS 안테나 포트가 사용될 수 있다. DMRS는 PDSCH 전송이 대응되는 안테나 포트와 관련되는 경우에만 PDSCH 복조를 위하여 존재하며 유효할 수 있다. DMRS는 대응되는 PDSCH가 맵핑된 RB 상에서만 전송될 수 있다.

도 7은 일반 CP에서 DMRS의 맵핑을 나타낸다.

도 7에서 Rx는 안테나 포트 x 상으로 DMRS를 전송하는 것을 나타낸다. 예를 들어, R₇은 안테나 포트 7 상으로 DMRS를 전송하는 것을 나타낸다. 주파수 축으로 하나의 물리 자원 블록(PRB; physical resource block)과 시간 축으로 하나의 서브프레임으로 정의되는 PRB 쌍(pair)에서는 DMRS 안테나 포트 당 총 12개의 자원 요소들이 사용될 수 있다.

도 7-(a)는 안테나 포트 7, 8에 대한 DMRS의 맵핑을, 도 7-(b)는 안테나 포트 9, 10에 대한 DMRS의 맵핑을 나타낸다. 도 7을 참조하면, 안테나 포트 7, 8, 11, 13 상으로 전송되는 DMRS는 시간-주파수 상에서 동일한 자원 요소들에 맵핑되며, 이를 CDM 그룹 1이라 할 수 있다. 즉, R₇, R₈, R₁₁, R₁₃은 모두 동일한 위치의 자원 요소에 맵핑될 수 있다. 도 7에서는 R₁₁과 R₁₃은 도시되지 않았으나, R₁₁, R₁₃이 모두 R₇ 및 R₈과 동일한 위치의 자원 요소에 맵핑될 수 있다. 또한 안테나 포트 9, 10, 12, 14 상으로 전송되는 DMRS도 시간-주파수 상에서 동일한 자원 요소들에 맵핑되며 이를 CDM 그룹 2이라 할 수 있다. 즉, R₉, R₁₀, R₁₂, R₁₄는 모두 동일한 위치의 자원 요소에 맵핑된다. 도 7에서는 R₁₂와 R₁₄는 도시되지 않았으나, R₁₂, R₁₄가 모두 R₉ 및 R₁₀과 동일한 위치의 자원 요소에 맵핑될 수 있다.

즉, CDM 그룹 1과 CDM 그룹 2은 시간-주파수 상에서 서로 다른 자원 요소의 위치로 구분될 수 있다. 이는 FDM(frequency division multiplexing) 및 TDM(time division multiplexing) 기반의 구분이라 할 수 있다. 또한, 시간-주파수 상에서 동일한 자원 요소들에 맵핑되는 하나의 CDM 그룹 내의 안테나 포트들은 표 5의 직교 커버 코드(OCC; orthogonal cover code)와 같은 직교 시퀀스(orthogonal sequence)에 의해서 구분될 수 있다. 이를 CDM 기반의 구분이라 할 수 있다.

OCC (길이=4)	[a b c d]
OCC A	[+1 +1 +1 +1]
OCC B	[+1 -1 +1 -1]
OCC C	[+1 +1 -1 -1]
OCC D	[+1 -1 -1 +1]

표 5를 참조하면, CDM 그룹 1 내의 안테나 포트 7, 8, 11, 13은 각각 OCC A, B, C, D로 구분될 수 있으며, CDM 그룹 2 내의 안테나 포트 9, 10, 12, 14도 OCC A, B, C, D로 구분될 수 있다.

표 5와 같이 길이가 4인 OCC는 시간 축으로 하나의 서브프레임 내에서 4개의 OFDM 심볼에 걸쳐 적용될 수 있다. 예를 들어, 일반 CP를 사용하는 일반 서브프레임에서, OCC가 적용되는 4개의 OFDM 심볼은 도 7-(a)의 3번째 줄의 서브프레임과 같이 6번째, 7번째, 13번째 및 14번째 OFDM 심볼(제1 슬롯의 OFDM 심볼 인덱스 #5, #6 및 제2 슬롯의 OFDM 심볼 인덱스 #5, #6)일 수 있다. 또는, 일반 CP를 사용하며 특별 서브프레임 구성이 3, 4 또는 8 중 어느 하나인 특별 서브프레임에서, OCC가 적용되는 4개의 OFDM 심볼은 도 7-(a)의 2번째 줄의 서브프레임과 같이 3번째, 4번째, 10번째 및 11번째 OFDM 심볼(제1 슬롯의 OFDM 심볼 인덱스 #2, #3 및 제2 슬롯의 OFDM 심볼 인덱스 #2, #3)일 수 있다. 또는, 일반 CP를 사용하며 특별 서브프레임 구성이 1, 2, 6 또는 7 중 어느 하나인 특별 서브프레임에서, OCC가 적용되는 4개의 OFDM 심볼은 도 7-(a)의 1번째 줄의 서브프레임과 같이 3번째, 4번째, 6번째 및 7번째 OFDM 심볼(제1 슬롯의 OFDM 심볼 인덱스 #2, #3, #5, #6)일 수 있다.

길이가 2인 OCC는 시간 축으로 하나의 서브프레임 내에서 2개의 OFDM 심볼에 걸쳐 적용될 수 있다. 예를 들어, 일반 CP를 사용하며 특별 서브프레임 구성이 9인 특별 서브프레임에서, OCC가 적용되는 2개의 OFDM 심볼은 3번째 및 4번째 OFDM 심볼(제1 슬롯의 OFDM 심볼 인덱스 #2, #3)일 수 있다.

도 8은 확장 CP에서 DMRS의 맵핑을 나타낸다.

도 8에서 Rx는 안테나 포트 x 상으로 DMRS를 전송하는 것을 나타낸다. 예를 들어, R₇은 안테나 포트 7 상으로 DMRS를 전송하는 것을 나타낸다. 주파수 축으로 하나의 PRB과 시간 축으로 하나의 서브프레임으로 정의되는 PRB 쌍에서는 DMRS 안테나 포트 당 총 16개의 자원 요소들이 사용될 수 있다. 도 8을 참조하면, 안테나 포트 7, 8 상으로 전송되는 DMRS는 시간-주파수 상에서 동일한 자원 요소들에 맵핑된다. 확장 CP에서 안테나 포트 9 내지 14 상의 DMRS는 지원되지 않는다. 안테나 포트 7과 8은 표 5의 OCC에 의해서 구분될 수 있다.

앞에서 설명한 바와 같이, CSI-RS는 TDD 프레임의 특별 서브프레임에서는 전송되지 않는다. 그러나 향후 새로운 반송파 타입(NCT; new carrier type) 또는 소형 셀(small cell) 환경을 고려할 경우, TDD 프레임의 특별 서브프레임에서도 CSI-RS의 전송이 필요할 수 있다. 그러나 기존의 일반 서브프레임에서 사용하는 CSI-RS 패턴을 특별 서브프레임에서 그대로 사용할 경우, CSI-RS를 전송할 수 없는 GP 및 UpPTS 영역으로 인하여 구성할 수 있는 CSI-RS 패턴의 개수가 크게 감소할 수 있다. 즉 NCT나 소형 셀 환경을 고려하여 특별 서브프레임에서도 CSI-RS를 전송한다 하더라도, 기존의 일반 서브프레임에서 사용하는 CSI-RS 패턴을 그대로 사용할 경우 실질적으로 적용할 수 있는 CSI-RS 패턴의 개수가 제한될 수 있다.

표 6은 기존의 CSI-RS 패턴을 그대로 사용하는 경우 일반 서브프레임과 특수 서브프레임에서 사용할 수 있는 CSI-RS 패턴의 개수를 나타낸다.

CP	서브프레임	1 or 2 APs	4 APs	8 APs
일반 CP	일반 서브프레임	32	16	8
특별 서브프레임 구성 3/4/8	16	6	3
특별 서브프레임 구성 1/2/6/7	4	2	1
특별 서브프레임 구성 0/5/9	0	0	0
확장 CP	일반 서브프레임	28	14	7
특별 서브프레임 구성 2/3/6	20	10	5
특별 서브프레임 구성 1/5	8	4	2
특별 서브프레임 구성 0/4/7	0	0	0

표 6을 참조하면, 일반 CP를 사용하는 일반 서브프레임은 안테나 포트의 개수에 따라 각각 32개, 16개, 8개의 CSI-RS 패턴을 사용할 수 있는 반면에, 일반 CP를 사용하며 특별 서브프레임 구성이 1, 2, 6 또는 7 중 어느 하나인 특별 서브프레임은 안테나 포트 개수에 따라 각각 4개, 2개, 1개의 CSI-RS 패턴만을 사용할 수 있다.

이하의 설명에서, 각 자원 요소에 표기된 숫자는 CSI-RS 구성 번호를 나타낸다. a는 CSI-RS 안테나 포트 {15, 16}, b는 CSI-RS 안테나 포트 {17, 18}, c는 CSI-RS 안테나 포트 {19, 20}, d는 CSI-RS 안테나 포트 {19, 20} 상으로 CSI-RS를 전송하는 것을 나타낸다. A는 DMRS 안테나 포트 {7, 8, 11, 13}, B는 DMRS 안테나 포트 {9, 10, 12, 14} 상으로 DMRS를 전송하는 것을 나타낸다. 음영 부분은 GP와 UpPTS 영역을 나타낸다.

도 9는 일반 서브프레임에서 사용하는 CSI-RS 패턴을 일반 CP를 사용하는 특별 서브프레임에서 그대로 사용하는 경우의 CSI-RS 패턴을 나타낸다.

도 9-(a) 및 도 9-(b)는 특별 서브프레임 구성이 4인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 9-(c) 및 도 9-(d)는 특별 서브프레임 구성이 3 또는 8인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 9-(a) 내지 도 9-(d)를 참조하면, 특별 서브프레임 구성이 3, 4 또는 8 중 어느 하나이며 일반 CP를 사용하는 특별 서브프레임에서는, CSI-RS 안테나 포트의 개수가 1개 또는 2개일 때는 16개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 4개일 때는 6개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 8개일 때는 3개의 CSI-RS 패턴만을 사용할 수 있음을 알 수 있다.

도 9-(e)는 특별 서브프레임 구성이 2 또는 7인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 9-(f)는 특별 서브프레임 구성이 1 또는 6인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 9-(e) 및 도 9-(f)를 참조하면, 특별 서브프레임 구성이 1, 2, 6 또는 7 중 어느 하나이며 일반 CP를 사용하는 특별 서브프레임에서는, CSI-RS 안테나 포트의 개수가 1개 또는 2개일 때는 4개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 4개일 때는 2개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 8개일 때는 1개의 CSI-RS 패턴만을 사용할 수 있음을 알 수 있다.

도 9-(g)는 특별 서브프레임 구성이 9인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 9-(h)는 특별 서브프레임 구성이 0 또는 5인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 9-(g) 및 도 9-(h)를 참조하면, 특별 서브프레임 구성이 0, 5 또는 9 중 어느 하나이며 일반 CP를 사용하는 특별 서브프레임에서는, 사용할 수 있는 CSI-RS 패턴이 없다.

도 10은 일반 서브프레임에서 사용하는 CSI-RS 패턴을 확장 CP를 사용하는 특별 서브프레임에서 그대로 사용하는 경우의 CSI-RS 패턴을 나타낸다.

도 10-(a)는 특별 서브프레임 구성이 3인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 10-(b)는 특별 서브프레임 구성이 2 또는 6인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 10-(a) 및 도 10-(b)를 참조하면, 특별 서브프레임 구성이 2, 3 또는 6 중 어느 하나이며 확장 CP를 사용하는 특별 서브프레임에서는, CSI-RS 안테나 포트의 개수가 1개 또는 2개일 때는 20개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 4개일 때는 10개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 8개일 때는 5개의 CSI-RS 패턴만을 사용할 수 있음을 알 수 있다.

도 10-(c)는 특별 서브프레임 구성이 1 또는 5인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 10-(c)를 참조하면, 특별 서브프레임 구성이 1 또는 5이며 확장 CP를 사용하는 특별 서브프레임에서는, CSI-RS 안테나 포트의 개수가 1개 또는 2개일 때는 8개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 4개일 때는 4개의 CSI-RS 패턴을, CSI-RS 안테나 포트의 개수가 8개일 때는 2개의 CSI-RS 패턴만을 사용할 수 있음을 알 수 있다.

도 10-(d)는 특별 서브프레임 구성이 7인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 10-(e)는 특별 서브프레임 구성이 0 또는 4인 특별 서브프레임에서의 CSI-RS 패턴을 나타낸다. 도 10-(d) 및 도 10-(e)를 참조하면, 특별 서브프레임 구성이 0, 4 또는 7 중 어느 하나이며 확장 CP를 사용하는 특별 서브프레임에서는, 사용할 수 있는 CSI-RS 패턴이 없다.

이와 같은 문제점을 해결하기 위하여, 특별 서브프레임에서는 일반 서브프레임에서 사용하는 CSI-RS 패턴이 아닌 새로운 CSI-RS 패턴이 요구된다. 즉, 특별 서브프레임에서 CSI-RS가 맵핑되는 OFDM 심볼의 위치가 변경되어야 한다.

이하, 실시예를 통하여 본 발명의 일 실시예에 따른 참조 신호 맵핑 방법 및/또는 참조 신호 전송 방법을 설명한다. 본 발명의 다양한 실시예에 따라 다양한 CSI-RS 패턴이 구성될 수 있다.

먼저, 특별 서브프레임을 위한 CSI-RS 패턴을 구성하기 위하여, 편의상 기존의 일반 서브프레임에서 사용하는 CSI-RS 패턴을 4개의 파트로 나눌 수 있다.

1) 제1 파트는 서브프레임에서 DMRS가 맵핑되는 1번째 OFDM 심볼 및 2번째 OFDM 심볼에 맵핑되는 CSI-RS 패턴 부분이다. 즉, 도 5-(a)를 참조하면 제1 슬롯의 OFDM 심볼 인덱스 #5, #6의 OFDM 심볼의 CSI-RS 구성 0, 5, 10 및 11이 대응되는 부분이다. 또는, 도 6을 참조하면, 제1 슬롯의 OFDM 심볼 인덱스 #4, #5의 OFDM 심볼의 CSI-RS 구성 0, 1, 4, 5, 8, 9, 10 및 11이 대응되는 부분이다.

2) 제2 파트는 서브프레임에서 DMRS가 맵핑되는 3번째 OFDM 심볼 및 4번째 OFDM 심볼에 맵핑되는 CSI-RS 패턴 부분이다. 즉, 도 5-(a)를 참조하면 제2 슬롯의 OFDM 심볼 인덱스 #5, #6의 OFDM 심볼의 CSI-RS 구성 4, 9, 18 및 19이 대응되는 부분이다. 또는, 도 6을 참조하면, 제2 슬롯의 OFDM 심볼 인덱스 #4, #5의 OFDM 심볼의 CSI-RS 구성 2, 3, 6, 7, 12, 13, 14 및 15이 대응되는 부분이다.

3) 제3 파트는 서브프레임에서 DMRS가 맵핑되지 않는 OFDM 심볼 중 연속한 2개의 OFDM에 맵핑되는 CSI-RS 패턴 부분이다. 즉, 도 5-(a)를 참조하면 제2 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼의 CSI-RS 구성 1, 2, 3, 6, 7, 8, 12, 13, 14, 15, 16 및 17이 대응되는 부분이다. 또는, 도 6을 참조하면, 제2 슬롯의 OFDM 심볼 인덱스 #1, #2의 OFDM 심볼의 CSI-RS 구성 16 내지 27이 대응되는 부분이다.

4) 제4 파트는 서브프레임에서 DMRS가 맵핑되지 않는 OFDM 심볼 중 연속하지 않은 2개의 OFDM에 맵핑되는 CSI-RS 패턴 부분이다. 즉, 도 5-(b)를 참조하면 제2 슬롯의 OFDM 심볼 인덱스 #1, #3의 OFDM 심볼의 CSI-RS 구성 20 내지 31이 대응되는 부분이다.

이와 같이 4개의 파트로 나눠진 CSI-RS 패턴 중 제1 파트와 제2 파트는 특별 서브프레임에서도 DMRS가 맵핑된 OFDM 심볼에 맵핑된다. 즉, 제1 파트는 서브프레임에서 DMRS가 맵핑되는 1번째 OFDM 심볼 및 2번째 OFDM 심볼에 맵핑되며, 제2 파트는 서브프레임에서 DMRS가 맵핑되는 3번째 OFDM 심볼 및 4번째 OFDM 심볼에 맵핑된다. 다만, 특별 서브프레임에서 DMRS가 맵핑되는 OFDM 심볼의 위치가 이동함에 따라, CSI-RS가 맵핑되는 위치도 이동한다. CSI-RS 패턴 중 제3 파트와 제4 파트는 특별 서브프레임에서도 DMRS가 맵핑되지 않는 OFDM 심볼들 중에서 2개의 OFDM 심볼들에 맵핑된다. 즉, 제3 파트는 서브프레임에서 DMRS가 맵핑되지 않는 OFDM 심볼 중 연속한 2개의 OFDM에 맵핑되며, 제4 파트는 서브프레임에서 DMRS가 맵핑되지 않는 OFDM 심볼 중 연속하지 않은 2개의 OFDM에 맵핑된다.

도 11은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 일 예를 나타낸다. 도 11-(a)는 특별 서브프레임 구성이 4이며 일반 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다. 도 11-(b)는 특별 서브프레임 구성이 3 또는 8이며 일반 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 11을 참조하면, CSI-RS 구성 0, 5, 10 및 11이 대응되는 제1 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에 맵핑된다. CSI-RS 구성 4, 9, 18 및 19이 대응되는 제2 파트는, 제2 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에 맵핑된다.

CSI-RS 구성 1, 2, 3, 6, 7, 8, 12, 13, 14, 15, 16 및 17이 대응되는 제3 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1, #4, #5, #6의 OFDM 심볼 및 제2 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼 중 연속한 2개의 OFDM 심볼에 맵핑된다. 예를 들어, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되거나, 제1 슬롯의 OFDM 심볼 인덱스 #5, #6의 OFDM 심볼에 맵핑되거나, 제2 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑될 수 있다. 도 11에서는 제3 파트가 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되는 경우를 가정한다.

CSI-RS 구성 20 내지 31이 대응되는 제4 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #4, #6의 OFDM 심볼에 맵핑된다. 또는, 특별 서브프레임 전체나 특별 서브프레임 구성 3, 4 또는 8 중 어느 하나인 특별 서브프레임에서, 제4 파트는 구성되지 않을 수 있다.

도 11의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 7과 같이 변경될 수 있다.

<수학식 7>

수학식 7에서 x는 제3 파트가 맵핑되는 OFDM 심볼의 위치에 따라 변경될 수 있다. 예를 들어, 도 11과 같이 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #2(또는 #3)에서 #0(또는 #1)로의 차이에 해당하는 -2일 수 있다. 또한, 추가적으로 제3 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 7에 반영될 수 있다. 만약, 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #5, #6의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #2(또는 #3)에서 #5(또는 #6)로의 차이에 해당하는 3일 수 있다. 또한, 추가적으로 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 7에 반영될 수 있다. 또한, 제4 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 7에 반영될 수 있다. 한편, 제4 파트가 구성되지 않는 경우, 수학식 7에서 CSI-RS 구성 20 내지 31에 대응되는 부분은 생략될 수 있다.

도 12는 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다. 도 12-(a)는 특별 서브프레임 구성이 2 또는 7이며 일반 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다. 도 12-(b)는 특별 서브프레임 구성이 1 또는 6이며 일반 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 12를 참조하면, CSI-RS 구성 0, 5, 10 및 11이 대응되는 제1 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에 맵핑된다. CSI-RS 구성 4, 9, 18 및 19이 대응되는 제2 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #5, #6의 OFDM 심볼에 맵핑된다.

CSI-RS 구성 1, 2, 3, 6, 7, 8, 12, 13, 14, 15, 16 및 17이 대응되는 제3 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1 및 제2 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼 중 연속한 2개의 OFDM 심볼에 맵핑된다. 예를 들어, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되거나, 제2 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑될 수 있다. 도 12에서는 제3 파트가 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되는 경우를 가정한다.

CSI-RS 구성 20 내지 31이 대응되는 제4 파트는, 특별 서브프레임 구성이 2 또는 7의 경우 제2 슬롯의 OFDM 심볼 인덱스 #0, #2의 OFDM 심볼에 맵핑된다. 또는, 특별 서브프레임 전체나 특별 서브프레임 구성 2 또는 7인 특별 서브프레임에서, 제4 파트는 구성되지 않을 수 있다. 특별 서브프레임 구성이 1 또는 6의 경우 제4 파트는 구성되지 않는다.

도 12-(a)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 8과 같이 변경될 수 있다.

<수학식 8>

도 12-(b)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 9와 같이 변경될 수 있다.

<수학식 9>

수학식 8 및 9에서 제2 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 8 및 9에 반영될 수 있다. 또한, 제3 파트가 제1 슬롯에서 제2 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 8 및 9에 반영될 수 있다.

도 13은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다. 도 13은 특별 서브프레임 구성이 9이며 일반 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 13을 참조하면, CSI-RS 구성 0, 5, 10 및 11이 대응되는 제1 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에 맵핑된다. CSI-RS 구성 4, 9, 18 및 19이 대응되는 제2 파트는 구성되지 않는다.

CSI-RS 구성 1, 2, 3, 6, 7, 8, 12, 13, 14, 15, 16 및 17이 대응되는 제3 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1, #4, #5의 OFDM 심볼 중 연속한 2개의 OFDM 심볼에 맵핑된다. 예를 들어, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되거나, 제1 슬롯의 OFDM 심볼 인덱스 #4, #5의 OFDM 심볼에 맵핑될 수 있다. 도 13에서는 제3 파트가 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되는 경우를 가정한다. CSI-RS 구성 20 내지 31이 대응되는 제4 파트는 구성되지 않는다.

도 13의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 10과 같이 변경될 수 있다.

<수학식 10>

수학식 10에서 x는 제3 파트가 맵핑되는 OFDM 심볼의 위치에 따라 변경될 수 있다. 예를 들어, 도 13과 같이 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #2(또는 #3)에서 #0(또는 #1)로의 차이에 해당하는 -2일 수 있다. 또한, 추가적으로 제3 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 7에 반영될 수 있다. 만약, 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #4, #5의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #2(또는 #3)에서 #4(또는 #5)로의 차이에 해당하는 2일 수 있다. 또한, 추가적으로 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 7에 반영될 수 있다.

도 14는 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다. 도 14는 특별 서브프레임 구성이 0 또는 5이며 일반 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 14를 참조하면, CSI-RS 구성 0, 5, 10 및 11이 대응되는 제1 파트는 도 14-(a)와 같이 구성되지 않거나, 차후에 특별 서브프레임 구성 0 또는 5의 특별 서브프레임에서 DMRS가 구성되는 경우 도 14-(b)와 같이 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑될 수 있다. CSI-RS 구성 4, 9, 18 및 19이 대응되는 제2 파트는 구성되지 않는다.

CSI-RS 구성 1, 2, 3, 6, 7, 8, 12, 13, 14, 15, 16 및 17이 대응되는 제3 파트는, 도 14-(b)와 같이 제1 파트가 구성되는 경우에는 구성되지 않고, 도 14-(a)와 같이 제1 파트가 구성되지 않는 경우에는 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑된다. CSI-RS 구성 20 내지 31이 대응되는 제4 파트는 구성되지 않는다.

도 14-(a)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 11과 같이 변경될 수 있다.

<수학식 11>

수학식 11에서 제3 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 11에 반영될 수 있다.

도 14-(b)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 12와 같이 변경될 수 있다.

<수학식 12>

도 15는 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다. 도 15-(a) 및 도 15-(b)는 특별 서브프레임 구성이 3이며 확장 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다. 도 15-(c) 및 도 15-(d)는 특별 서브프레임 구성이 2 또는 6이며 확장 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 15를 참조하면, CSI-RS 구성 0, 1, 4, 5, 8, 9, 10, 11이 대응되는 제1 파트는, 일반 서브프레임과 마찬가지로 제1 슬롯의 OFDM 심볼 인덱스 #4, #5의 OFDM 심볼에 맵핑된다. CSI-RS 구성 2, 3, 6, 7, 12, 13, 14, 15이 대응되는 제2 파트는 구성되지 않는다.

CSI-RS 구성 16 내지 27이 대응되는 제3 파트는, 도 15-(a) 및 도 15-(c)와 같이 일반 서브프레임과 마찬가지로 제2 슬롯의 OFDM 심볼 인덱스 #1, #2의 OFDM 심볼에 맵핑되거나, 도 15-(b) 및 도 15-(c)와 같이 다른 특별 서브프레임 구성들과의 통일성을 위하여 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑될 수 있다. 제4 파트는 확장 CP를 사용하는 특별 서브프레임에서 구성되지 않는다.

도 15-(a) 및 도 15-(c)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 13과 같이 변경될 수 있다.

<수학식 13>

도 15-(b) 및 도 15-(d)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 14와 같이 변경될 수 있다.

<수학식 14>

수학식 14에서 제3 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 2 및/또는 수학식 14에 반영될 수 있다.

도 16은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다. 도 16은 특별 서브프레임 구성이 1 또는 5이며 확장 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 16을 참조하면, CSI-RS 구성 0, 1, 4, 5, 8, 9, 10, 11이 대응되는 제1 파트는, 일반 서브프레임과 마찬가지로 제1 슬롯의 OFDM 심볼 인덱스 #4, #5의 OFDM 심볼에 맵핑된다. CSI-RS 구성 2, 3, 6, 7, 12, 13, 14, 15이 대응되는 제2 파트는 구성되지 않는다.

CSI-RS 구성 16 내지 27이 대응되는 제3 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1, #2, #3의 OFDM 심볼 및 제2 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼 중 연속한 2개의 OFDM 심볼에 맵핑된다. 예를 들어, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되거나, 제1 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼에 맵핑되거나, 제2 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑될 수 있다. 도 16에서는 제3 파트가 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되는 경우를 가정한다. 제4 파트는 확장 CP를 사용하는 특별 서브프레임에서 구성되지 않는다.

도 16의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 15와 같이 변경될 수 있다.

<수학식 15>

수학식 15에서 x는 제3 파트가 맵핑되는 OFDM 심볼의 위치에 따라 변경될 수 있다. 예를 들어, 도 16과 같이 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #1, #2의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #1(또는 #2)에서 #0(또는 #1)로의 차이에 해당하는 -1일 수 있다. 또한, 추가적으로 제3 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 3 및/또는 수학식 15에 반영될 수 있다. 만약, 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #1, #2의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #2, #3의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #2(또는 #3)에서 #2(또는 #3)로의 차이에 해당하는 1일 수 있다. 또한, 추가적으로 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 3 및/또는 수학식 15에 반영될 수 있다.

도 17은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다. 도 17은 특별 서브프레임 구성이 7이며 확장 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 17을 참조하면, CSI-RS 구성 0, 1, 4, 5, 8, 9, 10, 11이 대응되는 제1 파트는 도 17-(a)와 같이 구성되지 않거나, 차후에 특별 서브프레임 구성 7의 특별 서브프레임에서 DMRS가 구성되는 경우 도 17-(b)와 같이 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑될 수 있다. 또는, 제1 파트는 제1 슬롯의 OFDM 심볼 인덱스 #3, #4의 OFDM 심볼에 맵핑될 수 있다. CSI-RS 구성 2, 3, 6, 7, 12, 13, 14, 15이 대응되는 제2 파트는 구성되지 않는다.

CSI-RS 구성 16 내지 27이 대응되는 제3 파트는, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1, #2, #3, #4의 OFDM 심볼 중 연속한 2개의 OFDM 심볼에 맵핑된다. 예를 들어, 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되거나, 제1 슬롯의 OFDM 심볼 인덱스 #3, #4의 OFDM 심볼에 맵핑될 수 있다. 도 17-(a)에서는 제3 파트가 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑되는 경우를 가정한다. 단, 제1 파트가 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑된 경우에는, 제3 파트는 제1 파트가 맵핑된 OFDM 심볼을 제외한 나머지 OFDM 심볼에 맵핑될 수 있으며, 도 17-(b)와 같이 구성되지 않을 수도 있다. 제4 파트는 확장 CP를 사용하는 특별 서브프레임에서 구성되지 않는다.

도 17-(a)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 16과 같이 변경될 수 있다.

<수학식 16>

도 17-(b)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 17과 같이 변경될 수 있다.

<수학식 17>

수학식 16 및 수학식 17에서 x는 제3 파트가 맵핑되는 OFDM 심볼의 위치에 따라 변경될 수 있다. 예를 들어, 도 17-(a)와 같이 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #1, #2의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #1(또는 #2)에서 #0(또는 #1)로의 차이에 해당하는 -1일 수 있다. 또한, 추가적으로 제3 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 3 및/또는 수학식 16 및 수학식 17에 반영될 수 있다. 만약, 제3 파트가 제2 슬롯의 OFDM 심볼 인덱스 #1, #2의 OFDM 심볼에서 제1 슬롯의 OFDM 심볼 인덱스 #3, #4의 OFDM 심볼로 변경되어 맵핑될 경우, x는 #1(또는 #2)에서 #3(또는 #4)로의 차이에 해당하는 2일 수 있다. 또한, 추가적으로 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 3 및/또는 수학식 16 및 수학식 17에 반영될 수 있다. 한편, 제3 파트가 구성되지 않는 경우, 수학식 17에서 CSI-RS 구성 16 내지 27에 대응되는 부분은 생략될 수 있다.

도 18은 본 발명의 일 실시예에 따른 참조 신호 전송 방법에 따라 구성되는 CSI-RS 패턴의 또 다른 예를 나타낸다. 도 18은 특별 서브프레임 구성이 0 또는 4이며 확장 CP를 사용하는 특별 서브프레임의 CSI-RS 패턴을 나타낸다.

도 18을 참조하면, CSI-RS 구성 0, 1, 4, 5, 8, 9, 10, 11이 대응되는 제1 파트는 도 18-(a)와 같이 구성되지 않거나, 차후에 특별 서브프레임 구성 0 또는 4의 특별 서브프레임에서 DMRS가 구성되는 경우 도 18-(b)와 같이 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑될 수 있다. CSI-RS 구성 2, 3, 6, 7, 12, 13, 14, 15이 대응되는 제2 파트는 구성되지 않는다.

CSI-RS 구성 16 내지 27이 대응되는 제3 파트는, 도 18-(b)와 같이 제1 파트가 구성되는 경우에는 구성되지 않고, 도 18-(a)와 같이 제1 파트가 구성되지 않는 경우에는 제1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼에 맵핑된다. 제4 파트는 확장 CP를 사용하는 특별 서브프레임에서 구성되지 않는다.

도 18-(a)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 18과 같이 변경될 수 있다.

<수학식 18>

수학식 18에서 제3 파트가 제2 슬롯에서 제1 슬롯으로 변경되어 맵핑되는 것이 표 3 및/또는 수학식 18에 반영될 수 있다.

도 18-(b)의 CSI-RS 패턴을 수학식으로 표현하면, 수학식 5의 l에 대응되는 부분이 수학식 19와 같이 변경될 수 있다.

<수학식 19>

이상의 실시예에서 특별 서브프레임을 위한 CSI-RS 패턴을 위하여 수학식 5에서 l에 대응되는 부분이 특별 서브프레임 구성 및 CP에 따라 수학식 7 내지 수학식 19로 대체되는 것으로 설명하였으나, 기존 수학식 5에서 l에 대응되는 부분(일반 서브프레임일 때에 해당) 및 수학식 7 내지 수학식 19의 경우(특별 서브프레임의 각 특별 서브프레임 구성일 때에 해당)를 모두 포함하여 하나의 수학식으로 표현될 수도 있다. 예를 들어 앞서 언급한 제3 파트(일반 CP일 경우 CSI-RS 구성 1, 2, 3, 6, 7, 8, 12, 13, 14, 15, 16 및 17이 대응되는 부분, 확장 CP일 경우 CSI-RS 구성 16 내지 27이 대응되는 부분)가 특별 서브프레임의 모든 특별 서브프레임 구성에 대해 제 1 슬롯의 OFDM 심볼 인덱스 #0, #1의 OFDM 심볼로 변경되어 맵핑될 경우 상기 하나의 수학식은 다음의 수학식 20으로 표현될 수 있을 것이다. 여기서 아래 수학식 20은, 수학식 5에서 l에 대응되는 부분 중 제3 파트에 대한 부분의 변경만을 포함하였다. 따라서, 수학식 20에서는 표함 되어 있지 않지만, 제1 파트, 제2 파트 및 제4 파트에 대한 부분 역시, 수학식 7 내지 수학식 19를 참고하여 특별 서브프레임의 각 특별 서브프레임 구성에 따라 포함될 수 있을 것이다.

<수학식 20>

또한, 수학식이 아닌 표 2 및 표 3에서 각 CSI-RS 구성에 대하여 CSI-RS가 맵핑되는 자원 요소 및 슬롯 번호가 변경될 수 있다. 즉, 특별 서브프레임 구성에 따라 일반 CP를 사용하는 특별 서브프레임의 경우 표 2를, 확장 CP를 사용하는 특별 서브프레임의 경우 표 3을 변경할 수 있다.

도 19는 본 발명의 일 실시예에 따른 참조 신호 전송 방법의 일 실시예를 나타낸다.

도 19를 참조하면, 단계 S100에서 기지국은 CSI-RS 시퀀스를 생성한다. 참조 신호 시퀀스는 수학식 1 내지 수학식 3에 의하여 생성될 수 있다.

단계 S110에서 기지국은 변조 심볼을 이용하여 생성된 CSI-RS 시퀀스를 자원 요소에 맵핑한다. 변조 심볼은 수학식 4에 의하여 생성될 수 있다. CSI-RS 시퀀스는 본 발명의 다양한 실시예에 따라 도 11 내지 도 18에 기술된 CSI-RS 패턴에 따라 자원 요소에 맵핑될 수 있다. CSI-RS 시퀀스가 자원 요소에 맵핑될 때 특별 서브프레임 구성 및 CP에 따라 수학식 7 내지 수학식 20 중 어느 하나가 사용될 수 있다.

단계 S120에서 기지국은 자원 요소에 맵핑된 CSI-RS 시퀀스를 기반으로 생성된 OFDM 신호를 단말로 전송한다.

단계 S130에서 단말은 OFDM 신호를 수신하고, 이를 복조하여 채널 추정을 수행한다. OFDM 신호를 복조하는 절차는 OFDM 신호를 생성하는 절차의 역순일 수 있다. 예를 들어, 단말은 수신된 OFDM 신호를 자원 요소에 디맵핑(de-mapping)하여 변조 심볼을 검출하고, 변조 심볼로부터 CSI-RS 시퀀스를 검출한다. 단말은 검출한 참조 신호 시퀀스와 단말 자신이 생성한 CSI-RS 시퀀스를 비교함으로써 채널 추정을 수행한다.

도 20은 본 발명의 실시예가 구현되는 무선 통신 시스템의 블록도이다.

기지국(800)은 프로세서(810), 전송부(820) 및 수신부(830)을 포함한다. 프로세서(810)는 참조 신호 생성부(811) 및 자원 맵퍼(812)를 포함한다.

참조 신호 생성부(811)는 CSI-RS 시퀀스를 생성하도록 구성된다. 참조 신호 시퀀스는 수학식 1 내지 수학식 3에 의하여 생성될 수 있다.

자원 맵퍼(812)는 변조 심볼을 이용하여 생성된 CSI-RS 시퀀스를 자원 요소에 맵핑하도록 구성된다. 변조 심볼은 수학식 4에 의하여 생성될 수 있다. CSI-RS 시퀀스는 본 발명의 다양한 실시예에 따라 도 11 내지 도 18에 기술된 CSI-RS 패턴에 따라 자원 요소에 맵핑될 수 있다. CSI-RS 시퀀스가 자원 요소에 맵핑될 때 수특별 서브프레임 구성 및 CP에 따라 수학식 7 내지 수학식 20 중 어느 하나가 사용될 수 있다.

전송부(820)는 자원 요소에 맵핑된 CSI-RS 시퀀스를 기반으로 생성된 OFDM 신호를 단말(900)로 전송하도록 구성된다.

수신부(830)는 상향링크 신호를 단말(900)로부터 수신하도록 구성된다.

단말(900)은 채널 추정부(910), 전송부(920) 및 수신부(930)를 포함한다.

수신부(930)는 기지국(800)으로부터 OFDM 신호를 수신하도록 구성된다.

채널 추정부(910)는 수신한 OFDM 신호를 복조하여 채널 추정을 수행하도록 구성된다. OFDM 신호를 복조하는 절차는 OFDM 신호를 생성하는 절차의 역순일 수 있다. 예를 들어, 채널 추정부(910)는 수신된 OFDM 신호를 자원 요소에 디맵핑(de-mapping)하여 변조 심볼을 검출하고, 변조 심볼로부터 CSI-RS 시퀀스를 검출한다. 채널 추정부(910)는 검출한 참조 신호 시퀀스와 단말 자신이 생성한 CSI-RS 시퀀스를 비교함으로써 채널 추정을 수행한다.

전송부(920)는 상향링크 신호를 기지국(800)으로 전송하도록 구성된다.

이상의 설명은 본 발명의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자라면 본 발명의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형이 가능할 것이다. 따라서, 본 발명에 개시된 실시 예들은 본 발명의 기술 사상을 한정하기 위한 것이 아니라 설명하기 위한 것이고, 이러한 실시 예에 의하여 본 발명의 기술 사상의 범위가 한정되는 것은 아니다. 본 발명의 보호 범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 발명의 권리범위에 포함되는 것으로 해석되어야 할 것이다.

Claims

무선 통신 시스템에서 기지국(BS; base station)에 의한 참조 신호를 전송하는 방법에 있어서,
채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 생성하는 단계;
상기 생성된 CSI-RS 시퀀스를 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑하는 단계; 및
상기 맵핑된 CSI-RS 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 단말로 전송하는 것을 포함하는 단계를 포함하며,
상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정되는 것을 특징으로 하는 방법.
제 1 항에 있어서,
상기 CSI-RS 패턴은 복조 참조 신호(DMRS; demodulation reference signal)가 맵핑된 첫 번째 OFDM 심볼 및 두 번째 OFDM 심볼에 구성되는 제1 파트를 포함하는 것을 특징으로 하는 방법.
제 2 항에 있어서,
상기 특별 서브프레임이 일반(normal) CP를 사용하는 경우, 상기 제1 파트는 CSI RS 구성 0, 5, 10 및 11에 대응되는 것을 특징으로 하는 방법.
제 2 항에 있어서,
상기 특별 서브프레임이 확장(extended) CP를 사용하는 경우, 상기 제1 파트는 CSI RS 구성 0, 1, 4, 5, 8 내지 11에 대응되는 것을 특징으로 하는 방법.
제 1 항에 있어서,
상기 CSI-RS 패턴은 DMRS가 맵핑된 세 번째 OFDM 심볼 및 네 번째 OFDM 심볼에 구성되는 제2 파트를 포함하는 것을 특징으로 하는 방법.
제 5 항에 있어서,
상기 특별 서브프레임이 일반 CP를 사용하는 경우, 상기 제2 파트는 CSI RS 구성 4, 9, 18 및 19에 대응되는 것을 특징으로 하는 방법.
제 5 항에 있어서,
상기 특별 서브프레임이 확장 CP를 사용하는 경우, 상기 제2 파트는 CSI RS 구성 2, 3, 6, 7, 12 내지 15에 대응되는 것을 특징으로 하는 방법.
제 1 항에 있어서,
상기 CSI-RS 패턴은 DMRS가 맵핑되지 않은 OFDM 심볼들 중 연속된 2개의 OFDM 심볼들에 구성되는 제3 파트를 포함하는 것을 특징으로 하는 방법.
제 8 항에 있어서,
상기 특별 서브프레임이 일반 CP를 사용하는 경우, 상기 제3 파트는 CSI RS 구성 1, 2, 3, 6, 7, 8, 12 내지 17에 대응되는 것을 특징으로 하는 방법.
제 8 항에 있어서,
상기 특별 서브프레임이 확장 CP를 사용하는 경우, 상기 제3 파트는 CSI RS 구성 16 내지 27에 대응되는 것을 특징으로 하는 방법.
제 1 항에 있어서,
상기 CSI-RS 패턴은 DMRS가 맵핑되지 않은 OFDM 심볼들 중 연속되지 않은 2개의 OFDM 심볼들에 구성되는 제4 파트를 포함하는 것을 특징으로 하는 방법.
제 11 항에 있어서,
상기 특별 서브프레임이 일반 CP를 사용하는 경우, 상기 제4 파트는 CSI RS 구성 20 내지 31에 대응되는 것을 특징으로 하는 방법.
무선 통신 시스템에서 기지국(BS; base station)에 있어서,
채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 생성하도록 구성되는 참조 신호 생성부;
상기 생성된 CSI-RS 시퀀스를 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑하도록 구성되는 자원 맵퍼; 및
상기 맵핑된 CSI-RS 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 단말로 전송하도록 구성되는 전송부를 포함하며,
상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정되는 것을 특징으로 하는 기지국.
무선 통신 시스템에서 단말(MS; mobile station)에 의한 채널 추정을 수행하는 방법에 있어서,
채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 수신하는 단계; 및
상기 수신한 OFDM 신호를 복조하여 채널 추정을 수행하는 단계를 포함하며,
상기 CSI-RS 시퀀스는 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑되며,
상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정되는 것을 특징으로 하는 방법.
무선 통신 시스템에서 단말(MS; mobile station)에 있어서,
채널 상태 정보(CSI; channel state information) 참조 신호(RS; reference signal) 시퀀스를 기반으로 생성된 OFDM(orthogonal frequency division multiplexing) 신호를 수신하도록 구성되는 수신부; 및
상기 수신한 OFDM 신호를 복조하여 채널 추정을 수행하도록 구성되는 채널 추정부를 포함하며,
상기 CSI-RS 시퀀스는 변조 심볼(modulation symbol)을 이용하여 CSI-RS 패턴에 따라 TDD(time division duplex) 프레임 내의 특별 서브프레임(special subframe)의 적어도 하나의 자원 요소에 맵핑되며,
상기 CSI-RS 패턴은 상기 특별 서브프레임의 구성(configuration) 및 CP(cyclic prefix)에 따라 결정되는 것을 특징으로 하는 단말.
