Abstract

본 발명의 실시예는 통신 분야에 관련되고, 제어 채널 자원 전송 방법, 사용자 장비, 및 기지국을 제공한다. 대응하는 파라미터에 따라 안테나 포트를 결정할 수 있어, 사용자 장비가 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 정확하게 복조하고 수신할 수 있도록 보장할 수 있다. 제어 채널 자원 전송 방법은: 사용자 장비가 기지국에 의해 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링 ―상위층 시그널링은 구성 파라미터를 통보하는데 이용됨― 에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는 단계; 얻어진 구성 파라미터에 따라 안테나 포트를 결정하는 단계; 안테나 포트를 통해, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하는 단계; 기지국이 사용자 장비의 것과 동일한 구성 파라미터에 따라 안테나 포트를 결정하고, 그 안테나 포트를 통해 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송하는 단계를 포함한다. 본 발명의 실시예는 제어 채널 자원을 전송하는 데 이용된다.

Description

제어 채널 자원 전송 방법, 사용자 장비 및 기지국{METHOD FOR TRANSMITTING CONTROL CHANNEL RESOURCE, USER EQUIPMENT, AND BASE STATION}

본 출원은, 참조에 의해 그 전체를 본 명세서에 포함하는, 발명의 명칭이 "CONTROL CHANNEL RESOURCE TRANSMISSION METHOD, USER EQUIPMENT AND BASE STATION"인, 2012년 3월 16일 중국 특허청에 출원된 중국 특허 출원 제201210071085.3호에 대한 우선권을 주장한다.

본 발명은 통신 분야에 관한 것으로, 특히, 제어 채널 자원 전송 방법, 사용자 장비, 및 기지국에 관한 것이다.

롱 텀 에볼루션(Long Term Evolution, 줄여서 LTE) Rel-8/9/10 통신 시스템의 다운링크 전송에서, eNB(evolved Node Base, 진보된 NodeB) 등의 기지국은, 스케쥴링 결과에 따라 PDSCH(Physical Downlink Shared Channel, 물리적 다운링크 공유 채널) 및 대응하는 PDCCH(Physical Downlink Control Channel, 물리적 다운링크 제어 채널)를 각각의 스케쥴링된 사용자 장비에게 전송한다.

PDSCH는 eNB에 의해 전송된 데이터를 스케쥴링된 사용자 장비에 운반하고, PDCCH는 대응하는 PDSCH의 스케쥴링 정보를 운반한다. 스케쥴링 정보는, UE에 할당된 물리적 채널 자원, 구체적으로 이용되는 MCS(Modulation and Codec Scheme, 변조 및 코딩 방식)에 관한 정보 등을 포함한다. 서브프레임에서, 모든 스케쥴링된 사용자 장비들의 PDCCH는 함께 멀티플렉싱된 다음 PDCCH 영역에서 전송되고, PDSCH는 PDSCH 영역에서 전송된다. 각각의 PDCCH는 1/2/4/8 제어 채널 요소(Control Channel Element, CCE)에 의해 형성된다. LTE Rel-10 시스템의 추가의 진보에서, 시스템 성능을 개선하기 위해 MU-MIMO(Multiple User Multiple Input Multiple Output, 복수 사용자 복수 입력 복수 출력) 및 복수의 셀 간의 조율(coordination)이 지원될 필요가 있다. 이들 기술들은 동시 스케쥴링된 사용자 장비수의 증가로 이어진다. 그러나, PDCCH는 제한된 용량을 가지며, 이것은 하나의 서브프레임에 의해 스케쥴링될 수 있는 사용자 장비수를 제약한다. 따라서, PDCCH는 종래 기술에서 강화된다, 즉, 일부 자원들은 원래의 PDSCH 영역으로부터 분리되어 강화된 PDCCH, 즉, E-PDCCH(Enhanced-Physical Downlink Control Channel, 강화된 물리적 다운링크 제어 채널)를 전송한다. 반면, UE는 DMRS(Demodulation Reference Signal, 복조 파일럿(demodulation pilot))에 기초하여 E-PDCCH를 복조할 수 있고, 이것은 PDCCH의 용량과 동시 스케쥴링된 사용자 장비수를 증가시킨다. 각각의 E-PDCCH는 CCE와 유사한 1/2/4/8 논리 요소들에 의해 형성되고, 여기서, 논리 요소들은 E-CCE(Enhanced-Control Channel Element, 강화된 제어 채널 요소)라 부른다.

종래 기술에서, E-PDCCH가 전송된 후에, 사용자 장비는 DMRS를 이용하여 채널 추정을 수행하고, E-PDCCH를 복조한다. 이 경우, 기지국은 이용될 필요가 있는 DMRS 안테나 포트 번호를 사용자 장비에게 동적으로 통보하기 위해 PDCCH를 이용할 필요가 있다. 그러나, E-PDCCH를 운반하는 서브프레임이 PDCCH를 갖지 않는다면, 사용자 장비는 E-PDCCH를 복조하고 수신하는데 이용되는 DMRS 안테나 포트 번호를 얻을 수 없다.

본 발명의 실시예는, 얻어진 파라미터에 따라 사용자 장비가 안테나 포트를 결정할 수 있게 함으로써 사용자 장비가 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 정확하게 복조하고 수신할 수 있도록 보장할 수 있는, 제어 채널 자원 전송 방법, 사용자 장비, 및 기지국을 제공한다.

상기 목적을 달성하기 위해, 본 발명의 실시예에서는 다음과 같은 기술적 해결책이 이용된다.

한 양태에 따르면, 제어 채널 자원 전송 방법이 제공되고, 이 방법은 하기 단계들을 포함한다:

기지국에 의해 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터 ―상위층 시그널링은 구성 파라미터를 통보하는데 이용됨― 를 얻는 단계;

구성 파라미터에 따라 안테나 포트를 결정하는 단계; 및

안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하는 단계.

사용자 장비에 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터 ―상위층 시그널링은 구성 파라미터를 통보하는데 이용됨― 를 얻는 단계;

얻어진 구성 파라미터에 따라 안테나 포트를 결정하는 단계; 및

안테나 포트를 이용하여, 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송하는 단계.

또 다른 양태에 따르면, 사용자 장비가 제공되고, 이 장비는 하기 유닛들을 포함한다:

기지국에 의해 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터 ―상위층 시그널링은 구성 파라미터를 통보하는데 이용됨― 를 얻도록 구성된 제1 취득 유닛;

취득 유닛에 의해 얻어진 구성 파라미터에 따라 안테나 포트를 결정하도록 구성된 제1 결정 유닛; 및

결정 유닛에 의해 결정된 안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하도록 구성된 제1 수신 유닛.

또 다른 양태에 따르면, 기지국이 제공되고, 이 기지국은 하기 유닛들을 포함한다:

사용자 장비에 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터 ―상위층 시그널링은 구성 파라미터를 통보하는데 이용됨― 를 얻도록 구성된 제1 취득 유닛;

제1 취득 유닛에 의해 얻어진 구성 파라미터에 따라 안테나 포트를 결정하도록 구성된 제1 결정 유닛; 및

제1 결정 유닛에 의해 결정된 안테나 포트를 이용하여, 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송하도록 구성된 제1 전송 유닛.

본 발명의 실시예에서 제공되는 제어 채널 자원 전송 방법, 사용자 장비, 및 기지국에서, 사용자 장비는 기지국에 의해 전송된 사전 설정된 프로토콜 또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻고, 구성 파라미터에 따라 안테나 포트를 결정하며, 안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하고, 기지국은 동일한 방법을 이용하여 안테나 포트를 결정하고, 그 안테나 포트를 이용해 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송한다. 이런 방식으로, 기지국이 안테나 포트를 얻기 위해 PDCCH를 이용해 사용자 장비에게 통보할 것을 필요로 하는 종래 기술과는 달리, 본 발명의 실시예는 각각의 사용자 장비가 대응하는 파라미터를 이용하여 안테나 포트를 결정하고 결정된 안테나 포트를 이용하여 제어 채널 또는 제어 채널 요소를 전송 및 수신할 수 있게 한다. 이것은, 사용자 장비가 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 정확하게 복조하고 수신할 수 있도록 보장한다.

본 발명의 실시예에서의 또는 종래 기술에서의 기술적 해결책을 더 명확하게 설명하기 위하여, 이하에서는 실시예 또는 종래 기술을 설명하는데 요구되는 첨부된 도면을 간략하게 소개한다. 명백히, 이하의 설명에서의 첨부된 도면은 본 발명의 일부 실시예를 도시할 뿐이며, 당업자라면 창조적 노력없이 이들 첨부된 도면들로부터 다른 도면들을 여전히 유도해 낼 수 있을 것이다.
도 1은 본 발명의 실시예에 따른 제어 채널 자원 전송 방법의 개략적 플로차트이다.
도 2는 본 발명의 실시예에 따른 또 다른 제어 채널 자원 전송 방법의 개략적 플로차트이다.
도 3은 본 발명의 실시예에 따른 역시 또 따른 제어 채널 자원 전송 방법의 개략적 플로차트이다.
도 4는 본 발명의 실시예에 따른 역시 또 따른 제어 채널 자원 전송 방법의 개략적 플로차트이다.
도 5는 본 발명의 실시예에 따른 사용자 장비의 개략적 구조도이다.
도 6은 본 발명의 실시예에 따른 또 다른 사용자 장비의 개략적 구조도이다.
도 7은 본 발명의 실시예에 따른 기지국의 개략적 구조도이다.
도 8은 본 발명의 실시예에 따른 또 다른 기지국의 개략적 구조도이다.
도 9는 본 발명의 실시예에 따른 역시 또 다른 기지국의 개략적 구조도이다.

이하에서는 본 발명의 실시예의 첨부된 도면을 참조하여 본 발명의 실시예에서의 기술적 해결책을 명확하고 완전하게 설명한다. 명백하게, 설명된 실시예들은 본 발명의 실시예들 전부가 아닌 일부일 뿐이다. 창조적 노력없이 본 발명의 실시예에 기초하여 당업자에 의해 얻어지는 다른 모든 실시예들은 본 발명의 보호 범위 내에 든다.

본 발명의 실시예는 제어 채널 자원 전송 방법을 제공한다. 도 1에 도시된 바와 같이, 이 방법은 다음과 같은 단계들을 포함한다:

S101. 사용자 장비는 기지국에 의해 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는다.

상위층 시그널링은 구성 파라미터를 통보하는데 이용된다.

사전 설정된 프로토콜은, LTE 프로토콜 등의 기존의 공지된 프로토콜이거나, 기지국과 사용자 장비의 구성 조건에 따라 새로이 설정된 프로토콜일 수도 있다는 점에 유의해야 한다. 사전 설정된 프로토콜은 기지국과 사용자 장비 양쪽 모두에게 알려지고, 자원 전송이 수행되기 전에 일률적으로 결정된다.

바람직하게는, 본 발명의 이 실시예는, 제어 채널이 E-PDCCH를 포함하고 제어 채널 요소는 E-CCE를 포함한다고 가정하여 설명되지만, 이것은 어떠한 제한으로서 해석되어서는 안 된다.

제어 채널 요소는 기존의 LTE 시스템의 PDCCH의 CCE(Control Channel Element, 제어 채널 요소)일 수 있거나, 제어 채널 요소는, RB(Resource Block, 자원 블록), 절반의 RB, 또는 다른 크기의 제어 채널 요소 등의, 여기서는 제한되지 않는, 또 다른 유닛을 이용해 측정될 수도 있다.

또한, 구성 파라미터는 기지국과 사용자 장비 양쪽 모두에게 알려지고, 자원 전송이 수행되기 전에 일률적으로 결정될 수 있다. 예를 들어, 사용자 장비는 사전 설정된 프로토콜에 따라 후보 제어 채널 세트에서 집성 레벨(aggregation level)을 얻을 수 있고, 여기서 집성 레벨은 L로 표기된다. L=1은 검색 공간의 첫 번째 E-CCE의 위치에 대응한다. 집성 레벨은 미리 선택된다. 여기서는 집성 레벨 L=1이 적용된다. 검색 공간 내의 E-CCE의 위치는 미리 선택된 N번째 E-CCE, 예를 들어, 첫 번째 E-CCE일 수 있고, 여기서, N은 E-CCE의 총수 이하인 것으로 미리 정의된다. 　또 다른 예의 경우, 사용자 장비는 집성 레벨 L=4에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호를 얻을 수도 있다.

L에 대응하는 검색 공간은 하나 이상의 E-PDCCH를 포함한다는 것을 지적해 둘 필요가 있다. 각각의 E-PDCCH는 L개의 E-CCE를 포함하고, 기지국에 의해 사용자 장비에 할당된 E-PDCCH는 상기 E-PDCCH들 중 하나 이상이며, L=1, 2, 4 또는 다른 값이다. 상기 내용은 구성 파라미터의 2개 시나리오를 나열하기 위함일 뿐이고, 어떠한 제약으로서 해석되어서는 안 된다.

또한, 기지국은 상위층 시그널링을 이용하여 사용자 장비에 구성 파라미터를 통보할 수도 있다. 예를 들어, 사용자 장비는 후보 제어 채널 세트에서 집성 레벨을 얻기 위해 상위층 시그널링을 이용할 수 있고, 여기서, 집성 레벨은 L로 표기된다; 또 다른 예의 경우, 사용자 장비는 또한, 집성 레벨 L = 4에 대응하는 검색 공간 내의 E-PDCCH의 수를 얻기 위해 상위층 시그널링을 이용할 수도 있다; 또 다른 예의 경우, 사용자 장비는 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치를 얻기 위해 상위층 시그널링을 이용할 수도 있다. 상기 내용은 구성 파라미터의 2개 시나리오를 나열하기 위함일 뿐이고, 어떠한 제약으로서 해석되어서는 안 된다.

S102. 사용자 장비는 얻어진 구성 파라미터에 따라 안테나 포트를 결정한다.

또한, 기지국은 E-CCE의 위치와 안테나 포트 사이의 맵핑 관계를 미리 정의하여, 사용자 장비가 알게 되는 E-CCE의 위치와 안테나 포트 사이의 맵핑 관계가 기지국의 것과 일치한다는 것을 보장할 필요가 있다.

E-CCE의 위치는 E-CCE에 의해 점유된 물리적 채널 자원의 위치를 말한다는 점에 유의해야 한다. 구체적으로는, 물리적 채널 자원은 복수의 RB쌍(Resource Block pair, 자원 블록쌍)으로 분할될 수 있고, 각각의 자원 블록쌍은 하나 이상의 E-CCE를 운반할 수 있다. E-CCE의 위치는, 자원 블록쌍에서, E-CCE에 의해 점유되는 물리적 채널 자원의 위치이거나, 모든 물리적 채널 자원에서, E-CCE에 의해 점유되는 물리적 채널 자원의 위치일 수도 있다.

예시적으로, 구성 파라미터는 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치, 또는 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 제어 채널 요소의 위치일 수 있다.

바람직하게는, 집성 레벨 L = 1에 대응하는 검색 공간 내의 첫 번째 E-CCE의 위치가 시퀀스 번호 0에 대응한다면, 사용자 장비는 안테나 포트가 7이라고 결정한다; L = 1에 대응하는 검색 공간 내의 첫 번째 E-CCE의 위치가 시퀀스 번호 1에 대응한다면, 사용자 장비는 안테나 포트가 8이라고 결정하며, 여기서, 기준 신호 안테나 포트 7과 기준 신호 안테나 포트 8은 상호 직교(mutually orthogonal) 및 의사 직교(pseudo-orthogonal)하는 안테나 포트들로서, 하기 공식으로 구체적으로 표현될 수 있다:

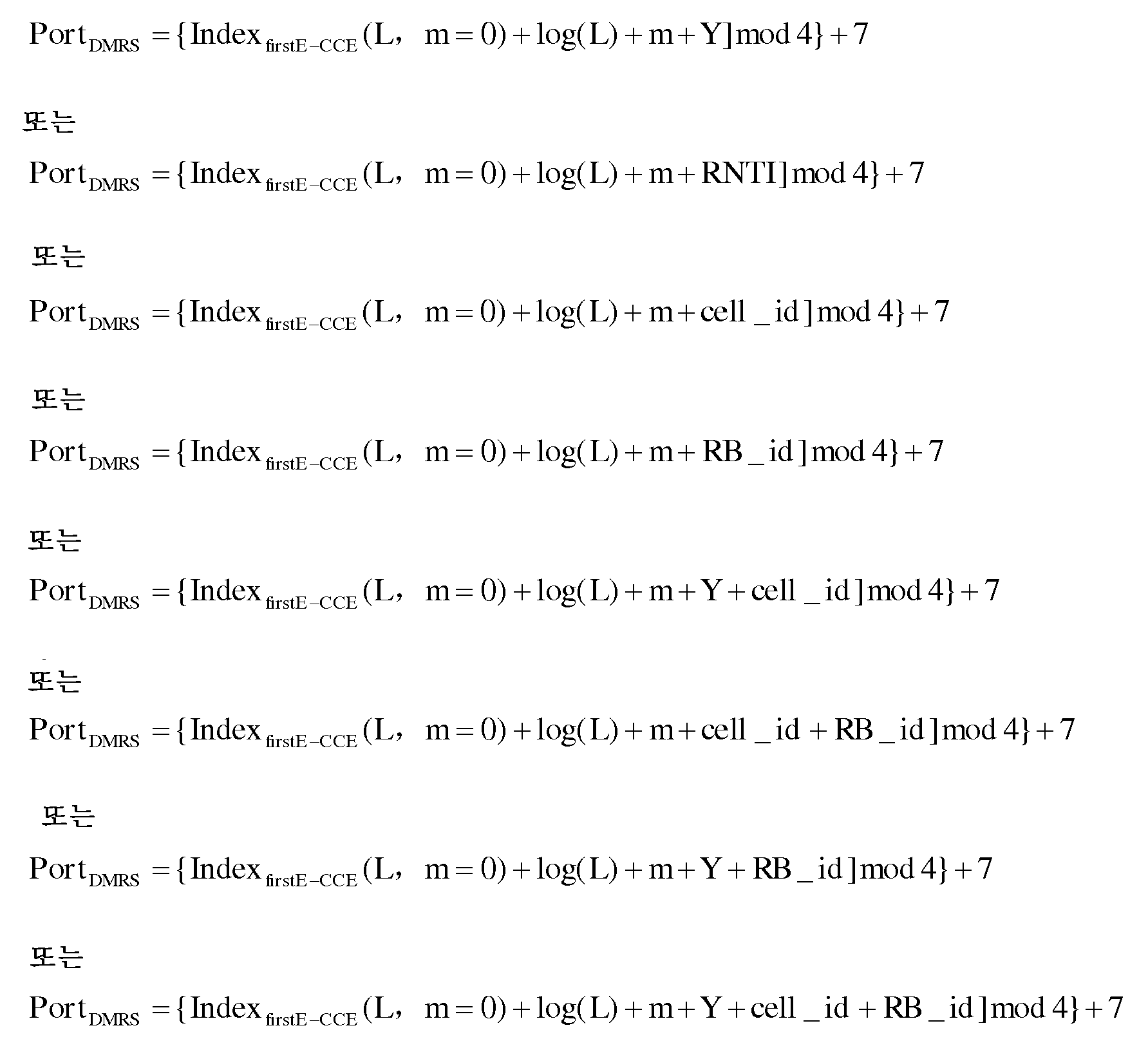

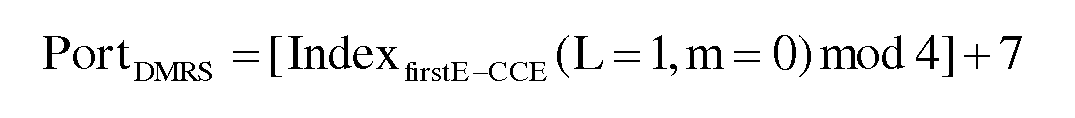

여기서, Port_DMRS는 기준 신호 안테나 포트 번호를 나타내고, L은 집성 레벨을 나타내며, m은 집성 레벨 L=1에 대응하는 검색 공간 내의 m번째 E-PDCCH를 나타내고, Index_firstE _- _CCE(L=1, m=0)는 집성 레벨 L = 1에 대응하는 검색 공간 내의 0번째 E-PDCCH에서의 첫 번째 E-CCE의 시퀀스 번호를 나타내며, mod는 모듈로 연산을 나타내고, 7은 기준 신호 안테나 포트의 시작 시퀀스 번호를 나타내고, m ≥ 0이고, Ｌ∈ {1, 2, 4, 또는 또 다른 값}, 예를 들어 Ｌ∈ {1, 2, 4, 8}이다.

대안으로서, 사용자 장비는 미리 선택된 채널 세트의 집성 레벨 L = 1에 대응하는 검색 공간 내의 첫 번째 E-CCE의 위치에 따라 기준 신호 안테나 포트를 결정한다. E-CCE의 위치와 기준 신호 안테나 포트 사이의 맵핑 관계는, 사용자 장비가 알게 되는 E-CCE의 위치와 기준 신호 안테나 포트 사이의 맵핑 관계가 기지국의 것과 일치하도록 보장하기 위해, 미리 정의될 필요가 있다.

대안으로서, 사용자 장비는 후보 제어 채널 세트의 집성 레벨 L = 1에 대응하는 검색 공간 내의 m번째 E-PDCCH에서의 첫 번째 E-CCE의 위치에 따라 안테나 포트를 결정할 수도 있다. 첫 번째 E-CCE의 위치와 안테나 포트간의 맵핑 관계는, 사용자 장비에 의해 얻어지고 계산에 대한 기초로서 이용되는, E-CCE의 위치와 안테나 포트간의 맵핑 관계가 기지국의 것과 일치하도록 보장하기 위해 미리 정의될 필요가 있고, 이것은, 예를 들어, 이하의 공식으로 표현될 수 있다:

여기서, Index_firstE _- _CCE(L=1, m)는, 집성 레벨 L = 1에 대응하는 검색 공간 내의 m번째 E-PDCCH에서 첫 번째 E-CCE의 시퀀스 번호를 나타낸다.

대안으로서, 사용자 장비는 후보 제어 채널 세트의 집성 레벨 L에 대응하는 검색 공간 내의 첫 번째 E-CCE의 위치에 따라 기준 신호 안테나 포트를 결정할 수 있고, 이것은, 예를 들어, 이하의 공식으로 표현될 수 있다:

여기서, Index_firstE _- _CCE(L, m=0)는, 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH에서 첫 번째 E-CCE의 시퀀스 번호를 나타낸다.

역시 대안으로서, 사용자 장비는 후보 제어 채널 세트의 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH에서 첫 번째 E-CCE의 위치에 따라 기준 신호 안테나 포트를 결정하고, 이것은, 예를 들어, 이하의 공식으로 표현될 수 있다:

여기서, Index_firstE _- _CCE(L, m)는, 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH에서 첫 번째 E-CCE의 시퀀스 번호를 나타낸다.

상기 방법에서 나열된 집성 레벨 L = 1은 단지 예일 뿐이고, 집성 레벨은 L = 2 또는 4 또는 8 또는 다른 값일 수도 있다; 이 방법에서 나열된 검색 공간 내의 첫 번째 E-CCE의 위치는 검색 공간 내의 두 번째 또는 또 다른 E-CCE의 위치일 수도 있다; 이 방법에서 첫 번째 E-CCE의 위치에 따라 얻어진 시퀀스 번호는 전체 서브프레임에서 E-PDCCH 전송에 이용되는 E-CCE의 시퀀스 번호이거나, 전체 서브프레임에서 프리코딩 방식으로 보내지는 E-PDCCH의 전송에 이용되는 E-CCE의 시퀀스 번호이거나, RB쌍에서 E-PDCCH 전송에 이용되는 E-CCE의 시퀀스 번호이거나, RB쌍에서 프리코딩(precoding) 방식으로 보내지는 E-PDCCH의 전송에 이용되는 E-CCE의 시퀀스 번호일 수도 있으며, 이것은 여기서 예로서 역할할 뿐이고 어떠한 제한으로서 해석되어서는 안 된다는 점에 유의해야 한다.

예시적으로, 사용자 장비는 또한, 집성 레벨 L 및/또는 집성 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m 및/또는 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치에 따라 기준 신호 안테나 포트를 결정할 수도 있다. 예를 들어, 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치는 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 첫 번째 RB의 위치로 표기되고, 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 첫 번째 RB의 위치는 n_RB로 표기되며, 기준 신호 안테나 포트는 n_RB에 따라 결정된다.

예를 들어, 사용자 장비는 집성 레벨 L에 따라 기준 신호 안테나 포트를 결정하고, 이것은 예를 들어, 이하의 공식으로 표현될 수 있다:

여기서, L ∈ {1,2,4,8}이고, log는 베이스 2에 대한 로그값을 취하는 것을 말하고, 7은 안테나 포트의 시작 시퀀스 번호이다.

대안으로서, 사용자 장비는 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 기준 신호 안테나 포트를 결정하고, 이것은 이하의 공식으로 표현될 수 있다:

여기서, m ≥ 0.

대안으로서, 사용자 장비는 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치에 따라 기준 신호 안테나 포트를 결정하고, 이것은 이하의 공식으로 표현될 수 있다:

여기서, n_RB ≥ 0이다.

역시 대안으로서, 사용자 장비는, 집성 레벨 L과 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 기준 신호 안테나 포트를 결정하고, UE는, 대응하는 기준 신호 포트를 이용해, 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH 상의 모든 E-CCE를 수신하며, 이것은 예를 들어, 이하의 공식으로 표현될 수 있다:

여기서, m ≥ 0이고, L ∈ {1,2,4,8}이며, log는 베이스 2에 대한 로그값을 취하는 것을 말하고, 7은 안테나 포트의 시작 시퀀스 번호이다.

역시 대안으로서, 사용자 장비는, 집성 레벨 L, 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m, 및 n번째 RB의 위치에 따라 기준 신호 안테나 포트를 결정하고, UE는, 대응하는 기준 신호 포트를 이용해, 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH 상의 모든 E-CCE를 수신하고, 이것은 예를 들어, 이하의 공식으로 표현될 수 있다:

여기서, m ≥ 0이고, n_RB = 0이며, L ∈ {1,2,4,8}이고, log는 베이스 2에 대한 로그값을 취하는 것을 말하고, 7은 안테나 포트의 시작 시퀀스 번호이다.

집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m과 기준 신호 안테나 포트 사이의 맵핑 관계는, 사용자 장비가 알게 되는, 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m과 기준 신호 안테나 포트 사이의 맵핑 관계가 기지국의 것과 일치하도록 보장하기 위해 미리 정의될 필요가 있다는 것을 지적할 필요가 있다.

또한, 사용자 장비는 상기 2개 예의 양쪽 모두에서 나열된 방법들에 따라 기준 신호 안테나 포트를 결정할 수도 있다. 예를 들어, 사용자 장비는, 후보 제어 채널 세트 내의 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH의 첫 번째 E-CCE의 위치, 집성 레벨 L, 및 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 기준 신호 안테나 포트를 결정하며, 이것은 이하의 공식으로 표현될 수 있다:

여기서, 검색 공간 내의 m번째 E-PDCCH에서 첫 번째 E-CCE의 위치의 m 값은 검색 공간 내의 E-PDCCH의 시퀀스 번호 m의 m 값과 동일하고, m ≥ 0이다; L ∈ {1,2,4,8}이고, log는 베이스 2에 대한 로그값을 취하는 것을 말하며, 7은 안테나 포트의 시작 시퀀스 번호이고, Index_firstE _- _CCE(L, m=0)는 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH에서 첫 번째 E-CCE의 시퀀스 번호를 나타낸다.

상기 나열된 공식은 2개 예에서 언급된 방법들에 따라 사용자 장비가 어떻게 안테나 포트를 결정하는지를 설명하기 위한 2개의 예의 조합 방법일 뿐이고, 어떠한 제한으로서 해석되어서는 안 된다는 점을 지적할 필요가 있다. 상기의 임의의 조합 방식을 이용하여 안테나 포트를 결정하기 위한 임의의 방법은 본 발명의 보호 범위 내에 든다. 이 방법에서 나열된 E-CCE의 위치와 안테나 포트 사이의 맵핑 관계도 역시, 기지국에게 상호 알려지는 기타 임의의 미리 정의된 맵핑 방식일 수 있고, 어떠한 제한으로서 해석되어서는 안 된다.

S103. 사용자 장비는 안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신한다.

예시적으로, 사용자 장비는 제어 채널 요소가 안테나 포트를 이용하는 조건에 따라 결정된 안테나 포트를 이용함으로써 제어 채널 요소를 수신할 수도 있다. 예를 들어, 모든 제어 채널 요소가 동일한 안테나 포트를 이용할 때, 후보 제어 채널 세트 내의 E-CCE 등의 모든 제어 채널 요소들은 상기 계산된 포트를 이용해 수신될 수 있다; 하나의 집성 레벨에서의 제어 채널 요소들이 동일한 안테나 포트를 이용할 때, 안테나 포트는 상이한 집성 레벨들마다 계산될 수 있고, 각 집성 레벨에 대응하는 포트에서 이 집성 레벨에서의 모든 E-CCE들이 수신될 수 있다; 또한, m번째 E-PDCCH 등의 각 집성 레벨에서의 m번째 제어 채널에서의 모든 제어 채널 요소들이 동일한 안테나 포트를 이용할 때, 각 집성 레벨에서의 m번째 E-PDCCH마다 안테나 포트가 계산된 다음, E-PDCCH 상의 E-CCE들은 각 집성 레벨에서의 m번째 E-PDCCH에 대응하는 안테나 포트를 이용하여 수신된다; L번째 집성 레벨에서의 m번째 E-PDCCH의 모든 제어 채널 요소들이 동일한 안테나 포트를 이용할 때, L번째 집성 레벨에서의 m번째 E-PDCCH에 대해 안테나 포트가 계산된 다음, L번째 집성 레벨에서의 m번째 E-PDCCH에 대응하는 포트를 이용하여 L번째 집성 레벨에서의 m번째 E-PDCCH가 수신되고, 여기서, m은 이 집성 레벨에서의 제어 채널의 총수 이하이다.

본 발명의 이 실시예에서, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 사용자 장비에 의해 수신하는 단계는: 사용자 장비에 의해, 결정된 제어 채널의 검색 공간에서 블라인드 검출을 수행하는 단계, 및 사용자 장비의 제어 채널 검출 후에 제어 채널을 수신하는 단계를 포함할 수 있다는 점에 유의해야 한다. 제어 채널의 수신 후에, 사용자 장비는, 제어 채널 상에서 운반된 제어 시그널링에 따라, 제어 시그널링에서 표시된 데이터 채널을 이용하여 데이터를 수신 또는 전송할 수 있다는 점도 이해해야 한다.

본 발명의 이 실시예에서 제공되는 제어 채널 자원 전송 방법에서, 사용자 장비는 기지국에 의해 전송된 사전 설정된 프로토콜 또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻고, 구성 파라미터에 따라 안테나 포트를 결정하며, 안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하고, 기지국은 동일한 방법을 이용하여 안테나 포트를 결정하고, 그 안테나 포트를 이용해 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송한다. 이런 방식으로, 기지국이 안테나 포트를 얻기 위해 PDCCH를 이용해 사용자 장비에게 통보할 것을 필요로 하는 종래 기술과는 달리, 본 발명의 이 실시예는 각각의 사용자 장비가 대응하는 파라미터를 이용하여 안테나 포트를 결정하고 결정된 안테나 포트를 이용하여 제어 채널 또는 제어 채널 요소를 전송 및 수신할 수 있게 한다. 이것은, 사용자 장비가 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 정확하게 복조하고 수신할 수 있도록 보장한다.

본 발명의 또 다른 실시예는 제어 채널 자원 전송 방법을 제공한다. 이 실시예에서, 제어 채널은 E-PDCCH이고 제어 채널 요소는 E-CCE라는 것이 예로서 이용되지만, 어떠한 제한으로서 해석되어서는 안 된다. 도 2에 도시된 바와 같이, 이 방법은 하기 단계들을 포함한다:

S201. 사용자 장비는 기지국에 의해 전송된 사전 설정된 프로토콜 또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는다.

예시적으로, 사용자 장비는 후보 제어 채널 세트의 집성 레벨과 집성 레벨에 대응하는 검색 공간 내의 E-PDCCH 상의 N번째 E-CCE를 얻을 수 있다; 대안으로서, 사용자 장비는, 집성 레벨 L, 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m, 또는 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치를 얻을 수 있고, 예를 들어, 첫 번째 RB쌍의 시퀀스 번호는 N-RB로 표기된다; 역시 대안으로서, 사용자 장비는, E-PDCCH 상의 또는 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 N번째 E-CCE의 위치를 얻고, 구성 파라미터로서 상기 파라미터들 중 임의의 수개의 파라미터를 얻으며, 여기서, N은 집성 레벨에 대응하는 검색 공간 내의 E-PDCCH 상의 E-CCE들의 총수 이하이다. m번째 E-PDCCH의 시퀀스 번호는 일반적으로 m이고, m ≥ 0이며 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 총수 이하이다.

S202. 사용자 장비는 기지국에 의해 전송된 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 수신하고, 및/또는 사용자 장비에 의해 사전 설정된 RB쌍을 얻는다.

예시적으로, 셀 특정 아이덴티티는, 셀 ID(Identity, 아이덴티티) 등의 사용자가 속하는 셀의 셀 특정 아이덴티티일 수 있다; 사용자 장비 특정 아이덴티티는, 시그널링에 의해 사용자 장비에 통보되는 특정한 아이덴티티 Y, 또는 RNTI(Radio Network Temporary Identity, 무선 네트워크 임시 아이덴티티) 등의 또다른 사용자 장비 특정 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위해 사용자 장비에 의해 이용되는 기준 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위해 사용자 장비에 의해 이용되는 스크램블링 코드 ID일 수 있고, 여기서, DMRS 시퀀스는

에 따라 생성되며, 여기서, c_init는 시퀀스 초기화 씨드(seed)이고, n_s는 타임슬롯 시퀀스 번호이며, X는 기준 아이덴티티이고, n_SCID 는 스크램블링 코드 ID이다. 상기 모든 아이덴티티들은 사용자 장비에 대해 얻어지는 특정 아이덴티티들이다.

또한, RB쌍의 사전 설정된 시퀀스 번호는 사용자 장비가 알고 있고, 사용자 장비로부터 회수될 필요만 있다.

단계 S201과 단계 S202 사이에는 순서 관계가 없으며, 단계 S201이 S202 이전에 또는 이후에 수행되거나, 2개 단계들이 동시에 수행될 수도 있다.

S203. 사용자 장비는 구성 파라미터와 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티 및/또는 RB쌍의 시퀀스 번호에 따라 안테나 포트를 결정한다.

바람직하게는, 사용자 장비는 구성 파라미터와 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티 및/또는 자원 블록쌍의 시퀀스 번호에 따라 안테나 포트를 결정하고, 이것은, 하기의 공식을 이용해 사용자 장비에 의해 표현될 수 있다:

예시적으로, 상기 공식에서, Y는, RNTI 등의 시그널링에 의해 사용자 장비에 통보되는 사용자 장비 특정 아이덴티티일 수도 있는 사용자 장비 특정 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위해 사용자 장비에 의해 이용되는 기준 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위해 사용자 장비에 의해 이용되는 스크램블링 코드 ID를 나타낸다; cell_id는 셀 특정 아이덴티티이다; RB_id는 자원 블록쌍의 시퀀스 번호이다.

사용자 장비는 공식에 나열된 일부 파라미터들만을 이용하여 기준 신호 안테나 포트를 결정할 수 있고, 상기 나열된 방법들은 예일 뿐이며 어떤 제한으로서 해석되어서는 안 된다는 점에 유의해야 한다.

예시적으로, 각 사용자 장비에 대해, 기지국은 사용자 장비에 대한 하나 이상의 자원 세트들(세트)을 구성한다. 자원 세트들은 국지화된(localized) 자원 세트들과 분산된(distributed) 자원 세트들로 분류된다. 하나의 사용자 장비의 하나의 집성 레벨에 대응하는 E-PDCCH에 대해, E-PDCCH들은 상이한 구성의 국지화된 자원 세트에서 PRB쌍 내의 동일한 시작 위치를 갖지만, 상이한 기준 신호 안테나 포트들을 이용하고, 이것은 PRB쌍 또는 동일한 자원 내의 상이한 사용자들의 기준 신호 안테나 포트들간의 충돌을 감소시킬 수 있다. 구체적으로는, 사용자 장비에 대응하는, 국지화된 자원 세트들 중 하나의 기준 신호 안테나 포트는 Index_set의 함수일 수 있다. 또한, 이 함수의 파라미터들은 Index_ECCE, X, L, 및 cell_id 중 적어도 하나를 포함할 수 있다. 예가 아래에 주어진다:

예시적으로, 하나의 사용자 장비의 하나의 집성 레벨에 대응하고 PRB쌍에서 동일한 시작 위치를 갖는 국지화된 E-PDCCH들에 대해, 상이한 X 값들은 상이한 기준 신호 안테나 포트들에 대응한다. 예가 아래에 주어진다:

예시적으로, PRB쌍의 가용 기준 신호 안테나 포트수가 R일 때, E-PDCCH 국지화된 자원 세트에서, 집성 레벨이 Z이상인 사용자 장비의 E-PDCCH는 기준 신호 안테나 포트에 대응하고, 상이한 사용자들의 E-PDCCH들은 상이한 기준 신호 안테나 포트들에 대응할 수 있으며, 여기서, 상이한 기준 신호 안테나 포트수는 R보다 작다.

또한, E-PDCCH 국지화된 자원 세트에서, 집성 레벨이 T이상인 사용자 장비의 E-PDCCH에 대응하는 기준 신호 안테나 포트는 기준 신호 안테나 포트 세트 1 또는 기준 신호 안테나 포트 세트 2에 속하고, 여기서, 기준 신호 안테나 포트 세트 1 또는 2에 포함된 기준 신호 안테나 포트수는 R보다 작다.

또한, 사용자 장비에 대해, W 및/또는 V의 값은 집성 레벨에서의 E-PDCCH에 대응하는 기준 신호 안테나 포트를 결정한다. 또한, W의 값은 집성 레벨에서의 E-PDCCH에 대응하는 기준 신호 안테나 포트가 기준 신호 안테나 포트 세트 1 또는 2에 속하는지를 결정한다. 또한, 사용자 장비에 대해, V의 값은, 기준 신호 안테나 포트 세트로부터 선택된 기준 신호 안테나 포트가 집성 레벨에서의 E-PDCCH에 대응하는 기준 신호 안테나 포트라고 결정하고, 여기서, W와 V는 기지국에 의해 사용자 장비에 대해 구성된 아이덴티티들을 나타내며, Index_set 또는 X일 수 있다.

구체적으로는, PRB쌍에 포함된 E-CCE수가 4이면, Z의 값은 4이고 R의 값은 4이다. 사용자 장비에 대해, 4보다 큰 집성 레벨에서의 E-PDCCH에 대응하는 기준 신호 안테나 포트는 기준 신호 안테나 포트 세트 1 또는 2에 속하고, 여기서, 집성 레벨은 사용자 장비에 대응한다. 대응하는 기준 신호 안테나 포트는 W 및/또는 V에 따라 결정된다.

선택사항으로서, 기준 신호 안테나 포트 세트 1은 {기준 신호 안테나 포트 107, 기준 신호 안테나 포트 109}를 포함하고, 기준 신호 안테나 포트 세트 1은 {기준 신호 안테나 포트 108, 기준 신호 안테나 포트 110}을 포함한다; 또는 기준 신호 안테나 포트 세트 1은 {기준 신호 안테나 포트 107, 기준 신호 안테나 포트 110}을 포함하고, 기준 신호 안테나 포트 세트 1은 {기준 신호 안테나 포트 108, 기준 신호 안테나 포트 109}를 포함한다; 또는 기준 신호 안테나 포트 세트 1은 {기준 신호 안테나 포트 107, 기준 신호 안테나 포트 108}을 포함하고, 기준 신호 안테나 포트 세트 1은 {기준 신호 안테나 포트 109, 기준 신호 안테나 포트 110}을 포함한다.

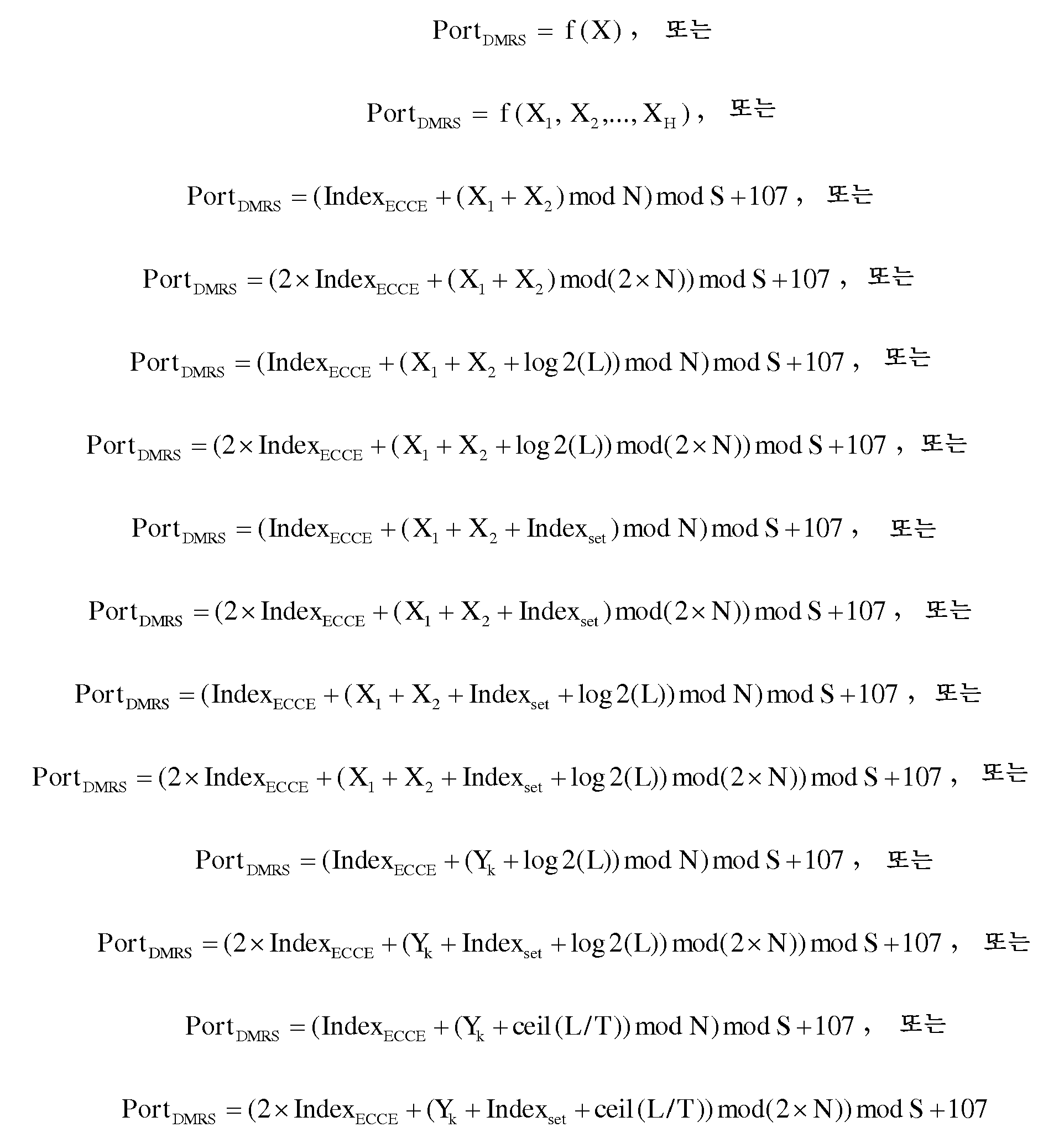

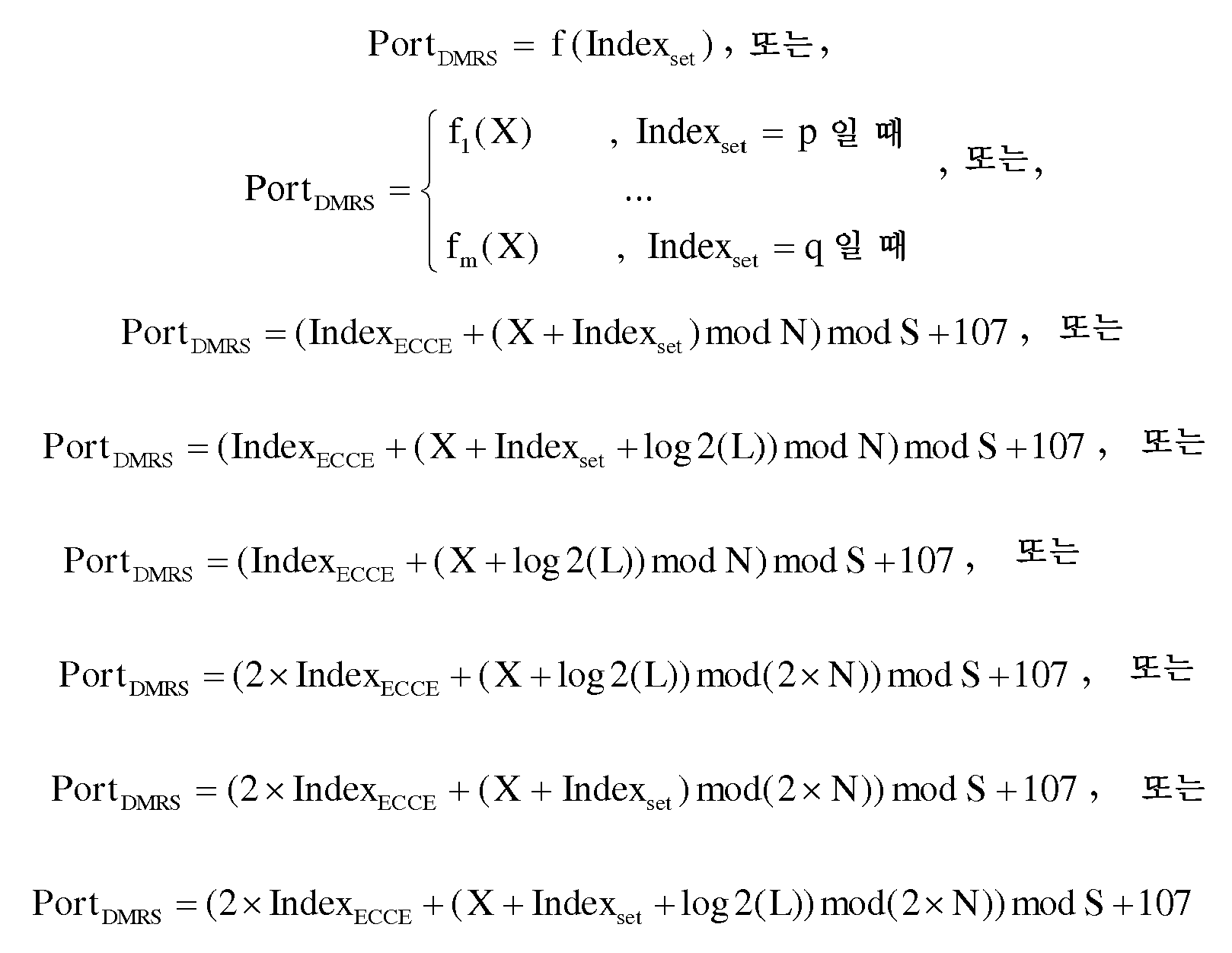

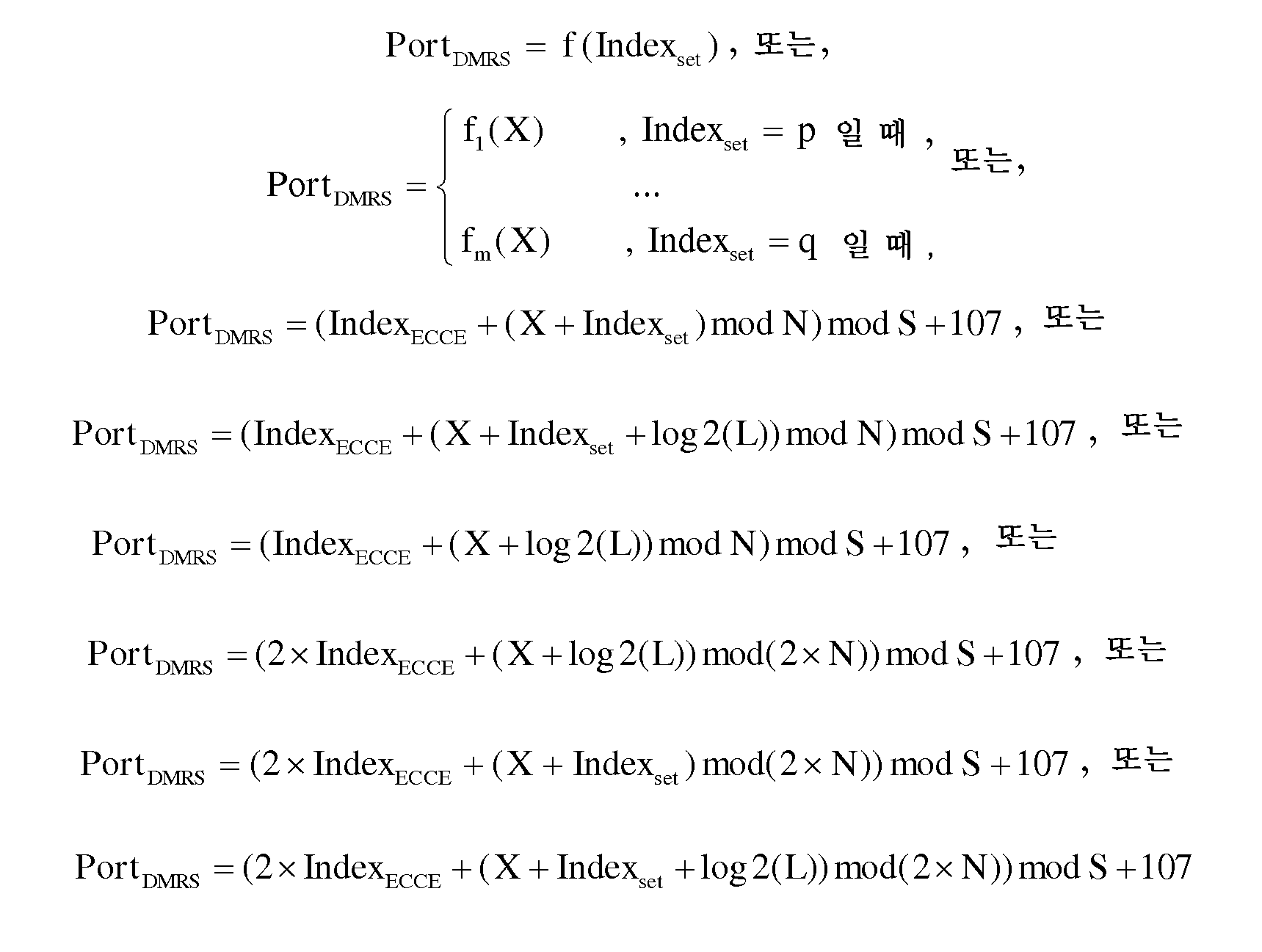

보통의 주기적 전치부호 서브프레임(cyclic prefix subframe)에 대해 S = 4; 확장된 주기적 전치부호 서브프레임에 대해, S = 2; N은, PRB쌍에서, E-PDCCH의, E-CCE수이다; Index_ECCE는 PRB쌍에서 E-PDCCH의 시작 E-CCE의 시퀀스 번호 또는 시퀀스 번호 정보이다; Index_set는 자원 세트의 시퀀스 번호 또는 시퀀스 번호 정보 또는 자원 세트의 특정한 파라미터이다; cell_id는 셀 특정 아이덴티티 또는 가상의 셀 특정 아이덴티티이다; L은 집성 레벨이다; T는 PRB쌍에 포함된 E-CCE의 수이다.

X는 사용자 장비 특정 파라미터이고, RNTI(radio network temporary identity) 등의 사용자 장비 특정 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위해 사용자 장비에 의해 이용되는 기준 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위해 사용자 장비에 의해 이용되는 스크램블링 코드 ID, 또는 제어 채널의 검색 공간에 대응하는 CCE의 위치를 생성하기 위한 초기화 파라미터 Y_k일 수 있으며, 여기서, Y_k =(A·Y_k _-1)modD로서, 그 의미는 3GPP 36.213 V10.6.0(Physical Channels and Modulation, Release 10)의 섹션 9.1.1 PDCCH Assignment Procedure(PDCCH 할당 프로시져)에서 상세히 기술되어 있고, 여기서, 특정한 형태의 Y_k의 표현은 3GPP 36.213의 새로운 버전에서의 정의의 업데이트에 따라 업데이트될 수 있다. X₁, X₂, 및 X_H는 상기 열거된 X 아이덴티티들의 구체적인 예이고, H는 2 이상이다.

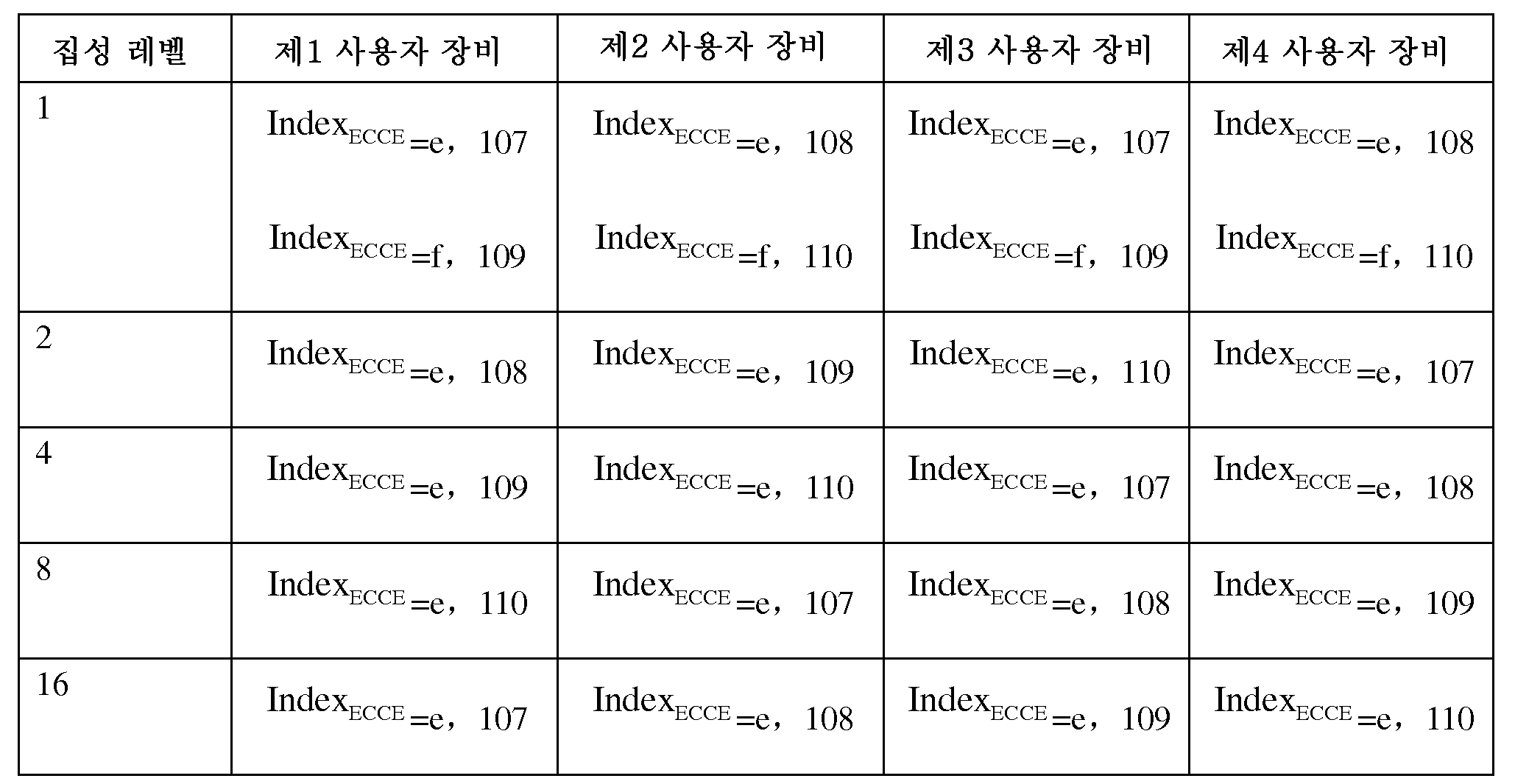

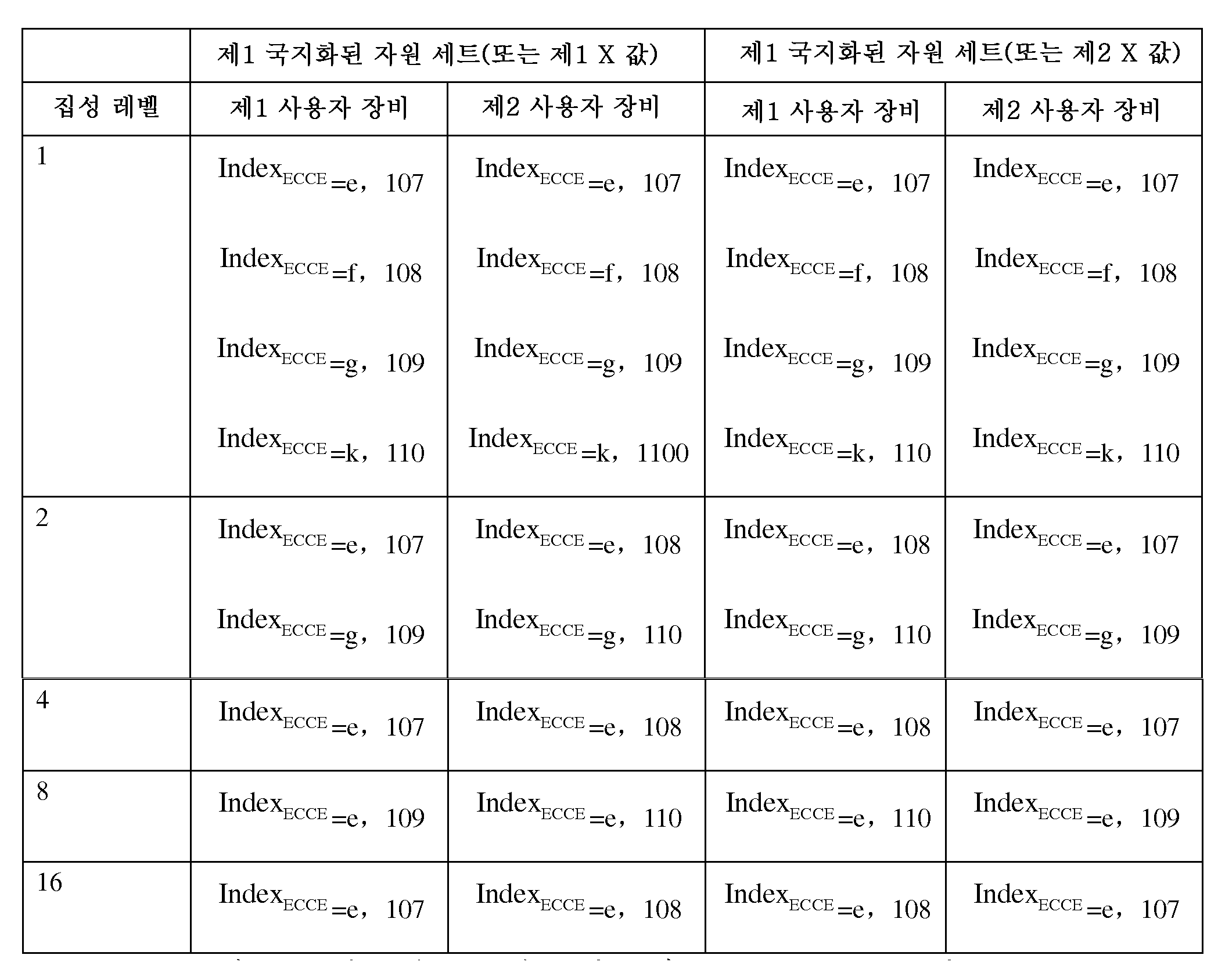

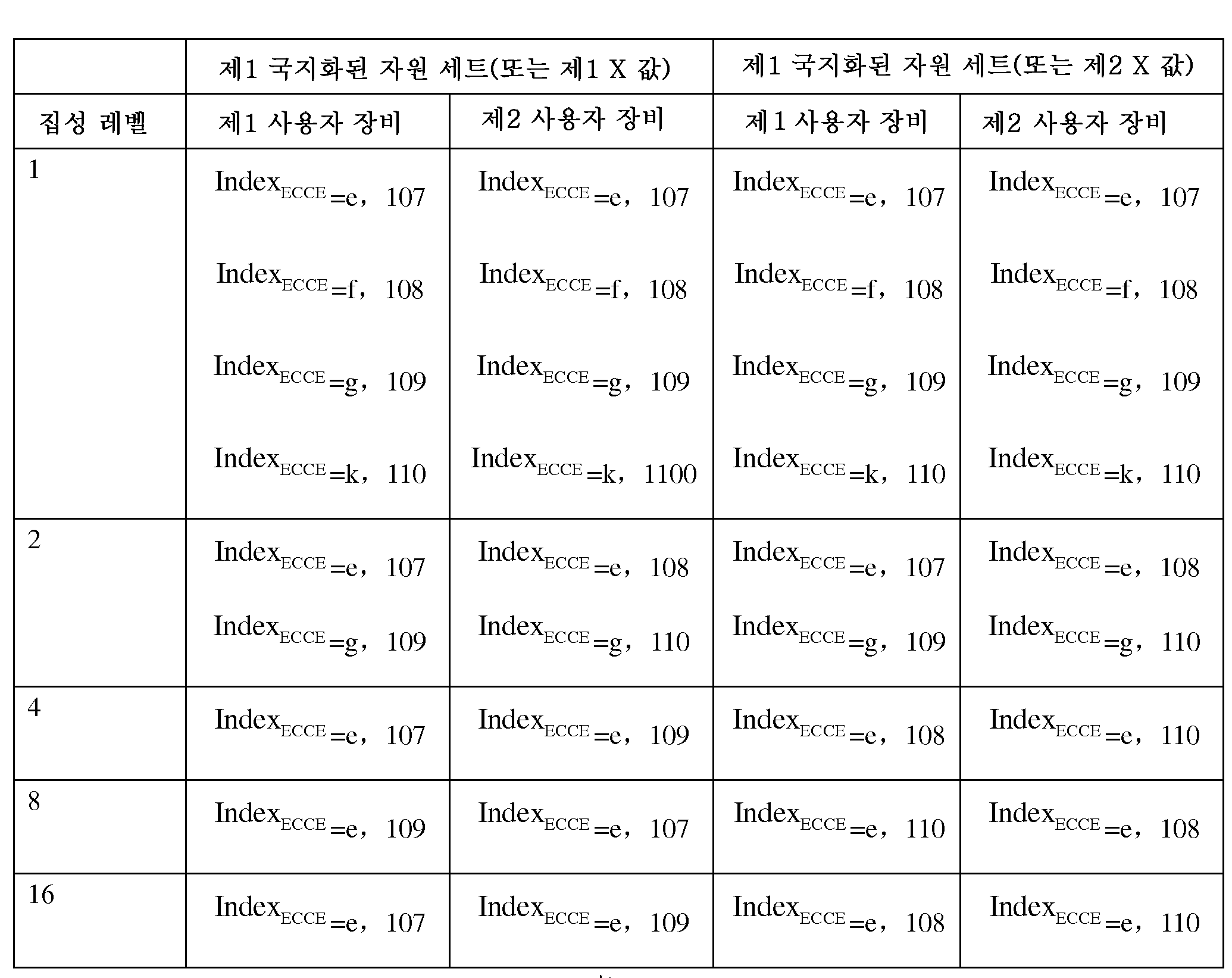

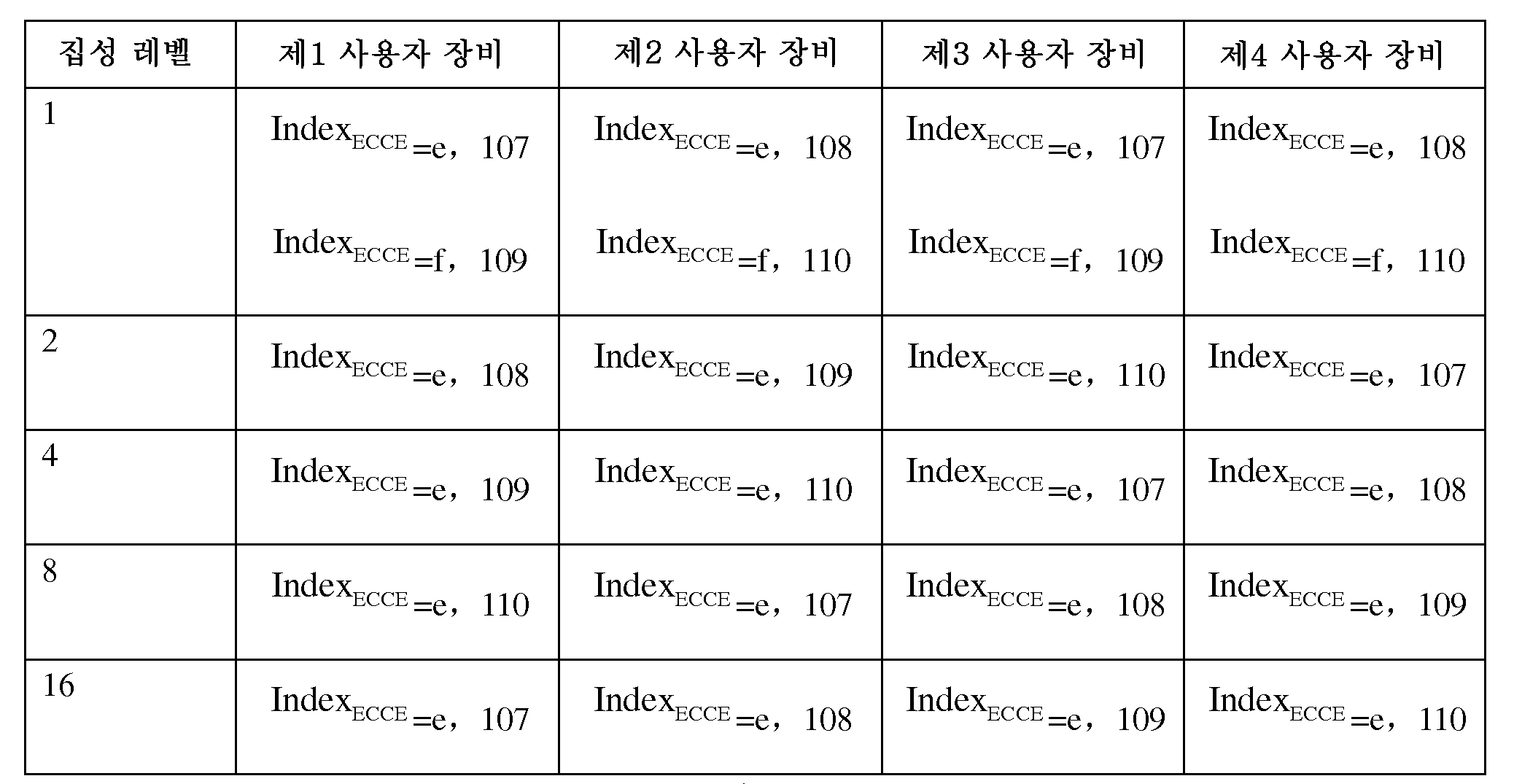

예시적으로, 표 1 내지 표 4는 기준 신호 안테나 포트를 선택하기 위한 특정한 방법들을 나열한다. 지원되는 상이한 집성 레벨들에 따라, 기준 신호 안테나 포트의 선택은 표 내의 소정 행들에 있을 수 있다. 표 1에 도시된 바와 같이, 제1 사용자 장비의 제1 집성 레벨 1에 대해, Index_ECCE=e일 때, E-PDCCH에 대해 선택된 기준 신호 안테나 포트는 107이다; Index_ECCE=f일 때, E-PDCCH에 대해 선택된 기준 신호 안테나 포트는 108이다; Index_ECCE=g일 때, E-PDCCH에 대해 선택된 기준 신호 안테나 포트는 109이다; 그리고, Index_ECCE=k일 때, E-PDCCH에 대해 선택된 기준 신호 안테나 포트는 110이고, 기타 등등 이러한 방식이며, 여기서, e, f, g 및 k는 Index_ECCE의 특정한 값, 예를 들어, 0, 1, 2, 3, 및 4 중 임의의 하나의 값이다.

S204. 사용자 장비는, 안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신한다.

바람직하게는, 사용자 장비가 E-PDCCH의 또는 후보 제어 채널 세트의 검색 공간 내의 첫 번째 E-CCE의 위치에 따라 기준 신호 안테나 포트를 결정하면, 대응하는 E-PDCCH 또는 E-CCE는 대응하는 신호 포트에 따라 수신될 수 있다.

예시적으로, 사용자 장비가 후보 제어 채널 세트의 집성 레벨 L = 1에 대응하는 검색 공간 내의 첫 번째 E-CCE의 위치에 따라 안테나 포트를 결정하면, 후보 제어 채널 세트의 모든 E-CCE들은 안테나 포트를 이용하여 수신될 수 있다.

사용자 장비가 후보 제어 채널 세트의 집성 레벨 L = 1에 대응하는 검색 공간 내의 m번째 E-PDCCH의 첫 번째 E-CCE의 위치에 따라 안테나 포트를 결정하면, 후보 제어 채널 세트의 각 집성 레벨에서의 m번째 E-PDCCH는 m번째 E-PDCCH에 따라 결정된 안테나 포트를 이용하여 별도로 수신될 수 있다.

상기 복조 방법과 이 방법간의 차이는: 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH들은 상이한 안테나 포트들에 대응할 수 있다는 점에 유의해야 한다.

사용자 장비가 후보 제어 채널 세트의 집성 레벨 L에 대응하는 검색 공간 내의 첫 번째 E-CCE의 위치에 따라 안테나 포트를 결정하면, 후보 제어 채널 세트의 집성 레벨 L에서의 모든 E-CCE들은 집성 레벨 L에 대응하는 안테나 포트를 이용하여 별도로 수신될 수 있다.

사용자 장비가 후보 제어 채널 세트의 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH의 첫 번째 E-CCE의 위치에 따라 안테나 포트를 결정하면, 후보 제어 채널 세트의 집성 레벨 L에서의 m번째 E-PDCCH 상의 모든 E-CCE들은 집성 레벨 L에서의 m번째 E-PDCCH에 대응하는 안테나 포트를 이용하여 수신될 수 있다.

바람직하게는, 사용자 장비가 집성 레벨 L 및/또는 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 안테나 포트를 결정하면, 대응하는 E-PDCCH 또는 E-CCE는 안테나 포트에 따라 수신될 수 있다.

예시적으로, 사용자 장비가 집성 레벨 L에 따라 안테나 포트를 결정하면, 집성 레벨 L에서의 모든 E-CCE들은 집성 레벨 L에 대응하는 안테나 포트를 이용해 수신될 수 있다.

사용자 장비가 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 안테나 포트를 결정하면, 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH 상의 모든 E-CCE들은 대응하는 안테나 포트를 이용하여 수신될 수 있다.

사용자 장비가 집성 레벨 L과 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 안테나 포트를 결정하면, 집성 레벨 L에 대응하는 검색 공간 내의 m번째 E-PDCCH 상의 모든 E-CCE들은 대응하는 안테나 포트를 이용하여 수신될 수 있다.

바람직하게는, 사용자 장비가 상기 2개의 바람직한 해결책에 따라 안테나 포트를 결정할 뿐만 아니라, 사용자 장비 특정 아이덴티티 및/또는 자원 블록쌍의 시퀀스 번호에 따라 안테나 포트를 결정하면, 동일한 집성 레벨 또는 상이한 집성 레벨들에서의 동일한 E-PDCCH 또는 상이한 E-PDCCH들에서 E-CCE들을 수신하기 위해 상기 해결책에서는 대응하는 안테나 포트는 상이한 구성 파라미터들에 따라 선택될 수 있다. 세부적인 대응하는 방식이 앞서 설명되었고, 여기서는 더 이상 반복되지 않는다.

본 발명의 역시 또 다른 실시예는 제어 채널 자원 전송 방법을 제공한다. 도 3에 도시된 바와 같이, 이 방법은 다음과 같은 단계들을 포함한다:

S301. 기지국은 사용자 장비에 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는다.

상위층 시그널링은 구성 파라미터를 통보하는데 이용된다.

사전 설정된 프로토콜은 기지국과 사용자 장비 모두에게 알려지고, 기지국은 사용자 장비의 경우와 동일한 방식으로 구성 파라미터를 얻을 수 있다는 점에 유의해야 한다. 구성 파라미터는 사용자 장비에 의해 얻어진 것과 동일하고, 상기 실시예에서 설명되었으므로, 여기서는 더 이상 반복되지 않는다.

S302. 기지국은 얻어진 구성 파라미터에 따라 안테나 포트를 결정한다.

기지국이 구성 파라미터를 얻고 대응하는 방식을 이용하여 안테나 포트를 결정한 후에, 사용자 장비는 동일한 정책, 동일한 구성 파라미터, 및 동일한 방법을 이용해 안테나 포트를 결정한다는 점에 유의해야 한다. 따라서, 기지국에 의해 구성 파라미터를 결정하기 위한 방법은 사용자 장비에 의해 안테나 포트를 결정하기 위한 방법과 동일하다. 사용자 장비에 의해 안테나 포트를 결정하기 위한 방법이 적용되어 결정을 수행할 수도 있다. 즉, 이전의 실시예에서의 관련된 설명은 본 실시예에 적용가능하므로, 여기서는 더 이상 반복되지 않는다.

S303. 기지국은, 안테나 포트를 이용하여, 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송한다.

예시적으로, 기지국은, 안테나 포트를 이용하여, E-PDCCH 또는 E-CCE를 사용자 장비에 전송할 수 있다.

또한, E-CCE가 안테나 포트를 이용하는 조건에 따라, 기지국은 E-CCE를 전송하기 위한 포트를 결정한다. 예를 들어, 후보 제어 채널 세트의 모든 E-CCE들이 동일한 포트를 이용한다면, 후보 제어 채널 세트의 모든 E-CCE들은 결정된 안테나 포트를 이용하여 전송된다.

본 발명의 이 실시예에서 제공되는 제어 채널 자원 전송 방법에서, 사용자 장비는 기지국에 의해 전송된 사전 설정된 프로토콜 또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻고, 구성 파라미터에 따라 안테나 포트를 결정하며, 안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신한다. 기지국은 동일한 방법을 이용하여 안테나 포트를 결정하고, 안테나 포트를 이용하여 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송한다. 이런 방식으로, 기지국이 안테나 포트를 얻기 위해 PDCCH를 이용해 사용자 장비에게 통보할 것을 필요로 하는 종래 기술과는 달리, 본 발명의 이 실시예는 각각의 사용자 장비가 대응하는 파라미터를 이용하여 안테나 포트를 결정하고 결정된 안테나 포트를 이용하여 제어 채널 또는 제어 채널 요소를 전송 및 수신할 수 있게 한다. 이것은, 사용자 장비가 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 정확하게 복조하고 수신할 수 있도록 보장한다.

본 발명의 역시 또 다른 실시예는 제어 채널 자원 전송 방법을 제공한다. 다음과 같은 사항이 예로서 이용된다: 제어 채널은 E-PDCCH이고 제어 채널 요소는 E-CCE이다. 도 4에 도시된 바와 같이, 이 방법은 다음과 같은 단계들을 포함한다:

S401. 기지국은 상위층 시그널링을 사용자 장비에 전송한다.

상위층 시그널링은 구성 파라미터를 통보하는데 이용된다.

S402. 기지국은 사용자 장비에 전송된 사전 설정된 프로토콜 또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는다.

예시적으로, 기지국에 의해 얻어진 구성 파라미터는 후보 제어 채널 세트의 사전 설정된 집성 레벨에 대응하는 검색 공간 내의 N번째 E-CCE일 수 있다. 예를 들어, 집성 레벨 L = 1은 검색 공간 내의 첫 번째 E-CCE 또는 세 번째 E-CCE의 위치에 대응한다.

기지국에 의해 얻어진 구성 파라미터는 또한, 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 N번째 ―여기서, N은 검색 공간 내의 제어 채널 요소의 총수 이하임― 제어 채널 요소의 위치이거나, 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 ―여기서, N은 제어 채널 상의 제어 채널 요소의 총수 이하임― 제어 채널 요소의 위치일 수 있다.

또한, 기지국에 의해 얻어진 구성 파라미터는 후보 제어 채널 세트의 미리 선택된 집성 레벨, 또는 m 등의 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 미리 선택된 E-PDCCH의 시퀀스 번호일 수 있다; 또는 n_RB 등의, 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치일 수도 있다.

또한, 기지국에 의해 얻어진 구성 파라미터는 상기 구성 파라미터들 중 하나 이상일 수도 있다. 예를 들어, 구성 파라미터는, 후보 제어 채널 세트의 검색 공간 또는 검색 공간 내의 E-PDCCH 상의 첫 번째 E-CCE, 후보 제어 채널 세트의 미리 선택된 집성 레벨 L, 미리 선택된 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m, 및 후보 제어 채널 세트의 첫 번째 RB 등이다.

S403. 기지국은 사용자 장비에 따라 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 얻고, 및/또는 상호 알려진 규칙에 따라 RB쌍의 시퀀스 번호를 얻으며, 여기서, 시퀀스 번호는 사용자 장비에 의해 사전 설정된다.

예시적으로, 기지국은, RNTI(Radio Network Temporary Identity, 무선 네트워크 임시 아이덴티티) 등의 사용자 장비의 특정한 아이덴티티 Y, 및 셀 ID(Identity, 아이덴티티) 등의 사용자를 서빙하는 셀의 셀 특정 아이덴티티를 얻을 수 있다. 사용자 장비에 특유하고 기지국에 의해 얻어지며 사용자에 장비에 전송되는 특정한 아이덴티티 Y는, 사용자 장비에 의해 수신된 사용자 장비 특정 아이덴티티 Y와 동일하므로, 여기서는 더 이상 반복되지 않는다는 점에 유의해야 한다.

또한, RB쌍의 사전 설정된 시퀀스 번호는 기지국이 알고 있고, 기지국으로부터 회수될 필요만 있다.

단계 S402와 단계 S403 사이에는 순서 관계가 없고, 2개 단계는 역순으로 또는 동시에 수행될 수도 있다는 점에 유의해야 한다.

S404. 기지국은, 구성 파라미터, 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티 및/또는 RB쌍의 시퀀스 번호에 따라 안테나 포트를 결정한다.

예시적으로, PRB쌍의 가용 기준 신호 안테나 포트수가 R일 때, E-PDCCH 국지화된 자원 세트에서, 집성 레벨이 Z이상인 사용자 장비의 E-PDCCH는 기준 신호 안테나 포트에 대응하고, 상이한 사용자들의 E-PDCCH들은 상이한 기준 신호 안테나 포트들에 대응할 수 있고, 여기서, 상이한 기준 신호 안테나 포트들의 수는 R보다 작다.

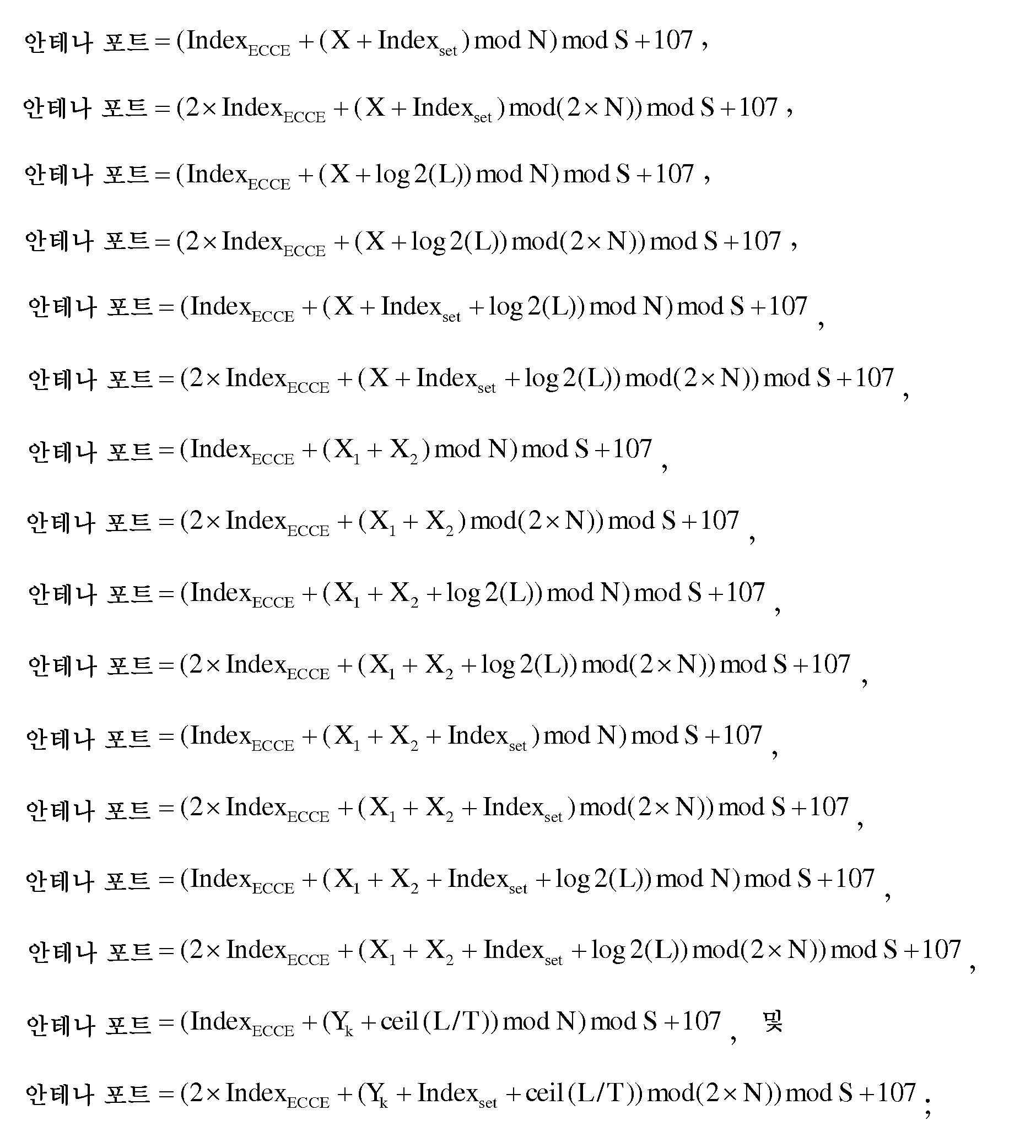

보통의 주기적 전치부호 서브프레임에 대해 S = 4; 확장된 주기적 전치부호 서브프레임에 대해, S = 2; N은, PRB쌍에서, E-PDCCH의, E-CCE수이다; Index_ECCE는 PRB쌍에서 E-PDCCH의 시작 E-CCE의 시퀀스 번호 또는 시퀀스 번호 정보이다; Index_set는 자원 세트의 시퀀스 번호 또는 시퀀스 번호 정보 또는 자원 세트의 특정한 파라미터이다; cell_id는 셀 특정 아이덴티티 또는 가상의 셀 특정 아이덴티티이다; L은 집성 레벨이다; T는 PRB쌍에 포함된 E-CCE의 수이다.

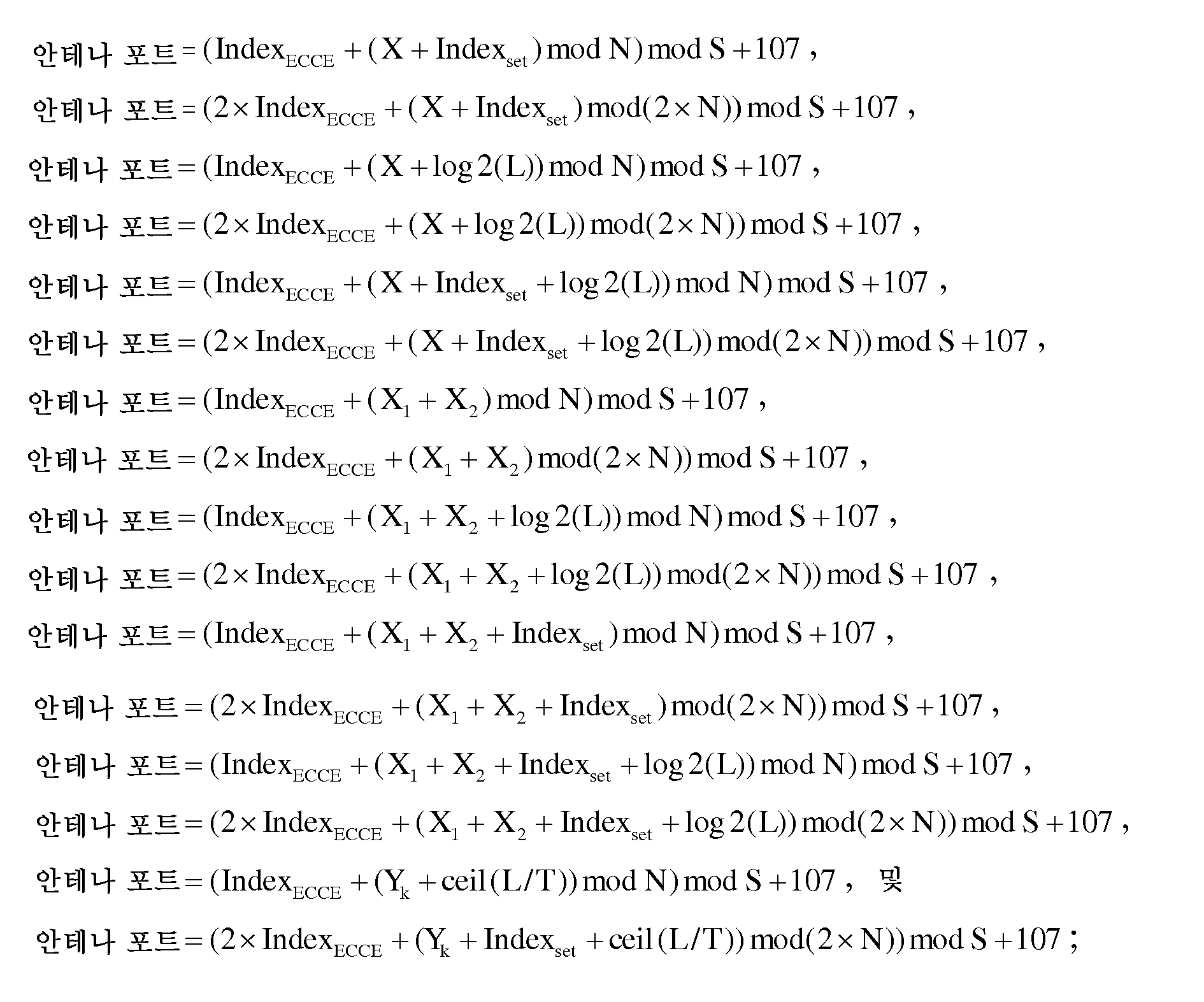

X는 사용자 장비 특정 파라미터를 나타내고, RNTI(radio network temporary identity) 등의 사용자 장비 특정 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위해 사용자 장비에 의해 이용되는 기준 아이덴티티, 또는 DMRS 시퀀스를 생성하기 위한 사용자 장비에 의해 이용되는 스크램블링 코드 ID, 또는 제어 채널의 검색 공간에 대응하는 CCE의 위치를 생성하기 위한 초기화 파라미터 Y_k일 수 있으며, 여기서, Y_k=(A·Y_k _-1)modD로서, 그 의미는 3GPP 36.213 V10.6.0(Physical Channels and Modulation, Release 10)의 섹션 9.1.1 PDCCH Assignment Procedure(PDCCH 할당 프로시져)에서 상세히 기술되어 있고, 여기서, 특정한 형태의 Y_k의 표현은 3GPP 36.213의 새로운 버전에서의 정의의 업데이트에 따라 업데이트될 수 있다. X₁, X₂, 및 X_H는 상기 열거된 X 아이덴티티들의 구체적인 예이고, H는 2 이상이다.

[표 1]

[표 2]

[표 3]

[표 4]

S405. 기지국은, 안테나 포트를 이용하여, E-PDCCH 또는 E-CCE를 사용자 장비에 전송한다.

예시적으로, 상이한 구성 파라미터들에 따라 상이한 전송 방식들이 선택될 수 있고, 예를 들어, 후보 제어 채널 세트의 모든 E-CCE들이 안테나 포트를 이용하여 사용자 장비에 전송된다; 대안으로서, 기지국은 안테나 포트를 이용하여 후보 제어 채널 세트의 미리 선택된 집성 레벨에서 모든 E-CCE들은 사용자 장비에 전송하거나, 안테나 포트를 이용하여 후보 제어 채널 세트의 미리 선택된 집성 레벨에서 m번째 E-PDCCH의 모든 E-CCE들은 사용자 장비에 전송한다.

기지국과 사용자 장비는 안테나 포트를 결정하기 위해 동일한 방법을 이용한다는 점을 지적할 필요가 있다. 사용자 장비는 기지국에 의해 수행되는 맵핑 및 전송 방식과 동일한 방식으로 복조 및 수신을 수행한다. 따라서, 전송을 위해 기지국에 의해 이용되는 안테나 포트는 복조 및 수신을 위해 사용자 장비에 의해 이용되는 안테나 포트와 일치하므로, 여기서는 더 이상 반복되지 않는다.

S406. 기지국은 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 사용자 장비에 전송하고, 및/또는 상호 알려진 규칙에 따라 RB쌍의 시퀀스 번호를 얻으며, 여기서, 시퀀스 번호는 사용자 장비에 의해 사전 설정된다.

S406은 S403 이후에 수행되고 S406, S404, 및 S405 사이에는 순서 관계가 없다는 점에 유의해야 한다.

도 5에 도시된 바와 같이, 본 발명의 실시예에서 제공되는 사용자 장비(50)는 하기 유닛을 포함한다:

제1 취득 유닛(501)이 기지국에 의해 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻도록 구성된다.

상위층 시그널링은 구성 파라미터를 통보하는데 이용된다.

사전 설정된 프로토콜은, LET 프로토콜 등의 기존의 공지된 프로토콜이거나, 기지국과 사용자 장비의 구성 조건에 따라 새로이 설정된 프로토콜일 수도 있다는 점에 유의해야 한다. 사전 설정된 프로토콜은 기지국과 사용자 장비 양쪽 모두에게 알려지고, 자원 전송이 수행되기 전에 일률적으로 결정된다. 또한, 기지국에 의해 얻어진 구성 파라미터는 사용자 장비에 의해 얻어진 구성 파라미터와 동일한데, 그 이유는 그러한 취득이 상호 알려진 프로토콜에 따르기 때문이다.

제1 결정 유닛(502)이 취득 유닛(501)에 의해 얻어진 구성 파라미터에 따라 안테나 포트를 결정하도록 구성된다.

대안적 실시예에서, 동일한 사용자 장비의 동일한 집성 레벨을 갖고 물리적 자원 블록 PRB쌍에서 동일한 시작 위치를 갖는 제어 채널들에 대해, 상이한 구성들을 갖는 국지화된 자원 세트들의 제어 채널들은 상이한 기준 신호 안테나 포트들에 대응한다.

상기 대안적 실시예에서, 또한, 바람직하게는, 상이한 구성들을 갖는 국지화된 자원 세트들은:

상이한 국지화된 자원 세트들의 시퀀스 번호 또는 시퀀스 번호 정보; 및/또는

상이한 국지화된 자원 세트들의 기준 아이덴티티들 또는 국지화된 자원 세트들의 스크램블링 코드 아이덴티티 ID들을 포함하고, 여기서, 기준 아이덴티티들은 복조 파일럿 DMRS 시퀀스를 생성하는데 이용되고 스크램블링 코드 아이덴티티 ID들은 DMRS 시퀀스를 생성하는데 이용된다.

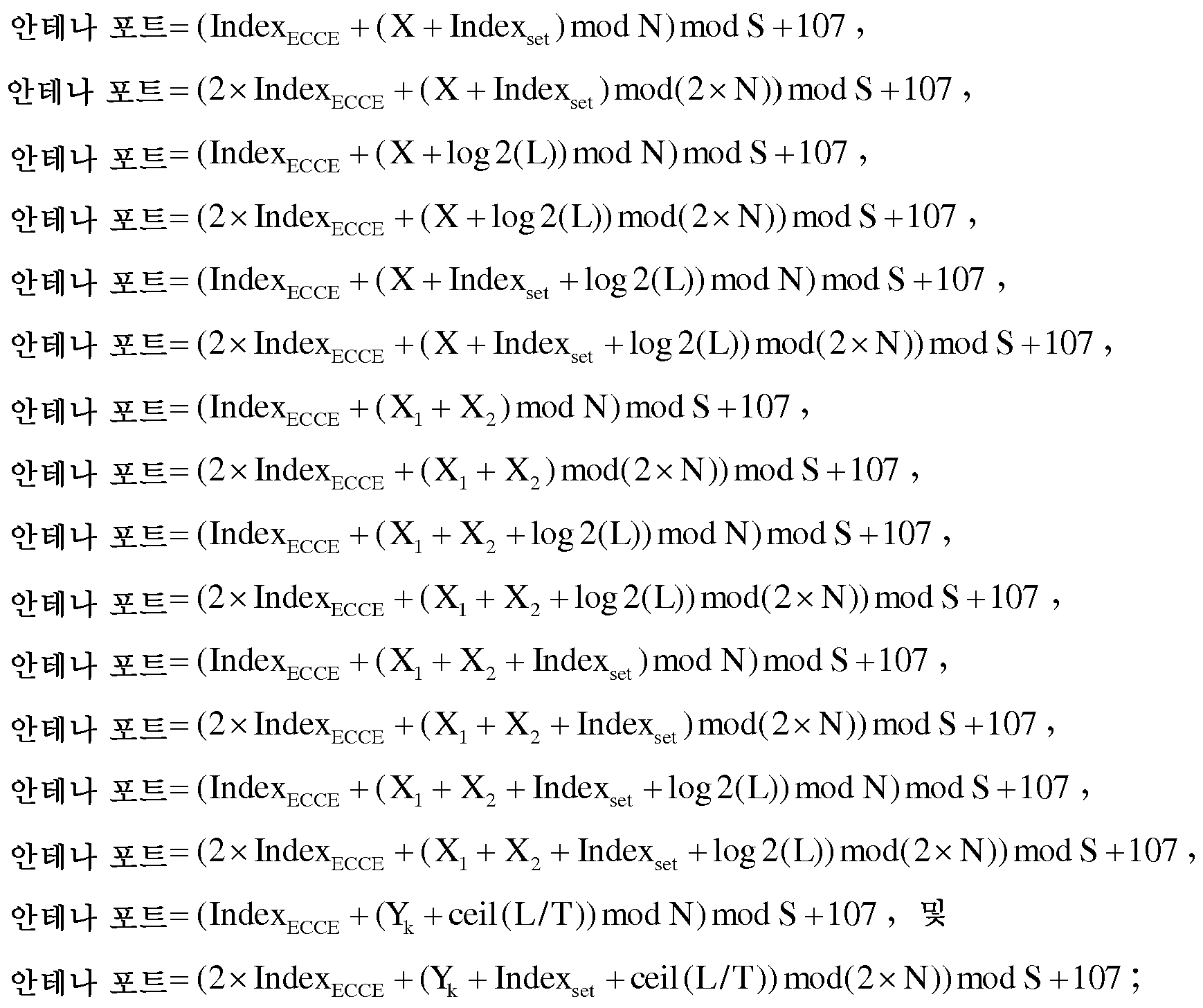

상기 대안적 실시예에서, 또한, 바람직하게는, 안테나 포트는 다음과 같은 공식들 중 적어도 하나에 의해 결정된다:

여기서, Index_ECCE는 PRB쌍의 제어 채널의 시작 제어 채널 요소의 시퀀스 번호 또는 시퀀스 번호 정보이다; Index_set는 자원 세트의 시퀀스 번호 또는 시퀀스 번호 정보이거나 자원 세트의 특정한 파라미터이다; S = 2 또는 4; N은 PRB쌍 내의 제어 채널에 의해 점유된 제어 채널 요소수이다; T는 PRB쌍에 포함된 제어 채널 요소수이다; L은 집성 레벨이다; Y_k는 제어 채널의 검색 공간에 대응하는 제어 채널 요소의 위치를 생성하기 위한 초기화 파라미터이다; X, X₁, 및 X₂는 다음 중 각기 하나이다:

DMRS 시퀀스를 생성하기 위한 기준 아이덴티티;

DMRS 시퀀스를 생성하기 위한 스크램블링 코드 ID;

Y_k;

사용자 장비 특정 파라미터;

사용자 장비 특정 아이덴티티; 및

무선 네트워크 임시 아이덴티티.

또 다른 대안적 실시예에서는, 국지화된 자원 세트에서, 상이한 사용자들의 및 집성 레벨이 Z 이상인 제어 채널들 중 적어도 2개는 상이한 기준 신호 안테나 포트들에 대응하고, 적어도 2개의 제어 채널에 대응하는 기준 신호 안테나 포트수는 R보다 작으며, R은 PRB쌍에 포함된 기준 신호 안테나 포트수이고, Z는 임계 집성 레벨이다.

상기 또 다른 대안적 실시예에서, 또한, 바람직하게는,

PRB쌍에 포함된 제어 채널 요소수는 4이고, Z의 값은 4이며 R의 값은 4이다; 및/또는

PRB쌍에 포함된 제어 채널 요소수는 2이고, Z의 값은 2이며 R의 값은 4이다.

바람직하게는, 상기 실시예에서, 제어 채널은 강화된 물리적 다운링크 제어 채널 E-PDCCH이고, 제어 채널 요소는 강화된 제어 채널 요소 E-CCE이다.

수신 유닛(503)이, 결정 유닛(502)에 의해 결정된 안테나 포트를 이용하여, 기지국(60)에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하도록 구성된다.

예시적으로, 복조 유닛(503)은, 결정 유닛(502)에 의해 결정된 안테나 포트를 이용하여, 기지국(60)에 의해 전송된 E-PDCCH 또는 E-CCE를 수신하도록 구성된다.

또한, 도 6에 도시된 바와 같이, 사용자 장비(50)는 하기 유닛들을 더 포함한다:

기지국(60)에 의해 전송된 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 수신하도록 구성된 수신 유닛(504); 및/또는

기지국에게 상호 알려진 규칙에 따라 RB쌍의 시퀀스 번호 ―시퀀스 번호는 사용자 장비(50)에 의해 사전 설정됨― 를 얻도록 구성된 제2 취득 유닛(505).

수신 유닛(504) 및 제2 취득 유닛(505)은 사용자 장비가 특정한 아이덴티티를 수신하거나 RB쌍을 얻을 필요가 있는지에 따라 배열되고 이들은 공존하거나 이들 중 하나만이 배열될 수 있고, 도 6에 나타낸 것으로 제한되지 않는다는 점에 유의해야 한다.

제2 결정 유닛(506)이, 제1 취득 유닛(501)에 의해 얻어진 구성 파라미터와 수신 유닛(504)에 의해 수신된 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티 및/또는 제2 취득 유닛(505)에 의해 얻어진 RB쌍의 시퀀스 번호에 따라 안테나 포트를 결정하도록 구성된다.

사용자 장비가 수신 유닛(504) 및/또는 제2 취득 유닛(505)이 동작할 것을 요구하면, 사용자 장비는 안테나 포트를 결정하기 위해 제2 결정 유닛(506)을 이용한다는 점에 유의해야 한다.

사용자 장비(50)는 상기 실시예에서 제공된 방법에 따라 동작할 수 있고, 여기서, 동작 방법은 실시예에서 제공된 방법과 동일하므로, 여기서는 더 이상 반복되지 않는다.

본 발명의 이 실시예에서 제공되는 사용자 장비에 따르면, 사용자 장비는 기지국에 의해 전송된 사전 설정된 프로토콜 또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻고, 구성 파라미터에 따라 안테나 포트를 결정하며, 안테나 포트를 이용하여, 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하고, 기지국은 동일한 방법을 이용하여 안테나 포트를 결정하고, 그 안테나 포트를 이용해 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송한다. 이런 방식으로, 기지국이 안테나 포트를 얻기 위해 PDCCH를 이용해 사용자 장비에게 통보할 것을 필요로 하는 종래 기술과는 달리, 본 발명의 이 실시예는 각각의 사용자 장비가 대응하는 파라미터를 이용하여 안테나 포트를 결정하고 결정된 안테나 포트를 이용하여 제어 채널 또는 제어 채널 요소를 전송 및 수신할 수 있게 한다. 이것은, 사용자 장비가 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 정확하게 복조하고 수신할 수 있도록 보장한다.

도 7에 도시된 바와 같이, 본 발명의 실시예에서 제공되는 기지국(60)은 하기 유닛들을 포함한다:

제1 취득 유닛(601)이 사용자 장비에 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻도록 구성되고, 여기서, 상위층 시그널링은 구성 파라미터를 통보하는데 이용된다.

제1 결정 유닛(602)이 제1 취득 유닛(601)에 의해 얻어진 구성 파라미터에 따라 안테나 포트를 결정하도록 구성된다.

상이한 국지화된 자원 세트들의 기준 아이덴티티들 또는 국지화된 자원 세트들의 스크램블링 코드 아이덴티티 ID들을 포함하고, 여기서, 기준 아이덴티티들은 복조 파일럿 DMRS 시퀀스 아이덴티티를 생성하는데 이용되고 스크램블링 코드 아이덴티티 ID들은 DMRS 시퀀스를 생성하는데 이용된다.

상기 대안적 실시예에서, 또한, 바람직하게는, 안테나 포트는 하기 공식들 중 적어도 하나에 의해 결정된다:

DMRS 시퀀스를 생성하기 위한 기준 아이덴티티;

DMRS 시퀀스를 생성하기 위한 스크램블링 코드 ID;

Y_k;

사용자 장비 특정 파라미터;

사용자 장비 특정 아이덴티티; 및

무선 네트워크 임시 아이덴티티.

상기 또 다른 대안적 실시예에서, 또한, 바람직하게는,

상기 실시예에서, 제어 채널은 강화된 물리적 다운링크 제어 채널 E-PDCCH이고, 제어 채널 요소는 강화된 제어 채널 요소 E-CCE이다.

예시적으로, 제1 결정 유닛(602)은 후보 제어 채널 세트의 E-PDCCH 또는 검색 공간 내의 첫 번째 E-CCE의 위치에 따라 기준 신호 안테나 포트를 결정하거나; 집성 레벨 L 및/또는 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 기준 신호 안테나 포트를 결정하거나; 후보 제어 채널 세트의 E-PDCCH 또는 검색 공간 내의 첫 번째 E-CCE의 위치에 따라 및 집성 레벨 L 및/또는 집성 레벨 L에 대응하는 검색 공간 내의 E-PDCCH의 시퀀스 번호 m에 따라 기준 신호 안테나 포트를 결정하도록 구성된다.

제1 전송 유닛(603)이, 제1 결정 유닛(602)에 의해 결정된 안테나 포트를 이용하여, 제어 채널 또는 제어 채널 요소를 사용자 장비(50)에 전송하도록 구성된다.

예시적으로, 제1 전송 유닛(603)은, 제1 결정 유닛(602)에 의해 결정된 안테나 포트를 이용하여, E-PDCCH 또는 E-CCE를 사용자 장비(50)에 전송하도록 구성된다.

또한, 도 8에 도시된 바와 같이, 기지국(60)은 하기 유닛들을 더 포함한다:

사용자 장비(50)에 따라 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 얻도록 구성된 제2 취득 유닛(604); 및/또는,

사용자 장비에게 상호 알려진 규칙에 따라 RB쌍의 시퀀스 번호 ―시퀀스 번호는 사용자 장비(50)에 의해 사전 설정됨― 를 얻도록 구성된 제3 취득 유닛(605).

제2 취득 유닛(604) 및 제3 취득 유닛(605)은 기지국(60)이 특정한 아이덴티티를 수신하거나 RB쌍을 얻을 필요가 있는지에 따라 배열되고 이들은 공존하거나 이들 중 하나만이 배열될 수 있으며, 도 8에 나타낸 것으로 제한되지 않는다는 점에 유의해야 한다.

기지국(60)은 하기 유닛을 더 포함한다:

제1 취득 유닛(601)에 의해 얻어진 구성 파라미터와 제2 취득 유닛(604)에 의해 얻어진 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티 및/또는 제3 취득 유닛(605)에 의해 얻어진 자원 블록쌍의 시퀀스 번호에 따라 안테나 포트를 결정하도록 구성된 제2 결정 유닛(606).

제2 취득 유닛(604) 및/또는 제3 취득 유닛(605)이 공존하여 동작하고 있다면, 기지국은 안테나 포트를 결정하기 위해 제2 결정 유닛(606)을 이용한다.

도 9에 도시된 바와 같이, 사용자 장비가 독립적으로 특정한 아이덴티티를 얻을 수 없어서, 기지국(60)이 사용자 장비(50)의 특정한 아이덴티티를 이용하여 안테나 포트를 결정할 필요가 있다면, 기지국(60)은 하기 유닛을 더 포함한다:

제2 취득 유닛(604)에 의해 얻어진 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 사용자 장비(50)에 전송하도록 구성된 제2 전송 유닛(607).

기지국(60)은 상기 실시예에서 제공된 방법에 따라 동작할 수 있고, 여기서, 동작 방법은 실시예에서 제공된 방법과 동일하므로, 여기서는 더 이상 반복되지 않는다.

본 발명의 이 실시예에서 제공되는 기지국에 따르면, 기지국은 사전 설정된 프로토콜에 따라 또는 사용자에게 상위층 시그널링을 전송함으로써 후보 제어 채널 세트의 구성 파라미터를 얻고, 구성 파라미터에 따라 안테나 포트를 결정하며, 안테나 포트를 이용하여, 제어 채널 또는 제어 채널 요소를 사용자 장비에 전송한다. 이런 방식으로, 기지국이 안테나 포트를 얻기 위해 PDCCH를 이용해 사용자 장비에게 통보할 것을 필요로 하는 종래 기술과는 달리, 본 발명의 이 실시예는 각각의 사용자 장비가 대응하는 파라미터를 이용하여 안테나 포트를 결정하고 결정된 안테나 포트를 이용하여 제어 채널 또는 제어 채널 요소를 전송 및 수신할 수 있게 한다. 이것은, 사용자 장비가 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 정확하게 복조하고 수신할 수 있도록 보장한다.

당업자라면, 방법 실시예들의 단계들의 전부 또는 일부는 관련 하드웨어에게 명령하는 프로그램에 의해 구현될 수 있다는 것을 이해할 수 있을 것이다. 이 프로그램은 컴퓨터-판독가능한 저장 매체에 저장될 수 있다. 프로그램이 실행되면, 방법 실시예들의 단계들이 수행된다. 상기 저장 매체는, ROM, RAM, 자기 디스크, 또는 광 디스크 등의 프로그램 코드를 저장할 수 있는 임의의 매체를 포함한다.

상기 설명은 본 발명의 특정한 실시예일 뿐이고, 본 발명의 보호 범위를 제한하고자 함이 아니다.　 본 발명에서 개시된 기술적 범위 내의 당업자에 의해 용이하게 알아낼 수 있는 임의의 변형이나 대체물은 본 발명의 보호 범위 내에 든다. 따라서, 본 발명의 보호 범위는 청구항의 보호 범위에 따라야 한다.

Claims

제어 채널 자원 전송 방법으로서,
기지국에 의해 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링(higher-layer signaling)에 따라 후보 제어 채널 세트(candidate control channel set)에서 구성 파라미터(configuration parameter)를 얻는 단계 ―상기 상위층 시그널링은 상기 구성 파라미터를 통보하는데 이용됨― ;
상기 구성 파라미터에 따라 안테나 포트를 결정하는 단계; 및
상기 안테나 포트를 이용하여, 상기 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하는 단계
를 포함하는 제어 채널 자원 전송 방법.
제1항에 있어서,
상기 구성 파라미터는 상기 후보 제어 채널 세트의 집성 레벨(aggregation level)에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치, 또는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 제어 채널 요소의 위치이고, N은 미리 정의되는, 제어 채널 자원 전송 방법.
제2항에 있어서, 상기 구성 파라미터는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치, 또는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 제어 채널 요소의 위치인 것은:
상기 구성 파라미터는 상기 후보 제어 채널 세트의 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치이거나; 또는
상기 구성 파라미터는 상기 후보 제어 채널 세트의 임의의 하나의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 미리 선택된 제어 채널 상의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 임의의 하나의 제어 채널 상의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 임의의 하나의 집성 레벨에 대응하는 검색 공간 내의 미리 선택된 제어 채널 상의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 임의의 하나의 집성 레벨에 대응하는 검색 공간 내의 임의의 하나의 제어 채널 상의 N번째 제어 채널 요소의 위치인 것을 포함하는, 제어 채널 자원 전송 방법.
제1항에 있어서,
상기 구성 파라미터는, 상기 후보 제어 채널 세트의 집성 레벨 및/또는 상기 집성 레벨에 대응하는 검색 공간 내의 제어 채널 요소의 시퀀스 번호 및/또는 상기 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치인, 제어 채널 자원 전송 방법.
제1항에 있어서,
상기 구성 파라미터는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치, 또는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 제어 채널 요소의 위치이고, N은 미리 정의되며,
상기 구성 파라미터는, 상기 후보 제어 채널 세트의 집성 레벨 및/또는 상기 집성 레벨에 대응하는 검색 공간 내의 제어 채널 요소의 시퀀스 번호 및/또는 상기 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치인, 제어 채널 자원 전송 방법.
제1항 내지 제5항 중 어느 한 항에 있어서,
상기 안테나 포트를 이용하여, 상기 후보 제어 채널 세트 내에 있고 상기 기지국에 의해 전송되는 모든 제어 채널 요소들을 수신하는 단계를 더 포함하는 제어 채널 자원 전송 방법.
제1항 내지 제5항 중 어느 한 항에 있어서,
상기 안테나 포트를 이용하여, 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내에 있고 상기 기지국에 의해 전송되는 모든 제어 채널 요소들을 수신하는 단계를 더 포함하는 제어 채널 자원 전송 방법.
제1항 내지 제5항 중 어느 한 항에 있어서,
상기 안테나 포트를 이용하여, 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상에 있고 상기 기지국에 의해 전송되는 모든 제어 채널 요소들을 수신하는 단계를 더 포함하는 제어 채널 자원 전송 방법.
제1항에 있어서, 상기 기지국에 의해 전송된 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는 단계 이전에, 상기 방법은,
상기 기지국에 의해 전송된 상위층 시그널링 ―상기 상위층 시그널링은 상기 구성 파라미터를 통보하는데 이용됨― 을 수신하는 단계를 더 포함하는, 제어 채널 자원 전송 방법.
제1항에 있어서, 상기 구성 파라미터에 따라 안테나 포트를 결정하는 단계 이전에, 상기 방법은,
상기 기지국에 의해 전송된 셀 특정 아이덴티티(cell-specific identity) 및/또는 사용자 장비 특정 아이덴티티(user equipment-specific identity)를 수신하는 단계, 및/또는 상호 알려진 규칙에 따라 자원 블록쌍의 시퀀스 번호를 얻는 단계를 더 포함하고, 상기 시퀀스 번호는 상기 사용자 장비에 의해 사전 설정되는, 제어 채널 자원 전송 방법.
제10항에 있어서, 상기 구성 파라미터에 따라 안테나 포트를 결정하는 단계는,
상기 구성 파라미터와 상기 셀 특정 아이덴티티 및/또는 상기 사용자 장비 특정 아이덴티티 및/또는 상기 자원 블록쌍의 시퀀스 번호에 따라 상기 안테나 포트를 결정하는 단계를 포함하는, 제어 채널 자원 전송 방법.
제1항 내지 제11항 중 어느 한 항에 있어서, 동일한 사용자 장비의 동일한 집성 레벨을 갖고 물리적 자원 블록 PRB쌍에서 동일한 시작 위치를 갖는 제어 채널들에 대해, 상이한 구성들을 갖는 국지화된 자원 세트들의 제어 채널들은 상이한 기준 신호 안테나 포트들에 대응하는, 제어 채널 자원 전송 방법.
제12항에 있어서, 상이한 구성들을 갖는 상기 국지화된 자원 세트들은,
상이한 상기 국지화된 자원 세트들의 시퀀스 번호들 또는 시퀀스 번호 정보; 및/또는
상이한 상기 국지화된 자원 세트들의 기준 아이덴티티들 또는 상기 국지화된 자원 세트들의 스크램블링 코드 아이덴티티 ID들을 포함하고, 상기 기준 아이덴티티들은 복조 파일럿 DMRS 시퀀스를 생성하는데 이용되고, 상기 스크램블링 코드 아이덴티티 ID들은 DMRS 시퀀스를 생성하는데 이용되는, 제어 채널 자원 전송 방법.
제1항, 제12항 또는 제13항 중 어느 한 항에 있어서, 상기 안테나 포트는 하기 공식들 중 적어도 하나에 의해 결정되고:

여기서, Index_ECCE는 PRB쌍의 제어 채널의 시작 제어 채널 요소의 시퀀스 번호 또는 시퀀스 번호 정보이고; Index_set는 자원 세트의 시퀀스 번호 또는 시퀀스 번호 정보이거나 자원 세트의 특정한 파라미터이며; S = 2 또는 4이고; N은 PRB쌍 내의 제어 채널에 의해 점유된 제어 채널 요소수이고; T는 PRB쌍에 포함된 제어 채널 요소수이며; L은 집성 레벨이고; Y_k는 제어 채널의 검색 공간에 대응하는 제어 채널 요소의 위치를 생성하기 위한 초기화 파라미터이며; X, X1는,
DMRS 시퀀스를 생성하기 위한 기준 아이덴티티;
DMRS 시퀀스를 생성하기 위한 스크램블링 코드 ID;
Y_k;
사용자 장비 특정 파라미터;
사용자 장비 특정 아이덴티티; 및
무선 네트워크 임시 아이덴티티(radio network temporary identity)
중에서 각기 하나인, 제어 채널 자원 전송 방법.
제1항 내지 제11항 중 어느 한 항에 있어서, 국지화된 자원 세트에서, 상이한 사용자들의 및 집성 레벨이 Z 이상인 제어 채널들 중 적어도 2개는 상이한 기준 신호 안테나 포트들에 대응하고, 적어도 2개의 제어 채널에 대응하는 기준 신호 안테나 포트수는 R보다 작으며, R은 PRB쌍에 포함된 기준 신호 안테나 포트수이고, Z는 임계 집성 레벨(threshold aggregation level)인, 제어 채널 자원 전송 방법.
제15항에 있어서,
PRB쌍에 포함된 제어 채널 요소수는 4이고, Z의 값은 4이며 R의 값은 4이고; 및/또는
PRB쌍에 포함된 제어 채널 요소수는 2이고, Z의 값은 2이며 R의 값은 4인, 제어 채널 자원 전송 방법.
제1항 내지 제16항 중 어느 한 항에 있어서,
상기 제어 채널은 강화된 물리적 다운링크 제어 채널 E-PDCCH이고, 상기 제어 채널 요소는 강화된 제어 채널 요소 E-CCE인, 제어 채널 자원 전송 방법.
제어 채널 자원 전송 방법으로서,
사용자 장비에 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는 단계 ―상기 상위층 시그널링은 상기 구성 파라미터를 통보하는데 이용됨―;
얻어진 구성 파라미터에 따라 안테나 포트를 결정하는 단계; 및
상기 안테나 포트를 이용하여, 제어 채널 또는 제어 채널 요소를 상기 사용자 장비에 전송하는 단계
를 포함하는 제어 채널 자원 전송 방법.
제18항에 있어서,
상기 구성 파라미터는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치, 또는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 제어 채널 요소의 위치이고, N은 미리 정의되는, 제어 채널 자원 전송 방법.
제19항에 있어서, 상기 구성 파라미터는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치, 또는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 제어 채널 요소의 위치인 것은:
상기 구성 파라미터는 상기 후보 제어 채널 세트의 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치이거나; 또는
상기 구성 파라미터는 상기 후보 제어 채널 세트의 임의의 하나의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 미리 선택된 제어 채널 상의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 미리 선택된 집성 레벨에 대응하는 검색 공간 내의 임의의 하나의 제어 채널 상의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 임의의 하나의 집성 레벨에 대응하는 검색 공간 내의 미리 선택된 제어 채널 상의 N번째 제어 채널 요소의 위치이거나; 또는
상기 후보 제어 채널 세트의 임의의 하나의 집성 레벨에 대응하는 검색 공간 내의 임의의 하나의 제어 채널 상의 N번째 제어 채널 요소의 위치인 것을 포함하는, 제어 채널 자원 전송 방법.
제18항에 있어서,
상기 구성 파라미터는, 상기 후보 제어 채널 세트의 집성 레벨 및/또는 상기 집성 레벨에 대응하는 검색 공간 내의 제어 채널의 시퀀스 번호 및/또는 상기 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치인, 제어 채널 자원 전송 방법.
제18항에 있어서,
상기 구성 파라미터는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 N번째 제어 채널 요소의 위치, 또는 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 N번째 제어 채널 요소의 위치이고, N은 미리 정의되며,
상기 구성 파라미터는, 상기 후보 제어 채널 세트의 집성 레벨 및/또는 상기 집성 레벨에 대응하는 검색 공간 내의 제어 채널 요소의 시퀀스 번호 및/또는 상기 후보 제어 채널 세트에 대응하는 물리적 채널 자원의 위치인, 제어 채널 자원 전송 방법.
제18항 내지 제22항 중 어느 한 항에 있어서,
상기 안테나 포트를 이용하여, 상기 후보 제어 채널 세트의 모든 제어 채널 요소를 상기 사용자 장비에 전송하는 단계를 더 포함하는 제어 채널 자원 전송 방법.
제18항 내지 제22항 중 어느 한 항에 있어서,
상기 안테나 포트를 이용하여, 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 모든 제어 채널 요소를 상기 사용자 장비에 전송하는 단계를 더 포함하는 제어 채널 자원 전송 방법.
제18항 내지 제22항 중 어느 한 항에 있어서,
상기 안테나 포트를 이용하여, 상기 후보 제어 채널 세트의 집성 레벨에 대응하는 검색 공간 내의 제어 채널 상의 모든 제어 채널 요소를 상기 사용자 장비에 전송하는 단계를 더 포함하는 제어 채널 자원 전송 방법.
제18항에 있어서, 상기 사용자 장비에 전송된 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻는 단계 이전에, 상기 방법은,
상기 상위층 시그널링 ―상기 상위층 시그널링은 상기 구성 파라미터를 통보하는데 이용됨―을 상기 사용자 장비에 전송하는 단계를 더 포함하는, 제어 채널 자원 전송 방법.
제18항에 있어서, 상기 구성 파라미터에 따라 안테나 포트를 결정하는 단계 이전에, 상기 방법은,
상기 사용자 장비에 따라 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 얻는 단계, 및/또는 상호 알려진 규칙에 따라 자원 블록쌍의 시퀀스 번호를 얻는 단계를 더 포함하고, 상기 시퀀스 번호는 상기 사용자 장비에 의해 사전 설정되는, 제어 채널 자원 전송 방법.
제27항에 있어서, 상기 구성 파라미터에 따라 안테나 포트를 결정하는 단계는,
상기 구성 파라미터와 상기 셀 특정 아이덴티티 및/또는 상기 사용자 장비 특정 아이덴티티 및/또는 상기 자원 블록쌍의 시퀀스 번호에 따라 상기 안테나 포트를 결정하는 단계를 포함하는, 제어 채널 자원 전송 방법.
제27항 또는 제28항에 있어서, 상기 셀 특정 아이덴티티 및/또는 상기 사용자 장비 특정 아이덴티티가 상기 사용자 장비에 따라 얻어진다면, 얻어진 후에, 상기 방법은,
상기 셀 특정 아이덴티티 및/또는 상기 사용자 장비 특정 아이덴티티를 상기 사용자 장비에 전송하는 단계를 더 포함하는, 제어 채널 자원 전송 방법.
제18항 내지 제29항 중 어느 한 항에 있어서, 동일한 사용자 장비의 동일한 집성 레벨을 갖고 물리적 자원 블록 PRB쌍에서 동일한 시작 위치를 갖는 제어 채널들에 대해, 상이한 구성들을 갖는 국지화된 자원 세트들의 제어 채널들은 상이한 기준 신호 안테나 포트들에 대응하는, 제어 채널 자원 전송 방법.
제30항에 있어서, 상이한 구성들을 갖는 상기 국지화된 자원 세트들은,
상이한 상기 국지화된 자원 세트들의 시퀀스 번호들 또는 시퀀스 번호 정보; 및/또는
상이한 상기 국지화된 자원 세트들의 기준 아이덴티티들 또는 상기 국지화된 자원 세트들의 스크램블링 코드 아이덴티티 ID들을 포함하고, 상기 기준 아이덴티티들은 복조 파일럿 DMRS 시퀀스를 생성하는데 이용되고, 상기 스크램블링 코드 아이덴티티 ID들은 DMRS 시퀀스를 생성하는데 이용되는, 제어 채널 자원 전송 방법.
제18항, 제30항 또는 제31항 중 어느 한 항에 있어서, 상기 안테나 포트는 하기 공식들 중 적어도 하나에 의해 결정되고:

여기서, Index_ECCE는 PRB쌍의 제어 채널의 시작 제어 채널 요소의 시퀀스 번호 또는 시퀀스 번호 정보이고; Index_set는 자원 세트의 시퀀스 번호 또는 시퀀스 번호 정보이거나 자원 세트의 특정한 파라미터이며; S = 2 또는 4이고; N은 PRB쌍 내의 제어 채널에 의해 점유된 제어 채널 요소수이고; T는 PRB쌍에 포함된 제어 채널 요소수이며; L은 집성 레벨이고; Y_k는 제어 채널의 검색 공간에 대응하는 제어 채널 요소의 위치를 생성하기 위한 초기화 파라미터이며; X, X₁, 및 X₂는,
DMRS 시퀀스를 생성하기 위한 기준 아이덴티티;
DMRS 시퀀스를 생성하기 위한 스크램블링 코드 ID;
Y_k;
사용자 장비 특정 파라미터;
사용자 장비 특정 아이덴티티; 및
무선 네트워크 임시 아이덴티티
중에서 각기 하나인, 제어 채널 자원 전송 방법.
제18항 내지 제29항 중 어느 한 항에 있어서, 국지화된 자원 세트에서, 상이한 사용자들의 및 집성 레벨이 Z 이상인 제어 채널들 중 적어도 2개는 상이한 기준 신호 안테나 포트들에 대응하고, 적어도 2개의 제어 채널에 대응하는 기준 신호 안테나 포트수는 R보다 작으며, R은 PRB쌍에 포함된 기준 신호 안테나 포트수이고, Z는 임계 집성 레벨인, 제어 채널 자원 전송 방법.
제33항에 있어서,
PRB쌍에 포함된 제어 채널 요소수는 4이고, Z의 값은 4이며 R의 값은 4이고; 및/또는
PRB쌍에 포함된 제어 채널 요소수는 2이고, Z의 값은 2이며 R의 값은 4인, 제어 채널 자원 전송 방법.
제18항 내지 제34항 중 어느 한 항에 있어서,
상기 제어 채널은 강화된 물리적 다운링크 제어 채널 E-PDCCH이고, 상기 제어 채널 요소는 강화된 제어 채널 요소 E-CCE인, 제어 채널 자원 전송 방법.
사용자 장비로서,
기지국에 의해 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻도록 구성된 제1 취득 유닛 ―상기 상위층 시그널링은 상기 구성 파라미터를 통보하는데 이용됨―;
상기 취득 유닛에 의해 얻어진 상기 구성 파라미터에 따라 안테나 포트를 결정하도록 구성된 제1 결정 유닛; 및
상기 결정 유닛에 의해 결정된 안테나 포트를 이용하여, 상기 기지국에 의해 전송된 제어 채널 또는 제어 채널 요소를 수신하도록 구성된 제1 수신 유닛
을 포함하는 사용자 장비.
제36항에 있어서,
상기 기지국에 의해 전송된 상위층 시그널링 ―상기 상위층 시그널링은 상기 구성 파라미터를 표시하는데 이용됨― 을 수신하도록 구성된 제2 수신 유닛을 더 포함하는, 사용자 장비.
제36항 또는 제37항에 있어서,
상기 제2 수신 유닛은 상기 기지국에 의해 전송된 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 수신하도록 더 구성되고,
상기 사용자 장비는,
상호 알려진 규칙에 따라 자원 블록쌍의 시퀀스 번호 ―상기 시퀀스 번호는 상기 사용자 장비에 의해 사전 설정됨― 를 얻도록 구성된 제2 취득 유닛을 더 포함하는, 사용자 장비.
제38항에 있어서,
상기 제1 취득 유닛에 의해 얻어진 구성 파라미터 및 상기 제2 수신 유닛에 의해 얻어진 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티 및/또는 상기 제2 취득 유닛에 의해 얻어진 자원 블록쌍의 시퀀스 번호에 따라 상기 안테나 포트를 결정하도록 구성된 제2 결정 유닛을 더 포함하는, 사용자 장비.
제36항 내지 제39항 중 어느 한 항에 있어서, 동일한 사용자 장비의 동일한 집성 레벨을 갖고 물리적 자원 블록 PRB쌍에서 동일한 시작 위치를 갖는 제어 채널들에 대해, 상이한 구성들을 갖는 국지화된 자원 세트들의 제어 채널들은 상이한 기준 신호 안테나 포트들에 대응하는, 사용자 장비.
제40항에 있어서, 상이한 구성들을 갖는 상기 국지화된 자원 세트들은,
상이한 상기 국지화된 자원 세트들의 시퀀스 번호 또는 시퀀스 번호 정보; 및/또는
상이한 상기 국지화된 자원 세트들의 기준 아이덴티티들 또는 상기 국지화된 자원 세트들의 스크램블링 코드 아이덴티티 ID들을 포함하고, 상기 기준 아이덴티티들은 복조 파일럿 DMRS 시퀀스를 생성하는데 이용되고, 상기 스크램블링 코드 아이덴티티 ID들은 DMRS 시퀀스를 생성하는데 이용되는, 사용자 장비.
제36항, 제40항 또는 제41항 중 어느 한 항에 있어서, 상기 안테나 포트는 하기 공식들 중 적어도 하나에 의해 결정되고:

여기서, Index_ECCE는 PRB쌍의 제어 채널의 시작 제어 채널 요소의 시퀀스 번호 또는 시퀀스 번호 정보이고; Index_set는 자원 세트의 시퀀스 번호 또는 시퀀스 번호 정보이거나 자원 세트의 특정한 파라미터이며; S = 2 또는 4이고; N은 PRB쌍 내의 제어 채널에 의해 점유된 제어 채널 요소수이고; T는 PRB쌍에 포함된 제어 채널 요소수이며; L은 집성 레벨이고; Y_k는 제어 채널의 검색 공간에 대응하는 제어 채널 요소의 위치를 생성하기 위한 초기화 파라미터이며; X, X₁, 및 X₂는,
DMRS 시퀀스를 생성하기 위한 기준 아이덴티티;
DMRS 시퀀스를 생성하기 위한 스크램블링 코드 ID;
Y_k;
사용자 장비 특정 파라미터;
사용자 장비 특정 아이덴티티; 및
무선 네트워크 임시 아이덴티티
중에서 각기 하나인, 사용자 장비.
제36항 내지 제39항 중 어느 한 항에 있어서, 국지화된 자원 세트에서, 상이한 사용자들의 및 집성 레벨이 Z 이상인 제어 채널들 중 적어도 2개는 상이한 기준 신호 안테나 포트들에 대응하고, 적어도 2개의 제어 채널에 대응하는 기준 신호 안테나 포트수는 R보다 작으며, R은 PRB쌍에 포함된 기준 신호 안테나 포트수이고, Z는 임계 집성 레벨인, 사용자 장비.
제43항에 있어서,
PRB쌍에 포함된 제어 채널 요소수는 4이고, Z의 값은 4이며 R의 값은 4이고; 및/또는
PRB쌍에 포함된 제어 채널 요소수는 2이고, Z의 값은 2이며 R의 값은 4인, 사용자 장비.
제36항 내지 제44항 중 어느 한 항에 있어서, 상기 제어 채널은 강화된 물리적 다운링크 제어 채널 E-PDCCH이고, 상기 제어 채널 요소는 강화된 제어 채널 요소 E-CCE인, 사용자 장비.
기지국으로서,
사용자 장비에 전송된 사전 설정된 프로토콜 및/또는 상위층 시그널링에 따라 후보 제어 채널 세트에서 구성 파라미터를 얻도록 구성된 제1 취득 유닛 ―상기 상위층 시그널링은 상기 구성 파라미터를 통보하는데 이용됨―;
상기 제1 취득 유닛에 의해 얻어진 상기 구성 파라미터에 따라 안테나 포트를 결정하도록 구성된 제1 결정 유닛; 및
상기 제1 결정 유닛에 의해 결정된 안테나 포트를 이용하여, 제어 채널 또는 제어 채널 요소를 상기 사용자 장비에 전송하도록 구성된 제1 전송 유닛
을 포함하는 기지국.
제46항에 있어서,
상기 사용자 장비에 상위층 시그널링 ―상기 상위층 시그널링은 상기 구성 파라미터를 통보하는데 이용됨― 을 전송하도록 구성된 제2 전송 유닛을 더 포함하는 기지국.
제46항 또는 제47항에 있어서,
상기 사용자 장비에 따라 셀 특정 아이덴티티 및/또는 사용자 장비 특정 아이덴티티를 얻도록 구성된 제2 취득 유닛; 및/또는
상호 알려진 규칙에 따라 자원 블록쌍의 시퀀스 번호 ―상기 시퀀스 번호는 상기 사용자 장비에 의해 사전 설정됨― 를 얻도록 구성된 제3 취득 유닛
을 더 포함하는 기지국.
제48항에 있어서,
제2 결정 유닛은, 상기 제1 취득 유닛에 의해 얻어진 상기 구성 파라미터 및 상기 제2 취득 유닛에 의해 얻어진 상기 셀 특정 아이덴티티 및/또는 상기 사용자 장비 특정 아이덴티티 및/또는 상기 제3 취득 유닛에 의해 얻어진 상기 자원 블록쌍의 시퀀스 번호에 따라 상기 안테나 포트를 결정하도록 구성된, 기지국.
제48항에 있어서,
상기 제2 전송 유닛은 상기 제2 취득 유닛에 의해 얻어진 상기 셀 특정 아이덴티티 및/또는 상기 사용자 장비 특정 아이덴티티를 상기 사용자 장비에 전송하도록 더 구성된, 기지국.
제46항 내지 제50항 중 어느 한 항에 있어서, 동일한 사용자 장비의 동일한 집성 레벨을 갖고 물리적 자원 블록 PRB쌍에서 동일한 시작 위치를 갖는 제어 채널들에 대해, 상이한 구성들을 갖는 국지화된 자원 세트들의 제어 채널들은 상이한 기준 신호 안테나 포트들에 대응하는, 기지국.
제51항에 있어서, 상이한 구성들을 갖는 상기 국지화된 자원 세트들은,
상이한 상기 국지화된 자원 세트들의 시퀀스 번호들 또는 시퀀스 번호 정보; 및/또는
상이한 상기 국지화된 자원 세트들의 기준 아이덴티티들 또는 상기 국지화된 자원 세트들의 스크램블링 코드 아이덴티티 ID들을 포함하고, 상기 기준 아이덴티티들은 복조 파일럿 DMRS 시퀀스를 생성하는데 이용되고, 상기 스크램블링 코드 아이덴티티 ID들은 DMRS 시퀀스를 생성하는데 이용되는, 기지국.
제46항, 제51항 또는 제52항 중 어느 한 항에 있어서, 상기 안테나 포트는 하기 공식들 중 적어도 하나에 의해 결정되고:

여기서, Index_ECCE는 PRB쌍의 제어 채널의 시작 제어 채널 요소의 시퀀스 번호 또는 시퀀스 번호 정보이고; Index_set는 자원 세트의 시퀀스 번호 또는 시퀀스 번호 정보이거나 자원 세트의 특정한 파라미터이며; S = 2 또는 4이고; N은 PRB쌍 내의 제어 채널에 의해 점유된 제어 채널 요소수이고; T는 PRB쌍에 포함된 제어 채널 요소수이며; L은 집성 레벨이고; Y_k는 제어 채널의 검색 공간에 대응하는 제어 채널 요소의 위치를 생성하기 위한 초기화 파라미터이며; X, X₁는,
DMRS 시퀀스를 생성하기 위한 기준 아이덴티티;
DMRS 시퀀스를 생성하기 위한 스크램블링 코드 ID;
Y_k;
사용자 장비 특정 파라미터;
사용자 장비 특정 아이덴티티; 및
무선 네트워크 임시 아이덴티티
중에서 각기 하나인, 기지국.
제46항 내지 제50항 중 어느 한 항에 있어서, 국지화된 자원 세트에서, 상이한 사용자들의 및 집성 레벨이 Z 이상인 제어 채널들 중 적어도 2개는 상이한 기준 신호 안테나 포트들에 대응하고, 적어도 2개의 제어 채널에 대응하는 기준 신호 안테나 포트수는 R보다 작으며, R은 PRB쌍에 포함된 기준 신호 안테나 포트수이고, Z는 임계 집성 레벨인, 기지국.
제54항에 있어서,
PRB쌍에 포함된 제어 채널 요소수는 4이고, Z의 값은 4이며 R의 값은 4이고; 및/또는
PRB쌍에 포함된 제어 채널 요소수는 2이고, Z의 값은 2이며 R의 값은 4인, 기지국.
제46항 내지 제55항 중 어느 한 항에 있어서, 상기 제어 채널은 강화된 물리적 다운링크 제어 채널 E-PDCCH이고, 상기 제어 채널 요소는 강화된 제어 채널 요소 E-CCE인, 기지국.
