본 발명은 풀림 방지용 체결 구조에 관한 것으로, 더욱 상세하게는 외부 충격에 의해 볼트와 너트가 풀리는 것을 방지할 수 있는 풀림 방지용 체결 구조에 관한 것이며, 이를 위하여 링 형상으로 형성되며, 중심에서 방사상으로 양 표면에 돌출되는 다수의 돌기가 형성된 풀림 방지 와셔; 및 풀림 방지 와셔의 표면에 형성된 다수의 돌기에 대응하는 다수의 홈이 형성되는 너트;를 포함하는 풀림 방지용 체결 구조를 제공한다.

Description

풀림 방지용 체결 구조{STRUCTURE FOR RELEASE PREVENTING}
본 발명은 풀림 방지용 체결 구조에 관한 것으로, 더욱 상세하게는 외부 충격에 의해 볼트와 너트가 풀리는 것을 방지할 수 있는 풀림 방지용 체결 구조에 관한 것이다.
일반적으로 각각의 조립 부품을 체결하기 위하여 볼트와 너트가 사용된다.
이러한 볼트와 너트는 조립 부품들을 고정시키기 위한 수단으로서, 적층된 조립 부품들의 구멍을 관통하여 서로 체결되고, 이러한 체결에 의해 형성된 체결력으로 각각의 조립 부품들이 조립된다.
그러나, 볼트와 너트는 외부의 충격이나 진동에 의해 풀릴 수 있는 문제가 있다. 차량에서 체결용으로 사용된 볼트와 너트는 전단하중, 인장하중과 같은 변동하중이나 진동하중에 의해 회전 풀림이 발생할 수 있으며, 이러한 볼트와 너트의 풀림 현상은 차량의 안전성, 신뢰성, 정밀 유지성, 이음 등에 문제를 야기시킬 수 있다. 즉, 볼트와 너트의 풀림은 조립 부품의 내구성을 떨어뜨릴 수 있다.
이러한 볼트와 너트의 풀림 문제를 해결하기 위해 도 1에 도시된 바와 같이, 볼트(110)와 조립부품(120) 사이에 스프링 와셔(130)와 평 와셔(140)를 추가로 삽입하여 볼트와 너트를 고정시켰으나, 이는 진동에 의해 조립 부품의 풀림을 방지할 수 없다는 문제점이 있었다.
도 2에 도시된 바와 같이, 볼트(110) 나사산부에 록타이트 또는 실론트 등의 접착제(150)를 도포하여 결합시켰으나, 이는 접착제를 볼트 나사산부에 도포하는 공정이 추가되는 문제점이 있었다.
본 발명은 상술한 종래 기술의 문제점을 해결하기 위한 것으로, 풀림 방지 와셔 표면에는 돌기가 형성되고, 볼트, 조립 부품, 및 너트의 표면에는 풀림 방지 와셔의 돌기가 삽입되는 홈을 형성시키며, 볼트와 조립 부품 사이 및 조립 부품과 너트 사이에 풀림 방지 와셔가 삽입되어 고정됨으로써, 볼트와 너트의 풀림을 방지할 수 있는 풀림 방지용 체결 구조를 제공하는 것이다.
또한, 조립 부품들 조립시, 볼트, 풀림 방지 와셔, 조립 부품, 및 너트를 동시에 조립하기 때문에, 조립 공정이 용이한 풀림 방지용 체결 구조를 제공하는 것이다.
이러한 목적을 달성하기 위하여 본 발명은 링 형상으로 형성되며, 중심에서 방사상으로 양 표면에 돌출되는 다수의 돌기가 형성된 풀림 방지 와셔; 및 풀림 방지 와셔의 표면에 형성된 다수의 돌기에 대응하는 다수의 홈이 형성되는 너트;를 포함하는 풀림 방지용 체결 구조를 제공한다.
또한, 본 발명에 있어서, 풀림 방지 와셔와 접하는 조립 부품 및 볼트의 표면에 다수의 돌기에 대응하는 다수의 홈이 형성되는 것을 특징으로 한다.
또한, 본 발명에 있어서, 풀림 방지 와셔에 형성된 다수의 돌기는 홈에 걸리는 돌출면, 및 돌출면에서 풀림 방지 와셔 표면 방향으로 기울어진 경사면을 구비하는 것을 특징으로 한다.
또한, 본 발명에 있어서, 다수의 홈은 돌기면이 걸리는 걸림턱, 및 조립 부품, 볼트, 및 너트의 표면에서 걸림턱 방향으로 기울어지는 경사면을 구비하는 것을 특징으로 한다.
또한, 본 발명에 있어서, 풀림 방지 와셔의 양 표면에 형성된 다수의 돌기는 서로 교번되도록 형성되는 것을 특징으로 한다.
본 발명의 풀림 방지용 체결 구조에 따르면, 풀림 방지 와셔 양 표면에는 돌기가 형성되고, 풀림 방지 와셔와 대응하는 볼트, 조립 부품, 및 너트의 표면에는 풀림 방지 와셔의 돌기와 대응되는 홈을 형성시켜, 풀림 방지 와셔의 돌기가 홈과 맞물려 고정되기 때문에, 볼트와 조립 부품, 및 조립 부품과 너트가 단단히 고정될 수 있어, 볼트와 너트의 풀림을 방지할 수 있는 풀림 방지용 체결 구조를 제공한다.
또한, 조립 부품들 조립시, 볼트, 풀림 방지 와셔, 조립 부품, 및 너트를 동시에 조립하기 때문에, 조립 공정이 용이한 풀림 방지용 체결 구조를 제공한다.
도 1은 종래 기술의 일 실시예 따른 조립 부품과 볼트/너트 체결 구조를 도시한 도;
도 2는 종래 기술의 다른 실시예에 따른 조립 부품과 볼트/너트 체결 구조를 도시한 도;
도 3a 및 3b는 본 발명에 따른 풀림 방지용 체결 구조의 풀림 방지 와셔를 도시한 도;
도 4는 본 발명에 따른 풀림 방지용 체결 구조의 볼트, 너트 및 조립 부품을 도시한 도;
도 5는 본 발명에 따른 풀림 방지용 체결 구조를 도시한 도; 및
도 6은 본 발명에 따른 풀림 방지용 체결 구조의 단면을 도시한 도면이다.
이하, 첨부한 도면들 및 후술되어 있는 내용을 참조하여 본 발명의 실시예를 상세히 설명한다. 그러나, 본 발명은 여기서 설명되는 실시예에 한정되지 않고 다른 형태로 구체화될 수도 있다. 오히려, 여기서 소개되는 실시예는 개시된 내용이 철저하고 완전해질 수 있도록 그리고 당업자에게 본 발명의 사상이 충분히 전달될 수 있도록 하기 위해 제공되는 것이다. 명세서 전체에 걸쳐서 동일한 참조 번호들은 동일한 구성 요소들을 나타낸다.
도 3a 및 3b는 본 발명에 따른 풀림 방지용 체결 구조의 풀림 방지 와셔를 도시한 도면을 나타내며, 도 4는 본 발명에 따른 풀림 방지용 체결 구조의 볼트, 너트 및 조립 부품을 도시한 도면을 나타낸다.
도 3a에 도시된 바와 같이, 풀림 방지 와셔(210)는 원형 형상으로 중심에 볼트(220)가 관통되는 관통부(212)가 형성될 수 있고, 양 표면에는 관통부(212)에서 방사상으로 돌출되는 다수의 돌기(214)가 형성될 수 있다
여기서, 다수의 돌기(214)는 풀림 방지 와셔(210)의 표면에서 돌출된 돌기면(216)과, 돌기면(216)에서 풀림 방지 와셔(210)의 표면 방향으로 기울어지는 경사면(218)이 마련될 수 있다.

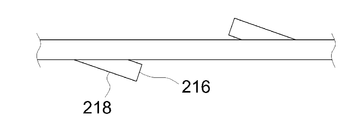

또한, 도 3b에 도시된 바와 같이, 양 표면에 형성된 다수의 돌기(210)에 마련된 경사면(218)은 서로 반대 방향을 향하도록 기울어질 수 있다. 즉, 풀림 방지 와셔(210)의 일 표면에 형성된 경사면(218)이 한 방향을 향하여 경사지도록 기울어져 형성되고, 풀림 방지 와셔(210)의 타 표면에 형성된 경사면(218)은 다른 방향을 향하여 경사지도록 기울어져 형성될 수 있다.
또한, 풀림 방지 와셔(210)의 양 표면에 형성된 다수의 돌기(214)는 서로 교번되게 형성될 수 있다.
또한, 다수의 돌기를 가지는 풀림 방지 와셔(210)는 프레스 공정을 통하여 형성될 수 있으며, 프레스 공정은 상하 왕복운동을 하는 프레스 머신 사이에 풀림 방지 와셔(210)의 형상을 갖는 금형을 장착시킨 후 소성 변형 시켜 소정의 패널을 제작하는 공정 방법으로, 금속을 프레스 기계와 금형을 이용하여 교축(drawing), 굽힘(bending), 절단(cutting) 등의 과정을 통하여 성형함으로써, 양 표면에 다수의 돌기를 갖는 풀림 방지 와셔(210)가 생산될 수 있다.
도 4에 도시된 바와 같이, 볼트(220), 조립 부품(230), 및 너트(240)에는 풀림 방지 와셔(210)에 형성된 다수의 돌기(214)에 대응하는 형상의 홈(222, 232, 242)이 형성될 수 있다.
즉, 볼트(220)와 조립 부품(240), 및 조립 부품(240)과 너트(230) 사이에는 풀림 방지 와셔(210)가 구비되므로, 풀림 방지 와셔(210)와 접하는 표면 즉, 볼트(220)의 표면, 조립 부품(240)의 표면, 너트(230)의 표면에는 풀림 방지 와셔(210)에 형성된 다수의 돌기(214)와 맞물려 결합될 수 있도록 다수의 돌기(214)에 대응하는 형상의 다수의 홈(222, 232, 242)이 형성될 수 있다.
또한, 볼트(220)의 표면, 조립 부품(240)의 표면, 너트(230)의 표면에 형성된 다수의 홈(222, 232, 242)은 돌기면(216)이 걸리게 되는 걸림턱(도 6의 224, 234, 244)과, 볼트(220), 조립 부품(240), 및 너트(230)의 표면에서 걸림턱(도 6의 224, 234, 244) 방향으로 기울어지는 경사면(도 6의 226, 236, 246)이 마련될 수 있다.
상기와 같은 구성을 같는 풀림 방지 와셔(210), 볼트(220), 조립 부품(240), 및 너트(230)의 체결에 대하여 다음 도면을 참조하여 설명하도록 한다.
도 5는 본 발명에 따른 풀림 방지용 체결 구조를 도시한 도면을 나타내며, 도 6은 본 발명에 따른 풀림 방지용 체결 구조의 단면을 도시한 도면을 나타낸다.
도 5에 도시된 바와 같이, 볼트(220)의 나사산은 풀림 방지 와셔(210)의 관통부(212)를 관통하고, 조립 부품(240)들에 형성된 관통홀을 통과하며, 볼트(210)의 나사산에 또 다른 풀림 방지 와셔(210)의 관통부(212)를 관통한 후, 너트(230)가 삽입되고, 볼트(220)를 회전시키면 너트(230)는 반대 방향으로 회전하며 고정된다.
이때, 볼트(220)와 너트(230)의 회전에 의해, 도 6에 도시된 바와 같이, 풀림 방지 와셔(210)에 양 표면에 형성된 다수의 돌기(214)의 돌기면(216)은 볼트(220)의 표면, 너트(230)의 표면, 및 조립 부품(240)의 표면에 형성된 다수의 홈(222, 232, 242)의 걸림턱(226, 236, 246)에 맞물리게 됨으로써, 볼트(220), 풀림 방지 와셔(210), 조립 부품(240) 및 너트(230)가 체결될 수 있다.
여기서, 차량의 진동에 의해 볼트(220)와 너트(230)가 풀릴려고 할때, 다수의 돌기(214)에 형성된 돌기면(216)이 볼트(220), 너트(230) 및 조립 부품(240)에 형성된 다수의 홈(222, 232, 242)의 걸림턱(226, 236, 246)에 걸리기 때문에 볼트(220)와 너트(230)가 풀리는 것을 방지할 수 있다.
한편, 본 발명의 상세한 설명과 도면에서는 다수의 홈이 볼트(220), 너트(230), 및 조립 부품(240)의 표면에 형성되는 것으로 설명하고 도시하고 있으나, 본 발명이 이로 한정되는 것은 아니다. 예컨대, 볼트(220), 너트(230), 및 조립 부품(240) 중 한 구성의 표면에만 다수의 홈(222, 232, 242)이 형성될 수 있고, 풀림 방지 와셔(210)와 접하는 구성의 표면이라면 다수의 홈이 형성될 수 있다.
이상에서 설명한 바와 같이, 본 발명의 실시예에 따른 풀림 방지용 체결 구조에 따르면, 풀림 방지 와셔(210)의 양 표면에는 돌기(214)가 형성되고, 풀림 방지 와셔(210)와 대응하는 볼트(220), 조립 부품(240), 및 너트(230)의 표면에는 홈(222, 232, 242)을 형성시켜, 풀림 방지 와셔(210)의 돌기(214)가 홈(222, 232, 242)과 맞물려 고정되기 때문에, 볼트와 조립 부품, 및 조립 부품과 너트가 단단히 고정될 수 있어, 볼트와 너트의 풀림을 방지할 수 있다.
또한, 조립 부품들 조립시, 볼트, 풀림 방지 와셔, 조립 부품, 및 너트를 동시에 조립하기 때문에, 조립 공정이 용이하다.
이상에서와 같이, 본 발명의 바람직한 중심으로 본 발명의 풀림 방지용 체결 구조에 대하여 설명하였지만, 본 발명의 사상을 벗어나지 않는 범위 내에서 수정, 변경 및 다양한 변형 실시예가 가능함은 당업자에게 명백하다.
210 : 풀림 방지 와셔 212 : 관통부
214 : 돌기 216 : 돌기면
218 : 경사면 220 : 볼트
230 : 너트 240 : 조립 부품
222, 232, 242 : 홈 224, 234, 244 : 걸림턱
226, 236, 246 : 경사면

Claims (5)

  1. 링 형상으로 형성되며, 중심에서 방사상으로 양 표면에 돌출되는 다수의 돌기가 형성된 풀림 방지 와셔; 및
    상기 풀림 방지 와셔의 표면에 형성된 다수의 돌기에 대응하는 다수의 홈이 형성되는 너트;를 포함하는 풀림 방지용 체결 구조.
  2. 제 1 항에 있어서,
    상기 풀림 방지 와셔와 접하는 조립 부품 및 볼트의 표면에 상기 다수의 돌기에 대응하는 다수의 홈이 형성되는 풀림 방지용 체결 구조.
  3. 제 2 항에 있어서,
    상기 풀림 방지 와셔에 형성된 상기 다수의 돌기는 상기 홈에 걸리는 돌출면, 및 상기 돌출면에서 상기 풀림 방지 와셔 표면 방향으로 기울어진 경사면을 구비하는 풀림 방지용 체결 구조.
  4. 제 3 항에 있어서,
    상기 다수의 홈은 상기 돌기면이 걸리는 걸림턱, 및 상기 조립 부품, 상기 볼트, 및 상기 너트의 표면에서 상기 걸림턱 방향으로 기울어지는 경사면을 구비하는 풀림 방지용 체결 구조.
  5. 제 3항에 있어서,
    상기 풀림 방지 와셔의 양 표면에 형성된 상기 다수의 돌기는 서로 교번되도록 형성되는 풀림 방지용 체결 구조.
