Abstract
본 발명은 폴리카보네이트의 제조방법에 관한 것이다. 구체적으로, 중성단일자리를 가지는 특정 코발트 착화합물을 촉매로 이용하여 열안정성이 우수한 EO/CHO/CO2의 삼원공중합체인 폴리카보네이트의 제조 방법이 제공된다.
Description
본 발명은 폴리카보네이트의 제조방법에 관한 것이다.
폴리카보네이트는 포장재 또는 코팅재 등으로 사용되기에 유용한 고분자 재료이다. 폴리카보네이트를 에폭시 화합물과 이산화탄소로부터 제조하는 방법은, 유독한 화합물인 포스겐을 사용하지 않는다는 점과 공기 중에서 이산화탄소를 얻을 수 있다는 점에서 친환경적인 가치가 높다. 이에 많은 연구자들이 에폭시 화합물과 이산화탄소로부터 폴리카보네이트를 제조하기 위해서 다양한 형태의 촉매를 개발하여 왔다.
2000년 이후 이러한 촉매 개발 분야에서 상당한 진전이 이루어졌다. 그 중 대표적인 것은 (Salen)Co 화합물 또는 (Salen)Cr 화합물 [H2Salen = N,N'-bis(3,5-dialkylsalicylidene)-1,2-cyclohexanediamine)]과 [R4N]Cl 또는 PPNCl (bis(triphenylphoshine)iminium chloride)과 같은 onium salt 또는 아민 또는 포스핀과 같은 base를 혼용하여 사용하는 binary 촉매계의 개발이다. (Salen)Co 화합물의 2 중(binary) 촉매계에 대하여, 에폭사이드가 루이스 산기를 갖는 금속 센터에 배위되어 활성화되고, 이것을 오늄 솔트(onium salt) 또는 벌키 아민 염기(bulky amine base)로부터 유래한 카보네이트 음이온이 친핵성 공격하는 메커니즘이 제안된 바가 있다.
한편, 중국특허공개공보 제101412809호에서는 한 개 또는 두개의 입체적으로 큰 중성의 유기 염기 그룹(TBD)를 포함하는 살렌 유형의 Co 착화합물 촉매의 합성 방법과 이를 이용하여 에폭사이드 화합물 및 이산화탄소를 공중합하여 폴리카보네이트를 제조하는 방법을 개시하고 있다. 그런데 상기 방법의 경우는 프로필렌옥사이드(PO)/CO2 공중합에 대해서만 언급되어 있다.
또한, 또 다른 방법으로 4차 암모늄염을 한 개 포함하는 살렌 유형의 Co 착화합물 촉매를 이용한 방법이 보고된 바 있는데 (Macromolecules 2010, 43 (3), 1396-1402), 상기 방법에서는 PO/CO2, CHO/CO2의 공중합을 통한 폴리카보네이트를 제조하거나, CHO/PO, EO, BuO, HO/CO2의 삼원 공중합을 통해 폴리카보네이트를 제조하고 있다.
하지만, 기존에 코발트 금속을 사용한 균일계 촉매를 이용하는 EO/CHO/CO2 공중합에 대한 연구는 미흡한 실정이며, 상기 방법들의 경우 촉매활성에 한계가 있고 중합 후 가열로 인한 백 바이팅(back biting)이 용이하여 고분자의 열안정성 증가에도 한계를 나타낸다.
본 발명의 목적은 중성단일자리촉매를 가지는 특정 코발트 착화합물을 촉매로 이용하여 공중합시 우수한 활성을 나타낼 뿐 아니라 열안정성이 우수한 EO/CHO/CO2의 삼원공중합체인 폴리카보네이트의 제조방법을 제공하고자 한다.

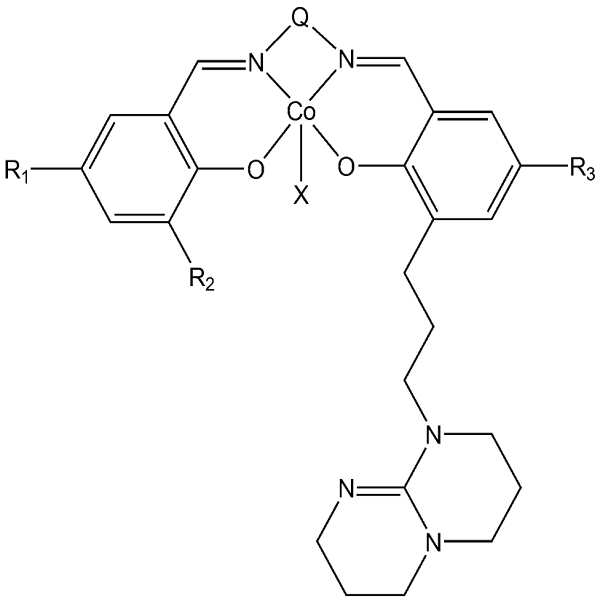

본 발명의 일 측면에 따르면, 하기 화학식 1로 표시되는 착화합물을 촉매로 사용하여,
에틸렌 옥사이드, 사이클로헥센 옥사이드 및 이산화탄소를 공중합하는 단계를 포함하는 폴리카보네이트의 제조방법을 제공한다.
[화학식 1]
(상기 식에서,
Q는 할로겐, 질소, 산소, 규소, 황, 또는 인 원자를 포함하거나 포함하지 않는 탄소수 1 내지 20의 알킬기, 탄소수 3 내지 20의 사이클로 알킬기, 탄소수 6 내지 30의 아릴기, 또는 탄소수 1 내지 20의 다이옥시 라디칼이고,
R1 내지 R3은 각각 독립적으로 또는 동시에, 수소; 또는 할로겐, 질소, 산소, 규소, 황, 및 인 원자 중 하나 이상을 포함하거나 포함하지 않는 탄소수 1 내지 20의 알킬기, 탄소수 2 내지 20의 알케닐기, 탄소수 7 내지 20의 알킬아릴기, 또는 탄소수 7 내지 20의 아릴알킬기이며,
X는 -NO3 또는 -OAc이다)
상기 화학식 1에서, R1 내지 R3은 각각 독립적으로 t-부틸기일 수 있다.
상기 화학식 1에서, Q는 1,2-사이클로헥실렌기일 수 있다.
상기 폴리카보네이트는 중량평균분자량이 20,000 내지 400,000인 EO/CHO/CO2 삼원 공중합체를 포함할 수 있다.
상기 사이클로헥센 옥사이드는 촉매 대비 1:2,000 내지 1:10,000의 몰비로 사용할 수 있다. 상기 에틸렌 옥사이드는 촉매 대비 1:10,000 내지 1:100,000의 몰비로 사용할 수 있다.
상기 공중합하는 단계에서 이산화탄소는 상압에서 100기압의 압력으로 투입할 수 있다. 상기 공중합은 20℃에서 120℃의 온도에서 1시간 내지 24시간 동안 수행할 수 있다.
상기 공중합은 지방족 탄화수소, 방향족 탄화수소 및 할로겐화 탄화수소로 이루어진 군에서 선택된 1종 이상의 용매를 추가로 사용하여 실시될 수 있다.
아울러, 본 발명에서는 필요에 따라, 상기 공중합하는 단계에서 (n-Bu)4NY(여기서, Y=Cl 또는 OAc), [PPN]Cl, [PPN]Br 및 [PPN]N3으로 이루어진 군에서 선택되는 암모늄 염을 조촉매로 추가로 포함할 수 있다.
본 발명은 폴리카보네이트 제조시 중성단일자리촉매를 가지는 특정 코발트 착화합물을 촉매로 이용하여 열안정성이 우수한 EO/CHO/CO2의 삼원공중합체를 제공하는 효과가 있다.
이하에서 본 발명을 더욱 상세하게 설명한다. 본 명세서 및 청구범위에 사용된 용어나 단어는 통상적이거나 사전적인 의미로 한정해서 해석되어서는 아니 되며, 발명자는 그 자신의 발명을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 발명의 기술적 사상에 부합하는 의미와 개념으로 해석되어야만 한다.
발명의 구현예에 따라, 하기 화학식 1로 표시되는 착화합물을 촉매로 사용하여, 에틸렌 옥사이드(EO), 사이클로헥센 옥사이드(CHO) 및 이산화탄소를 공중합하는 단계를 포함하는 폴리카보네이트의 제조방법이 제공된다.
[화학식 1]
(상기 식에서,
Q는 할로겐, 질소, 산소, 규소, 황, 또는 인 원자를 포함하거나 포함하지 않는 탄소수 1 내지 20의 알킬기, 탄소수 3 내지 20의 사이클로 알킬기, 탄소수 6 내지 30의 아릴기, 또는 탄소수 1 내지 20의 다이옥시 라디칼이고,
R1 내지 R3은 각각 독립적으로 또는 동시에, 수소; 또는 할로겐, 질소, 산소, 규소, 황, 및 인 원자 중 하나 이상을 포함하거나 포함하지 않는 탄소수 1 내지 20의 알킬기, 탄소수 2 내지 20의 알케닐기, 탄소수 7 내지 20의 알킬아릴기, 또는 탄소수 7 내지 20의 아릴알킬기이며,
X는 -NO3 또는 -OAc이다)
반응성이 좋은 에폭사이드 화합물인 에틸렌옥사이드 (EO)와 에틸렌 옥사이드, 사이클로헥센 옥사이드(CHO)는, 본 발명의 촉매에 의해 활성화되고 이산화탄소와 반응하여 폴리카보네이트로 중합되는 것이다.
이때 본 발명에서 사용하는 상기 화학식 1의 코발트 착화합물은 중성단일자리촉매로서, EO/CHO/CO2의 삼원공중합에서 촉매로 사용시 기존 착화합물 대비 높은 반응성과 선택성을 나타내며 촉매 활성이 우수하고 폴리카보네이트의 열안정성을 증가시킨다. 또한 본 발명의 착화합물은 EO 뿐만 아니라 CHO와의 삼원 공중합체에서도 우수한 활성을 나타낼 수 있다.
이러한 화학식 1의 착화합물에서 X는 -NO3 또는 -OAc인 것이 바람직하고, -OAc인 것이 더 바람직하다.
또한 상기 화학식 1에서, R1 내지 R3은 각각 독립적으로 t-부틸기일 수 있다.
상기 화학식 1에서, Q는 1,2-사이클로헥실렌기일 수 있다.

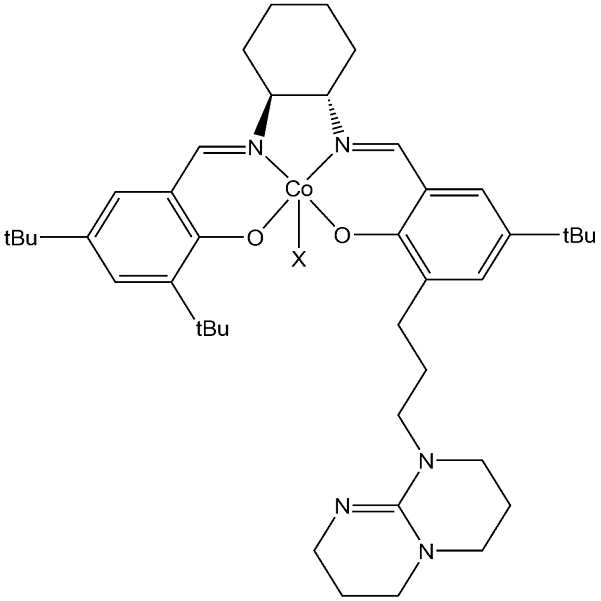

따라서, 본 발명의 착화합물은 바람직한 구현예에 따라 하기 화학식 1-1의 구조를 가질 수 있다.
[화학식 1-1]
(상기 식에서, X는 -NO3 또는 -OAc이다)
또한 본 발명의 화학식 1의 착화합물은 X가 -Cl, -I 등의 할로겐으로 치환된 상태에서 할로겐을 아세테이트기(-OAc)로 치환하는 방법으로 제조될 수 있다.
또한 본 발명에서는 상기 CHO를 unzipping을 막는 공중합체로 활용할 수 있으며, 전체 사용량 대비 10 중량% 이내로 사용할 수 있다. 본 발명에 따르면 다양한 함량의 CHO를 포함한 폴리카보네이트를 제공하며, CHO의 함량 증가에 따라 열안정성이 증가하므로, 기존 대비 포장재 또는 코팅재 등으로 사용하기에 더욱 적합한 효과를 제공한다.
바람직하게, 본 발명에서 상기 사이클로헥센 옥사이드 는 촉매 대비 1:2,000 내지 1:10,000의 몰비로 사용할 수 있다. 이때, 그 비율이 촉매 대비 1:2,000 미만이면 CHO의 함량이 높아 CHO/CO2의 중합이 우선적으로 진행되는 문제가 있고, 그 비율이 촉매 대비 1:10,000을 초과하면 CHO의 함량이 적어 EO/CHO/CO2의 공중합으로 인해 구조를 개선한 효과를 보기 어려운 문제가 있다.
또한 상기 에틸렌 옥사이드는 촉매 대비 1:10,000 내지 1:100,000의 몰비로 사용할 수 있다. 이때, 그 비율이 촉매 대비 1:10,000 미만이면 촉매 양이 과다하여 생성된 PEC로부터 촉매 잔사의 제거가 어렵고 중합 후 백-바이팅이 쉽게 이루어지고, 촉매 g당 TOF가 감소하는 등의 문제가 있다. 또한, 그 비율이 촉매 대비 1:100,000을 초과하면 촉매의 투입량이 부족하여 코발트 금속 활성 사이트 간의 상호작용에 의해 고분자 생성시 EO 및 CHO의 삼원공중합(terpolymerization)의 효율에 영향을 미치는 문제가 있다.
본 발명에서 사용하는 알킬렌 옥사이드인 에틸렌 옥사이드와 사이클로헥센 옥사이드(CHO)는 유기 용매를 반응 매질로 하여 중합에 사용될 수도 있는데, 상기 용매로는 펜탄, 옥탄, 데칸 및 시클로헥산 등의 지방족 탄화수소, 벤젠, 톨루엔, 및 크실렌 등과 같은 방향족 탄화수소, 클로로메탄, 메틸렌클로라이드, 클로로포름, 카본테트라클로라이드, 1,1-디클로로에탄, 1,2-디클로에탄, 에틸클로라이드, 트리클로로에탄, 1-클로로프로판, 2-클로로프로판, 1-클로로부탄, 2-클로로부탄, 1-클로로-2-메틸프로판, 클로로벤젠 및 브로모벤젠 등과 같은 할로겐화 탄화수소 중 단독 또는 2 개 이상을 조합하여 사용할 수 있다. 더욱 바람직하게는 에폭사이드 화합물 자체를 용매로 사용하는 벌크 중합을 수행할 수 있다. 또한 상기 에폭시 화합물에 대한 용매의 사용량은 특별히 한정되지 않으며 이 분야에 잘 알려진 양으로 사용할 수 있다.
또한, 필요에 따라, 상기 공중합하는 단계에서 (n-Bu)4NY(여기서, Y=Cl 또는 OAc), [PPN]Cl, [PPN]Br 및 [PPN]N3으로 이루어진 군에서 선택되는 암모늄 염을 조촉매로 추가로 포함할 수 있다.
또한 본 발명의 일 구현예에 따른 폴리카보네이트의 제조방법에서, 상기 공중합은 20℃에서 120℃의 온도에서 1시간 내지 24시간 동안 수행할 수 있다.
즉, 폴리카보네이트 중합 방법으로는 회분식 중합법, 반 회분식 중합법, 또는 연속식 중합법이 있다. 여기에서 회분식 또는 반 회분식 중합법을 사용하는 경우에 있어서, 반응 시간은 1 내지 24 시간, 바람직하게는 1.5 내지 6 시간으로 할 수 있다. 또한, 연속식 중합법을 사용하는 경우의 촉매의 평균 체류시간도 마찬가지로 1 내지 24 시간으로 할 수 있다.
또한, 폴리카보네이트 중합에서 이산화탄소의 압력은 상압에서 100기압일 수 있고, 바람직하게는 2 내지 50기압일 수 있다. 또한 상기 공중합 단계에서 중합 온도는 20℃에서 120℃까지 가능하고, 바람직하게는 50℃ 내지 90℃일 수 있다.
본 발명의 방법에 의해 제조된 폴리카보네이트는 수평균분자량이 10,000 내지 300,000일 수 있다. 또한 상기 폴리카보네이트는 EO/CHO/CO2의 삼원공중합체(즉, 폴리(사이클로헥센 카보네이트))일 수 있다. 바람직하게, 상기 폴리카보네이트는 중량평균분자량이 20,000 내지 400,000인 EO/CHO/CO2 삼원 공중합체를 포함할 수 있다.
또한 본 발명에 따르면 TOF는 300 내지 1,500 (mol/mol-cat.hr)로서, 단위 시간당 단위 활성점당 반응한 분자수가 많아 폴리카보네이트 제조를 위한 충분한 활성을 나타낼 수 있다.
이하, 본 발명의 바람직한 실시예를 상세히 설명하기로 한다. 다만, 이들 실시예는 오로지 본 발명을 예시하기 위한 것으로서, 본 발명의 범위가 이들 실시예에 의해 제한되는 것으로 해석되지는 않는다 할 것이다
실시예
1 내지 2
하기 화학식 1-1의 착화합물을 각각 촉매로 사용하고, EO/CHO/CO2 중합을 진행하여 삼원 공중합체인 폴리카보네이트를 제조하였다. 중합 조건과 결과는 하기 표 1에 나타내었다.
[화학식 1-1]
(상기 화학식 1-1의 구조에서, X는 -NO3임)
즉, 30mL 봄 반응기(bomb reactor)에 상기 화학식 1-1의 코발트 착화합물과 에틸렌옥사이드 및 사이클로헥센 옥사이드를 넣고 반응기를 조립하였다. 그리고, 미리 온도가 조정된 오일배스에 반응기를 담그고 약 15분간 교반하여 반응기 온도가 배스 온도와 평형을 이루도록 하고, 20bar의 이산화탄소 가스 압력을 가하였다. 이때, 에틸렌옥사이드 및 사이클로헥센 옥사이드의 사용량은 표 1과 같이 변화시켰다.
반응이 진행되면서 이산화탄소 압력이 떨어지는 것을 관찰할 수 있었으며, 압력이 약 3bar 정도 떨어진 후 이산화탄소 가스를 빼어 반응을 종결시켰다. 얻어진 점액성의 액체를 메탄올 용매에 점적시켜 백색 고체를 얻었다. 약 12시간 동안 메탄올에서 교반 후 고체를 얻은 후 60℃의 진공상태에서 고분자를 건조시켰다. 이러한 과정을 거쳐 각각 실시예 1 내지 2의 폴리에틸렌카보네이트를 제조하였다.
1H NHR 데이터를 분석한 결과, 사이클로헥센옥사이드(CHO)를 넣지 않고 중합한 샘플과 대비하여, d=4.664, d=2.15 부근에서 CHO/CO2 공중합으로 인한 피크가 발견되어 터폴리머의 형성 여부를 확인할 수 있었다.
실시예
3 내지 4
상기 화학식 1-1의 착화합물에서 치환기가 -OAc인 것을 사용한 것을 제외하고는, 실시예 1과 동일한 방법으로 폴리이텔렌카보네이트를 제조하였다. 중합 조건과 결과는 하기 표 1에 나타내었다.
| 실시예1 | 실시예2 | 실시예3 | 실시예4 | |
| 촉매 (화학식 1-1) | X=NO3 | X=NO3 | X=OAc | X=OAc |
| 촉매양 (mg) | 3.1 | 3.2 | 2.81 | 2.95 |
| 촉매양 (μmol) | 3.9 | 4.1 | 3.90 | 4.10 |
| EO (g) | 12.80 | 14.70 | 12.80 | 14.70 |
| EO/cat. | 73658 | 63094 | 73658 | 63094 |
| CHO (g) | 1.18 | 2.36 | 1.18 | 2.36 |
| CHO (mmol) | 12 | 24 | 12 | 24 |
| 시간 (hr) | 4 | 4 | 4 | 4 |
| CHO/Cat. | 3048 | 5904 | 3048 | 5904 |
| CHO/EO (%) | 4.14 | 9.36 | 4.41 | 9.36 |
| CO2 (bar) | 20 | 20 | 20 | 20 |
| 온도 (℃) | 70 | 70 | 70 | 70 |
| Yield (g) | 1.5 | 0.5 | 2.9 | 1.1 |
| TOF (mol/mol-cat.hr) | 1080 | 465 | 2088 | 1023 |
| EO 전환율 (%) | 6 | 2 | 11.6 | 4.4 |
| Yield (g/g-cat.) | 484 | 156 | 1032 | 373 |
주) TOF: 턴오버 빈도(turnover frequency), 즉 단위 시간당 단위 활성점당 반응한 분자수를 각각 나타내며, 이것은 TON(turnover number), 즉 단위 활성점당 반응한 분자수를 이용하여 계산된다.
상기 표 1을 통해, 본 발명의 경우 중성단일자리를 갖는 촉매를 이용하여 활성이 우수함을 확인하였고, 분자량이 큰 EO/CHO/CO2 삼원 공중합체를 제조할 수 있었다. 또한 CHO의 함량 증가에 따라 TOF는 감소하였으며, 이에 따라 CHO의 투입량 비율 조절에 의해 전환율(conversion)을 조절할 수 있음을 확인하였다.
이상으로 본 발명 내용의 특정한 부분을 상세히 기술하였는바, 당업계의 통상의 지식을 가진 자에게 있어서, 이러한 구체적 기술은 단지 바람직한 실시 양태일 뿐이며, 이에 의해 본 발명의 범위가 제한되는 것이 아닌 점은 명백할 것이다. 따라서 본 발명의 실질적인 범위는 첨부된 청구항들과 그것들의 등가물에 의하여 정의된다고 할 것이다.
Claims (10)
- 하기 화학식 1로 표시되는 착화합물을 촉매로 사용하여,
에틸렌 옥사이드, 사이클로헥센 옥사이드 및 이산화탄소를 공중합하는 단계를 포함하는 폴리카보네이트의 제조방법.
[화학식 1]
(상기 식에서,
Q는 할로겐, 질소, 산소, 규소, 황, 또는 인 원자를 포함하거나 포함하지 않는 탄소수 1 내지 20의 알킬기, 탄소수 3 내지 20의 사이클로 알킬기, 탄소수 6 내지 30의 아릴기, 또는 탄소수 1 내지 20의 다이옥시 라디칼이고,
R1 내지 R3은 각각 독립적으로 또는 동시에, 수소; 또는 할로겐, 질소, 산소, 규소, 황, 및 인 원자 중 하나 이상을 포함하거나 포함하지 않는 탄소수 1 내지 20의 알킬기, 탄소수 2 내지 20의 알케닐기, 탄소수 7 내지 20의 알킬아릴기, 또는 탄소수 7 내지 20의 아릴알킬기이며,
X는 -NO3 또는 -OAc이다)
- 제1항에 있어서, 상기 화학식 1에서, R1 내지 R3은 각각 독립적으로 t-부틸기인 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 화학식 1에서, Q는 1,2-사이클로헥실렌인 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 폴리카보네이트는 중량평균분자량이 20,000 내지 400,000인 EO/CHO/CO2 삼원 공중합체를 포함하는, 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 사이클로헥센 옥사이드는 촉매 대비 1:2,000 내지 1:10,000의 몰비로 사용하는 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 에틸렌 옥사이드는 촉매 대비 1:10,000 내지 1:100,000의 몰비로 사용하는, 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 공중합하는 단계에서 이산화탄소는 상압에서 100기압의 압력으로 투입하는 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 공중합은 20℃에서 120℃의 온도에서 1시간 내지 24시간 동안 수행하는 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 공중합은 지방족 탄화수소, 방향족 탄화수소 및 할로겐화 탄화수소로 이루어진 군에서 선택된 1종 이상의 용매를 추가로 사용하여 실시되는, 폴리카보네이트의 제조방법.
- 제1항에 있어서, 상기 공중합하는 단계에서
(n-Bu)4NY(여기서, Y=Cl 또는 OAc), [PPN]Cl, [PPN]Br 및 [PPN]N3으로 이루어진 군에서 선택되는 암모늄 염을 조촉매로 추가로 포함하는 폴리카보네이트의 제조방법.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020130108483A KR101702040B1 (ko) | 2013-09-10 | 2013-09-10 | 폴리카보네이트의 제조방법 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020130108483A KR101702040B1 (ko) | 2013-09-10 | 2013-09-10 | 폴리카보네이트의 제조방법 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20150029366A true KR20150029366A (ko) | 2015-03-18 |
| KR101702040B1 KR101702040B1 (ko) | 2017-02-02 |
Family
ID=53023877
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020130108483A Active KR101702040B1 (ko) | 2013-09-10 | 2013-09-10 | 폴리카보네이트의 제조방법 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR101702040B1 (ko) |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2009137540A1 (en) * | 2008-05-09 | 2009-11-12 | Cornell University | Polymers of ethylene oxide and carbon dioxide |
| KR20110055739A (ko) * | 2008-09-17 | 2011-05-25 | 노보머, 인코포레이티드 | 폴리카보네이트의 정제 |
| KR20140111519A (ko) * | 2013-03-11 | 2014-09-19 | 주식회사 엘지화학 | 착화합물과 그 제조방법 및 이를 이용한 폴리카보네이트의 제조방법 |
-
2013
- 2013-09-10 KR KR1020130108483A patent/KR101702040B1/ko active Active
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2009137540A1 (en) * | 2008-05-09 | 2009-11-12 | Cornell University | Polymers of ethylene oxide and carbon dioxide |
| KR20110055739A (ko) * | 2008-09-17 | 2011-05-25 | 노보머, 인코포레이티드 | 폴리카보네이트의 정제 |
| KR20140111519A (ko) * | 2013-03-11 | 2014-09-19 | 주식회사 엘지화학 | 착화합물과 그 제조방법 및 이를 이용한 폴리카보네이트의 제조방법 |
Non-Patent Citations (1)
| Title |
|---|
| J. AM. CHEM. SOC. 2009* * |
Also Published As
| Publication number | Publication date |
|---|---|
| KR101702040B1 (ko) | 2017-02-02 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US8530616B2 (en) | Precise control of molecular weight and chain shape control in carbon dioxide/epoxide alternating copolymerization and preparation of low molecular weight poly(alkylene carbonate) thereby | |
| JP2775804B2 (ja) | ポリエチレンの製法 | |
| JP4997461B2 (ja) | ポリカーボネートの製造方法及びポリカーボネート | |
| Qin et al. | Fixation of carbon dioxide into aliphatic polycarbonate, cobalt porphyrin catalyzed regio‐specific poly (propylene carbonate) with high molecular weight | |
| US8785592B2 (en) | Preparation of poly(alkylene carbonate) containing cross-linked high molecular weight chains | |
| Sudakar et al. | Copolymerization of epichlorohydrin and CO2 using zinc glutarate: an additional application of ZnGA in polycarbonate synthesis | |
| Dong et al. | Facile synthesis of poly (ether carbonate) s via copolymerization of CO2 and propylene oxide under combinatorial catalyst of rare earth ternary complex and double metal cyanide complex | |
| WO2012121508A2 (en) | Method for preparing carbon dioxide/epoxide copolymers containing ether linkages | |
| EP2558516B1 (en) | Block and graft copolymers of poly (alkylene carbonate) and various polymers | |
| WO2000008088A1 (en) | Polycarbonates made using high activity catalysts | |
| CN103275314B (zh) | 一种链结构规整的聚单硫代碳酸酯的制备方法 | |
| Zhu et al. | Catalytic synthesis and characterization of an alternating copolymer from carbon dioxide and propylene oxide using zinc pimelate | |
| KR20120091774A (ko) | 난연 이산화탄소/에폭사이드 공중합체 및 이의 제조 방법 | |
| JPWO2010147237A1 (ja) | 多元系脂肪族ポリカルボナートの製造方法 | |
| Daneshmand et al. | Catalytic-site-mediated chain-end control in the polymerization of rac-lactide with copper iminopyrrolide complexes | |
| Mo et al. | Facile aluminum porphyrin complexes enable flexible terminal epoxides to boost properties of CO2‐polycarbonate | |
| EP1534768B1 (en) | Method of preparing catalyst for polymerization of aliphatic polycarbonate and method of polymerizing aliphatic polycarbonate using same | |
| KR101640557B1 (ko) | 폴리카보네이트의 제조방법 | |
| EP2711385A1 (en) | Process for preparing poly(ether carbonate) | |
| KR101702040B1 (ko) | 폴리카보네이트의 제조방법 | |
| KR101494833B1 (ko) | 폴리알킬렌카보네이트의 제조방법 | |
| KR101654149B1 (ko) | 착화합물과 그 제조방법 및 이를 이용한 폴리카보네이트의 제조방법 | |
| Kröger et al. | 3-Amino-2-cyano-imidoacrylate ligands and their zinc complexes for the copolymerisation of CO2 and epoxides: Living character and temperature optimisation | |
| JP2019151770A (ja) | ポリカーボネート環状体及びポリカーボネートの製造方法 | |
| KR20140069057A (ko) | 에폭시드와 co2로부터 카르보네이트를 제조하기 위한 촉매 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
Patent event code: PA01091R01D Comment text: Patent Application Patent event date: 20130910 |
|
| A201 | Request for examination | ||
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20150212 Comment text: Request for Examination of Application Patent event code: PA02011R01I Patent event date: 20130910 Comment text: Patent Application |
|
| PG1501 | Laying open of application | ||
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20160719 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20170119 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20170125 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20170125 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration | ||
| FPAY | Annual fee payment |
Payment date: 20200116 Year of fee payment: 4 |
|
| PR1001 | Payment of annual fee |
Payment date: 20200116 Start annual number: 4 End annual number: 4 |
|
| PR1001 | Payment of annual fee |
Payment date: 20210118 Start annual number: 5 End annual number: 5 |
|
| PR1001 | Payment of annual fee |
Payment date: 20220117 Start annual number: 6 End annual number: 6 |
|
| PR1001 | Payment of annual fee |
Payment date: 20221226 Start annual number: 7 End annual number: 7 |
