Abstract

참조 신호를 복조하기 위한 시그널링 지시 방법, 사용자 장비, 및 기지국이 본 발명의 실시예들에 의해 제공한다. 이 방법은 다음 단계들을 포함한다: 기지국에 의해 상위 층 시그널링을 통해 사용자 장비를 위해 교란된 마커를 가진 후보 정보를 구성하는 단계; 동적 시그널링을 사용자 장비에 송신하여, 사용자 장비가 동적 시그널링에 따라 수신된 신호를 복조할 수 있게 하는 단계. 본 발명의 실시예들은 더 큰 차원의 MU-MIMO를 지원하고, 대규모 안테나의 이점을 충분히 획득할 수 있다.

Description

복조 참조 신호에 대한 시그널링 지시 방법, 사용자 장비, 및 기지국{SIGNALING INDICATION METHOD, USER EQUIPMENT AND BASE STATION FOR DEMODULATING REFERENCE SIGNAL}
본 개시는 통신 분야에 관한 것으로서, 더 구체적으로는 복조 참조 신호 시그널링 지시 방법, UE, 및 기지국에 관한 것이다.
다중 사용자 다중 입력 다중 출력(multiple user multiple input multiple output, MU-MIMO) 기술은 공간 도메인의 직교성을 이용하여 사용자 간의 간섭을 감소시키고 시스템의 용량을 향상시킨다. 그리고 이것은 이종 네트워크에서 사용될 때, 시스템의 용량이 더 향상될 수 있다.
다른 한편, 시스템의 커버리지를 개선하고, 사용자 간의 간섭을 제거하고, 사이트의 개수를 감소시키고, 운영과 유지관리의 비용을 낮추기 위해 사용되는 대규모 안테나는 LTE-A 시스템에서 열띤 후보 기술들 중 하나이다. 여기서, 사용자 3D 빔성형 기술은 비교적 산업화된 기술이다.
도 1은 사용자 3D 빔성형 기술의 구성도이다. 도 1에 도시된 바와 같이, 기지국 단에서의 빔 정렬에 의해, 사용자는 더 높은 빔성형 이득들을 획득할 수 있고, 사용자 간의 간섭은 감소될 수 있다. 그리고 시스템은 더 많은 데이터 스트림들을 갖는 다중 사용자 다중 안테나 기술을 지원할 수 있고, 사용자는 공간적으로 다중화되며, 이에 의해 추가로 시스템의 용량을 향상시킨다.
그러나, 본 발명자는 기존 해결책들에서는, 예를 들어 R10의 다운링크 복조 참조 신호(demodulation reference signal, DM-RS)의 시그널링의 설계가 MU-MIMO의 차원 수를 제한하고, 대규모 안테나의 이점을 획득할 수 없다는 것을 발견했다.
상기의 배경 기술에 대한 설명은 단지 본 개시의 명확하고 충분한 설명을 위해 그리고 통상의 기술자의 용이한 이해를 위해 제공된다는 것을 유의한다. 그리고 상기의 기술적 해결책이, 본 개시의 배경 기술에 기재되어 있기 때문에, 통상의 기술자에게 공지되어 있는 것으로 이해되어서는 안 된다.
본 개시의 실시예들은 더 큰 차원 수의 MU-MIMO를 지원하는 것을 목적으로 하는, 복조 참조 신호 시그널링 지시 방법, UE, 및 기지국을 제공하고, 대규모 안테나의 이점을 충분히 획득한다.
본 개시의 실시예들의 양태에 따르면, 다중 사용자 다중 입력 다중 출력(MU-MIMO) 시스템에 적용 가능한 복조 참조 신호(DM-RS)에 대한 시그널링 지시 방법으로서, 상기 방법은:
기지국에 의해, 상위 층 시그널링을 이용하여 스크램블링 식별자들의 후보 정보로 UE를 구성하는 단계; 및
동적 시그널링을 상기 UE에 송신하여, 상기 UE가 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하게 하는 단계를 포함하는, 방법이 제공된다.
본 개시의 실시예들의 다른 양태에 따르면, MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
기지국에 의해, DM-RS에 대한 동적 시그널링을 UE에 송신하여, 상기 UE에게 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행할 것을 지시하거나, 또는 2보다 더 큰 랭크를 갖는 상기 UE가 상기 다른 UE와 비직교 MU-MIMO를 수행할 것을 지시하는, 방법이 제공된다.
본 개시의 실시예들의 다른 양태에 따르면, MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
기지국에 의해 구성된 스크램블링 식별자들의 후보 정보를 UE에 의해 수신하는 단계; 및
상기 기지국에 의해 송신된 동적 시그널링을 상기 UE에 의해 수신하여, 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하는 단계를 포함하는, 방법이 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
기지국에 의해 송신된 DM-RS에 대한 동적 시그널링을 UE에 의해 수신하는 단계;
상기 UE에 의해 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행하거나, 또는 상기 UE에 의해 상기 다른 UE와 비직교 MU-MIMO를 수행하는 단계를 포함하는, 방법이 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, MU-MIMO 시스템에 적용 가능한 기지국으로서, 상기 기지국은:
상위 층 시그널링을 이용하여 스크램블링 식별자들의 후보 정보로 UE를 구성하도록 구성된 구성 유닛; 및
동적 시그널링을 상기 UE에 송신하여, 상기 UE가 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하게 하도록 구성된 시그널링 송신 유닛을 포함하는, 기지국이 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, MU-MIMO 시스템에 적용 가능한 기지국으로서, 상기 기지국은:
DM-RS에 대한 동적 시그널링을 UE에 송신하여, 상기 UE에게 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행할 것을 지시하거나, 또는 2보다 더 큰 랭크를 갖는 상기 UE에게 상기 다른 UE와 비직교 MU-MIMO를 수행할 것을 지시하도록 구성된 시그널링 송신 유닛을 포함하는 기지국이 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, MU-MIMO 시스템에 적용 가능한 UE로서, 상기 UE는:
기지국에 의해 구성된 스크램블링 식별자들의 후보 정보를 수신하도록 구성된 정보 수신 유닛; 및
상기 기지국에 의해 송신된 동적 시그널링을 수신하여, 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하도록 구성된 시그널링 수신 유닛을 포함하는, UE가 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, MU-MIMO 시스템에 적용 가능한 UE로서, 상기 UE는:
기지국에 의해 송신된 DM-RS에 대한 동적 시그널링을 수신하도록 구성된 시그널링 수신 유닛; 및
다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행하거나, 또는 상기 다른 UE와 비직교 MU-MIMO를 수행하도록 구성된 프로세싱 유닛을 포함하는, UE가 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, 통신 시스템으로서, 전술한 상기 기지국 및 전술한 상기 UE를 포함하는, 통신 시스템이 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, 컴퓨터 판독가능 프로그램으로서, 상기 프로그램이 UE에서 실행될 때, 상기 프로그램은 컴퓨터로 하여금 상기 실시예들에 기술된 상기 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 컴퓨터 판독가능 프로그램이 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, 컴퓨터 판독가능 프로그램이 저장된 저장 매체로서, 상기 컴퓨터 판독가능 프로그램은 컴퓨터로 하여금 UE에서 상기 실시예들에 기술된 상기 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 저장 매체가 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, 컴퓨터 판독가능 프로그램으로서, 상기 프로그램이 기지국에서 실행될 때, 상기 프로그램은 컴퓨터로 하여금 상기 기지국에서 상기 실시예들에 기술된 상기 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 컴퓨터 판독가능 프로그램이 제공된다.
본 개시의 실시예들의 또 다른 양태에 따르면, 컴퓨터 판독가능 프로그램이 저장된 저장 매체로서, 상기 컴퓨터 판독가능 프로그램은 컴퓨터로 하여금 기지국에서 상기 실시예들에 기술된 상기 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 저장 매체가 제공된다.
본 개시의 실시예들의 이점은, 기지국에 의해 스크램블링 식별자들의 후보 정보로 UE를 구성하고 동적 시그널링을 UE에 송신함으로써, UE가 동적 시그널링에 따라 수신된 신호를 복조하게 되어, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다는 것에 있다.
하기의 설명 및 첨부 도면을 참조하여, 본 개시의 특정 실시예들이 상세히 개시되고, 본 개시의 원리들 및 이용 방법들이 나타내어진다. 본 개시의 실시예들의 범위는 그것에 한정되지 않는다는 것을 이해할 것이다. 본 개시의 실시예들은 첨부된 청구범위의 항들의 범위 내의 많은 대안들, 수정들, 및 등가물들을 포함한다.
일 실시예와 관련하여 기술 및/또는 예시되는 특징들은 하나 이상의 다른 실시예에 있어서 동일한 방식 또는 유사한 방식으로 이용될 수 있고/있거나 다른 실시예들의 특징들과 결합하여 또는 그 대신에 이용될 수 있다.
용어 "포함하다(comprise)/포함하다(include)"는 본 명세서에서 사용될 때 진술된 특징들, 정수들, 단계들, 또는 컴포넌트들의 존재를 특정하기 위해 사용되지만, 하나 이상의 다른 특징, 정수, 단계, 컴포넌트, 또는 그 그룹의 존재 또는 부가를 배제하는 것은 아니라는 것을 강조한다.
하기의 도면을 참조하면 본 개시의 많은 양태들이 더 잘 이해될 수 있다. 도면의 컴포넌트들은 반드시 일정한 비율로 도시되지는 않으며, 대신에 본 개시의 원리를 명확하게 예시하는 것에 주안점을 둔다. 본 개시의 일부 부분들을 예시하고 설명하는 것을 용이하게 하기 위해, 도면의 대응 부분들의 크기가 과장될 수 있거나 축소될 수 있다.
본 개시의 하나의 도면 또는 실시예에 나타낸 구성요소들 및 특징들은 하나 이상의 부가의 도면 또는 실시예에 나타낸 구성요소들 및 특징들과 결합될 수 있다. 또한, 도면에서, 몇몇 도들에 걸쳐서 동일한 참조 번호들은 대응하는 부분들을 지시하며 하나 초과의 실시예에 있어서 동일한 또는 유사한 부분들을 지시하기 위해 사용될 수 있다.
도 1은 사용자 3D 빔성형 기술의 구성도이다.
도 2는 SU-MIMO 시스템에서 코드워드로부터 층으로의 맵핑 관계의 도해이다.
도 3은 본 개시의 실시예 1의 시그널링 지시 방법의 흐름도이다.
도 4는 본 개시의 실시예 1의 상위 층에 의해 스크램블링 식별자들을 구성하는 예의 도해이다.
도 5는 본 개시의 실시예 2의 시그널링 지시 방법의 흐름도이다.
도 6은 관련 기술에서 코드워드로부터 층으로의 맵핑의 도해이다.
도 7은 본 개시의 실시예 2의 코드워드로부터 층으로의 맵핑의 도해이다.
도 8은 본 개시의 실시예 2의 코드워드로부터 층으로의 맵핑의 다른 도해이다.
도 9는 본 개시의 실시예 3의 시그널링 지시 방법의 흐름도이다.
도 10은 본 개시의 실시예 4의 시그널링 지시 방법의 흐름도이다.
도 11은 본 개시의 실시예 5의 기지국의 구조의 구성도이다.
도 12는 본 개시의 실시예 6의 기지국의 구조의 구성도이다.
도 13은 본 개시의 실시예 7의 UE의 구조의 구성도이다.
도 14는 본 개시의 실시예 8의 UE의 구조의 구성도이다.
도 15는 본 개시의 실시예 9의 통신 시스템의 구조의 구성도이다.
본 개시의 상기의 그리고 다른 특징들이 첨부 도면을 참조하여 하기의 설명으로부터 명백해질 것이다. 본 개시의 원리들을 채택할 수 있는 실시예들의 일부를 나타내는 설명 및 도면에 본 개시의 특정 실시예들이 개시된다. 본 개시는 설명된 실시예들에 한정되지 않는다는 것을 이해할 것이다. 그와 반대로, 본 개시는 첨부된 청구범위 내에 속하는 모든 변경들, 수정들, 및 등가물들을 포함한다.
복조 참조 신호(DM-RS)는 LTE-A 시스템에서 중요한 참조 신호이다. UE는 DM-RS를 사용하여 MIMO 송신층의 등가 채널을 추정할 수 있고, 그 후 등가 채널에 따라 데이터 정보를 복조할 수 있다.
다른 한편, MU-MIMO 기술은 높은 부하, 높은 신호 대 잡음비, 및 높은 상관 채널 시나리오에 사용된다. 이것은 두드러지게 시스템의 용량을 향상시키고, LTE Rel. 10 시스템의 중요한 특성이다. MU-MIMO의 기술적 특징들은 다음을 포함할 수 있다:
(1) 단일 사용자(SU)/다중 사용자(MU) 동적 핸드오버를 지원함;
(2) 그것은 사용자에게 투명한데 즉, 사용자는 다른 사용자가 그것과 MU-MIMO 쌍을 이루는 송신을 수행하고 있는지를 명확하게 알지 못한다;
(3) MU-MIMO에 의해 지원되는 차원 수는 다음과 같다: 합계 랭크(이것은 가끔 합계 층의 개수 또는 합계 스트림의 개수로서 지칭됨)가 4보다 크지 않고, 각각의 사용자의 랭크가 2보다 크지 않다; 그리고
(4) 복조 참조 신호(DM-RS)를 위해, 직교 및 준직교 다중화 방식들이 지원된다; 여기서 준직교 MU-MIMO 방식은 상대적으로 쉽게 분리되는 공간 채널들에 의해 사용자들에 대한 정보를 송신하는 것에 적용된다.
특히, 다중 사용자 다중화 DM-RS들은 직교 포트들 또는 직교 시퀀스들에 의해 구별될 수 있다. 여기서, 직교 포트들은 포트 7과 포트 8 간의 다중화를 포함한다. 특정 시그널링 설계는 표 1에 나타낸 바와 같을 수 있다.

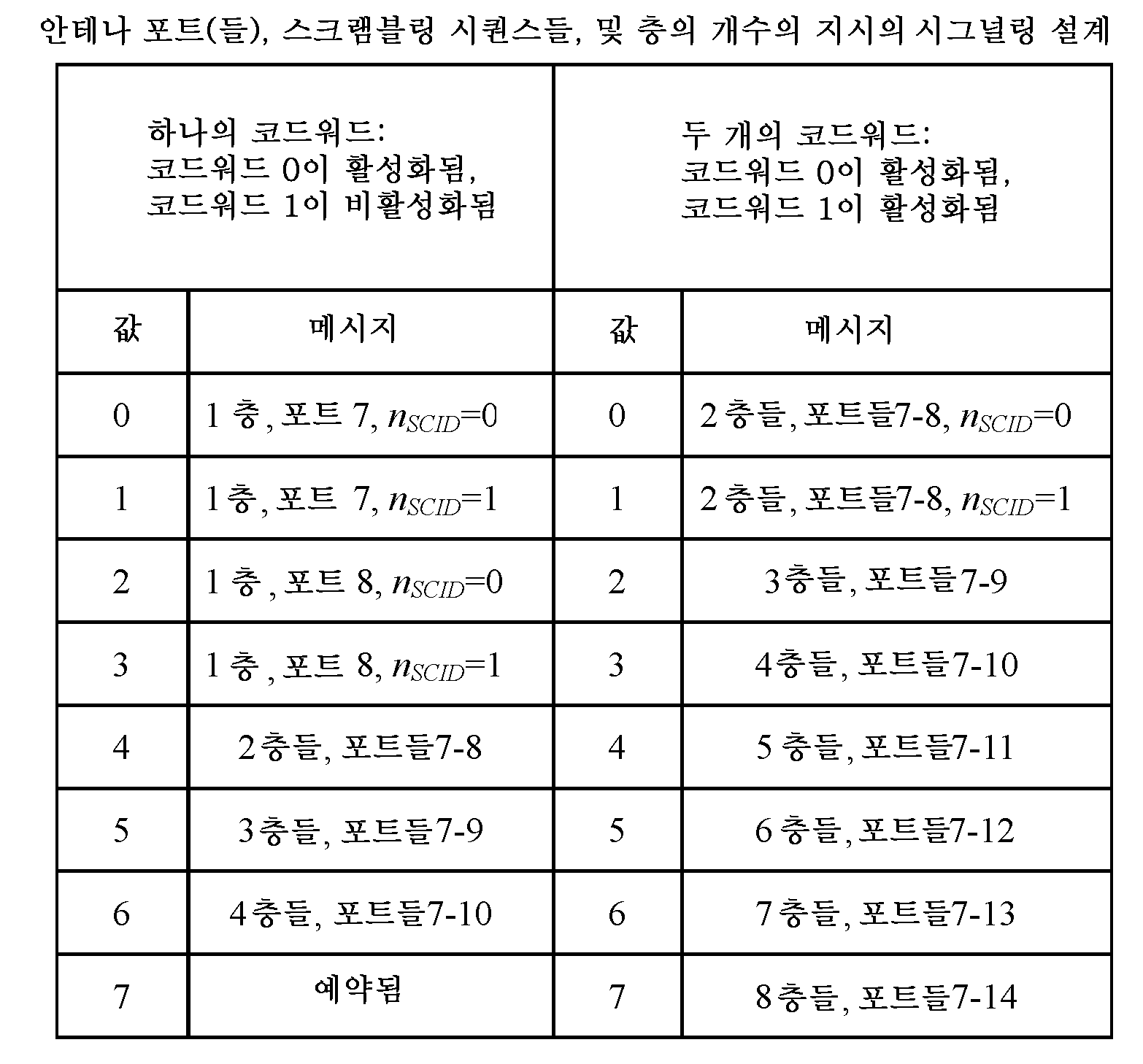

[표 1]
Figure pct00001
이 실시예에서, 안테나의 개수의 증가에 따라, 시스템은 사용자들의 공간 구별 능력들을 향상시키고, 다수의 사용자들은 MU-MIMO 동작들을 수행할 수 있다. 그리고 MU-MIMO의 합계 랭크는 8로 확장될 수 있고, 단일 사용자에 의해 지원되는 랭크는 2일 수 있거나 또는 4로 확장될 수 있다. 특히, 직교 MU-MIMO가 채택될 때, 사용자들 간의 간섭은 상대적으로 작고 시스템의 성능은 상대적으로 양호하다. 현재, 직교 MU-MIMO는 단일 사용자의 단일 스트림만을 지원하는데, 이것은 단일 사용자의 다중 스트림들로 확장될 수 있다. 또한, 시스템이 불투명 MU-MIMO를 지원하면, 수신 단은 시스템의 성능을 향상시키기 위해 간섭 소거 알고리즘을 이용할 수 있다. 그러나, 사용자는 쌍을 이루는 사용자들에 대한 관련 정보를 통지받을 필요가 있다.
도 2는 SU-MIMO(단일 사용자 다중 입력 다중 출력) 시스템에서 코드워드로부터 층으로의 맵핑의 관계의 도해이다. 도 2에 도시된 바와 같이, 시스템은 많아야 2개의 코드워드(CW) 및 8개의 층을 갖고, 각각의 코드워드는 많아야 4개의 층을 포함한다. 각각의 코드워드에 대해, 사용자는 채널 품질 지시자(CQI) 정보 및 애크놀로지먼트(ACK/NACK) 정보를 피드백할 필요가 있다. 이러한 맵핑 방법은 피드백 오버헤드와 피드백 정확도 간의 양호한 절충을 달성하고, 시스템의 성능을 어느 정도까지 최적화시킨다. 표 2는 표준에 대응하는 기술이다.

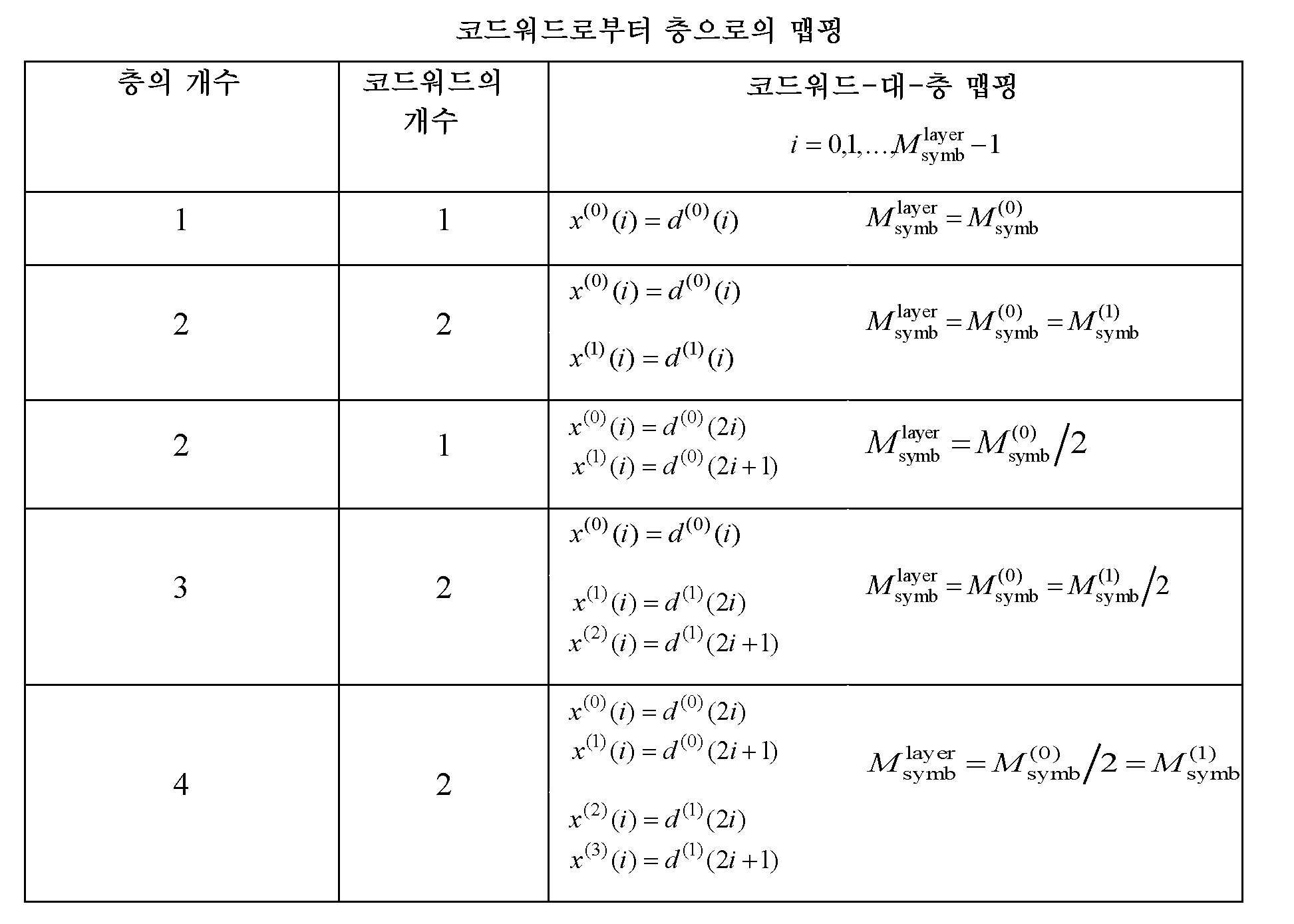

[표 2]
Figure pct00002
LTE R10 시스템이 MU-MIMO 송신을 수행할 때, MU-MIMO는 사용자들에게 투명하고, 그러므로, 맵핑 방식은 코드워드로부터 단일 사용자의 층으로의 맵핑 방식을 따른다. 이 실시예에서는, 대규모 안테나 시스템에서, 불투명 MU-MIMO가 지원된다면, 이 맵핑 방식이 아마도 최적화된다. 대규모 안테나 시스템에서 플렉시블 MU-MIMO를 지원하는 동적 시그널링 지시는 특정 실시예들을 참조하여 하기에서 상세히 기술될 것이다.
실시예 1
본 개시의 실시예는 투명 MU-MIMO를 지원할 수 있는 MU-MIMO 시스템의 기지국 측에 적용 가능한 DM-RS에 대한 시그널링 지시 방법을 제공한다.
도 3은 본 개시의 실시예의 시그널링 지시 방법의 흐름도이다. 도 3에 도시된 바와 같이, 방법은 다음을 포함한다:
단계 301: 기지국에 의해, 상위 층 시그널링을 이용하여, 스크램블링 식별자들의 후보 정보로 UE를 구성함; 그리고
단계 302: 기지국에 의해, 동적 시그널링을 UE에 송신하여, UE가 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하게 함함.
이 실시예에서는, 시스템에 의해 지원되는 합계 랭크(이것은 또한 합계 층의 개수 또는 합계 스트림의 개수라고 지칭될 수 있음)가 8보다 더 크지 않게 확장될 수 있고, 각각의 UE에 의해 지원되는 랭크(이것은 또한 스트림의 개수 또는 층의 개수라고 지칭될 수 있음)가 2보다 더 크지 않게 될 수 있거나, 또는 4보다 더 크지 않게 확장될 수 있다. UE는 시그널링 지시에 따라 수신된 신호를 복조할 수 있다. 특히 복조하는 방법에 대해서는 관련 기술이 참조될 수 있다. 그러나, 본 개시는 그것에 한정되지 않는다; 예를 들어, 합계 랭크는 불투명 MU-MIMO를 수행시에 8보다 더 클 수 있다.
이 실시예에서, 시그널링 지시에 의해 지원되는 각각의 UE의 랭크는 2보다 더 크지 않을 수 있다. 그러한 경우의 시그널링 지시가 하기에 상세히 기술될 것이다. 여기서, 상위-층 시그널링은 RRC 시그널링일 수 있고, 스크램블링 식별자의 후보 정보는 두 개의 스크램블링 식별자들일 수 있다; 그러나, 본 개시는 그것에 한정되지 않는다. 하기의 기술은 후보 정보가 두 개의 스크램블링 식별자들인 경우를 예로 들어 주어진다.
이 실시예에서, UE는 동적 시그널링에 따라 수신된 신호를 처리할 수 있고, 참조 신호 또는 데이터 신호를 처리할 수 있다. 예를 들어, 채널 추정 및 복조가 수행될 수 있다. 그러나, 본 기술은 그것에 한정되지 않는다. 구체적인 프로세싱에 대해서는 관련 기술이 참조될 수 있다.
구현에 있어서, 시그널링 지시는 두 개의 스크램블링 식별자들을 포함할 수 있고, 스크램블링 식별자는 상위 층 시그널링을 이용하여 구성될 수 있고, 또한 준-정적 시그널링 방식으로 설정될 수 있다. 여기서, 스크램블링 식별자의 값은 세트 {0, 1, 2, 3} 또는 세트 {0,1, UE-ID}로부터 취해질 수 있다.
특히, 대응하는 시그널링은 2개의 부분으로 분할될 수 있다. 제1 부분은 상위 층에 의해 구성된 2개의 식별자이고, 이들은 SCID0 및 SCID1로서 표시될 수 있다(이것은 RRC 시그널링을 이용할 수 있음). 그리고 제2 부분은 스크램블링 시퀀스, 안테나 포트, 및 층의 개수의 동적 지시이다(이것은 PDCCH에 의해 운반되는 동적 시그널링을 이용할 수 있음). 여기서, 스크램블링 시퀀스는 2개의 식별자 중에서 선택된 식별자일 수 있고 스크램블링의 초기값을 계산하기 위해 이용될 수 있다.
이 실시예에서, DM-RS 안테나 포트를 위해, 참조 신호 시퀀스가 R10의 것과 동일한 것으로서 정의될 수 있다. 여기서, 의사-랜덤 시퀀스 생성기의 초기 값(즉, 스크램블링의 초기값)이 다음의 공식으로부터 결정될 수 있다:
Figure pct00003
여기서, n SCID 는 0, 1, 2, 3 또는 UE-ID(이것은 전술한 SCID0, SCID1일 수 있음)일 수 있고, 동적 선택 시그널링에 의해 결정될 수 있다. 다른 파라미터들에 대한 상세 사항들에 대해서는 관련 기술이 참조될 수 있다.
구현에 있어서, 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있다. 이 실시예의 제1 동적 시그널링은 그것에 한정되지 않고, 실제 상황에 따라 적절히 조절될 수 있다는 것을 유의한다. 이 구현에 있어서, 제1 동적 시그널링은 2개의 스크램블링 식별자들 중에서 선택된 식별자 정보를 지시하는 정보를 더 포함할 수 있다.

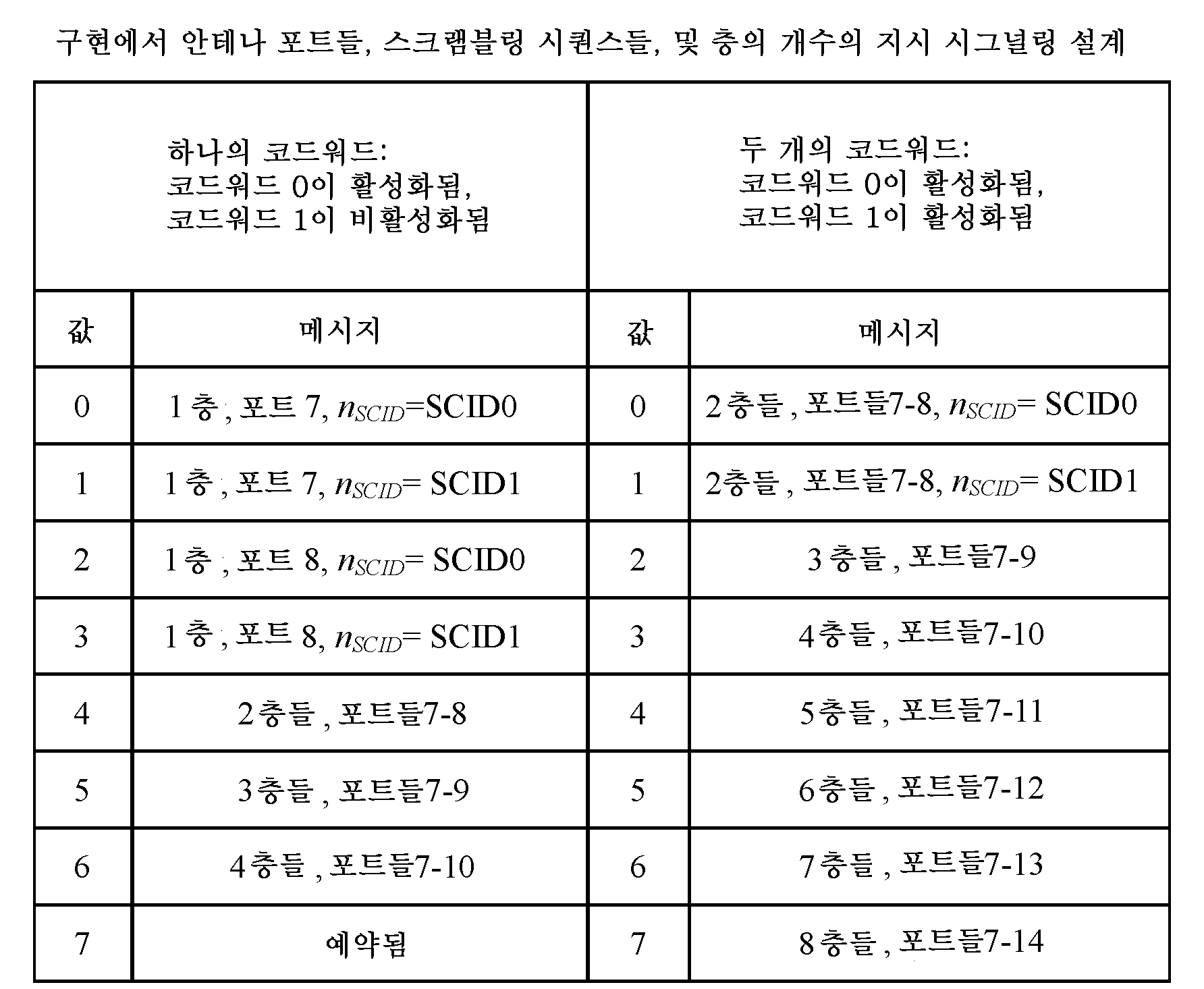

표 3은 이 구현에 대응하는 제1 동적 시그널링을 상세히 나타낸다. 표 3에 나타낸 바와 같이, SCID의 값들은 두 가지 방식들로 취해질 수 있는데, 제1 방식은 그 값들이 세트 {0, 1, 2, 3}으로부터 취해지는 것이고, 제2 방식은 값들이 세트 {0, 1, UE-ID}로부터 취해지는 것이다. 여기서, 유지되는 값들 0, 1은 MU-MIMO 송신을 수행하기 위한 R10 사용자와 호환 가능하기 위한 것이고, 부가된 값들 {2, 3}은 합계 랭크가 8임을 보장하기 위한 것이다. 더 많은 사용자들의 비직교 MU-MIMO를 지원하기 위해, UE-ID는 스크램블링 시퀀스의 초기값으로 선택될 수 있다.
[표 3]
Figure pct00004
다른 구현에 있어서, 두 개의 스크램블링 식별자 중 하나의 값은 0 또는 1로서 취해질 수 있고, 다른 하나의 값은 UE의 식별자일 수 있다. 특히, SCID0=0과 SCID1=UE-ID가 정의되면, 상위-층 시그널링이 생략될 수 있다.
그러므로, 포트 정보, 층 정보, 및 스크램블링 식별자 정보를 포함하는 동적 시그널링을 UE에 송신함으로써, 기지국은 UE로 하여금 동적 시그널링에 따라 수신된 신호를 복조하게 할 수 있다; 여기서, 스크램블링 식별자의 값은 0으로서 취해질 수 있거나, 또는 UE-ID로서 취해질 수 있다. 그러나, R10/R11 사용자와 수행되는 직교 MU-MIMO는 아마 어느 정도까지 영향을 받는데; 즉, 직교 MU-MIMO는 SCID0=1의 R10/R11 사용자에 의해 수행될 수 없다.
이 실시예에서, 기지국은 UE 및 다른 UE의 위치들에 따라 적어도 하나의 동일한 스크램블링 식별자를 포함하는 후보 정보로 UE 및 다른 UE를 구성할 수 있다. 즉, 시스템이 상위-층 시그널링을 이용하여 초기 값을 구성할 때, 그것은 UE의 위치에 따라 선택될 수 있다. 이웃하는 빔 커버링 영역들 내의 UE는, 두 개의 빔의 경계에 있는 UE가 직교 MU-MIMO를 수행할 수 있도록 보장하기 위해, 동일한 초기 값을 선택할 필요가 있고, 이에 의해 시스템의 성능을 향상시킨다.
도 4는 본 개시의 실시예의 상위 층에 의해 스크램블링 식별자들을 구성하는 예의 도해이다. 도 4에 도시된 바와 같이, 기지국은 상위 층 시그널링을 이용하여 SCID={0, 1}로 UE2를 그리고 SCID={0, 2}로 UE4를 구성할 수 있고, PDCCH에 의해 운반된 동적 시그널링을 이용하여 동일한 SCID=0으로 이웃하는 UE2와 UE4를 구성할 수 있다. 그러므로, UE2와 UE4는 직교 MU-MIMO 송신을 수행할 수 있다.
다른 구현에 있어서, 동적 시그널링은 포트 정보와 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있고, 방법은 다음을 더 포함할 수 있다: 기지국에 의해 제2 동적 시그널링을 UE에 송신함, 제2 동적 시그널링은 상위 층에 의해 구성된 스크램블링 시퀀스를 지시하기 위해 사용됨. 특히, 상위 층에 의해 구성된 스크램블링 시퀀스는 동적 시그널링에 1 비트를 부가함으로써 지시될 수 있다.
이 구현에 있어서, MU-MIMO 랭크에 대한 한계를 더 완화하기 위해, 즉, 상위 랭크(랭크 3-7)의 사용자가 하위 랭크의 사용자와 비직교 MU-MIMO를 실행할 수 있고, 상위 층에 의해 구성된 스크램블링 시퀀스를 지시하기 위해 동적 시그널링에 1 비트가 부가될 수 있다.
표 4는 이 구현과 대응하는 제1 동적 시그널링의 상세 사항들을 나타낸다. 표 4에 나타낸 바와 같이, 안테나 포트들 및 층의 개수의 지시에 대응하는 시그널링 설계가 설정될 수 있다.
[표 4]
Figure pct00005
다른 구현에 있어서, 방법은 다음을 더 포함할 수 있다: 기지국에 의해 제3 동적 시그널링을 UE에 송신함, 제3 동적 시그널링은 DM-RS의 부하를 지시하기 위해 이용됨. 예를 들어, DM-RS의 부하가 12RE인지 아니면 24RE인지를 지시하기 위해 동적 시그널링에 1 비트가 부가될 수 있다.
추가적 구현에 있어서, 방법은 다음을 더 포함할 수 있다: 합계 랭크 정보가 또한 DM-RS의 부하를 지시할 수 있음. 그러므로, 다른 시그널링(1 비트 시그널링 등)이 DM-RS의 부하의 크기를 지시할 필요가 없다.
특히, 시스템이 불투명 MU-MIMO를 지원하면, 합계 랭크 정보는 MU-MIMO 송신의 합계 랭크와 DM-RS의 부하를 지시하기 위해 사용될 수 있다. 특히, 합계 랭크 정보는 지시용 3 비트 정보를 이용할 수 있다. 그리고 합계 랭크 정보의 상세 사항들에 대해서는 관련 기술이 참조될 수 있다.
구현에 있어서, 제1 동적 시그널링은, UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시할 수 있다.
다른 구현에 있어서, 제1 동적 시그널링은, UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 그리고 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시할 수 있다.
상기 시그널링 설계의 상세 사항들에 대해서는 실시예 2의 내용들, 예컨대, 실시예 2의 표 5와 표 6, 그리고 도 7 및 도 8의 내용들이 참조될 수 있다.
특정 구현에 있어서, 동적 시그널링은 스크램블링 식별자를 지시하기 위해 이용되는 제2 동적 시그널링을 더 포함할 수 있다; 여기서, 스크램블링 식별자는 전술한 것일 수 있다. 즉, 스크램블링 식별자의 후보 정보는 기지국에 의해 상위 층 시그널링을 이용하여 구성될 수 있고, 그 후 제2 동적 시그널링에 의해 지시된다.
특정 구현에 있어서, 동적 시그널링은 합계 랭크 정보를 지시하기 위해 이용되는 제4 동적 시그널링을 더 포함할 수 있다. 그리고 합계 랭크 정보는 합계 랭크 정보를 송신하기 위해 이용될 수 있고, 관련 기술이 참조될 수 있다. 또한, 합계 랭크 정보는 DM-RS의 부하를 지시하기 위해 이용될 수 있다.
상기의 실시예로부터, 기지국에 의해 UE에 대한 스크램블링 식별자의 후보 정보를 구성함으로써, UE는 동적 시그널링에 따라 스크램블링 식별자를 결정할 수 있고, 투명 MU-MIMO를 지원할 수 있다는 것을 알 수 있다; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다.
실시예 2
본 개시의 실시예는 MU-MIMO 시스템의 기지국 측에 적용 가능한 DM-RS에 대한 시그널링 지시 방법을 제공하는데, 이것은 불투명 MU-MIMO를 지원할 수 있다.
도 5는 본 개시의 실시예의 시그널링 지시 방법의 흐름도이다. 도 5에 도시된 바와 같이, 방법은 다음을 포함한다:
단계 501: 기지국에 의해, DM-RS를 복조하기 위한 동적 시그널링을 UE에 송신함으로써, UE에게 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행할 것을 지시하거나, 또는 2보다 큰 랭크를 갖는 UE에게 다른 UE와 비직교 MU-MIMO를 수행할 것을 지시함.
이 실시예에서, 시그널링 지시들에 의해 지원된 각각의 UE의 랭크는 4보다 크지 않을 수 있다. 이러한 경우에 시그널링 지시들이 하기에 상세히 기술될 것이다.
특히, 시스템의 성능을 더 향상시키기 위해, 직교 MU-MIMO의 차원이 더 확장될 수 있다. 예를 들어, 각각의 사용자는 최대 랭크 4의 MU-MIMO 송신을 지원할 수 있고, 그것의 확장은 직교 MU-MIMO의 동적 시그널링의 증강 및 코드워드로부터 층으로의 맵핑에서 구현될 수 있다.
구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은, UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시할 수 있다.
도 6은 관련 기술의 코드워드로부터 층으로의 맵핑의 도해이다. 도 6에 도시된 바와 같이, 현재 직교 MU-MIMO는 단일 사용자의 단일 스트림만을 지원한다.
도 7은 본 개시의 실시예의 코드워드로부터 층으로의 맵핑의 도해이다. 도 7에 도시된 바와 같이, 본 개시의 실시예는 단일 사용자의 다중 스트림들을 지원할 수 있다. 도 7의 UE는 코드워드로부터 단일 사용자의 층으로의 맵핑의 방법을 따를 수 있다. 그러므로, UE가 2개 초과의 스트림을 이용할 때, 2개의 코드워드가 이용될 수 있고, 2개의 CQI가 피드백될 수 있다.

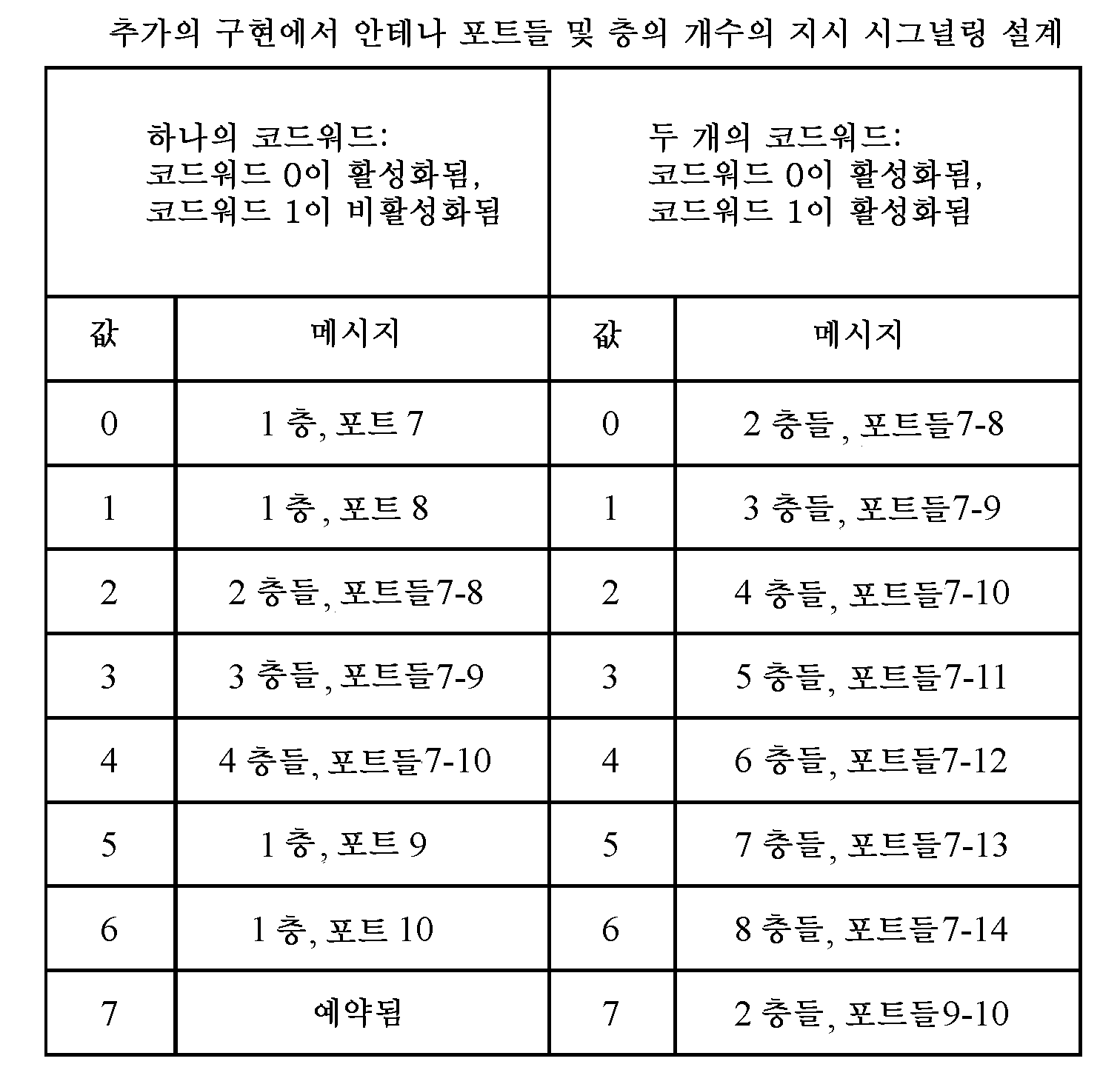

표 5는 이 실시예의 이중-코드워드 맵핑 관계에서 대응하는 시그널링 설계의 구성도이다. 표 5에 나타낸 바와 같이, 코드워드 0이 활성화되고 코드워드 1이 비활성화되는 경우에, 하나의 층과 포트 9가 이용될 수 있거나, 또는 하나의 층과 포트 10이 이용될 수 있다; 그리고 코드워드 0이 활성화되고 코드워드 1도 활성화되는 경우에, 두 개의 층과 포트들 9 내지 10이 이용될 수 있다.
[표 5]
Figure pct00006
또 다른 구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함하고, 제1 동적 시그널링은, UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시한다.
도 8은 본 개시의 실시예의 코드워드로부터 층으로의 맵핑의 다른 도해이다. 도 8에 도시된 바와 같이, 본 개시의 실시예는 단일 사용자의 다중 스트림들을 지원할 수 있다. 도 8의 각각의 UE는 하나의 코드워드를 이용할 수 있고, 각각의 UE는 하나의 CQI만을 피드백한다.

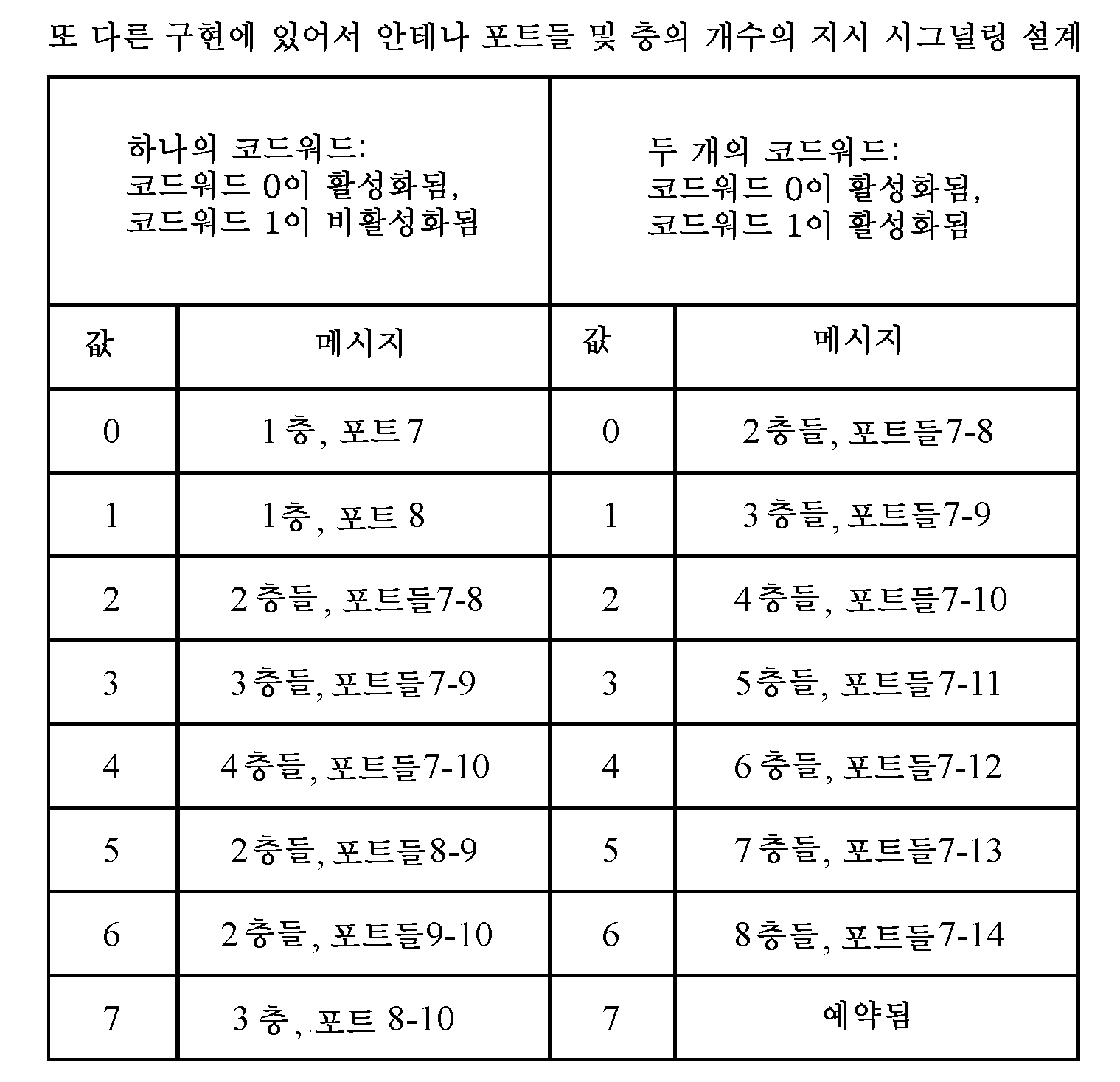

표 6은 이 실시예의 단일-코드워드 맵핑 관계에서 대응하는 시그널링 설계의 구성도이다. 표 6에 나타낸 바와 같이, 코드워드 0이 활성화되고 코드워드 1이 비활성화되는 경우에, 두 개의 층과 포트들 8 및 9가 이용될 수 있거나, 또는 두 개의 층과 포트들 9 및 10이 이용될 수 있거나, 또는 세 개의 층과 포트들 8 내지 10이 이용될 수 있다.
[표 6]
Figure pct00007
도 7 또는 도 8은 직교 MU-MIMO의 경우만을 제공하는데, 이것은 단지 본 개시를 예시하는 것임을 유의한다. 그러나, 본 개시는 그것에 한정되지 않고, 비직교 MU-MIMO도 수행될 수 있고, 특정 구현은 실제 상황에 따라 결정될 수 있다.
또 다른 구현에 있어서, 동적 시그널링은 스크램블링 식별자를 지시하기 위해 이용되는 제2 동적 시그널링을 더 포함할 수 있다. 지시된 스크램블링 식별자는 실시예 1에서 기술된 것일 수 있고, 스크램블링 식별자의 후보 정보는 기지국에 의해 상위 층 시그널링을 이용하여 구성될 수 있고, 그 후 스크램블링 식별자는 제2 동적 시그널링에 의해 지시된다. 그러나, 본 개시는 그것에 한정되지 않고, 특정 구현은 실제 상황에 따라 결정될 수 있다.
또 다른 구현에 있어서, 기지국은 동적 시그널링을 UE에 송신할 수 있고, 동적 시그널링은 DM-RS의 부하를 지시하기 위해 이용된다. 특히, DM-RS의 부하가 12RE인지 아니면 24RE인지를 지시하기 위해 동적 시그널링에 1 비트가 부가될 수 있다.
또 다른 구현에 있어서, 동적 시그널링은 합계 랭크 정보를 지시하기 위한 제4 동적 시그널링을 더 포함할 수 있다. 특정 구현에 있어서, 합계 랭크 정보는 복조 참조 신호의 부하를 지시하기 위해 사용될 수 있다.
상기 실시예로부터, 기지국에 의해 시그널링 지시를 UE에 송신함으로써, UE는 직교 또는 비직교 MU-MIMO를 수행하게 되는 것을 알 수 있고; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점은 충분히 획득될 수 있다.
실시예 3
본 개시의 실시예는 MU-MIMO 시스템의 UE 측에 적용 가능한 DM-RS에 대한 시그널링 지시 방법을 제공하고, 실시예 1의 내용과 동일한 내용은 더 이상 설명되지 않을 것이다.
도 9는 본 개시의 실시예의 시그널링 지시 방법의 흐름도이다. 도 9에 도시된 바와 같이, 방법은 다음을 포함한다:
단계 901: 기지국에 의해 구성된 스크램블링 식별자들의 후보 정보를 UE에 의해 수신함; 그리고
단계 902: 기지국에 의해 송신된 동적 시그널링을 UE에 의해 수신함으로써, 동적 시그널링에 따라 수신된 신호에 대한 채널 추정 및 복조를 수행함.
구현에 있어서, UE는 기지국에 의해 송신된 포트 정보, 층 정보, 및 스크램블링 식별자 정보를 포함하는 동적 시그널링을 수신하여, 동적 시그널링에 따라 수신된 신호에 대해 복조를 수행한다; 여기서, 스크램블링 식별자의 값은 0으로서 취해질 수 있거나, 또는 UE-ID로서 취해질 수 있다. 이 구현에 있어서, 기지국은 상위 층 시그널링에 따라 후보 정보를 구성하지 않을 수 있는데, 즉, 단계 901이 생략될 수 있다.
구현에 있어서, 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있고; 또한, 제1 동적 시그널링은 두 개의 스크램블링 식별자 중에서 선택된 식별자를 지시하는 정보를 포함할 수 있다.
다른 구현에 있어서, 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있고, 방법은 다음을 더 포함할 수 있다: 기지국에 의해 송신된 제2 동적 시그널링을 UE에 의해 수신함, 동적 시그널링은 상위 층에 의해 구성된 스크램블링 시퀀스를 지시하기 위해 사용됨. 예를 들어, 상위 층에 의해 구성된 스크램블링 시퀀스는 동적 시그널링에 1 비트를 부가함으로써 지시될 수 있다.
추가적 구현에 있어서, 방법은 다음을 더 포함할 수 있다: 기지국에 의해 송신된 제3 동적 시그널링을 UE에 의해 수신함, 동적 시그널링은 DM-RS의 부하를 지시하기 위해 사용됨. 예를 들어, DM-RS의 부하가 12RE인지 아니면 24RE인지를 지시하기 위해 동적 시그널링에 1 비트가 부가될 수 있다.
이 실시예에서, 시그널링은 또한, 하나의 UE에게 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행할 것을 지시하기 위해, 또는 2보다 큰 랭크를 갖는 UE에게 다른 UE와 비직교 MU-MIMO를 수행할 것을 지시하기 위해 이용될 수 있다.
구현에 있어서, 제1 동적 시그널링은 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시할 수 있다.
다른 구현에 있어서, 제1 동적 시그널링은, UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시할 수 있다.
상기 시그널링 설계의 상세 사항들에 대해서는 실시예 2의 내용들, 예컨대, 실시예 2의 표 5와 표 6, 그리고 도 7 및 도 8의 내용들이 참조될 수 있다. 그러나, 본 개시는 그것에 한정되지 않는다.
특정 구현에 있어서, 동적 시그널링은 스크램블링 식별자를 지시하기 위해 이용되는 제2 동적 시그널링을 더 포함할 수 있다; 여기서, 스크램블링 식별자는 전술한 것일 수 있다. 스크램블링 식별자의 후보 정보는 기지국에 의해 상위 층 시그널링을 이용하여 구성될 수 있고, 그 후 제2 동적 시그널링에 의해 지시된다.
특정 구현에 있어서, 동적 시그널링은 합계 랭크 정보를 지시하기 위해 이용되는 제4 동적 시그널링을 더 포함할 수 있다. 그리고 합계 랭크 정보는 합계 랭크 정보를 송신하기 위해 이용될 수 있고, 관련 기술이 참조될 수 있다. 또한, 합계 랭크 정보는 DM-RS의 부하를 지시하기 위해 이용될 수 있다.
상기의 실시예로부터, 기지국에 의해 UE에 대한 스크램블링 식별자의 후보 정보를 구성함으로써, UE가 동적 시그널링에 따라 스크램블링 식별자를 결정할 수 있고, 투명 MU-MIMO를 지원할 수 있다는 것을 알 수 있다; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다.
실시예 4
본 개시의 실시예는 MU-MIMO 시스템의 UE 측에 적용 가능한 DM-RS에 대한 시그널링 지시 방법을 제공하고, 실시예 2의 내용과 동일한 내용은 더 이상 설명되지 않을 것이다.
도 10은 본 개시의 실시예의 시그널링 지시 방법의 흐름도이다. 도 10에 도시된 바와 같이, 방법은 다음을 포함한다:
단계 1001: 기지국에 의해 송신된 DM-RS에 대한 동적 시그널링을 UE에 의해 수신함; 그리고
단계 1002: UE에 의해, 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행하거나, 또는 UE에 의해 다른 UE와 비직교 MU-MIMO를 수행함.
구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 그리고 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시한다.
다른 구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은, UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시한다.
특정 구현에 있어서, 동적 시그널링은 스크램블링 식별자를 지시하기 위해 이용되는 제2 동적 시그널링을 더 포함할 수 있다. 지시된 스크램블링 식별자는 실시예 1에서 기술된 것일 수 있다. 스크램블링 식별자의 후보 정보는 기지국에 의해 상위 층 시그널링을 이용하여 구성될 수 있고, 그 후 제2 동적 시그널링에 의해 지시된다. 그러나, 본 개시는 그것에 한정되지 않고, 특정 구현은 실제 상황에 따라 결정될 수 있다.
또한, 동적 시그널링은 합계 랭크 정보를 지시하기 위해 이용되는 제4 동적 시그널링을 포함할 수 있다. 특정 구현에 있어서, 합계 랭크 정보는 DM-RS의 부하를 지시하기 위해 이용될 수 있다.
추가적 구현에 있어서, 방법은 다음을 더 포함할 수 있다: 기지국에 의해 송신된 동적 시그널링을 UE에 의해 수신함, 동적 시그널링은 DM-RS의 부하를 지시하기 위해 사용됨. 예를 들어, DM-RS의 부하가 12RE인지 아니면 24RE인지를 지시하기 위해 동적 시그널링에 1 비트가 부가될 수 있다.
상기의 실시예로부터, 기지국에 의해 시그널링 지시를 UE에 송신함으로써, UE가 직교 또는 비직교 MU-MIMO를 수행하게 되는 것을 알 수 있다; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다.
실시예 5
본 개시의 실시예는 MU-MIMO 시스템에 적용 가능한 기지국을 제공한다. 이 실시예는 실시예 1에 기술된 방법에 대응하고, 그와 동일한 내용은 더 이상 설명되지 않을 것이다.
도 11은 본 개시의 실시예의 기지국의 구조의 구성도이다. 도 11에 도시된 바와 같이, 기지국(1100)은 다음을 포함한다: 구성 유닛(1101) 및 시그널링 송신 유닛(1102). 기지국(1100)의 다른 부분들에 대해서는 관련 기술이 참조될 수 있다.
여기서, 구성 유닛(1101)은 상위 층 시그널링을 이용하여 스크램블링 식별자들의 후보 정보로 UE를 구성하도록 구성되고, 시그널링 송신 유닛(1102)은 동적 시그널링을 UE에 송신하도록 구성되어, UE는 동적 시그널링에 따라 수신된 신호에 대해 복조를 수행한다.
특정 구현에 있어서, 후보 정보는 두 개의 스크램블링 식별자일 수 있다; 그러나, 본 개시는 그것에 한정되지 않는다. 기지국은 다음을 더 포함할 수 있다: 선택 유닛. 선택 유닛은 두 개의 스크램블링 식별자로서 세트 {0, 1, 2, 3} 또는 세트 {0,1, UE의 식별자}로부터 두 개의 값을 선택하도록 구성될 수 있다.
구현에 있어서, 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 더 포함한다. 표 3에 나타낸 내용들이 참조될 수 있다.
다른 구현에 있어서, 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있다. 표 4에 나타낸 내용들이 참조될 수 있다. 시그널링 송신 유닛(1102)은 또한 제2 동적 시그널링을 UE에 송신하도록 구성될 수 있고, 제2 동적 시그널링은 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 포함한다.
추가적 구현에 있어서, 시그널링 송신 유닛(1102)은 또한 DM-RS의 부하를 지시하는 제3 동적 시그널링을 UE에 송신하도록 구성된다.
상기의 실시예로부터, 기지국에 의해 UE에 대한 스크램블링 식별자의 후보 정보를 구성함으로써, UE가 동적 시그널링에 따라 스크램블링 식별자를 결정할 수 있고, 투명 MU-MIMO를 지원할 수 있다는 것을 알 수 있다; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다.
실시예 6
본 개시의 실시예는 MU-MIMO 시스템에 적용 가능한 기지국을 제공한다. 이 실시예는 실시예 2에 기술된 방법에 대응하고, 동일한 내용은 더 이상 설명되지 않을 것이다.
도 12는 본 발명의 실시예의 기지국의 구조의 구성도이다. 도 12에 도시된 바와 같이, 기지국(1200)은 다음을 포함한다: 시그널링 송신 유닛(1201). 기지국(1200)의 다른 부분들에 대해서는 관련 기술이 참조될 수 있다.
여기서, 시그널링 송신 유닛(1201)은 DM-RS에 대한 동적 시그널링을 UE에 송신함으로써, UE에게 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행할 것을 지시하거나, 또는 2보다 큰 랭크를 갖는 UE에게 다른 UE와 비직교 MU-MIMO를 수행할 것을 지시하도록 구성된다.
구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은, UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시한다. 표 5에 나타낸 내용들이 참조될 수 있다.
다른 구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은, UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시한다. 표 6에 나타낸 내용들이 참조될 수 있다.
특정 구현에 있어서, 동적 시그널링은 스크램블링 식별자를 지시하는 제2 동적 시그널링을 더 포함할 수 있다. 또한, 동적 시그널링은 합계 랭크 정보를 지시하는 제4 동적 시그널링을 포함할 수 있다.
상기의 실시예로부터, 기지국에 의해 시그널링 지시를 UE에 송신함으로써, UE가 직교 또는 비직교 MU-MIMO를 수행하게 되는 것을 알 수 있다; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다.
실시예 7
본 개시의 실시예는 MU-MIMO 시스템에 적용 가능한 UE를 제공한다. 이 실시예는 실시예 3에 기술된 방법에 대응하고, 동일한 내용들은 더 이상 설명되지 않을 것이다.
도 13은 본 개시의 실시예의 UE의 구조의 구성도이다. 도 13에 도시된 바와 같이, UE(1300)는 다음을 포함한다: 정보 수신 유닛(1301) 및 시그널링 수신 유닛(1302). UE(1300)의 다른 부분들에 대해서는 관련 기술이 참조될 수 있다.
여기서, 정보 수신 유닛(1301)은 기지국에 의해 구성된 스크램블링 식별자들의 후보 정보를 수신하도록 구성되고, 시그널링 수신 유닛(1302)은 기지국에 의해 송신된 동적 시그널링을 수신하여, 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하도록 구성된다.
구현에 있어서, 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은 두 개의 스크램블링 식별자 중에서 선택된 식별자 정보를 지시하는 정보를 더 포함한다.
다른 구현에 있어서, 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함할 수 있고, 시그널링 수신 유닛(1302)은 또한 기지국에 의해 송신된 제2 동적 시그널링을 수신하도록 구성될 수 있고, 제2 동적 시그널링은 두 개의 스크램블링 식별자 중에서 선택된 식별자 정보를 지시하는 정보를 포함한다.
추가적 구현에 있어서, 시그널링 수신 유닛(1302)은 또한 기지국에 의해 송신된 DM-RS의 부하를 지시하는 제3 동적 시그널링을 수신하도록 구성된다.
상기의 실시예로부터, 기지국에 의해 UE에 대한 스크램블링 식별자의 후보 정보를 구성함으로써, UE가 동적 시그널링에 따라 스크램블링 식별자를 결정할 수 있고, 투명 MU-MIMO를 지원할 수 있다는 것을 알 수 있다; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다.
실시예 8
본 개시의 실시예는 MU-MIMO 시스템에 적용 가능한 UE를 제공한다. 이 실시예는 실시예 4에 기술된 방법에 대응하고, 동일한 내용은 더 이상 설명되지 않을 것이다.
도 14는 본 개시의 실시예의 UE의 구조의 구성도이다. 도 14에 도시된 바와 같이, UE(1400)는 다음을 포함한다: 시그널링 수신 유닛(1401) 및 프로세싱 유닛(1402). UE(1400)의 다른 부분들에 대해서는 관련 기술이 참조될 수 있다.
여기서, 시그널링 수신 유닛(1401)은 기지국에 의해 송신된 DM-RS에 대한 동적 시그널링을 수신하도록 구성되고, 프로세싱 유닛(1402)은 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행하거나, 또는 다른 UE와 비직교 MU-MIMO를 수행하도록 구성된다.
구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은, UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시한다.
다른 구현에 있어서, 동적 시그널링은 제1 동적 시그널링을 포함할 수 있고, 제1 동적 시그널링은, UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시한다.
상기의 실시예로부터, 기지국에 의해 시그널링 지시를 UE에 송신함으로써, UE가 직교 또는 비직교 MU-MIMO를 수행하게 되는 것을 알 수 있다; 그러므로, 더 큰 차원의 MU-MIMO가 지원될 수 있고, 대규모 안테나의 이점이 충분히 획득될 수 있다.
실시예 9
본 개시의 실시예는 실시예 5에 기술된 기지국 및 실시예 7에 기술된 UE를 포함하거나; 또는 실시예 6에 기술된 기지국 및 실시예 8에 기술된 UE를 포함하는 통신 시스템을 제공한다.
도 15는 본 개시의 실시예의 통신 시스템의 구조의 구성도이다. 도 15에 도시된 바와 같이, 통신 시스템(1500)은 다음을 포함한다: 기지국(1501) 및 UE(1502); 여기서, 기지국은 실시예 5 또는 실시예 6에 기술된 것일 수 있고, UE는 실시예 7 또는 실시예 8에 기술된 것일 수 있다.
실시예 1 내지 실시예 8은 통신 시스템(1500)의 다른 내용들에 대해 참조될 수 있다. 통신 시스템의 구조가 도 15에 단지 개략적으로 도시된다는 것을 유의한다. 그러나, 본 개시는 그것에 한정되지 않고, 특정 구현은 실제 상황에 따라 결정될 수 있다.
본 개시의 실시예는 컴퓨터 판독가능 프로그램을 더 제공하고, 프로그램이 기지국에서 실행될 때, 프로그램은 컴퓨터로 하여금 기지국에서 실시예 1 또는 실시예 2에 기술된 바와 같은 DM-RS에 대한 시그널링 지시 방법을 수행하게 할 수 있다.
본 개시의 실시예는 또한 컴퓨터 판독가능 프로그램이 저장되어 있는 저장 매체를 더 제공하고, 컴퓨터 판독가능 프로그램은 컴퓨터로 하여금 기지국에서 실시예 1 또는 실시예 2에 기술된 바와 같은 DM-RS에 대한 시그널링 지시 방법을 수행하게 할 수 있다.
본 개시의 실시예는 컴퓨터 판독가능 프로그램을 더 제공하고, 프로그램이 UE에서 실행될 때, 프로그램은 컴퓨터로 하여금 UE에서 실시예 3 또는 실시예 4에 기술된 바와 같은 DM-RS에 대한 시그널링 지시 방법을 수행하게 할 수 있다.
본 개시의 실시예는 또한 컴퓨터 판독가능 프로그램이 저장되어 있는 저장 매체를 더 제공하고, 컴퓨터 판독가능 프로그램은 컴퓨터로 하여금 UE에서 실시예 3 또는 실시예 4에 기술된 바와 같은 DM-RS에 대한 시그널링 지시 방법을 수행하게 할 수 있다.
본 개시의 상기 장치들 및 방법들은, 하드웨어에 의해 또는 소프트웨어와 조합시킨 하드웨어에 의해 구현될 수 있다. 본 개시는 프로그램이 로직 디바이스에 의해 실행될 때, 로직 디바이스가 전술한 바와 같은 장치들 또는 컴포넌트들을 실행하도록 활성화되거나, 또는 전술한 바와 같은 방법들 또는 단계들을 실행하도록 활성화되는 그러한 컴퓨터-판독가능 프로그램과 관련된다. 본 개시는 또한 하드 디스크, 플로피 디스크, CD, DVD, 및 플래시 메모리 등과 같은, 상기 프로그램을 저장하는 저장 매체와 관련된다.
도면 내의 하나 이상의 기능 블록 및/또는 기능 블록들의 하나 이상의 조합은 범용 프로세서(universal processor), 디지털 신호 프로세서(digital signal processor, DSP), 주문형 집적 회로(application-specific integrated circuit, ASIC), 필드 프로그램 가능 게이트 어레이(field programmable gate array, FPGA), 또는 기타 프로그램 가능 로직 디바이스들, 개별 게이트 또는 트랜지스터 로직 디바이스들, 개별 하드웨어 컴포넌트, 또는 그들의 임의의 적절한 조합들로서 실현될 수 있다. 그리고 그들은 또한 예컨대 DSP와 마이크로프로세서(microprocessor)의 결합, 복수의 프로세서들, DSP와 통신 결합된 하나 이상의 마이크로프로세서, 또는 그러한 구성의 임의의 다른 것 등과 같은 컴퓨팅 장비의 결합으로서 실현될 수 있다.
본 개시가 특정 실시예들을 참조하여 상기에서 설명된다. 그러나, 그러한 설명은 단지 예시일 뿐이며, 본 개시의 보호 범위를 제한하기 위함이 아니라는 것을 통상의 기술자는 이해할 것이다. 본 개시의 원리에 따라 통상의 기술자에 의해 다양한 변형들 및 수정들이 이루어질 수 있으며, 그러한 변형들 및 수정들은 본 개시의 범위 내에 포함된다.

Claims (53)

  1. 다중 사용자 다중 입력 다중 출력(MU-MIMO) 시스템에 적용 가능한 복조 참조 신호(DM-RS)에 대한 시그널링 지시 방법으로서, 상기 방법은:
    기지국에 의해, 상위 층 시그널링을 이용하여 스크램블링 식별자들의 후보 정보로 UE를 구성하는 단계; 및
    동적 시그널링을 상기 UE에 송신하여, 상기 UE가 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하게 하는 단계를 포함하는, 방법.
  2. 제1항에 있어서,
    상기 후보 정보는 두 개의 스크램블링 식별자이고, 상기 방법은:
    상기 기지국에 의해, 상기 두 개의 스크램블링 식별자로서 세트 {0, 1, 2, 3} 또는 세트 {0,1, UE의 식별자}로부터 두 개의 값을 선택하는 단계를 더 포함하는, 방법.
  3. 제1항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 더 포함하는, 방법.
  4. 제1항에 있어서, 상기 방법은:
    상기 기지국에 의해, 상기 UE 및 다른 UE의 위치들에 따라 적어도 하나의 동일한 스크램블링 식별자를 포함하는 후보 정보로 상기 UE 및 다른 UE를 구성하는 단계를 더 포함하는, 방법.
  5. 제1항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고, 상기 방법은:
    상기 기지국에 의해, 제2 동적 시그널링을 상기 UE에 송신하는 단계를 더 포함하고, 상기 제2 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 포함하는, 방법.
  6. 제5항에 있어서,
    상기 식별자 정보를 지시하기 위해 상기 제2 동적 시그널링에 1 비트가 부가되는, 방법.
  7. 제3항 또는 제5항에 있어서, 상기 방법은:
    상기 기지국에 의해, DM-RS의 부하를 지시하는 제3 동적 시그널링을 상기 UE에 송신하는 단계를 더 포함하고,
    상기 DM-RS의 부하가 12RE인지 아니면 24RE인지를 지시하기 위해 상기 제3 동적 시그널링에 1 비트가 부가되는, 방법.
  8. 제3항 또는 제5항에 있어서, 상기 제1 동적 시그널링은
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 상기 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  9. 제3항 또는 제5항에 있어서, 상기 제1 동적 시그널링은
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는
    상기 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  10. 제3항 또는 제5항에 있어서, 상기 동적 시그널링은 합계 랭크 정보(sum rank information)를 지시하는 제4 동적 시그널링을 더 포함하는, 방법.
  11. 제10항에 있어서, 상기 합계 랭크 정보는 또한 상기 DM-RS의 부하를 지시하기 위해 사용되는, 방법.
  12. MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
    기지국에 의해, 포트 정보, 층 정보, 및 스크램블링 식별자 정보를 포함하는 동적 시그널링을 UE에 송신하여, 상기 UE가 상기 동적 시그널링에 따라 수신된 신호를 복조하게 하는 단계를 포함하고; 상기 스크램블링 식별자 정보의 값은 0으로서 취해지거나, 또는 상기 UE의 식별자로서 취해지는, 방법.
  13. MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
    기지국에 의해, DM-RS에 대한 동적 시그널링을 UE에 송신하여, 상기 UE에게 다른 UE와 최대 합계 랭크 4를 갖는 직교(orthogonal) MU-MIMO를 수행할 것을 지시하거나, 또는 2보다 더 큰 랭크를 갖는 상기 UE에게 상기 다른 UE와 비직교(non-orthogonal) MU-MIMO를 수행할 것을 지시하는, 방법.
  14. 제13항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 상기 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  15. 제13항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는
    상기 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  16. 제14항 또는 제15항에 있어서, 상기 동적 시그널링은 스크램블링 식별자를 지시하는 제2 동적 시그널링을 더 포함하는, 방법.
  17. 제14항 또는 제15항에 있어서, 상기 동적 시그널링은 합계 랭크 정보를 지시하는 제4 동적 시그널링을 더 포함하는, 방법.
  18. 제17항에 있어서, 상기 합계 랭크 정보는 또한 상기 DM-RS의 부하를 지시하기 위해 사용되는, 방법.
  19. MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
    기지국에 의해 구성된 스크램블링 식별자들의 후보 정보를 UE에 의해 수신하는 단계; 및
    상기 기지국에 의해 송신된 동적 시그널링을 상기 UE에 의해 수신하여, 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하는 단계를 포함하는, 방법.
  20. 제19항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 더 포함하는, 방법.
  21. 제19항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고, 상기 방법은:
    상기 기지국에 의해 송신된 제2 동적 시그널링을 상기 UE에 의해 수신하는 단계를 더 포함하고, 상기 제2 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 포함하는, 방법.
  22. 제21항에 있어서,
    상기 식별자 정보를 지시하기 위해 상기 제2 동적 시그널링에 1 비트가 부가되는, 방법.
  23. 제20항 또는 제21항에 있어서, 상기 방법은:
    상기 기지국에 의해 송신된 상기 DM-RS의 부하를 지시하는 제3 동적 시그널링을 상기 UE에 의해 수신하는 단계를 더 포함하고; 상기 DM-RS의 부하가 12RE인지 아니면 24RE인지를 지시하기 위해 상기 제3 동적 시그널링에 1 비트가 부가되는, 방법.
  24. 제20항 또는 제21항에 있어서, 상기 제1 동적 시그널링은
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 상기 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  25. 제20항 또는 제21항에 있어서, 상기 제1 동적 시그널링은
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는
    상기 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  26. 제20항 또는 제21항에 있어서, 상기 동적 시그널링은 합계 랭크 정보를 지시하는 제4 동적 시그널링을 더 포함하는, 방법.
  27. 제26항에 있어서, 상기 합계 랭크 정보는 또한 상기 DM-RS의 부하를 지시하기 위해 사용되는, 방법.
  28. MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
    기지국에 의해 송신된 포트 정보, 층 정보, 및 스크램블링 식별자 정보를 포함하는 동적 시그널링을 UE에 의해 수신하여, 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하는 단계를 포함하고;
    상기 스크램블링 식별자 정보의 값은 0으로서 취해지거나, 또는 상기 UE의 식별자로서 취해지는, 방법.
  29. MU-MIMO 시스템에 적용 가능한 DM-RS에 대한 시그널링 지시 방법으로서, 상기 방법은:
    기지국에 의해 송신된 DM-RS에 대한 동적 시그널링을 UE에 의해 수신하는 단계;
    상기 UE에 의해 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행하거나, 또는 상기 UE에 의해 상기 다른 UE와 비직교 MU-MIMO를 수행하는 단계를 포함하는, 방법.
  30. 제29항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 상기 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  31. 제29항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는
    상기 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 방법.
  32. MU-MIMO 시스템에 적용 가능한 기지국으로서, 상기 기지국은:
    상위 층 시그널링을 이용하여 스크램블링 식별자들의 후보 정보로 UE를 구성하도록 구성된 구성 유닛; 및
    동적 시그널링을 상기 UE에 송신하여, 상기 UE가 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하게 하도록 구성된 시그널링 송신 유닛을 포함하는, 기지국.
  33. 제32항에 있어서,
    상기 후보 정보는 두 개의 스크램블링 식별자이고, 상기 기지국은:
    상기 두 개의 스크램블링 식별자로서 세트 {0, 1, 2, 3} 또는 세트 {0,1, UE의 식별자}로부터 두 개의 값을 선택하도록 구성된 선택 유닛을 더 포함하는, 기지국.
  34. 제32항 또는 제33항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 더 포함하는, 기지국.
  35. 제32항 또는 제33항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고,
    상기 시그널링 송신 유닛은 제2 동적 시그널링을 상기 UE에 송신하도록 구성되고, 상기 제2 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 포함하는, 기지국.
  36. 제32항 또는 제33항에 있어서,
    상기 시그널링 송신 유닛은 상기 DM-RS의 부하를 지시하는 제3 동적 시그널링을 상기 UE에 송신하도록 구성되는, 기지국.
  37. MU-MIMO 시스템에 적용 가능한 기지국으로서, 상기 기지국은:
    DM-RS에 대한 동적 시그널링을 UE에 송신하여, 상기 UE에게 다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행할 것을 지시하거나, 또는 2보다 더 큰 랭크를 갖는 상기 UE에게 상기 다른 UE와 비직교 MU-MIMO를 수행할 것을 지시하도록 구성된 시그널링 송신 유닛을 포함하는 기지국.
  38. 제37항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 상기 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 기지국.
  39. 제37항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는
    상기 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, 기지국.
  40. 제38항 또는 제39항에 있어서, 상기 동적 시그널링은 스크램블링 식별자를 지시하는 제2 동적 시그널링을 더 포함하는, 기지국.
  41. 제38항 또는 제39항에 있어서, 상기 동적 시그널링은 합계 랭크 정보를 지시하는 제4 동적 시그널링을 더 포함하는, 기지국.
  42. MU-MIMO 시스템에 적용 가능한 UE로서, 상기 UE는:
    기지국에 의해 구성된 스크램블링 식별자들의 후보 정보를 수신하도록 구성된 정보 수신 유닛; 및
    상기 기지국에 의해 송신된 동적 시그널링을 수신하여, 상기 동적 시그널링에 따라 수신된 신호에 대해 채널 추정 및 복조를 수행하도록 구성된 시그널링 수신 유닛을 포함하는, UE.
  43. 제42항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 더 포함하는, UE.
  44. 제42항에 있어서,
    상기 동적 시그널링은 포트 정보 및 층 정보를 포함하는 제1 동적 시그널링을 포함하고,
    상기 시그널링 수신 유닛은 또한 상기 기지국에 의해 송신된 제2 동적 시그널링을 수신하도록 구성되고, 상기 제2 동적 시그널링은 상기 후보 정보로부터 선택된 식별자 정보를 지시하는 정보를 포함하는, UE.
  45. 제43항 또는 제44항에 있어서,
    상기 시그널링 수신 유닛은 또한 상기 기지국에 의해 송신된 상기 DM-RS의 부하를 지시하는 제3 동적 시그널링을 수신하도록 구성되는, UE.
  46. MU-MIMO 시스템에 적용 가능한 UE로서, 상기 UE는:
    기지국에 의해 송신된 DM-RS에 대한 동적 시그널링을 수신하도록 구성된 시그널링 수신 유닛; 및
    다른 UE와 최대 합계 랭크 4를 갖는 직교 MU-MIMO를 수행하거나, 또는 상기 다른 UE와 비직교 MU-MIMO를 수행하도록 구성된 프로세싱 유닛을 포함하는, UE.
  47. 제46항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트가 9이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8, 9이고, 두 개의 코드워드가 이용되고, 층의 개수가 3이고, 상기 다른 UE의 포트가 10이고, 하나의 코드워드가 이용되고, 층의 개수가 1이거나; 또는
    상기 UE의 포트들이 7, 8이고, 두 개의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 두 개의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, UE.
  48. 제46항에 있어서, 상기 동적 시그널링은 제1 동적 시그널링을 포함하고, 상기 제1 동적 시그널링은
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9이고, 하나의 코드워드가 이용되고, 층의 개수가 2이거나; 또는
    상기 UE의 포트가 7이고, 하나의 코드워드가 이용되고, 층의 개수가 1이고, 상기 다른 UE의 포트들이 8, 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 3이거나; 또는
    상기 UE의 포트들이 7, 8이고, 하나의 코드워드가 이용되고, 층의 개수가 2이고, 상기 다른 UE의 포트들이 9, 10이고, 하나의 코드워드가 이용되고, 층의 개수가 2임을 지시하는, UE.
  49. 통신 시스템으로서,
    제32항 내지 제36항 중 어느 한 항에 따른 기지국 및 제42항 내지 제45항 중 어느 한 항에 따른 UE를 포함하거나, 또는
    제37항 내지 제41항 중 어느 한 항에 따른 기지국 및 제46항 내지 제48항 중 어느 한 항에 따른 UE를 포함하는, 통신 시스템.
  50. 컴퓨터 판독가능 프로그램으로서,
    상기 프로그램이 기지국에서 실행될 때, 상기 프로그램은 컴퓨터로 하여금 상기 기지국에서 제1항 내지 제18항 중 어느 한 항에 따른 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 컴퓨터 판독가능 프로그램.
  51. 컴퓨터 판독가능 프로그램이 저장된 저장 매체로서,
    상기 컴퓨터 판독가능 프로그램은 컴퓨터로 하여금 기지국에서 제1항 내지 제18항 중 어느 한 항에 따른 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 저장 매체.
  52. 컴퓨터 판독가능 프로그램으로서,
    상기 프로그램이 UE에서 실행될 때, 상기 프로그램은 컴퓨터로 하여금 상기 UE에서 제19항 내지 제31항 중 어느 한 항에 따른 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 컴퓨터 판독가능 프로그램.
  53. 컴퓨터 판독가능 프로그램이 저장된 저장 매체로서,
    상기 컴퓨터 판독가능 프로그램은 컴퓨터로 하여금 UE에서 제19항 내지 제31항 중 어느 한 항에 따른 DM-RS에 대한 시그널링 지시 방법을 수행할 수 있게 하는, 저장 매체.
KR1020157021102A 2013-01-25 2013-01-25 복조 참조 신호에 대한 시그널링 지시 방법, 사용자 장비, 및 기지국 Ceased KR20150104155A (ko)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/CN2013/071008 WO2014113982A1 (zh) 2013-01-25 2013-01-25 解调参考信号的信令指示方法、用户设备以及基站

Publications (1)

Publication Number Publication Date
KR20150104155A true KR20150104155A (ko) 2015-09-14

Family

ID=51226856

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020157021102A Ceased KR20150104155A (ko) 2013-01-25 2013-01-25 복조 참조 신호에 대한 시그널링 지시 방법, 사용자 장비, 및 기지국

Country Status (6)

Country Link
US (1) US20150334713A1 (ko)
EP (1) EP2950578A4 (ko)
JP (1) JP2016506210A (ko)
KR (1) KR20150104155A (ko)
CN (1) CN104919850A (ko)
WO (1) WO2014113982A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180015233A (ko) * 2015-06-04 2018-02-12 차이나 아카데미 오브 텔레커뮤니케이션즈 테크놀로지 채널 상태 정보의 피드백 및 그의 제어 방법 및 장치

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN106797246A (zh) * 2014-11-07 2017-05-31 富士通株式会社 Dm‑rs信息的指示方法、装置以及通信系统
US10165423B2 (en) * 2015-07-10 2018-12-25 Qualcomm Incorporated Common search space for machine type communications
US11956753B2 (en) 2015-07-10 2024-04-09 Qualcomm Incorporated Common search space for machine type communications
CN113556807B (zh) * 2020-04-24 2025-06-27 维沃移动通信有限公司 上行传输方法及装置、通信设备

Family Cites Families (24)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8139660B2 (en) * 2006-04-14 2012-03-20 Qualcomm Incorporated Methods and apparatus related to using a wireless terminal scrambling identifier
US8787245B2 (en) * 2009-10-25 2014-07-22 Lg Electronics Inc. Backhaul downlink signal decoding method of relay station and relay station using same
CN102076076B (zh) * 2009-11-20 2015-11-25 夏普株式会社 一种解调参考信号的资源分配通知方法
WO2011083755A1 (ja) * 2010-01-06 2011-07-14 パナソニック株式会社 端末装置及び応答信号送信方法
SG181538A1 (en) * 2010-01-12 2012-07-30 Ericsson Telefon Ab L M Method and apparatus for channel estimation and detection in mimo system
CN102149082B (zh) * 2010-02-05 2014-11-26 中国移动通信集团公司 一种终端专用解调参考信号的指示方法、装置及系统
CN102158302B (zh) * 2010-02-11 2013-09-18 电信科学技术研究院 一种信息指示的方法及设备
EP3761550B1 (en) * 2010-02-11 2021-07-07 Samsung Electronics Co., Ltd. Method for indicating a dm-rs antenna port in a wireless communication system
CN102859953B (zh) * 2010-04-30 2016-08-03 瑞典爱立信有限公司 用于下行链路控制信令的方法、接收器和传送器
CN101882980B (zh) * 2010-05-06 2015-07-22 中兴通讯股份有限公司 上行解调参考信号的指示方法及系统
CN102264129B (zh) * 2010-05-31 2015-06-10 株式会社Ntt都科摩 一种资源分配方法及装置
US8842622B2 (en) * 2011-01-07 2014-09-23 Interdigital Patent Holdings, Inc. Method, system and apparatus for downlink shared channel reception in cooperative multipoint transmissions
CN102611486B (zh) * 2011-01-19 2018-03-16 中兴通讯股份有限公司 一种扰码标识信令组的通知方法及系统
JP5271373B2 (ja) * 2011-03-24 2013-08-21 シャープ株式会社 基地局、端末、通信システム、通信方法、および集積回路
CN102752242B (zh) * 2011-04-22 2017-05-24 株式会社Ntt都科摩 接收机、数据接收方法及信道估计装置和方法
WO2013010305A1 (en) * 2011-07-15 2013-01-24 Panasonic Corporation Method of scrambling signals, transmission point device and user equipment using the method
US8995385B2 (en) * 2011-08-05 2015-03-31 Samsung Electronics Co., Ltd. Apparatus and method for UE-specific demodulation reference signal scrambling
RU2654052C2 (ru) * 2011-09-30 2018-05-16 Интердиджитал Пэйтент Холдингз, Инк. Многоточечная передача при беспроводной связи
KR101902578B1 (ko) * 2011-10-14 2018-10-01 애플 인크. 무선통신 시스템에서 참조신호의 전송 방법 및 장치
US9979524B2 (en) * 2011-10-27 2018-05-22 Lg Electronics Inc. Method and device for transmitting a terminal-specific reference signal for a control channel by a base station in a wireless communication system
US9635660B2 (en) * 2011-11-16 2017-04-25 Lg Electronics Inc. Data receiving method and wireless device
US9166729B2 (en) * 2011-12-14 2015-10-20 Marvell World Trade Ltd. Enhanced demodulation reference signal (DM-RS) design
WO2013115502A1 (ko) * 2012-01-30 2013-08-08 엘지전자 주식회사 무선 통신 시스템에서 하향링크 제어 채널을 위한 자원을 할당하는 방법 및 이를 위한 장치
US8873683B2 (en) * 2012-12-07 2014-10-28 Intel Mobile Communications GmbH Interference and noise estimation in a multiple input multiple output (MIMO) receiver

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180015233A (ko) * 2015-06-04 2018-02-12 차이나 아카데미 오브 텔레커뮤니케이션즈 테크놀로지 채널 상태 정보의 피드백 및 그의 제어 방법 및 장치

Also Published As

Publication number Publication date
US20150334713A1 (en) 2015-11-19
EP2950578A1 (en) 2015-12-02
WO2014113982A1 (zh) 2014-07-31
JP2016506210A (ja) 2016-02-25
CN104919850A (zh) 2015-09-16
EP2950578A4 (en) 2017-03-01

Similar Documents

Publication Publication Date Title
US10715293B2 (en) DMRS indication method and system, base station and user equipment
CN102957471B (zh) 一种解调参考信号的增强方法和系统
KR101418807B1 (ko) 전송 파라미터를 지시하는 방법 및 시스템
US9755800B2 (en) Method and device for canceling interference and receiving data in wireless communication system
US10924231B2 (en) Radio base station apparatus, mobile station apparatus and radio communication method
CN102315870B (zh) 一种下行控制信息指示方法及装置
CN103326758B (zh) 下行解调参考信号初始化配置参数通知、接收方法及装置
EP2537261B1 (en) MIMO layer specific reference signals based on codes and cyclic shifts
KR20180016258A (ko) 무선 통신 시스템에서 위상 보상 기준 신호를 송수신하는 방법 및 장치
CN103312391B (zh) 下行解调参考信号配置信令的通知方法、装置及接收装置
KR20160150610A (ko) 다중 사용자 중첩 전송 방법 및 장치
KR20110047115A (ko) 하향링크 기준신호 송수신 방법 및, 이를 이용한 기지국 및 사용자기기
KR20140114402A (ko) 제어 정보를 송신 및 수신하기 위한 방법들
CA2787834A1 (en) Method for indicating a dm-rs antenna port in a wireless communication system
WO2014167992A1 (ja) 基地局装置、端末装置、無線通信システム及び集積回路
WO2013136831A1 (ja) 基地局、端末、通信システム、通信方法および集積回路
JP5890893B2 (ja) 無線通信方法及び無線通信システム
US9271295B2 (en) Method and device for generating reference signal in cellular mobile communication system
WO2013137091A1 (ja) 基地局装置、端末装置、通信方法、集積回路および通信システム
WO2013024742A1 (ja) 端末、基地局、通信システムおよび通信方法
WO2011158726A1 (ja) 基地局装置、端末装置、通信システムおよび通信方法
CN106797246A (zh) Dm‑rs信息的指示方法、装置以及通信系统
KR20190095245A (ko) 신호 전송 방법, 네트워크 장치 및 단말기 장치
KR20150104155A (ko) 복조 참조 신호에 대한 시그널링 지시 방법, 사용자 장비, 및 기지국
US10080235B2 (en) Base station, mobile station and method for downlink scheduling

Legal Events

Date Code Title Description
A201 Request for examination
AMND Amendment
PA0105 International application

Patent event date: 20150804

Patent event code: PA01051R01D

Comment text: International Patent Application

PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20150804

Comment text: Request for Examination of Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20160807

Patent event code: PE09021S01D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20161213

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20160807

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20161213

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20161104

Comment text: Amendment to Specification, etc.

Patent event code: PX09012R01I

Patent event date: 20150804

Comment text: Amendment to Specification, etc.

E601 Decision to refuse application
E801 Decision on dismissal of amendment
PE0601 Decision on rejection of patent

Patent event date: 20170323

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20160807

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

PE0801 Dismissal of amendment

Patent event code: PE08012E01D

Comment text: Decision on Dismissal of Amendment

Patent event date: 20170323

Patent event code: PE08011R01I

Comment text: Amendment to Specification, etc.

Patent event date: 20170313

Patent event code: PE08011R01I

Comment text: Amendment to Specification, etc.

Patent event date: 20161104

Patent event code: PE08011R01I

Comment text: Amendment to Specification, etc.

Patent event date: 20150804
