KR20150106009A - 듀로머, 제조 방법, 용도 및 조성물 - Google Patents

듀로머, 제조 방법, 용도 및 조성물 Download PDF

Info

Publication number
KR20150106009A
KR20150106009A KR1020157024059A KR20157024059A KR20150106009A KR 20150106009 A KR20150106009 A KR 20150106009A KR 1020157024059 A KR1020157024059 A KR 1020157024059A KR 20157024059 A KR20157024059 A KR 20157024059A KR 20150106009 A KR20150106009 A KR 20150106009A
Authority
KR
South Korea
Prior art keywords
formula
compounds
flame retardant
thermosetting resin
melamine
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020157024059A
Other languages
English (en)
Other versions
KR101666991B1 (ko
Inventor
헨드릭 베엄터
토마스 푸테러
로버트 보고트
맨프레드 되링
마이클 시셀스키
Original Assignee
케미쉐 파브릭 부덴하임 카게
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 케미쉐 파브릭 부덴하임 카게 filed Critical 케미쉐 파브릭 부덴하임 카게
Publication of KR20150106009A publication Critical patent/KR20150106009A/ko
Application granted granted Critical
Publication of KR101666991B1 publication Critical patent/KR101666991B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F222/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a carboxyl radical and containing at least one other carboxyl radical in the molecule; Salts, anhydrides, esters, amides, imides, or nitriles thereof
    • C08F222/10—Esters
    • C08F222/1006—Esters of polyhydric alcohols or polyhydric phenols
    • C08F222/103—Esters of polyhydric alcohols or polyhydric phenols of trialcohols, e.g. trimethylolpropane tri(meth)acrylate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F222/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a carboxyl radical and containing at least one other carboxyl radical in the molecule; Salts, anhydrides, esters, amides, imides, or nitriles thereof
    • C08F222/10—Esters
    • C08F222/1006—Esters of polyhydric alcohols or polyhydric phenols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F222/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a carboxyl radical and containing at least one other carboxyl radical in the molecule; Salts, anhydrides, esters, amides, imides, or nitriles thereof
    • C08F222/10—Esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F230/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and containing phosphorus, selenium, tellurium or a metal
    • C08F230/02—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and containing phosphorus, selenium, tellurium or a metal containing phosphorus
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G79/00—Macromolecular compounds obtained by reactions forming a linkage containing atoms other than silicon, sulfur, nitrogen, oxygen, and carbon with or without the latter elements in the main chain of the macromolecule
    • C08G79/02—Macromolecular compounds obtained by reactions forming a linkage containing atoms other than silicon, sulfur, nitrogen, oxygen, and carbon with or without the latter elements in the main chain of the macromolecule a linkage containing phosphorus
    • C08G79/04—Phosphorus linked to oxygen or to oxygen and carbon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/0066—Flame-proofing or flame-retarding additives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/49—Phosphorus-containing compounds
    • C08K5/51—Phosphorus bound to oxygen
    • C08K5/52—Phosphorus bound to oxygen only
    • C08K5/529—Esters containing heterocyclic rings not representing cyclic esters of phosphoric or phosphorous acids
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K21/00—Fireproofing materials
    • C09K21/14—Macromolecular materials
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F222/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a carboxyl radical and containing at least one other carboxyl radical in the molecule; Salts, anhydrides, esters, amides, imides, or nitriles thereof
    • C08F222/10—Esters
    • C08F222/1006—Esters of polyhydric alcohols or polyhydric phenols
    • C08F222/104—Esters of polyhydric alcohols or polyhydric phenols of tetraalcohols, e.g. pentaerythritol tetra(meth)acrylate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F222/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a carboxyl radical and containing at least one other carboxyl radical in the molecule; Salts, anhydrides, esters, amides, imides, or nitriles thereof
    • C08F222/10—Esters
    • C08F222/1006—Esters of polyhydric alcohols or polyhydric phenols
    • C08F222/106—Esters of polycondensation macromers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2300/00—Characterised by the use of unspecified polymers
    • C08J2300/24—Thermosetting resins

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Fireproofing Substances (AREA)
  • Processes Of Treating Macromolecular Substances (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

본 발명은 듀로머, 상기 듀로머의 제조 방법, 상기 듀로머의 용도뿐만 아니라 상기 듀로머를 함유하는 난연제 및 플라스틱 조성물에 관한 것이다. 불포화된 카복실산의 다작용성 에스터를 기본으로 하고, 3-차원 가교결합되며, 특허청구된 듀로머를 형성하는 인-함유 중합체를 개시한다. 상기 듀로머는 난연제로서 및 플라스틱류의 난연제에 사용하기에 적합하다.

Description

듀로머, 제조 방법, 용도 및 조성물{DUROMER, PRODUCTION METHOD, USE AND COMPOSITIONS}
본 발명은 듀로머 또는 열경화성 수지, 상기 열경화성 수지의 제조 방법, 상기 열경화성 수지의 용도 및 열경화성 수지-함유 난연제 및 플라스틱 조성물에 관한 것이다. 3-차원 가교결합되고 특허청구된 열경화성 수지를 형성하는, 불포화된 카복실산의 다작용성 에스터를 기본으로 하는 인-함유 중합체를 개시한다. 상기 열경화성 수지는 난연제로서 및 플라스틱류의 난연제에 사용하기에 적합하다.
플라스틱류에 난연 작용을 제공하기 위해서, 단독으로, 또는 유사한 또는 보충적인 난연 성질을 제공하는 추가의 물질과 함께 사용될 수 있는 다수의 물질들이 공지되어 있다. 바람직하게는 독성 물질의 생성 및 유리를 피하기 위해 무-할로겐 물질을 사용함을 포함한다. 상기 공지된 무-할로겐 난연제는 상승작용 물질 또는 1,3,5-트라이아진 화합물의 유도체 및 이들의 혼합물과 함께 금속 수산화물, 유기 또는 무기 포스페이트, 포스피네이트 또는 포스포네이트를 기본으로 하는 것들을 포함한다.
그 중에서도 일부 단량체성, 저분자 난연성 첨가제들이 공지되어 있으나, 이들은 상기 난연제를 함유하는 플라스틱류에 비해 심한 가소제 효과로 인해 상기 플라스틱의 가공 및 또한 사용 모두에 있어서 물성을 상당히 저하시킨다. 또한, 상기와 같은 저분자 난연성 첨가제들의 경우, 응집(상기 난연성 첨가제의 양호한 분배가 덜함) 또는 침출(표면으로의 이동 및 가능하게는 상기 플라스틱으로부터의 유출)로 인한 일정 기간 후의 상기 플라스틱 물질 중에서의 이동 능력으로 인해 이들 첨가제의 난연 작용이 감소한다.
대조적으로 중합체성, 고 분자 난연성 첨가제는 일반적으로 단지 약간의 가소제 효과 및 낮은 이동 능력을 갖는다. 그러나, 저-분자 난연성 첨가제와 대조적으로 이들은, 특히 이들의 보다 나쁜 용융 능력 및 상기 플라스틱에의 용해도에 의해, 기술적 공정에서 보호하고자 하는 상기 플라스틱과 혼화성이 더 나쁘다. WO 2009/109347 A1은 예를 들어 이타콘산에의 DOPO의 마이클 첨가반응 및 에틸렌 글리콜과의 후속 중축합에 의해 수득되는 직쇄 다작용성 중합체를 개시한다. 상기 중합체가 폴리에스터 또는 폴리아미드에 사용되는 경우, 상기 중합체는 플라스틱류의 통상적인 압출 조건하에서(250 내지 270 ℃) 점착성이고 강한 부착 점조도를 가지며, 이때 특히 부하 영역에서 상기 압출 장비의 막힘 및 유착(봉쇄)이 점점 더 많이 관찰된다. 또한 상기 중합체는 이미 약 300 ℃의 온도에서부터 분해된다.
WO 2011/080306은 추가의 난연성 성분들과 관련하여 DOPO의 부가 생성물의 상기와 같은 중합체의 용도를 개시한다. 플라스틱류의 개선된 가공성은, 상기 조성물 중에서 상기 중합체와 상승적으로 작용하는 추가의 난연성 성분과 관련하여 보다 적은 양의 상기 중합체의 사용에 기인하여 발생하는 것으로 생각된다. 따라서 상기와 같은 상승작용성 혼합물을 함유하는 플라스틱류를 압출 공정에서 막힘 및 계량 없이, 가공하기 어려운 중합체의 사용에도 불구하고 가공할 수 있다.
본 발명의 목적은 현 기술 수준에서, 난연성 성질을 가지며 열 안정성이면서 쉽게 가공될 수 있고 플라스틱 중합체에 통합시 그의 물성에 영향을 미치지 않거나 또는 단지 약하게 미치는 물질을 제공하는 것이다.
상기 목적은 첫 번째 단계로 하기 화학식 I을 갖는 화합물 또는 화합물들의 혼합물을 하기 화학식 II의 화합물과 반응시켜 하기 화학식 III의 화합물들의 혼합물을 제공하고, 두 번째 단계로 상기 혼합물을 라디칼 중합 공정에서 반응시켜 열경화성 수지를 제공하는 방법에 의해 수득될 수 있는 열경화성 수지에 의해 획득된다:

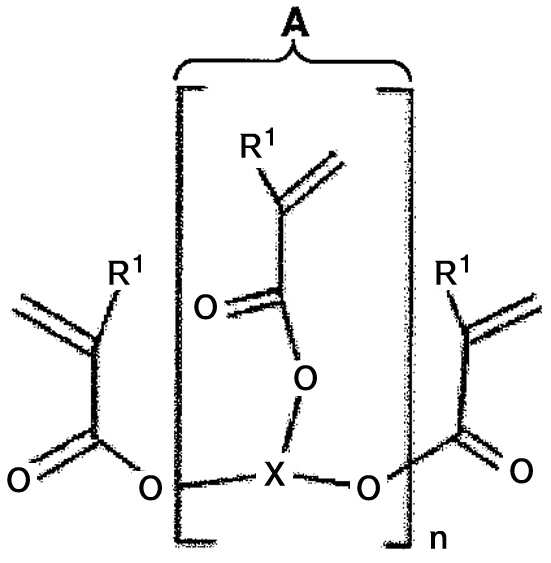

[화학식 I]
Figure pct00001
[화학식 II]
R2 - H

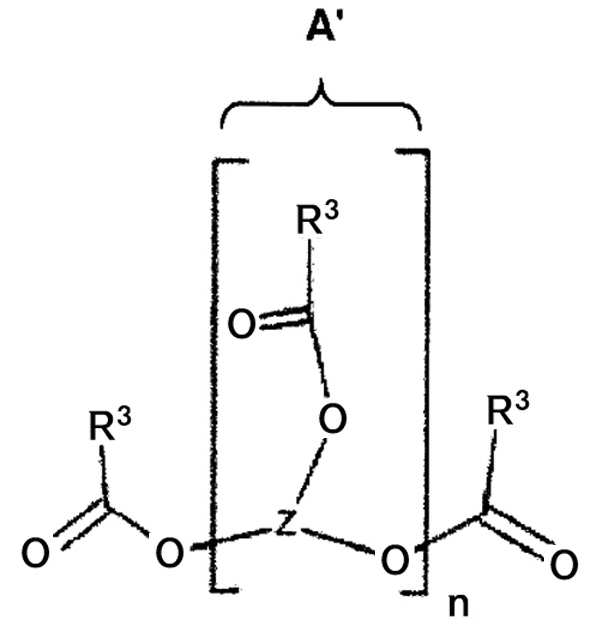

[화학식 III]
Figure pct00002
상기식들에서,
R1은 수소, C1-C6 알킬, C6-C12 아릴 또는 C6-C12 알킬아릴이고,
R2는
Figure pct00003
이고,
R3은
Figure pct00004
이고, 이때
화학식 III의 화합물 및 서브유닛 A'에서
잔기 R3은 동일하거나 상이할 수 있으며,
화학식 I의 화합물 또는 화합물들의 혼합물을 화학식 II의 화합물에 대해서, 상기 첫 번째 단계에서 생성된 상기 화학식 III의 혼합물 중의
Figure pct00005
의 비가 4:1 내지 1:4의 범위되도록 하는 비로 사용하고,
X는
Figure pct00006
이고,
R4는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
Figure pct00007
이고,
Z는
Figure pct00008
이고,
R5는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
Figure pct00009
이고,
화학식 I에 따른 화합물 또는 화학식 I 및 III에 따른 화합물들의 혼합물에서 n은 1 내지 100 범위의 평균 쇄 길이를 나타낸다.
도 1은 시편 [1.2], [2.2] 및 [3.2]에 대하여 DSC 측정한 결과이다.
도 2는 시편 [1.2], [2.2] 및 [3.2]에 대하여 TGA 측정한 결과이다.
상기 열경화성 수지는 수 불용성인(특히 통상적인 조건하에서, 즉 0 ℃ 및 1.01325 bar에서) 3-차원 가교결합된 분자이다. 상기 열경화성 수지는 또한 상기 나타낸 조건하에서 톨루엔에 불용성이며 일반적으로는 당해 분야의 숙련가에게 공지된 유기 용매에 불용성이다.
상기 수득된 열경화성 수지는 350 ℃ 이상의 분해 온도를 갖는다. 특히 상기 분해 온도는 350 ℃ 내지 550 ℃, 바람직하게는 380 ℃ 내지 500 ℃의 범위이다. 상기와 같은 열경화성 수지는, 한편으로 압출에 통상적인 가공 온도에서 분해되지 않고 용융되지 않는 반면 다른 한편으로 화염 중에 존재하는 보다 높은 온도에서 분해되고 결과적으로 그의 난연 작용이 파괴되므로, 특히 압출시 플라스틱류에 혼입하기에 적합하다.
본 발명에 따른 열경화성 수지란 용어는 상기에 관하여 열경화성 수지 및 또한 열경화성 수지들의 혼합물을 모두 포함한다.
상기 열경화성 수지를 상술한 순서의 반응 단계에 의해 수득할 수 있으며, 이때 첫 번째 단계에서 화학식 II에 따른 유기인 화합물을 화학식 I에 따른 다작용성 불포화된 에스터에 포스파-마이클 첨가반응으로 결합시킨다. 상기에 관하여 화학식 I에 따른 유기인 화합물의 결핍이 다작용성 불포화된 에스터 또는 주변 C-C 이중 결합(α,β-불포화된 결합) 중에 함유된 에스터기와 비교 사용된다. 결핍 상태의 상기 유기인 화합물의 사용으로 인해, 상기 주변 C-C 이중 결합의 완전한 반응은 존재하지 않으며 따라서 남아있는 C-C 이중 결합은 두 번째 단계에서 라디칼 중합에 의해 반응하고 이에 의해 가교결합된 중합체성 생성물이 생성된다.
이와 관련하여 결핍은 화학식 I에 따른 다작용성 불포화 에스터 또는 에스터들의 혼합물 중에 주변 C-C 이중 결합이 존재하는 것보다 더 적은 유기인 화합물이 상기 반응에 사용됨을 의미하며, 이는 몰비와 관련된다.
화학식 II에 따른 화합물로서 명시된 물질들은 6H-다이벤즈[c,e][1,2]-옥사포스포린-6-옥사이드(DOPO, CAS-No. 35948-25-5), 다이페닐 포스핀 옥사이드(DPhPO, CAS-No. 4559-70-0), 5,5-다이메틸-1,2,3-다이옥소포스포리난-2-옥사이드(DDPO, CAS-No. 4090-60-2)이다.
상기 첫 번째 단계의 포스파-마이클 첨가반응 및 상기 두 번째 단계의 라디칼 중합은 상기 개별적인 반응들에 대해서 당해 분야의 숙련가에게 공지된 반응 조건들하에서 일어난다. 상기 포스파-마이클 첨가반응에 따른 진행의 완성도에 대한 검사는 바람직하게는 NMR에 의해 수행되며, 여기에서 바람직하게는 추출물의 소멸을 모니터한다.
상기 중합체성 생성물의 생성은 상기 열경화성 수지의 제조에서 중합이 일어나는 용액으로부터 생성물의 침전에 의해 나타난다. 이 경우 상기 열경화성 수지는 순수한 형태로 존재하며 추가의 정제가 필요하지 않다. 이는 단지 특정 용매(그러나 이는 후속의 건조 단계에 의해 제거될 수 있다) 중에 포함시킬 수 있는 보관 덕분이다. 상기와 같은 건조 단계를 바람직하게는 약 200 ℃ 내지 270 ℃ 범위의 온도에서, 바람직하게는 약 4 mbar 내지 8 mbar 범위의 진공에서 수행한다.
상기 침전된 입자들이 일정량의 액체를 흡수할 수 있지만, 상기 열경화성 입자는 용해되는 것이 아니라 단지 팽창되는 것으로 명백히 밝혀졌다.
상기 열경화성 수지를 입자의 형태로 플라스틱류, 특히 폴리아미드 및 폴리에스터에 도입시킬 수 있으며 이에 관하여 단지 이들의 기계적 성질, 내긁힘성 및 열치수 안정성의 미미한 변화만이 경험된다. 상기 목적을 위해서, 상기 방법에서 수득된 입자들을 목적하는 크기로 분쇄하고/하거나 목적하는 크기를, 예를 들어 체질과 같은 공지된 방법들에 의해 분류하며, 이에 관하여 10 ㎛ 내지 50 ㎛ 범위의 평균 입자 직경 d50이 선택될 수 있다.
상기 화학식 I의 화합물 또는 상기 화합물들의 혼합물 및 화학식 III의 화합물들의 혼합물에 대한 평균 쇄 길이 n에 관한 세부사항은 화합물 I의 혼합물들이 사용되는 점을 포함하며, 이때 단위 A는 상이한 쇄 길이 n을 가질 수 있고, 여기에서 상기 평균 쇄 길이 n에 대한 세부사항은 또한 상기 다양한 쇄 길이 n의 수 평균 또는 평균 쇄 길이 n을 나타낸다. 상기 세부사항은 또한 쇄 길이 n이 1 내지 100 범위의 정수 1, 2, 3, 4 이상인 화학식 I에 따른 단지 하나의 화합물만을 사용하는 것이 가능한 점을 포함한다. 상기 평균 쇄 길이 n은 상기 화학식 III 화합물들의 혼합물에서 평균 쇄 길이가 상기 화학식 I 화합물의 평균 쇄 길이 또는 상기 화학식 I 화합물들의 혼합물의 경우에 상응하도록 상기 방법의 과정에서 변하지 않은 채로 남아있는다.
하나의 실시태양에서 상기 첫 번째 단계에서 동일한 R1 및/또는 동일한 X를 갖는 화학식 I 화합물들의 혼합물을 사용한다.
상기 첫 번째 단계에서 화학식 II의 화합물에 관하여 결핍에 의해 상이한 그룹 R3이 획득된다. R3이
Figure pct00010
인 경우 반응은 일어나지 않는다.
화학식 I의 화합물에서 그룹
Figure pct00011
에의 포스파-마이클 첨가반응의 실행의 경우 R3은
Figure pct00012
이다.
화학식 I의 화합물에서 개별적인 그룹 E에서의 반응의 진행에 관하여 어떠한 진술도 설명할 수 없음을 알 것이다. 화학식 III의 화합물 내 및 또한 화학식 III 화합물의 서브유닛 A' 내 모두에서 첫 번째 단계에서 그룹 E 중 일부, 전부가 반응하거나 또는 어떤 것도 반응할 수 없으며 따라서 상기 R3은 화학식 III의 화합물 내 및 상기 서브유닛 A' 내에서 서로 동일하거나 또는 부분적으로 상이하다. 그러나 화학식 III 화합물들의 혼합물 중의 상기 첫 번째 단계에서 획득된 그룹들
Figure pct00013
의 비는 일반적으로 4:1 내지 1:4의 범위이다.
바람직한 실시태양에서 상기 첫 번째 단계의 반응 이전에 화학식 II 화합물 대 화학식 I 화합물 또는 화합물들의 혼합물의 몰비는 1 대 5/E 내지 1 대 1.25/E의 범위이며, 여기에서 E는 화학식 I에 따른 화합물 또는 화합물들의 혼합물 중의 그룹
Figure pct00014
의 수이다. 혼합물이 사용되는 경우 E는 그룹들의 평균수이다.
상기 반응 짝들의 비를 고정시키는 것은 상기 마이클 첨가반응의 완전한 실행시 C-C 이중 결합의 평균 10% 내지 80%가 유지되게 하며, 이어서 두 번째 단계에서 라디칼 중합을 제공하고, 이에 의해 잘 가교결합된 열경화성 수지가 수득되게 한다.
바람직한 실시태양에서 n은 1 내지 50의 범위이다.
하나의 실시태양에서 n은 1 내지 25, 특히 1 내지 15, 바람직하게는 1 내지 10 범위의 쇄 길이를 나타낸다.
바람직한 실시태양에서 화합물 I은 펜타에리쓰리톨 테트라-아크릴레이트, 다이펜타에리쓰리톨 펜타-아크릴레이트, 다이펜타에리쓰리톨 헥사-아크릴레이트, 트라이메틸올프로판 트리스-아크릴레이트 및 트리스(2-아크릴옥시에틸)아이소시아누레이트(펜타에리쓰리톨 테트라-아크릴레이트 PETA, CAS-No. 4986-89-4), 다이펜타에리쓰리톨 펜타-아크릴레이트(DPPA, CAS-No. 60506-81-2), 다이펜타에리쓰리톨 헥사-아크릴레이트(CAS-No. 29570-58-9), 트라이메틸올프로판 트리스-아크릴레이트(TMPTA, CAS-No. 15625-89-5), 트리스(2-아크릴옥시에틸)아이소시아누레이트(THEICTA, CAS-No. 40220-08-4) 중에서 선택된다. 이들 화합물은 잘 가교결합된 열경화성 수지의 제조에 특히 매우 적합한 것으로 밝혀졌다.
바람직한 실시태양에서 상기 첫 번째 단계의 반응을 3급 아민 및 4급 아미노-염기 중에서 선택된 촉매에 의한 촉매 작용하에서 수행한다. 상기 촉매는 바람직하게는 트라이에틸아민이다. 상기와 같은 촉매는 상기 첫 번째 단계에서 마이클 첨가반응의 완전한 실행에 유리하고 동시에 후속의 라디칼 중합 공정에서 어떠한 방해 효과도 갖지 않는 것으로 밝혀졌다.
바람직한 실시태양에서 상기 두 번째 단계의 반응은 톨루엔 또는 수중 유화액에서 일어난다. 상기 두 번째 반응 단계에서 본 발명에 따른 열경화성 수지는 직접 순수한 형태로 발생하거나 상기 용매들 밖으로 침전된다. 따라서 단지 건조 공정만이 필요하며, 상기 열경화성 수지의 추가의 정제는 필요하지 않다.
바람직하게 상기 두 번째 단계의 라디칼 중합 공정은 보호성 기체 분위기, 바람직하게는 질소 분위기에서 일어난다.
바람직한 실시태양에서, 상기 두 번째 단계의 반응을 바람직하게는 아조-비스-(아이소부티로나이트릴)(AIBN) 및 다이벤조일 퍼옥사이드 중에서 선택되는 라디칼 개시제에 의해 수행한다. 바람직하게는 상기 반응을 아조-비스-(아이소부티로나이트릴)을 사용하여 수행한다.
본 발명에 따라, 본 발명에 따른 열경화성 수지의 제조 방법을 또한 제공하며, 여기에서 첫 번째 단계로 하기 화학식 I을 갖는 화합물 또는 화합물들의 혼합물을 하기 화학식 II의 화합물과 반응시켜 하기 화학식 III의 화합물들의 혼합물을 제공하고, 두 번째 단계로 상기 혼합물을 라디칼 중합 공정에서 반응시켜 열경화성 수지를 제공한다:
화학식 I
Figure pct00015
화학식 II
R2 - H
화학식 III
Figure pct00016
상기 식들에서,
R1은 수소, C1-C6 알킬, C6-C12 아릴 또는 C6-C12 알킬아릴이고,
R2는
Figure pct00017
이고,
R3은
Figure pct00018
이고, 이때
화학식 III의 화합물 및 서브유닛 A'에서
잔기 R3은 동일하거나 상이할 수 있으며,
화학식 I의 화합물 또는 화합물들의 혼합물을 화학식 II의 화합물에 대해서, 상기 첫 번째 단계에서 생성된 상기 화학식 III의 혼합물 중의
Figure pct00019
의 비가 4:1 내지 1:4의 범위이도록 하는 비로 사용하고,
X는
Figure pct00020
이고,
R4는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
Figure pct00021
이고,
Z는
Figure pct00022
이고,
R5는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
Figure pct00023
이고,
화학식 I에 따른 화합물 또는 화학식 I 및 III에 따른 화합물들의 혼합물에서 n은 1 내지 100 범위의 평균 쇄 길이를 나타낸다.
첫 번째 단계에서 화학식 II에 따른 유기인 화합물을 화학식 I에 따른 다작용성 불포화된 에스터에 포스파-마이클 첨가반응으로 결합시키는 상술한 순서의 반응 단계들은 열경화성 수지 또는 열경화성 수지들의 혼합물의 제조를 제공한다. 상기에 관하여 화학식 II에 따른 유기인 화합물의 결핍이 다작용성 불포화된 에스터 또는 주변 C-C 이중 결합(α,β-불포화된 결합) 중에 함유된 에스터기와 비교 사용된다. 결핍 상태의 상기 유기인 화합물의 사용은 상기 주변 C-C 이중 결합의 완전한 반응은 존재하지 않으며 따라서 남아있는 C-C 이중 결합이 두 번째 단계에서 라디칼 중합에 의해 반응하고 이에 의해 가교결합된 중합체성 생성물이 생성됨을 의미한다.
이와 관련하여 결핍은 화학식 I에 따른 다작용성 불포화 에스터 또는 에스터들의 혼합물 중에 주변 C-C 이중 결합이 존재하는 것보다 더 적은 유기인 화합물이 상기 반응에 사용됨을 의미하며, 이는 몰비와 관련된다.
화학식 II에 따른 화합물로서 명시된 물질들은 6H-다이벤즈[c,e][1,2]-옥사포스포린-6-옥사이드(DOPO, CAS-No. 35948-25-5), 다이페닐 포스핀 옥사이드(DPhPO, CAS-No. 4559-70-0), 5,5-다이메틸-1,2,3-다이옥소포스포리난-2-옥사이드(DDPO, CAS-No. 4090-60-2)이다.
상기 첫 번째 단계의 포스파-마이클 첨가반응 및 상기 두 번째 단계의 라디칼 중합은 상기 개별적인 반응들에 대해서 당해 분야의 숙련가에게 공지된 반응 조건들하에서 일어난다. 상기 포스파-마이클 첨가반응에 따른 진행의 완성도에 대한 검사는 바람직하게는 NMR에 의해 수행되며, 여기에서 바람직하게는 추출물의 소실을 모니터한다.
상기 중합체성 생성물의 생성은 상기 열경화성 수지의 제조에서 중합이 일어나는 용액으로부터 생성물의 침전에 의해 나타난다. 이 경우 상기 열경화성 수지는 순수한 형태로 존재하며 추가의 정제가 필요하지 않다. 이는 단지 특정 용매(그러나 이는 후속의 건조 단계에 의해 제거될 수 있다) 중에 포함시킬 수 있는 보관 덕분이다. 상기와 같은 건조 단계를 바람직하게는 약 200 ℃ 내지 270 ℃ 범위의 온도에서, 바람직하게는 약 4 mbar 내지 8 mbar 범위의 진공에서 수행한다.
상기 방법에서 수득된 입자들을 목적하는 크기로 분쇄하고/하거나 목적하는 크기를, 예를 들어 체질과 같은 공지된 방법들에 의해 분류하며, 이에 관하여 10 ㎛ 내지 50 ㎛ 범위의 평균 입자 직경 d50이 선택될 수 있다.
상기 화학식 I의 화합물 또는 상기 화합물들의 혼합물 및 화학식 III의 화합물들의 혼합물에 대한 평균 쇄 길이 n에 관한 세부사항은 화합물 I의 혼합물들이 사용되는 점을 포함하며, 이때 단위 A는 상이한 쇄 길이 n을 가질 수 있고, 여기에서 상기 평균 쇄 길이 n에 대한 세부사항은 또한 상기 다양한 쇄 길이 n의 수 평균 또는 평균 쇄 길이 n을 나타낸다. 상기 세부사항은 또한 쇄 길이 n이 1 내지 100 범위의 정수 1, 2, 3, 4 이상인 화학식 I에 따른 단지 하나의 화합물만을 사용하는 것이 가능한 점을 포함한다. 상기 평균 쇄 길이 n은 상기 화학식 III 화합물들의 혼합물에서 평균 쇄 길이가 상기 화학식 I 화합물의 평균 쇄 길이 또는 상기 화학식 I 화합물들의 혼합물의 경우에 상응하도록 상기 방법의 과정에서 변하지 않은 채로 남아있는다.
하나의 실시태양에서 상기 첫 번째 단계에서 동일한 R1 및/또는 동일한 X를 갖는 화학식 I 화합물의 혼합물을 사용한다.
상기 방법의 바람직한 실시태양에서 상기 첫 번째 단계의 반응 이전에 화학식 II 화합물 대 화학식 I 화합물 또는 화합물들의 혼합물의 몰비는 1 대 5/E 내지 1 대 1.25/E의 범위이며, 여기에서 E는 화학식 I에 따른 화합물 또는 화합물들의 혼합물 중의 그룹
Figure pct00024
의 수이다.
바람직한 실시태양에서 n은 1 내지 50의 범위이다.
하나의 실시태양에서 n은 1 내지 25, 특히 1 내지 15, 바람직하게는 1 내지 10 범위의 쇄 길이를 나타낸다.
바람직한 실시태양에서 상기 방법은 펜타에리쓰리톨 테트라-아크릴레이트, 다이펜타에리쓰리톨 펜타-아크릴레이트, 다이펜타에리쓰리톨 헥사-아크릴레이트, 트라이메틸올프로판 트리스-아크릴레이트 및 트리스(2-아크릴옥시에틸)아이소시아누레이트 중에서 선택된 화합물 I을 사용한다.
상기 방법의 바람직한 실시태양에서 상기 첫 번째 단계의 반응을 3급 아민 및 4급 아미노-염기, 바람직하게는 트라이에틸아민 중에서 선택된 촉매에 의한 촉매 작용하에서 수행한다.
바람직한 실시태양에서 상기 방법의 두 번째 단계의 반응은 톨루엔 또는 수중 유화액 중에서 일어난다.
바람직하게 상기 두 번째 단계의 라디칼 중합 공정은 보호성 기체 분위기, 바람직하게는 질소 분위기에서 일어난다.
바람직한 실시태양에서, 상기 두 번째 단계의 반응을 바람직하게는 아조-비스-(아이소부티로나이트릴) 및 다이벤조일 퍼옥사이드 중에서 선택되는 라디칼 개시제에 의해 수행한다.
본 발명에 따라 청구항 1 내지 7 중 어느 하나에 설명된 바와 같은 열경화성 수지를 함유하는 난연제 조성물을 추가로 제공한다. 상기 열경화성 수지는 유리하게는 특히 플라스틱 조성물에 대해 난연제로서 또는 난연제 중에 사용될 수 있는 것으로 밝혀졌다.
상기 열경화성 수지는 그의 난연 작용을 기체 상으로 전개시킨다. 상기 열경화성 수지를 다른 난연제들, 예를 들어 분해에 의해 산소를 상기 플라스틱 물질의 환경에 발산하는 방식으로 상기 물질을 보호하는 것들 및/또는 고온에서의 분해에 의해 상기 난연제와 함께 제공되는 플라스틱 물질의 표면상에 층을 형성시키는 것들과 함께 사용할 수 있다. 이는 가능하게는 상기 플라스틱 물질이 계속해서 연소하는 것을 방지한다. 또한 상기 열경화성 수지를 또 다른 작동 기전을 기본으로 작용하는 난연제와 함께 사용하는 것도 또한 가능하다.
바람직한 실시태양에서 상기 난연제 조성물은 바람직하게는 질소 염기, 멜라민 유도체, 포스페이트, 피로포스페이트, 폴리포스페이트, 유기 및 무기 포스피네이트, 유기 및 무기 포스포네이트 및 상기 언급한 화합물들의 유도체 중에서 선택되는, 바람직하게는 멜라민, 멜라민 수지, 멜라민 유도체, 실란, 실록산 또는 폴리스타이렌으로 코팅되고/되거나 코팅 및 가교결합된 암모늄 폴리포스페이트, 암모늄 폴리포스페이트 입자뿐만 아니라 1,3,5-트라이아진 화합물, 예를 들어 멜라민, 멜람, 멜렘, 멜론, 암멜린, 암멜리드, 2-유레이도멜라민, 아세토구안아민, 벤조구안아민, 다이아미노 페닐 트라이아진, 멜라민 염 및 부가물, 멜라민 시아누레이트, 멜라민 보레이트, 멜라민 오쏘포스페이트, 멜라민 피로포스페이트, 다이멜라민 피로포스페이트 및 멜라민 폴리포스페이트, 올리고머성 및 중합체성 1,3,5-트라이아진 화합물 및 1,3,5-트라이아진 화합물의 폴리포스페이트, 구아닌, 피페라진 포스페이트, 피페라진 폴리포스페이트, 에틸렌 다이아민 포스페이트, 펜타에리쓰리톨, 보로포스페이트, 1,3,5-트라이하이드록시에틸 아이소시아누레이트, 1,3,5-트라이글리시딜 아이소시아누레이트, 트라이알릴 아이소시아누레이트 및 상기 언급한 화합물들의 유도체 중에서 선택되는 하나 이상의 추가의 난연성 성분을 함유한다.
상기 열경화성 수지는 단독으로 난연성 성질을 가질 뿐만 아니라 난연제 조성물 중의 다른 난연성 물질과 함께 탁월한 난연성 성질을 갖는 것으로 밝혀졌다.
바람직하게 본 발명에 따른 열경화성 수지 외에 상기 난연제 조성물은 추가의 난연성 성분으로서 멜라민 폴리포스페이트를 함유한다.
바람직한 실시태양에서 상기 난연제 조성물 중의 열경화성 수지 대 하나 이상의 추가의 난연성 성분의 비는 1:99 내지 99:1, 바람직하게는 1:99 내지 1:1 및 특히 바람직하게는 1:99 내지 1:9이다.
상기 비를 또한 추가의 난연성 성분으로서 멜라민 폴리포스페이트의 사용에 적용한다.
본 발명은 플라스틱 조성물의 제조에서 난연제로서 또는 난연제 조성물 중에서의 열경화성 수지의 용도를 추가로 제공한다.
본 발명에 따른 열경화성 수지는 특히 압출 공정을 사용하는 플라스틱 조성물의 제조에, 상기 플라스틱류의 가공 성질에 영향을 미치지 않으면서 탁월한 성질을 갖는 것으로 밝혀졌으며, 이때 상기 공정들에서 상이한 플라스틱들이 가공될 수 있다. 상기 열경화성 수지를 플라스틱류에 사용하는 경우 상기 플라스틱류의 유리 전이 온도는 단지 약간만 변경된다.
상기 열경화성 수지가 난연제로서 또는 난연제 조성물 중에 사용될 수 있는 플라스틱류는 충전 및 비충전된 폴리올레핀, 비닐 중합체, 올레핀 공중합체, 올레핀 기재 열가소성 탄성중합체, 올레핀 기재 가교결합된 열가소성 탄성중합체, 폴리유레탄, 충전 및 비충전된 폴리에스터 및 코폴리에스터, 스타이렌 블록 공중합체, 충전 및 비충전된 폴리아미드 및 코폴리아미드 중에서 선택된다. 코폴리에스터의 예는 PET 및 PBT이다.
원칙적으로 상기 열경화성 수지 및 열경화성 수지-함유 난연제 조성물을 모든 목적하는 플라스틱류에 사용할 수 있다. 상기 조성물을 비충전 및 충전된 또는 강화된 폴리아미드, 폴리부틸렌 테레프탈레이트 및 폴리에틸렌 테레프탈레이트와 같은 폴리에스터, 폴리에틸렌 및 폴리프로필렌과 같은 폴리올레핀, 폴리스타이렌, ABS, SBS, SEES, SEPS, SEEPS 및 MBS와 같은 스타이렌 블록 공중합체, 폴리유레탄, 폴리아크릴레이트, 폴리카보네이트, 폴리설폰, 폴리에테르케톤, 폴리페닐렌 옥사이드, 폴리페닐렌 설파이드, 에폭시 수지 등에 대한 난연제로서 사용할 수 있다.
바람직한 실시태양에서 상기 플라스틱 조성물은 충전 및 비충전된 폴리아미드, 폴리에스터 및 폴리올레핀 중에서 선택된다. 상기에 관하여 충전된 플라스틱 조성물이란 용어는 하나 이상의 충전제, 특히 금속 수산화물, 특히 알칼리 토금속 수산화물, 알칼리 금속 수산화물 및 알루미늄 수산화물, 실리케이트, 특히 시트 실리케이트, 벤토나이트, 알칼리 토금속 실리케이트 및 알칼리 금속 실리케이트, 카보네이트, 특히 칼슘 카보네이트뿐만 아니라, 탈로우, 점토, 운모, 실리카, 칼슘 설페이트, 바륨 설페이트, 수산화 알루미늄, 수산화 마그네슘, 유리 섬유, 유리 입자 및 유리구, 목재분진, 셀룰로스 분말, 카본 블랙, 그라파이트, 베마이트 및 염료로 이루어진 그룹 중에서 선택된 것들을 함유하는 플라스틱 조성물을 나타내는데 사용된다.
모든 상술한 충전제들은 당해 분야의 숙련가에게 공지된 충전제에 통상적인 모양 및 크기, 및 또한 나노-규모 형태, 즉 약 1 내지 약 100 ㎚ 범위의 평균 직경을 갖는 입자 형태로 존재할 수 있으며, 상기 플라스틱 조성물에 사용될 수 있다.
바람직하게는 유리 섬유를 상기 충전제로서 첨가하여 상기 플라스틱 조성물을 강화시키고 그의 기계적 안정성을 증가시킨다.
바람직한 실시태양에서, 상기 열경화성 수지를 상기 수지를 갖는 상기 플라스틱 조성물의 전체 중량에 관하여 1 내지 30 중량%, 바람직하게는 1 내지 15 중량%의 양으로 도입시킨다.
상기 정량적인 비는 상기 열경화성 수지의 부분에 대해 양호한 난연 작용을 제공하며 동시에, 가공시 상기 플라스틱의 성질 및 또한 완성된 물질의 성질, 특히 기계적 성질, 내긁힘성 및 열 치수 안정성의 변화를 모두 방지한다.
바람직한 실시태양에서 상기 열경화성 수지를 추가의 난연성 성분을 갖는 난연제 조성물 중에서 상기 플라스틱 조성물에 도입시키며, 여기에서 바람직하게 상기 난연제 조성물은 상기 플라스틱 조성물 중에 상기 난연제 조성물을 갖는 상기 플라스틱 조성물의 전체 중량에 관하여 5 내지 60 중량%, 특히 바람직하게는 10 내지 50 중량%의 양으로 함유된다.
상기 정량적인 비에 의해, 한편으로 상기 난연제 조성물의 부분에 대한 양호한 난연 작용이 보장되는 반면 다른 한편으로 상기 열경화성 수지의 가공 및 물성은 단지 약간만 영향을 받는다.
본 발명은 또한 본 발명에 따른 열경화성 수지를 함유하는 플라스틱 조성물을 제공한다.
기계적 성질 및 가공 성질의 변화 없이, 본 발명에 따른 열경화성 수지를 함유하는 특정한 충전 및 비충전된 폴리아미드, 폴리에스터 및 폴리올레핀을 다양한 용도를 위해 다양한 방법으로 가공할 수 있음이 밝혀졌다. 특히 상기 열경화성 수지는 압출시 충전 및 비충전된 폴리아미드, 폴리에스터 및 폴리올레핀의 반응양상에 영향을 미치지 않는다.
상기 열경화성 수지가 난연제로서 또는 난연제 조성물 중에 사용될 수 있는 플라스틱류는 충전 및 비충전된 폴리올레핀, 비닐 중합체, 올레핀 공중합체, 올레핀 기재 열가소성 탄성중합체, 올레핀 기재 가교결합된 열가소성 탄성중합체, 폴리유레탄, 충전 및 비충전된 폴리에스터 및 코폴리에스터, 스타이렌 블록 공중합체, 충전 및 비충전된 폴리아미드 및 코폴리아미드 중에서 선택된다. 코폴리에스터의 예는 PET 및 PBT이다.
원칙적으로 상기 열경화성 수지를 모든 목적하는 플라스틱류, 특히 비충전 및 충전된 또는 강화된 폴리아미드, 폴리부틸렌 테레프탈레이트 및 폴리에틸렌 테레프탈레이트와 같은 폴리에스터, 폴리에틸렌 및 폴리프로필렌과 같은 폴리올레핀, 폴리스타이렌, ABS, SBS, SEES, SEPS, SEEPS 및 MBS와 같은 스타이렌 블록 공중합체, 폴리유레탄, 폴리아크릴레이트, 폴리카보네이트, 폴리설폰, 폴리에테르케톤, 폴리페닐렌 옥사이드, 폴리페닐렌 설파이드, 및 에폭시 수지에 사용할 수 있다.
상기 열경화성 수지는 그의 난연 작용을 기체 상으로 전개시킨다. 상기 열경화성 수지를 다른 난연제들, 예를 들어 분해에 의해 산소를 상기 플라스틱 물질의 환경에 발산하는 방식으로 상기 물질을 보호하는 것들 및/또는 고온에서의 분해에 의해 상기 난연제와 함께 제공되는 플라스틱 물질의 표면상에 층을 형성시키는 것들과 함께 사용할 수 있다. 이는 가능하게는 상기 플라스틱 물질이 계속해서 연소되는 것을 방지한다. 또한 상기 열경화성 수지를 또 다른 작동 기전을 기본으로 작용하는 난연제와 함께 사용하는 것도 또한 가능하다.
플라스틱 조성물 중에 상기 열경화성 수지와 함께 함유될 수 있는 난연제는 바람직하게는 질소 염기, 멜라민 유도체, 포스페이트, 피로포스페이트, 폴리포스페이트, 유기 및 무기 포스피네이트, 유기 및 무기 포스포네이트 및 상기 언급한 화합물들의 유도체 중에서 선택되는, 바람직하게는 멜라민, 멜라민 수지, 멜라민 유도체, 실란, 실록산 또는 폴리스타이렌으로 코팅되고/되거나 코팅 및 가교결합된 암모늄 폴리포스페이트, 암모늄 폴리포스페이트 입자뿐만 아니라 1,3,5-트라이아진 화합물, 예를 들어 멜라민, 멜람, 멜렘, 멜론, 암멜린, 암멜리드, 2-유레이도멜라민, 아세토구안아민, 벤조구안아민, 다이아미노 페닐 트라이아진, 멜라민 염 및 부가물, 멜라민 시아누레이트, 멜라민 보레이트, 멜라민 오쏘포스페이트, 멜라민 피로포스페이트, 다이멜라민 피로포스페이트 및 멜라민 폴리포스페이트, 올리고머성 및 중합체성 1,3,5-트라이아진 화합물 및 1,3,5-트라이아진 화합물의 폴리포스페이트, 구아닌, 피페라진 포스페이트, 피페라진 폴리포스페이트, 에틸렌 다이아민 포스페이트, 펜타에리쓰리톨, 보로포스페이트, 1,3,5-트라이하이드록시에틸 아이소시아누레이트, 1,3,5-트라이글리시딜 아이소시아누레이트, 트라이알릴 아이소시아누레이트 및 상기 언급한 화합물들의 유도체 중에서 선택되는 난연성 성분을 포함한다.
하나의 실시태양에서 상기 열경화성 수지 및 임의로 추가의 난연성 성분 외에, 상기 플라스틱 조성물은 충전제, 특히 금속 수산화물, 특히 알칼리 토금속 수산화물, 알칼리 금속 수산화물 및 알루미늄 수산화물, 실리케이트, 특히 시트 실리케이트, 벤토나이트, 알칼리 토금속 실리케이트 및 알칼리 금속 실리케이트, 카보네이트, 특히 칼슘 카보네이트뿐만 아니라, 탈로우, 점토, 운모, 실리카, 칼슘 설페이트, 바륨 설페이트, 수산화 알루미늄, 수산화 마그네슘, 유리 섬유, 유리 입자 및 유리구, 목재분진, 셀룰로스 분말, 카본 블랙, 그라파이트, 베마이트 및 염료로 이루어진 그룹 중에서 선택된 것들을 또한 함유할 수 있다.
모든 상술한 충전제들은 당해 분야의 숙련가에게 공지된 충전제에 통상적인 모양 및 크기, 및 또한 나노-규모 형태, 즉 약 1 내지 약 100 ㎚ 범위의 평균 직경을 갖는 입자 형태로 존재할 수 있으며, 상기 플라스틱 조성물에 사용될 수 있다.
바람직하게는 유리 섬유를 상기 충전제로서 첨가하여 상기 플라스틱 조성물을 강화시키고 그의 기계적 안정성을 증가시킨다.
실시예
실시예 1:
펜타에리쓰리톨 테트라-아크릴레이트(PETA) 및 6H-다이벤즈[c,e][1,2]-옥사포스포린-6-옥사이드(DOPO)의 열경화성 수지
방법 A: 톨루엔 중의 유화 중합
17.62 g(0.05 mol)의 펜타에리쓰리톨 테트라-아크릴레이트 및 21.62 g(0.1 mol)의 DOPO를 150 ㎖의 톨루엔에 넣고, 10.12 g(0.1 mol, 13.9 ㎖)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 실행될 때까지(추출물의 소멸에 대한 검사를 31P 및 1H-NMR 분석에 의해 수행하였다) 80 ℃에서 보호 기체 없이 4시간 동안 가열하였다. 상기 혼합물을 보호 기체(100% N2의 공급물) 하에서, 125 ℃에서 30시간 동안 환류시키고 매우 강하게 교반하면서 가열하였다. 상기 생성물을 흡입하고, 공기 중에서 건조시킨 후에 미세하게 분쇄하고 진공(6 mbar) 하에서 225 ℃에서 6시간 동안 완전히 건조시켰다. 31.65 g(81%)의 수율 및 하기의 성질을 갖는 백색 고체가 수득되었다:
유리 전이 온도(DSC): 98.0 ℃;
원소 분석: n*C41H38O12P2 계산치: C 62.76%, H 4.88%, P 7.89%; 실측치: C 62.21%, H 5.37%, P 7.75%.
방법 B: 라디칼 개시제 존재하에서의 톨루엔 중의 중합
105.7 g(0.3 mol)의 펜타에리쓰리톨 테트라-아크릴레이트 및 129.7 g(0.6 mol)의 DOPO를 700 ㎖의 톨루엔에 넣고, 60.7 g(0.6 mol)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 실행될 때까지(추출물의 소멸에 대한 검사를 31P 및 1H-NMR 분석에 의해 수행하였다) 80 ℃에서 보호 기체 없이 5시간 동안 가열하였다. 상등액 상을 경사분리에 의해 분리시켰다. 휘발성 구성성분들을 회전 증발기상에서 분리시키고 이어서 유질 잔사를 하부 상과 합하였다. 이어서 600 ㎖의 톨루엔을 가하였다. 이어서, 가열을 질소 분위기(100% N2의 공급물) 하에서 수행하였다. 비등점에 도달한 후에 톨루엔 10 ㎖ 중의 0.1 g의 아조-비스-(아이소부티로나이트릴)(AIBN) 용액을 15 분의 과정에 걸쳐 격렬히 교반하면서 적가하였다. 짧은 시간 후에 열경화성 수지 입자의 현탁액이 생성되었다. 상기 현탁액을 2시간 동안 환류 하에서 교반하였다. 여전히 따뜻한 생성물을 흡입하고, 톨루엔(150 ㎖)으로 세척하고, 흄 캐비넷에서 밤새 건조시키고 진공 건조 캐비넷에서 210 ℃(3시간, 약 6 mbar)에서 최종적으로 가열하였다. 백색 분말(수율 95%) 형태의 생성물 223.6 g이 수득되었다.
방법 C: 수중 유화 중합
129.80 g(0.60 mol)의 DOPO 및 105.70 g(0.30 mol)의 펜타에리쓰리톨 테트라-아크릴레이트(PETA)를 500 ㎖의 톨루엔에 넣고, 61.14 g(0.6 mol, 83.8 ㎖)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 실행될 때까지(추출물의 소멸에 대한 검사를 31P 및 1H-NMR 분석에 의해 수행하였다) 80 ℃에서 보호 기체 없이 6시간 동안 가열하였다. 냉각 후에 상기 액체 상을 경사분리시키고 잔사를 500 ㎖의 증류수에 넣고, 10.0 g의 나트륨 도데실설페이트와 혼합하고 85 ℃에서 밤새 격렬히 교반하면서 가열하였다. 상기 혼합물을 흡입하고, 그대로의 생성물을 진공 하에 140 ℃에서 예비-건조시키고, 냉각 후 미세하게 분쇄시키고 진공(6 mbar) 하에 250 ℃에서 6시간 동안 완전히 건조시켰다. 베이지색 고체가 184.24 g(78.23%)의 수율로 수득되었다.
방법 D: 물질 중의 중합
물질 중의 중합을 위해서 상기 경사분리된 중간체 생성물의 시편을 개방된 알루미늄 디쉬에서 약 3 ㎜ 층 높이로 건조 캐비넷에서 150 ℃에서 6시간 동안 경화시켰다. 상기 방식으로 수득된 생성물을 분쇄시켜 황색을 띤 분말을 제공하였다.
실시예 2:
펜타에리쓰리톨 테트라-아크릴레이트 및 다이페닐 포스핀옥사이드(DPhPO)의 열경화성 수지
톨루엔 중의 유화 중합
17.6 g(0.05 mol)의 펜타에리쓰리톨 테트라-아크릴레이트 및 20.2 g(0.1 mol)의 DPhPO를 150 ㎖의 톨루엔에 넣고, 10.1 g(0.1 mol, 13.9 ㎖)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 실행될 때까지(검사를 NMR 분석에 의해 수행하였다) 80 ℃에서 보호 기체 없이 4시간 동안 가열하였다. 상기 혼합물을 보호 기체(100% N2의 공급물) 하에서, 125 ℃에서 30시간 동안 환류시키고 매우 강하게 교반하면서 가열하였다. 상기 생성물을 흡입하고, 공기 중에서 건조시킨 후에 미세하게 분쇄하고 진공(6 mbar) 하에서 210 ℃에서 6시간 동안 완전히 건조시켰다. 백색 고체를 85%의 수율로 수득하였다.
실시예 3:
트리스(2-아크릴옥시에틸)아이소시아누레이트(THEICTA) 및 6H-다이벤즈[c,e][1,2]-옥소포스포린-6-옥사이드(DOPO)의 열경화성 수지
톨루엔 중의 유화 중합
42.3 g(0.1 mol)의 THEICTA 및 21.62 g(0.1 mol)의 DOPO를 150 ㎖의 톨루엔에 넣고, 10.1 g(0.1 mol, 13.9 ㎖)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 실행될 때까지(추출물의 소멸에 대한 검사를 31P 및 1H-NMR 분석에 의해 수행하였다) 80 ℃에서 보호 기체 없이 4시간 동안 가열하였다. 상기 혼합물을 보호 기체 하에서, 125 ℃에서 30시간 동안 환류시키고 강하게 교반하면서 가열하였다. 상기 생성물을 흡입하고, 공기 중에서 건조시킨 후에 미세하게 분쇄하고 진공(6 mbar) 하에서 200 ℃에서 6시간 동안 완전히 건조시켰다. 백색 고체를 87%의 수율로 수득하였다.
실시예 4:
펜타에리쓰리톨 테트라-아크릴레이트 및 다이메틸-1,2,3-다이옥소포스포리난-2-옥사이드(DDPO)의 열경화성 수지
톨루엔 중의 유화 중합
17.6 g(0.05 mol)의 펜타에리쓰리톨 테트라아크릴레이트 및 15.0 g(0.1 mol)의 DDPO를 150 ㎖의 톨루엔에 넣고, 10.1 g(0.1 mol, 13.9 ㎖)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 수행될 때까지(추출물의 소멸에 대한 검사를 31P 및 1H-NMR 분석에 의해 수행하였다) 80 ℃에서 보호 기체 없이 4시간 동안 가열하였다. 상기 혼합물을 보호 기체(100% N2의 공급물) 하에서, 125 ℃에서 30시간 동안 환류시키고 매우 강하게 교반하면서 가열하였다. 상기 생성물을 흡입하고, 공기 중에서 건조시킨 후에 미세하게 분쇄하고 진공(6 mbar) 하에서 170 ℃에서 6시간 동안 완전히 건조시켰다. 백색 고체를 75%의 수율로 수득하였다.
실시예 5:
트라이메틸올프로판 트리스-아크릴레이트(TMPTA) 및 DOPO의 열경화성 수지
톨루엔 중의 유화 중합
29.6 g(0.1 mol)의 TMPTA 및 21.6 g(0.1 mol)의 DDPO를 150 ㎖의 톨루엔에 넣고, 10.1 g(0.1 mol, 13.9 ㎖)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 실행될 때까지(추출물의 소멸에 대한 검사를 31P 및 1H-NMR 분석에 의해 수행하였다) 80 ℃에서 보호 기체 없이 4시간 동안 가열하였다. 상기 혼합물을 보호 기체(100% N2의 공급물) 하에서, 125 ℃에서 30시간 동안 환류시키고 강하게 교반하면서 가열하였다. 상기 생성물을 흡입하고, 공기 중에서 건조시킨 후에 미세하게 분쇄하고 진공(6 mbar) 하에서 200 ℃에서 6시간 동안 완전히 건조시켰다. 백색 고체를 88%의 수율로 수득하였다.
실시예 6:
다이펜타에리쓰리톨 헥사-아크릴레이트 및 DOPO의 열경화성 수지
라디칼 개시제 존재하에서의 톨루엔 중의 중합
98.1 g(0.18 mol)의 다이펜타에리쓰리톨 헥사아크릴레이트(CAS-No: 29570-58-9) 및 136.2 g(0.63 mol)의 DOPO를 500 ㎖의 톨루엔에 넣고, 63.7 g(0.63 mol)의 트라이에틸아민과 혼합하고 마이클 첨가반응이 완전히 실행될 때까지(추출물의 소멸에 대한 검사를 31P 및 1H-NMR 분석에 의해 수행하였다) 80 내지 82 ℃에서 보호 기체 없이 6시간 동안 가열하였다. 이어서 상등액 상을 경사분리에 의해 분리시켰다. 휘발성 구성성분들을 회전 증발기상에서 분리시키고 이어서 유질 잔사를 하부 상과 합하였다. 이어서 500 ㎖의 톨루엔을 가하였다. 이어서, 가열을 질소 분위기(100% N2의 공급물) 하에서 수행하였다. 비등점에 도달한 후에 톨루엔 50 ㎖ 중의 0.15 g의 아조-비스-(아이소부티로나이트릴)(AIBN) 용액을 15 분의 과정에 걸쳐 격렬히 교반하면서 적가하였다. 열경화성 수지 입자로부터 수득된 현탁액을 2시간 동안 환류 하에서 교반하였다. 여전히 따뜻한 생성물을 흡입하고, 톨루엔(150 ㎖)으로 세척하고, 흄 캐비넷에서 밤새 건조시키고 진공 건조 캐비넷에서 210 ℃(3시간, 약 6 mbar)에서 가열하였다. 이어서 상기 생성물을 분석 밀에서 분쇄시키고 이어서 체질(체의 메쉬 크기: 0.5 ㎜)하였다. 백색 분말(수율 96.4%) 형태의 열경화성 수지 226.6 g이 수득되었다.
실시예 7:
플라스틱 조성물 중의 난연제에 대한 DSC 및 TGA 조사
본 발명에 따른 열경화성 수지를 함유하는 플라스틱 조성물의 가공 성질을 검사하기 위해서, 상이한 플라스틱 조성물들을 본 발명에 따른 열경화성 수지 및 공지된 난연제로 제조하고 DSC(동적 주사 열량측정) 및 TGA(열 중량측정 분석) 측정을 수행하였다.
시편 물질의 제조:
본 조사를 먼저 코페리온(Coperion)으로부터의 18 ㎜(L/D = 40) 스크류 직경을 갖는 공-회전 이중-샤프트 압출기를 사용하여 압출시킨, 유리 섬유-충전된 단독중합체성 폴리아미드 PA6.6(폴리-(N,N'-헥사메틸렌 아디핀 다이아미드); BKV 30H1.0(란세스(Lanxess)로부터))을 사용하여 수행하였다. 상기 폴리아미드 및 난연제를 중량측정에 의해 계량하였다. 상기 압출기로부터의 압출 출력은 3 내지 5 ㎏/h이고, 가공 온도는 280 ℃이었다. 상기 압출 공정을 마친 후에, 완성된 중합체 물질을 수욕 및 표준 과립화기(펠-텍(Pell-Tec))를 사용하여 과립화하였다.
시편 조성
시험들을 PA6.6 폴리아미드(폴리-(N,N'-헥사메틸렌 아디핀 다이아미드)), 즉 헥사메틸렌 다이아민 및 아디프산의 단독중합체와,
[1.2] 폴리-[DOPAc-2-PETA]: 실시예 1의 시험들 중 하나에서 수득한 펜타에리쓰리톨 테트라-아크릴레이트 및 DOPO의 열경화성 수지,
[2.2] 멜라민 폴리포스페이트(케미쉐 파브릭 부덴하임(Chemische Fabrik Budenheim)으로부터의 부디트(Budit) 3141), 및
[3.2] 추가의 첨가제 없이
를 갖는 30% 유리 섬유와의 압출에 의해 수행하였다.
상기 각 첨가제들의 비율은 전체 시편 기준으로 측정시 각각 22.5%의 멜라민 폴리포스페이트[2.2] 및 1%의 열경화성 수지[1.2]였다. 시편[3.2]에는 첨가제가 첨가되지 않았다.
DSC 측정의 실행
용융 온도를 DSC 측정에 의해 측정하였다. 조사하고자 하는 시편을 30 ℃의 출발 온도로부터 10 K/min의 가열속도로 600 ℃까지 가열하였다. 상기 측정 결과를 도 1에 나타낸다. 상기 용융 온도를 측정 날짜로부터 그래프에 의해 측정하였다. 엔탈피 곡선의 첫 번째 변화는 첨가제가 존재하거나 존재하지 않는 폴리아미드의 융점을 제공한다.
도 1로부터 확인된 용융 온도
시편 1.2 2.2 3.2
용융 온도 ℃ 224.1 225.6 224.2
30%의 유리 섬유 함량을 갖는 폴리아미드의 용융 온도는 열경화성 수지 폴리-[DOPAc-2-PETA]의 첨가에 의해 변하지 않으며, 따라서 동일한 공정 매개변수들을 난연제가 없는 폴리아미드의 경우에서와 같이 제조 공정에 사용할 수 있다.
TGA 측정의 실행
상기 분해 온도를 측정하는 공정을 불활성 기체(질소) 하에서 TGA 측정에 의해 수행하였다. 온도에 따른 질량의 변화를 10 K/min의 가열 속도로 측정하였다. 상기 측정의 결과를 도 2에 나타낸다. 상기 분해 온도를 상기 측정 곡선의 변곡점에서 그래프에 의해 측정하였다.
상기 TGA 곡선의 변곡점에 의해 열경화성 수지 폴리-[DOPAc-2-PETA]를 갖는 시편의 열 안정성이 멜라민 폴리포스페이트를 갖는 중합체의 시편의 경우에서보다 더 높음을 알 수 있다. 가공에 대해서, 이는 훨씬 더 높은 온도 창으로 실행 가능하며 상기 난연제가 상기 압출기에서 오직 보다 높은 온도에서만 분해됨을 의미한다.
실시예 8:
열경화성 수지의 난연성 성질 확인
이들 시험을 위해서, 상이한 난연성 첨가제들을 갖는 중합체 물질들의 시험체를 제조하였다. 난연제 및 상응하는 중합체 물질의 본 발명에 따른 사용 및 본 발명에 따르지 않은 사용을 모두 여기에서 실행한다.
제조
상기 중합체의 압출을 코페리온으로부터의 18 ㎜(L/D = 40) 스크류 직경을 갖는 공-회전 이중-스크류 압출기상에서 수행하였다. 상기 중합체의 계량 및 상기 난연제의 추가적인 계량을 중량측정에 의해 수행하였다. 상기 압출기를 3 내지 5 ㎏/h의 압출 출력으로 작동시켰다. 유출되는 중합체 용융물을 수욕에서 냉각시킨 후에 표준 과립화기(펠-텍)로 과립화하였다. 상기 생성되는 과립 물질을 베이비플라스트(Babyplast)로부터의 소형-사출 성형기에 의해 가공하여 1.6 ㎜ 두께의 UL94 시험체를 제공하였다.
조성물/조합
상기 UL94 시험을, 상기 난연성 성질을 시험하고 상이한 중합체 중의 본 발명에 따른 난연제 조성물을 분류하기 위해서 승인된 시험체상에서 수행하였다. 상기 사용된 난연제 또는 조성물 및 중합체를 이후에 설명한다.
중합체
상기 난연제 플라스틱 조성물을 제조하기 위해서 15% 유리 섬유가 충전된 PA6.6(알비스(ALBIS)로부터의 알테크(ALTECH) A2015/109)을 사용하였다. 상기 베이스 중합체는 상기 시험에서 가공 전에 또는 제조사에 의해 난연제가 갖추어지지 않았다.
표 1에 설명된 세부사항들은 상기 조성물 중의 각 성분의 중량 기준 비율들이다. 하기의 난연성 성분들이 사용되었다: 본 발명에 따른 열경화성 수지 폴리-[DOPAc-2-PETA](상기 참조, 이후에 또한 폴리-DOPAc라 칭함) 및 부디트 3141(케미쉐 파브릭 부덴하임으로부터의 멜라민 폴리포스페이트), 유카놀(Ukanol) FR 80(췰 + 자일라허(Schill + Seilacher)로부터의 9,10-다이하이드로-9-옥사-10-포스파-펜안트렌-10-옥사이드-측쇄를 갖는 폴리에스터).
UL94 시험
총 5개의 시편 체(플라스틱 조성물 각각의)를 수직 위치로 잡고 분센(Bunsen) 버너 화염의 비고정 단부에 유지시켰다. 상기 시험 및 2 ㎝ 높이 분센 버너 화염에 의한 화염 처리를 수행하는 정확한 방식은 문헌[the Underwriters Laboratories, Standard UL94]에 의해 규정된 요건에 따랐다.
방화 등급 V-0 내지 V-2에서의 등급을 결과로서 명시한다. 상기에 관하여 V-0는 5개의 시험된 시험체 전체의 연소 시간이 50초 미만이고 타오르거나 또는 연소하는 상기 시험체 조각을 떨어뜨림으로써 면에 불이 붙지 않음을 의미한다. 등급 V-1은 상기 총 연소 시간이 50초 초과 250초 미만이고 상기 면이 또한 불이 붙지 않음을 의미한다. V-2는 5개 시험체의 총 연소 시간이 명백히 250초 미만이나, 상기 면이 상기 5개 시험 중 하나 이상에서 시험체 조각을 떨어뜨림으로써 불이 붙음을 의미한다. 약어 NC는 "분류될 수 없음"을 나타내며 250초 초과의 총 연소 시간이 측정됨을 의미한다. 상기 경우들 중 다수에서 상기 시험체가 완전히 연소한다.
하기의 표는 상기 두 조성물 모두 및 또한 상술한 난연성 시험의 결과를 명시한다.
Figure pct00025
상기 UL94 시험의 결과는 부디트 3141(MPP) 및 폴리-[DOPAc-2-PETA]의 조합이 비교 시험(Ref.)에 사용된 난연제보다 폴리아미드 PA6.6 15% GF를 갖는 조성물 중에서 현저하게 더 양호한 난연 작용을 가짐을 보인다. 단지 MPP만이 폴리아미드용 난연제로서 사용되는 경우, 최상의 시나리오에서 상기 등급은 V-1이다. 총 22.5% 부하가 최선의 가능한 변형인 것으로 밝혀졌다. 폴리-[DOPAc-2-PETA] 및 MPP의 조합이 사용되는 경우, 상기에 나타낸 바와 같이 V-0 등급이 성취될 수 있다. 상기 조성물 중의 단지 1%의 폴리-[DOPAc-2-PETA]의 매우 작은 첨가조차 현저한 개선을 나타낸다. 상기 결과는, 난연제를 가짐을 제외하고 달리 동일한 총 부하에 의해 성취된다. 이는 폴리-[DOPAc-2-PETA]가 상기 조합에서 상승작용 효과를 가질 수 있으며 따라서 상기 UL94 등급을 개선시킬 수 있음을 보인다.
폴리-[DOPAc-2-PETA] 성분의 농도를 플라스틱 조성물 중의 22.5%의 총 부하로 난연제 조성물에서 증가시키는 경우, 연소 시간이 상기 폴리-[DOPAc-2-PETA] 비율의 증가에 따라 감소한다. 상기 난연제 조합에 의해, 포비성(intumescence)이 MPP를 유일한 난연제로서 사용하는 경우보다 훨씬 더 대단히 현저하다.
난연제로서 순수한 유카놀을 사용하는 비교 시험에서, 흡입은 압출시 유착이 문제가 되었다. 반면에, 난연제로서 본 발명에 따른 열경화성 수지를 사용하는 공정에서, 추가로 조심해야 하는 주의나 충족시켜야 하는 추가의 안전성 기준/태양은 없었다. 압출을 상응하는 비-난연성 폴리아미드의 경우와 동일한 환경 및 온도로 수행할 수 있다.

Claims (16)

  1. 첫 번째 단계로 하기 화학식 I을 갖는 화합물 또는 화합물들의 혼합물을 하기 화학식 II의 화합물과 반응시켜 하기 화학식 III의 화합물들의 혼합물을 제공하고, 두 번째 단계로 상기 혼합물을 라디칼 중합 공정에서 반응시켜 열경화성 수지를 제공하는 방법에 의해 수득될 수 있는 열경화성 수지:
    [화학식 I]
    Figure pct00026

    [화학식 II]
    R2 - H
    [화학식 III]
    Figure pct00027

    상기 식들에서,
    R1은 수소, C1-C6 알킬, C6-C12 아릴 또는 C6-C12 알킬아릴이고,
    R2는
    Figure pct00028
    이고,
    R3은
    Figure pct00029
    이고, 이때
    화학식 III의 화합물 및 서브유닛 A'에서
    잔기 R3은 동일하거나 상이할 수 있으며,
    화학식 I의 화합물 또는 화합물들의 혼합물을 화학식 II의 화합물에 대해서, 상기 첫 번째 단계에서 생성된 상기 화학식 III의 혼합물 중의
    Figure pct00030
    의 비가 4:1 내지 1:4의 범위이도록 하는 비로 사용하고,
    X는
    Figure pct00031
    이고,
    R4는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
    Figure pct00032
    이고,
    Z는
    Figure pct00033
    이고,
    R5는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
    Figure pct00034
    이고,
    화학식 I에 따른 화합물 또는 화학식 I 및 III에 따른 화합물들의 혼합물에서 n은 1 내지 100 범위의 평균 쇄 길이를 나타낸다.
  2. 제 1 항에 있어서,
    첫 번째 단계의 반응 이전에 화학식 II 화합물 대 화학식 I 화합물 또는 화합물들의 혼합물의 몰비가 1 대 5/E 내지 1 대 1.25/E의 범위이고, 여기에서 E가 화학식 I에 따른 화합물 또는 화합물들의 혼합물 중의 그룹
    Figure pct00035
    의 수임을 특징으로 하는 열경화성 수지.
  3. 제 1 항 또는 제 2 항에 있어서,
    n이 1 내지 50의 범위임을 특징으로 하는 열경화성 수지.
  4. 제 1 항 내지 제 3 항 중 어느 한 항에 있어서,
    화합물 I이 펜타에리쓰리톨 테트라-아크릴레이트, 다이펜타에리쓰리톨 펜타-아크릴레이트, 다이펜타에리쓰리톨 헥사-아크릴레이트, 트라이메틸올프로판 트리스-아크릴레이트 및 트리스(2-아크릴옥시에틸)아이소시아누레이트 중에서 선택됨을 특징으로 하는 열경화성 수지.
  5. 제 1 항 내지 제 4 항 중 어느 한 항에 있어서,
    첫 번째 단계의 반응이 3급 아민 및 4급 아미노-염기, 바람직하게는 트라이에틸아민 중에서 선택된 촉매에 의한 촉매 작용하에서 수행됨을 특징으로 하는 열경화성 수지.
  6. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서,
    두 번째 단계의 반응이 톨루엔 또는 수중 유화액 중에서 수행됨을 특징으로 하는 열경화성 수지.
  7. 제 1 항 내지 제 6 항 중 어느 한 항에 있어서,
    두 번째 단계의 반응이 바람직하게는 아조-비스-(아이소부티로나이트릴) 및 다이벤조일 퍼옥사이드 중에서 선택되는 라디칼 개시제에 의해 수행됨을 특징으로 하는 열경화성 수지.
  8. 첫 번째 단계로 하기 화학식 I을 갖는 화합물 또는 화합물들의 혼합물을 하기 화학식 II의 화합물과 반응시켜 하기 화학식 III의 화합물들의 혼합물을 제공하고, 두 번째 단계로 상기 혼합물을 라디칼 중합 공정에서 반응시켜 열경화성 수지를 제공하는 방법:
    [화학식 I]
    Figure pct00036

    [화학식 II]
    R2 - H
    [화학식 III]
    Figure pct00037

    상기 식들에서,
    R1은 수소, C1-C6 알킬, C6-C12 아릴 또는 C6-C12 알킬아릴이고,
    R2는
    Figure pct00038
    이고,
    R3은
    Figure pct00039
    이고, 이때
    화학식 III의 화합물 및 서브유닛 A'에서
    잔기 R3은 동일하거나 상이할 수 있으며,
    화학식 I의 화합물 또는 화합물들의 혼합물을 화학식 II의 화합물에 대해서, 상기 첫 번째 단계에서 생성된 상기 화학식 III의 혼합물 중의
    Figure pct00040
    의 비가 4:1 내지 1:4의 범위이도록 하는 비로 사용하고,
    X는
    Figure pct00041
    이고,
    R4는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
    Figure pct00042
    이고,
    Z는
    Figure pct00043
    이고,
    R5는 수소, CH2OH, OH, C1-C6 알킬, C6-C12 아릴, C6-C12 알킬아릴 또는
    Figure pct00044
    이고,
    화학식 I에 따른 화합물 또는 화학식 I 및 III에 따른 화합물들의 혼합물에서 n은 1 내지 100 범위의 평균 쇄 길이를 나타낸다.
  9. 제 1 항 내지 제 7 항 중 어느 한 항에 설명된 바와 같은 열경화성 수지를 함유하는 난연제 조성물.
  10. 제 9 항에 있어서,
    질소 염기, 멜라민 유도체, 포스페이트, 피로포스페이트, 폴리포스페이트, 유기 및 무기 포스피네이트, 유기 및 무기 포스포네이트 및 상기 언급한 화합물들의 유도체 중에서 선택되는, 바람직하게는 멜라민, 멜라민 수지, 멜라민 유도체, 실란, 실록산 또는 폴리스타이렌으로 코팅되고/되거나 코팅 및 가교결합된 암모늄 폴리포스페이트, 암모늄 폴리포스페이트 입자뿐만 아니라 1,3,5-트라이아진 화합물, 예를 들어 멜라민, 멜람, 멜렘, 멜론, 암멜린, 암멜리드, 2-유레이도멜라민, 아세토구안아민, 벤조구안아민, 다이아미노 페닐 트라이아진, 멜라민 염 및 부가물, 멜라민 시아누레이트, 멜라민 보레이트, 멜라민 오쏘포스페이트, 멜라민 피로포스페이트, 다이멜라민 피로포스페이트 및 멜라민 폴리포스페이트, 올리고머성 및 중합체성 1,3,5-트라이아진 화합물 및 1,3,5-트라이아진 화합물의 폴리포스페이트, 구아닌, 피페라진 포스페이트, 피페라진 폴리포스페이트, 에틸렌 다이아민 포스페이트, 펜타에리쓰리톨, 보로포스페이트, 1,3,5-트라이하이드록시에틸 아이소시아누레이트, 1,3,5-트라이글리시딜 아이소시아누레이트, 트라이알릴 아이소시아누레이트 및 상기 언급한 화합물들의 유도체 중에서 선택되는 하나 이상의 추가의 난연성 성분을 함유하는 난연제 조성물.
  11. 제 10 항에 있어서,
    난연제 조성물 중의 열경화성 수지 대 하나 이상의 추가의 난연성 성분의 비가 1:99 내지 99:1, 바람직하게는 1:99 내지 1:1 및 특히 바람직하게는 1:99 내지 1:9임을 특징으로 하는 난연제 조성물.
  12. 플라스틱 조성물의 제조에 있어서 난연제로서 또는 제 9 항 내지 제 11 항 중 어느 한 항에 설명된 바와 같은 난연제 조성물 중에서의 제 1 항 내지 제 7 항 중 어느 한 항에 설명된 바와 같은 열경화성 수지의 용도.
  13. 제 12 항에 있어서,
    플라스틱 조성물이 충전 및 비충전된 폴리아미드, 폴리에스터 및 폴리올레핀 중에서 선택되는 용도.
  14. 제 12 항 또는 제 13 항에 있어서,
    열경화성 수지를, 상기 수지를 갖는 플라스틱 조성물의 전체 중량에 관하여 1 내지 30 중량%, 바람직하게는 1 내지 15 중량%의 양으로 도입시킴을 특징으로 하는 용도.
  15. 제 12 항 내지 제 14 항 중 어느 한 항에 있어서,
    제 9 항 내지 제 11 항 중 어느 한 항에 설명된 바와 같은 난연제 조성물을 플라스틱 조성물에 도입시키며, 여기에서 바람직하게 상기 난연제 조성물이 상기 플라스틱 조성물 중에 상기 난연제 조성물을 갖는 플라스틱 조성물의 전체 중량에 관하여 5 내지 60 중량%, 특히 바람직하게는 10 내지 50 중량%의 양으로 함유됨을 특징으로 하는 용도.
  16. 제 1 항 내지 제 7 항 중 어느 한 항에 설명된 바와 같은 열경화성 수지를 함유하는 플라스틱 조성물.

KR1020157024059A 2013-02-14 2014-02-11 듀로머, 제조 방법, 용도 및 조성물 Active KR101666991B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
DE102013101487.9A DE102013101487A1 (de) 2013-02-14 2013-02-14 Duromer, Herstellungsverfahren, Verwendung und Zusammensetzungen
DE102013101487.9 2013-02-14
PCT/EP2014/052633 WO2014124933A2 (de) 2013-02-14 2014-02-11 Duromer, herstellungsverfahren, verwendung und zusammensetzungen

Publications (2)

Publication Number Publication Date
KR20150106009A true KR20150106009A (ko) 2015-09-18
KR101666991B1 KR101666991B1 (ko) 2016-10-18

Family

ID=50073195

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020157024059A Active KR101666991B1 (ko) 2013-02-14 2014-02-11 듀로머, 제조 방법, 용도 및 조성물

Country Status (14)

Country Link
US (1) US9403952B2 (ko)
EP (1) EP2956491B1 (ko)
JP (1) JP6002860B2 (ko)
KR (1) KR101666991B1 (ko)
CN (1) CN105026447B (ko)
BR (1) BR112015018791B1 (ko)
CA (1) CA2898796C (ko)
DE (1) DE102013101487A1 (ko)
ES (1) ES2616483T3 (ko)
MX (1) MX350965B (ko)
PL (1) PL2956491T3 (ko)
RU (1) RU2015138774A (ko)
TW (1) TWI609913B (ko)
WO (1) WO2014124933A2 (ko)

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI610968B (zh) * 2016-11-07 2018-01-11 National Taiwan University Of Science And Technology 寡聚物及鋰電池
CN106750893B (zh) * 2016-11-18 2019-10-11 中国科学院宁波材料技术与工程研究所 一种生物基气源其及构成的阻燃聚烯烃复合物
DE102018100984A1 (de) * 2018-01-17 2019-07-18 Chemische Fabrik Budenheim Kg Phosphorhaltige thermoplastische Polymere
DE102018119835A1 (de) 2018-08-15 2020-02-20 Chemische Fabrik Budenheim Kg Polymerzusammensetzung mit Phosphonatflammschutzmittel
DE102018222396A1 (de) 2018-12-20 2020-06-25 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Phosphorhaltige Polyacrylamide und deren Verwendung als Flammschutzmittel
DE102019213793A1 (de) 2019-09-11 2021-03-11 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Phosphorhaltige Celluloseester, Verfahren zu ihrer Herstellung, Verwendung und Flammschutzmittel
DE102019219029B4 (de) * 2019-12-06 2022-04-07 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Flammhemmendes Polymer umfassend phosphorhaltige Wiederholungseinheiten, Flammschutz- und Kunststoffzusammensetzung umfassend das flammhemmende Polymer, Verfahren zur Herstellung des flammhemmenden Polymers sowie dessen Verwendung
WO2021254993A1 (de) 2020-06-17 2021-12-23 Renolit Se Flammgeschütztes acrylat
CN114213807B (zh) * 2021-12-15 2023-06-27 天津大学 一种高热稳定性的膨胀型复配阻燃剂改性环氧树脂材料及其制备方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02182707A (ja) * 1989-01-10 1990-07-17 Dai Ichi Kogyo Seiyaku Co Ltd 難燃性トリアリル・イソシアヌレートプレポリマーの製造方法
WO2008013417A1 (en) * 2006-07-26 2008-01-31 Korea Research Institute Of Chemical Technology Phosphate-based acrylate crosslinking agent for polymer electrolyte and a composition containing the same
WO2009109347A1 (de) * 2008-03-06 2009-09-11 Schill+Seilacher Ag Halogenfreie flammschutzmittel
WO2011024806A1 (ja) * 2009-08-24 2011-03-03 株式会社カネカ 難燃剤、その製造方法、及びそれを含有する難燃性熱可塑性樹脂組成物

Family Cites Families (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4657941A (en) * 1984-11-29 1987-04-14 Dentsply Research & Development Corp. Biologically compatible adhesive containing a phosphorus adhesion promoter and a sulfinic accelerator
JP2742841B2 (ja) * 1990-09-04 1998-04-22 日本フエロー株式会社 反応性樹脂微粒子、その製造法および加熱成形用樹脂組成物
JP3308654B2 (ja) 1993-06-30 2002-07-29 積水化学工業株式会社 出荷量予測システム
DE102005015605B4 (de) * 2005-04-05 2008-04-17 Schill + Seilacher "Struktol" Aktiengesellschaft Phosphororganische Verbindungen enthaltende Prepolymere und Verwendungen dafür
WO2008151893A1 (de) * 2007-06-13 2008-12-18 Tesa Se Compound und wickelband aus einer tpu-folie
DE102009037631A1 (de) * 2009-08-14 2011-02-17 Schill + Seilacher "Struktol" Gmbh Phosphorhaltiges Flammschutzmittel
TWI410429B (zh) * 2009-12-31 2013-10-01 Univ Nat Chunghsing 自Ｂｅｎｚｏｘａｚｉｎｅ衍生之磷系雙酚、其環氧樹脂半固化物、其環氧樹脂固化物及其製造方法
DE102009055434A1 (de) 2009-12-31 2011-07-07 Chemische Fabrik Budenheim KG, 55257 Flammenschutzmittelzusammensetzung für thermoplastische Formmassen
JP5699742B2 (ja) * 2010-03-29 2015-04-15 日立化成株式会社 リン含有アクリル樹脂及びその製造方法、アクリル樹脂組成物、樹脂フィルム、プリプレグ、樹脂付金属箔、金属箔張積層板、ならびにプリント配線板
TWI460186B (zh) * 2010-11-19 2014-11-11 Nat Inst Chung Shan Science & Technology 含磷複合型多官能環氧樹脂硬化劑及其製造方法和用途
US20120129414A1 (en) * 2010-11-24 2012-05-24 Chung-Hao Chang Thermosetting resin composition and prepreg or laminate using the same
US8575295B2 (en) * 2010-12-16 2013-11-05 Basf Se Glow-wire resistant polyamides
TWI519634B (zh) * 2011-01-25 2016-02-01 Kaneka Corp Flame retardant resin composition

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02182707A (ja) * 1989-01-10 1990-07-17 Dai Ichi Kogyo Seiyaku Co Ltd 難燃性トリアリル・イソシアヌレートプレポリマーの製造方法
WO2008013417A1 (en) * 2006-07-26 2008-01-31 Korea Research Institute Of Chemical Technology Phosphate-based acrylate crosslinking agent for polymer electrolyte and a composition containing the same
WO2009109347A1 (de) * 2008-03-06 2009-09-11 Schill+Seilacher Ag Halogenfreie flammschutzmittel
WO2011024806A1 (ja) * 2009-08-24 2011-03-03 株式会社カネカ 難燃剤、その製造方法、及びそれを含有する難燃性熱可塑性樹脂組成物

Also Published As

Publication number Publication date
BR112015018791B1 (pt) 2020-12-22
EP2956491B1 (de) 2017-02-01
MX350965B (es) 2017-09-27
ES2616483T3 (es) 2017-06-13
CA2898796A1 (en) 2014-08-21
EP2956491A2 (de) 2015-12-23
TW201446865A (zh) 2014-12-16
PL2956491T3 (pl) 2017-07-31
WO2014124933A2 (de) 2014-08-21
JP2016506995A (ja) 2016-03-07
WO2014124933A3 (de) 2014-12-18
DE102013101487A1 (de) 2014-08-14
MX2015010121A (es) 2016-04-11
KR101666991B1 (ko) 2016-10-18
TWI609913B (zh) 2018-01-01
JP6002860B2 (ja) 2016-10-05
US20150368405A1 (en) 2015-12-24
CN105026447B (zh) 2018-01-26
US9403952B2 (en) 2016-08-02
CA2898796C (en) 2016-07-19
BR112015018791A2 (pt) 2017-07-18
RU2015138774A (ru) 2017-03-17
CN105026447A (zh) 2015-11-04

Similar Documents

Publication Publication Date Title
KR101666991B1 (ko) 듀로머, 제조 방법, 용도 및 조성물
CN102741335B (zh) 用于热塑性模塑化合物的阻燃剂组合物
CN114258415A (zh) 含膦酸酯阻燃剂的聚合物配混物
CN111542587B (zh) 阻燃剂组合物和含该阻燃剂组合物的阻燃性热塑性树脂组合物
CN111556879A (zh) 含磷热塑性聚合物
JP4297453B2 (ja) 反応性難燃剤及びそれを用いた難燃性樹脂加工品
CA2867720A1 (en) Flame retardant polymer compositions
JP7323749B2 (ja) 難燃剤及びその調製プロセス
CN105492520B (zh) 由酰胺衍生物制备的阻燃剂及其制造方法
KR102300270B1 (ko) 아미드 유도체로부터 제조된 난연제 및 그의 제조 방법
Jun et al. Effect of a novel charring agent on thermal degradation and flame retardancy of acrylonitrile–butadiene–styrene
WO2026033164A1 (en) Compounds, polymers, compositions and uses thereof, methods for preparing the compounds, the polymers, and molding compounds, and molding compounds obtainable by the methods
HK40069885B (zh) 含膦酸酯阻燃剂的聚合物配混物
HK40069885A (en) Polymer composition comprising phosphonate flame retardant
Adner et al. Manuscript category

Legal Events

Date Code Title Description
A201 Request for examination
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

A302 Request for accelerated examination
PA0302 Request for accelerated examination

St.27 status event code: A-1-2-D10-D17-exm-PA0302

St.27 status event code: A-1-2-D10-D16-exm-PA0302

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

X091 Application refused [patent]
AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 10
